Ферма (конструкция) - это... Что такое Ферма (конструкция)?

Фе́рма (фр. ferme, от лат. firmus прочный), в строительной механике стержневая система, остающаяся геометрически неизменяемой после замены её жёстких узлов шарнирными. В элементах фермы, при отсутствии расцентровки стержней и внеузловой нагрузки, возникают только усилия растяжения-сжатия. Фермы образуются из прямолинейных стержней, соединенных в узлах.[1]

ферма 1

Ферма состоит из элементов: пояс, стойка, раскос, шпренгель (опорный раскос).

ферма 2 ферма ж/д моста, используемая в конструкции антенны.

История

Классификация

Фермы классифицируют по следующим признакам:

  • Характер очертания внешнего контура
    • Параллельные пояса
    • Ломаные пояса
    • Полигональные пояса
    • Треугольные пояса
  • Тип решётки
    • Треугольная
    • Раскосная
    • Полураскосная
    • Ромбическая
  • Тип опирания
    • Балочный
    • Арочный
    • Консольный
    • Балочно-консольный
  • Назначение
    1. ферма Пратта (с жатыми стойками и растянутыми раскосами)
    2. ферма Уорренна (с решёткой из треугольников)
    3. Бельгийская (треугольная) ферма
    4. ферма с перекрёстными подкосами
    5. ферма под верхний свет
    • Подстропильные
    • Мостовые
    • Крановые
    • Башенные
  • Материал исполнения
    • Деревянные
    • Металлические (стальные и алюминиевые)
    • Железобетонные
    • Из полимерных материалов

Область применения

Фермы широко используются в современном строительстве, в основном для перекрытия больших пролётов: мосты, стропильные системы промышленных зданий, спортивные сооружения.Так же данная конструкция может использоваться специалистами при производстве различных видов павильонов, сценических конструкций, тентов и подиумов.

Принцип действия

Если произвольным образом скрепить на шарнирах несколько стержней, то они будут беспорядочно крутиться вокруг друг друга, и подобная конструкция будет, как говорят в строительной механике, «изменяемой», то есть если на неё надавить, то она сложится, как складываются стенки спичечного коробка. Совсем другое дело, если Вы составите из стерженьков обычный треугольник. Теперь, сколько бы Вы ни давили, конструкция сможет сложиться, только если сломать один из стержней, или оторвать его от других. Это конструкция уже «неизменяемая». Конструкция фермы содержит в себе эти треугольники. И стрела башенного крана и сложные опоры, все они состоят из маленьких и больших треугольников.

Важно знать, что так как любые стержни лучше работают на сжатие-растяжение, чем на излом, то нагрузку к ферме следует прикладывать в точках соединения стержней.

Фактически стержни фермы обычно соединяют между собой не через шарниры, а жёстко. То есть, если взять два любых стержня и отрезать их от остальной конструкции, то они не будут вращаться относительно друг друга. Однако, в простейших расчётах этим пренебрегают и считают, что шарнир имеется.

Принцип расчёта ферм вырезанием узлов

Существует огромное количество способов расчёта ферм, как простых, так и сложных. Один из самых простых — расчёт вырезанием узлов. Данный способ подходит для простейших плоских ферм и применяется для обучения студентов ВТУЗов.

Для расчёта фермы все силы, действующие на ферму, сводят к её узлам. После того, как определены силы, действующие на ферму, считают реакции опор фермы. После того, как реакции определены, берут любой узел, в котором встречаются только 2 стержня и приложены какие-либо силы. Мысленно обрезают остальную часть фермы и получают узел, в котором встречаются несколько известных сил (например, реакции опор) и две неизвестных силы — те усилия, которые действуют в необрезанных нами стержнях фермы. Находят неизвестные усилия в стержнях, составляя уравнения равенства сил по любым двум осям. Далее, зная эти усилия, вырезают следующий узел и т. д., пока не будут найдены усилия во всех стержнях.

Примеры

См. также

Примечания

  1. Дарков А.В. Строительная механика. — М.: Высшая школа, 1986. — 607 с.: ил.

Ссылки

Что такое ферма в строительстве?

Фермы. Область применения. Классификация. Конструкции ферм.

Фермой называют решетчатую конструкцию из стержней, соединенных между собой в узлах и образующих геометрически неизменяемую конструкцию.

Если нагрузка приложена в узлах, а оси элементов фермы пересекаются в одной точке (центре узла), то жесткость узлов несущественно влияет на работу конструкции и в большинстве случаев их можно рассматривать как шарнирные. Тогда все стержни фермы испытывают только осевые усилия (растяжение или сжатие). Благодаря этому металл в фермах используется более рационально, чем в балках, и они экономичнее балок по расходу материала, но более трудоемки в изготовлении, поскольку имеют большое число деталей. С увеличением перекрываемых пролетов и уменьшением нагрузки эффективность ферм по сравнению со сплошностенчатыми балками растет.

По материалу различают фермы стальные, деревянные, ж/бетонные

Стальные фермы получили широкое распространение во многих областях строительства: в покрытиях и перекрытиях промышленных и гражданских зданий, мостах, опорах линий электропередачи, объектах связи, телевидения и радиовещания (башни, мачты), транспортерных галереях, гидротехнических затворах, грузоподъемных кранах и т.д.

Фермы бывают плоскими и пространственными.

Плоские фермы могут воспринимать нагрузку, приложенную только в их плоскости, и нуждаются в закреплении из своей плоскости связями или другими элементами. Пространственные фермы образуют жесткий пространственный брус, способный воспринимать нагрузку, действующую в любом направлении. Каждая грань такого бруса представляет собой плоскую ферму. Примером пространственного бруса может служить башня или мачта

Основными элементами ферм являются пояса, образующие контур фермы, и решетка, состоящая из раскосов и стоек.

Расстояние между узлами пояса называют панелью (d), расстояние между опорами — пролетом (L), расстояние между осями (или наружными гранями) поясов — высотой фермы (hф).



Соединения элементов в узлах осуществляют путем непосредственного примыкания одних элементов к другим или с помощью узловых фасонок. Для того чтобы стержни ферм работали в основном на осевые усилия, а влиянием моментов можно было пренебречь, элементы ферм следует центрировать по осям.

В зависимости от назначения, архитектурных требований и схемы приложения нагрузок фермы могут иметь самую разнообразную конструктивную форму. Их можно классифицировать по следующим признакам: статической схеме, очертанию поясов, системе решетки, способу соединения элементов в узлах, величине усилия в элементах.

По статической схеме фермы бывают: балочные (разрезные, неразрезные, консольные), арочные, рамные и вантовые.

В покрытиях зданий, мостах, транспортерных галереях и других подобных сооружениях наибольшее применение нашли балочные разрезные системы. Они просты в изготовлении и монтаже, не требуют устройства сложных опорных узлов.

При числе перекрываемых пролетов два и более применяют неразрезные фермы. Они экономичнее по расходу металла и обладают большей жесткостью, что позволяет уменьшить их высоту. Но как во всяких внешне статически неопределимых системах, в неразрезных фермах усложняется монтаж таких конструкций. Консольные фермы используют для навесов, башен, опор воздушных линий электропередач. Рамные системы экономичны по расходу стали, имеют меньшие габариты, однако более сложны при монтаже. Их применение рационально для большепролетных зданий. Применение арочных систем, хотя и дает экономию стали, приводит к увеличению объема помещения и поверхности ограждающих конструкций. Их применение диктуется в основном архитектурными требованиями. В вантовых фермах все стержни работают только на растяжение и могут быть выполнены из гибких элементов, например стальных тросов. Растяжение всех элементов таких ферм достигается выбором очертания поясов и решетки, а также созданием предварительного напряжения. Работа только на растяжение позволяет полностью использовать высокие прочностные свойства стали, поскольку снимаются вопросы устойчивости. Вантовые фермы рациональны для большепролетных перекрытий и в мостах.



В зависимости от очертания поясов фермы подразделяют на треугольные (а,б), арочные (д), полигональные (е), трапецеидальные (в), с параллельными поясами (г).

Очертание поясов ферм в значительной степени определяет их экономичность. Теоретически наиболее экономичной по расходу стали является ферма, очерченная по эпюре моментов. Для однопролетной балочной системы с равномерно распределенной нагрузкой это будет

сегментная (арочная) ферма с параболическим поясом (д). Однако криволинейное очертание пояса повышает трудоемкость изготовления, поэтому такие фермы в настоящее время практически не применяют.

Более приемлемым является полигональное очертание с переломом пояса в каждом узле (е).

Стропильная ферма — выбор схемы

Оно достаточно близко соответствует параболическому очертанию эпюры моментов, не требует изготовления криволинейных элементов. Такие фермы иногда применяют для перекрытия больших пролетов и в мостах, т.е. в конструкциях, поставляемых на строительную площадку "россыпью" (из отдельных элементов). Для ферм покрытий обычных зданий, поставляемых на монтаж, как правило, в виде укрупненных отправочных элементов из-за усложнения изготовления эти фермы в настоящее время не применяют. Вы их можете встретить только в старых сооружениях, построенных до 50-х годов.

Фермы трапецеидального очертания (в) , хотя и не совсем соответствуют эпюре моментов, имеют конструктивные преимущества, прежде всего за счет упрощения узлов. Кроме того, применение таких ферм в покрытии позволяет устроить жесткий рамный узел, что повышает жесткость каркаса.

Фермы с параллельными поясами по своему очертанию далеки от эпюры моментов и по расходу стали не экономичны.

Однако равные длины элементов решетки, одинаковая схема узлов, наибольшая повторяемость элементов и деталей и возможность их унификации способствует индустриализации их изготовления. Благодаря этим преимуществам фермы с параллельными поясами стали основными для покрытия зданий.

Фермы треугольного очертания рациональны для консольных систем, а также для балочных систем при сосредоточенной нагрузке в середине пролета (подстропильные фермы).

Системы решетки

Выбор типа решетки зависит от схемы приложения нагрузок, очертания поясов и конструктивных требований. Так, во избежание изгиба пояса места приложения сосредоточенных нагрузок следует подкреплять элементами решетки. Для обеспечения компактности узлов угол между раскосами и поясом желательно иметь в пределах 30…50°.

Для снижения трудоемкости изготовления ферма должна быть по возможности простой с наименьшим числом элементов и дополнительных деталей.

Треугольная система решетки имеет наименьшую суммарную длину элементов и наименьшее число узлов. Различают фермы с восходящими и нисходящими опорными раскосами. Если опорный раскос идет от нижнего опорного узла фермы к верхнему поясу, то его называют восходящим. При направлении раскоса от опорного узла верхнего пояса к нижнему — нисходящим. В местах приложения сосредоточенных нагрузок (например, в местах опирания прогонов кровли) можно установить дополнительные стойки или подвески. Эти стойки служат также для уменьшения расчетной длины пояса. Стойки и подвески работают только на местную нагрузку.

Недостатком треугольной решетки является наличие длинных сжатых раскосов, что требует дополнительного расхода стали для обеспечения их устойчивости.





В раскосной системе решетки все раскосы имеют усилия одного знака, а стойки — другого. Так, в фермах с параллельными поясами при восходящем раскосе стойки растянуты, а раскосы сжаты; при нисходящем — наоборот. Очевидно, при проектировании ферм следует стремиться, чтобы наиболее длинные элементы были растянуты, а сжатие воспринималось короткими элементами. Раскосная решетка более металлоемка и трудоемка по сравнению с треугольной, так как общая длина элементов решетки больше и в ней больше узлов. Применение раскосной решетки целесообразно при малой высоте ферм и больших узловых нагрузках.

Шпренгельную решетку применяют при внеузловом приложении сосредоточенных нагрузок к верхнему поясу, а также при необходимости уменьшения расчетной длины пояса. Она более трудоемка, но в результате исключения работы пояса на изгиб и уменьшения его расчетной длины может обеспечить снижение расхода стали.

Если нагрузка на ферму может действовать как в одном, так и в другом направлении (например, ветровая нагрузка), то целесообразно применение крестовой решетки.



Ромбическая и полураскосная решетки благодаря двум системам раскосов обладают большой жесткостью; эти системы применяют в мостах, башнях, мачтах, связях для уменьшения расчетной длины стержней. Они рациональны при большой высоте ферм и работе конструкций на значительные поперечные силы.

Возможна в одной ферме комбинация различных типов решетки.

По способу соединения элементов в узлах фермы подразделяют на сварные и болтовые. В конструкциях, изготовленных до 50-х годов, применялись также клепаные соединения. Основными типами ферм являются сварные. Болтовые соединения, как правило, на высокопрочных болтах применяют в монтажных узлах.

Железобетонные фермы и некоторые тяжелые стальные фермы могут выполняться без раскосов с жесткими узлами.

Высоту ферм принимают h= (1/5 – 1/4)L, высоту ферм с параллельными поясами и трапецеидальных ферм — h= (1/6 – 1/8)L. Наклон раскосов составляет 350 – 450.



Стальные фермы.

В зависимости от пролета и величины действующей нагрузки условно различают легкие фермы с сечениями элементов из простых прокатных или гнутых профилей (при усилиях в стержнях N<500кН и пролетом до 50 метров) и тяжелые фермы с элементами составного сечения (N >500кН), способные перекрывать пролеты до 100 метров. Легкие стальные фермы разработаны для пролетов 18, 24, 30, 36 метров с унифицированным размером панелей 3 м, высотой 2,25м, 2,4м, 3,15 метра (с учетом габаритов грузов, перевозимых ж/д транспортом).

Пространственную жесткость обеспечивают постановкой горизонтальных и вертикальных связей. Также в обеспечении жесткости участвуют прогоны и плиты перекрытия.





Предыдущая21222324252627282930313233343536Следующая


Дата добавления: 2016-05-11; просмотров: 3432;


ПОСМОТРЕТЬ ЕЩЕ:

Виды, особенности и преимущества металлических ферм - СамСтрой

Надежные и прочные металлические фермы – это одно из разновидностей современной продукции металлопроката. Это целостная форма, которая никогда не меняет своих геометрических параметров, даже если жесткие узлы заменены шарнирными. Из них получаются долговечные и надежные конструкции, как навесы, беседки, павильоны и даже целые крыши жилых домов. Но насколько такие конструкции целесообразнее, чем более привычные деревянные?

В этой статье мы расскажем вам о видах, особенностях и преимуществах металлических ферм. Надеемся, вы совершенно по-другому посмотрите на вопрос прочности стропильной системы, особенно, если вы хотите забыть про занозы, точащих древесину жучков и постоянных переживаниях об обработке элементов крыши.

Преимущества и недостатки для частного строительства

Прочные металлические фермы сегодня активно применяются в строительстве частных домов и промышленных зданий. И совсем не обойтись без такой надежной строительной системы в возведении складских помещений, спортивных сооружений, торговых комплексов и павильонов для выставок, а еще для строительства офисных многоэтажных зданий. Что неудивительно, ведь металлические фермы особенно хороши, когда нужно перекрывать большие пролеты.

Фермы из металлической трубы имеют массу ценных преимуществ перед другими:

  • Устойчивость к деформациям при нагрузках.
  • Небольшой вес благодаря полым конструкциям.
  • Доступная стоимость для частного строительства.
  • Возможность возведения безопасных сложных конструкций без потери прочности.
  • Высокая пожаробезопасность.
  • Долговечность, прочность и надежность.

С конструктивной точки зрения использование ферм даже более предпочтительно, чем балки. Ведь при меньшем весе те выдерживают куда серьезнее нагрузки, чем при использовании обычных двутавров и швеллеров. При этом фермы еще и менее металлоемкие.

В какой-то мере металлические фермы служат аналогом стальных балок, но куда более экономичны в плане расхода материала. При этом их эффективность сравнима. А отличие металлической фермы от просто собранных вместе стропил в том, что готовая ферма отлично работает на растяжение и сжатие.

А, в отличие от деревянных стропил, металлические не гниют, не плесневеют, не разрушаются грибками или насекомыми. Их намного сложнее сломать тонной снега. Кроме того, собирают такие стропила быстрее, чем из других материалов.

Виды ферм для разных задач

Вы удивитесь, насколько много видов металлических ферм:

Давайте рассмотрим внимательные самые популярных формы металлических ферм, которые чаще всего производят на заводах:

  • Параллельные – самые простые и экономичные, для изготовления которых используются одинаковые детали.
  • Классические арочные, в которых нижний и верхний пояс имеют вид дуги, а пояса соединены между собой ребрами жесткости. Разные виды такой арки отличаются между собой радиусом. А сам радиус определяют такими внешними ограничителями, как размеры стропильной системы, запланированный вами дизайн крыши и сложность ее конструкции.
  • Треугольные односкатные, которые чаще всего используются для устройства крыши с крутыми скатами.
  • Треугольные двускатные, более подходящие для крыш с крутыми скатами, но оставляющие после производства немалую долю отходов.
  • Полигональные, которые хорошо подходят для кровли из тяжелого настила, но отличаются сложностью в монтаже.
  • Трапецеидальные, подобные полигональным, но с более упрощенной конструкцией.

Сегментные, подходящие для зданий со светопропускающей кровлей, но самые сложные в производстве. Чтобы их изготовить, делают дугообразные элементы с точной геометрией, которая позволяет равномерно распределять нагрузку. А вот популярные и малоизвестные виды ферм для навеса из металла:

Архитектура металлической фермы: элементы, узлы и напряжение

Итак, металлическая ферма – это сварная или сборная система труб и жестких крепежных узлов. Состоит такая конструкция из определенных элементов:

  • Пояса, верхний и нижний, которые служат каркасом.
  • Решетки, которая связывает оба уровня.
  • Стоек, которые смонтированы перпендикулярно к поясу.
  • Раскосов, которые присоединены под углом к нижнему и верхнему уровню.
  • Шпренгеля – вспомогательного раскоса.
  • Узел – это точка, в которой сходится сразу несколько стержней. Здесь трубы соединяют при помощи фасонки – специального металлического листа.
  • Панель – это расстояние между соседними узлами, а пролет – расстояние между опорами стропильных систем.

Верхний пояс металлической фермы изготавливают из профильной трубы или двутавровых балок, с применением фланцевого соединения. Нижний – из этих же материалов.

Только, если ферма станет подвергаться нагрузке на уровне панелей, тогда дополнительно необходимо установить парные швеллеры. А внутренние стойки и раскосы изготавливают из круглой трубы, уголка или профильной трубы.

Решетки внутри фермы располагают по самым разным схемам, и все они продиктованы исключительно практическими соображениями. Чем больше поперечных элементов, тем прочнее сама конструкция, и тем дороже она обходится (материала-то уходит больше!). Например, вот в каких вариантах изготавливают треугольную ферму:

Внутренний рисунок металлической фермы подбирают в зависимости от конструктивных требований и планируемого уровня нагрузок. И выбранный тип обрешетки влияет на вес конструкции, ее внешний вид, трудоемкость и бюджет на изготовление самой металлической фермы.

Давайте рассмотрим стандартные виды внутренних решеток металлических ферм:

  • Меньше всего узлов в треугольной решетке, которая чаще всего встречается в параллельной и трапециевидной ферме. Причем такая решетка считается наиболее экономной, т.к. у нее минимальная суммарная длина стержней.
  • Шпренгельная решетка нужна там, где основная нагрузка приходится на верхний пояс. А потому ее используют, когда нужно сохранить расстояние между прогонами.
  • Раскосную ферму делают, когда стойкам приходится противостоять большим усилиям.
  • Крестовая разновидность нужна для каркасов, в которых расчетная нагрузка идет сразу в обоих направлениях.
  • Перекрестная решетка нужна для ферм, которые делают из тавров.
  • Полураскосная и ромбическая решетка нужна для ферм с такой большой высотой, как при создании мостов и мачт. Такие рамы получаются с высокой жесткостью благодаря двум системам раскосов.

В жизни выглядят все эти фермы так:

Вот, например, как выглядит не так часто встречающаяся шпренгельная ферма:

Кровельные металлические фермы, в свою очередь, бывают двускатные, односкатные и прямые. За счет ребер жесткости металлические фермы не деформируются даже на больших пролетах, хотя с виду довольно хрупкие.

Также металлические фермы делят на виды по количеству поясов. Это плоские фермы, где узлы и стержни находятся в одной плоскости, и пространственные, более сложные, в которых пояса находятся в параллельных плоскостях.

Проектирование ферм для крыши дома

Итак, давайте рассмотрим: как точно рассчитать ферму для навеса или более солидной постройки так, чтобы вы не закупили слишком много материала и правильно просчитали прочность.

Мы советуем вам взять готовые типовые проекты, которые уже практикуют, и которые проверенные временем. Идеально, если вы сможете проконсультироваться насчет выбранной схемы с опытным мастером, а затем уже перейдете к реализации.

Если вы решили справиться самостоятельно, тогда первым делом составьте схему будущей металлической фермы. Определите, какие контуры у нее будут, необходимо ли пространство под потолком, какое будет кровельное покрытие.

Высота металлической фермы зависит от типа кровельного материала, ее веса, угла наклона и возможности перемещения самой фермы.

Нормативные документы

Итак, фермы должны соответствовать таким государственным стандартам:

  • ГОСТ 23118-99 (об общих ТУ для конструкций из стали).
  • ГОСТ 23119-78 (о требованиях к производству ферм, когда нужна сварка уголков).
  • ГОСТ 23119-78 (о ТУ на производство металлических ферм, сварка профильных труб). А, чтобы правильно спроектировать металлическую ферму, вам понадобится информация из таких источников:
  • СНиП, П-23-81 (о стальных конструкциях), и СНиП 2.01.07-85 (о нагрузках и воздействиях).

Ферму для навеса или гаража вы можете сделать «на глаз», не особо заморачиваясь. В любом случае, вы по наитию задействуете больше материала, чем нужно, и тем самым добьетесь нужной прочности. А вот для дома такие фермы нужно рассчитывать максимально точно, чтобы тем смогли выдержать все силы стихий и сами по себе не создавали ненужной нагрузки на фундамент.

Для этого учитывают такие факторы:

  • Постоянные нагрузки, как вес кровельного покрытия.
  • Периодические нагрузки, как переменчивая погода, ураганы и даже смерч.
  • Дополнительные нагрузки, как снеговые и ветровые, а также вес человека, который может находиться на кровле во время ремонтных работ.

Чем больше высота фермы, тем выше ее несущая способность. Также на несущую способность влияют ребра жесткости – чем их больше, тем крепче сама ферма. Но тем она тяжелее и дороже обходится.

К слову, самые легкие металлические фермы получаются, когда их высота равна 1/7 или 1/9 длины пролета. Дополнительно их облегчают специальной решеткой, в которой усилие по сжатию принимается короткими стойками.

Расчет высоты и длины фермы

При проектировании изготовлении металлических ферм важно необходимо выполнить некоторые пункты расчета металлической фермы:

  • Шаг 1. Определите ширину пролета в постройке, выберите форму крыши и угол ската.
  • Шаг 2. Выберите контур пояса с учетом предполагаемого уровня нагрузки на ферму.
  • Шаг 3. Рассчитайте размер каркаса и то, будете ли собирать его или варить самостоятельно, или же закажете.
  • Шаг 4. Чтобы рассчитать оптимальную высоту металлических ферм, примените такие формулы (L – длина фермы):

Н=1/4×L либо Н=1/5×L, если рама треугольной формы Н=1/8×L, если параллельная, трапецеидальная или полигональная. При этом сам уклон верхнего пояса должен быть 1/8×L или 1/12×L.

Теперь определяем размеры панелей. Напомним, что панель – это расстояние между стойками, которую передают всю нагрузку. Причем угол раскоса у разных ферм – разный, и панели им отвечают. Например, в ферме с решеткой треугольной формы такой угол составляет 45 градусов, а с раскосной решеткой – 35 градусов.

И, наконец, определяем угол расстановки раскосов, который должен составлять от 35 до 50 градусов, идеально, если 45.

Проверить полученное вами значение вы сможете при помощи специальных программ, которых сегодня немало:

Подбор параметров фермы Подбирают нужную конструкцию фермы исходя из формы чердачного перекрытия, угла наклона крыши и нужная длина пролета. Так, наиболее практичной для кровли жилого дома считается ферма треугольной формы, которая будет иметь высоту около пятой части длины пролета:Если же длина пролета будет значительной, от 14 до 20 метров, отдайте предпочтение конструкции с идущими вниз раскосами. При этом верхняя часть фермы должна иметь панель длиной от 1,5 до 2,5 метров. Так, оба пояса конструкции будет иметь четное количество панелей.

Такие фермы позволят избежать длинных раскосов, что поможет сопротивляться продольному изгибу. Хотя обычно для этого приходится делать большое сечение, утяжеляющее всю конструкцию в несколько раз. При этом верхняя часть фермы разбивается на двенадцать или шестнадцать панелей, по 2-2,75 метра.

Но иногда потолок крыши планируется геометрически сложным. В таком случае его среднюю часть приподнимают над опорами или же используют те же фермы Полонсо. Да, такой вариант немного сложнее обычной треугольной формы, но мы уверены, что вы справитесь!

Если даже фермы Полонсо не подходят, т.к. высота потолка от опор планируется быть еще выше, тогда ставят многоугольные металлические фермы, в которых поднят нижний пояс. Так, чтобы увеличить высоту конструкции до 0,23 длины пролета, расположенный внизу пояс делают ломаным.

При угле кровли 6-15° ставят трапециевидные или асимметричные фермы. Если же вы хотите получить красивую внешнюю форму, но при этом ровный потолок, тогда лучше выбрать сегментную.

Тем более, что на нее израсходуется намного меньше материала. И эффективность сегментной формы растет с удлинением пролета:



Ферма (конструкция) Википедия

Ферма ж/д моста, используемая в конструкции антенны АДУ-1000. Ферменный мост для пешеходов, однопутной железной дороги и поддержки трубопровода. Египетский корабль с верёвочной фермой, самым старым известным использованием стропил. Фермы не употреблялись до римской эпохи.

Фе́рма (фр. ferme, от лат. firmus ‘прочный’) — стержневая система в строительной механике, остающаяся геометрически неизменяемой после замены её жёстких узлов шарнирными. В элементах фермы, при отсутствии расцентровки стержней и внеузловой нагрузки, возникают только усилия растяжения-сжатия. Фермы образуются из прямолинейных стержней, соединённых в узлах[1] в геометрически неизменяемую систему, к которой нагрузка прикладывается только в узлах[2].

К фермам с оговоркой можно отнести шпренгельные балки, представляющие собой комбинацию двух- или трёхпролётной неразрезной балки и подпружной тяги; они характерны для стальных и деревянных конструкций, с верхним поясом из неразрезного прокатного профиля (пиленые брусья или пакеты клееных досок). Также могут быть шпренгельные железобетонные фермы небольших пролётов.

Этимология[ | ]

Слово «ферма» происходит от фр. ferme, которое в свою очередь восходит к лат. firmus (прочный).

это что такое? Строительная конструкция

Самое распространенное значение слова "ферма" – сельскохозяйственное предприятие, предназначенное для животноводства. Но сейчас речь не о месте ведения подсобного хозяйства. Здесь собрана вся информация о вероятно древнейшей строительной конструкции, которая до сих пор актуальна в современной жизни. Она имеет широкое применение в строительстве, особенно в конструировании мостов и спортивных сооружений.

ферма это

Ферма – это система, состоящая из стержней, которая остается геометрически неизменной при смене ее жестких узлов шарнирными. К ней также относятся и шпренгельные балки, которые представлены комбинацией из двух- или трехпролетной неразрезанной балки и подпружной тяги.

Где используется?

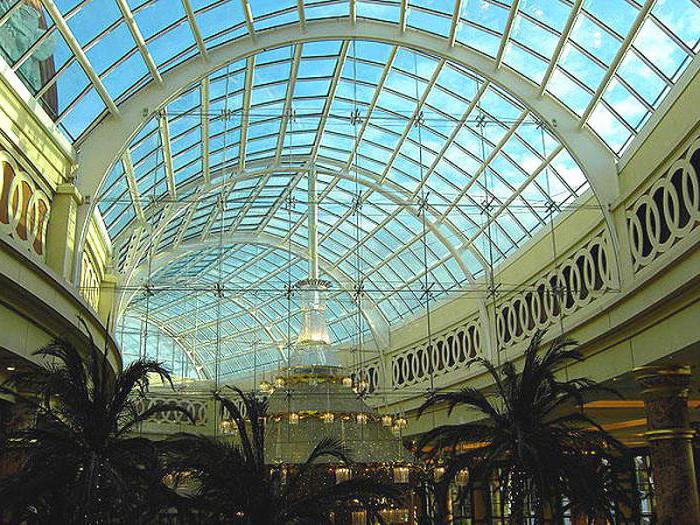

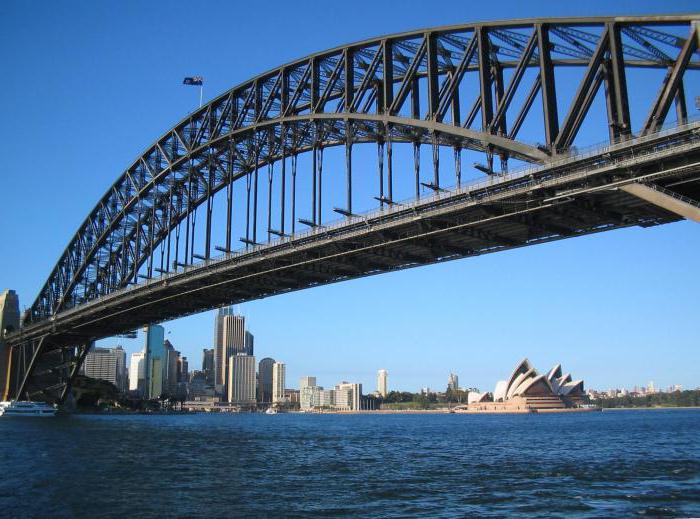

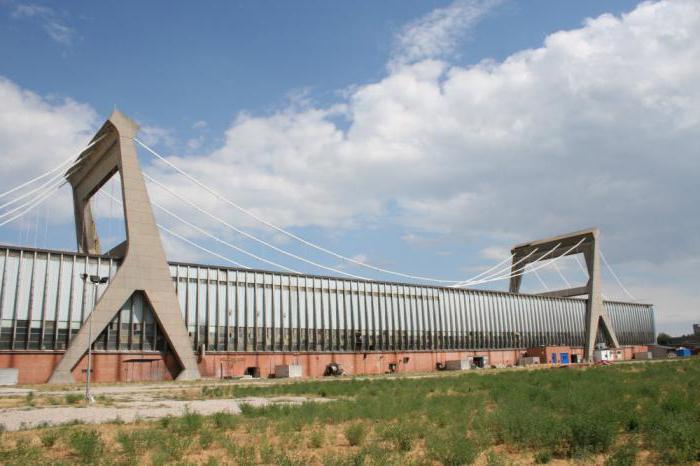

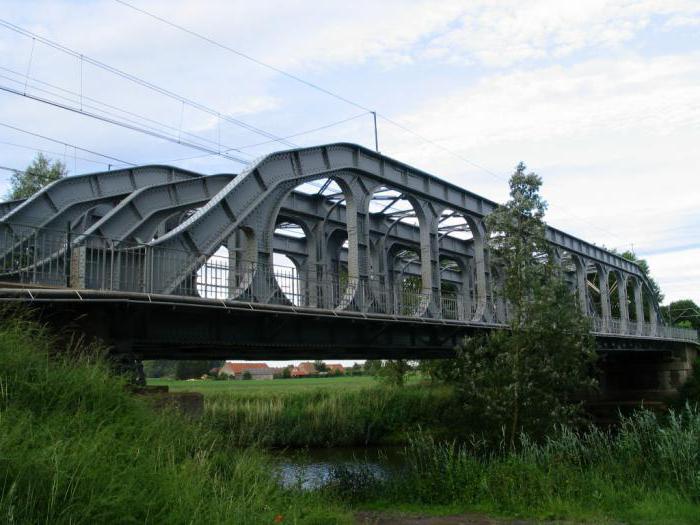

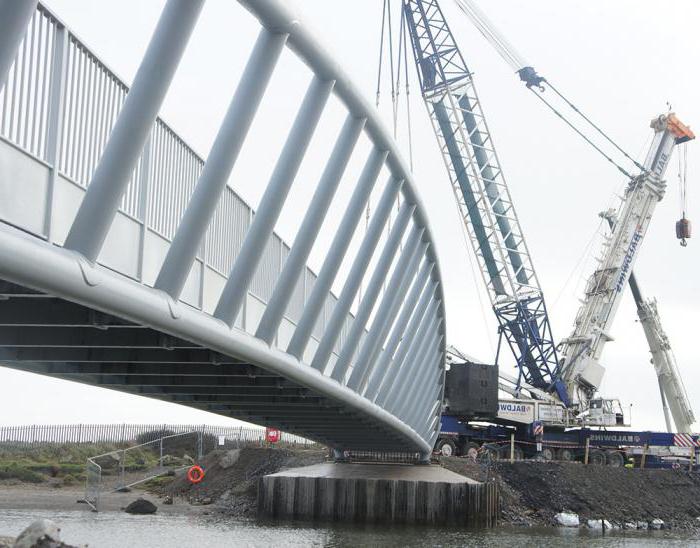

Как уже упоминалось, ферма в строительстве является незаменимым элементом. С ее помощью строители облегчают конструкцию сооружения и уменьшают расход необходимых материалов. Без использования фермы не обходится строительство мостов, стадионов, ангаров, а также декоративных сооружений, таких как павильоны, сцены, подиумы и т.д.

При проектировке корпуса корабля, самолета, тепловоза расчет прочности происходит таким же способом, как и расчет нагрузки на ферму.

Классификация

Ферма – это конструкция, состоящая из стержней, которые связаны между собой в узлах и образуют статически неизменную систему. Классификация ферм может быть проведена по множеству свойств.

русская ферма

По грузоподъемности конструкции

  • Легкие. В них используется одностенчатое сечение. Легкие фермы чаще всего используются в промышленном строительстве.
  • Тяжелые. Тяжелые фермы применяются в конструкции башенных кранов, спортивных стадионов и т.д. В них используются стержни более сложного сечения, нежели в легких. Как правило, они состоят из двух-трех частей из-за большой расчетной длины и возлагаемой на них нагрузки. Чаще всего используют двухстенчатое сечение с двухплоскостным узловым сопряжением.

По общим признакам

  • По назначению. По назначению фермы бывают башенные, мостовые, крановые, фермы покрытия, опорные конструкции и т.д.
  • По типу материала. Дерево, сталь, алюминий, железобетон и т.д. – из всего этого может быть изготовлена строительная ферма. Это существенное достоинство данной системы. Также можно комбинировать несколько видов материала.
  • По особенностям конструкции. Существуют разнообразные типы сечения, типы решетки, виды опорных конструкций, а также типы поясов строительной конструкции фермы.

По пространственному признаку

  • Плоские. Фермы берут на себя вертикальную нагрузку, т.к. х стержни располагаются в одной плоскости.
  • Пространственные. Распределяют нагрузку по всей своей площади. Пространственная ферма образована из множества плоских ферм, объединённых между собой особыми способами.
про ферму

По типу

  • Балка Виренделя.
  • Ферма Уоррена.
  • Ферма Пратта.
  • Ферма Больмана.
  • Ферма Финка.
  • Треугольная ферма.
  • Кингпост.
  • Ферма с перекрестными подкосами.
  • Решетчатая городская конструкция.
  • Ферма под верхний свет.

Особенности конструкции

Классификация фермы по особенности конструкции достаточно обширна. Далее каждая из особенностей будет рассмотрена более детально.

Типы сечения

Поперечное сечение в строительной ферме выполнено из прокатных профилей. Оно может быть в виде:

  • Уголка (одиночного или двойного).
  • Трубы (круглой или квадратной).
  • Швелера.
  • Тавра или двутавра.
большая ферма

Типы пояса

Очертания пояса могут быть представлены в виде:

  • Трапеции. Его достоинство заключается в том, что такой вид пояса ужесточает рамный узел, соответственно, вместе с ним увеличивается и жесткость здания.
  • Треугольника. Такой вид пояса используют для балочных и консольных систем. Он имеет массу недостатков, таких как нерациональный расход металла при распределении нагрузки, сложность опорного узла и т.д.
  • Параболы. Данный пояс является самым трудоемким. Поэтому сегментные фермы используются очень редко.
  • Многоугольника. Полигональные фермы применяются чаще, чем сегментные. Т.к. в них перелом в узлах конструкции не так ощутим.
  • Параллельных поясов. Чаще всего используются для покрытия промышленных зданий. Они имеют идентичную схему узлов, равные по размеру элементы решетки, также они обладают повторяемостью элементов и деталей.

Типы решетки

Существуют шесть типовых вариантов решетки:

  • Треугольная.
  • Ромбическая.
  • Шпренгельная.
  • Крестовая.
  • Раскосая.
  • Полураскосая.

Типы опоры

Существуют 5 видов опорных конструкций. Для того чтобы выбрать опорный узел, нужно знать схему расчёта. От нее зависит, будет ли опорный узел шарнирным или жестким. Виды опор:

  • Балочная или консольная.
  • Арочная.
  • Вантовая.
  • Рамная.
  • Комбинированная.
ферма в строительстве

Принцип действия

Уникальность этой конструкции заключается в ее «неизменности» под воздействием внешних факторов. Нагрузка на эту систему бывает достаточно большая. Ферма представляет собой множество объединённых в одну конструкцию треугольников. Нагрузка в них сосредоточена в месте соединения узлов, т.к. стержни лучше проявляют свои свойства в процессе сжатия-растяжения, а не на излом. В современном строительстве чаще всего используют жесткое, а не шарнирное соединение стержней. Из этого следует, что при отделении одного из них от цельной конструкции они останутся в неизменном по отношению друг к другу положении.

Принцип расчета ферм вырезанием углов

Этот способ расчета ферм является самым простым. Данный способ преподают во многих технических учебных заведениях.

Ферма – это конструкция, нагрузка на которую сосредоточена в ее узлах. Следовательно, нужно рассчитать все внешние факторы, которые будут являться нагрузкой на узлы. Затем - вычислить реакцию опоры и найти узел, в котором присутствуют 2 стержня с приложенной на них силой. Условно необходимо отделить всю остальную часть фермы и получить узел, в котором будет несколько известных значений и 2 неизвестных. Затем нужно составить равенство по двум осям и рассчитать неизвестные значения. Таким же образом выделяют следующий узел, и так до тех пор, пока ферма не будет рассчитана.

Основные типы ферм

  • Балка Виренделя – это система, где все ее части образуют прямоугольные отверстия и тем самым соединяются в жесткую раму. Она по своей конструкции не подходит под строгий термин «фермы», т.к. в этой балке отсутствует пара сил. Ее разработал бельгийский инженер Артур Вирендель. Но т.к. эта конструкция достаточно массивна, ее редко можно встретить в современной архитектуре.
ферма это конструкция
  • Ферма Уоррена. Это упрощенная версия конструкции Пратта-Хова. Она работает по принципу сжатия-растяжения. Чаще всего выполнена из стального проката.
  • Ферма Пратта. Патент на данное сооружение принадлежит отцу и сыну из Бостона. Калеб Пратт и Томас Уилсон были двумя инженерами. Они использовали сжатые части по вертикали, а растянутые - по горизонтали. Поэтому нагрузка одинаково хорошо распределяется как сверху, так и снизу.
  • Ферма Больмана имеет достаточно сложную и неудобную конструкцию. Свою популярность в США данное сооружение получило из-за политических достоинств ее создателя. Изобретатель красноречиво говорил про ферму, пусть даже и не все соответствовало действительности. Больман сумел продвинуть свое изобретение с помощью американского правительства, которое порой принуждало градостроителей использовать данную конструкцию при проектировке мостов. Среди обладателей патентов строительных ферм есть немало наших соотечественников, но еще ни одна "русская" ферма не продвигалась в массы столь оригинальным способом.
  • Ферма Финка является упрощенной версией фермы Больмана. Он просто укоротил все ее элементы и тем самым сделал ее более эффективной. Также она имеет схожесть с конструкцией фермы Пратта. Она отличается от нее лишь отсутствием нижней балки.
  • Треугольная ферма. Также ее называют «бельгийской». Это современная конструкция, которая представлена в виде треугольников со шпренгелями.
  • Кингпост - самый простой вариант фермы. Он представляет собой пару опор, опирающихся на вертикальную балку.
  • Решётчатая городская структура была создана для замены огромных деревянных мостов. Она достаточно проста по своей конструкции. Для нее применяют обычные деревянные доски, присоединённые друг к другу под углом, которые, в свою очередь, образуют решетку.

Металлические фермы | Промышленные металлоконструкции

СТРОПИЛЬНЫЕ МЕТАЛЛИЧЕСКИЕ

ФЕРМЫ В ПОКРЫТИЯХ ЗДАНИЙ


     Стропильные фермы. Общие положения.

     Покрытия металлокаркасных зданий в своей основе состоят из стропильных и подстропильных конструкций, прогонов, фонарных световых конструкций (при необходимости), связей и ограждающих конструкций кровли. Наиболее широкое распространение в покрытиях промышленных зданий, ангаров, складов, спортивных комплексов, торговых центров, где требуется перекрытия больших пролетов, получили  стальные стропильные фермы. Фермы экономичны по затратам металла и просты в изготовлении, им довольно легко можно придать любую форму в соответствии с заданными условиями архитектуры, технологией производства, требованиями расчетной работы под нагрузкой.

     Стропильная ферма представляет собой решетчатую конструкцию, воспринимающую нагрузки от кровельного покрытия, перекрывающая поперечный пролет здания и опирающаяся на несущие элементы этого здания (колонны, стены). При разряженной сетке колонн, где расстоянии в продольном направлении 12 и более метров, между колоннами вдоль здания устанавливают дополнительные фермы, которые служат опорой для промежуточных стропильных ферм. Такие дополнительные фермы называются – подстропильными. Стропильные и подстропильные фермы различаются по очертанию поясов, видам решетки, марки прокатного профиля. Окончательный выбор типа фермы зависит от назначения здания, профиля кровли, системы водоотведения, климатического района, материала покрытия, и экономических факторов.

     Типы стропильных ферм

     Стропильные фермы различают по очертанию поясов, виду решетки и типу сечения стержней ферм.

     — Очертания ферм зависят от  назначения здания и принимаются в соответствии с проектной конструкцией сопряжения с примыкающими элементами, статистической схемой и видом нагрузок, условиями эксплуатации и типом покрытия кровли. В зависимости от очертания поясов, фермы подразделяются на сегментные, полигональные, трапецеидальные, с параллельными поясами и треугольные.

     — Фермы треугольного очертания – применяются в консольных и балочных системах при сосредоточенной нагрузке в середине пролета, а так же в зависимости от условия эксплуатации при необходимости задать значительный уклон кровли. Треугольные фермы обладают рядом существенных недостатков, а именно сложность конструктивного исполнения опорного узла, что допускает только шарнирное сопряжение фермы с колонной, при котором снижается поперечная жесткость здания. Стержни решетки в средней части фермы получаются слишком длинные, их сечение подбирается по предельной гибкости, что в итоге приводит к перерасходу металла.

     — Фермы с параллельными поясами — обладают равными длинами элементов решетки, одинаковыми схемами узлов, повторяемостью элементов и деталей, что позволяет унифицировать такую конструктивную схему,  и способствует индустриализации их изготовления. В настоящий момент за счет своих преимуществ фермы с параллельными поясами получили наиболее широкое распространение и являются основным типом в покрытиях зданий. Однако стоит отметить, что по своему очертанию они далеки от эпюры моментов и по расходу стали не экономичны.

     — Сегментные фермы – криволинейное очертание пояса полностью повторяет эпюру моментов, что в теории позволяет изготовить такую ферму со значительной экономией по расходу стали, но сложность изготовления такой конструкции повышает трудоемкость производства, в связи с чем, практически не применяются.

     — Фермы полигонального очертания – достаточно близко соответствуют параболическому очертанию эпюры моментов, с переломом пояса в каждом узле, но без применения криволинейных участков. Применяются в основном только для конструирования тяжелых ферм больших пролетов и мостовых конструкциях.

     — Фермы трапецеидального очертания – по сравнению с треугольными, имеют преимущества в более простой конструкции узлов, а также  позволяют устроить жесткий рамный узел, что повышает жесткость всего каркаса здания. Решетки таких ферм не имеют длинных стержней в середине пролета, и своей формой ближе к очертанию эпюры моментов.

     Типы решеток ферм – выбираются в зависимости от схемы приложения нагрузок, очертания поясов и конструктивных требований. От типа выбранной решетки зависит вес фермы, трудоемкость ее изготовления и внешний вид.

     — Треугольная система решетки – применяется в фермах с параллельными поясами или трапецеидального очертания, дает наименьшую суммарную длину решетки и наименьшее число узлов при кратчайшем пути усилия от места приложения нагрузки до опоры. Различаются фермы с восходящими и нисходящими опорными раскосами. Недостатком данной системы является наличие длинных сжатых раскосов, что требует дополнительного расхода стали для достижения расчетной устойчивости.

     — Раскосная система решетки – наиболее целесообразное ее применение при малой высоте ферм, а так же при условии, когда по стойкам передаются большие усилия. Изготовление раскосной решетки трудоемкое и требует большого расхода металла. Путь усилия от узла с приложенной нагрузкой до опоры длинный, идет через все узлы и стержни решетки, поэтому при проектировании по максимуму закладывается, чтобы наиболее длинные элементы – раскосы — были растянуты, а стойки – сжатыми.

     — Шпренгельная решетка – применяется в случае сосредоточения нагрузок к верхнему поясу  при их вне узловом приложении, а так же при необходимости уменьшения длины расчетного пояса. Устройство шпренгельной решетки дает возможность получить оптимальное расстояние между элементами поперечных конструкций при рациональном соблюдении угла наклона раскосов, с возможностью уменьшения расчетной длины сжатых стержней. В стропильных фермах шпренгельная решетка позволяет сохранить нормальное расстояние между прогонами, удобное для поддержания элементов кровли, либо позволяет заложить промежуточный узел необходимый для опирания крупнопанельного настила кровли. Устройство шпренгельной решетки трудоемко, и в некоторых случаях требует дополнительного расхода металла. Если нагрузка на ферму действует в обоих направлениях, то целесообразно использовать крестовую решетку. В фермах с поясами, выполненными из тавров возможно применение перекрестной решетки, где раскосы крепятся непосредственно к стенке тавра.

     — Ромбическая и полураскосная решетка – обладают большой жесткостью благодаря взаимодействию двух систем раскосов, оптимальны при работе конструкций на большие поперечные силы. В основном применяются в мостах, мачтах, башнях, связях и где требуется большая высота ферм.

     Сечение стержней ферм – выбор определяется в основном назначением и конструкцией фермы. Стропильные фермы проектируют из парных горячекатаных уголков, из прямоугольных электросварных профилей, швеллеров, круглых труб, с поясами из тавров и широкополочных двутавров, в некоторых случаях возможно применение ферм из одиночных уголков.

     Наиболее распространенный вид сечения элементов ферм — парные уголки, применяются во всех климатических районах в сочетании с легкими и тяжелыми ограждающими конструкциями, при пролетах зданий 18-42м. Такое решение,  удобно для конструирования узлов на фасонках и узлов примыкания прогонов, покрытий и связей, обладает широкими возможностями при проектировании по подбору типа фермы, а так же разнообразием выбора площадей сечения элементов. Однако большое число дополнительных элементов (косынок, фасонок, накладок) увеличивает расход стали и трудозатраты на изготовление.

     Более рациональным конструктивным решением, позволяющим снизить массу, трудоемкость изготовления и монтажа металлоконструкций, является применение в конструкции стропильных ферм круглых труб или прямоугольных гнутозамкнутых профилей. Экономия достигается благодаря рациональной форме профиля и безфасоночным соединениям элементов решетки с поясом фермы. Большим преимуществом трубчатых стержней так же является их равноустойчивость в двух плоскостях, хорошая обтекаемость, удобство окраски в эксплуатации и стойкость против коррозии.

     Оптимальное конструкторское решение стропильной фермы – пояса из тавров с решеткой из горячекатаных уголков. Область применения такая же как и у ферм из парных уголков, но за счет крепления уголков на стенке тавров позволяет обойтись без фасонок, соответственно сокращается объем стали и упрощается процесс изготовления.

     Особенности расчета и схемы стропильных ферм

     Схемы ферм достаточно разнообразны и зависят от технологических условий эксплуатации здания, конструкции кровли, технико-экономических и архитектурных соображений. На основе этих данных определяется длина пролета, высота фермы, очертания пояса, величина уклона и т.д. При малоуклонных кровлях применяются фермы трапециевидного очертания для  кровли уклоном 5-10% и с параллельными поясами для кровель, не заполняемых водой при уклоне 2,5%, решетка малоэлементная, простой формы. Кровли с большим уклоном проектируются из треугольных ферм или двухскатных с параллельными поясами. В многопролетных зданиях с наружным отводом воды в основном используются односкатные фермы.

     При расчете в стропильных фермах определяются усилия в узлах и стержнях ферм в зависимости от нагрузок. На фермы действует несколько нагрузок для каждой, из которой  необходимо определять усилия:

     постоянная нагрузка, – в которую входит собственный вес фермы, вес прогонов, кровельного покрытия и  утеплителя, фонарей, связей по покрытию;

     временная нагрузка – от подвесного подьемно-транспортного оборудования, подвесных коммуникаций и оборудования, осветительных установок, вентиляции и т.п., при больших пылевыделениях учитывается нагрузка от пыли;

     атмосферные нагрузки – снег, ветер. Снеговые нагрузки при расчете элементов покрытия являются основными, определяющими размеры сечения, особенно при легкой кровле. В некоторых случаях доля снеговой нагрузки в расчетных усилиях достигает 60-70%.

     Генеральные размеры ферм – длина и высота. Длина пролета ферм оговаривается в техзадании и определяется эксплуатационными требованиями и компоновкой здания. Оптимальная высота принимается из условия наименьшего веса фермы с учетом обеспечения необходимой жесткости и возможности транспортировки укрупненных элементов, так же высота фермы может назначаться исходя из условия необходимости размещения техкоммуникаций в межферменном пространстве.


«ПРОМЫШЛЕННЫЕ МЕТАЛЛОКОНСТРУКЦИИ»

«Промметкон»

ассоциация производителей металлоконструкции

промышленного и гражданского назначения.

г.Екатеринбург, ул.8-марта 51

тел. 8-(343)-344-89-82

        8-(967)-639-19-82

  e-mail: [email protected]


Ферма (конструкция) Википедия

Ферма ж/д моста, используемая в конструкции антенны АДУ-1000. Ферменный мост для пешеходов, однопутной железной дороги и поддержки трубопровода. Египетский корабль с верёвочной фермой, самым старым известным использованием стропил. Фермы не употреблялись до римской эпохи.

Фе́рма (фр. ferme, от лат. firmus ‘прочный’) — стержневая система в строительной механике, остающаяся геометрически неизменяемой после замены её жёстких узлов шарнирными. В элементах фермы, при отсутствии расцентровки стержней и внеузловой нагрузки, возникают только усилия растяжения-сжатия. Фермы образуются из прямолинейных стержней, соединённых в узлах[1] в геометрически неизменяемую систему, к которой нагрузка прикладывается только в узлах[2].

К фермам с оговоркой можно отнести шпренгельные балки, представляющие собой комбинацию двух- или трёхпролётной неразрезной балки и подпружной тяги; они характерны для стальных и деревянных конструкций, с верхним поясом из неразрезного прокатного профиля (пиленые брусья или пакеты клееных досок). Также могут быть шпренгельные железобетонные фермы небольших пролётов.

Этимология

Слово «ферма» происходит от фр. ferme, которое в свою очередь восходит к лат. firmus (прочный).

Англоязычный эквивалент (англ. truss) происходит от старого французского слова фр. trousse, примерно от 1200 года н. э., что означает «вещи, собранные вместе»[3][4]. Термин truss (ферма) часто используется для описания любой сборки элементов — таких, как псевдо-рамы[5][6] или пары стропил[7][8], часто означает инженерный смысл: «плоская рама из отдельных конструктивных элементов, соединённых концами в треугольники, для охвата большого расстояния»[9].

Область применения

Схема несущего кузова автомобиля. Роль элементов фермы играют приваренные к оболочке кузова усилители и выштамповки на ней.

Фермы широко используются в современном строительстве, в основном для перекрытия больших пролётов с целью уменьшения расхода применяемых материалов и облегчения конструкций, например — в строительных большепролётных конструкциях, типа мостов, стропильных систем промышленных зданий, спортивных сооружений, а также при возведении небольших лёгких строительных и декоративных конструкций: павильонов, сценических конструкций, тентов и подиумов;

Фюзеляж самолёта, корпус корабля, несущий кузов автомобиля (кроме открытых кузовов, работающих как простая балка), автобуса или тепловоза, вагонная рама со шпренгелем — с точки зрения сопромата являются фермами (даже если у них отсутствует как таковой каркас — ферменную конструкцию в этом случае образуют подкрепляющие обшивку выштамповки и усилители), соответственно, в их расчётах на прочность применяются соответствующие методики[10

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
