Флюгера устройство: Флюгер своими руками — иллюстрированная пошаговая инструкция – Флюгер своими руками из металла, конструкция, устройство

разновидности, чертежи и этапы работ

На протяжении долгого времени человечество для определения скорости и направления ветра пользовалось флюгерами. В качестве такового может выступать как простой флажок, установленный на какой-либо возвышенной местности, так и более сложная конструкция, оснащенная вращающейся стрелкой и трубкой, благодаря которой и определяется скорость ветра. Вращение флюгера осуществляется из-за того, что воздушные массы давят на флажок, стараясь занять наиболее оптимальное положение. При этом противовес принимает направление той стороны, куда дует ветер. Нередко такое устройство комплектуется специальными румбами, что показывают направление по сторонам света. Именно благодаря ним и осуществляются наблюдения за скоростью ветра.

При желании выполнить флюгер своими руками не так сложно, для этого, как правило, применяется жесть, дерево, пластик либо металл. В это же время внешний вид прибора может выполняться как полноценное произведение искусства.

В Европе многие городские дома уже давно украшаются при помощи оригинальных и интересных флюгеров, сделанных в виде различных сказочных персонажей, строений, птиц, кораблей, зверей и т.п. Отчасти несложная функциональная конструкция и уникальный внешний вид поспособствовали большой популярности таких изделий у собственников загородных и дачных домов, где флюгера по большой части выступают лишь декорацией.

Этапы производства флюгера

Если вы собрались делать все своими руками, то первым делом вам потребуется подготовить уменьшенный эскиз изделия. Для этого воспользуйтесь размеченной или специальной миллиметровой бумагой. Также при необходимости вычерчивать фигуру можно и в натуральном масштабе.

Для изготовления флюгера потребуются следующие инструменты и материалы:

  • Сварочный аппарат;
  • 80-миллиметровый шар из стали;
  • Металлический лист в 1,5-2 миллиметра толщиной;
  • Зубило;
  • Труба из меди диаметром 18 миллиметров;
  • Молоток;
  • Круглый 12-миллиметровый металлопрокат;
  • Проволока в 3 миллиметра диаметром;
  • Сверла по металлу;
  • Трубы из стали 12, 22,5 или 25 мм в диаметре;
  • Электродрель;
  • 5-сантиметровая труба 60 мм в диаметре;
  • Электрический лобзик;
  • Металлопрокат в форме квадрата со сторонами 15 на 15 мм;
  • Напильники;
  • 15-мм шарик от шарикоподшипника;
  • Болгарка или УШМ, либо угловая шлейф машинка;
  • Пластина из металла толщиной 12 миллиметров со сторонами 60 на 60 мм.

Далее мы рассмотрим процесс выполнения флюгера своими руками. Стоит отметить, что при желании и наличии всех перечисленных материалов, инструментов, а также чертежей, закончить работы можно и за сутки. Разобраться с советами и порядком работ помогут видеоролики и фото, представленные в статье.

Вообще, работы по выполнению флюгера можно поделить на следующие этапы:

  1. Подготовка к основным работам.
  2. Вырезание заготовок.
  3. Заготовка стрелы.
  4. Выполнение вращающего устройства.

Важно! Работая с металлическими элементами и материалами не стоит пренебрегать

техникой безопасности. Сварку следует выполнять в хорошо проветриваемом помещении, подальше от быстро возгораемых материалов. В процессе работы рекомендуется пользоваться достаточно толстой одеждой из натуральной ткани, защитным щитком и перчатками.

Чертежи и зарисовки

Наиболее популярными чертежами и эскизами для изготовления флюгеров выступают зарисовки фигурок кота и петуха. При помощи размерной сетки можно скопировать изображение на поверхность металлического листа, выполнив попутно увеличение до требуемых габаритов.

На изображении отмечаются стрелки, благодаря которым в дальнейшем булет определяться направление ветра, а также размеры поворотного узла.

Порядок работ

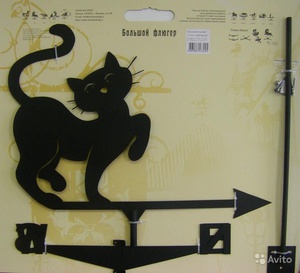

В качестве примера возьмем фигуру кота.

Первым делом на поверхность металлического листа отображается контур будущего флюгера. Прежде, чем начинать вырезать фигуру, нужно хорошо закрепить лист, чтобы исключить вероятность его смещения при работе. Для этого лучше использовать

слесарные струбцины, посредством которых материал надежно фиксируется на верстаке.

Избавиться от образовавшихся заусениц после резки можно болгаркой с шлифовальным кругом. Для обработки труднодоступных мест правильнее воспользоваться тонким широким напильником.

Надежно зафиксируйте металлическое изделие на верстаке, после чего просверлите в нем небольшие отверстия под усы, глаза и нос. Можно воспользоваться сверлами по 12-15 миллиметров в диаметре.

Добиться характерный овальный очертаний для глаз кота можно посредством надфиля либо напильника полукруглой формы. При помощи них проделанные отверстия постепенно расширяются до нужных размеров.

Стальную проволоку диаметром 3 миллиметра нужно разрезать на отрезки по 100-120 миллиметров. Далее выполняется 10-20-миллиметровый отступ, после чего необходимо сделать Г-образный изгиб. В результате этих действий мы получим заготовки для усов флюгера.

Для выполнения носа пригодится 20-мм круглый металлопрокат. Далее посредством УШМ края прута округляются.

Чтобы максимально похоже повторить особенности и формы кошачьего носа, необходимо воспользоваться зубилом. Для этого на заготовке выполняются соответствующие метки.

Следующим шагом вырезается заготовленный фрагмент требуемого размера.

Устанавливать нос необходимо сварочным аппаратом: спереди в проделанные отверстия просовываются усы, которые после свариваются с тыльной стороны.

После завершения сварочных работ не забудьте воспользоваться шлифовальной машинкой для обработки швов. В итоге у вас должна получиться максимально гладкая и ровная поверхность.

В том же порядке выполняются работы, если вы задумали создать своими руками флюгер в виде петуха.

Следующим этапом нужно перейти к выполнению стрелки, что станет указывать направление ветра. На поверхности заготовки вычерчиваются контуры, согласно которым после при помощи электролобзика вырезается фигурка.

Основанием стрелы может выступать пара прутков квадратной формы 15 на 15 миллиметров. Причем один элемент приваривается с деталью-наконечником, а второй – с оперением. После сварка аккуратным образом зачищается с поверхности.

Для выполнения поворотного узла необходимо высверлить в стальном шаре и крышке будущего флюгера отверстия диаметром 13 мм. После этого крышка приваривается к 5-сантиметровой трубе.

По обоим сторонам стальной фермы создаются лыски – так называются небольшие углубления, предназначенные для более надежного прилегания торцов стрелы. Далее к основе узла поворота приделывается стержень с шарообразной составляющей, после чего место крепления обрабатывается сваркой.

Как только шар со стрелой будут зафиксированы вместе, можно переходить к креплению изделия. Для фиксации флюгера со сферической деталью в основании заготовки проделывается вырез полукруглой формы. Очевидно, что в конце это место подвергается сварке.

В процессе приварки следует избегать того, чтобы брызги металла попадали на поверхность фигуры. Для этого элемент следует прикрыть листом жести.

В процессе выполнения работ своими руками очень важно точно сопоставить между собой все элементы будущего флюгера, при этом угол между поворотным механизмом и самой стрелкой обязательно должен равняться 90 градусам.

Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере.

Для опоры нужно использовать отрезок круглого прутка, благодаря этому флюгер сможет свободно вращаться под силой ветра.

Проконтролируйте, чтобы опорный стержень точно вошел в трубу, после этого можно проводить сварку краев элементов.

Далее шар, необходимый для свободного вращения фигуры кота, следует смазать при помощи любой вязкой смеси, после чего останется только вставить его в широкую трубу. В конце размещается латунная либо медная труба.

По окончанию сборки флюгера, элемент при необходимости разукрашивается и декорируется, после чего размещается на крыше доме.

Видео инструкция по выполнению работ своими руками

Ниже мы предлагаем вам посмотреть видео уроки о том, как можно сделать флюгер своими руками. При этом работы могут ограничиться легкой конструкцией, либо созданием более сложного элемента с подсветкой и генератором. Выбор за вами. При любом раскладе, аккуратный и выполненный с душой флюгер сможет простоять на крыше много лет, ежедневно радуя и исправно показывая направление ветра.

Разновидности

Народная примета, которая гласит об удаче, если встретить трубочиста на улице, отразилась в флюгерах, что стали производиться в виде данного персонажа. Конечно, сегодня такая встреча мало возможна, а потому приманить хоть немного удачи в жилище поможет именно фигурка ветроуказателя с контурами трубочиста.

Удачное размещение флюгеров возможно при наличии коттеджа с большим количеством переходом и башенок на крышке. В данном случае элементы, созданные своими руками, отлично дополнят внешний вид крыши дома.

С давних времен принято считать кота главным сторожилой жилища, как от привычных невзгод, так и от темных сил. Разместив на крыше ветроуказатель в виде кота, вы придадите дому ауру умиротворения и доброты.

Орел, олицетворяя собой солнце и небо, подсознательно указывает на величие, силу, скорость и мощь. При виде подобного флюгера невольно возникает ощущение высокого статуса и независимости хозяина дома.

Символ коня можно посоветовать людям, что придерживаются активной жизненной позиции и остаются целеустремленными несмотря ни на что. И если вы придерживаетесь благородства и рассудительности во всех своих решениях, то данный символ укажет на это всем окружающим, оставаясь довольно изящным и несложным решением.

Грифон, размещенный на крыше дома, указывает на то, что хозяин находится в борьбе между добром и злом, что его одолевает и тень, и свет. Помимо этого, флюгер в виде полуорла либо полульва свидетельствует о бдительности, воинственности и силе хозяина, помогая уберечь жилище от злых сил.

Древнерусская ладья отлично сочетается с крупными сооружениями, что имеют большое количество лестниц, дверей и окон. Выбор подобного элемента свидетельствует о стремлении собственника к новым познаниям и немалым умственным возможностям.

Что такое флюгер? Виды флюгеров. Как сделать флюгер своими руками?

Метеорологический прибор древности. Так называют флюгер. Первый сделали за 50 лет до нашей эры в Афинах. Флюгер, указывающий направление ветра, водрузили на восьмигранную башню, возводимую самим Андроником Кирским.

Башню астроном сделал метеорологической обсерваторией. Строение частично дошло до наших дней. Флюгер, правда, не сохранился. В записях он предстает в виде Тритона. Это греческий бог с телом человека, но рыбьим хвостом.

В современности флюгеры чаще делают в виде кошек, птиц. Из последних в фаворе петух – символ дружбы с соседями. Так трактует образ птицы учение «фен-шуй». Впрочем, флюгер хорош и без сакральной нагрузки. Элемент делает дом заметным, эффектным, наполненным «нотками» старины. Приступим к изготовлению флюгера?

Что такое флюгер?

Будучи эффектным декором, флюгер в первую очередь остается, все же, метеорологическим указателем.  Поворачиваясь в сторону ветра, он может дополнительно замерять его скорость. Если же установить флюгер на дымоход, прибор усилит тягу воздуха в нем. Это избавляет от задымления и исключает возможность попадания в трубу осадков.

Делается исторически флюгер из металла. Дерево и полимерные материалы дают меньшую точность измерений. Впрочем, если на героя статьи возлагается сугубо декоративная миссия, сделать прибор можно даже из CD-дисков.

Дабы указывать направление ветра, флюгер вращается. Конструкция состоит из:

-Флажка. Это основной декоративный элемент, венчающий прибор. В виде весов деталь символизирует справедливость. Изображение ангела – знак возвышенности и жизни духом. Львов выставляют на своих домах особы, наделенные властью.

В старину флажки флюгеров изображали гербы аристократических семейств. Булочники стремились водрузить на дом металлический рогалик, а кузнецы – подкову. Флажки на крышах были своеобразной рекламой, видной издалека.

-Ось. На нее устанавливается флажок. Длина детали, обычно, равна 45-ти сантиметрам, делается из куска арматуры. Посреди оси находится колпачок – этакий венчик, опушенный краями вниз.

-Указатели. Нанизываются на ось снизу, отделяясь от основания конструкции венчикоподобной крышкой. Ее именуют флюгаркой. Элемент вращается вокруг оси, а с ним и указатели.  Последние ведут к 4-ем сторонам света. Обычно, на скрещенных прутках проставляются их начальные буквы. Получается роза ветров. Делается она из стальных прутков, приваренных к основанию флюгера.

-Корпус. Стоит в основании флюгера, под крышкой указателей. Обычно, длина корпуса составляет около 15-ти сантиметров. Делается деталь из широкой трубы. В ее нижней части ставится закрытый подшипник диаметром 9 миллиметров. Если корпус подшипника открыт, попадает пыль, выводя флюгер из строя.

Важно отметить, что ось проходит через корпус, заходя в подшипник. Через крышку под розой ветров вращающийся шест проходит благодаря резьбе на внутренней стороне детали-сочленения. Однако, это не все премудрости в вопросе, как сделать флюгер своими руками. Нюансы работы зависят от типа прибора.

Виды флюгеров

Вскользь уже указывалось, что флюгеры делятся по назначению. Упустим из виду декоративные. Их строение и дизайн зависят только от фантазии автора. Можно нарушать пропорции, убирать детали и, даже, поставить флюгер под наклоном. Если же от прибора ждут точных показаний, требуется строговертикальная постановка на открытом всем ветрам участке крыши. Здесь встречаются:

  • Метеорологические флюгеры. Их еще именуют анеморумбометрами. Сложный термин связан с заимствованием прибора профессиональными метеорологами. Отказавшись от внешних изысков, они сделали упор на функциональность флюгеров. В них встроили датчики, передающие информацию на компьютеры. Контрольное время работы приборов – 10 минут.

    За это время засекается скорость ветра. Учитываются мгновенный, максимальный и средний показатели. Плюсом, метеорологические модели указывают точное направление движения потоков воздуха. Проще говоря, характеристики ветра анеморубометр преобразует в электросигналы, передавая их на аппаратуру через кабель. Не удивительно, что профессиональные метеорологические флюгеры работают от блоков питания.


Прототипом анеморумбометров стал классический флюгер механического устройства. Такой указывает лишь направление ветра и то с отклонениями. Метеорологи такие аппараты именуют анемометрами. Замерить скорость порывов конструкция не способна.

  • Флюгеры Вильда. Так называются приборы, не только указывающие направление ветра, но и замеряющие его силу. За это отвечает добавленная в конструкцию пластина. Она стоит вертикально, что считается нулевым положением. Пластина свободно двигается. Отклонение от оси указывает на прилагаемые ветром усилия.

На фото флюгер Вильда может демонстрировать в конструкции небольшой пропеллер. Он тоже помогает замерить силу ветра. Плюсом, флюгер с пропеллером отпугивает с кровли птиц. У них нет возможности рассмотреть конструкцию Вильда. Меж тем, привычная пластина в ней установлена в раме с 8-ю штифтами.

Они делят плоскость на сектора. Каждый из них соответствует определенной силе ветра. Так ее и определяют. На метеостанциях одновременно работают 2 Вильде. Один ставят с пластиной весом 200 граммов. Ею замеряют силу небольших ветров. Второй флюгер оснащают 800-граммовой лопастью для противостояния ураганным порывам.

  • Дымоходный флюгер. Упоминалось, что модели категории предотвращают обратную тягу в печной трубе. Дополнительно, флюгеры прикрывают ее от попадания пыли, воды, насекомых и даже крупных животных, к примеру, птиц. В открытом дымоходе они могут свить гнездо.

    Прикрыть трубу можно дымником. Так именуют статичный козырек. Обычно, он в форме прямоугольника. В противовес флюгеру, такая конструкция лишь провоцирует обратную тягу в трубе, особенно при сильном ветре.

Флюгарка на трубе вращается, как и прочие флюгеры. Тягу в трубе они увеличивают за счет строения. Оно направлено на   эффект Бернулли. Он «вытекает» из закона сохранения энергии. У флюгарки над дымоходом есть внутренний конус. Огибая его, воздух формирует область пониженного давления.

При этом, в вентиляционном канале тяга усиливается. Достичь результата можно только с цилиндрическим наконечником трубы. Не стоит путать его с прямолинейным дымником.

Как сделать флюгер своими руками

Металлические флюгеры принято чеканить. Техника заключается в придании листу металла формы с помощью молотков. Сплав не плавят, а лишь слегка размягчают. Работа трудоемкая, требует навыка. Самостоятельно классический флюгер изготавливают лишь кузнецы и некоторые заводчане, имеющие навык «общения» с металлом.

Самостоятельно принято делать флюгеры из дерева. Обычно, древесину используют для флажка. Прочие детали можно сделать из необработанного металла. Если же полностью выполнять прибор из дерева, запасаемся:

-обрезками тонкой фанеры и бруском

-парой, тройкой больших бусин

-длинным гвоздем или саморезом

-ножовкой

-карандашом

-клеем

-маркером

Флюгер из дерева, как и прочие, начинается с эскиза на миллиметровой бумаге. Выберем простую модель из 3-ех треугольников. В 2-ух из них есть прорези, чтобы нанизаться на центральный.

Последний больше, представляет корпус самолета. Средний треугольник – его хвост, а малый – нос. Они нанизываются на первый основаниями, вставая перпендикулярно горизонтальному корпусу.

На тонкую фанеру детали наносятся  карандашом. Выпиливают фрагменты ножовкой. Если в малых треугольниках делают прямоугольные вырезы-ложбинки, то в большом – круглое отверстие по центру. Отверстие сверлится и в бруске 5 на 5 или 10 на 10 сантиметров. Это основа флюгера. Сверлим отверстие дрелью, учитывая диаметр выбранного гвоздя.

Остается соединить гвоздем фанерный самолет и брусок, обхватив флажок с 2-ух сторон бусинами. Детали деревянного судна, кстати, скрепляем не только механически, но и клеем. Работа под силу даже школьникам.

Отличное задание для урока труда, или развлечения для отдыха на даче. Не нашлось под рукой фанеры, сделайте флюгер из бутылки. Потребуются 2-е пластиковые тары. Их замачивают на ночь, чтобы легко очистить.

Пропеллер составляем из крышки и фигурного донышка бутылки, скрепляя гвоздем. Из искромсанной тары вырезаем еще крылья. Вторая бутылка – фюзеляж самолета. В нем делаем прорези. В них вставляем крылья.

Остается сделать нагретым гвоздем отверстие в горле бутылки и закрепить фюзеляж на бруске. Образ  флюгера дополнят акриловые краски и наклейки. Точности от прибора ждать не придется, но вращаться он будет.

Флюгер

Все чаще можно встретить на крышах домов в качестве декоративного элемента установленный флюгер. Изначально их устанавливали на мачты кораблей, чтобы определить направление и силу ветра. В переводе с голландского «Vleugel» означает крыло. Со временем они стали появляться в портовых городах. Их устанавливали на купала церквей, крепостные башни. А уже оттуда они распространились по всему миру. Многие считают их не только красивым дополнением к дому, но и оберегом.

Содержание

  1. Для чего необходим флюгер на крышу

  2. Символика флюгера

  3. Конструкция и принципы устройства флюгера на крышу

  4. Материал из которого изготавливают флюгер

  5. Монтаж флюгера на крышу

  6. Изготовление флюгера своими руками

  7. Видео

Многие владельцы загородных домов стремятся создать единый дизайн - связать воедино экстерьер и внутреннее убранство здания. Для этого используют различные декоративные элементы, одним из которых является флюгер. В настоящее время это произведение искусства. Большой выбор различных фигур, позволит подобрать именно ту, которая будет характеризовать вас, расскажет о вашем увлечении.

Для чего необходим флюгер на крышу

Что же из себя представляет флюгер? Это специальное устройство, которое позволяет определить направление ветра, с помощью металлического флага с противовесом, который вращается по оси. В данной системе именно противовес показывает направление ветра. В зависимости от назначения различают:

  • метеорологические - это специальные высокоточные приборы, которые измеряют силу и направление ветра;

  • декоративные - основной их функцией является украшение здания, показания не обладают особой точностью;

  • дымоходные - устанавливают на дымоходную трубу для предотвращения возможного затухания;

  • флюгер Вильде - его конструкция объединяет все два прибора, благодаря чему можно определить не только силу, но и скорость воздушных масс.

Символика флюгера

Если в прошлые времена самыми распространенными символами были стрела и петух. То в настоящее время можно встретить не только фигурки животных, ангелов, но и знаки зодиака, музыкальные инструменты и многое другое. Выбор символа в первую очередь зависит от предпочтений хозяина дома. Но при этом учитывается значение, заложенное в данном символе. Так петух - это символ нового дня, защитник от нечистой силы. Со временем этот символ стал олицетворением Святого Петра и его стали устанавливать на различных соборах. Достаточно часто можно встретить изображение аиста, как символа семейного очага и путешествий. К выбору фигуры стоит отнестись ответственно, ведь считается, что он становится вашим талисманом. Не редко в этом качестве использовали фамильный герб или основной род деятельности владельцев дома.

Конструкция и принципы устройства флюгера на крышу

Конструкция флюгера состоит из флюгарки, розы ветров, оси вращения. Флюгарка - это специальная пластина, которая свободно вращается под действием воздушных масс и на которой располагается фигурка с противовесом.

Важно: идеальным размером для флюгарки считается 40х70 см.

Роза ветров - это указатель сторон света. Его устанавливают с помощью компаса.

Важно: флюгер может быть и молниепримником, для этого его необходимо установить в наивысшей точке крыши и соединить непосредственно с заземлением.

Узел вращения флюгера может быть выполнен из шарнирного или подшипникового элемента.

Устройство флюгера состоит из флюгарки, которая будет указывать направление ветра. На данном рисунке она обозначена цифрами 1 и 2. Где 1 - это пластина, а 2 - противовес. Ее закрепляют на специальной металлической гильзе (3), которая непосредственно соединена со штоком (11). Чтобы уменьшить процесс трения, между осью и гильзой располагают стальной шарик (4). Чтобы предотвратить попадание влаги внутрь поворотного механизма, сверху него устанавливают защитный зонт (5). Гильзу закрепляют с помощью винта (6) с резиновой прокладкой (7). Это соединение не должно мешать свободного вращению флюгарки. Роза ветров состоит из муфты соединения (8) в которой располагают штифты (9) на концах которых закреплены обозначения сторон света - север, юг, запад, восток. Вся конструкция удерживается с помощью круглого фланца (10), размеры которого будут зависеть от величины и веса всего флюгера.

Важно: следует учитывать размер и вес флюгера при установки его на крышу, так это может создавать значительную нагрузку на стропила и кровельный материал в целом.

Материал из которого изготавливают флюгер

Флюгер изготавливают из стали, меди, дерева или пластика. Самыми долговечными считаются конструкции, выполненные из меди. Это объемные фигуры, выполненные из двух половинок скрепленные пайкой между собой. Фигурки из стали требуют специальной обработки защитными красками, чтобы предотвратить коррозию под действием атмосферных осадков. Фигурки из дерева не долговечны и требуют периодического обновления защитного слоя краски. Чаще всего для изготовления используют фанеру. На дачных участках можно встретить флюгер, выполненный из пластиковых бутылок, основным его назначением в данном случае является отпугивание птиц.

Монтаж флюгера на крышу

Чтобы флюгер правильно работал его необходимо устанавливать в наивысшие точки дома. Чаще всего его крепят на конек крыши или дымоходную трубу. Эти работы вы можете выполнить своими руками, не прибегая к услугам специалистов.

Важно: флюгер необходимо размещать на высоте 10-12 метров вдали от деревьев и высоких домов.

Во время установки вам понадобиться компас. С его помощью в соответствии со сторонами света располагаются направляющие розы ветров.

Важно: для правильной работы флюгер должен быть вертикально размещен.

Для крепления флюгера используют специальные крепежи, которые позволяют закрепить его на различной конструкции крыши - плоская, односкатная, двухскатная.

Изготовление флюгера своими руками

Флюгер - это декоративный элемент, который вы можете сделать своими руками. Для этого вам понадобиться лист стали или меди, труба и стержень, а также подшипники. Прежде чем приступить к работе необходимо сделать чертеж со всеми размерами, а также продумать форму флажка.

Процесс изготовления флюгера начинается с изготовления флажка. Для этого необходимо закрепить лист стали и обозначить контуры желаемого изображения. После чего с помощью электролобзика или ножниц по металлу вырезают изображение. Обрабатывают края чтобы не было зазубрин, с этой целью используют напильник.

Важно: вес противовеса должен быть равен весу фигурки, так чтобы флюгарка находилась в балансе, так как это будет влиять на работу в целом.

Корпус делают с помощью трубы, от которой отрезают кусок длиной 12-13 см, в верхней части которой размещают подшипник подходящего диаметра.

Роза ветров состоит из четырех прутов на концах которых закрепляют металлические буквы, обозначающие стороны света. Размер букв должен быть таким, чтобы их хорошо было видно стоя на земле. Для крепления используют сварку. Также с помощью сварки соединяют розу ветров и корпус.

Ось флюгера сооружают из арматуры. После чего на ней закрепляют флажок с помощью сварки и гаечного соединения. Ось вставляют в подшипник перед этим смазав солидолом. А чтобы влага не попадала в подшипник, сверху него устанавливают защитный колпачок или резиновый уплотнитель. Соединить все оставшиеся детали воедино и закрепить их на кровле дома.

Видео

Добавить комментарий

Этапы изготовления флюгера с пропеллером своими руками, материалы и инструменты

Как сделать флюгерДля придания дизайну частного или загородного дома оригинальности его владельцы заботятся о том, чтобы если не все здание, то хоть какой-то элемент был нестандартным. Легче всего даже в случае с типовой планировкой сделать оригинальным флюгер. Своими руками и за короткое время вам удастся создать элемент, который точно не повторит по конструкции аналоги, имеющиеся в округе. Плюс и в том, что можно использовать подручные материалы.

Инструменты и материалы для изготовления

Поскольку нашему метеорологическому прибору приходится постоянно сопротивляться воздействию окружающей среды, порой очень агрессивному, изготавливаться он должен из соответствующих материалов, иначе долго не прослужит. Часто флюгеры делают деревянными (даже фанерными) и из листового железа. Редко выбирается медь, хотя именно этот металл подходит больше других.

Деревянный флюгер, обработанный защитным составом, прослужит несколько лет. Стальной аналог — несколько десятилетий при условии периодического подкрашивания, для чего не всегда есть возможность, а вот медное изделие практически вечное. Обрабатывать медный лист проще всего, а с его украшением не появляется проблем.

С недавних пор флюгеры начали делать из пластика. Материал легко обрабатывать — для этого не нужны сложные инструменты. Однако, если для крыши дачного домика изделие подходит, то на большом роскошном доме оно смотреться не будет, тут уже потребуются дорогие материалы. Инструменты понадобятся следующие:

  • Как самим можно сделать флюгерножницы по металлу;
  • пила;
  • ножовка;
  • напильник;
  • болгарка;
  • наждачная бумага;
  • дрель;
  • карандаш;
  • линейка.

Особенности и размеры конструкции

Основных моментов в конструкции флюгера два. Имеется в виду следующее:

  • Ось-стержень, являющаяся своеобразным крепежным элементом, устанавливается строго вертикально и крепится к крыше дома.
  • На стержне монтируется флажок с противовесом. Сила ветра давит на флажок, и горизонтальная часть флюгера поворачивается вокруг оси.

Самодельное создание флюгераПо каждую сторону оси должны находиться равные по весу части, что самое сложное во всем процессе изготовления.

Особенностями конструкции можно назвать дополнительные элементы. К примеру, винт, ведь многих привлекает идея того, как сделать флюгер с пропеллером своими руками. Чем интенсивнее вращается пропеллер, тем сила ветра больше — все просто и понятно. Может иметься также вертикально установленная пластина, закрепляющаяся так, чтоб оставаться свободной. При этом раскачиваться пластина должна в одной плоскости. Она тоже дает представление о силе ветра — чем больше отклонение угла от вертикали, тем сильнее ветер.

В плане формы и дизайна ограничений никаких — лишь бы конструкция выполняла свои функции. То же относится и к размерам. Правда, специалисты советуют делать изделие шириной 40−50 см и длиной 70−80 см. Это оптимальный вариант для небольших зданий. Когда флюгер устанавливается на крышу беседки, размеры могут быть меньшими.

Этапы производства изделия

Первым делом определитесь с дизайном приспособления, после чего составьте чертеж, на котором будут отражены абсолютно все детали. Далее алгоритм действий таков:

  1. Этапы создания флюгераИзготовьте вертикальную опору из арматуры, трубы или иного металлического стержня. Длина составляет 125 мм, а диаметр — 13 мм.
  2. В верхней части плашкой нарежьте резьбу под крепление горизонтальной части изделия.
  3. В нижней части установите подшипник, который позволит флюгеру оборачиваться вокруг оси. Важно, чтобы в подшипник не попадала грязь и вода. Для этого на него надевается колпачок из металлического листа (некоторые делают колпачок из крышки пластиковой бутылки).
  4. Крепление декоративного элемента осуществляется за счет установленных внизу четырех пластин, с одной стороны прикрепленных сваркой к металлической оси. На другой стороне проделываются отверстия для саморезов, которыми флюгер крепится к кровельному материалу.

Поскольку флюгер с пропеллером — конструкция динамичная, его не устанавливают на высоких домах, так как не будет видно, как сильно вращается винт.

Основная часть — «самолет» — вырезается из железного листа, фанеры или пластика. Пропеллер же изготавливается исключительно из металла. Лопасти вращающегося элемента располагаются под небольшим углом относительно друг друга. Сделать пропеллер можно из оцинкованного листового железа, используя ножницы по металлу. По центру полосы-заготовки проделывается отверстие под крепежный элемент, затем края полосы немного поворачиваются в разные стороны. Вариантов крепления пропеллера к самолету существует два:

  • Если флюгер фанерный, пропеллер можно прикрепить саморезами к его торцевой части. Крепеж не закручивается до конца, чтобы оставалась возможность вращения.
  • К носовой части металлического самолета сваркой или пайкой крепится маленький штырь, на конце которого должна быть резьба, куда накручивается гайка и шайба. Так мы получаем и крепеж, и ограничитель. Штырь может быть без резьбы, но со шляпкой, однако этот вариант подходит в случае уже надетого пропеллера.

Сборка и монтаж флюгера

Сначала определяемся с местом установки. Считается, что хорошо, когда из-за флюгера не нарушена симметричность конструкции крыши. Так, если на кровле имеются трубы, прикреплять приспособление лучше к ним. Если труб нет, крепите флюгер к коньку. Чтобы установить изделие на коньке, потребуется всего две полосы (крепежных элемента), которые располагаются точно под углом скатов. Порядок сборки на месте установки:

  1. Сборка и установка флюгераМонтируется основная часть из трубы. Она крепится к коньку с помощью длинных саморезов. Важно производить крепление не к материалу кровли, а к обрешетке.
  2. Внутрь трубы устанавливается подшипник.
  3. Сверху вставляют ось с предварительно надетым на нее защитным колпачком.
  4. Снизу трубы подшипник закрепляется при помощи гайки и шайбы.

Внутренний диаметр трубы определяется внешним диаметром подшипника. Так как флюгер располагается под открытым небом, каждый раз во время дождя он будет подвергаться воздействию воды. В связи с этим металлическую конструкцию рекомендуется смазать солидолом после покраски изделия. Периодически нужно подтягивать резьбовые соединения, смазывать подшипник и так далее. Все детали и узлы должны иметь большой запас прочности, особенно крепления, ведь на флюгер действуют серьезные ветровые нагрузки, да и осадки добавляют проблем.

Флюгер — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 2 августа 2015; проверки требуют 29 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 2 августа 2015; проверки требуют 29 правок.

Флю́гер (нидерл. Vleugel) — изделие, метеорологический прибор для измерения направления (иногда и скорости) ветра или декоративный аксессуар, ранее флажок на копье (пике).

В России до XVIII века употреблялись слова прапор, прапорец, прапорица. Флюгер в российских письменных источниках упоминался в форме «флюгель» в Уставе морском 1720 года.

Флюгер представляет собой изделие из дерева, металла, и другого материала, расположенный на вертикальной оси и поворачивающийся под воздействием ветра. Противовес изделия направлен в сторону, откуда дует ветер. Направление ветра может определяться по горизонтальным штифтам, ориентированным по восьми румбам, а на современных флюгерах — с помощью электронного прибора.

На флюгере, перпендикулярно направлению ветра, может устанавливаться свободно качающаяся металлическая пластина (флюгер Вильда), по углу отклонения которой от вертикали определяется сила ветра. В современных флюгерах для определения силы ветра используется легкий пропеллер.

Флюгер часто служит декоративным элементом — для украшения дома. Флюгер может использоваться и для защиты дымовой трубы от задувания (как?). Часто садоводы применяют флюгер с пропеллером для избавления от кротов, землероек и прочих подобных вредителей. Вибрации, передающиеся в землю от вращения пропеллера, отпугивают грызунов, и они покидают участок.

Флюгер (видео)
  • Воейков А. И. Ветер // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  • Флюгер // Большая Советская Энциклопедия / Гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская Энциклопедия, 1977. — Т. 27 : Ульяновск — Франкфорт. — С. 507. — 632 000 экз.
  • Bishop, Robert; Coblentz, Patricia (1981), A Gallery of American Weather Vanes and Whirligigs, New York: Dutton, p. 127, ISBN 9780525931515
  • Burnell, Marcia (1991), Heritage above: a tribute to Maine’s tradition of weather vanes, Camden, ME: Down East Books, p. 84, ISBN 9780892722785
  • Crépeau, Pierre; Portelance, Pauline (1990), Pointing at the wind : the weather-vane collection of the Canadian Museum of Civilization, Hull, Quebec: Canadian Museum of Civilization, p. 84, ISBN 9780660129044
  • Kaye, Myrna (1975), Yankee weathervanes, New York: Dutton, p. 236, ISBN 9780525238591
  • Klamkin, Charles (1973), Weather Vanes: The history, design and manufacture of an American folk art, New York: Hawthorn Books, p. 209, OCLC 756017
  • Lane Arts Council (Or.) (1994), Whirligigs & weathervanes, Eugene, OR: Visual Arts Resources, p. 54, OCLC 33052846
  • Lynch, Kenneth; Crowell, Andrew Durkee (1971), Weathervanes, Architectural Handbook series, Canterbury, CN: Canterbury Publishing Company, p. 95, OCLC 1945107
  • Messent, Claude John Wilson (1937), The weather vanes of Norfolk & Norwich, Norwich: Fletcher & Son Limited, p. 127, OCLC 5318669
  • Miller, Steve (1984), The art of the weathervane, Exton, PA: Schiffer Pub., p. 160, ISBN 9780887400056
  • Mockridge, Patricia; Mockridge, Philip (1990), Weather vanes of Great Britain, London: Hale, p. 256, ISBN 9780709037224
  • Needham, Albert (1953), English weather vanes, their stories and legends from medieval to modern times, Haywards Heath, Sussex: C. Clarke, p. 102, OCLC 1472757
  • Nesbitt, Ilse Buchert; Nesbitt, Alexander (1970), Weathercocks and weathercreatures; some examples of early American folk art from the collection of the Shelburne Museum, Vermont., Newport, RI: Third & Elm Press, OCLC 155708
  • Reaveley, Mabel E.; Kunhardt, Priscilla (1984), Weathervane secrets, Dublin, NH: W.L. Bauhan, p. 71, ISBN 9780872330757
  • Westervelt, A. B.; Westervelt, W. T. (1982), American Antique Weather Vanes: The Complete Illustrated Westervelt Catalog of 1883, New York: Dover, p. 100, ISBN 9780486243962

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
