Формула расчета ступенек для лестницы

Расчет ступеней лестницы

Мы будем выполнять расчет ступеней лестницы, когда, в силу ряда причин, размеры проема для лестницы имеют ограничения, и мы не можем их изменить в большую сторону, а значит, при расчете лестницы мы будем оперировать именно этими цифрами:

  • высота между полом и межэтажным перекрытием у нас с вами составляет 270 см;
  • толщина межэтажного перекрытия составляет 25 см;
  • ширина помещения 340 см, длина помещения 450 см;
  • длина межэтажного проема в нашем случае составляет 300 см;
  • ширина проема составляет 150 см;
  • для наших с вами расчетов мы возьмем минимальное расстояние от стены до лестницы — 5 см.

На первый взгляд цифра 300 см длины проема может показаться достаточной для устройства комфортной и безопасной лестницы. Но так ли это? Вот на этот вопрос нам и дадут ответ ниже проведенные расчеты, и мы узнаем, какая лестница у нас получится и почему.

Расчет количества ступеней лестницы

Начнем с того, что определим, какое количество ступеней будет в нашей с вами лестнице. Для того, что бы было легче сориентироваться в выборе количества ступеней, воспользуемся вспомогательной таблицей 1:


Табл 1. Соотношения высоты этажа и количества ступеней

Значения в ячейках — высота ступени в мм.

Высота этажа помещения с учетом перекрытия составляет 295 см (ориентируемся по таблице 1 на 3000мм), если смотреть по таблице, то оптимальное количество ступеней для нашей лестницы будет равно 15 или 16 шт. с высотой подъема ступеней от 18 до 20 см.

Примечание: Необходимо выбирать оптимальное количество ступеней, так как от количества ступеней, которые войдут в межэтажный проем под лестницу, зависит ширина ступеней (проступи).

У нас с вами последняя ступень верхнего этажа (фризовая) будет находиться на уровне «чистого» пола второго этажа.

Значит нам необходимо, при определении числа ступеней лестницы учитывать еще и толщину материала для ступеней — в нашем случае толщина материала равна 4 см. Для того чтобы, определить высоту подъема ступеней в нашем случае мы проведем следующий расчет:

(295 см высота помещения с учетом потолочного перекрытия — 4 см толщина материала)/ 15 ступеней = 19,4 см высота ступеней.

Значит, оптимальное число ступеней в нашем случае — 15 штук. Далее в расчетах мы с вами убедимся в том, что выбор количества ступеней оптимален.


Угол наклона одномаршевой лестницы

На рисунке, мы с вами видим схему расчета количества ступеней в нашей комнате шириной 450 см с проемом длиной 300 см. Как видно из схемы, длины проема не хватает под установку одномаршевой лестницы, угол наклона получается более 50°! (80 — минимальное рекомендованное пустое пространсво перед лестницей для комфортного перемещения). Поэтому мы берем для устройства поворотную лестницу на 90 с промежуточной площадкой, с помощью которой мы изменим угол наклона лестницы, расположив ее по перпендикулярной стене. Как нам все это рассчитать?

Берем двойной тетрадный лист или лист бумаги формата А4 и составляем схему помещения расположив обе стены в одной плоскости и носим схему высоты ступеней лестницы.

Далее нам необходимо определить ширину площадки (она же ширина лестницы) и высоту, на которой будет расположена промежуточная площадка г-образной лестницы с учетом всех имеющихся у нас параметров помещения.

Внимание! Все схематичные размеры рекомендую прорисовывать в масштабе, чтобы иметь возможность сразу видеть полученный результат.

Расчет поворотной площадки лестницы

Продолжая наши расчеты, нам необходимо определиться с шириной поворотной площадки, ширина площадки в нашем случае будет и шириной лестницы. В расчет берем то, что у нас с вами ограниченное пространство под установку лестницы, то возможно мы не сможем сделать лестницу рекомендованной ширины для частных домов — от 90 см до 120 см. Почему?

У нас с вами существует ограничение по высоте площадки от уровня пола и при этом, чем шире у нас будет лестница и соответственно промежуточная площадка, тем круче будет угол наклона лестницы. Нам необходимо уложиться в угол наклона не более 42° и не выйти за рамки ширины площадки менее 80 см.

На рисунке представлена схема изменения угла наклона при увеличении ширины лестницы и промежуточной площадки при высоте уровня площадки 95…100 см. Значит, что в нашем случае ширина лестницы и промежуточной площадки должна быть не более 80 см.

Влияние ширины промежуточной площадки на угол наклона нам теперь известно. Теперь определим, на какую высоту мы с вами можем поднять промежуточную площадку в нашем случае. Рекомендованный просвет в точке критичности подъема между ступенью и перекрытием равен 200 см. Для расчета применим следующую формулу:

200 см размер просвета / 19,4 см высоты подъема ступеней = 10,3 (округляем до 10) ступеней.

Делая вывод из полученных результатов, у нас с вами в лестничный проем длиной 300 см войдет в верхний лестничный марш, имеющий 10 ступеней и промежуточная поворотная площадка шириной 80 см (80 см это так же и ширина лестницы). Остальные пять ступеней разместим в первом (нижнем) лестничном марше, площадка будет расположена на уровне пятой ступени нижнего лестничного марша.

Продолжая расчет, применим формулу для расчета высоты уровня площадки:

( 295 см высота помещения с учетом потолочного перекрытия — 4 см толщина материала ступеней) — 10 ступеней х 19,4 см высота подъема ступеней см = 97 см (101 см с учетом толщины материала для ступеней).

Все полученные нами расчеты наносим на схему помещения как показано на рисунке:

Мы видим две стены А и Б в одной плоскости. На стенах отмечаем ширину площадки равную 80 см. При этом не забываем оставить промежуток в 5 см между поверхностью стен и лестницей. Так же отмеряем от уровня пола 4 см, это у нас с вами толщина материала ступеней и проводим горизонтальную линию (Х).

От линии (Х) отмеряем с помощью линейки расстояние 19,4 см и проводим еще одну горизонтальную линию, так продолжаем наносить разметку с равным промежутком 19,4 см до уровня поверхности пола. Каждую ступень разделяем горизонтальной линией — получаем высоту ступеней (без учета толщины материала), как показано на рисунке 4.

Далее, отсчитываем 10 ступеней, которые войдут в лестничный проем длиной 300 см по стене А, отсчет начинаем от верхней фризовой ступени. Когда все горизонтальные линии ступеней проведены, переходим к определению точки критичности подъема.

Проводим по стене Б измерение от уровня пересечения границы межэтажного перекрытия с началом лестничного проема до критичной точки прохода (Y), где ширина проема 150 см. Видно, что от уровня третьей ступени с учетом толщины материала 4 см (в красном круге) у нас с вами получается расстояние в точке критичности подъема 207,7 см. Этот показатель превышает расчетный (200 см), а значит, наш расчет с выбором уровня высоты расположения промежуточной площадки проведен без ошибок.

Расчет проступи (ширины ступеней)

У нас с вами получилась контрольная точка максимальной высоты, на которой можно установить промежуточную площадку. Далее, на нашей схеме продолжаем прорисовывать лестницу, сейчас нам необходимо определить ширину ступеней.

В проем у нас с вами вошло 10 ступеней и площадка шириной 80 см, с помощью расчета определим ширину ступеней:

215 см расстояние от точки А до площадки / 10 ступеней = 21,5 см ширина ступени.

От точки А отмеряем вправо (как указано стрелкой) 21,5 см и проводим вертикальную линию разметки, получаем ширину ступени, так же отмеряем и проводим остальные вертикальные линии как показано на рисунке 5.

На пересечении линий разметки ширины и высоты ступени от точки А до площадки проводим диагональную линию оси наклона лестницы, получается угол наклона лестницы около 42°. Если у вас размеры на схеме выполнены в масштабе, то угол наклона вы можете проверить с помощью транспортира. Линия наклона лестницы выделена, синим цветом.

Далее, красным цветом выделяем ступени лестницы, соединяем линии разметки г-образной линией по ширине и высоте ступени (квадрат, разделенный по диагонали). Как видно на рисунке 5 у нас с вами получилось 15 ступеней с промежуточной площадкой. В верхнем марше у нас 10 ступеней, в нижнем марше 5 ступеней.

Проступь лестницы в нашем случае получилась 21,5 см равная ширине косоура. Этого недостаточно для удобного и безопасного перемещения по лестнице. При устройстве ступеней для безопасного передвижения по лестнице принято использовать простую формулу — ширина ступени + высота = 45см±2 см (43…47 см), что получается в нашем случае — 21,5 см ширина ступени + 19,6 см высота ступени = 41,1 см.

В этом случае можно воспользоваться способом увеличения проступи — нависание ступени над ступенью от 1 до 5 см, этот вариант желательно использовать только в крайнем случае, когда увеличить ширину ступеней другим способ уже не получается, как в нашем случае с расчетами конкретно приведенной лестницы.

Для определения оптимальной ширины ступени в нашем случае, мы должны определиться, с каким напуском сделать ступень над ступенью. Проведем несложный расчет:

45 см — 19,6 см наша высота ступени = 25,4 см (округляем до 25,5 см) это ширина нашей ступени с напуском, то есть при этом напуск получается:

25,5см — 21,5 см = 4 см напуск ступени над ступенью

Значит, при устройстве ступеней нам необходимо использовать материал шириной не 21,5 см, а 25,5 см. Что в итоге нам дает расчет по формуле безопасности параметров ступеней лестницы:

25,5 см + 19,6 см = 45,1 см — это значение соответствует показателю формулы расчета параметров ступеней (пропорциональное соотношение шири и высоты ступени) для удобной и безопасной лестницы. Давайте отобразим на схеме увеличение ширины ступеней и одновременно прорисуем толщину материала равную 4 см из которого будут сделаны ступени.


Схема увеличения проступи

На схеме наносим горизонтальную разметку толщины ступеней, начиная с верхней фризовой ступени, толщина материала 4 см, как показано на рисунке…. после наносим вертикальную разметку, которая будет обозначать добавочную ширину ступени равную 4 см, нанесение вертикальной разметки начинаем так же от верхней фризовой ступени. На рисунке 6, желтым цветом выделена ширина ступеней полученная при расчете 21,5 см, красным цветом выделена добавочная ширина 4 см, в итоге мы получаем ступени шириной 25,5 см и толщиной 4 см.

Теперь обратимся к таблице рекомендуемых соотношений размеров ширины и высоты ступени:

Зеленым цветом в таблице выделены соотношения размеров ступеней для комфортного передвижения, желтым цветом — для удобного передвижения и синим цветом, выделены размеры ступеней относительно удобного передвижения по лестнице. В нашем случае размер ступеней 25,5 см х 19,6 см.

Такое сочетание размера ширины и высоты ступеней укладывается в рамки нормативных требований, но все равно ширина, полученная путем увеличения ступеней за счет нависания друг над другом с выпуском 4 см, делает нашу лестницу удобной для подъема и относительно удобной для спуска.

Далее мы разберем за счет чего можно уменьшить угол наклона лестницы и увеличить проступь лестницы — Расчет ступеней лестницы при потолочном креплении .

Расчет размеров ступеней и уклона лестничного марша

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600. 640 мм .

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм. где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25—35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм)

Как рассчитать количество и высоту ступеней лестницы на 2 этаж: правила расчета

Одна из основных задач, которая стоит перед проектировщиком подъема на этаж, связана с расчетом ступеней лестницы. От правильного выполнения этих работ зависит внешний вид, конфигурация и безопасность использования конструкции.

Особенности лестничных конструкций различного типа

Как рассчитать ступени лестницы, во многом зависит от типа конструкции. На сегодня в строительстве в основном используются такие виды лестниц:

  • маршевые прямые — самые простые, но и наиболее габаритные, состоят из расположенных в прямой последовательности ступеней на второй этаж;
  • маршевые поворотные — похожи на прямые марши, но на определенных участках могут сворачивать в сторону;
  • винтовые — каждый следующий элемент повернут по отношению к предыдущему. Подъем на второй этаж конструируется с постоянным поворотом, а ступени крепятся к опорной оси.

Лестничные конструкции существуют разных видов, но подсчет ступеней имеют почти одинаковый

Поворотные лестницы могут содержать забежные ступени или дополнительные промежуточные площадки.

Несмотря на то что эти конструкции отличаются друг от друга, принципы расчетов для ступеней примерно одинаковые.

Количество ступеней

Один из главных вопросов связан с количеством ступеней, так как именно от этого зависит размер лестницы и её конфигурация. Существуют определенные стандарты. Например, не может быть меньше трех и больше 18 ступеней в одном марше. Это связано с удобством использования и требованиями к самой конструкции.

Как правильно рассчитать количество ступеней лестницы? Для этого нужно взять за основу ширину шага и длину проекта. Вычислить длину лестницы можно с помощью рулетки или применив теорему Пифагора. В первом случае нужно вывести линию от пола второго этажа до места, где будет начинаться подъем на второй этаж. Во втором же случае величина вычисляется путем сложения возведенных в квадрат расстояний от пола первого этажа до второго в месте края просвета, а также в месте, где будет находиться первая ступень. Так вы сможете найти квадрат гипотенузы и вычислить длину проекта.

Для того чтобы узнать количество ступеней на второй этаж, нужно разделить длину на примерную высоту подступенка. Это число нужно округлить до целого, а затем пересчитать высоту подступенка, опираясь на новые данные.

Необходимые замеры для подсчета количества ступеней лестницы

Ширина шага

От ширины шага зависят практически все показатели расчета для лестницы. Она обозначает комфортное расстояние, при котором человек может сделать один шаг между ступенями. Для среднего количества ступеней (15 штук) такой шаг позволит без усилий и больших затрат энергии подняться на верхний этаж.

Проводить какие-нибудь специфические расчеты не нужно. Оптимальная величина уже известна. Отталкиваясь от неё, была составлена формула расчета параметров ступеней лестницы:

Ширина шага должна составлять примерно 60–65 см. Допускаются небольшие отклонения. При этом она должна являться суммой двух чисел:

Комбинируя разные сочетания, можно вывести идеальные параметры для этих величин.

Ширина шага — самый главный показатель при расчете лестницы

Ширина лестницы

Помимо упомянутых уже показателей, важно также учесть и ширину лестницы в целом. Иными словами, это длина ступеней. Она напрямую зависит от типа конструкции и сферы её использования. Чаще всего речь идет об обычных лестницах для частных жилых домов.

Для такого проекта ширина обычно устанавливается в пределах 80–120 см. Минимальная граница подходит в том случае, если лестница примыкает к стене и для неё не требуются габаритные поручни. Лучше всего брать метровую ширину, так как такие ступени не займут много места, но и передвигаться по ним одному человеку будет вполне комфортно.

Для винтовых конструкций обязательно наличие перил. К тому же часть ступеньки будет заужена, а потому фактически недоступна для использования. Поэтому ширина устанавливается на уровне не менее 120 см.

Ширина лестницы в целом имеет не маловажную роль в расчетах

Глубина проступи

Расчет следующих параметров производится на основе вышеописанных показателей. Если тогда они брались скорее интуитивно, далее можно будет уточнить их значение на основе принятых стандартов и используемых формул.

Для стандартной лестницы на второй этаж расчет ступенек должен учитывать рамки эргономичности и безопасности. Во многом на это влияет именно глубина проступи, так называемая ширина ступеньки.

Определять её следует на основании уже описанной ширины шага. Для этого используется та же формула. Важно обеспечить комфортное соотношение между подступенком и проступью. В среднем можно остановиться на пропорции 1:1,5. На проступи должна полностью размещаться стопа человека. Обычно её устанавливают на уровне не менее 20, но не более 30 см.

Во многом на этот показатель также влияет уклон конструкции. Оптимальный градус наклона колеблется в пределах 30–40 градусов.

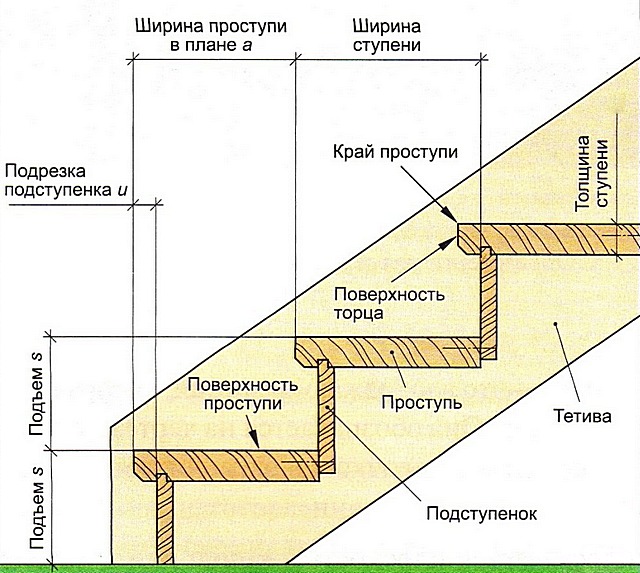

Схематическое изображение глубины проступи и формулы для правильного расчета

Высота подступенка

Последним и наиболее важным параметром лестничной ступени является её высота, то есть размер подступенка. Она определяет расстояние между двумя соседними ступеньками. Базовую длину устанавливают на основе соотношения с проступью согласно стандартам, а также с учетом формулы для ширины шага. Обычно это число находится в промежутке 15–20 см.

Также важно произвести контрольный расчет высоты подступенков ступеней лестницы, используя формулы удобства и безопасности. Для определения степени безопасности необходимо прибавить к ширине проступи значение высоты подступенка. Сумма должна находиться в пределах 44–48 см. Для определения уровня удобства формула меняет знак. Теперь от проступи нужно отнять величину высоты ступени. Нормальны считается индекс в пределах 10–14 см.

Еще одним наиболее важным параметром для лестницы является высота подступенка

Расчет площадок

Если высота лестницы выходит за пределы 3 метров или вам нужно обустроить поворот на 90 и 180 градусов, вы наверняка столкнетесь с необходимостью проектирования вспомогательных площадок. Это прямой участок лестницы, который не только служит поворотным элементом, но и позволяет передохнуть при подъеме.

После того как были произведены расчеты количества ступеней лестницы, можно сделать вывод о том, нужна ли вам такая площадка. Ее ширина должна соответствовать длине ступени. Также важно сохранять высоту подступенка, так как мышечная память затруднит передвижение по конструкции с разными параметрами её элементов.

Схематическое изображение основных типов лестничных площадок

Забежные ступени

Альтернативой размещения площадок могут стать забежные ступени. С их помощью можно сделать небольшой поворот. Чтобы обустроить такие элементы лучше всего использовать графический метод расчетов. В отношении к осевой линии следует прорисовать сектора разделения поворотного участка конструкции.

Для забежных ступеней нужно брать запас для проступи, так как их ширина будет неодинаковой даже в пределах одной ступени. Обычно её увеличивают на 6–12 см. Точные размеры подгоняются уже на месте сборки.

Все результаты расчета должны соответствовать стандартам ГОСТ и СНиП. Тогда ваша лестница будет и безопасной, и очень удобной при минимальных затратах площади и материалов.

Источники: http://www.builderclub.com/statia/raschet-stupeney-lestnicy, http://ostroykevse.com/Lestnica/02.html, http://vseolestnicah.ru/elementy-i-komplektuyushhie/raschet-stupenej-lestnicy-na-vtoroj-etazh.html

Расчет ступеней лестницы: формулы и рекомендации специалистов

ступени лестницыступени лестницы

Строительство дома, имеющего второй этаж, предполагает создание лестничной конструкции, которая соединяет этажи между собой. Наиболее простым и доступным для самостоятельного возведения вариантом является одномаршевая лестница. Однако даже в этом случае нужно знать, как рассчитать ступени лестницы на этапе проектирования и расчета лестниц, чтобы она получилась не только безопасной, но еще и удобной.

Необходимые формулы

Расчет лестничных ступеней производят, ориентируясь на такой параметр, как человеческий шаг. Его среднее значение находится в диапазоне от 600 до 640 мм. Как, исходя из этой величины, сделать расчет высоты и глубины ступеней (высоты подступенка и глубины проступи)?

размер шагаразмер шага

Существуют формулы, которые связывают высоту и глубину ступени с конкретными числовыми параметрами, характерными для человеческого шага. Вот наиболее значимые соотношения:

  1. Y + 2H = S;
  2. Y + H = 460 мм;
  3. Y – H = 120 мм.

Обозначения: Y – глубина ступени, H – высота ступени, S – средний шаг человека (600–640 мм). Первая формула является основной. Вторая – упрощенный вариант первой, она еще называется формулой безопасности. Использование третьей формулы поможет сделать лестницу наиболее удобной. Все эти соотношения были получены еще в 18 веке, но они и по сегодняшний день считаются эталонными. Если ваши размеры совпадут со стандартными, значит лестница будет удобной и безопасной.

размеры ступенейразмеры ступеней

Рекомендуемые значения высоты и глубины

Помимо формул, позволяющих сделать правильный расчет размеров ступеней, есть рекомендуемые параметры. Например, площадь ступени должна быть такой, чтобы человек при ходьбе по лестнице опирался всей ступней или хотя бы большей ее частью. Глубина проступи как раз и определяет эту площадь. Минимальное значение глубины – 25 см. Это особенно важно для спуска. С другой стороны, при чрезмерно большой глубине ступенек, человек, поднимаясь на второй этаж или спускаясь, непременно будет сбиваться с шага. Площадь ступени, конечно, будет достаточной для постановки ног, но ходить с этажа на этаж, когда ступени шире 40 см, уже не комфортно. Таким образом, глубина выбирается из диапазона 25–40 см. Оптимальное значение – 30 см.

размер ступенейразмер ступеней

Можно поступить по-другому – взять обувь тех людей, которые будут пользоваться лестницей, и увеличить ее размер на пару сантиметров. Полученные величины и станут ориентиром для выбора глубины проступи. Если глубина получается слишком маленькой, что бывает, например, из-за большого угла наклона лестницы, то применяют выступы (нахлесты). Ширина участка проступи, нависающего над нижележащей ступенью, не должна превышать 5 см.

размер ступенейразмер ступеней

Когда выбрана глубина проступи, расчет высоты подступенка можно произвести согласно описанным выше формулам. Но существуют и рекомендуемые значения. Высота выбирается из диапазона 12–22 см. Делать ступеньки высокими нежелательно, если пользоваться лестницей будут дети и пожилые люди. Слишком низкие ступени тоже не рекомендуются, так как шагать при этом придется часто и мелко, что неудобно. Оптимальной считается высота 15 см.

Важно!Ступени должны быть одинаковой высоты. Спускаясь на нижний этаж в темноте, очень легко оступиться, когда реальная высота ступеньки отличается от ожидаемой, так как мы ориентируемся на мышечную память.

размеры ступенейразмеры ступеней

Выбор ширины марша

Одним из параметров ступеней является их ширина. Правильнее называть его шириной марша. От этой величины зависит возможность комфортно передвигаться по лестнице. Ширина марша не должна быть меньше 70 см.

размер лестницыразмер лестницы

Если лестницей будут пользоваться несколько человек одновременно, конструкция должна быть не только более прочной, но и более широкой. Когда один человек поднимается на второй этаж, а другой спускается на первый, им необходимо разойтись, не испытывая при этом каких-либо неудобств. Чтобы обеспечить возможность ходить по лестнице навстречу друг другу, ширина марша должна быть не меньше 120 см.

ширина лестницыширина лестницы

Длина ступеней может быть и больше, когда необходимо обеспечить увеличение так называемой пропускной способности лестницы. В многоквартирных домах и общественных зданиях, где в передвижениях с этажа на этаж участвует большое количество людей, пролеты лестниц в ширину достигают полутора метров, а то и больше. В частных постройках ширина марша лестницы, ведущей на верхний этаж, нередко совпадает с шириной дверного проема, к которому она примыкает.

ширина лестницыширина лестницы

От чего могут зависеть параметры ступеней

Ориентируясь на средний шаг человека и рекомендуемые значения, можно выбрать высоту, глубину и ширину ступеней. Однако в большинстве случаев это лишь предварительный шаг. Окончательный выбор размеров может зависеть от следующих величин:

  • количество ступеней;
  • высота лестницы;
  • угол наклона.

Для определения количества ступеней межэтажное расстояние делят на высоту одной ступеньки. Все просто, но проблема в том, что полученное значение может оказаться нецелым. Решение – сделать нижнюю фризовую ступеньку нестандартной. Площадь ее при этом не изменится, но высота будет меньше, чем у остальных – она равна произведению остатка и исходной высоты ступеней.

размер ступенейразмер ступеней

Другой вариант – размазать «лишнее» по всем ступеням, увеличив их высоту. Расчет несложен – остаток умножается на высоту ступеньки, полученное произведение делится на число ступенек и это частное добавляется к исходной высоте каждой ступеньки. Очевидно, что изменение окажется несущественным, если ступеней много.

размер ступениразмер ступени

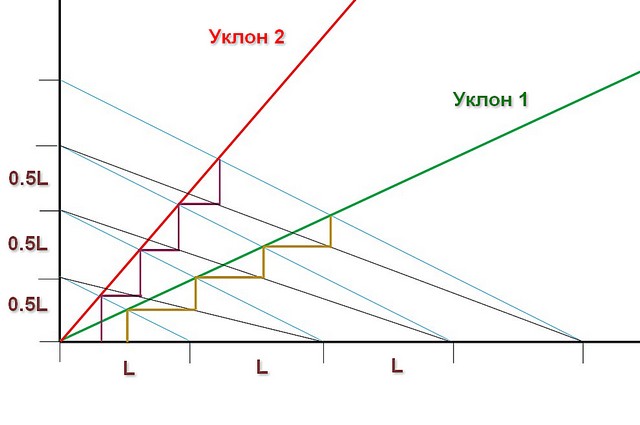

Графический метод

Метод, использующий графические построения, позволяет получить параметры ступеней (высоту и глубину), беря за основу угол наклона лестницы и их (ступеней) количество. Для этого строится система координат, на горизонтальной оси которой откладываются значения среднего шага человека, а на вертикальной – половины этой величины.

Важно!При таком расчете нужно выбрать подходящий масштаб, иначе для чертежа потребуется слишком большая площадь.

Если средний шаг человека принять равным 620 мм, а масштаб выбрать 1:10, то на горизонтальной оси откладываются отрезки величиной 66 мм, а на вертикальной – 31 мм. Количество отрезков на каждой из осей должно быть равно числу ступеней.

размер ступенейразмер ступеней

Имея оси с отметками, чертят линии, соединяющие первую отметку на горизонтальной оси с первой отметкой на вертикальной, вторую – со второй, третью – с третьей и т. д. Получив ряд параллельных наклонных линий, из центра координат проводят прямую, обозначающую крутизну лестницы. Теперь из каждой точки пересечения прямой с наклонными линиями чертят по два отрезка:

  • первый – влево, параллельно горизонтальной оси;
  • второй – вверх, параллельно вертикальной оси.

В итоге должны обрисоваться границы ступеней. Их ширина и высота определяется простым измерением получившихся на графике линий. Окончательные размеры получают с учетом масштабирования (например, умножением на 10, если был выбран масштаб 1:10).

размер ступенейразмер ступеней

Онлайн-калькулятор

Самым простым способом расчета параметров лестниц является онлайн-калькулятор. Здесь не требуется каких-то особых знаний и навыков. Кроме того, онлайн-калькуляторы позволяют произвести расчет параметров не только простых одномаршевых лестниц на второй этаж, но и винтовых, а также лестниц с забежными ступенями. Расчет может производиться с разными исходными данными. В одном случае для получения нужных размеров в программу вводятся высота этажа и площадь помещения. В другом случае расчеты ведутся, исходя из высоты ступеней и угла наклона конструкции. Онлайн калькулятор лестниц и других строительных работ

Онлайн-калькуляторы, производящие расчет параметров лестниц, разрабатываются, как правило, с соблюдением норм, указанных в ГОСТ. Использование таких программ может принести пользу не только новичкам, но и профессионалам.

расчет ступенейрасчет ступеней

Предыдущая

Своими рукамиКак сделать правильный чертеж лестницы с поворотом на второй этаж

Следующая

Своими рукамиРассчитываем размер ступенек лестницы для частного дома

Расчет ступенек для лестницы - Всё о лестницах

Как произвести грамотный расчет лестничных ступеней

Правильно просчитанные ступени выглядят не слишком оригинальны, но удобны и безопасны.

Строительство дома, имеющего второй этаж, предполагает создание лестничной конструкции, которая соединяет этажи между собой. Наиболее простым и доступным для самостоятельного возведения вариантом является одномаршевая лестница. Однако даже в этом случае нужно знать, как рассчитать ступени лестницы, чтобы она получилась не только безопасной, но еще и удобной.

Необходимые формулы

Расчет лестничных ступеней производят, ориентируясь на такой параметр, как человеческий шаг. Его среднее значение находится в диапазоне от 600 до 640 мм. Как, исходя из этой величины, сделать расчет высоты и глубины ступеней (высоты подступенка и глубины проступи)?

Размер шага среднестатистического человека.

Существуют формулы, которые связывают высоту и глубину ступени с конкретными числовыми параметрами, характерными для человеческого шага. Вот наиболее значимые соотношения:

Обозначения: Y – глубина ступени, H – высота ступени, S – средний шаг человека (600–640 мм).

Первая формула является основной. Вторая – упрощенный вариант первой, она еще называется формулой безопасности. Использование третьей формулы поможет сделать лестницу наиболее удобной. Все эти соотношения были получены еще в 18 веке, но они и по сегодняшний день считаются эталонными. Если ваши размеры совпадут со стандартными, значит лестница будет удобной и безопасной.

Нестандартная форма ступеней хоть и выглядит оригинально, особым удобством обычно не отличается.

Рекомендуемые значения высоты и глубины

Помимо формул, позволяющих сделать правильный расчет размеров ступеней, есть рекомендуемые параметры. Например, площадь ступени должна быть такой, чтобы человек при ходьбе по лестнице опирался всей ступней или хотя бы большей ее частью. Глубина проступи как раз и определяет эту площадь. Минимальное значение глубины – 25 см. Это особенно важно для спуска.

С другой стороны, при чрезмерно большой глубине ступенек, человек, поднимаясь на второй этаж или спускаясь, непременно будет сбиваться с шага. Площадь ступени, конечно, будет достаточной для постановки ног, но ходить с этажа на этаж, когда ступени шире 40 см, уже не комфортно. Таким образом, глубина выбирается из диапазона 25–40 см. Оптимальное значение – 30 см.

Стопа должна помещаться на проступи.

Можно поступить по-другому – взять обувь тех людей, которые будут пользоваться лестницей, и увеличить ее размер на пару сантиметров. Полученные величины и станут ориентиром для выбора глубины проступи.

Если глубина получается слишком маленькой, что бывает, например, из-за большого угла наклона лестницы, то применяют выступы (нахлесты). Ширина участка проступи, нависающего над нижележащей ступенью, не должна превышать 5 см.

Иногда нависание проступи имеет и декоративный характер.

Когда выбрана глубина проступи, расчет высоты подступенка можно произвести согласно описанным выше формулам. Но существуют и рекомендуемые значения. Высота выбирается из диапазона 12–22 см. Делать ступеньки высокими нежелательно, если пользоваться лестницей будут дети и пожилые люди. Слишком низкие ступени тоже не рекомендуются, так как шагать при этом придется часто и мелко, что неудобно. Оптимальной считается высота 15 см.

Ступени должны быть одинаковой высоты. Спускаясь на нижний этаж в темноте, очень легко оступиться, когда реальная высота ступеньки отличается от ожидаемой, так как мы ориентируемся на мышечную память.

Отличная высота может быть у первой ступени наружных лестниц.

Выбор ширины марша

Одним из параметров ступеней является их ширина. Правильнее называть его шириной марша. От этой величины зависит возможность комфортно передвигаться по лестнице. Ширина марша не должна быть меньше 70 см.

Разминуться на такой лестнице двум людям практически нереально.

Если лестницей будут пользоваться несколько человек одновременно, конструкция должна быть не только более прочной, но и более широкой. Когда один человек поднимается на второй этаж, а другой спускается на первый, им необходимо разойтись, не испытывая при этом каких-либо неудобств. Чтобы обеспечить возможность ходить по лестнице навстречу друг другу, ширина марша должна быть не меньше 120 см.

Такая лестница будет удобна даже для большой семьи, так как по ней без проблем могут идти рядом два человека.

Длина ступеней может быть и больше, когда необходимо обеспечить увеличение так называемой пропускной способности лестницы. В многоквартирных домах и общественных зданиях, где в передвижениях с этажа на этаж участвует большое количество людей, пролеты лестниц в ширину достигают полутора метров, а то и больше. В частных постройках ширина марша лестницы, ведущей на верхний этаж, нередко совпадает с шириной дверного проема, к которому она примыкает.

В роскошном особняке можно позволить себе установить даже слишком широкую лестницу, которая только подчеркнет статус владельца.

От чего могут зависеть параметры ступеней

Ориентируясь на средний шаг человека и рекомендуемые значения, можно выбрать высоту, глубину и ширину ступеней. Однако в большинстве случаев это лишь предварительный шаг. Окончательный выбор размеров может зависеть от следующих величин:

  • количество ступеней;
  • высота лестницы;
  • угол наклона.

Для определения количества ступеней межэтажное расстояние делят на высоту одной ступеньки. Все просто, но проблема в том, что полученное значение может оказаться нецелым. Решение – сделать нижнюю фризовую ступеньку нестандартной. Площадь ее при этом не изменится, но высота будет меньше, чем у остальных – она равна произведению остатка и исходной высоты ступеней.

В данном случае первая ступень получилась несколько ниже остальных.

Другой вариант – размазать «лишнее» по всем ступеням, увеличив их высоту. Расчет несложен – остаток умножается на высоту ступеньки, полученное произведение делится на число ступенек и это частное добавляется к исходной высоте каждой ступеньки. Очевидно, что изменение окажется несущественным, если ступеней много.

Также можно установить так называемую подиумную ступень, которая может быть, как ниже, так и выше остальных.

Графический метод

Метод, использующий графические построения, позволяет получить параметры ступеней (высоту и глубину), беря за основу угол наклона лестницы и их (ступеней) количество. Для этого строится система координат, на горизонтальной оси которой откладываются значения среднего шага человека, а на вертикальной – половины этой величины.

При таком расчете нужно выбрать подходящий масштаб, иначе для чертежа потребуется слишком большая площадь.

Если средний шаг человека принять равным 620 мм, а масштаб выбрать 1:10, то на горизонтальной оси откладываются отрезки величиной 66 мм, а на вертикальной – 31 мм. Количество отрезков на каждой из осей должно быть равно числу ступеней.

Графический просчет ступеней.

Имея оси с отметками, чертят линии, соединяющие первую отметку на горизонтальной оси с первой отметкой на вертикальной, вторую – со второй, третью – с третьей и т. д. Получив ряд параллельных наклонных линий, из центра координат проводят прямую, обозначающую крутизну лестницы. Теперь из каждой точки пересечения прямой с наклонными линиями чертят по два отрезка:

  • первый – влево, параллельно горизонтальной оси;
  • второй – вверх, параллельно вертикальной оси.

В итоге должны обрисоваться границы ступеней. Их ширина и высота определяется простым измерением получившихся на графике линий. Окончательные размеры получают с учетом масштабирования (например, умножением на 10, если был выбран масштаб 1:10).

Данный метод подойдет для расчета прямых одномаршевых лестниц.

Онлайн-калькулятор

Самым простым способом расчета параметров лестниц является онлайн-калькулятор. Здесь не требуется каких-то особых знаний и навыков. Кроме того, онлайн-калькуляторы позволяют произвести расчет параметров не только простых одномаршевых лестниц на второй этаж, но и винтовых, а также лестниц с забежными ступенями.

Расчет может производиться с разными исходными данными. В одном случае для получения нужных размеров в программу вводятся высота этажа и площадь помещения. В другом случае расчеты ведутся, исходя из высоты ступеней и угла наклона конструкции.

Онлайн калькулятор лестниц и других строительных работ

Онлайн-калькуляторы, производящие расчет параметров лестниц, разрабатываются, как правило, с соблюдением норм, указанных в ГОСТ. Использование таких программ может принести пользу не только новичкам, но и профессионалам.

Не стоит забывать про специальные компьютерные программы для архитекторов, но их интерфейс обычно достаточно сложен для новичков.

No related posts.

Расчет размеров ступеней и уклона лестничного марша

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600. 640 мм .

рис.2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм. где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25—35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм)

Расчет ступеней лестницы: оптимальные параметры и формулы для вычисления

Расчет ступеней лестницы позволяет обеспечить проектирование конструкции с использованием стандартных норм и требований, предусмотренных для удобства и безопасности сооружения. Исходя из количества отведенного места, выбора материалов и высоты потолка, с помощью простых вычислений, можно быстро определиться с конфигурацией изделия.

Габариты лестничного марша

Несущая способность

Расчет ступеней лестницы на второй этаж производится с учетом прогиба не более 1/400 пролёта. Нагрузка на марш и площадку собираются путем суммирования собственного веса сооружения и временной нагрузки: в жилых помещениях – 300 кг/м².

Высота изделий

Для того, чтобы определить удобство изделия, применяется формула расчета ступеней лестницы. Она представлена суммой удвоенной высоты подступенков, сложенных с проступью. Этот показатель равняется среднему человеческому шагу – 60 –64 см. Определение проступи и подъема обеспечивается путем подстановки данных:

В качестве альтернативы можно рассматривать другой пример расчетов:

где а – размер подступенка, b – параметр проступи.

Габариты лестничной конструкции

Если создается лестница своими руками, расчет ступеней начинается с ширины проступи. Она способствует размещению ноги полной стопой. Оптимальный размер 20 – 32 см. Высота подступенков составляет 15 см, а проступь – 30 см в ширину.

Забежные ступени проектируются с учетом, что с узкой стороны ступень имеет параметры 10 см, а нахлест на нижнюю ступень составляет 5 см. Нахлест может создаваться при необходимости увеличить ширину проступи. Тогда данный показатель должен варьировать в пределах 3 – 5 см для ступенек из железобетона.

Угол подъёма

Расчет ступеней деревянной лестницы осуществляется с учетом наклона в пределах 23 до 37°. Если наклон менее 23 гр. вместо лестничной конструкции ставится пандус (ровная наклонная площадка). Если угол более 45°, производится установка приставного или раскладного типа изделий. Винтовые лестницы имеют угол подъема в пределах 25—35°.

Параметры лестничного марша

Число ступенек

Данный параметр обусловлен высотой этажа и углом наклона лестничной конструкции. Определившись с расположением конструкции в плане и высотой здания, число ступенек определяется графическим путем. Вслед за этим по формулам безопасности определяется ширина проступи. Чертеж создается с использованием масштаба.

Если использовать калькулятор расчета ступеней лестницы, высота этажа измеряется с учетом размещения чистовых покрытий на верхнем и нижнем перекрытии. Стандартный размер составляет 2800 или 3000 мм. Реже применяются показатели 2700 или 3300 мм. Проектирование высоты здания производится не менее 2,4 м. Если высота не входит в пределы нормы и не кратна 3, то ступеньки рассчитываются с точностью до 1 мм.

Габариты лестничной установки

Расчет ступеней лестницы по программе или вручную предусматривает образование погрешности. Его можно распределить на нижней фризовой ступени, а оставшиеся ступени марша создаются на одинаковой высоте. Ступеньки с разной высотой способствуют созданию травмоопасной конструкции. Для выравнивая высоты ступенек можно опустить чистовое покрытие верхнего этажа немного ниже.

Когда проводится расчет лестницы с ступенями на 90 градусов, порожек не рекомендуется сооружать. Предпочтительнее создать этажную площадку в виде пандуса, под наклоном. При наличии ограждения из стен с дверями, полы этих установок производятся с порогом. Для создания более короткой лестницы укорачивается ширина проступи. Например, высота подступенка 20 см, ширина проступи равна 25 см способствует неудобному спуску.

Графические замеры ступенек

Расчет высоты ступеней лестницы осуществляется с учетом того, что свободное перемещение по горизонтальной поверхности обеспечивает с шагом в 62 см. Поднимание ноги осуществляется на 31 см. На горизонтальной плоскости схемы откладывается заданное количество частей. Каждая из них равна одному шагу (62 см).

Внимание! Удобство сооружения определяется по формуле, где 2 высоты ступени + глубина ступени = 63±3 см.

Лестница на 180 градусов

Расчет лестницы с ступенями на 180 градусов требует пристального внимания к промежутку между двумя маршами, которые размещены по параллели по отношению друг к другу. Данный параметр должен соответствовать ¼ ширины проема. Производится расчет сооружения графическим способом :

  • Создание схематического изображения производится путем нанесения окружности с радиусом: ширина марша + 0,5 отрезка между маршами. Радиус отвечает минимальным параметрам 1,13 части ширины.
  • С двух сторон окружности чертятся прямые марши с заданными параметрами ширины и длины. Через центр маршей проходит линия передвижения, размечаются ступеньки (шириной 350 -370 мм). Полученное количество ступенек должно определяться целым значением.

Параметры ступеней для жилого массива

  • Через самую высокую точку окружности В и центральную точку А проходит вертикальный отрезок до пересечения с нижней гранью отметки С. Отрезок ВС проходит через середину центральной ступеньки поворота. Центральная ступенька размечается аналогично первой. Оставшиеся ступеньки отсчитывают по обе стороны.
  • Наносится горизонтальный отрезок DE, обозначающий последнюю прямую ступеньку. Через отметку А и боковое положение ступеньки 1 до пересечения с контуром DE откладывают прямую (разметка производится пунктирной линией). Через отметку А и границу ступеньки 2 создается вторая линия до пересечения с контуром DE. Образованная линия выступает в качестве шаблона для всех последующих ступенек.
  • По линии DE откладывают равные 1-2 участки. Число линий соизмеримо с количеством забежных ступенек.
  • От образованных на отрезке DE отметок 3, 4, 5 и т.д. проводят отрезки, пересекающие отметку 3 на DE и отметку А. Данные контуры выступают в качестве границы забежных ступенек.

Основные вычисления ступенек

Забежные ступени на 90 градусов

Для вычисления поворота ступенек на 90 гр. переменяются 2 косых ступеньки и монтируется между ними поворотная ступенька с гранями под прямым углом. Фиксация поворотной ступеньки производится непосредственно к косоурам. Подпорка ступени с помощью балясины или специального столба.

  • Отмеряется стандартная ширина ступенек. Замеряется длина косой ступеньки от участка фиксации на косоуре до точки подсоединения на стеновой поверхности или косоуре с другой стороны. На чертеже проводится линия от угла 90 гр. В предусмотрено создание поворота до центральной части размещения узкой стороны ступеньки (до центра опоры для поручней). На рисунке проводится окружность с радиусом, соответствующим отрезку от центральной части опоры, на которой обеспечивается крепление ступени до ее середины. От последней прямой ступеньки откладывается по этому радиусу нужная ширина. Это ширина центрального участка косой ступеньки. Ставится цифра 1 в конечной части отрезка. Проводится от нее прямая до центральной части окружности.

Определение параметров ступенек

  • Произвольно проводится прямая через центр так, чтобы с отрезка от числа 1 она способствовала созданию острого угла. На прямой отмечаются промежутки, равные «X1», где X – преумножающийся вдвое коэффициентный показатель. Цифра «1» выступает в качестве длины первой линии. Узнать положение второй ступеньки можно с использованием отрезка на прямой в 2 раза больше первого. Третья ступень будет иметь параметр в 4 раза больше.
  • Создавая рисунок с забежными ступенями, их ширина в центре равна 1. Смена угла способствует неизменной ширине, а размещение ступеньки изменяется.

Вычисление размеров лестничной установки

Альтернативная методика расчета

Определяется ширина в центральном положении ступеньки. Делится поворот на 30 гр. Для разворота на 90 гр. необходимо создание 3 ступеней. Угловая забежная ступенька создается с установкой дополнительного бруса сечением 10*10 см. Назначение бруска заключается в компенсации большого количества ошибок при определении прочностных показателей. На данном этапе центральный столб заменяет стойка для поручней и 2 косоура.

Источники: http://lestnitsygid.ru/svoimi-rukami/stupeni-odnomarshevoj-lestnicy-kak-pravilno-rasschitat.html, http://ostroykevse.com/Lestnica/02.html, http://lestnitsahouse.ru/raschet-stupeney-lestnitsyi-optimalnyie-parametryi-i-formulyi-dlya-vyichisleniya.html

Расчет ступеней лестницы: формулы и рекомендации специалистов

ступени лестницы

Правильно просчитанные ступени выглядят не слишком оригинальны, но удобны и безопасны.



Строительство дома, имеющего второй этаж, предполагает создание лестничной конструкции, которая соединяет этажи между собой. Наиболее простым и доступным для самостоятельного возведения вариантом является одномаршевая лестница. Однако даже в этом случае нужно знать, как рассчитать ступени лестницы, чтобы она получилась не только безопасной, но еще и удобной.

Необходимые формулы

Расчет лестничных ступеней производят, ориентируясь на такой параметр, как человеческий шаг. Его среднее значение находится в диапазоне от 600 до 640 мм. Как, исходя из этой величины, сделать расчет высоты и глубины ступеней (высоты подступенка и глубины проступи)?

размер шага

Размер шага среднестатистического человека.



Существуют формулы, которые связывают высоту и глубину ступени с конкретными числовыми параметрами, характерными для человеческого шага. Вот наиболее значимые соотношения:

  1. Y + 2H = S;
  2. Y + H = 460 мм;
  3. Y – H = 120 мм.

Обозначения: Y – глубина ступени, H – высота ступени, S – средний шаг человека (600–640 мм).

Первая формула является основной. Вторая – упрощенный вариант первой, она еще называется формулой безопасности. Использование третьей формулы поможет сделать лестницу наиболее удобной. Все эти соотношения были получены еще в 18 веке, но они и по сегодняшний день считаются эталонными. Если ваши размеры совпадут со стандартными, значит лестница будет удобной и безопасной.

размеры ступеней

Нестандартная форма ступеней хоть и выглядит оригинально, особым удобством обычно не отличается.



Рекомендуемые значения высоты и глубины

Помимо формул, позволяющих сделать правильный расчет размеров ступеней, есть рекомендуемые параметры. Например, площадь ступени должна быть такой, чтобы человек при ходьбе по лестнице опирался всей ступней или хотя бы большей ее частью. Глубина проступи как раз и определяет эту площадь. Минимальное значение глубины – 25 см. Это особенно важно для спуска.

С другой стороны, при чрезмерно большой глубине ступенек, человек, поднимаясь на второй этаж или спускаясь, непременно будет сбиваться с шага. Площадь ступени, конечно, будет достаточной для постановки ног, но ходить с этажа на этаж, когда ступени шире 40 см, уже не комфортно. Таким образом, глубина выбирается из диапазона 25–40 см. Оптимальное значение – 30 см.

размер ступеней

Стопа должна помещаться на проступи.



Можно поступить по-другому – взять обувь тех людей, которые будут пользоваться лестницей, и увеличить ее размер на пару сантиметров. Полученные величины и станут ориентиром для выбора глубины проступи.

Если глубина получается слишком маленькой, что бывает, например, из-за большого угла наклона лестницы, то применяют выступы (нахлесты). Ширина участка проступи, нависающего над нижележащей ступенью, не должна превышать 5 см.

размер ступеней

Иногда нависание проступи имеет и декоративный характер.



Когда выбрана глубина проступи, расчет высоты подступенка можно произвести согласно описанным выше формулам. Но существуют и рекомендуемые значения. Высота выбирается из диапазона 12–22 см. Делать ступеньки высокими нежелательно, если пользоваться лестницей будут дети и пожилые люди. Слишком низкие ступени тоже не рекомендуются, так как шагать при этом придется часто и мелко, что неудобно. Оптимальной считается высота 15 см.

Важно!

Ступени должны быть одинаковой высоты. Спускаясь на нижний этаж в темноте, очень легко оступиться, когда реальная высота ступеньки отличается от ожидаемой, так как мы ориентируемся на мышечную память.

размеры ступеней

Отличная высота может быть у первой ступени наружных лестниц.



Выбор ширины марша

Одним из параметров ступеней является их ширина. Правильнее называть его шириной марша. От этой величины зависит возможность комфортно передвигаться по лестнице. Ширина марша не должна быть меньше 70 см.

размер лестницы

Разминуться на такой лестнице двум людям практически нереально.



Если лестницей будут пользоваться несколько человек одновременно, конструкция должна быть не только более прочной, но и более широкой. Когда один человек поднимается на второй этаж, а другой спускается на первый, им необходимо разойтись, не испытывая при этом каких-либо неудобств. Чтобы обеспечить возможность ходить по лестнице навстречу друг другу, ширина марша должна быть не меньше 120 см.

ширина лестницы

Такая лестница будет удобна даже для большой семьи, так как по ней без проблем могут идти рядом два человека.



Длина ступеней может быть и больше, когда необходимо обеспечить увеличение так называемой пропускной способности лестницы. В многоквартирных домах и общественных зданиях, где в передвижениях с этажа на этаж участвует большое количество людей, пролеты лестниц в ширину достигают полутора метров, а то и больше. В частных постройках ширина марша лестницы, ведущей на верхний этаж, нередко совпадает с шириной дверного проема, к которому она примыкает.

ширина лестницы

В роскошном особняке можно позволить себе установить даже слишком широкую лестницу, которая только подчеркнет статус владельца.



От чего могут зависеть параметры ступеней

Ориентируясь на средний шаг человека и рекомендуемые значения, можно выбрать высоту, глубину и ширину ступеней. Однако в большинстве случаев это лишь предварительный шаг. Окончательный выбор размеров может зависеть от следующих величин:

  • количество ступеней;
  • высота лестницы;
  • угол наклона.

Для определения количества ступеней межэтажное расстояние делят на высоту одной ступеньки. Все просто, но проблема в том, что полученное значение может оказаться нецелым. Решение – сделать нижнюю фризовую ступеньку нестандартной. Площадь ее при этом не изменится, но высота будет меньше, чем у остальных – она равна произведению остатка и исходной высоты ступеней.

размер ступеней

В данном случае первая ступень получилась несколько ниже остальных.



Другой вариант – размазать «лишнее» по всем ступеням, увеличив их высоту. Расчет несложен – остаток умножается на высоту ступеньки, полученное произведение делится на число ступенек и это частное добавляется к исходной высоте каждой ступеньки. Очевидно, что изменение окажется несущественным, если ступеней много.

размер ступени

Также можно установить так называемую подиумную ступень, которая может быть, как ниже, так и выше остальных.



Графический метод

Метод, использующий графические построения, позволяет получить параметры ступеней (высоту и глубину), беря за основу угол наклона лестницы и их (ступеней) количество. Для этого строится система координат, на горизонтальной оси которой откладываются значения среднего шага человека, а на вертикальной – половины этой величины.

Важно!

При таком расчете нужно выбрать подходящий масштаб, иначе для чертежа потребуется слишком большая площадь.

Если средний шаг человека принять равным 620 мм, а масштаб выбрать 1:10, то на горизонтальной оси откладываются отрезки величиной 66 мм, а на вертикальной – 31 мм. Количество отрезков на каждой из осей должно быть равно числу ступеней.

размер ступеней

Графический просчет ступеней.



Имея оси с отметками, чертят линии, соединяющие первую отметку на горизонтальной оси с первой отметкой на вертикальной, вторую – со второй, третью – с третьей и т. д. Получив ряд параллельных наклонных линий, из центра координат проводят прямую, обозначающую крутизну лестницы. Теперь из каждой точки пересечения прямой с наклонными линиями чертят по два отрезка:

  • первый – влево, параллельно горизонтальной оси;
  • второй – вверх, параллельно вертикальной оси.

В итоге должны обрисоваться границы ступеней. Их ширина и высота определяется простым измерением получившихся на графике линий. Окончательные размеры получают с учетом масштабирования (например, умножением на 10, если был выбран масштаб 1:10).

размер ступеней

Данный метод подойдет для расчета прямых одномаршевых лестниц.



Онлайн-калькулятор

Самым простым способом расчета параметров лестниц является онлайн-калькулятор. Здесь не требуется каких-то особых знаний и навыков. Кроме того, онлайн-калькуляторы позволяют произвести расчет параметров не только простых одномаршевых лестниц на второй этаж, но и винтовых, а также лестниц с забежными ступенями.

Расчет может производиться с разными исходными данными. В одном случае для получения нужных размеров в программу вводятся высота этажа и площадь помещения. В другом случае расчеты ведутся, исходя из высоты ступеней и угла наклона конструкции.

Онлайн калькулятор лестниц и других строительных работ



Онлайн-калькуляторы, производящие расчет параметров лестниц, разрабатываются, как правило, с соблюдением норм, указанных в ГОСТ. Использование таких программ может принести пользу не только новичкам, но и профессионалам.

расчет ступеней

Не стоит забывать про специальные компьютерные программы для архитекторов, но их интерфейс обычно достаточно сложен для новичков.



оптимальные параметры и формулы для вычисления

Расчет ступеней лестницы позволяет обеспечить проектирование конструкции с использованием стандартных норм и требований, предусмотренных для удобства и безопасности сооружения. Исходя из количества отведенного места, выбора материалов и высоты потолка, с помощью простых вычислений, можно быстро определиться с конфигурацией изделия.

Габариты лестничного марша

Несущая способность

Расчет ступеней лестницы на второй этаж производится с учетом прогиба не более 1/400 пролёта. Нагрузка на марш и площадку собираются путем суммирования собственного веса сооружения и временной нагрузки: в жилых помещениях – 300 кг/м².

Высота изделий

Для того, чтобы определить удобство изделия, применяется формула расчета ступеней лестницы. Она представлена суммой удвоенной высоты подступенков, сложенных с проступью. Этот показатель равняется среднему человеческому шагу – 60 –64 см. Определение проступи и подъема обеспечивается путем подстановки данных:

2а+b = 60…64 см.

В качестве альтернативы можно рассматривать другой пример расчетов:

а+b = 45 ± 2 см,

где а – размер подступенка, b – параметр проступи.

Габариты лестничной конструкции

Если создается лестница своими руками, расчет ступеней начинается с ширины проступи. Она способствует размещению ноги полной стопой. Оптимальный размер 20 – 32 см. Высота подступенков составляет 15 см, а проступь – 30 см в ширину.

Забежные ступени проектируются с учетом, что с узкой стороны ступень имеет параметры 10 см, а нахлест на нижнюю ступень составляет 5 см. Нахлест может создаваться при необходимости увеличить ширину проступи. Тогда данный показатель должен варьировать в пределах 3 – 5 см для ступенек из железобетона.

Угол подъёма

Расчет ступеней деревянной лестницы осуществляется с учетом наклона в пределах 23 до 37°. Если наклон менее 23 гр., вместо лестничной конструкции ставится пандус (ровная наклонная площадка). Если угол более 45°, производится установка приставного или раскладного типа изделий. Винтовые лестницы имеют угол подъема в пределах 25—35°.

Параметры лестничного марша

Число ступенек

Данный параметр обусловлен высотой этажа и углом наклона лестничной конструкции. Определившись с расположением конструкции в плане и высотой здания, число ступенек определяется графическим путем. Вслед за этим по формулам безопасности определяется ширина проступи. Чертеж создается с использованием масштаба.

Если использовать калькулятор расчета ступеней лестницы, высота этажа измеряется с учетом размещения чистовых покрытий на верхнем и нижнем перекрытии. Стандартный размер составляет 2800 или 3000 мм. Реже применяются показатели 2700 или 3300 мм. Проектирование высоты здания производится не менее 2,4 м. Если высота не входит в пределы нормы и не кратна 3, то ступеньки рассчитываются с точностью до 1 мм.

Габариты лестничной установки

Расчет ступеней лестницы по программе или вручную предусматривает образование погрешности. Его можно распределить на нижней фризовой ступени, а оставшиеся ступени марша создаются на одинаковой высоте. Ступеньки с разной высотой способствуют созданию травмоопасной конструкции. Для выравнивая высоты ступенек можно опустить чистовое покрытие верхнего этажа немного ниже.

Когда проводится расчет лестницы с ступенями на 90 градусов, порожек не рекомендуется сооружать. Предпочтительнее создать этажную площадку в виде пандуса, под наклоном. При наличии ограждения из стен с дверями, полы этих установок производятся с порогом. Для создания более короткой лестницы укорачивается ширина проступи. Например, высота подступенка 20 см, ширина проступи равна 25 см способствует неудобному спуску.

Размер ступеней

Графические замеры ступенек

Расчет высоты ступеней лестницы осуществляется с учетом того, что свободное перемещение по горизонтальной поверхности обеспечивает с шагом в 62 см. Поднимание ноги осуществляется на 31 см. На горизонтальной плоскости схемы откладывается заданное количество частей. Каждая из них равна одному шагу (62 см).

Внимание! Удобство сооружения определяется по формуле, где 2 высоты ступени + глубина ступени = 63±3 см.

Лестница на 180 градусов

Расчет лестницы с ступенями на 180 градусов требует пристального внимания к промежутку между двумя маршами, которые размещены по параллели по отношению друг к другу. Данный параметр должен соответствовать ¼ ширины проема. Производится расчет сооружения графическим способом:

  • Создание схематического изображения производится путем нанесения окружности с радиусом: ширина марша + 0,5 отрезка между маршами. Радиус отвечает минимальным параметрам 1,13 части ширины.
  • С двух сторон окружности чертятся прямые марши с заданными параметрами ширины и длины. Через центр маршей проходит линия передвижения, размечаются ступеньки (шириной 350 -370 мм). Полученное количество ступенек должно определяться целым значением.

Параметры ступеней для жилого массива

  • Через самую высокую точку окружности В и центральную точку А проходит вертикальный отрезок до пересечения с нижней гранью отметки С. Отрезок ВС проходит через середину центральной ступеньки поворота. Центральная ступенька размечается аналогично первой. Оставшиеся ступеньки отсчитывают по обе стороны.
  • Наносится горизонтальный отрезок DE, обозначающий последнюю прямую ступеньку. Через отметку А и боковое положение ступеньки 1 до пересечения с контуром DE откладывают прямую (разметка производится пунктирной линией). Через отметку А и границу ступеньки 2 создается вторая линия до пересечения с контуром DE. Образованная линия выступает в качестве шаблона для всех последующих ступенек.
  • По линии DE откладывают равные 1-2 участки. Число линий соизмеримо с количеством забежных ступенек.
  • От образованных на отрезке DE отметок 3, 4, 5 и т.д. проводят отрезки, пересекающие отметку 3 на DE и отметку А. Данные контуры выступают в качестве границы забежных ступенек.

Основные вычисления ступенек

Забежные ступени на 90 градусов

Для вычисления поворота ступенек на 90 гр. переменяются 2 косых ступеньки и монтируется между ними поворотная ступенька с гранями под прямым углом. Фиксация поворотной ступеньки производится непосредственно к косоурам. Подпорка ступени с помощью балясины или специального столба.

Определение поворота:

  • Отмеряется стандартная ширина ступенек. Замеряется длина косой ступеньки от участка фиксации на косоуре до точки подсоединения на стеновой поверхности или косоуре с другой стороны. На чертеже проводится линия от угла 90 гр. В предусмотрено создание поворота до центральной части размещения узкой стороны ступеньки (до центра опоры для поручней). На рисунке проводится окружность с радиусом, соответствующим отрезку от центральной части опоры, на которой обеспечивается крепление ступени до ее середины. От последней прямой ступеньки откладывается по этому радиусу нужная ширина. Это ширина центрального участка косой ступеньки. Ставится цифра 1 в конечной части отрезка. Проводится от нее прямая до центральной части окружности.

Определение параметров ступенек

  • Произвольно проводится прямая через центр так, чтобы с отрезка от числа 1 она способствовала созданию острого угла. На прямой отмечаются промежутки, равные «X1», где X – преумножающийся вдвое коэффициентный показатель. Цифра «1» выступает в качестве длины первой линии. Узнать положение второй ступеньки можно с использованием отрезка на прямой в 2 раза больше первого. Третья ступень будет иметь параметр в 4 раза больше.
  • Создавая рисунок с забежными ступенями, их ширина в центре равна 1. Смена угла способствует неизменной ширине, а размещение ступеньки изменяется.

Вычисление размеров лестничной установки

Альтернативная методика расчета

Определяется ширина в центральном положении ступеньки. Делится поворот на 30 гр. Для разворота на 90 гр. необходимо создание 3 ступеней. Угловая забежная ступенька создается с установкой дополнительного бруса сечением 10*10 см. Назначение бруска заключается в компенсации большого количества ошибок при определении прочностных показателей. На данном этапе центральный столб заменяет стойка для поручней и 2 косоура.

Вконтакте

Facebook

Twitter

Google+

Калькулятор расчёта размеров ступеней лестницы

Самостоятельное возведение лестницы в собственном доме всегда должно предваряться проведением расчетов и составлением проекта — сборочного чертежа. Без этого соорудить действительно удобную, надежную и украшающую интерьер конструкцию — попросту невозможно. При проведении необходимых вычислений, естественно, отталкиваются от реальных условий, то есть от особенностей расположения будущей лестницы.

Калькулятор расчёта размеров ступеней лестницыКалькулятор расчёта размеров ступеней лестницы

Одними из базовых параметров любой лестницы являются размеры ее ступеней — их высота и ширина. Эти величины не берутся произвольно – они должны подчиняться определённым правилам, которые основаны на максимальном удобстве и безопасности перемещения людей по лестничному маршу. Существует несколько методик определения упомянутых параметров – по таблицам, по так называемой «формуле безопасности» лестницы, по графическому построению ее профиля. Мы же предлагаем читателю калькулятор расчёта размеров ступеней лестницы. Он нуждается в некоторых пояснениях, которые будут приведены ниже.

Калькулятор расчёта размеров ступеней лестницы

Перейти к расчётам

Краткие пояснения по проведению расчета ступеней

Размеры ступеней не выбираются совершенно произвольно – они подчиняются определенным правилам безопасности и удобства перемещения по лестницеРазмеры ступеней не выбираются совершенно произвольно – они подчиняются определенным правилам безопасности и удобства перемещения по лестнице

Цены на ступени для лестницы

ступени

Когда планируется количество ступеней в лестничном марше и их размеры (понятно, что эти величины тесно взаимосвязаны), исходят из следующих соображений:

  • Высота и ширина всех ступеней не должны отличаться на всем протяжении марша. Допустимое отклонение – не более 5 миллиметров.
  • Размеры ступеней должны обеспечивать максимально удобный подъем и спуск по лестнице. Одним словом, эти параметры связаны с эргономикой перемещения человека – нормальной длиной его шага и высотой подъема ноги. Перемещение по лестнице не должно особо сбивать с привычного ритма движения. Параметры ступеней должны обеспечивать и максимальную безопасность, то есть сводить к минимуму вероятность оступиться или споткнуться.
  • По возможности, лестничный марш делают с нечетным количеством ступеней. Замечено, что любому человеку удобнее и безопаснее и начинать, и заканчивать подъем или спуск по лестнице с одной и той же ноги.

Как же правильнее определиться с размером ступеней самостоятельно?

Можно, конечно, поискать таблицы рекомендуемых значений – их немало в сети.

Другой вариант – применить так называемое «уравнение безопасности»:

2h + d = L

Буквенные символы обозначают:

h — высота ступени;

d — ширина ступени;

L — нормальная длина шага человека. Принято считать, что она варьируется в диапазоне от 600 до 640 мм, хотя, конечно, могут быть и весьма значительные отклонения в ту или иную сторону, которые уже зависят от роста хозяев дома.

Но в этой формуле очевиден явный недостаток – она совершенно не учитывает крутизну лестничного марша. А ведь это напрямую влияет на высоту ступеней. Согласитесь, совершенно нелепыми будут высокие ступени, если уклон лестницы невелик. И, наоборот, крайне неудобны для подъема и спуска мелкие ступеньки на крутом лестничном марше.

Но есть и универсальный алгоритм расчета, который учитывает и особенности человеческого шага, и параметры возводимой лестницы. на схеме ниже показано, как можно воспользоваться этим методом в графическом исполнении.

Схема, показывающая принцип графического определения высоты и ширины ступеней.Схема, показывающая принцип графического определения высоты и ширины ступеней.

Можно составить вот такой график. При этом по горизонтальной оси (в масштабе) откладываются отрезки, равные средней длине шага. По вертикальной – нормальная для человека высота подъема ноги (считается, что комфортно поднять ногу на высоту, равную половине длины шага). Затем отложенные точки соединяются линиями (показаны на схеме голубым цветом).

Теперь из точки начала отсчета проводится линия, показывающая угол уклона лестничного марша (для наглядности в примере показаны линии для двух лестниц разной крутизны). Точки пересечения этой линии с отрезками, соединяющими высоту и длину шагов, покажут вершины ступеней.  Ну а дальше – уже очень просто. Горизонтальными и вертикальными проекциями намечается профиль лестницы. Промеряются получившиеся «ступени», с дальнейшим переводом в реальные размеры через известный масштаб.

Предлагаемый выше калькулятор основан именно на этом алгоритме определения параметров ступеней. Только графические построения в нем заменены тригонометрическими соотношениями.

Для определения количества ступеней и их окончательных размеров, уже точно приведенным к параметрам конкретной лестницы, необходимо иметь значения ее высоты, длины пролета и горизонтальной проекции, крутизны подъема. Здесь тоже потребуются определенные вычисления — и мы можем помочь в их проведении.

Схема, показывающая принцип графического определения высоты и ширины ступеней.Как определиться с базовыми параметрами будущей лестницы?

Ничего сложного – на помощь приходят известные законы геометрии. Калькуляторы расчета длины лестничного марша и его крутизны вы найдете, перейдя по рекомендуемой ссылке.

Как рассчитать лестничный марш - Всё о лестницах

Расчет размера и количества ступеней лестничного марша

Базовой задачей проектировки подъема на этаж является расчет основных параметров лестничного марша. Благодаря этому удается определить площадь, необходимую для его возведения. Стандарты могут варьироваться в зависимости от типа лестничных конструкций.

Определение высоты лестницы

Первое, что нужно сделать – рассчитать высоту лестничной конструкции. Этот показатель является одним из основных для определения площади лестничного марша. Для начала измерьте расстояние между нижним и верхним этажами.

При определении высоты лестницы важно учитывать уровень чистового пола, то есть покрытие нижнего и верхнего этажа.

Независимо от типа конструкции необходимо ориентироваться на высоту этажа

Выводится прямая линия, чтобы получился прямой треугольник. Посредством теоремы Пифагора можно произвести базовый расчет длины марша, не учитывая конкретный шаг. В данном случае он будет играть роль гипотенузы в прямом треугольнике, образовавшемся между точками положения первой ступени, пола второго этажа и места пересечения этих зон снизу. Если взять во внимание ширину будущей конструкции, можно определить примерную площадь, необходимую для возведения лестницы.

Угол наклона

Следующий этап – расчет угла наклона лестницы. Для этого нужно обратиться к стандартам, в которых уже прописаны подходящие данные для конкретного помещения. Так, в жилых комнатах для маршевых лестниц принято брать за основу уклон в 25-45 градусов.

Чтобы рассчитать оптимальный угол уклона, нужно определить количество ступеней и их габариты. Рекомендуется рассмотреть сразу несколько вариантов, чтобы затем выбрать подходящий именно для вашего случая.

Угол наклона лестницы напрямую зависит от ширины ступеней

Расчет размеров и количества ступеней

Одним из, определяющих конечный результат этапов, является расчет количества и размеров ступеней. В первую очередь нужно определить параметры шага лестничного марша. В идеале этот показатель составляет 60-65 см. Он обозначает то расстояние, которое преодолевает человек одним шагом при нормальной ходьбе. Если уменьшить этот показатель до 45 см, подъем будет менее затруднительным, поэтому отклонения в меньшую сторону допускаются.

На основе этих данных можно рассчитать высоту подступенка и проступь. Эти величины должны входить в рамки комфортных. Здесь учитываются:

  • соотношение глубины проступи и высоты подступенка;
  • удобная площадь ступеньки для передвижения;
  • ширина ступеньки (в среднем 80-100 см).

Для определения точных цифр используют формулу:

Сумма удвоенной высоты ступени и её ширины должна входить в заданный интервал.

Максимальное и минимальное количество ступеней в лестничном марше высчитывается путем деления общей высоты подъема на высоту шага. Для принятия оптимального решения просчитываются все варианты. Округлять дроби нужно в большую сторону до целого числа.

Слишком узкие ступени будут очень неудобны при ходьбе

Учтите, что размеры ступеней, в частности шаг, должны быть одинаковыми по всей длине марша. Это обусловлено тем, что у человека разрабатывается мышечная память и, если расстояние между элементами будет неодинаковым, лестница становится неудобной и опасной для передвижения, особенно в условиях ограниченной видимости.

Если площадь для установки лестничной конструкции ограничена, скорее всего, потребуется монтаж сложных маршей. Такие проекты могут быть выполнены в различных вариациях. Самыми распространенными являются поворотные Г-образные и П-образные на 180 градусов с дополнительной площадкой. Для расчета такого лестничного марша нужно разбить всю конструкцию на несколько частей, в зависимости от конфигурации.

Если используется площадка, количество ступеней для каждого марша должно находиться в пределах 3-16 штук. При проектировании нужно рассчитать расстояние между маршами. В остальном же принцип действий сохраняется.

Лестничная площадка должна отвечать технически и визуально габаритам маршей

Итоговые расчеты

После того как были собраны все необходимые данные можно рассчитать лестничный марш. В качестве примера лучше всего рассматривать простую одномаршевую модель.

Расчет параметров двухмаршевой лестницы производится по такому же алгоритму, но при этом за высоту лестницы принимается расстояние между полом этажа и площадкой.

Для получения итогового значения понадобится прежде всего расчетное количество ступеней. Дополнительно нужно знать шаг ступени. Если вы учитываете нижний этаж, как одну ступень лестницы, тогда от значения их количества нужно отнять единицу.

Таким образом, нужно рассчитать минимальную и максимальную длину марша. Для получения первого значения умножьте количество проступей на минимально допустимый шаг, это значение является предельно допустимым для данных условий. Чтобы определить наиболее комфортные для передвижения габариты, нужно количество проступей умножить на максимальный шаг. Чтобы определить подходит ли такой проект под доступную площадь нужно сверить показания по схеме.

Графический метод проектирования

После того как были произведены все базовые расчеты можно приступать к разработке схемы лестничной конструкции. Для этого новичкам проще всего использовать именно графический метод. В отличие от предыдущего подхода он позволяет наглядно оценить вид и сложность конструкции.

  1. Для начала нужно начертить оси координат, на них отмечается уровень расположения верхнего этажа.
  2. После этого нужно прочертить линию уклона лестницы. выходящую из нулевой точки.
  3. На обеих осях обозначьте отрезки, которые означают длину и высоту шага. Для удобства соедините точки прямыми линиями попарно.
  4. Теперь, разделив каждый отрезок пополам и сопоставив его с линией уклона, можно прорисовать положение ступеней с учетом точных размеров в масштабе.

Если схема вписывается в установленные рамки, можете приступать к строительным работам.

Подобные расчеты позволяют разработать проектные чертежи и определить необходимую для конструкции площадь. Для помощи в работе существуют специальные программы, однако полностью полагаться на них не стоит.

Как правильно рассчитать лестничный марш

Архитектура начинается с чертежа, поэтому точность расчетов — залог успешного строительства. Трудности, связанные с тем, как рассчитать лестничный марш, — одни из самых частых среди тех, которые возникают на данном этапе.

Понятие лестничного марша

Лестничный марш — это часть лестницы, включающая в себя определенное количество ступенек от одной площадки до другой, наклоненная под определенным углом.

Несмотря на то что геометрические показатели лестниц как несущих конструкций регулируются ГОСТом, они могут варьироваться в зависимости от индивидуальных особенностей заказчиков и типа конструкций.

Лестничные конструкции могут быть разных видов:

  • одномаршевые;
  • двухмаршевые, разделенные площадкой;
  • двухмаршевые, соединенные поворотными ступеньками.

Расчетные данные

Варианты лестничных маршей.

Перед тем как рассчитать марш, надо узнать определенные величины.

Сначала следует найти расстояние между этажами. Если провести вертикальную линию от одного этажа до другого, то она станет одним из катетов прямоугольного треугольника; вторым катетом будет отрезок пола нижнего этажа (или площадки) от предполагаемого начала лестницы до стены. Зная расстояние между этажами и длину пола, можно высчитать длину марша, пользуясь теоремой Пифагора.

Следующая величина — наклон лестницы. При определении угла наклона следует пользоваться стандартами, предписывающими конкретные параметры для определенных типов помещений. Например, угол наклона лестницы, расположенной в жилой комнате, может варьироваться от 25 до 45°. Самыми удобными считаются лестницы, угол наклона которых не выходит за рамки 23-37°. Если он получится слишком острым, вместо лестницы можно поместить пандус. Крутизна лестницы способствует более компактному ее расположению в доме, а пологие лестницы, наоборот, занимают много места. Поэтому при проектировании необходимо найти компромиссное решение.

Важным параметром лестничного марша является количество ступенек и их размер. Если правильно произвести расчеты, это поспособствует комфортному подъему и спуску. Для того чтобы равномерно распределить ступеньки, нужно взять за точку отсчета длину шага по горизонтальной поверхности (она находится в пределах от 60 до 65 см) и среднюю высоту подъема ноги при ходьбе (около 30 см). Если условия интерьера позволяют сделать подъем более легким, длину шага можно уменьшать.

Основные элементы лестничного марша.

Чтобы рассчитать ступени, нужно высоту лестницы поделить на среднюю высоту шага. Обычно результатом такого деления становятся дроби, которые следует округлять в сторону большего целого числа.

Размер ступенек включает в себя высоту (подступенок) и ширину (проступь). Соотношение этих величин должно создавать комфортные условия для лестничного подъема. Оптимальная ширина ступеньки равна примерно 30 см, а высота — 15 см. Чтобы точнее определить длину подступенка и проступи, пользуются следующей формулой: 2h + a = (h — высота ступеньки, a — ширина). Есть еще одна, более простая формула расчета: h + a = .

Иногда приходится увеличивать ширину ступенек за счет нависания верхних над нижними.

При этом нависание не должно быть больше 3 см. У поворотных ступеней эти параметры несколько иные: нависание не должно выходить за пределы 5 см.

Если площадка слишком мала, ее можно расширить за счет ступенек: для этого проступь самой нижней ступеньки соединяют с уровнем пола. Неравномерное распределение ступенек считается производственным браком (если, конечно, лестница не декоративная), и передвижение по ним может привести к травме. Это объясняется тем, что разные по размеру ступеньки сбивают наш шаг и поневоле заставляют ноги заплетаться друг за друга.

В тех случаях, когда высота между этажами не вписывается в стандарты, рекомендуется срезать часть чистого пола верхнего этажа в виде пандуса, чтобы не прибегать к изменению высоты ступенек. Если сделать этот пандус более пологим, его наклон почти не будет чувствоваться при ходьбе. Альтернативный способ заключается в том, что уровень пола на площадке занижается по сравнению с полом примыкающих к ней квартир.

Рисунок 1. Расчет лестничного марша.

В домах, площадь которых не позволяет поместить одномаршевую лестницу, архитекторы проектируют сложные конструкции, самые распространенные из которых имеют форму буквы «Г» и «П», но могут принимать и другие формы в зависимости от того, в каких интерьерах они располагаются. В этих случаях всю лестницу разбивают на несколько блоков с площадкой либо с поворотными ступенями. Расчеты проводятся по вышеописанному алгоритму, однако для каждого блока отдельно (рис.1).

Конечный этап

Если все неизвестные величины найдены, можно приступать непосредственно к расчету лестничного марша. Для этого лучше всего воспользоваться графическим методом, позволяющим визуально представить предполагаемую лестницу. Алгоритм работы состоит из нескольких этапов:

  1. Чертим ось координат. В качестве высоты этажа (или расстояния от одной площадки до другой) принимаем вертикальную ось, в качестве линии пола — горизонтальную.
  2. Из точки пересечения осей проводим диагональную линию под тем углом наклона, под которым будет располагаться лестница.
  3. По горизонтальной оси откладываем расстояние, равное длине шага (от 60 до 65 см), а по вертикальной — средней высоте подъема ноги при ходьбе (около 30 см).

Эта расчетная схема применима и при проектировании индивидуальных заказов, в которых параметры длины и высоты шага задаются с учетом особенностей хозяев, чтобы сделать передвижение по лестнице максимально комфортным.

Видео о расчете лестницы:

Как видим, расчет лестничного марша — достаточно трудоемкая задача, которая представляет собой алгоритм действий и осуществляется сначала на бумаге. На этапе проектирования очень важно не допустить ни одного просчета, поскольку сделанные пока только на бумаге, они неминуемо проявятся на этапе строительства, Зачастую их уже сложно исправить.

Расчет лестницы: основы и правила

  • Как рассчитать лестницу. основы
  • Расчет лестницы
  • Как правильно сделать поворот
  • Как рассчитать лестницу: правила

Лестницы – это важный и ответственный атрибут в каждом доме. Они должны обеспечивать комфорт, надежность и безопасность для каждого жителя. Желательно, чтобы лестничная конструкция по своей площади занимала немного места. А чтобы она соответствовала всем стандартам, нужно рассчитать лестницу и спроектировать ее правильно.

Расчет верхнего марша деревянной лестницы.

Как рассчитать лестницу: основы

Самый распространенный материал для изготовления лестничной конструкции – это дерево. Оно считается самым «теплым» и податливым материалом, с которым работать следует очень осторожно. Наиболее распространенные сорта древесины – это бук, дуб, ясень, береза, лиственница и сосна.

Чтобы сделать расчеты у любых видов лестниц, необходимо сначала определить три размера. Во-первых, нужно определить уровень чистого пола и затем от него замерить высоту конструкции по стене. Во-вторых, следует измерить ее длину, начиная от стены и заканчивая предполагаемым завершением пролета. И в-третьих, нужно найти длину лестничного марша, прибегнув к теореме Пифагора. В этом случае длинами катетов являются найденные размеры высоты и длины лестницы, найти при этом нужно гипотенузу получившегося прямоугольного треугольника, т.е. длину марша.

Далее следует рассчитать количество ступеней, которые получатся в лестничном марше.

Чтобы по лестнице было комфортно ходить, глубину ступенек нужно делать около 30 см, а высоту – около 16 см.

Схема новой лестницы на косоурах.

Зная габариты ступеней, необходимо длину лестничного марша разделить на эти размеры, и получится их количество.

Для удобства нужно делать лестницы. ширина которых не менее 80-90 см. Если она предназначена для хозяйственного назначения, т.е. ведет в подвал, то ее лучше сделать около 120 см. Если же конструкция направлена в мансардное помещение, то ее можно сделать более узкой, около 70-80 см.

Угол наклона лестницы должен составлять 40-45 °. Наиболее комфортной является лестничная конструкция, которая наклонена под углом в 45 °. Но ввиду того что она занимает много места, используется в строительстве достаточно редко. Можно выбрать и острый угол наклона в 30-36 °. тем более что такая конструкция займет на полу не более двух метров. Подниматься вверх по данной установке будет удобно, а спускаться можно только спиной вперед из-за крутизны наклонного спуска.

Вернуться к оглавлению

Расчет лестницы

  • отборная малосучковая древесина для тетивы.

Схема расчета лестницы с углом наклона 45 градусов.

Рассмотрим более подробно, как правильно произвести расчет. Любая лестничная конструкция состоит из маршей и площадок. Важно, чтобы ширина площадок не была меньше ширины марша. Марши состоят из ступенек и несущих балок, которые называются тетивы или косоуры. Их изготавливают из толстых и широких досок, сечение которых – 80-100х200-250 мм, либо делают из двух более узких досок.

Ступени состоят из проступей и подступенков, ширину которых следует правильно рассчитать. Крутизну лестницы, а также удобство ходьбы по ней, определяет именно соотношение их размеров. Необходимо, чтобы стопа человека полностью вставала на проступь, т.е. это в среднем около 30 см, а длина шага в среднем была равна 60-70 см, значит, высота подступенка получается 14-16 см. При этом действует следующая формула для расчета: сумма двух подступенков плюс ширина проступи равняется длине среднего шага человека. Учитывая толщину проступи в 3 см, получается, что одна ступенька занимает горизонтально 30 см и вертикально 15-18 см.

Полученные цифры необходимы, чтобы рассчитать лестницу для дома правильно. Приведем пример, если высота между первым и вторым этажом равна 3 метрам, а одна ступенька размером 30 см на 15-18 см, то получится 17-20 подступенков. При этом последняя ступенька – это пол на втором этаже. Далее нужно высоту подъема лестничной конструкции разделить на целое число в данном диапазоне. Лучше, если оно будет четное, и получится точная высота ступеньки, состоящая из толщины проступи и ширины подступенка. Допустим, нужно сделать 18 ступенек, тогда высота ступеньки будет равна 300:18=16,7 см. Такую конструкцию следует разбить на два лестничных марша и обязательно сделать ее с поворотом.

Вернуться к оглавлению

Как правильно сделать поворот

Схема расчета лестничной конструкции для изготовления своими руками.

У лестничной конструкции поворот можно сделать тремя способами. Один из них для винтовой лестницы, которая представляет собой один большой поворот. Она очень компактна и занимает мало площади, но обладает достаточно большой крутизной. Так как за один оборот на 360 ° лестница должна подняться на два метра как минимум, то пролет должен иметь от 13 до 15 ступенек. Из-за конструкции ширина проступи должна быть небольшой, поэтому ступени у винтовой лестницы узкие и высокие. Ее лучше всего устанавливать либо на чердаке, либо в хозяйственном помещении.

Маршевые лестницы нужно поворачивать на 90 ° или 180 ° с помощью площадок, а можно с помощью специальных ступенек в виде трапеции. Горизонтальную лестничную площадку устраивают в том случае, если позволяет площадь. Такая лестница состоит из прямых элементов и имеет классический вид. На самой площадке можно сделать окно, что придаст изящность и дополнительное освещение днем. Если такой возможности нет, то поворот лестничной конструкции нужно сделать непосредственно ступенями. В этом случае в определенном месте, можно и не в середине, следует начать устанавливать проступи в виде трапеции, которые задают поворот лестнице на 15 ° либо 30 ° на каждую ступеньку. В результате они поворачивают ее на нужный угол.

Вернуться к оглавлению

Как рассчитать лестницу: правила

Чтобы правильно спроектировать лестницу. необходимо придерживаться некоторых правил:

Чертеж лестницы на стальном косоуре с расчетными данными.

  1. Во-первых, лестничный марш должен иметь ширину не менее 1 метра. А если он имеет больше трех ступеней, то обязательно должен быть оборудован перилами. Их высота не должна быть меньше 90 см, а ширина – около 10 см. Если в доме есть дети, то можно сделать дополнительные поручни и для ребенка, высота которых должна быть 70-75 см. Также нужно ограждать окна, которые прилегают к лестничному маршу.
  2. Во-вторых, все ступени должны быть одинаковыми по высоте. Если отклонение все-таки присутствует, то оно должно быть минимальным, 0,5 см. Расстояние, которое находится между лестничным маршем и стеной, должно быть меньше 6 см. Расстояние между ступенью и потолком (балкой), т.е. высота прохода, должна быть больше 2 метров.
  3. В-третьих, сооружая криволинейные лестницы (с забежными ступенями), в средней ее линии следует радиус кривизны устанавливать не менее 30 см. При монтаже забежных ступеней необходимо помнить, что в зоне прохода ширина ступени должна быть больше 20 см, а уровень последней ступени должен всегда совпадать с уровнем пола этажа. Лестница должна быть безопасной и надежной, для этого необходимо ее установить так, чтобы она могла выдержать нагрузку около 180-220 кг, а ее перила – около 100 кг. Также подходы к ней должны иметь ширину не менее 1 метра и иметь освещение в любое время суток.

Источники: http://vseolestnicah.ru/dizajn-i-proektirovanie/raschet-lestnichnogo-marsha.html, http://stupenimaster.ru/lestnitsyi/kak-rasschitat-marsh.html, http://1polestnicam.ru/raschet/pravilnyj-lestnicy.html

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
