Маркировка оконного стеклопакета - инструкция для расшифровки.

Как расшифровать маркировку оконного стеклопакета?

Несмотря на то, что многие современные здания оснащены пластиковыми окнами, некоторые люди до сих пор не видят разницы между понятиями «стеклопакет», «окно из ПВХ» и «пластиковое окно». На самом деле, профиль ПВХ и стеклопакет – это две составляющие части окна, каждая из которых является самостоятельной системой.

Стеклопакет представляет собой конструкцию из двух или трех стекол, пространство между которыми заполнено воздушными камерами. Ширина камеры варьируется в зависимости от используемой дистанционной рамки, обычно она составляет от 10 мм и более. Специальное адсорбирующее вещество внутри рамки поглощает влагу, благодаря чему стекла не запотевают изнутри, всегда остаются чистыми и не требуют сложного ухода. От толщины стеклопакета зависят его тепло- и звукоизоляционные свойства.

Виды стеклопакетов

Стеклопакеты различных свойств производятся благодаря использованию разных видов стекла, комбинированию формы и толщины воздушной прослойки.

Однокамерные стеклопакеты

Состоит из двух стекол, каждое из которых имеет толщину 4 мм, и воздушной камеры, создаваемой при помощи дистанционной рамки шириной 16 мм. Такие пакеты не отличаются высокими изоляционными характеристиками, чаще всего используются при остеклении лоджий или балконов, а также при установке окон, выходящих на застекленный балкон. Один из наиболее экономичных вариантов.

Формула обычного однокамерного пакета:

4-16-4, где 4-ширина используемого стекла в мм, а 16 ширина дистанции между стеклами. Эти показатели могут быть и другими.

Основные характеристики стандартных однокамерных стеклопакетов с различными формулами представлены в размещенной ниже таблице. Как видите, при высшем качестве стекол букву «М» вообще не указывают в формулах.



Двухкамерные стеклопакеты

Конструкция представляет собой комбинацию трех 4-миллиметровых стекол и двух воздушных камер между ними, по 10 мм каждая. Общая толщина стеклопакета составляет 32 мм. Этот вид чаще всего выбирают при ремонте жилых домов, поскольку он сочетает в себе экономичность и достойные тепло- и шумоизоляционные показатели. Двухкамерный стеклопакет позволяет комбинировать различные характеристики стекол: цвет, стойкость к ударам, толщина, наличие декоративных элементов. Комплекс характеристик подбирается с учетом пожеланий заказчика и зависит от многих факторов: места расположения дома или квартиры, этажа, удаленности от дороги, наличия отопления, южной или северной стороны дома.

Формулы двухкамерных стеклопакетов весьма различны. К примеру, она может быть такой – 4-10-4-10-4. Первым в формуле всегда обозначается стекло, выходящее на улицу, не стоит забывать об этом, выбирая непростые стеклопакеты.

Основные характеристики стандартных однокамерных стеклопакетов с различными формулами представлены в размещенной ниже таблице.

Шумоизолирующие стеклопакеты

Подходят для зданий, расположенных возле автомагистрали, железной дороги, завода или другого источника шума. Отличного поглощения звука удается добиться за счет герметизации стыков и комбинации стекол различной плотности с воздушными камерами разной толщины. Чаще всего повышенные звукоизоляционные характеристики обеспечивает многослойное стекло «триплекс». Даже однокамерный пакет из «триплекса» поглощает звук лучше, чем двухкамерный из обычного стекла.

Энергосберегающие стеклопакеты

Эффект сохранения тепла достигается при помощи комбинации обычного стекла с низкоэмиссионным, покрытым ионами серебра. Это покрытие обладает свойствами теплового зеркала. При установке стекол покрытие располагается внутри пакета, благодаря чему оно надежно защищено от повреждений во время эксплуатации. Для улучшения энергосберегающих показателей воздушная камера заполняется газом аргон. Большая плотность этого газа в сравнении с воздухом позволяет создавать слоистую среду, отлично отражающую практически все звуковые волны. Аргоновая камера способна повысить показатель сопротивления теплопередаче примерно на 0,03, благодаря чему температура стекла при низких температурах за окном будет на несколько градусов выше, чем в обычном однокамерном стеклопакете. Кроме того, аргон препятствует скоплению конденсата между стеклами.

Установка энергосберегающего стеклопакета позволит практически вдвое уменьшить потерю тепла из помещения. Такие окна хорошо пропускают свет, отражая ультрафиолетовые лучи. Это позволяет экономить средства не только на отоплении и кондиционировании, но и на электрическом освещении в течение всего года. Такие конструкции популярны в регионах с суровой зимой, резкими перепадами температур, и также в загородных домах и других помещениях с плохим отоплением.

Формула энергосберегающего стеклопакета выглядит таким образом – 4-12-4-8-4i, а если одна из камер заполнена инертным газом, чаще всего аргоном, то возле ширины дистанционной рамки указывается символ заполнения, в таком случае формула энергосберегающего стеклопакета будет такой – 4-12-4-8ar-4i.

Противоударные стеклопакеты

Для повышения прочности окна используют многослойное стекло «триплекс», соединенное прозрачной пленкой. Высокая гибкость и значительная толщина «триплекса» (от 6 до 40 мм) значительно повышают устойчивость окна к ударам. Защитная пленка не дает стеклу разлететься на мелкие осколки при значительном внешнем воздействии. Кроме «триплекса» могут применяться стекла класса защиты А2 и А3.

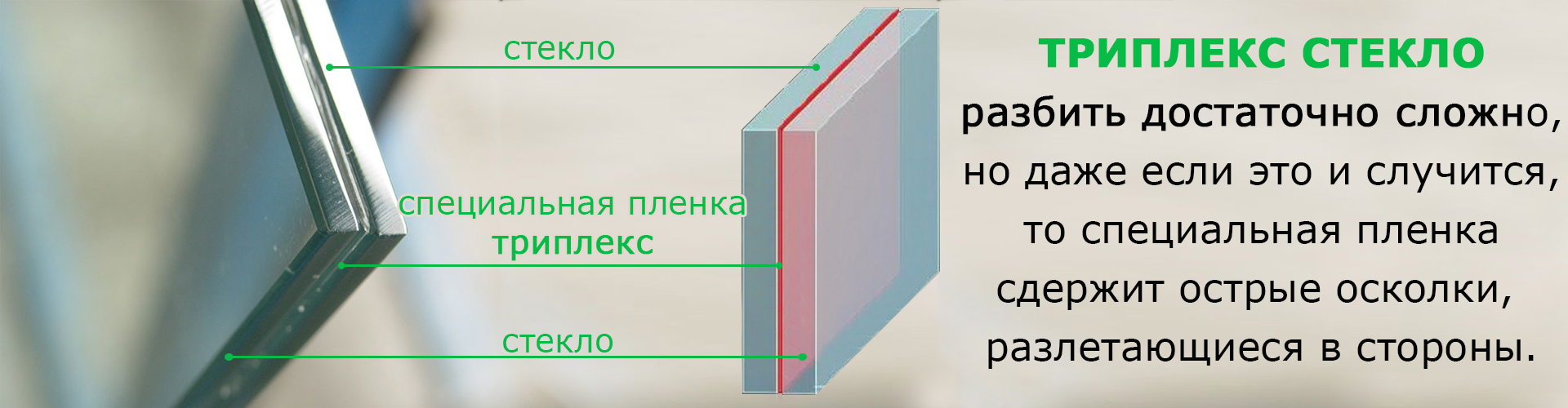

Стекло триплекс

Триплекс в маркировках обозначают двумя способами.

  1. 3-3-1 (3(1)3, 3.1.3). Триплекс склеен их двух 3-миллиметровых стекол. Толщина пленки — 1 мм.
  2. MC1. «МС» обозначает Многослойное Стекло. В этом случае оно склеено из двух 4-миллиметровых листов. Толщина пленки — 1 мм.

Солнцезащитные стеклопакеты

Стекла этих пакетов имеют затемненный вид или тонируются специальной пленкой. В остальных характеристиках этот вид ничем не отличается от обычного. Подойдет для помещений с окнами, выходящими на солнечную сторону, а также для того, чтобы скрыть помещение от взглядов посторонних.

Формула солнцезащитного стеклопакета

Если стеклопакет обладает повышенными солнцезащитными свойствами, в первый блок его формулы добавляют букву «С».

Декоративные стеклопакеты

Снабжены имитацией решетки, которая выглядит, как оконный переплет. Позволяют воплотить в жизнь дизайнерские решения и сохранить неповторимый вид здания.

Выбор стеклопакета зависит от расположения здания, климатических условий местности и личных предпочтений хозяина дома. Современная индустрия предоставляет широкий спектр характеристик для оснащения любых помещений.

характеристики и свойства остекления, цены на стеклопакеты

Что влияет на свойства стеклопакета и сколько это стоит:

Каждый лист стекла в стеклопакете создает преграду на пути шума. Образуемая между двумя стеклами камера служит естественным теплоизолятором. При увеличении числа стекол - увеличиваются и изолирующие свойства.

Максимальное количество стекол в стеклопакете ГОСТ не нормирует. Тем не менее, у стеклопакета с большим числом стекол есть свои недостатки.

При увеличении листов стекла - увеличивается вес конструкции и снижается светопропускание окна. Цена, естественно, тоже увеличивается.

Вес стеклопакета определяется весом его стекол. Однокамерный стандартный стеклопакет (2x4 мм) весит примерно 20 кг/кв.м
Двухкамерный стандартный стеклопакет (3x4мм) весит 30 кг/кв.м. Таким образом легко высчитать вес 1 мм стекла площадью 1 кв. метр - 2,5 кг.

Какой стеклопакет лучше: двухкамерный или трехкамерный

Двухкамерный или трехкамерный стеклопакет

Что лучше 4 стекла или 3 стекла?

Какой стеклопакет лучше: двухкамерный или однокамерный

Двухкамерный или однокамерный стеклопакет

Что лучше 3 стекла или 2 стекла?

Стекла тоньше 4 мм для жилищного остекления не используются в виду высокой хрупкости. Однако чем меньше вес стеклопакета, тем меньше изнашивается фурнитура и тем исправнее прослужит окно. Подробнее в материале: Лишний вес - причина поломки окна

На что влияет толщина стекла

Чем толще стекло используется в стеклопакете, тем лучше стеклопакет изолирует от шума.

Толщина стекла Вес 1 м2 Звукоизоляция
4 мм 10 кг 28-30дБ
5 мм 12,5 29-31дБ
6 мм 15 кг 30-32дБ
8 мм 20 кг 32дБ

Звукоизоляция

Для звукоизоляции, согласно лабораторным испытаниям, подходят конструкции в изготовлении которых используется толстое листовое стекло или многослойное стекло.

Характеристика звукоизоляции стеклопакетов расчетная

     Формула Звукоизоляция
по отношению к прямому шуму воздушных судов Rw, dB
     4 мм      30
     4М1-16-4М1      30
     8 мм      32
     4М1-10-4М1-10-4М1      33
     4М1-16Ar-4М1-14Ar-И4      33
     6CGSolar-16Ar-4М1-14Ar-И4      36
     44.1М1-14-4М1      40
     44.1М1-12-66.1М1      47

44.1 - два стекла 4 мм с ПВБ пленкой между стеклами.
66.1 - два стекла 6 мм с ПВБ пленкой между стеклами

Как видно, 8-ми миллиметровое стекло лучше изолирует от шума (32 дБ), чем однокамерный стеклопакет 4М1-16-4М1 (30 дБ).


Подробнее: Лучшие по показателю звукоизоляции стеклопакеты

Низкоэмиссионные стекла

Стеклопакет с низкоэмиссионным стеклом


Низкая эмиссия - способность отражать тепловое излучение. Чем меньше коэффициент эмиссии - тем лучше материал отражает энергию, а значит является лучшим теплоизолятором.

В отечественном ГОСТ 24866-2014 применяется характеристика "Приведенное сопротивление теплопередаче"- обратная коэффициенту эмиссии. Чем выше сопротивление теплопередаче - тем лучше теплоизолирующая способность стеклопакета.

Существуют низкоэмиссионные стекла с жестким и мягким покрытиями.

  • Низкожмисионное К-стекло (стекло с жестким покрытием) может использоваться покрытием наружу, так как оно устойчиво к атмосферному воздействию и истиранию. Может быть закаленным.
  • Низкоэмисионное И-стекло (стекло с мягким покрытием) используется только покрытием внутрь пакета - оно не устойчиво к внешним воздействиям, но имеет лучшие теплоизолирующие свойства (почти в 1,5 раза).

Обозначаются стекла в стеклопакете окна: 4k и 4i соответственно, где 4 - значение толщины стекла в миллиметрах.

Мягкое низкоэмиссионное покрытие (i-стекло) используется для изготовления теплосберегающих и энергосберегающих стеклопакетов чаще.

Низкоэмиссионное стекло

Низкоэмиссионное стекло (Low Emission) со специальным теплоотражающим напылением работает по принципу термоса: изолирует от внешней среды, сохраняя температуру внутри.

Нанесенное на поверхность стекла покрытие сохраняет прозрачность и, в отличие от пленок, не может отклеиться. Само покрытие может быть нанесено :

  • на внешнее стекло (внутрь камеры) - для лучшего теплоотражения на улицу;
  • на внутреннее стекло (внутрь камеры) - для лучшего теплоотражения в помещение.
Стеклопакет с Low E  стеклом


Видео: производство низкоэмиссионных стекол для стеклопакета

Теплоизоляция

Для лучшей теплоизоляции стеклопакета сегодня используются специальные теплоотражающие стекла с низкой эмиссией тепла (Low E), низкоэмиссионные, о которых мы уже упоминали. Самый распространенный вид низкоэмиссионных стекол - с мягким напылением серебра. В формуле стеклопакета обозначается буквой "И".
Как отличить энергосберегающий стеклопакет от обычного

По ГОСТ 30674-99 стеклопакет из двух стекол, одно из которых низкоэмиссионное, - лучше стеклопакета из трех стекол по главному параметру - сопротивлению теплопередаче. Чем выше значение - тем лучше конструкция защищает от холода.

Ниже в таблице приведены характеристики теплоизоляции оконных блоков c типовым стекольным заполнением. Детально ознакомиться с теплоизоляционными свойствами стеклопакетов можно по ссылке: теплоизоляция стеклопакетов.

Формула стеклопакета Сопротивление теплопередаче
    м2 С/Вт
4М1-16-4М1      0,35 (ГОСТ)
4М1-16-И4      0,58 (ГОСТ)
4М1-16Ar-И4      0,63 (ГОСТ)
4М1-10-4М1-10-4М1      0,51 (ГОСТ)
4М1-16Ar-4М1-14Ar-И4      0,95 (расчетное)
6CGSolar-16Ar-4М1-14Ar-И4      1,45 (расчетное)

Теплосберегающий стеклопакет для теплых окон VEKA

C появлением низкоэмиссионного И-стекла теплопотери через окна существенно сократились. В быту стали употребляться выражения "теплые окна", "теплый стеклопакет", теплосберегающий стеклопакет.

Влияние стеклопакета на теплозащитные свойства окна VEKA Softline 70
Расчетные значения, согласно конфигуратору Guardian

Формула стеклопакета Сопротивление теплопередаче
    м2 С/Вт
4М1-16-4М1-14-4М1      0,59
4М1-16-4М1-14-И4      0,83
4М1-16Ar-4М1-14Ar-И4      0,97
4CGSolar-16-4М1-14-4М1      0,85
4CGSolar-16Ar-4М1-14Ar-4М1      1,00
4CGSolar-16-4М1-14-И4      1,17
4CGSolar-16Ar-4М1-14Ar-И4      1,45

Окна с теплосберегающим стеклопакетом можно посоветовать для всех теплолюбивых хозяев.

Однако, что делать, если в жаркие дни вы ощущаете чрезмерный нагрев воздуха? Такому помещению нужны специальные стеклопакеты - стеклопакеты, способные отражать тепловую солнечную энергию наружу.

Светопропускание, защита от солнца и УФ излучения

Желание сделать окна максимально изолирующими может привести к тому, что сама прозрачность конструкции будет потеряна.
Каждый дополнительный лист стекла в среднем на 10% ухудшает прозрачность вашего окна. Также на светопропускание влияет само стекло (низкоэмиссионное стекло хуже обычного пропускает свет, а специальное просветленное стекло - лучше обычного).

Характеристика стекол и стеклопакетов по пропусканию света и УФ излучения, расчетная

 Формула      Пропускание света
          τv(%)
      Солярный фактор
           g (%)
      Пропускание УФ лучей
           τuv(%)
 4 мм           90           88           75
 8 мм           88           82           66
 4М1-16-4М1           83           80           60
 4М1-10-4М1-10-4М1           76           72           50
 4М1-16Ar-4М1-14Ar-И4           73           60           30
 6CGSolar-16Ar-4М1-14Ar-И4           58           38           14

При этом, как видно из таблицы, стекло триплекс 8 мм не значительно уменьшает прозрачность, в отличие от двух стекол по 4 мм в конструкции стеклопакета.

Окна с 4 стеклами по 4 мм почти на 40% лишат дом естественного освещения.

Высокое светопропускание - важный фактор для нормальной жизнедеятельности. Тем не менее с солнечным светом в дом проникает солнечная энергия, которая способна нарушить микроклимат помещения, негативно воздействует на декоративную отделку помещения и мебели.

Солнцезащитные стекла и стеклопакеты

Солнцезащитный стеклопакет с применением напыления тонкого слоя оксида титана позволяет создать преграду на пути у тепловых солнечных волн. Снаружи такой стеклопакет обладает легким зеркальным глянцем, а изнутри прозрачен как обычное стекло.

Ключевая роль солнцезащитного стеклопакета:

  • Снижается нагрев помещения солнцем
  • Снижается выгорание мебели и интерьера
Защита от солнца стекло и окно

Солнцезащитные свойства стеклопакета определяет стекло с защитой от солнечной энергии, снижающее "солярный фактор".

Солярный фактор (солнечный фактор) обозначается в документации "g" и указывает процент от солнечной энергии, проходящей сквозь стеклопакет.

Чем солярный фактор ниже, тем лучшую защиту от солнца обеспечит стеклопакет. Например, солярный фактор в 40% указывает на то, что лишь 40% солнечной энергии пропускает стеклопакет.

Значение этого параметра напрямую связано с степенью защиты от ультрафиолетового излучения. Солнцезащитные стекла с низким солнечным фактором устанавливаются для помещений с произведениями искусства, чтобы избежать их выцветание от УФ излучения. В отличие от тонированных стекол, солнцезащитные стекла нового поколения прозрачны для видимого глазу света.

Энергосберегающий стеклопакет с мультифункциональным стеклом

Следующим этапом развития технологии стало совмещение в напылении сразу двух свойств: теплосбережения и солнцезащиты. Удачным решением стали так называемые мультифункциональные энергосберегающие стеклопакеты - прозрачные для света и непроницаемые для жары и холода.

Присутствие двойного напыления - титана и серебра - дает двойной эффект: экономия энергии происходит и летом и зимой:

  • Летом нет необходимости в дополнительном кондиционировании.
  • Зимой не тратятся средства на отопление.

Все свойства мультифункционального стеклопакета

Как выбрать  мультифункциональные окна

Узнайте сколько стоят пластиковые окна с мультифункциональным стеклопакетом прямо сейчас используя онлайн калькулятор пластиковых окон .

Для расчета точной цены по проекту отправьте сообщение через "обратную связь" в разделе "Контакты"."

И-стекло и мультифункциональное: какое лучше, в чем отличие?

И - стекло - низкоэмиссионное стекло с высокой способностью отражать инфракрасное (тепловое) излучение.

Мультифункциональное - стекло - стекло, сочетающее в себе две функции. Первая - способность И-стекла отражать инфракрасное (тепловое) излучение. Вторая - способность солнцеотражающего стекла отражать тепловую энергии солнца.

Сравнение И-стекла (ClimaGuard N) и Мультифункционального стекла (ClimaGuard Solar)

 Формула Пропускание света
τv(%)
Солярный фактор
g (%)
Пропускание УФ лучей
τuv(%)
Сопротивление теплопередаче
м2 С/Вт
 4М1-16Ar-4М1-14Ar-И4 73 60 30 0,95 (расчетн.)
 4CGS-16Ar-4М1-14Ar-4M1 62 40 24 1,0 (расчетн.)


Вывод: мультифункциональное стекло в стеклопакете делает его не только теплосберегающим, но и лучше затеняет помещение, сохраняет его от жары.

Тонированные стекла и стеклопакеты

В остеклении домов, витрин, при устройстве офисных перегородок внутри помещений также часто используются тонированные стекла, как и в тонировке стекол автомобилей. Как правило, используется одно окрашенное в массе стекло, реже два стекла в составе одно- и двухкамерного стеклопакета. Таким образом можно достичь требуемой степени декоративного и защитного оформления.

Стеклопакет с тонированным стеклом и обычный

Для каких целей используется тонированное (окрашенное) стекло в стеклопакетах:

  • Внешнее оформления остекления в соответствии с архитектурным проектом;
  • Защита от подсматривания;
  • Внутреннее затенение помещения.

Необходимое цветовое решение, помимо окрашенного в массе стекла, может быть найдено за счет поклейки тонирующей или зеркальной пленки.

Преимущества тонированного в массе стекла Преимущества пленки

Тонированный стеклопакет включает окрашенное в массе стекло. Исключено отслаивание пленки и появление пузырьков воздуха и иных визуально видимых дефектов в процессе эксплуатации.

Тонировочная пленка служит упрочняющим элементом и может использоваться для создания безопасного безосколочного остекления. Тонированный стеклопакет таким свойством не обладает.

Важным отличием тонированного стеклопакета от солнцезащитного является существенное снижение проникновения видимого света. Попадающий в помещение свет в технической документации указывается в процентах (по ГОСТ обозначается τv(%)). С тонированным стеклом светопропускание составляет до 20-30%, тогда как с солнцезащитным прозрачным стеклом в двухкамерном стеклопакете светопропускание не опускается ниже 50%.

Противоударные стеклопакеты

Для обеспечения высоких показателей по безопасности: защите от удара, разбития и пр., - применяются специальные типы стеклопакетов - противоударные.

Стойкость к удару может обеспечиваться применением одного из типов защитных стекол в составе стеклопакета:

  • Закаленное стекло - стекло с лучшей в 2-3 раза, по сравнению с обычным стеклом, стойкостью к удару;
  • Ламинированное стекло -  стекло с  противоударной пленкой, поклеенной на одну из поверхностей;
  • Армированное стекло - стекло внутри которого стальная сетка;
  • Многослойное стекло триплекс - несколько слоев листового стекла, склеенных между собой поливинилбутеральной пленкой или смолой (в первом случае речь идет о пленочном ламинировании триплекса, во втором - жидкостном).

Говоря о различиях в производстве триплекса следует учитывать следующее:

- Поскольку при изготовлении триплекса методом пленочного ламинирования одна из стадий - подогрев до температуры 80-90 градусов Цельсия, - использование низкоэмиссионных стекол в составе пленочного триплекса  не рекомендуется (нагрев может испортить покрытие). Изготовление низкоэмиссионного триплекса по технологии жидкостного ламинирования возможно.

Противоударные стеклопакеты подробнее

Особые свойства стеклопакетов

Герметично соединенные в стеклопакете стекла позволяют придать остеклению качественно новые характеристики. С практической точки зрения такая конструкция удобнее так как мыть стекла изнутри нет необходимости - они остаются чистыми в течение всего срока службы изделий, что для современных пластиковых окон составляет примерно 60 лет в умеренной климатической зоне.

Современные технологии производства стекол позволяют вводить новые типы остекления за счет использования различных декоративных, защитных и физических свойств. В частности одним из наиболее перспективных считаются разработки самоочищающихся стеклопакетов.

Самоочищающиеся стеклопакеты - стеклопакеты с гидрофобным покрытием, которое благодаря отталкивающему молекулы воды свойству сохраняет стекло чистым существенно дольше, в сравнении с обычным стеклом.

Греющие стеклопакеты или стеклопакеты с элетрообогревом стекла - стеклопакеты в которых устанавливается специальное многослойное стекло с структурированным токопроводящим слоем. При циркуляции тока по проводнику стекло способно выделять тепло до +50 0C. Подробнее.

Огнестойкие стеклопакеты - или противопожарные стеклопакеты, представляют собой конструкцию с участием многослойного стекла и огнезащитных прослоек. Такая прослойка при высоких температурах образует плотную твердую пену, защищающую от распространения пламени за счет удержания осколков стекла на месте и препятствует тепловому излучению от очага пожара.

Декоративные стеклопакеты - внутрь стеклопакета для визуального разделения на секции могут быть встроены шпросы (раскладка). Для ценителей узорного рисунка стеклопакет может быть украшен орнаментом, витражным узором в стиле витража тиффани.

Стеклопакеты с встроенными жалюзи - особенно востребованы в медицинских учреждениях, где высокие требования к гигиене из-за санитарных норм. Обычные жалюзи не подходят для оборудования ими помещений - они никак не защищены от статической пыли, в отличие от встроенных. Герметичная камера в стеклопакете служит надежным изолятором от загрязнения, тогда как управление жалюзи вынесено наружу.

Размер камеры и газ в стеклопакете

Размер камеры - расстояние между стеклами в стеклопакете - также оказывает влияние на его свойства. От того, чем заполнена эта камера - воздухом или инертным газом - также зависит теплоизоляция (см. результаты испытаний стеклопакетов с аргоном).

Принято считать что внутри стеклопакета вакуум, что в корне неверно, так как в таком случае стеклопакет просто лопнул бы сразу после выхода с конвейера под воздействием атмосферного давления.

На самом деле внутри стеклопакета обычный (осушенный) воздух или специальный инертный газ.

На что влияет размер камеры

Улучшение звукоизоляции Нет
Улучшение теплоизоляции Да (+50%)


Улучшение теплоизоляции происходит с увеличением расстояния между стеклами - от 8 до 24 мм. Дистанция между стеклами менее 8 мм, например, 6 мм, допускается по ГОСТ 24866-2014 "Стеклопакеты клееные" только для стеклопакетов внутреннего остекления.

В двухкамерном стеклопакете увеличение дистанционной рамки более 16 мм ведет к обратному эффекту - теплоизоляция снижается.

 Формула Пропускание света
τv(%)
Солярный фактор
g (%)
Пропускание УФ лучей
τuv(%)
Сопротивление теплопередаче
м2 С/Вт
 4CGS-6Ar-4М1-6Ar-И4 59 39 15 0,88 (расчетн.)
 4CGS-16Ar-4М1-14Ar-И4 59 39 15 1,45 (расчетн.)
 4CGS-18Ar-4М1-18Ar-И4 59 39 15 1,43 (расчетн.)
 4CGS-16Ar-4М1-24Ar-И4 59 39 15 1,41 (расчетн.)

Некоторые наблюдения демонстрируют увеличение теплоизоляции при увеличении ширины камеры, но при незначительной разнице температур стекол, ограничивающих камеру. Широкая дистанция между стеклами предпочтительнее, когда эта камера - вторая в стеклопакете, то есть расположена ближе к помещению.

Для лучшей теплоизоляции эффективно заполнить камеру газом, более плотным чем воздух. В частности, повышает изоляционные свойства стеклопакета закачивание аргона. Подробнее: Зачем нужен газ в стеклопакете

Дистанционные рамки в стеклопакете

Разделяющие стекла в стеклопакете рамки выполняют одновременно несколько функций:

  • формируют теплоизоляционную воздушную камеру,
  • заполненный в рамки силикагель осушает внутрикамерный воздух,
  • декоративную - может быть выбран один из нескольких цветов.

Дистанционные рамки различаются по типу и материалу из которого изготовлены. Наиболее распространенные: пластиковые, алюминиевые, комбинированные (TGI).

Дистанционная рамка для стеклопакета

Материал, например алюминий, применяемый в производстве рамки - хороший теплопроводник. Пластик - напротив, теплоизолятор. В зависимости от заказанного в производство стеклопакета, а точнее типа рамки, может возникать (или не возникать) мостик холода и запотевание. Дистанционные рамки для стеклопакета и их свойства

Как читать формулу стеклопакета

Каждый стеклопакет имеет строение, определяемое формулой. Это своеобразный паспорт изделия, по которому можно понять из каких материалов он изготовлен.

Например: 6М1-10-4М1-10Ar-И4

где, читается слева-направо:
6 - толщина внешнего стекла 6 мм;
М1 - марка стекла М1;
10 - дистанционная рамка толщиной 10 мм;
4 - толщина внутреннего стекла 4 мм;
М1 - марка стекла М1;
10 - дистанционная рамка толщиной 10 мм;
Ar - заполнение камеры инертным газом Аргон;
И - нанесение низкоэмиссионного мягкого (И) - покрытия на внутреннюю (к камере) поверхность стекла;
4 - толщина внутреннего стекла 4 мм.

При указании считается стекло крайнее левое - внешнее (уличное), крайнее правое - интерьерное (в помещение)

Что означают цифры в формуле стеклопакета

4М1-10Ar-4М1-10Ar-И4 — двухкамерный стеклопакет 32 мм, энергосберегающий слой есть только на внутреннем стекле + аргон в двух камерах.

Другие варианты популярных формул двухкамерных стеклопакетов:

4EnergyL-14Ar-4-14Ar-4И - мультифункциональное прозрачное стекло Energy Light + одно и-стекло + в двух камерах шириной по 14 мм газ аргон.

4PhBr-20Ar-4-20Ar-4И - феникс бронза или тонированное "в массе" стекло бронзового цвета + два аргона + и-стекло в стеклопакете толщиной 52 мм.

4STR35SISR-10ar-4-10ar-4И - это стеклопакет с серебряной тонировочной пленкой с аргоном в двух камерах и одним и-стеклом, 32мм.

4-14-4-14-4 — обычный стеклопакет толщиной 40 мм, где нет ни энергосберегающего напыления, ни заполнения аргоном.

4-10-4-10Ar-4i — один энергосберегающий слой и аргоном заполнена только внутренняя камера.

4PhCl-12ar-4-12ar-4.4.1 - бесцветное феникс-стекло (Phoenix Clear, просветлённое, обладает зеркальностью) + стекло триплекс (стратобель, многослойное стекло, повышенная ударопрочность и звукоизоляция) + аргон в двух камерах, 2-камерный стеклопакет (3 стекла), толщина стеклопакета 40мм.

Цены на стеклопакеты

Объективная цена стеклопакета определяется теми материалами, которые использовались для его производства. Чем более дорогие комплектующие - тем стоимость будет выше. Так, в частности, двухкамерный стеклопакет будет дороже однокамерного, а однокамерный с мультифункциональным стеклом и заполненный аргоном будет дороже обычного двухкамерного.

Цены на стеклопакеты за квадратный метр:

Цены на стеклопакеты


Обратитесь к специалисту оконной компании Бизнес-М за дополнительной консультацией по телефону или через обратную связь на сайте в разделе Контакты.



О стеклопакетах подробнее:


Выбрать пластиковые окна со стеклопакетом »

Пластиковые окна ПВХ в Красноярске от 9700 рублей

ПВХ профиль KBE Expert 76 мм ПВХ профиль KBE Expert 76 мм

KBE Expert 76 мм – новейший инновационный ПВХ-профиль, который соединил в себе первоклассное качество, практичность и внешний вид. Сегодня немецкая марка КВЕ считается лидером российского рынка среди производителей окон ПВХ. А окна, созданные с использованием профиля KBE Expert – самыми надежными и долговечными.

ПВХ профиль KBE Expert 70 mmПВХ профиль KBE Expert 70 mm

KBE Expert 70 mm – высокотехнологичный, пластиковый профиль от всемирно известного производителя позволил по-новому взглянуть на теплоизоляцию здания, в частности на применение пластиковых окон. Здесь соединились передовые технологии с первоклассным немецким качеством. Пластиковый профиль KBE_Expert 70 mm – выбор тех, кто ценит стиль, надежность и комфорт.

Система профилей ECP PLASTICS, серия ARСTIC PLASTСистема профилей ECP PLASTICS, серия ARСTIC PLAST

Производитель: ООО «ТЕХНОПЛАСТ», г. Зеленогорск. Качество и сертификаты соответствия: контроль качества по ГОСТ 30673-99 (проверка сырья, испытание физико-химических характеристик у образцов изделий из каждой партии).

Система профилей ECP PLASTICS, серия CITY PLASTСистема профилей ECP PLASTICS, серия CITY PLAST

Линейка поливинилхлоридных профилей ECP PLASTICS, в которую входит и 3-камерная система CITY PLAST разрабатывалась для эксплуатации в условиях больших перепадов температуры. Значительная прочность конструкций окон и дверей обеспечивается мощной лицевой стенкой главного профиля, толщина которой составляет не менее 3 мм, что соответствует классу А согласно требованиям ГОСТ 30673-99.

Как просчитать формулу стекло-пакета?

Характеристики стекло-пакета могут быть кратко «зашифрованы» в цифрах. Понимая, что именно указывается в таких формулах, можно сразу определить, что из себя представляет предлагаемая конструкция.

4x14x4=22мм.4x14x4x14x4=40мм.6x10x4(И)x16x6=42мм.6x14x4x14х4=42мм.

profil_steklopaketa

Первая цифра – толщина стекла, далее указывается расстояние между стеклами, затем толщина следующего стекла (и так далее, в зависимости от количества камер в пакете).

Это интересно:

Разберем на примере. Что означает следующий порядок цифр: 4х16х4? Это однокамерный пакет (два стекла), каждое стекло имеет толщину четыре миллиметра. Расстояние между ними – 16 мм. Общая толщина пакета равно 24 мм (складываем все цифры).Или такая формула: 4х8х4х10х4. Это двухкамерный пакет. Он содержит три стекла, каждое толщиной 4 мм. Расстояние между стеклами составляет 8 и 10 мм соответственно. Общая толщина пакета – 30 мм.Если вы найдете в каталогах или на сайтах непонятные цифры, не удивляйтесь и не пугайтесь. Зная принцип составления таких формул, вы можете самостоятельно высчитывать параметры, определяя, подходит ли вам такое окно.

Сравнительная таблица параметров.

№:Типы
стеклопакетов
Толщина всего стеклопакетаФормула (конструкция)
стеклопакета
Коэффициент
звукоизоляции (дБ)
Сопротивление теплопередаче
(теплопроводность) (м² – °С)/Вт
01Однокамерный204–12–4250,32—0,34
02Однокамерный244–16–425–270,34—0,37
03Однокамерный
+ I-стекло
244–16–4 (И)26–280,58
04Двухкамерный304–8–4–10–438–400,47
05Двухкамерный284–8–4–8–437–390,44
06Двухкамерный324–10–4–10–437–390,55—0,58
07Двухкамерный364–12–4–12–437–390,55—0,58
08Двухкамерный304–12–4–6–427–300,53—0,56
09Двухкамерный306–10–4–6–432–340,48—0,50
10Двухкамерный
+ K стекло
366–14–6–4 (И)37–390,7



Как правильно рассчитать размер пластикового окна? Что необходимо учитывать

Из статьи Вы узнаете:

Использование пластиковых окон дает множество преимуществ, связанных с повышенной звукоизоляцией, решением проблемы с теплопотерями, герметичностью конструкции. При смене окон необходимо произвести замеры будущей конструкции, которая будет установлена в существующие проемы.

В процессе определения размеров придерживаются определенной технологии и правил проведения расчетных операций.

Как рассчитывается размер пластикового окна

Как правильно рассчитать пластикового окна Что необходимо учитывать

Первое, с чего начинается обновление окон, определение размеров проема, куда планируется установка новой конструкции. От того, насколько корректно будут выполнены замеры зависит успех всех дальнейших действий по монтажу. Замеры выполняют не только изнутри – необходимо снять измерения с внешней стороны. Двойные замеры проема позволят определить параметры требуемого изделия корректно, избежав возможного перекоса проема и осложнения монтажа.

Исключить сквозной перекос позволит точное измерение проема и учет полученных показателей при дальнейшем производстве. Если ошибки в измерениях выявлены в этот момент, важно их сразу же исправить, ведь позже монтаж станет возможным только после переделки текущего проема.

Уже на стадии замеров можно сделать предварительный расчет количества раствора для штукатурных работ, которые потребуются при заделывании щелей и просветов. Правильные измерения, учет полученных размеров позволят минимизировать объем материала, а, следовательно, и расходов при установке.

Выполняя обмер, рекомендуется придерживаться следующей последовательности:

  1. Выполнить измерения проема максимально точно. Во избежание проблем с некорректными расчетами, рекомендуется обратиться к мастерам, имеющим опыт подобной работы.
  2. Определение точных размеров будущей конструкции, изготавливаемой на заказ.
  3. Подбор дополнительных элементов, придающих повышенную функциональность окну (противомоскитная сетка, подоконник), определяется размер отливов.
  4. Согласуется качество переплета, стилистика изделия, форма и цвет конструкции, особые характеристики фурнитуры, тип стеклопакета и их количество.
  5. Приведение размеров окна к единым значениям.
  6. Подготовка документов по установке, производству изделий, спецификаций и других сопроводительных бумаг.

Руководство по расчету размеров оконных конструкций

снимаем мерки с ПВХ окна

При выполнении замеров рекомендуется использовать рулетку, длина которой позволяет снимать необходимые показания. Оптимальный вариант – рулетка с цифровым дисплеем. Замеры выполняют и по имеющимся особым выступам, четвертям.

Прежде всего, снимают показания высоты проема с двух боков. Данные о ширине снимают один раз – в нижней части. В случае, если возникло подозрение о неровности, применяют уровень, позволяющий выявить отклонения.

Необходимо также учитывать, насколько рама заходит в пластиковое изделие – не более, чем на 2 см превышая показатели замеров. Расположение рамы в верхней четверти должно учитывать возможность установки антимоскитной сетки. В отсутствие вертикальной или верхней части, показатель захода в пределах пары сантиметров. Дополнительные сантиметры потребуются для организации утепления в конструкции.

При замене балконного сектора, вначале делают замеры окна и отдельно замеряют дверную конструкцию. Затем снимают показатели значений всего балконного отсека. Проводя измерения, учитывают, что поворотные створки не должны быть меньше 40 см. Если устанавливаются большие окна, при доставке необходимо принять во внимание, что размеры изделия по размерам должны входить в дверные проемы и средство для транспортировки.

Необходимо учитывать вес пластиковой конструкции и ее размеры, согласовав их с разрешенными показателями из проектной документации сооружения. При подборе варианта для частного домовладения особенно важно учитывать стилистическое сочетание конструкции с общим дизайном и интерьером.

Готовые решения оконных конструкций из пластика

Как и чем убрать скотч на пластиковых окнах. 10 способов удаления

Сократить время на приобретение окон позволит выбор готовых изделий из пластика стандартных размеров. Чтобы произвести установку, достаточно лишь правильно подготовить проем.

Подбор конструкции правильных размеров – важный момент, от которого зависит успешное обновление помещения. В процессе подбора необходимо учитывать несколько параметров, основными из которых являются:

  • качество звукоизоляции;
  • уровень теплопотерь;
  • подбор фурнитуры и уплотнителя;
  • число стеклопакетов;
  • качество используемых профилей;
  • изготовитель;
  • параметры прочности конструкции.
Блиц-опрос: Какие пластиковые окна лучше поставить в комнату: гостиную, кабинет, детскую, спальню, кухню?Poll Options are limited because JavaScript is disabled in your browser.

Установка пластиковых конструкций начинается с выбора моделей с оптимально подходящими габаритами. Прежде, чем заказать готовые конструкции следует уточнить все сопутствующие расходы: на доставку, подъем, оформление откосов, монтажные работы.

На расходы, связанные с покупкой оконных конструкций, влияют их размер, число стеклопакетов, фурнитура, число секций, дополнительный функционал и т.д. Подбирая окна, прежде всего, обращают внимание на основные габариты, способность к открыванию, число секций и т.д.

Как и чем убрать скотч на пластиковых окнах. 10 способов удаления

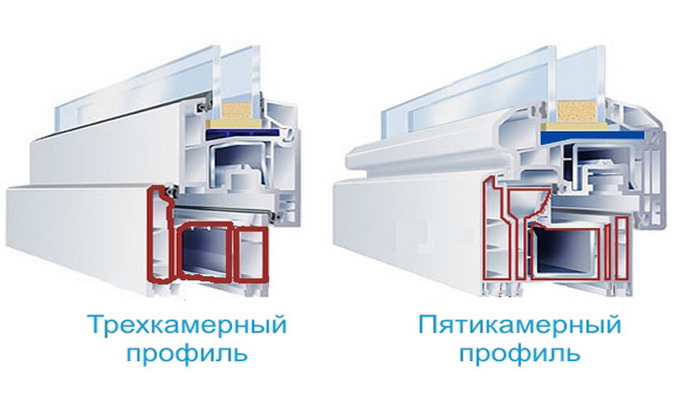

Различия между трехкамерным и пятикамерным профилем

Число камер в заказываемых пакетах несильно влияет на конечную цену изделий: между пяти- и трехкамерными пакетами разница не более 30%. В то же время, большее число камер дает повышенное качество звуко- и теплоизоляции.

Конструкции также различаются по способности к открыванию: глухие окна, створки с поворотным или с поворотно-откидным открыванием. На надежность изделия и его эксплуатационные качества будет влиять качество используемой фурнитуры и комплектующих.

На выбор заказчика, возможно оснащением такими функциями как: родительский контроль, самоочищение, тонировка, сетка, энергосберегающая система.

При монтаже могут быть использованы популярные низкоэмиссионные покрытия с возможностью отражать тепло, позволяя летом беречь прохладу, а зимой обеспечивать дополнительный приток тепла. Затраты на изделия с данным покрытием всего на 3-4% больше, чем при покупке обычных стеклопакетов.

С помощью фальшимпостов зонируется окно, улучшается его дизайн. Декоративный элемент влияет на цену, однако интерьер помещения значительно улучшается. Некоторые заказчики приобретают изделия, изготовленные в классическом или средневековом стиле.

Почему потеют стеклопакеты. Причины и способы устранения

Иногда при обновлении окна возникает необходимость замены отлива и подоконника, что также увеличивает цену заказа. При замене подоконника, предварительно выполняют его замеры. При выборе готовой оконной конструкции учитывают необходимые габариты подоконника – замеряют исходные значения по ширине и высоте. Аналогично поступают при заказе отлива – необходимо определить нужные ширину и длину, а также подобрать материал изготовления.

Габариты стандартных оконных ПВХ изделий - 130х140 см. Самые небольшие по размерам изделия устанавливают в домах старой постройки – как правило, стандартные показатели высоты – 130 см, ширины – 135 см. Максимальные значения показателей подбирают индивидуально, исходя из габаритов проема. Для лоджий и балконов имеются специальные панорамные варианты остекления. В подобных ситуациях речь идет об индивидуальном заказе, который, порой, достигает значительных размеров.

Нюансы процедуры определения размеров

Двухкамерные пластиковые окна. Возможности, конструкция, преимущества

Рекомендуется при выполнении замеров, учитывать требования, озвученные в СНиП и ГОСТ. Это станет залогом качественного исполнения заказа.

Пластиковые изделия стандартных габаритов должны соответствовать требованиям по пропуску света. Конструкция должна обеспечивать достаточный доступ света в помещение, не снижая при этом качество выполняемых функций.

Несмотря на тот факт, что варианты конструкции подбираются для стандартной многоэтажки, порою, возникает серьезная разница в размерах проемов.

[tip]Даже в пределах одного здания, конструкции могут различаться. Поэтому так важно замерить проем для каждого из устанавливаемых изделий.[/tip]

Габариты конструкции влияют на его функциональность и доступ естественного освещения вовнутрь. Изделие также должно гармонично смотреться, с учетом площади помещения, в котором планируется его установка.

Не только размер помещения, но и сторона расположения, интенсивность естественного освещения, место монтажа будут влиять на размеры конструкции. Размеры самого небольшого ПВХ окна зависят от габаритов проема и его местоположения.

[tip]Важно! Размеры обычного пластикового окна из двух створок составляют 130 см в высоту и 140 см в ширину. Если окно трехстворчатое, стандартные размеры будут 206 см в ширину и 140 см в высоту.[/tip]

На практике сложно подобрать модель изделия, точно соответствующую индивидуальным размерам заказчика. Чаще всего требуется изготовление пластиковых конструкций по конкретным замерам. Монтаж изготовленного на заказ изделия значительно проще, в то время, как удешевление затрат на производство стандартной конструкции всегда связано с трудностями монтажа в существующий проем.

Как правило, работы по снятию размеров будущего изделия выполняются в комплексе оплачиваемых заказчиком услуг. Некоторые производители делают измерения совершенно бесплатно для клиентов.

Измерение проема: руководство к действиям

Измерение проема под установку ПВХ окна

Прямоугольная форма изделия требует выполнения следующих замеров:

  • ширина проема внизу;
  • ширина пластикового изделия;
  • высота проема с левой и правой стороны;
  • общая высота оконного изделия.

При уточнении размеров в учет берут зазор для выполнения монтажных работ. Монтажный шов может достигать 4 см, это значение и следует принимать в расчет при определении габаритов изделия.

размерения окна

Измерения оконных конструкций также учитывают необходимость установки подставочного профиля. В расчет высота изделия принимают рабочую высоту профиля. Очень редко проем имеет идеальные прямоугольные параметры, поэтому после снятия замеров необходимо еще раз промерить все значения для контроля с помощью строительного уровня, отвеса и рулетки. Эти меры позволят выполнить точные замеры и изготовить пластиковое изделие нужных размеров.

Блиц-опрос: Что такое "глухие" окна?Poll Options are limited because JavaScript is disabled in your browser.

Следующим этапом станет замер толщины стены там, где располагается проем и определение положения, которое займет окно при установке. Определяя габариты пластикового изделия учитывают необходимое соотношение – монтаж окна выполняется на 2/3 от показателя толщины. Слишком сильное смещение конструкции к наружной части портит теплоизоляционные характеристики, приводя к более сильным потерям тепла.

Как осуществить замер окна в квартире

После определения положения конструкции измеряется длина наружного отлива по нескольким точкам, ввиду возможного искажения показателя на всей длине. Затем необходимо узнать длину подоконника, которая не может быть идентичной с показателем ширины конструкции. Это правило связано с тем, чем установка пластиковых откосов проводится после того, как поставлена конструкция, и произведена отделка проема. Совпадение длины подоконника с шириной ПВХ конструкции приведет к невозможности установки подоконника.

Замер откосов с внутренней стороны и снаружи происходит после определения габаритов подоконника. Материалом для откосов и подоконника, чаще всего, служит пластик. Если форма изделия будет в виде арки или трапеции, процесс измерения габаритов будет более сложной, поэтому без профессиональной помощи обойтись не удастся.

«Как выбрать пластиковое окно?» – Яндекс.Кью

Вопрос объемный. При выборе ПВХ - окна важно учесть такие элементы как:

Профиль. На него смотрим в первую очередь. По качеству профиль пластиковых окон делят на класс А и В. Разница между ними в толщине наружных стенок. Чем стенка толще, тем габариты окна могут быть больше, а форма разнообразнее. Если задаетесь вопросом - какие окна выбрать чтобы были «потеплее», ориентируйтесь на толщину стенки. Для сибирских условий оптимально брать профиль с толщиной стенки 3 мм.

Профиль обязательно должен быть армированный, т.е. внутри иметь металлическую вставку. Уточняйте у представителей компании, есть ли в окнах армирование. Это важно! Армирование –металлический скелет окна. Если его нет или его толщина недостаточная (зависит от размера и наличия ламинации на изделии - от 1,2 мм до 3 мм.), при перепадах температуры окно может выгибать самым непредсказуемым образом. Запомните: в раме – замкнутое армирование, в створке – Г-образное. Профилю с такой конфигурацией армирования деформация не страшна (опять же при достаточной толщине металлической ставки).

Стеклопакет. Занимает 70-80 % всего оконного проема. Именно через стекло идут основные теплопотери зимой. Пластиковые окна в дом сибирякам по умолчанию можно ставить с ТОП-покрытием на стеклах. Специальное низкоэмисионное покрытие из оксидов металлов, которое влияет на способность стекла проводить тепло. Комнатное тепло отражается от поверхности такого покрытия и остается в помещении. Современные технологии позволяют наносить и другие покрытия на стекла, меняя их физические свойства.

Толщина стекол тоже играет свою роль. Стекла в стеклопакете бывают: 4 мм, 5 мм, 6 мм, 8 мм. Если установить в одном стеклопакете стекла разной толщины на разном расстоянии друг от друга, то можно препятствовать возникновению резонанса. Такие «хитрые» стеклопакеты помогут снизить уровень шума в квартирах, выходящими окнами на магистраль.

Уплотнитель. Отвечает за герметичность конструкции окна. В окне их два вида: между стеклом и створкой, и между рамой и створкой.

В дешевых изделиях производители ставят коэструдированный уплотнитель. На производстве его впаивают в профиль, заменить такой со временем нельзя. В изделиях выше классом – установлен резиновый уплотнитель. Если со временем он потрескался и стал неэластичным – его легко заменить.

Обращайте внимание и на контуры уплотнения профильной системы. Чем больше контуров, тем больше герметичность окна. В профилях WHS Halo 60, WHS Halo 72, VEKA Euroline, VEKA Softline 70–два контура уплотнения, в профиле VEKA Softline 82–три.

Фурнитура. По большей части эти элементы спрятаны внутри окна. На 99 % определяет возможности окна. Будет ли створка откидываться, сдвигаться в сторону или распахиваться. Будет ли окно противовзломным или безопасным для детей- все это завис от фурнитуры. Никогда не экономьте на этой позиции. Очень хорошо зарекомендовала себя на рынке немецкая фурнитура Winkhaus. Корректно работает в окнах любых размеров и форм и имеет широкий набор опций.

Вот, пожалуй, кратко про то как правильно выбрать окна.

Посмотрите подробную статью о выборе окон по ссылке

Подробный выбор пластиковых окон

Формула окон - Rews Page

Пользовательское соглашение ×

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю Формула Окон (далее - Оператор), расположенному по адресу 125364, Досфлота пр-д., 8, согласие на обработку персональных данных, указанных мной в форме веб-чата и/или в форме заказа обратного звонка и/или в калькуляторе на сайте в сети «Интернет», владельцем которого является Оператор.

  1. 1. Состав предоставляемых мной персональных данных является следующим: ФИО, адрес электронной почты и номер телефона.
  2. 2. Целями обработки моих персональных данных являются: заказ услуг на сайте Оператора, оформление доставки выбранных товаров, вызов замерщика Оператора.
  3. 3. Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).
  4. 4. Я понимаю и соглашаюсь с тем, что предоставление Оператору какой-либо информации о себе, не являющейся контактной и не относящейся к целям настоящего согласия, а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни запрещено.
  5. 5. В случае принятия мной решения о предоставлении Оператору какой-либо информации (каких-либо данных), я обязуюсь предоставлять исключительно достоверную и актуальную информацию и не вправе вводить Оператора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
  6. 6. Я понимаю и соглашаюсь с тем, что Оператор не проверяет достоверность персональных данных, предоставляемых мной, и не имеет возможности оценивать мою дееспособность и исходит из того, что я предоставляю достоверные персональные данные и поддерживаю такие данные в актуальном состоянии.
  7. 7. Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.
  8. 8. Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
