Теплый пол от отопления - 95 фото технологии укладки и подключения

Для утепления дома и создания комфортной температуры жилища устанавливают напольную систему отопления. Источником обогрева этой системы служит обогрев от центральной системы отопления. Теплые полы от централизованной системы отопления в многоквартирных домах делать проблематично и может грозить административным штрафом при не соблюдении правил установки.

В целях безопасности, низкого давления в отопительной системе, не совсем целесообразна установка теплого пола, так как он не будет отдавать должного тепла. Для многоквартирных домов лучше использовать электрический теплый пол.

Для проектирования и установки системы отопления полов рекомендуется воспользоваться услугами профессионала. Этот вопрос очень серьёзный и требует дополнительных знаний и навыка.

Но так как этот вид обогрева не дешевое удовольствие, материалы и установка стоят очень дорого, часто возникает вопрос, как сделать теплый пол от отопления.

Виды труб

Перед тем как приступить к проектированию, необходимо определиться с выбором материала труб для нагревательного блока. Каждый вид имеет свои особенности и свойства, которые должны учитываться.

Полипропиленовые трубы – не подходящий вид материала, плохая гибкость и необходимость сварки деталей.

Медные или нержавеющая сталь – хороший материал, обладает высокой теплоотдачей, долговечный, но редко используется из-за высокой цены.

Сшитый полиэтилен и металлопластик – самые подходящие трубы, гибкость и хорошая теплопроводность, высокий срок эксплуатации делает самыми востребованными в этой сфере.

Схемы полов

При проектировании предстоящих работ сначала нужно определиться со схемой теплого пола:

Бетонная – на железобетонные полы ложится бетонная стяжка, обеспечивающая максимальную теплоотдачу. Это очень надежный способ укладки, прочное покрытие и не дорогой по цене.

Легкая – сухая система – это на деревянные полы сверху плит ДСП устанавливают тепло распределительные пластины. Достоинство этого метода это быстрота укладки и маленькая толщина, но довольно затратный метод и низкая теплоотдача.

Тонкая – эта система отопления применяется только для маленьких помещений, используются трубы маленького диаметра, что создает большую нагрузку на отопительную систему.

Частный дом

Лучшим решением в частном доме будет водяной теплый пол. Монтаж, заливка, подключение это сложный и трудоемкий процесс, но имеет свои плюсы.

Высокий срок службы, экономичность, возможность отключать и регулировать расход воды, можно отказаться от громоздких радиаторов, независимость от электроснабжения.

Если ваш дом газифицирован тогда самым оптимальным вариантом будет теплый пол от газового отопления. Необходимо только правильно подобрать по мощности газовый котел.

Главной особенностью является наличие встроенного насоса и расширительного клапана, что значительно упрощает схему подключения теплого пола.

При составлении проекта вашего дома необходимо обратить внимание на такие препятствия как:

Высота потолка – толщина теплого пола примерно 12 сантиметров, что приведет к уменьшению высоты комнат.

Дверные проемы – при монтаже важно помнить о дверных проемах и возможности его увеличения либо уменьшении дверного полотна.

Расположение окон – окна ориентированные на север, либо больших размеров потребуют дополнительного увеличения мощности системы.

Перекрытия – вес бетонной стяжки очень большой и должно учитываться состояние перекрытий, и способность выдержать водяной теплый пол.

Эти требования больше подходят для частных домов, чем для многоэтажек. Когда все препятствия решены можно начинать проектировать.

Многоквартирный дом

В домах с радиаторным отоплением так же можно установить теплые полы. Перед тем как приступить к установке, необходимо согласовать этот вопрос с администрацией ЖКХ, а так же в районной теплосети.

Дополнительное врезание в систему скажется на качестве обогрева квартир, подключенных к вашему стояку.  Когда административные вопросы по установке теплого пола решены, и вам утвердили проект, можно приступать к подготовке поверхности.

Перед установкой теплого пола в квартире, необходимо снять покрытие.  Бетонный пол залить цементным раствором и выровнять по уровню. Для предотвращения разрушения стяжки по периметру комнаты наклеивают либо приколачивают демпферную ленту.

Следующий этап это покрытие теплоизоляцией, укладка арматуры на пластиковые направляющие.

На подготовленной поверхности раскладывают трубы. Для укладки труб пользуются двумя способами  – улитка и змейка. Схемы укладки показаны на фото теплых полов от отопления.

Схема улитка более сложна, но чаще используется благодаря более равномерному прогреванию пола. Для избежания протечек используют цельную трубу, которую закрепляют и выводят к распределительному коллектору.

Перед заливкой стяжки систему для проверки заполняют воздухом. Залив бетон выравнивают поверхность и оставляют до полного высыхания, которое длится три-четыре недели.

Если в вашем помещении нет возможности проводить бетонную заливку, профессионалы рекомендуют использовать деревянные модули либо профильные маты для укладки теплообменных пластин.

Для теплых полов лучше всего использовать плитку и ламинат, они обладают хорошей теплоотдачей. Но напольное покрытие, используемое на теплом полу должно обязательно иметь соответствующую маркировку производителя. Если таковое отсутствует, то при нагревании могут выделяться вредные для вашего здоровья вещества.

Подключение пола должно проводиться постепенно. Запрещено сразу включать на полную мощность. Этот процесс требуется проводить 4 дня, плавно поднимая температуру нагрева.

Установка водяного теплого пола дорогое и трудоемкое дело, но создает дополнительный комфорт вашему дому и помогает экономить на энергоносителях.

Фото теплого пола от отопления

Также рекомендуем посетить:

Теплый пол в доме - инструкция с описанием, и характеристиками (50 фото)

Если жильцы «хрущёвок» и «брежневок» о теплых полах и не мечтают, а в новостройках их устанавливать рисково, то обладатели частных домов могут себе это позволить.

Причем изучить эту тему желательно заранее, чтобы на этапе черновой отделки уже можно было утеплять пол.

Содержимое статьи:

Температура в доме должна быть комфортной

Не зря еще наши предки говорили: «Держи ноги в тепле, а голову – в холоде». Придерживаться правила, проверенного временем, позволяют теплые полы. Ведь они помогают установить в помещении комфортную температуру, когда внизу тепло, а сверху – прохладнее.

При радиаторном отоплении воздух, наоборот, нагревается сверху.

Какой бывает теплый пол? Различают водяной и электрический теплый пол. Большей популярностью сейчас пользуется именно водяной. Его установка может влететь в копеечку, но срок эксплуатации будет длиннее, а обслуживание – дешевле. Кстати, вы можете сэкономить, если займетесь монтажом пола самостоятельно.

Мокрая и сухая технологии

Устройство теплого пола не столь трудоемко, как может показаться. Он представляет собой систему изогнутых труб, куда подается горячая вода. Множество труб обычно монтируют в стяжку, но некоторые предпочитают деревянные, а также полистирольные покрытия.

Сухая технология предполагает укладку больших пенополистирольных или деревянных листов. На них кладут металлические полосы со специальными каналами, в которых будут трубы с теплоносителем.

(Лучше взять армирующую сетку и укладывать с шагом примерно в 5 см). Затем конструкцию накрывают плотным жестким материалом типа фанеры. Сразу после этого можно «украшать» пол линолеумом, ламинатом или плиткой.

Мокрая технология монтажа теплого пола более трудоемкая и длительная. Вначале нужно обязательно раскатать по периметру комнаты демпферную ленту, которая устранит теплопотери. Потом кладут утеплитель и сетку для его фиксации, прокладывают трубы, устанавливают маяки и заливают пол цементно-песчаной стяжкой.

Преимущества и недостатки теплых полов

Как выбрать теплый пол? Обе технологии имеют свои плюсы и минусы. Так что каждый выбирает по тем критериям, которые важнее.

Сухая технология обходится дороже мокрой. Это связано со стоимостью исходных материалов. При этом они гораздо легче, чем те, что используются для стяжки. Деревянный пол существенно уступает пенополистирольному по долговечности.

Ведь под действием высокой температуры или протечек дерево может быстро испортиться. Но одним из главных преимуществ таких полов является быстрый ввод в эксплуатацию. Выложив «слоеный пирог» сразу можно монтировать напольное покрытие.

Стяжка сохнет почти целый месяц

Задумываясь об установке пола по мокрой технологии, нужно учесть, что он имеет внушительный вес, который выдержит не каждый фундамент. Диаметр труб в среднем составляет 3 см, таким же по толщине должен быть слой песко-цементной стяжки. Общий вес конструкции дает серьезную нагрузку на фундамент.

И если вы в нем не очень уверены, специалисты советуют сделать теплые полы по сухой технологии.

Проблемы могут возникнуть, если вдруг случайно повредятся или лопнут бракованные трубы. Неисправность легко заметить по мокрому пятну на полу. Но вот устранить неисправность будет непросто – придется долбить пол и потом заново его восстанавливать.

Теплый пол, сделанный по этой технологии, можно вводить в эксплуатацию только когда цемент станет твердым и прочным, а это займет не меньше месяца. После этого можно будет делать финальное напольное покрытие. Если подать тепло раньше указанного срока, то пол может потрескаться, а трубы лопнуть – вся кропотливая работа будет нарушена.

Выберите «змейку» или «спираль»

Теплый пол в доме выкладывают с помощью металлопластиковых или труб, сделанных из полимера – они легко деформируются и имеют большой срок эксплуатации. Но при этом они имеют не очень хорошую теплопроводность.

Такого недостатка нет у гофрированных труб, сделанных из нержавейки. Кстати, стоят они примерно столько же.

Перед тем как монтировать пол, нужно выбрать оптимальную для помещения схему укладки труб, по которым будет циркулировать теплоноситель. Многие предпочитают более простую «змейку». Однако ее «голова» обычно горячая, «туловище» – теплое, а «хвост» уже холодный.

Именно поэтому мастера рекомендуют начинать монтаж труб по этой схеме с самых холодных мест, например, со стен с большими окнами.

По «двойной змейке» и «спирали» тепло распределяется равномерно, но их сложнее выложит самому. Вначале лучше набросать схему, а потом приступать к монтажу.

Пусть при самостоятельной укладке теплого пола придется потратить немало сил и средств, результат труда будет долго радовать вас и ваших близких.

Фото примеры готовых вариантов теплого пола.

Помогите проекту, поделитесь с друзьями 😉

Водяные теплые полы своими руками: мастер-класс с фото

В этом мастер-классе рассмотрим:
Водяные теплые полы своими руками: основание для укладки труб
Как укладывать водяной теплый пол: последовательность работ

Вопреки расхожему мнению о том, что собирать водяные теплые полы своими руками сложно, многие мастера-самоучки уже давно освоили эту технологию. И немудрено, ведь на самом деле дела обстоят достаточно просто и понятно. В этом мы и предлагаем вам убедиться. В данном мастер-классе от сайта stroisovety.org достаточно подробно изложена вся технология монтажа простого теплого пола, который вы запросто сможете собрать в своей ванной или коридоре.

теплый пол от отопления фото

Теплый пол от отопления фото

Водяные теплые полы своими руками: основание для укладки труб

Хочу предупредить сразу, что в нашей ситуации технология монтажа была немного нарушена – причина в том, что изначально теплые полы не планировались, а когда было принято решение об укладке водяного пола, срывать недавно залитую и утепленную пенопластом стяжку не захотели. Как результат, мы получим теплый пол с немного меньшей эффективностью.

Правильная установка теплого пола предусматривает следующую последовательность работ.

  • Во-первых, на существующее основание пола укладывается утеплитель – пенопласт, а лучше пенополистирол, который впоследствии покрывается теплоотражающим экраном, в задачи которого входит направить тепло, исходящее от труб, в помещение, а не внутрь пола.
  • Во-вторых, поверх этого теплого слоя укладывается металлическая армирующая сетка, укрепляющая стяжку пола (которая впоследствии будет залита).
  • В-третьих, это сама труба. Она укладывается змейкой и крепится либо к существующему основанию сквозь слой утеплителя, либо просто привязывается к армирующей сетке. Предпочтение лучше отдать первому способу крепления, так как он позволяет более или менее прочно соединить стяжку с основанием через пенопласт.
укладка теплого водяного пола своими руками фото

Укладка теплого водяного пола своими руками фото

  • Ну и, в-четвертых, это заливка стяжки, которую лучше выполнить с использованием маяков. Ровный теплый пол от отопления достаточно просто облицевать кафельной плиткой или покрыть линолеумом без дополнительных подготовительных работ. Здесь имеется одно условие – толщина стяжки. Чтобы со временем пол не потрескался, ее толщина не должна быть меньше 50мм.

Как укладывать водяной теплый пол: последовательность работ

Как ни странно, но укладка теплого водяного пола делается очень просто – для удобства схему укладки трубы можно даже расчертить на полу. Здесь нужно соблюсти только одно условие. Укладываемая труба должна вернуться в то место, откуда она берет свое начало – к отводам магистральных труб отопительной системы, о которых придется позаботиться заранее.

разметка теплого водяного пола фото

Разметка теплого водяного пола фото

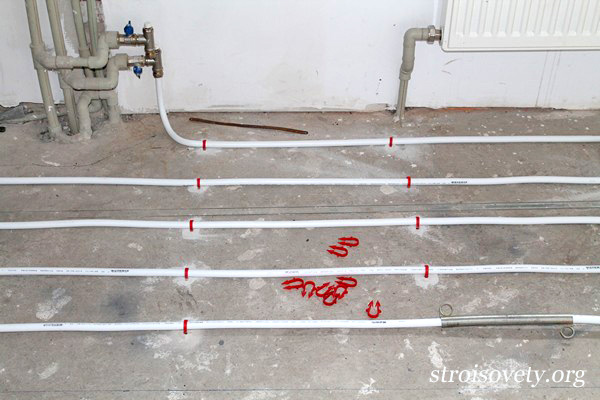

Труба крепится по размеченным линиям специальными зажимами – их достаточно много в продаже, и те, которые используются в нашем случае, не являются единственным вариантом. Если их нет, то в размеченные линии можно просто вбить дюбели и привязать к ним трубу посредством медной проволоки.

как сделать водяные теплые полы своими руками фото

Как сделать водяные теплые полы своими руками фото

Чтобы система водяной теплый пол работала правильно и полноценно, необходимо позаботиться о выводе из труб воздуха. Это можно сделать только одним способом – в месте подключения теплого пола к магистралям отопления нужно установить краны Маевского или автоматы сброса воздуха.

подключение теплого пола своими руками фото

Подключение теплого пола своими руками фото

Раз уж заговорили о том, как выполняется подключение теплого пола, то следует упомянуть и об отсекающих и регулирующих кранах – без них управлять работой теплого пола не получится. Вообще, для контроля температуры напольного покрытия используются так называемые головки терморегуляторы, которые устанавливаются на специальные регулирующие краны, используемые исключительно в системах отопления.

установка теплого водяного пола своими руками фото

Установка теплого водяного пола своими руками фото

В общем, если быть немногословным, то узел подключения теплого пола к отопительной системе дома выглядит примерно так. На врезку в магистрали отопления сначала устанавливается кран, потом на него навинчивается тройник, вверху которого монтируется сброс воздуха, а внизу – фитинг для подключения обогревающей трубы. Подключение отопления пола к подаче и обратке осуществляется идентично.

Ну и в заключение несколько слов о том, как первый раз включается система отопления теплый пол. Открываем на подаче теплоносителя к системе обогрева полов кран Маевского, а на обратке отсекающий кран (следует понимать, что трубы нужно наполнять медленно, чтобы в них оставалось как можно меньше воздуха).

По мере наполнения теплого пола водой, давление в общей системе отопления будет падать – следует следить за ним и вовремя подпитывать отопление. Когда из крана Маевского пойдет вода, его закрывают и открывают оба отсекающих крана, после чего сбрасывают воздух на обратке теплого пола и окончательно стабилизируют давление. Вот и все! После этих нехитрых манипуляций с кранами подогрев пола полноценно включается в работу.

система водяной теплый пол фото

Система водяной теплый пол фото

Как видите, сделать простые водяные теплые полы своими руками и запустить в работу не так уж и сложно – их конструкция предельно простая. Что касается нашей ситуации с небольшим нарушением технологии, то прямо поверх трубы мы уложим на специальный клей кафельную плитку и будем наслаждаться теплом в помещении. Кстати, об эффективности. Она уменьшилась не сильно – теплые полы полноценно функционируют, и расход газа на отопление дома практически не увеличился.
