Как сделать слуховое окно – практические навыки мастера чердака

Оконный проем на крыше служит источником света для чердака и мансарды. Кроме того этот элемент повышает эстетическую привлекательность строения. Окна на чердаке, другое название — слуховые окна, могут быть оформлены в разных стилях и иметь различную конструкцию.

Разновидности чердачных окон

Другое название слухового окна — мансардное окно. Независимо от этого оно должно соответствовать требованиям самого высокого уровня. Важна прочность конструкции и соответствие архитектурному стилю здания, а также возможность слуховых окон обеспечивать свет и вентиляцию в нужном количестве.

Слуховые окна являются неотъемлемым элементом строений уже долгое время. В зависимости от модных тенденций менялись их дизайн и строение.

Оконные проемы могут иметь несколько видов исполнения:

  • Окно, совмещенное с плоскостью крыши.
  • Слуховые окна, имеющие боковые стены, а также фронтонную стену помимо плоскости дома.
  • Окна с боковыми стенами и фронтоном, расположенным в плоскости строения.
  • Мансардные окна, не имеющие боковых стен, фронтон которых располагается в плоскости дома.

Последние три варианта имеют вертикальное остекление.

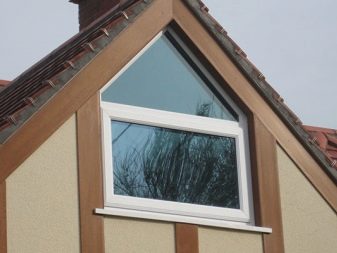

Проемы для окна на чердаке могут быть треугольной и трапециевидной формы, а также иметь форму арки с остеклением по всей вертикальной плоскости.

Конструкций, имеющие боковые стенки, подразделяются на следующие типы:

  • С односкатной кровлей.
  • С двускатной кровлей.
  • Вальмовые.
  • В виде лучковой или циркульной арки.
  • Плоские французские.

Чтобы слуховое окно вливалось в общий экстерьер, нужно правильно подойти к выбору типа конструкций и его расположение на крыше и относительно основных окон дома.

Составление проекта

Оконные проемы, включая круглое окно на чердаке, должны соответствовать определенным Санитарным Нормам и Правилам, которых необходимо придерживаться при проектировании и монтаже. Основными регламентирующими документами являются СНиП II-26 и СНиП 21-01. Только в этом случае можно рассчитывать на надежность и долговечность окон без снижения качественных характеристик крыши.

Основными требованиями можно назвать следующее:

  • Устанавливать окна можно при уклоне ската основной крыши больше 35 градусов.
  • При расположении надстройки следует придерживаться установленного расстояния от наружных стен дома.
  • Минимальные параметры створок слухового окна составляют 60*80 см, следовательно, размер оконного проема на чердаке может быть не более 120*80 см.
  • При установке окон с вальмовой кровлей и четырехугольной формой следует помнить, что фасад такого окна не должен продолжать стену дома.

Согласно ГОСТ слуховые окна облицовывают разными материалами, включая медь, металл или черепицу. Конструкция окон может иметь собственную кровлю и водосточный желоб, но можно выполнять монтаж без этих элементов. Габаритные окна могут оснащаться балконом, который делает крышу более привлекательной. Окна-люкарны — это название окна на чердаке с боковыми стенками и фасадом, застекленным по всей площади.

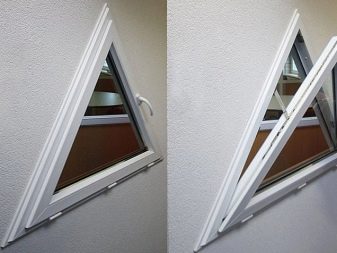

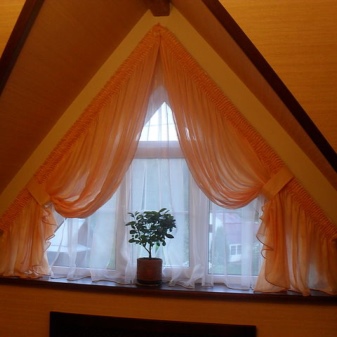

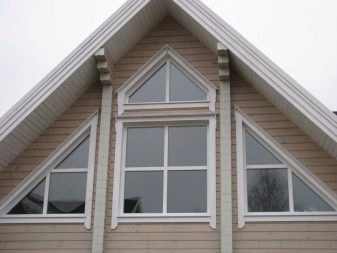

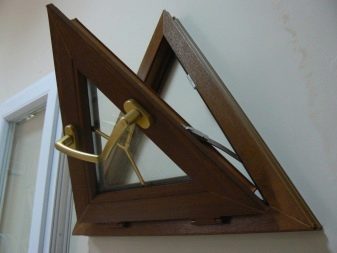

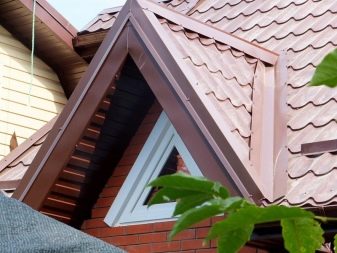

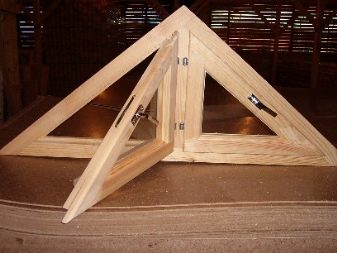

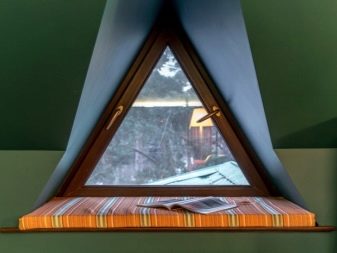

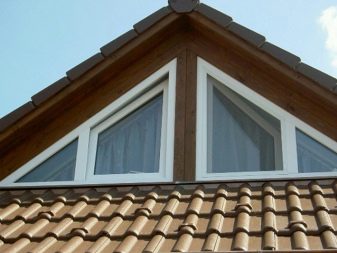

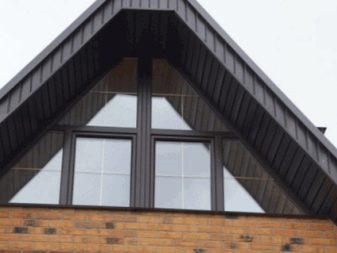

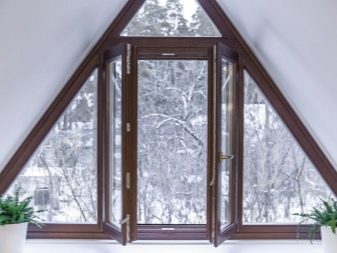

Окна треугольной формы на чердаке двускатной крыши

При самостоятельной установке окон на чердаке, следует отдавать предпочтение проемам в виде треугольника, имеющим крутые кровельные скаты. Популярность такой конструкции обусловлена следующим: фронтон окна не имеет заглубления в крышу, он располагается на одной линии с несущей стеной. При этом расположение проема слухового окна и окон дома должно сочетаться. Это поможет сохранить архитектурные особенности строения.

Уклон кровельных скатов треугольных окон составляет около 60-70 градусов, поэтому полезная площадь мансарды не изменяется. Оконные проемы на крыше, имеющие треугольную форму, делают эстетически привлекательным внешний вид крыши и позволяют более эффективно и оригинально сделать планировку мансарды или чердачного помещения.

При установке треугольных слуховых окон следует помнить, что их кровля примыкает к общей кровле. Следовательно, отсутствует необходимость выполнения гидроизоляции мест соединения боковых стен с крышей. Это делает проще и быстрее процесс герметизации, а также облицовку двухскатной крыши со слуховыми окнами.

Сборка основной части — как сделать правильно

Сборка каркаса окна на чердаке начинается только после возведения фронтонов и стропильной системы основной крыши. При этом между стропилами рекомендуется оставить проем. Стропильная система слухового окна имеет некоторые отличия, в ней стропила по бокам конструкции усилены дополнительными элементами. Такая схема поможет каркасу выдерживать значительные нагрузки.

Фронтон окна, устроенного в крыше, должен иметь поддержку от боковых стен. Они устанавливаются под прямым углом к внешней стене, их высота составляет 1,5 метра. Каркас боковых стен должен упираться на потолочные балки.

Боковые стенки чердачного окна устанавливаются после монтажа основной стропильной системы. Далее выполняют привязку горизонтальных перекладин и стоек фронтонного каркаса окна.

После этого решение задачи, как сделать слуховое окно на крыше, заключается в выполнении таких действий:

  • Стропила, которые прилегают к стенам, подпиливают и выравнивают по обшивке стены.
  • Между усиленными стропилами устанавливают перемычки, крепление которых выполняют металлическими накладными кронштейнами. На этом этапе запрещено делать врубки или врезки, так как это снижает несущую способность стропильной системы.
  • Проверяют вертикальность фронтона слухового окна.
  • Устанавливают конек и вновь проверяют расположение фронтонного каркаса.
  • В соответствии с шаблоном вырезают стропильные ноги мансардного окна и фиксируют их на коньке и на нижней балке конструкции.
  • Обшивая фронтон слухового окна в мансардной крыше, нужно обратить внимание на тот факт, что обшивка должна совпадать с обшивкой стены.
  • При изготовлении укороченных стропил можно применить универсальный шаблон. Это поможет сократить временные затраты на работу.

Ендова у слухового окна

Окно на крыше может быть устроено по принципу многощипцовой кровли, но с некоторыми различиями в технологии монтажа. Разный уклон скатов треугольного окна и многощипцовой крыши требует нестандартного решения проблемы, поэтому скаты окна и крыши соединяются нестандартными разжелобками.

Конструкция слухового окна на крыше в этом случае предполагает использование накосных стропил, они служат опорой для укороченных стропильных ног. При монтаже окна такого типа необходим правильный расчет длины и сечения ендовы, а также углов соединения боковых стен с коньковым брусом. На каждый проем устанавливается по два разжелобка.

Правила монтажа нижней части чердачного окна

Окно на чердаке в своей нижней части имеет особенности установки, на это следует обратить особое внимание. Внутренняя часть крыши должна скрываться в нижней части чердачного окна так, чтобы ее не было видно изнутри. Решить проблему можно с помощью особенной установки разжелобков.

Балку разжелобка монтируют непосредственно на кровельный материал общей крыши. Она выступает в качестве опоры для стропил двускатного каркаса чердачного окна. На каркас приколачивают обрешетку из влагостойкой фанеры, на которую непосредственно крепят кровельный материал. Обшивают мансардные окна, двигаясь в направлении от конькового бруса к нижней части конструкции. А вот финишное покрытие крепят в обратном направлении, снизу вверх.

Приняв решение самостоятельного монтажа оконных проемов на крыше, необходимо тщательно изучить все тонкости этого процесса. При обустройстве слуховых окон сложной конструкции или оригинальной формы лучше всего обратиться за помощью и консультацией к профессиональным мастерам.

Фронтон с окнами своими руками

Итак, в начале строительства мы имеем стропильную систему двухскатной крыши, с обрешёткой.

Один из наших любимых материалов для строительства – вагонка. Потому что она красивая, прочная, недорогая, долговечная. Для монтажа фронтона на сарае вагонка подходит лучше всего, тем более, что стены нашего строения будут сделаны из сосновых досок. Так сказать, выдержим всю композицию в едином, экологически чистом стиле.

Первым делом установим на фронтон вертикальные стойки, сделанные из брусков размером 5 на 5 см. Расположим их через 40 см друг от друга, закрепив на мауэрлате и стропилах монтажными уголками и саморезами.

Чтобы сделать каркас окон, между тремя центральными стойками горизонтально, на расстоянии 80 см от пола установим 4 бруска длиной 40 см, прикрутив их саморезами. У нас получилось на фронтоне два квадрата размером 40 на 40 см, которые мы впоследствии застеклим.

Теперь приступим к обшивке фронтона вагонкой. Сначала всю его площадь, кроме окон, закроем ветрозащитной мембраной, прищёлкнув её строительным степлером. Чтобы лестница не порвала ветроизоляцию, на её края прикрутим небольшую доску.

Далее, замеряя и отрезая каждый кусок вагонки, полностью обобьём весь фронтон, используя короткие гвозди, начиная от верха.

Не забываем снизу обрешётки прикрутить ветровые планки.

Так как проветривание чердачного помещения делать незачем, окна мы сделаем глухие. Чтобы закрепить стёкла в рамах, по периметру брусков прибьём деревянные планки шириной 2 см, высотой 1 см.

В месте стыка вагонки и вокруг будущих окон прибьём декоративную раскладку, которая выполняет две функции: закрывает щели и украшает всю конструкцию.

Во время этой несложной работы пошёл летний дождь, после которого выглянуло солнце, и над участком раскинулась огромная яркая радуга, добавив нам хорошего настроения. Воспользовавшись моментом, мы быстро нажгли углей, замариновали мясо по замечательному рецепту и пожарили шашлык.

После небольшой, но отлично восстанавливающей силы передышки, продолжим трудовые будни. На данном этапе работы с фронтоном закончены. Дальше мы доделаем крышу, покрыв её профильным железом.

Теперь можно красить фронтон лаком цвета дуба.

Пока краска сохнет, вырежем стёкла для окон. Для этого разберём старые оконные рамы, аккуратно вынем стекло, помоем и насухо вытрем тряпкой. Положим его на ровную поверхность, разметим, маркером нарисуем линию. Приложим к линии линейку, возьмём стеклорез и, держа его вертикально и слегка надавливая, прорежем роликом тонкую белёсую линию. Пододвинем стекло на край стола и обратной частью стеклореза несильно постучим по линии реза снизу. Положим стекло линией на край стола и резким движением вниз сломаем его. Если останутся небольшие выступы, отломим их пассатижами. Таким способом вырежем два стекла для окон.

Вставим стёкла в рамы, прижмём штапиками и прибьём их тонкими гвоздиками. Чтобы окна смотрелись красиво и контрастировали с фронтоном, покрасим штапики белой краской. Теперь можно прикрутить ветровые планки на край крыши .

В качестве отливов используем деревянный уголок, отрезав его по размерам окна и покрасив белым лаком.

Наш фронтон готов. Смотрится он оригинально, белые линии окон видны издалека, на чердак попадает солнечный свет. Можно переходить на другую сторону крыши и делать ещё один фронтон своими руками, но уже с дверью.

Окно на фронтон: назначение и разновидности

Окно на фронтон (слуховое окно) — необходимый конструктивный элемент стропильной конструкции.

Если рассматривать многоэтажные дома с холодными чердаками,то назначение слуховых окон следующее:

  • для вентиляции чердачного пространства
  • для естественного освещения чердачного пространства
  • для выхода на кровлю.

Для освещения можно было бы и обойтись: не так часто возникает необходимость туда подниматься. Да и электричество гораздо лучше освещает,чем одно окно на 15 погонных метров чердака.

Для выхода на кровлю можно было бы сделать и один выход,хотя это не так удобно,если здание длинное. Обычно, с краю слухового окна,расположенного посередине одного подъезда укладывают деревянные ходни. Это пару досок с поперечными планками для удобства человека,который поднимается вверх до конька кровли. Например,для обслуживания телеантенны.

Вот для вентиляции, слуховые окна — совершенно необходимая вещь. Дело в том,что,если в чердачном пространстве не будет происходить движения воздуха,то понятно,что из-за отсутствия проветривания деревянные конструкции будут подвержены гниению,потому что теплый воздух,поступающий из ниже расположенных отапливаемых помещений,соприкасаясь с холодной поверхностью покрытия кровли,конденсируется на ней,стекает уже в виде влаги на деревянную обрешетку и стропила.

Движение воздуха происходит только тогда ,когда есть поступление холодного воздуха из-вне,который разгоняет и разбавляет теплый воздух и препятствует возникновению эффекта конденсации.

И все же с проблемой вентиляции на холодном чердаке слуховые окна не справляются,поэтому в последнее время в многоэтажных многоквартирных домах при капремонте крыш устраивают вентилируемые карнизы,в качестве дополнительного источника забора воздуха в чердачное пространство. Но, это дополнительное конструктивное решение не умаляет роль слуховых окон.

Мансардное окно на фронтон

Слуховые мансардные окна в частных домах с жилыми мансардами-особая история. В последнее время,чердачное пространство дома каждый застройщик считает своим долгом сделать жилым. Почти каждый частный дом строится с мансардой.

Слуховые мансардные окна должны по своим пропорциям гармонично вписываться в архитектурную целостность частного дома.

Окно может быть врезано в стропильную конструкцию крыши по середине или чуть выше, не доходя до уровне конька. Тогда слуховое окно будет небольшим. Таких небольших окошек можно сделать несколько.И они будут хорошо смотреться.

По конфигурации конструкции слуховые окна могут быть домиком, двухскатные, односкатные или другой более сложной геометрической формы.

Конструкция большого слухового окна,обычно, врезается в конек. Такую конструкцию слухового окна нужно использовать с осторожностью, чтобы она не смотрелась чужеродным элементом на здании. Оно неплохо и пропорционально будет выглядеть на эркере или входной группе.

Сама же конструкция слухового окна,устраиваемого на мансардной крыше,отличается от слухового окна на холодной крыше, «пирогом» теплой кровли,который включает в себя дополнительные слои:

  • пароизоляционный слой
  • утеплитель
  • гидроизоляционный слой
  • контробрешетка.

Естественно,что слуховые мансардные окна уже не выполняют функцию вентиляции. Их роль сводится только к освещению.

Современным альтернативным решением слуховым окнам в жилых мансардных этажах выступают мансардные окна из ПВХ профилей. Для их установки достаточно врезать между стропилами деревянную раму в плоскости крыши.

Какую конструкцию мансардных окон выбрать для освещения решает каждый застройщик сам,полагаясь на свой вкус.

Мое личное мнение такое,что слуховое окно на крыше с вертикальным остеклением более надежная конструкция по сравнению с мансардными окнами,располагаемыми в плоскости покрытия кровли. К тому же,в наших регионах,где снежный покров на крыше в феврале достигает одного метра по высоте, плоские мансардные окна,увы, 5-6 месяцев в году не пригодны для естественного освещения. И это -большой минус в их применении.

Если очень хочется (в снежных регионах страны) поставить мансардные ПВХ окна на кровлю,то пусть они будут только дополнять стандартное слуховое окно,в котором вертикально установлен полноценный оконный блок,сверху защищенный крышей от дождей и снега.

Вентиляция чердака посредством слуховых окон или фронтонных продушин

Любые помещения нуждаются в регулярном обмене воздуха с окружающей средой, в противном случае внутри будет появляться плесень, а гнилостные процессы станут протекать гораздо быстрее. Особого внимания заслуживает вентиляция чердака в частном доме, ведь при ее отсутствии период эксплуатации стропильной системы крыши заметно снизится.

Это приведет к серьезным финансовым затратам.

Плюсы естественного воздухообмена

При устройстве продушин и слуховых окон удается обеспечить циркуляцию воздуха, которая будет осуществляться благодаря разности давления внешних и внутренних масс, а также порывов ветра. Однако такая вентиляция чердачного помещения зависит от различных факторов: разницы температур, направления и силы ветра, качества проведенных работ и так далее.

И все-таки для подобных помещений она вполне годится:

  • Отсутствие затрат на энергетические ресурсы и покупку оборудования, цена которого довольно высока.
  • В процессе эксплуатации исключены какие-либо аварийные ситуации, так как в процессе воздухообмена не используются сложные приборы.
  • Благодаря незамысловатому устройству работы могут быть произведены самостоятельно.
  • Достаточная эффективность для нежилых помещений позволяет избежать чрезмерной влажности, которая приводит к образованию плесени.

Примечание! Циркуляция воздуха должна осуществляться не только летом, но и в зимний период. Чтобы избежать серьезных тепловых потерь, нужно качественно утеплить пространство снизу.

Важная информация

Когда устраивается вентиляция чердачного пространства, многие застройщики думают, что площадь проделанных отверстий не имеет значения. Однако это является заблуждением, ведь при наличии продушин неподходящих размеров эффективность будет близка к нулю.

Правильно располагать каналы для поступления в соотношении 1 к 500, то есть на каждые 500 кв. м должен приходиться 1 кв. м отверстий.

Устройство продушин во фронтоне

Если делается вентиляция чердака над мансардой, то обычно прорезаются небольшие проемы для прохождения свежего воздуха с каждой стороны. Этот вариант используется только для двускатных и ломаных крыш, так как они имеют фронтон с каждой стороны. Справиться с устройством отверстий для воздухообмена с внешней средой вполне реально без привлечения специалистов, особенно если строение каркасное.

Предлагаемый набор инструментов

  • Рулетка и карандаш необходимы для нанесения разметки.
  • Сверлом делается первое отверстие для режущего инструмента.
  • Электрический лобзик используется для отделения ненужной части.
  • Шуруповертом закручиваются крепежные элементы декоративной решетки.

Основные работы

Прежде чем будет сделана вентиляция на чердаке частного дома своими руками, должны быть произведены несложные расчеты с учетом информации, изложенной выше. После определения размеров каналов для воздухообмена можно производить базовые работы.

Обучающая инструкция поможет сделать квадратное отверстие в каркасной конструкции:

  1. Изначально выбираются места для проемов. Обычно это центральная часть чердачного пространства. Если сильно сместить воздухообменные каналы в сторону, то можно нарушить эстетическую привлекательность строения.
  2. На поверхность фронтона наносится предварительная разметка. С помощью рулетки и карандаша проводятся линии по периметру будущего проема. Диагонали при этом должны совпадать по размерам.
  3. Далее начинаются работы по вырезанию боковой части фронтона. Сначала сверлом делается отверстие, в которое сможет попасть лезвие лобзика. После этого делается вырез по периметру.
  4. На финишном этапе устанавливается специальная решетка, соответствующая размерам проема. Крепление осуществляется саморезами, которые после вкручивания закрываются декоративной панелью.

Дополнение! Примерно так делается вентиляция холодного чердака для каркасного строения. В случае с брусом или другим материалом может потребоваться совершенно другой инструмент для вырезки воздухообменных отверстий.

Сооружение слуховых окон

Если крыша вальмовая или шатровая, то придется делать специальные выступы в крыше, чтобы сделать проемы для вентиляции. Они, как правило, изготавливаются на этапе строительства или реконструкции объектов. В данном случае получаются целые конструкции, поэтому процесс сооружения достаточно сложен.

Особенности данных пристроек

В отличие от продушин во фронтоне, вентиляция чердака через слуховые окна позволяет улучшить эстетические возможности крыши, хотя это усложняет работы по возведению крыши. Подобным конструкциям можно придавать различную форму, но чаще всего устраиваются сооружения с одним или двумя скатами.

Выступ треугольной формы

Для устройства стропильной системы слухового окна потребуется установить коньковую палку, которая будет поддерживаться наклонными перекладинами. Крепление всех элементов осуществляется непосредственно к основным стропилам строения. С двух сторон набивается обрешетка для фиксации кровельного покрытия.

С наружной стороны осуществляется подшивка свеса, после чего инсталлируется вентиляционная решетка. Крепление выполняется с использованием все тех же саморезов.

Односкатная конструкция

Сооружения подобного типа более просты в изготовлении, так как имеют всего одну наклонную плоскость. При таком варианте два бруска, расположенных на определенном расстоянии друг от друга, поддерживаются вертикальными стойками, которые соединены перемычкой вверху.

В этом случае обрешетка набивается лишь с одной стороны, но сбоку должна производиться обшивка отделочным материалом. Там, где находится фасадная часть конструкции, фиксируется декоративная решетка.

Полезные сведения

  • В связи с небольшими размерами изготавливаемых сооружений сечение несущих элементов может быть уменьшено.
  • Категорически запрещается осуществлять врезку в стропильную часть строения, так как это приведет к ослаблению конструкции крыши.
  • Очень важно сделать качественную гидроизоляцию между выступом и основой, так как эти места очень уязвимы.
  • Если стропила базовой конструкции имеют небольшое сечение, то нужно произвести дополнительное усиление в местах, подвергающихся нагрузке.

Некоторые рассуждения

При плохо работающем воздухообмене в летний период температура может подскакивать до слишком высоких значений. Какая-то часть этого тепла будет проникать во внутреннюю часть нижерасположенных помещений, что в значительной степени ухудшит условия проживания. В этой ситуации придется приобретать кондиционер, а это потребует дополнительных затрат на сам прибор и его эксплуатацию.

Кроме того, скачки температур приводят к образованию конденсата на внутренних элементах стропильной системы. Деревянные поверхности подвергаются воздействию воды, поэтому начинают гнить.

Срок службы несущих компонентов существенно снижается. Если даже будет использоваться стропильная система из металла, влияние воды со временем приведет к появлению ржавчины.

Заключительная часть

Ознакомление с вышеизложенным материалом позволяет понять, как устраивается вентиляция чердака в жилом доме путем естественного проветривания. Обычно такими способами осуществляется воздухообмен, если внутреннее помещение не имеет теплоизоляции, в противном случае производится подключение к общей системе жилища (см.также статью «Вентиляция в курятнике – виды и их использование»).

Чтобы лучше понять предложенную тему, желательно изучить видео в этой статье.

Слуховое окно на крыше: конструкция и чертеж

Слуховое окно – это застекленная оконная рама на крыше, предназначенная для освещения и проветривания мансардного или чердачного помещений, а также для прямого выхода на кровлю. Этот малый архитектурный элемент имеет множество названий: «скворечник», «домик гномов» и историческое «люкарна». Как правило, слуховое окошко располагается параллельно стене фасада или является ее продолжением. Существует тысяча способов, как сделать слуховое окно на крыше и оригинально его оформить, придав зданию собственный неповторимый вид. Типичное слуховое окно на крыше коттеджа Пример истории – готическая французская люкарна

Для чего нужно слуховое окно?

Изначально слуховые отверстия на крыше были задуманы для выравнивания давления воздуха между наружным атмосферным и внутренним подкрышным. С точки зрения законов физики избыточное давление скорее выбьет хрупкое стекло, чем приподнимет и деформирует тяжелую кровлю.

Помимо практической функции, люкарна часто имеет декоративное значение. Украшенное резными наличниками, лепным обрамлением и другими декоративными элементами, оно служит украшением как внешности дома, так и интерьера мансарды.

Какие бывают слуховые окна?

Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.

По форме оконной рамы различаются слуховые окна:

  • прямоугольное,
  • треугольное,
  • арочное (полукруглое).

По конструкции скатов:

  • односкатные,
  • двускатные,
  • вальмовые.

Виды слуховых окон

По способу расположения в конструкции кровли:

  • Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
  • Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
  • Наклонное окно – то же, что и мансардное.
  • В щипцовой стене – слуховое окно устраивается в торцовой стене двускатной кровли. Рама часто имеет форму треугольника, трапеции или арки.
  • Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-15 0 ).

Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли. Пример вальмовой кровли с двухскатным слуховым окном

В чем разница между окном слуховым и мансардным?

Вариантом застекленного отверстия на кровле является мансардное окно. Только устанавливается оно не вертикально, а под наклоном, и лежит в одной плоскости со скатом кровли. В силу своего конструктивного расположения, такое окошко должно выдерживать те же нагрузки, что и материал, покрывающий кровлю: дождь, град, тяжесть снежного покрова. Существенным преимуществом мансардных окон является то, что они пропускают в подкрышное пространство больше света, чем вертикальные оконные проемы, закрытые сверху и с боков коробкой «скворечника». Эстетичные мансардные окна из новейших материалов прекрасно украшают интерьер современной мансарды

Если есть возможность сделать проем мансардного окна достаточно большим, то можно превратить его в балконную дверь и организовать мансардный балкон, как на фото ниже.

Поскольку мансардные окна не должны пропускать наружную влагу, изготовить водонепроницаемый оклад для них самостоятельно вряд ли удастся. Рекомендуется приобретать готовые пластиковые и деревянные стеклопакеты у официального производителя. Такие оконные блоки изготавливаются с соблюдением технологии производства и, как часть кровельного настила, отвечают всем необходимым требованиям.

Слуховое окно в виде зенитного фонаря

Исторически фонарь в архитектуре – это балочная архитектурная форма, венчающая купол здания и служащая источником верхнего освещения и вентиляции. Украшенные декоративными деталями фонари устанавливали на храмах и соборах. В наши дни фонарь – стеклянная часть горизонтальной крыши. Его выполняют в виде плоского окна, купола, пирамиды или в форме теплицы. Они визуально увеличивают высоту мансардного помещения и пропускают внутрь больше солнечного света. Разновидности зенитных окон

Окно на крыше: практично и эстетично

Из-за этих примеров может сложиться впечатление, что слуховые окна нужны только в жилых помещениях, а на необитаемых чердаках, используемых в качестве хранилища всякого скарба, они не уместны. Это не совсем так, поскольку выходы в кровле нужны для вентиляции чердачного помещения и для обеспечения технического доступа на крышу. Формы кровли и варианты кровельных надстроек могут быть самые разнообразные. Люкарны размещаются как на кровельных скатах, так и фронтонах – торцевых стенах двускатной кровли. Выполненные с творческим подходом, они станут декоративным украшением всего вашего дома.

Нормативы

Садясь обдумывать конструкцию и принимаясь составлять чертеж будущего слухового окна, будет полезно ознакомиться с требованиями санитарных норм и правил, больше известных как СНиПы.

Если проект предусматривает обустройство нескольких слуховых проемов в ряд, расстояние между их внешними краями должно быть не меньше 80 см. Соблюдение этого требования позволит свободно устраивать профилактические осмотры крыши, чистку ее от снега или листьев, проводить замену кровельного материала. На некоторых крышах можно увидеть слуховые проемы в два ряда, сделанные один над другим. В этом случае рекомендуется соблюдать те же нормативы: шаг от нижнего края до пола и между самими проемами от 0,8 м.

Приступая к работе

Как было сказано выше и как можно будет увидеть из чертежей ниже, самой популярной конструкцией слухового окна на крыше является дормер. Поэтому в большинстве источников описание строительства чердачного окна предполагает возведение именно такого типа слухового проема.

Монтаж кровельного «домика» проводится только на уже установленные несущие стропильные «ноги». Своим конструктивом слуховой проем напоминает строении кровли, только в миниатюре. Он имеет собственную стропильную систему, обрешетку, а при двускатном покрытии – конек. Схема чердачного дормера в поперечном разрезе

Что касается наклонного мансардного окна, вписанного в поверхность крыши, его сооружение не требует возведения отдельного каркаса. Однако предъявляются дополнительные требования к качеству оконного блока. Поскольку одним из назначений слухового проема является освещение мансарды, хозяину стоит это учитывать и планировать дормер на южной стороне крыши. На худой конец – на восточной или западной, но главное – не на северной.

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

В идеале ширина слухового окна равна расстоянию между наклонными стропилами.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус. Схема сборки стандартного слухового окна

Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию. Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей. Конструкция дормера с квадратным фронтоном и двускатной кровлей

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.

Заключение

Итак, слуховое окно имеет функционально-декоративное значение. С одной стороны, оно служит для проветривания и освещения чердачного пространства, обеспечивает выход на крышу. С другой стороны, вносит разнообразие в архитектуру, придает зданию неповторимый облик. Задумавший возвести на своей крыше слуховое окно домовладелец стоит перед выбором: нанять опытную строительную бригаду или же собрать конструкцию своими руками по собственноручным чертежам.

Все, что может быть вы не знали о фронтоне и его значении - СамСтрой

Далеко не каждый современный строитель-самоучка разбирается во всевозможных конструкциях возводящихся домов. А когда возникает необходимость самостоятельно строить жилой дом, крайне важно знать, что такое фронтон, какую роль он играет. В сегодняшней публикации детально рассмотрим все моменты, касающиеся этой части конструкции.

Первые фронтоны появились ещё во времена Древней Руси. Тогда они имели весьма необычную, можно сказать, незаконченную форму

Фронтоны домов с точки зрения архитектуры

Выражаясь научным языком, фронтон здания — это часть фасада, ограниченная  скатами крыши по бокам, а снизу – карнизом. Обычно данная конструкция может изготавливаться из любого отделочного материала, который подходит как с эстетической, так и с практичной точки зрения.

Древесные фронтоны практически всегда прерванные.

В своей конструкции они часто содержат необычную резьбу Проще говоря, фронтон крыши — это лицо дома. На фото детально видно его выделение. В этой части может располагаться чердак, отдельные комнаты, которые характерны для домов мансардного типа, и другие помещения. Также в этой части можно организовать всевозможные коммуникации и устанавливать различное оборудование.

Декоративный фронтон обычно выполняется в том случае, если внутри не оборудовано дополнительное помещение

Главные задачи фронтонов, как значимой конструкции здания

Разобравшись с тем, что такое фронтон в строительстве, необходимо определить, какие же важные задачи он выполняет. К основным функциям этого элемента стоит отнести:

  • удержание основания крыши. Правильно сформированный фронтон справляется с задачей укрепления скатов, что особенно ценится при сильных порывах ветра и обильных осадках;
  • наличие фронтальной части торцовых стен даёт возможность обустроить отдельный этаж для строения, из него даже можно сделать несколько комнат, если позволяет площадь;
  • благодаря его конструктивным особенностям, в холодное время из помещений не так быстро уходит тепло;
  • препятствует зимовке птиц и разрушению потолочных перекрытий в условиях сильной сырости;
  • даёт завершающий вид зданию, особенно, если имеет декоративную отделку с использованием различных материалов.

Благодаря фронтону удаётся равномерно распределять все нагрузки, которые приходятся на кровлю во все времена года. Поэтому знание основных функций поможет правильно организовать составляющую крыши дома.

На одной стороне здания могут быть созданы два отдельных фронтона и у каждого свой стиль декоративного оформления

Какими бывают фронтоны: их виды и описание

В зависимости от разновидностей, фронтальная часть крыши будет иметь индивидуальную конструкцию. В некоторых случаях это очень эффектно смотрится, а иногда даже применяется в современном строительстве или реставрации исторических зданий. В целом, стоит определить несколько существующих вариантов.

Чаще всего ломаные фронтоны используются в домах, где кровля изготавливается из ондулина и черепицы

Фронтоны трапециевидного, треугольного и ступенчатого типа

Индивидуальность конструкции кровли играет важную роль в формировании фронтона. В целом, при возведении зданий, эти два элемента не могут существовать друг без друга. Одними из самых простых следует считать:

  • треугольный. Он предшествует традиционному основанию крыши без какого-либо дизайна. То есть, скаты при стыковке формируют между собой треугольник;
  • трапециевидный. Такой тип фронтона используется для расширения полезного чердачного пространства. Требует дополнительной установки балок перекрытия. Такой вариант встречается при организации мансарды;
  • ступенчатый. Обычно такая часть не имеет выступающих краёв кровли. Они треугольником стыкуются за пределами торцов. Для того, чтобы подобным образом завершить стену, чаще всего используют кирпич.

Ч Края ступенчатых фронтонов обязательно перекрывают отдельным материалом, чтобы предотвратить попадание осадков на кладку

Разорванные варианты фронтонов могут быть сконструированы и в верхней части окон

Такого типа конструкции целесообразно отделывать пластиком, вагонкой или просто выкладывать кирпичом без дополнительного оформления.

Разорванные варианты фронтонов могут быть сконструированы и в верхней части окон

Разорванный, килевидный, лучковидный тип фронтона

Ниже перечисленные варианты активно использовались в древности. Очень многие старинные архитектурные сооружения до сих пор имеют подобное состояние. Рассмотрим подробнее особенности каждого из них.

  1. Разорванный. Вполне необычная конструкция. На первый взгляд, кажется, что незаконченная. Такой фронтон формируется, если верхние края крыши не образуют цельный конёк (то есть не стыкуются между собой). Похожий вариант часто встречается в декоративном оформлении.
  2. Килевидный. Вы когда-нибудь встречали старинные деревянные корабли? Так вот именно они имеют похожее строение, если их перевернуть вверх дном. Данный тип изготавливается из дерева и в наше время уже практически не применяется. Только иногда можно встретить дома с продолговатым торцом. Их тоже называют килевидными.
  3. Лучковидный. Полукруглый вариант оформления фронтона. Если смотреть на него снизу, то он напоминает не натянутую тетиву лука. Такой вариант торца стены может быть ещё и разорванным при соответствующих условиях.

Чем изысканнее будет смотреться фронтон на доме, тем сложнее его конструировать

Окрашивание либо лёгкое оштукатуривание — это отличный вариант чистовой отделки фасада для перечисленных типов фронтонов.

На заметку! При строительстве дома может быть образован фронтон с одинаковой отделкой либо быть отличным от общего оформления стен. Здесь уклон делается на эстетику.

Циркульный, прерванный, раскрепованный фронтоны

Каждый, кто планирует строительство собственного жилища, уже наверняка не вспомнит о сложном оформлении фронтонов. Каждый современник больше всего предпочитает классику или что-то приближенное к ней. Тем не мене, следующие три вида заставят каждого задуматься о возможности применения.

  • циркульный. Это полукруглый фронтон, который имеет немалую высоту и радиус. Немного напоминает лучковый, только гораздо объёмнее;
  • прерванный. Один из вариантов классического оформления торца кровли. Имеет горизонтальный карниз. Однако, разорван в середине с какой-то целью. Обычно для вставки круглых окон;
  • раскрепованный. Такой фронтон представляет собой разорванные, выступающие вперед элементы кровли и карниза. Такие «раскреповки» можно встретить на больших музеях, библиотеках и других зданиях, являющихся архитектурными памятниками.

Раскреповок на фронтонах в прежние времена могло быть большое количество

Главное условие, которое позволяет сделать усиление крыши правильным — это предварительное проектирование кровли вместе с фронтоном.

Варианты декоративной отделки фронтонов в частных домах с фото готовых конструкций

Мало кто обращает внимание на то, из какого материала сделаны фронтоны. Рассмотрим примеры на фото с описанием, каким варианты могут использоваться.

Материалы для фронтонов

Оформление фронтонов на деревянных домах

Деревянные фронтоны декоративно оформлять слишком сложно.

Деревянная отделка фронтонов очень ценится с давних времен. Некоторое время назад такое оформление торцов было богатым и презентабельным. Стоит отметить, что дерево совершенно не выделяет никаких вредных веществ, легко монтируется, и при правильной обработке не портится долгое время. Оформление фронтона деревянного дома чаще выполняется в похожем стиле.

Для этого лучше привлекать профессионалов В зоне фронтона можно размещать растения, которые и сыграют роль оригинальной декорации

Стоит отметить, что подготовка древесных пород к использованию выполняется предварительно. Только по завершении всех работ её окончательно оформляют: красят, декорирую, режут, выжигают.

Особенности кирпичных фронтонов в домах

Если дом полностью выстроен из кирпича, то почему бы не закончить его этим же строительным материалом.  Что особенного в кирпичных фронтонах? Прежде всего, они имеют отличную звукоизоляцию и крепость конструкции.

Кирпичная кладка фронтона может выполняться с помощью технологии фигурного выкладывания.

Если в таком варианте предполагается создавать чердачное помещение, то рекомендуется внутреннюю часть торцов утеплить и, по возможности, гидроизолировать. Чаще всего, после укладки кирпича, фронтальные зоны ничем не декорируются.

Как выглядят окна во фронтоне дома: фото необычного оформления

Если мы видим окно во фронтоне, значит, сразу понимаем, что такая конструкция считается прерванной. Его наличие даёт возможность с максимальной эффективностью организовать освещение чердачной комнаты. Тем не менее, размер окошка может иметь некоторые несоответствия, делая проём либо декоративным, либо функциональным.

В домах современного типа в зоне фронтона устанавливают окна из стеклопакетов

Как оформить фронтон крыши сайдингом

Оформление фронтона крыши с помощью сайдинга — это сравнительно новая технология. Материал представляет собой металлический волнообразный лист, который эффективно отводит всю воду, которая может скапливаться в результате выпадения осадков. Данный стройматериал изготавливается в любом цвете. Подходит к домам из пеноблоков, а также тем, что полностью отделаны вагонкой и подобным материалом.

Под сайдинг обязательно укладывают изоляционные материалы для каждого конкретного случая.

Декоративный камень для обшивки фронтона

Если использовать индивидуальный материал для обшивки, то необходимо точно понимать подойдёт ли он по стилю к уже имеющейся отделке дома. Декоративный камень может имитировать керамогранит, аметист, базальт и другие. Он легко укладывается на гладкую ровную поверхность. Обычно декорацию проводят, если сооружение возведено из пеноблоков, газобетона или прочного гипсокартона.

Для оформления фронтона может быть использован камень и древесина одновременно.

пластиковые стеклопакеты на фронтоне, изготовление открывающихся слуховых конструкций

Треугольные окна в интерьере: необычные идеи и стильные решения

В наше время нестандартная форма окна используется не так часто, как хотелось бы. Хотя зодчие еще в древние времена стали применять треугольные формы в строительстве храмов жилых домов. Сама природа показала нам эти формы, например, гора – красивое мощное естественное сооружение, которое символизирует стремление вверх. Часто треугольные окна встречаются на мансардах. Их оформление следует делать эстетически правильно и подходить к нему с особой серьезностью. Подробнее об этом прочитаете далее.

Треугольные окна в интерьере: необычные идеи и стильные решения

Преимущества оригинальных конструкций

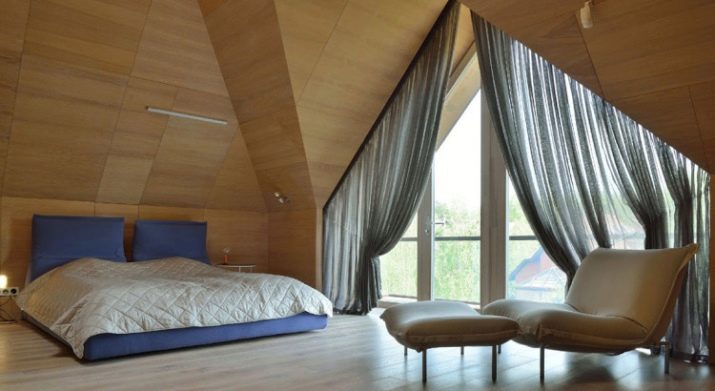

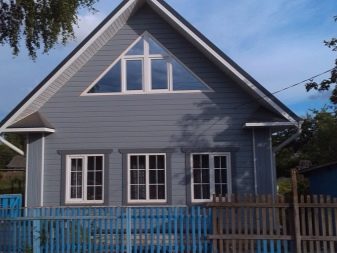

Треугольные окна в основном устанавливают на мансардах под крышей здания. И это не только эстетически красиво, но и выгодно в плане освещения. Ведь стропила в здании идут треугольной формы, и такое оконное пространство позволяет по максимуму использовать все пространство.

Если раньше такие окна делали глухими и небольшого размера, то сейчас с развитием технологий их делают красивого дизайна и функциональными в использовании.

Эксклюзивные трапециевидные мансардные конструкции необходимо правильно замерить, прежде чем установить их, например, на фронтоне.

Особенности и разновидности

Мансарды бывают нескольких видов, и два самых распространенных из них – ячеистые, то есть, с отдельными комнатами и студийные, открытого типа. Независимо от того, какой вариант мансарды выбрали владельцы, окна должны наполнить ее светом, это придаст помещению тепло и уют. Подобным целям и служат треугольные окна.

При правильной подборке вы улучшите не только интерьер мансарды, но и внешний вид всего дома. Прежде всего, устанавливать на фасаде здания рекомендуется парные симметричные окна. Для правильного выбора следует учесть размеры, параметры помещения, а также конструкцию кровли. Если она находится на двускатной или многоскатной крыше, то один из лучших вариантов – установка деревянного треугольного ломаного окна.

Самые популярные материалы для изготовления обрамления треугольных окон – пластик и дерево. По типу конструкций выделяют:

  • полностью открывающиеся;
  • для проветривания;
  • глухие.
Треугольные окна в интерьере: необычные идеи и стильные решения Треугольные окна в интерьере: необычные идеи и стильные решения

Чердачные оконца

Глухие или слуховые разновидности устанавливают для эффективного обзора окружающего пространства и привлекательного внешнего вида. Самые распространенные из таких окон имеют форму равностороннего треугольника. Они не оснащаются комбинированной системой открывания и не имеют фурнитуры от взломов.

При выборе окон на мансарду следует учесть:

  1. Для удобства эксплуатации угол каждого из треугольников не должен превышать 45 градусов.
  2. При глухих окнах угол не должен превышать 30 градусов.
  3. При наличии большого проема следует разделить окна. Одно треугольной формы, второе в виде трапеции.
Треугольные окна в интерьере: необычные идеи и стильные решения Треугольные окна в интерьере: необычные идеи и стильные решения

Полностью открывающиеся

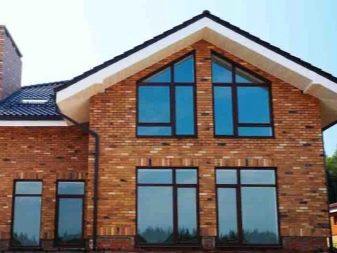

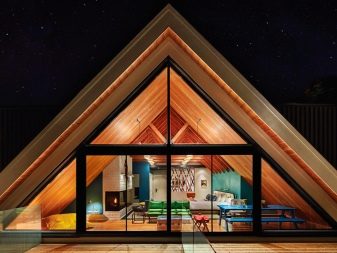

Такие окна обычно устанавливают в домах с двускатной крышей, на мансарде и размешают их на полную или наполовину стены. В этом случае вся стена разделяется, условна на несколько частей и получается популярное направление в дизайне – обзорное открытое прозрачное пространство. Но стоит помнить, что это окно находится на высоте и дает хороший обзорный вид. Также оно может причинить определенные проблемы с отоплением в холодное время года, особенно если окно с северной стороны дома.

Если ставите такое большое окно, следует предусмотреть многокамерные элементы с хорошей теплоизоляцией.

Треугольные окна в интерьере: необычные идеи и стильные решения Треугольные окна в интерьере: необычные идеи и стильные решения

Варианты для проветривания

Это окна предоставляющие возможность эффективно проветривать помещение, но ограничены минимальными показателями угла что не позволяет им работать более функционально.

Треугольные окна в интерьере: необычные идеи и стильные решения Треугольные окна в интерьере: необычные идеи и стильные решения

Недостатки

Они ограничены своеобразными техническими особенностями. Как уже было сказано ранее, их минимальный угол равен 39 градусам. Минимальный же угол для открывающихся окон составляет 40 градусов в створки, именно это обеспечивает их полноценную работу. Максимальное число камер в таком окне составляет трехкамерный профиль. С большим количеством камер проблематично заказать из-за сложности изготовления.

Треугольные окна в интерьере: необычные идеи и стильные решения Треугольные окна в интерьере: необычные идеи и стильные решения

Способы оформления

Оформление становится целой проблемой при наличии таких окон. Ведь чтобы повесить шторы, вам понадобится специальный карниз. Помимо этого, вам следует учесть стиль оформления помещения, и с его учетом подобрать форму, цвет и текстуру штор.

Треугольные окна в интерьере: необычные идеи и стильные решения Треугольные окна в интерьере: необычные идеи и стильные решения

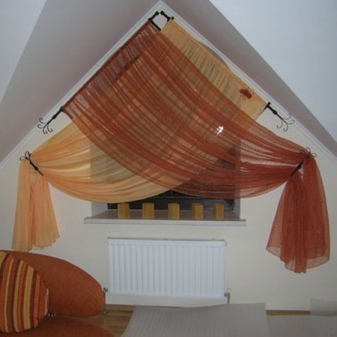

Постоянное съезжание – это основная проблема штор на треугольных окнах. Для решения этой проблемы вам потребуется наличие специальных брусков из дерева в нижней части карниза. Рассмотрим поэтапную установку брусков:

  • Изначально следует с соблюдением точности снять мерки с конструкции.
  • Следует приобрести готовые бруски или вырезать их самостоятельно.
  • Под окном закрепите брусок.
  • На брусок закрепите липучку.
  • Возьмите тесьму с бахромой, с ее помощью удастся выполнить драпировку штор, с помощью липучки зафиксировать.
  • На верхней части устанавливаются крючки на одинаковом расстоянии.
  • Следует на занавеску закрепить колечки или петельки, с их помощью будет регулироваться закрывание и открывание занавесок.

При необходимости открывать шторы или занавески следует предусмотреть элементы, с помощью которых будут фиксироваться в открытом или закрытом положении.

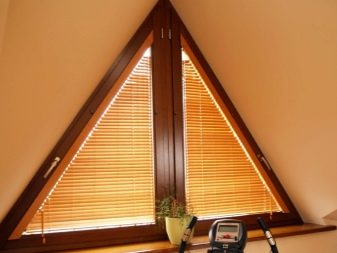

Можно использовать шторы плиссе вместо обыкновенных. Большое разнообразие цветов позволяет применять их практически в любом интерьере. К тому же шторы плиссе изготавливают из многих материалов как ткань, пластик. Из их преимуществ можно выделить:

  • Большой срок эксплуатации, благодаря покрытию специальным составом для повышения стойкости от внешних раздражителей.
  • Они гармонично вписываются практически в любой по стилистике интерьер.
  • Есть возможность устанавливать их на окнах любой конфигурации.
  • Шторы плиссе устанавливаются на раме, поэтому возможно установить устройство для открытия и закрытия.

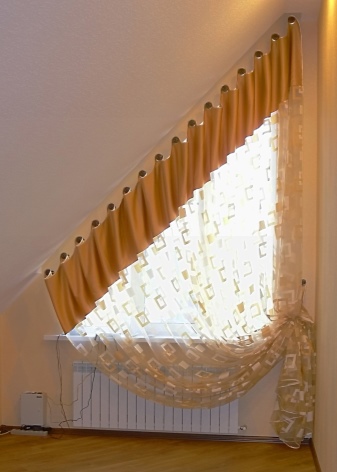

  • Модели на люверсах отлично украсят треугольные окна, особенно установленные в барокко или классическом стиле. Их существует несколько разновидностей, и каждая имеет свою конфигурацию и особенный стиль.
  • Эти шторы бывают различной формы (круглыми, треугольными, многогранными), разнообразных цветов (многоцветными, двуцветными, со стразами, глянцевыми). Также эти шторы могут имитировать натуральное дерево, камень, сталь.
Треугольные окна в интерьере: необычные идеи и стильные решения Треугольные окна в интерьере: необычные идеи и стильные решения

При изготовлении этих штор используется сталь или пластик. Люверс бывает от 15 до 50 мм. Такие шторы можно устанавливать без наличия карниза. Для их установки потребуется только наличие крючков сделанных на одинаковом расстоянии друг от друга.

Примеры оформления

Арочный проем

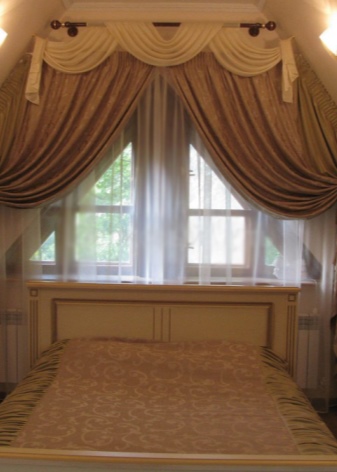

Арка станет отличным вариантом для обустройства треугольного окна. Ее можно оборудовать с помощью карнизов и навешанных на них штор. Благодаря арке помещение становится более возвышенным и грациозным местом.

Для оформления желательно использовать портьер, которые соединены в центре между собой. Массивный подхват также украсит арку, и еще с его помощью можно регулировать открывание и закрывание штор. Если окно не в форме равнобедренного треугольника, то в его оформлении хорошо будет смотреться асимметричная арка.

Треугольные окна в интерьере: необычные идеи и стильные решения Треугольные окна в интерьере: необычные идеи и стильные решения

Способы обыгрывания

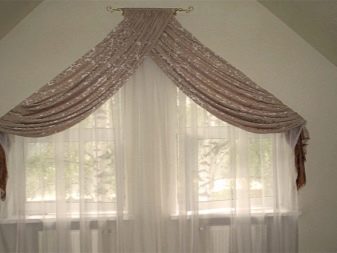

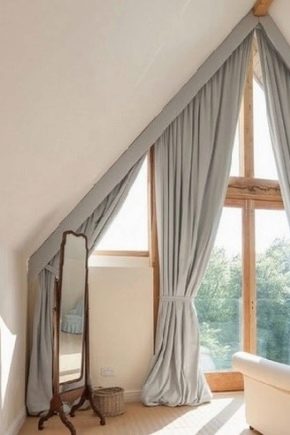

Эти окна чаше всего оформляются фиксированными портьерами. Чтобы их зафиксировать используется наклонный карниз. С помощью портьер можно регулировать количество проникающего в помещение света. Также возможен монтаж специальных подхватов, держателей или гардины. Возможен вариант с драпировкой, похожий на римские шторы, но он используется только с высоким углом наклона окна или при минималистическом стиле.

В интерьере помещения существует множество вариантов использования портьер. Например, достаточно прикрепить карниз в горизонтальном положении с плотными шторами, чтобы скрыть форму окна.

Эффектный прием

Если позволяет площадь помещения рекомендуется использовать большие карнизы, с их помощью можно сделать комбинацию штор и занавесок. Небольшое окно можно оформить двумя карнизами, расположенными по бокам треугольника. Для фиксации штор на них используются липучки, они надежно удержат шторы в нужном положении.

К тому же шторы следует выбирать качественные, которые отталкивают влагу и пыль. Такие шторы не нуждаются в особом уходе.

Треугольные окна в интерьере: необычные идеи и стильные решения Треугольные окна в интерьере: необычные идеи и стильные решения

Игра цвета

Удорожание стоимости пластикового треугольного окна зависит от сложности производство стеклопакета. Для установки в раму стеклопакета с острыми углами требуется специальный навык и умение. В совокупности с остатком большого количества отходов при нарезке материала делает цену на эти окна ПВХ более высокой, чем стоимость обычных изделий.

Необычная форма никак не влияет на возможности окраски оконного стекла или рамы. При помощи ламинированной пленки профилю створок или раме можно придать любой оттенок. А для смены цвета стекла воспользоваться тонированной пленкой. Также немного меняют цветовые характеристики, специальное покрытие у энергосберегающих или солнцезащитных окон.

В качестве декорирования треугольные конструкции украшают сеткой фальшь переплетов или раскладками, расположенными внутри или снаружи стеклопакета.

Треугольные окна в интерьере: необычные идеи и стильные решения Треугольные окна в интерьере: необычные идеи и стильные решения

Такая необычная форма красива сама по себе. Она придает уникальный вид дому, делает его более современным и элегантным, а также способна подчеркнуть выбранный стиль строения. Треугольные конструкции получили широкое использование не только для установки на верхних этажах, но и как улучшение интерьера. Их часто применяют на верандах, пристройках и в жилых помещениях для придания эстетичности. Окно треугольной формы имеет удобные размеры, которые подходят под небольшие проемы для создания интересного дизайна.

Треугольные окна в интерьере: необычные идеи и стильные решения Треугольные окна в интерьере: необычные идеи и стильные решения

Обзор треугольного окна с плиссе смотрите в следующем видео.

как сделать на двускатной или мансардной крыше, конструкция, ГОСТ, стропильная система, название

Содержание:

Оконный проем  на крыше служит источником света для чердака и мансарды. Кроме того этот элемент повышает эстетическую привлекательность строения. Окна на чердаке, другое название - слуховые окна, могут быть оформлены в разных стилях и иметь различную конструкцию.

круглое окно на чердаке

Разновидности чердачных окон

Другое название слухового окна - мансардное окно. Независимо от этого оно должно соответствовать требованиям самого высокого уровня. Важна прочность конструкции и соответствие архитектурному стилю здания, а также возможность слуховых окон обеспечивать свет и вентиляцию в нужном количестве.

Слуховые окна являются неотъемлемым элементом строений уже долгое время. В зависимости от модных тенденций менялись их дизайн и строение.

как сделать слуховое окно на двускатной крыше

Оконные проемы могут иметь несколько видов исполнения:

  • Окно, совмещенное с плоскостью крыши.
  • Слуховые окна, имеющие боковые стены, а также фронтонную стену помимо плоскости дома.
  • Окна с боковыми стенами и фронтоном, расположенным в плоскости строения.
  • Мансардные окна, не имеющие боковых стен, фронтон которых располагается в плоскости дома.

Последние три варианта имеют вертикальное остекление.

слуховое окно в мансардной крыше

Проемы для окна на чердаке могут быть треугольной и трапециевидной формы, а также иметь форму арки с остеклением по всей вертикальной плоскости.

Конструкций, имеющие боковые стенки, подразделяются на следующие типы:

  • С односкатной кровлей.
  • С двускатной кровлей.
  • Вальмовые.
  • В виде лучковой или циркульной арки.
  • Плоские французские.

Чтобы слуховое окно вливалось в общий экстерьер, нужно правильно подойти к выбору типа конструкций и его расположение на крыше и относительно основных окон дома.

Составление проекта

Оконные проемы, включая круглое окно на чердаке, должны соответствовать определенным Санитарным Нормам и Правилам, которых необходимо придерживаться при проектировании и монтаже. Основными регламентирующими документами являются СНиП II-26 и СНиП 21-01. Только в этом случае можно рассчитывать на надежность и долговечность окон без снижения качественных характеристик крыши.

слуховое окно на крыше конструкция

Основными требованиями можно назвать следующее:

  • Устанавливать окна можно при уклоне ската основной крыши больше 35 градусов.
  • При расположении надстройки следует придерживаться установленного расстояния от наружных стен дома.
  • Минимальные параметры створок слухового окна составляют 60*80 см, следовательно, размер оконного проема на чердаке может быть не более 120*80 см.
  • При установке окон с вальмовой кровлей и четырехугольной формой следует помнить, что фасад такого окна не должен продолжать стену дома.

слуховые окна гост

Согласно ГОСТ слуховые окна облицовывают разными материалами, включая медь, металл или черепицу. Конструкция окон может иметь собственную кровлю и водосточный желоб, но можно выполнять монтаж без этих элементов. Габаритные окна могут оснащаться балконом, который делает крышу более привлекательной. Окна-люкарны - это название окна на чердаке с боковыми стенками и фасадом, застекленным по всей площади.

Окна треугольной формы на чердаке двускатной крыши

При самостоятельной установке окон на чердаке, следует отдавать предпочтение проемам в виде треугольника, имеющим крутые кровельные скаты. Популярность такой конструкции обусловлена следующим: фронтон окна не имеет заглубления в крышу, он располагается на одной линии с несущей стеной. При этом расположение проема слухового окна и окон дома должно сочетаться. Это поможет сохранить архитектурные особенности строения.

стропильная система слухового окна

Уклон кровельных скатов треугольных окон составляет около 60-70 градусов, поэтому полезная площадь мансарды не изменяется. Оконные проемы на крыше, имеющие треугольную форму, делают эстетически привлекательным внешний вид крыши и позволяют более эффективно и оригинально сделать планировку мансарды или чердачного помещения.

При установке треугольных слуховых окон следует помнить, что их кровля примыкает к общей кровле. Следовательно, отсутствует необходимость выполнения гидроизоляции мест соединения боковых стен с крышей. Это делает проще и быстрее процесс герметизации, а также облицовку  двухскатной крыши со слуховыми окнами.

Сборка основной части - как сделать правильно

Сборка каркаса окна на чердаке начинается только после возведения фронтонов и стропильной системы основной крыши. При этом между стропилами рекомендуется оставить проем. Стропильная система слухового окна имеет некоторые отличия, в ней стропила по бокам конструкции усилены дополнительными элементами. Такая схема поможет каркасу выдерживать значительные нагрузки.

Фронтон окна, устроенного в крыше, должен иметь поддержку от боковых стен. Они устанавливаются под прямым углом к внешней стене, их высота составляет 1,5 метра. Каркас боковых стен должен упираться на потолочные балки.

двускатная крыша с слуховыми окнами

Боковые стенки  чердачного окна устанавливаются после монтажа основной стропильной системы. Далее выполняют привязку горизонтальных перекладин и стоек фронтонного каркаса окна.

После этого решение задачи, как сделать слуховое окно на крыше, заключается в выполнении таких действий:

  • Стропила, которые прилегают к стенам, подпиливают и выравнивают по обшивке стены.
  • Между усиленными стропилами устанавливают перемычки, крепление которых выполняют металлическими накладными кронштейнами. На этом этапе запрещено делать врубки или врезки, так как это снижает несущую способность стропильной системы.
  • Проверяют вертикальность фронтона слухового окна.
  • Устанавливают конек и вновь проверяют расположение фронтонного каркаса.
  • В соответствии с шаблоном вырезают стропильные ноги мансардного окна и фиксируют их на коньке и на нижней балке конструкции.
  • Обшивая фронтон слухового окна в мансардной крыше, нужно обратить внимание на тот факт, что обшивка должна совпадать с обшивкой стены.
  • При изготовлении укороченных стропил можно применить универсальный шаблон. Это поможет сократить временные затраты на работу.

Ендова у слухового окна

Окно на крыше может быть устроено по принципу многощипцовой кровли, но с некоторыми различиями в технологии монтажа. Разный уклон скатов треугольного окна и многощипцовой крыши требует нестандартного решения проблемы, поэтому скаты окна и крыши соединяются нестандартными разжелобками.

окно в крыше название

Конструкция слухового окна на крыше в этом случае предполагает использование накосных стропил, они служат опорой для укороченных стропильных ног. При монтаже окна такого типа необходим правильный расчет длины и сечения ендовы, а также углов соединения боковых стен с коньковым брусом. На каждый проем устанавливается по два разжелобка.

Правила монтажа нижней части чердачного окна

Окно на чердаке в своей нижней части имеет особенности установки, на это следует обратить особое внимание. Внутренняя часть крыши должна скрываться в нижней части чердачного окна так, чтобы ее не было видно изнутри. Решить проблему можно с помощью особенной установки разжелобков.

окно на чердаке название

Балку разжелобка монтируют непосредственно на кровельный материал общей крыши. Она выступает в качестве опоры для стропил двускатного каркаса чердачного окна. На каркас приколачивают обрешетку из влагостойкой фанеры, на которую непосредственно крепят кровельный материал. Обшивают мансардные окна, двигаясь в направлении от конькового бруса к нижней части конструкции. А вот финишное покрытие крепят в обратном направлении, снизу вверх.

Приняв решение самостоятельного монтажа оконных проемов на крыше, необходимо тщательно изучить все тонкости этого процесса. При обустройстве слуховых окон сложной конструкции или оригинальной формы лучше всего обратиться за помощью и консультацией к профессиональным мастерам.



About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
