Как подключить однофазный стабилизатор в трехфазную сеть. Установка стабилизатора напряжения в частном доме и в квартире

Загородный дом – практически идеальное место для жизни. Возможно, именно поэтому практически все дачные дома на летний период становятся постоянным местом обитания своих владельцев. Однако есть маленькая проблема – это электричество, которое на некоторых участках и в некоторых дачных кооперативах может очень сильно «скакать». Результатом в лучшем случае может стать просто отказ от работы некоторых бытовых приборов. В худшем случае они попросту сгорят, и их придется менять. В связи с этим необходима , который защитит технику и сохранит ее работоспособность в любых ситуациях.

Сразу следует отметить, что монтаж стабилизатора напряжения могут осуществлять только профессионалы со специальными допусками. У мастеров компании сайт эти допуски имеются, поэтому они имеют право браться за эту работу. А богатый опыт в сочетании с высокой квалификацией ложатся в основу оперативной и качественной работы. Для начала разберемся с принципом действия стабилизатора. Как становится ясно из названия, он стабилизирует напряжение, выравнивая его, как в случаях понижения, так и в случаях понижения. Вникать в технические подробности, вам смысла нет, а вот знать кое-что о монтаже будет полезно, чтобы не стать жертвой доморощенных электриков.

Тонкости монтажа

Стабилизатор напряжения способен выравнивать ток, но не всегда, так как это не чуда машина, которая может тягаться с законом Ома. Очень важную роль играет подводящий провод. Иногда нехватка напряжения – это результат неправильного расчета сечения подводящего провода. В таком случае энергия теряется на выработке тепла – провода попросту начинают постепенно нагреваться при включении приборов повышенного энергопотребления. Монтаж стабилизатора напряжения в этом случае будет практически бесполезным. Проблема в том, что напряжение он повысит лишь незначительно, а вот нагрев провода усилится вполне ощутимо, что может привести к возгоранию. Именно поэтому этой работой должен заниматься специалист, который сможет просчитать потенциальные нагрузки и соотнести их с пропускной способностью подводящего провода. Иногда требует и замены подводящих проводов, только так его работа будет эффективной.

Еще один важный момент – какой стабилизатор напряжения выбрать и рассчитать, какая для этого подойдет! Специалисты помогут вам и в этом, предоставив совершенно бесплатную консультацию.

Установка стабилизатора напряжения актуальна не только для загородных домов, но и для квартир. Это сделает стабильной работу всех электроприборов и продлит их жизнь.

Технический момент подключения

Что касается способа подключения стабилизаторов, то он схож для всех однофазных моделей. Фаза пропускается через стабилизатор, а ноль лишь подводится к нему. Несколько иная схема подключения трехфазного стабилизатора, которые применяются на промышленных объектах, однако принцип схож. Установка стабилизатора напряжения осуществляется на участке между счетчиком и распределительным щитком. Но не пытайтесь сделать это самостоятельно, потому что это может привести к серьезным последствиям.

Сервисное обслуживание

Если говорить о небольших квартирных стабилизаторах, то им сервисное обслуживание не нужно. А вот монтаж стабилизаторов напряжения на большие дома связан с необходимостью проведения пусконаладочных работ и последующего сервисного и профилактического обслуживания. Мы готовы предложить вам, как услуги по установке, так и по обслуживанию данных агрегатов по самой доступной цене.

Основная идея любого стабилизатора - сохранность вашей техники от плохого и скачущего напряжения. Любому электрическому устройству необходимо для работы стабильное напряжение. Главная характеристика, которую вы должны знать при выборе стабилизатора - это мощность, которую требуют электроприборы, которыми вы пользуетесь. Сейчас, производители практически всегда для указания мощности используют киловольт амперы.

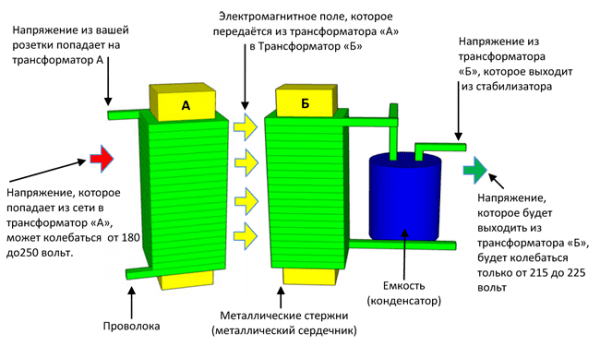

Рассмотрим принцип работы устройства более подробно

Устройство, приспособленное для стабилизации входящего напряжения и очистки этого напряжения от различных колебаний высоких частот. Стабилизаторы классифицируют по типу устройства механизмов, за счет которых осуществляется работа всего устройства в целом.

Релейные стабилизаторы. По статистике, большинство отдает предпочтение релейным стабилизаторам. Это происходит благодаря приятному соотношению цены и качества. Один из плюсов - это быстродействие, зависящее от силы скачка входящего напряжения и колеблется от 0.3 до 0.6 секунд.

Есть и свои минусы, состоящие в том, что при переключении реле может появиться небольшой скачок электричества. Подобный скачок совершенно безопасен для техники, так как его значение минимально - 10-20 В.

В современных стабилизаторах вся работа выполняется за счет силового автотрансформатора и электрического блока. Там контролируются процесс входа и выхода электричества. Из микроконтроллера подаются сигналы ключам и силовым реле. Когда происходит процесс управления и формировки, то учитывается время, за которое произошло срабатывание ключей. Благодаря этому, передача электричества производится почти без пробелов. Дальше вы можете подробно посмотреть схему устройства релейного стабилизатора.

Электромеханические стабилизаторы напряжения. Его работа осуществляется за счет того, что основная плата управления проводит анализ напряжения, которое входит, и после сканирования передается сигнал на специальный мотор, находящийся внутри электрической катушки. Один из плюсов: по сравнению с релейным стабилизатором, электромеханический гарантирует более высокую и точную стабилизацию. Точность стабилизации зависит, в первую очередь, от численности витков у трансформатора.

Возможности мотора у разных стабилизаторов ограничивают движения щетки и чаще всего скорость движения составляет 5-15 В/сек. Скачки электричества могут быть опасны для техники только когда достигают 25-45 вольт.

Чтобы стабилизаторы не зависали, нужно не забывать о том, что производят разные моторы. Большинство устройств используют для питания входящее напряжение и когда оно сильно расходуется на другие приборы, работа стабилизатора приостанавливается, так как он испытывает недостаток питания. Если у вас стабильное напряжение без резких перепадов, то вам это не страшно.

Тиристорные (симисторные) стабилизаторы напряжения. Работа происходит за счет силовых ключей, которые по-другому еще называют тиристы. Благодаря им, секции трансформатора переключаются автоматически. У таких устройств много похожих черт с релейными, но превосходят их по количеству ступеней стабилизации и точности.

Примерная схема устройства

На схеме можно наблюдать, что при помощи ключей происходит переключение отводов трансформатора, и напряжение на выходе немного изменяется. Многие отказываются от приобретения такого стабилизатора из-за высокой цены, но зато, вы приобретаете тишину и комфорт, так как при работе механизмы издают минимальное количество шума.

Как правильно производить подключение

На самом деле, если вы располагаете финансами, то лучше обратиться с подобным делом к профессионалам, так как при самостоятельном подключении можно допустить много ошибок.

Перед тем как начать устанавливать стабилиз

Как подключить стабилизатор напряжения однофазный

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах. Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

  • Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
  • При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
  • Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
  • При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.

Для подключения нужно всего лишь сделать правильный выбор сечения кабеля. Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

  1. Перед монтажом всегда отключайте питание сети в электрическом щите.
  2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
  3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
  4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
  5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
  6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

  • После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
  • Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
  • Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

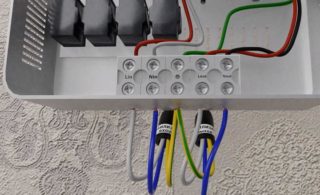

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

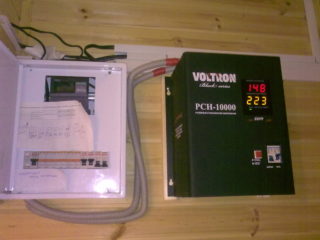

Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Стабилизатор напряжения 220в для дома как подключить. Где установить стабилизатор напряжения в частном доме. Что требуется для подключения стабилизатора

Всем известно, что существуют государственные стандарты, по которым производятся товары и предоставляются услуги. Не обошли стороной ГОСТы и такую услугу, как подача напряжения в жилые дома и на промышленные объекты. Так вот в стандартах строго оговорено, что напряжение может подаваться в определенных пределах, которые обусловлены диапазоном ±10% от номинального напряжения. И если говорить об однофазном напряжении, где номинал равен 220 В, то перепад его варьируется в пределах 198-242 вольта. То есть, это норма, которая закреплена стандартами. Но не все бытовые приборы могут корректно работать при минимальном или максимальном напряжении из данного диапазона, так что хотите вы того или нет, а многие обыватели стали устанавливать стабилизаторы напряжения. И тут у многих возникает вопрос его подключения своими руками, поэтому тема нашей статьи «стабилизатор напряжения – схема подключения».

Итак, начнем с перепадов напряжения, а именно, по каким причинам оно происходит. Если рассмотреть схему подачи электроэнергии к домам, то от подстанции оно по линиям электропередач доходит до каждого дома. И чем дальше стоит дом от подстанции, тем меньшего значения напряжение до него доходит. При этом на подстанции, как правило, установлен максимальный показатель (242 В). Но если нагрузка на каком-то потребителе возрастает, то на конце ЛЭП напряжение уже недотягивает до минимально допустимого значения (198 В). Кстати, точно так же работает и трехфазная линия.

Этот пример показывает стандартную ситуацию, которая ухудшается в зимнее время. Но исправить ее можно, и вариант пока существует один – это подключение в схему электрической разводки квартиры или частного дома стабилизатора напряжения.

Принцип работы стабилизатора

По сути, этот прибор стабилизирует входное напряжение до номинального, которое появляется на выходе. Если говорить о режимах работы, то их три:

  • Понижение напряжения;
  • Повышение;
  • Простая передача без изменения частоты.

С первыми двумя все понятно, а вот третий режим практически бесполезный, который приводит к перегреву самого стабилизатора. А это первейшая причина выхода его из строя. Поэтому многие производители в схеме стабилизатора устанавливают цепь по типу байпаса. При необходимости переключателем ток направляется через байпас, минуя основную схему прибора.

Если говорить о таком понятии, как схема подключения стабилизатора напряжения, то в первую очередь необходимо разобраться с клеммами данного прибора. Существует несколько видов стабилизаторов, но основных модификаций две:

  • Вход и выход имеют и фаза, и ноль.
  • Вход и выход имеет только фаза, ноль соединяется с разводкой напрямую.

Вот схема самого клеммного подключения:

Внимание! Из рисунка четко видно, что левая половина клеммной коробки – это вход, а правая – это выход. Это стандартное расположение клемм. Плюс, если через стабилизатор пропускается и нулевой контур, то крайние клеммы предназначены для подключения фаз, вторые от краев для подключения нуля.

Такое расположение производители используют специально. Это как чтение слева направо, поэтому запомнить его очень просто. Для новичков клеммы обозначаются буквами.

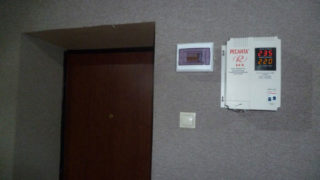

Где лучше всего установить стабилизатор

Место установки выбирается в зависимости от габаритов самого прибора. А размеры зависят от мощности агрегата. К примеру, маломощный стабилизатор можно установить прямо около подключаемой к нему аппаратуре, где-то на столе или на полу. Мощный прибор лучше установить в специально организованном месте, к примеру, в нише или в распределительном щитке.

Требования к установке:

  • Вентиляционные отверстия в приборе всегда должны оставаться свободными, не закрытыми. В процессе работы стабилизатор нагревается, поэтому ему всегда нужен охлажденный воздух.
  • Нельзя устанавливать стабилизаторы напряжения в подвалах, гаражах, на чердаках и схожих с этими помещениями комнатах. Все дело в том, что любые электронные приборы быстро выходят из строя, если в помещениях, где они установлены, высокая влажность, скопление пыли, повышенная температура и другие негативные факторы.
  • Оптимальное место установки – в самом распределительном щите или рядом. Чем меньше длина питающего кабеля, тем лучше.

Схемы подключения

Необходимо выделить группу бытовых приборов, которым действительно нужно стабильное напряжение. В эту группу входят телевизор, компьютер, холодильник, радиотелефоны. А вот те приборы, в которых установлены ТЭНы, стабильного напряжения не требуется.

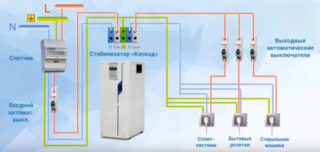

Самая простая схема подключения такова – от счетчика кабель тянется на УЗО или дифференциальные автоматы, далее устанавливается стабилизатор, от него уже провода тянут

Схема подключения стабилизатора напряжения в частном доме

Содержание:
  1. Принцип действия и конструктивные особенности стабилизаторов
  2. Правильный выбор стабилизатора напряжения
  3. На что обратить внимание при выборе места установки
  4. Подключение однофазных потребителей
  5. Подключение стабилизатора в трехфазной сети
  6. Видео

Одной из основных причин выхода из строя бытовой техники, приборов и оборудования являются скачки напряжения, возникающие в электрической сети. Для того чтобы избежать негативных последствий применяются стабилизаторы, защищающие от помех и искажений напряжения, обеспечивающие все подключенные электроприборы номинальным током 220 вольт. Особенно часто проблемы с электричеством возникают вне городских условий, поэтому наиболее актуальной становится схема подключения стабилизатора напряжения в частном доме. С ее помощью отслеживаются параметры входного напряжения, выполняется отключение нагрузки при возникновении нештатных ситуаций.


Принцип действия и конструктивные особенности стабилизаторов

Принцип работы стабилизирующих устройств заключается в следующем: входящая электроэнергия трансформируется, и на выходе появляется напряжение с необходимыми параметрами, питающее все подключенные бытовые приборы и оборудование.

В процессе трансформации стабилизатор может работать в режимах понижения амплитуды, простой передачи или повышения напряжения. Во втором случае происходит преобразование электроэнергии без изменения амплитуды. При этом происходят бесполезные затраты энергии, вызывающей нагрев оборудования. В связи с этим, некоторые модели имеют функцию байпаса. На корпусах таких приборов размещается переключатель, с помощью которого из работы выводится вся силовая часть оборудования. Обратным действием производится включение всех устройств.

Все стабилизаторы различаются между собой конструктивными особенностями и техническими характеристиками. В первую очередь, это мощность, пропускаемая через них, минимальное и максимальное значение величин на входе и другие дополнительные функции. Таким образом, можно выбрать модель, которая лучше всего подходит для конкретных условий потребителя. Питающие цепи и нагрузки могут быть подключены к стабилизаторам разными способами, в зависимости от конструкции и назначения этих устройств.

В каждой модели имеются клеммные выводы, позволяющие изменять конфигурацию подключений. При наличии в схеме защитного нуля подключение РЕ-проводника выполняется к средней клемме. Рабочие нулевые проводники соединяются с соседними выводами, а для коммутации фазных проводов используются крайние клеммы. Входные цепи подключаются на левой стороне, а выходные – на правой.

В случае отсутствия защитного нуля схема клеммника значительно упрощается. Рабочий ноль объединяется внутри корпуса, а цепи подключаются к трем контактам: фаза входа, общий рабочий ноль, фаза выхода. Самые простые модели малой мощности оборудуются шнуром и вилкой, а потребители подключаются напрямую к розетке, установленной на корпусе стабилизатора. Следует быть особенно внимательными, подключая провода в трехфазных стабилизаторах напряжения.


Выбор стабилизатора напряжения для частного дома

Выбор той или иной модели зависит от нескольких важных факторов. Прежде всего нужно выяснить сферу применения стабилизатора. Он может обеспечивать питание какого-то одного прибора или оборудования, установленного во всем доме. Следует выяснить значения верхнего и нижнего предела напряжения в электрической сети. И, наконец, немаловажную роль играет сумма, выделяемая на приобретение стабилизатора.

Выбор устройства зависит и от мощности, которую потребляют бытовые приборы и электрооборудование. Для ее определения рекомендуется воспользоваться номиналом автоматического выключателя, установленного на вводном щите. В соответствии с формулой, мощность представляет собой произведение значений тока и напряжения. Ток определяется по табличке, установленной на автомате, а напряжение известно заранее – 220В. То есть, при номинале 16А значение допустимой мощности будет составлять 16 х 220 = 3520 Вт или 3,5 кВт. При более высоком токе, например, 25А, мощность также повысится до 5,5 кВт. Более точные данные можно получить из паспорта на каждый прибор и оборудование. Мощность стабилизатора должна быть на 30-50% выше, чем расчетная допустимая мощность. Это связано с тем, что в процессе стабилизации напряжения происходит падение выходной мощности.

После всех необходимых расчетов остается выбрать наиболее подходящий тип стабилизатора. Для домашних условий подойдут как сервоприводные модели, так и релейные. В первом случае изменения напряжения производятся с помощью токосъемника, передвигаемого электродвигателем. Управление осуществляется сравнивающей схемой. Токосъемник передвигается в разные стороны, соответственно, увеличивая или уменьшая напряжение. Таким образом, обеспечивается плавная регулировка, скачки напряжения при переключениях отсутствуют. Рекомендуется для применения в тех домах, где измененное напряжение удерживается на одном и том же уровне в течение длительного времени.

Принцип действия релейных стабилизаторов совершенно другой. Основой всего устройства является трансформатор, у которого имеются промежуточные выводы обмотки с собственным напряжением. С помощью логической схемы осуществляется управление блоком электромеханических реле. Под его действием выводы переключаются таким образом, чтобы на выходе стабилизатора получались требуемые 220 вольт. Данные устройства более долговечны, однако процессы переключений сопровождаются щелчками.

Существуют дорогостоящие модели стабилизаторов, использующих электронные ключи. Фактически, они представляют собой такую же релейную конструкцию, где обычные реле заменены полупроводниковыми ключами. Эти устройства считаются наиболее технологичными и долговечными, поскольку в них отсутствуют узлы, подверженные износу. Во время коммутации соблюдается полная тишина. С помощью современных стабилизаторов стало возможно не только управлять напряжением, но и выполнять ряд других функций. Большое значение имеет возможность включения задержки подачи напряжения. Встроенные вольтметры позволяют постоянно контролировать состояние сети. С этой целью вместо стрелочных, широко используются электронные приборы.


На что обратить внимание при выборе места установки

Размеры стабилизатора зависят от его выходной мощности. Использование небольших мобильных устройств вполне возможно непосредственно возле действующей электронной аппаратуры, прямо на столе. Для конструкций с большими размерами требуется стационарная установка в специально отведенных местах – на полу, на стенах или в оборудованных нишах.

Следует учитывать нагрев работающего трансформатора, в связи с чем требуется отведение тепла. Поэтому стабилизатор должен располагаться таким образом, чтобы с помощью вентиляционных отверстий обеспечивался максимальный воздухообмен внутри корпуса.

Рабочие характеристики стабилизатора могут снизиться под действием пыли, влажного воздуха, расположенных рядом горючих и легковоспламеняющихся жидкостей, а также повышенной температуры. Следует избегать вредных факторов и не устанавливать стабилизаторы в сырых подвалах, гаражах, неотапливаемых чердачных помещениях. Наиболее оптимальным вариантом расположения стабилизатора является место рядом с вводным распределительным щитком.


Подключение однофазных потребителей

Наиболее рациональным подходом к электроснабжению частного дома будет выделение из общего числа потребителей обособленную группу, для которой требуются стабильные параметры напряжения. Как правило, повышенная стабильность требуется для телевизора, холодильника, офисной техники и средств связи. Другие бытовые приборы, особенно с нагревательными ТЭНами, вовсе необязательно подключать к стабилизатору. Электрочайники и электрические котлы все равно будут работать, поскольку перепады напряжения для них не играют решающей роли в выполнении основных функций.

В домашнем щитке после электросчетчика устанавливается защитное оборудование – дифференциальный автомат или УЗО с автоматическим выключателем. От них отдельными кабелями подводится фаза и ноль к входным клеммам стабилизатора. Корпус устройства также отдельным проводом подключается к шине РЕ, установленной в щитке. От выходных клемм стабилизатора к потребителю поступает фаза и рабочий ноль. Защитный ноль соединяется с шиной РЕ.

Следующий вариант предполагает подключение к стабилизатору сразу нескольких групп потребителей. В упрощенной схеме не используется защитное заземление, а стабилизатор подключается через одну клемму рабочего нуля. Работу схемы лучше всего рассматривать на примере трех групп потребителей.

Внутри распределительного щита, после всех защитных устройств, необходимо создать шину рабочего нуля, которая подключается ко всем потребителям, в том числе и к стабилизатору напряжения. Фазный провод ввода от защиты подключается к входной клемме устройства, а отходящий провод – к выходу. Второй конец фазного провода заводится в распределительный щиток, чтобы выполнить параллельное соединение нагрузок. Подключение всех групп потребителей осуществляется через автоматические выключатели.

При наличии в стабилизаторе двух клемм под рабочий ноль, в схеме возникнут следующие изменения:

  • Шина рабочего нуля остается соединенной с потребителями, но она уже не будет связана с защитными устройствами.
  • Нулевой провод от защитных устройств будет соединяться с входной клеммой рабочего нуля стабилизатора.

Подключение стабилизатора в трехфазной сети

Конструкции трехфазных стабилизаторов отличаются поблочным исполнением, где для каждого блока предусмотрен собственный клеммник. При подключении должно соблюдаться равномерное распределение однофазных потребителей. Как правило, они подключаются к разным блокам стабилизатора, чтобы создаваемая в нем нагрузка была симметричной.

Стабилизаторы, питающиеся от трехфазного напряжения, защищаются от аварий и прочих негативных последствий с помощью автоматических выключателей. Такие схемы чаще всего используются в промышленности, а в частных домах используются очень редко, по причине высокой стоимости трехфазного стабилизатора. При выходе его из строя, все потребители будут получать электроэнергию напрямую из сети со скачками и перепадами.

Поэтому для бытовых условий существует схема, по которой трехфазные потребители подключаются через однофазные стабилизаторы. Они потребляют существенно меньшую мощность по сравнению с промышленными аналогами, поэтому для того чтобы нормализовать сетевые параметры, можно воспользоваться тремя одинаковыми стабилизаторами напряжения с нагрузкой, предусмотренной для однофазной сети.

Разводка рабочего нуля осуществляется к входным клеммам каждого стабилизатора. Параллельное подключение от выходов всех трех устройств, образует шину рабочего нуля. От этой шины рабочие нули направляются к каждому потребителю. У всех стабилизаторов имеются входные фазные клеммы, соединяющиеся с соответствующими клеммами защитных устройств. Выходные клеммы соединяются с группой автоматов, через которые питание поступает к потребителям. Конкретная схема подключения зависит от особенностей электропроводки, типа стабилизатора и других технических условий.


Как подключить стабилизатор напряжения на весь дом: схема на 220 вольт

Содержание статьи:

Скачки напряжения могут вывести электрические бытовые приборы из строя. Чтобы этого не произошло, используются специальные устройства – стабилизаторы напряжения. Они защищают электросеть от помех, нестабильного электропитания и дают приборам необходимые для работы 220 В. Стабилизаторы особенно нужны в загородном доме или коттедже, так как именно вне городских условий чаще всего встречается нестабильная сеть. Стабилизаторы могут применяться как для несложной бытовой техники (телевизор, холодильник), так и для устройств с повышенной мощностью.

Виды стабилизаторов

Всего один стабилизатор может защитить электроприборы от перегрузки, скачков напряжения, коротких замыканий

Все устройства, стабилизирующие напряжение, можно разделить на несколько категорий:

  • электромеханические;
  • релейные;
  • магнитоэлектрические;
  • импульсные преобразователи.

Переключение трансформаторных обмоток в электромеханическом стабилизаторе производится с помощью мотора. Скользящая колодка корректирует подаваемое напряжение. Недостаток системы – крупные габариты. Также крупногабаритными являются релейные и магнитоэлектрические устройства. Это связано с наличием крупного трансформатора для выравнивания напряжения.


Если нужно компактное устройство, лучше выбрать импульсный прибор. Он стоит дороже, так как в конструкции есть специальные инверторы.

Выбор конкретной модели напрямую зависит от места установки и финансовых возможностей пользователя.

Ступени переключения

Любое выравнивающее устройство имеет ступени переключения. Они определяют качество электричества на выходе. При нормальном напряжении в 200 В электричество пропускается схемой без изменений. Если напряжение падает (например, до 190 В), включается первая ступень, при которой нагрузка преобразуется в необходимые 220 В. Чем ниже текущее напряжение, тем на более высокую ступень переключится стабилизатор. Если все ступени закончились, поднять напряжение не получится.

Необходимые материалы

Для подключения понадобится сам стабилизатор. Его нужно заранее выбрать с учетом того, какой прибор к нему будет подключен. Также нужны следующие материалы:

  • Трехжильный кабель ВВГ. Его сечение должно совпадать с сечением вводного кабеля на рубильнике или входном автомате.
  • Трехпозиционный выключатель для активации стабилизатора. У него есть 3 состояния – включен первый потребитель, включен второй потребитель и выключено. Вместо него можно применить обычный модульный переключатель, но в таком случае при отключении от стабилизатора каждый раз будет обесточено все помещение.
  • Провода ПУГВ разных цветов.

Стабилизатор должен монтироваться до прибора учета энергопотребления. Иное подсоединение запрещено. Это связано с тем, что стабилизатор имеет свой холостой ход и потребляет электричество. Оно должно учитываться при оплате счетов.

Также рекомендуется в схеме до подключения стабилизатора поставить УЗО или дифференциальный автомат.

Выбор места установки

Стабилизатор напряжения необходимо устанавливать вдали от легковоспламеняющихся и горючих жидкостей

Нужно заранее выбрать место, в которое будет установлен стабилизатор. Размеры устройства определяются его выходной мощностью. Маленькие стабилизаторы могут устанавливаться рядом с аппаратурой на столе. Крупногабаритные модели требуют стационарного монтажа. Местом установки может быть пол, стена или заранее оборудованная ниша.

Работающие трансформаторы нагреваются, из-за чего нужно проводить систему отвода тепла. По этой причине стабилизатор следует установить в место, в котором доступ к вентиляционным отверстиям будет открыт. Тогда внутри будет создаваться необходимый воздухообмен.

Место установки должно быть незапыленным, без влажного воздуха, вдали от легковоспламеняющихся и горючих жидкостей. Высокие температуры, пыль, влага могут вывести стабилизатор из строя. Оптимальное место расположения – устанавливать рядом с распределительной коробкой на входе до счетчика.

Подключение в распределительном щитке

После автомата в щитке должен устанавливаться трехпозиционный переключатель. В положении 1 при поднятом вверх рычажке напряжение подается напрямую от сети, не используя стабилизатор напряжения. Этот режим используется в случае, если регулятор напряжения сломался или проводятся ревизионные работы.

В положении 2 при рычажке, направленном вниз, электричество идет через стабилизатор. В нулевом положении все приборы отключены и от стабилизатора, и от электросети.

Положение I
Положение II
Положение 0

Со щитка до выбранного места установки прокладываются два кабеля ВВГ. Для удобства их нужно промаркировать: вход на стабилизатор и выход. Часть изоляции зачищается с жил и подключается в электрощиток. Фаза со входа стабилизатора идет к выходному зажиму на дифавтомат. Фаза с выхода идет на контакт 2 на трехпозиционном выключателе. Нули и земли с обоих проводов включаются на соответствующие шины.


После фаза с автомата идет на трехпозиционный переключатель. Монтажный провод ПУГВ нужно зачистить от изоляционного слоя, оконцевать наконечником и включить с фазы автомата на 4 зажим выключателя.

Последний шаг – питание автомата с клеммы 1 трехпозиционного прибора. Это также выполняется гибким монтажным кабелем.

Обязательно перед подключением проверить соответствие контактов в документации. Они могут отличаться у разных моделей.

Соединение проводов

Фаза – белый провод, ноль – синий, земля – желто-зеленый

Для подсоединения нужно снять защитную крышку на стабилизаторе. Входной и выходной кабели продеваются через отверстие и зажимаются с помощью клемм. Фазу входного кабеля надо подсоединить к входу стабилизатора Lin. Ноль – к клемме N. Земля на соответствующий зажим. Если земли нет, жила закручивается под винт корпуса устройства.

После подачи напряжения с распределительной коробки нужно подать стабилизированное питание обратно в щиток. Для этого нужно подключиться через выходной кабель со стабилизатора. Фаза – к выходу Lout, ноль – к N, земля – туда же, где подключена заземляющая жила со входного кабеля.

Последний шаг – визуальный осмотр правильности подключения и тестирование системы.

Особенности подключения стабилизатора в трехфазную сеть

Трехфазные стабилизаторы для каждого блока имеют свои собственные клеммники. При их включении в сеть должно выполняться равномерное распределение однофазных потребителей. Этого можно достичь путем подключения к разным блокам на стабилизаторе.

Обычно подобные схемы можно подключать на производственных и промышленных предприятиях. Это связано с высокой стоимостью самого прибора.

Схема №1
Схема №2

В бытовых условиях трехфазные потребители электропитания подключаются через однофазный прибор.

Проверка собранной схемы

Первое включение проводится без подачи нагрузки. Задействован только вводный автомат, остальные выключены.

Нужно запустить холостой ход и посмотреть, как все работает. Проверяются выходные и входные параметры, отсутствие посторонних звуков и шумов. Рекомендуется посмотреть, какие данные показываются на табло.

Если все правильно, можно подавать питание.

Основные ошибки

Подключение через простой автомат, а не трехпозиционный

К наиболее распространенным ошибкам подключения относятся:

  • Неправильный выбор расположения. Понять, что место выбрано неудачно, можно по перегреву устройства, отключению, появлению ошибочной информации на табло.
  • Использование обычного автомата, а не трехпозиционного. Использование классического автоматического выключателя не защитит устройство от поломки. Стабилизатор напряжения должен переходить из обычного режима в «транзит» с определенной последовательностью. Сначала производится отключение автоматов на панели, затем переключатель переводится в режим «транзит». Только после этого снова задействуются автоматы. Если не соблюдать приведенную последовательность, переключение будет производиться под нагрузкой, из-за чего техника выходит из строя. При использовании трехпозиционного выключателя запоминать алгоритм не требуется.
  • Неправильное подключение стабилизатора напряжения для дома, схема подключения выбрана неверно.

    Отсутствие наконечников на многожильных проводах

  • Неправильный выбор сечения кабеля подключения. Более тонкий провод не способен выдержать всю нагрузку, подходящую через него, что приводит к поломке приборов.
  • Неиспользование наконечников. Все провода должны быть обжаты, даже при подключении устройств с маленькой силой тока.
  • Проблемы с автоматов в щитке. Даже при правильном подключении и исправности устройства могут происходить выбивания. Оно может быть вызвано низким напряжением питания (например, 150-160 В при необходимых 220-230 В).

При монтаже прибора нужно учитывать все нюансы и не совершать перечисленных ошибок.

Установка стабилизатора напряжения в частном доме и в квартире

Такое явление вовсе не безобидно, поскольку может причинить серьезный вред имуществу и привести к пожару. Крайне чувствительна к подобным сбоям компьютерная и бытовая техника.

Чтобы избежать столь значительных последствий, необходимо установить стабилизаторы напряжения, которые защитят чувствительное дорогостоящее оборудование от искажений в сети напряжения, а также от различных помех. Но чтобы подобное устройство действительно функционировало нормально, требуется неукоснительно соблюдать схему подключения стабилизатора к сети.

Подключение стабилизатора в сеть напряжением 220 В

Желательно устанавливать стабилизатор напряжения сразу за электрическим счетчиком. Когда возникают какие-либо искажения, однофазный стабилизатор немедленно отключает нагрузку. Подключать прибор необходимо только при обесточенной сети.

Не стоит забывать о ежегодном профилактическом обслуживании стабилизатора напряжения. В первую очередь нужно проверить надежность подсоединения бытового устройства, для чего требуется зачистить контакты и немного подтянуть их.

Нулевой провод сначала подключают к стабилизатору, после чего переходят к основному проводу сетевого напряжения. Для этого можно использовать скрутку или клеммы.

Если у стабилизатора имеются четыре контакта, схема практически такая же: «фаза» — вход и выход; «ноль» — вход и выход.

В подобном случае производится разрыв и нулевого провода, если подключение нагрузки целиком осуществляется через стабилизатор.

Подключение стабилизатора в сеть напряжением 380 В

Если в доме оборудована трехфазная система энергоснабжения, предусматриваются специальные защитные устройства — так называемые трехфазные стабилизаторы напряжения. Но обычно потребители монтируют еще и три однофазных аппарата. По нормам электробезопасности делать это допустимо. Ведь в быту крайне редко используются трехфазные потребители энергии — приборы, снабженные электродвигателями. Поэтому три однофазных стабилизатора обеспечивают достаточно эффективную нагрузку, рассчитанную на трехфазную сеть.

В этом случае все приборы подключаются по той же схеме, что и стабилизатор в сеть напряжением 220 В, только каждый для отдельной фазы. Что касается нулевого провода, то он подключается неразрывно.

Преимущества подобного метода заключаются в экономии, поскольку три однофазных устройства стоят дешевле одного трехфазного. Не стоит забывать и об удобстве, поскольку трехфазный блок, вышедший из строя, отключит электроснабжение полностью. С тремя установками сразу подобное случается крайне редко.

Правила монтажа стабилизатора напряжения

При установке стабилизатора в дачном доме надо помнить, что место предполагаемого монтажа должно непременно хорошо вентилироваться. Иначе прибор будет перегреваться и спустя некоторое время выйдет из строя.

Желательно устанавливать подобное устройство на открытой площадке. Если это по каким-либо причинам невозможно, допустимо смонтировать его на специальной полке или в нише. Но следует неукоснительно соблюдать параметры для такого отсека: между корпусом бытового прибора и стенками ниши должен оставаться зазор не меньше 10 см.

Жалюзи или шторки, которыми нередко декорируют такую нишу, тоже должны быть из негорючих материалов.

Сечение провода, используемого для подключения, должно обязательно соответствовать суммарной нагрузке. Также непременно требуется смонтировать автомат защитного отключения. Несмотря на то, что подобными устройствами снабжаются любые стабилизаторы, дополнительное УЗО способствует значительному продлению срока эксплуатации прибора.

При проведении этих работ требуется обязательно отключить напряжение в сети. К прибору должны подключаться нагрузки, чья номинальная мощность выше показателей самого устройства. Мощность стабилизатора должна превышать мощность подключаемых к сети потребителей на 20—30 %.

Особенности подключения стабилизатора напряжения

Крайне важно при подключении устройства соблюдать очередность подсоединения проводов и стремиться полностью соответствовать схеме. После подключения нужно обязательно проверить, насколько хорошо функционирует устройство — не должно быть никаких посторонних шумов и потрескивания.

Есть такие модели стабилизаторов, на которых не предусмотрены соединительные контакты на корпусе. Это законченный блок, на котором есть разъемы для розеток. Данная конструкция характерна для защитных устройств, обладающих малой мощностью. К такому стабилизатору оборудование, которое нуждается в защите, подключается посредством розетки. Подсоединение к клеммам в данном случае не требуется.

При монтаже стабилизатора напряжения следует помнить о том, что его ни в коем случае нельзя располагать перед электрическим счетчиком. Подобный подход, скорее всего, вызовет претензии у представителей контролирующих органов. Поэтому данное устройство можно размещать только после счетчика во избежание неприятностей.

Установка устройства защитного отключения

Любая утечка электроэнергии нежелательна. Если какая-либо электрическая система функционирует нормально, ток течет исключительно по электрическим цепям. Если относительно земли возникнет ток, он и будет являться утечкой. Она появляется при пробое на корпусе, который изначально был заземлен, при прикосновении пользователя к токонесущим элементам. В этом случае ток утечки пройдет сквозь человека.

Утечка может возникнуть и при устаревании электрической проводки.

Лучше всего подключить устройство защитного отключения максимально близко к вводу электрического питания. Поскольку промежуток сети, идущий до электрического счетчика, строго контролируется электроэнергетическими организациями, следует устанавливать УЗО после счетчика. Тогда можно будет обеспечить полную защиту всей цепи от возможных утечек на землю.

У подобного способа подключения существует недостаток — обесточивание электрифицированной зоны, проходящей сквозь такую защиту. Если крайне нежелателен подобный исход, лучше установить несколько УЗО либо смонтировать его лишь для особо значимого участка цепи с точки зрения электробезопасности. Но следует помнить, что такая безопасность необходима везде.

УЗО иначе называют дифференциальной защитой, оно призвано автоматически отключать подачу электрической энергии, если появится утечка тока на землю.

УЗО должно отслеживать разность значений тока между фазным и нулевым проводами. Если работа устройства номинальна, такой разности быть не должно — сколько тока проходит по фазному проводу, столько же потом проходит по нулевому.

Но если, например, проводка проложена в сыром помещении и при этом имеет повреждения в изоляции, тогда влага попадает сквозь повреждение на токонесущую жилу и образуется цепь между землей и проводом. Этот ток утечки и окажется разницей в значениях, на которую отреагирует устройство защитного отключения.

Когда ток такой утечки будет снят с катушки внутреннего трансформатора и затем передан в поляризованное реле, в нем произойдет усиление сигнала. В результате запустится механизм, который отключит УЗО. Поэтому пока неисправность не будет обнаружена и устранена, УЗО при каждом взводе вновь будет выбивать, образуя защиту.

Поскольку любое устройство может сломаться, УЗО также не является исключением. Для такого случая оно снабжена функцией самопроверки — тестирования. На передней стороне устройства располагается тестовая кнопка, если на нее нажать, произойдет имитация тока утечки. В результате устройство автоматически сработает и отключится. Поэтому при возникновении подозрения, что устройство неисправно, достаточно нажать на такую кнопку, чтобы убедиться, так ли это на самом деле.

При подключении УЗО следует руководствоваться надписями, находящимися на корпусе самого оборудования. Существуют не только однофазные, но и трехфазные УЗО, отличающиеся количеством контактов. Их подключение производят аналогично: к нейтрали подключают нулевой провод, а к фазным контактам — три фазы.

Целесообразно устанавливать такие устройства там, где требуется обеспечить надежную электробезопасность. А где непредвиденное отключение электроэнергии может вызвать негативные последствия, подобную защиту лучше не использовать.

Устанавливая в доме УЗО и устройства заземления обязательно нужно знать

Осуществлять заземление без зануления или УЗО запрещается. Неправильно выполненное заземление гораздо опаснее, чем использование электросети вовсе без него.

Нельзя подключать клеммы «земля» к естественному или искусственному заземлению тех электроприборов и розеток, что защищены лишь автоматами, призванными предохранять проводку от короткого замыкания в цепях фаза—фаза и фаза—нейтраль. Дело в том, что автоматы способны сработать только от тока, который в несколько раз выше их номинала. Самодельное или естественное заземление обычно обладает сопротивлением, не способным создать такие токи. Следовательно, оно не сможет произвести в течение 0,4 с (норма безопасности) защитное отключение автоматов.

К примеру, если на подстанции заземление нейтрали будет соответствовать правилам и составит 4 Ом и оборудованное в доме заземление также будет равняться 4 Ом, а в одном из подключенных к сети электрических приборов возникнет пробой, на всех корпусах, присоединенных к заземлению посредством защитных заземляющих проводников приборов возникнет опасный потенциал, равный 110 В. Если же сопротивление заземления будет выше 4 Ом, то опасное для жизни напряжение на корпусах бытовых приборов окажется еще более высоким.

Ни в коем случае нельзя подключать вывод «земля» электроприборов, розеток, а также металлических корпусов бытовых приборов к сторонним токопроводящим элементам здания и трубам.

Нужно правильно осуществлять соединение проводов при монтаже. В настоящее время чаще всего используют для этой цели соединительные колодки. Конечно, они значительно ускоряют процесс электромонтажа, но все же не столь надежны, как традиционная скрутка, предусматривающая последующую сварку или пайку проводов.

Если возникнет пробой на корпус в бытовом приборе, который соединен с трубопроводом либо иным сторонним токопроводящим элементом, автоматы могут не сработать. В результате все токопроводящие предметы, соединенные электрически, окажутся под напряжением. В итоге может произойти массовое поражение электрическим током, чреватое летальным исходом, а также появится высокая вероятность возгорания.

Зануленная и заземленная труба может в любое время перестать быть таковой. Например, если будет проведен ее ремонт или из-за коррозии, часто возникающей в местах резьбовых соединений. Сегодня часто применяются трубы из пластика, которые не могут выполнять роль защитного проводника или естественного заземления.

Нельзя в тех домах, где установлена двухпроводная проводка, подключать вывод «земля» электрических приборов и розеток, металлических корпусов бытовых приборов к ее нейтральному проводу, т. е. запрещается занулять вывод «земля» подобных устройств.

Завод «земляной» клеммы в щит и ее зануление там, а также соединение клеммы с нейтральным проводом при помощи перемычки смертельно опасно.

Разрыв нейтрального провода может произойти в любом месте. В этом случае практически все включенные в сеть электроприборы сгорают, провода на воздушных линиях перехлестываются, фаза и нейтраль меняются местами, и, как результат, на зануленных корпусах бытовых приборов возникает опасное напряжение перекоса сети.

В том случае, когда трехпроводная проводка проведена и подключена, но заземление еще не обустроено, следует отключить защитный проводник в щите от люстр и иных электроприборов, розеток и защитной шины и заизолировать его. Если возникнет пробой в одном из приборов, находящихся под опасным напряжением через защитный проводник, то в этом случае напряжением окажутся все корпуса электроприборов, способные проводить ток. Особенно опасна такая ситуации при отсутствии УЗО.

Если защитные проводники подключены, а заземления нет, то все емкостные и статические токи подключенных в сеть электроприборов суммируются через защитный проводник. В результате даже при пользовании исправными бытовыми приборами возможно смертельное поражение током. Поэтому важно полностью выключить электричество и вынуть все вилки из розеток, прежде чем отключать защитные проводники.

В первую очередь от поражения электрическим током защищает УЗО, несмотря на то что правила говорят о подобном приспособлении всего лишь как о дополнительной защите. Автомат способен предупредить короткое замыкание, а заземление — снять емкостные и статические токи электроприборов, что хоть и не полностью, но все же понижает опасный потенциал.

Нельзя также забывать о том, что монтаж выключателей, электрических приборов и розеток без использования десятиамперного УЗО смертельно опасен.

Не стоит по своей инициативе подключать к заземлению нейтральный провод. Это приведет к повторному заземлению на вводе нейтрального провода и, как следствие, занулению электрических приборов.

Как правильно подключить стабилизатор напряжения — 5 ошибок. Схема подключения в частном доме.

Но в зависимости от места проживания (протяженность и загруженность линий электропередач) и возможных аварий в электросетях (обрыв нулевого провода, перегрузка), напряжение может быть либо стабильно заниженным-повышенным, либо просто ”скакать” в произвольных величинах.

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.розеточный стабилизатор

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Что нужно для подключения

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

  • трехжильный кабель ВВГнГ-Lsvvgls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

  • выключатель трехпозиционныйвыключатель трехпозиционный для включения стабилизатора

Данный выключатель в отличие от простых, имеет три состояния:

1включен потребитель №1

2выключено

3включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.Rez_rab

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

  • провод ПУГВ разных цветовпровод ПУГВ

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.установка стабилизатора напряжения строго после счетчика

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.hh_stab

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.диффавтомат EKF с индикацией причины срабатывания

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.

В ниже описываемом способе как раз и будет рассматриваться такой вариант. Ведь очень часто эти аппараты вешают на стене в комнатах, прихожих, в свободном доступе для прикосновения.монтаж стабилизатора на стену в прихожой

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

  • в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора3-х позиционный переключатель для подключения стабилизатора напряжения

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

  • во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатортрехпозиционный выключатель для стабилизатора напряжения
  • положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сетитрехпозиционный выключатель в электрощитке

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.прокладка кабеля от щитка до места установки стабилизатора напряжения

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

  • вход на стабилизатор
  • выход из стабилизаторамаркировка кабеля вход и выход на стабилизатор

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.подключение кабеля на стабилизатор от вводного дифф.автомата

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.подключение стабилизатора напряжения через 3-х позиционный переключатель

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.подключение нолей и земли на шинках

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.подключение фазы на переключатель

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.подключение всех автоматов в щитке после трехпозиционного переключателя и стабилизатора

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Подключение стабилизатора

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.стабилизатор напряжения на стене

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

  • фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)
  • нулевую жилу (синего цвета) к клемме N (Nin)
  • заземляющую жилу к винтовому зажиму с обозначением ”земля”

подключение кабеля вводного питания на стабилизатор напряжения

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.клемма зажим земля на корпусе стабилизатора

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.клеммы подключения проводов на стабилизаторе какой куда

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель — выход со стабилизатора.

  • его фазную жилу к зажиму ВЫХОД (Lout)
  • нулевую к N (Nout)
  • жилу заземления, туда же где и заземляющая жила от входного кабеля

присоединение кабеля на нагрузку стабилизатора напряжения

Еще раз визуально проверяете всю схему и закрываете крышку.схема подключения стабилизатора напряжения

Проверка схемы

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.podkl

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.Stab_sta

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.potol

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ””.

Ошибки подключения

1Неправильное расположение и место установки

minusУ вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ””.

2Подключение через простой автомат, а не трехпозиционный

схема подключения стабилизатора напряженияБезусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

Дело в том, что переключение стабилизатора напряжения из обычного режима в режим “транзит”, должно выполняться с определенной последовательностью.

Сначала вы отключаете автоматы на панели стабика.переход в режим байпас как правильно

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.как правильно перейти в режим транзит на стабилизаторе напряжения

И только затем снова включаете автоматы.последовательность переход в положение транзит байпас на стабилизаторе

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3Использование для подключения кабеля меньшего сечения чем вводной

кабель с изоляцией из сшитого полиэтилена в разрезеВы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4Отсутствие наконечников на многожильных проводах

качественное обжатие наконечника НШВИ пресс клещами kvt марки ctfПочему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5Выбивает общий автомат в щитке

автоматы в щиткеИногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.inv_stab

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Источники — https://cable.ru, Кабель.РФ

Источник


Поделиться новостью в соцсетях



Аккумуляторная дрель-шуруповёрт: быстрый способ зафиксировать все соединения « Предыдущая запись Натяжные потолки своими руками: чему придется научиться Следующая запись »

Популярное

  • Проходной выключатель: схема подключения устройства из разных мест
