Гидроизоляция битумом – битумные и полимерные материалы и применение гидроизоляционных составов, расход на 1 м2 окрасочной пароизоляции для стен и мастики для пола

лента и материалы на рулонной основе, изоляция горячим битумом и расход праймера на м2

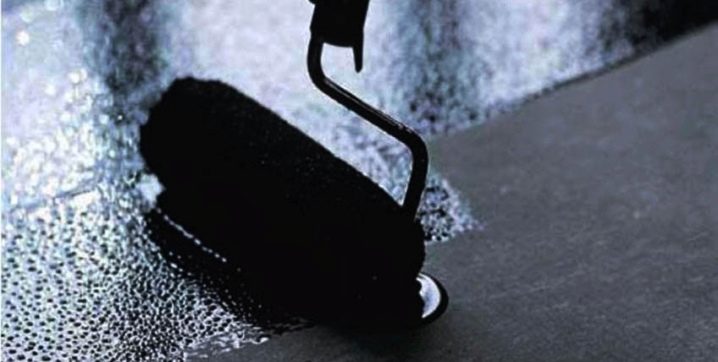

Битум – это материал, который используется при разных видах строительства. Его применяют в гражданской, промышленной и дорожной отраслях. Однако особенную популярность материал получил в загородном строительстве. Он гарантирует высокое качество проводимых работ, которые могут быть как основными, так и вспомогательными.

Особенности

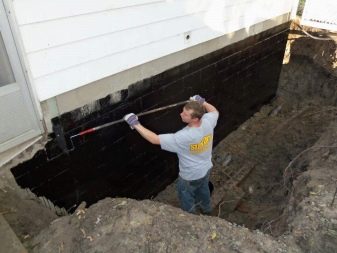

Битум используется для проведения гидроизоляции объектов. Он является самым простым материалом, при этом качество выполненных работ будет равноценно тем, при которых применяются более дорогие аналоги. Битум появляется в процессе перегонки нефтепродуктов.

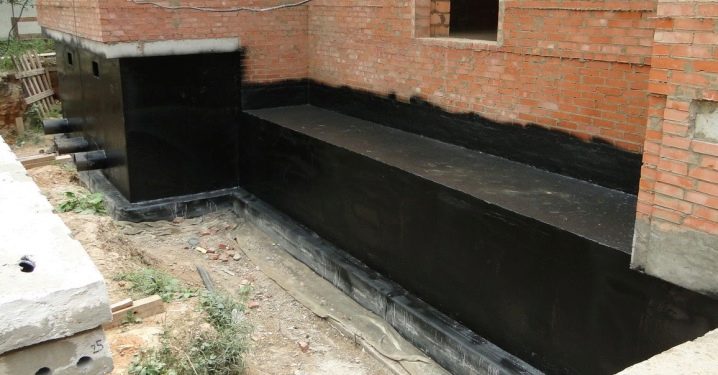

Согласно ГОСТа, материал подходит для гидроизоляции фундамента и подземных конструкций, с его помощью проводятся кровельные работы, а также работы по устранению мест протечек на различных объектах.

При производстве изоляции обмазочного и оклеечного типа в настоящее время применяются полимерные компоненты. Одним из таких материалов, получившим широкую известность, считается состав «ТехноНИКОЛЬ». Он часто применяется потребителями при различных работах и имеет минимальный расход на м².

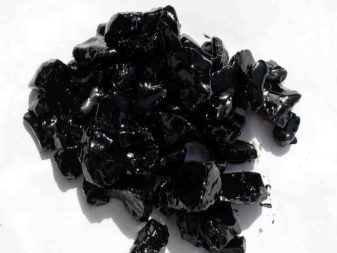

Если в битуме не присутствуют добавки, он имеет твердое состояние. Это отличает материал отсутствием эластичности и чрезмерной хрупкостью. Данные нюансы можно устранить с помощью введения в состав различных примесей. Они придадут битуму более качественные характеристики. Перед тем как начать работы с материалом, его необходимо разогреть. Только при достижении определенной температуры битума при его нанесении будет достигнута максимальная надежность гидроизоляции, раскрыты важнейшие свойства и качества состава.

Даже на цельной поверхности со временем могут появляться трещины. При строительстве это опасно тем, что за счет проникновения влаги и ее контакта с металлической арматурой появляется угроза образования коррозийных процессов и других проблем. А так как фундамент несет постоянную внешнюю нагрузку, можно столкнуться с очень серьезными неприятностями, если не позаботиться о гидроизоляции.

Такие работы с применением битумных компонентов способны избавить от множества проблем во время эксплуатации объектов.

Преимущества и недостатки

Гидроизоляторы, имеющие в своем составе битум, имеют огромный спрос на современном строительном рынке. Это объясняется тем, что подавляющее большинство материалов для гидроизоляционных работ создано с использованием данного компонента. Это можно назвать важным доказательством качества и надежности битума. Если современный изолятор имеет в составе данный материал, то его не нужно нагревать, что не может не считаться дополнительным преимуществом, так как значительно экономится рабочее время.

Если говорить о других достоинствах битумных материалов, нельзя не отметить их отличные влагозащитные свойства, паропроницаемость и доступную ценовую категорию. Кроме того, защитное покрытие получается эластичным, что дает устойчивость к повреждениям и образованию трещин в процессе внешнего механического воздействия и последующих работ.

Составы можно наносить на самые различные основания, они хорошо сцепляются с любыми, даже самыми гладкими, поверхностями. Материал, из которого состоит основа, не имеет значения.

Битумная гидроизоляция устойчива к внешним агрессивным воздействиям, она выдерживает даже контакт с химическими составами. Покрытие получается бесшовным, что дает возможность защитить конструкцию от протечек в процессе эксплуатации. Кроме того, если применяются холодные растворы, имеется возможность самостоятельного выполнения работ, так как нанесение выполняется просто и достаточно быстро.

Для использования битумных материалов нет необходимости обеспечивать определенную внешнюю температуру, а это значит, что работы можно проводить, не ориентируясь на определенное время года. А также потребители отмечают долговечность битумного защитного покрытия.

Нельзя не отметить и недостатки продукта. Растворы горячего нанесения имеют очень высокие показатели горючести, по этой причине их необходимо наносить только профессионально и с максимальной аккуратностью.

При возможном пожаре огонь будет распространяться очень быстро. А также материал токсичен при горении и выделяет едкий дым. В случае с горячим нанесением требуется специальное оборудование. Если не соблюдать технику безопасности, возможно получение ожогов термического либо химического характера. Ожоги могут быть довольно серьезными и требующими основательного лечения.

Для разогрева битума требуется использовать тару, которую после проведения работ придется утилизировать, так как битумный налет невозможно удалить.

Виды

Материалы, альтернативные классическому битуму, можно разделить на 2 основных вида: мастика и битумный герметик.

  • Герметик применяется для проведения местных работ, таких как гидроизоляция отопительных и воздушных систем.
  • Мастика имеет более широкий спектр областей применения, поэтому ее стоит рассмотреть более подробно. Материал отличается своей пластичностью и отличными качественными характеристиками. Область, в которой он будет использоваться, зависит от примесей и присадок в составе. Разделение по сферам применение довольно четкое, к примеру, состав может быть как для обработки фундамента, так и для гидроизоляции кровли.

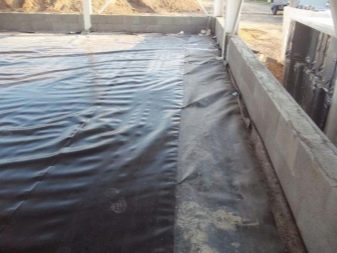

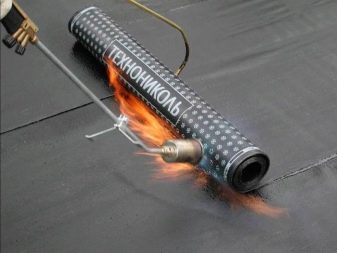

А также не стоит обходить вниманием применение рулонной гидроизоляции. Она изготавливается на основе битума и применяется при работах с системами водоснабжения, отопления, газоснабжения и канализации. Отличием является то, что материал располагается в земле.

Основным недостатком данного вида гидроизоляции потребители считают значительный расход. При этом отмечается низкое качество изоляционных работ.

Нельзя не отметить такой материал, как битумная лента. Она используется при проведении кровельных работ для герметизации зазоров и стыков. В основе находится самоклеящийся слой битума с добавлением каучука и полимеров. Одна из сторон имеет защитную пленку, другая – наклеенный защитный слой, который удаляется после окончания работ. По внешнему виду лента напоминает строительный скотч. Она обладает отличными водоотталкивающими качествами и способна сцепляться с такими поверхностями, как камень, бетон, кирпич, дерево и другие.

Материал исключительно легкий и прочный, а также не вызывает проблем при нанесении. Потребители ценят битумную ленту за ее хорошую эластичность и способность стойко противостоять неблагоприятным внешним воздействиям.

Битумная мастика имеет довольно большое количество видов. Ее можно также разделить на группы. Основным считается деление материала по типу нанесения и по компонентному составу. По принципу нанесения мастики можно разделить на два вида составов.

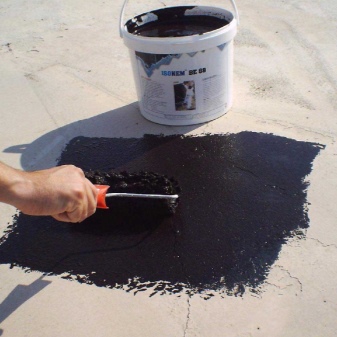

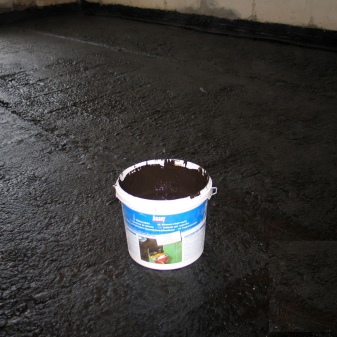

  • Мастику холодного применения требуется развести водой либо специальными растворителями. Битума в таких растворах примерно половина. Растворы обладают пожаробезопасностью, их можно применять для внутренних работ на объектах жилого типа. Смеси не требуют дополнительной подготовки, что помогает экономить рабочее время при работе с ними.

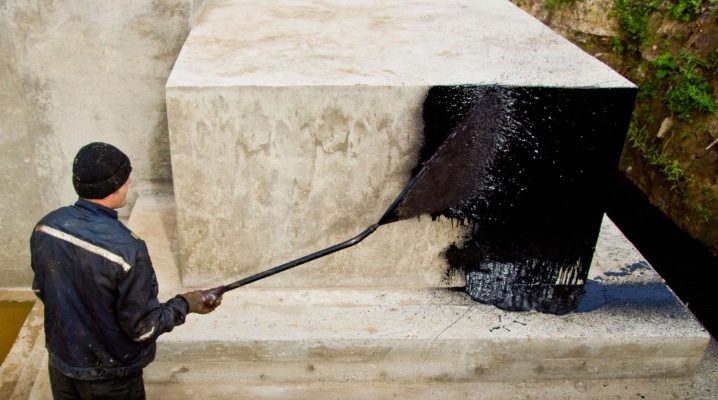

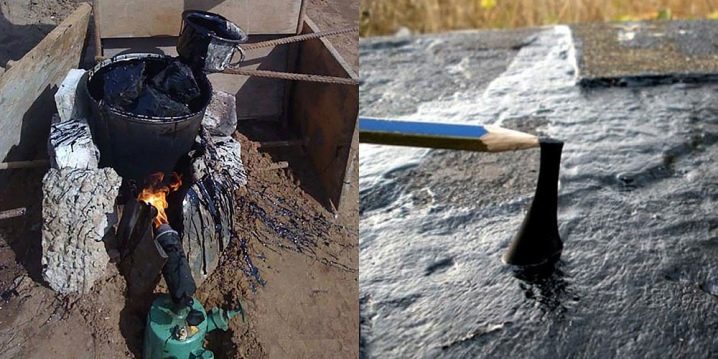

  • Растворам горячего применения необходима термическая обработка. Для того чтобы материал стал пластичным, требуется добиться его определенных температурных показателей, только в этом случае смесь можно будет наносить на основание. Такая мастика не дает усадки при застывании, быстро схватывается, образуя бесшовное покрытие. Кроме этого, нельзя не отметить более низкую цену подобных материалов.

При подборе битумной гидроизоляции необходимо ознакомиться с его составом. Это даст возможность подобрать нужный раствор для определенного вида работ.

  • В первую очередь нужно отметить резино-битумную мастику. Сегодня спрос на нее на строительном рынке особенно высок. Она имеет в своем составе каучуковую крошку и дисперсную эмульсию. Перед применением следует внимательно ознакомиться с инструкцией, резиновые мастики очень часто требуют нагревания до определенной температуры.
  • Минеральная мастика имеет в своем составе цемент, асбест, мел и золу. Эти природные вещества наделяют состав дополнительными качествами и свойствами.
  • Каучуко-битумная мастика имеет высокие показатели эластичности и при этом незначительную вязкость. Кроме того, смесь обладает отличной теплоустойчивостью, а также антикоррозийным эффектом. Это позволяет использовать ее при специфических работах, где другие материалы могут потерять свои свойства.
  • Полимерные мастики имеют самый сложный состав, но при этом обширное применение. Материал имеет в своем составе полиуретан, каучуковую и минеральную крошку. Раствор используют как в профессиональном, так и в частном строительстве, он отличается высокой прочностью и отличной пластичностью.

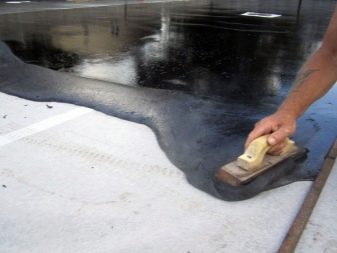

  • Эмульсионные составы отлично справляются с подготовкой основы к нанесению основного гидроизолирующего материала, то есть используется как праймер. В его основе находится соединение битумной пыли и воды.
  • И, наконец, чистый битум. Состав исключает примеси и добавки. Он наиболее сложен в использовании за счет того, что материал требуется разогреть до +300 градусов. При этом застывание происходит за небольшой промежуток времени.

Нужно принимать во внимание, что на ценовой показатель битумной гидроизоляции оказывают влияние различные факторы. Это стоимость самого сырья, из которого изготавливается продукт, сложность технологии изготовления и нанесения. При этом продукция должна быть сертифицирована, иначе возможно приобретение некачественного материала. А в этом случае имеется риск быстрого разрушения гидроизоляционного покрытия, что может нести опасность для здоровья потребителей и их дополнительные расходы.

Монтаж

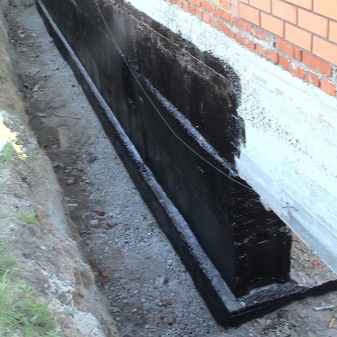

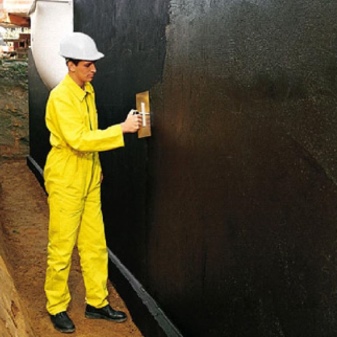

Устройство гидроизоляции при помощи битумных материалов не имеет особых сложностей, однако, не всегда работы можно выполнить самостоятельно. В целом процесс представляет собой нанесение смеси и оставление ее до того, как защитная пленка полностью просохнет. Однако при этом нельзя забывать о полноценной подготовке покрытия, которое требуется предварительно очистить от пыли и загрязнений, а также тщательно обработать специальными составами, повышающими сцепляемость материалов.

Нанесение различных типов материала имеет свою специфику.

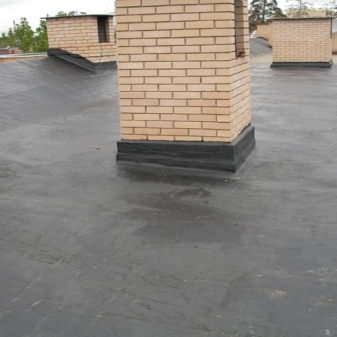

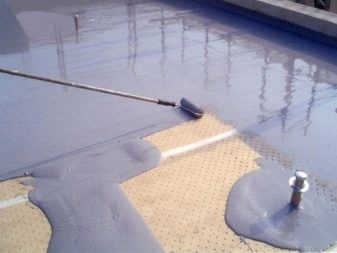

Резино-битумные составы, применяемые для обработки кровли и перекрытий, могут наноситься в один либо два слоя, при этом поверхность должна быть предварительно полностью обезжирена. Битум же для фундамента можно накладывать только двумя довольно толстыми слоями. Это поможет избежать необработанных мест, а также исключить образование пузырей.

Вопрос о расходе материала нельзя рассматривать однозначно. Он зависит от чистоты и структуры основания и необходимого количества слоев покрытия. Если принято решение наносить состав самостоятельно, необходимо четко следовать инструкции, а также рекомендуется прислушаться к советам специалистов. Только грамотный процесс нанесения поможет получить качественное покрытие, обладающее заявленными свойствами и качествами.

Материалы для битумной гидроизоляции имеют огромное количество достоинств, этим объясняется высокий спрос на них и большое количество положительных отзывов от потребителей.

Еще больше о битумной гидроизоляции смотрите в следующем видео.

Битум как материал для гидроизоляции | РемонтСами!

Май 03, 2018 Нет комментариев

Практически все битумные, а также большая часть битумно-полимерных гидроизоляционных материалов и ряд полимерных пленок и мембран обладают паропроницаемостыо и хорошими гидроизоляционными свойствами. Хотя нельзя не отметить, что по паронепроницаемости данные материалы все-таки уступают синтетическим.

Мастичная гидроизоляция

В строительной отрасли используется нефтяной битум, который подразделяется на строительный (ГОСТ 6617-76 (2002)) и кровельный (ГОСТ 9548-74 (1998)).

Строительный битум широко используется для гидроизоляции фундаментов и подземных частей зданий, а также для ремонта наплавляемых кровельных покрытий и заделки мест протечек в местах стыков конструкционных элементов зданий.

Битум, модифицированный полимерными добавками, является основой современных мастики и праймеров для оклеенной, окрасочной и обмазочной гидроизоляции. Выпускается строительный битум для работ по гидроизоляции и изготовления мастики и праймеров под марками БН 50/50, БЫ 70/30, БН 90/10 по ГОСТ 6617-76. Температура вспышки строительного битума составляет 220-300 °С, а самовоспламенения — 368 °С.

Кровельный битум применяется для пропитки оснований рулонных гидроизоляционных материалов, а также для нанесения на них покровного слоя.

Марки кровельного битума — БНК-40/180 (для пропитки), БНК-45/190 (для пропитки и в качестве исходного сырья покровного битума), БНК-90/30 (для получения покровного слоя гидроизоляционных материалов рулонного типа). Температура вспышки кровельного битума составляет 240 еС, а самовоспламеняется он при 300 °С.

И строительный, и кровельный битум относится к горючим веществам. Он не образует токсичных соединений в воздухе, поэтому не представляет опасности для здоровья человека, однако при попадании в глаза или на кожу оказывает раздражающее действие, сходное с термическими ожогами. Поэтому нельзя работать с битумом без защитной одежды, противогаза фильтрующего типа, рукавиц и защитных очков. Если работы с битумом проводятся в помещении, в нем необходимо обеспечить эффективную приточно-вытяжную вентиляцию.

Битумный праймер

Праймер, изготовленный на основе нефтяного битума, представляет собой однородную жидкость черного цвета с вязкостью 17±2 секунды по ВЗ-4 (ГОСТ 8420).

Битумный праймер

Этот материал используется для предварительной обработки основания плоских крыш при укладке гидроизоляционных кровельных ковров, для обработки поверхности фундаментов, подземных сооружений, мостовых пролетов под оклеенную рулонную, обмазочную или окрасочную гидроизоляцию, а также для покрытия металлических поверхностей трубопроводов при гидроизоляции битумно-полимерной лентой.

Битумный праймер, в отличие от густой мастики, менее вязок и потому глубоко проникает в капиллярные поры на поверхности материалов. Благодаря этому обеспечивается адгезия даже с плотной сталью (не менее 20 Н/см).

На бетонных, цементно-песчаных, деревянных поверхностях он создает плотную пленку с высокой адгезией с полимерно-битумным вяжущим мастики и рулонных наплавляемых материалов.

Недостатком праймера является то, что температура его эксплуатации ограничена и не превышает + 40 С. Кроме того, этот материал в теплом состоянии выделяет пары тяжелых углеводов и окиси углерода, что требует строгого соблюдения техники безопасности во время работы с ним.

Наносить битумный праймер на защищаемую поверхность следует капроновыми кистями или щетками, что позволяет хорошо втирать жидкость в основание.

Температура праймера во время работы не должна быть ниже + 10 °С, а грунтуемую поверхность при этом нужно подогреть, но не выше + 40-50 °С.

Материал горюч, поэтому его нельзя использовать вблизи открытого огня. При работе с ним нужно защищать руки и лицо, чтобы избежать попадания на кожу и в глаза.

Использование праймера обязательно для грунтовки поверхности газовых и нефтетрубопроводов, а также металлических элементов конструкций зданий и сооружений. Его рекомендуется применять на бетонных, цементно-песчаных и деревянных поверхностях перед выполнением оклеенной и обмазочной гидроизоляции.

Битумная мастика

Битумная мастика — это жидко-вязкий состав однородной консистенции на основе битума или синтетических смол. Она предназначена для гидроизоляции бетонных, силикатных, деревянных и металлических поверхностей, а также гидрофобизации и шпаклевания неровностей поверхности и приклеивания рулонных битумных и полимерных материалов.

Битумная мастика

Мастика бывает битумная, полимерная, а также битумно-полимерная 1-2-компонентная на основе растворителей или реже — полиуретановых смол паровоздушного твердения.

Использование в составе мастики (даже одного типа) стабилизирующих, пластифицирующих и повышающих адгезию добавок, а также красителей придает ей различные эксплуатационные характеристики. Например, полимерная мастика на основе силикона создает полностью паронепроницаемый барьер со стороны помещений.

Полезный совет

Мастика, в отличие от рулонных материалов такого же состава, обеспечивает гидроизоляцию без швов на местах соединения полотен рулонов. Кроме того, она дает возможность нанесения качественного покрытия в труднодоступных местах — узлах примыкания шахт, труб, других конструктивных деталей. В этом случае применяется напыление материала или нанесение его кистью (валиком, шпателем). В итоге обеспечивается хорошая адгезия с поверхностью и возможность варьирования свойств, в том числе и цвета (при смешивании компонентов 2-компонентной мастики).

В зависимости от типа обрабатываемой поверхности битумная мастика бывает холодного и горячего нанесения. Мастика холодного нанесения не требует разогрева, поэтому более востребована.

Зато горячие составы более глубоко проникают в микропоры защищаемого материала, а потому обеспечивают более надежную защиту, хотя их использование более трудоемко и требует больше времени.

Битумную мастику можно наносить на плохо подготовленную поверхность — ржавый металл, поверхностно очищенный бетон, слой старой мастики и т.п.

Многослойные покрытия из рулонных материалов необходимо демонтировать до обработки мастикой. Есть и такая мастика, которую можно наносить на мокрую или не-просушенную поверхность, что позволяет расширить возможности ее укладки.

Недостатком мастики является необходимость контроля толщины наносимого слоя. Чтобы решить эту проблему, можно использовать для каждого очередного слоя мастику другого цвета — тогда удастся визуально оценить толщину каждого слоя.

Однокомпонентная мастика выпускается уже готовой к использованию. Ее недостатки —- ограниченный срок хранения (до 1 года) и невозможность изменения эксплуатационных свойств.

Двухкомпонентная мастика при смешивании компонентов образует быстро твердеющие смеси со сроком хранения 1 год и более. В мастику можно вносить добавки и красители, в зависимости от конкретных условий изменяя ее свойства — вязкость, цвет, твердость и пр.

Чаще всего используется мастика отечественного производства марок МБР (мастика битумно-резиновая горячего применения), МБИ (мастика битумная изоляционная), МБУ (мастика битумная универсальная), МБК-Г-55 (горячего применения), БКМ (битумнокаучуковая) и «Гермабутил-С» (бутилкаучуковая однокомпонентная полимерная мастика), а также итальянская «Суперфонд» и «Тефонд».

По качеству отечественные и итальянские образцы не отличаются, единственное их различие — стоимость.

Бентонитовые маты

Гидроизоляция с помощью бентонитовых матов позволяет создавать защитные экраны, предупреждает просадку здания, обеспечивает хорошую гидроизоляцию стен, а также служит защитой от капиллярного подсоса влаги.

Бентонитовый мат представляет собой слой бентонитовой глины в виде гранул, заключенный между листами картона или геотекстиля. В процессе эксплуатации картонная оболочка разлагается в почве, в результате чего вся заглубленная поверхность конструкции оказывается окруженной глиной, которая даже при толщине всего 1-2 см играет роль щита.

Маты или полотна данного материала необходимо укладывать на подготовленную поверхность (грунт или бетон) внахлест. Чтобы обеспечить дополнительную надежность изоляции, нужно между уложенными внахлест кромками насыпать гранулы бентонита, а поверх всего — слой мелкозернистого грунта (толщина уплотненного слоя должна быть не менее 30 см). Водонепроницаемость бентонитовых матов достигает 0,8 МПа. К недостаткам относятся сложность изготовления и высокая стоимость.

2022-1Загрузка...

Похожие материалы:

гидроизоляция фундамента - битум, рулон или обмазка

гидроизоляция фундамента

Содержание:



Любой дом нуждается в защите от грунтовых вод, влаги содержащейся в атмосфере. Из-за лишней влаги строительная конструкция теряет свою прочность и как следствие уменьшается срок его службы. Поэтому надо знать и понимать какие именно процессы протекают при попадании влаги в элементы здания, и почему устройство гидроизоляции фундамента является суровой необходимостью.

Чем опасна влага для фундамента

Чем опасна влага для фундамента

Вода – это по сути, универсальный разрушитель. Под ее воздействием не могут устоять ни кирпичные, ни бетонные, ни металлические конструкции. Даже чистая вода в состоянии вымывать из бетона связующие вещества. Но в чистом виде, она редко встречается в природе. На многих земельных участках вода обладает такой высокой кислотностью. Например, при контакте с кирпичом вода растворяет соли и испаряясь выводит их с собой. В результате этого на стенах образуются белые пятна, которые невозможно вывести.

Еще одна причина разрушения строительных конструкций состоит в том, что лед, образующийся при замерзании воды, буквально разрушает все материалы. Замораживание и оттаивание воды происходит несколько раз в год и вследствие этого стены, сооруженные из кирпича и бетона становятся менее прочными.

Виды применяемой изоляции

Виды применяемой изоляции фундамента от воды

На вопрос — нужна ли гидроизоляция фундамента? Любой строитель ответит однозначно – да!

Для защиты строений от воздействия воды применяют гидравлическую изоляцию. Методы гидроизоляции достаточно разнообразны и поэтому при выборе способа гидравлической изоляции, желательно понимать, а как они работают.

При выборе способа гидравлической изоляции, необходимо учитывать материал, из которого изготовлена строительная конструкция. Кроме этого необходимо и понимать, откуда вода поступает здание. Это могут быть грунтовые воды, последствия осадков и пр. Надо понимать и то, что вода, которая попадает в фундамент, постепенно подбирается к стенам и попадает в дом. Именно поэтому на поверхность фундамента укладывают слой гидравлической изоляции.

Горизонтальная и вертикальна гидроизоляция

Гидравлическая изоляция предотвращает разрушение той части стены, которая расположена ниже уровня почвы. Такая защита продляет срок службы дома и поэтому комплекс работ по гидравлической изоляции является обязательным, особенно это относится к районам с повышенной влажностью.



Горизонтальная гидроизоляция

Горизонтальная гидроизоляция фундамента

Горизонтальную гидроизоляцию фундамента применяют для ленточных и плитных фундаментов. Ее выполняют в тех местах, где основание дома соединяется с основными стенами. Кроме этого ее выполняют в подвалах на высоте 150 – 200 мм от пола. Горизонтальную изоляцию осуществляют на стадии возведения фундамента.

Одна из составляющих горизонтальной гидравлической изоляции – это дренаж. Его необходимость определяют климатические особенности района и уровень грунтовых вод.



Вертикальная гидроизоляция

Вертикальная гидроизоляция фундамента

Этот вид защиты применяют при обработке вертикальных стен фундаментного основания. На практике применяют следующие формы вертикальной защиты гидравлической изоляции:

  1. Рулонная гидроизоляция для фундамента применяется для создания вертикального исполнения. В этом случае роль защитного материала исполняет рубероид.
  2. Обмазочная. При использовании этого способа гидравлической изоляции на стены фундамента наносят специальные изолирующие составы. Довольно часто в качестве такого состава применяют мастику для гидроизоляции фундамента, изготовленную на основе битума. Для улучшения ее свойств в ее состав могут быть включены резина, полимеры.
  3. Проникающая. В основе этого метода использованы материалы, которые могут проникнуть в бетонный фундамент на глубину порядка 10 – 20 мм.



При выборе гидравлической изоляции руководствуются следующими критериями:

  1. В случае если грунтовые воды расположены на глубине более одного метра, то в этом случае выполняют только горизонтальную гидроизоляцию с помощью листов рубероида.
  2. Если грунтовые воды расположение ближе чем на один метр, но ниже подвала то выполняют горизонтальную в два слоя и вертикальную. В этом случае может быть использована и проникающая изоляция.
  3. Если воды расположены выше бетонного пола и в регионах с повышенной влажностью применяют все вышеуказанные способы. Для повышения эффективности гидравлической изоляции иногда создают дополнительную дренажную систему вокруг дома.



Способ обмазочный в изоляции

Способ обмазочный в изоляции фундамента

Вне зависимости от марки и состава изоляции, применяемой для обмазочной гидроизоляции фундамента, последовательность операции по ее использованию, сводится к следующей схеме:

  1. Обрабатываемую поверхность очищают от следов старых покрытий, пыли и грязи.
  2. На поверхность наносят грунтовый состав, чаще всего он представляет собой более текучий вариант основного материала. Эта операция приведет к повышению адгезии гидроизоляционного слоя и стены.
  3. После того, как слой грунтового материала нанесен, можно приступать к укладке основного слоя гидравлической изоляции. В зависимости от марки, его можно наносить всем допустимыми методами, например, с использованием пульверизаторов или кистей.

Качественное покрытие будет получено после того, как на стены фундамента будет уложено несколько слоев основного покрытия. Особенно это относится к мастиками, изготовленным на основании минеральных материалов, в виде водоотталкивающего и расширяющегося цемента.



Оклеечная

Оклеечная изоляции фундамента

Как правило, это материал, изготовленный на основании битумно-полимерной композиции, которую наносят в несколько слоев на поверхность фундаментного основания. Ее укладывают в несколько слоев. Фиксация материала происходит за счет прилипания расплавленного битумного состава к поверхности стены. Существуют материалы, которые имеют самоклеящееся основание.

Эти материалы поставляются на рынок в виде рулонов, готовы к использованию.



Штукатурная защита

Штукатурная защита фундамента

Гидравлическая изоляция с использованием штукатурных растворов, представляет собой покрытие, которое включает в свой состав несколько слоев, которые содержат разные наполнители, например, цементно-песчаные или битумные. Они и защищают помещение и строительные конструкции от излишней влаги. Слой нанесения штукатурки лежит в пределах от 6 до 50 мм. Она зависит от марки, используемого материала и качества подготовленной стены.



Изоляция проникающими составами

Изоляция проникающими составами

Этот метод гидравлической изоляции чаще всего используют строители. Так называют целостную защиту постройки. Она гарантирует, что лишняя влага не проникнет через сплошной слой гидравлической изоляции. При реализации такого метода изоляции используют жидкую резину, которая обладает способностью проникать в капилляры и поры, расположенные в бетоне. Более того, проникнув в такие микроотверстия, она там кристаллизуется и образует надежную защиту конструкции.



Монтируемая изоляция

Монтируемая изоляция фундамента

Смысл такого способа гидравлической изоляции заключается в том, что на здание устанавливают защитные экраны, которые встают препятствием на пути воды. Основной материал, который необходим для создания такой изоляции – бетонит. Толщина защитного слоя составляет несколько сантиметров. Процесс создания бетонитовой изоляции выглядит следующим образом — бетонит, укладывают между слоями плотного картона. С течением времени она застывает и обеспечивает защиту конструкции.

Развитие полимерных материалов, привело к появлению таких материалов как фильтрующий текстиль, он не только обеспечивает качественную гидравлическую изоляцию и защищает фундаментную конструкцию от проникновения грязи.



Инъекционная изоляция

Инъекционная изоляция фундамента

Суть этого метода состоит в том, что между бетонной конструкцией и влагой создается водонепроницаемая мембрана, которая не пропускает через себя лишнюю влагу. Материал вводят внутрь строительной конструкции или в зазоры, образованные между ними. Он заполняет все цели, трещины и после застывания образует водонепроницаемый барьер.



Технологические особенности гидроизоляции разных видов оснований

Технологические особенности гидроизоляции разных видов оснований

В строительной практике различают два типа гидроизоляционных работ – внешние и внутренние. Первые выполняют снаружи здания, вторые выполняют внутри помещений, например, в ванной комнате.

Кроме того гидроизоляцию различают по времени сооружения – первичную и вторичную. Первичная производится во время возведения здания, вторичную выполняют во время проведения ремонтных работ.



Изоляция ленточного основания

Изоляция ленточного основания

Гидроизоляция фундамента может быть выполнена рулонными материалами, рубероидом и другими.



Свайная и столбчатая основа гидроизоляция

Свайная и столбчатая основа гидроизоляция

Главная сложность гидроизоляции свайного фундамента заключается в том, что после того, как они установлены в грунт, их обработать не представляется возможным. Современные технологии строительной индустрии создали специальные добавки, которые смешивают с бетоном при изготовлении из него свай. Такой метод гидроизоляции фундамента дома не представит полной защиты, но мешает проникновению влаги в тело сваи.



Защита плитного фундамента

Защита плитного фундамента

Перед тем, как сделать гидроизоляцию фундамента необходимо проделать определенные манипуляции:

По периметру будущей плиты отрывают траншею глубиной в 200 – 300 мм.

На дне этой траншеи обустраивают песчано-гравийную подушку.

После его уплотнения на него укладывают рубероид. Он должен перекрыть контур периметра на 400 – 500 мм.

Поверх полученной конструкции заливают цементно-песчаную смесь. Ее толщина лежит в пределах 50 -100 мм.

После того, как стяжка схватилась, на нее наносят слой жидкой резины. После его застывания наносят еще один слой стяжки.

Гидроизоляция монолитного фундамента своими руками вполне возможна.



Популярные производители



Аквамаст

аквамаст гидроизоляция

Это битумная мастика для гидроизоляции фундамента, который изготовлен с применением разных строительных материалов.



Технониколь 24

Технониколь 24 гидроизоляция

Гидроизоляция фундамента Нехнониколь -мастика готовая к применению. В основе этой мастики применяют нефтяной битум, минеральные добавки и пр. Ее используют для гидроизоляции строительных конструкций, выполненных из разных материалов.



Видео по теме гидроизоляция фундамента

1 гидроизоляция фундамента



2 гидроизоляция фундамента технониколь

Битумная гидроизоляция

Битумная гидроизоляция на сегодняшний день является наиболее доступным и надежным материалом для защиты конструкций от влаги. Обмазочная битумная основа позволяет изолировать взаимодействие обработанных участков с водой на участке с обозначенной площадью в квадратных метрах. Чаще всего она применяется для изоляции фундамента, покрытий цокольных помещений и пола, выполненных из бетона.

Функциональное назначение битумной обмазки

Несмотря на то, что прочность бетонного каркаса основывается по применяемому материалу арматуры, тем не менее, на монолитной поверхности могут образовываться многочисленные трещины, благодаря которым влага может контактировать с металлом. Ввиду этого существует риск появления коррозии и других скрытых дефектов. Поскольку на фундамент постоянно воздействует внешняя нагрузка от самой постройки и грунтовых вод, то есть опасность разрушения всего дома.

Видео №1. Нанесение жидкого битума

Выходом окажется грамотная гидроизоляционная работа, для чего применяются битумные компоненты. Название «обмазочная» защита получила от метода ее укладки на элементы конструкции.

Нормативная информация битумных компонентов

Сам по себе битум является продуктом перегонки нефти, и на его основе выполняют гидроизоляцию кровли и строительных компонентов. На него распространяется действие ГОСТа 6617 — 76, уточненного в 2002 году. Согласно этому документу, он применяется для обработки фундамента и подземных конструкций, а также для устранения мест протечек зданий и защиты кровли. В последнее время обмазочная и оклеечная изоляция изготавливаются с дополнительным использованием полимерных компонентов. Ярким примером подобного состава является мастика Технониколь, имеющая популярность среди населения, расход которой на один квадратный метр минимальный.

Битумная гидроизоляция фундаментаБитумная гидроизоляция фундаментаБитумная гидроизоляция фундамента

Согласно имеющимся нормам, известны следующие типы битума для кровельных и строительных работ:

  • состав строительного назначения марок БН90-30, ББН70-30 и БН50-50;
  • кровельный состав, для начальных покрытий, пропиток БНК45-190, простых пропиток БНК40-180 и осуществления гидроизоляционных работ рулонным материалом БНК90-30.

Согласно ГОСТу, обмазочная изоляция кровельного или строительного назначения обладает следующими техническими особенностями:

  • температура воспламенения 386, горения — 220-300 градусов по Цельсию;
  • по стандарту 12.1.007 соответствует четвертому классу опасности, а именно не выделяет опасных паров, материал не токсичный, при попадании на слизистую оболочку способен стать причиной появления термического ожога.

Во время выполнения обмазочных работ обязательно необходимо пользоваться индивидуальными средствами защиты. Кроме этого потребуется предусмотреть наличие вентиляционной системы.

Битум БН - 90/10Битум БН - 90/10Битум БН — 90/10

Обмазочная гидроизоляция выполняется из следующих компонентов, в том числе и строительного битума, с регламентированным расходом на 1 м2:

  1. Твердого состава БН — 3, 4, 5.
  2. Битумно-каучуковой гидрозащиты.
  3. Жидкого битума БН — 3, БП — 5, DH-1 — V.
  4. Полимерной битумной мастики.

Нанесение гидроизоляции

Все битумные составы обладают своими особенностями и отличиями, и предназначены для защиты боковой и верхней конструкции здания от воздействия влаги. Работы по нанесению вполне можно выполнить самостоятельно, либо же воспользоваться услугами профессионалов, стоимость которых может достигать 5 долларов за 1 квадратный метр.

Использование твердого битума

Начало работы с материалом начинается с его подогрева в металлической емкости до 170 градусов. Процесс будет сопровождаться выделением влаги, что положительно сказывается на бетонном основании и фундаментной части здания. Растопленным горячим раствором обрабатываются поверхности по бокам строения. В случае с фундаментом дополнительно укладывается рулонная гидроизоляционная подложка. Поставляется твердый компонент в виде брикетов, и его средняя стоимость составляет не менее 4 долларов за 25 кг.

Твердый битумТвердый битумТвердый битум

Прежде чем начинать изоляцию, рабочие поверхности требуется очистить и высушить, после чего выполняется обмазочная операция. Игнорирование этого этапа приведет к появлению пузырей в материале, вследствие закипания. Естественно целостность и герметичность покрытия будет нарушена.

Изоляция жидким битумом

При использовании жидкого битума его обязательно следует подогревать, и наносить на поверхности в горячем виде обычной кистью или щеткой. Боковая обработка осуществляется поступательными движениями по направлению сверху вниз. Желательно делать перекрытие каждой полосы на 100-150 мм.

Жидкий битумЖидкий битумЖидкий битум

Выполнив нанесение битума, стоит понимать, что достижение им твердого состояния происходит на протяжении нескольких минут. Ввиду этого рекомендуется использовать небольшими порциями и все делать быстро.

Особенности битума:

  • гидроизоляционная подушка устойчива к воздействию влаги;
  • минимальная стоимость материала;
  • легкость нанесения;
  • износостойкость и практичность.

Недостатки битума:

  • Поверхности в процессе эксплуатации склонны к растрескиванию.
  • Легко воспламеняется.
  • Очень быстро застывает.

Обработка битумной мастикой

Полимерная и битумная мастика для гидроизоляции обладают рядом преимуществ, относительно обычного горячего состава. Затвердевают такие компоненты мгновенно и качественно, при этом отсутствует необходимость в просушивании. Отлично подходит для работы при отрицательных температурах. Мастичная обработка составом Технониколь сегодня является наиболее эффективным средством, цена которого всего 1.5 доллара за 1 кг. Разводить его рекомендуется Уайт-спиртом или керосином, при этом придерживаются технологии, чтобы не сделать состав слишком жидким.

Гидроизоляционная обработка осуществляется только после очистки поверхности и отделки праймером, что улучшает адгезию. Иначе может значительно увеличится расход материала, либо потребоваться повторная обмазка.

Для высыхания праймера достаточно 24 часов, при этом его необходимо изолировать от воздействия влаги. После этого наносится мастичная масса Технониколь, с разогревом ее до 50 градусов. Распределяется она валиком и выдерживается после нанесения до 12 часов.

Видео №2. Битумная мастика Bitumast

Гидроизоляционная полимерная мастика иностранного производства может оказаться ничуть не лучше отечественной, и отличие может быть только в применяемых наполнителях, поэтому здесь не стоит переплачивать. Использование антисептиков и гербицидов превращает данный компонент в эффектное антибактериальное покрытие.

Достоинства:

  • образование дышащего основания бетона;
  • длительный срок службы до 50 лет;
  • надежная гидроизоляционная защита от влаги и механических повреждений;
  • великолепная фиксация компонентов.

Мастика для гидроизоляции, ее расход

Расход обмазки, особенно если она дорогостоящая, является важным критерием приобретения материала. Соответствующий параметр указывается на упаковке, который умножается на значение имеющейся площади, с учетом количества слоев.

В случае, когда нет величины расхода на таре, он вычисляется по таблицам ГОСТа, согласно конкретным работам:

  1. Битумной мастики для гидроизоляции кровли потребуется от 3.5 до 6 кг из расчета на 1м2.
  2. Для обмазки бетона или фундаментных блоков необходимо от 2 до 4 кг материала на 1м2.
  3. При склейке рубероида требуется 1..1.5 кг на 1м2 площади поверхности.

Выполнение горячего нанесения может незначительно повысить расход относительно указанных значений.

Заключение

Какая мастика для гидроизоляции будет выбрана вами – зависит только от личных предпочтений и бюджета. Рекомендуется не экономить на создании защиты бетонных оснований и фундамента дома, поскольку это прямо связано с его надежностью и долговечностью.

Битум строительный для гидроизоляции




Содержание статьи:

.

Что такое битум?

Термин «битум» принято использовать в следующих значениях:

  1. генетическом – под понятие «природный битум» подпадают такие полезные ископаемые органического происхождения, как:  газ, нефть, горный деготь, смолы, мальта, горный воск, озокерит, асфальт и т.п.;
  2. аналитическом —  под битумом понимают вещества, которые извлекают из горных пород с использованием органических растворителей;
  3. техническом – вещества природного и искусственного происхождения, используемые для покрытия дорог, устройства гидроизоляции, приготовления мастик, лаков, праймеров и т.д.

Битум может быть как природным, так и иметь искусственное происхождение. Нефтяной битум получают на нефтеперерабатывающих заводах из нефти, которую подвергают фракционной перегонке. В результате  получают светлые продукты (бензин, лигроин, керосин),  смазочные масла и др. виды нефтепродуктов. Нефтяные остатки (после отбора более легких по массе фракций)  используют в качестве сырья для производства нефтяных битумов. При атмосферно-вакуумной перегонки нефти получают остаточные битумы, при окислении нефтяных остатков — окисленные, при смешении остатков, образующихся при перегонке нефти, — компаундированные.

Материал имеет углеводородную основу и состоит из углерода (70-98%), водорода (1-14%), кислорода (0,3-10%), серы (0,2-10%), азота (0,1-3%). Важнейшие его свойства – способность растворяться в органических растворителях (бензин, бензол, ацетон, хлороформ), способность гореть, а также высокая адгезия (способность прилипать к различным поверхностям). В зависимости от состава и назначения битум нефтяной относят к одной трех классификационных групп:

  1. жидкие – в дальнейшем подразделяются на разжиженные и остаточные;
  2. вязкие;
  3. твердые – в дальнейшем подразделяются на пластичные и хрупкие.

.

Области применения

Области назначения нефтяных битумов весьма обширны:

  • дорожное строительство;
  • кровельная промышленность;
  • изоляция и гидроизоляция;
  • кабельная промышленность
  • резиновая и шинная промышленность;
  • аккумуляторы;
  • лаки и краски;
  • металлургия;
  • углебрикетное производство;
  • нефтедобывающая промышленность.

Применение в индивидуальном строительстве

Битум — самый распространенный материал для гидроизоляции в индивидуальном строительстве.  Свою популярность, в том числе и при строительстве погреба своими руками, этот гидроизоляционный материал получил благодаря относительной простоте применения и низкой стоимости. При строительстве погребов и подвалов его используют для устройства оклеечной гидроизоляции и склейки полотнищ гидроизоляционных материалов.

.

Какие марки битумов бывают?

Использование марок битума для конкретных областей применения регламентируется соответствующими ГОСТами. Ниже дано описание основных марок:

1. Битум нефтяной дорожный вязкий регламентируется ГОСТом 22245-90, в соответствии с которым предусмотрены следующие марки битума нефтяного дорожного (цифры дроби в марке отражают допустимые для данной марки пределы изменения показателей пенетрации при 25°С):

Показатель



Нормативное значение, в зависимости от марки

БНД 200/300

БНД 130/200

БНД 90/130

БНД 60/90

БНД 40/60

БН 200/300

БН 130/200

 БН 90/130

   БН 60/90

Глубина проникания иглы (0,1 мм):



















- при 25 °С

201-300

131-200

91-130

61-90

40-60

201-300

131-200

91-130

60-90

- при 0 °С, не менее

45

35

28

20

13

24

18

15

10

Температура размягчения по кольцу и шару (°С), не ниже

35

40

43

47

51

33

38

41

45

Растяжимость
(см), не менее:



















- при 25 °С

-

70

65

55

45

-

80

80

70

- при 0°С

20

6,0

4,0

3,5

-

-

-

-

-

Температура хрупкости (°С), не выше

-20

-18

-17

-15

-12

-14

-12

-10

-6

Температура вспышки (°С), не ниже

220

220

230

230

230

220

230

240

240

Изменение температуры размягчения после прогрева (°С), не более

7

6

5

5

5

8

7

6

6

Индекс пенетрации

от -1,0 до +1,0

Oт -1,5 до +1,0



Чтобы выбрать марку дорожного битума, нужно воспользоваться данными таблицы:

Дорожно-климатическая зона

Среднемесячные температуры наиболее холодного времени года (°С)

Марка битума дорожного

I

Не выше -20

БНД 90/130,БНД 130/200,БНД 200/300

II и III

От-10 до-20

БНД 60/90,БНД 90/130, БНД 130/200,БНД 200/300

II,III,IV

От-5 до -10

БНД 40/бО,БНД 60/90, БНД 90/130,БНД 130/200, БН 90/130,БН 130/200, БН 200/300

IV-V

Не ниже +5

БНД 40/60,БНД 60/90, БНД 90/130,БН 60/90, БН 90/130



2. Нефтяные битумы (БН), используемые для строительных работ, регламентируются ГОСТом  6617-76, в соответствии с которым установлены три марки битумов нефтяных строительных — БН 50/50, БН 70/30, БН 90/10 (цифры в числителе дроби показывают температуру размягчения по «К и Ш» (кольцо и шар), а в знаменателе — указывают среднее значение пределов изменения пенетрации при 25°С):

Наименование

Норма для марки

БН 50/50

БН 70/30

БН 90/10

Глубина проникания иглы (при 25 °С), 0,1 мм

41-60

21-40

5-20

Температура размягчения по кольцу и шару (°С)

50-60

70-80

90-105

Растяжимость (при 25 °С), не менее

40

3,0

1,0

Растворимость (%), не менее

99,50

99,50

99,50

Изменение массы после прогрева (%),не более

0,50

0,50

0,50

Температура вспышки  (°С), не ниже

230

240

240

Массовая доля воды

Следы



БН 50/50:

  • температура размягчения: около 50 0С;
  • свойства: хорошо прилипает, легкотекучий, на ровной поверхности постепенно оплывает (растекается).

БН 70/30:

  • температура размягчения: 70-72 0С;
  • свойства: хороша адгезия, разбивается без осколков на крупные куски; наиболее пригоден для устройства гидроизоляционных покрытий.

БН 90/10:

  • температура размягчения: около 90 0С;
  • свойства: высокая адгезия, малочувствителен к высокой температуре,  разбивается молотком и образует осколки с блестящей поверхностью.

С течением времени материал теряет часть входящих в него масляных фракций, в результате чего становиться  жестким, хрупким. При низких температурах также происходит потеря его эластичности, материал приобретает жесткость и ломкость.

3. Битумы нефтяные кровельные (БНК), регламентируются ГОСТом 9548-74, в соответствии с которым установлены три марки кровельных битумов — БНК-40/180 (битум для пропитки), БНК-45/190 (битум для пропитки и получения покровного битума), БНК-90/30 (материал, для покровного слоя), в числителе дроби в марке указано среднее значение показателей температуры размягчения по «К и Ш», а в знаменателе — среднее значение показателей пенетрации при 25°С:

Наименование

Норма для марки

БНК-40/180

БНК-45/190

БНК-90/30

Глубина проникания иглы (при 25 °С), 0,1 мм

160-210

160-220

25-35

Температура размягчения по кольцу и шару (°С)

37-44

40-50

80-95

Температура хрупкости (°С), не выше

-

-

-10

Растворимость в толуоле или хлороформе (%), не менее

99,50

99,50

99,50

Изменение массы после прогрева, (%), не более

0,80

0,80

0,50

Глубина проникания иглы при 25 °С в остатке после прогрева (% от первоначальной величины), не менее

60

60

70

Температура вспышки (°С) не ниже

240

Массовая доля воды, не более

Следы

Массовая доля парафина (%), не более

-

5,0

-

Индекс пенетрации

-

От 1,0 до 2,5

-

.

Как работать с битумом

Строительные  и кровельные битумы традиционно широко  применяются в строительстве для производства гидроизоляционных и кровельных работ. Битум разогревают в котле или битумоварке до текучего состояния и в жидком виде наносят на обеспыленное основание шпателем, кистью либо разливают и выравнивают специальными гребками (раклями).

Битум остывает очень быстро, поэтому разогрев материала производят после подготовки основания к нанесению битума.

Разогрев битума

производят в варочном  котле из толстого металла с плотно закрывающейся крышкой, Толщина стенок котла должна быть не менее 4 мм, так как   в тонкостенных емкостях материал будет быстро подгорать. Перед разогревом битум очищают от упаковки и раскалывают на небольшие куски, лучше делать это утром пока материал не размяк. Полученные куски укладывают в битумоварку (котел), заполняя на 2/3 объема.

Нагрев  производят на малом огне, чтобы обеспечить постепенный и равномерный прогрев. Битум расплавляют до получения однородной массы, а при появлении на его поверхности посторонних примесей, удаляют их металлическим ситом (например, жестяной банкой с пробитыми в ней гвоздем отверстиями) на длинной палке. При разогревании материал шипит и пенится, так как выпаривается лишняя жидкость.

Температура нагревания — от 160 до 200 °С. При температуре 160-170 °С материал можно разогревать в течение 3 часов, а при большей температуре — не долее 1 часа.  Для контроля температуры разогретого материала используют термометр со шкалой делений более  200 0С.

При температуре свыше 220 °С свойства материала ухудшаются, так как в нем образуется кокс. Появление зелено-желтого дыма и пузырей – явный признак перегрева (происходит процесс коксования).

При нагревании до 240 °С и более материал может легко воспламениться. В этом случае нужно немедленно закрыть крышку котла (накрыть котел листом металла), чтобы потушить огонь. Такой битум при затвердевании будет хрупким и быстро потрескается, поэтому использовать его уже нельзя.

Битум разогревают до тех пор, пока масса не станет однородной, а ее поверхность – глянцевой, при этом от неё поднимается густой серый дым.

Расход для гидроизоляции:

Битум, разогретый до жидкого состояния, наносят слоем толщиной 1,5 — 2,5 мм.
Расход  составляет 1,0 — 1,5 кг на кв.м.

.

Техника безопасности

При работе с горячим битумом необходимо проявлять большую осторожность во избежание ожогов. Для предотвращения несчастных случаев, необходимо помнить следующие требования техники безопасности:

  • битумы – вещества горючие с температурой вспышки  220-300 0С;
  • минимальная температура самовоспламенения строительных нефтяных битумов — 368 0С;
  • котел для разогрева (варки) битума устанавливают на выровненной свободной площадке;
  • при огневом подогреве котла необходимо следить, чтобы жидкий битум не попал в огонь. Для этого котел устанавливают с небольшим уклоном в сторону, противоположную топке;
  • в непосредственной близости от котла располагают ящик с песком, лопаты и огнетушитель;
  • при загорании небольшого количества битума, его тушат песком, пенным огнетушителем, кошмой.  При развитии пожара разлитого на большой площади продукта, огонь тушат пенной струей;
  • в процессе варки битумных мастик соблюдают правила смешивания битумов разных марок: после закладки в котел, расплавления битума БН-Ш и прекращения образования пены можно добавлять битумы более высоких марок;
  • сухие куски битума опускают в варочный котел по борту котла, чтобы избежать брызг;
  • необходимо  следить, чтобы в варочный котел не попадала вода, снег или лед;
  • в расплавленный битум нельзя добавлять битум третьей марки. Это может привести к большому пенообразованию, в результате чего содержимое котла выплеснется;
  • котел нельзя загружать более чем на две трети его объема;
  • при работе с горячим битумом и битумными мастиками необходимо надевать брезентовые рукавицы и костюмы, а также очки и кожаные ботинки.

Битум нефтяной строительный незаменим при устройстве гидроизоляции построенных своими руками погребов и подвалов. При покупке материала помните, что  гарантийный срок  хранения составляет один год с момента его производства.

Обмазочная гидроизоляция горячим битумом

Битумная мастика – особый гидроизоляционный материал, который помогает эффективно решить ряд строительных задач, среди которых:

  • гидроизоляция битумом;
  • антикоррозионная защита;
  • герметизация,
  • грунтовка,
  • кровельные работы и пр.

Битум представляет собой смолоподобное или твердое органическое вещество. Битум может быть природный (производная нефти) или искусственный (продукт переработки сланцев, каменного угля, нефти).

Сегодня производство битумных мастик использует разные составляющие, при этом основой остается битум. Соответственно разные мастики используют в разных целях и условиях, исходя из этого они делятся на:

  • кровельные,
  • универсальные,
  • фундаментные,
  • морозостойкие,
  • термостойкие,
  • гидроизоляционные и другие.

В готовом виде битумная мастика представляет собой эластичный изоляционный материал с высокими показателями растяжения и восстановления, образующий на поверхности гидроизоляционную беспрерывную мембрану. Ее используют непосредственно для гидроизоляции и склеивания рулонных материалов.

Гидроизоляция битумом может проводиться на основании следующих видов мастик:

  • битумных. Самые доступные и наименее долговечные;
  • нефте-битумных или битумно-эмульсионных. Жидкие составы, которые чаще всего используются в качестве праймеров;
  • разино-битумных. Высокоэластичны, устойчивы к внешним воздействиям имеют значительный срок службы;
  • битумно-полимерных. Высококачественные, дорогие и долговечные. В работе с ними используют органические растворители, обеспечивающие оптимальное время схватывания.

Техника нанесения

Гидроизоляция потолка, стен, пола битумными мастиками осуществляется с помощью валика или кисти. В отдельных случаях может использоваться распылитель. Битум-полимерные и битумные составы используются метод холодной оклейки (без нагрева). Праймеры наносятся на поверхность для повышения ее адгезионных свойств. Праймер ложится тонким слоем, отлично выпытывается в поверхность. Чаще всего его используют в качестве грунтовочного слоя для клеящих мастик. Наружная гидроизоляция кирпичной кладки, бетона, газобетона производится с использованием резино-битумных мастик, которые наносятся обмазочным способом.

Горячая гидроизоляция битумом предусматривает нанесение жидкого материала. Учитывая то, что битум довольно быстро остывает, требуется его одновременная подача и разогрев. Несомненным плюсом использования горячего способа нанесения битума является возможность заполнить микротрещины и поры. Если требуется гидроизоляция от грунтовых вод, смола наносится в два слоя на весь фундамент. После чего на мастику можно крепить рулонные материалы. Это самый старый и доступный способ защиты строения от влаги. Современные битумные мастики имеют в своем составе добавки, которые наделяют их высокой степенью эластичности.

Гидроизоляция битумом – неоспоримые преимущества:

  • высокая адгезия;
  • способность хорошо задерживать влагу;
  • улучшение тепло- и звукоизоляции помещения;
  • способность переносить температурные перепады;
  • устойчивость к щелочным и кислотным средам.

Защита фундамента от влаги в большинстве случаев происходит с использованием битумной мастики. Способ ее использования и технологические особенности будет зависеть от особенностей грунта и уровня залегания грунтовых вод. Гидроизоляция битумом позволяет обеспечить строению надежную защиту от сырости и гарантировать длительный срок службы.

Битумная гидроизоляция пола - цены на услуги по нанесению битума для эффективной гидроизоляции пола в частном доме

Битумная гидроизоляция пола устанавливается с помощью битумной мастики. Данный тип материала позволит не только эффективно защитить дом от воздействия воды и его разрушения, но и окажет антикоррозионный и герметизирующий эффект.

Какие бывают типы мастики?

Битумная гидроизоляция осуществляется с помощью большого количества разновидностей материала. Мастики бывают:

  • резинобитумные;
  • битумные;
  • смеси с минеральными добавками;
  • полимерно-битумные;
  • битумно-эмульсионные (нефтебитумные).

Первый вид отличается тем, что его используют для фиксации рулонных материалов, а не как самостоятельный материал для устройства изоляции. Данный вид довольно эластичен и при правильном использовании является долговечным.

Битумные мастики сравнительно недорогие, но срок их службы оставляет желать лучшего. Смеси на основе минеральных наполнителей реже используются в устройстве гидроизоляции пола за счет того, что у них пониженная эластичность. Такие смеси лучше всего использовать при починке крыши.

Полимерно-битумные составы являются самым качественным и дорогим материалом. Отличаются долговечностью, за счет чего широко используются во всех сферах строительства, в том числе и в монтаже гидроизоляции пола битумом.

Последний тип не используется как самостоятельный материал, чаще всего выступают в роли грунтовки, поскольку не способны обеспечить полноценную защиту частного загородного дома от воды.

Как классифицируются мастики по способу нанесения?

Всего есть два вида:

  • холодного применения;
  • горячего применения.

К первым относятся материалы, которые даже в холодном виде готовы к применению. Битумную гидроизоляцию вторым способом самостоятельно осуществить практически невозможно. Для этого понадобится специальное оборудование, ведь перед нанесением битума необходимо нагреть его до ста восьмидесяти градусов.

Если вы никогда не сталкивались с задачей выполнения обмазочной изоляции пола частного дома, то вам лучше сразу заказать услуги профессионала, доступные по цене. Он сможет выполнить работу правильно и качественно, обеспечив загородному дому эффективную защиту от воды.

Где искать грамотного исполнителя?

Процесс поиска мастера может занять неопределенное время, а ведь нередко услуги профессионала по доступной стоимости нужны срочно, поскольку здание уже страдает от воды. В такой ситуации лучше всего сделать следующее:

  • обратиться к фрилансеру;
  • заказать услуги в строительно-ремонтном предприятии;
  • оформить заявку на платформе YouDo.

Подыскать самые оптимальные цены на битумную гидроизоляцию пола поможет сервис YouDo. Достаточно заполнить заявку и дождаться откликов от мастеров. Это обеспечит заказчику возможность выбора специалиста. Поручить установку обмазочной изоляции на пол в частном доме можно тому исполнителю, который согласится выполнить работу быстро и недорого.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
