Устройство и монтаж ендовы, как правильно сделать и не допустить ошибок

Чтобы кровля отвечала всем архитектурным особенностям современных строений, её часто изготавливают в виде конструкций из множества многоскатных крыш. Геометрически сложные каркасы стропильной системы имеют большое количество примыканий скатных поверхностей, образующих внутренний угол кровли. Такие области в конструкции деревянной крыши называются ендовами. Другое название этого элемента — разжелобок или жёлоб ендовы. Имея v-образную форму, ендова крыши фактически играет роль жёлоба, по которому направляются и удаляются потоки воды. Грамотная установка этого элемента имеет огромное значение, так как ошибки при монтаже могут привести к протечкам, порче утеплителя и дополнительным расходам на ремонт.

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Правильно смонтированная ендова не только защищает дом от непогоды и осадков, но и продлевает срок службы кровли.

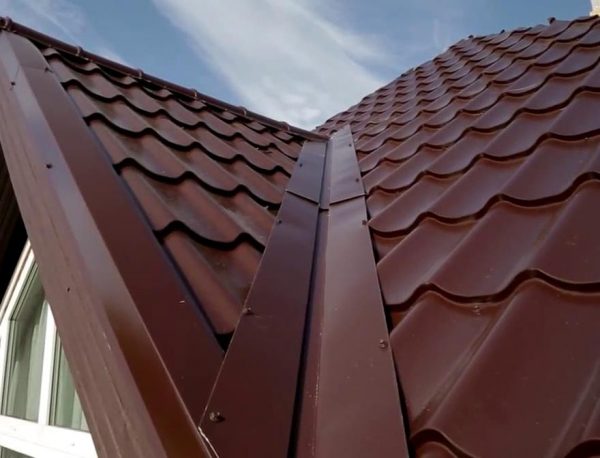

Жёлоб ендовы между скатами мансардного окна

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

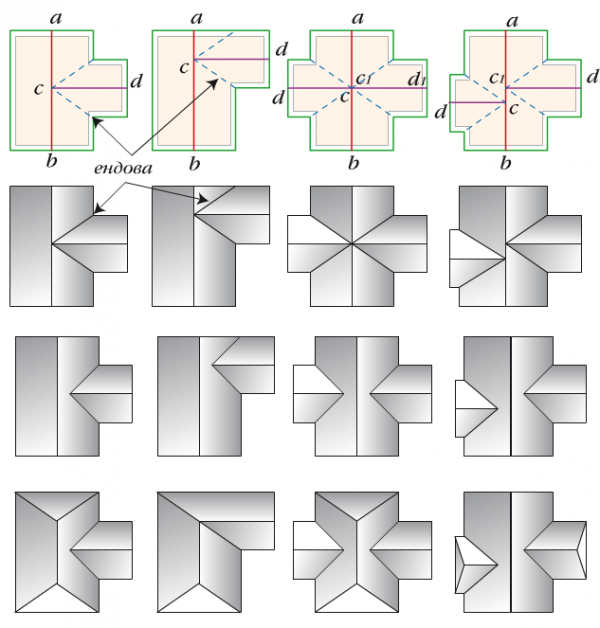

Разновидности конструкций крыш

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями.

В некоторых вариантах конструкции верхняя часть ендовы не используется.

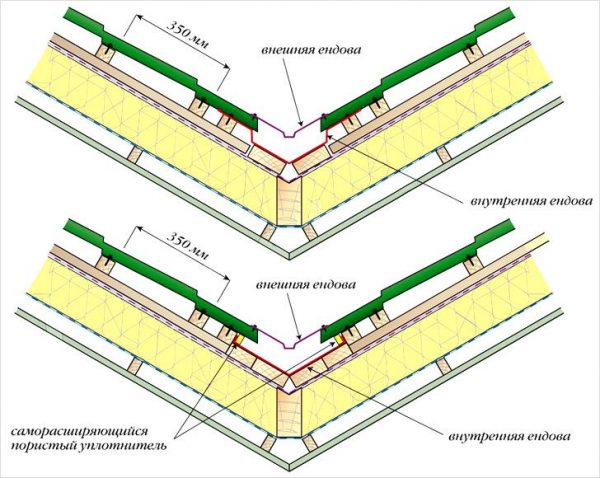

Схема ендовы крыши

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

  1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
  2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
  3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
    • переплетённая конструкция ендовы вызывает сложность в монтаже;
    • на установку такого разжелобка потребуется больше времени;
    • на такой крыше будет скапливаться мусор;
    • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.Мусор на ендове закрытого типа

      На скатах кровельного покрытия с закрытым типом ендовы часто скапливается мусор

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

  1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
  2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
  3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
  4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Видео: устройство ендовы и примыканий

Последовательность монтажа ендовы

Установка ендовы производится в следующей последовательности:

  1. Перед началом монтажа по всей длине карнизного свеса устанавливается капельник для отвода конденсата из подкровельной гидроизоляции.Установка капельника для отвода конденсата

    Капельник изготавливается из того же материала, что и основное кровельное покрытие

  2. По обе стороны на костной стропильной ноге с зазором 5 см от её краёв прибиваются бруски горизонтальной контробрешётки. Нижние торцы брусков должны быть запилены заподлицо с карнизным свесом.
  3. К гидроизоляции в районе ендовы предъявляются повышенные требования. Здесь укладывается три слоя диффузионной мембраны. Её задача защищать нижележащие конструкции и теплоизоляционные материалы от попадания влаги, но не препятствовать выходу водяных паров. Первый слой мембраны раскладывается вдоль ендовы поверх горизонтальной контробрешётки. Плёнка внутри контробрешётки образует своеобразный жёлоб, который защищает древесину от намокания сбоку в случае появления подкровельного конденсата. Мембрана крепится при помощи скоб к верхним и боковым граням планок. Затем мембрана обрезается по краю капельника и контробрешётки.Гидроизоляция ендовы

    Гидроизоляционный материал защищает планки контробрешётки от намокания сбоку и крепится к ним строительным степлером

  4. Далее диффузионная мембрана раскладывается по скатам на стропила по заранее выполненной разметке. Укладка гидроизоляции на скатах производится косичкой, то есть попеременно с двух сторон ендовы. При этом мембрана переносится через обе горизонтальные контробрешётки и обрезается за её противоположным краем. Крепление мембраны со скатов также производится с помощью степлера на боковых и верхних гранях обеих горизонтальных контробрешёток. Стыки этого гидроизоляционного барьера можно склеить с помощью двустороннего скотча.Склеивание диффузионной мембраны

    При склеивании мембраны необходимо делать нахлёст не менее 10 см и проклеивать его двусторонним скотчем

  5. Чтобы мембрана не хлопала по капельнику от ветра и не растрепалась с течением времени, необходимо приклеить её к краю жёлоба капельника двусторонним скотчем.
  6. Поверх гидроизоляции набиваются бруски ендовой доски, которые образуют воздушный зазор для вентиляции подкровельного пространства и отвода конденсата с плёнки.
    Вентиляционный зазор в ендове

    Между нижней планкой ендовы и плёнкой гидроизоляции оставляют зазор для отвода конденсата

  7. Укладка мембраны с противоположного ската, а также крепление скобами к горизонтальной контробрешётке и проклейка двусторонним скотчем происходит аналогичным образом.
  8. После того как мембранной закрыты оба соседних ската и ендова, на них завершается набивка контробрешётки и начинается монтаж брусков обрешётки. Монтаж нижней обрешётки вдоль карнизного свеса проводится заподлицо с торцами контробрешётки.Монтаж обрешётки

    Деревянная обрешётка, уложенная на бруски контробрешётки, необходима для вентилирования подкровельного пространства и для крепления финишного покрытия

  9. В области ендовы на нижних планках обрешётки делается разметка под углом для точной стыковки друг с другом. Вдоль всего карнизного свеса устанавливается вентиляционная лента для защиты от проникновения птиц.Стыковка ендовы в области карнизного свеса

    Нижние рейки обрешётки в области ендовы подрезаются для образования ровного стыка

  10. Торцы обрешётки со стороны фронтонного свеса закрываются завёрнутым кверху лоскутом мембраны, которая фиксируется на брусках степлером. Поверх неё набивается лобовая доска. Если это предусмотрено проектом, по всему карнизному свесу монтируются кронштейны для крепления желобов.
  11. В районе ендовы посередине между рядовыми рейками обрешётки набиваются дополнительные бруски, которые поддерживают жёлоб, не давая ему деформироваться под тяжестью снега. При этом благодаря учащённой обрешётке пространство под желобком ендовы хорошо вентилируется. При наличии водосточной системы монтируется пластиковый фартук свеса. Его задача — не допустить попадание воды и снега в вентиляционный зазор между черепицей и гидроизоляцией.Обрешётка в области ендовы

    Для противодействия снежным нагрузкам под планкой нижней ендовы устраивается учащённая обрешётка

При отсутствии водосточной системы установка фартука свеса не является обязательной.

Видео: монтаж ендовы на кровле из металлочерепицы

Соединение двух ендов на скате

Процесс монтажа на стыке двух ендов осуществляется следующим образом:

  1. Если проектом предусмотрен стык ендов ниже конька, то желоба с обеих сторон подрезаются для плотного сопряжения и закрепляются саморезами. Стык желобов тщательно проклеивается герметизирующей лентой по всей длине, профилируется по рёбрам и прокатывается роликом.
  2. Планка ендовы в верхней части крепится к обрешётке скобками. Верхний угол стыка формируется руками, а отбортовка прижимается к поверхности желобков.Соединение планок ендовы ниже конькового бруска

    Для того чтобы влага не проникала в подкровельное пространство, по краям планок ендовы делают загибы

  3. Отбортовка полностью загибается внутрь по всей длине, при этом прилагать усилия можно только в местах над обрешёткой. По всей длине желобка ендовы с обеих сторон наклеиваются поролоновые полосы. Они защищают подкровельное пространство от осадков и пыли. Нижний край поролоновой полосы должен приходиться на аэроэлемент свеса. Если поролоновые полосы по какой-то причине не были использованы, вода, снег и пыль будут постоянно попадать под кровельное покрытие, тем самым сокращая срок службы конструкции.Установка поролонового уплотнителя для ендовы

    Поролоновые полосы нужно устанавливать обязательно, чтобы защитить пространство под планкой ендовы от воды, снега и пыли

  4. Кровельный материал укладывается на обоих примыкающих скатах в направлении от фронтонного свеса или хребта ендовы, максимально закрывая желобок. Чтобы обеспечить беспрепятственное стекание дождевой воды и сход снега по жёлобу ендовы, покрытие с обеих сторон подрезается на одном уровне. Нахлёст подрезанной черепицы на желобок ендовы должен составлять от 13 до 15 см или 8–10 см от центра нижней планки.
    Выравнивание металлочерепицы в области ендовы

    Листы металлочерепицы подрезают так, чтобы они заходили на нижнюю планку ендовы на 13–15 см

Меньший нахлёст приведёт к тому, что поролоновая полоса будет разрушаться из-за воздействия солнечного излучения, а больший — усложнит крепление черепицы.

Линия отреза наносится красящим шнуром по меткам, расположенным вверху и внизу ендовы, и размечается с обеих сторон желобка.

Видео: ендова с выходом на скат на кровле из металлочерепицы

Особенности крепления элементов узла ендовы

Узел ендовы имеет вид вогнутого угла между двумя скатами крыши. Для крепления этого элемента крыши используют кровельные саморезы, которые оборудованы резиновой или пластиковой шайбой. Шайба выполняет несколько функций:

  • предохраняет поверхность кровельного материала от царапин и повреждений;
  • служит в качестве гидроизоляционной прослойки между саморезом и отверстием в кровле, герметично закрывая все щели.

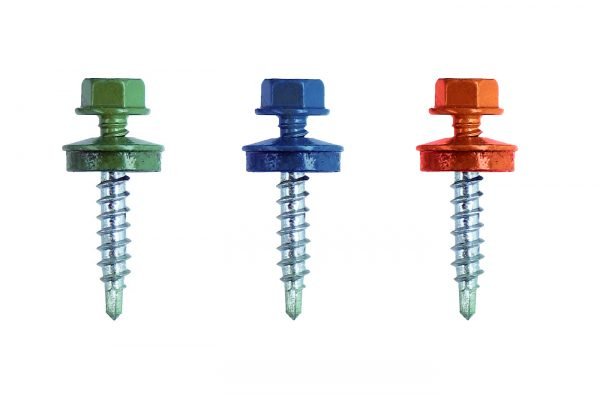

Кровельные саморезы с резиновой шайбой

Резиновая шайба обеспечивает мягкий прижим самореза и гидроизоляцию отверстия

При монтаже планки ендовы необходимо делать нахлёст не менее 10 см.

Для лучшей герметизации этих кровельных элементов необходимо использовать уплотнительную ленту.

Планки нижней ендовы монтируют непосредственно к деревянной обрешётке с помощью кляммеров, фиксируемых гвоздями или саморезами. Верхний элемент ендовы необходимо прикручивать саморезами к металлочерепице. Следует учесть, что саморезы для крепления верхней ендовы не должны упираться в нижний жёлоб. Промежутки между кровельным покрытием и листами разжелобка необходимо заполнить поролоновым уплотнителем.

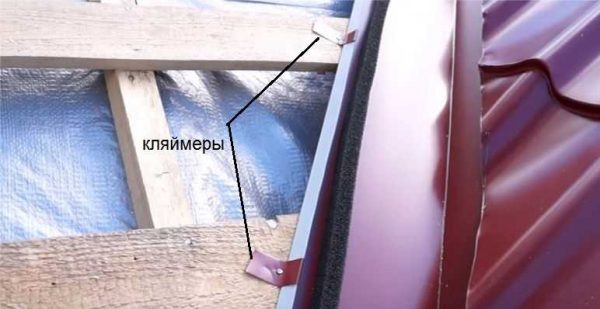

Закрепление жёлоба ендовы к обрешётке

Кляммеры закрепляют нижнюю планку ендовы, не повреждая её края

При монтаже узлов ендовы следует обратить особое внимание на качество обрешётки. Установку нижнего жёлоба рекомендуется делать на сплошную обрешётку, ширина которой должна быть не меньше ширины самой ендовы.

Установка узлов ендовы осуществляется следующим образом:

  1. На металлическом желобке ендовы отогнуть канты или отбортовку. Удобнее всего это сделать на ребре обрешётки.
  2. Согнуть лист желобка по средней линии, повторяя профиль ендовы. Укладка желобков в ендове производится снизу вверх начиная с карнизного свеса. Дождевая вода из ендовы должна попадать точно в водосточный жёлоб. Для этого выступающий край нижнего желобка размечается по краю внутреннего угла водосточного жёлоба с выносом 3–4 см, после чего он подрезается по разметке.Выход ендовы в водосточный жёлоб

    Узел ендовы необходимо разметить так, чтобы вода из разжелобка попадала точно в водосточный жёлоб

  3. Чтобы предотвратить смещение желобка, от края верхней кромки оставить расстояние 1–2 см и прикрепить его к контробрешётке двумя гвоздями или саморезами.
  4. Закрепить разжелобок с обеих сторон, используя шесть скобок, поставляемых в комплекте, с шагом 40 см. После этого отбортовку желобка загнуть внутрь.

Скобки следует крепить не к рядовой, а к учащённой обрешётке, иначе они помешают ровной укладке черепицы.

Верхний желобок укладывается на нижележащий с нахлёстом не менее 10 сантиметров. При укладке необходимо совместить поперечные рёбра желобов и закрепить последующие желобки аналогично первому.

Монтаж узлов ендовы

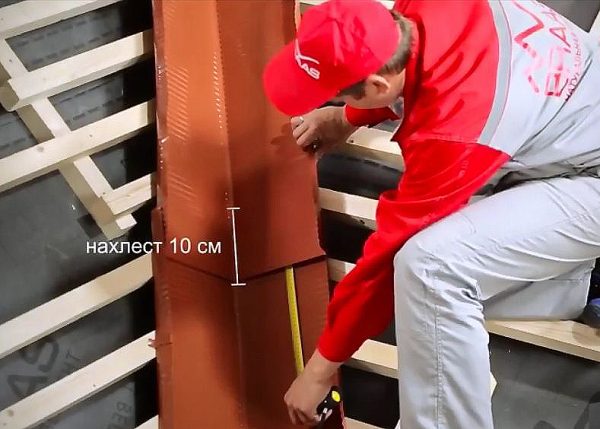

При монтаже ендовы из нескольких планок необходимо делать нахлёст в 10 см

Установка аэроэлемента свеса

Аэроэлемент свеса устанавливается для дополнительной поддержки нижнего ряда металлочерепицы, а также для предотвращения проникновение птиц под кровлю.

  1. При наличии фартука свеса положение аэроэлемента определяется в зависимости от выбранного нахлёста черепицы на водосточный жёлоб и находится в пределах от 31 до 37 см от первой рядовой обрешётки.
  2. Аэроэлементы устанавливаются ресничками вверх и крепятся саморезами или гвоздями.Крепление аэроэлемента свеса

    Аэроэлементы свеса крепятся саморезами или гвоздями

  3. После того как отмерена необходимая длина аэроэлемента, отмечается положение его ножек, попадающих на загнутую отбортовку, и кронштейнов водосточной системы. Мешающие ножки отрезаются.
  4. Чтобы первый фрагмент подрезанной черепицы имел надёжную опору, вынос аэроэлемента на желобок должен быть равен 10 см.

Если вынос будет больше, он будет удерживать в жёлобе мусор и опавшие листья, а также препятствовать скольжению снега и дождевой воды.

Усиление ендовы

Функциональность ендовы напрямую связана с качеством её основания. Для усиления ендовы лучше использовать сплошную обрешётку.

  1. По всей длине основания устанавливается гидроизоляционный слой. Лучшим вариантом для усиления узлов жёлоба является использование ендового ковра. Это защитное покрытие изготавливается из нетканого полиэфирного материала, пропитанного бетонными смесями с добавлением модификаторов. На верхнюю сторону ендового ковра наносится посыпка из базальтовой крошки, нижняя его часть покрыта гранулами песка.
  2. Гидроизоляционный материал фиксируется с помощью специальных наклеек или гвоздями. Если ковёр прибивают гвоздями, расстояние между ними должно быть около 20 см.
  3. Монтируются нижние элементы ендовы, кровельное покрытие, уплотнители и декоративные детали.

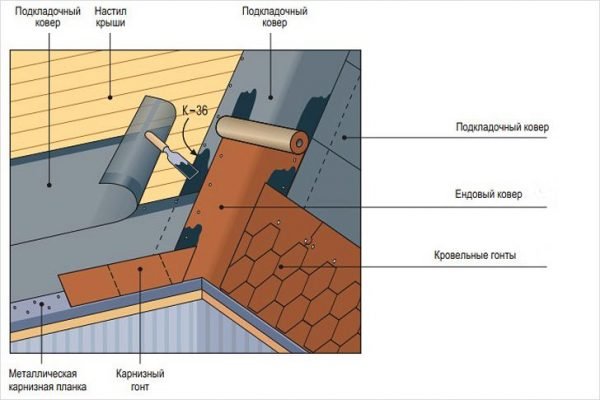

Усиление ендовы дополнительной гидроизоляцией

Для усиления узлов ендовы вместо стандартной гидроизоляции можно использовать нетканые полиэфирные материалы

Установка полиэфирного полотна с битумной пропиткой позволяет решить ряд проблем:

  • обеспечить надёжную защиту внутренних перегибов конструкции и других наиболее уязвимых для попадания влаги мест;
  • создать амортизирующую прослойку, которая будет смягчать нагрузку от снега;
  • повысить эстетические качества крыши;
  • полностью исключить протечки.

Подрезка черепицы при обустройстве ендовы

Если ендова устраивается на крыше из черепицы, часто требуется подрезка элементов кровельного материала:

  1. Сначала выполняется черновая подгонка, а затем чистовая разметка и подрезка черепицы точно по линии, нанесённой на желобке ендовы.Подрезка черепицы

    Подрезку черепицы необходимо производить на станке с циркулярной пилой

  2. Шип черепицы, попадающий на ендову, отбивается или отрезается, чтобы она не трескалась на желобке.
  3. Поролоновую полосу под черепицей следует подрезать — это позволяет сразу уложить кровельное покрытие ровно, не дожидаясь, когда оно под действием собственного веса продавит полосу и ляжет на место.
  4. Предварительно в подрезанной черепице просверливается отверстие для самореза с расчётом, чтобы оно не попало на желобок.
  5. Подготовленный элемент кровельного покрытия устанавливается на место и крепится саморезом.Подрезка черепицы по линии ендовы

    Все уложенные элементы должны образовывать ровную линию, параллельную оси желобка

  6. Иногда при разметке видно, что после отреза некоторых элементов остаётся небольшой треугольный фрагмент, который трудно закрепить. Это происходит в том случае, если линия отреза приходится на правую грань черепицы, тогда линию отреза сдвигают на 5 см, а рядом используют половинчатую черепицу. Она устанавливается вместо обычной рядовой через один столбец от подрезанной. Расход половинчатых элементов кровельного покрытия составляет одну штуку на два ряда с каждой стороны ендовы.Использование половинчатой черепицы на ендове

    Половинчатая черепица добавляет недостающий фрагмент кровли, если в этом ряду под обрезку на ендове попадает большая часть поверхности последнего элемента покрытия

  7. Подготовленная подрезанная черепица укладывается на своё место и фиксируется саморезом. Черепица из верхнего ряда сдвигается вниз и прижимает подрезанный элемент.
  8. Аналогичным образом укладывается и остальной кровельный материал в ендове. При укладке на коньке крайняя коньковая черепица, которая выходит на стык ендов, подрезается по той же линии, что и черепица, расположенная в рядах на скате.
  9. Верхний срез крайней коньковой черепицы закрывается специальной лентой для примыканий. Монтаж ендовы завершён.Гофрированная лента для примыканий

    Гофрированная лента является удобным и эффективным материалом для герметизации выступающих частей кровли

Нельзя крепить черепицу сквозь желобок ендовы, так как в месте прохода самореза осадки будут затекать под кровлю.

Видео: монтаж керамической черепицы — формирование ендовой

Ошибки при монтаже ендовы

Установка жёлоба ендовы требует внимательности и навыков. Так как этот элемент кровли переносит большое количество дождевой воды, малейшая ошибка при его установке может привести к серьёзным проблемам и дополнительным расходам. Наиболее часто встречающимися ошибками при монтаже ендовы являются:

  1. Попытка отрезать черепицу прямо на ендове, используя болгарку. Это часто приводит к повреждению уже закреплённого желобка. Кроме того, очень трудно добиться ровной линии отреза по всей длине разжелобка, поэтому ендова и вся кровля будет выглядеть неряшливо, а стекание воды и сход снега будут затруднены.Неправильная резка черепицы

    Если черепицу отрезать неровно, крыша будет иметь неряшливый вид, а вода и снег будут сходить с неё с перебоями

  2. Крепление желобка гвоздями по всей длине.
  3. Установка планок ендовы от конька к нижнему краю. В этом случае нижняя планка будет накрывать верхнюю. В местах примыканий этих элементов влага попадёт внутрь кровли, а не стечёт вниз.
  4. Узкая обрешётка или отсутствие дополнительных реек. Эта ошибка приведёт к тому, что вес снега деформирует ендову. В результате образуются щели и зазоры, через которые проникнет влага.
  5. Перекрученные или недостаточно сильно закрученные саморезы. В первом случае повреждается кровельное покрытие, во втором — под саморез будет проникать влага.Ошибки при монтаже ендовы кровельными саморезами

    При неправильном закручивании саморезов в подкровельное пространство будет затекать вода, способствуя разрушению стропильной системы

Процесс установки ендовы требует специальных познаний и строительных навыков. Поэтому монтаж этого кровельного элемента лучше доверить опытным специалистам. В этом случае будут исключены ошибки, приводящие к серьёзным проблемам.

Оцените статью: Поделитесь с друзьями!

Как сделать ендову на крыше из металлочерепицы

Ендова – внутренний угол кровли, образующийся при соединении двух скатов. По разжелобку стекает большое количество осадков, поэтому это место должно быть герметично и надежно обустроено.

Оформляется этот элемент крыши при помощи двух ендовых планок – нижней и верхней, первая монтируется до укладки металлочерепицы, вторая – над ней.

ендова металлочерепица
depositphotos

  • Шаг 1. Подготовка основания

    Основание под ендову делают из сплошной обрешетки. Доски располагаются вдоль линии соединения скатов с зазорами в 2 см для проветривания, на одном уровне с остальной обрешеткой.

    О вентиляции кровли из металлочерепицей смотрите по ссылке.

  • Шаг 2. Крепление карнизной планки

    Нижняя кромка обрешетки защищается общей карнизной планкой, которую для углового соединения вырезают по форме стыка.

  • Шаг 3. Монтаж нижних ендовых планок вдоль разжелобка

    После защиты нижнего края обрешетки карнизной планкой приступают к монтажу нижней ендовой планки. Делают это снизу вверх, чтобы при соединении элементов образовывались герметичные нахлесты, в которые вода не попадет при стекании. Крепят планку по краям, к деревянной обрешетке оцинкованными саморезами.

    Край первой планки ендовы вырезают по форме карнизного стыка скатов. По всей длине нижних ендовых планок вдоль их центральной оси маркером проводят две линии, отступив от сгиба по 10 см в каждую сторону. Это границы, за которые не будут заходить листы металлочерепицы.

    Ширина открытой полосы нижней ендовы должна составлять 20 см. Вдоль размеченной граничной линии с двух сторон можно уложить универсальный уплотнитель, он станет дополнительной гарантией герметичности конструкции.

  • Шаг 4. Укладка листов металлочерепицы

    Сначала от фронтона крепят целые листы, которые не требуют резки. Подробная инструкция по монтажу металлочерепицы. Затем производят измерение, разметку и нарезку листов, непосредственно прилегающих к ендове.

    • Для того чтобы вырезать угол на листе металлочерепицы, понадобиться определить две величины: глубину и высоту выреза. Отсчет расстояния ведется от отмеченной на планке ендовы граничной линии, за которую листы металлочерепицы не будут заходить.
    • Для определения глубины выреза измеряют расстояние от уложенного края целого листа металлочерепицы до места соединения граничной линии с карнизом.
    • Высоту выреза определяют следующим образом. От уложенного края целого листа в сторону ендовы отмеряют ширину листа металлочерепицы, который готовится к укладке.
    • Отмечают на ендовой планке точку пересечения предполагаемого листа с граничной линией разметки, за которую покрытие заходить не должно.
    • Точку проецируют на уложенный ранее целый лист (линией параллельной карнизу) и измеряют расстояние от нее вниз до карниза. Эта величина является высотой выреза на новом листе.

    Нарезку металлочерепицы производят внизу на ровном основании: отмечают глубину и высоту выреза, соединяют эти точки прямой линией, отрезают специальным инструментом, кромку среза закрашивают во избежание коррозии. Читайте чем можно резать металлочерепицу.

  • Шаг 5. Установка верхней ендовы

    Срез металлочерепицы поверх разжелобка накрывают планками верхней ендовы, которые монтируют снизу вверх, с нахлестом один на другой 10 см, фиксируя кровельными саморезами.

Правильное обустройство ендов обеспечит достаточную герметичность углового стыка, а доборные элементы для металлочерепицы придадут крыше аккуратный вид.

Ендова для металлочерепицы, ее особенности и пошаговая инструкция по монтажу

На чтение 6 мин. Просмотров 1.1k.

Данная статья позволяет узнать, как правильно сделать ендову крышу, а также узнать нюансы в строении и использовать советы профессионалов.

При строении дома учитывается не только практичность и длительность  срока службы материалов, но и внешний вид  готового здания. Для достижения необычного вида сооружения необходимо выполнение сложных элементов, например конструирование ендовой крыши под металочерепицу.

Ендова как элемент крыши

Ендовые крыши состоят из множества плоскостей,которые соединяются между собой под различными углами. Ендова –это наличие угла  между двумя скатами крыши.

Проектированием такого вида крыши должен заниматься профессиональный  строитель.Допускание даже незначительной ошибки может привести к протечке крыши и даже смещения всей системы строения. Чаще всего ендовые крыши покрывают черепицей металлической.

Различают некоторые виды ендовы:

  • Открытая ендова – вода имеет свойство стекать с крыши самостоятельно с помощьюжелобков. Открытая ендова имеет гидроизоляцию такую же, как и обычные скатные крыши.
  • Ендова закрытая – кровельный материал полностью закрывает крышу. Чаще всего предусматривается при скате крыши крутом.
  • Ендова перемешанная имеет характеристику закрытой ендовы, только материалы имеют свойство переплетаться между собой.При строении такого вида ендовы,панели которые используются для кровли переплетаются или имеют соединительную стыковую деталь.

Подготовительные работы по монтажу

Схему будущей крыши следует разработать еще на начальной стадии проектирования здания. В это же время необходимо определится с выбором типа ендовы. Тип зависит от материала для кровли.

Перед тем как начать монтажные работы необходимо проверить прямоугольность скатов на наличие перекосов. Наличие перекосов может очень усложнить работу по монтажу.

Необходимо все деревянные элементы  обработать антисептическим средством для дерева. Потому что после монтажа кровельного покрытия  это невозможно будут сделать.

Необходимо сделать необходимый расчет материала кровельного для крыши. Приготовить все необходимые инструменты для работы.

Проектирование ендового покрытия

Некоторые рекомендации для проектирования ендовой крыши:

  • При проектировании следует учитывать, что чем сложнее вид крыши и ее форма, тем труднее будет ее монтаж. И наоборот  меньшее количество скатов на крыше позволяет без трудностей  построить конструкцию.
  • При строительстве крыши с большим количеством ентов,необходимо сделать план крыши с учетом параметров сооружения
  • Для правильного проекта крыши нужно всю постройку разделить на прямоугольники.
  • В тех местах, где происходит соединение главного помещения с пристройками, будет лежать черта ендовы.

Для начала проектирования необходимо сделать чертеж всего здания. Строение каркаса ендов подразделяется на несколько типов: с нижней планкой и верхней. Планка нижняя строится в том случае, когда отрицательный угол образуется на стыке. Этот угол называетсяразжелобок, он служит для стека влаги с крыши. В проекте крышинижняя планка должна указываться заранее.

При проектировании следует места, в которых будет монтироваться  ендова, дополнительно укрепить деревянными брусьями.

Что потребуется для монтажа?

При строительстве ендовой крыши необходимы следующие инструменты:

  • Измерительная рулетка
  • Карандаш
  • Шнур обивочный
  • Шпатель небольшой формы
  • Молоток
  • Нож кровельный
  • Фен строительный средней мощности
  • Пистолет клеевой
  • Гвозди
  • Деревянные брусья
  • Инструмент, с помощью которого огибают кромки
  • Материал для гидроизоляции
  • шуруповерт
  • саморезы
  • станок для резки метала
  • линейка
  • заклепки стальные
  • уровень

Инструменты должны быть хорошего качества, ведь успех выполнения работы во многом зависит от качества инструментов.

монтаж необходимо проводить с использованием саморезов  которые выпускаются  с резиновыми накладками, этопредотвратит попадание воды.

Этапы работ

  • монтировать желобок на настил необходимо до того как набивается обрешетка. Перед началом установления ендовы следует сделать настил деревянный под желобок,для этого применяется обрезная доска,обработанная антисептическим средством.
  • Проведение гидроизоляции крыши – можно использовать материал рубероид
  • Необходимобоковые кромки металлического желобка отогнуть, что бы получился угол 90 % и спрофилировать их на деревянному бруску
  • Необходимо согнуть по центральной оси желобок намного больше, нежели угол ендовы.
  • Желобок монтируется в порядке сверху вниз. Обрезая желобок нужно предусматривать расстояние для желоба водосточного,примерно 5 см.
  • Используя металлические скобки желобок необходимо закрепить.Что бы избежать сдвижения ,желобок необходимо прибить гвоздями к настилу.
  • Последующий нахлест должен быть более 10 см., при монтаже ребра необходимо совместить.
  • Аккуратно необходимо приклеить защитную полосу к краю желоба. Эти специальные полосы имеют смазку, которая обладает влагоотводящим свойством.
  • Производится настил на поверхность металочерепицы

Монтаж верхнего слоя ендовы  делается, как и нижний слой. Но крепленым основанием в этом случае выступает металочерепица. Крепление  происходит с помощью саморезов с резиновыми накладками.

Ендова является самым уязвимым местом на крыше, она должна иметь соответствующую защиту от природных явлений. Для этого используется рулонные настилы для ендовы.Укладку таких покрытий необходимо производить в несколько слоев,поперечно всей площади ендовы.

Преимущества ендового настила

  • Внутренние изгибы имеют хорошую защиту
  • Снижение негативного воздействия окружающей среды
  • Эстетический вид улучшается
  • Гарантированноеотсутствие протечек

Некоторые рекомендации по монтажу ендовой крыши

  • Необходимо качественно клеить ленты, герметизирующие —  это предотвратит попадания мусора и воды
  • Обрешетку следует устанавливать, начиная снизу на капельники.
  • Следует проверить,что бы кровельный настил прилегал очень плотно к ендовым планкам

Советы профессиональных строителей

  • Скрывать недостатки ендова можно с помощьюфальшь – ендовы, она крепится через каждые 40см.
  • Монтаж ендовы следует проводить  вместе с остальными работами, не следует откладывать  эту работу на длительный срок
  • В тех случаях,когда угол ската получается почти плоским необходимо положить дополнительный слой гидроизоляции
  • Материал для ендова должен прочным, прочнее, чем сам настил кровельный
  • Если в качестве кровли используется металочерепица необходимо использовать уплотнитель саморасширающийся
  • Не стоит монтировать гидроизоляцию ендовы, если еще не проложен первый ряд материала для кровли.
  • Тип закрытой ендовой имеет более привлекательный вид
  • Основа под конструкцию должна быть прочной
  • Для качественной защиты следует использовать гидроизоляционный материал в несколько слоев
  • Не стоит монтировать ендовую крышу в дождливую погоду

Придерживаясь советов специалистов монтаж ендовы вполне под силу выполнить самостоятельно, но для этого необходимо иметь строительный опыт.

Кровля крыши,выполненная качественно по правильно разработанному проекту будет служить длительное время. Крыши с применением ендовы имеют очень необычный вид, который предает зданию очень красивый и завершённый вид.

Гидроизоляция для крыши под металлочерепицу

Повышенная влажность под кровельным покрытием приводит к загниванию деревянных конструкций крыши и намоканию теплоизоляционного материала. Повреждение структуры дерева приводит к его разрушению и без масштабного и затратного ремонта не обойтись.

Гидроизоляция кровли под металлочерепицу призвана защитить деревянные элементы и теплоизоляцию (если она имеется) от влаги, которая различными способами может проникать под кровлю:

  • от конденсата, образующегося на внутренней поверхности металлочерепицы при повышенной влажности воздуха и/или проникновении на чердак влажных испарений из жилых помещений;
  • от влаги, проникшей через отверстия в крепеже.

гидроизоляция под металлочерепицу
depositphotos

Виды гидроизоляционных пленок

Все гидроизоляционные рулонные материалы для крыши под металлочерепицу подразделяются на два основных вида:

  • гидроизоляционные пленки;
  • диффузионные мембраны.

Основное отличие гидроизоляционных пленок от диффузионных мембран состоит в том, что первые не пропускают как капельную влагу, так и водяные пары, а вторые задерживают капельную влагу, но легко преодолеваются водяными парами.

Гидроизоляционные пленки в несколько раз дешевле мембран. Поэтому для влагозащиты холодной кровли лучше использовать именно их. Это позволит снизить затраты на материал, без потери защитных свойств.

Если же крыша утепляется минеральной ватой или другим теплоизоляционным материалом, то рекомендуется использовать диффузионную мембрану, которая будет выпускать из утеплителя проникший туда пар, но не позволит проникать в утеплитель влаге.

Кроме паропроницаемости гидроизоляционные пленочные материалы отличаются и другими параметрами: материалом основы (полиэтилен, полипропилен и т. д.), плотностью, прочностью, устойчивостью к УФ, сроком службы. Подробный обзор пленок читайте тут.

Технология устройства гидроизоляции зависит от марки используемого материала и вида кровли – холодная она или утепленная.

Для холодной крыши

Холодная кровля означает отсутствие в ней утеплителя. При ее гидроизоляции может использоваться как диффузионная мембрана, так и гидроизоляционная пленка с низкой паропроницаемостью – полиэтиленовая или полипропиленовая.

Название пленки Прочность*, Н/50мм Масса, г/кв.м Примечание
Ютафол Д 110 Стандарт 250/240 110 Оптимальный выбор, цена-качество
Ондутис D (RV) 650/500 85 По цене как Изоспан, но менее прочная
Изоспан D 1068/890 2-х слойная, высокая прочность
ROCKWOOL 120/65 60 Очень тонкая, можно порвать

* Прочность — максимальная сила растяжения в продольном и поперечном направлении.

Пленка укладывается прямо на стропила с небольшим (около 20 мм) провисанием. Укладка производится полосами начиная от карниза вверх с перекрытием нижнего слоя верхним на 50-100 мм. Стык между полотнами герметизируется клейкой лентой.

Если используется «дышащая» пленка, нужно обратить внимание на то, какой стороной она укладывается вверх, от этого зависит ее правильная работа. Эту информацию можно найти в инструкции к материалу, обычно сторона с логотипом должна смотреть вверх.

Выше гидроизоляционной пленки должен располагаться вентиляционный зазор. Для его устройства на стропила поверх пленки прибивают планки контробрешетки толщиной 50 мм, и уже к ним крепится обрешетка.

Для крыши с утеплителем

Гидроизоляция утепленной кровли получается сложнее и дороже. Есть два варианта гидрозащиты в зависимости от вида используемого материала.

гидроизоляция кровли с двумя зазорами

Гидроизоляция с двумя зазорами

Если используется пленка с низкой паропропускной способностью, необходимо создать два вентиляционных зазора – между утеплителем и пленкой и между пленкой и обрешеткой.

Обычно утеплитель укладывается между стропилами вровень с их верхней поверхностью. Поэтому для создания первого зазора нужно прибить к стропилам планки контробрешетки и на них без провисания уложить пленку. Затем поверх пленки к контробрешетке набиваются планки, обеспечивающие второй зазор, а к ним обрешетка для металлочерепицы.

Достоинство способа с двумя зазорами заключается в том, что можно использовать более дешевую гидроизоляционную пленку вместо диффузионной мембраны.

Недостаток – в большей трудоемкости. К тому же обеспечить двойной зазор в местах ендов, выходов дымоходов и мансардных окон бывает сложно, а иногда и невозможно.

Читайте также: вентиляция подкровельного пространства металлочерепицы.

гидроизоляция кровли мембрана

Гидроизоляция с одним вентиляционным зазором

В большинстве случаев целесообразнее использовать данный вариант, при котором создается только один вентиляционный зазор – между пленкой и обрешеткой.

Для его реализации потребуется диффузионная мембрана, способная эффективно пропускать водяные пары, даже будучи уложенной без зазора, прямо на утеплитель. Крепится она к стропилам по обычным правилам – с перекрытием верхними полосами нижних и герметизацией клейкой лентой.

Мембраны требуют укладки определенной стороной вверх.

Но даже в случае использования «дышащей» мембраны вентиляционный зазор между ней и обрешеткой должен быть обеспечен – с помощью все той же контробрешетки, прибитой к стропилам.

Название мембраны Прочность*, Н/50мм Проницаемость пара, Sd Масса, г/кв.м Примечание
DELTA®-VENT N 220/165 0,02 130 Лучший выбор, если позволяют средства
Tyvek Soft 165/140 0,02 58 Очень легкая и надежная мембрана от DuPont
ЮТАВЕК 115 260/170 0,02 115 Цена — качество
Изоспан AM 160/100 0,03 Бюджетная мембрана, средняя прочность
Ондутис SA115 160/90 0,02 100 Лучше пропускает пар чем Изоспан, но обладает меньшей стойкостью к УФ-лучам

Можно ли использовать рубероид?

Привычный для нас рубероид, который несколько десятилетий назад был почти единственным гидроизоляционным материалом, во всех отношениях (за исключением разве что цены) проигрывает новым продуктам для гидрозащиты.

Срок его службы значительно уступает долговечности современных гидроизоляционных пленок, он хорошо горит и издает при нагревании сильный, неприятный запах. Специалисты не рекомендуют использовать его для гидроизоляции под металлочерепицу.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
