Гидроизоляция трапа в полу

Если в проекте душевой кабины не предусмотрен поддон, гидроизоляция трапа в полу становится очень ответственным моментом. Поскольку те, места, что контактируют с водой, следует очень тщательно защитить от воздействия воды. Они называются мокрыми зонами душа и к ним относятся:

  • Стояки с трубами;
  • Участки стен, на которые попадает много воды;
  • Стыки между полом и стенами, нижние части стен;
  • Пол, куда стекает вода в душе, просачиваясь в плиты бетонного перекрытия кабины.

Там, где труба входит в основание пола кабины без поддона, все время будет попадать влага в виде капель воды в бетонном основании пола, а на трубах возникнет конденсат. Все оставшиеся поверхности также являются влажными зонами.

Соблюдение технологии создания гидроизоляционного слоя предполагает обработку специальными гидроизоляционными материалами всех стыков и соединений стен и пола.

Кроме того, следует учесть все особенности монтажа и гидроизоляции душевой кабины без поддона. Конструкция слива укладывается в стяжку пола, затем в ней делается специальное углубление, оставшееся пространство заделывается бетонной смесью. Чтобы проверить качество гидроизоляции слива необходимо налить немного воды в сифон.

Устройство трапа

При отсутствии поддона встроенный трап включает в себя:

  • Декоративную решетку;
  • Корпус, имеющий вертикальный и косой выпуск;
  • Запирающий сифон, который не даст проникать неприятным запахам внутрь душевой из канализации и через декоративную решетку.

Если устройство трапа находится в центре кабины, как по классическому варианту, тогда уклон в центр делают с каждой из четырех сторон, после чего устанавливают решетку трапа размером 10*10 см.

Данный вариант используется при выходе выпуска в пол. Конструкцию водоотводного трапа душевой кабины производится с учетом того, что уклон пола, не превышающий 3%,  должен быть равномерно распределен в сторону места слива, таким образом, чтобы не было луж.

Есть еще один вариант установки трапа: с краю пола душевой кабины, при этом его обязательно покрыть специальной нескользкой пленкой. Для этого монтируют линейную решетку трапа, а уклон пола делают в 2%. Смотированная решетка может быть скрытой.

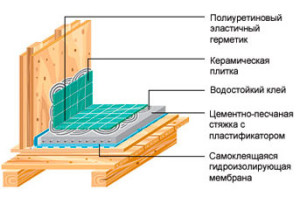

Гидроизоляция не зависит от наличия поддона или его отсутствия и является минимальной. Пол в душевой кабине должен находиться по уровню немного ниже поверхности полов в других помещениях. Если же этого нет, рекомендуется установить высокий порожек для отделения душевой.

Гидроизоляция с использованием полимерно-цементных материалов

Соблюдайте строгий порядок действий во время работ с полимерно-цементным материалом, чтобы результат привел к качественной изоляции душевой от влаги:

  • Очистите пол от мусора, пыли и грязи.
  • Увлажните немного поверхность пола.
  • Смешайте все компоненты изоляции в соответствии с инструкцией.
  • Размешайте смесь до однородного состояния.
  • Нанесите раствор при помощи кисти с жестким ворсом, на поверхность пола стен в нижней части душевой и пола.
  • Следующий этап – прокладка полипропиленовой сетки или замазка изолятором в местах проведения коммуникаций, а именно канализации и водопровода, труб и стояков, стыков пола и стен.
  • Оставьте первый слой изолятора на период времени, указанный в инструкции.
  • Еще раз проведите увлажнение поверхности, затем нанесите второй слой гидроизоляции.
  • Высушите второй слой и после этого можете начинать выполнение отделочных работ.

Гидроизоляция для душевой без поддона особенно важна, поскольку вода, скопившаяся на полу, может через перекрытие проникнуть к соседям, что, как вы понимаете, нежелательно.

правила устройства и монтажа — ВикиСтрой

Довольно часто современный ремонт санузла подразумевает обустройство душевой комнаты вместо кабины или поддона с ширмой . Это достаточно удачное решение, обеспечивающее высокий уровень гигиены и эстетики, но для правильной реализации задумки нужно учесть ряд особенностей.

При самостоятельном обустройстве душевого поддона появляется возможность избавиться от трудностей с подъёмом уровня пола, что необходимо для правильной разуклонки канализационной трубы. Коммуникации могут пролегать как в стене, так и под полом, при этом минимальная высота подъёма уровня для трапов составляет 50–60 мм.

Пол поддона должен быть не только выше покрытия в санузле, но и обнесен бортом. Для этих целей удобно использовать газобетон: этот материал прост в обработке, что позволяет возводить кладку любой конфигурации. Подробнее о газобетоне и его свойствах можно прочитать в статье на сайте rmnt.ru. Благодаря теплосберегающим качествам газобетона пол в душе будет быстрее разогреваться от горячей воды.

Образованный поддон должен иметь гидроизоляцию отдельную от той, которая выполнена по всей мокрой зоне санузла. Напуск гидроизоляции на стены должен быть выше бортов, которые и сами гидроизолируются по верхней плоскости с подворотом на наружную сторону.

Для установки скрытого пристенного трапа обязательно потребуется изготовить нишу и штрабу в стене или полу. Перегородка из газоблока позволяет сделать это без врезания в капитальную конструкцию, отделяющую санузел. Такое решение выгодно для небольших ванных комнат: перегородка лишь немногим шире борта, в то же время пропадает необходимость городить фальшстену и трудиться над корректным примыканием ширмы.

Трудность инсталляции трапа в том, что нишу и штрабу нужно проделать заранее, учтя при этом толщину подготовительной отделки и плитки. Для корректной работы слива недопустимо, чтобы полости скрытой установки оставались без защитного покрытия и гидроизоляции.

Работы по монтажу душевого слива разнесены на несколько этапов с привязкой к определённым операциям по выполнению внутренней отделки санузла. Для определения точного порядка следует изучить монтажную инструкцию для выбранного изделия.

Импортные производители прилагают к трапам достаточно подробное руководство по установке и специальные шаблоны для разметки. Бюджетная продукция сопровождается лишь лаконичным эскизом, хотя последовательность монтажа по нему можно установить достаточно точно. При распаковке изделия из КНР можно обнаружить инструкцию от другого изделия, либо полное отсутствие руководства по монтажу. К счастью, китайские трапы имеют типовое устройство и порядок их установки во многом похож, тогда как европейские производители могут использовать весьма оригинальные решения для обеспечения дополнительной надёжности крепления и гидроизоляции.

Существует две разновидности душевых трапов: внутрипольные и угловые, которые монтируются вместе с душевой системой инсталляции. Подготовка к установке трапов первого типа заключается только в изготовлении технических полостей для приёмной воронки и отрезка сливной трубы. После этого трап крепится путём замуровки строительной смесью на минеральном вяжущем, затем сверху выполняется стяжка с уклоном 1–2% к сливному отверстию .

В большинстве инструкций по монтажу душевых трапов предусмотрена заливка стяжки на полу душа после того, как воронка, сифон и труба надёжно зафиксированы в нужном положении механическим креплением. Однако производители, предлагая подобное решение, умалчивают о сложностях доставки достаточно большого количества бетонной смеси на верхние этажи многоквартирных зданий и о риске расслоения кустарного пескобетона при заливке такого толстого слоя.

Кроме того, наличие массивной бетонной плиты под полом душа увеличит его теплоёмкость и сделает неприятно холодным. Нивелировать такой эффект можно только путём использования бетона на вспученных вулканических породах, который сам по себе достаточно дорогой. По этим причинам закладка основной части пола газосиликатными блоками с попутной организацией углублений под элементы сливной системы видится куда более рациональным вариантом.

При монтаже трапа как системы душевой инсталляции сливная воронка крепится к раме, которая сама надёжно закреплена к стене и несёт на себе также смеситель, органы управления и систему трубопроводов. В этом случае никак не избежать обустройства ниши в стене. Большинство конструкций предполагают монтаж в каркасную фальшстену , плоскость которой отстоит от несущей от 50 до 80 мм.

Обустроить такую нишу по ходу кладки газосиликатной перегородки не составит большой проблемы, при этом не потребуется проведения грязных и пыльных работ. Но обязательно нужно учесть необходимость крепления обшивки поверх металлической рамы таким образом, чтобы её плоскость совпала с основной поверхностью перегородки. В большинстве случаев для этого удобно использовать аквапанель — будет достаточно одного листа. При этом нишу нужно расширить на 50мм с каждой стороны, чтобы удобно закрепить на прямых подвесах профиль, а к нему — систему инсталляции.

Совет 1: Для надёжного крепления в газобетон используйте либо специальный крепеж, либо специальные методы.

Совет 2: Заранее начертите схему кладки газоблоков выбранного формата, разметьте все технологические углубления. Так вы получите возможность подрезки фрагментов блоков по ходу кладки, в конце останется лишь немного сгладить неровности теркой.

Существует два способа монтажа трапа в газобетонный пол:

  1. Заделать полости быстротвердеющим раствором на гипсовых вяжущих, а затем выполнить стяжку с разуклонкой;
  2. После механического закрепления сантехнической арматуры залить пол смесью с высокой подвижностью, а после частичного схватывания вывести уклонообразующую поверхность по маякам.

Важно: не следует использовать разнородные материалы. Если заделка полостей выполнялась гипсовой смесью, то и стяжку необходимо выполнять ей же. Это также касается заделки борозд, остающихся после удаления маяков.

Если сантехника крепится замуровкой, первыми устанавливаются корпус сливной горловины и гидрозатвора. Высота установки такова, чтобы борта отверстия были выше газобетона на величину минимального слоя той смеси, которая будет использоваться при разуклонке. Уклонообразующая стяжка сходит на нет у борта сливной воронки и поднимается во всех направлениях с уклоном 8–12 мм/м. Минимальная и максимальная высота пола в душевой определяется пропускной способностью системы слива: для качественной продукции производитель указывает оптимальные значения уклона труб в зависимости от диаметра.

Гидроизоляция внутрипольного слива выполняется в несколько этапов по мере сборки душевого трапа. После заливки стяжки наносится первый слой, который покрывает область не менее 50 см в каждую сторону от трапа. После высыхания по периметру приёмной горловины проклеивается герметизирующая лента. Далее с подъёмом на стены выполняется сплошная гидроизоляция мокрой зоны под укладку плитки.

Надёжными можно считать следующие виды гидрозащиты:

  • Битумная мембрана, армированная стеклотканью. Рекомендуется приобретать гидробарьер, имеющий минерализованную наружную поверхность, либо разогреть поверхность гидроизоляции феном до лёгкого оплавления и присыпать сухим просеянным песком.
  • Водостойкая штукатурка. Наносится слоем до 15 мм, что вызывает необходимость выравнивания стен на границах мокрой зоны. В то же время штукатурка может использоваться в качестве корректирующего слоя для выравнивания поверхностей.
  • Полимерцементная обмазочная гидроизоляция. Удобна в нанесении, легко поддается минерализации каменной крошкой.
  • Наплавляемая гидроизоляция для плоских кровель с минерализованной поверхностью. Требует повышенной аккуратность при выполнении стыков и сопряжений, для работы потребуется газовая горелка с регулируемым пламенем и двуручный валик для прокатывания швов.

Пристенные трапы сложнее в монтаже, ведь горловину слива приходится выставлять не в одной, а сразу в двух плоскостях. Для точного и надёжного позиционирования такие системы снабжаются инсталляцией в виде рамы из профильной трубы сечением как правило 50х50 мм. Инсталляция имеет удобные приспособления для регулировки высоты приёмной воронки и её выступа относительно плоскости стены.

В стандартном варианте рама крепится к каркасу фальшстены, для чего нужно лишь заранее расположить стоечные профили средними полками навстречу друг ко другу, связав их с соседними с помощью 2–3 перекладин на каждую сторону. Если инсталляция устанавливается внутрь газобетонной перегородки, крепление осуществляется либо напрямую при условии наличия спецкрепежа, либо посредством всё того же стоечного профиля, развёрнутого средней полкой к себе и закреплённого на половинках прямых подвесов.

Полка профиля, обращенная к боковой стенке ниши, крепится крайним фрагментом подвеса — пластиной с перфорацией. Остаток используется для крепления с обратной стороны. Таким образом сначала к профилю нужно с шагом в 40 см прикрутить перфорированные пластины, затем закрепить их к боковой стенке саморезами 60–70 мм, после чего усилить крепление Г-образными элементами, установленными на противоположную полку профиля и прикреплёнными к задней стенке ниши.

В зависимости от устройства, рама инсталляции может крепиться только к капитальным конструкциям, либо также и к каркасу фальшстены. В первом случае выполняется крепление низа инсталляции к полу на распорные анкеры и верха к стене с использованием длинных стальных шпилек.

Порядок выполнения гидроизоляции аналогичен внутрипольному трапу. После застывания стяжки и удаления остатков демпферной ленты защищается от протечек прилегающая к трапу область, при установке некоторых моделей на этом этапе наклеивается мембрана, приклеенная производителем по контуру горловины. Завершающий этап — нанесение основного слоя гидроизоляции сплошным слоем, при этом заход на стену в области расположения трапа должен составлять не менее метра, либо до высоты расположения душевого излива.

После завершения работы над гидроизоляцией мокрой зоны укладывается кафельное покрытие, отступ которого от горловины слива определяется инструкцией по сборке. После этого в порядке, установленном руководством по монтажу, устанавливаются уплотнения и защитная решётка, производится герметизация примыканий водостойкими силиконом.

Гидроизоляция трапа в полу

Если в проекте душевой кабины не предусмотрен поддон, гидроизоляция трапа в полу становится очень ответственным моментом. Поскольку те, места, что контактируют с водой, следует очень тщательно защитить от воздействия воды. Они называются мокрыми зонами душа и к ним относятся:

  • Стояки с трубами;
  • Участки стен, на которые попадает много воды;
  • Стыки между полом и стенами, нижние части стен;
  • Пол, куда стекает вода в душе, просачиваясь в плиты бетонного перекрытия кабины.
Гидроизоляция трапа в полу

Там, где труба входит в основание пола кабины без поддона, все время будет попадать влага в виде капель воды в бетонном основании пола, а на трубах возникнет конденсат. Все оставшиеся поверхности также являются влажными зонами.

Соблюдение технологии создания гидроизоляционного слоя предполагает обработку специальными гидроизоляционными материалами всех стыков и соединений стен и пола.

Кроме того, следует учесть все особенности монтажа и гидроизоляции душевой кабины без поддона. Конструкция слива укладывается в стяжку пола, затем в ней делается специальное углубление, оставшееся пространство заделывается бетонной смесью. Чтобы проверить качество гидроизоляции слива необходимо налить немного воды в сифон.

Устройство трапа

При отсутствии поддона встроенный трап включает в себя:

  • Декоративную решетку;
  • Корпус, имеющий вертикальный и косой выпуск;
  • Запирающий сифон, который не даст проникать неприятным запахам внутрь душевой из канализации и через декоративную решетку.

Если устройство трапа находится в центре кабины, как по классическому варианту, тогда уклон в центр делают с каждой из четырех сторон, после чего устанавливают решетку трапа размером 10*10 см.

Гидроизоляция трапа в полу

Данный вариант используется при выходе выпуска в пол. Конструкцию водоотводного трапа душевой кабины производится с учетом того, что уклон пола, не превышающий 3%,  должен быть равномерно распределен в сторону места слива, таким образом, чтобы не было луж.

Есть еще один вариант установки трапа: с краю пола душевой кабины, при этом его обязательно покрыть специальной нескользкой пленкой. Для этого монтируют линейную решетку трапа, а уклон пола делают в 2%. Смотированная решетка может быть скрытой.

Гидроизоляция не зависит от наличия поддона или его отсутствия и является минимальной. Пол в душевой кабине должен находиться по уровню немного ниже поверхности полов в других помещениях. Если же этого нет, рекомендуется установить высокий порожек для отделения душевой.

Гидроизоляция с использованием полимерно-цементных материалов

Соблюдайте строгий порядок действий во время работ с полимерно-цементным материалом, чтобы результат привел к качественной изоляции душевой от влаги:

  • Очистите пол от мусора, пыли и грязи.
  • Увлажните немного поверхность пола.
  • Смешайте все компоненты изоляции в соответствии с инструкцией.
  • Размешайте смесь до однородного состояния.
  • Нанесите раствор при помощи кисти с жестким ворсом, на поверхность пола стен в нижней части душевой и пола.
  • Следующий этап – прокладка полипропиленовой сетки или замазка изолятором в местах проведения коммуникаций, а именно канализации и водопровода, труб и стояков, стыков пола и стен.
  • Оставьте первый слой изолятора на период времени, указанный в инструкции.
  • Еще раз проведите увлажнение поверхности, затем нанесите второй слой гидроизоляции.
  • Высушите второй слой и после этого можете начинать выполнение отделочных работ.

Гидроизоляция для душевой без поддона особенно важна, поскольку вода, скопившаяся на полу, может через перекрытие проникнуть к соседям, что, как вы понимаете, нежелательно.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Трап для душа под плитку: правила устройства и монтажа

Трап для душа – это сливное отверстие, которое монтируется в полу ванной комнаты под плитко и используется в сборных стационарных душевых кабинах, которые не имеют поддона.

Одно из последних модных веяний в сантехническом оборудовании — системы скрытого слива для душевых комнат. Из инструкции вы узнаете, как возвести перегородку, и оборудовать поддон, обеспечить надёжную гидроизоляцию и установить трап для душа под отделку кафельной плиткой.

Системы скрытого слива

  • Обустройство душевой комнаты
  • Подготовка к монтажу
  • Монтаж и гидроизоляция внутрипольного трапа
  • Особенности монтажа и гидрозащиты пристенного слива


Обустройство душевой комнаты

Довольно часто современный ремонт санузла подразумевает обустройство душевой комнаты вместо кабины или поддона с ширмой. Это достаточно удачное решение, обеспечивающее высокий уровень гигиены и эстетики, но для правильной реализации задумки нужно учесть ряд особенностей.

При самостоятельном обустройстве душевого поддона появляется возможность избавиться от трудностей с подъёмом уровня пола, что необходимо для правильной разуклонки канализационной трубы. Коммуникации могут пролегать как в стене, так и под полом, при этом минимальная высота подъёма уровня для трапов составляет 50–60 мм.

Пол поддона должен быть не только выше покрытия в санузле, но и обнесен бортом. Для этих целей удобно использовать газобетон: этот материал прост в обработке, что позволяет возводить кладку любой конфигурации. Подробнее о газобетоне и его свойствах можно прочитать в статье на сайте rmnt.ru. Благодаря теплосберегающим качествам газобетона пол в душе будет быстрее разогреваться от горячей воды.

Образованный поддон должен иметь гидроизоляцию отдельную от той, которая выполнена по всей мокрой зоне санузла. Напуск гидроизоляции на стены должен быть выше бортов, которые и сами гидроизолируются по верхней плоскости с подворотом на наружную сторону.

Для установки скрытого пристенного трапа обязательно потребуется изготовить нишу и штрабу в стене или полу. Перегородка из газоблока позволяет сделать это без врезания в капитальную конструкцию, отделяющую санузел. Такое решение выгодно для небольших ванных комнат: перегородка лишь немногим шире борта, в то же время пропадает необходимость городить фальшстену и трудиться над корректным примыканием ширмы.

Трудность инсталляции трапа в том, что нишу и штрабу нужно проделать заранее, учтя при этом толщину подготовительной отделки и плитки. Для корректной работы слива недопустимо, чтобы полости скрытой установки оставались без защитного покрытия и гидроизоляции.


Подготовка к монтажу

Работы по монтажу душевого слива разнесены на несколько этапов с привязкой к определённым операциям по выполнению внутренней отделки санузла. Для определения точного порядка следует изучить монтажную инструкцию для выбранного изделия.

Импортные производители прилагают к трапам достаточно подробное руководство по установке и специальные шаблоны для разметки. Бюджетная продукция сопровождается лишь лаконичным эскизом, хотя последовательность монтажа по нему можно установить достаточно точно. При распаковке изделия из КНР можно обнаружить инструкцию от другого изделия, либо полное отсутствие руководства по монтажу. К счастью, китайские трапы имеют типовое устройство и порядок их установки во многом похож, тогда как европейские производители могут использовать весьма оригинальные решения для обеспечения дополнительной надёжности крепления и гидроизоляции.

Существует две разновидности душевых трапов: внутрипольные и угловые, которые монтируются вместе с душевой системой инсталляции. Подготовка к установке трапов первого типа заключается только в изготовлении технических полостей для приёмной воронки и отрезка сливной трубы. После этого трап крепится путём замуровки строительной смесью на минеральном вяжущем, затем сверху выполняется стяжка с уклоном 1–2% к сливному отверстию .

В большинстве инструкций по монтажу душевых трапов предусмотрена заливка стяжки на полу душа после того, как воронка, сифон и труба надёжно зафиксированы в нужном положении механическим креплением. Однако производители, предлагая подобное решение, умалчивают о сложностях доставки достаточно большого количества бетонной смеси на верхние этажи многоквартирных зданий и о риске расслоения кустарного пескобетона при заливке такого толстого слоя.

Кроме того, наличие массивной бетонной плиты под полом душа увеличит его теплоёмкость и сделает неприятно холодным. Нивелировать такой эффект можно только путём использования бетона на вспученных вулканических породах, который сам по себе достаточно дорогой. По этим причинам закладка основной части пола газосиликатными блоками с попутной организацией углублений под элементы сливной системы видится куда более рациональным вариантом.

При монтаже трапа как системы душевой инсталляции сливная воронка крепится к раме, которая сама надёжно закреплена к стене и несёт на себе также смеситель, органы управления и систему трубопроводов. В этом случае никак не избежать обустройства ниши в стене. Большинство конструкций предполагают монтаж в каркасную фальшстену, плоскость которой отстоит от несущей от 50 до 80 мм.

Обустроить такую нишу по ходу кладки газосиликатной перегородки не составит большой проблемы, при этом не потребуется проведения грязных и пыльных работ. Но обязательно нужно учесть необходимость крепления обшивки поверх металлической рамы таким образом, чтобы её плоскость совпала с основной поверхностью перегородки. В большинстве случаев для этого удобно использовать аквапанель — будет достаточно одного листа. При этом нишу нужно расширить на 50мм с каждой стороны, чтобы удобно закрепить на прямых подвесах профиль, а к нему — систему инсталляции.

Совет 1: Для надёжного крепления в газобетон используйте либо специальный крепеж, либо специальные методы.

Совет 2: Заранее начертите схему кладки газоблоков выбранного формата, разметьте все технологические углубления. Так вы получите возможность подрезки фрагментов блоков по ходу кладки, в конце останется лишь немного сгладить неровности теркой.




Монтаж и гидроизоляция внутрипольного трапа

Существует два способа монтажа трапа в газобетонный пол:

  1. Заделать полости быстротвердеющим раствором на гипсовых вяжущих, а затем выполнить стяжку с разуклонкой;
  2. После механического закрепления сантехнической арматуры залить пол смесью с высокой подвижностью, а после частичного схватывания вывести уклонообразующую поверхность по маякам.

Важно: не следует использовать разнородные материалы. Если заделка полостей выполнялась гипсовой смесью, то и стяжку необходимо выполнять ей же. Это также касается заделки борозд, остающихся после удаления маяков.

Если сантехника крепится замуровкой, первыми устанавливаются корпус сливной горловины и гидрозатвора. Высота установки такова, чтобы борта отверстия были выше газобетона на величину минимального слоя той смеси, которая будет использоваться при разуклонке. Уклонообразующая стяжка сходит на нет у борта сливной воронки и поднимается во всех направлениях с уклоном 8–12 мм/м.

Минимальная и максимальная высота пола в душевой определяется пропускной способностью системы слива: для качественной продукции производитель указывает оптимальные значения уклона труб в зависимости от диаметра.

Гидроизоляция внутрипольного слива выполняется в несколько этапов по мере сборки душевого трапа. После заливки стяжки наносится первый слой, который покрывает область не менее 50 см в каждую сторону от трапа. После высыхания по периметру приёмной горловины проклеивается герметизирующая лента. Далее с подъёмом на стены выполняется сплошная гидроизоляция мокрой зоны под укладку плитки.

Надёжными можно считать следующие виды гидрозащиты:

  • Битумная мембрана, армированная стеклотканью. Рекомендуется приобретать гидробарьер, имеющий минерализованную наружную поверхность, либо разогреть поверхность гидроизоляции феном до лёгкого оплавления и присыпать сухим просеянным песком.
  • Водостойкая штукатурка. Наносится слоем до 15 мм, что вызывает необходимость выравнивания стен на границах мокрой зоны. В то же время штукатурка может использоваться в качестве корректирующего слоя для выравнивания поверхностей.
  • Полимерцементная обмазочная гидроизоляция. Удобна в нанесении, легко поддается минерализации каменной крошкой.
  • Наплавляемая гидроизоляция для плоских кровель с минерализованной поверхностью. Требует повышенной аккуратность при выполнении стыков и сопряжений, для работы потребуется газовая горелка с регулируемым пламенем и двуручный валик для прокатывания швов.




Особенности монтажа и гидрозащиты пристенного слива

Пристенные трапы сложнее в монтаже, ведь горловину слива приходится выставлять не в одной, а сразу в двух плоскостях. Для точного и надёжного позиционирования такие системы снабжаются инсталляцией в виде рамы из профильной трубы сечением как правило 50х50 мм. Инсталляция имеет удобные приспособления для регулировки высоты приёмной воронки и её выступа относительно плоскости стены.

В стандартном варианте рама крепится к каркасу фальшстены, для чего нужно лишь заранее расположить стоечные профили средними полками навстречу друг ко другу, связав их с соседними с помощью 2–3 перекладин на каждую сторону. Если инсталляция устанавливается внутрь газобетонной перегородки, крепление осуществляется либо напрямую при условии наличия спецкрепежа, либо посредством всё того же стоечного профиля, развёрнутого средней полкой к себе и закреплённого на половинках прямых подвесов.

Полка профиля, обращенная к боковой стенке ниши, крепится крайним фрагментом подвеса — пластиной с перфорацией. Остаток используется для крепления с обратной стороны. Таким образом сначала к профилю нужно с шагом в 40 см прикрутить перфорированные пластины, затем закрепить их к боковой стенке саморезами 60–70 мм, после чего усилить крепление Г-образными элементами, установленными на противоположную полку профиля и прикреплёнными к задней стенке ниши.

В зависимости от устройства, рама инсталляции может крепиться только к капитальным конструкциям, либо также и к каркасу фальшстены. В первом случае выполняется крепление низа инсталляции к полу на распорные анкеры и верха к стене с использованием длинных стальных шпилек.

Порядок выполнения гидроизоляции аналогичен внутрипольному трапу. После застывания стяжки и удаления остатков демпферной ленты защищается от протечек прилегающая к трапу область, при установке некоторых моделей на этом этапе наклеивается мембрана, приклеенная производителем по контуру горловины. Завершающий этап — нанесение основного слоя гидроизоляции сплошным слоем, при этом заход на стену в области расположения трапа должен составлять не менее метра, либо до высоты расположения душевого излива.

После завершения работы над гидроизоляцией мокрой зоны укладывается кафельное покрытие, отступ которого от горловины слива определяется инструкцией по сборке. После этого в порядке, установленном руководством по монтажу, устанавливаются уплотнения и защитная решётка, производится герметизация примыканий водостойкими силиконом. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Пол со сливом: устройство, установка сливного трапа

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Виды сливных трапов

Содержание статьи

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

  • Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте. Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона - он лучший выбор

    Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

  • Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние. Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

    Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

  • Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены. Пристенный трап для слива воды имеет другую конструкцию

    Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

  • Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение. Принцип действия сухого затвора в сливном трапе

    Принцип действия сухого затвора в сливном трапе

  • Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.
  • Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию. Принцип работы "сухого" затвора

    Принцип работы «сухого» затвора

  • Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

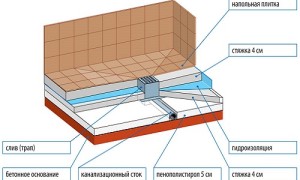

Схема расположения трапа для слива воды в полу

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

  • ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см.  Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
  • Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет. Подготовлены направляющие для заливки стяжки

    Подготовлены направляющие для заливки стяжки

  • Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
  • Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

  • Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка. Примерная схема расположения лаг "конвертом"

    Примерная схема расположения лаг «конвертом»

  • Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера. Можно сделать пол прямым, а уклон задать толщиной клея

    Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции.

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Критерии выбора

Кроме выбора конструкции затвора, желательно подобрать размер сетки так, чтобы удобно было класть плитку на пол: желательно чтобы размер слива был кратен размерам плитки (в том числе и мозаики). Обратите внимание и на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик. Это наиболее демократичные по цене варианты. Более дороги трапы в пол из полипропилена, еще дороже — из нержавеющей стали.

Есть даже угловые модели

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Пол со сливом: порядок работ

Хоть конструкции трапов разные, все модели монтируемые в пол, устанавливаются по одному принципу — последовательность работ одинаковая.

Намного приятнее в душе стоять на теплом полу, потому пол со сливом чаще всего делают со слоем теплоизоляции. Лучший теплоизоляционный материал для этого — экструдированный пенополистирол большой плотности. Он не впитывает воду, не гниет, имеет отличные теплоизоляционные характеристики, нормально переносит нагрузки (вес стяжки и плитки выдержит без проблем).

Сделать пол со сливом в душевой можно своими руками

Сделать пол со сливом в душевой можно своими руками

Работать удобнее с нивелиром (лазерным уровнем), имеющим функцию построителя плоскостей. Он намного облегчит работу.

Подготовительные работы

Первым делом выводят от канализационного стояка отвод, куда будет стекать вода. Канализационную трубу кладут с требуемым уклоном (2 см на 1 метр), раструб располагают в предполагаемом месте подключения трапа. После того как канализационный выход установлен, берут трап, делают предварительную разметку — надо на стенах душевой кабины отметить высоту стяжки:

  • Устанавливаем нивелир так чтобы он отмечал ось выведенной канализационной трубы.
  • Выставляем трап так, чтобы его ось была примерно на 1,5 см выше оси канализационной трубы (смотрите фото). Ось трапа должна быть чуть выше оси канализационной трубы

    Ось трапа должна быть чуть выше оси канализационной трубы

  • После этого поднимаем луч нивелира на высоту установки решетки трапа (с учетом того, что будет устанавливаться еще решетка — добавьте ее толщину).
  • Так как для нормального стока воды требуется уклон. Его делают 1-2 см на метр длинны. От имеющейся линии решетки трапа вверх откладываем требуемое расстояние расстояние. Отмечаем линию укладки стяжки на стенах

    Отмечаем линию укладки стяжки на стенах

  • По найденной отметке выставляем луч нивелира. Это и будет уровень стяжки, который надо выдержать вдоль стен. Можно эту линию очертить карандашом или маркером.

Теперь можно измерить высоту, на которую надо будет поднять пол в душевой кабине. Во многом она зависит от параметров трапа (его высоты). Исходя из полученной цифры, надо будет планировать слои стяжки и их толщину.

Определение толщины слоев стяжки

Обычно исходят из того, что укладывают в стяжку пенополистирол толщиной 5 см. Минимальная толщина стяжки — 3 см (больше можно, меньше — нет). Это в центре возле слива, к краям она становится толще (создается требуемый уклон). От имеющейся линии высоты стяжки откладываем вниз полученную цифру (складываем толщину пенополистирола и стяжки). На этот уровень надо будет вывести черновую стяжку.

От имеющейся высоты стяжки откладываем вниз толщину утеплителя и ЦПС

От имеющейся высоты стяжки откладываем вниз толщину утеплителя и ЦПС

Черновую стяжку для снижения нагрузки делают из легкого бетона. Это может быть пенобетон или керамзитобетон. Можно минимизировать мокрые работы. Для этого на недостающую высоту можно выложить пеноблоки, скрепить их армирующей сеткой. Поверх можно залить ЦПС слоем в 3 см.

При устройстве такого основания, вдоль стен необходима демпферная лента. Так как при наличии пенополистирола или любого другого утеплителя, пол может немного проседать, его надо делать несвязным со стенами. Для этого и нужна демпферная лента. Она выставляется по периметру основания. По высоте она должна быть на 1-2 см выше всех слоев.

Можно использовать специальную демпферную ленту, можно тонкий пенопласт (толщиной 1 см или меньше). Подойдет даже гофрокартон. Остатки ленты затем срезаются вровень со стяжкой. Свою работу она выполнила — у нас получилась плавающая плита.

Залитая стяжка должны выстоятся минимум неделю — бетон должен набрать не менее 50% прочности. После этого можно продолжать работы.

Гидроизоляция

Чтобы пол со сливом не протек, в душевой кабине необходима хорошая гидроизоляция. Ее лучше сделать многослойной. Один из слоев можно сделать на этом этапе.

Используют обычно обмазочную гидроизоляцию. Это может быть битумная мастика или специальная гидроизоляция для бассейнов. Она наносится кистью в несколько слоев, с заходом на стены не менее 30 см. Данные мастики образуют на поверхности эластичную водонепроницаемую пленку без швов и стыков. Такой вид гидроизоляции отличается высокой надежностью.

Особое внимание стоит обратить на обработку углов. Их даже можно проклеить полосой из рулонной гидроизоляции (типа Гидроизола и т.п.). Первый слой обмазочной гидроизоляции нанести на стены, затем проклеить стык стены и пола рулонной гидроизоляцией (посадить на тот же состав), а сверху — еще один слой нанести.

Более надежна многослойная гидроизоляция

Более надежна многослойная гидроизоляция

Для тех, кто любит делать все с запасом прочности, первый слой гидроизоляции можно уложить даже под первую корректирующую стяжку. Все правила остаются такими же, как описаны выше.

Вместо обмазочной гидроизоляции можно использовать рулонную. Но укладывать ее все равно придется на битумную мастику, хорошо промазывая и прижимая швы. Заход на стены примерно такой же — около 30 см. Если ширины одного рулона не хватает, полотнища укладывают с перехлестом в 15 см, их хорошо промазывают мастикой.

Выбор места для установки сливного трапа

Чтобы плитка на полу душевой кабины выглядела, как минимум, нормально, сливную решетку лучше расположить симметрично относительно плитки. Потому предварительно, на сухую, раскладываем плитку на полу (с учетом швов). При раскладке на забудьте отступить немного от стен — на толщину плитки и клея.

Совсем не обязательно делать слив по центру - его запросто можно сместить к любой стене. В данном случае выбрана дальняя стена от входа, чтобы меньше была возможность того, что вода выльется из кабинки

Совсем не обязательно делать слив по центру — его запросто можно сместить к любой стене. В данном случае выбрана дальняя стена от входа, чтобы меньше была возможность того, что вода выльется из кабинки

Далее выбираем положение трапа так, чтобы все смотрелось и, при этом, надо было делать минимум подрезок. Они мало того что отнимают время, так еще и портят вид.

Установка трапа и утеплителя

Следующий этап — установка трапа и укладка теплоизоляции. На выбранное место ставится трап, он подключается трубой к выводу канализации (при монтаже не забывайте про уклон). После этого укладываются плиты утеплителя. Он подрезается так, чтобы можно было обложить установленный трап. По периметру также необходима демпферная лента. На этот раз ее лучше сделать тоже из пенополистирола, но толщину взять меньше -2-3 см достаточно. На этом уровне пенополистирол еще будет предотвращать отвод тепла в стены.

Установка трапа

Установка трапа

Стыки пенополистирола проклеиваются скотчем (чтобы влага из бетона не вытекала). Если есть большие щели, их можно плотно забить обрезками, а потом заклеить.

Заливка стяжки

На уложенный утеплитель укладывают армирующую металлическую сетку. Достаточно готовой сетки из стальной проволоки диаметром 3 мм и шагом 10 см. Ее вырезают по размеру, укладывают на пенополистирол. Далее приступают к установке маяков.

Пол со сливом надо делать с уклоном в сторону слива. Для этого надо выставить планки-маяки. Можно использовать стандартные маяки (в строительном магазине) или деревянные планки. Их устанавливают так, чтобы их поверхность задавала требуемый уклон.

Когда подготовительные работы закончены, чашу трапа ориентируют вдоль стен. Сделать это можно при помощи угольника. Заодно необходимо выровнять замеры так, как вы определялись при примерке.

Заливают пол со сливом и установленным трапом обычным цементно-песчаным раствором (на 1 часть цемента марки не ниже М400), 3-4 части крупнозернистого песка. Чтобы придать покрытию водоотталкивающие свойства, можно добавить соответствующие присадки.

Залитый раствор оставляют «дозревать». На этой уходит обычно 28 дней. При этом надо за стяжкой ухаживать: поддерживать стабильную влажность, из бегать понижения температуры (оптимально — в районе +20°C), попадания прямых солнечных лучей. Проще всего накрыть кусок рогожей (старым мешком) и/или пленкой. Первые 4-5 дней поверхность надо ежедневно смачивать. Делать это удобнее на рогожу — не остается следов от капель. По прошествии 28 дней, можно завершать отделку — укладывать плитку.

Трап для душевой кабины под плитку

Компактный душ без бортов – хорошая альтернатива привычной душевой кабине. Его можно установить самостоятельно в ходе ремонта по переоборудованию ванного помещения. Ключевым моментом монтажа станет обустройство душевого трапа под плитку. Зачем нужна эта конструкция, какую разновидность выбрать, и реально ли произвести монтаж самостоятельно? Читайте далее.

Что такое трап для душа в полу под плитку?

Трап – часть канализационной системы импровизированной душевой кабины. Он собирает израсходованную в процессе мытья воду и направляет ее в общий стоковый трубопровод.

Устройство может монтироваться в пол или , при этом работает оно по принципу простейшего сифона. Благодаря системе переливов пространство постоянно заполнено водой, препятствующей проникновению в помещение неприятных запахов.

Вертикальный трап для душа

Трап для душевой кабины под плитку выполняет еще одну важную функцию – задерживает мусор, который рискует попасть в водопровод и вызвать его засорение.

В конструкцию аппарата входят три основных элемента:

  • воронка-водоприемник с фланцем, куда поступают сточные воды;
  • съемная решетка, фильтрующая крупный сор;
  • сифон, создающий водный затвор внутри системы.

Трап размещают в специально созданном приямке – самой низкой точке напольного покрытия. Вода сюда поступает самотеком, обеспечивая удаление жидкости со всей площади поддона.

Вертикальный трап для душа

Виды душевых трапов под плитку

По конструктивным особенностям и принципу функционирования сливные устройства можно разделить на две группы:

  • с водным затвором – традиционный вариант, где роль пробки, задерживающей запахи, играет вода;
  • с сухим створом – снабжен клапаном в виде воронки с запорным шариком. При поступлении в контур воды шарик поднимается на ее уровень, открывая доступ к сливу. При стекании жидкости клапан возвращается на место, предотвращая проникновение воздуха из канализации.

Модели с сухим затвором считаются более гигиеничными из-за отсутствия застоя влаги в сифоне. Но все виды трапов требуют периодической чистки для удаления загрязнений и налета.

Вертикальный трап для душа

Различаются устройства по диаметру и высоте горловины, направлению отвода жидкости (боковой/нижний) и форме выпуска (вертикальный/горизонтальный).

Размещение трапа

Расположение проектируют еще до этапа монтажа душевой кабины. Высокий сифон, предполагающий большой уклон сливного канала, повысит пропускную способность системы. Если сифон будет расположен низко, с большим объемом жидкости он не справится.

Размещение трапа во многом зависит и от локализации канализационного стояка. Соответственно он может располагаться:

  • в одном из углов душевой – чаще это треугольное устройство, обеспечивающее угловой сток воды, самая эргономичная модель, не приковывающая к себе внимания;
  • в центре душевой – устройство прямоугольной или квадратной конфигурации. Для его установки необходимо обеспечить уклон пола или поддона со всех четырех сторон;
  • возле стены – отток узкой линейной формы, расположенный параллельно одной из стен, в сторону которой выполняется уклон. Это вариант тоже смотрится эстетично, гарантируя высокие пропускные свойства сливной системы.

Пластиковый трап для душа

В любом случае вопрос трап для душевой кабины под плитку какой лучше и выбор его расположения не имеет принципиального значения. Главное – соблюсти уклон в нужную сторону, иначе жидкость не будет эффективно удаляться.

Выбор сифона

Сифоны для трапов от своих аналогов отличаются только отсутствием пробки, закрывающей сливное отверстие. В душевой кабине в этом попросту нет потребности, поэтому от простых дешевых сифонов придется отказаться в пользу более технологичных устройств. К ним относятся:

  • сифоны с ручным управлением. Регулирующая ручка выводится на стену, что позволяет легко управлять сливным отверстием простым ее поворотом;
  • click/clack-системы (открыто/закрыто). Пробка в этих устройствах вмонтирована над отверстием слива и одновременно отвечает за его открывание и закрывание. Первое нажатие пробки ногой приводит к ее приподниманию – отверстие открывается, вода удаляется. При втором нажатии пробка закрывается, не позволяя жидкости стекать.

Трап с точечным сбором воды

Классификация сифонов по инженерным особенностям выглядит так:

  • бутылочные – устанавливаются, в основном, на кухнях, для душевых кабин не подходят;
  • гофрированные – представляют собой гибкий рельефный шланг, способный укладываться под любым углом к душевому поддону;
  • классические трубные – изгибаются в виде букв U и S, а гидравлический затвор формируется непосредственно в изгибе трубы.

При нестандартных вариантах расположения слива удачным решением станет гофрированный сифон. В остальных случаях обустраивается классическая трубчатая система.

Сливные трапы для душа под плитку

Установка душевого трапа

Монтаж трапа на этапе строительства частного дома особых трудностей не представляет. Здесь можно изначально рассчитать разводку коммуникаций и добиться определенной толщины стяжки. В квартирах все сложнее – толщина стяжки здесь недостаточна для формирования уклона, поэтому уровень пола приходится поднимать. Действовать нужно грамотно и поэтапно.

Инструменты и материалы для работы

Расходные материалы:

  • песок;
  • цемент;
  • пенополистирол;
  • демпферная лента;
  • изопласт;
  • плиточный клей;
  • кафель;
  • герметик;
  • строительный скотч;
  • затирка;
  • пластиковые трубы;
  • трап в полной комплектации;
  • винты.

цементно-песчаная затирка

Набор инструментов и приспособлений:

  • уровень, линейка и рулетка;
  • карандаш или маркер;
  • терка;
  • мастерок;
  • ;
  • нож и ножницы;
  • плиткорез или кусачки;
  • отвертки и ключи;
  • правило.

укладка плитки в ванной-инструменты

Подготовка основания под трап

Работы начинают с прокладки сливной трубы и врезки ее в канализационную систему. При врезке соблюдают уровень уклона из расчета 2 см на 1 метр погонный. Щели в точке врезки заполняют пастой-герметиком.

Затем рассчитывают высоту , ориентируясь на ось врезанной в канализацию трубы. К высоте трапа добавляют толщину решетки и несколько сантиметров, приходящихся на уклон из расчета, указанного выше.

Непосредственно основание будет представлять собой черновую стяжку – на нее должно приходиться не меньше 3 см толщины. Стяжка должна быть облегченной, поэтому для ее обустройства используют пенобетон или керамзитобетон. Вдоль стен укладывают демпферную ленту и дожидаются полного высыхания бетона – по строительным нормам не менее 14 дней.

Высохшую стяжку обмазывают гидроизоляционным слоем из битума или мастики с нахлестом на стены. На этом этапе предстоит определиться с расположением трапа с учетом плиточной облицовки. Решетка трапа должна располагаться симметрично относительно элементов кафеля.

Теплоизоляция пола

Согласно инструкции собирают трап в целостную конструкцию. Останется его закрепить на поверхности стяжки и соединить патрубок с отводной канализационной трубой. Теплоизоляционный слой создается так:

  1. Пенополистирольные листы разрезают на куски в соответствии с особенностями разводки коммуникаций на полу.
  2. Готовые листы укладывают на пол.
  3. По периметру материал проклеивают демпферной лентой.
  4. Стыки между кусками теплоизоляции проклеивают строительным скотчем.

Пенополистирол обладает высокими теплоизолирующими свойствами и будет препятствовать теплопотерям ванного помещения.

Обустройство стяжки пола

На этом этапе заливают основной слой стяжки с формированием уклона. Ход работ:

  1. Пенополистирол закрывают армирующей сеткой.
  2. Устанавливают ориентиры-маяки, обозначающие уклон в сторону сливного отверстия.
  3. Готовят раствор из расчета 1 часть цемента на 3-4 части песка.
  4. Заливают готовым раствором поверхность так, чтобы сливное устройство было полностью покрыто смесью, но фланец остался открытым.
  5. Оставляют стяжку сохнуть минимум на 3 суток.

стяжка душа

Гидроизоляция пола

В качестве гидроизоляционного материала рекомендуется использовать изопласт. В материале намечают и вырезают отверстие под слив и подкладывают под оставшийся открытым фланец трапа. По периметру отверстия слой гидроизоляции фиксируют винтами. При укладке  особое внимание следует уделить углам и стыкам, «наплавляя» на поверхность разогретый изопласт.

Сифон с защитной решеткой соединяют с корпусом трапа посредством резинового уплотнительного кольца. Готовый гидроизоляционный слой заливают еще одним слоем стяжки, подготовленной из песка, воды и цемента. На время заливки стяжки декоративную решетку лучше прикрыть или снять, чтобы раствор не засорял сливные отверстия.

Мастера советуют сделать небольшой запас по высоте, позволяющий слегка приподнять уровень пола в процессе облицовки кафелем.

Укладка керамоплитки

Начинают  только после полного высыхания финишного слоя стяжки. Этот этап станет самым продолжительным – не менее 25 дней, а лучше – 42-43 дня.

Наносит плиточный клей

Облицовка будет выглядеть более эстетично, если работы по укладке плитки проводить по направлению от сливного трапа к стенам душевой. Это поможет избежать подрезки элементов непосредственно у слива. Исключение составляет только трап круглой или овальной формы. Работать здесь следует очень аккуратно, тщательно подрезая кафель и придавая ему нужную конфигурацию.

Укладывать плитку на стяжку можно при помощи обычного клея, разравнивая слой шпателем. Выдержать одинаковое расстояние между отдельными элементами керамики помогут специальные крестики. У стен плитку скорее всего придется подрезать, но только после тщательно произведенных замеров, иначе облицовка не получится аккуратной.

Уже через сутки плиточный клей подсохнет, и можно будет приступать к затирке межплиточного пространства. Для ванной подойдут только влагостойкие . Если все работы будут выполнены правильно, то на выходе получится ровный слой с решеткой трапа, расположенной на одном уровне с кафельным покрытием.

Полезные советы

  • При покупке сливного устройства следует выбирать модели с пропускной способностью минимум 1,5 л в секунду.
  • Составить оптимальную раскладку плитки нужно заранее при помощи компьютерной программы или вручную.
  • Размеры межплиточных швов не должны превышать 2-3 мм.
  • Решетку для трапа лучше выбирать металлическую, а не пластиковую. Стоит она дороже, зато прослужит дольше.
  • Затвердевающий в стяжке цемент рекомендуется периодически увлажнять и разравнивать теркой. Так поверхность получится более гладкой и крепкой.
  • Гидроизоляцию изопласт легко заменят жидкие обмазочные смеси – «Технопрок», «Эластомикс», «Эластопаз».
  • Если в душевой планируется монтировать современную систему «тропический ливень», есть смысл установить линейный трап. Он обладает наивысшими пропускными свойствами.

Душевой трап под плитку дает отличную возможность обустроить душевую в рамках ограниченного пространства. Он будет уместен в малогабаритных квартирах и помещениях, где попадание воды на пол неизбежно. При грамотно выполненных монтажно-строительных работах система будет работать стабильно и служить долго.

Обзор способов

Гидроизоляция трапов в полу

Гидроизоляция трапа для душа

Гидроизоляция трапа для душа

Мозаика с затиркой

нанесение затирки теркой

Видео обзор

Гидроизоляция трапа в душе - стоимость услуг по устройству гидроизоляции душевого трапа в полу ванной комнаты

Ванная комната постоянно находится во влажной среде, а излишки сырости и испарения приводят к образованиям грибка и плесени. И если не учесть такой важный момент, как гидроизоляция трапа в душе, то начнёт разрушаться внешняя отделка, а в случае подтопления может пострадать квартира соседей с нижнего этажа.

Какие используются материалы, чтобы выполнить устройство гидроизоляции трапа в душе

Трап – это сложное сантехническое приспособление, обеспечивающее слив воды в канализацию и выполняющее ряд функций:

  • Обеспечение герметичности пола со стыком
  • Предотвращение засоров
  • Прочистка слива
  • Фильтрация сточных вод

Вышеобозначенная конструкция монтируется в центр душевой или с краю, где располагается кабина.  Гидротрап покрывают нескользкой плиткой. И его обязательная защита от влаги никак не связана с наличием или отсутствием поддона.

Гидроизоляция душевого трапа в полу производится разными материалами в соответствии с их видами. Обычно используют:

  • Пропиточные
  • Покрасочные
  • Битумные
  • Цементно-полимерные

Проверенным способом считается рулонная изоляция. Также для душевой применяют материалы, изготовленные на стеклохолсте и полимеризированном битуме, которые подразделяются на самоклеящиеся и направляемые. Такие изоляторы фиксируют газовой горелкой.

Душ можно защитить комплексно, применив сразу несколько материалов. И гидроизоляция трапа осуществляется таким методом: одни наклеивают на основание, другие накладывают поверх прослойками. К примеру, такой базой может служить плита из бетона.

Если выполнить работы обмазочными составами, то результат гарантирован – обеспечивается надлежащая защита от воды. Полимерные мастики при высыхании образуют очень прочный слой. Ввиду эластичности, он способны пропускать водяные пары, если кабина расположена вблизи.

В частности, выбор того или иного вещества напрямую зависит от основы. Работы можно провести самостоятельно, или заказать под ключ.

Устройство можно проводить, получив разрешение БТИ, если имеется бетонная стяжка. В данной ситуации немаловажно следовать принципу, чтобы гарантировалась водонепроницаемость соединений между стенами и полом,  сливной системой в душевой.

Цементный раствор укладывается на чистую и увлажнённую поверхность пола кистью с жестким ворсом, захватив стенки внизу. Затем прокладывается сетка из пенопропилена в выводных местах для коммуникаций. Оставляют сохнуть первый слой согласно инструкции. После чего снова увлажняют и наносят второй пласт. Когда всё высохнет, можно приступать к облицовке.

Сколько стоит гидроизоляция душевого трапа, где заказать услуги недорого

Чтобы ванная комната была защищена от протечек, потребуется профессиональная помощь. Благодаря ей ваша квартира перестанет быть источником затопления для жильцов снизу.

Фирмы устанавливают прайс-лист, в котором отражены фиксированные расценки, но окончательная стоимость рассчитывается исходя из следующих параметров:

  • Суммы на закупку принадлежностей
  • Применяемой технологии
  • Срочности заказа
  • Метраж площади

Обратившись на информационную платформу YouDo, вы получаете возможность получить требуемые услуги сравнительно недорого - без переплаты и возможного обмана. Создайте заявку, в которой отразите поставленную задачу. Цена подлежит согласованию с мастером. Исполнители дорожат своей репутацией, поэтому не сомневайтесь, что услуги под ключ будут сделаны квалифицированно.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
