Благодаря своей доступной стоимости и универсальности свайный фундамент весьма востребован как среди частных застройщиков, так и среди строительных компаний. Как и в случае с любым другим фундаментом, гидроизоляция свай — залог их длительной эксплуатации.

Гидроизоляция свайного фундамента необходима, поскольку сталь и железобетон, из которых изготавливают сваи, подвержены разрушительному воздействию влаги. Из-за неё они теряют свою прочность, а это значит, что их несущая способность уменьшается. В итоге может пострадать всё здание. Поскольку сваи бывают разных видов, правильный подбор гидроизоляции играет важную роль. Лучше всего, если решением этой задачи занимаются профессионалы, поскольку самодеятельность в данном вопросе может обойтись слишком дорого.

Особенности гидроизоляции свай

Как уже упоминалось, разные виды свай нуждаются в разной гидроизоляции. Во время подбора учитывается следующее:

• способ армирования сваи;
• форма сечения сваи;
• особенности грунта;
• особенности здания.

Специалисты «ИМС-КОНСТРУКТ» знают все тонкости процесса гидроизоляции буронабивных и винтовых свай и правильно подберут не только материал для проведения работ, но и оптимальную технологию, а также проведут все необходимые работы.

Буронабивные сваи гидроизолируют при помощи рубероида, который сворачивают трубкой и помещают в скважину для установки сваи. Таким образом, он ещё и является опалубкой, а после того, как залитый в процессе бетон застывает, — не позволяет ему контактировать с грунтовыми водами.

Что касается винтовых свай из металла, то их гидроизоляция осуществляется за счёт покрытия специальным гидрофобным составом. Для забивных свай из железобетона и дерева применяется пропитка водозащитными составами, которые исключают впитывание ими влаги.

Преимущества сотрудничества

Компания «ИМС-КОНСТРУКТ» уже не первое десятилетие радует жителей столицы качественным проведением работ по гидроизоляции смотровых площадок, террас и водоёмов. Мы предлагаем целый спектр услуг, и гидроизоляция свайных фундаментов — одна из них.

В работе применяются материалы класса «Премиум», качество которых проверено многократным использованием. После обращения к нам Вас посетит наши специалист, который осмотрит объект и проведёт анализ предстоящих работ. После этого будет разработано техническое решение, в котором будут расписаны сроки проведения работ и цены.

Мы с удовольствием предоставим Вам больше информации, если Вы позвоните нам по телефону: +7 (916) 056-86-19!

какие существуют методы (при помощи бруса) и необходимые материалы

Свайный фундамент является опорной конструкций, применяемой во всех ситуациях, где несущая способность грунта оказывается слишком низка.

Это и обводненные участки в болотистых местностях, рыхлые и неустойчивые грунты, торфяники и прочие местности с проблемными условиями строительства.

Сваи обеспечивают опору на плотные подстилающие слои грунта, обладающие соответствующими параметрами и расположенными на большой глубине.

Условия работы опор весьма сложные, присутствуют все возможные виды нагрузок и отрицательные воздействия.

Одним из них является плотный контакт с почвенной влагой.

Содержание статьи

Нужно ли гидроизолировать свайный фундамент?

Вопрос о необходимости гидроизоляции свайного фундамента чрезвычайно сложен.

Некоторые специалисты утверждают, что подземная часть свай не подвержена отрицательному влиянию влаги, поскольку не имеет контакта с атмосферным кислородом

. Другие отмечают постоянное негативное воздействие влаги, но не видят способов борьбы с этим явлением, кроме предварительного, на стадии изготовления, нанесения защитных слоев на поверхность или в массив ствола.

Действительно, при погружении все защитные слои попросту стираются о грунт, что делает их присутствие малоэффективным.

Однако, отчасти правы и те, кто считает воздействие подземных вод не слишком интенсивным.

Большинство проблем возникает из-за электрохимической коррозии, вызванной наличием блуждающих токов или кислотным составом грунта.

ВАЖНО!

Больше всего проблем создает поверхностная часть фундамента. Она находится в зоне прямого контакта с атмосферой и требует принятия мер к защите от воздействия влаги. К ней применимы все требования по гидроизоляции, которые существуют для любых других видов опорных конструкций.

Необходимые материалы

Существуют разные виды материалов для гидроизоляции.

По типу нанесения они делятся на:

• Поверхностные.
• Проникающие.
• Напыляемые.

К поверхностным относятся все традиционные материалы:

• Горячий гудрон.
• Битумная мастика.
• Рубероид.
• Пергамин.

Они просты в использовании и вполне справляются со своей задачей, но некоторые виды сложно наносить на криволинейные или рельефные поверхности с большим количеством переходов или мелких элементов.

Для облегчения изоляции бетонных оснований используются материалы проникающего действия — пропитки.

Они закупоривают капилляры бетона, делая впитывание влаги невозможным. Для металлических деталей эти материалы бесполезны, как и большинство наружных видов.

Стальные элементы лучше всего защищать напыляемыми материалами:

• Жидкая резина.
• Жидкий пенополиуретан.

Эти изоляторы намного дороже остальных и требуют использования специального оборудования, но эффективность у них весьма велика, а срок службы при правильной эксплуатации сопоставим со сроком службы всей постройки.

Какие существуют методы



Гидроизоляция свай зависит от их конструкции и используемого материала:

Забивные

Они погружаются в грунт методом вдавливания, поэтому никакие поверхностные методики здесь неприменимы.

Вопрос решается путем внесения в состав бетона специальных добавок, препятствующих капиллярному впитыванию влаги в материал. Несмотря на это, поверхностная часть фундамента подлежит гидроизоляции общими способами.

Набивные

Устанавливаются в заранее подготовленную различными способами скважину.

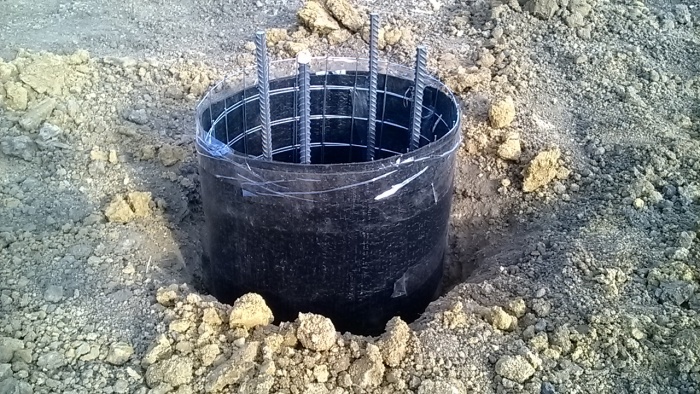

Преобладающий метод гидроизоляции — использование водонепроницаемой опалубки, погруженной в скважину.

В качестве изолятора применяют пластиковые трубы, рубероид или другие материалы. После заливки бетона оболочка остается внутри и защищает материал от воздействия влаги.

Буронабивные

Являются одним из видов набивных свай. Отличие лишь в способе создания скважины — бурении с помощью соответствующих приспособлений

.

Техника гидроизоляции ничем не отличается от методов, используемых при работе с набивными сваями.

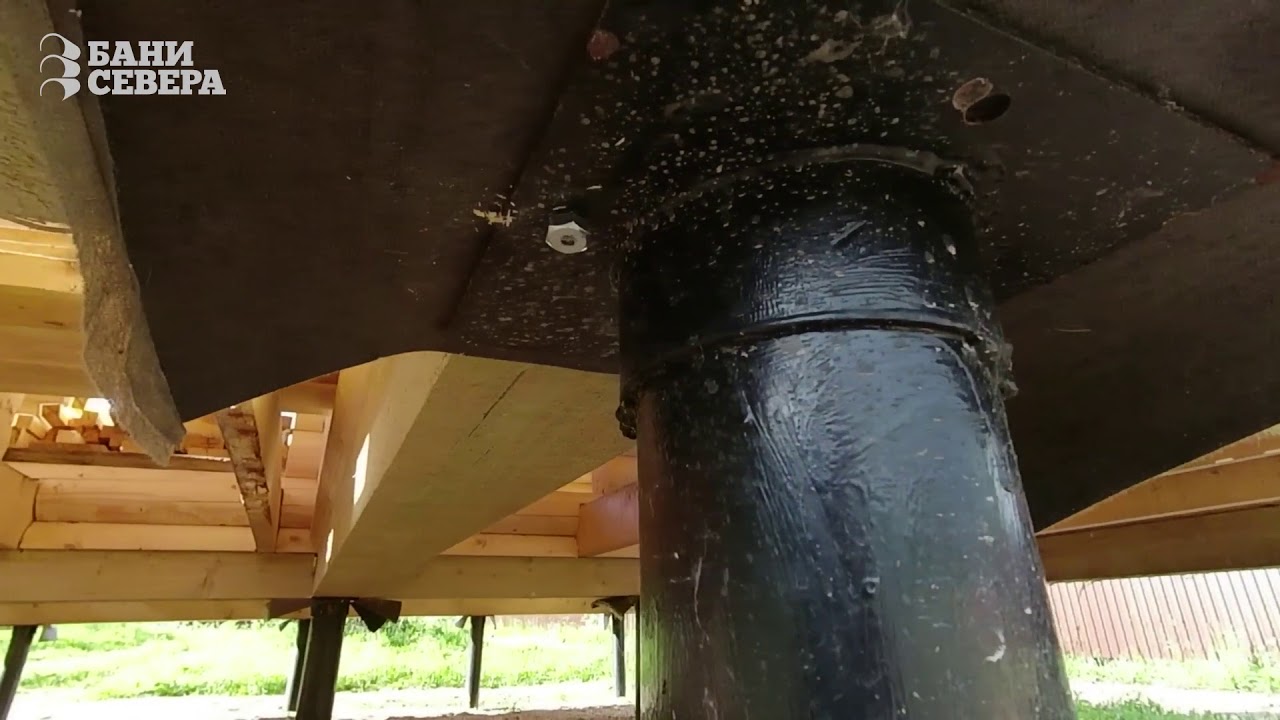

Винтовые

Материал ствола не позволяет использовать полимерные покрытия, так как при погружении они будут полностью удалены из-за трения о грунт. Единственным эффективным способом является нанесение слоя цинка, невосприимчивого к действию влаги.

Многие недобросовестные производители делают винтовые сваи из обычных, неоцинкованных труб.

Их покрывают слоем краски, выдавая это покрытие за надежную защиту от коррозии.

Если выясняется, что слоя оцинковки не имеется, пользование такими опорами запрещается.

Способы гидроизоляции

Свайно-ленточный фундамент состоит из двух частей, выполняющих свои функции совместно.

Поэтому методы гидроизоляции для каждого из элементов используются свои.

Для свай используется обычная для набивных опор технология — погружается непроницаемая оболочка, отсекающая контакты в влагой на весь срок службы ствола.

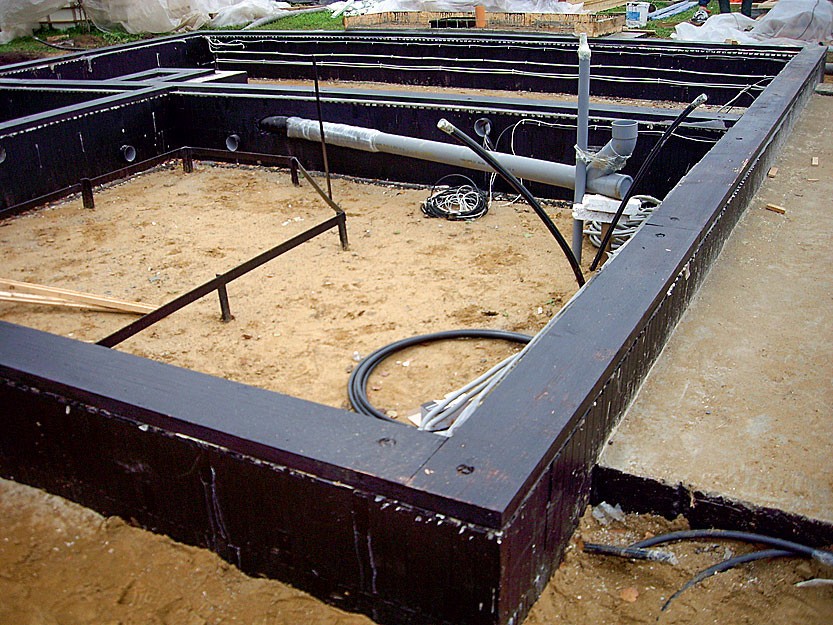

Гидроизоляция ленты имеет больше вариантов:

Использование горячего битума

Поверхность бетонной ленты покрывается расплавленным битумом. Обычно наносят один или два слоя, в некоторых случаях на битум наклеивают рубероид или пергамин, усиливая тем самым изоляционные возможности покрытия.

Методика требует использования открытого огня, что создает пожарную опасность, особенно в летнее время или в ветреную погоду.

Нанесение битумной мастики

Методика была разработана для исключения наличия открытого огня.

Мастика наносится обычными кистями и создает плотный слой изоляции.

Материал продается в готовом состоянии, что значительно ускоряет работы и делает их более безопасными

.

Напыление жидкой резины или пенополиуретана

Напыляемые материалы создают герметичную и прочную гидроизоляционную пленку.

Ее толщина зависит от желания или необходимости и может быть увеличена до любого значения.

Материалы дорогие и нуждаются в применении специального оборудования, но эффективность и удобство нанесения весьма высоки.

Пропитка различными материалами

Пропитки считаются одними из наиболее эффективных материалов, образующих водонепроницаемые микрокристаллы в капиллярах бетона. Недостатком материала является адресное применение (только для бетона или иных подобных видов).

ОБРАТИТЕ ВНИМАНИЕ!

Строители относятся к пропиткам с недоверием, вызванным внешним отсутствием результата нанесения — по материалу не видно, что на поверхности образовалась защитная пленка.

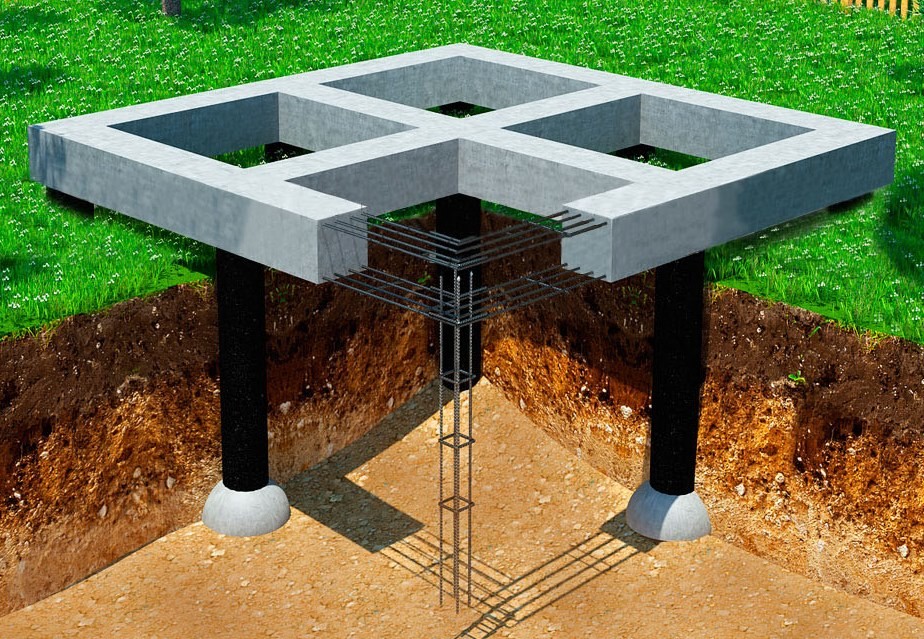

Методы гидроизоляции свайно-ростверкового фундамента

Свайно-ростверковый фундамент имеет конструкцию, схожую со свайно-ленточным

.

Особенно это заметно на основаниях с железобетонным ростверком, мало отличающимся от традиционной ленты.

Основными различиями являются размеры и отсутствие прямого контакта с грунтом.

Деревянные и металлические виды ростверка представляют собой обычный пояс обвязки, соединяющий все сваи по линиям нагрузки — местам расположения несущих внутренних и наружных стен.

Рассмотрим варианты гидроизоляции разных типов:

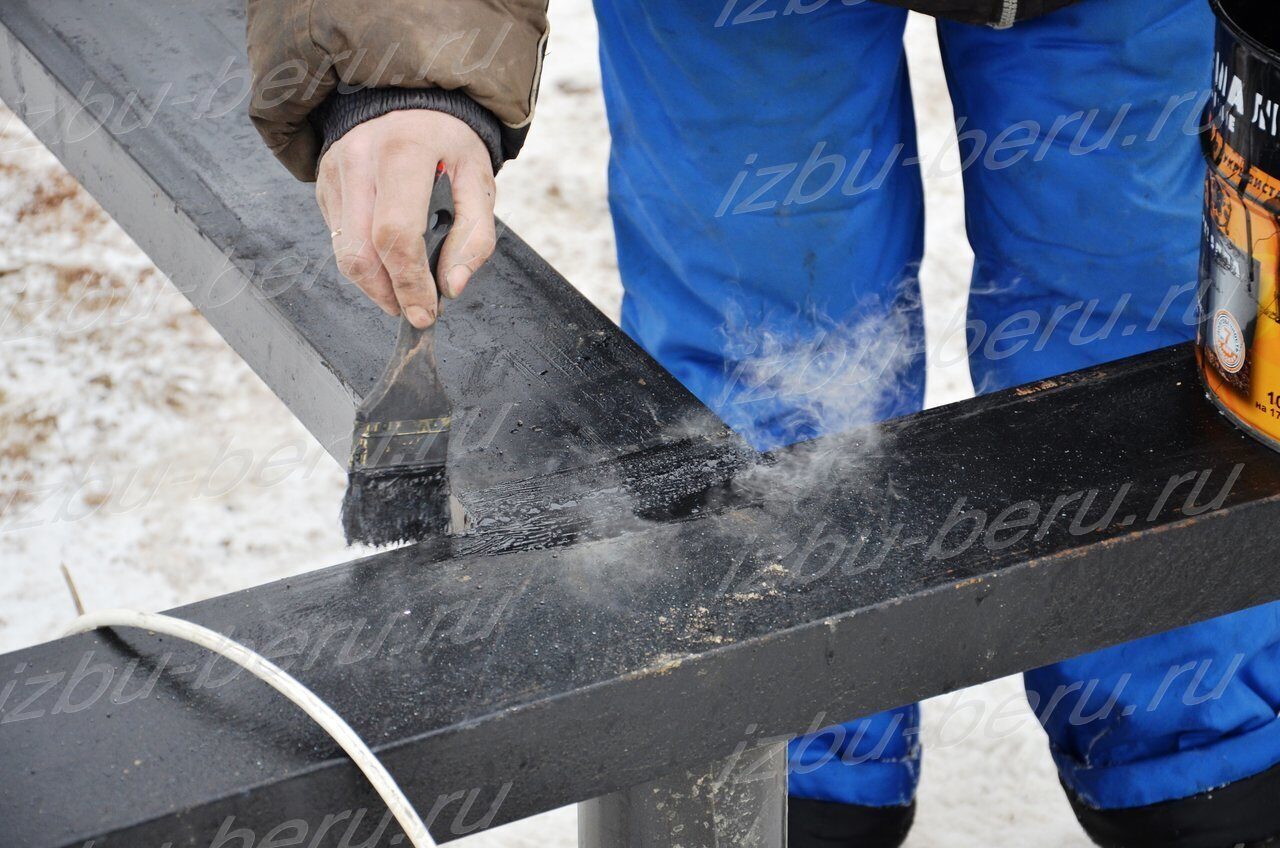

Металлический ростверк

Для гидроизоляции металлических деталей подходят напыляемые или обмазочные типы гидроизоляторов.

Чаще всего используются горячий битум или битумная мастика. Нередко применяют кузбасслак, различные полимерные покрытия.

Методика нанесения напоминает обычное окрашивание, разница состоит в необходимости максимальной герметичности и толщины слоя.

При выборе материала основное внимание следует уделять влагонепроницаемости пленки, иначе покрытие после первой же зимы отслоится от поверхности металла.

Деревянный

Деревянные детали неустойчивы к воздействию влаги. Гидроизоляция производится с помощью специальных пропиток или традиционными обмазочными материалами, причем, большинство строителей предпочитают применять гудрон, мастики или иные материалы на основе масел или подобных составов.

Нанесение производится при помощи обычных кистей. Покрытие периодически осматривается, при обнаружении отслоений производится очистка и подкрашивание проблемного участка.

ВАЖНО!

Не рекомендуется использовать креозот или подобные материалы с сильным запахом, так как он постоянно будет ощущаться в доме.

Железобетонный

Железобетонный ростверк мало отличается от обычного ленточного фундамента.

С точки зрения процедуры гидроизоляции это один и тот же тип конструкции, требующий одинаковых мероприятий.

Учитывая специфику и конфигурацию элементов конструкции, наиболее удобными способами являются нанесение битумной мастики или пропиточных материалов.

Нанесение горячего битума также возможно, но работы представляют собой большую сложность из-за необходимости покрывать нижнюю часть ленты, что чревато ожогами или иным неприятностями. Оптимальный вариант — битумная мастика, которую впоследствии удобнее всего будет наносить повторно.

Какое средство наиболее оптимально для свай и ростверка?

Выбор наиболее подходящего варианта гидроизоляции обусловлен конструкцией и материалом фундамента.

Для металлических деталей могут быть использованы не все виды изоляторов, которые подойдут для древесины или бетона.

При этом, традиционное нанесение горячего битума подойдет в любом случае, хотя сам процесс представляет собой опасность как в пожарном отношении, так и из-за возможности ожогов.

Не менее удобна и битумная мастика, которая лишена недостатков горячего гудрона, но не проникает в материал так глубоко и прочно.

Напыляемые материалы также подходят для всех видов свай и ростверка, но их цена и специфика нанесения создают существенный барьер для пользователей. Окончательный выбор определяется возможностями и предпочтениями владельца дома.

Полезное видео

В данном разделе Вы сможете наглядно посмотреть как сделать гидроизоляцию свайного фундамента (с использованием бруса):

Заключение

Гидроизоляция свайных оснований представляет собой технически сложную и многовариантную процедуру.

Использование тех или иных методик зависит от конструкции и материала опорных элементов, причем, на одном основании могут быть использованы несколько технологических приемов гидроизоляции.

Современные материалы используются совместно с привычными и традиционными средствами, наиболее подходящими для имеющегося фундамента.

Изоляция подземных частей возможна только на стадии изготовления, поэтому все внимание уделяется защите наружной части основания.

Эффективность процедуры зависит от тщательности работ и соблюдения технологических требований.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Гидроизоляция свай и свайного фундамента

2014-10-06

Вода – это бич для строителей в нашем климате. Влага способна уничтожать самые крепкие и надежные конструкции, поэтому значительные усилия лучших умов нашей страны и мира были направлены на защиту сооружений от воздействия влаги. Для многих объектов гидроизоляция является необходимым условием для их долгой службы, а где-то без должной защиты строения простоят совсем уж несерьезный срок.

Вода – это бич для строителей в нашем климате. Влага способна уничтожать самые крепкие и надежные конструкции, поэтому значительные усилия лучших умов нашей страны и мира были направлены на защиту сооружений от воздействия влаги. Для многих объектов гидроизоляция является необходимым условием для их долгой службы, а где-то без должной защиты строения простоят совсем уж несерьезный срок.

Для грунта, в котором содержится большое количество растворимой в воде соли, необходимо произвести подготовку перед строительством. А точнее нужно спроектировать и сделать свайное поле. Свайное поле представляет собой участок земли, в который устанавливаются сваи согласно заранее рассчитанной сетки. Это нужно для увеличения несущей способности фундамента.

Сваи различают:

1. На основе конструктивных особенностей

• цельные
• составные

По конструкции нижнего конца

• заостренный
• плоский
• с камуфлетной пятой
• булавовидный

В зависимости от способа армирования

По форме поперечного сечения

• квадратные
• прямоугольные
• полые круглого сечения
• квадратные с круглой полостью
• и еще несколько видов

Исходя из формы продольного сечения

• трапецеидальные
• пирамидальные
• цилиндрические
• призматические

Железобетонные сваи выглядят практически неуязвимыми, но под действием влаги очень скоро начинают терять прочность. Именно поэтому гидроизоляция свай с помощью таких спецматериалов, как быстросхватывающийся цементный раствор Максплаг, весьма насущный вопрос при любом строительстве в условиях, отличных от африканских пустынь.

Гидроизоляция свай

Если грунт засолен, то есть обладает большим количеством водорастворимой соли в составе, то необходимо подготовить свайное поле. Гидроизоляция производится исходя из способов армирования, формы поперечного сечения, а также в соответствии с конструктивными особенностями сооружений. Только специалисты могут решить, какой материал и технологию следует применить при гидроизоляции.

Весь комплекс гидроизоляционных работ состоит из:

• Тщательной подготовки основания;
• Сооружения гидроизоляционного покрова, а также защитного основания;
• Уплотнения как сопряжений гидроизоляции, так и деформационных швов.

Специалисты отдают предпочтение таким типам гидроизоляционных материалов и покрытий, которые наиболее приемлемы по стоимости и обладают высоким показателем надежности. При этом возможна механизация проводимых работ без учета их сезонности.

В целом, комплекс работ по гидроизоляции — сложный, но необходимый процесс, который позволит строению прослужить долгую службу. Несмотря на воздействие водных разрушительных факторов, специалисты в состоянии эффективно продлить срок эксплуатации строений, конструкций и сооружений, используя разнообразные современные методы гидроизоляции.

Особенности гидроизоляции свай

Из-за большого разнообразия свай к ним не получится применить универсальный подход. Какие-то методы могут давать хороший эффект, какие-то станут напрасной тратой денег. Именно поэтому при необходимости провести гидроизоляцию свай нужно в обязательном порядке обратиться к профессионалам, хотя бы за консультацией. Наличие арматуры в конструкции позволяет влаге разрушать не только бетон (в основном это происходит за счет перепадов температур), но и вызывать коррозию у металла. Произвести ремонт свай не всегда возможно, а зачастую попросту очень сложно и дорого. Поэтому гораздо проще позаботится о сроке службы свай еще до их установки. Мы рекомендуем не пренебрегать гидроизоляцией свай и не экономить на качестве, применяя такие специальные покрытия, как смесь цементов Макссил Супер.

Похожие статьи:

Гидроизоляция винтовых свай | ТАЙМ СВАЙ

Гидроизоляция винтовых свай

Сваи служат опорой для фундамента. Они принимают огромную часть веса здания на себя. Чтобы влага не разрушала их структуру, основание гидроизолируют. Также, изолированные от влаги сооружения, служат хорошей защитой от попадания влаги внутрь помещения.

Винтовые сваи — разновидность укрепления фундамента, представляющая собой длинные штыри с лопастью на конце. Устанавливаются такие трубы путем закручивания и вдавливания в грунт.

Спиралеобразные элементы пользуются спросом потому, что:

• Возводятся в местности с любым грунтом. От болотистых районов, до местности с постоянными отрицательными температурами;
• Грунтовые воды не имеют значения для этого сооружения;
• Подходят для районов со сложным строением рельефа;
• Устанавливаются вне зависимости от периода года;
• Игнорируют морозное пучение земли;
• Работы по установке проводятся в срок до двух дней;
• Не нужно выкапывать котлован, а также устанавливать опалубку. Ровнять участок возведения также не придется;
• Не вытягивают жидкость. Поэтому пол в доме и стены всегда будут сухими;
• При профессиональной установке с использованием качественных стройматериалов, основание обеспечивается долговечностью на десятки лет.

Минусы:

• Сложно возводить на каменистом и скалистом грунтах;
• Нужно точно рассчитывать нагрузку на фундамент. Превышение может привести к обрушению частей дома. Именно поэтому необходимо обращаться в нашу компанию за установкой и основания;
• Невозможность возвести подвал;
• Трудность в возведении сооружений вблизи зданий;
• Возможная некомпетентность сотрудников каких-либо фирм, а также самостоятельное возведение может обернуться провалом постройки.

Таймсвай производит винтовые элементы из качественных материалов. А проводя монтажные работы, строго соблюдает технологические нормы и порядок возведения конструкции. Неспроста на счету фирмы тысячи построенных объектов различной сложности.

Разновидности винтовых элементов

В зависимости от условий, в которых будет смонтирован каркас под дом, в нашей компании различают 4 вида производимых лопастных элементов:

• Широкополосные — стандартный вид, применяется для легких, немасштабных, чаще одноэтажных зданий;
• Повышенной устойчивости — содержат две лопасти, расположенные на стволе. Применяются для создания двухэтажных объектов, повышенной сложности;
• Трубы с узкими лопастями — для работ со сложным каменистым грунтом;
• Укрепления специального назначения — для использования в условиях вечной мерзлоты.

В зависимости от сложности и места проведения работ по установке фундамента, наши специалисты персонально подготавливают нужное оборудование для монтажа. При необходимости работы по монтажу конструкции проходят с использованием специальной техники.

Почему стоит работать именно с нами?

Помимо организации работ, доставки выбранных вами элементов на место проведения работ, компания гарантирует:

• Качество. В ходе изготовления изделий их покрывают слоем специального защитного состава или цинка для достижения большей влагоизоляции;
• Опорное основание изготавливают профессиональные рабочие;
• Создаются элементы с использованием передового оборудования и инструментов;
• В качестве основы для спиральных труб применяют высококачественные металлические трубы;
• Имеем сертификаты на все виды продукции;
• Оформляем доставку в любой регион Москвы;
• Работаем с индивидуальными заказами, изготавливая элементы по конкретным размерам.

Благодаря персональному подходу, наша клиентская база постоянно расширяется. Заказав у нас перекрытия фундамента и их установку, вы получите качественный результат по приемлемой цене.

Как мы проводим гидроизоляцию винтовых свай

Помимо обработки свай полимерным покрытием, возможно сделать горячую оцинковку. Именно такой метод (в отличие от холодной оцинковки), позволяет покрытию попасть и во внутреннее пространство трубы, обеспечивая дополнительную защиту от внешней агрессивной среды. Дополнительным укреплением служит пескоцементный раствор, который заливается или засыпается внутрь ствола после окончания монтажа.

После изоляции элементов от жидкости, мы проводим гидроизоляцию ростверка. На внешнюю сторону лопастных труб наносится битумная мастика, затем устанавливается опалубка. В этой конструкции закрепляется гидроизоляция, под столбы в ней проделываются отверстия.

Бетонный ростверк создан. Далее наши сотрудники проводят обмазочную гидроизоляцию внешней поверхности перекрытия. Благодаря профессиональному нанесению слоя изоляции, основание покрывается неразрушимым «щитом». После этого основание обретает стопроцентную защиту от грунтовых вод и осадков.

Какие влагоизоляционные вещества и материалы мы применяем

Рассмотрим перечень материалов, которыми обрабатываются спиральные штыри:

• Стандартный вариант — обмазочная битумная мастика;
• Оклеечная гидроизоляция — не менее часто используемый материал. В основе лежат стеклоткани, обладающие отличными водоотталкивающими способностями. На ростверк наносится в два счета;
• Проникающие вещества — используются для покрытия железобетонных узлов. Образуют на поверхности водонепроницаемый слой;
• Окрасочные материалы — идеальный вариант для лопастных штырей. Такой слой образует стопроцентную защиту от агрессивной среды, коррозии и влаги.

Все материалы и вещества также сертифицированы, и проверены тысячами клиентов. В зависимости от типа штырей применяются различные виды покрытия. Выбор зависит от того, что хочет клиент, а также от рекомендаций наших профессионалов.

Нюансы гидроизоляции винтового фундамента

Подобные работы не рекомендуется проводить самостоятельно, здесь имеется много аспектов, которые не учитываются непрофессионалами. Не учитывают при самостоятельном монтаже следующее:

• Не заполняют полость пескоцементом;
• Используют бетон без влагоизолирующих свойств;
• Не изолируют края шурфа;
• Наносят прерывающийся слой гидроизоляции;
• Оставляют технологические отверстия на трубе.

Экономьте время, деньги и нервы! Неграмотный монтаж винтовых свай — частое явление при самостоятельной установке. Конструкция оседает в течение нескольких лет, деформируется и разваливается. Обращайтесь в нашу компанию за помощью профессионалов. Гидроизоляция спиральных свай — это вклад в долгосрочную перспективу.

Гидроизоляция свайного фундамента (винтовых свай) от Тетра Девелопмент

Заказать гидроизоляцию винтовых свай – значит защитить фундамент от негативного влияния талых и грунтовых вод. Первым делом, требуется обезопасить от влаги сваи фундамента, так как на них приходится вес всего здания. Они должны оставаться прочными и надежными.

Гидроизоляция свайного фундамента разных видов в СПб имеет свои особенности. Так, для гидроизоляции буронабивных свай потребуются следующие работы:

• пробурить скважину;
• укрепить стенки с помощью раствора из глины либо – иногда – обсадными трубами;
• армировать;
• залить бетон.

В скважину с целью гидроизоляции вставляют рубероид, свернутый в виде трубы, который во время заливки играет роль опалубки, а по завершении застывания предохраняет колонну из бетона от размывания грунтовыми водами.

Для гидроизоляции фундамента свайно-ростверкного типа нужно обработать важную часть основания – ростверк, а также сваи. Ростверк – это набор балок либо плит, которые соединяют верхушки свай в одну систему. Его выполняют в виде монолитной плиты либо ленты.

Что нужно сделать:

• покрыть праймером поверхность из бетона;
• наклеить на боковые стенки рулонный материал. Эти заготовки наклеивают с нахлестом примерно 20 см, сверх вниз. Перед поклейкой нужно разогреть рулон с помощью горелки;
• заливают горизонтальную поверхность плит с помощью цементного раствора, имеющего 3-хсантиметровую толщину;
• кладут 3 слоя мастики, перемешанной с известью, или один слой рубероида.

Устраивают дренажную систему, выкапывают по периметру фундамента не слишком глубокую канаву и заполняют ее смесью щебня и глины.

Особенности гидроизоляции винтовых свай

Винтовые сваи – это стержни из металла, имеющие ножи в виде спирали и заостренные наконечники. Они ввинчиваются в грунт подобно шурупам. Гидроизоляция свай такого типа возможна путем их окрашивания с помощью гидрофобного состава против коррозии.

Специализированная строительная компания «Тетра Девелопмент» готова выполнить гидроизоляцию свай любой сложности.

Гироизоляций фундамента и его коснтрукций. Гидроизоляция ростверка столбчатого фундамента. Гидроизоляция ростверка плитного фундамента.

Закладка фундамента – это начальный этап строительства любого здания. Вся нагрузка будущей конструкции дома приходится именно на фундаментную основу. Поэтому материалы, которые применяются для строительства фундамента, обладают высокой прочностью, долговечностью и износостойкостью. Чтобы все эти характеристики сохранились на протяжении всего заявленного срока эксплуатации строения, необходима качественная гидроизоляция конструкций фундамента.

Чтобы оценить степень значимости гидроизоляции, важно понимать, что атмосферные осадки и грунтовые воды, залегающие под поверхностью земли, оказывают губительное воздействие на все элементы фундамента. Даже такие крепкие и прочные материалы, как железобетон и бутобетон, не говоря уже о дереве и кирпиче. Чтобы разрушительные свойства влаги не ослабили конструкцию фундамента и для выбора способа гидроизоляции той или иной части фундамента, стоит учитывать геологические и климатические факторы.

Воздействие внешних факторов на различные конструкции фундаментов

В какой бы местности не возводилось строение, фундаментная основа подвержена износу от воздействия поверхностной и подземной влаги. Особенно опасна вода в холодное время года. Попадая на поверхность фундамента, она проникает глубоко в поры и трещины материала. А переходя в твердое агрегатное состояние и расширяясь, безобидная вода способна разорвать даже железобетон.

Разрушение бетона водой.

Регулярное выпадение атмосферных осадков характерно для любого региона, но в этом случае надежной защитой фундамента выступает отмостка. Она является обязательным элементом любого здания, независимо от местоположения участка.

Гораздо сложнее дело обстоит с грунтовыми водами. Они присутствуют практически везде, различна только глубина их залегания.

• Если подземные воды расположены значительно ниже подошвы фундамента, более 1 метра, это вовсе не означает, что гидроизоляцией можно пренебречь. При интенсивной застройке близлежащих территорий неизбежны дренажные работы и строительство асфальтированных дорог. Эти мероприятия с годами могут вызвать колебания грунтовых вод. Простейшая обмазочная гидроизоляция станет гарантией долговечности фундамента.
• Если же уровень подземных вод находится в непосредственной близости от несущей конструкции, на глубине менее 1 метра от уровня подошвы фундамента, гидроизоляционная защита обязательна. Во время весенних паводков уровень грунтовых вод (УГВ) может подняться на несколько метров. И влага по почвенным капиллярам устремится к стенам фундамента. Вертикальная (обмазочная или рулонная) и горизонтальная гидроизоляция станет надежной преградой.
• Самым сложным является вариант, когда грунтовые воды буквально омывают стены фундамента. В этом случае необходимо обеспечить не только максимальную гидроизоляцию, но и оснастить пространство вокруг строения дренажной системой. Даже самые качественные гидроизолирующие материалы не смогут противостоять гидростатическому давлению на фундамент. А это чревато сдвигами и деформациями несущей конструкции, которая подвергается колоссальным нагрузкам от всего строения в целом. Гидроизоляция вкупе с дренажной канализацией станут оптимальным барьером для излишней влаги.
• В отдельных случаях надежно защищать фундамент приходится независимо от уровня залегания грунтовых вод. Причиной тому является состав самого грунта. Высокое содержание в почве глины или суглинка препятствует впитыванию атмосферной влаги в более глубокие слои почвы. И она устремляется к стенам фундамента.

Независимо от количества осадков, уровня грунтовых вод и сезонных факторов, необходимо учитывать химический состав воды. Сельскохозяйственные удобрения, применение мощных реагентов в зимнее время, промышленные и канализационные стоки насыщают подземные и поверхностные воды агрессивными примесями, которые постепенно разъедают даже такие прочные материалы, как бетон. А при вступлении в реакцию с химикатами кислорода необратим процесс коррозии арматурной решетки. Таким образом, нарушается целостность всей конструкции. Подробнее о технологиях монтажа дренажных системы можно узнать в специальной статье: системы отвода грунтовых вод, проектирование и монтаж. Здесь же мы подробнее поговорим о гидроизоляции фундамента.

Перечень работ, обеспечивающих надежную гидроизоляцию всего фундамента

Чтобы не допустить преждевременного износа и разрушения несущего элемента здания, необходимо провести комплекс мероприятий, направленных на защиту от влияния влаги. В зависимости от проекта здания, а также специфики геологических и климатических показателей проводятся следующие действия:

1. Установка дренажной системы отвода воды.
2. Правильная организация ливневой канализации и водостока.
3. Строительство фундамента, оснащенного вентиляционными ходами, для естественного выветривания влаги.
4. Монтаж гидроизоляционных материалов на стенах и основании фундамента, гидроизоляция пола подвального помещения и цоколя, а также защита швов между уровнями конструкции.
5. Нанесение специальных водоотталкивающих растворов.

Разновидности гидроизоляции по методу нанесения

В зависимости от способа нанесения влагозащитного материала выделяются следующие технологии:

• Оклеечная;
• Обмазочная;
• Напыляемая;
• Штукатурная.

Возможно комбинирование различных способов гидроизоляции для разных конструкций одного фундамента.

Обмазочная гидроизоляция

Обмазочную гидроизоляцию можно проводить с применением битума, битумных мастик и полимерных составов. Более прочными и передовыми гидроизолирующими материалами стали холодные битумно-полимерные или битумно-резиновые мастики. Для усиления влагозащитных характеристик материала применяются армирующие сетки. Обмазка служит неплохим барьером для проникновения поверхностных и капиллярных вод, но с напорными водами справляется слабо.

Обмазочная гидроизоляция фундамента.

Преимуществом использования битумных мастик является герметичность покрытия и отсутствие швов. Однако применение в качестве гидроизоляции битумных составов можно назвать самым непрактичным и ненадежным методом. Срок работы этих материалов не превышает 3-5 лет. По истечении указанного времени они изнашиваются, появляются трещины и отслойки.

К тому же мастика ввиду своей пластичности склонна к повреждениям. Наносится она только на сухую и ровную поверхность, все швы должны быть гладкими, а углы строения скругленными. Перед нанесением гидроизоляции поверхность стен обрабатывается специальной грунтовкой или битумным лаком. Мастика наносится на поверхность фундамента специальными шпателями и терками или валиками. Следующий слой дублируется через несколько часов, после полного затвердевания предыдущего. Когда гидроизоляционный слой окончательно застынет, можно приступать к обратной засыпке грунта.

Часто для экономии денег фундамент обрабатывают просто битумом. Стоит учитывать, что такой метод гидроизоляции влечет за собой ещё большие затраты. Прочность и морозоустойчивость битума минимальна, так как он является достаточно хрупким органическим материалом.

Оклеечная гидроизоляция

Данный способ гидроизоляции осуществляется при помощи рулонных материалов. Самым доступным и дешевым является рубероид.

Хотя стоимость рубероида немного выше стоимости битумной мастики, этот материал гораздо надежнее и плотнее. Перед нанесением рулонных материалов поверхность фундамента необходимо подготовить. Стены должны быть ровными, сухими и чистыми.

Использование рулонных материалов для оклеечной гидроизоляции фундамента.

Усовершенствованными рулонными материалами являются самоклеящийся и наплавляемый рубероид. Самоклеящийся рубероид монтируется на слой предварительно нанесенного битума. Если используется наплавляемый рубероид, то специальный связывающий слой разогревается при помощи газовой горелки. Обычно используют два слоя рубероида, каждая полоса клеится внахлест предыдущей.

Основным недостатком данного типа гидроизоляции можно назвать неизбежное наличие швов, в которые рано или поздно просачиавется влага. Также рубероид весьма сложно монтировать на труднодоступные участки.

Штукатурная гидроизоляция

Этот процесс предполагает нанесение на стены фундамента штукатурки на основе цемента, кварцевого песка и активных добавок. Минерально-цементный состав глубоко впитывается в стены фундамента и делает его поверхность водонепроницаемой. Этот способ требует немалых денежных и временных затрат. Цементный состав наносится толщиной в 25 мм, если напор воды равен 20 м.

Штукатурная гидроизоляция фундамента.

Штукатурная гидроизоляция надежно борется с капиллярной влагой, не пропуская её в стенки конструкции, но со временем материал может потрескаться.

Напыляемая гидроизоляция

Применяемый состав гораздо дороже битумной мастики, поэтому данный метод нанесения целесообразен для зданий со сложной формой фундамента.

Напыляемая гидроизоляция.

Данный способ гидроизоляции можно назвать самым лёгким в исполнении, так как нанесение влагозащитного состава производится с помощью специального распылителя за короткий срок. Для дополнительной защиты нанесенный на поверхность фундамента состав комбинируется с армирующим геотекстилем. Из-за дороговизны применяется в тех случаях, когда оклеивание рулонными материалами затруднительно и малодоступно.

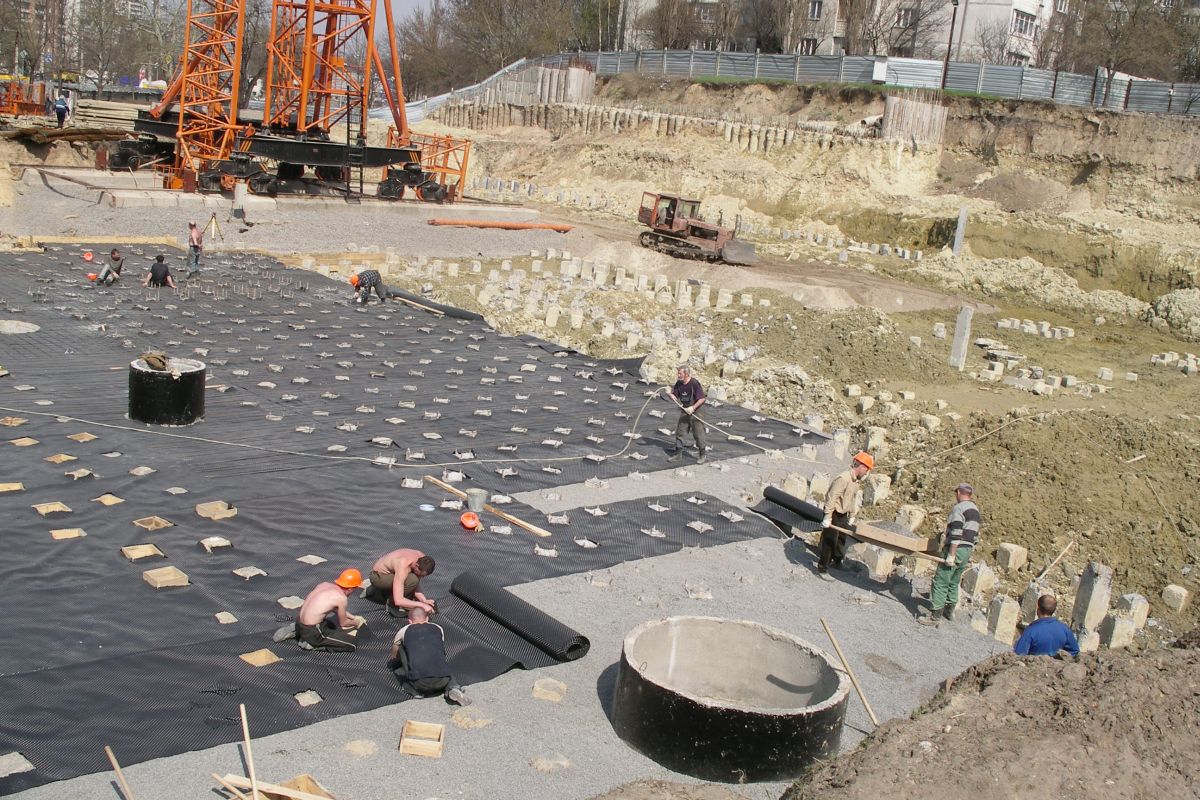

Гидроизоляция плитного фундамента

Для этого типа фундамента наиболее эффективная изоляция рулонными материалами. Рассмотрим сам процесс на примере рубероида. На плитное фундаментное основание настилается обычный рубероид. Чтобы устранить все неровности плит, перед укладкой рубероида наносится специальная выравнивающая стяжка. После монтажа гидроизоляции как правило предусмотрен слой утеплителя, после которого делается еще одна стяжка. На этот влагозащитный пирог укладываются полы.

Гидроизоляция ленточного фундамента

Для обеспечения влагозащиты данного типа фундамента применяются различные технологии нанесения гидроизоляции. В зависимости от предусмотренного бюджета и конструкционных особенностей здания можно подобрать наиболее подходящий вариант:

1. Обмазка стен фундамента битумной мастикой.
2. Оклеечная технология с применением рулонного материала.
3. Напыляемая гидроизоляция.
4. Проникающая гидроизоляция.

Гидроизоляция свайного и столбчатого фундамента

Свайный фундамент применяется на территориях с неспокойной почвой. Его конструкция представляет собой сваи, которые забиваются глубоко внутрь грунта, до достижения плотного слоя. А сверху они объединены обвязочными балками или плитным ростверком. Гидроизоляция свайного фундамента весьма проблематична. Если гидроизолирующий состав нанести на бетонную часть свай перед забиванием их в грунт, то он облезет от трения с почвой. А забитые в почву сваи влагозащитным составом обработать невозможно. Поэтому для пропитки бетонной части свай применяется гидрофобный состав в процессе производства. В дальнейшем его можно обработать пропитками и обмазками, которые повысят степень защиты от влаги.

Столбчатый фундамент применяется при возведении зданий с легкими стенами. В подготовленные ямы укладываются столбы из железобетона, бутобетона или применяется технология заливки бетона в опалубку. Для гидроизоляции столбчатого фундамента применяются способы, характерные для ленточной фундаментной основы.

Так как ростверк, который соединяет между собой сваи и столбы, является полноценной частью фундамента, ему также требуется надежная гидроизоляция. Ростверк может быть выполнен как в виде ленты, так и в виде монолитной плиты, объединяющей все столбы или сваи.

Гидроизоляция ростверка столбчатого фундамента

Чтобы изготовить ростверк столбчатого фундамента, на оголовки свай наносится гидроизоляция, затем засыпается песок до верхнего края свай, на песок стелется рубероид и устанавливается деревянная опалубка. Она изнутри обшивается рулонной гидроизоляцией, заполняется арматурой и заливается бетоном. После застывания бетона и удаления опалубки и песка необходимо тщательно обработать все детали ростверка гидроизоляционным материалом. Перед этим поверхность ростверка должна быть выровнена и зачищена. Возможно применение обмазочной технологии или оклеечной на разогретый битум.

Гидроизоляция ростверка столбчатого фундамента

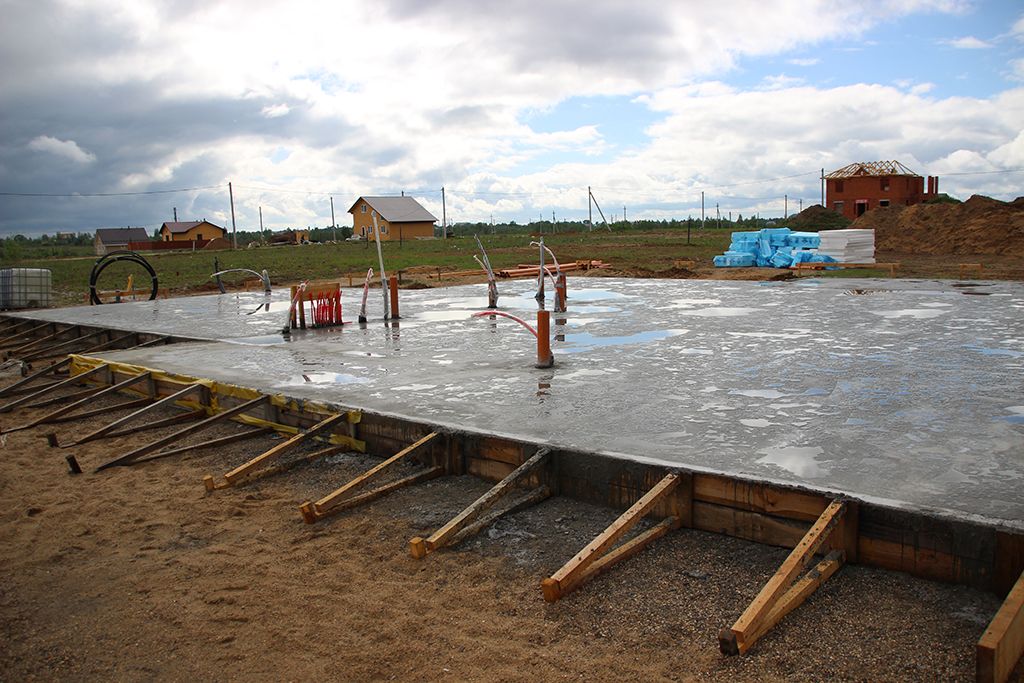

Гидроизоляция ростверка плитного фундамента

Ростверк плитного фундамента изготавливается аналогичным ростверку столбчатого фундамента, только опалубка представляет собой большой короб с дном, который устанавливается на оголовки свай. После высыхания бетона получается монолитная плита, соединяющая фундамент воедино. Весь ростверк необходимо гидроизолировать при помощи рулонного рубероида и горячего битума. Перед нанесением гидроизоляции нужно выполнить стяжку из раствора.

Защита столбчатого фундамента забиркой

Для предотвращения попадания влаги под пространство между ростверком и грунтом потребуется забирка. Это своеобразный вариант цоколя, который изготавливается из дерева, бруса, кирпича или камня. Забирка надежно защитит основание здания от попадания дождевой воды и снега. Она устанавливается следующим образом:

1. Между сваями роется неглубокая траншея, около 30-40 см.
2. Внутрь засыпается песок и гравий небольшим слоем.
3. На эту подушку укладывается брус либо кирпич до основания дома.

Если забирка будет оснащена всеми необходимыми вентиляционными отверстиями, то влага под домом скапливаться не будет. Гидроизоляция необходима на внешней стороне такого цоколя, чтобы обеспечить защиту от поверхностных вод. Для этого применяются каучуко-битумные мастики.

Кроме защиты от влаги, забирка помогает в сохранения тепла в доме со столбчатым фундаментов. О том как сделать теплую забирку на нашем сайте есть отдельная подробная статья: утепление столбчатого фундамента.

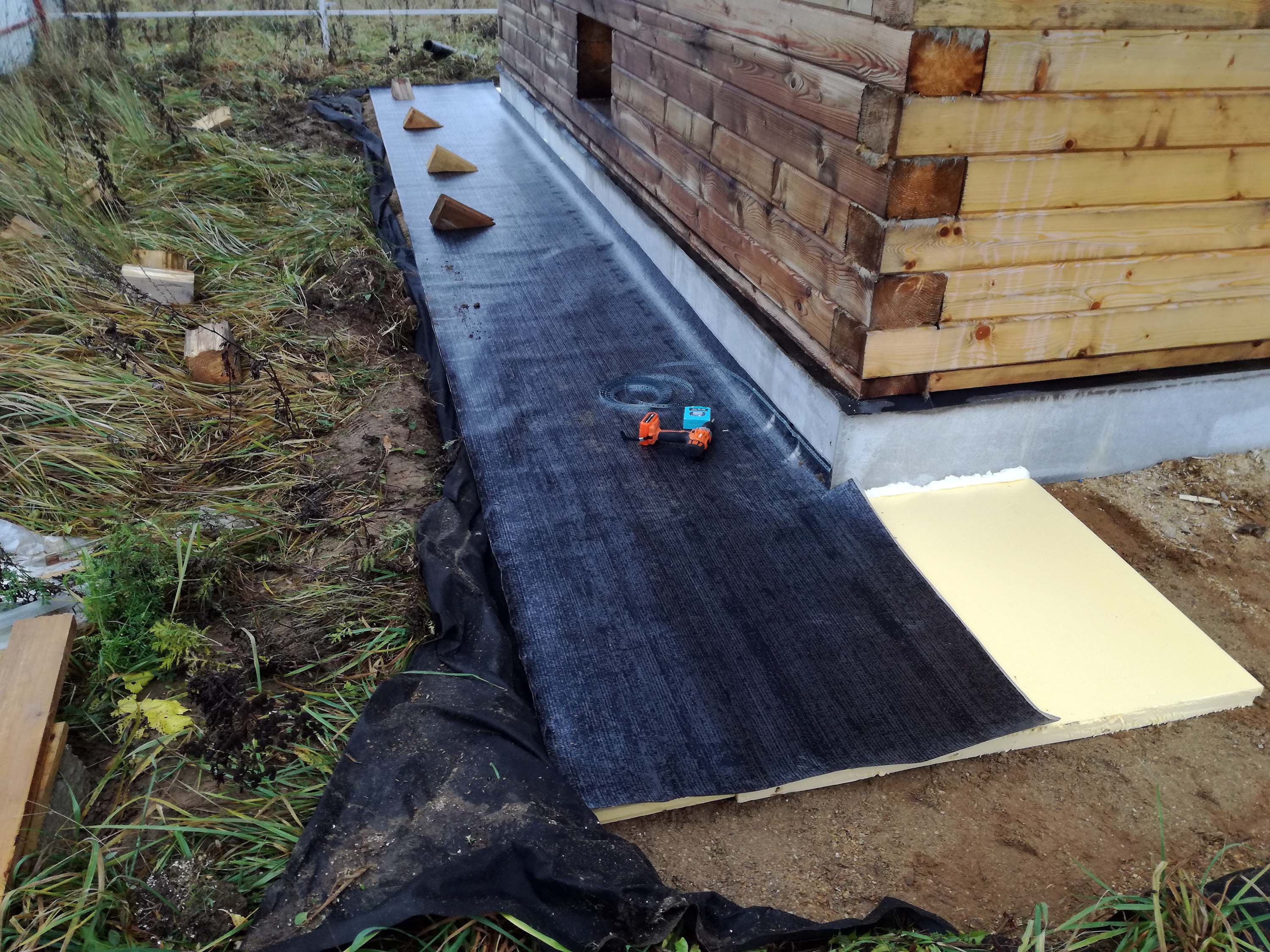

Наружная гидроизоляция цоколя

Внешняя сторона цоколя подвержена постоянному воздействию атмосферных осадков. Чтобы защитить наружную часть цоколя от снега и дождя, она облицовывается камнем или водоотталкивающей плиткой.

Гидроизоляция цоколя.

Высота такого декоративного покрытия варьируется от 10 см до полуметра. Это обусловлено тем, что высота зимних осадков в некоторых регионах может достигнуть уровня 50 см. В южных областях, для которых такой уровень снега не характерен, достаточно невысокой облицовки.

Еще одной интересной причиной применения именно такой высоты влагоизолирующего материала являются дожди. При обильных осадках капли влаги отталкиваются от земли с такой силой, что достигают указанного уровня цоколя.

Горизонтальная гидроизоляция

Для защиты фундамента от подземных вод и капиллярного проникновения влаги применяется горизонтальная гидроизоляция. Она состоит из нескольких слоев рулонного материала, промазанного мастикой. Перед укладкой рубероида необходимо покрыть поверхность котлована глиной на 20-30 см и тщательно её утрамбовать, а на глину залить бетон слоем около 5 см. Стелить рубероид возможно только после полного затвердевания бетона. Гидроизоляционная прослойка затем снова покрывается слоем бетона и разравнивается.
Горизонтальная гидроизоляция осуществляется только во время строительства дома, поэтому данный этап должен быть запланирован заранее.

Основа под фундамент.

Вертикальная гидроизоляция

Чтобы обезопасить поверхность фундамента от разрушительного влияния поверхностных вод и грунтовых, залегающих на уровне несущей конструкции, применяются различные методы нанесения гидроизоляции. Также можно их совмещать.

• Технология используется вкупе с обмазочным методом гидроизоляции.
• Штукатурная технология не только защитит от влаги, но выровняет поверхность.
• Проникающая гидроизоляция используется на внутренних стенах подвального помещения и цоколя. Активные вещества проникают глубоко внутрь бетона и образуют кристаллические соединения, которые противостоят впитыванию влаги в поры. На обильно увлажненную поверхность бетона наноситься в несколько слоев проникающая смесь.

Вертикальная гидроизоляция.

Внутренняя гидроизоляция подвала

Когда в плане здания предусмотрено подвальное помещение, отмостка может обеспечить надежную защиту от поверхностных вод.

Помимо обмазки и оклеечной технологии гидроизоляции, в помещении подвала применяются бентонитовые экраны. Этот материал прост в монтаже, являясь современной альтернативой глиняного замка.

Чтобы срок службы фундамента отвечал заявленным нормам, необходима тщательная и надежная гидроизоляция. Несущая конструкция является гарантом долговечности и нерушимости всего здания.

Многие ошибки, допущенные на этапе возведения фундамента, невозможно исправить впоследствии. Либо требует огромных финансовых затрат, не говоря уже о таких масштабных мероприятиях, как выкапывание котлована для доступа к поврежденным влагой участкам. Если же примыкающие постройки не позволят подобраться к внешним стенам фундамента, то внутренние работы смогут скрыть только внешние дефекты конструкции.

Также не стоит экономить на гидроизоляционных материалах, чтобы срок их службы был также долог, как и сам фундамент.

Гидроизоляция свайного фундамента

При возведении жилого дома или хозяйственной постройки в умеренных и северных широтах обязателен этап устройства фундамента, причём в большинстве случаев при выборе фундамента останавливаются на его ленточной разновидности. Тем не менее, популярным типом фундамента является также свайный, или столбчатый фундамент. Его рекомендуется возводить в тех случаях, когда почва в этой местности слишком мягкая и подвижная, твёрдые слои расположены слишком глубоко, а наружный слой изобилует минерализованными грунтовыми водами. Свайный фундамент отличается более высокой надёжностью по сравнению с ленточным, но требует дополнительных расходов на возведение и гидроизоляцию фундамента.



При выборе свай для фундамента следует руководствоваться уровнем грунтовых вод, расположением помещения и его типом. Так, наиболее прочные и дорогие сваи используются при многоэтажном строительстве в регионах с неспокойной почвой. Свайный фундамент представляет собой сваи, соединённые между собой прочной бетонной балкой и плитами из бетона или железобетона. Для вбивания свай используется специальное оборудование, которое вбивает сваи глубоко в грунт, вплоть до прочных его слоёв. На эти слои приходится основная нагрузка здания.



Гидроизоляция свайного фундамента – более сложный и трудоёмкий процесс, чем устройство обычной гидроизоляции. Первая сложность заключается в том, что подземную часть бетонных свай невозможно обработать защитными составами после вбивания, а слой гидроизоляции, нанесённый предварительно, стирается сразу же, как только очередная своя вбита в грунт. В связи с этим были разработаны специальные гидрофобные добавки для бетона, которые вводятся в него ещё на стадии изготовления свай. Это не обеспечивает полной гидроизоляции сваи, но значительно повышает уровень защиты. Такие сваи можно обрабатывать обмазочными и пропиточными средствами, не боясь, что бетон будет разрушен, если защитный слой будет стёрт.

Гидроизоляция прилегающих свай

Смежные сваи имеют много преимуществ при формировании подпорной стены. Этот метод строительства включает создание ряда глубоких отверстий, которые затем снова заполняются бетоном.

Из всех методов укладки непрерывных свай, как правило, наиболее экономичен и требует наименьших затрат времени. Стена состоит из отдельных свай, которые обычно устанавливаются с центрами на 150 мм больше их диаметра. Это означает, что между сваями есть зазоры, и поэтому смежные сваи подходят только там, где уровень грунтовых вод постоянно находится ниже уровня выемки.

Гидроизоляция смежных свай часто может быть сложной задачей. Рассчитывать на водонепроницаемую добавку в самих сваях нельзя. Точно так же невозможно сделать сваю гидроизоляцией снаружи.

Дренажные мембраны для непрерывной гидроизоляции свайных полостей — самый надежный и эффективный метод гидроизоляции подвальных помещений, однако при использовании в качестве единственной гидроизоляционной системы с прилегающими свайными стенами требуется особое внимание. Важно минимизировать нагрузку на систему отвода грунтовых вод и любые насосы.Также очень важно, чтобы земля между сваями не вымывалась в канализацию и не вызывала засорения.

Поэтому очень важно обеспечить максимальную структурную водонепроницаемость стены, это может быть достигнуто путем заливки или распыления бетонной облицовки перед сваями.

Добавить в доску проекта

Выберите из существующих досок проектов ниже:

Или Создайте новую доску проекта:

Товар добавлен на доску проекта.Перейдите в Моя учетная запись, чтобы просмотреть свои проекты.

Добавить в доску проекта

Выберите из существующих досок проектов ниже:

Или Создайте новую доску проекта:

Товар добавлен на доску проекта. Перейдите в Моя учетная запись, чтобы просмотреть свои проекты.

---

Посмотреть товарный знак «Гидроизоляционные мембраны для подвалов»

Гидроизоляция непрерывных свай

Использование непрерывных / секущихся свай и методов строительства диафрагменных стен для возведения подпорных стен является обычным явлением в крупных коммерческих цокольных проектах и ​​часто является эффективным и рентабельным решением.Природа этих строительных технологий такова, что единственным практическим вариантом является нанесение гидроизоляционных систем на внутреннюю поверхность подпорной стены, чтобы снизить риск попадания грунтовых вод между сваями.

Safeguard предлагает широкий выбор систем для гидроизоляции подпорной стены этих типов. Это:

Выбор системы для использования будет зависеть от ряда факторов, включая условия площадки, варианты дренажа и личные предпочтения. На этой странице описаны типичные методы гидроизоляции с использованием обеих систем.Для обсуждения конкретных проектов свяжитесь с нашим техническим отделом по телефону 01403 210204 или отправьте запрос.

Система дренажа полостей Oldroyd

Эта система позволяет воде проникать через подпорную стену подвала, но перенаправляет ее от внутренней стены подвала к отстойнику или другой подходящей точке слива. Для этого типа применения обычно предпочтительна дренажная мембрана для полости с большим размером стержня, такая как Oldroyd Xv 20, чтобы справиться с более высокими потенциальными расходами, необходимыми для более крупных проектов подвала.

Этот тип гидроизоляционной системы может использоваться на непрерывных / секущих сваях, а также на диафрагменных стенах. В соответствии с BS 8102: 2009 конструкция должна обеспечивать первичное сопротивление, регулирующее объем воды, поступающей в подвал, чтобы не превышать пропускную способность системы. Однако с точки зрения гидроизоляции смежные сваи не являются и не должны рассматриваться как герметичная конструкция. Поэтому полагаться исключительно на установку системы дренажа полости на сваях не рекомендуется.

Другие предложения по повышению водонепроницаемости подпорных стен можно найти в публикации ICE , «Спецификация на свайные и закладные подпорные стены» [1]

Цементные гидроизоляционные растворы Vandex

При нанесении на бетонные подпорные стены гидроизоляционные растворы Vandex создают непроницаемый барьер, блокируя проход грунтовых вод в подвал. Поскольку типы подпорной стены подвала, описанные на этой странице, построены из бетона, Vandex Super обычно выбирается в качестве гидроизоляционного раствора.Vandex Super специально разработан для гидроизоляции бетона и обеспечивает более высокую степень покрытия, чем другие гидроизоляционные растворы Vandex, что делает его экономичным выбором.

При гидроизоляции мембранных стен Vandex Super просто распыляется на внутреннюю поверхность стены. При гидроизоляции непрерывных или секущихся свай гидроизоляционный слой Vandex Super обычно располагается между слоем торкретбетона и внутренней бетонной стеной (см. Рисунок 2)

Этот метод гидроизоляции зависит от прочности нижележащих свай и допусков между ними, чем метод Олдройда (см. Рисунок 1).Его следует использовать только в сочетании с железобетоном, как показано на схеме выше.

Комбинированная система гидроизоляции

Рисунок 3: Комбинированная система гидроизоляции подвала типа A и типа C

Комбинированные системы гидроизоляции часто желательны при гидроизоляции подвалов. BS 8102: 2009 «Свод правил по защите подземных сооружений от воды, идущей из-под земли». предлагает рассматривать «комбинированную защиту», когда оцениваемые риски считаются высокими (например,г. постоянно высокий уровень грунтовых вод) или последствия аварии высоки. NHBC Глава 5.4 гласит, что там, где требуется защита класса 3 ( BS 8102: 2009 ), и стена под землей удерживает более 600 мм от самого нижнего уровня готового пола, конструкция гидроизоляции должна включать сочетание двух типов гидроизоляционных систем. Поэтому системы Vandex Super и Oldroyd обычно комбинируются (см. Рисунок 3).

В зависимости от типа и качества подпорной стены можно указать широкий спектр комбинированных систем.Например, в определенных ситуациях можно было бы опустить железобетонную стену из приведенного выше примера. Для получения дополнительной информации, пожалуйста, свяжитесь с нашим техническим отделом по телефону 01403 210204 или отправьте запрос.

[1] «Спецификация для свайных и встроенных подпорных стен 2 ^{, издание} » Институт инженеров-строителей — ISBN: 9780727733580

Гидроизоляция свайного фундамента

Гидроизоляция фундаментов с бетонными сваями представляет собой проблему для многих систем гидроизоляции, особенно для систем на основе листовых мембран.Большинство этих систем нельзя использовать над головками свай и крышками свай, потому что они не обладают несущей способностью выдерживать приложенную нагрузку.

Vandex Суперкристаллический активный гидроизоляционный раствор предлагает решение этой проблемы. Поскольку его гидроизоляционное действие основывается на проникновении в головку бетонной сваи или в крышке сваи, а не на образовании водонепроницаемого слоя поверх бетона, он способен выдерживать нагрузку, прилагаемую к впоследствии залитым грунтовым балкам или фундаментным плитам.

Vandex Super может использоваться как самостоятельное решение для гидроизоляции фундамента, так и в сочетании с другими системами гидроизоляции. Каждый 25-килограммовый мешок Vandex Super водонепроницаем на глубине до 20 м. ² , поэтому он чрезвычайно экономичен в использовании.

Пример типичного применения показан ниже, однако, поскольку свайные фундаменты сильно различаются по своей конфигурации, настоятельно рекомендуется проконсультироваться с нашим техническим отделом на ранних этапах процесса проектирования.Чтобы связаться с нашим техническим отделом, позвоните по телефону 01403 210204 или отправьте запрос.

Пример 1 — Гидроизоляция оголовка сваи и грунтовой балки

1. Нанесите на сваи жидкий раствор Vandex Super 1,5 кг / м ² , нанесенный в два слоя.
2. Перед заливкой бетона насыпьте сухой бетон Vandex Super из расчета 1,2 кг / м ² .
3. Нанесите Vandex Expaseal круговыми движениями вокруг свай в середине плиты.
4. После заливки бетонной плиты насухо посыпать Vandex Super из расчета 1.2 кг / м ² наверху плота, когда бетон достигнет начального схватывания. Затем он затирается до тех пор, пока покрытие не станет однородным и не будет достигнута определенная отделка. В качестве альтернативы суспензия покрывает горизонтальную поверхность Vandex Super 1,2 кг / м ² в один слой.

Гидроизоляция шпунтовых свай [iSheetPile]

Если ваш проект стальных шпунтовых свай включает коффердамы, водоотведение, туннели, отрезные стены для восстановления площадки или любое другое приложение, в котором утечка воды представляет проблему, то iSheetPile найдет решение.

Являясь лицензированным дилером WADIT® , всемирно зарекомендовавшего себя герметика для блокировки шпунтовых свай, iSheetPile может удовлетворить все ваши потребности в гидроизоляции.

WADIT® может использоваться со всеми типами замков шпунтовых свай горячекатаной и холодной штамповки в любых возможных условиях (от тропических до арктических), особенно в морских условиях.

Испытания показали, что утечка через стенки шпунтовых свай снижается до 95% при использовании герметиков для замков; и герметичные стыковые стены из шпунтовых свай от 100 до 10 000 раз более эффективны в качестве барьеров для потока грунтовых вод (герметичные стены обычно демонстрируют гидравлическую проводимость в диапазоне от 10 ⁷ до 10 ¹⁰ см / с), чем негерметичные замковые стены.Кроме того, испытания, проведенные в Германии, показали, что WADIT® легко выдерживает давление воды даже в 5 бар и сохраняет свою способность противостоять просачиванию воды.

Кроме того, iSheetPile может поставить для вашего проекта герметик для стальных шпунтовых свай Adeka P-201, состоящий из однокомпонентного материала, изготовленного из преполимеров уретана.

Для получения дополнительной информации о системе гидроизоляции Adeka для стальных шпунтовых свай, посмотрите их видео.

Герметик

Adeka доступен через iSheetPile, но имеет три основных недостатка по сравнению с герметиком блокировки WADIT®:

1. После того, как Adeka соприкоснется с поверхностью грунтовых вод, заполненную шпунтную сваю следует забить в горизонтальное положение в течение 2 часов, чтобы избежать расширения герметика.С WADIT® нет ограничений по времени вождения.
2. Рекомендуется наносить Adeka под навесом при температуре окружающей среды, в то время как WADIT® имеет гораздо более широкий температурный диапазон и применяется на открытом воздухе для систем от тропических до арктических.
3. Средняя производительность применения Adeka составляет примерно 200 метров за 8-часовую смену — около 650 футов. В течение аналогичной смены WADIT® можно наносить примерно в 10 раз быстрее и в больших количествах, что значительно экономит время на трудозатратах и ​​строительных расходах.

Пожалуйста, свяжитесь с iSheetPile для получения дополнительной информации о гидроизоляции Adeka или WADIT®.

Введите размеры стены, и приведенные ниже значения будут скорректированы автоматически.

Фундамент глубокого заложения | ВОДОНЕПРОНИЦАЕМЫЙ! Журнал

Опции для глубоких оснований

Когда коммерческое строительство простирается намного ниже уровня земли, проблемы гидроизоляции возрастают в геометрической прогрессии. Планирование является сложным, гидростатическое давление велико, и системы часто устанавливаются с использованием слепых методов.

Дэйв Полк, президент Epro Solutions, объясняет: «Глубокие фонды становятся все более распространенными в США, и причина их углубления заключается в том, что в городах не хватает места. Например, городские многоквартирные дома обычно строятся поверх парковочной зоны, а вместимость подземной парковки ограничивает размер здания, которое может быть построено над ней ».

Высотные квартиры, туннели, подземные переходы и гаражи — это лишь некоторые области применения, в которых проектировщики и установщики должны создавать решения.

Очень важна тщательная детализация стыков и проходов, например, этот стык между подкладной мембраной и вертикальной гидроизоляцией, нанесенной на шпунтовые сваи.

Полк продолжает: «Это правда, что гидроизоляция — это гидроизоляция. Но разница между неглубоким фундаментом и глубоким фундаментом заключается в уровне сложности. «Эти работы обычно настолько велики, что невозможно залить все фундаменты за один раз и невозможно залить все плиты за один раз. Таким образом, гидроизоляционные материалы должны соответствовать другим профессиям.”

Планирование задач

Стейси Берд, национальный менеджер по продуктам CETCO, соглашается, что, возможно, самая большая проблема — это график и сложность. «На этих стройплощадках будет несколько предприятий, выполняющих несколько операций в одной и той же области, и все они будут выполняться одновременно», — говорит он.

«Нет ничего необычного в том, что гидроизоляционные материалы работают во время земляных работ, — добавляет он. — Как только гидроизоляция установлена, стальные оттяжки устанавливают арматуру прямо за ними.Часто бетон уже заливают другие бригады. Это происходит не на всех должностях, но становится все более распространенным явлением, потому что время — деньги. В некоторых случаях они устанавливают гидроизоляцию еще до того, как будут уверены, в каких условиях находится на другой стороне участка ».

«Если генеральный подрядчик не заливает бетон, он не выполняет работу; поэтому гидроизоляция не имеет единоличного доступа к участку, и ожидается, что бригады выполнят свою работу, пока вокруг них ведется множество других строительных работ.”

Помимо экскаваторов, подрядчик по гидроизоляции выполняет работу первым. И пока бетон не будет уложен, движение на стройплощадке будет двигаться вперед и назад через мембрану. «У вас будут рабочие, рабочие боксы и даже тяжелое оборудование на любом продукте, который только что установили бригады», — говорит Берд. Гидроизоляционные материалы должны быть готовы к тому, что мембрана может быть повреждена в результате последующих операций.

Различные субстраты

В проектах глубокого фундамента обычно не используется последующая гидроизоляция с положительной стороной (наносимая на внешнюю часть здания после того, как конструкция установлена), потому что последующие системы гидроизоляции невозможны при строительстве опорных стен.Вместо этого подрядчики используют методы «слепых», когда гидроизоляция применяется к опалубке или системе удержания грунта до того, как будут возведены несущие стены.

Требуется тщательная обработка, поскольку ремонт может быть чрезвычайно дорогостоящим. «Если он поврежден или неправильно установлен, — говорит Полк, — на пути любого ремонта может оказаться 18 дюймов бетона с тремя отдельными матами арматуры».

Становится обычным механическое закрепление цементной плиты над утеплителем для создания более качественной поверхности, устранения зазоров и создания плавного перехода между утеплителем и солдатскими сваями.

По мере того, как фундамент расширяется ниже уровня земли, почвенные условия меняются, и могут потребоваться другие системы удержания грунта. Берд описал работу в Канаде с солдатскими сваями и утеплителем в верхней части котлована, за которым следовала обнаженная коренная порода, которая была пробурена и взорвана. В скальном грунте стена была стабилизирована и выровнена слоем армированного торкретбетона. В другом проекте утеплитель в нижней части опорной стены был настолько неравномерным, что поверх утеплителя нанесли торкретбетон, чтобы обеспечить приемлемую основу для установки гидроизоляционной системы.

Очевидно, что хорошая гидроизоляционная система должна надежно работать на самых разных основаниях.

Полк говорит: «Чем глубже вы погружаетесь, тем больше вероятность того, что вы столкнетесь с водными слоями или водоемами. Стяжки и ригели особенно подвержены протеканию и требуют особого внимания. В некоторых случаях эти стенки удаляются по мере того, как гидроизоляция поднимается вверх по стене, но часто, особенно на нижних уровнях, они должны быть детализированы и гидроизолированы вокруг. «Эти условия могут быть трудными для всех гидроизоляционных систем, — говорит Берд, — как для изделий, наносимых распылением, так и для листовых материалов.”

Полк говорит, что еще одно решение, которое он видел, — это устранение всех недостатков. В этой системе гидроизоляция проходит от четырех до шести дюймов в области короба. После того, как бетон будет на месте, они вернутся и ослабят натяжение анкеров, а затем заполнят эту область бентонитом или полиуретановой пеной, прежде чем окончательно заполнить коробку бетонной заплатой.

Глубокие фундаментные работы имеют сложный график и перегруженные стройплощадки. На этом участке гидроизоляция и сталь уложены до того, как экскаваторы закончили работу.

В дополнение к необходимости работать с торкретбетоном, односторонними формами, солдатскими сваями, шпунтованными сваями, стенами лага, анкерами, грунтовыми гвоздями, взорванной горной породой, профильными балками, сваями, крышками и т. Д., Полк указывает на неопределенность некоторые работы. «Иногда вы можете не знать, с чем столкнетесь, потому что раскопки еще не закончены, когда вы начинаете работу. В отчетах о почве иногда могут отсутствовать условия, например, если почвенный гвоздь протыкает линзу воды. Или когда солдатская куча ударяется о неожиданный валун и скручивается, что потребует создания гидроизоляционной детали для этой конкретной ситуации.”

Берд отмечает: «Одна проблема заключается в том, что часто подрядчик по опалубке действительно не обеспокоен воздействием опорной стены на установку системы гидроизоляции. Гидроизоляция не входит в его обязанности или договор. Есть несколько проектов, в которых участвуют консультанты, и существует лучшая координация между профессиями, но часто решение проблемы остается на усмотрение гидроизолятора ».

Ключи к успеху

Несмотря на большое разнообразие условий и проблем на строительной площадке, Полк и Берд говорят, что следование нескольким ключевым принципам делает этот тип проекта более гладким.

Один из наиболее важных вопросов — это правильная последовательность действий на совещании перед началом строительства. Полк рекомендует дважды проверить наличие средств для борьбы с любой обнаруженной водой. А строительные водоотводящие системы нужны практически всегда. «Обычно это входит в обязанности генерального директора», — говорит он. В некоторых случаях после завершения строительства устанавливается постоянная система обезвоживания. В областях, где существует высокий уровень грунтовых вод, конструкция обычно требует «гидроизоляции ванны» и позволяет зданию погружаться на 15-20 футов воды.

Берд говорит, что детали работы также важны. «Они должны быть составлены с учетом конкретных условий, которые будут возникать на этой конкретной рабочей площадке», — говорит он. «Это не похоже на подвал, где есть красивая гладкая бетонная поверхность, и после того, как бетонная фундаментная стена будет построена, можно применить гидроизоляцию и дренаж. Очень немногие проекты глубокого фундамента подвергаются чрезмерным выкопкам ».

Эти детали обычно составляются производителем или после консультации с производителем, затем передаются проектировщику на утверждение перед отправкой на место для установки.«Вы не хотите, чтобы установщики принимали решения на месте, которые повлияют на работу мембраны», — объясняет он. «Таким образом, производитель должен очень внимательно относиться к команде разработчиков и своевременно предоставлять необходимую информацию».

Берд говорит, что большинство гидроизоляционных материалов предпочитают в качестве основы фасадные бруски с изоляцией, потому что они легко приклеиваются и относительно гладкие. Он добавляет: «Консультанты требуют, чтобы цементная плита механически закреплялась на деревянной обшивке.Он создает гладкую поверхность, устраняет зазоры между утепленными досками и сглаживает переходы между деревянными утеплителями и металлическими сваями-солдатами ».

Опции продукта

На рынке представлен широкий ассортимент различных продуктов, изготовленных из разных материалов, которые обеспечивают качественную и надежную систему гидроизоляции для этого типа работ. Следующие рекомендации являются хорошим советом при выборе системы:

Как отмечалось выше, выбранная система должна быть способна работать с различными подложками.Полк говорит: «На самом деле, ключ в том, чтобы иметь один компонент, который будет связываться с множеством подложек, потому что, если установщику приходится переключаться между системами, это просто добавляет ненужной сложности и затрат».

Этот компонент обычно представляет собой геокомпозит или дренажный мат. Он не является частью гидроизоляционной системы как таковой, но действует как буфер между гидроизоляцией и основанием.

Во-вторых, выберите систему, у которой есть хорошая поддержка производителя, чтобы помочь с деталями. «На этих работах возникает так много строительных проблем, которые требуют специальных деталей», — говорит он.

Epro продает напыляемые и композитные системы для слепых стен, которые были использованы с исключительными результатами. «Самое глубокое, что мы когда-либо делали, — это восемь этажей под землей, — говорит Полк. «Мы начали снизу, и они строили каждый уровень по мере того, как поднимались».

Берд из CETCO говорит, что его компания производит несколько различных линеек продуктов для глубоких фундаментов. «В Южной Калифорнии, где есть вода и метан, обычно устанавливают и устанавливают CoreFlex 60. Швы внахлест мембраны сварены термопластом, а мембрана достаточно прочна, чтобы ее можно было использовать вместе со структурными стенами фундамента из торкретбетона.«CoreFlex 60 можно использовать как на опорных стенах, так и на перекрытии, чтобы сформировать непрерывную систему гидроизоляции. Он состоит из армированного листа ПВХ толщиной 60 мил со слоем активного полимерного сердечника (APC), скрепленным за одно целое. После установки, если вода прорвет ПВХ, слой APC набухнет, чтобы закрыть проникновение воды. APC легче, менее проницаем, шире и устойчивее к загрязнениям, чем бентонит.

Другие продукты CETCO, используемые для гидроизоляции глубоких фундаментов, включают Ultraseal, который также является системой APC, но не имеет сварных швов; и Voltex, хорошо известный продукт на основе бентонита.

Гидроизоляция свайных крышек | Обработка головы сваи

Гидроизоляция головок свай — важнейшие этапы применения строительных проектов. Детали свайных крышек могут создать множество проблем для систем гидроизоляции, особенно на основе листовых геомембран. Эти системы не могут эффективно герметизировать заглушки колонн из-за наличия арматурного каркаса сваи, отрицательного бокового давления воды, деталей соединения, прослеживания воды от свайной арматуры.

Система гидроизоляции для обработки свайных заглушек Schedetal предлагает высокоэффективные, безопасные, экономичные и быстрые решения по гидроизоляции, основанные на ноу-хау и опыте с 1970 года.

Благодаря новаторским деталям соединения Schedetal и материалам наполнителя свайных крышек с глубоким проникновением, отрицательное давление воды на стороне не может мигрировать на свайный фундамент.

Этапы нанесения гидроизоляционной геомембраны свайной заглушки:

Путем корректировки поверхностей головок сваи гидроизоляционный профиль Schedetal Extru Seam120 будет помещен в стальную круглую опалубку. Гидроизоляционные геомембраны ExtruBit® ECB или ExtruPol® FPO / TPO, выходящие из тощего бетона, должны быть приварены к водонепроницаемому профилю с 10-сантиметровым покрытием, чтобы предотвратить любую утечку между сваей и основанием.Чтобы предотвратить утечку через верх сваи, необходимо нанести слой цементного раствора для затирки и слой кристаллического раствора на цементной основе, состоящий из двух уровней 5-6 см, чтобы обеспечить общую толщину 10-12 см. По завершении процесса гидроизоляции вокруг заглушки сваи должна быть размещена круглая манжета из нержавеющей стали толщиной 16 мм и закреплена фиксирующими элементами для обеспечения устойчивости гидроизоляционных геомембран ExtruBit ® ECB и ExtruPol ® FPO / TPO вокруг сваи.

Преимущества системы гидроизоляции заглушек / головок свай Schedetal:

• Совместимость с листовыми гидроизоляционными мембранами ExtruBit® ECB и ExtruPol® FPO / TPO.
• Может использоваться как с предварительно нанесенной, так и с несвязанной геомембранной гидроизоляцией.
• Устойчив к структурным оседаниям.
• Экономичное и быстрое нанесение.
• Можно наносить на влажные поверхности.
• Устойчив к отрицательному боковому давлению воды.
• Успешно установлен на самых сложных проектах по всему миру.


Применение гидроизоляции головки геомембраны ECB

Polyfin TR :: Фундаменты и стены свайные

Гидроизоляция — второй важный критерий в строительстве после строительных работ.Вода и влага могут вызвать коррозию и карбонизацию стали, используемой в системе железобетона, что несет в себе жизненно важный риск для конструкции. Лучшим способом защиты конструкции является гидроизоляция фундамента и стен сооружения. Экономический срок службы гидроизоляционной системы должен быть равен сроку службы конструкции. Следует категорически избегать использования материалов низкого качества с относительно меньшей начальной стоимостью.

Системы OC-Plan® ECB Geomembrane доказали свою эффективность во всем мире при выполнении работ по гидроизоляции свайных фундаментов и стен в различных проектах, которые они использовались с середины 1960-х годов, с их долгим сроком службы и очень высокими характеристиками устойчивости к старению.

Гидроизоляция свайного фундамента:

Детальное решение свай при гидроизоляционных работах свайного фундамента — очень важный вопрос, требующий определенных знаний. Наши геомембранные системы OC-Plan® ECB, наши специальные гидрозатворы OC-Plan® ECB, другие наши вспомогательные аксессуары и самое важное из всех ноу-хау нашей компании и наших сертифицированных аппликаторов, мы решили эти детали в очень эффективный и практичный способ для наших клиентов.

Для создания идеального водонепроницаемого свайного фундамента сначала необходимо закрепить сваи, чтобы они были водонепроницаемыми.Также для этой водонепроницаемой системы решающее значение имеют детали соединения свай и геомембраны, идущей от фундамента. Геомембрана ECB, идущая от фундамента, должна быть полностью приварена к гидрошпонке OC-Plan® ECB, которая окружает каждую отдельную трубу. Каждую сваю также необходимо тщательно обработать подходящим строительным раствором и строительным химическим веществом, чтобы обеспечить водонепроницаемость системы.

После обработки свай применение очень похоже на нанесение матовой гидроизоляции фундамента. Геомембраны OC-Plan® ECB наносятся в один слой методом свободной укладки и сварки швов для гидроизоляции фундамента.Сначала на простой бетон укладывается слой геотекстиля плотностью 200-300 г / м2. После нанесения геотекстиля рулон геомембраны OC-Plan® ECB свободно укладывается на поверхность, на которую нанесен геотекстиль; затем второй рулон геомембраны свободно укладывают рядом с первым рулоном геомембраны с перекрытием 10 см. Свариваемая деталь внахлест сваривается двухшовным методом на автомате горячей сварки. Двойной шов испытывают в течение 2 минут при помощи манометра под давлением 2 бара, а затем проводят визуальный контроль сигнальной фольги (для серии 10).

Решение о необходимости использования геотекстиля на геомембране определяется в зависимости от поверхности и условий местности, а также в зависимости от типа материала. После того, как геомембрана защищена простым бетонным слоем толщиной не менее 7 см (из-за того, что некоторые типы геомембраны могут быть полностью прикреплены к свежему литому бетону, нет необходимости в защитной стяжке / бетонном слое на мембране. ) могут начаться строительные леса и работы по армированию. Важно оставить достаточную часть геомембраны, идущей от гидроизоляции фундамента, чтобы продолжить процесс сварки для стен.

Гидроизоляция стен:

Рулоны геомембраны OC-Plan® ECB частично подвешиваются на доступной высоте стен с помощью временных креплений. Подвешенные рулоны накладываются друг на друга на 10 см. Вертикально перекрывающаяся деталь сваривается двухшовным методом на автомате горячей сварки. Часть геомембраны, выходящая из гидроизоляции фундамента, снова приваривается методом двойного шва к геомембранам, выходящим из гидроизоляции стены, чтобы получить непрерывную водонепроницаемую систему.Все двойные швы испытываются в течение 2 минут под давлением 2 бар с помощью манометра, а также проводится визуальный контроль сигнальной фольги (для серии 10). Укладка стены продолжается аналогично поэтапно, пока не будет достигнута поверхность земли.

Крепление гидроизоляции стены по периметру должно производиться на высоте 30 см от уровня земли. Крепления по периметру выполняются с помощью алюминиевых профилей, специальных шурупов, полиуретана или аналогичных герметиков. По возможности можно также использовать кругляшки ECB для крепления геомембран.Геомембраны привариваются к кольцам ECB с помощью ручных сварочных аппаратов.

ПРИМЕЧАНИЯ:
Геомембранная система OC-Plan® ECB имеет специальные аксессуары ECB. Это внутренние и внешние углы, кровельные вентиляторы, выходы на крышу, выходы воды, аварийные выходы воды, уплотнительные муфты, кабельные вводы, многослойные металлические листы ECB и т. Д. И наносятся с помощью ручных сварочных аппаратов на геомембраны.

.
