Гипс это вещество – строительный, полимерный, скульптурный, формула, фото, акриловый, плотность,сколько сохнет, чем отличается от алебастра, виды, марки, свойства, чем можно заменить

Содержание

Гипс — wiki.web.ru

     Двойник гипса "Ласточкин хвост", 7см., Туркмения Гипс Таманский полуостров, РФ Гипс, Мюнхен-Шоу, 2011 Гипс Испания 80-70*60 мм Гипс, наросший на деревянную палку. Австралия. Коллекция музея Terra Mineralia. Фото Д.Тонкачеев

Гипс (англ. Gypsum) - минерал, водный сульфат кальция. Химический состав - Ca[SO4] × 2H2O. Сингония моноклинная. Кристаллическая структура слоистая; два листа анионных групп [SO4]2-, тесно связанные с ионами Ca2+, слагают двойные слои, ориентированные вдоль плоскости (010). Молекулы H2O занимают места между указанными двойными слоями. Этим легко объясняется весьма совершенная спайность, характерная для гипса. Каждый ион кальция окружен шестью кислородными ионами, принадлежащими к группам SO4, и двумя молекулами воды. Каждая молекула воды связывает ион Ca с одним ионом кислорода в том же двойном слое и с другим ионом кислорода в соседнем слое.

Свойства

Цвет самый разный, но обычно белый, серый, жёлтый, розовый и т.д. Чистые прозрачные кристаллы бесцветны. Примесями может быть окрашен в различные цвета. Цвет черты белый. Блеск у кристаллов стеклянный, иногда с перламутровым отливом из-за микротрещинок совершенной спайности; у селенита - шелковистый. Тврёдость 2 (эталон шкалы Мооса). Спайность весьма совершенная в одном направлении. Тонкие кристаллы и спайные пластинки гибки. Плотность 2,31 - 2,33 г/см3.
Обладает заметной растворимостью в воде. Замечательной особенностью гипса является то обстоятельство, что растворимость его при повышении температуры достигает максимума при 37-38°, а затем довольно быстро падает. Наибольшее снижение растворимости устанавливается при температурах свыше 107° вследствие образования "полугидрата" - CaSO4 × 1/2H2O.
При 107oC частично теряет воду, переходя в белый порошок алебастра, (2CaSO4 × Н2О), который заметно растворим в воде. В силу меньшего количества гидратных молекул, алебастр при полимеризации не даёт усадки (увеличивается в объеме прибл. на 1%). Под п. тр. теряет воду, расщепляется и сплавляется в белую эмаль. На угле в восстановительном пламени даёт CaS. В воде, подкисленной H

2SO4, растворяется гораздо лучше, чем в чистой. Однако при концентрации H2SO4 свыше 75 г/л. растворимость резко падает. В HCl растворим очень мало.

Формы нахождения

Кристаллы благодаря преимущественному развитию граней {010} имеют таблитчатый, редко столбчатый или призматический облик. Из призм наиболее часто встречаются {110} и {111}, иногда {120} и др. Грани {110} и {010} часто обладают вертикальной штриховкой. Двойники срастания часты и бывают двух типов: 1) галльские по (100) и 2) парижские по (101). Отличить их друг от друга не всегда легко. Те и другие напоминают собой ласточкин хвост. Галльские двойники характеризуются тем, что рёбра призмы m {110} располагаются параллельно двойниковой плоскости, а ребра призмы l {111} образуют входящий угол, в то время как в парижских двойниках рёбра призмы Ι {111} параллельны двойниковому шву.
Встречается в виде бесцветных или белых кристаллов и их сростков, иногда окрашенных захваченными ими при росте включениями и примесями в бурые, голубые, жёлтые или красные тона. Характерны сростки в виде "розы" и двойники - т.наз. "ласточкины хвосты"). Образует прожилки параллельно-волокнистой структуры (селенит) в глинистых осадочных породах, а также плотные сплошные мелкозернистые агрегаты, напоминающие мрамор (алебастр). Иногда в виде землистых агрегатов и скрытокристаллическте масс. Также слагает цемент песчаников.

Обычны псевдоморфозы по гипсу кальцита, арагонита, малахита, кварца и др., так же как и псевдоморфозы гипса по другим минералам.

Происхождение

Широко распространённый минерал, в природных условиях образуется различными путями. Происхождение осадочное (типичный морской хемогенный осадок), низкотемпературно-гидротермальное, встречается в карстовых пещерах и сольфатарах. Осаждается из богатых сульфатами водных растворов при усыхании морских лагун, солёных озёр. Образует пласты, прослои и линзы среди осадочных пород, часто в ассоциациях с ангидритом, галитом, целестином, самородной серой, иногда с битумами и нефтью. В значительных массах он отлагается осадочным путем в озёрных и морских соленосных отмирающих бассейнах. При этом гипс наряду с NaCl может выделяться лишь в начальных стадиях испарения, когда концентрация других растворенных солей еще не высока. При достижении некоторого определенного значения концентрации солей, в частности NaCl и особенно MgCl

2, вместо гипса будут кристаллизоваться ангидрит и затем уже другие, более растворимые соли, т.е. гипс в этих бассейнах должен принадлежать к числу более ранних химических осадков. И действительно, во многих соляных месторождениях пласты гипса (а также ангидрита), переслаиваясь с пластами каменной соли, располагаются в нижних частях залежей и в ряде случаев подстилаются лишь химически осажденными известняками.
Значительные массы гипса в осадочных породах образуются прежде всего в результате гидратации ангидрита, который в свою очередь осаждался при испарении морской воды; нередко при её испарении осаждается непосредственно гипс. Гипс возникают в результате гидратации ангидрита в осадочных отложениях под влиянием действия поверхностных вод в условиях пониженного внешнего давления (в среднем до глубины 100-150м.) по реакции: CaSO4 + 2H2O = CaSO4 × 2H2О. При этом происходят сильное увеличение объёма (до 30%) и, в связи с этим, многочисленные и сложные местные нарушения в условиях залегания гипсоносных толщ. Таким путем возникло большинство крупных месторождений гипса на земном шаре. В пустотах среди сплошных гипсовых масс иногда встречаются гнёзда крупных, нередко прозрачных кристаллов.
Может служить цементом в осадочных породах. Жильный гипс обычно является продуктом реакции сульфатных растворов (образующихся при окислении сульфидных руд) с карбонатными породами. Образуется в осадочных породах при выветривании сульфидов, при воздействии образующейся при разложении пирита сер­ной кислоты на мергели и известковистые глины. В полупустынных и пустынных местностях гипс очень часто встречается в виде прожилков и желваков в коре выветривания самых различных по составу горных пород. В почвах аридной зоны формируются новообразования вторично переотложенного гипса: одиночные кристаллы, двойники («ласточкины хвосты»), друзы, «гипсовые розы» и т.д.
Гипс довольно хорошо растворим в воде (до 2,2 г/л.), причём с повышением температуры его растворимость сперва растёт, а выше 24°С падает. Благодаря этому гипс при осаждении из морской воды отделяется от галита и образует самостоятельные пласты. В полупустынях и пустынях, с их сухим воздухом, резкими суточными перепадами температуры, засолёнными и загипсованными почвами, утром, с повышением температуры гипс начинает растворяться и, поднимаясь в растворе капиллярными силами, отлагается на поверхности при испарении воды. К вечеру, с понижением температуры, кристаллизация прекращается, но из-за недостатка влаги кристаллы не растворяются, - в районах с такими условиями кристаллы гипса встречаются в особенно большом количестве.

Местонахождения

В России мощные гипсоносные толщи пермского возраста распространены по Западному Приуралью, в Башкирии и Татарстане, в Архангельской, Вологодской, Горьковской и других областях. Многочисленные месторождения верхнеюрского возраста устанавливаются на Сев. Кавказе, в Дагестане. Замечательные коллекционные образцы с кристаллами гипса известны из м-ния Гаурдак (Туркмения) и других м-ний Средней Азии (в Таджикистане и Узбекистане), в Среднем Поволжье, в юрских глинах Калужской области. В термальных пещерах Naica Mine, (Мексика) были найдены друзы уникальных по размерам кристаллов гипса длиной до 11 м.

Применение

Волокнистый гипс (селенит) используют как поделочный камень для недорогих ювелирных изделий. Из алебастра издревле вытачивали крупные ювелирные изделия - предметы интерьера (вазы, столешницы, чернильницы и т. д.). Обожженный гипс применяют для отливок и слепков (барельефы, карнизы и т. д.), как вяжущий материал в строительном деле, в медицине.
Используется для получения строительного гипса, высокопрочного гипса, гипсоцементно-пуццоланового вяжущего материала.



Гипс (англ. GYPSUM) - CaSO4 * 2H2O

Молекулярный вес 172.17
Происхождение названия От греческого γύψος (gyps) означающего "мел" или "штукатурка", "burned" mineral. Селенит - также от греческого из-за своего шелковисто-перламутрового отлива наподобие света Луны ("Селены") на сколах и полированных поверхностях.
IMA статус действителен, описан впервые до 1959 (до IMA)

КЛАССИФИКАЦИЯ

Strunz (8-ое издание) 6/C.22-20
Dana (7-ое издание)
29.6.3.1
Dana (8-ое издание) 29.6.3.1
Hey's CIM Ref. 25.4.3

ФИЗИЧЕСКИЕ СВОЙСТВА

Цвет минерала бесцветный переходящий в белый, часто бывает окрашен минералами-примесями в жёлтый, розовый, красный, бурый и др.; иногда наблюдается секториально-зональная окраска или распределение включений по зонам роста внутри кристаллов; бесцветный во внутренних рефлексах и напросвет..
Цвет черты белый.
Прозрачность прозрачный, полупрозрачный, непрозрачный
Блеск стеклянный, близкий к стеклянному, шелковистый, перламутровый, тусклый
Спайность весьма совершенная легко получаемая по {010}, почти слюдоподобная в некоторых образцах; по {100} ясная, переходящая в раковистый излом; по {011}, дает занозистый излом {001}?.
Твердость (шкала Мооса) 2
Излом ровный, раковистый
Прочность гибкий
Плотность (измеренная) 2.312 - 2.322 g/cm3
Плотность (расчетная) 2.308 g/cm3
Радиоактивность (GRapi) 0
Электрические свойства минерала Пьезоэлектрических свойств не обнаруживает.
Термические свойства при нагревании теряет воду и превращается в белую порошковатую массу.

ОПТИЧЕСКИЕ СВОЙСТВА

КРИСТАЛЛОГРАФИЧЕСКИЕ СВОЙСТВА

Точечная группа 2/m - Моноклинно-призматический
Сингония Моноклинная
Параметры ячейки a = 5.679(5) Å, b = 15.202(14) Å, c = 6.522(6) Å
β = 118.43°
Отношение a:b:c = 0.374 : 1 : 0.429
Число формульных единиц (Z) 4
Объем элементарной ячейки V 495.15 ų (рассчитано по параметрам элементарной ячейки)
Двойникование {100} ("swallowtail"), very common, with a re-entrant angle formed ordinarily by {111}; on {101} as contact twins ("butterfly" or "heart-shaped"), along {111}; on {209}; also as cruciform penetration twins.

Перевод на другие языки

Ссылки

Список литературы

  • Мальцев В.А. Гипсовые "гнезда" - сложные минеральные индивиды. - Литология и полезные ископаемые, 1997, N 2.
  • Мальцев В. А. Минералы системы карстовых пещер Кап-Кутан (юго-восток Туркменистана). - Мир камня, 1993, №2, С. 3-13 (5-30-на англ. )
  • Руссо Г.В., Шляпинтох Л.П., Мошкии С.В., Петров Т.Г. 0б изучении кристаллизации гипса при экстракционном получении фосфорной кислоты. - Труды Ин-та Ленгипрохим, 1976, вып. 26, с. 95-104.
  • Семенов В. Б. Селенит. Свердловск; Средне-Уральское книжное из-во, 1984. - 192 с.
  • Linnaeus (1736) Systema Naturae of Linnaeus (as Marmor fugax).
  • Delamétherie, J.C. (1812) Leçons de minéralogie. 8vo, Paris: volume 2: 380 (as Montmartrite).
  • Reuss (1869) Annalen der Physik, Halle, Leipzig: 136: 135.
  • Baumhauer (1875) Akademie der Wissenschaften, Munich, Sitzber.: 169.
  • Beckenkamp (1882) Zeitschrift für Kristallographie, Mineralogie und Petrographie, Leipzig: 6: 450.
  • Mügge (1883) Neues Jahrbuch für Mineralogie, Geologie und бледноontologie, Heidelberg, Stuttgart: II: 14.
  • Reuss (1883) Akademie der Wissenschaften, Berlin (Sitzungsberichte der): 259.
  • Mügge (1884) Neues Jahrbuch für Mineralogie, Geologie und бледноontologie, Heidelberg, Stuttgart: I: 50.
  • Des Cloizeaux (1886) Bulletin de la Société française de Minéralogie: 9: 175.
  • Dana, E.S. (1892) System of Mineralogy, 6th. Edition, New York: 933.
  • Auerbach (1896) Annalen der Physik, Halle, Leipzig: 58: 357.
  • Viola (1897) Zeitschrift für Kristallographie, Mineralogie und Petrographie, Leipzig: 28: 573.
  • Mügge (1898) Neues Jahrbuch für Mineralogie, Geologie und бледноontologie, Heidelberg, Stuttgart: I: 90.
  • Tutton (1909) Zeitschrift für Kristallographie, Mineralogie und Petrographie, Leipzig: 46: 135.
  • Berek (1912) Jahrbuch Minerl., Beil.-Bd.: 33: 583.
  • Hutchinson and Tutton (1913) Zeitschrift für Kristallographie, Mineralogie und Petrographie, Leipzig: 52: 223.
  • Kraus and Young (1914) Centralblatt für Mineralogie, Geologie und бледноontologie, Stuttgart: 356.
  • Grengg (1915) Mineralogische und petrographische Mitteilungen, Vienna: 33: 210.
  • Rosický (1916) Ak. Česká, Roz., Cl. 2: 25: No. 13.
  • Goldschmidt, V. (1918) Atlas der Krystallformen. 9 volumes, atlas, and text: vol. 4: 93.
  • Gaudefroy (1919) Bulletin de la Société française de Minéralogie: 42: 284.
  • Richardson (1920) Mineralogical Magazine: 19: 77.
  • Gross (1922) Zeitschrift für Kristallographie, Mineralogie und Petrographie, Leipzig: 57: 145.
  • Mellor, J.W. (1923) A Comprehensive Treatise on Inorganic and Theoretical Chemistry. 16 volumes, London: 3: 767.
  • Carobbi (1925) Ann. R. Osservat. Vesuviano [3]: 2: 125.
  • Dammer and Tietze (1927) Die nutzbaren mineralien, Stuttgart, 2nd. edition.
  • Foshag (1927) American Mineralogist: 12: 252.
  • Himmel (1927) Centralblatt für Mineralogie, Geologie und бледноontologie, Stuttgart: 342.
  • Matsuura (1927) Japanese Journal of Geology and Geography: 4: 65.
  • Nagy (1928) Zeitschrift für Physik, Brunswick, Berlin: 51: 410.
  • Berger, et al (1929) Akademie der Wissenschaften, Leipzig, Ber.: 81: 171.
  • Hintze, Carl (1929) Handbuch der Mineralogie. Berlin and Leipzig. 6 volumes: 1 [3B], 4274. (localities)
  • Ramsdell and Partridge (1929) American Mineralogist: 14: 59.
  • Josten (1932) Centralblatt für Mineralogie, Geologie und бледноontologie, Stuttgart: 432.
  • Parsons (1932) University of Toronto Studies, Geology Series, No. 32: 25.
  • Gallitelli (1933) Periodico de Mineralogia-Roma: 4: 132.
  • Gaubert (1933) Comptes rendu de l’Académie des sciences de Paris: 197: 72.
  • Beljankin and Feodotiev (1934) Trav. inst. pétrog. ac. sc. U.R.S.S., no. 6: 453.
  • Caspari (1936) Proceedings of the Royal Society of London: 155A: 41.
  • Terpstra (1936) Zeitschrift für Kristallographie, Mineralogie und Petrographie, Leipzig: 97: 229.
  • Weiser, et al (1936) Journal of the American Chemical Society: 58: 1261.
  • Wooster (1936) Zeitschrift für Kristallographie, Mineralogie und Petrographie, Leipzig: 94: 375.
  • Büssem and Gallitelli (1937) Zeitschrift für Kristallographie, Mineralogie und Petrographie, Leipzig: 96: 376.
  • Gossner (1937) Forschritte der Mineralogie, Kristallographie und Petrographie, Jena: 21: 34.
  • Gossner (1937) Zeitschrift für Kristallographie, Mineralogie und Petrographie, Leipzig: 96: 488.
  • Hill (1937) Journal of the American Chemical Society: 59: 2242.
  • de Jong and Bouman (1938) Zeitschrift für Kristallographie, Mineralogie und Petrographie, Leipzig: 100: 275.
  • Posnjak (1939) American Journal of Science: 35: 247.
  • Tokody (1939) Ann. Mus. Nat. Hungar., Min. Geol. Pal.: 32: 12.
  • Tourtsev (1939) Bull. Académie of Sciences of the U.S.S.R., Ser. Geol., no. 4: 180.
  • Huff (1940) Journal of Geology: 48: 641.
  • Acta Crystallographica: B38: 1074-1077.
  • Bromehead (1943) Mineralogical Magazine: 26: 325.
  • Miropolsky and Borovick (1943) Comptes rendus de l’académie des sciences de U.R.S.S.: 38: 33.
  • Berg and Sveshnikova (1946) Bull. ac. sc. U.R.S.S.: 51: 535.
  • Palache, C., Berman, H., & Frondel, C. (1951), The System of Mineralogy of James Dwight Dana and Edward Salisbury Dana, Yale University 1837-1892, Volume II. John Wiley and Sons, Inc., New York, 7th edition, revised and enlarged, 1124 pp.: 481-486.
  • Groves, A.W. (1958), Gypsum and Anhydrite, 108 p. Overseas Geological Surveys, London.
  • Hardie, L.A. (1967), The gypsum-anhydrite equilibrium at one atmosphere pressure: American Mineralogist: 52: 171-200.
  • Gaines, Richard V., H. Catherine, W. Skinner, Eugene E. Foord, Brian Mason, Abraham Rosenzweig (1997), Dana's New Mineralogy : The System of Mineralogy of James Dwight Dana and Edward Salisbury Dana, 8th. edition: 598.
  • Sarma, L.P., P.S.R. Prasad, and N. Ravikumar (1998), Raman spectroscopy of phase transition in natural gypsum: Journal of Raman Spectroscopy: 29: 851-856.

свойства, разновидности и область применения с фото

Гипс – один из самых распространенных минералов. Его название произошло от греческого слова «gipsos» («мел»). Он был известен человеку со времен Древнего Египта, где активно использовался для украшения помещений и возведения каменных стен. Раньше из него возводились целые города. Сейчас он находит широкое применение не только в строительстве, но и в других областях. Каковы физические свойства гипса? Какими характеристиками он обладает? Как применяется?

Химический состав

Гипс относится к сульфатам – солям серной кислоты. Он представляет собой дигидрат сульфата кальция (водный сернокислый кальций). Химический состав: кальций (32,56%), вода (20,93%) и триокись серы (46,51%). Описание кристаллической структуры выглядит следующим образом: двойные слои отрицательно заряженных сульфат-ионов, связанных с ионами кальция, перемежены с молекулами воды.

Селенит

Свойства гипса

Гипс – мягкий природный минерал, в чистом виде бесцветный или белый. При наличии посторонних включений может приобретать серый, желтый, коричневый, голубой цвета. Чаще всего в качестве примесей выступают кварц, доломит, сера, ангидриды. Частицы глины и окислы железа придают кристаллам красный оттенок. Камни такого необычного цвета встречаются в Марокко.

Минерал хрупок, обладает низкой твердостью. Кристаллы природного гипсового камня чаще всего прозрачные (см. фото). Они растворяются в воде и соляной кислоте. При температуре в 40°С растворимость в воде максимальна, при более высокой она снижается, достигая минимума при 110°С.

Такая особенность связана с тем, что при достижении критической отметки гипс переходит в полугидрат. Из кристаллической решетки удаляются молекулы воды, и происходит разрыв ионных связей. Полученное вещество обладает большой водопотребностью и высокой пористостью. Путем обжига получают строительный гипс, который легко превращается в порошок и при соприкосновении с водой образует вязкое вещество, обладающее способностью быстро схватываться и твердеть.

Благодаря слоистой кристаллической структуре минерал обладает совершенной спайностью – при механическом воздействии он раскалывается по трем кристаллографическим направлениям. При этом образуются ровные, гладкие поверхности.

Встречаются несколько форм кристаллов минерала. Таблитчатые – плоские, две их противоположные грани значительно больше других. Призматические выглядят как многогранники в двумя параллельными основаниями, соединенными параллельными друг другу ребрами. Столбчатые имеют форму вытянутых цилиндров. Кристаллы гипса в безводных, сухих регионах с наличием песка могут причудливо сращиваться между собой, формируя образования, похожие на цветы, которые называют «розами пустыни» (см. фото). В Тунисе можно встретить белые цветообразные камни, в Марокко – красные, в Аргентине – черные.

Происхождение и распространение в природе

Гипс – это самая распространенная соль серной кислоты в природе. Иногда образуются целые гипсовые пещеры. Протяженность самой длинной из них составляет более 230 км. В основном гипс имеет осадочное происхождение – он образуется путем химического осаждения при высыхании соленых водоемов, богатых сульфатами. Самые крупные пласты залегают у берегов внутренних морей, в лагунах, на морском мелководье, в устьях древних рек.

Гипс может образовываться и при выветривании серных отложений, но в таких залежах содержится большое количество примесей. В природе встречается также гипс метасоматического происхождения. В этом случае минерал формируется в результате замещения горных пород, которое сопровождается изменением химического и минерального состава под воздействием внешних факторов.

Разновидности минерала

Выделяют 3 разновидности породы:

  1. Селенит. Полупрозрачный тонковолокнистый камень желтого цвета со слегка голубоватым оттенком. Название связано с именем греческой богини луны Селены. Обладает волокнистой структурой, шелковистым блеском и мягким перламутровым сиянием.
  2. Алебастр. Продукт дегидратации (обжига) гипса, который используется в строительной сфере. Он представляет собой природный массивный агрегат гипса с тонкозернистой структурой, обладающий большой твердостью. Алебастр получил свое название в честь Баст – египетской богини радости и веселья.
  3. Марьино стекло. Эта разновидность гипса прозрачна, напоминает лед. Представляет собой пластинки расслоенного гипсового монокристалла. Широко использовался при отделке икон, в т. ч. изображающих лик Девы Марии, откуда и пошло название.

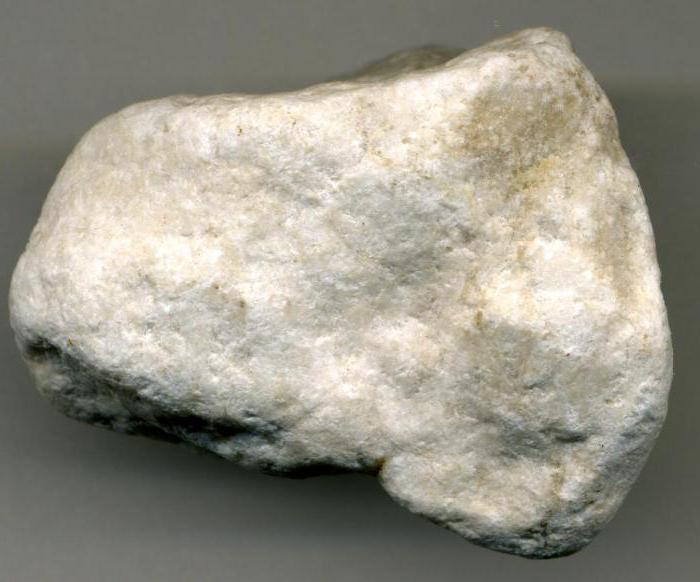

Марьино стекло

Месторождения и добыча

Месторождения встречаются повсеместно. Лидерами среди стран, добывающих минерал, являются Китай, Иран, Турция, США и Испания. В России находятся более 80 месторождений, однако запасы их невелики. Среди стран ближнего зарубежья крупными залежами гипса обладают Казахстан и Украина. Красный гипс добывают в Марокко.

Добыча ведется двумя способами:

  1. Открытый. С помощью тяжелой техники производится удаление горных пород, покрывающих залежи гипса. Затем от массива методом бурения отбивают части, которые подлежат транспортировке грузовым или железнодорожным транспортом.
  2. Подземный. Более сложный способ добычи, применяется при невозможности обычной вскрыши в пологих и наклонных залежах. Предполагает строительство штолен, шахт и параллельных простиранию пласта выемочных камер.

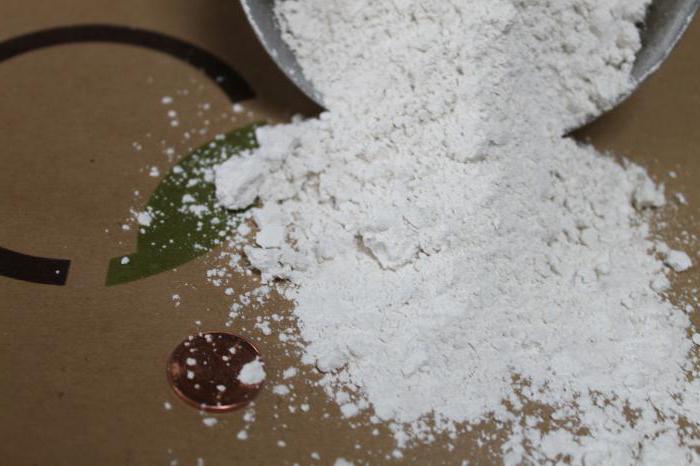

Алебастр

Область применения

Минерал широко используется в строительстве. Алебастр чаще применяют как отделочный материал. Он не горюч, быстро затвердевает, обеспечивает высокий уровень звукоизоляции, хорошо ложится на подготовленные поверхности и выравнивает их, не дает трещин. Используется при производстве бетона, гипсокартона, гипсолитовых перегородок, штукатурных и шпаклевочных растворов. Применяется для выравнивания стен и полов, ремонта трещин.

Из гипса делают скульптуры и предметы интерьера – лепнину, барельефы, карнизы. Селенит используют как поделочный камень для изготовления бижутерии. Благодаря наличию кальция и серы в составе минерал используется в сельском хозяйстве. Первый компонент необходим растениям для нормального метаболизма и обеспечивает хороший рост корней, побегов и плодов. Сера борется с засолением почв, способствует повышению урожайности, делая растения более устойчивыми к болезням.

Гипс широко применяют во врачебной практике. В стоматологии из него изготавливают зубные оттиски и временные протезы. В хирургии и ортопедии используют отвердевающие повязки для обездвиживания поврежденных участков. Для этого гипсовый порошок разводят в воде и вымачивают в растворе бинты, которыми делается перевязка. Вскоре масса застывает, фиксируя конечность.

Лечебные и магические свойства

Минерал положительно влияет на состояние кожных покровов. Для омоложения и тонизирования кожи лица рекомендуется делать маску на основе гипсового порошка, растительного масла и воды. Способность гипса поглощать влагу позволяет применять его для устранения излишней потливости. Оборачивание тела в дробленый гипс дает хороший оздоравливающий эффект.

Особое магическое свойство минерала заключается в усмирении гордыни. Он поможет своему носителю справиться с высокомерием, заносчивостью и завышенной самооценкой, притягивая такие ситуации, в которых владельцу пришлось бы признать свою беспомощность и обратиться за помощью. Неуверенному в себе человеку он может сослужить плохую службу.

Гипсовый камень обладает способностью бороться с поглощающими владельца страстями, поэтому его полезно носить людям со вспыльчивым и нервным характером. Он поможет им побороть раздражительность и обрести душевное равновесие. Гипс могут носить представители всех знаков зодиака, но в большей степени минерал подходит Козерогам.



Поделитесь с друьями!

Что такое гипс, его свойства и применение

Если вы задались вопросом о том, что такое гипс, то должны знать, что он представляет собой минерал, относящийся к классу сульфатов. Известны две разновидности этого материала, одна из которых называется волокнистой, а другая - зернистой. Последняя является алебастром.

Общая информация

что такое гипсГипс имеет шелковистый или стеклянный блеск, первый из которых свойственен волокнистой разновидности. Спайность совершенная в одном направлении. Материал расщепляется на тонкие пластины. Цвет может быть:
  • красноватым;
  • серым;
  • белым;
  • бурым;
  • желтоватым.

Волокнистые разновидности дают занозистый излом. Плотность материала составляет 2,3 г/см3. Формула гипса выглядит следующим образом: CaSO4·2h3O. По текстуре материал массивный.

Свойства и разновидности

гипс формулаУдельный вес материала может достигать 2,4 г/см3. Гипс довольно плотный, может быть зернистым и листоватым, а также волокнистым. Отдельные его двойники напоминают ласточкин хвост. Иногда его путают с ангидридом, который имеет среднюю твердость.

Когда вы будете изучать вопрос о том, что такое гипс, то узнаете, что при нагревании материал переходит в CaSO4•1/2•h3O. Предел по температуре составляет 107 °C. При смачивании водой затвердевает и схватывается, а в соляной кислоте растворяется.

На сегодняшний день известны 3 разновидности, среди них:

  • селенит;
  • "марьино стекло";
  • алебастр.

Первый является параллельно игольчатым и обладает шелковистым блеском. Прозрачный толстолистовой – это "марьино стекло". Окрашенным мелкозернистым может быть алебастр.

Применение

свойства гипсаСеленит, который является волокнистым, применяется для недорогих ювелирных изделий. А вот в основу крупных ложится алебастр, который используется издревле. Сырье вытачивается. В итоге удается получить еще и предметы интерьера, среди которых:
  • чернильницы;
  • столешницы;
  • вазы.

Если вас заинтересовал вопрос о том, что такое гипс, то вы должны знать: материал используется и в сыром виде в качестве удобрения, а также для получения глазури, эмали и краски в промышленности и целлюлозно-бумажной отрасли.

Обожженный материал используется для слепков и отливок. Это могут быть карнизы и барельефы. В медицине и строительстве материал выступает в качестве вяжущего. Более плотные разновидности выполняют функции поделочного материала.

Дополнительно о применении

описание гипсаГипс является ценным камнем и широко используется в строительстве. Тысячелетия назад было замечено, что в молотом виде он помогает бороться с засолением грунта. Добывался этот минерал в карстовых пещерах. С древности и по сей день для повышения урожайности сельскохозяйственных культур гипс вносят в почву.

Для многих народов он был кормильцем. Целые города возводились из гипса. Из него выпиливались кристаллические блоки, которые шли на возведение стен. Белый камень ослепительно сияет на солнце. В этом можно убедиться и сегодня, когда от старинных городов остались лишь руины.

Во всем мире скульпторы не обходятся без этого минерала. Он стоит недорого, весит мало и удобен в обработке. Ценится малярами-штукатурами, травматологами и производителями бумаги.

Происхождение

гипс белыйЕсли вы пытаетесь понять, что такое гипс, то вы должны ознакомиться еще и с его происхождением. Этот минерал имеет несколько видов, способ образования которых отличается. В одних месторождениях добывается минерал, который сосредотачивался там в процессе скапливания морского осадка. В других случаях гипс образовывался при высыхании разных озер. Минерал мог возникнуть при отложении самородной серы и при выветривании ее соединений. Залежи в этом случае могут быть загрязнены обломками горных пород и глинами.

Месторождения

Ознакомившись с описанием гипса, вы должны узнать еще и об основных месторождениях, которые встречаются на всех континентах. Российские разработки ведутся, в основном, на территориях Кавказа и Урала. Добывается минерал в горных районах Америки и Азии. Соединенные штаты являются чемпионом гипсового производства. Существуют месторождения еще и в предгорьях Альп.

область применения гипса

Технические характеристики

Описываемый минерал обладает довольно плотной мелкозернистой структурой. В рыхлом насыпном виде плотность может изменяться от 850 до 1150 кг/см3. В уплотненным виде этот параметр достигает 1455 кг/см3. Знакомясь с описанием гипса, вы обратите внимание на одно из его преимуществ, которое выражено в быстром твердении и схватываемости. На четвертой минуте после замешивания раствора начинается первая стадия высыхания, а уже через полчаса материал застывает.

Готовый гипсовый раствор требует немедленного расходования. Для замедления схватывания к ингредиентам добавляется водорастворимый животный клей. Среди свойств гипса следует выделить температуру плавления. Материал можно нагревать до 700 °C без разрушения. Изделия из гипса довольно огнестойкие. Они начинают разрушаться лишь через 6 часов после воздействия высокой температуры.

Прочность гипса тоже часто учитывается. При сжатии этот параметр может варьироваться от 4 до 6 МПа. Если речь идет о высокопрочном материале, то он достигает 40 МПа и даже может превысить это значение. У хорошо высушенных образцов прочность в 3 раза выше. Минерал соответствует государственным стандартам 125-79. Он обладает теплопроводностью, которая равна 0,259 ккал/м*град/час. Интервал температур при этом равен пределу от 15 до 45 °C.

Белый гипс растворяется в воде в небольших количествах:

  • При 0 °C в одном литре могут раствориться 2,256 г.
  • Если температура повышается до 15 °C, растворимость увеличивается до 2,534 г.
  • Это значение возрастает до 2,684 г при 35 °C.

Если происходит дальнейшее нагревание, то растворимость снижается.

Описание, область применения и свойства строительного гипса

гипс прочностьЕсли проводить сравнение гипса с другими вяжущими материалами, то первый обладает более широкой областью использования. С его помощью можно экономить на других компонентах. Строительная разновидность используется при изготовлении гипсовых деталей, при проведении штукатурных работ и формировании перегородочных плит.

Работать с гипсовым раствором необходимо очень быстро. Время начала полимеризации может составить от 8 до 25 минут после затворения раствора. Конечное значение зависит от разновидности. В момент начала твердения минерал набирает около 40 % конечные прочности. При этом процессе белый гипс не покрывается трещинами, поэтому можно отказаться от различных заполнителей при замешивании раствора с известковым составом. Строительная разновидность снижает трудоемкость и затраты на проведение работ.

Область использования и свойства высокопрочного и полимерного гипсов

По химическому составу высокопрочная разновидность схожа со строительной. Однако у последней более мелкие кристаллы. Высокопрочный обладает крупнофракционными частицами, поэтому имеет меньшую пористостью и высокую прочность. Этот материал получается при термической обработке гипсового камня в условиях герметичности.

Областью использования является изготовление строительных смесей и возведения несгораемых перегородок. Из высокопрочного минерала изготавливают формы для производства фаянсовых и фарфоровых изделий. Полимерный вид еще называется синтетическим и больше знаком ортопедам-травматологам. На его основе изготавливаются гипсовые бинты для наложения повязок при переломах. Но область применения гипса не является единственным преимуществом, среди прочих следует выделить:

  • легкую накладываемость;
  • устойчивость к влаге;
  • меньший вес по сравнению с обычными гипсовыми повязками.

В заключение

Формула гипса должна быть вам известна, если вы заинтересовались этим минералом. Важно поинтересоваться еще и другими свойствами, а также разновидностями. Среди прочих следует выделить формовочную, скульптурную и целлакастовую.

Последняя используется для изготовления бинтов, а структура позволяет растягивать материал во всех направлениях. Наиболее высокопрочным является скульптурный гипс, в котором не содержатся примеси. Среди свойств гипса белого цвета можно выделить его безупречную белизну.

Гипс. Виды и применение. Плюсы и минусы. Особенности

Гипс, или гидросульфат кальция – это минерал, широко используемый в строительстве, медицине и скульптурном литье. В готовом виде он представляет собой порошок, который смешивается с водой, после чего постепенно высыхает, приобретая высокую жесткость. Его цвет может быть белым, серым или с оттенками бурого, розового, желтого или красного. Твердость минерала по шкале Мооса 2 балла.

Добыча гипса

Минерал встречается в виде вкраплений в осадочные породы. Его частицы представлены в виде чешуйчатых или мелкозернистых масс. Его залежи обычно встречаются в глинистых осадочных породах. Внешне они напоминают мрамор. Минерал добывают шахтным способом. Подземные залежи откалывают от общей массы точечными взрывами. Добытый гипсовый камень доставляется на поверхность, после чего размалывается в порошок. Изначально он имеет повышенную влажность, поэтому осуществляется его первичная просушка, а в дальнейшем выпекание на протяжении нескольких часов. Выходящий из печи гипс уже полностью готов к использованию.

Технологический процесс может включать дополнительные способы очистки состава от примесей, что зависит от применяемого сырья. Если требуется производство гипса для медицинских целей, то он очищается более качественно для повышения связующих свойств.

Преимущества гипса как материала

Гипс обладает рядом достоинств, которые позволяют ему значительно превосходить подавляющее большинство прочих материалов, применяемых в строительстве, а также других сферах.

К неоспоримым его преимуществам можно отнести:
  • Небольшой вес.
  • Легкое смешивание при приготовлении растворов.
  • Быстрое застывание.
  • Короткий период высыхания.
  • Умеренная твердость.

К безусловным преимуществам гипса относится возможность его легкой шлифовки. Благодаря этому можно поправить форму сделанного из него изделия. В зависимости от предмета или поверхности это можно делать напильником, наждачной бумагой или специальной абразивной сеткой.

Перечисленные свойства, являющиеся преимуществами материала, могут отличаться в зависимости от степени помола, очистки и наличия пластификаторов. Его принято классифицировать по степени сжатия. По данному критерию существует 12 видов гипса. Данный показатель измеряет в количество килограмм на сантиметр квадратный, которые необходимо приложить, чтобы провести разрушение материала. Число в номенклатурном наименовании обозначает данное количество килограмм. К примеру гипс с маркировкой 5 имеет верхнюю точку сжатия 5 кг/см².

Где применяется гипс
Существует 3 основных направления применения данного материала:
  1. Медицина.
  2. Скульптура.
  3. Строительство.
Медицинское использование

Очищенный порошок гипса используется для создания бандажа для блокировки конечностей, что необходимо для срастания сломанных костей. Для этого его разводят в воде, готовя жидкий раствор. В нем вымачиваются бинты, которыми и делается перевязка. После застывания армированный бинтами раствор приобретает жесткость, полностью защищая загипсованную конечность от нежелательного воздействия.

Для медицинских целей применяется только мелкий помол гипса, обеспечивающий высокую монолитность после схватывания. Помимо применения для лечения переломов он также используется в стоматологии. С его помощью делаются слепки зубов для дальнейшего изготовления имплантов. С появлением более современных не пачкающих материалов данный способ отходит в прошлое.

Гипс в скульптуре

Использование гипса нашло свое применение в художественном творчестве, в частности создании скульптур. Для этой цели используется высококачественный помол без примесей, подобный тому, что и в медицине. Существует два способа его применения. Первый предусматривает вырезание произведений из крупных гипсовых камней, а второй обыкновенное литье. Резьба по гипсу уже практически не применяется, поскольку получаемые произведения имеют внешние дефекты, что обусловлено неоднородностью природного материала. Кроме того такой способ производства требует большого мастерства и существенных временных затрат. Гораздо проще заливать гипсовый раствор в формы. Он достаточно быстро застывает, благодаря чему имея литьевую форму такое производство можно поставить на поток.

Гипсовые изделия далеко не вечны, ведь их твердость по шкале Мооса всего 2 балла, что конечно меньше чем бетона, набирающего 4-5 баллов. При механическом воздействии он разрушается. Все же к достоинствам гипса можно отнести ремонтопригодность, ведь изделия из него могут склеиваться, а получаемые швы легко затираются наждачной шкуркой. После шлифовки дефекты при достаточном мастерстве можно полностью скрыть.

Строительное использование

Чаще всего гипс применяют для создания штукатурок. В отличие от цементных или известковых составов, они обладают более удобной консистенцией для работы. При средней температуре +20° продолжительность высыхания таких штукатурок всего 7 дней. За это время они полностью набирают свою прочность, что в 4 раза скорее, чем в случае с бетоном.

Из гипса изготовляют и шпаклевки. В них применяется более мелкая фракция помола чем в штукатурках, благодаря этому получаемая в результате поверхность обладает высокой гладкостью. Это особенно важно если требуется проведение поклейки обоев, а тем более окраски.

Из гипса льются декоративные изделия для отделки. Из него изготовляют:
  • Стеновые 3D панели.
  • Стеновую плитку.
  • Лепнину.
  • Багеты.
  • Колонны.
  • Пилястры.
  • Молдинги.
  • Орнаменты.
  • Дизайнерские розетки.

Подавляющее большинство гипса производимого для строительных целей используется для изготовления гипсокартона. Он применяется в качестве ровного основания для быстрого возведения межкомнатных перегородок и подвесных потолков. Также с помощью гипсокартона осуществляется выравнивание большой кривизны стен.

Использование гипса для создания элементов декора

Гипсовый порошок отличный материал для производства украшений интерьера. Чаще всего из него делают стеновые 3D панели, а также различные изделия для имитации античной архитектуры. С появлением полиуретана такие предметы интерьера начали делать из него, но гипс по-прежнему остается доступным материалом, который используют при желании сделать подобные украшения своими руками. Для этого в продаже по вполне умеренным ценам предлагаются 3D формы из пластика или силикона для проведения литья. При их использовании применяются чистые составы гипса. В идеале подходит скульптурная разновидность, но ее стоимость слишком высока, что экономически невыгодно. Более удачным выбором будет использование зернистого гипса, продаваемого в магазинах под названием алебастр.

Для производства алебастр разбавляется водой в равных пропорциях. Получаемый жидкий состав заливается в форму, после чего она встряхивается для обеспечения выхода пузырьков воздуха. Лучше всего ее устанавливать на вибрационный станок. Его наличие позволяет готовить раствор с меньшим добавлением воды, что в дальнейшем положительно повлияет на прочность. Форма оставляется до момента схватывания алебастра. Обычно в летнее время для этого достаточно 25-30 минут. После извлечения из нее изделия оно уставляется для просыхания, а форма может использоваться повторно необходимое количество раз.

Поскольку обычно глубина формы около 20-25 мм, то при температуре воздуха в +20° полное высыхание литья занимает около 3 суток. После этого изделие может использоваться по предназначению.

При использовании форм их нужно смазывать, чтобы обеспечить нормальный выход литья. Это можно делать техническим вазелином, но проще и дешевле всего применять обыкновенное рафинированное подсолнечное масло.

Особенности работы с гипсовыми штукатурками

Штукатурки на основе гипса могут применяться для нанесения на минеральные поверхности. В первую очередь они подходят для покрытия стен из кирпича, бетона, газобетона, керамзитобетона и т.д. Также они используются для выравнивания потолков.

Хотя штукатурки и шпаклевки на основе гипса и обладают хорошей адгезией, подготовка поверхности с нанесением грунтовки глубокого проникновения обязательна. Это позволяет создать непроницаемую пленку между основанием и гипсом, препятствующую отдачи влаги стене или потолку. Благодаря этому гарантируется, что на период высыхания штукатурка будет иметь достаточно воды для нормального течения химической реакции кристаллизации между смешанным помолом гипса. В дальнейшем это обеспечит более высокую твердость материала и устойчивость к механическим повреждениям.

Обычно гипсовую штукатурку можно наносить на поверхность с толщиной слоя от 0,5 до 3 см. Отдельные производители предлагают гипсовые смеси с добавлением особых пластификаторов и прочих примесей, благодаря чему вполне возможно оштукатуривание с большой толщиной слоя.

Для штукатурки на основе гипса характерно менее выраженное сползание материала. Благодаря этому они нуждаются в меньшем количестве подрезок наплывов. Все это способствует более высокой производительности труда при их применении.

Гипс легко впитывающий влагу материал, потому штукатурки и шпаклевки на его основе малопригодны для использования в ванных комнатах. В условиях повышенной влажности возможность разрушения слоя многократно увеличивается. Для решения данной проблемы выпускаются специальные влагозащитные полимерные составы, но даже с их использованием, все равно надежнее цементные штукатурки.

Похожие темы:

Гипс - это... Что такое Гипс?

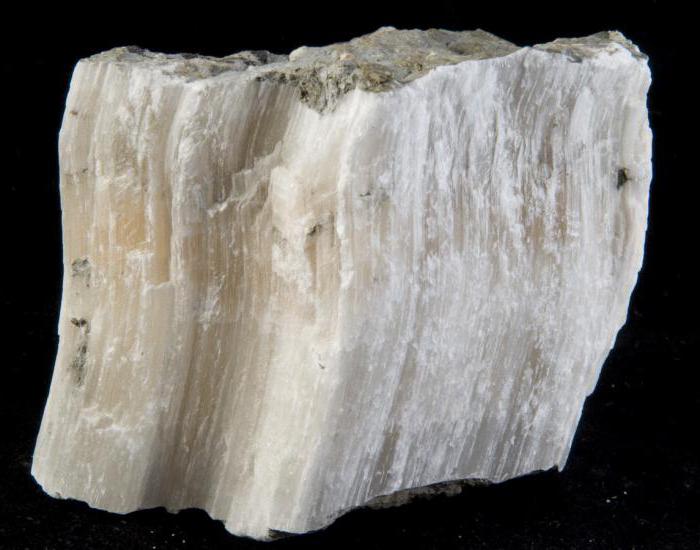

Гипс — минерал из класса сульфатов, по составу CaSO4•2H2O. Волокнистая разновидность гипса называется селенитом, а зернистая — алебастром.

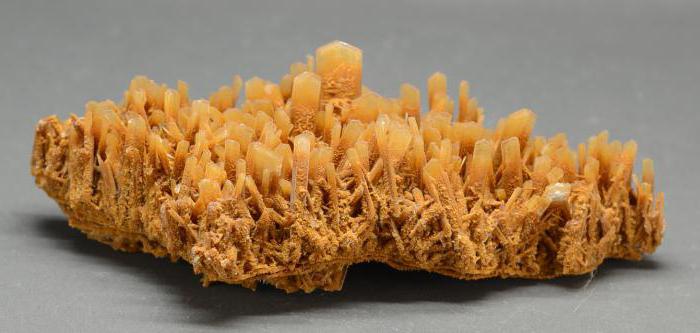

Игольчатые кристаллы гипса. Окр. озера Торренс Гипсовый песок из Национального памятника природы «Белые пески» (Уайт-Сэндз) штата Нью-Мексико (США)

Свойства

Блеск стеклянный или шелковистый (у волокнистых разновидностей), спайность весьма совершенная в одном направлении (расщепляется на тонкие пластинки). Цвет белый, серый, иногда красноватый, при наличии примесей имеет серую, желтоватую, розоватую, бурую окраску. Волокнистые разности дают занозистый излом. Черта белая. Система моноклинная. Плотность — 2,3 г/см³, твёрдость по шкале Мооса — 2. Текстура — массивная.

При 140—150 °C частично теряет воду, переходя в серый или белый порошок полуводного гипса, (CaSO4•0,5Н2О), который заметно растворим в воде. В силу меньшего количества гидратных молекул, алебастр при гидратации не дает усадки (увеличивается в объеме прибл. на 1 %).

Распространение

Гипс является типичным осадочным минералом.

Встречается гипс в пластах осадочных пород в форме чешуйчатых, волокнистых или плотных мелкозернистых масс; в виде бесцветных или белых кристаллов, иногда окрашенных захваченными ими при росте включениями и примесями в бурые, голубые, жёлтые или красные тона. Образует прожилки параллельно-волокнистой структуры (селенит) в глинистых осадочных породах, а также сплошные мелкозернистые агрегаты, напоминающие мрамор (алебастр). Иногда в виде землистых агрегатов, а также слагает цемент песчаника. В почвах аридной зоны формируются новообразования гипса: одиночные кристаллы, двойники («ласточкины хвосты»), друзы, «гипсовые розы» и т. д.

Месторождения: повсеместно; в России — в Пермском крае (Кунгур), в Тульской области (Новомосковск), в Нижегородской области (Пешелань, Гомзово), Самарской области (Самара), Краснодарском крае (Мостовской, Шедок, Псебай), Карачаево-Черкесской республике (Хабез, Черкесск), Волгоградской области.

Применение

Волокнистый гипс (селенит) используют для недорогих ювелирных изделий. Из алебастра издревле вытачивали крупные ювелирные изделия — предметы интерьера (вазы, столешницы, чернильницы и т. д.).

В «сыром» виде используется как удобрение и в целлюлозно-бумажной промышленности, в химической для получения красок, эмали, глазури. Обожжённый гипс применяют для отливок и слепков (барельефы, карнизы и т. д.), как вяжущий материал в строительном деле, в медицине.
Желтоватые и более плотные разновидности гипса являются хорошим поделочным материалом.

Используется для получения строительного гипса, высокопрочного гипса, гипсоцементно-пуццоланового вяжущего.

Производство

В 2005 г. в мире произведено 110 млн тонн гипса (увеличение на 0,9 %). На четырёх крупнейших производителей — США, Иран, Канаду и Испанию — приходится 43 % мирового производства гипса.

См. также

Ссылки

Гипс

Введение

Материалы на основе гипса имеют различное назначение в стоматологической практике. К ним относятся:

• Модели и штампики;

• Оттискные материалы;

• Литейные формы;

• Огнеупорные формовочные материалы;


Модель — это точная копия твердых и мягких тканей полости рта пациента; модель отливают по оттиску анатомических поверхностей полости рта, и впоследствии ее используют для изготовления частичных и полных зубных протезов. Литейную форму применяют для изготовления зубного протеза из металлических сплавов.

Штампики — это копии или модели отдельных зубов, которые необходимы при изготовлении коронок и мостовидных зубных протезов.

Огнеупорный формовочный материал для изготовления литых металлических зубных протезов — это материал устойчивый к воздействию высоких температур, в котором гипс служит связующим веществом или связкой; такой материал применяется для форм при изготовлении протезов из некоторых литейных сплавов на основе золота.

Химический состав гипса

Состав

Гипс — дигидрат сульфата кальция CaS04 - 2Н20.

При прокаливании или обжиге этого вещества, т.е. нагревании до температур, достаточных для удаления некоторого количества воды, оно превращается в полугидрат сульфата кальция (CaS04)2 - Н20, а при более высоких температурах образуется ангидрит по следующей схеме:

Получение полугидрата сульфата кальция может осуществляться тремя способами, позволяющими получать разновидности гипса различного назначения. К этим разновидностям относятся: обожженный или обычный медицинский гипс, модельный гипс и супергипс; следует отметить, что эти три вида материала имеют одинаковый химический состав и отличаются только по форме и структуре.

Обожженный гипс (обычный медицинский гипс)

Дигидрат сульфата кальция нагревается в открытом варочном котле. Вода удаляется, и дигидрат превращается в полугидрат сульфата кальция, называемый также обожженным сульфатом кальция или ГЗ-полугидратом. Полученный материал состоит из больших пористых частиц неправильной формы, которые не способны к значительному уплотнению. Порошок такого гипса необходимо смешивать с большим количеством воды для того, чтобы эту смесь можно было применять в стоматологической практике, так как рыхлый пористый материал поглощает значительное количество воды. Обычное соотношение для смешивания — 50 мл воды на 100 г порошка.

Модельный гипс

При нагревании дигидрата сульфата кальция в автоклаве получаемый полугидрат состоит из небольших частиц правильной формы, которые почти не имеют пор. Такой автоклавированный сульфат кальция называют а-полугидратом. Благодаря непористой и регулярной структуре частиц, этот вид гипса дает более плотную упаковку и требуется меньшее количество воды для смешивания. Соотношение при смешивании — на 20 мл воды 100 г порошка.

Супергипс

При производстве этой формы полугидрата сульфата кальция дигидрат подвергается кипячению в присутствии хлорида кальция и хлорида магния. Эти два хлорида действуют как дефлоккулянты, препятствуя образованию хлопьев в смеси и способствуя разделению частиц, т.к. в противном случае частицы имеют тенденцию к агломерации. Частицы получаемого полугидрата по сравнению с частицами автоклавированного гипса еще более плотные и гладкие. Супергипс смешивается в соотношении — на 100 г порошка 20 мл воды.

Применение

Обычный обожженный или медицинский гипс используется как материал общего применения, главным образом в качестве основания моделей и самих моделей, поскольку он дешевый и легко обрабатывается. Расширение при затвердевании (см. ниже) не имеет существенного значения при изготовлении таких изделий. Такой же гипс применяется в качестве оттискного материала, а также в составах огнеупорных формовочных материалов на гипсовом связующем, хотя для такого использования рабочее время и время затвердевания, а также расширение при затвердевании тщательно контролируется путем введения различных добавок.

Автоклавированный гипс применяют для изготовления моделей тканей полости рта, в то время как более прочный супергипс — для изготовления моделей отдельных зубов, называемых штампиками. На них моделируют различные виды восстановлений из воска, по которым затем получают литые металлические протезы.

Процесс затвердевания

При нагревании гидрата сульфата кальция для удаления некоторого количества воды образуется в значительной степени обезвоженное вещество. Как следствие этого, полугидрат сульфата кальция способен реагировать с водой и превращаться обратно в дигидрат сульфата кальция по реакции:

Полагают, что процесс затвердевания гипса происходит в следующей последовательности:

1. Некоторое количество полугидрата сульфата кальция растворяется в воде.

2. Растворенный полугидрат сульфата кальция вновь вступает в реакцию с водой и образует дигидрат сульфата кальция.

3. Растворимость дигидрата сульфата кальция очень низкая, поэтому образуется перенасыщенный раствор.

4. Такой перенасыщенный раствор нестабилен, и дигидрат сульфата кальция выпадает в осадок в виде нерастворимых кристаллов.

5. Когда кристаллы дигидрата сульфата кальция выпадают в осадок из раствора, следующее дополнительное количество полугидрата сульфата кальция опять растворяется, и этот процесс продолжается до тех пор, пока не растворится весь полугидрат. Рабочее время и время затвердевания

Материал необходимо смешивать и заливать в форму до окончания рабочего времени. Рабочее время для различных продуктов разное и выбирается в зависимости от конкретного применения.

Для оттискного гипса рабочее время составляет всего 2-3 минуты, в то время как для огнеупорных формовочных материалов на гипсовом связующем оно достигает 8 минут. Короткое рабочее время связано с коротким временем затвердевания, так как оба эти процесса зависят от скорости реакции. Следовательно, если обычно рабочее время для оттискного гипса находится в пределах 2-3 минут, то время затвердевания для огнеупорных гипсовых формовочных материалов может изменяться от 20 до 45 минут.

Материалы для изготовления моделей имеют такое же рабочее время, как и оттискной гипс, но время их затвердевания несколько дольше. Для оттискного гипса время твердения равно 5-ю минутам, тогда как для автоклавированного или модельного гипса оно может длиться до 20 минут.

Изменение манипуляционных свойств или рабочих характеристик гипса можно получать путем ввода различных добавок. Добавки, которые ускоряют процесс затвердевания, это порошок самого гипса — дигидрата сульфата кальция (<20%), сульфат калия и хлорид натрия (<20%). Эти вещества действуют как центры кристаллизации, вызывая рост кристаллов дигидрата сульфата кальция. Вещества, которые замедляют процесс затвердевания, это хлорид натрия (>20%), лимоннокислый калий и бура, которые препятствуют образованию кристаллов дигидрата. Эти добавки также влияют на размерные изменения при затвердевании, как будет упомянуто ниже.

Различные манипуляции при работе с системой порошок-жидкость также влияют на характеристики затвердевания. Можно изменить соотношение порошок-жидкость, и при добавлении большего количества воды время затвердевания увеличится, поскольку времени для получения насыщенного раствора потребуется больше, соответственно больше времени будет нужно для выпадения в осадок кристаллов дигидрата. Увеличение времени перемешивания смеси шпателем приводит к уменьшению времени затвердевания, поскольку при этом может возникнуть разрушение кристаллов по мере их формирования, следовательно, образуется больше центров кристаллизации.

Клиническое значение

Увеличение времени перемешивания гипса шпателем приводит к уменьшению времени затвердевания и увеличению расширения материала при затвердевании.

Повышение температуры оказывает минимальное действие, поскольку ускорение растворения полугидрата уравновешивается более высокой растворимостью дигидрата сульфата кальция в воде.

Основы стоматологического материаловедения
Ричард ван Нурт

Опубликовал Константин Моканов

Значение слова «гипс» в 6 словарях

(Plâ tre, Gyps, gypsum) — представляя в химическом смысле мало растворимую водную, обыкновенно кристаллизованную (как в крупных, так и в мелких кристаллах) серно-известковую соль СаSО 42 O (20,9% воды), выделяющуюся из морской воды ранее осаждения (при испарении) других солей, весьма распространенную в природе (уд. вес 2,3, твердость около 7), иногда целыми пластами значительной толщины, в техническом отношении составляет весьма важный материал для производства удобрений (см. Гипсование почвы), штукатурных работ, искусственных камней и для отливки, водным путем, всяких форм, напр. при выделке глиняных и алебастровых изделий, украшений и фигур. Для этой цели он слабо обжигается, при чем теряет свою кристаллизационную воду, превращается в мелкий порошок (образуя жженый гипс, или алебастр), смешивается с водой в жидковатое тесто и в таком виде, отливаясь в формы или налагаясь на другие предметы, застывает или отвердевает, слабо нагреваясь, что зависит от нового обратного соединения безводной серно-известковой соли (CaSO 4) с кристаллизационной водой в первоначальной пропорции (20,9 воды на 79,1 CaSO 4). Безводное соединение, получаемое при слабом прокаливании, носит в торговле название жженого гипса, или алебастра [В Германии название Alabaster применяется преимущественно к природному зернистому, полупрозрачному сплошному гипсовому камню, прямо служащему для выделки ваз и других предметов украшения, но у нас алебастром называют — жженый, молотый гипс], а получаемые из него изделия — гипсовых или алебастровых. Необходимо с самого начала указать на то, что упомянутое обратное соединение безводной соли с водой, а потому и затвердевание, свойственно только продукту, полученному при слабой степени жара (не выше 250°) и обыкновенно содержащему еще 1—5% воды; продукт же, подвергшийся долгому и сильному накаливанию, становясь плотным (лишаясь рыхлого строения и изменяя поверхность отдельных зерен), теряет эту способность (становится "мертвым"), как нет ее у природного ангидрита CaSO 4, который, пребывая долго в воде, не поглощает ее. Та серно-известковая соль (состава (CaSO 4)2 Н 2 О или CaSO 4), которая осаждается в виде накипи из жесткой воды (см. соотв. статью) в паровых котлах при температурах 110—150°, вовсе лишена способности при обыкновенной температуре поглощать воду и образовать с нею застывающее тесто. Сверх того, необходимо иметь в виду, что гипсовые изделия, ничем не пропитанные, сами по себе от воды и жара портятся, так как Г. растворяется в воде, хотя слабо, а в жару теряет связность, выделяя кристаллизационную воду. Поэтому гипсовые работы производятся исключительно внутри комнат и непригодны для крепкого сопротивления атмосферному влиянию. При том Г. сам по себе, даже кристаллический, так мягок, что легко чертится ножом, а отлитые из него фигуры всегда пористы, потому что при отливке берется избыток воды, который испаряется. Для придания гипсовым изделиям твердости и способности полироваться, к нему прибавляются разные подмеси как о том говорится далее. Весьма важное свойство Г. состоит в том, что, затвердевая, он немного увеличивается в объеме (от кристаллизации) и вследствие этого отлично выполняет все подробности той формы, в которой идет отвердевание. Заметим еще, что при прокаливании гипс не должен прямо соприкасаться с горящими углями, потому что тогда он дает сернистый кальций (CaS) и при смешении с водой издает сероводородный запах, что свойственно гипсу выжженному прямо в кострах. Применение Г. как цемента и как вещества для отливки и лепки украшений было известно с глубокой древности со времен египетских фараонов. Индийцы, китайцы, арабы и вообще азиатские народы (см. Гаджа) пользуются им весьма часто.

Встречаясь в природе то в виде кристаллов, то в виде кристаллических полупрозрачных сплошных масс (селенит служит прямо для выделки разных украшений, подобно мрамору), то в виде волокнистых или зернистых почти непрозрачных масс "гипсового камня", иногда целыми пластами, напр. у нас в таком случае, по берегам Волги, в пермском, донецком, польском (Кельцы) и остзейском (около Риги) краях, Г. добывается или выламывается обычными способами (см. Каменоломни) и обыкновенно тут же обжигается и мелется. Но так как, во-первых, обожженный Г. долго не может сохраняться, потому что притягивает влагу воздуха и теряет в своей способности связывать и затвердевать, во-вторых, обжиг Г. требует низкой температуры и при недостаточности обжига часть необожженного Г. играет ту же роль, как песок, прибавляемый к известке и штукатурке, и так как обожженный Г. легко толчется домашними средствами и мелкого зерна здесь вовсе нет надобности получать, то нередко и поныне обжигание Г. ведется домашними способами, обжигая или в кучах или печах, вперемежку с мелкими дровами, не дающими углей, или в обыкновенных хлебопекарных печах [В печь, где сгорало около 2,5 пуд. дров, тотчас после загребания углей кладут около 8 пуд. Г. кусками, заслонку закрывают, а трубу оставляют открытой. По личному опыту я знаю, что этим путем получается отличный жженый Г., если куски гипсового камня сперва хорошо высушены на поверхности той же обыкновенной (так назыв. русской) печи. Штукатуры обжигают иногда толченый гипсовый камень в чугунах, на огне, при постоянном помешивании.]. Однако главная масса выжигается на местах добычи, складывая в особом каменном здании, играющем роль печи, прямо неплотные параллельные своды больших кусков гипса и засыпая поверх их массу гипсового камня сперва крупных, потом мелких, с тем, чтобы жар и дым от сухих дров, зажигаемых под сводами, распределялся с возможной равномерностью во всей массе камня [При обжиге Г. садится, то есть высота слоя уменьшается примерно на 1/5 первоначальной, почему отчасти судят о достаточности обжига.]. На обжиг идет примерно, 1/6—1/3 по весу сухих дров. Когда обжиг ведут каменным углем, то его жгут в особых боковых печах (подобно тому, как при обжиге извести) и расходуют около 1/20 угля. Там, где выжигают кокс, пользуются теряющимися при этом горючими газами. Для получения лучшего алебастра устраивают вертикальные железные казаны, нагреваемые снаружи дымом и имеющие внизу заслонку для выгреба выжженного камня. Только этим последним способом можно получить совершенно однородный продукт, обыкновенно же часть Г. недожигается, часть пережигается. Во всяком случае при обжиге избегают, при помощи медленной шуроровки топлива и избытка воздуха (см. Горючие материалы), получения высоких температур, которые безвозвратно портят Г., тогда как недожженные куски можно отбирать и вновь обжигать, так как они легко отличаются от выжженного камня. Из того, что Г. начинает выделять воду уже около 100°, при 125° теряет 3/4 воды (остается H2O2CaSO4), а при достаточно продолжительном нагревании до 194° (Ле Шателье) теряет всю свою кристаллизационную воду, можно уже видеть, что высокая температура вовсе не нужна для обжига Г. Поэтому понятна легкая возможность обжигать Г. перегретым паром, имеющим температуру около 250°, как то предлагает Виолетт, при чем легко сделать производство непрерывным, если бы спрос на готовый гипс не был ограничен. Отобранный — если надобно — для особо чистого сорта [Куски закоптелые даже оскабливаются при отборке на алебастр, назначенный для отливки статуй и украшений. Все отбросы идут в штукатурный Г.], обожженный гипс измельчается, но не очень мелко, потому что в этом нет надобности, в особых чугунных вертикальных конических мельницах, подобных кофейным, или под жерновами, или бегунами, или наконец пестами в ступах, просеивается для придания однородности и укупоривается или в бочки, или в мешки. Достоинство покупного Г. определяют мягкостью зерна (отсутствием каменистых зерен), чистотой цвета и скоростью застывания теста, замешанного из 3 част. алебастра и 1 част. воды, а также тем, что тесто, замешанное из 2 част. алебастра и 1 части воды, по застывании оказывается сухим на ощупь (впитывает воду), если Г. добротен. Для более точного испытания прокаливают отвешенную пробу до 200° в тигле, при чем вес должен убывать не более как 3—5% и испытывают отливку пробной палочки, которая должна обладать достаточным сцеплением и после высыхания известной звонкостью, а по весу (высушенная) равна весу Г. + 25% воды. Испортившийся от лежания Г. идет для удобрения лугов, особенно клеверных. При замешивании Г. с водой поступают всегда так, что в воду всыпают Г. (а не обратно) и, наполнив до верху, взмешивают лопаткой (деревянной; французы берут медную, если не желают иметь ржавых пятен от железной) и прямо тотчас применяют в дело. Для штукатурных работ в тесто всыпают еще известковый "раствор", т. е. смесь извести с песком и водой. Если взять один последний, то образуются трещины, а от прибавки (1 на 3 или более) Г. их не происходить, так как Г., отвердевая, расширяется, а известковый раствор "садится", т. е. уменьшается в объеме. Такая смесь известки с Г. застывает тем медленнее, чем более взято известки и воды. Если желают иметь быстро застывающее Г. тесто, то берут на 2 части по весу алебастра не более 1 весов. части воды, а для более жидких растворов берут равные части по весу, т. е. на ведро воды только 30 ф. алебастра. Обыкновенно, для отливки берут на 4 части алебастра 3 части воды, так как при хорошем материале затвердевание тогда идет довольно быстро (длится менее 15 м), вся вода впитывается (но потом избыток испаряется), отливка получается плотная, но нагрев незначителен. Если же желают иметь медленное застывание и полное воспроизведение мелких подробностей, хотя и не очень плотную массу отливки, тогда берут на 1 часть мелкого Г. до 2 частей воды. Хотя формование или отливка из Г. не представляет существенных трудностей, тем не менее оно требует выполнения определенных условий для успеха, тем более, что формы для отливки должны приготовляться обыкновенно из того же алебастра. Для того, чтобы дать общее понятие о некоторой сложности предмета, рассмотрим способ производства гипсовых отливок с бюста, вылепленного из глины художником, потому что глиняный оригинал мягок и не может выносить без порчи прикосновения твердых предметов. Сперва готовят "первую" или простую форму, которая служит только один раз для получения гипсового же оригинала, с которого уже легко изготовить, как со всякого (бронзового или иного) твердого предмета, окончательную, сложную, или разъемную, форму, могущую служить для многократных отливок. Глиняный оригинал облепляют Г. или вполне весь [Если первую форму делают не разъемную, цельную, то по ее затвердевании глину вынимают изнутри руками или вымывают водой, а если оригинал восковой, то воск плавят. При этом уже не получается никакого остатка от оригинала, тогда как при описываемом далее способе главные по трудности и значению части оригинала, напр. лицо в бюсте, могут быть сохранены, т. е. модель не вполне теряется.], или по частям, разделив всю поверхность оригинала на две, или вообще на небольшое число частей, назначая грани деления на частях лишенных трудных деталей, например, в бюсте отдельно приготовляют всю переднюю часть изображения и всю затылочную. Г. к глине не прилипает и по застывании Г. глина легко отходит от него, но сохранить оригинал во всех подробностях обыкновенно нельзя (глиняный оригинал и не назначается для сохранения, но когда окончательная форма готова, из нее легко выдавить глиняную копию, которая может, после обжига, дать терракотовый бюст — размером немного менее гипсового — от усышки), потому что при разъемке первой формы часть глины, сидящая в углублениях застывшей формы, отрывается. Назначив грань раздела формы, на одну сторону оригинала сперва накладывают кистью смесь гипса с водой, а потом всю сторону закидывают заготовленной смесью воды с Г. и продолжают, по мере затвердевания Г., утолщать слой до желаемой степени, а около грани раздела уравнивают гипсовое тесто так, чтобы здесь получилась вся желаемая толщина, а за грань Г. не переходил. Когда намётано столько Г., сколько необходимо, и он затвердел, тогда грань оскабливают и на ней делают несколько круглых углублений, при помощи которых впоследствии обе половины формы можно составить вместе совершенно так, как они помещаются на оригинале. Затем эту грань обмазывают кистью, погруженною в воду, в которой наболтана глина, — для того, чтобы обе половины формы легко было разнять по окончании работы. После смачивания глиной краев первой половины формы (не снимая ее с оригинала), готовят другую ее часть, забрасывая остальную часть формы гипсовым тестом, сперва свежим и жидким, и потом уже отчасти отвердевшим. Когда и эта половина затвердеет, тогда разнимают обе половины. Если раздел был избран надлежащим образом, то некоторые части глиняного оригинала (напр. лицо) остаются целыми, но вообще оригинал теряется, но получается верный отпечаток, из которого осторожно вынимают остатки глины и дают вполне высохнуть. Когда это произойдет, форму изнутри покрывают или смесью масла с мыльной водой, или шеллаковым лаком, предохраняющим форму от приставания новых слоев Г. [Деревянные формы покрывают таким же лаком, металлические смесью из масла и мыла, которую применяют в при всяких других отливках, п. ч. гипс должен быть очень тонок, чтобы форма предмета от него не изменялась.], и обе половины складывают друг с другом как следует, скрепляя снаружи, чтобы не расходились при вливании Г. Тогда вливают в форму жидкую смесь воды и Г., утолщают новыми слоями и получают внутри формы воспроизведение глиняного оригинала. Когда такой новый оригинал отвердеет вполне, тогда осторожно отбивают форму в тех местах, которые не могут сняться как с барельефа и по этому гипсовому оригиналу, исправив его, если то окажется необходимым, уже надлежащую сложную, или разъёмную, форму, в которой можно делать любое число оттисков. Нет надобности описывать, понятные по существу дела, подробности разделения всякого твердого оригинала (напр. гипсового, мраморного, деревянного, каменного, металлического и др.) на такие части, формы которых могут быть сняты с оттиска без его повреждения, п. ч. с барельефа застывшая форма снимается вполне и всякая фигура может быть соответственными плоскостями разделена на ряд барельефов. Число частей формы, конечно, тем больше, чем далее удаляется оригинал от барельефа (каковы напр. медали или монеты) и искусство мастера состоит в том, чтобы выбрать для деления формы на отдельные части такие места, которые не имеют особого значения (на краях частей формы получается след, который сравнивается ножом) и в то же время получить наименьшее число частей формы, при том так, чтобы при складывании частей не нарушалась бы общая пропорция частей. Из предшествующего уже видно, что гипсовые формы бывают двоякого рода: с потерянным оригиналом и с сохраняющимся. Когда отливка сложна и тяжела, например, в случае сложных больших статуй, тогда обыкновенно не все отливают сразу, а по частям, которые скрепляют хорошим гипсом при помощи железных или деревянных внутренних скреплений. Почти подобными же способами готовят гипсовые изображения с предметов животного и растительного царства. Если требуется, напр., снять гипсовую маску с умершего, то волосы на голове, бороде и бровях и проч. сильно помадят и располагают так, чтобы они не залились гипсом и образовали барельеф, отверстия носа залепляют воском, все лицо смазывают маслом, обкладывают его с боков полотенцами, чтобы образовать барельеф, который и заполняют гипсом, начиная опять сперва жидким и кистью (затем иногда кладут слой кисеи), а потом быстро заливая образующуюся кору. С живых людей точно так же снимают как маски, так и всю головную форму, разделяя лицо на две, а всю голову на 4 части при помощи ниток, положенных на тело, которые вытягивают (разрезывая Г.) при застывании Г., чтобы получить соответственное число барельефных частей формы, а в нос и рот вставляют трубки, достаточные для дыхания. Особенно легко этим способом снимают формы с рук и ног. Вместо гипсовых форм, для отливки часто повторяющихся архитектурных выпуклых (горельефных) украшений часто применяют глиняные и металлические формы. Те же основания применяются в хирургии для нанесения гипсовых накладок на оперируемые части тела, если их, напр. при вывихе и переломе костей, следует удержать в неподвижном положении. Для этого забинтовывают сперва бинтами, смоченными в гипсовом растворе, а потом налагают гипс утолщенным слоем, придавая ему еще большую прочность прикладыванием лубка или других твердых предметов. Таким же свойством гипса пользуются для получения гипсовых форм для глиняных, гальванопластических и разных иных изделий.

Отлитые гипсовые изделия в обычном виде мало прочны, не только по слабости связи между частями (изделия легко бьются), но и вследствие мягкости поверхности (стирается и царапается всякими твердыми телами), ее ноздреватости (от испарившейся воды) и ее способности разрушаться (понемногу растворяться) от воды. По этим причинам гипсовые изделия недолговечны и плохо очищаются с поверхности, т. е. скоро теряют начальный вид, а потому остановимся на средствах, которыми в большей или меньшей степени устраняют указанные их недостатки, указав при этом, что простая прибавка песка или тому подобных твердых предметов не увеличивает прочности гипсовых изделий, потому что песок удерживается непрочно в массе Г. и предметы крошатся, а покрытие Г. клеевыми красками, как это делается на штукатурке, придает поверхности мало прочности. С давних пор стало известно, что подмесь квасцов и прямо серно-калиевой соли придает Г. и его поверхности твердость, недостающую ему самому. Вероятно это основано на способности серно-известковой соли образовать водные двойные соли, подобно тому, как это проявляется у солей магния (см.). Г., разведенный на растворе серно-калиевой соли, затвердевает быстрее, чем просто с водой, и дает массу более плотную, чем обыкновенно. Влияние квасцов, по-видимому, еще яснее. Если обожженный гипсовый камень погрузить в раствор квасцов и потом обжечь сильнее обыкновенного, то после размола и смешения с водой получается масса скоротвердеющая и обладающая значительно большей плотностью, чем обыкновенный Г. Такой квасцованный Г. производят заводскими способами и применяют как обыкновенный. Того же результата достигают, смешивая Г. со жжеными квасцами, при чем избегается вторичное прокаливание. На 100 ч. Г. берется не более 5 ч. квасцов. Наиболее обыкновенный и давно (из Италии) известный способ придания Г. плотного сложения и способности полироваться составляет образование его теста на клеевой воде. Размоченный клей растворяют в горячей воде (около 1,5 ф. клея на ведро воды) и на такой воде (остывшей) замешивают обыкновенный или квасцованный Г. Такую штукатурку стен "под мрамор" наносят на смоченную подготовку и, по затвердевании притертого слоя, полируют пемзой, смачивая клеевой водой. Политуру кончают трепелом с водой, а по высыхании маслом, через что достигается блестящая и очень прочная поверхность, которую нередко разделывают под цветные и полосатые сорта мрамора, прибавляя к массе соответственных красок и нанося их в надлежащем порядке в углубления не вполне остывшей штукатурки. Г. на клеевой воде затвердевает медленнее, чем на чистой. Некоторые соли, особенно бура, также замедляют затвердение Г. Замешенный на смеси 1 об. насыщенного раствора буры с 4 об. воды, Г. затвердевает (по Casentini) только после 3—4 часов и приобретает значительную крепость. Если уже готовую штукатурку вспрыснуть раствором буры, то она становится, после затирания, тверже обыкновенной и отличается тем, что после оклейки обоями препятствует заводиться насекомым. Водонепроницаемость [Г. в отливках столь порист и так легко вбирает в себя воду, что употребляется в виде пластинок для отнятия (высасывания) воды из осадков, высушенные Г. пластинка по своей скважности пропускают воздух и др. газы.] гипс. отливок достигается очень часто пропитыванием их в нагретом виде стеарином, воском или раств. в бензине парафином. Статуэтки, пропитанные стеарином, имеют довольно своеобразный желтоватый оттенок (как изделия из слоновой кости), некоторую степень прозрачности и легко моются водой. Того же достигают иногда масляными лаками. Г., смешанный со снятым молоком и небольшим количеством извести после отливки отличается белизной, неизменяемостью от воды и значительной плотностью. Прибавка спирта к воде, на которой размешивается Г., придает ему плотность и способность после отливки уменьшаться в объеме, что, вероятно, происходит от того, что тогда кристаллизация гипса получается более мелкой и плотной [Утверждают также, что готовые отлитые гипсовые изделия явно уменьшаются в размерах при погружении в спирт.]. Известно, что раствор Г. в воде (1 ч. СаSO 4 растворяется в 525 ч. воды при 0°, в 466 ч. при 38° и в 571 г. при 100°, а в пресыщенных растворах до 110 ч. воды) осаждается от прибавки спирта. Поверхностное уплотнение гипсовых изделий достигается также при смачивании их баритовой водой (образуется серно-баритовая соль) и растворимым стеклом (образуется двойная кристаллическая соль). Хотя таким образом имеется много способов для придания гипсу большей против обычной плотности и связности, но тем не менее никакие гипсовые изделия не могут быть сравниваемы по вязкости и сцеплению с портландским цементом. К камням гипс пристает слабее, чем известка или цемент. К дереву Г. также пристает слабо, но на железе он довольно хорошо удерживается, особенно при разведении на растворах некоторых сернокислых солей [Двойные соли гипса с сернокислыми солями Na и K хорошо известны (Розе, Струве, Фрицше) и дают повод думать, что, разрабатывая (подобно тому как это сделано Вант-Гoфoм и Розебумом для астрахацита MnNa 2(SO4)24H2 O, см. "Основы химии", 5 изд., стр. 433 и 443) этот предмет можно достичь новых усовершенствований в произведений гипсовых изделий для придания им недостающей твердости связности, что особо желательно ввиду широкого распространения Г. в природе и легкости его формовки.].

В заключение упомянем о том, что некоторое количество Г. применяется также для многих других видов промышленных целей, например для прибавки в бумажную и фарфоровую массу, для разных замазок и т. п. При накаливании с углем он отдает ему свой кислород и образуется сернистый кальций, из которого (см. Сера и Сода) можно получить серу. В гипсе (природном, водном) более 18% серы, но ее из него ныне нет способов выгодно добывать; однако, в природе самородная сера получается чаще всего именно из гипса.

Д. Менделеев.

Гипс (минерал). Химический состав гипса — CaSO 4 + 2 O, водный сернокислый кальций; кристаллическая система моносимметрическая, образует простые кристаллы и двойники (фиг. 1 — простой кристалл; M — призма, g 1 параллельно плоскости симметрии; фиг. 2 — двойниковый кристалл; те же обозначения; фиг. 3 — двойниковое образование, известное под именем "ласточкина хвоста").

Фиг. 1.

Фиг. 2.

Спайность в высшей степени совершенная, параллельно плоскости симметрии. Твердость типичная 2; удельный вес чистых разностей 2,3; в чистых разностях бесцветен и прозрачен, бывает окрашен в розовый, желтый, бурый, черный цвет. Плоскость оптических осей совпадает с плоскостью симметрии; при нагревании угол между оптическими осями гипса уменьшается и при 115°С они сливаются в одну ось; при дальнейшем нагревании вновь появляются две оси, но они располагаются в плоскости, перпендикулярной первоначальному их положению. По мере охлаждения нагретой пластинки гипса, явления происходят в обратном порядке. Г. встречается в виде отдельных кристаллов и в виде кристаллических друз; кроме того, весьма часто наблюдаются следующие образования: 1) столбчатый гипс, представляющий агрегации неделимых гипса, вытянутых в одном направлении и достигающих иногда длины в несколько фут.

Фиг. 3

2) волокнистый гипс — образован тонкими неделимыми, вытянутыми в одном направлении; будучи отшлифован, волокнистый гипс дает серебристый отблеск, напоминающий свет луны, и потому назыв. селенитом;

3) зернистый гипсбелого цвета, или алебастр, представляет массу, образованную совокупностью зерен различных размеров;

4) плотный гипс представляет агрегации очень мелких зерен, едва различаемых. Все эти разности бывают весьма часто окрашены посторонними примесями: красный цвет сообщают гипсу окислы железа; другие цвета различных оттенков бывают вследствие примеси глины, земли, органических веществ. В России славится гипс казанский, находимый в пермских отложениях по среднему течению Волги. В этих отложениях гипс образует прослойки различной толщины и различного сложения, столбы столбчатого гипса и волокна волокнистого гипса располагаются перпендикулярно поверхности прослойки.

Образование Г. в земной коре может быть объясняемо различными способами; так нет сомнения, что в частных случаях Г. отлагался из растворов, которые заключали вместе с другими солями и сернокислый кальций; такой процесс можно наблюдать в настоящее время в Эльтонском оз.; вода этого оз. ежегодно обогащается новыми количествами солей, которые приносятся весной и в начале лета многочисленными речками и ручьями в него впадающими; эти ручьи и речки образуются из весенних вод, протекают по почве, заключающей различные минеральные соли, хлористый натрий, сернокислый кальций и магнезиальные соединения, растворяют эти соли и уносят их в Эльтонское оз. В жаркий период лета эти ручьи и речки пересыхают, раствор солей, находящийся в Эльтонском оз., сгущается и соли эти начинают выделяться, причем прежде всего осаждается Г. как соль сравнительно малорастворимая в воде, затем поваренная соль; магнезиальные соли остаются в растворе; такие отложения Г. и поваренной соли ежегодно образуются на дне оз. и у берегов его. Известны многочисленные случаи образования Г. из ангидрита, безводной серно-кальциевой соли, путем присоединения к нему воды. Очень часто двусернистое железо (маркезит) от влияния воды и кислорода воздуха окисляется с образованием сернокислой соли и серной кислоты; водные растворы этих соединений протекают по трещинам горных пород и в местах соприкосновения с отложениями, заключающими в своем составе соединения кальция, могут обусловливать образование Г. и т. д.

В России известны весьма многочисленные месторождения Г., например: в губ. Архангельской по р. Пинеге, при впадении ее в Сев. Двину, в огромных количествах; в Лифляндии в местечках Дюнгоф и Штубензе (около Риги), в Аллам (Рижского у.), Адзель (Венденского у.), близ Шлок и Павасер, в Курляндии; в Туккумском у., при мызе Веген на р. Абау (жилковатый Г. и прозрачный), в Баусском у. на р. Аа, близ Шенберг; в Псковской губ., в Изборске, на берегу р. Шелони, близ дер. Корниловой, Лопатово, дер. Карлы; в Виленской губ.; в Бессарабской губ. на правом берегу Днестра, близ местечка Вардашева; в Екатеринославской губ. по р. Бахмуту и в селе Покровском, в Херсонской губ. близ Одессы; в Таврической губ. близ Феодосии; в Харьковской губ. в с. Протопопове; в Полтавской губ. при селах Тишки и Староверовка; в Нижегородской губ. в селе Павлове, по берегу р. Оки; в селах Базарникове, Клине и Жайске, по р. Кудьне, Озерке и по ручью Вадаге Нижегородского и Арзамасского уу., при селе Бурнакове Княгининского у.; Казанской губ. при Услоне на правом берегу Волги против Казани; в Тетюшском у. при Сюкееве, в Чистопольском у. на р. Шешме; в Симбирской губ. на берегу Волги, близ дер. Подгор; в Пермской губ. по р. Ирени около Кунгура; в Подольской губ. Вообще в геологических системах девонской (Псковская и Прибалтийская губ.), пермской и триасовой (губ. Архангельская, Вологодская, Нижегородская, Казанская, Оренбургская, Пермская), в третичной (Подольская и Бессарабская губ.).

С. Ф. Глинка.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
