Глины и их классификация: Глины: свойства, классификация, применение

Классификация глин

В последние годы в специальной литературе появилась несколько измененная классификация глин по признаку пластичности. В ней выделяются связующие глины, пластичные, непластичные и тощие.

Самыми высокими показателями обладают связующие глины, которые сохраняют способность образования пластичного теста даже при добавлении больше 50% непластичных компонентов. У пластичных глин этот показатель составляет до 50%. Тощие глины теряют пластические качества в случае, когда примеси превышают 20%.

Непластичные глины характеризуются тем, что вообще не образовывают пластичное тесто. У гончаров существует такое понятие, как границы пластичности. Верхняя характеризуется содержанием в глине такого количества влаги, при котором она начинает растекаться. При нижней границе влаги в глине настолько мало, что тонкие валики или нити, скатанные из глины, не соединяются друг с другом.

На гигроскопические способности глины влияет другое ее важное качество — пористость, которая определяет способность глины к поглощению или испарению воды.

Концентрация в глине влаги определяет такие свойства, как набухание и усадка.

Набуханием специалисты называют увеличение глины в объеме, при ее смешивании с водой, степень которого определяется минеральным и зерновым составом глин.

Процесс уменьшения размеров изделия без изменения формы в процессе его высушивания именуется усадкой. Существуют два основных вида усадки: воздушная и огневая.

Первая происходит при высушивании перед обжигом и варьируется от 1 до 15%. Вторая значительно выше. При обжиге изделие может уменьшиться до 25% от первоначального «сырого» объема.

Жирные глины при замешивании требуют большего количества воды и соответственно дают большую усадку при обжиге и сушке. Тощие глины, напротив, вбирают меньшее количество влаги, зато меньше теряют в объеме и трескаются в процессе дальнейшей обработки.

Однако уменьшение размеров и объема изделия в процессе обжига и сушки зависит не только от степени влажности, но и от состава минералов этого глинистого вещества, а также дисперсности входящего в состав глины частиц. Одним из главных способов снижения усадки является добавление различных отощителей, специального песка.

Спекаемость глин представляет собой способность глины при обжиге образовывать черепок, то есть твердое, камнеподобное тело, обладающее высокой химической устойчивостью и механической прочностью.

Определяют степень спекания, состав глинистой массы и температурный режим обжига. Последний у разных глин варьирует от 500 до 1500°С. Индикатором степени спекания является температура обжига в 1350 °С.

Если в результате получается черепок, имеющий водопоглощение не больше 2%, его относят к сильно спекающимся, не больше 5% — средне спекающимся, имеющим водопоглощение больше 5% — к неспекающимся. Качество спекаемости определяет способность сосудов из тех или иных глин удерживать воду.

Способность глины выдерживать без расплавления воздействие высокой температуры называется огнеупорность. Температура плавления зависит от дисперсности, химического состава и наличия примесей, в том числе особых компонентов — флюсов, представляющих собой специальные легкоплавкие стекла.

По этому признаку глины подразделяются на:

  • легкоплавкие глины, имеющие температуру плавления меньше 1350°С;
  • тугоплавкие глины, имеющие температуру плавления от 1350 до 1600°С;
  • огнеупорные глины, имеющие температуру плавления от 1600 до 1700°С;
  • высокоогнеупорные глины, температура плавления которых больше 1700°С.

Кроме перечисленных свойств, определенное значение при подборе глин для различных производственных целей и задач имеют адсорбционные свойства, т. е. способность глин притягивать из окружающей природной среды и сохранять на поверхности глинистого минерала различные молекулы и ионы. Адсорбционное свойство глин имеет прямую зависимость от дисперсности и состава. Самыми активными адсорбционными свойствами обладают глины, сформированные при разрушении вулканических туфов.

Сфера применения человеком различных глин очень разнообразна. Для разных видов изделий применяются разные по своему составу глины. Некоторые глины используют в чистом виде, другие подвергают предварительным операциям: просеиванию, смешиванию разных сортов, введению добавок и другим операциям.

Природные глины могут иметь самые разные исходные цвета: белый, голубой, серый, синий, темно-синий, зеленовато-бурый, желтый, красный, коричневый, черный и многие другие. Многообразие цветовой гаммы определяется минеральным и химическим составом глин, а также наличием и количеством присутствующих в них примесей. Мономинеральные глины обычно имеют светло-серый или белый цвет.

Самыми распространенными в природе видами глин являются: белые (каолин, или огнеупорная глина, и белая, или майоликовая), красные, пористые и каменные, а также сланцеватые и мергелевые глины.

Например, наличие окислов железа сообщает глине оттенки красно-коричневых и фиолетовых тонов цветовой гаммы, бурый железняк — желтых, оксиды марганца придают глинам буроватость, органические вещества — темные цвета, такие как черный, серый и темно-серый. Гидрослюдистые глины часто окрашены в голубой или зеленый цвет.

Очень часто в процессе обработки глина кардинально меняет свой цвет. В результате обжига сырая темно-серая глина может стать почти белой, а также наоборот.

В зависимости от цвета обожженного черепка выделяют следующие разновидности глин: бело-жгущиеся (после обжига получается черепок белого цвета), светло-жгущиеся (светло-желтый или светло-серый черепок), темно-жгущиеся (черепок красного или коричневого оттенков).

Различные добавки, использование определенных технологических приемов делают исходный цвет глины признаком вторичным.

В местах скопления больших залежей того или иного вида глин получили распространение определенные виды растений, которые стали своеобразным индикатором для их поиска.

Коллекторы и флюидоупоры — Что такое Коллекторы и флюидоупоры?

Коллекторы – это горные породы, обладающие способностью вмещать нефть, газ и воду, и отдавать их при разработке

Коллекторы — это горные породы, обладающие способностью вмещать нефть, газ и воду, и отдавать их при разработке.

Коллекторские ( фильтрационные) свойства породы: пористость и проницаемость.

Породы-коллекторы могут иметь первичную и вторичную пористость:

  • первичная пористость образуется при формировании самой горной породы, напр.: осадконакопление, образование магматических пород;
  • вторичная пористость образуется если на породы действуют какие-либо процессы или явления, например: тектонические процессы, растворение пород, просадка (явление).

Большинство пород-коллекторов имеют осадочное происхождение.

По литологическому составу коллекторами нефти и газа являются горные породы:

  • терригенные (пески, алевриты, песчаники, алевролиты и некоторые глинистые породы),
  • карбонатные (известняки, мел, доломиты),
  • вулканогенно- осадочные,
  • кремнистые.

Основные типы коллекторов — терригенные и карбонатные.

Менее значимые коллекторы, связанные с вулканогенно-осадочными, глинистыми и редко-кристаллическими породами.

Терригенные коллекторы занимают 1е место.

На них приходится доля 58 % мировых запасов нефти и 77 % газа.

К примеру, в Западно-Сибирском бассейне, практически все запасы газа и нефти находятся в терригенных коллекторах.

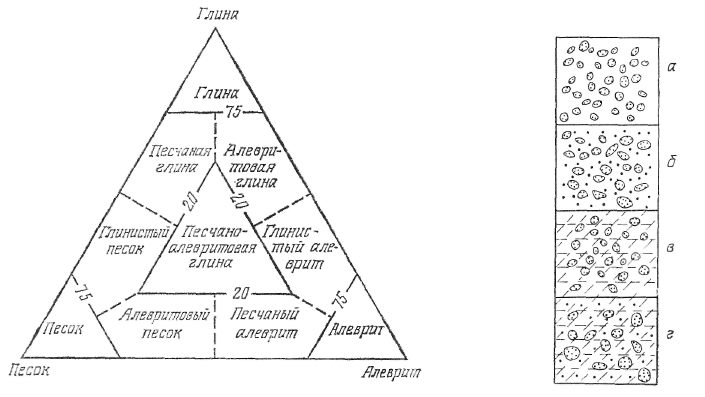

Литологически, терригенные коллекторы характеризуются гранулометрией — размером зерен.

Размер частиц: крупнозернистых песков — 1-0,25 мм; мелкозернистых песков — 0,25-0,1 мм; алевролитов — 0,1-0,05 мм.

Емкостно-фильтрационные свойства различны.

Пористость составляет 15-20%, проницаемость — 0,1-0,01 (редко 1) квадратных микрометров (мкм2).

Проницаемость коллекторов:

  • > 1000 мД — I класс.
  • 500 — 1000 мД — II  класс;
  • 100-500 мД — III класс;
  • 10 — 100*10-3мкм(10-100мД) — IV класс;
  • 1 — 10 *10-3 мкм2 (1-10мД) — V класс;
  • 0,1 — 1 *10-3 мкм2 (0,1-1мД) — VI класс.
Коллекторские свойства определяются структурой порового пространства, межгранулярной пористостью.
Глинистость ухудшает коллекторские свойства.

Карбонатные коллекторы занимают 2е место.
На них приходится доля 42% запасов нефти и 23% газа.

Главные отличия карбонатных коллекторов от терригенных:

  • Наличие, в основном, только 2х основных породообразующих минерала — кальцита и доломита;

  • Фильтрация нефти и газа обусловлена, в основном, трещинами, кавернами.

  • Карбонатные коллекторы присутствуют на месторождениях бассейна Персидского залива, нефтегазоносных бассейнов США и Канады, в Прикаспийском бассейне.

Коллекторы, обнаруженные в вулканогенных и вулканогенно-осадочных породах, представлены эффузивными породами (лавами, пемзами) и вулканогенно-осадочными (туфами, туфобрекчиями, туфопесчаниками).

Коллекторские свойства вулканогенных пород связаны часто с вторичным изменением пород, возникновением трещин.
Эти коллекторы слабо изучены.
Глинистые коллекторы представлены кремнистыми, битуминозными глинами верхнего миоцена.

Среди глинистых коллекторов особое место занимают битуминозные глины баженовской свиты в Западной Сибири.

На Салымском, Правдинском и других месторождениях баженовские глины залегают на глубинах 2750 — 3000 м при пластовой температуре 120-128 ºС, имеют мощность 40 м.

Возраст — волжский век и берриас (юра и мел).

Дебит нефти — в интервале 0,06 — 700 м3/сутки.

По строению коллекторы делятся на 3 типа — гранулярные, трещиноватые и смешанные.

Гранулярные коллекторы сложены песчано-алевритовыми породами, поровое пространство которых состоит из межзерновых полостей. Подобным строением порового пространства характеризуются также некоторые пласты известняков и доломитов.

Трещиноватые коллекторы сложены преимущественно карбонатами, поровое пространство образуется системой трещин. Участки коллектора между трещинами представляют собой плотные малопроницаемые нетрещиноватые массивы (блоки) пород, поровое пространство которых практически не участвует в процессах фильтрации.

Трещиноватые коллекторы смешанного типа встречаются чаще всего, поровое пространство включает как системы трещин, так и поровое пространство блоков, а также каверны и карст.

Трещиноватые коллекторы смешанного типа в зависимости от наличия в них пустот различного типа подразделяются на подклассы — трещиновато-пористые, трещиновато-каверновые, трещиновато-карстовые и т.д.

Около 60% запасов нефти в мире приурочено к песчаным пластам и песчаникам, 39% — к карбонатным отложениям, 1% — к выветренным метаморфическим и изверженным породам, что делает породы осадочного происхождения — основными коллекторами нефти и газа.

По коллекторским свойствам выделяют 4 группы пород-коллекторов.
Классификация Дахнова:

  • кварцевые;
  • кварц-полишпатовые;
  • карбонатные;
  • эвапоритовые (гипс-ангидритовые).

Тип пустотного пространства, обусловленный происхождением породы, определяет ее физические свойства, поэтому он положен в основу наиболее часто используемой классификации пород-коллекторов.

Пористость горной породы — наличие в ней пор (пустот), характеризует способность горной породы вмещать жидкости и газы.

Проницаемость — способность горных пород пропускать флюиды, зависит от размера и конфигурации пор, что обусловлено размером зерен терригенных пород, плотностью укладки и взаимным расположением частиц, составом и типом цемента и др. Очень большое значение для проницаемости имеют трещины.

Непроницаемые породы или флюидоупоры — это породы, которые препятствуют уходу нефти, газа и воды из коллектора.

Они перекрывают коллектор сверху (в ловушках), но могут и замещать коллектор по простиранию, когда, например, глины замещают песчаники вверх по подъему пласта.

Флюидоупоры могут не пропускать жидкость (нефть и воду), могут пропускать газ, который имеет меньшую вязкость.

По литологическому составу флюидоупоры представлены глинистыми, карбонатными, галогенными, сульфатными и смешанными типами пород.

Наилучшие по качеству флюидоупоры — это каменная соль и пластичные глины, так как в них нет трещин.

В каменной соли вследствие её пластичности нет открытых пустот и трещин, каналов фильтрации, поэтому она является прекрасным экраном на пути движения нефти и газа.

Глинистые флюидоупоры наиболее часто встречаются в терригенных нефтегазоносных комплексах.

Экранирующие свойства их зависят от состава минералов, имеющих различную емкость поглощения.

Классификация местностей для строительства трубопроводов

 Энциклопедия технологий

Проблема

Зона строительства магистральных трубопроводов зачастую пересекает самые разные природно-ландшафтные зоны. Например, начавшись в тундре, нефтепровод идет через тайгу, болота, горы, плодородные равнины, а иногда и пустыни. Многообразие природных условий усложняет проектирование трубопровода и сопутствующей инфраструктуры.

Решение

Чтобы оптимизировать процесс выбора оптимальной трассы трубопровода – повтор предыдущей ссылки и в полной мере представить себе особенности его строительства и эксплуатации, разнообразные природные условия делятся на отдельные группы.

Основными природными группами считаются горы, пустыни, болота, водные преграды, многолетнемерзлые районы и равнины. Под равнинными участками понимаются чаще всего пространства, которые по своим характеристикам напоминают Среднюю полосу России, или аналогичные ей территории, для которых характерны плавные изменения высот. На равнинах в основном распространены рыхлые осадочные породы — глины, суглинки, пески, галька, моренные отложения, иногда имеются выходы осадочных скальных пород.

Для этих равнин характерно достаточно высокое залегание грунтовых вод. Считается, что если их естественный уровень выше нижнего обреза заглубленной трубы, то он “высокий”, если ниже, то, соответственно, “низкий”. Очень часто равнинные земли относятся к разряду “сельскохозяйственных угодий”, где требуется проведение особых мероприятий по сохранению плодородных грунтов.

Пустыни отличаются от равнин своим водным и температурным режимом, и отсутствием плодородных почв. Здесь распространены песчаные и глинистые грунты, причем пески зачастую весьма подвижные. Встречаются каменистые пустыни. Уровень грунтовых вод в основном очень низкий, но бывают особые условия, когда формируются так называемые солончаки. Для пустынь характерны высокие годовые и суточные перепады температур.

В противоположность иссохшим пустыням, болота сформированы в условиях избыточного увлажнения. Здесь обычные равнинные грунты покрыты слоем торфа, который может достигать нескольких метров, а иногда и десятков метров. Несущая способность болот весьма различна – по одним может двигаться специальная техника, по другим возможно движение только вплавь.

Еще более сложными являются участки с распространением многолетнемерзлых грунтов, именуемых часто “вечной мерзлотой”.  Вечномерзлыми могут быть самые разные грунты — и торф, и обводненные пески, и плотные глины. Особая опасность этих грунтов связана с возможностью их оттаивания в процессе эксплуатации нефтепровода, особенно в случае с транспортировкой по нему подогретой нефти или нефтепродуктов.

Водные преграды могут быть самых различных типов. Это могут быть протяженные морские участки, озера, реки, а также переходные заболоченные местности. В зависимости от типа водной преграды разрабатываются те или иные мероприятия по ее преодолению.
И, наконец, горные участки характеризуются наличием крутых склонов, выходом на дневную поверхность коренных пород в виде скал. Для этих участков характерны активные динамические процессы, такие как землетрясения, оползни, обвалы. Возможность выбора маршрутов в горной местности очень часто ограничена.

Инженеры в процессе выбора маршрута будущего трубопровода внимательно изучают все возможные условия, которые могут встретиться на его пути, и принимают наиболее оптимальное

Разработка технологий обогащения высокоглинистых руд и рудных песков

А.И. Едильбаев, к.т.н., генеральный директор ТОО «Горное бюро» (Алматы, Казахстан)

Традиционно, обогащение руд и рудных песков с высоким содержанием глин осуществлялось мокрыми методами. Следует отметить, что глины в мокром состоянии обладают плохой растворимостью и высокой адгезией. Поэтому отделение глины от полезных составляющих требует значительного удельного расхода воды и, соответственно, энергозатрат. Положение усугубляется, если извлекаемый полезный компонент представлен песками с низким содержанием их в руде. В этом случае отмеченные выше операции мокрого обогащения производятся, практически, с комовой глиной. Труднопромывистая, пластилинообразная руда с трудом поддается измельчению, поскольку происходит процесс налипания влажного материала на стенки оборудования, на мелющие тела и т. д. Поэтому проблема мокрого обогащения глинистых руд становиться практически неразрешимой в регионах с дефицитом водных ресурсов, которые имеются как в Казахстане, так и других странах, в частности, в России.

 В настоящей работе предлагается вести обогащение глинистых руд сухим способом. Так как добываемые руды зачастую имеют излишнюю влажность, то на первом этапе необходимо производить их сушку. Затем следует сухое дробление и измельчение. Сухая глина легко измельчается и, следовательно, эта операция при сухом исполнении не требует больших энергозатрат. Кроме того, глина – мягкий материал и значительно уступает в твердости извлекаемым полезным минералам. В связи с этим происходит измельчение, главным образом, глины, а песковый минерал дробится значительно меньше, т.е. не происходит переизмельчения полезного компонента руды. Поэтому операция сортировки частиц по размеру становится весьма эффективной. В мелкий класс попадет переизмельченная глина, которая затем легко удаляется. Сортировку по размеру частиц целесообразно проводить в воздушных классификаторах. В результате получается промпродукт, который отправляется на дальнейшее обогащение.

 Отработка новой технологии была проведена на примере обогащения высокоглинистых ильменитовых песков Сатпаевского месторождения – титанистого железняка состава FeTiO3 (FeO – 47.34%; TiO2 – 52.66%). Содержание ильменита в исходных рудных песках колеблется в пределах 7–13%.Перерабатываемые ильменитовые пески имеют относительную влажность 16–20%, что связано с большим количеством присутствующей в них глины (40–45%). Ильменит представлен в виде порошка с поперечным размером частиц менее 0.5 мм.

 На первом этапе работ исследования по сухому обогащению высокоглинистых песков проводились в лабораторных условиях. Они позволили установить основные закономерности процессов обогащения и разработать новую технологию переработки высокоглинистых руд и рудных песков.

 Новая технология прошла полупромышленные испытания. Поскольку процесс сушки является энергозатратным, необходимо было определить оптимальную влажность рудных песков, при которой дальнейшие процессы могли бы проходить с наибольшим технологическим эффектом. Для определения верхней границы величины относительной влажности рудных песков, допускающей проведение последующего их измельчения, были проведены эксперименты с использованием дискового истирателя. Результаты этих экспериментов позволили сделать следующее заключение. Для глинистых ильменитовых песков при относительной влажности руды выше 5% наблюдается эффект залипания вращающегося диска истирателя, что препятствует процессу измельчения. Поэтому величину относительной влажности, равную 5%, можно считать предельной для рудных песков Сатпаевского месторождения.

 При использовании сушильного шкафа рудные пески должны быть предварительно измельчены до крупности менее 3 см. В этом случае процесс сушки занимает 60 минут при температуре 200°С (рис. 1).

 Следующая операция передела сухого обогащения ильменитовых песков – их помол для вскрытия частиц ильменита. При использовании дискового истирателя рудные пески, предназначенные для измельчения, сушились в сушильном шкафу при Т = 200°С и доводились до крупности менее 2 мм в щековой дробилке. Зазор в истирателе был установлен размером 0.8 мм. Установлено, что дисковый истиратель даёт примерно равномерное распределение частиц руды по крупности в диапазоне 0–0.8 мм.

 Для проведения экспериментов по измельчению ильменитовых песков в шаровых мельницах была изготовлена её лабораторная модель, диаметром 140 мм, шириной – 70 мм. Загружались металлические шары диаметром 22 мм и 6 мм в соотношении 10:1. Рудные пески, высушенные в барабанной сушилке, измельчались в шаровой мельнице в течение 6 и 20 мин. Их гранулометрический состав после помола показан на рис. 2.

 Как и следовало ожидать, увеличение времени обработки приводит к более тонкому помолу. Можно предположить, что увеличение содержания фракции менее 0.1 мм свидетельствует о том, что большая часть глины измельчается до состояния пудры. Следовательно, сушка ильменитовых рудных песков и последующий их помол достигают намеченной цели, а именно, приводят к необходимому раскрытию целевого продукта. Подготовленные таким образом рудные пески в полной мере пригодны к последующему обогащению.

 Важнейший процесс технологического цикла сухого обогащения – классификация сыпучих материалов, которая осуществляется после процессов сушки и измельчения руд. Для сухого гранулометрического разделения сыпучих материалов с размером частиц меньше 1 мм используются, главным образом, методы воздушной классификации [1, 2].

 При проведении исследований измельченный рудный материал определёнными порциями подавался в классификатор, после чего изучался ситовый состав порошка в различных сборных бункерах устройства. Обработка полученных результатов позволила установить, что по мере своего движения в аэродинамической трубе, рудные пески классифицируется по крупности (рис. 3).

 Для определения границ классификации построена зависимость интегральных распределений количеств рудных песков и ильменита, осевших в воздушном канале на некотором отрезке пути от загрузочного окна, в зависимости от длины этого отрезка (рис. 4)

 Установлено, что частицы рудных песков, осевшие на первом участке (см. рис. 3), составляют более половины их общего количества (52%), при этом они содержит 82% от общего количества ильменита. Проведенный химический анализ показал, что воздушная классификация обеспечивает обогащение рудного песка ильменитом в 1.61 раза на первом участке. Таким образом, способ воздушной классификации может быть использован для обогащения глинистых ильменитовых песков. Учитывая характер распределения их частиц при воздушной классификации, для следующего этапа – магнитной сепарации – можно рекомендовать переработку той части рудных песков, которая осела на первом участке, что позволит уменьшить затраты на процесс обогащения.

 Эксперименты по магнитной сепарации ильменитсодержащих песков проведены на магнитных сепараторах различных конструкций, что позволило установить возможности различных аппаратов и схем сепарации. Поскольку ильменит относится к минералам, обладающим сравнительно небольшой магнитной проницаемостью, то для сухого магнитного разделения таких руд и рудных песков наиболее приемлемы валковые магнитные сепараторы, которые создают наиболее сильные магнитные поля, т. е. обладают наибольшей магнитной силой. Эксперименты по магнитной сепарации измельченных ильменитсодержащих песков Сатпаевского месторождения на электромагнитном сепараторе с нижней загрузкой проводились на лабораторной установке ДГП ГНПОПЭ «Казмеханобр» при двух значения напряженности магнитного поля: 8 кЭ и 2 кЭ. Качество проводимых операций оценивали по содержанию ильменита, установленному по концентрации титана. Содержание титана в концентратах определялось химическим анализом. В таблице приведены полученные результаты.

 Затем были проведены исследования процесса сухой магнитной сепарации ильменитовых песков с использованием сепаратора на постоянных магнитах – валкового магнитного сепаратора L/P 10-30 фирмы Inprosys Inc. (США). Применение в технологии обогащения такого типа магнитных сепараторов представляет большой интерес. При проведении экспериментов исходные рудные пески сушились в муфельном шкафу при температуре 300°С в течение 1 часа до конечной влажности 1%. Предварительное измельчение проводилось в щековой дробилке до крупности менее 2 мм и далее – в дисковом истирателе, с зазором 0. 8 мм. Обогащению подвергались как исходные пески, так и класс +0.1 мм – надрешетный продукт, полученный грохочением. Полученные результаты отчётливо демонстрируют зависимость извлечения и концентрации ильменита от толщины ленты магнитного сепаратора и скорости вращения его барабана. С увеличением этих параметров уменьшается извлечение, но растёт концентрация. Причём выход класса +0.1 мм из рудных песков составляет 52%, а доля извлечения из него ильменита валковым магнитным сепаратором варьируется от 88 до 98% при концентрациях ильменита от 76 до 37% в зависимости от настройки аппарата.

 При применении технологической схемы, представленной на рис. 5, из класса минус 0.5 мм, достигается степень извлечения ильменита из рудных песков более 80% при содержании ильменита в концентрате 76%. Если степень извлечения из рудных песков снизить до 70%, то концентрацию ильменита можно достичь свыше 91%.

 В последнем случае желательно применение перечистки немагнитной фракции обогащения.

 Таким образом, при сухой магнитной сепарации можно достичь более 90% извлечения ильменита из продукта, осевшего при классификации на первом от точки подачи материала участке, и получить концентрат с массовой долей ильменита 70%.

 Принимая во внимание тот факт, что в исходных высокоглинистых рудных песках его содержание было около 10%, то данный результат следует признать положительным. Если уменьшить степень извлечения ильменита из операции до 76–79%, то концентрацию ильменита в магнитном продукте можно поднять свыше 90% при сквозном извлечении 65–67% [3, 4].

 Обработка результатов экспериментов позволила установить зависимость между извлечением ильменита из операции (Иильм., %) и массовой долей ильменита (Сильм., %) в концентрате, которая описывается полиномом второй степени:

Иильм. =–13.853С2ильм. + 21.485Сильм. – 7.4185 .

Перечистка немагнитного продукта увеличивает степень извлечения из операции до 90–95%. При этом содержание ильменита в объединенном концентрате свыше 82–80%, а сквозное извлечение ильменита из рудных песков составит 76–80%.

 Таким образом, установлено, что для высокоглинистых руд и рудных песков наиболее целесообразно применять метод сухого обогащения. Показано, что применение воздушной классификации для обогащения высокоглинистых руд и рудных песков обеспечивает, в значительной мере, удаление глины из рудной массы и подготовку продукта к магнитной сепарации. Разработана эффективная технология сухой переработки высокоглинистых руд и рудных песков.




 ЛИТЕРАТУРА:

 1. Патент США №4,657,667. Еткин Б. Классификатор частиц. 1987. – 6 с.

2. Едильбаев А.И., Чокин К.Ш. Обоснование использования способа воздушной класси фикации руды Сатпаевского месторождения // Вестник Национальной Инженер ной академии Республики Казахстан. – 2008. – №1(27). – С. 87–92.

3. Едильбаев А.И. Сухая магнитная сепарация ильменитовых песков с использовани ем сепараторов на постоянных магнитах // Вестник Национальной Инженерной академии Республики Казахстан. – 2008. – №3(29). – С. 116–121.

4. Едильбаев А.И. Обоснование возможности применения сухой магнитной сепарации ильменитовых песков // Цветные металлы. – 2008. – №9. – С. 22–24.

Журнал «Горная Промышленность» №5 (99) 2011, стр.76

Глина. Минералы, содержащиеся в глинах

1. Глина

Презентацию подготовила
ученица 9Б класса Каравайкина
Олеся

2. Глина


Гли́ на — мелкозернистая осадочная горная порода,
пылевидная в сухом состоянии, пластичная при
увлажнении. Глина состоит из одного или
нескольких минералов группы каолинита (происходит
от названия
местностиКаолин в Китае), монтмориллонита или
других слоистых алюмосиликатов(глинистые
минералы), но может содержать и песчаные и
карбонатные частицы. Как правило,
породообразующим минералом в глине является
каолинит, его состав: 47 % (мас) оксида кремния
(IV) (SiO2), 39 % оксида алюминия (Al2О3) и 14 % воды
(Н2O).

4. Минералы, содержащиеся в глинах

Каолинит (Al2O3·2SiO2·2h3O)
► Андалузит, дистен и силлиманит (Al2O3·SiO2)
► Галлуазит (Al2O3·SiO2·h3O)
► Гидраргиллит (Al2O3·3h3O)
► Диаспор (Al2O3·h3O)
► Корунд (Al2O3)
► Монотермит (0,2[K2MgCa]0·Al2O3·2SiO2·1,5h3O)
► Монтмориллонит (MgO·Al2O3·3SiO2·1,5h3O)
► Мусковит (K2O·Al2O3·6SiO2·2h3O)
► Накрит (Al2O3·SiO2·2h3O)
► Пирофиллит (Al2O3·4SiO2·h3O)

6.

Происхождение Основным источником глинистых пород служит полевой
шпат, при распаде которого под воздействием
атмосферных явлений образуются каолинит и другие
гидраты алюминиевых силикатов. Некоторые глины
осадочного происхождения образуются в процессе
местного накопления упомянутых минералов, но
большинство из них представляют собой наносы
водных потоков, выпавшие на дно озёр и морей.
► Глина — это вторичный продукт земной коры,
осадочная горная порода, образовавшаяся в результате
разрушения скальных пород в процессе выветривания.

7. Применение

► Гончарное
производство
► Глинобитные строения
► Техническая керамика
► Производство цемента

9. Виды глины


Различают несколько разновидностей глины. Каждая из них
используется по-своему. Глину с числом пластичности от 0,17 до
0,27 называют лёгкой, свыше 0,27 — тяжёлой. Большую часть
добываемых и поступающих в продажу глин составляет каолин,
который применяется в целлюлозно-бумажной промышленности и
в производстве фарфора иогнеупорных изделий. Вторыми по
важности материалами являются обычная строительная глина и
глинистыйсланец. Огнеупорная глина идет на изготовление
огнеупорного кирпича и других жаропрочных изделий.
Важное место среди видов глин занимает бентонит. Считают, что
эта глина образовалась в результате химического распада
вулканического пепла. При погружении в воду она разбухает,
увеличивая свой объём в несколько раз. В основном она
используется в буровых растворах при бурении скважин.
► Сукновальная
глина ценится за её
отбеливающие свойства при очистке
нефтепродуктов. Фильтры из сукновальной
глины применяются при
очистке растительных и минеральных масел.
► Гончарная глина, именуемая также комовой,
находит применение при изготовлении посуды.
Глина или глинистыйсланец представляет
собой важное сырьё, которое вместе
с известняком используется в
производствепортландцемента.
► Наиболее распространёнными в природе
являются: красная глина, белая глина (каолин),
глина из песчаника. Сорта глины — для
производства фарфора, фаянса и огнеупорных
изделий — каолин.

какую лучше выбрать и для какой кожи подходит

Эффективность глины для кожи лица

За долгую историю человечества натуральная глина не только не утратила своей славы, но и приумножила ее. Косметическая индустрия не могла пройти мимо этого природного вещества, буквально преображающего внешность. Маски и компрессы из глины применялись с незапамятных времен для очищения и лечения воспаленной, поврежденной кожи.

В новые времена на основе глиняных смесей разрабатывают спа-программы, направленные на решение самых разных задач. Не менее успешно глина применяется в дерматологии. И в качестве звездного компонента домашней бьюти-кухни.

Но все же глиняная маска стала особенно популярной благодаря гигантам индустрии красоты (от категории «люкс» до масс-маркета), включившим этот продукт в свой постоянный ассортимент.

«Природная глина обладает отличным очищающим и легким подсушивающим действием. Успокаивает кожу, впитывает излишки себума, заметно стягивает поры. Также глина известна антисептическими свойствами. При регулярном использовании средств на основе этого вещества улучшается цвет лица, кожа становится свежей».


Вернуться к оглавлению

Особенности состава

Глина — это осадочная горная порода, совокупность микроскопических минеральных частиц. Глина пластична, что облегчает ее нанесение на тело. Неудивительно, что преображающие способности глины были открыты задолго до технологичной бьюти-эры.

Химический состав и набор микроэлементов зависят от разновидности глины и ее месторождения. В сухом виде косметическая глина представляет собой порошок, который превращается в магический бьюти-продукт только при смешивании с водой.

На «глинянных» процедурах основаны спа-программы © Getty Images

Все виды глины содержат оксид алюминия, но бояться в данном случае нечего — он не оказывает на кожу никакого влияния.

Вернуться к оглавлению

Полезные свойства

Попадая на поверхность кожи, глина работает в двух направлениях: забирает ненужное и отдает необходимое, производя таким образом очень выгодный для кожи обмен.

1. Действует как абсорбент, вытягивающий из кожи все, что отравляет ее существование:

Таким образом, глина обеспечивает интенсивное очищение и детоксикацию кожи.

2. Насыщает кожу микроэлементами.

Кожа получает подпитку, укрепляющую ее защитные свойства.

Производители обычно обогащают состав глиняных масок дополнительными ингредиентами. Они усиливают детокс-эффект, а также нивелируют продсушивающее действие, которое оказывает на кожу глина в чистом виде.

Вернуться к оглавлению

Виды глины в косметике

Сегодня в индустрии красоты применяют 12 разновидностей природных глиняных соединений.

Рассул – знаменитая глина из Марокко © Getty Images

Потребителям необязательно знать названия и химический состав каждой. Достаточно ознакомиться с простой классификацией, включающей 4 основных вида глины.

Каолин

Каолин известен как китайская, или белая, глина. Основной компонент — каолинит, обладающий умеренными абсорбирующими и выраженными смягчающими свойствами. Микроэлементов в этой разновидности глины мало, поэтому она считается самой мягкой. Подходит даже чувствительной коже, обладает успокаивающим и деликатным очищающим действием.


Бентонит

Назван в честь месторождения неподалеку от форта Бентон (штат Монтана, США). На 70% состоит из монтмориллонита — минерала, мощного абсорбента с выраженными очищающими и детокс-свойствами.

Бентонит идеален для обладателей жирной кожи и жителей мегаполисов, поскольку вытягивает из пор себум и соли тяжелых металлов. Плюс нормализует кислотно-щелочной баланс эпидермиса и укрепляет кожный барьер.

Зеленая, французская глина

Яркую окраску ей придает окись железа. Но дело вовсе не в оттенке, а в наборе микро- и макроэлементов (серебро, медь, магний, кальций, фосфор, цинк) и способности отлично поглощать излишки кожного сала.

Маска из французской глины — то, что нужно жирной коже, склонной к акне.

Гассул (рассул)

Легендарная глина, которую добывают в Атласских горах Марокко, по восточной традиции используется в хаммаме для глубокого очищения кожи, причем не только лица и тела, но и головы. Гассул великолепно справляется со всеми загрязнениями и обладает богатым минеральным составом. Особенно высоко в нем содержание магния, кальция и кремния.

Гассул обладает нежной текстурой, оказывает комплексное воздействие на кожу: очищает, смягчает, борется с сухостью, повышает эластичность.

Вернуться к оглавлению

Цветная глина для лица

Цвет глине придают красящие вещества (например, оксид железа), которые не имеют косметических свойств.

Цвет глине придают микроэлементы © Getty Images

Но у потребителей нет времени читать спецлитературу, а выбрать подходящую маску хочется. Поэтому для простоты ориентировки была принята цветовая классификация.

Голубая

На самом деле она серая. А голубой цвет она приобретает благодря добавкам, чаще всего водорослям, которые усиливают ее способность освежать и осветлять тусклую кожу со склонностью к гиперпигментации.


Белая (каолин)

Наиболее нейтральная и универсальная. Представляет собой природный минерал на основе алюмосиликатов. Может быть не только белой, но и сероватой, розоватой, желтоватой. Хорошо сочетается с другими веществами и служит базой для масок самого разного профиля.

Зеленая

Применяется для жирной кожи и против перхоти. Содержит серебро, а значит, обладает антисептическим действием.

Красная

Такой цвет глине придают оксид железа и оксид меди. Средства на ее основе подходят для кожи с куперозом, шелушением.

Черная

Это глина вулканического происхождения. К ней относится небезызвестный гассул.

Вернуться к оглавлению

Косметическая глина для лица: какую выбрать

Больше всего маски из глины пригодятся обладателям комбинированной и жирной кожи, которая нуждается в регулярном интенсивном очищении.

«Но в целом глина может использоваться при любом типе кожи, кроме очень сухой, так как удаляет избыток кожного сала и освобождает от ороговевших клеток», — говорит Марина Каманина.

С комбинированной и жирной кожей глиняные маски можно использовать 1–2 раза в неделю. Если кожа сухая — не больше 1 раза в 2 недели. После смывания маски теплой водой нанесите увлажняющий крем.

Вернуться к оглавлению

Меры предосторожности

Главное правило — не передерживать глиняную маску на лице и не допускать ее полного высыхания, чтобы не пересушить кожу.

Вернуться к оглавлению

Обзор: 7 средств с глиной в составе

Минеральная очищающая поры маска с глиной, Vichy основана на комбинации двух видов косметической глины — каолина и бентонита. Состав дополнен аллантоином и алоэ вера. Придает коже мягкость.

Средство для ежедневного очищения пор с амазонской белой глиной Rare Earth Deep Pore Daily Cleanser, Kiehl’s подходит для нормальной, склонной к жирности и жирной кожи. Частицы глины хорошо очищают и помогают предотвратить закупорку пор и появление черных точек.

Маска-скраб «Магия глины. Отшелушивание и сужение пор», L’Oréal Paris с тремя видами глины (каолин, гассул, монтмориллонит) содержит также эксфолиирующие частицы и экстракт водорослей, чтобы кожа стала не просто чистой, а отполированной.

Маска, глубоко очищающая поры и улучшающая состояние кожи, Clarifying Clay Masque, SkinCeuticals на основе комбинации каолина и бентонита с гидроксикислотами уменьшает видимость пор, убирает излишки жира и отшелушивает кожу. Подходит всем.

Балансирующий шампунь для волос, жирных у корней и сухих на кончиках,«3 ценные глины» Elseve, L’Oréal Paris хорошо очищает кожу головы от себума и увлажняет волосы.

Очищающая и матирующая маска Effaclar, La Roche-Posay для жирной и проблемной кожи замешана на фирменной богатой селеном термальной воде, которая успокаивает кожу. Глубокое очищающее действие обеспечивают два вида минеральной глины.

Распаривающая маска с цинком «Чистая кожа», Garnier содержит каолин, который работает еще активнее и эффективнее благодаря термоэффекту.

Вернуться к оглавлению

Классификация типов глины — ArtMolds

Этот раздел представляет собой введение в различные семейства глин, которые доступны художникам, моделистам, скульпторам и керамистам, и их применения.

Глины на масляной основе изготавливаются из различных комбинаций масел, восков и глинистых минералов. Потому что масла не испаряются, как вода. Глины на масляной основе остаются пластичными даже при длительном хранении в сухой среде. Изделия из глин на масляной основе нельзя обжигать, поэтому они не являются керамикой.Поскольку вязкость масел уменьшается с повышением температуры, на пластичность влияет нагревание или охлаждение глины. Глины на масляной основе можно нагреть, расплавить и затем залить. Глина на масляной основе не растворяется в воде. Его можно использовать повторно, поэтому он является популярным материалом для художников-аниматоров, которым необходимо сгибать и перемещать свои модели. Он доступен во множестве цветов и не токсичен. Однако некоторая глина на масляной основе содержит серу, которая препятствует отверждению некоторых силиконовых каучуков. В этом случае следует заменить глину на основе несернистого масла.Популярные марки глин на масляной основе включают DeMilano, Chavant и Roma

.

Глины на водной основе . Первоначально разработанная для использования в лепке моделей аниматроников Диснея, глина WED (Walter E. Disney) представляет собой чрезвычайно универсальную глину на водной основе со свойствами, подобными многим из самых популярных сегодня глин на масляной основе. Он гладкий, медленно сохнет, чрезвычайно податлив и отлично подходит для скульпторов, которые ищут среду для «быстрой лепки». Глина WED по-прежнему широко используется профессионалами индустрии развлечений для изготовления масок, моделирования, макетов и крупномасштабных скульптур. Как и любую глину на водной основе, глину WED необходимо поддерживать во влажном состоянии, желательно с помощью пульверизатора или влажного полотенца. Саран обертывание также широко используется. Он не предназначен для стрельбы.

Полимерные глины – это тип пластилина для лепки на основе полимера поливинилхлорида (ПВХ), который может затвердевать. Полимерная глина обычно используется для изготовления предметов искусства и ремесел, а также в коммерческих целях для изготовления декоративных деталей. Произведения из полимерной глины теперь можно найти в крупных музеях.Полимерная глина остается работоспособной до тех пор, пока она обычно не затвердеет при температуре от 265 F (129 C) до 275 F (135 C) в течение 15 минут на 1 4 дюймов (6,4 мм) толщины. Эта температура значительно меньше, чем для минеральных глин и может быть достигнута с помощью домашней печи. Глина не дает усадки при затвердевании. Марки полимерной глины включают Fimo, Sculpey, Premo, Cernit, Formello, Modello, Du-Kit и Kato Polyclay. Безопасность полимерной глины вызывает озабоченность, особенно в связи с долгосрочными последствиями воздействия некоторых фталатных пластификаторов, которые классифицируются как эндокринные разрушители.

Пластилин для теста — представляет собой пластилин для лепки, который может быть съедобным или несъедобным и напоминает продукт PlayDoh®, и часто фактически называется пластилином . Пластилин легко приготовить дома как в приготовленном, так и в сыром виде, и он дешевле, чем некоторые другие виды глины. Они сделаны из таких ингредиентов, как мука, кукурузный крахмал, винный камень, масло и вода. Они могут быть окрашены при изготовлении, например, пищевым красителем или после добавления красителя.

Одним из полезных свойств пластилина для лепки из теста является то, что оно многоразовое, хотя, например, в случае с пряничным домиком для закрепления и сохранения формы используется выпечка.Изделия на основе муки, в том числе PlayDoh®, в котором четко указано, что оно предназначено для использования и повторного использования, а не для изготовления долговечных изделий, имеют тенденцию трескаться при высыхании.

Керамические глины подразделяются на пять классов; глины фаянсовые, глины керамические, шаровые, огнеупорные и фарфоровые. Три наиболее часто используемые керамические глины — это керамические глиняные тела, керамические глиняные тела среднего обжига и керамические глиняные тела высокого обжига. Все три доступны на рынке во влажной, готовой к использованию форме.Глиняные тела также можно получить, смешав сухие глины и добавки с водой, чтобы создать желаемое глиняное тело.

  • Глины фаянсовые — одни из самых первых глин, используемых гончарами, и это самый распространенный тип глины. Глины легко обрабатываются и могут быть липкими. Глины для фаянса содержат железо и другие минеральные примеси, благодаря которым глина достигает оптимальной твердости при температуре от 1745°F до 2012°F (950°C и 1100°C).
  • Керамические глины — пластичны и во влажном состоянии часто становятся серыми.Их обожженные цвета варьируются от светло-серого и желтовато-коричневого до средне-серого и коричневого. Цвет обожженных изделий во многом зависит от типа обжига.
  • Глины шариковые — нельзя использовать сами по себе из-за чрезмерной усадки при сушке и обжиге. Однако они чрезвычайно полезны при добавлении к другим глинам для повышения удобоукладываемости и пластичности.
  • Огнеупорные глины — сильно различаются по своим характеристикам. Отличительной чертой является их высокая дальность стрельбы. Они созревают при температуре около 2696°F (1500°C).Хотя они относительно свободны от минеральных примесей, они, как правило, имеют пятна железа, которые после обжига придают пятнистый вид.
  • Глины каолиновые — в связи с их минеральной чистотой каолиновые глины используются для изготовления фарфора. Хотя каолиновые глины имеют некоторый диапазон цветов, все они очень светлые. Во влажном состоянии они будут светло-серыми и будут гореть в диапазоне от очень светло-серого или желтовато-коричневого до почти белого и белого.

Бумажные глины иногда называемые фиберглина представляет собой любую глиняную массу, в которую добавлено переработанное целлюлозное волокно (наиболее распространенной является бумага).Глиняные тела из глины, терракоты, керамики, фарфора и костяного фарфора можно превратить в бумажную глину. Волокно увеличивает прочность на растяжение сухой глины и позволяет выполнять соединения «сухое-сухое» и «мокрое-сухое». Коммерческие бумажные глины высыхают на воздухе до твердой, легкой скульптуры с минимальной усадкой в ​​процессе сушки. Бумажная глина может использоваться в качестве необожженного тела в ремеслах и изготовлении кукол. Используется в керамических художественных мастерских как скульптурная и функциональная гончарная мастерская. Коммерчески бумажная глина используется для замедления коробления глины, уменьшения веса глиняных предметов и снижения стоимости производства глиняных предметов за счет замены части глины бумажными волокнами, которые стоят дешевле. Это обычная практика в производстве кирпича.

Пластилин или пластилиновая глина

СР Глина

Полимерная глина

 Глина для теста

 Гончарная глина

Классификация и состав глинистых составляющих

‘) переменная голова = документ.getElementsByTagName(«голова»)[0] var script = document.createElement(«сценарий») script.type = «текст/javascript» script.src = «https://buy.springer.com/assets/js/buybox-bundle-52d08dec1e.js» script.id = «ecommerce-scripts-» ​​+ метка времени head.appendChild (скрипт) var buybox = document.querySelector(«[data-id=id_»+ метка времени +»]»). parentNode ;[].slice.call(buybox.querySelectorAll(«.вариант-покупки»)).forEach(initCollapsibles) функция initCollapsibles(подписка, индекс) { var toggle = подписка.querySelector(«.цена-варианта-покупки») подписка.classList.remove(«расширенный») var form = подписка.querySelector(«.форма-варианта-покупки») если (форма) { вар formAction = form.getAttribute(«действие») документ.querySelector(«#ecommerce-scripts-» ​​+ timestamp).addEventListener(«load», bindModal(form, formAction, timestamp, index), false) } var priceInfo = подписка.querySelector(«.Информация о цене») var PurchaseOption = toggle.parentElement если (переключить && форма && priceInfo) { toggle.setAttribute(«роль», «кнопка») toggle. setAttribute(«tabindex», «0») переключать.addEventListener(«щелчок», функция (событие) { var expand = toggle.getAttribute(«aria-expanded») === «true» || ложный toggle.setAttribute(«aria-expanded», !expanded) form.hidden = расширенный если (! расширено) { покупкаOption.classList.add(«расширенный») } еще { покупкаOption.classList.удалить («расширить») } priceInfo.hidden = расширенный }, ложный) } } функция bindModal (форма, formAction, метка времени, индекс) { var weHasBrowserSupport = window.fetch && Array.from функция возврата () { var Buybox = EcommScripts ? EcommScripts. Buybox : ноль var Modal = EcommScripts ? EcommScripts.Модальный: ноль if (weHasBrowserSupport && Buybox && Modal) { var modalID = «ecomm-modal_» + метка времени + «_» + индекс var modal = новый модальный (modalID) modal.domEl.addEventListener («закрыть», закрыть) функция закрыть () { form.querySelector(«кнопка[тип=отправить]»).фокус() } вар корзинаURL = «/корзина» var cartModalURL = «/cart?messageOnly=1» форма.установить атрибут ( «действие», formAction.replace(cartURL, cartModalURL) ) var formSubmit = Buybox. interceptFormSubmit( Buybox.fetchFormAction(окно.fetch), Buybox.triggerModalAfterAddToCartSuccess(модальный), функция () { форма.removeEventListener («отправить», formSubmit, false) форма.setAttribute( «действие», formAction.replace(cartModalURL, cartURL) ) форма.отправить() } ) form.addEventListener («отправить», formSubmit, ложь) документ.body.appendChild(modal.domEl) } } } функция initKeyControls() { document. addEventListener («нажатие клавиши», функция (событие) { if (document.activeElement.classList.contains(«цена-варианта-покупки») && (event.code === «Пробел» || event.code === «Enter»)) { если (document.activeElement) { мероприятие.предотвратить по умолчанию () документ.activeElement.click() } } }, ложный) } функция InitialStateOpen() { вар buyboxWidth = buybox.offsetWidth ;[].slice.call(buybox.querySelectorAll(«.опция покупки»)).forEach(функция (опция, индекс) { var toggle = option.querySelector(«.цена-варианта-покупки») вар форма = вариант.querySelector(«.форма-варианта-покупки») var priceInfo = option.querySelector(«. Информация о цене») если (buyboxWidth > 480) { переключить.щелчок() } еще { если (индекс === 0) { переключить.щелчок() } еще { toggle.setAttribute («ария-расширенная», «ложь») форма.скрытый = «скрытый» priceInfo.hidden = «скрытый» } } }) } начальное состояниеОткрыть() если (window.buyboxInitialized) вернуть window.buyboxInitialized = истина initKeyControls() })()

Что такое глина полный обзор с классификацией « MSE LAB

Что такое глина полный обзор с классификацией

Мелкозернистый твердый землистый материал, пластичный во влажном состоянии и затвердевающий при нагревании, состоящий в основном из гидратированных силикатов алюминия и широко используемый в производстве кирпича, черепицы и гончарных изделий.

Мелкозернистый, связный, природный землистый материал; пластик при достаточном увлажнении; твердый при высыхании; остекловывается при нагревании в печи до достаточно высокой температуры; используется в производстве кирпича, в качестве заполнения стен и в качестве мазка в мазня.

Глина представляет собой природный алюмосиликат, состоящий в основном из мелкозернистых минералов. Глинистые отложения в основном состоят из глинистых минералов, подтипа филлосиликатных минералов, которые придают пластичность и затвердевают при обжиге или сушке; они также могут содержать различное количество воды, захваченной в минеральной структуре за счет полярного притяжения.Органические материалы, не придающие пластичности, также могут входить в состав глинистых отложений. Глины отличаются от других мелкозернистых почв различиями в размерах и минералогическом составе. Илы, представляющие собой мелкозернистые почвы, не содержащие глинистых минералов, как правило, имеют более крупный размер частиц, чем глины, но есть некоторое совпадение как по размеру частиц, так и по другим физическим свойствам, и существует множество природных отложений, которые включают как ил, так и глины. Различие между илом и глиной зависит от дисциплины.Геологи и почвоведы обычно считают, что разделение происходит при размере частиц 2 мкм (глины мельче илов), седиментологи часто используют 4-5 мкм, а коллоидные химики — 1 мкм. [1] Инженеры-геотехники проводят различие между илом и глиной на основе свойств пластичности грунта, измеренных с помощью пределов Аттерберга. Согласно стандарту ISO 14688 частицы глины имеют размер менее 2 мкм, а ил крупнее.

Полный обзор его классификации:

Глина, природный землистый материал, состоящий из очень мелких частиц выветрившейся породы.Частицы глины имеют диаметр менее 0,00015 дюйма (0,004 мм), что намного меньше частиц песка. Сухая глина обычно порошкообразна и кажется маслянистой при растирании между пальцами. При смешивании с водой глина становится пластичной, т. е. легко поддается формовке.

Содержание минералов в глине :

  • Каолинит – белый минерал, состоящий из гидросиликата алюминия, который является основным минералом каолина.
  • Монтмориллонит – мягкий глинистый водопоглощающий минерал, представляющий собой водный силикат алюминия.
  • Аттапульгит – разновидность кристаллоидного водного магнезиально-алюминиевого силиката.
  • Иллит – любая группа глинистых минералов, имеющая по существу кристаллическую структуру мусковита.

Эти минералы содержат различные пропорции глинозема и кремнезема, обычно в сочетании с водой образуя гидроалюмосиликаты. Некоторые минералы также содержат кальций, натрий, магний, железо или другие элементы.

Небольшое количество глины важно для хорошей почвы.Функция глины в почве — удерживать воду и другие вещества, необходимые для роста растений. Но слишком много глины делает почву жесткой и трудной для обработки. Почва с большим количеством глины похожа на скалу, когда сухая, и липкая, когда она влажная.

Виды глины :

  • Остаточная глина образуется непосредственно в результате постепенного выветривания породы на очень мелкие частицы. Частицы смешиваются с водой и материалом из окружающей почвы.
  • Осадочная глина образуется, когда частицы выветрелых пород выносятся из места, где они образовались, обычно потоками воды, и отлагаются в другом месте.Встречается слоями.

Классификация глин по их общему составу и свойствам :

  • Каолин представляет собой тонкую белую глину, состоящую в основном из минерального каолинита.
  • Шариковая глина содержит каолинит и некоторые слюды и обладает сильными связующими свойствами.
  • Огнеупорная глина в основном представляет собой каолинит с некоторыми оксидами железа, магнезией и щелочами. Он может противостоять высоким температурам.
  • Обыкновенная глина содержит больше примесей, чем огнеупорная глина, и не обладает такой высокой термостойкостью.
  • Бентонит состоит в основном из монтмориллонита. Некоторые виды, содержащие натрий, набухают при смешивании с водой.
  • Земля Фуллера состоит из монтмориллонита и аттапульгита и содержит много магнезии.

//
//

Использование глины :

Глина имеет множество применений с древних времен, когда она использовалась в качестве средства для письма, теперь глина используется в гончарном деле, производстве керамики (столовая посуда, кирпичи, сточные воды, кирпичи, канализационные трубы и плитка) и детских игрушках.

  • Каолин используется для тонкой керамики и фарфора. Его основное использование в качестве наполнителя и материала покрытия для бумаги.
  • Шариковая глина в основном используется для изготовления гончарных изделий; ее иногда называют гончарной глиной.
  • Огнеупорная глина в основном используется для изготовления огнеупорного кирпича, который используется для футеровки печей, печей и тиглей.
  • Обыкновенная глина используется для производства кирпича, глиняных труб, глиняной напольной и настенной плитки и других строительных материалов.
  • Бентонит используется в формах для литья металлов и в материалах, называемых буровыми растворами, которые используются при бурении нефтяных скважин. Бентонит, который расширяется при смешивании с водой, используется в инженерных работах для герметизации утечек.
  • Земля Фуллера используется для фильтрации примесей из масла и жира. Некоторые из них также используются в наполнителях для домашних животных, пестицидах и других продуктах.



Некоторые важные услуги:

В промышленности термин «глина» применяется к смеси веществ, образовавшейся в результате выветривания магматических сланцев и глинистых ((используется от грунта) плотных и мелкозернистых; «глинистый грунт был тяжелым и легконасыщаемым») известняков (Известняк представляет собой осадочную породу, состоящую в основном из минерального кальцита (карбонат кальция: CaCO3)).

Образование глины в значительной степени связано с реакцией воды и углекислого газа на полевой шпат (Полевые шпаты (KAlSi3O8 – NaAlSi3O8 – CaAl2Si2O8) представляют собой группу породообразующих тектосиликатных минералов, составляющих до 60% земной коры) которые в большем или меньшем количестве встречаются в большинстве горных пород.

Полевой шпат:

FELDSPARS (Kalsi 3 O 8 — Naalsi 3 O 8 — CAAL 2 SI 2 O 8 ) являются группой рок-формирующих тектосиликатные минералы, которые составляют столько же как 60% земной коры. [1]

Полевые шпаты кристаллизуются из магмы как в интрузивных, так и в экструзивных магматических породах в виде жил, а также присутствуют во многих типах метаморфических пород. [2] Порода, состоящая почти полностью из известкового плагиоклазового полевого шпата (см. ниже), известна как анортозит. [3] Полевые шпаты также встречаются во многих типах осадочных пород. [4]

Термин полевой шпат применяется к группе минералов, ортоклазу K2O.Al2O3.6SiO2, альбиту, Na2O.Al2O3.6SiO2 и многим другим, таким как натронно-калиевый и натронно-известковый полевые шпаты.

В результате реакции между полевошпатовой водой и углекислым газом образуется белый минерал, называемый каолином, состав которого примерно соответствует формуле Al2O3.2SiO2.2h3O.

Полезные свойства глины обусловлены тем, что каолинб выступает в роли связующего, цементируя частицы песка между собой.

K2o.Al2O3.6SiO2 + CO2 +nh3O = K2CO3+Al2O3.2SiO2.2h3O + mh3O

Нравится:

Нравится Загрузка…

Родственные

14 февраля 2011 г. — Автор: Рич | Керамика

Комментариев пока нет.

(PDF) Характеристика и классификация глинистых минералов для потенциальных применений в округе Руги, Кения

Мунене Ндери, Фелисити Каари и рецензентам за их комментарии

, которые значительно улучшили документ

. Джульетта Макау также благодарна за техническую поддержку

.

ССЫЛКИ

Абдель-Фаттах М.К., Мервад АМА (2015). Влияние различных источников азотных удобрений

в сочетании с вермикулитом на продуктивность пшеницы

и доступность азота в песчаной почве Египта.Являюсь. J. Питательные вещества для растений.

Фертиль. Технол. 5(2):50-60.

Абду М.И., Аль-Сабаг А.М., Дардир М.М. (2013). Оценка египетского бентонита

и нанобентонита в качестве бурового раствора. Египет. Дж. Пет. 22:53-59.

Абубакар ЗАО, Яури ЗАО, Фаруз УЗ, Нома С.С., Шариф Н. (2014).

Характеристика месторождения глин Дабаги на предмет его керамического потенциала. фр.

Дж. Окружающая среда. науч. Технол. 8(8):455-459.

Ан Ч., Джонг В.Х. (2015). Исследование основных параметров трещинообразования породы

при вспучивании вермикулитовых материалов.Материалы

8(10):6950-6961.

Ако Т.А., Вишити А., Атех К.И., Кендия А. С., Сух К.Э. (2015). Минерал

гидротермометрия и хлоритовая геотермометрия в элементах платиновой группы

(PGE)-содержащие мета-утраосновные породы юго-восточного Камеруна. J.

Geosci. Геоматика 3(4):96-108.

Олби А.Л. (1962). Связь между минеральной ассоциацией,

и

физическими свойствами хлоритового ряда. Являюсь. Минерал 47:851-870.

Амель Э.М., Мемия Б., Малика А., Себастьян С. (2013). Морфология, структура

, термическая стабильность, рентгеновская дифракция и инфракрасное исследование или

Смектит, модифицированный гексадеци-триметиламмонийбромидом. Междунар. J.

Хим. 5(2):12-28.

Амрита М., Арун М., Ашоке Г., Шивеш Дж. (2011). Значение слюды в

Аюрвендических продуктах: обзор. Междунар. Дж. Рез. Аюрведа Фарм.

(IJRAP) 2(2):389-392.

Ароке УО, Эль-Нафати УА, Оша ОА (2013).Свойства и характеристика

каолиновой глины из Алкалери, северо-восточная Нигерия.

Междунар. Дж. Эмерг. Технол. Доп. англ. 3(11):387-392.

Белхуидег С., Лагаш М. (2014). Экспериментальное определение механического поведения

деформации уплотненного вспученного вермикулита. Междунар.

J. Расшир. мех. 51(2):101-109.

Капедри С., Вентурелли Г., Фотиадес А. (2004). Акцессорные минералы и

δ18 O и δ 13 C мраморов из средиземноморского региона.Дж. Культ.

Наследие. 5:27-47.

Чандрасекар С., Фогт В., Рагхаван П., Гок Э. (2006).

Возможность повторного нанесения примесей на продукт Каолин при морозной флотации.

ИССЛЕДОВАНИЕ HRTEM-EDS. проц. Международный семинар по переработке полезных ископаемых

и технол. И индо-корейский семинар по переработке ресурсов

(MPT 2006), NML, Ченнаи. стр. 243-253.

Кристидис Г.Э. (1998 г.). Физические и химические свойства некоторых

бентонитовых месторождений острова Кимолос, Греция.заявл. Глина наук. 13:79-

98.

Christidis GE, Huff WD (2009). Геологические аспекты и генезис

бентонитов. Элементы 5(2):93-98.

Эль-Геунди М.С., Эман А.А., Реда М.А., Набилия С. (2014). Определение удельной поверхности

природной глины сравнительными методами. Междунар. Дж.

Науч. англ. Тех. Рез. 3(8):2100-2104.

Эль-Маарри М.Р., Поммерол А., Томас Н. (2013). Анализ полигональных

моделей трещин в хлоридсодержащих почвах на Марсе: индикаторы

древних плайя.Дж. Геофиз. Рез. Планеты 118:2263-2278.

Эрдоган Ю (2015). Физико-химические свойства глин Хандере и их использование в качестве строительного материала

. Дж. Хим. стр.1-6.

Гаафар И., Куни М., Гавад А.А. (2014). Химия минералов двух слюдяных

гранитных редких металлов: влияние геофизики на распределение

урановой минерализации в зоне сдвига Эль-Сиела, Египет. Дж. Геол. 4:137-

160.

Heckroodt RO (1991). Глина и глиняные материалы в Южной Африке.Дж. С. Афр.

Междунар. Мин. Металл. 91(10):343-363.

Хиллиер С., Марва Э.М., Райз С. (2013). О механизме расслаивания

«вермикулитовых» глинистых минералов. Глиняный шахтер. 48:563-582.

Ландулси О., Мегриш А., Кальвет Р., Эспитальер Ф., Феррейра Дж.М.Ф., Мгаиди А.

Омбака 431

(2013). Влияние нагрева и кислотной активации на структуру и

поверхностные свойства каолинит-иллит-смектитовой глинистой смеси.Шахтер.

Процесс. Дж. 6:13-20.

Лескано л, Марфил С., Майза П., Сфрагулла Дж., Боналуми А. (2013). Амфибол

в вермикуле, добываемой в Аргентине. Морфологические, количественные и

химические исследования различных стадий производства и их

воздействия на окружающую среду. Окружающая среда. наук о Земле. 70:1809-1821.

Мадеева (2003 г.). Методы FT-IR в структурах глинистых минералов: Обзор.

Колебательная спектроскопия 31(1):1-10.

Марек С.З., Уэйд Н.М., Рэй Л.Ф., Йен-Фан С., Йи-Мин CJ-HC (2010).

Структура хлопьев смектита, модифицированная макромолекулами А113 –

По данным просвечивающей рентгеновской микроскопии (ПРМ). Дж. Коллоид.

Интерф. науч. 345:34-40.

Melo VF, Sing B, Schaefer CEGR, Novais RF, Fontes MPF (2001).

Химические и минералогические свойства богатых каолинитом почв Бразилии.

Почвоведение. соц. Являюсь. Дж. 65:1324-1333.

Миранда-Тревино Дж. К., Коулз, Калифорния (2003 г.). Свойства каолинита структура

и влияние удерживания металла на PH.заявл. Глина наук. 23(1):133-

139.

Мюррей Х.Х. (1999). Прикладная минералогия глин сегодня и завтра. Глина

Горняк. 34:39-49.

Мюррей Х. Х. (2007 г.). Прикладная минералогия глин, залегание, переработка

и применение каолиновых, бентонитовых, палыгорскит-сепиолитовых и

обыкновенных глин. Амстердам: Отделение Elsevier’s Science & Technology Right

в Оксфорде, Великобритания. стр. 210-217.

Нджока Э.Н., Омбака О., Гичумби Дж.М., Кибаара Д.И., Ндери О.М. (2015).

Характеристика глины из округа Тарака Нити в Кении для

промышленных и сельскохозяйственных применений, афр. Дж. Окружающая среда. науч. Технол.

9(3):228-243.

Одом ИЭ (1984). Минералы смектитовой глины: свойства и применение. Филос.

Пер. Р. Соц. Лонд. сер. А 311:391-409.

Оларему АГ (2015). Физико-химическая характеристика каолиновой глины, добываемой Акоко

. Дж. Майнер. Матер. Характер. англ. 3:353-361.

Орландо-младший (2002 г.).Адсорбция полиэлектролитов на слюде. Энциклопедия

науки о поверхности и коллоидах. Марсель Деккер, Inc. Венесуэла: стр.

517-535.

Рамасвами С., Рагхаван П. (2011). Значение идентификации примесного минерала

в добавленной стоимости каолина – тематическое исследование со ссылкой

на кислый каолин из Индии. Дж. Майнер. Характер. англ.

10(11):1007-1025.

Рэй С.С., Окамото М. (2003). Манокомпозиты полимер/слоистые силикатные:

Обзор от подготовки до обработки.прог. Полим. науч. 28:1539-

16.

Saggerson EP, Turner L (1982). Общие замечания по идентификации

хлоритов в оловянных срезах. Минеральная. Маг. 46:469-473.

Шульце Д.Г. (2005 г.). Энциклопедия почв в окружающей среде. Глина

Горняк. 1:246-254.

Тан К., Ван Ф., Тан М., Лян Дж., Рен С. (2012). Изучение распределения пор

и закономерностей образования сепиолитовых минеральных наноматериалов. J.

Наноматер.2:1-6.

Тречкова М., Матлова Л., Дворска Л., Парлик И. (2004). Каолин, бентонит и цеолиты

в качестве кормовых добавок для животных: польза и риски для здоровья.

Vet.med-Czech 49(10):389-399.

Учгул У, Гиргин И (2002). Химические характеристики расслоения флогопита Karakoc

в растворе перекиси водорода. Турок. Дж. Хим. 26:431-439.

Унал Х., Мимароглу А. (2012). Механические и морфологические свойства

слюды и короткого стекловолокна, армированного полиамидом 6 композитов.

Междунар. Дж. Полим. Матер. Полим. Биоматер. 61(11):834-846.

Вакуликова Л., Плевова Е. (2005). Идентификация глинистых минералов и

слюд в осадочных породах. Акта Геодин. Геоматер. 2(138):167-

175.

Van RLP (2002). Процедура анализа почвы: Технический документ № 9

(6-е издание). ISRIC Вагенинген. стр. 45-56.

Вевиора А., Вайс А. (1990). Кристаллохимические классификации

филосиликатов на основе единой системы прогнозирования химического состава

: II.Группа хлорита. Глиняный шахтер. 25(1):83-92.

Williams RB, Environmental US (2005). Бентолит, каолин и отдельные глинистые минералы

: критерии гигиены окружающей среды. 15:1-196

Уилсон М. (1999). Образование глинистых минералов в почве: прошлое, настоящее и

перспектива будущего. Глиняный шахтер. 34:7-25.

Вопрос: Какова классификация глины?

Связанные вопросы Ответы

Джесси Флорес
Профессиональный

Быстрый ответ: сколько подводных лодок Rolex производится в год?

800 000.Количество часов, производимых Rolex каждый год (известно только потому, что механизмы Rolex сертифицированы официальным швейцарским центром управления хронометрами, COSC, и их номера общедоступны). Почему часы Rolex Submariner такие дорогие? Материалы очень дорогие. Например, Rolex, как правило, использует сталь 904L, которая на много лиг опережает даже большинство аналогов на рынке предметов роскоши. Обычно они используют сталь 316L. Это делает их более твердыми, блестящими, а также более дорогими по умолчанию. Сохраняют ли Rolex свою ценность? Как говорят в бизнесе, большинство часов подобны новым автомобилям и обесцениваются в ту же минуту, как вы надеваете их на запястье.Но так ли это с каждой маркой часов? К счастью, нет. Спросите, смогут ли часы Rolex сохранить свою стоимость или даже подорожать в будущем, и ответ будет утвердительным. В каком году часы Rolex Submariner изменились? Часы Rolex Submariner 16610 были впервые представлены в 1989 году…

Патрик Фостер
Профессиональный

Можно ли закрасить засохшую краску?

Как покрасить уже окрашенный металл? Металлические поверхности с аэрозольной краской, которые уже были окрашены, сначала подготовив проект, выполнив следующие действия: Удалите рыхлую ржавчину с помощью проволочной щетки, наждачной бумаги или химического средства для удаления ржавчины. Слегка отшлифуйте металлическую поверхность. Удалите пыль липкой салфеткой. Как закрасить облупившуюся краску? Подготовьте область. Старая краска может трескаться, отслаиваться или отслаиваться, оставляя после себя трещины и небольшие отверстия. … Удалить облупившуюся краску. Если вы попытаетесь закрасить облупившуюся краску, у вас не получится гладкой, профессиональной отделки. … Залатать стену. … Песчаные участки. … Очистите и нанесите грунтовку. … Подождите, пока грунтовка полностью высохнет, прежде чем перекрашивать. Что будет, если не использовать грунтовку перед покраской? Поскольку грунтовка для гипсокартона имеет клеевую основу, она помогает краске лучше прилипать.Если вы пропустите грунтовку, вы рискуете отслоить краску, особенно во влажных условиях. Кроме того, отсутствие адгезии…

Калеб Филлипс
Профессиональный

Как долго служат керамические сковороды?

От 3 до 5 лет Нужно ли приправлять керамические сковороды? Как правило, керамическая посуда не требует приправ. Тем не менее, некоторые продукты поставляются с инструкцией / рекомендацией приправлять посуду перед первым использованием и повторно приправлять ее примерно два раза в год, чтобы оживить керамическую антипригарную поверхность.Перед добавлением специй обязательно промойте и высушите посуду. Как долго служат сковороды с антипригарным покрытием? от трех до пяти лет Керамическая посуда лучше тефлона? Что касается посуды из керамики и тефлона, основное отличие заключается в составе антипригарного покрытия. Известно, что тефлон выделяет токсичные пары при нагревании до определенной температуры. С другой стороны, керамическое покрытие, как правило, не содержит свинца, кадмия, PFOA и PTFE. Какая посуда лучше керамическая или гранитная? Сегодня гранитная посуда и гранитные сковороды изготавливаются с сердцевиной из нержавеющей стали и покрыты стеклянным покрытием.Самый гранитный…

Антонио Хилл
Профессиональный

Вопрос: Керамика тверже стекла?

Теоретически керамика прочнее стекла. Стекло на самом деле является разновидностью керамики, но, если быть точным, стекло не имеет упорядоченной молекулярной структуры. Большая часть современной керамики имеет кристаллическую молекулярную структуру. Обычно керамика прочнее стекла той же толщины и большая устойчивость к теплу и термическим изменениям.3 фев 2016 Керамика прочнее стекла? Керамика легче стекла, но обычно потому, что она пористая. Одним из больших преимуществ керамики по сравнению с классом является то, что керамика является хорошим теплоизолятором благодаря своей пористости.6 Ноябрь 2009 г. В чем разница между стеклом и керамикой? В производстве как стекла, так и керамики есть небольшая разница. Стеклянная печь будет иметь нагревательные элементы сверху, тогда как керамическая печь будет иметь нагревательные элементы по бокам. Известно, что стекло некристаллическое.Керамика может быть кристаллической или частично кристаллической.11 июня 2017 г. Легко ли ломается керамика? Керамика…

Кристофер Александр
Профессиональный

Вопрос: Хороши ли керамические часы?

Помимо того, что высокотехнологичная часовая керамика устойчива к царапинам, она очень легкая, термостойкая и антиаллергенная. Ее гладкая поверхность создает уникальное ощущение на запястье, которое одновременно прохладно и гладко.Это очень трудоемкий производственный метод, который делает высокотехнологичную часовую керамику такой ценной. Почему керамические часы стоят дорого? Механическая обработка, как правило, очень сложна для большинства керамик. Сырье для изготовления керамических деталей дешевое, но процесс их изготовления дорогой. С металлами часто бывает наоборот: материалы из драгоценных металлов дороги, но процесс, используемый для их обработки, менее дорог. Легко ли ломаются керамические часы? Потенциально хрупкий Несмотря на то, что керамика чрезвычайно прочна и устойчива к царапинам и обычным повреждениям, из-за молекулярной структуры она не устойчива к разрушению.Если керамический корпус упадет на твердую поверхность с высоты нескольких футов или более, есть большая вероятность, что он…

Оуэн Коулман
Гость

Быстрый ответ: легко ли царапается золото?

Несмотря на то, что платина прочнее и долговечнее, платина является более мягким металлом, чем 14-каратное золото. Это означает, что она поцарапается немного легче, чем 14-каратное золото. Однако важно отметить, что когда золото царапается, золото теряется и выглядит как царапина.Легко ли царапается 10-каратное золото? Из-за своей твердости ювелирные изделия из 10-каратного золота относительно прочны. Для сравнения, такие сплавы, как 18-каратное или 20-каратное золото, намного легче царапаются, а украшения из них легче сгибаются. Нажмите здесь, чтобы увидеть широкий выбор ювелирных изделий из 10-каратного золота. Легко ли царапается 18-каратное золото? Обычно вы не найдете золотых колец выше 18 карат, потому что они слишком легко царапаются и деформируются. Очевидно, что 18-каратное золото является самым дорогим, но оно также менее подвержено потускнению.Тем не менее, он более подвержен воздействию повседневного использования…

Брэндон Нельсон
Гость

Вопрос: Легко ли царапается Rolex?

В отличие от других высокотехнологичных, высококачественных часов, часы Rolex созданы для того, чтобы выдерживать ежедневные удары, будь то корпус часов, стекло и все такое прочее. дневное использование.Устойчивы ли часы Rolex к царапинам? Без сомнения, часы Rolex известны как одни из самых прочных механических часов. Rolex использует нержавеющую сталь 904L, которая хорошо полируется и устойчива к царапинам, но царапины случаются. Царапается ли лицо Rolex? Акрил имеет свои преимущества. Он очень прочный, легко противостоит ударам. Тем не менее, он не устойчив к царапинам, поэтому челка все равно может оставить след. Rolex использовал акрил в своих часах, но постепенно начал предлагать замену синтетическому сапфиру, подобному изображенному на изображении выше.Как предотвратить появление царапин на часах? 0:41 1:28 Предлагаемый клип · 40 секунд Как перестать царапать часы !! — YouTube YouTube Старт…

Ной Уильямс
Гость

Вопрос: стекло тверже керамики?

Теоретически керамика прочнее стекла. Стекло на самом деле является разновидностью керамики, но, если быть точным, стекло не имеет упорядоченной молекулярной структуры. Большая часть современной керамики имеет кристаллическую молекулярную структуру. Обычно керамика прочнее стекла той же толщины и более устойчива к нагреву и температурным изменениям. Считается ли стекло керамикой? Керамический материал представляет собой неорганический, неметаллический, часто кристаллический оксидный, нитридный или карбидный материал. Некоторые элементы, такие как углерод или кремний, можно считать керамикой. Стекло часто не считается керамикой из-за его аморфного (некристаллического) характера. Керамика легко разбивается? Керамика хрупкая, потому что она заполнена неравномерно распределенными порами.Некоторые виды керамики, такие как кирпичи, имеют большие поры. «Чем больше поры, тем легче их сломать», — говорит Грир. Если вы когда-нибудь разбивали керамическую вазу или что-то в этом роде, вероятно, разбилась пора. Какая самая твердая керамика? Технические свойства кремния…

Луи Келли
Гость

Вопрос: Легко ли ломается керамика?

Проблема с керамикой заключается в том, что, хотя ее трудно поцарапать, она * * более склонна к растрескиванию по сравнению с металлом. Некоторые виды керамики, такие как кирпичи, имеют большие поры. «Чем крупнее поры, тем легче их разбить», — говорит Грир. Легко ли ломаются керамические часы? Потенциально хрупкий Несмотря на то, что керамика чрезвычайно прочна и устойчива к царапинам и обычным повреждениям, из-за молекулярной структуры она не устойчива к разрушению. Если керамический корпус упадет на твердую поверхность с высоты нескольких футов или более, велика вероятность того, что он разобьется.Почему керамика легко ломается? Но в керамике из-за комбинированного механизма ионной и ковалентной связи частицы не могут легко перемещаться. Керамика ломается, когда прикладывается слишком большое усилие, и работа, проделанная для разрушения связей, создает новые поверхности при растрескивании.…

Стивен Келли
Гость

Быстрый ответ: что такое Rolex Hulk?

Прозвище Rolex Hulk Происхождение: Представленные в 2010 году в ознаменование 60-летия легендарных дайверских часов Rolex, «Hulk» знаменуют собой первый случай в истории Rolex, когда Submariner предлагается с любым цветом циферблата, кроме черного или синего. Что такое Ролекс Кермит? Представляем часы Rolex Submariner 16610LV, посвященные 50-летию, также известные как часы Kermit Rolex. Модель Kermit Rolex — это часы Rolex Green Submariner, выпущенные в 2003 году в честь 50-летия Rolex Submariner. Стоит ли покупать Ролекс? Короче говоря, да, ролекс может стоить того. Помните, что это не инвестиции. Если вы хотите, чтобы ваши 9000 долларов неуклонно росли в цене, вам гораздо лучше найти хорошие долгосрочные акции роста с хорошей доходностью дивидендов и т. д.Rolex не является ценным активом, если только вы не покупаете редкий антиквариат. Почему часы Rolex Submariner такие дорогие?…

Антонио Росс
Профессор

Быстрый ответ: почему Rolex такие дорогие?

Материалы очень дорогие. Например, Rolex, как правило, использует сталь 904L, которая на много лиг опережает даже большинство аналогов на рынке предметов роскоши.Стоит ли покупать Ролекс? Короче говоря, да, ролекс может стоить того. Помните, что это не инвестиции. Если вы хотите, чтобы ваши 9000 долларов неуклонно росли в цене, вам гораздо лучше найти хорошие долгосрочные акции роста со значительными доходами в виде дивидендов и т. д. Rolex не является ценным активом, если вы не покупаете редкий антиквариат. Почему часы такие дорогие? Некоторые имеют ценник, который может показаться высоким, но оправданным по ряду причин. Вообще говоря, из-за особенностей механизма механические часы дороже кварцевых.Производство кварцевых или механических механизмов находится на переднем крае…

Итан Уотсон
Профессор

Вопрос: Устойчива ли керамика к царапинам?

Керамика сохраняет цвет и устойчива к царапинам; это означает, что безель всегда будет сохранять свой «совершенно новый» вид. Керамика является одним из самых твердых известных материалов, а это означает, что инженерный материал чрезвычайно труден. С другой стороны, поскольку он настолько прочный, его трудно поцарапать.Легко ли ломается керамика? Керамика хрупкая, потому что она заполнена неравномерно распределенными порами. Некоторые виды керамики, такие как кирпичи, имеют большие поры. «Чем больше поры, тем легче их сломать», — говорит Грир. Если вы когда-нибудь разбивали керамическую вазу или что-то в этом роде, вероятно, разбилась пора. Керамика дорогая? Механическая обработка, как правило, очень сложна для большинства керамик. Совершенно нормально, что керамический корпус дороже стального или даже титанового. Однако вряд ли он превысит стоимость золотого или платинового корпуса, так как используемые материалы не такие…

Джошуа Перес
Профессор

Быстрый ответ: насколько долговечны керамические часы?

Помимо того, что высокотехнологичная часовая керамика устойчива к царапинам, она очень легкая, термостойкая и антиаллергенная.Его гладкая поверхность создает на запястье уникальное ощущение прохлады и гладкости. Керамические часы долговечны и очень универсальны в блестящих металлических цветах с гладкими или декоративными поверхностями. Почему керамические часы такие дорогие? Механическая обработка, как правило, очень сложна для большинства керамик. Сырье для изготовления керамических деталей дешевое, но процесс их изготовления дорогой. С металлами часто бывает наоборот: материалы из драгоценных металлов дороги, но процесс, используемый для их обработки, менее дорог.Легко ли ломается керамика? Керамика хрупкая, потому что она заполнена неравномерно распределенными порами. Некоторые виды керамики, такие как кирпичи, имеют большие поры. «Чем больше поры, тем легче их сломать», — говорит Грир. Если вы когда-нибудь разбивали керамическую вазу или что-то в этом роде, вероятно, разбитая пора возникла…

Себастьян Уокер
Профессор

Быстрый ответ: дорого ли стоит керамика?

Как вы оцениваете керамику? Предлагаемый ролик · 55 секунд Как определить цену на керамику..или ЧТО-НИБУДЬ!!!!- YouTube YouTube Начало предложенного клипа Конец предложенного клипа Керамика дорогая? Механическая обработка, как правило, очень сложна для большинства керамик. Совершенно нормально, что керамический корпус дороже стального или даже титанового. Однако она вряд ли превысит стоимость корпуса из золота или платины, так как используемые материалы не так уж и ценны. Сколько стоит мастер-класс по гончарному делу? Общая стоимость Уроки гончарного дела различаются по стоимости в зависимости от требуемого уровня обучения и стандарта обучения, а также от местоположения.За базовый урок для начинающих вы можете заплатить от 10 до 30 долларов, как правило, в рамках более длительного курса. В чем разница между глиняной посудой и керамикой? При этом вы обязательно заметите разницу между…

Сайрус Андерсон
Профессор

Быстрый ответ: Керамика прочнее стали?

Прочность (1) Твердость материала определяется путем измерения размера отпечатка, сделанного острым алмазом, сильно прижатым к образцу материала.Твердость глиноземной керамики почти в три раза выше, чем у нержавеющей стали; карбид кремния более чем в четыре раза тверже нержавеющей стали. Керамика прочная? Керамический материал представляет собой неорганический, неметаллический, часто кристаллический оксидный, нитридный или карбидный материал. Некоторые элементы, такие как углерод или кремний, можно считать керамикой. Керамические материалы хрупкие, твердые, прочные на сжатие и слабые на сдвиг и растяжение. Какая сталь самая прочная? Какой самый прочный нелегированный металл в мире? Вольфрам обладает самой высокой прочностью на растяжение среди всех природных металлов, но он хрупок и имеет тенденцию разрушаться при ударе.Титан имеет предел прочности на растяжение 63 000 фунтов на квадратный дюйм. Хром, по шкале твердости Мооса, является самым твердым металлом. Керамика прочнее металлов? В…

Мэтью Рид
Пользователь

Быстрый ответ: бьется ли керамика?

Керамика и фарфор — два материала, прочные и гладкие, но хрупкие. Это разновидность керамики, но глина делает ее более плотной и долговечной. Глина белая и очень изысканная.Хотя они очень похожи, фарфор, как правило, дороже керамики. Керамика легко разбивается? Керамика хрупкая, потому что она заполнена неравномерно распределенными порами. Некоторые виды керамики, такие как кирпичи, имеют большие поры. «Чем больше поры, тем легче их сломать», — говорит Грир. Если вы когда-нибудь разбивали керамическую вазу или что-то в этом роде, вероятно, разбилась пора. Керамика прочная? Керамический материал представляет собой неорганический, неметаллический, часто кристаллический оксидный, нитридный или карбидный материал.Некоторые элементы, такие как углерод или кремний, можно считать керамикой. Керамические материалы хрупкие, твердые, прочные на сжатие и слабые на сдвиг и растяжение. Керамика хрупкая? Две наиболее распространенные химические связи для керамических материалов…

Мартин Вашингтон
Пользователь

Быстрый ответ: может ли керамика поцарапать металл?

Керамика, с другой стороны, практически не царапается.В отличие от корпуса из алюминия или нержавеющей стали, керамический можно лизать и продолжать тикать. Недостаток керамики заключается в том, что, хотя ее трудно поцарапать, она * * более склонна к растрескиванию по сравнению с металлом. Можно ли поцарапать керамику? Керамика сохраняет цвет и устойчива к царапинам; это означает, что безель всегда будет выглядеть «совершенно новым». Керамика является одним из самых твердых известных материалов, а это означает, что инженерный материал чрезвычайно тверд. С другой стороны, поскольку он такой прочный, его трудно поцарапать.Керамика тверже стали? Твердость материала определяется путем измерения размера отпечатка, сделанного острым алмазом, сильно прижатым к образцу материала. Твердость глиноземной керамики почти в три раза выше, чем у нержавеющей стали; карбид кремния более чем в четыре раза тверже нержавеющей стали.…

Кертис Родригес
Пользователь

Вопрос: Устойчивы ли керамические лицевые панели к царапинам?

Керамика сохраняет цвет и устойчива к царапинам; это означает, что безель всегда будет выглядеть «совершенно новым».Насколько долговечны керамические часы? Высокотехнологичная керамика – это действительно материал с уникальными свойствами. Помимо того, что высокотехнологичная часовая керамика устойчива к царапинам, она очень легкая, термостойкая и антиаллергенная. Керамические часы долговечны и очень универсальны в блестящих металлических цветах с гладкими или декоративными поверхностями. Может ли Rolex поцарапать лицо? Акрил имеет свои преимущества. Он очень прочный, легко противостоит ударам. Тем не менее, он не устойчив к царапинам, поэтому челка все равно может оставить след. Как вы можете видеть на изображении выше, акриловый кристалл может собрать много царапин, особенно если его часто носят.Почему керамические часы такие дорогие? Механическая обработка, как правило, очень сложна для большинства керамик. Сырье для изготовления керамических деталей дешевое, но процесс их изготовления дорогой. Металлы часто другие…

Дуглас Паттерсон
Пользователь

Быстрый ответ: могут ли часы Rolex поцарапать лицо?

Как предотвратить появление царапин на часах? 0:41 1:28 Предлагаемый клип · 40 секунд Как перестать царапать часы !!- YouTube YouTube Начало предлагаемого клипа Конец предложенного ролика Можно ли полировать царапины на часах из нержавеющей стали? Продолжайте тереть царапины, пока они не исчезнут.При необходимости нанесите больше средства для полировки металла на подушечку или ткань. Когда вы закончите с одной областью, переместитесь вниз по ремешку часов к следующему разделу. Когда вы закончите, используйте чистую ткань, чтобы отполировать нержавеющую сталь до блеска. Из чего сделан циферблат Rolex? Сталь бывает различных типов и марок, и большинство стальных часов изготавливаются из нержавеющей стали марки 316L. Сегодня вся сталь в часах Rolex изготавливается из стали 904L, и, насколько нам известно, практически никто другой этого не делает. Можно ли поцарапать сапфир…

Джесси Уорд
Пользователь

Керамика тверже нержавеющей стали?

Прочность (1) Твердость глиноземной керамики почти в три раза выше, чем у нержавеющей стали; карбид кремния более чем в четыре раза тверже нержавеющей стали.Эта чрезвычайная твердость является одним из многих уникальных свойств, которые делают Fine Ceramics «суперматериалами» для современных технологий. Керамические ножи лучше металлических? Лезвие настолько тонко заточено, что любой твердый предмет может сколоть керамический нож. Нож, который вы выберете, будет соответствовать вашим потребностям; Керамические ножи не так универсальны, как стальные, и из них нельзя сделать хороший универсальный нож, однако они отлично подходят для тонкой нарезки фруктов и овощей. Керамика тверже титана? Вольфрам примерно в 10 раз тверже 18-каратного золота, в 5 раз тверже инструментальной стали и в 4 раза тверже титана.Твердость вольфрама составляет от 8 до 9 по шкале Мооса. (Бриллианты — это 10 — высшая оценка.) Вольфрам, хотя и очень твердый, но…

Экологические характеристики глины и минералов на глинистой основе

1. Введение

Среди наиболее важных и полезных промышленных полезных ископаемых в мире большое значение имеют глинистые минералы. Они используются в ряде геологических приложений, таких как стратиграфические корреляции, индикаторы среды отложения и температуры для образования углеводородов.В сельском хозяйстве глинистые минералы являются основным компонентом почв и детерминантами свойств почвы. Глинистые минералы важны в строительстве, где они являются основным компонентом кирпича и плитки. Физико-химические свойства глинистых минералов определяют их использование в перерабатывающих производствах (табл. 1). Таблица 1.Физические свойства исходной глины на родине Танджунг Берингин Лангкат, автор Panjaitan (2014).

В настоящее время глина и минералы на глинистой основе нуждаются в улучшении в связи с их использованием и спросом. Технологии обработки должны быть усовершенствованы, и должно быть доступно новое оборудование, чтобы можно было получать улучшенные минеральные продукты из глины. Столбчатые глины и нанокомпозиты приобретут важное значение. Дальнейшие разработки в области технологии органоглин и обработки поверхности обеспечат новые возможности использования этих специальных глин.

Глины и глинистые минералы встречаются в довольно ограниченном диапазоне геологических условий. Среда формирования включает почвенные горизонты, континентальные и морские отложения, геотермальные поля, вулканические отложения и выветренные скальные образования. Цикл образования глины и глинистого минерала варьируется в зависимости от окружающей среды. Выветривание горных пород и почвы является основным способом образования глины и глинистых минералов на поверхности Земли сегодня. Процесс выветривания включает физическую дезагрегацию и химическое разложение, которые превращают исходные минералы в глинистые минералы.Глина и минералы на основе глины могут образовываться путем изменения ранее существовавших минералов в результате выветривания: например, выветривания валунов на склонах холмов, отложений на дне моря или озер, глубоко залегающих отложений, содержащих поровую воду, и горных пород, контактирующих с нагретой водой. магмой (расплавленной породой) должны образовывать относительно чистые глинистые месторождения, представляющие экономический интерес, известные как бентониты и в первую очередь монтмориллонит.

Непосредственно после их образования процессы переноса и отложения посредством постепенных механизмов диагенеза, исключающих поверхностные изменения (т. минералы, устойчивые в одной среде осадконакопления, подвергаются воздействию другой путем захоронения и уплотнения.Обычные силикатные материалы, такие как кварц, полевые шпаты и вулканические стекла, а также карбонаты, некристаллические оксиды железа и первичные глинистые минералы в процессе диагенеза превращаются в более устойчивые глинистые минералы главным образом путем растворения и перекристаллизации.

Несомненно, глины и глинистые минералы являются важнейшими компонентами как древних, так и современных осадочных сред.

Таким образом, исходный тип породы, факторы, влияющие на выветривание породы и формирование почвы, соотношение воды и породы, температура, присутствие организмов и органического материала, а также количество времени играют важную роль в типах глинистых минералов. обнаруживаются в породах, подверженных выветриванию, и, таким образом, строго контролируют, насколько свойства выветрелых пород будут изобиловать в различных климатических условиях (таких как влажно-тропические, сухие тропические и умеренные условия).

Для создания простой, но эффективной классификации лучше всего подходит классификация Грима. Эта классификация дает общее представление о различиях между различными глинистыми минералами и предлагает их номенклатуру. В этой классификации глинистые минералы делятся на четыре основные группы: группу каолинитов, группу иллита, группу смектита и группу вермикулита.

Геологическая и геохимическая информация необходима для установления характеристик окружающей среды, влияющих на использование глин и глинистых минералов.Поскольку глинистые минералы играют важную роль в охране окружающей среды, их экологические характеристики позволяют им быть барьером в характере распространения неорганических загрязнителей, таких как металлы и металлоиды, такие как мышьяк, железо и свинец, в глиносодержащих породах. Эти полезные ископаемые использовались для утилизации и хранения опасных химических веществ, а также для очистки загрязненной воды. Использование глинистых минералов в качестве адсорбентов для адсорбции различных вредных веществ (тяжелых металлов, красителей, антибиотиков, биоцидных соединений и других органических химических веществ) широко изучается большим числом исследователей.Таким образом, необходимо подкрепить информацию о текущих исследованиях и обсудить усовершенствования, которые должны быть сделаны для расширения знаний о глинистых минералах и минералах на основе глины. Некоторые глинистые минералы обладают способностью катализировать полимеризацию некоторых ненасыщенных органических соединений и в то же время ингибировать образование полимеров из других близкородственных мономеров. Это явно противоречивое поведение глинистых минералов известно как электроноакцепторные и электронодонорные центры в силикатных слоях.

Состав глины зависит от минералогического и химического состава исходного материала. Это может быть твердая коренная порода или нелитифицированный поверхностный слой, такой как валунная глина, покоящаяся на коренной породе. Залежи глинистых минералов находятся под геохимическим и биохимическим контролем в окружающей среде, в которой они существуют естественным образом. Следовательно, месторождение данного типа глины имеет схожие геологические характеристики, которые также имеют схожие признаки окружающей среды, которые могут быть определены количественно с помощью соответствующих полевых и лабораторных данных и обобщены в геоэкологических моделях для типа месторождения глины (Du Bray, 1995).

2. Свойства глины и глинистых минералов

2.1. Глинистые минералы как акцепторы и/или доноры электронов в органических реакциях

Электроноакцепторные и электронодонорные участки глины можно объяснить тем фактом, что акцепторами электронов являются алюминий на краях кристалла и переходные металлы в более низковалентном состоянии. Катализируемая полимеризация включает превращение органической молекулы в реакционноспособное промежуточное соединение; следовательно, глинистый минерал принимает электрон от винилового мономера, и образуется катион-радикал, где органическое соединение получает электрон и образует анион-радикал.

Ингибирование процессов полимеризации включает превращение реакционноспособных органических промежуточных соединений, таких как свободные радикалы, которые образуются под воздействием тепла или радикальных инициаторов, в нереакционноспособные соединения. Пример термической полимеризации иллюстрируется потерей электрона свободным радикалом, что дает ион карбония.

При прогнозировании электроноакцепторного или электронодонорного поведения цветовые реакции на глинистых минералах полезны по той причине, что они протекают аналогично механизмам реакций полимеризации.Например, синяя реакция бензидина: здесь происходит перенос одного электрона от органической молекулы к электроноакцепторным местам в минерале (алюминиевые ребра, переходные металлы в более высоком валентном состоянии).

Чтобы понять многие возможности электронного обмена глинистых минералов, маскирование края кристалла полифосфатом разрушает электроноакцепторные свойства краев кристалла. Этот метод используется для оценки контроля реакционной способности минерала и различения края кристалла от участков переходного металла в качестве электроноакцепторных участков в глинистых минералах.(Соломон, 1968)

2.1.1. Емкость ионного и катионного обмена

При эрозии, переносе и отложении глинистые минералы реагируют на изменения в окружающей среде. В результате этих процессов возникает ионный обмен, реконструкция деградированного минерала и образование минерала одного типа на глинистой основе из другого или более простого вещества. Обменные реакции подчиняются физико-химическим закономерностям и зависят от глинистого минерала, природы и ионного населенности мест обмена, а также от концентрации и состава раствора, в котором находится глинистый минерал.Однако увеличение солености в морской среде приводит к снижению общей обменной емкости глинистого минерала при поступлении глины в море. Так рассматривается кристаллохимия глинистого минерала, когда происходит обмен катионов. Катионы межслоевой воды и заряд слоя кажутся особенно важными для понимания селективной адсорбции и фиксации в процессе катионного и ионного обмена (Gillott, 2012).

2.1.2. Набухание

Набухание глинистого минерала зависит от типа глинистого минерала, концентрации электролита и природы катионов в растворе.Механизм набухания можно разделить на механические и физико-химические процессы. В ходе диагенеза захоронения расширяющиеся слои удаляются в структуре глинистых минералов, так что можно ожидать, что меж- и внутрислойное набухание типов расширяющихся глинистых минералов будет как минимум в более старых породах, чем в более молодых породах. Механическое набухание возникает в ответ на упругую и зависящую от времени разгрузку напряжений, которые могут быть вызваны человеком при рытье котлованов или природой при тектоническом поднятии и эрозии, поскольку глина может расширяться в вертикальном направлении, но не в горизонтальном.С другой стороны, физико-химическое набухание определяется внутренним эффективным напряжением, которое управляет несоответствием размеров между более крупными межагрегатными пустотами и более мелкими внутриагрегатными пустотами в доменах глинистых минералов и между самими глинистыми минералами, всеми теми силами, которые существуют в глинистых минералах. электролитная система, подлежащая разгрузке после того, как вода попала в систему в ответ на механическую причину (Taylor & Smith, 1986).

2.1.3. Адсорбционные свойства и низкая проницаемость

Глинистые минералы и минералы на основе глины в качестве абсорбирующих материалов могут оказывать нековалентную адсорбционную способность на различные молекулы от жидкого до газообразного состояния тремя способами.Во-первых, физическая адсорбция: происходит неионная адсорбция на поверхности мелкодисперсного материала (большие площади поверхности глинистых минералов заключаются в малых объемах), во-вторых, ионообменная адсорбция за счет электростатического взаимодействия и обмена и, наконец, включение малых молекул в порах или полостях, а также частичное или полное вытеснение более крупных молекул этими полостями за счет адсорбционного действия цеолита. (Гизе и ван Осс, 2002). Свойства проницаемости глинистых минералов можно объяснить типом и распределением глинистых минералов в системе пор . Обычно в породах, преимущественно глинистых, проницаемость низкая. Минералогия различных типов пород, полупроницаемых по своей природе, дает заметно различающийся набор химических параметров, тогда как проницаемость от низкой до средней можно уподобить замкнутой системе, в которой породы и флюид фактически являются частью одной и той же физико-химической единицы.

3. Глинистый минерал, классифицируемый по структуре и типу слоя

Взаимодействие между глинистыми минералами зависит от их структуры.Эта структура контролирует поведение двойного слоя глинистых минералов, который является основным генератором отталкивающего давления в модели двойного слоя. Силы, контролирующие давление отталкивания, определяются физико-химическим набуханием глинистых минералов, поскольку силы притяжения по сравнению с ними малы в диапазоне внешних сил, действующих на структуру глины. Катионы притягиваются к внешним поверхностям глинистых минералов, которые заряжены отрицательно, а также могут притягиваться к внутренним поверхностям расширяющихся минералов, так что свойства и структура глинистых минералов могут изменяться.Последовательность замещения в местах расположения глинистых минералов в природе некоторых основных катионов такая же, как и их распространенность (Ca 2+ > Mg 2+ > K + > Na + ).

3.1. Глинистые минералы, классифицированные по слоям

Глинистые минералы можно очень просто описать сложением двух типов слоев: слоев 1:1 и слоев 2:1. Они слоистые силикатом, в котором каждый слой в структуре фактически состоит из двух подслоев. Подслой состоит из октаэдрических координат и структурной воды в виде гидроксильных групп.

Анионные глины, также известные как слоистые двойные гидроксиды (СДГ), представляют собой прекрасный пример влияния слоев глины на их способность к катион-анионному обмену. Интеркалированная структура и изоморфная замена трехвалентных катионов на долю двухвалентных катионов приводит к положительно заряженным основным слоям, где атомы кислорода координируют каждый катион металла, образуя октаэдр.

Октаэдры состоят из двумерных листов, образованных широким спектром межслойных анионов, которые затем могут составлять различные виды анионных глинистых материалов.Расчетная модель анионных глинистых минералов Yan et al., 2008 в их формуле слоистых двойных гидроксидов (LDH) подтвердила в предыдущей работе, что значение стехиометрического коэффициента (X), идентичность межслоевого аниона (A n− ), и внутрислойный катион, когда они варьируются, позволяют производить широкий спектр конкретных материалов, изготовленных по индивидуальному заказу. Понимание электронной структуры внутри СДГ важно для формулы стабильности минералов на глинистой основе. Электронная структура материалов СДГ часто, во-первых, фокусируется на свойствах, связанных со всем объемом кристалла СДГ во всей его протяженности в периодичности в сочетании с плосковолновой теорией функционала плотности или линейной комбинацией методов атомных орбиталей, а во-вторых, на предсказывают геометрию структуры слоев, а структурные и химические свойства исследуют полуэмпирическим методом молекулярных орбиталей.Со Хун Ян и др. (2008) в своей работе пришли к выводу, что угол искривления октаэдрически координированного гексагидратированного катиона играет значительную роль в формировании анионных слоев глины. Кроме того, структурные свойства гексагидратированных катионов, такие как длина связи металл-кислород, искажение валентного угла О-М-О, энергия связи и поле лиганда конфигурации валентной электронной конфигурации, хорошо согласуются со структурой анионных глинистых слоев. Следовательно, катионы металлов с размером иона, близким к Mg 2+ , способны образовывать каноническую гексагидратированную структуру с углом дисторсии θ меньше 1°, которая легко интегрируется в слои СДГ на основе результатов теоретического расчета DFT.Добавление правила размера иона к этому правилу может дать больше информации о применении слоистых двойных гидроксидов (Yan, Wei, Ma, Evans, & Duan, 2010) (рис. 1).

Рисунок 1. Структура глины, показывающая два слоя уложенных друг на друга листов каолинита.

3.2. Глинистые минералы, классифицируемые по строению

3.2.1. Адсорбция

Выветривание и осаждение на границе минеральная вода представляет интерес для процессов разделения минеральной структуры, таких как флотация, седиментация, адсорбция, удаление микроэлементов и перенос ядерных или других материалов в подземных водах (Batley, 1988).На химическую реактивность границы раздела минерал-вода влияют свойства, которые могут быть электрически заряжены на поверхности минерала, что приводит к образованию двойного электрического слоя, меньшей подвижности ионов и молекул воды. Однако влияние возмущенного слоя воды и двойного электрического слоя на химические реакции на границе раздела играют важную роль. Понимание механизма реакций сорбции является ценным, а их кинетическая интерпретация объясняет скорость связывания между ионом и поверхностным минералом.Таким образом, расположение групповых центров на минеральной поверхности может влиять на адсорбцию; однако при определенных условиях образование монослоя адсорбирующих ионов может быть менее благоприятным, чем образование многослойного или осажденного материала; такой процесс играет решающую роль в ускорении скорости окислительно-восстановительных реакций, полимеризации, гидролиза и других превращений, происходящих в структуре поверхности глинистых минералов.

3.2.2. Слоистый заряд

Как электрически нейтральная, так и отрицательно заряженная структура глинистого минерала может возникнуть в результате соединения тетраэдрических и октаэдрических пластин в глине.Электрический нейтральный заряд существует, если октаэдрический лист содержит трехвалентные катионы в двух октаэдрических позициях, с вакансией в третьем октаэдре или с двухвалентным катионом, занимающим все октаэдрические позиции, во-вторых, в катионе с меньшим зарядом, где все октаэдрические позиции Al 3 + и Mg 2+ замещены, и в-третьих, при наличии вакансий. Этот аспект заряда слоя является наиболее важной характеристикой глинистых минералов 2:1, поскольку он влияет на заполнение межслоевого пространства обменными катионами (рис. 2).

Рис. 2. Обменный катион в глинистых минералах.

3.2.3. Политипизм

Эта особенность строения глинистых минералов проявляется в нескольких разнообразных структурных модификациях, в которых слои одинакового строения и состава уложены по-разному. Нормальная периодичность слоев меняется в зависимости от последовательности наложения между политипами в зависимости от количества задействованных слоев.

3.2.4. Структуры со смешанными слоями

Структуры со смешанными слоями или межслоевые слои могут состоять из двух или более различных компонентов.Эти глинистые минералы могут иметь упорядоченную или регулярно-смешанную слоистую структуру, если разные слои чередуются по направлению в периодическом порядке, и неупорядоченную или неправильную смешанно-слоистую структуру, если укладка вдоль направления типа слоя случайна (Бригатти, Поппи, Медичи). , 2002). Границы раздела между глинистыми частицами способны адсорбировать воду или органические молекулы, так что соседние слои воспринимаются как переслаивающиеся с нерасширяющимися слоями силикатов, что имеет важные геохимические последствия.Кроме того, на иллитизацию влияет обилие воды в системе.

Это явление превращения может фактически включать межслоистые глины, такие как иллит-смектит (Whitney, 1990). Это преобразование может включать растворение смектита и тонкое осаждение или рост иллита. Когда больше нет больших количеств смектита, элементарного или, возможно, более толстого, частицы иллита становятся доминирующими и дают смешанный иллит-смектит, и по мере увеличения толщины частиц иллита диагенез увеличивается.Это перераспределение также в некоторой степени влияет на химический состав глин и их стабильность в окружающей среде (Nadeau, Wilson, McHardy, & Tait, 1984).

Действительно, универсальные структуры глинистых минералов являются ключевыми факторами, определяющими поведение глинистых минералов и их использование в широком диапазоне применений, таких как стабилизаторы коллоидов, катализаторы, каталитические и химические носители, коагулянты, сорбенты, покрытия и, возможно, во многих других областях. области.

4. Значение глин и глинистых минералов в экологическом аспекте их характеристик

Агрегация и диспергирование частиц глинистых минералов происходят в изменяющихся условиях в природных системах.Таким образом, на структуру глинистых частиц неотъемлемо влияет минеральная матрица и различные фракции, связанные с ней, поскольку свойства глин и минералов на глинистой основе играют важную роль в комплексе глинистых минералов, природе, структуре и ионной силе, связанных с взаимосвязь между поверхностью глины и окружающей средой. Химическая природа поверхности глинистых минералов, связанных, например, с соединениями органического вещества, определяет взаимодействие органо-глины и влияние на сорбционную емкость на границе твердая вода (Baldock & Skjemstad, 2000).

Многие механизмы биологической защиты в среде, содержащей глинистые минералы и минеральные частицы на глинистой основе, работающие от самых мелких до самых крупных масштабов, зависят от химических свойств и размерного расположения слоев в минерале. В результате различные механизмы защиты могут быть связаны, например, с глинистыми минералами в некоторых матриксных почвах. Из-за, во-первых, физической природы минеральной фракции, особенно из-за наличия поверхностей, способных адсорбировать органические материалы, и, во-вторых, архитектуры слоев на поверхности глины, существует множество применений глинистых минералов из-за их универсального расположения (Baldock & Skjemstad, 2000).Поверхностно-реактивные фазы глинистых минералов и минералов на основе глины также играют важную роль в регуляции поведения и переноса загрязняющих веществ на поверхности и в недрах окружающей среды, поскольку эти поверхности являются первичными регуляторами сорбционных процессов в почвах, действуя, таким образом, как важные регуляторы транспорт загрязнений. Модификация поверхностного заряда глинистых минералов органическими компонентами отвечает за механизмы диспергирования/флокуляции образования глины на поверхности, а также за перенос минеральных коллоидных фаз через почву.Этот поверхностный заряд проявляется в значительном удержании анионов, что гарантирует, что сложные химические свойства имеют ряд важных последствий для переноса растворенных веществ и загрязняющих веществ (Bertsch & Seaman, 1999).

Мутации и преобразования глин и глинистых минералов реагируют на их химическую и термическую среду, их свойства и виды изменяются на каждом этапе от происхождения, выветривания, их транспортировки, седиментации, захоронения, диагенеза и метаморфизма.

Другое преобразование через механизм связывания между органическим катионом и заряженными слоями глины является по существу электростатическим. В результате ионообменных реакций неорганический обменный катион слоистых силикатов глинистых минералов может быть заменен органическими катионами (рис. 3).

Рисунок 3. Примеры структурной трансформации глины в глину с наночастицами.

Ионы, используемые для этой цели, приводят к образованию органофильных глинистых минералов, которые могут в значительной степени адсорбировать широкий спектр органических соединений.Эти материалы известны как органоглины. Их свойства и применение сильно зависят от нано- и микроструктурного устройства гибридных материалов и от механизмов взаимодействия глины с органикой. Следовательно, характеристики органоглинистых минералов могут быть использованы для различных применений. Например, при приготовлении нанокомпозитов полимер-глина органофильные полимеры и глины, действующие как нанонаполнители, также используются для разработки неорганических гетероструктур и нанокомпозитов на основе неорганической полимерной глины, которые образуют пористый кремнезем, действующий как столбчатые материалы.Еще одним применением органоглины является приготовление сепиолитовых или палыгорскитовых микроволокнистых глин с четвертичными аммониевыми солями, образующими органофильные твердые вещества, которые можно использовать в качестве загустителей для красок, а также для других промышленных и аналогичных применений. Эти преобразования делают составы, приготовленные из органоглины, подходящими для применения в окружающей среде, поскольку они обычно основаны на (i) субстрате: благодаря своей уникальной минералогической структуре он предлагает несколько мест связывания с различными типами молекул, (ii) модификатор: органический молекула, связанная с глинистым минералом, позволяет модифицировать поверхность субстрата для увеличения сродства полученного гибридного наноматериала, и (iii) интересующая молекула: органоглина готовится либо для удаления загрязняющих веществ путем адсорбции, чтобы избежать выщелачивания или разложения, или для усиления активности органической молекулы.Таким образом, упомянутые выше органофильные глинистые минералы, как и модификаторы глины, обладают способностью эффективно сорбировать органические соединения и удалять их из воды или сточных вод, достигая высокой адсорбционной способности при высоких концентрациях загрязняющих веществ, что позволяет использовать или повторно использовать воду, которая до очистки считалась бы непригодной для использования ( Ruiz-Hitzky, Aranda, Darder, & Rytwo, 2010) (рис. 4).

Рисунок 4. Классификация силикатов Бейли (1980).

5. Заключение

Глина имеется в изобилии, и минералы на основе глины получают из разнообразных сырьевых материалов, от небольшого до широкого спектра композитов, что делает их подходящими для экологических применений и целей.Наноструктурированные гибридные материалы, полученные в результате ионного обмена на ковалентную связь, объясняют получение органоглин и их возможное экологически безопасное использование, например удаление загрязняющих веществ и составов пестицидов. Несмотря на улучшение использования глинистых минералов и гибридных материалов на основе глинистых минералов и органических молекул для удаления загрязняющих веществ, некоторые проблемы остаются нерешенными. Регенерация загрязненного сорбента и низкая гидравлическая проводимость являются одними из проблем удаления загрязняющих веществ, которые до сих пор не решены и могут представлять большой интерес для будущих исследований, направленных на улучшение механических свойств с целью улучшения структурных свойств органоглины. как гораздо лучшие функционально полезные материалы для окружающей среды среди других применений.

Заявление о раскрытии информации

Авторы не сообщали о потенциальном конфликте интересов.

Различные типы глины, используемые при изготовлении керамики

Каолин, также известный как фарфоровая глина или фарфоровая глина, используется для производства фарфора с некерамическим применением, в том числе в производстве бумаги и в производстве пластмасс. Это в основном связано с его минеральной чистотой. Это самый чистый тип глины, известный человеку. Это природная глина, называемая первичной глиной, потому что она находится очень близко к своему источнику.

Хотя этот тип глины имеет около цветовых разновидностей , в основном они светлые . Они лишь слегка пластичны по сравнению с другими типами глины, что затрудняет работу с ними. Следовательно, его обычно смешивают с шаровой глиной, чтобы улучшить его обрабатываемость. Существуют два основных цвета каолина: белый каолин и красный каолин. Первый более распространен и широко используется, как подробно описано ниже. Красный каолин во многом похож, за исключением того, что имеет красный цвет из-за окисления оксида железа.

Помимо низкой обрабатываемости, он также имеет низкий уровень пластичности. Плохая пластичность каолина обусловлена ​​главным образом его относительно большими размерами частиц. Следовательно, предварительно обожженная каолиновая керамика может легко порваться при изгибе, если она находится во влажном необожженном состоянии (т. е. уровень влажности ниже оптимального).

Из всех классов глин каолин имеет самый высокий уровень температурной зрелости (огнеупорная глина) с температурой до 1800 °C. В большинстве случаев их смешивают с другими глинами для повышения удобоукладываемости, а также для снижения температуры обжига.При обжиге фарфор может стать очень твердым и полупрозрачным. Кроме того, его расплавленная поверхность становится очень гладкой и блестящей, так что глазурь не требуется. Одним из недостатков тонкой укладки фарфора является то, что он очень хрупкий и склонен к сколам по краям — еще одна причина, по которой каолин можно смешивать с другой глиной для изготовления более долговечных товаров. И наоборот, каолин в отвержденном виде устойчив к истиранию.

Большинство фарфоровых изделий изготавливается из идеальной смеси каолина и шаровой глины.Каолин широко используется для производства глянцевой бумаги. Он также широко используется в производстве морфина.

Отчеты показали, что для производства каолинсодержащей керамики и кирпича можно добавлять бентонит в пропорции около 2%, и было показано, что он увеличивает как прочность, так и плотность производимых кирпичей без увеличения затрат.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
