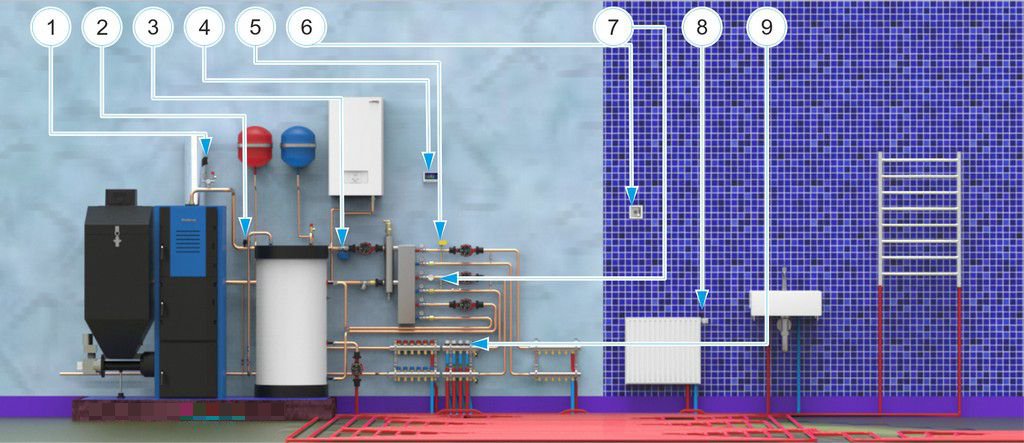

Горячая вода и отопление из одной трубы: Горячая вода и отопление из одной трубы

Вопросы по ЖКХ — Скажите пожалуйста у нас горячая вода идёт с труб отопления, должны ли мы платить и за отопление и за горячую воду одновременно? Если нет скажите куда обратиться с жалобой

Здравствуйте, Юлия!
Для начала Вам следует обратиться за разъяснениями (но пока не с жалобой!) в Домоуправляющую компанию и/и или в службу по тарифам (администрацию) Вашей области.
Дело в том, чтобы ответить на Ваш вопрос по существу и правильно, нужно знать схему систем отопления и горячего водоснабжения (ГВС) Вашего дома, в том числе места установки общедомовых приборов учета тепла на отопление и на подогрев горячей воды.

Как известно, с 01.01.2013 года вступило в действие Постановление Правительства РФ № 1149 от 08.11.2012 (воздержимся от оценки технического и юридического идиотизма и непрофессионализма его написантов и подписанта), которым введены раздельные учет и платежи за тепловую энергию на отопление и на горячую воду, в том числе на горячую воду по двум компонентам (составляющим) тарифа:
« …- в открытой системе горячего водоснабжения (ГВС) — компонент на теплоноситель и компонент на тепловую энергию;
— в закрытой системе ГВС — компонент на холодную воду и компонент на тепловую энергию».

В этом юридически безграмотном постановлении предписано:
— с одной стороны:
«… субъектам РФ … до 1 января 2013 г. УТВЕРДИТЬ ТАРИФЫ на горячую воду…», что некоторые чересчур ретивые губернаторы и сделали!;
— с другой стороны:
«…3. Минрегионразвития РФ:
а) … представить в Правительство РФ … с учетом изменений, утвержденных настоящим постановлением, …следующие проекты актов… о внесении изменений:
— в Правила установления и определения нормативов потребления коммунальных услуг N 306 …
— в Правила предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов N 354 …
б) в Методические указания по расчету тарифов и надбавок в сфере деятельности организаций коммунального комплекса … N 520 …».

Получилось «…как всегда»: ретивые региональные власти до 1 января 2013 г тарифы по двум компонентам утвердили и «скинули» их в муниципалитеты, ресурсоснабжающие организации, управляющие компании, ТСЖ и ЖСК, у которых еще нет изменений во всех вышеизложенных Правилах – как конкретно считать плату за ГВС по этим «двум компонентам ГВС».

И каждый из работников ЖКХ начал соображать по мере своего разумения, технических знаний, бескорыстности и порядочности ( с этими человеческими компонентами в России бывает туговато), что же ему делать с «двумя компонентами ГВС»?
В общем, власти сделали по принципу «Мы прокукарекали, а как там солнце будет всходить – нас не касается»
Юлия! Внимательно проконтролируйте: не увеличится ли в Вашей платежке размер суммы платы за отопление + ГВС на индивидуальное потребление, рассчитанной по двум компонентам, по сравнению с тем, какой эта сумма была до этого нововведения.
Я вижу в Интернете сообщения, что в большинстве случаев ЖКХ выделяют отдельной дополнительной строкой «компоненты на ГВС», скромно «забыв» уменьшить на эту же сумму « теплоэнергию на отопление».

Юлия! Если после получения ответа-разъяснения от УК у Вас останутся (или появятся вновь) вопросы по данной проблеме – спрашивайте, приведя конкретные цифры из платежек «скоко и за что было и скоко и за что стало» — если сможем – поможем!

Как устроено водоснабжение в многоэтажке — Добродушный Сантехник

Представим обычное утро в одной из многоэтажек спального района нашего любимого города: унитаз, душ, побриться, чай, почистить зубы, воды коту (или в любом другом порядке) — и на работу… Все на автомате и не задумываясь. *¿>.<! Как так происходит, мы рассмотрим в следующий раз, а сейчас для того чтобы всё правильно понять, мы сперва узнаем как устроена система водоснабдения в многоэтажке.

Давайте разбираться.

Холодное водоснабжение или ХВС

Местная насосная станция подаёт воду в магистраль из сети водоканала. Большая подающая труба входит в дом и заканчивается задвижкой, после которой идёт водомерный узел.

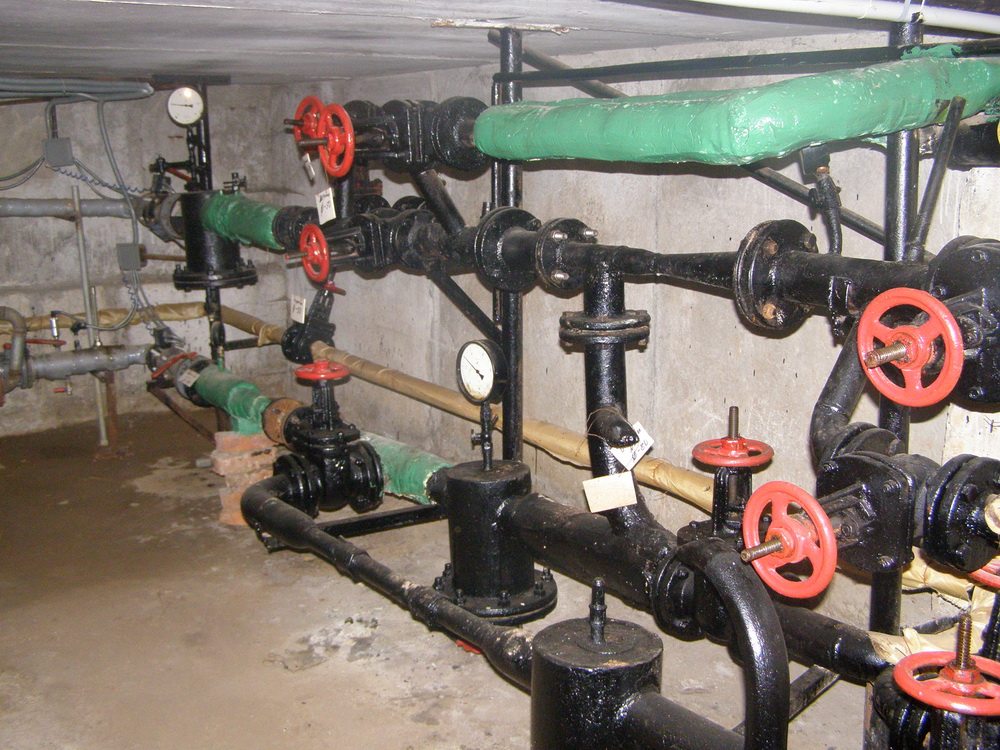

Если говорить коротко, то водомерный узел состоит из двух задвижек, сетчатого фильтра и счётчика.

В некоторых есть дополнительно обратный клапан

и обвод водомера.

Обвод водомера представляет из себя дополнительный счётчик с задвижками, который может питать систему, если основной водомер обслуживается. После счётчиков вода подаётся в домовую магистраль

где распределяется по стоякам, которые ведут воду в квартиры по этажам.

Какое давление в системе?

9-ти этажки

Дома высотой до 9 этажей имеют нижний розлив снизу вверх. Т.е. от водомера по большой трубе вода уходит по стоякам до 9-го этажа. Если у водоканала настроение хорошее, то на вводе нижней зоны должно быть примерно 4 кг/см2 . С учётом падения давления в один килограмм на каждые 10 метров водяного столба жители 9-го этажа получат приблизительно 1 кг давления, что считается нормой. На практике же в старых домах давление на вводе составляет всего 3,6 кг. И жители 9го этажа довольствуются ещё меньшим давлением чем 1кг/см2

12-20 этажей

Если дом выше 9-ти этажей, например 16 этажей, то такая система делится 2 зоны. Верхняя и нижняя. Где для нижней зоны сохраняются те же условия, а для верхней давление поднимают примерно до 6 кг. Чтобы воду поднять на самый верх в подающую магистраль, а с ней вода стояками идёт до 10-го этажа. В домах выше 20-ти этажей подача воды может делится на 3 зоны. При такой схеме подачи, вода в системе не циркулирует, стоит на подпоре. В квартире многоэтажки в среднем мы получаем давление от 1 до 4 кг. Бывают и другие значения но сейчас мы их рассматривать не будем.

Горячее водоснабжение или ГВС

В некоторых малоэтажных домах горячая вода подключена по такой же схеме, стоит на подпоре без циркуляции, этим и объясняется то, что при открытии крана с горячей водой, какое-то время идёт холодная, остывшая вода. Если взять тот же дом в 16 этажей то в таком доме система ГВС устроена иначе. Горячая вода как и холодная так же подаётся в дом по большой трубе, и после счётчика идёт в домовую магистраль

которая поднимает воду, на чердак где она распределяется по стоякам и опускается в самый низ в обратную магистраль. Кстати, счётчики ГВС считают не только объём утерянной (потреблённой) воды в доме. Эти счётчикитак же считают потери температуры (гигоколории)

Температура теряется при проходе воды через квартирные полотенцесушители, которые и играют роль стояков.

При такой схеме, горячая вода всегда циркулирует. Стоит вам открыть кран, горячая вода уже здесь. Давление в такой системе примерно 6-7 кг. на подаче и чуть ниже на обратке для обеспечения циркуляции.

За счтёт циркуляции мы получаем давление в стояке, в квартире 5-6 кг. и тут же видим разницу в давлении между холодной и горячей водой, от 2 кг. Именно в этом и кроется суть передавливания горячей воды в холодную при неисправности сантехприборов. Если вы обратили внимание, что на горячей воде у вас давление всё же больше чем на холодной, то на вводе холодной обязательно установите обратный клапан, а на вводе горячей можно включить в систему регулирующую арматуру, которая поможет выровнять давление примерно в одну цифру с холодной. Пример установки регулятора давления можно посмотреть тут

«Подогрев ГВС»

Данная публикация входит в цикл статей «Мифы ЖКХ», посвященный развенчанию лжетеорий жилищной сферы. Мифы и лжетеории, широко распространенные в ЖКХ России, способствуют росту социальной напряженности, развитию «Концепции вражды» между потребителями и исполнителями коммунальных услуг, что ведет к крайне негативным последствиям в жилищной отрасли. Статьи цикла рекомендуются, в первую очередь, для потребителей жилищно-коммунальных услуг, однако, и специалисты по вопросам ЖКХ могут найти в них что-то полезное. Кроме того, распространение публикаций цикла «Мифы ЖКХ» среди потребителей ЖКУ может способствовать более глубокому пониманию сферы ЖКХ жильцами многоквартирных домов, что ведет к развитию конструктивного взаимодействия между потребителями и исполнителями коммунальных услуг. Полный перечень статей цикла «Мифы ЖКХ» доступен по ссылке > > >

**************************************************

В настоящей статье рассмотрена лжетеория о незаконности предъявления к оплате потребителям коммунальных услуг стоимости теплоэнергии, содержащейся в потребленной горячей воде (нередко исполнители коммунальной услуги по горячему водоснабжению стоимость такой теплоэнергии указывают в квитанции в строке «подогрев ГВС», либо «тепло в ГВС»).

Разберемся, что же такое «подогрев ГВС» и законно ли его предъявление к оплате потребителям коммунальной услуги по горячему водоснабжению.

Суть лжетеории

Если горячая вода поступает в многоквартирный дом из централизованной сети горячего водоснабжения, то никакого дополнительного подогрева этой горячей воды непосредственно в многоквартирном доме не производится (в доме не установлено ни котлов, ни теплообменников и т.п.). Следовательно, предъявление к оплате некого «подогрева ГВС» незаконно. Кроме того, такой коммунальной услуги «подогрев ГВС» действующим законодательством не установлено — Правила предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденные ПП РФ от 06.05.2011 № 354 (далее — Правила 354) содержат исчерпывающий перечень коммунальных услуг, среди которых никакого «подогрева ГВС» нет. Таким образом, «подогрев ГВС» — несуществующая услуга, незаконно предъявляемая потребителям к оплате.

В настоящей статье рассмотрим, как же обстоят дела на самом деле.

Теплоэнергия в ГВС

Для понимания, что же такое «подогрев ГВС», необходимо прежде всего рассмотреть сам процесс производства горячей воды для горячего водоснабжения (далее — ГВС) с технической точки зрения. А процесс этот упрощенно состоит из следующих этапов — сначала подготавливается холодная вода, затем она нагревается до установленной соответствующими нормами температуры, а потом подается потребителю в виде горячей воды. Стоимость ГВС для потребителей до марта 2015 года устанавливалась уполномоченными органами государственной власти субъектов РФ в рублях за кубический метр.

Еще в 2012 году Правительство РФ признало наличие проблемы, обусловленной установлением тарифа на ГВС в рублях за кубический метр горячей воды. Проблема заключалась в том, что при расчете этого тарифа необходимо было учитывать, что непосредственно сама холодная вода поставлялась водоснабжающей организацией в теплоснабжающую организацию, которая, в свою очередь, осуществляла нагрев этой воды до требуемой температуры и поставляла потребителям уже горячую воду. При этом если объем холодной воды (в кубометрах) и объем горячей воды (в кубометрах), полученный после нагрева этой воды, были практически равны, то объем затраченной на этот нагрев теплоэнергии существенно отличался в зависимости от конкретных условий предоставления ГВС — от состояния и протяженности сетей, от наличия/отсутствия циркуляционных контуров и т.

п.

На уровне субъектов для расчета объема теплоэнергии, затраченной на подогрев одного кубометра холодной воды до состояния горячей воды, применялись некие коэффициенты, которые в большинстве своем составляли величину, близкую к 0,06.

Разъясним физический смысл этого коэффициента.

1 калория тепла (энергии) необходима для нагрева 1 грамма воды на 1 градус Цельсия. Следовательно, для нагрева одной тонны воды (1 миллион грамм) на 1 градус потребуется 1 млн калорий или 1 мегакалория (Мкал). Например, для нагрева 1 кубометра воды от 0 до 60 градусов цельсия (60 градусов — нижняя граница допустимого интервала температуры горячей воды, предоставляемой потребителям в жилых и многоквартирных домах в качестве ГВС) потребуется 60 мегакалорий (Мкал), что равно 0,06 (0,060) гигакалорий (Гкал).

В некоторых случаях учитывалось, что холодная вода нагревается до требуемой температуры не от 0 градусов Цельсия, а летом — от 15, а зимой — от 5. Если взять усредненную начальную температуру холодной воды 10 градусов, то для нагрева одного кубометра такой воды до 60 градусов потребуется 0,05 Гкал.

При этом могли учитываться потери тепла в теплосети. Например, если потери составляют 20%, то затраты тепла на подогрев воды упрощенно можно рассчитать следующим образом: конечное (требуемое) теплосодержание кубометра воды 0,06 Гкал принимается как 80% от теплосодержания, обеспеченного на выходе из котельной, исходя из чего определяется теплосодержание на выходе из котельной 0,075 Гкал (0,06 / 0,8 = 0,075 Гкал, что соответствует температуре 75 градусов Цельсия). Затем из полученной цифры вычитается начальное теплосодержание холодной воды (0,01 Гкал, соответствующая 10 градусам Цельсия), в результате чего получается количество тепла, необходимое для нагрева одного кубометра воды, равное для рассматриваемого случая 0,065 Гкал.

Разумеется, для разных субъектов, для разных муниципальных образований приведенные цифры могли разниться — это могло быть и 0,05 Гкал/куб.м, и 0,08 Гкал/куб.м, но в подавляющем числе случаев коэффициент все же был близок к 0,06 Гкал/куб.м.

И именно количество гигакалорий, потраченных на нагрев ГВС, и называют «подогрев ГВС».

Если внимательно изучить квитанцию, то можно увидеть, что стоимость ГВС чаще всего состоит из двух частей: непосредственно вода (называемая или «холодная вода для ГВС» или даже просто «ГВС»), стоимость которой очень близка или даже равна стоимости холодной воды, указанной в строке «ХВС», и тот самый «подогрев ГВС» (или «тепло в ГВС»).

Таким образом, «подогрев ГВС» — это не отдельная коммунальная услуга, а составная часть коммунальной услуги по горячему водоснабжению.

Двухкомпонентный тариф

В соответствии с поправками, внесенными Постановлением Правительства РФ от 14.02.2015 №129 в Правила установления и определения нормативов потребления коммунальных услуг, утвержденные ПП РФ от 23.05.2006 №306, органы госвласти субъектов РФ при установлении нормативов потребления коммунальной услуги по горячему водоснабжению (далее — ГВС) имеют право, а с 2020 года — обязаны утверждать нормативы потребления холодной воды для предоставления коммунальной услуги по горячему водоснабжению в жилом помещении и норматив расхода тепловой энергии на подогрев холодной воды для предоставления коммунальной услуги по горячему водоснабжению.

То есть, применяемый ранее «коэффициент», позволяющий определить объем теплосодержания в ГВС, теперь вполне официально именуется норматив расхода тепловой энергии на подогрев холодной воды для предоставления коммунальной услуги по горячему водоснабжению. При этом объем теплоэнергии, рассчитанный исходя из этого норматива и объема потребленной конкретным потребителем горячей воды, как раз и указывается в строке «подогрев ГВС».

Согласно Правилам 354 (в редакции ПП РФ от 14.02.2015 №129) расчет стоимости ГВС производится путем суммирования стоимости двух компонентов — стоимости теплоносителя (непосредственно самой воды) и стоимости тепла, затраченного на нагрев этой воды до требуемой температуры («подогрев ГВС»).

Дополнительно стоит отметить, что если ГВС производится внутри дома с помощью теплообменника (или котла), то объем теплоэнергии, затраченной на «подогрев ГВС», рассчитывается исходя не из норматива расхода теплоэнергии, а из фактически потребленного тепла (или иного затраченного на нагрев коммунального ресурса).

Выводы

«Подогрев ГВС» не является самостоятельной коммунальной услугой, указанным термином называют объем теплоэнергии, затраченный на подогрев холодной воды для предоставления коммунальной услуги по горячему водоснабжению. Указанная теплоэнергия является одним из компонентов коммунальной услуги по ГВС.

При установлении органами госвласти субъекта РФ двухкомпонентного тарифа на ГВС предъявление к оплате потребителю стоимости ГВС в виде стоимости двух отдельных компонентов этой услуги действующему законодательству не противоречит.

виды, схемы монтажа и соединения батарей

Главная функция системы центрального отопления – эффективный обогрев помещения. Элементы этой системы, в частности, радиаторы, должны быть подключены и расположены таким образом, чтобы их теплоотдача была максимальной. В схеме присоединения батарей должны учитыватсяь такие нюансы, как их общее количество, длина теплотрассы, особенности расположения труб и т.д. Рассмотрим, какие варианты чаще применяются в частных домах. В первую очередь, это однотрубный и двухтрубный способы подключения радиаторов отопления.

Однотрубная система

Схема однотрубной системы отопления. Нажмите на фото для увеличения.

Такая схема подключения предполагает соединение всех батарей отопления последовательно при помощи одной трубы. Она подводится от котла к первому нагревательному элементу, затем от него идет ко второму, от второго – к третьему и т.д. Усовершенствованный вариант однотрубной схемы – цельная труба для подведения горячей воды, батареи к которой присоединяются при помощи стояков подачи и «обратки». Этот вариант делает возможной установку термовентиля непосредственно перед радиатором. Основная функция термовентилей – прекращение подведения горячей воды к батарее, когда будет достигнут установленный уровень температуры воздуха в помещении. В первом варианте однотрубной схемы невозможно «заблокировать» один из нагревательных элементов без прекращения подачи теплоносителя и в другие, следующие за ним.

Явное преимущество такого способа организации обогрева помещения – его простота и экономия материалов, так как соединительных труб много не понадобится. Отрицательный момент – существенная разница в нагреве ближнего к котлу и самого удаленного от него радиатора.

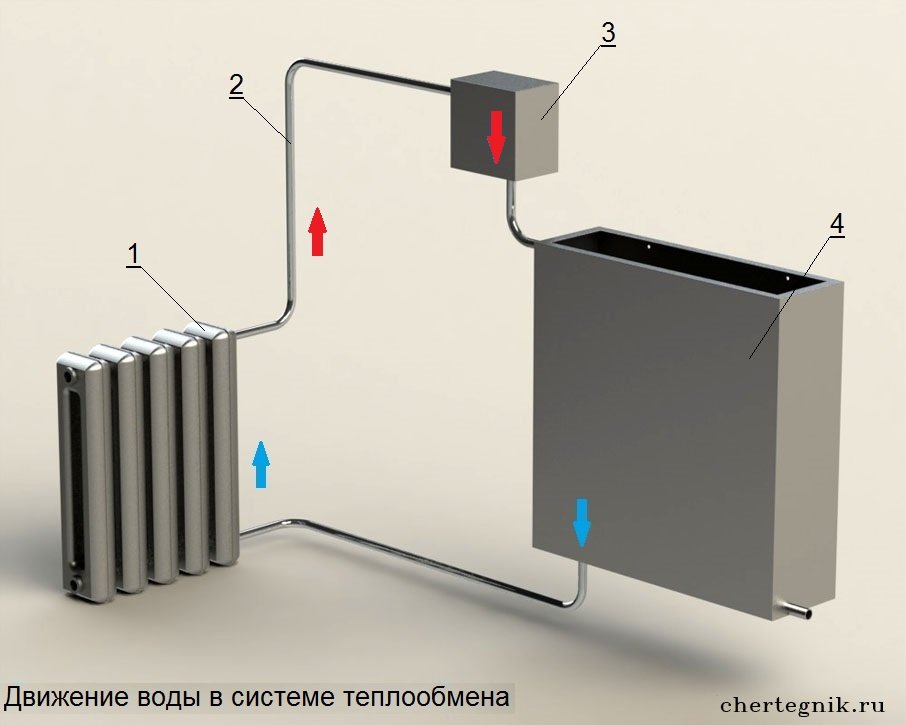

Если циркуляция теплоносителя в системе естественная, общая протяженность последней не может быть большой. Решить проблему поможет установка насоса с высокой производительностью.

Если в здании несколько этажей, то однотрубный метод работает следующим образом: по одной трубе – прямому стояку – горячая вода подается на верхний этаж, а затем опускается вниз, проходя через каждую из последовательно подключенных батарей. Здесь также есть свой минус: нагревательный элемент на первом этаже будет намного холоднее, чем на верхнем, и уменьшить эту разницу не представляется возможным.

Двухтрубная система

Данная схема подключения представляет собой несколько радиаторов отопления, соединенных параллельно. При этом подведение теплоносителя происходит по одной трубе, а отвод – по другой. Таким способом чаще всего организуется обогрев комнат в частных домах и загородных коттеджах. Степень прогрева всех батарей примерно одинаков, и изменять ее можно при помощи терморегулятора, установленного на прямом стояке.

[nggallery id=8]

Схемы подключения батарей

Существуют следующие виды подключения радиаторов к центральной системе отопления:

боковое одностороннее;
диагональное;
нижнее;
попутно перехлестывающее, или подключение Тихельмана.

Прежде чем мы перейдем к подробному рассмотрению каждого вида, опишем, как в общем виде выглядит и какие элементы включает радиатор, присоединенный к прямому и обратному стоякам. На рисунке ниже это представлено довольно наглядно. Необходимо пояснить лишь то, что такое байпас. Байпас – это отрезок трубы, меньшей по диаметру, чем остальные. Он соединяет подачу и «обратку» и устанавливается в том случае, когда в однотрубной системе присутствует терморегулятор.

Боковое одностороннее подключение радиаторов

Такая система подключения предполагает боковое одностороннее присоединение радиаторов отопления к прямому и обратному стояку, то есть обе трубы подключаются к одной и той же секции (сверху и снизу). Рекомендуется присоединять подачу к верхней части батареи, а «обратку» – к нижней. Двухтрубная схема, в которой подача горячей воды в систему радиаторного отопления происходит снизу, характеризуется более низкой (примерно на 7%) мощностью.

Боковое одностороннее подключение обеспечивает максимальный прогрев батарей с большим количеством секций или равномерный прогрев всех радиаторов в высотных зданиях, где эти элементы соединяются параллельно.

Диагональное подключение

Диагональная схема подключения радиатора к системе отопления предполагает присоединение стояков подачи и «обратки» с разных сторон: прямую трубу подводят к верхней части нагревательного элемента, а обратную – к нижней. Рекомендуется именно такой порядок, иначе эффективность обогрева помещения снизится по меньшей мере на 10%.

Диагональная схема соединения батарей – это оптимальный подход к организации системы отопления, состоящей из большого количества радиаторов. Горячая вода равномерно распределяется по всему пространству внутри батареи. Теплопотери при этом составляют не более 2%.

[nggallery id=9]

Нижнее подключение

Такая схема подключения используется, когда все трубы системы отопления спрятаны под пол. Стояки подвода и отвода теплоносителя присоединяются к нижней части крайних секций нагревательного элемента. Теплопотери при таком способе подключения могут достигать 15%, так как верхняя часть батареи прогревается неравномерно.

Подключение Тихельмана

Система Тихельмана. Нажмите на фото для увеличения.

Схема соединения Тихельмана, или попутно перехлестывающее подключение радиаторов отопления – это та же двухтрубная система, только с установкой сужающих устройств на участках подачи и «обратки». Рассмотрим конкретный пример. Труба подачи от котла имеет диаметр 50 мм. В нее врезается подача на первый радиатор, диаметром 20 мм. После перехода следует отрезок трубы диаметром 40 мм. Далее – 20-милиметровый отвод на вторую батарею. После второго радиатора диаметр стояка меняется на 32 мм. Далее – еще один отвод 20 мм на нагревательный элемент. Диаметр стояка после третьего радиатора – 25 мм. Далее – последний отвод 20 мм и последняя батарея.

«Обратка» собирается по зеркальной схеме: первым подключается к стояку отвода при помощи трубы самого маленького диаметра первый радиатор, последним – последний элемент с диаметром стояка 50 мм.

Таким образом, даже в теплотрассах большой протяженности (большие особняки, гаражи, склады, ангары и т.д.) обеспечивается равномерный прогрев всех радиаторов с минимальными теплопотерями.

Еще раз о воде. Горячей

Мы уже писали о качестве воды из родника и холодной водопроводной воды Выборга. Эти публикации вызвали большой интерес у читателей – нам звонили и писали с просьбой обратиться к качеству горячей воды, которой мы умываемся, моем посуду. Наш сегодняшний собеседник – начальник центральной химической лаборатории ОАО «Выборгтеплоэнерго» Елена МиТусова.
— Самый главный вопрос: что вы делаете с водой перед подачей потребителю?
— Нагреваем и производим ее деаэрацию. Известно, что источником водоснабжения города является озеро Краснохолмское. Оно питается речками торфяных болот, которые придают нашей воде слабокислые свойства. При этом кислотно-щелочной показатель воды — рН примерно равен 6-6,5 единицам при санитарной норме 6-9. Кислые свойства воды имеют высокую коррозийную агрессивность и разрушают трубопроводы, особенно при нагреве. Кроме того, при нагревании такой воды заметно ухудшается ее качество – повышаются цветность, мутность, содержание железа. Поэтому перед тем, как подать воду в тепловую сеть, мы удаляем из нее агрессивно-коррозионные газы: кислород и углекислый газ.
Для этого в котельных используется специальное оборудование – деаэраторы. В деаэраторах с помощью пара вода нагревается до температуры 102-104 градуса. При этом происходит выталкивание кислорода и углекислого газа из воды и выброс их вместе с паром в канализацию. В результате рН воды смещается в щелочную сторону, что существенно снижает коррозию труб и улучшает качественные показатели воды.
Лаборатории квартальных котельных и центральная химическая лаборатория (ЦХЛ) Выборгтеплоэнерго строго следят за этим процессом. Таким образом, при обработке воды мы не применяем никаких химических реагентов, весь процесс основан только на законах физики. Конечно, деаэрированную воду не очень полезно пить, но она вполне пригодна для хозяйственно-бытовых нужд и отвечает требованиям санитарных норм.
В связи с этим хочу привести показательный пример. Несколько лет назад к нам обратились за консультацией жильцы одного из новых домов в старой части города. При строительстве дома дольщики решили подогревать холодную воду через теплообменник, отказавшись использовать для нужд водоснабжения нашу горячую воду. Через некоторое время пошли жалобы. Проведенный ЦХЛ анализ показал, что ухудшение качества произошло как раз из-за того, что при нагреве через теплообменник вода продолжала оставаться слабокислой и, как следствие, проявила свои коррозионные свойства.
— Все равно непонятно, почему в Выборге горячая вода не лучшего качества?
— Наша ЦХЛ ежемесячно представляет результаты анализов горячей воды в местный отдел Роспотребнадзора. Со всей ответственностью заявляю, что наши качественные показатели очень редко отклоняются от санитарной нормы. Но мы контролируем горячую воду только на выходе из котельных. В распределительной сети дела могут обстоять по-другому. Дело в том, что в Выборге применяется открытая система теплоснабжения. Это значит, что горячая вода подается в дом по одной трубе. В доме стоит разводка, по которой часть воды идет на горячее водоснабжение, а другая — на нужды отопления. Далее вода, промывающая отопительный контур, снова соединяется с неиспользованной на горячее потребление водой в одну трубу и возвращается обратно в котельную на подогрев. Именно это соединение потоков воды в одну трубу при загрязненном состоянии контура отопления и сказывается на качестве горячей воды. Открытая система теплоснабжения существует в большинстве малых городов нашей страны. В Выборге она была проложена еще в советские годы.
— Тогда почему в одних домах горячая вода нормальная, а в других просто плохая? От чего это зависит?
— Это зависит от обслуживающих дом организаций. Тут нужно рассмотреть две основные причины. Во-первых, на качество горячей воды влияет «завоздушивание» трубопроводов. Такое может случиться, если при подключении тепла к дому был недостаточно хорошо спущен воздух из стояков, а также по другим причинам (отключение холодной воды или электроэнергии, аварийные работы на теплотрассе, замена радиаторов отопления самими жильцами). При скоплении воздуха в отопительном контуре образуются застойные зоны, в которых за счет слабой циркуляции активно идут коррозионные процессы, и это ухудшает качество воды. Из-за снижения температуры в таких зонах возникает также благоприятная среда для развития микроорганизмов, что придает воде неприятный, гнилостный запах.
При проникновении воздуха в отопительный контур я настоятельно рекомендую жильцам вызывать специалистов-сантехников, чтобы они удалили скопившийся воздух. Тем самым вы не только получите полноценное тепло от ваших батарей, но и повлияете на качество горячей воды в вашем доме.
Второй, не менее важной, причиной ухудшения качества воды является отсутствие внутридомовых промывок. Вот представьте: отопительный сезон закончился, но в трубопроводах и радиаторах отопления остается деаэрированная вода. Но тут кому-то из жильцов захотелось самостоятельно поменять батарею. Недолго думая, он сливает воду со всего стояка, а то и со всего отопительного контура дома. В пустующем отопительном контуре при летней температуре процесс коррозии идет намного быстрее. И накопившиеся за время простоя продукты коррозии при подаче тепла в дом будут достаточно долго циркулировать из дома в котельную и обратно. Поэтому замена радиаторов отопления должна проводиться только специалистом-сантехником, который по окончании работ обязан снова запитать отопительный контур деаэрированной водой. И конечно, перед началом каждого отопительного сезона все организации, обслуживающие наши дома, должны обязательно производить внутридомовую промывку систем отопления. В нынешнем году наш директор, Анатолий Мануйлов предупредил всех ответственных лиц о том, что к отоплению будут подключены только те дома, в которых качественно проведена такая промывка. Причем наши работники, обслуживающие тепловые сети, принимали эту работу не на бумаге, а буквально с кружками в руках. Наливали в одну кружку горячую воду на входе в дом, а в другую — воду на сливе после промывки отопительного контура дома, и сравнивали цветность до тех пор, пока она не переставала различаться. К сожалению, полностью охватить все дома подобным методом контроля не получается, и поэтому допускаю, что и в нынешнем году случаи недобросовестного отношения к промывкам были.
— Как же мыть посуду водой, которая прошла через такие застойные зоны? Ведь на тарелках останутся микробы?
— Мы в течение многих лет отправляем горячую воду на бактериальный анализ в СЭС и ни разу не получили плохого результата. Но если вы опасаетесь, вымытую посуду можно ополоснуть кипяченой водой.
— А почему горячая вода на ощупь как будто маслянистая?
— Согласно результатам анализов ЦХЛ содержание нефтепродуктов в нашей горячей воде в норме, но когда после остановки котельных в летнее время мы смотрим наше водоподготовительное оборудование, в частности, ионообменные фильтры, то находим там железо-алюминиевые отложения, маслянистые на ощупь. Скорее всего, эту легкую маслянистость придают воде соединения алюминия.
— И откуда они в нашей воде?
— Обычно городские водоочистные сооружения обеспечивают нас водой хорошего качества. Но в период затяжных осадков, как это было нынешней осенью, наблюдается превышение нормы по этому показателю. Санитарными нормами ГН 2.1.5.1315-03 в период паводка допускается присутствие в питьевой воде ионов алюминия до 0,5 мг/ дм3. В это время из-за разлива речек в наше озеро наносится разнообразная растительная и животная органика, продукты размыва почв. Все это резко ухудшает качество озерной воды. Для снижения загрязнений работники Водоканала вынуждены применять повышенные дозы коагулянта, в состав которого входит тот самый алюминий.
— Значит, воду лучше пить все-таки из родника?
— Необязательно. Можно купить любой бытовой фильтр, и он будет отлично снижать алюминий до нормы.
— Старшее поколение выросло на алюминиевых кастрюлях, и ничего страшного…
— То поколение выросло в значительно более чистой экологической среде. Поэтому я все же рекомендую фильтровать холодную воду из наших кранов, особенно в период длительных осадков. И конечно, прошу жителей осознать свою причастность к проблемам горячего водоснабжения и не быть посторонними людьми в своем собственном доме.

Ирина АНДРЕЕВА

Жителей Екатеринбурга заставляют мыться в технической жидкости. Скандал плавно перетекает в суд

В жилых домах Верх-Исетского района из кранов уже больше месяца льется грязная горячая вода. По словам собственников, пользоваться ею совершенно невозможно, для того, чтобы помыться, приходится кипятить холодную воду.

«Я мылась, но у меня после этого появились проблемы — начали волосы выпадать, кожа ухудшилась. Теперь мы кипятим воду», — говорит жительница дома по ул. Рабочих, 15 Инна Осетрова.

«Будет ли сделан перерасчёт за горячую воду за август и сентябрь? Почему мы платим за горячую воду, а получаем грязную, вонючую и холодную воду! — написала в свою управляющую компанию жительница дома по Черепанова, 12 Валентина Петрова.— На протяжении двух месяцев из крана горячей воды периодически бежит то грязная, ржавая вода, то попросту холодная с маленьким напором. В ЖЭУ № 9 объясняют, что Свердловской теплоснабжающей компании недостаточно перепада давлений. Что после ремонта и промывки их сетей грязную воду необходимо куда-то слить, и больший объем уходит через краны граждан. Но почему я за свой счёт должна оплачивать грязную и холодную воду по тарифам горячей?».

В УК «Верх-Исетская», обслуживающей эти дома, пояснили, что проблема тянется с начала августа. Вода, поставляемая теплоснабжающей компанией СТК, после трех недель опрессовок и ремонтов на СУГРЭС перестала соответствовать нормам по цвету, запаху, содержанию марганца и железа. Но самое главное, Роспотребнадзор выявил в пробах воды общие колиформные бактерии и термотолерантные колиформные бактерии (бактерии группы кишечной палочки).

19 сентября СТК начала процесс подключения отопления и рекомендовала на некоторое время отключить горячее водоснабжение. В неофициальной беседе это объяснялось тем, что горячая вода идет из той же одной трубы, что и отопление.

«До включения циркуляции горячая вода подается по подающему трубопроводу. Вот, когда включается циркуляция на отопление, то уже задействован и подающий, и обратный трубопровод. Поэтому руководителям управляющих компаний были разосланы уведомления о том, что, перед тем как включить отопление, необходимо на некоторое время отключить горячее водоснабжение, чтобы вода, которая поступает в систему отопления, прошла бы небольшую циркуляцию», — заявил сотрудник пресс-службы СТК Дмитрий Бурдаков.

Воду в домах отключили, однако после появления отопления она стала еще грязней. В теплоснабжающей компании в это верить отказываются. «Почему у некоторых жителей долгое время, как они утверждают, идет грязная вода, сказать я не могу. Это нужно выезжать на место, с представителями управляющей компании, СТК, этих же жильцов», — сказал Бурдаков.

В теплоснабжающей компании предполагают, что корень проблемы лежит в контролируемых УК внутридомовых сетях. Однако в «Верх-Исетской» заявляют — внутридомовые трубы промыты в летний период, о чем имеются соответствующие акты. Две недели УК отказывалась открывать вентили и пускать в квартиры грязную воду. Но поставщик так и не решил проблему.

В итоге управляющая компания была вынуждена подключить жителям грязную воду. «Мы не знаем, что у них случилось. По неофициальной информации, воду по каким-то причинам не могут очистить на СУГРЭС. Сейчас мы сделаем собственникам квартир перерасчет, поскольку за техническую жидкость люди платить не должны, а потом пойдем судиться с СТК. В прошлом году мы выиграли у них три процесса в судах, касающихся качества горячей воды», — резюмировали в УК.

По информации «Ура.ру»

Главная проблема газовых котлов с горячей водой и как ее решить

В процессе эксплуатации двухконтурного газового котла каждый пользователь столкнётся с определёнными проблемами, связанными с работой контура горячего водоснабжения. Эти проблемы неизбежны. Они появляются всегда, вне зависимости от фирмы-производителя котла и от его теплообменника, от особенностей конструкции котла; неважно, является ли котёл настенным или напольным. Часто котел начинает плохо греть горячую воду или не греть ее совсем. Особенно когда вы используете несколько точек одновременно. Поговорим в этом материале, как избавиться от этой проблемы навсегда.

Проблемы, возникающие у пользователя

В любом помещении, где установлен двухконтурный газовый котёл, будь то квартира, загородный дом или офис, непременно присутствуют несколько мест, являющихся точками забора воды: умывальник в туалете, душ в ванной комнате, мойка на кухне. Все эти точки подсоединены к контуру горячего водоснабжения котла.

Что происходит, когда включают горячую воду на одной точке забора

Двухконтурный котёл выставлен на поддержание определённой температуры в контуре горячего водоснабжения. При включении горячей воды на одной из точек:

некоторое время из крана продолжает идти холодная вода, которая до его открытия стояла в трубе,
включается подогрев котла, при этом требуется определённое время для того, чтобы он вышел на заданную температуру,
через несколько секунд подогретая вода поступает в трубу и начинает движение к точке забора,
ещё несколько секунд необходимы для того, чтобы горячая вода дошла до точки забора,
дополнительные несколько секунд необходимы в связи с тем, что поступившая вода кажется потребителю слишком горячей, и он регулирует подачу воды смесителем.

Таким образом, от момента открытия крана горячей воды и до момента начала подачи воды, имеющей комфортную температуру, проходит как минимум несколько секунд. Чем дальше расположена точка забора воды от котла, тем больше этот промежуток времени.

Всё это время пользователь не может полноценно использовать воду и он будем, что котел не греет нормально горячую воду. Он ожидает момента поступления воды, имеющей комфортную температуру. Между тем вода, имеющая не комфортную для пользователя температуру, просто уходит в канализацию.

Непроизводительный расход воды может составлять от нескольких литров до десятка литров в зависимости то того, как далеко находится точка забора воды от котла.

Что происходит, когда включают горячую воду одновременно на двух точках забора

Схема усложняется, если во время использования горячей воды на одной точке забора, возникает необходимость её включения на другой точке, например: при включенном душе в ванной комнате появилась необходимость помыть руки в умывальнике туалета. В этом случае:

скорость использования горячей воды резко увеличивается, её расход возрастает,
появляется слабый напор горячей воды;
приход холодной воды в котёл увеличивается,
падение температуры теплообменника котла приводит к тому, что температура воды на первой точке забора перестаёт быть комфортной,
несколько секунд необходимы для включения автоматики котла на нагрев,
еще несколько секунд — на то, чтобы оба пользователя на двух точках забора смогли пользоваться водой, имеющей комфортную температуру.

Всё это время оба пользователя не могут полноценно использовать горячую воду. Она поступает с перебоями. Непроизводительный расход воды, бесполезно уходящей в канализацию, резко увеличивается.

А вдруг один из пользователей выключил воду? В этом случае расход горячей воды резко падает. На обогревателе двухконтурного газового котла происходит скачок температуры. Как следствие, резко возрастает температура горячей воды на той точке забора, которая продолжает работать. Пользователь не может полноценно использовать воду, она уходит в канализацию до тех пор, пока на котле не сработает автоматика, и вода нужной температуры станет поступать к пользователю в стабильном режиме.

Поскольку подобные ситуации повторяются по несколько раз каждый день, то непроизводительный расход горячей воды нарастает с каждым днём. При этом не следует забывать и о дискомфорте, который испытывают пользователи в моменты нестабильной подачи горячей воды.

Способы решения проблемы

Проблема может быть решена способами, требующими значительных вложений средств, например:

Однако есть способ менее затратный, но весьма продуктивный – врезка электрического накопительного нагревателя в контур горячего водоснабжения. Причём, для этой цели, вполне подходит любой стандартный нагреватель объёмом 30 л, вне зависимости от фирмы-производителя.

Используйте водонагреватель

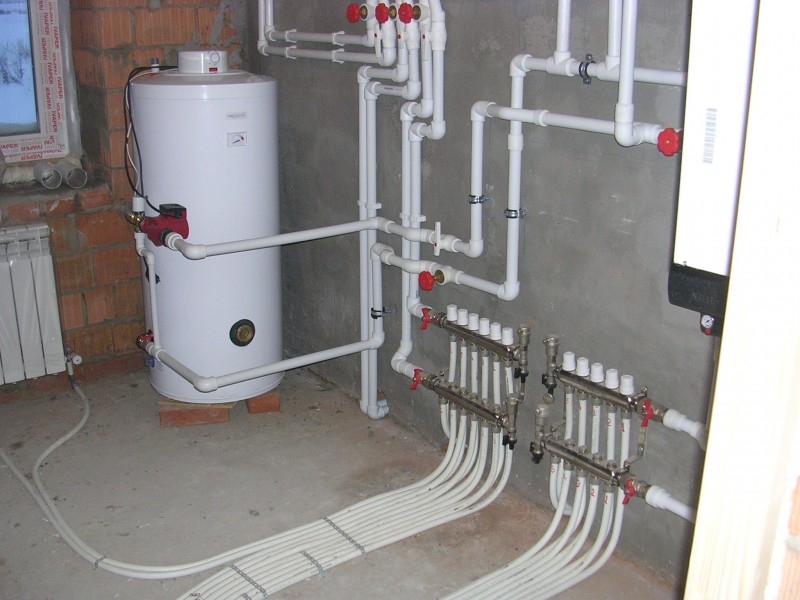

Водонагреватель, врезанный в контур горячего водоснабжения, выступает в роли буферной ёмкости. Его предназначение – выравнивание температуры горячей воды и сглаживание возможных скачков температуры. Водонагреватель накопителя и нагреватель газового котла выставляют на одну и ту же рабочую температуру.

Даже в случае одновременного включения кранов горячей воды на разных точках её забора, все пользователи в первое время будут получать воду из накопителя. Снижаются затраты времени, связанные с ожиданием комфортной температуры воды. Снижается непроизводительный расход воды.

Включение и выключение подачи горячей воды на любой точке забора вызывает перепад температуры воды на выходе из газового котла. Однако эта вода попадает в нижнюю часть водонагревателя, а при её выходе из верхней части температурный скачок полностью сглаживается.

Подключение водонагревателя через шаровый кран позволяет в любой момент перейти на обычную систему работы газового котла, что может обеспечить бесперебойное горячее водоснабжение в случае поломки водонагревателя.

Использование байпас перемычки с краном в непосредственной близости к котлу позволяет исключить котёл из системы горячего водоснабжения. В случае нахождения котла на техническом обслуживании, использование имеющегося водонагревателя позволит обеспечить бесперебойную работу системы горячего водоснабжения.

Используйте расширительный бак

В зимний период, когда у котла задействован контур отопления, любое включение горячей воды приводит к тому, что контур отопления отключается для того, чтобы мог включиться контур горячего водоснабжения. В летний период, когда у котла не задействован контур отопления, каждое включение горячей воды приводит к включению газового котла.

Зачастую пользователь открывает кран горячей воды для того, чтобы просто ополоснуть руки. Котёл включается или переключается, горячая вода идёт по трубам. Но пользователь может её просто не дождаться, помыв руки холодной водой.

Между тем частые и бесполезные включения и переключения котла «съедают» его ресурс работы. Возможный выход – установка небольшого расширительного бака. Его устанавливают перед водонагревателем. При наличии такого бака, в первое время после включения крана горячая вода поступает в трубу исключительно из водонагревателя благодаря росту давления в баке. Таким образом, в случае непродолжительного использования горячей воды, отпадает необходимость включения и переключения котла.

Рекомендуют использовать бак, предназначенный для горячего водоснабжения. Использование бака, предназначенного для отопления, приведёт к появлению запаха, поскольку его мембрана изготовлена из резины.

Используйте рециркуляционный насос

Оптимальный вариант – водонагреватель расположен в непосредственной близости от точек забора горячей воды. Чем он ближе, тем быстрее горячая вода поступит в кран, тем эффективнее она используется. Если такой вариант установки водонагревателя невозможен, то рекомендуют установить рециркуляционный насос.

Насос устанавливают на отрезке между водонагревателем и точками забора горячей воды, обеспечивая медленное движение горячей воды по трубам. Кроме того, если врезать на этом отрезке полотенцесушитель, то он будет выполнять свою прямую функцию в любое время года вне зависимости от работы обогревательного контура котла.

Эффективность предложенного способа

При сравнительно небольших денежных затратах установка водонагревателя, расширителя и насоса позволяет:

сэкономить до 25 тыс. литров воды в год, если в квартире живёт семья из четырёх человек,
использовать воду комфортной температуры даже в случае одновременной работы нескольких точек забора воды,
снизить расход газа и электроэнергии,
продлить срок службы двухконтурного котла.

Читайте так же:

Однотрубные тройники с переключателем — Механическая ступица

Гидроника 201:

Вчера вечером меня вызвали на местную усадьбу по поводу отсутствия отопления во всех спальнях. Наша типичная зимняя погода в Миннесоте наконец-то вернулась, поэтому ночные температуры выравниваются около -15F или ниже, поэтому это было приоритетным вызовом.

Эта конкретная система была первоначально установлена более 60 лет назад и имеет тройники Bell & Gossett Monoflo; очень новаторское [для того времени] изобретение B&G, сделавшее возможным однотрубные системы водяного отопления.

Зачем нам отопление с помощью одной трубы?

В то время паровые системы были нормой для отопления больших зданий и домов, поэтому продавцы оборудования для горячего водоснабжения стояли у стены. В конце концов, вы не будете очень конкурентоспособны, пытаясь продать систему отопления, для которой требуются две трубы, если ваши конкуренты могут сделать это только с одной, так что родилась однотрубная переключающая система.

Почему это было значительным в то время?

В то время как Bell & Gossett называла свои дивертерные футболки «Monoflo», они не были первой или единственной компанией, предлагающей такой продукт.У Taco была футболка «Вентури», но корни всей этой идеи можно проследить до Оливера Шлеммера, инженера-теплотехника из Цинциннати, штат Огайо, который разработал и запатентовал свой фитинг O-S в начале этого века. Вот как выглядел фитинг O-S:

Фитинг O-S, вероятно, даже не используется здесь, в Миннесоте, но он был впервые установлен для самотечных систем горячего водоснабжения. Тройник Monoflo или Venturi появился позже, после изобретения циркуляционных насосов с мокрым ротором.

Система с отводным тройником снизила трудозатратность установки систем водяного отопления в новых домах; устраняет необходимость в трубах большого диаметра, используемых в гравитационных системах, и конкурирует с альтернативными, но часто опасными паровыми системами.

Как это работает?

При использовании стандартного тройника вода может входить или выходить любым способом. Мы все это понимаем, поэтому нет «входа» или «выхода», это всего лишь тройник, то, что в него входит, должно выходить из него. Goesinta / gooutta, как сказано.

Отводная тройка меняет все в тройнике, создавая преграду для перенаправления потока через одну «выходящую» в сторону предпочтения по сравнению с другой. Это позволяет одной трубе работать как для подачи, так и для возврата для нагревательного контура, что снижает затраты на рабочую силу и материалы.Хотя в то время меня не было поблизости и я лично не знаю никого из ныне живущих, я могу себе представить сопротивление рабочей силы и продвижение этой «новой технологии» со стороны владельцев магазинов сантехники. На ум приходит ProPress…

Нижеследующее предоставлено непосредственно из статьи под названием «Ноу-хау Monoflo от B&G».

Снятие радиаторов

Если необходимо снять радиатор или плинтус в системе тройников отводящего устройства для целей реконструкции или перемещения, не закрывайте две трубы, ведущие к радиатору.Если закрыть трубы, ведущие к радиаторам, вся вода будет проходить через тройник отводного клапана. Это увеличивает падение давления в системе и снижает скорость потока ко всей системе.
Если вы снимаете радиатор, снимите и тройники. Если это нецелесообразно, просто соедините две ветви короткой медной трубкой. Таким образом, воде, которая раньше поступала в радиатор, все равно будет куда деваться.

Если при запуске возникает проблема с воздухом, увеличивайте статическое давление до тех пор, пока оно не исчезнет.
В воде под давлением растворяется больше воздуха. Если вам сложно избавиться от воздуха при запуске, попробуйте увеличить статическое давление наполнения. Более высокое давление переводит свободный воздух в раствор и направляет его в воздушный сепаратор. После запуска системы снова снизьте статическое давление. Это важно, потому что, если вы продолжите работать при более высоком давлении, ваш компрессионный бак может оказаться недостаточно большим для системы. Ваш предохранительный клапан лопнет.

Поднимите основной радиатор и радиаторы вверх по направлению потока.
Этот совет восходит к оригинальным книгам по установке 1930-х годов. Шаг облегчает удаление воздуха при запуске. Проверьте эти трубы. С годами они могли просесть, и это может подорвать монтажника. Если у вас возникли проблемы, всегда проверяйте поле.

Используйте правильное количество тройников.
Радиаторы над основным обычно работают с одним тройником, и этот тройник должен быть на обратной стороне. Радиаторам ниже основного всегда нужны два тройника, и эти тройники должны быть на ширину радиатора друг от друга.
И помните, что эти правила распространяются на конвекторы и отдельно стоящие чугунные радиаторы. Люди, которые изобрели фитинги Monoflo, никогда не предполагали, что вы будете проложить 50 футов медного плинтуса из двух тройников, соединенных шестью дюймами друг от друга. Длинный отрезок плинтуса приводит к слишком большому перепаду давления вдоль ответвления. Вода отвечает тем, что выбирает путь наименьшего сопротивления во время бега. Результат? Холодный радиатор. И это похоже на проблему с воздухом!
Если у вас есть длинные серии плинтусов, запускайте их как отдельную зону.

Включите циркуляционный насос на подаче, откачивая от компрессионного бака.
Когда вы откачиваете из компрессионного бака, циркуляционный насос добавляет свое давление к статическому давлению заполнения системы. Это приводит к превращению пузырьков воздуха в раствор и облегчает избавление от воздуха, который появляется при включении горелки. Обычно, когда вы откачиваете, вам не нужно спускать воздух из радиаторов.

Однотрубная система, используемая в старых системах центрального отопления

Недавно мы завершили полный проект центрального отопления, который включал работы по прокладке труб радиаторов.Это довольно распространенная практика при новом строительстве или ремонте, но эта работа заменила существующую систему отопления. Это необычно, потому что при замене центрального отопления в большинстве случаев могут использоваться существующие трубопроводы, при условии, что они находятся в надлежащем состоянии. Итак, почему мы это сделали? Итак, оригинальные трубопроводы проходили в однотрубной системе и не подходят для современных герметичных систем.

Что такое однотрубная система?

Чтобы ответить на этот вопрос, начнем с котла. Вода внутри нагревается и перекачивается в радиаторы.Однотрубная система направляет перекачиваемую воду к каждому радиатору по очереди и возвращает воду из последнего радиатора на ходу. Ранние примеры этого требовали намного большего диаметра трубопровода в начале системы, чтобы гарантировать, что последние радиаторы получают немного тепла. Это неизбежно приведет к очень несбалансированной системе, где радиаторы, ближайшие к котлу, будут очень горячими, а последние радиаторы в системе в лучшем случае будут прохладными.

Байпасы

Однотрубная система была улучшена за счет добавления байпаса на каждый радиатор.Вместо того, чтобы вода протекала через один радиатор к другому, байпас предоставляет перекачиваемой воде два пути. С помощью радиаторных клапанов они могли уравновесить каждый радиатор в зависимости от того, в какую точку системы поступала горячая вода. Чем ближе радиатор расположен к котлу, тем больше ограничительная установка радиаторных клапанов. Поступая так, он будет направлять больше горячей воды к самому дальнему радиатору, прежде чем вода потеряет слишком много тепла. Эта система работала намного лучше, однако недостатки все же были.

Ограничения однотрубной системы

Ключевой проблемой являются потери тепла. В небольшой системе это может быть незначительным, особенно если все трубопроводы изолированы, а участок трубопровода не имеет большого количества изгибов. Но для более крупных систем это ахиллесова пята из одной трубы. Независимо от того, что вы делаете для уменьшения теплопотерь или улучшения циркуляции, в большой однотрубной системе будет наблюдаться чрезмерная разница температур. Это привело к созданию двух трубопроводных систем, которые мы используем сегодня.

Двухтрубная система

Двухтрубная система обеспечивает каждый радиатор подающей и обратной трубой.Они подключаются к большему потоку и возврату центрального отопления. В радиаторах используются клапаны для их балансировки в зависимости от положения потока, обеспечивая нагрев всех радиаторов. Размеры основной подающей и обратной труб подбираются в зависимости от того, как далеко вода должна пройти. Все радиаторы отходят от основных труб трубопроводами одинакового размера. Дополнительные функции, такие как термостаты зонального нагрева и термостатические радиаторные клапаны, повышают эффективность этих систем.

Ознакомьтесь с нашей работой, которая потребовала перепуска всей трубы здесь

Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар проходит от котла к радиаторам, где вытесняет холодный воздух, выталкивая его через вентиляционное отверстие на радиаторе.Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Тепловая энергия пара затем передается в комнату, при этом пар охлаждается и конденсируется в воду, которая собирается на дне радиатора. Затем этот конденсат снова течет обратно по той же единственной трубе.

Из-за того, что пар и вода протекают в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно составляет более 1 дюйма. Таким образом, однотрубные радиаторы легко отличить по одной, довольно большой трубе, присоединенной к ним, всегда под прямым углом. снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, обычно на половине высоты радиатора (см. ниже).

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов на 5000 БТЕ или меньше; минимум на 1 дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открыт или полностью закрыт. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару.Тепло от однотрубного парового радиатора регулируется путем ограничения выхода воздуха.

Однотрубный клапан парового радиатора должен быть полностью открыт или полностью закрыт, но не между ними.

Отверстия для пара позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционное отверстие использует два механизма. Первая представляет собой биметаллическую полосу, изготовленную из двух разных металлов, так как пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения.Второй механизм — это привод, наполненный водой и спиртом, температура кипения которого чуть ниже температуры пара. Когда жидкость внутри исполнительного механизма закипает, она расширяется и, таким образом, закрывает вентиляционное отверстие, предотвращая выход пара из радиатора.

Установка термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выходящий воздух и, следовательно, пар, который может входить. Для паровых радиаторов с термостатическим управлением требуется прерыватель вакуума, чтобы конденсат всегда мог возвращаться в котел.Радиаторы Castrads для однотрубного пара поставляются в стандартной комплектации.

Какие радиаторы использовать с однотрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар создает большую нагрузку на систему: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей подборкой паровых радиаторов здесь.

Клапан какого размера?

Мы рекомендуем 1-дюймовый клапан для радиаторов мощностью до 5000 БТЕ или менее и клапаны на 1 ¼ дюйма выше этого. Читайте также: Как это работает: Гидравлическое отопление.

Дополнительная литература

Дэн Холохан: новый взгляд на утраченное искусство парового отопления
Дэн Холохан: озеленение пара

Системы распределения тепла | Министерство энергетики

Паровое отопление — одна из старейших технологий отопления, но процесс кипячения и конденсации воды по своей сути менее эффективен, чем более современные системы, к тому же он обычно страдает значительным запаздыванием между включением котла и поступлением тепла в радиаторы.В результате паровые системы затрудняют реализацию стратегий управления, таких как система понижения температуры в ночное время.

В первых системах центрального отопления для зданий использовалось распределение пара, потому что пар перемещается по трубопроводу без использования насосов. Неизолированные паровые трубы часто отводят нежелательное тепло в незавершенные участки, что делает изоляцию труб из стекловолокна, которая может выдерживать высокие температуры, очень рентабельной.

Регулярное техническое обслуживание паровых радиаторов зависит от того, является ли радиатор однотрубной системой (труба, по которой подается пар, также возвращает конденсат) или двухтрубной системой (отдельная труба возвращает конденсат).В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые стравливают воздух, когда пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия. Забитый воздухозаборник не даст паровому радиатору нагреться. Открытое вентиляционное отверстие позволяет пару постоянно выходить в жилое пространство, повышая относительную влажность и расходуя топливо. Вентиляционные отверстия иногда можно очистить, прокипятив их в растворе воды и уксуса, но обычно их необходимо заменить.

Паровые радиаторы также могут деформировать пол, на котором они сидят, а их тепловое расширение и сжатие со временем может оставлять в полу колеи.Оба эти эффекта могут вызвать наклон радиатора, что препятствует правильному сливу воды из радиатора, когда он остывает. Это вызовет стук при нагревании радиатора. Под радиаторами следует вставлять прокладки так, чтобы они слегка наклонялись к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

В двухтрубных системах старые конденсатоотводчики часто застревают в открытом или закрытом положении, нарушая баланс в системе. Если у вас возникли проблемы с некоторыми радиаторами, которые вырабатывают слишком много тепла, а другие — слишком мало, это может быть причиной.Лучше всего просто заменить все конденсатоотводчики в системе.

Паровые радиаторы, расположенные на внешних стенах, могут вызывать потерю тепла, излучая тепло через стену наружу. Чтобы предотвратить такие потери тепла, вы можете установить за радиаторами теплоотражатели. Вы можете сделать свой собственный отражатель из покрытого фольгой картона, доступного во многих строительных магазинах, или установив фольгу на пенопласт или другую аналогичную изолирующую поверхность. Фольга должна быть обращена в сторону от стены, а отражатель должен быть такого же размера или немного больше, чем радиатор.Периодически очищайте отражатели, чтобы обеспечить максимальное отражение тепла.

Преобразование системы отопления: пар в горячую воду

Системы отопления на основе пара широко распространены в Нью-Йорке, особенно в довоенных квартирах и других старых зданиях. Однако паровые котлы и радиаторы, как правило, неэффективны из-за своего возраста и конструкции, а перевод на горячую воду может дать значительную экономию энергии. Помимо того, что системы горячего водоснабжения более эффективны, они также предлагают более быстрое время отклика, чем паровые радиаторы, при этом снижая затраты на техническое обслуживание и обеспечивая более безопасную работу.

При модернизации системы отопления здания с пара на горячее водоснабжение существует два возможных подхода:

Адаптация существующей установки для использования горячей воды. Это наиболее экономичный вариант, когда в здании не будет проводиться капитальный ремонт в ближайшее время. Однако часть эффективности установки горячего водоснабжения теряется при использовании оборудования, изначально рассчитанного и предназначенного для пара.
Полная замена системы отопления. Этот вариант является чрезмерно дорогим в существующих зданиях, так как предполагает открытие стен и полов для замены трубопроводов и связанных с ними приспособлений. Однако это рентабельно, когда здание подвергается капитальному ремонту.

Паровые системы отопления рекомендуются в новых конструкциях, где пар требуется для дополнительных целей, помимо нагрева, таких как стерилизация; или когда имеется отработанный пар промышленного процесса или электростанции. Однако горячая вода, как правило, является лучшим вариантом для большинства других помещений.

Убедитесь, что ваш проект переоборудования системы отопления разработан профессионально.

Как создавалось паровое отопление в 20 веке

Неэффективность парового отопления во многом объясняется практикой проектирования, которая была распространена в начале 20-го века: санитарные нормы требовали, чтобы системы отопления соответствовали размерам зданий с открытыми окнами даже в самые холодные зимние дни. Поэтому паровые радиаторы имеют свойство перегревать внутренние помещения, а открытие окон — единственный способ регулировать температуру.Такая практика представляет собой значительную потерю энергии, поскольку часть тепловой энергии выбрасывается на улицу.

Расточительная эксплуатация — не единственный недостаток обычных паровых систем в зданиях Нью-Йорка. Они также имеют следующие ограничения:

Паровые трубы обычно больше, чем трубы для горячей воды, что означает, что система занимает больше места. В новостройках авансовая стоимость увеличивается.
Паровые системы отопления менее снисходительны к неисправностям и утечкам.Утечку горячей воды относительно легко обнаружить и устранить, но утечки пара обычно связаны с высокотемпературными струями, которые могут вызвать серьезные ожоги. Учтите, что вероятность неисправности увеличивается с возрастом системы, поэтому системы парового отопления в довоенных зданиях требуют наибольшего внимания.

Пар использовался в старых системах отопления по той простой причине, что он поднимается по трубопроводу без использования насоса, а по одной трубе можно подавать пар и отводить конденсированную воду из радиатора. Однако дополнительные затраты на эксплуатацию парового котла намного превышают затраты на перекачку, связанные с современной системой горячего водоснабжения.Паровое отопление также имеет очень медленное время отклика, что ограничивает использование автоматического управления.

Ищете инженера-проектировщика сантехники для вашего строительства?

Преимущества горячей воды перед паром по эффективности

Основной причиной модернизации системы парового отопления на горячее водоснабжение является энергоэффективность: например, в рамках проекта преобразования системы отопления, проведенного Университетом Британской Колумбии, эффективность повысилась с 60 до 85 процентов.Паровые системы также имеют более высокие затраты на техническое обслуживание, которые могут быть более чем в 10 раз выше, чем у эквивалентной системы горячего водоснабжения.

Системы горячего водоснабжения также предлагают повышенную эффективность, поскольку они имеют более быстрое время отклика и их легче контролировать. Такие переменные, как температура и расход воды, можно регулировать с точностью, которая просто невозможна с паром, оптимизируя потребление энергии и снижая затраты на электроэнергию.

Процедура переоборудования системы отопления

Как упоминалось ранее, системы парового отопления часто бывают крупногабаритными, потому что они разработаны с учетом устаревших санитарных норм.Первый шаг перед переходом с пара на горячую воду — правильно рассчитать тепловую нагрузку.

Расчет тепловой нагрузки и мощность котла

Использование «эмпирических правил» может показаться заманчивым, поскольку они просты, но они часто приводят к слишком большой системе отопления, что частично сводит на нет цель модернизации. Помимо неэффективности, негабаритные котлы работают в более коротких циклах, изнашивая их компоненты и сокращая срок их службы. Это увеличивает расходы на техническое обслуживание и сокращает время между заменами котла.При преобразовании пара в горячую воду размер котла почти всегда уменьшается, и для получения правильного размера установки настоятельно рекомендуется связаться с квалифицированным инженером-проектировщиком или фирмой.

Хотя существующие паровые котлы можно модифицировать для подачи горячей воды, модернизация агрегата, как правило, является лучшей идеей:

Можно выбрать современное устройство с превосходной эффективностью.
Уменьшение размера агрегата обеспечивает дополнительную экономию сверх той, которая достигается за счет повышения эффективности.

Повторное использование паровых радиаторов

При переходе с пара на горячую воду важно определить, можно ли использовать радиаторы повторно. Некоторые радиаторы предназначены исключительно для пара, и их модификация, как правило, стоит дорого и не рекомендуется; в этих случаях лучше всего использовать другой теплоноситель, например фанкойл.

Хотя радиаторы должны проверяться квалифицированным специалистом, есть один способ сразу определить, предназначены ли они только для пара: если отдельные секции радиатора не соединены трубкой сверху, горячую воду использовать нельзя.

Конфигурация трубопровода радиатора также важна при принятии решения, использовать их повторно или нет. Как следует из их названия, однотрубные системы подают пар и отводят конденсат по одной и той же трубе; в то время как двухтрубные системы имеют отдельную трубу для каждой функции. Две трубы являются обязательными для систем горячего водоснабжения, поэтому модернизация усложняется, если в существующей паровой установке используется только одна труба на радиатор. Иногда даже двухтрубные системы требуют модернизации возвратных труб; если они были разработаны для небольшого потока конденсированной воды, они могут не справиться с полным потоком системы горячего водоснабжения.

Использование паропровода для горячей воды

Имейте в виду, что после перехода на горячее водоснабжение трубопроводы будут подвергаться совершенно иному набору рабочих условий:

Пар поднимается сам по себе, а горячая вода перекачивается. Трубопровод должен выдерживать давление воды на выходе из насоса, а также статическое давление воды в системе.
По подающей и обратной линиям будет проходить вода. Хотя обратная линия предназначена для этого, она больше по размеру, поскольку рассчитана на пропускание пара, а для уравновешивания потока обычно требуются клапаны.

Паровые трубопроводы имеют ряд приспособлений и принадлежностей, которые не нужны при использовании горячей воды, и они вызывают только потерю энергии в виде перепада давления. Любые компоненты, которые больше не нужны после модернизации системы до горячей воды, должны быть удалены, и особое внимание следует уделить термостатическим конденсатоотводчикам, которые могут значительно затруднить поток горячей воды.

Альтернатива переоборудованию: Полная замена системы

Замена системы парового отопления новой системой горячего водоснабжения возможна, но стоимость может быть непомерно высокой на существующих объектах из-за необходимости открывать стены и заменять трубопроводы.Однако, если в здании будет проводиться капитальный ремонт, это будет отличным изменением для полной переделки системы отопления.

Размер трубопровода может быть определен для горячей воды, что устраняет необходимость в использовании клапанов на трубопроводах увеличенного диаметра, которые изначально были рассчитаны для пара. Уравновесить подачу и возврат воды намного проще, если трубопровод имеет соответствующий размер.
Радиаторы можно заменить более эффективными альтернативами, такими как системы водяного теплого пола или тепловые насосы на основе воды.
Автоматизация может быть развернута для всей системы горячего водоснабжения с минимально возможными эксплуатационными расходами.

Это рентабельно только при проведении капитального ремонта. Например, снос полов и стен только для установки новых трубопроводов редко оправдан с точки зрения затрат и выгод.

Когда рекомендуются паровые системы?

В большинстве жилых и коммерческих помещений горячая вода явно превосходит пар с точки зрения первоначальной стоимости, удобства и эффективности.Однако есть определенные области применения, для которых лучше подходит паровая система.

Области применения, где требуется стерилизация

Пар часто используется для стерилизации оборудования в таких областях, как здравоохранение или пищевая промышленность, и наиболее экономичным вариантом является использование одного и того же бойлера для стерилизации и нагрева. Еще одно преимущество пара состоит в том, что любые бактерии в конденсированной воде сразу же погибают во время испарения.

В приложениях, где требуется стерилизация, использование горячей воды для отопления помещений потребует использования двух отдельных котлов, что требует чрезвычайно высоких первоначальных затрат.Следовательно, паровое отопление является рентабельным.

Наличие отработанного пара

Пар часто доступен как отходы промышленных процессов и процессов производства энергии, и он, по сути, обеспечивает бесплатный ввод энергии для систем отопления. Абсорбционный чиллер также позволяет использовать пар для кондиционирования воздуха и охлаждения, но это значительные вложения, которые оправданы только при наличии бесплатного или недорогого пара.

Выводы

Пар является экономически эффективным теплоносителем, если он доступен в качестве технологических отходов или может использоваться для других целей, но горячая вода обеспечивает большую эффективность, безопасность и удобство в жилых и коммерческих помещениях.Если вы планируете переоборудование системы отопления, настоятельно рекомендуется связаться с квалифицированными специалистами, чтобы вы могли определить, какие компоненты системы можно использовать повторно и какие модификации потребуются. В качестве альтернативы, если на вашем объекте будет проводиться капитальный ремонт, подумайте о полной замене системы отопления, чтобы добиться максимальной эффективности.

Схемы трубопроводов для теплоносителя

Несмотря на то, что много внимания уделяется эффективным котлам и инновационным радиаторам, конструкция системы трубопроводов часто является причиной или выходом из строя гидравлической системы отопления.Хорошая система трубопроводов может быть разницей между шумной, неудобной, энергоемкой системой и системой, обеспечивающей комфорт во всех комнатах дома.

Чтобы спроектировать эффективную систему, вы должны согласовать источник тепла с «излучателями тепла», то есть радиаторами и конвекторами. Некоторые типы излучателей тепла лучше всего подходят для источников тепла с относительно высокой температурой. Например, знакомые конвекторы с плинтусом из оребренных труб, используемые во многих жилых и коммерческих зданиях, хорошо работают с температурой воды выше 150 ° F, но не с низкотемпературными системами, такими как тепловые насосы с грунтовым источником (см. Таблицу «Соответствие Компоненты »).

После того, как вы выбрали котел и несколько излучателей тепла, вам понадобится система трубопроводов, разработанная для получения максимальной отдачи от этого отопительного оборудования с точки зрения комфорта и эффективности. В этой статье рассматриваются достоинства и недостатки четырех методов прокладки трубопроводов, которые подходят для использования с оборудованием, часто используемым в жилых и небольших коммерческих зданиях.

Последовательная цепь

В последовательном контуре простейшая гидравлическая система трубопроводов, радиаторы и котел находятся в одном общем контуре.Радиаторы в конце контура часто больше, чтобы компенсировать более низкую температуру воды.

В простейшей гидравлической распределительной системе все излучатели тепла соединены в общий контур или «контур» с источником тепла. В этом устройстве температура воды постепенно понижается по мере того, как она перемещается от одного источника тепла к другому. Это снижение температуры необходимо учитывать при выборе и размере излучателей тепла.

Распространенной ошибкой является определение размеров излучателей тепла на основе средней температуры воды в системе.В случае последовательного контура вы должны рассчитывать тепловые излучатели в зависимости от температуры воды в их конкретных местах в контуре трубопровода. Если вы этого не сделаете, вы услышите жалобы на перегретые комнаты в начале контура трубопровода (ближайший к источнику тепла) и на неудобно прохладные комнаты в конце.

Основным преимуществом последовательных цепей является простой и недорогой монтаж. Однако, поскольку вода протекает через все излучатели тепла, когда циркуляционный насос работает, вы не можете использовать клапан для регулирования тепловой мощности данного излучателя.Если бы вы это сделали, вы бы ограничили поток через всю систему. Другими словами, у последовательных цепей есть недостаток, заключающийся в том, что они не позволяют независимое управление отдельными излучателями тепла в соответствии с потребностями комфорта.

Как правило, последовательные цепи лучше всего подходят для высокотемпературных излучателей тепла, таких как плинтус из оребренных труб, в небольших зданиях, которые контролируются как одна зона. Их не следует использовать с излучателями тепла с высокими характеристиками падения давления, такими как теплые полы и некоторые конвекторы фанкойлов.

Однотрубные системы

Однотрубная система изолирует котел от основного контура трубы, когда котел не работает. Тройники и клапаны с термостатическим управлением отбирают воду из основного контура, направляют ее через радиаторы, а затем возвращают в основную линию.

«Однотрубная система» или «система Monoflo», как ее иногда называют, представляет собой распределительную систему, в которой используются специальные тройники для отвода части горячей воды по разветвлению трубопровода.Если ручной или автоматический регулирующий клапан размещен на пути ответвления трубопровода, поток воды через данный теплоизлучатель можно полностью контролировать. Это позволяет вам контролировать скорость вывода тепла от каждого излучателя тепла, не влияя на всю систему. Таким образом, однотрубные системы обладают потенциалом для управления зонами от одной комнаты к другой — функции, не предлагаемой последовательными цепями. В большинстве случаев обширное зонирование может быть выполнено с меньшими затратами с помощью однотрубной системы, чем с любым другим типом распределительной системы.

Поскольку тепловая мощность от каждого излучателя тепла может регулироваться независимо, однотрубные системы также позволяют увеличивать размеры отдельных излучателей тепла. Эта функция может быть хорошо применена в ванной комнате, где можно настроить негабаритный излучатель тепла для быстрого нагрева комнаты перед принятием душа или ванны, а затем сбросить настройки для поддержания нормальной комфортной температуры. Если бы вы сделали это с последовательной схемой, вы бы постоянно перегревали комнату.

Плинтус из оребренных труб, панельные радиаторы и конвекторы фанкойлов можно комбинировать и комбинировать по желанию, при этом все они подключаются как отдельные ответвления от главной распределительной цепи.Каждый агрегат по-прежнему необходимо подобрать в соответствии с температурой воды, которую он получает из основного контура. Эта главная цепь обычно проходит по периметру здания и проходит под излучателями тепла, расположенными на внешних стенах. Такая компоновка экономит деньги за счет минимизации количества труб, используемых между основным контуром и излучателями тепла.

Наилучшим способом управления однотрубными системами является обеспечение постоянной циркуляции нагретой воды по главному контуру в течение отопительного сезона.Термостаты открываются и закрываются по мере необходимости для удовлетворения потребности в отоплении отдельных комнат. Поскольку используется постоянная циркуляция, лучше всего подключать котел к системе, как показано выше. Циркуляционный насос котла работает только при пожаре котла. В других случаях поток воды в основном контуре идет в обход котла, уменьшая потери тепла вне цикла.

Многозонные и многоконтурные системы

В многозонной системе для каждой зоны используется отдельный основной контур, обеспечивающий воду примерно одинаковой температуры в каждую зону.Предпочтительный метод — использовать небольшой циркуляционный насос и обратный клапан на каждом контуре.

Другой метод зонирования гидронной системы использует отдельный контур трубопровода для каждой зонированной области. Есть два способа настроить это; использование отдельного циркуляционного насоса для каждой зоны или одного циркуляционного насоса большего размера и нескольких электрических зонных клапанов. Я предпочитаю первый метод по следующим причинам:

• Циркуляционные насосы с малой зоной потребляют меньше электроэнергии и работают только тогда, когда соответствующая зона требует тепла.Для сравнения: единственный более крупный циркуляционный насос в системе с зонным клапаном должен работать всякий раз, когда одной или нескольким зонам требуется тепло.

• Когда один большой циркуляционный насос работает только с одной активной зоной, скорость потока может быть достаточно высокой, чтобы создавать раздражающие шумы потока в трубах.

• При выходе из строя циркуляционного насоса нагрев прерывается только в одной зоне. Остальные зоны работают в обычном режиме. Выход из строя циркуляционного насоса в системе с зонным клапаном предотвратит доставку тепла ко всей системе.

Важно отметить, что подпружиненный обратный клапан должен быть установлен в каждой зоне мульти-циркуляционной системы. Если нет обратных клапанов, и только одна зона требует тепла, теплая вода будет течь в обратном направлении через контуры, которые должны быть отключены. Это ограничит тепловую мощность активного контура. Это также может привести к попаданию нежелательного тепла в излучатели тепла в теплую погоду, когда котел работает только для нагрева воды для бытового потребления.

У многозонных систем с отдельными контурами есть еще одно преимущество: в каждую зону поступает вода примерно одинаковой температуры.Это может позволить уменьшить размеры излучателей тепла по сравнению с последовательной схемой. Если излучатели тепла имеют соответствующий размер, вы также можете эксплуатировать систему при немного более низкой температуре, что повысит ее общую эффективность.

Двухтрубные системы

Двухтрубная система подает воду к каждому радиатору по всей системе почти с одинаковой температурой. Все радиаторы подключаются между общей питающей магистралью и общей обратной магистралью. Двухтрубные системы чаще встречаются в коммерческих зданиях и хорошо подходят для конденсационных котлов.

Наиболее распространенный тип гидравлической распределительной системы в коммерческих зданиях известен как двухтрубная или параллельная система. В этой конструкции, которая также может использоваться в жилых системах, каждый излучатель тепла расположен в отдельной ответвленной цепи, которая подключается к общей питающей магистрали и общей обратной магистрали. Каждая ответвленная цепь проходит «параллельно» другим, позволяя каждому излучателю тепла получать воду примерно одинаковой температуры. Теоретически это позволяет использовать тепловые излучатели меньшего размера в каждой комнате.

Предпочтительный метод подключения ответвленных цепей к сети показан выше. Эта конструкция, называемая «системой обратного возврата», приводит к сбалансированному потоку через ответвленные контуры.

На этой диаграмме показаны типичные рабочие диапазоны различных источников водяного тепла, излучателей тепла и трубопроводных систем, хотя в необычных обстоятельствах иногда могут потребоваться конструкции, выходящие за пределы этих диапазонов.

Поскольку каждый излучатель тепла получает воду примерно одинаковой температуры, перепад температур между подающей и обратной линиями котла будет меньше, чем в системе последовательных трубопроводов.Например, в типичной параллельной системе перепад температуры между подающей и обратной линиями котла может составлять всего около 10 ° F. Напротив, типичная последовательная система может иметь падение температуры на 20 ° F или более. Меньший перепад температуры в двухтрубной системе помогает поддерживать температуру воды, возвращающейся в котел, выше точки росы выхлопных газов, тем самым предотвращая конденсацию дымовых газов.

Двухтрубные системы — лучший выбор для использования с низкотемпературными источниками тепла, такими как тепловые насосы или конденсационные котлы.Системы теплых полов можно рассматривать как двухтрубные, поскольку каждый контур пола подключен параллельно с другими контурами на распределительных станциях. Двухтрубные системы также позволяют легко зонировать, используя клапаны для регулирования потока через любой данный излучатель тепла.

% PDF-1.4 % 581 0 объект > эндобдж xref 581 98 0000000016 00000 н. 0000002904 00000 н. 0000003066 00000 н. 0000003953 00000 н. 0000004571 00000 н. 0000005018 00000 н. 0000005132 00000 н. 0000005244 00000 н. 0000005343 00000 п. 0000005766 00000 н. 0000006373 00000 н. 0000007041 00000 н. 0000007555 00000 н. 0000007646 00000 н. 0000009952 00000 н. 0000011842 00000 п. 0000014011 00000 п. 0000016317 00000 п. 0000016431 00000 п. 0000018380 00000 п. 0000020248 00000 п. 0000021327 00000 п. 0000021740 00000 п. 0000022823 00000 п. 0000023131 00000 п. 0000026062 00000 п. 0000031342 00000 п. 0000031682 00000 п. 0000031760 00000 п. 0000032662 00000 п. 0000032740 00000 п. 0000033015 00000 п. 0000033093 00000 п. 0000033708 00000 п. 0000033786 00000 п. 0000034128 00000 п. 0000034206 00000 п. 0000034548 00000 п. 0000034626 00000 п. 0000034967 00000 п. 0000035045 00000 п. 0000035387 00000 п. 0000035465 00000 п. 0000035807 00000 п. 0000035885 00000 п. 0000036227 00000 п. 0000036305 00000 п. 0000036646 00000 п. 0000036724 00000 н. 0000037064 00000 п. 0000037142 00000 п. 0000038045 00000 п. 0000038123 00000 п. 0000038464 00000 п. 0000038542 00000 п. 0000038883 00000 п. 0000038961 00000 п. 0000039302 00000 п. 0000039380 00000 п. 0000039722 00000 п. 0000039800 00000 н. 0000040141 00000 п. 0000040219 00000 п. 0000040560 00000 п. 0000040638 00000 п. 0000040980 00000 п. 0000041058 00000 п. 0000041399 00000 п. 0000041477 00000 п. 0000041818 00000 п. 0000041896 00000 п. 0000042238 00000 п. 0000042316 00000 п. 0000042985 00000 п. 0000043063 00000 п. 0000043404 00000 п. 0000043482 00000 п. 0000043824 00000 п. 0000043902 00000 п. 0000044243 00000 п. 0000044321 00000 п. 0000044663 00000 п. 0000044741 00000 п. 0000045411 00000 п. 0000045489 00000 п. 0000045862 00000 п. 0000045940 00000 п. 0000046277 00000 п. 0000046355 00000 п. 0000046629 00000 п. 0000046707 00000 п. 0000047081 00000 п. 0000047159 00000 п. 0000047497 00000 п. 0000054169 00000 п. 0000191760 00000 н. 0000002715 00000 н. 0000002256 00000 н.

Горячая вода и отопление из одной трубы: Горячая вода и отопление из одной трубы

Как устроено водоснабжение в многоэтажке — Добродушный Сантехник

Холодное водоснабжение или ХВС

Какое давление в системе?

9-ти этажки

12-20 этажей

«Подогрев ГВС»

виды, схемы монтажа и соединения батарей

Однотрубная система

Двухтрубная система

Схемы подключения батарей

Боковое одностороннее подключение радиаторов

Диагональное подключение

Нижнее подключение

Подключение Тихельмана

Рекомендации по выбору места для установки радиаторов

Еще раз о воде. Горячей

Жителей Екатеринбурга заставляют мыться в технической жидкости. Скандал плавно перетекает в суд

Главная проблема газовых котлов с горячей водой и как ее решить

Проблемы, возникающие у пользователя

Что происходит, когда включают горячую воду на одной точке забора

Что происходит, когда включают горячую воду одновременно на двух точках забора

Способы решения проблемы

Используйте водонагреватель

Эффективность предложенного способа

Однотрубные тройники с переключателем — Механическая ступица

Нижеследующее предоставлено непосредственно из статьи под названием «Ноу-хау Monoflo от B&G».

Однотрубная система, используемая в старых системах центрального отопления

Что такое однотрубная система?

Байпасы

Ограничения однотрубной системы

Двухтрубная система

Основные принципы однотрубных паровых радиаторов

Компоненты однотрубного парового радиатора

Какие радиаторы использовать с однотрубным паром?

Клапан какого размера?

Дополнительная литература

Системы распределения тепла | Министерство энергетики

Преобразование системы отопления: пар в горячую воду

Убедитесь, что ваш проект переоборудования системы отопления разработан профессионально.

Как создавалось паровое отопление в 20 веке

Ищете инженера-проектировщика сантехники для вашего строительства?

Преимущества горячей воды перед паром по эффективности

Процедура переоборудования системы отопления

Расчет тепловой нагрузки и мощность котла

Повторное использование паровых радиаторов

Использование паропровода для горячей воды

Альтернатива переоборудованию: Полная замена системы

Когда рекомендуются паровые системы?

Области применения, где требуется стерилизация

Наличие отработанного пара

Выводы

Схемы трубопроводов для теплоносителя

Последовательная цепь

Однотрубные системы

Многозонные и многоконтурные системы

Двухтрубные системы

About Author

alexxlab

Добавить комментарий Отменить ответ

Рубрики
