Готические окна – Готическая архитектура 5. Готические своды, арки, конструкции, окна, детали, карнизы

Готика. LEGO средневековья.: agritura — LiveJournal

О чем же еще писать в Рождество, как не о храмах!

С праздничком всех!

9 - Copie
Собор Парижской Богоматери. А не разобрать ли нам его по косточкам?

Ну что, продолжим?

Подобных «словарей» и «энциклопедий» я видела немало, но интересных среди них почти не встретишь обычно это нудноватые «сухие» справочники. Попробуем все же найти в этом что-нибудь занимательное! Сама я вместе с вами займусь самоликбезом.

11
Эволюция готического окна (сверху вниз, слева направо)

Немного о готике мы уже поболтали и уяснили некоторые региональные ее особенности. Кроме того, что я вам уже рассказала, знаю я мало, так что будем вместе постигать.

Готических соборов я видела немного – в Праге да в Вене, уже говорила. Теоретически могла видеть в Кракове, но я тогда еще не интересовалась ни готикой в частности, ни архитектурой вообще. Более того, только сейчас я узнала, что цеквушка в городе моего детства Эберсвальде-Финове тоже готическая!

Эберсвальде
Дорогой моему сердцу Эберсвальде-Финов, город детских снов. И готическая церковь 14 века

Она была построена в 1333 году и является типичным образцом кирпичной немецкой готики! Кроме того, немецкая Википедия утверждает, что колокольня собора самая высокая среди церквей такого типа. А я чуть ли не каждый день ходила мимо в течение шести лет и ничего такого не подозревала! Вот почему, оказывается, мне так нравится готика!

Но мы отвлеклись от нашей азбуки. Приступим.

Арка. Знакомое слово, готические строители не были первооткрывателями арки. Первыми арку стали использовать строители еще в Междречье, а подхватили их почин римляне. Они очень широко применяли ее, где только возможно. Из римского зодчества арка перекочевала в романское, а затем и в готическое. Считается, что в готике использовались только стрельчатые, изломанные проемы, однако встречаются и полуциркульные, более свойственные для романских зданий. В ранней готике можно видеть и комбинации. Хотя, конечно, стрельчатая арка – самый яркий и типичный признак готического стиля. Арки служили как опорой, так и украшением – красиво же, правда? . В готике арки и аркады - очень частое явление; более того, это основа каркасной системы архитектуры.

2 Сенжермен Лосеруа Париж
Стрельчатая арка, собор Сен-Жермен Лосеруа, Париж

Стрельчатая арка могла выдерживать гораздо большие нагрузки, так как вектор был направлен более вертикально вниз, тяжесть словно соскальзывала на опору. В основе крестово-нервюрного свода лежал подобный же принцип, но об этом мы поговорим позже.

Следует добавить, что и дверные, и оконные проемы по верхнему краю оформляли таким же образом – в виде наконечника стрелы. Это создавало особую гармонию и подчеркивало устремленность вверх, к небу.

31 окно
Стрельчатые готические окна разных стилей - ранняя, лучистая и пламенеющая готика (слева направо)

Аркада. Здесь все понятно – ряд арок. Аркады из единичных, а иногда и сдвоенных арок украшали трифории, хоры, эмпоры, галереи. Чем больше арок, тем более подчеркнута «сетчатость» пространства, схожесть интерьера с загадочным лесом с его устремленными ввысь стволами и переплетенными ветвями.

2 (2)
Не сложно заметить, что в основе организации внутреннего пространства готических соборов лежит аркада. Узор на окнах справа видите? Это массверк в "пламенеющем" стиле. А что-то вроде пробочек в потолке? Это замковые камни.

Аркатура. Это тоже аркада, только «ложная». Арки слепые, как бы прислоненные к стене. Аркатурами украшали как наружную часть стены, так и «внутренности» собора.

Аркбутан. Очень, очень важная штука! Я уже о ней писала – это наружная подпорка, смахивающая на конечность краба. Такая полуарка, упирающаяся в стену; выглядит эффектно, но немного зловеще. Аркбутаны – самый типичный признак готического собора, хотя в рудиментарном виде применялись еще римлянами. Они могли упираться на опоры, уходящие в фундамент, а могли возлежать поверх контрфорсов. Аркбутаны обычно пристраивали со восточной стороны. Они решеткой окружали апсиду и деамбулаторий, так как именно эта часть собора обычно была самой светлой и легкой. Здесь устанавливались огромные окна, площадь каменных стен была минимальной, поэтому необходима была поддержка извне. Эта часть собора, восточная,  была "непарадной", в отличии от западного фасада, у Нотр-Дам-де-Пари, к примеру, она выходит на реку. Поэтому и на старых гравюрах охотнее изображали западный фасад с парадными порталами.

Аркбутаны Осер
Аркбутаны, собор в Осере

Аркбутаны Париж
Аркбутаны, Нотр-Дам-де-Пари

Архивольт. Тоже не готическое «изобретение», однако в период готики архивольты стали очень своеобразными и невероятно роскошными. А что это? Это такой слоистый ободок вокруг врат, многочисленные складки, украшающие портал. Их делали и в романских храмах, но там они все-таки были поскромнее. В готических соборах архивольты были многослойными, их обильно украшали скульптурным и лепным декором.

can-stock-photo_csp13372700
Архивольт в разрезе.

23 Портал Сент-Андре, Бордо
Портал храма Сен-Андре в Бордо. Видна система архивольтов, украшенная скульптурами, и прекрасный надвратный тимпан.

Астверк. Это из немецкой готики. И слово немецкое, у них много было всяких «верков»: от Ast — "сук, ветка" и Werk — "работа". Это особый вид готического орнамента в виде переплетенных сухих ветвей. Такое «украшение» отражало символику тернового венца. Поначалу этот мотив использовался в архитектурном декоре, а затем перекочевал и в ювелирное и декоративно-прикладное искусство.

12 астверк


Астверк

Вимперг. Красивая штучка – конический щипец, остроугольный такой треугольник над порталом или окном, часто украшенный лепниной. Такой можно видеть, к примеру, над западным фасадом Нотр-Дам-де-Пари, и над порталами Буржского собора и еще много-много где.

28 Вимперг2
Вимперг

И еще

25 Вимперг Страсбург
Целых три в виде короны

28 Вимперг Портал страсбург
Вимперг, венчающий портал Страсбургского собора

28 Вимперг

Ещё вимперг

Замковый камень. Ударение на втором слоге, а не на первом. Это важная деталь стрельчатой арки (см. на картинке), а затем и нервюрного свода). Именно в замковый камень упираются ребра свода, например, он берет на себя нагрузку. Поначалу он был просто камнем, не особо эстетичным, но затем его стали украшать и оформлять в виде цветов, розеток, всяких свисающих штуковин и т.п., так что со временем замковый камень стал довольно эффектной штучкой.

1 Замковый камень
Замковый камень. И еще разные:

1 замковый камень брит

1 замковый камень2

1 замковый камень часовня Верже-де Сан-Жерве Париж

И еще замковые камни в разных интерьерах:

1 замковый камень  Шартрский собор


Шартрский собор

1 замковый камень 3.

1 замковый камень Честер
Честерский собор

Капелла. Часовня по-нашему. Ограниченное чем-либо пространство, уединенное местечко для молитв, посвященное какому-либо святому и/или служащее местом погребения какой-либо знатной особы или опять же святого. Что-то вроде православного придела. Нередко такие "закуточки" размещали в восточной части собора, неподалеку от алтаря. Если смотреть снаружи на собор, они образовывали что-то вроде короны с выпуклостями (посмотрите последнее фото предыдущего поста, там это хорошо видно). Это так и называется - венец капелл. Мы говорили с вами о королевской усыпальнице в Сен-Дени, так вот там собор почти весь состоит из капелл.

15 Капелла Лимож
Капелла в Лиможе

16 Капелла Бурбонов Лион

Капелла Бурбонов в Лиможе

16 Капелла Генриха 7

Капелла Генриха Седьмого

16 капелла Мант

Капелла в Манте

16 Капелла Селисбери

Капелла в Солсбери

16 Капелла

16 Королевская Капелла Бро

Королевская капелла в Бро.
Рассматривая эти картинки, вы уже сами можете узнать и назвать некоторые элементы.

Капитель. В романских храмах, если помните, поначалу капители колон вообще не украшали – были они цилиндрическими или кубическими – скукота, да и только. Затем спохватились и стали декорировать их всяческими красивостями, скульптурами святых, в основном. В готические времена уже развернулись вовсю! Одним из самых популярных мотивов был лист аканта (растение такое, «медвежья лапа еще называется), а также виноградные грозди, цветы и все те же святые.

18 Капители все
Разные виды готических капителей

Контрфорс. Вертикальный выступ стены, подпирающий ее снаружи. Мог быть самостоятельным, а мог составлять общую систему с аркбутаном.

Контрфорсы
Собор в Сен-Дени. Видно, как аркбутаны опираются на контрфорсы.

Консоль. Выступающая из стены конструкция, служащая опорой, карнизом для чего-то. Тоже обычно богато декорировалась, да так, что со временем ее утилитарная функция стала вторичной, консоль нередко была «ложной» и служила просто украшением.

Краббы. К десятиногим ракообразным никакого отношения не имеют. Это такие загогулины, смахивающие на ряд запятых, которыми украшали разные архитектурные детали. Благодаря им, любая линия становится похожей на гребень дракона. Может быть, благодаря краббам (и химерам, конечно) готика обычно невольно ассоциируется с чем-то зловещим.

14 Вимперг2
Весь этот вимперг окаймлен краббами

Крестоцвет. Вот уж точно символ готики, не отнимешь! Очень симпатичная деталь декора в виде цветка… правильно, крестоцвета. Ею венчали верхушки вимпергов, шпили, фиалы. Ни с чем не спутаешь!

19 Креестоцвет, церковь в Труа

20 Крестоцвет
Всяческие крестоцветы

Леттнер. Перегородка, отделяющая клирос, место, куда можно входить лишь священникам, от остального пространства церкви. В готических соборах его украшали в соответствии с остальным убранством храма. В православных храмах его роль играл иконостас, правда, литтнер был всего лишь перегородкой, хоть и богато украшенной, а иконостас – одно из самых святых мест в православном храме. В ранних христианских храмах алтарная преграда была низкой, без икон. Она больше была похожа на леттнер.

35 Леттнер собора Сент_николас Диксмёйле  Бельгия
Леттнер собора Сент-Николас в Диксмёйле, Бельгия

Массверк. (иногда еще с одним «с» пишут). Особый готический плетеный орнамент, которым украшали верхнюю часть окна. В зависимости от доминирующего стиля, орнамент имел самые разные формы, нередко – довольно вычурные: языки пламени во времена «пламенеющей» готики, крестовидные цветы, окружности и «сердечки» и т.д.
Нервюры. Звучит непонятно, да и выглядит непривычно. Это знаменитое ребро крестово-нервюрного свода – небольшая трабекула в сложном организме готического свода.

Целая куча массверков:

8 1 массверк

8 Массверк 1

8 массверк

21 image089-full

21 Массверк  Баден-Вюртенберг, Бебенхаузен монастырь
Баден-Вюртенберг, монастырь Бебенхаузен

21 Массверк Готтингем
Массверк из Гёттингема

21 массверк

21 массверк Йорк

21 Массверк Йорк (2)

Массверк Йоркского собора

8 Массверк Аббатство ЕДБУРГ
Массверк церкви аббатства Эдбург

9 массверк Альтенберг, германия
Массверк церкви в Альтенберге, Германия

Нервюры – ребра, каркас; распалубки, их соединяющие – паруса. Сначала нервюры были простыми – крест-накрест. Со временем переплетение нервюр становилось все сложнее, они были организованны по-разному в каждом соборе. Британцы любили пучки нервюр, во Франции переплетения нервюр нередко были похожи на паутину.

0_b3f78_ecd5c65a_orig

Нервюры. Тут стащила

0_8f62a_3577fe65_L
Каркасная система готического собора

485
Схема кладки готического свода (ЗДЕСЬ взято)

Очень много видов нервюрных сводов:

23 своды 6

23 Своды английская
Англия

23 Своды Англия Венсминстер
Англия, Венсминстер

23 своды Бристольский собор
Бристоль

23 своды Вустер
Вустер

23 Своды Клермон

Колермон (и литннер видите?)

23 своды Нуайон
Нуайон

23 Своды

23 Своды4

25 Свод Аббатство Фонтхилл
Аббатство Фонтхилл

25 Свод Капелла королевского колледжа
Кембридж. Капелла Королевского колледжа (пучки нервюр)

25 Свод Карлиоль2
Карлиоль

25 Свод СанХуан в Толедо
Толедо, Сан-Хуан

25 Свод Селисбери2
Солсбери

25 Свод Сивилья
Севилья

25 свод Шарль Кайе Рено
?

25 Свод
?

25 Своды Бурж
Бурж

Пинакль. Небольшая такая псевдо-башенка, узенькая и вытянутая. Путаю ее с фиалой, но пинакли – это сама башенка, а фиал – ее навершие. А сверху это все обычно венчает крестоцвет. На самом нередко можно видеть краббы – о них вы уже знаете.

26 пинакли
Пинакль. И ещё:

26 пинакль 1
26 Пинакль

Портал. Про тимпан и архивольты с вимпергом читали? Вот все это вместе с дверями и еще целой кучей архитектурных излишеств составляло портал. Одна из самых эффектных и ярких частей наружного декора готического собора. Нередко на одном фасаде красовались сразу три роскошных портала, как, например, в Соборе Парижской Богоматери или в Шартрском соборе.

23 Портал в Труа, СенУрбан

23 портал Девы НотрДамде Пари

23 Портал Личфилд

23 Портал Руанского собора

23 Портал Сент-Андре, Бордо2

23 Портал собора Парижской Богоматери

23 Портал СтМишель в Везле

23 Портал

23 Порталы Бурж
Вот такие разные порталы

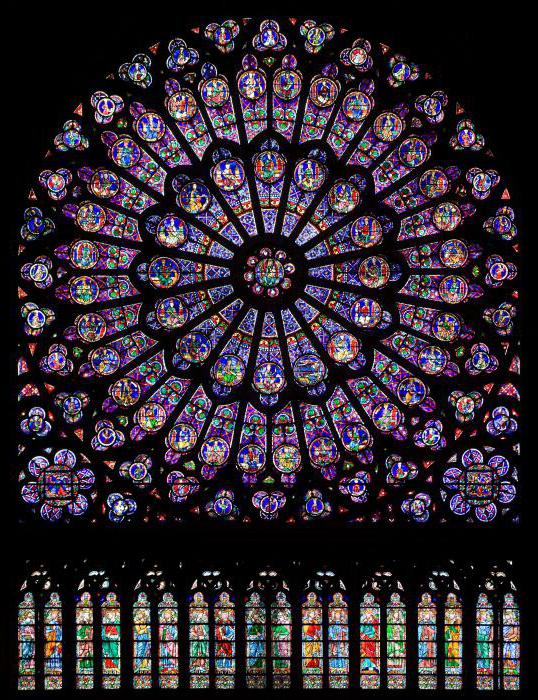

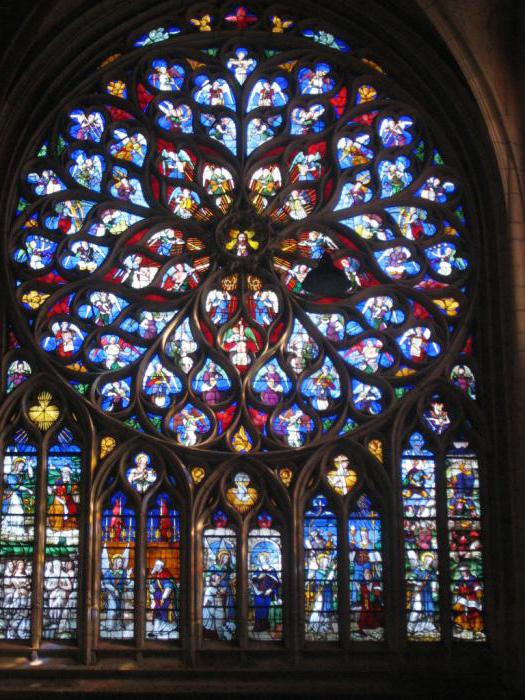

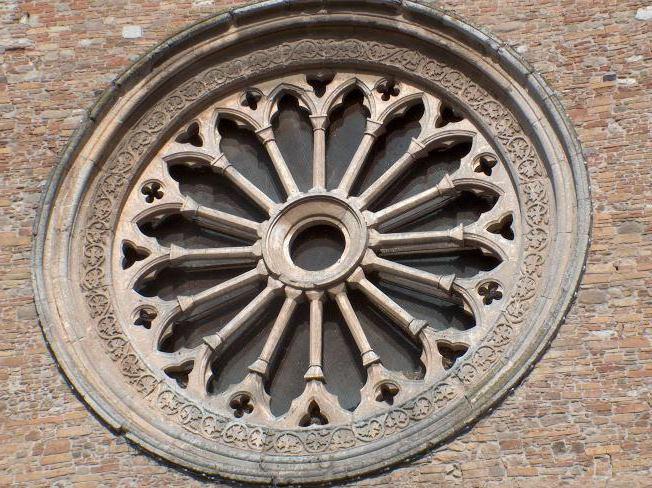

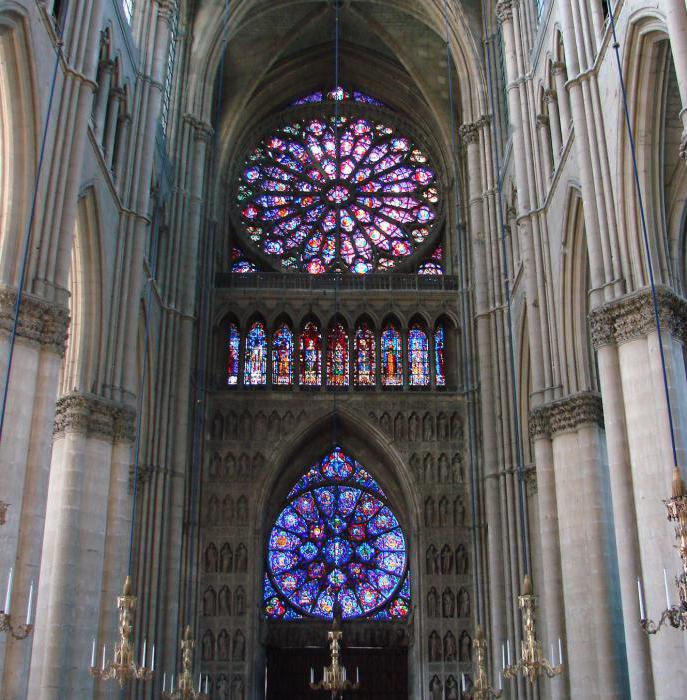

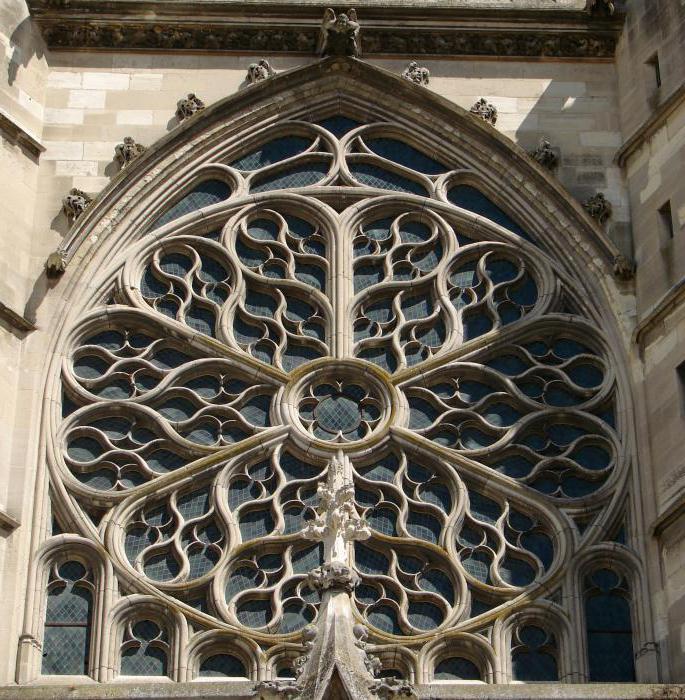

Роза. Тут все просто – круглое готическое окно. Каждый уважающий себя собор имел розу. В кружевные промежутки вставляли цветные стекла, через которые внутрь храма проникали разноцветные лучи света, и настоящие розы завидовали этой красоте!

24 Розетка 2

24 Розетка 4

24 Розетка 5

24 розетка Бове

24 Розетка Руан

24 Розетка СентЭтьен

24 Розетка Шартр

24 Розетка, собор Линкольн

24 Розетка

24 Розетка1

24 Розетка2

Рыбий пузырь. Так неромантично назвали практичные немцы один из видов готического орнамента. Англичане похожий орнамент называли более возвышено – «пламенеющий» стиль.

Рыбий пузырь1
Орнамент "рыбий пузырь"

Тьерсерон. А также ожива, лиерна и щековидная арка. Это совсем уж высший пилотаж, но вдруг вам пригодится – блеснете в офицерском собрании. Речь идет о названии разных типов нервюр в системе крестово-нервюрного свода. На картинке более понятно:

тьерсерон

Взяла ТУТ

Тимпан. Когда квадратные двери вписывали в полуциркульную арку портала, возникал вопрос – что делать с полукруглым кокошником над дверями (именно эта ненужная, казалось бы, деталь, называлась тимпаном)? Пустым оставлять негоже, его стали украшать фигурами. Как известно, готика не любит полукружий, над такими тимпанами стали устанавливать радуги архивольтов, а еще выше – вимперги. Или чуть по-другому, зависело от фантазии зодчего.

23 Портал 4

Вот этот кокошник над проемом, украшенный четырехлистником, и есть тимпан. На порталах (выше) вы могли видеть самые разные варианты его декора.

33 Тимпан Клюни

Тимпан собора в Клюни

32 Тимпан НотрДам де Пари
Тимпан в Нотр-Дам де Пари

Травея. Поперечная пространственная ячейка, составляющая одну из структурных единиц внутренней организации собора. Ограничивалась обычно шестью пятами колон, на которые опирались арки. От количества травей зависело и число венчающих их нервюрных шатров. Как-то так.

Трифорий. Это такая узкая галерейка, украшенная аркадой. Она проходила в толще перегородки, отделявшей главный неф от боковых. Нередко представляла собой ряд тройных аркад, откуда и название. Проход мог быть настоящим, по трифорию могли гулять священники (или горбатые звонари), но частенько его делали ложным, декоративным.

23 Своды5

Вверху - ряд строенных окон, это- трифорий

2 Нуайон2

Фиала (Фиал) Уже говорила о ней, когда писала о пинакле. Фиала могла быть не только на пинакле, она украшала и другие детали, например, вертикальные выступы контрфорсов.

34 Пинакль1
Башенка - пинакль, наконечник - фиала, в самом верху - крестоцвет

Эмпоры. Трибуны или галереи, побольше трифория . Отдельные помещения, например, для женщин или царственных особ. Иногда их отождествляют с хорами, так как они располагались в верхних ярусах собора. Как ни странно, они также бывают ложными (или мнимыми) – вроде бы, проемы есть, а эмпоры нет.

Что еще есть в готическом  соборе?

Орган
Орган

Башня здания Рю-Тампль Париж
Башенка вот такая миленькая

29 Байё

Не знаю, как называется, но симпатично

30 19 киосков в соборе в Байё
19 киосков с местами для сидения в Байё

15 Витраж
Витраж

Вот так мы, в основном, разобрались. Теперь вы, обогащенные знаниями, можете смело отправляться рассматривать готические соборы, зная, как там все называется, а я спать пошла.

Готические окна | История архитектуры

Большая часть романских окон представляла собой простые проемы, которые застеклялись по окончании здания. Но мало найдется готических окон, которые с самого начала не были бы застеклены. Романские окна по необходимости были узкими: отсутствие переплетов принуждало уменьшать их размеры.

Еще более повелительно требовала этого устойчивость здания: ведь цилиндрические своды больших нефов имели в качестве контрфорсов лишь стены здания, и эти стены должны были обладать чрезвычайно большой сопротивляемостью; крестовые своды, имевшие повышенные профили, также требовали солидно построенных щековых стен. Ввиду этого романские стены являлись опорными массивами, и, чтобы не ослаблять их, надо было доводить оконные проемы до минимальных размеров, какие только допускались требованиями освещения.

Появляется система конструкции на нервюрах. С этого времени силы распора концентрируются на устоях, и, чтобы сдержать давление сводов, достаточно становится изолированных контрфорсов; масса стены теряет свое значение для устойчивости, ничто не препятствует сделать в ней любые отверстия. И мы видим, как исчезает тело стены. Его заменяет каменная решетка, скрепленная железными брусками, не дающими ей покоситься; ячейки этой решетки застеклены.



Переплет и способ его укрепления; профили подоконников и оконных переплетов

Устройство и укрепление застекления. — В средине века не умели изготовлять стекло в виде больших листов. Застекление составлялось из небольших кусков стекла, вделанных в свинцовую оправу (рис. 261). Затем стекло устанавливалось в паз и прикреплялось к железной решетке проема посредством клинышков С и свинцовых обвязок.

Рис. 261

Профиль подоконника. — Устроенный таким образом переплет представляет плоскость прочную, но недостаточно водонепроницаемую. Поэтому возникла необходимость отвести наружу не только ту воду, которая во время дождя захлестывает окна извне, но и ту, которая может просочиться в щели застекления и стекать вдоль внутренней поверхности стен.

Профиль подоконника, изображенного на рис. 262, обеспечивает такое удаление воды. При одном взгляде на чертеж внутренней стороны подоконника (рис. 262, R) нетрудно понять, какие гарантии представляет такое устройство и против затекания внешних вод (f) и против внутренних вод, образовавшихся путем просачивания или вследствие охлаждения испарений.

Рис. 262



Профиль брусков оконных переплетов. — Каменный переплет, расчленяющий отверстие проема, каков бы ни был рисунок переплета, состоит из каменных, все более и более разветвляющихся брусков.

На рис. 263 показан главный стержень a, от которого отходит ответвление b, затем от этой ветви b отходит еще меньшая ветвь с и т. д. Необходимо, чтобы профили всех этих ответвлений были согласованы между собой; разрез их показывает, как производилось это согласование. За исходный берут профиль последней ветви с; в наиболее простой форме он может представлять прямоугольник со срезанными углами и с пазом для вставления переплета; этот профиль и принимают.

Рис. 263

Чтобы перейти от этого профиля к профилю более крупной ветви b, элемент с, так сказать, включается в общую массу. Новый профиль сохраняет элементы предыдущего плюс два новых элемента в форме валов. Затем, путем подобного же добавления, переходят от второго профиля к третьему — а.

И так постепенно элементы не только собираются в пучок, но и проникают друг в друга, что позволяет придать переплету чрезвычайную легкость. Пример А (Амьен) можно рассматривать как типичный для оконного застекления в XIII в. В XIV в. детали уточняются и количество их увеличивается. В XV в они получают ломаное очертание, показанное на чертеже В.

XVI в., реагируя против этих излишеств, резко переходит от крайней сложности к абсолютной простоте и заменяет профилированные переплеты столбиками, лишенными всяких украшений, кроме небольшой срезки ребер в виде желобков; но метод последовательного врезания элементов сохраняется.

С точки зрения составления профилей решение безупречно; но выбор деталей вначале был не всегда безукоризнен: в горизонтальных частях сети (ш), в желобках, разделяющих валики, скопляется вода, которая при замерзании образует трещины. XV в., по-видимому, именно для устранения этой опасности, остановился на профилях без валиков, типа В.



Общий рисунок и конструкция переплетов

XII век и начало XIII века. — В XII в. окно еще не занимает всего поля, очерченного щековой аркой свода, — оно сохраняет вид проема, проделанного в стене, и переплет окна сводится к средней стойке, двум стрельчатым аркам и завершающей розе (рис. 264). До 1220 г. стойки обычно выполняются рядами кладки. Начиная с этого времени, входит в употребление монолитная колонка с вертикальной слоистостью. В эпоху постройки собора Парижской Богоматери венчающая роза еще имеет вид каменного кольца. Чтобы предупредить его разрывы, помещают это кольцо в фальцы свободно, а клиньями кладки, поддерживающей его, служат простые сегменты круга, как это показано на рис. 264, А.

Рис. 264

Середина XIII века. — Вскоре замечают, что сегменты А ломки; чувствуется, что было бы целесообразно укрепить вогнутую часть их выступом, подобным В; это подкрепление можно получить без большой затраты камня, вытесывая ее из той же части плиты, которую пришлось бы обрубать. Отсюда возникает вариант, принятый в Амьене (рис. 264): R показывает оси, В и X' уточняют детали. Такие же приемы наблюдаем мы и в Реймском соборе (рис. 265, A.M.N).

Рис. 265

Конец XIII века и XIV век. — В царствование Людовика IX большое   венчающее   кольцо   окна  уступает  место   группе малых роз (Сент-Шапель, хор в Амьене и т. д.; пример на рис. 265 заимствован из церкви Сен-Жермен ан Лэ).

Затем замечают, что арки такого узора тем прочнее, чем меньше их стрела. Тогда круглые розы заменяют криволинейными треугольниками (рис. 265, C), в которых арка все больше приближается к прямой линии. В церкви Сент-Юрбен в Труа (1260 г.) мы уже встречаем эти узоры с криволинейными треугольниками. В XIV в. они становятся правилом (церковь Сен-Назэр и Каркассоне — С, трансепт в Мо, церковь Сент-Уан в Руане).

XV и XVI века. — Наконец, в XV в. очертание окна получается при помощи следующего приема: вертикальные стойки сочетаются с арками, которые они поддерживают. Подобно тому как колонки сливаются с нервюрами, так и арку иконного переплета стремятся сделать продолжением стоек.

Тогда и переплет принимает новый вид. Вместо того чтобы увенчиваться группой роз, он распускается пучком извилистых и направленных сверху линий, заполняющих верхнюю часть оконного проема.

Представим   себе   (рис.   266)   наиболее   простой   случай, единственную вертикальную стойку, и пусть в В будет вершина этой стойки, в А и  А — пяты архивольта. Стрельчатую арку ARA можно разбить на части кривыми  АМ и ВМ. Прибавляя к каждой вогнутой части ab подкрепление с I (рис. 266, S), которое стало применяться начиная с XIII в., получают общую схему N. Комбинации можно варьировать до  бесконечности.

Рис. 266

Увеличивая число ответвлений и соблюдая правило укреплять вогнутые части арок подкреплениями с, приходят к тем сплетениям изогнутых линий, которые напоминают колеблемое ветром пламя; поэтому украшения последнего периода готического искусства назвали «пламенеющими» *.

Примечание: «Пламенеющие» украшения (немецкая терминология называет «пламенеющий» изогнутый элемент узора несравненно менее поэтично — «рыбьим пузырем»), послужившие предлогом для выделения позднего стиля готики в особую стилистическую главу «пламенеющего искусства», в сумме своей выявляют декоративно-маньеристическое перерождение готического формального языка; наиболее ранние примеры могут быть найдены в соборах Южной Франции, наиболее широко применена была система в Англии.

Пример, изображенный на рис. 267 (Сен-Жервэ), показывает сложность и, надо признать, большую эффектность подобных волнообразных сплетений. С точки зрения строгости форм, можно еще сомневаться в том, имеются ли здесь достижения, но с точки зрения сохранности сооружения, достижения несомненны. Благодаря согласованию ветвей с вертикальными брусками вода не может уже нигде застаиваться, причем в качестве дополнительной предосторожности должен быть отмечен отказ от профилей, задерживавших воды.

Рис. 267

Англо-нормандские варианты. — Нормандская архитектура, склонная к простым очертаниям, обычно ограничивается при построении оконных переплетов системой арок, описываемых одним только радиусом (рис. 268, А). Для отсеки всех клинчатых камней подобной стрельчатой арки достаточно одного шаблона А. В начале XIV в. Англия заимствует этот нормандский прием. В XV в. еще более упрощают геометрические очертания элементов переплета, доводя их до образцов В и С: вертикальные стойки пересечены на разных высотах поперечными брусками и завершаются стрельчатыми арочками, иногда ланцетовидными, иногда пониженными.

Рис. 268

Детали готических роз. — Большие розы, иногда занимающие целый фасад, дают представление о том, какой легкости можно достигнуть в каменных сооружениях. В XII в. и до середины XIII в. (Монреаль) делали розы, составленные  из  ажурных  колец,  которые  помещались  одно  внутри другого.

В XIII в. эти концентрические кольца заменяют радиальной сетью, остроумная структура которой показана на рис, 269: внешний бордюр розы построен из клинчатых камней и держится самостоятельно, благодаря чему внутренняя часть розы уменьшается на величину этого бордюра.

На рис. 269, А  (Шартр) показаны раздельно бордюр из  клиньев и внутренняя сеть. На рис. 269, В (трансепт в соборе Парижской Богоматери) подробно показан только бордюр, из остальной части представлены оси брусков и разрезка камней.

Рис. 269

Особенно поразительно здесь то искусство, с каким конструктор исполнил разрезку: никакой потери камня, а швы кладки почти везде расположены нормально к линиям кривизны узора. В общем, рисунок ажурной розы представляет как бы колесо со спицами *: основные спицы связаны между собой дугами, от вершин которых отходят спицы меньшего размера.

Примечание: Колесо со спицами — основная структурная форма рамы и переплета больших круглых окон готического фасада; это дало повод немецкой готике вместо французского названия таких окон «роза» употреблять выражение «колесо», «колесо Екатерины» («Katharinenrad» — атрибут популярной святой). Символическое значение колеса, однако, было иное: считалось, что в нем заключается намек па «колесо фортуны»,  на  «страшный  суд»;  идея  поворота  колеса,  когда  «последние станут первыми», была причиной того, что мы встречаем колесо как символ социальною порядка на .знамени восставших крестьян в 1525 г.

Несмотря на такой прием, позволяющий увеличивать число радиусов по направлению к окружности розы, трудно было добиться равенства отдельных клеток розы. В результате этого получилось видоизменение, показанное на рис. 269, С (Мо).

Чтобы расширить центральную часть розы, бруски переплета направляются уже не к центру, и радиальный рисунок превращается в решетчатый, характерный для XIV в. В XV и XVI вв. для этой решетки применяют очертания, которые мы описывали, когда речь шла об оконных переплетах: радиальные бруски заканчиваются в виде «пламенеющих» линий (розы трансептов в Бовэ и в портале церкви Сен-Жермен д'Оксерруа; роза в Сент-Шапель, переделанная при Карле VIII).

Как особенность, нужно отметить, что в зданиях Иль де Франса и Бургундии роза вставлена в проем совершенно круглой формы. Наоборот, в Шампани и Суассоне проем этот обычно имеет стрельчатое очертание; таковы розы в соборе Сен-Никэз в Реймсе, в старинной церкви Сен-Жан де Винь в Суассоне и т. д. *.

Примечание:  Форма готического оконного проема очень варьирует в различных местностях. В германских странах, как правило, проем увенчан остро конечным треугольником, носящим название вимперга (от Windberg — защита от ветра). См. Lefevre-Pontalis E., Les origines des gables, «Bull. Mon.» 1907.



Общая  система  устройства  окон. Роль  подоконных  стен

На рис. 270 представлен общий вид основных оконных систем готики и показано, как приспособлялись эти системы к массивным подпружным аркам (А) или к тем более тонким аркам (В и С), которые были распространены в XIII в.

Плоскость переплета редко располагается посредине толщи стены; обычно она бывает ближе то к внешней, то к внутренней ее поверхности. Известное правило, по-видимому, соблюдается в отношении верхних окон больших нефов: их переплет помещают возможно ближе к внутренней поверхности стен, чтобы оградить его от ударов ветра.

Когда одна массивная подпружная арка заменяется двумя самостоятельными параллельными, для плоскости витража выбирают то одну, то другую арку (рис. 192, D). В Нуайоне, в церкви Сент-Юрбен в Труа витраж расположен во внутренней арке (рис. 270, D). В нефе церкви Сент-Юрбен, в капелле Сен-Жермен ан Лэ и в церкви Сен-Сюльпис в Фавьере он помещен во внешней арке и, кроме того, представляет замечательную особенность: окно не ограничено очертанием арки, но занимает все четырехугольное пространство между контрфорсами.

Рис. 270

На чертеже В рис. 270 (Сен-Жермен ан Лэ) показано такое расширение оконной поверхности; рис. 265, R уточняет схему устройства окна и его деталей. Такая сплошь застекленная стена, переброшенная от одного контрфорса к другому, производит впечатление своеобразного изящества, но создает серьезные осложнения, вследствие чего она недолго пользуется вниманием архитекторов: появившись около середины XIII в., она уже не применяется на пороге XIV в.

Остается еще отметить противоречие, присущее большинству зданий XIII в., которое на первый взгляд кажется непонятным. Казалось бы, что под этими ажурными окнами, подоконная стена должна бы быть такой же тонкой, как и самый переплет окна. На самом же деле в большинстве зданий (рис. 270) вместо тонкой стенки находится массивная стена, а иногда между этой стеной и переплетом сооружено даже подобие парапета (А, В, С).

Объясняется это тем, что подоконная стена должна была служить крепостной оградой: только под нее и могли вестись подкопы. Подкапываться под контрфорсы значило подвергать себя опасности быть раздавленным при обвале; гораздо меньше риска при атаке представляло пробить брешь между контрфорсами. В этом причина чрезмерной массивности подоконной стены, причина ее высоты и устройства парапета, который ее увенчивает. Здесь мы имеем дело с предосторожностью оборонного характера, не имеющей никакого отношения к соображениям устойчивости или красоты. Вид этой массивной подоконной стены дисгармонировал бы с общей легкостью сооружения; гармония достигалась тем, что декорировали стену аркатурами.


Глава «Готические окна» раздела «Готическая архитектура» из книги Огюста Шуази «История архитектуры» (Auguste Choisy, Histoire De L'Architecture, Paris, 1899). По изданию Всесоюзной академии архитектуры, Москва, 1935 г.

Готические окна | Архитектура и Проектирование

Большая часть романских окон представляла собой простые проемы, которые застеклялись по окончании здания. Но мало найдется готических окон, которые с самого начала не были бы застеклены. Романские окна по необходимости были узкими: отсутствие переплетов принуждало уменьшать их размеры.

Еще более повелительно требовала этого устойчивость здания: ведь цилиндрические своды больших нефов имели в качестве контрфорсов лишь стены здания, и эти стены должны были обладать чрезвычайно большой сопротивляемостью; крестовые своды, имевшие повышенные профили, также требовали солидно построенных щековых стен. Ввиду этого романские стены являлись опорными массивами, и, чтобы не ослаблять их, надо было доводить оконные проемы до минимальных размеров, какие только допускались требованиями освещения.

Появляется система конструкции на нервюрах. С этого времени силы распора концентрируются на устоях, и, чтобы сдержать давление сводов, достаточно становится изолированных контрфорсов; масса стены теряет свое значение для устойчивости, ничто не препятствует сделать в ней любые отверстия. И мы видим, как исчезает тело стены. Его заменяет каменная решетка, скрепленная железными брусками, не дающими ей покоситься; ячейки этой решетки застеклены.


Переплет и способ его укрепления; профили подоконников и оконных переплетов

Устройство и укрепление застекления. — В средине века не умели изготовлять стекло в виде больших листов. Застекление составлялось из небольших кусков стекла, вделанных в свинцовую оправу (рис. 261). Затем стекло устанавливалось в паз и прикреплялось к железной решетке проема посредством клинышков С и свинцовых обвязок.

Рис. 261

Профиль подоконника. — Устроенный таким образом переплет представляет плоскость прочную, но недостаточно водонепроницаемую. Поэтому возникла необходимость отвести наружу не только ту воду, которая во время дождя захлестывает окна извне, но и ту, которая может просочиться в щели застекления и стекать вдоль внутренней поверхности стен.

Профиль подоконника, изображенного на рис. 262, обеспечивает такое удаление воды. При одном взгляде на чертеж внутренней стороны подоконника (рис. 262, R) нетрудно понять, какие гарантии представляет такое устройство и против затекания внешних вод (f) и против внутренних вод, образовавшихся путем просачивания или вследствие охлаждения испарений.

Рис. 262



Профиль брусков оконных переплетов. — Каменный переплет, расчленяющий отверстие проема, каков бы ни был рисунок переплета, состоит из каменных, все более и более разветвляющихся брусков.

На рис. 263 показан главный стержень a, от которого отходит ответвление b, затем от этой ветви b отходит еще меньшая ветвь с и т. д. Необходимо, чтобы профили всех этих ответвлений были согласованы между собой; разрез их показывает, как производилось это согласование. За исходный берут профиль последней ветви с; в наиболее простой форме он может представлять прямоугольник со срезанными углами и с пазом для вставления переплета; этот профиль и принимают.

Рис. 263

Чтобы перейти от этого профиля к профилю более крупной ветви b, элемент с, так сказать, включается в общую массу. Новый профиль сохраняет элементы предыдущего плюс два новых элемента в форме валов. Затем, путем подобного же добавления, переходят от второго профиля к третьему — а.

И так постепенно элементы не только собираются в пучок, но и проникают друг в друга, что позволяет придать переплету чрезвычайную легкость. Пример А (Амьен) можно рассматривать как типичный для оконного застекления в XIII в. В XIV в. детали уточняются и количество их увеличивается. В XV в они получают ломаное очертание, показанное на чертеже В.

XVI в., реагируя против этих излишеств, резко переходит от крайней сложности к абсолютной простоте и заменяет профилированные переплеты столбиками, лишенными всяких украшений, кроме небольшой срезки ребер в виде желобков; но метод последовательного врезания элементов сохраняется.

С точки зрения составления профилей решение безупречно; но выбор деталей вначале был не всегда безукоризнен: в горизонтальных частях сети (ш), в желобках, разделяющих валики, скопляется вода, которая при замерзании образует трещины. XV в., по-видимому, именно для устранения этой опасности, остановился на профилях без валиков, типа В.


Общий рисунок и конструкция переплетов

XII век и начало XIII века. — В XII в. окно еще не занимает всего поля, очерченного щековой аркой свода, — оно сохраняет вид проема, проделанного в стене, и переплет окна сводится к средней стойке, двум стрельчатым аркам и завершающей розе (рис. 264). До 1220 г. стойки обычно выполняются рядами кладки. Начиная с этого времени, входит в употребление монолитная колонка с вертикальной слоистостью. В эпоху постройки собора Парижской Богоматери венчающая роза еще имеет вид каменного кольца. Чтобы предупредить его разрывы, помещают это кольцо в фальцы свободно, а клиньями кладки, поддерживающей его, служат простые сегменты круга, как это показано на рис. 264, А.

Рис. 264

Середина XIII века. — Вскоре замечают, что сегменты А ломки; чувствуется, что было бы целесообразно укрепить вогнутую часть их выступом, подобным В; это подкрепление можно получить без большой затраты камня, вытесывая ее из той же части плиты, которую пришлось бы обрубать. Отсюда возникает вариант, принятый в Амьене (рис. 264): R показывает оси, В и X' уточняют детали. Такие же приемы наблюдаем мы и в Реймском соборе (рис. 265, A.M.N).

Рис. 265

Конец XIII века и XIV век. — В царствование Людовика IX большое   венчающее   кольцо   окна  уступает  место   группе малых роз (Сент-Шапель, хор в Амьене и т. д.; пример на рис. 265 заимствован из церкви Сен-Жермен ан Лэ).

Затем замечают, что арки такого узора тем прочнее, чем меньше их стрела. Тогда круглые розы заменяют криволинейными треугольниками (рис. 265, C), в которых арка все больше приближается к прямой линии. В церкви Сент-Юрбен в Труа (1260 г.) мы уже встречаем эти узоры с криволинейными треугольниками. В XIV в. они становятся правилом (церковь Сен-Назэр и Каркассоне — С, трансепт в Мо, церковь Сент-Уан в Руане).

XV и XVI века. — Наконец, в XV в. очертание окна получается при помощи следующего приема: вертикальные стойки сочетаются с арками, которые они поддерживают. Подобно тому как колонки сливаются с нервюрами, так и арку иконного переплета стремятся сделать продолжением стоек.

Тогда и переплет принимает новый вид. Вместо того чтобы увенчиваться группой роз, он распускается пучком извилистых и направленных сверху линий, заполняющих верхнюю часть оконного проема.

Представим   себе   (рис.   266)   наиболее   простой   случай, единственную вертикальную стойку, и пусть в В будет вершина этой стойки, в А и  А — пяты архивольта. Стрельчатую арку ARA можно разбить на части кривыми  АМ и ВМ. Прибавляя к каждой вогнутой части ab подкрепление с I (рис. 266, S), которое стало применяться начиная с XIII в., получают общую схему N. Комбинации можно варьировать до  бесконечности.

Рис. 266

Увеличивая число ответвлений и соблюдая правило укреплять вогнутые части арок подкреплениями с, приходят к тем сплетениям изогнутых линий, которые напоминают колеблемое ветром пламя; поэтому украшения последнего периода готического искусства назвали «пламенеющими» *.

Примечание: «Пламенеющие» украшения (немецкая терминология называет «пламенеющий» изогнутый элемент узора несравненно менее поэтично — «рыбьим пузырем»), послужившие предлогом для выделения позднего стиля готики в особую стилистическую главу «пламенеющего искусства», в сумме своей выявляют декоративно-маньеристическое перерождение готического формального языка; наиболее ранние примеры могут быть найдены в соборах Южной Франции, наиболее широко применена была система в Англии.

Пример, изображенный на рис. 267 (Сен-Жервэ), показывает сложность и, надо признать, большую эффектность подобных волнообразных сплетений. С точки зрения строгости форм, можно еще сомневаться в том, имеются ли здесь достижения, но с точки зрения сохранности сооружения, достижения несомненны. Благодаря согласованию ветвей с вертикальными брусками вода не может уже нигде застаиваться, причем в качестве дополнительной предосторожности должен быть отмечен отказ от профилей, задерживавших воды.

Рис. 267

Англо-нормандские варианты. — Нормандская архитектура, склонная к простым очертаниям, обычно ограничивается при построении оконных переплетов системой арок, описываемых одним только радиусом (рис. 268, А). Для отсеки всех клинчатых камней подобной стрельчатой арки достаточно одного шаблона А. В начале XIV в. Англия заимствует этот нормандский прием. В XV в. еще более упрощают геометрические очертания элементов переплета, доводя их до образцов В и С: вертикальные стойки пересечены на разных высотах поперечными брусками и завершаются стрельчатыми арочками, иногда ланцетовидными, иногда пониженными.

Рис. 268

Детали готических роз. — Большие розы, иногда занимающие целый фасад, дают представление о том, какой легкости можно достигнуть в каменных сооружениях. В XII в. и до середины XIII в. (Монреаль) делали розы, составленные  из  ажурных  колец,  которые  помещались  одно  внутри другого.

В XIII в. эти концентрические кольца заменяют радиальной сетью, остроумная структура которой показана на рис, 269: внешний бордюр розы построен из клинчатых камней и держится самостоятельно, благодаря чему внутренняя часть розы уменьшается на величину этого бордюра.

На рис. 269, А  (Шартр) показаны раздельно бордюр из  клиньев и внутренняя сеть. На рис. 269, В (трансепт в соборе Парижской Богоматери) подробно показан только бордюр, из остальной части представлены оси брусков и разрезка камней.

Рис. 269

Особенно поразительно здесь то искусство, с каким конструктор исполнил разрезку: никакой потери камня, а швы кладки почти везде расположены нормально к линиям кривизны узора. В общем, рисунок ажурной розы представляет как бы колесо со спицами *: основные спицы связаны между собой дугами, от вершин которых отходят спицы меньшего размера.

Примечание: Колесо со спицами — основная структурная форма рамы и переплета больших круглых окон готического фасада; это дало повод немецкой готике вместо французского названия таких окон «роза» употреблять выражение «колесо», «колесо Екатерины» («Katharinenrad» — атрибут популярной святой). Символическое значение колеса, однако, было иное: считалось, что в нем заключается намек па «колесо фортуны»,  на  «страшный  суд»;  идея  поворота  колеса,  когда  «последние станут первыми», была причиной того, что мы встречаем колесо как символ социальною порядка на .знамени восставших крестьян в 1525 г.


Несмотря на такой прием, позволяющий увеличивать число радиусов по направлению к окружности розы, трудно было добиться равенства отдельных клеток розы. В результате этого получилось видоизменение, показанное на рис. 269, С (Мо).

Чтобы расширить центральную часть розы, бруски переплета направляются уже не к центру, и радиальный рисунок превращается в решетчатый, характерный для XIV в. В XV и XVI вв. для этой решетки применяют очертания, которые мы описывали, когда речь шла об оконных переплетах: радиальные бруски заканчиваются в виде «пламенеющих» линий (розы трансептов в Бовэ и в портале церкви Сен-Жермен д'Оксерруа; роза в Сент-Шапель, переделанная при Карле VIII).

Как особенность, нужно отметить, что в зданиях Иль де Франса и Бургундии роза вставлена в проем совершенно круглой формы. Наоборот, в Шампани и Суассоне проем этот обычно имеет стрельчатое очертание; таковы розы в соборе Сен-Никэз в Реймсе, в старинной церкви Сен-Жан де Винь в Суассоне и т. д. *.

Примечание:  Форма готического оконного проема очень варьирует в различных местностях. В германских странах, как правило, проем увенчан остро конечным треугольником, носящим название вимперга (от Windberg — защита от ветра). См. Lefevre-Pontalis E., Les origines des gables, «Bull. Mon.» 1907.


Общая  система  устройства  окон. Роль  подоконных  стен

На рис. 270 представлен общий вид основных оконных систем готики и показано, как приспособлялись эти системы к массивным подпружным аркам (А) или к тем более тонким аркам (В и С), которые были распространены в XIII в.

Плоскость переплета редко располагается посредине толщи стены; обычно она бывает ближе то к внешней, то к внутренней ее поверхности. Известное правило, по-видимому, соблюдается в отношении верхних окон больших нефов: их переплет помещают возможно ближе к внутренней поверхности стен, чтобы оградить его от ударов ветра.

Когда одна массивная подпружная арка заменяется двумя самостоятельными параллельными, для плоскости витража выбирают то одну, то другую арку (рис. 192, D). В Нуайоне, в церкви Сент-Юрбен в Труа витраж расположен во внутренней арке (рис. 270, D). В нефе церкви Сент-Юрбен, в капелле Сен-Жермен ан Лэ и в церкви Сен-Сюльпис в Фавьере он помещен во внешней арке и, кроме того, представляет замечательную особенность: окно не ограничено очертанием арки, но занимает все четырехугольное пространство между контрфорсами.

Рис. 270

На чертеже В рис. 270 (Сен-Жермен ан Лэ) показано такое расширение оконной поверхности; рис. 265, R уточняет схему устройства окна и его деталей. Такая сплошь застекленная стена, переброшенная от одного контрфорса к другому, производит впечатление своеобразного изящества, но создает серьезные осложнения, вследствие чего она недолго пользуется вниманием архитекторов: появившись около середины XIII в., она уже не применяется на пороге XIV в.

Остается еще отметить противоречие, присущее большинству зданий XIII в., которое на первый взгляд кажется непонятным. Казалось бы, что под этими ажурными окнами, подоконная стена должна бы быть такой же тонкой, как и самый переплет окна. На самом же деле в большинстве зданий (рис. 270) вместо тонкой стенки находится массивная стена, а иногда между этой стеной и переплетом сооружено даже подобие парапета (А, В, С).

Объясняется это тем, что подоконная стена должна была служить крепостной оградой: только под нее и могли вестись подкопы. Подкапываться под контрфорсы значило подвергать себя опасности быть раздавленным при обвале; гораздо меньше риска при атаке представляло пробить брешь между контрфорсами. В этом причина чрезмерной массивности подоконной стены, причина ее высоты и устройства парапета, который ее увенчивает. Здесь мы имеем дело с предосторожностью оборонного характера, не имеющей никакого отношения к соображениям устойчивости или красоты. Вид этой массивной подоконной стены дисгармонировал бы с общей легкостью сооружения; гармония достигалась тем, что декорировали стену аркатурами.

Огюст Шуази. История архитектуры. Auguste Choisy. Histoire De L'Architecture

Окно в Средневековую Европу: готический стиль в архитектуре

В готическом архитектурном стиле прекрасно многое — изящные галереи, тонкие шпили, причудливые узоры. Отдельного внимания заслуживают и окна, о которых мы сегодня поговорим.


Но прежде немного теории. Готическая архитектура берет свое начало во Франции: именно там в 1144 году построили первое здание, относящееся к этому стилю — монастырскую церковь аббатства Сен-Дени. Церковь представлена на иллюстрации ниже.Готический стиль возник в позднем Средневековье, в XI-XII веках. Мрачные и тяжеловесные романские замки и соборы остались в прошлом. Зодчие поднакопили опыта: обнаружилось, что для того, чтобы удерживать кровлю, не обязательно строить толстые стены, а можно перераспределять нагрузку на множествоенные точки опоры. Эта же тенденция коснулась и окон: если отпала необходимость в монолитных стенах, то окна можно сделать больше, а проемы между ними — уже и разделить их узкими кружевными перегородками. Окна становились одним из основных декоративных элементов, во многом определявших эстетику здания.

Еще одно нововведение, характерное для готики — стрельчатые проемы, в том числе оконные. Они заменили собой полукруглые романские и смотрелись очень эффектно: здание словно бы возносилось к небесам. Храмы стали строить высокими: попадая внутрь, верующий должен был ощутить благоговейный трепет. Это впечатление усиливали и кружевные своды, и цветные витражи, которыми впоследствии стали стеклить окна.


Из Франции готическая архитектура распространилась по всей Европе: свои соборы в этом стиле, но с региональными особенностями стали строить в Германии и  Англии, в Чехии и Австрии. Итальянские и испанские архитекторы не сразу расстались с романским стилем: например, миланский собор Дуомо сохранил относительную приземистость и монументальность, характерную скорее для романской архитектуры.


На иллюстрации мы можем видеть, как изменялось стрельчатое готическое окно с течением времени: от двух стоящих рядом окон к бифориям (так назвали два окна, соединенных тонкой перегородкой), от трех окон — трифориев к сложным многоуровневым конструкциям с богатым декором.

Для XII века характерны не только стрельчатые окна, но и знаменитые окна-розы. Так называли большое круглое окно, разделенное фигурным переплетом на части в виде распустившегося цветка. Чаше всего их помещали на фасаде главного входа в здание. Располагались такие окна достаточно высоко над дверьми и освещали собор или церковь. Свет, льющийся сквозь разноцветные витражи, символизировал свет Евангелия.

Окна-розы зародились еще в романском стиле, однако подлинную красоту и сложность декора обрели именно в готике. Самые красивые оконные розы встречаются во французских соборах, например в Шартрском, Амьенском, Руанском, Орлеанском, и, конечно же, на фасаде собора Нотр-Дам де Пари.

Впоследствии одиночное окно-роза уступает место нескольким круглым окнам небольшого размера, как, например, в соборе в Линкольне, Англия, построенном в 1280 году.

Также фасады и оконные проемы оформлялись особым элементом, который называется вимперг. Он представляет особой треугольник с острыми углами, украшенный характерной лепниной. Например, такой декоративный элемент можно видеть над западным фасадом Собора Парижской Богоматери.

Завершая наш разговор о готической архитектуре (и, конечно же, окнах), нельзя не упомянуть шедевр средневекового зодчества, Собор Святого Витта в Праге. Для него характеры все особенности готического стиля, в том числе, и оконные конструкции.

Теперь, отправлясь в путешествие по Европе, вы сможете поразить воображение ваших спутников, прочитав им небольшую познавательную лекцию о готической архитектуре 🙂 Оставайтесь с нами — мы продолжим рассказывать историю окон!

Роза (архитектура) — Википедия

Материал из Википедии — свободной энциклопедии

Роза (англ. rose window) — большое круглое окно в архитектуре готического стиля, расчленённое фигурным переплётом на части в виде звезды или распустившегося цветка с симметрично расположенными лепестками и застеклённое витражным стеклом[1].

Изредка встречается в церквях романского стиля (например в церкви XX века Санта-Мария в Помпозе, Италия), обыкновенно на фасаде главного, продольного нефа, а иногда и на обоих фасадах трансепта, помещаясь довольно высоко над входными дверьми и доставляя внутренности храма обильное освещение.

В начале романской эпохи разделка розы была довольно простая: она состояла преимущественно из тонких колонок, опирающихся своими базами в кружок, занимающий середину окна, и поддерживающих своими вершинами полосу арочек, идущую по его окружности. Впоследствии, с развитием романского стиля и перехода его в готический, рисунок этой разделки все более и более усложнялся и в последнюю пору готики сделался чрезвычайно затейливым. Самые красивые оконные розы встречаются во французских соборах, например, Собор Парижской Богоматери, Амьенский собор, Шартрский собор, Руанский собор, Орлеанский собор, Собор Бове и др.

  1. ↑ Роза // Архитектура. Краткий справочник / М. В. Адамчик. — Минск: «Харвест», 2004. — С. 421. — 624 с. — ISBN 985-13-1842-6.

Готическая архитектура 6. Готические окна, порталы, базы, детали колонн

Перейти к контенту

Главное меню:

  • Всеобщая история архитектуры
  • Первобытнообщинный период
  • Первобытнообщинный период
  • Рабовладельческое общество
  • Рабовладельческое общество
    • Карта раздела «Рабовладельческое общество»
    • Рабовладельческое общество
    • Древний Египет
    • Эфиопия
    • Эгейский мир
    • Двуречье и Месопотамия
    • Передняя Азия
    • Закавказье
    • Иран
      • Иран
      • Иран. Мидия. Экбатаны. Гробницы
      • Иран. Гробницы Дукан-и-Дауд, Кызкапан и Курх-у-Кич
      • Иран. Ахеменидский период. Сузы, Персеполь
      • Иран. Пасаргады. Дворцы
      • Иран. Персеполь. Дворцы
      • Иран. Персеполь. Дворец Ксеркса
      • Иран. Дворцы Дария
      • Иран. Сузы. Дворец Дария
      • Иран. Гробницы Кира, Дария, Да-у-Духтар
      • Иран. Святилища
      • Иран. Эпоха Ахеменидов. Этапы развития архитектуры
      • Парфия
      • Парфия. Селевкия, Ктесифон
      • Парфия. Хатра
      • Парфия. Ашшур, Дура-Европос
      • Парфия. Жилые дома
      • Парфия. Дворец Хатры
      • Парфия. Дворцы Ашшура, Ниппура, Кухи-Ходжа
      • Парфия. Культовые сооружения
      • Парфия. Фортификация
      • Парфия. Гробницы
      • Парфия. Общественная архитектура
      • Иран. Сасанидское государство
      • Иран. Гур, Дарабгерда, Бишапур, Нишапур
      • Иран. Ктесифон. Фортификация городов
      • Иран. Арки, своды, купола
      • Иран. Арки, своды, купола 2
      • Иран. Дари-Шахр, Ширван, Тель-Дехаб
      • Иран. Дворец в Фирузабаде, ансамбль Бишапура
      • Иран. Дворец в Сарвистане, дворец в Ктесифоне — Таки-Кисра
      • Иран. Дворец Касри-Ширин, комплекс Хош-Кури
      • Иран. Парковые гроты Таки-Бустана
      • Иран сасанидский. Культ огня. Чортак
      • Иран сасанидский. Христианство. Культовые алтари
      • Иран. Особенности общественного строительства
      • Иран. Искусство
      • Иран. Искусство 2
    • Средняя Азия
    • Афганистан
    • Юго-Восточная Азия
    • Дальний Восток. Китай
    • Дальний Восток. Корея
    • Дальний Восток. Япония
    • Америка. Этапы развития
  • Архитектура античного мира
  • Архитектура античного мира
    • Карта раздела «Архитектура античного мира»
    • Архитектура античного мира
    • Архитектура древней Греции
    • Греция. Архитектура древнейшей эпохи (XII - середина VIII в. до н.э.)
    • Греция. Архитектура архаической эпохи (750-480 гг. до н.э.)
    • Архитектура греческой метрополии
    • Архитектура Великой Греции
    • Архитектура Малой Азии и островов Эгейского моря
    • Греция. Архитектура эпохи расцвета (480-400 гг. до н.э.)
    • Сооружения второй четверти V в. до н.э. вне Афин
    • Расцвет аттической архитектуры
    • Сооружения 2-й половины V в. до н.э. в Великой Греции и Малой Азии
    • Греция. Архитектура IV в. до н.э. (400—323 гг. до н.э.)
    • Греция. Архитектура эпохи эллинизма (323г. до н.э.-Iв. н.э.)
    • Греция Эллинизм. Общественные сооружения
    • Греция. Эллинизм. Культовое строительство
    • Греция. Эллинизм. Мемориальные сооружения
    • Архитектура античных государств Северного Причерноморья
    • Вклад древней Греции в мировое развитие архитектуры
    • Архитектура древнего Рима
    • Этрусская архитектура
    • Архитектура Римской республики
    • Римская республика. Общественные сооружения
    • Римская республика. Инженерные сооружения
    • Римская республика. Жилые сооружения
    • Римская республика. Виллы
    • Архитектура Римской империи
    • Римская империя. Градостроительство
    • Римская империя. Общественные сооружения
    • Римская империя. Мемориальные и триумфальные сооружения
    • Римская империя. Инженерные сооружения
    • Римская империя. Жилые сооружения
    • Римская империя. Погребальные сооружения
    • Ордер
    • Декор
    • Декор 2
    • Композиция
    • Роль римской архитектуры
    • Раннехристианская архитектура
  • Архитектура Восточной Европы. Средние века
  • Архитектура Восточной Европы. Средние века

Готическая роза в архитектуре

Окно роза чаще всего относится к общему термину, объединяющему такой архитектурный феномен, как круглое окно. Чаще всего его украшает витраж. Особенно известен термин "готическая роза", поскольку особенно популярен этот прием был в период готического стиля в архитектуре.

Краткое описание

Впервые словосочетание «окно-роза» появилось в XVII веке и имело отношение к готическому круглому окну, часто встречающемуся на фасадах готических и романских храмов. Такое название этот архитектурный прием получил благодаря схожести «многолепесткового» и симметричного витража с английской розой, под которой, особенно в то время, подразумевался цветок шиповника.

готическая роза

Готическая роза в архитектуре особенно характерна для готического стиля, однако не ограничена им. Круглые окна наблюдались в строении храмов, церквей и других сооружений с античных времен, на протяжении Средневековья и особенно в период неоготики. Именно поэтому большое окно округлой формы встречается по всему миру в зданиях различных назначений, возрастов и стилей.

Происхождение

Корни готической розы восходят к римскому окулюсу – большому круглому отверстию, призванному впускать не только свет, но и воздух в помещение. Самый знаменитый окулюс расположен в Римском Пантеоне, на самой вершине купола. В ранней христианской и византийской архитектуре круглые окулюсы использовались либо на вершинах куполов, либо на низких фронтонах. Круглое окно с каменной рамой появилось тоже еще в античности, но редкие варианты сохранились до наших времен. Что касается геометрического узора роз, он был чрезвычайно развит в римской мозаике.

готический витраж роза

Стили и виды

Окно-роза бывает нескольких разновидностей, среди которых можно выделить четыре основных:

  • Окулюс – самое простое круглое окно без фигурного переплета. Пример: Римский Пантеон.
  • Простая роза – круг в центре, по краям которого расположены арки в виде лепестков. Пример: «Глаз Настоятеля» в Линкольнском соборе.
окно роза
  • Колесо – круглое окно с симметричными спицами. Называется также Екатерининской розой в честь Св. Екатерины, которая подверглась пытке на колесе. Пример: кафедральный собор Лучеры, Италия.
  • Готическая роза – круглое окно со сложным дизайном, часто украшенное витражом. По виду напоминает распустившуюся розу. Пример: Собор Парижской Богоматери.

Конечно, со временем появились и некоторые другие виды готических роз, например, овальные и эллиптические окна стиля барокко, однако вышеперечисленные виды являются самыми часто используемыми.

Размер окон

Изначально окна были небольшого размера и плавно перешли из романского стиля в готический. Со временем готическая роза стала занимать все больше места на фасадах зданий, придавая легкости каменным сооружениям. После завершения строительства Собора Парижской Богоматери эти окна стали практически неотъемлемой частью архитектурного стиля, практически так же, как колонны, стрельчатые окна и аркбутаны. Однако по сравнению с дальнейшим развитием этого вида окон знаменитая роза Собора Парижской Богоматери – не такое уж и большое окно, особенно по сравнению с фасадами Шартра или Сен-Дени.

большое окно

История и развитие готической розы

Несмотря на то что истоки окна-розы уходят глубоко в древность, свою современную форму и популярность оно получило именно благодаря готической архитектуре, поэтому имеет смысл проследить за развитием этой формы, начиная с периода ранней готики и заканчивая современностью.

  • Ранняя готика характеризуется сравнительно простой формой розы, в основном используется структура колеса и четкие геометрические формы: круги, треугольники и квадраты. Именно этот стиль получил наибольшую популярность во время неоготики, вероятно, благодаря своей простоте и эффектности.
  • Высокая готика характеризуется более сложным дизайном с большим количеством стоек и делений, со сложными формами и комплексной витражной композицией. Кроме того, стал увеличиваться и размер роз, им стали отводиться целые арки поперечных нефов.
  • Пламенеющая готика характеризуется витиеватыми узорами, напоминающими языки пламени, отсюда и название. Эта тенденция нашла яркое отражение в круглых окнах периода становления стиля. Узоры, напоминающие плетущиеся ветви лиан и закругления латинской S, украшают готический витраж. Роза в остальном мало отличается своими формами и размерами.готическая роза в архитектуре
  • Ренессанс отличался своим стремлением стряхнуть «серость» темных веков, поэтому практически все готические элементы перестали активно использоваться, уступив место классике. Однако роза нашла продолжение в форме простых окулюсов, изредка украшавших фасады и купола зданий периода Возрождения.
  • Стиль барокко рискнул изменить форму розы, склоняясь к овальным окнам с простым незамысловатым дизайном, зачастую совсем без витража.

В современной архитектуре используется чаще всего простой и незамысловатый стиль окулюса. За исключением неоготики, в период модерна готическая роза стала архитектурной роскошью и редкостью.

Символизм

Во времена готики предметом изображения витража-розы чаще всего становился Судный день. Готическую розу помещали в арке над западным входом в храм, что могло послужить причиной выбора тематики, поскольку именно западная стена обычно посвящалась теме Страшного Суда.

готическая роза в архитектуре

Со временем розы стали появляться на нефах, где как минимум одна из них была посвящена Деве Марии. Связь готической розы с символом Матери Христа поддерживается еще и тем, что Марию часто называют «Мистической розой» и приписывают ей символ – цветок шиповника. Однако такая символика появилась задолго до того, как окно стали называть розой.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
