Готические окна | Архитектура и Проектирование

Большая часть романских окон представляла собой простые проемы, которые застеклялись по окончании здания. Но мало найдется готических окон, которые с самого начала не были бы застеклены. Романские окна по необходимости были узкими: отсутствие переплетов принуждало уменьшать их размеры.

Еще более повелительно требовала этого устойчивость здания: ведь цилиндрические своды больших нефов имели в качестве контрфорсов лишь стены здания, и эти стены должны были обладать чрезвычайно большой сопротивляемостью; крестовые своды, имевшие повышенные профили, также требовали солидно построенных щековых стен. Ввиду этого романские стены являлись опорными массивами, и, чтобы не ослаблять их, надо было доводить оконные проемы до минимальных размеров, какие только допускались требованиями освещения.

Появляется система конструкции на нервюрах. С этого времени силы распора концентрируются на устоях, и, чтобы сдержать давление сводов, достаточно становится изолированных контрфорсов; масса стены теряет свое значение для устойчивости, ничто не препятствует сделать в ней любые отверстия.

И мы видим, как исчезает тело стены. Его заменяет каменная решетка, скрепленная железными брусками, не дающими ей покоситься; ячейки этой решетки застеклены.


Переплет и способ его укрепления; профили подоконников и оконных переплетов

Устройство и укрепление застекления. — В средине века не умели изготовлять стекло в виде больших листов. Застекление составлялось из небольших кусков стекла, вделанных в свинцовую оправу (рис. 261). Затем стекло устанавливалось в паз и прикреплялось к железной решетке проема посредством клинышков С и свинцовых обвязок.

Рис. 261

Профиль подоконника.

— Устроенный таким образом переплет представляет плоскость прочную, но недостаточно водонепроницаемую. Поэтому возникла необходимость отвести наружу не только ту воду, которая во время дождя захлестывает окна извне, но и ту, которая может просочиться в щели застекления и стекать вдоль внутренней поверхности стен.

Профиль подоконника, изображенного на рис. 262, обеспечивает такое удаление воды. При одном взгляде на чертеж внутренней стороны подоконника (рис. 262, R) нетрудно понять, какие гарантии представляет такое устройство и против затекания внешних вод (f) и против внутренних вод, образовавшихся путем просачивания или вследствие охлаждения испарений.

Рис. 262



Профиль брусков оконных переплетов. — Каменный переплет, расчленяющий отверстие проема, каков бы ни был рисунок переплета, состоит из каменных, все более и более разветвляющихся брусков.

На рис. 263 показан главный стержень a, от которого отходит ответвление b, затем от этой ветви b отходит еще меньшая ветвь с и т. д. Необходимо, чтобы профили всех этих ответвлений были согласованы между собой; разрез их показывает, как производилось это согласование. За исходный берут профиль последней ветви с; в наиболее простой форме он может представлять прямоугольник со срезанными углами и с пазом для вставления переплета; этот профиль и принимают.

Рис. 263

Чтобы перейти от этого профиля к профилю более крупной ветви b, элемент с, так сказать, включается в общую массу. Новый профиль сохраняет элементы предыдущего плюс два новых элемента в форме валов. Затем, путем подобного же добавления, переходят от второго профиля к третьему — а.

И так постепенно элементы не только собираются в пучок, но и проникают друг в друга, что позволяет придать переплету чрезвычайную легкость. Пример А (Амьен) можно рассматривать как типичный для оконного застекления в XIII в. В XIV в. детали уточняются и количество их увеличивается. В XV в они получают ломаное очертание, показанное на чертеже В.

XVI в., реагируя против этих излишеств, резко переходит от крайней сложности к абсолютной простоте и заменяет профилированные переплеты столбиками, лишенными всяких украшений, кроме небольшой срезки ребер в виде желобков; но метод последовательного врезания элементов сохраняется.

С точки зрения составления профилей решение безупречно; но выбор деталей вначале был не всегда безукоризнен: в горизонтальных частях сети (ш), в желобках, разделяющих валики, скопляется вода, которая при замерзании образует трещины. XV в., по-видимому, именно для устранения этой опасности, остановился на профилях без валиков, типа В.



Общий рисунок и конструкция переплетов

XII век и начало XIII века. — В XII в. окно еще не занимает всего поля, очерченного щековой аркой свода, — оно сохраняет вид проема, проделанного в стене, и переплет окна сводится к средней стойке, двум стрельчатым аркам и завершающей розе (рис. 264). До 1220 г. стойки обычно выполняются рядами кладки. Начиная с этого времени, входит в употребление монолитная колонка с вертикальной слоистостью. В эпоху постройки собора Парижской Богоматери венчающая роза еще имеет вид каменного кольца. Чтобы предупредить его разрывы, помещают это кольцо в фальцы свободно, а клиньями кладки, поддерживающей его, служат простые сегменты круга, как это показано на

рис. 264, А.

Рис. 264

Середина XIII века. — Вскоре замечают, что сегменты А ломки; чувствуется, что было бы целесообразно укрепить вогнутую часть их выступом, подобным В; это подкрепление можно получить без большой затраты камня, вытесывая ее из той же части плиты, которую пришлось бы обрубать. Отсюда возникает вариант, принятый в Амьене (рис. 264): R показывает оси, В и X’ уточняют детали. Такие же приемы наблюдаем мы и в Реймском соборе (рис. 265, A.M.N).

Рис. 265

Конец XIII века и XIV век. — В царствование Людовика IX большое   венчающее   кольцо   окна  уступает  место   группе малых роз (

Сент-Шапель, хор в Амьене и т. д.; пример на рис. 265 заимствован из церкви Сен-Жермен ан Лэ).

Затем замечают, что арки такого узора тем прочнее, чем меньше их стрела. Тогда круглые розы заменяют криволинейными треугольниками (рис. 265, C), в которых арка все больше приближается к прямой линии. В церкви Сент-Юрбен в Труа (1260 г.) мы уже встречаем эти узоры с криволинейными треугольниками. В XIV в. они становятся правилом (церковь Сен-Назэр и Каркассоне — С, трансепт в Мо, церковь Сент-Уан в Руане).

XV и XVI века. — Наконец, в XV в. очертание окна получается при помощи следующего приема: вертикальные стойки сочетаются с арками, которые они поддерживают. Подобно тому как колонки сливаются с нервюрами, так и арку иконного переплета стремятся сделать продолжением стоек.

Тогда и переплет принимает новый вид. Вместо того чтобы увенчиваться группой роз, он распускается пучком извилистых и направленных сверху линий, заполняющих верхнюю часть оконного проема.

Представим   себе   (рис.    266)   наиболее   простой   случай, единственную вертикальную стойку, и пусть в В будет вершина этой стойки, в А и  А — пяты архивольта. Стрельчатую арку ARA можно разбить на части кривыми  АМ и ВМ. Прибавляя к каждой вогнутой части ab подкрепление с I (рис. 266, S), которое стало применяться начиная с XIII в., получают общую схему N. Комбинации можно варьировать до  бесконечности.

Рис. 266

Увеличивая число ответвлений и соблюдая правило укреплять вогнутые части арок подкреплениями с, приходят к тем сплетениям изогнутых линий, которые напоминают колеблемое ветром пламя; поэтому украшения последнего периода готического искусства назвали «пламенеющими» *.

Примечание: «Пламенеющие» украшения (немецкая терминология называет «пламенеющий» изогнутый элемент узора несравненно менее поэтично — «рыбьим пузырем»), послужившие предлогом для выделения позднего стиля готики в особую стилистическую главу «пламенеющего искусства», в сумме своей выявляют декоративно-маньеристическое перерождение готического формального языка; наиболее ранние примеры могут быть найдены в соборах Южной Франции, наиболее широко применена была система в Англии.

Пример, изображенный на рис. 267 (Сен-Жервэ), показывает сложность и, надо признать, большую эффектность подобных волнообразных сплетений. С точки зрения строгости форм, можно еще сомневаться в том, имеются ли здесь достижения, но с точки зрения сохранности сооружения, достижения несомненны. Благодаря согласованию ветвей с вертикальными брусками вода не может уже нигде застаиваться, причем в качестве дополнительной предосторожности должен быть отмечен отказ от профилей, задерживавших воды.

Рис. 267

Англо-нормандские варианты. — Нормандская архитектура, склонная к простым очертаниям, обычно ограничивается при построении оконных переплетов системой арок, описываемых одним только радиусом (рис. 268, А). Для отсеки всех клинчатых камней подобной стрельчатой арки достаточно одного шаблона А. В начале XIV в. Англия заимствует этот нормандский прием. В XV в. еще более упрощают геометрические очертания элементов переплета, доводя их до образцов В и С: вертикальные стойки пересечены на разных высотах поперечными брусками и завершаются стрельчатыми арочками, иногда ланцетовидными, иногда пониженными.

Рис. 268

Детали готических роз. — Большие розы, иногда занимающие целый фасад, дают представление о том, какой легкости можно достигнуть в каменных сооружениях. В XII в. и до середины XIII в. (Монреаль) делали розы, составленные  из  ажурных  колец,  которые  помещались  одно  внутри другого.

В XIII в. эти концентрические кольца заменяют радиальной сетью, остроумная структура которой показана на рис, 269: внешний бордюр розы построен из клинчатых камней и держится самостоятельно, благодаря чему внутренняя часть розы уменьшается на величину этого бордюра.

На рис. 269, А  (Шартр) показаны раздельно бордюр из  клиньев и внутренняя сеть. На рис. 269, В (трансепт в соборе Парижской Богоматери) подробно показан только бордюр, из остальной части представлены оси брусков и разрезка камней.

Рис. 269

Особенно поразительно здесь то искусство, с каким конструктор исполнил разрезку: никакой потери камня, а швы кладки почти везде расположены нормально к линиям кривизны узора. В общем, рисунок ажурной розы представляет как бы колесо со спицами *: основные спицы связаны между собой дугами, от вершин которых отходят спицы меньшего размера.

Примечание: Колесо со спицами — основная структурная форма рамы и переплета больших круглых окон готического фасада; это дало повод немецкой готике вместо французского названия таких окон «роза» употреблять выражение «колесо», «колесо Екатерины» («Katharinenrad» — атрибут популярной святой). Символическое значение колеса, однако, было иное: считалось, что в нем заключается намек па «колесо фортуны»,  на  «страшный  суд»;  идея  поворота  колеса,  когда  «последние станут первыми», была причиной того, что мы встречаем колесо как символ социальною порядка на .знамени восставших крестьян в 1525 г.


Несмотря на такой прием, позволяющий увеличивать число радиусов по направлению к окружности розы, трудно было добиться равенства отдельных клеток розы. В результате этого получилось видоизменение, показанное на рис. 269, С (Мо).

Чтобы расширить центральную часть розы, бруски переплета направляются уже не к центру, и радиальный рисунок превращается в решетчатый, характерный для XIV в. В XV и XVI вв. для этой решетки применяют очертания, которые мы описывали, когда речь шла об оконных переплетах: радиальные бруски заканчиваются в виде «пламенеющих» линий (розы трансептов в Бовэ и в портале церкви Сен-Жермен д’Оксерруа; роза в Сент-Шапель, переделанная при Карле VIII).

Как особенность, нужно отметить, что в зданиях Иль де Франса и Бургундии роза вставлена в проем совершенно круглой формы. Наоборот, в Шампани и Суассоне проем этот обычно имеет стрельчатое очертание; таковы розы в соборе Сен-Никэз в Реймсе, в старинной церкви Сен-Жан де Винь в Суассоне и т. д. *.

Примечание:  Форма готического оконного проема очень варьирует в различных местностях. В германских странах, как правило, проем увенчан остро конечным треугольником, носящим название вимперга (от Windberg — защита от ветра). См. Lefevre-Pontalis E., Les origines des gables, «Bull. Mon.» 1907.


Общая  система  устройства  окон. Роль  подоконных  стен

На рис. 270 представлен общий вид основных оконных систем готики и показано, как приспособлялись эти системы к массивным подпружным аркам (А) или к тем более тонким аркам (В и С), которые были распространены в XIII в.

Плоскость переплета редко располагается посредине толщи стены; обычно она бывает ближе то к внешней, то к внутренней ее поверхности. Известное правило, по-видимому, соблюдается в отношении верхних окон больших нефов: их переплет помещают возможно ближе к внутренней поверхности стен, чтобы оградить его от ударов ветра.

Когда одна массивная подпружная арка заменяется двумя самостоятельными параллельными, для плоскости витража выбирают то одну, то другую арку (рис. 192, D). В Нуайоне, в церкви Сент-Юрбен в Труа витраж расположен во внутренней арке (рис. 270, D). В нефе церкви Сент-Юрбен, в капелле Сен-Жермен ан Лэ и в церкви Сен-Сюльпис в Фавьере он помещен во внешней арке и, кроме того, представляет замечательную особенность: окно не ограничено очертанием арки, но занимает все четырехугольное пространство между контрфорсами.

Рис. 270

На чертеже В рис. 270 (Сен-Жермен ан Лэ) показано такое расширение оконной поверхности; рис. 265, R уточняет схему устройства окна и его деталей. Такая сплошь застекленная стена, переброшенная от одного контрфорса к другому, производит впечатление своеобразного изящества, но создает серьезные осложнения, вследствие чего она недолго пользуется вниманием архитекторов: появившись около середины XIII в., она уже не применяется на пороге XIV в.

Остается еще отметить противоречие, присущее большинству зданий XIII в., которое на первый взгляд кажется непонятным. Казалось бы, что под этими ажурными окнами, подоконная стена должна бы быть такой же тонкой, как и самый переплет окна. На самом же деле в большинстве зданий (рис. 270) вместо тонкой стенки находится массивная стена, а иногда между этой стеной и переплетом сооружено даже подобие парапета (А, В, С).

Объясняется это тем, что подоконная стена должна была служить крепостной оградой: только под нее и могли вестись подкопы. Подкапываться под контрфорсы значило подвергать себя опасности быть раздавленным при обвале; гораздо меньше риска при атаке представляло пробить брешь между контрфорсами. В этом причина чрезмерной массивности подоконной стены, причина ее высоты и устройства парапета, который ее увенчивает. Здесь мы имеем дело с предосторожностью оборонного характера, не имеющей никакого отношения к соображениям устойчивости или красоты. Вид этой массивной подоконной стены дисгармонировал бы с общей легкостью сооружения; гармония достигалась тем, что декорировали стену аркатурами.

Огюст Шуази. История архитектуры. Auguste Choisy. Histoire De L’Architecture

Окно в готическом стиле — формы, орнаменты, витражи

Форм готических окон множество, но среди них есть типичные, наиболее распространённое. Окно стрельчатой формы – это классическое готическое окно.

Стрельчатая остроконечная готическая форма подразумевает, что вершина окна завершается двумя, пересекающимися дугами окружностей. Такая форма важна для стиля в целом, она применяется повсеместно: в арках, потолочных сводах, дверных проёмах, орнаментах. Архитекторы средневековья пришли к тому, что острый конус конструкции позволяет уменьшить нагрузку на опоры, таким образом стрельчатая форма, необходимая с инженерной точки зрения стала применяться и в декоративном оформлении. Многочисленные стрельчатые формы в конструкциях зданий и интерьерах стали со временем устойчиво ассоциироваться с готикой.

По размеру стрельчатые окна могут быть разными. В начальный период применялись, так называемые, ланцетные окна – высокие узкие проёмы, напоминающие заострённый кинжал. Постепенно создавались всё более и более крупные конструкции.

То, что в наши дни называется «панорамным застеклением» или панорамными окнами впервые было применено именно готическими мастерами. Огромные витражные окна в некоторых храмах занимали почти всю площадь стен, а здание держалось на тонких колонных между окнами. Все подобные окна также имели стрельчатую форму.

Ещё один распространённый тип готических окон – это круглые окна или, так-называемые, окна-розы, без которых не обходился ни один французский готический собор.

Подробнее о круглых окнах читайте в отдельной статье – Готические розетки, классификация и фото-примеры.

Большое окно королевского колледжа в Кембридже

— сохранить Автор

Однако, розетки распространены только во французском стиле. В Англии сложилась совершенн другая традиция, там принято размещать в центре фасада здания Большое окно или, как его ещё называют, «Великое окно». Хотя в некоторых строениях круглые окна присутствуют, но это, скорее, исключение.

Формы окон в английской готике, разных периодов. Страница из каталога архитектурных элементов XIX в.

— сохранить Автор

Вариантов размеров окон множество, на картинке вы видите страницу из книги XIX века с зарисовками окон, характерных для английской готики разных периодов. Здесь есть все популярные формы: узкие ланцетные окна, классические остроконечные, круглое окно-роза. Для поздней готики характерны, так называемые, тьюдоровские формы окон (тюдоровская четырёхцентровая арка) – это арочная форма с заниженным конусом.

Как ни странно, к концу развития средневекового периода формы окон резко упростились и для светских зданий применялись самые обыкновенные прямоугольные окна. Ниже, на фото, вы видите другие типы оконных форм.

Деревянные окна в стиле Готика производства ОкнаБау

Стиль готика возник в Европе в XII веке и являет собой переход от средневекового романского стиля к эпохе Ренессанса. Зодчие эпохи Возрождения под термином «готика» подразумевали величественность, изысканность и роскошь архитектурных произведений искусства.

Охарактеризовать этот стиль можно двумя словами – стремление вверх. Высокие узкие колонны, остроконечные башни и арки, стрельчатые оконные проёмы – все элементы архитектуры тянутся к небесам. Это неудивительно, ведь изначально в стиле готика строили, в основном, церковные сооружения — соборы, монастыри, аббатства.

При проектировании современных загородных домов, готический стиль используется редко. Основная причина этого – устойчивый мрачный и зловещий образ средневековой архитектуры, навязанный нам литературой и кино. Конечно, если спроектировать дом в оригинальном готическом стиле, результат будет торжественно-мистическим, но слишком угнетающим. Поэтому, лучше отдать предпочтение готической стилизации, так называемой «неоготике», которая позволит, наряду с роскошью и шиком, сделать помещение светлым и комфортным для проживания.

Окна из СОСНЫ

  • Податлива в обработке,
  • Для окон нестандартной формы и тонкой резьбы
  • Высокая воздухопроницаемость и теплоизоляция
  • Имеет легкий вес, важно для больших размеров
  • Хорошо поддается тонированию и окраске
  • Доступна по цене

Окна из ЛИСТВЕННИЦЫ

  • Высокая способность противостоять морозам
  • Самый низкий показатель водопроницаемости
  • От влаги лиственница становится более прочной
  • Пожаростойкость лиственницы на 50% ниже, чем у сосны
  • Высокая устойчивость к нагрузкам
  • Высокая биосопротивляемость
  • Не нужны дополнительные пропитки

Окна из ДУБА

  • Максимальная устойчивость к механическим повреждениям
  • Твердость, долговечность и надежность
  • Со временем древесина становится только прочнее
  • Высокая теплоизоляция и влагоустойчивость
  • Приятная фактура и внешний вид
  • Глубокий насыщенный цвет
  • Оттенки от светло-коричневого до почти черного

Окна из ЯСЕНЯ

  • Длительная стойкость к деформациям
  • Эластичность.
  • Возможность проектирования конструкции любой сложности.
  • Повышенная вязкость.
  • Не растрескивается в процессе эксплуатации
  • Стойкость к поражению грибком
  • С возрастом дерева стойкость увеличивается

Современные готические окна

Окна в дизайне Готика

Самым характерным и типичным признаком готического стиля является стрельчатый оконный проём. Поскольку такое окно вытянутое и вертикальное, для улучшения освещенности помещения, обычно использовалось несколько типов композиций из подобных конструкций:

  • Несколько одинаковых по размерам окон
  • Центральное окно имеет высоту, большую, чем боковые
  • Несколько окон объединены под одной аркой

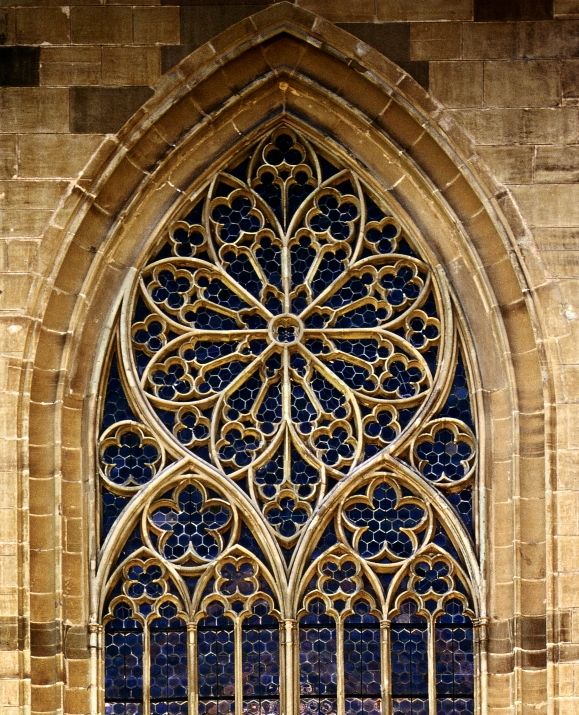

Зачастую, верхнюю часть стрельчатого окна украшает масверк – ажурный, геометрически сложный орнамент.

Данная оконная конструкция придаёт строению визуальную воздушность.

При выборе такого типа остекления загородного дома, необходимо помнить, что помещение должно иметь большую площадь и высокие потолки.

Если, при остеклении какой-то части дома, нет возможности установить окна стрельчатой формы, можно использовать панорамное остекление с частым ажурным оконным переплетом.

Для готики характерна и знаменитая «готическая роза», или «окно-роза». Это большое круглое окно со сложным фигурным переплётом, напоминающим лепестки распустившегося цветка. Данную конструкцию можно применить как в «классическом стиле», расположив его над входной дверью, так и для остекления, например, детской комнаты. Такое решение будет выглядеть оригинально и красиво.

Готическому стилю присуще широкое применение сложных многокрасочных витражей. В соборах того времени из витражей собирали огромные композиции на религиозные темы.

Остекление загородного дома с помощью витражей будет ярким украшением фасада здания, а также позволит придать интерьеру помещения необычное световое оформление.

В настоящее время производители оконных систем предлагают три вида витражных технологий:

  • Технология Тиффани. Наиболее приближенная к классическому методу изготовления витражных окон, и наиболее дорогая. Каждый из стеклянных элементов оклеивается медной фольгой, а затем их спаивают между собой при помощи олова. Такие виды стекла, как опаловое и иризирующее, добавляют оригинальности витражной композиции.
  • Технология CRI. По своей сути эта технология является росписью по стеклу. Сначала создаётся контур рисунка, затем сегменты витража заливаются полимерными красками соответствующих оттенков. Получившийся рисунок устойчив к атмосферным явлениям и механическому воздействию.
  • Витражная плёнка – это самый бюджетный вариант витража. Она характеризуется невысокой ценой, огромным выбором цветовых и фактурных решений, простотой последующего ухода. Но, конечно, плёнка уступает натуральному витражу во внешнем виде.

При выборе остекления дома в стиле готики, для оконных конструкций необходимо использовать только натуральные материалы – дерево и металл, которые украсят фасад и выгодно подчеркнут роскошь интерьера. Для дополнительного декорирования окон можно использовать деревянные ставни, кованые детали, например, металлические карнизы и решётки.

Готический стиль невозможно воспроизвести в многоквартирном доме. Стрельчатые оконные проёмы не разместишь в обычной квартире, где высота потолков редко когда достигает трёх метров. Готика замечательно подходит для просторных помещений с высокими потолками.

Окно-роза в холле, группы стрельчатых окон в гостиной и столовой, применение ажурных орнаментов, украшенных витражами – остекление загородного дома в этом стиле создаст уникальную атмосферу помещения и подчеркнёт роскошь интерьера.

Галерея наших работ

В галерее представлены объекты остекленные окнами, порталами и фасадами от компании ОкнаБАУ


Окна в готическом стиле



Хотите привнести в экстерьер и интерьер квартиры или загородного дома элементы романтики, сказки и дух средневекового рыцарского замка одновременно? Если ответ положительный, время задуматься об готических окнах. Подобные оконные проемы делают здание более величественным и торжественным и способны привнести неповторимые нотки даже в самый простой, минималистический интерьер.

А если готические окна дополнены изящными стрельчатыми витражами – это вовсе произведение искусства! Если вы без ума от шедевров зодчества готики и неоготики – воплотите их в пространстве собственного жилья. Уверяем: это вполне возможно, а конечный результат обязательно понравится. О стиле, его особенностях и воплощении в современных метало-пластиковых конструкциях рассказываем в данном материале!

Характерные особенности готики как архитектурного стиля

Готические здания и окна – родом из Франции 12 века. Они пришли на смену тяжеловесному романскому стилю, отличаясь от него высотой сводов, необыкновенным простором, высокой светопропускной способностью, шедевральными витражами, наполняющими залы разноцветными солнечными бликами. Основными чертами стиля считаются:

  •  Стрельчатые арки невюры.
  •  Открытые полуарки – аркбутаны.
  •  Столбы.
  •  Окна огромного размера.



Готика вполне актуальна в современной архитектуре. Например, в загородных коттеджах часто используются арочные проемы, декорированные различными коваными элементами и имеющие стрельчатые заострения. Между окнами отлично смотрятся изящные колонны.

А вот для городской квартиры это не совсем уместно: готический оконный проем есть смысл делать только при наличии большой жилищной площади. Иначе – он попросту «съест пространства».

Витражные окна в готическом стиле в современном интерьере и экстерьере

Чтобы остеклить подобные оконные проемы зачастую используются витражи с цветочным узором, растительными мотивами, геометрическими узорами. Менее распространенный и востребованный вариант – религиозная тематика. Сложные сюжетные рисунки наиболее финансово затратны, но и смотрятся чрезвычайно эффектно и оригинально.

Самая популярная комбинация витражных цветов – красные, фиолетовые и синие тона, которые отлично сочетаются между собой. Само по себе готическое окно с витражом – настоящее произведение искусства, на которое никогда не надоест любоваться вам и вашим гостям.

Витражное многоцветье не только придает изысканности экстерьеру, но и создает необычный цветовой эффект внутри помещения, которое буквально преображается благодаря разноцветным бликам.

Создание настоящего готического витража – дело дорогостоящее и длительное. Что делать, когда средств немного, а порадовать себя хочется? Спешим заверить: существует отличный вариант – витражная пленка для окон. О ее преимуществах можно говорить долго – она прочна, долговечна и бюджетна.

Она очень реалистична и в деталях имитирует все элементы витража – от рисунка до свинцовых перегородок. Если вам нравится какой-то известный витраж и вы желаете увидеть его на своем стеклопакете – пленка предоставляет такую возможность. Ее легко клеить: при наличии соответственных навыков несложно справиться даже самому.

Витражная пленка из полупрозрачных материалов обладает высокими светопропускающими способностями и не сделает помещение темным и мрачным. Среди минусов подобного решения назовем следующие:

  •  Какой бы удачной и реалистичной не была имитация настоящих кусочков цветного стекла и свинцовых перегородок – это всего лишь рисунок на клеевой основе. Если издали будет казаться, что перед вами уникальный витраж – приглядевшись, человек заметит пленку.
  •  Витражная пленка, как и любое другое покрытие имеет свойство выгорать на солнце. Даже стойкий экземпляр через какое-то время поблекнет. В отличии от настоящего готического витража, живущего столетиями.
  •  Высокая вероятность повреждений и потери декоративных качеств из-за неблагоприятных природных явлений.



Компромиссное решение, которое позволяет добиться очень привлекательного результата за умеренную стоимость – декоративные накладки, разделяющие окно на несколько частей, ромбы или квадраты.

У многих людей возникает вопрос: какое обрамление подобрать для витражных окон? Бархатные портьеры, ассоциируемые с эпохой Средневековья не всегда уместны и функциональны. По нашему мнению вполне можно обойтись жаккардовыми или шелковыми занавесями, подвешенными к кованому карнизу.

Интересно выглядят с готическим окном римские шторы, воздушные драпировки, скрепленные декоративными шнурками с двух сторон. А в интерьере загородного дома неповторимо смотрятся резные ставни. Как видите – поле для экспериментов огромное!

Надеемся, наш материал был полезен и приблизил вас к мечте о готических окнах!

Окна в готическом стиле, дизайн, интерьер, фото | Все о пластиковых окнах

Готические окна – идеальное решение для квартир и загородных особняков, оформленных в средневековом стиле. Они создают в пространстве роскошную торжественную атмосферу и преображают своим величественным видом даже самые обычные интерьеры.

Архитектурные особенности

Такие окна выполняются в виде узких длинных конструкций, образующих свод из двух дуг, пересекающихся в одной точке. Они могут быть одиночными или состоять из нескольких проемов, в этом случае конструкция, расположенная посередине, имеет большую высоту, чем другие.









Для украшения фасадов загородных коттеджей прекрасно подходят арочные проемы, имеющие стрельчатые заострения и украшенные различными ажурными элементами. В городской квартире готические окна можно установить только в том случае, если она имеет внушительную площадь, в ином случае они будут «съедать» значительную часть пространства. В промежутках между оконными конструкциями, находящимися с внутренней стороны, обычно устанавливаются изящные колонны.

Варианты остекления

Для остекления подобных проемов обычно используется цветная мозаика или витражи с какими-либо цветочными узорами или сложными сюжетными рисунками на религиозную тематику. Особенно распространены в готическом стиле окна со стеклами, в которых комбинируются синие, фиолетовые и красные тона. Многоцветные витражи смотрятся очень эффектно, они могут выступить не только в качестве яркого украшения фасадов здания, но придать внутреннему убранству необычное световое оформление. В городских квартирах можно использовать более бюджетный вариант – установить конструкции, украшенные витражной пленкой, которые имеют не менее яркий и привлекательный вид.









Шторы для окон

В эпоху Средневековья оконные проемы украшали бархатными тяжелыми портьерами, декорированными стрельчатыми узорами. Роскошный текстиль обычно крепился к  металлическим карнизам. В современной интерпретации стиля бархат вполне  допустимо заменить жаккардом или шелком, а вместо стального карниза можно установить конструкцию, стилизованную «под ковку».

В готическом интерьере уместно будут смотреться лаконичные римские шторы, наполовину прикрывающие большие окна, а также воздушные занавески с драпировкой, закрепленные с двух сторон декоративными шнурами. Если такие проемы установлены в частном доме, для их украшения можно использовать деревянные ставни, оформленные «под старину».
