Увлекательные примеры готической архитектуры в мире

Готическая архитектура больше, чем просто удивительна. Она неподвластна времени и зачастую захватывает дух. Не стоит и говорить, что Готическая архитектура была одним из самых экстремальных самовыражений человечества. Дело в том, что вы никогда не знаете, когда и где вы столкнетесь с этим уникальным стилем архитектуры. От американских церквей до грандиозных соборов и даже некоторых гражданских зданий, Готическая архитектура по-прежнему любима людьми и сегодня, но ничто не сравнится с классической готической архитектурой, о примерах которой мы расскажем в этой статье.

Существуют несколько различных типов, но все они прекрасны. От французского до английского и итальянского стиля, Готическая архитектура не идёт ни в какое сравнение с любой другой. Франция была местом зарождения Готической архитектуры, и, если посмотреть на историю готической архитектуры, то она почти духовная. Вот почему вы часто видите соборы 12 века, и даже современные церкви, построенные в прекрасном стиле готической архитектуры. Это один из самых пленительных архитектурных стилей известных на сегодняшний день. Красота заключается в чрезвычайной сложности конструкций и в каждой мелкой детали отделки. Эти произведения искусства выдержали испытание временем.

Это лишь некоторые из многих замечательных дизайнов готической архитектуры, которые доступны для публичного обозрения. Эти строения опять-таки просто неописуемы. Если у вас когда-нибудь появится шанс увидеть одно из этих чудесных произведений искусства, тогда вы сможете понять истинное величие, ностальгическую историю или реалистичность призрачных образов, которые, казалось бы, блуждают по неописуемо красивым залам этих потрясающих зданий. Ничто не сравниться с тем, что вы почувствуете, стоя перед одним из этих замечательных строений.

10. Собор Святого Стефана (St Stephen’s Cathedral), Вена

Собор Святого Стефана, который был построен в 1147 году, стоит на развалинах двух церквей, которые раньше находились на этом месте. Это прекрасный пример всего того, что может предложить готическая архитектура. На самом деле он считается метрополией великой Римско-католической архиепархии Вены, и служит также в качестве места пребывания архиепископа. Это самое важное религиозное здание в Австрии.

Собор Святого Стефана вынес испытание временем и стал свидетелем многих исторических событий. Он покрыт красиво окрашенной крышей, которая в настоящее время выступает в качестве одного из самых уникальных и узнаваемых религиозных символов города. Изысканная крепость является отличительной особенностью венского горизонта.

В структуре здания есть кое-что, о чём многие из нас не знают — северная башня на самом деле должна была зеркально отражать южную башню. Изначально здание планировалось куда более амбициозным, но исходя из того, что готическая эра прошла, строительство прекратилось в 1511 году и на северную башню была достроена шапка в стиле архитектуры эпохи возрождения. Теперь жители Вены называют её «верхушка водонапорной башни».

Местные жители также называют вход в здание «Riesentor» или «дверь гиганта». Колокола, которые были когда-то размещены в Heidentürme (южной башне) были навсегда утеряны во время Второй мировой войны. Тем не менее, на северной башне есть колокольня, которая всё ещё функционирует. Самыми старыми частями собора Святого Стефана являются его римские башни и дверь гиганта.

9. Мирский замок (Mir Castle)

Мирский замок это захватывающий дух пример готической архитектуры 16-го века, расположенный в Гродненской области. Он является одним из самых важных туристических достопримечательностей в Беларуси. Знаменитый князь Ильинич построил его в начале 1500-ых годов. Однако строительство этого 3-этажного замка началось как строительство готического произведения искусства. Оно было позже закончено его вторым владельцем Миколаем Радзивиллой в стиле эпохи Возрождения. Замок был когда-то окружён рвом, и у его северной стены разбиты прекрасные итальянские сады.

Мирский замок перенёс значительный ущерб во время наполеоновских войн. Николай Святополк-Мирский купил его, и начал его восстановление, прежде чем передать его своему сыну для полного завершения. Сын Мирского нанял хорошо известного архитектора по имени Теодор Бурсзе (Teodor Bursze), чтобы исполнить пожелания отца, и его семья владела Мирским замком до 1939 года.

Замок когда-то служил гетто для евреев после их ликвидации нацистскими силами. Впоследствии он стал жилищным фондом, ну, а сегодня Мирский замок является объектом Национального наследия. Это огромная часть местной и национальной культуры, и феноменальный фрагмент готической архитектуры, которым могут любоваться как местные жители, так и туристы.

8. Собор Антверпенской Богоматери (Antwerp Cathedral)

Антверпенский Собор, также известный как Собор Антверпенской Богоматери, является Римско-католическим зданием в Антверпене (Antwerp), Бельгия. Строительство этого выдающегося шедевра готической архитектуры началось в 1352 году и продолжалось до 1521 года. Строительство было прекращено в 1521 году и на сегодняшний день остаётся не завершённым.

Собор стоит там, где с девятого по двенадцатый век находилась небольшая часовня Богоматери. Теперь он является самой большой и самой захватывающей церковью в готическом архитектурном стиле в Нидерландах.

Глядя на это царственное строение, сложно себе представить, что в 1533 году огонь разрушил его и это, по сути, явилось причиной того, что он не был закончен. Тем не менее, благодаря его удивительной красоте, он стал собором архиепископа в 1559 году. С начала 1800-х годов до середины 1900-х годов, он вновь пустовал и даже был повреждён во время нескольких местных войн.

Удивительное строение перенесло испытания временем, войной, огнём и его история обрела счастливый конец, когда в 19-ом веке благодаря реставрации оно было полностью восстановлено. В 1993 году, наконец, закончилась реставрация, которая началась в 1965 году и этот впечатляющий шедевр готической архитектуры и произведение искусства, был вновь открыт для публики.

7. Кёльнский собор (Cologne Cathedral)

Какой величественный шедевр готического архитектурного искусства! Его строительство продолжалось с 1248 по 1473 год, затем оно остановилось и возобновилось лишь в 19 веке. Как и многие здания его статута, Кёльнский собор является Римско-католической церковью и находится в Кёльне, Германия. Он служит резиденцией любимого народом архиепископа, а также архиепархией. Этот памятник является маяком и символом, как немецкого католицизма, так и выдающейся и запоминающейся готической архитектуры. Кёльнский собор также находится в списке объектов Всемирного наследия, и является самой посещаемой туристической достопримечательностью Германии.

Готическая архитектура, представленная в этом строении просто удивительна. Это самый большой готический собор в Северной Европе со второй по высоте сферой. У этого здания также имеется самый большой фасад из всех церквей по всему миру на сегодняшний день. Соотношение ширины к высоте клироса по сравнению с другими средневековыми церквями ставит его на первое место и в этой категории.

В этом неописуемо прекрасном здании есть так много прекрасных вещей, на которые можно посмотреть, что для того, чтобы по-настоящему оценить их, вам нужно посмотреть на них своими глазами.

Его дизайн был основан на дизайне собора Амьенской Богоматери (Amiens Cathedral). Он повторяет конструкцию с латинским крестом и высокими готическими сводами. В соборе можно увидеть прекрасные витражи, высокий алтарь, оригинальные крепления и многое другое. Его поистине можно назвать современным сокровищем.

6. Бургосский собор (Cathedral of Burgos)

Этот пример Готической архитектуры 13-го века опять-таки предстаёт перед нами во всей красе. Бургосский собор это безукоризненно построенный и отделанный изысканными мелкими деталями собор, находящийся в Испании и занимаемый католиками. Он посвящён Деве Марии. Это огромный архитектурный шедевр, строительство которого было начато в 1221 году и продолжалось до 1567 года. Собор построен во французском готическом стиле. Позже в 15-м и 16-м веке, в его структуру были также внесены элементы архитектурного стиля эпохи Возрождения. Он был включён в список соборов, считающихся предметами Всемирного наследия соборов и Готической архитектуры в конце 1984 года, став, таким образом, единственным испанским собор, носящим этот статус.

В этом исторически богатом и прекрасном месте есть много вещей, на которые можно полюбоваться. От статуй 12 апостолов до часовни Кондестабле (Condestable) и всего произведения искусства в целом — их гораздо больше, чем мы можем описать в этой статье. Собор является готическим до самого сердца и заполнен ангелами, рыцарями и геральдикой среди других потрясающих красот.

5. Собор Святого Вита (St Vitus Cathedral)

Этот великолепный образец готической архитектуры находится в Праге. Собор Святого Вита гораздо прекраснее, чем можно описать словами. Собор построен в строго готическом стиле. Он просто потрясающий. Если у вас когда-либо появится шанс посмотреть на него – обязательно сделайте это. Такая возможность совершенно точно предоставляется лишь один раз в жизни!

Собор является не только замечательным примером готической архитектуры, сама церковь является самой почитаемой и важной в стране. Он также является самым крупным собором. Он расположен рядом с Пражским Градом (Prague Castle) и гробницами императоров Священной Римской империи, кроме того, там покоятся останки чешских королей. Весь комплекс, конечно же, находится во владении государства.

4. Вестминстерское аббатство (Westminster Abbey)

Вестминстерское аббатство также известно как Соборная церковь Святого Петра в Вестминстере (Collegiate Church of St Peter at Westminster). По большей части аббатство построено в готическом стиле и является одним самых заметных религиозных зданий Лондона.

По преданию, в конце 1000-х годов на том месте, где сейчас находится Вестминстерское аббатство, стояла церковь под названием Торн Ей (Thorn Ey). Строительство Вестминстерского аббатства, по легенде было начато по просьбе Генриха III в 1245 году для подготовки места его захоронения. В аббатстве было проведено более 15 королевских свадеб.

Это удивительное произведение Готической архитектуры было свидетелем многих исторических событий, войн, оно понесло свою долю ущерба, и пережило много дней славы. Сейчас оно является постоянным напоминанием событий давно ушедших дней.

3. Шартрский собор (Chartres Cathedral)

Шартрский собор также известен как Собор Шартрской Богоматери (Cathedral of Our Lady of Chartres). Это римский, средневековый католический собор, который находится во Франции. Большая его часть была построена с 1194 по 1250 годы, и он прекрасно сохранился. В 13 веке в конструкцию этого выдающегося произведения Готической архитектуры были внесены незначительные изменения, но в основном он остался практически таким, каким он был изначально. Святая плащаница Девы Марии хранится в Шартрском соборе. Считается, что плащаница была на Марии во время рождения Иисуса. Это строение и реликвия, хранящаяся в нём, являются популярными туристическими достопримечательностями, которые привлекают множество христиан.

2. Замок Рейнштайн (Burg Rheinstein)

Замок Рейнштайн является величественным замком, приютившимся на склоне холма в Германии. Он представляет собой просто незабываемое зрелище, а стиль готической архитектуры, применённый при его постройке, не идёт ни в какое сравнение с другими строениями того же временного периода.

Он был построен в период между 1316 и 1317 годом, но к 1344 году он начал приходить в упадок. Тем не менее, в 1794 году он был куплен и восстановлен персидским принцем Фридрихом (Prince Fredrick of Persia), который прожил в нём до 1863 года.

1. Ратуша Ауденарде (Oudenaarde Town Hall)

Наконец мы подошли к описанию Ратуши Ауденарде. Это восхитительно красивая ратуша в Ауденарде (Oudenaarde), Бельгия. Архитектором, создавшим этот шедевр, является Хендрик ван Педе (Hendrik van Pede) и она была построена между 1526 и 1537 годами. На это строение обязательно должны посмотреть все те люди, которые любят историю и прекрасное искусство или старые здания.

Готический стиль в архитектуре (примеры на фото)

Готический стиль в архитектуре стал завершающим этапом в развитии средневекового искусства перед началом эпохи Возрождения. Готика властвовала в Европе с 12 по 16 века, заменив романский стиль. Название стилю дали варварские германские племена, вторгавшиеся в пределы Римской империи с севера (3-5 вв. н.э.), которых римляне называли «готами». Сам термин появился уже в эпоху Ренессанса, его использовали в качестве насмешливого обозначения средневековой культуры. Считается, что первым название «готика» употребил Джорджо Вазари.

Римско-католический готический Кёльнский собор Пресвятой Богородицы и Святого Петра (Kölner Dom). 1248-1437 гг.;1842-1880 гг. Строился по образцу французского собора в Амьене.

Джорджо Вазари ( Giorgio Vasari). 1511-1574 гг. Итальянский художник, архитектор, основоположник искусствознания.

Зародился готический стиль в середине 12 века на севере Франции, спустя век он уже был распространен практически на всей территории Центральной Европы. Несколько позже он проник в Италию и в страны Восточной Европы. Этот стиль получил развитие в странах, где была сильна католическая церковь, которая поддерживала религиозную идеологию готики. Искусство готики являлось культовым, его назначением было обращение к Высшим силам, к вечности. И поэтому основным сооружением в стиле готики был собор – храмовое сооружение, которое предоставляло собой синтез архитектуры, скульптуры, живописи, витражного искусства. Появление готического стиля совпало с изменениями в средневековом обществе: начали формироваться централизованные государства, росли города, развивалось градостроительство. В центре города возводился большой собор, здесь сосредотачивалась основная общественная жизнь. В соборах проходили собрания жителей, проводились проповеди, диспуты богословов, праздничные мистерии. Само храмовое сооружение становилось сосредоточием Вселенной, что подчеркивалось готической архитектурой, выражающей идею власти божественных сил. В качестве строительного материала использовался горный камень с тщательно обтесанными горизонтальными поверхностями. Некоторые места кладки строители укрепляли железными скобами, которые укрепляли расплавленным свинцом. В Северной и Восточной Германии нередко строили из обожженного кирпича, используя кирпичи разной формы и разнообразную кладку.

Готический и романский стили

Готический стиль сменил стиль романский. Романский и готический стили кажутся совершенно разными в своем архитектурном выражении, однако, готика многое наследовала от романского стиля. Особенностью готического зодчества стала каркасная система – этот конструктивный прием строители переняли от романского крестового свода. Основой сводчатой конструкции являются ребра – нервюры.

Нервюры в готическом своде.

Благодаря такой конструкции уменьшалось давление на стены, так как нервюры опирались на столбы-устои (а не на стены, как у зданий романского стиля). Кроме того, уменьшалась усадка грунта, что было опасно для массивных романских зданий. Еще одно преимущество каркасного свода – возможность покрывать здания неправильной формы.

Благодаря каркасной системе в готических соборах значительно уменьшалась нагрузка на стены.

Средокрестие —место пересечения главного нефа и трансепта собора, образующих в плане крест. Неф — прямоугольное в плане внутреннее пространство собора, огражденное наружными стенами. Трасепт — поперечный неф в крестообразных в плане соборах, пересекающий под прямым углом основной неф.

Благодаря новому подходу к строительной конструкции романская и готическая архитектура очень разнятся внешне. Романские сооружения имели гладкие толстые стены, которые создавали ощущение защиты и силы, замкнутости, отчуждения. Готические строения представляют собой пример сложного взаимодействия окружающей среды и внутреннего пространства. Такой эффект достигается при помощи больших окон, кажущимися воздушными и легкими башнями, каменным декором.



Романский и готический стиль отличаются декором зданий благодаря витражам, тысячам скульптур, статуй, лепнине с природными мотивами, которые стали характерными элементами готики и практически отсутствовали (или использовались в небольших количествах) на фасадах романских сооружений.

Аббатство Мария Лаах (Abtei Maria Laach) в романском стиле немецкий монастырь на юго-западном берегу Лаахского озера в горах Айфель. Монастырь заложил в 1093г. пфальцграф Генрих II фон Лаах Окончание строительства — 1216 год.

На фото Готический Ульмский собор. Ульм в Германии в высоту 161,5 м. (1377-1890 гг.)

Готические скульптурные композиции отличаются от романских большей экспрессией, динамикой, напряжением фигур. Скульптура становится неотъемлемой частью собора, частью архитектурной идеи, вместе с другими архитектурными приемами передает стремление сооружения вверх. Кроме того, скульптура оживляет и одухотворяет сооружение. Стены готических зданий украшали фигурами апостолов, святых, пророков, ангелов, иногда создавали сюжеты из библейской истории. Готический архитектурный стиль отображал мир в фокусе религиозных взглядов общества, однако, в религиозные мотивы вмешивались и сцены из жизни простых людей. Центральный портал фасада обычно посвящался образу Христа или Деве Марии, на цоколе портала нередко изображали месяц, символы времен года – они изображали тему человеческого труда, стены украшали фигуры библейских царей, святых, апостолов, пророков и простых людей.

Скульптуры в соборе святых Мауритиуса и Катарины в Магдебурге — первом готическом строении в Германии. (1209 — 1520 гг.)

Если рассматривать готический стиль в архитектуре на фото в разных ракурсах, можно представить величественный размах идеи средневековых зодчих, отображающих возвышенную религиозность, воспевание и поклонение Высшим Силам. Величавость соборов, их величина, несоизмеримая с размерами человека, оказывали сильнейшее эмоциональное воздействие на верующего человека. Пример готического стиля в архитектуре, фото которого представлено ниже:

Готический стиль. Собор в Шартре — Cathédrale Notre-Dame de Chartres — католический кафедральный собор в городе Шартр (1194—1260гг.)

Этапы развития готического стиля в архитектуре

В готической архитектуре выделяются несколько этапов развития: ранний, зрелый -высокая готика и поздний, так называемая «пламенеющая» готика.

Ранняя готика приходится на начало 12 века и первую четверть 13 века. Примеры готического стиля раннего периода: собор Парижской Богоматери, соборы в Нуайоне, Лане. Самым ранним произведением с новой конструкцией свода считают церковь аббатства Сен Дени под Парижем. Старую церковь перестраивали при аббате Сугерии зодчие из Южной Франции. Несмотря на сопротивление монастырских зодчих, церковь была построена в готическом стиле (пример на фото). Вначале перестроили фасад и западную часть здания, на фасаде устроили три портала с широкими дверями для того, чтобы людям было удобнее заходить в здание, в 1151 г. были возведены башни. Сугерий написал книгу, в которой было описано строительство, которое велось в Сен Дени в 1137-1150 гг.

Аббатство Сен Дени под Парижем. Франция. 1137-1150 гг.

Зрелая готика.

Сооружения зрелой готики возводились с 20-х годов 13 века и до его конца. Примером являются соборы в Шартре, Реймсе и Амьене. Зрелой (высокой) готике присуща каркасная конструкция, богатые архитектурные композиции, большое количество скульптуры и витражей.

Собор в Реймсе ( Notre-Dame de Reims) в французской провинции Шампань (Champagne). Архиепископ Реймса Обри де Умбер (Aubry de Humbert) в 1211 году заложил Собор Божьей Матери. Архитекторы Жан дОрбе (Jean d’Orbais) 1211 г, Жан ле Лу (Jean-le-Loup) 1231-1237 гг., Гоше Реймский (Gaucher de Reims) 1247-1255 гг., Бернард Суассонский (Bernard de Soissons) 1255-1285 гг.

Поздняя готика охватывает 14 и 15 вв.

Иногда позднеготическое искусство 15 века выделяют в особый период так называемой «пламенеющей» готики. Для этого периода характерно развитие скульптурного искусства. Скульптурные композиции не только воспитывали у людей религиозные чувства, изображая сюжеты из Библии, но и отражали жизнь простого народа.

Скульптура на фасаде Миланского собора

В отличие от Германии и Англии поздняя готика во Франции, разоренной Столетней войной, не получила широкого развития и не создала большого числа значительных произведений. К наиболее значимым сооружениям поздней готики относятся: церковь Сен-Маклу (Сен-Мало), Руан, Кафедральный собор в Мулене, Миланский собор, Севильский кафедральный собор, Нантский собор.

Миланский собор. высота от земли (со шпилем) — 108, 50 м; высота центрального фасада -56, 50 м.; длина главного фасада: 67, 90 м; ширина: 93 м.; площадь: 11.700 кв. м; шпили: 135; 2245 статуи на фасадах

Сооружения готической архитектуры строились и перестраивались в течение многих десятилетий, а иногда намного дольше. В архитектуре одного здания переплетаются черты разных этапов развития готики. Поэтому трудно отнести то или иное сооружение к конкретному периоду готического стиля. К 15 веку в Европе появился новый класс — буржуазия, стали развиваться централизованные государства, укреплялись светские настроения в обществе. Феодализм начал приходить в упадок, а вместе с ним и готический стиль стал постепенно утрачивать свое значение.

автор текста: Марина Калабухова

Готический стиль в архитектуре и интерьере

  Обогащение фактур и украшение конструкции шло одновременно с эволюцией конструктивных решений и почти неотделимо от них. Контрфорсы увенчивались ланцетовидными башенками-пинаклями, в свою очередь украшенными зубцевидными выступами. Водосбросы с помощью скульптора превращались в фантастическое сочетание животных и растительных форм. Уступами уходящие вглубь отливы порталов поддержаны тонкими колонками попеременно с удлиненными фигурами ангелов и святых, а тимпан арочного контура  над дверями покрывался рельефами на темы Страшного суда. Таким образом, все виды искусства играли свою роль в просвещении паствы, предупреждая верующих об опасностях греховной жизни и наглядно изображая блаженство святой жизни.



  В решении оконных проемов происходило такое же слияние конструктивной эволюции и орнаментальности. Первоначально дело ограничивалось группировкой двух или трех некрупных окон в единой архитектурной раме. Затем простенок между такими окнами последовательно уменьшался, тогда как число проемов возрастало, пока не был достигнут эффект полностью рассеченной поверхности стен. Дальнейшее сокращение размеров каменных простенков между меньшими окнами привело к возникновению кружевной конструкции окна, орнаментальный рисунок которого создавался тонкими каменными ребрами. Поначалу собранные в виде простейших геометрических форм, кружевные структуры окон со временем становились все сложнее. Многоцветные витражи в этих окнах собирались из небольших кусков стекла.



  Главный фасад собора Нотр-Дам-де-Пари имеет три стрельчатых портала со входами внутрь. Над ними висят скульптурные панно, иллюстрирующие различные эпизоды из Евангелия. Главное украшение Нотр-Дам-де-Пари – прекрасные цветные витражи. Строгость и цветовая сдержанность готического убранства, отсутствие настенной живописи только подчёркивают великолепие и яркость витражей. Проникая сквозь них, солнечный свет заливает серые стены радугой оттенков.



  Аббатство Сен-Дени, расположенное к северу от Парижа, было основано в V в. Это самый ранний образец готического стиля. Церковь в плане имеет форму латинского креста. Центральный неф состоит из семи прямоугольных пролетов, по обеим сторонам от него тянутся боковые нефы, хор состоит из трех пролетов и оканчивается полукруглой апсидой. Вокруг хора есть деамбулаторий. Весь объем перекрыт стрельчатыми сводами, высота которых одинакова в центральном нефе, трансепте и хоре, — таким образом, создается единое пространство. Опоры тонкие, кажется, что стены целиком состоят из витражей.



  Итальянская готика не могла избежать влияния римской архитектуры. Итальянская архитектура редко использует возможности готики в полной мере, кажется, сразу перейдя от романского стиля к ренессансу. Миланский собор (начат в 1390) — самый большой готический собор в Италии. В плане он имеет форму латинского креста, высокий центральный и двойные боковые нефы перекрыты крестовыми сводами, внутри и снаружи собор богато украшен.



  Собор в Сиене (1245-1380) построен в стиле, близком к романскому, чередование светлых и темных полос в колоннах и обрамлении окон придает интерьеру особую прелесть. Западный фасад изобилует готической скульптурой, как в Миланском соборе.



  В кафедральном соборе во Флоренции (Санта Мария дель Фьоре, 1296-1462) средокрестие восьмиугольной формы, это наводит на мысль о том, что первоначально собор имел центрическую планировку, которую длинный центральный неф превратил в базиликальную. Строители не смогли перекрыть восьмиугольное в плане средокрестие, только в эпоху Ренессанса над собором был возведен громадный купол.



    В 18 веке интерес к готической архитектуре вспыхнул с новой силой. Так появился стиль неоготика . Не смотря на то, что принципы строительства в 18-19 веках были уже иными, и отдельные элементы зданий, выполненных в неоготическом стиле, на самом деле были чужеродными для средневековой готики, современники воспринимали отход от точного следования стилю как необходимость, а не как досадную ошибку архитекторов. В неоготике смешивались разные стили и направления, относящиеся к разным эпохам и странам, а также перемешивались приемы строительства соборов и замков. К примеру, в годы становления стиля при строительстве жилого дома его двери могли быть выполнены как порталы соборов, а спальни своей настенной росписью могли напоминать гробницы. Со временем эклектичность была творчески переработана, и архитекторы выработали универсальные требования к новому стилю. Основная особенность неоготической архитектуры – использование в качестве конструктивного элемента каркасного свода. Были также адаптированы и другие элементы средневековой архитектуры: зубчатые стены, витражи, лепнина, стрельчатые арки, высокие вытянутые фронтоны, башенки, внутренние колонны, узкие окна, геральдические мотивы.



  Торжеством неоготики стало строительство в Лондоне Вестминстерского дворца. После долгих лет строительства вдоль Темзы вытянулся массивный, величественный дворец. Его фасад украшают и уравновешивают две башни, расположенные в его северной и южной частях. Дворец, несмотря на свою величину, не подавляет своими размерами, но производит впечатление классической строгости. Все дело – в верно найденных пропорциях.



  Наиболее яркий пример неоготической архитектуры в Германии — Кёльнский собор, одно из самых высоких и массивных зданий 19 века. Также немецкие архитекторы спроектировали такие шедевры мировой архитектуры, как замок в Швангау и невероятный по своей красоте замок Нойшванштайн, построенный на месте разрушенной рыцарской сторожевой башни.



  Один из шедевров неоготической архитектуры – здание парламента в Венгрии (Будапешт). Это одно из самых красивых правительственных зданий мира. Изящные башенки парламента, расположенного на берегу Дуная, эффектно отражаются в воде, а острые шпили — непременный атрибут неоготического стиля – делают силуэт легким, устремлённым в небо.



  Начиная во второй половины 18 века неоготика становится популярной и в России. Изначально на западе страны началось строительство католических церквей в неоготическом стиле, затем мода на «рыцарскую» архитектуру расширилась: архитекторы стали возводить частные и доходные городские особняки, а также господские дома в богатых имениях с использованием готических форм. Доходные дома в Москве и особенно Петербурге отличались роскошными парадными подъездами, стрельчатыми окнами, богато декорированными фронтонами, шпилями и башенками.

Интересный пример российской неоготики середины 19 века — комплекс зданий, возведенных в Петергофе. В их числе — капелла в парке «Александрия», украшенная множеством декоративных элементов из чугуна, Фермерский дворец, дворец «Коттедж», а также вокзал, почта и императорские конюшни.



  К оригинальным архитектурным памятникам неоготики относится и особняк Зинаиды Морозовой на Спиридоновке в Москве, который  выглядит внушительно и строго; величия и пышности преисполнен западный фасад с химерами над порталом; обращённый к саду с фонтаном южный фасад создаёт настроение уюта и спокойствия, прекрасны и  каменная резьба и горельефы, украсившие террасу с восточной стороны дома.





Готическая архитектура

Готический собор в Руане отражает теологическую концепцию католической церкви того периода: устремление ввысь.

Основная идея готики в архитектуре — выразить не прочность, фундаментальность, устойчивость здания, как в романском стиле, а христианскую идею устремления вверх, к Высшим Силам и Божественному свету. Зародившись во Франции, готика быстро распространила свое влияние на страны Европы, где властвовал католицизм.

Франция

Готическая архитектура появилась в Северной Франции в середине 12 века и достигла расцвета в первой половине 13 века. Готическая архитектура основана на новой (относительно романской) конструктивной основе – каркасе из столбов (в зрелой готике вместо столбов – пучок колонн) и стрельчатых арок. В результате использования каркасной системы, стены перестали нести нагрузки от сводов кровли, благодаря этому они стали тоньше, в них стали устраивать огромные окна. Благодаря ослаблению давления свода на стены, у зодчих появилась возможность создать ощущение легкости и воздушности зданий. Фасады украсили стрельчатые арки, большое количество скульптурных композиций с сюжетами на религиозные, бытовые и сатирические темы, рельефных орнаментов. Украшали сооружения разноцветные витражи. Впервые готическая каркасная система, определившая общий вид величественных сооружений, появилась в церкви аббатства Сен-Дени (1137-1144гг.) Яркие примеры начального этапа готики: соборы в Шартре, Лане, Париже.

Собор в Лане – пример ранней готики в архитектуре Франции

К середине 13 века готика приобретает новые черты, ее называют «высокой», «зрелой». В это время соборы в готическом стиле возводились в Германии (Кёльн), Нидерландах (Утрехт), Испании (Бургос), Великобритании (Вестминстерское аббатство), Швеции (Упсала), Чехии (собор святого Вита). Благодаря крестоносцам готика попала на острова Греции, Родос, Кипр, Сирию.

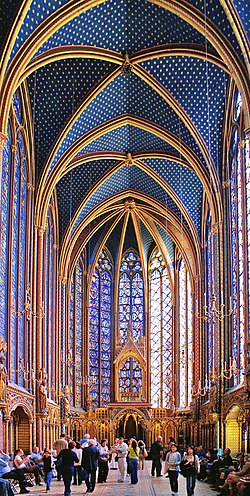

Зрелая готика в архитектуре. Часовня Сент-Шапель в Париже (1243-1248 гг.)

В конце 13 — начале 14 вв. готика в архитектуре Франции претерпела некоторые изменения: появилось больше декора, у статуй, украшающих фасады, появились характерные черты: S-образный изгиб, куртуазность в позах.

Куртуазностью называется манера поведения при дворе, учтивость, галантность.

С 14 века во Франции в готическом стиле строили городские и монастырские церкви, капеллы. Поздняя готика названа «пламенеющей» из-за характерного узора оконных проемов, напоминающих языки пламени, как, например, в церкви Сен-Маклу в Руане. В это время на главных площадях городов возводили ратуши с элементами готической архитектуры и большим количеством декора, например, ратуша в Сен-Кантене (1351—1509гг). Замки стали выглядеть как величественные дворцы (комплекс папского дворца в Авиньоне).

Церковь Сен-Маклу в Руане (Св. Маклоу — Church of Saint-Maclou) (1434—1470гг.), Архитектор Пьер Робен.



Англия



Средокрестие — пространство, полученное пересечением продольных нефов с поперечным трансептом. Неф – продольная часть храма, отделенная от соседних объемов колонной, аркадой. Обычно храм расчленяется на главный неф и боковые нефы. Трансепт – поперечный неф или несколько нефов.

В Великобритании развитие готики в архитектуре было замедленным из-за внутренних раздоров, войн, церковных конфликтов. Расцвет английского готического искусства начинается в 14 веке и продолжается до начала 16 века: Английская готическая архитектура развивалась под влиянием завоеваний нормандских и анжуйских территорий. Влияние нормандского зодчества сказалось на четких приемах построения зданий: до конца 16 века используются нормандские оконные переплеты заостренной формы с розетками или в виде решетки. Английские архитекторы сохраняли нормандский вариант толстых стен. Такие стены пронизывали галереями и коридорами. Строили каменные своды с низкими аркбутанами или вовсе без аркбутанов и контрфорсов. Английская готика в архитектуре проигрывала в высоте, но при этом отличалась протяженностью (старый собор Святого Павла в Лондоне имел длину 179 метров). К готическим сооружениям Англии относятся: церкви в Сольсбери, Винчестере, Оксфорде, Глочестере, Личфильде, Кембридже, Эли, Питерборо, Линкольне, Йорке. Кентерберийский собор, Вестминстерское аббатство, соборы в Эксетере и Глостере.

Соборная церковь Святого Петра в Вестминстере (Вестминстерское аббатство) — готическая церковь в Вестминстере (Лондон), к западу от Вестминстерского дворца. 1245- 1740 гг. (Архитектор Хр. Врин закончил строительство церковных башен). Длина — 156 м; высота храма – 31 м., высота башен- 69 м.

В английской готической архитектуре различаются три основных направления.

Ранняя английская готика

Ранняя английская готика (1170-1300 гг.). Ланцетовидный стиль (Lanceolate style). Для этого периода зодчеству свойственно устремление вверх, как символ стремления к небесам. Характерный элемент стиля — расходящиеся пучки нервюр сводов, напоминающих ланцет. В архитектуре господствуют ланцетовидные очертания арок и проемов. Окна вытянуты в высоту, узкие, появляется сдвоенное окно — бифория. Скульптурный декор становится более выпуклым.

Главный неф собора в Линкольне (12 в. — 1311 г.) выполнен в ланцетовидном стиле

«Украшенный стиль» (1272-1349 гг.)

В этот период сформировались характерные черты английских кафедральных соборов, с центральной башней над средокрестием, двумя маленькими башенками, обрамляющими по норманнской традиции фасад. Вместо большой розы западного фасада (как во французской готике) — прямоугольное окно. Арки делали ланцетовидными. Примером стилевого направления является собор Солсбери (1220-1284 гг.), построенный под руководством епископа Ричарда Пура. Башня над средокрестием создана в 1313–1320 гг.(высота — 123 м.) Она является самой высокой средневековой башней в Англии. Храм имеет длину 140 м.



Собор Солсбери (1220-1266 гг.), архитектор Элиаш Дерхем.

«Перпендикулярный стиль» поздней английской готики (1350-1539 гг.) – это направление готики стало самостоятельным английским стилем. Впервые стиль проявился в готической архитектуре церкви аббатства в Глостере в 30-е годы 14 века. Основным мотивом декора перпендикулярного стиля является вытянутый, узкий прямоугольник, увенчанный аркой с остроконечным навершием. Такие прямоугольники покрывают все поверхности, образуя геометрически правильную решетку. Перпендикулярная готика в архитектуре Англии позволила увеличить окна, практически полностью заменив ими стены. Воплощение перпендикулярного стиля – Часовня королевского колледжа, основанного в Кембридже при Генрихом VI в 1441 году. Строительство велось до 1515 года.

Часовня королевского колледжа (1441 – 1515 гг.) Ведущий мастер: Джон Уайстел.

автор текста: Марина Калабухова

Готика в архитектуре | Деловой квартал

Франция: ранняя готика

Все важнейшие элементы готики: стрельчатые арки, нервюрные своды и аркбутаны – встречались уже в романских зданиях. Широкое использование всех этих элементов во Франции в XII в. привело к возникновению стиля, доминировавшего в европейской архитектуре в течение 350 лет. Для него характерны здания с подчеркнутыми вертикалями, облегченными стенами, хорошо освещенные через большие окна, застекленные дорогим цветным стеклом.

По мере эволюции стиля, эти черты также получали все большее и большее развитие. Скульптурные украшения ранней готики следовали поздним романским формам, но к XIII в. готический стиль полностью освободился от этого влияния как в формах, так в деталях украшений.

Нервюрный свод

В нервюрных сводах, таких как этот свод XIII в., дерево использовалось лишь для ребер, а сам свод был каменным, что ускоряло строительство.

Западный фасад. Собор в Шартре

На этом фасаде видны три портала, соответствовавшие нефам, круглое окно-роза и две башни. Такая композиция типична для готического портала.

Стрельчатые арки. Аббатство Понтиньи

В соборе аббатства преобладают стрельчатые арки. Их форма подчеркивает устремление ввысь готических соборов. Их можно было использовать как в квадратных, так и в прямоугольных пролетах, что существенно увеличивало возможности планировки.

Франция: лучистая и пламенеющая готика

Ранняя готика во Франции сменилась лучистой (середина XIII в.) и затем пламенеющей (до XVI в.). Оба периода получили свое название по характеру декора и резьбы в виде расходящихся лучей и языков пламени. Изменения в это время в основном касались декоративных, а не конструктивных аспектов. Здания достигли большей высоты – до 48 м, например в соборе Бове, стены делались все более легкими, арочные проемы увеличивались, все больше использовались витражи.

В пламенеющей готике, появившейся в конце XIV в. и распространенной до конца XVI в., к этим чертам добавился обильный декор. Изменения коснулось в первую очередь внешнего вида зданий, хотя некоторые детали интерьеров также отошли от прежней простоты.

Переходный стиль резьбы. Собор Сент-Уан. Руан

Западное окно с похожей на пламя наружной ажурной резьбой, демонстрирует переход от лучистого к пламенеющему стилю.

Пламенеющий стиль. Собор Труа

Относящийся к XVI в, западный фасад собора в Труа – яркий пример пламенеющей готики с архитектурным декором, напоминающим языки пламени.

Глухая аркада. Собор. Бове

Каждая деталь портала трансепта собора в Бове украшена, причем здесь использована «слепая» ажурная резьба, в которой промежутки между каменным узором заполнены не стеклом, а камнем.

Франция: готические жилые дома и замки

Во Франции готического периода было построено множество укрепленных городов, замков, жилых домов и административных зданий, значительное число которых сохранилось до наших дней.

В этих зданиях формы обычно были очень конструктивны. Декор и в церквях, и в жилых домах был одинаков: украшались окна, контрфорсы. В отличие от церквей, однако, особое внимание уделялось лестничным клеткам, которые часто делались выступающими из фасада и формировали главный вход здания. По лестнице можно было попасть в различные помещения. В отличие от Англии, в средневековой Франции
главный зал не являлся центром дома.

Декор входа. Герцогский дворец. Нанси (1502-1544 гг.)

Вход в Герцогский дворец со стороны улицы украшен в стиле пламенеющей готики, хотя здесь использованы и другие элементы, а также натуралистичные украшения в виде листвы. Верхний этаж украшен орнаментом в виде ракушек, пилястрами и панелями с портретами.

Ранняя английская готика

В начале XIX в. архитектор Томас Рикман разделил английскую готику на три периода: раннюю, украшенную и перпендикулярную. В Англию готический стиль принес французский мастер Гийом из Санса, начавший в 1174 г. (примерно через тридцать лет после формирования этого стиля во Франции) перестройку восточной части собора в Кентербери. Стиль стал быстро развиваться, и уже ранние английские готические здания (построенные примерно в 1170-1280 гг.) отличаются от французских образцов того времени, как в плане, так и в деталях. Для английских зданий в целом характерны более прямые линии и более четкое разделение на составляющие части и, как следствие, меньшая пространственная целостность.

Фасад Беверли-Минстер (начало XIII в.)

Это здание сочетает в себе черты, характерные для раннего английского фасада: стройные ланцетовидные окна, дверные проемы, разделенные группами колонн с четырехлопастной аркой над ними; выступающие контрфорсы и круглые окна.

Ланцетовидные окна. Ундя-Черч

Окно этой церкви состоит из пяти ланцетовидных проемов, без какой-либо ажурной резьбы. Каменные стойки между проемами стали настолько тонкими, что по сути, являются каменными прутьями – черта, позднее полупившая развитие в украшенном стиле. Над окном расположен выступающий каменный поясок, или слезник, закрывающий их от дождя.

Двойной трансепт. Собор в Солсбери (начат в 1220 г.)

За исключением башни XIV в., собор относится к периоду ранней английской готики. В английских готических церквях трансепты иногда были двойными.

Ранняя английская готика: интерьеры

Интерьеры ранней английской готики отличались от французских более широкими пролетами арок и большей склонностью к использованию горизонтальных линий. Величественные соборы и церкви этого периода имеют плавные удлиненные формы, причем линии в равной степени увлекают взгляд в горизонтальном и в вертикальном направлении. Интерьеры не воспринимаются как единое целое. В плане они членятся на отдельные части. Нет единства и в деталях декора. В интерьерах используется большое количество колонн, часто сделанных из мрамора или другого роскошного камня. В поздний готический период широко использовали нервюры как декоративный элемент.

Собор. Линкольн

Собор в Линкольне, строительство которого было начато в 1192 г., является одним из лучших в ранней английской готике. В нефе, показанном на иллюстрации. доминируют горизонтали. подчеркнутые широкими пролетами, отсутствием высоких колонн, ребрами свода.
В северном трансепте собора стволы колонн несут капители с глубоко прорезанным лиственным орнаментом. Некоторые капители без орнамента.

Опоры собора в Линкольне характерны для ранней английской готики. Они украшены пучками тонких колонн из мрамора. Колонны с резьбой вверху и внизу. Широкие пролеты аркады центрального нефа и трифория собора в Линкольне подчеркивают его горизонтальную протяженность.
Орнамент, называемый «собачий зуб», на самом деле представляет собой цветок с четырьмя лепестками, в центре которого расположен заостренный выступ.

Англия: украшенная готика

Украшенная готика преобладала в Англии примерно в 1290-1350 гг. Как видно из названия, для этого стиля в целом характерно обилие украшений и декоративной структуры. Здания, построенные в этот период, очень разнообразны. Некоторые из них – С большими и высокими витражами, другие сходны с раннеанглийской готикой в своей сдержанности и строгости. Разнообразна и каменная резьба, для которой характерны разнообразные орнаменты: геометрический, сетчатый – и растительные узоры, разбивавшие окна на все большое число составляющих частей.

Башня. Блоксем

Эта башня – характерный пример украшенной готики. Она завершается острым шпилем, имеет диагонально расположенные угловые башенки и обилие резного декора.

Угловые контрфорсы заканчивались пирамидальными башенками – пинаклями и декоративным фиалом в виде резного шпиля. Детали, характерные для украшенной готики.

Консольным карнизом называют выступающие каменные блоки, или консоли, поддерживающие вышерасположенную кладку. В данном случае такой карниз богато декорирован сложным орнаментом.

Элинор-Кросс. Нортгемптон

Одно из наиболее ранних произведений украшенной готики – часовня с крестом, в Нортгемптоне, построенная в 1290-е гг. на пути, по которому везли тело жены Эдуарда Элеоноры Кастильской.

Англия: интерьеры в стиле украшенной готики

Стрельчатые арки стали одним из характерных элементов английской украшенной готики. Они располагались и на фасадах и в интерьерах. Из них состояли порталы зданий. Усилия зодчих сосредоточились не столько на конструктивной, сколько на декоративной стороне архитектуры. Стены практически исчезли. Их заменили решетка окон и арочные проемы, своды приобрели сложный арочный рисунок. Характерен для этого времени веерный свод – это нервюрный свод, в котором нервюры исходят из одного угла, образуя рисунок, напоминающий веер. Резная ли-ства, служившая, в частности, для украшения капителей, стала более сложной и менее стилизованной, чем ранее, и украшения, если их использовали, были богаче.

Четырехлистный цветок. Собор. Или

В этом соборе XIV в. арки и пространство над ними были украшены орнаментами, в том числе в виде четырехлистников. Такой орнамент характерен как для украшенной готики, так и для перпендикулярной.

Ранний украшенный стиль. Собор. Личфилд

Неф собора украшен геометрическим ажурным узором, его опоры с пучками колонн покрыты ромбовидным орнаментом.

Фасады зданий перпендикулярного стиля

Основной чертой перпендикулярной готики стало преобладание прямых линий, как горизонтальных, так и вертикальных. Окна и поверхности стен часто разделены каменной резьбой на ряды прямоугольных панелей. Стало популярным сооружение небольших капелл во дворцах, аббатствах, университетах. Перпендикулярный стиль не похож на каком-либо европейский архитектурный стиль и явился завершающим этапом развития готики, которая в других странах времени уже переживал свой упадок или сменилась ренессансной архитектурой.

Капелла Кингз-Колледж. Кембридж (1446-1515 гг.)

Строительство капеллы было начато в 1446 г., но из-за войны Алой и Белой розы закончилось лишь в 1515-м г. Как и часовня св. Стефана в Вестминстере, это здание построено по образу Сент-Шапель в Париже, с большими витражами, практически заменившими стену.

Арка с четырьмя центрами. Йелвертофт

Помимо прямоугольных панелей стены и прямых средников окна, окно северного придела церкви Йелвертофт в Нортгемптоншире имеет четырехцентровую арку. Для того чтобы ее начертить, требуется провести четыре окружности, отсюда и ее название.

Англия: интерьеры перпендикулярного стиля

Первый последовательно перпендикулярный интерьер в готическом стиле – придел собора в Глостере, строительство которого было начато в 1337 г. Стены и окна этого придела разделены ажурной резьбой на панели, колонны поднимаются до основания сложного веерного свода. Это – главные черты интерьеров перпендикулярного периода, лучшие образцы которого представлены в капеллах Виндзорского замка, в Кембридже, Вестминстере. Но этот стиль был характерен и для приходских церквей того времени.

Капелла Кингз-Колледж. Кембридж

Величественные архитектурные памятники перпендикулярного стиля были построены враждующими ветвями династии во время войны Алой и Белой розы (1455-1485 гг.). Капелла Кингз-Колледж была закончена после окончания войны Тюдорами и украшена их геральдическими знаками в западной части здания, в то время, как для остальных частей характерна простота линий и отсутствие декора. Розы и решетки Тюдоров украшают стволы колонн, а королевский герб расположен под огромными окнами.
Веерный свод – это тип свода, нервюры которого исходят из одного угла, имеют одинаковую кривизну и расходятся наподобие веера.

Для перпендикулярного стиля характерны простота плана и внимание к единству объема. Капелла Кингз-Колледж не имеет трансепта и боковых нефов.

Англия: готика в светской архитектуре

Готический стиль в светской архитектуре Англии был распространен так же широко, как в церковной, но со временем требования к подобным зданиям менялись, они перестраивались или сносились, и поэтому до нашего времени их сохранилось мало. В ранних образцах функциональность господствовала над формой, и церковная готика претерпевала изменения, чтобы вписаться в светский контекст. В целях безопасности сокращалось количество дверей и окон, которые, к тому же, поднимались выше от земли, поскольку обильное застекление на нижних уровнях было недопустимо. Дополнительные архитектурные средства требовались для оформления таких элементов, как камины, дымоходы, кухонные и жилые помещения.

Замок Стоксэй (основан в 1285 г.)

Почти все английские феодальные поместья имеют схожую форму, практически не встречающуюся в европейской архитектуре: большой центральный зал (здесь обозначенный высокими окнами). к которому прилегают господские покои с одной стороны и служебные помещения с другой. В поместье Стоксэй. Шропшир, имеется также защитная башня, а когда-то оно было окружено крепостной стеной со рвом.

Оборонительное сооружение: Маркенфилд- Холл (начало XIV в.)

В Маркенфилде. Йоркшир, центральный зал расположен на втором этаже, что позволяет поднять его большие арочные окна высоко над землей. Все прочие окна и двери отличаются небольшими размерами.
Парапеты оборонительных сооружений часто нависали над поверхностью стены, образовывая ячейки, сквозь которые можно было направлять оружие на нападающих. Такие ячейки назывались амбразурами.

Испания и Португалия

Готика в Испанию пришла в конце XII в. К этому времени мавры были вытеснены с большей части Иберийского полуострова, и в окрепших христианских государствах началось строительство. В ранней готической архитектуре здесь заметно влияние Франции, но вскоре собственные строительные традиции привели к созданию национального стиля, часто сурового и громоздкого. Интерьеры отличались легкостью и изяществом. Испанский готический стиль просуществовал до XVI в., отчасти черпая вдохновение в исламской архитектуре и все в большей степени делаясь декоративным, что было также характерно и для португальской готики.

Западный фасад. Собор. Бургос (начат в 1221 г.)

В западном фасаде собора в Бургосе, с тремя порталами, окном-розой и башнями чувствуется сильное влияние французской готики. Верхние ярусы башен, пристроены в XV в. Они значительно ближе собственно испанскому стилю. Внутренней двор, окруженный крытой галереей с аркадой, являвшийся важным элементом каждого монастырского комплекса.

Стиль мануэлино. Женский монастырь Жеронимуш в Белене. Лиссабон (начат в 1502 г.)

В конце XV-начале XVT в. в Португалии сложился свой национальный стиль – мануэлино, связанный со временем правления короля Мануэла I. Для него характерно богатое украшение зданий витыми колонками и резным орнаментом, а также использование необычных мотивов: морских канатов, якорей, кораллов.

Северная и Центральная Европа

В Средние века значительная часть Северной и Центральной Европы находилась в пределах Священной Римской империи или (как Нидерланды) под контролем германской епархии в Кёльне. В этих областях готика медленно вытесняла романскую архитектуру, и первые готические здания появились здесь не ранее середины XIII в., значительно позднее распространения этого стиля во Франции, Англии и Испании. Затем стиль быстро распространился, дав живое разнообразие форм, которые стали одними из наиболее великолепных образцов поздней европейской готики.

Кёльнский собор

Построенный в XIX в. в соответствии с проектами XIII в., западный фасад, как и весь собор и вообще ранняя германская готики, использует, в основном, формы лучистого стиля.

Собор с венцом капелл, с умеренно выступающим трансептом и простой схемой сводов мало отличается от аналогичных французских зданий своего времени.

Ранние готические здания Северной и Центральной Европы часто отличались особенно изящной резьбой по камню, как капитель из собора в Кёльне.

Поздняя готическая капитель

Эта капитель со стилизованными листьями – типичный пример позднеготической резьбы.

Италия

Итальянская готика была самой кратковременной и наименее последовательной из европейских готических стилей. Устремленность вверх готических зданий Франции и других стран достигалась здесь лишь изредка и, видимо, не слишком нравилась; романский стиль продолжал существовать параллельно с готическим. Архитекторы тщательно избегали аркбутанов, камень имел большое значение в отделке фасадов итальянских готических зданий. В светских зданиях архитектурный язык готики был воспринят с большим энтузиазмом, особенно в устройстве многочисленных балконов и аркад, удобных в мягком средиземноморском климате.

Собор. Орвието (XIV в.)

Готические элементы в наибольшей степени использовались в фасадах, но и то вос-принимались в чисто декоративном аспекте. В соборе в Орвието фронтоны и пазухи арок покрыты цветной мозаикой, и все готические детали: остроконечные щипцы, башни, окно-роза – все это воспринимается как графический рисунок на плоскости.

Романские формы. Собор. Кремона

В Италии купола были популярны в течение всего готического периода, и стрельчатые арки так и не вытеснили полностью полукруглые, что можно видеть на примере этого окна в соборе в Кремоне. Здесь видно также влияние Востока – результат торговых связей Италии с исламским миром.

В итальянских готических зданиях меньше применялись аркады, разрушающие плоскость стены, возможно, из желания сохранить ее для фресок. В верхней части этого окна XIII в. лишь небольшая площадь занята стеклом.

Смотрите также:

Готическая архитектура во Франции — Википедия

Готическая архитектура во Франции — архитектурный стиль, который был широко распространен на территории современной Франции с 40-х годов XII века до начала XVI века^[1], когда ему на смену пришёл Ренессанс. Зародившись в королевском домене в центре страны, готический стиль быстро распространился на территорию всей Франции и за её пределы. Мастерство архитекторов достигло своего пика в середине XIII века, после чего развитие шло путём применения прикладных ремесел, в частности, обработки камня.

Готика как французский стиль (francigenum opus) стала образцом для подражания на территории большинства стран Западной и Центральной Европы, в которых она приобретала черты, характерные для их архитектурных традиций.

Отдельные архитектурные памятники в готическом стиле или же исторические ансамбли, включающие готические сооружения, главным образом, соборы, были включены в Список объектов Всемирного наследия ЮНЕСКО во Франции.

История возникновения готики во Франции[править | править код]

Политический контекст[править | править код]

Территориальная раздробленность Франции в 1180 г. Голубым цветом выделена территория королевского домена

В начале XII века территория современной Франции была раздроблена на несколько феодальных образований — графства и герцогства. Только небольшая часть нынешней территории, район современного региона Иль-де-Франс, управлялась королями из династии Капетингов и уже называлась Францией. Власть короля по сравнению с властью соседствующих с ним графов и герцогов была невелика. Единственной, но очень важной отличительной чертой королевской власти являлся её сакральный характер. Считалось, что короли наделяются властью исключительно Богом при исполнении обряда миропомазания. По легенде, святая ампула с миррой была принесена ангелом с небес при крещении Хлодвига I в 496 г. Миропомазание стало неотъемлемым обрядом при короновании всех французских королей начиная с Карла Лысого в 869 г. до событий, сопровождавших Великую Французскую революцию. Эта особенность королевской власти и станет той движущей силой, благодаря которой новому стилю архитектуры будут подражать на всей территории нынешней Франции и большей часть Европы в период высокого и позднего средневековья.

Роль собора в средневековом городе[править | править код]

Собор был центром городской жизни в эпоху Средневековья. По воскресеньям в нём проходили мессы и религиозные церемонии. В остальные дни недели там велись деловые переговоры между купцами, шли заседания городской общины, имели место встречи простых горожан и, даже, детские игры. Собор играл большую роль в образовании, поскольку витражи представляли собой целые книги по религии, истории, ремеслам. Церкви служили убежищем для подозреваемых в преступлениях, которые хотели быть судимы по епископским законам, а не городским судом. Кроме решающей роли в общественной жизни города, собор играл не меньшую роль в его планировке. Ни одно здание не должно было соперничать с ними по высоте. Таким образом, собор определял силуэт города и, как правило, был виден издалека. Все улицы расходились от паперти, причем, чем ближе к собору, тем плотность улиц и домов увеличивалась. К концу средневековья паперти многих соборов были полностью застроены.

Место собора в городской среде

Истоки готики[править | править код]

В начале XII века в Европе господствовала романская архитектура с присущими ей толстыми стенами, тяжеловесными полуциркульными арками и сводами. В то же время при строительстве церковных сооружений отдельных регионов использовались стрельчатые арки и реберные своды — важнейшие элементы готической архитектуры. Реберный крестовый свод был известен ещё в эпоху раннего средневековья в Азии и активно использовался в Нормандии. В романской архитектуре ребра свода носили только декоративную функцию и не играли роли несущей конструкции. Стрельчатая арка же была широко распространена в Бургундии.

Западный фасад базилики Сен-Дени. Современное состояние

Около 1135 года архиепископ Санса решил построить новый собор на месте старого, романского. При этом были одновременно использованы реберный свод и стрельчатая арка. Примерно в это же время аббат Сугерий, советник Людовика VI и Людовика VII, решил реконструировать церковь вверенного ему аббатства Сен-Дени на севере от Парижа. Это аббатство служило королевской усыпальницей французских королей и в ней хранились мощи Святого Дионисия, первого епископа Парижа. Целью реконструкции было поднять престиж власти французского короля и распространить его влияние за пределы королевских владений путём напоминания соседям о сакральном характере его власти.

Реконструкция началась с обновления западного фасада по схеме, заимствованной из Нормандии: нижний ярус, состоящий из трех порталов, средний ярус со световым проемом, и верхний ярус — две башни. Эта схема впоследствии станет классической для больших соборов на территории Франции. В 1140 году, после завершения строительства нового западного фасада, началось обновление хора с использованием нового стиля, заимствованного из собора в Сансе. Решено было создать деамбулаторий с венцом капелл, причем капеллы не были изолированы от друг друга, а перекрывались крестовыми реберными сводами, поддерживаемыми общими тонкими колоннами. В стенах же были проделаны широкие окна, украшенные витражами. Обновленная церковь была освящена в 1144 году. После этого события новый стиль начали заимствовать при строительстве и реконструкции соборов и церквей в регионах, соседствующих с Иль-де-Франс.

Основные этапы развития готической архитектуры[править | править код]

Ранняя готика— XII в[править | править код]

Высокая готика — XIII в[править | править код]

Поздняя готика — XIV—XV в[править | править код]

К окончанию правления Людовика Святого Франция считалась самым могущественным государством в Европе. Готическое искусство достигло своего пика, были установлены стандарты композиции, конструкции, строительных приемов церковных зданий, поэтому сократилось поле для экспериментов. Структура зданий практически не меняется, или, даже, наблюдаются некоторые упрощения. Во время Столетней войны церковное строительство замедлилось, а после её окончания строительство набирает новых оборотов: были завершены многие недостроенные сооружения, были перестроены многие старые в более современном стиле и начато строительство новых.

Начало периода поздней готики трактуется по-разному: от окончания правления Людовика Святого (1270 г.), от начала Столетней войны (1337 г.). В любом случае, новые здания, сравнимые с соборами высокой готики (исключение — собор в Орлеане) не закладываются, идет медленное завершение ранее начатых (соборы в Осере, Эврё, собор и церковь Сент-Уан в Руане) с использованием отдельных достижений лучистого стиля.

Возрождение славы готической архитектуры начинается с окончанием войны и появлением так называемого «пламенеющего стиля» поздней готики. Отдельные его элементы видны в часовнях собора Амьена уже в последней трети XIV века. Термин «пламенеющая готика» возник благодаря характерной форме кривых в виде пламени или рыбьего пузыря в оформлении окон, щипцов, поверхностей стен.

Основные особенности этого периода:

• богатый декор
• усложнение формы свода
• колонны аркады не прерываются капителями и плавно переходят в нервюры свода
• упрощение конструкции (двухуровневое членение стен без трифория или трехуровневое с глухим трифорием)

Характерные черты поздней готики

• Неф базилики Сен-Николя-де-Пор не имеет трифория

• Окно-роза и щипец собора в Мо в пламенеющем стиле

•

  «Пламенеющий» внешний декор трансепта собора в Бове

•

  Богатый декор и сложные своды интерьера церкви Сен-Пьер в Кане

• Свод капеллы Святого духа в Рю, Пикардия

•

  Колонны нефа базилики Сен-Николя-де-Пор не имеют капители

Закладка новых церковных сооружений было нередким событием после окончания Столетней войны. Масштабными сооружениями, полностью начатыми и законченными в эпоху бурного развития пламенеющего стиля, можно назвать базилики Нотр-Дам де л’Эпин в Шампани и Сен-Николя-де-Пор в Лотарингии, церковь Сен-Вульфран Абвиля, в Пикардии. Особенно интересным фактом является то, что первые две построены вне больших городов. Несмотря на то, что при строительстве все три сооружения задумывались как церкви, они имеют размеры и планы больших классических соборов. Наиболее показательным примером в этом смысле является базилика Сен-Николя-де-Пор, которая является пятинефной. Такой масштаб связан с тем, что эта церковь должна была быть символом сохранения независимости герцогства Лотарингия после окончания Бургундских войн.

Среди больших соборов ранней и классической готики, окончание строительства которых пришлось в эпоху господства пламенеющего стиля, стоит также отметить западный фасад собора Сен-Гатьен в Туре и целый «парад пламенеющих трансептов» соборов Бове, Санса, Санлиса, Осера, Лиможа, Эврё. В это же время был заложен собор в Нанте, строительство которого было закончено лишь в конце XIX века.

Характерный для этого периода внешний декор получают даже такие шедевры высокой готики как соборы в Шартре (северная башня) и Амьене (окно-роза и обе башни западного фасада), Сент-Шапель в Париже (окно-роза).

Но все же во всей своей красе пламенеющий стиль проявился, прежде всего, в небольших приходских церквях и капеллах. Это можно объяснить тем, что изысканный декор более выгодно смотрится именно в таких, небольших по масштабу сооружениях, а не в огромных соборах, где он может потеряться. Такие сооружения часто имеют оригинальную композицию фасада, отличную от классических соборов (например, церковь аббатства Св. Троицы в Вандоме, церковь Сен-Маклу в Руане, Сент-Шапель в Венсенском замке), сложное строение сводов и опор (например, приходская церковь Сен-Северен и капелла особняка Клюни в Париже).

Примеры позднеготических сооружений

• Западный фасад собора Сент-Этьен в Туле

• Южный трансепт собора в Сансе

•

  Южный трансепт собора в Санлисе

• Южный трансепт собора Сент-Этьен в Лиможе

• Западный фасад церкви Сен-Вульфран в Абвиле

•

  Западный фасад собора Сен-Гатьен в Туре

•

  Капелла Венсенского замка

•

  Церковь аббатства Св. Троицы в Вандоме

• Капелла Святого духа в Рю

•

  Церковь Сен-Маклу в Руане (1437-1517)

Готика и ренессанс[править | править код]

Классическое представление о французском готическом соборе[править | править код]

Нормандская готика[править | править код]

Готика Нормандии (влияние которой в большей степени распространяется и на соседнюю Бретань) широко использовала достижения Иль-де-Франса, однако оставалась верной достижениям своей романской архитектуры. Так, нормандские соборы используют толстые романские стены, которые расчленяются на несколько слоев и могут быть дополнительно украшены. Типичное вертикальное сечение стен состоит из аркады (часто двойная), галереи и верхнего ряда окон. Западные фасады подчиняются схеме нормандского «гармоничного» фасада. Вместо окна-розы на западном фасаде часто используются стрельчатые окна, как и в английской готике. Башни над средокрестием являются непременным атрибутом нормандских соборов.

Среди самых известных готических сооружений Нормандии следует отметить церковь Сент-Этьен в Кане, основанная Вильгельмом Завоевателем, соборы Нотр-Дам в Кутансе, Эврё, Байё; Собор Нотр-Дам, аббатство Сент-Уан и церковь Сен-Маклу в Руане.

Примеры готических сооружений Нормандии

•

  Западный фасад собора в Кутансе со стрельчатым окном

•

  Западный фасад собора в Руане со шпилем на башне над средокрестием

•

  Хор собора в Байё с профилированными стенами

•

  Двойная аркада хора собора в Кутансе

•

  Хор и башня над средокрестием собора в Кутансе

• Башня над средокрестием собора в Байё ночью

Меридиональная готика[править | править код]

Готическая архитектура южнофранцузских земель (фр. gothique méridional) появилась на территории современного региона Юг-Пиренеи и части региона Лангедок-Руссильон в XIII веке. Центром распространения стиля являлась Тулуза, поэтому этот стиль часто называют тулузским (фр. gothique toulousain) или лангедокским (фр. gothique languedocien).

Сооружения в этом стиле характеризуются строгостью и мощью своей конструкции. Чаще всего это однонефные очень широкие зальные церкви, без трансепта, с узкими (но часто высокими) оконными проемами, что соответствует традициям романской архитектуры этого региона. Отсутствие аркбутанов компенсируется наличием мощных контрфорсов, между которыми располагаются узкие капеллы. По внешнему виду здания больше напоминают укрепленные оборонительные сооружения, чем церкви. Внешний декор небогат, что объясняется тем, что в качестве основного строительного материала часто использовался кирпич. Колокола располагаются либо на шестигранной многоярусной колокольне башенного типа, либо в звоннице стенового типа на главном фасаде. Обширные плоские поверхности интерьера с небольшим количеством световых отверстий обычно украшались росписью или фресками. Важнейшим сооружением в лангедокском стиле является собор Сент-Сесиль в Альби, который должен был продемонстрировать всю мощь католической церкви после окончания альбигойских войн и уничтожения катарской ереси.

Примеры готических сооружений юга Франции

•

  Тулуза. Церковь Нотр-Дам дю Тор со звонницей стенового типа

• Собор Сент-Сесиль в Альби

• Шестигранная колокольня церкви якобинцев в Тулузе

•

  Укрепленный фасад собора Нотр-Дам в Родезе

•

  Интерьер собора Сент-Сесиль. Поздняя готика. Росписи в стиле Ренессанс

•

  Зведчатый свод церкви якобинцев в Тулузе. Поздняя готика

•

  Портик собора Сент-Сесиль в Альби. Поздняя готика

Стиль Плантагенетов[править | править код]

Нефы собора в Пуатье имеют одинаковую высоту и перекрыты выпуклыми сводами

Стиль Плантагенетов был распространен, главным образом, на территории нижнего течения Луары от Анжера на севере до Пуатье на юге. Название стиля связано с одноимённой династией, корни которой восходят к графству Анжуйскому. Главной особенностью стиля является конструкция сводов, которые, в отличие от сравнительно плоских северофранцузских готических крестовых сводов, имеют выпуклую форму, больше похожую на купол. Так, например, замковый камень свода нефа собора в Анжере на 3,5 м выше пяты свода. Такая система является результатом влияния готики на романскую архитектуру западной Франции. В плане такие сооружения являются однонефными или трехнефными с нефами одинаковой высоты. Толстые романские стены позволяют отказаться от аркбутанов, вся нагрузка идет на контрфорсы, однако это же не позволяет подобным сооружениям выиграть в высоте и освещении. Этот факт и стал той причиной, по которой этот стиль быль вытеснен готикой Иль-де-Франса. Кроме уже упомянутого нефа собора в Анжере, в стиле Плантагенетов построен нефы соборов Сен-Жюльен в Ле-Мане и Сент-Андре в Бордо, собор Святых Петра и Павла в Пуатье (кроме западного фасада) и другие.

(ДПИ) Декоративно прикладное искусство готического стиля[править | править код]

• ГОТИКА (неопр.). Медиаэнциклопедия ИЗО.

Каркасная система готической архитектуры — Википедия

Руинированный собор аббатства Сен-Жан де Винь, Суассон, демонстрирует обнажённый каркас фасада готического здания

Каркасная система готической архитектуры — совокупность конструктивных строительных приёмов, появившаяся в готике, которая позволила изменить распределение нагрузки в здании и заметно облегчить его стены и перекрытия. Благодаря данному изобретению, архитекторы средневековья смогли значительно увеличить площадь и высоту возводимых сооружений.

Основными элементами конструкции являются контрфорсы, аркбутаны и нервюры.

Два варианта распределения нагрузок: романика и готика

Главной и в первую очередь бросающейся в глаза чертой готических соборов является их ажурная структура, представляющая собой резкий контраст массивным конструкциям предшествующей романской архитектуры.

Распределение нагрузки[править | править код]

Техническим прорывом архитекторов готики явилось их открытие нового способа распределения нагрузки. (Любое свободностоящее здание испытывает два вида нагрузок: от собственного веса (включая перекрытия) и погодные (ветер, дождь, снег). Затем оно передаёт их вниз по стенам — к фундаменту, нейтрализуя затем в земле. Именно поэтому каменные здания строятся более основательно, чем деревянные, так как камень, будучи тяжелее древесины, подвергается большей угрозе обрушения в случае ошибки в расчётах). В романской архитектуре, отчасти являющейся наследницей древнеримской, несущими частями здания были все стены целиком. Если архитектор желал увеличить размер свода, то таким образом увеличивался и его вес, и стену приходилось утолщать, чтобы она могла выдержать вес такого свода.

Решающей для развития готики стала догадка, что вес и давление каменной кладки могут концентрироваться в определённых точках, и если их поддержать именно в этих местах, другим элементам постройки уже не обязательно быть несущими. Так возник готический каркас — хотя предпосылки для него появились несколько ранее: «Исторически этот конструктивный приём возник из усовершенствования романского крестового свода. Уже романские зодчие в некоторых случаях выкладывали швы между распалубками крестовых сводов выступающими наружу камнями. Однако такие швы имели тогда чисто декоративное значение; свод по-прежнему оставался тяжёлым и массивным»^[1].

Отличия в работе конструкций

Романика	Готика
Нагрузку передают стены по всей длине собора	Нагрузку передают элементы каркасной конструкции, равномерно распределённые по периметру здания
Колонны не имеют особенного значения	Колонны вместе с контрфорсами и аркбутанами — главные несущие элементы здания
Толстые массивные стены, толщиной в несколько метров, несут нагрузку	Тонкие стены, возведённые между колоннами, являются ненесущими перегородками
Небольшие объёмы здания	Собор может иметь колоссальный размер
Потолки не очень высокие	Своды очень высокие
Окна небольшие, так как прорезают несущую стену и не должны уменьшать её несущую способность	Окна могут занимать весь простенок между колоннами, вместо перегородки
Все помещения разграничены между собой массивными стенами, простенками и колоннами	Помещения визуально объединены в одно целое благодаря тонкости опорных колонн

Новаторство технического решения состояло в следующем: свод перестали опирать на сплошные стены здания, массивный цилиндрический свод заменили ажурным нервюрным крестовым (см. ниже), давление этого свода передаётся нервюрами и арками на столбы (колонны). Возникающий таким образом боковой распор воспринимается аркбутанами и контрфорсами.

«Нервюрный свод был значительно легче романского: уменьшались и вертикальное давление, и боковой распор. Нервюрный свод своими пятами опирался на столбы-устои, а не на стены; распор его был наглядно выявлен и строго локализован, и строителю было ясно, где и как этот распор должен быть „погашен“. Кроме того, нервюрный свод обладал известной гибкостью. Усадка грунта, катастрофическая для романских сводов, была для него относительно безопасна. Наконец, нервюрный свод имел ещё и то преимущество, что позволял перекрывать пространства неправильной формы»^[1].

Таким образом, конструкция сильно облегчается за счёт перераспределения нагрузок. Прежде несущая, толстая стена превратилась в простую лёгкую «оболочку», чья толщина больше не влияла на несущую способность здания. Из толстостенного здания собор превратился в тонкостенный, но зато «подпёртый» по всему периметру надёжными и элегантными «подпорками».

Кроме того, готика отказалась от полуциркульной, обычной арки, заменяя её везде, где только можно стрельчатой. Использование стрельчатой арки в сводах позволяло уменьшить их боковой распор, направляя значительную часть давления прямо на опору — причём, чем выше и заострённее арка, тем меньше она создаёт боковой распор на стены и опоры. Массивный свод заменился ребристым сводом, эти рёбра—нервюры диагонально перекрещивались и воспринимали нагрузку. Пространство между ними заполнялось простой запалубкой — лёгкой кладкой кирпича или камня.

Полученные преимущества[править | править код]

• Большая экономия строительного материала
• Увеличение высоты здания, а также освещённости его внутреннего пространства
• Объединение внутреннего пространства в одно целое
• Сокращение сроков строительства

Розетка — замковый камень нервюрного свода

• Аркбутан — это наружная каменная упорная арка, которая передаёт распор сводов главного нефа на опорные столбы, отстоящие от основного корпуса здания — контрфорсы. Завершается аркбутан наклонной плоскостью по направлению ската кровли. В ранний период развития готики встречаются аркбутаны, скрытые под крыши, но они мешали освещать соборы, поэтому вскоре они были выведены наружу, и стали открытыми для обозрения извне. Аркбутаны бывают двухпролётные, двухъярусные, и комбинирующие оба этих варианта.
• Контрфорс — в готике вертикальная конструкция, мощный столб, способствующий устойчивости стены тем, что своей массой противодействует распору сводов. В средневековой архитектуре догадались не прислонять его к стене здания, а вынести его наружу, на расстояние в несколько метров, соединив со зданием перекинутыми арками — аркбутанами. Этого было достаточно для эффективного переноса нагрузки со стены на опорные колонны. Внешняя поверхность контрфорса могла быть вертикальной, ступенчатой или непрерывно наклонной.
• Пинакль — остроконечная башенка, которой нагружали вершину контрфорса в месте примыкания к нему аркбутана. Это делалось с целью предотвращения сдвигающих усилий.

Реймсский собор: столб-устой «пучок колонн», капитель «пята свода» и опёртые на неё нервюры

• Столб-устой — мог быть простого сечения, или же представлять собой «пучок колонн».
• Нервюра — ребро арки свода, выступающее из кладки и профилированное. Система нервюр образует каркас, поддерживающий облегчённую кладку свода. Делятся на:
  • Щековые арки — четыре арки по периметру квадратной ячейки в основании свода.
  • Ожива — диагональная арка. Почти всегда полуциркульная.
  • Тьерсерон — дополнительная нервюра, идущая от опоры и поддерживающие посередине лиерны.
  • Лиерна — дополнительная нервюра, идущая от точки пересечения ожив к щелыге щековых арок.
  • Контрлиерны — поперечные нервюры, связывающие между собой основные (то есть оживы, лиерны и тьерсероны).
  • Запалубка — в нервюрном своде заполнение между нервюрами.
  • Замковый камень (розетка)

Стрельчатый крестовый свод

Важнейшим элементом, изобретение которого дало толчок прочим достижениям инженерной мысли готики, стал нервюрный крестовый свод. Он же стал основной конструктивной единицей при сооружении соборов. Основной признак готического свода — чётко выраженные профилированные диагональные рёбра, составляющие основной рабочий каркас, воспринимающий основные нагрузки.

Предыстория его возникновения такова — сначала путём пересечения под прямым углом двух цилиндрических сводов возник крестовый. В нём, в отличие от цилиндрического, нагрузка уходит не на две боковые стены, а распределяется на угловые опоры. Вес подобных сводов, тем не менее, был очень велик. В поисках способа облегчения свода строители стали усиливать каркасные арки, которые образовывались на пересечениях крестовых сводов. Затем заполнение между ними становилось всё тоньше и тоньше, пока свод не стал полностью каркасным.

Подобные каркасные арки получили название нервюр (фр. nervure — жилка, ребро, складка).

Фото нервюрного свода снизу: 4 щековые арки и две диагонально пересекающиеся.

Нервюрные своды представляли собой квадратные в плане ячейки. Они связывали между собой опоры пролётов нефа. Со временем сложилась т. н. связанная система — на каждый квадрат широкого главного нефа приходилось по два меньших, боковых. Эта система обеспечивала большую прочность и особый ритм внутреннего пространства храма^[2].

Фото звёздчатого свода снизу

Каркас простейшего нервюрного свода состоит из 4 арок по периметру квадрата — щековых арок, и 2 диагонально пересекающихся — ожив. При полуциркульном профиле щековые арки оказываются ниже диагональных, что заставляло выкладывать заполнение между ними сложной формы. С введением стрельчатой арки согласовывать высоту стало очень легко — щековые арки стали делать стрельчатыми (будто сложенными в щелыге — хребте свода), а оживы сохранили полуциркульную форму. Распалубки опираются на нервюры, что позволяет сосредоточить давление только на угловых опорах. Эти распалубки выкладывались как самостоятельные малые своды, опиравшиеся на диагональные рёбра.

Звёздчатый свод — форма крестового готического свода. Имеет вспомогательные рёбра — тьерсероны и лиерны. В каркасе чётко выделяются основные диагональные рёбра крестового свода.

По мере развития стиля и технологии архитекторы стали вводить всё больше дополнительных деталей. Так, иногда они устанавливали дополнительные нервюры, идущие от точки пересечения ожив к стреле щековых арок — т. н. лиерны. Затем они устанавливали промежуточные нервюры, поддерживающие лиерны посередине — тьерсероны. Кроме того, они иногда связывали основные нервюры между собой поперечными нервюрами, так называемыми контрлиернами.

Таким образом, количество нервюр увеличивалось от шести арок до 10, 12 и т. д.

В начальный период развития готической архитектуры пространство (квадрат или прямоугольник в плане), перекрытое одним крестовым сводом, представляет собой (так же как и в романской архитектуре) самостоятельную пространственную единицу. Поздняя готика отказывается от трактовки пространства как составного и постепенно приходит к пониманию его как единого целого. Этого удалось достигнуть путём усложнения крестового свода введением дополнительных рёбер, которые дробили свод на более мелкие части^[3].

Варианты нервюрных сводов[править | править код]

Схемы разнообразных вариантов нервюрного свода Капелла Клюни: нервюры свода, опёртые на пяты,
находящиеся в стенах, а не на колоннах.

В готических соборах можно найти множество вариантов переплетения нервюр, многие из которых не имеют названия. Несколько основных типов:

Название[4]	Иллюстрация	Определение
Крестовый свод (quadripartite rib vault)		Простейший вариант нервюрного свода, имеющий 6 арок и 4 поля запалубки
Шестичастный свод (sexpartite rib vault)		Усложнённый вариант крестового свода, благодаря введению дополнительной нервюры, делящий свод на 6 запалубок
Звёздчатый свод (lierne vault, Stellar vault)		Следующая ступень усложнения, благодаря введению лиерн, число которых может увеличиваться. Расположение нервюр приобретает очертания звезды.
Веерный свод (fan vault)		Создаётся нервюрами, исходящими из одного угла, имеющими одинаковую кривизну, составляющими равные между собой углы и образующими воронкообразную поверхность, напоминающую веер. Типичен для Англии («распластанная готика»).
Сетчатый свод (netvault)		Нервюры создают сетку рёбер с ячейками, примерно одинаковыми по размеру.
