Громоотвод для дачного дома своими руками

Монтаж защиты от молний в частном доме

Большинство владельцев частных домов, коттеджей и дач стараются создать внутри и снаружи своего жилья максимально комфортные и безопасные условия для проживания. Вполне понятное стремление, но чаще всего собственники такой недвижимости полностью забывают о таком природном явление, как разряд статического атмосферного электричества, который в одно мгновение может нанести огромный вред жилым постройкам и здоровью людей. По своей природной сути, атмосферная молния — это очень мощный разряд электрической энергии, который способен при точном попадании непосредственно в частный дом, уничтожить не только всю бытовую технику и электроприборы, но и само строение в целом.

Если ваше частное владение расположено рядом с высоким зданием, то вам не следует беспокоиться. Система громоотводов многоэтажного объекта обеспечит надежную защиту вашего жилья от поражающих факторов атмосферного электрического разряда. Но такое расположение коттеджей, частных домов и дач практически не встречается в современной действительности. В основном такие объекты недвижимости строятся вдали от высоких зданий, поэтому их необходимо защищать от молний, оснащая современными блоками грозозащиты.

Молния, чаще всего разряжается на самую высокую точку, но даже растущее рядом с домом огромное дерево не способно защитить его от разряда. Только устройство грозозащиты способно полностью защитить от атмосферного разряда ваше жилье с бытовой техникой, а также присутствующих в нем людей. В этой статье мы рассмотрим все вопросы, касающиеся видов молниезащиты и способов их монтажа для любых типов домов, дач и коттеджей. А также в сжатой форме расскажем, как установить громоотвод своими руками, но сначала расскажем о поражающих факторах молний.

Разновидности молниезащиты

Системы защиты от молнии делят по нескольким критериями. По методу защиты молниеотводы принято разделять на два типа:

  • активные;
  • пассивные.

Активные системы — недавнее изобретение. Их суть в наличии в молниеприемнике ионизатора, издающего импульсы и тем самым притягивающим молнию. Приемник «перетягивает» молнию на себя, в результате чего защищаемые объекты выходят из-под удара. Оборудование для активной защиты стоит дорого и устанавливается исключительно специалистами.

Другой тип защиты — пассивный. Такие системы включают молниеприемник, токоотвод и заземлитель. Это самый распространенный тип защитных систем. Задача пассивной защиты — принять на себя удар молнии и отвести разряд в землю.

Еще один критерий — вид защиты. Различают внешнюю и внутреннюю защиту. Внешняя предохраняет здание от непосредственного удара молнии, а внутренняя — защищает электрические сети от возникновения перенапряжения.

Последний критерий — особенности конструкции молниеприемника. Устройства подразделяют на штыревые, тросовые и сетчатые.

Поражающие факторы разрядов атмосферных разрядов

Технология создания защиты от грозы напрямую связана с поражающими факторами атмосферных электрических разрядов. Любое природное явление влияет на окружающую среду с той или иной степенью воздействия. Молния не является исключением и ее поражающие факторы можно разделить на следующие два вида.

  1. Первичный.
    Это прямой удар электрического разряда в объект недвижимости. Последствия от такого попадания могут быть самыми плачевными. Конструкция дома может получить серьезные повреждения или просто сгореть от возникшего пожара. Не исключается и гибель людей от поражения электрическим током. Вся включенная в сеть бытовая техника и электроприборы однозначно выйдут из строя. Первичный фактор поражения молнией создает самый опасный вариант развития событий, способный создать массу проблем жильцам частного дома, коттеджа или дачи.
  2. Вторичный.
    Менее опасный поражающий фактор атмосферного электрического разряда, конечно, по сравнению с прямым попаданием, но тоже способный доставить много неприятностей собственнику частного владения. Дело в том, что молния, разрядившаяся недалеко от дома, формирует мощное индукционное поле, создающее скачек питающего напряжения в электрической проводке. Такое перенапряжение способно полностью  вывести из строя бытовую технику и электроприборы.

Защитить свою собственность от вторичного поражающего фактора можно простым отключением электроприборов от питающей сети на весь период времени прохождения грозового фронта. Для эффективной защиты от прямого попадания молнии необходимо выполнить монтаж молниезащиты в коттедже, частном доме или на даче.

Установка громоотвода и дополнительного защитного оборудования позволит избежать негативных последствий от воздействия разряда на вашу жилую собственность и на проживающих в ней людей, независимо от типа поражающего фактора. Далее мы рассмотрим виды и категории молниезащиты.

Как работает токоотвод

В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть — сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.

Токоотвод на крыше, на стене и цоколе дома

Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.

Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути.

При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Категории и виды внешней защиты от молний

Атмосферная молния — это мощный разряд электричества, подчиняющийся основным законам физики. Всем известно, что электрический ток движется по пути с наименьшим сопротивлением. Главной задачей блока грозозащиты любого вида создать именно такой путь для прохождения электроэнергии, минуя конструкцию строения. При ударе молнии в частный дом, оснащенным таким блоком, вся мощь электрического заряда просто-напросто уйдет в поверхность земли, не нанеся ущерба постройкам, электроприборам и человеку.

В народном сленге такой виды защиты частных строений называется по-разному: заземлением загородного дома, системой молниеотводов, а также громоотводами. Последний вариант наименования совершенно некорректен, ведь гром — это звук удара молнии и отводить его никуда не нужно. Но термин давно прижился и используется в разговорной речи. Независимо от того, как называется защита дома от молний, она предназначена для выполнения одной задачи — отвода энергии атмосферного электрического разряда в землю. Блоки грозозащиты делятся на три категории: по методу и виду защиты, а также по конструктивным особенностям.

  1. Методы защиты
    . Эта категория делится на два вида молниезащиты: активную и пассивную. В активной системе приемник молний оснащен специальным ионизатором воздуха, который своей работой провоцирует накопленное атмосферой статическое электричество на разряд. По своей сути, активная защита
    притягивает молнию, тем самым исключая возможность прямого попадания молнии в объект недвижимости и рядом находящиеся постройки.
    Пассивные системы
    не оснащены никакими дополнительными устройствами, поэтому молния может на ней разрядиться, а может и ударить в другое место, но в любом случае данный вид молниезащиты создает надежный барьер от прямого попадания разряда в дом. В то же время она не способна защитить бытовую технику от вторичного поражающего фактора. Для защиты от него необходимо устанавливать дополнительное оборудование.
  2. Виды защиты
    . В этой категории защита дома от разряда делится на два типа: внутреннею и внешнюю
    . Внутренняя система защищает частное владение от вторичного поражающего фактора, а внешняя от первичного. В связи с тем, что активные системы защиты от атмосферных электрических разрядов практически не применяются в быту, то блок грозозащиты дома, коттеджа или дачи должен состоять из двух частей: внешней и внутренней.
  3. Конструктивные особенности
    . В этой категории блок грозозащиты для частного дома делится на типы по особенностям конструкции внешних приемников молний. На данный момент существует три основных типа молниеприемников: штыревые, сетчатые и тросовые. Каждый из них хорош по-своему. Штыревые молниеотводы самые дешевые, но менее эффективные по сравнению с сетчатыми и тросовыми приемными элементами.

Выбрать лучшую защиту от разряда атмосферного электричества для своего дома вам поможет следующая глава статьи, в которой мы расскажем о конструкции наиболее популярной пассивной внешней молниезащите, в дополнение к которой необходимо устанавливать и внутреннюю защиту от вторичного поражающего фактора.

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с “Инструкцией по устройству молниезащиты зданий и сооружений” (Инструкция РД 34.21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади

частные дома обычно относятся к III категории молниезащиты
.

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть – это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.



Внутренняя молниезащита

Бытовую технику и электроприборы в частном доме следует защищать от воздействия мощного индукционного поля, которое возникает в результате атмосферного разряда. Внешняя молниезащита не способна справиться с этой задачей. Для защиты от грозовых перенапряжений необходимо использовать специальные электротехнические устройства. Они называются устройствами защиты от импульсного перенапряжения (УЗИП) и устанавливаются в распределительные щиты на входе электрических линий в частный дом. В настоящее время на рынке присутствует большой ассортимент таких приборов, с разными возможностями и уровнем защиты от импульсных скачков напряжения.

Только после установки УЗИП в распределительный щиток и монтажа внешней молниезащиты вы с уверенностью сможете сказать, что ваш дом надежно защищен от всех поражающих факторов молнии. Мы рассмотрели конструкцию защиты от молний для частного дома как внешней, так и внутренней. В следующей части статьи будет дан ответ на вопрос: как сделать громоотвод на даче, в коттедже или частном доме своими руками.

Зачем нужен

Громоотвод на фото
часто выглядит довольно-таки непривлекательно и многие «активно строящиеся» горожане полагают, что без него вполне можно обойтись. Если строительством загородного дома занимается серьезная строительная организация. То громоотвод все же появляется на крыше, но при самостоятельной постройке им пренебрегают очень часто.

При этом, говорить, что люди не понимают, зачем нужен дачный громоотвод
– неправильно, просто многие полагают, что такая система защиты необходима в местности с частыми грозами, где-то ближе к югу и так далее. Отчасти это верно, чем севернее местность, тем менее активна молния во время грозы, и, соответственно, тем меньше шансов, что она ударит в дом.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-5Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-5

Схема громоотвода дома

Так же очень распространено мнение о том, что громоотводы как раз и притягивают удары молнии, как магнит железо. И в этом тоже есть часть истины – данные конструкции на самом деле «привлекают» молнию, без этого качества они просто не смогли бы функционировать. Однако «привлекают» ее они исключительно в тех случаях, когда разряд электричества с мощностью минимум в 200 ампер уже летит к постройке.

Что же касается редких гроз, то даже в Подмосковье удары молнии в дома происходят очень часто. Дело в том, что, экономя на установке громоотвода или же попросту считая его ненужным, большинство строящихся самостоятельно горожан не забывают устанавливать на крыше антенны.

То есть, при «близкой» грозе и отсутствии громоотвода, эту роль берет на себя антенна, а последствия удара молнии в спутниковую тарелку представить не так уж и сложно.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Хотя бы по этой причине, исходя из поговорки «береженого бог бережет» пренебрегать громоотводом нельзя, не зависимо от того, в какой климатической зоне находится здание, как часто бывают грозы и насколько велики статистические показатели МЧС ударов молнии в постройки в этой местности. Громоотвод нужен и для безопасности, и в качестве своеобразной «страховки» вложенных в обустройство дома денег.

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9
  • Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
  • Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
  • Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
  • H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

  • болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
  • стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

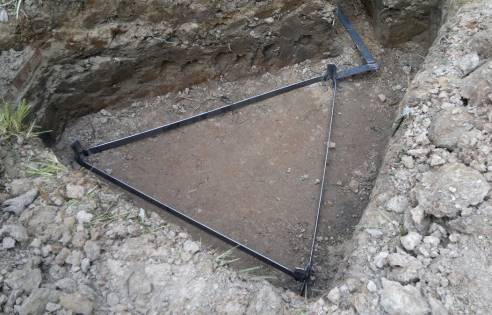

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

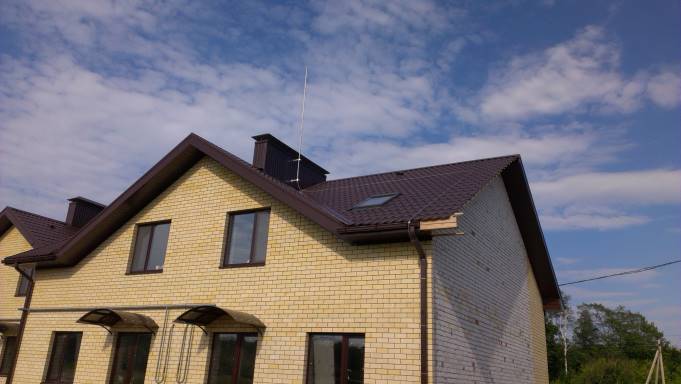

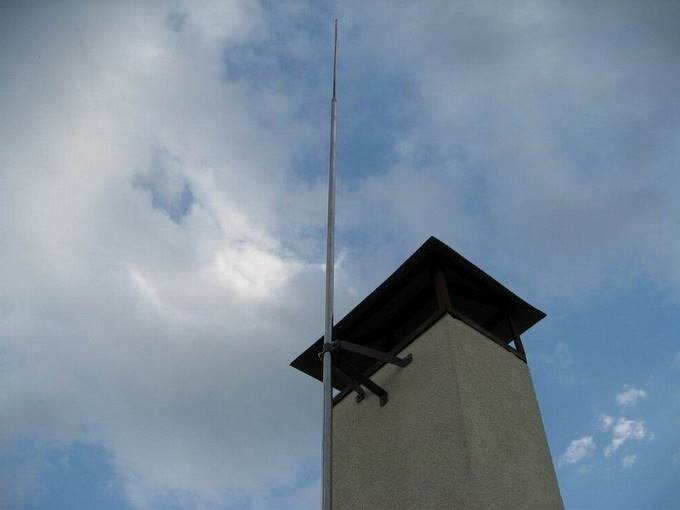

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

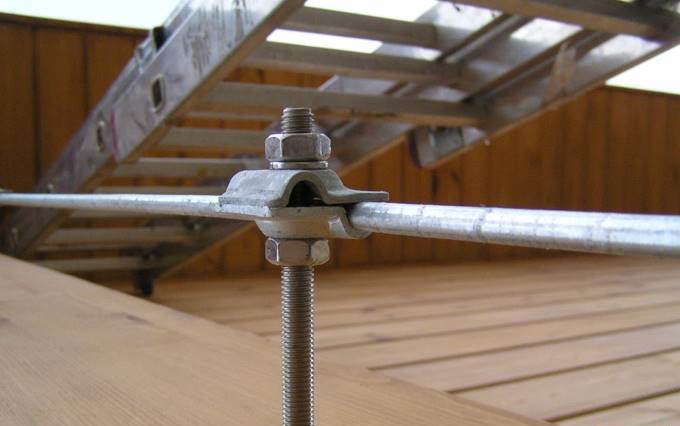

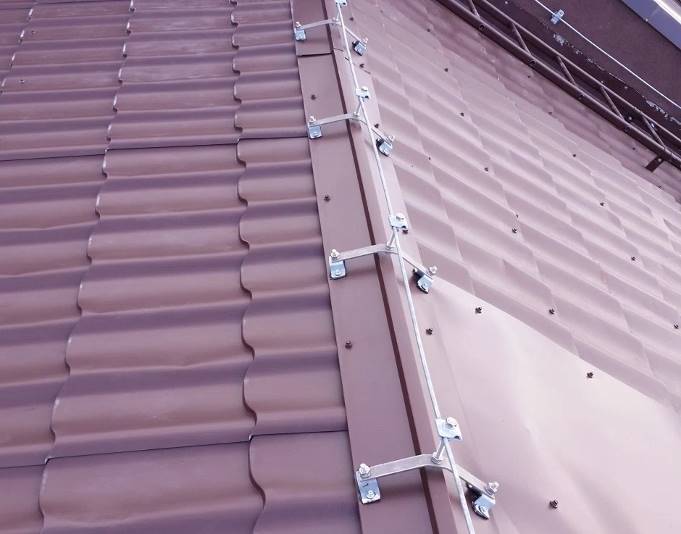

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

Установка молниезащиты

Монтажные работы осуществляют по подготовленному проекту. В процесс создания плана нужно выполнить ряд действий:

  1. Сделать выбор в пользу какой-либо из конструкций приемников (стержневой, тросовый или сетчатый).
  2. Определиться с высотой монтажа стержня.
  3. Найти место для монтажа устройства заземления. Его устанавливают на расстоянии не меньше одного метра от стен здания и не ближе 5 метров от дорожек и входа в дом. Рядом с заземлительным контуром не должны находиться детские площадки, места для отдыха и т. п.
  4. Сделать расчет расстояния от приемника до самой отдаленной точки заземляющего контура.
  5. Выбрать конструкционные материалы для изготовления системы.

Для выполнения установки понадобятся штыковая лопата, сварочный аппарат, пластиковые фиксаторы для токоотвода, молоток и электрическая дрель.

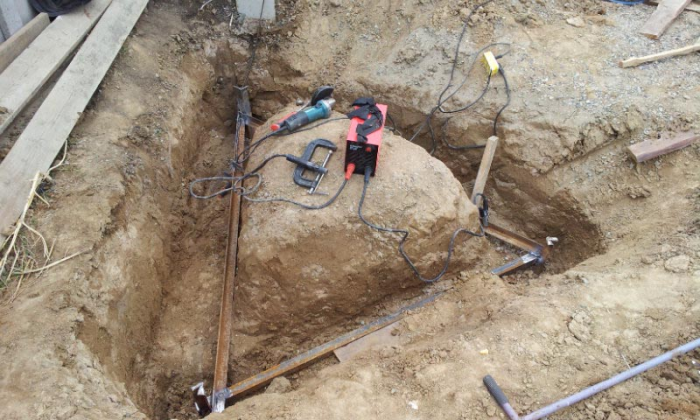

Вначале роют траншею для размещения в ней заземлителя. Траншею делают в виде ровной трехметровой линии или треугольника.
Если выбрана линия, электроды устанавливают в грунт на концах траншеи. Электроды объединяют металлическим прутом, а затем скрепляют сваркой. В случае с треугольной формой три электрода устанавливают на вершинах фигуры и объединяют их в металлическую конструкцию при помощи сварочного аппарата.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Заземление располагают на глубине примерно 80 сантиметров. Предпочтительнее постоянно сырой грунт. Для сухих грунтов понадобится регулярное увлажнение. Чтобы улучшить электропроводность песчаного грунта, его обрабатывают солевым раствором.

Один конец токоотвода объединяют сваркой с молниеприемником, а другой — с заземлителем. Важно соблюсти прилегание токоотвода по всей длине перемычки между стержнями. Приваривать токоотвод нужно в нескольких местах. Участки сварочных работ красят антикоррозийным лакокрасочным материалом.

Токоотвод не должен соприкасаться со стенами здания. Его фиксация осуществляется токонепроводящим крепежом. Расстояние между стеной и токоотводом не должно быть меньше 10 сантиметров.

Установка тросового приемника

Стальной трос натягивают на несколько металлических мачт (их количество составляет от 2 до 4, в зависимости от размера кровли). Мачты устанавливают на деревянных брусках, чтобы избежать соприкосновения с материалом кровли (речь идет о металле). К мачтам прикрепляют концы троса, который должен быть идеально натянут. К одному из окончаний троса приваривают токоотвод. Вместо сварки подойдет болтовое соединение.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

При наличии дымохода вокруг него несколько раз оборачивают трос. Концы троса крепят к уже установленному приемнику.

Установка стержневого приемника

Основой стержневой системы станет стальной штырь длиной от 40 до 150 сантиметров или труба. Опорой для приемника могут послужить такие элементы:

  • стоящая на земле высокая мачта;
  • ТВ-антенна;
  • высокое дерево;
  • станина.

Штырь приемника прикрепляют к мачте с помощью сварочного аппарата или болтами, после этого устанавливают токоотвод.

Обратите внимание! После окончания монтажных работ необходимо протестировать сопротивление системы. Показатель должен быть меньше 10 Ом.

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод-на-доме-Для-чего-нужен-и-как-сделать-своими-руками-9

Громоотвод для дачного дома - Сад и огород

Громоотвод для дачного дома своими руками: будет ли эффект?

Громоотвод для дачного дома

В последнее время мы все чаще сталкиваемся с ситуациями, когда в дома попадает молния  и из-за отсутствия соответствующей защиты происходит возгорание. Чтобы такого не допустить и себя обезопасить, можно сделать громоотвод своими руками.

При этом такое устройство будет достаточно функционально и продуктивно, если, конечно же, правильно его смонтировать.

Стоит сказать, что хотя громоотвод имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов каждый может его изготовить, тем не менее понадобиться учесть множество факторов для определения правильных параметров монтажа, так как важно не просто иметь защиту для своего дома и электрических приборов, но и быть уверенным в правильном ее функционировании.

Как работает громоотвод дачного дома

Громоотвод – это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель, рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (Инструкция РД 34.21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты.

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть — это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.

122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м.

Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт.

Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.

Изготовление громоотвода на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать громоотвод для дачного дома своими руками, то вам необходимо знать, как изготавливается это устройство.

Для начала необходимо изготовить стержневый токоприемник, к которому затем будет крепиться токопровод, который можно сделать из обычной железной проволоки. Только выбирайте проволоку как можно большего сечения, например 6-8 мм.

Также токопровод соединяет токоприемник с контуром заземления.

https://www.youtube.com/watch?v=6MIOsXp7Tso

Контур заземления можно изготовить из полосы железа размером примерно 4х50 мм. Электрод следует выполнить из стального прута, выбрав для этого диаметр не менее 18 мм. Учитывайте, что все соединения следует проводить лишь при помощи сварочного аппарата. Если же у вас нет такой возможности то можно использовать стальные хомуты на болтах, но такие соединения будут менее эффективны.

Расстояние от контура заземления до вашего дома выберите около 1 метра. Кстати, заземлитель постарайтесь установить подальше от тех мест, где могут находиться люди. Например, на дорожках или на площадках перед домом такие устройства устанавливать не стоит.

Высота молниеприемника определяется индивидуально для каждого здания, исходя из конуса защиты. Для примера, все конструкции, которые как бы находятся под молниеприемником, будут защищены, если же есть сооружения выше него, то защита на них распространяться не будет.

Следовательно, молниеприемник должен хотя бы на полметра возвышаться над вашим домом.

Так что как видите громоотвод своими руками построить в принципе возможно, хотя необходимо четко просчитать множество параметров. Если же заказать услугу в специализированной компании – это существенно сэкономит время, убыстрит процесс монтажа и упростит задачу. Ведь главное – безопасность и уверенность в том, что она обеспечена правильным образом.

Как делать нельзя

Остановимся немного на том, как не нужно делать дачный громоотвод точно. Посмотрите видео и потом мы обратим внимание на типичные ошибки при монтаже.

1) Молниеприемник на крыше выполнен с одного края, что совершенно точно не обеспечит тредуемой зоны защиты, так как молния, бьющая с противоположной стороны, гарантированно прорвется к объекту (дому). Почему одиночный молниеприемник — это всегда менее предпочтительная конструкция, и как правильно планировать молниеприемное оборудование подробнее читайте в материале «Молниеприемники».

2) Материал крепежа кустарного производства при прохождении тока молнии с большой долей вероятности может не выдержатиь огромных температур и просто расплавится.

Поэтому всегда необходимо знать параметры используемых материалов и выполнить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более, что цены на элементы крепления, особенно отчественные, приемлемые.

Плюс вы получите необходимую консультацию специалистов по грамотному монтажу.

 Посмотреть цены на крепеж для громоотвода

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимое расстояние пробоя, либо соединяете все металлические элементы вместе и выводите на заземление.

Здесь автор использует изоляторы и соответственно первый способ, а значит воздушный промежуток между приемником/токоотводом должен быть не меньше минимального расстояния R, которое конкретно в данном варианте должно равняться 300-400 мм, чего не заметно.

Без заземления еще и кровли здесь гарантированно будет возникать опасная разность потенциалов.

4) Вариант заземлителя в виде единственного воткнутого в землю штыря не может считаться надежным ни при каком сопротивлении грунта, тем более что токоотвод, по которому приходит разряд от молниеприемника, тоже единственный. Даже во времена еще СССР при полном отсутствии знаний и расчетных параметров сопротивления грунта всегда делали очаговое заземление в форме треугольника или П-образного контура.

Основные типовые схемы дачных громоотводов

Еще раз, уже подробнее, расскажем о трех известных типах устройств защиты, устанавливаемых на кровле зданий сооружений.

Вид выбранного для дачного громоотвода молниеприемника определяет тип и схему его защиты. К типовым схемам относят организацию:

  • молниезащитной сетки;
  • стержневые громоотводы;
  • тросовые молниеприемники.

Для плоских и двускатных крыш коттеджей независимо от материала кровли специалисты рекомендуют использовать молниприемную сетку. Для ее организации применяют стальные, медные или алюминиевые прутья диаметром до 8 мм. Сетка устанавливается непосредственно на крыше или под утеплителем, если основание кровли не горючее (Инструкция РД 34.21.122-87).

В зависимости от уровня защиты токоотводы монтируются непосредственно к сетке по всему периметру с шагом от 10 до 25 см.

Стержневая схема молниезащиты представляет собой металлический штырь, прикрепленный к дымоходу или другим конструкциям кровли как минимум на 2 м выше самой высокой ее точки.

Установка стержня выполнена правильно, если в основание конуса с вершиной в крайней точке молниеприемника полностью попадает защищаемый объект. Увеличение высоты стержня расширяет защищаемую зону. Такой вид громоотвода подходит и для частных и для промышленных объектов со сложными крышами.

Для двухскатных крыш невысоких зданий можно применять и тросовую схему дачного громоотвода. Для этого между опорами, установленными на коньках, натягивается стальной трос.

К его концам обычно примыкают по одному токоотводу, передающему ток к заземлению в грунте, внешне похожему на «куриную лапку». Если схема дачного громоотвода исполнена грамотно, разряды молнии уходят в почву за пределами защищаемого дома.

При обустройстве молниезащиты данного типа важно учитывать провисание троса.

На выбор схемы организации дачного громоотвода влияет множество факторов, параметров и условий. Поэтому это достаточно сложное и ответственное мероприятие требующее определенных профессиональных знаний и опыта.

Наша компания поможет выполнить проектирование, а также установку наиболее эффективной молниезащиты для вашего дома. Кроме того, мы предоставляем услуги по обустройству громоотвода под ключ.

В разделе «Наши объекты» представлены фото громоотводов и описание наших реализованных проектов.

Как и где купить громоотвод

Громоотвод, защищающий от прямого попадания молнии, будет работать как часы, если грамотно и правильно выбрать необходимые материалы для создания эффективной и надежного молниезащиты здания. На цену дачного громоотвода влияют следующие параметры:

  • уровень защиты;
  • схема молниеотвода;
  • технические сложности реализации проекта;
  • вид применяемых материалов и объем работ.

Сегодня многочисленные интернет — магазины предлагают большой выбор стержней и тросов из стали, меди и нержавейки, а также держателей и зажимов и дают прекрасное описание своих товаров. Однако самостоятельно трудно изготовить громоотвод безупречного качества. Кроме того, никто не даст гарантию на работу системы, собранной из материалов с разными эксплуатационными характеристиками.

Наша компания предлагает со склада в Москве купить комплектующие для громоотводов известных и прекрасно зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: OBO Bettermann, J. Propster, BS-Technic, DEHN+SOHNE, Voltstream, Элмашпром, Duval Messien, Citel, Forend и другие.

Специалисты нашей компании помогут выбрать наиболее надежный и эффективный дачный громоотвод по приемлемой цене с учетом всех особенностей вашего дома. Наши консультанты подробно ответят на любые интересующие вопросы и составят смету.

У нас можно заказать выполнение необходимых замеров переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и заземляемых элементов.

Опытные профессионалы компании могут также выполнить проектирование и установку громоотвода «под ключ».

Мы предоставляем услуги по сервисному обслуживанию различных систем защиты от молний перед началом сезона гроз и по договоренности с клиентом производим их ремонт.

Можно ли использовать кровлю из металлочерепицы как молниеприемник? Ответ на этот вопрос и другие в данной статье.

Молниезащита на мягкой кровле

Об особенностях монтажа на мягком кровельном покрытии. Примеры работ.

Молниезащита дома с плоской крышей

Описание конструкций элементов внешней молниезащиты для плоской кровли.

Молниезащита дома со скатной крышей

Устройство и примеры конкретных монтажных узлов для коньковой скатной кровли.

Источник: https://www.mzke.ru/gromootvod_svoimi_rukami_budet_li_effekt.html

Защищаем частный дом от молнии – обзор хорошего громоотвода

Громоотвод для дачного дома
Надежный громоотвод на дачном участке позволит не только защитить человека от поражения молнией, но и дом от возгорания, особенно если он деревянный. Состоит хорошая система молниезащиты из заземлителя, токоотвода и молниеприемника. Далее мы расскажем читателям Сам Электрика о том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками!

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант.

Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2 (если медь) либо 70 мм2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров.

Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка.

Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши (по коньку) на деревянных брусках, как показано на фото ниже.

Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом.

При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов.

Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой.

Громоотвод в частном доме своими руками

Громоотвод в частном доме своими руками

Привет всем! Разряды молний очень опасное природное явление, особенно когда дом или дача находятся на равнине, поэтому что – бы обеспечить безопасность своей семьи, не поленитесь и установите качественный громоотвод. Подобная работа не отнимет у вас много сил и времени, зато вы будете уверены, что надежно защищены от погодных «капризов». А вот, как правильно установить громоотвод в частном доме своими руками, мы и поговорим далее.

Инструменты и материалы

Чтобы произвести монтаж громоотвода нам потребуется:

  • металлический штырь молниеприемника, медная или алюминиевая проволока сечением 6 мм и защитный кожух (гофра) для токоотвода;
  • уголок и полоса из нержавейки для изготовления заземляющего контура;
  • сварочный аппарат, болгарка с кругом по металлу, электродрель, шуруповерт, мультиметр, кувалда, штыковая лопата, гаечные ключи для установки болтовых соединений;
  • болты М8 либо М10, дюбель-гвозди, крепежные хомуты, прочный деревянный шест и держатели.

Громоотвод в частном доме своими руками

Подготовительный этап

Выбираем высоту конструкции. Верхний конец стержня молниеприемника должен располагаться на высоте не более 12 метров над землей. Важно учесть и размеры защищенной зоны: ее радиус составляет 1,5 высоты мачты. То есть, десятиметровая мачта обезопасит территорию диаметром в 30 метров. Для большого участка с постройками может понадобиться монтаж двух или трех мачт, расположенных в разных точках. Минимальная высота громоотвода над крышей дома составляет 1.5 - 2 метра.

Громоотвод в частном доме своими руками

Выбираем место установки контура заземления. Этот важный элемент должен располагаться на расстоянии не более метра от фундаментного основания постройки, на которой вы планируете установить громоотвод и на удалении в несколько метров от крыльца и дорожек. В зоне расположения заземления опасно находиться во время грозы, поэтому лучше подыскать для нее место между стеной дома и забором. Рекомендуется поверх вкопанной в землю заземляющей конструкции установить садовую композицию с широким основанием, уложить валуны или поставить ограждение по периметру.

Громоотвод в частном доме своими руками

Выбираем материалы для монтажа системы:

  • Штырь молниеотвода. Лучше всего подходит стальной пруток с площадью сечения не менее 60 мм2, но можно использовать медный стержень с площадью сечения 70 мм или алюминиевый 35 мм2.
  • Токоотвод. Проволока из меди или оцинкованной стали диаметром 6 мм в защитной оболочке или гофрированном кожухе.
  • Заземлитель. Изготавливается из трех двухметровых отрезков уголка 50х50 мм из нержавеющей стали и трех пластин из того же металла длиной 1,2 метра, шириной 40 мм и толщиной от 4 мм.

Громоотвод в частном доме своими руками

На этапе проектирования конструкции необходимо определиться, в каком месте крыши будет установлен штырь громоотвода и куда будет выведен токоприемник для соединения с заземлителем.

Установка громоотвода

Установка заземлителя. В выбранном месте производится разметка и при помощи штыковой лопаты выкапывается траншея в форме равностороннего треугольника – длина стороны должна составлять 1,2 метра, глубина – 60 - 70 см. От одной из вершин треугольника такая же по глубине траншея должна пролегать по кратчайшему расстоянию (перпендикулярно) к стене дома. В эту точку согласно проекту, будет выведен конец токоотвода.

Громоотвод в частном доме своими руками

Нижние концы вертикальных элементов заземлителя необходимо заострить, срезав болгаркой уголки – в этом случае вам потребуется меньше усилий, чтобы вогнать электроды в грунт на глубину двух метров. Для забивания используется тяжелая металлическая кувалда. Постарайтесь наносить удары строго вертикально, чтобы не погнуть электроды.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Громоотвод в частном доме своими руками

Верхние концы электродов, утопленных по вершинам треугольника, должны немного выступать над дном траншей и располагаться в одной плоскости. При помощи сварочного аппарата к ним привариваются полосы из той же нержавейки, которые формируют металлический треугольник в подготовленных траншеях. Такая же пластина укладывается в траншею, ведущую к фундаменту дома, и приваривается в вершине треугольника.

Громоотвод в частном доме своими руками

Установка молниеприемника. Чтобы укрепить шест на крыше удобнее всего использовать два горизонтальных держателя с хомутами на свободном конце, которые крепятся один над другим к кирпичному кожуху печной трубы при помощи дюбель-гвоздей. Либо можно прикрепить опору для шеста к стропилам, позаботившись о герметизации кровельного покрытия.

Громоотвод в частном доме своими руками

Токоотвод прокладывается по кровле, а затем по стене вертикально вниз и крепится к кровельному покрытию и строительным конструкциям при помощи полукруглых хомутов из пластика или металла. Нижний конец токоотвода требуется прикрепить к пластине заземлмтеля, выведенной к стене дома. Для этого в пластине сверлится отверстие, в которое устанавливается прочный нержавеющий болт с шайбой, гайкой и контргайкой. Между шайбой и гайкой плотно зажимается намотанный на несколько витков вокруг болта зачищенный конец токоотвода. Затем траншеи закапываются.

Громоотвод в частном доме своими руками

Проверка. Смонтированную систему требуется проверить при помощи мультиметра. Выполняется замер сопротивления – прибор должен показать значение, не превышающее 10 Ом. Если результат не соответствует требуемому, проверьте все стыки конструкции – везде должна быть обеспечена хорошая электропроводимость.

Громоотвод в частном доме своими руками

Заключение. Правильно смонтированный громоотвод на крыше способен обезопасить дом и рядом расположенные строения от попадания молнии.

Видео по теме "громоотвод в частном доме своими руками":

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

нужен или ненужен, видео, фото, как сделать, как установить в частном доме?


Принцип громоотвода

Правильнее было бы называть это сооружение молниеотводом, но с точки зрения благозвучности громоотвод приемлемее. В каком-то смысле это название связано с давним страхом человека перед силами природы, древние считали гром – признаком гнева богов.

Громоотвод на даче своими руками

Громоотвод на даче своими руками

На самом деле во время грозы в атмосфере накапливается большое количество электрической энергии, что создает сильное электрическое поле возле поверхности земли, наиболее мощные напряжение возникает возле всевозможных острых проводников.

Мы в таких случаях можем увидеть на остриях светящиеся разряды, которые совсем не вредны для здания. Удар попадает на приемник, проходит по проводнику и уходит в землю через заземление. Нужен или ненужен громоотвод на даче и как его сделать своими руками, об этом будет статья.

Чем же опасно попадание молнии в дом?

Молния имеет определенную, достаточно сильную разрушительную силу и просто может повредить здание. Кроме того молния, попадая в крышу, заденет электропроводку, произойдет замыкание. Если стоит специальная защита на электропроводке, то электричество отключится, если её нет – сгорит ряд включенных приборов, например холодильник. Но самое плохое из того что может быть – это пожар, возникший от замыкания.

Устройство

Считается, что первый молниеотвод-громоотвод придумал Бенджамин Франклин, он описал его устройство в еженедельнике « Альманах Бедного Ричарда». Надо сказать, что устройства, схожие с молниеотводом, можно увидеть еще у древних египтян: на протяжении средних веков на маяках устраивали сооружения, призванные исполнять роль громоотвода, мы и сегодня можем увидеть их иглы.

Не обходились без молниеотводов и средневековые храмы, и мусульманские мечети. Можно смело сказать, что молниеотводы – это древние и полезные устройства.

Строго говоря, это устройство состоит из 3-х частей:

  • Громоотвод на даче своими рукамиГромоотвод на даче своими рукамичасть 1-я – молниеприёмник, фактически это приемник разряда, острый металлический штырь, достаточно большого сечения, направленный в небо и хорошо закрепленный на деревянном основании. Архитекторы придумали множество способов сделать их привлекательными для взора, самый известный из них флюгер. Часто это бывают всевозможные башенки или выступы
  • часть 2-я – проводник или токоотвод, естественно он проводит разряд вдоль стены, не причиняя ей вреда к земле.Как правило, это металлическая проволока или обычный провод с большим сечением, не случайно он не имеет острых углов и прямых соединений. Иногда проводник объединяет несколько молниеприемников и образует как бы шатер, защищающую здание.
    Вот некоторые требования к проводнику:
    1. сечение желательно от 50 мм в квадрате в стальной проволоке и от 25 ммв квадрате 2 в алюминиевой;
    2. провод не должен иметь много прямых углов, чтобы не вызвать пожара, лучше если он будет как бы стекать по зданию%
    3. если стена сделана из пожароопасного материала, лучше крепить проводник на штыри, чтобы он не касался стены, в идеале на 10 см от неё.
  • часть 3-я – заземлитель – это та самая проволока, но уже сложенная в несколько жил и закопанная глубоко в землю на глубину не менее 0,5 м. Лучше, если это будет несколько штырей прочно соединенных между собой или металлическая плита, размерами 2х0,5 м.

    Главное правило: заземлитель необходимо надежно соединить с проводником.

Громоотвод своими руками

Сделать громоотвод-молниеотвод своими руками не составит особого труда. Для этого не нужно каких-либо особенных навыков. Достаточно просто уметь пользоваться бытовой сваркой, или уметь прочно прикручивать болты и не бояться высоты. Необходимо:

  • сделать схему громоотвода;
  • запастись материалами: проволокой, стержнями, инструментами и сварочным аппаратом, а также краской для прокрашивания соединений. Более надежно делать громоотвод с помощью сварки, но можно использовать болты и гайки;
  • выбрать погожий день, работать на крыше даже дачного дома необходимо в сухую и погожую, безветренную погоду;
  • продумать модель громоотвода, а лучше его нарисовать;
  • решить какую часть работы можно сделать на земле, а что нужно будет делать на крыше;
  • и приступить к работе.

Примечание: детали можно не спаивать, а просто скрутить очень плотно с помощью болтов и гаек. Тут главное, чтобы при прохождении электрического разряда не получилось замыкание, которое способно вызвать пожар.

Наша цель уберечь дом от пожара, а не вызвать его. Все спаянные или скрученные места желательно покрасить, чтобы уберечь от коррозии.
И самое важное, если Вы в своих силах не уверены – лучше пусть эту работу сделают профессионалы.

Установка громоотвода

Установка молниеприемника самая сложная часть задания. Выбрав наивысшую точку здания на ней необходимо установить металлический штырь, который в свою очередь прикреплен к деревянному основанию.

В качестве самой высокой точки могут подойти:

  • дымоход, они, как правило, располагаются достаточно высоко;
  • конек дома, часто это выглядит как флюгер – будет полезно и красиво;
  • выступ на крыше – это практически всегда декоративные элементы;
  • антенна, которая сама по себе может служить молниеприемником, если изготовлена из алюминия или другого металла и не крашена.

В качестве громоотвода иногда используют металлическую крышу, устроенную как единое целое с достаточной толщиной железа и снабженную соответствующей защитой или часть крыши с такими же характеристиками, а также водостоки при условии изготовления их из металла нужного диаметра, или же металлические ограждения на крыше.

Заземление

Громоотвод на даче своими рукамиГромоотвод на даче своими рукамиЗаземление – это устройство, которое отводит заряд, нередко очень высоких значений в землю, фактически устраняет его разрушительную силу.

Учитывая специфику устраиваемого компонента, необходимо, чтобы оно располагалось на расстоянии не ближе 1 метра от стены здания и как минимум на 5 м от крыльца и дорожек, это если в ваши планы устраивать несчастные случаи никак не входит.

Дерево в качестве громоотвода

Одним из вариантов устройства громоотвода с минимальными затратами можно считать молниеотвод устроенный на дереве возле дома.

Для этого нужно всего несколько вещей:

  • это возможно только тогда, если рядом с домом растет большое, а точнее высокое дерево, которое может служить молниеотводом;
  • громоотвод, после устройства должен быть выше самой высокой точки дома, чтобы он смог выполнят свое предназначение;
  • расположение дерева таково, что дом попадает в «зону конуса» (о нем писалось раньше), это значит, дерево растет достаточно близко от стен дома;
  • штырь и проволоку необходимо крепить к стволу с помощью пластиковых хомутов, чтобы не повредить кору и древесину растения. Мы же не хотим, чтобы дерево засохло;
  • помним, что заземление располагается вдали от дорожек и стен дома. Это правило должно быть соблюдено неукоснительно.

Внутренняя молниезащита

Наличие в частном доме, в том числе и двухэтажном, на даче электричества усиливает шансы попадания молнии. Поэтому при приближении грозы необходимо выключить все электричество в доме. Сейчас можно купить специальную молниезащиту, стоит она недорого, но благодаря ей вы сможете уберечь свою проводку и включенные приборы от поломок. Кроме того это поможет уберечь сооружение от пожара.

Один из самых простых способов защиты от молнии – это выкрутить пробки при приближении грозы. Опасна именно гроза в зоне вашего дома. Об этом свидетельствуют раскаты грома, раздающиеся с интервалом 10 секунд. Чтобы узнать это не потребуется никакая специальная аппаратура, просто считайте между раскатами грома.

Зона защиты

Громоотвод способен защитить не только дом, но и территорию вокруг него. Чем выше громоотвод, тем больше территория, которая находится под его защитой. Действует он как конус, где верхней точкой будет край штыря, а основанием территория, защищенная от молнии.

Радиус высчитывается по формуле: R=1,732 x h, здесь h – высота громоотвода. Исходя из сказанного есть две причины устанавливать устройство так, чтобы это была самая высокая точка здания.

  • при наличии более высокой точки на здании, удар молнии придется на неё и устройство не будет выполнят отведенную ему функцию;
  • чем выше расположен приёмник разряда, тем больше площадь защищенная им.

Способ защиты от молнии при отсутствии громоотвода-молниеотвода

В случае если в вашем доме или квартире нет громоотвода-молниеотвода, не унывайте. Просто отключение электричества во время грозы тоже весьма эффективное средство от удара молнии.

Сходите в магазин или супермаркет и купите защиту для вашей электропроводки. Это эффективно, весьма недорого и мало хлопотно.

Громоотвод для дачного дома

Дачный участок должен быть местом отдыха, а настоящий отдых невозможен без ощущения безопасности. Оно должно присутствовать постоянно, даже в непогоду. Одним из приспособлений, которое позволит обезопасить себя и семью от удара молнии, является громоотвод. Соорудить его не составит особого труда, если точно придерживаться всех рекомендаций, которые будут изложены в статье.

Подготовительные расчеты

Стоит понимать, что каждое устройство имеет свои ограничения по способу и зоне действия. Это относится и к громоотводу. Последний способен защитить только определенную территорию, которую важно правильно рассчитать при проектировании. Чаще всего громоотвод представляет собой мачту определенной высоте. Если посмотреть на нее сверху, то верхушка мачты будет центром окружности, которая и является зоной защиты громоотвода. Это зона имеет максимальную площадь только на уровне земли и уменьшается к верхушке мачты, образуя при этом конус. В расчет берется и вторая окружность, которая образуется на уровне кровли и должна покрывать всю верхушку здания. Зная, что собой представляет зона покрытия, можно легко произвести расчеты требуемых параметров громоотвода для конкретных условий.

Принято считать, что громоотвод обеспечивает защиту в двух зонах. Одна считается наиболее надежной, а вторая имеет уровень безопасности в 95%. Для каждой из этих зон есть свои формулы, которые позволяют получить требуемые цифры. Переменными, которые берутся во внимание является высота воображаемого конуса, которая обозначается как hy. Выше было сказано, что необходимо знать зону защиты на уровне кровли, поэтому в формулах фигурирует также высота конструкции, которую можно обозначить как hc. Радиус зоны защиты громоотвода на уровне земли можно обозначить как Rс, а на уровне кровли Rз. Для проведения расчетов не хватает переменной, которая бы указывала на общую высоту мачты громоотвода, она обозначается как hг. Имея все данные, можно вывести высоту воображаемой фигуры:

Зная общую длину мачты, легко определиться с окружностью, которая находится под защитой громоотвода на уровне земли:

Также есть простая формула для определения безопасной окружности на уровне кровли здания:

  • Rз=(1,1-0,002) × (hг-hc÷0,85).

Для второй зоны безопасности с меньшим процентом защиты формулы немного отличаются:

  • hy=0,92×hг;
  • Rс=1,5×hг;
  • Rз=1,5×(hг-hc÷0,92).

Для каждого этапа расчетов необходимо уделить достаточно времени, чтобы конструкция громоотвода выполняла свою роль.

Процесс монтажа

Если постараться просто описать строение громоотвода, то общую схему можно наблюдать на иллюстрации выше. Предусмотрено наличие трех основных составляющих системы громоотвода. Первым из них является молниеприемник. Его задача полностью отражена в названии. Он принимает на себя первый удар. Полученный импульс не может быть накоплен, поэтому его необходимо рассеять и делается это в землю, куда закладывается заземляющий контур. Оба этим модуля соединяются проводником подходящего сечения.

Контур

Первым делом можно смонтировать заземляющий элемент для громоотвода, т. к. для этого не нужно находиться на высоте. Общая схема сборки такого рассеивателя для громоотвода схожа с той, которая используется для обычного заземления в доме на даче. Первым делом выбирается место, где будет расположена конструкция. Этого нельзя делать впритык к зданию, т. к. импульс от громоотвода может оказаться настолько сильным, что уйдет в сеть питания на даче. Если один контур заземления уже есть, то от него также необходимо удалиться хотя бы на четыре метра. При этом стоит следить за тем, чтобы контур заземления находился по кратчайшему пути по отношению к молниеприемнику громоотвода. Чтобы еще больше обезопасить посетителей дачи, лучше выполнить небольшое ограждение или оставить указатель, который будет предупреждать о том, где лучше не ходить во время грозы.

Процесс монтажа конструкции контура заземления простой и понятный. Первым делом необходимо определить примерное расположение грунтовых вод вокруг дачи, где будет установлен громоотвод. Если до них больше трех метров, тогда сооружается стандартная конструкция заземления для громоотвода, которая представляет собой три больших прута с диаметром в 12 мм и длиной в 3 метра. Перед тем как их смонтировать, необходимо сделать небольшой приямок на глубину в 0,8 метра. Только после этого пруты забиваются практически на всю свою длину. Расположить их нужно треугольником. Небольшая часть прута остается на поверхности, чтобы к ней можно было приварить полоску металла.

Если точно известно, что грунтовые воды на даче находятся близко к поверхности, тогда монтаж заземления для громоотвода осуществляется без использования длинных штырей. Из металлической планки изготавливается прямоугольник, который вкапывается в землю на глубину в 0,8 метра. Стоит сказать, что металлическая шинка в этой конструкции должна иметь площадь сечения не меньше 100 мм2.

Молниеприемник

Следующим элементом громоотвода, который можно смонтировать является мачта. Ее высоту можно определить с помощью формул, которые приводились выше. Так как установка мачты осуществляется на крыше, то работать необходимо в сухую погоду без ветра. Для установки молниеприемника необходимо выбрать высшую точку на кровле. В некоторых случаях высота громоотвода получается большой, что требует дополнительного укрепления мачты. Сделать это можно с использованием обычных тросов, которые монтируются в качестве растяжек для громоотвода.

Важным требованием к молниеприемнику громоотвода является его монтаж точно в вертикальной плоскости. Для этого можно использовать один или несколько пузырьковых уровней. Установить громоотвод можно на мачту, но стоит понимать, что металлическая часть мачты должна быть изолирована от кровли, т. к. разряд может уйти не в том направлении, куда это нужно. Для молниеприемника можно использовать круглую или прямоугольную арматуру. Значение имеет только ее сечение, которое не должно быть меньше 60 мм2. Если сечение будет занижено, тогда сопротивление проводника возрастет и он может не выполнить своего предназначения.

Токоотвод

Две крайние составляющие громоотвода готовы, теперь их необходимо объединить в общую систему. Для этого потребуется установка токоотвода. Лучшим материалом для токоотвода является медь, но найти изделие требуемого сечения проблематично и довольно дорого, поэтому чаще всего используется стальная проволока, покрытая цинком. Последний защищает ее от быстрой коррозии, причиной которой являются осадки. В этом случае потребуется проволока с диаметром в 6 мм.

Совет! Допускается использование квадратного или прямоугольного проводника, но площадь его сечения должна быть не меньше той, что у стальной проволоки с указанным диаметром.

Проще всего и правильнее всего прокидывать токоотвод по выступу кровли, которым является конек. Если молния ударит не в мачту, а в саму кровлю, то с большой вероятностью она попадет именно в токоотвод. На фотографии выше видно, что размещать проводник громоотвода нельзя впритык к настилу кровли. Для него применяются специальные держатели, которые способны приподнять проволоку над кровлей на 20 см. Сами стойки фиксируются к настилу через диэлектрические прокладки, которые исключают уход разряда в кровельный настил или стропильную систему.

Совет! При работе на крыше во время установки элементов громоотвода важно позаботиться о личной безопасности, используя страховочные тросы.

Лучше не выполнять монтаж громоотвода самостоятельно. Помощник может подавать требуемые элементы, а также следить за страховочными тросами. Важно также правильно подобрать обувь, которая не будет скользить по кровельному настилу.

Когда токоотвод будет полностью протянут по кровле, его необходимо соединить с контуром заземления. Опускать токоотвод лучше по стене здания, используя для этого какой-либо изолятор, чтобы закрыть его хотя бы на рост человека. После соединения всех элементов систему можно считать рабочей. Наглядно процесс монтажа показан в видео ниже.

Исключением для монтажа громоотвода может стать случай, когда дом на даче находится вблизи какой-либо вышки или другого высокого здания. Если рядом с дачей проходят линии электропередач, то они также могут стать естественной защитой от попадания молнии. Но в этом случае важно позаботиться о хорошем заземлении вместо громоотвода. Последнее должно быть спроектировано так, чтобы разряд, который может пойти по линии питания ушел в землю. Кроме того, потребуется установка специальных блоков молниезащиты. Они представляют собой плавкие предохранители, которые перегорают при прохождении большого электрического разряда.

Резюме

Громоотвод является важной мерой предосторожности, которую стоит предусмотреть даже в тогда, когда неизвестны конкретные случаи попадания молнии в жилые дома в конкретной местности. За металлической конструкцией требуется периодический уход. Если основным материалом для сооружения служила сталь, тогда ее можно окрасить «Гальванолом». Каждый сезон необходимо проверять места соединения каждого из модулей, чтобы быть уверенным, что разряд уйдет в требуемом направлении. Если нет желания возиться с размещением громоотвода на крыше, то его можно соорудить на дереве, если оно расположено на подходящем расстоянии от дома. В этом случае прокладка всех коммуникаций осуществляется по стволу.

Заказать молниезащиту дачного дома под ключ

Опросный лист для подготовки ТКП по системе молниезащиты

(Скачайте опросный лист и отправьте на эл. адрес: [email protected])



Молниезащита дачного дома – это не прихоть, а оправданный и рациональный шаг для сохранения жизни, имущества и недвижимости. Разряд тока, который образуется в грозовом облаке в сотни раз превышает мощность, с которой мы привыкли сталкиваться в быту. В нашей климатической полосе грозы и молнии – распространенное явление, поэтому о безопасности лучше позаботиться заранее.

Так ли опасен удар молнии в крышу дома? Факты

По статистике каждое шестое возгорание частных домов происходит из-за удара молнии.

  • Во время грозы находиться в доме без громоотвода попросту небезопасно. Молния может вызвать пожар, а площадь поражения ею – около 4 метров.
  • Небольшие металлические предметы не притягивают разряд, но вот кровля из металлочерепицы - да.
  • Телевизионные антенны являются одной из самых эффективных мишеней для молнии.
  • Помните – молния не бьет в самое высокое здание и под ее ток может попасть любое жилое или нежилое строение.
  • Деревья вокруг вашего дома не могут служить защитниками от молнии, лучшая защита надежный громоотвод, который вовремя заземлит разряд.

Молниезащита частного дома с крышей из металлочерепицы

Металлические крыши из листовой стали и меди не возгораются сами по себе, но через них воспламеняются изоляционные покрытия, деревянные конструкции и провода, до которых доходит грозовой разряд.

Схема заземления металлической кровли должна быть рассчитана до сантиметра, чтобы все покрытие было защищено от стихии. Высота конструкции токоотвода высчитывается исходя из высоты и длины самого здания. Это нужно для того, чтобы защитить весь периметр и уберечь от возгорания проводки, предупредить перенапряжение и поломку электроприборов.

Установка токоотвода на постройку предполагает соединение металлических элементов строения с контуром заземления.

Как лучше защитить частный дом от молнии



Громоотводы бывают тросового, сетчатого и стержневого типа. Выбор будет зависеть от района, грунта, высоты здания и других факторов, на которые обращают внимание специалисты.

Техника крепления громоотвода на крышу может повредить черепицу и обрешетку, а также – изоляционную прокладку. Чтобы этого не произошло, наши работники используют специальное оборудование, которое не нарушает герметичность кровли и в тоже время гарантирует надежное закрепление всех необходимых частей громоотвода.

Внешняя защита жилища представляет собой громоотвод из трех элементов: высокий стальной или медный стержень, возвышающийся над зданием; токоотвод и конструкцию заземления. Молниеприемник отвечает за то, чтобы взять на себя удар стихии и увести его по токоотводу в землю. Токоотвод здесь соединяет металлический шпиль и заземление. Заземление представляет собой конфигурацию из металлических соединений, углубленных в землю. Это простейшая конструкция и, обычно, для дачных домов нужна более сложная схема защиты с использованием стального троса или сетки.

Ток, ударяющий в крышу или даже в стены дома, может вызвать перенапряжение электрического оборудования, оплавку микросхем, выход из строя и самовозгорание устройств.

Комплекс молниезащиты включает в том числе и защиту от внутренних перегрузок

Мы рекомендуем использовать комплексную защиту для пригородных коттеджей или дачных домов. Это связано с тем, что система должна защищать здание не только от прямых ударов молнии, но и от последующих проявлений. Устройство защиты от импульсных перенапряжений (УЗИП) делятся на классы в зависимости от типа необходимой защиты. Монтаж такой системы лучше доверить специалистам, потому что для токовой защиты дома необходимо предусмотреть множество деталей. С этим в совершенстве справляются наши специалисты.





Подытожим. Конструкция металлической кровли нуждается в защите от удара молнии. И хотя сама крыша не возгорается от сильного тока, опасность представляют деревянные балки и изоляция, которые могут стать причиной пожара. Также в зоне риска электроприборы – одно замыкание может привести к пожару или к тому, что вся техника выйдет из строя.

Монтаж молниезащиты (как внешней, так и внутренней) лучше доверять профессионалам. И вот почему:

  • Работники используют проверенные материалы, которые уже доказали свою эффективность.
  • Производится обследование объекта и расчёт стоимости в зависимости от индивидуальных особенностей здания, грунта, и т.д.
  • Фирма сама закупает и поставляет все оборудование на место проведения работ.
  • Оперативное выполнение работ: для небольшого коттеджа нужно всего 2-4 дня.Компания всегда дает гарантию на предоставляемые услуги.

Насколько вам будет комфортно и уютно в доме зависит от того, насколько вы позаботились о безопасности пребывания в нем.

Мы поможем разобраться во всех деталях и ответим на ваши вопросы здесь. Просто напишите нам!

Форма заказа молниезащиты дачного дома

Нужен ли громоотвод в частном доме: устройство молниезащиты


Нечасто можно часто увидеть, как молния попадает в небольшие строения. Нужен ли громоотвод в частном доме, если угроза маловероятна? Конечно, если есть возможность, защиту лучше предусмотреть.

конструкция на крышеГромоотвод смонтирован на крыше Вернуться к оглавлению

Содержание материала

Последствия удара молнии

Молния – электрический разряд, возникающий между облаками или облаком и объектом, расположенным на земле. Она несет в себе заряд в миллионы вольт и представляет смертельную опасность как для человека и животных, так и для целых строений.

вспышка молнииМолния – электрический ток, проходящий по воздуху

Удар молнии опасен не только для объекта, в который она попадает, но и для всех, кто находится рядом. Закономерный вопрос: «Зачем тогда громоотвод, если опасность остается?».

Вопреки стереотипам, задача громоотвода не в направлении заряда в землю, а в предотвращении удара.

Опасны удары молнии и в электрические сети (в подстанции, ЛЭП). В результате этого ток по проводам растекается по соседним домам, выводя из строя технику и являясь прямой опасностью для жизни человека в этот момент.

Важно! Частный дом, имеющий фундамент в грунте, электросети с заземлением и металлическую кровлю – привлекательная мишень для молнии. Особенно, если такой дом стоит особняком в стороне от прочих высоких построек.

О материалах для покрытия и утепления крыши дома читайте в статье.

Вернуться к оглавлению

Как ведет себя молния

Чтобы понять, нужен ли громоотвод на даче, надо взвесить вероятность, молния поразит конкретное строение, а не ближайшие дома и высокие деревья по соседству.

удар молнииУдар молнии в дом, который выше остальных

Возникновения молнии:

  1. Во время грозы происходит ионизация воздуха, что делает его более электропроводимым.
  2. В кучевых облаках накапливаются статические заряды – положительные преимущественно в верхней части облака, а отрицательные в нижней.
  3. На поверхности земли также происходит накопление положительных зарядов, которые стремятся вверх.
  4. Когда на земле имеется высокий электропроводимый объект, например дерево, внутри которого течет сок, положительные заряды из земли начинают перетекать к его верхушке, там накапливаясь. Растет и напряжение.
  5. Когда оно достигает пика, достаточного, чтобы пробить ионизированный воздух, происходит разряд, называемый ступенчатым лидером.

    структура разрядаСтруктура разряда молнии

  6. Он устремляется вниз. Так как воздух ионизирован неоднородно, выбирается путь по его участкам, наиболее насыщенным зарядами электричества.
  7. Молния достигает своей цели, после чего отрицательные заряды перетекают в землю.

Все вроде бы просто, но помимо высоты стоит учитывать и электропроводность объектов. Бывает, что при низкой высоте, строение может накопить больше зарядов, чем более высокое, а значит, молния притянется именно туда.

Важно! Притягивают молнию и водоносные слои, находящиеся в грунте. Чем они ближе к поверхности, и чем они объемнее, тем больше зарядов накапливают. Именно поэтому молнии часто бьют в русла рек, которые, как известно, протекают по наиболее низинным участкам рельефа.

Вот и получается, что даже при высокой плотности застройки и наличии поблизости более высоких строений нет никакой гарантии, что молния не ударит в конкретный дом. Поэтому стоит перестраховаться.

О молниезащите многоэтажных домов читайте в нашей статье.

Вернуться к оглавлению

Как работает молниезащита

Громоотвод на металлической крыше выполняют в виде возвышающегося шпиля и контура, повторяющего форму конька. Так вокруг строения создается область, вероятность удара в которую равна нулю.

монтаж громоотводаГромоотвод в деревянном доме может спасти от серьезного пожара

Работает защита по следующему принципу.

принцип действия защитыДля чего нужна молниезащита – схема строения

Молниеотвод состоит из трех основных частей:

  1. Молниеприемник – шпили на крыше и токоотвод, идущий параллельно коньку с загнутыми кверху концами.
  2. Токоотвод, идущий по кровле и стенам дома.
  3. Контур заземления (о подключении заземления в частном доме читайте в статье).

В начале грозы положительные заряды по описанному пути текут к макушке шпиля, на вершине которого начинает гореть постоянный коронный разряд. По нему положительно заряженный частицы начинают утекать в воздух, благодаря чему они не могут накопиться на крыше дома, а значит, молния в это место притянута быть не может.

Важно! Главное правило, шпиль должен быть выше всех надстроек на крыше. Тогда защита будет покрывать и дом, и прилегающую территорию.

Вернуться к оглавлению

Видео: монтаж громоотвода в частном доме

Вернуться к оглавлению

Нужна ли лицензия на установку молниезащиты

Сложный вопрос, который задают пользователи интернета. Документа, указывающего на необходимость получения такого разрешения нет. Поэтому достаточно просто соблюдать требования нормативных документов.

Если у кого-то есть сомнения, стоит обратиться с официальным запросом в Ростехнадзор.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
