как сделать правильно, фото, видео

Гром и молния – это необузданная стихия, которая и пугает, и завораживает одновременно. И если гром не приносит вреда, то о последствиях удара молнии знает каждый. Поэтому следует знать, как сделать громоотвод в частном доме своими руками без хлопот и особых затрат.

Как сделать громоотвод в доме

Зачем нужен молниеотвод

Если вы живете в частном доме или на даче, то вам просто необходимо знать все про молниезащиту. С ней вы сможете уберечь свое жилье и жизнь своих близких от страшных последствий. Но в первую очередь, необходимо расшифровать, что собой представляет молниезащита и какие она имеет особенности.

Читайте также: Как сделать дачную емкость для воды.

Молниезащитная система включает в себя:

  • заземлитель;
  • токоотвод;
  • молниеприемник.

Для надежного и правильного функционирования всей системы давайте поговорим обо всех ее деталях. Изучив подробно наши материалы, вы сможете сами изготовить такую защитную систему и спокойно отдыхать в доме во время грозы.

Интересно: Как сделать футбольные ворота из ПВХ-труб.

Молниезащита изнутри

Перед сооружением давайте разберем систему по отдельным элементам и изучим особенности работы. Главные узлы конструкции демонстрирует схема, представленная ниже.

Как сделать громоотвод в доме

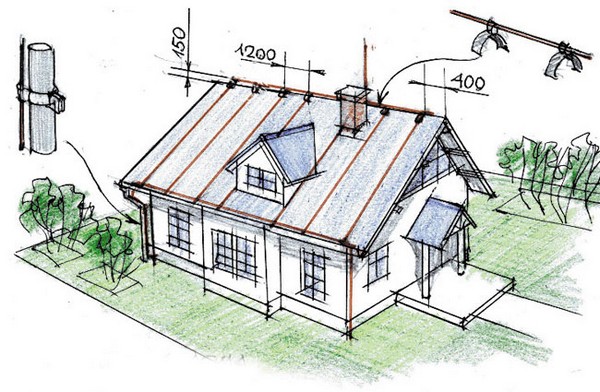

Схема молниезащиты частного дома

Каждый металлический штырь, который размещается на крыше дома – это стержневой молниеприемник. Именно такие стержни переводят огромный разряд молнии в землю по цепочке: молниеприемник – токоотвод – заземление – земля.

Как сделать громоотвод в доме

Громоотвод должен быть на каждом частном доме

  1. Молниеприемник.

Именно этот элемент нуждается в тщательном и правильном подборе. Ведь именно приемник принимает удар молнии и дает защиту всему дому в целом. Стоит отметить, что такими приемниками в частном доме могут выступать:

  • штыри или стержни на крыше;

Можно приобрести готовые модели и просто установить на крыше. Такие конструкции обладают идеальной формой и оборудованы всем для быстрого и легкого монтажа. Так что установка не отнимет много времени и сил. Чаще всего изготовлены такие молниеприемники из меди (идеальный вариант), алюминия или же стали.

Познавательно: Как сделать опоры для малины на даче.

Для полноценной защиты требуется минимальное сечение 35 мм2 для медного приемника и не менее 70 мм2 для стального. Длина может быть разной, но стандарт для бытового использования 50 см – 2 м. Преимущественно штыри используют на небольших строениях, таких как небольшая дача, баня, сарай и другое.

Как сделать громоотвод в доме

Схема молниезащиты с использованием штыря

  • металлическая сетка;

Ее тоже можно найти в магазине уже со всеми необходимыми атрибутами. Но такая конструкция стоит недешево, а создать ее самостоятельно будет проще простого. Зачастую такой вариант приемника имеет вид каркаса из металлической арматуры ячеистого типа. Толщина такой сетки составляет около 6 мм. Параметры ячеек варьируются в пределах 3–12 м.

Такой вариант приемника отлично подойдет для обеспечения безопасности многоквартирных домов, зданий большой квадратуры (торговые, выставочные центры).

При установке такого рода защиты не забывайте, что

Защищаем частный дом от молнии – обзор хорошего громоотвода

Перед тем как рассматривать процесс расчета и установки громоотвода в частном доме, нужно узнать физические причины явления. Это позволит лучше понимать все действия и возможные последствия при нарушениях разработанных инструкций.

Громоотвод в частном доме

Блок: 1/7 | Кол-во символов: 260
Источник: https://krysha-expert.ru/gromootvod-v-chastnom-dome

Откуда появляются молнии

Упрощенно физику процесса можно описать так: источником молнии являются кучево-дождевые облака.

Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.

Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния — громадный электрический искровой разряд:

Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.

Блок: 2/4 | Кол-во символов: 803
Источник: http://bydom.ru/news/read/kak-sdelat-molnieotvod-gromootvod-dlja-chastnogo-doma-ili-na-dache.html

Что такое гром

Как сделать громоотвод в частном доме своими руками: схемы, фото, видео

Как сделать громоотвод в частном доме – непростой вопрос, но следуя инструкции многие люди смогут выполнить такую конструкцию своими руками. Система защиты от удара молний защищает дом от воспламенения, а главное – гарантирует безопасность жильцов. Перед тем как приступить к сборке конструкции, необходимо ближе познакомиться с ее строением.

Как сделать громоотвод в частном доме

Возможно ли организовать своими руками защиту частного дома от удара молний? Ответ на этот вопрос является однозначным – безусловно, да. Однако необходимо заранее оценить собственные возможности и знания. Эта работа требует понимания принципов электропроводимости, а также некоторых физических законов. Для установки громоотвода лучше всего пригласить квалифицированных работников.

Как сделать громоотвод в частном доме

Защитная система, предохраняющая частный дом от молний, является необходимой мерой предосторожности. В первую очередь такая система рекомендована для построек, в которых основным строительным материалом является дерево. Наиболее распространенным вариантом молниеотвода является стержневой. Именно такие системы чаще всего используются в быту. Стержневой тип включает в себя 3 составляющие:

  • молниеприемник;
  • токоотвод;
  • заземлитель.
Коньковый держатель проводника КД-1-100
Коньковый держатель проводника КД-1-100

Стержневое устройство можно установить на кровле или в непосредственной близости от жилища. Отдельные элементы кровли могут выступать в роли составляющих частей системы защиты от молний.

Важно! Все части громоотвода должны быть выполнены из одного и того же металлического материала. Если пренебречь данным правилом, то тогда возникнет несовместимость между отдельными составляющими, что негативно скажется на эксплуатационной эффективности прибора.

Как сделать громоотвод в частном доме

Соорудить громоотвод самому затруднительно не только из-за его конструктивных особенностей. Проблемы могут возникнуть и с законодательными документами. Например, прежде чем приступить к установке защитной системы, необходимо узнать, есть ли поблизости другие коммуникации. Однако система, выполненная грамотно, способна ликвидировать даже самый сильный удар молнии.

Как сделать громоотвод в частном доме

Как сделать молниеприемник?

Молниеприемник представляет собой стержень, который располагается непосредственно на кровле. Основная функция этого элемента системы защиты заключается в перехвате заряда. В качестве этого элемента, как правило, используют стержень, изготовленный из стального материала. Однако многие мастера используют и другие металлы, обладающие хорошей проводимостью (медь, алюминий). Рассмотрим зависимость площади сечения стержня от материала:

Как сделать громоотвод в частном доме

  • медь – 35 мм²;
  • сталь – 50 мм²;
  • алюминий – 70 мм².

Обратите внимание! В качестве элементов громоотводной системы можно использовать не только металлическую кровлю, но и другие части жилища. Например, это могут быть водосточные трубы или же ограждения из металла.

Как сделать громоотвод в частном доме



Кровля, выполненная из металла, не должна иметь никаких повреждений, разрывов и т. п. Для использования ее в роли части молниеотвода крыша должна иметь достаточную толщину. Для железа этот показатель составляет 4 мм, а для меди 5 мм. Алюминиевая кровля не должна быть тоньше 7 мм.

Для того чтобы правильно сделать традиционный стержневой громоотвод, потребуется закрепить молниеприемник своими руками. Устройство не обязательно располагать на самой кровле. Еще один вариант его размещения – высокое дерево. В таком случае необходимо помнить, что стержень должен возвышаться над кроной минимум на 0,5 м.

Как сделать громоотвод в частном доме

Интересно: Водопровод в частном доме своими руками

Изготовление и монтаж токоотвода

Основная функция этого элемента громоотвода – перенаправление энергии, которая была перехвачена с помощью молниеприемника. Он соединяет стержень с частью, которая отвечает за заземление. В качестве токоотвода используют три вида материалов. Рассмотрим их:

Как сделать громоотвод в частном доме

  • проволока;
  • стержень;
  • трос.

Стержень или трос должны быть изготовлены из стали и иметь подходящие размеры. Рекомендованное сечение для токоотвода составляет 50 мм². Если жилище находится на этапе строительства, то тогда можно проложить трос или стержень внутри стены.

ТокоотводТокоотвод

Отдельное внимание необходимо уделить пути, по которому будет проходить трос. Желательно, чтобы он имел минимальную протяженность. Специалисты рекомендуют минимизировать количество поворотов под острым углом. Это связано с тем, что при такой прокладке возникает опасность появления искрового заряда, который может привести к воспламенению.

Важно! Если стены дома изготовлены из материала, который может легко воспламенится, то тогда необходимо соблюдать дистанцию от них до токоотвода. Расстояние до горючих материалов должно быть выше, чем 10 см.

Как сделать громоотвод в частном доме

Интересно: Вентиляция в подвале частного дома

Организация заземления и соединение с токоотводом

Заземлитель способствует установлению стабильной свези между другими элементами молниеотвода и почвой. Для его создания потребуется приобрести стальные стержни, площадь сечения которых должна равняться 80 мм². В качестве альтернативы подойдет и медь 50 мм².

Как сделать громоотвод в частном доме

Конструкция заземлителя отличается простотой. Для обустройства его элементов потребуется вырыть траншею, глубина которой должна составлять 50 см, а длина – 3 м. По концам ямы располагают стальные колы, вбивая их в грунт. После этого производится их стыковка между собой посредством перемычек. Для этого применяют сварочное оборудование. Дистанция между колами должна быть ровно 1 м. Сделать громоотвод в частном доме возможно, однако, потребуется изучить не только инструкцию, но и фото готовых конструкций.

Схема заземленияСхема заземления

Далее, работа требует соединения заземлителя с токоотводом. Для этого к готовой конструкции необходимо приварить отвод. При обустройстве заземлителя нужно соблюдать дистанцию до жилой постройки. Этот показатель не должен быть меньше, чем 1 м. Рекомендованное расстояние до крыльца, а также дорожки составляет минимум 5 м.

После сборки конструкции необходимо проверить все ее составляющие элементы и соединения. Они не должны иметь повреждений. В конце элементы заземлителя засыпаются почвой.

Как сделать громоотвод в частном доме

Несмотря на то, что вопрос о том, как сделать громоотвод в частном доме нередко ставит в затруднительное положение многих мастеров, его организация своими руками не сопровождается огромными трудностями. Для того чтобы избежать ошибок, рекомендуется ознакомиться не только с фото, но и с видеоматериалами на данную тематику. Если ваш дом отличается нестандартной планировкой, то тогда лучше всего проконсультироваться с профессионалами.

[totalpoll id=»1096″]

Напишите нам в комментариях:

Какие советы по монтажу громоотвода в частном доме можете подсказать вы?

Молниеотвод: устройство, разновидности и принцип работы

Содержание статьи:
Молниеотвод: разновидности и их конструкции
Молниеотвод в частном доме и его контур заземления
Устройство молниеотвода: как соединить заземление и приемник молний

В большинстве случаев молния действует предсказуемо, несмотря даже на полную непредсказуемость этого природного явления – она не выбирает цель, а бьет непосредственно в самый высокий предмет. В общем, если ваш дом является самым высоким строением в радиусе 200-300м, то молниеотвод окажется не лишним дополнением к вашему дому. Именно он убережет вас от неприятных, а иногда очень опасных исходов, связанных с прямым попаданием молнии в дом. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы ответим на следующие вопросы: какие бывают молниеотводы, как они устроены и как изготавливаются своими руками?

молниеотвод фото

Молниеотвод фото

Молниеотвод: разновидности и их конструкции

В принципе, конструкция молниеотвода представляет собой бесхитростный механизм, состоящий из трех простейших частей, изготовить которые самостоятельно и собрать в единую систему не представляет никаких сложностей.

  1. Приемник молнии – это железный элемент, поднимаемый на несколько метров выше крыши строения. Размещаться он может как непосредственно на самом строении, так и рядом с ним, неподалеку.
  2. Токоотвод. По сути, это толстая стальная или медная жила, по которой ток, полученный от разряда попавшей в приемник молнии, передается в контур заземления.
  3. Заземляющий контур. Его назначение простое – именно с его помощью разряд молнии передается в землю, где он и гаснет, не причиняя постройкам и человеку никакого вреда.

Так устроены все виды молниеотводов без исключения. Причем два элемента этого устройства все время остаются неизменными – это токоотвод и контур заземления. На разновидности этих приспособлений оказывает влияние исключительно конструкция приемника молний, о которых мы и поговорим дальше.

  1. Стержневой молниеприемник. Это устройство знакомо практически всем жителям частного сектора – оно представляет собой обыкновенную металлическую мачту, поднятую на пару метров над верхним краем крыши. Такая мачта может стоять как на крыше дома, так и немного в стороне от постройки или рядом, вдоль стены дома. Фактически отдельно стоящий молниеприемник в плане изготовления более простой – сама мачта одновременно является и приемником грозовых разрядов и токоотводом. Она напрямую подключается к контуру заземления самым что ни на есть жестким способом (сваркой). стержневой молниеотвод фото

    Стержневой молниеотвод фото

  2. Линейный, или, как его еще называют, тросовый молниеотвод. Чтобы проще было понять о чем идет разговор, этот молниеприемник можно представить в виде натянутой между двумя небольшими мачтами проволоки или троса – отсюда и его название. В чем основное отличие такого устройства от обычной мачты? В возможности полностью улавливать все разряды молнии, не позволяя даже малой их части попадать на металлические элементы строения. В большинстве случаев такой молниеприемник соединяется с контуром заземления посредством отдельной мощной токоотводящей жилы – это может быть либо медный кабель большого сечения, либо металлическая полоса или прут. тросовый молниеотвод фото

    Тросовый молниеотвод фото

  3. Сетчатый приемник молний. Его суть заложена в самом названии – такой токоприемник укладывается непосредственно на крышу дома. Сверху кровельного материала из толстых токопроводящих жил создается полноценная сетка, которая и принимает на себя все разряды молнии. Дальше все стандартно – посредством токоотводящего кабеля или толстой стальной полосы (либо прутка) разряды статического напряжения направляются в контур заземления, где и рассеиваются, не причиняя вреда строению. сетчатый молниеотвод фото

    Сетчатый молниеотвод фото

Этих основных конструкций улавливателей молнии вполне достаточно для того, чтобы полностью защитить свой дом от такого природного явления, как молния.

Молниеотвод в частном доме и его контур заземления

По большому счету, заземление молниеотводов устроено аналогичным образом, как и контур заземления самого дома – здесь следует сразу понять один момент, что эти два контура не должны быть связаны между собой – это два отдельных элемента. Подключив молниеотвод к контуру заземления дома, вы рискуете в один момент потерять не то что все электрооборудование, а и вообще весь дом целиком – для защиты от грозовых разрядов придется оборудовать отдельное заземление.

Изготавливается оно практически точно так же, как и заземление дома, за исключением некоторых отличий.

  1. Глубина (или длина) заземляющих электродов – она не может быть менее 3000мм.
  2. Сами электроды должны иметь сечение не менее 25мм и представлять собой цельный металлический прут.
  3. Если контур заземления дома может иметь линейное расположение электродов, то здесь важно соблюсти именно их треугольное расположение.
  4. Расстояние между вершинами этого треугольника должно составлять 3000мм.
  5. Шина, соединяющая электроды в единый контур, должна иметь диаметр не менее 12мм (если это прут или арматура) и 50х6мм, если речь идет о металлической полосе.
  6. Самое главное – это качественные сварные соединения, которые по своей длине должны составлять не менее 200мм. заземление молниеотводов фото

    Заземление молниеотводов фото

Как видите, между контуром заземления дома и такой же частью молниеотвода общий только принцип – требования к этим элементам защиты разнятся. Еще один момент, объединяющий эти две системы, заключается в глубине их залегания – верхняя часть контура располагается на глубине 500-800мм над поверхностью грунта.

Устройство молниеотвода: как соединить заземление и приемник молний

Токоотводящая или, правильнее сказать, токопередающая часть молниеотвода является не менее важным элементом, чем его заземление и сам приемник молний – вы только представьте, что случится с домом, если этот элемент устройства просто не выдержит нагрузку и сгорит. В таком случае все грозовые разряды попадут в дом, и тогда от беды может спасти только чудо. Именно по этой причине к токопроводящей шине следует отнестись не менее серьезно, чем ко всему другому. Здесь имеется всего два важных момента, которые нужно соблюсти, как говорится, беспрекословно.

  1. Сечение токоотвода – оно не должно быть менее 6мм, если речь идет о цельной (монолитной) медной жиле и не менее 10мм, если для отведения грозовых разрядов используется стальной прут.
  2. Соединение токоотводящей шины с заземлением и приемником молний. В значительной мере дело облегчается, если система целиком изготавливается из стали – в такой ситуации все соединения производятся с помощью сварки. Опять же, здесь важна длина сварного соединения – при стыковке токоотводящей шины к контуру заземления и приемнику провар должен иметь длину не менее 600мм. Если речь идет о медной жиле, то здесь придется действовать с помощью специальных клемм, которые представляют собой пластины с ложбинками для кабеля, соединяющиеся друг с другом посредством винтов. монтаж молниеотвода фото

    Монтаж молниеотвода фото

Что же касается крепления токоотводящей жилы к стенам строения, то здесь используются пластиковые клипсы. В идеале, чтобы сохранить молниепровод в целостности в течение долгого времени, его лучше изолировать от окружающей среды, поместив в обыкновенный кабель канал.

В принципе, это все, остается добавить не так уж и много. А именно о таких моментах, как молниезащита отдельных элементов крыши. Если имеется дымоход, то вокруг него нужно намотать хотя бы пару витков отводящей ток жилы и соединить ее с общим молниеотводом. Также в защите нуждаются и все элементы кровли, изготовленные из металла – к примеру, отводящие воду желоба и трубы. Только в таком случае изготовленный самостоятельно молниеотвод будет являться надежной защитой дома от грозовых разрядов.

Автор статьи Александр Куликов
