Зона защиты

Надо понимать, что любой громоотвод будет действовать только на определенном расстоянии и защищать лишь пространство вокруг себя. Необходимо установить его таким образом, чтобы в эту зону вошли все здания, находящиеся на участке, тем самым обеспечив их защиту от попадания молнии.

Различают степень надёжности громоотвода — тип А и тип Б. При этом речь идёт о зоне защиты. Первый тип защищает на 99,55% и определяется как самый надёжный, второй — на 95%. Существует термин «условная граница зоны» — здесь надёжность будет самой слабой.

Защиту зоны можно рассчитать. Параметры будут зависеть от типа и высоты громоотвода. Предположим, на кровле крыши смонтирован одиночный громоотвод-стержень, имеющий высоту (h) 150 метров. Если представить это с помощью схемы, то зона защиты громоотвода выглядит как конус. Рассмотрим формулы и пример расчета:

Зная высоту громоотвода, можно вычислить значения R_x, R_oи h_o.

Для зоны А расчёт будет выглядеть следующим образом: h_o= 0,85h; R_o= (1,1-0,02)h; R_x= (1,1-0,02)*(h-h_x/0,85).

Для зоны Б: h_o = 0,92h; R_o = 1,5h; R_x = 1,5(h – h_x/0,092).

Где h_o — высота конуса, R_o — радиус на уровне земли, h_x

Эту формулу можно использовать и для расчёта других неизвестных. Например, нам необходимо узнать высоту громоотвода,  но мы знаем значения h_x и R_x, тогда для типа Б расчёт будет выглядеть так:

h = R_x + 1,63h_x/1,5.

Провести такой расчёт совсем не сложно, зато это станет гарантией того, что ваш дом надёжно защищён от грозовых ударов молний.

Устройство

Для того, чтобы соорудить громоотвод, необходимы следующие элементы:

• молниеприёмник,
• токоотвод,
• заземлитель.

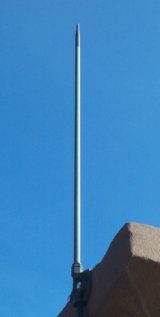

Молниеприёмник выглядит как металлический стержень. Он будет возвышаться над кровлей и принимать прямые удары молний, обеспечивая защиту дома и выдерживая нагрузки высокого напряжения. Лучше всего в качестве материала подойдёт сталь полосовая или круглая, имеющая площадь сечения не меньше 60 кв.мм. Также есть требования к длине такого молниеприёмника — стержень должен быть больше или равен 20 см. Размещают его исключительно в вертикальном положении. В качестве места лучше всего выбрать самую высокую точку здания.

Токоотвод представляет из себя толстую проволоку диаметром 5-6 мм. Хорошим материалом станет оцинкованная сталь. Располагается токоотвод в месте, где предположительно может ударить молния. К примеру, таким местом может стать конёк или край фронтона. Крепится токоотвод не совсем вплотную к зданию. Необходимо отступить расстояние в 15-20 см. Если же речь идёт о кровле из легковоспламеняющихся материалов, то тут надо быть особенно аккуратным и обязательно оставлять зазор. В качестве крепёжных элементов можно использовать скобы, гвозди или хомуты.

Заземлитель необходим, чтобы отвести удар тока в землю. При выборе материала нужно учитывать, что этот элемент должен легко проводить электрический заряд, поэтому выбирать стоит тот материал, который будет обладать минимальным значением сопротивления. Располагают его на некотором расстоянии от крыльца дома — не менее пяти. Также не стоит располагать его рядом с дорожками и другими местами, где часто могут находится люди. Чтобы окончательно убедиться в том, что он не принесёт никому вреда, его можно оградить забором. Отступать от заземлителя необходимо не менее 4 метров, располагая забор по радиусу. При хорошей погоде в нем нет никакого вреда, но во время грозы находиться рядом с ним может быть опасно. Как уже говорилось, заземлитель устанавливается в грунт. Но вот принимать решение, насколько глубоко его ставить, нужно для каждого случая индивидуально. Критерии, по которым это делают, следующие: тип почвы и наличие грунтовых вод.

К примеру, для сухой почвы с низким уровнем грунтовых вод его обычно монтируют из двух стержней, длина которых составляет 2-3 метра. Эти стержни необходимо закрепить на перемычке площадью сечения 100 кв.мм. Далее заготовку закрепляем с помощью сварки на токоотводе и погружаем в грунт не менее чем на полметра.

Если же грунт влажный или торфяной, а грунтовые воды достаточно близко к поверхности и нет возможности забить заземлитель на полметра, то его стоит сделать из металлических уголков, которые погружают в землю горизонтально глубиной на 80 см.

Громоотвод своими руками

Если речь идёт о многоэтажном строительстве, то тут монтаж громоотвода выполняют специалисты. У таких конструкций тоже есть радиус зоны защиты, что позволяет размещать их на каждом здании. Перед установкой проверяют, попадает ли здание под защиту уже существующих громоотводов или же необходимо установить новый.

На даче или в частном доме такие вопросы решаются исключительно самими владельцами. Есть факторы размещения здания, которые могут в какой-то степени обезопасить вас от попадания молний. К примеру, если дом располагается по рельефу в наиболее низком месте. К тому же, принять на себя удар может расположенное рядом с вашим здание, имеющее большую высоту. Да и громоотвод, расположенный на доме соседа, возможно, оградит вас от беды. Поэтому нельзя твёрдо быть уверенным, что дом, на котором его нет, подвержен опасности.

Если вы осмотрели свои и соседние участки и не обнаружили такой защиты, то лучше всего побеспокоиться о её создании самостоятельно. Большую опасность представляют дома, в качестве кровельного покрытия у которых использованы металлочерепица или стальные листы. За привлекательным внешним видом скрывается проблема отсутствия заземления. Как правило, такое кровельное покрытие монтируется на обрешётку из дерева или рубероид, что способствует накапливанию электрического заряда из атмосферы. Разрядиться такое устройство может после грозы при обычном соприкосновении с человеком, пропуская ток в несколько тысяч вольт. Не нужно забывать, что молния может дать искру, от которой так легко воспламеняется дерево.

Чтобы обезопасить себя от пожара и смертельных исходов, заземление необходимо предусмотреть через каждые 20 м. В случае с металлической кровлей, можно обойтись без молниеотвода. Сам кровельный материал станет отличным молниеприёмником.

Дерево в качестве громоотвода

Спасти здание от зарядов молний можно не только установив громоотвод на крыше. Поможет и установка его на высоком дереве, при условии, что оно находится на расстоянии не меньше 3 м от вашего дома и выше его в 2,5 раза.

Для сооружения такой конструкции понадобится проволока диаметром 5 мм. Один её конец необходимо закопать в землю, предварительно приварив к заземлителю. Другой конец проволоки будет молниеприёмником. Его размещают на верхушке дерева.

Если на участке нет высокого дерева, то может помочь мачта с молниеприёмником и двумя стержнями из металла, которые устанавливают на противоположных концах крыши. В качестве токоотвода в этом случае применяют водосток. Важно, чтобы он был выполнен из металла. Но и здесь не стоит забывать про устройство заземлителя.

Важно: При установке заземлителя его сопротивление электрическому току должно быть не более десяти Ом.

Какой бы способ установки громоотвода вы не выбрали, стоит помнить, что его качественный монтаж обеспечит вам комфортное проживание только в том случае, если вы будете периодически проверять его состояние. Для правильной работы необходимо проследить, чтобы все соединения не были нарушены.

Source: roof-tops.ru

Читайте также

типовые схемы, расчет и монтаж

Конструкции (виды) молниеотводов

Всего существует 3-и базовые схемы: стержневой (рисунки а, б), тросовый (в) и молниеотвод в виде молниеприемной сетки (или сетчатый) (г). Комбинированная схема предполагает сочетание базовых вариантов.

По количеству одинаковых молниеприемных частей – одиночный, двойной и т.д.

По характеру и месту установки стержневые делятся на молниеприемные стержни, сборные стержневые, которые могут устанавливаться на фланцах, кронштейнах, специальных опорах или быть отдельно стоящими. Молниеприемные мачты как правило имеют телескопическую конструкцию и метод установки на или в грунт.

Тросовый – это трос, натянутый между опорами. Контур может быть любым, в том числе замкнутым. К нему по сути относится и самый простой и дешевый вариант молниеотвода для частного дома или дачи, когда вместо троса на небольшом расстоянии от конька кровли натягивают проводник радиусом 8-10 мм (алюминиевый, стальной или медный в зависимости от материала и цвета кровли) на расстоянии не менее 20 мм от самого конька, выводят его концы за крайние точки на расстояние  примерно 30 мм и загибают немного вверх.

Молниеприемная сетка используется на плоских или крышах с незначительным уклоном.

Итак, как мы сказали, система внешней молниезащиты может быть изолирована от сооружения (отдельно стоящие молниеотводы – стержневые или тросовые, а также соседние сооружения, выполняющие роль естественных молниеотводов), или может быть установлена на защищаемом здании и даже быть его частью.

Расчет молниеотвода

Выбор молниеотводов рекомендуют производить при помощи специальных компьютерных программ, способных на основании габаритов зданий, планов кровли и конструктивных элементов на ней вычислять вероятности прорыва молнии и зоны защиты. Вот почему надежнее обращаться в специализированные организации, которые быстро выдадут Вам различные варианты и конфигурации молниеотводов.

Хотя, если конфигурация защищаемого объекта позволяет обойтись простейшими молниеотводами (одиночным стержневым, одиночным тросовым, двойным стержневым, двойным тросовым, замкнутым тросовым), размеры их можно определить самостоятельно, пользуясь заданными в Инструкциях СО 153-343.21.122-2003 и РД 34.21.122-87 зонами защиты.

Объект считается защищенным, если он целиком попадет в зону защиты молниеприемного устройства, которой присвоен требуемый уровень надежности.

Зона защиты одиночного стержневого молниеприемника (согласно СО 153-34.21.122-2003)

Стандартной зоной защиты в этом случае является круговой конус с вершиной, которая совпадает с вертикальной осью молниеотвода. Размеры зоны в этом случае определены 2-мя параметрами: высотой конуса h₀ и радиусом его основания r₀.

В таблице ниже указаны их значения в зависимости от требуемой надежности защиты для молниеотводов высотой до 150 м от уровня земли. Для больших высот необходимо применение специальных программ и методик расчета.

Для других типов и комбинаций молниеотводов вариации расчета зон защиты смотрите в главе 3.3.2 СО 153-343.21.122-2003 и Приложении 3 РД 34.21.122-87.

Теперь, чтобы определить попадает ли ваш объект Х в зону защиты рассчитываем радиус горизонтального сечения r_x на высоте h_x и откладываем его от оси молниеприемника до крайней точки объекта.

Правила определения зон защиты для объектов высотой до 60 м (согласно МЭК 1024-1-1)

В Инструкции СО есть методика проектирования молниеотводов для обычных сооружений по стандарту МЭК 1024-1-1, которая может быть принята только, если расчеты по ней получаются более «жесткие», чем требования указанной Инструкции.

По ней могут быть применены следующие 3-и способа для разных случаев:

• метод защитного угла для простых по форме или маленьких частей больших сооружений
• метод фиктивной сферы для сооружений сложной формы
• защитная сетка в общем случае и в особенности для защиты поверхностей

В таблице для разных категорий (уровней) молниезащиты (подробнее о категориях или классах здесь) приведены соответствующие значения параметров каждого из методов (радиус фиктивной сферы, предельно допустимые угол защиты и шаг ячейки сетки).

Метод угла защиты для кровельных надстроек

Величина угла выбирается по графику на диаграмме для соответствующей высоты молниеотвода, которая отсчитывается от защищаемой поверхности, и класса молниезащиты здания.

Зона защиты, как уже было сказано выше, – это круговой конус с вершиной в верхней точке стержня молниепремника.

Метод фиктивной сферы

Применяется, когда сложно определить размеры зоны защиты для отдельных конструкций или частей здания по методу защитного угла. Ее границей является воображаемая поверхность, которую очерчивает сфера выбранного радиуса r (см. таблицу выше), если бы ее прокатили по вершине сооружения, обходя молниеотводы. Соответственно объект считается защищенным, если эта поверхность не имеет с ним общих точек пересечения или касания.

Молниеприемная сетка

Это проводник, уложенный сверху на кровлю с выбранным в зависимости от класса молниезащиты здания шагом ячейки. При этом все металлические элементы на крыше (зенитные фонари, вентиляционные шахты, воздухозаборники, трубы и т.п.) обязательно должны быть соединены с сеткой. Иначе для них необходимо смонтировать дополнительные молниеприемники. Более подробно о конструктивных особенностях и вариантах монтажа можно прочитать в материале «Молниезащита на плоской кровле».

Шаг ячейки по российским нормам выбирают исходя из категории молниезащиты здания (может быть меньше, но никак не больше).

Молниеприемная сетка монтируется с соблюдением ряда условий:

• проводники прокладывают наикратчайшими путями
• при ударе молнии у тока для отвода к заземлению должна быть возможность выбора хотя бы 2-х разных путей
• при наличии конька и наклоне кровли более, чем 1 к 10, проводник нужно обязательно проложить по нему
• никакие части и элементы, выполненные из металла, не должны выступать за внешний контур сетки
• обязателен внешний контур сетки из проводника, смонтированный по краю периметра крыши, а край крыши должен выступать за габариты здания

Материалы и сечения проводников молниеотвода

В качестве материалов, используемых для производства молниеприемного оборудования и токоотводов используются оцинкованная и нержавеющая сталь, медь и алюминий. К ним предъявляются требования коррозионной стойкости и механической прочности, если используется защитное покрытие, то оно должно иметь хорошую адгезию с основным материалом.

В таблице указаны требования к профилю проводников и стержней по минимальной площади сечения и диаметра (согласно ГОСТ 62561.2-2014)

Монтаж молниеотвода для частного дома и промышленного здания

Рассмотрим какие же элементы монтажа включают в себя обычно система внешней молниезащиты. На рисунках ниже показаны примеры молниеотвода частного дома и промышленного здания.

Соответсвующими номерами здесь обозначены следующие изделия и их наименования:

Круглые и плоские проводники, тросы

Компоненты молниезащиты на плоских кровлях, перемычки и компенсаторы

Компоненты молниезащиты на скатных кровлях, кровельные держатели проводника

Компоненты молниезащиты на металлических кровлях, кровельные держатели проводника

Токоотводы, держатели токоотводов

Стержни земляного ввода, соединительные проводники, смотровые колодцы, держатели проводников

Клеммы для водосточных желобов, клеммы, соединительные компоненты

Молниеприемники, компоненты

Изолированная молниезащита

Монтаж можно разделить на три этапа: устройство молниеприемной части внешней молниезащитной системы (молниеприемники и их элементы крепления), прокладка токоотводов (кровельная и фасадная часть здания) и земляные работы по устройству заземления. Как правило у всех компаний стоимость работ составляет некоторый процент от цены материалов.

 Купить молниеотвод, цены на комплектующие

Компания МЗК-Электро предлагает отличные цены на молниеотводы и комплектующие. Ассортимент изделий на нашем складе составляет более 1.500 позиций, закупка осуществляется напрямую по дилерским контрактам у прямых производителей, что предполагает обязательную сертификацию и гарантию. Все изделия имеют необходимые сертификаты качества и гарантию. Мы также занимаемся проектированием и монтажом любых систем молниезащиты зданий и сооружений, как для частных домовладельцев, так и промышленных предприятий. Познакомиться с нашими ценами можно в соответствующем разделе.

Громоотвод или молниеотвод – спасибо дядюшке Франклину

Каждый день в поверхность нашей несчастной планеты ударяют тысячи молний. Каждая вспышка молнии несет в себе колоссальный заряд энергии и, как это ни странно, смерть. Как минимизировать риск электрического удара?

По статистике лишь немногие счастливчики выживали после удара молнии. Может это генетически обусловлено и люди, «иммунные» к молниям, произошли от таких же «электронезависимых» обезьян? Если вам не повезло с предками, знайте — вы, как и любой другой смертный, подвержены удару молнии. Но выход есть, и нашел его американей Б. Франклин. Еще в 18 веке ученый пытался поймать молнию и, конечно же, приручить ее. Поумать получилось, но вот приручить не получилось до сих пор. Дядюшка Франклин отошел в мир иной, оставив после себя ценное изобретение — молниеотвод или, как его больше любят называть — громоотвод (хотя, как можно отводить звук — непонятно, да и незачем это). Принцип действия молниеотвода очень прост и заключается в том, чтобы не оставить молнии выбора мишени. Учитывая особую привлекательность заостренных металлических поверхностей для молний, самые простые конструкции молниеотводов представляют из себя следующее: длинный металлический стержень, установленный на крыше сооружения, который соединен изолированным проводом с заземлителем (пластинойлибо штырем, которые уходят глубоко под землю). Провод заземления лучше прокладывать через кладку строения, не принципиально из какого материала построен дом, пусть это будут газосиликатные блоки. Тем самым будет обеспечиваться максимальная защита от электрического разряда.

Попавший в молниеприемник разряд, по проводнику поступает в заземлитель, где благополучно разряжается. Молниеотводы различаются только по типу приемника – кому-то нравится длинный штырь, кому-то сетка, натянутая на крыше, кто-то предпочитает длинный провод, укрепленный на двух опорах. В качестве молниеприемника можно также использовать и обычную металлическую крышу.

В зависимости от того, какую степень молниезащиты нужно обеспечить, на объекте устанавливают устройства для защиты от высокого потенциала и других вторичных явлений удара молнии. Для обычного обеспечения пожарной безопасности в жилом объекте достаточно штатного громоотвода. Только так вы сможете быть защищены от удара молнии – пусть не везде, но дома молния вас точно не достанет!

Делаем правильно: оптимальная высота молниеотвода

Для того, чтобы обеспечить полную защиту сооружения от возможности попадания электрического разряда, который способен нанести непоправимый вред не только зданию, но и также имуществу, например, став причиной возгорания и выхода из строя электрической сети, а, в крайнем случае, может угрожать жизням людей, следует оборудовать внешнюю молниезащиту, которая примет удар молнии на себя и отведет от здания в землю. Но для того чтобы такая защитная конструкция обеспечивала высокий уровень безопасности сооружения, на котором она установлена, следует правильно произвести монтаж с учетом всех основных параметров, например довольно часто высота молниеотвода выбирается неверно и из-за этого конструкция не срабатывает во время грозы.

Принцип действия

Традиционная система действует, привлекая молнию за счет обычного физического возвышения над остальными конструкциями здания и отведения разряда по цепи в землю.

Большой популярностью сегодня пользуется и активная молниезащита, которая создает опережающий разряд, направленный в сторону молнии. Таким образом, молния попадет в данный заранее образованный канал, будет перехвачена молниеприемником и отведена по каналу заземления в почву. При этом для правильного функционирования система должна состоять из следующих элементов:

• молниеприемник;
• мачта;
• токоотвод;
• контур заземления.

Собранную из представленных выше элементов конструкцию следует устанавливать на крыше сооружения, которому необходимо обеспечить защиту. За перехват молнии ответственен молниеприемник, который затем через токоотводы, которых лучше сделать несколько, переводит электрический заряд в контур заземления, где происходит нейтрализация пойманной молнии.

Кстати, по стандартам для повышения срока эксплуатации токоотвода, соединяющего молниеприемник с системой, и конструкции в целом, необходимо данный элемент дополнительно оснастить защитным кожухом, препятствующим его перетиранию, а также ревизионным узлом и счетчиком молний.

Главные рекомендации по установке

Особое внимание при монтаже защиты от электрического разряда необходимо обратить на такой параметр как высота молниеотвода. При установке конструкции на крыше расположить ее следует на самой высокой точке и при этом идеально будет выбрать высоту приспособления не менее двух метров. Не следует упускать из вида, что чем больше высота, тем лучше будет работать защита. К тому же от выбранной высоты напрямую зависит радиус защиты территории.

Таким образом, поставив высокий громоотвод можно не переживать, что молния попадет в человека, например спешащего зайти в дом или идущего по садовой дорожке. Учтите, что если вы ставите молниезащиту на дачном участке, то конструкция должна по своей высоте превышать все объекты, находящиеся на вашей территории. Это касается не только других сооружений, но и деревьев.

Если требуется обеспечить молниезащиту большому жилому дому с длинной крышей, то следует задуматься о монтаже не одного громоотвода, а двух, расположенных на разных концах поверхности крыши, так как одно единственное устройство может не справиться с защитой большой территории.

Основные принципы заземления молниеотводов

Зачем нужно заземление молниеотводов? В первую очередь, чтобы отвести опасное напряжение. Однако, причина кроется не только в этом. Оно делается и для того, чтобы обеспечить безопасное растекание тока в земле.

Дело в том, что при ударе ток молнии может превысить 150 кА. Это рискует стать причиной большого напряжения и соприкосновения тока с металлическими конструкциями в земле, например с водопроводными трубами. В результате это приведет к их пробоям и трещинам. Чтобы избежать подобных ситуаций и оборудуется заземление молниеотводов.

Немного о молниеотводах

Не допускаются оголенные молниеотводы. Также главным требованием является неподверженность металла, из которого он сделан, коррозии. Чаше всего для этого используют медь, алюминий, оцинкованную сталь, дюралюминий.

По расчётам специалистов, при установке молниеотводов под защитой оказывается территория, которую можно вписать в конус. Потому, чем выше это устройство, тем бОльшую площадь он может охватить. При этом высота его должна быть равна двум зонам безопасности.

Иными словами, если высота мачты молниеотвода – 20 метров, то в каждую сторону можно считать безопасным расстояние в 20 метров. Мачтой может выступать дерево на вашем участке, либо антенна (неокрашенная, металлическая). Помните, что молниеотвод нельзя прибивать гвоздями или металлическими хомутами. В последнее время все большую популярность приобретет крепление на магнитах, способствующее мобильности системы и сохранению целостности кровли.

Основные принципы

Заземлением называется система, которая надежно обеспечивает контакт земли с токоотводом и равномерное растекание заряда. Конструкция этого устройства достаточно проста и представляет собой три или больше электрода, которые связываются между собой и забиваются в землю. Заземление бытовой техники желательно делать общим с  молниезащитным.

Основные правила оборудования заземления молниеотводов:

• Оно должно иметь большое сечение. Для этого можно использовать полосы, профили либо смешанную проволоку. Старайтесь избегать при этом изделий, покрытых лаком.
• Чтобы устроенная система была действенной, ее стоит выполнять вместе с заземлением защитным и рабочим для электрических приборов.
• Сопротивление устройства не может превышать 11 ОМ.
• Помните, что чем больше заземлитель соприкасается с землей, тем больше места для того, чтобы ток перешел с этого заземлителя в землю. Зачастую, чтобы сделать больше эту площадь, достаточно просто увеличить количество электродов – для этого их можно соединить вместе. Или же можно увеличить их длину.
• Для верного расчета необходимо определить особенности земли на вашем участке.
• При оборудовании очень часто используют вертикальные электроды. Это происходит потому, что горизонтальные элементы сложно погрузить на необходимую глубину.
• В качестве заземлителей не редко выбирают специальные штыри либо стальные трубы.
• Заземлитель сам должен располагаться не далее, чем 5 метров от крыльца и дорожек, но не ближе, чем 1 метр от стен

Это может быть интересно:

Видео о заземлении

Громоотвод — это… Что такое Громоотвод?

Молниеотвод

Молниеотвод (в быту также употребляется более благозвучное «громоотвод») — прибор, устанавливаемый на зданиях и сооружениях и служащий для защиты от удара молнии.

Считается, что молниеотвод был изобретён Бенджамином Франклином в 1752 году, хотя есть свидетельства о существовании конструкций c молниеотводами и до этой даты (например, Невьянская башня, бумажные змеи Жака Рома).^[1][2]

Описание первого способа защиты от молний появляется в ежегоднике «Альманах Бедного Ричарда». «Способ этот таков, — писал Франклин. — Возьмите тонкий железный стержень (каким, например, пользуются гвоздильщики) длиною достаточною для того, чтобы три-четыре фута одного конца опустить во влажную землю, а шесть-семь другого поднять над самой высокою частью здания. К верхнему концу стержня прикрепите медную проволоку длиной в фут и толщиной с вязальную спицу, заостренную как игла. Стержень можно прикрепить к стене дома бечевой (шнуром). На высоком доме или амбаре можно поставить два стержня, по одному на каждом конце, и соединить их протянутой под коньками крыши проволокой. Дому, защищенному таким устройством, молния не страшна, так как острие будет притягивать ее к себе и отводить по металлическому стержню в землю, и она уже никому не причинит вреда. Точно так же и суда, на верхушке мачты которых будет прикреплено острие с проволокой, спускающейся вниз на палубу, а затем по одному из вантов и обшивке в воду, будут предохранены от молнии».^[3]

Состоит из трёх связанных между собой частей:

• молниеприёмник — служит для приёма разряда молнии и располагается в зоне возможного контакта с каналом молнии; в зависимости от защищаемого объекта может представлять собой металлический штырь, сеть из проводящего материала или металлический трос, натянутый над защищаемым объектом
• заземляющий проводник или токоотвод — проводник, служащий для отвода заряда от молниеприёмника к заземлителю; обычно представляет собой провод достаточно большого сечения
• заземлитель — проводник или несколько соединённых между собой проводников, находящихся в соприкосновении с грунтом; обычно представляет собой металлическую плиту, заглублённую в грунт

Элементы молниеотвода соединяются между собой и закрепляются на несущей конструкции. Поскольку вероятность поражения наземного объекта молнией растёт по мере увеличения его высоты, молниеприёмник располагается на возможно большей высоте либо прямо на защищаемом объекте, либо как отдельное сооружение рядом с объектом.

Заземляющий проводник или токоотвод не обязательно должен быть проводник. Например, молниеотвод по патенту на изобретение №2019002 (1994.08.30) представляет собой радиопрозрачную диэлектрическую трубу, снизу закрыт и заземлен. Понижение давления внутри трубы создается набегающим ветром. Развивающаяся молния создает в трубе газоразрядный градиент. Разряд молнии отводится в землю плазмой внутри трубы.^[4]

Иногда молниеотвод встраивается в декоративные элементы здания или сооружения (флюгеры, навершия колонн и т. д.).

Примечания

См. также

Ссылки

Wikimedia Foundation. 2010.

Устройство громоотвода и монтаж молниезащиты в частном доме

Нужен ли громоотвод? Этим вопросом задается не один владелец частного дома, ведь разряд молнии может стать причиной выхода из строя всей бытовой техники или, еще хуже, пожара. Если дом расположен в поселке или городе в окружении себе подобных, то в громоотводе нет необходимости. Напротив, он может притягивать электрические разряды. Если же дом одиноко стоит в поле или на большом участке, возвышается на пригорке, а климат летом жаркий и сухой, с частыми грозами, то громоотвод просто необходим.

Устройство громоотвода

Первый громоотвод сконструировал Бенджамин Франклин, который, по совместительству, был не только президентом Америки, но и изобретателем. С тех пор конструкция этого приспособления не особенно изменилась, так как справляется со своей задачей оно хорошо. Громоотвод состоит из трех частей, соединенных между собой.

• Молниеприемник – самый заметный элемент, представляющий собой длинный стержень из алюминия, меди, стали или другого хорошо проводящего ток металла. Он крепится на крыше дома или вне его с таким учетом, чтобы верхняя точка возвышалась над крышей. Толщина молниеприемника зависит от металла, для стали это 50 мм кв., для меди – 35 мм кв. Возможна и конструкция в виде троса, натянутого над коньком по всей его длине, она считается более безопасной. И трос, и штырь должны опираться на деревянные подпорки. Металлическая крыша без защитного полимерного покрытия сама по себе может являться молниеотводом, но в этом случае ее необходимо хорошо изолировать изнутри. Такое устройство крыши оговаривается еще на стадии проектирования, так как выбираются материалы достаточной толщины, и сама конструкция имеет ряд особенностей.
• По токоотводу заряд от молнии уходит в землю. По сути, это провод, соединяющий молниеприемник с заземлителем. Толщина его зависит от материала и длины, так как он должен кратковременно справляться с нагрузкой в 200 тыс. ампер. Лучше всего подойдет медный провод сечением не менее 6 мм кв.
• Заземлитель – контур, по которому напряжение разряда передается в землю. Обычно он изготавливается из медных или стальных прутьев, диаметр которых зависит от их длины, вкопанных в землю. Не стоит использовать в качестве заземлителя для молниеотвода трубы водопровода или иных коммуникаций или контур заземления от электропроводки самого дома.

Громоотвод своими руками

Перед установкой громоотвода необходимо определиться с местом его размещения – будет ли это крыша дома или площадка на участке. Отдельно стоящая конструкция потребует большего расхода материала, но, при установке на границе участков, может защищать два и более домовладения. Такой громоотвод должен превышать самую высокую точку крыши на 2 метра.

Молниеприемник устанавливается на вышку, которая может  быть изготовлена из трубы подходящего диаметра. Внутри нее будет проходить токоотвод, поэтому материал трубы должен служить изолятором, сверху хомутами крепится медный, стальной или алюминиевый стержень. Токопровод приваривается к приемнику.

Если молниеприемник расположен на крыше, то он должен возвышаться над ее верхней точкой на 30 см. В этом случае токопровод прокладывают так, чтобы он не проходил около окон или дверей, до ближайших металлических конструкций (лестниц, водостоков) должно быть не менее 30 см.  Кабель не должен иметь резких изгибов или прямых углов, так как в этих местах высока вероятность появления искровых разрядов. К стене он крепится пластиковыми хомутами на дюбели.

Выбирать место расположения заземления нужно с учетом того, что до ближайшего входа в дом или иные постройки должно быть не менее 3 метров, а от стен не менее метра. В этом месте выкапывают траншею длиной 3 метра и глубиной 1-1,5 метра. В ее концах забивают на глубину в 2 метра стержни из меди сечением 50 мм кв. или стали сечением 80 мм кв. (подойдет некрашеная арматура), соединяют их, приварив прут из того же материала. К контуру приваривают провод токоотвода и траншею вновь засыпают землей.

Возведение громоотвода на участке или на крыше потребует времени, навыков сварки и материальных затрат. Однако потери, которые могут произойти за доли секунды при попадании молнии в дом, ощутимо серьезнее.

Стоит помнить, что правильно сконструированный и установленный громоотвод будет эффективен лишь при установке в доме УЗО и ограничителей напряжения.
