Инструкция профнастил монтаж – Профнастил для монтажа крыши: особенности материала, инструкция по установке, правила эксплуатации

Технология установки профнастила — О тенте

В настоящее время большую популярность среди кровельных материалов получил профнастил.

Он обладает рядом преимуществ перед другими кровельными материалами, например, профнастил имеет повышенную несущую способность, технология монтажа профлиста позволяет отлично защитить крышу от осадков, этот материал не подвержен коррозии, но самое главное, что цена на профильный лист небольшая. Также монтаж профнастила можно выполнить без привлечения специалистов, что является еще одним существенным плюсом данного материала.

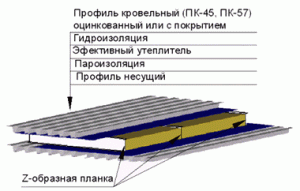

Система крепления профнастила.

Система крепления профнастила.

Установка профнастила, прежде всего, должна производиться с учетом типа материала. На сегодняшнем рынке представлены следующие типы профильных листов:

  1. Профлист с маркировкой «С». Данный тип имеет высоту волны 8, 10, 13, 20, 21 мм и чаще всего используется для обустройства легкой кровли или защитных конструкций.
  2. Профлист с маркировкой «НС». Этот тип имеет высоту волны 35 и 44 мм и применяется для монтажа кровли или стен (в качестве декоративного покрытия).
  3. Профлист с маркировкой «Н». В отличие от двух предыдущих типов, этот тип профнастила снабжен дополнительными ребрами жесткости и применяется для межэтажных перекрытий или капитальной кровли крыши.

Следовательно, профлист имеет обширную область применения не только благодаря тому, что инструкция по монтажу профнастила предельно проста, но и потому, что данный материал является универсальным и его можно устанавливать повсеместно.

Подготовка профнастила к монтажу

Выполнить монтаж профнастила самостоятельно — это довольно простая задача, ведь материал очень легок, практичен и несложен в обработке.

Схема крепления профлиста на стену.

Схема крепления профлиста на стену.

Прежде чем начинать какие-либо работы, необходимо составить обмеры, измерить прямоугольность крыши и диагонали скатов. Основным показателем, определяющим длину листов, является длина ската (расстояние от конька до карниза), которая определяется с учетом свеса профлиста с крыши на 40 мм. Еще одним важным показателем в установке контрольных обмеров является нахлест, который необходимо делать при любой технологии монтажа профнастила. Величина нахлеста напрямую зависит от угла наклона крыши:

  • если уклон до 12°, то нахлест необходимо делать не менее 25 см с последующей герметизацией;
  • если угол наклона от 12° до 15°, то нахлест должен составлять 20 см;
  • если уклон от 15° до 30°, нахлест делается в 15 см.
  • если угол наклона выше 30°, то допускается уменьшение нахлеста вплоть до 10 см. После чего с учетом замеров закупают профлист с запасом на возможные отклонения от проекта.
Виды профлиста: стеновой и кровельный.

Виды профлиста: стеновой и кровельный.

Для начала работ по установке профнастила листы необходимо доставить на место проведения работ. Чтобы не повредить материал при его транспортировке и разгрузке, нужно следовать следующим правилам:

  1. Переносить листы следует вертикально, избегая перегибов.
  2. Листы профнастила лучше всего поднимать на крышу по заранее сконструированным лагам от кровли до земли.
  3. Хранить листы в заводской упаковке более 1,5 месяца нельзя, так как нижние могут деформироваться.
  4. Распакованные листы во время их хранения следует переложить рейками.

После завершения подготовки профлиста к дальнейшей установке приступают к подготовке крыши.

Вернуться к оглавлению

Подготовка крыши для монтажа профнастила

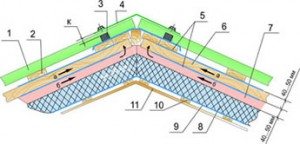

Схема крепления кровельного профлиста.

Схема крепления кровельного профлиста.

Согласно инструкции по монтажу профнастила, перед началом установки материала требуется подготовить крышу. Делать это необходимо по ряду причин: во-первых, потому что суточные перепады температур приводят к образованию конденсата на нижней поверхности профлиста, во-вторых, испарения, исходящие от внутренних помещений дома, также приводят к образованию воды на поверхности листа, что отрицательно влияет не только на состояние кровли, но и на всю конструкцию крыши. Чтобы избежать таких неприятных ситуаций, как намокание и снижение теплотехнических характеристик утеплителя, промерзание крыши, образование наледей на кровле, гниение стропил и появление плесени, необходимо тщательнейшим образом подойти к подготовке крыши.

Инструкция по подготовке крыши к монтажу профнастила включает в себя следующие этапы:

  1. Укладка гидроизоляционного слоя.
  2. Устройство теплоизоляционного слоя.
  3. Пароизоляция.
  4. Сооружение обрешетки.

Чтобы подготовить крышу, понадобится:

  • гидроизоляция;
  • утеплитель;
  • пароизоляция;
  • строительный степлер;
  • клейкая лента;
  • брус;
  • доска.

На первом этапе работ устраивается слой гидроизоляции. Пленку необходимо раскатывать от карниза горизонтально относительно стропил. Провес пленки должен составлять 20 мм, а нахлест — 150 мм.

Второй этап работ включает в себя монтаж утеплителя изнутри чердачного помещения. Независимо от типа утеплителя (маты или плиты) он должен устанавливаться враспор между стропилами с 20-миллиметровым вентиляционным зазором.

На третьем этапе работ поверх теплоизоляции необходимо устроить пароизоляционный слой. Пленку крепят к стропилам степлером, а нахлесты герметично проклеиваются клейкой лентой.

И, наконец, четвертый этап подготовки — сооружение обрешетки. Для обрешетки подойдут обработанные антисептиком бруски сечением 50х50 и доски 32х100 мм. Первым делом поверх стропил на гидроизоляцию, начиная от конька, вертикально прибиваются бруски 50х50 мм, к которым горизонтально крепятся доски. Первая доска от карниза должна быть на 10-15 см больше остальных. Шаг обрешетки нужно делать в 50 см.

Размер бруса и досок можно подобрать самостоятельно при учете обязательного вентиляционного зазора между кровлей и гидроизоляцией не менее 40 мм.

Вернуться к оглавлению

Установка профнастила

Монтаж профильного листа можно начинать только после обеспечения страховки монтажникам и наличия у них специальной строительной обуви с мягкой подошвой, в противном случае возникает угроза жизни и возможность повреждения профлиста. Передвигаться можно только по закрепленным листам в местах их крепления к балкам. После того как необходимые меры предосторожности выполнены, можно приступать к монтажу, для этого понадобится:

  • профлист;
  • саморезы;
  • шуруповерт;
  • резиновые уплотнители для саморезов;
  • ножовка с мелкими зубьями или электролобзик.

Стоит отдельно сказать о резке листов. Ни в коем случае нельзя резать профлисты абразивным кругом (болгаркой), иначе из-за высокой температуры будет выжжено полимерное покрытие и цинк, что в дальнейшем повлечет за собой процесс окисления и образование ржавчины и подтеков.

Наконец, можно приступать к монтажу профнастила. Прежде всего необходимо установить карнизную планку и закрепить ее несколькими саморезами с резиновыми уплотнителями. Инструкция по монтажу профлиста предусматривает его крепление, начиная от нижнего края крыши здания. Начиная от карниза, укладывают первый лист со свесами в 35-40 мм и крепят его у свеса крыши саморезами с уплотнительными резинками. После чего устанавливают второй лист внахлест на первый (нахлест зависит от угла ската крыши). Края второго листа выравниваются относительно первого, лист закрепляется аналогично у края свеса.

Установив таким способом 3-4 профильных листа, их выравнивают и закрепляют окончательно саморезами. Крепление профлиста к обрешетке необходимо делать на дне волны профиля, минуя каждую вторую волну.

При дальнейшем наращивании листов необходимо помнить о боковом нахлесте минимум в 20 см.

Вернуться к оглавлению

Крепление профнастила саморезами

Правильное крепление профильных листов поможет избежать многих проблем, связанных с эксплуатацией крыши. Крепление профнастила к обрешетке должно производиться в зависимости от следующих факторов:

  1. Влияние ветра на кровлю.
  2. Тепловое расширение в центре профлиста.
  3. Плотность стыка в местах соединения листов.

Чтобы обеспечить надежное и правильное крепление профильных листов к деревянной конструкции крыши, рекомендуется использовать кровельные саморезы, специально предназначенные для профнастила, с размером 4,8х35 мм.

Нижний край листа крепится в подошву волны через каждую вторую волну, а следующие ряды саморезов вкручиваются в шахматном порядке через одну волну. В местах нахлеста листов крепление производится по гребню каждой волны. Общее количество саморезов для крепления должно быть 6-8 штук на один квадратный м.

Завинчивать саморезы рекомендуется с помощью шуруповерта или дрели с низкой скоростью вращения. Крепление профлиста с помощью гвоздей категорически запрещено, так как повышается риск отрыва листа при сильном ветре.

Технические характеристики, простота монтажа и относительно невысокая стоимость профильного листа делают данный материал все более востребованным на строительном рынке. При правильной подготовке и монтаже профнастила конструкции прослужат намного дольше и будут радовать своей красотой.

Монтаж профнастила — подробная инструкция

Профнастил активно используется для покрытия кровель, стен, заборов. Этот материал выпускают разного размера, веса и цвета. Вы без труда подберете нужный, а мы поможем сделать выбор. Прочитав статью, вы узнаете, как грамотно уложить профнастил, получите необходимые рекомендации и сможете ознакомиться с отзывами бывалых.

Особенности монтажа

Для небольших построек используют профнастил марок С18, С20 и С21. Крыши таких строений не испытывают высоких нагрузок, поэтому прочности кровельного материала более чем достаточно.

Если площадь крыши большая, то обойтись такими листами не удастся. Придется использовать профнастил марки НС 35 или Н 60, так как нагрузки на кровлю будут максимальными за счет более широкого шага обрешетки и большей площади крыши.

Важно знать, что:

  • Длину листа профнастила лучше брать равной длине ската
  • К нижней и верхней обрешетке крепить листы надо в каждую волну
  • Возле ветровой планки листы крепятся в каждый брусок обрешетки
  • Нельзя крепить листы на гвозди
  • Запрещено резать профнастил болгаркой
  • Для крепления листов используют саморезы или шестигранные шурупы

Профнастил — универсальный материал для кровли. Его можно использовать практически для всех крыш. Крыша для дома из пеноблоков отличный вариант для использования профнастила. При возведении крыши пеноблочного дома необходимо стремиться к снижению ее веса, что свойственно профнастилу, т.к. это легкий материал.

Таким же качеством — легкость — обладает и ондулин. Монтаж ондулина можно прочитать тут.

Особенности выбора профнастила

Профнастил можно заказать на производстве по индивидуальным размерам.

Длина листов — от 2 до 12 метров, ширина — от 0.35 до 1.2 миллиметров. Ширина до 0.4 мм. — эконом класс.

Рекомендуемая толщина для кровли — 0.7 мм., для заборов и стен — 0.5 мм.

Размеры листов на складах вашего города узнавайте самостоятельно. Срок изготовление профнастила на предприятии — 2-3 дня.

Расшифровка буквенных обозначений

Несущий профнастил обозначается буквой H, стеновой — С, универсальный — HC. Цифра указывает на высоту профиля. Чем больше цифра, тем лучше.

Монтаж профнастила своими руками

Монтаж кровли из профнастила начинается с карнизной планки. Ее крепят при помощи саморезов и гвоздей.

Монтировать листы можно как с правой стороны, так и с левой. В первом случае листы на стыке накладывают поверх друг друга, во втором случае листы подсовывают один под другой.

На плоских кровлях нахлест — одна волна с использованием уплотнителя. Без него — 2 волны. На наклонных кровлях — 1 волна.

Выравнивать листы у карниза можно по капроновой нитке.

Монтаж крыши из профнастила очень похож на монтаж металлочерепицы. Первый лист укладывается на обрешетку и фиксируется одним гвоздем в верхней части по центру.

Выход листа за карниз должен быть не менее 30 сантиметров.

Второй и третий листы укладываются аналогичным образом и также крепятся одним гвоздем возле конька.

Между собой листы лучше закреплять заклепочным способом, но саморезы тоже подойдут (4,8×19, шаг 500 мм.). После того, как закрепите три листа между собой и выровняете их строго вертикально, можно делать полную фиксацию саморезами 4,8×38 мм. Затем весь процесс повторяется, пока вся крыша не будет покрыта.

Если Вы сторонник всего экологичного, то Вам необходимо осуществить кровлю таким материалом, как керамическая черепица. Монтаж керамической черепицы своими силами осуществить можно, при условии, что имеется опыт.

Если Вы сторонник уникальной кровли, то рекомендуем использовать такой материал как битумная черепица. Монтаж которой описан в данной статье.

А если Вы хотите выделиться среди всех домов, то рекомендуем рискнуть сделать кровлю из поликарбоната. Пошаговый монтаж которого описан здесь.

Торцевая и коньковая планки

Торцевая планка имеет длину два метра. Нахлест выдерживают в 15 см. Торцевая и коньковая планка монтируются теми же саморезами, что листы.

Укладка профнастила двухрядная

Если длина кровли чрезмерно велика, то профнастил монтируется в два ряда. Нахлест листов выдерживают в пределах 20 сантиметров. Первый лист монтируется в нижней части кровли, к нему с нахлестом монтируется второй лист, потом третий и т.д. Затем укладывается второй ряд аналогичным образом.

Видео про монтаж профнастила

Монтаж кровли из профнастила: подробная инструкция

Легкий вес листов профнастила значительно облегчает его укладку на крышу, несложное выполнение правил монтажа обеспечит такой кровле герметичность и долговечность.

При монтажных работах на кровле важно обеспечить безопасность людей: следует придерживаться определенных правил при поднятии профнастила на высоту, перемещении и креплении листов.

За один прием поднимают не более одного листа, их подъем осуществляется по направляющим, прислоненным под уклоном к крыше.
Передвигаться по кровле следует в прорезиненной обуви, наступая лишь на участки листа, расположенные над обрешеткой.

Запрещено находиться в зоне возможного падения стальных листов.

Работать следует в перчатках, желательно наличие страховочных поясов. Если листы профнастила длинные, нарезаны по длине ската, то работа в ветреную погоду усложнит процесс монтажа.

Для нарезки металла необходимо использовать инструмент, который не повреждает защитный слой цинка.


depositphotos

Установка гидроизоляции

Профнастил – материал, который обильно конденсирует в процессе эксплуатации, поэтому под ним должна быть установлена гидроизоляция и сделан вентиляционный продух для просушки влаги.

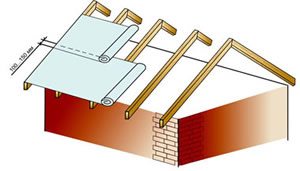

Поверх стропил укладывается гидроизоляционный материал (мембрана или пленка), который закрепляется к стропилам степлером и брусками контробрешетки, набиваемыми вдоль стропильных ног поверх пленки.

Гидроизоляция должна представлять собой сплошной ковер без разрывов или складок, поэтому один рулон раскатывается на другой с нахлестом и проклеивается скотчем.

Первый рулон пленки располагается вдоль карниза с напуском в 15 см, а затем укладка продолжается последовательно вверх к коньку. Вертикальный нахлест рулонов составляет 10–15 см, провисание мембраны между стропилами – 1–2 мм.

Поверх гидроизоляции к стропилам набивается контробрешетка. Для этого используются бруски толщиной 4–5 см, они прибиваются в ряд с промежутком между собой 5–10 см для свободного передвижения воздуха в подкровельном пространстве.


depositphotos

Сборка обрешетки

Поверх контробрешетки перпендикулярно ей монтируется обрешетка. Она служит основой для расположения и крепления профнастила, одновременно выравнивая плоскость стропил.

Сухие доски, используемые для обрешетки, необходимо пропитать защитным составом – это предотвратит их гниение и возгорание в случае пожара.

Величина шага обрешетки под металлопрофиль составляет от 30 см до 1 м в зависимости от угла наклона ската и площади крыши. Оптимальное расстояние между досками обрешетки – 50–60 см: в отличие от металлочерепицы профнастилу не требуется слишком частый или тщательно выверенный шаг основания.

Укладка и крепление листов

Для монтажа листов профнастила к обрешетке используются оцинкованные нарезающие саморезы с шайбой из неопреновой резины: они не протекают со временем.

Крепеж вводится в нижнюю часть волны листа к деревянной обрешетке в шахматном порядке через волну. Первый ряд закрепляется саморезами в каждую волну.

Равномерное расположение крепежа и плотное прилегание профнастила к обрешетке обеспечит отсутствие вибрации листов, уменьшит шум от дождя.

Монтируются элементы кровли в следующей последовательности:

  1. Карнизная планка.
  2. Профлист порядово.
  3. Торцевая (ветровая) планка.
  4. Коньковые элементы.
  5. Снегозадержатели.

Монтаж кровли из профнастила начинается с установки карнизной планки. Она защищает свес от стекающей влаги. Элементы карнизной планки крепятся с нахлестом оцинкованными саморезами с шагом через 30 см.

Над карнизной планкой укладывается первый ряд листов профнастила, над карнизом делается свес. Величина свеса составляет от 5 до 30 см и зависит от высоты гофрированной волны: чем она выше, тем длиннее делается свес во избежание попадания под него воды.

Монтаж листов металлопрофиля производится с вертикальным нахлестом на одну волну. Если профнастил укладывается порядово, то при укладке второго и последующих рядов делается горизонтальный нахлест от 20 до 15 см в зависимости от величины угла ската: чем он круче, тем легче будет стекать вода и меньший нахлест можно делать.

Если длина нарезанного металлопрофиля равна длине ската и укладка идет в один ряд, то необходимо выровнять листы перед закреплением не относительно фронтона, а относительно линии карниза.

Сначала нужно зафиксировать лист у конька одним саморезом, добавить 2 листа, скрепить их между собой, не фиксируя к обрешетке и выровнять их относительно карниза. Затем следует закрепить саморезами к обрешетке.

Если скат примыкает к стене, в месте примыкания устанавливается угловая планка, защищающая проникновение воды под профлисты.

После монтажа всех рядов металлопрофиля, осуществляется их финишное обрамление доборными элементами: фронтоны оформляются торцевой планкой, а конек – коньковыми.

Установка доборных элементов

Торцевые (ветровые) планки монтируются снизу вверх с нахлестом одна на другую 10 см с шагом крепежа в 30 см. Верхняя часть торцевой планки перекрывает первую волну профнастила, нижняя закрывает фронтонную доску.

Коньковые элементы укладываются с нахлестом 15–20 см, под них помещается уплотнительная прокладка и оставляется вентиляционный зазор. При монтаже конька саморезы ввинчиваются в верхнюю часть волны, поэтому в этом случае пользуются длинными саморезами – не менее 80 мм.

Снегозадержатели монтируются в последнюю очередь на готовое кровельное покрытие, главное условие – обеспечить их достаточно прочное крепление и исключить возможность вырывания этих элементов большой массой снега.

Правильный монтаж профнастила – залог его долгой эксплуатации без протечек и ржавления.

Монтаж крыши из профнастила своими руками — наша пошаговая инструкция

Кровельное покрытие объект предохранит от разрушений, протекания на чердак дождевых вод. Особенно в летнее время. При внутреннем подкровельном пространстве без сырости в доме стоит комфорт, у владельцев покой. Особенно если владелец живет в своем доме. Правильно выполненный монтаж профнастила на любую крышу обеспечит для конструкции высокое качество.

Материал

Сталь — долговечный материал с высокой прочностью. Недостаток — тяжелый вес. Один лист конструкцию не обременит, а совокупность многих листов крышу утяжелит. Это отрицательно повлияет на каркас кровли. Но производственники нашли выход из положения, предложили к изготовлению покрытия гофрированные листы металла.

Листы для покрытия имеют малый вес, отличную прочность, свойства достаточной жесткости. Из-за трапециевидной формы листы называют профилированным настилом. Популярный материал, практичный, не несущий вреда окружающему пространству и человеку.

Виды профнастила для кровли частного дома

Достоинства профнастила

Изготавливают материал из листов горячеоцинкованной стали способом холодного катания. При изготовлении материал подвергают обработке. В качестве защиты используют несколько слоев материалов, обеспечивая сохранность конструкций. Наслоения придают элементам материала увеличение прочности, долголетия.

Заготовки листов вначале подвергают обработке фосфатом с антикоррозийными свойствами, затем грунтуют. Верхнюю часть элемента покрывают разновидностями полимеров, нижнюю — специальными лаками. Обработка влияет на повышение прочности. Результат производства — получение листов с высоким качеством.

Достоинства листов для покрытия:

  • длительный срок эксплуатации;
  • стоимость, способная конкурировать с аналогами;
  • малый вес;
  • простой монтаж/демонтаж для крыши;
  • стойкость изделий при изменениях температуры.

У профилированного настила есть некоторые изъяны. Уровень поглощения шумов низкий. Поэтому шум дождевых капель, падающих на кровлю из профнастила, слышно далеко. Это качество влияет на звукоизоляцию, она имеет сниженный показатель.

Структура профлиста для кровельных работ

Разновидности материала

Использование профнастила для хозяйства страны со временем повышается. По виду применения материал подразделяется:

Класс Н — предназначен для использования при размещении перекрытий, устройства покрытий, изготовления опалубки бетонных сооружений. Изделия, имеющие в дополнение ребра для жесткости, делают материал незаменимым.

Класс С — предназначен для сохранения стеновых конструкций, заборов. Стоит недорого. Листы с уменьшенными сроками работы, в надежности уступают аналогам.

Класс НС — комбинированные листы, используются в составе кровли, предназначенной к работе с малыми нагрузками. Использование зависит только от угла ската на кровле. Это важный фактор, особенно для зимы. Материал в виде тонкого листа из стали — ненадежный. Массы снега листам профнастила могут нанести необратимые повреждения. Результат — отрицательные последствия в виде получения дефектов покрытия.

Размеры листа профнастила НС-35

Угол наклона

Для правильного монтажа кровли, укладки профнастила надо учесть величину угла наклона кровли. Показатель используется для расчета нахлеста материала на рядом расположенный лист.

  • При уклоне крыши менее 15 и более 12 нахлесты листов должны быть в 20 см;
  • При углах уклона от 15 и до 30 величина нахлестов должна быть от 15 см и до 20;
  • Уклон кровли более 30 даст возможность мастерам снизить величину нахлеста до 10-15 см.
  • Угол уклона меньше 12 предполагает выполнение действий по дополнительной герметизации нахлестов с использованием силиконового герметика.

После определения величины для нахлестов материала приступают к работе. Монтаж профнастила на крышу без силиконового герметика не выполняется.

Подготовительные работы

Перед выполнением работы по монтажу рассчитывают количество материала для покрытия кровли, определяют его тип. Наша пошаговая инструкция предполагают расчет материалов, входящих в технологический процесс монтажа. Правильность расчетов надо проверить не один раз или воспользоваться услугами производственников.

Расчет количества профнастила на крышу дома



Они помогут определиться с количеством материала. Это момент работы, при котором ошибаться нельзя. Монтаж любой крыши из профнастила от специалиста требует ответственности и правильных расчетов.

Транспортировка материала на объект

Профнастил перевозят грузовым транспортом, не изгибая листы. Располагают их на прямой поверхности без перегибов и нанесения дефектов. Разгружают силами двух человек, поднимают на крышу своими руками. Также для разгрузки листов по надобности используют подъемную технику с мягкими стропами.

При перемещении материала на кровлю применяют лаги. Для работы используют подручные средства: рулетки, сверла с дрелями, молотки, ножовку для распиливания металлических элементов, рейки.

Обеспечение вентиляционное, гидроизоляционное

Кровля из профнастила своими руками обеспечивается элементами вентиляции, гидроизоляции. Под ней возникает влага, поступающая из пространства дома. Чтобы исключить появление влаги, надо сделать работу так, чтобы температурные показатели снаружи и под ней были бы одинаковыми. Для выравнивания показателей температуры обеспечивают защиту от пара, тепла.

Гидроизоляция кровли из профнастила

Гидроизоляцию монтировать надо с закреплением материала

Еще говорят специалисты! Установка пленки гидроизоляции по месту выполняется мастерами так, чтобы она чуть свисала. Расстояние, на которое пленка должна свисать, составляет не менее 20 мм. Располагаться она должна перпендикулярно скатам конструкции. Начало монтажа осуществляют от нижнего края кровли по направлению к коньку. Располагается пленка с нахлестом. Он герметизирован лентой с клеем. Длина нахлеста от 100 мм и до 150.

Устройство обрешетки

Обрешетка может быть 2 видов: сплошная или прореженная. Сплошную располагают на ребрах, у дымоходов, в сфере конька. Шаги прореженной обрешетки доходят до 50 мм. При обустройстве обрешетки доски располагают на равном расстоянии. Такое расположение по закреплению листов материала сделает процесс работы несложным. Деревянные детали обрешетки предварительно обрабатывают при помощи антисептиков, антипиренов. Многие используют план пошаговой инструкции по устройству обрешетки.

Совет от профессионалов: поверх обрешетки надо укладывать диффузионную прокладку. Она исключит появления конденсата. Закрепляют диффузионную прокладку малыми гвоздями с широкими шляпками.

Для изготовления конструкции применяют материалы с расчетом в мм:

  • брус с параметрами 50×50;
  • доску с размерами 32×10;
  • стойкие к влаге листы фанеры с диаметром 10.

Методы расположения пленки на стропила

Для обеспечения эффективного перемещения воздуха от карниза по направлению к гребню крыши делают отверстия для вентиляции. Они располагаются между листами материала и планкой на коньке. Именно в эту сферу воздух поступает трудно.

Поэтому надо дополнительно проделывать вентиляционные каналы. Есть простой метод — размещение реек из дерева прямо на слой материала гидроизоляции. Работу по обеспечению вентиляции выполняют, сверяясь с инструкцией по монтажу и устройству вентиляции.

Поверх материалов для пароизоляции и гидроизоляции монтируют стропильные планки. Именно к ним закрепляется обрешетка. Ее шаг зависит от разновидности профилированного листа.

Пошаговое руководство по установке профлиста

Главная / Блог / Лучший гид по установке кровли из профнастила своими руками

Компания ВРК1 реализует большое количество марок профнастила от ведущих производителей России. В качестве кровельного материала можно использовать далеко не любой профнастил. О правилах выбора профилированного листа для кровли и технологии проведения кровельных работ своими руками сегодня в нашей статье.

Выбор марки профнастила

Выбор качественного кровельного материала во многом зависит от установленной стропильной конструкции и от угла наклона скатов. В свою очередь, установка стропильной системы зависит от того, какой кровельный материал будет использован, что означает необходимость определения типа кровельного материала до начала строительства. Остановив свой выбор на профлисте, вы получите возможность снизить стоимость стропильной системы за счет использования элементов меньшего сечения. Легкий кровельный материал не нуждается в усиленной конструкции.

Оттого какую марку профнастила вы выберете зависит монтаж обрешетки. Чем выше профиль, тем больше шаг обрешетки:

  1. При уклоне ската крыши не меньше 8 градусов и использовании профлиста Н60 и Н75 устанавливается обрешетка с шагом в 3000 и 4000 мм соответственно.
  2. При уклоне ската до 15 градусов и использовании профлиста марки НС10 и НС20 с толщиной листа в 0,55 мм укладывается сплошная обрешетка.
  3. При уклоне ската более 15 градусов и использовании профнастила марки НС8 с толщиной листа в 0,55 мм устанавливается сплошная обрешетка.
  4. Шаг обрешетки в 300 мм применяется для скатов более 15 градусов и выбора в качестве кровельного материала профлиста НС10 или при уклоне ската до 15 градусов и укладке профлиста марки С21.
  5. Шаг обрешетки в 500 мм при уклоне ската до 15 градусов и использовании материала марки НС35 или С44, а также при уклоне ската более 15 градусов и использовании материала марки НС20.
  6. Для ската более 15 градусов и марки профлиста С21 обрешетка устанавливается с шагом в 650 мм.
  7. Для скатов с уклоном более 15 градусов и кровельного материала марки НС35 и С44 расстояние между элементами обрешетки 1000 мм.

Важно! В качестве кровельного материала используется профнастил, изготовленный из проката стали толщиной от 0,55 мм и выше.

Для небольших крыш желательно приобретать профлисты длиной равной размеру ската. В этом случае кровельная конструкция получается более прочной с меньшим количеством стыков. Для сложных стропильных систем можно выполнять двухрядную или трехрядную кладку. Все зависит от ваших личных предпочтений.

Самостоятельный монтаж кровли из профнастила повлечет за собой необходимость в организации транспортирования материала на строительную площадку, его разгрузку и обеспечения качественного хранения. Все эти вопросы стоит продумать заранее. Компания ВРК1 предоставляет услугу по транспортировке и разгрузке материала на объекте за отдельную доплату.

ЧИТАЙТЕ ЕЩЕ: Руководство по типам кровли

Чем сложнее и больше конструкция крыши, тем дольше длятся работы по настилу кровельного материала. Специалисты не рекомендуют хранить кровельный материал под открытым небом, чтобы не остаться без него вообще. Если рассматривать вопрос с технической стороны, следует придерживать правил транспортировки и хранения:

  • погрузку профлиста проводить на твердое основание с уложенными поперек деревянными брусками. Длина брусков подбирается по ширине профлиста;
  • чтобы листы не терлись между собой во время перевозки, их хорошо стягивают ремнями или мягкими стропами;
  • скорость передвижения транспортировщика должна быть около 80 км/час без резких торможений и рывков;
  • перегрузка профлиста с транспорта на хранение проводится минимум 2 рабочими;
  • переносится материал в вертикальном положении;
  • хранение под навесом или в помещении на ровной поверхности с использованием деревянных брусков или поддонов.

Уплотнители и саморезы

Кровля из профнастила своими руками получится крепкой и надежной, если правильно подобрать крепежные детали и научиться качественно их вкручивать. Для крепления профлиста к обрешетке используются саморезы из гальванически оцинкованной упрочненной стали. Каждый крепежный элемент снабжен прокладкой из неопреновой резины, что обеспечивает герметичность крепления. Только так вы сможете предотвратить попадание в местах крепления влаги на деревянную обрешетку и ее дальнейшее гниение. От попадания влаги будут защищены и края отверстий в профлисте.

Совет! При монтаже кровельного профнастила, покрытого цветным полимером, желательно использовать саморезы со шляпками, покрытыми таким же полимером.

Крепление профнастила к обрешетке осуществляется вкручиванием самореза в нижнюю волну. Для крепления одного листа нужно 8 крепежных элементов. Саморез вкручивается строго перпендикулярно плоскости профлиста. Правильно вкрученный саморез не должен быть утоплен в профиль и не торчать над листом, а головка самореза должна плотно прилегать к прокладке.

Для повышения теплоизоляционных свойств кровельной системы, снижения шумности кровли из металла, увеличения срока эксплуатации во время монтажа профнастила используют уплотнитель. Для изготовления уплотнителей применяют вспененный полиэтилен или пенополиуретан, обладающий биоустойчивостью, влагоустойчивостью и длительным сроком эксплуатации. Вам нужен специальный уплотнитель с перфорацией для обеспечения вентиляции под листами кровли. Уплотнитель нужно покупать после выбора марки профлиста, чтобы он идеально повторял сам профиль кровельного материала.

НАШИ УСЛУГИ: Саморезы для сэндвич-панелей

Использование уплотнителя позволяет ликвидировать зазоры между кровельной конструкцией и профилированным листом. Через такие зазоры под кровлю проникают насекомые, маленькие птицы, влага, что значительно сокращает срок эксплуатации кровельного покрытия и снижает качество кровельного пирога.

Подготовка стропильной системы

При установке новой стропильной системы следует учесть, что работать с профнастилом легко на скатах крыши с уклоном более 12 градусов. При меньших параметрах уклона применение профлиста тоже возможно, но необходимо выполнять дополнительную герметизацию нахлестов как вертикальных, так и горизонтальных. Кроме этого, вертикальный нахлест необходимо выполнять в две волны для профнастила любой марки.

При расположении стропил на расстоянии 1 м друг от друга для обрешетки лучше использовать сухую ровную доску шириной в 100 мм и толщиной в 30 мм. В местах ендовы для любой марки профнастила выполняется сплошная обрешетка.

Важно! Все элементы стропильной системы необходимо перед установкой обрабатывать биозащитными и огнезащитными средствами.

Если предполагается оборудование теплого чердачного помещения или мансарды, укладывается кровельный пирог из трех слоев: пароизоляция, теплоизоляция и гидроизоляция. Утеплитель укладывается между стропилами. На него с внутренней стороны крепится пароизоляция, а с наружной стороны стропильной системы укладывается гидроизоляционный слой. Пленку нужно крепить не натягивая, а оставляя небольшое провисание. Для обеспечения вентиляционного зазора между профнастилом и гидроизоляционной пленкой устанавливается контробрешетка.

При подготовке стропильной системы к кровельным работам заранее предусматриваются проходы каналов вентиляции, дымовых труб, мансардных окон, пожарных люков. В этих местах необходимо усилить обрешетку, установив по краям проема дополнительные бруски. Если предполагается установка снегоуловителей, в местах их крепления прокладывается дополнительная доска.  Не забудьте установить торцовую доску с обеих сторон ската. Ее край должен немного возвышаться над уровнем обрешетки.

Монтаж доборных элементов

Устройство кровли из профнастила значит не только монтаж листов материала, но и установку дополнительных элементов, предназначенных для защиты кровельной конструкции от ветра, дождя, снега и придания ей аккуратного завершенного вида. Речь пойдет об установке конька, ендов, планок примыкания, ветровых и карнизных планок. Некоторые элементы нужно устанавливать до начала монтажа профлиста, а некоторые после завершения монтажа.

ЧИТАЙТЕ ЕЩЕ: Укладка мягкой кровли

Прежде чем приступить к монтажу кровельных листов, следует установить нижние планки ендов и карнизные планки, а также некоторые элементы водосливной системы. Монтаж профлиста на сложную стропильную систему начинается с установки ендовы. Сначала устанавливается донная планка ендовы. Она должна обязательно уходить под конек минимум на 25 см. При монтаже профлиста между ним и нижней планкой укладывается уплотнитель.

При установке системы водостока сначала на свес ската крепятся держатели для желобов. Затем подшивается карниз и устанавливается сам желоб водосточной системы. Прибивается карнизная планка. Гидроизоляционный слой должен накрыть карнизную планку сверху. В этом случае весь конденсат по пленке будет скатываться прямо на планку, а по ней в желоб.

После завершения монтажа кровли необходимо установить верхние планки ендов, ветровые планки и конек. Ветровая планка нужна для защиты края листа кровли от порывов ветра на фронтонном свесе.

Конек закрывает стык уложенных на скатах профлистов. При монтаже гидроизоляции и кровельного покрытия вверху оставляется специальный вентиляционный зазор, что дает возможность значительно увеличить сроки эксплуатации кровельной системы. На каждом скате оставляется зазор размером минимум в 50 мм. Для крепления конька необходимо устанавливать дополнительную доску. Для крепления к обрешетке коньковых элементов используются длинные саморезы. Место крепления — верхняя волна профлиста. Расстояние между крепежами — 30-40 см. Когда установка конька завершена, он на торцах закрывается специальными заглушками.

Торец крыши закрывается ветровой планкой. Крепление выполняется по верхней волне профлиста через каждые 50 см.

Техника безопасности

Кровельные работы проводятся на высоте и относятся к работам повышенной опасности. Чтобы не поддавать свою жизнь риску травматизма, следует соблюдать простые правила техники безопасности:

  1. Для поднятия профлиста на стропильную систему нужно подготовить деревянные лаги. Часто в качестве лаг используют развернутую вниз ступенями деревянную лестницу. Ее верхняя часть должна упираться на обрешетку карниза.
  2. За один раз поднимается только один лист материала.
  3. Нельзя работать с профнастилом в ветреную погоду, что может привести к травматизму рабочего и повреждению листа.
  4. Чтобы предупредить повреждение полимерного покрытия от обуви, необходимо работать в обуви с мягкой подошвой. Резиновая подошва не будет скользить по кровельному покрытию.
  5. Профлист изготовлен из тонколистового проката стали и его края острые. Избежать пореза рук помогут плотные перчатки.

Установка и крепление профнастила

Завершена подготовка стропильной системы к монтажу кровельного материала, уложены все слои кровельного пирога, прибиты ендовы и карнизные планки. Начинается процесс укладки профлиста. Есть несколько способов укладки, которые зависят от конструкции стропильной системы.

Есть правило которому нужно следовать вне зависимости от конструкции стропильной системы. Для определения начальной точки монтажа профлиста необходимо учитывать направление ветра. Профнастил укладывается с нижней точки ската навстречу ветровым потокам. Самая простая укладка, это монтаж в один ряд. Если нужно укладывать профлист в два ряда, в первую очередь устанавливаются и крепятся на один саморез первые три листа. Затем устанавливаются два листа второго ряда. Проводится тщательное выравнивание по краям фронтонного и карнизного свесов. Далее вкручиваются саморезы. Не забываем о правилах вкручивания саморезов.

Важно! Монтаж профлиста выполняется таким образом, чтобы следующий укладываемый лист перекрывал предыдущий на одну волну.

Намного сложнее проводить установку профлиста на скат треугольной или трапецеидальной формы. В этом случае листы укладывают в обе стороны от середины ската. С вершины треугольника или середины верхней стороны трапеции проводят вертикальную линию. Середина первого нижнего листа должна проходить через эту линию.

На карнизном свесе и стыках двух рядов саморезы вкручиваются в каждую волну. На 1 м2 профилированного листа используется не более 10 саморезов. Промежуточное крепление выполняется в шахматном порядке через 40 см. Не забывайте об использовании уплотнителей.

Четкое соблюдение всех описанных в статье советов и правил проведения кровельных работ поможет вам получить отличный результат, даже если вы не имеете опыта и никогда раньше не занимались монтажом кровли из профнастила.

НАШИ УСЛУГИ:

Инструкция по монтажу профнастила стенового

инструкция по монтажу профнастилаПрофнастил набрал в последнее время большую популярность при строительстве как жилых домов, так и различных промышленных и хозяйственных зданий и строений, а также различных ограждений. Инструкция по монтажу профнастила поможет разобраться с тем, как правильно выполнять покрытие поверхностей данным материалом, чтобы он служил долго и надежно.

Кровельный профнастил выпускается в виде трапециевидных стеновых и кровельных профилей, глубина которых может составлять 10, 20, 45 или 57 миллиметров. Длина профиля выполняется индивидуально в соответствии с требованиями заказчика.

Для производства листов применяется оцинкованная сталь толщиной 0,45 и 0,7 миллиметра, либо оцинкованная сталь с покрытием из полимеров, толщина которой составляет 0,5 мм.

Основным применением профнастила является покрытие обустройство таких элементов зданий, как кровли и вентилируемые фасады.

В данной инструкции описывается процесс монтажа профнастила на кровлю, а инструкция по монтажу стенового профнастила будет приведена в другой статье.

Монтаж кровли из профнастила

инструкция монтаж профнастилСтруктура пирога кровли

Поскольку тип работ, который рассматривает данная инструкция – монтаж – профнастил в этом плане напоминает металлочерепицу, процесс монтажа которой также довольно прост и включает в себя те же основные этапы.

Тем не менее, существует ряд отличий, на которых необходимо обязательно заострить внимание.

Поскольку материал, для которого описывается монтаж – профнастил инструкция рекомендует производить работы на крыше, уклон которой не должен быть меньше восьми градусов. При монтаже такой кровли следует уделять особое внимание таким элементам, как качественная эффективная вентиляция и достаточное уплотнение сквозных стыков и выводов.

При покрытии крыш более покатистых форм применяются особые конструктивные решения, для получения консультаций по которых следует обратиться на завод-производитель.

Сначала выполняют в качестве основания для кровли – как предписывает профнастил-инструкция – монтаж обрешетки из обработанных антисептиком досок или стальных прогонов (при этом высота гофры должна составлять как минимум 4 см).

Кровля из профнастила рекомендуется к обустройству в тех зданиях, длина скатов которых не превышает 12 метров.

В случае укладывания на скат нескольких листов, следует делать горизонтальный нахлест, зависящий от угла уклона крыши:

  • При угле наклона крыши не более 14 градусов нахлест составляет свыше 200 миллиметров;
  • При наклоне от 15 до 30° — 150-200 миллиметров;
  • Если же угол наклона свыше 30 градусов, горизонтальный нахлест должен составлять от 100 до 150 миллиметров.

Полезно: в случае, если уклон кровли составляет до 12 градусов, вертикальный и горизонтальный нахлест герметизируют при помощи силиконового или тиоколового герметика.

монтаж профнастил инструкцияКарниз из профлиста (Нг — горизонтальный нахлест, Кс — свес карниза)

Выполняя профнастил — монтаж инструкция предписывает также оставлять свес карниза, зависящий от высоты профиля листа:

  • Для ПК-8, ПК-10 и ПК-20 свес карниза составляет 50-100 мм;
  • Для остальных – от 200 до 300 миллиметров.

Эксплуатация дома всегда сопровождается выделением влаги из внутренних помещений и ее конденсацией в подкровельном пространстве. Для того, чтобы не допустить ее скапливания и конденсации под кровлей, крыша должна быть построена таким образом, чтобы температуры находящегося снаружи и в подкровельном пространстве воздуха совпадали.

Это достигается путем обустройства следующих элементов кровельной конструкции:

  • Тщательно выполненная теплоизоляция;
  • Эффективная вентиляция;
  • Установка слоя паронепроницаемого материала.

Важно также обеспечить возможность свободного подъема воздушного потока от карниза под конек крыши, а отверстия для вентиляции располагаются на самом высоком ее месте.

Для выведения воздуха используются следующие элементы:

  • Вентиляционные решетки на торцах здания;
  • Щели между кровельными плитами и планкой конька;
  • Дополнительные каналы вентиляции для трудновентилируемых конструкций.

Пленка гидроизоляции укладывается горизонтально, в направлении от карниза в сторону конька.

При этом следует оставлять нахлест (от 100 до 150 миллиметров) и обеспечивать провисание пленки приблизительно на 20 мм между стропилами. После того, как пленка уложена, ее следует герметично соединить внахлест, а стыки проклеить клейкой лентой.

Эффективность вентиляции пространства под кровлей повышается за счет зазора между обрешеткой и пленкой, составляющим 40-50 миллиметров.

профнастил монтаж инструкцияСхема утепления
1-Лист профнастила;
2-Обрешетка;
3-Уплотнитель конька;
4-Конек;
5-Пленка гидроизоляции;
6-Планка стропила;
7-Нога стропила;
8-Материал утеплителя;
9-Пленка пароизоляции;
10-Потолочная рейка;
11-Вагонка или гипсокартон

Для того, чтобы воздух беспрепятственно проходил через конек, пленку гидроизоляции следует укладывать так, чтобы она не доставала до него 40-50 мм, а также предусмотреть зазор между уплотнителем конька и самим коньком (к).

Для крепления листа профнастила к прогону или обрешетке применяют оцинкованные саморезы с шайбой-уплотнителем. Крепление осуществляется в нижней части каждой волны, а каждый следующий лист должен накрывать предыдущий. Продольные стыки также фиксируют саморезами.

Крепить профнастил к обрешетке рекомендуется в нижних частях гофр, используя 5-7 саморезов 4,8х28…40 на 1 м2 покрытия. Крепление конька производят в верхней гофре, подбирая длину самореза в соответствии с высотой профиля.

Далее рассмотрим такие элементы, как нахлест профнастила и его фронтонный срез. Размер бокового нахлеста обычно составляет половину длины волны профиля, а в случае крыш, уклон которых составляет менее 10 градусов, рекомендуется делать более широкий нахлест.

Размер верхнего нахлеста также зависит от уклона крыши:

  • 10 сантиметров при уклоне, превышающем 10 градусов;
  • 20-25 см при уклоне ниже 10°.

Наращивание плит осуществляют над решетинами, при этом нахлест, если выполняется монтаж профнастила на стены, составляет 100 мм, а на крыши – 200 мм.

В случае пологих кровель рекомендуется также применять мастику или специальную ленту для уплотнения.

Точка наращивания крепится к обрешетке при помощи шурупов в местах прогибов каждой волны. При укладке таких профилей, как ПК-20, ПК-45 и ПК-57 следует начинать  монтаж с торца кровли.

Важно: в случае использования кровельных плит, снабженной канавкой водостока, укладка должна выполняться так, чтобы канавка уложенного листа перекрывалась следующим, а плиты следует укладывать перпендикулярно.

«Ветровую» планку крепят при помощи саморезов с шагом, составляющим 200-300 мм. Поперечный нахлест между планками должен составлять 100-150 мм.

Оформление примыкания скатов к стене:

  • При продольном примыкании скатов угловую планку крепят так, чтобы шаг составлял 200-300 мм, а нахлест планок – 100-150 мм.
  • В случае поперечного примыкания скатов угловую планку крепятся также с шагом в 200-300 мм, а нахлест составляет 150 мм.

Дополнительная информация о монтаже профнастила

профнастил инструкция монтажУкладка гидроизоляции
  1. Оформление конька. В роли коньковой может использоваться планка К1, К2 или К3. Для уплотнения коньковых планок в случае шатровых кровель применяются профильные уплотнения. Укладку элемента конька начинают с той стороны, которая расположена противоположно преобладающим дождям и ветрам. Нахлест при укладке составляет 100-200 мм, а крепление производится при помощи саморезов, вкручиваемых в верхнюю гофру с шагом 200-300 мм. Длина используемых саморезов зависит от высоты профиля материала.

Полезно: В случае небольших углов наклона крыши рекомендуется использовать на коньке уплотнительную прокладку, предотвращающую попаданию под конек воды во время косого дождя или сильного ветра. Устанавливая такую прокладку, следует также обеспечить между ней и коньком зазор для вентиляции.

  1. Снегоупоры, устанавливаемые рядом с карнизом, предотвращают сползание и скатывание снежного покрова над входной дверью, проходящей вдоль дома дорогой и т.д. В точках крепления снегоупоров следует выполнить дополнительное усиление гребней волн листов профнастила. Крепление выполняется по гребню каждой второй волны над и под снегоупором.
  2. Чистка профнастила. После обработки следует тщательно смести с листов профнастила металлическую стружку. Для очистки загрязненных поверхностей листов могут использоваться обычные моющие средства. Органические растворители использовать не рекомендуется во избежание повреждения полимерного покрытия.
  3. Необходимо периодически проводить уборку скапливающихся на профнастиле мусора и листьев весной и осенью, а в зимний период – счищать снежный покров, стараясь не повредить при этом покрытие листов. Цинковое покрытие защищает материал от ржавчины даже в случае появления царапин на поверхности листов, но рекомендуется все же закрасить их при помощи аэрозольной краски.
  4. В ряде случаев может возникнуть потребность в обработке листов до их монтажа. Их разрезание производится при помощи ножниц по жести, дисковой твердосплавной электропилы или тонкозубной ножовки.

Важно: ни в коем случае нельзя использовать абразивный инструмент типа «болгарки» для нарезки листов: высокая температура разрушает защитные покрытия профнастила.

  1. Профнастил с защитным покрытием может храниться в течение месяца на горизонтальной поверхности, если не нарушена заводская упаковка. При хранении под пакет следует подложить с интервалом в 50 см брусья высотой около 20 см. В случае более длительного срока хранения листы перекладывают рейками. Срок хранения оцинкованных плит в упаковке с завода составляет не более недели, для увеличения срока хранения материал также перекладывается рейками.

Это все, что хотелось рассказать о том, как монтировать профнастил – инструкция по монтажу призвана помочь решить различные вопросы, которые могут возникнуть в процессе монтажа, а также обеспечить наиболее качественное выполнение работ своими руками.

Основной целью инструкции является то, чтобы уложенный профнастил надежно прослужил в течение многих лет, не создавая каких-либо проблем или неприятных ситуаций.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
