Металлическая ферма. Металлические конструкции :: SYL.ru

Металлическая ферма изготавливается из стальных профилей, наиболее часто используется для этого уголок. Если предстоит обустроить более тяжелую конструкцию, то профиль должен иметь тавровое или двутавровое сечение. Для гидротехнических сооружений используется круглое сечение, а также профильная труба. Стропильная металлическая ферма достаточно широко применяется в конструкциях для перекрытия зданий, наиболее часто ширина пролета превышает 24 метра.

Конструктивные особенности стропильной металлической фермы

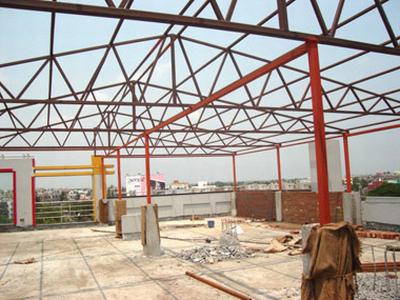

металлическая ферма Металлическая ферма имеет качества жесткости и прочности, которые обеспечиваются формой. Наиболее распространенным считается вариант, который имеет в составе прутья, среди них располагаются параллельно направленные элементы, которые обладают зигзагообразной формой. Благодаря подобной компоновке даже при незначительном расходе материала сопротивляемость системы повышается во много раз.

Главные конструктивные элементы

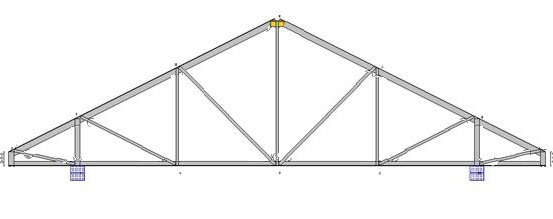

металлические фермы чертежи
Металлическая ферма состоит из стоек, раскосов, а также решетки. Узловое соединение составляющих производится методом примыкания одного элемента к другому. Стержни решетки крепятся к поясам с помощью сварки или фасонных элементов. Помимо стропильных, могут быть и подстропильные. Их применяют в качестве опоры для несущих перекрытий и конструкций, что верно, если между колоннами оказывается большее расстояние, чем между балками.

Разновидности ферм по решеткам и поясам

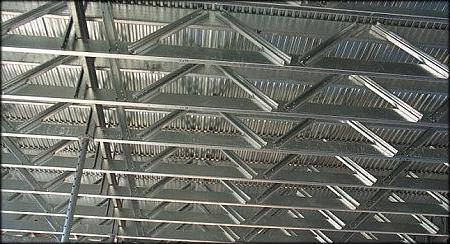

монтаж металлических ферм
Металлическая ферма может быть классифицирована по геометрии поясов и разновидности решетки. Если говорить об очертаниях пояса, то он может иметь в составе элементы, расположенные параллельно, то есть обладать достаточным количеством конструктивных преимуществ.

Детали повторяются с наибольшей периодичностью, что связано с равномерными длинами стержней для решетки и поясов, одинаковыми схемами узлов, а также наименьшим числом стыков, что позволяет унифицировать конструкции. Это дает возможность индустриализировать их производство. Их используют наиболее часто при обустройстве мягких кровель.

Металлические фермы, чертежи которых составляются до начала монтажа, могут быть одинаковыми, то есть трапециевидными. Сопряжение с колоннами позволяет устраивать достаточно жесткие узлы рамы, которые повышают качества жесткости всей постройки. В центральной части пролета на решетке данных ферм не имеется длинных стержней. Они не предполагают необходимости устройства значительных уклонов. Что касается полигональных, они подходят для массивных построек, в которых применяются большие пролеты. При этом данные конструкции позволяют сэкономить материал. Подобное очертание для легких вариантов нерационально, так как получение незначительной экономии нельзя соизмерить с такими сложностями конструкции.

Можно выделить еще и треугольные, которые применяются для круглых крыш определенного вида. Они просты в исполнении, но обладают определенными конструктивными минусами, которые выражены в сложности опорного узла. Помимо прочего, получается перерасход материалов при изготовлении длинных стержней в центральной зоне решетки. Применение треугольных систем во многих случаях обязательно, например, там, где нужно обеспечить с одной стороны равномерный и значительный приток естественного света.

Системы решетки

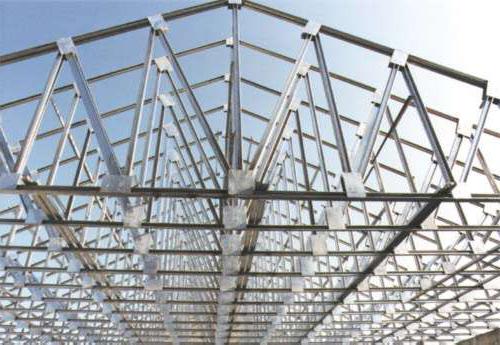

стропильные фермы металлические
Если вы решили обустроить металлические фермы, чертежи которых представлены в статье, то стоит воспользоваться треугольной системой, которая выступает в качестве наиболее эффективного варианта в случае с параллельно расположенными поясами. Это верно и для трапецеидального очертания. Возможно использование данной системы в решетке с треугольным очертанием, в котором наиболее длинные элементы растянуты в наибольшей степени. Подобная решетка по сравнению с треугольной наиболее сложна в устройстве, а также предполагает значительный расход материала.

Особенности проведения расчетов

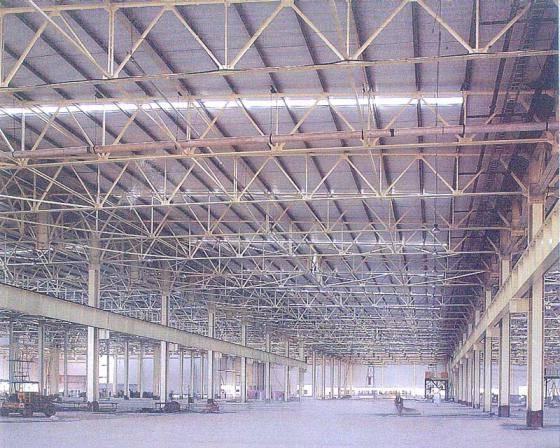

расчет металлической фермы Монтаж металлических ферм производится только после грамотного расчета системы, где учитывается нагрузка по типу веса кровли, водосточных систем, фонарей, а также вентиляторов. Важно учесть и собственную массу несущей конструкции. Среди временных нагрузок можно выделить давление ветра, вес людей, снега, подвесного транспорта. Ветровая нагрузка должна быть учтена в уклоне фермы, начиная с 30 градусов. Важно учесть и периодическую нагрузку по типу ураганов и сейсмических волнений.

Работа над изготовлением и соединением элементов

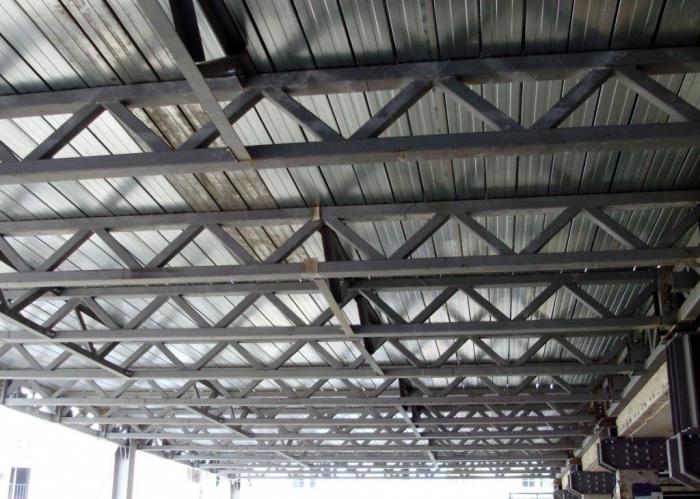

узлы металлических ферм

Монтаж металлических ферм производится поэтапно из элементов на прихватках. Связывание поясов осуществляется с применением уголка, который используется в количестве одного или двух штук. Верхние пояса выполняются из уголков, которые обладают неравными боками, а также имеют тавровое сечение. Сопряжение осуществляется по меньшим сторонам. Для нижних поясов применяются равнобокие уголки. Стропильные фермы металлические могут обладать значительной длиной, при этом используются накладные и соединительные пластины. При нагрузках, образованных в границах панелей, применяется парные швеллер.

Раскосы устанавливаются под углом в 45 градусов, что касается стоек, то их монтаж производится под прямым углом. Для их выполнения используется равнобокий уголок, а крепление деталей осуществляется с помощью пластин.

Если система полностью сварная, то ее выполняют с применением тавр. После того как монтаж на прихватках завершён полуавтоматическим или ручным способом, можно приступать к проведению сварочных работ, затем каждый шов должен быть зачищен. Проведение окрашивания производится на завершающем этапе, следует использовать антикоррозийные составы.

Правила проведения устройства

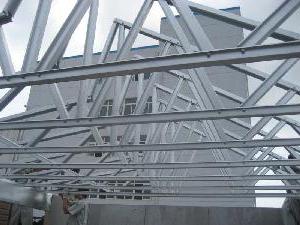

ферма треугольная металлическаяСтропильные фермы металлические будут устанавливаться в зависимости от уклона кровли. Необходимо перед началом работ понимать зависимость этого показателя от устройства системы. Таким образом, угол будет равен пределу от 6 до 15 градусов, если ферма обладает трапециевидной формой.

Для обустройства чердака голые стены должны обладать соответствующей высотой, в некоторых случаях для этого крыша снабжается переломами у опор. Габариты панели верхнего и нижнего пояса должны быть эквивалентны. Для облегчения процесса применяется решетка. Если угол наклона должен получиться равным 15-22 градусам, то высота конструкции должна быть равна 1/7 длины, узлы металлических ферм в нижнем поясе должны быть ломаными, это гарантирует снижение массы по сравнению с обычной треугольной на 30 процентов. При всем этом, один пролет не должен оказаться больше 20 метров в длину. Если необходим уклон в пределах 22-30 градусов, то система должна обладать треугольной формой, металлические конструкции фермы будут обладать высотой, которая равна 1/3 длины.

По той причине, что вес получится сравнительно небольшим, в качестве опоры можно использовать наружные стены, возведенные на незначительную высоту. Если длина пролета равна 14-20 метрам, в каждой ее половине следует сделать четное число панелей, длина которых равна 1,5-2,5 метра. В качестве наиболее подходящих для такой длины считается количество панелей, ограниченное восемью.

Если длина пролета превышает 35 метров, то следует применять фермы, которые предполагают использование двух треугольных элементов, соединенных между собой стяжками. В данном случае длинные раскосы центральных панелей допустимо устранить, уменьшив массу. Ферма треугольная металлическая в этом случае будет иметь верхний пояс, разделенный на 16 панелей, длина каждой из которых равна 2-2,75 метра.

Стальные профильные трубы

После того как вы поняли, как производится расчет металлической фермы, можно подумать о ее составляющих. Таким образом, конструкция, изготовленная из профильных труб, обладает менее внушительным весом по сравнению со швеллером или уголком. Такие детали легко собираются с использованием сварки. Профильные трубы можно покрывать легкими материалами по типу ондулина, прозрачного шифера, а также битумных гонтов. Стальные трубы выполняются из стали и алюминия. Такие материалы обладают своими преимуществами, их удобно складировать, перевозить, а также загружать. Материал будет способен претерпевать значительные тепловые и механические нагрузки, он легко поддается обработке.

В основе металлических ферм используются оцинкованные профильные трубы по той причине, что они не подвергаются коррозии, имеют отличные эксплуатационные качества, а также смотрятся привлекательно. Все данные факторы обязательно принимаются в расчет при выборе материала для обустройства стальных ферм. Помимо прочего, монтировать такие системы достаточно просто, с чем способен справиться любой мастер.

В заключение

Используются для этого и толстостенные профильные трубы, которые обладают более внушительной несущей способностью. Такие конструкции применяются еще и при строительстве заборов, детских площадок, а также перегородок.

Теперь вы знаете, как проводить монтаж металлических ферм разных форм.

Фермы. Классификация ферм. Компоновка ферм. Элементы ферм. Типы сечений стержней легких и тяжелых ферм

Фермой называется геометрически неизменяемая решетчатая конструкция, работающая на изгиб, элементы которой шарнирно соединены в узлах и работают на осевое растяжение или сжатие при узловом нагружении.

Допущение об идеальной шарнирности узлов противоречит действительной конструкции фермы, но довольно точно отражают фактическую работу ее элементов.

Расчет фермы по шарнирной схеме допускается, когда отношение высоты сечения к длине элемента не превышает 1/10 в конструкциях, эксплуатируемых при t ≥ -40°С, и 1/15 при t < -40°C.

Фермы по сравнению с балками более экономичны по затрате металла.

Область применения ферм весьма обширна. Они используются в покрытиях зданий и сооружений для поддержания кровли (стропильные фермы), радио- и телебашнях, опорах линий электропередач, конструкциях пролетных строений мостов, подъемных кранов и т.д.

Классификация ферм

Фермы состоят из верхнего и нижнего поясов, соединенных между собой решеткой из раскосов и стоек.

Расстояние между узлами решетки фермы называется панелью; расстояние между ее опорами – пролетом. Фасонка – деталь фермы, выполненная из листа для соединения стержней фермы в узле.

Разнообразие областей применения и конструктивных решений ферм позволяет классифицировать их по различным признакам:

по назначению– фермы мостов, покрытий (стропильные и подстропильные), транспортных эстакад, грузоподъемных кранов, гидротехнических затворов и других сооружений.

по очертанию поясов:



- с параллельными поясами





-трапециидальная





- арочные





-треугольные

- с треугольной решеткой





- с треугольной решеткой и дополнительными стойками





- с раскосной решеткой.





Очертание поясов зависит главным образом от назначения фермы и принятой конструктивной схемы сооружения по системе решетки:

Решетки специальных типов:



- со шпренгельной решеткой





- крестовая





- ромбическая





- полураскосная.





Система решетки зависит от схемы приложения нагрузки и специальных требований к ферме. Наиболее проста треугольная решетка. Дополнительные стойки ставят в тех случаях, когда в месте их расположения прикладываются сосредоточенные силы или когда хотят уменьшить длину панели верхнего сжатого пояса.

Особенностью раскосной решетки является то, что все раскосы имеют усилия одного знака, а стойки – противоположного; при восходящем направлении раскосов стойки растянуты, а при нисходящем – сжаты.

Шпренгельная решетка применяется при более частом приложении сосредоточенных сил к верхнему поясу.

Фермы с крестовой решеткой применяются обычно при двусторонней нагрузке. Крестовые раскосы проектируют их гибких элементов или тяжей; они воспринимают только растягивающие усилия, а при сжатии выключаются из работы. Благодаря этому фермы с крестовой решеткой рассчитываются как статически определимые системы.

Ромбическая и полураскосная решетка обладают повышенной жесткостью и применяются в конструкциях с большими поперечными силами

- по виду статической схемы – фермы разрезные, неразрезные, консольные.

- по значению наибольших усилий в элементах фермы

легкие – пролетом l до 50 м и с усилием в поясах Nmax ≤ 5000 кн,

тяжелые – с усилием в поясах Nmax > 5000 кн,

по конструктивному решению – обычные, комбинированные и с предварительным напряжением.



Компоновка ферм

В задачу компоновки фермы входят определение ее рациональной схемы с учетом ряда требований: экономичности по затрате металла, простоты изготовления, транспортабельности, требований унификации и типизации. Эти требования часто противоречат между собой, поэтому нужно найти оптимальное решение, наилучшим образом удовлетворяющее одновременно комплексу требований.

Масса фермы зависит от отношения ее высоты к пролету. Усилия в поясах фермы возникают главным образом от изгибающего момента, а в решетке – от поперечной силы.

Чем больше высота фермы, тем меньше усилия в поясах и их масса, но с увеличением высоты фермы увеличивается длина элементов решетки и ее масса. Условно минимального расхода металла отвечает равенство массы поясов и массы решетки вместе с фасонками, что достигается при h≈1/5 L (в балке масса поясов приблизительно равна массе стенки).

Столь большая высота неудобна при транспортировке. Ферму пришлось бы доставлять на строительную площадку отдельными элементами (россыпью) и собирать на месте монтажа.

Дополнительные затраты времени и средств при этом не окупаются экономией металла.

На практике стремятся к тому, чтобы при монтаже производилась только укрупнительная сборка фермы их двух половин (отправочных марок). Поэтому размеры фермы не должны выходить за пределы железнодорожного габарита (по вертикали 3,8 м, по горизонтали -3,2 м). Наиболее удобными в изготовлении являются фермы с параллельными поясами. Одинаковые длины стержней поясов и решетки, одинаковое решение промежуточных узлов и минимальное количество поясных стыков создают условия для максимально возможной унификации конструктивных схем и делают такие фермы индустриальными. Благодаря преимуществам в изготовлении фермы с параллельными поясами постепенно вытесняют фермы трапецеидального очертания.

При компоновке фермы одновременно с выбором системы решетки устанавливают размеры панелей фермы, размеры которых должны отвечать оптимальному углу наклона раскосов. Из конструктивных соображений – рационального очертания фасонки в узле и удобства крепления раскосов – желателен угол, близкий к 45°.

Посредством унификации геометрических схем ферм и типизации конструктивной формы можно стандартизировать конструктивные детали ферм и перейти на массовое их изготовление с помощью специализированных станков и приспособлений.

В настоящее время унифицированы геометрические схемы стропильных ферм производственных зданий (18, 24, 30, 36 м), мостов, радиомачт, радиобашен, опор ЛЭП.

В основу унификации стропильных ферм с рулонной кровлей положены модуль пролета производственных зданий и панель m=3 м, уклон кровли i=1,5 %, высота ферм на опоре 3150 мм по наружным краям поясов, треугольная решетка с возможностью добавления шпренгеля при кровельных плитах шириной 1,5 м.

В фермах больших пролетов (более 36 м), а также в фермах из алюминиевых сплавов или из высокопрочных сталей возникают большие прогибы.

Провисание ферм предотвращается устройством строительного подъема, т.е. изготовлением ферм с обратным выгибом, который под действием нагрузки погашается, в результате чего ферма принимает проектное положение.



Расчет ферм. Определение нагрузок. Определение усилий в стержнях фермы. Расчетные длины стержней ферм. Обеспечение общей устойчивости ферм в системе покрытия. Выбор типа сечения стержней.



Расчет ферм выполняют в такой последовательности:

1) определяют нагрузку на ферму;

2) вычисляют узловые нагрузки;

3) определяют расчетные усилия в стержнях фермы методом строительной механики;

4) подбирают сечения стержней;

5) рассчитывают соединения стержней, узлы и детали.
