Монтаж электропроводки в квартире

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Поэтому рассмотрим основные моменты монтажа электропроводки в квартире. Итак, сначала нужно ввести вводной кабель в распределительный щит. Электрический щит содержит прибор регистрации электроэнергии – электрический счетчик и устройства защиты – автоматические выключатели, узо, диф. автоматы и др. Электрический распределительный щит может находиться в нише (внутренней установки) или на стене (накладной). Наиболее оптимальное размещение электрощита сразу возле входа прихожей квартиры.

Оптимальное размещение электрощита сразу у входа

электрощит — проводка для квартиры

Видео. Секреты сборки электрощита и проводки в квартире

Прокладывать нужно медный провод сечением не менее 6 мм² . Установка электрического распределительного щита размещают на уровне 1,5 м от чистого пола. Благодаря этому обеспечивается доступ к различным приборам для их осмотра, снятия показания счетчика и профилактических работ. Работа приборов защиты оптимизируется в зависимости от потребляемой мощности.

Скрытый и открытый монтаж проводки в квартире

Сейчас в большинстве квартир используется скрытая под штукатуркой электрическая проводка. В перегородках гипсокартона, провод протягивают в специальном защитном рукаве. Наружная проводка в кабель-канале выглядит не эстетично, такой способ прокладки проводника больше подойдет для офисных помещений. В квартире кабель-канал прокладывают как исключение.

Электропроводка в кабель-канале

электропроводка в кабель-канале

Для установки скрытой проводки в стене делается углубление до 2 см. Такое действие осуществляется лишь при полной разметке стены. Наряду с этим, углубления для розеток и выключателей делают вертикально над этими установками, но не по диагонали, пытаясь сократить путь прокладки проводника. Проводник для потребителей должен быть уложен прямо – перпендикулярно. Предварительное крепление провода проводится с использованием дюбель — хомутов, а после этого штукатурится. Отличный вариант, когда провод протягивается в защитном рукаве, но это приводит к увеличению себестоимости электрической проводки. Защитный рукав дает возможность протянуть провода, не нарушая штукатурку в будущем, если понадобится замена или ремонт электропроводки. Наряду с этим, применение защитный рукав или труба создают защиту электрической проводки.

Электропроводка в защитном рукаве

электропроводка в защитных рукавах

В основном, для проведения электропроводки в квартире используется медный провод в ПВХ изоляции. Проводник должен быть одножильным, он намного меньше окисляется наряду с многожильным медным проводом.
Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок. Крепление подрозеточных коробов проводится с помощью смеси алебастры или ротбанд.

Линии электропитания, стоит прокладывать, начиная от щита, который установлен при входе в квартиру отдельно для розеток и освещения. После этого через распределительные коробки  делается разводка электричества по всему помещению. В соединительных коробах остается небольшой запас провода до 10 см для последующего расключения. Необходимо отметить, что такой тип разводки используется довольно давно, и в большинстве старых жилых помещений он сохранился и поныне.

Распределительная коробка для расключения проводов

электропроводка заведена в распределительную коробку

Автоматика защиты для электропроводки в квартире

Современные аналоги квартир имеют несколько групп линий электрического питания. В такой схеме обязательна установка  УЗО, которая будет обеспечивать защиту семьи от поражения электрическим током.  В современном электромонтаже используется больше приборов защиты и проводов, поэтому ее себестоимость значительно увеличивается. Такие расходы оправдываются, повышая уровень надежности сети электропитания. Благодаря такой разводке образуются независимые линии, которые в дальнейшем приводят к легкому устранению неиспавностей.

узо для защиты человека от поражения током

Электропроводка для электроустановок

проводка для блока розеток

Любое из комнатных помещений должно быть оборудовано стандартным типом освещения, которое может дополняться местным освещением в виде торшера, бра, настольной лампы. Большинство специалистов считает, что достаточно использовать 1 розетку на 6 кв. метров площади комнаты. Для компьютеров и телевизоров можно предусмотреть блок розеток. В кухонном помещении домовладельцы имеют множество различных бытовых приборов, куда входит микроволновая печь, посудомоечная машина, соковыжималка и др. поэтому благоразумно предусмотреть достаточное количество розеток и проводников.

розетка 300 мм от чистого пола

Местоположение выключателей зачастую определено недалеко от двери на расстояние от дверного проема 10 см и уровня чистого пола 90 см. Главное, чтобы при открытии двери не перекрывался доступ к выключателю.  Уровень розеток должен достигать отметки 30 см от уровня пола. Большинство специалистов рекомендуют приобретать выключатели и розетки на керамической основе с медными контактами.
Непосредственно перед выполнением установки розеток в помещениях необходимо определиться с их местоположением, а также актуальностью их установки, маршрутом прокладки кабелей, объемом проводов, а также местоположением распределительных коробок.

кабель для монтажа в квартире

Для оптимального подключения розеток используется медный кабель марки ВВГнг. Этот элемент необходим для внутренней прокладки, так как укрывается специальной изоляцией, которая препятствует горению. Размер сечения проводов в кабеле непосредственно связан с результатами мощности электрических приборов. В основном, этот показатель достигает отметки 2,5 мм. Он содержит несколько жил в виде фазы, ноля и земли. В старых строительных сооружениях, где заземление в электрораспределительных щитках отсутствует, используется двухжильный кабель (фаза, ноль).

Геометрия прокладки проводов в квартире

геометрия электропроводки

Всегда правильно прокладывать электропроводку по горизонтально-вертикальным линиям, независимо от того в кабель-канале или под штукатуркой. Но все же, нередко можно встретить  проводку, проложенную кратчайшим путем, произвольно. На такое ухищрение идут по нескольким причинам: из–за экономии электропроводки, незнание правил электромонтажа, небрежности электромонтажника, с целью с экономить время и силы.  Почему так важно соблюдать геометрию прокладки электропроводки?

Схема неправильной прокладки электропроводки

геометрия электропроводки

Сделали ремонт, произвели в доме перестановку мебели, на образовавшемся пространстве решили повесить новую картину, наметили, берем перфоратор, сверлим и  попадаем точно в то место, откуда вылетают искры. Такой сценарий не надуман,это обычное явление, я и сам однажды угодил в такое место, хотя был выбор просверлить в сантиметре влево или в сантиметре вправо. Пришлось исправлять ошибку и возмещать ущерб.

Итак, неправильно проложенная электропроводка повышает риск однажды обесточить часть линии. После хорошего ремонта не всегда так просто исправить разрыв провода.

Правило электромонтажа прокладки электропроводки очень прост: там, где установлена розетка или выключатель,проводка должна  опускаться строго по вертикали к электроустановкам. Если понадобится в будущем повесить картину, риск повредить электропроводку сводится к нулю.

Электропроводка должна прокладываться строго вертикально или горизонтально

электропроводка в штробе

Такие элементы прокладываются по гофрированным пластмассовым трубам с целью защиты от повреждений изоляции при выполнении отделки.  Маршрут прокладки должен содержать лишь горизонтального и вертикального типа зоны. Не рекомендуется использовать диагональные зоны. Кроме этого, повороты кабеля и пересечения с иными кабелями должны делаться под прямым углом. Дистанция от потолка должна достигать максимального показателя 15 сантиметров.

Схема правильной прокладки электропроводки.

геометрия электропроводки

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм. Следить нужно так же за острыми углами бетона, металлическими частями и усадкой здания.

На какой высоте от основания потолка закладывается электропроводка? Минимум 150 мм, (зависит от высоты потолка), т.е. принцип такой: если планируется установка подвесного или натяжного потолка, провод должен остаться в доступной зоне. Если новый потолок от основного потолка будет опущен на 300 мм в квартире с высокими потолками, электропроводку стоит проложить на расстоянии 400 мм. Учитывать такое правило нужно даже в том случае, если вы на данный момент не планируете подвесные потолки.

Как правильно проложить электропроводку в панельном доме?

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под 45⁰.

Схема электропроводки в панельном доме

как правильно проложить проводку в панельном доме

Если нужно перенести или опустить вниз выключатели и розетки в другое удобное место, достаточно проделать небольшое углубление в панели для утопления проводки. Если прежнее место розетки на высоте 1 метра не устраивает,  и вы решили перенести ниже, на расстояние от пола 300 мм и  чуть в сторону, принцип остается прежним- прокладываем прямо перпендикулярно.

Электропроводка в панельном доме

электропроводка в панельном доме

Как проложить электропроводку в полу и на потолке

Если планируется натяжной или подвесной потолок, электропроводку можно проложить на потолке произвольно, кратчайшим путем, например, кабель NYM не требует дополнительной защиты, так как имеет тройную изоляцию и не поддерживает горение. Кабель ВВГ, ВВГнг, прокладывают в ПВХ гофре. Крепится кабель к потолку на дюбель хомуты или в гофре закрепленные специальные держатели (клипсы).

Электропроводка уложенная в полу

электропроводка в полу

Под деревянным полом прокладывают также произвольно, в металло-гофре или металлических трубах. Если в стяжке, тогда провод прокладывают в ПВХ гофре, произвольно.

На потолке и в полу не должно быть распределительных коробок, т.е. соединение проводов и разводки проводников не должно быть. Все проложенные провода должны иметь непрерывность, от щитовой до потребителя или от распределительной коробки, установленной в стене, до потребителя. Если бы коробка оказалась в недоступном месте, то в случае сбоя в контактных соединениях, невозможно  устранить неисправность. Распределительные коробки должны оставаться доступными для ремонтных или профилактических работ.

Электропроводка на потолке в гофре

электропроводка на потолке

Электробезопасность во время монтажных работ электропроводки

Также стоит упомянуть о правилах безопасности при подключении розеток и прокладке кабеля. Большинство специалистов не рекомендуют заниматься прокладкой кабеля, когда он находится под напряжением. Это связано с тем, что человек может получить электрический ожог или вообще погибнуть. Поэтому перед работой с кабелем, необходимо проверить обесточен ли он. Для этого потребуется применение специального прибора. Для повышения уровня надежности кабель необходимо отсоединить от электрического щитка. Необходимо знать, что все электромонтажные работы в квартире проводятся после обесточивания сети. А провода подводятся к питанию на последней стадии. Такие действия можно осуществить и в самостоятельном режиме, но для этого необходимо придерживаться установленных правил. Однако все-таки проведение данной работы стоит поручить подготовленным людям.

Видео. Как правильно проложить электропроводку в квартире?



Оцените качество статьи:

Как правильно сделать проводку в доме



Прежде чем решить, как сделать разводку электропроводки в доме, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Этот нормативный документ четко определяет требования к электрооборудованию, электропроводам и кабелям для различных типов домов: каменных и кирпичных, деревянных и каркасных, комбинированных (сочетание первых двух типов).

Для каменных и кирпичных домов ПУЭ разрешает монтаж скрытой электрической проводки, для деревянных домов – открытую проводку. Скрытая проводка допускается в железных трубах, что затратно и неудобно в случае ремонта проводки.

Как делать проводку в доме зависит от того, какой ток проводят в дом – однофазный или трехфазный, и какова будущая пиковая нагрузка всего электрооборудования в доме. От этого зависит, какой кабель необходим: сколько жил, какое сечение проводов в нем. А также зависит система защиты электрической сети дома.

С чего начать

Начать надо с плана дома, на котором определяете расположение стационарных электроустановок (электрическая плита, стиральная машина, холодильник, электрический котел и т.д.), групп розеток для переносных электроприборов (пылесос, нагревательные приборы, мелкая бытовая техника, настольные лампы и другие приборы освещения, оргтехника и компьютеры и т.д.), стационарных осветительных приборов.

В соответствие с этим необходимо определить мощность всех потребителей в доме обычным суммированием и скорректировать на коэффициент одновременной нагрузки, равный 0,7. Дальше следует сделать заявку в электроснабжающую организацию и получить Технические Условия на энергоснабжение. А потом заказать проект электроснабжения дома на основании полученных ТУ.

Для проекта лучше предварительно самим сформировать схему электропроводки с разделением на контуры для каждого типа электрического потребления, для каждого этажа дома и наружного потребления и передать свои пожелания в проектную организацию.

Это полезно с точки зрения управления потреблением электроэнергии в доме, безопасности. А если вы надумаете делать проводку собственными силами, получите ответ на вопросы сколько потребуется материалов для реализации системы электроснабжения и как прокладывать проводку в доме.

Схема электроснабжения дома

Ввод электричества в дом осуществляется на электрический счетчик, который может быть смонтирован в распределительном электрическом щите. На распределительном щите, кроме электросчетчика, располагаются:

• Входной рубильник;
• Выведены все контуры групп потребителей на автоматические выключатели;
• УЗО – устройство защитного отключения (общее и для каждой группы потребителей), иногда устанавливают дополнительно устройство защиты от перенапряжений, в том числе,  импульсных перенапряжений.

Примеры размещения приборов на щите для 3-х фазного тока

Точную схему электроснабжения дома вам предоставит проектная организация, в ней будут указаны общая подключаемая мощность от энергоснабжающей организации, сечения и типы кабелей и электрических проводов на вводе в дом.

Кабель и провод  для электропроводки в доме

Электроснабжение дома осуществляют либо воздушным путем, либо подземным кабелем. Сегодня большинство электроснабжающих организаций приборы учета располагают вне дома на вводном щите, а распределительный электрический щит внутри дома.

Для ввода в дом выбирается кабель исходя из длительно допустимого (рабочего) тока согласно ПУЭ.

Жила кабеля может быть медной или алюминиевой. Медь обладает меньшим сопротивлением, соответственно меньшими потерями при передаче электроэнергии в дом. Но медный кабель дороже алюминиевого. Тем не менее, сегодня и алюминиевый провод, и кабель все реже используют в электропроводке частных домов. Алюминий окисляется на воздухе, образуя оксидную пленку, которая увеличивает сопротивление алюминиевой проводки.

Кабель используется не только для ввода электричества в дом. Если в доме есть силовые агрегаты, то для них также требуется кабель. Кабель, в отличие от электрического провода, имеет более высокий уровень защиты от внешних воздействий и может долго служить в агрессивной среде. Он может быть с резиновой изоляцией или из ПВХ и защищен свинцовой броней или броней из оцинкованного провода.

В кабеле находится несколько проводов в собственной изоляции, а поверх проводов накладывается общая изоляция. Кабель может состоять из моножильных и многожильных проводов.

Многожильные провода состоят из множества тонких проводов, чем обеспечивается большая гибкость провода и меньшее сопротивление электрическому току. Кабель из моножильных проводов относится к 1 классу по общей классификации кабелей. 7 класс кабеля обладает наибольшей гибкостью.

Электрический провод, как и кабель, может состоять из нескольких жил, каждая из которых будет в собственной оболочке, но это будет провод, а не кабель. Провод не имеет столь сильной защиты от агрессивной среды, как кабель. Провод с течением времени в открытой среде утрачивает защитные функции изоляции, а кабель сохраняет их долгое время. Для неспециалиста лучше ориентироваться при выборе на их обозначения и маркировку. В маркировке проводов всегда имеется буква П, которая стоит в начале или второй буквой в названии провода. Перед ней может стоять буква А, означающая материал жилы – алюминий, если буквы нет, значит материал жилы медь. Последующие буквы означают тип изоляции: Р – резина; В – поливинилхлорид; П –полиэтилен.

Многожильные провода имеют цветную маркировку. В соответствие с ГОСТ Р 50462-2009, для трехфазных проводов рекомендуется использовать серый, коричневый и черный цвета, в однофазном проводе коричневый цвет. Ранее использовалась иная цветная маркировка для переменного трехфазного тока, сохраненная во многих электрических схемах: желтый (фаза А), зеленый (фаза В), красный (фаза С), при этом часто встречались другие цвета для обозначения фазных проводников: оранжевый, бирюзовый, розовый, желтый.

Для нулевого провода (N) используется голубой цвет изоляции, нулевой защитный провод  (РЕ) имеет желто-зеленый цвет.

Обнуление необходимо для защиты домашней электросети от пробоев.

Кабели имеют маркировку буквами, после которых указывается количество, и площадь сечения токопроводящих жил. Буквы указывают: материал жил кабеля А – алюминий, если ее нет значит материал жил медь; вторая буква материал основной защиты кабеля; третья буква материал изоляции жил кабеля; четвертая буква Г означает, что кабель не бронированный.

Как правильно сделать проводку в доме, какой провод выбрать для монтажа электропроводки в доме – лучше использовать тот, который вам указан в проекте энергообеспечения вашего дома. Сегодня на рынке электротехнической продукции имеется большое число наименований проводов и кабелей как отечественного, так и зарубежного производства. Разобраться в них непросто, поэтому лучшее решение будет довериться специалистам, определившим тип проводов и кабелей для электрических устройств и приборов в вашем доме.

Защита от электрического тока

Электричество в доме – источник повышенной опасности. Поэтому важно не только знать, как провести проводку в доме, но и как защитить потребителей электроэнергии от нежелательных последствий. В процессе эксплуатации электрических приборов могут произойти замыкания в них, что при отсутствии защиты может привести к необратимым последствиям. Для предотвращения подобных случаев система электроснабжения дома предполагает устройство защитного заземления и системы зануления.

Система зануления действует по принципу: быстро отключить электрическую сеть при возникновении опасности для человека, ток короткого замыкания должен достигнуть уровня для срабатывания расцепителя автоматического выключателя. Система заземления действует по другому принципу, уменьшая напряжение до безопасного уровня при прикосновении к токопроводящим деталям корпуса, поскольку корпуса бытовой техники соединены с земляным контуром, по которому избыточный ток уходит в землю.

Система заземления более проста в исполнении и может быть выполнена непрофессионалом, система зануления требует профессиональных знаний и навыков в определении средней точки зануления.

Заземление для частных домов выполняется в виде металлических стержней, забитых в землю на глубину 2-3 метров, образующих треугольник или линию.

Стержни располагаются на расстоянии около 1 м от фундамента дома и соединяются между собой металлической полосой приваренной к вертикальным стержням. Полученный контур заземления соединяется проволокой 8-10 мм с электрическим щитом, которая одним концом приваривается электросваркой к контуру заземления, а другой конец закрепляется болтовым соединением на электрощите. После этого проверяется сопротивление контура заземления. Если сопротивление контура больше 4 Ом, то в контур добавляют еще один стержень и вновь измеряют его сопротивление. Если сопротивление меньше 4 Ом, то контур может эксплуатироваться долгие годы. Вся конструкция контура заземления располагается в траншее на глубине 0,5 — 0,7 м и после соединения с электрощитом засыпается землей. Специализированные компании по установке заземлений используют специальные омедненные стальные стержни для устройства заземления (модульное заземление), такой стержень  вибромолотом погружается на глубину 20-25 м и соединяется с электрощитом.

Защита от воздействия электрического тока на человека в доме это не только заземление или зануление, но и аварийные выключатели или размыкатели цепей электросети дома. В первую очередь это УЗО – устройство защитного отключения, которое в обязательном порядке устанавливается в электрощите дома. Они выполняются в двух видах:

• Двухполюсные (2Р) — для однофазного тока;
• Четырехполюсные (4Р) — для трехфазного тока.

Принцип работы УЗО

Прибор состоит из трех электромагнитных катушек.

По первым двум течет ток от фазы и нулевого провода. Катушки создают электромагнитное поле противоположной направленности, результатом взаимодействия полей при нормальной работе электрической сети будет отсутствие магнитного поля. В случае нарушения нормальной работы электрической сети возникает дисбаланс взаимодействия магнитных полей и появляется магнитное поле, воздействующее на третью катушку, которая прерывает электрическую цепь. Поскольку сила тока при утечке может быть очень небольшой, обычный автомат не разомкнет цепь, а УЗО среагирует на такие небольшие изменения силы тока и отключит источник питания.

Автоматические выключатели ставятся на группы потребителей одного уровня по потребляемой мощности. Он предназначен для защиты электросети дома от сверхтоков, возникающих при нарушении работы сети и для проведения тока в нормальных режимах работы сети.

При нормальной работе сети они отключаются вручную, а при возникновении токов замыкания – автоматически. При коротком замыкании в сети силовые контакты размыкаются за 0,02 сек, а при перегрузках в сети, где сила тока выше номинала в 2-3 раза, отключение также не позволяет перегреться проводке. В отличие от ранее применяемых плавких предохранителей, это прибор многократного пользования.

Автоматический выключатель имеет модульную конструкцию, позволяющую размещать на DIN-рейке электрического щита несколько выключателей. Каждый выключатель имеет на корпусе обозначения номинального тока, для которого он предназначен.

Как сделать проводку в доме своими руками

Если вы приняли решение провести проводку в доме своими руками, то для этого надо иметь ТУ и проект, выполненный проектной организацией. Без этих документов ваши действия будут незаконными, и за все возможные последствия вы несете ответственность, вплоть до уголовной.

При наличии ТУ, электроснабжающая организация обязана подвести вам электроэнергию на вводное устройство и прибор учета до территории вашего участка. Обычно их размещают на столбах электропередачи рядом с участком. Начиная с этого столба вся электрическая сеть, включая кабель или воздушную линию до вашего дома, находится под вашей юрисдикцией, и вы несете за ее правильную эксплуатацию полную ответственность.

В проекте электроснабжения вашего дома вы найдете всю необходимую информацию о необходимых ресурсах (проводах, кабеле, распределительных коробках, электрическом щите, защитных устройствах и т.д.) для выполнения работ по разводке электропроводки. Составьте перечень необходимых материалов для приобретения и подготовьте необходимый инструмент.

Проводка в доме может быть открытой и скрытой. Открытая проводка применяется для деревянных и каркасных домов, скрытую проводку делают в каменных и кирпичных домах. Для скрытой проводки потребуется инструмент для штробления стен и потолка и пластиковые гофрированные трубы, для открытой проводки потребуются пластиковые короба.

Разводку электропроводки в доме лучше осуществлять на этапе строительства дома, на этом этапе будет лучше видно, как сделать проводку в доме, не пересекаясь с другими инженерными коммуникациями. Чтобы этого не произошло, электрики твердо соблюдают правило: электрические коммуникации тянутся в стенах горизонтально, а ответвления вниз или верх, строго перпендикулярно земле. Электрические коммуникации нельзя размещать на полу и тем более заливать цементным раствором.

На плане дома необходимо точно указать места расположения распределительных щитов, розеток, выключателей, разместить бытовую технику. В соответствие с этим планом произвести разметку электросети дома. Отдельными линиями будут обозначены розетки и отдельными освещение дома. Для крупной бытовой техники также прокладываются собственные линии.

В ТУ и в проекте электроснабжения указана выделяемая вам мощность электроэнергии. Для домов площадью до 250 кв. м обычно выделяют 15 кВт, суммарное энергопотребление может превышать эту величину. В жизни трудно обнаружить ситуацию, когда включены все электроприборы и освещение. Однако надо помнить о допустимой нагрузке. Если вы не будете об этом помнить, вам напомнит противопожарное УЗО и выключит всю электрическую сеть при превышении допустимой нагрузки. При строительстве больших домов вводят в дом трехфазный ток. Допустимая нагрузка для таких домов может достигать 40-50 кВт и выше.

Проводка закрытого типа гораздо сложнее и объемней по работе открытой проводки. Штробление стен под проводку лучше производить специальными штроборезами на глубину, достаточную для размещения кабеля на уровне плоскости стены. Штробы очищают от пыли и грунтуют. Укладывать в такие каналы кабель и провод проще. Закрепляют кабель в каналах гипсом, небольшое количество гипса в мягком состоянии помещают в канал и утапливают в нем кабель. Гипс быстро застывает и удерживает кабель в канале. Кроме гипса используют специальные клеммы. Укладку кабеля начинают от распределительной коробки в направлении электрического щита. Оконцовку кабеля маркируют и на каждый провод устанавливают наконечники либо под винт, либо штыревые.

Для монтажа распределительного щита лучше выбрать место недалеко от ввода в дом силового кабеля и выдолбить в стене углубление для него. Щит жестко закрепляется в углублении стены. Подключение силового кабеля осуществляется после завершения работ по монтажу электропроводки. Монтаж кабелей и проводов при скрытой проводке осуществляется в гофротрубе как между распределительными коробками, так и между щитом и ними. Монтаж распределительного щита является самой сложной работой по электропроводке в доме, его поручают профессионалам. Любители самостоятельной проводки в доме могут заниматься всеми работами, кроме монтажа распределительного щита.

Для самостоятельной прокладки линий в доме надо иметь специальный инструмент, для монтажа электропроводки также требуется специальный инструмент. Суммарная стоимость инструмента вполне сопоставима со стоимостью работ профессионалов-электриков по разводке электропроводки в доме. Поэтому решая, как провести свет в доме своими руками, обратитесь в компанию, где специалисты дадут вам развернутый ответ на объемы работ по проведению электропроводки в доме и их стоимость. И сопоставьте затраты на приобретение инструментов и массу проблем, которые вам придется решать самому при монтаже.

Можно купить каркасный дом или обсудить индивидуальный проект, просто оставив заявку в форме ниже.

Наружная проводка в квартире — плюсы и минусы внешней проводки

Провода на стене: рассказываем и показываем, как организовать красивую и безопасную внешнюю электропроводку в современной квартире





Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).



Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки





Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в  прошлых материалах.

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

• Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

• Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

• Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

• Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

• Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

• Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

• Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

• Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

• Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

• Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

• Если проводка всё-таки пересекает неэлектрический трубопровод,  постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

• Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

• Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что  сломается при укладке.

• Медь устойчивее к коррозии, медные провода медленнее окисляется.

• Медные провода прослужат дольше, чем алюминиевые.

• Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах.  Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.



Живите легко!



как составить схему и провести своими руками

Как дача отличается от городской квартиры, так и монтаж электропроводки на даче имеет свои особенности. В сельской местности электроэнергия подается по воздушным линиям. Участившиеся бури приводят к обрывам проводов. Это в свою очередь вызывает броски напряжения, которые требуют дополнительных мер защиты от поражения электрическим током.

Иногда дачи находятся «на отшибе», на удалении от линий 220-380 В. Но поблизости может оказаться высоковольтная сельская линия электропередач напряжением 6(10) кВ. Они обычно идут вдоль дорог от села к селу. Тогда для устройства электропроводки требуется понижающий трансформатор.

Самые распространенные проблемы

Из-за того, что сельские линии электропередач изначально не были рассчитаны на такую нагрузку как сейчас, падение напряжения вплоть до отключения – явление практически повсеместное.

Для особо «нежных» приборов требуются стабилизаторы напряжения. Их можно установить на даче стационарно, подсоединив отдельную розеточную группу электропроводки.

Если дача используется не круглогодично, то помещения отсыревают. Это приводит к окислению контактов электропроводки.

Зимой при отоплении помещений может появляться конденсат, что вызывает дополнительное окисление. Поэтому в таких дачах провести электропроводку нужно открытым способом на фарфоровых изоляторах или в негорючих пластиковых каналах. Замена поврежденных участков будет простой и удобной.

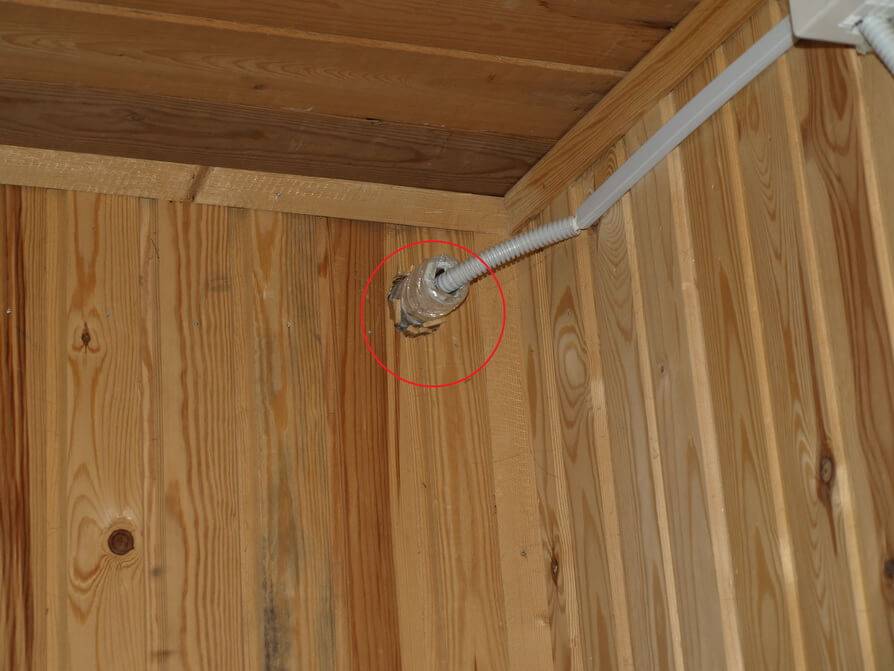

Если в домике постоянно проживают или имеется автоматическая система отопления с поддержанием плюсовой температуры, тогда проводку на даче допускается делать скрытой.

Но в любом случае нужно сделать заземление и молниезащиту, без них пользоваться электричеством будет небезопасно.

В качестве заземления на даче лучше всего использовать заводские модульно-штыревые системы. Они компактны, надежны, могут устанавливаться на любом грунте.

Ввод кабеля и установка щитка

Для ввода в дачу самым надежным вариантом является прокладка силового кабеля в траншее на глубине не менее 80 см. Спуск со столба надо делать в металлическом гофре.

В траншее прокладывать в асбоцементной или пластиковой трубе. Воздушный способ прокладки неудобен из-за необходимости время от времени обрезать ветки деревьев касающихся кабеля.

Во время сильных ветров возможен обрыв линии.

В линиях электропередач используются алюминиевые провода, поэтому для снятия напряжения со столба потребуется тоже алюминиевый кабель.

Раньше энергетики позволяли прокладывать голый провод до трубостойки с изоляторами, а дальше можно было подсоединять кабелем к электросчетчику.

Теперь из-за хищений электроэнергии (энергетика тоже стала частной) они требуют прокладывать кабель со столба и до электросчетчика одним куском с последующим пломбированием места подключения к счетчику.

Щит электропроводки вместе со счетчиком и автоматами защиты надо расположить в доступном месте, лучше на входе в коридоре или отдельном помещении вместе с отопительной системой.

В любом случае электрощит должен находиться выше уровня земли на полметра. Рекомендуется устанавливать на такой высоте, чтобы было удобно осуществлять монтаж, и снимать показания со счетчика.

Сейчас в продаже много унифицированных электрощитков для подсоединения электропроводки. В них можно разместить счетчики с автоматами защиты от перенапряжений, устройства защитного отключения (УЗО) от токов утечки и шины заземления.

Расчет нагрузки

Чтобы сделать электропроводку на даче, сначала нужно определиться с нагрузками в каждом помещении. Для этого надо:

• начертить поэтажный план дачи с указанием мест расположения всех электроприборов постоянно или временно подключаемых к электросети;
• выбрать оптимальную точку ввода кабеля на дачу;
• выбрать место расположения главного электрощита (на большой даче иногда устанавливают отдельные электрощиты на каждый этаж;
• после этого считается мощность нагрузки по комнатам и типам приборов.

Для определения токов, протекающих по электропроводке необходимо мощность разделить на напряжение сети 220 В. Для удобства и минимизации расходов на провода и сопутствующие материалы необходимо разбить все электроприборы на группы по типам и расположению.

Обычно выделяется пара осветительных групп, две-три розеточных. Для гаража, бани, санузла выделяют отдельную группу.

Розетки в помещениях с повышенной влажностью подключаются через маломощный разделительный трансформатор.

Электропроводку желательно делать в двойной изоляции. Это необходимо для дополнительной защиты от поражения электрическим током.

На основании плана и расчетов будет составлена схема проводки, которой надо строго придерживаться.

Безопасность

При вводе кабеля по воздуху необходимо предусмотреть надежное крепление для крюков с изоляторами. Ветровые и снеговые нагрузки на даче бывают значительными, это необходимо учесть для надежной работы электропроводки.

Кабель должен проходить вдали от ветвей деревьев. Сильно натягивать его нельзя. В случае большого расстояния дачи от линии электропередач может потребоваться установка дополнительного столба.

Заземление

Так как сельские электросети подвержены частым обрывам, то при обрыве нулевого провода на электроустановках может появиться опасное для жизни напряжение.

Это происходит потому, что используется четырехпроводная система электроснабжения с совмещенным нулевым и заземляющим проводом. Поэтому в случае попадания фазы на корпус бойлера, например, на нем окажется напряжение 220 В. При этом автомат защиты не сработает, так как проходящие через него токи будут находиться в пределах нормы.

При прикосновении к корпусу, человек будет поражен электротоком. Чтобы этого не происходило нужно вместе с электропроводкой установить на даче заземление и устройство защитного отключения, которое реагирует на токи утечки (разность токов по фазному и нулевому проводам).

УЗО

Для защиты от пожара на вводе необходимо поставить селективное (противопожарное) УЗО, которое защитит дачу от пожара вследствие повреждения изоляции электропроводки.

В дачном доме это весьма вероятно. Значение отключающего тока должно быть в три раза больше всех токов утечки электропроводки и подключенных приборов на даче.

Это же соотношение должно соблюдаться при установке УЗО на отдельные группы или несколько групп. Для правильного подключения производитель дает пошаговые инструкции и наносит схему с главными параметрами.

Автоматы защиты

После разбивки электропроводки на группы, необходимо на каждую из них установить автомат защиты от короткого замыкания и перегрузок. На осветительные группы обычно устанавливаются автоматы на 10-16 А, на розеточные 16-25 А.

На дачу затруднительно получить разрешение на потребление электричества более 5 кВт, этот предел был установлен с давних времен для сельских домов и поселковые сети были на них рассчитаны.

Поэтому будем исходить из этих же допусков. При такой нагрузке для электропроводки розеточных групп и прокладки кабеля между щитом и распределительными коробками достаточно медного провода сечением 2,5 мм². Для групп освещения подойдет кабель сечением 1,5 мм².

Прокладка проводов

Для наружной электропроводки предусмотрены специальные выключатели, розетки и распределительные коробки. Используйте на даче именно их.

В случае скрытой электропроводки рекомендуется кабель прокладывать в гофрированной пластиковой трубе. В дальнейшем это позволит без ущерба для интерьера заменить поврежденный провод.

В распределительных коробках соединения проводов надо делать через клеммную колодку, если позволяет размер, или в скрутку с использованием СИЗ.

Все контакты должны быть тщательно заизолированы. Если есть возможность можно и пропаять. Заземляющий провод необходимо подключать через болтовое соединение.

Автоматы защиты от перегрузок, как и выключатели освещения, устанавливаются на фазный провод. При подключении розеток нужно проверить правильность подсоединения нулевого и заземляющего провода.

Проводка на даче своими руками тоже должна проводится с соблюдением всех правил устройства электроустановок и строительных норм. Кабель должен пролегать горизонтально или вертикально.

Подводка к выключателям производится сверху, к розеткам снизу. При прокладке сквозь стены дачи кабель электропроводки должен проходить через защитную трубу.

После окончания монтажа вся электропроводка проверяется на отсутствие короткого замыкания, с помощью мегометра определяется сопротивление изоляции.

Все работы по прокладке электропроводки не требуют высокой квалификации. Наиболее ответственные моменты, такие как прозвонка, можно поручить электрику.

Схема электропроводки должна быть изготовлена в нескольких экземплярах с указанием расстояний от пола, проемов, потолка и храниться с документами на дом и участок.

Как сделать проводку в деревянном доме? — ИзбаДеЛюкс

К монтажу электрической проводки в деревянном доме предъявляются особые требования из-за горючести древесины, из которой возведен коттедж. Многие владельцы деревянных домов не решаются заниматься ее прокладкой или заменой самостоятельно. Так ли сложно провести электрику в срубе своими руками или без привлечения специалиста не обойтись? Ответы на этот и другие вопросы об электричестве в частном деревянном доме ждут вас в статье. Поехали!

Содержание

1. Особенности монтажа электропроводки в доме из дерева своими руками
2. Варианты электропроводки: плюсы и минусы
3. Чем опасна скрытая электропроводка?
4. Схема и план
5. Пошаговая подготовка схемы проводки своими руками
6. Варианты прокладки электропроводки в деревянном доме
7. Подбор аппаратуры и кабелей
8. Способы монтажа
   1. Открытая (наружная) проводка в доме из бруса
   2. Подземный монтаж проводки
   3. Воздушный монтаж проводки
9. Вход линии электричества в дом
10. Установка распределительного щитка
11. Контур заземления и другие меры безопасности
12. Порядок монтажа
13. Завершение электромонтажных работ
14. Распространенные ошибки
15. Заключение

Особенности монтажа электропроводки в доме из дерева своими руками

Несмотря на то, что современная прокладка электропроводки в жилых и промышленных зданиях сопровождается установкой автоматического оборудования, предназначенного для предотвращения замыканий и возгораний, правила безопасности монтажа линий электричества в деревянных домах остаются неизменными.

Одно из «старых», но действенных правил – использование изолирующего материала между кабелями и стеной. Раньше в роли изоляции выступала асбестовая прокладка. Сегодня ее функции выполняет эстетичный короб из негорючего материала, а также гофрированные металлические или пластиковые шланги.

Варианты электропроводки: плюсы и минусы

Проводка  деревянного дома  из клееного бруса может монтироваться двумя способами:

1. Открытая (наружная) электропроводка, установка кабелей проводится поверх стен и потолка.

1. Скрытая (внутренняя) электропроводка, прокладка кабелей осуществляется в металлических трубах внутри стен и потолков.

Скрытый тип монтажа электропроводки обладает такими преимуществами:

• Все элементы разводки скрыты и не нарушают эстетику стен;
• Выключатели и розетки утапливаются в стены и не выпирают;
• При правильно выполненной разводке увеличивается степень пожарной безопасности всего строения;
• Замена кабеля в металлической трубе достаточно простая;
• Уменьшается риск механического повреждения проводки;
• Нет выступающих проводов, которые на себе собирают пыль и паутину;

Чем опасна скрытая электропроводка?

При скрытой проводке нет возможности увидеть возможные механические повреждения изоляции кабеля и общего состояния проводки, например ее старения и появления микротрещин. Во время усадки деревянного дома, возможно, не хватит запаса длины кабеля и может произойти разрыв линии.

Скрытый монтаж прокладки электрической проводки имеет следующие недостатки:

• Нет возможности для регулярной проверки и мониторинга состояния изоляции;
• Достаточно сложно будет, происходит процесс масштабирования электросхемы;
• Технически сложный монтаж, который эффективен только во время возведения стен;
• Необходимость по всему дому создавать фальш-конструкции, которые будут закрывать магистрали изолирующих труб;
• Достаточно большая стоимость работ и материалов;
• Дополнительные затраты на специализированный инструмент.

Открытый способ прокладки электромагистралей по дому предоставляет такие преимущества:

• Лёгкая и простая прокладка кабеля;
• Вся проводка в доступе для мониторинга состояния проводки, также несложно произвести замену испорченного участка;
• Достаточно простая масштабируемость всей электросистемы, можно легко добавить и убрать розетки или выключатели;
• Дешевая стоимость работ по монтажу.

Минусы внешней проводки:

• Страдает эстетический вид стен;
• Возможны риски механического повреждения силового кабеля;
• Необходимы сквозные отверстия в стенах при переходе между помещениями.

Схема и план

Монтажная схема необходима для обоих способов прокладки кабелей. В первом случае она помогает в работе, а во втором (при скрытой прокладке) пригодится для ремонтных работ, разделения линии электроснабжения при необходимости.

Для составления схемы возьмите план всех помещений. Отметьте на нем предполагаемые места установки крупной мебели, бытовых приборов, работающих от сети. Это исключит ситуации, когда розетка оказалась на стене за шкафом-купе или для установки посудомоечной машины, ее приходится переносить в другое место.
Разделите группы линий электроснабжения для освещения и для розеток. Розеточные линии лучше разделить, особенно, если они ведут на кухню, в ванную, где используются бытовые приборы высокой мощности.

Внимание! Разделение силовых линий оставляет возможность использовать бытовые приборы, даже если одна из линий перегорела. Обслуживание сгоревшей линии можно провести без отключения электричества во всем коттедже.

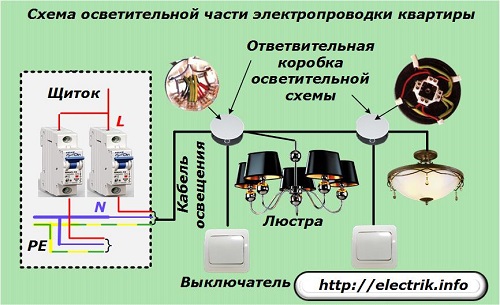

Схема электрической проводки для деревянного дома может выглядеть следующим образом.

Пошаговая подготовка схемы проводки своими руками

1. Для подготовки схемы разводки электропроводки в частном доме возьмите обычный лист бумаги и начертите план всех помещений.
2. Обозначьте места расположения мебели, бытовых приборов, сантехники.
3. Отметьте места для монтажа розеток.
4. Отдельно отметьте розетки с защитой от водных брызг (в ванной, на кухне).
5. Укажите место расположения распределительного щита.
6. Отметьте, где расположены распределительные коробки.

Эта схема нужна вам исключительно для проведения монтажа. В проверяющие надзорные органы она не предоставляется.

Варианты прокладки электропроводки в деревянном доме

Выше уже упоминалось, что прокладывается электричество в доме из бруса закрытым и открытым способом. Остановимся подробнее на их плюсах, недостатках, специфике монтажа.

Подбор аппаратуры и кабелей

Для монтажа электрической проводки и точного составления схемы необходимо подобрать материалы и инструменты.

Для работы понадобится:

• Электрический щит. Для дома из дерева желательно приобрести металлический щит.
• Трехжильные кабели ВВГ разного сечения.
• Гофрированные полурукава и трубки, металлические трубы;
• Кабель-каналы, предназначенные для монтажа проводки внешнего типа;
• Распаечные коробки;
• Колодки для соединений и зажимные клеммы;
• Термоусадочные трубки разного диаметра, изолирующая лента;
• Монтажные коробки для выключателей, розеток;
• Плафоны осветительных приборов, выключатели, розетки;
• Автоматические переключатели для электрической проводки;
• Вводное оборудование для заведения электрической проводки внутрь дома;
• Электрический счетчик.

Кроме этого понадобятся монтажные инструменты с прорезиненными ручками, резиновые перчатки. Подбирать материал желательно средней цены. Низкая стоимость материалов часто говорит об их невысоком качестве и недолговечности.

Способы монтажа

Провести кабель проводки в дом можно двумя способами: подземным и воздушным.

Открытая (наружная) проводка в доме из бруса

Наружная проводка в срубе монтируется проще, поэтому выполнения работы достаточно иметь минимальный опыт прокладки электросети.

Начните монтаж электрики в деревянном доме с прикрепления распределительных коробок. Зафиксируйте кабель-каналы, в которые будут вкладываться провода. Прикрепите розетки и включатели согласно предварительно составленной схеме.

Чтобы провода, включатели и розетки гармонировали с отделкой стен и общей стилистикой деревянного дома, подберите их под цвет дерева или в стиле ретро. Такие решения можно увидеть на многочисленных фото электропроводки в деревянном доме в

Плюсы:

1. Простой и быстрый монтаж в сравнении с внутренней прокладкой проводов.
2. Придает особый колорит брусовому дому.
3. Легкое обслуживание и замена деталей при необходимости.

Минусы:

1. Нужно подбирать розетки и включатели, подходящие по стилю интерьеру дома.
2. Необходимость предусмотреть расположение линий электросети, чтобы мебель, техника не мешала пользоваться ими.
3. Желательно подбирать короб для кабелей, который оптимально впишется в интерьер комнат.

Подземный монтаж проводки

От столба линии электропроводки роется траншея для кабеля. Глубина траншеи должна быть не менее восьмидесяти сантиметров.

Там, где кабель входит в почву, а также в фундамент устанавливаются толстостенные металлические трубки, в которые протягивается кабель.

Место входа кабеля герметизируется с помощью мастики. Такой способ ввода подходит для проведения электрической проводки скрытым способом.

Воздушный монтаж проводки

От столба линии электропередач используется кабель сечением больше шестнадцати миллиметров. Используется самонесущий изолированный провод (СИП). Этот кабель ведется только до ввода в дом. Использовать его внутри помещения запрещено. От этого кабеля к распределительной коробке применяется ВВГнг типа. Он дополнительно помещается в гофрированную трубу.

В месте ввода электрических кабелей в дом обязательно используется металлическая гильза. Она защитит стены от возгорания в случае выхода проводки из строя, а также сами кабели проводки от грызунов.

Дальнейшая разводка электрической проводки осуществляется двумя способами: скрытым или открытым.

Наиболее рациональным  и удобным способом считается монтаж  проводки открытым способом.

Он в свою очередь выполняется несколькими методами:

• В стиле «ретро»;

• Путем крепления проводов напрямую к стене;
• Монтаж проводов в гофре в малозаметных местах в комнатах;
• Проводка по стенам в кабель-канале;
• Проводка с помощью электротехнического плинтуса;
• Прокладка кабелей в пластиковом декоративном плинтусе.

Вход линии электричества в дом

Ввод электричества в деревянный коттедж выполняется двумя способами: под землей и по воздуху. Проще в монтаже воздушный способ, но безопаснее подземный. Под землей кабель защищен от повреждений, а линии электричества входят в помещение через фундамент. Для этого в нем прокладываются толстостенные трубы. Этот способ удобен для строящегося дома. Если жилье уже возведено, остается только воздушный способ. Для деревянных строений используется вводный кабель в негорючей оплетке.

Профессионалы рекомендуют установку защитного автомата на фасаде жилого дома перед входом линии в помещение, чтобы обезопасить его от возгорания из-за короткого замыкания и перегрузок.

Установка распределительного щитка

Распределительный щиток — металлический ящик, в котором установлены нулевая шина и шина контура заземления DIN-рейка. Также в нем устанавливается счетчик расхода электрической энергии с пломбой и вводный защитный автомат. Щиток закрывается металлической или пластиковой дверцей.

Из распределительного щитка линии электричества идут к точкам потребления – розеткам и включателям.

Автоматы в щитке должны иметь такую входную мощность, чтобы сработать при перегрузке даже на самом слабом участке домашней электросети.

Контур заземления и другие меры безопасности

Монтаж контура заземления — обязательная часть установки электропроводки в деревянном доме. Самым эффективным способом монтажа считается модульно-штырьевой. Для его использования нужно приобрести готовые заземляющие системы, обработанные антикоррозийным покрытием. Если их покупка кажется дорогостоящей можно использовать металлический уголок или арматуру.

По периметру дома вырывается траншея, в которую устанавливаются вертикальные заземлители и помещается треугольный контур заземления. Следующий этап – установка выводного устройства заземляющей системы.

Далее заземление подключается к тоководу, а тот к общей системе. К готовой системе заземления подключается электрическое оборудование.

К мерам противопожарной безопасности кроме монтажа заземления относятся:

1. использование коробов и шлангов из негорючих материалов;
2. соблюдение правил монтажа, аккуратная работа с кабелями, исключающая их повреждение;
3. неразрывность заземления по всему контуру;
4. наличие системы уравнивания электрических потенциалов.

Порядок монтажа

• Начальным этапом монтажа проводки является подготовка места для включателей и розеток. На место монтажа светильников, розеток и выключателей необходимо прикрепить металлические пластинки. На эти пластинки устанавливаются электротехнические приборы.
• Следующий этап – проведение проводов наружным или скрытым способом. Не зависимо от выбранного способа все места соприкосновения проводов и дерева (места прохождения через стены) следует обезопасить металлическими цилиндрами.
• Третий этап – подключение проводов согласно схеме электропроводки дома.
• Подключение к электрическому щитку. Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а  также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.

Завершение электромонтажных работ

Завершающим этапом монтажа электропроводки является проверка правильности работы электросети. Тестировать проводку на предмет того, отвечает ли она нормам или нет должны профессиональные электрики. Если хозяева дома не обладают достаточным опытом электромонтажа, ответ на вопрос, как лучше: самому сделать проводку в деревянном доме или доверить эту работу мастеру, очевиден.

Распространенные ошибки

Монтируя электропроводку своими руками важно избежать следующих типичных ошибок:

• Монтаж без схемы электропроводки, составленной заранее.
• Коммутация всех линий проводки в помещении в одном узле.
• Применение некачественных материалов.
• Расчет электропроводки с уже заложенным в него «запасом». Рассчитываться электропроводка должна без запаса. Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
• Для подключения электроприборов высокой мощности (до 3.5 кВт) используются обычные розетки. Для оборудования с большей мощностью требуется отдельный кабель, идущий от щитка. Использование более мощной розетки без отдельного кабеля от щитка является ошибкой.
• Заниженное сечение кабеля на ввод в дом. Оно нередко становится причиной возгорания проводки из-за токовой перегрузки.
• Прокладка кабельной линии в непосредственной близости от поверхности стен (при скрытой проводке). В результате, вбивая гвоздь в стену, человек может получить поражение электрическим током.
• Соединение высоко- и низковольтных проводов в одной коробке.
• Использование небезопасной скрутки, ведущей к оплавлению проводов.
• Соединение алюминиевых жил с медными. Если соединение неизбежно, лучше использовать для этой цели специальные клеммы.
• Работа под напряжением.
• Расположение распределительных коробок на средней или нижней части стен.

• Нарезка проводов на куски. При монтаже может оказаться, что до места расположения розетки не хватает нескольких сантиметров, и других кусков нужной длины в наличии нет.
• Использование одних и тех же марок кабелей и проводов для уличного и внутреннего монтажа.
• Несоблюдение цветовой маркировки проводов.
• На разрыв выключателя к цепи ведет нулевой, а не фазный провод, как это должно быть.
• Установка распределительных коробок там, где их легко повредить, где к ним будут иметь доступ дети.
• Отсутствие обжимной гильзы у многопроволочного провода, монтируемого в винтовой зажим.
• Неправильное заземление провода.
• Неправильное подключение устройства защитного отключения.

Заключение

Планируя монтаж электропроводки, нужно озаботиться не только тем, как красиво сделать скрытую электрическую проводку в доме, но и тем, чтобы ее монтаж в деревянном доме был максимально безопасным и удобным для проверки и обслуживания.

Все монтажные работы должны производиться с учетом пожароопасности деревянных строений

Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при монтаже проводки в деревянном доме? Ответ электрика в нашей статье.

Открытая проводка в деревянном доме

Открытой проводкой называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в домах и квартирах довольно редкое явление, в деревянных коттеджах она встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок. Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей — какой при этом должен быть кабель с точки зрения пожарной безопасности.

Преимуществом такой проводки является то, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при монтаже вышеуказанными способами не обязательно (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.

Скрытая проводка в деревянном доме

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка. В качестве такой подкладки используют жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской. Монтаж в этом случае не такой удобный, как с кабель каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерной трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги электропроводка

Как провести проводку в доме

Автор Aluarius На чтение 5 мин. Просмотров 469 Опубликовано 14.06.2016

Новый построенный дом или проведение его реконструкции связано с большим расходом денежных средств. Но их можно уменьшить, если часть работ провести самостоятельно. К примеру, сделать электропроводку в доме. Многие могут усомниться в этом, но данный процесс на самом деле не очень сложный, если учесть все его нюансы. Итак, давайте разбираться, как провести проводку в доме.

План проведения работ

Как и все строительные и сопутствующие им монтажные процессы, электрическая проводка делится на несколько этапов.

1. В первую очередь, перед тем как проложить проводку в доме, необходимо создать так называемый план дома, она же схема, в котором будут по комнатам и служебным помещениям распределены все осветительные приборы, выключатели и розетки. При этом должны учитываться места установки мебели и бытовой техники, а, значит, схема электрической проводки будет во многом зависеть от дизайн-проекта.
2. Очень важный момент – это установка розеток рядом с бытовыми приборами. Специалисты рекомендуют на этом элементе электрической схемы не экономить, лучше установить еще несколько дополнительных с учетом появления новой бытовой техники.
3. В некоторых комнатах определите и проведите монтаж розеток многоблочного типа. Это когда в одной розетке заложена дополнительно возможность подключения телевизионного, телефонного кабеля и от интернета. Благо такие розетки сегодня не редкость.
4. Особое внимание уделите схеме проводки кухни. Это влажное помещение, поэтому здесь должны устанавливаться приборы соответствующего типа. К тому же их количество необходимо будет соотнести с количеством устанавливаемых бытовых приборов.
5. Немного сложнее будет определиться с количеством осветительных приборов в комнатах. Но как было уже сказано выше, здесь придется основываться на дизайн-проект дома.
6. Теперь, что касается распределительных коробок. В них производится соединение участков электрической проводки (схемы). Во-первых, их необходимо монтировать только в легкодоступных местах. Во-вторых, они должны вертикально располагаться над выключателями. В-третьих, распредкоробок в одном помещении должно быть не более трех штук.
7. Розетки также можно подключать через распределительные коробки, но можно одним шлейфом. Правда, на одном участке не должно быть больше трех розеток.
8. Итак, если с местом расположения розеток и выключателей определились, можно переходить к нанесению схемы прокладки кабелей и проводов. Идеальный вариант прокладки – это минимальная длина кабельной трассы. При этом необходимо учитывать, как правильно сделать схему прокладки относительно конструктивных элементов самого дома. Чтобы не запутать вас цифрами, предлагаем ознакомиться со схемой на рисунке ниже, где все четко указано.

Если схема прокладки кабелей и проводов готова, можно непосредственно переходить к монтажным работам. То есть, переходим к ответу на основной вопрос, как сделать электропроводку. Сначала схема наносится на стены, после чего по ней производится штробление и высверливание отверстий под розетки и выключатели. Если дом новый, то ничего штробить не надо. Необходимо провести монтаж, после чего приступить к отделочным работам. К примеру, к оштукатуриванию стен.

Обратите внимание, на вот какой момент. Если в помещениях будет устанавливаться подвесная или натяжная потолочная конструкция, то необходимо учитывать расстояние от нее до базового потолка. Может случиться так, что крепление подвесного потолка попадет на трассу прокладки кабеля. Этого надо избежать, снизив трассу на указанное расстояние на рисунке, считая подвесную конструкцию основным потолком.

Если электрическая проводка производится под полом, то кабели и провода необходимо уложить в защитные конструкции. Если на пол заливается стяжка, то для этого лучше всего использовать пластиковые трубы. Если это будет дощатый пол, то можно установить трубы металлические.

И последний этап во всем этом процессе – подключение схемы к распределительному щиту. Каждый электрик пользуется своей схемой подключения, считая ее правильной. Хотя все будет зависеть от того, сколько комнат и служебных помещений в доме, и какие в них установлены бытовые приборы, не забываем о количестве. Поэтому один шлейф обязательно выводится на кухню, второй в ванную, если в ней установлена стиральная машина. Третий шлейф идет в комнаты. Если комнат много, тогда можно их разделить на два или три участка. При этом отдельные линии выводятся на электроплиту и электрический котел отопления. Было бы неплохо, если бы и посудомоечная машина подключалась отдельным проводом. То же самое касается и кондиционера.

Кстати, что касается сечения проводов, то:

• для посудомоечной и стиральной машины лучше использовать провод сечением 2,5 мм² с установкой в распределительном щите автомата номиналом 25 ампер;
• для электроплиты и отопительного котла 6,0 мм² с установкой автомата на 40 ампер.

Расчеты

Как видите, монтаж электропроводки в частном доме – процесс не самый простой. Здесь большое количество нюансов, о которых необходимо знать. Тем более придется немного заняться математикой. И это касается не только количество элементов электрической схемы и длины необходимого количества проводов и кабелей. Необходимо точно рассчитать сечение используемых кабелей, особенно это касается розеточных групп.

Для этого придется сначала высчитать суммарную мощность потребления бытовых приборов, которые будут подключаться к каждой группе, после чего рассчитать силу потребляемого тока. А уже после этого, используя таблицы, найти истинное значение сечение необходимых проводов. Кстати, такая стать о том, как рассчитать сечение кабеля, на нашем сайте есть. Добавим, что найденное таким способом сечение необходимо увеличить до ближайшего большего. Это делается с одной единственной целью – учесть появление в доме новых бытовых приборов.

Заключение по теме

Отвечая на вопрос, как провести проводку в доме, необходимо понять одну вещь. Все правила и требования, касающиеся строительства, основаны на безопасном нахождении людей в здании. Электрические сети не стали здесь исключением. Поэтому, проводя электромонтажные работы самостоятельно, необходимо придерживаться строго правил проведения данного типа работ. Конечно, не все обыватели, которые своими руками пытаются собрать схему проводки в своем собственном доме, знакомы с этими правилами. Поэтому им в помощь эта стать, отвечающая на вопрос, как сделать проводку самостоятельно.

Установка системы скрытой проводки кабелепровода

Системы скрытой проводки из кабелепровода — популярный выбор в жилых помещениях, поскольку они эстетически привлекательны. Это наиболее часто используемая домашняя система электропроводки, поскольку она защищает провода от внешних повреждений и увеличивает срок их службы.

Провода устанавливаются в 4 этапа.

Шаг 1: Прокладка электрических проводов в плите

Шаг 2: Прокладка электропроводки в стене

Шаг 3: Установка задних коробок коммутационных плат

Шаг 4: Установка распределительных щитов

Давайте посмотрим на пошаговую процедуру установки скрытой системы электропроводки кабелепровода.

Шаг-1: Прокладка электрических проводов C в плите

• Трубы из плит для домашней электропроводки должны быть толщиной 2 мм и размером 25 мм для труб из ПВХ. Проложите трубы для перекрытий между верхней и нижней арматурой.
• Используйте только глубокие распределительные коробки в перекрытиях. Надежно закрепите кабелепроводы из ПВХ с помощью вязальной проволоки.
• Было бы идеально следовать цветовой кодировке для кабелепроводов для электрических проводов и данных, таких как LAN и телефонный провод.Используйте серые трубы из ПВХ для передачи данных, черные трубы из ПВХ для электрических проводов и растворитель ПВХ для соединения аксессуаров
• Тщательно проверьте падение стены и определите толщину бетона.
• Проверьте электропроводку согласно сервисным чертежам и посмотрите, где расположены распределительные щиты и сколько точек необходимо установить в каждом месте
• Соблюдайте особые меры предосторожности при бетонировании плиты
• Заменить все сломанные трубы
• Убедитесь, что все стыки водонепроницаемы.
• После того, как перекрытие и балка сняли опалубку, немедленно проложите проводку GI.Задокументируйте любое засорение или альтернативный маршрут для использования в будущем.
• Обеспечьте все необходимые втулки в балках, колоннах перед заливкой плиты в соответствии с требованиями электрики и кондиционирования воздуха
• Обеспечьте вытяжные ящики в подходящих местах
• Не размещайте тяговые и соединительные коробки в одном месте. Расположите их так, чтобы их нельзя было легко увидеть из мест с интенсивным движением, в соответствии с электрическими чертежами
.

Шаг 2: Прокладка электрических кабелей C в стене

• Выполнение скрытых работ по прокладке кабелепровода после возведения каменных стен, но до начала штукатурных работ
• По окончании схватывания кирпичной кладки выполнить чеканку.В идеале выдерживайте 7-дневный перерыв между двумя действиями
• Выполняйте чеканку стен только стенорезками, чтобы не повредить стены.
• Закрепите электрические кабелепровода одобренными зажимами, чтобы обеспечить правильную прокладку и проводку
• После закрепления трубопроводов, ящиков и принадлежностей заполните высеченную поверхность цементным раствором и оберните сетку для цыплят вокруг трубопроводов.
• Начните проводку на стене с отметки уровня на стене, учитывая высоту над FFL (уровень готового пола)
• Ограничить ширину чеканки по количеству каналов
• Глубина выемки должна быть не менее 10 мм от стены кладки, чтобы имелась выемка для кабелепровода.
• Убедитесь, что все горизонтальные кабелепроводы проложены прямо на уровне коробки.Трубопровод световой точки должен проходить прямо вертикально к распределительной коробке. Убедитесь, что в стене не был взят случайно
• Не используйте изгибы и локти. Используйте пружину для сгибания, если вы хотите изменить направление трубы.
• Не прокладывайте электропроводки вблизи линий связи
• Проложите кабелепроводы над подвесным потолком с надлежащей опорой. Ни в коем случае не ставьте их на подвесной потолок. Закройте вертикальные участки открытыми концами вверху, если у вас есть подвесной потолок

Шаг 3: Установка задних коробок коммутационных плат

• Правильно закрепите скрытый распределительный щит по уровню в соответствии с проектом архитектора, например, расстояние и высота от уровня готового пола (FFL)
• Убедитесь, что зазор между скрытыми распределительными щитами одинаков.Поддерживайте одинаковое единообразие во всех установках.
• Щиты должны представлять собой готовые металлические ящики модульного типа утвержденного производителя. Закрепите скрытую коробку на 3 мм ниже оштукатуренной поверхности.
• Заканчивайте крепление коробки перед штукатурными работами, одновременно выполняя прокладку стен. Пока ведутся штукатурные работы, ящики заполняем термоколем.

Шаг 4: Установка распределительных щитов

• Распределительный щит скрыть перед штукатуркой
• Закрепите коробку DB на правильной линии и выровняйте углубление в кирпичной кладке
• Подготовьте коробку в соответствии с проектом, например, установите количество трубопроводов, входящих в распределительную коробку
• Вставляйте трубы ПВХ только в указанные входные отверстия

Убедитесь, что вы выполнили все эти шаги упорядоченным образом для успешного монтажа скрытой системы электропроводки.Наши специалисты D&F Liquidators, Inc. могут помочь вам с успешным монтажом скрытой электропроводки в вашем доме. Свяжитесь с нами, чтобы узнать больше о том же.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Установите пользовательское содержимое вкладки HTML для автора на странице своего профиля

Поделитесь этой историей, выберите платформу!

Безопасна ли электрическая проводка в моем старом доме?

Электропроводка в вашем доме — это магистраль энергии, которая питает все электричество в доме.Со временем его части могут выйти из строя или выйти из строя, что может стать причиной серьезного пожара или поражения электрическим током. Но один только возраст не означает, что проводка небезопасна по своей сути, и при этом старая проводка не требует автоматической замены. Требуется опытный профессионал, чтобы правильно оценить состояние старой проводки и ее способность выдерживать электрические нагрузки в вашем доме, но есть несколько вещей, которые вы можете проверить и которые могут дать вам раннее представление о том, где она находится.

Определение старой проводки

Самый старый тип проводной системы, встречающейся в домах, называется , трубчатый и , названный в честь изолирующих ручек и трубок, используемых для прокладки проводки вдоль и через каркас дома.Проводка с ручкой и трубкой была проложена по отдельности — один черный провод под напряжением и один белый нейтральный провод — по всему дому. Керамические изоляторы предотвращают соприкосновение проводов друг с другом и с деревом и другими горючими материалами. Чтобы выполнить соединения и сращивания проводов, электрики спаяли провода, а затем обернули их резиновой изолентой, называемой фрикционной лентой . Обычно стыки выполнялись не в распределительных коробках, как сегодня. Учитывая возраст этих систем проводки (большинство из них датируется до 1940 года), обычно трудно определить горячий и нейтральный провода, потому что оба они по существу черные от грязи и пыли.Изоляция нейтральных проводов также может быть темного цвета с белой линией или индикатором, а не полностью белого цвета.

Без земли

Поскольку это двухпроводная система, трубчатая проводка не имеет системы заземления в целях безопасности. Это не обязательно делает проводку небезопасной в использовании, но исключает важную функцию безопасности, которую можно найти в современных системах проводки. Это также означает, что нет основания для защиты приборов и чувствительной электроники, что делает их уязвимыми для повреждений от скачков напряжения.

Невозможно добавить заземление к проводке с ручкой и трубкой, поэтому, если вам нужно истинное заземление для любых цепей в вашем доме, вам придется заменить проводку. Системы ручек и трубок могут быть оснащены розетками GFCI для повышения их безопасности, при условии, что провода подключены с правильной полярностью (горячий провод к горячему выводу, нейтральный провод к нейтральному выводу). Розетки GFCI не создают настоящего пути заземления, но они обнаруживают замыкания на землю и отключают питание.

Можно ли сохранить старую проводку?

В соответствии с Национальным электротехническим кодексом (NEC) и большинством местных норм, которые следуют NEC, существующая проводка с ручкой и трубкой может оставаться в эксплуатации в доме.Также может быть законным добавление удлинителей к системам с ручкой и трубкой при условии использования надлежащих материалов и методов. Исторические дома могут получить специальное разрешение на различные реставрационные работы по трубчатой ​​проводке. В ситуациях, когда требуется работа с трубчатой ​​проводкой, можно соединить старую проводку с новым неметаллическим (NM) кабелем, используя распределительные коробки для защиты всех соединений. Тем не менее, эта и любая другая работа, выполняемая с ручкой и трубчатой ​​проводкой, должна соответствовать требованиям местных норм.

Распространенные проблемы, на которые следует обратить внимание

Круглая проводка становится опасной, если изоляция провода изношена, когда установка или переделка проводилась неправильно, или когда она покрыта изоляцией здания, что может привести к перегреву проводки и потенциально вызвать возгорание. Вот некоторые из них. типичные проблемы со старой проводкой, которые представляют собой возможные опасности и могут указывать на необходимость замены проводки:

• Треснувшая, отсутствующая или поврежденная изоляция провода , обнажающая металлическую часть провода: это очень распространенная проблема, и проблемы с проводами с поврежденной изоляцией должны быть устранены профессионалом.
• Электропроводка, окруженная строительной изоляцией любого типа: Будьте очень осторожны при утеплении чердака, чтобы убедиться, что вы не окружаете активную трубчатую проводку, проходящую в полостях балок, с неплотным заполнением или изоляцией из войлока.
• Открытые стыки (не в электрической коробке), обернутые современной пластиковой изолентой, что обычно указывает на то, что провода не припаяны: Открытые стыки следует припаять.
• Предохранители в блоке предохранителей, превышающие 15 или 20 ампер: Старая проводка не подходила для современных крупных бытовых приборов, которым может потребоваться обслуживание на 30, 40 или 50 ампер.Предохранитель на 30 ампер или больше, используемый в системе с ручкой и лампой, указывает на «перегретую» цепь, что очень опасно. Как правило, старые электрические цепи должны быть предохранены не более чем на 15 ампер.

Замена двухпроводных (двухслотовых) розеток

Поскольку проводка с ручкой и трубкой не имеет заземляющего пути, они обычно подключаются к двухпозиционным розеткам, в которых нет круглого заземляющего разъема. Когда вы заменяете поврежденную розетку, люди очень часто ошибаются, когда заменяют двухслотовую розетку на трехслотовую заземленную розетку, что является стандартом для большинства установок.Однако это серьезная ошибка, поскольку наличие розетки с тремя гнездами подразумевает наличие системы заземления, которой нет в проводке с ручкой и трубкой.

NEC предлагает два решения: заменить старую двухслотовую розетку на новую двухслотовую розетку; или, заменив розетку розеткой GFCI, которая помечена как «Заземление без оборудования», чтобы обозначить тот факт, что у нее нет заземляющего пути. Такое решение позволит использовать современные трехконтактные вилки.

10 советов по ремонту старого дома

Компьютеры, блендеры, телевизоры и даже холодильники — ничего из этого не существовало, когда были построены и впервые подключены провода.Поэтому модернизация электрических систем — важная задача для многих старых домов. Однако попытки обновить электрические системы часто могут привести к повреждению исторических зданий.

Беседы с ведущими электриками предоставили нам список шагов, которые необходимо предпринять для более плавного выполнения электромонтажа, с меньшим количеством дырок в стенах, полах и потолках или, не дай бог, в несущей балке.

Старые дома часто нуждаются в обновлении электрических систем; дом автора 1903 года не стал исключением.Следуйте этим советам, чтобы сделать это без чрезмерного — или непоправимого — ущерба вашему зданию.

Джон Криспин

Шаги по безопасному ремонту вашего дома

Проведите «инвентаризацию электрооборудования»

Создайте список всех устройств, которые вы будете использовать в доме, и где именно. Ваша электрическая система должна соответствовать вашим потребностям; определение того, где и как вы будете использовать электроэнергию, упрощает определение параметров работы.

Англо-японская паутина загорается при включении старинного комбинированного газо-электрического потолочного светильника.

William Wright

Ознакомьтесь с местными правилами и разрешениями на выезд.

Коды устанавливают стандарты для всего, от количества розеток в каждой комнате до типа проводов, которые вы будете использовать. Неполучение разрешений может привести к тому, что законченные работы придется снести.

Решите, хотите ли вы использовать только электричество или передачу данных, пожарную безопасность и безопасность.

Современная проводка не только передает электричество, а беспроводные системы становятся все дешевле и сложнее.

Используйте свой список, чтобы составить подробный план действий.

После того, как вы сделаете начальное домашнее задание, сядьте и составьте список результатов, в котором основное внимание уделяется тому, что вы хотите сделать, и когда вы хотите его завершить; список должен быть основой ваших взаимоотношений с электриком.

Панели выключателя с беспорядочно старыми проводами (вверху) должны быть тщательно проверены электриком на наличие неповрежденных покрытий, следов ожогов или следов дугового разряда, а также прочных соединений.

Джон Робертс / Предоставлено Perfect Electric Services, Inc

Следите за существующей инфраструктурой

Чтобы избежать повреждений, нужно следить за тем, чтобы никто не пробивал дыры в водопроводе или существующей проводке.Такая осведомленность должна быть главным приоритетом при любой работе по замене проводки. «Спроси дважды, просверлишь один раз» — одно из исторических кредо электрика — слова, по которым нужно жить.

Всегда записывайте, но оставляйте гибкость

Сюрпризы неизменно появляются, особенно когда вы копаетесь глубоко в конструкции здания.

Найдите электрика, который знает и разбирается в старых зданиях

Работа в старых зданиях — сложный, ответственный и трудный процесс.

Сделайте снос и реконструкцию неотъемлемой частью работы

Если устранение ущерба, нанесенного при замене электропроводки, не стоит на первом месте или близко к нему, вы просите о проблемах.Очистка и восстановление должны быть такими же важными, как и сама проводка.

Стремитесь к «домашним пробегам» для ключевых участков и устройств — это когда провод идет прямо от автоматического выключателя к розетке, и на этом выключателе нет других устройств.

Это может снизить нагрузку на энергосистему и сохранить сработавшие выключатели. до минимума. Кроме того, важно отслеживать, какие области питаются к каким выключателям, если задействовано более одной розетки. Создание «сбалансированной» системы облегчит жизнь по мере увеличения нагрузки и использования новой проводки.

Добавьте выключатели и пластины в исторический облик дома.

Многие компании предлагают оборудование, которое соответствует внешнему виду и ощущениям практически любой эпохи, обеспечивая при этом гораздо больший запас прочности, чем у старого оборудования.

Новые системы электропроводки часто можно прокладывать рядом со старыми — как в этом старинном доме, который был успешно отремонтирован, с новой коробкой, размещенной рядом с ныне несуществующими керамическими ручками на потолке подвала.

Питер Минс

Современные требования

Требования современных технологий могут усугубить ситуацию, и они постоянно рискуют сделать это.Старые дома строились в то время, когда 60 ампер считалось достаточным количеством электричества для одного дома. Напротив, большинство новых домов построено на 150 или 200 ампер, но 100 ампер были стандартом в течение многих лет — и большинство экспертов сходятся во мнении, что мощность менее 100 ампер вряд ли удовлетворит электрические потребности современного дома.

Чтение Устранение устаревшего электрического беспорядка

Я могу засвидетельствовать это — в моем доме 100 ампер, и этого явно недостаточно. Обслуживание разделено между основной панелью в подвале и дополнительной панелью на третьем этаже.Панель в подвале настолько загружена, что нам придется провести модернизацию, когда придет время закончить кухню. В результате проведенных на сегодняшний день электромонтажных работ в наших стенах и потолках пробиты неровные дыры, которые трудно исправить.

Профилактика — ключ к успеху

Создание чистого пропила с помощью кольцевой пилы или тщательной работы (внизу) упростит восстановление целостности стен или потолка. Неровные отверстия доступа, подобные той, что была пробита в доме автора (вверху), трудно заделать.

Тони Сейдеман / Питер Минс

Прежде всего, важно понять, что вы имеете дело со старым зданием, и если сохранение структуры этого здания в относительно неповрежденном виде является вашим главным приоритетом, вы должны сказать об этом заранее. Скорее всего, вам, возможно, придется заплатить немного больше, чтобы защитить свое здание, но несколько профилактических долларов и часов могут сэкономить большие суммы, потраченные на восстановление разрушенных стен и ослабленных конструкций.

Убедитесь, что каждый специалист сосредоточен на своей области знаний.«Старайтесь никогда не позволять водопроводчику или электрику вырезать дыры, особенно в историческом здании», — сказал нам исторический архитектор Роберт Габальский. «Когда вы проводите электрика по зданию, требуйте в спецификациях очень конкретных способов обрезки и ремонта или убедитесь, что генеральный подрядчик сделает это за них», — советует он.

По словам Майкла Хедрика из Historic Electric Preservation в Фредериксбурге, штат Вирджиния, одна из самых больших ошибок, которую совершают многие реставраторы, — это попытаться заменить каждую часть старой проводки в системе.«Большинство усилий имеют тенденцию быть жесткими и заменяют больше, чем действительно необходимо для старой системы. Многие части старой системы электропроводки, если они не были нарушены, все еще вполне пригодны для использования и достаточно безопасны », — говорит он. «В итоге, после осмотра компетентным и квалифицированным электриком, оставьте большую часть того, что вы обнаружите, на месте и в рабочем состоянии. Есть много домов с электрическими системами 1920-х годов, которые по-прежнему обеспечивают надежную и эффективную подачу электроэнергии ».

Примечание редактора: многие страховые компании не будут предлагать страховку от пожара, если какая-либо проводка с ручкой и трубкой все еще находится в эксплуатации.Даже если вы застрахованы, вы, возможно, платите премию и все равно будете недостаточно застрахованы. Обязательно сверьтесь как с местными правилами, так и со своим страховщиком.

Дополнительные ресурсы

Домашняя проводка своими руками — руководство по деталям / инструментам

Это руководство по частям разбито на три раздела. Первое — это то, что вам понадобится для прокладки проводки во время строительства. Во втором разделе рассказывается о том, что вам нужно для завершения работы. Последний раздел предназначен для прокладки проводов в существующем доме. Вам не обязательно все, что есть в этом списке, и вы можете обнаружить, что некоторые из перечисленных здесь вещей (например, ручка) действительно очевидны.Тем не менее, я все равно перечислил их, потому что не иметь ручки в строящемся доме, который находится в 20 милях от вашего нынешнего дома, — это не весело.

Стульчик-стремянка

Есть много причин, по которым вам понадобится ступенька или стремянка, и ее легче носить с собой. Вам понадобится табурет для крепления проводов к балкам в подвале, рыболовные провода через потолок, установка проводов датчика движения высоко … Ступенька более полезна, чем лестница, потому что ее легче носить с собой.

Стремянка 6 или 8 футов

Иногда ступенька его не режет. Помните, что вы можете прокладывать провода над потолком. Потолочные динамики для первого этажа будут проходить по балкам второго этажа. Если у вас 9-футовые потолки, высота от первого до второго этажа фактически составляет 10 футов (с балками шириной 1 фут, поддерживающими второй этаж).

Аккумуляторная дрель

Вам понадобится дрель, чтобы проделать отверстия в шпильках и в полу для прокладки проводов. С сетевой дрелью вам не нужно беспокоиться о батареях, но вы не можете быть уверены, что в вашем доме даже будет электричество, когда вы его подключаете.Стеновые розетки не будут завершены, пока не будет закончен гипсокартон, поэтому в лучшем случае у вас может быть розетка для использования в подвале.

Сверла 1 «и 1/2»

Конечно, вам понадобятся биты в комплекте со сверлом. Бит 1/2 дюйма пропускает только пару проводов, и его будет недостаточно для всех ситуаций. Бит размером 1 дюйм будет работать почти (но не совсем) для всего. Лопаточные (плоские) сверла по дереву (вверху на рисунке) дешевле, когда требуется сверло большего размера, но они могут вызвать проблемы. Лопаточные коронки легче застревают, и они затрудняют сверление прямой линии, что может стать проблемой, если вы просверливаете несколько шпилек.Если вам нужно просверлить два отверстия диаметром 1 дюйм рядом друг с другом для прокладки толстого провода (например, кабеля DVI), лопаточная насадка не подойдет, потому что она всегда будет заклинивать.

Удлинитель

Вам понадобится энергия, если вы собираетесь заряжать батареи своей дрели. Также может потребоваться мощность для освещения. Если у вас есть рабочая розетка в подвале, возможно, подрядчики застройщика ею уже пользуются. Принесите удлинитель с несколькими розетками или удлинитель, чтобы у вас и подрядчиков было электричество.Вам также понадобятся очень длинные удлинители, если единственным источником питания является электрическая коробка в подвале, а вам нужно освещение на втором этаже.

Кабельная катушка

Катушка для кабеля облегчает натягивание проводов, чтобы они не запутались. Катушка для кабеля может быть такой же простой, как приподнятая штанга, и вмещать несколько катушек кабеля. Я даже видел, как люди вбивают отвертку в шпильку и используют ее для катушки с кабелем. Важно отметить, что катушка с проволокой должна вращаться, когда вы протягиваете проволоку.Если вы просто снимете проволоку с катушки, она будет перекручиваться, и по ней будет очень трудно бежать.

Скобы для проволоки

Скобы из проволоки служат двум целям. Во-первых, они предотвращают случайное выдергивание проводов из электрической коробки. Во-вторых, они держат ваши провода аккуратными и плотно прилегающими к потолку в подвале.

Когтистый молот

Вам понадобится молоток для крепления электрических коробок к шпилькам. Вы также можете использовать молоток, чтобы забить скобы для проволоки, если у вас нет скобозабивного пистолета.Молоток также можно использовать для удаления скоб. Его также можно использовать с долотом.

Проволочные стяжки

Застежки-молнии также помогут сохранить аккуратность проводов. Вы должны выбрать 12-дюймовый нейлоновый вариант. Если у вас слишком много проводов для скобы, вы можете использовать скобу, чтобы прикрепить стяжку к балке, а затем пропустить провода через стяжку.

Кусачки

Вам понадобится пара хороших кусачков, чтобы перерезать провода, и вы также можете использовать их для очистки стяжек.

Электрические коробки Кодекс вашего местного города может требовать или не требовать электрические коробки, если вы используете неэлектрический провод (например, провод динамика), но лучше всего, если вы используете их. Сначала убедитесь, что у вашего строителя все в порядке, потому что специалистам по гипсокартону придется вырезать отверстие для каждой коробки. Я предпочитаю голубые пластиковые электрические коробки. Их легко установить и пропустить через них, и они имеют выемки, указывающие, где их следует разместить на шпильке. Убедитесь, что у вас есть план электропроводки и вы знаете, сколько у вас 1 группы, 2 группы… коробки вам понадобятся. Выполняя работы перед установкой гипсокартона, используйте электрические коробки New Work, которые устанавливаются непосредственно на стойку. Ящики низкого напряжения

Вы также можете рассмотреть коробку низкого напряжения вместо электрической коробки для проводов без питания. Сверьтесь с местными правилами, чтобы узнать, приемлемо ли это. С этими коробками иногда легче работать, так как у них нет спинки. Я бы не стал использовать их на внешних стенах, потому что они не герметизируются, и через них может проходить холодный наружный воздух.

Т-образный квадрат / линейка

В разных городах могут быть особые требования, но обычно электрические коробки устанавливаются на высоте 12–16 дюймов над полом. Примечание. Существуют разные правила для подвалов, где может возникнуть проблема с затоплением. В моем доме коробки располагались ровно на высоте 12 дюймов от пола, и Измерять высоту коробки с помощью 12-дюймового квадрата намного проще, чем рулетку, поэтому возьмите с собой такую, если она у вас есть. В противном случае вы можете использовать рулетку и отметить все места расположения электрических коробок впереди. ваши электрические коробки имеют ту же высоту, что и электрические коробки строителя, иначе коробки будут выглядеть странно рядом друг с другом.Иногда электрики просто используют высоту своего молотка, чтобы убедиться, что все коробки имеют одинаковую высоту.

Пенопласт

Расширяющаяся пена (например, Great Stuff) используется для заполнения отверстий в электрических коробках, чтобы изолировать дом и предотвратить сквозняки. Убедитесь, что вы абсолютно уверены, что вы закончили электромонтаж коробки, прежде чем использовать пену. Убедитесь, что полученный пенопласт можно использовать для проводки в электрических коробках. Пена может расширяться в 10 раз по сравнению с первоначальным размером, поэтому перед использованием пены в электрическом ящике вам следует проверить ее, чтобы ознакомиться с ней.Вы можете сохранить этот шаг, пока не закончите подключение.

Вспышка

Если вы закончите работать поздно ночью, вы захотите взять с собой фонарик. Флуоресцентный фонарик или хороший фонарь подойдут лучше, чем точечная вспышка.

Галогенная лампа

Если вы знаете, что у вас есть электричество в подвале, вы можете установить там галогенный свет. В подвале быстро темнеет без света, и именно там вы будете делать большую часть своей работы.

Sharpie and Pen

Не забудьте взять с собой ручку и маркер / метку.Используйте Sharpie для маркировки шпилек и наклеек. Ручка предназначена для заметок.

Этикетки Как только вы переедете, вам захочется узнать, куда идут все эти провода в вашем подвале. Я использую стандартные компьютерные метки, чтобы указать, какой провод какой, используя буквенно-цифровой код. См. Примеры моих первого и второго проектов электромонтажа. Я также маркирую провода в электрической коробке, если их больше одного. Ноутбук

Используйте блокнот или буфер обмена, чтобы было легче делать заметки.Я пытался принести только бумагу, чтобы писать на ней, но в строящихся домах очень влажно, а бумага испорчена. Ноутбук лучше. Вы захотите записать информацию о каждой фотографии и расположении всех проводов, не используя электрические коробки.

Рулетка

Для любого провода, которого нет в электрической коробке (сигнализация, встроенный динамик, провода гаражных ворот …), вам придется копаться в гипсокартоне, чтобы найти его. Возьмите рулетку, чтобы зафиксировать расположение проводов относительно ближайшего угла.Запишите расположение провода, высоту от пола, а также укажите, на какой стороне шпильки находится провод.

Цифровая камера

Если у вас есть цифровая камера, используйте ее, чтобы делать снимки всего. Поскольку все комнаты без стен выглядят одинаково, вам также следует записать, в какой комнате и в каком направлении находится каждое изображение. Никогда не знаешь, когда эта информация будет полезна (и не только для проводки).

Отвертка

Если вы не можете использовать молоток, вам может понадобиться отвертка с плоской головкой, чтобы удалить скобы для проволоки.Вам также понадобится отвертка, чтобы закрыть электрические коробки электрическими пластинами после установки гипсокартона.

Пустые электрические пластины

Строительные нормы вашего города, вероятно, потребуют, чтобы электрические плиты покрывали все электрические коробки, чтобы пройти электрическую проверку перед закрытием, даже если в этих коробках нет проводов, подводящих электричество. Я использовал дешевые глухие настенные тарелки, а затем заменил их со временем после закрытия. Вы также можете использовать подходящие настенные пластины и завершить все до закрытия, но тогда город может это увидеть, и это может повлиять на вашу окончательную оценку.Убедитесь, что в настенные пластины есть винты, иначе их придется покупать отдельно.

Защитные очки

Каждый раз, когда вы используете молоток, расширяющую пену, вы должны носить защитные очки.

Маска

Если вы работаете с изоляцией или строители устанавливают изоляцию, пока вы находитесь в доме, вам следует надеть маску.

Перчатки

Предупреждение на этикетке гласит, что при работе с расширяющейся пеной следует надевать перчатки.

Проволока И, конечно же, вам понадобится провод. Создайте свой план подключения, чтобы узнать, сколько и какой провод вам нужен.Не забывайте считать расстояние по вертикали при измерении длины провода и всегда добавляйте дополнительные, чтобы убедиться, что у вас не закончится короткое расстояние. Не забудьте приобрести провод, рассчитанный на установку в стене на нескольких этажах. Пример слева представляет собой структурированный провод, содержащий коаксиальный кабель и кабель для Интернета в одном. Это стоит дороже, чем покупка отдельных проводов, но с этим проще иметь дело. Поиск шпильки

Если ваши провода не заканчиваются в электрической коробке (провода громкоговорителей), то вы, вероятно, просто прикрепили конец провода скобами между двумя шпильками.Используйте прибор для поиска стоек, чтобы убедиться, что вы знаете, где находятся стойки, прежде чем пробивать отверстия в стене или потолке. Вы же не хотите вырезать шаблон для динамика и обнаружить, что часть вашего отверстия находится над шпилькой.

Кусачки / Стрипперы

Для зачистки провода динамика или сетевого кабеля. В некоторых случаях можно также использовать лезвие бритвы.

Стриппер коаксиального кабеля Коаксиальный кабель необходимо зачистить определенным образом, который описан в разделе «Отделка». Это можно сделать с помощью обычных устройств для зачистки проводов, но это намного проще со специальным устройством для зачистки коаксиального кабеля.Коаксиальный Кримпер

Для коаксиального кабеля есть специальные приспособления для обжима. Вам следует искать тот, который поддерживает разъемы RG59 и RG6. Это также должен быть храповой инструмент, а это означает, что инструмент не откроется, пока вы не зажмете его достаточно сильно.

Обжимные клещи для RJ-45 / RJ-11

Вам также понадобятся специальные обжимные устройства для разъемов Cat-5e Data / Internet (называемых RJ45) и телефонных разъемов Cat3 (называемых RJ11). Примечание. Пробивные блоки и некоторые настенные пластины не требуют обжима разъема на конце кабеля, поэтому этот инструмент может не понадобиться.Вы можете найти один инструмент, который может работать с обоими типами кабелей.

Лицевые пластины Вы можете либо получить пустые лицевые панели и вставить разъемы, либо получить готовые лицевые панели с уже установленными разъемами. Из вашего плана подключения определите, сколько пластин вам понадобится и сколько отверстий в каждой, а затем получите их оптом. Соединители для настенных панелей Совместите разъемы с настенными панелями, опять же, в соответствии с вашим планом электромонтажа. Концевые соединители Вам также понадобятся концевые разъемы RG6 (коаксиальный), RJ45 (Cat5e Data) и RJ11 (Cat3 Phone) для вашей монтажной панели.Микроотвертки

Для монтажа розеток и настенных панелей, а также для подключения сигнализации.

Монтажная панель Как вы можете видеть из моих примеров проектов, я избегаю использования готовых монтажных панелей. Вы можете купить один, если у вас нет подвала и ваши провода будут видны в комнате или туалете. Я обнаружил, что панели проводки не поддерживают большое количество проводов, которые я хочу проложить, и не стоят сотни долларов. Доска обрезная

Альтернативой монтажной панели является установка всего на плату.Теперь вы можете получить доски 2х4 дюйма, которые имеют правильный размер. Вы также можете использовать 2 x 4 дюйма, чтобы доска не крепилась непосредственно к бетонной стене. Таким образом, каждый раз, когда вы ввинчиваете доску, вы не попадаете в бетон.

Монтажные винты

Для подвала вам потребуются шурупы или грузила по бетону и сверло по камню. Для установки гипсокартона вам потребуются крепления для гипсокартона или просверлите его прямо в стойку (предпочтительно).

Рыболовная лента

Бухта жесткой стали, используемая для протяжки проволоки через стены после установки гипсокартона.Сначала протяните ленту с рыбой через стену, прикрепите (скотчем) провод к концу, затем протяните рыбу обратно через стену.

Гибкое сверло

Эти гибкие сверла обычно имеют длину от 3 до 6 футов и позволяют просверливать несколько шпилек, балок или верхних / нижних стеновых пластин, и вам нужно только вырезать одно маленькое отверстие в гипсокартоне. Просто убедитесь, что вы смотрите, прежде чем сверлить.

Лента электрическая

Вам понадобится изолента, чтобы прикрепить провода к рыбной ленте.

Замочная пила для гипсокартона

Для вырезания отверстий в гипсокартоне под новые розетки или динамики.

Долото

Возможно, вам понадобится молоток и долото, чтобы проделать отверстия в стойках или балках, если вам нужно провести проволоку по стене или потолку.

Старые рабочие электрические коробки

Старые рабочие электрические коробки не прибивают непосредственно к шпильке. Вместо этого у них есть откидные створки, которые расширяются и защемляют гипсокартон после того, как вы вставите коробку в отверстие.

Старая рабочая коробка низкого напряжения

Коробки низкого напряжения не имеют задней стенки, и с ними легче справиться, когда много проводов.Не используйте эти коробки для силового провода. Кроме того, я бы не стал использовать их на внешних стенах, потому что они не герметичны и могут пропускать холодный воздух в дом.

Основные правила электромонтажа дома — (14 СОВЕТОВ ПО БЕЗОПАСНОСТИ)

Планируете ли вы выполнить базовую проводку дома ? Что ж, тогда было бы неплохо прочитать эти 14 советов по безопасности домашней электропроводки и следовать им.

Ваша безопасность не должна быть поставлена ​​под угрозу, и в первую очередь необходимо соблюдать некоторые основные правила домашней электропроводки.

Вы можете сэкономить много денег, сделав домашнюю проводку самостоятельно.Но домашняя электропроводка — это не домашняя работа, которую следует выполнять, если вы не уверены, что знаете, что делаете.

Независимо от того, как часто вы выполняли работы по домашнему электромонтажу, никогда не забывайте об опасности электричества и никогда не поддавайтесь соблазну рисковать, не соблюдая меры предосторожности или не используя надлежащие инструменты или средства защиты.

При установке любого типа провода или системы электропроводки всегда существует риск. Причинение травм себе, кому-то другому или потеря имущества из-за неправильной прокладки проводов — вот некоторые из возможных опасностей.Подготовка — залог безопасности.

Однако существуют профилактические меры, которые можно предпринять при работе с проводами или их прокладке.

Следующие ниже советы по безопасности помогут вам убедиться, что ваш домашний монтаж электропроводки проходит гладко и безопасно.

1. Выключить. Перед выполнением любых электромонтажных работ убедитесь, что на выключателе отключено питание. Если возможно, убедитесь, что все в районе знают, что он выключен по какой-то причине.Оставьте записку, чтобы сказать, что вы работаете с цепью, и зафиксируйте автоматический выключатель в выключенном положении. Это может показаться логичным, но это очень важно для безопасной рабочей среды. Электробезопасное отключение питания

   ---

2. Тест. Тестер напряжения — это дешевый полис страхования жизни при работе с высоким напряжением. Поэтому используйте тестер напряжения, например тестер двойного напряжения Klein, чтобы убедиться, что провода или электрические соединения не работают, прежде чем начинать с ними работать. Безопасность домашней электропроводки 101

   ---

3. Берегите то, к чему прикасаетесь. Этот совет — то, о чем многие не задумываются. Вы никогда не должны касаться водопровода или газовых труб во время работы с электричеством, потому что они часто используются для заземления электрических систем. Совет по безопасности домашней электропроводки своими руками

   ---

4. Планируйте заранее. Обычно разумно иметь план работы, чтобы вы точно знали, где будут размещены розетки, переключатели и приспособления, прежде чем вы начнете. И это также позволяет вам убедиться, что у вас есть подходящие инструменты и материалы.Советы по планированию проводки своими руками

   ---

5. Правильные инструменты. Выполнить электромонтаж будет намного проще и быстрее, если вы убедитесь, что у вас есть все необходимые инструменты, и всегда используете подходящие инструменты. Я всегда использую изолированные инструменты во время работы. Инструменты, которые вам понадобятся как минимум:
6. Правильные материалы. Это очевидно, в зависимости от вашего проекта вам понадобятся необходимые материалы:
   • Коммутаторы
   • Распределительные коробки
   • Соединители проводов
   • Скобы электрические
   • Нажимные клеммы
   • Отбойники
   • Трековые светильники и арматура
   • Диммерный переключатель
   • Водонепроницаемые распределительные коробки
   • Прерыватель замыкания на землю
   • Трубопровод
   • Кабель
   • Силиконовый герметик
   • Розетки с заземлением
   • Защита ногтей Электромонтажный материал своими руками

     ---

7. Вставить в распределительную коробку. Вы скрываете подключенные провода в стене? Никогда не сращивайте провода и не прячьте их в стене без распределительной коробки, это может привести к пожару. Вместо этого установите доступную распределительную коробку для подключенных проводов.

   ---

8. У вас старые провода? Замени их. Всегда заменяйте провода с признаками износа. износ электрического провода

   ---

9. Позаботьтесь о неисправностях предохранителей и прерывателей. Прежде чем заменять предохранитель или автоматический выключатель, выясните причину перегорания и устраните проблему, которая вызвала его перегорание.Перегорел предохранитель, проводка своими руками

   ---

10. Не перегружать. Перегрузка розеток или удлинителей может создать опасность возгорания. удлинитель пожарный

    ---

11. Всегда избегайте использования воды при работе с электричеством. Никогда не прикасайтесь или пытайтесь ремонтировать какие-либо электроприборы или цепи мокрыми руками. Вода увеличивает проводимость электрического тока. не прикасаться к электроприборам мокрыми руками

    ---

12. Неисправное оборудование. Никогда не используйте оборудование с изношенными шнурами, поврежденной изоляцией или сломанными вилками. Основные правила электромонтажа дома

    ---

13. Никогда не пытайтесь ремонтировать оборудование, находящееся под напряжением. Всегда проверяйте, чтобы он был обесточен, с помощью тестера. Когда электрический тестер касается провода под напряжением или горячего провода, лампочка внутри тестера загорается, показывая, что электрический ток течет по соответствующему проводу. Перед тем, как продолжить работу, проверьте все провода, внешнее металлическое покрытие сервисной панели и любые другие свисающие провода с помощью электрического тестера.Основные правила Электромонтаж дома

    ---

14. Никогда не используйте алюминиевую или стальную лестницу , если вы работаете с какой-либо высотой в вашем доме. Электрический скачок заземлит вас, и весь электрический ток пройдет через ваше тело. Вместо этого используйте бамбуковую, деревянную или стеклопластиковую лестницу.

---

Сколько стоит нанять электрика?

Узнайте, сколько будет стоить ваш проект.

Если вы разбираетесь с электропроводкой самостоятельно, соблюдайте все меры предосторожности от начала до конца проекта, чтобы обеспечить безопасность вас, ваших соседей и вашего имущества.Это также гарантирует долговечность.

Но если вы сомневаетесь после этих пунктов, вам следует рассмотреть возможность проконсультироваться с подробным справочником или привлечь профессионального подрядчика для ремонта берега. Авторитетный электрик разбирается во всех аспектах домашней электропроводки и может безопасно подключить ваш дом за меньшее время, чем вам нужно на изучение.

Похожие сообщения

Безопасность электропроводки — Пожарно-спасательная служба Центрального округа

К проектам домашней электропроводки своими руками нельзя относиться легкомысленно.

Несоблюдение надлежащих мер предосторожности или использование правильных инструментов может подвергнуть опасности вас и вашу семью. Общие риски включают поражение электрическим током и возможное поражение электрическим током.

Мы в CCFR настоятельно рекомендуем работать с профессионалом, чтобы эти проекты выполнялись безопасно и гладко.

Советы по подключению

Уверены, что знаете, что делаете? Обязательно помните об этих советах по безопасности, чтобы избежать опасностей во время домашнего электромонтажа.

1. Отключение питания
   Перед запуском убедитесь, что питание выключателя отключено, и используйте тестер напряжения, чтобы убедиться, что провода
   и / или электрические соединения полностью обесточены, прежде чем начинать работу с ними.Убедитесь, что
   все в вашем доме знают, что ведутся электромонтажные работы. Закрепите автоматический выключатель лентой в выключенном положении.
2. Будьте осторожны с тем, к чему прикасаетесь
   Никогда не прикасайтесь к водопроводным или газовым трубам во время работы с электричеством. Они часто используются для заземления электрических систем.
3. Используйте правильные инструменты
   Прежде чем начать, убедитесь, что у вас есть план относительно того, какие розетки, переключатели и приспособления будут задействованы в вашем проекте. Убедитесь, что у вас есть все подходящие инструменты, в том числе, но не ограничиваясь ими: плоскогубцы, кусачки, инструмент для зачистки кабелей и проводов, рыбка и цветная лента, тестер напряжения, тестер целостности цепи, электрическая дрель и дрель.Вы можете арендовать часть этого оборудования в местном хозяйственном магазине.
4. Купите правильные детали
   Если вы устанавливаете новые розетки, убедитесь, что новые соответствуют проводке в вашем доме. Штамп AL-CU означает, что его можно использовать на алюминиевой и медной проводке. Если он не отмечен или есть косая черта через AL, это следует использовать только на медной проводке.
5. Включите соединительную коробку
   Никогда не сращивайте провода и не прячьте их в стене без соединительной коробки — для соединения проводов всегда следует использовать доступную распределительную коробку.
6. Замените старую проводку, которая показывает признаки износа или изнашивания
7. Устранение проблем с предохранителями и выключателями
8. Don’t Overload
   Перегрузка розеток или удлинителей может стать причиной пожара.

Дома с алюминиевой проводкой
Согласно CPSC, дома с проводкой по «старой технологии», изготовленной до 1972 года, в 55
РАЗ чаще имеют одно или несколько соединений, которые достигают «условий пожарной опасности», чем домашняя разводка медью
.

Это происходит из-за процессов разрушения алюминия, которые вызывают повышенное сопротивление потоку
электричества, что может привести к перегреву, иногда на опасном уровне, когда в цепи протекает ток.
Признаки проблем с электрической системой включают:
● горячие на ощупь лицевые панели на розетках или переключателях
● мерцающие огни
● неработающие цепи
● запах горящего пластика на розетках или выключателях

Если в вашем доме используется алюминий, вы можете заменить или отремонтировать его, чтобы навсегда снизить риск электрического пожара в вашем доме.Мы рекомендуем проконсультироваться с электриком, чтобы определить, рекомендуется ли для вашего дома полная замена (с медной проводкой
) или КОПАЛОВЫЙ («косичкой») ремонт.

Последние мысли
В случае сомнений обратитесь к подробному справочнику или найдите профессионала, который выполнит эту работу. Даже если вы думаете, что правильно выполнили проект
, одна ошибка может оставить потенциальную опасность пожара в ваших стенах. Авторитетный электрик разбирается в
во всех аспектах домашней электропроводки и, возможно, сможет безопасно подключить ваш дом за меньшее время, чем вам потребуется на изучение.

Руководство домовладельца по ремонту дома

© 1jaimages / Adobe Stock

Установка в доме устаревшей или малоразмерной системы электропроводки обеспечит вам безопасность, предотвратит неприятности, такие как мерцание света, и даже сэкономит ваши деньги на счетах за электричество. Однако переналадка — серьезное мероприятие, требующее планирования и терпения.

Поймите свои потребности

© Карина Чекарева / Adobe Stock

Ремонт обычно включает в себя больше, чем просто замену старого провода. Если ваша электрическая панель (блок выключателя) имеет меньший размер, замена ее на более крупную позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с панелями на 60 А, которых было достаточно для того времени, когда семьи использовали меньше электроэнергии. Даже если вы чувствуете, что можете обойтись этим многим, скорее всего, вам нужно будет обновить свои услуги, чтобы иметь право на страхование домовладельца. Панель на 60 ампер небезопасна по своей сути при правильном использовании, и даже сегодня ее достаточно для очень небольшого дома. Однако в домах более типичных размеров современные пользователи склонны перегружать эти панели, что представляет опасность пожара.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер.Самыми распространенными электрическими панелями являются модели на 100 и 200 ампер. Панели на 100 ампер достаточно для большинства домов площадью 3000 кв. Футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более рентабельно выбрать панель на 200 ампер.

С другой стороны, если в вашем доме проводка была подключена в 1980-х годах или позже, скорее всего, потребуется всего несколько обновлений, чтобы заменить изношенную или поврежденную проводку и приспособления.

Вы также можете заменить старые розетки, осветительные приборы и выключатели.Старые круглые выключатели и розетки, установленные в плинтусе без плинтуса, из соображений безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену. Рассмотрите современные варианты, такие как розетки с USB-портами, и альтернативы, такие как кнопочные выключатели света вместо тумблеров.

Сделай сам или найми профессионала?

© puhimec / Adobe Stock

Если вы являетесь преданным мастером DIY, вы можете подумать о том, чтобы самостоятельно выполнить перемонтаж.Вы сэкономите деньги, но потратите несколько недель на грязную работу, связанную с резкой, сверлением, прокладкой проводов и заделкой отверстий. Сначала ознакомьтесь с местными электротехническими правилами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить вместе с розетками, переключателями и другими электрическими элементами, которые вам нужны.

Прежде чем приступить к делу, попросите сертифицированного электрика осмотреть существующую проводку на предмет признаков, что работа может быть более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую схему электропроводки на предмет возможных проблем.Готовая работа по замене проводки своими руками должна пройти проверку лицензированным электриком. Перед тем, как начать свой проект, найдите электрика, который захочет провести эту проверку. Не все электрики проводят проверки работ, которые не устанавливали сами.

Ремонт электропроводки своими руками начинается с подготовки дома: убирают мебель или перемещают ее в центр комнаты и накрывают тканью, а затем поднимают ковры и половицы. Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете вместо этого перерезать провода, чтобы отключить их.После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, будьте осторожны, чтобы не задеть провода или трубы внутри стен.

Когда вы закончите, проверьте цепи. Если все они работают правильно, вы можете подключить их к выключателю на вашей электрической панели и пометить каждый выключатель названием его цепи. В завершение вызовите электрика для проверки, прежде чем закрывать точки доступа к проводке.

Создайте свой план

© Monkey Business / Adobe Stock

Если вы собираетесь делать переподключение самостоятельно, вам нужно будет спланировать, что вы хотите, и как это будет установлено. Если вы решили нанять электрика, ваша задача — спланировать то, что вы хотите, а не решить, как это установить. Оставьте работу над схемотехникой профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в течение следующих 25 лет. Большинство домов ремонтируют только раз в два десятилетия.Когда вы планируете заранее, ваш электрик может учесть будущие приборы в вашем проекте изменения проводки. Рассмотрим такие особенности, как:

• Отопление, вентиляция и кондиционирование (HVAC)
• Освещение и потолочные вентиляторы
• Водонагреватель
• Стиральная машина и сушилка
• Кухонная техника, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильную камеру
• Дома офисная электроника, такая как компьютеры и центры зарядки устройств
• Развлекательные системы, включая телевизор и стереосистему
• Гидромассажная ванна, спа, сауна или бассейн
• Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
• Вспомогательные приспособления для передвижения, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла
• Дополнительные разнообразные функции, такие как полотенцесушители или моторизованная беговая дорожка

Как только вы определитесь, чего хотите, сделайте простой чертеж вашего дома, который включает в себя ваши основные приборы, электроника, освещение, выключатели и розетки.Визуальное представление помогает электрику понять вашу цель, что, в свою очередь, помогает спланировать электрические схемы вашего дома.

Просмотрите чертеж вместе со своим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Прежде чем электрик приступит к работе, убедитесь, что вам действительно нравится план. После начала работы просьба об изменениях увеличивает время и стоимость работы. То, что вам кажется простым изменением, на самом деле может потребовать сложной проводки.

Установите бюджет

© estradaanton / Adobe Stock

Прежде чем вы начнете искать электрика, определите бюджет для своего проекта по ремонту электропроводки. Стоимость перенастройки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о том, чтобы менять проводку в доме, комнату за комнатой или секцию за секцией, если позволяет ваш бюджет.

Самостоятельное выполнение некоторых подготовительных и очистных работ также может снизить затраты. Если вы хотите переставить мебель, натянуть ковры, расчистить чердак и, возможно, даже поискать в стенах электропроводку и розетки, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Однако материалы — не то место, где можно сократить расходы. Дешевые материалы снизят стоимость работы, но не стоит дешеветь систему, которая, как вы ожидаете, будет работать безопасно и эффективно в течение 25 лет. Спросите, какие материалы использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электротехнике

© Томаш Зайда / Adobe Stock

Ремонт электромонтажных работ — это не то, что нужно оставлять местным неподготовленным мастерам.Чтобы найти квалифицированного электрика, сначала спросите о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, попросите совета у строителей или профессиональных ассоциаций. Как только у вас будет хотя бы три названия компании, свяжитесь с каждой из них, чтобы обсудить их опыт ремонта таких домов, как ваш.

Проверить лицензию электриков. Ищите компанию, у которой есть хотя бы один мастер-электрик, имеющий как лицензию мастера-электрика, так и лицензию подрядчика по электромонтажу.Лицензия мастера-электрика — это профессиональная лицензия, а лицензия подрядчика по электрике — это бизнес-лицензия. Только мастер-электрик может иметь лицензию подрядчика по электротехнике. Также убедитесь, что подрядчик застрахован от общей ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к сбоям

© Ezume Images / Adobe Stock

Ремонт электромонтажных работ — одна из самых разрушительных работ по ремонту дома.Поскольку провода проходят по всему дому, доступ к ним часто означает подъем ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет сказать вам точно, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Ремонтные работы выполняются в два этапа:

Первый этап — Замена кабельной разводки, электропроводки, схем и монтажных коробок.

Второй этап — Установка лицевых панелей на розетки и выключатели и установка осветительных приборов.На этом этапе все подключается и идет «вживую».

Это означает, что даже ремонт нескольких комнат обычно занимает два или три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как утопленное верхнее освещение, это продлит время. Просьба об изменениях в вашем первоначальном плане, таких как установка розетки в другом месте, также увеличивает время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, начиная работу.

У вас не будет электричества в это время, что, скорее всего, означает отсутствие света, кондиционера, кухонной плиты или телевизора, среди прочего. Для вашего удобства подумайте о том, чтобы остаться в другом месте, пока идет работа.

Если вы решите остаться в своем доме, поговорите со своим подрядчиком, чтобы узнать, что будет сделано в каком районе и в какое время. Они должны быть в состоянии предоставить вам место, где вы не будете мешать друг другу. Они могли бы работать комнату за комнатой и позволить вам держать электричество в определенных комнатах, но это может растянуть работу на несколько недель.

Ремонт вашего дома может показаться хлопотным во время работы, но в результате вы получите более безопасный и приятный дом. Найдите время, чтобы спланировать, что вы хотите от своей электрической системы, и обсудите свои идеи с электриком. Если работа хорошо спланирована и выполняется квалифицированными рабочими, ваша новая система электропроводки будет надежно служить вам в течение следующих нескольких десятилетий.
