Дом из сэндвич-панелей своими руками

В современном бушующем мире, где время приобрело небывалую ценность по причине того, что его постоянно не хватает, и хочется получать результат сразу же и незамедлительно, даже в строительных технологиях и материалах стали цениться скорость исполнения, дешевизна и минимальные затраты на эксплуатацию. Именно поэтому, стремящиеся поскорее переехать в свое отдельное жилье все чаще предпочитают строить дома из сэндвич-панелей. Такие дома возводятся буквально за считанные дни в любое время года, быстро прогреваются и хорошо держат тепло, благодаря чему снижаются затраты на отопление, обладают хорошей звукоизоляцией, а самое главное – их возведение очень дешевое. Давайте разберемся, что представляют из себя сэндвич-панели, стоит ли строить такой дом и как это сделать самостоятельно. Бабушкинский район Москвы отличное место для проживания.

  1. Строительство домов из сэндвич-панелей: преимущества и недостатки
  2. Знакомьтесь, SIP панели (сэндвич-панели)
  3. Проекты домов из сэндвич-панелей
  4. Дом из сэндвич-панелей своими руками
  5. Дома из сэндвич-панелей: видео — урок



Строительство домов из сэндвич-панелей: преимущества и недостатки

В последнее время реклама домов из сэндвич-панелей не замолкает ни на минуту. Из каждого утюга нас уверяют, что это самые крепкие дома на свете, все кругом рушится, а панельные строения остаются целыми, что они самые теплые и экономичные, не деформируются и не просаживаются, и вообще – ничего лучше найти просто невозможно. Но самым абсурдным является другое: часто-густо можно встретить объявления такого содержания «Строим дома из сэндвич панелей. ЭКОжилье за смешные деньги» и т.п. Так вот – дом из SIP панелей ни в коем случае не является экологичным и безвредным для здоровья. Единственная причина, по которой такой дом можно назвать ЭКО, это то, что, живя в нем, можно экономить на отоплении, а значит – экономить природные ресурсы. Т.е. ЭКО от слова «экономия». Давайте разберемся все же, какие есть достоинства у технологии строительства домов из сэндвич-панелей и какие недостатки.

Преимущества домов из сэндвич-панелей:

  • Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.

  • Можно строить в любое время года. Нет ограничений по температуре строительства.
  • Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
  • Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
  • Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
  • Материал сэндвич-панелей прекрасно звукоизолирует
    .
  • Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
  • Можно сэкономить на отоплении.
  • Не нужен усиленный фундамент.
  • Прочные. Выдерживают ураганы.
  • Сэндвич-панели легко транспортировать и собирать как конструктор.
  • Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Как видите, список немаленький, но ведь есть и недостатки:

  • Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
  • Прочность такого дома весьма относительна
    . Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
  • Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
  • Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.

  • Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
  • Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
  • Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
  • При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

Знакомьтесь, SIP панели (сэндвич-панели)

SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.

В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.

Сердечником

сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.

Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.

На территории СНГ применяют SIP панели различных размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

OSB (ОСП)

OSB (Oriented Strand Board) или ОСП изготавливается из древесной щепы диаметром не более 0,6 мм длиной не более 140 мм. Щепа укладывается в три слоя перпендикулярно друг другу, добавляется водостойкая склеивающая смола и материал прессуется под высоким давлением и температурой. В итоге получается материал с повышенной прочностью на изгибы и обладающий повышенной упругостью. Поверхность ОСП плит водостойкая, а сами плиты легко пилятся любым инструментом по дереву. Отличительной особенностью ОСП плит от других подобных материалов является то, что способность удерживать крепеж обеспечивает не смола, а способ укладки щепы.

Пенополистирол

Пенополистирол на 98% состоит их углекислого газа, благодаря которому и обладает своими теплоизоляционными качествами. Он горит, плавится от открытого огня и выделяет при этом соединения. В пенополистироле любят селиться мыши, выгрызая в нем гнезда. В SIP панелях пенополистирол закрыт с двух сторон плитами ОСП, этим обеспечена (хоть и частичная) пожаробезопасность конструкции. Используется в SIP панелях по причине своей низкой стоимости и легкости.

Минеральная вата

Минеральную вату плотностью 100 – 120 кг/м³ также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.

Проекты домов из сэндвич-панелей

Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.

SIP панели выпускаются в типовых размерах 2500х1250 мм и 2800х1250 мм. Это определяет типовую высоту первого и второго этажа дома. Хотя можно возводить стены любой высоты, но тогда придется дотачивать панели, что не очень красиво и надежно.

Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.

Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп.

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Фундамент для дома из SIP панелей

Сборный дом из сэндвич-панелей – легкая конструкция, не требующая тяжелого заглубленного фундамента. Чаще всего используются ленточные мелкозаглубленные фундаменты или плитные, свайно-ростверковые, ленточно-столбчатые.

Рассмотрим вариант мелкозаглубленного ленточного фундамента:

  • Выполняем разметку участка и выемку грунта на глубину 50 – 60 см шириной 40 см.
  • Уплотняем грунт, засыпаем слой песка 10 см и тщательно утрамбовываем, затем слой щебня 10 см и тоже трамбуем.
  • Затем устанавливаем деревянную опалубку для фундамента на высоту до 50 см над землей. Заранее делаем в ней отверстия для продух.
  • Связываем арматурный каркас и опускаем его в траншею.

  • Готовим бетонный раствор или заказываем миксер и заливаем фундамент. Удаляем воздушные пузырьки с помощью вибратора.

Даем полностью высохнуть фундаменту в течение 28 дней, затем снимаем опалубку. Гидроизолируем поверхность фундамента, укладывая рубероид в 2 – 3 слоя или гидростеклоизол, сверху промазываем битумной маcтикой. Лучше это делать незадолго до начала возведения стен, чтобы слой гидроизоляции не находился долгое время под открытым небом.

Укладка обвязочного (венцового) бруса

Берем брус сечением 250х150 мм и укладываем его посередине фундамента. Тщательно вымеряем горизонтальность его расположения.

Соединяем брус в углах с помощью врубки «в полдерева» или «в лапу». Затем закрепляем соединение деревянным нагелем. Для этого высверливаем в брусьях отверстие диаметром 20 мм длиной 100 – 150 мм. Вбиваем нагель длиной чуть меньше отверстия. Добиваем его киянкой.

Закрепляем брус к фундаменту с помощью анкеров. В углах по два анкера и на расстоянии 1,5 – 2 м друг от друга. Длина анкера должна быть 350 мм, диаметр 10 – 12 мм. Головки анкерных болтов утапливаем в брус обвязки.

Обустройство пола и перекрытий в доме из SIP панелей

Особенностью строительства по канадской технологии является то, что можно построить дом из сэндвич-панелей полностью, в том числе и пол, и перекрытие этажей, и чердачное перекрытие, и даже кровлю.

Но наши отечественные строительные компании все же рекомендуют в таких домах обустраивать обычный деревянный пол на лагах, укладывая утеплитель между лагами. Так получится надежнее и долговечнее, такой пол легче ремонтировать и разбирать в случае непредвиденных ситуаций или поломок.

Рассмотрим вариант обустройства пола из SIP панелей:

  • Заготавливаем брусья, которые будут выступать лагами пола и балками-шипами, которые необходимо вставить между панелями. Длина балки должна быть такой, чтобы она легко укладывалась на фундамент и в паз-врубку в обвязочном брусе. Сечение таких балок зависит от толщины сэндвич-панелей: 150х50 мм, если панель 174 мм толщиной, 200х50 мм, если панель 224 мм.
  • Раскладываем панели для пола дома. Подрезаем их до необходимых размеров обычной пилой. Если требуется выполнить выемку утеплителя, то используем самодельный терморезак (некоторые компании предлагают его вместе с панелями).

Важно! Зазор между краем плиты ОСП и поверхностью утеплителя внутри панели должен быть равен 20 – 25  мм. Этого достаточно, чтобы плотно соединить панели брусом толщиной 50 мм.

  • Начинаем сборку с угловой панели, сращивая их по длине в ряд. Паз панелей запениваем монтажной пеной и вставляем внутрь балку. Плотно прижимаем и держим несколько секунд. Фиксируем оцинкованными саморезами с шагом 150 мм или шурупами по дереву 3,5х40 мм.
  • Затем со стороны балки крепим вторую панель. Для этого паз в ней тоже запениваем. Надеваем панель на балку и прижимаем.
  • Повторяя все эти действия, выполняем сборку всего пола.
  • Затем необходимо заполнить все оставшиеся по периметру пазы досками толщиной 25 мм. Процедура не слишком отличается: паз необходимо заполнить пеной, затем вставить доску, прижать и зафиксировать саморезами.
  • Полученную конструкцию с помощью рычажного механизма или тяжелой техники необходимо уложить на место для пола. Выступающие части балок/лаг необходимо закрепить к фундаменту анкерами с помощью стальных уголков. Сами лаги вставить в места врубки в обвязочном брусе.

Важно! Иногда делают по-другому. Соединительные балки не имеют выступающих частей, они таких же размеров, как размеры будущего пола. После того как собирается конструкция из сэндвич-панелей, в пазы которых вставлены балки, по периметру панели соединяются также сплошной доской обвязки 40х200 мм. Затем эта конструкция устанавливается на брус нижней обвязки и фиксируется анкерами.

Возведение стен из SIP панелей

Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется  «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.

  • Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом  350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
  • Внимательно изучив схему расположения панелей стен, начинаем установку с угла.

Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно.

  • Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом  150 мм.
  • Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.

  • Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.

  • После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.

Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.

К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.

Важно! Как уже писалось выше, перекрытия второго или чердачного этажа также можно полностью выполнять с помощью сэндвич-панелей точно также как и пол. Но этот способ недостаточно прочный и более трудоемкий.

 Обустройство крыши в доме из SIP панелей

Крышу для дома из сэндвич-панелей можно выполнять обычную стропильную, где стропила опираются на мауэрлат или на пазы, вырезанные в балках-шипах чердачного перекрытия. Затем на стропила набивается обрешетка и укладывается кровельный материал. Если чердак будет холодным, его не имеет смысла утеплять. Если же планируется мансарда, то между стропилами укладывается утеплитель и закрывается изнутри пароизоляционной пленкой. Со стороны кровли на утеплитель набивается гидроизоляционная супердиффузионная мембрана.

Но бывают и другие способы. На демонстрирующем дома из сэндвич-панелей фото, видно, что крыша полностью выполнена из сэндвич-панелей. В таком случае монтаж крыши производится, начиная от одного края, постепенным наращиванием вдоль конька. Сначала устанавливаются первые стропила, которые фиксируются саморезами к мауэрлату. Затем к ним крепятся сэндвич-панели, так же как и в стенах.

Потом устанавливается следующее стропило, которое вставляется в паз предыдущих панелей и т.д. Данный способ более трудоемкий, чем монтаж обычной крыши с утеплением.

В целом, сборка дома из сэндвич-панелей не очень сложная задача. С ней справятся два-три человека за две недели в случае, если будет благоприятная погода. В дождливую погоду лучше не работать с панелями, так как края свежих распилов незащищены и подвержены влиянию влаги. Монтировать окна удобнее всего стандартных размеров, чтобы потом не пришлось заказывать индивидуально.

Дома из сэндвич-панелей: видео — урок

саморез-гарпун для крепления сэндвичных панелей, таблица размеров кровельных саморезов и по бетону

Саморезы для сэндвич-панелей — важная составляющая правильного крепления готовых строительных модулей. Метизы с шестигранной головкой по бетону и металлу легко подобрать, используя таблицу размеров, они надежно удерживают панели, довольно просты в установке. Узнать о том, как выбрать саморез-гарпун и другие варианты, подходящие для крепления сэндвичных панелей, поможет подробный обзор всех свойств и требований к изделиям.

Свойства саморезов

Саморезы для сэндвич-панелей относятся к особой разновидности многокомпонентного крепежа, способного надежно зафиксироваться в материалах с разной плотностью. Сами облицовочные модули состоят из теплоизоляционной прослойки и наружных опорных стенок. Их монтаж осуществляется на сборный каркас из металлических профилей, деревянных реек, а также напрямую на гладкое бетонное основание.

Можно выделить несколько основных свойств: которыми должны обладать саморезы, крепящий сэндвич-панели.

  1. Надежность фиксации. Вне зависимости от материала основы, крепление должно быть прочным.
  2. Безопасность для декоративного слоя. Метиз не должен повреждать панель при ввинчивании.
  3. Герметичность соединения. Защита от проникновения воды в проделанные отверстия. Для этого в конструкции устанавливается специальная резиновая шайба. Под головкой для нее есть специальный паз.
  4. Климатическая и погодная стойкость. Металл должен быть защищен от коррозии, не менять геометрии при понижении или повышении температур.
  5. Надежная фиксацию в бите шуруповерта. Это ускоряет и облегчает монтаж. Достигается за счет увеличения высоты головки до 5 мм.
  6. Наличие двойной резьбы. Она может иметь переменный или постоянный диаметр, у основания и на конце различается.
  7. Возможность окрашивания. Либо вместе с шайбой, либо порошковым методом.
  8. Срок службы до 30 лет. Эти показатели достигаются благодаря максимально высокой атмосферостойкости.

Все саморезы для сэндвич-панелей имеют стержень, заостренный или выполненный в виде бура наконечник, головку с шестигранным шлицем снаружи и резьбу, нанесенную у основания и на конце изделия. Середина остается гладкой, в процессе завинчивания при верном подборе типоразмера она полностью скрывается внутри сэндвич-панели.

Разновидности и размеры

Для сэндвич-панелей используются саморезы типа «гарпун» с острым резьбовым наконечником, гладким центром стержня и увеличенной нарезной частью у основания. Их принято делить на группы согласно назначению или типу покрытия. Каждый самонарезающий винт, применяемый при монтаже, должен соответствовать своему классу.

Можно выделить их основные разновидности.

  • По бетону. Для них характерна переменная резьба в нижней части, а также несовпадение ее шага.
  • Кровельные. Подойдут саморезы из нержавеющей или углеродистой стали с уплотнителем из синтетического каучука. Нижняя резьба имеет более мелкий шаг, наконечник в виде сверла. Они же окажутся оптимальными для фиксации сэндвич-панелей к металлоконструкциям.
  • По дереву. Могут изготавливаться из черного металла без покрытия или с оцинковкой. Их отличает увеличенный шаг резьбы.
  • Оцинкованные. Саморезы с нанесенным методом гальванического цинкования защитным слоем. Не самые прочные, но неплохо защищающие черный металл от коррозии.
  • Никелированные. Такое покрытие очень декоративно, обеспечивает полную влагостойкость металлу. Никель весьма устойчив к износу, его практически невозможно повредить.
  • С медным покрытием. Редко встречающиеся варианты. Такие саморезы сохраняют свои свойства даже при повторном использовании, не боятся коррозии
  • Кадмиевые хромированные. Похожи на оцинкованные, но имеющие покрытие на основе другого химического элемента. Коррозионная и атмосферная устойчивость высокая.
  • Покрытые оловом. Оптимальный вариант для получения хорошего сцепления с поверхностью сэндвич-панели. У олова эта способность гораздо выше, чем у других металлов.

Понять, какой именно размер самореза понадобится для панели 150 мм толщиной, поможет специальная таблица.

Нормы ГОСТа

Для крепления сэндвич-панелей используются саморезы в размерном диапазоне от 80 мм до 350 мм. Расчет подходящего варианта определяется просто: суммируется толщина панели и каркаса, а затем делается прибавка в 5 мм. Припуск обеспечивает надежную фиксацию при тепловом расширении материалов. Обычно длина изделия превышает 100 мм.

Вес изделия может варьироваться. Для самого популярного диаметра (толщины) 6.3/5.5 мм масса при длине 130 мм составляет 22 г. Сечение указывается для основания и конца стержня.

Допустимая толщина варьируется от 2,5 до 8 мм.

Требования к саморезам для сэндвич-панелей нормируются согласно ГОСТ 11652-80. Изделия поставляются вместе с уплотнительной шайбой — металлической вверху и резиновой в месте контакта с материалом. Согласно стандарту допускается изготовление пластиковых саморезов, отверстие под них высверливается.

Критерии выбора

При выборе саморезов для сэндвич-панелей следует учесть несколько важных параметров.

  1. Назначение. Помимо разделения по типу основания (оно может быть металлическим или бетонным), саморезы могут быть стеновыми и кровельными, а также предназначаться для доборных элементов.
  2. Пластичность. Она влияет на сохранение плотности винтового соединения под воздействием температурного расширения. Таким свойством обладают метизы, изготовленные с применением технологии отпуска. Она предусмотрена требованиями ГОСТа, но часто забывается китайскими и другими азиатскими производителями.
  3. Расположение резьбы. К специализированным саморезам для сэндвич-панелей относятся только те варианты крепежа, у которых присутствует резьба увеличенного диаметра сразу под головкой. Именно она удерживает наружную обшивку панели, препятствуя ее сминанию. Оптимальным считается размер резьбы от 7,4 мм вверху, иначе плотность посадки будет слишком низкой.
  4. Диаметр шайбы. Специальные саморезы для сэндвич-панелей снабжаются шайбами диаметром от 16 мм с кольцом синтетического каучукового уплотнителя в комплекте. Такая комбинация обеспечивает надежную герметизацию соединения. Оптимально, если уплотнитель будет иметь толщину от 3-х мм, а сама шайба будет изготовлена из алюминия — он более пластичен, чем сталь.
  5. Тип защитного покрытия. Самым популярным решением считаются изделия, обработанные по методу электролитического цинкования. Но если требуется выбрать, действительно, долговечный вариант, стоит поискать изделия с покрытием Durocoat, Xulan, Ruspert. Все они гораздо лучше справляются со своими задачами.
  6. Производители. Не все бренды, представленные на рынке, изготавливают одинаково качественную продукцию. Среди заслуживающих внимания производителей можно выделить «Скорпион», «Гарпун», SFS intec. На любой товар у продавца должен иметься сертификат, а также другие необходимые документы. Стоит обратить внимание и на тару — обычно это картонная коробка, где тоже есть исходные данные производителя.

Расчет расхода саморезов не менее важен, чем изучение критериев выбора. Вне зависимости от того, происходит фиксация к металлу или бетону, количество элементов рассчитывается заранее исходя из размера сэндвич-панели, частоты обрешетки.

Обычно на модуль до 4 м длиной уходит 4 самореза. С каждым увеличением диапазона длины на 2 м, прибавляется по 2 крепежных элемента.

      Подробнее о саморезах для сэндвич-панелей смотрите в следующем видео.

        Узлы крепления сэндвич панелей — кровля и монтаж

        Попробуем разобраться в чем же особенность узлов крепления сэндвич-панелей, какие инструменты нам понадобятся для установки и исходя из чего рассчитывается количество необходимых материалов.

        Содержание

        1. Кратко о сэндвич-панели

        2. Особенности монтажа

        3. Узлы крепления сэндвич-панелей

        4. Видео

        Кратко о сэндвич-панели

        Сэндвич панель — трехслойный строительный материл. В его состав входит, как правило, утепление с двух сторон покрытое жесткими листами. Существуют стеновые и кровельные панели. Стеновые сэндвич-панели, в свою очередь, делятся на:

        Кровельная сэндвич панель бывает профилированная:

        Все элементы сэндвич панелей соединены прессованием. Сэндвич панель используется для создания каркасных домов и быстровозводимых зданий, а также используют как ограждающие конструкции. Светопоглощение и светоотражение главная характеристика при выборе цвета для сэндвич панели.

        Стоимость сэндвич панели формируется исходя из следующих факторов:

        • Накопитель

        • Толщина панелей

        • Место нахождения объекта

        • Количество панелей

        • Цвет облицовкой

        • Толщина металла

        Особенности монтажа

        Рассмотрим, чем выделяется кровля сэндвич-панелей. У вас не должно возникнуть сложностей – монтаж панелей достаточно прост, если соблюдать все технологические предписания. Если никакие конструкции не разрушают целостности кровли, то угол наклонна панели составляет 5 градусов. Во всех остальных случаях панель устанавливается под углом не менее 7 градусов.

        Важно: при выборе типа конструкции и угла уклона, необходимо учитывать климатические условия, в которых происходит строительство. В регионах где выпадает большое количество осадков уклон сэндвич панели должен быть не менее 40 градусов. Если климат жаркий, то сэндвич ставится под углом от 7 до 25 градусов.

        Чтобы произвести монтаж сэндвич-панелей понадобится:

        • Электроножницы

        • Мелкозубчатая пила

        • Стационарный станок

        Узлы крепления сэндвич панелей

        Установка узлов крепления один из главных процессов в монтаже. Для того, чтобы закрепить сэндвич нам необходимо:

        1. Длинные саморезы из нержавеющей или углеродистой стали.

        2. Уплотнители из синтетического каучука.

        Саморезы устраняют необходимость предварительно создавать отверстия, плюс обеспечивают абсолютную герметизацию кровли. В зависимости от материала, из которого выполнен каркас для крепления сэндвич панелей применяются различные саморезы (по металлу, дереву, бетону). Крепление панелей требует полного соблюдения технологически предписаний, лучше обратиться к высококвалифицированным специалистам.

        Важно: сильное затягивание креплений приведёт к повреждению панели.

        Для расчета количества крепежей необходимо знать:

        К общей комплектации прилагаются доборные элементы. Они необходимы для закрытия торцов, стыков и узлов крепления, а также для предания улучшенного внешнего вида. На данный момент на рынке представлено множество вариантов элементов для кровли сэндвич панелей, в том числе и вполне хорошего качества. После монтажа конструкцию необходимо обработать герметиком.

        Условия монтажа:

        • Скорость ветра не выше 9 м/сек;

        • Во время дождя монтаж прекращается;

        • Позаботьтесь об освещении.

        Перед началом монтажа панелей необходимо:

        • Проверить конструкции;

        • Проконтролировать плоскость панели;

        • Свериться с проектом.

        Сэндвич панели укладываются с любого нижнего края поверх теплоизоляционного и гидроизолирующего слоя. Затем плиты кладут вертикально.

        Важно: если есть минеральная вата, то при установке панелей необходим респиратор.

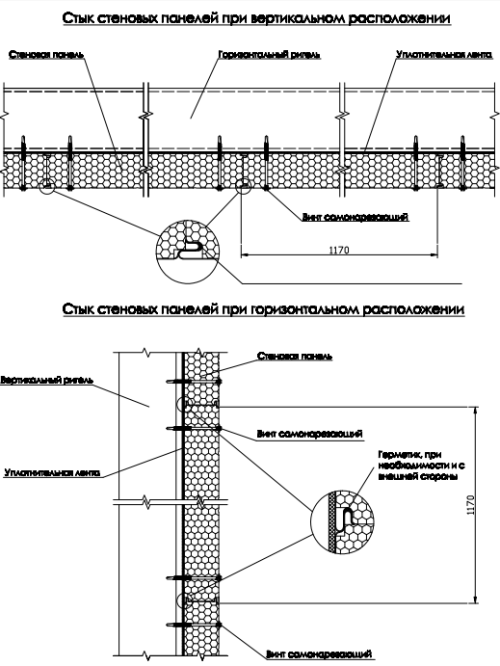

        Узлы крепления сэндвич панелей существуют следующих типов:

        На данный момент узлы креплений сэндвич панелей насчитывают 27 видов.

        Чаще всего используют крепления для:

        • свеса кровельной панели;

        • водостока;

        • парапета;

        • кровельной и стеновой панели;

        • кровли к существующей стене;

        • кровельных панелей — по длине;

        • кровельной панелей — по ширине;

        • температурный шов кровельный;

        • конькового соединения;

        • ендовы кровли;

        • стеновой панели к цоколю;

        • стеновой панели к железобетонной колонне;

        • стеновых панелей к существующей стене;

        • узел сэндвич панели углового крепления;

        • температурный шов стеновой;

        • монтаж окон;

        • установки ворот.

        Для примера разберем особенности некоторых из них. Например, узлы свеса кровельной панели. Для их создания нам понадобится самонарезающий винт, снегозадержатель, который удержит снежный покров и увеличит теплоизоляцию сэндвич панелей.

        В случае с узлом креплению панели к цоколю, рекомендуется предусмотреть три компонента – отлив, гидроизолирующий материал, утеплитель. Все головки шурупов закрываются нащельниками, в отличие от температурного шва, который закрывается доборными элементами панелей.

        Но зачастую узлы сэндвич панелей разрабатываются для каждого здания индивидуально. Если кровля сэндвич панелей будет выполнена в соответствии с технологиями, то прослужит вам долгую службу. Сэндвич панели выгодное решение для вас и вашего дома.

        Видео

        Добавить комментарий

        Монтаж кровельных сэндвич панелей: характеристики — толщина, вес, крепление, узлы, размеры

        Кровельные сэндвич панели: от выбора до монтажа или основные моменты, которые вы должны знать при работы с данным материалом. Именно об этом пойдет речь в этой статье.

        Выбираем кровельный сендвич

        Краткая характеристика

        Для начала разберемся в том, что это за материал и какими отличительными особенностями он обладает. Кровельные сэндвич панели, как на следующем фото, являются уникальным строительным материалом, который применяется для обустройства кровель зданий и сооружений. Они обладают особой конструкцией, которая придает изделиям повышенный уровень жесткости и обеспечивает надежную герметизацию швов. Благодаря наличию у плит такого узла, как ребро жесткости, такой кровле обеспечивается равномерная нагрузка даже при очень сильных атмосферных осадках.

        Монтаж

        Кровельные сэндвич панели: узлы такого фасада плотно соединяются между собой в процессе применения горячего или холодного пресса. Затем изделие покрывается особым защитным слоем, что обеспечивает материалу прекрасные эксплуатационные характеристики.

        Преимущества

        Основные преимущества применения кровельных плит при строительстве быстровозводимых домов:

        • Возможность не останавливать стройку даже в зимний период времени. При этом нет необходимости наличия сложного оборудования или специальных инструментов для выполнения погрузочно-разгрузочных работ и подъема плит на необходимую высоту;

        • Отличный уровень теплоизоляции, по которому материал в 10 раз опережает различные традиционные строительные материалы;
        • Не выделяют токсических веществ, а значит, полностью безопасны для человека;
        • Легкий вес кровельной сэндвич панели. Благодаря применению подобных изделий зданию обеспечивается низкая нагрузка на его основание по сравнению с кирпичными или бетонными зданиями, вес которых значительно больший;
        • Удобство транспортировки до строительного объекта благодаря низкому весу;
        • Особая красота, которая не нуждается в дополнительной отделке. Чтобы в этом убедиться, посмотрите на фото ниже;
        • Высокие звукоизоляционные качества;

        • Долгий срок эксплуатации. Узлы изделий, к примеру, нащельники, не поддаются деформации даже спустя 20 лет с момента сдачи дома в эксплуатацию;
        • Не реагируют на влияние химически агрессивных веществ или биологически активных раздражителей;
        • Обладают доступным уровнем цен, если сравнивать с аналогами. Возведение здания из сэндвич панелей менее затратное, чем постройка дома из традиционных кирпича или бетона. Экономия достигается за счет сокращения сроков строительства, снижения затрат на чистую обработку и отсутствия расходов на выполнение облицовки строения;
        • Вариация размеров изделий;

        • Разная толщина кровельных сэндвич панелей;
        • Сооружение из сэндвич панелей может быть демонтировано в краткие сроки.

        Основное предназначение

        Сэндвич панель трехслойная кровельная разной толщины используется в процессе строительства быстровозводимых жилых зданий каркасного типа и разной этажности. Также применяют такие изделия и в коммерческом строительстве для возведения зданий, в основе которых имеется металлический каркас. Это могут быть, к примеру, гаражи или ангары. Если же речь идет конкретно о кровельном типе подобного материала, то стоит отметить, что он применяется исключительно при обустройстве крыши зданий и сооружений.

        Монтаж

        Перед тем, как начать монтаж кровельных сэндвич панелей того или иного размера, нужно детально прочесть проектную и монтажную документации. Это необходимо для ознакомления со всей важной информацией о назначении материала и особенностях его раскладки. Далее следует проконтролировать уклон кровли на предмет соответствия параметрам, заявленным в проекте. Если вам нужно осуществить резку сэндвич панели, то обязательно в процессе выполнения этой операции контролируйте горизонтальность полосы разреза с каждой стороны плиты. Когда вы полностью уверились в том, что линии нанесены верно, приступайте к разрезанию металлического слоя, а после него и утеплителя. Дабы поднять сэндвич панель любого размера на актуальную высоту понадобиться воспользоваться грузоподъемником или захватом. Такое оборудование изображено на следующем фото. Технология обустройства кровли подобного рода отлична от монтажа стандартных конструкций. Крепление кровельных сэндвич панелей нужно начинать с размещения первой плиты и прогону её подле конька или ее крепления к стропилу. Далее можно закрепить к прогонам уже всю облицовку. Дабы шайба не деформировалась, нужно подкорректировать показатели крутящего момента. При монтаже в обязательном порядке стоит следить за тем, чтобы метиз входил в плиту четко под углом в 90 градусов. При этом, он не должен раздавливать шайбу, а только плотно прижимать её к поверхности. Также нужно контролировать силу затягивания метизов. К выполнению этого этапа работ нужно прилагать умеренные усилия. Иначе фасад не будет долгим. Оставшиеся плиты нужно закрепить к прогонам. При выполнении стыковки фасада специалисты рекомендуют использовать два захвата. Тогда возможно избежать перекоса кровельных плит и нарушения целостности их замков.

        В замок изделия, который выполнен в виде выемки, помещается уплотнительный материал. В случае крайних деталей, их крепление к прогонам стоит осуществить путем вкручивания метизов в ребро жесткости. То есть в ту часть изделия, которая выступает над его поверхностью.

        После установки всех сэндвич панелей на скаты кровли стоит закрепить и внутреннюю коньковую планку. Далее беспокоятся о продольном соединении фасада.

        Подведем итоги

        Кровельные фасады активно приобретаются для сооружения крыш зданий разного предназначения. Видео в этой статье расскажет о том, как правильно монтировать материал кровельного типа, дабы он не утратил своих эксплуатационных характеристик.

        Смотрите также:

        Сендвич панели — правила и способй крепления. Строим гараж из сендвич панелей.


        Строим гараж из сэндвич-панелей — особенности монтажа

        Даже неспециалист знает о том, что автомобиль должен стоять в сухом теплом гараже, особенно зимой. Только так машина может быть заведена без особенных ухищрений, при этом сохранится работоспособность аккумуляторов и сохраняется качество покрышек. Обслуживание автотехники в подобных условиях также значительно упрощается.
        Частные гаражи, предназначенные для одного-двух автомобилей, построенные из кирпича, по продолжительности возведения практически не отличаются от гаражей других конструктивных решений, иначе дело обстоит с крупными автохозяйствами, в которых сроки возведения гаража играют не самую последнюю роль. Да и окончательная стоимость кирпича и сопутствующих строительных материалов представляют во втором случае довольно большими цифрами. Именно поэтому при строительстве закрытых стоянок, предназначенных для большого количества легковых и грузовых автомобилей и автобусов,  в последнее время  часто используют легкие металлические конструкции. Ограждениями для сооружений подобного типа служат стеновые панели, основанные на стальном профлисте и эффективном утеплителе. На их же основе еще делают правильное утепление стен гаража своими руками. Небольшой вес конструктивных элементов здания и легкость монтажа позволяет построить гараж из сэндвич-панелей достаточно быстро, и часто при этом не требуется использование тяжелой грузоподъемной техники.

        Стоянки и гаражи считаются пожароопасными, а потому к их стенам всегда применяются самые особенные требования в отношении огнестойкости. Для зданий подобного назначения сэндвич-панели с утеплителем из пенополистирола и пенополиуретана непригодны. В таких случаях проектируют и возводят гараж из сэндвич-панелей, утеплителем в которых служит каменная вата. Такие панели имеют огнестойкость, которая требуется нормативами, не горят, при этом существует возможность их изготовления в различном цветовом исполнении, что позволяет создавать самые интересные решения фасадов.

        Надежность стыков и простота крепления сэндвич-панелей позволяет не бояться промерзания в местах их соединения, которые считаются самыми проблемными местами в стеновых ограждениях, выполненных из сборных железобетонных конструкций. Сэндвич-панели, в зависимости от температурных условий, могут отличаться толщиной, которая позволяет достигать требуемых нормами показателей по энергоэффективности строения. Именно поэтому гараж, изготовленный из сэндвич-панелей, становится самым надежным укрытием для автотранспорта любого вида, независимо от климатического района.

        Устройство гаража из сэндвич-панелей

           Быстровозводимый гараж представляет собой пространственное сооружение из жесткого металлического каркаса и ограждающих стеновых и кровельных конструкций из сэндвич-панелей.

           В качестве фундамента можно использовать бетонные плиты, мелкозаглубленный ленточный фундамент или простые асфальтированные площадки.

         Cэндвич-панели — это высокоэффективный энергосберегающий материал, идеально подходящий для строительства теплых гаражей благодаря неоспоримым достоинствам:

            Стойкости к температурным перепадам. Возведение гаражей из сэндвич-панелей возможно в любых климатических условиях, что позволяет производить монтаж и вводить в эксплуатацию здание даже в холодное время года.
            Устойчивости к биологическому воздействию. Быстровозводимые гаражи из сэндвич-панелей не подвержены воздействию грибка, плесени и коррозии благодаря водонепроницаемому покрытию.
            Экономической целесообразности. Сравнительно невысокая масса конструкции позволяет устанавливать быстровозводимые гаражи из сэндвич-панелей без устройства мощных фундаментов, что значительно снижает сроки и стоимость производимых работ. Малый вес материалов позволяет сократить расходы на доставку к месту строительства.
            Высоким показателям звуко- и теплоизоляции. Структура наполнителя обеспечивает низкую тепло- и звукопроницаемость гаража из сэндвич-панелей.



        Конструкция стен гаража из сэндвич-панелей

        Возвести стены гаража из сэндвич-панелей можно достаточно быстро, причем такие работы проводить допустимо практически при любых погодных условиях. Главное чтобы был правильно подготовлен фундамент для сэндвич-стен.

        Возможно, строительство гаража из кирпича или блоков более выгодно при малых постройках, а вот при сооружении гаража под 2-3 машины технология сэндвич построек становиться более актуальной. Ведь учтите стоимость кирпича, раствора, оплату работникам за каждый уложенный «камень», а если вспомнить, что под тяжелые стены без ленточного фундамента не обойтись (а он тоже стоит немало), то облегченные конструкции значительно выигрывают.

        Преимущества стен гаража из сэндвич-панелей

        Стены гаража из сэндвич-панелейНе смотря на немалую стоимость сэндвич-панелей, этот материал довольно выгоден из-за:

        1. Монтаж можно проводить самостоятельно без привлечения сил бригады, причем в сжатые сроки. Материал довольно легкий, поэтому сооружение конструкций любой сложности проводится без осложнений и привлечений тяжелой техники.

        2. Под сэндвич-панели не требуется организация основательного фундамента, достаточно выполнить бетонную стяжку.

        3. Отсутствие большого количества строительного мусора при монтаже.

        4. Отсутствие «мокрых» работ, что позволяет выполнить монтаж гаража даже зимой.

        5. Отсутствие необходимости дополнительной декоративно-защитной отделки стен, т.к. сэндвич-панели с двух сторон образованны профилированным металлом, покрытым износостойкой полимерной краской. Причем внешний вид соответствует европейским нормам, как снаружи, так и изнутри, а сами стены с успехом выдерживают достаточно сильные атмосферные влияния.

        6. Высокая теплостойкость панелей позволяет обходиться без дополнительных мероприятий по утеплению, причем сами панели обладают отличной пожаробезопасностью.

        7. Возможность повторного использования сэндвич-панелей, т.е. при необходимости конструкцию можно разобрать и перевезти.

        Что нужно для монтажа

        1. Для гаража из сэндвич-панелей достаточно выполнить планирование местности с заливкой фундамента типа «плавающая плита», хотя стены можно монтировать даже на землю с обязательным применением гидроизоляционной прокладки.

        2. Сэндвич-панели крепятся за счет металлического каркаса, поэтому необходимо собрать простейший каркас из уголка 50*50 – 75*75 (мм) или из швеллера № 10-12 (полка 100-120 мм). В зависимости от размеров гаража устанавливаются вертикальные стойки по углам и с пролетом около 3 м, и горизонтальные пролеты вверху (высота здания) и внизу (100-200 мм от уровня «пола» или с привязкой к фундаменту). Сборку можно проводить как на резьбовых соединениях, так и при помощи электродуговой сварки.

        3. Как альтернатива металлу, сандвич-постройки могут возводиться на деревянные каркасы из бруса 50*100-150 (мм), причем угловые стойки лучше применять профилем 100*100 мм.

        Стены гаража из сэндвич-панелей4. Монтаж стен начинается с установки двух угловых панелей, для этого монтируется одна панель строго по уровню (горизонт, вертикаль), и к ней следом «привязывается» вторая панель. Для монтажа используются только специализированные болты с самонарезающей резьбой и защитным полимерным покрытием. Сэндвич-панель «сверлиться» монтажем насквозь к каркасной конструкции.

        5. Дальнейшие действия заключаются только в выстроении стен панелями вплотную с их креплением, для чего необходимо сильно прижимать панели в шиповом соединении, причем необходимо не забывать устанавливать в шов специализированную прокладку. Сборка проводится сразу двух стен, чтобы резанные края уходили в угол.

        6. Часто в углах размер устанавливаемой панели великоват и ее приходится обрезать. Обрезку проводят либо электролобзиком с пилочкой по металлу, либо специализированной пилой. В любом случае необходимо проводить резку металла со средними оборотами двигателя инструмента, чтобы металл не перегревался и полимерное покрытие не оплавлялось. Применение «болгарки» для резки не допустимо из-за оплавления края. Все места оголенного металла необходимо обрабатывать защитой от коррозии (краска, герметик, спец средства), т.к. тонколистовой металл без защитного покрытия в условиях повышенной влажности очень быстро гниет.

        7. Остаток обрезанной панели можно использовать для начала следующей стенки, конечно, если это не противоречит эстетическим соображениям. По окончании сборки стен из сэндвич-панелей устанавливаются декоративно-защитные накладки на все углы и соединительные швы без шипового соединения.

        Правила сборки сэндвич-панелей

        Резка под необходимый размер делается ручными пилами или ножницами по металлу. При резке нажим на поверхность должен быть небольшой, главное не согнуть металл. Нельзя выцарапывать на панелях маркировку!
        Крепёж сэндвич-панелей к несущей конструкции делается саморезами необходимой длины, минимальное расстояние от самореза до стыковки панелей — 50мм. Каждый саморез нужно вкручивать только под 90°! Количество точек крепления зависит от ветровой нагрузки и длины прогона панели — при длине панели до 2м её крепят в среднем на 4 самореза.

        До завершения монтажных работ защитную плёнку с сэндвич-панелей не следует удалять — обнажаются только участки в местах замковых соединений и саморезов.

        Установка горизонтального ряда начинается с правого или левого угла — при сборке важно не забывать устанавливать уплотнительную ленту между частями рамы и панелями. Установка каждого последующего ряда также выполняется от ближнего угла — первой ставится стыковочная панель. Когда сэндвич-панель поставлена, её нужно проверить уровнем по горизонтали и вертикали.

        Межпанельный стык должен быть плотным. Силиконовый герметик закладывается в замок перед стыковкой панелей, со стороны помещения. С двух сторон закладка герметика делается при монтаже в условиях тяжёлого климата.

        Кровельные сэндвич-панели, крепятся по направлению от угла — первый ряд крепится по длине кровли, затем крепится второй ряд и так далее. В нижний паз первой панели закладывается герметик, панель крепится саморезами, у следующей панели с обратной стороны, надо подрезать торец на 50-70мм, обращённый к первой панели — так получится кровля без стыков.

        В завершении

        Монтаж конструкции из сэндвич-панелей должен делаться при соблюдении определённых условий:
        • К установленным сэндвич-панелям нельзя прикреплять какие-то приспособления (леса, лестницы, и т.п.) или строительное оборудование — их можно крепить только к раме не обшитых панелями;
        • Не следует в дождь производить установку панелей с минеральным наполнителем, так как вывести влагу, попавшую внутрь, будет невозможно;
        • Поцарапанные участки нужно заделать масляной краской — если царапина затронула только оцинковку, то один слой, если просматривается металл, то два слоя. Царапины с ржавчиной зачищаются, обезжириваются и красятся в два слоя;
        • Важно оборудовать кровлю качественным водостоком — установка водостока обязательна.

        Откосы из этого материала

        За счёт того, что откосы из сэндвич панелей своими руками – это довольно качественный и простой процесс, такой вариант изготовления откосов стал самым распространённым и востребованным. Кроме того, такие откосы довольно прилично смотрятся на фоне новых пластиковых окон и пластикового подоконника.

        Основным положительным качеством таких откосов считается довольно высокая звукоизоляция и теплоизоляция. Изготавливаются они из двух слоёв упрочнённого пластика, внутри которого располагается утеплительный слой пенополистирола.

        Благодаря повышенной прочности, такие панели абсолютно не боятся механического воздействия атмосферных явлений, и что самое главное, довольно устойчивы к простым механическим повреждениям. Это делает откосы идеальной конструкцией, которая не требует дополнительной защиты.

        В зависимости от того, какого цвета пластик используется для ваших окон, можно подобрать и материал такого же оттенка. Это поможет сделать откосы гармонично соединёнными с самим окном.

        Статистика Видео:  0

        Гараж из сэндвич панелей: плюсы и минусы технологии

        Современные условия жизни не позволяют хозяевам автомобилей просто так бросать своего железного коня. Автомобили нынче не дешёвые, погода то и дело преподносит сюрпризы поэтому идеальными условиями для ночёвки железного коня становятся закрытые боксы. Но не у всех есть возможности в шаговой доступности арендовать помещение. Хозяева частных домовладений предпочитают возводить собственные боксы. В этом смысле гараж из сэндвич-панелей может быть отличной альтернативой монолитному боксу.

        Сэндвич-панели удобны и практичны. Такие стройматериалы позволяют очень быстро возвести строение даже без особой подготовки

        Содержание статьи

        Что такое сендвич-панели и почему так популярны во возведении объектов

        По своей сути сендвич-панель напоминает многослойный бутерброд. Где в середине утеплитель, а по бокам металлический каркас разной фактуры. Такие блоки скрепляются с помощью горячего пресса, скреплять элементы дополнительно не нужно. Сип или сэндвич-панель практически не оставляет зазоров за счёт идеально ровных граней и пористой структуры утеплителя. Потери тепла при выборе качественного материала минимальны.

        В качестве утеплителя чаще всего выступает обычная минвата

        Внешний лист панели отличается особой волнистой фактурой, которая придаёт строению законченную форму с одной стороны, а с другой делает швы и стыки менее заметными. Кроме того, такой вариант отделки увеличивает прочность стен.

        Полимеры препятствуют разбуханию и загниванию материала. Ведь не секрет, что высокая влажность и осадки пагубно отражаются на натуральном покрытии.

        Совет! Перед покупкой материла изучите его габариты, проверьте на способность гнуться, а изоляционный материал на безопасность. Стандартная ширина сэндвич-панели – 1 метр.

        Крепятся панели с помощью специальных пазов с выемками. Важно проверить, насколько точно совпадают стыки. Скрепляются листы герметиком

        Плюсы и минусы технологии: как с ними справиться

        Главным преимуществом такой технологии возведения любых строений – это высокая скорость. Причём в этом случае вы вообще не зависите от времени года. Кроме того, покупка панелей обойдется существенно дешевле привычных нам кирпича или бетона. В сравнении с обычным металлическим гаражом, панельный не перегревается.

        Другие преимущества:

        • для возведения гаража из сип-панелей не всегда нужен фундамент;
        • строение получается лёгкое и прочное;
        • листы достаточно легкие и малогабаритные;
        • богатая цветовая гамма и разнообразие фактур отделочного материала;
        • конструкция мобильная – её можно в любое время собрать и разобрать.

        К сведению! Сип-панели обладают хорошими звукоизоляционными характеристиками, то безусловное преимущество для возведения строения в непосредственной близости от дома.

        Недостатков у сендвич-панелей не очень много. Назовем некоторые из них:

        • при нарушении технологи сборки возможно образование зазоров, что в конечном счёте может привести к промерзанию стен гаража;
        • отсутствие фундамента при вязком грунте. Ваш гараж может просто «разъехаться». Так, во время резких порывов ветра или урагана, гараж просто улетит.

        Какие проекты возводятся

        Любые работы по планированию постройки начинаются с чертежа. Естественно, стоит учитывать габариты автомобиля.

        Обычно делают технические зазоры для свободного перемещения человека вокруг автомобиля. Идеально, если ваш гараж будет подразумевать ещё и дополнительные полочки

        К сведению! По стандарту на легковую машину В-класса нужно соорудить гараж хотя бы 6 метров в длину и 4 метра в ширину.

        Чаще всего ворота гаража делают стандартными – распахивающимися наружу. В последнее время популярны роллетные системы открывания.

        Роллетная система чем-то напоминает жалюзи. Она не занимает много места и подходит для малогабаритных помещений и парковок

        Очень часто управление такой дверью происходит с пульта. Современные технологии позволяют создать двухъярусные или двухэтажные гаражи.

        На верхних этажах автовладельцы обычно размещают крупногабаритные элементы ухода за автомобилем, к примеру, сезонную резину для колёс

        Этапы строительства

        Первый этап любых изыскательских работ понять, какой именно гараж вы хотите – с фундаментом, с каким типом открывания дверей, какого размера.

        Обычно технология возведения состоит из следующих этапов:

        1. Очистка площади и замер границ будущего строения.
        2. Оценка необходимости возведения фундамента.
        3. Расчёт материалов для металлического каркаса, их закупка и возведение так называемой обрешётки.
        4. Монтаж панелей. Технология мало чем отличается от возведения стен из гипсокартона. Скрепление идёт стык в стык в пазы.
        5. Отделка и затирка швов герметиком.
        6. Врезка ворот, а при необходимости и окон.
        7. Разводка электрики.
        8. Организация рабочего пространства.
        Основные сложности могут возникнуть при утеплении конструкции

        Фундамент

        Как мы уже замечали выше в статье, такой достаточно лёгкий тип строения не требует обязательного присутствия фундамента. Если вас смущает качество грунта, можно залить бетонное основание.

        Наиболее распространенные методы создания фундамента – ленточный или столбчатый

        Во втором случае вам необходимо будет заранее подготовить сваи и опорные столбы. Этот вариант из-за своей трудоёмкости используется крайне редко. Обычно все ограничиваются ленточным фундаментом.  Если фундамента нет, траншею всё равно придётся вырыть, но для крепежей каркаса.

        Важно! Глубина траншеи должна быть не менее полуметра. Для придания большей устойчивости основанию под бетон можно заложить арматурную сетку.

        На этом этапе ещё до застывания бетона важно удалить неровности и пузырьки. В противном случае бетонное основание из-за перепадов температуры начнёт крошиться. Перед установкой каркаса необходимо постелить слой гидроизолирующего материала, а при желании и утеплителя.

        Монтаж каркаса

        Сборка каркаса особых сложностей вызывать не должна. На вертикальные и горизонтальные профили накладываются листы отделочного материала, для увеличения устойчивости, дуги укрепляют сварными рамами. Вдоль строения можно пустить деревянные балки.

        В некоторых случаях допустима точечная сварка мест стыков для увеличения прочности конструкции

        Важно! Между фундаментом и каркасом нужно закрепить так называемый цокольный ригель – прослойку, не только укрепляющую сцепление, но и обладающую гидрофобными свойствами. После этого приступаем к монтажу каркаса крыши – принцип тот же, только профиль в полтора раза шире, чем для стен.

        Отделочные работы

        Один из важнейших этапов – работа по герметизации стыков. Если технология будет нарушена во внутренний слой может попасть влага, а значит утеплитель может «вспучиться», что полностью сводит на нет все предыдущие этапы работ. Все работы по монтажу начинаются с углов гаража.

        Места стыков дополнительно прокладываются теплоизоляционным слоем. После высыхания наносится герметик

        Выводы и рекомендации

        Среди других строительных конструкций сендвич-панель выделяется своей универсальностью, доступностью и высокой эстетичностью. Однако, при работе с материалом стоит соблюдать некоторые правила.

        Не спешите снимать защитную пленку, в которую фасуются листы. До момента монтажа панель должна быть защищена от внешних воздействий. Панели очень чувствительны к точечному давлению. На нем очень легко могу возникнуть сколы и трещины.

        Во время монтажа старайтесь избегать грубого воздействия на материал. Даже притуленная металлическая лестница может оставить следы и нарушить целостность покрытия. Контролируйте свои действия и опирайтесь во время монтажа исключительно на каркас.

        Оборудование, с помощью которого будут нарезаться и подрезаться листы стоит выбирать с большой осторожностью

        Болгарку лучше не использовать, так как во время нагрева диска, она может повредить изоляционный слой. Для отпиливания небольших участков подойдет обычная ножовка или электролобзик, но использовать агрегат необходимо на небольших оборотах.

        Если вы все ещё сомневаетесь, стоит ли вам приобретать сендвич-панель, посмотрите это видео.



        Предыдущая

        Постройки🚘 10 идей для обновления гаража: используем ненужное помещение с пользой

        Следующая

        ПостройкиПодъёмные ворота для гаража: когда всё работает на комфорт

        Понравилась статья? Сохраните, чтобы не потерять!

        ТОЖЕ ИНТЕРЕСНО:

        ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

        Информационное руководство по композитным сэндвич-панелям

        Композитные сэндвич-панели — невероятно полезный материал для создания прочных легких конструкций, используемых в повседневной жизни.

        Сэндвич-панели с использованием сотовой структуры, бальзы или пенопласта сегодня постоянно помогают снизить вес и повысить прочность множества продуктов.

        Этот сайт посвящен предоставлению полезной информации по всем аспектам легких композитных сэндвич-панелей как с инженерной точки зрения, так и с точки зрения не инженеров.


        Подпишитесь на обновления заголовков RSS от:
        Powered by FeedBurner


        Рекомендуемые ресурсы по сэндвич-панелям:

        Ремонт композитного многослойного материала: устранение бороздок в композитном крыле самолета 747

        Изучите основы ремонта композитной сэндвич-панели. В данном случае — носовой закрылок 747.

        Прочитать статью

        Что такое сэндвич-панель — как она работает?


        Что такое композитная сэндвич-панель: как ядро ​​и оболочка взаимодействуют для создания легкого конструкционного материала панели.

        Прочитать статью

        SIPs — Что такое структурная изоляционная панель?

        SIP-панель очень похожа на обычную сэндвич-панель. Между обшивками зажат жесткий изолирующий пенопласт …

        Прочитать статью

        Экологически чистые многослойные конструкции

        Раздел, посвященный развитию зеленых сэндвич-структур.Особое внимание уделяется использованию сэндвич-панелей для снижения веса и улучшения теплоизоляции.

        Библиотека видео:

        Самая полная онлайн-коллекция композитных сэндвич-панелей и структурных изолированных панелей видео.

        Глоссарий по композитам

        Глоссарий терминов, обычно используемых в производстве композитных материалов и сэндвич-панелей.


        Заявление об ограничении ответственности: Вся информация на этом веб-сайте является исключительным мнением создателя; создатель представляет информацию читателям только как свое мнение и не предполагает, что пользователи полагаются на эту информацию как на установленные факты.Материалы веб-сайта и все ссылки предоставляются «как есть» и не представляют собой никаких предложений, юридических или профессиональных рекомендаций. См. Полный отказ от ответственности

        Линия по производству сэндвич-панелей

        EPS | KINDUS

        Главная> Линия сэндвич-панелей> Линия сэндвич-панелей EPS

        Линия сэндвич-панелей EPS

        EPS (Пенополистирол), известный как Пенополистирол, является хорошей теплоизоляцией с гидроизоляцией.Также его можно переработать. Однако самый большой аргумент в пользу продажи — это низкая цена.

        Наша линия по производству сэндвич-панелей из пенополистирола представляет собой полностью автоматизированную систему оборудования для непрерывного и эффективного производства сэндвич-панелей различных форм с использованием пенополистирола в качестве основного материала.

        Линия сэндвич-панелей EPS от KINDUS состоит из следующих частей:

        Состав

        Наша линия по производству сэндвич-панелей из пенополистирола (линия сэндвич-панелей из пенополистирола) уже получила признание со стороны крупных отечественных и зарубежных компаний-производителей сэндвич-панелей благодаря различным техническим исследованиям и высокому уровню услуг, KINDUS, мы будем продолжать попытки для разработки в соответствии с потребностями заказчика в высококачественных сэндвич-панелях.

        Спецификация
        900 Около 150 кВт
        Вид продукции Внутренняя стена, Наружная стена (Secret fix), Гофрированная крыша и др.
        Плотность основного материала Стандарт 15K
        Производство скорость Средняя 4 ~ 18 м / мин
        Годовая производительность Около 800000㎡
        Необходимые размеры Приблизительно W15m x L80m x H7m
        Требуемая электрическая мощность
        Требуемое давление воздуха Минимум 6 ~ 7 бар

        В настоящее время, KINDUS, мы стали не только крупнейшим корейским производителем оборудования для сэндвич-панелей, но и одним из основных производителей сэндвич-панелей (EPS , MW, PU / PIR) компания с производством 4 сплошных сэндвич панелей ции линий.

        В связи с этим, KINDUS, мы можем предоставить специальные и дифференцированные услуги для всех наших клиентов, которые поставляют производственную линию вместе с различными технологиями и ноу-хау, которые очень полезны для обслуживания и эксплуатации оборудования на реальном рабочем месте.
        Видеоролик

        Линия по производству сэндвич-панелей EPS

        Справочные фотографии

        Как установить цементные сэндвич-панели EPS? — Знания

        Цементные сэндвич-панели EPS — это легкий энергосберегающий стеновой материал, который использует цементную плиту из силиката кальция или армированную плиту из силиката кальция в качестве лицевой панели, заполненной цементом, частицами пенополистирола (EPS), а также в качестве материала сердцевины и формируемого одноразовым компаундом.Панели широко используются в качестве ненесущих внутренних и внешних стеновых панелей, панелей перегородок во многих типах домов и зданий, таких как сборные дома, семейные дома, общежития, резиденции, квартиры, роскошные виллы, заводские склады, производственные цеха, вспомогательные заводы, отели, бары, торговые центры, рестораны, школы, больницы, аэропорты и т. д. В этой статье вы узнаете, как установить сэндвич-панели шаг за шагом. Пожалуйста, дайте нам знать, если у вас возникнут какие-либо вопросы по установке.

        Инструмент для установки стеновых панелей EPS из цементных сэндвич-панелей

        Список аксессуаров для монтажа стеновых панелей EPS

        998000

        Элемент

        Название

        2

        Описание

        1

        Стекловолоконная сетка

        Стекловолокно

        Используется для защиты от трещин и теплоизоляции внутренних и наружных стен

        Лента против трещин

        Волокно и бумага

        Вставьте ленту против трещин в зазоры между строительными материалами

        , чтобы избежать трещин.

        3

        Стальной стержень

        Стальной

        Врезание в стеновые панели для крепления стеновых панелей

        4

        89

        спирт

        Соединение стеновых панелей, использование между каналами шпунта и паза

        5

        Раствор против трещин

        Гидроксид кальция

        Покрытие уровня для наружных стен или анти- решение трещин.

        6

        Шпатлевка

        Тальк

        Используется для заполнения и выравнивания, чтобы сделать поверхность стены ровной

        7

        1 PU

        0

        909

        Ячеистый

        полиуретан

        Заполните зазор между стеной и дверьми или другими предметами.

        8

        Пенополиуретан

        Жирный спирт

        сульфат натрия

        Предотвращение налипания пыли и грязи для поддержания чистоты.

        Цементные сэндвич-панели EPS Процесс установки шаг за шагом

        1. Выравнивание, транспортировка материалов

        В монтажном положении стеновой панели оболочки балка размещается вертикально, чтобы гарантировать монтаж стеновых панелей совмещен. Доску площадью 1,5 квадратных метра могут свободно переносить 2 человека.

        1. Распил панелей

        В соответствии с требованиями мобильных машин с произвольным распилом отрегулируйте ширину и длину стены, чтобы минимизировать риск повреждения.

        1. Калибровка

        Используя определенную пропорцию суспензии и воды для превращения в пасту, используйте воду, чтобы выровнять неровности. После этого нанести полимерный раствор в пазы в стене и в основании стены.

        1. Установка листа

        После перемещения стеновых панелей, покрытых раствором, на их соответствующие позиции, выровняйте их вертикально по базовой линии. Используйте лом, чтобы убедиться, что стеновые панели плотно прилегают друг к другу.

        1. На месте

        Приложите стены вплотную друг к другу, чтобы можно было соскрести излишки раствора. Наконец, временно закрепите стену на месте.

        1. Регулировки

        Проверьте регулировку стены и сделайте необходимые регулировки.

        1. Заполнение швов

        Через день после возведения стены цементный раствор будет использован для заполнения промежутков между стеклами.

        1. Укладка трещиностойкого материала

        Через три-пять дней после заполнения швов вдоль швов приклеивают трещиностойкие материалы.

        1. Ввод проводов

        Электрическая пила будет использоваться для создания канавок, в которые можно вживить распределительные коробки и провода. Любые оставленные зазоры можно заполнить строительным раствором.

        1. Оштукатуривание краской

        Для отделки стены можно укладывать плитку без царапания.Обои можно также наклеивать прямо на стену.

        1. Установка дверной коробки

        Многие типы дверных коробок можно вмонтировать в стену. Фанеру можно закрепить гвоздями и анкером.

        1. Монтаж двери и окна

        Подготовка дверного и оконного проема в установленной стене, закрепление его шиной или леской.

        Экологичная сэндвич-панель из EPS

        Цементная сэндвич-панель из EPS — это легкий энергосберегающий стеновой материал, в котором в качестве лицевой панели используется цементный силикат кальция или армированный силикат кальция плита, заполненная цементом, пенополистиролом (EPS) частицы, а также в качестве материала сердцевины и образующиеся за счет одноразового соединения.Панели широко используются в качестве ненесущих внутренних и внешних стеновых панелей, панелей перегородок во многих типах домов и зданий, таких как сборные дома, семейные дома, общежития, резиденции, квартиры, роскошные виллы, заводские склады, производственные цеха, вспомогательные заводы, отели, бары, торговые центры, рестораны, школы, больницы, аэропорты и т. д. В этой статье вы узнаете, как установить сэндвич-панели шаг за шагом. Пожалуйста, дайте нам знать, если у вас возникнут какие-либо вопросы по установке.

        Инструменты для установки стеновых панелей EPS из цементных сэндвич-панелей

        Список принадлежностей для установки стеновых панелей EPS

        Элемент

        Название

        03 Компонент


        52

        Описание

        1

        Стекловолоконная сетка

        Стекловолокно

        Используется для защиты от трещин и теплоизоляции внутренних и внешних стен

        Лента против трещин

        Волокно и бумага

        Вставьте ленту против трещин в зазоры между строительными материалами

        , чтобы избежать трещин.

        3

        Стальной стержень

        Стальной

        Врезание в стеновые панели для крепления стеновых панелей

        4

        89

        спирт

        Соединение стеновых панелей, использование между каналами шпунта и паза

        5

        Раствор против трещин

        Гидроксид кальция

        Покрытие уровня для наружных стен или анти- решение трещин.

        6

        Шпатлевка

        Тальк

        Используется для заполнения и выравнивания, чтобы сделать поверхность стены ровной

        7

        1 PU

        0

        909

        Ячеистый

        полиуретан

        Заполните зазор между стеной и дверьми или другими предметами.

        8

        Пенополиуретан

        Жирный спирт

        сульфат натрия

        Предотвращение налипания пыли и грязи для поддержания чистоты.

        Цементные сэндвич-панели EPS Процесс установки шаг за шагом

        1. Выравнивание, транспортировка материалов

        В монтажном положении стеновой панели оболочки балка размещается вертикально, чтобы гарантировать монтаж стеновых панелей совмещен. Доску площадью 1,5 квадратных метра могут свободно переносить 2 человека.

        1. Распил панелей

        В соответствии с требованиями мобильных машин с произвольным распилом отрегулируйте ширину и длину стены, чтобы минимизировать риск повреждения.

        1. Калибровка

        Используя определенную пропорцию суспензии и воды для превращения в пасту, используйте воду, чтобы выровнять неровности. После этого нанести полимерный раствор в пазы в стене и в основании стены.

        1. Установка листа

        После перемещения стеновых панелей, покрытых раствором, на их соответствующие позиции, выровняйте их вертикально по базовой линии. Используйте лом, чтобы убедиться, что стеновые панели плотно прилегают друг к другу.

        1. На месте

        Приложите стены вплотную друг к другу, чтобы можно было соскрести излишки раствора. Наконец, временно закрепите стену на месте.

        1. Регулировки

        Проверьте регулировку стены и сделайте необходимые регулировки.

        1. Заполнение швов

        Через день после возведения стены цементный раствор будет использован для заполнения промежутков между стеклами.

        1. Укладка трещиностойкого материала

        Через три-пять дней после заполнения швов вдоль швов приклеивают трещиностойкие материалы.

        1. Ввод проводов

        Электрическая пила будет использоваться для создания канавок, в которые можно вживить распределительные коробки и провода. Любые оставленные зазоры можно заполнить строительным раствором.

        1. Оштукатуривание краской

        Для отделки стены можно укладывать плитку без царапания.Обои можно также наклеивать прямо на стену.

        1. Установка дверной коробки

        Многие типы дверных коробок можно вмонтировать в стену. Фанеру можно закрепить гвоздями и анкером.

        1. Монтаж двери и окна

        Подготовка дверного и оконного проема в установленной стене, закрепление его шиной или леской.

        Лекция 18: Природные многослойные конструкции; Градиенты плотности | Видео-лекции | Ячеистые твердые тела: структура, свойства и применение | Материаловедение и инженерия

        Следующий контент предоставляется по лицензии Creative Commons.Ваша поддержка поможет MIT OpenCourseWare продолжать предлагать высококачественные образовательные ресурсы бесплатно. Чтобы сделать пожертвование или просмотреть дополнительные материалы сотен курсов MIT, посетите MIT OpenCourseWare на ocw.mit.edu.

        ПРОФЕССОР: Хорошо, я думаю, мы можем начать. Итак, сегодня я хотел поговорить о натуральных сэндвич-панелях и сэндвич-балках. Итак, в природе существует множество примеров сэндвич-структур, и мы изучили инженерные сэндвич-конструкции.И мы видели, что с помощью этой многослойной конструкции можно получить легкую конструкцию. Итак, есть несколько примеров, о которых я собирался рассказать сегодня. И я думаю, что, поскольку это на самом деле не на тесте, я не собираюсь много писать на доске.

        Итак, есть несколько примечаний. Я просто размещу их на веб-сайте, и вы можете посмотреть их, если хотите. Потому что у нас сегодня немного меньше времени. Я просто попробую поговорить и объяснить, что к чему. Привет, Бруно. Как дела?

        Итак, это первый пример.Многие листья однодольных растений имеют структуру сэндвича. А это ирис и листья ириса. И тем из вас, кто находится в 3032 году, я думаю, вы знаете, что это стеклянные цветы.

        Итак, в Гарвардском музее естествознания есть коллекция стеклянных цветов, созданная в 1800-х годах. И там был профессор ботаники, который сделал их как своего рода демонстрационный автомобиль для лекций. И поэтому он приводил потом в класс и показывал разные вещи о растениях со стеклянными цветами.Но сейчас они просто в музее, и они очень реалистичны. Так что я просто хотел показать вам это.

        Так что посмотрим, не работает. Включи это. Итак, мы идем. Итак, если мы посмотрим на поперечный разрез листа ириса, он будет похож на диаграмму слева. Итак, вот ирис. И вы можете видеть, что есть такие твердые волокна, и эти твердые волокна называются шлерхимой. И они существуют только вверху и внизу листа.

        Итак, я вышел сегодня утром. И если вы посмотрите за пределы здания Статы, там есть какая-то речная штука, и там растут листья ириса.Я пошла за листьями ириса. И вы можете сказать, что у нас была ужасная зима, потому что обычно, когда я читаю эту лекцию весной, листья становятся вдвое больше. Но в этом году они просто маленькие, невысокие, тупые.

        Но я его передам. И если вы просто проведете большим пальцем по верхней части, вы можете почувствовать небольшие выступы, маленькие шишки. И те маленькие выступы, которые вы можете почувствовать, и есть эти маленькие волокна шлерхимы. Так что вы как бы видите, что они немного торчат. И поэтому, когда вы проводите по нему большим пальцем, вы можете это почувствовать.И затем вы можете видеть, что середина листа радужной оболочки имеет вот такую ​​структуру пенистого типа, и это называется клетками паренхимы.

        Итак, вы можете думать о листе как о одном из бутербродов. Это похоже на армированный волокном композит вверху и внизу. И тогда это что-то вроде пенопласта между ними, разделяющего армированные волокном грани. Таким образом, лист ириса механически ведет себя как сэндвич-балка. Итак, я собираюсь немного поговорить о том, как мы можем на самом деле продемонстрировать это, используя уравнения, которые мы разработали в классе.

        Это еще один пример. Я думаю, это то, что американцы называют кошачьим хвостом, но канадцы и англичане называют это бычьим рывком. Как видите, это немного другая конструкция, но идея та же. Таким образом, вместо пенистой сердцевины, как в листе ириса, у вас есть такие перепонки, которые проходят между верхом и низом и образуют почти серию двутавровых балок. Вы можете думать об этом также как о сэндвич-панели или сэндвич-балке.

        Итак, у вас есть две жесткие верхняя и нижняя части, а затем у вас есть такие перепонки, которые их разделяют, вроде сотового заполнителя.Это еще один пример листа со структурой типа «сэндвич». И это очень часто встречается в листьях однодольных.

        Итак, если вы думаете о кошачьем хвосте или о радужной оболочке глаза, они, как правило, узкие в основании, может быть, дюйм или два в ширину у основания, и они могут быть довольно высокими. Листья ириса могут достигать двух или трех футов в высоту. Хвосты кошек могут достигать пяти или шести футов в высоту. И встают более-менее ровно.

        Немного наклоняются, но стоят более-менее прямо.И эта сэндвич-структура — одна из тех вещей, которые позволяют им стоять прямо при довольно небольшом весе. А с точки зрения растений, есть своего рода метаболические затраты, связанные с производством большего количества материала. Так что, если мы сможем минимизировать количество материала, это будет лучше для растения.

        Это еще несколько примеров трав, которые представляют собой конструкции сэндвич-типа. Это из некоторых бумаг Джулиана Винсента. А вот черные кружочки — это шлерхима, это такие плотные волокна.Тогда вы можете увидеть, что в обоих случаях плотные волокна находятся снаружи, а клетки паренхимы, которые являются белыми, находятся внутри. Это еще один набор микрофотографий радужной оболочки.

        Это просто показывает внешнюю сторону, а это ребра, если смотреть снаружи. И это ядро, если рассматривать его по всей длине. Таким образом, вы можете идеализировать структуру, как бутерброд с волокнами сверху и снизу. Таким образом, верх и низ похожи на волокнистый композит.А средняя часть с клетками паренхимы похожа на пену. Итак, мы сделали небольшой проект с листьями ириса, и мы хотели посмотреть, сможете ли вы показать, что они ведут себя механически, как луч для сэндвичей.

        Итак, вы помните, что у нас было это уравнение для отклонения многослойной балки. Было два срока. Был период изгиба, а затем был срок сдвига. Итак, мы взяли несколько балок для бутербродов. Вырезаем небольшие прямоугольные брусья. Вешали гирьки. Мы измерили, насколько они отклоняются, и хотели посмотреть, можем ли мы использовать это уравнение, чтобы предсказать их жесткость и степень отклонения.

        Итак, чтобы сделать это, нам нужно было знать много вещей. Нам нужно было знать некоторые геометрические параметры. Итак, нам нужно было знать, какой объемной доли лица составляют эти твердые ребра, какой толщины у сердцевины, какой у лица? Итак, мы измерили кучу этих геометрических параметров. Мы протестировали его как консоль, поэтому мы знали, что такое B1 и B2 для консоли. Мы знали, какой длины была балка, поэтому знаем, что такое l. Мы знали, какие нагрузки прикладываем, поэтому знали, что такое P.

        Но нам нужно было сделать некоторую оценку того, каким был модуль упругости лица и модуль сдвига сердечника.Итак, мы сделали некоторые оценки этого. В этой таблице показаны только некоторые размеры створки. Лист сужается, и это на тонком конце, так что вот толщина грани.

        Вот какая длина этого. Какие-то квадратные клетки на лице. Это толщина сердцевины здесь. Это размеры основных ячеек. Это диаметр ребер, расстояние между ребрами, объемная доля твердых частиц в ребрах. И мы сделали это с разной длиной по разным позициям вдоль ребра или длины листа.

        Итак, у нас были геометрические параметры, но нам нужно было получить эти E грани и G сердечника. И для этого мы посмотрели литературу. И люди проводили тесты на волокнистых частях листьев. Они провели небольшие испытания на растяжение и измерили модули от двух до 20 гигапаскалей. А затем мы провели несколько тестов на растяжение листа ириса. И в напряжении эти ребра будут принимать на себя большую часть нагрузки. И если вы знаете объемную долю ребер, вы можете вернуть, какой должна была быть жесткость ребер.

        Если вы знаете жесткость ребер, вы можете определить жесткость лица. Мы рассчитали это, а затем просмотрели литературу. И люди сделали тесты на клетки паренхимы и различные типы тканей на таких вещах, как яблоки, картофель и морковь. И это значения модуля Юнга, которые они получают. Они составляют примерно от 1 до 14 мегапаскалей.

        Но большинство этих значений модуля Юнга около четырех. А модуль сдвига составляет примерно половину модуля Юнга.Итак, мы сказали, что модуль сдвига около двух. Итак, у нас есть эти значения, которые мы можем подключить, а затем вычислить, какой будет жесткость для листа радужки. Итак, мы провели небольшой анализ.

        Вот здесь измеренная жесткость балки. У нас было четыре балки, и они были разной жесткости. Все они были одинаковой длины. У них все одинаковой толщины лица. Толщина сердцевины варьировалась. Все они были одинаковой ширины. Мы разрезаем их на одинаковую ширину, чтобы можно было рассчитать жесткость на изгиб.Это эквивалент EI. Мы могли бы вычислить член прогиба при изгибе, член прогиба при сдвиге. А это расчетная жесткость балки. И тогда это соотношение рассчитанного к измеренному.

        Так что это не совсем так. Очевидно, здесь есть какая-то разница. Но это того же порядка. Это примерно то же самое. И одна из сложностей, которую мы действительно не пытались учесть, заключалась в том, что лист — это не красивая прямоугольная структура. Лист имеет такое изогнутое поперечное сечение.И мы сделали некоторое приближение к этому, но на самом деле это было не так уж и близко. Мы, наверное, могли бы лучше справиться с этим.

        Но я думаю, что идея о том, что ирис ведет себя как бутерброд, является разумной. Итак, это был лист ириса. А потом я хотел показать вам некоторые другие структуры в природе, которые представляют собой бутерброды. Итак, это морской помощник, помощь как морская водоросль в Новой Зеландии. Это самые крупные приливные водоросли.

        Листья, вроде длинных кусочков, до 12 метров в длину.Так что это почти 40 футов. Таким образом, 40 футов — это, вероятно, расстояние от одной стороны этой комнаты до другой. Это довольно долго. И вы можете увидеть, если вы посмотрите на этот раздел здесь, здесь все как в сотах. А соты подобны сотам в бутерброде, а верхняя и нижняя грани подобны лицевой стороне бутерброда.

        Так вот, вот это лицо. Это будет сотовая сердцевина. И это было бы другое лицо с той стороны. И у этих сотовых ядер, по-видимому, есть несколько заполненных газом карманов, которые затем обеспечивают плавучесть, чтобы все это плавало.Так он фотосинтезирует.

        Одна из особенностей этих листьев заключается в том, что они выполняют несколько функций. Дело не только в том, что они должны обладать определенной жесткостью, чтобы не упасть. Растение хочет фотосинтезировать, поэтому вы также хотите максимально увеличить площадь его поверхности и находиться под воздействием солнечного света. Так что есть ряд вещей, которые завод пытается сделать, чтобы иметь такую ​​структуру.

        Так что морской поиск — один из примеров. Это черепа птиц. Итак, это голубь.Это сорока. Если вы приехали с Запада, вы увидите сорок на Западе. Вы также видите их в Европе. А это ушастая сова. Эта ушастая сова здесь. И еще я принес пару черепов птиц. И вы можете видеть, что все эти черепа птиц представляют собой сэндвич-структуры.

        У голубя здесь что-то вроде пенопласта. И вы можете видеть, что эти два лица не являются концентрическими для черепа голубя. Они вроде как не следуют друг за другом. Но здесь это будет, скажем, на верхней оболочке сороки, где две стороны — внутренняя и внешняя — как бы концентрически.

        Тогда между ними будут ребрышки губчатой ​​кости, и то же самое у ушастой совы. Между ними есть ребрышки. Итак, вы можете видеть, что там есть сэндвич-структура. И, очевидно, птицы хотят быть светлыми. Они должны быть легкими, чтобы летать, взлетать, и поэтому они хотят быть легкими.

        Итак, у меня здесь два черепа. И я их передам. Пожалуйста, будьте осторожны, потому что они тонкие. Это от визжащей совы, а здесь вы видите визжащих сов.Это была визжащая сова, которая пересеклась с автомобилем. Да, череп раскололся, но бутерброд виден прямо здесь. Вы видите две маленькие части? Итак, вы можете видеть внутреннюю пластину, внешнюю пластину и пену, губчатую кость.

        Так это визжащая сова. А это ястреб с красным хвостом. Таким образом, вы не можете увидеть здесь ракушку и структуру сэндвича. Но я хочу передать его, чтобы вы увидели, насколько он легкий. Так что он удивительно легкий. Так что краснохвостый ястреб, вероятно, примерно такого большого размера, что-то в этом роде.И это одна из вещей, которая делает их очень легкими.

        Так это черепа птиц. Ах да, теперь я должен рассказать вам о сове. Я думаю, что люди в 3032 году слышали это раньше. Но другие люди этого не сделали. Итак, одна из особенностей совы заключается в том, что если вы посмотрите на весь череп, если вы посмотрите на эту картинку здесь, одна из вещей заключается в том, что эта кость здесь не симметрична той кости там.

        Обычно, когда вы думаете о теле, вы думаете, что кости симметричны.Но эти кости не симметричны, и эти кости находятся рядом с ухом. Оказывается, у сов, по крайней мере, у некоторых, уши на голове находятся на разной высоте. И люди думают, что одна из вещей, которые позволяют совам, — это то, что они позволяют их слуху определять, где что-то находится. И совы могут ловить маленьких существ ночью, но они также могут ловить маленьких существ под снегом.

        Чтобы они могли ловить то, чего даже не видят. И у них есть ряд приспособлений для улучшения слуха, но это одна из них.Итак, вот маленькая сова Эллисон Кертис, подруга из Канады, которая живет в северном Онтарио, и смотрит из окна своей гостиной. А это полосатая сова. И вы видите, здесь полосатая сова поймала эту маленькую полевку. А на заднем плане — зима в Канаде. и повсюду снег.

        Значит, эта сова, вероятно, поймала эту маленькую полевку под снегом. А потом пришло его съесть. А это еще одна фотография — вы можете видеть, где сова приземлилась в снегу.Его крылья ударяются о снег, пытаясь что-то поймать. А это еще один красивый принт, на котором крылья совы зимой ударяются о снег.

        Так я показал вам видео с лисой? Мне показать вам видео с лисой? Вы ведь это видели? Кажется, я показывал это в последний раз в 3032 году. Но вы, ребята, этого не видели. Позвольте мне показать вам видео с лисами, потому что лисы делают то же самое. Их уши такие же, как у нас. Они в таком же положении. Но у них есть это — дай мне посмотреть.

        Где звук? Нам для этого не нужен звук, но звук BBC есть.Итак, мы получаем эту музыку, хотя лиса ее не слышит. Ну вот, лиса нет драйва. Проверь это. Он будет подниматься? Это будет играть? OK

        [ВОСПРОИЗВЕДЕНИЕ ВИДЕО]

        — Он прислушивается к крошечным звукам своей жертвы, движущейся внизу.

        ПРОФЕССОР: Итак, вы видите, как он наклоняет голову и делает это головой? При этом он кладет уши на разную высоту. Так что проверьте это. И посмотрите внимательно, вы можете увидеть маленькое животное, которое у него во рту, когда оно вылезает.Есть маленький хвостик. Я думаю, что одна из причин, по которой собаки, лисы и койоты так поступают, заключается в том, что они кладут уши на разную высоту, и это помогает им точно определить, где что-то находится.

        [КОНЕЦ ВОСПРОИЗВЕДЕНИЯ]

        Вы знаете, что мне нравятся эти видео Nature , верно? Итак, это видео с лисой. Дай мне посмотреть, смогу ли я это остановить. Это одна из интересных особенностей сов. Позвольте мне вернуться к моим маленьким PowerPoints.

        Итак, вот еще один пример существа со структурами типа сэндвич.Итак, вот сэндвич. Вот такая очаровательная каракатица. А каракатица на самом деле не рыба. Это моллюск. Так что это связано с такими вещами, как осьминоги и тому подобное, и кальмары. Это головоногие моллюски. И вы не можете так хорошо это увидеть на этой картинке, но я собираюсь показать вам кое-что еще, и вы это увидите.

        Оно похоже на маленькие щупальца. Эти штуки здесь на самом деле представляют собой отдельные маленькие щупальца. А поскольку это не рыба, у нее нет плавников, которыми можно плавать.И у него есть эта штука, называемая костью каракатицы. А это кость каракатицы. И эта кость здесь имеет структуру сэндвича. И на самом деле это не кость. Это действительно оболочка. Это карбонат кальция, а не фосфат кальция.

        Но каракатица может контролировать, сколько воздуха попадает в эти карманы. И он может управлять своей плавучестью, контролируя, сколько воздуха попадает в эти маленькие карманы. И я принес с собой кость каракатицы. Были ли у вас когда-нибудь такие, я не знаю, как попугай или домашняя птица? Судя по всему, домашние птицы любят точить клюв об эту кость каракатицы.Так что, если вы пойдете в зоомагазин, вы можете купить это.

        Таким образом, вы не сможете увидеть маленькую сэндвич-структуру, потому что это очень маленький масштаб. Но вы можете видеть, что внутри есть какой-то другой материал, чем снаружи. Так знают ли люди еще кое-что, чем славятся каракатицы, кроме кости? Меняйте цвета. Могу я показать вам видео, как каракатицы меняют цвет? Да, конечно.

        Так позвольте мне снова избавиться от этого. Вернись к этому.Посмотрим где-нибудь — где каракатица? Вот так. Я это сделал? Это думает? Вот так. Где каракатица? Итак, это еще одно из этих видео Science Friday с Национального общественного радио с Флорой Лихтман.

        [ВОСПРОИЗВЕДЕНИЕ ВИДЕО]

        -Хорошо, давай поиграем.

        [ИГРАЕТ МУЗЫКА В ИГРОВОМ ШОУ]

        [АПЛОДИСМЕНТЫ]

        ПРОФЕССОР: Видите?

        -Биолог Сара Зелински сделала эти снимки. И если вам нужна была рука помощи, чтобы найти каракатицу, не расстраивайтесь.

        — Я, конечно, делал фотографии в прошлом, потом вернулся, чтобы посмотреть на них, и ушел, я уверен, что где-то там была каракатица!

        — Эти головоногие моллюски являются мастерами маскировки. Но пока они прячут свое тело, они раскрывают что-то о своем разуме или, по крайней мере, о своей зрительной системе.

        — Проще говоря, они могут сказать нам, что они видят, по рисункам тела, которые они создают на своей коже.

        — Они создают эти узоры тела, расширяя или сжимая хроматофоры, эти маленькие мешочки с чернилами на своей коже.И они используют разные дисплеи по разным причинам, например, для боя между мужчинами.

        — Два самца будут превращаться друг в друга и пропускать волны темных хроматофоров по действительно яркому радужному полосатому узору тела и каким-то образом решать эти битвы. В конце концов, один мужчина сдаётся и уходит.

        -И еще есть неразгаданная тайна. Он меняет цвет, когда берет закуску.

        — Это не совсем понятно, потому что кажется, что это очень бросается в глаза.Итак, одна из теорий состоит в том, что это просто счастливый сигнал того, насколько он взволнован, когда он что-то уловил, некоторая реакция, которую он не может контролировать.

        — Но в большинстве случаев они, кажется, используют свои хроматофоры более намеренно, в первую очередь, чтобы смешаться с ними.

        — Потому что в противном случае они с большей вероятностью будут съедены, поэтому очень важно, чтобы они не ошибались в отношении неоднозначного визуального восприятия. Информация.

        -И неоднозначная визуальная информация — это именно то, что интересует Зелински.Итак, вот экспериментальная установка. Распечатайте выкройки из ламината, такие как эта шахматная доска, и вставьте их в резервуар.

        -И зверюшек помещаем в резервуар. И мы записываем модели тела, которые они производят.

        -Вы видите их на квадратах, но они делают то же самое над кругами. Они создают —

        — — разрушительный узор, где вы получаете эти блочные компоненты высококонтрастных компонентов.

        -Но когда вы кладете каракатицу на закорючки, она дает —

        — — своего рода пятнистый узор, где вы видите эти маленькие группы темных пятен, проступающих по всему телу.

        -Так что происходит, когда вы кладете каракатицу на что-то среднее, когда вы кладете их на неполные круги? Когда мы видим что-то подобное, наша зрительная система любит заполнять пробелы, что мы делаем постоянно, — говорит Зелински.

        -Причина, по которой карикатуры и наброски работают, заключается в том, что мы можем распознавать объекты только по их краям.

        — И мы можем идентифицировать объекты, даже если они разбиты или —

        — имеют объект, который перекрыт другим объектом.Для нас это не проблема. Мы все еще можем определить, что это за объект большую часть времени. И мне было интересно узнать, могут ли каракатицы решать подобные проблемы.

        — И Зелински и его коллеги сообщают на этой неделе, что каракатицы, кажется, —

        — заполняют эти пробелы и интерпретируют эти маленькие сегменты как целый круг.

        -Или во всяком случае, сломанные круги означали тот же камуфляж, что и полные круги. Так что, если вам интересно, я тоже вижу это как круги. Подумаешь? Странно то, что нет никаких причин, по которым каракатицы, которые являются —

        — беспозвоночными, принадлежат к той же группе, что и слизни и улитки.

        — — должен видеть мир так, как мы.

        -Да, похоже, они инопланетяне, но у нас, кажется, так много общего с ними.

        -Так следующий шаг?

        -Поскольку мы не можем поделиться перцептивным опытом каракатицы, трудно точно знать, что они делают, чтобы заполнить эту недостающую информацию. И я хочу попытаться лучше понять это, а также посмотреть, действительно ли они реагируют на истинные иллюзорные контуры.

        -Так вы собираетесь показать каракатицам оптические иллюзии?

        — (СМЕЕТСЯ) Это то, на что я надеюсь, да.

        [КОНЕЦ ВОСПРОИЗВЕДЕНИЯ]

        ПРОФЕССОР: Итак, давайте вернемся к бутербродам. Я думаю, что у меня есть … у меня есть еще один? Итак, мы идем. Итак, панцири подковообразных крабов, разные виды членистоногих, панцири тоже зажаты. Это из работы Марка Майерса. Итак, мы смотрим на поперечное сечение панциря подковообразного краба.

        И снова идея та же — животное хочет минимизировать количество материала или уменьшить вес, и это способ сделать это. И я был на Галапагосских островах около года назад.И было место, где у них были панцири гигантских галапагосских черепах. И одна из них была сломана, и вы могли видеть, что в панцирях галапагосских черепах была структура-сэндвич. У этих галапагосских черепах панцирь такой большой. Они гигантские. Они огромные.

        Это мои примеры сэндвич-панелей, балок, панелей и прочего в природе. Идея состоит в том, что природа тоже хочет минимизировать вес и минимизировать количество материала, и сэндвич-структура — способ сделать это.Итак, у меня есть еще одна вещь, о которой я хотел бы поговорить сегодня.

        Итак, это не совсем сэндвич-структуры, но здесь рассматривается другой вид естественной структуры, которая предназначена для уменьшения веса стеблей растений, в данном случае стеблей пальм. И в этом есть пара интересных моментов. Итак, когда вы смотрите на пальмы, давайте представим, что мы не в Бостоне. Мы в Калифорнии, там есть пальмы. А мы в Лос-Анджелесе, и у них нет зимы. И если вы посмотрите на растущие ладони, когда ладонь короткая, она примерно такого большого в диаметре.И по мере того, как он становится все выше и выше, диаметр практически не меняется.

        Он становится все выше и выше и выше, но диаметр не меняется, по крайней мере, у некоторых видов. В то время как если вы думаете о дереве, дерево начинается с небольшого тонкого диаметра. А чем выше дерево, тем больше диаметр. И он как бы сужается и делает все это.

        Итак, ладони этого не делают. И пальмы — это не деревья. Они ботанически отличаются от деревьев. Итак, вот кокосовая пальма.Итак, вопрос в том, как стержень становится все выше и выше, как он выдерживает изгибающие нагрузки, которые становятся все больше и больше?

        Так что, наверное, основная нагрузка на подобные вещи исходит от ветра. И часто эти растения находятся в районах, где бывают ураганы. И вы видите их среди ураганов, вы видите фотографии, на которых ствол пальмы сильно уносится. И как же им противостоять большим внутренним напряжениям, когда они становятся все выше и выше, если диаметр не становится все больше и больше? И способ, которым они это делают, заключается в том, что по мере старения растения они откладывают дополнительные слои клеточной стенки.

        Итак, если вы думаете о дереве, когда дерево растет, оно просто откладывает все больше и больше ячеек. И клетки имеют примерно одинаковую толщину. Так что есть те, которые откладываются весной, имеют более тонкие стенки. Тогда у лета и осени более толстые стены. Но более или менее похоже. В то время как ладонь откладывает клетки, а по мере того, как ствол ладони становится выше, чем выше стебель, тем больше слоев на клеточной стенке.

        Итак, это пример в SCM. Вы можете видеть здесь, что это молодая клетка, и у нее … та, которая не отмечена, является первичной клеточной стенкой, а затем это первый слой вторичной клеточной стенки.А потом это более старая пальма. Вы можете видеть, что здесь больше слоев, и поэтому сама клеточная стенка стала толще.

        Значит, плотность ткани меняется с возрастом ладони. И делает это очень умно. Если вы думаете о ладони как о консоли, которая вертикальна и изгибается на ветру, когда у нас есть консольная балка или какая-либо балка, напряжения будут наибольшими на периферии, верно? Они будут самыми большими снаружи.И если вы думаете, что ладонь имеет круглое поперечное сечение, эта внешняя периферия будет испытывать самые большие нагрузки.

        Так что было бы лучше всего, если бы это была самая плотная ткань. И это именно то, что делает ладонь. Так что несколько лет назад Пол Рич провел хорошее исследование. И он изучал пальмы в Центральной Америке, смотрел на плотность и измерял механические свойства. И я собираюсь поговорить о его материалах сегодня.

        Итак, белый цвет — это низкая плотность.Серый — средний, а черный — высокий. Таким образом, вы можете видеть низкую плотность в середине молодого стебля, и только в самом основании, а затем на периферии — это плотная ткань. Но по мере того, как стебель становится выше и стареет, то вещество, которое было низкой плотностью, теперь становится более плотным. И только самая середина здесь — невысокая плотность. И что кое-что, что было низкой плотностью, превратилось в среднюю плотность. И кое-что, что было низкой плотностью, превратилось в высокую плотность.

        Итак, это достигается путем добавления все большего и большего количества слоев к клеточной стенке, делая ее толще и делая сами клетки более плотными.Итак, это смотрит только на одну ладонь. Итак, каждая из этих линий представляет собой отдельную ладонь. И это смотрит на то, как плотность изменяется от периферии к центру ладони.

        Итак, если вы разрежете ладонь и, скажем, возьмем небольшой образец радиально от середины к внешней стороне или с внешней стороны к середине, он затем измерил плотность. И, вероятно, проще всего подумать о сухих, потому что это то, с чем вы бы сравнили дерево. Таким образом, плотность в сухом состоянии варьировалась от примерно одного грамма на кубический метр, это около 1000 килограммов на кубический метр, до почти нуля для этого конкретного вида здесь, вероятно, около 50 или что-то в этом роде.И если вы сравните это с лесом, эта маленькая стрелка показывает плотность наиболее распространенного леса.

        Итак, если вы посмотрите на сосну и ель, дуб, клен, ясень и гикори, то все они будут в этом небольшом диапазоне. Таким образом, один ствол пальмы может иметь больший диапазон плотности, чем древесина многих различных пород. Итак, у него такой профиль плотности. И что меня интересовало, так это то, насколько это эффективно с механической точки зрения помещать более плотный материал снаружи.

        Итак, я посмотрел на жесткость ладони, а также на прочность.Итак, я просто пересчитал эти данные по этой немного другой оси. Итак, это радиальное положение относительно внешнего радиуса, и это плотность. Я вычитал минимум, а затем взял диапазон. И для этого вида здесь минимальная плотность была почти нулевой. Таким образом, это выражение упрощается до примерно такого. И именно потому, что это математически проще, мы и рассмотрим это.

        Итак, плотность примерно равна квадрату радиуса. Пол Рич также провел множество механических тестов на ладони и вытащил маленькие лучи разной плотности.И он измерил жесткость и прочность балок. Поэтому он измерил здесь модуль упругости в зависимости от плотности. И здесь он измерил модуль разрыва. И это все по тексту. И он обнаружил, что модуль Юнга изменяется в зависимости от плотности в степени 2,5, а сила изменяется как квадрат плотности. И если …

        [ЗВУК]

        О, привет.

        [СМЕХ]

        Итак, это были всего лишь эмпирические выводы, которые он сделал. Если у вас есть призматические ячейки и вы деформируете их в осевом направлении, а стенка ячейки была одинаковой в разных образцах, то модуль твердости будет постоянным.И можно было ожидать, что модуль балки будет линейно изменяться с плотностью, как в сотах, загруженных [? в?] самолете.

        Но он измерил, что модуль и прочность изменяются с некоторой степенью плотности. Причина этого на самом деле заключалась в том, что клеточные стенки из более плотного материала имели больше слоев. А в дополнительных слоях угол микроволокон целлюлозы, вероятно, был другим, так что разные слои имели разную жесткость. И если у вас есть слои различий, тогда вы получите эти властные отношения.

        Тогда я взял его данные и попытался посмотреть, насколько они эффективны при гибке. Итак, он обнаружил, что плотность изменяется с увеличением радиуса до некоторой степени. Эта степень n была равна 2, но я хотел сделать это только для общего случая, поэтому я сказал, что я просто n. И он сказал, что обнаружил, что модуль изменяется с плотностью, увеличенной до некоторой другой степени m. А для него m было 2 и 1/2. И поэтому я мог бы написать просто еще одно уравнение, в котором говорится, что модуль равен радиусу в степени mn.А затем вы можете провести небольшой расчет, в котором вы работаете с эквивалентной жесткостью на изгиб.

        Значит, вам нужно интегрироваться. Вы как бы говорите, что у вас есть небольшая полоса в определенном радиусе. У этого радиуса есть определенный модуль. И вы можете вычислить момент инерции, который соответствует этому конкретному радиусу. А затем, если вы проинтегрируете его в целом, вы можете сказать, что жесткость при изгибе для плотности градиента равна некоторому постоянному умножению на pi, умноженному на внешний радиус в четвертой степени, деленному на эти две степени mn плюс 4.

        Итак, m здесь была степень модуля упругости. И n было силой плотности. А затем вы можете сравнить это с одинаковой массой, равномерно распределенной по всему поперечному сечению. А затем, если вы возьмете отношение жесткости при изгибе для градиента плотности к жесткости при изгибе для однородной плотности, вы можете показать, что это уравнение здесь. А затем, если вы подставите эти измеренные значения для этих показателей для n и m, вы обнаружите, что жесткость на изгиб с градиентной плотностью относительно однородной плотности составляет коэффициент 2 и 1/2.

        Таким образом, шток в 2 с половиной раза жестче за счет такого профиля плотности. Так что в этом есть огромное механическое преимущество. И просто физически, если вы знаете, какие нагрузки у нас самые большие снаружи, имеет смысл поместить более плотный материал снаружи. А потом я посмотрел на силу ладони.

        Итак, представьте, что это наша очень схематическая ладонь, и есть круговое поперечное сечение. Поэтому я хотел сравнить распределение напряжения изгиба с распределением прочности на изгиб.Таким образом, напряжение складывается из модуля, умноженного на деформацию, по закону Гука. И здесь мы предполагаем, что плоские секции остаются плоскими, как это стандартное предположение при изгибе.

        Итак, если вы предполагаете, что плоские сечения остаются плоскими, тогда деформация зависит от кривизны, умноженной на расстояние y от нейтральной оси, расстояние от середины. Значит, это расстояние здесь было бы дис- [? то же самое?] при загруженном с загруженным p здесь. Это расстояние было бы y там. А потом я могу кое-что подключить сюда.

        Итак, вместо E я собираюсь подключить свои отношения с радиусом к этой степени mn. А вот моя кривизна, и вместо y, если я скажу, что это какой-то радиус, я скажу, что y — это наше r cos theta. Итак, я собираюсь сказать, что стресс идет …

        [SNEEZE]

        Благослови вас. Представляет собой радиус, возведенный в некоторую степень mn плюс 1. И снова, для видов, которые я знаю, что такое n и m, напряжение идет как радиус в шестой степени. А потом я могу сравнить с тем, что Пол Рич обнаружил в отношении силы.Он обнаружил, что сила — так что сигма-звезда — это сила — была пропорциональна плотности, возведенной в некоторую степень q, и эта степень равнялась 2 в проведенных им измерениях. Итак, я могу сказать, что сила идет как радиус к этой степени nq, то есть к четвертой степени. А затем, если я нанесу на график распределение напряжений и распределение прочности — представьте себе, здесь это поперечное сечение.

        Итак, это диаметр стержня. А это нейтральная ось здесь посередине. Сила идет этой сплошной линией.Идет как четвертая степень. И ударение идет как эта пунктирная линия, как шестая степень. Так что они не совсем друг над другом, но они очень близки к тому, чтобы быть друг над другом.

        Итак, в основном то, что сделала ладонь, — это расположила материал таким образом, чтобы прочность соответствовала приложенным к нему напряжениям. Так что, если бы у меня была постоянная плотность, мой профиль стресса выглядел бы так. И если бы у меня была постоянная плотность, профиль прочности был бы примерно таким.Так что сила здесь будет постоянной, а здесь это будет стресс.

        Итак, материал посередине, он намного сильнее, чем должен быть. В то время как ладонь устроена так, что у нее есть только необходимое количество силы для напряжения в зависимости от радиального положения. Так что это своего рода умная вещь. Так что это прекрасная вещь. И я думаю, что это все. Я думаю, что … да, это конец.

        Итак, все эти изображения взяты из другой книги, которую мы написали.И если вы хотите получить источники, вы можете получить их оттуда. Итак, все, о чем я хотел сегодня поговорить, это несколько примеров своего рода эффективного механического дизайна в природе и конструкции сэндвич-панелей как одно, а эти радиальные градиенты плотности — другое.

        У нас сейчас есть проект по бамбуку, и у бамбука также есть радиальный градиент плотности, и это то же самое. Самый плотный материал снаружи, а наименее плотный внутри. Так что я думаю, что на этом я остановлюсь на сегодня.

        Итак, что я собирался сделать в понедельник, так это немного поговорить о био-имитации. И это вообще не займет весь класс. И я подумал, что мы могли бы провести остаток урока в понедельник, просто делая обзор. Итак, тест в среду. Так что, если вы хотите задать вопросы, это было бы прекрасно.

        Я действительно не могу просмотреть все последние шесть недель или что-то за полтора часа или что-то в этом роде. Так что, если вы хотите задать вопросы, я буду здесь, и мы можем просто ответить на них.Звучит хорошо?

        Изолированный оловянный сарай, Производитель жаростойкой кровли в Джайпуре, Стеновые панели для холодильных камер

        Панели крыши

        • Облицовка листового металла с цветным покрытием с обеих сторон.
        • Швы внахлест корончатого типа на внешней облицовке.
        • Отличное атмосферостойкое покрытие.
        • Профиль внешней облицовки перекрывает соседнюю панель.
        • Уникальное расположение фитингов для предотвращения утечки воды с крыши.
        • Доступная толщина 30 мм, 40 мм, 50 мм, 75 мм и 100 мм.

        Стеновые панели — Металлическая облицовка

        • Облицовка листового металла с цветным покрытием с обеих сторон.
        • Специальная система соединения типа «язычок и паз».
        • Идеальная отделка панели до панели.
        • Плотно прилегайте к изоляции.
        • Доступная толщина 30 мм, 40 мм, 50 мм, 75 мм и 100 мм.

        Стеновые панели — Цементная облицовка

        • Облицовка безасбестового цементного листа с обеих сторон.
        • Специальная система соединения бисквитного типа для идеальной отделки панели.
        • Выглядит, ощущается и ведет себя как готовая штукатурка.
        • Легко окрашивается темперой или другой краской для стен.
        • После покраски стыки не видны.
        • Плитку и т. Д. Можно крепить так же, как и традиционные оштукатуренные кирпичные стены.
        • Доступная толщина 50 мм, 75 мм и 100 мм.

        С точки зрения экономии энергии, здание, построенное из панелей Pronto, потребует в 7 раз меньше энергии для охлаждения по сравнению со зданием того же размера и формы, построенным из кирпичной кладки 9 дюймов.

        Мы можем производить панели с гораздо более высоким значением R для достижения любого желаемого значения U в соответствии с требованиями специализированных проектов, включая здания с нулевым потреблением энергии, экологичные здания, холодильные склады и проекты, требующие соблюдения Строительного кодекса энергосбережения правительства Индии.

        Экономия времени — Экономия энергии — Экономия места — Экономия денег — Экологичность
        ИЗОЛЯЦИЯ
        Панель

        Pronto поставляется с самой современной изоляцией в мире со значением R более 7 / дюйм, что позволяет сэкономить огромные затраты на электроэнергию на протяжении всего срока службы.Для сравнения: наша панель толщиной 2 дюйма обеспечивает теплоизоляцию, эквивалентную теплоизоляции бетонной стены толщиной 3 фута.

        ЭКОЛОГИЧНЫЙ

        Панели Pronto требуют меньше строительных материалов и энергии для производства, поэтому они имеют очень небольшой углеродный след. Кроме того, его передовая изоляция экономит расходы на отопление и охлаждение, тем самым экономя счета за электроэнергию на протяжении всего срока службы. Меньшие отходы делают экологически чистыми.

        СИЛЬНЫЙ
        Панель

        Pronto может выдерживать высокие сжимающие и растягивающие нагрузки.Сама сердцевина каждой панели (без облицовки) может выдерживать сжимающую нагрузку более 1250 кг / кв.фут. Благодаря бесклеевой металлической / цементной облицовке общая прочность панелей увеличивается в несколько раз.

        МОДУЛЬНЫЙ и БЫСТРЫЙ

        Требуется очень короткое время строительства на стройплощадке. А для установки на месте требуется всего 3-7 дней. Эти панели имеют модульную конструкцию, так как их можно легко перемещать без потерь.

        ЛЕГКИЙ

        Это легкий, типичный вес всего 2 кг / кв. Фут.Это позволяет легко поднимать стены и крышу большого размера на большую высоту, а также его можно легко установить над несущими конструкциями с низкой нагрузкой и старыми зданиями без необходимости в каком-либо специальном армировании.

        Сравнение теплоизоляционных свойств различных строительных материалов

        Имущество ProntoPanel 9 ″ BrickWork Жестянка ПВХ Крыша
        Теплопроводность (U) 0.026 0,80 50 0,19
        Толщина 50 мм 225 мм 1 мм 3 мм
        Тепловое сопротивление (R Value-US) 11 1,6 0,0001 0,09
        Сравнение изоляции (термическое сопротивление) с Pronto База 7 раз плохо 103800 раз плохо 122 раза хуже

        Технические характеристики

        Теплопроводность пенополиуретана 0.025 Вт / м · К
        Диапазон температур Долговременная температура от -80 ° C до +100 ° C Кратковременная температура 250 ° C
        Долговременная деформация с постоянным напряжением 40 кПа в течение 20-50 лет 1,7%
        Водопоглощение (28-дневное погружение) 1,3% макс.
        Химическая стойкость и запах Устойчив к большинству обычных химикатов. Без запаха.
        Термитостойкость Не корм для насекомых-бурильщиков
        Прочность на сжатие перпендикулярно плоскости 1250 кг / кв.фут (при 10% деформации)
        Класс воспламеняемости B3 DIN 4102
        Предел прочности ПУ 4 кг / кв.м

        Новый Строительный кодекс под названием «Строительный кодекс по энергосбережению» (2007) правительства Индии, Министерство энергетики требует, чтобы здания с подключенной нагрузкой более 500 кВт и выше поддерживали свой тепловой «U» на заданных уровнях, что может быть достигнуто только при надлежащей теплоизоляции стен. и крыша.Эти уровни могут быть легко и эффективно достигнуты с помощью панелей Pronto. Соблюдение этого значения U помогает добиться значительной экономии на счетах за электроэнергию за счет снижения энергетической нагрузки. Такая экономия энергии может даже привести к окупаемости здания в течение 4-5 лет.

        С точки зрения экономии энергии, здание, построенное из панелей Pronto, потребует в 7 раз меньше энергии для охлаждения по сравнению со зданием того же размера и формы, построенным из кирпичной кладки 9 дюймов.

        Мы можем производить панели с гораздо более высоким значением R для достижения любого желаемого значения U в соответствии с требованиями специализированных проектов, включая здания с нулевым потреблением энергии, экологичные здания, холодильные склады и проекты, требующие соблюдения Строительного кодекса энергосбережения правительства Индии.

        Процесс установки

        Установить приспособления и кронштейны

        Первым шагом при установке панелей является крепление Pronto Angles к бетонным плитам.С помощью механических креплений стальной уголок по правому краю соединяется с бетонной плитой, чтобы заложить прочный фундамент.

        Подъемные панели

        Панели Pronto легко поднимаются с помощью тележки люльки.

        Вставить панель в кронштейны

        Панели Pronto легко поднимаются с помощью тележки люльки.

        Применить винты

        Следующим шагом будет прикрепление панели к стальному уголку с помощью легко доступных винтов.Для достижения наилучших результатов винты должны быть номинально размещены в 300 центрах. Рекомендуется вставить 4 винта на каждую панель; 2 для верхнего и 2 для нижнего угла.

        Нанесите герметики

        Там, где это необходимо, на верхнюю часть панели наносится огнестойкий акриловый герметик, чтобы обеспечить эффективную огнестойкость и звукоизоляцию.

        Завершен

        После установки панели на место, клей наносится на паз панели, а затем вторая панель устанавливается на место, следуя той же схеме нанесения.

        Мировой рынок пенополиуретановых сэндвич-панелей 2021 Структура отраслевой цепочки, рыночная конкуренция, SWOT-анализ к 2027 году

        Отдел новостей MarketWatch не участвовал в создании этого контента.

        , 22 ноября 2021 г. (Лента новостей CDN через Comtex) — Рост мирового рынка пенополиуретановых сэндвич-панелей в 2021-2027 гг. найден в онлайн-хранилище MarketandResearch.biz предоставляет фундаментальный обзор отрасли, включая определения, классификации, приложения и структуру отраслевой цепочки. Этот сборник включает в себя тщательный и точный анализ различных областей мирового рынка пенополиуретановых сэндвич-панелей. Анализ проводится для международных рынков, включая тенденции развития, анализ конкурентной среды и состояние развития ключевых регионов. Кроме того, в рыночном отчете делается акцент на углубленной оценке перспектив роста и ограничений рынка.

        Глобальная конкуренция на рынке пенополиуретановых сэндвич-панелей оценивается ведущими производителями с указанием производства, цены, дохода (стоимости) и доли рынка для каждого производителя. В отчете исследуются скрытые возможности роста и указываются ключевые стратегии известных игроков и успехи, достигнутые при их реализации. Подробный анализ затрат, исследование продаж и анализ структуры цен, предлагаемые в отчете, помогут игрокам сделать некоторые важные шаги на мировом рынке пенополиуретановых сэндвич-панелей.

        СКАЧАТЬ БЕСПЛАТНО ОБРАЗЕЦ ОТЧЕТА: https://www.marketandresearch.biz/sample-request/207843

        Весь рынок разделен на подкатегории по продуктам и приложениям. В отчете представлен анализ этих подмножеств с точки зрения географической сегментации. В отчете разработана описательная структура тенденций сегментов и подсегментов.

        Основными игроками, охваченными в обзоре рынка, являются:

        • Кингспан
        • Metecno
        • NCI Building Systems
        • Панель Ассана
        • Изопан
        • АрселорМиттал
        • ТАТА Сталь
        • Ромаковски
        • Латтонедил
        • Силекс
        • Марчегалия
        • Ruukki
        • Италпаннелли
        • Тонмат
        • Строительные системы Nucor
        • Чанчжоу Цзинсюэ
        • Alubel
        • Группа Чжунцзе
        • BCOMS
        • Isomec
        • Panelco
        • Аль-Шахин
        • Дана Групп
        • Многоцветный
        • Корпорация Nippon Steel Coated Sheet Corporation

        Этот отчет сегментирует рынок по типам:

        • 25мм
        • 50 мм
        • 75 мм
        • 100 мм
        • Другой

        Рынок делится на:

        • в зависимости от приложения. Стена здания
        • Крыша здания
        • Хранение в холодильнике

        ДОСТУП К ПОЛНОМУ ОТЧЕТУ: https: // www.marketandresearch.biz/report/207843/global-pu-foam-sandwich-panels-market-growth-2021-2026

        Географически этот отчет сегментирован по нескольким ключевым регионам: производство, потребление и выручка (млн долл. США) , а также рыночная доля и темпы роста рынка в этих регионах с 2021 по 2027 год (прогноз), охват:

        • Северная Америка (США, Канада и Мексика)
        • Европа (Германия, Франция, Великобритания, Россия, Италия и остальные страны Европы)
        • Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Индия, Юго-Восточная Азия и Австралия)
        • Южная Америка (Бразилия, Аргентина, Колумбия и остальная часть Южной Америки)
        • Ближний Восток и Африка (Саудовская Аравия, ОАЭ, Египет, Южная Африка и остальные страны Ближнего Востока и Африки)

        В этом отчете наши эксперты также собрали важные советы от нескольких представителей этого бизнеса и использовали вторичные и первичные исследования, чтобы расширить клиентов с помощью стратегий.Затем прогнозы показывают, как глобальный рынок пенополиуретановых сэндвич-панелей изменится в среднесрочной перспективе.

        Кроме того, в этом общем рыночном отчете приводится CAGR-стоимость, отраслевые цепочки, добыча, география, конечный пользователь, приложение, анализ конкурентов, SWOT-анализ, продажи, выручка, цена, валовая прибыль, доля рынка, импорт-экспорт, тенденции и прогноз. Отчет также дает представление о барьерах на входе и выходе мировой индустрии пенополиуретановых сэндвич-панелей.

        Настройка отчета:

        Этот отчет можно настроить в соответствии с требованиями клиента.Свяжитесь с нашим отделом продаж ([email protected]), и они позаботятся о том, чтобы вы получили отчет, соответствующий вашим потребностям. Вы также можете связаться с нашими руководителями по телефону + 1-201-465-4211, чтобы поделиться своими требованиями к исследованиям.

        Свяжитесь с нами
        Марк Стоун
        Руководитель отдела развития бизнеса
        Телефон: + 1-201-465-4211
        Эл. Почта: [email protected]
        Веб-сайт: www.marketandresearch.biz

        Это контент распространялся через службу распространения пресс-релизов CDN Newswire.По вопросам пресс-релиза пишите нам по адресу [email protected]

        COMTEX_397471222 / 2657 / 2021-11-22T17: 07: 01

        Есть ли проблемы с этим пресс-релизом? Свяжитесь с поставщиком исходного кода Comtex по адресу [email protected] Вы также можете связаться со службой поддержки клиентов MarketWatch через наш Центр поддержки клиентов.

        Отдел новостей MarketWatch не участвовал в создании этого контента.

        .

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
