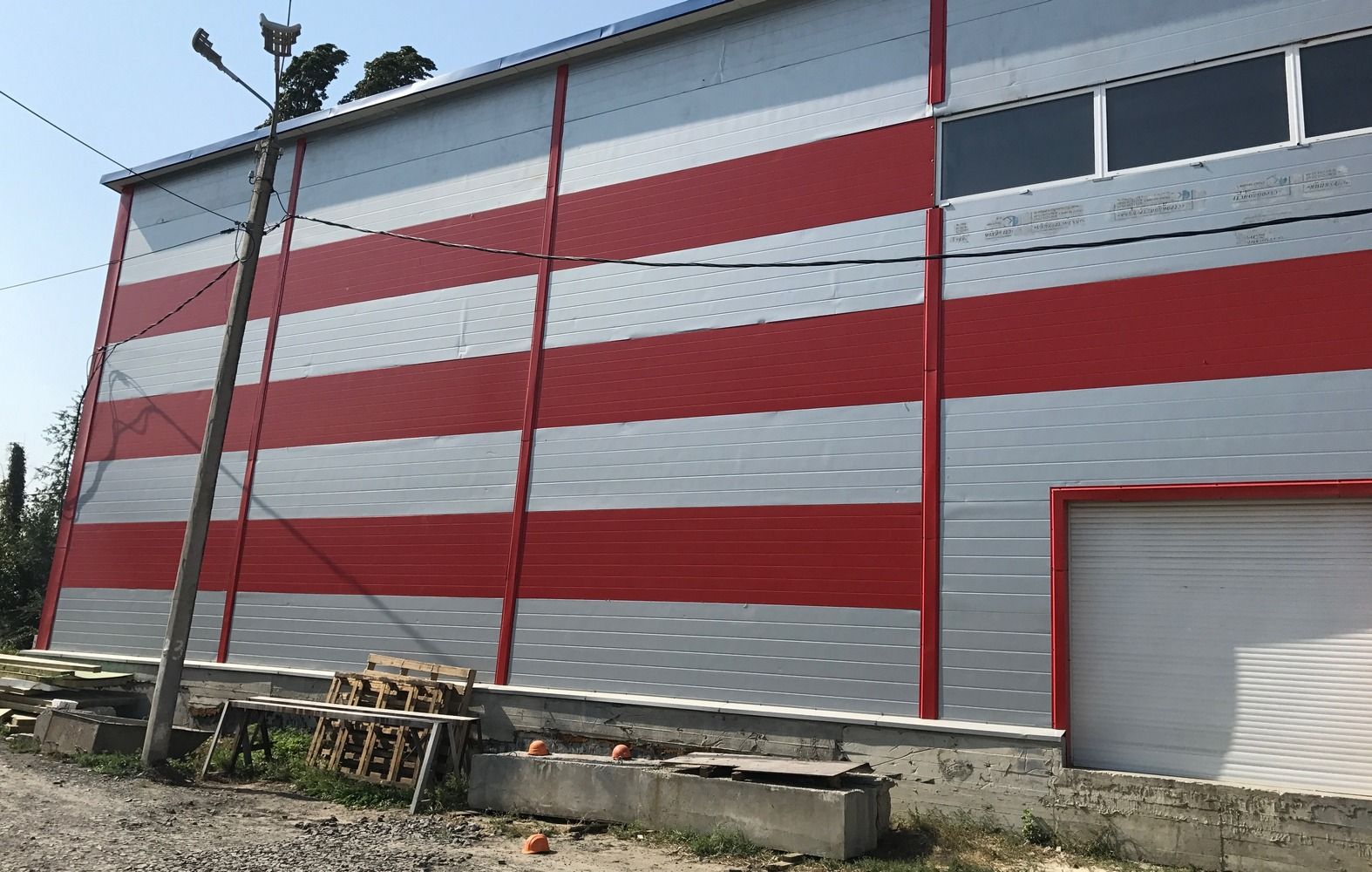

Как выполнить монтаж сэндвич-панелей в горизонтальном расположении?

Инструкции по установке сэндвич-панелей в горизонтальном расположении.



Инструкции по установке сэндвич-панелей в горизонтальном расположении.

1. Для разгрузки больших сэндвич-панелей и профлистов необходимо использовать вилочные погрузчики с опорой и большим расстоянием между клыками вил.

2. Монтаж сэндвич-панелей следует начинать со стартовой отделки, выполненной с использованием толстого листового металла. Соответствующее положение элемента необходимо проверять с помощью уровня. Это позволит надлежащим образом установить первую панель.

3. Все места стыка сэндвич-панелей с каркасом должны быть герметизированы с помощью непромокаемого самоклеящегося уплотнителя. Самоклеящийся уплотнитель следует использовать как на стартовой отделке, так и на фундаментных основаниях, колоннах каркаса, рамах, ригелях и прогонах.

4. Перед укладкой первого ряда панелей необходимо закрепить наружный подоконник с соответствующим капельником для отвода дождевой воды от поверхности стен или кладки. Закрепление подходящего подоконника после укладки сэндвич-панелей может стать невозможным.

5. Учитывая значительный вес, перемещение сэндвич-панелей должно выполняться несколькими сотрудниками. Перед тем, как крепить панели к каркасу, необходимо снять защитную пленку с внутренней стороны. Учитывая возможность загрязнения панелей на строительной площадке, пленку с наружной стороны необходимо удалить как можно позднее. Однако это следует сделать в течение 3-х недель от даты производства.

6. Если это необходимо, сэндвич-панели можно аккуратно прибить с помощью деревянного бруска, чтобы не повредить замки и края.

7. Перед креплением панелей необходимо проверить их установку с помощью длинного уровня.

8. Монтаж панелей к стальному каркасу осуществляется с помощью саморезов. Это должны быть саморезы для стали, обязательно с уплотнительной шайбой. При этом необходимо обратить внимание на соответствующую установку механизма дрели, защищающего от образования нежелательных углублений в наружной облицовке. Саморезы должны крепиться на расстоянии 3,5 см от края панели.

9. Следует помнить об использовании самоклеящегося уплотнителя на последующих доступных элементах каркаса.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальную герметичность и взаимодействие соседних панелей, а полиуретановая прокладка, применяемая с замком, обеспечивает непрерывность теплоизоляции между сэндвич-панелями.

11. Сэндвич-панели являются материалами относительно легкими. Они не могут выдерживать какую-либо нагрузку, кроме собственного веса.

Вес сэндвич-панелей толщиной 100 мм составляет примерно 12,5 кг на квадратный метр. В зависимости от их длины их следует перемещать с использованием специального оборудования. Balex Metal поставляет сэндвич-панели, подрезанные с точностью до миллиметра. Иногда, однако, их необходимо подгонять на строительной площадке. Резку можно выполнять только с помощью пил или лобзиков, оснащенных зубцами для резки стальных листов.

12.  При выполнении последующих этапов монтажа необходимо соблюдать технологические щели между досками, размером от 10 до 20 мм. Для непрерывности теплоизоляции эти щели должны быть тщательно заполнены пенополиуретаном низкого давления. Вертикальная отделка металлическими листами, прикрывающими деформационные швы между панелями, должна быть выполнена в пространственной версии так, чтобы они могли компенсировать возможные тепловые движения облицовки панелей. Их вертикальное положение должно контролироваться с использованием длинного уровня. А крепление с помощью саморезов с прокладкой или герметичных заклепок на расстоянии примерно 30 см.







Подготовка и монтаж сэндвич панелей, технология и основные правила сборки

Существуют несколько способов монтажа сэндвич панелей, каждый из которых имеет свои характерные особенности.

Сэндвич панели используются для скоростного строительства промышленных объектов. С их помощью, возможно, осуществлять также строительство и жилых зданий. Основным преимуществом этого материала является, то, что при монтаже осуществляется одновременно утепление и наружная отделка облицовочной стороны строения. Благодаря этому строительство быстровозводимых конструкций из сэндвич-панелей (например, больших административных зданий) можно сократить до одного сезона 4-6 месяцев. На какие основные категории можно разделить все сэндвич панели? Как осуществляется их монтаж?

Кровельные сэндвич-панели. Горизонтальный монтаж

Этот метод монтажа удобен в том случае, если возможно уложить материал от одного края кровли до другого в одну полосу. Технология монтажа кровельных сэндвич-панелей включает в себя обязательное соблюдение следующих рекомендаций относительно установки:

  • Работы начинаются с нижней части кровли
  • Для идеальной стыковки панелей необходимо использование контрольных меток
  • Монтаж осуществляется с помощью специальных саморезов с уплотнительной резинкой
  • Уплотнить стыки можно с помощью монтажной пены или уплотнительной резинки
  • По всей длине стыка максимально удаляется минеральный уплотнитель, для лучшего примыкания следующей плиты
  • Подъем панелей осуществляется с помощью грузоподъемной техники, последующая установка выполняется с помощью захвата для сэндвич-панелей
Горизонтальный монтаж кровельных сэндвич-панелей

Важно! Для кровли с небольшой площадью используется исключительно вертикальный способ монтажа, он проводится легче, хотя и требует большего времени для проведения работ.

Технология монтажа стеновых сэндвич-панелей

Существует несколько правил, которые касаются и установки стеновых панелей. Обязательным являются следующие рекомендации:

  • Монтаж осуществляется, начиная от угла здания
  • Первая панель крепится с цокольной части здания
  • Монтаж осуществляется ярусами, между которыми обязательно делают компенсационный шов
  • Нижний ряд крепится на специальные цокольные нащельники
  • В ряде случаев допускается использование минерального утеплителя для герметизации прилегания первого ряда сэндвич панелей

Внимание! Обязательным является герметизация стыков с помощью специального силикона. Иногда его не используют для увеличения скорости монтажных работ или по причине экономии. Результатом является потеря теплоизоляционных свойств и герметизации панелей.

Стеновые панели также крепятся методом вертикального и горизонтального монтажа. Рекомендации к проведению работ практически идентичны тем, которые существуют для кровельного материала.

Как выполнить вертикальный монтаж кровельных сэндвич-панелей

Вертикальный монтаж панелей облегчает задачу монтажной бригады. Набор плит осуществляется таким образом, чтобы каждый предыдущий стык приходился на середину следующей плиты, в так называемом шахматном порядке. Основным требованием для сборки является контроль над строгим соблюдением совпадения соединения «шип – паз» между собой.

Сэндвич-панели постепенно набирают свою популярность в строительстве домов. Это не удивительно. Ведь технические характеристики сэндвич-панели весьма привлекательны. Например, панели имеют отличную теплоизоляцию.

Размеры материала отличаются в зависимости от сферы применения. Советуем прочитать о размерах сэндвич-панели в этой статье. Обычно панели имеют стандартные размеры, но при необходимости их делают по индивидуальным требованиям заказчика.

Рекомендации относительно правильной установки кровельных сэндвич-панелей

Опытные строительные бригады попросили поделиться основными рекомендациями, которые облегчают проведение монтажных работ и существенно улучшают их результат.

  • Категорически запрещается использовать для подгонки панелей болгарки или другой абразивный инструмент. Допускается использование дисковой пилы при условии, что на нее будет установлен круг с мелкими зубьями
  • При резке под плиту стоит подложить мягкий материал по типу войлока. Это существенно сохранит поверхность от повреждений во время подгонки плиты
  • Начинать крепление панели необходимо с фиксации соединителей к прогону и под коньком. После выставления опорного прогона все остальные панели достаточно соединить двумя тремя саморезами
  • Обязательным является ношение обуви с мягкой подошвой
  • Использовать силиконовый герметик с кислой реакцией запрещается

Основные ошибки, связанные с монтажом кровельных или стеновых панелей совершаются по следующим причинам:

  • Недостаточная квалификация строительной бригады
  • Использование неоригинального отделочного материала или комплектующих

Профессиональная бригада используют специализированное оборудование, и не приступает к монтажным работам без предварительной проверки используемого материала.

Вся технология монтажа, сложности и самые распространенные ошибки можно увидеть, посмотрев видео, представленное на нашем сайте. Там есть подробная инструкция проведения установки и фиксации сэндвич панелей. Не приступайте к работе, не посмотрев видео до конца.

Видео о технологии монтажа сэндвич-панелей

Инструкция по монтажу кровельных сэндвич-панелей. Что следует учесть во время установки материала. Рекомендации специалистов.

Руководство по монтажу стеновых сэндвич-панелей. Очередность монтажа, как крепить сэндвич-панели, полезные советы и другое.

Изготовление сэндвич панелей своими руками – фото и видео инструкция

Технология строительства домов из сэндвич-панелей появилась не так уж и давно. Считается, что такие дома впервые появились в Канаде 40 лет назад. Сорокалетняя эксплуатация показала, что постройки хорошо зарекомендовали себя не только в канадских климатических условиях, но и на территории других стран.

В настоящее время методика все больше распространяется и в России, даже в суровых регионах. Основные преимущества заключаются в быстроте возведения, минимальных трудозатратах и расходах.

Материалы изготовления и применение

Современная сэндвич-панель состоит из двух слоёв облицовки, которые огибают утеплитель. В качестве материала облицовки используют:

Утепление в виде наполнителя:

  • Пенополистирол.
  • Полиуретан.
  • Минеральная вата.
  • Стекловолокно.
  • Иные полимерные материалы.

В итоге получается три слоя, которые связывают полиуретаном.

Из слоистых панелей можно возвести любую конструкцию каркасного типа, которая будет отличаться универсальным назначением. В ней можно организовать жилое помещение или производство — всё зависит от потребностей заказчика. Из плит ПВХ и OSB создают перекрытия, используют в качестве отделочного материала для малоэтажной жилой застройки. Панели из стали или алюминия применяют для создания стен в промышленных сооружениях или для покрытия кровли.

Что такое сэндвич панели

Слово «сэндвич» означает многослойный бутерброд. Сэндвич панель представляет собой многослойный материал. Два внешних края выполняются из жесткого материала (ПВХ, металла, ДВП, магнезитовой плиты), внутренний слой занимает утеплительный материал. Детали панели при помощи прессования склеены между собой. Сэндвич панели выпускаются стеновые и кровельные.

Преимущества и недостатки материала

Современный монтаж сэндвич-панелей — технология предлагает следующие отличительные черты:

  • Малая масса элементов.
  • Небольшой вес снижает требования к фундаменту здания.
  • Экономичное производство, которое даёт низкую стоимость материала.
  • Хорошие теплоизоляционные свойства.
  • Монтаж производится с высокой скоростью и не зависит от времени года и погоды.
  • Долговечность материала.
  • Заводское производство.

Огнеупорные свойства элемента зависят от наполнителя. Их делят на категории:

  • Негорючие.
  • Слабогорючие.
  • Горючие.

Стоимость изделий в большей степени зависит от вида и толщины внешнего покрытия.

Недостатки рассматриваемому строительному материалу также присущи:

  • Стыки между элементами требуется тщательно обрабатывать, чтобы не было щелей.
  • Наполнитель, то есть средний слой, должен быть хорошо защищён от проникновения влаги.
  • Ремонтировать повреждённые блоки спустя время сложно.
  • При монтаже кровли из слоистых панелей на неё затруднительно будет вывести вентиляцию и технологическое оборудование. Стыки загерметизировать будет крайне сложно.
  • Низкая эстетика.
  • Внутренний водосток требует установки водоприёмных желобов.

Главная проблема при монтаже — качественно соединить стыки панелей. Они служат источником холода в здании. Производители постоянно совершенствуют соединение, предлагают оптимизированные конструкции паза-шипа. А также существуют системы, которые позволяют проводить скрытое соединение. То есть каждая последующая панель закрывает собой часть предыдущей и место соединения не видно. В качестве дополнительных элементов производители предлагают доборные элементы, чтобы защитить соединения.

Недостатки сэндвич панелей

  1. Герметизация. Для того. чтобы дом не подвергся разгерметизации, технология сборки должна быть соблюдена неукоснительно. Строительные работы должны проводиться людьми, имеющий определенный опыт работы с сэндвич панелями.
  2. Запрет на дополнительную нагрузку. Эта особенность является общей для всех легких зданий. Стены домов из сэндвич панелей самонесущие, на них не получится возложить дополнительную нагрузку.
  3. Некоторые наполнители могут быть горючими, например, пенополистирол. Если здание планируется высокой огнестойкости, то такой утеплитель применять нельзя.
  4. Повреждение покрытия. Панели покрываются достаточно прочной полимерной краской, но она не всегда способна выдерживать удары большой силы.
  5. Вентиляция. Для того чтобы в помещении был свежий воздух и не скапливалась влага нужно тщательно продумать перед началом строительства систему вентиляции.

Подготовка к монтажным работам

Панели не являются несущими элементами, поэтому для их крепления требуется установка каркаса. В большинстве случаев его выполняют из металла. При монтаже требуется учитывать следующие нюансы:

  • Каркас должен быть точно собран. Следует обратить внимание на размер стоек как по горизонтали, так и по вертикали. Их размер не должен превышать габариты панели. В ином случае монтаж слоёных элементов будет невозможен.
  • Пролёты должны быть по ширине такими, чтобы между панелями было расстояние не больше 5 см от края друг друга.
  • Поверхность у грунта требуется обработать антикоррозийным составом.

Виды оснований для установки сэндвич-панелей:

  • Металлическая ферма. Панели закрепляют к каркасу при помощи специализированного инструмента — винта самосверлящего. Опорный элемент при этом должен быть оснащён по месту монтажа отверстиями под винты, но немного меньшего диаметра.
  • Направляющие из дерева. Для крепления применяют обыкновенные саморезы для деревянных изделий.
  • Бетон. Потребуются дюбели, которые предстоит вставлять в заранее приготовленные поверхности. Закрепление производят анкерами.

Некоторые производители выпускают самонесущие сэндвич-панели и для их монтажа требуется лишь фундамент.

Доставка на объект и подъём на место

Транспортировка готовых панелей с производства на объект строительства должна осуществляться грузовым транспортом в транспортном пакете. Поднимает на требуемую высоту такой пакет специальный вакуумный кран — он имеет присоски, которыми цепляет пакет. Если такое оборудование отсутствует, то можно осуществлять подъём пакета обычным краном или же лебёдкой с текстильными канатами. Однако потребуются дополнительные действия, чтобы не допустить повреждения сэндвичей:

  • Стропы должны быть мягкими.
  • Захватывать пакет стропами запрещено. Для этого требуется применять специальные мягкие прокладки.
  • Замки панелей требуется дополнительно защитить от повреждений стропами при помощи распорочных брусков длиною 120 см. Их следует равномерно расположить внизу и вверху пакета.
  • Поднимать панели с паллет запрещено. Их нужно снять и перенести на ровную поверхность.

Несоблюдение данных правил приведёт к повреждению материала и убыткам.

Инструменты для обработки материала

Тип материала облицовки диктует тип применяемого инструмента для обработки при монтаже. Особые требования к обработке у материала из тонколистной стали, которая корыта полимером для предотвращения коррозии. Задача при обработке — не повредить полимерное покрытие.

Особенности обработки различных видов материала:

  1. OSB или СИП-панели. Подойдут ручные инструменты. Однако для идеально гладкого среза, который позволит вплотную подогнать две срезанные плоскости лучше воспользоваться электроциркуляркой. Электролобзик не подойдёт — велик риск повредить кромку из-за поступательных движений пилы.
  2. Сталь. Задача при обработке — не повредить внутренний слой термоизоляции. Поскольку плазменные резки, болгарки или шлифовальные машины разогревают режущую поверхность, то их использовать не рекомендуется. Защитный слой будет повреждён. Требуется инструмент для холодной обработки — циркулярка или лобзик.
  3. Пластик. Не предъявляет высоких требований к инструменту. Можно пилить ножовкой или лобзиком.

Обратите внимание! Во всех случаях во избежание повреждения кромки следует использовать острый инструмент. В противном случае на срезе возможно появление трещин и заусенцев.

Для создания отверстий следует применять обычную дрель.

Торцевание плит делают строго в горизонтальной плоскости. Желательно проверить линию при помощи уровня, но отмерять её обязательно угольником. Лучше несколько раз отмерять, чтобы не вызвать повреждений края кромки. Вначале режут облицовку, а затем уплотнитель. Все слои сразу отрезать не рекомендуется во избежание повреждений.

Особенности монтажа панелей

Монтажные работы следует начинать после возведения каркаса. При этом технология монтажа стеновых сэндвич-панелей позволяет параллельно проводить доставку, а не складировать материал на строительной площадке.

Установка сэндвичей на стену

Существует два способа укладки сендвичных панелей:

  1. Горизонтальный.
  2. Вертикальный.

Конечный выбор зависит от типа каркаса и эргономики рабочего места монтажников. Главное, чтобы было комфортно производить раскрой, а отходов при этом было минимальное количество.

При горизонтальном способе монтажа панели устанавливают на основание здания. Чтобы утеплить стыки применяют минеральную вату или пенопласт. Панели первой очереди требуется выровнять по уровню, согласно предварительно нанесённым меткам. Соединения между плитами по вертикали утепляют монтажной пеной или минеральной ватой.

Крепление сэндвич-панелей к металлическому каркасу вертикальным способом начинают от одного из нижних углов сооружения. В первую очередь всё равно предстоит выложить нижний ряд элементов на цоколь строго по уровню. А затем производят монтаж рядами в вертикальном направлении. Важно при этом не допустить отвеса от вертикального уровня.

Обратите внимание! При наружной облицовке здания плиты требуется укладывать пазом вниз — это позволит избежать подтёков внутрь замка, что сохранит утеплитель от негативного воздействия влаги.

Для надёжного соединения узлы примыкания плит требуется промазывать герметиком. При соединении они должны стыковаться плотно. Однако уплотнительные элементы между плитами не должны быть подвергнуты деформации.

Монтаж кровельных панелей

Отделкой крыши занимаются после окончания работ по облицовке стен. Особенность монтажа панелей на кровле — при длинне ската менее 12 метров целесообразно устанавливать цельные листы, чтобы избежать обустройства горизонтальных швов. Это сэкономит время и материал.

Если монтаж будет производиться в несколько рядов, то обрезание нижней кромки и слоя утеплителя до верхней кромки, которая ляжет поверх другой плиты требуется выполнять следующим образом:

  1. От 30 см для кровли с углом наклона менее 10.
  2. От 20 см для более покатых крыш.

Продольные стыки требуется надёжно загерметизировать. Чтобы влага не просочилась сквозь щели, требуется надёжно смазывать места стыков герметиком на основе силикона. А после его высыхания места крепления желательно обработать гидроизоляционным составом.

Рекомендации по креплению к каркасу

Инструкция предлагает воспользоваться различными крепёжными элементами на усмотрение специалиста. Поэтому требуется правильно их подобрать. От их выбора зависит надёжность конструкции и её внешний вид.

Советы по правильному закреплению сендвичных плит на каркасе:

  1. Все крепёжные элементы должны устанавливаться перпендикулярно лицевой плоскости панели. Это позволяет добиться максимальной надёжности и точности.
  2. Нельзя загонять в панель крепёжный элемент с самого края — нужно отступить не менее 5 см.
  3. При использовании саморезов с уплотнителем из резины требуется ввинчивать их до полного прилегания к поверхности. Однако уплотнитель нельзя подвергать деформации, поскольку герметичность соединения может пострадать.
  4. Для Средней полосы России достаточно одного самореза на метр длинны плиты. Это при двухрядном креплении. Однако плотность крепёжных элементов может быть иной, поскольку зависит от типа возводимого здания, а также интенсивности ветра.

Правильное закрепление материала гарантирует целостность и долгий срок службы при больших перепадах температуры. Главное — не перестараться с плотностью саморезов.

Строительство домов

66 votes

+

Голос за!

Голос против!

В современном бушующем мире, где время приобрело небывалую ценность по причине того, что его постоянно не хватает, и хочется получать результат сразу же и незамедлительно, даже в строительных технологиях и материалах стали цениться скорость исполнения, дешевизна и минимальные затраты на эксплуатацию. Именно поэтому, стремящиеся поскорее переехать в свое отдельное жилье все чаще предпочитают строить дома из сэндвич-панелей. Такие дома возводятся буквально за считанные дни в любое время года, быстро прогреваются и хорошо держат тепло, благодаря чему снижаются затраты на отопление, обладают хорошей звукоизоляцией, а самое главное – их возведение очень дешевое. Давайте разберемся, что представляют из себя сэндвич-панели, стоит ли строить такой дом и как это сделать самостоятельно. Бабушкинский район Москвы отличное место для проживания.

  1. Строительство домов из сэндвич-панелей: преимущества и недостатки
  2. Знакомьтесь, SIP панели (сэндвич-панели)
  3. Пенополистирол
  4. Минеральная вата
  5. Проекты домов из сэндвич-панелей
  6. Дом из сэндвич-панелей своими руками
      Фундамент для дома из SIP панелей
  7. Укладка обвязочного (венцового) бруса
  8. Обустройство пола и перекрытий в доме из SIP панелей
  9. Возведение стен из SIP панелей
  10. Обустройство крыши в доме из SIP панелей
  11. Дома из сэндвич-панелей: видео — урок

Строительство домов из сэндвич-панелей: преимущества и недостатки

В последнее время реклама домов из сэндвич-панелей не замолкает ни на минуту. Из каждого утюга нас уверяют, что это самые крепкие дома на свете, все кругом рушится, а панельные строения остаются целыми, что они самые теплые и экономичные, не деформируются и не просаживаются, и вообще – ничего лучше найти просто невозможно. Но самым абсурдным является другое: часто-густо можно встретить объявления такого содержания «Строим дома из сэндвич панелей. ЭКОжилье за смешные деньги» и т.п. Так вот – дом из SIP панелей ни в коем случае не является экологичным и безвредным для здоровья. Единственная причина, по которой такой дом можно назвать ЭКО, это то, что, живя в нем, можно экономить на отоплении, а значит – экономить природные ресурсы. Т.е. ЭКО от слова «экономия». Давайте разберемся все же, какие есть достоинства у технологии строительства домов из сэндвич-панелей и какие недостатки.

Преимущества домов из сэндвич-панелей:

  • Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.

  • Можно строить в любое время года. Нет ограничений по температуре строительства.
  • Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
  • Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
  • Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
  • Материал сэндвич-панелей прекрасно звукоизолирует.
  • Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
  • Можно сэкономить на отоплении.
  • Не нужен усиленный фундамент.
  • Прочные. Выдерживают ураганы.
  • Сэндвич-панели легко транспортировать и собирать как конструктор.
  • Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Как видите, список немаленький, но ведь есть и недостатки:

  • Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
  • Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
  • Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
  • Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.

  • Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
  • Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
  • Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
  • При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

Знакомьтесь, SIP панели (сэндвич-панели)

SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.

В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.

Сердечником сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.

Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.

На территории СНГ применяют SIP панели различных размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

OSB (ОСП)

OSB (Oriented Strand Board) или ОСП изготавливается из древесной щепы диаметром не более 0,6 мм длиной не более 140 мм. Щепа укладывается в три слоя перпендикулярно друг другу, добавляется водостойкая склеивающая смола и материал прессуется под высоким давлением и температурой. В итоге получается материал с повышенной прочностью на изгибы и обладающий повышенной упругостью. Поверхность ОСП плит водостойкая, а сами плиты легко пилятся любым инструментом по дереву. Отличительной особенностью ОСП плит от других подобных материалов является то, что способность удерживать крепеж обеспечивает не смола, а способ укладки щепы.

Пенополистирол

Пенополистирол на 98% состоит их углекислого газа, благодаря которому и обладает своими теплоизоляционными качествами. Он горит, плавится от открытого огня и выделяет при этом соединения. В пенополистироле любят селиться мыши, выгрызая в нем гнезда. В SIP панелях пенополистирол закрыт с двух сторон плитами ОСП, этим обеспечена (хоть и частичная) пожаробезопасность конструкции. Используется в SIP панелях по причине своей низкой стоимости и легкости.

Минеральная вата

Минеральную вату плотностью 100 – 120 кг/м³ также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.

Проекты домов из сэндвич-панелей

Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.

SIP панели выпускаются в типовых размерах 2500х1250 мм и 2800х1250 мм. Это определяет типовую высоту первого и второго этажа дома. Хотя можно возводить стены любой высоты, но тогда придется дотачивать панели, что не очень красиво и надежно.

Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.

Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп.

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Фундамент для дома из SIP панелей

Сборный дом из сэндвич-панелей – легкая конструкция, не требующая тяжелого заглубленного фундамента. Чаще всего используются ленточные мелкозаглубленные фундаменты или плитные, свайно-ростверковые, ленточно-столбчатые.

Рассмотрим вариант мелкозаглубленного ленточного фундамента:

  • Выполняем разметку участка и выемку грунта на глубину 50 – 60 см шириной 40 см.
  • Уплотняем грунт, засыпаем слой песка 10 см и тщательно утрамбовываем, затем слой щебня 10 см и тоже трамбуем.
  • Затем устанавливаем деревянную опалубку для фундамента на высоту до 50 см над землей. Заранее делаем в ней отверстия для продух.
  • Связываем арматурный каркас и опускаем его в траншею.

  • Готовим бетонный раствор или заказываем миксер и заливаем фундамент. Удаляем воздушные пузырьки с помощью вибратора.

Даем полностью высохнуть фундаменту в течение 28 дней, затем снимаем опалубку. Гидроизолируем поверхность фундамента, укладывая рубероид в 2 – 3 слоя или гидростеклоизол, сверху промазываем битумной маcтикой. Лучше это делать незадолго до начала возведения стен, чтобы слой гидроизоляции не находился долгое время под открытым небом.

Укладка обвязочного (венцового) бруса

Берем брус сечением 250х150 мм и укладываем его посередине фундамента. Тщательно вымеряем горизонтальность его расположения.

Соединяем брус в углах с помощью врубки «в полдерева» или «в лапу». Затем закрепляем соединение деревянным нагелем. Для этого высверливаем в брусьях отверстие диаметром 20 мм длиной 100 – 150 мм. Вбиваем нагель длиной чуть меньше отверстия. Добиваем его киянкой.

Закрепляем брус к фундаменту с помощью анкеров. В углах по два анкера и на расстоянии 1,5 – 2 м друг от друга. Длина анкера должна быть 350 мм, диаметр 10 – 12 мм. Головки анкерных болтов утапливаем в брус обвязки.

Обустройство пола и перекрытий в доме из SIP панелей

Особенностью строительства по канадской технологии является то, что можно построить дом из сэндвич-панелей полностью, в том числе и пол, и перекрытие этажей, и чердачное перекрытие, и даже кровлю.

Но наши отечественные строительные компании все же рекомендуют в таких домах обустраивать обычный деревянный пол на лагах, укладывая утеплитель между лагами. Так получится надежнее и долговечнее, такой пол легче ремонтировать и разбирать в случае непредвиденных ситуаций или поломок.

Рассмотрим вариант обустройства пола из SIP панелей:

  • Заготавливаем брусья, которые будут выступать лагами пола и балками-шипами, которые необходимо вставить между панелями. Длина балки должна быть такой, чтобы она легко укладывалась на фундамент и в паз-врубку в обвязочном брусе. Сечение таких балок зависит от толщины сэндвич-панелей: 150х50 мм, если панель 174 мм толщиной, 200х50 мм, если панель 224 мм.
  • Раскладываем панели для пола дома. Подрезаем их до необходимых размеров обычной пилой. Если требуется выполнить выемку утеплителя, то используем самодельный терморезак (некоторые компании предлагают его вместе с панелями).

Важно! Зазор между краем плиты ОСП и поверхностью утеплителя внутри панели должен быть равен 20 – 25 мм. Этого достаточно, чтобы плотно соединить панели брусом толщиной 50 мм.

  • Начинаем сборку с угловой панели, сращивая их по длине в ряд. Паз панелей запениваем монтажной пеной и вставляем внутрь балку. Плотно прижимаем и держим несколько секунд. Фиксируем оцинкованными саморезами с шагом 150 мм или шурупами по дереву 3,5х40 мм.
  • Затем со стороны балки крепим вторую панель. Для этого паз в ней тоже запениваем. Надеваем панель на балку и прижимаем.
  • Повторяя все эти действия, выполняем сборку всего пола.
  • Затем необходимо заполнить все оставшиеся по периметру пазы досками толщиной 25 мм. Процедура не слишком отличается: паз необходимо заполнить пеной, затем вставить доску, прижать и зафиксировать саморезами.
  • Полученную конструкцию с помощью рычажного механизма или тяжелой техники необходимо уложить на место для пола. Выступающие части балок/лаг необходимо закрепить к фундаменту анкерами с помощью стальных уголков. Сами лаги вставить в места врубки в обвязочном брусе.

Важно! Иногда делают по-другому. Соединительные балки не имеют выступающих частей, они таких же размеров, как размеры будущего пола. После того как собирается конструкция из сэндвич-панелей, в пазы которых вставлены балки, по периметру панели соединяются также сплошной доской обвязки 40х200 мм. Затем эта конструкция устанавливается на брус нижней обвязки и фиксируется анкерами.

Возведение стен из SIP панелей

Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.

  • Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом 350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
  • Внимательно изучив схему расположения панелей стен, начинаем установку с угла.

Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно.

  • Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом 150 мм.
  • Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.

  • Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.

  • После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.

Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.

К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.

Важно! Как уже писалось выше, перекрытия второго или чердачного этажа также можно полностью выполнять с помощью сэндвич-панелей точно также как и пол. Но этот способ недостаточно прочный и более трудоемкий.

Обустройство крыши в доме из SIP панелей

Крышу для дома из сэндвич-панелей можно выполнять обычную стропильную, где стропила опираются на мауэрлат или на пазы, вырезанные в балках-шипах чердачного перекрытия. Затем на стропила набивается обрешетка и укладывается кровельный материал. Если чердак будет холодным, его не имеет смысла утеплять. Если же планируется мансарда, то между стропилами укладывается утеплитель и закрывается изнутри пароизоляционной пленкой. Со стороны кровли на утеплитель набивается гидроизоляционная супердиффузионная мембрана.

Но бывают и другие способы. На демонстрирующем дома из сэндвич-панелей фото, видно, что крыша полностью выполнена из сэндвич-панелей. В таком случае монтаж крыши производится, начиная от одного края, постепенным наращиванием вдоль конька. Сначала устанавливаются первые стропила, которые фиксируются саморезами к мауэрлату. Затем к ним крепятся сэндвич-панели, так же как и в стенах.

Потом устанавливается следующее стропило, которое вставляется в паз предыдущих панелей и т.д. Данный способ более трудоемкий, чем монтаж обычной крыши с утеплением.

В целом, сборка дома из сэндвич-панелей не очень сложная задача. С ней справятся два-три человека за две недели в случае, если будет благоприятная погода. В дождливую погоду лучше не работать с панелями, так как края свежих распилов незащищены и подвержены влиянию влаги. Монтировать окна удобнее всего стандартных размеров, чтобы потом не пришлось заказывать индивидуально.

Дома из сэндвич-панелей: видео — урок

Советы от профессионалов начинающим

Установка сендвичных плит — это последовательное выполнение простых операций. Даже неопытный монтажник может с ними справиться без особых навыков. Однако требуется соблюдать некоторые тонкости, которые уберегут от ошибок и не позволят повредить материал:

  • При всех операциях с плитой требуется следить за сохранностью защитного покрытия, особенно на основе полимеров. Нельзя ударять по нему, допускать появление сколов. Важно избежать прислонения на установленные элементы лестниц, инструментов и техники.
  • Торцевание плит основа которых выполнена из минеральной ваты требуется производить только в респираторе.
  • Хотя бы раз в год поверхность стен и кровли требуется осматривать на предмет повреждений. Грязь требуется очищать мягкой щёткой.
  • Повреждения защитного слоя восстанавливают при помощи специальных красителей.

Соблюдая данные правила можно значительно увеличить срок эксплуатации сэндвичей.

Инструкция по монтажу сэндвич-панелей

Главная → Сэндвич-панели «КСП» → Инструкция по монтажу

Представляем вашему вниманию краткую фото- и видеоинструкцию по монтажу кровельных и стеновых сэндвич-панелей поэлементной сборки. Монтаж панелей может осуществляться силами заказчика или нашими специалистами за отдельную плату.

Стоимость монтажа

Как монтировать кровельные и стеновые сэндвич панели



Пачки с кассетным профилем подаются краном и раскладываются на равном друг от друга расстоянии (например, КСП-150 в пачке 10 шт шириной 600 мм, значит расстояние между пачками – 6 м).

Профили вручную растаскивают к месту крепления, точно позиционируют и крепят саморезами или гвоздями при помощи монтажного пистолета к элементам каркаса.

Кассетные профили, уплотненные специальной самоклеящей лентой, раскрепляют между собой мелкими саморезами. В результате, получается жесткий кровельный диск.

Далее, краном на кровлю подаются утеплитель, профлист, шляпный профиль и комплектующие (саморезы, уплотнители, погонажные изделия).

Материалы раскладываются на кровле на определенном расстоянии друг от друга. Например, кровельный профлист имеет монтажную ширину 1м, в пачке – 6 листов, значит пачки необходимо разложить на расстоянии 6м друг от друга.

Для изменения направления профнастила относительно кассетного профиля, применяют обрешетку из шляпного (омега) профиля.

Между шляпными профилями раскатывается дополнительное утепление, которое прячет ребра кассетного профиля в утеплитель (создает терморазрыв).

Не используйте горючие материалы в качестве утеплителя

Вату закрывают ветрозащитной пленкой и монтируют покрытие из профилированного настила.

Пары из утеплителя через пленку выводятся благодаря вентиляционному зазору между профлистом и утеплителем.

Остается смонтировать фасонные детали (конек и пр.) и кровля готова.

Как монтировать стеновые сэндвич панели?



Пачки с кассетным профилем раскладываются рядом с каркасом здания таким образом, чтобы минимизировать расстояние для подачи кассеты к месту монтажа.

Кассеты к каркасу крепятся саморезами (или специальными гвоздями при помощи монтажного пистолета) горизонтально снизу вверх. Между кассетами проклеиваются две ленты уплотнителя из пенополиуретана, а профили скрепляются между собой саморезами.

Между цоколем здания и первой кассетой укладывается утеплитель, который внутри здания закрывается фасонным элементом.

Верхняя кассета, при необходимости, может быть разрезана вдоль и собрана “гармошкой”. Стык половинок кассетного профиля изнутри проклеивается алюминиевой лентой для предотвращения попадания теплого воздуха из помещения в утеплитель.

Внутрь кассеты укладывается утеплитель, на ребра устанавливают терморазрыв (полоса из жесткой минваты) и монтируется фасадная облицовка.

В качестве облицовки может выступать профилированный настил, сайдинг, линеарные панели, фасадные кассеты, композитные фасадные материалы.

Если на кассету будет опираться оконный блок, внутрь кассеты необходимо установить элемент жесткости. Элементы жесткости устанавливаются, также над оконными проемами.

Не используйте горючие материалы в качестве утеплителя

Фасонные детали (конек, ендова, отливы и пр. ) изготавливаются по месту по фактическим размерам. Для этого, на строительную площадку привозят гладкий лист и гибочный станок, при помощи которого режутся заготовки и гнутся готовые изделия.

По трудозатратам, монтаж кассетных сэндвичей незначительно уступает монтажу трехслойных панелей (производительность бригады – до 70 м2 для кассетных, и до 100 м2 для клееных панелей за смену) при одинаковой стоимости монтажа. Но для монтажа классических трехслойных панелей требуется кран, что увеличивает конечную стоимость СМР.

Монтаж сэндвич-панелей в Москве — заказать монтаж сэндвич панелей по низкой цене за м2


Комплекс работ по монтажу сэндвич-панелей

Сейчас практически невозможно представить себе строительство быстровозводимых зданий промышленного или коммерческого назначения без использования трехслойных сэндвич-панелей. Они отличаются невысокой ценой, прекрасными теплоизолирующими параметрами и простотой установки. Однако, на все очевидные преимущества, сэндвич-панели являются достаточно хрупкой конструкцией, которые требуют определенных навыков монтажа.

При необходимости, сэндвич-панели дополнительно упаковываются в жесткие деревянные коробы во избежание возможных повреждений во время транспортировки.

Наша компания не только производит угловые, стеновые, кровельные панели любого объема, но и осуществляет их монтаж.



Монтаж сэндвич-панелей по технологии быстровозводимых зданий

Существует три типа сэндвич-панелей: угловые, стеновые и кровельные. При этом каждому типу панели присуща своя технология монтажа. Также установку любых теплоизолирующих конструкций необходимо доверять только профессиональным строителям.

Монтаж стеновых и угловых панелей

Трехслойные сэндвич-панели стенового типа монтируются двумя способами: горизонтально и вертикально. (в зависимости от проектного решения)

К горизонтальной раскладке чаще прибегают, при облицовке больших, многопролетных зданий.


Вертикальный способ монтажа подходит при облицовке небольших одноэтажных объектов. Это позволяет быстро произвести работы и избежать больших отходов материала.


Монтаж кровельных панелей

Кровельные панели устанавливаются от края крыши и по направлению к противоположной стороне здания. Необходимо следить, чтобы свободная часть стального листа плотно накладывалась на нижнюю панель.


При этом крайне важно учитывать, чтобы наклон крыши не превышал порога в 7 градусов. Если в строительной документации предусмотрено наличие многоскатной кровли или где наклон превышает более 7 градусов, тогда потребуется установка специальных упоров. Наличие упоров предотвращает возможность сползания вниз кровельных сэндвич-панелей.

наша компания осуществляет полный спектр услуг по сэндвич панелям с их производством и монтажем в Москве.

Порядок выполнения монтажных работ

Монтаж стеновых и кровельных панелей схож и имеет одинаковую последовательность:

  1. Определение стартовой отметки монтажа первой панели
  2. Перед установкой панелей следует проклеить герметизирующую ленту к каркасу здания. Особенное внимание следует уделить месту под козырьком крыши, где стеновая панель стыкуется с кровельной.
  3. При монтаже каждой панели необходимо производить герметизацию в пазах межпанельного крепления. Как правило, для этих целей используется силиконовый герметик.
  4. Крепление осуществляется с помощью саморезов с прокладками на основе каучука. При этом следует следить, чтобы саморез не был установлен недотянутым или, наоборот, перетянутым. В противном случае велика вероятность попадания влаги внутрь конструкции.
  5. После установки панелей проводится утепление стыков. Как правило, для этого используют минеральную вату. Утепление необходимо проводить во всех стыках и по всему периметру.
  6. По окончанию монтажа сэндвич-панелей устанавливаются нащельники и другие доборные элементы по направлению сверху вниз начиная с отлива, который служит для того, чтобы сточные воды не подтапливали фундамент здания. Перед их установкой стыковочные места обрабатываются герметиками на основании силикона.

При правильном проведении монтажа, здания из сэндвич-панелей будут максимально защищены от попадания пыли и влаги, которые могут существенно снизить срок эксплуатации здания.

Сколько стоит монтаж сэндвич-панелей в Москве

Компания «Теплоконтур» на протяжении многих лет занимается не только производством трехслойных панелей с использованием различных утеплителей, но и производит монтаж в соответствии отечественного ГОСТа и других строительных стандартов. Собственное производство позволяет осуществить монтаж сэндвич-панелей в Москве по ценам ниже наших основных конкурентов.

Если вам необходимо произвести монтаж сэндвич-панелей по ценам за м2 ниже чем у других фирм, вам достаточно просто позвонить по контактным номерам телефонам или выслать строительные чертежи нам на электронный адрес. Мы проведем быстрый анализ поставленных задач и обязательно с вами свяжемся в любое вам удобное время.

Мы осуществляем целый комплекс работ связанных со строительством быстровозводимых зданий и монтажу сэндвич-панелей в Москве по ценам за работу ниже рыночной цены.

Также, если вас интересует подробная информация, вы можете посмотреть по монтажу сэндвич-панелей видео на нашем сайте

[email protected]

Лекция 17: Сэндвич-панели | Видео лекции | сотовые твердые тела: структура, свойства и применение | Материаловедение и инженерия

Следующее содержимое предоставляется по лицензии Creative Commons. Ваша поддержка поможет MIT OpenCourseWare продолжать предлагать высококачественные образовательные ресурсы бесплатно. Чтобы сделать пожертвование или просмотреть дополнительные материалы из сотен курсов MIT, посетите MIT OpenCourseWare по адресу ocw.mit.edu.

ЛОРНА ГИБСОН: Ладно, пожалуй, пора начинать.Итак, в прошлый раз мы закончили разговор о поглощении энергии пенистыми ячеистыми материалами. И сегодня я хотел начать новую тему. Речь пойдет о сэндвич-панелях. Таким образом, сэндвич-панели состоят из двух жестких и прочных оболочек, которые разделены чем-то вроде легкого сердечника. Таким образом, обшивка обычно изготавливается, скажем, из металла, такого как алюминий, или из какого-то волокнистого композита. А сердцевина обычно представляет собой какой-то клеточный материал. Иногда это инженерные соты. Иногда это пена. Иногда это пробковое дерево.

Идея в том, что то, что вы делаете с сердцевиной, заключается в том, что вы используете легкий материал для разделения граней, и если вы думаете о двутавровой балке. .. так что, если вы помните, когда мы говорили о изгибе, и мы говоря о двутавровых балках, вся идея в том, что при изгибе вы хотите увеличить момент инерции. Таким образом, вы хотите сделать как можно больше материала как можно дальше от середины балки, чтобы увеличить момент инерции.

Итак, если вы думаете о двутавровой балке, вы размещаете полки далеко друг от друга со стенкой, и это увеличивает момент инерции.И сэндвич-панели, и сэндвич-балки, по сути, делают то же самое, но в них используется легкий сердечник вместо сетки. Итак, идея в том, что вы используете легкое ядро. Разделяет лица. Это увеличивает момент инерции. Но вы не добавляете много веса, потому что у вас есть это легкое ядро ​​посередине.

Итак, я привел несколько примеров, которые я раздам ​​всем, и мы можем поиграть с ними. Итак, вот несколько примеров на экране, и некоторые из тех, что есть у меня здесь.Так, например, верхняя часть — включите мою маленькую штуковину — верхняя часть слева, это лопасть винта вертолета, и в ней есть сотовое ядро. Это панель пола самолета с сотовым заполнителем и лицевой стороной из углеродного волокна. Так вот эта штука. Я передам это через минуту.

Горные лыжи. У этого есть алюминиевые лица и сердцевина из пенополиуретана. И это лыжи здесь. И сейчас в лыжах довольно часто используются эти сэндвич-панели. Это маленький кусочек маленькой парусной лодки.Я думаю, у него были лицевые панели из стекловолокна и сердцевина из пробкового дерева. И я не знаю, занимается ли кто-нибудь из вас плаванием, но у Массачусетского технологического института есть новые парусные лодки. Вы плаваете?

ЗРИТЕЛИ: В последнее время я мало что делаю.

ЛОРНА ГИБСОН: Хорошо, но те маленькие технические лодки, которые вы видите в реке, имеют отверстия для сэндвич-панелей. Итак, это небольшие сэндвич-панели. Это пример из строительной панели. Это сухая поверхность стены, фанерная поверхность и пенопластовый сердечник, а идея с панелями для зданий заключается в том, что обычно они используют пенопластовый сердечник, потому что пена имеет некоторую теплоизоляцию. Таким образом, помимо того, что он как бы разделяет фасады и играет структурную роль, он играет роль в теплоизоляции здания.

Пены немного менее эффективны, чем использование сотового заполнителя. Таким образом, при том же весе вы получаете более жесткую конструкцию с сотовым заполнителем, чем с пенопластовым. Но если вам нужна теплоизоляция, а также структурные требования, тогда пенопластовые наполнители хороши.

А это несколько примеров бутербродов в природе. Это человеческий череп. И ваш череп представляет собой бутерброд из двух плотных слоев компактной кости, и вы можете видеть, что между ними есть небольшой тонкий слой трабекулярной кости.Итак, ваша голова похожа на бутерброд, ваш череп похож на бутерброд. И я не знаю, доберусь ли я до этого в следующий раз, но в следующих нескольких лекциях я собираюсь немного поговорить о сэндвич-панелях в природе, сэндвич-оболочках в природе. Вы видите это все время.

А это птичье крыло, вот. Итак, вы можете видеть, что сверху и снизу есть плотная кость, а посередине такая структура, почти похожая на доверие. И очевидно, что птицы хотят уменьшить свой вес, потому что хотят летать, поэтому снижение веса очень важно.Итак, это один из способов, которым птицы уменьшают свой вес, — структура типа «сэндвич».

Итак, у меня есть пара вещей. Это две панели вверху. Это лыжи, и вы можете дергать окружающих. У меня также есть несколько панелей, сделанных людьми из Массачусетского технологического института. И у меня есть детали, из которых они сделаны. Итак, вы видите, насколько эффективен сэндвич. Итак, это сделал парень по имени Дирк Мур. Он был аспирантом в области инженерии океана. У него алюминиевые лицевые панели и тонкая алюминиевая сердцевина.

Как видите, если вы попытаетесь согнуть его пальцами, вы действительно не сможете согнуть его сколько-нибудь заметно. И вот эта панель имеет примерно такую ​​же толщину лица, как и та. И вы видите, как легко мне согнуть это… очень легко. И это то же самое, что и ядро. Он толще, чем тот сердечник, но вы можете видеть, как легко мне его согнуть. Таким образом, каждая из частей не очень жесткая. Но когда вы кладете их все вместе, это очень жестко.

В этом и есть прелесть.У вас могут быть легкие компоненты, и при правильном соединении они будут довольно жесткими. Итак, вот еще один пример. Это панель, которую сделал один из моих учеников, Кевин Чанг. И это на самом деле уже немного сломано, поэтому оно не такое жесткое, как раньше. И как бы слышно, скрипит. Но вы можете это почувствовать и увидеть, насколько это жестко.

А это лицевая панель. И вы видите, я могу довольно легко согнуть его руками. Дудл-дуд.И тогда это основная часть здесь. И опять же, это очень гибко. Так что на самом деле нужно собрать все эти кусочки вместе. Итак, вы получаете эту сэндвич-конструкцию и получаете такой эффект, хорошо? [? Оп-лу. ?]

Итак, что мы собираемся сделать, это прежде всего посмотреть на жесткость этих панелей, вычислить их прогиб. Мы рассмотрим их минимальную массу. Итак, мы собираемся посмотреть, как, скажем, для заданных материалов в заданном пролете минимизировать вес балки при заданной жесткости? А затем мы рассмотрим напряжения в многослойных балках. Таким образом, будет один набор напряжений в забоях и другой тип распределения напряжений в сердцевине. Итак, мы посмотрим на распределение напряжения.

А потом мы поговорим о видах отказов, о том, как эти штуки могут выйти из строя, а потом как выяснить, какой вид отказа является доминирующим, какой возникает при наименьшей нагрузке. А потом мы рассмотрим оптимизацию конструкции, минимизацию конструкции для определенной прочности и жесткости. Так что мы не собираемся проходить весь этот путь сегодня, но мы как бы начнем с этого.

ОК. Итак, позвольте мне начать. Итак, идея здесь в том, что у нас есть две жесткие, прочные оболочки или лица, разделенные легким ядром.

Идея в том, что, разделяя грани, вы увеличиваете момент инерции при небольшом увеличении веса.

Так что они особенно хороши, если вы хотите сопротивляться изгибу или выпучиванию. Потому что оба они связаны с моментом инерции.

И они работают как двутавр. Таким образом, грани сэндвича подобны полкам двутавровой балки, а сердцевина — стенке.

Лицевые стороны обычно изготавливаются либо из композитов, армированных волокном, либо из металлов. Так что, как правило, что-то вроде алюминия, обычно вы пытаетесь уменьшить вес, если используете эти вещи, поэтому иногда используется легкий металл, такой как алюминий. А сердцевины обычно соты, или пенопласт, или бальза.

И когда они используют бальзовую древесину, они делают… Я принес сюда кусок бальзы — они берут вот такой блок и раскалывают его на куски где-то здесь. А затем они раскладывали эти кусочки на тканевой циновке.Так что обычно куски могут быть два дюйма на два дюйма. Они кладут их на тканевый коврик, и, поскольку они не являются единым монолитным куском, они могут затем придать этому коврику изогнутые формы. Так что это не обязательно должна быть просто плоская панель. Они могут изогнуть его вокруг изогнутой поверхности, если захотят.

Итак, мы скажем, что соты легче, чем пенопласт при заданной жесткости или прочности.

Пены обеспечивают теплоизоляцию, а также механическую поддержку.

И общие механические свойства сот зависят от свойств каждой из двух частей, граней и сердцевины, а также от геометрии всего этого — насколько толстая сердцевина, насколько толстая лицевая сторона, насколько плотная это ядро? Что-то в этом роде.

Как правило, панель должна обладать необходимой жесткостью или прочностью. И часто то, что вы хотите сделать, это минимизировать вес для требуемой жесткости или прочности.

Так часто эти панели используются в каком-то транспортном средстве, как мы говорили о парусной лодке, вертолете или самолете. Они также используются в грузовиках-рефрижераторах — у них будет сердцевина из пенопласта, потому что им нужна теплоизоляция. Так что, если вы собираетесь использовать его в каком-то транспортном средстве, вы хотите уменьшить массу транспортного средства и получить максимально легкую панель.Ага?

АУДИТОРИЯ: Итак, если бы вы увидели основной материал и у вас была бы [НЕРАЗБОРЧИВО] сэндвич-панель, этот кусок [НЕРАЗБОРЧИВО] сэндвич-панели с чем-то [? твердый ?] посередине?

ЛОРНА ГИБСОН: Ну…

АУДИТОРИЯ: Итак, мы получаем [НЕРАЗБОРЧИВО] алюминиевый кусок толщиной с сэндвич-панель.

ЛОРНА ГИБСОН: Да.

АУДИТОРИЯ: [НЕРАЗБОРЧИВО].

ЛОРНА ГИБСОН: О, хорошо, если у вас есть твердый алюминиевый кусок толщиной с бутерброд, он будет жестче, но он будет намного, намного тяжелее.Так что жесткость на единицу веса будет не такой хорошей. OK? Итак, мы собираемся рассчитать жесткость всего за одну минуту. А потом мы посмотрим, как минимизировать вес, хорошо? OK.

Итак, что я собираюсь сделать, так это настроить это как нечто общее. Мы просто рассмотрим многослойные балки, а не пластины, просто потому, что это проще. Но пластины, все, что мы говорим о балках, в основном относится и к пластинам. Уравнение немного сложнее. Итак, мы собираемся начать с анализа лучей.

И я как раз собираюсь начать с балки, скажем, в трехточечном изгибе. Так что там мои лица. Буп. И я сделал его более приземистым, чем он был бы в реальной жизни, просто потому, что его легче рисовать. И тогда, если я посмотрю на это с другой стороны, это будет выглядеть примерно так. Итак, скажем, здесь есть некоторая нагрузка P. Скажем, пролет балки l. Скажем, нагрузка находится посередине, поэтому каждая из опор воспринимает нагрузку P/2.

А затем позвольте мне определить здесь некоторые геометрические параметры.Я собираюсь сказать, что ширина луча b. И я собираюсь сказать, что толщина лица равна t. Таким образом, толщина каждой грани равна t. А толщина сердечника с, ОК? Так что это просто определения.

И я хочу сказать, что у грани есть набор свойств, у ядра есть набор свойств, а у твердого тела, из которого сделано ядро, есть еще один набор свойств. Итак, свойства лица, которые мы собираемся использовать, — это плотность лица. Мы назовем эту строку f. Модуль грани, Ef, и какая-то сила грани, давайте представим, что это алюминий, и он уступает, это будет сигма y грани.

И тогда ядро ​​аналогично будет иметь плотность, ро звезды c. У него будет модуль E star c. И у него будет какая-то сила, я позвоню sigma star c. И тогда твердое тело, из которого сделано ядро, будет иметь ряд плотности s, модуль Es и некоторую прочность, сигма ys, хорошо?

Итак, сердцевина будет из какого-то ячеистого материала, сот, пенопласта или бальзы. И, как правило, модуль ядра будет намного меньше, чем модуль лица.Так что я просто хочу сказать, что E звезда c обычно намного больше, чем Ef. И мы собираемся использовать это позже.

Итак, мы собираемся вывести некоторые уравнения, например, для эквивалентной жесткости на изгиб для сечения, эквивалент Ei. И это имеет несколько терминов. Но если мы можем сказать, что жесткость ядра намного меньше, чем толщина лица, а также если мы можем сказать, что ядро ​​- жесткость меньше, а также толщина ядра намного больше, чем толщина лица, много выражения, которые мы собираемся использовать, упрощаются.Итак, мы собираемся сделать эти предположения. Итак, позвольте мне просто нарисовать здесь диаграмму сдвига.

Итак, V — это сдвиг, такова диаграмма сдвига. У нас есть нагрузка P/2 на опору. Никакая другая нагрузка не применяется, пока мы не доберемся сюда. Затем диаграмма сдвига опускается на P, поэтому мы получаем минус P/2. Затем здесь нет нагрузки, так что это просто остается постоянным, а затем мы возвращаемся к 0. А затем позвольте мне просто нарисовать диаграмму изгибающего момента. Диаграмма изгибающего момента для этого будет выглядеть как треугольник.

Помните, если мы проинтегрируем диаграмму сдвига, мы получим диаграмму изгибающего момента. И этот максимальный момент будет Pl над 4. Хорошо. Итак, сначала я собираюсь рассчитать отклонения. И мне действительно не нужны эти диаграммы для этого, но затем я собираюсь рассчитать напряжения, и мне понадобятся эти диаграммы для напряжений. Так что просто имейте это в виду на данный момент.

Итак, для расчета прогибов сэндвич-панели немного отличаются от однородных балок.В сэндвич-панели сердцевина не очень жесткая по сравнению с гранями. И у нас есть касательное напряжение, действующее на эту штуку. И напряжения сдвига в основном переносятся сердечником. Таким образом, сердцевина на самом деле сдвинется, и произойдет значительное отклонение сердцевины и сдвиг, а также общий изгиб всей панели. Так что на это надо рассчитывать.

Итак, у нас будет кривая изгиба и кривая сдвига — вот эти два термина. Итак, мы собираемся сказать, что есть отклонение при изгибе и отклонение при сдвиге.И это отклонение при сдвиге возникает из-за того, что сердцевина подвергается сдвигу, и того факта, что сердцевина, скажем, модуль Юнга или также модуль сдвига, немного меньше, чем модуль поверхности.

Итак, если вы считаете, что сердцевина гораздо более податлива, чем лицевая сторона, то сердцевина будет иметь некоторое отклонение от напряжения сдвига. Итак, мы начнем с этого термина, термина изгиба. И если бы у меня была только однородная балка при трехточечном изгибе, то центральные прогибы — так это все центральные прогибы, которые я здесь вычисляю — с Pl в кубе получается число 48, которое делят на ЭИ.

И поскольку у нас здесь нет однородного луча, я назову этот эквивалент EI. И чтобы сделать это немного более общим, вместо того, чтобы поставить 48, это число, я просто поставлю константу B1. И эта константа B1 будет зависеть только от геометрии загрузки. Таким образом, каждый раз, когда у меня есть сосредоточенная нагрузка на балку, прогиб всегда Pl в кубе над EI, а затем число суммы в знаменателе и это число просто зависят от конфигурации нагрузки.

Итак, для трехточечного изгиба это 48.Для изгиба кантилевера B1 будет равно 3. Так что думайте об этом просто как о числе, которое вы можете вычислить для конкретной конфигурации нагрузки. Итак, здесь мы скажем, что B1 — это просто константа, которая зависит от конфигурации загрузки.

И я скажу, например, что для трехточечного изгиба B1 равно 48. Для прогиба конца консоли тогда B1 будет равно 3. Так что это просто число.

Следующее, что нам нужно выяснить, это эквивалент EI. Итак, если бы это была просто однородная балка прямоугольной формы, Е было бы просто Е материала, а I было бы шириной В, умноженной на кубическую высоту Н, деленной на 12.Так что здесь у нас этого нет, потому что у нас есть два разных материала. Итак, здесь мы должны использовать нечто, называемое теоремой о параллельных осях, которую, я надеюсь, вы могли видеть где-нибудь в математическом анализе? Но, да, кто-то кивает да.

ОК, так что мы делаем, что мы хотим сделать, это получить эквивалентный EI— я собираюсь поставить его обратно, не паникуйте— вот эта штука, верно? Итак, я хочу… это нейтральная ось здесь, и я хочу получить ЭИ об этой нейтральной оси там. Итак, хорошо, вы счастливы? Там.

Итак, у меня есть термин для ядра. Хорошо, ядро, это середина ядра, верно? Таким образом, для сердечника это будет просто E сердечника, умноженное на bc в кубе на 12. Помните, что для прямоугольного сечения это bh в кубе на 12 — это момент инерции. А здесь наша высота для ядра как раз с, ладно? И затем, если я возьму момент инерции, скажем, одной грани относительно ее центральной оси, я получу Е грани сейчас, умноженное на bt, умноженное на 12. Таким образом, мы берем момент инерции одной грани относительно середины лицо.А у меня их два, да? Потому что у меня два лица.

И теорема о параллельной оси говорит вам, каким будет момент инерции, если вы переместите его, а не в… вы не используете центроид области, а используете какую-то другую параллельную ось. И что это говорит вам сделать, это взять интересующую вас площадь, так что площадь лица равна bt, и вы умножаете на квадрат расстояния между двумя интересующими вас осями. Да.

Позвольте мне изменить мои скобки.Буп. Итак, опа-ду-ду-дуп. Может быть, я приклею это, сделаю небольшой набросок здесь снова. Хорошо, хорошо. Итак, этот член здесь, Ef bt, умноженный на 12, будет моментом инерции этой части относительно оси, проходящей через ее середину, верно? Своя центральная ось.

Но я хочу знать, каков момент инерции этого куска относительно этой оси. Это нейтральная ось. Итак, давайте назовем это центральной осью. И теорема о параллельных осях говорит мне, что я делаю: я беру площадь вот этой маленькой штуки, так что это b умножается на t, и я умножаю на квадрат расстояния между этими двумя осями.Таким образом, расстояние между этими осями равно c плюс t на 2, и я возвел его в квадрат. А потом я умножаю все это на 2, потому что у меня два лица. Мы хорошие?

АУДИТОРИЯ: [НЕРАЗБОРЧИВО].

ЛОРНА ГИБСОН: Да?

АУДИТОРИЯ: Центр [НЕРАЗБОРЧИВО] и [НЕРАЗБОРЧИВО], это Эд или Эф?

ЛОРНА ГИБСОН: Это Эф, потому что теперь это лицо, верно? Итак, этот термин здесь для ядра. Итак, здесь ядро ​​​​E star c. И эти два Ef для лица, хорошо? Потому что вы должны учитывать модуль материала биты, для которой вы получаете момент инерции.Мы хорошие? OK.

Итак, теперь я немного упрощу этих парней. Дудл-каракули-каракули-дудл. OK? Итак, я только что перемножил двойки и, может быть, просто напишу здесь, что это теорема о параллельных осях. Дут-дут-дут. Да, прости?

АУДИТОРИЯ: Итак, что касается термина из теоремы о параллельных осях, почему мы рассматриваем только Ef, а не [НЕРАЗБОРЧИВО].

ЛОРНА ГИБСОН: Потому что я беру… то, на что я смотрю… так что самый первый семестр, вот этот парень…

АУДИТОРИЯ: Да, [НЕРАЗБОРЧИВО].

ЛОРНА ГИБСОН: Объясняет это, верно? И оба эти термина относятся к лицу.

АУДИТОРИЯ: О, ладно, значит, лицо действует…

ЛОРНА ГИБСОН: Да, об этой оси. Итак, теорема о параллельной оси говорит, что вы берете момент инерции вашей области относительно ее центральной оси, а затем добавляете сюда этот термин. Но на самом деле это относится к этому лицу, хорошо? Позвольте мне сдвинуть это вниз, а затем сдвинуть сюда.

И здесь мы можем сказать, что модуль поверхности намного больше, чем модуль ядра.А также, как правило, с, толщина сердцевины, намного больше, чем t, толщина поверхности. Так что если это правда, то получается, что этот срок мал по сравнению с тем. А также этот срок мал по сравнению с этим. А также этот термин, вместо с плюс t в квадрате, если с больше по сравнению с t, тогда я могу просто назвать это с в квадрате, хорошо?

Как видите, если значение Ec мало, то и это значение будет маленьким по сравнению с этим. Если t мало, то и этот парень будет маленьким. Таким образом, несмотря на то, что это выглядит уродливо, во многих случаях мы можем сделать это более простое приближение.

Итак, мы можем просто аппроксимировать это как Ef, умноженное на btc в квадрате на 2. Итак, вот этот изгибающий термин, у нас есть все, что нам нужно, чтобы получить этот бит. Итак, следующий бит, который мы хотим получить, это сдвиговое отклонение. Так чему же равно сдвиговое отклонение? Итак, скажем, мы только что подумали о сердечнике, и все, что нас здесь интересует, это то, что такое отклонение сердечника и сдвиг?

Итак, скажем, это Р/2, это Р/2, это 1/2. Мы скажем, что… упс. Это наше поперечное отклонение.Мы можем сказать, что напряжение сдвига в сердечнике будет равно модулю сдвига, умноженному на деформацию сдвига, поэтому мы можем сказать, что P по площади сердечника будет пропорционально модулю Юнга, умноженному на дельту s по l. И давайте пока не будем беспокоиться о константе.

Итак, delta s будет пропорциональна… ну, позвольте мне [? сделать это ?] пропорциональным в этот момент. Дельта s будет равна Pl, деленной на какую-то другую константу, которую я назову B2, и деленная на модуль сдвига сердечника и, по существу, на площадь сердечника.А здесь B2 — еще одна константа. Итак, опять же, B2 зависит только от конфигурации загрузки.

Да, это немного приблизительно, но на этом я остановлюсь. Итак, у нас есть эти два термина, и мы просто складываем их, чтобы получить окончательный результат. Запустите другую доску.

ОК. Это дало бы нам уравнение для отклонения. И здесь следует отметить одну вещь: модуль сдвига сердцевины, если сердцевина представляет собой пену, то для этого у нас есть уравнение. Мы также могли бы использовать уравнение, если это соты.Но я просто собираюсь написать для пенопластовых сердечников. Упс.

Это для… это будет для сердечников из пеноматериала с открытыми порами. Ой, не хочу… и избавься от этого. Мы не будем обновлять сейчас, спасибо.

Итак, следующее, о чем я хочу подумать, это то, как минимизировать вес при заданной жесткости. Итак, скажем, если нам задана жесткость, нам задано P над дельтой, так что я мог бы убрать здесь два P. Если я разделю его на P, дельта над P будет податливостью, P над дельтой будет жесткостью.

Итак, представьте, что вам дан материал для облицовки и сердцевины, и вам сказали, какой длины должен быть пролет, какой ширины будет балка, и вам сказали конфигурацию нагрузки. Итак, вы знаете, трехточечное изгибание, четырехточечное изгибание или кантилевер — что бы это ни было. И вас могут попросить найти толщину сердцевины, толщину лицевой стороны и плотность сердцевины, которые минимизируют вес.

Итак, у меня есть небольшая схема. Я не знаю, сможешь ли ты это прочитать.Итак, я пройдусь по нему, а затем напишу что-нибудь на доске. Упс, нажал не ту кнопку. Итак, мы начнем с уравнения веса. Вес, очевидно, представляет собой сумму веса граней, веса ядра, так что эти два термина есть. Так что я запишу это через минуту.

Здесь у нас есть ограничение жесткости. Итак, это уравнение — это просто уравнение, которое у меня есть здесь, на доске, хорошо? Затем вы решаете это ограничение жесткости для плотности ядра.Итак, это уравнение здесь просто решает… мы решаем это уравнение здесь с точки зрения плотности, и мы получаем плотность, подставляя в это уравнение здесь модуль сдвига ядра.

Итак, подставьте это сюда. Это довольно запутанная вещь, но вы решаете это с точки зрения плотности. Затем вы помещаете эту версию плотности сюда в терминах этого весового уравнения. Итак, вы исключили плотность из уравнения веса, теперь вы получили ее в терминах других переменных.

Затем вы берете частную производную веса по толщине сердцевины c, устанавливаете ее равной 0, и вы берете частную производную веса по толщине поверхности, t, и устанавливаете ее равной 0. И это дает вам два уравнения и два неизвестных. У вас есть толщина сердцевины и толщина лица — два неизвестных. И у вас есть два уравнения, так что вы решаете их. Таким образом, значение толщины сердцевины, которое вы получите, будет оптимальным, так что это будет некоторая функция жесткости, свойств материала, с которых вы начали в геометрии балки.

Аналогично получается уравнение для оптимальной толщины лица, т.е. И опять же, это функция жесткости и свойств материала в геометрии балки. Затем вы берете эти два значения c и t, эти два оптимальных значения, подставляете их обратно в это уравнение и получаете оптимальное значение плотности ядра. Итак, в итоге вы получаете три уравнения для оптимальных значений толщины сердцевины, толщины поверхности и плотности сердцевины с точки зрения требуемой жесткости, свойств материала, а затем геометрии нагрузки.

Итак, я собираюсь написать еще несколько заметок, потому что я размещу это на сайте Stellar. Но читать только здесь тяжело. Итак, позвольте мне записать это, и я также выпишу уравнения, чтобы у вас были уравнения для расчета этих оптимальных значений. Итак, прежде чем я это сделаю, одна из интересных вещей заключается в том, что если вы определите оптимальные значения толщины сердцевины, толщины лицевой стороны и плотности сердцевины, подставите их обратно в вес и рассчитаете это вес забоя относительно веса сердечника, независимо от геометрии и конфигурации загрузки вес забоя всегда составляет четверть веса сердечника.

Таким образом, соотношение количества материала в сердцевине и поверхности является постоянным, независимо от сердцевины и конфигурации загрузки. А это прогиб по отношению к полному прогибу. Всегда 1/3. А сдвиговой прогиб по отношению к полному прогибу всегда равен 2/3. Таким образом, независимо от того, как вы все устроите, соотношение веса поверхности по отношению к сердечнику и количества отклонений при сдвиге и изгибе всегда остается постоянным в оптимуме.

Итак, допустим, у нас есть лицевая сторона и основные материалы.Это значит, что нам дана и их материальная собственность. И скажем, нам даны длина и ширина балки и конфигурация загрузки. Это означает, что нам даны эти константы, B1 и B2. Если бы я сказал вам, что это трехточечный изгиб, вы бы знали, что такое B1 и B2.

Итак, что вам нужно сделать, это найти толщину сердцевины c, толщину поверхности t и плотность сердцевины rho c, чтобы минимизировать вес балки. Итак, есть два лица, поэтому вес лица равен 2 rho f g, умноженному на btl. И тогда вес ядра равен rho c g, умноженному на bcl.Итак, я собираюсь записать шаги, а затем я запишу решение.

Итак, вы решаете. Итак, вы помещаете это уравнение для модуля сдвига ядра сюда, а затем переписываете это уравнение с точки зрения плотности ядра здесь. Итак, у вас есть уравнение для плотности сердцевины с точки зрения этой жесткости, а затем вы решаете частные производные уравнения веса по отношению к толщине сердцевины, c, и приравниваете ее к 0. И затем частное от dw [? над ?] dt и установите его на 0.

И если вы это сделаете, то сможете найти оптимальные значения толщины лицевой и сердцевинной частей. Да?

АУДИТОРИЯ: [НЕРАЗБОРЧИВО] вес, что такое g?

ЛОРНА ГИБСОН: Гравитация.

АУДИТОРИЯ: ОК.

ЛОРНА ГИБСОН: Просто плотность — это масса, произведение массы на гравитацию… вес. Вот и все.

И затем у вас есть версия этого с точки зрения плотности ядра. Вы можете подставить эти значения оптимальной толщины поверхности и сердцевины в это уравнение и получить оптимальную плотность сердцевины.И затем в окончательных уравнениях вы получите, когда вы сделаете все это, и я собираюсь сделать их все безразмерными, так что это толщина сердцевины, нормированная на пролет балки, равна вот этому.

Итак, вы можете увидеть каждый из этих параметров здесь, параметры конструкции, для которых мы рассчитываем оптимум. Я сгруппировал константы B1 и B2 вместе, которые описывают конфигурацию загрузки, чтобы вы могли получить их. C2 — это константа… упс, которую я только что стер, связанная с модулем сдвига сердцевины из пенопласта.Так что вам бы это дали. Это свойства материала… вы знаете, скажем, это пенополиуретановый сердечник, это будет плотность полиуретана. Скажем, это алюминиевые поверхности, это будет плотность алюминия. так что вам бы это дали.

Вам будут заданы значения жесткости двух материалов: твердого тела, из которого сделана сердцевина, и материала поверхности. И вот жесткость, которую вы получили, просто деленная на ширину балки, B. Итак, жесткость, вам дана ширина B.Итак, у вас есть все эти вещи, и вы можете рассчитать, какой будет оптимальная конструкция.

Итак, на следующем слайде показаны некоторые эксперименты. И это было сделано на сэндвичах с алюминиевыми поверхностями и жестким пенополиуретановым сердечником. И здесь мы знали, какое соотношение было для модуля сдвига. Мы измерили это. И что мы сделали здесь, так это спроектировали балки так, чтобы все они имели одинаковую жесткость, и все они имели одинаковый пролет по ширине B, затем мы сохранили один параметр на оптимальном значении и изменили другие.

Итак, здесь, на этом луче, на этом наборе лучей плотность была оптимальной. И мы варьировали толщину сердцевины, и мы варьировали толщину лица, и сплошная линия была нашей моделью или своего рода оптимизацией. А маленькие крестики были экспериментами. Итак, вы можете видеть, что здесь довольно хорошее согласие. Затем второй набор здесь, мы сохраняли толщину лица на оптимальном значении и варьировали толщину сердцевины, мы варьировали плотность сердцевины. То же самое, сплошная линия — это теория, а крестики — эксперименты.И здесь мы имели толщину сердцевины оптимального значения, а толщину грани и плотность сердцевины мы варьировали.

Так что вы можете видеть, как вы можете видеть это здесь. А здесь, просто потому, что я забыл это сказать, это жесткость на единицу веса, здесь, хорошо? Итак, это оптимальные схемы, ясно? Таким образом, между этими расчетами и тем, что мы измерили на некоторых балках, было довольно хорошее совпадение. Нужно ли мне что-то записывать? Как вы думаете, у вас есть это? Да?

АУДИТОРИЯ: Я как раз собирался спросить, для столбца оптимального дизайна, который у вас есть, выпадают ли эти числа из этих уравнений, если вы выполняете математику?

ЛОРНА ГИБСОН: Да.Я имею в виду, это… да, точно. Итак, если вы помните уравнение, которое у нас было для веса, значит, вес равен 2 rho f gbtl плюс плотность ядра, bcl, так что если вы подставите сюда эти вещи, тогда… так что это путь к лицо, это путь к ядру, то выпадает четверть. Так что это какое-то волшебство. Я имею в виду, у вас есть эта большая, длинная, сложная кровавая штука, а потом, пуф, все исчезает, кроме коэффициента 1/4.

То же самое для прогиба на изгиб. Итак, у нас были эти два термина, то есть изгиб и сдвиг.Если вы просто посчитаете каждое из этих условий и возьмете отношение 1 к сумме или одно к другому, выпадет все, кроме этого числа. Вот почему я указал на это, потому что казалось удивительным, что все выпадало, кроме этого одного.

Хорошо, тогда следующее… это жесткость при оптимизации жесткости. Мы счастливы? Да? OK. Итак, следующее… ну, ладно, посмотрим. Я не думаю, что мне нужно что-то писать. Я думаю, если у вас есть этот график, мне не нужно много записывать.

Следующее, что нужно сделать, это прочность многослойных балок. Так позволь мне избавиться от этого.

Ребята, вы в порядке? Да?

АУДИТОРИЯ: Да.

ЛОРНА ГИБСОН: Да, но ты качаешь головой, как будто это очень, очень полезно для меня.

АУДИТОРИЯ: [НЕРАЗБОРЧИВО].

ЛОРНА ГИБСОН: О, хорошо, все в порядке.

АУДИТОРИЯ: [НЕРАЗБОРЧИВО].

ЛОРНА ГИБСОН: Все в порядке, вы можете это сделать. Я не против. Но пока у вас нет ко мне вопросов.Итак, первый шаг в попытке выяснить эту силу — нам нужно выяснить напряжения в балках.

Итак, нам нужно узнать о напряжениях. И у нас будут нормальные напряжения, и у нас будут напряжения сдвига. Итак, сначала я сделаю нормальные напряжения, а затем мы займемся касательными напряжениями.

Таким образом, вы делаете это аналогично тому, как вы вычисляете напряжения в однородной балке. Итак, мы скажем, что ударение на лице — обычно это было бы «Мое» вместо «Я».M — момент, y — расстояние от нейтральной оси, I — момент инерции. Итак, на этот раз вместо момента инерции у нас есть эквивалентный момент инерции. И умножаем на Е лица. Таким образом, вы можете думать об этом как о штамме по существу. А затем вы умножаете на E лица, чтобы получить ударение.

Максимальное расстояние от нейтральной оси мы можем назвать c/2. Так это ты. Тогда эквивалент EI у нас был Ef btc в квадрате на 2. И затем у меня есть термин Ef здесь.с в квадрате. Итак, один из c идет, 2 идет, Ef идет. Тогда вы просто получите, что нормальное напряжение в забое — это момент в этом сечении, деленный на ширину, b, толщину забоя, t, толщину сердцевины, c.

И я могу сделать то же самое для напряжения в сердечнике, за исключением того, что теперь я умножаю на модуль сердечника. Так что, если я прохожу через то же самое, это тот же коэффициент M по сравнению с биткойнами, но теперь я умножаю E ядра на E лица. А поскольку E сердечника намного меньше, чем E забоя, обычно эти нормальные напряжения в сердечнике намного меньше, чем нормальные напряжения в забое.

Итак, грани несут почти все нормальные напряжения. А если посмотреть на двутавровую балку, то полки двутавровой балки воспринимают почти нормальные напряжения.

Итак, я хочу сделать еще одну вещь. Я хочу связать момент с какой-то концентрированной нагрузкой. Итак, допустим, у нас есть балка с сосредоточенной нагрузкой P. Так, например, что-то при трехточечном изгибе, обычно нас интересуют максимальные напряжения, поэтому нам нужен максимальный момент. Таким образом, M max будет равно P умножить на l по некоторому числу.И этот B3 — еще одна константа, которая зависит от конфигурации загрузки.

Таким образом, если бы это был трехточечный изгиб, B3 был бы равен 4. Если бы это был консольный элемент, B3 был бы равен 1. Таким образом, если я сложим все вместе, нормальное напряжение в забое равно Pl B3, деленному на btc.

ОК, это нормальные стрессы. И затем следующая вещь — напряжения сдвига, а напряжения сдвига будут переноситься главным образом сердечником. А если сделать все точные расчеты, то они меняются параболически по ядру.Но если мы сделаем те же приближения, что поверхность будет жесткой по сравнению с сердцевиной, и что поверхность будет тонкой по сравнению с сердцевиной, то можно сказать, что напряжение сдвига просто постоянно по всей сердцевине.

Итак, мы скажем, что напряжения сдвига меняются параболически через сердечник. Но если поверхность намного жестче, чем сердцевина, а сердцевина намного толще, чем поверхность, то вы можете сказать, что напряжение сдвига в сердцевине просто равно силе сдвига по площади сердцевины, bc. Итак, здесь V — поперечная сила интересующего вас поперечного сечения.А bc — это просто площадь ядра.

И мы могли бы сказать, что максимальное усилие сдвига просто будет больше V… на самом деле, давайте сделаем P, P больше еще одной константы. И B4 также зависит от конфигурации загрузки. Так что, если бы я давал вам проблему, я бы дал вам все эти B1, B2, B3, B4 и все такое.

Таким образом, максимальное напряжение сдвига в сердечнике определяется только приложенной нагрузкой P, деленной на это B4 и деленной на площадь сердечника.

Итак, следующий рисунок показывает только эти распределения напряжений.Так вот кусок поперечного сечения здесь. Итак, есть толщина лица и толщина сердцевины. Вы можете думать об этом как о куске по длине, если хотите. Это нормальное распределение напряжения здесь. Так что на самом деле это все из того, что плоские сечения остаются плоскими. Это напряжения, нормальные напряжения в сердечнике. И вы можете видеть, что на этой схеме они намного меньше, чем те, что на лице.

А это параболическое напряжение в сердечнике. И точно так же на лице была бы другая парабола.И это приближения. Обычно эти приближения делаются таким образом, что нормальное напряжение в забое принимается за константу. Нормальным напряжением в сердечнике часто пренебрегают. А вот касательное напряжение в сердечнике здесь как раз константа.

Таким образом, вам нужно беспокоиться о двух вещах: нормальном напряжении для лицевой стороны и напряжении сдвига для сердцевины. Мы хорошие? Были хороши? Ага, неплохо.

Итак, если мы хотим поговорить о прочности балки, нам нужно поговорить о различных видах разрушения.А на следующем слайде просто показаны некоторые схемы режимов отказа. Таким образом, луч может выйти из строя по-разному. Скажем, в трехточечном изгибе, просто для удобства. Один из способов, с помощью которого он может выйти из строя, — это, скажем, алюминиевые поверхности. Это лицо здесь будет в напряжении, и лицо может просто уступить. Таким образом, вы можете просто получить выход алюминия. Это был бы один из способов.

Это может быть составная грань, и у вас может быть какой-то составной режим отказа. Вы можете получить более сложные режимы отказа для композитов, но может быть и какой-то вид отказа.Это лицо здесь находится в сжатом состоянии, и если вы сожмете это лицо, вы можете получить что-то, что называется морщинами на лице. Вы получаете что-то вроде режима локального коробления. Итак, представьте, что у вас есть лицо, вы нажимаете на него, но ядро ​​действует как эластичная основа под ним. И вы можете получить такой вид местного выпячивания, это называется сморщиванием. Это еще один вид отказа.

Вы также можете повредить сердечник при сдвиге. Итак, вот эти две маленькие трещины, обозначающие разрушение ядра при сдвиге.И есть еще пара режимов, которые вы можете получить, но мы не будем уделять им много внимания. Все это может расслаиваться, и, как вы можете догадаться, если все это расслаивается, вы в глубоком ду-ду. Потому что, помните, когда я раздавал эти образцы, насколько гибкой была сама по себе поверхность и насколько гибкой была сердцевина сама по себе. Если все это расслаивается, вы теряете весь этот эффект сэндвича, и все это как бы разваливается. Мы собираемся предположить, что у нас идеальная связь и что нам не нужно об этом беспокоиться.

Другой тип режима сбоя, который вы можете получить, называется отступом. Итак, представьте, что вы прикладываете эту нагрузку к очень маленькой площади. Нагрузка может просто передаваться прямо через поверхность и как бы вдавливать сердечник под нее. Мы собираемся предположить, что вы распределяете эту нагрузку по достаточно большой площади, что вы не вдавливаете сердцевину. Итак, мы собираемся беспокоиться об этих трех режимах отказа: податливость поверхности, сморщивание поверхности, разрушение и сдвиг ядра, хорошо? Так что позвольте мне просто записать это.

И тогда у вас также может быть расслоение или расслоение, и мы собираемся предположить идеальное сцепление. И тогда у вас может быть вмятина, и мы собираемся предположить, что нагрузки приложены к достаточно большой площади, которую вы не получаете… быть доминирующим? Таким образом, тот из них, который возникает при самой низкой нагрузке, будет доминирующим видом отказа. Итак, вы хотели бы знать, что это за самый низкий режим отказа. Итак, мы хотим написать уравнения для каждого из этих режимов отказа, а затем выяснить, какой из них возникает первым.

Итак, мы посмотрим на лицо, уступающее здесь. И текучесть забоя произойдет как раз тогда, когда нормальное напряжение в забое сравняется с пределом текучести забоя. Так что это довольно просто. Итак, это было наше уравнение для стресса в лице. И когда это будет равно пределу текучести на торце, тогда вы получите отказ.

А сморщивание лица происходит, когда нормальное сжимающее напряжение в лице равняется локальному напряжению потери устойчивости.

И люди выяснили это, глядя на то, что называется короблением упругого основания.Таким образом, ядро ​​действует как упругая опора. Вы можете подумать, что когда лицо пытается вжаться в сердцевину, сердцевина давит на лицо. Итак, ядро ​​действует как пружина, которая отталкивает назад, и это называется эластичным основанием. Итак, люди рассчитали это локальное напряжение изгиба, и они обнаружили, что оно равно 0,57, умноженному на модуль поверхности в степени 1/3, умноженной на модуль ядра в степени 2/3.

И здесь, если мы используем нашу модель для пен с открытыми порами, мы можем сказать, что модуль сердцевины представляет собой квадрат относительной плотности, умноженный на модуль твердого тела.И так что вы можете подключить это туда.

Таким образом, сморщивание происходит, когда напряжение на лице, Pl над B3 btc равно вот этому.

Итак, еще один вид отказа, это сдвиг сердечника, и он произойдет, когда касательное напряжение в сердечнике будет равно чистой прочности сердечника. Таким образом, напряжение сдвига равно P более чем B4, умноженному на bc, а прочность на сдвиг является некоторой постоянной величиной, я думаю, что это C11, умноженной на относительную плотность ядра и мощность трех половин, умноженную на предел текучести твердого тела.А здесь эта константа примерно равна 0,15, что-то в этом роде.

Итак, теперь у нас есть набор уравнений для различных режимов разрушения, и мы можем решить каждое из них не с точки зрения напряжения, а с точки зрения нагрузки P. Нагрузка P — это то, что приложено к балке, правильно ? Таким образом, мы можем решить каждую из них с точки зрения нагрузки P. И тогда мы сможем увидеть, какая из них возникает при самой низкой нагрузке P. И это будет доминирующий режим отказа.

Таким образом, один из способов сделать это — каждый раз, когда вы хотите это сделать, решать все эти три уравнения и выяснять, какое из них имеет наименьшую нагрузку.Но на самом деле есть кое-что, называемое картой режимов отказа, о которой мы собираемся поговорить. Итак, позвольте мне просто показать вам это, и мы начнем прямо сейчас. Я не знаю, закончим ли мы это.

Но есть способ манипулировать этими уравнениями и отображать результаты в виде этой карты режимов отказа. И в конечном итоге вы нанесете плотность сердцевины на этот график, на эту ось здесь и отношение толщины поверхности к пролету здесь, и это как бы подскажет вам, для разных конфигураций балки, разных конструкций, для этих здесь лицо сморщится, у тех, что там, лицо поддастся, а у этих здесь сердцевина порвется.

Итак, я собираюсь разобраться с этими уравнениями, но не думаю, что мы закончим это сегодня. Так что это как раз то, к чему мы движемся, чтобы получить эту карту. Таким образом, мы будем говорить, что доминирующий режим отказа — это тот, который возникает при самой низкой нагрузке.

Итак, вопрос, на который мы собираемся ответить, заключается в том, как режим отказа зависит от конструкции балки? И мы собираемся сделать это, рассмотрев переход от одного режима отказа к другому.

Значит при переходе с одного режима на другой два режима возникают при одной и той же нагрузке.

Итак, я возьму те уравнения, которые у меня были для каждого из режимов отказа, и вместо того, чтобы писать это в терминах, скажем, напряжения на лице, я собираюсь записать это в терминах нагрузки, П. Итак, используя тот первый груз, чтобы поджать лицо, я просто переделаю его. Это B3, умноженное на bc, умноженное на t/l, умноженное на предел текучести забоя.

Аналогично для морщин на лице, я могу взять это уравнение здесь и решить его для этого P здесь, хорошо?

Затем я могу взять это уравнение вверху и решить его для P2 для сдвига ядра, и это равно C11, умноженному на B4, умноженному на bc, умноженному на сигму ys, умноженному на — упс, неправильно — умноженному на относительную плотность 2 /3 мощность.OK?

И тогда следующим шагом будет приравнять этих парней. Получается переход из одного режима в другой, когда два таких парня равны друг другу, верно? Так что будет переход от уступчивости лица к морщинам, когда эти парни станут равными. И я не собираюсь начинать это, потому что у нас скоро закончится время.

Но позвольте мне сказать, что я могу соединить эти два и сказать, что между ними есть переход. И этот переход будет соответствовать вот этой строке, хорошо? Итак, в этой строке это означает, что вы получаете уступчивость лица и морщины лица при одной и той же нагрузке, хорошо? А потом, если я объединился… давайте посмотрим здесь.Если я сопоставлю морщины на лице и растяжение кора, этих двух парней, я получу вот это уравнение на этом графике. И затем, если бы я объединил этих двух парней здесь, защитную маску и срез ядра, я бы получил эту линию там, хорошо?

Итак, когда у меня появляются эти линии, это говорит мне о том, что все, что имеет сердцевину с более низкой плотностью и меньшую толщину лица, выйдет из строя из-за образования морщин на лице. Все, что имеет большую плотность, выйдет из строя из-за уступки лица. И все, что имеет большую толщину поверхности и большую плотность, выйдет из строя из-за сдвига сердцевины.Итак, вы можете начать видеть, что это… Я буду решать уравнения в следующий раз, но вы можете начать видеть, что это имеет физический смысл.

Интуитивно это сморщивание лица, это зависит от нормального напряжения в лице, при сжатии. Очевидно, что чем тоньше становится лицо, тем больше вероятность того, что это произойдет. Так что это произойдет на этом конце диаграммы. И это также зависит от этого упругого основания, от того, насколько пружинная опора имеет основание, верно? Таким образом, чем ниже плотность ядра, тем больше вероятность того, что это произойдет.

Тогда, если у вас, скажем, маленькое t, так что лицевая сторона разрушится раньше, чем сердцевина, по мере увеличения плотности сердцевины вы сделаете эту эластичную основу все более и более жесткой, и вы усложните ее для произойти изгиб. Он не может прогнуться в эластичном основании, поэтому вы будете подталкивать его до предела. И затем, когда вы увеличиваете толщину поверхности, когда t становится больше, тогда поверхность не выйдет из строя, и сердцевина выйдет из строя. Таким образом, вы можете видеть, просто глядя на относительное положение этих вещей, что все они имеют физический смысл.

Итак, на сегодня я остановлюсь на этом и закончу уравнения для этого в следующий раз. И мы также поговорим о том, как оптимизировать силу в следующий раз. И еще немного о сэндвич-панелях.

Проектирование и монтаж изолированных сэндвич-панелей Интернет-трансляция

Этот веб-семинар, состоящий из предварительно записанных презентаций по запросу, предоставит ключевые детали, которые необходимо учитывать для обеспечения соответствия изолированных сэндвич-панелей австралийским стандартам и нормам.Независимо от того, являетесь ли вы проектировщиком, производителем или установщиком, вы найдете на семинаре материалы, которые будут интересны и полезны.

Общий пакет семинара состоит из 2 предварительно записанных 60-минутных презентаций (части 1 и 2), за которыми следует максимально 60-минутная предварительно записанная сессия вопросов и ответов (часть 3) следующим образом:

Деталь № Тема Тип события Просмотр дат
1

КОНСТРУКЦИЯ И СПЕЦИФИКАЦИЯ

  • Теплоизоляционные панели, типы сердцевины и их свойства
  • Испытания продукции, включая структурные, огнестойкие, атмосферостойкие и тепловые испытания
  • Структурные преимущества
  • Вопросы энергоэффективности
  • Другие конструктивные особенности (тепловое движение, минимальный уклон крыши, системы нахлеста и т. д.)
  • Применение изоляционных панелей
  • Стандарты
  • и соответствие NCC
  • Схема сертификации CodeMark
  • Кодекс практики IPCA
  • Сертификаты FM
Заранее записанная презентация по запросу (60 минут) 25 августа — 1 сентября
2 ИЗГОТОВЛЕНИЕ И УСТАНОВКА
  • Производство продуктов EPS-FR
  • Производство продуктов PIR
  • Доставка, хранение и обработка
  • Установка холодильной и морозильной камеры
  • Установка FRL
  • Установка IPCA
  • Установка FM
  • Текущее обслуживание и гарантия
  • Практический пример
Заранее записанная презентация по запросу (60 минут) 25 августа — 1 сентября
3 Вопросы и ответы — ведущий отвечает на вопросы зрителей частей 1 и 2 Заранее записанная презентация по запросу (60 минут) 8 сентября – 15 сентября



Некоторые из вопросов, на которые даны ответы во время веб-трансляции, будут включать:

  • В чем разница между изолированными сэндвич-панелями и алюминиевыми композитными панелями?
  • Где можно и нельзя использовать изолированные панели?
  • Каковы преимущества изолированных сэндвич-панелей?
  • Какие панели полностью соответствуют австралийским стандартам и Национальному строительному кодексу (NCC)?
  • Как определить, какие панели одобрены для использования с точки зрения противопожарных норм Австралии?
  • Как я могу управлять своим риском, когда я указываю панели для использования в многоэтажных зданиях?

Это обязательное мероприятие для тех, кто хочет разобраться в тонкостях производства изолированных сэндвич-панелей и убедиться, что ваши решения соответствуют требованиям австралийских стандартов и Национального строительного кодекса.Если вы занимаетесь проектированием, спецификацией, производством или установкой изолированных сэндвич-панелей, мы приглашаем вас принять участие, получить информацию и принять участие в пути к более эффективным результатам!

Ведущий

Хомейра Арьянпад (Бондор)

Сборы за проведение мероприятий (включая налог на товары и услуги)
  • 195 долларов США — член ASI
  • 250 долларов — не член

Вышеупомянутая плата позволяет просматривать содержание видеопрезентации (части 1 и 2), а также вопросы и ответы (часть 3).Вам также будет предоставлена ​​копия примечаний к презентации. Видео и заметки будут доступны на вашей панели инструментов ASI в указанные даты.

Корпоративные пакеты

Пакеты со скидкой доступны для компаний, зарегистрировавших 10 и более участников. Для получения дополнительной информации, пожалуйста, свяжитесь с ASI по адресу [email protected]

.

Установка сэндвич-панелей своими руками.

Сэндвич-панели применяются для строительства новых зданий, а также для реконструкции и утепления уже построенных.

Что такое сэндвич-панели и где они применяются

Панели отпускаются в готовом виде или собираются на месте установки.

Сборка элементов сэндвич-панелей дешевле. На их установку уходит намного больше времени, чем на установку готовых. Единственное преимущество таких панелей в том, что они имеют небольшой вес и их легче поднимать.

Правила монтажа сборочных панелей элементов показаны на видео.

Готовые сэндвич-панели состоят из трех основных слоев, большинство сторон жесткие, между ними находится утеплитель.

Для наружного покрытия применяют металл, ДВП, магнезитовые плиты или ПВХ. В качестве утеплителя используют стекловолокно, пеноволокно, минеральную вату или пенополиуретан.

Материал верхнего покрытия определяет область применения панелей.

  • Металл, оцинкованное железо — для кровли и возведения каркасных строительных конструкций.
  • ДВП — для строительства домов. Покрытие из ДВП требует дополнительной отделки.
  • ПВХ покрытие — для декоративной отделки внутри помещений

С панелями, имеющими утеплитель из минеральной ваты, нужно работать особенно аккуратно.При нарушении правил монтажа внутрь панели возможно проникновение влаги, это значительно сократит срок службы панели в результате потери теплоизоляционных свойств. Для герметизации необходимо использовать герметики и спецодежду.

Более надежный утеплитель из пенополиуретана. Он не боится влаги и долго сохраняет свои качества.

Выпускаются панели двух видов — кровельные и стеновые.

Поверхность стеновых панелей гладкая или профилированная.

Кровля имеет профиль с двух сторон или только с наружной. Верхний слой покрытия выполнен из оцинкованного железа толщиной 0,5-0,7 мм.

Кровельные панели отличаются от стен замка. Для кровли самое главное, чтобы внутрь не попадала влага.

При покупке изучите техническую документацию, в ней есть рекомендации по установке и требования к каркасному основанию.

Какой инструмент используется для резки?

  • Электроловка.
  • Электроника в металле
  • Дисковая или ленточная пила по металлу.

Болгаркой пользоваться нельзя — металл сильно нагревается, это приводит к потере коррозионной стойкости.

Утеплители — минеральная вата или пенополистирол легко воспламеняются. Для возгорания достаточно одной искры, а при резке металла их образуется много.

Подрезка производится на месте установки после фиксации панели.

Какие бывают припадки

Прихваты для монтажа сэндвич-панелей механические и вакуумные.

Захват имеет винтовой механизм. При таком захвате панель поднимается в горизонтальное положение.

Схема крепления при использовании захвата — хомутов.

Механические захваты «Майн-Вира» позволяют поднимать панели в вертикальное положение.

  • При помощи вакуумных захватов панель крепится в течение нескольких минут. В них удобнее работать. Стоимость дороже механической.

Чтобы не тратиться на дорогую технику, берите инструмент напрокат.

При использовании вакуумных захватов снимите защитную пленку в местах крепления захвата. Всю пленку снимать не нужно — это делается после установки.

После фиксации панели в захвате ее необходимо поднять на высоту. Хорошо, если есть подъемный кран. Если нет крана — используйте лебедку.

Общие правила монтажа сэндвич-панелей

  1. Установить фреймворк.
  2. Деревянные конструкции для обработки антисептиком.
  3. Металлоконструкции защитить от коррозии — очистить от ржавчины и нанести грунтовку по металлу.
  4. Выполните уплотнительную прокладку. Для панелей с полиуретановым утеплителем используется монтажная пена. При утеплении минеральной ватой прокладка выполняется из того же материала.
  5. На каркас элементов каркаса наклеить полимерную ленту, либо нанести силиконовый герметик.

При стыковке панелей нанесите на замок силиконовый герметик.

Установить засечки на места стыков, откосов и углов.

Монтаж кровельных сэндвич-панелей

Инструменты и материалы

  • Стропы и захваты для подъема панелей.
  • Ножницы по металлу.
  • Бензопила с мелкими зубьями.
  • Скульптура.
  • Деревянный скребок.
  • Уровень.
  • Шнур.
  • Панели.
  • Самоотверженный.
  • Средство для герметизации швов.
  • Никнеймы.

Для подготовки к монтажу кровельных панелей устанавливаются деревянные стропила с учетом уклона не более 7º.

Самое сложное при монтаже кровельных сциндвич-панелей – их приподнять.
Важно не повредить замок. Если у вас нет захватов, поднимите панели с помощью мягких штифтов на поддоне. Внимательно относитесь к покрытию – повреждение покрытия вызовет коррозию верхнего слоя.

  • Осмотрите замки. Минеральная вата не должна выступать за внутреннюю полку замка.
  • Излишки ваты удалите деревянным скребком.
  • Начало монтажа от конька крыши.
  • Первая панель прикреплена к открытой волне ближе к концу здания.
  • Выровняйте край панели по краю здания.
  • Проверить насколько сильно вздулась панель. Соблюдайте расстояние, указанное в проекте.
  • Натяжной шнур на коньке крыши. Край панели должен идти параллельно оси здания.
  • Закрепите панель. Используйте специальные саморезы с резиновой шайбой. Саморезы располагаются на расстоянии 50 мм, закручиваются под углом 90º к панели.Не закручивайте винты глубоко — можно повредить верхний слой покрытия.
  • После монтажа первого ряда панелей нанесите на замки герметик для герметизации стыков.

Монтаж стеновых сэндвич-панелей

Помимо инструментов, необходимых для установки зиндвич-панелей на крышу, вам понадобится отвес.

Стеновые панели

устанавливаются двумя способами — вертикально и горизонтально.

Вертикальный метод удобен при высоте познания от 3 до 6 м.Панели крепятся саморезами вплотную к основанию и крыше, замки обеспечивают прочное сцепление панелей.

При горизонтальном способе крепления проще соединить замки. Масса панели обеспечивает надежное сцепление замков.

Панели крепятся по краям к каркасу. Начинайте монтаж с основания здания.

Монтаж панелей Сондвич на откосы

Сэндвич-панели для откосов выпускаются матовыми или глянцевыми. Такие откосы обычно называют пластиковыми.

  1. Закрепите стартовый профиль с помощью самовытаскивания.
  2. Отрежьте панели по размеру с помощью электроуклона.
  3. Нанесите монтажную пену на откосы.
  4. Установить боковые откосы.
  5. Залить монтажной пеной дискурс между откосом окна и сэндвич-панелью.
  6. Установите финишный профиль.
  7. Верхняя панель крепится к боковой. Принцип установки тот же.
  8. Закрепите панели и отделочный профиль малярным скотчем, чтобы избежать оклейки паласа при увеличении объема монтажной пены.

Монтаж сэндвич-панелей на крышу. Видео.

Инструкции по установке.

Установка откосов.

Сэндвич Eps установки панели самой низкой цены

легкий устанавливает стену для здания гостиницы

Окружающая среда содружественная (не-азбест), etc.

Процесс установки



1). Установка лески и перенос платы в положение

2).Доска распиловочная

3). Проклейка, проклейка цементного раствора со стороны панелей

4). Установка, несущая панель, правильная панель и фиксирующая панель

5). Исправление и исправление

6). Крахмал для затирки и наполнения

7). Поклейка стеклосетки

8). монтаж электропроводки и выключателей

9). Установка дверной коробки

10). Облицовочные покрытия и обои

11). Облицовочная гибкая мягкая керамическая плитка

12).Электроаппаратная установка



Запрос предложений:

Q1: Сколько лет вашей компании для производства этого вида стеновых панелей?

A: 10 лет производства сэндвич-панелей из пенополистирола, теперь мы являемся ТОП1 в центре Китая и одним из ТОП-3 в Китае в этой области.

Q2: Основной рынок Vanjoin?

A: Основной рынок: Азия, Южная Америка, Африка Юго-Восточная Азия является нашим крупнейшим рынком, Средний Восток является нашим вторым по величине рынком

Q3: Детали экспорта:

A: Погрузка и отгрузка 400 20 футов каждый месяц

Q4: Дополнительная информация о заводе Vanjoin?

A: Площадь участка: 30 000 м2

Машины: Полностью автоматическая производственная линия

Производительность: 2 000 000 м2 стеновых панелей в год


Q5: Как я могу получить образцы?

A: Мы отправляем вам бесплатные образцы стеновых панелей, брошюры, компакт-диски и т. д., вы оплачиваете стоимость перевозки.

Если вы получите учетную запись TNT, DHL, UPS, Fedex, это будет лучше всего.

Если нет, вы можете перевести деньги на наш счет West Union, мы отправляем образцы по DHL


Q6 : Сертификат Vanjoin

A: Мы получаем CE, ISO, BV, сертификат на наш продукт

Мы получаем отчет об испытаниях других стеновых панелей, таких как огнестойкие, звукоизоляционные, водонепроницаемые, теплоизоляционные сертификаты и т. Д.

Q7: Как установить стеновые панели?
A: Вы можете посмотреть видео по установке на сайте Vanjoin или отправить запрос

Q8: Как насчет времени доставки?

A: Обычно в течение 15 дней.Если вам нужно отправить срочно, мы можем отправить товар в течение 7 дней.
Для большого заказа, с другим количеством, обсудим дополнительно по электронной почте.

Вы можете посмотреть видео по установке на сайте Vanjoin или отправить enq

Вторая жизнь сэндвич-панели

Компания Hans van der Meijs LLC строит холодильные камеры по всему сектору. Когда дело доходит до этих складских помещений, люди в основном обращают внимание на устойчивое производство и установку, поэтому бывшие в употреблении панели и охлаждающая установка часто повторно используются при строительстве новых холодильных камер.Люди также работают над сокращением собственного углеродного следа, который значительно сократился в прошлом году после установки 250 солнечных панелей на крыше. И чтобы люди во всем мире знали обо всех нововведениях, веб-сайт также был полностью переработан.

Вторая жизнь сэндвич-панелей
Пожалуй, самая привлекательная «история» Van der Meijs за последние пару лет — это частое повторное использование сэндвич-панелей. «Недавно мы реализовали несколько крупных проектов, в которых мы смогли максимально использовать бывшие в употреблении панели», — говорит Ханс ван дер Мейс.«Мы стараемся, чтобы это сочетание происходило как можно чаще». Используемые панели почти всегда можно повторно использовать для потолка, и в этом случае теперь менее выглядящая сторона обращена наружу, а возможные дефекты едва видны из-за расстояния от пола до потолка. Когда мы используем новые панели, они, скорее всего, будут на видном месте».

Кроме того, людей не смущает идея браться за совершенно новые строительные проекты. «Например, в Wetering Potlilium мы недавно построили холодильную камеру из новых панелей и подержанной отремонтированной охлаждающей установки.

Взгляд в производственный цех
Компания Niteflix аккуратно показала бизнес, который ведется в производственном цеху, в виде видео. Эта компания, специализирующаяся на создании видеороликов, посетила Ханса ван дер Мейса и поговорила с предпринимателем о процессе производства и монтажа. В видео Ханс, среди прочего, рассказывает о постоянно развивающемся реестре клиентов, который («к счастью») все еще существует в основном из голландских компаний. Мы также узнали, что спрос на холодильные камеры исходит не только от производителей, но и от широкого круга компаний в различных секторах.

«Инновации, — заявляет Ханс, — это то, чем мы занимаемся, насколько это возможно, и мы гордимся тем, что демонстрируем это. С установкой солнечных батарей мы стали самодостаточны в плане энергии. В прошлом году мы установили передвижной мостовой кран в нашем производственном цеху, чтобы мы могли быстро и без повреждений выгружать поступающие новые панели из грузовиков. Недавно мы сделали новость, представив биоклиматическую камеру, устойчивое решение для охлаждения биологической защиты растений, где камера может быть оборудована таким образом, что она использует охлаждающий блок существующей холодильной камеры (что экономит много денег).У нас достаточно работы, мы немного растем каждый год и, как говорит Ханс в ранее упомянутом видео, «веселая и мотивированная команда. Недавно наш обновленный сайт заработал, и я хочу сказать: приходите посмотреть!»

Для получения дополнительной информации:

Ханс ван дер Мейс


T +31 (0)174 25 48 71
[email protected]
www.hansvandermeijs.nl

Как изменение алгоритма Instagram вредит малому бизнесу

Сана Джавери Кадри активно использовала Instagram для маркетинга, когда в 2017 году основала свою компанию по производству специй Diaspora Company.«Я полностью доверяю им в нашем росте, а потом алгоритм изменился, и наши продажи ужасающе упали», — сказала она. «Был момент, когда мне снились сны, что Instagram может вернуться к тому, как все было, и мои кошмары были обо всех причинах, по которым это было невозможно».

С момента присоединения к Instagram число подписчиков Диаспоры выросло до более чем 100 000 человек. «Еще три месяца назад мы никогда не платили за рекламу в Instagram», — сказала г-жа Хавери Кадри, хотя компания использовала агентства по связям с общественностью.«Это неточные цифры, но мы видели от 2000 до 3000 лайков на большинстве постов для нашей аудитории в 100 000 человек», — добавила она. «Сейчас 200 на 300».

С тех пор, как в 2010 году появился Instagram, обмен фотографиями еды, написание продуманной подписи и добавление соответствующих хэштегов стали основой стратегии многих малых предприятий пищевой промышленности в социальных сетях и недорогой формой рекламы. Затем, в конце 2021 года, материнская компания Instagram, Meta, изменила алгоритм платформы, чтобы расставлять приоритеты для видео, под названием Reels.Аккаунты, которые не публикуют короткие видео регулярно, отображаются ниже тех, которые используют этот формат в ленте пользователей Instagram, что приводит к заметному снижению вовлеченности в публикации и, в свою очередь, продаж для многих малых предприятий.

«Поскольку Instagram переместил все на видео, это действительно уменьшило объем трафика, который мы получаем на нашу учетную запись Instagram, а значит, и на наш веб-сайт», — сказал Скайлер Мейпс, основатель Exau Olive Oil. «Вы должны бороться сильнее, чем когда-либо, чтобы выйти туда и быть замеченными.

Адам Моссери, глава Instagram, объявил об изменении видео, размещенного в его аккаунте в Twitter в последние дни 2021 года. «Мы собираемся удвоить наше внимание к видео», — сказал г-н Моссери. «Мы больше не просто приложение для обмена фотографиями».

Он добавил, что компания сосредоточена на выращивании барабанов, которые были представлены в августе 2020 года как очевидная реакция на успех TikTok. Ролики появляются в ленте пользователя Instagram и на странице поиска контента Explore; видео может длиться всего одну минуту, и их можно снимать и редактировать в приложении.

Это изменение оставило небольшие продовольственные компании и их менеджеров по социальным сетям без средств к существованию. Подписи в ленте Instagram функционировали как прямая связь с потребителями и способ очеловечить учетные записи брендов.

«Это было ужасно, потому что я действительно хорошо умела делать красивые фотографии и писать длинные эмоциональные подписи, — сказала г-жа Джавери Кадри, — и внезапно в течение последних шести месяцев я оплакивала потерю ценности этого навыка. ”

Хотя переход к Reels не требует много написания, для этого требуется опыт производства видео.Instagram сообщает своим пользователям, что успешные ролики качественные; использовать текст, фильтры и эффекты камеры; настроены на музыку и популярные звуки; и являются «развлекательными и забавными», предлагая контент, который «радует людей, привлекает их внимание, заставляет их смеяться или имеет забавный сюрприз или поворот».

Это немалый подвиг для владельцев бизнеса и редакторов социальных сетей, которым не хватает навыков видеомонтажа. Эбигейл Кнофф, директор по маркетингу грибной компании Smallhold, отмечает, что для ее команды это гораздо больший подъем.

«Планирование, редактирование, озвучивание и музыкальное сопровождение большего количества производимого видеоконтента сильно отличаются от фотосъемки на iPhone», — сказала она.

У г-жи Нофф остается два варианта: «Мы можем время от времени работать с фрилансерами, которые, по праву, обходятся дороже, или проявлять терпение, изучая эти новые навыки на работе».

Некоторым менеджерам Instagram, обладающим этими навыками, по-прежнему приходится платить за помощь со стороны. Данита Эванджелин Уайт, которая управляет социальными сетями в компании Trade Street Jam, заметила, что за последние 90 дней охват или количество пользователей, которые видят контент компании, сократилось на 38%.Посещаемость веб-сайта компании также снизилась на одну треть с конца 2021 года. С тех пор г-жа Уайт добавила больше видео в аккаунт компании, у которого около 25 500 подписчиков, но она считает, что его содержание по-прежнему не является приоритетным для алгоритм.

Обдумав варианты, Trade Street Jam наняла консультанта по социальным сетям для проведения аудита Instagram. «Наш основатель — единственный штатный сотрудник; у нас нет большого бюджета на внешний маркетинг или консультации», — говорит г-жа.Уайт сказал, но «мы думали, что инвестиции того стоят».

Один из новых популярных способов перестать полагаться на алгоритм Instagram: перейти на другую платформу.

Пи Джей Монте, основатель Monte’s Fine Foods, переключил свое внимание с Instagram на TikTok. «Практически не имея подписчиков на TikTok, два моих видео набрали несколько миллионов просмотров», — сказал г-н Монте.

Г-жа Джавери Кадри также переключила свое внимание на TikTok, и через шесть месяцев у Diaspora появилось собственное вирусное видео.По ее словам, это увеличило число подписчиков компании на платформе, «но это не значит, что TikTok внезапно стал приносить деньги», поскольку в приложении нет встроенных функций покупок или ссылок, как в Instagram. (Компания отказалась предоставить данные о продажах.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
