Как построить камин на даче, а также выбрать печь?

Что предпочесть для установки на даче: камин или печь?  Многие выберут первый вариант. Разберемся, как построить камин своими руками.

Строительство камина

Одним из неоспоримых преимуществ частного дома является возможность создания там собственного домашнего очага. Несмотря на тот факт, что каминам и печам все чаще приходят на смену практичные и функциональные котлы, обогреватели и плиты, камины и печи сохраняют свою популярность.

И хотя с современными устройствами могут тягаться не каждая печь или камин, тем не менее они могут быть достойным дополнением существующей системе жизнеобеспечения, создавая особую уютную атмосферу в доме. Итак, попытаемся разобраться в особенностях каминов, печей и их комбинированных вариантов, а также в том, как построить камин, выполняя все работы своими руками.

Требования к помещению

Перед тем, как построить камин в доме или на даче своими руками, стоит ознакомиться с требованиями к помещениям для установки этой конструкции. Лучше всего предусмотреть возможность установки на этапе проектирования, а построить камин своими руками можно будет позже.

Нужно учесть некоторые особенности:

  • Печи массивны, и потому им требуется усиленный фундамент.
  • Если печь является полноценной, она пригодится не только для приготовления пищи, но и для обогрева помещения. Для печи желательно иметь достаточно места.
  • Будет очень дорого проводить работы, если в готовом доме придется разбирать междуэтажные перекрытия для создания дымохода.
  • Камин легче, чем печь, строить в готовом доме. Однако хотя он меньше печи по весу, он может потребовать усиленного фундамента.
  • Конструктивно каминная топка проще печной, требует меньше места и монтируется быстрее.

Печь-камин

Такая конструкция — комбинация камина и отопительной печи. Она соединяет в себе достоинства обоих типов приборов. Камин способен быстро нагревать помещение, а печь позволяет надолго сохранять тепло. Такие возможности появляются в результате оборудования камина двумя топками в корпусе или стеклянной дверцей.

Другим подклассом являются чугунные или стальные печи, облицованные керамикой. Это автономные системы, они продаются готовыми. Конструктивно они напоминают буржуйки, но более продуманы эстетически и технически. Печи-камины имеют минимальные требования к помещению и могут устанавливаться почти везде.

Кладка камина

Вопрос о том, как на даче построить камин, не так уж и прост, так как выполнить работы своими руками по силам далеко не каждому, а вот проконтролировать процесс, понимая, что происходит, вполне реальная задача.

Основание камина

Камины легких конструкций, которые часто устанавливают на даче, ставятся прямо на пол, большие (более 700 кг) — сооружаются на фундамент с глубиной порядка 0,5–0,7 м. В строительстве каминов разделяют два типа фундамента:

  • Заливной фундамент, в котором используется бетон с наполнителями (щебенка, колотый кирпич и т. п.) или жидкий бетон. Для особенно тяжелых каминов можно использовать усиление арматурой. Поверхность заливного фундамента обычно делается на уровне пола или же сантиметров на 10–15 ниже. Для заливки используется опалубка.
  • Кирпичный фундамент, который предназначен для небольших каминов. Он выкладывается в виде поставленных на ребра кирпичей. Для раствора используется высокопрочный цемент (марка М300 или выше). Рядов должно быть от 4 до 6.

Для защиты фундамента от влаги используется рубероид, для чего дно и стенки опалубки покрываются рубероидом, а стыки битумом. Места крепления просмаливаем, а низ фундамента засыпаем тонким слоем керамзита.

Если тяжелый камин ставят на втором этаже, фундамент сооружается все равно, за исключением наличия деревянного пола. В такой ситуации на пол кладется 15-сантиметровый слой огнеупорного материала, покрытого листом железа. Нижний кирпичный слой укладывается на цементно-глиняный раствор.

После изготовления фундамента выжидается 5–6 дней до его высыхания.

Дымоход

Основные моменты:

  1. Стены трубы должны быть достаточно толсты, что уменьшит потери тепла. Когда камин расположен у внутренней стенки, труба выкладывается в один кирпич. Если камин рядом с наружной стеной — в полтора или два кирпича. Нормальное сечение трубы — 1/10–1/15 ширины отверстия топки. Минимальными параметрами трубы являются 14×25 см.
  2. Опирать тяжелую трубу на легкий камин небезопасно, поэтому лучше использовать в таком случае керамические или металлические трубы. Их нужно утеплить снаружи, обложив трубу кирпичом и засыпав пространство между кирпичом и трубой керамзитом.
  3. От высоты трубы напрямую зависит качество тяги. Оптимальный вариант высоты — 5–7 метров. Поверх заслонки труба выглядит как сужающаяся пирамида, и переход в верхней части в дымоход. Переднюю стену дымовой коробки поднимают, плотно стыкуя ее с дымоходом. Вертикальная задняя прямо переходит в дымоход.
  4. Дымовая труба предусматривает заслонку (поворотную или задвижную), с помощью которой камин закрывается для протапливания. Также она нужна для регулировки силы тяги. Заслонка должна находиться на 20–30 см (максимум на 80–100 см) выше отверстия топки, на расстоянии порядка 2 метров от пола.
  5. Если дымовая труба менее 5 метров, то без заслонки холодный уличный воздух быстро наполнит помещение. Если труба превышает 7 метров, заслонку можно и не ставить, хотя в любом случае она не будет лишней.

Пример каминной кладки

Прежде чем решить, как построить камин, нужно выбрать способ порядовки (см. Угловой камин – порядовка). Существуют две вариации порядовки: с искрогасителем и без него. Каминная тяга регулируется с помощью задвижки. КПД равняется

10–15%.

Первые три ряда или лишь контур рядов можно выкладывать по схеме, во внутреннюю часть наполнить засыпкой из песка и щебня. Четвертый ряд выкладывается огнеупорным кирпичом. Тут же, для закрепления решетки камина, устанавливаются закладные Г-образные штыри.

Простой камин



Порядовка обычного камина

Кладка простого камина с искрогасителем



Материалы для постройки камина

Кладка печи

Как пример, рассмотрим печь с большой теплоемкостью. Ее особенность — однократная топка в течение суток.

Характеристика печи

Строительство

Материалы для постройки печи

В качестве примера взята печь двухэтажная, канальная, однооборотная, имеющая один топливник на первом этаже. Конструкция располагается на двух этажах. Ее располагают на отдельном фундаменте, построенном до уровня пола на первом этаже. Сечение топливной секции имеет в плане размер 890×1150 м, отопительные щитки — 770×1020 мм на первом этаже и 770×950 мм на втором.

Общая высота условна и исходит из высоты потолков на этажах по 3,4 м. Она с легкостью меняется, нужно только изменить численность рядов в кладке кирпича с 26 до 46 и с 60 до 82.

Порядовка печи

По размеру топливник рассчитан на одномоментную загрузку порядка 50 кг поленьев с длиной 50 см и толщиной примерно 10 см. Укладываются поленья стоймя. Газы поднимаются вверх по восходящему дымоходу. На высоте примерно 3,2 метра от уровня пола какая-то часть газов выделяется в дымообороты щитка отопления 1 этажа, а оставшаяся — поднимается к верху печи, поступая в дымообороты 2 этажа.

Опускные каналы дымооборотов щитков и первого, и второго этажа и последний подъемный канал первого этажа содержат особые теплообменные насадки, выступающие из кирпичной кладки внутрь канала. Это увеличивает поверхность теплопоглощения в дымооборотах, а также скорость нагрева кладки.

Крайние дымовые каналы на обоих этажах (60–88 ряды) имеют сечение 120×190 мм, оканчиваясь в верхнем уровне печи общей камеры (89–90 ряды). В данной камере ставятся регулирующие кирпичи, которые несут функцию распределения дымовых газов к дымооборотам этажей. Данные кирпичи имеют опору на выступы шириной в полтора-два сантиметра, которые сделаны в 88 ряду во время выкладывания каналов.

Регулировка распределения газов делается единожды во время первых пробных топок, за счет перемещения кирпичей. Этим добиваются равного обогрева кладки на первом и втором этажах. Вслед за окончательным закреплением регулировочных кирпичей окна камеры плотно закрываются и замазываются глиной.

Методика проведения работ

Технология того, как построить на даче камин, предусматривает, что если перекрытия не нуждаются в укреплении, система устанавливается на площадку, где предварительно выложен огнеупорный кирпич, плитка или лист металла с толщиной примерно 1,2 см (см. Футеровка печи).

Нужно, чтобы площадка выходила за рамки прибора по 50 см с каждой стороны. До стенки с горючими материалами не должно быть меньше метра, а из негорючих — порядка 20 сантиметров. Прежде чем топить, необходимо иметь свободное пространство от печи примерно полтора метра.

Подключение камина-печки к дымоходу

Последовательность выполнения работ своими руками:

  1. Когда в помещении есть дымовой канал, который проложен изнутри стены, расстояние между камином и каналом может быть минимальным. Определившись с местом установки камнофена, отмечается место на стене, где произойдет подключение прибора к дымоходу.
  2. После этого пробивается кладка стены или дымохода и расширяется отверстие по размеру и форме футерного кольца.
  3. Затем устанавливается кольцо и заделываются щели влажной глиной или огнеупорным песком.
  4. После этого соединяется дымоход и дымоотводная труба печи. Если дымоход отсутствует, сооружается новый из кирпича или металла. В работе используется полнотелый качественный красный кирпич. Металлическую дымоходную трубу крепят к стене кожухом, дюбелями и шурупами, входящими обычно в комплект.

Важно! Основание дымовой трубы должно содержать для чистки карман с дверцей. Чистку нужно проводить не реже раза в три месяца (в случае интенсивной эксплуатации).

Обратите внимание:

  • Фундамент печной кладки выкладывается очень тщательно.
  • Печь должна быть оснащена закрывающимся топливником.
  • Для наблюдения за пламенем можно поставить прозрачную дверцу: они имеются в продаже.
  • Обращайте внимание на то, как выглядит кладка внутри: недопустимы задиры, щели, наплывы раствора, поскольку это приведет к понижению тяги и быстрому накоплению золы.
  • По всему ходу строительства контролируйте горизонтальность и вертикальность кладки камина или печи, а также качественность установки чугунных элементов.
  • Место, где дымоход пронизывает стену, подлежит обязательной изоляции!

Надеемся, эта статья дала вам полезную информацию о том, как построить камин в доме своими руками.

пошаговый мастер класс + фото.

Можно ли сделать камин на даче и при этом, чтобы он играл три роли – украшал, обогревал и нагревал воду? Конечно можно, и об это мы сегодня поведаем.

Начинается работа по возведению печки, камина или барбекю с места, где ее можно поставить. Если это дом, то рекомендую ее выложить в гостиной. Причем таким образом, что бы она играла две роли – эстетическую и обогревала помещение. Если речь идет о камине, то его функция обогревателя сильно снижена из-за того, что его масса недостаточна, что бы вобрать в себя нужное количества тепла при топке, а затем постепенно отдавать воздуху помещения. Обычно роль камина на даче быстро нагреть воздух помещения. Приехали вы на дачу зимой. Температура внутри и снаружи примерно одинакова, поэтому нужно быстро прогреть помещение. Вот здесь камин и необходим. Но при этом если мы увеличим конвективную способность, то увеличим и кпд данного устройства. Итак, начнем!

Мы будем выкладывать самый простой камин для дачи, с двумя конвекционными камерами и самое интересное – вмонтируем в топочную камеру теплообменник из нержавеющей стали, который в дальнейшем соединим с системой отопления дачи. Это еще упростит нагрев помещения до комфортной температуры.

Шаг 1 подготовка фронта работ

Для работы нам понадобится 1000 штук кирпича М-150, 100 штук шамотного кирпича. Печная смесь, цемент и фурнитура для печи.

Оцениваем качество кирпича.

Визуально проверяем пригодность кирпича для кладки. Отбраковываем колотый, с трещинами и другого оттенка. На переднем плане шамотный кирпич, он пойдет на кладку топочной камеры.

Если кто-то спросит, зачем отбраковывать кирпич другого цвета, ответ такой – кирпич должен быть одной температуры закалки. При таком процессе одинаковые по цвету кирпичи имеют одинаковые физические свойства, а стоит в кладку попасть боле светлому собрату, как он тут же становится «самым слабым звеном». Мы обычно перебираем каждый кирпич вручную и откладываем отбракованный. Не расстраивайтесь, он обычно идет «в забутовку» внутренняя часть кладки, которая не несет функциональной нагрузки, а выполняет роль наполнителя.

Второе условие отличной работы – это хорошо подготовленный инструментарий. В нашей практике случалось, что из-за сломавшейся «болгарки» приходилось перекладывать несколько рядов кладки печи. А это перерасход материалов и увеличение себестоимости камина.

Готовим инструмент.

Весь инструмент раскладываем на стол или иное ровное место и перепроверяем его на надежность работы.

Необходимый инструмент.

Инструмент для качественной работы печника.

Если работы ведутся в теплое время года обязательно сделайте для кирпича водяную баню – опустите его в воду. Так он напитается водой и если его уложить в раствор, то он не будет впитывать в себя воду, заставляя раствор пересыхать.

Водяная баня для кирпича.

Водяная баня для кирпича.

Используем имеющуюся под рукой тару.

Используйте всю тару, чтобы «искупать» как можно больше кирпича.

Но, не нужно думать, что кирпич нужно вымачивать сутками. Достаточно пяти — десяти минут, для того, чтобы он напитался влагой до нормы.

Даже если вы регулярно выполняете какие либо работы, каждый раз, когда вы приобретаете расходные материалы – такие как песчаную смесь, цемент, или другие – обязательно ознакомьтесь с его инструкцией.

Инструкция на упаковке.

От точности замешивания печной смеси зависит качество работ по кладке печи»

Цемент для кладки.

Что касается цемента, обязательно берите его только от проверенного производителя. В печных работах цемент необходим для заливки фундамента и кладки трубы на крыше.

После подготовительных работ необходимо подготовить фронт работ – место, где мы будем выкладывать камин для дачи. В нашем случае – это простенок дома сделанного их профилированного бруса. Поэтому пропиливаем необходимый проем и обязательно выносим на улицу элементы простенка.

Размечаем стену.

Строительным карандашом по показанию строительного уровня отчерчиваем линии пропила и затем с помощью пилы проделываем проем в стене.

Внутри помещений лучше всего использовать электропилу. Современные цепные электропилы достаточно безопасны, их «не бьет» вверх как их предшественниц, они достаточно производительны и малошумные, при этом нет выхлопа отработанных газов и помещение можно не проветривать.

рабочее место.

В первую очередь держите в порядке рабочее место.

Обязательно пропиливаем слеги пола и освобождаем место для заливки фундамента камина.

Пропиливаем лаги пола.

Пропиливаем лаги пола и делаем проем примерно на 5 см больше чем будет внешняя часть кладки камина.

Убираем брус основания стены.

Брус основания стены также необходимо убрать.

Вот после этого шага – фронт работ готов, можно приступать к следующему шагу.

Шаг 3 делаем основание камина

Камин в отличие от печи имеет гораздо меньшую массу. И поэтому фундамент для его основания нужен менее массивный, чем у печи такого же размера. Тем не менее, он должен быть сделан по всем правилам.

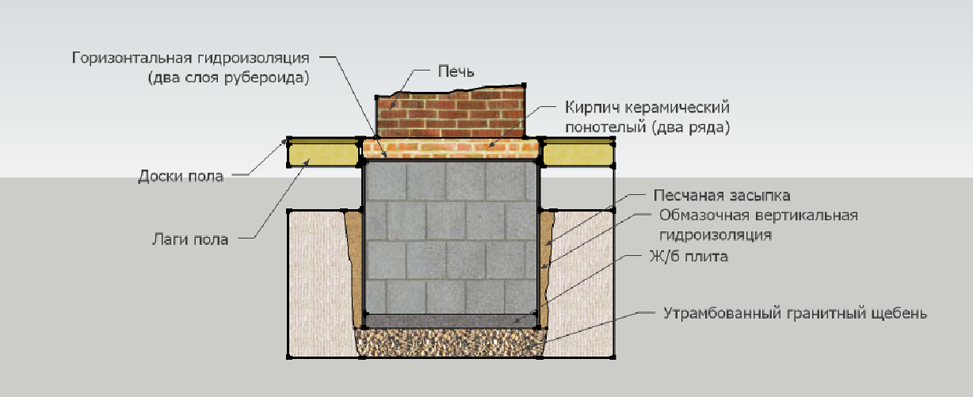

Схема фундамента для камина.

Схема фундамента для камина или печи.

Необходимо вырыть котлован общей глубиной 0,7 метра, важно чтобы общая ширина ямы была больше фундамента примерно на 10 см. Это нужно чтобы сезонные движения грунта не влияли на отлитый нами фундамент. Затем на дно делаем отсыпку песка в 15 см.Затем в котлован засыпаем мелкую кирпичную щебенку толщиной слоя примерно 20 см и затем утрамбовываем его, сверху отсыпаем песком и обильно проливаем водой. Поверх песка необходимо засыпаем крупный строительный щебень, толщина слоя 10 см и тщательно утрамбовываем. Затем армируем пространство опалубки и заливаем бетоном.

Кроме того, после заливки необходимо времени, что бы цемент полностью схватился и при дальнейших работах не лопался от возводимых нагрузок. На это обычно отводится не менее двух недель, хотя по технологии требуется времени до одного месяца. После этого следует провести гидроизоляционные работы.

Укладываем гидроизоляцию фундамента.

Укладываем гидроизоляцию фундамента.

Когда один слой гидроизоляции положен, делаем термозащиту стены от контакта с нагреваемыми стенками камина. Самый простой способ — это сделать ее используя деревянный брусок равный ширине простенка и обернуть его базальт-картоном, толщиной 5 мм. И Затем используя саморезы по дереву прикрутить его к простенкам.

Прикручиваем термозащиту к стене.

Прикручиваем термозащиту к стене. Отслеживаем, чтобы базальт-картон не «бугрился» во время прикручивания.

После выполнения термоизоляции, укладываем еще один слой гидроизоляции. Для второго слоя очень удобно использовать геотекстильную мембрану, которую используют для гидроизоляции бассейнов.

Геотекстильная мембрана.

Геотекстильная мембрана укладывается таким образом, чтобы ее края внахлест легли друг на друга и на внешний край будущей печи. Чтобы зафиксировать ее положение можно использовать либо строительный степлер, либо деревянный брусок.

Наступает момент начала «грязных» работ. Поэтому укрываем всю площадь пола полиэтиленовой пленкой. И приступаем к «сухой» укладке первого ряда цоколя камина. Важно расположить кирпичи в том порядке, которые они потом примут в камине.

Раскладка «сухой» порядовки.

Раскладка «сухой» порядовки дает наглядное представление о линейных отклонениях фундамента и необходимости дорезать кирпичи до нужно размера.

Укладываем кирпичи от краев к центру.

Укладываем кирпичи от краев к центру. Помогаем резиновым киянкой, чтобы установить порядовку кирпича таким образом, чтобы осталось 8 – 10 мм между уложенными кирпичами.

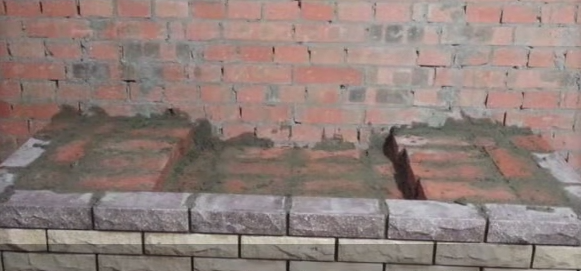

Порядовка первого ряда цоколя камина.

Порядовка первого ряда цоколя камина готова.

Готовим цементный раствор из пропорции 1:4 (одна часть цемента на четыре части песка), консистенция раствора должна быть чуть погуще сметаны и заполняем им все щели певого ряда штукатурной теркой.

Порядовка второго ряда цоколя камина.

После того как первый ряд залит раствором приступаем к «сухой» порядовке второго ряда.

Проводим аналогичные действия и проверяем «горизонтальность» цоколя с помощью строительного уровня, все дефекты ровняем с помощью раствора.

Шаг 4 Кладем кладку камина для дачи

Цоколь камина выше уровня пола примерно на два сантиметра, поэтому закладываем первый ряд, таким образом, чтобы в дальнейшем приложенный плинтус закрыл цокольную кладку и была видна чистовая кладка камина.

Первый ряд камина сплошной.

Второй ряд камина.

Первый ряд камина сплошной. Второй ряд основной для закладки топочной камеры и двух воздуховодов конвекционных камер.

Дополнительно готовим дверцу поддувало к установке с помощью печных лент, закрепленных на корпусе дверцы с помощью болтов.

закладываем зольник.

На втором ряду закладываем зольник и два «кармана» конвекционных камер.

Вывести вертикальность печи очень сложная процедура. Применим хитрость печников, чтобы решить данную задачу. Натянем две нити, расположив их по отвесу в углы печи и параллельно друг другу.

Нити закреплены к потолку.

Нити закреплены к потолку и крепим их в шов кладки первого ряда точно в угол камина.

На передней стенке формируем два воздухо-заборника в конвекционные камеры.

делаем перемычку.

На третьем ряду кладки делаем перемычку над воздухо-заборниках и над дверцей поддувало.

Над дверцей поддувало делаем декоративную полочку. Делается она очень просто. От кирпича отрезается ¼ часть длинны. Укладываем его «тычком вперед» и над стенкой камина выступает ¼ часть длины кирпича.

Начинаем кладку декоративной полочки.

Начинаем кладку декоративной полочки от центра кладки. Общая длинна полочки будет 7 кирпичей.

Вымеряем горизонтальность кладки.

Вымеряем горизонтальность кладки, и корректируем выявленные отклонения с помощью толщины шва кладки.

Шаг 5 приступаем к кладке топки нашего камина для дачи

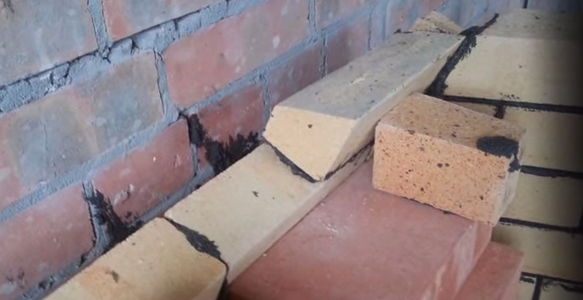

Внутренняя часть топки выполнена из шамотного кирпича. Над зольником укладываем два металлических уголка, на которые укладываем колосник.

оставляем воздушный промежуток.

Между шамотным кирпичом и керамическим оставляем воздушный промежуток, чтобы не было контактного перекаливания (на фото сзади).

Пока оставляем кладку в покое и приступаем к подготовке каминной дверце к установке. Во-первых – извлекаем стекло из пазухов крепления и проклеиваем внешнюю часть каркаса малярным строительным скотчем.

Строительный скотч на каркасе каминной дверцы.

Строительный скотч на каркасе каминной дверцы предотвратит ее от возможных повреждений во время установки дверцы.

К боковым стойкам двери прикручиваем крепежную печную ленту с помощью болтов.

Длинна каждой ленты должна быть не меньше 50 см.

Длинна каждой ленты должна быть не меньше 50 см. Дело в том, что дверца довольно массивна и должна быть надежно зафиксирована.

Устанавливаем дверцу. Крепим нижний край дверцы, с помощью лент, спрятав их в ряд кладки. Чтобы дверца не шаталась, делаем временные стойки для того, чтобы зафиксировать ее в определенном положении.

Фиксируем ленты для крепления дверцы камина.

Верхние ленты фиксируем в стойки выложенные «насухо» на внутренних простенках камина.

Как только дверца закреплена, приступаем к процессу поднятия рядов кладки внешних сторон.

Верхние ленты прячем в ряд кладки

Верхние ленты прячем в ряд кладки, который заканчивает процесс установки дверцы.

Отслеживайте контроль за падающим раствором внутрь топочной камеры, убирая его, чтобы он не стал причиной невозможности точной установки шамотного кирпича топочной камеры.

Крепление ленты.

Ошибка многих, что они крепежную ленту прячут в горизонтальный шов ряда, лучше будет сделать это таким способом.

После того как дверца установлена на место обязательно вычистите конвекционные камеры. Дело в том, что ширина в 12 см и глубина в 70 см является критической для того, чтобы дотянутся до низа.

Конвекционная камера вычищена.

Конвекционная камера вычищена. Остатки крепежной ленты загибается вдоль кладки поперечной стенки камина и крепится к ней на саморезы закрученные в паз.

Приступаем к термоизоляции топочной камеры. Самый простой и эффективный метод – это использовать плоский лист асбеста. Используем лист толщиной 10 мм.

Режем лист асбеста.

Режем лист асбеста1.

Режем лист по необходимым размерам.

Прежде чем начать кладку шамотного кирпича, необходимо сделать термоизоляцию асбестом. Устанавливаем листы с обеих сторон.

Устанавливаем лист асбеста.

Прижимаем лист асбестоцемента к внутренней стенке кладки из керамического кирпича.

Аналогично устанавливаем асбестовый лист к другой стенке.

Аналогично устанавливаем асбестовый лист к другой стенке кладки.

Переднюю часть топочной камеры также необходимо термоизолировать от перегрева. Для этой цели лучше всего использовать базальт-картон. Его толщина 5 мм, вырезаем емо по ширине передней части кирпичной кладки.

Базальт-картон на переднюю стенку установлен.

Базальт-картон на переднюю стенку установлен. Чтобы он не мешался при работе, лучше всего его верхнюю часть прижать к кирпичной кладке.

Начинаем выкладывать топочную камеру. Необходимо использовать печную смесь, которая выдерживает большие температуры. Чтобы топка не сильно потеряла во внутреннем пространстве, можно использовать прием укладки шамотного кирпича поставленного на ребро.

Обматываем дверцу базальтовым шнуром.

Обратите внимание на дверцу камина, чтобы она была более герметично «посажена» в кладку, ее каркас обматывают базальтовым шнуром диаметром 8 мм.

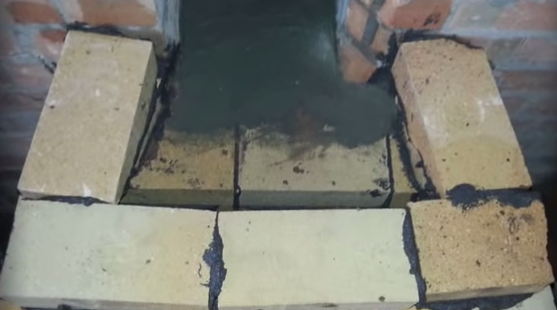

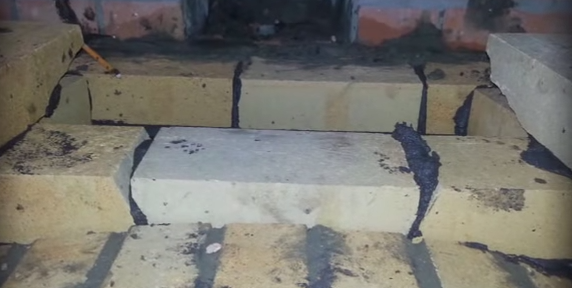

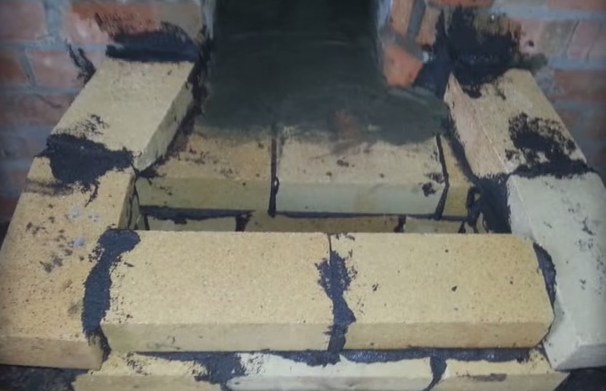

Ряды кладки топки.

Ряды кладки топки: первый ряд – основание, второй ¾ ширины кирпича, третий ряд поставлен на ребро.

Пока на этом этапе останавливаем кладку топки и приступаем к подготовке кирпича для создания клинового замка, который мы обыграем и сделаем в виде декоративного элемента фасадной части камина

Продолжение в следующей статье.

Камин своими руками на даче

  • Строительство каминов своими руками

Наличие камина в вашем загородном доме обеспечит вам тепло, уют и комфорт в зимние и осенние вечера, а также придаст романтики вашим будням. О том, как построить камин своими руками, мы поговорим в этой статье.

Как построить камин своими руками на даче или в частном доме

Строительство каминов

Основные элементы

Камин состоит из нескольких основных элементов, к каковым относятся корпус, фундамент, дымосборник, топливник и дымовой канал. Чтобы камин исправно функционировал, необходимо правильное соотношение размеров, которые имеют его элементы.

Каминный фундамент изготавливается как из бутового камня или красного кирпича, так и из бутобетона и бетонных блоков. Если вы строите свой камин во влажном грунте, фундамент рекомендуется сооружать из бутового камня. В том же случае, если вы кладёте фундамент в сухом грунте, будет целесообразно применить известняковый раствор, который составляют 1 объем извести и от 1 до 3 объемов песка (что зависит от степени влажности извести).

Раствор

Для приготовления раствора известь до густоты сметаны затворяют водой, после чего туда добавляют песок. Для фундаментов, которые укладывают во влажных грунтах, цементный раствор должен состоять из 3-х объемов песка и 1-го объема цемента. Сухие компоненты предварительно тщательно перемешивают, затем разводят водой.

Как приготовить раствор для кладки каминов

Каминный фундамент

Каминный фундамент не должен быть связан с основным фундаментом здания. Необходимо делать между ними осадочный шов примерно 40-50 мм шириной. Этот шов засыпается песком. Углубляют фундамент не менее чем на 0.6 м. При кладке во влажных грунтах, необходимо изолировать фундамент от проникновения воды. С этой целью готовят под фундаментом подушку, которая состоит из смеси щебня и глины, а вокруг фундамент уплотняют по всей его высоте слоем жирной мятой глины 150–200 мм толщиной.

    Строительство каминов
Фото: Строительство каминов

Фундамент для камина

Котлован под фундамент

Котлован, который предполагается использовать под фундамент по длине и ширине должен иметь размеры примерно на 50 мм больше, чем фундамент под камин. Его дно выравнивают при помощи уровня. Первый ряд каминного фундамента выкладывается насухо из камня или кирпичного щебня.

Камни или щебень втрамбовываются в грунт, после чего заливаются сверху жидким раствором. В дальнейшем кладку ведут правильными рядами, с соблюдением перевязки швов. Чтобы предупредить процесс проникновения влаги в кладку поверх фундамента, делают изоляционный слой из пары листов толя не менее чем на 150 мм выше уровня грунта, после чего выполняют кладку камина.

Корпус камина

Обычно корпус камина выкладывают из высококачественного красного или же огнеупорного кирпича. При использовании красного топливник впоследствии лучше будет облицевать кирпичом огнеупорным. Толщину кирпичные стенки должны иметь не меньше, чем в полкирпича.

Кроме того, для строительства каминного корпуса можно применять жароупорный бетон, керамические блоки или же естественный камень (исключая кремний и известняк). Облицовывают поверхность корпуса ценными породами камня, или же оштукатуривают.

      Топливник

Фото: Топливник

Также вам будет необходимо соорудить топливник

Глубину топливника рекомендуется принимать равной примерно полуметру. При меньшей глубине возможно попадание в помещение дыма, а при большей сила теплового излучения становится слабее.КПД камина можно повысить, облицевав заднюю стенку топливника чугунной плитой или листовой сталью. Для того, чтобы достигнуть лучшего теплоизлучения, выкладывают верхнюю часть задней стенки с определенным наклоном вперед, в то время как боковые — расширяя вперед к отверстию. Выкладывают стенки топливника обычно из шамотного огнеупорного кирпича, при этом такой камин будет иметь коэффициент полезного действия, достигающий 17 %.

Для устройства пола топливника
    Строительство каминов
Фото: Строительство каминов

обычно используют какой-либо вид огнестойкого материала — например, бетон, гранит, клинкер. Необходимо предусмотреть наличие подзольника для сбора золы и угля. Подзольник располагают под топливником. Между ними укладывают чугунную колосниковую решетку. Корзинка изготавливается из стали сечением 10–15х10–15 мм или диаметром 10–15 мм. Располагают элементы корзинки через 15–20 мм. Её ножки должны иметь высоту около 80–120 мм. В процессе сгорания дров на корзинке мелкий уголь и зола собираются на поде и удаляются после остывания камина.

Теперь поговорим о том, что же такое портал

Портал – элемент камина, от которого во многом зависят функции его, как отопительного устройства. Портал может быть установлен с одной, двух или же трёх сторон, в зависимости от архитектурного решения камина и места его расположения. В том случае, когда камин стоит отдельно, он может иметь круговой портал. Форма и пропорции портала устанавливаются, принимая во внимание гармоничность решения камина в целом.

Из топливника горячие газы попадают в дымосборник
      Дымосборник

Фото: Дымосборник

Дымосборником называют расширение в виде пирамиды, расположенное в нижней части дымохода, которое служит для предотвращения стремительного опускания потоков холодного воздуха по дымоходу.

Здесь собираются сажа и копоть при чистке дымохода, которые затем удаляют через люк, расположенный в задней стене. Одновременно с этим заслонка, находящаяся несколько ниже, обеспечивает защиту от попадания в помещение сажи и копоти.

Дымосборник выкладывается из красного кирпича (марка 200). Кроме того, его можно изготовить из листов железа, что будет обеспечивать быстрое нагревание помещения. Чтобы повысить эстетические качества камина, а также для прикрытия раскаленного металлического дымосборника и обеспечения его пожаробезопасности, из листовой меди изготавливают защитный кожух. Прогоревший дымосборник из металла заменяют; при этом необходимо учитывать возможность такой замены при продумывании конструкции камина.

Газовый порог

    Строительство каминов
Фото: Строительство каминов

Холодный воздух, опускающийся вниз до дымохода, может, миновав дымосборник, проникнуть в помещение, при этом увлекая за собой дым. Во избежание этого в задней стене дымохода устраивается газовый порог — барьер в виде выступа, способствующий тому, что холодный воздух смешивается с горячим и полученная смесь отводится наверх в атмосферу. По ширине газовый порог должен быть равен дымовой трубе, или же быть на 10–15 мм больше неё. Необходимая ширина газового порога обеспечит его нормальное функционирование и позволит задерживать сажу, которая осыпается с дымовой трубы. Сечение дымохода не должно сужаться порогом.

Дымовая заслонка

Между дымосборником и топливником располагают дымовую заслонку, предотвращающую попадание в помещение холодного воздуха в то время, когда камин не работает. Эта заслонка предусматривает охват всей ширины канала. Её ширина должна составлять приблизительно 1/16 от высоты портала.

Её площадь принимают равной в 1,25 раза больше, чем поперечное сечение дымохода. Напротив газового порога сооружают чистку, герметически закрывающуюся дверкой. Через неё удаляют сажу, которая собирается на пороге.

Дымоход

Возводить горизонтальные дымоходы воспрещается, поэтому дымоход обязательно должен быть вертикальным. Если же камин пристраивают к стене, в которой имеется дымовой канал, то в крайнем случае дымоход может быть с уклоном не более 60%. Делают дымовые трубы как правило из красного кирпича.

Чтобы улучшить тягу и предотвратить попадание атмосферных осадков в дымовые трубы, на них устанавливают дефлекторы. Дымоходы обязательно следует изолировать асбестовыми прокладками от деревянных элементов здания. Наименьшее расстояние между деревянными элементами и дымоходами должно составлять не менее 250 мм.

Защита пола

Помимо этого, часть пола (не менее 0,5 м), которая расположена перед камином, необходимо покрывать листовым железом или же сооружать из негорючего материала.

Этапы строительста камина

Используемый материал для строительства уличного камина:
  • Импортный кирпич ( 150 шт. )

Камин на даче своими руками: мастер класс, пошаговые фото

Представленный материал является продолжением. Начало смотрите в статье «Как сделать камин на даче».

Шаг 6 Декоративный клиновый замок

Внешность камина очень выигрывает, когда на его фасаде есть особые декоративные элементы. В качестве таких элементов можно рассмотреть полочки, ниши и различные замки.

Для того, чтобы сделать клиновый замок для нашего камина берем 6 полноценных кирпичей и раскладываем их на ровной и горизонтальной поверхности под углом друг к другу (без центрального элемента).

Готовим клиновидный замок.

Разложите кирпичи, выложив угол, разметьте их и обязательно пронумеруйте.

Затем сделайте середину конструкции замка выпилив клин из цельного кирпича. Данные работы лучше всего делать «болгаркой» мощностью до киловатта, срезая кирпич отрезным кругом с алмазным напылением по керамике.

Замок готов.

Замок готов, осталось его только установить в нужное место в кладке.

Перед тем, как «усадить» в кладку, устанавливаем его на то место, где он будет установлен, причем без применения раствора. Все должно установиться ровно, а наклон в обе стороны быть симметричным.

Устанавливаем клиновый замок «насухо».

Устанавливаем клиновый замок «насухо» — без раствора для подгонки.

Затем вымеряем по два кирпича с каждой стороны, чтобы срезав у них торцы, сделать их фиксирующими с краев. И затем всю конструкцию замка «усаживаем» на раствор.

замок установлен на место.

Замок установлен на место.

После того как замок установлен наша задача поднять стенки топки камина до нужного уровня (1 ряд выше дверцы камина).

Шаг 7 делаем перекрытие топочной камеры камина и устанавливаем теплообменник

Очень важно выкладывать камины (печи) и при этом как можно меньше использовать металлических предметов для создания перекрытий в местах, где есть вероятность высоких температур. Самая большая температура наблюдается возле свода топочной камеры. В связи с этим необходимо сделать свод таким образом, чтобы для перекрытия его не пришлось применять металлических уголков. Самый простой способ – это сделать свод топки сужающимся и смыкающимся на третьем ряду кладки. Для этого пользуемся схемой – первый ряд перекрытия – используем кирпич длинной = ¾ кирпича, второй ряд перекрытия цельный кирпич, а третий рад обвязочный, для перемычки.

укладываем кирпичи первого ряда перемычки.

Укладываем кирпичи первого ряда перемычки. Нижний край кирпичей срезаем и по длине и снизу на угол. Чтобы они упали вовнутрь, прижимаем их торцы кирпичами.

Теплообменник для системы отопления дома делаем из гофрированной трубы, сделанной из нержавеющей стали. На этом этапе (назовем его «подгонкой») наша задача подготовить место, в которое в дальнейшем будет установлен теплообменник. Наша задача поместить его перед отверстием вытяжки в дымоход. Здесь самая высокая скорость конвекционных потоков, а значит, и теплообмен будет самый высокий. Необходимо обязательно использовать трубу из высоколегированной нержавеющей стали по двум причинам.

  1. Температура в данной части топки может доходить до 700 градусов, значит, обычная сталь будет давать окалину от взаимодействия с кислородом, постепенно разрушаясь. Обычно срок эксплуатации устройств, в которых применяются теплообменники, помещенные в открытое пламя не более трех лет, затем их приходится демонтировать. В нашем случае пришлось бы разбирать кладку камина.
  2. Второе условие, почему применяется труба из нержавейки – это высоко агрессивная среда в период «бездействия» камина. Дело в том, что состав дыма – это активные вещества, которые взаимодействуя с капельками воды выпавшие в виде конденсата на теплообменник превращаются в угольную кислоту и постепенно разъедая трубу выполненная из обычной стали.

Паз для теплообменника.

Так выглядит паз для теплообменника.

Чтобы не было дополнительных теплопотерь от теплообменника на кирпичную кладку, необходимо сделать термоизоляцию. Самый оптимальный вариант – это выполнить ее из базальт-картона толщиной 5 мм.

Подготавливаем теплообменник.

Подготавливаем теплообменник к обертыванию базальт-картоном.

При выполнении таких работ необходимо учитывать фактор общей толщины, которая будет после того как вы выполните термоизоляцию. Она не должна быть больше толщины одного кирпича. Это нужно для того, чтобы идеально поместить данное устройство в кладку камина. Второе обязательное условие – это при обертывании нужно выполнять данную процедуру отдельно для каждой ветки теплообменника.

Накручиванием базальт-картон.

Накручиванием базальт-картон в виде «рулета», обязательно сделайте накрутку таким образом, чтобы не было волн и неровностей, это очень важно при установке устройства в кладку, чтобы оно сидело прочно и не «болталось» после начала эксплуатации камина.

Медной проволкой крепим базальт картон.

Многолетний опыт установки таких устройств показал, что самым надежным и функциональным приспособлением крепежа базальт-картона является обычная скрутка из медной проволоки диаметром 1 мм.

Вначале заканчиваем работы по термоизоляции одной ветки , затем приступаем к такой же процедуре на второй части теплообменника. Необходимо сделать не менее четырех скруток на 50 см теплоизоляции.

Изолируем вторую часть трубки.

Изолируем вторую часть трубки.

Если есть дефекты - устраняем.

Если вы видите дефекты в укладке термоизоляции, лучше переделать данную часть работ.

После того, как обе части теплообменника тепло изолированы, нам необходимо связать их вместе.

Теплообменник подготовлен.

Теплообменник готов.

Теплообменник готов, осталось его поместить в подготовленный паз топки.

Помещаем теплообменник в кладку. Следим за тем, чтобы он лег вертикально, и его толщина не была больше толщины кирпичного ряда кладки

Устанавливаем теплообменник в кладку.

Устанавливаем теплообменник в кладку.

Если все хорошо, запечатываем его раствором и прижимаем следующим рядом кладки. Тщательно промазываем раствором все места прохождения рядов, чтобы не нарушилась герметичность топочной и конвекционной камеры.

Хорошо промазываем шов.

Хорошо промазанный шов даст вам надежную гарантию того, что печь не будет чадить в конвекционную камеру, а значит и в комнату.

Теплообменник готов к эксплуатации.

Теплообменник готов к эксплуатации – герметичность швов не вызывает нареканий!

КПД каминов – это всегда больная тема их владельцев, обычно до 75% тепла улетает в трубу. Зимой такие устройства топят улицу, а не дом. Чтобы увеличить полезность каминов применяют различные ухищрения. Самое простое – это изменить свод топочной камеры, сделать его не точно прямоугольным, а в виде трапеции. Для этого первый ряд перекрытия топочной камеры срезают под угол, а затем верхним рядом делают перемычку над ним. Данный метод создает дополнительные области турбулентности в топки и улучшая тем самым КПД камина.

Первый ряд перемычки над топкой.

Первый ряд перемычки над топкой сделан из кирпича длиной ¾ и при этом у него срезан нижний край. Над ним идет ряд обвязки. В отверстие выхода отработанных газов помещен теплообменник.

Всю топку, включая ряды перемычки, обязательно делаем из шамотного кирпича. Дело в том, что используемый керамический кирпич М-150 не дает возможность эксплуатировать камин в течении десяти лет без какого – либо ремонта, в отличие от шамотного кирпича.

Топочная камера.

Топочная камера готова. Ряды обвязки топки надежно фиксируют кирпичи свода. Отверстие дымохода должно быть не менее 300 см.кв.

Шаг 8 – монтаж стен

Приступаем к монтажу стен камина. Очень важно соблюдать вертикальность конструкции камина и его линейные размеры. Очень надежным помощником можно считать две натянутые нити, закрепленные в основании.

Делаем перекрытие камина и выводим внешние стены.

Делаем перекрытие камина и выводим внешние стены.

Очень тонкий прием при кладке каминов есть на этом этапе работ. Обычно камин устроен таким образом, что его верхняя часть пустотелая. Это обычно лист гипсокартона над кожухом кассеты каминной топки и все. Основная теплоотдача происходит, когда камин топится. Как только огонь погасает, происходит очень быстрое выстуживание помещений, которые он отапливал. Поэтому многие домовладельцы часто рассматривают камины в интерьерах домов больше как украшение, чем элемент отопительной системы. Чтобы уйти от этого стереотипа сделаем маленькую хитрость. В нашем камине задуманы две конвекционные камеры. Они работают по принципу естественного движения воздуха (при нагревании он расширяется, становится легче и поднимается вверх, ему на смену приходит холодный, более тяжелый воздух снизу). Наша задача сделать так, чтобы данный процесс продолжался как можно дольше. Для этого мы должны увеличить массу прогретых кирпичей в кладке камина.

Самый простой способ сделать это – увеличить объем кладки над топкой, чтобы в момент процесса горения данная часть нагревалась и затем более длительное время отдавала тепло потокам воздуха, проходящим через конвекционные камеры. Нам нужно поднять восемь рядов кладки вокруг дымохода над топочной камерой. Это обеспечит аккумулирование тепла кладкой минимум на 6-8 часов отопления помещений.

На внешней части кладки выводим декоративный элемент. Он дополняет нижнюю полочку над дверцей поддувала и органически заканчивает верх камина.

Приступаем к кладке декоративного выступа.

Какой камин без декоративных элементов, приступаем к кладке декоративного выступа.

Делаем выступ по принципу выдвижения кирпича наружу по ¼ части своей ширины. Выступ делаем по всей длине периметра.

Изначально на выступ выкладываем цельный кирпич.

Изначально на выступ выкладываем цельный кирпич. Все неполные части кирпича заполняем обрезанными «болгаркой» кирпичом.

Если вы чувствуете, что кладка заваливается наружу, то попробуйте подложить металлический уголок под основание ряда, который начал смещаться.

Под верхним рядом выступа подложен металлический уголок.

Под верхним рядом выступа подложен металлический уголок. Он останется в кладке пока не будет выложен следующий ряд кладки.

После того как выложены два ряда выступа, приступаем к сужению кладки на ¼ часть кирпича.

Заканчиваем формирование декоративного выступа.

Заканчиваем формирование декоративного выступа.

Вентиляционный лючок конвекционной камеры.

Вентиляционный лючок конвекционной камеры, со стороны гостиной.

Над декоративным выступом мы должны закончить конвекционные камеры, потому, что выше к вытяжке дымохода температура кладки опять падает и КПД системы заметно снизится. Можно провести эксперимент – зажгите спичку и поднесите пламя к конвекционному лючку во время топки камина. Если пламя «задулось», то конвекционные камеры работают отлично и им под силу прогреть помещение большого объема. Если же пламя колеблется, но продолжает гореть, значит вытяжные лючки сделаны высоко, либо толщина стен между конвекционной камерой и топкой очень толстая и воздух не успевает прогреться от прохождения через данный участок камина.

Закладываем вытяжные лючки.

Закладываем вытяжные лючки расположенные он со стороны спальни. Их два, по одному на каждую конвекционную камеру. Чтобы легче было вести кладку, кладем по кирпичу в каждое вытяжное отверстие без раствора, а затем идем вверх по подъему кладки рядов.

На третьем ряду над декоративным выступом делаем перемычку над конвекционными камерами. Выше их поднимать не имеет смысла. Перемычка выполняется методом ведения кладки «в тычок». Кирпичи в ней устанавливаются поперек воздушного канала. Затем над ним выкладывается еще один сплошной ряд, а потом ведется только дымоход и внешняя часть кирпичной кладки.

Поднимаем внешнюю стенку.

Поднимаем внешнюю стенку камина. Отслеживаем ее вертикальность и линейные размеры. Внутренняя часть кладки пустотелая.

Делаем еще один декоративный выступ.

Перед кладкой кожуха дымохода делаем еще один декоративный выступ.

Чтобы не повредить кладку, дайте раствору пару дней выстоятся, затем делаем дощаной помост, чтобы не повредить кладку рядов, и только потом продолжаем работы.

Для выполнения перекрытия мы использовали металлический уголок на 50 мм. Ошибка многих, что они выставляют толщину перекрытия кожуха в один ряд кладки – нужно минимум два ряда, чтобы сделать надежную обвязку данного шага кладки

Перекрытие готово.

Перекрытие готово, отслеживаем дефекты кладки и готовим материал для кладки трубы.

Проверяем на наличие дефектов.

Если дефекты перекрытия найдены, то самый простой способ – залить горизонтальную поверхность раствором.

Затем начинаем процесс подъема кладки трубы. На втором ряду встраиваем вьюшку, для регулирования воздуховода трубы. Сам процесс кладки трубы был описан в предыдущих работах и стандартен. Ознакомиться можно напрмер в работе «Печь для дачи«.

Как построить камин своими руками

Камины одновременно обогревают и украшают окружающее пространство. С кладкой камина из кирпича можно справиться собственными силами. Достаточно лишь ознакомиться с руководством и сделать все в соответствии с положениями инструкции.

Как построить камин своими рукамиКак построить камин своими руками

Место для камина

Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.

Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.

Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

Место для каминаМесто для каминаДымоход каминаДымоход камина

В помещении с камином обязательно должна быть организована качественная вентиляция.

Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.

Определение основных размеров

Соотношение размеров камина и помещенияСоотношение размеров камина и помещения

Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.

Высота портала должна в 2 раза превышать глубину топливника.

Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.

Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.

Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.

Подготовка материалов

Подготовьте необходимое количество керамического кирпича (определяйте в соответствии с запланированными габаритами и конструкцией камина). Также подготовьте шамотный кирпич для обустройства топки.

Шамотный кирпич Шамотный кирпичШамотная глинаШамотная глина

Дополнительно подготовьте следующее:

  • смесь для кладки кирпича;
  • 12-миллиметровый лист стекло-магния;
  • дымоход;
  • печную ленту для монтажа фурнитуры;
  • металлические уголки;
  • дымоходную вьюшку.

Перед началом работы укройте полиэтиленом все, что нужно защитить от загрязнений.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Основание камина

Фундамент под каминФундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Кладка

Схема укладки рядов для углового каминаСхема укладки рядов для углового каминаПорядовка английского каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Первый шаг

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Четвертый шаг

Продолжайте кладку. До 13 ряда включительно формируйте стенки топливника отопительного агрегата.

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к. на этих этапах очень важно контролировать качество используемого раствора.

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично.

Излишки раствора для кладки удаляйте сразу же.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Узнайте, как сделать камин в квартире своими руками с пошаговой инструкцией, из нашей новой статьи.

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки. Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду.

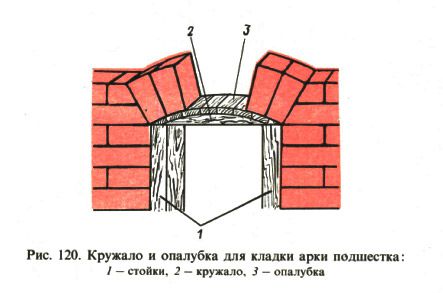

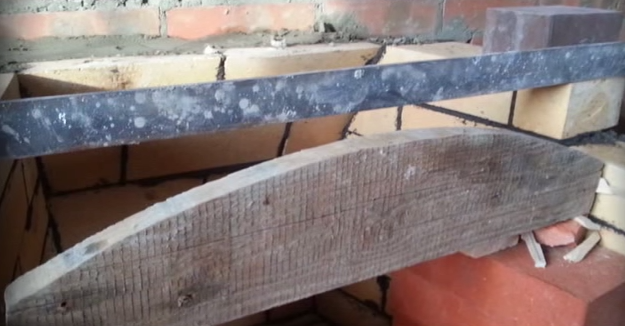

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход каминаДымоход камина

Цены на огнеупорный кирпич

Огнеупорный кирпич

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

  • покраска;
  • оштукатуривание;
  • облицовка плиткой, камнем и прочими подобными материалами.

    ОтделкаОтделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

Важно: для покраски камина можно использовать только огнестойкие лакокрасочные материалы.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Видео – Как построить камин своими руками

Камин на даче, выбираем подходящий вариант и строим

Как часто приходится распрощаться с интересными затеями в плане строительства из-за технических препятствий. Отсутствие материалов, инструмента, необходимых знаний часто не дает реализовать грандиозные планы. До недавнего времени под эту категорию попадали работы по установке каминов в жилых помещениях. Это специфическое занятие, требующее мастерства и навыков. Несмотря на то что возраст каминов исчисляется сотнями лет, многие современники столкнулись с рядом проблем, мешающих воплотить в жизнь мечту о создании в доме живого очага.

Состояние дел в этом вопросе сегодня кардинальным образом изменилось. На выбор потребителя представлены сотни моделей каминов, которые не только обеспечивают процесс горения топлива, но и своей отделкой дополняют стилизованные решения, сливаются с элементами декора и сочетаются по размерам с помещениями любой площади. Благодаря этому, стало возможным не только установить камин в доме, но и не расставаться с уютным уголком во время посещения загородной дачи.

Красивый вид огняКрасивый вид огня

Занимательный вид сквозь прозрачное стекло

Потребности

В одной из известных классификаций дачные камины занимают определенное отдельное место. Но не каждому может быть понятно такое обособление, ведь принцип действия и основные назначения у них те же, что и у обычных моделей. Но использование живого огня в дачном доме формирует некоторые особые требования, которые можно сформулировать, разделив по пунктам.

  • Камин должен обогревать помещение. Если он служит только лишь для того, чтобы полюбоваться пламенем горящего костра, то это считается нерациональным использованием ресурсов.
  • Обычно загородные домики отличаются небольшими площадями комнат, поэтому установленный камин в его реальных размерах займет очень много места. Придется воспользоваться уменьшенными моделями или отдельно стоящими вариантами.
  • Отдых в загородном доме – это не только время огородных работ. На дачу приходится приезжать в течение года. Поэтому вопрос отопления упирается в возможности камина. Ему придется выполнять функции системы отопления для целого дома.
  • Использовать необходимо только тот вид топлива, с которым не возникнет перебоев.
  • В случае уличного использования камин должен быть защищен или приспособлен к негативному влиянию внешних факторов (осадков, ветра, солнца).
Классическое исполнение каминаКлассическое исполнение камина

Классический камин в гостиной

Согласно перечисленным требованиям только некоторые модели каминов из всех реально существующих могут быть установлены на даче.

Виды

Для того чтобы предоставить целостную картину разделения каминов для дачи на категории, можно воспользоваться их градацией по виду применяемого топлива, подчеркнуть все достоинства и имеющиеся недостатки. Эта информация окажет действующую помощь при подборе подходящей для данных условий модели.

Газовые камины

Забегая вперед, отметим, что камины, использующие природный или баллонный газ в виде топлива, являются отличным вариантом для применения в небольших домиках. Они в своем строении имеют топку в виде камеры с горелкой. Простое устройство позволяет изготавливать модели компактных габаритов.

Газовые камины встречаются как встраиваемые, отдельно стоящие, так и обрамленные порталом. По месту установки они выполняются в различных вариациях. Могут быть пристенными, угловыми, подвесными.

Отличные характеристики производительности позволят за счет конвекционных потоков нагреть небольшую площадь, разделенную на несколько комнат. Никто не собирается испытывать действие такого камина в лютый мороз, но при температуре, не превышающей средние значения для сезона, газовые устройства вполне сгодятся для прогрева строения.

Камин на газуКамин на газу

Газовый вариант камина

Недостатком является то, что большинство дачных участков, находящихся за городом, не газифицировано. Баллонный газ являлся бы альтернативой, но хранить его запасы в доме очень рискованно. Газовый камин на даче своими руками построить невозможно, все элементы в целях безопасности должны быть фабричного производства, а работы согласовываются с контролирующими организациями.

Электрокамины

В электрических каминах совмещены два отдельных модуля. Один отвечает за имитацию пламени, а другой – за обогрев помещения. Современные устройства, которые в основе своей применяют парогенератор, способны создать качественное трехмерное изображение, которое сложно отличить от настоящих языков костра.

По способу монтажа данные версии обладают полным разнообразием. Оставаясь безопасными, электоочаги встраиваются в портал, в мебель, стену, имеются подвесные настенные варианты. Отсутствие дымохода способствует созданию компактных переносных моделей.

Электрокамин в красивом порталеЭлектрокамин в красивом портале

Электроочаг в аккуратном портале

Функции же обогрева были и остаются дополнительной опцией. Нагревательные элементы потребляют большое количество электричества. Для того чтобы наполнить теплом комнату площадью 10 м2, нагреватель должен иметь мощность 1 кВт. нетрудно посчитать, что постоянное использование мощного камина станет политикой разорения. На применение электрических каминов решаются только те владельцы, которые параллельно обеспечили свое жилище более эффективной системой отопления.

Биокамины

Самую краткую и лаконичную аннотацию можно дать этому виду устройств. Они не занимают много места, не требуют конструирования дымохода, могут существовать в мобильном варианте и быть встроенными или обрамленными. Просто мечта дачника, если бы не одно качество – абсолютное отсутствие функций обогрева. Биокамины попадают в разряд дачных только из-за простоты установки и размеров.

Дровяные камины

Качественно выполненный проект строительства камина на дровах может стать единственным возможным решением для определенных условий загородного участка или дома. У классических моделей есть множество недостатков, с которыми приходится мириться, учитывая отличительные особенности.

Угловой вариант каминаУгловой вариант камина

Небольшой угловой вариант

Чтобы построить простой дровяной камин, можно воспользоваться готовым проектом. Необходимо только подобрать нужные габариты, которые будут применимы для конкретных площадей. Портал такого камина сложен из кирпича, а топка может быть кирпичной или металлической. Несмотря на то что подобные устройства имеют низкую эффективность, они успешно справляются со своими задачами. Чтобы самостоятельно построить камин на даче потребуются лишь основы строительных знаний и подробный алгоритм.

Строительство дровяного варианта

Многие дачники задаются вопросом о том, как сделать камин на даче, чтобы сэкономить на вызове мастера. Сложность всей работы профессионалы взяли на себя, разработав готовые схемы, чертежи и алгоритмы в виде проектов. Остается лишь только грамотно воспользоваться предоставленной информацией. При возведении камина из кирпича придется предварительно пройти через подготовительный этап, чтобы избежать грубейших ошибок. Любая неточность может привести к тому, что камин придется перекладывать заново.

Выделяют несколько основных частей устройства, над которыми в определенной последовательности придется работать. Это фундамент, топка, дымовой зуб, дымоход, зольник и основной корпус.

Каминный комплекс из кирпичаКаминный комплекс из кирпича

Кирпичный каминный комплекс

  • Перед тем как построить любую кирпичную конструкцию, нужно позаботиться о ее основании. Даже дачные модели, которые характерны упразднением некоторых функций и, следовательно, небольшими габаритами, имеют весомую массу. Поэтому придется заливать под камин фундамент. Котлован нужной площади углубляется до 50-60 см. На дно следует равномерно насыпать щебень и песок. Такая подушка послужит наполнителем и защитой от влаги в грунте. Цементным раствором заливается фундамент до уровня пола в несколько слоев, допускается армирование. Напольное покрытие на время проведения работ придется демонтировать.
  • Далее открываем схему, в которой описано, как сложить каждый ряд камина, и выполняем все действия с абсолютной точностью. На первом этапе выкладывается основание, оно получается сплошным и идеально горизонтальным. Порядовка описывает действия по этапам. Сначала идет формирование зольника, его внутренняя часть может быть металлической или бетонной. На дне топки устанавливается колосник. Чтобы работа камина была более эффективной в плане отопления, выбирать следует те модели, которые имеют калориферные каналы. В них воздух дополнительно прогревается и наполняет комнату. Так реализуется два способа передачи энергии: излучение и конвекция.
  • Вертикальные боковые стенки топки сходятся внутрь в глубине. Это делается для того, чтобы лучше сфокусировать излучение от пламени. В верхней части задняя стенка выдается вглубь топки. Такая конструкция препятствует движению холодного воздуха с улицы вниз по дымоходу, она называется дымовым зубом. Без дымового зуба при определенных погодных условиях возможна обратная тяга. Дым будет поступать в комнату.
  • Верхняя часть топки может горизонтально перекрываться или конически сужаться до плавного перехода в дымовой канал. Второй вариант называется дымосборником. Он необходим в качестве накопителя, чтобы продукты сгорания с большей скоростью покидали топку. В основании такого дымосборника устанавливается заслонка. С ее помощью можно регулировать тягу, а когда камин не горит, она препятствует утечке тепла из помещения.
  • Строительство дымохода тоже проводится по строго определенным правилам. Это обеспечит безопасность и корректную работу камина. Канал должен быть вертикальным и прямым. Любые повороты отрицательно влияют на тягу. Корпус камина и дымохода в плоскостях, граничащих со стенами комнаты, необходимо изолировать. Для этого можно установить экран из любого доступного жаропрочного материала. Его наименование зависит от ваших способностей и финансов. Обратите особое внимание на место прохождения трубы через потолок и кровлю. Именно там часто случаются возгорания при недостаточной изоляции. Во всех остальных вопросах можно разобраться, используя инструкцию проекта.

Какой вид камина вы выберете для своей дачи, мы не знаем, но надеемся, что представленных выше рекомендаций вам хватит для осуществления правильного выбора.

Камин для дачи своими руками

Наличие камина в любом доме делает его уютным и наполняет теплом. Но, к сожалению стоимость покупного камина слишком высока, поэтому гораздо дешевле сделать его самостоятельно. В процессе изготовления существует возможность выбора типа устройства, которое будет гармонично сочетаться с индивидуальными особенностями помещения и общим стилем интерьера. О том как сделать камин для дачи своими руками рассмотрим далее.

Оглавление:

  1. Классический вариант сооружения каминов для дачи
  2. Камин чугунный для дачи: особенности установки
  3. Варианты отделки каминов для дачи дровянных

Классический вариант сооружения каминов для дачи

Такой вариант камина предполагает наличие:

  • дымохода;
  • топки;
  • камеры дымового назначения.

Начальным этапом его сооружения выступает определение места расположения камина на даче. В данном случае, учитывается прежде всего удобство его использования. Кроме этого, следует исходить из возможности расположения дымохода. Также, место установки должно быть удобным в обслуживании как снаружи, так и внутри помещения. Дымоходная труба для камина, так и для печки должна быть выше конька на 200-300 мм. При центральном расположении камина оголовок трубы находится вблизи конька. Такой вариант предполагает легкую установку дымохода, простой монтаж и демонтаж воздушной заслонки. Кроме этого, в данном случае, труба чистится от сажи легко и удобно.

Установка каминов из кирпича для дачи вблизи центральной стены в помещении, при необходимости и желании хозяев возможна. Хотя в таком случае, чистить трубу и устанавливать дымоход намного сложнее. Для решения данной проблемы устанавливаются временные средства подмащивания во время проведения строительных работ. Например, монтируется специальная приставная лестница, позволяющая осуществлять обслуживание камина снаружи.

Следующий этап строительства - выбор внешнего вида каминного портала. Он зависит от многих факторов, таких, например, как место расположения камина, общая стилистика интерьера и общие пожелания хозяев.

Возможен вариант сооружения настенного, пристенного, напольного каминов. Каждый их них отличается своими преимуществами и недостатками. Самыми распространенными являются пристенные камины, кроме того они наиболее удобны в эксплуатации и занимают мало места. Отделка портала бывает самой разнообразной, начиная от кирпичной или каменной кладки, заканчивая деревом, металлом или керамической плиткой. Все зависит от того, из каких материалов выполнены стены на даче и как они отделаны. Кроме этого, достаточно популярные камины - угловые для дачи, с их помощью удается сэкономить пространство. У такого камина удобно расположиться в кресле качалке и наблюдать в окно.

Учтите, что материалы, используемые при обустройстве камина должны быть негорючими и пожаробезопасными. Так как при высокой температуре и наличии огня, существует риск возникновения пожара.

При обустройстве камина в двух- или трехэтажном здании его вес превышает тонну, поэтому обустройству фундамента следует уделить должное внимание. Самым оптимальным вариантом является обустройство бетонного заливного фундамента. Данный тип фундамента отличается высокими прочностными и длительными эксплуатационными характеристиками.

При обустройстве такого типа фундамента требуется проведение работ по армированию бетона с помощью сетки или прутьев из арматуры. Самым легким вариантом является использование арматурного прута с периодическим профилем. Чтобы обустроить фундамент на твердом грунте потребуется наличие арматуры диаметром около одного сантиметра. При проведении работ на мягких грунтах, диаметр арматуры увеличивается на 2-4 мм.

Начните процедуру сооружения камина с его проектирования. Точно измерьте все составляющие, детали камина, перенесите их на бумагу. Далее, исходя из замеров, следует покупать материал.

Для сооружения основания - фундамента потребуется наличие:

  • цемента около 45 кг, количество зависит от размера камина;
  • песка около 90 кг, из расчета на 45 кг цемента;
  • щебня крупной фракции - 90 кг;
  • арматурных прутьев - на количество влияет размер сооружения;
  • досок обрезного типа, толщиной в 3 см;
  • молотка;
  • шлифовального станка;
  • гвоздей 7 см.

При сооружении фундамента тумбы потребуется наличие:

  • песка и цемента в соотношении один к трем;
  • бутового камня, в соотношении с размером камина.

Чтобы изготовить камин для дачи на дровах, следует подготовить:

  • кирпич огнеупорного типа, его количество следует рассчитать исходя из проекта камина, учтите, что он понадобится как для сооружения камина, так и для дымохода;
  • на 50 кирпичей потребуется около одного ведра глины;
  • около 10 кг просеянного песка, половины ведра;
  • приготовьте колосниковую решетку;
  • воздушную дымовую заслонку, устанавливаемую в трубе;

Классическое изготовление камина предполагает наличие двух таких заслонок. Они располагаются в верхней и нижней части трубы. Разновидность и форма заслонки определяется еще на стадии проектирования и полностью зависит от диаметра трубы.

  • позаботьтесь о наличии декоративной решетки топочника;
  • о каминной доске;
  • и наборе инструментов, помогающих обслуживать камин.

Чтобы положить кирпичную кладку потребуется наличие:

  • резервуара, в котором будет осуществляться замес глины, емкостью от 12 л;
  • штукатурного ковша, которым будет осуществляться замес;
  • кельмы;
  • каучукового молотка;
  • кирочки;
  • отвеса;
  • строительного уровня.

На высоту трубы для дымохода влияет высота самого здания и конька, находящегося на крыше. Размер трубы должен превышать высоту конька на несколько кирпичей. На внутренний диаметр трубы влияет входное отверстие, расположенное в топке. Входное отверстие в топке, должно быть в пять раз больше, чем диаметр трубы, тогда тяга будет хорошей. Камин из кирпича предполагает наличие постоянного сечения, то есть проходного размера. С помощью специалистов, или с определенными навыками обустройства дымоходов трубу изготавливают суженной в верхней части, данная процедура способствует увеличению тяги.

Перед началом строительства следует позаботиться о проверке наличия всех необходимых материалов и об их качестве. Проведите сортировку кирпича, при наличии небольших трещин на материале, отложите его в сторону, он будет использован в том случае, когда понадобится применить половину кирпича.

Далее займитесь приготовлением глиняно-песчаной смеси. Чтобы проверить ее качество необходимо подготовить семь кирпичей, соединить их с помощью раствора и уложить в столбик на ночь. Утром возьмите конструкцию за два верхних кирпича, если остальные не отвалились, то раствор качественный.

Перед началом укладки кирпича, глина замачивается водой на 24 часа. Если времени на замачивание нет, замочите глину в теплой воде, на более короткий промежуток времени.

Чтобы обустроить фундамент для камина следует разобрать пол, определить тип грунта и глубину заложения фундамента.

В соотношении с размером камина проведите разметку для обустройства фундамента. Учтите, что его размер должен быть на 15 см больше с каждой стороны, для обеспечения ровности конструкции и установки опалубки.

Запрещается устанавливать фундамент камина, рядом или соединенным с фундаментом здания. Данная процедура значительно ухудшит качественные характеристики обоих фундаментов и снизит срок эксплуатации здания.

Если грунт твердый, то фундамент укладывается на глубине до 80 см, в противном случае, потребуется заглубление более одного метра. Чтобы изготовить фундамент на твердом сорте грунта потребуется соорудить опалубку. Для ее конструирования понадобятся доски, высотой в 20 см. После этого следует процесс укладки арматуры. Шаг укладки составляет 50 см.

Приготовление бетонной смеси лучше осуществлять в бетономешалке. Так как в ней все ингредиенты смешаются и получится однородная консистенция. Что значительно улучшит качественные свойства бетона. Сначала заливается первый слой арматуры, происходит ее вибрирование с помощью вибратора для бетона. Он поможет убрать из раствора излишки воздуха и улучшит его прочность.

Уложите на заранее залитый бетон второй слой арматуры и приступайте к последующей заливке. Поверхность фундамента накрывается полиэтиленовой пленкой на 12 часов. Далее происходит снятие пленки и разборка опалубки. Учтите, что данная процедура должна проводиться с особой осторожностью, так как бетон еще совсем мягкий. Далее установите опалубку для заливки тумбы камина, ее размер полностью соответствует значению ширины и длины самого камина.

После установки опалубки следует заполнить основание с помощью раствора, перемешанного с бутовым камнем. Накройте поверхность полиэтиленовой пленкой и дожидайтесь высыхания фундамента.

Наилучшим вариантом является поднятие тумбы на несколько сантиметров выше, чем чистовой пол. Данный процесс поможет улучшить и упростить установку напольного покрытия и отделку камина.

По истечении двенадцати часов происходит разборка опалубки, снятие полиэтилена. Все лишние участки по бокам фундамента засыпаются грунтом и утрамбовываются. Для улучшения усадки рекомендуется полить их водой. После истечения еще двенадцати часов, начинайте укладывать кирпич.

С помощью отвеса проверьте угловые участки и прикрепите его к потолку с помощью крючков. В процессе укладывания кирпича следует четко придерживаться правила, которое гласит: минимальное количество глины обеспечивает надежность кладки. Слой глиняного раствора между кирпичами составляет не более 4 мм.

Основной задачей камина является вентиляция помещения, но никак не его отопление. Именно, из-за наличия вентиляции камин не способен полностью выполнять роль обогревателя. Чтобы исправить ситуацию, требуется установка жаропрочной двери. С помощью теплового излучения комната будет обогреваться теплом, которое излучает камин.

Для увеличения КПД камина потребуется установить бойлер в топочную камеру. Такая конструкция характеризуется наличием:

  • бойлера;
  • трубопровода, поставляющего горячую воду;
  • радиатора для обогрева;
  • потока теплого воздуха.

Бойлер вступает в прямой контакт с пламенем, пылающем в камине. От данного устройства вода попадает в радиатор, тем самым осуществляя его нагрев. Остывшая вода опять попадает в бойлер и в нем нагревается. Таким образом, получается круговоротное движение воды в системе. Возможен вариант установки стационарного бойлера. Чтобы его монтировать, во время кладки кирпича, следует предусмотреть наличие резьбовых патрубков. Также, водяная система бывает съемной. Хотя и эстетичность и внешний вид камина немного пострадает, зато КПД увеличится в несколько раз.



Камин чугунный для дачи: особенности установки

Перед тем, как перейти к непосредственному выполнению монтажных работ по установке чугунного камина, предлагаем изучить его преимущества и недостатки.

Наличие закрытой топки в камине обеспечивает полную безопасность его эксплуатации. Поэтому такой камин как нельзя кстати в доме с маленькими детьми.

Конструкция закрытой топки имеет вид чугунной камеры, предназначенной для сгорания топлива. Одна из сторон данной камеры имеет вид стеклянной дверцы, через которую и просматривается пламя. Удобством эксплуатации отличается дверца, которую оборудуют подъемными деталями. С их помощью топка приобретает открытый вид, то есть является универсальной. Внизу от камеры сгорания располагают зольник, он является местом подачи воздуха в камеру. Верхняя часть топки оборудуется трубой для отвода дыма. Процедура монтажа чугунного камина заключается в сооружении портала, который придаст печке законченный внешний облик камина.

Среди преимуществ закрытой чугунной топки следует выделить:

  • наличие накопителей тепла, которые значительно повышают КПД;
  • наличие разнообразных моделей, которые различаются формами, типами и внешним видом;
  • возможность в замене испорченных деталей;
  • более длительный срок эксплуатации, чем у кирпичных каминов;
  • высокий уровень пожарной безопасности обеспечивается отсутствием открытого огня;
  • стоимость такого камина намного ниже, чем кирпичного;
  • простота установки.

Среди большого количества преимуществ таких каминов, существует несколько их недостатков:

  • видимость огня более ограниченная, чем у моделей с открытой топкой;
  • требуется уход, который состоит в периодической чистке стеклянной дверцы;
  • стандартная топка отличается наличием черного цвета.

Одним из главных преимуществ таких каминов является отсутствие необходимости в сооружении фундамента. Поэтому их легко установить в уже отремонтированном помещение.

Для начала определитесь с местом установки камина. Оно должно быть удобным для расположения дымохода. Под установку камина необходимо соорудить основание, которое имеет вид бетонной стяжки с армированными элементами. Далее производится укладка гидроизоляции, а при обустройстве камина на деревянном поле, необходимо провести теплоизоляцию.

Толщина слоя для оборудования стяжки составляет 100-150 см. Чтобы выполнить армирование воспользуйтесь металлической сеткой. Дождавшись застывания бетона, начните установку конструкции, на которой будет держаться топка. Для ее сооружения используют кирпич, газобетонные блоки или другие альтернативные материалы. Возможен вариант покупки готового кирпичного цоколя, сделанного из природного камня.

При наличии не особо прочного перекрытия, лучше отдать предпочтение газобетону, так как он отличается высокой прочностью, но в то же время очень легкий. С его помощью получится соорудить конструкцию любой формы размера. Дальнейшая отделка камина предполагает его оштукатуривание и облицовку с помощью керамической плитки, натурального или штучного камня.

Блоки соединяются между собой специальной клеевой смесью или обычным песчано-цементным раствором. Для выравнивания поверхности, требуется нанести слой шпаклевки, толщиной до двух сантиметров.

На основание под топку следует уложить теплоизоляционный слой, в виде асбокартона или стального кровельного металла.

Совет: При выборе места для установки камина, учтите тот факт, что между топкой и стеной камина должно оставаться пространство для установки системы, обеспечивающей конвекционный обогрев. При этом длина дымохода должна быть такой, чтобы вывести эту систему в наружную часть здания.

Для обеспечения правильности установки топки требуется положить на место для ее монтажа деревянные брусочки, с помощью которых выровняется топка. После проведения установочных работ, бруски убираются. В качестве дымохода используется металлический рукав или труба. Их нужно установить в специально проделанное отверстие, через которое труба выводится на улицу. В проведении данного процесса следует учесть все правила противопожарной безопасности.

Обратите внимание: Есть несколько предельных норм в отклонении дымоходной трубы по вертикальному положению. При общей длине трубы менее 500 см, максимальное отклонение не должно превышать сорока пяти градусов, при длине более 500 см, не более двадцати градусов.

Для облегчения отделки камина необходимо соорудить каркас, на который будет крепиться любой из отделочных материалов, для этого следует выполнить ряд действий:

  • используйте тонкостенный стальной профиль или уголки, для их соединения воспользуйтесь саморезами по металлу;
  • на внутренней части каркаса крепится теплоизоляция, а на внешней обшивка;
  • в качестве теплоизоляции рекомендуется применение теплоизоляционных матов, крепите их таким образом, чтобы сторона с наличием фольги обращалась к топке;
  • для обшивки каркаса используется любой материал, в виде гипоскартона, дерева, асбестоцементных плит;
  • теплоизоляция облицовки должна иметь отверстия для того, чтобы тепло от камина попадало в помещение.

Варианты отделки каминов для дачи дровянных

1. Отличным вариантом украшения камина, который впишется в любой стиль интерьера выступает дерево. Учтите, что дерево требует предварительной обработки с помощью огнезащиты. Самый оптимальный вариант - использование МДФ. Топка в таком случае оборудуется защитным экраном, защищающим дерево от возможного возгорания. Портал камина должен быть больше самой топки на 10-12 см, это поможет предотвратить его нагревание.

2. Богатством расцветок и форм отличается кафельная плитка. Для произведения отделки камина возможно использование глазурированной плитки, терракотовой плитки или керамогранита.

3. Использование изразцов придаст камину роскошный внешний вид. По внешнему виду они напоминают плитку, и отличаются от нее текстурной поверхностью и большим весом. Технология и установки требует их крепления с помощью металлической проволоки.

4. Термоустойчивая мозаика - отличный вариант декорации портала для камина. С ее помощью удается создать неимоверные рисунки, которые дополнят любой тип интерьера.

5. Мрамор, гипсокартон, декоративная штукатурка - отлично украсят поверхность камина. В данном вопросе фантазия безгранична. Главное условие - использование термоустойчивых и пожаробезопасных материалов.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
