Как определить марку кирпича – видео-инструкция по монтажу своими руками, как определить прочность керамического, силикатного строительного материала, что означает, какой вид подходит для несущих стен, цена, фото

Содержание

Как определить марку кирпича — Твой кирпич

Возведение жилых домов из кирпича актуально повсеместно. Это обусловлено не только красивым внешним видом, но и великолепными характеристиками этого натурального и теплого строительного материала.

Но долговечность постройки, а также ее эксплуатационные характеристики во многом зависят от того, какая марка кирпича по прочности выбрана еще на стадии создания проекта домовладения.

Маркировка кирпича

Цифровые и буквенные обозначения строительных материалов показывают характеристики прочности, морозоустойчивости и огнеупорности. Рассмотрим подробней принятую ГОСТом маркировку.

Прочность на сжатие

Предел прочности кирпичного материала на сжатие и сопротивление нагрузкам определяет маркировку изделий. Литера «М» с цифрой – это именно та предельная нагрузка в килограммах, которую может выдержать один квадратный сантиметр поверхности материала.

Марки кирпича по прочности, которые чаще всего применяются в частном строительстве, обозначаются от М75 до М150.

Но существуют более прочные материалы, имеющие обозначение от М150 до М300.


  • Для возведения стен малоэтажных жилых домов применяется марка М75 и М100;
  • Для фундамента и цоколя предназначены марки М150 и М200, в зависимости от расчетных нагрузок;
  • Кирпич М200 и М300 — предназначен для фундаментов высотных зданий и в частном строительстве применяется крайне редко;
  • Марка прочности кирпича одинакова как дляполнотелых, так и для пустотелых блоков.

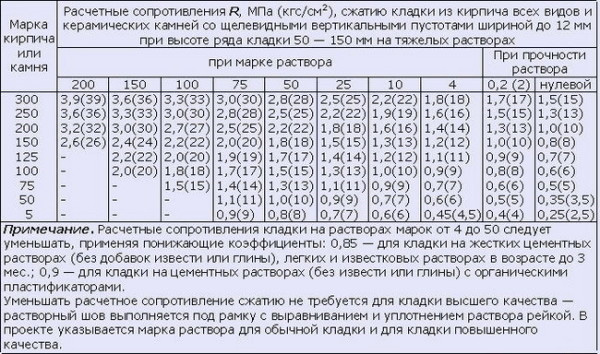

Важно. Прочность кладки зависит не только от прочности материала, но и от степени сопротивления нагрузкам кладочного раствора, а также и от условий его твердения.
Во многом прочность также определяется толщиной кирпичных стен и плотностью швов.

Морозостойкость

Определение марки кирпича по количеству циклов замораживания и оттаивания насыщенного водой материала называется морозоустойчивостью и обозначается литерой «F» с соответствующим цифровым значением.

Морозостойкость зависит в первую очередь от водопоглощения того или иного состава блоков. Вода при замерзании разрушает структуру материала, поэтому, чем больше воды кладка впитывает, тем ниже морозоустойчивость.

Важно. Инструкция по производству строительных материалов регламентирует водопоглощение не менее шести и не более шестнадцати процентов.

Цифровое обозначение морозостойкости показывает количество циклов замерзания и оттаивания, которые выдерживает блок. В Центральных регионах РФ рекомендуется применять материалы с морозостойкостью не ниже чем 15 – 25 циклов, в зависимости от региона и средних показателей температур в зимнее время.

Важно. Лицевой материал должен обладать морозостойкостью не ниже пятидесяти циклов.

Огнеупорные материалы

Марки кирпича и их применение в возведении специальных конструкций – каминов, печей и дымоходов называются огнеупорными и обозначаются аббревиатурой ШБ-5, ША-5 и ПБ-5.Огнеупоры производятся путем обжига при высоких температурах и способны выдерживать частые перепады температурного режима за счет высокой плотности тела блока.

Физико-механический состав и температура использования огнеупорного кирпича обозначены «ША» и «ШБ». Цифровое значение (1 – 109), указывает на форму и размер материала. Чаще всего в индивидуальном строительстве применяют марку шамотных огнеупоров общего назначения — маркировка ША и ШБ согласно ГОСТ 390-96.

Огнеупорный строительный кирпич предназначен для кладки печей, дымоходов и каминов. Марка ША более высоким процентом содержания оксида алюминия Al2O3(30 процентов) по сравнению с меткой ШБ (28 процентов). Этот параметр определяет огнеупорность материала. ШБ – материал выдерживает температуры до 1650 градусов.

Важно. Если огнеупор выполнен по ТУ, а не по ГОСТ, то после буквы «Ш» сразу идет числовое значение, например, Ш5.
Строительные материалы, соответствующие ГОСТ проходят более жесткий отбор по техническим параметрам, что означает отсутствие сколов, трещин, соответствие размерам и гарантированную прочность.


Буквенные и цифровые маркировки для разных видов кирпича

Как известно, основным компонентом при производстве строительного кирпича является глина.

Но, в зависимости от добавок и способа производства материал подразделяется на несколько видов:

  • Материалы, получаемые методом обжига;
  • Силикатные материалы;
  • Шамотный огнеупорный кирпич;
  • Прочные и надежные внешние облицовочные материалы.

Рассмотрим подробней марки керамического кирпича и силикатного.

Строительные материалы, получаемые методом обжига

Керамические изделия разделяют на строительный (рядовой), облицовочный и специальный кирпич. Для несущих стен и перегородок применяют строительный рядовой кирпич.

Так как после возведения стен их облицовывают, то требования ГОСТа к внешнему виду материала минимальные:

  • Лицевая поверхность может иметь шероховатости;
  • Цвет допускается неоднородный;
  • Криволинейность;
  • Сколы до 10 миллиметров допустимы, но не более трех на изделие;
  • Грани бруска могут иметь рифленую поверхность.

Кирпич марки 100 рекомендуется использовать при возведении внутренних перегородок, но для несущих стен лучше применять высокие параметры прочности.

К лицевым отделочным материалам предъявляются боле жесткие требования:

  • Трещины, сколы и неровности на поверхности недопустимы;
  • Пятна, высолы и посторонние включения исключены;
  • Цвет должен быть равномерным для каждой партии отделки.

Важно. На поверхности не должно быть известковых включений в виде выступов и неровностей, так как при намокании отделка быстро разрушается.

Также, согласно ГОСТ, геометрия керамической облицовки должна соответствовать следующим параметрам:

  • Отклонения по длине не более четырех миллиметров;
  • По ширине – не более трех миллиметров;
  • По толщине расхождение может составлять отплюс трех, до минус двух миллиметров;
  • Непрямолинейность лицевой поверхности и ребер – не более трех миллиметров;
  • По тычку неровность допускается до двух миллиметров.

Также наличие пустот в кирпиче определяет многие его характеристики. Различают полнотелые, пустотелые и пустотелые поризованные виды керамической продукции. Стоит отметить, что теплопроводность, которую имеет, например кирпич марки М150, в два раза выше, чем у поризованного материала той же марки.

Более высокая стоимость пустотелых строительных материалов оправдана их великолепными теплоизоляционными характеристиками.Наличие в теле керамики воздушных пустот гарантирует низкую теплопроводность, поэтому рекомендуется применять поризованные и пустотелые изделия для несущих стен домов. А полнотелые кирпичи используют для устройства фундамента и цоколя постройки.


Силикатные изделия

Силикатные строительные изделия производятся автоклавным методом на основе бетона с мелким заполнителем. Состав смеси предполагает наличие извести, песка и доли связующих добавок и красителей. Поэтому структура материала отличается от керамического.

Марки силикатного кирпича, чаще всего используемые в индивидуальном строительстве согласно ГОСТ 379-79 имеют следующие характеристики:

  • Марка силикатного кирпича, также как и керамического, указывает на его предел прочности на сжатие и на изгиб – М125 и М150;
  • Морозостойкость — F15, F25 и F35;
  • Теплопроводность – 0.38 – 0.70 Вт/м·°С.

Размеры, которые имеет двойной силикатный кирпич М 150 и М125, а также одинарный и полуторный аналогичны стандартным размерам керамических изделий.

Совет. Не рекомендуется выполнять устройство фундамента и цоколя из силиката.
Хоть цена материала и ниже, чем у керамики, но поглощение влаги в несколько раз выше.
Поэтому фундамент и цоколь не простоят долгое время и разрушаться под воздействием атмосферных осадков и грунтовых вод.

Как определить марку кирпича, подскажет приведенная ниже таблица маркировки изделий.

На что важно обратить внимание

Приобретая строительные материалы, надо обратить внимание еще на несколько важных параметров:

  • Производитель может наносить штамп на изнаночную поверхность изделия или оттиск клейма предприятия изготовителя с указанием буквенно-числовых характеристик;
  • Допускается маркировка на упаковке изделий;
  • На стикере должно быть обозначено следующее: предприятие-изготовитель, обозначение изделия, номер партии и дата производства, количество или вес изделий в упаковке, теплотехнические характеристики,

Также в сопроводительной документации к товару должно быть указано соответствие товара ГОСТ или ТУ, а также информация о методе производства изделия.

Приобретая материалы, изготовленные по ТУ, а не по требованиям ГОСТ больше вероятности купить товар, не соответствующий необходимым техническим характеристикам, хоть цена таких материалов и будет процентов на тридцать ниже.

Заключение

От качественных и соответствующих назначению строительных материалов зависит долговечность и прочность здания. Поэтому приступая к возведению дома своими руками или при помощи специалистов, стоит обратить внимание на сопровождающую документацию к товару, а также условия его складирования и транспортировки.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

klademkirpich.ru

Что такое морозостойкость кирпича?

Дело в том, что у кирпича есть такой показатель как морозостойкость. Он определяет, сколько циклов замораживание выдерживает материал. Учитывать надо не столько календарную смену сезонов. К примеру в средних регионах России температура может подскакивать и падать по нескольку раз в течении определенного периода. А в северных регионах холода наступают с середины осени и заканчиваются в середине весны. Таким образом, в северных регионах материал претерпевает меньше вредных метаморфоз. Один год – один цикл.  Марка морозостойкости у каждого изделия своя. Основной фактор, влияющий на него это плотность. Например, для керамики M50 соответствует морозостойкость F25. А для силиката с той же прочностью, она равняется уже F35. При повышении прочности у первого показатель сменяется до 60 при марке М100, а у второго до 65 при прочности М150. Согласно последнему ГОСТу приняты следующие марки морозостойкости кирпича:

  • F 25
  • F 35
  • F 50
  • F 75
  • F 100
  • F 200
  • F 300

Как определить марку морозостойкости?

Цифра после литеры F означает количество циклов заморозки и оттаивания. Конечно, если указано число 20, это вовсе не значит, что на 21-ю зиму кирпич расколется. Но его характеристики начнут планомерно ухудшаться и, в конечном счете, материал себя изживет.
ед наносит не столько холод, сколько разморозка. Влага, застывшая внутри пор в зимний период, начинает расширяться. Это и подтачивает структуру изделия. Перед тем как проставить маркер морозостойкости, проводятся лабораторные исследования. Кирпич оставляют в емкости с водой так, чтобы она полностью его покрывала. В этом состоянии материал прибывает в течение 8 часов. Затем кирпич помещают в морозильную камеру, на то же количество времени. Получается один цикл. Так повторяют до возникновения повреждений. Согласно западным стандартам проверка осуществляется до сотого цикла. В России такого ограничения нет. Поэтому мы можем найти на рынке материал с марками F200 и F300.Как определить марку кирпича

Какая марка подходит именно вам?

Больше – не значит лучше. Это правило касается и морозостойкости. Все зависит от ваших целей, климатической ситуации и строительных навыков. Давайте определимся, как выбрать кирпич по его морозостойкости.

  1. Строительный кирпич имеет меньшую морозостойкость, чем облицовочный. В среднем используется F35 для фасадных работ. Но как показывает практика, этого недостаточно. В нашем климате рассматривать материал нужно от марки F75.
  2. По госстандартам нет определенного регламента к строительному кирпичу. Он используется в основном для несущих стен, а они не промерзают. Однако для подстраховки советуем приобретать кирпич с показателями около F35.

  3. Учитывайте тип помещения. Влажность может быть не только снаружи, но и внутри.
  4. Для регионов, где температурные скачки не превышают амплитуду в 40 градусов за год, можно выбирать кирпич с небольшой морозостойкостью от 15 до 35.
  5. Чем больше морозостойкость кирпича, тем больше цена. Однако вы можете использовать кирпич с меньшей маркой, если обстоятельно подойдете к вопросу паро- и гидроизоляции.

Подведем итоги

Надеемся теперь, вы лучше понимаете значение марки морозостойкости и уже определили для себя нужный материал. Стоит отметить, что не только характеристики самого изделия влияют на его срок службы. Это касается и правил эксплуатации. Не допускайте спуска воды с кровли по стене. Внимательно отнеситесь к выбору облицовочного материала. Частая ошибка, которая приводила к разрушению и быстрому износу зданий это облицовка плотной плиткой из керамики или полированным камнем. Когда воздух переходит из внутренних помещений и оседает конденсатом в кладке, вода не может пройти сквозь водонепроницаемый материал. Поэтому к оттепели плитка отваливается вместе с частями кирпича.

Компания MosTrading желает вам удачного строительства!

kirpich.com.ru

Кирпич является очень популярным строительным материалом, как и сотни лет назад. Это особенно удивительно, учитывая то, что в последние десятилетия появилось множество альтернативных строительных материалов, включая газобетон, пеноблок, газосиликат, керамические поризованные блоки и др.

Кирпич в зависимости от типа сырья, из которого он изготавливается, делится на несколько видов. Каждый этот вид делится на подвиды в зависимости от сферы применения и технических особенностей. Однако любой кирпич имеет марку, которая не зависит от его предназначения и состава.

Марка означает два основных понятия:

  1. Прочность материала к нагрузке и деформации. Прочность оценивается на сжатие, растяжение и изгиб. Марка прочности показывает, какая нагрузка в килограммах на квадратный сантиметр приемлема для кирпича. При этом показателе характеристики кирпича еще сохраняются, а целостность не нарушается. Марка прочности кирпича маркируется как М и измеряется в кг/см3. Существует восемь стандартов марки прочности – от М-50 до М-300. Клинкерный кирпич имеет большую марку прочности – от М-350 до М-1000.
  2. Марка морозоустойчивости. Показывает, сколько циклов замораживания и оттаивания выдерживает кирпич перед тем, как потрескается и разрушится. Маркируется литерой F от английского слова «frost» («мороз»). Существует морозоустойчивость кирпича от F-15 до F-300.

Стандартизация

Марка прочности и морозоустойчивости кирпича регламентируется ГОСТами. Это означает, что партия кирпича подвергается обязательной проверке, после которой ей присваивают марку. Чаще всего, выбираются пять кирпичей из партии наугад. Чтобы определить прочность, им дают предельные нагрузки, а также проводят проверку на сжатие и изгиб. Чтобы проверить морозоустойчивость, кирпич кладут на восемь часов в воду, которая насквозь промораживается и превращается в лед, а затем обратно размораживается. Это происходит несколько десятков раз подряд. Сколько циклов кирпич выдержит, пока не потрескается, такую марку морозоустойчивости он имеет.

Марки кирпича и их характеристики

Марка кирпича часто зависит от сырья, а также способа производства материала. Керамический кирпич может иметь марку прочности М-50, М-75, М-100, М-125, М-150, М-200, М-250 и М-300. Морозоустойчивость равна F-25, F-30, F-50 и F-150.

Силикатный кирпич имеет марки прочности М-75, М-100, М-125, М-150, М-200, М-250 и морозоустойчивость F-15, F-20, F-25, F-30 F-35, F-40, F-45, F-50.

У клинкерного кирпича данные показатели составляют М-200, М-300, М-350, М-500, М-1000 и F-100, F-200, F-300 соответственно.

Гиперпрессованный кирпич имеет марки прочности М-50, М-75, М-100, М-125, М-150, М-200, М-250 и М-300. F-100, F-200, F-300 Морозоустойчивость составляет F-25, F-50, F-100, F-150, F-200.

У шамотного огнеупорного кирпича марки прочности составляют М-75, М-100, М-125, М-150, М-200, М-250, М-300, М-350, М-400, М-450 и М-500. Морозоустойчивость составляет F-25 или F-50.

Использование кирпича различных марок

Для строительства таких малоэтажных зданий, как коттеджи, пансионаты, базы отдыха, отели, гостиницы, частные и загородные дома, виллы, особняки, пентхаузы и бытовые постройки, подходит кирпич марок М-100 или М-150. Такая прочность является достаточной для строительства несущих стен высотой до трех этажей. Если кирпич имеет меньшую марку прочности, он активно используется для межкомнатных перегородок, а также построек с минимальной нагрузкой:

  1. Беседки;
  2. Веранды;
  3. Мастерские;
  4. Летние кухни;
  5. Складские помещения;
  6. Ангары;
  7. Сараи;
  8. Подсобные помещения;
  9. Гаражи;
  10. Курятники;
  11. Хлева;
  12. Конюшни;
  13. Теплицы.

Кирпич М-200 нашел себе применение в многоэтажном строительстве, в то время как М-300 применяется для возведения фундаментов и цоколей для высоток.

Чтобы сэкономить средства, при строительстве частного одно- и двухэтажного дома можно выложить цоколь из кирпича марки М-150. Общее полотно создается за счет кирпича М-100. На строительном рынке в широком ассортименте можно найти кирпич марок М-75, М-100, М-125 и М-150. Наиболее ходовым товаром является кирпич М-100.

Если говорить о марке морозоустойчивости кирпича, то в данном случае следует учесть климатические условия района, где будет строиться дом. Если в течение дня происходят многократные перепады температур, причем с положительных на отрицательные и наоборот, количество циклов замораживании оттаивания за одну зиму может превысить расчетные. Однако на севере Украины все намного проще. В конце осени наступают морозы, которые длятся до самого начала марта. В средней полосе нужен кирпич с маркой морозоустойчивости F-150.

www.kirpich.net

Как определить марку кирпичаНа протяжении многих веков жилые здания возводились из обычного керамического кирпича, причём стояли они очень долго. Хотя прочность таких конструктивных элементов зачастую была значительно ниже современного кирпича. В случае постройки одноэтажных зданий, крепость стеновых материалов не настолько важна, как перевязка вертикальных швов кладки, а также её армирование. Замечено, что стена здания, выполненная в ½ кирпича, может выдержать нагрузку от кровли, а большего и не нужно.

Ситуация с прочностью стеновых материалов может поменяться при возведении многоэтажных зданий. В таком случае на нижние ряды кирпича будут давить вышерасположенные изделия. Согласитесь, при плотности керамических изделий около 2000 кг/м3 на нижний ряд строительных материалов создаются весьма немалые нагрузки от выше расположенных стен, плюс ко всему – вес перекрытия и кровли.

Что касается марки прочности любого вида кирпича, будь он керамическим, силикатным или гиперпрессованым, то этот показатель указывает на максимальную нагрузку стенового изделия на сжатие. Например, М75 указывает нам, что материал может выдержать 75 килограммов веса на каждый квадратный сантиметр площади. Марку прочности кирпича определяют в лабораторных условиях путём испытания образцов на разрушения под определённой нагрузкой.

При возведении многоэтажных зданий, для примера, возьмём 16-ти этажный жилой дом, первые этажи (не менее трёх) возводят из более прочного кирпича марки М150, а все последующие с применением кирпича М100.

А теперь рассмотрим марки кирпича по прочности.

Силикатные стеновые материалы производятся в автоклавах, основное сырьё: известь, песок и вода. Максимальная марка таких изделий М200. Силикатный кирпич пользуется популярностью среди частных застройщиков из-за небольшой стоимости и хороших технических характеристик.

Кирпич, выполненный из обожжённой глины, немного прочнее от предшественника, ведь его максимальная прочность соответствует марке М300. Гиперпрессованный кирпич, изготавливаемый путём прессования и последующей обработки парами раствора из кирпичного боя, известняка и ракушечника, может иметь марку М350.

Самые прочные марки кирпича – клинкерные. Такой кирпич может выдерживать нагрузки до 1800 кг/см2, поэтому цена подобных изделий будет очень высокой. Клинкерные и керамические стеновые материалы изготовляются из одного вида сырья – глины, но у первого изделия сырьевые компоненты спекаются при более высокой температуре, что способствует повышению прочности готового изделия.

kirpichikblok.ru

Статьи по теме:

  • Основные виды пустотелых силикатных изделий
  • Морозостойкость керамических изделий
  • Определение плотности и водопоглощения кирпича и камней
  • Определение наличия известковых включений
  • Контроль размеров и формы изделий кирпичных

stroy-spravka.ru

Характеристики и виды кирпича

Представители этой группы стеновых материалов классифицируются по целому ряду характеристик. Все изделия можно разделить на две большие группы: керамические, изготовленные из глины, и силикатные, произведенные из смеси песка и извести (фото 1).

Материалы имеют много схожих характеристик, но есть и существенные различия. Белый (силикатный) быстрее разрушается под действием влаги и не переносит высокой температуры, что вносит определенные ограничения на его применение, по сравнению с красным «собратом». Теплопроводность всех изделий, в основном, зависит от количества пустот в их структуре. Этот коэффициент, в зависимости от кирпича, будет в диапазоне 0,3-0,7 Вт/м*К.

Классификация по сырью

Фото 1. Классификация по сырью

Полнотелый рядовой кирпич

Фото 2. Полнотелый рядовой кирпич

Облицовочный кирпич

Фото 3. Облицовочный кирпич

Внимание! В ГОСТе 503-2012 приняты следующие названия сторон кирпича: рабочая – постель, длинная боковая – ложковая, короткая торцевая – тычок.

Марки прочности

Марка прочности – один из основных критериев, на которые ориентируются при выборе этого строительного материала. Она обозначает допустимую нагрузку на сжатие, которую изделие выдерживает без разрушения. Характеристика обозначается буквой «М», измеряется в кг/см2. В малоэтажном строительстве наиболее популярен кирпич М100, а в многоэтажном – М150, чем и отличаются эти изделия.

Морозостойкость

Среди основных свойств кирпича – способность многократно выдерживать перепады температуры (замерзание и оттаивание). Заключение о морозостойкости делается на основании лабораторных испытаний. Количество циклов, указанное после буквы F, всегда дается с запасом. Для марки М150 производители гарантируют показатель морозостойкости – F50, для М125 –  F35 , для М100 – F15-25, если не указаны другие значения в паспортах.

Размеры и вес изделий

Стандартные размеры изделий

Рисунок 1. Стандартные размеры изделий

Структура изделий (пустотелые и полнотелые)

Для снижения веса строительных элементов и будущих конструкций из них выпускаются изделия с пустотами. Если в полнотелых элементах, согласно ГОСТ, объем технологических пустот составляет от 0 до 13%, то в пустотелых – до 45% (рис. 2). Расположение отверстий сквозное, форма бывает любой: квадратной, прямоугольной или круглой. Наличие воздуха в пустотах делает изделия более эффективными по теплоизоляционным характеристикам – стены из такого материала теряют меньше тепла.

Пустотелый лицевой кирпич М125 и М150 применяется для облицовки заборов и фасадов соответственно, рабочий – для возведения стен и перегородок, но, в отличие от полнотелого, не должен использоваться для кладки фундаментов.

Полнотелый и пустотелый блок

Рисунок 2. Полнотелый и пустотелый блок

На прочность кладки оказывает влияние марка раствора. Качество цементно-песчаной смеси зависит от соблюдения пропорции компонентов: песок, цемент и вода. Раствор М100 не применяется вместе с кирпичом М150 на участках, где безопасность здания зависит от того, какая прочность кладки будет на выходе. Марки кладочного раствора и кладочного материала должны соответствовать друг другу, т.к. прочность готовой стены будет соответствовать прочности наименьшей марки из использованных материалов.

Важно! Многие опытные прорабы закупают готовую смесь в мешках с маркой на 50 пунктов больше марки кирпича, т.к. у кирпича реальная марка всегда «с запасом», а при приготовлении смеси в мешках бывает небольшая погрешность: на стройплощадке зачастую литры воды и смеси добавляются «на глаз».

Чем отличается кирпич М125 от М150?

Популярные марки прочности, начиная от М100, по своим рабочим характеристикам и стоимости оптимально подходят для применения в малоэтажном строительстве. Основное отличие кирпича М150 и М125 – максимальная нагрузка на сжатие. В первом случае она составляет 150 кг/см2, во втором – 125 кг/см2. Оба материала могут использоваться в кладке несущих стен частных коттеджей.

Для кладки цоколя применяется кирпич М150

Фото 4. Для кладки цоколя применяется кирпич М150

На видео можно увидеть краткий рассказ о полнотелых рабочих изделиях М100, 125 и 150:

Вывод

Разница между кирпичами марки М125 и М150 сказывается на прочности кладки стен относительно несущественно, остальные их характеристики практически одинаковые в рамках одного производителя. Изделия применяются для строительства наружных стен, перегородок, устройства дымоходов, декоративных элементов архитектуры, лицевые изделия – для облицовки фасадов, заборов, печей и каминов. Кирпич М150 отличается повышенной стойкостью к деформации и воздействию негативных погодных факторов, в то время, как М125 во многих случаях имеет допустимые параметры прочности и позволяет сократить расходы на строительство.

www.st-par.ru


Как определить марку кирпича — Kirpichvsem

Основным кладочным строительным материалом при строительстве самых разных конструкций является кирпич. Сегодня этот искусственный камень производится из различного сырья и по сырьевому признаку делится на несколько видов. В пределах вида кирпич подразделяется на разновидности, согласно сфере применения. Независимо от вида и предназначения весь производимый кирпич характеризуется марками.

Терминология

Этим термином обозначается два понятия.

  • Прочность кирпича к нагрузке и деформации (сжатию, растяжению, изгибу). Показывает, какую нагрузку в килограммах на квадратный сантиметр поверхности выдержит кирпич, без ухудшения характеристик или нарушения целостности. Маркируется как М кг/см². Существует 8 основных марок прочности от М-50 до М-300. Клинкерный кирпич может еще иметь прочность М-500 и М-1000. Иногда на кирпич ставят клеймо в виде цифры, которая означает марку кирпича на прочность.
  • Морозостойкость кирпича. Показывает, сколько циклов полного промерзания и оттаивания выдержит кирпич, до того, как начнет разрушаться. Маркируется как F или Мрз. Выпускаются марки от F-15 до F-300.

Стандартизация

Марки прочности и морозостойкости регламентируются ГОСТами: партия кирпича проходит испытания, по результатам которых ей присваивается марка. Обычно наугад выбирают по 5 кирпичей из партии. Для определения прочности им дают предельные нагрузки и проверяют на изгиб и на сжатие. Для проверки морозостойкости кирпич в течение 8 часов выдерживают в воде, насквозь промораживают, опять в воду. Сколько он выдержит, пока не изменятся стандартные характеристики, такова и марка морозостойкости.

Марки кирпича

Марка кирпича во многом зависит от исходного сырья и способа производства. Показатели для разных видов кирпича выглядят следующим образом:

Керамический кирпич М-50, М-75, М-100, М-125, М-150, М-200, М-250, М-300 F-25, F-30, F-50, F-150
Силикатный кирпич М-75, М-100, М-125, М-150, М-200, М-250 F-15, F-20, F-25,…F-50
Клинкерный кирпич М-200, М-300, М-500, М-1000 F-100, F-200, F-300
Гиперпрессованный кирпич М-50, М-75, М-100,…М-300 F-25, F-50,…F-200
Шамотный кирпич М-75, М-100,…М-500 F-25, F-50

Применение кирпича согласно марочным показателям

Оптимальным кирпичом для частного малоэтажного строительства является кирпич М-100 или М-150. Его прочности достаточно для возведения несущих конструкций до 3 этажей. Кирпич с меньшей прочностью актуален для межкомнатных перегородок или зданий с минимальной нагрузкой – веранды, беседки, подсобные помещения. Кирпич М-200 применяется для многоэтажного строительства, а из М-300 возводят фундаменты и цоколя для высоток.

Для экономии средств, при строительстве частного одноэтажного или двухэтажного дома можно цоколь выложить из М-150, а общее полотно гнать из М-100. В продаже в широком ассортименте представлены именно марки с 75 по 150, самый же ходовой товар – сотка (М-100).

Что касается морозостойкости, необходимо учитывать наши климатические условия. Когда за сутки столбик термометра прыгает в разные стороны и утренний дождь к обеду превращается в ледяное полотно, прочно окутывающее все вокруг, количество циклов за сезон может шибко превысить рассчетные. Если вдуматься, для районов Севера все проще – у них замораживает осенью и попускает поздней весной, поэтому за сезон получается четкий цикл. Для средней же полосы, использование для стройки наружных стен менее чем F-50 просто нерационально: вы еще и состариться не успеете, а кирпич уже пойдет трещинами, начнет сыпаться и требовать капремонта.

yaistroyka.ru

Кирпич является очень популярным строительным материалом, как и сотни лет назад. Это особенно удивительно, учитывая то, что в последние десятилетия появилось множество альтернативных строительных материалов, включая газобетон, пеноблок, газосиликат, керамические поризованные блоки и др.

Кирпич в зависимости от типа сырья, из которого он изготавливается, делится на несколько видов. Каждый этот вид делится на подвиды в зависимости от сферы применения и технических особенностей. Однако любой кирпич имеет марку, которая не зависит от его предназначения и состава.

Марка означает два основных понятия:

  1. Прочность материала к нагрузке и деформации. Прочность оценивается на сжатие, растяжение и изгиб. Марка прочности показывает, какая нагрузка в килограммах на квадратный сантиметр приемлема для кирпича. При этом показателе характеристики кирпича еще сохраняются, а целостность не нарушается. Марка прочности кирпича маркируется как М и измеряется в кг/см3. Существует восемь стандартов марки прочности – от М-50 до М-300. Клинкерный кирпич имеет большую марку прочности – от М-350 до М-1000.

  2. Марка морозоустойчивости. Показывает, сколько циклов замораживания и оттаивания выдерживает кирпич перед тем, как потрескается и разрушится. Маркируется литерой F от английского слова «frost» («мороз»). Существует морозоустойчивость кирпича от F-15 до F-300.

Стандартизация

Марка прочности и морозоустойчивости кирпича регламентируется ГОСТами. Это означает, что партия кирпича подвергается обязательной проверке, после которой ей присваивают марку. Чаще всего, выбираются пять кирпичей из партии наугад. Чтобы определить прочность, им дают предельные нагрузки, а также проводят проверку на сжатие и изгиб. Чтобы проверить морозоустойчивость, кирпич кладут на восемь часов в воду, которая насквозь промораживается и превращается в лед, а затем обратно размораживается. Это происходит несколько десятков раз подряд. Сколько циклов кирпич выдержит, пока не потрескается, такую марку морозоустойчивости он имеет.

Марки кирпича и их характеристики

Марка кирпича часто зависит от сырья, а также способа производства материала. Керамический кирпич может иметь марку прочности М-50, М-75, М-100, М-125, М-150, М-200, М-250 и М-300. Морозоустойчивость равна F-25, F-30, F-50 и F-150.

Силикатный кирпич имеет марки прочности М-75, М-100, М-125, М-150, М-200, М-250 и морозоустойчивость F-15, F-20, F-25, F-30 F-35, F-40, F-45, F-50.

У клинкерного кирпича данные показатели составляют М-200, М-300, М-350, М-500, М-1000 и F-100, F-200, F-300 соответственно.

Гиперпрессованный кирпич имеет марки прочности М-50, М-75, М-100, М-125, М-150, М-200, М-250 и М-300. F-100, F-200, F-300 Морозоустойчивость составляет F-25, F-50, F-100, F-150, F-200.

У шамотного огнеупорного кирпича марки прочности составляют М-75, М-100, М-125, М-150, М-200, М-250, М-300, М-350, М-400, М-450 и М-500. Морозоустойчивость составляет F-25 или F-50.

Использование кирпича различных марок

Для строительства таких малоэтажных зданий, как коттеджи, пансионаты, базы отдыха, отели, гостиницы, частные и загородные дома, виллы, особняки, пентхаузы и бытовые постройки, подходит кирпич марок М-100 или М-150. Такая прочность является достаточной для строительства несущих стен высотой до трех этажей. Если кирпич имеет меньшую марку прочности, он активно используется для межкомнатных перегородок, а также построек с минимальной нагрузкой:

  1. Беседки;
  2. Веранды;
  3. Мастерские;
  4. Летние кухни;
  5. Складские помещения;
  6. Ангары;
  7. Сараи;
  8. Подсобные помещения;
  9. Гаражи;
  10. Курятники;
  11. Хлева;
  12. Конюшни;
  13. Теплицы.

Кирпич М-200 нашел себе применение в многоэтажном строительстве, в то время как М-300 применяется для возведения фундаментов и цоколей для высоток.

Чтобы сэкономить средства, при строительстве частного одно- и двухэтажного дома можно выложить цоколь из кирпича марки М-150. Общее полотно создается за счет кирпича М-100. На строительном рынке в широком ассортименте можно найти кирпич марок М-75, М-100, М-125 и М-150. Наиболее ходовым товаром является кирпич М-100.

Если говорить о марке морозоустойчивости кирпича, то в данном случае следует учесть климатические условия района, где будет строиться дом. Если в течение дня происходят многократные перепады температур, причем с положительных на отрицательные и наоборот, количество циклов замораживании оттаивания за одну зиму может превысить расчетные. Однако на севере Украины все намного проще. В конце осени наступают морозы, которые длятся до самого начала марта. В средней полосе нужен кирпич с маркой морозоустойчивости F-150.

www.kirpich.net

Статьи по теме:

  • Основные виды пустотелых силикатных изделий
  • Морозостойкость керамических изделий
  • Определение плотности и водопоглощения кирпича и камней
  • Определение наличия известковых включений
  • Контроль размеров и формы изделий кирпичных

stroy-spravka.ru


Как определить марку кирпичаНа протяжении многих веков жилые здания возводились из обычного керамического кирпича, причём стояли они очень долго. Хотя прочность таких конструктивных элементов зачастую была значительно ниже современного кирпича. В случае постройки одноэтажных зданий, крепость стеновых материалов не настолько важна, как перевязка вертикальных швов кладки, а также её армирование. Замечено, что стена здания, выполненная в ½ кирпича, может выдержать нагрузку от кровли, а большего и не нужно.

Ситуация с прочностью стеновых материалов может поменяться при возведении многоэтажных зданий. В таком случае на нижние ряды кирпича будут давить вышерасположенные изделия. Согласитесь, при плотности керамических изделий около 2000 кг/м3 на нижний ряд строительных материалов создаются весьма немалые нагрузки от выше расположенных стен, плюс ко всему – вес перекрытия и кровли.

Что касается марки прочности любого вида кирпича, будь он керамическим, силикатным или гиперпрессованым, то этот показатель указывает на максимальную нагрузку стенового изделия на сжатие. Например, М75 указывает нам, что материал может выдержать 75 килограммов веса на каждый квадратный сантиметр площади. Марку прочности кирпича определяют в лабораторных условиях путём испытания образцов на разрушения под определённой нагрузкой.

При возведении многоэтажных зданий, для примера, возьмём 16-ти этажный жилой дом, первые этажи (не менее трёх) возводят из более прочного кирпича марки М150, а все последующие с применением кирпича М100.

А теперь рассмотрим марки кирпича по прочности.

Силикатные стеновые материалы производятся в автоклавах, основное сырьё: известь, песок и вода. Максимальная марка таких изделий М200. Силикатный кирпич пользуется популярностью среди частных застройщиков из-за небольшой стоимости и хороших технических характеристик.

Кирпич, выполненный из обожжённой глины, немного прочнее от предшественника, ведь его максимальная прочность соответствует марке М300. Гиперпрессованный кирпич, изготавливаемый путём прессования и последующей обработки парами раствора из кирпичного боя, известняка и ракушечника, может иметь марку М350.

Самые прочные марки кирпича – клинкерные. Такой кирпич может выдерживать нагрузки до 1800 кг/см2, поэтому цена подобных изделий будет очень высокой. Клинкерные и керамические стеновые материалы изготовляются из одного вида сырья – глины, но у первого изделия сырьевые компоненты спекаются при более высокой температуре, что способствует повышению прочности готового изделия.

kirpichikblok.ru

Что такое морозостойкость кирпича?

Дело в том, что у кирпича есть такой показатель как морозостойкость. Он определяет, сколько циклов замораживание выдерживает материал. Учитывать надо не столько календарную смену сезонов. К примеру в средних регионах России температура может подскакивать и падать по нескольку раз в течении определенного периода. А в северных регионах холода наступают с середины осени и заканчиваются в середине весны. Таким образом, в северных регионах материал претерпевает меньше вредных метаморфоз. Один год – один цикл.  Марка морозостойкости у каждого изделия своя. Основной фактор, влияющий на него это плотность. Например, для керамики M50 соответствует морозостойкость F25. А для силиката с той же прочностью, она равняется уже F35. При повышении прочности у первого показатель сменяется до 60 при марке М100, а у второго до 65 при прочности М150. Согласно последнему ГОСТу приняты следующие марки морозостойкости кирпича:

  • F 25
  • F 35
  • F 50
  • F 75
  • F 100
  • F 200
  • F 300

Как определить марку морозостойкости?

Цифра после литеры F означает количество циклов заморозки и оттаивания. Конечно, если указано число 20, это вовсе не значит, что на 21-ю зиму кирпич расколется. Но его характеристики начнут планомерно ухудшаться и, в конечном счете, материал себя изживет. Вред наносит не столько холод, сколько разморозка. Влага, застывшая внутри пор в зимний период, начинает расширяться. Это и подтачивает структуру изделия.


ред тем как проставить маркер морозостойкости, проводятся лабораторные исследования. Кирпич оставляют в емкости с водой так, чтобы она полностью его покрывала. В этом состоянии материал прибывает в течение 8 часов. Затем кирпич помещают в морозильную камеру, на то же количество времени. Получается один цикл. Так повторяют до возникновения повреждений. Согласно западным стандартам проверка осуществляется до сотого цикла. В России такого ограничения нет. Поэтому мы можем найти на рынке материал с марками F200 и F300.Как определить марку кирпича

Какая марка подходит именно вам?

Больше – не значит лучше. Это правило касается и морозостойкости. Все зависит от ваших целей, климатической ситуации и строительных навыков. Давайте определимся, как выбрать кирпич по его морозостойкости.

  1. Строительный кирпич имеет меньшую морозостойкость, чем облицовочный. В среднем используется F35 для фасадных работ. Но как показывает практика, этого недостаточно. В нашем климате рассматривать материал нужно от марки F75.
  2. По госстандартам нет определенного регламента к строительному кирпичу. Он используется в основном для несущих стен, а они не промерзают. Однако для подстраховки советуем приобретать кирпич с показателями около F35.
  3. Учитывайте тип помещения. Влажность может быть не только снаружи, но и внутри.
  4. Для регионов, где температурные скачки не превышают амплитуду в 40 градусов за год, можно выбирать кирпич с небольшой морозостойкостью от 15 до 35.
  5. Чем больше морозостойкость кирпича, тем больше цена. Однако вы можете использовать кирпич с меньшей маркой, если обстоятельно подойдете к вопросу паро- и гидроизоляции.

Подведем итоги

Надеемся теперь, вы лучше понимаете значение марки морозостойкости и уже определили для себя нужный материал. Стоит отметить, что не только характеристики самого изделия влияют на его срок службы. Это касается и правил эксплуатации. Не допускайте спуска воды с кровли по стене. Внимательно отнеситесь к выбору облицовочного материала. Частая ошибка, которая приводила к разрушению и быстрому износу зданий это облицовка плотной плиткой из керамики или полированным камнем. Когда воздух переходит из внутренних помещений и оседает конденсатом в кладке, вода не может пройти сквозь водонепроницаемый материал. Поэтому к оттепели плитка отваливается вместе с частями кирпича.

Компания MosTrading желает вам удачного строительства!

kirpich.com.ru

Характеристики кирпича

Среди всех характеристик кирпича, прочность является одним из самых важных показателей. Именно от прочности данного строительного материала будет зависеть надежность и долговечность постройки. Марка кирпича зависит от двух показателей: проверки на прочность при изгибе и при сжатии. В зависимости от результатов пройденных испытаний каждой партии кирпича присваивается марка. Прочность кирпича обозначается буквой М, а рядом с ней указываются цифры, которые обозначают уровень установленной прочности.

Марки кирпича по прочности

В соответствии со стандартом существует 8 марок кирпича разной прочности (75, 100, 125, 150, 175, 200, 250, 300). Соответственно наименее прочными являются кирпичи марки М 75, а самыми надежными, выдерживающими огромные нагрузки, признаются кирпичи марки М 300. Например, один квадратный сантиметр кирпича марки М-250 способен выдержать 250 кг. Каждая марка кирпича способна выдерживать определенную нагрузку, не разрушаясь, именно этот показатель и является уровнем прочности.

Марка кирпича  Предел прочности



Как выбрать кирпич?

Кирпич выбрать несложно, достаточно лишь знать, что именно вы собираетесь строить, и для каких целей вам понадобится кирпич. При возведении фундаментов, капитальных стен или цокольных этажей нередко используют максимально прочные кирпичи, ведь именно на них будет держаться вся постройка. Кирпич более низких марок прочности идеально подходит для возведения ненесущих стен, заборов и иных построек. Именно поэтому очень часто рекомендуется использовать в строительстве кирпичи различных марок по прочности, в зависимости от потребностей.



Самая популярная марка кирпича

Наиболее часто строители работают с кирпичами марок 100 и 150. Кирпичи М-100 используются при возведении частных домой и коттеджей, а М-150 при строительстве зданий в несколько этажей. Причем при строительстве небольших домов, обращают внимание не только на прочность, но и на теплопроводность. Поэтому чаще отдают предпочтение пустотелому кирпичу, благодаря которому в доме создается идеальный микроклимат. В таком доме тепло зимой и прохладно летом.

Правильно выбранная марка кирпича позволит уберечь ваш дом от разрушения на долгие годы.

www.kirpich-center.ru

Определение марки кирпича

Марка по прочности кирпича определяется по определенным правилам, которые нельзя нарушать. Здесь должны соблюдаться как и условия, так и параметры.

Как узнать марку кирпича, опорные поверхности и образцы рекомендуется выравнивать и соединять раствором цемента. Состав такого раствора по ГОСТ должен быть следующим:



Подготовка образцов для испытаний

Инструкция гласит, перед проверкой надо детали подготовить к проведению испытаний.

Есть кирпич полусухого прессования, данные элементы подлежат испытаниям на сухую. Тогда поверхности не выравниваются раствором цемента. Камни и кирпичи пластического формирования можно испытывать на образцах, которые подготовлены следующим способом:




Порядок проведения испытаний

Маркировка кирпича определяется в следующей последовательности. Как определяется, теперь изложим по порядку:

Марки кирпичей определяются после снятия всех вышеперечисленных показателей. И это будет говорить о степени прочности приобретаемого изделия. Как определить марку кирпича вы теперь знаете и его цена зависит от этого показателя.



Теплопроводимость кирпича

Это показатель довольно важен при строительстве. После просмотра вы поймете, на сколько экономным будет кирпич с точки зрения экономии тепла. Также надо для печи и особенно при установке на улице, вы будете знать, сколько она прослужит. На данный показатель указывает буква «F» и указывается в сертификате качества, который надо обязательно смотреть.

Теплопроводность кирпича таблица покажет вам и этот показатель.

Таблица показателей тепопроводности:

Название

Коэффициент теплопроводности, Вт/м*К

Полнотелый силикатный кирпич

0,7-0,8

Силикатный кирпич с пустотами

0,66

Щелевой силикатный кирпич

0,4

Полнотелый кирпич керамический

0,5-0,8

Керамический кирпич с пустотами

0,57

Щелевой керамический кирпич

0,34-0,43

Кирпич поризованный

0,22

Керамические блоки

0,17-0,21

Кирпич клинкерный

0,8-0,9



Марка кирпича по морозостойкости

Марка по морозостойкости кирпича зависит от количества раз его замораживания и оттаивания. Это довольно важно для выбора материала строительства жилого дома.

Внимание: При утеплении плоскости и нанесения паро- и гидроизоляции данный показатель значительно увеличивается.

Кирпич маркировка должна соблюдаться. Этому стоит уделить внимание. Ведь строительство не потерпит брака. Ведь не качественная продукция может вылезти боком. И этого допустить нельзя.

kirpich-om.ru

Характеристики и виды кирпича

Представители этой группы стеновых материалов классифицируются по целому ряду характеристик. Все изделия можно разделить на две большие группы: керамические, изготовленные из глины, и силикатные, произведенные из смеси песка и извести (фото 1).

Материалы имеют много схожих характеристик, но есть и существенные различия. Белый (силикатный) быстрее разрушается под действием влаги и не переносит высокой температуры, что вносит определенные ограничения на его применение, по сравнению с красным «собратом». Теплопроводность всех изделий, в основном, зависит от количества пустот в их структуре. Этот коэффициент, в зависимости от кирпича, будет в диапазоне 0,3-0,7 Вт/м*К.

Классификация по сырью

Фото 1. Классификация по сырью

Полнотелый рядовой кирпич

Фото 2. Полнотелый рядовой кирпич

Облицовочный кирпич

Фото 3. Облицовочный кирпич

Внимание! В ГОСТе 503-2012 приняты следующие названия сторон кирпича: рабочая – постель, длинная боковая – ложковая, короткая торцевая – тычок.

Марки прочности

Марка прочности – один из основных критериев, на которые ориентируются при выборе этого строительного материала. Она обозначает допустимую нагрузку на сжатие, которую изделие выдерживает без разрушения. Характеристика обозначается буквой «М», измеряется в кг/см2. В малоэтажном строительстве наиболее популярен кирпич М100, а в многоэтажном – М150, чем и отличаются эти изделия.

Морозостойкость

Среди основных свойств кирпича – способность многократно выдерживать перепады температуры (замерзание и оттаивание). Заключение о морозостойкости делается на основании лабораторных испытаний. Количество циклов, указанное после буквы F, всегда дается с запасом. Для марки М150 производители гарантируют показатель морозостойкости – F50, для М125 –  F35 , для М100 – F15-25, если не указаны другие значения в паспортах.

Размеры и вес изделий

Стандартные размеры изделий

Рисунок 1. Стандартные размеры изделий

Структура изделий (пустотелые и полнотелые)

Для снижения веса строительных элементов и будущих конструкций из них выпускаются изделия с пустотами. Если в полнотелых элементах, согласно ГОСТ, объем технологических пустот составляет от 0 до 13%, то в пустотелых – до 45% (рис. 2). Расположение отверстий сквозное, форма бывает любой: квадратной, прямоугольной или круглой. Наличие воздуха в пустотах делает изделия более эффективными по теплоизоляционным характеристикам – стены из такого материала теряют меньше тепла.

Пустотелый лицевой кирпич М125 и М150 применяется для облицовки заборов и фасадов соответственно, рабочий – для возведения стен и перегородок, но, в отличие от полнотелого, не должен использоваться для кладки фундаментов.

Полнотелый и пустотелый блок

Рисунок 2. Полнотелый и пустотелый блок

На прочность кладки оказывает влияние марка раствора. Качество цементно-песчаной смеси зависит от соблюдения пропорции компонентов: песок, цемент и вода. Раствор М100 не применяется вместе с кирпичом М150 на участках, где безопасность здания зависит от того, какая прочность кладки будет на выходе. Марки кладочного раствора и кладочного материала должны соответствовать друг другу, т.к. прочность готовой стены будет соответствовать прочности наименьшей марки из использованных материалов.

Важно! Многие опытные прорабы закупают готовую смесь в мешках с маркой на 50 пунктов больше марки кирпича, т.к. у кирпича реальная марка всегда «с запасом», а при приготовлении смеси в мешках бывает небольшая погрешность: на стройплощадке зачастую литры воды и смеси добавляются «на глаз».

Чем отличается кирпич М125 от М150?

Популярные марки прочности, начиная от М100, по своим рабочим характеристикам и стоимости оптимально подходят для применения в малоэтажном строительстве. Основное отличие кирпича М150 и М125 – максимальная нагрузка на сжатие. В первом случае она составляет 150 кг/см2, во втором – 125 кг/см2. Оба материала могут использоваться в кладке несущих стен частных коттеджей.

Для кладки цоколя применяется кирпич М150

Фото 4. Для кладки цоколя применяется кирпич М150

На видео можно увидеть краткий рассказ о полнотелых рабочих изделиях М100, 125 и 150:

Вывод

Разница между кирпичами марки М125 и М150 сказывается на прочности кладки стен относительно несущественно, остальные их характеристики практически одинаковые в рамках одного производителя. Изделия применяются для строительства наружных стен, перегородок, устройства дымоходов, декоративных элементов архитектуры, лицевые изделия – для облицовки фасадов, заборов, печей и каминов. Кирпич М150 отличается повышенной стойкостью к деформации и воздействию негативных погодных факторов, в то время, как М125 во многих случаях имеет допустимые параметры прочности и позволяет сократить расходы на строительство.

www.st-par.ru


3.3 Определение марки кирпича

Марку кирпича определяют по пределу прочности при сжатии и изгибе. Испытанию на изгиб подвергают целый кирпич, уложенный на постель. Для испытания на сжатие кирпич распиливают по дли­не на две равные половинки, которые укладывают постелями друг на друга распилами в разные стороны. Опорные поверхности кирпича могут иметь неровности, выступы, которые будут являться концентраторами напряжений во время испытаний. Для равномерной пе­редачи нагрузки опорные поверхности выравнивают цементно-песчаным раствором и после его затвердевания произво­дят испытания. При ускоренных испытаниях либо шлифуют опорные поверхности кирпича на специальном абразив­ном круге, либо используют войлочные прокладки. Схема испытания кирпича с помощью войлочных прокладок показана на Рисунок 3.2. С це­лью экономии кирпича при выполнении учебных лабораторных работ для испытания прочности при сжатии используют половинки, оставшиеся после испытания на изгиб. Если при испытании на изгиб кирпич разломится не на равные половинки, измеряют и под­считывают площадь постельной поверхности половинки, имеющей ми­нимальные размеры.

Рисунок 3.2 Схемы испытания кирпича на прочность: а) при изгибе; б) при сжатии

Предел прочности при сжатии считают по формуле:

Rсж = Р/ F

где P - разрушающая нагрузка, Н;

F - площадь поперечного сечения образца, мм2.

Предел прочности при изгибе считают по формуле

Rизг =3 Рℓ/2bh2

где Р - разрушающая нагрузка, Н;

b- ширина кирпича, мм;

h- толщина кирпича, мм,

ℓ- расстояние между опорами - 200 мм;

По средним и минимальным значениям пяти испытания опреде­лить марку кирпича. На основании «Таблицы 3.3» сделать вывод о соответствии испытуемого кирпича той или иной марке.

Таблица 3.3 Требования ГОСТ-530-95 для установления марки по прочности кирпича и керамических камней

Марка

Предел прочности, МПа

При сжатии

При изгибе

Для всех видов изделии

Для полнотелого кирпича пластического формования

Для полнотелого кирпича полусухого прессования

Средний

из 5 обр.

Минимальный

Средний из 5 обр.

минимальный

Средний из 5 образ.

минимальный

1

2

300

250

200

175

150

100

75

30

25

20

17,5

15

10

7,5

25

20

17,5

15

12,5

7,5

5

4,4

3,9

3,4

3,1

2,5

2,2

1,8

2,2

2

1,7

1,5

1,4

1,2

0,9

3,4

2,9

2,5

2,3

1,9

1,6

1,4

1,7

1,5

1,3

1,1

0,9

0,8

0,7

После окончания работы сделать заключение о качестве кирпича по совокупности исследованных свойств.

Контрольные вопросы:

  1. Изложите методику проверки качества керамического кирпича по внешнему осмотру и обмеру.

  2. Каким образом подготавливают кирпич для определения его марки?

  3. Кратко изложите методику испытания кирпича для определения марки.

  4. Какие марки керамического кирпича Вы знаете?

  5. Изложите методику определения водопоглощения кирпича.

  6. При какой температуре осуществляется замораживание и оттаивание кирпича при определении его морозостойкости.

Лабораторная работа №4

ИЗУЧЕНИЕ ВИДОВ И СВОЙСТВ СТРОИТЕЛЬНЫХ СТЕКОЛ и изделий из стекла

Работа с каталогом и изделиями из стекла.

Узорчатое, матовое - имеет на одной из поверхностей рельеф- рисунок глубиной 0,5-1.5 мм. Толщина стекла 3-6 мм. При прокатке верхний вал имеет соответствующий узор. Узорчатое стекло может быть безцветным и цветным, армированным и неармированным, быть прозрачным. Применение таких стекол: для остекления дверей, перегородок и как облицовочное.

Матовое стекло получаю из оконного, при помощи пескоструйной аппаратуры или химической обработкой одной или 2-х сторон.

Цветное стекло может быть однослойным или двухслойным. Однослойное стекло из цветной массы. Двухслойное стекло с накладным слоем толщиной-1 мм. Такое стекло изготавливают красным, синим, голубым, зеленым, серым, молочным, желтым. Толщина стекла 3-4,5 мм. Применяется для остекления окон перегородок и витражей.

Армированное стекло - имеет в середине параллельное поверхности сварную светлую сетку из проволоки Ф-0,35-0,45 мм. Армирование производят в процессе формования. Прочность стекла не увеличивается, но стекло становится безопасным, при разрушении осколки удерживаются сеткой. Может иметь гладкую или узорчатую поверхность, изготавливают плоским или волнистым и цветным. Для дверей, стеновых проемов, фонарей, верхнего света, балконов.

Закаленное стекло - имеет высокую механическую прочность и

термостойкость. Достигается нагревом до Т-600С – 900° резким охлаждением воздухом или жидкостью. Закалка в 5-6 раз повышает прочность стекла при изгибе и ударе в 2 раза. Увеличивает его термостойкость, изменяет характер разрушения- стекло распадается на мелкие осколки с округлыми гранями. Используется для остекления витрин и светопроемов общественных зданий. Ударостойкое стекло класса А-1, А-2 и А-3 пулестойкое стекла класса А-3. выдерживают обстрел пулями АКМ- автомата Калашникова. Применяется для зданий и сооружений банков, инкассаторских машин, пунктов обмена валюты. Такие стекла снижают теплопотери, защищают от вредного влияния воздействий солнечной радиации и шума.

Солнецезащитные стекла имеют низкую способность пропускать инфракрасные и другие солнечные лучи.

Изделия из стекла .

Блоки стеклянные - получают сваркой по периметру 2-х спрессованы полублоков. Внутри блока частично разряжен воздух. Это повышает теплоизоляционные свойства. Размеры стеклоблоков 194х194х98.

Стеклоблоки. Одним из современных распространенных изделий из стекла является стеклоблок. Стеклоблок обрел большое число форм и расцветок, его все чаще и разнообразнее используют при оформлении помещений.

По форме стеклянный блок действительно похож на кирпич, только внутри он полый. Именно воздух, находящийся в нем, придает этому материалу прекрасные теплосберегающие и звукоизоляционные свойства. Поверхность такого «кирпичика» может быть гладкой, рифленой, прозрачной, матовой и даже цветной. В продаже чаше всего встречаются стеклоблоки толщиной от 7,5 до 10 см, вес его от 2,5 до 4,3. По форме они бывают квадратными или прямоугольными. Стандартные размеры современных стеклоблоков — 19 х 19 х 8 см или 24 х 24 х 8 см. Блоки бывают треугольными, угловыми и даже круглыми (такие применяются в основном для отделки углов, колонн и т.д.).

Из блоков можно возводить изящные внутренние перегородки и даже фасады зданий. Такие стены обладают высокой прочностью, выдерживают значительные перепады температур и даже легкие землетрясения. При видимой хрупкости такое стекло можно разбить только тяжелой кувалдой. Воздушное пространство внутри стеклоблоков обеспечивает хорошую термо- и звукоизоляцию.Одно из главных свойств стеклоблоков - они не горят. В случае пожара такая стена не трескается и не расплавляется в течение часа.

По светотехническим свойствам стеклоблоки бывают светопрозрачными (с гладкой поверхностью лицевых стенок), светорассеивающими и светонаправляющими (с рифлеными поверхностями).

Стеклоблоки используют в основном для строительства ненесуших стен. В силу названных свойств их традиционно используют на предприятиях и в организациях, когда нельзя поставить обычные окна в рамах. Довольно часто нам приходится их видеть в проемах на лестничных площадках. Стеклоблок отлично «ладит» с влагой, поэтому он особенно хорош в спортивных комплексах, раздевалках, бассейнах, банях.

В последнее время стеклоблоки стали модным материалом и в жилых помещениях, позволяющим находить подчас совершенно неожиданные решения в оформлении интерьера. Стеклоблоки дают большие возможности дизайнерам, архитекторам и строителям, потому что позволяют «поиграть» со светом. Выбирая между прозрачными, матовыми, цветными и бесцветными вариантами, можно добиться такой степени освещенности, которая нужна. Стеклоблоки из прозрачного стекла пропускают до 80 процентов света, а цветные - 50-75 процентов. Делают из них не только стены в туалетах и ванных комнатах, но используют просто как декоративный элемент. Возможны самые разнообразные решения. Стенка, отделяющая прихожую от гостиной, может очень эффектно выглядеть, если ее соорудить из деревянного массива с вкраплениями стеклоблоков.В последнее время при реконструкции квартир все чаще объединяются кухня и гостиная. Часто их разделяет широкая стойка, на которую выставляются готовые блюда. Сейчас такая стойка делается в большинстве случаев из дерева или облицовочного кирпича. Стеклоблоки с продуманной подсветкой могут сделать кухонную стойку замечательным элементом интерьера. Еще большие возможности прозрачный «кирпич» открывает в коттеджном строительстве при отделки даже потолков и крыш.

Очень декоративно выглядят стены, примыкающие к лестничным маршам. Значительная часть стен зимнего сада или оранжереи также может быть выполнена из стеклоблоков, даже кровля. Она будет значительно прочнее применяемых традиционно материалов, хотя с инженерной точки зрения устройство ее сложнее. Этот материал можно замечательно комбинировать с другими: например, нижняя часть стены - из кирпича, бетона или дерева, а верхняя - из стеклоблоков. Стеклоблоки интересны для архитекторов и дизайнеров еще и потому, что могут выполнять функции витражей.

Комбинируя цвета, фактуры и размеры, чередуя матовые и гладкие стеклоблоки можно создавать целые композиции. Есть рисунки с эффектом капель воды или пузырьков, которые идеально подойдут для отделки бассейнов, аквапарков, саун, ванных комнат. Стеклоблоки из «дальнего зарубежья» выгодно отличаются богатым выбором цветов и оттенков (синие, голубые, красные, коричневые, розовые), разнообразием фактур и рисунков, разными размерами и формами. На поверхность стеклоблоков нанесен рисунок из мельчайших шариков цветного стекла. Из них можно выкладывать целые панно с изображениями пейзажей, животных, цветов, абстрактных рисунков. Самыми добротными и качественными среди специалистов считаются стеклоблоки немецкого производства («Век», «Соларис»). При укладке стеклоблоков на цемент используются крестоообразные распорные детали. Если используется серый цемент, то швы нужно замазывать затирками для кафельной плитки. А еще лучше сразу взять цветной цемент. Защитная пленка с них снимается только после установки. Есть и такой способ установки стеклянной стены, как деревянная решетка-модуль. Каждый квадрат вставляется в ячейку модуля, а затем решетка крепится шурупами к полу, стене и потолку.

Огромные окна, витражи, стеклянные стены - все это неотъемлемые признаки современного интерьера. Это модно, актуально, наконец, это естественно, потому что привносит свет, воздух и легкость.

Стеклоблоки давно и активно использовались в качестве полноценного строительного материала. Они обладают высокой прочностью, прекрасной термо- и звукоизоляцией, не горят, не боятся влаги, прекрасно пропускают свет, долговечны и не требуют специального ухода. Но никому и в голову не могло прийти украшать ими жилище! В огромных помещениях все чаще появляются высокие, низкие, прямые и круглые декоративные перегородки из интерьерных стеклоблоков, прозрачные потолки и арки, беседки, внешние стены коттеджей. Органично вписываясь в современный интерьер, они формируют пространство, подчеркивая его индивидуальность, создавая особое настроение. С ними всегда просторно, светло, тепло, надежно, а главное - изысканно.

Благодаря использованию новейших технологий стеклоблоки стали самыми разнообразными, эстетическая сторона их просто завораживает своим цветовым и фактурным разнообразием, поэтому при желании их можно использовать в отделке всех помещений. Выбирая между прозрачным, матовым, цветным и бесцветным вариантами стеклоблоков, можно добиться такой степени освещенности пространства, которая требуется.

Если стекло в блоке рифленое, расположение граней определит, будет ли оно светорассеивающим или светонаправляющим. Такие бесцветные фактурные блоки называются обычно весьма романтично, например, «Волна», «Двойная волна», «Капля». Они обладают рассеивающим эффектом, позволяющим только угадывать очертания, силуэты, привносить в окружающую среду элемент загадочности.

Стеклоблоки с матовой поверхностью пропускают около 50% света, то же самое можно сказать о цветных. Они могут быть матовыми с одной или двух сторон. Цветные стеклоблоки, навсегда сохраняющие свою прозрачность и красоту, — это ощущение праздника каждый день. Даже в пасмурную погоду ваш дом всегда будут оживлять яркие краски.

Контрольные вопросы:

  1. Сырье для варки стекла

  2. Технологии изготовления стекла

  3. Технологии обработки стекла

  4. Физико- механические свойства стекла

  5. Номенклатура изделий из прозрачного стекла

  6. Номенклатура изделий из непрозрачного стекла

  7. Технологии обработки стекла

  8. Назначение и области применения стекла

  9. Современные исследования в области получения стекла

10.Стеклоблоки. Области применения

Лабораторная работа №5

ОПРЕДЕЛЕНИЕ МЕХАНИЧЕСКИХ СВОЙСТВ МЕТАЛЛОВ

В строительных конструкциях сталь подвергается различным видам механического воздействия: растяже­нию, сжатию, удару; поэтому при расчете строительных конструкций необходимо иметь механические характери­стики стали, определяемые по результатам испытаний образцов стали на растяжение, твердость и ударную вяз­кость.

Определение марки строительной стали.

Для определения марки стали изготовленные образ­цы испытывают на растяжение до разрыва. При этом определяют основные механические характеристики ста­ли: пределы пропорциональности, текучести, прочности при растяжении, относительное удлинение, относитель­ное сужение.

Для испытания стали на растяжение используют ци­линдрические и плоские образцы, изготовленные путем соответствующей механической обработки (Рисунок 5. 1). Образцы ци­линдрической формы должны иметь стандартные разме­ры.

Рисунок 5.1Формы и размеры образцов из стали на растяжение

Таблица № 5.1 Образцы стали для испытаний на растяжение

п/п

Образец

Длина рабочей части

0 мм

Площадь поперечного сечения рабочей части d0 ,мм

Диаметр рабочей части круглого образца d0, мм

1

Длинный нормальный

200

314

20

2

Короткий нормальный

100

314

20

3

Длинный пропорциональный

11,3S

произвольная

произвольный

4

Короткий пропорциональный

5,65

произвольная

произвольный

Нормальными называют образцы, у которых диаметр dQрабочей части равен 20 мм, а длина рабочей части 0 в 10 или 5 раз больше диаметра d0. Кроме нормальных применяют также пропорциональные образцы, диаметр doрабочей части которых может иметь произвольное значение, но Sдлина рабочей части 0 всегда должна быть пропорциональна диаметру d0(больше в 10 или 5 раз). Форма головок образцов может быть различной в зави­симости от типа захватов разрывной машины. Отклоне­ния размеров образцов от стандартных не должны пре­вышать значений, приведенных в таблице.

Для плоских образцов отклонения по ширине допу­скаются ±0,5 мм, по длинен рабочей части — ±0,1 мм.

Смещение оси головки относительно оси рабочей части плоского образца не допускается. Переход от рабочей части образца к головкам, форма которых зависит от конструкции применяемых захватов, должен быть плав­ным.

Перед испытанием цилиндрические образцы тща­тельно измеряют при помощи штангенциркуля или мик­рометра с точностью до 0,05 см следующим образом: диаметр d0измеряют в двух взаимно перпендикулярных направлениях в трех местах по длине рабочей части; ширину и толщину плоских образцов измеряют в сере­дине и по краям расчетной длины образца. Затем вы­числяют площадь поперечного сечения образца So по наименьшим из полученных размеров с точностью до 0,5 %. Кроме того, на поверхности образца наносят кер­ном риски и измеряют расстояние между ними — рас­четную длину образца U— с точностью до 0,1 мм. На обеих головках каждого образца набивают клейма (но­мер образца).

Рисунок 5.2 Общий вид универ­сальной испытательной маши­ны УММ-50

Сталь на растяжение испытывают на разрывных ма­шинах различного типа. На Рисунок 3.5 2. показан общий вид универсальной испытательной машины типа УММ-50.

Подлежащий испытанию образец помещают в захва­ты машины и центрируют его. Для записи диаграммы растяжения на барабане автоматического самопишущего прибора закрепляют миллиметровую бумагу и устанав­ливают масштабы нагрузок и деформаций. После уста­новки стрелки шкалы силоизмерителя машины на нуль включают ее двигатель и испытывают образец на растя­жение до полного разрушения. При этом следят за на­растанием нагрузки по движению стрелки силоизмери­теля и за деформацией образца по диаграмме деформа­ции. Нарастание нагрузки должно быть плавным.

Результаты испытания стального образца на растяжение получают в виде зависимости между нагрузкой и деформацией.

Участок диаграммы растяжения от начала координат до точки 1-показывает, что удлинение (дефор­мация) образца возрастает пропорционально прило­женной нагрузке р. Если образец подвергнуть растяже­нию нагрузкой, равной или меньшей рр, а затем снять эту нагрузку, то образец примет первоначальную длину, т.е. в нем будут отсутствовать остаточные деформации. Точка 1на кривой растяжения соответствует пределу пропорциональности, т.е. тому наибольшему напряже­нию, при котором растяжение металла прямо пропорцио­нально нагрузке. Это напряжение υр, МПа, вычисляют по формуле:

υр = рр /So, где рр — нагрузка при пределе пропорциональности, Н; So — перво­начальная площадь поперечного сечения образца, м2.

При увеличении нагрузки (свыше рР) испытываемый образец удлиняется быстрее, чем возрастает нагрузка. Таким образом, пропорциональность нарушается. На диаграмме это показано кривой 1—2, которая затем переходит в горизонтальную 2-3, Наличие горизонталь­ного участка указывает на то, что образец самопроиз­вольно вытягивается (течет), хотя нагрузка остается постоянной. Напряжение, при котором появляется текучесть стали, называют пределом текучести. Различают предел текучести физический и предел текучести услов­ный.

Предел текучести физический— наименьшее напря­жжение, при котором образец деформируется без видимо­го увеличения нагрузки. При испытании образца стали следят за показаниями стрелки силоизмерителя. Как только сталь достигнет предела текучести, стрелка при­бора останавливается, а затем вновь начинает двигаться. Значения нагрузки psв момент остановки стрелки фиксируюг и принимают за нагрузку, соответствующую пре­делу текучести υs, МПа (физическому), который вычис­ляют но формуле:

υs = ps/ So, где ps— нагрузка при пределе текучести, Н; So — первочальная пло­щадь пореречного сечения образца, м2.

Предел текучести условный υ0,2 — напряжение, при которой образец получает остаточное удлинение, состав­ляющее 0,2 % первоначальной длины. Его определяют в тех случаях, когда при растяжении образца не обна­руживают резко выраженного явления текучести и пре­дел текучести физический не может быть определен ука­занными выше способами.

Пределом прочности при растяжении называют напряжение, которое соответствует максимальной нагруз­ке, предшествующей разрушению образца. Максималь­ная нагрузка может быть легко определена в процессе испытания стального образца, так как на циферблатах испытательных машин имеется вторая контрольная стрелка, которая увлекается рабочей стрелкой машины до крайнего положения и фиксирует наибольшее отклонение рабочей стрелки.

Предел прочности при растяжении σb, МПа, вычисля­ют по формуле:

υb =р b/ So, где рь — наибольшая нагрузка, предшествующая разрыву образца, Н; So,— первоначальная площадь поперечного сечения образца, м2.

Рисунок 5.3 Определение относи­тельного удлинения образца

Относительным удлинением называют отношение при­ращения расчетной длины образца после разрыва к ее первоначальной длине. Для определения относительного удлинения испытанного стального образца обе его части плотно прикладывают одну к другой и измеряют длину образца после разрыва

Определение марки кирпича по прочности

Навигация:
Главная → Все категории → Кирпич и камни керамические

Определение марки кирпича по прочности Определение марки кирпича по прочности

Марка кирпича и камней устанавливается по результатам их испытания на прочность при сжатии и изгибе для всех видов кирпича и только при сжатии для камней, проводимых в соответствии с ГОСТ 8462-85.

Испытания проводят на сухих образцах. Влажные образцы перед испытанием выдерживают не менее 3 сут в закрытом помещении при температуре (20±5)°С и подсушивают в течение 4 ч при температуре (Ю5±5) °С.

Образцы, отобранные для испытаний по внешнему виду, наличию дефектов и внешнему виду, должны удовлетворять требованиям стандарта (ГОСТ 530-95).

Предел прочности при сжатии кирпича определяют на образцах из двух целых кирпичей или из двух половинок. Кирпич делят на половинки распиливанием или раскалыванием. Кирпичи (или половинки) укладывают постелями друг на друга. Половинки размещают поверхностями раздела в противоположные стороны.

Испытания керамических камней проводят на целых образцах.

Опорная грань (постель) у кирпича и камней пластического формования всегда имеет существенные отклонения от плоскости, что не обеспечивает равномерности распределения нагрузки на всю плоскость образца. Поэтому при подготовке образцов к испытаниям производят выравнивание поверхностей, которые в конструкции и, соответственно, при испытании располагаются перпендикулярно направлению сжимающей нагрузки.

Части половинок кирпича (или целые кирпичи) и опорные поверхности кирпича и камней стандарт рекомендует соединять и выравнивать цементным раствором. Состав раствора по ГОСТ 8462—85: цемент марки не ниже 400 – 1 мае. ч; песок крупностью не более 1,25 мм – 1 мае. ч; В/Ц- 0,40…0,42.

Изготовление образца для испытаний кирпича производят следующим образом. Кирпичи или его половинки полностью погружают в воду на 1 мин. После этого на горизонтально установленную пластину (металлическую или стеклянную) толщиной не менее 5 мм укладывают лист бумаги, слой раствора не более 5 мм и первый кирпич или его половинку. Затем опять слой раствора и второй кирпич (половинку). Излишки раствора удаляют, а края бумаги загибают на боковые поверхности образца. В таком положении образец выдерживают в течение 30 мин. После этого образец переворачивают и выравнивают другую опорную поверхность.

Общий вид образца, подготовленного к испытаниям, представлен на рис. 1, а. Отклонение от параллельности выравне-ных опорных поверхностей образца, определяемое по максимальной разности любых двух его высот, не должно превышать 2 мм.

Рис. 1. Схема испытаний кирпича на сжатие (а) и изгиб (6) при определении его марки по прочности: 1 – плита пресен; 2 – выравнивающий материал; 3 – кирпич

Выравнивание опорных поверхностей при изготовлении образца из керамического камня производят в той же последовательности.

Образцы после изготовления выдерживают 3 сут при температуре (20±5)°С и относительной влажности воздуха 60…80% для твердения цементного раствора.
Образцы из кирпича полусухого прессования испытывают «насухо», не производя выравнивания их поверхностей цементным раствором.

Кирпичи и камни пластического формования допускается испытывать на образцах, подготовленных другими способами:
а) опорные поверхности выравниваются шлифованием;
б) выравнивание производится гипсовым раствором;
в) с помощью прокладок из технического войлока, резино тканевых пластин (транспортерные ленты), картона и других материалов.

Образцы, изготовленные с применением гипсового раствора, испытывают не ранее чем через 2 ч после формования.

Стандарт оговаривает, что при арбитражных проверках и проверках потребителем образцы кирпича и керамических камней готовят, соединяя и выравнивая их по указанному выше методу, т. е. при помощи цементного раствора.

Собственно испытания образцов производят в следующей последовательности. Образцы измеряют с погрешностью до 1 мм для вычисления площади его рабочей поверхности. Площадь поперечного сечения образца £ (м2) вычисляют как среднее арифметическое значение площадей верхней и нижней граней.

На боковые поверхности образца наносят вертикальные осе вые линии, с помощью которых образец устанавливают в цен тре плиты пресса. Наиболее пригоден для проведения испыта ний кирпича пресс с максимальным усилием 500 кН (50 т).

Образец прижимают верхней плитой пресса и включают масляный насос. Скорость подачи нагрузки должна быть такой, чтобы разрушение образца происходило через 20…60 с после начала испытаний.

Предел прочности при сжатии испытуемой партии кирпича и камней вычисляют с точностью до 0,1 МПа как среднее арифметическое значение результатов испытания всех пяти образцов.

Для определения марки кирпича проводят еще одно испытание — на изгиб.

Предел прочности при изгибе определяют на целом кирпиче по стандартной схеме.

В местах опирания и приложения нагрузки поверхность кирпича пластического формования выравнивают цементным или гипсовым раствором, шлифованием или с помощью прокладок.

У образцов перед испытанием измеряют с погрешностью 1 мм высоту и ширину в месте приложения нагрузки. Размеры вычисляют как среднее арифметическое значение результатов измерений двух средних линий на противоположных гранях образца.

При испытании образцов на изгиб используют специальное приспособление, фиксируемое на нижней плите пресса. Приспособление состоит из двух катков (подвижного и неподвижного), на которые устанавливается испытуемый кирпич. Сверху вдоль центральной линии (по выравнивающему слою) устанавливается каток, передающий нагрузку от верхней плиты пресса. Вся установка должна строго центрироваться. Диаметры применяемых катков — 10…20 мм; материал — сталь.

Кирпич с несквозными пустотами устанавливается так, чтобы пустоты располагались в растянутой (нижней) зоне образца.

Для испытаний рекомендуется пресс с максимальным усилием не более 50 кН (50 т). Нагрузка, подаваемая на образец, должна возрастать со скоростью, обеспечивающей его разрушение через 20…60 с после начала испытаний.

Предел прочности при изгибе образцов в партии вычисляют с точностью 0,05 МПа, как среднее арифметическое значение результатов испытаний установленного стандартом количества образцов. При вычислении предела прочности при изгибе не учитывают образцы, значение предела прочности которых имеет отклонения от среднего значения предела прочности всех образцов более чем на 50% (по одному в каждую сторону).


Похожие статьи:
Основные виды пустотелых силикатных изделий

Навигация:
Главная → Все категории → Кирпич и камни керамические

Статьи по теме:

Главная → Справочник → Статьи → Блог → Форум

42.Как определить марку кирпича рядового керамического?

Назначение

По назначению:: рядовой (строительный), лицевой (облицовочный), специальный (огнеупорный).

Пустотность

полнотелый и пустотелый.

Поверхность

Гладкаяй и рифленая (актуально д/лицевого керамического кирпича).

Размер

одинарный, полуторный, двойной и нестандартный (европейских размеров, реставрационный, четверной, восьмерной и т.д.). Одинарного кер.кирпич: в длину («ложок») – 250мм, в ширину («тычок») – 120мм, в высоту – 65мм.

Плотность

определяется путем деления массы на его объем и выражается в г/см3 или кг/м3. Чем плотность выше, тем выше и прочность и хуже теплопроводность.

Прочность

характеризуется пределом прочности при трех видах воздействия на него — сжатии, изгибе и растяжении. Марку выясняют испытывая на сжатие и изгиб (кг/см2). Марки кер.кирпича 50, 75, 100, 125, 150, 175, 200, 250 и 300.

Морозостойкость

способность материала, насыщенного водой,  выдерживать многократное попеременное замораживание (-15) и оттаивание (комнатная тt) без значительных технических повреждений и ухудшений св-тв. Кер.кирпич делится на марки Мрз15, Мрз25, Мрз3О, Мрз35, Мрз50 и т.д.

Теплопроводность

свойство передавать теплоту при наличии разности t снаружи и внутри конструкции.

Водопоглощение

Макс.способность мат-ла впитывать и удерживать в своих порах влагу. Насыщение мат-ла водой ухудшает его основные св-ва, увеличивает теплопроводность и среднюю плотность, уменьшает прочность.

Долговечность

Свойство долговечности кер.кирпича относится к комплексной хар-ке качества и выражается  в способности сопротивляться сложному воздействию внешних и внутренних факторов,  проявляющихся в эксплуатационный период работы констр.

21.Природные каменные материалы. Разновидности, свойства, технология производства.

В зависимости от средней плотности природные каменные материалы подразделяют на легкие (пористые) (рс < 1800 кг/м3) и тяжелые (рс> 1800кг/м3).

По пределу прочности при сжатии (МПа) установлены следующие марки каменных материалов: для тяжелых пород -10, 15, 20, 25, 30, 40, 50, 60, 80, 100; для легких пород - 3,5; 5; 7,5; 10; 15; для ракушечника, идущего на кладку стен, - 0,4; 0,7; 1; 1,5; 2,5; 3,5; 5.

По морозостойкости в циклах замораживания и оттаивания установлены марки: F10, F15, F25, F35, F50, F100, F150, F200, F300.

По степени водостойкости (коэффициенту размягчения) материалы делят на группы с величиной данного показателя 0,6; 0,75; 0,9 и 1.

Все каменные мат-лы, используемые в стр-ве, можно разделить на две основн. группы - материалы, применяемые в исходном виде (без обработки), и материалы, пригодные для строительных целей лишь после соответствующей обработки.

Классификация и основные виды горных пород В качестве природных каменных материалов в строительстве используют горные породы, которые обладают необходимыми строительными свойствами.

По геологической классификации горные породы разделяют на три типа: 1, магматические (первичные), 2. осадочные (вторичные), 3.метаморфические (видоизменённые).

1) Изверженные (первичные) горные породы образовались при остывании поднявшейся из глубин земли расплавленной магмы. Строения и свойства изверженных горных пород в значительной степени зависят от условия остывания магмы, в связи с чем эти породы подразделяют на глубинные и излившиеся.

Глубинные горные породы образовались при медленном остывании магмы в глубине земной коры при больших давлениях вышележащих слоёв земли, что способствовало формированию пород с плотной зернисто-кристаллической структурой, большой и средней плотностью, высоким пределом прочности при сжатии. Эти породы обладают малым водопоглощением и высокой морозостойкостью. К этим породам относят гранит, сиенит, диорит, габбро и др.

Излившиеся породы образовались в процессе выхода магмы на земную поверхность при сравнительно быстром и неравномерном охлаждении. Наиболее распространёнными излившимися породами являются порфир, диабаз, базальт, вулканические рыхлые породы.

2) Осадочные (вторичные) горные породы образовались из первичных (изверженных) горных пород под воздействием температурных перепадов, солнечной радиации, действия воды, атмосферных газов и др. В связи с этим осадочные горные породы подразделяют на обломочные (рыхлые), химические и органогенные.

Обломочн.рыхлые горным породы: гравий, щебень, песок, глину.

Химические осадочные породы: известняк, доломит, гипс.

Органогенные горн.породы: известняк-ракушечник, диатомит, мел.

3) Метаморфические (видоизменённые) горные породы образовались из изверженных и осадочных горных пород под влиянием высоких температур и давлений в процессе поднятия и опускания земной коры. К ним относят глинистый сланец, мрамор, кварцит.

Классификация и основные виды природных каменных м-риалов

По способу получения каменные материалы подразделяют на:

-рваный камень (бут) — добывают взрывным способом

-грубоколотый камень — получают раскалыванием без обработки

-дроблёный — получают дроблением (щебень, искусств. песок)

-сортированный камень (булыжник, гравий).

Каменные материалы по форме: камни неправильной формы (щебень, гравий), штучные изделия правильн. формы (плиты, блоки).

Щебень — остроугольные куски горных пород размером от 5 до 70 мм, получаемые при механическом или природном дроблении бута (рваный камень) или естественных камней. Его используют в качестве крупного заполнителя для приготовления бетонных смесей, устройства оснований.

Гравий — окатанные куски горных пород размером от 5 до 120 мм, также используется для приготовления искусственных гравийно-щебёночных смесей.

Песок— рыхлая смесь зёрен горных пород размером от 0,14 до 5 мм. Он образуется обычно в результате выветривания горных пород, но может быть получен и искусственным путём — дроблением гравия, щебня, и кусков горных пород.

Прочность кирпича, марки, класс и предел прочности кирпича

Прочность кирпича

Выбирая строительный материал, необходимо обращать внимание на его главные технические характеристики, которые располагают к созданию комфортного и долговечного объекта. Прочность кирпича — один из показателей качества материала, позволяющий оценить, для каких целей он окажется наиболее актуальным. Разные виды кирпичных изделий применяются в различных сферах строительства, и марка прочности нередко является определяющим фактором при выборе материала.

Прочность стены определяется следующими нюансами:

  • Прочность кирпича на сжатие является способностью изделия выдерживать нагрузку и механическое воздействие, оказывая сопротивление и не проявляя признаков разрушения и деформации. Определить возможности материала в этом направлении просто — достаточно знать его марку, которая определяет предел прочности кирпича в соотношении килограммов на квадратный сантиметр при осуществлении воздействия на изделие. Средние показатели строительного кирпича: 75 кгс/см2 и его марка называется М75.

  • На прочность кирпича и стены, которая выложена из него влияет и марка раствора. Она свидетельствует о давлении, оказываемом в килограммах на квадратный сантиметр при условии проявления нагрузки на кладку. К примеру, раствор марки М25 способен выдерживать воздействие в 25кгс/см2 и в зависимости от марки он позволит сделать стену более крепкой и устойчивой к повреждениям. Марка раствора увеличивается в соответствии с увеличением цемента в его составе. Чем больше марка раствора — тем выше и марка второго компонента. Так раствору М 200 подойдет цемент марки М 500.
  • Для увеличения прочности кладки специалисты рекомендуют следить за равномерным заполнением цементным раствором строительных швов.

Чем выше прочность кирпича, который вы выбрали для строительства, тем более устойчивым к механическим воздействиям и повреждениям окажется строение, которое вы планируете возвести.


Прочность разных видов кирпича

В современном строительстве используется весь спектр кирпичных изделий, которым отдают предпочтение при осуществлении кладки, мощении, облицовке, создании декоративных элементов интерьера. В зависимости от типа материала прочность кирпича может разниться.

  • Силикатный кирпич изготавливают с использованием смеси песка и извести посредством парового воздействия в автоклаве. Его производство не занимает много времени и относительно не дорогое, а прочность полученного материала равна М200.
  • Керамический кирпич создают из глиняной смеси в процессе обжига и в финале получается крепкое изделие, прочность которых несколько выше, чем у силикатных, М 300.
  • Гиперпресованный кирпич имеет марку М 350 и собирает в своем составе цемент, ракушечник, известняк и добавки.
  • Клинкерный кирпич обладает высокими показателями прочности и среди представителей материала этого типа можно найти те, которые обладают маркой М 1000, что позволяет использовать материал для мощения и в тех сферах, где он будет подвержен постоянному механическому воздействию.


Марки прочности кирпича

Приобретая строительные материалы, интересуйтесь маркой их прочности, так как для выполнения различных задач этот показатель будет иметь большое значение. Строительство личного дома предполагает использование высокопрочных изделий, они же находят применение и в промышленности. Определение прочности кирпича производят посредством выбора 5 изделий из выпущенной партии, которые проверяют на устойчивость изгибу и сжатию, в результате чего, присваивают марки прочности кирпича.

В зависимости от данных, полученных в процессе эксперимента, материалам может быть присвоена одна из восьми возможных марок. Среди них М75, М100, М125, М150, М200, М250 и М300. Планируя условия использования объекта, специалисты отдают предпочтение той или иной марке прочности кирпича. Например, для возведения малоэтажных домов с 2–3 этажами подходит материал с прочностью М100, а укладка фундамента и строительство высоток требует больших показателей: М150 и М200. Более высокие марки предполагаются для создания несущих фундамента, массивных зданий и построек, в конструкции которых большое давление оказывается на нижний ряд кладки.


Отечественное законодательство четко описывает характеристики, которым должна соответствовать продукция, выпускаемая для строительства. Прочность кирпича по госту оговаривается в отдельных статьях и зависит от состава материала.

Существует ряд ситуаций, в которых сложно переоценить значение класса прочности кирпича. Речь идет об облицовке фасада здания. Приобретая облицовочный кирпич, стоит помнить, что он испытывает высокие ударные нагрузки и чаще подвергается механическому воздействию от ветра и морозов. Прочность также показывает способность изделия сопротивляться перепадам температур и не допускать поглощения влаги.

Для покупки высококачественного прочного кирпича, подходящего для строительства малоэтажных и высотных зданий, облицовки фасадов, укладки фундамента и мощения дорожек, обращайтесь в компанию «УниверсалСнаб»!

54. Стандартный метод определения марки кирпича по прочности.

Определение   марки   кирпича   по   прочности .Испытания проводят на сухих образцах. Влажные образцы перед испытанием выдерживают не менее 3 сут в закрытом помещении при температуре (20±5)°С и подсушивают в течение 4 ч при температуре (Ю5±5) °С.Марка   кирпича  и камней устанавливается по результатам их испытания на  прочность  при сжатии и изгибе для всех видов  кирпича  и только при сжатии для камней, проводимых в соответствии с ГОСТ 8462-85.Предел  прочности  при сжатии  кирпича  определяют на образцах из двух целых кирпичей или из двух половинок. Кирпич делят на половинки распиливанием или раскалыванием. Кирпичи (или половинки) укладывают постелями друг на друга. Половинки размещают поверхностями раздела в противоположные стороны.Образцы, отобранные для испытаний по внешнему виду, наличию дефектов и внешнему виду, должны удовлетворять требованиям стандарта (ГОСТ 530-95). Опорная грань (постель) у кирпича и камней пластического формования всегда имеет существенные отклонения от плоскости, что не обеспечивает равномерности распределения нагрузки на всю плоскость образца. Поэтому при подготовке образцов к испытаниям производят выравнивание поверхностей, которые в конструкции и, соответственно, при испытании располагаются перпендикулярно направлению сжимающей нагрузки.Испытания керамических камней проводят на целых образцах.Изготовление образца для испытаний кирпича производят следующим образом. Кирпичи или его половинки полностью погружают в воду на 1 мин. После этого на горизонтально установленную пластину (металлическую или стеклянную) толщиной не менее 5 мм укладывают лист бумаги, слой раствора не более 5 мм и первый кирпич или его половинку. Затем опять слой раствора и второй кирпич (половинку). Излишки раствора удаляют, а края бумаги загибают на боковые поверхности образца. В таком положении образец выдерживают в течение 30 мин. После этого образец переворачивают и выравнивают другую опорную поверхность.

55.Виды стеновой керамики. Назначение, треб. Марки кирпича и камней по прочности и морозостойкости. Маркировка. Группы по теплотехн хар и ср плотности.

К гр стен изд отн: кирпич керам обыкн, эффективные керам мат( кирпич пустотелый, пористо-пустотелый, легкий, пустотелые камни, блоки и плиты), а так же крупноразмерные блоки и панели из кирпича и керам камней.

Кирпич может быть полнотелым и пустотелым, а камни только пустотелыми. Утолщ и модульный кирпич должен быть также только с круглыми или щелевыми пустотами, чтобы масса кирпича не превышала 4кг. Кирпич и камень должны быть нормально обожжены, т.к. недожог обладает недостаточной прочностью, малой водостойкостью и морозостойкостью, а пережженный кирпич отл повыш плотностью и им искаженную форму. Марки: 300, 250, 200, 175, 150, 100, 75

По плотности в сух сост кирпич и камни подразд на 3гр:

Обыкновенные- с плотностью более 1600

Условно-эффективные 1400-1600

Эффективные 1400-1450

56. Строительная керамика: виды и применение( стеновые изделия, облицовочные изделия, изделия для кровли и перекрытий, спец виды керамики)

1)Панели и блоки стеновые из кирпича и керамических камней.

2)Облиц.изд. Кирпич и камни лицевые, крупноразмерные облиц керам плиты( облицовка фасадов и цоколей зданий, подземн переходов), Плитки керам фасадные и ковры( облиц наружн стен кирпичных зданий, наружн пов-тей ж/б стеновых панелей, цоколей), плитки для облицовки стен( отделка внешних и внутренних углов), плитки керам для полов( настилка полов в зданиях)

3)Изд для кровли и перекрытий.Черепица, камни и плиты для перекрытий.

4)Спец керам изд.: Кирпич для дымовых труб( для кладки дымовых труб), клинкерный кирпич( покрытие дорог и мостовых, в хим пром как кислостойкиймат), Кислотоупорный кирпич( защ аппаратов и стр констр), Кислотоупорные плитки( футлеровка оборудования и защ стр констр и сооруж в агрессивных средах)

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
