Подключение конвектора: особенности удаленного управления

Использование дополнительных обогревателей помимо батарей центрального отопления обусловлено холодными зимами и просто желанием человека создать теплую и уютную атмосферу в своем доме. Конвекторы отопления бывают различных видов: водяные радиаторы, газовые и электрические конвекторы.

Последние пользуются большой популярностью благодаря простоте и эффективности работы. А различные варианты установки и настройки делают эксплуатацию комфортнее. Благодаря современным технологиям, сегодня каждый может установить дома обогреватель под индивидуальные предпочтения и наслаждаться теплом даже в холодное время. В этой статье рассмотрим особенности, способы установки и подключения электрических конвекторов.

Электрический конвектор: особенности


Электроконвектор отопления представляет собой современный обогреватель, который работает по принципу естественной циркуляции воздуха. Нагреваясь от специального нагревательного элемента (ТЭН с  вольфрамовой, нихромовой или стальной нитью накаливания) внутри устройства, теплый воздух поднимается наверх, распространяясь по комнате. Таким образом, обогрев помещения происходит быстро и равномерно.


Электрический конвектор не требует особого ухода, он эффективен, его установка и эксплуатация под силу обычному человеку. Прибор работает от электросети – поэтому достаточно лишь подключить его к розетке, а также обратить внимание на место размещения самого устройства. Эффективнее всего такие устройства обогревают комнату, когда их располагают ближе к полу или под окнами – чтобы отрезать сквозняки и холодные потоки воздуха.

Главные преимущества такого прибора – простой монтаж, и вместе с тем эффективность. Кроме того, устройство может быть как статичным, так и мобильным (модели на ножках). А если установить на конвектор электронный термостат – то будет обеспечена еще и значительная экономия электроэнергии.

Установка электрических конвекторов


Электрический конвектор, в отличие от, например, водяных радиаторов отопления, достаточно прост в монтаже. Для нее не нужно вызывать специалиста.

Прибор можно повесить на стене при помощи кронштейна, который, как правило, идет в комплекте. Для этого нужно прикрутить крепление к стене при помощи саморезов или дюбелей. Сам процесс достаточно прост, его можно даже осуществить самостоятельно, не прибегая к помощи мастера. Конвектор надежно закрепляется на кронштейне. Остается лишь подключить устройство к розетке – и он готов к работе. Такое размещение позволяет сэкономить пространство, так как прибор компактно висит на стене, не привлекая к себе лишнего внимания и не занимая много места.

Также обогреватель можно установить на полу, просто прикрутив к устройству ножки или колесики. Такой вариант обеспечит мобильность прибора – его можно будет свободно перемещать из комнаты в комнату. Для более качественного обогрева можно разместить в квартире сразу несколько конвекторов.

Чтобы помещение обогревалось равномерно и эффективно, важно правильно подобрать конвектор по площади помещения, а также грамотно его расположить.

Подключение и управление электрическим конвектором


Еще один плюс электроконвектора, помимо эффективности и простоты установки, в различных вариантах управления прибором.


У современных моделей, например, бренда Nobo, есть возможность подключения специального оборудования и управления разными способами.

  1. Ко всем конвекторам бренда Nobo прилагается электронный термостат, благодаря которому соблюдается очень точное поддержание температуры. Это позволяет качественнее обогревать помещение, и, что важно, существенно экономить расход электроэнергии. Помимо значительной экономии, преимущество электронного термостат – это удобное управление. Механические термостаты можно регулировать только вручную, а электронные можно контролировать дистанционно (через GSM-модуль или Интернет) и даже программировать.
  2. В зависимости от типа термостата есть различные варианты схем подключения. Самые простые модели оснащаются встраиваемыми термостатами с ручной регулировкой. Более сложные модели могут быть оснащены съемными термостатами с функцией поддержания заданной температуры (но без программирования). Наиболее современные модели оснащаются программируемыми термостатами. Здесь присутствуют различные режимы работы, которые можно менять и настраивать по желанию жильцов, а главное – программировать температурные режимы на неделю, месяц, и даже на год вперед. Последние позволяют наиболее эффективно обогревать помещение, а также экономить электроэнергию.
  3. Для эффективного отопления важно также количество приборов в доме. Электрические конвекторы Nobo имеют максимальную мощность 2 кВт. Как правило, этого хватает, чтобы обогреть площадь помещения 20 кв. м. Соответственно, если обогреваемая площадь больше, необходимо использовать группу обогревателей. Они подключаются одновременно и управляются также вручную или удаленно через программу. Таких конвекторов в группе может быть неограниченное количество.
  4. Современными моделями бренда Nobo (оснащенными электронными термостатами) можно управлять не только вручную, но и удаленно. Это осуществляется за счет специально разработанных под данные конвекторы систем управления:  Orion 700 (с  GSM-модулем) и  система Energy Control (на базе беспроводного контроллера Ecohub, который подключается к роутеру).
    Благодаря данным программам, жильцы могут регулировать температурные режимы, а также программировать работу обогревателей, будучи даже далеко от дома, используя смартфон или Интернет. Это удобно, если нужно заранее обогреть дом перед приездом жильцов, или поддерживать необходимую температуру, когда в доме никого нет долгое время. Кроме того, происходит значительная экономия электроэнергии.

Электрические конвекторы отопления имеют ряд преимуществ: простой монтаж и подключение, эффективность, точность и удобство управления. А современные системы удаленного контроля и регулировки температурных режимов обеспечивают максимальный комфорт для жильцов. Благодаря этому электрические конвекторы являются наиболее популярным видом обогревателей на рынке на сегодняшний день.

Умное подключение конвекторов отопления

от простейших схем до работы в группе

Все конвекторы фирмы Nobo укомплектованы электронными термостатами.

Уже сам этот факт означает, что точность соблюдения температурного режима составляет ±0,4°C (у механического термостата — около 5°C,). Это позволяет существенно экономить расход электроэнергии — каждый «ненужный» градус означает дополнительные 5% расходуемой мощности.

Кроме экономии есть еще одно важное преимущество «электроники» над «механикой» — это управление. Схемы контроля и регулировки электронных систем гораздо «умнее» механических. Механические термостаты имеют только ручную регулировку, а электронные можно отнести к универсальному типу — помимо конвекторов с ручным управлением есть модели, программируемые или управляемые дистанционно (через GSM модуль или интернет).

Простейшие схемы подключения

Самая простая модель в линейке продукции компании Nobo — это конвектор Nordic C4E05. Он оснащается встраиваемым термостатом с ручной регулировкой.

Следующими идут конвекторы серии Viking (C2F и C4F), изначально оснащенные съемным термостатом R80 XSC. Это простейший ручной блок управления, который относится к «одноуровневым». Он способен только поддерживать заданную температуру, но без функции программирования режимов (например, отключение конвектора на время отсутствия хозяев). К дополнительным опциям можно отнести режим «антизамерзание» и защиту от перегрева.

В эту же категорию входит конвектор Oslo NTE4S с термостатом NCU1S.

Более эффективными считаются схемы управления, построенные на использовании программируемых одноуровневых термостатов. Например, модель термостата R80 PDE для всей серии Viking имеет 8 фиксированных программ работы, которые позволяют более эффективно управлять обогревом помещения. К программируемым ручным термостатам относится и модель NCU 2T для конвекторов Oslo NTE4S.

Работа в группе

Конвекторы Nobo имеют максимальную мощность 2 кВт. Этого достаточно, чтобы обогреть помещение площадью 20 кв. метров (при высоте полка до 3-х метров и в условиях нормальной теплоизоляции ограждающих поверхностей). Для использования в качестве основного источника тепла в помещениях большей площадью применяют группу конвекторов.

Одной из наиболее оптимальных схем подключения считается, когда один из конвекторов выполняет роль «ведущего», а остальные работают как «ведомые».

Именно для «ведомых» выпускается термостат R80 SXX (приемник), который управляется по сигналу от ведущего термостата серии R80, а не от собственного программируемого блока.

Специально для такого случая в линейке продукции Nobo есть конвекторы серии Viking (C2N и C4N), а также некоторые модели, которые не комплектуются термостатами.

Интеллектуальные схемы подключения

Компания Nobo предусматривает подключение своих конвекторов в схему с дистанционным управлением:

1. Система управления Orion 700 на базе GSM-модуля .
2. Система управления Energy Control на базе беспроводного контроллера Ecohub, подключаемого к роутеру.

В первом случае управление конвекторами серии Viking происходит через термостаты R80 RDC 700, R80 RSC 700, R80 RXC 700, NSU 1R, NSU 2R, NSU ER с мобильного телефона или смартфона посредством SMS-сообщений. При этом можно менять работу блока управления Orion 700 в любом из режимов работы (комфортный, экономичный, незамерзания), полностью отключать всю систему или отдельные устройства.

Во втором случае управление происходит через интернет со смартфона, планшета или удаленного терминала при помощи специальной программы. Управление термостатами всей линейки серии 700 и NSU 1R, NSU 2R, NSU ER позволяет создать эффективную энергосберегающую систему отопления на базе конвекторов Nobo серии Viking, Oslo и Safir II.

Как подключить конвектор отопления

Как подключить конвектор отопления

Если в процессе монтажа отопительных приборов есть необходимость подключить конвектор отопления своими руками, то здесь без определённых знаний не обойтись. Также в зависимости от материалов, из которых изготовлена система отопления, могут понадобиться специализированные инструменты, такие например как паяльник для пластиковых труб или пресс для опрессовки прессовых соединений.

Подключить конвектор отопления можно и при помощи резьбовых соединений, однако здесь много зависит от того, какой установлен конвектор отопления, как и какие подведены к нему трубы подающие теплоноситель.

Как подключить конвектор отопления

Ещё на этапе до заливки стяжки пола в помещения, в то место где будет установлен конвектор отопления, протягиваются трубы для его подключения. В обязательном порядке, место под установку конвектора отопления огораживается подручными материалами, для того чтобы создать опалубку под конвектор отопления.

Не стоит экономить, лучше оставить некоторый запас труб для того, чтобы было в конце удобно подключить конвектор отопления своими руками. В противном случае при ошибке придётся ставить муфты и доращивать трубы, что не совсем хорошо.

После того, как стяжка пола окончательно залита и высохла, а чистовой уровень пола известен, можно приступать к подключению конвектора отопления.

В зависимости от материалов, из которых изготовлена система отопления, выбираются необходимые переходники и фитинги. Часто все комплектующие к конвекторам отопления идут, как правило, в комплекте с ними. Однако как сказано выше, многое зависит от материала, из которого изготовлена система отопления в доме и возможно придётся скомбинировать из-за этого и использовать другие фитинги при подключении отопительного прибора.

Краны при подключении конвектора отопления, ставить совсем не обязательно, тем более, если подающая и обратная магистраль конвектора отопления отсекается отдельно на насосно-смесительном блоке или на отопительной гребёнке. Однако многие в плане перестраховки, всё же устанавливают краны на конвектор отопления, плохого в этом ничего нет. Главное, чтобы к ним можно было свободно добраться, и было для их установки предусмотрено необходимое монтажное место.

Подключение конвектора к сети напряжения

В зависимости от типа устанавливаемого конвектора отопления, при его подключении, возможно, понадобиться подвести к устройству 220В. Электрический провод для этих целей должен быть протянут ещё заранее.

В обязательном порядке при прокладке электрического провода в стяжке пола, он должен быть хорошо защищён от негативных внешних факторов. Чаще всего для этих целей используется гофра или специальная пластиковая труба для монтажа электрических проводов.

На самом деле вопрос о том, как подключить конвектор отопления своими руками не, так и сложен, как это может показаться на первый взгляд. Однако, если есть какие-либо сомнения, то лучше всего воспользоваться услугами профессионалов.

Оценить статью и поделиться ссылкой:

Неперехваченное исключение

Для того чтобы управлять отопительной системой через удаленный контроль «Кситал» или CCU, необходимо подключить электроконвекторы через контактор. Благодаря такому элементу, работа всей системы стабильна, эффективна и удобна в использовании. Рассмотрим схемы и правила подключения электрических конвекторов через контактор, а также же способы повышения гибкости работы системы.



Содержание:

  1. Для чего необходим контактор?
  2. Как управлять контактором?
  3. Электромонтаж контактора
  4. Где установить контактор?
  5. Как повысить гибкость работы системы?

Для чего необходим контактор?

Отопительная система с электрическими конвекторами отличается небольшой инерционностью. Именно поэтому для поддержания определенной температуры, приборы работают в повторно-кратковременном режиме. Из-за частых включений и высокой нагрузке, нет возможности установить все устройства в одном корпусе с термостатами, которые обычно имеют вид небольшой панели. В такой отопительной системе организовывают две сети: силовую и нагрузочную, а также контрольную для управления работой второй сети.

Достигать высоких нагрузок до 63А на каждом полюсе можно при помощи модульных и компактных контакторов. В то же время, сила тока в цепи питания контактора небольшая, обычно она редко превышает несколько десятых долей ампера. Такая маленькая нагрузка по силам цепям управления устройств разных типов. Следовательно, увеличивается срок службы и уменьшается количество ремонтных работ всей отопительной системы благодаря ступенчатому включению и выключению нагревательных элементов.

Следует помнить, что контактор может управлять большой нагрузкой не только за счет увеличенной площади элемента и больших токоведущих частей. Механизм этих устройств предусматривает сверхбыстрое замыкание и размыкание контактной группы. Кроме этого внутри корпуса устроены элементы, которые ускоряют гашение электрической дуги. Благодаря таким факторам, контактор срабатывает большое количество раз за сутки, при этом не испытывая перегрев и не образовывая нагар на контактных поверхностях.
Исходя из этого, следует установить контактор, даже в том случае, если коммутационная способность релейной группы термостата больше токов потребления. Например, если подключить конвектор с мощностью от 500 до 800 Вт.

Как управлять контактором?

Если сравнивать работу конвектора и других потребителей, то данный прибор работает совершенно по другому принципу. Если случится коммутация отопительных электроприборов, то не нужно делать схему самоподхвата. Следовательно, контактор может не иметь дополнительные контакты для блокировки. Наличие такие контактов приводит к увеличению стоимости электроустановки.

Схема сборки катушки контактора очень простая, благодаря тому, что питанием управляет дополнительное устройство. К тому месту, где будет устанавливаться терморегулятор, прокладывается провод из 3 или более жил. Две – это фаза, ноль – питание термостата. Кроме этого фаза используется еще в качестве питания средней точки релейной группы. Третья и другие жилы прокладываются для возврата сигнала для подключения 1-ого или нескольких контакторов.

С учетом двух факторов определяется место установки терморегулятора:

  1. Удобство доступа для управления прибором. Но терморегулятор не должен портить интерьер.
  2. Расположение рядом с установкой датчика температуры. Обычно такой прибор размещают на потолке, а температуры отсечки на 3-4 градуса больше той, которая поддерживается в той зоне помещения, где находятся люди. Минимальная инерционность обеспечивается за счет запаса перегретого воздуха в верхней зоне, так как гистерезис  срабатывания находится в пределах 2-3 градусов. Благодаря такой инерционности в помещение поступает остаточное тепло в то время, когда нагревательные приборы не работают.

Такая система в отоплении не считается самой удобной и практичной, поэтому она не является единственной. Благодаря использованию контактора, можно применять разные системы управления: тайминговую, удаленную, комбинированную и с переключением на ручную.

Электромонтаж контактора



С вводного устройства начинается стандартная схема сборки электрического щитка. Таким прибором может быть дифференциальный автомат. Выходные клеммы соединяют с перемычками кросс-модуля, от которого происходит разводка дальше. Рекомендуется применять двухрядные щитки, так как контакторы не защищают от токов короткого замыкания. Поэтому для оптимальной схемы требуется установка таких щитков. Необходимо установить нужное количество автоматических выключателей для защиты всех линий в верхнем ряду устройства. Под каждым автоматом нужно установить соответствующий контактор, к которому будет подключаться фазный проводник той линии, которой он будет управлять. Когда происходит подключение кабелей питания, то рабочий и защитный нулевые проводки не объединяются ни в каких точках системы, так как их разводят на разные колодки кросс-модуля.

Более сложная ситуация: в модульном щитке устанавливают устройство управления. Это может быть прибор удаленного управления «Кситал», программируемое термореле с выносным датчиком или логический контроллер (CCU). В таком случае необходимо установить трехрядный щиток. Два нижних ряда нужны для установки автоматических выключателей с контактором, а верхний ряд – для установки вводного устройства с приборами автоматики и управления.

Так как линии питания конвекторов являются проводкой стационарного типа, то их нужно выполнять кабелем в виниловой изоляции с однопроволочными жилами. Эти жилы можно просто зачистить и свернуть в кольцо, их не нужно специально опрессовывать для подключения к клеммам. Если у вас больше двух линий для управления, то рекомендуется сделать маркировку. Выполнить ее можно следующим образом: в том месте, где находится ввод кабеля в щиток нужно прикрепить поясную бирку, а также то место, где находится фазная жила, обжимается нужной кабельной меткой на конце.

В цепи управления проводка состоит из кабеля с 3 и более жилами. Фазная подключается к выводу защитного автомата, а нейтральная – подключается к нужной колодке кросс-модуля. Нейтральная жила представлена в синем цвете. В соответствии с маркировками все остальные жилы подключаются к клеммам катушек контакторов, которые имеют букву А с индексом 1 или 2. Другая клемма соединяется с нейтральной колодкой кросс-модуля перемычкой.

Стоит отметить, что такое подключение подходит только в том случае, если напряжение питания катушек контакторов является сетевым. В другом случае схему нужно дополнить понижающим трансформатором. Например, если применяются приборы на 24В или 36В. Но в сигнальном кабеле, который идет к терморегулятору, предусматривается дополнительная жила. Она нужно для того чтобы пониженное напряжение подавалось на среднюю точку контактов релейной группы терморегулятора.

Где установить контактор?



Хоть контакторы и имеют небольшие размеры, их обычно не устанавливают в жилых помещениях, чтобы не портить дизайн. Но это не является единственной причиной, так как такой прибор не работает тихо. В жилых помещениях такие приборы не удобно устанавливать, так как электрическое отопление работает от ВРУ, поэтому оптимальным вариантом будет установить устройства лучше там.

Вовсе не обязательно подключать через 1 контактор все электрические конвекторы в доме. Обычно для каждого жилого помещения собирается собственная схема, в которой применяется один многополюсный контактор или несколько однополюсных, все зависит от того сколько конвекторов используется. Не рекомендуется подключать на один полюс контактора несколько линий. Связано это с тем, что при проведении ремонтных работ на одном участке придется отключить всю группу.

В современном монтаже электрических приборов часто применяется подключение приборов большой мощности отдельными линиями. В электрической отопительной сети не применяют распределительные коробки в отличие от розеточных групп. К каждому конвектору прокладывается отдельный кабель от щитка управления. Размер кабеля – 2,5х3 мм2. К нему можно подключить только 1 нагревательный прибор.

Расположение электросети может быть разной в зависимости от плана дома. Например, если в большом здании можно разместить промежуточные щитки в общей зоне, то от ВРУ к ним будет устроено по 1-ой магистральной линии, которые будут защищены отдельными автоматами. Во всех щитках происходит сборка контакторов, которые подключаются сигнальными проводами к управляющему прибору. Затем прокладываются отдельные линии.

Как повысить гибкость работы системы?

В заключении хотелось бы указать, что автоматическая работа таких конвекторов не всегда удобна. Это связано с тем, что 1 нагревательных прибор из группы, подключен к терморегулятору, который находится рядом с рабочим местом, а температура в этой зоне намного больше комфортной.

Но найти выход из такой ситуации можно довольно просто. Для этого на щитке установить переключатель на ручную работу. Сделать это можно даже после завершения монтажа электросети. В корпус щитка необходимо врезать двухпозиционный тумблер с двумя группами контактов с встречным типом включения. Для таких целей также можно применять двойные модульные кнопки с фиксацией. 1 контакт необходимо установить в разрыв фазы питания катушки, а 2-ой – применяется для принудительной подачи питания, а также для включения линии.

Если работа конвектора происходит в ручном режиме, то управляется прибор при помощи встроенного регулятора температуры или розеточного термостата проходного типа.

Такой же принцип работы можно применять при переводе системы на автоматику с удаленного контроля или же при переключении на работу по таймингу. Последний тип используется в тех домах, которые не предназначены для круглогодичного проживания. Отличие в схемах устройства совсем маленькая: фаза питания катушки одного контактора не переключается, а происходит встречная коммутация фазы питания терморегулятора и второго, похожего источника, который управляет сигналом. Для того чтобы не произошло встречное включение, следует не применять 1 фазный провод для включения контактной группы и питания прибора.

Читайте также:

Как выбрать внутрипольный конвектор. Объясняем на примере Mohlenhoff

Тренд на окна в пол растет с каждым годом. Сначала он захватил коммерческий сектор: магазины, офисы, рестораны. Теперь панорамное остекление пришло в архитектуру частных домов и многоэтажных жилых комплексов. Для отопления таких помещений нужен внутрипольный конвектор. Он не занимает места, не нарушает визуальную композицию комнаты и эффективно справляется с задачей отопления.

Рассказываем, какие бывают внутрипольные конвекторы и для каких помещений они подходят.

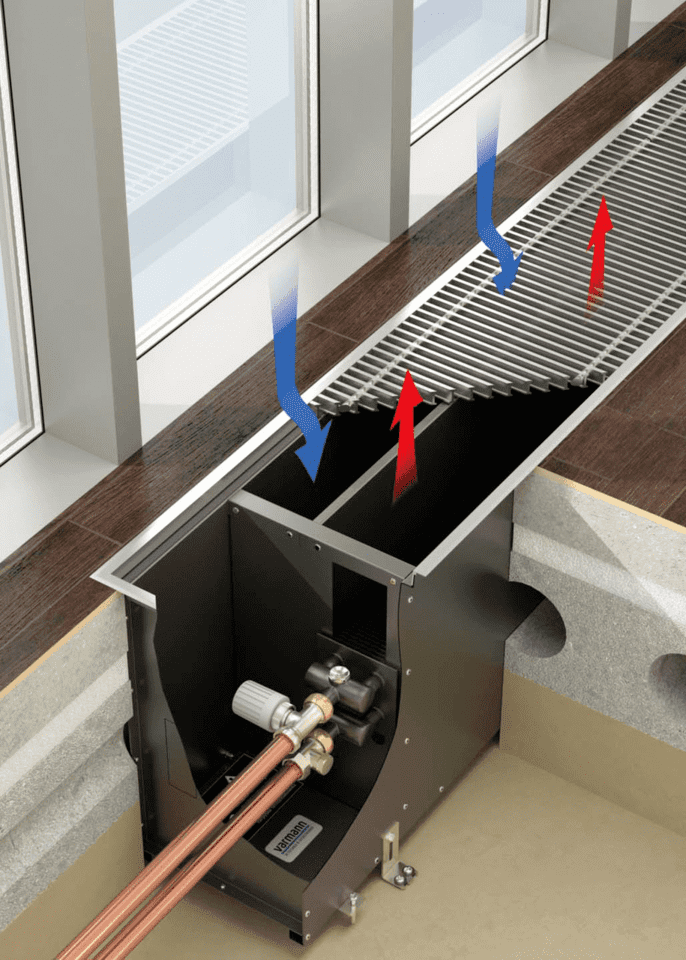

Как устроен внутрипольный конвектор

Конвектор состоит из прямоугольного лотка, теплообменника и декоративной решетки. Это основные элементы. Лоток устанавливается так, чтобы решетка была на уровне пола.

Холодный воздух, который образуется у стекла, спускается к полу и попадает в конвектор. Проходя через теплообменник, он нагревается и поступает в помещение уже теплым. Между окном и конвектором образуется циркуляция воздушных потоков – тепловая завеса. Она не дает образоваться прохладной зоне рядом с панорамным окном. Дополнительно конвектор защищает от образования конденсата на стеклах.

Так работает простой прибор с естественной конвекцией.

Но есть более сложные модели:

со встроенным вентилятором для принудительной конвекции

с двух или четырехтрубным теплообменником для охлаждения воздуха

с патрубками для приточной вентиляции

электрическим ТЭНом

Ниже, поговорим о каждом типе.

Конвекторы с естественной конвекцией

Нужен для создания тепловой завесы между холодной поверхностью окна и остальной частью помещения. Без тепловой завесы рядом с окном будет образовываться менее нагретый участок, а из-за неплотностей может появиться холодный сквозняк. Еще один негативный бонус — конденсат на окне. Прибор с естественной конвекцией решает эту проблему.

Если установить обычный радиатор, вся концепция панорамного остекления теряет смысл. К тому же радиатор не исключает образование сквозняка, потому что между нижней его частью и полом остается зазор. В конвекторе тепловая завеса начинается от уровня пола.

В конвекторах Mohlenhoff WSK и WSKP установлен медный теплообменник с алюминиевыми пластинами. Подключить теплообменник к системе отопления можно с помощью гибких трубок. Это упрощает монтаж и будущую чистку прибора – теплообменник можно поднять без отсоединения.

Поверхность лотка и теплообменник выкрашены в черный цвет, поэтому внутренних деталей не видно, если смотреть сверху. Декоративную решетку можно сделать незаметной, подобрав по цвету к полу. Или наоборот — можно использовать решетку, как элемент декора.

Решетка сделана из анодированного алюминия, как корпус Iphone. Форма прутков и расстояние между ними подобраны так, чтобы на решетку было безопасно и комфортно наступать босиком. Подробнее о декоративной решетке расскажем ниже.

Конвекторы с принудительной конвекцией

В корпусе прибора с принудительной конвекцией установлен вентилятор. Он в разы увеличивает скорость теплообмена и общую мощность отопления. Такие приборы можно использовать, чтобы сделать систему отопления только из конвекторов.

Обычно внутри короба устанавливают тангенциальный вентилятор — он равномерно всасывает холодный воздух по всей длине теплообменника. В конвекторах Mohlenhoff QSK и QSKM установлен вентилятор с плавным EC-мотором. Он работает практически бесшумно. Даже на больших оборотах спать с включенным прибором комфортно.

Конвекторы с вентилятором стоит выбрать, если вы планируете использовать их, как основной источник отопления. Также стоит установить их, если площадь панорамного остекления занимает большую часть стен.

Конвекторы с приточной вентиляцией

Для офисных зданий, бассейнов, магазинов и торговых центров можно использовать конвекторы с подключением подачи свежего воздуха. В этом случае конвекторы выполняют 2 важные функции: обеспечение притока свежего воздуха и поддержание комфортного микроклимата.

Офисов с вертикальным остеклением и принудительной вентиляцией строится все больше и больше. В зимнее время свежий воздух поступает холодным. При подаче в помещение его нужно нагреть до комфортной температуры. И еще нужно отсечь холодное излучение от окон.

Например, конвекторы Mohlenhoff WLK и WLKP, специально спроектированы для таких систем. В корпусе по одной стороне есть патрубки для подключения подачи свежего воздуха. Другой стороной прибор устанавливается к окну, чтобы создать тепловую завесу.

Конвекторы для охлаждения помещений

Летом в солнечную погоду помещения с большими окнами быстро нагреваются. С охлаждением воздуха в жару снова помогут конвекторы. Для этого в качестве теплоносителя нужно использовать холодную воду.

Стандартные приборы для охлаждения не подойдут. При соприкосновении теплого воздуха с холодным теплообменником будет образовываться конденсат. В Mohlenhoff QSK HK внутри корпуса установлен дополнительный лоток для конденсата с возможностью его отвода в канализацию. Также у QSK HK двойной теплообменник. Один можно подключить к системе отопления, второй — к системе холодоснабжения.

Конвекторы с электрическим ТЭНом

Иногда нет возможности подвести трубы отопления под конвектор. Например, БТИ не дает разрешение на перепланировку в квартире, в кафе сделали ремонт и установили остекленный фасад, или в частном доме проектировщики изначально не заложили конвектор в проект.

В такой ситуации можно установить конвектор с электрическим нагревательным элементом — Mohlenhoff ESK. Это прибор с естественной конвекцией, без вентилятора. Он помогает создать тепловую завесу. ESK просто подключается к электросети, а его установка не требует согласований.

Декоративная решетка Mohlenhoff

Один из главных элементов, на который люди и дизайнеры обращают внимание при выборе — декоративная решетка. Это единственная часть, которая остается видна на поверхности пола.

Стандартную решетку Mohlenhoff производят из анодированного алюминия. По такой же технологии Apple окрашивает корпуса Iphone и MacBook. Решетку можно заказать в разных оттенках алюминия, латуни, бронзы и черного цвета. Дополнительно Mohlenhoff предлагает покрасить решетку в любой RAL-цвет или покрыть специальным декором.

Прутки имеют закругленный профиль, поэтому наступать на решетку комфортно. Расстояние между прутками подобрано так, чтобы обеспечить максимальную безопасность, но сохранить эффективность обогрева. Прутки соединяются между собой пластиковыми соединителями, которые позволяют сворачивать решетку в рулон. На соединителях есть резиновые упоры, которые заглушают шум от вибраций и предотвращают скольжение при ходьбе.

Как установить внутрипольный конвектор

Конвектор устанавливается в специальную нишу в полу. Например, для QSK с принудительной конвекцией нужно иметь глубину ниши от 110 мм. Не всегда возможно сделать такой уровень. Для таких помещений можно установить конвектор QSKM с принудительной конвекцией — он имеет уменьшенную высоту корпуса. Для прибора достаточно стандартной стяжки высотой от 70 мм. Регулировка по уровню происходит с помощью юстировочных ножек.

Подключать конвектор к теплоносителю рекомендуется через гибкие подводки. Исключение — четырехтрубные QSK HK с двойным теплообменником. Внутри его корпус не поместятся 2 комплекта гибких шлангов.

Как чистить конвектор

Пыль, которая оседает на стенках теплообменника может снижать эффективность обогрева. Она же оседает на лопастях тангенциального вентилятора и может вызывать шум при его работе. Поэтому во время обычной уборки рекомендуется снять решетку и пропылесосить лоток. Если пыли собралось много, можно приподнять теплообменник на гибких подводках, и пропылесосить под ним.

Что нужно знать о внутрипольных конвекторах перед выбором

Внутрипольный конвектор — современный и эффективный отопительный прибор. Но перед выбором модели нужно определить площадь остекления и задачу приборов.

Если нужно просто обеспечить тепловую завесу, выберите прибор с естественной конвекцией — Mohlenhoff WSK или WSKP (большей мощности). Если планируете использовать конвектор, как основной источник отопления, смотрите в сторону QSK или QSKM. Нет возможности подключить теплоноситель — обратите внимание на ESK.

Для офисов и торговых центров, где нужно обеспечить отопление и приток свежего нагретого воздуха, лучше использовать тип WLK. Если стоит задача применять конвектор не только для отопления, но и для охлаждения, посмотрите в сторону QSK HK.

Подробную информацию по моделям внутрипольных конвекторов Mohlenhoff вы можете получить в отделе клиентского сервиса компании ХОГАРТ: [email protected]

По вопросам приобретения продукции Mohlenhoff обращайтесь в отдел продаж компании ХОГАРТ: +7 (495) 788 11 12.

Регулирование конвекторов с вентилятором

Варианты подключения

Аксессуары для подключения

односкоростное регулирование

  • термостат Ch210
  • трансформатор

ручное/автоматическое трёхскоростное регулирование

  • контроллер температуры Siemens RDF310
  • трансформатор

ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400

  • контроллер температуры Siemens RDF310
  • реле РК-1Р
  • трансформатор

ручное/автоматическое трёхскоростное управление при параллельном подключении

  • контроллер температуры Siemens RDF310
  • реле РК-1Р
  • трансформатор





Односкоростное регулирование (схема проводки)

Односкоростное регулирование

Ручное/автоматическое трёхскоростное регулирование. Cхема проводки. (при подключении контроллера температуры Siemens RDF310)

Ручное/автоматическое трёхскоростное регулирование (при подключении контроллера температуры Siemens RDF310)

Ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400 (схема проводки) (при подключении контроллера температуры Siemens RDF310)

Ручное/автоматическое трёхскоростное управление при подключении к трансформаторам ТТ300, ТТ400 (при подключении контроллера температуры Siemens RDF310)

Ручное/автоматическое трёхскоростное управление при параллельном подключении (схема проводки) (при подключении контроллера температуры Siemens RDF310)

Ручное/автоматическое трёхскоростное управление при параллельном подключении (при подключении контроллера температуры Siemens RDF310)

Монтаж конвекторов KORAFLEX FK — KORADO, a.s.

Pекомендации по монтажу

Для правильного функционирования конвектора необходимо соблюсти  несколько общих принципов:

  • Для соединения теплообменника с трубопроводом необходимо использовать шланги из нержавеющей стали (при отсутствии иных рекомендаций), которые входят в стандартный комплект поставки. Такие шланги обеспечивают доступ к отопительному регистру без необходимости его демонтажа, например, при чистке.
  • Правильно установленный конвектор находится в горизонтальном положении, а верхние края короба конвектора не смяты и не согнуты, т.е. обеспечена правильная функциональность решетки для ходьбы и возможность вентиляции теплообменника.
  • Декоративная рамка на правильно установленном конвекторе находится на уровне покрытия пола с допуском + 2 мм.
  • Чтобы предотвратить загрязнение внутренней части конвектора, рекомендуется не снимать закрывающую панель на протяжении всего времени выполнения строительных работ. Стандартная закрывающая панель не предусмотрена для ходьбы. Вы можете заказать панель повышенной прочности.
  • Установочные болты служат исключительно для горизонтального выравнивания короба конвектора.
  • При бетонировании конвектор должен быть зафиксирован на полу при помощи анкерных болтов, которые будут препятствовать вертикальному сдвигу конвектора при его последующей заливке бетоном. При заливке бетоном на конвектор можно оказать вертикальную нагрузку. Во время бетонирования конвектор следует оснастить распорками, чтобы не произошло деформации короба. В случае заливки иным материалом (например, ангидридом),  следует  тщательно  герметизировать все щели,  чтобы раствор не попал в конвектор.
  • Конвекторы с коробом из нержавеющей стали, предназначенные для влажной среды и обозначенные как KORAFLEX FK InPool, в стандартном варианте исполнения оснащены сточными отверстиями для воды. При монтаже они соединяются при помощи трубки на дне конвектора с канализационным трубопроводом. В водосточной конструкции рекомендуется установить сифон, для предотвращения неприятного запаха.
  • Другие варианты установки KORAFLEX FK описаны здесь.

Правильно установленный внутрипольный конвектор, вид в разрезе

Установка  теплообменника

Стандартная модель

KORAFLEX FKP модель для бассейна (InPool)

Подходят для установки в помещениях с повышенной влажностью. На конвекторе должна стоять рамка с покрытием из электроосажденного алюминия или из нержавеющей стали Nerez Cross De Luxe.

Модель для бассейнов, только для глубины 9 и 11 и ширины 20, 28, 34 и 42 см. Отдельные коробы конвекторов KORAFLEX FK InPool не соединяются друг с другом.

Pазмещение  теплообменника  со стороны  комнаты

Hисходящий поток холодного воздуха поступает в корпус конвектора. Восходящее движение обогретого воздуха затем способствует естественной циркуляции воздуха в помещении и создает завесу перед поверхностью окна. Такое расположение подходит там, где существует только один источник тепла, и где теплозатраты окна составляют 70–100 % от общих теплозатрат помещения.

Установка теплообменника со стороны   окна

Такое расположение уместно там, где преобладают теплозатраты со стороны помещения, и лишь малую долю составляют теплозатраты за счет окна (не более 20 %). расстояние между конвектором и окном должно быть как можно меньшим.

Pазмеры соединений

FK 9/16, 11/16: A = 4 cmFK 15/28, 15/34, 19/28, 19/34, 45/28, 45/42: A = 3 cm
FK 9/20, 9/28, 11/20, 11/28: A = 10 cmFK 30/28, 30/42: A = 12 cm
FK 9/34, 11/34: A = 22 cm
FK 9/42, 11/42, 15/42, 19/42: A = 16 cm

Подключение внутрипольных конвекторов KORAFLEX

Боковины короба конвектора занижаются там, где нежелательно, чтобы были видны места соединения конвекторов  между собой (длинные цепи конвекторов, например, в административных зданиях, отелях и т. д.). Eсли  заказывается декоративная решетка, пригодная для ходьбы, необходимо в заявке указать, что данная решетка будет  установлена на  конвекторе с заниженной  боковиной.

Инструкция по монтажу

Мануал — внутрипольные конвекторы KORAFLEX FK

Мануал — Конвекторы для бассейна KORAFLEX FK InPool

Tristar KA-5819 Конвектор с Wi-Fi

Tristar KA-5819 — идеальный конвектор для вашего дома. Обогреватель имеет встроенные ручки, поэтому его можно безопасно и легко перемещать. С мощностью 2000 Вт помещение будет прогрето в мгновение ока. Нагреватель имеет 3 различных режима мощности: 750, 1250 и 2000 Вт. Существуют различные функции, такие как турборежим, режим защиты от замерзания и функция таймера. Управляйте вручную, дистанционно или с помощью приложения и легко проверяйте настройки на ЖК-дисплее устройства или прямо на смартфоне.

Приложение и голосовое управление
Конвектором Tristar с Wi-Fi легко управлять с помощью смартфона или голосом. С помощью приложения Tuya вы можете устанавливать расписания, таймеры, а также включать и выключать обогреватель. Электрический обогреватель идеален, если помещение нужно быстро прогреть. Обогреватель можно использовать в течение более длительного времени, поскольку он нагревается безопасным образом. У него даже есть функция Frost Free. Когда температура упадет ниже 5 градусов, нагреватель включится автоматически, чтобы предотвратить его замерзание.Кроме того, при включении электрообогревателя не издается никаких звуков, поэтому он идеально подходит для спальни.

Функция таймера
Благодаря функции таймера вы можете не беспокоиться о включенном обогревателе. Он выключится, как только таймер, который вы установили, будет готов. Когда вы ложитесь спать, вы можете включить обогреватель перед сном и мгновенно заснуть.

Турбо-функция
Когда в помещении очень холодно и его нужно быстро нагреть, можно использовать турбо-функцию.Таким образом, обогреватель быстрее нагнетает горячий воздух в комнату, и в кратчайшие сроки вы получите теплую и уютную комнату. Защита от перегрева предотвращает перегрев обогревателя и отключает его при необходимости. Этот продукт подходит только для хорошо изолированных помещений или нерегулярного использования.

Комплектация:
Электрический обогреватель, пульт дистанционного управления, руководство по эксплуатации

Причины выбрать Tristar KA-5819 Конвекционный обогреватель с Wi-Fi:

  • Приложение и голосовое управление через бесплатное приложение Tuya
  • Нагреватель очень безопасен в использовании благодаря защите от перегрева и режиму защиты от замерзания
  • Имеет турбофункцию, 3 температурных режима и функцию 24-часового таймера
  • Нагреватель можно безопасно перемещать с помощью встроенных ручек
  • Пульт дистанционного управления в комплекте

BeaconMorris — Beacon Morris Конвектор

ОБЗОР ПРОДУКТА И ХАРАКТЕРИСТИКИ

Конвекторы производят большое количество тепла благодаря нагревательным элементам из легкой меди и алюминия и занимают очень мало места, обеспечивая универсальность установки.Они распределяют тепло более эффективно, чем традиционные радиаторы, втягивая более холодный воздух через высокоэффективный змеевик, что приводит к распределению теплого воздуха за счет конвекции.

ГИБКОСТЬ

Конвекторы Beacon Morris работают как с водяными, так и с двухтрубными паровыми системами отопления. Их можно использовать где угодно, но в первую очередь их можно увидеть там, где пространство ограничено, а также в качестве замены чугунных радиаторов старого типа.

Конвекторы доступны в 7 основных стилях, чтобы удовлетворить широкий спектр легких коммерческих, коммерческих и жилых помещений, включая:

  • Институциональный
  • Больницы
  • Отели
  • Офисное здание
  • Школы
  • Апартаменты
  • Дома

Различные стили корпуса шкафа позволяют выбрать привлекательную и функциональную установку, которая впишется в любой интерьер здания — современный или традиционный, в том числе:

  • Утопленный
  • Отдельно стоящий
  • Полувстраиваемый
  • Настенный
  • Наклонный верх

Наш «полностью встраиваемый» корпус — наша самая популярная модель для жилых помещений.Все конвекторы стандартно поставляются в привлекательном бежевом грунтовочном покрытии, которое можно оставить в покое или легко покрасить в соответствии с любым декором.

БЕЗОПАСНОСТЬ И ЭФФЕКТИВНОСТЬ

Многие домовладельцы воспользовались нашими конвекторами Beacon Morris для замены «старомодных» и «горячих на ощупь» чугунных радиаторов. Конвекторы не только выглядят лучше радиаторов, но и работают лучше. Что еще более важно, они дают родителям маленьких детей душевное спокойствие, зная, что они устраняют горячие батареи из окружающей среды своего ребенка.

ЭКОЛОГИЧЕСКИ ЧИСТАЯ КОНСТРУКЦИЯ

Все конвекторы Beacon Morris производятся с использованием переработанных материалов. Для получения дополнительной информации о содержании переработанных материалов нажмите здесь.

Что такое конвекция в микроволновой печи и как ею пользоваться | by Michael Simmons

Микроволновая печь давно стала частью нашей повседневной жизни. Когда дело доходит до разогрева еды или приготовления попкорна, ему нет равных. Но современные микроволновки имеют не только гриль, но и конвектор.Поговорим о том, что такое конвекция в микроволновой печи и как ею пользоваться.

Изображение предоставлено: Flickr

Конвекция (от латинского convecio — «дуновение») — способ теплообмена, при котором движутся воздушные потоки. Конвекция основана на принципе естественного движения воздуха, когда холодный слой, нагреваясь, поднимается вверх, а верхний охлаждается, утяжеляется и опускается вниз. Этот процесс вечен.

Что такое режим принудительной конвекции в микроволновой печи? Для этого микроволновая печь должна содержать конвектор (вентилятор) и нагревательный элемент.

Нагревательный элемент отвечает за тепло, а конвектор перемещает его вокруг прибора. Конвектор часто размещают на задней стене.

В результате циркуляции воздуха температура в устройстве может достигать 200 ℃ градусов. При достижении необходимой температуры вентилятор выключается. Если температура внутри снижается, он снова включается.

Некоторые модели микроволновых печей имеют несколько конвекторов. Производители утверждают, что такие модели еще более эффективны.

Для чего нужна конвекция? Эта функция расширяет возможности повара и самого прибора в приготовлении целого ряда блюд, которые невозможно приготовить в обычной микроволновой печи.Эта функция позволяет жарить мясо, рыбу и птицу, выпекать пирожки, рулеты, печенье, безе и пиццу.

  • Процесс оттаивания замороженных продуктов становится более равномерным
  • Выпечка приобретает ровный цвет корочки и текстуру запекания
  • Время приготовления сокращается вдвое
  • Корочка становится золотистой и хрустящей
  • Вы легко можете жарить мясо, рыбу и птицу в микроволновой печи

Опытные пользователи говорят, что супы, гарниры и выпечку в такой микроволновой печи с конвектором можно приготовить так же, как и на электрической или газовой плите.

Хорошая и качественная микроволновая печь – вещь недешевая, а наличие конвекции делает ее еще дороже. Брендовые модели с конвектором стоят от 200 долларов.

Размеры и вес таких устройств обычно в 1,5–2 раза больше, чем у обычных микроволновых печей.

Микроволновые печи с функцией конвекции могут быть двух типов:

  1. Автономные.
  2. Встроенная.

Автономные обычно монтируются на кухонный стол. Они довольно тяжелые и громоздкие.

Встраиваемые модели можно встроить в полноценную кухню, они не занимают места на кухне.

Устройства с режимом циркуляции воздуха могут быть дополнены такими опциями, как автоматическое приготовление пищи, хранение информации, режим пароварки и др.

По мнению DiligentChef, при выборе конвекционной микроволновой печи обратите внимание на следующие параметры:

Мощность. Обычно в этих устройствах указывается мощность режима микроволн, конвекции и гриля.Конвекционный режим потребляет гораздо больше энергии. Если мощность микроволнового режима 1000 Вт, то мощность конвекционного режима будет не менее 2500 Вт. Приобретая такой мощный прибор, подумайте о потенциале своего электрического провода. Такое устройство нельзя подключать к тройным переходникам и удлинителям: для него нужна отдельная розетка или автономный источник питания.

Внутреннее покрытие устройства . Во время приготовления пищи внутренняя поверхность прибора может иногда покрываться кусочками пищи. Так что есть необходимость его почистить.Покрытие УВЧ-печи изготавливается из стали, биокерамики, акрила, обладает антибактериальными свойствами и др.

  • Эмалевое покрытие — самое популярное среди недорогих моделей. Его легко повредить и довольно сложно очистить. В этом случае вам потребуются специальные чистящие средства.
  • Покрытие из нержавеющей стали немного более прочное, что ускоряет процесс приготовления. Но есть и минусы: он впитывает запах приготовленного блюда, теряет приятный вид после нескольких чисток и покрывается царапинами.
  • Керамическое покрытие красиво выглядит и легко очищается, иногда может обладать антибактериальными свойствами.Недостаток: приготовление и разогрев пищи занимает больше времени.
  • Акриловое покрытие встречается в недорогих моделях, мощность которых не превышает 1400 Вт.

Наиболее оптимальным вариантом считается керамическое покрытие.

1. Опция самоочистки позволяет прибору мгновенно удалить запах от приготовления предыдущего блюда и подготовиться к следующему.

2. Гриль необходим тем, кто любит блюда с хрустящей корочкой.

3.Режим пароварки очень популярен. В специальную емкость для воды устанавливается стеллаж, на который кладут продукты для пропаривания.

4. Встроенная книга рецептов позволяет выбрать рецепт и указать вес продукта. Остальное сделает прибор.

5. Управление микроволновой печью может быть двух видов: механическое, сенсорное и тональное.

  • Механический осуществляется с помощью двух ручек. Он считается самым надежным, но мыть устройство с ручками менее удобно.
  • Сенсорная плита предлагает широкие возможности для приготовления пищи благодаря возможности выбора программ. За сенсорной панелью легко ухаживать, но если она перестала работать (такое бывает), проще купить новое устройство.
  • Кнопочное управление представляет собой панель с набором кнопок. Как обычно, такие модели имеют несколько различных режимов.

6. Объем: Микроволновые печи «Соло», которые используются для разогрева пищи, обычно имеют объем 12–14 л. У них нет ни гриля, ни конвекции.Наиболее оптимальным по вместимости, функциональности и цене считается объем 20–25 литров. Объем более 30 литров позволяет испечь тесто или зажарить большой кусок мяса или птицы.

Выбирая УВЧ-печь, подумайте, для чего она будет использоваться — для разогрева пищи или для полноценного приготовления различных блюд.

Вот несколько советов, как готовить в этом режиме.

  1. Используйте только специальную посуду, предназначенную для УВЧ-печей.
  2. Готовьте еду в таком объеме, чтобы она не вышла сырой.
  3. Каждая модель должна комплектоваться специальной решеткой, обеспечивающей циркуляцию воздушных потоков вокруг посуды.
  4. Чтобы получить хрустящую корочку, используйте конвекцию с грилем. Это поможет сэкономить не только силы, но и ваше время.
  5. Перед выпечкой (хлеб, кексы, печенье) и запеканием (рыба, птица и мясо) предварительно разогрейте духовку в течение 10 минут.

В заключение , вот несколько ситуаций, в которых может пригодиться конвекционная УВЧ-печь:

  • Если вы снимаете квартиру.При необходимости микроволновую печь можно легко перевезти из одного дома в другой.
  • Если размеры кухни не позволяют установить традиционную духовку.
  • Если ваш бюджет не позволяет иметь традиционную духовку.
  • Если вы обожаете хрустящие корочки.
  • Конвекционная печь — хороший выбор, если вы хотите заменить старую микроволновку на современную.

СЕРИЯ DIMPLEX LC РУКОВОДСТВО ПО УСТАНОВКЕ Скачать PDF

Линейный конвектор

Серия ЛК

ВАЖНЫЕ ИНСТРУКЦИИ

При использовании электроприборов всегда следует соблюдать основные меры предосторожности до

снизить риск возгорания, поражения электрическим током и травм, в том числе:

1.

Прочтите все инструкции перед использованием линейного конвектора.

2.

Линейный конвектор имеет внутри горячие и дугообразующие или искрящие детали. Не используйте его

в местах, где используются или хранятся бензин, краска или легковоспламеняющиеся жидкости.

3.

Этот линейный конвектор нагревается во время работы. Во избежание ожогов не допускайте попадания на кожу

касаться горячих поверхностей. Если есть, используйте ручки для перемещения этого линейного конвектора.

тор. Храните горючие материалы, такие как: мебель, подушки, постельное белье, бумага,

одежду и шторы подальше от линейного конвектора.

4.

Во избежание возможного возгорания никоим образом не блокируйте воздухозаборники и выпускные отверстия.

Не используйте на мягких поверхностях, таких как кровать, где отверстия могут быть заблокированы.

5.

Не вставляйте и не допускайте попадания посторонних предметов в вентиляцию или вытяжку

, так как это может привести к поражению электрическим током, возгоранию или повреждению линейного

.

конвектор.

6.

Не устанавливайте эти линейные конвекторы рядом с горючими материалами низкой плотности.

поверхности люлозного волокна.

7.

Не устанавливайте эти линейные конвекторы ниже электрооборудования

емкостей.

8.

Не храните бензин или легковоспламеняющиеся растворители вблизи этих линейных

конвекторы.

9.

Проверьте паспортные данные линейного конвектора, чтобы убедиться в напряжении линейного конвектора

— это то же самое, что и сервисная поставка. (Фирменная табличка расположена снизу справа

сторона нагревательного элемента.)

10.

ВЫСОКАЯ ТЕМПЕРАТУРА

: Сохраняйте электрические шнуры, мебель, драпировки или любые другие предметы

.

другой блокирующий материал вдали от линейного конвектора.

Сохранить ЭТИ ИНСТРУКЦИИ

инструкция по установке

Предупреждение: Линейные конвекторы и элементы управления должны устанавливаться квалифицированным специалистом

.

подрядчик.

Предупреждение. Процедуры подключения и подключения должны соответствовать

.

с Национальным электротехническим кодексом (CEC и NEC) и местными нормами.

ПРЕДОСТЕРЕЖЕНИЕ: Отключите источник питания перед установкой во избежание поражения электрическим током.

шок.

ВНИМАНИЕ: Подключайте линейные конвекторы к ответвленной цепи, используемой только для

.

стационарные линейные конвекторы, защищенные устройствами максимального тока

рассчитанный или установленный не более чем на 30 ампер.

ОСТОРОЖНО: Общая подключенная нагрузка не должна превышать 80% от

рейтинг устройств перегрузки по току.

РАЗМЕЩЕНИЕ ЛИНЕЙНОГО КОНВЕКТОРА

Линейные конвекторы могут монтироваться только на оштукатуренные, деревянные или бетонные стены

и ориентирован горизонтально решеткой вверх.(См. рис. 6)

РЕКОМЕНДАЦИИ ПО РАСПОЛОЖЕНИЮ ШТРАФ И МЕБЕЛИ

рядом с ЛИНЕЙНЫМИ КОНВЕКТОРАМИ (РИСУНОК 7)

ВНИМАНИЕ: Для объектов, расположенных на указанном расстоянии (см. ниже) от

утеплитель, материал не должен обесцвечиваться, не деформироваться (растягиваться или сжиматься)

при длительном воздействии (1000 часов) температуры 200ºF (93ºC).

Для наиболее удовлетворительной работы обогревателей и минимального воздействия на шторы,

мебель и предметы в непосредственной близости, следующие рекомендации должны быть

наблюдалось:

1.

Полноразмерные шторы:

Повесьте шторы так, чтобы между ними оставалось не менее 1,5 дюйма (3,8 см)

верхняя часть штор и потолок, расстояние между нижним краем не менее 1,5 дюйма (3,8 см)

шторы и готовое напольное покрытие (например, ковер, если он используется) И в

не менее 3 дюймов (7,6 см) между передней вертикальной поверхностью обогревателя и ближней

est складка драпировки (открытая драпировка). (Рисунок 7А)

2.

Укороченные портьеры:

Повесьте шторы, чтобы их было как минимум 1.5 дюймов (3,8 см) be-

между верхней частью штор и потолком и не менее 6 дюймов (15,2 см), предпочтительно

больше, между низом шторы и верхней горизонтальной поверхностью

обогреватель. (Рисунок 7В)

3.

Мебель:

Располагайте мебель не ближе 3 дюймов (7,62 см) от передней части

.

Линейный конвектор. (Рисунок 7С)

4.

Нависающие твердые объекты:

14 дюймов (35,6 см) между верхней частью нагревателя и любым твердым предметом, который мешает

или перенаправляет вертикальный поток воздуха из верхней части устройства.(Рисунок 7D)

ВНИМАНИЕ! Этот высокоэффективный линейный конвектор рассчитан на работу при температуре

Температура воздуха на выходе на

выше, чем у обычных плинтусных обогревателей. Немного винила

жалюзи и виниловые оконные наличники могут деформироваться, если они установлены в пределах 20 дюймов от этого устройства.

!

ПРИМЕЧАНИЕ: Убедитесь, что при установке 2 линейных пропорциональных конвекторов рядом с

один и тот же угол, они оба находятся на расстоянии не менее 6 дюймов от угла.

ЗАВОДСКАЯ ЭЛЕКТРОПРОВОДКА ЛИНЕЙНОГО КОНВЕКТОРА

Все линейные конвекторы имеют возможность подключения к любому концу линейного конвектора

конвектор.Токоподводящие провода на обоих концах сращены на заводе с проволочными гайками, как

.

замкнутая цепь. Цепь может быть разомкнута на любом гайковом соединении, чтобы сделать

подключения к источнику питания и/или к нужным элементам управления. (См. проводку

Диаграммы)

СРЕДСТВА УПРАВЛЕНИЯ (не входят в комплект)

Для работы данного устройства требуется термостат (настенный или встроенный).

Типовые элементы управления Dimplex:

Комплекты встроенного термостата: DTK-SP, DTK-DP, DTKT-SP или DTKT-DP

Термостаты внешнего сетевого напряжения: TSxx или TDxx

Встроенное низковольтное реле: BLLVCxx или BLLVD

УСТАНОВКА С НЕМЕТАЛЛИЧЕСКИМ КАБЕЛЕМ ТИПА NMD

1.

Положите линейный конвектор на пол лицевой стороной вверх. При необходимости используйте упаковку для защиты.

Снимите переднюю крышку, как показано на конце соединения. Снимите проволочную гайку и

.

отделить выводы плинтуса. (Рис. 1 и 3)

2.

Вставьте провод через разъем с защелкой, как показано на рисунке, и подключите к линейному конвектору

провода. Требуется дополнительная проволочная гайка. Подсоедините заземляющий провод к земле-

Предусмотрен метод

ing. Поместите провода в линейный конвектор и установите на место переднюю крышку.

(рис. 2 и 4)

3.

Вставьте кабель обратно в стену, когда линейный конвектор прислоняется к стене.

Линейный конвектор одобрен для установки с ковровым покрытием толщиной 3/4 дюйма. Для более толстого пола

, поднимите соответственно линейный конвектор. (Рисунок 5)

4.

При установленном линейном конвекторе вставьте винты в предварительно выбранные монтажные отверстия.

Винт следует отвернуть на 1/2 оборота от плотного положения, чтобы обеспечить свободное расширение

и сокращением корпуса и обеспечением бесшумной работы.(Рисунок 6)

УСТАНОВКА С ЖЕСТКОЙ Э.М.Т. ПРОВОД ИЛИ КАБЕЛЬ BX

1.

Выверните винт, удерживающий торцевую крышку, и снимите крышку. (Рисунок 1)

2.

Используйте подходящие выбивные отверстия для ввода кабеля/кабелепровода. Закрепите на тарелке.

(Рисунок 1)

3.

Выполните электрические соединения в соединительной коробке. Замените крышки и закрепите

Плинтус

на месте. (Рисунок 6)

СОЕДИНЕНИЕ НЕСКОЛЬКИХ ЛИНЕЙНЫХ КОНВЕКТОРОВ ВМЕСТЕ

Линейные конвекторы можно соединять встык, образуя непрерывную длину

секции линейного конвектора.Когда блоки установлены встык, соедините линейный

конвектора для обеспечения непрерывности заземления между ними.

Операция

1.

Этот линейный конвектор должен быть правильно установлен перед использованием.

2.

Перед подачей питания удалить всю строительную грязь (штукатурку, опилки и т.д.) с

интерьер и экстерьер линейного конвектора.

Линейные конвекторы Dimplex разработаны и протестированы для обеспечения безопасности и безотказной работы

операция.Все линейные конвекторы Dimplex имеют защиту от перегрева

.

встроенный термовыключатель. Свободный поток воздуха во всем линейном конвекторе чрезвычайно

важен для максимально эффективной работы линейного конвектора. ограниченный воздушный поток

может привести к тому, что устройство защиты от тепловой перегрузки включит линейный конвектор, а

ВЫКЛ. Циклический линейный конвектор не будет отдавать достаточное количество тепла в помещение.

Избегайте прямого контакта бумаги, ткани или мебели с линейным конвектором.

Расположите линейный конвектор так, чтобы было как минимум

7210940100R06

anko Руководство пользователя конвектора

anko Руководство пользователя конвектора

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ И СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ ДЛЯ БУДУЩЕГО ССЫЛКИ

При использовании электроприборов следует соблюдать основные меры безопасности. шок и травмы людей, в том числе следующие:

  1. Перед использованием прибора прочтите все инструкции.
  2. Во избежание возгорания или поражения электрическим током подключайте прибор непосредственно к электрической розетке 220–240 В переменного тока.
  3. НЕ рекомендуется использовать внешний таймер, отдельную систему дистанционного управления и удлинительный кабель или внешний адаптер с устройством.
  4. Во время работы прибор нагревается. Во избежание ожогов НЕ прикасайтесь к горячим поверхностям. Держите горючие материалы, такие как мебель, подушки, постельное белье, бумага, одежда и шторы, на расстоянии не менее 3 футов (1,0 м) от передней части обогревателя и держите их подальше от боковых и задних сторон.ВНИМАНИЕ: Во избежание перегрева НЕ НАКРЫВАЙТЕ обогреватель.
    ПРЕДУПРЕЖДЕНИЕ. Чтобы снизить риск возгорания, держите текстиль, занавески или любые другие легковоспламеняющиеся материалы на расстоянии не менее 1 м от воздуховыпускного отверстия.
  5. Во избежание возгорания НЕ ЗАГРУЖАЙТЕ воздухозаборные или вытяжные вентиляционные отверстия каким-либо образом. НЕ используйте на мягких поверхностях, таких как кровать, ковер с высоким ворсом, где отверстия могут быть заблокированы.
  6. НЕ перемещайте работающий прибор. Перемещайте прибор только тогда, когда он остынет.
  7. НЕ прокладывайте шнур под ковровым покрытием. НЕ накрывайте шнур ковриками, дорожками и т.п. Расположите шнур подальше от проезжей части и там, где он не будет опрокинут.
  8. Не допускайте неправильного обращения со шнуром питания и не повреждайте его. Полностью размотайте шнур перед использованием, так как свернутый шнур может перегреться. Не допускайте соприкосновения шнура питания с горячими поверхностями.
  9. Прекратите использование, если вилка или розетка станут горячими. Это происходит из-за плохого электрического контакта между вилкой шнура и сетевой розеткой.Рекомендуется, чтобы сетевая розетка была заменена электриком, если вилка или розетка слишком горячие, чтобы дотронуться до них.
  10. Подключите к подходящей сетевой розетке, соответствующей электрическим параметрам нагревателя. Не перегружайте электрическую цепь бытовой электросети.
  11. Этот прибор не предназначен для использования в ванных комнатах, прачечных и подобных помещениях, где он может контактировать с водой. НИКОГДА не размещайте прибор там, где он может упасть в ванну или другую емкость с водой.Не используйте этот нагреватель в непосредственной близости от ванны, душа или бассейна.
  12. Не погружайте какие-либо части этого прибора или шнура питания в воду. Не используйте мокрыми руками и не используйте во влажных условиях.
    ПРЕДОСТЕРЕЖЕНИЕ: Крайняя осторожность необходима, когда обогреватель используется детьми или инвалидами или рядом с ними, а также всякий раз, когда прибор остается включенным без присмотра.
  13. Всегда отключайте прибор от сети, когда он не используется.
  14. При отключении от сети тяните за вилку, а не за шнур.
  15. НЕ вставляйте и не допускайте попадания посторонних предметов в вентиляционные или вытяжные отверстия, так как это может привести к поражению электрическим током, возгоранию или повреждению прибора.
  16. НЕ используйте прибор с поврежденным шнуром или вилкой, а также после того, как прибор упал или был поврежден каким-либо образом.
  17. Если шнур питания поврежден, он должен быть заменен только квалифицированным электриком во избежание опасности, или нагреватель должен быть утилизирован.
  18. Внутри прибора имеются горячие и искрящие детали.НЕ используйте его в местах, где используется или хранится бензин, краска или легковоспламеняющиеся жидкости.
  19. Используйте прибор только по назначению в бытовых целях, как описано в данном руководстве. Любое другое использование, не рекомендованное производителем, может привести к возгоранию, поражению электрическим током или травмам. Использование насадок, не рекомендованных или не проданных производителем, может представлять опасность.
  20. Этот прибор предназначен ТОЛЬКО для использования в помещении. НЕ используйте на открытом воздухе.
  21. Чтобы отключить прибор, переведите переключатель ВКЛ/ВЫКЛ в положение «ВЫКЛ» (положение «0») ПЕРЕД тем, как вынуть вилку из розетки.
  22. Избегайте использования удлинителей, так как удлинитель может перегреться и стать причиной возгорания.
  23.  НЕ пытайтесь обслуживать это устройство самостоятельно. Обслуживание и ремонт элементов должен выполнять только квалифицированный электрик.
  24. Храните эту инструкцию вместе с прибором. Если прибор будет использоваться третьим лицом, данная инструкция должна быть приложена к изделию.
  25. Указания по технике безопасности сами по себе не устраняют полностью какую-либо опасность, всегда необходимо руководствоваться надлежащими мерами по предотвращению несчастных случаев и здравым смыслом.
  26.  Использование деталей или принадлежностей, не входящих в комплект поставки устройства, может привести к травмам.
  27. Этот прибор не предназначен для использования лицами (ВКЛЮЧАЯ ДЕТЕЙ) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если только они не находятся под присмотром или не получили инструкции относительно использования прибора лицом, ответственным за их безопасность.
  28. Дети должны находиться под присмотром, чтобы они не играли с прибором.
  29. Нагреватель нельзя располагать непосредственно под розеткой.
  30. НИКАКАЯ ответственность не может быть принята за любой ущерб, вызванный несоблюдением этих инструкций или любым другим неправильным использованием или неправильным обращением.
  31. НЕ ИСПОЛЬЗУЙТЕ этот обогреватель, если на нем имеются видимые признаки повреждения.
  32. Используйте этот обогреватель на ровной горизонтальной и устойчивой поверхности.
    ПРЕДУПРЕЖДЕНИЕ: Этот обогреватель не оборудован устройством для контроля комнатной температуры. Не используйте данный обогреватель в небольших помещениях, когда в них находятся лица, не способные покинуть помещение самостоятельно, если не обеспечен постоянный компетентный надзор.
    ПРЕДУПРЕЖДЕНИЕ: Существует опасность возгорания, если обогреватель закрыт шторами или другими горючими материалами или расположен рядом с ними.
    ВНИМАНИЕ: Во избежание опасности из-за непреднамеренного сброса термовыключателя этот прибор не должен питаться через внешнее коммутационное устройство, такое как таймер, или подключаться к цепи, которая регулярно включается и выключено утилитой.
  33.   ПРЕДОСТЕРЕЖЕНИЕ: Пульт ДУ, поставляемый с продуктом, имеет батарейку таблеточного типа.
    • Проглатывание может привести к серьезной травме или смерти всего через 2 часа из-за химических ожогов и потенциальной перфорации пищевода.
    • Немедленно и безопасно утилизируйте использованные батареи. Разряженные батареи при проглатывании все еще могут быть опасны.
    • Осмотрите устройства и убедитесь, что батарейный отсек надежно закреплен, т.е. что винт или другой механический крепеж затянут. Не используйте, если отделение не закреплено.
    • Если вы подозреваете, что ваш ребенок проглотил или вставил батарейку-таблетку, позвоните в круглосуточный информационный центр по отравлениям в Австралии по телефону 131126 или Новой Зеландии 0800 764 766 или свяжитесь с отделом неотложной помощи вашей страны.
Сохранить эти инструкции для домашнего использования только
Спецификация продукта

Содержание упаковки

1. Главный блок
1. Руководство по эксплуатации
2. Формованные ножки
8. винты для ноги сборка
1. Пульт дистанционного управления

ПРИМЕЧАНИЕ: Перед утилизацией картонной упаковки проверьте все детали. Безопасно утилизируйте все пластиковые пакеты и другие компоненты упаковки. Они могут быть потенциально опасны для маленьких детей.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ И ОБЩИЕ УПРАВЛЕНИЯ

  1. Кнопка ВКЛ/ВЫКЛ
  2. Вентиляторная система и высокая тепловая мощность (2000 Вт)
  3. Низкая тепловая мощность (1000 Вт) / Высокая тепловая мощность (2000 Вт) / Автоматический режим / Режим защиты от замерзания 903 Режим защиты от замерзания
  4. Timer
  5. Увеличение температуры и таймера Установка температуры
  6. Уменьшение температуры и таймера
Цифровой экран и общая операция
Символ:

Функция:
  1. Температурный индикатор
  2. ON / OFF
  3. Защита
  4. Авто режим
  5. Низкая тепловая мощность (1000 Вт)
  6. Высокая тепловая мощность (2000W)
  7. Таймер
  8. Время отключения
  9. Время отключения
  10. Время
  11. Вентиляторная система
  12. 3
    Установка аккумулятора (пульт дистанционного управления)

    – Первое использование
    Снимите (потяните) и выбросьте изоляционную пленку, как показано на рисунке справа.

    – Если батарея разряжена, замените ее, как указано ниже:

    1. Выкрутите винт на задней панели пульта дистанционного управления.
    2. Нажмите и выдвиньте держатель батареи, как показано на рисунке 1 ниже.
    3. Замените батарею на новую таблеточную батарею CR2025. Маркировка полярности указана на задней панели пульта дистанционного управления.
    4. Закройте держатель батареи.



    Рисунок 1 Рисунок 1

    Меры предосторожности батареи

    Следуйте этим мерам предосторожности при использовании аккумулятора в этом устройстве:

    1. Используйте только размер и тип батареи.
    2. Обязательно соблюдайте полярность при установке батареи, как указано в батарейном отсеке. Перевернутая батарея может привести к повреждению устройства.
    3. Если батарея в устройстве разрядилась или устройство не будет использоваться в течение длительного периода времени, извлеките батарею, чтобы предотвратить повреждение или травму из-за возможной протечки батареи.
    4. Не пытайтесь перезарядить аккумулятор, не предназначенный для перезарядки; Он может перегреться и разорваться. (Следуйте инструкциям производителя батареи.)
    5. Батарея не должна подвергаться чрезмерному нагреву, например, солнечным лучам, огню и т.п.
    6. Очистите контакты аккумулятора, а также устройства перед установкой аккумулятора.

    ПРЕДУПРЕЖДЕНИЕ:
    Не глотайте батарею, опасность химического ожога. Этот продукт содержит батарейку типа «таблетка». Проглатывание батарейки типа «таблетка» может вызвать серьезные внутренние ожоги всего за 2 часа и привести к смерти. Храните новые и использованные батарейки в недоступном для детей месте.Если батарейный отсек закрывается неплотно, прекратите использование изделия и храните его в недоступном для детей месте. Если вы считаете, что батареи могли быть проглочены или помещены внутрь какой-либо части тела, немедленно обратитесь за медицинской помощью.

    ДИАПАЗОН ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

    • Если между нагревателем и передатчиком есть препятствие, нагреватель может не работать.
    • Когда на ДАТЧИК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ устройства падает прямой солнечный свет, лампа накаливания, люминесцентная лампа или любой другой яркий свет, работа пульта дистанционного управления может быть нестабильной.
    Устройство должно быть установлено таким образом, чтобы не препятствовать потоку воздуха.
    • Осторожно переверните устройство вверх дном. Используйте винты, чтобы зафиксировать ножки на обогревателе. Следите за тем, чтобы они правильно располагались на нижних концах бокового молдинга обогревателя.
    • Обязательно ставьте конвектор на ровную поверхность.
    ЦИФРОВОЙ ЭКРАН И ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

    ЭТОТ ПРИБОР ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН.

    • Перед подключением к сети питания убедитесь, что переключатель ВКЛ/ВЫКЛ находится в положении ВЫКЛ (положение «0»).
    • Убедитесь, что прибор, включая вилку и шнур, не повреждены.
    • Вставьте вилку в настенную розетку с соответствующей выходной мощностью, 220–240 В, 50 Гц.

    Кнопки сенсорного экрана, расположенные на изделии, соответствуют функциям пульта дистанционного управления.

    Управление цифровым экраном:

    1. Подключите прибор к защитной розетке и включите ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ на боковой панели. После звукового сигнала нагреватель переходит в режим ожидания, и на экране отображается прибл.температура окружающей среды в помещении.

    2. Настройка мощности:

    2.1 Нажмите кнопку ВКЛ/ВЫКЛ , нагреватель перейдет в «Автоматический режим» для нагрева, и значок загорится.
    Примечание: В «Автоматическом режиме» заданная по умолчанию температура составляет 25°C, нагреватель начнет нагрев или остановится автоматически. Вы не можете установить желаемую температуру.

    2.2. Нажмите кнопку «Вентилятор» и установите температуру выше температуры окружающей среды. Нагреватель будет работать в режиме высокой тепловой мощности (2000 Вт) и активируется система вентиляции.Оба значка

    и индикатор горят.

    2.3 Кнопка представляет собой многофункциональный переключатель. Нажимайте кнопку по очереди, нагреватель может получить следующие функции.

    — Низкая тепловая мощность (1000 Вт)
    — Высокая тепловая мощность (2000 Вт)
    — Автоматический режим
    — Режим защиты от замерзания

    Примечание. В разделе «Режим низкой тепловой мощности (1000 Вт)» или «Режим высокой тепловой мощности (2000 Вт)» , Систему вентилятора можно активировать повторным нажатием кнопки Вентилятор.
    Примечание. В режиме «Защита от замерзания» температура по умолчанию составляет 7°C, и когда температура в помещении ниже 7°C, обогреватель начинает нагреваться.

    3. Настройка температуры:

    Температура окружающей среды отображается каждый раз при включении прибора.
    Температуру можно установить во время работы прибора. Диапазон регулирования температуры 5oC – 45oC.
    — Нажмите кнопку, чтобы установить температуру. Температура будет увеличиваться или уменьшаться на 1oC после каждого нажатия. Настройка будет запомнена и подтверждена через 3 секунды.
    – Когда температура окружающей среды выше заданной температуры, нагреватель прекратит нагрев.
    – Когда температура окружающей среды ниже заданной температуры, нагреватель автоматически начнет обогрев.

    ВАЖНО! После настройки температура, отображаемая на экране дисплея, является температурой окружающей среды. Нагреватель начнет работать только тогда, когда установленная температура будет выше температуры окружающей среды.

    4. Настройка таймера:

    Время включения или время выключения можно установить в диапазоне от 0:30 до 23:30.
    4.1 В режиме ВКЛ установите одну из желаемых функций (например,грамм. Низкая тепловая мощность/Высокая тепловая мощность
    /Автоматический режим/Режим защиты от замерзания), затем нажмите кнопку для входа в настройку таймера ВКЛЮЧЕНИЯ. Значок загорится. Нажмите кнопки , чтобы выбрать нужный диапазон
    от 00:30 до 23:30 часов. Таймер будет увеличиваться или уменьшаться на 0,5 часа после каждого нажатия. В настройках таймера загорается символ таймера, который отображается на дисплее
    . Настройка будет запомнена и подтверждена через 3 секунды. Например, если вы установите таймер на 1 час, обогреватель включится автоматически через 1 час.
    Примечание. Вы можете отменить таймер ВКЛЮЧЕНИЯ, нажав кнопку включения/выключения или изменив настройку текущей функции
    .

    4.2. В режиме ВКЛ нажмите кнопку , чтобы войти в настройку таймера ВЫКЛЮЧЕНИЯ. Значок загорится. Нажимайте кнопки для выбора нужного диапазона от
    00:30 до 23:30 часов. Таймер будет увеличиваться или уменьшаться на 0,5 часа после каждого нажатия. В настройках таймера символ таймера загорится и отобразится на дисплее. Настройка будет сохранена в памяти
    и подтверждена через 3 секунды.Например, если вы установите таймер на 1 час, нагреватель автоматически выключится через 1
    часов.
    Примечание: Таймер ВЫКЛЮЧЕНИЯ можно отменить, нажав кнопку включения/выключения или изменив текущую настройку функции.

    5. Блокировка от детей

    Одновременно нажмите кнопки «+» и «-» в течение 5 секунд, чтобы включить или выключить функцию блокировки от детей. На светодиодном дисплее загорится или погаснет символ « ».
    Настройки можно изменить снова после отключения функции блокировки от детей.
    Примечание: Эта функция может быть установлена ​​только с обогревателя, а не с пульта дистанционного управления.

    РАБОЧИЙ ЗВУК

    Прибор издает звуковой сигнал при каждой настройке режима работы.

    ПРИМЕЧАНИЕ: Внутри нагревателя имеется переключатель опрокидывания. Если нагреватель опрокинут, питание нагревателя автоматически отключится.

    ВНИМАНИЕ! В СООТВЕТСТВИИ С ЭЛЕКТРОБЕЗОПАСНОСТЬЮ ЭТОТ ПРИБОР ДОЛЖЕН БЫТЬ ПОДКЛЮЧЕН К ЗАЗЕМЛЕННОЙ РОЗЕТКЕ! – Если вы не уверены,
    , обратитесь к электрику.

    anko Руководство пользователя конвектора

    Перед очисткой
    – Когда прибор не используется или перед очисткой, всегда отключайте прибор от электросети.

    Очистка
    – Очистку производить только после полного остывания нагревателя.
    – Не погружайте устройство целиком в воду или другую жидкость.
    – Не используйте агрессивные растворители для очистки устройства.
    – Протрите прибор снаружи мягкой влажной тканью.
    – Полностью протрите устройство сухой тканью.

    ВАЖНО! Проверка на наличие повреждений
    – Всегда проверяйте исправность прибора, отсутствие видимых повреждений и надежность крепления всех деталей.
    – Регулярно проверяйте шнур питания и вилку на наличие порезов или повреждений. Если на изделии видны какие-либо повреждения, НЕ ИСПОЛЬЗУЙТЕ обогреватель.

    Храните в безопасном месте
    – Когда прибор не используется, разберите и храните прибор и руководство по эксплуатации в безопасном и сухом месте вдали от влаги и тепла.

    ПРИМЕЧАНИЕ: Всегда очищайте и храните прибор вместе с данным руководством по эксплуатации, когда он не используется.

    12 месяцев гарантии

    Спасибо за покупку в Kmart.
    Kmart Australia Ltd гарантирует, что ваш новый продукт не будет иметь дефектов материалов и изготовления в течение указанного выше периода с даты покупки, при условии, что продукт используется в соответствии с сопроводительными рекомендациями или инструкциями, где они предоставлены. Эта гарантия является дополнением к вашим правам в соответствии с Законом Австралии о защите прав потребителей.
    Компания Kmart предоставит вам на ваш выбор возмещение, ремонт или замену (где это возможно) данного продукта, если он выйдет из строя в течение гарантийного срока.Kmart берет на себя разумные расходы, связанные с требованием гарантии. Эта гарантия больше не будет применяться, если дефект возник в результате модификации, несчастного случая, неправильного использования, злоупотребления или небрежного обращения.
    Пожалуйста, сохраните чек в качестве доказательства покупки и свяжитесь с нашим Центром обслуживания клиентов по телефону 1800 124 125 (Австралия) или 0800 945 995 (Новая Зеландия) или, альтернативно, через службу поддержки клиентов на Kmart.com.au в случае возникновения проблем с вашим продуктом. Претензии по гарантии и возмещению расходов, понесенных при возврате этого продукта, можно направить в наш Центр обслуживания клиентов по адресу: 690 Springvale Rd, Mulgrave Vic 3170.
    Наши товары поставляются с гарантиями, которые не могут быть исключены в соответствии с Законом Австралии о защите прав потребителей. Вы имеете право на замену или возмещение в случае крупного сбоя и компенсацию за любые другие обоснованно предсказуемые потери или повреждения. Вы также имеете право на ремонт или замену товара, если товар не имеет приемлемого качества и неисправность не является серьезной.
    Для клиентов из Новой Зеландии эта гарантия является дополнением к законным правам, соблюдаемым в соответствии с законодательством Новой Зеландии.



    Прочитайте больше об этом руководстве и загрузите файл PDF:



    Документы/ресурсы

    Ссылки
    Связанные руководства/ресурсы

    Что такое конвекция

    Если вам посчастливилось иметь аэрогриль, самое время начать правильно его использовать.

    Ваш куриный ужин станет еще более удачным! Фото Роберто Карузо.

    Во многих печах есть настройка конвекции, но ее часто игнорируют.Не пугайтесь этой функции — она поможет вам приготовить пищу быстрее и равномернее. Вот как правильно использовать конвекционную печь.

    В чем разница между конвекцией и обычной духовкой?

    Обычные духовки нагреваются благодаря змеевикам, расположенным вверху и внизу прибора. Однако даже у самых лучших духовок есть обратная сторона: если вы используете термометр для духовки, вы будете знать, что некоторые из них не достигают температуры, а у многих есть горячие и холодные пятна, что означает, что вам нужно перемещать посуду по всему духовому шкафу. процесс приготовления.Но с конвекционной печью ваша еда может оставаться на месте.

    16 простых рецептов, которые сделают ужин проще

    Насколько быстрее готовится пища в конвекционной печи?

    Это связано с тем, что конвекционные печи оснащены вентилятором и вытяжной системой для циркуляции горячего воздуха. По сути, ваша еда постоянно окружена теплыми объятиями, поэтому вам не нужно беспокоиться о ее перемещении во время приготовления. Он также будет готов — и приобретет красивый золотисто-коричневый цвет — быстрее. По некоторым оценкам, в конвекционной печи пища готовится на 25–30 процентов быстрее, поэтому не забывайте проверять ее почаще.Или попробуйте приготовить его в течение того же периода времени, просто уменьшите температуру на 25 градусов по Фаренгейту.

    Когда следует использовать настройку конвекционной печи?

    Для достижения наилучших результатов используйте режим конвекции, когда готовите или выпекаете в посуде с низкими стенками (например, в форме для запекания или противне для выпечки). Насколько это возможно, вы хотите, чтобы площадь поверхности вашей пищи подвергалась воздействию циркулирующего воздуха. Просто помните, что режим конвекции создает более сухую среду, в то время как обычная духовка более влажная.

    Это типы блюд, которые лучше всего готовятся в конвекционной печи

    Это типы продуктов, которые лучше всего готовятся в обычной духовке

    Используйте обычную настройку духового шкафа для любых рецептов, включающих тесто, которое не должно подняться (например, торты), нежную выпечку и выпечку, например, чизкейки, фланы, суфле и меренги, такие как макароны.

    Приготовьте жареный цыпленок на противне с помощью конвекционной печи!

    Получите Шатлен в свой почтовый ящик!

    Наши самые лучшие истории, рецепты, советы по стилю и покупкам, гороскопы и специальные предложения.Доставка каждый будний день утром.

    Энергоэффективны ли конвекционные обогреватели?

    Раскрытие информации: мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

    Проживание в районе с холодными зимами может познакомить вас с наиболее распространенными способами согреться в доме в зимние месяцы.Конвекционные обогреватели (также известные как «обогреватели») стали обычным явлением во многих домах в эти месяцы, но эффективны ли они, когда речь идет об энергозатратах? Мы изучили, как работают конвекционные обогреватели, чтобы получить ответ для вас.

    Конвекционные обогреватели энергоэффективны при использовании в небольших помещениях. Они не особенно энергоэффективны при использовании для обогрева больших помещений или всего дома.

    Могут быть обстоятельства, при которых конвекционные обогреватели будут наиболее энергоэффективным вариантом для обеспечения тепла.Однако будут и условия, в которых они не будут идеальными для минимизации энергозатрат в зимнее время. Пожалуйста, продолжайте читать, пока мы обсуждаем, как работают конвекционные обогреватели и как максимально эффективно использовать их.

    Повышение энергоэффективности конвекционных обогревателей

    Как правило, система центрального отопления в современном доме будет более энергоэффективной, чем любой переносной конвекционный обогреватель. Однако, если в вашем доме не предусмотрена система центрального отопления, отличной альтернативой могут стать конвекционные обогреватели.По большей части конвекционные обогреватели используются в дополнение к системам центрального отопления, когда для определенных помещений в доме существуют определенные температурные предпочтения.

    Самые эффективные конвекционные обогреватели потребляют около 1500 Вт за каждую секунду работы. Хотя некоторые конвекторы потребляют меньше энергии и могут потреблять всего 400-550 Вт электроэнергии. Конвекционные обогреватели просто не так эффективны для обогрева больших площадей в доме, поскольку они полагаются на постепенное рассеивание воздуха в комнате.Это не идеально для больших домов или больших помещений в доме, поскольку обогреватель не будет обеспечивать достаточное количество тепла по сравнению с системой отопления с принудительной подачей воздуха.

    Электричество в большинстве районов по-прежнему дороже природного газа. Размещение конвекционного обогревателя в каждой комнате вашего дома, чтобы он соответствовал температуре, которую может обеспечить система центрального отопления, приведет к высоким счетам за электроэнергию, поскольку обогреватели должны будут работать постоянно.

    Чтобы сократить расходы на электроэнергию при использовании конвекционного обогревателя, лучше использовать его только для обогрева одной или двух комнат в вашем доме.В других частях вашего дома может быть прохладнее, но если эти области обычно пустуют, нет необходимости тратить деньги на обогрев всего дома. Тем не менее, лучше выключить термостат, чтобы сэкономить на стоимости энергии, так как поддержание более высокой температуры при использовании конвекционных нагревателей может привести к резкому увеличению ваших счетов за электроэнергию.

    Как конвекционный обогреватель обогревает комнату?

    Конвекционные обогреватели бывают двух основных категорий: с вентилятором или без него. В них используются элементы, включая керамические пластины или электрические катушки для распределения конвекционного теплового потока.Когда элемент нагревается, воздух вокруг него также нагревается. Этот теплый воздух продолжает равномерно циркулировать внутри помещения, повышая температуру. Конвекционные обогреватели с вентиляторами на самом деле способны быстрее циркулировать воздух и лучше всего подходят для больших помещений.

    Проверьте этот керамический конвектор на Amazon.

    Можно ли оставить конвектор включенным на ночь?

    Нет, не рекомендуется оставлять конвектор включенным на ночь.Эти типы нагревателей могут быть очень опасными, если не использовать их с осторожностью. Причина этого в том, что нагревательный элемент на них открыт, а это означает, что они более подвержены возгоранию, особенно когда их оставляют рядом с легковоспламеняющимся предметом.

    На самом деле, по данным Комиссии США по безопасности потребительских товаров, примерно 25 000 домашних пожаров в год вызваны этими типами обогревателей. Дополнительную информацию о работе систем отопления в ночное время см. в разделе «Следует ли отключать лучистое тепло в ночное время?»

    Общие меры предосторожности при использовании конвекторов

    • Установите детекторы огня и дыма в местах, где будут использоваться конвекционные обогреватели.Кроме того, ищите обогреватели с датчиком автоматического отключения, когда устройство становится слишком горячим.
    • Не подключайте обогреватель к удлинителю или разветвителю.
    • Никогда не оставляйте обогреватель без присмотра или в комнате с ребенком без присмотра.
    • Обязательно держите такие предметы, как шторы и мебель, на расстоянии не менее трех футов от нагревателя, так как неисправность системы или короткое замыкание могут привести к пожару.
    • Легковоспламеняющиеся предметы, такие как горючие жидкости, коврики или пластик, следует держать как можно дальше от обогревателя.

    Также важно отметить, что некоторые старые дома или многоквартирные дома могут быть плохо оборудованы для работы с этими типами обогревателей, поскольку они потенциально могут привести к срабатыванию электрических выключателей. Всегда лучше прочитать руководство по технике безопасности перед эксплуатацией нового конвектора.

    Шумны ли конвекционные обогреватели?

    Конвекторы со встроенными вентиляторами, как правило, громче, чем модели без вентилятора. И, как правило, чем выше температура вашего нагревателя, тем громче он становится.Модели без вентилятора обычно производят легкий «жужжащий» шум, создаваемый переменным током, протекающим через катушки электрического трансформатора с железным сердечником. Расширение и сжатие сердечника производят легкий жужжащий звук, который может быть громче на менее дорогих моделях нагревателей.

    Какой тип нагревателя наиболее энергоэффективен?

    Прежде чем определить, какой тип обогревателя будет наиболее энергоэффективным для вашего дома, полезно знать, для какой цели он будет служить.

    обогрев всей комнаты за несколько часов

    В этом случае лучше всего подойдет конвектор. Конвекционные обогреватели идеальны, когда вы хотите временно обогреть комнату, а не короткие или длительные периоды времени. Обогреватель естественным образом равномерно распределяет воздух по комнате, и вы можете легко контролировать температуру с помощью термостата и таймера (большинство из них имеют эти опции). Это поможет вам сэкономить деньги и избежать перегрева помещения.

    кратковременный обогрев помещения

    Когда цель состоит в том, чтобы получить быстрый приток тепла, лучистые обогреватели — лучший выбор.Эти обогреватели работают быстро и очень полезны, если вы хотите нагреть только небольшую площадь в течение короткого периода времени. Радиационные обогреватели работают направленно, в отличие от конвекционных обогревателей. Это означает, что они не будут обеспечивать такую ​​же равномерность нагрева, когда речь идет о тепле в помещении, что делает их менее идеальными для более длительного пребывания. Кроме того, эти обогреватели обычно не оснащены таймерами или термостатами, что делает их потребление энергии более дорогим при длительном использовании.

    Рассмотрим еще несколько типов энергосберегающих обогревателей.

    Панельные обогреватели

    Панельные обогреватели

    — это хороший вариант обогрева для контроля температуры в конкретной комнате вашего дома или офиса. Они имеют тенденцию постепенно нагреваться и, как правило, крепятся к стене и располагаются рядом с розеткой. Их дизайн тонкий и гладкий, поэтому они также известны своей большой эстетической ценностью. Панельные нагреватели легко программируются и имеют простые опции контроля температуры.

    Керамические нагреватели

    Эти маленькие конвекторы известны своим удобством.Как только керамические нагреватели подключены к источнику питания, они начинают нагреваться практически сразу. Небольшой компактный дизайн позволяет легко перемещать их из одной комнаты в другую или использовать в офисе. Если вы ищете что-то удобное и портативное, это может идеально подойти для ваших потребностей в отоплении.

    Инфракрасные обогреватели

    В инфракрасных обогревателях используются мягкие металлы, в том числе кварц или медь, для проведения направленного электричества в небольших помещениях. Лампы внутри инфракрасных обогревателей рассчитаны на срок службы от 5000 до 7000 часов использования.Это еще один отличный вариант, если вы планируете обогревать только определенную область в комнате или пространстве.

    Маслонаполненные инфракрасные обогреватели

    Этот тип лучистого обогревателя имеет более широкие ребра, которые обеспечивают более высокий уровень распределения тепла через содержащееся в них масло. Когда они выключаются, их металлическая поверхность (которая содержит масло) продолжает излучать тепло, не требуя дополнительной энергии.

    Check Out нашел маслонаполненный лучистый обогреватель на Amazon.

    На что обратить внимание перед покупкой конвектора

    Перед покупкой конвекционного обогревателя для дома необходимо учитывать два важных фактора.Давайте посмотрим на них.

    1. Количество тепла, которое вам нужно

    Перед покупкой нового конвекционного обогревателя оцените потребности вашего дома в отоплении. Это поможет вам определить, что лучше всего подходит для ваших конкретных жизненных предпочтений. Большинство обогревателей поставляются с рейтингом, который иллюстрирует размер или приблизительную площадь помещения, для которого он идеально подходит.

    Если ваш обогреватель слишком мал для обогреваемой комнаты, ему придется работать сверхурочно только для того, чтобы нагреть комнату, что приведет к большему потреблению энергии и более высоким счетам за электроэнергию.Хорошее эмпирическое правило заключается в том, что вам потребуется около 10 Вт на каждый квадратный дюйм площади пола.

    2. Ваши потенциальные затраты энергии

    Чтобы получить приблизительное представление о том, сколько может стоить работа вашего конвекционного обогревателя, взгляните на свой последний счет за электроэнергию и обратите внимание на сумму, которую вы платите за электроэнергию за каждый «киловатт-час». Цена будет варьироваться в зависимости от вашего штата и региона. Затем посчитайте приблизительное количество часов в день, в течение которых нагреватель используется, а затем переведите это значение в киловатты в час (кВтч).Для этого просто разделите мощность обогревателя на 1000.

    Например, если вы платите 0,15 доллара США за кВтч за электроэнергию, а мощность вашего обогревателя составляет 1500 ватт, то работа устройства в течение 24 часов в сутки приведет к затратам на электроэнергию в размере 5,40 долларов США.

    Заворачиваем вещи

    Надеемся, что это руководство рассказало вам немного больше о конвекционных нагревателях и о том, как они работают. Конвекционные обогреватели — отличная альтернатива при обогреве небольших помещений или всего нескольких комнат в доме. Однако для больших помещений или целых домов системы центрального отопления будут более энергоэффективными.

    Перед тем, как уйти, обязательно ознакомьтесь с другими нашими сообщениями, связанными с HVAC:

    Как долго длится пол с подогревом?

    Можно ли укладывать полы с подогревом под ковер?

    .

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
