Подключение водяного теплого пола к системе отопления: инструкция

Содержание статьи

Подготовка основания под теплый пол

Когда ваш дом только строится, организовать правильно работающую систему отопления не представляется сложным — вы вольны пропускать и подключать коммуникационные линии любым удобным из возможных способов. Но если речь идет об обустройстве теплого пола в уже жилом помещении, где установлены двери, выведен уровень пола и так далее, задача превращается в практически невыполнимую. Как быть в такой ситуации? Для начала давайте рассмотрим, что включает в себя «пирог» теплого пола, а потом подумаем о вариантах его реализации.

Слоеный пирог теплого пола

Слоеный пирог теплого пола

  1. Весь пол состоит из нескольких слоев. Начинается все с гидроизоляции, которая защитит перекрытие от возможных протечек. Она особенно актуальна в многоэтажных домах, ведь протечка может вызвать затопление соседей, а это большие расходы на ремонт чужой квартиры.
  2. Далее идет утеплитель – нам не нужно греть бетонную плиту или землю снизу, все тепло должно идти наверх, иначе система станет крайне неэффективной и дорогой. Используют обычно плотный экструдированный пенополистирол, пенопласт или вспененные подложки с теплоотражающими свойствами. Утеплитель, в зависимости от его типа и основания, на которое он укладывается, может занимать от 1 до 10 см высоты помещения.
  3. Затем разводятся сами трубы, по которым будет течь горячая вода, подогревающая все вокруг. Используют для этого металлопластик или сшитый полипропилен.
  4. Трубы теплого пола закатываются в цементно-песчаную стяжку, толщина которой должна составлять 8,5 см.
Поверх утеплителя уложены трубы с теплоносителем

Поверх утеплителя уложены трубы с теплоносителем

Итого мы получаем среднюю высоту пирога

в 12-15 см. Понятное дело, что поднимать настолько полы в жилой комнате ни один нормальный человек не будет. Как же тогда быть? Существует несколько вариантов, как сократить толщину пирога и вместить ее в помещение в разумных пределах.

Можно добраться до плиты перекрытия

  1. Самое первое, что приходит в голову – это сбить старую стяжку прямо до основания. Работа эта может быть очень тяжелой, создаст много шума и пыли. Так же потребуется организовать вывоз большого количества строительного мусора.
  2. Если убирается стяжка в доме, где полы обустроены по грунту, то вы можете углубиться на нужный уровень. На бетонном перекрытии такой возможности нет по понятным причинам.
  3. Вместо пенополистирола, в качестве утеплителя мы можете использовать фольгированные подложки, например, пенофол. Толщина такого материала не превысит 1 см, а его энергоэффективность находится на очень высоком уровне. Что такое пенофол?

    Что такое пенофол?

  4. Можно уменьшить толщину стяжки до 6 см. Конечно, это не есть хорошо, но в некоторых ситуациях другого выхода не находится.
  5. Также можно применить систему теплого пола на специальной подложке, поверх которой на не очень толстый слой клея можно сразу монтировать плитку, как это показано на фото ниже. Этот материал имеет очень хорошую адгезию к бетону, он одновременно выполняет функцию гидро- и теплоизолятора, однако под него рекомендуется устраивать хорошее ровное основание, например, сделать тонкий слой наливной стяжки. Теплый пол на монтажной подложке

    Теплый пол на монтажной подложке

  6. Также стяжка может быть заменена «сухой системой» теплого пола. Принцип ее строения станет понятен, если рассмотреть схему выше. В составе имеется жесткое теплоизоляционное основание, уложенные в пазу металлические пластины, выполняющие роль теплораспределителя. Поверх такого пола не получится положить керамическую плитку – он подходит под линолеум, ламинат и прочие настилаемые покрытия. Сухой способ укладки водяного теплого пола

    Сухой способ укладки водяного теплого пола

Не знаете, как стелить ламинат на деревянный пол? В специальной статье мы расскажем все тонкости процесса: от выбора подложки и самого ламината до пошаговой инструкции по его монтажу.

Последние два решения обойдутся вам намного дороже, чем классический «пирог», тем не менее, они достаточно эффективно решают проблему с уровнем пола, который недопустимо высоко поднимать.

Многие домашние мастера не кладут утеплитель вовсе, а высоту стяжки уменьшают до 4 см. Делать так не нужно, ведь в первом случае значительная часть тепла будет уходить в землю или перекрытие, а во втором сильный нагрев бетонного монолита приведет к его ускоренному разрушению – появятся трещины, начнет отлетать внешняя отделка.

Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации. И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования.

Вмешиваться в центральную систему отопления запрещено

Вмешиваться в центральную систему отопления запрещено

Интересно знать! Если подключить теплый пол к водопроводу на горячую воду, последуют аналогичные санкции, хотя обнаружить такое обычно проверяющими очень сложно.

Как энергетическая компания может узнать о несанкционированной врезке?

  1. Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
  2. Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
  3. В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
  4. Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.
Такая врезка в старых домах недопустима

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Интересно знать! Если ваш дом старой постройки, то в 99% случаев вы получите отказ на проведение таких работ, что, собственно, и заставляет многих хитрить. Если у вас в квартире предусмотрено индивидуальное отопление, то решить вопрос будет намного проще.

Как подключается теплый пол от системы отопления

Мы не призываем никого обходить законы, а просто даем информацию, как такое подключение может быть реализовано, тем более что приведенные схемы подойдут и для частных домов, где, как говорится, каждый сам себе хозяин.

Схематическое изображение системы водяного теплого пола

Схематическое изображение системы водяного теплого пола

Для нормальной работы оборудования вам нужно обеспечить два основных условия. Первый – это подача в систему воды, подогретой не сильнее 55-ти градусов (это максимум). Высокая температура может повредить напольное покрытие, да и перемещаться по такому горячему полу вам будет некомфортно – оптимальная температура составляет 26-30 градусов. Второй момент – это обеспечение только потребного расхода тепла, иначе вы получите падение производительности батарей, что лишает смысла всей затеи.

Теперь давайте рассмотрим несколько вариантов подключения и сравним, какой из них больше соответствует указанным требованиям.

Прямое подключение

Этот способ является самым примитивным – контур отопления напрямую подключается к подаче и обратке радиатора (двухтрубная система). Такая система будет более менее нормально работать только при выполнении следующих условий:

  1. Общая площадь, которую будет обогревать теплый пол, не должна превышать 100 квадратов.
  2. Подогревает воду газовый котел, который может в автоматическом режиме удерживать температуру теплоносителя на уровне 40-50 градусов.
  3. Котельная оборудована хорошим циркуляционным насосом, производительности которого будет достаточно для работы всей системы отопления.
Контур теплого пола подключен напрямую к радиатору

Контур теплого пола подключен напрямую к радиатору

В принципе, такой вариант подключения имеет право на жизнь, но он обладает несколькими серьезными недостатками. Во-первых, вода всегда будет двигаться по пути наименьшего сопротивления, и это будет центральная магистраль, а не извилистые трубы теплого пола с радиаторами. Во-вторых, если за окном серьезный мороз, вы начнете топить сильнее, из-за чего полы прогреются до некомфортной для хождения температуры.

Также веселая ситуация наблюдается тогда, когда «мастера» подключают контур теплого пола к обратной магистрали в разрыв. В результате уменьшается расход теплоносителя, перестают греть и радиаторы, и теплый пол.

Подключение через клапаны

Намного правильнее будет подключить контур теплого пола через терморегулирующие клапана РТЛ. Ставятся они на обратку, после чего выставляется на нужную температуру.

Клапан RTL

Клапан RTL

Цены на клапан RTL

Клапан RTL

Работает такая схема следующим образом:

  1. Устройство замеряет температуру, циркулирующего в теплом полу теплоносителя.
  2. Как только она достигает заданного пользователем уровня, в системе перекрывается термостатический клапан. Циркуляция в теплом полу останавливается, вода течет только через радиаторы.
  3. Теплый пол остывает, отдавая тепло бетонной стяжке, которое потом проходит в напольное покрытие.
  4. Как только температура снизится до порогового уровня, клапан снова открывается и циркуляция возобновляется.
Последовательное подключение теплого пола

Последовательное подключение теплого пола

У такой системы также есть недостатки. Самый главный это ограничение длины трубопровода, который не должен превышать 50 м. Если подключить контур длиннее, теплый пол начинает прогреваться неравномерно – в системе очень высокое гидравлическое сопротивление. Для решения проблемы контур развивается на 2 или 3 отдельные части.

Однако, плюсов больше:

  1. Такой обогрев вы можете сделать в любом помещении, и привязка к котлу не потребуется. На лицо экономия на материалах.
  2. По цене такое решение будет выходить намного дешевле, чем варианты со смесительными узлами и мощными насосами.
  3. Если на радиаторах установлены воздушные термоголовки, то теплый пол может функционировать и летом, тогда как радиаторы будут холодными.
Связка теплого пола и системы отопления

Связка теплого пола и системы отопления

Такую схему подключения можно применить и в квартирах с центральным друхтрубным теплоснабжением.

Совет! Грязный теплоноситель, что не редкость для центральных систем, достаточно быстро приведет к выходу из строя клапана РТЛ.

Подключение к однотрубной разводке

Однотрубная система или «ленинградка» известна своей безотказностью в работе и высокой надежности, однако у нее есть один серьезный недостаток – температура воды в последних радиаторах существенно снижается, из-за чего в отдаленных от котла комнатах устанавливается более низкая температура. Если подключить к такой системе еще и теплый пол, то можно ожидать еще большего падения температуры, плюс потребуется установить насос, так как сама по себе вода в таком полу циркулирует плохо.

Для отднотрубной системы характерно падение температуры ближе к концу контура

Для однотрубной системы характерно падение температуры ближе к концу контура

В целом теплый пол при таком подключении обладает следующими параметрами и требует:

  1. Чтобы все работало нормально, в контуре не должно быть больше 5-ти радиаторов. Соединяются они трубой DN.
  2. Врезка теплого пола делается в конце контура, после всех радиаторов, чтобы не снижать на них температуру.
  3. Расстояние между врезками на подачу и обратный ток минимум должно составлять 30 см.
  4. Также нужна установка трехходового смесительного клапана, чтобы температура в контуре поддерживалась на одном уровне. Трехходовой смесительный клапан

    Трехходовой смесительный клапан

  5. Главным элементом такой системы является трехходовой клапан, который смешивает горячую и холодную воду, получая нужную температуру теплоносителя, который циркулирует в теплом полу.
  6. Совместно с ним подключается насос для принудительной циркуляции – он гоняет воду по петле теплого пола, а клапан добавляет в нее по мере необходимости горячую воду.
Последовательная цепь отопления

Последовательная цепь отопления

Интересно знать! Такую схему можно использовать в старых домах. Сразу скажем, что разрешения на такое вы от энергетической компании получить не сможете, так что все существующие врезки незаконные.

Использую такое подключение достаточно редко, из-за его нестабильности. Насос в системе создает повышенное давление, и когда клапан приоткрывается, оно передается и в радиаторы, вызывая их разбалансировку, негативно влияя на расход воды. Такое подключение непредсказуемо и иной раз чревато авариями, поэтому не мудрите, и подключите теплый пол нормально, от котла. Экономия нужна не во всем и не всегда.

Традиционная схема подключения теплого пола

Любой уважающий себя сантехник подскажет вам, что для нормально работающей системы теплого пола необходим узел подмеса. Такая система позволяет организовать раздельное управление подогревом пола в помещениях, что на практике очень удобно. Конечно, это покупка дополнительного недешевого оборудования и больший расход труб, зато система в целом всегда будет работать стабильно, и она будет лишена тех недостатков, что мы озвучивали ранее.

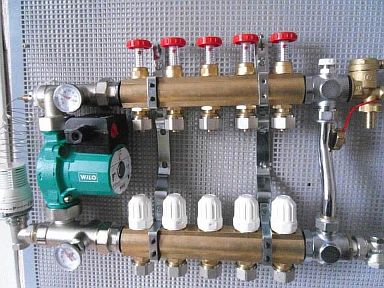

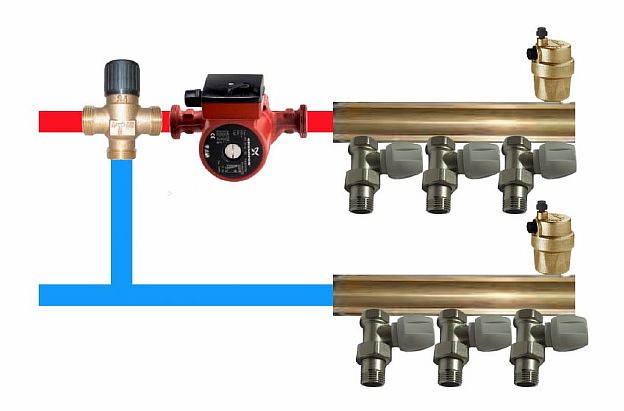

Сложный узел подмеса

Сложный узел подмеса

Цены на узел подмеса для теплого пола

Узел подмеса для теплого пола

На практике используют следующие варианты подключения:

  1. Ставится гребенка, которая укомплектовывается термоголовками, если общая протяженность контура превышает 50 м. Принцип работы такой же, как и у врезки в трубу через клапан РТЛ, только регуляторы стоят отдельно на каждый контур. Циркуляцию по системе выполняет насос, установленный в котельной.
  2. Также система может включать двухходовой смеситель, сочетаемый с коллектором. Ставится он на подаче и управляется термоголовкой, температурный датчик от которого прячется внутри коллектора. В такой схеме нужен дополнительный насос, который будет перекачивать воду по всем разделенным петлям теплого пола.
  3. Смесительный клапан трехходовой может быть совместно установлен с термостатическим вентилем. Эта схема является самой совершенной и подходит тогда, когда расход тепла в контуре очень большой.
Коллектор для теплого пола

Коллектор для теплого пола

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

  1. Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы. Радиаторный кран «папа-мама»

    Радиаторный кран «папа-мама»

  2. На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении. Клапан РТЛ для обратки

    Клапан РТЛ для обратки

Таблица 1. Подключение теплого пола.

Шаги, фотоОписание
Шаг 1 – выводы труб

Шаг 1 – выводы труб

Перекрываем краны отопления, чтобы прекратить циркуляцию теплоносителя в системе. После его остывания, если он был горячим, разрезаем трубы специальными ножницами. Для каждого типа труб они идут свои. В нашем примере мастер работает с армированным полипропиленом – все соединения выполняются горячей пайкой.

Трубы врезаются тройники, от которых кверху делается два вывода. Как видите, от обратной трубы мастер проложил многосуставчатое колено, чтобы аккуратно обойти верхнюю трубу, а на подаче ограничился тройником с резьбой под кран.

Шаг 2 – установка монтажной клипсы

Шаг 2 – установка монтажной клипсы

Прежде чем впаять отвод от колена он сделал разметку вертикального уровня, по которой прикрутил клипсу-фиксатор для пластиковой трубы
Шаг 3 – паяем отвод

Шаг 3 – паяем отвод

Далее отвод присоединяется к колену при помощи паяльника, как показано на фото выше. После этого он фиксируется в клипсе, и у вас получается точно выведенная резьба, в которую мы вкрутим кран.
Шаг 4 – Установка кранов на подачу и обратку

Шаг 4 – Установка кранов на подачу и обратку

Устанавливаем оба крана, надежно затягивая все соединения. В качестве уплотнителя используем только сантехнический лен. Ни о какой фум ленте не может быть и речи.

Совет! На кране РТЛ имеется отметка о направлении движения теплоносителя в виде стрелочки — обязательно проверяйте этот момент во время установки.

Шаг 5 – выходы теплого пола

Шаг 5 – выходы теплого пола

На выводы пластиковых труб контура теплого пола монтируется выводы PEX с внутренней резьбой на обратку и внешней на подачу, чтобы можно их было соединить с кранами. Эти выводы делаются на одном уровне с выводами на трубах отопления.
Шаг 6 - соединитель

Шаг 6 — соединитель

Далее на гайки прикручиваем соединительный гофрированный шланг из нержавеющей стали (подводку) – обратку мы подключили. Аналогично действуем и с краном на подачу теплоносителя.
Шаг 7 – Монтаж термоголовки

Шаг 7 – Монтаж термоголовки

Прикручиваем к РТЛ крану термоголовку. В нашем примере мастер использует оборудования от австрийской компании Herz, которое может регулировать температуру в пределах 25-60 градусов Цельсия.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

Видео — Как сделать теплый пол от отопления?

Видео — Подключение теплого пола к существующей системе отопления

Система отопления ленинградка. Как сделать теплый пол от отопления

Есть очень много противоречивых рекомендаций и инструкций, которые описывают как привило должна быть подключена система водяного теплого пола. Если аккумулировать общие постулаты специалистов-теплотехников, то обязательным условием будет наличие циркуляционного насоса. При этом нет особой разницы в типе теплотрассы – циркуляционная, гравитационная, однотрубная или двухтрубная. Насос должен быть для преодоления немалого гидравлического сопротивления, создаваемого контуром теплых полов.

Как правильно подключить теплый пол к системе отопления

Подключение теплого пола к системе отопления радиаторного типа можно организовать при помощи так называемого «локального модуля подключения теплого пола». Требуемый модуль доступно, как приобрести в готовом, собранном виде посетив специализированный магазин, так и изготовить самостоятельно.


  1. Подключение к двухтрубной системе радиаторного отопления. Самый простой в реализации вариант – устанавливаем напольные трубы и врезаем их в контур. Можно врезаться как с помощью модуля, так и задействовав просто два шаровых вентиля. Главное не запутаться и соблюсти порядок подключения подача-обратка.


  1. Врезка в однотрубную схему, в простонародье именуемой «Ленинградка». Реализация столь же проста, как и в двухтрубном контуре. Подача теплого пола запитывается после циркуляционного насоса, а обратка заводится в трубу перед насосом. Температура напольного покрытия регулируется при помощи вентиля в цепи подачи теплых полов.


  1. Теплый пол система отопления гравитационная. Довольно сложный вариант из-за отсутствия принудительной накачки теплоносителя. Уклон трубопроводов предполагает врезание пола в начале комнаты, где горизонтальный уровень выше, и вывод обратки в конце комнаты – там более низкий абсолютный уровень. Трудоемкость процесса весьма велика и не факт, что затраченные усилия приведут к желаемому результату. В восьмидесяти процентах случаев появляется необходимость задействования дополнительно насоса для закачки жидкости в теплый пол. А раз все равно нужно покупать дополнительное оборудование, то намного эффективнее будет всю систему перевести на принудительную циркуляцию.

Как работает теплый пол от котла отопления

Спектр работ, который нужно выполнить, чтобы запитать теплый пол от котла отопления ничем не отличается от такового при врезании в централизованную трассу. Требуется только обратить внимание на следующие факторы:

  • Наличие группы безопасности. Если она отсутствует в конструкции котла, то потребуется установка группы согласно нормам проектирования теплотехнических сетей.
  • Врезка коллекторного узла. Этот элемент позволит распределить расход теплоносителя между радиаторами и теплым полом в требуемой пропорции.
  • Установка насоса циркуляции. Если он не встроен в котел, то придется потратить некоторое количество денег на приобретение, что гарантирует эффективность подачи тепла и равномерность его распределения по всем помещениям здания.

Нюанс – любые модификации, проводимые на центральном отоплении должны быть согласованы и сопровождаться определенным набором документов, одним из которых выступает утвержденное и согласованное проектное решение. Покупка котла будет недешевым удовольствием, зато позволит избежать многих неприятностей с разрешительными органами.

Особенности конструкции и выбор материалов

Чтобы в полной мере ощутить эффект от внедрения нужно позаботиться в первую очередь выбором качественных материалов – от теплоизолятора, до напольного покрытия.

Хороший теплоизолятор поможет минимизировать потери тепла на утечку в конструктивные элементы здания, а качественные трубы пола дадут гарантию длительной, беспроблемной эксплуатации. Окончательная отделка пола также стоит больших денег и демонтаж, по причине нелепого протекания из-за заводского дефекта дешевой китайской продукции, сведет на нет большую часть потраченных усилий.

В связи с тем, что технология укладки отличается достаточно высокой сложностью, не имеет особого смысла рассматривать нюансы и профессиональные тонкости. Намного лучше будет доверить эту работу опытным монтажникам, являющимися знатоками своего дела.


Обязательно нужно реализовать байпас теплого пола, позволяющий отсечь неисправную часть контура без остановки котла. В этом случае можно произвести ремонтные работы не оставляя без тепла весь дом, что особенно актуально в зимнее время.

Внимательно изучите систему, на которой планируется делать теплый пол. От этого зависит минимально необходимый диаметр применяемых труб для укладки в пол. Чем меньше циркуляционная возможность трассы, тем больший диаметр должен быть для снижения гидравлического сопротивления.

Из-за высокой температуры теплоносителя на выходе из водогрейного котла использование пластиковых труб для холодного водоснабжения недопустимо. Нужно исходить из расчета 90 градусов по Цельсию в качестве максимального значения.

Теплый пол человечеству знаком еще с древнеримских времен, что было неоднократно подтверждено раскопками. Поскольку Россия считается страной с суровым климатом, то вопрос обогрева жилья играет немаловажную роль.

В последнее время у нас широкое распространение получили теплые полы, особенно в сфере индивидуального жилищного строительства. Их использование придает жилищу неповторимый уют и комфорт. Они бывают двух видов: электрические или водяные. Из-за своей долговечности, экологичности и относительно небольшой стоимости теплые полы от отопления распространены более широко.

Теплые полы от отопления обустраиваются не только в квартире, а и в офисных, производственных или складских помещениях. Благодаря большой площади нагревательной поверхности они обеспечивают оптимальную циркуляцию теплого воздуха , вследствие чего температура воздуха в разных местах помещения одинаковая.

Например, теплый пол от отопления в детской комнате защищает ребенка от простудных заболеваний, так как исключает сквозняки. В помещениях с высотой потолков от 3.5 м до 5 м теплые водяные полы вообще не имеют альтернативы, что особенно важно для складских помещений с поддержанием определенной температуры.

Теплые водяные полы монтируются под любыми видами полового покрытия.

Устройство и принцип работы теплого пола от отопления

Такой пол представляет собой конструкцию из пластиковых труб небольшого диаметра (шитый полиэтилен или металлопластик), которые отличаются большой теплопроводностью, гибкостью и небольшим сопротивлением. Длина трубопроводов колеблется в пределах от 40 до 500 метров. Они изготовлены как единое целое, что исключает их протекание в местах соединения.

Для поддержания необходимой температуры теплые водяные полы оснащаются узлом смешивания теплоносителя, состоящего из коллектора, насоса и термостатического смесителя с регулируемыми датчиками температур.

Теплые полы от отопления могут функционировать от двух источников:

  • системы центрального отопления:
  • индивидуального газового котла.

Необходимо помнить, что подключение такого пола к центральной системе отопления в многоквартирных домах строго запрещено из-за увеличения нагрузки на систему, возможности гидроудара. Это можно сделать после согласования с теплообеспечивающей организацией только в домах новых серий, где предусмотрен отдельный стояк для откачки горячей воды в случае прорыва системы отопления. В этом случае в обязательном порядке устанавливаются счет

Схема подключения теплого водяного пола к системе отопления, котлу, батарее: однотрубная и двухтрубная

Перед непосредственным подключением тёплого пола важно обратить внимание на многие параметры.

Например, площадь помещения, его способ отопления, высота потолков, количество стен и определённые выделенные зоны комнаты в частном доме.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

  • полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
  • равномерный прогрев поверхности комнаты во всех её зонах;
  • циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
  • исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
  • возможность регулирования расхода электроэнергии;
  • является самостоятельной системой обогрева комнат.

Минусы:

  • цена работ по установке такой системы обогрева достаточно высока;
  • исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
  • формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Возможные проблемы

При вводе в работу отопление помещения в виде тёплых полов могут возникнуть определённые сложные ситу

4 схемы подключения водяного теплого пола

схема подключения теплых полов к котлу отопленияТеплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.почему нужен теплый пол в обычной квартире

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

  • там где вы находитесь постоянно (зал, спальня, кухня) — это 26Степлый пол в спальне
  • в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31Степлый пол в ванной комнате

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.какйо пол лучше водяной или электрический

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

схема прямого подключения теплого пола к котлу отопления

расположение элементов коллектора теплого пола в шкафу

Спецификация материалов и оборудования на примере Valtec

спецификация необходимого оборудования Valtec для сборки системы теплых полов

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.конденсационный котел отопления когда нужно ставить именно его

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.от чего выходит из строя теплообменник у обычного газового котла

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.буферная емкость для твердотопливных котлов отопления когда устанавливается

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

схема отопления теплыми полами с трехходовым клапаном

схема сборки коллектора с 3-х ходовым клапаном

Спецификация материалов и оборудования

какие материалы используются для сборки схемы иеплых полов с трехходовым клапаном

Она включает в себя:

  • наличие радиаторов отопления с нагревом до 70-80С
  • отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.трехходовой термостатический клапан

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.как смешивается вода в 3-х ходовом клапане теплых полов

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.теплый пол в обычной квартире

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

  • простой монтаж
  • доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

схема подключения теплых полов с насосно смесительным узлом

расположение оборудования для теплых полов с насосно смесительным узлом

Спецификация материалов

спецификация материалов для монтажа насосносмесительного узла для теплых полов

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.работа насосносмесительного узла в коллекторе теплых полов

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:их чего состоит насосно смесительный узел для коллектора теплых полов

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.схема теплых полов с термомонтажными комплектами

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:термомонтажный комплект для теплых полов из чего состоит

  • ограничитель температуры теплоносителя
  • ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате
  • воздухоотводчики

из чего состоит термомонтажный комплект для теплого полаГорячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

1Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.
где монтируется термомонтажный комплект теплого пола

где монтируется термомонтажный комплект теплого пола

2У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.установка термомонтажного комплекта для установки на втором этаже

3Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.как правильно подключить коллектор теплого пола как заполнить водой и гидравлические испытания

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

  • малый комфорт — если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.какой полотенцесушитель лучше водяной или электрический правила выбора

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.

куда можно подключать термомонтажные комплекты теплого пола

куда можно подключать термомонтажные комплекты теплого пола

Более подробно с работой системы можно ознакомиться в паспорте на изделие — скачать.

  • второй недостаток — комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.как выбрать хороший бойлер и накопительный водонагреватель для квартиры и дома 5 правил

Достоинства:

  • самый простой монтаж из всех вышеприведенных схем

Применяемость — в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.таблица сравнения разных схем подключения теплого пола к системе отполения и котлу какая лучше

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Статьи по теме

: Полы. Ламинат.Линолеум :: BlogStroiki Default Default :: BlogStroiki

     Ответ: Не самый лучший вариант с однотрубной системой отопления но внеся некоторые коррективы можно подключить ваш теплый пол. В общем чтобы теплоноситель двигался по контуру теплого водяного пола надо создать избыточное давление в нем, а это можно выполнить только с помощью циркуляционного насоса.

    Подключается контур теплого пола на подачу в него теплоносителя после циркуляционного насоса а выход (обратка ) с контура пола подключается перед насосом. В общем получается что контур теплого пола подключен к однотрубной системе отопления параллельно циркуляционному насосу. В этом случае насос создает давление в основном контуре системы отопления и в дополнительном контуре системы теплого пола.

    Регулировка температуры теплого пола и температуры воздуха в помещении осуществляется с помощью шаровых кранов и как вы уже упоминали  с помощью модуля подключения контура теплого пола.

    Теперь о вашем конкретном случае. Теплый контур водяного пола для однотрубной системы отопления не должен превышать 20-30 метров, иначе он просто не будет прогреваться и выполнять свою функцию как положено. У вас два контура и они превышают допустимую длину, значит надо делить первый на две, а второй на три равные части.

    Для этого надо изготовить самим или приобрести готовые распределительные коллекторные узлы и подключить каждый полученный контур к коллектору самостоятельно.

    Если у вас стоит задача подключить 110 метров погонных теплых полов используя одну врезку , то с помощью только одного циркуляционного насоса установленного в систему отопления как правило  возле котла отопления вам не обойтись . Вам надо врезаться в систему в той же комнате где смонтирован теплый пол, ставить еще насос (и на контур2х20метров и на 3х23 метра) и тогда сможете продавить необходимое количество теплоносителя с достаточной температурой.

    Это необходимо для того, что бы теплоноситель доходил до теплого пола с температурой не менее 45С, а основной недостаток однотрубной системы заключается в том , каждая батарея отопления включена в систему последовательно и поэтому забирает максимум температуры теплоносителя а последние в цепочке практически еле теплые.

    При прогреве теплые полы будут забирать максимум температуры у теплоносителя , поэтому батареи будут у вас еле теплые а после прогрева система стабилизируется.

    Теперь что касается модуля подключения теплых  водяных полов. Модуль как обычно монтируется  на середине контура пола, просто делается разрыв трубы и в него монтируют непосредственно сам модуль.

     Работает модуль по принципу независимого терморегулятора, установленная в нем термоголовка отключает и включает подачу теплоносителя в контур водяного теплого пола. Чтобы развоздушивать систему в модуле имеется автоматический воздухосброс. Монтируется обычно такой модуль возле входной двери в данное помещение на высоте 100см от пола, как раз там располагается термостат где должна быть максимально комфортная для организма человека температура.

   Выводы: чтобы ваши теплые полы работали их контура придется разделить, модуль не надо ставить, установите термостат и воздухосбрасывающий клапан в распределительный коллектор в каждом из помещений(на обратке). Установить на коллекторе  обратки дополнительно по одному циркуляционному насосу. Удачи.



Добавлено: 12.02.2014 01:04

Подключение теплого пола к отоплению

Чтобы комбинированная система отопления нормально работала, надо знать, как правильно подключить между собой радиаторы и водяной теплый пол.

В этой статье рассмотрим несколько схем обвязок для комбинированной системы отопления, а также достоинства и недостатки каждой схемы.

Подключение теплого пола к однотрубной системе отопления (вариант 1)

На схеме ниже однотрубная система отопления, по-другому называемая «ленинградка»:

На схеме показан котёл (напольный), блок безопасности, запорная арматура (вентили) на подающей трубе и на обратке, перед котлом расширительный бак и циркуляционный насос.

Радиаторная система сделана в виде двух веток; на каждой ветке — сразу после подключения к главному стояку — тоже установлен запорный вентиль. На каждом радиаторе по два радиаторных вентиля: на подаче и на обратке — на случай необходимости заменить вышедший из строя радиатор без слива всей системы.

Подача и обратка — основной трубопровод — сделаны трубой полипропиленовой диаметром 25 мм, радиаторы к основной трубе присоединены трубой полипропиленовой 20 мм.

В однотрубной системе участок А должен быть меньшего диаметра (при диаметре основной трубы 25 мм труба этого участка имеет диаметр 20 мм). (Для чего так делается, рассказывалось в следующей статье.)

Что в этой системе не так?

На верхней ветке подача к радиаторам сверху, а обратка от радиатора снизу. Такое подключение даёт наибольшую эффективность. На нижней же ветке и подача и обратка радиаторов подключена внизу радиатора. При таком подключении эффективность радиаторов будет всего лишь 88%, о чём рассказывалось в статье про эффективные и неэффективные подключения радиаторов.

Ещё недостаток: такая схема подключения не годится для больших домов, имеющих порядка 30-40 радиаторов. То есть, если здание имеет этажей больше одного, то при таком подключении радиаторов нужно для каждого этажа делать свою отдельную от других ветку. В одноэтажных зданиях с большими площадями (больше 150 м кв.) применяется другая схема, о которой потом, а пока ещё о подключении теплого пола в рассматриваемой схеме.

Как же подключить теплый пол?

Из котла выходит теплоноситель температурой 80 градусов. Пройдя все радиаторы, в обратке теплоноситель уже имеет температуру 50-55 градусов, что и даёт идеальную возможность подключить к обратке теплый пол, что и видно на схеме.

На подаче и обратке теплого пола так же установлены запорные вентили, дающие возможность отключить теплый пол без остановки радиаторной системы. На обратке сделан байпас, с помощью которого часть теплоносителя (если он в обратке слишком горячий для теплого пола) направляется в котел.

То есть, если байпас закрыт, то весь теплоноситель пойдёт через теплый пол. При открытом байпасе, из-за большего сопротивления в теплом полу, теплоноситель пойдёт сразу в котёл, и пол не будет нагреваться. Понятно, что байпас не обязательно только полностью открыт или только полностью закрыт. Его можно приоткрывать в определённой степени, чтобы устанавливать нужную температуру в теплом полу.

Конечно, регулировка байпасом — это ручная регулировка, не очень она удобна, но не у каждого есть возможность покупать дорогие смесительные узлы с автоматическими клапанами. То есть, байпас — это бюджетный вариант, возможно, на первое время, пока появится возможность установить автоматику.

Подключение теплого пола к однотрубной системе отопления (вариант 2)

Следующий пример комбинированной системы отопления:

Здесь котёл изображен настенный, но это не важно, котёл можно ставить какой угодно.

Радиаторы подключены по однотрубной схеме: обратка первого радиатора является подачей для второго и т. д.

Недостаток такого подключения — первый радиатор самый горячий, а в последнем температура воды самая малая, что может быть просто недостаточно для прогрева комнаты, в которой этот последний радиатор установлен.

Рассмотрим подключение теплого пола.

В отличие от предыдущей схемы, здесь теплый пол подключен к подаче, а не к обратке радиаторной системы. Так как на тёплый пол приходит теплоноситель той же температуры (80 градусов), что и на радиаторы, перед коллектором на подаче должен быть контроль за температурой (смесительный узел). Без такого контроля температуры можно перегреть теплый пол, что будет для человека не комфортно. В данном случае одного байпасного узла, показанного на схеме, недостаточно.

Подключение теплого пола к двухтрубной системе отопления

Следующая схема — двухтрубная система отопления, в которой отдельная подающая труба и отдельная обратка:

Недостаток такой системы тот же, что в предыдущей схеме: при большом количестве радиаторов в последнем радиаторе теплоноситель имеет наименьшую температуру.

Зато тёплый пол, подключенный к обратке перед самым котлом, имеет самую подходящую температуру. Здесь также установлен байпас для ручного регулирования температуры теплого пола, как в первой схеме.

Комбинированная система отопления в квартире

Ещё одна схема:

Эта схема иллюстрирует то, как можно сделать комбинированную систему отопления — подключить теплый пол — в квартире. Конечно, не во всех городах разрешено подключать теплый пол к системе отопления квартиры. В любом случае разрешение нужно уточнять. Тем не менее, схему я приведу.

На схеме показаны вертикальные стояки подачи и обратки, которые проходят через все этажи дома. Вверху показан радиатор, присоединённый к стоякам. Внизу — вместо радиатора! — подключена система теплого пола: коллекторы, циркуляционный насос и смесительный узел для контроля температуры.

По подающей трубе из главного стояка вода с температурой 80 градусов приходит в смесительный узел (то есть она вроде как должна быть такой температуры, но многие живущие в квартирах имеют право усомниться, ну да ладно). В смесительном узле к горячему теплоносителю подмешивается более холодная вода из обратки теплого пола, таким образом опуская температуру на подаче до нужного значения.

Вот, собственно, и весь принцип работы теплого пола в городской квартире. Однако нужно всегда помнить о строгом контроле за температурой теплоносителя в теплом полу и о том, чтобы соседям тоже хватало тепла. Ну, и ещё раз повторю: сначала нужно узнать в соответствующих службах, разрешается ли в вашем городе/доме делать теплый пол.

А вообще, на моём сайте есть подробная статья о том, как сделать водяной теплый пол в квартире, не имея при этом проблем с показанной выше схемой подключения.

Все, приведенные в этой статье схемы, не смотря на указанные недостатки, работоспособны, и вы можете пользоваться ими для устройства отопления в своём доме. Однако есть один принцип; если вы его уяснте, то комбинированная система отопления любой сложности будет вам по силам. Что это за принцип? Читайте в следующей статье.

комбинированная система отопления

Есть очень много противоречивых рекомендаций и инструкций, которые описывают как привило должна быть подключена система водяного теплого пола. Если аккумулировать общие постулаты специалистов-теплотехников, то обязательным условием будет наличие циркуляционного насоса. При этом нет особой разницы в типе теплотрассы — циркуляционная, гравитационная, однотрубная или двухтрубная. Насос должен быть для преодоления немалого гидравлического сопротивления, создаваемого контуром теплых полов.

  • Как правильно подключить теплый пол к системе отопления
  • Как работает теплый пол от котла отопления
  • Особенности конструкции и выбор материалов
  • Советы и рекомендации

Как правильно подключить теплый пол к системе отопления

Подключение теплого пола к системе отопления радиаторного типа можно организовать при помощи так называемого «локального модуля подключения теплого пола». Требуемый модуль доступно, как приобрести в готовом, собранном виде посетив специализированный магазин, так и изготовить самостоятельно.

  1. Подключение к двухтрубной системе радиаторного отопления. Самый простой в реализации вариант — устанавливаем напольные трубы и врезаем их в контур. Можно врезаться как с помощью модуля, так и задействовав просто два шаровых вентиля. Главное не запутаться и соблюсти порядок подключения подача-обратка.
  1. Врезка в однотрубную схему, в простонародье именуемой «Ленинградка». Реализация столь же проста, как и в двухтрубном контуре. Подача теплого пола запитывается после циркуляционного насоса, а обратка заводится в трубу перед насосом. Температура напольного покрытия регулируется при помощи вентиля в цепи подачи теплых полов.
  1. Теплый пол система отопления гравитационная. Довольно сложный вариант из-за отсутствия принудительной накачки теплоносителя. Уклон трубопроводов предполагает врезание пола в начале комнаты, где горизонтальный уровень выше, и вывод обратки в конце комнаты — там более низкий абсолютный уровень. Трудоемкость процесса весьма велика и не факт, что затраченные усилия приведут к желаемому результату. В восьмидесяти процентах случаев появляется необходимость задействования дополнительно насоса для закачки жидкости в теплый пол. А раз все равно нужно покупать дополнительное оборудование, то намного эффективнее будет всю систему перевести на принудительную циркуляцию.

Как работает теплый пол от котла отопления

Спектр работ, который нужно выполнить, чтобы запитать теплый пол от котла отопления ничем не отличается от такового при врезании в централизованную трассу. Требуется только обратить внимание на следующие факторы:

  • Наличие группы безопасности. Если она отсутствует в конструкции котла, то потребуется установка группы согласно нормам проектирования теплотехнических сетей.
  • Врезка коллекторного узла. Этот элемент позволит распределить расход теплоносителя между радиаторами и теплым полом в требуемой пропорции.
  • Установка насоса циркуляции. Если он не встроен в котел, то придется потратить некоторое количество денег на приобретение, что гарантирует эффективность подачи тепла и равномерность его распределения по всем помещениям здания.

Нюанс — любые модификации, проводимые на центральном отоплении должны быть согласованы и сопровождаться определенным набором документов, одним из которых выступает утвержденное и согласованное проектное решение. Покупка котла будет недешевым удовольствием, зато позволит избежать многих неприятностей с разрешительными органами.

Особенности конструкции и выбор материалов

Чтобы в полной мере ощутить эффект от внедрения нужно позаботиться в первую очередь выбором качественных материалов — от теплоизолятора, до напольного покрытия.

Хороший теплоизолятор поможет минимизировать потери тепла на утечку в конструктивные элементы здания, а качественные трубы пола дадут гарантию длительной, беспроблемной эксплуатации. Окончательная отделка пола также стоит больших денег и демонтаж, по причине нелепого протекания из-за заводского дефекта дешевой китайской продукции, сведет на нет большую часть потраченных усилий.

В связи с тем, что технология укладки отличается достаточно высокой сложностью, не имеет особого смысла рассматривать нюансы и профессиональные тонкости. Намного лучше будет доверить эту работу опытным монтажникам, являющимися знатоками своего дела.

Советы и рекомендации

Обязательно нужно реализовать байпас теплого пола, позволяющий отсечь неисправную часть контура без остановки котла. В этом случае можно произвести ремонтные работы не оставляя без тепла весь дом, что особенно актуально в зимнее время.

Внимательно изучите систему, на которой планируется делать теплый пол. От этого зависит минимально необходимый диаметр применяемых труб для укладки в пол. Чем меньше циркуляционная возможность трассы, тем больший диаметр должен быть для снижения гидравлического сопротивления.

Из-за высокой температуры теплоносителя на выходе из водогрейного котла использование пластиковых труб для холодного водоснабжения недопустимо. Нужно исходить из расчета 90 градусов по Цельсию в качестве максимального значения.

Как подключить теплый пол к отоплению в частном доме: 9 схем подключений с фото и видео инструкциями

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева.

Фото — Тёплый водяной пол в частном домеФото — Тёплый водяной пол в частном доме

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

К сведению! Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Смотрите видео

К сведению! Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

  • вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
  • расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки.

Смотрите видео

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

  • если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
  • если размер обогреваемого помещения максимум 10 м2;
  • при наличии мощного насоса для обеспечения циркуляции жидкости;
  • если каждый радиатор оснащён отдельным коллектором.
Фото — Подключение водяного пола от радиатораФото — Подключение водяного пола от радиатора

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

  1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
  2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

Фото — Водяной тёплый пол в частном доме от котлаФото — Водяной тёплый пол в частном доме от котла

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

К сведению! При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

Видео

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Фото — Схема подключения тёплого пола с трёхходовым клапаномФото — Схема подключения тёплого пола с трёхходовым клапаном

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Видео

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Фото — Насосно-смесительный узелФото — Насосно-смесительный узел

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

  • термостатического регулировочного клапана;
  • температурного датчика для теплоносителя;
  • крана для балансировки с фиксирующим прижимным винтом;
  • циркуляционного насоса;
  • резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
  • погружного термометра;
  • клапанов: для перезапуска системы, поворотно-дренажного, шарового;
  • автоматического воздухоотводчика;
  • перезапускового байпаса;
  • кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Фото — Подключение тёплого пола через термомонтажный комплектФото — Подключение тёплого пола через термомонтажный комплект

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

  • температурного ограничителя для теплоносителя;
  • ограничителя для регулировки температуры воздуха в обогреваемой комнате;
  • воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

К сведению! При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

  • если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
  • при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
  • при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

  • для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
  • применять трубы DN;
  • данную схему использовать при наличии не более 5 радиаторов;
  • обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
  • обустроить устройство дополнительным насосом для принудительной циркуляции воды;
  • расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Подключение по такой схеме возможно несколькими способами:

  1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
  2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Фото — Схема узла подмесаФото — Схема узла подмеса

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Фото — Схема тёплого пола с гидравлическим разделителемФото — Схема тёплого пола с гидравлическим разделителем

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
