Как поднять воду на высоту без насоса: подъем воды без насоса

В древние времена и эпоху средневековья перед людьми нередко стояла задача подъема воды на высоту. Она реализовывалась различными способами, которые может вспомнить любой домовладелец, оставленный на земельном участке на долгое время без электричества. В случае большой глубины источника водозабора и острой нужды в воде использование древних способов принесет определенную пользу в расширении кругозора, укреплении здоровья и получении дополнительных инженерно-строительных навыков.

Содержание статьи:

Методы подъема воды без электронасоса

Если вы решаете, как поднять воду на высоту, без насоса вам не обойтись. Только для подъема придется использовать не электрические, а ручные самодельные устройства, для работы которых потребуется приложение мускульной силы или энергия текущего водного потока.

 Архимедов винт

Изобретение винтового устройства для подачи воды на высоту с целью наполнения оросительных каналов было сделано Архимедом приблизительно в 250 году до нашей эры.

Принцип действия винтового насоса Архимеда
Рис.1 Принцип действия винтового насоса Архимеда

Устройство состоит из полого цилиндра, внутри которого вращается винт, при работе оно опускается в источник водозабора под углом. При вращении лопасти винта захватывают воду и винт поднимает ее вверх по трубе, в верхней точке труба заканчивается и вода выливается в емкость или оросительный канал.

В древние времена рабочее колесо вращали рабы или животные, в наше время с этим могут быть проблемы и придется дополнительно строить ветряное колесо для приведения винта во вращение или самостоятельно укреплять мускулатуру.

Разновидность колеса Архимеда – насос из трубкиРис.2 Разновидность колеса Архимеда – насос из трубки

Устройство является аналогом современных шнековых насосов, может иметь различные модификации: винт вращается вместе с цилиндром или имеет форму полой трубки, намотанной на шток.

Метод гидротарана Монгольфье

Механик Монгольфье в 1797 придумал устройство, названное гидравлическим тараном. В нем используется кинетическая энергия воды, текущей сверху вниз.

Принцип действия гидроударного водяного насосаРис. 3 Принцип действия гидроударного водяного насоса

Принцип действия устройства основан на том, что при резком перекрытии водного потока в жесткой трубе вода через обратный клапан под давлением вытесняется в расположенный вверху гидробак. В его нижней части располагается штуцер, на который одевается выходной шланг для воды, идущий к потребителю. Обратный клапан не дает возможности воде вытечь обратно — таким образом происходит постоянное циклическое наполнение бака и непрерывный подъем и подача воды.

Запорный клапан устройства работает автоматически, поэтому присутствие человека и организации его работы кроме установки оборудования не требуется.

Внешний вид промышленного гидроударного насосаРис. 4 Внешний вид промышленного гидроударного насоса

Следует отметить, что подобные устройства нет необходимости делать самостоятельно, они выпускаются промышленным способом в небольших объемах.

Аэролифт

Родоначальником метода является немецкий горный инженер Карл Лошер, придумавший способ в 1797 году.

Принцип действия аэролифтового насоса и его разновидностиРис. 5 Принцип действия аэролифтового насоса и его разновидности

Аэролифт (эрлифт) — разновидность струйного насоса, для подъема воды используется воздух. Устройство представляет собой полую вертикальную трубу, опущенную в воду, к нижней части которой подключен шланг. При подаче через шланг в трубу воздуха под давлением, его пузырьки смешиваются с водой, и полученная пена вследствие легкой удельной массы подымается вверх.

Воздух можно подавать при помощи обычного ручного насоса через ниппель, препятствующий его выходу обратно.

Автоматическая подача воды аэролифтом с использованием компрессораРис. 6 Автоматическая подача воды аэролифтом с использованием компрессора

Подобное устройство для подачи воды при отсутствии насоса довольно просто сделать своими руками и автоматизировать процесс, если имеется подающий воздух компрессор.

 Подъем воды поршневым насосом

Принцип действия самодельного поршневого насоса
Рис. 7 Принцип действия самодельного поршневого насоса

Можно сделать устройство для подачи воды на высоту методом всасывания при помощи поршня. Устройство представляет собой трубу с системой обратных клапанов, внутри цилиндрической поверхности которой движется поршень. При возвратном движении вода всасывается в корпус цилиндра, при поступательном перемещении поршня обратные клапаны закрываются и вода выталкивается наружу.

Поршневая помпа в организации ручного водоснабжения.Рис. 8 Поршневая помпа в организации ручного водоснабжения.

Поршневой насос с длинной трубой для подъема воды с больших глубин держать в руках и качать воду — занятие для подготовленных культуристов, его удобнее приспособить для подъема воды из узкой скважины, закрепив на внешней колонке с ручкой.

Для быстрого подъема воды с небольших глубин из узких расщелин можно использовать простейшее промышленное устройство. Для этого берется ручная помпа для воды и на ее входной клапан одевается длинная пластиковая трубка. Самодельный насос опускается в воду длинным концом трубки и она качается при помощи многократных нажатий на кнопку помпы.

Рис. 9 Ручная помпа для подъема воды

Методы подъема воды без электронасоса малоэффективны и требуют серьезных затрат и усилий для изготовления работоспособного и удобного устройства, несопоставимых не только со стоимостью самого дешевого электронасоса, но и дорогих моделей. Их применение оправдано при проживании в районах с полным отсутствием электроэнергии, что можно отнести к экстремальным способам выживания.

Советуем почитать: Обратный клапан для воды для насоса

Возможно вам также будет интересно почитать:

Пользуясь сайтом
oBurenie.ru
вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

Скважина без насоса: обзор методов добычи воды

На собственном участке земли, в первую очередь надо позаботиться об обеспечении его водой для полива, питья и других нужд. Для этого достаточно, чтобы была сооружена скважина, и из неё всегда можно будет добывать требуемое количество необходимой влаги в любое время года. Но для подъёма жидкости, как известно, нужен насос, который работает от электричества. А что делать, если участок находится далеко от цивилизации, и на нем нет электроэнергии? В таком случае можно обойтись и без насоса, воспользовавшись другими способами. Об этих способах сейчас и пойдет разговор.

Типы колодцев

Буровые колодцы могут быть двух типов: песчаные и артезианские. Первый тип имеет и другое название – фильтровая скважина. Бурится она до ближайшего водоносного слоя в песчаном грунте. Глубина может достигать 30 метров, а ширина обсадной трубы может быть около 13 см. Особенность строения такого источника в том, что на стенках трубы делается сетчатый фильтр. Для добычи воды из неё требуется глубинный или поверхностный агрегат. Прослужить она может около 15-ти лет. Но срок службы в первую очередь зависит от глубины залегания водоносного слоя и от того, насколько интенсивно она используется.

Второй тип – артезианская скважина. Вода в ней добывается с большой глубины, она может достигать 200 метровой отметки. У неё повышенная производительность и высококачественная вода. Служит она гораздо дольше первого типа — более 50-ти лет. Соответственно, должен использоваться более мощный аппарат для подъёма влаги на поверхность. Для бурения такой ямы требуется разрешение в местных органах самоуправления.

Возможно ли из этих колодцев добыть воду без использования электрического насоса? Да, вполне возможно, причем из шахт обоих типов. Но при этом важно учитывать несколько нюансов. Многое зависит от ручных устройств, которые будут применяться при этом. Обычно они не дают достаточного давления на глубине более 30 метров. Поэтому такая система актуальна в основном для песчаного колодца. Но для начала давайте разберёмся, каким образом возможно поднять жидкость из такого сооружения без насоса, и что для этого понадобится.

Добыча воды давлением воздуха

Этот необычный способ отлично подойдет для добычи воды из шахты без насоса. То есть можно использовать любой ручной шланговый насос, работающий без электричества. Сделать такую систему довольно просто. Для начала необходимо полностью загерметизироват

ь верх колодца. В нем проделывается 2 отверстия: в одно вставляется шланг от насоса, во второе — труба для подачи воды. При работе таким прибором в шахте создается давление, которое и выталкивает наружу жидкость.

Если напор воздуха, поступающий в шахту, мощный, то вполне можно обойтись без электрического насоса. Но при этом должно учитываться, что такое давление будет толкать воду не только наверх, но и вниз, в водоносный слой. Чем это чревато, будет описано ниже. Данный метод можно использовать совместно со стандартными подходами. Особенно он актуален, если давление в яме недостаточно сильное, даже для электрического насоса.

Добыча воды гидротаранным способом

Это еще один нестандартный способ добычи воды без насоса: в данном случае применяется гидравлический таран — устройство, предназначенное для механического подъёма жидкости из любого колодца, даже артезианского.

Работает такое приспособление на энергии, получаемой из потока воды. За счет поднятия воды на большую высоту и опускания её вниз, жидкость выталкивается наверх. Состоит такая конструкция из следующих компонентов:

  • отбойный клапан;

  • возвратный клапан;

  • питающая труба;

  • отводящая труба;

  • воздушный колпак.

За счет открытия и закрытия клапанов в определенной последовательности и происходит циркуляция жидкости. Она разгоняется по питающей трубе и создается гидроудар, вымещающий жидкость наружу, в отводящую трубу. Такое устройство сложно сделать самостоятельно, но его легко приобрести. И это будет самым верным решением для участков, на которых отсутствует электричество.

Важные моменты

При добыче воды методом увеличения давления внутри шахты, необходимо учитывать несколько важных факторов. Во-первых, учитывается геологическое строение местности, на которой расположена скважина.

Также немаловажным является дебет шахты для добычи жидкости из земли и производительность водоносного слоя.

Ну и, конечно, берется во внимание глубина залегания водоносного горизонта.

Если всё это не учесть, то из-за избыточного давления скважина может выйти из строя. Проще говоря, жидкость из водоносного слоя перестанет поступать в шахту. Это происходит из-за того, что образовавшийся внутри воздух будет толкать практически всю воду вниз, вдавливая её в землю. Поэтому подача воздуха должна быть оптимальной. Его должно хватать только на то, чтобы подталкивать воду наружу и не создавать избыточное давление.

Делаем Водяной Насос, Который Качает Воду без Электричества

Водяной насосВодяной насос

Невероятно, но этот лайфхак проверен многими пользователями, и он действительно работает. Не прилагая особых усилий, вы можете своими руками сделать водяной насос, который будет работать, не требуя для этого электричества. Такой прибор будет полезен в любом хозяйстве!

Изготавливаем насос, который качает воду сам по себе

Для того чтобы сделать водяной насос своими руками, вам понадобятся такие материалы:

  • Два обратных клапана.
  • Пластиковая труба для пайки.
  • Тройник.
  • Колено.
  • Резьбовые концы.
  • Различные емкости.
  • Паяльник или горелка.
  • Токарный станок или резьбовые наконечники.
back to menu ↑ back to menu ↑

Шаг 1

https://youtu.be/AUjKl2c3HqAhttps://youtu.be/AUjKl2c3HqA

Первым делом вам необходимо приобрести два обратных клапана с любой резьбой.

back to menu ↑ back to menu ↑

Шаг 2

https://youtu.be/AUjKl2c3HqAhttps://youtu.be/AUjKl2c3HqA

Чтобы не покупать резьби, необходимо взять пластиковую трубу для пайки, которая будет обрабатываться на токарном станке.

back to menu ↑ back to menu ↑

Шаг 3

https://youtu.be/AUjKl2c3HqAhttps://youtu.be/AUjKl2c3HqA

Приступаем к нарезанию резьбы на токарном станке.

https://youtu.be/AUjKl2c3HqAhttps://youtu.be/AUjKl2c3HqA

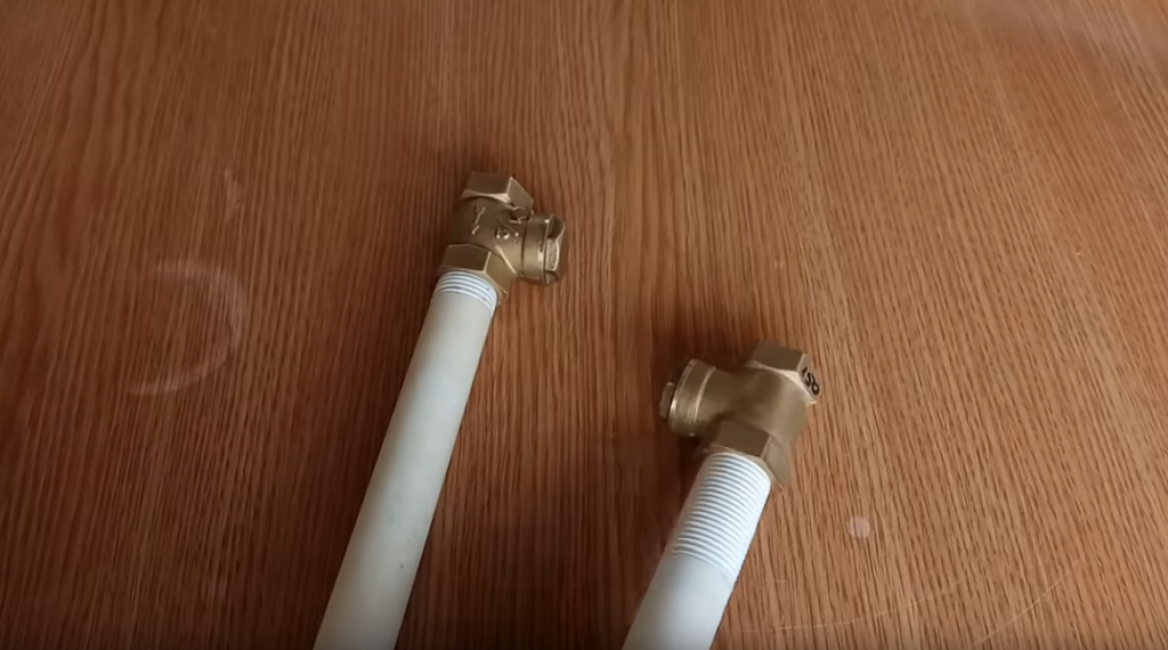

Готовая труба с резьбой должна идеально подходить к обратному клапану.

https://youtu.be/AUjKl2c3HqAhttps://youtu.be/AUjKl2c3HqA

Вторую трубу прикручиваем к еще одному обратному клапану.

Можно также использовать резьбовые наконечники, чтобы не прорабатывать трубы на станке. Но они достаточно дорогие.

back to menu ↑ back to menu ↑

Шаг 4

https://youtu.be/AUjKl2c3HqAhttps://youtu.be/AUjKl2c3HqA

Так выглядит готовая конструкция. Потоки воды идут вверх. Потом они они уходят на подачу в шланг, где будет установлен краник. В центре будет установлен расширительный бачок.

back to menu ↑ back to menu ↑

Шаг 5

https://youtu.be/AUjKl2c3HqAhttps://youtu.be/AUjKl2c3HqA

Так выглядит готовая конструкция, которая качает воду в бак.

Как это работает? Такая конструкция способна качать воду в бак, который находится на высоте до трех метров. Вода поступает в трубу, один из клапанов пропускает воду вверх, а обратно — нет. Второй клапан стоит наоборот и обеспечивает пульсацию.

https://youtu.be/AUjKl2c3HqAhttps://youtu.be/AUjKl2c3HqA

Откручиваем один из клапанов, чтобы конструкция начала работать.

Для корректной работы клапана нужна беспрерывная подача воды. Диаметр труб и шлангов может быть любой. Чем шире, тем больше поток воды вы получите. Таким нехитрым способом вы можете устроить регулярный полив своих грядок на огороде, если рядом с участком есть водоем.

back to menu ↑
ВИДЕО: Как сделать насос, который работает без электричества

Водяной насос без питания своими руками

Это не шутка и не розыгрыш. Водяному насосу, о котором пойдет речь, действительно не требуется ни электричества, ни бензина, ни чего-то ещё. Он не черпает энергию из эфира и не ловит свободную энергию. При всем при этом способен подымать столб воды в несколько раз превышающее начальное давление. Никакого обмана или надувательства — обычная физика и ничего более.
Конечно, если вы видите такой насос первый раз, то как и я можете подумать, что это бред… Такой же как и изобретение вечного двигателя… Но нет, все гораздо проще и довольно легко объяснимо. Это 100% рабочая модель водяного насоса, повторенная уже не одним умельцем.

Изготовление водяного насоса


Итак, для начала я расскажу как устроен насос, а потом его принцип действия и работа в реальных условиях.

Конструкция с описанием


Вот так он выглядит. Все делано из труб ПВХ.
Водяной насос без питания
В данном случае конструкция имеет вид прямой трубы с различными клапанами и краниками, с ответвлением в центре более толстого диаметра трубы.
Самая толстая чать — это буфер или ресивер для накопления и стабилизации давления. Слева и справа установлены входные и выходные шаровые краны.
Я буду рассматривать насос справа на лево. Так как правая сторона — это вход для воды, а левая — выход.
Вообщем, уяснили, что вода подается на шаровый кран справа. Далее идет на тройник. Тройник, разделяет потоки. Вверх подает к клапану, который закрывается при достаточном давлении. А прямой поток подается на клапан, который открывается при достижении нужного давления.
Затем, идет опять тройник на ресивер и уже на выход. А, ещё манометр, но его может и не быть, не столь важен.

Детали

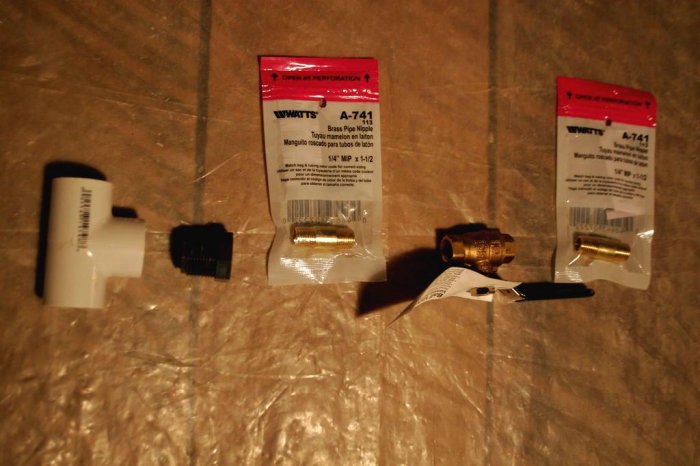

Все детали разложены перед сборкой. Я использую ПВХ трубы, они клеются на клей, но вполне можно использовать и полипропилен.
Водяной насос без питания
Клапан.
Водяной насос без питания

Сборка


Собираю. Второй клапан по середине и выглядит немного иначе. Разница этих двух клапанов в том, что изначально латунный клапан будет всегда открыт, а клапан из ПВХ изначально всегда закрыт.
Водяной насос без питания
Водяной насос без питания
Собираем буфер-ресивер.
Водяной насос без питания
Конечная часть насоса.
Водяной насос без питания
Почти готовый образец.
Водяной насос без питания
Добавим манометр для замера давления в работе.
Водяной насос без питания
Водяной насос без питания
Водяной насос без питания
Водяной насос с манометром готов к испытаниям.
Водяной насос без питания
Водяной насос без питания

Испытания насоса


Пришло время установить и испытать насос. Хочу немного оговориться и сказать, что насос не то чтобы качает воду, а скорее усиливает её напор. Я имею в виду, что для работы насоса необходимо начальное давление.

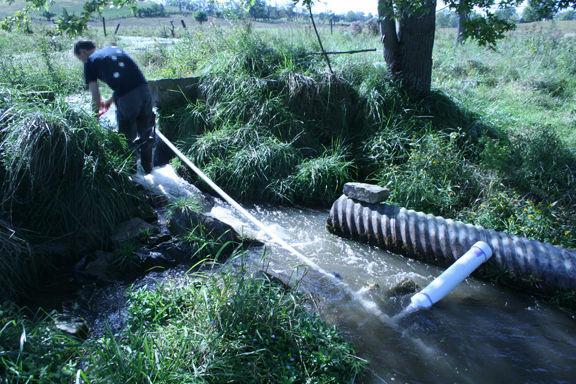

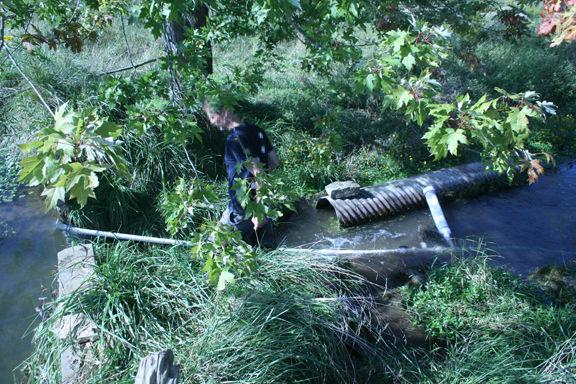

Для этого установим насос в небольшом ручье. Подключим длинную трубу в несколько метров (это обязательно условие) и будем забирать воду с небольшого возвышения. В итоге к насосу вода будет течь сама.
Водяной насос без питания
Водяной насос без питания
Ставим ресивер вертикально, латунный клапан должен быть на открытом воздухе.
Водяной насос без питания
Водяной насос без питания
Водяной насос без питания
Водяной насос без питания
И насос, щелкая клапанами начинает подавать воду выше уровня забора. Гораздо выше уровня забора воды вначале трубы.
Водяной насос без питания

Принцип работы водяного насоса


Все это кажется по истине удивительным и невероятным, но тут нет никакого секрета. Такие водяные насосы ещё называют гидроударными и работают они так:
Когда подается вода, то она сразу устремляется в открытый клапан.
Принцип работы водяного насоса

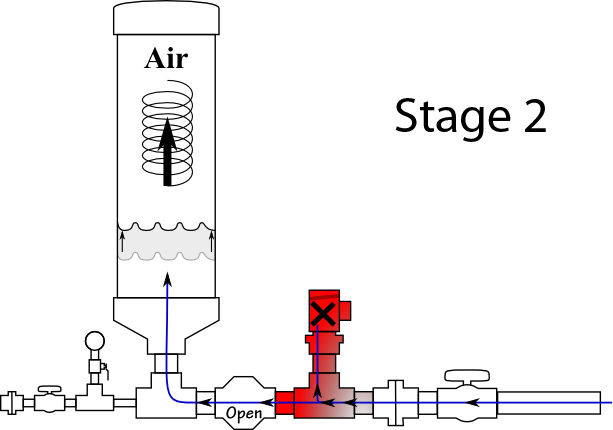

Как только вода наберет небольшой разбег этот клапан резко закроется. А так как столб воды в трубе имеет инерцию как и любая физическая масса, то произойдет гидроудар, который создаст избыточное давление, способное открыть второй клапан. И вода устремится в ресивер, где будет сжимать воздух.
Принцип работы водяного насоса
Как только избыточное давление будет погашено и станет меньше исходящего — средник клапан закроется и откроется верхний. В результате чего вода опять побежит через верхний клапан.
Принцип работы водяного насоса
Далее цикл повторяется.
Более подробную анимацию смотрите в видео:

Такие насосы могут создавать давление, превышающее начальное в 10 раз! И в подтверждение этому смотрите видео:

Как накачать воду из скважины без электричества. Откачка воды: делаем насос сами

На собственном участке земли, в первую очередь надо позаботиться об обеспечении его водой для полива, питья и других нужд. Для этого достаточно, чтобы была сооружена скважина, и из неё всегда можно будет добывать требуемое количество необходимой влаги в любое время года. Но для подъёма жидкости, как известно, нужен насос, который работает от электричества. А что делать, если участок находится далеко от цивилизации, и на нем нет электроэнергии? В таком случае можно обойтись и без насоса, воспользовавшись другими способами. Об этих способах сейчас и пойдет разговор.

Типы колодцев

Буровые колодцы могут быть двух типов: песчаные и артезианские. Первый тип имеет и другое название – фильтровая скважина. Бурится она до ближайшего водоносного слоя в песчаном грунте. Глубина может достигать 30 метров, а ширина обсадной трубы может быть около 13 см. Особенность строения такого источника в том, что на стенках трубы делается сетчатый фильтр. Для добычи воды из неё требуется глубинный или поверхностный агрегат. Прослужить она может около 15-ти лет. Но срок службы в первую очередь зависит от глубины залегания водоносного слоя и от того, насколько интенсивно она используется.

Второй тип – артезианская скважина. Вода в ней добывается с большой глубины, она может достигать 200 метровой отметки. У неё повышенная производительнос ть и высококачественн ая вода. Служит она гораздо дольше первого типа — более 50-ти лет. Соответственно, должен использоваться более мощный аппарат для подъёма влаги на поверхность. Для бурения такой ямы требуется разрешение в местных органах самоуправления.

Возможно ли из этих колодцев добыть воду без использования электрического насоса? Да, вполне возможно, причем из шахт обоих типов. Но при этом важно учитывать несколько нюансов. Многое зависит от ручных устройств, которые будут применяться при этом. Обычно они не дают достаточного давления на глубине более 30 метров. Поэтому такая система актуальна в основном для песчаного колодца. Но для начала давайте разберёмся, каким образом возможно поднять жидкость из такого сооружения без насоса, и что для этого понадобится.

Добыча воды давлением воздуха

Этот необычный способ отлично подойдет для добычи воды из шахты без насоса. То есть можно использовать любой ручной шланговый насос, работающий без электричества. Сделать такую систему довольно просто. Для начала необходимо полностью загерметизироват ь верх колодца. В нем проделывается 2 отверстия: в одно вставляется шланг от насоса, во второе — труба для подачи воды. При работе таким прибором в шахте создается давление, которое и выталкивает наружу жидкость.

Если напор воздуха, поступающий в шахту, мощный, то вполне можно обойтись без электрического насоса. Но при этом должно учитываться, что такое давление будет толкать воду не только наверх, но и вниз, в водоносный слой. Чем это чревато, будет описано ниже. Данный метод мо

скважина

ag111

как добывать воду без насоса и электричества ???

Скважин много наделано.

Sovtov

Ведро+ веревка. Старый-добрый деревенский колодец.

Gromozeka

Из скважин? Однако насос…

MagnuM

Электронасос продублированный ручным на случай М.П. и Б.П.

YgorVM

Продублирую свой пост из темы http://guns.allzip.org/topic/151/248691.html

У меня в ‘садоводстве’, да и в подавляющем большинстве, наверное, вода проложена в трубах ПО земле, и ее отключают с первыми заморозками, а включают только с наступлением тепла (на ‘майские’). В течение теплого сезона вода жестко связана с наличием лепездричества в проводах, т. к. водоснабжение осуществляется одним! электронасосом (в моем случае старым и не имеющим запчастей) из артезианской скважины. Любое отключение электричества или поломка насоса — и все, кто не озаботился запасом питьевой воды дружно курят бамбук или несутся в соседнюю деревню к общественной водоразборной колонке (4.5 км туда — обратно). Помимо ‘центрального’ водопровода, многие садоводы вырыли на своих участках неглубокие, 2 — 3 м, колодцы. Это так называемая ‘верховодка’, вода в таких колодцах из первого песчаного слоя и не пригодна для питья (так как везде поблизости расположены сортиры с выгребными ямами, компостные и навозные кучи и т. д.), используют ее для полива в то время, когда нет воды в ‘центральном’ водопроводе.
Что имеем в ‘сухом’ остатке? В случае большинства Кирдыков по воду придется ходить либо на реку (качество воды очень хреновое), либо топить снег (зимой, качество воды тоже очень хреновое, учитывая теперешнюю экологию), либо брать воду из ‘верховодного’ колодца (про качество этой воды сказать просто нечего).
Итого: необходима постройка питьевого колодца или скважины.


Про ‘питьевой’ КОЛОДЕЦ, в принципе, все понятно. Штука очень долговечная, требует минимального обслуживания (чистка, ремонт), если сделан грамотно. Но: вырыть его можно не везде, по уму, перед его копанием желательна разведка водоносного горизонта (бурение шурфов), необходимо отсутствие в радиусе минимум 30 м септиков (выгребные ямы, компостные и навозные кучи, грядки, удобряемые ‘химией’ и т. д.). Качество воды в хорошем колодце приемлемое, но из него может ‘уйти вода’ в засушливый год, или если сосед сделает себе скважину — песчанку, или такой же колодец. Не факт, что уйдет, но может. Еще один Большой плюс колодца в том, что для пользования колодцем минимально нужны всего два технических приспособления — веревка и ведро.
Не требует согласования в «Разрешительных Органах».
Про колодцы http://www.voda-da.ru/draw-well.htm

СКВАЖИНЫ делают двух видов.

Фильтровая (песчаная) скважина обычно бурится на ближайший водоносный горизонт, залегающий в песчаных грунтах, их глубина составляет обычно 20-30 м, обсадная колонна состоит из труб диаметром 127-133 мм и сетчатого фильтра.
Минусы: такая скважина имеет тенденцию к заиливанию, и срок ее эксплуатации напрямую зависит и от мощности водоносного горизонта, и от интенсивности ее эксплуатации (на практике максимум до 15 лет, чаще — 5-8 лет).
Плюсы: приемлемое качество воды, скважину-песчанку можно эксплуатировать с помощью простой и надежной механической помпы (что-то вроде обычной деревенской ‘колонки’). Т. е. лепездричества не надо, но надо суметь починить или заменить помпу в случае поломки.
Не требует согласования в «Разрешительных Органах».

Скважина глубокая («артезианская») бурится до водоносного слоя, залегающего в известняке на глубинах 20-200 м, и отличается не только своей глубиной и производительностью (до 100 м3/час), но и сложностью бурения, ее диаметр — 159-324 мм. Этим обусловлено и большое количество обсадных колонн, и более высокая стоимость бурения, т.к. цена бурения погонного метра напрямую зависит от диаметра обсадных труб ввиду их высокой металлоемкости.
Плюсы: долговечность (говорят от 50 лет и выше), высокое качество воды.
Минусы: для эксплуатации нужны, как правило, мощные насосы, в случае отключения эл-ва спасет либо электрогенератор, либо мотопомпа.
Требует согласования в «Разрешительных Органах».

YgorVM

как добывать воду без насоса и электричества ???

Скважин много наделано.

Сразу возникает вопрос — что за скважина и, следовательно, с какой глубины нужно достать воду? Сразу скажу, что вопрос этот меня тоже интересует и ответа на него я пока не нашел. Механический насос на «ручной тяге» поднимает воду максимум с 30 м (ну или, по крайней мере, других я в сети не нашел).
Вопрос, наверное, к тем, кто хорошо разбирается в физике (механике).
Каким — то образом создать наверху скважины разрежение, достаточное для того, чтобы поднять столб воды высотой, скажем 60 м?

Незваный

YgorVM

Сразу возникает вопрос — что за скважина и, следовательно, с какой глубины нужно достать воду? Сразу скажу, что вопрос этот меня тоже интересует и ответа на него я пока не нашел. Механический насос на «ручной тяге» поднимает воду максимум с 30 м (ну или, по крайней мере, других я в сети не нашел).
Вопрос, наверное, к тем, кто хорошо разбирается в физике (механике).
Каким — то образом создать наверху скважины разрежение, достаточное для того, чтобы поднять столб воды высотой, скажем 60 м?

Ну , рассчитать место энтое место выживания так , чтоб скважина
сразу артезианской оказалась , ну хоть эмпирически , по снимкам из гуглей … 😀

Gromozeka

Ээээ Насос электрический. Других приспособ для артезианской воды не знаю…

Незваный

Gromozeka
Ээээ Насос электрический. Других приспособ для артезианской воды не знаю…
Воздух трясти не буду …
Артезианская скважина работает под давлении пластов , для неё никакой насос не нужен , только клапан , и своевременная цементация самой собственно скважины , а то промокнет всё , если вёдра вовремя не подставлять ….

YgorVM

Воздух трясти не буду …
Артезианская скважина работает под давлении пластов , для неё никакой насос не нужен , только клапан , и своевременная цементация самой собственно скважины , а то промокнет всё , если вёдра вовремя не подставлять ….

» А мужики-то и не знают!» (с). Покупают дорогущие насосы, кессонные камеры строят, а нужно, оказывается, всего лишь мешок цемента прикупить, кран и ведро. 😊 Динамика подъема воды в известняковых скважинах разная.


Давайте конкретизируем задачу. Пусть будет артезианская скважина глубиной 100 м, динамика подъема воды (подъем водяного столба в скважине под действием давления в известковом пласте) — 50 м, диаметр скважины — 150 мм. Электричества нет, мотопомпы нет (топливо кончилось), как добыть воду с глубины 50 м ?
Ау геологи, горные инженеры, бурильщики и физики!

PS С месяц назад написал на эту тему в Питерский МНЦ гидрогеоэкологии, но ответа, увы, не получил.

Незваный

YgorVM

» А мужики-то и не знают!» (с). Покупают дорогущие насосы, кессонные камеры строят, а нужно, оказывается, всего лишь мешок цемента прикупить, кран и ведро. 😊 Динамика подъема воды в известняковых скважинах разная.


Давайте конкретизируем задачу. Пусть будет артезианская скважина глубиной 100 м, динамика подъема воды (подъем водяного столба в скважине под действием давления в известковом пласте) — 50 м, диаметр скважины — 150 мм. Электричества нет, мотопомпы нет (топливо кончилось), как добыть воду?
Ау геологи, горные инженеры, бурильщики и физики!

PS С месяц назад написал на эту тему в Питерский МНЦ гидрогеоэкологии, но ответа, увы, не получил.

Мгм , вот именно в этом случае никаких вёдер для этого фонтана и не хватит , руки и оторвёт , если попытаетесь медленно перекрывать …

Konsev

А как узнать есть здесь вода или нет? или она слишком глубоко? Кто что на эту тему знает? по каким признакам можно хотя бы примерно узнать?

Gruch

YgorVM
Ср Механический насос на «ручной тяге» поднимает воду максимум с 30 м (ну или, по крайней мере, других я в сети не нашел).
Я всегда думал что максимум на 10,4 м. и не более. По крайней мере те, которые высасывают воду, находясь сами вверху. Ссылочку на механический насос на 30 м. не дадите для общего развития? А то у самого в деревне скважина, вода на десятке начинается, кроме погружных насосов ее ничто не берет, меня так еще в школе учили на уроках физики.

YgorVM

Ссылочку на механический насос на 30 м. не дадите для общего развития?
http://www.startkom.ru/products/nasosi/

Есть на этой страничке насос STANDARD, например. Только они ими больше не торгуют, а обновить сайт им недосуг.

Изготовлением таких насосов занимаются компании Synecta (Словакия), Ish (Чехия).
Выглядят эти насосы так



А вот еше
http://www.yuyuagro.com/handpumps.htm
http://www.spanpump.com/mark2deepwell.htm

По одной из этих ссылок есть насос EXTRA DEEP WELL HAND PUMP, так он вроде вообще до 90 м.

Вот только в продаже я их что-то у нас найти не могу.

Шип

Konsev
А как узнать есть здесь вода или нет? или она слишком глубоко? Кто что на эту тему знает? по каким признакам можно хотя бы примерно узнать?
Книга начинающего лозоходца

Лозой эффективно (с точностью 80-90%) ищут места закладки колодцев. Этой практике тысячи лет.

А ещё есть гораздо более банальные признаки: местная низина, влаголюбивые растения, повышенная влажность земли…

YgorVM

Ricoshet
Спасибо, интересные ссылки. Не знаете, бытовые насосы, работающие по принципу эрлифт, выпускаются?

ag111

Да, выживальщиков здесь мало 😞 Идей хороших нет. Физику наверное не знаем, ин масс 😊

Итак, если черпаем ведром, как его переворачивать в узкой скважине, если пластиковой бутылкой, то как ее утопить. Цель — набрать побольше за раз.

YgorVM

Упс! Это викторина такая, да?

Серрргей

У нас было ведро самодельное, из оцинковки. Донышко-клапан, на куске толстой резины. Опускаешь в воду, донышко отгибается вверх. Поднимаешь ведерко — донышко опускается. Для узкой трубы можно такое изготовить меньших размеров.

ag111

YgorVM
Упс! Это викторина такая, да?

Будет вам викторина 😉

Хотя лучше б не было 😊

Gruch

YgorVM
По одной из этих ссылок есть насос EXTRA DEEP WELL HAND PUMP, так он вроде вообще до 90 м.
Вот только в продаже я их что-то у нас найти не могу.
Я в шоке, 90 метровый штырь, двигающий поршень в самом внизу. Я подозреваю такой насос должен стоить как чугунный мост через Неву. За ссылки огромное спасибо, познавательно, ни за что бы не подумал что таких монстров выпускают серийно.

Романн

Ricoshet
Можно использовать солнечную энергию, как в этом изобретении.

Блин, хоть бы раз увидеть действующий насос, хоть действующий макет.

Интересует глубина подъёма воды и производительность на подмосковном солнышке. Думаю, производительность будет низкой. Интересно время полного цикла и производительность подъёма воды за цикл при разных глубинах — 6, 10, 20, 50, 90 метров.

Было гладко на бумаге, да забыли про овраги…
Недаром автор «усовершенствования» не называет ни одну из этих цифр.

Акунаматата

Колодец и ведро. Или артезианская скважина. Она может фонтанировать за счёт давления в водоносном слое.

Как подать воду без электричества

Проще всего добывать воду при помощи насоса. И вместе с тем, альтернативное устройство подачи воды , когда нет электричества, может оказаться весьма кстати. Рассмотрим, какие бывают виды насосов, не использующие электроэнергию.


Преимущества механических насосов

Закон сохранения энергии пока что никто не отменял, и поднять воду на высоту без применения энергии все же не получится. Другое дело, что энергия эта может быть механической, физической, солнечной и так далее.
Помню, в детстве мы поливали огород при помощи механического поршневого насоса, установленного в обычной колонке. За лето, покачав таким образом мышцы (поливать огород надо было утром и вечером), мы успевали хорошо окрепнуть и набраться сил. Зимой, конечно, были проблемы: колонка промерзала и приходилось её «отливать» кипятком.
Но плюсы были неоспоримыми: не надо было платить за электроэнергию, а быт становился частично от неё независимым.
Механические насосы, безусловно, подойдут тем хозяйствам, где нет электричества.
Принципы действия насосов многообразны.
Познакомимся с некоторыми из них.

Подача воды без электричестваПодача воды без электричества

Поршневой насос

Это тот вид, который описан мной выше.
Подъем воды происходит благодаря созданию разреженного давления над водой в трубе, которое создается благодаря поршню, поднимаемому в трубе благодаря рычагу и мускульным усилиям. Поршень должен плотно прилегать к стенкам трубы, иначе воздух будет просачиваться в трубу и создать разрежение воздуха не удастся.
«Качайте» мышцы на радость своему телу.
Поршни снабжены обратными клапанами, которые перекрывают воде дорогу назад. Таким образом, вода подается по трубе толчками, синхронно движению поршня вверх.
Потом, правда, некоторые хозяева устанавливали двигатель, который посредством установленных дополнительно рычагов позволял качать воду, используя электроэнергию.
Мне нравятся все способы подачи воды, но с этим я знакома лично.

Подача воды без электричестваПодача воды без электричества

Подача воды посредством винта Архимеда

Кто не знаком с этим гениальным изобретением великого ученого древности, чья актуальность пережила века и до самого настоящего времени!
У всех дома есть мясорубка. Именно в ней используется это устройство.
Винт частями черпает воду и поднимает её вверх. для движения воды необходимо обеспечить вращение оси винта. Это может быть мускульная сила человека или животных.
Можно автоматизировать процесс, установив дополнительно ветряной двигатель, который и будет вращать винт.
Винтовой принцип подачи воды можно осуществить не только при помощи винта и трубки, в которой он вращается, но и при помощи трубки, изогнутой в виде спирали. Тогда цилиндр не потребуется. Нижний конец трубки опущен в воду. При вращении спиральной трубы вокруг своей оси вода также передвигается снизу вверх по виткам и выливается из верхнего конца трубки.

Актуально, если у вас рядом с участком течет речка, но уровень воды в ней ниже вашего участка.

Подача воды без электричестваНасос

Подача воды методом гидротарана

Изобретатель этого метода — Монгольфье. Изобретение относится к 1797 году. Вот ведь как: все самое важное уже придумано до нас!
Принцип действия основан на следующем опыте: текущая вода обладает кинетической энергией. Если на её пути резко установить преграду, то можем получить ощутимый гидроудар. Рядом с блокирующей перегородкой устанавливается вертикальный бак, куда будет вытесняться вода под действием гидротарана. Блокировка снимается, вода может течь дальше. бак снабжен клапанами, благодаря которым вода не может из него вытечь в обратное русло. К баку крепится шланг, по которому движется вода благодаря созданному давлению.
Заслонку нет необходимости поднимать и опускать руками, процесс может быть автоматизирован.
Насосы, действующие по методу гидротарана, есть в продаже. Так что нет необходимости делать его своими руками.

Подача воды без электричестваПодача воды без электричества

Подача воды аэролифтом

Автор этого изобретения — Карл Лошер немецкий горный инженер.Благодаря воздушному насосу в скважину загоняется воздух. Смешиваясь с водой, он образует пену, которая легко подается вверх по трубе. Насос снабжен ниппелем, чтобы воздух не мог просочиться обратно. Ему одна дорога: смешаться с водой и выйти с ней по другой трубке. Таким способом легче всего добывать воду из скважины.
Вы можете легко сделать это устройство подачи воды своими руками, вам необходим будет только воздушный компрессор.

Ну вот, друзья, мы познакомили вас с тем, как можно добывать воду без электроэнергии. Это поршневой способ, гидротаран, винт Архимеда, аэролифт. Выберите тот способ, который подходит вашем участку и задачам — и покупайте, или сделайте оборудование для подачи воды своими руками.



About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
