экономия стройматериалов и устойчивость к ураганам

Экология потребления.Усадьба: В обзорах про необычные частные дома несколько особняком стоят здания цилиндрической формы. Казалось бы, дома с круглыми стенами выглядят так же необычно, как скажем, и треугольные, но совсем уж инородными, выбивающимися из общего ряда, они при этом почему-то не воспринимаются.

И действительно, в древние времена, так сказать, на заре строительства жилищ, округлая форма была весьма популярна - она напоминала разные природные элементы и больше других - стволы деревьев. В округлой форме есть определенный смысл - как минимум, с точки зрения аэродинамики - сильный ветер будет огибать круглый дом и не сорвет с него крышу. Поэтому цилиндрические дома славятся повышенной устойчивостью к торнадо, цунами, ураганам, штормовому ветру и сильным снегопадам.

Кроме того, строительство круглого в плане дома поможет сэкономить на стройматериалах. По расчетам, на него в среднем уходит на 15-20% меньше стройматериалов, чем на прямоугольный дом той же площади.

И даже это еще не все: в круглых домах замечательная акустика. Шум снаружи почти не проникает внутрь, потому что звуковые волны тоже огибают дом, а внутри разные звуки воспринимаются мягче. Так что дом-цилиндр может стать хорошим вариантом для людей, ищущих покоя и единения с природой.

Конечно, есть в таких домах и минусы - самым очевидным из которых является отсутствие привычных прямых стен. Но если сравнивать круглые дома, например, с А-образными, то мертвых зон в углах здесь тоже нет.

Недостаток прямых стен в круглом доме можно легко восполнить, как сделали это польские архитекторы из KWK Promes Konieczny Architects, создавшие дом "Standard hOuse". Решили они эту проблему просто - при помощи межкомнатных перегородок. Заказчик сразу же подчеркнул, что требуется проект универсального дома, который можно было бы построить где угодно. В работе над проектом были предложены различные варианты внутренней планировки вокруг бетонной колонны, размещенной посередине дома и проходящей сквозь крышу.

Рис. 1. Дом Standard hOuse, проект KWK Promes Konieczny Architects

Получилось так, что комнаты имеет форму близкую к трапеции. Хоть это и не привычный квадрат или прямоугольник, но помещение с двумя (или даже тремя) прямыми стенами обставить уже существенно легче. Можно даже воспользоваться одним из множества планов планировки подобных "нестандартных" помещений, которые с легкостью сейчас можно найти в интернете.

Рис. 2. План дома Standard hOuse, проект KWK Promes Konieczny Architects

Для кого-то, однако, округлость помещений может и не быть серьезной проблемой, например, для приверженцев минимализма, которым нравится красить стены в белый цвет и вообще не вносить в интерьер никаких цветовых пятен, например, картин. Тем, для кого лучшая картина - вид из окна, должна приглянуться вилла Villa Nyberg, построенная по проекту Kjellgren Kaminsky Architecture в Швеции.

Этот дом имеет довольно большую площадь помещений - 156 кв. м, являясь при этом настоящим пассивным домом, и располагается на берегу озера. Здесь форму полного "барабана" имеет только первый этаж здания. Второй образует в плане полукруг, имеет панорамные окна и обеспечивает хозяевам дома выход на прекрасную просторную террасу.

Рис. 3. Villa Nyberg по проекту Kjellgren Kaminsky Architecture

Отдельной подкатегорией цилиндрических домов являются жилые дома, получившиеся в результате переделки заброшенных силосных, водонапорных башен или газгольдеров. Сразу стоит отметить, что такое преобразование совсем не ограничивается оштукатуриванием стен и наполнением пространства предметами мебели. Перепланировка требует наличие хорошего проекта и определенных затрат (не говоря о том, что такую постройку еще нужно найти) на переоборудование, укрепление и утепление. Но в итоге может получиться вполне красивое и комфортное жилище.

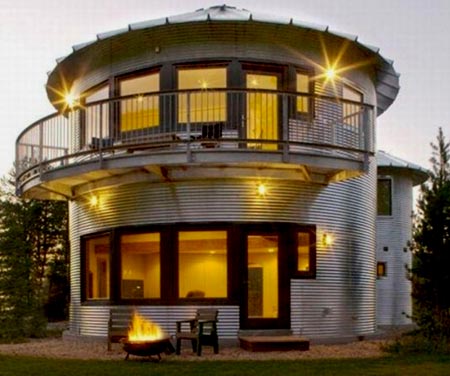

Рис.4. Дом из силоса для хранения зерна, Техас, США

Для тех, кому по душе более затейливые постройки, в качестве примера можно привести круглый дом, построенный в Японии и больше напоминающий сказочную башню, чем приют отшельника.

Необычность этого здания начинается прямо с порога - к нему ведет тонкая изгибающаяся лестница, так как вход в дом расположен на втором этаже. На этом сюрпризы (и лестницы) не заканчиваются: внутри пространство совсем не напоминает ни круглую, ни полукруглую форму, характерную для других приведенных проектов. Оно разделено при помощи четырех параллелепипедов, недостающих до потолка, и скорее напоминает лабиринт. Внутри этих "коробок" расположены еще четыре лестницы, ведущие каждая в свое помещение на первом этаже (в санузел и три спальни). Альтернативная входная дверь прямо на первый этаж, впрочем, тоже имеется.

Рис. 5, 6. Дом в местечке Чихарада по проекту Studio Velocity

Круглые дома могут быть совершенно разными: замысловатыми или лаконичными, большими и маленькими. Этот вариант может подойти тем, кто ищет баланс между эксцентричностью и комфортом. Но если тяга к прямоте углов и линий все же пересиливает, совсем не обязательно отказываться от гармонии круглого пространства. Можно пойти на компромисс и пристроить к круглому дому более традиционный флигель или пристроить к прямоугольному дому башенку.

Рис. 7. Дом Horton Rounds circular house в графстве Нортгемптоншир, Англия

опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках

экономия стройматериалов и устойчивость к ураганам. Круглый дом своими руками (фото)

На сегодняшний день округлые конструкции - необычное и популярное решение жилищной архитектуры. Применяя либо цилиндрические формы, создают строения наиболее теплые и выгодные с энергетической стороны по сравнению с обычными постройками. Частные дома круглой формы возводятся различными способами: монолитный, из дерева, кирпичный, каркасный и другие.

Оригинальный проект дома круглой формы

Постройки выглядят неординарно, неизменно притягивают взгляды прохожих.

С практической и технологической стороны видно, что строения, стены у которых возводились по окружности, с купольными крышами - конусообразные либо цилиндрические - намного превзошли здания традиционной формы по таким показателям:

  • Энергоэффективность;
  • Меньшие затраты на строительные материалы;
  • Устойчивость в сложных условиях эксплуатации.

Круглые дома можно возводить также из бруса, разных панелей и соломы. Проектировщиками разработана оригинальная технология строительства каркасного круглого дома. Он может быть одно- или двухэтажным, с оранжереей или , иметь мансарду или балкон - все это зависит от желаний будущего владельца.

Проекты строительства зданий должны согласовываться с архитектором, ЖКХ и строительной фирмой, если решено обратиться к ней.

Проект круглого дома из пиленных бревен

Сегодня многие организации предоставляют строительные услуги, одновременно предлагая бесплатные проекты. Во время согласования по желанию будущего владельца некоторые элементы могут дорабатываться либо изменяться.

Согласованный проект обязательно должен пройти регистрацию. Можно приобретать готовые проекты в соответствующих организациях и строить коттеджи самостоятельно. Для тех, кто не готов выполнять строительство своими руками, предоставляется возможность покупки уже построенных домов.

Круглый дом на платформе-окружности имеет отличия не только внешние, геометрические, но и метод возведения.

Такие дома бывают:


Планировка подобных строен

Дом-цилиндр – экономия материалов и отсутствие острых углов

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

Круглый дом купол - расчет и установка

Информация о круглом доме предоставлена автором проекта: пользователем под ником Гусь с форума Околоток.

Круглый дом это сферическое архитектурное сооружение, собранное из деревянных или металлических балок, образующих структуру подобную полусфере Земли. Купол круглого дома является внешней несущей сетчатой оболочкой и обладает хорошими несущими качествами. Геоподобная форма купола круглого дома образуется благодаря особому соединению балок: в каждом узле креплени купола круглого дома сходятся ребра слегка различной длины. Эти ребра купола круглого дома образуют "крепкие" треугольники, а в целом они складываются в многогранники, близкий по форме к сегменту сферы.

Первый круглый дом купол, который можно было бы полноправно назвать "геодезическим" был создан после Первой мировой войны Вальтером Баурсфельдом, главныи инженером Carl Zeiss Jena для планетария фирмы. Круглый дом купол был построен фирмой Dykerhoff и Wydmann на крыше завода в Йене, Германия, и открыт для публики в июле 1926 года.

Одним из самых известных популяризаторов идей купольных круглых домов был американский инженер и архитектор Ричард Фуллер (1895 - 1983). Он первый создал математический алгоритм для расчета купола круглого дома. Он получил и патент на конструкцию купола на круглый дом.

Чем хорош круглый дом конструкции Фуллера? Такой круглый дом обладает малой массой при большом внутреннем пространстве дома. Купол круглого дома устойчив к большим нагрузкам, причем чем больше купол, тем прочнее конструкция круглого дома. Круглый дом требует стандартных элементов для сборки купола, благодарая чему всеь комплект круглого дома можно изготовить заранее на производстве. Круглый дом при сборке не требует крана: строители могут передвигаться по ячейкам сетчатого купола. Купол курглого дома обладают идеальной аэродинамической формой, благодаря чему круглые дома можно возводить в ураганных районах. Круглый дом энергоэффективнее дома коробки: площадь наружных поверхностей круглого дома на 36% меньше. Использование отражающих материалов изнутри купола позволяют фокусировать инфракрасное тепловое излучение в центре дома.



В настоящее время строят круглые дома на деревянном или стальном каркасе, либо из элементов СИП панелей. Также существую железобетонные варианты конструкции, когда сетка каркаса круглого дома заполняется арматурной сеткой, выставляется опалубка и заливается бетон. Мы рассмотрим воплощение круглого дома на дервянном каркасе в Ярославской области:

Круглый дом - ussuri_kray — LiveJournal

proekt_kruglogo_doma_04
Планы здесь: http://www.superdoms.ru/projects/individualnye-proekty-zhilyh-domov/proekt-kruglogo-doma
==================================================================
Люблю всё рациональное, без излишеств. Поэтому мне нравятся проекты круглых домов - цилиндров. При той же площади внешних стен, что и в "квадратном доме", материала на их постройку уйдёт примерно в 1,2 раза меньше. Т.е. у такого дома площадь внешних стен меньше, а соответственно он теплее. В таком доме нет проблемы промерзания углов, опять же, за счёт отсутствия углов он прочнее – лучше выдержит удары стихии. Ветер огибает его плавно, создавая более равномерное давление, что практически уничтожает сквозняки. Выгнутые стены отражают тепло внутрь дома.

Купольные дома тоже хороши, но уж больно у них экстравагантная архитектура, я люблю что-то более традиционное. Кроме того, в последнее время купала сильно подорожали и мало оправдывают себя как дешёвое жильё.

Данный проект диаметром менее 7 метров и идеален для дачного домика.  При его площади в 72,2 кв.м. площадь стен примерно такая же как в доме площадью 60,18 кв.м. Фундамент так же меньше квадратного. Экономия очевидна. Экономия на отоплении в зимний сезон будет ещё наглядней.

Для себя, я подготовил проект диаметром 12 метров.

Расчёт площади пола в зависимости от диаметра круга и радиуса, вы можете произвести здесь: http://www.timergaleev.ru/calculator_c_ru.html , но учтите здесь все дробные числа округляются до 0,5 м.


При большом диаметре, при использовании половины площади этажа без перегородок, может возникнуть проблема длины балок (6 – 8 м), в этом случае идеально перекрытие - мембрана из досок конструкции Мельникова.

800px-Perekrytiya

Круглый дом. Виды круглых домов. Строительство круглых домов

Круглые дома люди строили с начала времен, и хотя во многом прямоугольные формы упрощают работу с пространством, расчеты и планирование, все же определенные преимущества такого типа строений не перестали быть актуальными, а стремительное развитие технологий привнесло и в этот сектор строительной индустрии новые интересные идеи, возможности и материалы. И возведённый по традиционным технологиям круглый дом иногда способен предстать в неожиданном ракурсе при наличии современной техники или материалов. Экономические соображения тут тоже играют не последнюю роль. Кроме того, не стоит забывать о такой составляющей, как эстетические потребности человека — его стремление к гармонии и совершенству, а в этом смысле близкие к естественным природным формам круглые и криволинейные строения имеют достаточно веские основания быть востребованными.

Круглый дом, строительство

Если говорить о частном, и прежде всего загородном домостроении, то круглые дома в последнее время действительно стали пользоваться повышенным интересом, и это привело к тому, что появился определенный опыт и новые наработки именно в частном спектре данного направления.

В соответствии с более узкой градацией, которая значительно влияет на технологию строительства, круглые, или «радиусные» дома можно разделить на три основных типа:

  • Цилиндрические
  • Сферические
  • Купольные

Цилиндрические дома

Дома цилиндрической формы имеют корни своего происхождения во многих культурах. Традиционные дома такого типа строились и в Полинезии, и в Северной Европе, и в Восточной Азии, и на американском континенте. Поэтому все виды традиционных строительных материалов и всевозможных типов конструкций были многократно и всесторонне опробованы и оценены на протяжении истории. Круглая форма всегда психологически притягивает людей, а острые углы ассоциативно вызывают чувство беспокойства — такое восприятие лежит в основе живой природы. Кроме того, наличие прямых углов отнимает около 30% полезной площади пола, и на столько же прибавляет площадь стен, что неминуемо приводит к потерям тепла в отопительный сезон. Округлая форма влияет и на акустику дома, значительно снижая внешний шум, и приглушая эхо внутри. Уменьшается парусность сооружения — дом лучше противостоит ветровым нагрузкам.

Современные архитекторы стали использовать в своих проектах цилиндрические объекты положенные на бок, что делает этот формат еще интереснее в творческом плане, и создает необычные подходы в планировке и новые технологические решения.

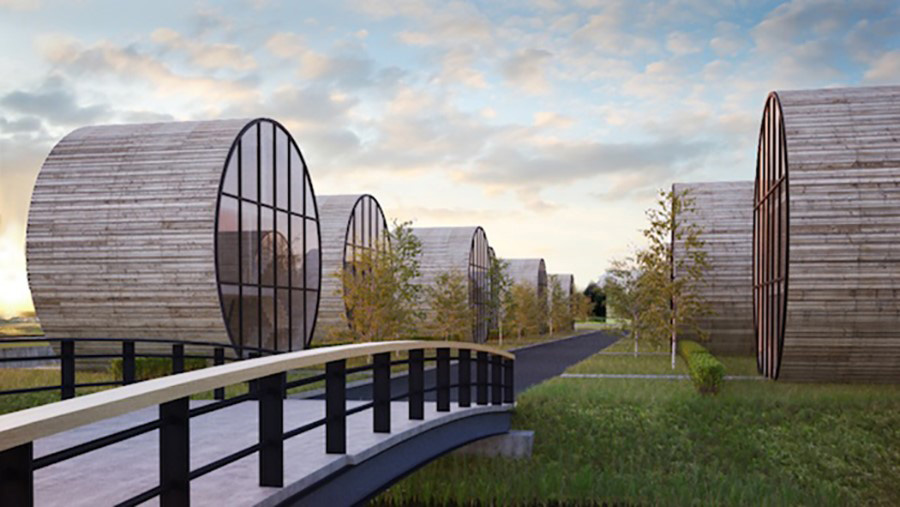

дома в виде цилиндров положенных на бокдома в виде цилиндров положенных на бок

В самых авангардны проектах цилиндрическая форма дома обыгрывается непривычными акцентами и встройкой прямоугольной геометрии, порождая необычные визуальные и пространственные эффекты. Тем не менее, в большинстве случаев дома цилиндрической формы люди предпочитают строить в их классическом виде — замкнутая радиусная стена и коническая, или куполообразная крыша. О разновидностях таких крыш и технологиях их строительства на нашем сайте есть отдельная статья: технология строительства и расчёт купольных крыш.

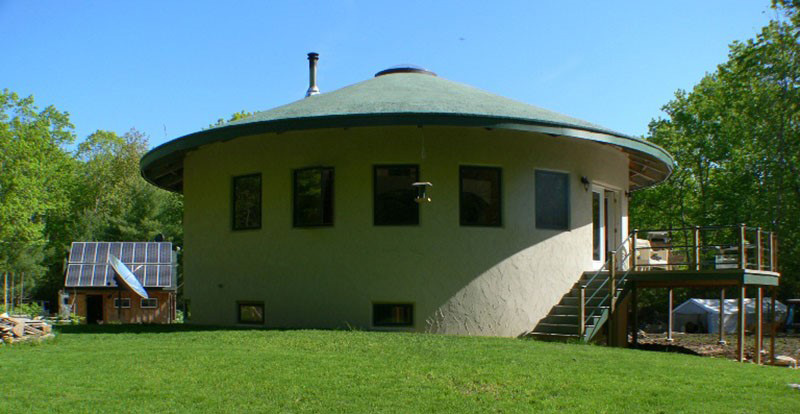

цилиндрический дом с конусной крышейцилиндрический дом с конусной крышей

Для постройки дома цилиндрической формы подходят практически любые строительные материалы, пригодные для строительства обычных домов — кирпич, бетон, газобетонные и пенобетонные блоки, каркасные конструкции, брус и даже сэдвич-панели, поскольку окружность всегда можно вписать в многогранник. Однако использование некоторых листовых материалов в строительстве круглого дома может значительно увеличить их расход по сравнению со строительством прямоугольного дома. Поэтому в такой ситуации необходимо произвести предварительный расчет, в соответствии со стандартным раскроем конкретных производителей того или иного материала.

Важным исключением из списка пригодных для постройки круглых домов строительных материалов являются железобетонные плиты межэтажных перекрытий, которые всегда имеют прямоугольную форму. Поэтому железобетонные перекрытия в круглом доме возможно устроить только монолитным способом.

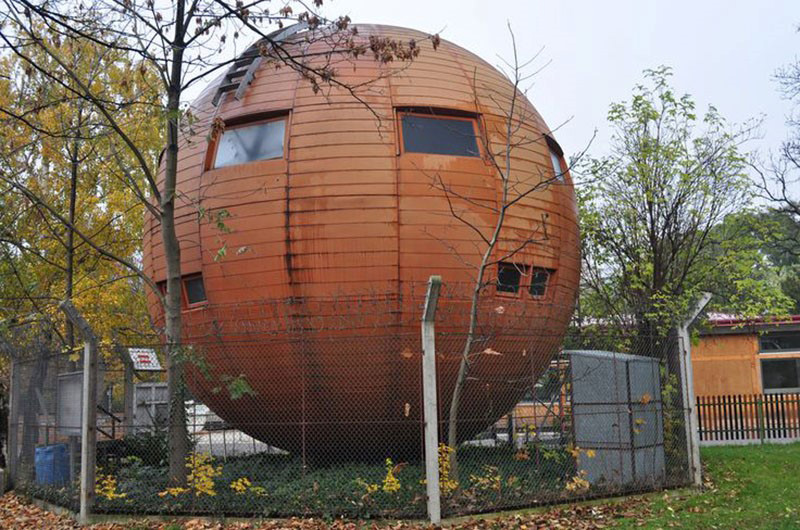

дом-сферадом-сфера

Сферические дома

Полностью сферические дома пока не слишком распространенный вариант, как в частном строительстве, так и в строительстве вообще, поскольку значительные конструкционные нагрузки, которые возникают в нижней части сооружения сферической формы значительно сложнее обеспечить необходимым запасом прочности, по сравнению с купольным или цилиндрическим вариантом. Это влечет за собой более сложные расчеты, более сложные технологические приемы, более дорогие материалы, и соответственно возрастает стоимость реализации подобных проектов. Однако движение в этом направлении не останавливается, и видимо рано или поздно целеустремленность отдельных энтузиастов и передовые технологии преодолеют этот экономический барьер, и дома сферической формы станут привычным для нас явлением.

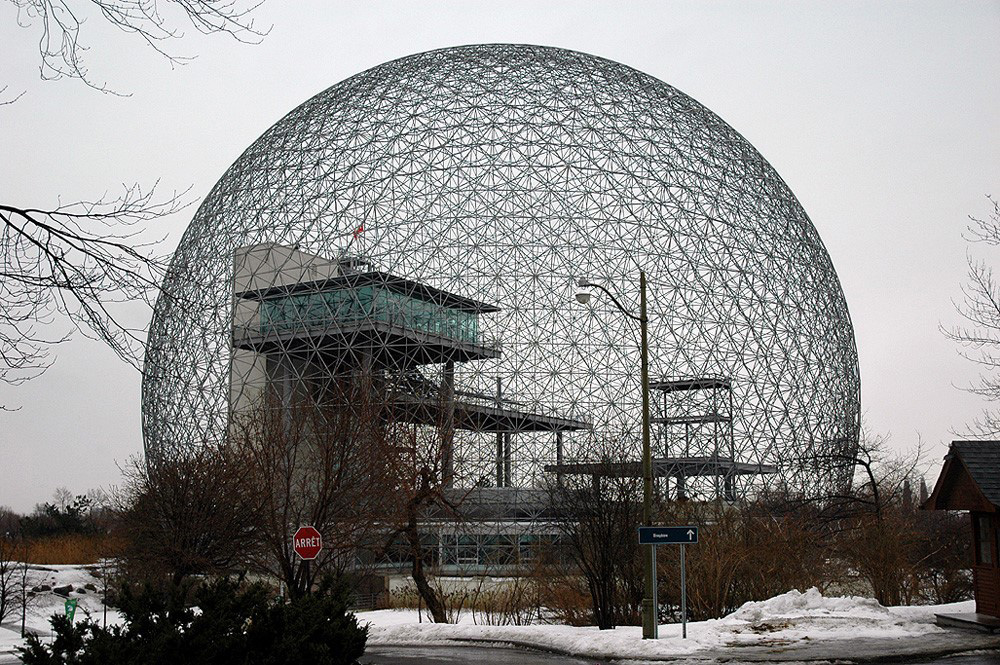

конструкция в форме сферыконструкция в форме сферы

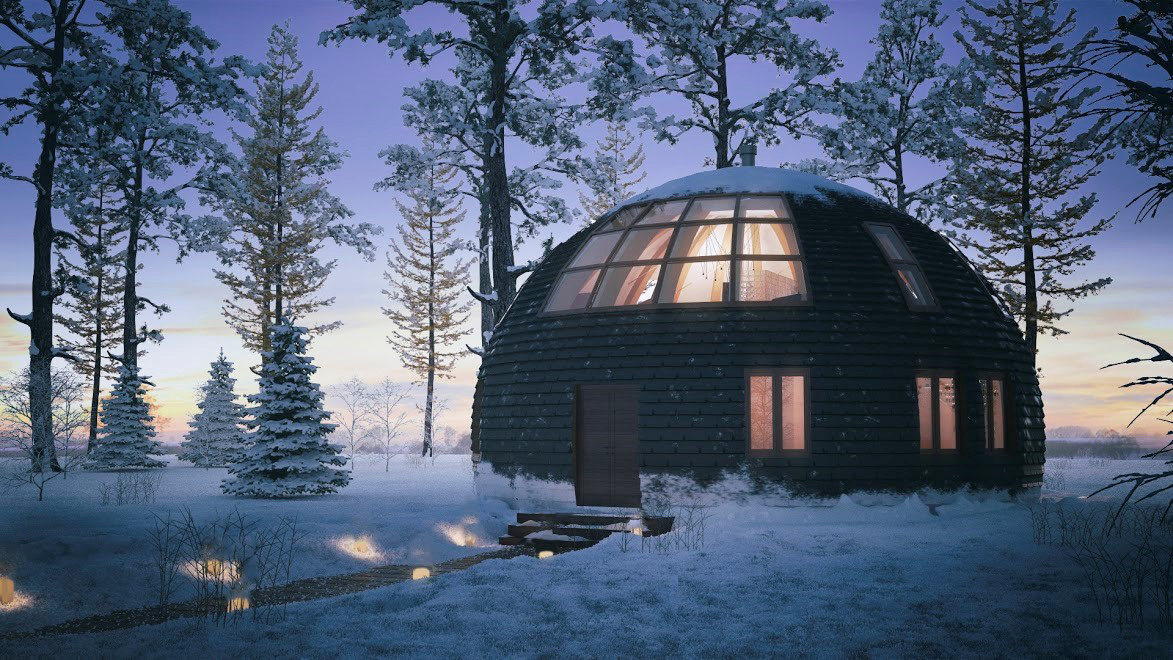

Купольные дома

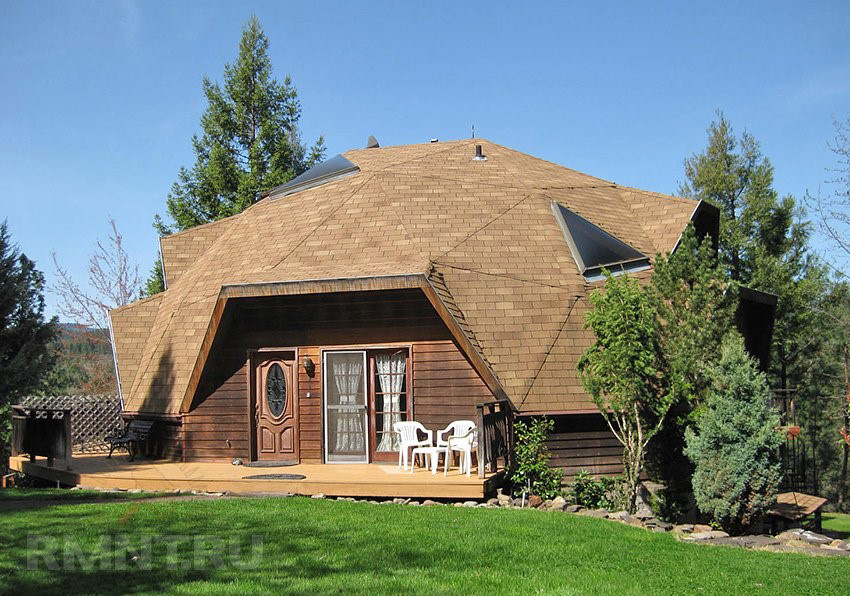

дом с геодезической формой куполадом с геодезической формой купола

На сегодня купольные дома являются как самым продвинутым в технологиях, так, вероятно, и самым перспективным вариантом в области строительства радиусных домов. Уникальные самонесущие свойства купола, его аэродинамические характеристики, способность максимально эффективно выдерживать любые метеорологические явления и катаклизмы, делают такую геометрию зданий самой оптимальной с точки зрения эргономических показателей. 43 трех метровый бетонный купол древнеримского Пантеона простоял уже почти две тысячи лет без каких либо серьезных ремонтов, и это о многом говорит…

Технологии строительства круглых домов

В области строительства традиционных, цилиндрических вариантов радиусных домов применимы почти все технологии обычного строительства. В последнее время такие дома довольно часто возводят на свайном фундаменте, что создает интересный дополнительный визуальный эффект, и в то же время, как правило, снижает стоимость строительства. Особенно выигрышно радиусные дома на свайном фундаменте смотрятся на участках местности с холмистым рельефом.

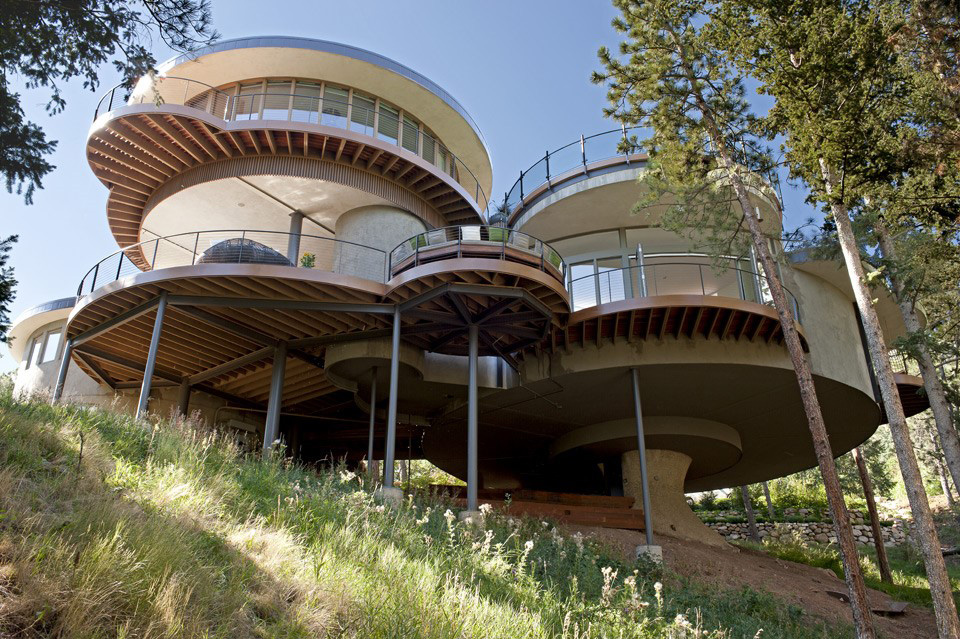

круглые дома на сваяхкруглые дома на сваях

Один из интересных, и в некоторых случаях очень бюджетных вариантов воплощения в жизнь идеи круглого дома — это дом, возведенный по технологии Cordwood. Технология родилась в Англии, и использовалась на протяжении многих столетий. Эту технологию в русскоязычном пространстве называют по своему: «Глиночурка».

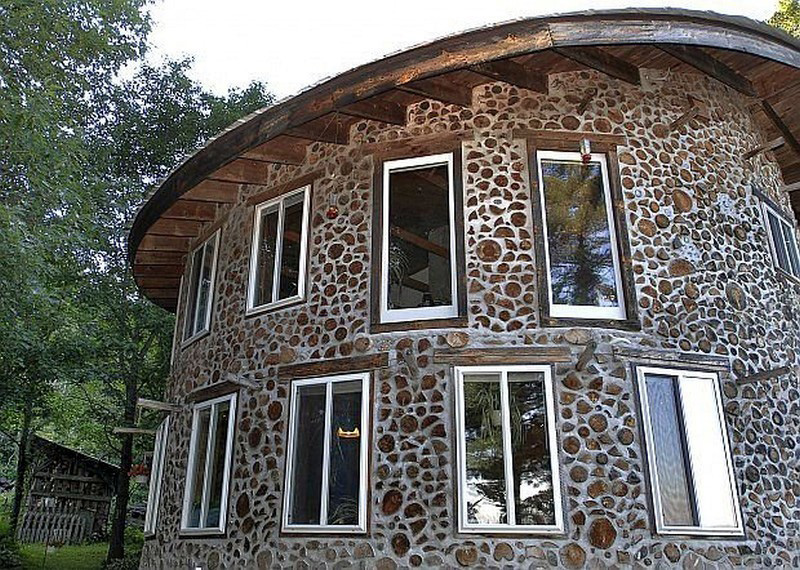

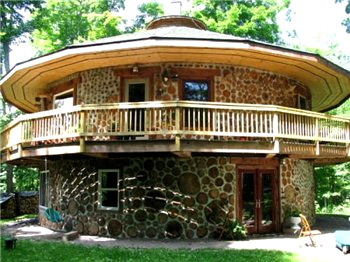

круглый дом из дров и глиныкруглый дом из дров и глины

Суть технологии заключается в том, что хорошо просушенные и очищенные от коры дрова определенной длинны укладывают в поленницу по линии стены будущего сооружения, заполняя пустоты связывающим раствором из глины, цемента, извести и опилок. Для утепляемых стен дрова укладывают в два или три ряда, перемежая кладку более длинными поленьями для прочности, а пустое пространство между рядами прокладывают утеплителем — чаще всего древесными опилками, смешанными с известью. Современный «теплый» кладочный раствор на основе перлита может при этом значительно увеличить прочность кладки и ее теплоизоляционные свойства. После высыхания стен такие дома обычно покрывают защитным слоем штукатурки, оставляя торцы чурок или поленьев открытыми, и обрабатывают их специальными средствами, препятствующими проникновению влаги.

Другая интересная технология строительства круглого дома из деревянных блоков, наполненные соломой представлена на видео:

Строительство дома из современного материла — пенополистирола можно увидеть в следующем видеоролике:

Проектирование круглых домов

В проектировании круглых домов цилиндрической формы основное отличие от обычных, прямоугольных домов — нелинейное распределение нагрузок в перекрытиях. Часто в таких домах возводится центральная опорная колонна или внутренняя стена, на которую приходится значительная нагрузка, что необходимо учитывать и при возведении фундамента.

купольный домкупольный дом

Проектирование купольных и сферических домов требует очень подробной детализации и точности, особенно в проектах на основе математической модели геосферы. Существует несколько уровней градации (плотности разбивки геосферы на треугольники), на основании которых ведется проектирование. При более плотной градации получается более сферичная поверхность купола, но уменьшается размер несущих элементов, что влечет за собой усложнение всей конструкции и ее удорожание. Обычно в зависимости от размера (радиуса) дома, подбирается оптимальная для данного размера градация, и уже на ее основе ведется более подробное проектирование — организуются пристройки, входные зоны, планировка с размещением оборудования и мебели, размещение окон.

В технологии частного строительства купольных домов есть два основных направления, которые различаются принципом распределения несущих балок, или ферм конструкции купола. Первый, классический вариант — это осевое размещение балок, напоминающее размещение параллелей и меридианов на поверхности глобуса. Такой купол симметричен, и его силовая конструкция состоит из четырехугольников, размер которых постепенно уменьшается к вершине купола. Часто такие балки или фермы делают гнутыми, чтобы усилить конструкцию и придать куполу более сферическую форму, но это существенно влияет на стоимость строительства. Другая, в большой степени революционная технология — это распределение несущих балок по принципу геосферы — сферической поверхности, разделенной на примерно одинаковые по размеру треугольники, вершины которых равноудалены от центра сферы. Такой принцип позволяет совершенно равномерно распределить нагрузки и значительно сэкономить при этом на материале, но проектирование подобной конструкции намного сложнее классического варианта, требует высокой точности, и невозможно без поддержки компьютерных программ. Одна из таких программ есть и на нашем сайте, она выполнена в виде онлайн калькулятора для расчета купольных конструкций.

Внутренняя и внешняя поверхность купола обычно зашивается плитными материалами, или пиломатериалами, а между ним прокладывается утеплитель, пароизоляционные и гидроизоляционные пленки. В качестве кровельного материал чаще всего используют мягкую битумную черепицу.

Более детальные моменты технологий, такие как разработка соединительного крепежа, способы установки окон, карнизов, вентиляции и отопительных систем — довольно разнообразны, и до сих пор продолжают совершенствоваться. На сегодняшний день существует множество готовых проектов купольных домов различной сложности и архитектуры, разного диаметра, с различным шагом балок и применением различных материалов. Продаются полностью укомплектованные материалами и фурнитурой домокомплекты таких куполов.

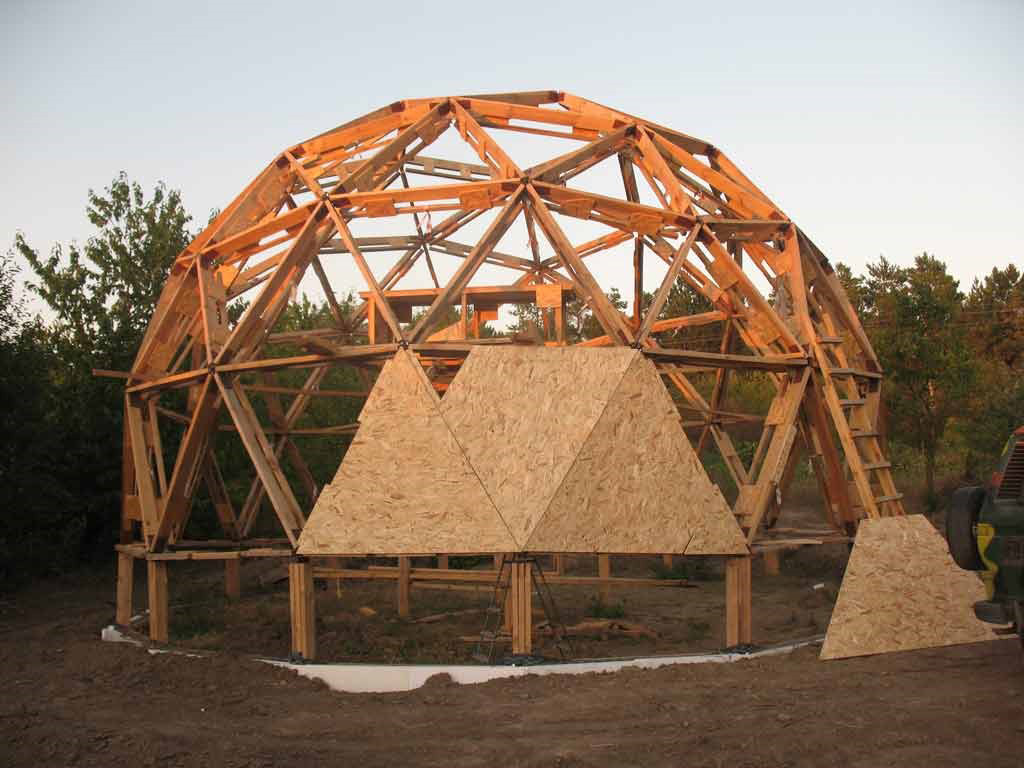

строительство купольного дома с деревянным каркасом, обшитым OSB плитамикупольный дом с деревянным каркасом, обшиваемый OSB плитами

Преимущества дома-купола:

  • Аэродинамические свойства, позволяющие эффективно сопротивляться ветровым нагрузкам.
  • Сейсмическая устойчивость. Геокупол, конструктивно состоящий из треугольных фрагментов, способен устоять при разрушении до 30% несущей поверхности.
  • Минимальные затраты на отопление. Площадь поверхности купольного дома, ограничивающая жилое пространство, значительно меньше, чем у дома прямоугольной формы с такой же жилой площадью — соответственно уменьшаются теплопотери.
  • Выбор планировки купольного дома ничем не ограничен, поскольку куполу не требуются внутренние несущие конструкции.
  • Вес купола минимален, и не требует дорогостоящего фундамента.
  • Акустика купола в значительной степени гасит внешние шумы.
  • По расходу материалов и объему строительных работ дом купол обходится дешевле, чем строительство обычного прямоугольного дома с той же полезной площадью.
  • Эффектный вид здания.

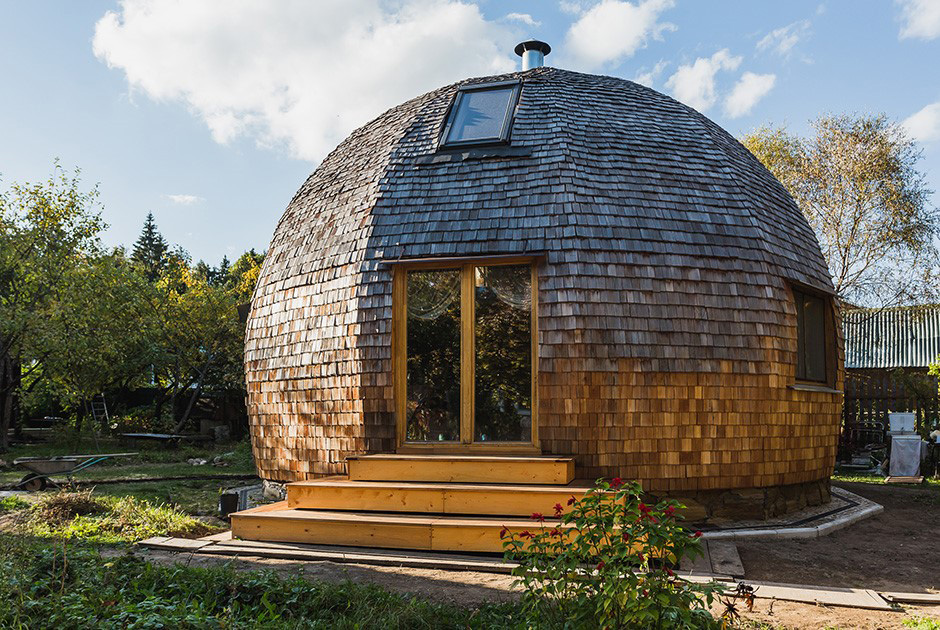

внешний вид деревянного круглого домавнешний вид деревянного круглого дома

К недостаткам технологии строительства купольных домов можно отнести нестандартные методы сборки, что обычно требует квалифицированной именно в данной области строительной бригады. Кроме того, есть определенные сложности при раскрое материала, так как детали обшивки имеют треугольную форму, и необходим выверенный расчет, чтобы раскрой получился экономичным. Требуется специальная фурнитура и особая точность при изготовлении элементов несущей конструкции, и соответствующее качество древесины. Для кровли используются только гибкие, пластичные покрытия.

В проектировании круглых домов цилиндрической формы основное отличие от обычных, прямоугольных домов — нелинейное распределение нагрузок в перекрытиях. Часто в таких домах возводится центральная опорная колонна или внутренняя стена, на которую приходится значительная нагрузка, что необходимо учитывать и при возведении фундамента.

Проектирование купольных и сферических домов требует очень подробной детализации и точности, особенно в проектах на основе математической модели геосферы. Существует несколько уровней градации (плотности разбивки геосферы на треугольники), на основании которых ведется проектирование. При более плотной градации получается более сферичная поверхность купола, но уменьшается размер несущих элементов, что влечет за собой усложнение всей конструкции и ее удорожание. Обычно в зависимости от размера (радиуса) дома, подбирается оптимальная для данного размера градация, и уже на ее основе ведется более подробное проектирование — организуются пристройки, входные зоны, планировка с размещением оборудования и мебели, размещение окон.

Планировка круглого дома

Планировка круглого дома изначально требует более продуманного подхода, чем планировка обычного, прямоугольного жилья, поскольку некоторые виды мебели и оборудования все же требуют прямоугольной организации пространства, и это необходимо заранее предусмотреть. Организация лестницы, если вы планируете мансарду или второй этаж в круглом доме, тоже нуждается в особом внимании, так как от этого во многом зависят эргономические качества будущего дома. Если говорить о доме куполе, то при планировании мансардного перекрытия следует учесть, что сферическая поверхность меняет угол ската в зависимости от высоты, поэтому размещение высокой мебели в пристенных зонах мансарды окажется невозможным.

В видеоролике показан купольный дом снаружи и внутри на этапе строительства и четко видны конструкции его каркаса.
