Рынок отопительных приборов поражает своим разнообразием. Но знакомые всем радиаторы из чугуна до сих пор пользуются популярностью за счет своих многочисленных преимуществ. Они долговечны, устойчивы к коррозии, неприхотливы в эксплуатации и очень прочны. Но даже самый надежный прибор однажды может потребовать замены. Вопрос, как повесить радиатор отопления на кронштейны, можно решить самостоятельно. Главное – это обладать опытом, необходимыми материалами и учитывать некоторые нюансы монтажа.

Современные чугунные радиаторы – образец стиля

Особенности выбора и монтажа

Перед началом работ необходимо определиться с местом монтажа. Отопительный прибор размещают на участке, где отмечаются наиболее значительные потери тепла. Как правило, это место у окон. Потери тепла не исключены, даже если у вас установлены современные энергосберегающие стеклопакеты. Об обычных деревянных рамах даже говорить не приходится.

Если под окном нет устройства отопления, то опускающийся вдоль стены холодный воздух «растекается» по полу. Крепление чугунных радиаторов к стене в этом месте изменит ситуацию. Поднимающийся вверх теплый воздух помешает распространению холодных потоков.

Другая зона потерь тепла – область возле входной двери. Но с этим чаще сталкиваются владельцы частных домов и квартир на первом этаже. В этой ситуации обогревающее устройство вешают в максимальной близости к входу. Выбирая место в соответствии с планировкой, не стоит забывать о достаточном пространстве для подводки трубопровода.

Для наиболее эффективной защиты на радиатор должно приходиться не менее 70% ширины оконного проема. Выбирая подходящий вариант, учтите, что маленькое устройство не обеспечит требуемого комфорта. Батарея, подобранная правильно по размеру, позволит избежать холодных зон по бокам окна, выпадения конденсата и появления сырости.

Присматриваясь к моделям для установки чугунных батарей, учитывайте климат вашей местности. Покупка прибора с высокой теплоотдачей будет оправдана только для очень холодных регионов. Жителям средней полосы достаточно батарей со средними показателями, обитателям южных широт подойдут низкие устройства с минимальным количеством секций.

Рис. 1 – соединение секций между собой

Установка чугунных радиаторов отопления должна производиться согласно определенным правилам расположения по отношению к полу, подоконнику и стенам:

  • Для монтажа необходимо определить середину оконного проема. Затем от этой точки нужно отложить расстояние справа и слева до крепежных элементов.
  • Чтобы упростить процесс сборки и при этом избежать образования зон холода, располагайте его на расстоянии 8 – 14 см от пола.
  • Между подоконником и батареей должно быть хотя бы 10 – 12 см, чтобы не нарушать конвекцию и не снижать тепловую мощность.
  • Между стеной и устройством должен быть зазор не менее 3 – 5 см.

Эти рекомендации помогут определиться с подходящим размером агрегата. Количество секций зависит от площади отапливаемого помещения. Но у каждого производителя могут быть свои правила в отношении того, как установить чугунную батарею. Поэтому не забудьте внимательно изучить требования, содержащиеся в инструкции по эксплуатации.

Рис. 2 – расположение чугунных радиаторов относительно поверхностей

Предварительная подготовка

Установка приборов производится с учетом материала стен. Главное требование, которое предъявляют все производители – поверхность должна быть ровной и чистой. Перед монтажом стену надо подготовить. После её очистки и пропитки жидким стеклом, разместите на ней теплоотражающий щит в целях повышения производительности системы. Такого же эффекта можно добиться с помощью состава с подобным свойством.

Подготовка к монтажу и весь последующий процесс установки связаны с материалом стен. Например, если речь идет о деревянной поверхности, не забудьте предусмотреть планку и подставку. Работая с кирпичной оштукатуренной поверхностью, подготовьте кронштейны и нишу. Если в качестве места для монтажа чугунных радиаторов отопления своими руками (видео) будет выбрана стена облегченной конструкции, нужно подготовить цельную опору.

Радиатор должен располагаться горизонтально с минимальным уклоном в сторону перемещения теплоносителя. Это служит залогом защиты от образования воздушных пробок. Все батареи обязательно находятся на одном уровне.

Рис. 3 – правильный уклон радиаторов

Попробуйте примерить, как будет располагаться выбранный радиатор. После этого можно будет заняться креплениями. Учитывая солидный вес прибора, подготовьте фанерный или картонный макет. Это значительно облегчит решение вопроса, как повесить радиатор отопления на кронштейны. Пользуясь таким шаблоном, также удастся избежать исправлений после застывания бетона.

Процесс установки кронштейнов:

  1. Разметьте точки, куда затем вставите крепления.
  2. Проделайте отверстия в поверхности.
  3. Установите дюбели или заглушки из дерева.
  4. Вставьте кронштейны и зафиксируйте их бетонным раствором.
  5. Перед навешиванием батареи тщательно проверьте, насколько надежны крепления.

Для выполнения монтажных работ следует заготовить не более 4 кронштейнов для чугунных радиаторов отопления. Два из них располагаются сверху, а другие два – снизу. При наращивании секций добавляется соответствующее количество крепежных элементов.

Рисунок 4 – крепление для чугунной батареи

Основные этапы самостоятельных работ

После подготовки поверхности и установки креплений можно приступать к сборке чугунных радиаторов отопления (видео). На навешенный на кронштейны прибор нужно установить комплектующие элементы. Этот процесс состоит из следующих шагов:

  1. Все современные системы предусматривают наличие воздухоотводчика автоматического или ручного типа. Вкрутите этот элемент в переходник и установите на верхнем коллекторе напротив точки, где подсоединяется подводящая труба.
  2. Установите на все свободные коллекторы заглушки. Они могут не совпадать по диаметру сподводящей и отводящей трубами. Проблема легко решается с помощью переходников. Обычно их включают в стандартный комплект для подключения.
  3. Далее займитесь установкой запорной и регулирующей арматуры. Монтируемые на входном и выходном отверстиях шаровые краны пригодятся на случай работ по ремонту или обслуживанию приборов отопления. Благодаря запорной арматуре не придется останавливать всю систему – достаточно лишь закрыть эти клапаны.
  4. Регулирующие устройства, такие как термостаты ручного или автоматического типа, не являются обязательным элементом. Но с их помощью вы сможете поддерживать необходимую температуру в комнате.
  5. Подключите подводящий и отводящий трубопроводы. Вариантов несколько – диагональная, нижняя, односторонняя или параллельная схема. То, каким будет соединение (резьбовое, обжимное, сварное, опрессованное), определяется на основе типа труб и выбранных фитингов (см. рисунок 5).
  6. Последним этапом монтажа станет опрессовка батареи или системы. Приступая к заполнению ее водой, открывайте краны постепенно и не спеша. Осторожность в этом случае будет нелишней. Ведь результатом полного и поспешного открывания станет гидроудар, приводящий к разрушению даже прочной системы и поломке арматуры.

Совет. Не спешите снимать пленку, в которую упакован прибор. Она вам еще пригодится, защищая от грязи в период всех работ по ремонту и отделке. Достаточно проделать в ней точечные отверстия, через которые будете что-то ставить.

Рисунок 5 – варианты подключения радиатора

Декоративное оформление радиаторов

После того, как вы разобрались с вопросом, как повесить радиатор отопления на кронштейны, можно заняться его оформлением. Пора забыть о старомодных чугунных конструкциях, способных испортить все помещение своим видом. Современные производители предлагают оригинальные модели, с помощью которых вы подчеркнете уникальный стиль своего интерьера. Можно окрасить прибор в нужный цвет специальной долговечной эмалью, покрыть его узором или декорировать решеткой из ротанга. Варианты дизайна ограничиваются лишь вашим воображением.

Ажурный экран подойдёт для чугунных батарей старого дизайна

Монтаж чугунных радиаторов отопления своими руками – задача несложная, но требующая ответственности и внимания к деталям. Ведь от того, насколько качественно будет исполнена установка, зависит комфорт и тепло в доме. Продуманная сборка всех элементов отопительной системы подарит вам спокойную зиму.

Как правильно повесить радиатор отопления

Установка радиаторов — один из важнейших этапов монтажа отопительной системы. При этом нужно иметь четкое представление о том, как закрепить радиаторы отопления правильно, поскольку от этого зависит не только эффективность работы системы, но и ее безаварийность.

Необходимый инструмент

Перед тем, как приступать к монтажным работам, необходимо подготовить инструмент, который потребуется, чтобы повесить батареи.

В том числе, необходимо приготовить:

  • перфоратор с буром диаметра, соответствующего диаметру применяемых дюбелей;
  • комплект слесарного инструмента;
  • строительный уровень;
  • рулетку.

Также потребуется расходный материал в виде ФУМ-ленты для уплотнения резьбовых соединений батареи.

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:

  • расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
  • расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
  • расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
  • рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

  1. Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
  2. Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
  3. Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
  4. От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
  5. От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
  6. От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

Как повесить радиатор отопления | Видео

Решетки для радиаторов отопления

Решетки для радиатора, а также укрывные щиты украсят интерьер вашего дома, к тому же соорудить их вы сможете своими руками. Но щиты и радиаторные решетки выполняют как декоративную функцию, так и практичную: они используются в качестве места размещения различных комнатных растений, вазонов, сувениров и прочее.

Решетка-плетенка - хороший вариант сокрытия батареи. Её очень легко самому соорудить, поэтому каждый домашний мастер может с легкостью её применять. Деревянный каркас является основой конструкции. Бруски сечением 3х3 см просто переплетаются. Бруски можно соединять по-разному: на шурупах, шкантах или вполдерева. Переплетается каркас хлопчатобумажными мебельными лентами. Их концы необходимо закрепить с помощью степлера или скобок с обратной стороны каркаса. Крепление решетки к стене осуществляется с помощью навесных петель, которые врезаны в задние стойки самого каркаса.

Решетка или радиаторный экран, который прячет некрасивые батареи отопления, может в значительной мере улучшить вид помещения. К тому же, на таком щите можно размещать любые небольшие предметы, например, детские игрушки. Размеры радиаторного экрана зависят от вашей батареи, рассчитывайте, исходя из её размеров.

Готовый экран можно покрыть лаком. Прежде чем устанавливать щит на батарею, просверлите в нём отверстия, чтобы легче было его собрать.

Тепло и уют с алюминиевыми радиаторами отопления

Для поддержания тепла и уюта в холодное время года, когда за окном дождь и слякоть, или снег и мороз, в каждом помещении необходимы отопительные приборы. Прекрасным выбором будут алюминиевые радиаторы отопления, которые изготавливаются по всем правилам СНиП. Данные отопительные приборы являются легкими, прочными и надежными, а также имеют красивый дизайн.

Преимущества алюминия перед другими материалами

Основными преимуществами, которые наделяют алюминий, являются:
1. Высокая теплопроводимость. Уменьшает потери тепла, экономя финансы.
2. Высокая пластичность. Значительно уменьшает затраты во время изготовления.
3. Невысокая себестоимость материала, а следовательно и изделий из него.
4. Небольшой вес.
5. Эргономичность.
6. Легкость монтажа, замены деталей и обслуживания.
7. Высокое рабочее и опрессовочное давление.

Существует два вида алюминиевых батарей:
Литые радиаторы. Преимуществом этого типа является конструкция “наборности” секций.
Экструдированные радиаторы. Это качественные батареи, поверхность которых однородная, что исключает поры и микротрещины конструкции. Радиаторы этого типа отличаются высокой прочностью. Гарантией того, что не будет протечек между секций, является боковые секции, которые закрыты.

Благодаря современной технологии производства, выпускаются радиаторы не только стандартного белого цвета, но и других, что является отличным качеством, которое поможет вписать батарею в абсолютно любой интерьер.

Алюминиевые радиаторы отопления можно устанавливать в однотрубных и двухтрубных системах. Чтобы подключить радиатор к системе однотрубной, переходники применять не нужно. Стандартная сборка батареи – 6 секций, но допускается сборка от 2 и до 12 секций. Для предотвращения повреждений, батареи упаковывают в специальную защитную пленку из полиэтилена, затем помещается в картонную коробку.

При монтаже радиатора, нужно учитывать, что расстояние от стены должно составлять не менее 30 миллиметров, а от пола – не менее 120 миллиметров. Если батарея устанавливается в однотрубной системе, то закрывать радиаторный кран на долгое время нельзя. На подаче – обратке батареи желательно установить запорно – регулирующую арматуру, которая необходима для регулирования теплоотдачи в автоматическом и ручном режимах. При монтаже, в первую очередь, нужно отметить те места, где будут устанавливаться кронштейны. Нельзя устанавливать батарею слишком низко, потому что будет нарушена теплоотдача. А так же не рекомендуется устанавливать перед радиатором декоративную шторку или экран, это тоже будет неблагоприятно влиять на отдачу тепла.

В каких сферах применяются алюминиевые радиаторы отопления?
Сегодня именно алюминиевые радиаторы пользуются наибольшим спросом. Они устанавливаются практически повсеместно где системы отопления автономные. Но для центрального отопления этот вид батарей не рекомендован. В комплекте к каждой батареи прилагается подробная инструкция, в которой обозначаются все качества, которыми должен обладать теплоноситель. рН должен составлять от 6,5 до 7,5 единиц (химически нейтральная вода). Центральные системы отопления имеют другой рН баланс.

Сколько секций выбрать?
Когда вы все - таки решились поменять свою старую батарею на новенькую, и выбор все же пал на алюминиевый радиатор, то встает следующий вопрос: ”как подобрать необходимое количество секций?”. Каждая секция может согреть 1,5 – 2 метра квадратных, вам остается сделать простые подсчеты – разделить площадь вашей комнаты на 1,5 метра, результат и будет количеством секций.

Например, нужно подсчитать количество секций для комнаты площадью 20 квадратных метров. Нужно 18 разделить на 1,5. Получается 12. Из 12 секций должна состоять ваша батарея.

Дмитрий

16 ноября в 17:24

Спасибо за статью. Повесить его не так сложно. Главное хорошо закрепить и был вплотную стене.

Ответить

bur4ik007

6 ноября в 20:27

От себя хочу добавить, что при установке радиатора главное, чтоб радиатор находился в уровне, не прилегал вплотную к стене и подоконнику, был прочно закреплен и не давал нагрузку на трубопровод.

Ответить

Установка батарей отопления своими руками: мастер-класс с фото

Оглавление:
Установка батарей отопления своими руками: крепление радиатора на стену
Как установить радиатор отопления: подключение к отопительной системе

Как бы сложно ни выглядел процесс установки отопительных приборов, все же он вполне доступен для осуществления своими руками. Раз уж вы задались целью самостоятельно собрать систему отопления или просто заменить поизносившийся радиатор, то придется осваивать всю технологию. Именно решением этого вопроса мы и займемся в данном мастер-классе с пошаговыми фото, в котором вместе с сайтом stroisovety.org подробно изучим данный вопрос со всех сторон и узнаем, как выполняется установка батарей отопления своими руками: их крепление и подключение к магистралям отопительной системы.

Неважно, какой вид отопительных приборов вы собираетесь устанавливать – если речь идет о водяной системе отопления, то все они имеют единый принцип монтажа, который условно можно разделить на два этапа.

Установка батарей отопления своими руками: крепление радиатора на стену

Здесь все просто – главное все четко разметить и в нужном месте просверлить отверстия.

Для начала необходимо определиться с высотой установки отопительных батарей. Принцип таков – снизу отопительного прибора должно остаться свободное пространство для хорошего притока к батарее охлажденного воздуха. Как правило, это не менее 100мм над полом. Теперь берем в учет расстояние между верхней и нижней подводкой (500мм), добавляем отступ от пола 100мм и получаем уровень установки верхних кронштейнов батареи. Отмеряем 600мм и с помощью уровня отмечаем горизонтальную линию или просто ставим метки в предполагаемых местах установки кронштейнов.

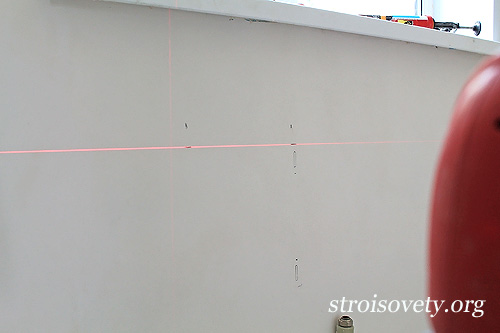

как правильно установить батарею разметка

Как правильно установить батарею – разметка

На полученной горизонтали отмечаем расстояние между двумя кронштейнами. Это расстояние в зависимости от типа отопительного прибора определяется либо в соответствии с межсекционными промежутками, либо исходя из скоб, установленных на тыльной стороне конвектора.

Следующим шагом необходимо перенести положение кронштейнов или мест крепления на 500мм ниже. Для этого с помощью того же уровня от меток установки верхних креплений опускаются две вертикали, на которых и откладывается расстояние в 500мм.

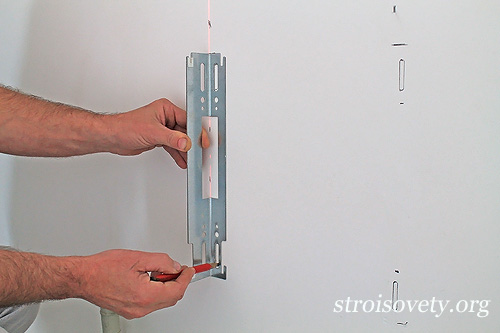

установка батареи отопления своими руками фото

Установка батареи отопления своими руками фото

Вот и все, теперь мы имеем четыре необходимые точки крепления, в которых перфоратором бурим отверстия, вставляем в них пластиковые пробки и привинчиваем кронштейны, необходимые для монтажа батареи.

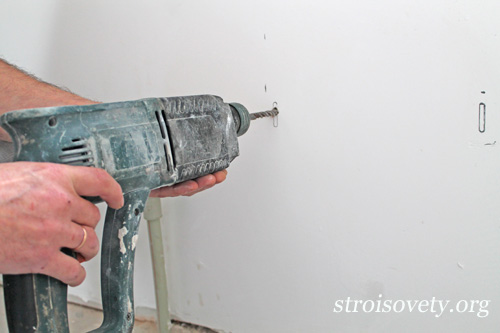

бурение отверстий в стене для установки кронштейнов

Бурение отверстий в стене для установки кронштейнов

После того как кронштейны станут на свои места, можно вешать батарею на место, проверять ее уровень и переходить к работам по подключению.

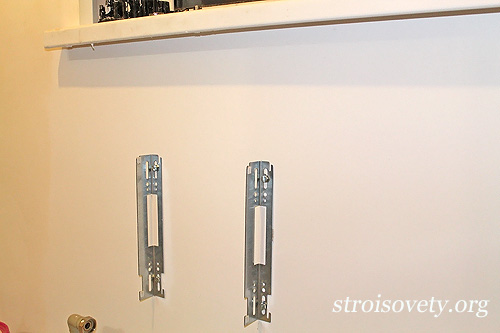

как установить радиатор отопления монтаж кронштейнов

Как установить радиатор отопления – монтаж кронштейнов

Как установить радиатор отопления: подключение к отопительной системе

Установка батарей отопления в квартире, а вернее их подключение к трубопроводам, осуществляется в зависимости от используемого материала. Чтобы было понятно, уточню – каждая из современных систем трубопроводов имеет свои принципы и тонкости монтажа, поэтому их необходимо учитывать в процессе работы.

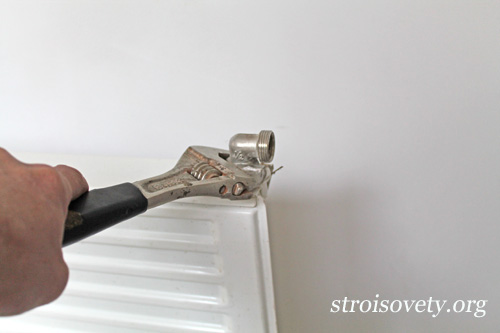

комплектация батареи отопления фото

Комплектация батареи отопления фото

Для начала батарею или радиатор необходимо оснастить разъемными соединениями, заглушкой и краном Маевского для сброса воздуха. Как правило, американками или кранами с разъемным соединением оснащаются нижние подводки радиаторов отопления, а в верхние монтируется заглушка и кран Маевского.

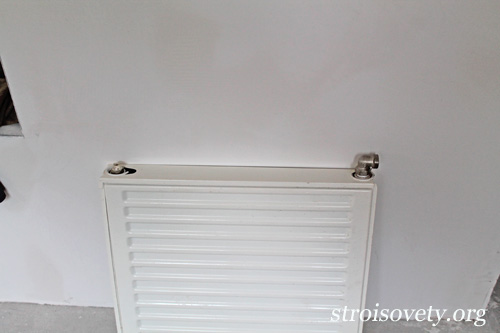

батарея с краном Маевского фото

Батарея с краном Маевского фото

Для надежности и герметичности соединение этих элементов системы отопления с радиатором осуществляется с помощью пакли. Эту работу удобнее выполнять на батарее, снятой со стены. Оснащенный необходимым оборудованием радиатор после своей комплектации снова вешается на стену.

Движемся дальше и переходим к непосредственному подсоединению трубопроводов – здесь без знания материала и принципов сборки трубопроводов не обойтись. В данном мастер-классе подключение и монтаж батарей отопления мы осуществляем с помощью полипропиленовой трубы, которая соединяется с помощью паяльника.

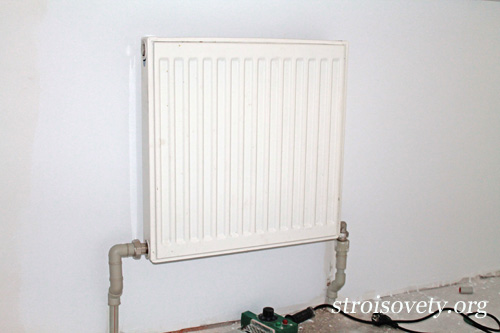

монтаж батарей отопления своими руками фото

Монтаж батарей отопления своими руками фото

Включаем паяльник в сеть, дожидаемся его полного нагрева и приступаем к работе. Для начала собираем подводку – к отрезку трубы припаиваем резьбовой переходник и вкручиваем в него ответную часть американки или разъемного крана. Когда подводка готова, подгоняем ее размер до нужного и впаиваем в тройник, расположенный на магистральном трубопроводе.

Когда последний стык хорошенько остынет, подводку можно присоединять к радиатору отопления – все, что для этого нужно, так это только соединить разъемное соединение и затянуть его с помощью ключа. Вторая подводка к радиатору собирается аналогичным образом.

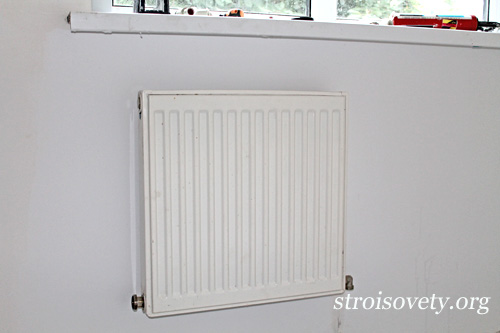

как правильно установить батарею отопления

Как правильно установить батарею отопления

Вот теперь можно с полной уверенностью сказать, что монтаж батарей отопления своими руками выполнен, далее систему отопления наполняют водой и переходят к ее первому запуску.

Ну и напоследок один дельный совет – установка батарей отопления должна осуществляться с соблюдением горизонтального уровня. Если его не выдержать, то в одном из верхних углов в процессе работы системы будет скапливаться воздух. Как результат, батарея (или радиатор) будет прогреваться не полностью, и ее работа окажется менее эффективной.

Автор статьи Михаил Корнеев

Крепление батарей отопления к стене

Крепление батарей отопления к поверхности стены – процесс не трудоемкий, но имеющий свои особенности и тонкости. Монтаж батарей отопления к стенам является одним из важных этапов работ по организации отопительной системы. Правила фиксации радиаторов, в первую очередь, зависят от материала, из которого они изготовлены. Чтобы сделать это надежно, следует знать о разновидностях данных элементов отопительной системы, вариантах крепежа и учитывать другие тонкости рабочего процесса. Тогда крепление к стене батарей отопления не вызовет у вас трудностей.

батарея на стенебатарея на стене

Разновидности и особенности батарей

  • Радиаторы чугунные отличаются толстыми стенками и стойкостью к коррозии. Они долго держат тепло и имеют долгий эксплуатационный срок. Однако именно большой вес этих изделий заставляет делать для них максимально прочные крепления и поддерживающие подставки.

чугунный радиаторчугунный радиатор

  • Стальные батареи имеют легкий вес, что делает их монтаж совершенно не трудным. Но они недолговечны и быстро теряют тепло.

стальной радиаторстальной радиатор

  • Привлекательны на внешний вид алюминиевые изделия для системы отопления, крепление которых также несложно благодаря легкому весу.

алюминиевый радиаторалюминиевый радиатор

  • Самыми универсальными считаются биметаллические радиаторы, сочетающие в себе свойства стальных и алюминиевых конструкций. Монтаж их также не трудоемок.

биметаллический радиаторбиметаллический радиатор

Крепления для разных видов батарей

Чтобы прикрепить к стене тяжелые отопительные приборы, следует выбирать массивные держатели, способные долгие годы без труда удерживать большой вес. Для таких изделий используют более толстый, основательный металл, чаще всего, маркированный как «усиленный». В продаже для этого имеются кронштейны и крюки, поставляющиеся вместе с дюбелями. После сверления отверстия в стене достаточно вставить дюбель и вкрутить в него крюк.



Зачастую для чугунных батарей применяются ножки, которые могут регулироваться по высоте.  Для того чтобы повесить их на стену из бетона или кирпича, можно использовать стандартные дюбели, но вот в случае гипсокартонных или деревянных стен, будет необходимо предусмотреть дополнительное напольное основание. В этом случае, ножки будут весьма кстати.

кронштейны для чугунных радиаторовкронштейны для чугунных радиаторов

Для крепления к стене биметаллических, алюминиевых и стальных радиаторов применяются аналогичные кронштейны, только из более тонкого металла. Удобны в этом случае угловые крепежи, считающиеся универсальными и оснащенные выемками под коллектор. Такие детали могут фиксироваться и справа и слева. Однако для батарей отопления данных видов существуют и специальные стойки,  позволяющие устанавливать их на полу.

крепеж для алюминиевых батарейкрепеж для алюминиевых батарей

Основные тонкости работы

Тип системы отопления играет немаловажную роль во всей работе. При однотрубном отоплении будет необходим байпас, позволяющий при необходимости отключать отдельные участки отопительной системы. Для работы по крепежу радиаторов потребуется подготовить все необходимые инструменты и материалы:

  • заглушки и пробки;
  • дюбели;
  • краны и кронштейны;
  • строительный уровень и перфоратор.

Во время крепления радиаторов к стене следует придерживаться некоторых правил, позволяющих сделать работу максимально качественно. В первую очередь необходимо соблюдать следующие размеры:

  • Обязательно следует учитывать расстояние конструкции от рядом располагающихся поверхностей. Так, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние должно выдерживаться от батарей до подоконника для равномерного распределения воздуха.

расстояние от окна и поларасстояние от окна и пола

  • Расстояние от радиаторов до стен необходимо выдерживать в пределах трех сантиметров.

Кроме этого следует учитывать и другие нюансы, позволяющие правильно выполнить крепление элементов отопительной системы:

  • Квадратура помещения. От этого параметра зависит количество секций отопительного прибора, что играет немаловажную роль при осуществлении крепления.
  • Число кронштейнов должно быть выбрано с запасом. Желательно использовать минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, по два снизу и сверху. Если размер батареи превышает 10 секций, то рекомендуется увеличить количество кронштейнов до шести.

Порядок действий при креплении батарей к стене

  • После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
  • Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.

разметка установки кронштейновразметка установки кронштейнов

  • В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
  • Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.

примерка батареипримерка батареи

  • Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.

Проблемы недостаточного крепления батарей к стене

Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки. Именно поэтому очень важно выполнить их монтаж правильно и надежно.

Итак, факторы, которые усугубляют ненадлежащее крепление батарей:

  • механические повреждения приборов во время эксплуатационного срока;
  • перекосы радиаторов отопления при заполнении их водой.

Установка радиаторов отопления своими руками

Крепление заглушкиУстановка батарей — советы

В силу различных причин может потребоваться установить радиаторы отопления своими руками — не лучшее финансовое положение, специалисты уже третий раз обещают прийти «завтра» и так далее. Нет ничего сложного в том, чтобы прикрепить к стене и подключить отопительные устройства к системе отопления. Соблюдение некоторых обязательных условий, аккуратность исполнения и продуманный подход станут залогом длительного срока службы радиаторов и надежности их функционирования.

Способы подключения

Трубы к батареям отопления могут подходить сбоку, снизу или с двух разных сторон. Односторонняя подводка приемлема, если отопительный прибор не слишком больших размеров. Специалисты не рекомендуют такой способ подключения к системе, если радиатор укомплектован десятью и более секциями. Исключение составляют только схемы с принудительной циркуляцией теплоносителя, где количество секций может доходить до двадцати.

Тем не менее, когда существует возможность разностороннего подключения радиатора, то ею желательно воспользоваться. Эта схема выгодна в силу разных причин. Во-первых, для нее характерна наиболее высокая теплоотдача. Во-вторых, исключается заиливание нижней части батареи, где отсутствует активная циркуляция теплоносителя.

При любом варианте подключения необходимо соблюдать следующие расстояния при установке радиатора:

  1. Удобство уборки и хороший уровень теплообмена сохраняется, когда приборы приподняты над полом на 10-12 см.
  2. Тепловой поток в комнату не будет уменьшаться, если расстояние до подоконника составляет не менее 8 сантиметров.
  3. Чтобы не греть только стену, нужно отодвинуть батарею от нее на 5 сантиметров.

Практично крепить на поверхность стены фольгированные материал. Благодаря столь простому решению значительно возрастает теплоотдача отопительного оборудования. Инфракрасные лучи (тепловой спектр), которые ранее поглощались стеной, отражаются и обогревают предметы внутри помещений.

Установка дополнительных элементов

При выполнении монтажных работ важно предусмотреть возможность регулировки потока теплоносителя к батарее. Это можно делать как в ручном, так и в автоматическом режиме. Благодаря запорной арматуре будет доступна регулировка температурного режима в отдельном помещении. При необходимости подачу тепловой энергии можно будет минимизировать или же вовсе прекратить. Кран понадобится и в случаях, когда батарея потребует ремонта или профилактики.

Важно! В однотрубных системах отопления установка запорной и регулирующей арматуры возможна только после монтажа обходной перемычки. В противном случае один кран перекроет подачу горячего теплоносителя к остальным радиаторам отопления.

Обязательно нужно предусмотреть установку на отопительных приборах кранов Маевского или других механизмов для удаления из системы воздуха. Как показывает практика, процедуру необходимо выполнять в начале отопительного сезона. В дальнейшем, если система выполнена грамотно, воздух не собирается, и потребности в его стравливании нет.

Монтаж соединений

Завинчивание гайки ключемМонтаж труб отопления

Если магистрали выполнены металлическими трубами, и стыковка осуществляется на резьбовых соединениях, то желательно иметь динамометрический ключ. Он показывает усилие, которое прилагается для соединения стыков при помощи резьбовых уплотнителей. Благодаря этому инструменту удается избежать плохого прилегания уплотнительных материалов. Точно так же исключаются повреждения соединений в результате чрезмерно приложенного усилия на завинчивание резьбы.

Желательно избегать приблизительных расчетов и монтажа «на глазок». В системе течет теплоноситель, который в большинство жилищ подается под давлением. Некачественный монтаж соединений в недалеком будущем может обернуться фонтаном горячей воды. А это не только ремонт своих квадратных метров, но и подтопление соседей снизу. Объем материальных затрат прогнозировать очень трудно, но с уверенностью можно сказать, что добрососедские отношения будут испорчены.

Если присмотреться внимательно к уже установленным батареям, то можно заметить, что они располагаются под небольшим уклоном. Это не ошибка специалистов. Такое размещение позволяет избежать скопления воздуха в верхних частях конструкции. Поэтому перед тем как повесить радиатор отопления, желательно разметить контур его расположения. Впрочем, если устройство снабжено краном Маевского, то этот вопрос не имеет большого значения.

Последовательность установки

Соединение батареи с медными трубамиМонтаж — важная часть работы

Монтажные работы выполняются в такой последовательности:

  1. Разметка под крепежные элементы и их установка на стене.
  2. Подсоединение к радиатору запорной арматуры, крана Маевского и заглушек.
  3. Установка батареи на кронштейнах, ее выравнивание по линии горизонта или расположение под небольшим углом.
  4. Состыковка тепломагистралей с отопительными устройствами.
  5. Опрессовка радиаторов.

По завершении всех работ следует набрать в систему воды и выполнить пробный запуск. Желательно добиться максимального давления теплоносителя, чтобы проверить герметичность всех мест соединения.

Крайне нежелательно устанавливать поверх отопительных приборов декоративные решетки или иные элементы, препятствующие нормальному теплообмену. Простой пример — на батарее установлены автоматические клапаны терморегуляции. Если поверхность батареи закрыта, то тепло будет плохо передаваться окружающему воздуху. Автомат перекроет приток горячей воды к радиатору, который долгое время остается горячим. Другими словами, из системы отопления практически выпадет один отопительный прибор.

В многоквартирных домах  опрометчиво устанавливать стальные панели или алюминиевые радиаторы. Как правило, они не рассчитаны на работу в условиях высокого давления теплоносителя. А этот показатель в многоэтажках может доходить до 10 и больше атмосфер. Здесь желательно использовать биметаллические аналоги, которые рассчитаны на давление в 16 и более атмосфер.

Если возникают сомнения относительно своих возможностей, то легко прибегнуть к помощи специалистов. Не помешает ни их физическое участие, ни консультации. Очень важно, чтобы все работы были выполнены с некоторым запасом прочности. Тогда можно рассчитывать на сохранение целостности системы даже при возникновении нештатной ситуации.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
