Как правильно монтировать дымоход из сэндвич труб: Монтаж дымохода: как правильно установить дымовую трубу – Монтаж дымохода – сборка и установка сэндвич трубы своими руками

Содержание

Как правильно монтировать дымоход из сэндвич труб. Подбор габаритных размеров. Как устроен сэндвич-дымоход

Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!

Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:

  • отличная стабильная тяга;
  • практически отсутствует конденсат;
  • поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
  • простота сборки и установки.

И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, свою популярность такая конструкция набирает неспроста!

Теперь давайте поговорим о законах физики. Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести передачу тепла на ограждающие конструкции.

Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.

Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров. Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.

Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:

Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:


Устройство такого дымохода относительно простое:

  • Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
  • А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.

Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.

Как приобрести качественные сэндвич-модули?

У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.

Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго. А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.

А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:

  • Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
  • По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
  • Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
  • К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
  • Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
  • Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.

Всего вам понадобятся для сборки все эти детали:

И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.

Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы. И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.

Задайте себе такие важные вопросы прямо сейчас:

  1. Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
  2. Какая температура будет отходящих газов?
    Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода?
  3. На какую температуру рассчитана изоляция сэндвича?
  4. Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?

И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.

Как изготовить дополнительные детали?

Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.

Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.

Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:

Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сб

Монтаж дымохода из сэндвич трубы- как правильно

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Монтаж дымохода из сэндвич труб

Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро – и теплоизоляции дымохода.

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

  1. Изделия необходимых размеров.
  2. Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
  3. Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
  4. Стакан для сбора конденсата.
  5. Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
  6. Ревизионные элементы с дверцами для очистки дымохода.
  7. Устье – верхний концовик дымоотвода.
  8. Опорная консоль – элемент, необходимый для установки дымохода.
  9. Стеновой кронштейн для крепления дымоотвода к стене.
  10. Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:


  • данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
  • выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
  • благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
  • образование и оседание конденсата сводится к минимуму;
  • благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
  • утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
  • дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
  • при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
  • дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
  • благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

  • как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
  • длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
  • расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
  • расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
  • Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
  • Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
  • если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
  • если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
  • в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

  • сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
  • далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
  • для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
  • через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
  • в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
  • далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;
Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа

Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа

  • чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
  • монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
  • каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
  • заканчиваем монтаж установкой зонта;
  • при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы

Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.

Как устроен сэндвич-дымоход?

С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

Элементы сэндвич дымохода

Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

  • внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
  • утеплитель надежно защищает наружный контур от перегрева;
  • конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
  • обеспечивается необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Помимо сэндвич-труб при монтаже дымохода используются:

  • настенные кронштейны, которые удерживают конструкцию;
  • ревизия, имеющая окно для чистки и подставки под нее;
  • набор переходников;
  • тройники;
  • колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
  • обжимные хомуты для соединения отдельных элементов конструкции;
  • разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
  • розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.

Нормативы на размеры базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:

  • при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
  • при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
  • при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Как правильно оформить вывод на крышу?

Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

Вывод сэндвич дымохода на крышу

При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

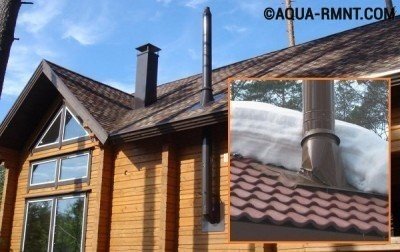

Правильный вывод на кровлю сэндвич трубы

После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt.com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.

Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.п.

способы монтажа через крышу или стену

Конструкция дымохода из сэндвич-труб в жилых домах и банях одна из самых востребованных и практичных. Это объясняется ее безопасностью, надежностью и эффективностью.

Кроме того, монтаж дымохода из сэндвич-труб через крышу можно выполнить собственноручно из качественных и безопасных материалов с учетом основных требований, которые предъявляются к современным дымоотводным системам.

Содержание статьи

Достоинства и недостатки сэндвич-дымоходов

Сэндвич-дымоход – функциональная конструкция, оснащенная двумя контурами, соединенными между собой теплоизоляционным материалом толщиной до 65 мм.

Подобное устройство обладает не только высокими эксплуатационными характеристиками, но и рядом существенных преимуществ:

  • Теплоизоляция стенок конструкции. Использование надежного утеплителя предотвращает снижение дымовой тяги в системе и способствует быстрому выведению продуктов сгорания топливного материала без образования конденсата.
  • Простота и доступность монтажа. Правильно установить дымоход сможет любой домовладелец, поскольку сам процесс схож с работой по сборке технического конструктора.
  • Широкий выбор модификаций и типов конструкций. В продаже имеются конструкции прямоугольной и угловой формы, предназначенные для монтажа через кровлю или на стену, оснащенные дополнительными архитектурными элементами.
  • Незначительное образование отложений на стенках. Гладкая поверхность труб предотвращает скопление пепла и копоти в процессе сгорания топливного материала.
  • Небольшой вес. Дымоход из сэндвич-труб в собранном виде обладает незначительной массой, поэтому для него не требуется обустраивать фундамент.

Однако использование нержавеющих труб при изготовлении сэндвич-дымоходов не устранило имеющихся проблем, которые свойственны металлическим изделиям:

  • Возможность разгерметизации конструкции при чрезмерном нагревании и охлаждении системы.
  • Высокая стоимость расходных материалов для сборки и установки дымохода.
  • Непродолжительный срок службы готовой системы, не превышающий 17 лет, в то время как кирпичные дымоходы могут эксплуатироваться до 25 лет.

Выбор дымохода из сэндвич-труб

Чтобы готовая дымоотводная система работала исправно и эффективно, необходимо основательно подойти к вопросу выбора основных элементов конструкции.

При выборе дымохода рекомендуется учитывать материалы для изготовления сэндвич-конструкций и особенности термоизоляционного слоя.

Для различных видов отопительного оборудования используется свой тип материала для изготовления дымоотводов. Он должен отличаться прочностью, износостойкостью, долговечностью и устойчивостью к негативному воздействию высоких температур.

Высоколегированная нержавеющая сталь

Для изготовления сэндвич-дымоходов используются такие марки стали:

  • Нержавеющая сталь с титановым компонентом для дровяных печей. Температурный режим нагрева до 800 градусов.
  • Нержавеющая сталь с молибденовой добавкой для дизельных, дровяных и газовых печей.
  • Жаростойкая сталь с добавлением никелевых и хромовых компонентов. Температура нагрева до 1000 градусов.

Черный металл

Такой материал восприимчив к окислению и прогоранию, поэтому для повышения эксплуатационных характеристик в состав вводятся специальные эмали.

Температурный режим нагрева труб не более 400 градусов. Изделия из черного эмалированного металла могут эксплуатироваться с печами, колонками, котлами и каминами.

Комбинированный материал

Чтобы снизить расходы на производство конструкций сэндвич-дымоходов, производители используют более доступные материалы. В этом случае внутренняя труба может быть произведена из высоколегированной стали, а наружная труба – из металлического сплава с добавлением цинка или эмали.

Термоизоляционный слой

Внутри сэндвич-конструкции располагается термоизоляционный слой, который способствует аккумуляции внутреннего тепла и поддержанию высокой тяги. Для утепления дымохода используется вата на керамической или базальтовой основе – материалы, устойчивые к возгоранию.

Базальтовый утеплитель способен выдерживать температуру нагрева до 650 градусов, а керамический аналогичной толщины – до 1000 градусов.

Определение подходящего диаметра и длины дымохода

Диаметр дымоотводной трубы определяется на основании рабочей мощности отопительного оборудования. Если печи (котлы) обладают следующей тепловой мощностью, тогда используются трубы диаметром:

  • до 4 кВт – до 13 см;
  • от 4 до 5,5 кВт – до 19 см;
  • от 6 до 8 кВт – до 26 см.

Важно! Не рекомендуется намеренно сужать дымоход, а вот расширять до требуемого размера, наоборот, можно.

Важным показателем является толщина термоизоляционного слоя, которая может составлять от 24 до 65 мм. Для изготовления сэндвич-дымохода используются металлические трубы с толщиной стенок 1 мм.

Требуемая длина дымоотвода определяется с учетом:

  • минимальной высоты, необходимой для создания тяги, – 5 метров;
  • размера конька крыши – возвышение трубы над коньком на 0,5 метра;
  • материала для настила кровли – при использовании пожароопасных материалов возвышение трубы над крышей от 1 до 1,5 метра.

Как выполнить сборку сэндвич-дымохода

Собрать дымоход своими руками технически несложно. Конструктивно устройство состоит из отдельных элементов – металлических труб меньшего и большего диаметра с внутренним теплоизоляционным слоем.

Сборка конструкции выполняется следующим образом:

  • Размер одного сегмента стандартен – 100 см в длину. Один элемент меньшего диаметра вставляют в другой элемент большего диаметра. Подсоединение выполняют снизу от отопительного оборудования, перемещаясь вверх.
  • На отопительный прибор устанавливают адаптер или переходную стальную трубу длиной до 50 см. Если дымоотвод будет выведен через стену, тогда дополнительно в горизонтальном положении устанавливают отвод под уклоном в 3 градуса.
  • Первый элемент дымоотводной трубы соединяют с адаптером или переходником на печке. После выполняется установка труб одна в другую.

Важно! При монтаже следует обращать внимание на то, что один конец элемента сужен, чтобы обеспечить удобную вставку в следующий. Все элементы собирают так, чтобы конденсат, образованный при эксплуатации дымоотвода, стекал в нижнюю часть конструкции.

  • Выполняют стыковку двух элементов для обеспечения полной герметизации устройства.
  • Все стыки тщательно уплотняют соединительными муфтами, параллельно устанавливают хомуты, которые обеспечивают надежное крепление готовой системы к стеновой поверхности. Чтобы предотвратить возможные сдвиги конструкции, устанавливают опорные кронштейны на каждые 1,5 метра трубы.

Существует два варианта монтажа дымоходной системы для бани: внутри строения с выводом через крышу или снаружи с фиксацией к стене.

Особенности вывода сэндвич-дымохода через стену

Проход дымохода через стену требует соблюдения важных правил и требований по безопасности при обустройстве дымовых каналов.

Существует два варианта монтажа стеновой конструкции дымохода: с поднятием канала до потолочной поверхности и последующим выводом наружу либо обустройством выходного отверстия на уровне отопительного прибора.

Соединяются сэндвич-трубы по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату».

«По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

Монтаж сэндвич-трубы через стену выполняется следующим образом:

  1. Проделывают выходное отверстие в стене. Размеры отверстия должны соответствовать требованиям СНиП: расстояние от трубы до стены – до 50 см. При сокращении расстояния до 40 см отверстие обшивают металлическим листом или внутрь вставляют защитный короб.
  2. В отверстие монтируют трубу так, чтобы соединительные стыки не были расположены в проходном узле. Дымоотвод плотно фиксируют, а расстояние вокруг него заполняют теплоизолирующим материалом.
  3. Отверстие закрывают декоративными решетками, которые поставляются в стандартной комплектации к устройству.
  4. Снаружи к поверхности стены монтируют кронштейн крепления и узел поворотного типа для выводящего канала.
  5. Выполняют установку вертикального участка трубы.

Прохождение дымоходной системы через чердачное перекрытие

Если баня имеет небольшое чердачное помещение и вывод дымохода выполняется через него, тогда для этого можно использовать специальный разделительный патрубок из оцинкованного металла подходящего размера, соответствующего диаметру трубы и толщине перекрытия.

Установка сэндвич-трубы в бане через перекрытие выполняется следующим образом:

  1. Патрубок обшивают утеплителем на фольгированной основе для защиты перекрытия от возгорания.
  2. На потолке проделывают отверстие соответствующего размера, в которое укладывают утеплитель из базальтовой или минеральной ваты.
  3. В потолочно–проходной узел устанавливают утепленный патрубок. К потолку фиксируют металлическую панель с проделанной по центру окружностью под вывод трубы.
  4. В подготовленное отверстие в потолке устанавливают трубу.

Более сложным вариантом является соединение кирпичной трубы с сэндвичем, которое предусматривает использование специальных переходников: квадратных насадок и одноконтурных элементов. Переходники обеспечивают полную герметизацию конструкции в местах соединительных стыков.

Вывод сэндвич-дымоотводной системы на кровлю

При установке проходного канала для вывода дымоходной трубы необходимо определить положение перекрывающих балок и элементов стропильной системы.

Монтаж дымохода из сэндвич-труб на кровлю выполняется по схеме:

  • В потолочной поверхности проделывают входное отверстие под вывод трубы.
  • Торцевые части отверстия обшивают теплоизоляционным материалом, предотвращающим нагрев поверхности.
  • В канал вводят трубу и фиксируют так, чтобы обеспечить свободное перемещение ее по вертикальной линии при нагреве металлического корпуса.
  • Расстояние вокруг трубы уплотняют базальтовой ватой, закрыв входное отверстие металлической пластиной.
  • Для вывода дымохода наружу в кровле проделывают крестообразное отверстие, края которого раздвигают и фиксируют металлическими скобами.
  • После завершения монтажа входное отверстие уплотняют плитами из фиброцемента. Верхнюю часть трубы оснащают конусообразным оголовком или дефлектором.

Самостоятельный монтаж дымоотводной сэндвич-системы требует тщательной подготовки, освоения технических тонкостей и соблюдения требований пожарной безопасности.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
