Армированное основание под мауэрлат – скорее необходимость, чем роскошь. Кровельная конструкция оказывает довольно большое воздействие на стены дома, которое хотя и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армопояса необходимо в строениях из газо– и керамзитобетона из-за непрочности данных материалов, в зонах с высокой сейсмической активностью. Также укрепление стен под мауэрлат целесообразно проводить при создании тяжелых кровельных сооружений.

Выполнение армирования верхней части стен не является сложной работой, требующей привлечения специалистов. При соблюдении ряда правил и привлечении помощников ее можно выполнить собственными силами.

Армопояс под плиты перекрытия: толщина и высота

Армопояс под плиты перекрытия создается с целью укрепления конструкции сооружения, повышения прочностных характеристик несущих стен, распределения общего давления крыши на стены и фундамент, устранения негативных последствий проседания грунтов, воздействия внешних деформирующих нагрузок (ветер, сдвиги грунта, суточные и сезонные колебания температуры, осадки и т.д.).

На уровень прочности всего здания и актуальное сопротивление влияют: толщина и высота армопояса, марка бетона и свойства металлических элементов, конструктивные особенности каркаса, правильность выполнения работ и соблюдение всех норм и стандартов.

Конструкция армопояса

Монолитный пояс под плиты перекрытия создается для сглаживания нагрузок от веса крыши, межэтажных панелей на капитальные стены (их торцевую плоскость). Таким образом удается распределить нагрузку от плит перекрытия наиболее оптимально, добившись прочности всей конструкции.

Планирование конструкции включает:

• Определение конструкционного типа
• Подбор оптимального диаметра арматуры, шага сетки, количества слоев – мощность должна быть тем больше, чем менее прочные материалы используются в кладке стен (так, для облегченных плит перекрытия можно брать не очень мощный пояс)
• Просчет размеров в соответствии с площадью, конструкционными особенностями
• Определяется толщина армопояса – обычно равна толщине стен

По месту использования армопояс может быть:

1. Ростверк – является опорой для фундамента, выполняется в специальной траншее на глубине, выбранной в соответствии с весом, этажностью, размерами и другими характеристиками здания.

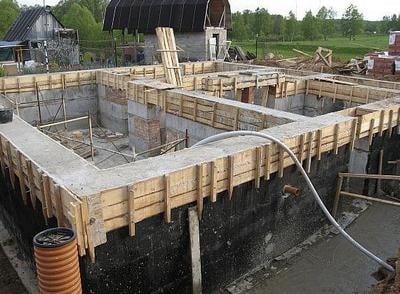

2. Цокольный – создается под всеми несущими стенами для распределения нагрузки на фундамент, высота равна 20-40 сантиметрам, по ширине равен толщине стен, выполняется арматурой 12 миллиметров, прокладывается гидроизоляцией.

3. Межэтажный армированный пояс под плиты перекрытия – устанавливается после каждого этажа, укрепляя стены и повышая жесткость, не допуская разъезжания и деформаций, распределяя равномерно нагрузку.

4. Разгрузочный – под кровлю, упрощает создание стропильной системы, закрепляет мауэрлат на стене, ровняет их по горизонтали, распределяет вес крыши на весь периметр, не допуская точечной нагрузки.

Из чего изготавливается армопояс

Рассматривая данный вопрос, необходимо учесть подготовительные работы и саму конструкцию. На этапе подготовки понадобится опалубка. Для сооружения разборной опалубки используют строганную древесину в виде специальных щитов, стационарная же конструкция обычно создается из полистирола. В данном случае важно обеспечить герметичность и жесткость опалубочной конструкции, поэтому материалы нужно подбирать тщательно.

Армирование арматурой осуществляется с использованием таких материалов:

1) Бетонный раствор, замешанный из цемента марки М400 и выше. Раствор заливают в опалубочный каркас, в котором находится арматурная сетка. Когда бетон застывает, по периметру капитальных стен он создает силовой контур, способный выдерживать различные виды нагрузок.

Раствор готовят по стандартному рецепту из песка, щебня, цемента. Бетонирование выполняется за один раз, с обязательным уплотнением вибратором для устранения воздушных полостей внутри плиты.

2) Стальные стержни диаметром 8-10 миллиметров с рифленой поверхностью. Прутья режут по нужным размерам, связывают специальной вязальной проволокой в жесткий каркас. Обычно конструкцию составляют из четырех прутков, расположенных продольно и связанных поперечными кусками проволоки нужного размера диаметром 6 миллиметров. Сетка выполняется с квадратными ячейками, величина которых зависит от диаметра используемой арматуры и расчетов.

Высота и толщина армопояса

При создании армированного пояса квадратного сечения обычно его высота равна его же толщине. Прямоугольные конструкции предполагают, что высота превышает ширину в 1.6 раза.

Ростверк должен быть высотой 30-50 сантиметров, для мягкого неустойчивого грунта увеличивают до 80 сантиметров, иногда до 100. Высота армопояса под плиты перекрытия цокольного типа должна составлять 20-40 сантиметров, межэтажного – около 40 сантиметров.

Толщина упрочняющего контура должна быть равной ширине несущих стен сооружения. Хотя, в некоторых случаях технология позволяет уменьшать толщину пояса, беря 0.7-0.8 толщины стен (если в строительстве зданий используются толстые легкие блоки).

Когда необходимо усиление строительных конструкций армированным поясом

Армпояс может понадобиться для реализации таких задач: повышения прочности несущих стен, создания ровного основания для установки межэтажных панелей, равномерного распределения разных типов нагрузок, предотвращения деформации стен, уменьшения негативного воздействия на здание внешних факторов, обеспечения максимальной устойчивости конструкции, увеличения запаса прочности.

Когда обязательно нужно создавать армопояс:

• При многоэтажном строительстве, где это предписывается строительными нормами
• При возведении стен из пористых материалов (газобетон, шлакоблок), которые могут сминаться и разрушаться
• Если строительство осуществляется на слабых грунтах и есть вероятность осадки – монолитный пояс выполнит роль стяжки и не позволит появиться трещинам
• Когда фундамент мелкозагублен или выполнен из сборных блоков
• Дом строится в сейсмоактивной зоне

Избежать необходимости обустраивать железобетонный пояс можно в случаях, если капитальные стены возводятся из кирпича или блока с хорошими прочностными характеристиками, а фундамент заливается ниже уровня точки промерзания грунта. В остальных же случаях вопрос о том, нужен ли армопояс под монолитное перекрытие, не поднимается вообще: контур усиления становится обязательным элементом сооружения.

Армопояс под сборными и монолитными железобетонными перекрытиями

В данном случае контур значительно повышает нагрузочную способность стен, построенных из блоков с ячеистой структурой, устраняя проблемы, вызванные пористостью бетона и нестойкостью его к деформациям. Армопояс позволяет равномерно распределить нагрузки от кровли и межэтажных перекрытйя, исключая локальные усилия, часто становящиеся причиной появления трещин.

Кроме того, такой вид упрочнения конструкции защищает коробку здания от растрескивания, сглаживает воздействия резких перепадов температур, существенно увеличивает срок службы кладки. Усиление из арматуры и бетона связывает в единый силовой контур всю коробку сооружения и плиты перекрытия, что очень важно.

Готовимся сделать армированный пояс под плиты перекрытия: стройматериалы и инструменты

Для заливки монолитного армирующего пояса необходимо просчитать расход и закупить такие материалы: фанера и строганные доски (либо полистирол в листах) для опалубки, все компоненты для бетонного раствора (гравий или щебень, цемент, песок), стальная арматура для самой конструкции и вязальная проволока для ее сборки, полиэтиленовая пленка (герметизирует опалубку), крепежные изделия (гвозди, шурупы, саморезы) для сборки опалубочной конструкции.

Инструменты, которые могут понадобиться в работе:

• Бетономешалка для приготовления бетонной смеси
• Ручной крючок для вязки арматуры
• Болгарка + круг по металлу для резки стальных стержней
• Отвес + строительный уровень для замеров
• Приспособление для гибки арматуры – если используются прутья увеличенного диаметра

Технология сооружения армированного пояса (главные этапы)

• Подготовка основания, нарезка заготовок для опалубочной конструкции
• Сборка опалубки из выбранного материала
• Нарезка прутьев в соответствии с заданными размерами и в нужном количестве
• Сбор каркаса – вязка прутьев проволокой
• Приготовление бетонного раствора
• Заполнение раствором опалубки – в один заход желательно, утрамбовка вибратором или вручную для удаления воздушных полостей
• Поливание бетона водой методом разбрызгивания, чтобы избежать появления микротрещин
• Разборка опалубки после застывания бетона

Для домов, которые строятся из кирпича, возможно создание пояса из этого материала. Сооружается контур в процессе кладки стен, конструкция соответствует особенностям здания. Для кирпичного пояса формировать опалубку не нужно, так как арматура прямо на кирпич кладется. В случае использования сетки нужно выбирать листы с толщиной прутьев минимум 5 миллиметров.

Какие материалы для опалубки можно использовать

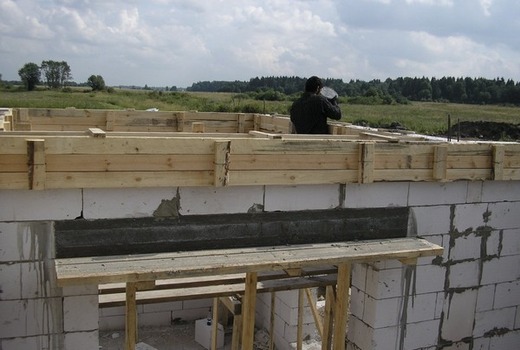

Первым этапом, который предполагает армирование армопояса под плиты перекрытия, является создание опалубки. Ширина равна размеру стены, толщина – около 30 сантиметров. Чаще всего используют строганную древесину толщиной 2 сантиметра, скрепляя доски саморезами за 5 сантиметров до верха стены, дополнительно укрепляя каждые 100 сантиметров или чаще.

Боковую окантовку фиксируют планками или резьбовыми шпильками. Доски должны закрепляться горизонтально по уровню, герметично, надежно.

Также используют влагостойкую фанеру, пропитав ее предварительно отработанным маслом, что облегчит монтаж. Плиты экструдированного полистирола чаще всего выбирают для обустройства теплоизолированой опалубки.

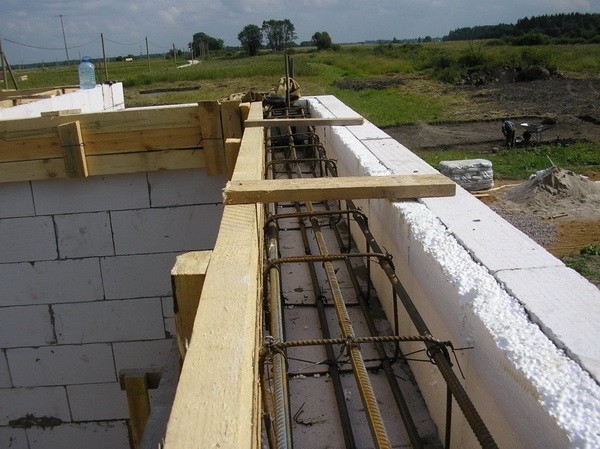

Монтаж арматуры

Железобетонную ленту выполняют с определенной последовательностью работ: сначала нарезаются прутья, потом они укладываются на фиксаторы или подкладки вдоль опалубки, связываются проволокой (это нижний слой), на них устанавливаются поперечные стержни и крепится верхний слой. После элементы скрепляются проволокой или резьбовыми шпильками.

Обычно применяют обязательно ребристые пруты диаметром 12 миллиметров, собирая из них параллелепипед или лесенку. Но лучше для первого слоя брать 12, для второго – 6 миллиметров, для поперечного крепления – 10. Каркас поперечный можно приварить в центре и по краям, а весь объем прутьев связывать.

Каркас обязательно должен быть утоплен в бетонном растворе на несколько сантиметров, отступ от краев составляет 5 сантиметров. Вязальная проволока может быть минимального диаметра, так как ее толщина не влияет на прочность несущих внешних или внутренних конструкций, но ощутимо увеличивает время и средства на выполнение работ.

Когда готовы оба слоя сетки, они укладываются, по краям и в центре свариваются между собой, создавая каркас с квадратным или прямоугольным сечением. Этот этап работ лучше выполнять в опалубке, чтобы потом не пришлось транспортировать деталь, большой вес которой ощутим.

В процессе сбора деталей в единую сетку сварка не используется – достаточно выполнить нахлест в 20-30 сантиметров между частями. Вся конструкция должна быть ровно расположена внутри опалубки, для измерений применяют строительный уровень.

Если арматура укладывается в полистиролбетонные или другие блоки, то предварительно делают штроборезом канавки, их очищают от пыли, смачивают, заливают мягко замешанным бетонным раствором либо клеем. Потом укладывают металлические рифленые прутья диаметром 8 миллиметров в штробы, убирают излишки клеящего состава, продолжают процесс строительства.

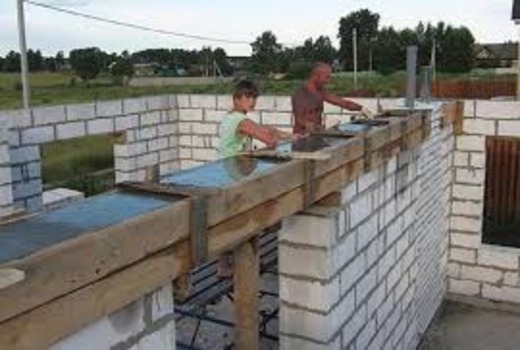

Как необходимо залить бетон

Для заливки монолитного каркаса используют бетонный раствор, придерживаясь рецепта: 5 частей гравия, 3 части песка, 1 часть цемента, полное смешивание сухих компонентов, постепенное добавление воды до получения густого раствора.

Этап выполняют за один заход, заранее приготовив нужный объем смеси. В процессе заполнения опалубки обязательно нужно удалять пустоты вибратором или штыкованием, проверять уровнем горизонтальность, устраняя перепады. Потом нужно аккуратно спланировать поверхность и покрыть полиэтиленовой пленкой.

В процессе застывания обязательно периодически увлажнять путем разбрызгивания. Застывает бетон в течение 3-5 дней, на него уже можно будет укладывать плиты, заходя на 12 сантиметров на стены для надежности. Когда слой полностью застынет, можно демонтировать опалубку (но не ломать) гвоздодером или ломом.

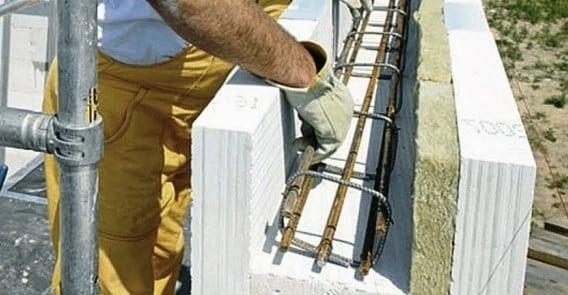

Утепление армопояса

Контур усиления выступает проводником тепла, поэтому без правильного утепления будут появляться мостики холода, значительно ухудшающие теплоизоляционные характеристики. До начала проведения отделочных работ в оставшиеся после демонтажа опалубки выемки укладывают утеплитель.

Обычно утепление создают на высоту пояса по всему фасаду. В двухэтажных строениях, если пояс есть между первым и вторым этажами, в том числе после второго этажа под мауэрлат, по фасаду создают два утепляющих пояса.

Чаще всего используют пенопласт толщиной 8 сантиметров марки ПСБ-С 25, высоту утеплительного контура рассчитывают так: 15 сантиметров + высота арматурного пояса + 15 сантиметров, крепя утеплитель ниже и выше линий контура на указанное расстояние.

Чтобы сделать слой теплоизоляции долговечным, в верхней части обустраивают отлив с капельником, который будет отводить талую и дождевую воду от упрочняющего контура. Размещается отлив с уклоном от стены, выполняется из листовой оцинкованной стали и покрытием из полиэстера. Крепят путем пропила над поясом утепления, заводят верхний край, потом герметизируют и закрепляют с шагом от 30 сантиметров.

Заключение

Правильно выполненный армопояс является обязательным элементом любого здания, обеспечив его длительный срок эксплуатации за счет повышения прочностных характеристик всей конструкции. Верно просчитанные параметры помогут создать соответствующий конкретным параметрам и нормам, условиям эксплуатации контур усиления, оптимизировав расходы и трудозатраты. При условии тщательного изучения всех нюансов работы вполне возможно выполнить самостоятельно.

Армирование армопояса на газобетон, важные советы

Арматура в армопоясе состоит из рабочей арматуры(10-12мм), и конструкционной арматуры меньшего диаметра (рамки — 6мм). Зачастую, армирование делают из 4 или 6 прутков. В данной статье мы подробно опишем и покажем схемы армирования, способы изгибания арматуры и прочие нюансы армопояса.

Арматурная рамка для армопояса

Арматурная рамка нужна для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть, два-три прутка арматуры внизу армопояса, и два прутка сверху.

Для рамки вполне подойдет арматура диаметром 6 мм, можно использовать даже толстую проволоку.

Размер рамки должен соответствовать толщине вашей стены, с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Зачастую рамка имеет размеры граней примерно по 120-200 мм.

Такие квадратные рамки можно легко сделать следующим способом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), рисуем квадрат, к примеру, 150 на 150 мм, в углах квадрата высверливаем по отверстию.

Отверстия должны быть около 9мм., чтобы туда плотно вошла арматура 10мм. Сами арматурные прутки должны быть длиной около полуметра.

Кладете доску на землю, забиваете молотком четыре арматурных прутка через отверстия доски в землю. Шаблон для сгибания рамок готов. Само сгибание арматуры по рамке удобней производить трубой. Для такой рамки арматурные заготовки должны быть около 600 мм длиной.

Рабочая арматура армопояса

Рабочая арматура представляет из себя толстую ребристую проволоку диаметром от 10мм, лучше 12 мм. Рабочее армирование в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть непрерывным(кольцевым), и проходить над всеми несущими стенами. Если в здании очень длинные проемы, то места армопояса над проемами нужно усилить дополнительным нижним прутком арматуры.

Рабочая арматура должна быть внутри рамки, и привязывается к рамкам обычной вязальной проволокой, сварка здесь не нужна.

1. Высоту армопояса делают от 200 до 300 мм.
2. Расстояние между рамками должно составлять от 200 до 400мм.
3. Нахлест арматурных прутков должен составлять 500 мм.
4. Для меньшего расхода арматуры лучше использовать более длинные прутья, чтобы уменьшить количество нахлестов.
5. Не забывайте о защитном слое бетона, который должен составлять 40 мм со всех сторон.

На углах обязательно загибайте рабочую арматуру и применяйте дополнительные арматурные хомуты, смотрите схему снизу. Загиб арматуры удобно выполнять при помощи длинной трубы.

Схемы армирования армопояса

Схема армопояса под мауэрлат

Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.

Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона. Особое внимание уделите выравниванию опалубки по всем плоскостям.

Для армопояса рекомендуется применять густой бетон марки М300, с последующим уплотнением вибратором. Заливка должна производится непрерывно, за один раз.

Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

Очень советуем посмотреть видеоролик от самостройщика Константина, который в данной серии занимается армопоясом, приятного просмотра.

Опалубка для армопояса: устройство, технология, монтаж

Как только закончено строительство стен, неизбежно назревает вопрос – как делается опалубка для армопояса? Дело в том, что каждый объект, построенных из любых материалов, испытывает достаточно сильные нагрузочные воздействия – от проседаний почвенного состава и климатических условий до веса кровли. С помощью бетонного армированного пояса постройка укрепляется, сохраняются ее геометрические формы, стены защищаются от искривлений, давление плит перекрытий распределяется равномерно. Армопояс представляет собой жесткую каркасную конструкцию из стальных прутьев и бетона. Если сборка опалубочной системы для фундаментного основания особых сложностей не вызывает, то смонтировать такую конструкцию на определенной высоте порой затруднительно. Укрепленная на несущих стенах, опалубка должна выдержать создаваемое бетонным раствором давление и не нарушить заданные формы.

Виды опалубки для армопояса

Опалубка на армопояс своими руками может выполняться различными способами. Чаще всего пользуются одним из основных вариантов – съемным либо несъемным. Формы монтируются из различных материалов.

Съемная

Когда покупка готовых блочных элементов для устройства опалубочной конструкции не запланирована, конструкцию лучше всего собрать из пиломатериала.

Такая опалубка разбирается, как только армопояс наберет достаточный показатель прочности, и используется на другом рабочем участке.

Переставная система дает возможность экономить финансовые средства. Правда, устройство армопояса с армированием и такой опалубкой считается процессом трудоемким, требует аккуратных действий и максимальной внимательности.

Несъемная

Самая простая технология. Единственный ее недостаток связан с увеличением финансовых затрат, потому что опалубочные формы применятся один раз и останутся в армированном слое навсегда. Монтаж такой опалубки для армопояса выполняется из готовых пенополистирольных блоков, и вся сложность задачи заключается только в правильности установки.

Опалубочные блоки из такого материала выполняют функцию дополнительного утеплительного слоя, ведь железобетонная конструкция представляет собой мостик холода.

Блочный материал изготавливается по разным размерам, и приобрести необходимые элементы легко. Сборка выполняется просто, посредством специальных креплений, разработанных по принципу «шип-паз».

Высота армопояса и необходимость его устройства

Стандартный вариант армированного пояса по высоте достигает тридцати сантиметров, значение ширины принимается по толщине возведенных стен или фундаментных оснований.

Опалубку изготавливают из строганной доски, насквозь пришиваемой я внутренней стороны гвоздями. Для соединения щитов используют бруски либо обрезки досок.

Основное предназначение армопояса – укрепление объекта, возведенного из материалов, не в полной мере обеспечивающих необходимый показатель жесткости.

Заливают армированный пояс в определенных случаях:

• строительство ведется по мелкозаглубленному фундаментному основанию;
• при возведении сооружения на уклонном участке;
• когда в непосредственной близости от объекта находятся овраги или водоемы;
• при определенных особенностях почвенного состава;
• на объектах, строящихся в сейсмически опасных регионах.

Порядок выполнения монтажа

Опалубка под армопояс должна выполняться из материалов, отвечающих определенным требованиям по прочности, жесткости, влагонепроницаемости. Кроме того, применяемый материал должен обеспечивать простоту установки и разборки и возможность его использования в последующих работах. Еще одно немаловажное условие – приемлемая стоимость.

Считается, что собирать опалубку возможно из любых доступных материалов, параметры которых соответствуют размерам стен, объему заливаемого раствора и конструкции объекта. Как правило, строители предпочитают использовать:

• листовой металл – отличается прочностью и продолжительным эксплуатационным периодом, применяется для установки съемных опалубок, придает бетону любые формы;

• алюминий – легкий материал, не нуждающийся в особом уходе, не поддающийся образованиям коррозии. Правда, стоит достаточно дорого, и в процессе монтажа могут возникать определенные технические сложности;
• древесный материал – легко поддается обработке, отличается доступной ценой. Но он подвержен воздействию влажной среды и считается не самым прочным;
• пластик – может использоваться в качестве самостоятельных щитов или в виде стеклотканевой вспомогательной прокладки;
• комбинированная опалубка – каркасная основа выполняется из металла, в которую устанавливаются пластиковые либо деревянные щиты.

Итак, как устанавливается опалубка для армопояса своими руками?

Строители рекомендуют использовать доски, ширина которых составляет 200 – 250 мм, толщина – 2.5 – 4 см. Чтобы защитить древесину от влаги и не допустить ее деформирования, предварительно просушенные доски следует обработать гудроном, олифой либо краской.

В первую очередь готовятся щиты, высота их должна достигать сорока – пятидесяти сантиметров. Соединительные бруски набиваются с шагом в 0.6 – 0.8 м. Сборка выполняется саморезами либо гвоздями. Второй вариант несколько дешевле, но при разборке опалубки возникают затруднения с его извлечением.

Длина используемых гвоздей должна быть на три пять сантиметров больше общей толщины доски и бруса.

Последовательность дальнейших действий – вопрос спорный. Так как каркасная основа должна быть цельной, многие рекомендуют сначала смонтировать именно ее, и только после этого устанавливать опалубочную систему.

Алгоритм действий следующий:

• на поверхности несущих стен выполняется разметка. С учетом толщины стен такую линию наносят в пяти – пятнадцати сантиметрах от их верхнего края;
• готовятся к установке деревянные щиты. Если имеются щели, их следует заделать рейками либо паклей, внутренние поверхности обтянуть полиэтиленовой пленкой, чтобы создать дополнительную защиту от воздействия воды;
• опалубка крепится к стене одним из нескольких способов. Наиболее простым считается просверливание сквозных отверстий под дюбель-гвозди. Но такой вариант лучше всего подойдет для стен из прочного материала, пенобетонные блоки придется сверлить насквозь и устанавливать стяжки;
• верхняя кромка щитового ряда выравнивается, дополнительно укрепляется брусками. К арматурному каркасу приваривают закладные элементы, чтобы крепить детали кровли. Стяжка верхних краев устанавливается над нижним креплением с шагом в пятьдесят – шестьдесят сантиметров. На этом установка опалубки для армопояса под мауэрлат закончена;
• в подготовленную форму заливается бетонный раствор. Выполняется это вручную, либо бетон подается на площадку прямо с завода;
• залитая масса укрывается полиэтиленом.

Демонтаж съемной опалубки

Разбирается опалубочная конструкция после того, когда залитый бетонный раствор затвердеет. Сложностей в такой работе нет. В первую очередь извлекаются стяжки, после чего опалубку можно разбирать по элементам.

Почистив и просушив щиты, их можно задействовать на других рабочих местах.

Полезные советы по монтажу

Как сделать надежную опалубку на армопояс?

Чтобы во время бетонирования не возникли внезапные сложности, необходимо учесть ряд особенностей, присущих работе с древесным материалом.

Армопояс получится ровным и надежным, если соблюдены общепринятые правила:

• перед монтажом опалубки стены выравниваются, очищаются от остатков застывшего раствора;
• при сборке необходимо контролировать вертикальное расположение щитов и направляющих элементов;
• для выполнения работ подбирается надежный и крепкий материал;

• чтобы доски не прогибались и не разрывались, крепления рекомендуется устанавливать с небольшим интервалом;
• щелевые участки между досками тщательно заделываются.

Заключение

Встречаются ситуации, когда устройство армированного пояса считается работой обязательной. Конструкция считается укрепляющей, повышает уровень прочности объекта. Лучшими решениями для обустройства опалубки являются пенополистирольные блочные элементы или пиломатериал.

Армопояс своими руками — устройство, детально на фото и видео

Содержание статьи:

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям. В частности, происходит осадка здания, вспучивание почвы вокруг него и т.д. Ну а сильный ветер и долгие ливни – негативно сказываются на целостности конструкции. Для защиты от таких воздействий, поверх стен создается армопояс своими руками из бетона. В нашей статье хотелось бы поговорить о технологии изготовления армирующего пояса, а также о его назначении.

Назначение и конструкция армопояса

Устройство армопояса: этапы работы и их особенности

1. Каркас из арматуры – его сборка начинается с установки арматуры на верхнюю часть стены. Другими словами, нужно просверлить отверстия, а затем вбить в них отрезки арматуры. Такая процедура происходит в углах (пересечениях) стен и вдоль них. Чтобы задать габариты каркаса – рекомендуется создать квадрат из четырех штырей. Завершив эту работу, переходим к крепежу арматуры. Для этого нам понадобится мягкая вязальная проволока. С ее помощью, нижний ряд продольной арматуры крепится на высоте 4 сантиметров от края стены. После установки продольной арматуры, необходимо соединить два прута при помощи коротких перемычек. Шаг их установки – 250–300 миллиметров. Аналогичным способом проводится монтаж вертикально стоящих отрезков. На них будут устанавливаться верхние ряды арматуры. Крепление при этом не отличается от того, которое было при горизонтальном. Напомним, что длина отрезков связана с толщиной армопояса. Чаще всего толщина монолитного пояса составляет промежуток от 200 до 250 миллиметров. На основе толщины – определяется и длина вертикальной арматуры. Помните, что она должна быть немного короче. К вертикально стоящей арматуре происходит прикручивание длинных продольных прутов. После этого их нужно будет соединить. Для этого используются короткие отрезки арматуры. Этот процесс не отличается от хода работы для нижней части каркаса.

2. Переходим к опалубке. Сегодня можно встретить два распространенных способа ее обустройства: изготовление разборной конструкции из досок или возведение цельной опалубки. Рекомендуем отдать предпочтение разборной конструкции, ведь ее очень легко собрать. Например, вы можете использовать листовой материал или обыкновенные доски. Но при этом не нужно забывать контролировать уровень верхнего края опалубки – перепады не должны быть больше 1 сантиметра. Исходя из этого, идеальным вариантом станет несъемная или комбинированная опалубка. Она имеет две стороны: одну – несъемную, а вторую – исчезающую (после того, как застынет бетон). При утеплении фасада пенопластом, с лицевой стороны дома можно соорудить несъемную опалубку из полистирола. Через некоторое время она превратится в элемент утепляющего слоя. С внутренней стороны бетон обычно ограничивается доской или ОСП. Многие сталкиваются с трудностями при соединении двух частей опалубки для армопояса перекрытия. Тут необходимо проявить изобретательность, ведь в процессе заливки бетона, раствор может раздвинуть части в стороны. После установки деревянных распорок внутрь опалубки, можно начинать стягивание ее частей. При этом не забывайте продеть насквозь проволоку.

3. Заливка бетоном. В целом этот этап не вызывает сложностей. Затруднения могут возникнуть лишь с доставкой бетона на самый верх стены. – с этим вопросом вы и сами разберетесь. Устройство армопояса и заливка его бетоном связана с качеством раствора и со способами его приготовления. Стандартный бетон должен быть не ниже марки B15. При самостоятельном изготовлении раствора – ведро цемента + два ведра песка + два ведра щебня. Рекомендуется использовать густой бетон – так он не сильно давит на опалубку. Не следует забывать об одной особенности раствора. Она связана с тем, что бетон нужно как следует уплотнить. При отсутствии глубинного вибратора, рекомендуется использовать виброшлифовальную машинку. Мощности и частоты ее вибрации вполне справятся с уплотнением относительно небольшого количества бетона.
4. Наконец, завершающий этап работы – контроль застывания бетонной массы. Залив бетон, накройте его целлофаном. Таким образом, вы уменьшите испарение влаги. На полное застывание бетона, как правило, уходит около двух дней. Снимите опалубку (при условии, что она разборная), и продолжайте поддерживать влажность бетона. Он только начинает набирать прочность и его необходимо увлажнять.

Устройство армопояса, детально на видео:

Вот и все – статья подошла к концу. Напоследок, хотелось бы уточнить одну деталь, которая касается гидроизоляции сейсмопояса. При использовании деревянной или металлической кровельной конструкции, накройте кирпичный армопояс рубероидом или современным прорезиненным битумным материалом. Эти меры необходимы для проведения гидроизоляции. Таким способом, каркас кровли будет надежно защищен от попадания влаги.

нужен ли, крепление под крышу, из кирпича или монолитный делать, как крепить мауэрлат, размеры

Содержание:

Для того, чтобы мауэрлат крепко держался на месте установки, его лучше всего оснастить армопоясом. В таком случае конструкция становится более жесткой и прочной, и может использоваться, как усиленная опора.

Зачем нужен армопояс, нужен ли он под крышу

Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.

Любое здание подвергается целому ряду нагрузок:

1. Вертикальные. Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
2. Распорные. Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.

Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.

Причины такого подхода могут быть следующими:

• Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
• Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.
• При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.

Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.

Предназначение армирующего пояса на практике сводится к следующим функциям:

1. Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
2. Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
3. Конструкция становится более жесткой.
4. Все возникающие на несущих стенах нагрузки получают равномерное распределение.
5. Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.

Параметры и особенности армирующего пояса под мауэрлат

Чтобы конструкция была прочной, нужно тщательно рассчитать размеры армопояса под мауэрлат:

1. Делая армопояс своими руками, за высоту для армирующего пояса обычно берут 20 см (не менее 15 см). Она однозначно не должен превышать ширину стены.
2. Ширина стены и пояса по возможности должны совпасть.
3. При вычислении длины измеряют расстояние до нужных стен.
4. Сечение конструкции должно быть не менее, чем 25х25 см.

Очень важно, чтобы пояс был сплошным, с одинаковыми показателями прочности отдельных составных участков. Монолитный пояс под мауэрлат удобнее всего изготовить из бетона. Его заливка должна выполняться в один заход, с вставкой внутрь арматуры.  Ее диаметр должен быть не менее 10 мм: отдельные элементы прочно скрепляются и перевязываются. Армопояс из кирпича под мауэрлат применяется довольно редко.

Параметры армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета данных конструкций. Как гласит СниП, толщина армирующего слоя выполняет на 1/3 уже, чем несущая стена. Поэтому, если взять за толщину стены показатель 40 см, то 1/3 от нее будет равняться 133 мм: минимальное значение толщины армопояса в таком случае будет 300 мм (если округлить цифру 267).

В результате стена толщиной 400 мм будет иметь размер внутренней части U-образного блока в пределах 300 мм, который также будет играть роль опалубки. На кирпичных стенах наружную опалубку делают в полкирпича, а для изготовления внутренней используются доски.

Установка опалубки

Для этого могут использовать несколько методов:

1. Из деревянных досок или плит. Их фиксация на стены осуществляется при помощи брусков, с креплением сверху. При разборе опалубки проводится демонтаж верхних частей: нижние элементы оставляются внутри заливки.
2. С помощью боковых упоров.
3. U-образные блоки. Для того, чтобы пояс был сплошным, блоки подрезают по углам дома.
4. По наружной стороне стены можно уложить 100-миллиметровые блоки в один ряд. По внутренней стороне прокладывается несколько рядов кирпичей, уложенных на ребро, или досок.
5. При помощи рабочих продольных стержней диаметром 10-12 мм. Их должно быть не менее 4 шт.
6. Промежуточными перемычками, обустраиваемыми арматурными хомутами. Диаметр изделий – 6-8 мм, с шагом размещения 20-40 см. Использовать большой шаг не рекомендуется, так как рабочие стержни во время заливки бетона могут смещаться. Как результат, нарушается целостность армирующего пояса.
7. Скрепленной вязальной проволокой. Соединение сваркой запрещается, так как это приводит к ослаблению арматуры и делает конструкцию подверженной коррозии.
8. Резьбовыми шпильками. Ими оснащаются отверстия, которые заранее просверливаются в опалубке. Диаметр шпильки должен быть несколько меньше внутреннего сечения трубки. При размещении шпильки внутри трубки нужно добиться прохождения ее концов в заранее изготовленные отверстия. Все изделие затягивают при помощи гаек, используя большие шайбы в качестве прокладок. Внутри бетонного монолита должны остаться только трубки. Чтобы этого достичь, после заливания и предварительного застывания армопояса проводится выкручивание гаек, демонтаж опалубки, выбивание шпилек.

Важно взять во внимание потребность утепления стены напротив армопояса, особенно, если опалубку делают из досок. Таким образом исключается риск промерзание бетона в зимнее время. Для ориентации верхнего края опалубки выбирается строго горизонтальная плоскость и водяной уровень.

Что касается укладки сетки, то на углах и на участках сопряжения она подвергается дополнительному армированию при помощи изогнутой арматуры. Рекомендуемый размер перехлеста – 300-400 мм. Подобное армирование лучше всего провести композитной арматурой, которая и дешевле, и легче. Кроме того, такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и просты в работе.

Заливка армопояса

Чтобы конструкция была максимально прочной, заливку необходимо провести в один прием. Для этого используется бетон марки не менее М200. Обычно требуется заливать значительную массу раствора, поэтому лучше всего заранее подготовить бетононасос.

При самостоятельном приготовлении раствора берется одна часть цемента М400, три части мытого песка и три части щебенки. Опалубку можно разбирать через 4-5 дней после заливки; полное созревание бетона наступает через 3-4 недели.

Заливая бетон, следует придерживаться таких рекомендаций:

1. Без образования внутренних пустот не обойтись. Для их удаления применяют проштыковку раствора с помощью арматуры, или методом вибрации.
2. Бетон важно увлажнять. Таким образом он становится прочнее. Данная процедура проводится каждый день, пока бетон застывает.

Крепление мауэрлата к армопоясу

Перед тем, как крепить мауэрлат к армопоясу, во избежание загнивания или возгорания опорного бруса его обрабатывают специальными пропитками. Для достижения монолитности мауэрлата для его сращивания применяются прямые замки или косые прирубки.

Само же крепление мауэрлата к армопоясу осуществляется следующим образом:

• Опорный брус оснащают отверстиями.
• Насадка мауэрлата осуществляется посредством шпилек или анкеров.
• В процессе монтажа необходимо пройти сквозь слой рубероида.
• Для крепления используются большие шайбы и гайки.
• Затяжку рекомендуется страховать с помощью контргаек.
• Чтобы срезать торчащие детали, применяют болгарку.

Закладные шпильки

Иногда, чтобы крепить мауэрлат, на армопоясе заранее устанавливаются шпильки диаметром от 12 мм, выступающие над мауэрлатом на 3-4 см. Шаг установки таких шпилек – 100 см: их крепят на хомуты вязальной проволокой.

Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то действительно, теоретически стропилины могут фиксироваться на пояс. Однако на практике это потребует значительного количества дополнительных мероприятий. Так что намного проще пойти традиционным путем использования армированного пояса под мауэрлат.

Правильный монолитный армопояс в доме из газобетона

Бетонный пояс, армированный металлической арматурой, является одним из важных элементов конструкции стен дома из газобетонных блоков. От него зависит прочность стен, принимающих вертикальные нагрузки от межэтажных перекрытий и крыши и передачи их на фундамент здания. Также армопояс дополнительно укрепляет конструкцию дома от деформации при подвижке грунта.

Сам бетон – это материал, который имеет высочайшую прочность на сжатие, при этом арматура хорошо работает на момент растяжения. Поэтому армопояс ж/б способен нести очень большие нагрузки на изгиб без какой-либо малейшей деформации. При этом находящиеся под ним газоблочные стены, будут испытывать в несколько раз меньшую нагрузку, так как армопояс распределяет ее на них равномерно.

На стены из газоблока заливается армопояс под крышу, для монтажа мауэрлата (опорные балки для стропил), под плиты и балки межэтажных перекрытий, а также для усиления блочного, свайного и столбчатого фундамента.

Для одноэтажных строений рекомендуется делать армопояс посередине стены и сверху под крышу, а в двухэтажном под междуэтажное перекрытие и крышу.

Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс. А необходимость его устройства кроется в следующих причинах:

1. Армопояс для газобетона под балки перекрытия, связывает конструкцию всего дома в единое целое и выполняет функции своеобразной жесткой рамы. Другими словами, благодаря ему, здание получает дополнительную прочность и стойкость против ветровых нагрузок, грунтовых подвижек, хорошую устойчивость при сейсмической активности и обеспечивает равномерную усадку дома.
2. Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
3. Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
4. Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома. Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание. Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном.

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

• Фундамент расположен на прочной скальной породе.
• Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.

При выполнении заливки требуется соблюдать следующие правила:

1. Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл. Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

Виды поясов и их функции

Армированные бетонные пояса заливаются для усиления таких конструкций, как:

1. Ростверки – заливаются как фундамент по верхушкам свай.
2. Сейсмический пояс по верхней части стен здания, а также под межэтажные перекрытия.
3. Для равномерной разгрузки крыши здания на его стены.
4. Усиление стен из мягких и хрупких материалов (газобетонные блоки, пеноблоки и другие).
5. При этом армопояс выполняет такие функции:
6. Увеличивает прочность здания.
7. Не позволяет деформироваться фундаменту и стенам при неравномерной осадке грунта, а также при его пучении, во время повышенной влаги или морозе.
8. Не позволяет хрупким газобетонным блокам разрушаться под тяжестью плит перекрытий.
9. Позволяет жестко фиксировать стропилины крыши к стенам здания из мягких материалов.

Иногда при возведении небольших хозяйственных построек используется армированный пояс из кирпича на стены из газобетона. Для этого на стенах, на всю ее ширину, выкладывается 4 или 5 рядов строительного кирпича. Между рядами, в армопояс из кирпича на стены из газобетона, в процессе работы, закладывается на растворе металлическая сетка, сваренная из проволоки толщиной 4 — 5 мм с ячейками 30 — 40 мм. Сверху могут укладываться балки перекрытия или деревянный мауэрлат для крепления крыши.

Армированный армопояс на газобетоне

Для армированного пояса, который заливается по блокам из газобетона, используется бетонный раствор марки М 200. Несущая арматура, сечением 12 мм скрепляется в каркасе с поперечными квадратными или прямоугольными хомутами вязальной проволокой. Хомуты изготавливаются из гладкой арматуры диаметром не более 4-6 мм. Несущая арматура дотачивается между собой внахлест с напуском не менее 150 мм и связывается между собой мягкой вязальной проволокой.

Пояс можно сделать и без объемного каркаса из 4 арматурных стержней. Иногда достаточно и плоского каркаса из двух стержней, который собирается практически так же как и объемный. Только в этом случае для поперечной перевязки используются не хомуты, а отдельные арматурные стержни.

Связанный каркас можно уложить в деревянную опалубку, которая изготавливается из досок. Также можно использовать, как опалубку, газобетонные блоки верхнего ряда. Но предварительно нужно вырезать у них внутреннюю часть, чтобы из блока получилось что-то вроде короба без торцевых стенок. Блоки укладываются полученными полками вверх, после чего в них закладывается каркас.

При укладке каркаса нужно проследить, чтобы между арматурой и стенками опалубки, а также нижними блоками было небольшое пространство около 20 – 30 мм.

После закладки в опалубку арматурного каркаса, к нему можно дополнительно сделать и закрепить необходимые закладные детали, которые понадобятся для закрепления мауэрлата или других элементов из конструкции дома.

Армопояс под плиты перекрытия

Отдельный армированный пояс под монолитную плиту перекрытия не делается. Плита сама распределяет равномерно на стены практически все вертикальные нагрузки, и при этом является основным ребром жесткости для дома и связывает между собой практически все стены здания, объединив их в одну пространственную конструкцию.

Идеально будет в случае, если он займет всю ширину стены. Но это обычно делается в случае, если со стороны фасада будет закладываться утеплитель, перекрывающий мостик холода, который может образоваться через бетон. Но в случае когда снаружи предполагается только штукатурная отделка, его толщину нужно будет уменьшить в пределах 40 — 50 мм для закладки пенопласта либо другого утеплителя.

Для утепления пояса, можно использовать и тонкие (100 мм) перегородочные блоки, которые устанавливаются и временно раскрепляются по краю стены. Между ними закладывается каркас и все заливается бетоном. При этом перегородочные блоки исполняют роль опалубки и заодно утеплителя.

Армированный пояс под деревянный мауэрлат

Так как блоки из газобетона имеют хрупкую пористую структуру, к ним не удастся прочно прикрепить стропильную систему крыши дома. Под воздействием ветра, крепления со временем просто расшатаются и кровля может деформироваться. А при сильном порывистом ветре, ее может просто снести.

Кроме этого, при расшатывании кровли, когда ее крепеж ослабится, будут со временем разрушаться и верхние ряды блочной стеновой кладки. Поэтому ж/б пояс для прочного соединения кровли со стенами из газобетонных блоков просто необходим.

Армированный пояс для монтажа мауэрлата может быть по ширине меньше своих аналогов под перекрытие и фундамента, так как вертикальная нагрузка на него самая минимальная. Поэтому для его армирования часто для экономии, используется каркас с двумя арматурными стержнями.

Для надежного крепления мауэрлата в поясе, еще до его заливки устанавливаются вертикальные анкерные болты с наружной резьбой, которые вместе с каркасом заливаются бетоном. При этом резьба возвышается над бетоном примерно на 200 – 250 мм.

Для прочной фиксации мауэрлата, в нем сверлятся сквозные отверстия, через которые он одевается на анкеры, после чего прочно прижимается к бетону гайками.

В итоге — правильно сделанный армированный бетонный пояс сможет обеспечить дому, возведенному из газобетонных блоков, высокую прочность и долговечную эксплуатацию. При этом сможет предохранить стены от деформации, появлению трещин, сохранить прочность кровли и продлить срок службы дома в 3-4 раза.
