Армопояс под мауэрлат своими руками

Приветствую читателей моего скромного строительно-ремонтного блога. Накануне в нашу фирму обратился заказчик, который пожаловался на появление трещин в стене из пенобетонного блока. Выехав на объект, я обнаружил что мауэрлат кровли был уложен на пенобетон, в результате чего и произошло образование трещин.
Чтобы не попасть в подобную ситуацию, сегодня я расскажу о таком важном инженерном элементе как армирующий пояс.

Назначение и функции

Сначала рекомендую вам ознакомиться с мегаполезным видео о том, для чего нужен армирующий пояс:


Если говорить кратко, то армопояс под мауэрлат представляет собой монолитную бетонную конструкцию, повторяющую контуры постройки, и служит для следующих целей:

  • при движении почвы, способствует сохранению геометрии здания и целостности стен;
  • если были допущены ошибки при укладке блоков или кирпича, армопояс позволяет выровнять горизонтальную поверхность под мауэрлат;
  • придает сооружению дополнительную жесткость;
  • армированный пояс принимает на себя точечную нагрузку от стропил, компенсирует ее и распределяет по поверхности несущих стен;
  • механическая прочность конструкции позволяет надежно закрепить на ней мауэрлат.

Газобетон, керамзитобетон и пеноблок – современные и относительно дешевые стройматериалы. Несмотря на все достоинства, все они имеют один существенный недостаток – под воздействием точечной нагрузки от стропил блоки могут лопнуть, что значительно ослабляет прочность всей стены. Поэтому армопояс на газобетоне и других пористых блоках – обязательное условие долговечности конструкции.

Нужен ли армопояс на стенах из кирпича, ведь они обладают достаточной прочностью для крепления мауэрлата с помощью анкеров и закладных элементов? Поскольку кирпичная кладка не монолитная конструкция, то строители настоятельно рекомендуют и на таких стенах устройство армопояса, особенно в регионах сейсмически нестабильных и для построек, возведенных на склонах.

Можно ли сделать кирпичный армопояс?

Некоторые «специалисты» считают, что альтернативой бетонной конструкции может служить армопояс из кирпича. Я же хочу сразу указать на недостатки этого варианта:

  • нагрузка от крыши будет неравномерно распределяться на несущие стены;
  • на некоторые кирпичные блоки будет действовать точечная нагрузка;
  • по сравнению с бетонной конструкцией – более длительный и трудоемкий процесс устройства;
  • более низкая прочность, в сравнении с монолитным армопоясом из бетона.

Из этого следует, что укрепление стен дома армированной кирпичной кладкой не может конкурировать с монолитным бетонным поясом. Использовать кирпичный армопояс можно для крыш хозяйственных построек небольших размеров и других зданий вспомогательного назначения. При возведении нужно придерживаться следующих тезисов:

  • Для увеличения прочности на каждый ряд кирпича прокладывается армирующая сетка из проволоки диаметром до 5 мм;
  • Ширина кирпичной конструкции должна соответствовать толщине стен строящегося здания;
  • Высота армопояса зависит от типа используемых стройматериалов и вида кровли, и в среднем составляет 40 мм.

Определение размеров армопояса

В разрезе армированный пояс под мауэрлат представляет из себя прямоугольник или квадрат, минимальные размеры сторон которого должны составлять 200×200мм.

Основной величиной, влияющей на расчеты, является ширина стены. Я рекомендую придерживаться следующих правил:

  • толщина армопояса должна быть максимально близка к толщине стены;
  • высота не должна быть больше ширины, но не меньше чем 200 мм;
  • оптимальным считается соотношение ширины и высоты 1:1.

Зная длину, ширину и высоту укрепляющей конструкции, несложно рассчитать количество бетона, необходимое чтобы залить армопояс.

Технология устройства армированного пояса

К сооружению конструкции приступают после завершения всех работ по возведению стен. Технология состоит их следующих этапов:

  • сооружение опалубки;
  • изготовление армокаркаса;
  • заливка бетона в опалубку.

Перечисленные операции не представляют особой сложности, поэтому армопояс вполне можно соорудить своими руками.

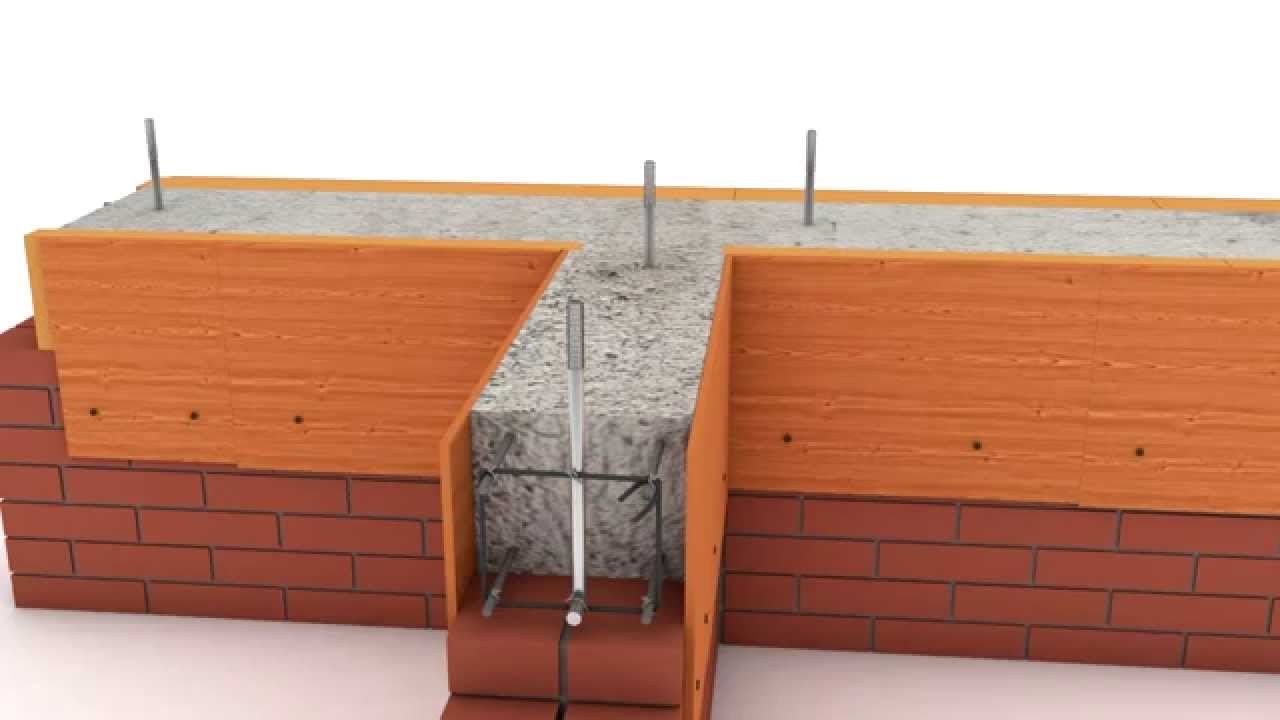

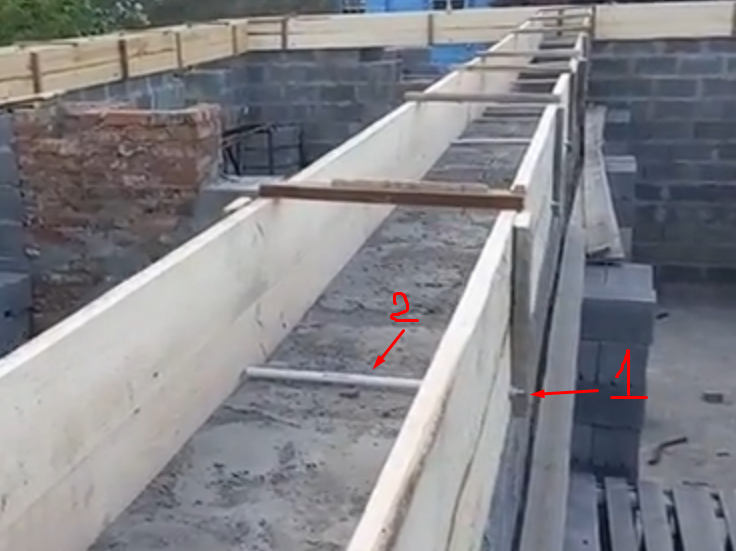

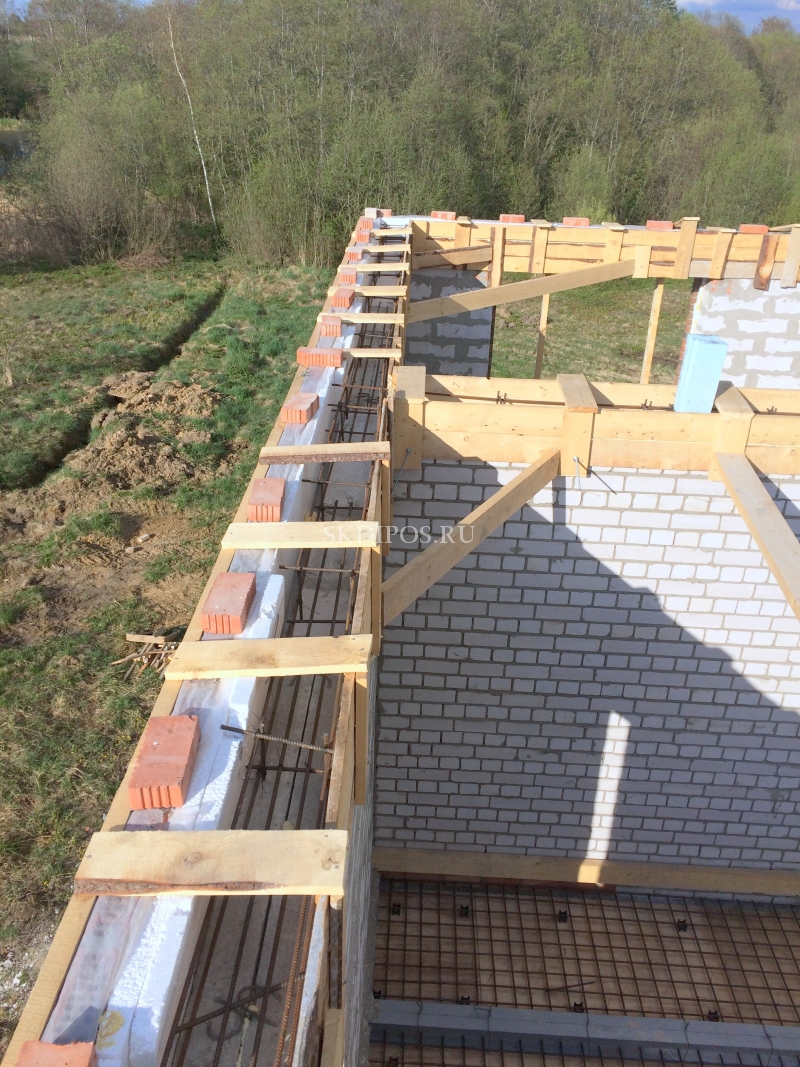

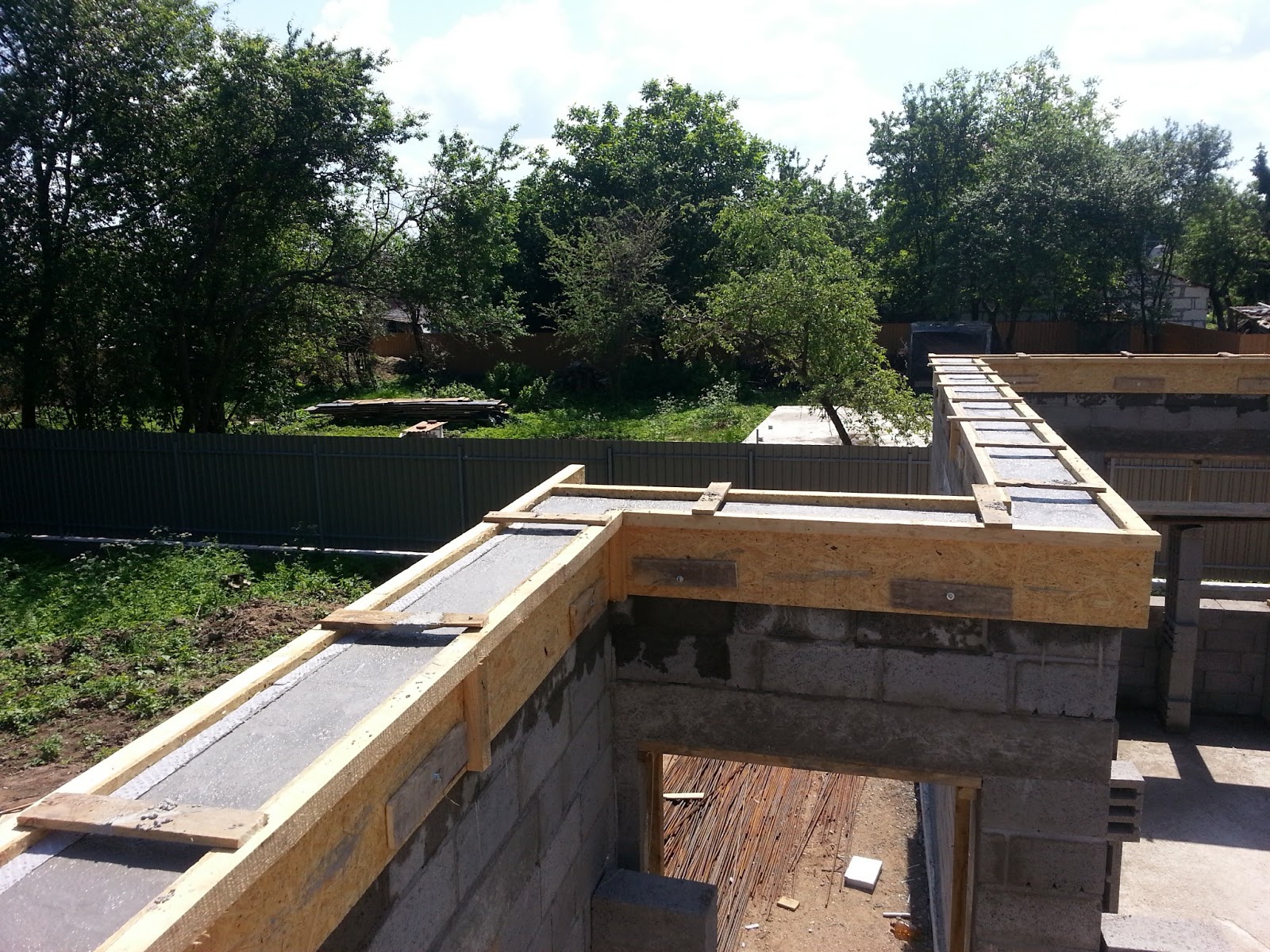

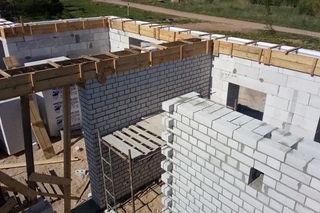

Монтирование опалубки

В зависимости от типа материала, из которого возведены стены дома, опалубка для армопояса изготавливается из кирпича, дерева, OSB-плит, или U-образных блоков.

В случае съемной опалубки, ее сооружение производится обычно прямо на месте. Она монтируется из доски толщиной не менее 20 мм и шириной до 200мм. Обработанная сторона доски устанавливается внутрь каркаса. Влажность дерева должна составлять не менее 25%, при необходимости его можно смочить водой. Алгоритм проведения работ следующий:

  1. Опалубку сколачивают гвоздями, длина которых подбирается таким образом, чтобы с обратной стороны гвоздь можно было загнуть. Гвозди забиваются с внутренней стороны наружу.
  2. Соединяя доски при помощи брусков с интервалом от 50 см до 1м, сооружают щиты нужной высоты.
  3. Щиты крепятся ниже края стены на 5 -10 см с помощью саморезов. Для надежности крепления, соединяющие щиты бруски можно делать длиной метр и более, и закреплять их к стене на несколько саморезов (такой вариант продемонстрирован на фото ниже).
  4. Чтобы бетонная смесь не раздавила опалубку, сверху щиты скрепляются между собой брусками с интервалом в 1 метр;
  5. Чтобы сделать армопояс правильно, в процессе сооружения опалубки необходимо постоянно проверять горизонтальность и вертикальность конструкции с помощью уровня или ватерпаса.
  6. Во избежание просачивания раствора через щели, доски необходимо плотно подгонять друг к другу, изнутри обить пленкой, либо запенить щели монтажной пеной.
  7. При отсутствии пленки, чтобы бетон не прилипал к дереву, внутреннюю поверхность опалубки можно промазать гидрофобной смазкой или отработанным маслом.

Если изготавливается армопояс для газобетона, то сооружение деревянной опалубки не требуется. В этом случае последний ряд стеновой кладки делается из блоков с U-образным вырезом, которые и выполняют функцию опалубки для заливаемого раствора.

Если стены кирпичные, то наружную опалубку можно сделать кладкой в полкирпича, а внутреннюю из ОСП плит или досок. Так же можно поступить и с газо- и пеноблочными стенами, когда внешняя часть каркаса выкладывается из блоков меньшей толщины, а внутренняя – из дерева.

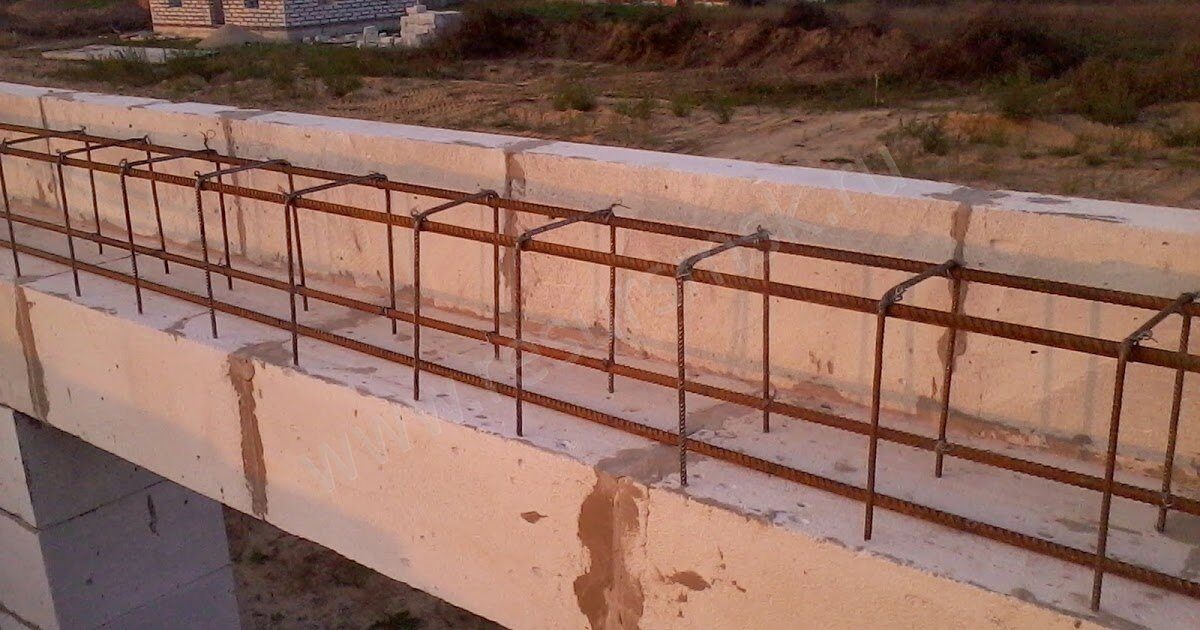

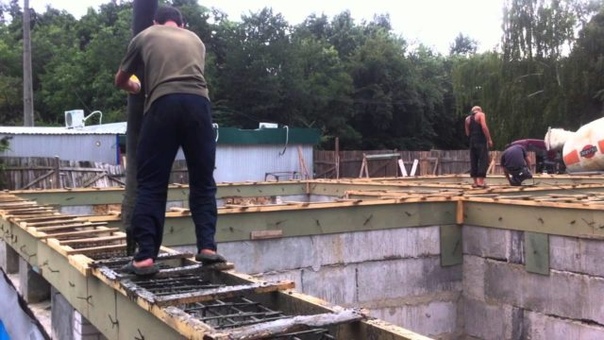

Установка арматурного каркаса

Опалубка готова и теперь необходимо произвести армирование будущего пояса. Поскольку арматурный каркас делается из железных прутьев и имеет немалый вес, то его изготовление производится прямо в желобе опалубки.

Армирование монолитного пояса производится при помощи стальных прутьев диаметром от 8 до 12 мм. Прутья обязательно должны быть ребристые – это улучшает сцепление бетона с арматурой и, соответственно, увеличивает прочность конструкции на растяжение.

Только такую арматуру можно использовать для несущего каркаса. Прутья без насечек могут быть использованы для поперечных соединений

Чтобы сделать армопояс прочным и надежным, нельзя соединять прутья арматуры с помощью сварки, т.к. это приводит к потере металлом своих свойств и ослабляет конструкцию.

Прутья связываются между собой при помощи вязальной проволоки, при этом их нахлест при стыковке должен быть не менее 30 см, а по углам не менее 50 см. От толщины проволоки не зависит прочность каркаса, поэтому не стоит брать слишком толстую – это только усложнит работу.

Толщина армированного пояса может быть различной:

  • Если постройка предусматривает легкое перекрытие, то можно сделать армопояс под мауэрлат плоской конструкции – в этом случае каркас делается из двух продольных стержней, соединяемых между собой с интервалом 20 см арматурой меньшего диаметра;
  • Если проект предполагает массивную крышу, то для армирования необходимо использовать объемную конструкцию из четырех прутьев, которая в сечении образует форму прямоугольника или квадрата.

Производя армирование необходимо следить за тем, чтобы каркас отстоял от всех поверхностей минимум на 50 мм. Чтобы приподнять арматуру на нужную высоту, используют подложки из кирпича соответствующего размера, либо специальные пластиковые звездочки-фиксаторы.

К уже готовому армирующему каркасу, с максимальным интервалом 1 м, при помощи проволоки крепятся шпильки, на которых будет держаться мауэрлат. Используют шпильки диаметром 12 мм, а длину делают такой, чтобы она выступала над мауэрлатом не меньше, чем на 40 мм.

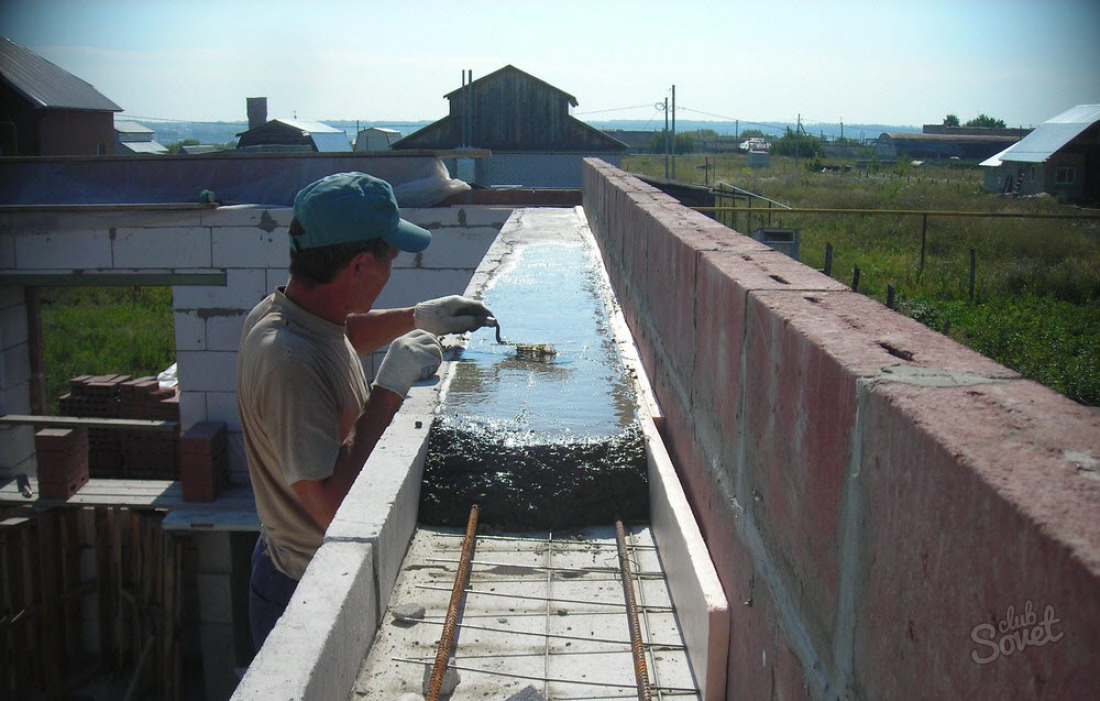

Заливка бетона

Можно изготовить бетон и залить армопояс своими руками, а можно заказать уже готовый раствор на заводе (марка бетона должна быть не меньше чем М200). Поскольку объем заливаемой опалубки большой, то сделать армопояс лучше из готового бетона, залив его бетононасосом.

Для самостоятельного приготовления бетона понадобятся:

  • цемент марки М400;
  • песок;
  • щебень или гравий.

Все компоненты смешиваются в пропорции 1 часть цемента, 3 части песка и 5 щебня. Заливка армопояса должна производится за один раз при теплой, не дождливой погоде.

Чтобы сделать армопояс максимально прочным, необходимо из бетонной смеси удалить воздух. Для этого бетон используется вибрационная машинка, а при ее отсутствии делают это путем интенсивного протыкивания смеси куском арматуры по всему периметру.

Для предотвращения пересыхания, конструкцию на протяжении пяти дней необходимо периодически увлажнять или накрыть полиэтиленовой пленкой.

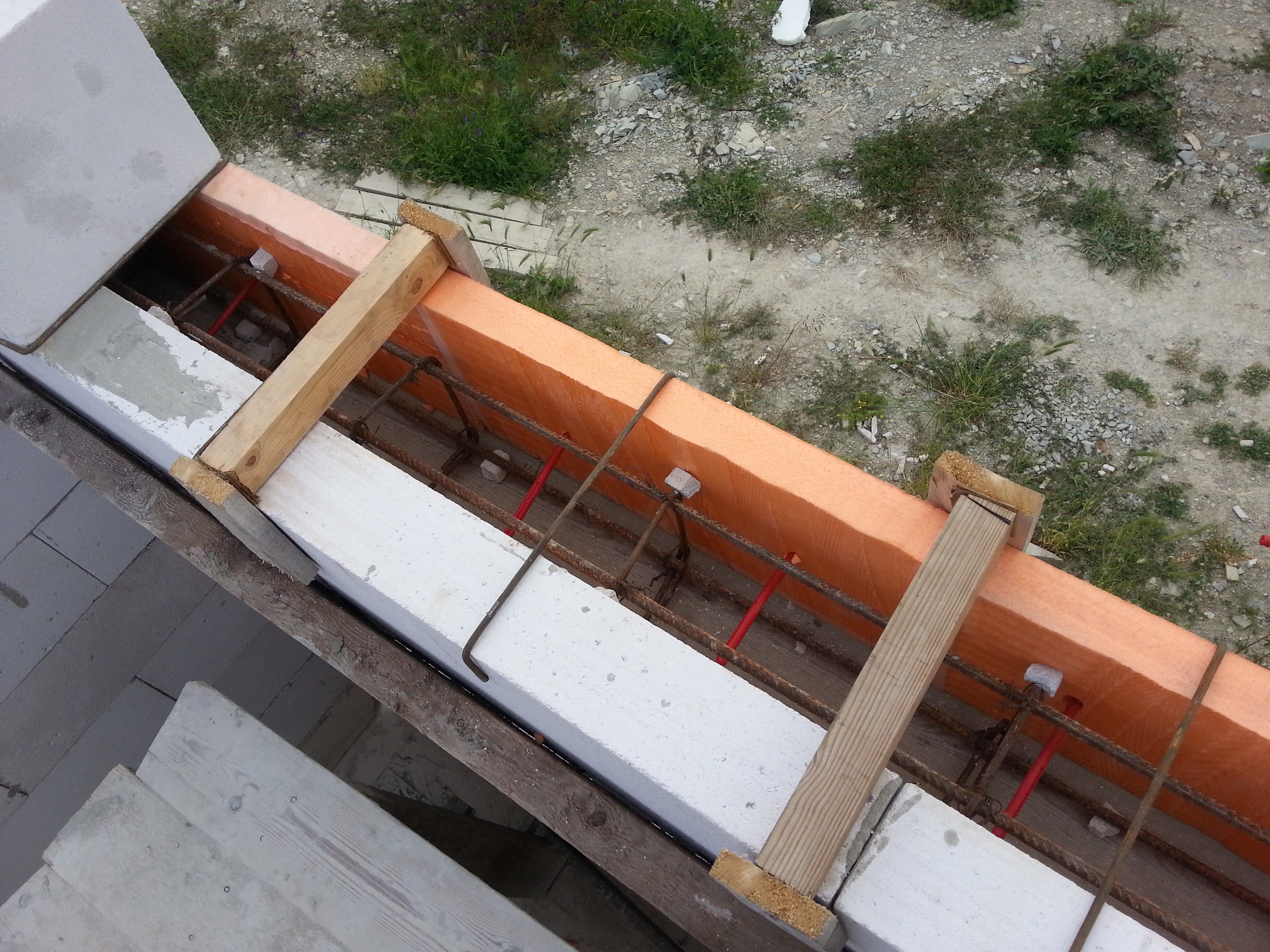

Утепление – нужно ли нет?

Бетонный армопояс является мостиком холода – зимой он может промерзать, а при резких перепадах температуры на нем возможно появление конденсата, что может привести к появлению плесени. Чтобы этого избежать, необходимо обязательно произвести утепление армопояса.

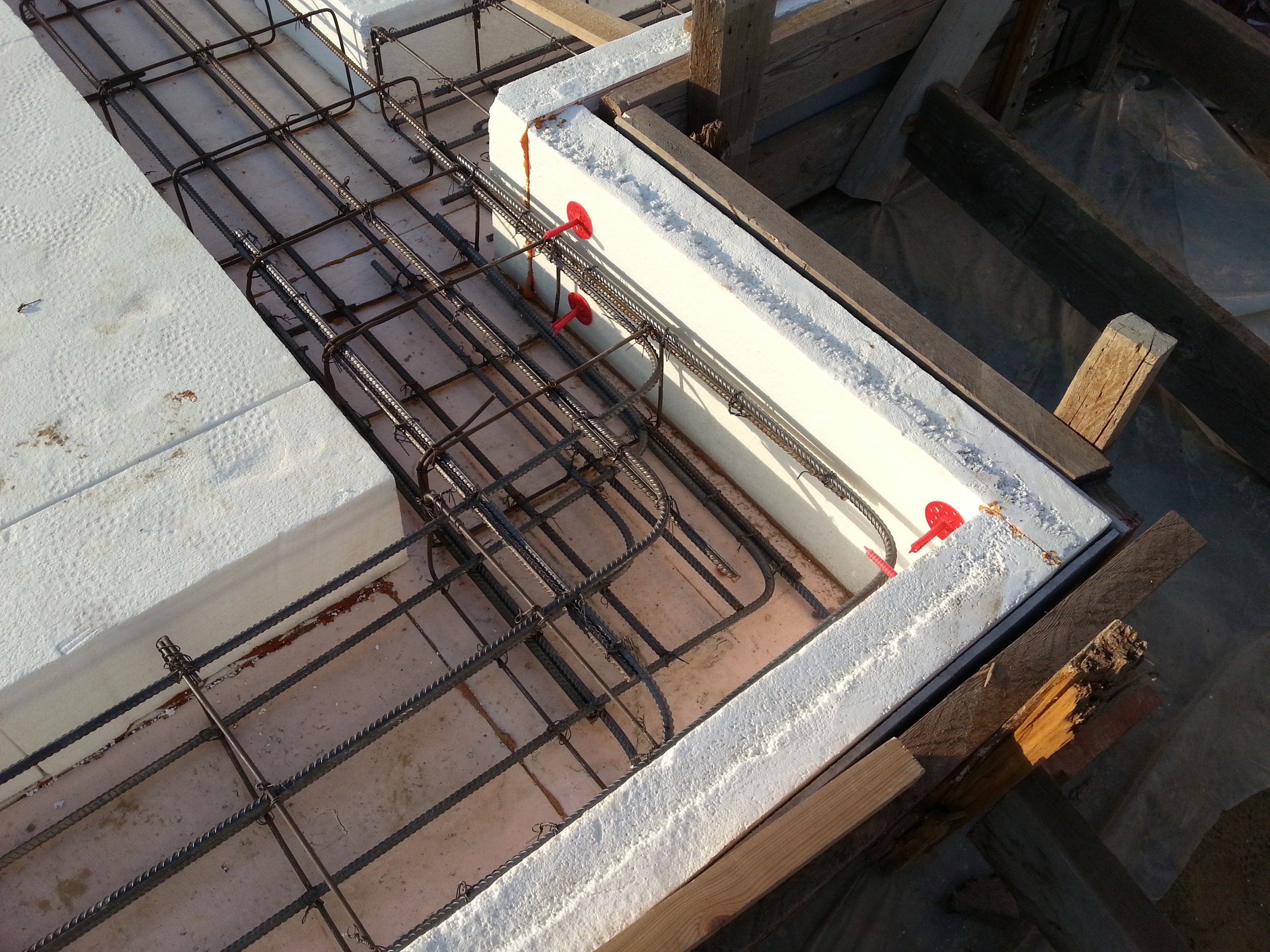

Эффект от этой процедуры будет максимальным, если утеплитель расположить с наружной стороны пояса, и лучше всего делать утепление на этапе строительства. Для этого при сооружении опалубки делается отступ от наружного края стены, который закрывается утеплителем, а затем подогнанным под размер пеноблоком. В качестве утеплителя для армопояса можно использовать экструдированный пенополистирол, пенопласт или минвату.

Если по какой-то причине утепление не было произведено во время постройки дома, это можно сделать, когда работы по возведению крыши уже закончены.

Если армирующий пояс по ширине равен ширине стены, то утепление производится следующим образом:

  • Пенопласт или ЭПП, с помощью клея для пенополистирола или дюбелей «зонтиков», крепится к армопоясу;
  • После этого поверхность оштукатуривается смесью для обработки пенополистирольных плит. Высота утеплителя должна равняться высоте пояса плюс 15 см вниз от нижнего уровня армированной конструкции;
  • Если крыша перекрывает утеплитель, то хорошо, если же нет – необходимо защитить его от воздействия атмосферных осадков. Для этого сверху утепляющего пояса монтируется отлив из оцинкованного металла. Верхний край отлива крепится в заранее сделанный пропил в стене и герметизируется силиконом.

На этом буду закругляться. Надеюсь, материал будет вам полезен. Жду вас в комментариях для обсуждения нюансов.

Как правильно сделать армопояс под крышу? Как сделать мауэрлат на газобетоне с армопоясом и без него, на какие нюансы обратить внимание Армопояс в газобетоне пересекает окна на мансарде

Как закрепить мауэрлат к газобетону без армопояса?


На сайтах производителей встречаются противоречивые заявления относительно необходимости при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать . Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, - металл (швеллер, двутавр) или древесина (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам. Как правило, она выполняется из деревянного бруса. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только в том случае, если используются стальные стропила. Однако такие конструкции встречаются редко, так как себестоимость строения возрастает в разы. К тому же выполнить крепление стальных частей намного сложнее, чем деревянных.

Функции мауэрлата:

  • равномерное распределение веса крыши по стенам;
  • надежная фиксация стропильной системы;
  • защита и предотвращение точечной нагрузки на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10*10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но необходимо стесать ту сторону, которая будет прилегать к газобетону.

Стропильные ноги в точках опирания передают нагрузку мауэрлату, который, преобразуя и распределяя, передает ее на стены

Лучше всего выполняет эти функции брус из лиственных пород дерева. Чтобы он дольше прослужил, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и поражение насекомыми. Брусья должны полностью и равномерно закрывать стены. Между собой их скрепляют гвоздями или прямым замком. Из-за того, что сечение деревянного материала меньше, чем ширина газоблока, мауэрлат кладут по внутренней стороне стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима укладка кирпичей с наружной стороны здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть гидроизоляционный слой.

Способы крепления мауэрлата

Мауэрлат можно прикрепить непосредственно к газобетону или используя армопояс. Есть такие способы соединения деревянной балки со стеной:

  • с помощью стальной проволоки;
  • с использованием анкеров;
  • шпильками.

При использовании любого из перечисленных методов необходимо следить за тем, чтобы крепление было качественным, надежным. Также при монтаже следует избегать сдвигов конструкции.

В частном домостроении деревянный брус выступает основным материалом, используемым для работы над мауэрлатом

Как закрепить мауэрлат стальной проволокой

Результаты Голосовать

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Стальная проволока способна достаточно надежно зафиксировать мауэрлат. Её вплетают в кладку за несколько рядов до верха стены. Достаточно 2-4 блоков в высоту. Обязательно должна фиксироваться середина проволоки, а её длины - хватить не только до верха стены, но и для того, чтобы притянуть и зафиксировать мауэрлат. Количество связок не ограничено. Но обычно их столько же, сколько стропильных ног.

Анкерное крепление

В этом случае желательно использовать армопояс. Анкеры позволяют достаточно надежно зафиксировать стропила, но создают точечную нагрузку, которая крайне нежелательна для блоков из газобетона. Под ее воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также за счет заливки бетоном можно выровнять верх стен по горизонтали. Это впоследствии облегчит установку стропил.

Анкеры устанавливают еще на этапе заливки. Их фиксируют в желобе, который будет заполнен бетонной смесью с применением проволоки. Необходимо следить за тем, чтобы анкера стояли ровно. Для этого можно дополнительно натянуть шнуры. Анкерам следует стоять строго вертикально. Количество единиц крепления не регламентируется, однако их количество должно быть не меньшим, чем число стропил. Когда бетон затвердеет, они будут буквально замурованы в нем.

Крепеж повышает несущие характеристики и усиливает прочность узлов, исключает смещение стропил под действием высоких нагрузок

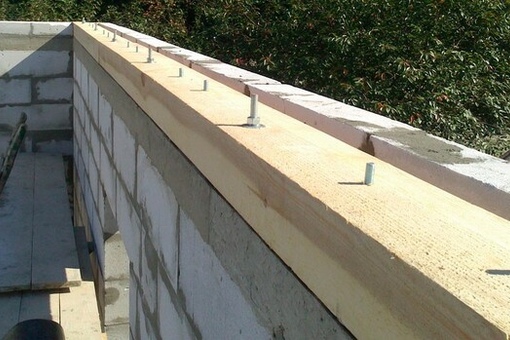

На готовый армопояс с болтами укладываются брусья. По деревянному материалу стучат молоточком или киянкой. На брусе образуются вмятины от анкеров. В этих местах необходимо просверлить отверстия. Нужно следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем брус укладывают на бетон так, чтобы анкеры попали в просверленные отверстия, и закрепляют гайками с шайбами.

Заменить полноценный армопояс могут небольшие бетонные подушки. Их устанавливают в местах крепления мауэрлата к стене. Они также более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянным брусом желательно проложить слой гидроизоляции. Можно воспользоваться как специальными мастиками, так и простым рубероидом.

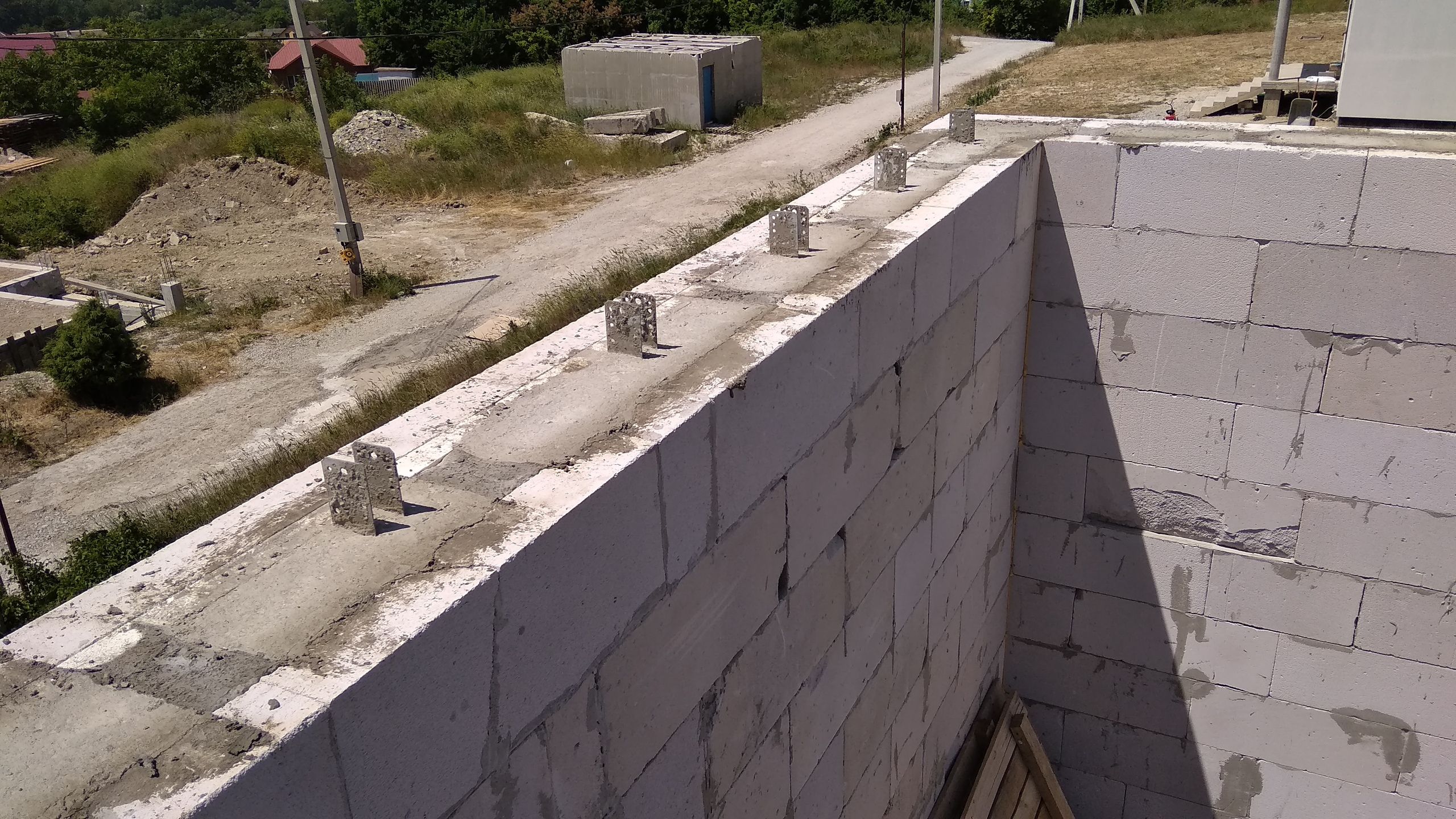

С помощью металлических шпилек

Крепление мауэрлата на металлические шпильки можно реализовать 2 способами: замуровав их стену или залив бетоном в армопоясе. Чтобы не ошибиться с заглублением крепежа, можно использовать следующее правило: его вставляют в каркас на глубину 2 мауэрлатов. Если используется брус 10*10 см, шпилька должна на 20 см уходить в стену или армопояс.

Крепежи монтируются в стену за 1-2 ряда до окончания стен. Нужно учитывать, что длины шпильки должно хватить не только на блоки, но и на мауэрлат. Также должен остаться небольшой запас для затягивания гаек с шайбами.

Монтаж мауэрлата дело не сложное, но требует некоторых навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Каким бывает крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание – на него возложена важная миссия в конструкции крыши. Стропильная система дает очень большую нагрузку на стены, чтобы этого избежать, по периметру устанавливаются брусья, а уже на них крепятся стропильные ноги – таким образом, нагрузка равномерно распределяется на стены дома.

Фиксирование мауэрлата можно осуществить тремя способами, используя – шпильки, анкера или стальную проволоку. Обычно метод зависит от общих размеров здания или дома. Специалисты давно пришли к единогласному мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее подвержена усадке.

Так как деревянные бревна мауэрлата отвечают за надежную фиксацию стропильных балок – они должны быть максимально качественно и мощно закреплены. Иначе они не смогут взять на себя часть нагрузки должным образом.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят брусья лиственных деревьев (чаще всего дуб). Рекомендуемый размер – 10х10, можно больше – 15х15. Обязательно обработайте древесину антисептическим средством, чтобы защитить от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно покрывая верх стен.

Важно: бывает, что приходится брать «сырую» древесину, в таком случаи, не забудьте о том, что на протяжении 5 лет вам нужно будет ежегодно подтягивать гайку анкера из-за частой усадки древесины – позаботьтесь о возможности ее регулировки. Со временем делать это будет необязательно.

Перед тем как устанавливать мауэрлат, верх стен нужно покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены, дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют его – лучше подобрать качественный битумно-полимерный материал. Он обеспечит более надежную гидроизоляцию.

Крепление с помощью анкеров

Именно это крепление используется с армопоясом – вместе они создают
очень прочную и надежную конструкцию. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, который укладывается в специальный желоб.

Что понадобится:

    Арматура толщиной 10-12 мм для создания каркаса.

    Прутья толщиной 6 мм, для поперечных пересечений армопояса

  • Бетон марки М-200

    U-образные блоки – они и будут вместилищем для арматуры и бетона

    U-блоки помогут вам выложить желобок на поверхности стен, не прибегая к штроблению газобетона – достаточно установить блоки по верхнему краю стен.

    У вас должна получиться непрерывная «канава» - для этого по углам нужно ставить блоки со спиленными боками.

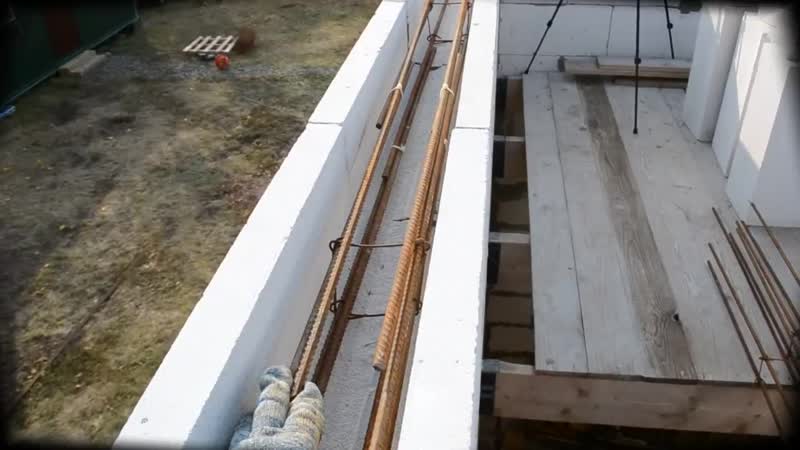

    Затем, в получившийся желоб установите армированный пояс.

    Прикрепите к поясу анкера с резьбой, для этого используйте проволоку, а в качестве направляющих – натяните леску или толстую нить.

    Теперь можно залить все это бетоном.

    После того как бетон высохнет, наносите гидроизоляционный слой.

Важно: анкеры должны выступать за бетон – на них вы будете надевать мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, одним заходом сразу нужное количество.

Несмотря на существование других способов крепления к газобетону, использование армированного пояса не сравнится ни с каким другим по качеству и мощности.

Металлические шпильки – где уместен такой вид крепления

Этот вариант хорош для совсем небольших домиков или других построек, где не идет сильная нагрузка на стены из газобетона. Ну, или по каким-то причинам нет возможности соорудить армопояс. В иных случаях металлические шпильки довольно слабые и не выдерживают чрезмерного натиска, потому специалисты не советуют использовать их для крепления мауэрлата на стенах крупных зданий.

Этапы работы:

    Чтобы вставить шпильки в газобетон, вы должны просверлить в нем дыры с расстоянием в один-полтора метра.

    Вставляете в газобетон шпильки СРТ 12.

    Затем шпильку нужно залить раствором.

    Перед тем как надеть на шпильки мауэрлат, установите слой гидроизоляции – можно рубероид, но как уже говорилось выше, лучше использовать более современный материал.

    На изоляцию укладываете брус мауэрлата, насаживая его на шайбы.

    Зажимаете гайки.

    В местах примыкания мауэрлат стягивается скобами.

Важно: бывает, что во время проведения работ уже есть фронтоны – их лучше снять. Уложить бруски по краям стен, потом подпилить стропильные ноги – таким образом, удастся перенаправить распор со стропила на брус.

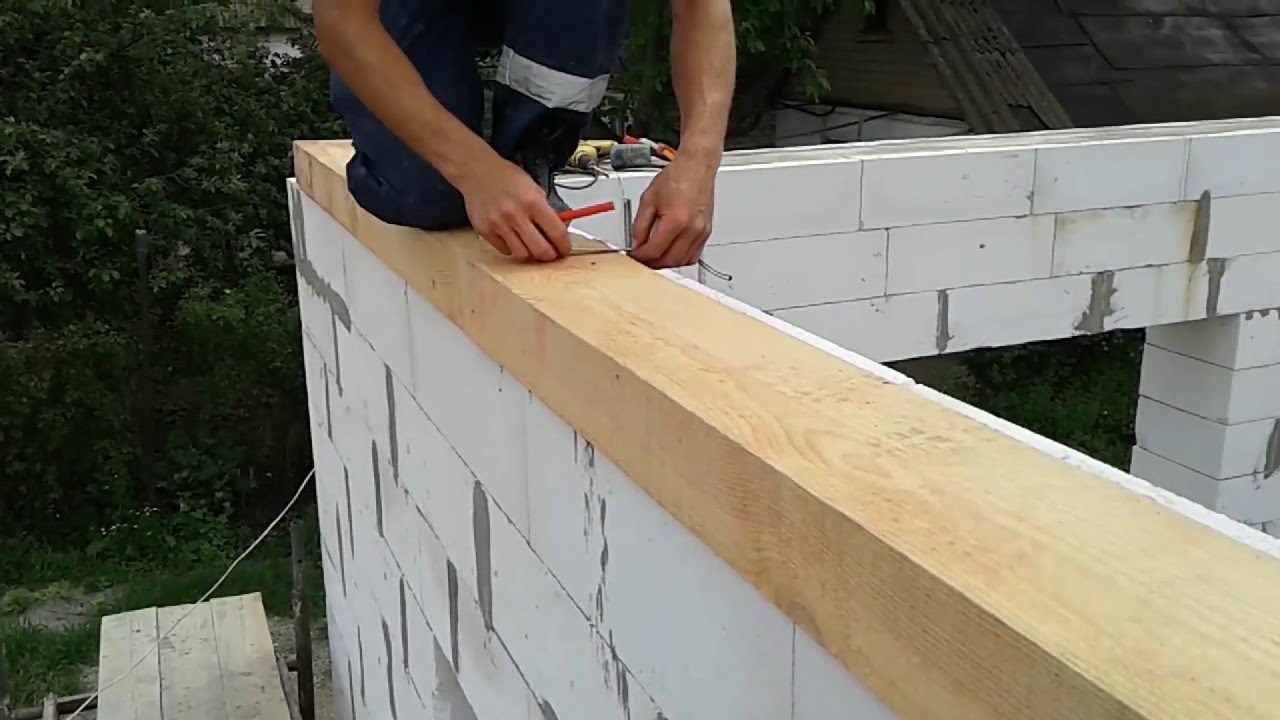

Крепление мауэрлата проволокой без армопояса

Этот способ гораздо проще первых двух, но менее стойкий и крепкий – хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при возведении небольших, простых строениях. Если в методе со строительными шпильками армопояс при необходимости устанавливается, то тут все происходит без него в любом случае. Его преимуществом можно считать то, что для работ вам понадобится всего лишь стальная проволока.

Процесс работы:


    На этапе возведения стен при укладке газобетонных блоков, вам необходимо просунуть проволоку между стыками кирпичей, и вмуровать ее. Это следует сделать так, чтобы ее середина плотно закреплялась блоками. Начинать вмонтировать проволоку желательно где-то за три-четыре ряда до завершения стены.

    Стальная проволока должна быть длинной. Учитывайте, что часть ее будет под кирпичами, а концы должны проникнуть в отверстие бруса, оплести его и затем их надо крепко затянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, беря часть нагрузки со стен на себя.

    Не забывайте, что крепление мауэрлата должно происходить таким образом, чтобы оставалось свободное пространство между брусьями и внешним краем стены не меньше 5 см.

    Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин или сучков.

    Гидроизоляция один из важных моментов – если ее не проложить, то между древесиной и газобетоном образуется влага, а она очень быстро испортит брус.

    «Сырая» древесина допускается, но она должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без армопояса или с ним не так уж и сложно, как могло показаться на первый взгляд. Но в любом случае нелишним будет проконсультироваться с опытным строителем.

Видео

Хорошо известно, что стены из газобетонных блоков требуют усиления стальной арматурой. Вся коробка будущего здания последовательно армируется стальным прутом, и уж тем более, нужно будет ставить мауэрлат на газобетон с армопоясом. Существуют схемы, например, для относительно небольших построек, когда основание будущей крыши можно делать без армирования. Непосредственная укладка мауэрлата на газобетонные блоки без армирования, в принципе, тоже допускается, но подобные ситуации можно считать скорее исключением из правил, чем нормальной практикой, так как риск разрушения опорного ряда под весом крыши достаточно велик.

Для чего нужен армопояс под мауэрлат

Многие специалисты считают, что заменить армирование можно установкой мауэрлата на газобетон из массивного бруса или использовать пакет досок увеличенной толщины. Насколько удачной получится подобная замена, оценить сложно, поэтому большинство мастеров и проектировщиков предпочитают не рисковать и использовать полноценный армопояс из стального прута.

Конструктивно мауэрлат представляет собой толстую доску или брус, выкладываемый на горизонтальную плоскость или верхний торец стены. Он используется на любых стенах, за исключением, может быть, брусовых или бревенчатых зданий. В его функции входит:

  • Объединить и стянуть нижние части стропил в одну конструкцию, придать основанию стропильного каркаса большую жесткость;
  • Равномерно перераспределить нагрузку от веса крыши и слоя снега по всей опорной поверхности стены;
  • Частично компенсировать температурные и осадочные напряжения на линии перехода стена – крыша.

Деревянная доска мауэрлата — это своего рода прокладка между тяжелой крышей и стенами постройки. Так уж получается, что большая часть опрокидывающих усилий, возникающих от порывов ветра, веса снежного покрова передается прямо на верхний ряд стены.

Даже кирпичи и бетонные блоки, уложенные по периметру верхушки, не всегда способны успешно противостоять давлению крыши, особенно, если угол наклона скатов превышает 35-40 о. Тем более, нужно использовать армопояс, планируя монтаж мауэрлата на газобетон, потому что он не обладает должной жесткостью и прочностью, уступает традиционным материалам по всем показателям, кроме теплопроводности и паропроницаемости. Прямой способ крепежа мауэрлата к газобетону приведет к тому, что проволока или анкера разрушат относительно мягкий вспененный материал стен, и деревянный остов крыши просто оторвет от основания.

К сведению! Армопояс изготавливается из сплошной бетонной отливки с закладным армированием стальным оребренным прутом.

Любые другие схемы армирования газобетона, в том числе с перекладкой кирпичом или заливкой периметра бетоном, как правило, оказываются неэффективными. Армопояс без арматуры только увеличит нагрузку на стены из газобетона, но реально прочности и пластичности основания для будущего мауэрлата не добавит.

Технология установки армопояса

Конструкция армирующего пояса во многом зависит от размеров строения, толщины стен из газобетона и длины пролетов. Чаще всего используются две схемы построения армопояса:

  • На основе деревянной опалубки, уложенной на верхней кромке стены из газобетона;
  • Заливкой бетонной массы в газобетонные блоки специальной конфигурации.

Для того чтобы укрепить верхнюю кромку стен под мауэрлат армопоясом, не обязательно заливать бетоном плоскость на всю толщину стены. Бетонный пояс необходим всего лишь для того, чтобы стягивать и удерживать последний ряд газобетона от опрокидывания и растрескивания по швам. Для широких стен достаточно обеспечить крепление мауэрлата с армопоясом к газобетону на ширине не менее 15 см.

Внутренний вариант армопояса под мауэрлат

Для достаточно больших стен, толщиной не менее 400 мм, армопояс строят заливкой в опалубку произвольной конструкции. Чаще всего для заливки основания под мауэрлат внешнюю стенку опалубки выкладывают из разрезанных блоков газобетона 100-200 мм толщиной, вторую стенку крепят к кладке саморезами, как на схеме.

К сведению! После заливки бетонной смеси армопояс будет надежно закрыт с внешней стороны толстым слоем газобетона, достаточным для того, чтобы уменьшить потери тепла и не допустить обледенение мауэрлата.

Крепление мауэрлата к газобетону выполняется анкерами, кусками арматуры, проволокой или специальными П-образными стяжками, в зависимости от места установки, размеров и габаритов крыши. На дно собранной опалубки укладывается связанный пакет из арматуры диаметром 8-10 мм.

Строим армопояс на стандартном газобетоне

Данный способ обустройства армирующего пояса под мауэрлат используется для небольших зданий, в один-два этажа высотой и длиной стен до 5 м. Стандартно ширина блоков для таких построек не превышает 250 мм. Для того, чтобы упростить процесс обустройства армопояса, производители стенового газобетона выпускают блоки U- конфигурации с пустотным желобом внутри. Такие конструкции применяются для изготовления целого спектра различных вспомогательных и усиливающих деталей и перемычек из газобетона.

Этап первый, строим опалубку из газобетона

Для изготовления формы, в которую будет заливаться бетон, используются стандартные U-блоки. Большая часть периметра стен выкладывается на клеевой основе в обычном порядке, и лишь на углах коробки здания потребуется проявить смекалку, чтобы состыковать отдельные детали из газобетона таким образом, чтобы опалубка представляла собой единую форму-полость без каких либо внутренних перемычек.

В опалубке под заливку будущего армопояса не только не должно быть перемычек, толщина будущей бетонной ленты должна быть одинаковой по всему периметру стен. В противном случае любая ошибка с укладкой мауэрлата может привести к образованию трещин и отрыву армопояса от основания из газобетона.

Важно! При укладке пустотных блоков необходимо тщательно выравнивать их положение по линии горизонта с помощью лазера, шнура или, чаще всего, обычного строительного уровня.

Обычно в газобетоне отрезают часть стенки от торца на длину, равную ширине блока. Сделать это можно с помощью обычной ножовки по металлу. Чтобы избежать протечек цементного молочка, все щели между стенками в опалубке заделывают алебастром.

Второй этап, формирование закладных элементов армопояса

Основной деталью усиливающего пояса является стальной каркас из арматуры. Как только будет готова форма под заливку, можно приступать к изготовлению закладки. Многие специалисты утверждают, что армопояс, заливаемый под мауэрлат, работает только на изгиб, подобно балке, уложенной на краевые опоры. В этом случае стальные прутья арматуры лучше всего уложить на дно формы. Но подобный, почти идеальный вариант нагружения армопояса встречается достаточно редко, только в простейших постройках квадратной или прямоугольной формы.

В обычных постройках из газобетона предугадать, как поведет себя бетонный пояс, армированный подобным образом, довольно сложно. Поэтому мастера предпочитают вязать арматуру в виде каркаса из четырех прутьев, как это делается при изготовлении фундамента.

Чтобы упростить и ускорить процесс вязки, предварительно заготавливают опорные рамки, как на фото. Они помогают собрать каркас за несколько минут.

Важно! Из соображений прочности арматурные прутки должны располагаться на расстоянии не менее 3 см от стен формы из газобетона, поэтому каркас выставляют на проволочных опорах или пластиковых «стульчиках».

Третий этап, заливка армопояса под мауэрлат

После того как арматурный каркас был уложен и зафиксирован внутри опалубки из газобетона, можно приступать к заливке. Для приготовления бетонной смеси используется та же рецептура, что и для фундамента. На ведро цемента берется по три песка и гравийного отсева. На ведро воды 50 мл пластификатора, примерно литр полученного раствора отливаем в отдельную емкость. Этим раствором обработаем арматуру и стенки газобетона перед заливкой.

Заливать приходится частями, уплотняя и подбивая смесь в опалубке армопояса деревянной колотушкой. Сразу после заливки накрываем бетонную опору будущего мауэрлата полиэтиленовой пленкой и выдерживаем армопояс в течение трех суток.

Чем крепить мауэрлат к газобетону

При обустройстве армирующего пояса необходимо выбрать один из способов крепления мауэрлата к стене из газобетона. Наиболее распространенным считается установка на анкерах или закладных шпильках.

В этом случае, чтобы удержать брус или пакет из досок на армирующем бетонном поясе, используются резьбовые шпильки М12 с гайкой и шайбой. До заливки бетона в опалубку в донной части U- образных блоков засверливаются отверстия на глубину не менее 5 см.

Далее на верхнюю часть шпильки, на длину в 10-15 см, наносится очень тонкий слой силиконовой смазки, наворачивается гайка с шайбой, и далее обматывается скотчем или полиэтиленовой пленкой. Шпильку забивают в газобетон на силикатном клее и одновременно выравнивают по вертикали с помощью строительного уровня. После заливки бетона анкер должен выступать над поверхностью армирующего пояса минимум на 10 см. Лучше делать с запасом, так как высота бруса мауэрлата может оказаться выше расчетной, проще потом излишек шпильки обрезать болгаркой.

Как крепить мауэрлат к газобетону проволокой

Использование шпилек не всегда удобно, особенно, если коробка здания небольшая, или нет возможности заранее определить точки опор стропильных ног на мауэрлате. В этом случае проще всего выполнить крепление с помощью проволочных петель, перевязанных с арматурным каркасом до заливки бетона.

Несмотря на то, что крепление мауэрлата к газобетону проволокой выглядит более кустарно, чем при использовании анкера, иногда такой способ соединения остается единственно допустимым.

Например, если крыша, устанавливаемая на стенах из газобетона, обладает большой парусностью при небольшой массе. В этом случае, если использовать анкера, то доски или брус мауэрлата, ослабленные сквозными отверстиями, могут не выдержать периодической нагрузки, и возникает риск образования трещин и разрушения древесины.

Проволока удерживает мауэрлат на газобетоне не хуже анкеров, оставляя зазор для усадки древесины из-за изменения влажности и температуры воздуха

Как правильно положить мауэрлат на газобетонные блоки

Через три-четыре дня после заливки бетона можно переходить к креплению мауэрлата к газобетону с армопоясом. В первую очередь потребуется промерить строительным уровнем и определить места, где бетонная поверхность отклонилась от линии горизонта. Эти места маркируются и подгоняются так, чтобы поверхность отливки была плоской и одновременно максимально близкой к горизонтальной линии.

Вторым этапом на бетон наносится грунтовка, улучшающая сцепление гидроизоляции с мауэрлатом. Далее на поверхность наклеивают пленку и укладывают обычный рубероид, как это делается при подготовке цокольной части фундамента. Самое главное, до того как уложить и закрепить доски мауэрлата, необходимо еще раз сверить точки крепежа с линиями установки стропильных ног, чтобы при сборке каркаса не пришлось срезать основания стропил.

Наиболее важным моментами в обустройстве бетонного пояса считается грамотная перевязка арматурных прутков и правильная заливка смеси. Труд достаточно тяжелый, и таскать ведра с бетоном на уровень потолочного перекрытия не каждому под силу. Но замесить и залить весь объем армопояса необходимо максимально быстро.

Размеры стягивающего пояса на газобетоне невелики, поэтому любое расслоение или появление свили в дальнейшем приведет к образованию трещины. Это не фундамент, поэтому заложить бетонную смесь под мауэрлат нужно максимум за четыре часа.

Заключение

На то, чтобы собрать армопояс под мауэрлат на стенах из газобетона, потребуется не менее 20 человеко-часов рабочего времени. При этом большая часть работ будет связана именно с замесом и подъемом бетона на высоту. На каждый метр опалубки уйдет до трех ведер массы, поэтому, если есть возможность, то для этапа бетонирования было бы правильным обзавестись хотя бы одним помощником. Это облегчит труд и улучшит качество отливки.

Схема крепления стропил

Мауэрлат - часть кровли любого сооружения, представляющая собой брус, который укладывается поверху наружной стены по всему периметру.

Его назначение - равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может изготавливаться из дерева или металла. В случае применения металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надёжно закреплён. Существует два способа: крепление мауэрлата к газобетону без армопояса и с армопоясом .

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.

Назначение и размеры армопояса

Армопояс - замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придание дополнительной жёсткости строению из газобетона;
  • равномерное распределение нагрузки на поверхность стен.

Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

Важно! Армояс должен быть непрерывной монолитной конструкцией!

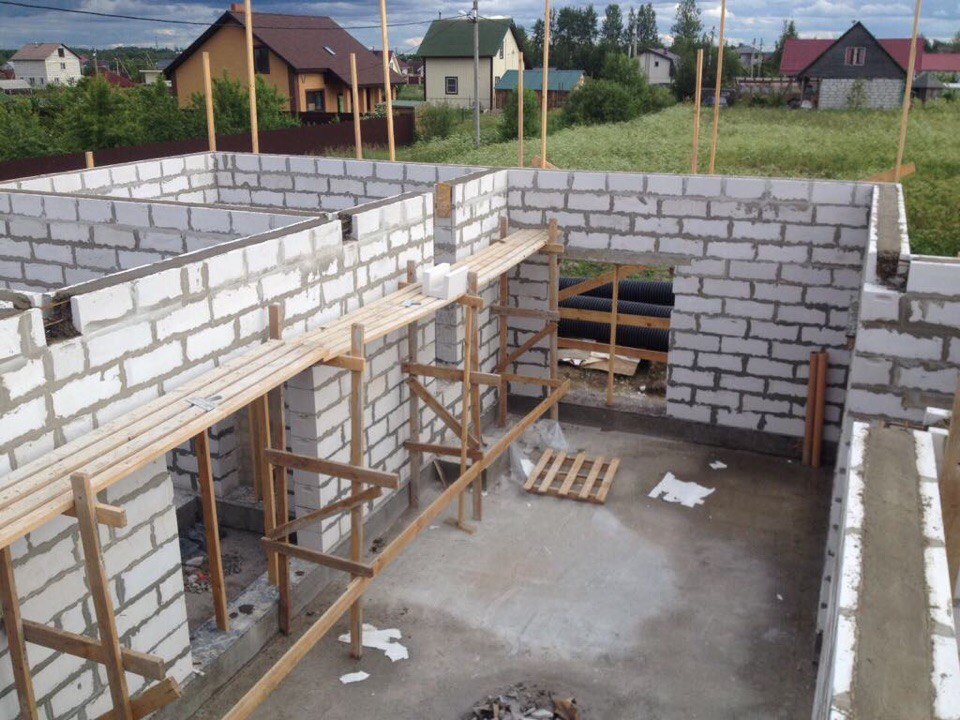

Подготовленная опалубка перед бетонированием

Технология устройства армопояса:

  1. Сооружение опалубки по периметру строения.
  2. Создание армопояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетонным раствором.
  6. Съём опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

Как закрепить мауэрлат к газобетону

От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть выполнен из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.

Схема крепления при помощи шпилек (справа) и скоб (слева)

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с более предпочтительного:

  • Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики. Этот метод крепления шпильками предпочтителен для большинства строений.
  • Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
  • Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка. Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

Крепление мауэрлата к стене из газобетона без армопояса

В соответствии со СНиП крепление без предварительного устройства армопояса допускается лишь в исключительных случаях. Газобетон не достаточно прочный материал, и не выдержит распорную снеговую нагрузку, а также динамическую ветровую нагрузку, поэтому армопояс обязателен!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армопояса. Это значительно удешевляет и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы применяется лёгкий деревянный брус с сечением не более 20 см;
  • брус будет усилен металлическими элементами: замками, гвоздями, металлопрофилем;
  • снеговые и ветровые нагрузки в вашем регионе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5–1 см от наружной кромки несущей стены, а для закрепления его на газобетоне используют шпильки, химические анкера или стальную проволоку.

Как правило, под такие несущие элементы конструкции заливается сплошной армированный железобетонный пояс. Однако, некоторые самодеятельные строители, видимо, из соображений экономии времени и материалов, пытаются отыскать способы, как можно закрепить мауэрлат на газобетон без армопояса. Давайте посмотрим, насколько это возможно, и стоит ли вообще прибегать к такому решению.

Несколько слов о важности мауэрлата

Что такое мауэрлат и для чего он необходим? Человеку, неискушенному в вопросах строительства, это мудреное слово зачастую вообще ничего не говорит. А между тем, речь идет об одной из важнейших несущих деталей конструкции здания.

Что такое фундамент – знают, наверное, все. Так вот, по своей функциональности мауэрлат вполне можно сравнить с фундаментной лентой. Правда, она отвечает за нагрузки, передающиеся со всего здания в целом, а мауэрлат – только за те, что образуются в ходе эксплуатации всей конструкции крыши – стропильной системы, кровельного покрытия, утеплительного «пирога», внутренней обшивки скатов (если она есть) и т.п.


А нагрузки здесь могут быть немалыми, и что самое опасное – иметь распирающую, перпендикулярную поверхностям стенам направленность, то есть работать на их разрушение. Все дело в углах скатов кровли – именно это дает такое разложение векторов приложения сил, как от тяжести самой конструкции крыши, так и при внешних нагрузках – снеговой и ветровой.

Особенно опасны подобные распирающие точечные нагрузки, передаваемые от стропильных ног, для стен, выложенных из штучного материала – кирпича или кладочных блоков (куда относится и газобетон). Значит, необходимо максимально равномерно распределить выпадающую нагрузку по всей длине стены. И, опять же, по аналогии с фундаментной лентой, с этим сможет справиться мощный деревянный брус, который плотно упирается на всем своем протяжении в торец стены.


Второе замечательное качество мауэрлата - это значительное облегчение монтажных работ при установке стропильной системы. Согласитесь, что крепить каждую стропильную ногу к капитальной стене намного сложнее, чем, как говорится «дерево к дереву». С наличием мауэрлата отрываются очень широкие возможности применения различных схем соединения, от «глухих» до подвижных, с использованием разнообразных крепежных деталей.


В качестве мауэрлата обычно применяется деревянный брус сечением от 100×100 мм и выше (как правило, в зависимости от массивности конструкции крыши, выбирают еще 100×150, 150×150, 150×200 мм). Очень часто опираются на негласное, в принципе, но действенное правило – толщина мауэрлата должна быть не менее двух толщин стропильных ног.

Ширина – в зависимости от толщины стены, на которую он устанавливается. При этом стараются брус расположить так, чтобы он не приходился вровень с поверхностью стены ни снаружи, ни внутри. Так проще будет уберечь древесину от негативного воздействия внешней среды, провести утепление этого довольно сложного в плане обеспечения нормальной термоизоляции узла. Это правило не является обязательным, но если почитать советы мастеров, то все они практически в один голос советуют оставлять с каждой из сторон хотя бы по 50 мм от края.


Можно изготавливать мауэрлат и из бревна, но такое решение не видится оптимальным – операции крепления к стене, а затем и врезки стропильных ног станут значительно сложнее и, соответственно, потребуют повышенных навыков в плотницком деле.

Понятно, что ввиду высокой ответственности этого элемента конструкции крыши, для таких целей стараются выбрать просушенную древесину первого сорта, которая не имеет искривлений, выраженной сучковатости, трещин, признаков биологического разложения, и других дефектов.


Для мауэрлата вообще рекомендуется отборная древесина лиственных пород. Но отыскать такой материал – непросто, поэтому чаще всего применяют качественную сосну, но только подвергая ее весьма придирчивому выбору: экономия на качестве в данном случае – совершенно не допустима.

Кстати, мауэрлат может быть и не деревянным. Например, если планируется стропильную систему создавать из сборных или сварных металлических ферм, то и в роли мауэрлата будет применяться стальная балка – обычно швеллер или двутавр. Впрочем, в практике частного строительства к таким решениям прибегают нечасто – «классикой» остается древесина.

Мауэрлат может не применяться на стенах из бруса или бревен (его роль выполнит последний ряд – верхняя обвязка), и на каркасных домах – по той же причине. Иногда отказываются от мауэрлата, когда стены возведены из прочного, устойчивого к точечным и распирающим нагрузкам материала (например, бетон), и при этом конструкция крыши подразумевает крепление стропил к наружному выносу балок перекрытия. Для стен же, сложенных из штучных материалов, без мауэрлата обойтись не удастся в любом случае.

Понятно, что для того чтобы мауэрлат в полной мере мог выполнять свои функции, надёжность его крепления на стене не должна вызывать никаких опасений. С бетонными, каменными, кирпичными стенами – попроще, так как существует немало способов надежной фиксации бруса на торце стены. Например, при кладке керамического или силикатного кирпича делаются закладки из деревянных брусков. Это дает возможность затем использовать для крепления мауэрлата обычные стальные скобы. Но выполнить такие закладки с газобетоном – это абсолютно бесперспективное занятие, можно даже не пытаться, так как никакой надежности обеспечиваться не будет. Приходится искать иные способы, о которых и пойдет речь далее в статье.


На стенах из газобетона мауэрлат рекомендуется выполнять по «замкнутой схеме», то есть в виде рамы, полностью опоясывающей весь периметр здания – так достигается максимальная надёжность конструкции. Впрочем, это получается не всегда возможным – например, в том случае, когда из тех же пеноблоков ведется выкладка фронтонов. Значит, тем надежнее должно выполняться крепление бруса к торцу стены.

Как рассчитывается двускатная стропильная система?

По ходу изложения мы уже один раз отсылали читателя к размеру стропильной ноги – от этого в определенной степени зависит сечение мауэрлата. А вот , с учетом углов крутизны и всех выпадающих нагрузок – читайте в специальной публикации нашего портала.

Как можно прикрепить брус мауэрлата к газосиликатной стене без армопояса?

Прежде всего, строитель, перед которым встала подобная проблема, должен четко сам себе ответить на вопрос – «Действительно ли у меня нет возможности залить армированный железобетонный пояс, чтобы не иметь проблем в принципе?» Почему? – да потому что любой из предложенный далее вариантов не лишен тех или иных недостатков. И кроме того – сама возможность установки мауэрлата без армопояса – довольно сомнительная, и принимается со многими оговорками.


Сколько не ищи, вряд ли получится отыскать внятные критерии, когда специалисты однозначно говорят – да, можно обойтись на этой газосиликатной стене без бетонного армопояса. Существуют лишь много всяких «если», при которых, вроде бы, можно надеяться на успешность такого монтажа.

Цены на газобетон

газобетон

  • Если дом или хозяйственная постройка небольшие (критериев оценки, увы, нет).
  • Если крыша имеет не слишком сложную и тяжеловесную конструкцию (допустим, что речь идёт о простых из, например, профнастила или металлочерепицы – все остальные кровельные материалы, в совокупности со своей обрешеткой, будут тяжелее).
  • Если климатические условия региона строительства не предполагают большой снеговой нагрузки и ветрового давления (а где гарантия, что не случится погодной аномалии?).
  • Если конструкция стропильной системы будет сводить к минимуму распирающие нагрузки. Это может обеспечиваться:

— Применением висячих стопил, жестко стянутых горизонтальными затяжками.

— Использованием наслонных стропил, с обязательной опорой в точке конькового соединения, если в точке соединения стропильных ног между собой на коньке предусмотрена шарнирная связь, а узел крепления к мауэрлату предполагает использование подвижных, скользящих соединений.


Одним словом, перечень условий для того чтобы попробовать обойтись без армопояса (и то без полной уверенности в успехе) – достаточно велик. И необходимо, наверное, десять раз подумать, прежде чем избрать именно этот путь.

Тем не менее, в интернете предлагается несколько способов монтажа бруса мауэрлата непосредственно на газосиликатную стену без заливки армопояса. Попробуем разобраться в них.

Крепление мауэрлата с помощью проволоки

Один из самых простых способов, который часто применяется при возведении кирпичных стен. В этом случае примерно за 4÷5 рядов до окончания кладки между рядами укладываются пучки стальной проволоки диаметром примерно 3 мм (по 3÷4 жилы в пучке), так, чтобы они выглядывали и с внешней, и с внутренней стороны стены. Длину выпуска этих «косичек» делают такой, чтобы она обеспечивала охват монтируемого по окончании кладки бруса мауэрлата и позволяла беспроблемно произвести надежную скрутку и затяжку проволочной петли. Шаг расположения таких поводочных закладок обычно выбирают равным шагу установки стропил, так, чтобы узлы крепления мауэрлата приходились между соседними стропильными парами.


По готовности стены на ее торец укладывается . Затем сверху устанавливается брус, выравнивается, а затем производится создание и затяжка проволочной петли. Затяжку обычно проводят с помощью ломика (монтировки), добиваясь максимально плотного прижатия бруса к стене.


Казалось бы — вот оно, самое простое решение. Однако, присмотритесь: все показанные примеры – только на кирпичной стене. Пишут, что такой способ вполне срабатывает и с газосиликатными блоками, только закладку проволочных «косичек» проводят примерно за два ряда до окончания кладки.

Писать-то пишут, но ни одного достоверного доказательства надежности такого метода с газосиликатными стенами найти в интернете не удалось.

По личным ощущениям – не будет ли проволока при больших нагрузках, а тем более – при возможной вибрации, например, при сильном ветре, работать как «ножовочное полотно», постепенно вгрызаясь в газосиликатный блок (который можно пилить ручной ножовкой)? Ведь это и нарушение целостности кладки, и ослабление фиксации мауэрлата на стене, со всеми вытекающими последствиями.

Одним словом, не все так очевидно просто…

Крепление бруса с помощью анкеров или дюбелей

Казалось бы — самый простой и надежный способ, проверенный практикой и временем. Все так, но только если речь идет не о газосиликате. Повышенная хрупкость этого материала вполне может преподнести сюрприз, когда при затяжке анкера или вкручивании дюбеля образуется трещина или даже скол.

Безусловно, в продаже в наше время можно найти немалый ассортимент крепежа, рассчитанного именно для газобетонных стен. Но, согласитесь, одно дело крепить мебель, предметы интерьера или даже каркас для утепления стен – и совершенно другое мощный , который становится основой для всей конструкции крыши.


Учитывая, что удерживающие свойства газосиликата невелики, придется приобретать анкеры максимальной длины – порядка 300÷500 мм, так, чтобы с учетом толщины бруса мауэрлата, можно было более-менее надёжно «зацепиться» за стену. Но стоимость таких длинных мощных анкеров – немалая, так что это тоже необходимо иметь в виду.

Работа по монтажу мауэрлата на анкеры проводится примерно в такой последовательности:

Иллюстрация
Прежде всего, необходимо обеспечить надёжную гидроизоляцию между газосиликатной и укладываемым брусом. В противном случае в месте контакта древесины с другим строительным материалом неизбежно появится очаг сырости и, как следствие – биологического разложения.
Для гидроизоляционного барьера вполне подойдет полоса качественного рубероида – ее укладывают так, чтобы она полностью закрывала весь торец стены.
Если будет вступать несколько по бокам – не страшно, так как этот несложно затем обрезать.
Укладывать полосу можно сухим способом, то есть без применения битумной мастики.
После этого на торец стены укладывается мауэрлат.
В данном примере для него используется качественная доска 50×150 мм, что, кстати, по толщине выглядит маловато. Но принцип крепления от этого не меняется.
Брус укладывается точно на свое место, как предусмотрено проектом, выравнивается.
Проводится необходимая разметка.
В принципе, в данном случае она сводится к тому, чтобы наметить участки установки стропильных ног – тогда анкеры крепления мауэрлата можно будет расположить между ними – и не будет никаких взаимных помех.
Намечено место крепления стропильной ноги.
Анкеры можно расположить произвольно, повторяя шаг стропил.
Вот он, анкерный болт.
Сразу оговоримся – в данном примере поверху газосиликатной стены все же залит армопояс, поэтому мастер использует сравнительно небольшие анкеры, диаметром 12 мм длиной 150 мм. В зрелом бетоне такое крепление будет обеспечивать требуемую надежность.
А вот если армопояса нет, придется ставить максимально длинный крепеж – вплоть до полуметра.
Далее, в дрель устанавливается перьевидное сверло по дереву (в данном случае диаметром 12 мм), и в брусе мауэрлата сверлятся сквозные отверстия, вплоть до торца стены.
Рекомендуется сразу сметать опилки, чтобы они не падали обратно в канал.
После этого в ход идет перфоратор со сверлом на 12. Прямо через отверстие в древесине сверлится канал для анкера в материал стены.
После того как отверстие готово, в него вставляется анкер.
Далее, анкер молотком забивается обязательно на всю свою длину, до упора шайбы под гайкой в древесину.
И последним действием остается с помощью соответствующего ключа затянуть все анкеры, плотно прижав тем самым брус мауэрлата к торцу стены.

Будет ли такое соединение надёжным? С бетоном – однозначно да. С газосиликатном напрямую – вопрос сложный, даже при большой длине анкера. Во всяком случае, никаких исследований или результатов изучения опыта по этому вопросу в интернете обнаружить не удалось – ни положительных, ни отрицательных.

Акцентируем внимание еще на одном моменте. Нередко длины бруса для того, чтобы выложить мауэрлат по стене одним отрезком, не хватает, и приходится прибегать к сращиванию. Опытные плотники умеют выполнять очень интересные и надежные замковые соединения, но для непрофессионала будет достаточно сделать соединительный узел «в полдерева». Обязательное условие: на этом месте необходимо затем будет предусмотреть крепление – анкер или шпильку, чтобы затянуть место соединения.

Цены на профнастил

профнастил


Аналогичный подход и по углам, где стыкуются брусья соседних стен – замковое соединение с последующей затяжкой выбранным крепежом.

Кроме того, чтобы связать все стороны мауэрлата в максимально жесткую раму, на углах практикуется усиление соединения с помощью стальных скоб. На одной из схем выше это хорошо показано.

Еще один совет – если на стене приходится стыковать два участка брус, то следует стремиться к тому, чтобы они были примерно одинаковой длины. Например, на стене длиной 8,5 метра лучше использовать брусья не 6 + 2,5 , а, например, 4,2 + 4,3 м.

Технологические новинки – химические анкеры

Еще десяток лет назад про эти инновационные методы крепления деталей в различных материалах еще мало кто слышал. Сегодня же химические анкеры широко представлены в продаже, правда, назвать их общедоступными по цене – пока не получается.

Кстати, подобные технологии крепления многие из домашних мастеров проводили и без специальных химических анкеров – речь идет о тех случаях, когда в проделанное отверстие заливалась смесь эпоксидки с отвердителем, а затем вставлялась деталь – через сутки получалось надежное соединение.


Реклама, сопровождающая такие химические анкеры, приписывает им высочайшие прочностные качества. Правда, можно уже повстречать и жалобы потребителей, хотя, возможно, они связаны с тем, что на рынке представлено очень много некачественных подделок подобной химии. А если говорить об авторитетных производителях таких материалов, то следует ориентироваться на бренды «Sormat», «Hilti», «Nobex», «Fischer», «Tox», «Tecseal», «Tecfix», «Technox», «KEW» и некоторые другие.

Сами по себе химические анкеры могут различаться принципом их применения.

  • Так, одна разновидность имеют капсульную (ампульную) компоновку.

В просверленное под анкер отверстие вставляется ампула, которая содержит одно- или двухкомпонентный состав, который начинает быстро отвердевать после смешивания и контакта с воздухом.

После укладки ампулы в отверстие вставляется уже сам анкер (шпилька), и забивается на необходимую глубину. При забивании анкер разрушает ампулу, сосав заполняет все пространство канала. В том числе между стенками и витками резьбы шпильки. При нормальной температуре воздуха уже через 25÷45 минут состав полностью полимеризуется, застывает, обеспечивает надежное удержание и неподвижность анкера даже под немалой нагрузкой.

  • Другой тип химических анкеров предполагает использование картриджей (туб) с полимерным составом (чаще – двухкомпонентным) и специального пистолета-дозатора. Пистолет схож по конструкции с тем, который мы обычно применяем с силиконовыми герметиками или «жидкими гвоздями». А некоторые виды химических анкеров прямо рассчитаны именно на такие простейшие пистолеты.

Кроме того, в зависимости от материала стены могут применяться еще и дополнительные приспособления. Например, давайте посмотрим, как устанавливается химический анкер, предназначенный именно для пористых бетонов.

ИллюстрацияКраткое описание выполняемой операции
На иллюстрации показаны возможные составляющие комплекта химических анкеров «Fisher» - это сами картриджи с разными по скорости твердения составами, пистолеты-дозаторы.
Канал под любой химический анкер всегда нуждается в тщательной очистке от пыли – для этого имеется специально насос для продувки и откачки, щеточки разных диаметров.
Бур со специальной насадкой позволяет проделывать конические отверстия (как раз то, что нужно для пористых бетонов).
Ну и, наконец, различные переходники, направляющие адаптеры, сетчатые втулки под пустотные стены, и сами анкеры-шпильки разнообразной длины.
Нас в данном случае интересует по теме статьи именно газосиликатная стена – пористый бетон.
Начинается бурение канала под анкер.
Для этого используется специальный бур с круглым упором-ограничителем и сферической насадкой.
Вначале сверлят прямое отверстие – до упора в ограничитель.
Ограничитель уперся в стену, и благодаря сферической форме насадки отверстию начинает придаваться коническая форма – как показано на иллюстрации.
По готовности канала бур ставится прямо и аккуратно, чтобы не разбить случайно зауженную вершину конуса, извлекается из отверстия.
После этого берут ручной насос – необходимо основательно вычистить канал от пыли. Продувку начинают с полным погружением зонда насоса в отверстие.
Затем зонд насоса постепенно извлекают из канала, не прекращая продувки.
При необходимости, пускают ход круглую щёточку соответствующего диаметра.
Такую операцию по продувке следует повторить не менее четырех раз – наличие пыли резко снижает надежность химического анкера.
В идеале необходимо стремиться, чтобы канал был совершенно чистым.
После очистки в отверстие вставляется пластиковая муфта.
Она «облагородит» край отверстия и, самое главное, обеспечит положение вставляемого анкера (шпильки), перпендикулярное поверхности стены.
Готовится к работе «химия».
В пистолет вставляется картридж, накручивается носик-смеситель.
Делается небольшой выпуск состава на любую поверхность – необходимо убедиться, что все компоненты полностью смешались – это покажет ровный цвет выходящей смеси.
После этого носик заводится в муфту, ограничивающую отверстие, и начинается заполнение полости композитным составом.
Обычно полость заполняется примерно на ¾ своего объема.
Далее, берется анкер-шпилька необходимой длины, и аккуратно ввинчивается (в буквальном смысле слова) в пластичную массу, заполняющую коническую полость – для этого на данном этапе достаточно усилия пальцев.
Важно следить, чтобы шпилька заняла перпендикулярное стене положение – направляющая муфта поможет с этим, но проконтролировать все же не мешает.
Шпилька вкручивается вплоть до упора в стенку.
Осталось подождать всего 45 минут – и при нормальной температуре (около +20 °С) анкер будет готов к испытанию нагрузкой.

Что еще говорят о достоинствах химических анкеров:

  • Крепление считается высокопрочным, долговечным – срок эксплуатации оценивается в 50 лет.
  • Используемые полимерный композит совершенно инертен к атмосферному, биологическому, химическому воздействию.
  • При установке такого анкера отсутствуют распирающие нагрузки внутри пористого бетона, то есть риск появления трещины или скола практически исключается.
  • Вместе с тем, проникновение композита в прилегающие к пробуренному каналу поры газобетона обеспечивает максимальную степень сцепления химического дюбеля с материалом стены.

Ну а теперь – о недостатках. Их немного, но судите сами:

  • Стоимость химических дюбелей – высока, и крепление мауэрлата обойдется в весьма внушительную сумму. Тем более, что для нашей задачи необходимы весьма глубокие каналы с полным их заполнением композитом – так что картриджей потребуется изрядное количество.
  • Химические анкеры не отличаются стойкостью к высоким температурам. Понятно, что на мауэрлате температуре выше 100 градусов в принципе неоткуда взяться, но тем не менее …
  • Каких-либо достоверных данных о сроках и результатах эксплуатации химических анкеров для крепления мауэрлата к газобетону без армопояса – не выявлено. То есть, имеются предположения, что вроде бы должно получиться неплохо – но итогов проведенных испытаний пока нет. Может, хотите быть первым?
Видео: демонстрация работы с химическим анкером компании «Hilti»

Крепление мауэрлата на вмурованные шпильки

Если еще до крепления мауэрлата из торца стены торчат шпильки на нужном расстоянии друг от друга – процесс монтажа упрощается до предела.


  • На брус переносятся отметки расположения шпилек – для этого достаточно уложить мауэрлат сверху и немного простучать – шпильки оставят следы, которые станут центрами сверления отверстий.
  • Далее, на эти шпильки «накалывается» полоса гидроизоляции.
  • Затем нанизывается брус с просверленными отверстиями.
  • На шпильки надеваются широкие шайбы, наживляются гайки – и происходит вполне понятная процедура прижима мауэрлата к торцевой части стены.

Все очень просто, но кроме одного – а как в газобетонную стену вмуровать шпильки. Вот здесь начинаются сложности.

Встречаются такие советы – в газобетонной кладке сверлится глубокое, порядка 500 мм, отверстие диаметром примерно на 3-4 мм больше, чем диаметр шпильки. Затем канал заполняется кладочным клеем или цементным молочком. После этого в него вводится до упора шпилька – и в таком виде оставляется до полного схватывания раствора.

Несложно, казалось бы, но некоторые мастера, опробовавшие такой метод, явно не в восторге от него – растворы могут дать усадку, сложно избежать пустотных участков, да и качество такого узла все же не самое высокое. Некоторые крепления могут от динамической нагрузки или вибрации разбалтываться, а это чревато общим ослаблением конструкции, появлением трещин на газосиликатных блоках – со всеми вытекающими печальными последствиями.

Еще один вариант заблаговременной установки шпилек. В этом случае они привариваются перпендикулярно к металлическим пластинам, которые разместятся в кладочном шве перед установкой последнего ряда газосиликатных блоков. Форма пластин большой роли не играет – например, они могут быть такими, как показано на иллюстрации.


Главное, чтобы пластины создавали опору для шпильки и одновременно работали против выдергивающей нагрузки. При таком подходе в блоках верхнего ряда заранее, до установки их в кладку, сверлятся отверстия, затем туда заводятся шпильки, при необходимости - «рихтуются» края блока, чтобы он из-за толщины пластины не встал на перекос. После этого выполняется кладка – и по готовности стены сразу имеется и ряд вмурованных шпилек для монтажа мауэрлата.


Пластины скрыты в кладочных швах, а шпильки становятся удобным подспорьем для надежной фиксации мауэрлата.

И все же максимально надежная установка закладных шпилек обеспечивается только при заливке армированного пояса.

А разумно ли отказываться от заливки армопояса?

А теперь, наоборот, прямой вопрос читателю – а насколько серьезны ваши основания отказываться от этой несложной, но очень надежной, проверенной, гарантирующей прочность создаваемой конструкции крыши операции по заливке армопояса? Давайте еще раз посмотрим, насколько это все просто и понятно, прежде чем принимать окончательное решение.

Процесс заливки армированного пояса — ничего сложного!
ИллюстрацияКраткое описание выполняемой операции
Если посмотреть на всевозможные инструкции и руководства, посвященные строительству домов из газобетонных блоков, вопрос крепления бруса мауэрлата с торцу стен без армированного железобетонного пояса – даже не рассматривается.
И только где-нибудь в тексте может встретиться скромное упоминание: в качестве исключения, например, на небольших хозяйственных постройках, с крышами небольшой площади, если климатические условия региона не предполагают выраженной снеговой и ветровой нагрузки и т.п.
Одним словом, практически на свой страх и риск.
А неужели так сложно залить армопояс, чтобы разом уйти от этой зависимости - «если»?
Кстати, ничего особо сложного в этом, то есть такого, чего бы не сумел сделать даже начинающий строитель, нет.
Производители стройматериалов из газобетона предусмотрели в своем ассортименте специальный тип блоков, предназначенных именно для последнего ряда кладки. Они имеют характерную форму, за что и получили название U-блоков (за сходство с этой буквой латинского алфавита).
По сути, это выполненная из газобетона в заводских условиях несъёмная опалубка под заливку армированного пояса.
Посмотрите на иллюстрацию – на ней показаны различные типоразмеры газобетонных U-блоков.
Самый маленький блок (толщиной 200 мм) имеет симметричную форму, у всех остальных одна стенка толще другой. Эта утолщённая стенка должна смотреть в сторону улицы – ее выполняют более широкой по соображениям максимального сохранения термоизоляционных качеств.
Размеры «канала» под сам армированный пояс – не столь велики, то есть бетона много не потребуется, и его для загородного дома средней величины будет несложно изготовить самостоятельно прямо по месту проведения работ. Тем более что заливать все равно придется вручную, так как бетононасос в данном случае помощником не будет – слишком уж узкая и мелкая «лента».
О количестве бетона для этой операции будет рассказано ниже.
Казалось бы, зачем вообще размышлять о способах, как можно обойтись без армопояса - не лучше ли сразу приступать к его заливке?
Однако, многих останавливает то, что U-блоки, на которые уходит меньше материала при производстве, вместе с тем стоят существенно дороже, так как обычно продаются штучно. Но, оказывается, такие блоки можно изготовить и самостоятельно, используя стандартные стеновые, или же вообще обойтись без них, применив иные технические решения.
Итак, U-блоки можно вырезать из стандартных стеновых.
Для начала, естественно, проводится разметка – ширины вырезаемого фрагмента…
… и его глубины.
Проведены линии, по которым будут выполняться резы.
В данном случае мастер принял решение о вырезке «канала» шириной в 120 и глубиной в 160 мм. Этого для армированного пояса будет достаточно.
Если возводились стены из газосиликатных блоков, то наверняка у мастера есть инструмент для их резки.
Обычно это – мощная ручная ножовка с крупным зубом.
Начинаются выполнять прорези по намеченным линиям – на глубину создаваемого «канала».
Чтобы добиться ровности прорези по глубине, блок пилят поочерёдно, добиваясь нужного погружения пилы сначала с одной…
…а затем и с другой стороны.
Кстати, не располагаем картинкой, но судя по заверениям мастеров такие ровные и одинаковые по глубине прорези можно выполнять и циркулярной пилой.
Правда, выпуск пилы может быть недостаточным (нужно ну хотя бы 100 мм глубины реза) – вот напоследок можно поработать и ручной ножовкой. Чем не вариант?
Блок со сделанными прорезями ставится «на попа».
Далее, в ход идет перфоратор. В его патрон вставляется бур – диаметр не столь важен (обычно достаточно 8÷12 мм), но вот длина лучше взять побольше, порядка 400 мм, чтобы просверливаемое отверстие доходило примерно до середины блока.
По линии, определяющей дно создаваемого «канала», сверлится ряд отверстий, с расстоянием между их центрами порядка 15 мм.
Затем блок переворачивается, и аналогичная операция проводится с противоположной стороны.
После этого обычно бывает достаточно легкого удара молотком – и надрезанный с трех сторон фрагмент вываливается из блока.
Кстати, эти фрагменты, если они не раскололись, не следует выбрасывать – они по ходу строительства еще могут пригодиться.
А для заливки армированного пояса остается вот такой самодельный U-блок.
При необходимости оставшиеся неровности можно подрезать стамеской…
…вымести крошево и пыль…
…и отправить готовый блок к месту их складирования перед началом кладки.
После того как достаточное количество самодельных U-блоков подготовлено, переходят к кладке последнего ряда стены.
Работу обычно начинают от угла.
Готовится из сухой смеси клей для газобетона.
Производится последовательная выкладка блоков.
Все как при обычной кладке – вначале наносится клей слоем нужной толщины…
…затем это слой разравнивается и распределяется с помощью зубчатого шпателя…
... и после этого устанавливается очередной газосиликатный U-блок.
Работа продолжается аналогичным образом до тех пор, пока не будет выложен весь ряд – пока не сформируется «канал» под заливку армопояса.
Особое внимание на углах и в местах примыкания стен – здесь придется продумать, как состыковать U-блоки, чтобы не прерывался «канал» для армопояса.
Один из вариантов показан на иллюстрации, но вполне допустимы и иные решения.
Кому-то такой подход может показаться чрезмерно трудоемким, и, кроме того, сопровождающимся большим количеством отходов.
Что ж, это в определенной степени справедливо, и вполне можно применить другие методики создания опалубки для армопояса. Вот один из них.
Для создания стенок этой своеобразной несъемной опалубки в данном случае используются газосиликатные блоки меньшей толщины – их часто называют доборными.
Например, можно применить блоки толщиной в 100 мм – для создания внешней стенки.
Ряд этих блоков укладывается на клей по внешнему контуру стены (на иллюстрации показан лишь пример установки).
Любой арморпояс, вследствие специфических теплотехнических качеств бетона, всегда превращается в мощный «мост холода».
Чтобы уменьшить этот этот недостаток, желательно сразу предусмотреть слой утепления – уложить вдоль внешней стенки несъемной опалубки (если это позволяет ширина стенового блока) экструдированный пенополистирол толщиной порядка 50 мм.
С противоположной стороны стенку нашей «опалубки» образует тонкий блок, толщиной 50 или 75 мм.
Этот ряд также устанавливают на клей для газосиликата.
В итоге получается примерно вот такая картина – канал для дальнейшей заливки армированного пояса (на иллюстрации показан с уже уложенным арматурным каркасом).
Кстати, можно несколько уменьшить глубину «канала», если она получается слишком большой. На дно, также на клей, можно уложить вырезанные из доборных блоков фрагменты, с таким расчетом, чтобы глубина получилась в районе 150 ÷ 180 мм – этого вполне достаточно.
Есть и еще варианты.
Например, с одной стороны – тот же газосиликатный блок 100 мм и слой утепления, а с другой – просто деревянная (или из ОСП) опалубка, прижатая к поверхности или выставленная ровно по торцу стены.
А вот вариант и вообще без использования газосиликатных блоков. С обеих сторон установлена деревянная опалубка.
Но с внешней стороны вдоль досок опалубки уложена полоса пенополистирола толщиной в 100 мм и шириной, соответствующей высоте создаваемого «канала» для армопояса.
Вот этот вариант, так сказать, в живую – с уложенным утеплителем по внешнему периметру опалубки.
Хотя утеплитель не является обязательным в данном случае, пренебрегать им не стоит – про это уже говорилось выше.
А вот на внутренних стенах он не нужен – если там планируется также залить армированный пояс, то достаточно будет только деревянной опалубки с обеих сторон.
После того как опалубка (в любом из ее исполнений) будет выставлена, переходят к вязке армирующего каркаса.
Как правило, для армопояса под мауэрлат не требуется слишком сильного армирования – достаточно четырех прутов периодического профиля (класса А-III) диаметром 10 мм.
Пространственное положение прутов арматуры может обеспечиваться различными способами.
«Классикой», конечно, являются хомуты из гладкой или рифленой арматуры, сечением 6 или 8 мм. – примерно так, как на ленточном фундаменте.
Но нередко и эту схему упрощают – она для армопояса по верху стены выглядит все же «тяжеловатой». Если посмотреть на представленные примеры, то многие мастера применяют весьма нестандартные решения.
Этот, например, нарезал квадраты из готовой сварной армирующей сетки для стяжки – и использует их в качестве своеобразных шаблонов-хомутов.
Увязка производится обычным порядком – с помощью стальной вязальной проволоки.
И вот такая картина получается после увязки – аккуратная пространственная конструкция из четырех прутов продольного армирования.
А вот еще одно оригинальное решение.
По всей видимости, у хозяина есть возможность недорого (а то и задаром) раздобыть отходы производства металлических изделий. Можно только позавидовать такой креативности!
Как бы то ни было, но правила вязки арматуры, особенно на участках усиления (продольного соединения прутов, поворотах, участках примыкания) никто не отменяет. Поэтому делаются соответствующие изгибы, захлесты, хомуты и т.д. – все по правилам ленточного фундамента.
Кстати, обратите внимание на чрезвычайно важный нюанс. Наличие армированного пояса уже практически не оставляет сложностей для последующего крепления мауэрлата – созревший бетон отлично будет держать даже обычные распорные анкеры. И все же перед заливкой бетона можно проделать еще одну операцию – заранее установить шпильки, увязав их с армокаркасом.
После застывания пояса в распоряжении мастера сразу будут готовые надежные крепления для бруса.
Вариантов установки шпилек – тоже несколько.
Так, например, под них сверлится в донной части канала направляющее отверстие, а сама шпилька увязывается с перемычкой каркасной армирующей конструкции (как показано на рисунке).
Шпилька может быть расположена и со смещением от осевой линии армопояса – все зависит от его ширины и планируемого места укладки мауэрлата.
На рисунке показано, как закладная шпилька подвязывается к прутьям продольного армирования.
Здесь показано, как в целях экономии отрезки резьбовых шпилек просто приварены к хомутам поперечного армирования. Правда, для этого уже необходимо очень неплохо владеть навыками электросварки.
Если в нижней части шпильки навернуть гайку и надеть широкую шайбу, надёжность получающегося крепления значительно возрастёт.
После полного созревания залитого бетонного пояса, выдернуть такую шпильку будет уже практически невозможно.
Шаг установки шпилек обычно принимается таким же, как и шаг будущего монтажа стропильных ног.
При этом желательно, чтобы эти узлы крепления мауэрлата пришлись между стропилами – чтобы они не мешали дальнейшим монтажным операциям.
После установки и увязки шпилек, и верхнюю резьбовую часть, вместе с наживленной гайкой, рекомендуется закрыть стрейчевой пленкой – чтобы при заливке бетона не забилась резьба.
Необходимо проследить, чтобы пруты армирования располагались на определенном удалении от стен импровизированной «опалубки» - чтобы создавался защитный слой бетона.
Для этих целей можно применить специальные вкладыши – они обеспечат нужные просветы и от донной, и от боковой сторон.
Готовится бетонный раствор.
Как правило, для такого армопояса достаточно марки бетона М200 (но никак не ниже).
В доме средних размеров большого количества бетона для этих целей не потребуется – вполне можно обойтись самостоятельным изготовлением в бетономешалке.
Затем готовый раствор подается наверх (ведрами), и постепенно им заполняется «канал» армопояса.
Очень важно добиться, чтобы при заливке не оставалось незаполненных пустот.
Для этого залитый бетон тщательно «штыкуют», то есть прокалывают по всей длине залитого участка отрезком арматуры или заостренной деревянной рейкой – это позволит выйти воздушным пузырям.
После «штыкования» раствор максимально уплотняют с помощью мастерка или шпателя, одновременно выравнивая поверхность создаваемого пояса.
Так последовательно переходят дальше, по всей длине создаваемого пояса.
Пояс залит и выровнен.
На данной иллюстрации показан вариант без шпилек – хозяин предполагает использование обычных распорных анкерных креплений для монтажа мауэрлата.
А вот вариант – с увязанными закладными шпильками.
После заливки пояса и его окончательного созревания для мастеров, которые будут заниматься стропильной системой – уже готовые крепления.
В любом случае, армопоясу необходимо дать время на качественное созревание – к дальнейшим роботам приступать желательно не ранее, чем через месяц после заливки.

Как и обещалось выше – несколько вспомогательных материалов:

Армирование ленточного фундамента – как сделать правильно?

В таблице уже упоминалось, что принципы пространственного армирования пояса осень схожи с фундаментной лентой – особенно в вопросах усиления на участках пересечения, примыкания и на углах. Подробные приведены в специальной публикации нашего портала. А в другой статье даны . Плюс в обеих статьях имеются удобные калькуляторы расчета материалов.

И, наконец, калькулятор, который поможет быстро и точно определить необходимое количество бетона М200 для заливки армопояса, и количество компонентов для его изготовления.

Опалубка для армопояса своими руками: технология и материалы

Содержание статьи

В технологический процесс устройства монолитного армированного пояса входит изготовление ограждающей конструкции для формирования бетонной смеси.

Опалубка для армопояса – это ключевой этап, выполняемый по единому принципу для всех его видов.

Виды  армопояса

Армопояс, –  жёсткая монолитная конструкция, возводимая по периметру строящегося здания. Различают 4-е вида:

  1. ростверк, — лента по столбчатым или свайным опорам;
  2. цокольный пояс, усиливающий и выравнивающий фундаментную ленту;
  3. межэтажный, сооружаемый для укрепления стен из облегчённых блоков под монтаж перекрытия;
  4. верхний, – в качестве опоры кровельной системы.

Все виды объединяет технология возведения: монолитный бетон и арматурный каркас создаются в специальной форме, — опалубке.

Первые два вида армопояса описываются в рекомендациях по возведению фундамента. Тема этой статьи, — опалубка для армопояса, — будет рассмотрена для конструкций межэтажных и верхних. Эти виды усиливающих монолитных лент возводятся по верху кладки стен, что повышает сложность монтажа и фиксации опалубочной системы.

Между собой пояс для мауэрлата и пояс для плит перекрытия различаются лишь в некоторых конструктивных деталях, — но изготавливаются из  аналогичных материалов по одинаковым технологиям.

Материалы опалубки для армопояса

Справедливо считается, что для создания опалубки подойдут любые листовые строительные изделия. Исходя из этой придуманной кем-то аксиомы, застройщики, решившие самостоятельно возвести опалубку, начинают фантазировать и беспощадно экономить.

Обычно неопытный самодеятельный строитель полагает, что небольшая высота боковых ограждений, — как правило, не более 30 см, — позволяет применить в изготовлении ненужные мебельные щиты, старые доски от разборки хозяйственных строений, деформированные металлические листы или снятый при ремонте полов ламинат.

Рачительный хозяин при этом забывает, что:

  • изготовление простенького щита в таком варианте займёт значительно больше времени;
  • прочность бывшего в употреблении материала сомнительна;
  • после демонтажа ограждения на поверхности армопояса отразятся все неровности, погнутости, неплотные стыки;
  • заливка и вибрация бетонной смеси предполагает большие нагрузки на стенки и крепления опалубки.

Подача бетона на верхнюю часть стены – это тяжёлый физический труд. Уставший исполнитель, неудачно опрокинувший ведро с бетоном на стенку опалубки, легко может её сломать. И когда бетон прорвёт ограждение, начнутся серьёзные технические и финансовые проблемы.

Противоположная тенденция, — применение для изготовления опалубки дорогих материалов с избыточной прочностью. Это также неверный подход, — лучшее решение находится где-то в середине, диктуется рациональностью.

Использовать можно:

  • доски от 25 мм толщ.;
  • листы фанеры от 8 мм;
  • ОСП от 10 мм;
  • листы металлические, в том числе алюминиевые, — без следов деформации.

Перечисленные параметры – не догма, но их следует придерживаться. Использование материала меньшей толщины потребует более частого усиления щитов различными стяжками, распорками, креплениями.

Проверенные временем рекомендации по приобретению и использованию материалов:

  • Приобретайте новые доски и листовые материалы для возведения опалубки.
  • Проводите крой и крепёж так, чтобы можно было демонтировать щиты без повреждения материала.
  • Боковые внутренние стенки опалубочной системы обейте или оклейте полиэтиленовыми плёнками, — доски останутся чистыми, бетон не просочится даже через мелкие щели, поверхность пояса будет ровной, гладкой, бетон не будет терять влагу и лучше наберет прочность.

Строительными нормативами обозначено, что возврат материалов от разборки опалубки составляет не меньше 75 %, то есть допускается повреждение лишь четверти от всех использованных досок или листов. Например, из 2-х кубометров доски после демонтажа опалубки целыми и невредимыми должны остаться 1,5 куб.м, а 0,5 куба или примерно 5-6 т.р. – это прямые затраты.

Если до начала изготовления опалубки провести подобные предварительные расчёты, то многие застройщики примут решение приобрести новые материалы, а не городить опалубку из «бесплатных» отходов и остатков.

Требования к конструкции:

  • Прочность и жёсткость – основные критерии.
  • Водонепроницаемость обеспечивает нужное качество поверхности без последующей доработки.
  • Простота монтажа и разборки.
  • Возможность использования демонтированного материала для аналогичных либо иных целей.
  • Умеренная стоимость.

Правила устройства качественной опалубки:

  • Перед монтажом необходимо зачистить стены от различных неровностей для плотного прилегания щита к поверхности.
  • В процессе установки следует контролировать вертикальность устанавливаемых щитов и направляющих.
  • Для устранения прогибов, разрывов, деформаций досок и иных элементов нужно руководствоваться качеством материала: при появлении сомнений в надёжности следует увеличить количество креплений.
  • При обнаружении щелей между поверхностью стены и щитом опалубки необходимо её заделать шпаклёвкой, паклей или обычной глиной.

Виды опалубки для армопояса

Применение определённого вида зависит от способа монтажа перекрытия или мауэрлата.

Опалубка разделяется на виды:

  1. Несъёмная. После застывания бетона она становится частью стены. Материалы: пенопласт, блоки из газо- пенобетона, кирпич.
  2. Разборная. Снимается после завершения монолитных работ.

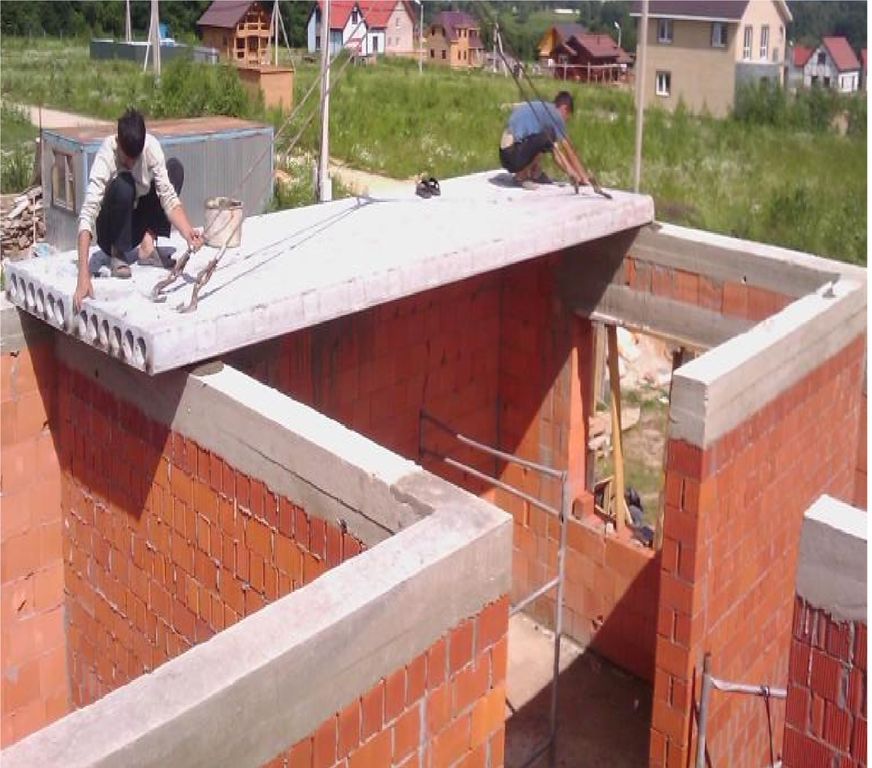

Часто межэтажная опалубка выполняется из кирпича. С наружной стороны выкладывается ряд лицевого кирпича, иногда он устанавливается на ребро. С внутренней стороны применяется бутовый кирпич.

Если с наружной или внутренней стороны стена отделывается каким либо достаточно прочным декоративным материалом, то он вполне может служить опалубкой армопояса.

Несъёмный вариант из готовых пенополистирольных блоков не всегда рационален по причине высокой стоимости готовых изделий. Его плюсы:

  • простота установки;
  • высокая скорость монтажа;
  • гарантированное заводское качество;
  • комплектация необходимыми доборными и крепёжными элементами;
  • подробная инструкция по монтажу;
  • дополнительный бонус – утепление пояса.

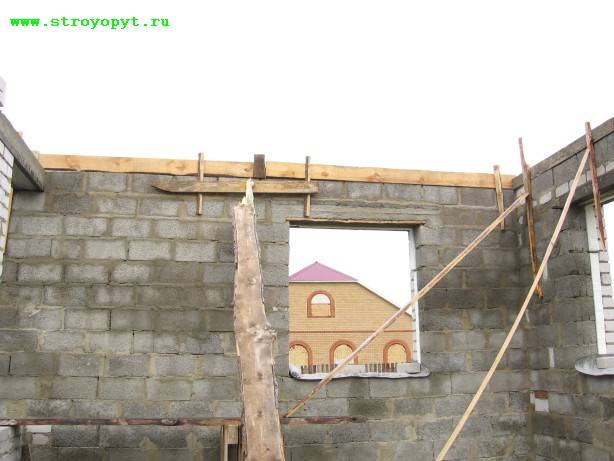

Крепление опалубки

Способы крепления для стен из облегчённых блочных материалов (газобетон, пенобетон, керамзитобетон, арболит и подобные):

  • Примерно на 15 см ниже уровня верха стены отбивается разметка креплений.
  • В стене размечаются и просверливаются сквозные отверстия, в щитах выполняются идентичные отверстия. Иногда щит просто прикладывается к стене и отверстия в стене и щите выполняются одновременно.
  • В отверстия вставляются металлические стержни. Они могут быть резьбовыми либо предназначенными под фиксацию сваркой.
  • Опалубка притягивается к стене с обеих сторон с помощью закручивания гаек по резьбе либо крепится привариванием к стержню вертикальных прутов.
  • Верхние кромки стягиваются деревянными брусками, прибитыми либо прикрученными к щитам, или привариванием поперечных стержней из арматуры. Получившиеся в результате «хомуты» располагаются вдоль щитов с шагом до 60 см.

Описанный метод применяется для установки опалубочной системы по пористым блокам с небольшой плотностью. Если же конструкция устанавливается по стене, в которой надёжно фиксируется дюбель-гвоздь, то этого достаточно для прикрепления щитов к стене снизу. Верхняя часть стягивается деревянными брусками либо проволочной скруткой.

Есть и другие, вспомогательные варианты крепления, их достаточно много знает каждый прораб. Это могут быть распорки от стены к стене в небольших помещениях, либо стяжки из досок по углам, либо подставки из уголков, запущенных в швы кладки или иные методы, используемые редко, по обстоятельствам.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Как сделать армопояс, как устроен армопояс

Как сделать армопояс возможно узнать изучив его технологию устройства. Устройство армирующего пояса из монолитного железобетона практически не отличается по технологии от бетонирования ленточного фундамента. Основные этапы создания армопояся:

  • установка и раскрепление армокаркаса;
  • Устройство опалубки и заливка бетонной смеси с уплотнением.

О том как сделать различные армопояса, подробно рассмотрим ниже.

Армопояса для фундамента

Фундаментный армопояс первого уровня под ленточный фундамент из бутобетона или блоков ФБС должен выступать за контур сечения в обе стороны минимум на 150-200 мм, для распределения и снижения давления от дома на грунты основания. Высота армопояса первого уровня зависит от веса здания (этажности) и может равняться 400-500 мм. Фундаментный армопояс проходит под всеми стенами здания, в том числе и под внутренними. Арматуру объединяют в каркас способом вязки, сварку применяют только для монтажных прихваток. Защитный слой делают 30-50 мм. Все углы и примыкания усиливают гнутыми деталями, армокаркас должен обеспечить работу пояса жесткости, как цельной рамы, так же, как и в случае монолитной ленты фундамента.

Рабочие продольные стержни назначаются по расчету, их диаметр может быть 16, 18, 20 мм. Поперечное армирование выполняют гнутыми деталями – хомутами из арматуры диаметром 8-10 мм с шагом не более 200 мм.

Второй уровень армопояса, устраиваемый по верхнему обрезу фундамента, как конструкция продолжает фундамент и связывает. Ширина пояса равна ширине фундамента, армирование такое же, как для пояса нижнего яруса. Диаметры рабочих арматурных стержней 16-18 мм, диаметр арматуры хомутов 6-8 мм. При кладке бутобетонного фундамента опалубку устанавливают из расчета на заливку армопояса высотой 200-300 мм.

Если фундамент сборный из блоков ФБС, то опалубку для пояса выполняют по последнему ряду блоков, используя для крепления щитов подкосы и распорки из бруска. Соединяют опалубочные щиты по верху поперечными брусками на гвоздях. Возможна установка щитов опалубки с применением резьбовых шпилек. Шаг шпилек 0,5 м, устанавливают их по две, одну над другой, после затяжки гайками получается устойчивая и прочная опалубка, без необходимости укрепления подкосами и поперечинами. Резьбовые шпильки применяются так же и для опалубки армопояса под междуэтажные перекрытия. Шпильки для опалубки применяются многократно, поэтому для того чтобы можно было извлечь их из схватившегося бетона, шпильки заворачивают в пленку или пергамин, и слегка обрабатывают смазкой для опалубки.

Армопояс под междуэтажное перекрытие

Ширина армопояса под плиты перекрытий зависит от вида отделки фасада. Бетон проводник тепла, и требуется дополнительный слой теплоизоляции для армопояса, в случае, если фасад не утепляется по всей площади плитами утеплителя, а оштукатуривается или отделывается сайдингом. Толщина теплоизоляции для наружной грани бетонного пояса минимально 50 мм, для закладки минераловатного утеплителя или пенополистирола. Теплоизоляция армопояса обязательна, иначе мосты холода по всему периметру здания станут причиной немалых теплопотерь в зимнее время.

Для стен из газобетона применяется другая схема, позволяющая выполнить одновременное утепление и опалубку для армопояса. Используют газоблоки коробчатого профиля, в полости устанавливают армокаркас и заливают бетонную смесь. Но возможно применить и блоки для перегородок, имеющие толщину 100 мм. Газоблоки легко режутся и обрабатываются, и при невозможности приобретения коробчатых или перегородочных блоков можно прорезать полости U- образного сечения в стандартных блоках вручную. Еще один возможный вариант - выставить с наружной стороны опалубку из листов пенополистирола, пенополиуретана или жестких минераловатных плит (из каменной или базальтовой ваты) с минимальной толщиной 100 мм. Ширина армопояса будет равна ширине стены минус толщина утеплителя. Высота сечения армопояса принимается по расчету и зависит от этажности и веса здания и несущей способности грунтов основания. Стена из ячеистобетонных блоков должна иметь не менее двух армопоясов.

Армопояс представляет собой монолитную бетонную балку с цельным контуром. Средние участки стен в уровне оконных и дверных проемов, и внутренние стены, где невозможно устройство сплошного контура, армируются конструктивно закладкой арматурных сеток и специальных каркасов для тонкого растворного слоя. Возможно утапливать арматурные стержни, прорезая газоблоки в виде штраб. Неразрезной контур при таком усилении не получится, но устойчивость блочной кладки на участках, где действуют локальные нагрузки, будет намного выше.

Армопояс под мауэрлат (подстропильную балку)

Мауэрлатный армопояс имеет отличие от поясов нижних ярусов, поскольку он создается с целью крепления балки, на которую опирается вся стропильная система. Крепление выполняется с применением анкерных болтов или шпилек, из расчета на ветровые нагрузки, стремящиеся вызвать сдвиг или отрыв подстропильной балки от стены. Брус мауэрлата должен быть надежно закреплен по верху стены.

Технология устройства армопояса под мауэрлат не отличается от других видов армопоясов. Обязательные условия – создание защитного слоя для арматурных стержней каркаса не менее 30-50 мм, применение вязки для соединения продольных стержней и поперечных хомутов каркаса, армирование углов, пересечений и примыканий с усилением гнутыми элементами без разрыва контура армирования. По длине рабочие стержни стыкуются с нахлестом не менее 150 мм и соединяются также вязальной проволокой. Бетонная смесь заливается в один прием, холодных швов в армопоясе следует избегать. Уплотнение бетона делают штыковкой, так как его высота ограничивает возможность применения вибратора.

В армопояс под мауэрлат устанавливают закладные анкерные детали для крепления бруса. Верхний обрез пояса тщательно выравнивают правилом или кельмой. Уход за бетоном проводят по стандартной технологии, защищают от механических воздействий, в жару поливают водой и укрывают полиэтиленовой пленкой. Опалубку армопояса снимают не раньше, чем через семь суток.

Аналогично выполняют монолитные перемычки для оконных и дверных проемов, применяя дополнительно нижние щиты опалубки.

Как сделать опалубку для армопояса: устройство, как крепить

Армопояс – это металлическое сооружение, изготавливаемое своими руками из арматуры. Его предназначение – повышение прочности несущих стен и сохранение целостности при воздействиях природных условий и во время движения грунта. При строительстве дома монтируется несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Она заливается бетоном до полного застывания.

Изготовление съемной конструкции своими руками

  1. Чтобы сделать опалубку для фундамента своими руками, потребуется подготовить доски шириной 20 мм. Элементы собираются на высоте, сразу на месте укладки армопояса. Для этого доски крепятся с внутренней и внешней стороны стен на 3-5 см ниже верхнего края стены.
  2. Для увеличения жесткости конструкции доски соединяются с наружной стороны обрезками древесины. Это повышает качество готовой опалубки, делает ее устойчивой к внешним воздействиям. Контролируется ширина короба в верхней части.
  3. В опалубку помещается арматура и заливается бетоном, слой утрамбовывается и выравнивается.

Преимуществом такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, небольшие финансовые расходы и легкость демонтажа. Для распалубки потребуется удалить крепежи и снять доски после застывания бетона. В дальнейшем их можно снова собрать и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не  отличается от технологии устройства опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:

Схема разрез армопояса в опалубке для газоблока
  1. Доски с высотой в 30 см присверлить к стене из газобетона.
  2. Каждые 50-70 см крепить стяжки для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
  3. Внутрь уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативным воздействиям окружающей среды, то подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
  4. Арматуру уложить на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
  5. Прутья связать проволокой.
  6. Залить бетон, утрамбовать и выровнять слой.

Если опалубка устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной установке конструкции появляется риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы сделать работу своими руками правильно, необходимо учитывать несколько нюансов:

  • устройство опалубки состоит из досок, крепить которые необходимо при тщательном контроле над вертикальностью и горизонтальностью конструкции;
  • поверхность досок, соприкасаемая с бетоном, очищается и выравнивается;
  • для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечки бетона щиты с внутренней стороны обиваются пленкой;
  • если пропитать доски отработанным маслом или гидрофобной смазкой, сделать своими руками распалубку будет значительно проще;
  • не допускается многократное использование досок. Если они подвергались воздействию атмосферных осадков, то наверняка будут разрушены при повторной эксплуатации;
  • несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Такая укладывается путем нанизывания элементов на прутья;
  • перед работой стоит сделать выбор между изначальным  изготовлением армопояса и опалубкой. В некоторых случаях легче уложить арматуру на блоки из газобетона, а затем уже приступать к сбору деревянной конструкции.

Опалубка для каркаса из арматуры изготавливается самостоятельно без применения дорогостоящих материалов и специальной техники. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. Если в процессе сборки возникли трудности, рекомендуется получить консультацию профессионалов для предотвращения серьезных ошибок, способных повлечь за собой разрушение сооружения.

Армопояс на фундамент


Как сделать армопояс

Как сделать армопояс возможно узнать изучив его технологию устройства. Устройство армирующего пояса из монолитного железобетона практически не отличается по технологии от бетонирования ленточного фундамента. Основные этапы создания армопояся:

  • установка и раскрепление армокаркаса;
  • Устройство опалубки и заливка бетонной смеси с уплотнением.

О том как сделать различные армопояса, подробно рассмотрим ниже.

Армопояса для фундамента

Фундаментный армопояс первого уровня под ленточный фундамент из бутобетона или блоков ФБС должен выступать за контур сечения в обе стороны минимум на 150-200 мм, для распределения и снижения давления от дома на грунты основания. Высота армопояса первого уровня зависит от веса здания (этажности) и может равняться 400-500 мм. Фундаментный армопояс проходит под всеми стенами здания, в том числе и под внутренними. Арматуру объединяют в каркас способом вязки, сварку применяют только для монтажных прихваток. Защитный слой делают 30-50 мм. Все углы и примыкания усиливают гнутыми деталями, армокаркас должен обеспечить работу пояса жесткости, как цельной рамы, так же, как и в случае монолитной ленты фундамента.

Рабочие продольные стержни назначаются по расчету, их диаметр может быть 16, 18, 20 мм. Поперечное армирование выполняют гнутыми деталями – хомутами из арматуры диаметром 8-10 мм с шагом не более 200 мм.

Второй уровень армопояса, устраиваемый по верхнему обрезу фундамента, как конструкция продолжает фундамент и связывает. Ширина пояса равна ширине фундамента, армирование такое же, как для пояса нижнего яруса. Диаметры рабочих арматурных стержней 16-18 мм, диаметр арматуры хомутов 6-8 мм. При кладке бутобетонного фундамента опалубку устанавливают из расчета на заливку армопояса высотой 200-300 мм.

Если фундамент сборный из блоков ФБС, то опалубку для пояса выполняют по последнему ряду блоков, используя для крепления щитов подкосы и распорки из бруска. Соединяют опалубочные щиты по верху поперечными брусками на гвоздях. Возможна установка щитов опалубки с применением резьбовых шпилек. Шаг шпилек 0,5 м, устанавливают их по две, одну над другой, после затяжки гайками получается устойчивая и прочная опалубка, без необходимости укрепления подкосами и поперечинами. Резьбовые шпильки применяются так же и для опалубки армопояса под междуэтажные перекрытия. Шпильки для опалубки применяются многократно, поэтому для того чтобы можно было извлечь их из схватившегося бетона, шпильки заворачивают в пленку или пергамин, и слегка обрабатывают смазкой для опалубки.

Армопояс под междуэтажное перекрытие

Ширина армопояса под плиты перекрытий зависит от вида отделки фасада. Бетон проводник тепла, и требуется дополнительный слой теплоизоляции для армопояса, в случае, если фасад не утепляется по всей площади плитами утеплителя, а оштукатуривается или отделывается сайдингом. Толщина теплоизоляции для наружной грани бетонного пояса минимально 50 мм, для закладки минераловатного утеплителя или пенополистирола. Теплоизоляция армопояса обязательна, иначе мосты холода по всему периметру здания станут причиной немалых теплопотерь в зимнее время.

Для стен из газобетона применяется другая схема, позволяющая выполнить одновременное утепление и опалубку для армопояса. Используют газоблоки коробчатого профиля, в полости устанавливают армокаркас и заливают бетонную смесь. Но возможно применить и блоки для перегородок, имеющие толщину 100 мм. Газоблоки легко режутся и обрабатываются, и при невозможности приобретения коробчатых или перегородочных блоков можно прорезать полости U- образного сечения в стандартных блоках вручную. Еще один возможный вариант - выставить с наружной стороны опалубку из листов пенополистирола, пенополиуретана или жестких минераловатных плит (из каменной или базальтовой ваты) с минимальной толщиной 100 мм. Ширина армопояса будет равна ширине стены минус толщина утеплителя. Высота сечения армопояса принимается по расчету и зависит от этажности и веса здания и несущей способности грунтов основания. Стена из ячеистобетонных блоков должна иметь не менее двух армопоясов.

Армопояс представляет собой монолитную бетонную балку с цельным контуром. Средние участки стен в уровне оконных и дверных проемов, и внутренние стены, где невозможно устройство сплошного контура, армируются конструктивно закладкой арматурных сеток и специальных каркасов для тонкого растворного слоя. Возможно утапливать арматурные стержни, прорезая газоблоки в виде штраб. Неразрезной контур при таком усилении не получится, но устойчивость блочной кладки на участках, где действуют локальные нагрузки, будет намного выше.

Армопояс под мауэрлат (подстропильную балку)

Мауэрлатный армопояс имеет отличие от поясов нижних ярусов, поскольку он создается с целью крепления балки, на которую опирается вся стропильная система. Крепление выполняется с применением анкерных болтов или шпилек, из расчета на ветровые нагрузки, стремящиеся вызвать сдвиг или отрыв подстропильной балки от стены. Брус мауэрлата должен быть надежно закреплен по верху стены.

Технология устройства армопояса под мауэрлат не отличается от других видов армопоясов. Обязательные условия – создание защитного слоя для арматурных стержней каркаса не менее 30-50 мм, применение вязки для соединения продольных стержней и поперечных хомутов каркаса, армирование углов, пересечений и примыканий с усилением гнутыми элементами без разрыва контура армирования. По длине рабочие стержни стыкуются с нахлестом не менее 150 мм и соединяются также вязальной проволокой. Бетонная смесь заливается в один прием, холодных швов в армопоясе следует избегать. Уплотнение бетона делают штыковкой, так как его высота ограничивает возможность применения вибратора.

В армопояс под мауэрлат устанавливают закладные анкерные детали для крепления бруса. Верхний обрез пояса тщательно выравнивают правилом или кельмой. Уход за бетоном проводят по стандартной технологии, защищают от механических воздействий, в жару поливают водой и укрывают полиэтиленовой пленкой. Опалубку армопояса снимают не раньше, чем через семь суток.

Аналогично выполняют монолитные перемычки для оконных и дверных проемов, применяя дополнительно нижние щиты опалубки.

Армопояс: что такое армопояс, в каких случаях требуется и как сделать

Снимите с деревянной бочки стальные обручи, и она развалится. Уберите в доме армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное объяснение необходимости усиления стен. Всем, кто собирается построить крепкий дом будет полезна информация о назначении, разновидности и устройство армопояса.

Что такое армопояс

Что представляет собой эта конструкция и какие функции она выполняет? Армопояс — лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося дома.

Заливка армированного пояса выполняется в фундаменте, под плиты перекрытия и под мауэрлаты (опорные балки стропил).

Данный способ усиления выполняет четыре важные функции:

  1. Повышает пространственную жесткость здания.
  2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным обжатия грунта.
  3. Не дает тяжелым плитам перекрытия продавить хрупкий газо и пенобетон.
  4. Надежно соединяет стропильную систему крыши со стенами из легких блоков.
Армопояс

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозпостроек можно использовать менее мощный армопояс из кирпича. Он представляет собой 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены. В шов каждого ряда на раствор укладывается сетка 30-40 мм из стальной проволоки диаметром 4-5 мм.

Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

  • под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
  • строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Армопояс под мауэрлат

Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента

Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий

В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Как правильно сделать армопояс

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

Как правильно сделать армопояс

В общем случае она состоит из трех операций:

  • Изготовление арматурного каркаса;
  • Установка опалубки;
  • Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только во внешние. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающих прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг — не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент — бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных опор и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которая требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их изъятия из бетона после его затвердевания.

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетонные, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними содержится стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стенки 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочному блоке полость для армопояса или купить готовый газобетонный U-блок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео: Армопояс своими руками

Армирование армопояса на газобетон, важные советы

Арматура в армопоясе состоит из рабочей арматуры(10-12мм), и конструкционной арматуры меньшего диаметра (рамки - 6мм). Зачастую, армирование делают из 4 или 6 прутков. В данной статье мы подробно опишем и покажем схемы армирования, способы изгибания арматуры и прочие нюансы армопояса.

Арматурная рамка для армопояса

Арматурная рамка нужна для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть, два-три прутка арматуры внизу армопояса, и два прутка сверху.

Для рамки вполне подойдет арматура диаметром 6 мм, можно использовать даже толстую проволоку.

Размер рамки должен соответствовать толщине вашей стены, с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Зачастую рамка имеет размеры граней примерно по 120-200 мм.

Такие квадратные рамки можно легко сделать следующим способом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), рисуем квадрат, к примеру, 150 на 150 мм, в углах квадрата высверливаем по отверстию.

Отверстия должны быть около 9мм., чтобы туда плотно вошла арматура 10мм. Сами арматурные прутки должны быть длиной около полуметра.

Кладете доску на землю, забиваете молотком четыре арматурных прутка через отверстия доски в землю. Шаблон для сгибания рамок готов. Само сгибание арматуры по рамке удобней производить трубой. Для такой рамки арматурные заготовки должны быть около 600 мм длиной.

Рабочая арматура армопояса

Рабочая арматура представляет из себя толстую ребристую проволоку диаметром от 10мм, лучше 12 мм. Рабочее армирование в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть непрерывным(кольцевым), и проходить над всеми несущими стенами. Если в здании очень длинные проемы, то места армопояса над проемами нужно усилить дополнительным нижним прутком арматуры.

Рабочая арматура должна быть внутри рамки, и привязывается к рамкам обычной вязальной проволокой, сварка здесь не нужна.

  1. Высоту армопояса делают от 200 до 300 мм.
  2. Расстояние между рамками должно составлять от 200 до 400мм.
  3. Нахлест арматурных прутков должен составлять 500 мм.
  4. Для меньшего расхода арматуры лучше использовать более длинные прутья, чтобы уменьшить количество нахлестов.
  5. Не забывайте о защитном слое бетона, который должен составлять 40 мм со всех сторон.

На углах обязательно загибайте рабочую арматуру и применяйте дополнительные арматурные хомуты, смотрите схему снизу. Загиб арматуры удобно выполнять при помощи длинной трубы.

Схемы армирования армопояса

Схема армопояса под мауэрлат

Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.

Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона. Особое внимание уделите выравниванию опалубки по всем плоскостям.

Для армопояса рекомендуется применять густой бетон марки М300, с последующим уплотнением вибратором. Заливка должна производится непрерывно, за один раз.

Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

Очень советуем посмотреть видеоролик от самостройщика Константина, который в данной серии занимается армопоясом, приятного просмотра.



Как сделать армопояс - армированный пояс своими руками

При любом строительстве крайне важно не только правильно возвести конструкцию, но и придать ей прочность. Благодаря армирующему поясу каждое здание не только увеличивает свои прочностные качества, но и имеет равномерное распределение нагрузок. Ни один фундамент – для дома или для забора – не может обойтись без армопояса, ведь в ином случае срок службы такой постройки не превысит несколько лет.

До 30% владельцев земельных участков предпочитают возводить дом самостоятельно, а более простые постройки – до 60%. Поэтому вопрос, как сделать армопояс, является одним из самых важных на этапе проектирования и строительства.

Виды армопоясов

При строительстве дома профессионалы различают несколько видов армирующего пояса:

  • Ростверк: это самый первый армопояс, располагающийся на уровне фундамента дома. Он наиболее важен, так как отвечает не только за прочность фундамента, но и предотвращает возможные проседания части фундамента в зависимости от сезонных движений грунта. Поэтому к его монтажу нужно подходить со всей тщательностью.
  • Второй армопояс располагается на уже готовом фундаменте, помогая правильно распределять нагрузку стен на основание дома. Благодаря уже уложенному ростверку, второй армирующий пояс может быть значительно меньше.
  • Третий (и последующие) армопояса укладываются при сооружении перекрытий здания. Они не только придают прочность несущим стенам и всей конструкции, равномерно распределяют нагрузку от межкомнатных перегородок, оконных и дверных проемов, но и буквально сдерживают стены от возможного их расхождения.

В качестве укрепляющей арматуры при обустройстве армопояса часто используется либо металлическая сетка из ребристых прутьев толщиной в 10-15 мм, либо отдельные металлические ребристые прутья такого же или большего диаметра.

Арматурная сетка никогда не сваривается в местах соединения прутьев: это снизит прочность металла, а значит, и всего армопояса. Поэтому соединение происходит с помощью обыкновенной проволоки.

Первый армирующий пояс

Любое строительство начинается с обустройства фундамента. Чем больше здание, тем прочнее должен быть фундамент. Например, если для гаража хватит 30-см монолитного фундамента, то для жилого дома потребуется основание с армирующим поясом, расположенное гораздо глубже.

Обустройство фундамента дома с армирующим поясом:

  • В подготовленную по уровню промерзания грунта траншею укладывают песчано-гравийную подушку. На нее устанавливают армирующую сетку. Для предотвращения возможной коррозии специалисты рекомендуют устанавливать арматуру на половинки кирпича, чтобы при заливке раствором металл был полностью утоплен в растворе.
  • Для углов дома предпочтительно использовать несколько металлических прутьев диаметром не менее 15 мм. Обычно их располагают квадратом, так как это значительно упрочняет конструкцию будущего дома.
  • Для стен больше подходит армирующая сетка. Обычно используется одинарная сетка с высотой, равной глубине траншеи. Если грунт на месте строительства подвержен движениям в зависимости от разных климатических условий, высота сетки увеличивается вдвое, а в траншею помещается в сложенном пополам виде. Таким образом, фундамент получает большие прочностные характеристики.
  • Для получения ростверком большей прочности, первоначально заливают небольшое количество бетона, аккуратно размещая в нем армирующую сетку или прутья. После того, как первый слой раствора «схватится», можно окончательно заливать подготовленные траншеи бетонным раствором.

Второй армирующий пояс

Он является больше условностью, чем реальной необходимостью, при сильно упрочненном фундаменте или одноэтажном здании. Так как второй армопояс отвечает за состояние внешних несущих стен, то двух- и более этажный дом нуждается в дополнительном упрочнении.

Перед тем, как сделать армопояс на готовый фундамент бетонных блоков нужно выложить по краю стены перегородки в полкирпича высотой до 40 см. Между ними помещаются металлические прутья диаметром не менее 15 мм, или одинарная армирующая сетка. Сверху заливается бетонный раствор.

Третий армирующий пояс

Этот армопояс располагается на уровне перекрытий и играет не меньшую роль, чем ростверк. Он предназначается для сдерживания всей конструкции и упрочнения как внешних, так и внутренних стен, имеющих оконные и дверные проемы.

Особенности укладки армопояса для перекрытий:

  1. Его высота не превышает 40 см.
  2. Если ширина стен не меньше 50 см, то в качестве опалубки может выступить кирпичная кладка по краям стены в полкирпича. Если же ширина стены меньше 50 см, то готовится деревянная опалубка.
  3. Третий армопояс должен быть сильно укреплен, поэтому для него используется армирующий каркас: металлическая сетка из прутьев диаметром 10-12 см, сложенная в 2-3 раза.
  4. Укладка третьего армопояса также важна, как и первого. Если ростверк уложен неправильно или вовсе отсутствует, то через несколько лет в фундаменте и стенах образуются трещины, грозящие развалить все здание. Отсутствие третьего армопояса гарантирует неустойчивость перекрытий и уложенных на них плит, оконных и дверных проемов. Другими словами, ставит под удар всю конструкцию здания.

Видео

В этом ролике речь пойдет о заливке армопояса в доме из газоблоков.

Как сделать армопояс на пеноблок, газоблок

Зачем нужен армопояс на пеноблок и пеноблок? Ленточная конструкция из бетона, повторяющая контуры стен здания и улучшающая прочностные характеристики возводимой конструкции, защищает конструкцию от внешних и внутренних факторов, таких как нагрузка, деформация грунта, порывы ветра и сейсмическая активность. Он также выполняет функции соединения отдельных стен здания из блоков в единую, выступая при этом своеобразным элементом жесткости.При строительстве домов на склоне важно армирование посередине кладки или под крышей, что позволит минимизировать разрушение дома или нарушение целостности его частей.
Заменить арматуру на газобетон, керамзитобетон, кирпич, пеноблок, мауэрлат, то есть под ту часть здания, которая соединяет кровлю кровли и каркас, монтировать армированную сетку или сейсмоармированный пояс. Процесс начинается после завершения возведения фундамента и стен.Сначала формируется опалубка для армопояса, затем заливается бетон.
Установка состоит из следующих шагов:

  1. Определение размеров и высоты относительно уровня воды для устройства опалубки. Диаметр должен соответствовать ширине кладки, быть таким же, как стена, а высота, согласно проектной документации, должна быть 30 сантиметров.
  2. Установите планки в последнем ряду газоблока или другого материала с выступом на 300 миллиметров выше, чем сама кладка, при этом натягивая леску, образуя высотный маяк.
  3. Непосредственный монтаж опалубки, крепление досок снаружи и внутри стены.
  4. Разметка балок перекрытия и установка шпилек для быстрого и надежного соединения строительного раствора с деревом.
  5. Монолитное возведение металлического армированного пояса в ранее возведенный каркас по всей длине стены. В местах соединения сторон - обвяжите проволокой.
  6. Постепенное заполнение опалубки бетоном в течение одного дня, так как бетон должен схватываться без разрушения во времени, чтобы не образовывались трещины в основании и углах.В этом случае необходимо выдержать пропорции песка и щебня, по норме: одна часть цемента, три щебня, плюс три песка.
  7. Анализ опалубки. Рекомендуется проводить процесс не ранее, чем через два дня после того, как смесь высохнет.


Всего несколько шагов - и усиленный ремень готов. Не экономьте на количестве бронепояса, ведь качественный материал выдержит вес перекрытий, неблагоприятные атмосферные условия, небольшие деформации грунта, что укажет на прочность постройки и сохранит первоначальный вид конструкции. уже много лет.

Как сделать нарукавный ремень?

Mesh West производит бронепоясы на 3 заводах в Украине из низкоуглеродистой проволоки профиля БП-1, соответствующей ГОСТу. При этом используется автоматизированная точечная сварка в местах пересечения проводов.

Сейсмический пояс что это?


Сетка для армирования имеет множество наименований: сейсмопояс, квадратная сетка для армирования, армированный пояс, сетка для кладки, арматурный пояс.


Сетка Армопояс - незаменимый строительный материал, который используется на всех этапах.Это лучшая защита строительных материалов от влаги, нагрузок, механических повреждений, высоких температур и других факторов, которые могут вызвать их деформацию. Благодаря сетке армопояс мы заботимся об обеспечении максимальной устойчивости построек вне зависимости от оползней и сейсмической активности и долговечности их эксплуатации.

Преимущества данного типа сетки


Преимущества сетки нашего производства много:

  • лучшее качество, соответствующее ГОСТу;
  • наличие сетки в большом количестве;
  • Диаметр нетто
  • , в отличие от других украинских производителей;
  • автоматизированное производство;
  • широкий ассортимент арматурной сетки: 44 разновидности с разным размером ячеек, толщиной проволоки, высотой, количеством стержней;
  • самые низкие цены на рынке, плюс скидка до 30%;
  • бесплатная доставка;
  • Стоимость ремня на руку установлена ​​без посредников.

Армопояс под мауэрплат


Устройство армированного пояса под мауэрплатой необходимо, если вы хотите построить сооружение, где основным материалом является пенобетон или керамзит, а также возведение кирпичных стен.


Мауэрплат - часть здания, которая служит опорой возводимой конструкции, соединяя крышу и каркас. Чтобы объект был более прочным и устойчивым, под мауэрплатой или кровлей устанавливают броневой пояс, а на фундамент - броневой пояс.Установка армопояса способствует равномерному распределению нагрузки на окна и двери, также устанавливают армопояс под плиты перекрытия между этажами. Очень важно, чтобы он был установлен по всем стандартам, обязательно соблюдайте преемственность. Выбирая размер, учитывайте, что ширина должна быть идентична несущей стене.


Армопояс под кровлей принимает на себя максимальную нагрузку кровельной части здания, защищает кровлю от неблагоприятных погодных условий, сильных ветров.Монтаж начинается после завершения возведения стен. Сначала формируется опалубка для бронепояса, затем броневой пояс заливается бетоном.

Опалубка для армопояса


Как сделать опалубку для бронепояса? Можно ли своими руками сформировать опалубку для армопояса? Конечно! Специалисты в области строительства выделили несколько этапов того, как правильно установить опалубку.

Закрепите доски снаружи и внутри стены.
Закрепите доски дополнительными поперечными досками, что способствует производству высококачественной однородной опалубки.
Установить броневой пояс в ранее возведенный каркас.
Равномерно залить конструкцию бетоном.
Выровняйте слой по горизонтали.


Области применения бронепояса


Спрос на квадратную сетку повязок в основном доступен клиентам для следующих областей использования:

  • усиление кирпичной кладки при возведении стен;
  • Сейсмический пояс
  • при строительстве;
  • армирование железобетонных конструкций;
  • утеплитель пола;
  • дорожное укрепление;
  • армирование стеклом;
  • строительство вольеров для животных.


Наш огромный выбор продуктов помогает гарантировать, что каждый партнер или розничный покупатель найдет именно сетку с нужными параметрами. А широкая сеть представительств по всей Украине, а именно 16 филиалов, позволит вам делать и получать заказы максимально быстро. Вас порадует доступная цена и отличное качество.

Армопояс в доме из газобетона под плиту. Как сделать армопояс в доме из газобетона: все методы изготовления

Армопояс представляет собой монолитную железобетонную конструкцию, которая проходит по периметру всего здания для повышения устойчивости конструкции к внешним и внутренним нагрузкам.Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, вызывающее деформацию стен. Армопеи для газобетона обычно устанавливают между перекрытиями под балками и непосредственно под кровлей, необходимо, чтобы стены выдерживали вес кровли и не имели трещин.

Считается обязательным для строительства дома из газобетонных блоков, этому способствует несколько причин:

  • При возведении стропильной конструкции крыши используются анкеры и шпильки для крепления мауэрлата к стене.Это создает точечную нагрузку, которую газобетон не выдерживает.
  • Если укладывать стропила прямо на газобетон, не создавая армированного пояса, это может привести к множеству проблем. При небольшом отклонении уровня кровли появятся трещины.
  • Сейсмический пояс - это жесткий каркас, который также равномерно распределяет нагрузку на весь дом. Это важно, когда в стропильной системе используются подвесные стропила.

Чтобы конструкция была прочной и долговечной, разгрузочную ленту следует делать последовательно, соблюдая свод правил.

Материалы, инструмент, последовательность работ

Для создания такого устройства потребуются следующие материалы:

  • Вода.
  • Газоблоки, например.
  • Доски.
  • Арматура.
  • Скала.
  • Бетонная смесь.
  • Сетка.
  • Фрагменты кирпича или щебня.
  • Нагреватель.
  • Рубка электрическая и ручная.
  • Ширина.
  • Комплектующие для газобетона.

Также потребуются следующие инструменты:

  • Рулетка.
  • Саморезы.
  • Киянка.
  • Анкерные болты или шпильки.
  • Вибрационная машина.
  • Бетономешалка.
  • Мастерок зубчатый.
  • Уровень.
  • Дистанции, крепеж.

Для начала необходимо произвести точный расчет. Обычно толщина сейсмоленты равна стене или уже ей, а высота составляет 30 см. В зависимости от размеров дома и нагрузки рассчитывается диаметр арматуры и ее необходимое количество.


Профнастил

Для заливки конструкции бетоном необходимо делать съемную опалубку, чаще всего из досок толщиной 2 см и более. Также подойдут П-образные блоки, кирпич, но мы остановимся на классическом варианте.

В опалубку укладывается и крепится арматура, которую заливают бетонным раствором, ее легко приготовить своими руками, используя бетономешалку, ведь раствора потребуется большое количество.

Для оснащения опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см. Самой простой формой опалубки является каркас из досок.Снаружи они соединены между собой деревянными брусками. Сверху короб нужно скрепить поперечными стяжками, чтобы он выдерживал заливку бетона и не разрушался. Нижнюю часть всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которая заполнена утеплителем. Это необходимо, чтобы потери тепла через разгрузочную ленту были минимальными.

Арматурный каркас

Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в разрезе он будет иметь вид квадрата).Рассчитать это можно исходя из того, какая будет нагрузка. Если в конструкции нет тяжелых бетонных блоков перекрытия, то возможно две веточки. Для крепления арматуры не рекомендуется использовать сварку. Лучше всего связать специальной проволокой прямо в опалубке. Сделать это можно заранее, но поднять такую ​​конструкцию в собранном виде будет проблематично. Каркас нужно ставить ровно, это проверяют уровнем. Важно, чтобы арматура находилась на расстоянии не менее 5 см от стен опалубки.


Заливка

Большое значение имеет правильное наполнение разгрузочной ленты, она монолитная, поэтому заполнять ее нужно единовременно. Многие заказывают готовый бетон, но он должен иметь марку не ниже М200. Если вы делаете раствор самостоятельно, смешайте гравий, песок и цемент в соотношении 5: 3: 1 и доведите раствор до нужной консистенции, добавив воды, лучше всего арендовать бетономешалку.

Самое главное, что бетон заливается только один раз, нельзя заливать несколько слоев.Если нет возможности приготовить сразу нужное количество раствора, то устанавливаются вертикальные отсечки. Когда следующая порция будет готова к заливке, перегородку снимают, а место стыка следует смочить водой.


Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют байонетный метод - несколько раз прокалывают раствор куском арматуры. Когда все будет сделано, нужно подождать 3-4 дня, и разобрать опалубку.

Чтобы быстро и качественно создавать армопояс, главное понимать, как правильно бронировать. Все можно сделать за несколько дней, во многом это зависит от профессионализма и количества сотрудников. Армирование стен из газоблоков иногда бывает обязательным, без монолитного пояса конструкция может быстро разрушиться.

Армопояс функции

Применение газобетона при строительстве домов связано с возведением армированного пояса.

Схема арматурного пояса в газобетоне: 1 - стена, 2 - перекрытие, 3 - арматурный пояс, 4 - мауэрлат, 5 - элементы кровли.

Монолитный пояс, расположенный по периметру здания, еще называют сейсмическим поясом, разгрузочным поясом, армопоясом. Эта конструкция круглая, замкнутая и непрерывная.

Если проект рассчитан на строительство двухэтажного дома, то необходимо будет заложить не менее двух армопоясов, которые будут располагаться на стыке первого и второго этажей, а также второго этажа и второго этажа. крыша.Чаще всего при строительстве дома из газоблоков не избежать двух поясов, так как может понадобиться третий монолитный пояс - для фундамента.

Газобетон имеет свои достоинства и недостатки. Преимущества:

  1. Стоимость строительства. почти в три раза дешевле, чем из кирпича.
  2. Блоки из газобетона обладают легкостью, морозостойкостью, влагостойкостью. Они устойчивы к биологическому воздействию, огнестойки.
  3. Срок службы корпуса не менее ста лет.

Все материалы, которые потребуются, перечислены ниже:

  1. Газоблоки.
  2. Клей.
  3. Арматура.
  4. Доски.
  5. Комплектующие для газобетона.
  6. Бетонная смесь.
  7. Вода.
  8. Камень.
  9. Щебень или куски кирпича.
  10. Штроборзе (ручной, электрический).
  11. Ширина.
  12. Нагреватель.

Создание опалубки

Для опалубки используйте стяжную проволоку и распорки из дерева, которые представляют собой бруски, длина которых составляет 15 см.Для приклеивания арматурных стержней сварка не рекомендуется. В углах контура и пересечениях стен можно применять сварку. Связывайте стержни прямо в опалубке, иначе каркас будет сложно поднять. Их устанавливают внутрь опалубки и заливают бетоном. Каркас изготовлен из арматурных стержней диаметром 10-20 мм.

В разрезе пространственный арматурный каркас для бетонной конструкции может представлять собой либо треугольник продольной арматуры, либо квадрат, то есть две струны внизу и одна вверху, либо две внизу и две вверху.Иногда используют две нити, например, в коттеджах со светлыми потолками: получается плоский арматурный каркас.

Поперечная арматура должна проходить на расстоянии 20-25 см и иметь диаметр 8 мм. Сам каркас должен располагаться на расстоянии от газобетона внутри опалубки, которая поддерживается крепежными звездочками, размещенными под нижними стержнями арматуры. Для этой цели можно использовать камни или кирпич, при условии, что расстояние от арматуры до каждого края конструкции должно быть не менее 5 см.

После того, как каркас собран и опалубка готова, их выставляют на уровень с помощью уровня. Перед бетонированием опалубки закладывают шпильки диаметром 10 - 12 мм, которые устанавливают на расстоянии 1 м друг от друга, их фиксируют вязальной проволокой к каркасу арматуры. Для наилучшего сочетания блоков и армопояса перед заливкой можно забить ряд гвоздей в верхний ряд газоблоков.

Наполнение армопояса

После завершения всех работ по опалубке можно приступать к заливке бетона конструкции монолитной ленты.Товарный бетон можно приобрести заранее, он должен быть марки М200 и выше. Процесс создания бетонной смеси трудоемкий, но не сложный, в его состав обязательно должны входить цемент, песок и щебень в соотношении 1/3/5. Разбавив эти компоненты водой, весь раствор тщательно перемешайте бетономешалкой.

Опалубка заливается единовременно, а не по частям, либо возможна установка перемычек между слоями бетона из досок или частей газоблоков. При следующей заливке бетонной смеси требуется снять бетонные перемычки, залить швы и залить раствором опалубку.

При заливке бетона необходимо удалить все пустоты, которые в нем есть, с помощью куска арматурного стержня, который следует проткнуть бетоном, герметизируя его структуру. Если погода благоприятная, то на пятые сутки опалубку снимают, получается готовый армированный пояс.

Создаваемый по периметру здания требует утепления, чтобы мост холода был отрезан. Опалубку лучше перенести во внутреннюю часть стены, заполнив образованные ниши материалом для теплоизоляции.После заливки бетона его необходимо накрыть пленкой, чтобы не было быстрого испарения влаги. Так бетон будет схватываться быстрее и будет прочнее. Очистив ленту от строительного мусора, необходимо покрыть ее грунтовкой, используя жесткую кисть. Утеплить пояс можно с помощью листов экструдированного пенополистирола «ТехноНиколь», а также других утеплителей. Монолитный пояс утепляют листами, склеенными специальным клеем для пенополистирола, не доходя до 1 метра от входа в помещение.Этого будет достаточно, но можно со всех сторон, предварительно подсчитав площадь утепления.

Армопояс для газобетона, являясь обязательной монолитной конструкцией, позволит придать зданию дополнительную прочность. Более того, если после процедуры заливки бетонной смеси, встряхните раствор вибровачной машиной, чтобы избежать образования пустот.

Армопояс на газобетоне - это железобетонная конструкция, служащая для укрепления стен домов.Устанавливайте армопоз для газобетона по всему периметру зданий и сооружений, чтобы он повышал устойчивость к температурным колебаниям, проседанию грунта под конструкцией и выдерживал силу ветра. Также желательно использовать армопояс на газобетоне при строительстве домов на наклонной местности.

Армопояс применяется для усиления дома по всему периметру, а также:

  • В случае, когда конструкция из газобетона не способна выдерживать нагрузки с применением точечных креплений каркаса крыши.На пластинах образуются трещины и сколы.
  • В конструкции с подвесным каркасом крыши нагрузка прилагается к кирпичным и газобетонным стенам. В этом случае армирующая стяжка играет большую роль и не даст дому «потрескаться по швам».
  • Когда балки подвесной кровли, закрепленные в газобетонном материале, несут точечную нагрузку, что приводит к ослаблению прочностных характеристик зданий и сооружений. Образуются трещины, сколы и изломы.Чтобы этого не произошло, укрепите точки грузами и разместите под крышей с помощью армопояса.

Армирующий пояс из железобетона применяется в следующих случаях:

  • деформация стен из-за движения и неровностей грунта;
  • необходимость обеспечения дополнительной прочности построек;
  • необходимость разложить нагрузки на стены;
  • предотвращение точечных нагрузок за счет крепления балок к фрезам зданий и сооружений с помощью шпилек и анкерных болтов.

Армопояс для газобетона должен быть цельным, так как он играет большую роль в продолжительности срока службы зданий, а значит, должен повышать прочность сопротивления стен различным нагрузкам.

Где это установлено?

Приступаем к креплению армопоясов из газобетона с места его расположения. Сферу применения следует выбирать исходя из ее основной функции - повышения прочностных характеристик построек, где есть отрицательные среды обитания и плавающий грунт.

Моноблочная железобетонная конструкция включает несколько поясов. Чтобы сделать первый пояс, установите верх фундамента. Заполнение происходит под ленту. Применив второй пояс, установка осуществляется поверх опор. Эта конструкция является основанием для опорного фундамента.

Высота первого ростверка 350 мм, ширина 1000 мм. Эти размеры являются приблизительными, так как они зависят от условий окружающей среды:

  • влажность;
  • температурный режим;
  • Модификация грунта.

После установки винтовых свай они соединяются между собой решеткой-поперечиной из стали.

Должен быть по периметру конструкций и под несущими стенами. Такой фундамент обеспечит надежность зданий и сооружений. Устанавливается второй армирующий пояс высотой 300 мм и шириной, равной ширине стены. Нанесение второго слоя не обязательно.

Третий слой размещается под пластинами препятствий.Обеспечивает стяжку стен и предотвращает образование трещин. Четвертый используется для возведения кирпичных и газобетонных конструкций и устанавливается для ограждений второго этажа.

Методика устройства

Строительные работы начинают с расчета размеров и формы армопоясов. Сделать армопаузу для газобетона можно двумя способами:

  • с опалубкой;
  • с помощью газоблоков.

Для устройства швартовочных конструкций используются следующие материалы и инструменты:

  • рулетка;
  • Бетоносмеситель
  • ;
  • досок;
  • арматура;
  • Молоток
  • ;
  • оборудование при работе с газобетоном;
  • крепежных изделий;
  • Клей
  • ;
  • Бетоносмеситель
  • ;
  • бетонный раствор и ингредиенты для его приготовления;
  • Обогреватель
  • ;
  • камень.

С опалубкой

Перед началом работы сделайте деревянную опалубку. После ее монтажа монтируют арматурную конструкцию и заливают весь бетон. Опалубка применяется в виде блоков П-образной формы. По окончании работ получившуюся конструкцию покрывают слоем утеплителя, за счет чего уменьшается теплоотдача через арматуру.

Материалы и инструмент

Для изготовления опалубки используйте такие материалы:

  • Доски с ровной поверхностью.
  • Фанера, которая должна обладать влагостойкостью. Для ее ухода поверхность фанеры обрабатывается покрытием на основе полимерных материалов.
  • Изоляционный материал. Которая имеет небольшую насыпную плотность и обладает устойчивостью к механическим воздействиям.

Необходимые инструменты:

  • строительный уровень;
  • молоток;
  • Рулетка
  • ;
  • ножовка по металлу;
  • досок разных размеров;
  • Отвес
  • ;
  • Дрель
  • ;
  • Саморезы
  • ;
  • провод;
  • монтаж.
Установка опалубки

Установите опалубку одновременно по всему периметру конструкции. Начните закреплять опалубку саморезами или гвоздями. Затем прикрепите распорку к щиткам и соедините их проволокой для увеличения прочности. Для обеспечения тепла в здании внутренний слой опалубки укладывается теплоизоляционным слоем.

После сборки каркаса строительный уровень используется для обеспечения ровности конструкций.Для получения хорошей связки газоблоков с армопоясом еще до этапа заливки в их верхний слой вбивают ряд гвоздей.

Установка арматуры

Установка клапана возможна с двух и четырех стержней. Применяя первый вариант, устанавливайте плиты из бетона с шагом в полметра. Со временем рама будет напоминать ступеньки. Такая конструкция подходит для фундаментов с небольшими нагрузками.

Для более сложных и сложных вариантов используется четырехстержневое основание, которое также соединяется крестовинами.В результате конструкция будет в виде четырехгранной фигуры. При установке клапана необходимо соблюдать пятисантиметровое расстояние от края конструкции. Соединение элементов осуществляется проволокой, предназначенной для связывания арматуры, но ни в коем случае не сваркой.

Заливка

Заливка бетонной опалубкой.

После завершения работ по установке опалубки приступить к заливке бетонного раствора в монолитный каркас.Бетонная смесь включает следующие компоненты:

  • песок;
  • щебень;
  • цемент;
  • вода.

С помощью бетономешалки тщательно перемешайте ингредиенты до образования однородной структуры. Отливка опалубки выполняется за один прием. Затем удалите образовавшиеся пузырьки воздуха с помощью трамбующих механизмов. Монолитный слой укладывается теплоизоляционным материалом.

С помощью газоблоков

Установка армопояса с помощью блоков, не потребует больших усилий.Установка проста и не занимает много времени. Газоблоки укладывают на стены, оставляя пустоту в центре рядов, после чего этот промежуток заливают бетонным раствором.

Использование газоблоков для армопояса, обеспечивается надежность и долговечность зданий.

Материалы и инструменты

Для монтажа армопояса необходимы следующие материалы:

  • клейкий раствор;
  • Слой гидроизоляции
  • ;
  • Саморезы
  • ;
  • дюбелей и анкеров;
  • гвоздей.

Для изготовления армопаузы понадобятся следующие инструменты:

  • стробборы;
  • гон;
  • пила;
  • вагон;
  • Резиновый молоток
  • ;
  • шпатель зубчатый.
Установка блоков

При монтаже армопояса устанавливают газоблоки с клеевым раствором. Кладка происходит на возвышениях по блокам и балкам. После этого устанавливают арматурный каркас и заливают конструкцию бетоном. Чтобы избежать появления пузырьков воздуха, используйте бетонный тромбоз. Армопояс подходит для использования после схватывания раствора для прочности бетона. Применяя П-образные блоки, сокращаются трудозатраты и повышается теплопроводность конструкции.

Арматура

Для предотвращения трещин при строительстве крупного объекта. Для этого в наиболее уязвимых местах закрепляется армирующий материал:

  • Каркас состоит из 2-х рядов проволоки, соединенных между собой перемычками. Укладка тушки происходит в один слой.
  • Стальная арматура, которая используется для укладки двух рядов параллельно друг другу.

Перед началом работ по монтажу арматуры вырежьте штробы в газобетоне и залить клеем. После этого вставляют арматуру и удаляют остатки клея.

Заполнить

На этапе наполнения важно правильно заполнить резервуары. Раствор заливается в половину формы, так как бетонная смесь способна подниматься. Затем перережьте выпуклость над емкостью металлической нитью и оставьте раствор для застывания.При заливке необходимо исключить появление сквозняков в помещении.

Особенности установки

Чтобы армопауза выполняла необходимые функции, важно правильно ее установить:

  • произвести геометрические расчеты и подготовить необходимые инструменты и материалы;
  • закрепить опалубку;
  • разметка стен;
  • готовят раствор непосредственно перед его применением, бетон используют с маркой до М200;
  • для армопояса нужно выложить кирпичи так, чтобы между ними был зазор;
  • использовать ростверк при строительстве дома из блоков.

Перед тем, как сделать армопаузу из кирпича на стенах из газобетона, необходимо будет произвести расчеты. Для создания армированного пояса рекомендуется покупать арматуру, вязальную проволоку, песок, бетонный раствор М200. Армированный пояс кирпичный для дома - кладка обыкновенная, армированная армированием.

Правильно построенные армопояс защищают дом от различных нагрузок, возникающих под воздействием внешних и внутренних факторов.

Внешне армопояс напоминает армированную ленту из бетона.При выполнении строительных работ специалисты советуют организовать несколько таких поясов. Нижний слой конструкции - ростверк. Его создают путем бетонирования траншеи, подготовленной для ленты фундамента. Его высота колеблется в пределах 30-40 см, а ширина - 70-120 см.

Ростверк, в отличие от других поясов, снабжен несущими конструкциями из газобетона. От этого слоя конструкции зависит прочность армосваи. Следующий слой конструкции устанавливается на фундамент наружных стен.

Такой армопауза распределяет весовую нагрузку на всю площадь фундамента дома. Этот пояс менее мощный, чем ростверк. Для усиления второго ремня потребуется арматура диаметром 10-12 мм. Этим слоем всей конструкции обустраивается возведение любого здания.

Еще один армопояс оборудован кладкой под потолок. Предназначен для:

  • усадка стен;
  • Распределение и прием нагрузки на кирпичную кладку и проемы.

Четвертый кирпичный монолитный пояс выполнен ниже пола второго этажа.

Особенности конструкции

Параметры кирпичного армопояса для стены из газобетона зависят от габаритов самой стены. Если при возведении здания производилась кладка однослойных стен шириной 30 см, то ширина внутреннего арки должна составлять 25 см. Высота конструкции должна равняться ее толщине. Специалисты не советуют делать монолитный пояс высотой более 30 см.

Если в постройке предусмотрено легкое перекрытие, сделайте плоский армопей высотой 10 см. В ровной конструкции можно установить 2 продольных арматурных стержня (если ширина стены из газобетона превышает 3 см). Перемычки устанавливаются с шагом 50 см.

Если строительство здания из пеноблоков предполагает установку тяжелых бетонных плит перекрытия, необходимо будет оборудовать монолитный армопояс объемным каркасом из металлических стержней.

Кладка такого каркаса производится с учетом утопления в арматуре бетона на 5 см.Чтобы поднять нижнюю арматуру над блоком, используйте опоры подходящего размера.

При изготовлении объемного каркаса продольная и поперечная арматура соединяются проволокой. Это даст достаточное сопротивление динамическим нагрузкам армированного ремня.

Но на стыке внешних и внутренних стен, а также на углах здания стержни соединяют сваркой.

Производство ростверка

Для определения глубины фундамента учитываются климатические и другие условия.Затем нужно вырыть котлован под наружными газобетонными стенами дома. Если земляные работы проводятся с помощью специальной техники, то после этого вручную выравнивают стены. Глубина траншеи доводится до нужного уровня.

Внизу устраивается песчаная подушка 5-10 см. Если слой подушки толще 10 см, то добавьте щебень или шлак. К достоинствам последнего насыпного материала можно отнести возможность «перехода» в бетон. Во время трамбовки траншею поливают водой.

Армирование осуществляется сеткой из прутьев толщиной 1,2 см. Не допускайте контакта арматуры с почвой. Для этого рекомендуется приподнять сетку над песчаной подушкой с помощью кирпича.

Если грунтовые воды находятся у поверхности, то необходимо будет увеличить прочность ростверка. Для этого используется арматурный каркас, состоящий из двух решеток. Устанавливаются на нижнем и верхнем краях армопояса.

Проволока используется для соединения элементов арматурной сетки.Сварочным аппаратом эту работу не проделать.

Для бетонирования траншеи применяется раствор М200. Для контроля высоты заливки используются металлические маячки.

Изготовление 2-х, 3-х и 4-х слойных конструкций

Второй армопояс оборудован фундаментными блоками для стен из газобетона. Возводится такая конструкция под внешние стены с помощью бетона прочностью более М200 и арматуры диаметром 10-12 мм.Его высота 0,2-0,4 м.

Для усиления однослойной сетки используйте стержни большего диаметра.

Стена из газобетона цокольного этажа может иметь толщину 61 см, что дает возможность не обустраивать опалубку, а использовать кирпич. По краям выкладываем край в 1/2 кирпича, кладем арматуру, бетон. Важным условием при обустройстве второго армопояса является наличие первого слоя. В противном случае первая конструкция окажется бесполезной.

Для установки опалубки для 3-го и 4-го арбопояса применяют несколько способов:

  • крепление створок снизу анкерами - для увеличения прочности на анкер приваривается металлическая заглушка;
  • К кирпичам крепят
  • деревянных досок, предварительно в опалубке проделывают отверстие под грибок, при этом соблюдают шаг 70 см, затем вкручивают шурупы, верхние части панелей опалубки закрепляют досками соответствующего размера.

Армопояс перед забросом проверяется на прочность.В противном случае он сломается в процессе бетонирования.

При строительстве дома из газосиликатных блоков обязательно сделать армопояс из бетонного раствора. Армопояс для газобетона - это монолитный слой бетона, равномерно распределенный по периметру стен дома. Такая конструкция на порядок увеличивает надежность стены из газобетона и всей конструкции. Для одноэтажного дома рекомендуется делать армопозы в средней части стены и под крышей, а для двухэтажного дома - между этажами и под крышей.

Что нужно для

армопояса в доме из газобетона

Многие начинающие строители не до конца понимают, зачем нужна армопауза для стен дома. Особенно, если строение одноэтажное. На самом деле необходимость его возведения обоснована следующими причинами:

  • Ремень связывает всю конструкцию, являясь своеобразным ребром жесткости. Это увеличивает устойчивость здания к ветровым нагрузкам, сейсмической активности, колебаниям грунта в зоне строительства, усадке строительного материала.Без наличия такого увеличения вероятность появления трещин на стенах возрастает.
  • Вся нагрузка на стены распределяется равномерно, что продлевает срок службы дома.
  • Благодаря армопоясу можно изготавливать оконные и дверные проемы любой ширины.
  • Крепить стропильную систему крыши очень надежно, а газоблоки этого не могут обеспечить.

Армопояс габариты

Размеры армопояса зависят от габаритов самой стены:

  • Армопояс проходит по всему периметру здания, включая внутренние стены.
  • Высота рычага может быть меньше или равна высоте газового блока. Не рекомендуется делать больше 30 см. Это неоправданная трата средств с такой же степенью защиты. К тому же на стены будет повышенная нагрузка.
  • Толщина бронепробива для газобетона может быть равна толщине стены, а может и меньше.
  • Рекомендуется делать сечение армапуаза квадратным. Есть правило кооперации: квадратное сечение более устойчиво к механическим нагрузкам, чем прямоугольное.

Варианты изготовления армопояса

Некоторые строители в целях экономии делают армопояс из кирпича. Он представляет собой 4-5 рядов кирпича, между которыми укладывается арматура или армирующая сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно использовать для возведения небольших построек или хозяйственных блоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые указаны ниже:

Использование готовых П-образных блоков

Такие продукты имеются в продаже.В сечении каждого П-образного блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены - 10 см, а второй - 5 см. П-блоки устанавливаются на обычный клей для газобетона сначала по углам стены, а затем объединяются в один ряд. На внешнюю стену здания кладут блоки более толстыми сторонами.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными опорами. Перемычки должны быть на том же уровне, что и верх газовых блоков предыдущего ряда.

Этот метод прост и быстр в установке, но не пользуется популярностью из-за высокой стоимости U-образных блоков. Как вариант, можно самостоятельно изготовить П-образные блоки, вырезав в них ножовкой средние части.

Использование дополнительных блоков

Для изготовления армопояса можно использовать сборные блоки разной толщины. Для наружных стен используются заготовки толщиной 10 см, а для внутренних - 5 см. Их устанавливают на клей поверх предыдущего ряда.К наружным блокам должна примыкать изоляция. В промежутке между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним дополнительным блоком

Толщина дополнительных блоков 10 см. Устанавливаются на клей с внешней стороны стены. Сразу вокруг блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для снижения теплоемкости армопояса, во избежание появления мостиков холода.Опалубка устанавливается с внутренней стороны стены. В получившейся нише делается арматурный каркас, после чего в него заливается бетонный раствор.

С внешней стороны дома бетонная лента не будет видна, поэтому вы можете выполнить любую внешнюю отделку из того же материала.

Применение двухсторонней опалубки

Опалубка устанавливается с двух сторон стены. Внутри опалубки рядом с ее внешней стороной вставляется слой утеплителя. После этого из арматуры собирается каркас, а затем в опалубку заливается бетон.После затвердевания бетона и снятия опалубки утеплитель необходимо загерметизировать. Чаще всего это делается одновременно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона опоры выступает за пределы здания, необходима необходимая опалубка. Он может быть из плоских плит, OSB, листов фанеры, панелей ЛДСП. Крепление опалубки непосредственно к стенам из газобетона осуществляется саморезами по дереву.Если используются доски, необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы бетонный слой был одинаковой по толщине. Тогда количество блоков, которые в него поместятся, не изменит геометрию стены дома.

В верхней части опалубки крепятся горизонтальные перемычки, фиксирующие ее с двух сторон. Перемычки прикручивают саморезами или прибивают гвоздями через каждые 80-100 см.

Если на внешнюю стену дома доходит слой утеплителя, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубка ставится не заподлицо со стеной, а прямо на стене. После снятия опалубки остается углубление глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубку устанавливают сразу по всему периметру стен. Это обеспечивает наполнение армопояса за один подход.

Армирование бетона

Для увеличения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется арматура из металла или стекловолокна сечением 8-12 мм. Обычно вдоль стен укладывают четыре стержня арматуры. Арматуру связывают между собой вязальной проволокой через каждые 50 см с образованием квадратного или прямоугольного каркаса. Сварка для соединения стержней не рекомендуется, так как металл быстро начнет ржаветь даже внутри бетонного слоя в приготовленных местах.

Арматурный каркас не должен опираться на газобетон. Его нужно поднять примерно на 3 см над ним. Для этого используются специальные пластиковые зажимы для клапана. Обвязку каркаса удобнее производить внутри опалубки.

Наполнение армопояса

Рассмотрим, как залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон марки М200 и выше. Его можно купить в готовом виде или сделать самостоятельно из песка и цемента марки М400.При самостоятельном изготовлении следует придерживаться пропорций раствора:

  • Цемент - 1 часть.
  • Песок - 3 части.
  • Щебень - 5 частей.
  • Вода - до плотности.
  • Пластификатор - по рекомендации производителя.

Бетонная смесь смешивается вручную или с помощью бетономешалки. После этого раствор заливается в опалубку. С помощью металлического штифта бетон уплотняется с удалением из него пузырьков воздуха.

Совет: рекомендуется заливать армопои за один проход, чтобы предотвратить наслоение нескольких слоев бетона. Если такой возможности нет, то на поверхность засыпанного слоя устанавливаются деревянные перемычки. После их удаления поверхность бетона увлажняется, а затем заливается.

Примерно через 5 дней бетон окончательно затвердеет. Опалубку можно снять. В эти дни желательно поливать арпопаузу водой для придания бетону высокой прочности.

Особенности бетонного пояса под мауэрлат

Пришлось говорить о необходимости обустройства армопоясов на газобетоне между этажами. А нужен ли такой слой бетона снизу мансардного этажа? Не будет ли дом с несколькими поясами слишком громоздким? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как этот материал не отличается высокой прочностью. От воздействия ветровых нагрузок крепления просто ослабнут, и штанга сдвинется с места.

Дополнительно стены будут усилены, что исключит появление на них трещин. 2 бетонных пояса не сильно нагружают всю конструкцию, поэтому за сохранность стен можно не беспокоиться. Поэтому армопауза необходима, но имеет свои особенности.

Армопояс под мауэрлат может отличаться размерами за счет меньшего размера, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используют всего два арматурных стержня.

Мауэрлат должен быть надежно прикреплен к армопоясу. Для этого перед заливкой бетонного раствора шпильки с гайками поднимают вертикально вверх. Деревянная балка мауэрлата фиксируется этими шпильками к бетону и закрепляется сверху гайками.

Других отличий в этой конструкции нет.

Изготовленный по всем правилам, бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, сделает надежную крышу.Потратив 2-3 дня на изготовление железобетонного пояса, вы в несколько раз продлите срок эксплуатации дома.

Чтобы получить правую пройму, установите лиф

Для примерки проймы необходимо подогнать выточку на груди, плечах и боковых швах.

Подгонка проймы, также известной как пройма для рук, - это больше, чем вы можете подумать - это требует подгонки вытачки на груди, плеч и боковых швов. И единственный известный мне способ удачно вписать пройму - это использовать кисею.Для получения дополнительной информации о фурнитуре проймы обязательно возьмите Threads # 117 и не пропустите другие методы, подобные этой, заказав подписку на печать .

Люди с одинаковыми размерами бюста и выше бюста часто подходят к одному и тому же размеру и стилю по-разному (см. Одинаковые размеры, очень разные фигуры). Форма вашего тела зависит от того, где вы носите свою плоть, и определяет форму проймы. Муслин - это испытательный полигон, идеальное место для решения проблем с посадкой.

Те же размеры, очень разные цифры

Муслин - это тестовая одежда из недорогой ткани, изначально сшитая без облицовки или отделки краев. Вы пришиваете кисею прямо по телу. Цель состоит в том, чтобы ткань скользила по телу без признаков морщин или линий деформации. Хотя на то, чтобы стать экспертом по подгонке, могут потребоваться годы практики, я собираюсь дать вам простой метод, как подогнать пройму и разработать хорошо сидящий муслин на лифе, который точно отражает форму тела.

При примерке соблюдайте следующий порядок: бюст, спина, подмышки, расположение и наклон плечевого шва, от плеча до подмышек и боковые швы. Затем отрегулируйте выкройку ткани, используя подобранный муслин в качестве ориентира. Такой законченный узор можно использовать в качестве ориентира для размещения вытачек и определения формы проймы в будущих выкройках. У вас получится идеальный узор для плотно прилегающего лифа с втачными рукавами или без них. Просто потому, что примерка может быть сложной, не позволяйте ей пугать вас.

Словарь терминов

Используйте этот глоссарий, чтобы сориентироваться в выкройке и понять процесс подгонки и термины, используемые в этой статье. Ключевые ориентиры обозначены на этих элементах выкройки. Пунктирными линиями обозначены возможные места подгонки.


Вам понадобится человек, выкройка и ткань

Не пытайтесь подогнать слишком мелкий узор. Напряжение между точками перегиба означает, что вам нужен более крупный узор. См. . Выберите правильный размер шаблона .

Выберите приталенный рисунок блузки, предназначенный для тканых материалов, с вытачками на груди в боковом шве или на рукавах. (См. Выше Глоссарий терминов для обзора областей выкройки, которые будут нуждаться в корректировке.) Убедитесь, что размер готового бюста, напечатанный на выкройке, на 1-1 / 2 и 2-1 / 2 дюйма больше, чем ваш фактический полный бюст. измерение, чтобы обеспечить достаточную легкость ношения (удобство ношения - это разница между размерами вашего тела и измерениями готовой одежды, что необходимо для того, чтобы вы могли двигаться в одежде).Используйте прочную ткань без спандекса и следуйте рисунку, чтобы сделать муслин без рукавов и без воротника. Прошейте швы длинным машинным стежком и используйте цвет нити, контрастирующий с муслиновой тканью, чтобы вы могли легко видеть, как защелкиваются и освобождаются швы во время примерки.

Вам понадобится помощник в процессе примерки. Подумайте о том, чтобы нанять портниху, чтобы она вам помогала. Планируйте сделать несколько муслина, чтобы получить правильную посадку; результаты стоят затраченных усилий. Если вы никогда не делали муслин, посмотрите это видео, чтобы узнать, как сделать и использовать муслин.

Муслин говорит вам больше, чем одни только ваши измерения.
Первый муслин служит черновым наброском для блокировки основных изменений в подгонке. Я всегда делаю хотя бы один дополнительный муслин, чтобы проверить свои первые результаты примерки. Если вы новичок, лучше сделать больше муслина с меньшим количеством изменений в каждом, чем пробовать слишком много изменений одновременно.

Не пытайтесь подбирать муслин слишком маленького размера, потому что его теснота искажает общую посадку. Например, если вы видите линию деформации между точками бюста (рисунок вверху справа), начните заново, используя выкройку большего размера.

Важно следить за тем, чтобы лиф оставался ровным по телу и не проваливался вперед или назад во время примерки. Я рисую горизонтальную линию баланса (HBL) на лицевой стороне муслина, чтобы у меня была точка отсчета, которую я могу легко увидеть во время примерки (рисунок внизу слева). Я часто использую линию удлинения / укорачивания (между талией и подмышками, а не по краю) в качестве HBL. При примерке периодически проверяйте уровень на передней и задней HBL. Если задняя часть HBL проседает, вырежьте клин из верхней части спины, чтобы выровнять линию.

Используйте горизонтальную линию баланса (HBL), чтобы помочь вам сохранить уровень вашей фигуры.

Если у вас натянуты боковые швы, откройте их на проблемном месте.


Отойдите и прочтите муслин, чтобы оценить соответствие.

Для начала изучите общую посадку муслина и внесите все очевидные изменения. Если боковой шов натягивается на бедро, откройте оба боковых шва от подола вверх, пока кисея не ложится красиво (рисунок вверху справа).Если плечевой шов слишком свободный, выколите лишнюю ткань булавками. Муслин должен сидеть без деформации, но не болтаться и мешаться. Помните, что для получения рисунка, отражающего форму тела, вам нужно разработать подходящий муслин, который будет сидеть как вторая кожа, но не плотно. Позже добавьте дизайн и дополнительную легкость ношения.

Чаще всего подходит только одна сторона кисеи после выполнения уровня HBL. Если человек особенно асимметричен, чрезмерная посадка может фактически подчеркнуть неровности тела.В общем, если одна сторона бюста больше, подойдет большая сторона; если одно плечо выше, установите более высокую сторону и отрегулируйте низкое плечо с помощью подкладки.

Оцените, насколько муслин сидит на груди

Облегчите лишнюю ткань для образования стрел.

Вытачки подчеркивают контур ткани, чтобы компенсировать выпуклость бюста, сохраняя при этом отделку одежды. Любой, у кого полная А-чашка или больше, получает выгоду от правильно размещенных дротиков на груди, при которых центральная часть одежды падает прямо до талии, а не отклоняется от тела.В результате получается более привлекательный силуэт. Правильная вытачка бюста также не дает зиять пройме.

Некоторые женщины несут ткань бюста под мышками, другие - спереди. Поэкспериментируйте с установкой угла дротика, пока он не станет наиболее подходящим. Одно только размещение дротика может визуально уменьшить фигуру.

Я предпочитаю использовать боковые дротики в таком базовом шаблоне, как этот, но хороший подход - воткнуть дротик в руку, чтобы устранить щель, а затем переместить дротик в лучшее место.Прочтите муслин и используйте пальцы, чтобы облегчить любой драглайн - в этом случае диагональная складка ткани возникает между вершиной бюста и боковым швом - в боковую строчку для бюста.

То, как вы драпируете дротик для бюста, влияет на то, как он льстит телу. Используйте дротик как элемент дизайна, который привлекает внимание к вам.

Установите острие дротика ближе к вершине для меньшего бюста, дальше - для полного бюста. Не удивляйтесь, если ваш дротик будет казаться больше обычного, если у вас будет гладкая посадка.Для полного бюста может потребоваться очень большой дротик. Если это приведет к образованию непривлекательного пузыря в точке дротика, два параллельных дротика решат проблему. Вставьте необходимые дротики, которые лучше всего подходят к бюсту.

Увеличьте глубину проймы.

При увеличении размера вытачки для бокового шва передняя пройма опускается. Заполните освободившееся место небольшим кусочком ткани, чтобы довести его до исходной высоты, и перерисуйте линию шва проймы.

Отойдите и оцените, попадает ли дротик в нужное место на бюсте.Если дротик слишком низкий, он выглядит по-женски, а если дротик слишком высокий, он также может выглядеть нелестным. То, как вы драпируете дротик, влияет на то, как он льстит телу. Решите, какой дротик вам больше подходит: наклонный или прямой.

Поправки на спине не должны заканчиваться в пройме
Теперь, когда вы отрегулировали переднюю часть лифа, проверьте спину на наличие лишней ткани или чрезмерного напряжения в любой точке и оцените посадку так же, как вы это делали на лифе. фронт. Если пройма на спине зияет, освободите боковой шов и отодвиньте сторону назад вперед, чтобы уменьшить зев, и перерисуйте боковой шов.

Если открыта пройма на спине, переставить боковой шов.

Добавьте швы «принцесса» и шов по центру спинки, чтобы компенсировать изгиб спины.

Если есть значительная округлость спины, добавление вытачек на плечевых швах или даже добавление шва по центру спины для дополнительной кривизны - хорошее решение. Если для мускулистой спины необходим дротик, включающий дротик в линию принцессы (дротики на спине традиционно не используются).Цель всегда состоит в том, чтобы уменьшить излишки ткани по окружности рук.

Большинство выкроек имеют слишком низкий вырез под мышкой
Теперь, когда вы задрапировали вытачки, чтобы они соответствовали вашим изгибам, и удалили лишнюю ткань с тыльной стороны муслина, форма вашей проймы, вероятно, изменилась. Решение, куда попадет пройма под мышкой, частично является личным предпочтением. Помните, что пройма, вырезанная высоко под мышкой, обычно более удобна, поскольку она обеспечивает больший диапазон движений в одежде с рукавами; это часто противоречит интуиции для начинающего слесаря.Одежда без рукавов всего на 1/2 дюйма выше под мышкой, чем приталенная одежда с рукавами.

Если пройма прорезана слишком низко под мышкой, добавьте кусок ткани и нарисуйте новую глубину; или сделайте пометку, чтобы приподнять подмышку на определенную величину на ткани для выкройки. Если вы держите линейку под мышкой как можно выше, линия шва подмышек должна проходить чуть ниже того места, где линейка касается кожи.

Отцентрируйте плечевой шов и исправьте наклон.От точки плеча проследите кривизну тела и нарисуйте новую пройму.

Проверьте плечевой шов и боковой шов
Сменить плечевой шов - это серьезный вызов. Шов должен лежать вдоль верхней части плеча в месте, которое уравновешивает тело спереди назад и повторяет естественный наклон плеча. Точка плеча ложится на плечевой шов в том самом месте, где рука и плечо соединяются, - в вмятину, которая образуется, когда вы поднимаете руку.

На муслине проведите линию, которая идет от точки плеча до «изгиба» руки (где рука прикрепляется к телу), а затем проходит под мышкой в ​​«изломе руки» (где начинается изгиб). идти под мышку).Нарисуйте изгиб проймы на муслине, чтобы следовать изгибу тела от плеча вокруг руки как спереди, так и сзади.

Убедитесь, что боковой шов ровно. Внесите коррективы, ослабив шов и заново заделав его так, чтобы он располагался перпендикулярно полу. Оцените, красиво ли он разделяет часть тела.

Перенесите изменения муслина на выкройку
Отметьте линии шва и вытачки непосредственно на муслине и следуйте всем инструкциям, указанным на муслине, во время примерки.Используйте перманентный маркер и всегда отмечайте фактические линии шва и сосредотачивайтесь на них. Чтобы избежать путаницы, не обращайте внимания на припуски на швы на потом. Муслин теперь является дорожной картой необходимых изменений выкройки.

Запишите все свои корректировки.
Вернитесь к исходному выкройке и перенесите исправления муслина на ткань. Я не использую муслин в качестве выкройки, потому что ткань прилегает к телу владельца и растягивается с разрезами по линиям текстуры. Кроме того, ходить по бумаге и получать точные линии швов проще и надежнее, потому что бумага не растягивается и не деформируется.

Как пройтись и обработать шов

В ходе добавления вытачек и других корректировок подгонки вы также внесли несколько изменений в швы. Теперь вы должны определить, что обе стороны шва имеют одинаковую длину - для этого мы идем и вытачиваем шов.

Чтобы пройтись по швам на вашем бумажном выкройке, сначала заколите вытачки, а затем сравните линии стежков соседних швов (из стороны в сторону спереди назад или спереди от плеча до плеча сзади) с шагом в 1 дюйм от одного конца шва до другой.Если швы не одинаковой длины, используйте HBL, выемки и ключевые ориентиры, чтобы определить, где длину следует добавить или вычесть. Важно сравнить фактические линии шва без припуска на шов; линии шва должны совпадать по длине для обеспечения точного построения.

После прохождения шва выровняйте его, используя модную линейку или французскую кривую, чтобы смешать неровные линии шва (которые образовались в процессе изменения), нарисовав новую плавную линию, чтобы перекрыть зазор. Если вы не уверены, какая линия будет идеальной, можно безопасно разделить разницу между двумя линиями - и помните, что вы делаете еще один муслин, и у вас есть еще одна возможность снова настроить подгонку и линии шва.

После внесения изменений в выкройку она может существенно отличаться от оригинала, особенно в передней части проймы. На большом бюсте пройма теперь может иметь L-образную форму. Мы привыкли видеть длинную плавную кривую на коммерческих моделях, но это не та форма, которая нужна многим из нас.

Концентрируясь на строчках, добавьте новую ткань к выкройке там, где это необходимо. Приколите новые вытачки и пройдитесь по соответствующим швам, как описано в разделе «Как пройти и обработать шов».

Закрепите на петле вокруг проймы, чтобы можно было оценить соответствие проймы.

После того, как линии шва будут исправлены и выровнены, нарисуйте и обрежьте новый припуск на шов, пока дротики сложены, чтобы автоматически сформировались правильные ножки дротика.

А теперь сделайте вторую кисею. На этот раз прострочите швы проймы. Пройма теперь намного выше, и вам, вероятно, придется подрезать изгибы к строчке для удобной примерки. Новый изгиб проймы не должен быть тугим, а должен лишь слегка касаться тела.

Вторая кисея, скорее всего, потребует нескольких кардинальных изменений. Выполните те же шаги, что и раньше, но на этот раз отрегулируйте подгонку и положение линий шва.

Сара Веблен преподает, проектирует и шьет в своей студии в Спарксе, штат Мэриленд.

Рисунки, если не указано иное: Деб Бассино

Запустить галерею

Подпишитесь на рассылку обсуждений

Получайте самую свежую информацию, включая советы, методы и специальные предложения, прямо на свой почтовый ящик.

×

Получайте самую свежую информацию, включая советы, методы и специальные предложения, прямо на свой почтовый ящик.

Как сделать Армопояс под крышей. Прейскурант на строительные работы

Если дом построен из блочных материалов, он часто подвергается естественным воздействиям. В частности, происходит отложение строения, набухание почвы вокруг него и т. Д.Ну а сильный ветер и продолжительный душ - негативно сказываются на целостности конструкции. Для защиты от подобных ударов Армопояс создают над стенами своими руками из бетона. В нашей статье я хотел бы рассказать о технологии изготовления арматурного ремня, а также о его назначении.

Назначение и постройка armoo

Армирующий пояс (сейсмопояс) - повышает надежность дома и предотвращает появление трещин.Они, в свою очередь, образуются при попадании на почву или попадании на нее атмосферных осадков. Такой элемент помогает равномерно распределять нагрузки от тяжелых конструкций над ним.


Например, бетонные полы кладут прямо над армирующей лентой. Многие ошибаются, считая, что полы из дерева не нужны. Это не так - этот элемент нужен для закрытия стен любого дома. В данном случае тип перекрытия - роли не играет. Ведь, как известно, дома строятся на долгие века, а не на короткий срок.


Устройство Армопояш: этапы работы и их особенности

Армированный пояс монолитной конструкции из железобетона, повторяющий контур стены здания.

Армирующий пояс применяется для зданий из газобетона, пенобетона и других подобных материалов. Он предотвращает деформацию стен конструкции. Эта конструкция изготавливается из бетона и арматуры или армированной сетки. Эта статья расскажет о том, как сделать Армопояс под мауэрлат своими руками.

Армопуа под мауэрлат выполняет следующие функции:

  • Обеспечивает жесткость всей конструкции;
  • Равномерно распределяет создаваемую нагрузку на поверхность несущих стен дома;
  • Выравнивает конструкцию стены по горизонтали и компенсирует ошибки, допущенные при возведении стен;
  • Армопояс обладает повышенной прочностью. Благодаря этому его можно прикрепить практически к любым отвесным конструкциям.Но обычно его используют для закрепления мауэрлата;
  • Предотвращает разрушение конструкции при ее неравномерной усадке, сезонном движении грунта и землетрясениях.

Размеры ремня под Маурилалат и характеристики

При изготовлении Армопояса необходимо учитывать, что он должен иметь такую ​​же ширину, что и несущие стены. Но при этом он не должен быть меньше 250х250 миллиметров.

Конструкция конструкции должна быть непрерывной и, по возможности, иметь такую ​​же прочность.В этом случае бетонный пояс должен быть монолитным.

Армирующий пояс под Маурилалатом заливается бетоном за один раз. Металлическая фурнитура должна иметь диаметр 12 миллиметров. Его нужно надежно и крепко перевязать, а также перевязать.

Если стены здания построены из глинобетонных блоков, то размеры армоуборки зависят от толщины блоков.

Если необходимо выполнить крепление мауэрлата к стене из газобетона, то последний его ряд нужно отложить из специальных блоков на букву «У».Эта серия будет выполнять роль опалубки при заливке бетона. Для кирпичных стен внутреннюю опалубку делают из досок, а внешнюю половину из кирпича.

Изготовление опалубки и установка металлического каркаса

Начать изготовление Армопояса необходимо по окончании возведения стен дома. Чтобы выполнить заливку армирующего пояса, необходимо сделать опалубку.


При проектировании опалубки важно следить за тем, чтобы ее верхняя сторона располагалась строго горизонтально.Вы можете проверить это с помощью водного или строительного уровня. Далее внутри изготовленной опалубки укладывается каркас арматуры. В его продольной части должно располагаться не менее 4 стержней арматуры диаметром двенадцать миллиметров.

Продольная арматура соединяется через каждые 25 сантиметров с помощью пересекающихся частей из арматурных стержней или проволоки диаметром восемь миллиметров.

Также можно сделать каркас точечной контактной сваркой. При укладке арматуры следует учитывать, что толщина бетона от арматурного каркаса должна быть не менее пяти сантиметров.

Для этого необходимо подложить под арматуру битые кирпичи или доски. Однако лучше использовать пластиковые опоры необходимой высоты. Их продают практически в любом строительном магазине.

Чтобы опалубка не начиналась с бетона, ее необходимо закрепить следующим образом:

  • Кредитная верхняя и нижняя опалубка с деревянными балками. При замерзании бетона верхние доски нужно демонтировать, а нижние - слева.
  • Рассчитать опалубку можно также с помощью специальных диагональных упоров.Одним концом они упираются в горизонтальную поверхность, а другим - в опалубку.
  • Многоразовая опалубка из OSB крепится шпильками с резьбой.

Диаметр разливов должен быть не менее 12 миллиметров. При закреплении шпилек следует учитывать, что они должны возвышаться над установленным мауэрлатом на несколько сантиметров.

Интервал между креплениями не должен превышать одного метра. При этом между быстрыми ножками должна быть хотя бы одна шпилька.С помощью вязальной проволоки шпильки под Маурилалат фиксируются строго в вертикальном положении к каркасу арматуры.

Заливка бетона

Чтобы Армопояс был максимально прочным, заливку бетоном нужно производить единовременно. Бетон марки желательно применять не ниже М200.

Лучше всего использовать готовый бетон, так как объем работ достаточно велик. Его следует подавать бетононасосом прямо в опалубку. Можно, конечно, бетонировать и самостоятельно, если есть такая возможность.Однако в этом случае найдутся бетономешалка и помощники.


Для изготовления бетона потребуется:

  • щебень - 4,8 части;
  • цемент - 1 часть;
  • кремовый песок - 3 части.

В заливном бетоне могут присутствовать воздушные полости (пузыри). Чтобы их убрать, нужно взять обычный кусок арматуры и расправить им бетон по всему объему.

Также пластификаторы используются для повышения эффективности. Они увеличивают подвижность смеси, а также снижают водную составляющую. В результате армопояс быстрее замораживается и становится более прочным.

Крепление Malelaci

Демонтаж опалубки, когда бетон становится прочным. Крепить мауэрлат к аропоясу можно за 7-10 дней. Древесину необходимо заранее обработать специальными добавками.


Эта мера исключит возможность загнивания и повреждения планки от насекомых.Брукс соединяется между собой косым или прямым замком. Благодаря этому конструкция становится монолитной.

Все соединения будут покрываться за деньги. Оставшиеся прилипшие шпильки обрезаются болгаркой. Между мауэрлатом и аропоясом необходимо наслоить.

Что такое Аропояс и для чего он нужен? Конструкция Армопояса - это железобетонная лента, покрывающая все здание. На эту ленту основывается перекрытие как внутренних, так и внешних стен. Армопуа выполняет важную функцию по укреплению стен конструкции, которые выполнены с использованием газобетона.

Стены лучше обладают стойкостью к имеющимся и возможным нагрузкам, кроме этого в конструкции не возникает деформаций и перепадов температур.

С помощью armooction здание фактически ассоциируется с единой конструкцией. У него есть ребра жесткости, что, естественно, делает конструкцию более прочной и устойчивой к горизонтальным воздействиям. В тот момент, когда у постройки появляются ребра, и она становится прочнее, появляется способность делать проемы, которые впоследствии станут дверями и окнами.

Важно! При строительстве из газобетона необходимо делать Армопояс.

Основные причины установки Армопояса:

  • Armopois защищает пенобетон от точечного воздействия, которое отрицательно на него влияет. Такой удар происходит в том месте, где кровля крепится к стене (крепление производится с помощью проливов и анкеров).
  • С помощью армопояса компенсируются движущие нагрузки , возникающие при использовании подвесной стропильной системы.Нагрузка распределяется на весь дом пропорционально.
  • Также линии деформации стен С помощью армопояса они выравниваются.

Если в конструкции несколько этажей и перекрытий, то Армопояс устанавливается на каждом. Также его устанавливают на уровне стропильной системы. Бывают случаи, когда появляется необходимость установки Армопояса на фундамент конструкции.

Монтаж деревянной опалубки для armoo

Установка деревянной опалубки не вызовет затруднений при строительстве:

  1. Первоначально необходимо установить опалубку из деревянных досок. Следует учитывать, что высота досок должна быть около тридцати сантиметров, это позволит установить дополнительные доски на расстоянии 60 см. Друг от друга. Вся процедура сделана так, чтобы бетон не разрушал водную опалубку под действием своей массы.
  2. После заливки бетона, Необходимо положить арматуру диаметром 12.
  3. После того, как арматура будет уложена Ее необходимо связать и поставить на специально разработанные звездочки.При такой укладке получается активный нижний слой.
  4. Когда все действия выполнены , осталось выровнять бетон и утрамбовать его. Армопояс полностью готов.

К готовому Армопоясу крепятся шпильки, необходимые для обеспечения перекрытия. Шпильки устанавливаются по всей площади на расстоянии 60 сантиметров. С помощью шпилек будет фиксироваться перекрытие и крыша.

Рама арматуры для Армопояса

Армопояс представляет собой конструкцию из четырех стержней арматуры, соединенных перемычками, которые представляют собой кольцевую арматурную рамку.Соединения перемычек в поперечном сечении представляют собой прямоугольник и квадрат. Для изготовления арматурного каркаса потребуется фурнитура, которая должна быть продольно-ребристой.

Армопояс для газобетона с П-образными блоками

U-образные блоки укладываются следующим образом:

  • Кладка производится на верхний ряд кладки, который обрабатывается клеевой смесью.
  • Сам П-блок помещается в теплоизоляцию, делается ближе к внешней стене;
  • Укладывается арматура и заливается бетонная смесь;

Армопояс из перегородок

  • Изначально блоки перегородки на самой кладке, которую покрывают клеевой смесью;
  • Утеплитель уложен в наружные блоки
  • Похищена арматура и залит бетон.

Плюс этого метода заключается в том, что перегородочные блоки играют роль несъемной опалубки.

Армопояс с использованием съемной деревянной опалубки


Существует способ изготовления съемной панельной деревянной опалубки, которая будет служить броней. Этот способ применим при строительстве дома из газоблоков, толщина которых составляет от 200 до 300 мм.

Эта опалубка выполняется либо из доски, либо из фанеры, которые с внешней стороны крепятся перемычками.Ширина такой армоляции не должна превышать толщину стены.

Крепление происходит следующим образом: нижняя часть каркаса крепится к стене, возможно это сделать с помощью саморезов, затем остальная часть соединяется поперечной стяжкой.

Для предотвращения взлома конструкции изнутри арматура складывается штабелями, а затем заливается бетонным раствором.

Армопояс из перегородок и деревянной опалубки

Монтаж данной конструкции производится по стандартной схеме монтажа Армопояса, и происходит по верхнему ряду кладки на клеевой основе.

Заливка Армопояс бетон

Армопояс можно заливать бетонным раствором, когда он полностью установлен на место и проложена арматура. Для заливки необходимо использовать бетон, специально предназначенный для фундамента.

Важно! Выполнять работы по заливке бетонного раствора необходимо единовременно. Если сразу предотвратить заливку, то устанавливаются деревянные перегородки и заливка производится по отсекам. Когда перемычки снимаются, места стыков остаются богатыми водой, а затем обрабатывают бетон.

При заливке бетона уплотняют и убирают пустоты, если таковые образовались. Их очищают с помощью шампуров, и заливают раствором.

Если бетонный раствор заливается в жаркую погоду, его необходимо закрыть пленкой, которая предотвратит быстрое высыхание влаги, а как следствие - образование трещин. При хороших погодных условиях время полной готовности Армопояса составляет 4 дня, после чего можно продолжить строительные работы.

Крепление Армопояса к газобетону

Для начала заливки необходимо произвести геометрические расчеты всех характеристик. Определите ширину и высоту, ширина в свою очередь соответствует ширине стены, а высота должна быть около 300 мм. Для того, чтобы приступить к работе по заливке бетона, необходимо сделать опалубку из досок. Крепление щита производится при помощи саморезов к внутренней и внешней части стены.

Укладывается опалубка по арматурному каркасу, затем заливается бетон.В растворе необходимо оставить желоб, который будет проложен утеплителем, и улучшит теплопроводность, не допуская выхода теплого воздуха из помещения.

Во время строительства вам понадобится следующий инструмент:

  • Винт саморез;
  • Бетономешалка;
  • НАСТРОЙКА МАШИНЫ;
  • Шпильки и болты;
  • Диставров;
  • Кельма Тогота;
  • Киянка;
  • Рулетка.

При наличии всех инструментов работа выполняется быстро и качественно.Нет необходимости прибегать к помощи профессионалов, работающих в этой сфере.

Процесс заливки бетона в опалубку

Этот процесс в глобальном строительстве происходит с использованием строительных гильз и бетоносмесителей. Но этот метод нельзя использовать везде, потому что из гильзы бетон подается с большой высоты и может разрушить опалубку. В этом случае необходимо либо сделать прочную опалубку, либо произвести погрузку вручную.

Важно! Изготовление цемента можно производить своими силами, для этого необходимо смешать следующие предметы: цемент, фениол и песок (пропорции 1-3-5) + вода.

Ну а главное, заливку цемента производить надо единовременно. Если такой возможности нет, необходимо установить перегородки, которые будут препятствовать проходу бетона. Стыки стыков заливают водой и ставят следующий отсек.

Свойства материала и особенности работы с ним

Этот материал имеет ряд положительных качеств, к которым можно отнести и стоимость, и характеристики конструкции, а главное - простоту работы с ним.По многим характеристикам газобетон превосходит кирпич. Единственный уступает газобетону, он по прочности.

По этой причине необходимо учитывать нюансы при строительстве из газобетона:

  1. Для такого дома обязательно должен быть хороший фундамент.
  2. Гладкая поверхность для конструкции.
  3. Для построек из газобетона необходимо устройство Армопояса, которое обязательно.

Армопояс предназначен для газобетона для предотвращения разрушения стен, которое может произойти под давлением кровли.Также такая конструкция упрощает возможность монтажа Maurolat. Сам материал - газобетон, он недостаточно прочно держит крепеж. Для возведения зданий из газобетона необходимо придерживаться существующей технологии.

Для установки Армопояса можно применить два способа. В первом случае используется деревянная опалубка, во втором - хорошие блоки. Если рассматривать оба случая, то однозначно можно сказать, что первый выполнить сложнее, второй проще, но дороже.

Технология и причины создания Armopleois над проемами

Часто при постройке дома, где переход первого этажа происходит во второй, получается перекрытие, и он нависает над открытым пространством (нет единой стены). Стены конструкции утеплены при помощи пенопласта и кирпича, кирпич выполняет дизайнерскую функцию.

В такой конструкции необходимо соорудить опоры внахлест:

  1. Для этого в конструкции возводятся вертикальные столбы из кирпича. Каждый столб выполняется в полуторный кирпич. Внутри каждого столба устанавливаются трубы диаметром 60 мм.
  2. Каждая труба почти на метр заглублена в землю и приварена к арматурному каркасу. С помощью таких труб в столбах создается дополнительная опора, которая позволит выдерживать большую нагрузку. Зазор между колоннами должен составлять около двух метров.
  3. В будущем на основе этих столбов будет армированный пояс. Они делают конструкции более прочными и надежными. Экономии не будет, и газобетон не будет деформироваться под действием давления извне, создаваемого давлением со стороны крыши и окружающей среды.

    Устройство армированного пояса под мауэрлат обязательно для зданий, возводимых из пенобетона, газобетона и других подобных материалов.

    Армопояс - относительно недорогое сооружение, которое способствует предотвращению деформации стен здания.Для его изготовления используют арматуру или армированную сетку и бетон.

    Что такое Армопояс

    Армопояс применяется в строительстве в различных конструкциях для усиления несущих стен.

    Армопояс, как правило, используется для следующих целей:

    • Для предотвращения Деформации стен конструкции при неровном наборе грунта, перепадах атмосферных температур, смещениях грунта и т. Д.
    • Для конструкций возводится из материалов, не обладающих сопротивлением изгибным деформациям (газобетон, пенобетон).При возведении из таких материалов Армопояс принимает на себя всю нагрузку деформации стен.
    • При строительстве дома Армопояс нужен также из газобетона или пенобетона для кровли. В таких случаях для крепления балок применяют Армопояс, так как газобетон или пенобетон не выдерживают точечных нагрузок, то крепить болты не рекомендуется.
    • Также с использованием Армопояса Необходимо построить двухэтажные дома Для равномерного распределения нагрузки стен второго этажа на стены первого.

    Армопузы при изготовлении должны быть замкнуты по кругу и не иметь изломов по стенкам.

    Функции Армопояса

    Использование Армопояса обязательно при возведении различных типов сооружений.

    Конструкция Армопояса выполняет следующие функции:

    • Укрепление несущих стен , не допуская их разделения на различные деформации.
    • Равномерно распределяет нагрузку крыши на стены здания.
    • Позволяет выровнять кладку Так как распределение жидкого бетона производится в горизонтальной плоскости, образуя ровное покрытие.
    • Предотвращает точечную нагрузку на стены.
    • Предотвращает неравномерную усадку здания с трещинами трещин.

    Армопуа можно использовать в различных количествах, как правило, используйте не более четырех в зависимости от конструкции постройки.

    Что понадобится мауэрлат

    мауэрлат. Это эталонная основа для конструкции рафтинговой крыши. Проще говоря, это фундамент крыши здания.

    Мауэрлат выполняет следующие основные функции при строительстве кровли:

    1. Снимает распиливающую нагрузку на стены со стропила . Движущая нагрузка формируется за счет веса конструкции крыши и количества снега на ней в зимний период.
    2. Фиксирует крышу на стенах здания , потому что крыша является отдельной конструкцией здания от главного здания.Следовательно, крышу необходимо хорошо закрепить на стенах, чтобы не допустить ее смещения при сильных порывах ветра.

    Маурилалат изготавливается из того же материала, что и вся крыша (металл или дерево). При установке кровли нельзя допускать поломки мауэрлата, он должен быть сплошным вдоль стен по кругу.

    Размеры армопояса под мауэрлат

    При его строительстве его ширина должна быть максимальной шириной стены. При этом размеры Armopleois должны быть не менее 250 мм на 250 мм.

    Для строительства Армопояса под мауэрлат существует несколько способов изготовления опалубки:

    • При строительстве стен из газобетона Последний ряд наслоен фасонными блоками из блоков Д 500, которые являются опалубкой для Армопоя. .
    • Если кладка стен производится кирпичом , то внешняя опалубка производится кладкой в ​​полкирпич, а внутренняя доска.

    Конструируя аропояс для мауэрлата, стоит помнить, что он должен быть цельным по всему периметру внешних стен.Если конструкция крыши содержит сложную конструкцию, необходимо устанавливать Армопуа и на пустующие стены.

    Строительство Армопояса

    Армопояс имеет четыре основных типа конструкции для различных строительных целей:

    1. Подфундант Армопояс . Служит исходной основой фундамента здания. Это подземный пояс, на который крепятся стены фундамента. Как правило, высота такого пояса составляет 30-50 см при ширине от 70 до 120 см.
      Под всеми несущими стенами производится укладка недокапливаемых ароматов. Для изготовления этого ремня рекомендуется использовать арматуру 14-16 мм, а для поперечной перевязки 10 мм. При одевании следует соблюдать шаг не более 200 мм.
    2. Колонна Устанавливается между фундаментом и стенами для надежной прочности дома. Также рекомендуется устанавливать базовую броню ко всем стенам построенного здания, а не только под несущими.
      Армирование для такого ремня используется диаметром 12 мм с поперечным шагом 10 см.Как правило, высота такого пояса составляет 20 -30 см, но для надежности леса рекомендуется делать 30-40 см.
    3. Межэтажный пояс. Равномерно распределяет нагрузку, перекрытие и вес второго этажа на коробку в первую очередь. Изготовлен с использованием каркаса из продольных прутков диаметром 12 мм. Высота такого пояса должна быть не менее 40 см, а по ширине он должен соответствовать ширине стены.
      Кровельный armojois. Его делают для крепления мауэрлата, который служит основой для крепления кровли.

    Конструкции всех видов армопеев происходят следующим образом:

    Установка опалубки Укладка металлического каркаса. Для изготовления армопояса первым делом следует установить опалубку.

    Опалубка изготавливается из кирпича, досок или блоков U-образной формы в зависимости от типа пояса:

    1. При строительстве здания опалубка для межэтажных и кровельных поясов выполняется кирпичом из кирпичной кладки, с одной стороны, и доски с другой.
    2. Если здание построено Из газобетонных блоков, то опалубку делают из П-образных блоков для кровельных поясов.
    3. Для изготовления опалубки Для других типов ремней используют деревянные доски. Для изготовления деревянной опалубки Армопояса рекомендуется использовать доски толщиной не менее 3 см и скреплять их щетками сверху и снизу. Это предотвратит отрыв опалубки в разные стороны от тяжести бетона, в котором происходит деформация боковой стороны ленты.
    4. После демонтажа опалубки Нижние поперечные сосуды остаются в бетоне, их нужно врезать в вой стенкой.
    5. После изготовления опалубки следует установить металлический каркас, для которого используется арматура диаметром от 10 до 16 мм. Изготавливая каркас, его перемычки рекомендуется приваривать сваркой. Каркас следует укладывать посередине между стенками опалубки, соблюдая зазор для беспрепятственного заполнения бетоном.
    6. Установка закладных шпильки с резьбой.№ Для крепежа Мауэрлата к Армопоясу нужно использовать шпильки с резьбой диаметром 12 мм с большими шайбами ​​и гайками. Шпильки устанавливаются после монтажа опалубки и каркаса.
      Уличные застежки изготавливаются на каркасе Армопояса на расстоянии одного метра друг от друга. Шпильки нужно приобретать такой длины, чтобы они выступали на 30-40 мм над поверхностью установленного мауролалата.
    7. Заливка Армопояс бетоном. После всех манипуляций с опалубкой и изготовлением каркаса следующий этап - заливка этого строительного бетона.Для изготовления Армопояса следует использовать бетон марки не ниже М 200. Бетон можно купить готовым или изготовить лично.

    Для изготовления бетона прогнозируются следующие материалы:

    1. Марка цемента М400.
    2. Песок.
    3. Щебень.

    Бетонный раствор получают путем смешивания одной части цемента и трех частей песка и щебня в бетономешалке.

    После заливки армопояса бетон следует по его поверхности, чтобы принять вибрационную обработку для удаления пузырьков воздуха в бетоне.При отсутствии вибрационной машины пузырьки воздуха удаляются бетонным методом по всему периметру металлическим стержнем.

    Все работы по заливке бетона Армопояс должны производиться единовременно. Заливку из бетона Армопояса нужно производить в теплую и не дождливую погоду.

    до Аропояса. После заливки бетоном через 2 дня он приобретет необходимую прочность и можно будет снимать опалубку. Через 5-7 дней после снятия опалубки, когда бетон полностью высохнет, можно устанавливать Maurolat.

    Поверхность бруса, который будет служить основой Мауролалата, необходимо покрыть антисептиком и антипярем для предотвращения образования грибка и плесени.

    Крепление мауэрлата выглядит следующим образом:

    Стоит ли делать Армопояс для мауэрлата из кирпича

    Армопояс под мауэрлат может быть кирпичным, но такая конструкция имеет ряд недостатков, таких как:

    • Неравномерное распределение нагрузки на стены.
    • на стеновых блоках.
  4. Относительно трудоемкий процесс Производство армопояса.
  5. Низкая прочность По сравнению со сплошной железобетонной лентой.
  6. Следовательно, армопояс из кирпича под мауэрлат - это нецелесообразная трата финансов и времени на его сооружение, так как он не несет в себе полезных качеств армопояса.

    Использование армированного пояса должно производиться на участках с повышенным количеством снега и сильным ветром.

  • Опалубка для Армопояса
  • Создание арматурного каркаса
  • Заливная опалубка
  • Некоторые Советы

Аропояс, это еще и арматурный пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопяс - это прочная железобетонная конструкция вокруг дома, повторяющая контур его стен.

Включает в себя каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня.Эта смесь называется железобетонной.

Aropois - это тот же фундамент, но он находится между этажами постройки. Правильно залитый пояс используется для придания стенам прочности за счет перераспределения нагрузки от всех элементов здания.

  • с малоплодородным фондом;
  • при строительстве здания на горном склоне или холме;
  • , если рядом есть реки или овраги;
  • , если земля в стадии строительства;
  • в зоне сейсмической активности.

Чаще всего Армопояс заливают, когда на стену кладут последний ряд строительных камней. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс увеличивает стойкость конструкции к ветру, процессу усадки дома, сезонным колебаниям температур.

Если это не обязательно для стен из со-блока армоуристов, то конструкция из пеноблоков и газоблоков должна иметь армоустойчивость.К стене из газосиликатного камня нельзя прикрепить брус, на котором будут установлены рафтинговые ножки. Поможет только усиленный пояс.

Для двухэтажного дома Вам потребуется набить 2 таких пояса. Первый Армопояс заливается после окончания кладки стен 1 этажа. На нее позже будут укладывать плиты перекрытия потолка. После завершения кладки 2 этажей выполняется следующий Армопояс. К нему будут прикреплены опоры для стропильной конструкции.

Опалубка для Армопояса

Высота армированного ремня обычно 30 см.Иногда может быть чуть меньше или больше. Его ширина равна толщине стены. Для опалубочных сооружений используются доски толщиной 20 мм. Нижний край досок крепится с внешней и внутренней стороны стены самозатягивающими элементами. Верх связан обрезными досками. Должно получиться своеобразное корыто высотой 30 см. В нескольких местах стены опалубки можно обвязать вязальной проволокой. Через каждые м можно сделать перемычки крепления. Они не дадут доскам прогнуться под тяжестью бетона.

Вернуться в категорию

Создание арматурного каркаса

Каркас собирается из уложенной горизонтально арматуры диаметром 8-12 мм. Они должны быть ребристыми. К таким стержням плотно прилегает бетонная масса. Они выложены в 2 потока. Сверху на продольные стержни накладываются поперечные перекладины в виде лестницы с шагом 70 см. Каркас приваривается или привязывается к вязальной проволоке. В углах здания арматуру можно дополнительно усилить приваренными к ней углами.

Элементы каркаса необходимо утопить в бетоне примерно на 5 см, поэтому фрагменты кирпича кладут под арматуру, чтобы она приподнялась. Если нагрузка предполагается достаточно высокой, в качестве арматуры используется не лестница, а объемная конструкция из 4-х продольных арматурных стержней, которые соединяются в виде параллелепипеда. На концах и посередине они соединяются сваркой. Остальные точки соединения правильно соединяются с проволокой, так как сварка ослабляет структуру металла.

Вернуться в категорию

Заливная опалубка

Рекомендуется перед заливкой верхнего армоояч в опалубку из кусочков проволоки по 80-100 см. К ней будут прикреплены деревянные бруски пояса, на которых устанавливаются рафтинговые ножки. Для заливки используют обычный строительный бетон из смеси песка, цемента и щебня. Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Всю опалубку рекомендуется заливать за 1 цикл.Раствор необходимо периодически герметизировать, загадывая в нем штуку для выпуска воздуха.

В жаркое время суток конструкцию необходимо обильно полить и накрыть полиэтиленовой пленкой. Это делается для того, чтобы бетон не трескался в процессе интенсивного высыхания, а влага не испарялась слишком быстро. Так бетон быстро набирает прочность. Через 4-5 дней можно аккуратно демонтировать опалубку. Но для полного созревания бетона потребуется 2-3 недели.Рекомендуется для лучшей связки бетона со стенкой из гвоздей или кусочков своеобразного ёжика, забитых в блоки.

назначение, установка, укладка и усиление. Крыша в частном доме своими руками

Схема крепления стропил

Мауэрлат - это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

Его назначение - равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен.Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

Назначение и габариты армопояса

Армопояс - замкнутая конструкция из железобетона, проходящая по периметру конструкции. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • равномерное распределение нагрузки по поверхности стен.

Армопояс - это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса составляет около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

  1. Устройство опалубки по периметру здания.
  2. Изготовление бронепояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для крепления.
  5. Заливка блоков бетоном.
  6. Снятие опалубки после застывания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения.Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их в местах стыков металлическими скобами.


Схема крепления со шпильками (справа) и скобами (слева)

Далее нужно прикрутить стропила к мауэрлату.Соединение происходит разрезанием, разрезанием, разрезанием, но оно должно занимать не более 25% прутка. Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

Основные способы крепления, начиная с предпочтительного:

  • Крепление шпильками. Этот вид крепления может использоваться в строительстве как простых одноэтажных построек, так и вспомогательных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.
  • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидкий дюбель», вклеенным анкером и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В газобетонной стене делается отверстие как для штатного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции достаточно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
  • Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками была продета металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон - недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газоблоков возможно без устройства бронепояса. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • бруса будут армированы металлическими элементами: замками, гвоздями, металлическим профилем;
  • снеговых и ветровых нагрузок в вашем районе незначительны;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, и для его крепления на газобетон используются шпильки, химические анкеры или стальная проволока.

Как крепить мауэрлат к газобетону без армированного пояса?


На сайтах производителей встречаются противоречивые утверждения о необходимости строительства дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку.Другие же предлагают хеджирование. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит срок эксплуатации постройки.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила - металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он идет из деревянного бруса ... Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

  • равномерное распределение веса кровли по стенам;
  • надежная фиксация стропильной системы;
  • защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал с большим сечением. Допускается использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, преобразовывая и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Они скрепляются гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат размещают с внутренней стороны стен. Расстояние до внешнего края должно быть не менее 5 см. Допускается и кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:

  • с использованием стальной проволоки;
  • с помощью анкеров;
  • шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки - основной материал, из которого строят мауэрлат

Как закрепить мауэрлат стальной проволокой

Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетается в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

Анкеровка

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также заливкой бетона можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на этапе заливки. Их закрепляют в желобе, который будет заполнен бетонной смесью с помощью проволоки. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, однако их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

Прутки укладываются на готовый армопояс с помощью болтов. По дереву постучите молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками

Крепление мауэрлата на металлические шпильки можно осуществить 2 способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с углублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены.При этом следует учитывать, что длины шпильки должно хватить не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

В последнем случае вся процедура аналогична установке анкеров, только вместо болтов - шпильки.

В некоторых случаях при возведении зданий из газобетона нельзя использовать армопояс, но тогда нужно оборудовать мауэрлат. В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.

Возводя крышу для дома из пеноблоков, необходимо стремиться снизить ее вес, чтобы нагрузка на стены была небольшой. Однако если в доме железобетонный каркас, то от этой рекомендации можно отступить.

Почему?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению. И нам такая судьба не нужна.

Как сделать крышу светлее?

Во-первых, вам нужно использовать более легкие решетчатые формы. Во-вторых, балки из бруса должны быть пустотелыми. Швеллеры лучше всего использовать на основе OSB.

К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подходят следующие:

  • Гофрокартон
  • Лист медный
  • Металлочерепица
  • Оцинкованное железо

Особенности устройства свесов и откосов

При возведении кровли дома из газобетона немаловажную роль играет ферма и угол наклона ее откосов.Особенно, если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая большую нагрузку на конструкцию. Это скоро приведет к разрушению кровли и другим опасностям.

Чем острее угол установки стропил, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс устройства мансардной крыши.

Устройство мансардной кровли - сложный процесс. Перед началом работы запомните некоторые особенности установки:

  • Для стропил используются балки 10 × 10, 15 × 15 или 20 × 20 сантиметров
  • Между стенами и мауэрлатом обязательно проложить слой гидроизоляции
  • .
  • Узлы мансардной конструкции лучше крепить толстыми металлическими скобами
  • Древесина, используемая для элементов конструкций, должна быть хорошо просушена и обработана антисептическим и противопожарным составом
  • Лучше отдать предпочтение хвойным деревьям, так как влияние на них влаги наименьшее

Этап 1 - гидроизоляция точки стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции.Для этих целей можно использовать обычный рубероид. Укладывается по всему периметру стен и ничем не фиксируется.

Этап 2 - установка мауэрлата

Мауэрлат - деревянный брус, который крепится по периметру стен дома.

Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.

Концы анкеров зацеплены для предотвращения дальнейшего вытягивания.Однако есть анкеры с дистанционной системой внизу. Шаг фиксации 10-15 сантиметров. Место крепления - между стропильными ногами на равном расстоянии.

Если у мансардного дома из газобетона будет два ската, то нужно два мауэрлата, если с четырьмя скатами, то четыре.

В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.

Этап 3 - строительство стропильной системы

Стропильная система должна быть собрана идеально, ведь это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.

Стропильную систему лучше делать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.

Стропильная конструкция

Стропила подвесные и наклонные.

При пролете между стенами не более шести метров можно устанавливать наклонные стропила. Если пролет в два раза больше, то наклонные стропила здесь используют только при установке дополнительной опоры.

Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.

Подготовка стропильных ног

Стропила установим с шагом 60 сантиметров, оставив отверстия для окон.Возьмите штанги для «ножек» сечением 10 × 10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).

Монтаж балок перекрытия

Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Монтаж вертикальных стоек

Если крыша у дома из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.

Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Выбрать сечение балок из таблицы.

Балка мансардного перекрытия устанавливается между столбами. Дополнительно фиксируется болтами или другим способом.

С выбранным ранее шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.

Установка коньковых стоек
Стойки

Ridge могут быть установлены сразу.Между ними будет смонтирован сам конек, но без них можно обойтись.

Установка нижних стропил

Теперь нужно установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются скобами.

Установка верхних стропил

Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.

Установка обрешетки

Из того, какой кровельный материал выбран, умещается в сплошную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.

Укладка рубероида

Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли - желоба, защитные трапы и т. Д.

Видео о поэтапном строительстве крыши дома из пеноблоков

Начало строительства крыши

Монтаж балок стропильной системы

Крепление стропил

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в раскосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного этажа под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно предпочитают расположение классических дистанционных стропильных схем, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка - переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае необходимо жестко закрепленное устройство мауэрлата, непосредственно связанное в единый контур по периметру здания или жестко привязанное к единому контуру опорного контура монолитной железобетонной обвязки. Поэтому рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только наружных, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Анкеры Т- или Г-образной формы с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой с мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст расширительные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Схема монолитной железобетонной обвязочной ленты для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые анкерные стержни надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое - которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то нужно обеспечить доступ к креплению Мауэральта, чтобы подтянуть этот орех один раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом мокрая древесина сохнет и дает усадку.В случае дистанционной конструкции стропил или если вы не знаете, будет ли конструкция стропил дистанционной или неконтролируемой, имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку) со стороны внешняя сторона мауэрлата. На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент ленты) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Сдвиг в этом шарнире также невозможен из-за жесткого крепления стропила уголком и плоского металла вкупе с подшитой снизу опорной планкой. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата к стене газобетонного дома

Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

Мауэрлат выполняет в конструкции здания 2 функции:

  1. Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
  2. К мауэрлату, закрепленному на стенах, кровле.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать брус из твердых пород дерева, обработанный антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.

Дополнительно замок усилен на балках большими гвоздями, что дает возможность создать неразъемную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

Надежность установки мауэрлата на пенобетонные стены напрямую зависит от правильности монтажа и точности расчетов.

Расчет размеров

Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.

Зависит от:

  1. Площадь и длина периметра здания.
  2. Тип крыши.
  3. Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.
  4. Климатические условия региона.
  5. Есть ли в доме чердак.

Главное для правильного расчета - это тип конструкции крыши.

Может быть любой:

  1. Classic - крыша с 1, 2, 3 или 4 скатами.
  2. Крестообразная.
  3. В форме шпиля.
  4. Бедро, полуовальное или бедренное.
  5. Сферический.
  6. Квартира.
  7. В сложенном виде.

Итак, для правильного и точного расчета мауэрлата необходимо знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.

Формула для расчета

Прежде всего необходимо измерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.

Объем мауэрлата рассчитывается по следующей формуле:
V = LS

  • L - периметр дома или длина бруса;
  • S - секция штанги.
  • В - объем;
  • r - плотность материала;
  • м - масса штанги.

Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

Выбор материала

  • Для изготовления мауэрлата использовать брус сечением 10х10 - 15х15 см, желательно использовать материал из лиственной древесины, обработанный антисептиком.
    Бруски необходимо укладывать равномерно по всему периметру стен; для соединения их между собой делается прямой замок на стыках планки.
    Желательно дополнительно укрепить, закрепив замки крупными гвоздями.
  • В результате получится жесткая цельная конструкция из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены; по внутреннему краю укладывается брус так, чтобы между наружным срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
    Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который упирается мауэрлат.
  • Не забываем , что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

Способы крепления

Есть несколько способов надежно прикрепить мауэрлат к газобетону. Поскольку крепление должно быть надежным, способным предотвратить малейшие смещения конструкции крыши.

В современном строительстве применяются следующие виды крепления данного элемента:

  1. Трос стальной прочный
  2. Анкеры встраиваемые в стену.
  3. Металлические шпильки.
  4. Химический завод.

Крепление прочной проволокой

При возведении стен на последних 2-3 верхних рядах между укладываемыми блоками прокладывается стальная проволока, которая прочно фиксируется газобетонными блоками. Он должен выступать с двух сторон на такую ​​длину, которой хватит, чтобы надежно прикрутить мауэрлат к стене.

Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.

Анкеровка

Прочные и прочные крепления мауэрлата могут быть сделаны путем создания армированного ремня.

Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

Армопояс дает возможность выравнивать горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

Стены здания , возведенные из газобетона, имеют низкую прочность - это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.

Армированный пояс по верхней части стен удобнее создавать из специальных железобетонных изделий П-образной формы, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

Для ременного устройства в углах используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены закреплен арматурный каркас, он состоит из прутьев 6 и 12 мм.

Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно разместить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.

Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

После создания арматуры каркас заливается бетоном, заливка должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но они должны быть установлены не меньше, чем стропильные ноги, и установлены так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует обозначить как можно точнее. .

После того, как бетон затвердеет и наберет прочность, анкер будет в нем надежно зафиксирован.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу конструкции крыши.

После застывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами при помощи гаек, подложив под них металлические шайбы.

Точно рассчитать точки В стержне можно просверлить отверстия для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.

В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае вам также потребуется привязать к стержням арматуры анкерную проволоку.

Крепление мауэрлата шпильками

Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление - закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приварной поперечной закладной или квадратной металлической основой шириной не менее 5 см.

Даже при кладке стен эти шпильки вделываются в них, их размера должно хватить, чтобы пройти сквозь толщину бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.

Точно так же, как и с анкерными болтами, отмечаются точки для сверления отверстий, также прикрепляется деревянный брус и затягиваются гайки.Крепление мауэрлата к газобетону возможно при помощи шпилек CPT 12 мм.

Технология работы:

  • в пенобетоне просверлено отверстий с шагом 1 - 1,5 м;
  • в них вставляем шпильку и заливаем отверстие цементным молочком;
  • затем делается гидроизоляция , чтобы не было контакта газобетона с деревом;
  • сверху кладут мауэрлат и закрепляют гайками;
  • брус после крепления к стенам стягивают в стыках коваными скобами.

Химический завод

Применяется другая технология монтажа мауэрлата, позволяющая надежно закрепить его в пенобетонных стенах. Для работы потребуется приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.

Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер - клей на синтетической основе, проникающий на большую глубину и скрепляющий очень надежный материал стен и вашего сердечника.

Значение гидроизоляции при укладке

Между деревом мауэрлата и стеной здания необходимо сделать гидроизоляционный слой. Для этого подойдет полиэтилен, рулонные материалы, а можно использовать новейшие средства гидроизоляции.

Необходимость в этой работе важна, иначе в местах соприкосновения разных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

Armopoje Ispod Mauerlata U Kući Od Gaziranog Betona: Upute Kako To Ispravno Staviti

Gazirani beton je topli materijal, prikladan u gradnji, zbog svoje veličine i težine. Njegov nedostatak je mala čvrstoća. Blokovi od gaziranog betona izrađeni su od цемента, uz dodatak tvari koja stvara plin.

Высокая порозность масла и топливная вода, все материалы крхким.Stoga je potreban oklopni pojas od opeke. Instalira se на краю изграднее сваког ката. Armopoja za podne ploče povećava krutost konstrukcije, što značajno povećava životni vijek kuće.

Сумня у ваши способности? U tom slučaju možete unajmiti tim zidara, budući da njegove performance ovise o kvaliteti oklopnog pojasa u kući od gaziranog betona. Нет, за Градитель с искуством сейзмички Пояс бит će jednostavan zadatak.

Садржай
  1. Čemu služi armopoja za Mauerlat?
  2. Visina i širina armopoja
  3. Технология урнье Армопояс
  4. Международная версия армопоя под Мауэрлатом
  5. Армоподу градиент на стандартном газираном бетоне
  6. Prva faza - степень оплаты от газираног бетона
  7. Othera faza, formiranje ugrađenih elemenata armopoja
  8. Treća faza, punjenje armopoja ispod Mauerlata
  9. Како поправити Мауэрлат на газирани бетон
  10. Kako pričvrstiti Mauerlat na gazirani beton žicom
  11. Zagrijavanje armopoja
  12. Армопое на газираном бетоне властям руки (видео)

Čemu služi armopoja za Mauerlat?

Zidovi s temeljima uvijek su pod utjecajem atmosferskog opterećenja: vjetra, snijega, kiše, povremenog slojeganja tla, tektonske aktivnosti.Gazirani beton je krhak, ne može se oduprijeti stalnom pritisku i počinje se drobiti.

Neravnomjerna opterećenja dovode do deformacije bloka s naknadnim uništavanjem. Stoga je по cijelom obodu pojas izrađen od opeke, što stvara jednadžbu i kompenzaciju za bilo koju vrstu oštećenja, uključujući dugotrajne vibracios i neptirajne.

Zašto trebate instalirati armopoyas ispod podnih ploča:

  1. Naknada za bilo kakvu deformaciju koja neprestano okružuje Strukturu.Takve pojave kao što su bubrenje tla, povećana seizmička aktivnost, bilo koje vrste skupljanja izjednačene su srednjim slojem.
  2. Uklanjanje točkastih naprezanja. Често сэ прилком поставля рогова появится привлекательность на крови, микродефекти, попут иверя и остеценя деблине блока. Seizmički pojas to izbjegava.
  3. Funkcija širenja potrebna je za normalnu raspodjelu opterećenja na blokovima, zbog čvrstoće i krutosti.
  4. Poravnava zidove duž vodoravne osi.
  5. Povećava Strukturnu čvrstoću s malom gustoćom.Opeka je višestruko jača od bloka, što povećava njezinu стабильность.
  6. Omogućuje vam izgradnju kuća čak i na nagnutoj površini.

Visina i širina armopoja

Armopoyas "uradi sam" zahtijeva pažljiv izračun Paratara i crteža. Главная характеристика: висина и ширина.

Visina mora biti najmanje 18 сантиметров. To je dovoljno da spriječi vjetar i oborine da tresu zidanje. Manje veličine nece zaštititi zgradu od atmosferskog udara, što će utjecati na njezin vijek trajanja.Оптимальный размер в 30 сантиметров, это все, что вам нужно, чтобы сделать ваш вид на два этажа.

Standardna širina trebala bi biti širina zida. Unatoč tome, Graditelji Preoručuju da ga učine malo užim kako bi se mogla koristiti izolacija. To je obično ekspandirani polistiren, pjenaste ploče, Mineralna vuna и još mnogo toga.

Tehnologija ugradnje Armopoyas

Структура с окнами ремен за подне земли можно разликовать. Ovisi o vrsti kuće i njenoj veličini.

Uobičajene su dvije vrste podova:

  1. Na temelju drvene oplate, ugrađene na gornji rub zida.
  2. Uvijanje betona u blokove pomoću pripremljenog oblika.

Международная версия армопоя под Мауэрлатом

Ako su zidovi u vašoj kući previše debeli - više od četrdeset centimetara, tada im je poplata za izlijevanje proizvoljnog Oblika. У основы, оклопни ремен за мауэрлат у кучи од газираног бетона изражен е од оплате блока.

Da biste to učinili, jedan je blok izrezan na trake, čija debljina mora odgovarati deset сантиметра.Чтобы это потребно за ваньский зид. Unutarnje zidanje postavlja se samoreznim vijcima.

Mauerlat se pričvršćuje na armopoje pomoću klinova, okova или specific kravata tipa P.

Армоподу градиент на стандартном газираном бетоне

Standardni seizmički pojas koristi se za izgradnju kuća s najviše two kata. Duljina zidova u njima, u pravilu, nije veća od pet metroa. Standardna širina takvog Mauerlata nije veća od 25 сантиметров.

Da biste to učinili, vrijedi uzeti blokove za lijevanje u Obliku U.Šuplja cigla omogućuje vam ulijevanje betona u nju bez upotrebe dodatnih učvršćenja i oplate. Осим тога, активно се користе у надвожима и арматурным чворовима.

Prva faza - градиентная оплата от газираног бетона

Za izradu kalupa bolje je koristiti standardne blokove u Obliku slova U. S njima oplatu ne morate sami postaviti i pravilno spojiti. Osim toga, takvi će blokovi omogućiti izgradnju u bilo koje doba godine, čak i zimi. Oni će spriječiti smrzavanje žbuke i pružiti dobro prianjanje.

Izračun se mora provesti na standardni način. Нижняя потребна додатна опрема. Poželjno je da oko perimetra nema skakača koji su stvoreni standardnim obrascem. Da biste to učinili, morate rezati najudaljeniji blok pod kutom od 45 stupnjeva. Монолитная структура больше, чем у вас есть номера со временным укладом од модульных.

Za rezanje - користитовая свая за газирани бетон. Обложены су тефлоном или другим материалом коди одбия. Dodijeljeno je više prostora za evakuaciju čipova. Uobičajene pile za drvo i metal brzo će se istrošiti i biti neupotrebljive.

У том би slučaju armopoje ispod podnih ploča trebale biti iste debljine kao i zid. Inače se mogu pojaviti pukotine. Najgore je odvajanje armaturnog sloja od masiva, što će dalje dovesti do neupotrebljivosti kuće.

Друга фаза, формирующиеся элементы армопоя

Glavni dio pojasa je ojačani sloj. Након izrade oplate, odmah nastavite s ugradnjom okvira. Stručnjaci za gazirani beton kažu da kavez za ojačanje radi samo za savijanje. Bolje je ugraditi šipke na dnu oplate.Али ова технология djeluje само у najjednostavnijim zgradama koje mogu bez nje. A rijetke su.

U stvarnom svijetu gotovo je nemoguće predvidjeti kako će se ponašati seizmički pojas. Graditelji radije kuhaju okvir od arature. Izraen je slčno temeljnom - od четверти шипке. Ради единообразия, попорны оквир израен е од четырі танке шипке.

Također se ugrađuju žičani nosači kako bi se održala udaljenost. Колико би требало бити? Потребно е да арматура буде на удаленности од найманье три сантиметра од оплате.

Не требуется использовать композитную арматуру. Za razliku od običnih šipki, manje je otporan na opterećenja od atmosferskih padalina, što će utjecati na naš dom.

Treća faza, punjenje armopoja ispod Mauerlata

Однажды поставка обозначения может быть почтовой линией. Najjednostavniji accept za smjesu je temeljni. Ova će kombinacija biti prikladna u većini slučajeva.

Jednostavnost smjese omogućit će svima da naprave slečno rješenje. Njegova je cijena niska, a snaga će joj omogućiti da izdrži i najveća opterećenja.

Цемент, который мы помечаем в шлюзе и песке у дороги от 1 до 3. Poželjni su sitni šljunak. Najbolje djeluje kao zatvarač. За один канал воду требуется 0,05 кг пластификатора. Jedna litra ove otopine mora se izliti. Требовать е за обраду арматурных и платных зидов. Time se postiže velika adhezija izmeu sastava i bloka.

Morat ćete ga povremeno napuniti. Будучи да настаже велик брой mjehurića koji nisu potrebni u sastavu. Morate ih slomiti drvenim batom.

Nedostatak Cementa je dugo stvrdnjavanje.Stoga ga nakon pune poplave trebate prekriti plastičnom folijom i ostaviti tri dana. Za to vrijeme dolazi do početnog napadaja. Nastavak gradnje bez čekanja, postoji vjerojatnost da dođe do sloma konstrukcije.

Како поправити Мауэрлат на газирани бетон

Мауэрлат себе можно найти на зид од опеке на неколичестве начина. Tijekom gradnje morat ćete odabrati onu koja vam je najprikladnija u pogledu složenosti i cijene.

Najčešće se za ojačanje koriste klinovi, poput M12.Prednost rada s gaziranim betonom je u tome što se savršeno podvrgava bušenju, u njega možete uviti hardver i oni će pouzdano izdržati. Da biste popravili Mauerlat, morate izbušiti rupu u donjem bloku za najmanje pet centimetara.

Vrh klina trebao bi se protezati prema van za najmanje 10 сантиметров. Na nju se navije matica da se učvrsti na površini. Obavezno ga podmažite silikonskom mašću.

Zatik se čekićem zabija u blok. Za glatkoću, bolje je koristiti drveni malj. Istodobno se poravna okomito pomoću razine or kvadrata.

Izbočena nit mora biti omotana plastic vrećicom or trakom.

Kako pričvrstiti Mauerlat na gazirani beton žicom

U nekim je slučajevima prikvačivanje nezgodno. To je osobito istinito kada je građevinski okvir mali или nije moguće pravilno odrediti točke okretanja. U ovom će slučaju biti prikladnije koristiti žičanu petlju. За то, что потребан инструмент, это услуга сама по себе.

Ovaj Oblik pričvršćivanja izgleda ručno i nepouzdano, zbog čega se često zanemaruje.Али, он же немогуче примиенити другому методу, учинит его и ова. Ica će moći osigurati dovoljno sidrišta da traje tri dana.

U nekim je slučajevima instalacija moguća samo pomoću žičanog pričvršćivanja. Чест проблема je vjetar zidova, s njihovom malom masom. Često se nalazi u ravnicama i brdima uz stalno puhanje. U tom će se slučaju rupe na sidru i samo pričvršćivanje početi urušavati, što će dovesti do stvaranja pukotina. Може себе коридор само жица.

Pričvršćivanje Mauerlata na gazirani beton bez oklopnog remena žicom ostavlja dovoljno prostora da se stablo smanji.Чак и уз Джейк промйене температура и влажность.

Zagrijavanje armopoja

Способность газираног бетона да има малу топлинску водность воды додатне неугодности приликом угрье Мауэрлата у хладной сезона. Zimi, kada postoje oštre promjene temperature, može se pojaviti kondenzacija koja će spriječiti prianjanje. Да би се к izbjeglo, немного će potrebni izolacijski radovi.

За изоляцию оплата за армопое прекривена в слоем полистирена, экспандираног полистирена или минеральное вуне.Када изолирате минеральном вуном, морате задржати малый размак. Tako kapljice kondenzacije neće prodrijeti u smjesu i neće uništiti ljepljivi sloj.

Preporuke za zagrijavanje:

  • Ako planirate daljnju izolaciju, bolje je napraviti malu uvlaku kako biste olakšali postavljanje ploče;
  • Remen za istovar trebao bi biti najmanje dvadeset centimetara ako koristite beton i pet centimetara više ako je opeka.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
