Как правильно собрать сендвичный дымоход. Монтаж сэндвич-дымохода: как провести сборку и установку своими руками

Как правильно собрать сендвичный дымоход. Монтаж сэндвич-дымохода: как провести сборку и установку своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

Монтаж дымохода из нержавейки. Дымоходы из нержавейки: разновидности и принципы монтажа

Прежде чем установить в частном доме, бане или хозяйственной постройке, источник тепла, для работы которого требуется газ, твердое либо жидкое топливо, необходимо подготовить проект системы отвода продуктов сгорания. Сегодня классические конструкции из кирпича или асбоцементных труб вытесняют удобные и практичные дымоходы из нержавеющей стали, для монтажа которых используют готовые элементы.

Разновидности дымоходов из нержавейки

К универсальному модульному дымоходу можно подключить отопительный котёл любого типа, металлическую или компактную кирпичную печку, камин. Сборку дымового канала можно выполнить самостоятельно, грамотно выбрав систему. Они различаются по конструкции, назначению, характеристикам металла.

Основные достоинства

Дымоходы из асбоцементных труб пользовались спросом благодаря дешевизне, несмотря на невысокую практичность. Кирпичные конструкции активно используются и сегодня, в том числе благодаря солидному и эффектному внешнему виду, но все чаще их модернизируют при помощи вкладок из нержавейки. В список преимуществ дымовой трубы, выполненной из нержавеющей стали, входят:

  • Небольшой вес. Дымоход не нуждается в обустройстве фундаментного основания, что удешевляет и ускоряет монтажные работы.
  • Коррозионная стойкость. Нержавеющая сталь устойчива к воздействию кислот, содержащихся в дымовом конденсате и опасных для кирпича и асбоцемента.
  • Устойчивость к температурным перепадам. Металл выдерживает охлаждение до низких температур в морозные дни и нагрев дымовыми газами до 800 градусов по Цельсию и более.
  • Эффективный дымоотвод. Хорошей тяге способствует круглое сечение трубы.
  • Нетребовательность к обслуживанию. На внутренних стенках дымоходного канала практически не оседает сажа (в отличие от шершавых стенок из кирпича или асбоцемента), благодаря чему он редко нуждается в чистке.
  • Простой монтаж. Конфигурация стандартных элементов предусматривает быструю сборку трубы любой протяженности.
  • Ремонтопригодность. Модульная система позволяет при необходимости менять только элемент, вышедший из строя, что удешевляет эксплуатацию дымоотводной системы.
  • Длительный срок службы (при условии правильного подбора материала изготовления и грамотного монтажа).
  • Универсальность. Дымоход из нержавеющей стали подойдет отопительному агрегату любого типа.
  • Свобода установки. Необязательно монтировать строго вертикальную конструкцию, допускаются наклонные элементы и повороты, что упрощает поиск удобного места для установки котла, камина или печи. Трубу с внутренним утеплением допускается монтировать снаружи постройки – в этом случае не потребуется обустраивать проходные узлы через перекрытия и кровлю.
  • Доступная цена.

Установка дымохода в деревянном доме. Кирпичный дымоход в деревянном доме

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич. При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор. Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

Проход дымохода сквозь деревянное перекрытие

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Примыкание дымоходов к стенам из дерева

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

Прохождение дымохода через кровлю деревянного дома

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

Расположение дымовой трубы на кровле деревянного здания

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.

Как соединить трубы дымохода. Основные достоинства

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

  • Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
  • Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
  • В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

  • Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
  • Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
  • На на чальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов .

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG – в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще в сего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов :

  • Удалось свести образование конденсата к допустимому минимуму.
  • За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
  • Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
  • Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
  • При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

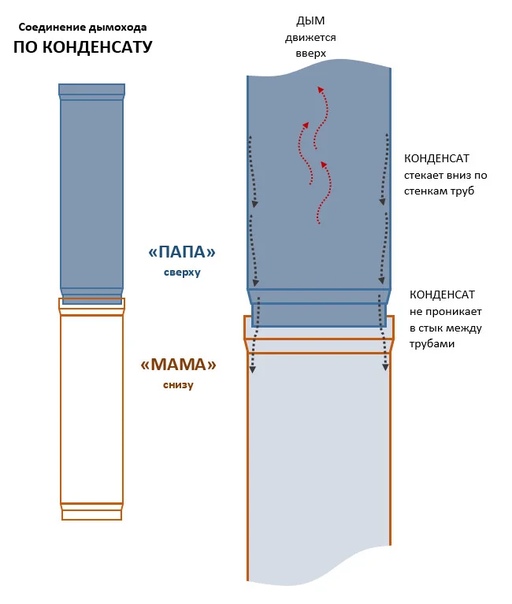

Дымоход сэндвич по конденсату. Особенности дымохода «сэндвич»

Данная конструкция является модульной, то есть собирается из комплекта различных деталей. Каждая из них представляет собой трубу или иной элемент из нержавеющей стали, закутанный в теплоизоляцию из каменной ваты и заключённый в защитно-декоративный кожух — тоже из нержавейки, только подешевле, либо вообще из оцинкованной стали. Каменная вата выбрана в качестве утеплителя благодаря негорючести и отсутствию вредных испарений при нагреве. Используются марки средней плотности — порядка 200 кг/м3.

Внутренняя часть с одной стороны слегка развальцована, что позволяет соединять детали способом «в раструб».

Сборка элементов дымоотводящей трубы в раструб позволяет выполнять монтажные работы с высокой скоростью

К сильным сторонам сэндвич-дымоходов относят:

  1. Малый вес. Из-за этого отпадает необходимость в строительстве фундамента.
  2. Высокую скорость и простоту процесса монтажа. Это объясняется тем, что выполненные в заводских условиях детали идеально подогнаны друг к другу, поэтому их стыковка осуществляется без затруднений. Также не придётся тратить время на утепление, ведь все части дымохода оснащаются утеплителем ещё на этапе производства.
  3. «Представительский» внешний вид. Понятно, что как любой изготовленный в заводских условиях предмет, внешне сэндвич-дымоход не идёт ни в какое сравнение с самодельными аналогами.
  4. Универсальность. Какими бы ни были конфигурация и сложность планируемого дымохода, в имеющемся ассортименте можно найти все необходимые для его сборки детали. Производители выпускают не только трубы, отводы и тройники, но и крепёжные элементы, узлы для пересечения перекрытий и стен, фурнитуру, дефлекторы с искроуловителями и пр. В модельном ряду имеются наборы деталей не только с разным диаметром внутренней части — от 100 до 300 мм, но и с разной толщиной теплоизоляции — от 25 до 100 мм. Таким образом, можно подобрать комплект как для внутренней, так и для наружной прокладки.

Видео как правильно собрать дымоход у печи длительного горения: по дыму или по конденсату?

Как собрать дымоход сэндвич: описание и подсказки

Прежде всего поговорим о том, когда нужно применять дымоход сэндвич, что это такое, какова должна быть схема, и для чего это все нужно. Такие конструкции обычно препятствует образованию льда и конденсата, а в некоторых случаях это может быть жизненно важно. Как собрать дымоход, чтобы потом не пришлось переделывать? А это прежде всего необходимо провести хорошо изоляцию стыков, чтобы базальтовая вата не намокала, да и выбрать необходимо с умом: некоторые покупки в буквальном смысле сгорают на работе. В результате неприятный запах, возникает возможность пожара. Первое, что следует знать, это минимальная толщина внутренней трубы. Сталь не должна быть тоньше 1 мм. А теперь обо всем более подробно.

Что такое дымоход сэндвич, и зачем он нужен

Многие видели на современных не кирпичных дымоходах такие колена, от которых отходит длинный вертикальный участок трубы вверх. Под всем этим располагается короткий отрезок трубы, который выглядит, как какая-то ошибка монтажа. На самом деле это в корне не так. Продукты сгорания любого топлива содержат помимо воды и углекислого газа множество органических и неорганических веществ, которые пагубны как для человека, так и для работы всей системы. Пока дымоход еще не прогрелся, вся эта гадость ударно оседает на стенках и начинает стекать вниз. Чтобы избежать разных казусов с только еще разгорающимся пламенем, внизу вертикального участка ставится сборник конденсата. (См. также: Трубы для камина)

Кстати, это не есть уникальное качество именно дымоходов. Вентиляционные отрезки труб строятся по схожей схеме, но там обычно речь идет о каплях воды. В случае котлов и каминов в сборнике может находиться все! От серной кислоты до ядовитого креозота. Прочищайте сборники, только вооружившись спецодеждой.

Производители сэндвич дымоходов стремятся свести проблемы к минимуму. При этом сам тракт представляет собой двойную трубу. Наружная делается из оцинкованной жести или тонкой стали. Внутренняя труба представляет собой марку, устойчивую к агрессивным средам. Это не просто нержавейка, она еще и противостоит серной кислоте, которая в небольших количествах присутствует в продуктах сгорания газа. Поэтому, выбирая себе дымоходы сэндвич Феррум, следует обращать внимание на толщину и марку стали. Сегодня легко пробить все данные в интернете. Если с маркой все понятно, то от толщины зависит устойчивость к температуре. Обычно требуется выдержать порядка 700 ºС. В обычном дымоходе температура стремительно падает с каждым метром, но только не тогда, когда имеется утепление: двустенные сэндвич дымоходы с трудом выпускают тепло, потому что проложены многосантиметровым слоем минеральной ваты.

Это приводит к тому, что продукты сгорания почти не остывают. А в случае с газовым котлом это очень важно, чтобы не образовалась на колпаке трубы ледяная пробка, когда продукты сгорания выходят в жилое помещение, что может быть чрезвычайно опасно. Однако не следует и забывать про КПД системы, когда высокой температуры поток выходит на улицу, он уносит с собой наши деньги. Вот почему конденсационные котлы используют специальный теплообменник, чтобы забрать до последней капли энергию продуктов сгорания. В этом случае влага оседает на стенках и собирается в специальную емкость. Однако нельзя сказать, чтобы процесс образования ледяной пробки блокировался напрочь. (См. также: Газогенераторная печь своими руками)

При этом не стоит думать, что именно конденсационный котел предполагает изготовление дымоходов сэндвич, здесь ситуация немного другая. Любой процесс отложения конденсата особенно опасен на морозе, поэтому стоит утеплять тракт на протяжении чердака и выхода на крышу. Что касается конденсационного котла в частности, то его газы температурой 30 ºС едва ли потеряют много энергии по тривиальной причине малой разницы температур с помещениями. Именно в этом случае мы рекомендуем применять встроенные в стену дымоходы. Здесь и температурное влияние будет ничтожным, и результат будет прекрасным, потому что бетон быстро прогреется, и тепло перестанет теряться столь интенсивно, как в вынесенном дымоходе.

А когда же требуется сборка сэндвич дымохода? В том случае, когда проект уже завершен, и нет возможности проложить тракт от конденсационного котла через стену. Мы бы даже сказали, что собирать целый дымоход из комплектующих сэндвич не очень-то рентабельно. Скорее следует руководствоваться некими иными соображениями:

  1. Очень важные места это чердак и выход на крышу. Здесь сэндвич поможет избежать лишних потерь тепла. Это предотвратит замерзание дымохода и образование ледяной пробки. Вот здесь-то и применяется схема установки дымохода сэндвич.
  2. (См. также: Простая кирпичная печь своими руками)

  3. При проходе перекрытий часто применяются коробки с утеплителем или керамзитом, которые не дают горячей трубе контактировать со строительным материалом потолка и пола. Многие видели, наверное, распушку печных труб, в этом случае цель преследуется похожая. Однако вместо короба можно применять и сэндвич панели. Почему не обычные? Мы считаем, что производство дымоходов сэндвич ведется из условия, что они подвержены воздействию более высоких температур, потому что изолированы от внешней среды. При этом обычные стальные конструкции в таком случае могут повести себя не лучшим образом. Когда труба будет проходить через коробку, то условия теплообмена нарушатся, это может привести к частичному разрушению дымохода, за чем последует выход газов в жилые помещения. Про последствия отравления угаром слышали все, мы не находим нужным их перечислять.

Итак, схема монтажа дымохода сэндвич имеет характер отдельных участков. А почему бы полностью не проложить этим материалом? Дорого выходит, а потери тепла в атмосферу большие. К тому же, представьте, что дом двухэтажный, что делать наверху? Еще один камин ставить? Хотя СНиП и не рекомендует, но можно там поместить стальной дымоход без утепления. Это не даст помещению замерзнуть. Тяжело просчитать точку росы системы, но элементы дымохода сэндвич на чердаке почти наверняка дадут положительный результат. А вообще чистая сталь в этом случае не рекомендуется. Если бы речь шла о производственных помещениях, то лучше всего подошел бы асбоцемент, это была бы некая золотая середина: и потери невысокие, и КПД достаточный, и труба замерзать не будет.

Но этот материал склонны считать канцерогеном. Происходит ли это от зависти к дешевизне асбоцемента или по более приближенным к реалиям причинам, сказать сложно. Мы специально не занимались исследованием вопроса. (См. также: Установка камина своими руками)

Что важно знать при монтаже сэндвич дымоходов

Есть по крайней мере две детали, которые должен знать каждый, когда назревает проблема того, как собрать дымоход сэндвич:

  • Вы заметили, что сэндвич панели неодинаковые с концов. В одном из них часть минеральной ваты изъята под вход следующего сегмента. У внутреннего дымохода это тонкий конец, а у самой секции это должен быть нижний край. Поясним. Монтаж обычно ведется на герметик. Если обычный стальной дымоход в бане допускается просто собрать по частям, то этот изолируется от воздуха и продуктов сгорания. Это делается по той причине, что минеральная вата отлично набирает влагу но плохо ее отдает. Вот почему нерадивые строители часто жалуются на этот материал, срок службы которого и вправду недолог. Вода и прочие жидкости охотно затекут внутрь, а извлечь их будет почти невозможно. При этом конденсат всегда идет вниз. Если тонкая часть внутренней трубы будет вверху, то по толстому концу верхнего сегмента начнут струиться внутрь нежелательные вещества. Все это будет накапливаться, гнить, через мельчайшие поры выходить в помещение. В наборе веществ будет полная таблица, но не Менделеева, а вредных и опасных для здоровья ингредиентов. Не факт, что формальдегид станет самым ярым врагом, проживающим рядом.

  • С предыдущим пунктом тесно связана такая проблема, как выход на крышу. Это место следует заизолировать от дождя. Для чего приобретается проходное устройство. Но главное корректно завершить монтаж заглушкой. Это такая профильная шайба, которой накрывается последний сегмент. Все это укрепляется термостойким герметиком (хотя на крыше вряд ли будет высокая температура продуктов сгорания).
  • (См. также: Кирпичные камины своими руками )

Вполне закономерно возникает вопрос о монтаже стыков двух разных типов дымоходов. Для этого имеются специальные переходные устройства. Иногда их называют старт и финиш. Это такие редукторы, которые позволяют безболезненно соединить стальные дымоходы с сэндвичами. В частности, именно такой крепится к котлу, потому что оборудование, разумеется поддерживает типичные стальные трубы без всяких изысков. Кстати, в случае с раздельной вытяжкой зачастую используются штаны, которые позволяют развести два тракта. Размеры сэндвич дымоходов стандартные, посему сечение не меняется по всей длине. Например, включение одного сегмента при проходе перекрытия можно рассматривать, как распушку. В целом-то и назначение то же самое.

Крепление дымохода сэндвич к стене ведется на хомуты. Обычно по периметру внешней жести проложено несколько желобов, которые в данном случае и используются. На что именно крепить? Многие сваривают свои собственным рамы или выгибают дуги из полос стали. Оба метода отлично показали себя на практике. Не забывайте грунтовать изделия, которые устанавливаются на улице, иначе они сгниют, а дымоход, проложенный вдоль какой-нибудь стены, просто рухнет кому-нибудь на голову. Вес изделий не так велик, рекомендуется ставить один хомут на каждые две секции. При этом верхняя и нижняя обязательно имеют поддержку.

Как правильно собрать дымоход сэндвич своими руками

В данной статье мы расскажем о том, как правильно рассчитать размеры и как собрать дымоход сэндвич своими руками. Все приведенные в статье цифры основаны на предписаниях строительных норм и правил, которые касаются отопления, вентиляции и кондиционирования.

Дымоход необходим для домов если те отапливаются камином, печью или газовым котлом. Его основная задача — вывод продуктов горения наружу. При этом необходимо соблюсти все нормы безопасности.

Ввиду простоты своей конструкции, собрать дымоход сэндвич не представляется сложной задачей. А благодаря своей особой конструкции, дымоход не нуждается в частом уходе, к тому же срок его эксплуатации достаточно высок.

Рассчитываем правильные размеры для дымохода

Точная схема монтажа дымохода сэндвич зависит от габаритных размеров трубы, необходимых для нормального вывода дыма. Для этого важно рассчитать размеры поперечного сечения и длину трубы.

Определяем размеры сечения трубы

Руководствуясь рекомендациями СНиП (строительные нормы и правила) можно выделить следующие размеры сечения трубы дымохода:

  • 0,14*0,14 м при тепловой мощности котла до 3,5 кВт;
  • 0,14*0,20 м при мощности от 3,5 до 5,2 кВт;
  • 0,14*0,27 м при мощности от 5,2 до 7 кВт.

То есть размеры сечения зависят непосредственным образом от тепловой мощности отопительного оборудования. Указанные выше параметры помогут вам самостоятельно подобрать размер сечения оцинкованной трубы для дымохода. Если в качестве дымохода будет использоваться труба круглого сечения, то его площадь должна быть равной площади сечения прямоугольной трубы для определенной мощности котла.

Как рассчитать длину трубы

Все элементы дымохода сэндвич должны иметь определенную длину.

Для того, чтобы рассчитать длину всего дымохода необходимо руководствоваться следующими правилами:

  • в соответствии со СНиП 41-01-2003 высота трубы, улавливающей дым, не должна быть меньше 500 см;
  • трубу дымохода выводят выше конька на 50 см и более;
  • если кровля дома изготовлена из горючего материала, то высота трубы над коньком должна составлять не менее 1 м;
  • при наличии пристроек, высота крыши которых выше основного здания, трубу дымохода выводят выше данной пристройки.

Влияние расположения трубы на ее высоту:

  • Для плоской кровли труба должна выводится на 50 см выше от поверхности крыши.
  • Если труба дымохода располагается близко к коньку (до 150 см), то ее высота должна быть на 50 см выше конька.
  • Если труба располагается на расстоянии до 3 м от конька, то ее можно выводить вровень с коньком.
  • Если дымоход располагается далеко от конька (более 3 м), то конец трубы может выводится ниже его уровня (линия проведенная от конька к концу дымохода должна иметь угол к горизонту до 10 градусов).

Основываясь на предписаниях выше, вы уже знаете, как правильно собрать сэндвич дымоход.

Важные аспекты установки дымохода

Перед тем как установить сэндвич дымоход своими руками, необходимо проверить некоторые аспекты работы системы отопления.

Важно знать следующее:

  • трубы дымохода не должны иметь уступов;
  • температура газов, поднимающихся по трубе, не должна быть больше 500 градусов;
  • трубы можно отводить в сторону под углом 30 градусов;
  • наклонные участки дымохода не должны иметь шероховатостей. Поперечное сечение обязательно имеет площадь не менее вертикального.

Изготовление дымоходов сэндвич должно сопровождаться соблюдением всех нюансов, связанных с установкой сэндвич дымохода. Если кровля дома собрана из горючих материалов, а в качестве топлива используется торф или дрова, то на конце дымохода обязательно необходимо установить искроуловитель, который обезопасит крышу от случайного возгорания.

Кроме того, сам дымоход важно защитить от атмосферных осадков. Функцию такой защиты выполняет дефлектор, зонт и другие подобные насадки. Также важно помнить, что категорически запрещается прокладывать электропроводку или другие коммуникации в непосредственной близости к дымоходу.

Дымоходы сэндвич: инструкция

  • Крепление сэндвич дымохода начинают от камина или печи. Первое звено трубы соединяют с выходным патрубком отопительного устройства. Зазоры закрываются заглушкой.
  • Трубы вставляют одна в другую. Вы сразу заметите как это необходимо делать, так как один край трубы всегда уже другого. Такой способ сбора труб позволяет образовавшемуся конденсату беспрепятственно опускаться вниз.
  • Важно не забыть, что стыковке подлежит не только наружная, но и внутренняя труба. Состыковать обе трубы одновременно -достаточно сложное занятие. Для того, чтобы провести эту процедуру, достаточно просто выпустить внутренние трубы наружу со свесом 15 см. Это позволяет вам легко соединить их. И только после этого стыкуются внешние трубы.
  • Полученный стык необходимо усилить. Для этого берется оцинкованный хомут, который оборачивается вокруг места стыка. Затем хомут стягиваем гайками, болтами или проволокой. На трубу наносят слой герметика, стойкого к высоким температурам (запас устойчивости — до 1000 градусов).

Дымоход сэндвич почти собран. Далее по такому же принципу приступают к креплению тройника, углов, наконечника и зонта. Каждые 2 метра дымоходы сэндвич феррум присоединяются к стене. Крепление дымохода к стене должно быть достаточно надёжным, для этого используются кронштейны. Тройник крепится опорными кронштейнами к стене. Это позволяет снизить нагрузки на стояк дымохода. В случае необходимости, можно установить горизонтальные звенья дымохода, но тогда их дина не должна быть больше 1 метра.

При монтаже важно не забыть снять пленку, которой покрыты трубы сэндвич.

Что такое отступка

Как и любой другой дымоход наша конструкция нуждается в так называемых отступках. Под этим термином следует понимать пространство, образованное между стеной и дымоотводным каналом. Размер отступки принимают в соответствии со строительными нормами.

Таблица — Дымоходы сэндвич размеры

Если отступка размещается в стенах, то следует организовать два отверстия на разных уровнях. Каждое такое отверстие должно быть защищено сеткой и иметь сечение не менее 150 кв.см. В закрытой отступке пол делают из негорючих материалов. При этом его поднимают на 7 см выше уровня основного пола.

Проход через перекрытия

Перекрытия проходят с использованием так называемой разделки. В месте соприкосновения дымохода к конструкции дома необходимо установить специальное звено. Зачастую это короб с отверстием или проходной патрубок.

Размер разделки делают на 7 см больше толщины перекрытия. Ее основная задача — защитить деревянные и, следовательно, легковоспламеняемые конструкции от возгорания. При этом разделку не нужно жестко соединять с конструкцией дома. Трубу в патрубке подбирают такой, чтобы она не имела стыков.

В перекрытии предварительно подготавливают отверстие под дымоход. Разметку удобно наносить маркером, при этом рекомендуется перепроверить несколько раз нанесенные размеры. Если труба в перекрытии размещена правильно, а параметры патрубка и нанесенной разметки точно соответствуют друг другу, то можно приступать к прорезанию отверстия.

Изоляция патрубка

Патрубок рекомендуется покрыть с двух сторон фольгированной базальтовой бумагой, покрытой огнестойкой мастикой. Само отверстие в местах соприкосновения с патрубком также изолируют утеплителем из минеральной ваты. Теперь в подготовленное отверстие вставляют проходной патрубок. Трубу дымохода проверяют на вертикальность и если она имеет небольшой наклон, то ее выравнивают.

Как проходить крышу

Производители сэндвич дымоходов рекомендуют проходить перекрытие и кровлю с использованием специального звена — крышной разделки. Для подбора правильного элемента необходимо всего-навсего знать угол наклона кровли и размеры дымохода. Для прохода трубы необходимо вырезать отверстие в крыше с внутренней стороны.

Изоляция конструкции

Оцинкованный лист металла прикладывается под трубу изнутри крыши. Затем дымоход проводится через лист, который крепится к крыше. На поверхности кровли устанавливается разделка. Для большей защищенности от влаги, металлический лист заводится под край кровельного покрытия или конек.

Дымоотводная труба в месте прохода не должна иметь стыков, именно поэтому так важно просчитать размеры дымохода. Трубу монтируем до требуемой высоты, а затем сверху устанавливаем защитный колпак.

Возможно вас заинтересует: от престижной фирмы опалубка в москве подробнее тут

Сборка дымохода по дыму или по конденсату — правила сборки

Дымоход может быть собран двумя способами – «по конденсату» и «по дыму». Оба метода широко применяются при обустройстве газовых котлов, бань и каминов. Рассмотрим, какой вид соединения выбрать при сборке дымохода, чтобы обеспечить надёжную и безопасную эксплуатацию.

Сборка «по конденсату»

Данный вид дымопровода используется в котельных длительного применения, является конструкцией, при которой верхняя сторона трубы устанавливается в нижнюю. В случае образования влаги, капли стекают по отводчику к отстойнику.

Сборка «по дыму»

Схема «по дыму» предполагает надевание последующего элемента трубы на предыдущую. Это позволяет минимизировать оседание продуктов сгорания при их движении по трубе. «По дыму» применяется при повышенных температурах в агрегатах.

Какой способ предпочтительнее?

Если у вас установлен газовый котёл с отличным КПД и температурой нагрева до +160 градусов, то правильнее выбрать способ «по конденсату». Банная печь прогревается не менее чем до +300 градусов, поэтому конденсат накапливаться не будет, тогда лучше выбрать метод «по дыму».

Даже если подобное нагревательное устройство периодически запускается в тление и внутри скапливается влага, то при последующем нагреве свыше +200 градусов, всё сразу сгорит.

Пожарники рекомендуют для газовых котельных выбирать комбинированный способ – «по дыму» до тройника, а от него «по конденсату». Тройник также защитит от попадания листьев и птиц в дымопровод.

Почему нельзя допускать образования конденсата?

При сжигании горючего в печи образуется пар, содержащий углеводороды, серу и другие опасные соединения. Данные вещества образуются в процессе реакции дыма с водородом и кислородом. Серная и азотная кислота оказывают пагубное воздействие на стальную поверхность трубы, приводя к коррозии и разрушению.

Регулярная чистка дымохода поможет предотвратить этот процесс, так как чем меньше на стенках будет скапливаться сажи, чем меньше будет выделяться кислот.

Как соединить трубу дымохода?

Приобретая дымопровод, вы получаете комплект соединений и труб, которые необходимо правильно собрать в общую конструкцию. Сборка осуществляется сверху вниз, элементы стыкуются друг с другом раструбным соединением. Чтобы добиться полной герметизации, зазоры также рекомендуется обработать герметиком.

Порядок сборки дымохода из нержавеющей стали для газового котла зависит от наличия тройника и вида трубы (одноконтурная, двухконтурная):

  • При монтаже одноконтурного дымопровода без тройника все комплектующие собираются «по дыму».
  • При монтаже дымопровода с тройником все комплектация должна быть «по конденсату».


Двухконтурный дымоход состоит из внутренних и внешних труб, а также теплоизоляционного материала.

В настоящее время нет жёстких правил касательно способа сборки сэндвич труб «по дыму» или « по конденсату», поэтому каждый выбирает сам наиболее, по его мнению, эффективный и безопасный способ работы дымохода.

Распространённые ошибки при установке дымоходов

  1. Неправильно собраны сэндвич-трубы – в случае допущения ошибок внутренней вставке будет некуда расширяться, и она может быстро выйти из строя.
  2. Расстояние от трубы до конструкции перекрытия менее 25 см – это может привести к превышению допустимой температуры уходящих газов для нержавейки и деформировать трубу.
  3. Защитная плёнка не была снята перед монтажом – под воздействием повышенных температур плёнка может выделять вредные вещества или загореться.
  4. Не был установлен тройник – если собирать дымоход без тройника, в трубе начнут скапливаться смолы, которые могут вызвать возгорание сажи.

Также важно обратить внимание на используемую сталь для дымоходов. Для газовых котлов лучше применять кислостойкие материалы, а для бань и каминов – жаростойкие.

Заказать установку (монтаж) дымохода вы можете, воспользовавшись услугами компании «РОССТИН». Для оформления заказа, просто оставьте заявку на обратный звонок, либо свяжитесь с нами самостоятельно, все контактные данные указаны на сайте.

2020-11-15

к списку статей

пошаговая инструкция установки сэндвич трубы

В наши дни вместо кладки привычного кирпичного дымохода для отвода продуктов горения все чаще прибегают к установке дымоходов из нержавеющей стали. Популярность подобных сборных конструкций модульного типа объясняется простотой сборки, долгим сроком службы и высокой надежностью. При желании собрать дымоход можно самостоятельно, но для этого необходимо разбираться в особенностях конструкции и соблюдать основные технологические требования. Рассмотрим каждый из перечисленных пунктов подробнее.

Назначение и параметры нержавеющих дымоходов

Выпускаемые сегодня металлические дымоходы изготавливаются из нержавеющей стали, различных сплавов и материалов и могут отличаться формой. Обычно это прямые или телескопические конструкции из нержавеющих сэндвич-труб или гофрированные гибкие дымоходы. Одним из важных моментов в процессе монтажа является качество сборки. Как следствие, улучшается тяга, топливо сгорает полностью, повышается производительность котла. В атмосферу выделяется меньше вредных веществ в виде дыма и сажи, летучих кислотных соединений и смол. А газообразные продукты горения, угарный газ, аммиак и прочие соединения полностью выводятся наружу.

Также монтаж дымохода должен выполняться с соблюдением техники безопасности и основных законодательных норм. По этим требованиям сечение дымохода должно соответствовать мощности котла, а его высота – превышать 5 м. При этом, чтобы не было завихрений, и не образовывалась обратная тяга, верхний элемент должен располагаться выше крыши. На самом дымоотводе количество поворотов, ломаных отрезков должно быть минимальным. Для удобства очистки и обслуживания дымоотвода важно обеспечить свободный доступ, а для отвода конденсата – отдельную сливную трубу.

Производители сборных конструкций дымоотводов учитывают эти требования, поэтому у всех выпускаемых изделий:

  • округлая форма с гладкой поверхностью, что содействует стабильной тяге;
  • минимальное образование конденсата;
  • высокие характеристики термостойкости, герметичности соединений;
  • высокая пожаростойкость и безопасность;
  • простая сборка и обслуживание.

Покупая дымоходы модульного типа из нержавейки, обязательно подбирайте их в соответствии с мощностью вашего котла или печи.

Дымоотводы гибкого типа значительно облегчают проведение монтажных работ отопительной системы, особенно если нет возможности проложить систему дымоотведения по прямой. Гофра прекрасно выдерживает высокие температуры, хорошо противостоит температурным перепадам, а ее быстрый прогрев обеспечивает стабильную тягу.

При изготовлении труб и остальных элементов используются стали с низким содержанием хрома, оцинкованное листовое железо. Поэтому сэндвичные трубы имеют отличные антикоррозийные характеристики и прекрасно противостоят агрессивному воздействию кислотных соединений, производных процесса горения.

Используется несколько видов стали с марками:

  • 304 – лучшее решение для менее агрессивных сред;
  • 310 – самые термостойкие, долговечные, прочные, поэтому подходят для мощного отопительного оборудования;
  • 316 – хорошо противостоят воздействию кислотных соединений;
  • 321 – обладают повышенной термостойкостью, до 850°;
  • 409 – для каминов, печей, твердотопливных котлов;
  • 430 – для низкоагрессивной среды.

При производстве многослойных сэндвич-труб их внутренняя сторона обычно изготавливается из жаропрочной стали с высокими эксплуатационными характеристиками. Сталь с наружной стороны имеет более скромные показатели.

При сборке дымоотводящей системы потребуются следующие элементы:

  1. Сэндвич-труба. Это основной элемент любого дымоотвода. Соединение трубы, как и остальных элементов, осуществляется по типу раструба. Для большей надежности в местах соединения можно установить хомуты.
  2. Отвод под углом 45°. Используется для соединения двух труб и изменения наклона дымоотвода на стыке горизонтальных и вертикальных фрагментов.
  3. Универсальный отвод под углом 90°. Еще один поворотный элемент, используемый для изменения конфигурации дымоотвода.
  4. Тройники. Служат для отвода дымовых газов и отсечения конденсата.
  5. Отвод конденсата. Устанавливается внизу на вертикальной части дымоотвода.
  6. Ревизия. Обычно устанавливается под тройник. Наличие лючка позволяет использовать ее для очистки дымоотвода от сажи.

Инструкция по внутренней установке – все работы от А до Я

Сборка модульных дымоходов своими руками сегодня получила широкое распространение. Этому способствует легкость установки, крепления и герметизации, широкий выбор деталей и комплектующих, а также возможность подобрать оптимальную конфигурацию под любой случай и обеспечение хорошей тяги с сохранением высокого КПД котла. Монтаж начинаем с предварительных расчетов, выбора предполагаемой конфигурации дымохода и разметки стены. На этом этапе выбираем схему установки дымохода – внутреннюю или наружную.

Вначале рассмотрим вариант внутренней схемы установки. В этом случае трубы прокладываем через потолочные перекрытия, кровлю. Следует знать, что размещенный внутри здания дымоход меньше подвержен внешним воздействиям, образование конденсата минимально. Поскольку трубы проводим через перекрытия, кровлю, то монтажные работы достаточно трудоемкие, сложные в технологическом плане. При этом занимается часть внутреннего пространства помещений. Далее вычисляем протяженность конструкции и подбираем необходимые поворотные и эксплуатационные элементы.

К общей протяженности конструкции обязательно прибавляем 25-50 см для вывода трубы выше уровня конька крыши, что необходимо для обеспечения хорошей тяги! Сборка начинается от отопительного прибора – котла или печи, на патрубок которых надеваем переходник. Место перехода обязательно промазываем термостойким герметиком и зажимаем металлическим хомутом. После продолжаем набирать трубы и все элементы, пока не выведем дымоход выше конька крыши.

Первой устанавливаем тонкостенную трубу такого же сечения, как и сэндвич-трубы, но без утеплителя, поскольку под действием высокой температуры термоизоляция спекается и теряет свои начальные характеристики. На вертикальном выходе можно предусмотреть установку бака для подогрева воды, сетку-каменку.

При проходе через потолок обязательно крепим проходной узел, наполненный термоизоляционным материалом. Узел легко сделать самостоятельно, но проще воспользоваться готовой конструкцией. Установив и закрепив узел неподвижно, продеваем через него сэндвич-трубу. Узел можно закрепить на потолке при помощи металлических профилей или с обратной стороны крыши металлическим листом с эллиптическим отверстием.

Осуществлять стыкование труб в перекрытии, на уровне кровли недопустимо. Стык должен находиться выше или ниже уровня на 250–300 мм.

Сверху крыши на трубу одеваем конусную крызу – специальный элемент с углом, равным крутизне ската крыши. Верхний край опорной пластины крызы заводим под кровлю и закрепляем его к кровельному настилу. Если не получается завести край пластины крызы, то соединение уплотняем герметиком. В завершении накрываем окапником, устанавливаем конус и требуемый оголовок. На этом монтажные работы закончены.

Наружная установка дымохода из нержавейки – как действовать?

Теперь рассмотрим, как правильно собрать наружный дымоход (трубы устанавливаются на наружную стену здания). Для вывода труб через стену пробиваем всего один проход. Крепление элементов на стену, при обходе перекрытия и кровли, осуществляем с помощью кронштейнов и опорных площадок. Преимущество такого решения в том, что трубы не занимают внутреннее пространство, а риски случайного возгорания, отравления угарным газом минимизируются. Но они портят внешний вид здания и больше подвержены воздействию внешней среды.

Сборка сэндвич-дымохода начинается от отопительного прибора. Поэтому на патрубок котла (печи) надеваем переходник. Для надежной герметизации стенки патрубка и грубы промазываем термостойким герметиком и зажимаем металлическим хомутом. Монтируем горизонтальный участок, его длина не должна превышать 1 метр. Для чего через стену пробиваем отверстие большего диаметра, чем размер трубы, или квадратный проем размером 400×400 мм. Оставив небольшой зазор для закладки теплоизоляции, вставляем проходной блок.

Зазор под теплоизоляцию для стен из горючих материалов выдерживаем не менее 200 миллиметров! В стенах из несгораемых материалов можем установить отрез асбестоцементной трубы, зафиксировав сэндвич-элемент минеральной ватой, плотно забив ее со всех сторон. Снаружи проходной узел закрываем металлической пластиной. Если остались небольшие щели, то заполняем их герметиком.

На стене, ниже выхода сэндвич-элемента, крепим опорные кронштейны с пластиной. На пластину устанавливаем блоки ревизии, отвода конденсата и начинаем собирать вертикальную часть дымоотвода. Каждое из звеньев фиксируем хомутами, а готовую трубу крепим кронштейнами к стене с шагом 1,5–2 метра. Дополнительное крепление кронштейнами необходимо в местах соединения отводов и тройников, в случае если конструкция получилась тяжелой! В завершении монтажных работ устанавливаем конус и необходимый оголовок. При необходимости закрепляем верх трубы, что убережет дымоход при сильных порывах ветра. В качестве защиты от осадков монтируем дымник.

Как видно, выполнить монтаж сэндвич-труб несложно. Но в процессе работ необходимо проявлять аккуратность, осторожность, особенно работая на высоте, и учитывать все мелочи. Ведь малейший просчет может привести к образованию пожароопасной ситуации или других неприятностей.

Фермы для дымоходов. Выбираем сэндвич-дымоходы из нержавеющей стали, плюсы и минусы, рекомендации специалистов Сэндвич-трубы для дымоходов под ключ

Snove Sandwich — это двухконтурная конструкция из нержавеющей стали, где между двумя трубами разного диаметра (внешний и внутренний) находится изоляция — негорючее, экологически чистое волокно. Применяется для наружного крепления в зданиях, где устройство внутренней конструкции дымохода невозможно.

Изолированные дымоходы обеспечивают быстрый нагрев внутренней трубы, за счет чего возникает стабильная естественная тяга, а продукты сгорания быстро выводятся наружу.Они надежны и безопасны, устойчивы к перепадам температур и имеют низкий уровень образования конденсата.

Преимущества и характеристики дымохода сэндвич

Трубы дымоходные Сэндвич различают:

  1. Универсальность. Сэндвич-труба для дымохода может идти вверх и по бокам (в стенах), что дает широкие возможности для выбора конфигурации.
  2. Снижение тепловых потерь и высокая производительность. Такой результат достигается наличием качественного утеплителя.
  3. Безопасность использования, внешний контур нагревается до безопасных значений, защищая от повреждений и ожогов.
  4. Длительный срок службы и отсутствие воздействия внешней среды.
  5. Простота использования. Не требуют особого ухода и постоянного ухода.
  6. Низкий уровень шума. Не создавать неудобств жильцам и соседям.

Изолированная дымовая труба (сэндвич-дымоход) имеет широкий спектр применения — это выгодное решение для печей, каминов, систем вентиляции.

Дымоход-сэндвич из нержавеющей стали на сегодняшний день считается самым прочным и пожаробезопасным и, несмотря на свою дороговизну, пользуется заслуженной популярностью. Также для изготовления сэндвич-конструкций может использоваться оцинковка. Это более дешевый материал с хорошими характеристиками.

Не производите установку такого оборудования самостоятельно. Монтаж дымоходов из сэндвича из нержавеющей стали для камина и других отопительных приборов рекомендуем доверить специалистам нашей компании, которые с соблюдением необходимых норм и СНиПов сработают качественно и быстро.



Простая, но эффективная конструкция, обеспечивающая легкий и быстрый монтаж, хорошие теплоизоляционные характеристики — все эти преимущества отличает дымоходы из нержавеющей стали. Применяются при производстве теплоизоляционных сэндвич-систем дымогазовой техники, обеспечивают длительную и практически разумную эксплуатацию в течение 25-30 лет.

Сэндвич-труба для дымохода — что это

Сэндвич-труба для дымохода — трехслойная конструкция, обеспечивающая хорошие тяговые характеристики и практически полное отсутствие образования конденсата.Основные элементы трубы:
  • Внешний контур выполнен из «черной», легированной или нержавеющей стали, толщиной до 0,5-0,6 мм.
  • Прокладывается промежуточный слой — между внутренним и внешним контуром. Толщина утеплителя 3-4 см.
  • Внутренний контур изготовлен из нержавеющей кислотостойкой стали. Толщина стенки от 0,6-0,8 мм. (по индивидуальному заказу, до 1 мм.)


Устройство сэндвич-трубы

Трехслойная труба имеет конструкцию типа «папа-мама», что значительно облегчает монтаж сэндвич-дымохода.Для герметизации стыков используются уплотнительные прокладки, выдерживающие нагрев до 250-300 ° С.

Чтобы правильно собрать дымоход из трубного сэндвича своими руками, вам потребуется минимум строительных навыков и понимание конструктивного устройства. Работы ведутся со следующими точками:

  • Для установки используются только фирменные комплектующие. Установка самодельных тройников, переходников запрещена при установке.
  • Сборка осуществляется «на конденсате».Жидкость, появившаяся в результате перепадов температуры, должна легко сливаться по трубе в сборник конденсата.
  • На стыках каждой трубы устанавливаются два стяжных хомута для увеличения прочности соединения.
Инструкция по правильному монтажу дымохода из сэндвич-труб прилагается к каждому комплекту фирменной заводской продукции. Следуя инструкции производителя, вы сможете выполнить грамотное подключение к отопительному оборудованию, даже не привлекая помощи специалистов.

Сделать сэндвич-трубу своими руками с такими же теплотехническими характеристиками, как в заводских изделиях, невозможно. Самодельные дымовые системы быстро выходят из строя и не могут обеспечить должного уровня безопасности.

Область применения многослойных дымоходов

Многослойные дымоходы благодаря своей конструкции подходят для подключения к большинству типов используемого отопительного оборудования. Согласно инструкции по эксплуатации допускается установка системы дымоудаления для следующих агрегатов:


В инструкции по эксплуатации отопительного оборудования можно подробно указать типы дымоходов, которые могут быть установлены как дымовые. система.

Срок службы дымохода из многослойной трубы с изоляцией

Срок службы двухслойной вытяжной трубы из нержавеющей стали зависит от нескольких факторов:
  1. Толщина и другие характеристики внутренней трубы.
  2. Особенности эксплуатации.
  3. Производитель.
Как показывают отзывы покупателей, качественный заводской товар прослужит не менее 10 лет. Некоторые европейские производители уверяют, что их продукция гарантированно прослужит 15-20 лет.

Характеристики многослойных дымоходов очень разные.Есть модели, предназначенные для печей и каминов на твердом топливе, газового оборудования и агрегатов на жидком топливе. Как правило, трубы из нержавеющей стали AISI 430/439, толщина внутреннего контура 1 мм, стоят дольше.

Противопожарные сэндвич-системы дымоудаления

Допустимые температурные показатели дымовых газов внутри сэндвич-трубы составляют около 650 ° С. Внутренний контур выдерживает кратковременный нагрев до 700-800 ° С. Несмотря на температуру отходящих газов, максимальный нагрев поверхность трубы не будет выше 40-45 ° С.Эти показатели позволяют устанавливать сэндвич-системы внутри зданий с повышенным риском возгорания: деревянные дома, здания из блочного дома, бревна и т. Д.

Перепады температуры отражаются на стали. Со временем материал начинает деформироваться, ослабляются связи между трубами. Чтобы этого не произошло, при соединении между собой обязательно обжимайте стыки трубки хомутами. Эта мера обеспечит безопасность системы на весь срок службы.

Преимущества двухконтурных трубных сэндвич

Хотя сэндвич-системы по теплотехнике уступают керамическим дымоходам, они очень популярны у отечественного потребителя благодаря следующим преимуществам:

На данный момент самый универсальный вид Труба дымоудаления представляет собой многослойную трубу из нержавеющей стали.Потребитель предлагает системы, способные выдерживать температуры до 900 ° C, возникающие при горении сажи, без нарушения целостности трубы.

Недостатки труб сэндвич

Любая сталь, независимо от маркировки и наличия жаропрочных характеристик, со временем прокаливается, и именно в этом главный недостаток трубы сэндвич. Конструкция системы дымоудаления чувствительна к ошибкам, допускаемым при установке. При демонтаже трубы портятся, поэтому важно сразу собрать дымоход.

Еще один недостаток, связанный в основном с некачественной продукцией, — потеря герметичности дымохода из-за разделенных швов. Возможен внутренний разрыв трубы из нержавеющей стали, если при возведении конструкции использовалась дуговая или полуавтоматическая сварка. Качественный шов может обеспечить исключительно конвейерную сборку с минимальным участием человека.

Некоторые недостатки связаны с неправильной сборкой. Вот некоторые из наиболее типичных ошибок:

  • Sandwich нельзя использовать в качестве первой трубы, установленной на топочном агрегате.Подключение будет производиться с помощью переходника или стальной втулки.
  • Зажим для стяжки из труб из нержавеющей стали необходимо установить на каждом стыке конструкции.
  • Порядок монтажа сэндвич-труб на конденсат — нарушение приводит к скоплению выделений кислоты на стыках конструкции, что часто приводит к быстрому прожиганию стенок трубы.
  • Дополнительная герметизация стыков герметиком и другими средствами запрещена. Силиконовые уплотнительные кольца обеспечивают плотное соединение труб между собой.Использование герметика приводит к истончению и разрушению прокладки. В дальнейшем потребуется побороться с подэтапной копотью, а со временем и полностью заменить узел.
Соблюдение вышеперечисленных рекомендаций позволит в несколько раз увеличить срок эксплуатации дымохода.

Как установить дымоход из многослойной трубы

Перед началом любого строительного проекта производят все необходимые расчеты с учетом конструктивных особенностей обязательных элементов дымохода (удлинители, поворотные муфты, уплотнительные прокладки, коллекторы конденсата и др.) и т.п.), крепеж, расходные материалы и только после этого приступаем к сборке дымохода.

Проход дымохода из многослойных труб через стену.

Snip и PB описывают требования к системам дымоудаления. Правила в основном направлены на предотвращение потенциально опасных ситуаций. Указаны минимальные расстояния до совмещенных поверхностей деревянных конструкций при использовании сэндвича дымохода и других требований, связанных с работой системы.


Собрать трубу на конденсат, начиная с насадки котла, постепенно выводя дымоход на улицу.Для подключения используется специальный адаптер.

Сэндвич-труба сэндвич сквозное перекрытие

Требования и правила пожарной безопасности по изоляции дымохода сэндвич при проходе деревянных перекрытий практически идентичны тем, которые предъявляются при проходе стен.
  • Минимальные расстояния до опорных конструкций: балки, стропила не менее 1 м.
  • Поверхность дымохода сэндвича дымохода может быть прогрета до температуры 40-45 ° С.В связи с этим распространяются следующие стандарты ПБ. В плите перекрытия из горючих материалов делается отверстие диаметром 25 см.
    При использовании дымохода сэндвич-конструкции с проходом через перекрытие перекрытия необходим узел ППУ. Конструкция узла устроена таким образом, чтобы нивелировать эффекты термического воздействия и расширения металла. После установки ППУ узла проводится обязательное утепление.
  • Дополнительно утеплять дымоход при прохождении неотапливаемого чердачного помещения нет необходимости.
  • Пространство прорези потолка между трубой и плитой перекрытия изолировано базальтовым утеплителем.

Смонтируйте пропил в межэтажном перекрытии, используя только узел PPU. Нужно будет просто аккуратно вырезать необходимое отверстие и обезопасить пробитие.

Проход дымохода «Сэндвич» через крышу

Монтаж дымохода на крышу и проход через кровлю считаются наиболее сложной частью настройки дымовой системы.При выполнении работ учитывают существующие СНиП и ПБ. Дополнительно проводятся расчеты относительно высоты дымохода над крышей.

Работы выполняются в соответствии со следующими рекомендациями:

Резиновый уплотнитель подходит для любого отделочного материала. С помощью мастера мастер выполняет надежную герметизацию прохода на крыше керамической и металлочерепицей, ондулином и шифером.

Как закрепить наружный дымоход из многослойной трубы

Технология монтажа соответствующего внешнего дымохода из многослойной трубы несколько отличается от установки системы дымоудаления внутри здания.Достоинством открытой установки является возможность одновременного подключения сразу нескольких отопительных агрегатов.

Конструкции отличаются функциональностью. Популярностью пользуются системы с принудительным выхлопом, значительно улучшающие характеристики дымовой тяги.

Что нужно учитывать при установке приточного дымохода?


Рекомендуется собирать наружный дымоход специализированной монтажной бригадой. При установке элементов дымохода Сэндвич существует множество тонкостей, которые учат учитывать исключительно с опытом и описать в рамках одной статьи практически невозможно.

Монтаж мачты Sandwich Dima Pipes

При установке мачты конструкция многослойной трубы для дымохода состоит не только из стандартных компонентов: переходное соединение, переходники, сборники конденсата, поворотные муфты и т. Д., Но и отдельно стоящая металлическая конструкция ( мачта), выполняющая роль основания.

Мачтовый метод применяется, если:

  • Другие способы установки отдельно стоящих дымоходов типа сэндвич не могут быть применены в связи с существующими стандартами безопасности.Например, такая форма установки часто используется для сэндвича с дымоходом из нержавеющей стали снаружи деревянного здания.
  • Создание промышленной или коллективной дымовой системы.
Есть несколько отличий, которые существенно отличают мачтовую дымовую систему от примыкающей к ней дымовой трубы:
  • Фермы для раздельных трубных сэндвич — изготавливаются из металлического профиля и представляют собой сварную конструкцию, к которой дымовые трубы крепятся к дымоходам. Мачта имеет один или несколько несущих профилей.
  • Основание — бетонная подушка с залитой анкерной плитой в качестве фундамента.

Конструкция мачты предназначена для подключения сразу нескольких отдельных коптильных аппаратов. В качестве утеплителя используется негорючая каменная вата толщиной не менее 40 мм. Для горизонтального удаления вставки используется тройник с сборником конденсата.

Толщина теплоизоляции в многослойной трубе для установки мачтового типа должна быть 40 мм. Это связано с тем, что основная часть трубы будет постоянно находиться на улице при минусовой температуре.

Как выбрать сэндвич-трубу для дымохода

Выбрать подходящую систему дымоудаления намного проще, чем может показаться. Для начала определите, какой сэндвич-дымоход будет использоваться. Затем произведите все необходимые расчеты и посчитайте, сколько вам понадобится: тройники, переходники, хомуты и удлинители. После этого можно будет выбрать подходящие продукты.

Сосредоточьтесь на окончательной стоимости готового набора систем дымоудаления, а также изучите отзывы о сэндвич-дымоходах от различных производителей продукции.

Производители сэндвичей Элементы для дымоходов

Буквально десять лет назад отечественный потребитель при выборе продукции ориентировался в основном на иностранные компании. Производители двухконтурных обогревателей с дымоходами из нержавеющей стали, если они и существовали в России, выпускали далеко не лучший продукт.

На данный момент производство сэндвич-труб налажено на нескольких крупных отечественных предприятиях. По качеству продукция практически не уступает зарубежным аналогам.

Для удобства выбора несколько российских и зарубежных компаний, имеющих наивысший рейтинг, приведены ниже среди производителей дымоходов Sandwich:

  • Baltven — компания, которая занимает первое место благодаря тщательному контролю качества, способности выполнять определенные детали сложной комплектации на заказ.Влияние людей на процесс сборки сводится к минимуму благодаря роботизированной конвейерной сборке. Ассортимент предлагает сэндвич-системы из нержавеющей стали, стали и эмали.
  • Volcano — завод, специализирующийся на производстве систем дымоудаления для банных печей, каминов и твердотопливных котлов. В ассортименте представлены дымовые системы, в которых на дымоходе установлен специальный привод бака для нагрева горячей воды в процессе нанесения покрытия.
  • Bofill — итальянская компания, специализирующаяся на производстве труб более 100 лет.Достоинством продукции является полное соответствие требованиям ПБ, сертификация в соответствии с европейскими и российскими стандартами, использование в производстве стали с маркировкой AISI 304 и 316. Отличается термической стойкостью и длительным сроком службы.
  • Ferrum — отечественная компания, специализирующаяся на производстве промышленных систем дымоудаления. Продукция проходит конвейерную сборку. Все узлы без исключения проходят проверку на соответствие стандартам качества. В ассортименте продукции Ferrum представлены дымоходы для подключения к твердотопливным и газовым отопительным котлам.
  • Тепло и сухость — это компания, заводы которой расположены в России, ориентируясь на запросы отечественного и зарубежного потребителя. В линейке тепло- и сухих продуктов, банного оборудования, частных и многоквартирных домов. Особого внимания заслуживает недавно выпущенная система утепления дымохода евро.
  • Jeremias — немецкий производитель. Безупречное качество сборки, прочные термостойкие сварные швы, наличие всех необходимых комплектующих. Jeremias предлагает продукцию высокого качества.Единственное, что немного снижает популярность систем, — дороговизна моделей.

Стоимость дымохода из модульных сэндвич-труб

Чтобы самостоятельно произвести расчет стоимости дымохода из сэндвич-труб, необходимо учесть несколько важных моментов:


Расчеты выполняются индивидуально для каждого дома, но стандартное исполнение, 5 м высота, обойдется примерно в 20-40 тысяч рублей. Сэндвич из цветных окрашенных трубок на 10-15% дороже.

Ответы на часто задаваемые вопросы

За годы эксплуатации сэндвич-труб у потребителей возникают одни и те же вопросы. Для облегчения работы специалистов сервисных и консультационных центров время от времени появляются рекомендации, оговаривающие наиболее частые проблемы, связанные с установкой и последующей эксплуатацией.
Как почистить утепленный дымоход от нержавеющих сэндвич-модулей?
Механический способ очистки внутреннего канала лучше использовать в самом крайнем случае.Эффективно очистите трубу химическим средством от сажи. По сути, это обычный брикет, который при горении выделяет химические реагенты, коррозионную сажу и удаляет ее из дымохода.

Использовать химические составы достаточно просто. Их просто добавляют в топку котла или печи во время вывоза мусора. Эту чистку необходимо проводить каждые полгода.

Как лучше всего прикрепить дымоход — под углом 90 ° или 45 °?
Нормативные документы СНиП указывают, что длина горизонтальных труб трубы в совокупности не должна превышать 3 м.Бывает, что отрезок, проходящий через стену, длиннее 1 м. Для увеличения тяги можно провести трубу под откосом. Для котла с горизонтальным соплом в такой ситуации устанавливается угол 45 ° градусов.

При работе соблюдаются условия монтажа через стену под углом. Отверстие следует расширить так, чтобы при возможной усадке здания труба дымохода повредилась. Монтажные работы проводятся с обязательным использованием проходного узла.

Как лучше установить сэндвич из труб — через крышу или на стену?
Для того, чтобы правильно смонтировать дымоход из трубного сэндвича внутри или снаружи дома, необходимо заранее сделать проект дымовой системы. В документации будут указаны все необходимые параметры будущего дымохода.

При принятии решения о возможности внутреннего или внешнего монтажа учитывается, что любые повороты, горизонтальные участки снижают характеристики тяги. Но для внутреннего монтажа необходимо будет сделать проемы под кровлю и межэтажное перекрытие.

Как правило, считается, что внутренний монтаж лучше производить при строительстве здания, если планируется замена существующей дымовой системы, лучше остановиться на наружном монтаже дымохода.

Одним из направлений производителя дымоходов Craft PC Ferrum является изготовление дымоходов больших диаметров. Такие дымоходы используются для разрушения продуктов сгорания котлов и котельных, работающих на твердом, жидком и газообразном топливе. Дымоходы для котельных, как правило, работают на нескольких котлах, должны иметь большую высоту для создания тяги, свинца и рассеивания продуктов сгорания в атмосфере.Возводить такие дымоходы нужно с помощью мачтовых конструкций.

Конструкция мачтовой трубы представляет собой самонесущий металлический каркас на бетонном фундаменте, который крепится к многослойной дымовой трубе модульного типа.

Комплект мачтовых труб:

— мачта несущая.
— Дымоход с вертикальным многослойным каналом.
— Дымоход горизонтальный от котла.
— Монтажные элементы для дымохода (хомуты, консоли, монтажные площадки).
— Прием молнии.
— Бетонное основание мачты, принимающее вертикальные и горизонтальные нагрузки.
— Дымоход может быть оборудован взрывными клапанами и конденсатом.

Аттракционы для размещения дымоходов на мачтах


При проектировании мачтовых дымоходов учитываются такие факторы, как климатические условия, мощность и производительность котельной. Высота и количество каналов дымохода определяется в зависимости от аэродинамических и тепловых расчетов на этапе проектирования. Дополнительно дымоходы можно покрасить красно-белой или светоотражающей краской.Монтаж всей конструкции осуществляется непосредственно на месте установки с помощью саморезов и заклепок.

ПК Специалисты Ferrum рассчитают высоту, диаметр сечения и количество дымоходов и составят готовый проект в зависимости от того, какое котельное оборудование будет использоваться.

Подайте заявку с информацией о вашем проекте (проект строительной площадки, проект дымовой системы или перечень необходимых элементов) на [Email Protected] и мы свяжемся с вами для дальнейшего заказа продукции.

  • В первую очередь на патрубок котла или топки надевается переходник, который промаркирован предварительно термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимается металлическим хомутом.
  • Если дымоход выходит вертикально (например, в банной печи), то требуется установка еще одной однотрубной трубы, на которой можно разместить водонагревательный бак или цепную сетку. Устанавливать бутерброд сразу — нельзя, так как слой теплоизоляции от сильного перегрева очень скоро проклят до состояния камня, он перестанет выполнять свою функцию, и этот участок дымохода выходит из строя.

Если дымоход устанавливается на котел отопления с выходом на улицу, то после переходного патрубка монтируется горизонтальный участок, который должен выходить наружу. Длина этого участка, ка уже было сказано, не более метра, и ему нужно дать небольшой откос вон. Оставшийся открытый слой теплоизолятора обязательно закрывается специальной заглушкой.

  • Для прохода через стену имеется отверстие с таким расчетом, чтобы оставался зазор между трубой и материалом стены.Если стена из горячего материала, то зазор должен быть не менее 200 мм. Обычно его делают квадратным открытым 400 × 400 мм. Изнутри его стены облицованы минеритом (базальтовый картон). Затем вставляется заводской или самодельный проходной блок.

Через него проходит многослойная труба, которая подключается к котлу. Пространство проходного блока плотно заполнено базальтовой минватой. Снаружи этот узел закрывается металлической пластиной или входящей декоративной розеткой. Оставшиеся щели можно залить герметиком.


Готовый проходной блок, работающий по принципу «сэндвич-сэндвич»

Некоторые производители поставляют специальные проходные блоки с уже заполненным теплоизоляционным слоем. Выбор той или иной модели будет зависеть от материала и толщины стены или перекрытия.

Если стены выполнены из неагрессивного материала, то на проход можно поместить втулку из асбестоцементной трубы, а вставленный в нее сэндвич-элемент фиксируется в центре набивкой минеральной ватой, а также накрывается декоративные металлические пластины с двух сторон.


  • При выходе на Внешнюю сторону стен устанавливаются опорные кронштейны, к которым прилегает плита. Он послужит основной опорой вертикальной части дымохода. Конструктивно он может включать сразу блок ревизии с вытяжным краном для конденсата.
  • После вывода трубы начинается монтаж вертикальной части. И здесь нужно разобраться в тонкостях монтажа труб «на дым» и «на конденсат».

Два принципа монтажа: «дымом» и «конденсатом»

— Если верхняя часть трубы длиннее нижней, то это называется соединением «дымом» — поднимающиеся газы не препятствуют проникновению длина свободного вывода.Однако в этом случае неизбежно возникает небольшой зазор, направленный вверх (на схеме показан красной стрелкой), куда стекающие капли образующегося конденсата будут падать. Это самым негативным образом отразится на работе дымохода — скоро ответит утеплитель и перестанет справляться с задачей теплоизоляции внутреннего канала. А это, в свою очередь, означает еще большее образование конденсата, снижение тяги и, как следствие, снижение КПД котла.

— при установке «на конденсат» капли влаги свободно стекают сверху вниз, в приемник конденсата.А для предотвращения выхода выхлопных газов наружную трубу сэндвич-конструкции необходимо монтировать «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и осуществляется зажим в этом месте, благодаря чему обеспечивается надежная заграждение от выхода дыма через сэндвич-трубку. Небольшое количество газов, которые могут проникнуть в слой утеплителя, поспособствует его вентиляции.

Поэтому при установке соблюдают правила: на первом, горизонтальном участке до тройника, монтаж осуществляется «по дыму».Во всем мире сэндвич-химоход Внутренняя трубка устанавливается «по конденсату», а внешняя — «по дыму» с применением герметика и тщательного затягивания хомута.

Установка внутренней трубы «По конденсату»
  • Качественно смонтировать как наружную, так и внутреннюю трубу многослойного химохода практически невозможно. Обычно так и поступают. Внутренняя труба в узком конце немного расширена наружу (150 — 200 мм) и плотно, до тех пор, пока упор не войдет в дужку элемента, уже установленного ниже.Затем герметик оценивается по расположенной снизу суженной части внешней трубы, а оставшийся блок теплоизоляции и внешняя труба смещаются вниз до максимально плотного компаунда. Его надевают на хомут, и затягивают в районе юбки верхней трубы (как показано на схеме).
  • Установка продолжается в том же порядке снизу вверх. Через определенные промежутки времени к стене крепятся кронштейны с помощью хомутов, которые фиксируют руку в вертикальном или наклонном положении на нужном расстоянии от поверхности здания.
  • Если конструкция получена тяжелой, то разгрузочный кронштейн снабжен соответствующей пластиной, снабженной соединительным элементом, чтобы продолжить установку, описанную выше.
  • Завершается установка установки конуса и необходимого уступа.
  • При необходимости труба крепится на специальный зажим с тремя проушинами для прикрепления растяжек. Растяжки крепятся с противоположной стороны к неподвижным частям крыши или здания.
Видео: Мастер-класс по монтажу бутербродного химохода Снаружи дома
Особенности монтажа при внутреннем устройстве дымохода

При установке сэндвич-химохода внутри помещения есть нюансы прохождения его через перекрытия потолка и кровли.

  • Прежде всего, еще раз можно отметить, что после участка с одинарной трубой, на входе в котел устанавливается элемент с клапаном-сайбером, чтобы тепло не уходило сразу вертикально в котел. Атмосфера.
  • На переходе на сэндвич устанавливается пусковая заглушка, закрывающая выступающий край теплоизоляционного слоя.

  • Прохождение трубы через перекрытие в общих чертах соответствует прохождению через стенку горючих материалов.

Обязательно до самого потолка монтируется проходной блок (коробчатый или цилиндрический), который должен быть плотно заполнен теплоизоляционным материалом — минватой, в этом случае допускается хламзит.


Сверху проход закрывается металлической пластиной.

Как уже было сказано, некоторые производители подробно предоставляют системы специальных проходных модулей, которые представляют собой своего рода «бутерброд в бутерброде». Работать с такими элементами еще проще — на них вырезается проем нужной формы и размера, в него устанавливается блок, а затем через отверстие используется многослойная трубка.


  • При проектировании дымоходной системы учитывается расположение балок перекрытия и стропила — труба должна проходить примерно посередине между соседними элементами. При необходимости иногда необходимо изменить направление дымохода, применив для этого отводы на 45 °. Использование для этих целей прямоугольных кранов запрещено.
  • Полностью исключена стыковка труб в толщине перекрытия или на уровне кровли.Необходимо соблюдать отступ от стыка до уровня перекрытия или кровли не менее 250 — 300 мм.

  • При проходе сначала вырезают проем, как правило, прямоугольной формы.

  • Затем за окном проводится еще один отрезок дымохода.
  • Необходимо обеспечить точное позиционирование трубок в центре этого отверстия. Это можно сделать, используя металлический лист с вырезанным эллиптическим отверстием, укрепленный с тыльной стороны крыши, или даже просто закрепив дымоход металлическими профилями.

  • Затем на трубу надевается специальный кровельный модуль — конусная дробилка, имеющая угол, соответствующий крутизне кровельного стержня. Он крепится к кровельному перекрытию, а сверху закрывается напанницей, которая фиксируется хомутом или стопорным винтом.
  • Верхний край металлической опорной плиты вороны по возможности размещать под рубероидом. Если такой возможности нет, то выполняется тщательная герметизация с помощью герметика.

Эластичные вороны очень удобны (их часто называют «Master Flash»).Их можно использовать практически в любом канате конька, собранном, в том числе на рельефной кровле (шифер, профнастил и т. Д.), Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящих через нее труб, поэтому что обеспечивается максимальная герметичность. Опорной части «Master Flash» можно придать желаемую форму, а затем, после большей части нижней поверхности, слоя герметика, этот узел прикрепляется к крыше самозатягиванием.

Готовая секция дымохода «Сэндвич» на крышу

Завершающий этап не имеет особенностей — та же установка выступа с необходимыми элементами.

Видео: Монтаж сэндвич-химохода с проходкой через перекрытие и кровлю

Итак, выполнить самостоятельный монтаж сэндвича дымохода, на первый взгляд, не так уж и сложно. Однако это мероприятие требует устойчивых навыков, повышенной точности, осторожности, особенно при работе на высоте. В этом случае есть мелочи, потому что неправильно собранная система может вызвать пожар или другие мелкие и большие неприятности.

Мачта дымоходная — это вертикальная металлическая конструкция, на которую монтируется дымоходная труба.Они бывают разных размеров и могут изготавливаться как для поддержки только одной трубы, так и в качестве основы для крепления нескольких труб. Сложные мачты используются в промышленном производстве, где котельная оборудована несколькими теплогенераторами, и каждый котел выбрасывает отработанные газы в свой дымовой канал.

Для частного дома

Большинство стандартных дымовых каналов в частных домах спроектировано с таким расчетом, чтобы дымоход выходил на улицу через крышу. Это сделано для защиты коробки здания от загрязнения остатками несгоревшего в котле топлива.Высоко на крыше уносит их вместе с ветром подальше от дома.

Еще одна важная функция дымохода на крыше — создание достаточно сильной тяги. Чем больше разница между высотой котла и верхней точкой дымового канала, тем более интенсивный воздушный поток может создаваться внутри камеры сгорания. Для некоторых котлов оптимальная высота дымохода составляет 10-11 метров, и даже когда он размещается на крыше, канал должен значительно удлиняться по поверхности крыши.

Если в вашем доме нет возможности установить дымоход через крышу, вы можете установить дымоход через стену. Именно в таких случаях и нужна мачта для дымохода. Длина вертикального участка многослойной трубы может достигать 8-10 метров. Для надежной фиксации такого высокого канала используется металлическая мачта, сделанная из профильной или круглой трубы.

Компания Thermico имеет многолетний опыт проектирования, изготовления и монтажа мачт для дымохода различных размеров и форм.Под каждый конкретный случай подбирается конструкция необходимой высоты и степени прочности. В зависимости от нагрузок, которые придется выдерживать подпорной мачте, металлическую ферму изготавливают соответствующей формы и устройства.

Основная несущая способность мачты обеспечивает надежное бетонное основание. Конструкция жестко крепится к отдельному основанию, специально для нее сделанному. На стены закрепляются вспомогательные крепления. Это обеспечивает устойчивость дымохода вне зависимости от погодных условий.

Мачты для промышленных дымоходов

На крупных производствах, как правило, за процесс нагрева воды и обогрева помещений отвечают отдельные котельные. Это может быть специально спроектировано для таких целей здание или передвижная блочно-модульная котельная. В любом случае при значительной мощности установленного в них отопительного оборудования необходимы дымовые каналы большой производительности.

Эффективность дымохода напрямую зависит от его высоты.А мощным промышленным теплогенераторам нужна сильная тяга для поддержания интенсивности сгорания топлива. Создать такой сильный воздушный поток способен только правильно рассчитанный и очень высокий дымовой канал. Самый эффективный способ надежно и надолго закрепить дымоход или группу дымоходов на высоте в несколько десятков метров — закрепить их на металлической мачте.

Компания Termico предлагает профессиональные мачты-мачты из профильных труб для промышленных котельных. Металлоферма проектируется индивидуально под конкретный объект.Создав проект командой специалистов, сваривает конструкцию в горизонтальном положении на Земле. Затем установщики устанавливают мачту на бетонный фундамент и надежно прикрепляют дымоходы.

Команда Мастеров Термико создает и реализует проекты мачт высотой до 60 метров. Материал для изготовления конструкции остается выбирать заказчику: оцинкованные или обычные металлические трубы с прочной порошковой краской. Все мачты гарантированно будут выполнять свои несущие функции в течение десятилетий даже в самых сложных погодных условиях.

При необходимости металлические фермы могут быть усилены дополнительными ребрами жесткости. Вы всегда можете обратиться с любыми вопросами к нашим консультантам и уточнить время, стоимость и условия работы. На основе многолетнего опыта создания мачты мы поможем выбрать оптимальную конструкцию и подскажем, где можно сэкономить, а где лучше выбрать более дорогие материалы.

Почему вам следует связаться с termiko?

Термико много лет работает в сфере дизайна и создания систем отопления на объектах самой сложной формы.Накопленный опыт многократной наладки тепловыми системами, как в частных домах, так и в различных отраслях промышленности, дает нам возможность решать задачи любой сложности в кратчайшие сроки.

Обособленное подразделение компании специализируется на создании собственного отопительного оборудования. Практика установки и обслуживания котлов различной мощности и конфигурации позволила собрать и структурировать в единую систему все наиболее эффективные методы создания надежных и долговечных тепловых систем с высоким КПД.

Обращаясь к нам, Вы можете быть уверены, что имеете дело с профессионалами своего дела. Мы подробно освещаем заказчику каждый этап проделанной работы. Максимальная прозрачность и открытость делают сотрудничество с нами легким и не занимают ни минуты лишнего времени. Termiko работает на результат и берет на себя решение всех сопутствующих задач, создавая для заказчика индивидуальные проекты любой сложности.

Дымоход и ремонт кладки в Dennis MA

Ваши надежные специалисты по очистке и ремонту дымоходов

Персонал Old Tyme Chimney Sweep знает, насколько важен для вас ваш дом.Мы также знаем, что вам нужно только самое лучшее обслуживание, когда речь идет о ремонте и обслуживании дымоходов и каминов. Мы обеспечиваем индивидуальные услуги трубочиста и ремонта кирпичной кладки в Деннисе, Массачусетс, по разумной цене. Как коренная, семейная и управляемая компания, мы обеспечиваем справедливые цены без каких-либо скрытых затрат или комиссий. Old Tyme Chimney Sweep занимается тем, что мы всегда делаем, и предоставляем вам отличный сервис и высочайшее качество работы.

Если вам нужен полный ремонт кирпичной кладки, замена облицовки из нержавеющей стали, проверка безопасности по 16 точкам или регулярная чистка, мы поможем вам.Обладая более чем 30-летним опытом оказания услуг по очистке дымоходов и ремонту кладки в Деннисе, штат Массачусетс, мы обладаем опытом и знаниями для проведения любых необходимых вам услуг по уходу за дымоходами и специализируемся на протечках дымоходов, ремонте, чистках, облицовках, каминах, дровяных печах, и кладочные работы.

Мы гордимся своей работой, на которую дается гарантия сроком 1 год. Мы также имеем полную лицензию и застрахованы в Массачусетсе.

Услуги по ремонту дымоходов и кладки

Наличие камина добавит вашему дому красоты и классической элегантности.Он также может предоставить вам уютное и удобное место для проведения времени с семьей и друзьями. Когда ваш камин и дымоход выглядят наилучшим образом, это не только повышает ценность вашего дома, но и позволяет безопасно греться в помещении. Многие семьи не решаются зажечь свои камины, потому что не уверены, являются ли их камины и дымоходы конструктивно прочными. Их также беспокоят пожары, возникающие в результате скопления креозота. После тщательного осмотра Old Tyme Chimney Sweep может сказать вам, безопасны ли ваш камин и дымоход, а если нет, мы воспользуемся услугами наших трубочистов и ремонта кирпичной кладки, чтобы восстановить их и обеспечить их безопасность.Если вас беспокоит пожар в дымоходе, тщательная чистка устранит любой риск использования камина и позволит вам наслаждаться зимой, свернувшись калачиком у огня с семьей и друзьями.

Профессиональный осмотр дымохода и камина с удалением креозота

Когда вы покупаете дом с камином, часто трудно сказать, сколько времени прошло с момента его чистки. Осмотр дымохода и камина в доме может быть включен во время осмотра дома, но если это не так, вам следует провести осмотр дымохода и камина, чтобы убедиться, что они безопасны для пожара, прежде чем их использовать.Осмотр может выявить, нуждается ли дымоход в чистке, чтобы удалить креозот и другую скопившуюся сажу и сажу, которые засоряют дымоход или увеличивают риск возгорания дымохода. Забитый дымоход может предотвратить утечку окиси углерода из вашего дома и позволить дыму и вредным газам задерживаться дольше, чем следовало бы.

Для тех, кто не знает, что такое креозот, это накопление побочных продуктов газа и дыма, образующихся при сжигании дров в вашем камине. Газ и дым проходят через дымоход, и креозот со временем может накапливаться.Это вещество легко воспламеняется и может воспламениться при соприкосновении с углем. Очистители дымоходов в Old Tyme Chimney Sweep следят за тем, чтобы этого не происходило, работая в соответствии с вашим графиком, полностью удаляя скопления креозота и смолы, что позволит вам снова безопасно использовать дымоход.

Помимо креозота, существуют и другие проблемы, которые влияют на дымоход и камин и делают его небезопасным в использовании или снижают ценность вашего дома. Хотя дымоход и камин на первый взгляд могут выглядеть надежно, небольшие трещины или участки, не заделанные должным образом, приводят к утечкам.Если вы заметили влажные или влажные участки вокруг дымохода во время дождя или снега, причиной могут быть протечки в дымоходе. В этих влажных местах может расти плесень и создавать новую опасность в вашем доме, а протечки могут постепенно привести к дальнейшему повреждению дымохода. Лучше всего сразу же обратиться в компанию Old Tyme Chimney Sweep для выполнения трубочиста и ремонта кладки в Деннисе, штат Массачусетс.

Наши специалисты осмотрят ваш дымоход и камин, чтобы найти участки, где ослабли уплотнения или где износ ослабил опорные конструкции.Мы производим любой необходимый ремонт и выполняем работы по техническому обслуживанию, чтобы ваш дымоход и камин снова работали исправно и безопасно.

Исключительная эффективность и долговечность в бизнесе по очистке дымоходов

Old Tyme Chimney Sweep был основан в 1993 году и до сих пор является семейным бизнесом. Проработав в 1980-х годах в компании своего отца по производству трубочистов, владелец Дэн Хилл основал компанию Old Tyme Chimney Sweep, руководствуясь тем же духом упорного труда и честности, который хорошо служил ему в бизнесе отца.Дополнительное обслуживание и внимание к деталям выделяют Old Tyme Chimney Sweep.

Наши сотрудники не только предоставляют услуги по очистке дымоходов и ремонту кирпичной кладки, но мы также тесно сотрудничаем с каждым клиентом, чтобы гарантировать, что работа, которую мы делаем, выполняется вовремя, в рамках бюджета и в соответствии с вашими точными планами. Вы можете быть уверены, что независимо от того, насколько он большой или маленький, каждый проект, который мы делаем, будет выполнен правильно с первого раза. Независимо от того, требуется ли вам техническое обслуживание и ремонт или регулярная чистка и осмотр, клиенты по-прежнему доверяют нам все свои потребности в ремонте или чистке дымоходов, кирпичной кладки и каминов и рекомендуют нас своим друзьям и соседям.

Позвоните в Old Tyme Chimney Sweep по телефону 508-759-0930, чтобы получить расценки на наши услуги по ремонту дымоходов и кладки в Деннисе, Массачусетс.

трубок, дымоходов, перископов, окон и разветвленных эндотрансплантатов

Cardiovasc Diagn Ther. 2018 Apr; 8 (Дополнение 1): S175 – S183.

, 1 , 1 , 1 , 2 , 3 , 1 и 1

Kartik Kansagra

1 Kaiser Permanente Los Angeles CA Medical Center, Лос-Анджелес, Калифорния , СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ;

Джозеф Канг

1 Медицинский центр Kaiser Permanente, Лос-Анджелес, Лос-Анджелес, Калифорния, США;

Мэтью-Цар Таон

1 Медицинский центр Kaiser Permanente, Лос-Анджелес, Лос-Анджелес, Калифорния, США;

Суврану Гангули

2 Отделение интервенционной радиологии, Массачусетская больница общего профиля, Гарвардская медицинская школа, Бостон, Массачусетс, США;

Рипал Ганди

3 Отделение сосудистой и интервенционной радиологии, Институт сердца и сосудов Майами, Майами, Флорида, США

Джордж Ватакенчерри

1 Медицинский центр Kaiser Permanente Лос-Анджелес, Лос-Анджелес, Калифорния, США;

Cuong Lam

1 Медицинский центр Kaiser Permanente, Лос-Анджелес, Лос-Анджелес, Калифорния, США;

1 Медицинский центр Kaiser Permanente, Лос-Анджелес, Лос-Анджелес, Калифорния, США;

2 Отделение интервенционной радиологии, Массачусетская больница общего профиля, Гарвардская медицинская школа, Бостон, Массачусетс, США;

3 Отдел сосудистой и интервенционной радиологии, Институт сердечно-сосудистых заболеваний Майами, Майами, Флорида, США

Автор, отвечающий за переписку.

Вклады : (I) Концепция и дизайн: Все авторы; (II) Административная поддержка: С. Гангули, Г. Ватакенчерри, Ч. Лам; (III) Предоставление учебных материалов или пациентов: K Kansagra, J Kang, MC Taon, C Lam; (IV) Сбор и сбор данных: K Kansagra, J Kang, MC Taon, C Lam; (V) Анализ и интерпретация данных: K Kansagra, J Kang, MC Taon; (VI) Написание рукописи: Все авторы; (VII) Окончательное утверждение рукописи: Все авторы.

Для корреспонденции: Kartik Kansagra, MD.Сосудистый и терапевтический специалист, Медицинский центр Kaiser Permanente в Лос-Анджелесе, 4867 Sunset Blvd, Los Angeles, CA

, США. Электронная почта: [email protected]

Поступило 20.07.2017; Принято 23 августа 2017 г.

Copyright 2018 Cardiovascular Diagnosis and Therapy. Все права защищены.Эта статья цитировалась в других статьях в PMC.

Abstract

Анатомия аневризм аорты от проксимального отдела шейки до сосудов доступа может создавать технические проблемы для эндоваскулярного восстановления.Более 30% пациентов с аневризмами брюшной аорты (ААА) имеют неподходящую морфологию проксимального отдела шейки для эндоваскулярного восстановления. Анатомия, которая считается непригодной для традиционной трансплантации инфраренального стента, включает короткие или отсутствующие шеи, изогнутые шеи, конические шеи или большие шеи, размер которых превышает доступный для существующих стент-графтов. Для решения этих проблем был разработан ряд передовых эндоваскулярных методик и устройств, каждое из которых имеет уникальные преимущества и недостатки. К ним относятся процедуры подводного плавания, такие как дымоходы, перископы и методы сэндвича; Фенестрированные эндопротезы «домашнего изготовления» или «на заднем столе», а также изготовленные по индивидуальному заказу фенестрированные эндотрансплантаты; а совсем недавно врач модифицировал разветвленные устройства.Кроме того, новые устройства в исследуемом трубопроводе, такие как стандартные фенестрированные стент-графты, разветвленные стент-графты, устройства с более низким профилем и новые конструкции уплотнений, могут решить многие из вышеупомянутых проблем. Лечение аневризм аорты продолжает развиваться, расширяя популяцию пациентов, которым можно лечить эндоваскулярный подход. По мере развития технологий растет и количество сложных анатомий аорты, которые берут на себя эндоваскулярные специалисты, что еще больше расширяет границы в области восстановления аорты.

Ключевые слова: Аневризма брюшной аорты (ААА), эндоваскулярная, трубка, фенестрированная, разветвленный эндотрансплантат

Введение

Эндоваскулярная пластика аневризмы (ЭВАР) произвела революцию в лечении аневризм брюшной аорты (ААА). Множественные рандомизированные исследования показали, что EVAR имеет более низкие показатели заболеваемости и смертности по сравнению с открытым хирургическим лечением AAA в раннем периоперационном периоде. Испытания EVAR 1 и DREAM показали, что оба метода эквивалентны через 2 года (1,2).Однако 15-летние данные EVAR 1 показывают, что через 8 лет как общая смертность, так и смертность, связанная с аневризмой, были выше в группе EVAR, чем в группе открытой пластики. Через 8 лет общая смертность составила 53% в группе EVAR и 46% в группе открытой репарации (P = 0,048). Смертность, связанная с аневризмой, составила 5% в группе EVAR и 1% в группе открытой пластики (P = 0,0064) (3). Эта повышенная смертность была связана с длительным увеличением мешка аневризмы в группе EVAR по сравнению с группой открытой пластики, что подчеркивает важность длительного наблюдения за пациентом.Тем не менее, EVAR остается жизнеспособным вариантом для большинства пациентов с AAA.

Технические проблемы

Анатомия аневризмы от проксимального отдела шейки до сосудов доступа может создавать технические проблемы для эндоваскулярного восстановления. Более 30% пациентов с AAA имеют морфологию проксимального отдела шеи, не подходящую для традиционного эндоваскулярного восстановления (4-7). Анатомия, которая считается непригодной для традиционной трансплантации инфраренального стента, включает короткие или отсутствующие шеи, изогнутые шеи, конические шеи или большие шеи, размер которых превышает доступный для существующих стент-графтов.

Для решения этих проблем был разработан ряд передовых эндоваскулярных методик и устройств. К ним относятся процедуры подводного плавания, такие как дымоходы, перископы и методы сэндвича; Фенестрированные эндопротезы «домашнего изготовления» или «на заднем столе», а также изготовленные по индивидуальному заказу фенестрированные эндотрансплантаты; а совсем недавно врач модифицировал разветвленные устройства. Кроме того, исследуются новые устройства на стадии разработки, такие как стандартные фенестрированные стент-графты, разветвленные стент-графты, устройства с более низким профилем и новые конструкции уплотнений, которые могут решить многие из вышеупомянутых проблем.

При стандартном эндоваскулярном восстановлении аневризм аорты может возникнуть ряд технических проблем. Тщательное изучение предоперационной визуализации имеет решающее значение при планировании этих процедур и предупреждении этих потенциальных трудностей. Оценка проксимального отдела шейки на предмет длины, диаметра, кальцификации, тромба и степени изгиба часто является первым шагом в процессе планирования. Оценка сосудов доступа является абсолютной необходимостью для определения того, смогут ли артерии пациента приспособиться к большим оболочкам и устройствам.Это также определит, возможен ли чисто чрескожный доступ, необходимо ли разрезание бедренной кости или хирургический канал для доставки устройства. В последнее время разработка симуляторов и 3D-печать позволили специалистам репетировать процедуры, используя загруженные пациентом исследования изображений (8). Более того, одним из потенциально сложных этапов эндоваскулярного лечения аневризмы аорты является канюляция контралатеральных ворот. Знание анатомии аневризмы пациента и планирование размещения контралатеральных ворот в просвете аневризмы облегчат катетеризацию.Иногда для успешной канюляции ворот могут потребоваться различные проволоки и катетеры. В редких случаях может потребоваться привязка проволоки либо к ипсилатеральному доступу, либо к месту плечевого доступа.

Техника подводного плавания и дымохода

Методы «подводного плавания» или «дымохода» (так называемые Ch-EVAR) описывают размещение покрытого стента в ответвлении сосуда с проксимальной частью стента, выступающей над проксимальным краем главного аорты. стент-графт (). Этот метод позволяет более проксимально разместить стент-трансплантат аорты в грудном отделе с короткой шейкой или в АБА, сохраняя при этом перфузию внутренних органов и почек.Первоначально Ch-EVAR был описан как спасательная процедура, когда почечные артерии были случайно закрыты во время обычного EVAR (9). Ограничения метода Ch-EVAR включают потерю соприкосновения стенок с образованием желобов, увеличивающих вероятность эндопротекания 1-го типа. Кроме того, стенты дымохода могут перегибаться, сжиматься или закупориваться.

Восемьдесят пять лет М, в анамнезе пролечена аневризма инфраренальной брюшной аорты с растущим мешком. Пациенту выполнено успешное устранение протечки типа 1а с помощью Aptus TM Heli-FX TM EndoAnchor TM (Medtronic Inc, Саннивейл, Калифорния, США).Однако на последующих изображениях у пациента продолжался рост мешочка. (A, B) Пациенту выполнено проксимальное расширение зоны пломбирования с одновременным стентированием левой почечной артерии каминной техникой.

Однако эта процедура превратилась в безопасный и эффективный дополнительный метод восстановления аневризм брюшной полости и торакоабдоминальной аневризмы с неподходящей анатомией. Процедура включает получение доступа как к основному устройству аорты, так и к целевым почечным или висцеральным артериям для устройства дымохода.Для этого часто требуется двусторонний доступ к бедренной артерии для основного аортального устройства, односторонний или двусторонний доступ руки или хирургический канал для облегчения катетеризации почечных и / или висцеральных артерий. Следовательно, точное предоперационное планирование имеет решающее значение для определения планируемой зоны уплотнения и определения ответвлений сосудов, которые должны быть покрыты основным стент-графтом.

Существует несколько вариантов выполнения Ch-EVAR, но общая стратегия остается той же. В ответвление сосуда, подлежащего стентированию, вводят канюлю из доступа руки и продвигают оболочку от 6 до 8 F в сосуд.Благодаря этому продвигается расширяемый баллоном или саморасширяющийся покрытый стент. Затем из обычного бедренного доступа доставляется основное аортальное устройство и развертывается через оболочки висцеральных сосудов. Затем стент-трансплантат дымохода можно отрегулировать по мере необходимости и затем развернуть. Формовочные баллоны одновременно надуваются в основном стент-графте аорты и стенте дымохода, как воздушный шар для поцелуя. Доступ по проводнику следует поддерживать до тех пор, пока не будет развернута оставшаяся часть стент-графта аорты и пока не будут выполнены завершающие ангиограммы.

Техника «гипогастральной трубки» аналогичным образом включает размещение покрытого стента параллельно устройству подвздошной конечности для сохранения перфузии в гипогастральную артерию с целью расширения дистальной зоны уплотнения в коротких общих подвздошных артериях или в случаях аневризм общих подвздошных артерий ( ). Этот метод может выполняться с обеих сторон или после эмболизации одной из подъязычных артерий. Цель этого метода — снизить риск осложнений в результате двусторонней эмболизации гипогастральной артерии, таких как некроз ягодиц, ишемия кишечника и неврологические нарушения.

Шестьдесят пять лет М с малой инфраренальной аневризмой и большой двусторонней аневризмой общей подвздошной артерии, которому выполнено эндоваскулярное восстановление с помощью метода снорклинга гипогастрия. (A) Объемная визуализация предоперационной КТ демонстрирует двусторонние аневризмы общей подвздошной артерии и небольшую инфраренальную аневризму; (B, C) точечные изображения внутри процедуры демонстрируют эндоваскулярное восстановление аорты с использованием эндотрансплантата Endologix AFX ® (Endologix Inc, Ирвин, Калифорния, США) в сочетании с подводным плаванием двусторонних гипогастральных артерий с использованием стентов Gore ® Viabahn ® . для сохранения гипогастрального кровотока; (D) КТ через 1 месяц после операции на уровне двусторонних аневризм общей подвздошной артерии демонстрирует параллельную ориентацию стент-графтов.ААА, аневризмы брюшной аорты.

Вопрос о том, обеспечивает ли использование расширяемых баллоном дымоходных стентов большую проходимость по сравнению с саморасширяющимися дымоходными стентами, остается предметом споров. В то время как стенты, расширяемые баллоном, обеспечивают большую радиальную силу и рентгенографическую видимость, саморасширяющиеся стенты обеспечивают повышенную гибкость. Одно небольшое исследование показало повышенную тенденцию к эндопротечке типа I при использовании саморасширяющихся стентов по сравнению со стентами, расширяемыми баллоном, но без разницы в техническом успехе или проходимости во время последующего наблюдения (10).Кроме того, использование стентов из чистого металла может быть адекватным, когда доступен минимальный герметизирующий сегмент чуть ниже стента дымохода, например, в шейке конической формы. Однако во всех других случаях покрытые стенты выглядят лучше с точки зрения герметичности (11).

Было показано, что метод Ch-EVAR применим при лечении аневризм со сложной анатомией шеи с хорошими результатами (12-14). Регистр Pericles ретроспективно рассмотрел и проанализировал 898 трансплантатов дымохода у 517 пациентов, получавших Ch-EVAR с 2008 по 2014 год.При среднем периоде наблюдения 17,1 месяца первичная проходимость составила 94%, вторичная проходимость — 95,3%, а общая выживаемость пациентов составила 79%. Интраоперационная эндопротечка типа Ia была отмечена у 41 (7,9%) пациента, и последующие изображения показали разрешение у всех этих пациентов, кроме 2. Реестр также предположил, что эндопротечки типа Ia можно свести к минимуму, используя зону приземления не менее 20 мм. Кроме того, большинство эндопротечек типа Ia, обнаруженных во время операции, разрешилось с помощью длительного надувания баллона для поцелуев или дополнительного наложения манжеты (15).

Метод перископа или обратного канала

Методика «перископа» или «обратного канала» описывает размещение покрытого стента ниже дистального края основного стент-графта аорты. Это способствует расширению дистальной зоны уплотнения при торакоабдоминальных или брюшных аневризмах.

Сэндвич-метод

Сэндвич-метод включает размещение покрытого стента между двумя компонентами основного тела аорты для поддержания перфузии боковых ветвей в среднем положении трансплантата.Описаны новые подходы с использованием комбинации костных трансплантатов и перископов с или без сэндвича трансплантатов с мостовидным протезом при лечении торакоабдоминальных аневризм (TAAA) (16).

Фенестрированные стент-графты

Фенестрированные стент-графты предлагают уникальное решение при аневризмах юкстаренальной аорты для предотвращения проксимальных эндопротечений, миграции стент-графта и последующего разрыва аневризмы. Рентгеноконтрастные маркеры очерчивают оконные проемы, гребешки и отмечают переднее и заднее положение стент-графта для облегчения точного позиционирования и канюляции.Предварительная канюляция сосудов ветви аорты проволокой перед доставкой устройства может быть выполнена для выравнивания трансплантата перед развертыванием стента. После развертывания окончатого устройства почечная и висцеральная ветви канюлируются для доставки покрытых стентов в ветви артерий. Для этого в контралатеральном доступе к паху продвигаются большие влагалища, а в ответвленные сосуды — параллельные меньшие влагалища. В наших учреждениях мы используем оболочку Gore ® Dryseal (W.L. Gore, Флагстафф, Аризона, США) для облегчения доставки параллельных интродьюсеров Cook ® Ansel II (Cook Medical, Блумингтон, Индиана, США), которые продвигаются в почечные артерии. Покрытые баллонными расширяемыми стентами Atrium iCast TM (Atrium Medical, Hudson, NH, USA) или Gore ® VBX (W. L. Gore, Flagstaff AZ, USA) доставляются в почечные артерии и затем расширяются. После этого следует установка дистального раздвоенного стент-графта и подвздошных расширений по мере необходимости.

Преимуществом фенестрированных эндопротезов является отсутствие желобов, образованных трансплантатами из дымохода, что снижает вероятность эндопротечек 1-го типа. В настоящее время изготовление индивидуализированных оконных устройств требует нескольких недель, и поэтому они не доступны сразу в острой ситуации. «Стандартные» фенестрированные трансплантаты в настоящее время находятся в разработке и помогут смягчить этот недостаток. В качестве временного решения многие врачи приняли решение создавать фенестрации и гребешки на трансплантатах основной части тела ().

Семьдесят F с парависцеральной аневризмой, подвергшейся двухэтапной эндоваскулярной пластике с помощью модифицированного врачом фенестрированного эндоваскулярного устройства Cook ® Zenith ® Alpha TM . (A) Рентгеноскопическое изображение демонстрирует успешную канюляцию SMA и правой почечной артерии через фенестрации, созданные врачом. Каждое фенестрирование обозначено рентгеноконтрастным маркером для визуализации при рентгеноскопии. Следует отметить, что левая почечная фенестрация не выровнялась должным образом, что сделало канюляцию ранее установленного левого почечного стента iCAST TM (Atrium Medical, Merrimack, NH, USA) невозможным; (B) разведывательный фильм показывает стенты Gore ® Viabahn ® через SMA и правую почечную фенестрацию, создавая ответвление в соответствующие сосуды-мишени; (C) цифровая ангиограмма вычитания правой почечной артерии демонстрирует адекватный кровоток через ветвь.Обратите внимание, что рефлюкс в аорту не демонстрирует значительного наполнения левой почечной артерии через левостороннее фенестрирование.

Данные по FEVAR обнадеживают. В многоцентровом исследовании, проведенном в США, участвовали 30 пациентов и 77 висцеральных сосудов, обработанных FEVAR. Уровень технического успеха составил 100%, а общая летальность 20% через 24 месяца наблюдения (17). В более позднем обзоре, сравнивающем Ch-EVAR и FEVAR, участвовали 542 пациента, которые прошли FEVAR и продемонстрировали преимущество над когортой Ch-EVAR в отношении 30-дневной смертности, поздней смертности и побочных эффектов со стороны почек.Однако группа FEVAR продемонстрировала более длительное среднее время операции и большую кровопотерю. Когорта FEVAR показала 1,1% 30-дневную смертность, 98,8% технический успех и 5,35% позднюю смертность со средним периодом наблюдения 12,8 месяцев. В общей сложности 58 вторичных вмешательств было выполнено в этой когорте FEVAR, некоторые из которых были связаны с эндопротечками, окклюзией или стенозом целевого сосуда, окклюзией или стенозом конечности, а также избыточным кровотечением или гематомой. Частота утечек составила 5,35%, 12,7% и 2,4% для типа I, типа II и типа III соответственно (18).

В настоящее время существует ограниченное количество данных, оценивающих безопасность и эффективность модифицированных врачом оконных устройств. Промежуточный анализ исследования исключения исследуемых устройств, опубликованный Starnes et al., Оценил результаты 59 пациентов за 50-месячный период времени. Исследование показало, что степень стабильности или регрессии мешка составляет 95%, а степень эндопротечки минимальна. Кроме того, на 4-летней отметке было 94% отсутствие летальности, связанной с аневризмой. Среднесрочные данные благоприятны и позволяют предположить, что лечение модифицированными врачом фенестрированными эндотрансплантатами является безопасным и эффективным вариантом (19).

Разветвленные стент-графты

При анатомии аневризмы аорты, не поддающейся лечению с помощью фенестрации, подходящим вариантом может быть модифицированный врачом разветвленный эндотрансплантат. Предварительное планирование разветвленного стент-графта является обязательным условием технического успеха. Разветвленные устройства требуют диаметра аневризмы, достаточно большого, чтобы вместить общий диаметр основного трансплантата тела, а также ветвей. В день процедуры стент-графт обнажается на стерильном поле на заднем столе, и в стент-графте вырезаются фенестрации с последующим прикреплением покрытого стента к каждому фенестрации, служащего ответвлениями к почечной и висцеральной артериям.Рентгеноконтрастные маркеры вшиваются в начале ветвей, а также в переднем и заднем положении стент-графта для облегчения позиционирования на месте. Модифицированное устройство повторно закрывается и развертывается в пациенте после подтверждения правильного положения. Затем разветвленные компоненты и сосуды-мишени канюлируют с последующим развертыванием покрытого мостиком стента, проходящего в сосуд-мишень ().

М. Шестьдесят пять лет с аневризмой торакоабдоминальной аорты, перенесший двухэтапное лечение.Инфраренальную часть обрабатывали перед проксимальным расширением с помощью модифицированного врачом разветвленного эндотрансплантата с основным телом Cook ® Zenith ® TX2 TM и ветвями Gore ® Viabahn ® . Для кровоснабжения левой почечной артерии разрезали фенестрацию. (A) Вид сбоку от процедуры показывает модифицированные врачом ветви чревной и верхней брыжеечной артерий; (B) вид сбоку показывает каждую ветвь, расширенную дополнительными стентами Gore ® Viabahn ® в их целевые сосуды; (C) вид переднезаднего пятна показывает размещение стента Gore ® Viabahn ® через левое почечное отверстие в левую почечную артерию; (D, E) 3D-формат и формат проекции максимальной интенсивности показывают стент-графты основного тела и ответвлений; (F) изображение, демонстрирующее модифицированный трансплантат, как он появился после модификации его заднего стола.

Подобно фенестрированным эндотрансплантатам, разветвленные эндотрансплантаты поддерживают сохранение висцеральных, почечных и гипогастральных артерий без использования дополнительных методов, таких как установка стентов через дымоход или трубку. Это дает интервенционистам дополнительные возможности, которые позволяют им лечить все более сложные анатомические структуры и патологии аорты.

Направленные разветвленные устройства

Некоторые из наиболее новых вариантов — это стандартные разветвленные устройства, также известные как направленные направленные разветвленные устройства.Как и их более ранние модифицированные врачами аналоги, устройства с направленным разветвлением, используемые в основном для лечения TAAA, имеют основное устройство с небольшими висцеральными и почечными ветвями, которые расширены покрытыми стентами для сохранения потока. В зависимости от типа стент-графта существуют различные ориентации и методы крепления компонентов ветви.

Cook ® Zenith ® t-Branch ® TAAA Эндотрансплантат имеет каудально ориентированные ветви.Устройство Cook ® Zenith ® t-Branch ® в настоящее время одобрено для использования в Европе при лечении TAAA (). Напротив, эндопротез торакоабдоминальной ветви (TAMBE) Gore’s ® EXCLUDER ® разработан с ориентацией на краниальную часть почечных ветвей. Эти разветвленные направленные устройства в настоящее время исследуются в США. Направленное отделение TAAA компании Gore проходит клинические испытания в Бразилии и США, причем первые отчеты о случаях показывают 100% технический успех (Clinicaltrials.gov ID: {«тип»: «клиническое испытание», «attrs»: {«текст»: «NCT02528500», «term_id»: «NCT02528500»}} NCT02528500) (20). Аналогичным образом, Medtronic ® и Sanford Vascular Innovations ® проводят испытания своего трансплантата направленной ветви в США (идентификатор Clinincaltrails.gov: {«type»: «клиническое испытание», «attrs»: {«text» : «NCT02294435», «term_id»: «NCT02294435»}} NCT02294435). Торакоабдоминальное устройство Medtronic ® имеет компонент торакального делителя потока, при этом одна конечность используется для протягивания трансплантата до подвздошной кости, а другая конечность состоит из более мелких ветвей, которые доходят до соответствующих сосудов-мишеней.

Набор доступных готовых разветвленных устройств. (A) Cook ® Zenith ® t-Branch ® TAAA Endograft имеет четыре разветвленных конечности для стентирования брюшнополостной, SMA и двусторонних почечных артерий при лечении аневризм торакоабдоминальной аорты. Разрешение на использование предоставлено Cook Medical, Блумингтон, Индиана, США; (B) Система стент-графта Medtronic Valiant ® TAAA демонстрирует свой уникальный проксимальный компонент-разделитель потока с висцеральными и почечными ветвями.Разрешение на использование предоставлено Medtronic, Bloomington, Indiana and Sanford Health, Sioux Falls, South Dakota, USA

Потенциальным преимуществом этих готовых разветвленных устройств является легкая доступность и более короткое время процедуры, поскольку модификация заднего стола больше не требуется. Кроме того, он позволяет лечить более длинный аневризматический сегмент аорты с сохранением ключевых висцеральных и почечных ветвей. Однако, поскольку эти устройства приводят к увеличению покрытия аорты, теоретически повышается риск ишемии спинного мозга (21).

Точно так же эндотрансплантаты с подвздошными ветвями помогают поддерживать кровоток в гипогастральных артериях, исключая необходимость эмболизации перед установкой стента или использованием техники снорклинга (). Кроме того, разветвленные подвздошные устройства позволяют лучше закрывать дистальную часть пораженных общих подвздошных артерий. Несколько компаний разработали разветвленные устройства, которые позволяют размещать стент-графты в обеих ветвях общей подвздошной артерии. В настоящее время эндопротез Gore ® Excluder ® подвздошной ветви () одобрен для использования в США.COOK ® Zenith ® Эндоваскулярный трансплантат ответвления — подвздошная бифуркация одобрен для использования в Европе, но все еще исследуется в США.

Графические и макроскопические изображения Gore ® Excluder ® Эндопротез ветви подвздошной кости в готовом виде Разветвленное устройство позволяет сохранить гипогастральные артерии. Разрешение на использование предоставлено W. L. Gore, Flagstaff, Arizona, USA.

Преимущество имеющихся в продаже устройств с подвздошной ветвью состоит в том, что они снижают риски, связанные с гипогастральной эмболизацией и утечками через желоб, связанными с трубкой.Однако, поскольку он представляет собой другой модульный компонент, теоретически существует дополнительное место для эндопротечки типа Ib или III.

Первые данные о разветвленных подвздошных устройствах были многообещающими. Исследование GORE Pivotal в США показало> 95% проходимости, 100% отсутствие эндопротечек I и III типов и 3% повторного вмешательства через 6 месяцев. Не было продемонстрировано роста аневризмы общей подвздошной артерии, смерти, связанной с аневризмой, или разрыва аневризмы (22). Аналогичные результаты были получены в Глобальном регистре эндоваскулярного лечения аорты (GREAT) (23).В одноцентровом проспективном исследовании по освобождению 130 пациентов от требований к исследуемым устройствам разветвленное устройство Zenith продемонстрировало 94% -ный уровень технического успеха и проходимость ветвей 94,6% через 30 дней и 81,8% через 5 лет. В том же исследовании указывалось, что отсутствие эндопротечки, связанной с устройством, составило 96% через 5 лет и частота повторного вмешательства составила 9%. Исследование отметило регресс 67% подвздошного мешка без случаев его роста (24). Краткосрочные данные обнадеживают и позволили получить еще один инструмент в арсенале лечащего врача.

Эндоваскулярное пломбирование аневризмы (EVAS)

В дополнение к ранее описанным методам EVAR в системе Nellix ® EVAS (Endologix, Ирвин, Калифорния, США) используются два расширяемых баллоном стента из нержавеющей стали, окруженные непористым полифторэтиленом ( PTFE), предназначенный для заполнения мешка аневризмы аорты, чтобы исключить аневризму. Биосовместимый раствор BioStable на основе полиэтиленгликоля (ПЭГ) заполняет эндобэг, герметизируя аневризму аорты, со временем отверждения менее 10 минут.Многоцентровое исследование Nellix FORWARD-IDE, в которое вошли 150 пациентов, выявило 100% технический успех, частоту серьезных нежелательных явлений в течение 30 дней — 2,7%, эффективность лечения — 94% в течение 1 года и 3,1% — в течение 1 года. скорость эндопротечки (25).

Кроме того, в случаях, когда проксимальные зоны приземления недостаточны, EVAS можно комбинировать с дымоходными стентами, так называемая процедура chEVAS. Youssef et al. представил 15 пациентов с неудачным EVAR, которым была выполнена EVAS по поводу прогрессирующего роста мешка аневризмы аорты из-за эндопротечки.Десять из этих 15 пациентов прошли chEVAS из-за неадекватных зон приземления. Процедура была технически успешной в 100% случаев. Никаких повторных вмешательств, летальности, связанной с аневризмой, тромбоза трансплантата, эндопротечки или окклюзии трансплантата дымохода не наблюдалось в течение среднего периода наблюдения в 8 месяцев (26).

Выводы

Лечение аневризм аорты продолжает развиваться, расширяя популяцию пациентов, которым можно лечить эндоваскулярный подход. По мере развития технологий растет и количество сложных анатомий аорты, которые берут на себя эндоваскулярные специалисты, что еще больше расширяет границы в области восстановления аорты.

Благодарности

Спасибо доктору. Уэсли Лью и Кевин Патель за предоставленные изображения заднего стола модифицированного разветвленного устройства для Рис. 4 .

Сноски

Конфликт интересов: У авторов нет конфликта интересов, о котором следует заявлять.

Ссылки

1. Де Брюин Дж. Л., Баас А. Ф., Бут Дж. И др. Отдаленный исход открытого или эндоваскулярного восстановления аневризмы брюшной аорты. N Engl J Med 2010; 362: 1881-9. 10.1056 / NEJMoa0

9 [PubMed] [CrossRef] [Google Scholar] 2.Исследователи испытаний EVAR в Соединенном Королевстве, Greenhalgh RM, Brown LC, et al. Эндоваскулярное и открытое восстановление аневризмы брюшной аорты. N Engl J Med 2010; 362: 1863-71. 10.1056 / NEJMoa05 [PubMed] [CrossRef] [Google Scholar] 3. Патель Р., Свитинг М. Дж., Пауэлл Дж. Т. и др. Эндоваскулярное и открытое восстановление аневризмы брюшной аорты в 15-летнем наблюдении за исследованием эндоваскулярного восстановления аневризмы в Великобритании 1 (испытание EVAR 1): рандомизированное контролируемое исследование. Ланцет 2016; 388: 2366-74. 10.1016 / S0140-6736 (16) 31135-7 [PubMed] [CrossRef] [Google Scholar] 4.Аббруззезе Т.А., Кволек С.Дж., Брюстер Д.К. и др. Результаты после эндоваскулярной пластики аневризмы брюшной аорты (EVAR): анатомический и аппаратно-специфический анализ. J Vasc Surg 2008; 48: 19-28. 10.1016 / j.jvs.2008.02.003 [PubMed] [CrossRef] [Google Scholar] 5. Leurs LJ, Kievit J, Dagnelie PC, et al. Влияние длины инфраренальной шейки на исход эндоваскулярного восстановления аневризмы брюшной аорты. J Endovasc Ther 2006; 13: 640-8. 10.1583 / 06-1882.1 [PubMed] [CrossRef] [Google Scholar] 6. Абу Рахма А.Ф., Кэмпбелл Дж., Стоун П.А. и др.Корреляция длины шейки аорты с ранними и поздними исходами у пациентов с эндоваскулярным лечением аневризмы. J Vasc Surg 2009; 50: 738-48. 10.1016 / j.jvs.2009.04.061 [PubMed] [CrossRef] [Google Scholar] 7. Абу Рахма А.Ф., Кэмпбелл Дж., Стоун П.А. и др. Ранние и поздние клинические исходы эндоваскулярной пластики аневризмы у пациентов с искривленной шеей. Сосудистый 2010; 18: 93-101. 10.2310 / 6670.2010.00010 [PubMed] [CrossRef] [Google Scholar] 8. Итагаки MW. Использование 3D-печатных моделей для планирования и руководства во время эндоваскулярного вмешательства: технический прогресс.Диагностика Интерв Радиол 2015; 21: 338-41. 10.5152 / dir.2015.14469 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar] 9. Гринберг Р.К., Клер Д., Шривастава С. и др. Следует ли предлагать пациентам со сложной анатомией эндоваскулярное лечение аневризмы? J Vasc Surg 2003; 38: 990-6. 10.1016 / S0741-5214 (03) 00896-6 [PubMed] [CrossRef] [Google Scholar] 10. Донас К.П., Пекораро Ф., Торселло Г. и др. Использование закрытых дымоходных стентов при патологиях околопочечной аорты является безопасным и выполнимым с превосходной проходимостью и низкой частотой эндопротекания.J Vasc Surg 2012; 55: 659-65. 10.1016 / j.jvs.2011.09.052 [PubMed] [CrossRef] [Google Scholar] 11. Брюн К.Дж., Физор Р.Дж., Дэниэлс М.Дж. и др. Эндоваскулярная техника дымохода в сравнении с открытой пластикой юкстаренальных и надпочечных аневризм. J Vasc Surg 2011; 53: 895-904; обсуждение 904-5. 10.1016 / j.jvs.2010.10.068 [PubMed] [CrossRef] [Google Scholar] 12. Орландер Т., Сонессон Б., Иванцев К. и др. Дымоходный трансплантат: метод сохранения или спасения сосудов ветви аорты в зонах герметизации стент-графта. J Endovasc Ther 2008; 15: 427-32.10.1583 / 07-2315.1 [PubMed] [CrossRef] [Google Scholar] 13. Сугиура К., Сонессон Б., Акессон М. и др. Возможность применения дымоходных трансплантатов на дуге аорты. J Cardiovasc Surg (Турин) 2009; 50: 475-81. [PubMed] [Google Scholar] 14. Мулакакис К.Г., Милонас С.Н., Авгеринос Э. и др. Техника трансплантации дымохода для сохранения висцеральных сосудов при эндоваскулярном лечении патологий аорты. J Vasc Surg 2012; 55: 1497-503. 10.1016 / j.jvs.2011.10.009 [PubMed] [CrossRef] [Google Scholar] 15. Донас К.П., Ли Дж. Т., Лачат М. и др.Собранный мировой опыт применения эндоваскулярной техники шноркель / дымоход в лечении сложных патологий аорты: регистр PERICLES. Энн Сург 2015; 262: 546-53; обсуждение 552-3. 10.1097 / SLA.0000000000001405 [PubMed] [CrossRef] [Google Scholar] 16. Lobato AC, Камачо-Лобато Л. Эндоваскулярное лечение сложных аневризм аорты по сэндвич-методике. J Endovasc Ther 2012; 19: 691-706. 10.1583 / JEVT-12-4023R.1 [PubMed] [CrossRef] [Google Scholar] 17. Гринберг Р.К., Стернберг В.К., 3-й, Макарун М. и др.Промежуточные результаты многоцентрового исследования в США пластики фенестрированного эндотрансплантата при юкстаренальных аневризмах брюшной аорты. J Vasc Surg 2009; 50: 730-7.e1. 10.1016 / j.jvs.2009.05.051 [PubMed] [CrossRef] [Google Scholar] 18. Ли Й, Ху З., Бай С. и др. Фенестрированная и дымоходная техника для аневризмы юкстареновой аорты: систематический обзор и анализ объединенных данных. Научный представитель 2016; 6: 20497. 10.1038 / srep20497 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar] 19. Старнес Б.В., Хенеган Р.Э., Татум Б.Промежуточные результаты спонсируемого врачом клинического испытания на исключение исследуемого устройства, оценивающего модифицированные врачом эндоваскулярные трансплантаты для лечения аневризм юкстаренальной аорты. J Vasc Surg 2017; 65: 294-302. 10.1016 / j.jvs.2016.07.123 [PubMed] [CrossRef] [Google Scholar] 20. Одерич Г.С., Сильвейра П.Г. Первый опыт работы с эндопротезом GORE ® EXCLUDER ® торакоабдоминальной ветви. Эндоваскулярное лечение сегодня 2016; 15: 12-6. [Google Scholar] 21. Реш Т.А. Текущие и будущие варианты эндоваскулярного лечения TAAA.Эндоваскулярное лечение сегодня 2016; 15: 59-62. [Google Scholar] 22. Schneider DB, Matsumura JS, Lee JT и др. Проспективное многоцентровое исследование эндоваскулярного восстановления аневризм аорты и подвздошной кости с использованием эндопротеза Gore Iliac Branch. J Vasc Surg 2017; 66: 775-85. 10.1016 / j.jvs.2017.02.041 [PubMed] [CrossRef] [Google Scholar] 23. Эллози С., Шнайдер Д., Мастумура Дж. Результаты за один год с эндопротезированием ветви подвздошной кишки, исключающей кровь. J Vasc Surg 2016; 65: 832 10.1016 / j.jvs.2016.06.007 [CrossRef] [Google Scholar] 24.Вонг С., Гринберг Р.К., Браун С.Р. и др. Эндоваскулярное восстановление аневризмы аорто-подвздошной артерии с помощью устройства для разветвления спиральной подвздошной кости и устройства для разветвления подвздошной кости. J Vasc Surg 2013; 58: 861-9. 10.1016 / j.jvs.2013.02.033 [PubMed] [CrossRef] [Google Scholar] 25. Холден А. Клинические результаты после эндоваскулярного пломбирования аневризмы Nellix. Семин Васк Сург 2016; 29: 102-5. 10.1053 / j.semvascsurg.2016.08.004 [PubMed] [CrossRef] [Google Scholar] 26. Юссеф М., Зервес С., Якоб Р. и др. Эндоваскулярное пломбирование аневризмы (EVAS) и EVAS дымохода в лечении неудачного эндоваскулярного ремонта аневризмы.J Endovasc Ther 2017; 24: 115-20. 10.1177 / 1526602816675622 [PubMed] [CrossRef] [Google Scholar] Высота

T 18DR — Трапецеидальные листы

Высота T 18DR — Трапециевидные листы — Прушинский

Система wyceny detalicznej

Профиль

Описание продукта

Высота профиля: 18 мм
Ширина сырья: 1250 мм
Полезная ширина: 1100 мм
Общая ширина: 1137 мм
Материал: S 250 GD
Макс.рекомендуемая длина листа:

# 0,50 мм — 9 м

# 0,70 мм — 9 м

Мин. длина листа: 0,5 м
Толщина: от 0,5 до 0,8 мм
Покрытия полиэстер глянцевый / матовый, полиуретан, оцинкованный, алюмоцинк
Перфорация в наличии
Принадлежности винты, гвозди, уплотнители, антиконденсационный слой
Использование крыша, фасад, заборы, гаражные ворота и др.

Рекомендации по транспортировке

  • Транспортировка трапециевидных листов должна осуществляться на специальном транспортном средстве, которое должно иметь открытую загрузочную платформу, обеспечивающую легкую загрузку и разгрузку, с длиной, подходящей для заказанных листов. Листы не должны выходить за пределы платформы, в противном случае это может привести к повреждению и, как следствие, потере гарантии. Стальные листы необходимо защитить от сноса и намокания.
  • Разгрузка должна выполняться надлежащим количеством людей, то есть в случае длинных листов (около 6 линейных метров) листы должны выгружаться 6 людьми, по три с каждой стороны.
  • Особое внимание следует обращать на то, чтобы не трение одного листа о другой, не загибать боковые края и не растягивать лист. Деформация стального листа при разгрузке и перемещении может привести к проблемам с правильной установкой (щели в зажимах). Разумеется, лучше всего производить разгрузку в оригинальной упаковке производителя, используя оборудование для механической разгрузки.
  • Особую осторожность следует соблюдать при разгрузке зимой и хранении в отапливаемых складах.
  • Транспортировка трапециевидных листов должна производиться на специальном транспортном средстве, которое должно иметь открытую загрузочную платформу, обеспечивающую легкую загрузку и разгрузку, с длиной, подходящей для заказанных листов. Листы не должны выходить за пределы платформы, в противном случае это может привести к повреждению и, как следствие, потере гарантии. Стальные листы необходимо защитить от сноса и намокания.
  • Разгрузка должна выполняться надлежащим количеством людей, то есть в случае длинных листов (около 6 линейных метров) листы должны выгружаться 6 людьми, по три с каждой стороны.
  • Особое внимание следует обращать на то, чтобы не трение одного листа о другой, не загибать боковые края и не растягивать лист. Деформация стального листа при разгрузке и перемещении может привести к проблемам с правильной установкой (щели в зажимах). Разумеется, лучше всего производить разгрузку в оригинальной упаковке производителя, используя оборудование для механической разгрузки.
  • Особую осторожность следует соблюдать при разгрузке зимой и хранении в отапливаемых складах.

Хранилище

  • Смазка и пассивация оцинкованных стальных листов — это форма защиты от белой коррозии только во время транспортировки.
  • Стальные листы, хранящиеся в пакетах и ​​рулонах, нельзя хранить вне помещений или в помещениях с повышенной влажностью и изменяющимися температурами.Покрытия из цинка и алюмоцинка, особенно если они не подвергались воздействию атмосферных условий и, следовательно, без защиты защитного слоя, уязвимы для водяного конденсата, если доступ воздуха ограничен (стальные листы хранятся штабелями). Особое внимание следует уделить разгрузке зимой и хранению в отапливаемых складах. В результате значительного перепада температур вода попадает между листами.
  • Листы, намокшие во время транспортировки или хранения, необходимо высушить, после чего листы отделить шайбами, обеспечивающими свободную циркуляцию воздуха.После высыхания оцинкованные (алюмоцинковые) листы необходимо проверить и смазать консервирующим маслом.
  • Стальные листы, предназначенные для длительного хранения, должны быть осмотрены и покрыты слоем машинного масла (стальные листы, покрытые цинком и алюмоцинком) и защищены от влаги (все типы стальных листов).
  • При несоблюдении вышеприведенных инструкций может появиться коррозия цинка или алюмоцинка — белые слои, неплотно приставшие к листу, которые не являются защитой от коррозии стали (в случае оцинкованных и алюмоцинковых листов, даже в течение нескольких дней. ).
  • Стальные листы с покрытием в упаковке производителя не должны храниться более 3 недель с даты изготовления. После этого упаковка должна быть открыта, а листы разделены шайбами, обеспечивающими свободную циркуляцию воздуха. Максимальный срок хранения не должен превышать 6 месяцев с даты изготовления под страхом потери гарантии.
  • Защитные пленки применяются в качестве дополнительной защиты стальных листов от механических повреждений, напряжений и ударов, возможных во время транспортировки, перегрузки или формовки.Защитные пленки не освобождают заказчика от обязанности должным образом защищать листы во время их хранения или от вредного воздействия химических факторов во время обработки. Рекомендуется снимать пленку с каждого готового к использованию профиля незадолго до его установки на стену или крышу.

Раскрой и сборка

  • Для резки листов следует использовать специальный кровельный резак.После сборки все опилки и токарни должны быть удалены с поверхности крыши. В случае каких-либо повреждений, его следует немедленно отремонтировать соответствующей краской.

  • В случае использования шлифовального станка претензии не принимаются.

  • Дополнительную информацию можно найти в инструкции по сборке конкретного продукта.

Уход и чистка

  • Для увеличения долговечности крыш и фасадов рекомендуется ее проверять и консервировать.

  • Осмотр — Один раз в год (лучше всего весной) следует проводить осмотр крыши / фасада для раннего обнаружения возможных повреждений.
  • Очистка стального листа — Крыша и фасады из стального листа требуют очистки не реже одного раза в год. Расслоение грязи на стальном листе может привести к неравномерному обесцвечиванию лака (из-за неравномерного воздействия УФ-лучей) и снижению защиты от коррозии (пыль задерживает влагу на стальных листах, что вызывает повреждение).Грязные и окрашенные пятна можно очистить мягкой щеткой и водой (температура макс. 60 ° C). При необходимости можно использовать легкое моющее средство (pH 6/7, макс. 10% раствор). Также для очистки можно использовать отжатую воду (макс. 100 бар), однако струю воды нельзя наносить слишком близко к поверхности листов (мин. 30 см), а также не должно быть перпендикулярно поверхности. Вблизи соединений водяной луч должен быть направлен вниз, чтобы вода не попала в трещины возле соединений. Со старыми поверхностями стальных листов обращаться с высокими надо осторожно.Очистку следует проводить сверху вниз, а очищенные пятна следует немедленно смыть.
  • Не разрешается использовать чистящие порошки, нитрорастворитель, хлорный раствор, ароматизированные вещества, вещества с хлоридом амона или натрием.

  • Повреждения — Возможные повреждения во время гарантии должны быть согласованы с Подрядчиком кровли / фасада и могут быть отремонтированы только с его письменного разрешения.

    Ремонт повреждений на небольших поверхностях производится быстросохнущим лаком.Однако окраска больших поверхностей должна производиться специальными промышленными красками для ремонтных покрытий. Покраску следует ограничивать только особыми поврежденными участками (царапины на стали, очаги коррозии и т. Д.)

    Подготовка поверхности к покраске должна производиться по общепринятым правилам. Необходимо точно удалить все признаки коррозии — лучше всего специальной щеткой или мелкозернистой наждачной бумагой. Затем эту поверхность следует очистить от протирки, обезжирить и очистить. Для обезжиривания экстракта можно использовать нафту или воду с добавлением ПАВ (лучше всего 1-2% раствором аммиака).Отремонтированные пятна могут отличаться по цвету от оригинальных стальных листов из-за естественного воздействия атмосферных явлений (старение лака под воздействием УФ-излучения)

  • ВНИМАНИЕ! — При осмотре, очистке, консервации и ремонте следует соблюдать все правила техники безопасности.

    Pruszyński Sp. z o.o. не отвечает за возможные несчастные случаи при выполнении всех следующих действий.

Цвета

Компания Pruszyński гарантирует выполнение каждого заказа в одном цветовом оттенке.Хотя из-за технологического процесса нанесения краски на стальные листы возможны различия в оттенках цвета при разных поставках.

По этому поводу, пожалуйста, сообщите продавцу, если другая доставка является продолжением предыдущих заказов.

Цвета

Цвета ниже, у реальных товаров могут отличаться.

  • * — доступны цвета толщиной 0,70 мм
  • ** — доступны цвета толщиной 0,70 и 1,00 мм
  • *** — доступны цвета толщиной 0,70, 1,00 и 1,25 мм

Сопутствующие товары

Прокладки

Краски для ретуши

Кровельные уплотнители

В эти выходные на Мэйн-стрит в Вайнленде сходятся

грузовиков с едой.

Фестиваль грузовиков с едой в Вайнленде на улице Авеню возвращается уже четвертый год подряд в воскресенье, августа.22, дождь или солнце, с 11:00 до 19:00 на Ландис-авеню и бульваре.

После годичного перерыва из-за COVID-19 мероприятие, организованное Main Street Vineland, представит более 22 грузовиков с едой, продавцов непродовольственных товаров, развлечений и мероприятий.

Заседание начнется с перерезания ленточки, и Мелани Коуп исполнит национальный гимн.

Будут приняты все меры безопасности в отношении COVID.

Грузовики с едой, зарегистрированные для участия на момент публикации:

  • Bake N Bacon (блюда из бекона)
  • Battiato’s Ice Cream (мягкое мороженое)
  • Beast of the Street (тостадо из буйвола, жареный рис с филе и другими деликатесами)
  • Big Squeeze Lemonade (лимонад)
  • Black Bird (выпечка)
  • Butch’s BBQ (отмеченное наградами барбекю)
  • Chank’s Pizza Cones (любимые вкусы пиццы на вынос)
  • Дымоход Cake Factory (венгерский десерт из хлеба с мороженым и начинкой)
  • Cousins ​​Maine Lobster (роллы с лобстерами, рецепты омаров и картофельные лепешки)
  • Cow and the Curd (жареный сырный творог)
  • Cubano X-Press (кубинский бутерброды)
  • Dan’s Waffles (пузырьковые вафли с мороженым и сладкой начинкой, различные слайдеры)
  • G’Day Gourmet (австралийские мясные пироги)
  • Good Mood (изысканные гамбургеры, крылышки и картофель фри)
  • House of Cupcake s (разные кексы)
  • J.R.’s Hot Dogs (хот-доги)
  • Julio’s on Main (мексиканская кухня)
  • Kona Ice (ледяная стружка)
  • Molto Bene Ravioli Co. (различные виды равиоли)
  • Nick’s Roast Beef (ростбиф и ростбиф свинина)
  • Pirate Pete’s Soda Pop Co. (изысканная газировка)
  • Ресторан Sierra Juarez / Mr. Тако (тако и другие блюда мексиканской кухни)
  • The Little Sicilian Riceballs (различные рисовые шарики)
  • Top Shelf Mobile Cuisine LLC (отбивные из баранины, филе-миньон и другие деликатесы)
  • Twisted Steaks (крендели из сырного стейка)

Расписание зрелищных сцен:

12:00 ч.м. — Иносенте Гонсалес

13:00 — Джордан Лайвли

13:30 — Натан Сантьяго

14:00 — Посольский дом Сиона Хор

15:00 — Funwave Band

16:00 — Луи Винсент

16:30 — Томас Берджесс

17:00 — KNomadz

18:00 — караоке с диджеем Заком Ридом

Для получения дополнительной информации посетите foodtrucksontheave.com или позвоните по телефону 856-794-8653.

Монтаж сэндвич дымохода. Монтаж дымохода из нержавеющей стали.Способы соединения труб

Если читатель выбрал сэндвич с дымоходом для отвода продуктов сгорания, то ему не стоит рассказывать ему обо всех его преимуществах — вероятно, он уже ознакомился (до принятия окончательного решения) с плюсами и некоторыми ограничениями в использовании продуктов. . Несмотря на то, что установка сэндвича дымохода не представляет особой сложности, есть некоторые специфические моменты, которые следует знать.

На катере садимся в кабину и разговариваем со всеми присутствующими.Руфус извлекает данные от цели с головы, а также собирает пыль. Ключ также включен в инвентарь. Используя эти материалы, мы перемещаем пыльный набор данных от цели к телу и «очищаем» их. Некоторые процедуры очистки также необходимо выполнять несколько раз, чтобы набор данных также был должным образом очищен. Вернувшись в кабину, мы поместили носитель информации на цель и наконец поговорили с ней. Вернемся к башне, где парочку ждут чиновники «Органона».

Руфус использует солому с радиоактивным бассейном, залезает в багажник, а оттуда в левое окно.Теперь он может открыть окно жалюзи над ручкой и подняться туда. Вилка берется до того, как Руфус подползет к трубе. Вот он вставляет вилку в клаксон и один раз слышит, в результате чего вилка сбивается, и крепление капота ударяется, а затем хлопает в ладоши. Теперь путь к вершине свободен, и Руфус, наконец, снова может нормально двигаться. Он собирает клюв симпатичного животного, возвращается на борт и кладет животное обратно под доску.

Учитывая, что типовая инструкция по вполне понятной причине не может отразить все нюансы сборки и установки дымохода своими руками в конкретном здании, а некоторые моменты изложены довольно скупо, разберемся с процессом более подробно, поэтому что у хозяина дома нет вопросов.

общая информация

* Полезно будет познакомиться не только тем, кто все-таки собирается приобрести дымоход типа сэндвич. Если он уже куплен, то перед его установкой стоит проверить, подходит ли образец по своим параметрам к той или иной системе отопления.

Если он снова вернется за борт, охранники будут отвлечены, и Руфус может подбежать к крану, где он немедленно забирается. Ограждения выключаются с помощью рычага крана.Руфус и Гол теперь могут подняться на платформу. Там Клетус обо всем рассказывает. Когда Таргет и Клетус отвлекаются, Руфус наконец-то может заглянуть в карман своего двойника. Отсюда он берет новый костюм Клетуса, который тоже сразу привлекает. Он снова разговаривает со Стрейтаненом. Когда Клетус Руфус показывает свои лучшие качества, мы хватаем его за трусы и вешаем на флагшток.

Позже мы поедем в Элизиум. Руфус осуществил свою мечту. Но это еще не конец: Руфус открывает свою совесть и исповедует все цели.Это, конечно, забирают с собой. Вернувшись на платформу, Клетус освободился и попросил данные.

Секция багажника

Ориентируйтесь на модель котла. Вот примерные соотношения «см» — «кВт» (согласно действующим СНиП) между диаметром трубы (внутренней) и мощностью агрегата (тепловой!):

  • 14 x 14 — до 3,5;
  • 14 x 20 — до 5,2;
  • 14 x 27 — до 7.
  • Дымоход должен быть удален (и изолирован) от всех инженерных сетей, особенно опасных (газопроводы и электрические кабели).
  • Верхний участок трубы обязательно защищают от проникновения влаги и посторонних предметов с помощью насадок (дефлекторов, зонтов и т.п.).
  • Если общая длина канала меньше 5 м, то для искусственного увеличения тяги монтируется принудительный выхлоп (дымоудаление).

На рисунке показаны все особенности монтажа трубы, в том числе и применительно к соседним постройкам — это легко понять.

После того, как Руфус окружен, остается только один выход: он поворачивается к перилам и добирается до ручки летающего телевизора. Супер решение и очень красиво описано, действительно помогло мне в некоторых местах. Спасибо, читаете с радостью.

Помогло ли мне в нескольких местах. Ждем продолжения игры и решений. Ой, у кого есть меня переключать станции, но нервы пробовали, спасибо за решение. Решение класса, которое спасло меня в некоторых местах, на самом деле является задницей.Было бы неплохо еще несколько снимков.

Какой должен быть результат? Вот несколько типичных вариантов.


Порядок монтажа дымохода

Сборка осуществляется путем сочленения отдельных секций. Конфигурация у них разная, поэтому подобрать элементы для прокладки конкретной трассы не составит труда. Пример некоторых моделей показан на рисунке.

Но все же очень хорошо описано. Что означает «ничего не происходит»? Может Руфус не вскрыть Штауфах и не вытащить батарею? Это хорошее описание загадки и ее решение.Вы не умеете писать на диалектах, что хотите сказать? Спасибо, но теперь мы его нашли, но спасибо, что ответили так быстро и со скриншотом!

Тогда у вас есть горячая точка в машине. Руфус должен смотреть на него. Если сомневаетесь, просто используйте горячую точку. Не могли бы вы помочь мне? Как проявляется проблема? Ты не находишь выхода или не хочешь, чтобы Руфус спустился? Пытался какое-то время пройти через другие области, но потом это пошло со мной.

Особенности монтажа

  • Ведется от котла, то есть снизу вверх.
  • Максимальная длина горизонтального колена 1 м. Исходя из этого, следует спроектировать маршрут.
  • Каждые 1,2 — 1,5 п.м. трубы (в зависимости от наружного диаметра) жестко крепятся к поверхности с помощью кронштейнов.
  • В местах прохождения через потолки и стены дымоход нельзя ни к чему присоединять. Другими словами, на целостность его конструкции не должны влиять внешние факторы. Например, усадка конструкции.

Подготовительные мероприятия

Разрабатывается план прокладки дороги.Соответственно, на этой линии стены освобождены от всего лишнего. В них, как и в потолках, готовятся проемы в соответствии с проектом.

К сожалению, форум Дедала не может помочь. И спасибо за отзыв! Меня не беспокоит, где вы попадете? Теперь у меня есть красный сигнальный знак и зеркало, но туннель для Руфуса все еще слишком темный, что мне теперь делать? Вам нужно превратить белую лампу в минекерт. Перед тем, как выключить рычаг на втором этаже над точкой старта шахтного вагона, слишком жарко.

Вы уже научились медитировать в Доке? Просто щелкните по бутылке правой кнопкой мыши. Спасибо за подробное описание! На аварийном катере возникли проблемы: пока Голе и Клетус спорят, Руфус может открыть сумку, с нетерпением ждать одежды, но не привлекать ее! Пусть теперь его тоже будут «предлагать» в разных местах, но безуспешно. Может, Клетус не показывает свою задницу?

Установка 1-го колена

Подключается к выходному патрубку котла отопления. Если установлен отопительный бак, то к трубе после него.Если диаметры не совпадают, используется переходное устройство, которое фиксируется хомутом.

Дымоход в сборе

Особенность в том, что каждое колено имеет сужающуюся форму. То есть поперечное сечение на одном конце изделия немного меньше, чем на другом. Теперь вопрос — где монтируется система дымоудаления?

Спасибо Индиана, к сожалению, не помогает. Затем все остальные последовательности выполняются почти автоматически; пришел несчастный после разговора с охранником на лифте.На лифте вверх тоже работает. Он доволен вторым костюмом Клетуса! Вместо того, чтобы надевать, он аккуратно лежит внизу.

Обратного пути тоже нет. Руфус не хочет жевать резину?!?! Почему бы мне не выйти через парадную дверь, чтобы поговорить с этим строителем? Это происходит только тогда, когда вы упаковали чемодан, и у Руфуса есть причина выйти к дому. Он просто ушел, и не в ратуше, и не дома, его нигде не могли найти. Вы положили попугая из магазина Тони на столб для спасения?

Баня.При этом с учетом специфики эксплуатации образование конденсата минимально (печь интенсивно топится для обеспечения высокой температуры в парилке). Но в процессе его возгорания наблюдается (на начальном этапе) повышенное дымообразование. Исходя из этого стыковка элементов производится «дымовым» методом. Что это означает? Следующее, соответственно, обратным концом, «зауженным», вставляется в нижнее колено большего диаметра.

Спасибо, так хорошо работает.Нет, не больно, поэтому в лагере укрытие ставят. Если вы имеете в виду инвентарь: если в нем есть крышка, вы можете щелкнуть по ней правой кнопкой мыши. Вы получаете от прослушивания поста, когда он исчез. Исправлен баг с наушниками. Может быть, ты сможешь изменить время.

Некорректное поведение обеденных столов в Депонии. Вы должны щелкнуть правой кнопкой мыши по полю, и тогда Руфус Дачи автоматически проверит коробку. С другой стороны, сказать нечего, но при подключении дымоходов нужно соблюдать осторожность.В противном случае при первом запуске духовки может произойти неприятное пробуждение. Чтобы этого не случилось с вами, мы собрали все важные факты, которые необходимо соблюдать при соединении и герметизации топочных труб.

Любое другое здание. Здесь все наоборот — подключение конденсата.

Сначала соединяются внутренние трубы (они подвижные), затем внешние.

Проход

Особенности монтажа понятны из чертежа:

Почему важно правильно герметизировать топочные трубы?

Еще перед покупкой отдельных предметов для этого необходимо убедиться, что они точно подходят к плите.В противном случае дым и дым могут исчезнуть. Это не только приятно, но и сказывается на работе печки и дымохода. Важными компонентами здесь являются стенной патрон и дымоход. Настенный патрон используется для подключения к дымоходу и доступен во многих различных версиях. В зависимости от того, подключена ли печь к одностенной или двухслойной, дымоход должен проходить через потолок или через стену, вам понадобится еще один стенной картридж.

Труба выглядит так:

На чертеже обозначен деревянный пол, но это не означает, что к железобетонным плитам предъявляются другие требования.Не забываем про полы. Каким бы методом они ни были оборудованы, всегда присутствует древесина — бревна, половые доски или другие элементы конструкции. В жилых домах одной стяжкой никто не ограничивается.

При установке дымохода обращайте внимание на точный диаметр, чтобы он соответствовал вашей печи. Даже если вы заранее тщательно проверите точные диаметры отдельных компонентов, установка дымохода, скорее всего, приведет к меньшим зазорам или щелям. Затем их следует заклеить подходящими материалами.Но какие материалы возможны? Ответ прост и прост: для герметизации следует использовать только огнеупорные материалы. В противном случае высокие температуры в топочной трубе могут привести к нежелательному возгоранию и повреждению строительной ткани.

Трубу следует обработать изнутри с помощью специального инструмента. Например, состав мастика + базальтовое волокно. В продаже есть разные материалы, которых нет в дефиците. После этого его внутренняя полость заполняется изоляционным материалом.

На заметку!

При подготовке проема необходимо учитывать, что его размеры должны немного превышать аналогичные параметры форсунки.В зазор также входит теплоизолятор.

На практике часто используются следующие материалы: изоляционная вата, огнезащитный раствор, огнестойкий силикон и гребенчатый шнур — вот что вы получите. Держите розетку в нужном месте рядом с дымоходом и отметьте там место подключения. Вставьте стенной картридж в отверстие и заполните пространство изолирующей ватой. Еда в поезде запрещена! Затем на огнестойкий раствор нанести гипсовую подушку и при необходимости зафиксировать в ней розетку.Все нужно вылечить за один день. Теперь печь можно подключить к дымоходу через пролом в стене. Просто соедините все трубки вместе. Если открываются меньшие пространства, вы можете сделать это с помощью.

  • Поставьте духовку в нужное место в комнате и соедините все компоненты вместе.
  • Вот как узнать, не подходит ли товар.
  • На этом этапе пробиваем стену.
У каждого, кто может позвонить в дом, обязательно будет камин.

Труба не должна касаться трубы, чтобы она не нагревалась от нее.

Проход через крышу

Еще раз приводим схему вывода трубы в зависимости от уклона кровли:

На уровне кровельного пирога стык колен не должен быть расположены. Или чуть ниже или выше. При необходимости одно изделие следует укоротить.

Не зря, ведь камин и потрескивающий, мерцающий огонь в нем разносят приятное тепло и романтическую атмосферу по всему дому.Камин в четырех стенах. Приложив немного навыков, камин можно быстро собрать, поэтому даже в бунгало, садовых домиках или домах для одной семьи без этого источника тепла быстро создается комфортная атмосфера.

Компоненты могут быть собраны быстро, так что дымоход распознает первое возгорание всего за несколько часов. Для этого вам не понадобится отличный инструмент, отвертка и фиксирующий молоток доступны в большинстве домашних хозяйств. Обычно поставляются винты и гайки.

  • Все коленные суставы тщательно скреплены специальными зажимами.При работе под высоким давлением (повышенная тяга) рекомендуется использовать уплотнительные муфты.
  • Трубы крепятся скобами только к неподвижным элементам конструкции.
  • По окончании монтажа с изделий снимается защитная пленка, и они подвергаются поверхностной обработке. Рекомендуется использовать герметик, рассчитанный на использование при температуре не ниже 110 ºС. На выходе из котла (в месте крепления 1-го колена) герметизация осуществляется составом категории «жаростойкие».
  • Желательно спроектировать проект так, чтобы основная часть трассы проходила внутри здания. Это немного снизит теплопотери.
  • При установке импровизированной перегородки нужно продумать, как ее правильно починить.
  • Если часть трубы возвышается над крышей более чем на 1,5 м, необходимо установить пристройки.

Детали отправляются адресату хорошо упакованными, поэтому при транспортировке не ожидается повреждений. Это тоже важно, ведь камин должен идеально работать на месте.С небольшими ручными навыками можно быстро собрать отдельные части, состоящие из котлов, каминных перегородок, печи и дымохода.

Конечно, камин также можно полностью встроить в самоуправление, интегрируя стены печи и вытяжку прямо в стену здания, а также строить все из гипсокартона. Здесь, в видео, также есть небольшое руководство, чтобы получить общий обзор необходимых шагов.

Отмечены основные нюансы работы. Отдельные подробности, касающиеся особенностей элементов конструкции, можно найти в инструкции производителя.


Дымоходы — кирпичные дымоходы существуют с давних времен, с появлением первых печей и каминов, выложенных из кирпича. Одним из недостатков этих дымоходов является форма их поперечного сечения — прямоугольная. Наличие углов ухудшает обтекание дымохода газов от сгорания дров, что снижает тягу. Однако главный недостаток кирпичного дымохода — его медленный нагрев, что приводит к появлению конденсата. В результате получается кислый коктейль на основе воды и сажи, который проникает в кирпич и соединительные швы, снижая прочность и разрушая дымоход.

Здесь также можно посмотреть: домовладельцу остается решить, есть ли у него камин или сборный каминный комплект. Оба варианта делают свое дело. Важной частью камина является дымоход. При необходимости его можно заменить, что совершенно необходимо. В нем скапливается сажа из пожарного депо и может заблокировать дымоход. Поэтому регулярная уборка является преимуществом.

Если дымоход засоряется слишком быстро и слишком сильно, необходимо поставить новый. Проверенные дымоходы из нержавеющей стали имеют специальное покрытие, доступное для дымоходов и каминов из нержавеющей стали.Слой нержавеющей стали имеет ширину не менее полусферы и содержит прочную изоляцию толщиной три сантиметра между внешней оболочкой и внутренней трубкой.

Характеристики дымоходов из нержавеющей стали

Появление дымоходов из нержавеющей стали значительно упростило как задачи по строительству и установке печей и каминов, так и их эксплуатацию. Можно сейчас купить секции дымохода и сделать своими руками, соединив секции в единой конструкции , что под силу практически каждому домовладельцу.Однако есть некоторые особенности, хорошо известные профессионалам, на которые стоит обратить внимание, если вы решили собрать дымоход из отдельных секций своими руками. Предварительно не помешает найти и посмотреть видео, как сделать монтаж секций и правильно установить дымоход из нержавейки.

Эти дымоходы из нержавеющей стали можно быстро заменить, так как их можно разделить на отдельные части, которые можно снимать отдельно друг от друга.В большинстве случаев имеется штуцер для отвода дымохода, а также для части котла, чтобы его можно было правильно подключить ко всей системе.

Для предотвращения выхода сажи из дымохода в вечернем дымоходе или предотвращения беспрепятственного проникновения тепла через трубы и стены, рекомендуется использовать дымоходы из нержавеющей стали с особой изоляцией. Эта уборка также удобна для детей и гарантирует отличную защиту от жары, чтобы не было опасности для дома и жителей.

К сожалению, сделать секции дымохода из нержавеющей стали своими руками, скорее всего, не удастся. Производство таких секций включает в себя большое количество специальных станков. Специальная сборка и сварка швов в секциях усложняется. Также очень сложно, не в производственных условиях, сделать качественный прокат по окружности. Поэтому своими руками качественно выполнить можно только монтаж дымохода, следуя видеоинструкции.

Что такое бутерброд: сборка дымохода

Монтаж дымохода начинается снизу. Первая секция после печи или камина — секция с задвижкой, позволяющей полностью перекрыть дымоход или создать тягу заданной силы. Далее устанавливается либо цельный участок из одной трубы, либо труба сэндвич — двухконтурный дымоход. Одинарная труба может добавить намного больше тепла, но только если нет повреждений покрытий на потолке и стене возле трубы, где будет скапливаться перегретый воздух.Для предотвращения перегрева используется многослойная труба. При пересечении перекрытий и крыш требуется сэндвич-труба. В этом случае используется прямая косая накладка — фланец, устанавливаемый на крышу.

Многослойная труба из нержавеющей стали состоит из нескольких частей:

  • втулка — внешняя часть, обычно изготавливается из листа толщиной 0,5 мм методом роликовой сварки, края сложенного листа перекрываются;
  • упаковка — слой теплоизоляции, специальная минеральная вата например, PAROC для набивки бутербродов;
  • Внутренняя труба дымохода, расположенная соосно относительно муфты, обычно изготавливается из 0.8 — лист толщиной 1 мм, специальным способом сварки с заполнением шва припоем, края сложенного листа лежат встык, широкая часть трубы не имеет переката по окружности;
  • — заглушки, установленные на концах муфты и внутренней трубы, изготовленные из прессованной набивки, центрирующие обе трубы и удерживающие теплоизоляцию. Для защиты упаковки от внешних воздействий на гильзу с с каждой стороны нанесены стекла.

Самая низкая цена отличается на трубы нержавеющие марка стали 430. В такой стали нет добавок, существенно удорожающих материал. Добавки в той или иной степени улучшают антикоррозионные свойства нержавеющей стали, что может быть полезно против образования конденсата внутри трубы. Однако при этом цена трубы увеличивается примерно в полтора раза. Помимо материала, на цену трубы влияет статус производителя на мировом рынке. Но не более дорогих марок стали , никакие известные марки не дают реальных ощутимых преимуществ дымоходам из нержавеющей стали.Продукция отечественных предприятий также прослужит надежно и долго. Поэтому есть смысл приобретать дымоходы из нержавеющей стали отечественного производства.

Следует отметить, что если труба гнется вручную, она предназначена для:

  • использовать как рукав;
  • используется в печах, в которых используется газ.

Для наглядности и лучшего понимания сэндвич-устройства будет правильно найти и посмотреть соответствующее видео.Просмотр видео также помогает установить сэндвич и установить сопутствующие аксессуары при пересечении потолков и крыш.

Правильная установка дымохода

Требуется установка дымохода из нержавеющей стали. Наденьте перчатки. , так как края труб острые, и кожу можно легко повредить. Для соединения труб рекомендуется использовать печной герметик черный, рассчитанный на температуру 1500 градусов Цельсия. Герметик придает дымоходу жесткость и прочность.Если дымоход делается неразборным, на край внутренней части стыка наносится герметик. Если планируется демонтаж дымохода, сначала соединяются трубы, а затем на края стыка наносится герметик, который при разборке либо растворяется, либо обламывается. Для дополнительной надежности на стыках секций можно установить хомуты , стягивая стык саморезами.

Часто при установке дымоходов своими руками допускают принципиальную ошибку.Следовательно, вы должны соблюдать это правило:

  • Вертикальная труба устанавливается тонким концом вниз, что необходимо для отвода конденсата внутрь трубы без протечек на стыках труб.

Особенно важно собрать самому. трубки в бане или сауне. Растопка печи, особенно зимой, начинается здесь, как в неотапливаемом помещении, при температуре, почти равной наружной. Процесс нагрева печи сопровождается появлением лота конденсата на металлических поверхностях дымохода.Конденсат, содержащий вредные для здоровья вещества, будет вытекать через неправильно подключенные участки даже при наличии соединения на герметике. Герметик со временем затвердевает и трескается, а конденсат способствует увеличению трещин. Следовательно, если секции дымохода неправильно разместить своими руками в сауне или бане, конденсат будет выступать из трещин и испаряться, нанося вред здоровью людей, находящихся в помещении.

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
