Содержание:

Необходимые инструменты и материалы
Устройства для сброса воздуха
Заглушки
Запорные элементы
Дополнительные инструменты и материалы
Выбор места установки
Правила установки радиаторов отопления
Способы крепления к стене
Установка напольных приборов отопления
Обвязка приборов отопления
Одностороннее подключение
Диагональное соединение
Седельное подключение
Видео

При сборке или реконструкции отопительных систем обязательно выполняется установка или замена приборов отопления. Проблему, как правильно монтировать радиаторы отопления, вполне можно решить самостоятельно, не прибегая к помощи квалифицированных специалистов.

Необходимые инструменты и материалы

Ни один строительный или монтажный процесс невозможно осуществить без определенного набора инструментов и устройств. В данном случае необходимо знать, что нужно для установки радиатора отопления. Чаще всего используются один и тот же набор за исключением некоторых случаев.

установка радиаторов отопления своими руками в квартире

К примеру, алюминиевые и биметаллические радиаторы устанавливают одинаково, а чугунные батареи - по другой схеме. Они требуют использования более крупных заглушек, а кран Маевского заменяют автоматическим воздухоотводчиком, устанавливая его в самой верхней точке системы. Стальные радиаторы панельного типа имеют металлические дужки и укомплектованы кронштейнами для навешивания.

Устройства для сброса воздуха

В радиаторах отопления всегда скапливается воздух, который необходимо периодически сбрасывать. На алюминиевых и биметаллических радиаторах для этой цели устанавливают краны Маевского. Чаще всего он располагается на свободном верхнем коллекторе. По размеру это устройство немного меньше выхода, поэтому дополнительно устанавливают переходник, который поставляется в комплекте с краном. Выбирая кран Маевского, следует ориентироваться на диаметр коллектора.

как правильно установить радиатор отопления


Помимо этого устройства используются автоматические воздухоотводчики, которые также подходят для установки на радиаторы. Однако автоматические устройства отличаются большим размером, а их корпус может быть только латунным или никелированным. Поэтому на белых эмалированных радиаторах такое устройство смотрится не очень привлекательно. Это сильно снижает спрос на автоматические воздухоотводчики.

Заглушки

Радиаторы с боковым подключением имеют четыре выхода. К двум из них подключается трубопровод системы отопления, на третьем чаще всего устанавливают кран Маевского, а четвертый выход закрывают заглушкой. Этот элемент не портит внешний вид современной батареи, так как выкрашен белой эмалью.

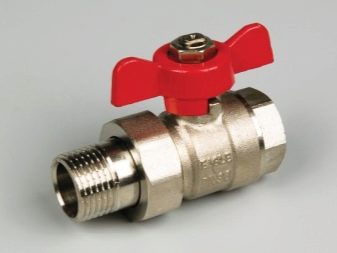

Запорные элементы

В процессе монтажа батарей в квартире обязательно понадобятся краны. Они могут быть шаровыми или запорными, второй вариант позволяет регулировать теплоотдачу. Краны располагают на входе трубопровода в радиатор и на его выходе. Шаровые краны позволяют отключить батарею от общей системы на случай экстренного ремонта или замены во время отопительного сезона. В этом случае подача теплоносителя в батарею прекращается без ущерба для работы всей системы. Шаровые краны имеют сравнительно невысокую цену, что дает им большое преимущество перед аналогичными устройствами. Однако с их помощью невозможно регулировать теплоотдачу прибора отопления, что служит отрицательной характеристикой устройства.

как поставить батарею отопления

Запорные регулирующие краны перекрывают подачу воды в радиатор в экстренных случаях, и одновременно позволяют изменять интенсивность потока теплоносителя. Кроме того такие устройства выглядят привлекательнее и имеют две конфигурации, прямую и угловую. Это дает возможность сделать обвязку более аккуратной. Но стоит учитывать, что стоимость запорных регулирующих кранов на несколько пунктов выше цены шаровых кранов.

В некоторых случаях при использовании шаровых кранов устанавливают терморегуляторы. Они могут быть электронными, автоматическими и механическими. С помощью этого устройства можно изменить теплоотдачу батареи. Но следует помнить, что эти устройства способны только уменьшить поток, следовательно, на плохо греющих радиаторах такое устройство ставить не нужно.

Дополнительные инструменты и материалы

Для моделей радиаторов настенного типа следует приобрести крюки или кронштейны, количество которых подбирается в зависимости от количества секций прибора отопления:

  • Если количество секций не превышает 8, а длина составляет меньше 1,2 метра, то прибор крепится в трех точках, две в верхней части и одна снизу.
  • Каждые следующие 5-6 секций требуют дополнительного крепления.

Кроме того в процессе решения вопроса, как установить радиатор отопления самостоятельно, понадобится льняная подмотка и сантехническая паста, с помощью которых обеспечивается герметичность соединений. Также следует позаботиться о наличии дрели, сверлах и уровне. Могут пригодиться дюбели. Помимо этого необходимо приобрести или взять в аренду оборудование для соединения труб и фитинговых элементов.

Выбор места установки

Перед тем, как поставить радиатор отопления в квартире, важно правильно определить место его расположения. В большинстве случаев приборы отопления размещают под окном, чтобы теплый поток препятствовал проникновению в помещение холода от оконного проема. Ширина радиатора отопления должна составлять 70-75 процентов от ширины окна, в этом случае стекла будут меньше запотевать.

как добавить батарею отопления в квартире

Существуют определенные правила установки отопительных батарей в квартире под окном:

  • Прибор должен находиться точно посередине с погрешностью не больше 2 см.

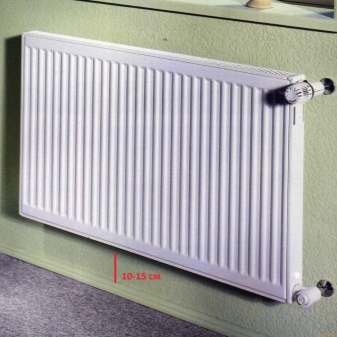

  • Расстояние от пола до прибора отопления может составлять от 8 до 12 см.
  • Между подоконником и радиатором необходим просвет в 10-12 см.
  • Между стеной и задней стенкой прибора следует оставить зазор 2-5 см.

Соблюдение этих правил позволит теплому воздуху нормально циркулировать в помещении, обеспечивая эффективный обогрев.

Правила установки радиаторов отопления

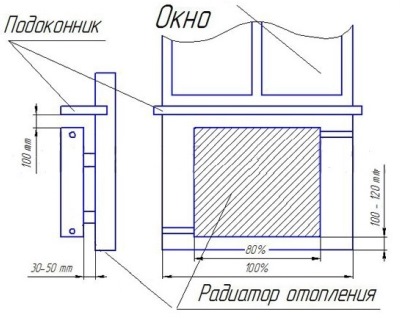

Установка радиаторов отопления под окном должна выполняться с соблюдением определенных правил:

  • Перед началом монтажных работ необходимо выровнять стену, это сделает процесс установки намного проще.
  • Затем на стене отмечают середину оконного проема.
  • Затем отмеряют 10-12 см от подоконника и проводят горизонтальную линию, она будет служить ориентиром для выравнивания верхнего края радиатора.
  • Монтаж кронштейнов выполняется по-разному, поэтому следует узнать, как правильно ставить батареи отопления. Если в системе отопления есть циркуляционный насос, то радиатор следует располагать строго горизонтально. Для радиаторов в системе с естественным движением теплоносителя необходимо сделать уклон в 1% по ходу воды. Больший уровень уклона может стать причиной застоев.

Способы крепления к стене

Выше перечисленные правила важно принимать во внимание при установке крепежных элементов. Чтобы зафиксировать крюк в стене, необходимо просверлить отверстие, вставить в него пластиковый дюбель и уже в него вкрутить крепежный элемент. Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

установка отопительных батарей в квартире

При установке радиаторов отопления в квартире своими руками важно понимать, как распределяется нагрузка от радиатора на крюки. Вес прибора в основном выдерживают верхние крепежные элементы, нижний крюк только фиксирует прибор в нужном положении. Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления.

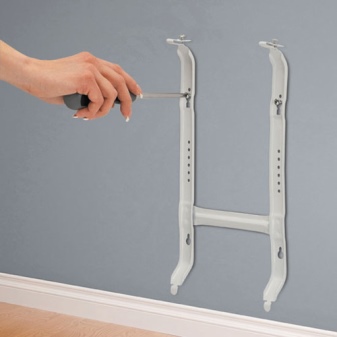

Кронштейн для радиатора устанавливается по другой схеме. Перед тем как установить батарею отопления, ее прикладывают к стене. Затем отмечают места, где планируется установка кронштейнов. Отложив радиатор в сторону, прикладывают кронштейн к стене и отмечают точки его крепления. В отмеченных местах делают отверстия, в них вставляют дюбеля, и с помощью винтов фиксируют кронштейн на стене. После установки всех крепежей радиатор устанавливают на место.

Установка напольных приборов отопления

Несмотря на легкий вес алюминиевых радиаторов, иногда не получается навесить их на стену. К примеру, на стены, обшитые гипсокартонными листами, или выполненные из легкого бетона не рекомендуется навешивать какие-либо конструкции без дополнительной поддержки. Некоторые модели чугунных и стальных приборов отопления укомплектованы ножками, но их внешний вид не всегда эстетичен.

как установить радиатор отопления самостоятельно

Радиаторы биметаллические и алюминиевые могут устанавливаться на пол с помощью специальных кронштейнов. Их фиксируют на полу, устанавливают радиатор и с помощью специального приспособления фиксируют нижний выход батареи на кронштейне. Напольные крепления могут иметь фиксированную или регулируемую высоту. На полу такие крепежные элементы фиксируются посредством гвоздей или дюбелей.

Обвязка приборов отопления

Для решения вопроса, как поставить батарею отопления и подключить ее к трубопроводу общей системы, используют следующие способы:

Если для установки выбраны радиаторы с нижним подключением, то вопрос решается просто. Производитель сам определяет расположение подающей и обратной трубы и требует беспрекословного выполнения рекомендаций. В противном случае эффективность обогрева не гарантируется.

как поставить радиатор отопления в квартире

При решении задачи, как добавить батарею отопления в квартире, следует знать, что радиаторы с боковым подключением могут устанавливаться вышеперечисленными способами.

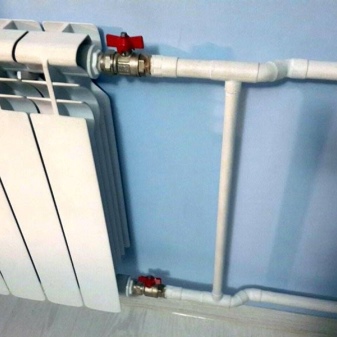

Одностороннее подключение

Такой вид подключения может использоваться в системах однотрубного или двухтрубного типа. Так как в большинстве квартир система выполнена из металлических труб, то следует рассмотреть обвязку для этого варианта. Для работы понадобятся следующие элементы:

  • Шаровые краны в количестве 2 штук.
  • 2 тройника.
  • 2 сгона, эти детали имеют наружную резьбу с двух концов.

Соединение элементов выполняется по определенной схеме. Для однотрубной системы требуется обязательная установка перемычки-байпаса, которая позволит перекрыть подачу теплоносителя в радиатор при непредвиденных ситуациях. Установка крана на байпасе строго запрещена, так как он перекрывает движение теплоносителя по стояку.

как правильно ставить батареи отопления

При наличии сварочного оборудования и навыков работы с ним перемычку-байпас можно приварить. Двухтрубная система может собираться без байпаса. В этом случае подающая труба подключается к верхнему коллектору, обратная – к нижнему выходу. Краны устанавливаются в любом случае.

Герметичность соединений достигается за счет использования льняной подмотки и наносимой поверх нее сантехнической пасты. Количество намотки необходимо контролировать, так как ее излишки могут привести к образованию микротрещин на корпусе соединяемых элементов, что грозит последующим разрушением. Такую осторожность следует соблюдать при соединении элементов из всех материалов, кроме чугунных изделий.

Диагональное соединение

При диагональном подключении приборов отопления можно получить наиболее эффективную теплоотдачу. При нижней разводке процесс подключения выглядит довольно просто: в верхний вход с одной стороны осуществляется подача теплоносителя, который выходит с другой стороны в нижней части.

Такая конструкция выглядит более эстетично, чего нельзя сказать об однотрубной системе с вертикальным стояком. Однако зная, как правильно установить радиатор отопления, можно и с этим вариантом добиться высокой эффективности обогрева.

монтаж батарей в квартире

При решении вопроса, как правильно поставить батареи отопления, следует знать, что при подключении радиатора к однотрубной системе обязательно требуется установка байпаса.

Седельное подключение

Такой вариант подключения радиаторов к системе отопления больше подходит для нижней разводки труб или при их скрытом подведении.

Установка на однотрубной системе может выполняться с перемычкой-байпасом или без нее. При отсутствии байпаса необходим монтаж кранов. Их наличие позволит снять радиатор в случае аварии и заменить его сгоном.

Использование седельного подключения радиаторов при вертикальной разводке считается малоэффективным, так как потери тепла в этом случае могут достигать 15%.

Установка батарей отопления: инструкция - как правильно установить, правила установки батарей своими руками, фото и видео подсказки

Содержание:

1. Что потребуется для выполнения работ
2. Варианты разводки отопления
3. Правильная установка батарей отопления: инструкция
4. Расчет количества секций радиаторов
5. Инструменты для работы
6. Установка батарей

Можно ли выполнить монтаж отопительного оборудования самостоятельно? Этот момент интересует многих будущих владельцев частного дома. По мнению специалистов, установка батарей отопления своими руками – выполнимая задача для человека, имеющего навыки проведения строительных работ, который ознакомился с инструкцией.

Если поменять старые отопительные приборы на новые современные радиаторы, обогрев помещений будет более эффективным. Именно от качества установленных батарей зависит дальнейшее функционирования всей теплоснабжающей конструкции. Радиаторы в собственном доме можно смонтировать быстро и надежно.


как правильно установить батарею отопления

Что потребуется для выполнения работ


До того, как производится самостоятельная установка отопительных батарей, необходимо:
  • подготовить набор инструментов;
  • сделать замеры и выполнить соответствующие расчеты;
  • изучить инструкцию, как правильно установить батарею отопления;
  • выделить время на выполнение работ, но главное для успешного результата - желание.

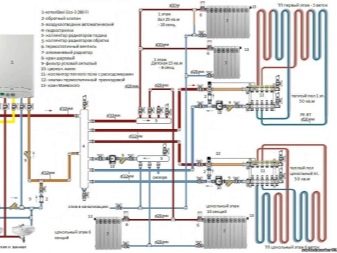

Варианты разводки отопления


Когда делается установка батарей отопления - инструкция к ним рекомендует, какая предпочтительнее схема монтажа приборов.

правила установки батарей отопления

Чаще всего используют следующие варианты:

  1. Диагональное подключение. Обычно его задействуют для обустройства многосекционных отопительных конструкций. Отличительной особенностью диагонального монтажа является подсоединение трубопроводов: труба подачи подключается с одной стороны батареи в верхнюю футорку, а обратка - с другой стороны прибора в нижнюю футорку. При последовательном подключении жидкий теплоноситель циркулирует благодаря давлению, которое имеется в системе теплоснабжения.

    Для удаления воздуха из батареи используют краны Маевского, помещая их на радиатор. Недостаток такого варианта заключается в том, что при необходимости проведения ремонта отопительного прибора потребуется снимать его и отключать систему. Читайте также: "Краны для радиаторов отопления: какие лучше".
  2. Нижнее подключение. Данный вид разводки применяют, когда трубопроводы планируют разместить в напольном покрытии или под плинтусом. Нижнее подключение считается наиболее эстетичным при создании интерьера. Патрубки труб обратки и подачи располагают снизу радиатора и вертикально направляют в сторону пола. Как это выглядит, наглядно демонстрирует фото.
  3. Боковое одностороннее подключение. Этот способ является самым распространенным, поскольку обеспечивает максимальную теплоотдачу. Его суть заключается в подсоединении подающей трубки к верхней футорке, а обратной трубы – к нижней. Правила установки батарей отопления регламентируют, что при недостаточном прогреве секций в многосекционных приборах следует смонтировать удлинитель протока теплоносителя.
  4. Параллельное подключение. Присоединение выполняют через трубопровод, подключенный к подающему стояку. Отработанный теплоноситель покидает радиатор посредством трубопровода, который подсоединен к обратке. Наличие вентиля перед батареей и после нее позволяет снимать и ремонтировать прибор, не отключая теплоснабжение. Недостатком параллельного способа является потребность поддержания в системе высокого давления, иначе нарушается циркуляция жидкости.

установка новых батарей отопления

Правильная установка батарей отопления: инструкция


Правила, согласно которым выполняется установка батарей отопления, являются одинаковыми для приборов из разных материалов изготовления – чугуна, алюминия, стали и биметаллических радиаторов.

Когда выполняется установка батарей отопления - инструкция требует обеспечить достаточную циркуляцию воздуха и отсюда теплообмен при четком соблюдении допустимых расстояний:

правильная установка батарей отопления

Расчет количества секций радиаторов


Прежде, чем производится установка новых батарей отопления, требуется выполнить расчет количества секций, которые нужно приобрести. Узнать данную информацию можно в торговом центре при их покупке или воспользоваться следующим правилом: если высота помещения не превышает 2,7 метра, одна секция способна обогреть 2 «квадрата» площади. Если получен дробный результат, его округляют в большую сторону.

Безусловно, при необходимости обогреть угловую комнату в старом панельном жилом доме или утепленный загородный коттедж, перед их владельцами будут стоять разные задачи. Читайте также: "Основные правила установки радиаторов отопления – пошаговое руководство".

Отсюда следует понимать, что подсчет количества секций осуществляется индивидуально с учетом множества нюансов, имеющих отношение к характеристикам помещений и отопительным элементам. Стоимость радиаторов отопления в обоих случаях будет отличаться, причем значительно.  Читайте также: "Как выполняется установка батарей отопления – варианты и последовательность монтажа".

Инструменты для работы


Для самостоятельной установки батареи потребуются такие инструменты:
  • ударная дрель;
  • набор ключей;
  • рулетка и карандаш;
  • строительный уровень;
  • шуруповерт;
  • пассатижи.

установка батарей отопления инструкция

Установка батарей


Рекомендации производителей отопительных приборов, поясняющие, как правильно установить батарею, содержат следующие последовательные шаги:
  • сначала при наличии старых радиаторов необходимо выполнить их демонтаж. Предварительно из системы отопления сливают воду;
  • затем производят разметку под крепление новых приборов;
  • устанавливают кронштейн и навешивают батарею с регулятором. Чтобы убедиться в надежности крепежа и в том, что он выдержит батарею, на него следует навалиться всем весом одному человеку;
  • монтируют запорную арматуру и подключают трубопроводы, обращая особое внимание на надежность резьбовых соединений. Читайте также: "Как установить батарею отопления – способы и варианты установки".

Соблюдая правила установки радиаторов отопления, можно сделать этот процесс безопасным и качественным.

Инструкция по установке батарей отопления на видео:


Установка батарей отопления в квартире: монтаж радиаторов своими руками, как правильно установить и подключить

Для того чтобы в холодное время года в квартире было тепло и комфортно, необходимо качественно выполнить установку батарей. Важным этапом является правильное подключение всех элементов. Нормы и основные правила прописаны в законодательстве, и нелишним будет ознакомиться с ними. Если есть желание и возможность, монтаж можно выполнить самостоятельно.

Особенности и виды отопительных систем

От того, системы отопления какого вида установлены в помещении, зависит, насколько тепло будет в квартире.

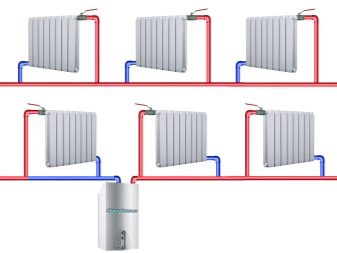

Их можно разделить на 3 основных типа согласно схеме подключения:

  • однотрубная;
  • двухтрубная;
  • коллекторная.

Что касается однотрубной системы, в этом случае теплоноситель идет по одной трубе во все батареи, и в итоге возвращается по ней же после того, как остынет. Данный вариант самый простой по установке, и по этой причине используется во всех многоэтажных домах. Однако имеются и минусы, в частности, при переходе в другие радиаторы теплоноситель остывает все сильнее, соответственно, тепла в помещение поступает меньше. Кроме того, нельзя отключить только одну батарею для ремонта, в этом случае придется перекрыть весь стояк.

При двухтрубной системе теплоноситель идет по одной трубе, но отдельно ко всем батареям. В этой ситуации все радиаторы прогреваются равномерно, а остывшая вода уходит по отдельной трубе в котел, где нагревается заново. При необходимости замены стояк отключать не требуется, достаточно перекрыть только одну батарею, что упрощает работу по сравнению с предыдущим вариантом.

Система с использованием коллектора используется преимущественно в коттеджах и является гораздо более сложной. В данном случае к каждому радиатору идут отдельные трубы. Монтаж системы собственными силами невозможен, требуется работа специалистов.

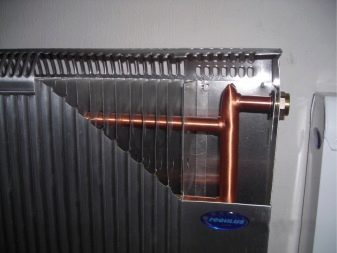

Сами же батареи в зависимости от материала изготовления могут быть:

  • биметаллические;
  • алюминиевые;
  • чугунные;
  • стальные.

Биметаллические включают элементы, изготовленные из различных металлов, и часто используются в квартирах. Отличаются хорошей теплоотдачей, просты в установке, однако при этом имеют довольно высокую цену. Рабочее давление – 35 атм.

Алюминиевые батареи также не создают проблем в монтаже и отлично отдают тепло. За счет давления до 18 атм их часто устанавливают в многоэтажных домах. Радиаторы устойчивы к воздействию коррозии, однако их нельзя монтировать с медными трубами, так как основы могут вступить в реакцию, что приведет к разрушению обоих элементов.

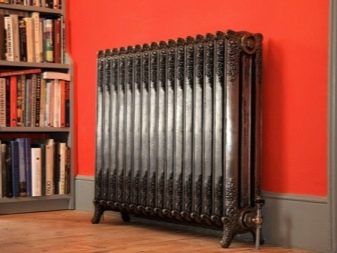

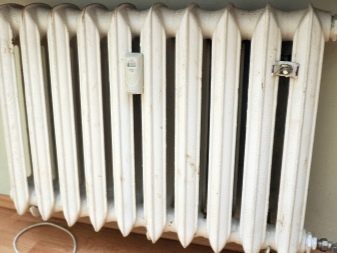

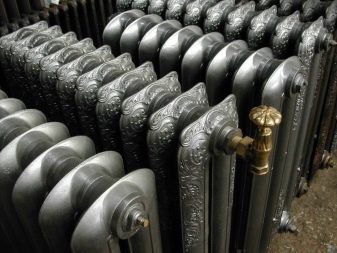

Чугунные батареи чаще всего используются в старом жилищном фонде, где немного этажей, так как их давление достигает только 12 атм. В квартирах устанавливают их довольно редко. Радиаторы имеют значительный вес, что создает трудности при установке, кроме того, нагреваются и остывают они в течение длительного времени. Среди достоинств можно отметить их прочность и продолжительный срок службы.

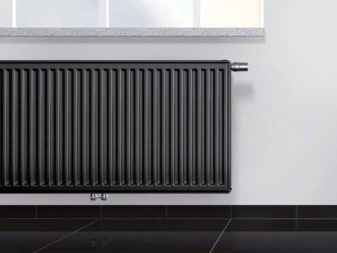

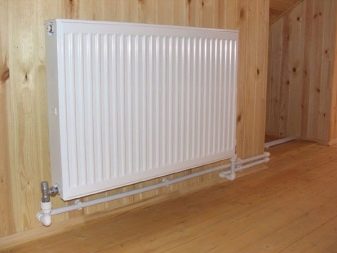

Стальные радиаторы имеют умеренную цену и подходят для многоквартирных домов. Из недостатков потребители отмечают непродолжительный срок эксплуатации – порядка 15-20 лет. А также в данном случае нет возможности наращивать дополнительные секции. Просты в монтаже и могут устанавливаться с любыми трубами.

В зависимости от материала изготовления появляются отличия в процессе установки радиаторов. За счет своей прочности чугунные отопительные элементы более устойчивы к механическим воздействиям, остальные требуют аккуратности в работе с ними. Установка должна проводиться исключительно на стены из кирпича и бетона, если рядом находится стена из гипсокартона, необходима специальная подставка.

В современных моделях необходимо предусмотреть кран Маевского.

Способы подключения

СНиП прописывает основные правила установки батарей отопления. Важной является способность радиатора выдерживать давление. Материал изготовления не должен вступать в реакцию с трубами, которые подводятся к изделию, во избежание коррозийных процессов. Батарея должна быть размещена на 10 сантиметров ниже выступающей части подоконника для высвобождения теплового потока.

Расстояние между полом и нижней частью радиатора должно быть более 10 и менее 15 сантиметров. Это принципиальный вопрос, в противном случае будут нарушены процессы равномерного теплообмена. Все секции должны быть подсоединены ровно и не иметь существенных различий по высоте.

Чтобы теплоотдача проходила наиболее эффективно, важно правильно разместить радиатор отопления. Специалисты рекомендуют располагать его под окнами, чтобы максимально снизить выход тепла через данные участки. В случае когда имеется внешняя холодная стена, на ней рекомендуется разместить дополнительные устройства.

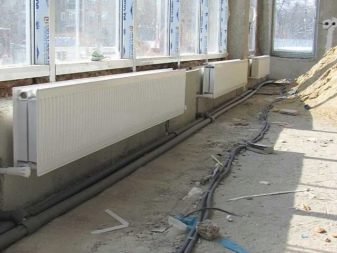

В целом батареи в квартире могут быть расположены несколькими способами:

  • боковое расположение;
  • нижнее;
  • диагональное;
  • последовательное.

Наибольшей популярностью пользуется именно боковое расположение батарей. Оно характеризуется высокой теплоотдачей. Труба, по которой идет горячая вода, вводится в верхний патрубок, отвод же происходит из нижнего. В случае с нижним размещением оба патрубка расположены снизу. Схема актуальна, если трубы размещены в полу либо под плинтусом.

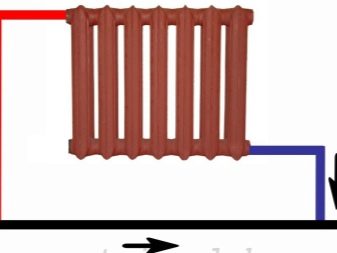

Диагональное применяется, когда батарея имеет большое количество секций, 12 и более. Теплоноситель поступает через верхний патрубок, а выходит снизу. Последовательное актуально, когда водопроводная система имеет достаточное давление, чтобы горячая вода проходила по всем батареям.

В случаях, когда необходима установка дополнительного радиатора, для начала следует вывести из системы теплоноситель. После закрепления кронштейнов крепится радиатор, соединения фиксируются специальным ключом. На свободное отверстие нужно установить кран Маевского, все остальные закрыть пробкой. Далее следует прикрепить саму батарею и тщательно выровнять. После этого подводятся остальные элементы и все соединяется в единую систему, которая должна быть абсолютно герметичной.

Правила замены

Бывают случаи, когда радиаторам необходима замена.

Это может произойти в двух ситуациях:

  • поломка батареи;
  • замена старых радиаторов на новые.

В случае поломки обязательно необходимо оповестить ЖЭК и ДЭЗ. Представители данных организаций обязаны посетить квартиру, провести осмотр и подтвердить, что восстановить старый радиатор невозможно, и требуется его замена.

Может случиться так, что при ремонте либо по другим причинам жильцы приняли решение заменить старые радиаторы отопления на более современные модели. В этом случае собственник должен быть готов пройти согласовательные мероприятия. Без согласия управляющей компании и подтверждающих данный факт документов замену батарей производить нельзя.

В процессе работ должны принимать участие представители вышеуказанной организации, иначе такие действия грозят рядом проблем.

В первую очередь могут измениться параметры отопительной системы всего дома. Кроме того, для того чтобы установить новый радиатор, требуется перекрыть весь стояк, а данное действие могут произвести исключительно сотрудники управляющей компании. Если сделать это самостоятельно, нарушителю может грозить немалый штраф. Но также нужно узнать температурный режим, что прямым образом повлияет на то, сколько тепла будет отдавать устройство, и, соответственно, на благоприятный микроклимат в помещении.

После оформления всех документов можно закупать необходимые элементы и приборы. Далее согласовывается дата установки, в соответствии с которой проводятся работы. Специалисты помогут правильно подключить, настроить и запустить систему отопления.

Подготовительные работы

Перед тем как начинать работы по установке отопительных приборов, нужно уточнить тип разводки, по которому организована система. От этого зависит, какие именно детали и в каком количестве потребуются в процессе монтажа. Следует подготовить место проведения работ, а также необходимые инструменты.

Первое, с чего стоит начать, это перекрытие стояка. Если имеются старые батареи, их требуется отключить, слить всю воду, после чего отсоединить от системы отопления.

При необходимости следует воспользоваться насосом, с помощью которого можно максимально удалить жидкость из радиатора.

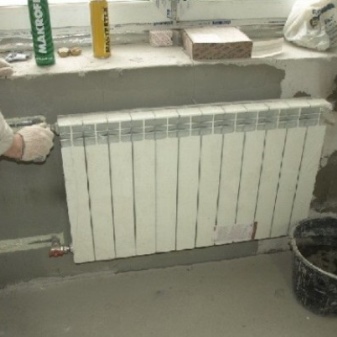

Когда теплоноситель удален, следует определить места, на которые будет крепиться отопительный элемент. Далее устанавливаются кронштейны. Их потребуется 2 или 3 для того, чтобы зафиксировать верхнюю часть батареи, а также пара, чтобы удерживать нижнюю. Расположение кронштейнов требуется проверить с применением специального уровня. После этого участок можно считать готовым к работе.

Монтаж

После того как подготовительные работы проведены, можно приступать к непосредственной установке отопительных приборов, которые нужно поставить на кронштейны. Если установка кронштейнов выполнена грамотно, задняя стенка радиатора будет тесно прилегать к опорам и надежно зафиксируется на них. При монтаже самой батареи нужно учитывать, что необходимо выдержать небольшой уклон, который будет составлять около 3 миллиметров в расчете на 1 метр отопительного прибора.

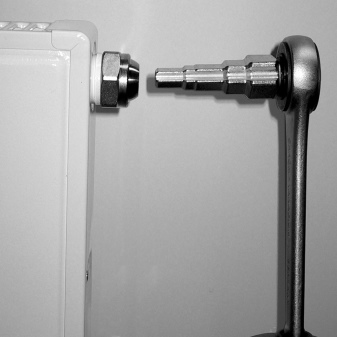

Батареи устанавливаются, к ним подводятся трубы и арматура, и все это тщательно крепится. От того, насколько грамотно проведены работы, будет зависеть, насколько герметичной окажется система. Далее можно открыть стояк и провести заполнение водой. Это позволит проверить, насколько герметичны соединения.

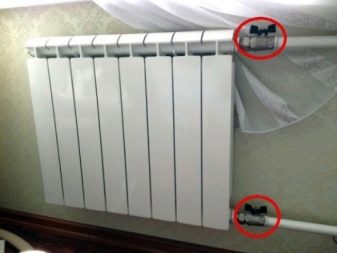

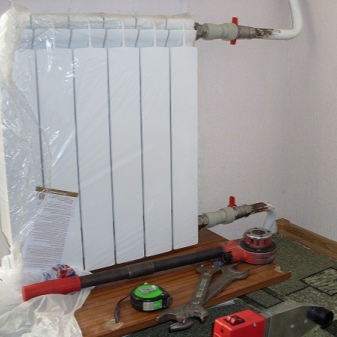

При установке отопительных приборов своими руками необходимо уделить особое внимание монтажу запорно-регулирующих элементов. Обязательной является установка крана Маевского, ведь именно он в дальнейшем будет играть основную роль при спуске воздуха в начале отопительного сезона. Элемент должен располагаться около самой верхней точки.

При работе с однотрубной системой требуется установить байпас, который имеет вентиль, в отличие от двухтрубной, когда соединение происходит только со сгоном, где также есть вентиль. Сгоны прикрепляются к трубам с помощью динамометрических ключей. Подобные ключи не идут в комплекте, при установке радиатора специалистами они приносят с собой данный инструмент. Если же работы проводятся самостоятельно, ключи потребуется купить, так как без них работы выполнить не удастся. Данный элемент обеспечивает надежное затягивание креплений.

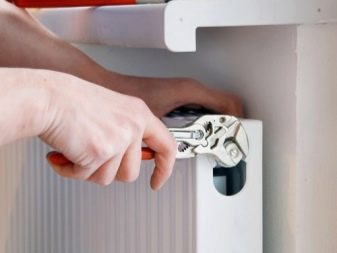

Крепежи можно перекрутить либо не докрутить, динамометрический ключ избавляет от подобной ошибки. При слабом соединении в процессе эксплуатации возможно образование протечек, что грозит серьезными проблемами. Когда работы выполнены, стыки следует надежно загерметизировать, для этого можно применить специальный уплотнитель. Если позволяет материал, можно воспользоваться сваркой.

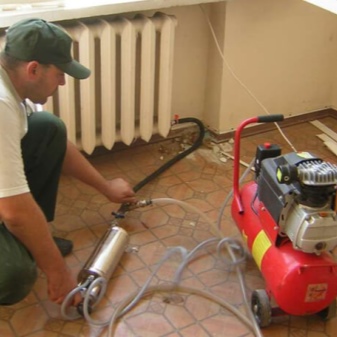

Еще один важный шаг – опрессовка. Для ее проведения также необходимы специальные дорогостоящие инструменты, поэтому целесообразным будет вызвать для этих целей сантехника из управляющей компании.

Пробный запуск системы отопления поможет выявить недоделки и ошибки в работе, чтобы при необходимости сразу же оперативно их устранить.

Как включить радиатор?

Процесс включения рекомендуется доверить специалистам. Для этого можно пригласить слесаря. После перекрытия кранов «американки» открывается соединительный кран и обратная труба. Если течей не обнаружено, открываются краны на самих радиаторах, обводной же, напротив, перекрывается, и вода начинает поступать в систему. Воздух выпускается с помощью крана Маевского.

Когда отопительные системы достаточно прогреются, для восстановления давления открывается прямая труба. На этом испытания заканчиваются, и собственники квартир смогут насладиться долгожданным теплом.

О том, как правильно устновить отопительные батареи своими руками, смотрите в следующем видео.

Правила установки радиаторов отопления, СНиП, монтаж и размещение

Система отопления должна присутствовать в каждом доме. При этом крайне важно, чтоб на каждом этапе ее установки четко соблюдались все правила установки радиаторов отопления – нарушения любого из них может повлечь серьезные нарушения в работе системы и даже привести к повреждению оборудования.

правила установки радиаторов отопления

Установка радиатора управления

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

  • боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
  • диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
  • нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.
правила установки радиаторов отопления снип

Варианты подключения радиаторов отопления

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Рекомендуем к прочтению:

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

правила установки батарей отопления

Схема установки радиатора отопления

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

  • согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
  • столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
  • если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.
правильная установка радиатора отопления

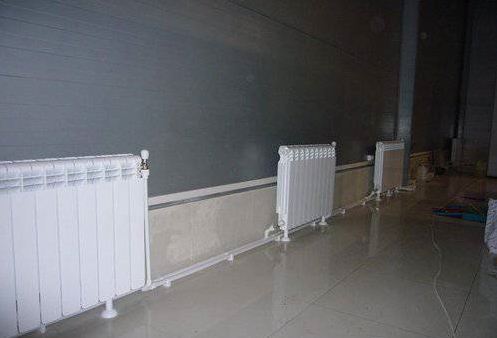

Установка радиаторов отопления у стены

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Рекомендуем к прочтению:

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

  1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
  2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
  3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
  4. Теперь можно начинать установку непосредственно самого радиатора;
  5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
  6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
  7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Монтаж радиаторов отопления своими руками: как установить батарею?

При строительстве или обустройстве частного дома установка системы отопления является обязательной. Тип отопительной системы может быть различным, но радиаторы используются в большинстве случаев.

Подключение батареиМонтаж радиаторов отопления своими руками требуют определенных знаний о работе отопительной системы, видах радиаторов и соединений для подключения. Ошибки при установке приводят к нарушениям в системе обогрева, когда теплоноситель не поступает к радиатору или радиатор не прогревается должным образом. В крайних случаях, возможны аварийные ситуации.

Последовательность работ по замене и установке радиатора в доме и квартире отличается. Проведение работ в квартире требует согласования с обслуживающей организацией, которая должна прислать своего специалиста. Мастер имеет доступ к подводным и магистральным вентилям в доме, сможет перекрыть стояки в нужных местах и слить воду.

Обслуживание системы отопления в частном доме полностью лежит на собственнике. Хозяин знает о расположении запорных вентилей и ему по силам самостоятельно провести подготовительные и монтажные работы.

Содержание статьи

Варианты разводки труб

Разводка труб в помещении может быть двух видов. Каждый вид отличается типом и количеством комплектующих, сложностью и последовательностью работ.

  1. Однотрубная. Имеет последовательную схему подключения, когда выходная труба от первого радиатора питает следующий;
  2. Двухтрубная. Предполагает наличие отдельных трубопроводов теплоносителя.

При установке однотрубной варианта потребуется байпас. Устройство нужно для обеспечения бесперебойной работы всей системы при повреждении или неисправности одного радиатора. Полноценное функционирование системы отопления особенно важно при отрицательных температурах.

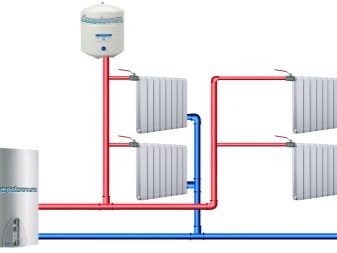

Варианты подключения радиаторов отопленияВарианты подключения радиаторов отопления

От конструкции и типа устанавливаемой батареи, схемы подключения зависит выбор необходимых соединений, кранов, заглушек и термостатных головок.

Выполнение работ по установке батарей своими руками и подключению к системе требует наличие опыта в этой области. Сборка и опрессовка каждой разновидности радиаторов отличается. Да и в большом количестве фитингов и дополнительных элементов можно запутаться.

Перед тем, как приступить к замене радиатора обязательно нужно проконсультироваться у профессионалов в области сантехники и отопления, или пригласить мастеров.

Устранение воздушных пробок простым способом

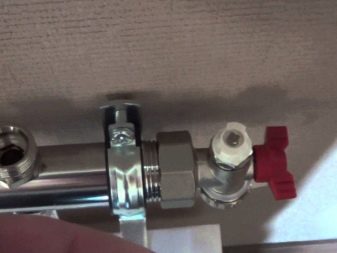

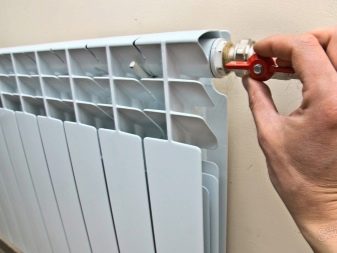

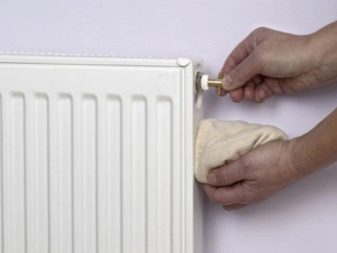

Грамотная установка современного радиатора предполагает наличие на каждой батарее крана Маевского. Эта небольшая деталь поможет легко запустить отопительную систему. Кран нужен для выхода воздуха, то есть развоздушивания системы. В случае отсутствия крана Маевского в системе могут остаться воздушные пробки, препятствующие полноценной циркуляции теплоносителя и обогреву помещения.

Кран МаевскогоКран устанавливается на верхний резьбовой выход из радиатора, свободный от подсоединения к трубопроводу. Это связано с физическими особенностями процесса заполнения системы: имеющийся в батарее воздух накапливается в ее верхней части. Кран Маевского имеет запорный винтик, который необходимо немного открутить и скопившийся воздух выйдет. Сигналом о полном заполнении радиатора будет вытекание воды. Как только появится струйка воды – можно кран закручивать.

Устройство поставляется в комплекте с батареей или приобретается отдельно.

Правильное расположение трубопровода

Равномерная циркуляция теплоносителя, без лишнего сопротивления в трубах возможна только при соблюдении правила расположения подводящей и отводящей трубы, подключенный к каждому радиатору:

  1. Белая батареяподводящая магистраль должна быть под наклоном к радиатору;
  2. отводящая, сливная магистраль устанавливается с наклоном от радиатора.

Точный расклад трубопроводов обеспечивает равномерный проток теплоносителя через всю отопительную систему, хороший теплообмен радиаторов, расположенных в каждом из помещений всего здания.

Эффективная работа отопительной системы будет полностью нарушена в случае несоблюдения правил проведения монтажных работ, если трубопроводы будут иметь горизонтальное расположение или уклон в противоположную сторону.

Монтаж радиаторов отопления — основные рекомендации

Правильная работа отопительной системы с максимальной теплоотдачей требует выполнения следующих правил:

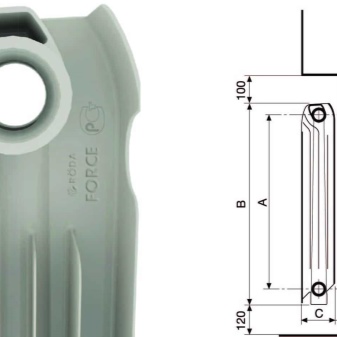

  • при размещении радиатора под подоконником, нужно выдержать размер 50-100 мм от верхней грани радиатора до нижней плоскости подоконника;
  • монтажное расстояние от батареи отопления до стены составляет 30-50 мм;
  • над плоскостью пола радиатор следует расположить на расстоянии от 60 мм, для обеспечения оптимальной циркуляции теплого воздуха между стенками и секциями;
  • доставляющий трубопровод устанавливается с уклоном 0,5-1 см на каждый погонный метр;
  • отводящий трубопровод должен иметь такой же уклон, как и подводящий, только в противоположную сторону, от радиатора.

Терморегулятор на батарееПравила монтажа трубопроводов подающей и отводящей магистрали не относятся к расположению радиатора. Батарея устанавливается на стене с помощью специальных монтажных кронштейнов строго горизонтально, с выверкой положения по строительному уровню. С целью снижения тепловых потерь при обогреве воздушного пространства помещения и обеспечения максимальной отдачи тепловой энергии, поверхность наружной стены за радиатором оклеивается фольгоизолом до его установки. Фольгоизол является отличным теплоотражающим материалом, позволяющим значительно снизить теплопотери. Выпускается полотном различной толщины, смотанным в рулоны.

Кусок изолирующего материала отрезается по размеру батареи. При отсутствии теплоизоляции тепло расходуется на обогрев холодной стены, тем самым снижается коэффициент полезной теплоотдачи радиатора.

Как установить батарею?

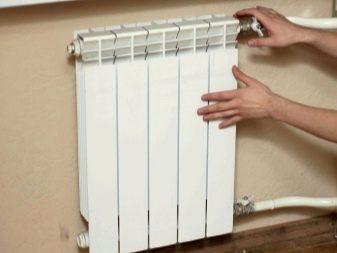

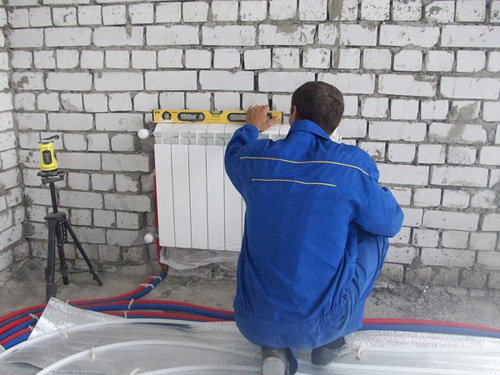

Установка радиатора начинается с разметки, что обеспечит правильное расположение. В процессе разметки следует учесть рекомендации и правила монтажа, указанные в инструкции для конкретного отопительного прибора. Последовательность установки такова:

  1. Кронштейны для батареиположение радиатора выверяется на стене, с учетом норм расположения от всех поверхностей и горизонтальности;
  2. контур расположения радиатора очерчивается на стене строительным карандашом;
  3. батарея убирается в сторону. На стене отмечаются горизонтальные линии вверху и внизу, обозначающие расположение верхних и нижних кронштейнов;
  4. положение кронштейнов должно обеспечивать равномерное распределение нагрузки от радиатора. Оптимальное количество опор – по два на верхней и нижней оси. Радиатор длиной более 1м устанавливается на большее количество опорных кронштейнов, что указывается в паспорте изделия;

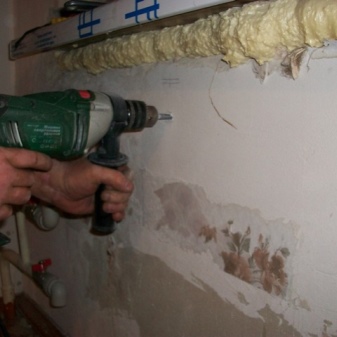

  5. в местах подметки насверливаются с помощью перфоратора отверстия под дюбеля. В установленные в стене дюбеля, вкручиваются кронштейны.

Точное выполнение разметки и монтажа обеспечивает установку радиатора на все отпорные точки.

Радиатор должен висеть ровно и не шататься. После этого можно переходить к следующему этапу и подключать трубопроводы.

Подсоединение к системе

Замена и установка радиаторов отопления производится после полного слива воды из системы.

В случае однотрубной системы, следующим этапом подключают байпас. Затем монтируют запорную арматуру и шаровые краны. Установка шаровых кранов на обоих трубопроводах необходима для сезонного обслуживания. Двухтрубная разводка труб не требует подключения байпаса. Все резьбовые соединения перепаковываются паклей или лентой ФУМ.

Схема подключения батареи с терморегуляторомСхема подключения батареи с терморегулятором

Установленные термостатические головки на подающей магистрали перед каждым радиатором позволяют регулировать температуру в каждой комнате. Регулировочные устройства помогают рационально использовать тепловую энергию. Стандартный вариант монтажа системы отопления с минимумом затрат обходится без них.

Когда все установлено, прикручено и подключено, делают пробный пуск. Система полностью заполняется водой до нужного уровня. Из каждого радиатора следует спустить воздух через кран Маевского и проверить отсутствие течи в соединениях.

Если все в порядке и утечек нет, то запускают обогревающее устройство и нагревают теплоноситель до 60°. Повторяют осмотр. Протечек в резьбовых соединениях быть не должно, а радиаторы равномерно прогреваются. В случае, когда один из радиаторов не прогревается, это говорит о наличии воздушной пробки. Ее устраняют с помощью крана Маевского.

После тщательной проверки и устранения всех недочетов отопительная система считается готовой к эксплуатации.

Видео по теме:

схема подключения радиаторов, как подсоединить правильно, как подключать

Содержание:

Эффективность работы отопительной системы зависит от множества факторов, одним из которых является схема подключения батарей. Конечно, характеристики самих батарей тоже оказывают серьезное влияние на работу отопления, но правильная установка позволит им полностью реализоваться. О том, как правильно подключать радиаторы отопления в квартире, и пойдет речь в данной статье.

Виды отопительных систем

Перед тем, как подсоединить батарею отопления, нужно разобраться с конфигурацией отопительной системы – этот фактор очень сильно влияет на теплоотдачу всех батарей. Существует два основных вида отопительных систем – двухтрубные и однотрубные. О каждом из них стоит поговорить подробнее.

Однотрубное отопление

Однотрубная отопительная система – это самая простая и дешевая в обустройстве конструкция. Такая схема разводки обычно используется в многоквартирных постройках, но и в частных домах она порой встречается. В однотрубной системе радиаторы устанавливаются по схеме последовательного подключения, т.е. теплоноситель проходит через отопительные приборы по очереди. Из последнего радиатора остывший теплоноситель возвращается в отопительный котел или стояк.

как правильно подключить батарею отопления в квартире

Ключевым недостатком однотрубной схемы является неравномерный прогрев установленных радиаторов и невозможность контроля их теплоотдачи. Установка регулятора на одну батарею приводит к регулировке дальнейшего участка контура. Расположенные далеко от котла батареи получают гораздо меньше тепла – оно попросту остается на предыдущих приборах. Даже если точно знать, как правильно подключить батарею, равномерной теплоотдачи в однотрубной системе достичь не выйдет.

Двухтрубное отопление

Отличительная особенность двухтрубной разводки – наличие двух контуров, один из которых предназначен для подачи разогретого теплоносителя к радиаторам, а второй необходимо для возврата остывшего теплоносителя в котел. Двухтрубная конструкция дает возможность подключать радиаторы параллельно, в результате чего каждый из них получает теплоноситель одинаковой температуры.

схема подключения батарей отопления в квартире

Благодаря параллельному подключению удается достичь независимости каждого радиатора, потому на них можно устанавливать отдельные терморегуляторы для настройки теплоотдачи. Единственным недостатком такой разводки является высокая себестоимость – для обустройства отопления требуется в два раза больше материалов. Впрочем, эти затраты в дальнейшем с лихвой окупаются.

Расположение радиаторов

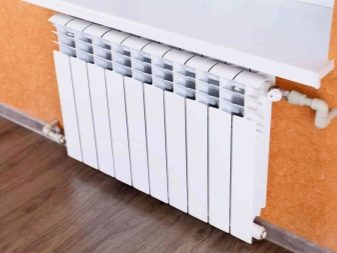

В подавляющем большинстве случаев радиаторы устанавливаются под окнами, и такое расположение вполне оправдано. Дело в том, что от окон всегда идет поток холодного воздуха – а поднимающиеся от батареи разогретые воздушные массы препятствуют их попаданию в помещение. Кроме того, нагретый воздух предотвращает появление конденсата на стеклах.

как подсоединить батарею отопления

Чтобы точно знать, как правильно подключить батарею отопления в квартире, нужно учесть следующие правила и следовать им при проектировании и монтаже отопительной системы:

  1. Нормальное предотвращение попадания холода от окон и образования конденсата на них возможно только в том случае, если размеры радиатора занимают хотя бы 70% ширины оконного проема. Этот фактор нужно учесть еще на этапе выбора радиаторов.
  2. Отопительные батареи рекомендуется устанавливать на высоте около 10 см от уровня пола. Большое отклонение от этого показателя приведет к недостаточному прогреву нижнего уровня помещения или же спровоцирует сложности при уборке. Расстояние до подоконника должно составлять около 10-12 см – такое значение позволяет воздух свободно огибать препятствие и полноценно прогревать окно.
  3. Расстояние между батареей и стеной должно составлять около 3-5 см. При таком размещении в пространстве за батареей свободно проходят разогретые воздушные массы, в результате чего эффективность обогрева помещения улучшается.

Способы подключения радиаторов

Существует несколько вариантов подключения радиаторов, но все они делятся на две больших категории – боковые и нижние. Нижнее подключение может выполняться единственным способом, который выглядит очень просто: есть два патрубка, один из которых подводится ко входу радиатора, а второй – к выходу. Схема подключения радиатора отопления в квартире всегда описывается в приложенной к нему документации.

схема подключения радиатора отопления в квартире

Боковая схема подключения батарей в квартире имеет большее количество вариантов, среди которых:

  • Диагональное подключение;
  • Одностороннее подключение;
  • Нижнее (седельное) подключение.

Каждому варианту стоит уделить особое внимание.

Диагональное подключение

Диагональная схема подключения батарей отопления в квартире считается самой эффективной, поэтому по возможности стоит отдать предпочтение именно ей. Большинство производителей отопительных приборов проверяют свою продукцию именно при диагональном подключении, и в соответствии с полученной информацией вносят данные в технический паспорт радиаторов.

При диагональном подключении разогретый теплоноситель запускается через верхний вход на одной стороне батареи. Полностью пройдя через радиатор, остывший теплоноситель направляется к выходному патрубку, который расположен с другой стороны батареи в нижней ее части. В результате диагональное подключение радиатора в квартире обеспечивает максимальное прохождение теплоносителя через внутренние полости отопительного прибора.

Одностороннее подключение

Данная схема подключения радиаторов полностью оправдывает свое название – трубы подачи и обратки подводятся к прибору с одной стороны, но на разных уровнях. Такой вариант наиболее актуален в квартирах, где стояк находится сбоку от радиатора. В остальных ситуациях одностороннее подключение будет не очень удобным в обустройстве.

как правильно подсоединить батареи отопления в квартире

Эффективность одностороннего подключения достаточно высока и лишь немного уступает диагональному. Это утверждение верно в том случае, если количество секций не превышает 10 – слишком длинная батарея не будет прогреваться полностью, поэтому теплоотдача снизится. В панельных, алюминиевых и биметаллических радиаторах эту проблему можно решить при помощи удлинителей потока, которые позволяют теплоносителю пройти через большую часть радиатора.

Нижнее подключение

Данный вариант подключения отличается минимальной эффективностью – теплоотдача радиаторов при его использовании снижается в среднем на 12%. Впрочем, в некоторых ситуациях эти потери будут оправданными, поскольку нижнее подключение позволяет установить трубы максимально незаметно, тем самым улучшая интерьер помещения. А теплопотери можно компенсировать более мощным радиатором.

как правильно подключать радиаторы отопления в квартире

В гравитационных отопительных системах подключение седельного типа использовать не рекомендуется в силу его недостаточной эффективности. Если же в отоплении имеется насос, то система будет работать достаточно хорошо, и теплоотдача отопительных приборов повысится. Отчасти это связано с малоизученным вихревым характером потока теплоносителя, при котором теплоотдача характеризуется как наиболее интенсивная.

Заключение

Данная статья подробно отвечает на вопрос о том, как правильно подсоединить батареи отопления в квартире. Есть несколько распространенных схем подключения, каждая из которых имеет свои особенности и подходит для конкретной ситуации.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
