Схема подключения стабилизатора напряжения. Подключение стабилизатора

Одной из причин по которой бытовая техника и электроприборы преждевременно выходят из строя, является скачкообразные перепады напряжения в электрической сети.

Для предотвращения данных нежелательных ситуаций служат стабилизаторы – защитные устройства, позволяющие защитить бытовое и промышленное оборудование от помех и искажений напряжения.

Защита обеспечивается электронной схемой, отслеживающей значение входного напряжения, которая отключает нагрузку при выходе его за допустимые пределы. Подключение нагрузки происходит при возвращении значений параметров сети в допустимые нормы.

Схема подключения стабилизатора напряжения в сеть 220 В

Подключение стабилизатора напряжения производится при обесточенной сети. Это основное требование техники безопасности. Для его выполнения отключается вводной автомат, расположенный в распределительном шкафу, после чего необходимо окончательно удостоверяются в отсутствии напряжения, используя указатель.

В большинстве случаев включение стабилизатора происходит сразу за счетчиком, на вводе в помещение, перед нагрузкой. Тип включения – последовательный, в разрыв фазного провода. Довольно часто производители электронной продукции обозначают структурную схему стабилизатора на поверхность корпуса.

В стабилизаторе напряжения имеется, как правило, три контакта для подключения:

  • - фаза – "вход";
  • - фаза – "выход";
  • - нуль.

Фазный провод от вводного автомата подключается на "вход" стабилизатора. Затем к "выходу" подсоединяется фазный провод нагрузки. К нулевому контакту стабилизатора подсоединяется нулевой провод сети без разрыва.

подключение стабилизатора напряжения

Чтобы подключить нулевой провод нужно сначала подсоединить его к стабилизатору, а затем к общему нулевому проводу сети (с помощью клеммных соединителей (колодок) или обычной скрутки).

Что делать если на корпусе стабилизатора четыре контакта для подключения?

В некоторых случаях схема стабилизатора напряжения выполнена таким образом, что для подключения его к сети используется не три, а четыре контакта:

  • - фаза - "вход";
  • - нуль – "вход";
  • - фаза – "выход";
  • - нуль – "выход".

В этом случае схема стабилизатора напряжения, по которой он включается в сеть, выполняется следующим образом: фазный и нулевой провод от вводного автомата (электрощита) подсоединяются к соответствующим контактам «вход» на защитном устройстве, а фазный и нулевой провод нагрузки соединяется с контактами «выход».

После монтажа следует тщательно проверить правильность подключения проводов. Перед первым включением устройства (подачей напряжения на вход) необходимо отключить всю нагрузку от его выхода (освещение, вытащить вилки электроприборов с розеток и т.п.).

Включив стабилизатор необходимо проконтролировать его работу, он должен стабильно и нормально работать без постороннего шума, потрескивания и т.п.

Для надежной работы рекомендуется проводить следующую ежегодную профилактическую процедуру – подтягивание винтовых и болтовых соединений. Также данная мера предотвратит возможность пожара или повреждения изоляции, причиной которых может быть плохо затянутый или ненадежный контакт.

Некоторые маломощные стабилизаторы напряжение (P<1,5 кВт) выпускаются в виде законченного блока, укомплектованного сетевым шнуром со стандартной вилкой на конце. На корпусе устройства расположено несколько розеток.

Устройство, которому необходимо обеспечить защиту, подключается к стабилизатору через такую розетку. Таким образом, данные защитные устройства являются переходным элементом между электрической сетью и нагрузкой, обеспечивающим защиту нагрузки от аномального напряжения.

Схема подключения стабилизатора напряжения в сеть 380 В

Нередко в частных домах применяется трехфазная система питания (380 В). Нагрузку при трехфазной сети стараются распределять равномерно по всем трем фазам.

Для защиты электроприборов в такой сети возможно два варианта монтажа устройств защиты: установить один трехфазный стабилизатор или установить три однофазных.

Первый вариант установки необходим лишь в том случае если в доме используются трехфазные потребители (электродвигатели). Для таких электроприборов необходимо устанавливать только трехфазные стабилизаторы напряжения.

Однако трехфазные источники питания применяются довольно редко (либо вообще не применяются). Поэтому если все потребители однофазные (220 В) то в этом случае для защиты лучше будет установить

три однофазных стабилизатора напряжения.

схема подключения стабилизатора напряжения

Такой способ установки обладает рядом преимуществ: во-первых, один трехфазный стабилизатор стоит дороже, чем три однофазных, во-вторых если один из них выйдет из строя (или пропадет напряжение на одной из трех фаз) два остальных будут работать, в то время как трехфазный полностью обесточит жилище.

Где установить стабилизатор напряжения

Особой ответственности требует монтаж стабилизатора внутри квартиры. Сложность возникает в связи с ограниченным пространством в квартире.

Рекомендуется для установки стабилизатора использовать подсобные помещения – кладовки, подсобки, тамбур и др. При выборе места для установки стабилизатора основным условием является обеспечение качественной и надежной вентиляции устройства.

Особые требования предъявляются к его установке в нишу. С боков расстояние между стенками прибора и ниши не должно быть меньше 10 см. Если ниша плотно закрывается, то ее нижняя и верхняя поверхности должны быть оснащены жалюзи, а материал, из которого она изготовлена должен быть пожаробезопасным – бетон, металл, стеклотекстолит, кирпич и др.

Схема подключение трех однофазных стабилизаторов напряжения с четырьмя контактами

По просьбе комментария №5 представлена схема как собираются три однофазных стабилизатора в трехфазную группу при наличии четырех контактов.

схема подключение трех однофазных стабилизаторов

Понравилась статья - сохрани на стену!

Подключение стабилизатора напряжения для дома: виды и схемы

Все товары производятся согласно ГОСТ. Это касается и предоставляемых услуг. Подачу напряжения потребителю можно назвать услугой и товаром, так как человек все же покупает электроэнергию. Так вот вернувшись опять к тому же ГОСТ, подаваемое напряжение 220 В может иметь диапазон расхождений ±10% от существующей нормы. То есть, если в розетке вместо напряжения 220 вольт будет от 198 В до 242 В, такое значение будет соответствовать нормам стандарта. Однако не все бытовые приборы могут работать на низких или высоких параметрах, что требует установки дополнительного прибора для сглаживания напряжения. Сегодня мы рассмотрим подробную схему подключения в частном доме стабилизатора напряжения, а также узнаем о существующих различиях стабилизирующих приборов.

Стабилизаторы напряжения для дома

Общая схема стабилизатора

Современные стабилизаторы представляют сложные устройства с электронной начинкой. Все они различаются принципом работы, но об этом поговорим позже. Чтобы понять, что такое стабилизатор, давайте на рисунке рассмотрим общее устройство узлов. По этому принципу устроены все стабилизирующие устройства.

Схема устройства стабилизатора

Схема стабилизатора состоит из трансформатора Т1, установленного на входе устройства. Благодаря работе первичных и вторичных обмоток трансформатора, поступившее из сети напряжение доводится до параметров, необходимых для его стабилизации. Следующий блок РЭ представляет регулирующий элемент. Он регулирует выходное напряжение. И последний блок УЭ является управляющим. Его работа заключается в измерении напряжения нагрузки. Если оно не соответствует действительности, блок подает сигнал корректировки. По принципу этой схемы заключается работа всех стабилизаторов напряжения.

Существующие разновидности стабилизирующих устройств

Потребителю доступны 3 вида стабилизатора напряжения 220, отличающимся своим устройством и принципом работы:

  1. Приборы сервоприводного типа считаются самыми простыми и работают по принципу реостата. Существует катушка с витками провода, по которым передвигается бегунок, подсоединенный к сервоприводу. За счет передвижения бегунка регулируется выходное напряжение. Этот прибор регулировки напряжения 220в для дома является самым дешевым, но ненадежным. Сервопривод считается слабым узлом, подверженным быстрому выходу из строя, а графитовые щетки быстро стираются, что требует их частой замены.
  2. Релейный стабилизатор напряжения считается неплохим выбором по принципу цена/качество. Работа прибора заключается в переключении обмоток трансформатора блоками реле, за счет чего изменяется выходное напряжение. Единственным минусом устройства является залипание контактов реле, но происходит это довольно редко.
  3. Лучшим выбором в свой дом является стабилизатор электронного типа. Он работает по принципу релейного типа, только за переключение обмоток трансформатора здесь отвечают электронные тиристорные ключи. Работа происходит бесшумно, что позволяет устанавливать устройство непосредственно внутри дома. Регулировка напряжения происходит мгновенно. Единственным недостатком является высокая цена изделия.
    Выбирая стабилизатор напряжения 220в, надо руководствоваться его предназначением. Например, для хозяйственных нужд неразумно покупать дорогую электронную модель. Сюда подойдет релейный или сервоприводный прибор. Если необходимо выравнивать напряжения для дома, лучше не экономить и купить надежный электронный стабилизатор.

Различие по клеммным выходам стабилизаторов 220 В

Кто пытался устанавливать стабилизирующее устройство своими руками, заметил, что разные модели отличаются количеством выходов. На этом фото показан вариант с пятью клеммами.

Стабилизатор с пятью клеммами

К средней клемме подходит заземляющий провод. Слева расположены входные клеммы для подключения к сети. Буквой «L» обозначена фаза, а «N» – это ноль. Клеммы с правой стороны с соответствующим обозначением предназначены для подключения потребителя.

Существуют модели без заземляющего клеммника. К тому же на корпусе располагается только 3 выхода, как на этом фото.

Модель с тремя клеммами

Посередине подключается рабочий ноль. Он объединяется внутри корпуса перемычками. Слева подключается входная, а справа выходная фаза. То есть, схема подключениz основана на разрыве фазы, а ноль остается общим.

Существуют простейшие модели, имеющие на задней панели разъем в виде розетки. Такие приборы маломощные и предназначены для отдельного потребителя. Например, достаточно вилку холодильника вставить в разъем стабилизатора, а шнур самого прибора подключить к розетке домашней электросети.

Выбираем место установки электроприбора

Прежде чем ставить в доме прибор своими руками, надо правильно определиться с местом его расположения. Маломощную модель, естественно, устанавливают возле самого потребителя. Это может быть стол или любая подставка. Главное, предусмотреть, чтобы стабилизатор надежно стоял, и на него не могла попасть влага, а также прямые солнечные лучи. Мощные устройства устанавливают стационарно на стене, полу или для них делают нишу.

Во время работы трансформатора катушки сильно греются. Для их охлаждения корпус оборудован вентиляционными отверстиями, которые не должны быть закрыты при установке. Особенно это касается ниши.

Пыль и повышенная влажность воздуха негативно влияют на работу электронных компонентов. Важно обратить внимание на наличие в помещении горючих веществ. Они могут выделять взрывоопасные пары, что очень опасно для релейных и сервоприводных моделей. Дело в том, что движущийся по катушке бегунок и работающие контакты реле могут создавать искру, которая вызовет возгорание, например, паров бензина.

Здесь можно сделать один правильный вывод. Нельзя размещать электроприбор в сырых и пыльных подвалах, чердаках и других подобных помещениях. Внутри гаража или в комнате, где существует опасность утечки газа, например, котельная, от монтажа стабилизатора надо отказаться. Оптимально установить стабилизатор напряжения возле распределительного щитка сразу после электросчетчика.

Примеры подключения стабилизатора 220 В по разным схемам

Схемы подключения разных моделей различаются из-за особенностей конструкции электроприбора. Если точнее, то от количества выходных клемм на корпусе изделия. Сейчас мы рассмотрим, как подключить стабилизатор в домашнюю сеть своими руками по разным схемам.

Подключение отдельного потребителя

Если наблюдается незначительный перепад напряжения, неразумно весь дом подключать к дорогостоящему прибору. Достаточно купить маломощную модель и к ней подсоединить чувствительную электронику, например, компьютер, телевизор и др. О таких моделях мы говорили выше. Достаточно с помощью вилки и розетки подключить стабилизатор напряжения к потребителю. Если необходимо одновременно подключить несколько потребителей, то каждый из них надо подсоединять через сетевой фильтр. Он не даст, например, работающему телевизору создавать помехи включенному компьютеру.

Стабилизатор напряжения для одного потребителя

Если будет подключаться газовый котел, то схему разумно укомплектовать источником бесперебойного питания. Надо заметить, что газовые котлы нельзя подключать к стабилизаторам с механической регулировкой напряжения из-за образования искры.

Не стоит бессмысленно подключать к стабилизатору все подряд электроприборы. Например, утюг, духовой шкаф и другая бытовая техника, имеющая только нагревательные ТЭНы, на скачки напряжения не реагируют. Запрещено подключать к одной розетке 2 стабилизатора для разных потребителей. Их работа будет мешать друг другу, создавая помехи в сети.

Схема подключения всего дома

При плохом качестве подаваемого напряжения разумно сделать подключение стабилизатора напряжения на весь дом. Пример схемы показан ниже.

Пример схемы подключения дома

Некоторые особенности могут отличаться из-за количества выходных клемм на корпусе. О них мы говорили выше. Но в любом случае стабилизирующий прибор ставят первым после счетчика.

От выходных клемм устройства необходимо в дом протянуть несколько линий для определенных групп потребителей. Например, одна линия пойдет на освещение, вторая – для группы розеток мощной бытовой техники, третья – для групп розеток повседневного пользования. Каждая линия должна иметь защитный автомат УЗО.

Важно предусмотреть, чтобы мощный электроприбор не подключался к одной из розеток, относящихся к группе повседневного пользования. Например, духовой шкаф будет создавать сильные помехи работающему компьютеру. Если по схеме разводки избежать этого нельзя, всю электронику к розеткам подключают через сетевой фильтр.

Примеры схем подключения трехфазной сети к стабилизатору

Вопрос, как установить стабилизирующее устройство в трехфазную сеть не должно вызвать особых затруднений. Принцип подключения тот же, только вместо двух имеется четыре входящих, а также выходящих провода: один ноль и три фазы. Естественно, будет и пятый провод, но он заземляющий. Примерную схему подключения можно увидеть на рисунке ниже.

Пример подключения трехфазной сети

Как видно, принцип подключения тот же, но кроме установленных в распределительном щите основных пакетных выключателей для линий, на каждый работающий электроприбор ставят отдельный автомат. Такая сложная схема больше подходит для предприятий, где работают трехфазные двигатели.
Для бытового подключения такие схемы используются редко. К тому же трехфазная модель очень дорого стоит, что накладно хозяину дома.

Подключение однофазных моделей к трехфазной сети

Подведение в дом 3 фазы актуально для мощных электрических плит. Хотя неважно, что хозяин будет подключать, рассмотрим сами варианты схем. К трехфазной сети потребуется подключить 3 стабилизатора. Не стоит пугаться, по затратам это все равно выгоднее. Дело в том, что 3 однофазные модели стоят дешевле 1 трехфазной. К тому же здесь кроется еще одна выгода. При выходе из строя одного стабилизатора весь дом не останется без света. К одной из двух оставшихся линий можно подключить освещение и розетки для техники, работающей от напряжения 220 вольт.

Как мы выше рассмотрели, существуют однофазные модели с пятью и тремя выходами. Естественно, схемы их подключения будут отличаться. Сразу надо заметить, что маломощные приборы, рассчитанные на одного потребителя с розеткой на задней панели, для трехфазной сети не подойдут.

Вариант схемы подключения стабилизаторов с пятью выходами можно увидеть на рисунке ниже.

Пример подключения стабилизатора с тремя выходами

Здесь предполагается использование так называемой схемы «звезда». Заземление идет общее. Входные и выходные ноли объединены каждый в свою группу. Три фазных провода идут на разрыв к каждому устройству и выходят тремя линиями. Каждая линия обязательно имеет свой автомат.

Если же стабилизаторы имеют всего 3 клеммы на корпусе, подключение происходит по другой схеме. Ее можно увидеть ниже на картинке.

Пример подключения 3 трехфазных стабилизатора

Как видно из схемы, ноль от электросчетчика идет общий. Три фазных провода идут на разрыв через каждый стабилизирующий прибор.

Вот, в принципе, мы и рассмотрели все варианты установки в доме стабилизатора напряжения по самым распространенным схемам. Выполняя такие работы самостоятельно надо помнить о расчете мощностей самих стабилизаторов, иначе они просто не выдержат всей домашней нагрузки.

Рекомендации по установке, подключению и эксплуатации стабилизаторов напряжения

25.05.2018

Даже самый современный стабилизатор напряжения, как и любое техническое устройство, имеет свои «слабые» места, поэтому при покупке такого прибора обязательно ознакомьтесь с прилагающийся к нему инструкцией по установке и эксплуатации. Правильное использование стабилизатора предотвратит его преждевременный выход из строя и снизит риск возникновения аварийных ситуаций!

Место установки стабилизатора.

Выбирая место для установки стабилизатора, следует помнить о температурном режиме. Изделия разных конструкций отличаются по диапазонам допустимой температуры. Так, современные инверторные стабилизаторы «Штиль» серии «ИнСтаб» имеют нижний порог +5°С, а верхний – +40°С. Если в условиях квартиры обеспечить данную температуру несложно, то в частных домах и на дачах следует быть внимательнее и не устанавливать устройство в неотапливаемых помещениях или на улице, а также на расстоянии ближе 1 м от нагревательных приборов и в местах прямого падения солнечных лучей.

Кроме допустимой температуры окружающей среды важно обеспечить любому стабилизатору нормальную вентиляцию, чтобы воздушный поток мог свободно циркулировать вокруг корпуса и через него. Связано это с выделяемым при работе теплом, которое отводится через специальные отверстия. При установке прибора необходимо проследить, чтобы между указанными отверстиями и ближайшей поверхностью оставался зазор не менее 20 см. Запрещается накрывать стабилизатор любым материалом, а также размещать на мягких и ворсистых поверхностях: коврах, скатертях, мягкой мебели. В отдельных случаях стабилизатору может потребоваться дополнительная вентиляция, этот вопрос решается индивидуально – после консультации со специалистом.

Не рекомендуется размещать стабилизаторы в запыленных помещениях с большим количеством хлама: чуланы, кладовые, сараи и гаражи – не лучший вариант для установки прибора. Запрещается эксплуатировать стабилизаторы вблизи легковоспламеняющихся жидкостей и химикатов, а также в местах с большой концентрацией газов и влаги.

Что касается звуковых эффектов, сопровождающих работу стабилизатора, то устройства, оснащенные вентиляторами, звук от работы которых всё же может нарушить идеальную тишину, не рекомендуется устанавливать в жилых комнатах. Оптимальный вариант – коридор, кухня или отапливаемая, не пыльная подсобка.

Правила подключения стабилизатора.

Следующим этапом после выбора подходящего места для установки стабилизатора является подключение устройства к сети и нагрузке. Вы имеете полное право подключать любой стабилизатор самостоятельно без получения согласовательных документов, допусков и разрешений. С маломощными моделями всё просто – достаточно вставить вилку-шнур в обычную розетку 220 В, а потребителей включить в такие же розетки, расположенные на корпусе прибора. С мощными устройствами, применяемыми в бытовом секторе для централизованной защиты всей электросети, сложнее – их инсталляция потребует, как минимум, базовых знаний электрики и наличия определённого инструмента.

Дело в том, что такие стабилизаторы обычно оснащаются клеммными разъёмами и подсоединяются на вводе от внешней сети сразу после счетчика электроэнергии. Основная задача при их монтаже - это правильная коммутация между клеммами и вводным щитком. Для этой цели используйте схемы подключения, предлагающиеся к изделию. Рекомендуем использовать гибкие провода, так как они, в отличие от жёстких, выдерживают значительные изгибы и допускают перемещение подключенного устройства. Сечение входных и выходных кабелей должно соответствовать указанным в технической документации максимальным входным и выходным токам стабилизатора.

Ещё один важный момент – заземление. Эксплуатация без него небезопасна, так как существует риск попадания напряжения на металлический корпус. Поэтому необходимо соединить разъём «РЕ» стабилизатора (при его отсутствии корпусной контакт) с соответствующей шиной в распределительном щите. Вышесказанное в большей степени касается моделей с клеммами, заземление устройств с вилкой осуществляется через контакт розетки.

Если у вас нет даже начальных навыков электромонтажа, то не стоит браться за подключение стабилизатора к электрощитку самостоятельно. Лучше обратитесь к специалисту, который сделает эту работу быстрее и, главное, безопаснее. Помните, что любые монтажные работы производятся только при отключенном напряжении в сети!

Эксплуатация стабилизатора.

Перечислим наиболее важные правила эксплуатации любого стабилизатора:

  • Первое включение прибора производится без подключенной нагрузки. Это касается не только нового устройства, но и стабилизатора после длительного перерыва в работе или аварийного отключения.
  • Не превышайте номинальную мощность. Часто бывает, что со временем пользователь забывает о характеристиках своего стабилизатора и подключает к нему приборы, мощность которых превышает допустимое значение. В итоге устройство либо отключается, либо выходит из строя. Поэтому при покупке стабилизатора рекомендуется учесть возможные эксплуатационные перегрузки и заложить запас по мощности в 20-30%. Если нагрузка возросла более кардинально, стоит задуматься о покупке более мощной модели стабилизатора. Кроме того, следует изучить техническую документацию оборудования, подключение которого планируется к стабилизатору, на предмет наличия у него высоких пусковых токов (расчёт мощности производится по максимальному пусковому значению).
  • Избегайте контактов корпуса с металлическими изделиями. Поскольку большая доля предметов домашнего обихода изготовлена из металла, то постарайтесь вообще ничего не класть на устройство.
  • Своевременно очищайте стабилизатор от пыли. Даже при установке прибора в чистом, незапылённом помещении, пыль будет со временем накапливаться на вентиляционных отверстиях. Это затруднит теплоотведение, что чревато перегревом и, как следствие, поломкой. Чистить отверстия стоит аккуратно, соблюдая осторожность, и только при помощи сухой тряпочки, желательно не из ворсистого материала. Применение смоченных тряпок и влажных салфеток не допустимо.
  • Избегайте попадания влаги и посторонних предметов внутрь корпуса, иначе вы рискуете столкнуться ни только с выходом стабилизатора из строя, но и с коротким замыканием, которое может вызвать серьёзные проблемы, вплоть до пожара.
  • Запрещается использование стабилизатора при наличии деформаций корпуса, появлении дыма, повышенного шума, вибрации или характерного для горящей изоляции запаха.
  • При возникновении первых признаков сбоя в работе отключите стабилизатор от сети. Не пытайтесь самостоятельно выявить и исправить проблему. Ремонт такого оборудования осуществляется только в специализированных сервисных центрах.

Подробнее про стабилизаторы напряжения «Штиль»:

Инверторные стабилизаторы напряжения «Штиль». Модельный ряд.

Установка стабилизатора напряжения в частном доме

Для того, чтобы стабилизатор напряжения прослужил вам долго, важно еще правильно его подключить. Поговорим об основных моментах, которые нужно учитывать при подключении.

Прежде всего, нужно еще раз убедиться, что стабилизатор напряжения подобран верно. Об этом мы рассказывали в предыдущих статьях.

Основные принципы, на которые надо ориентироваться при выборе стабилизатора:
  • определить количество фаз в сети и, соответственно, количество фаз стабилизатора. Если к дому походит 2 кабеля = сеть однофазная = только однофазный стабилизатор. А 4 кабеля, подходящих к коттеджу = трёхфазная сеть = 2 возможности выбора стабилизаторов. Первый - три однофазных стабилизатора можно установить, если в коттедже нет трехфазных потребителей, работающих от трехфазных розеток. В их числе, например, могут быть электрические плиты устаревших моделей, насосы или сауны. Второй - если в доме есть трехфазные потребители, то необходимо устанавливать только трехфазный стабилизатор.
  • правильно подобрать мощность стабилизатора. Об этом подробно написано в отдельной статье. Если коротко, при подборе мощности необходимо учитывать мощность входного автомата, суммарную активную мощность подключаемых приборов, учитывать пусковые нагрузки, а также нагрузочную способность стабилизатора.
  • понимать проблемы, существующие в сети. Разные причины и характер существующих в сети помех подразумевают и разные решения, и разные типы стабилизаторов. Так, например, электромеханические стабилизаторы не подойдут для сетей с частыми перепадами напряжения, зато релейные в таких случаях будут в самый раз.
  • есть еще несколько нюансов, касающихся точности стабилизаторов, способов их установки, предполагаемых условий эксплуатации и желаемой ценовой категории. Их тоже важно учитывать, выбирая стабилизатор.
Затем наступает время подключения стабилизатора. Что нужно иметь ввиду?
  1. Настоятельно рекомендуем для подключения стабилизаторов напряжения мощностью более 2-3 кВА обратиться к профессиональному электрику. Тем более, это касается трёхфазных стабилизаторов.
  2. В качестве мер обязательной безопасности стоит применять УЗО (АВДТ) с дифференциальным током на 30 мА, включенным до входной цепи стабилизатора. В качестве мер дополнительной безопасности рекомендуется применять вилки и удлинители с УЗО (АВДТ) с дифференциальным током на 30 мА.
  3. Корпусные металлические части стабилизатора должны иметь электрическое соединение с защитным заземлением при соблюдении всех требований ПУЭ и соответствующей нормативной документации. Все подключения стабилизаторов должны производиться с соблюдением действующих требований электрической и пожарной безопасности.
  4. Стабилизаторы мощностью 500, 1000, 1500 и 2000 ВА, как правило, во всех линейках подключаются к центральной сети переменного тока с помощью штепсельного сетевого шнура с вилкой. Приборы-потребители стабилизированного напряжения подключаются к штепсельным розеткам, установленным на задних панелях приборов этих моделей.
  5. Подключения входных и выходных цепей моделей от 3000 до 20000 ВА осуществляется к клеммной колодке в соответствии с маркировкой на задней приборной панели с помощью кабелей, оснащенных соответствующими кабельными наконечниками.
  6. Внимательно изучите паспорт стабилизатора, при подключении учитывайте особенности каждой марке и следуйте инструкциям.
  7. Соблюдайте условия эксплуатации стабилизатора. При этом не стоит устанавливать его в помещение, имеющее предельно допустимую низкую или высокую температуру. Избегайте мест, имеющих значительную влажность, например, чердака или подвала.
  1. Не забывайте о том, что стабилизатору для нормального функционирования необходим доступ воздуха. Поэтому не стоит устанавливать его там, где вентиляция затруднена, например, в одной из ниш или кладовок коттеджа. Также стабилизатор не рекомендуется устанавливать в помещениях, где хранятся горюче-смазочные материалы, химически активные вещества.



Если все условия эксплуатации соблюдаются, и стабилизатор подобран верно, с учетом всех особенностей вашей сети и той техники, которую вы собираетесь через него подключать, то он прослужит долго, позволит вам забыть о перепадах напряжения и продлит срок службы бытовой техники.

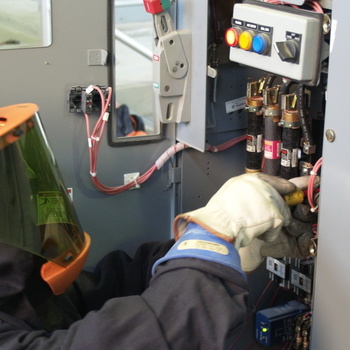

Источник изображения: http://www.safetypartnersltd.com/electrical-safety-in-the-workplace/#.VPXVjvmsV8w

Тэги: стабилизаторы напряжения, стабилизаторы, установка, для дома

Схема подключения стабилизатора напряжения в частном доме

Многие модели современных бытовых электроприборов чувствительны к перепадам напряжения в сети. Компьютерная техника начинает давать сбой в работе, а, может и вовсе перегореть. Устранить эти проблемы поможет подключение к домашней сети стабилизатора.

Существующие типы стабилизаторов

Решившись в частном доме установить стабилизатор напряжения, человек приходит в магазин и видит на прилавке множество моделей. Чтобы не растеряться с выбором подходящего прибора, надо знать, что все они выполняют одинаковую функцию, но отличаются по принципу работы. Для обеспечения качественной электроэнергией частного дома подойдут два типа стабилизаторов:

  • сервоприводная модель имеет сравнивающую схему, предназначенную для управления маленьким электродвигателем. За счет вращения двигателя, в разном направлении передвигается токосъемный бегунок. В результате на выходе подается стабильное напряжение 220 вольт. Преимуществом такого стабилизатора является плавная регулировка, что обеспечивает выходное напряжение без скачков;
  • релейные модели отличаются устройством и принципом работы. В корпусе стабилизатора установлен трансформатор с выводами. Входящее напряжение умножается на коэффициент и подается каждому выводу. Электронная схема управляет работой релейного блока, который при необходимости переключает выводы трансформатора, за счет чего выход прибора имеет постоянные 220 вольт. Недостаток таких стабилизаторов заключается в образовании малых скачков напряжения во время переключения выходов.

Существует еще третий тип стабилизаторов, подходящих для дома – электронные. Они имеют высокую стоимость, но принцип работы ничем не отличается от релейного типа. Только вместо реле выводы трансформатора переключает электронный ключ, например, на тиристорах.

Ступени стабилизатора

Каждый тип стабилизаторов имеет ступени переключений. От их количества зависит качество подачи напряжения на выходе. Чтобы понять принцип работы ступеней рассмотрим простейший пример. Пока подается нормальное напряжение 220В, прибор пропускает его через электрические схемы без изменений. При падении напряжения до критических параметров, например, 190 вольт, реле или электронный ключ включают первую ступень, и на выход опять подается стабильное напряжение 220В. Дальнейшее падение напряжения заставляет прибор переключаться на следующие ступени, позволяющие получить требуемые 220В. Когда ступени заканчиваются, стабилизатор больше не сможет поднять напряжение.

Чем больше прибор имеет ступеней, тем шире его диапазон регулировки повышенного или пониженного напряжения.

Мощность прибора

Чтобы стабилизатор дома выдержал нагрузку всех электроприборов, обеспечив бесперебойную подачу напряжения, необходимо правильно рассчитать его мощность. Существует масса советов расчета мощности, но мы остановимся на двух простейших:

  1. Подобрать для дома прибор необходимой мощности можно, подсчитав общее потребление всех домашних электроприборов по их паспортным данным. При этом у стабилизатора должен оставаться запас по мощности не менее 30%. Это связано с тем, что при повышении пониженного напряжения выходная мощность уменьшается. Кроме того, прибор надо выбирать, обращая внимание на активную мощность (Вт), а не полную (ВА).

    Таблица средней потребляемой мощности популярных электроприборов

  2. Второй способ расчета делается по параметрам автомата, установленного возле электросчетчика. Но это уместно, если сам автомат был подобран по верным расчетам. Его подбирают для защиты электропроводки от перегрузки. Если он работает, не отключая подачу напряжения, значит, проходящей через него мощности достаточно домашним электроприборам. Остается ее только вычислить. Для этого потребуется напряжение умножить на значение тока. Известно, что напряжение составляет 220 вольт. Второй параметр можно найти на маркировке автомата, например, 16А. Теперь перемножим 16А на 220В и получим результат 3520 Вт. Теперь стало ясно, чтобы в доме бесперебойно подавалось электричество достаточно подключения стабилизатора мощностью 3.5 кВт.

Это, конечно, примитивные расчеты, и когда есть какая-то неуверенность, лучше обратиться к специалисту. В крайнем случае, при желании доводить начатое своими руками дело до конца, необходимо установить прибор с большим запасом мощности.

Установка стабилизатора для сети 220 В

Схема подключения прибора довольно проста, и при соблюдении элементарных правил безопасности такую работу у себя дома можно выполнить своими руками. Прибор лучше установить непосредственно за электросчетчиком. Это даст ему возможность быстро отключать нагрузку при появлении искажений. В зависимости от количества выходов, схема подключения немного различается:

  • Прибор с тремя выходами имеет одну входную нулевую клемму, которая не прерывается и две фазные клеммы – вход и выход. Работа такой модели стабилизатора заключается в прерывании только одной фазы, проходящей через него. Вначале необходимо подключить выходящий от автомата нулевой провод к нулевой шине электрического щитка. Сюда же надо подсоединить проводом нулевой выход прибора. Фазный провод, выходящий от автомата, требуется подключить на входную клемму стабилизатора, а к выходной клемме подсоединить фазный провод, идущий из дома.
  • Когда подключение нагрузки выполняется полностью через стабилизатор, устанавливают прибор с четырьмя выходами, где происходит разрыв нулевого и фазного провода. Вначале нулевой провод от автомата надо подключить на входную нулевую клемму прибора. Затем к выходной нулевой клемме подсоединить нулевой провод электропроводки, выходящей из дома. Аналогичную процедуру требуется выполнить своими руками с фазным проводом.

Закончив работу, обязательно надо проверить правильность и надежность всех соединений, и только тогда выполнить подачу напряжения.

Установка стабилизатора для сети 380 В

Если в доме проходит электрическая сеть 380 вольт, что встречается крайне редко, обезопасить ее можно трехфазным стабилизатором. Хотя из практики видно, что лучше установить три однофазных прибора. По нормам электробезопасности это разрешено. Почти все домашние электроприборы рассчитаны на работу от 220 вольт. Три однофазных прибора справятся с такой задачей и обеспечат эффективную нагрузку. Такой вариант подключения имеет два основных преимущества:

  • три однофазных стабилизатора дешевле обойдется хозяину дома, чем один трехфазный;
  • главное преимущество – это бесперебойная подача электроэнергии. Вышедший из строя трехфазный прибор оставит весь дом без света до его починки или приобретения нового. Если сгорит один из трех однофазных стабилизаторов, домашнее освещение можно перекинуть на другую фазу с работоспособным прибором. Трехфазное напряжение уже не поступит в помещение, но стабильные 220 вольт с одной фазы обеспечат работу бытовых электроприборов.

Схема подключения трех приборов к трехфазной сети идентична подсоединению своими руками стабилизатора в сеть 220 вольт. Подключение каждого выполняется на отдельную фазу. А вот нулевой провод необходимо подключать без разрывов.

Самостоятельное изготовление стабилизатора

Имея опыт работы с паяльником и умение читать электрические схемы, прибор на 220 вольт можно изготовить своими руками. В стабилизаторе регулируется напряжение двумя способами:

  1. Механический способ присущ линейным моделям, имеющим два колена, соединенных реостатом. Поступающий на первое колено ток проходит через реостат и подается второму колену, с которого идет дальнейшая раздача потребителю. Такой способ регулировки эффективен при малой разнице входного и выходного напряжения.
  2. Прибор с импульсной регулировкой имеет выключатель, разрывающий кратковременно электрическую цепь для зарядки конденсатора. Недостаток такого способа заключается в отсутствии возможности выставить конкретное выходное напряжение.

Определившись с подходящей для себя моделью, имеющей один из способов регулировки напряжения, в интернете или технической литературе подыщите подходящую схему и приступайте к работе. Для примера можно посмотреть такой вариант ступенчатого стабилизатора:

Основные правила монтажа

Если было принято решение отказаться от услуг электромонтера и выполнить установку прибора своими руками, необходимо соблюдать ряд важных правил:

  • место установки электроприбора должно иметь хорошую вентиляцию. Во время работы он будет греться, а малое количество воздуха не обеспечит полноценное охлаждение, что повлечет за собой быструю поломку. Лучший вариант расположения – открытая площадка;
  • когда вариант с открытой площадкой отпадает, можно соорудить нишу. При ее изготовлении обязательно надо учесть размеры стабилизатора. Расстояние от всех стенок установленного прибора до стенок ниши должно быть не менее 100 мм;
  • соорудив нишу, обычно стараются ее скрыть от глаз за шторкой, жалюзи или дверкой. Обустройство такой декорации должно быть выполнено из негорючего материала, и они не должны плотно закрывать нишу. К прибору должен поступать прохладный воздух;
  • Применяемые для подключения провода по сечению должны соответствовать общей нагрузке. Если после счетчика отсутствует автомат защиты, обязательно надо установить УЗО. Конструкция имеет свою защиту, но дополнительный автомат не помешает;
  • устанавливая прибор своими руками, надо не забыть обесточить сеть. Подключение производится по схеме, соблюдая очередность соединения всех проводов. По окончании монтажа прибор испытывают на работоспособность, при этом надо убедиться, что у работающего стабилизатора отсутствуют посторонние звуки;
  • существуют модели в виде готовых блоков без контактов на корпусе для подсоединения проводов. Такие приборы обладают малой мощностью и предназначены для защиты отдельно стоящих бытовых электроприборов. Выход стабилизатора имеет разъем как у обычной розетки. К нему и происходит подключение бытового электроприбора;
  • устанавливая своими руками стабилизатор надо знать, что он подключается только после электросчетчика. Установка перед счетчиком вызовет трудности с отключением электроэнергии, а, главное, такой монтаж вызовет претензии со стороны контролеров.

Установив стабилизатор в доме, не стоит забывать о его существовании. Ежегодно надо делать профилактические работы, связанные с осмотром и перетяжкой контактов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как подключить стабилизатор напряжения | Электрик



Стабилизаторы напряжения, наряду с бесперебойниками и реле напряжения, призваны питать необходимую нам бытовую домашнюю технику только качественным допустимым напряжениям. Но преимуществом стабилизаторов над другими устройствами данного класса есть возможность напрямую изменять входящее напряжение до нужных нам оптимальных границ.
Стабилизаторы бывают как малогабаритные переносные для котла, холодильника или другой бытовой техники, так и на весь частный дом или квартиру. Однако недостаточно лишь выбрать нужное устройство. Для качественной и надежной работы, необходимо еще и правильно установить и подключить стабилизатор к однофазной сети дома.

На самом деле, в монтаже стабилизатора, нет ничего сложного. Но это ответственная робота и здесь есть свои нюансы и возможные нежелательные ошибки.
Так как с малогабаритным и маломощным стабилизатором проблем с подключением, например к холодильнику, не должно возникнуть, ниже обратим свое внимание, в основном, на больших стабилизаторах "на весь дом".

Прежде всего предстоит выбор и покупка стабилизатора, здесь важно знать на какую мощность вам нужен стабилизатор и на сколько фаз, как правило в частных домах и квартирах в основном подключена одна фаз, значит и стабилизатор нужен однофазный.
Не смотря на то что стабилизатор справляется как с пониженным так и повышенным напряжением на входе, есть целый класс устройств спроектированных в основном под пониженное напряжение - специально для тех случаев когда старый преобразующий трансформатор питает например целую большую деревню. Такие трансформаторы могут успешно работать и с напряжением до 90 вольт на входе, преобразуя их в оптимальные нам 220 вольт.
Запас мощности стабилизатора должен быть не меньше 20-30% от всей подключаемой нагрузки.
По мимо прочего стабилизаторы бывают разных конструктивных типов: сервоприводные, релейные и симисторные (тиристорные), вот наиболее популярные типы доступные для покупки на нашем рынке.
У всех есть свои недостатки и особенности.

Для установки стабилизатора на весь дом, в основном применяют мощные навесные установки, либо, что уже реже, напольные.
Подключать стабилизатор напряжения нужно после счетчика. Физически стабилизатор можно было б подключить и перед счетчиком, но с контролирующими службами энергонадзора врядли получится договорится о подобном. Сам по себе стабилизатор не потребляет много электричества, в основном это 20-30 ват.
В большинстве стационарных стабилизаторов подключение осуществляется через клеммную колодку, вводные и выходящие провода, а также заземление - зажимаются с помощью винтов.

Для стабилизаторов с трема клеммами в клеммной коробке, обычно рабочий ноль объединен внутри устройства с защитным нулем. Три контакта это:

  • вводная фаза
  • фаза нагрузки
  • ноль (общий)

Как правило стандартная схема подключения стабилизатора обозначена на корпусе устройства, в первую очередь нужно ориентироваться по ней.

При подключение нужно тщательно проверить правильность подключения и первый запуск устройства осуществить без подключения нагрузки.
На протяжение некоторого времени необходимо понаблюдать за работой стабилизатора, убедится в отсутствию посторонних шумов и пищания стабилизатора.
Дальше проверить напряжение на выходе и если оно в пределах нормы, можно смело подключать нагрузку.

На маломощных стабилизаторах ввод может подключатся и с помощью шнура с вилкой, ну а нагрузка может подключаться к розетке на корпусе устройства. Но вилки-розетки в основном предназначены на нагрузку не более 16 ампер, поэтому в мощных стабилизаторах применяют более надежные способы соединения проводников.

На цене стабилизатора можно сэкономить, в том случае если купить стабилизатор "послабее", из расчета мощности не на весь дом, а лишь на самые важные линии дома. Запитав таким способом лишь конкретные группы бытовой техники. В доме, в вводном щитке необходимо наличие таких конкретных линий под отдельными автоматическими выключателями, тогда не возникнет никаких трудностей в реализации данной задачи.

Место установки


Исходя из мощности стабилизатора будет меняться и его размер. Небольшие переносные устройства размещают непосредственно возле бытовой техники. Ну а стационарные стабилизаторы "на весь дом" монтируют на стене возле электрощитка, размещают на полу или же сооружают специальную нишу (проем) в стене.

В процессе работы, особенно при низком постоянном напряжение в сети, трансформатор стабилизатора неплохо нагревается и для его нормального охлаждения необходима свободная циркуляция воздуха сквозь вентиляционные отверстия в корпусе. Размещать стабилизатор необходимо так чтоб эти отверстия были свободными.
Также необходимо учесть что стабилизатор не следует размещать в влажном подвале, гараже, чердаке или неотапливаемом помещение, кроме того повышенная или сильно пониженная температура, влажность и пыль негативно сказываются на работе устройства.

Самым оптимальным местом будет установка стабилизатора возле вводного электрощитка в доме, данное место будет удачным исходя также из того что рекомендуется сократить протяжность питающих кабелей.

При установке стабилизатора в нише в стене, обратите внимание на материал нишы, он должен быть пожаробезопасным (штукатурка, блок, бетон, метал). Стенки нишы должны быть сооружены таким способом чтоб был необходимый воздушный проем между корпусом устройства и стенками проема в стене. Зазор должен быть не меньше 10 см.

Технология установки стабилизатора не есть сложная, главное учитывать все требования, запасы мощности и общие рекомендации.
Кроме того после монтажа устройства желательно хотя бы раз в год делать диагностику, проверять надежность соединений, подтягивать винты и проверять параметры выходящего напряжения. Большинство современных устройств указывают все возможные ошибки на корпусе с помощью индикации. Необходимо регулярно наблюдать за работой стабилизатора.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
