Как производить разбивку осей дома – Вынос основных осей зданий и сооружений на строительную площадку. Методы разбивки основных и главных осей

Разбивка дома на участке по осям

     Разбивка дома на участке по осямНаш первый раздел посвящен осмотру участка. Участок, обзорно, можно разделить на ровный, уклонный и холмистый. Самый идеальный, как очевидно, - это ровный участок, хотя небольшой уклон или холмистость для нашего второго шага будет не очень страшным минусом. Сам дом надо размещать исходя из формы участка, в случае, например, квадратного участка - стены сооружения желательно разместить параллельно границам участка, чтобы не развернуть дом в сторону угла. Изначально необходимо продумать, где будет находиться канализационный колодец (чтобы не вести через весь дом канализацию), как будет заходить электрокабель, водоснабжение и так далее. Второй шаг - это «Разбивка дома на участке по осям». Разбивку можно произвести, прибегнув к помощи специалистов и к применению профильного оборудования – теодолита. Но мы вполне можем позволить себе опустить данную роскошь, и решить данную задачу с наименее меньшими затратами и не во вред точности измерений. Для работы нам потребуются куски арматуры, либо труб длиной, примерно, 50 см. и тонкая веревка, называемая на профессиональном сленге «шнурка». В целом разбивку можно произвести в одиночку, но желательно производить разбивку с двумя помощниками. Вооружившись материалами и двумя помощниками, вбиваем один колышек и откладываем от него длину дома 9,7 метров и ширину 7,6 метров привязывая «шнурку». (рис. 1)

Разбивка дома на участке по осям

      После того, как у нас получился угол ABC с лучами 9,7 и 7,6 метров, требуется отмерить в одну сторону 4 метра, получив отрезок ВM, и пометить маркером на шнурке данное расстояние, в другую сторону отложить 3 метра, получив отрезок ВN, и также поставить метку. Теперь немного урока геометрии, чтобы получить угол ABC = 90 градусов, мы должны получить размер отрезка MN = 5м. В случае того, если отрезок MN не равен 5м., один человек держит «шнурку» на метке M, второй относит колышек A или C, а третий контролирует у метки N в какой момент «шнурка» MN станет равной 5 метрам. Не стоит привязывать «шнурку» MN к «шнуркам» AB и BC, так как, к примеру, при корректировке угла колышками «шнурка» AB может прогнуться внутрь в форму дуги и измерения будут не точными. (рис. 2)

Разбивка дома на участке по осям

      Следующим шагом будет поиск четвертого угла. Для этого откладываем от C длину дома 9,7 м. и от А ширину дома 7,6 м. получаем точку D. Получив угол CDA, мы проделываем такую же операцию, как и с углом ABC. (рис. 3)

Разбивка дома на участке по осям



     В конце следует провести проверку, всего лишь протянув диагонали BD и AC. (рис. 4.)



Разбивка дома на участке по осям

Как Вы уже догадались, BD у нас должно получится равной AC. С разметкой периметра дома мы закончили, и самое время начать размечать внутренние несущие стены и лестничный пролет. Так как у нас получился параллелограмм, мы с полным спокойствием можем размечать стены, отмеряя только длины и не вычисляя каждый раз углы. Начнем с разметки входной группы: от колышка А нам следует отмерить 3,2 метра в сторону колышка B и получить отрезок АА1 = 3,2 метра. Также необходимо поступить и с противоположной стеной и получить отрезок DD1. Наконец просто соединить А1D1 (рис. 5).

Разбивка дома на участке по осям

Далее размечаем лестничный пролет, отмечать следует таким же образом и откладывать следует от изначальной точки А, а не от точки А1. Получаем отрезок АА2 равный 5,9м и соответственно DD2 равный 5,9м. Соединяем вновь полученные точки и получаем стену A2D2 (рис. 6).

Разбивка дома на участке по осям

Пришло время заняться лестницей, и сначала давайте сделаем ее разметку. Делать ее ничуть не сложно, по вновь созданным стенам откладываем отрезки A1F и A2F1, равные 2,7м., после чего соединяем FF1. В данный момент у нас получился квадрат со сторонами 2,7м. (рис. 7)

Разбивка дома на участке по осям

Этот квадрат нам потребуется разделить на две равные части, получив 2 равных параллелограмма, как показано на рисунке 8

Разбивка дома на участке по осям



Права принадлежат:

ООО "Ру - Стройка"

Ru-Stroyka, Ltd

Разбивка и закрепление на местности осей сооружения своими руками

Основная задача любого строительства - это получить то, что задумано. Поэтому не редко для более или менее серьезных сооружений (коттедж, дачный дом, баня) будущие владельцы прежде, чем приступить непосредственного к работам, разрабатывают сами или заказывают у проектировщика проект. Детализация проекта может быть разная - от одного плана с разрезом с нанесенными на них размерами, выполненного на салфетке, до серьезного документа, где помимо перечисленного подробно проработаны узлы, подобраны несущие конструкции, посчитаны спецификации, указаны основные цвета, в которые красятся фасады сооружения, и т.д.

Но каким бы ни был проект, главное, что в нем должно присутствовать - это оси. Ведь именно с них начинается практически любая стройка. И именно благодаря им мы в последствии получаем желаемые габаритные размеры, форму сооружения и его внутренних помещений (при их наличие).

Проводятся оси по внутренним и внешним несущим стенам. Причем, их привязка относительно последних зависит от материала, из которого они выполнены. Так, к примеру, если стены выложены из бревна, то оси чаще всего рисуются по центру стен. В том же случае, когда стены выкладываются из штучных материалов (кирпич, блоки), оси обычно совпадают с внутренними или внешними гранями стен.

После того, как проект готов и сделаны другие подготовительные работы (посчитана смета, подобраны и закуплены материалы и т. д.) начинается разметка на местности будущего сооружения. А первой его конструкцией, как известно, является фундамент. Вот его границы и нужно сперва-наперво нанести на земле. А чтобы сделать все правильно, необходимо обозначить те самые оси, о которых шла речь выше. Но обо всем по порядку.

Материалы

Таблица 1. Необходимые материалы

Таблица 2. Дополнительные материалы


Тугие прищепки (зажимы) Гвозди

Инструменты и приспособления

Таблица 3. Необходимые инструменты и приспособления

Молоток Рулетка

Таблица 4. Дополнительные инструменты и приспособления

Способы закрепления на местности осей сооружения

Существует два наиболее распространенных способа, с помощью которых можно правильно, а самое главное своими руками закрепить на местности оси. Первый способ напрямую связан с теоремой Пифагора (правило золотого треугольника). Второй предполагает натягивание, так называемой, "паутины". Рассмотрим оба эти способа подробнее и обозначим каждый этап этой процедуры.

Но перед этим дадим одно определение тому, без чего поставленная цель вряд ли будет достигнута с соблюдением душевного равновесия и минимальных потерь времени. А именно речь идет об обноске. Итак, обноска - это временная конструкция, позволяющая сохранять положение бечевки (читай осей или границы будущего фундамента) даже в случае начала земляных работ. Собирается она обычно из брусков и досок. Первые забиваются в землю на расстоянии 50-80 см друг от друга на глубину, способную обеспечить их неизменное положение в пространстве даже, если кто-то споткнется о бечевку. Вторые прибиваются к этим стойкам на высоте около 50 см. К ним непосредственно и крепится бечевка. Устанавливается обноска обычно на расстоянии 1,5-3 м от внешней границы траншеи или котлована.

1 способ. Правило золотого треугольника

Каждый из нас из курса школы знает теорему Пифагора, которая гласит, что в прямоугольном треугольнике квадрат длины гипотенузы равен сумме квадратов длин его катетов. Формула и графическое отражение теоремы выглядит так (рисунок. 1).

Рисунок 1. Теорема Пифагора.

Из этой формулы нам необходимо найти длину гипотенузы, которая одновременно будет являться диагональю квадрата (прямоугольника), являющегося в большинстве случаев основой разбивки фундамента и нанесения осей. Высчитывается она по формуле с = √а

2 + b2.

Как это работает? Например, нам нужно получить фундамент, который в плане будет собой представлять ровный прямоугольник со сторонами 3х4 м. Этого можно достичь, если диагональ (гипотенуза) будет равна 5 м.

Теперь, когда мы знаем с чем нам предстоит работать, приступаем непосредственно к процессу. А для удобства восприятия информации дальнейшие действия будут описывать процесс разбивки следующей схемы осей (в продольном направлении 3 оси на расстоянии 3 м друг от друга, в поперечном направлении 2 оси на расстоянии 4 м друг от друга), т.е. размер сооружения по крайним осям у нас будет 6х4 м. Обноска же будет крепиться на расстоянии 2 м от места пересечения осей (см. рисунок 2).

Рисунок 2. Требуемая схема разбивки осей сооружения.

Этап 1. Определение точки отсчета

Прежде, чем начать закреплять оси на местности необходимо найти место, где будет потом стоять наше сооружение, и определить его ориентацию относительно других построек, присутствующих на участке. Чаще всего такой постройкой выступает забор, выстроенных по границам последнего. А в случае его отсутствия - веревка, натянутая по колышкам, которые остались после межевания.

В 90% случаев одна из сторон дома или бани и чуть реже беседки, конюшни, свинарника, курятника, сарая, будки для собаки параллельна одной из сторон забора. Так вот, если забор далеко, то следующую постройку можно располагать на участке ориентируясь на них. Мы же в свою очередь берем рулетку и откладываем первую ось на расстоянии 5 м от забора.

Этап 2. Закрепление первой оси

Приблизительно параллельно забору откладываем нужные нам 6 м (это первая сторона сооружения) и ставим в этом месте колышек. Далее проверяем, находится ли этот колышек на расстоянии 5 метров от забора или нет. Если последний вариант, то двигаем его пока не добьемся желаемого результата. В принципе особой точности здесь не требуется, главное, чтобы была обеспечена визуальная параллельность. После этого между колышками натягиваем бечевку, в свою очередь продолжая ее до обноски и сохраняя ее натянутость. Таким образом, получаем первую ось.

Рисунок 3. Откладывание первой оси.

Также здесь допустим второй способ, когда параллельно забору откладывается отрезок, равный расстоянию между обносками. А потом уже по бечевке откладываются по 2 м с каждой стороны с целью определения точки пересечения осей.

Этап 3. Закрепление второй (перпендикулярной) оси

Через один из установленных колышков откладываем вторую бечевку перпендикулярно первой. При этом стараемся, чтобы она была максимально натянута.

Рисунок 4. Формирование первого пересечения осей.

Этап 4. Формирование прямого угла в месте пересечения

На данном этапе активно пользуемся теоремой Пифагора. Итак, нам нужно построить на местности своими руками прямоугольник со сторонами 6 и 4 м. Для этого находим длину его диагонали (для треугольника - длину гипотенузы) по формуле:

L = √62 + 42 = 7,2111 м.

С таким числом работать неудобно, поэтому можно пойти более простым путем. Будем строить треугольник с длинами катетов 3 и 4 метра и гипотенузой равной 5 метров. Для этого отмеряем первые два расстояния на выложенных ранее бечевках от места их пересечения. Отметки здесь ставить можно маркером, зажимами, прищепками или скотчем.

Рисунок 5. Откладывание отрезков в 3 и 4 м на существующих бечевках.

Далее нужно проверить получилось ли 5 м, соединяя две отложенные точки рулеткой. Если нет, то начинаем двигать вторую бечевку до тех пор, пока отметка на ней в 4 метра не сойдется с делением рулетки на 5 м. В итоге после соединения отметок в месте пересечения бечевок должен получиться угол 90°.

Рисунок 6. Соединение двух отметок при помощи рулетки.

Если он получился, радуемся, отмечаем (только не долго) и приступаем к следующему этапу.

Рисунок 7. Результат после соединения двух точек.

Данную процедуру желательно выполнять, как минимум, двум людям. Первый занимается тем, что ловит отметки, а второй - с натянутой бечевкой у обноски передвигается в стороны, помогая тем самым первому. И в тот момент, когда отметки сошлись, он закрепляет вторую бечевку на обноске.

Этап 5. Обозначение первых двух сторон

В нашем случае все отметки на бечевках можно оставить, так как поперечные оси строятся с шагом 3 м (3 оси), а продольные - 4 м (2 оси). Ранее мы отметили еще 6 метров от пересечения первых двух осей. Но если бы у нас предполагались другие размеры, прежде, чем приступить к нанесению отметок в месте пересечения осей, ранее сделанные отметки желательно убрать, чтобы не мешались. И отложить именно те расстояния, которые нужны.

Рисунок 8. Итоговый результат после нанесения на местности двух осей.

В итоге на этом этапе у нас должен получиться в плане прямоугольный треугольник с катетами 6х4 м.

Этап 6. Закрепление третьей оси

Третью бечевку натягиваем от первой на удалении 6 метров от пересечения предыдущих бечевок параллельно второй. Предварительно максимально натянутая бечевка закрепляется на обноске и в месте пересечения. После этого на ней отмечаем 4 м.

Рисунок 9. Нанесение на местность третьей оси.

Далее производим проверку рулеткой - от параллельной оси должно получиться 6 м.

Рисунок 10. Результат после закрепления третьей оси.

Этап 7. Закрепление четвертой оси

Четвертую бечевку натягиваем параллельно первой от отметки 4 м на второй бечевке в направлении к третьей. Закрепляем ее на обноске и в месте пересечения. По сути здесь все просто - производится соединение двух отметок на выставленных уже осях.

Рисунок 11. Результат после закрепления четвертой оси.

По завершении данного этапа на четвертой бечевке отмечаем 3 м.

Этап 8. Поиск прямых углов

До этого этапа нами был получен только один угол равный 90°. То есть для формирования прямоугольника на местности необходимо получить еще три. Достигается это путем совмещения рисок, оставленных на бечевках на предыдущих двух этапах.

В итоге по завершению нехитрых манипуляций и если все правильно сделано, должен получиться на местности прямоугольник размером 6х4 м.

Этап 9. Проверка

Проверить результат работы очень просто - обе диагонали прямоугольника должны быть 7,2111 м. Ну, и соответственно, если это достигнуто, все четыре угла должны быть равны 90°. Графически все это выглядит, как показано на рисунке 12.

Рисунок 12. Результат проверки при правильном закреплении крайних осей сооружения.

Этап 10. Закрепление пятой (средней) оси

Закрепление промежуточных осей производится чаще всего после того, как на местность уже вынесены крайние оси сооружения. И обычно это выглядит так. По параллельным осям с помощью рулетки откладываются необходимые расстояния, а после этого риски просто соединяются бечевками.

Рисунок 13. Результат после закрепления последней оси.

В нашем случае риски на 3-х метрах на двух 6-ти метровых отрезках уже стояли. Поэтому мы их просто соединяем бечевкой с продолжением до обносок. В итоге в плане должно получиться два прямоугольника размером 3х4 м.

Этап 11. Последняя проверка

Последняя проверка разбивки и закрепления осей сооружения на местности, произведенная своими руками, проходит, как и на 9 этапе. То есть все диагонали здесь должны быть равны друг другу. В нашем случае длина каждой диагонали должна быть 5 метров. Если в результате проверки это оказалось не так, то, скорее всего, бечевка была сильно перетянута в ту или иную сторону при закреплении ее на обноске и следует ее ослабить.

Рисунок 14. Итоговый результат.

2 способ. Натягивание паутины

Если необходимо разбить только 4 оси на местности, то можно воспользоваться более простым и не менее точным способом по сравнению с предыдущим, а именно - натягиванием, так называемой, паутины. Главная особенность данного способа заключается в том, что натягивание бечевок здесь производится одновременно.

Рассмотрим пример. Допустим нам нужно закрепить на местности оси своими руками, которые в плане будут очерчивать прямоугольник размером 6х4 м.

Этап 1. Подготовительные работы

Прежде, чем приступить к основной работе, нам потребуется две пары бечевок, на которых будут отмечены 6 и 4 метра (стороны прямоугольника), а также одна пара бечевок, на которых будет выделен отрезок 7,211 м (две диагонали прямоугольника, вычисляемые по Теореме Пифагора). Еще раз заметим, что бечевки должны быть длиннее заявленных размеров, так как их впоследствии придется крепить между собой и к колышкам.

Рисунок 15. Заготовки для "паутинки".

Этап 2. Формирование "дряблой паутины"

Соединяем бечевки согласно рисунку 16. То есть в каждом углу между собой должны быть скреплены три бечевки. Что касается диагоналей в месте пересечения, то их скреплять не нужно.

Рисунок 16. Первичный вид "паутинки".

Этап 3. Натягивание первой бечевки

Выбираем точку отчета и в нее забиваем колышек, к которому в свою очередь крепится первый угол паутины. Далее берем второй угол и тянем его в нужном нам направлении, пока бечевка максимально не натянется. После этого крепим его. Точка отчета здесь определяется аналогично первому этапу предыдущего способа.

Рисунок 17. Результат после натягивания первой бечевки.

Главное, что нужно помнить при аналогичной работе с колышками, это то, что они должны быть надежно вбиты в грунт без возможности их какой-либо податливости под воздействием горизонтальных нагрузок. Если этого невозможно добиться по каким-либо причинам или вы просто не доверяете колышкам, здесь можно подстраховаться путем устройства обноски.

Этап 4. Натягивание остальных бечевок

Берем третий угол и отводим его в сторону до тех пор, пока все три бечевки не натянуться. После этого проводим операцию по его закреплению. Если все сделано правильно, то у нас должен получиться первый угол под 90° (в точке 1).

Рисунок 18. Результат после формирования первого прямого угла.

Аналогичным образом поступаем и с последним углом "паутины".

Рисунок 19. Результат после натягивания последнего угла.

Этап 5. Проверка

При последней проверке все бечевки "нашей паутины" должны быть максимально натянуты, а в местах крепления угол между сторонами прямоугольника должен быть максимально приближен к 90°.

Рисунок 20. Итоговый результат.

Основные замечания и возможные ошибки

1. Разбивку и закрепление на местности осей сооружения желательно производить непосредственно перед работами по возведению фундамента, так как грунты могут сместиться под воздействием различных процессов и сдвинуть имеющуюся разбивку. Специалисты не рекомендуют затягивать между двумя этими процессами дольше, чем на месяц.

2. Для более точного измерения углов можно пользоваться теодолитом.

Рассмотренная в данной статье работа является предшественницей более большой и ответственной, а именно разбивке фундамента. Но так как конструкции этих подземных сооружений отличаются друг от друга, их разбивка осуществляется по-разному. Поэтому данные работы описаны в отдельных статьях данного сайта.

Видео по теме



Поделиться статьей с друзьями:

Способы разбивки главных и основных осей сооружения

Геодезические cпособы разбивки главных и основных осей сооружения в период подготовки строительства
В зависимости от условий местности, вида геодезической осно­вы, размеров и типа сооружений основные оси и проектные точки выносят в натуру различными способами. Проектные точки на местности могут быть построены способами прямоугольных и полярных координат, засечек от пунктов плано­вой основы или от существующих зданий и сооружений. Способ прямоугольных координат применяет­ся,
когда на площадке имеется строительная сетка или красные ли­нии застройки. На створе 2-3 геодезической плановой основы от­кладывают отрезки 2-I и 2-П. Для проверки построений измеряют расстояние П-3. Теодолит устанавливают в точке I, на лимбе фикси­руют 90° и по направлению I-I´ откладывают отрезки I-а и I-b (рис.1). Аналогичные построения выполняют и в точке II. Для построения на местности осей АА' и ББ' выполняют подобные геоде­зические действия, как и на осях I-I´, и П-II´. Перпендикуляры не должны превышать длину мерного прибора. После выноса в натуру габаритов здания, проверяют длины сторон построенного прямоуголь­ника. Отклонения от проектных данных не должны превышать 1-2 см.
Рис. 1. Разбивка осей сооружений способами:  а) - прямоугольных координат; б) - полярных координат
Источники погрешностей построения, например, проектной точ­ки  а способом прямоугольных координат следующие: -   погрешности  md1и  md2  расстояний d1 и  d2, -   погрешности m90° построения прямого угла;     - погрешность тф  фиксации точки а на местности. Для подготовки котлована на местности закрепляются точки а,b,с,d, пересечения основных осей. Каждая ось фиксируется в на­туре двумя осевыми знаками с обеих сторон вне зоны строительных работ, как это показано на рис. 1. По возможности оси обозна­чаются краской на стенах домов, бордюрах, ограждениях. Способ полярных координат применяют в от­крытой местности, когда узловые точки (закруглений и пересече­ний трасс) удалены от строительной сетки. От линии опорного хода в заданном направлении откладываются заранее рассчитанные расстояния и горизонтальные углы, которые определяют положе­ние необходимых точек. На плане определяют координаты проект­ной точки С, координаты опорных точек А, В и дирекционный угол направления ВА известны. По формулам (1) находят дирекцион­ный угол аВС , расстояние dВС  и  угол β. Теодолитом строят угол β в точке В. По направлению ВС откла­дывают расстояние dВС и на местности фиксируют точку С (рис.1, б). Построение выполняют при КЛ и КП. Точка С будет находиться в середине линии С1С2.Для проверки правильности выноса в натуру точки С, выполняют аналогичную разбивку от пункта А. При этом допустимое расхождение в положении точки С на местности, по­строенной с пунктов А и В не должно превышать 4-5 см. В этом способе погрешности построения точки С следующие: - погрешности построения проектного угла тβ; -   погрешность проектного расстояния md; -   погрешность фиксации точки С на местности тФ. Способ угловой засечки применяется, когда на ме­стности существуют препятствия (река, овраг) или проектные точки удалены от опорных пунктов. Чаще всего этот способ используют при разбивке мостовых переходов и гидротехнических сооружений. Рассчитываются горизонтальные углы β 1 и  β2 как разности дирекционных направлений                                                                                                Координаты точки С определяют графически на плане. На ме­стности с пунктов опорной сети А и В строят рассчитанные углы β 1 и  β2 . Положение точки С определяется в пересечении визирных лучей АС и ВС (рис.2, а).
Рис.2. Способы разбивки: а) - угловой засечки; б) - линейной засечки; в) - створной засечки; г) - определение проектной точки в створе с помощью струны и отвеса
Наибольшая точность построения точки С достигается в том случае, когда в треугольнике угол β 3 = 90° и длины АВ и ВС равны между собой. Способ линейной засечки. Схема построения ана­логична угловой засечке. По координатам вычисляют длины сторон АС и ВС, затем откладывают их на местности мерной лентой и место пересе­чения двух дуг обозначают и закрепляют колышком (рис.2, б). Длины d1 и d2 не должны превышать длины мерного прибора. Точность построения проектной точки С колеблется от 1 до 2 см. Способ створной засечки применяется для деталь­ной разбивки зданий относительно створов главных и основных осей. Положение точки на строительной площадке определяется пересечением двух осей, которые закрепляются на противоположных концах здания. Наилучшая засечка осуществляется под прямым углом (рис.2, в). Местонахождение точки в створе может быть найдено с помощью теодолита, или струны и отвеса (рис.2, г). Створ задается при двух положениях вертикального круга теодолита. В створном спо­собе важное значение имеет центрировка теодолита. Главные и основные оси здания разбиваются на местности от пунктов плановой основы и закрепляются осевыми знаками. В их створе устанавливают дополнительные знаки, необходимые для восстановления пунктов в случае их утраты.

Рис.3 Разбивка основных осей относительно существующих зданий

Разбивка основных осей относительно су­ществующих зданий. При вынесении на местность про­ектных осей новых зданий среди существующей застройки ориентиру­ются на уже построенные объекты, а необходимые данные (углы и рас­стояния) определяют на проектных чертежах графическим способом. В этом случае положение новых зданий часто определяют относительно створов линий существующих сооружений с помощью способа перпен­дикуляров или линейной засечки (рис.3). Закрепление осей сооружений. Для закрепле­ния осей, а также для удобства использования в процессе строитель­ства, их выносят на обноску. Обноска представляет собой доску, за­крепленную горизонтально на столбах на высоте 40-60 см от земли. Оси на деревянной обноске фиксируют гвоздем. Известны два вида обноски: сплошная и створная. Сплошную обноску применяют до­вольно редко из-за громоздкости и сложности ее построения.

Более рациональной является створная обноска. Она устанавли­вается лишь в местах закрепления осей (рис.4) на произвольном расстоянии от контура здания.

Помимо обноски, вынесенные в натуру оси закрепляют постоян­ными и временными знаками. Постоянными знаками обычно закре­пляют главные и основные оси. Знаки устанавливают вне зоны зем­ляных работ. Эти места должны быть удобными для установки над знаком геодезических приборов и выполнения измерений.
Рис. 4.  Створная обноска для закрепления осей здания
Для временных знаков используют деревянные колья, костыли, металлические штыри и трубки. Для закрепления створов осей широко применяют цветные окра­ски на зданиях и сооружениях. Окраски представляют собой цвет­ные риски, наносимые яркой несмываемой краской. Для быстрого восстановления осей на продолжении их створов закрепляют по два знака с каждой стороны здания. Один из знаков обычно располагают под обноской. Разбивочные работы при сооружении котл о в а н о в. При разбивке контура на местность переносят верх­нюю бровку котлована, а после выемки грунта - нижнюю его бровку.

В процессе подготовки разбивочных данных определяют гори­зонтальное проложение d0 между верхней и нижней бровками кот­лована в промышленном и гражданском строительстве.

Определение отметок точек всех осей здания производят по то­пографическим планам или нивелированием поверхности. Расстояние dk между основной осью здания и нижней бровкой выбирают из рабочих чертежей (рис.4, б). Затем от основной оси А-А откладывают на местности проектный отрезок (dk + d0), получают и за­крепляют точку О  верхней бровки котлована по всем продольным и поперечным осям здания и, таким образом получают контур верх­ней бровки котлована. Его характерные точки закрепляют колыш­ками и между ними натягивают шнур.



Рис. 5 . Разбивка контура котлована:
а) - определение расстояний между нижней и верхней бровками; б) - построение границ
Контроль выемки грунта ведут с помощью рейки и нивелира. Берут отсчет а по рейке, установленной на временном репере, и отсчет b по рейке на дне котлована. Превышение определяют по формуле h= а- b. Выемку грунта заканчивают с недобором грунта на 20-30 см, чтобы зачистить дно и откосов котлована до проектной отметки ручным способом. После зачистки котлована туда перено­сят основные оси и откладывают от них проектный отрезок dk.

Разбивка осей фундамента дома

Для соблюдения метрических параметров фундамента для дома из пеноблоков, необходимо сделать разбивку объекта на местности.

1. Главная ось

Для этого сначала наносят главную ось, к которой привязывают все остальные. Главную ось будущего сооружения привязывают к какому либо объекту на участке, это может быть дерево, дорога, забор или что то другое. Для нанесения главной оси осуществляется забивка двух заостренных колов, которые соединяются между собой тонкой металлической проволокой. Направление главной оси к горизонту устанавливают при помощи координатной сетки.

2. Вторая ось

На установленной главной оси делают отметку, в которой должна пересекаться другая и последующие оси. Для разбивки второй оси используют теодолит, простой угольник или эккер. Проделывается такая же операция, как и с главной осью. Вкапываются два заостренных колка и струной натягивают тонкую проволоку. По такому же принципу устанавливаются последующие оси будущего фундамента дома.

3. Установка обноски

От намеченных точек отступают на 1-3 метра и начинают вкапывать столбы. Отступы делают для того, что бы в дальнейшем при дальнейших работах не повредить обноску строительной техникой.

Диаметр столбов обноски в 15 см считается достаточным. По два столба фронтально друг к другу и перпендикулярно к оси. Таким образом, на одну ось нужно вкопать четыре столба: по два с одного конца и столько же со второго . Каждую пару необходимо соединить поперечной планкой, которой может служить обычная обрезная доска. Перекладину прибивают по уровню, строго выдерживая ее идеальную горизонтальность, так же ширина перекладины должна быть не менее ширины будущего фундамента, это необходимое условие для дальнейшего строительства.

Обычно для дома из пеноблоков достаточно разбить на местности оси четырех несущих стен здания. На обноску натягивают тонкую проволоку. Получается квадрат из стальных нитей, совпадающий с проектными данными. Точность расстояния между осей проверятся при помощи строительного метра. На перекладинах обноски обычно карандашом наносят метрические размеры расстояния между параллельными осями, отметку уровня пола и другие параметры. Актуальными записями будут пользоваться строители при выполнении строительно-монтажных работ данного сооружения.



4. Контрольная проверка значений

Когда разбивка осей на местности завершена, важным остается проконтролировать точность полученных размеров. Задача выполняется следующим образом. Сначала промеряют метрические размеры от исходной точки по осям в одном направлении. Потом процедуру повторяют, но только уже в противоположном порядке. Таким образом, осуществляется двойная проверка. В несложных в композиционном плане объектах обноска сохраняется до вывода стены на два или три ряда пеноблоков. После она теряет свою актуальность, дав старт работе мастерам.

Овальные сегменты фундамента с помощью «воробы»

Вороба - это специальная рейка из дерева, при помощи которой осуществляется разбивка осей на местности для зданий с полуовальными сегментами несущих стен. Рейка в подвижном состоянии крепится в центре овала и выносится наружу от линии фундамента примерно на 2 метра. Вращая «воробу» с прикрепленными весками, формируются точные границы очертаний на земле закругленной части дома. Остается по меткам выкопать канаву под овальный фундамент и соорудить его.

Заключение

Обноска здания точно проецирует все важные отметки проекта на землю, что является гарантом высокого качества строительства и значительной экономии материала.

После разбивки осей для будущего дома приступаем к следующему этапу - изготовлению фундамента.

Разбивка осей здания и разметка дома на участке

Разметка фундамента дома

Разбивка осей здания выполняется перед разработкой котлована, и обычно совмещается с посадкой здания на местности. Количество осей для разметки фундамента определяется в зависимости от сложности и геометрической формы сооружения. Минимальное количество осей - 4 наружные, от которых строители смогут рулеткой разметить внутренние оси. При сложной конфигурации здания желательно согласовать количество осей для разбивки фундамента с курирующим стройку прорабом или бригадиром. Следует отметить, что нет смысла заказывать вынос всех осей здания, так как это не всегда целесообразно экономически и технически в том плане, что лишние обноски, после разметки осей дома, будут усложнять доступ в котлован.

При выносе осей стандартно закрепляются и обноски, которые находятся за границами будущего котлована.

Закрепление осей здания на обноски - это экстраполяция осей за границы участка, где производятся земляные работы. Закрепляются обноски обычно гвоздями на деревянных конструкциях в виде буквы "П", или на временных деревянных строительных заборах, ограждающих участок, где ведутся строительные работы и выполняется разметка осей фундамента. Основное условие - гвозди нужно закреплять так, чтобы по ним можно было натянуть нитку, которая, в точках пересечения сформирует углы пересечения осей.



Как подготовиться к разбивке осей (что закупить)

Перед разбивкой осей и перед разметкой дома на участке желательно подготовить:

  • Пиломатериалы, которые будут служить основанием для гвоздей. Это могут быть доски длинной около 1 м., толщина, желательно, должна составлять не меньше 5 см. Главное требование, конструкция в виде буквы "П" должна плотно сидеть в земле и не шататься.
  • Молоток и топор. Топором нужно будет затачивать доски, чтобы они легче входили в землю, Молотком забивать доски, хотя, можно все это сделать только топором, при желании.
  • Гвозди для скрепления между собой досок в виде буквы "П", а так-же для выставления самих осей
  • Нитка для того, чтобы натянуть её в конце выноса осей в натуру по гвоздикам, и проконтролировать расстояния между точками пересечения нитки.

Обоснование, с которого делается разбивка дома

В идеале, геодезическое обоснование закладывается еще на этапе топографической съемки. Но, так как идеальных случаев почти не встречается, считается большой удачей, если есть топосъемка участка в электронном виде (в формате dwg), с наложенным проектом здания, которое предстоит вынести на местность. В таком случае геодезисты стягиваются с четких контуров (углов соседних зданий, капитальных заборов, границ участка и т.д.), и выносят оси здания на местность в координатах. Бывает и так, что на руках есть только чертеж здания в бумажном виде или в формате pdf. В таком случае приходится со слов заказчика или прораба определять рулеткой пару углов здания, и принимая эту сторону за базис, тахеометром размечать остальные стороны сооружения.



Разбивка осей колонн

При строительстве монолитных железобетонных каркасов зданий требуется разбивка колонн. Для строителей, обычно, достаточно разметить 2 угла каждой колонны. Разбивка колонн осуществляется на плиту, поэтому закреплять углы можно маркером, корректором, или дюбелями. В случае закрепления дюбелями, необходимо проводить контрольное измерение шляпки дюбеля после его забивки. Следует помнить, что закрепление дюбелями является самым трудоемким и дорогим.

Разметить оси фундамента на участке проще всего с помощью тахеометра на мини-призму, что позволяет существенно повысить точность измерений, и разбить оси в кратчайшие сроки.

ООО "Магистральбудпроект" качественно и оперативно выполняет разметку осей здания. Данные работы позволяют вынести будущий объект в натуру. Именно от разбивки осей сооружения во многом зависит геометрическая правильность будущего здания. Стоимость разбивки осей и разметки фундамента зависит от сложности проекта и объема работ.

Мы используем самое современное высокоточное оборудование. Благодаря этому даже для здания 50х50 м расхождение вынесенных в натуру осей не превышает 7 мм.

Для корректной разметки осей будущего объекта на местности мы всегда учитываем расположение уже существующих неподалеку зданий. Весь комплекс работ производится на основе специального разбивочного чертежа, который входит в обязательный пакет проектной документации.

Следует отметить, что качественная геодезическая разметка осей дома требуется не только при постройке домостроений, но и при создании любых наземных и подземных сооружений (как стандартных, так и специальных). К числу таких сооружений относятся даже трассы и котлованы.

Вы можете заказать разбивку(разметку) осей здания и разметку дома онлайн недорого в Киеве, Обухове, Борисполе, Броварах, Вышгороде, Василькове, Макарове, Ирпене, Буче, Ворзеле, Гостомеле, Козине, Подгорцах, Чабанах, Василькове, Осокорках, Борщаговке, Горе, Щасливом, Дударкове, Требухове, Хотяновке, Ходосеевке, Петровцах, Петровском, Калиновке, Иванковичах, Мархалевке, Хотове, Путровке, Колонщине, Березовке, Дмитровичах, Дмитровке, Стоянке, Гореничах, Горбовичах, Музычах, Белогородке, Боярке, Бобрице, Бородянке, Михайловке-Рубежевке, Жулянах, Мрыгах, Хотове, Петровском, Ясногородке, Козаровичах, Лычанке, Немешаево, Неграшах, Белогородке, Межиречье, Софиевской и Петропавловской Борщаговке, Вишневом, Рожнах, Пуховке, Зазимье, Летках, Ровжах, Леточках, Гуровщине, Петрушках, Шпитьках, Бузовой, Миле, Мрие, Дмитровке, Дмитровичах, Украинке, Кийлове, Проциве, Чубинсом, Пролесках, Межречье, Гнедыне, Вишеньках и по всей Киевской области. Так-же разбиваем оси в таких населенных пунктах: Кременище, Тарасовка, Вита Почтовая, Юрьевка, Круглык, Кагарлык, Хотов, Погребы, Глебовка, Гавриловка, Козаровичи, Сувид, Синяк, Катюжанка, Пирново, Сухолучье, Кременище, Головуров, Дударков, Великая Александровка, Гнедын, Мирное, Ревное, Рогозов, Глубокое, Иванков, Любарцы, Сеньковка, Сошников, Старое, Счастливое, Бобрик, Богдановка, Великая Дымерка, Гоголев, Жердова, Заворичи, Калита, Кулажинцы, Мокрец, Плоское, Рожевка, Рудня, Русанов, Светильня, Семиполки, Шевченково, Веремье, Витачов, Германовка, Григоровка, Деревянная, Деремезна, Долина, Жуковцы, Копачов, Красная Слободка, Красное Первое, Малая Ольшанка, Нещеров, Перегоновка, Перше Травня, Семеновка, Триполье, Халепье, Щербановка, Таценки, Бобрица, Бузовая, Вишневое, Вито-Почтовая, Гатное, Дмитровка, Заборье, Крюковщина, Малютянка, Мироцкое, Петрушки, Тарасовка, Ходосовка, Хотов, Шпитьки, Осещина, Межречье, Хотяновка, Гореничи, Горбовичи, Подгорцы, Романков, Ирпень, Вышгород, Бровары, Борисполь, Обухов, Макаров, Дмитровка, Дмитровичи, Михайловка-Рубежевка, Буча, Ворзель, Гостомель, Коцюбинское, Горбовичи, Лычанка, Княжичи, Петровское, Святопетровское, Вишеньки, Вишневое, Боярка, Вито-Почтовая, Гнедын, Зазимье, Погребы, Пуховка, Ровжы, Рожны, Пирново, Высшая и Нижняя Дубечня, Воропаев, Новые и Старые Петровцы, Белогородка, Шевченково, Чайка, Жуляны, Лютеж, Калиновка, Березовка, Ясногородка, Новоселки, Осокорки, Кийлов, Процев, Синяк, Мироцкое, Софиевская Борщаговка, Петропавловская Борщаговка. Цена разбивки(разметки) осей договорная и зависит от объема работ. Выполняем разбивку осей и посадку здания на участок качественно и оперативно. Стоимость разметки осей фундамента на участке начинается от 2500 грн. Если Вас интересует вопрос, кто делает разбивку осей фундамента, и где ее можно заказать - обращайтесь к нам.



Геодезическая разбивка осей фундамента

Разбивка осей фундамента является одним из самых важных этапов начала строительных работ по возведению зданий. И неудивительно. Ведь от качества подобных работ будет зависеть устойчивость объекта и безопасность его эксплуатации в целом.

Геодезическая разбивка осей фундаментов состоит из трёх этапов:

  • определение главных осей;
  • нанесение габаритных осей;
  • обноска.

Цена:

от 1 000 руб

1 ось

Выезд в течение суток с момента подачи заявки
Выезжаем в любой день недели

Главные оси

Под главными осями подразумевают две линии, расположенные перпендикулярно друг другу. Точка их пересечения должна совпасть с точкой, в которой пересекаются диагонали будущего здания, тогда разбивка произведена правильно. Некоторые строители считают, что главные оси небольших объектов можно не проводить, однако профессионалы рекомендуют выполнять данные работы, хотя бы для самоконтроля.

Габаритные оси

Габаритными осями называют линии, которые указывают общие плановые размеры здания. Для того чтобы их найти в натуру выносят две крайние точки, которые определяют расположение самой длинной продольной оси здания. А после этого на чертеже разбивки осей фундамента отмечают все расстояния между ними и осями, а также привязку фундамента к ним.

Обноска

Данный этап предполагает создание конструкции из двух деревянных столбов, с прибитой между ними горизонтальной доской. Устанавливают её, учитывая естественный откос будущего котлована, соблюдая определённое расстояние (не менее 1,5 м) от его стен. Затем на доску переносятся все данные размеров котлована и обноску выверяют по уровню. После этого можно приступать непосредственно к рытью котлована.

Самостоятельная разбивка или профессиональная?

Из всего сказанного напрашивается логический вывод, что разбивка осей фундамента является процессом достаточно сложным, трудоёмким и ответственным. Именно поэтому доверять его проведение следует исключительно специалистам, например, ООО "Лимб". Ведь от качества выполнения подобных работ будет зависеть вся дальнейшая безопасная для жизни человека эксплуатация всего здания.

При проведении работ по геодезической разбивке осей фундаментов следует учесть два важных момента:

  • если дом прямоугольно типа, то его стены должны примыкать друг к другу исключительно под прямым углом;
  • фундамент здания с крупно-пустотными панелями обязательно должен соответствовать размерам стандартных панелей.

А ведь для того чтобы выполнить эти важные условия, необходимо специализированное оборудование. И если "шабашники" орудуют подручными самодельными приборами, то в распоряжении сотрудников компании "Лимб" имеется высокоточное и качественное оборудование. К тому же все специалисты фирмы обладают многолетним опытом и необходимой квалификацией для проведения подобных работ.

Доверьте работу профессионалам компании "Лимб" и вы гарантированно получите профессиональную консультацию, высокое качество выполненных работ и надёжные эксплуатационные характеристики возводимого здания в будущем.

Разбивка осей | Новости в строительстве

разбивка осейРазбивка осей здания, начинается с точным переносом проекта будущего дома на местность.Это очень ответственный момент, поскольку разбивка осей  должна выполняться очень точно и ответственно.Очень часто при выполнение разбивочных работ допускаются стандартные ошибки, от чего в результате разбивка осей здания теряет в точности и углы дома получаются перекошенными, то есть не-90 градусов. Сразу это становится незаметным для глаза, но потом очень трудно будет при постройке крыши и устройстве полов и перекрытий.

Поэтому важно очень точно все разбить. Сейчас мы рассмотрим пример, как самому все разбить без помощи спецов. Если под рукой нет ни одного геодезического инструмента, то разбивку производят следующим образом:

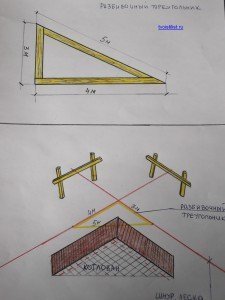

Инструмент для разбивки углов здания называется разбивочный треугольник. Для создания такого инструмента нам понадобятся три бруса длиной- три, четыре и пять метров. Бруски размерами в три и четыре метра скрепляем между собой при помощи гвоздей в форме угольника. Расстояние между одним и другим концом должно быть ровно пять метров.

Расстояние измеряем рулеткой и если размеры совпадают, то значит угол получился ровно 90 градусов. Примерно это будет выглядеть так, как на картинке. Все просто и очень надежно. После того как разбили все углы здания, проверяем правильность разбивки. Для этого измеряем расстояния по диагонали от  одного угла дома до противоположного.

Если две стороны будут равны по длине, значит разбивка была произведена правильно, и углы получились прямые. Если не совпадут, то колья смещают и производят разбивку заново, пока размеры по диагонали не совпадут.

Важно:

Когда забиваются колья, нужно забивать их таким образом, чтобы они находились на одинаковом уровне. Это важно прежде всего на территориях со значительным уклоном. Колья, которые были забиты в углах здания при копании траншей и выполнении других земляных работ, нужно перенести за пределы стен дома,на расстоянии два-три метра.

Разбивка осей здания

разбивка осей

разбивка осейДля того чтобы производить разбивку осей здания, определяем сначала линию фасада с помощью кольев и лески. Леску привязываем к кольям и натягиваем хорошо. После этого определяем сначала один угол дома и забиваем вешку на том месте.

После этого прикладываем вершину прямого угла нашего разбивочного треугольника. От полученной ранее точки 1 отмеряем проектную длину стены до следующего угла дома и забиваем на том месте вторую вешку.Таким образом находим все четыре угла дома и отмечаем углы вешками.

Все другие пристройки дома, такие как крыльца, террасы, веранды привязываем к полученному главному контуру здания. Разбивка осей здания -трудоемкое мероприятие и требует максимальной ответственности и точности производимых работ.

Если начнешь строить дом криво, то криво и закончишь  его. Для разбивки осей здания, кроме разбивочного треугольника, применяют различные  геодезические инструменты, такие как нивелир, теодолит и другие. В этой статье я привел пример, как можно самому разбить дом на участке, но если есть  возможность, то лучше приглашать специалиста.

Для небольших проектов, какими являются индивидуальные частные дома, для разбивки углов дома требуется только один опытный человек, который умет все это делать. И не важно, имеет он геодезический инструмент или нет, а важно умеет он разбивать оси дома или нет.

***** РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях! *****

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
