Как провести проводку в деревянном доме

Дерево — довольно популярный и экологически безопасный материал, поэтому деревянные дома пользуются спросом в современном строительстве. По окончании оборудования деревянного дома следует процесс установки системы электроснабжения. Так как дерево неустойчиво перед возгоранием, электропроводка должна обеспечивать полную безопасность жителей дома от возникновения пожара. О том как сделать проводку в деревянном доме правильно рассмотрим далее.

Требования к прокладке проводки в деревянном доме

Первое самое главное требование к электрической проводке, устанавливаемой в любом доме, является ее безопасность. Для этого необходимо правильно подобрать все провода, которые будут в состоянии выдержать возлагаемую на них нагрузку. При этом запас мощности должен составлять минимум тридцать процентов.

Провода, устанавливаемые в доме, должны иметь специальное покрытие, которое устойчиво перед возгоранием и механическими повреждениями.

Для улучшения эстетической привлекательности помещений, рекомендуется прятать проводку, но таким образом, чтобы при необходимости иметь к ней постоянный доступ.

В процессе установки электропроводки обратите внимание на способы соединения проводов изготовленных из меди и из алюминия. Чтобы не нарушать правил пожарной безопасности, рекомендуется установить устройства защитного отключения, которые во время перепадов или сильного напряжения в электросети произведут отключение питания.

Еще одним требованием выступает сооружение отдельной ветки, имеющую повышенный запас мощности. К ней будут подключаться приборы, требующие особой мощности, такие как духовой шкаф.

Рекомендуется устанавливать все элементы проводки в специальные гофры, которые продаются в любых магазинах электроники. Их подбор и свойства зависят от толщины проводов и материала их покрытия. Например, для стандартной бытовой сети будет достаточно гофры с пластиком.

При прокладывании проводов через строительные конструкции, следует соорудить для них специальные отверстия. При этом после установки кабеля, образовавшиеся зазоры уплотняют при помощи легкоудалаемых негорючих составов. Для приготовления такого состава отлично подойдет смесь песка с цементом в соотношении десять к одному, кроме этого возможно использование глины, шпаклевки или строительного гипса.

Заделывать сквозной проход необходимо по всей его площади, во избежание проникновение в помещение избытков влаги или газов.

Установка проводки производится при температуре воздуха, не превышающей отметки в -16 градусов.

Выбирайте провода с изоляционными характеристиками и кабеля с наличием защитной оплетки и с медными жилами.Сечения кабеля, обеспечивающего сетевое подключение должно быть не менее 0,25 см на 1 м², а для кабеля отвечающего за освещение будет достаточно 0,15 см на 1 м².

Основные виды проводки в деревянном доме

Различают два способа монтажа электропроводки в деревянном доме:

  • открытый;
  • закрытый.

Схема проводки в деревянном доме открытого типа подразумевает значительное упрощение ремонта и доступа к проводам, так как они находятся непосредственно на поверхности стен. Это конечно является преимуществом такой проводки.

Основным недостатком проводки открытого типа выступает неэстетичность внешнего вида помещения в котором она установлена.

Данная схема обустройства электропроводки используется в помещениях с повышенной влажностью, так как именно в них существует возможность возникновения короткого замыкания, при попадании влаги или конденсата на поверхность электроприборов.

Существует несколько вариаций выполнения проводки открытого типа. Возможен вариант ее установки непосредственно на стену, в пластмассовые трубы, в подплинтусное пространство или в специальные каналы для проводки.

Материалы, для изготовления подобных конструкция являются невозгораемыми, они имеют электроизоляционные свойства. Данные кабели бывают разнообразных конфигураций, сечений и форм. В соответствии с цветом их разделяют на:

  • коричневые;
  • светло-коричневые;
  • белые.

При производстве установки проводов под плинтус, не разрешается соединять вместе провода выполняющие осветительную, слаботочную и силовую функции. Чтобы коммуникации не перегревали плинтус, следует заполнять пространство не более, чем на 65%. В противном случае, возникновения короткого от перегрева замыкания не избежать.

В процессе монтажа открытой проводки в деревянном доме высоту прокладки коммуникаций определяет человек выполняющий работы, так как она ненормированная.

Следите за тем, чтобы плинтусы и каналы плотно прилегали к стене, минимальное расстояние между ними составляет не более двух миллиметров. При проведении установки проводки в неотапливаемых помещениях, таких как подвал, гараж, чердак или коридор, для закрепления проводов, требуется использование скоб с подходящим диаметром.

Чтобы улучшить эстетичность помещения планируйте размещение проводки в незаметных местах. Запрещается устанавливать проводку вблизи дверных проходов, батарей, труб или угловых участков стен.

Второй вид монтажа электропроводки — скрытый. Допускается использование этого метода при наличии пустот в строительных конструкциях, перегородок сборного типа, борозд на стене, подвесных потолков. Все эти элементы подразумевают возможность установки проводов. Прокладка горизонтальных участков силовых кабелей происходит с помощью материалов, устойчивых перед возгоранием.

В процессе установки проводки в деревянном доме с оштукатуренными стенами, рекомендуется использовать изолированные кабели, имеющие общую защитную оплетку. Она способна обеспечить их защиту от механических повреждений. Но учтите, в случае необходимости в демонтаже данной системы, придется крошить стены и делать повторный ремонт. Поэтому перед выбором данного метода, стоит хорошо взвесить все за и против и определить, что лучше: эстетичный внешний вид или финансы.

Если провода устанавливаются под слой штукатурки, они должны пролегать в строгом вертикальном или горизонтальном направлении. Интервал между плитами перекрытия и проводами не должно превышать 20 см. В перегородках, толщиной до 9 см, производится кратчайшая прокладка трассы.

Крепление и фиксация провода производится с интервалом от 0,5 до 1,2 м, тем самым обеспечивая плотность прилегания штроб.

При обустройстве проводки под поверхностью подвесного потолка и других подобных конструкций, используются исключительно высококачественные провода с маркировкой Н Г — нераспространяющие горение или с индексом L S — низкий уровень выделения газов и дыма. Если проводка устанавливается на поверхность, выполненную из полугорючих материалов, то провода устанавливаются в металлические рукава с локазиционными способностями или в металлические трубы. При использовании стальных комплектующих, следует предусмотреть их защиту от образования коррозии.

Данный способ подходит для обустройства и ванной, и бани, и сауны, но, чтобы избежать поражения электротоком в этих местах с повышенной влажностью, используют провода с наличием поливинилхлоридной оболочки, размещенные в поливинилхлоридной трубе. В таких помещениях использование металлических труб недопустимо, из-за подверженности их к коррозии. При использовании электрической каменки в помещении бани сооружается специальный забор, который оббивают картонно-асбестовым покрытием.

Особенности монтажа проводки в деревянном доме: этап подготовки

Перед тем как приступить к непосредственной укладке проводов, необходимо провести подготовительные работы по подготовке поверхности, которые включают:

  • разметку;
  • заготовку;
  • пробивку.

Первым делом определите место, через которое будет осуществляться подводка электричества к дому. После этого, разметьте места установки всех электрических приборов, или места в которых необходимо оборудовать розетки, выключатели, соединительные и ответвленные коробки и светильники.

После разметки всех участков, приступайте к осуществлению разметки прокладывания проводов. Лучше, если они будут проходить строго по вертикали и горизонтали. Отметьте место установки щитка распределительного назначения. Лучше, если он будет установлен при входе в дом, помещение при этом должно быть сухим, отапливаемым. Рекомендуемая высота установки составляет полтора метра.

При осуществлении монтажа электропроводки начинать разметочную работу следует из прокладки линий прохождения основных пучков с проводами, затем размечают ответвления. Поворотные и проходные участки, прокладываемые через стены также указываются.

Горизонтальная часть проводки прокладывается ниже от потолка на 15-20 см. параллельно к стыку стены с потолком. Данная процедура поможет предотвратить повреждение провода в процессе механических воздействий. Когда производится поворот трассы, необходимо строго придерживаться прямого угла. Размечать места крепления проводника нужно с крайнего участка. Для разметки скрытой или открытой электропроводки используется специальный шнур. На этот шнур производители предварительно наносят краску, помогающую ускорить процесс разметки. В противном случае, используется обыкновенный шнур, который предварительно окрашивают с помощью мела или синьки.


Шнур фиксируется на начальной точке и протягивается постепенно по местам прохождения трассы. Линии получаются ровными и четкими.

Совет: При проведении разметочных работ, рекомендуется перенести разметку на бумагу, которая должна всегда находиться у владельцев дома. При необходимости в проведении ремонта или даже забивании гвоздя в стену, данная карта укажет место, на котором присутствует электропроводка.

Для проведения разметки в местах размещения выключателей и розеток используется мел, а работа проводится ручным способом. Установка ответвленных коробок происходит в месте ответвления, чтобы обеспечить спуск к выключателю или розетке.

При использовании скрытой проводки в деревянном доме рекомендуется использование скрытых штепсельных розеток и выключателей. Они устанавливаются в специальный короб размером в 7 см.

Рекомендуется устанавливать выключатель возле входной двери, желательно с правой стороны, на расстоянии удобном для включения, которое составляет от 90 до 110 см. Расстояние между дверной коробкой и выключателем должно быть минимум десять сантиметров, тоже самое касается и окон.

При монтаже выключателей есть два варианта выполнения этого процесса. Первый подразумевает установку на расстоянии до 50 см, это касается детской комнаты, а второй — на расстоянии более метра, для других помещений.

Розетки не ограничивают правилами расположения. Они устанавливаются в соответствии с предпочтениями людей, проживающих в доме. Хотя не рекомендуется производить установку розеток близко к полу, так как при прорыве воды или при затоплении, повышается риск возникновения короткого замыкания.

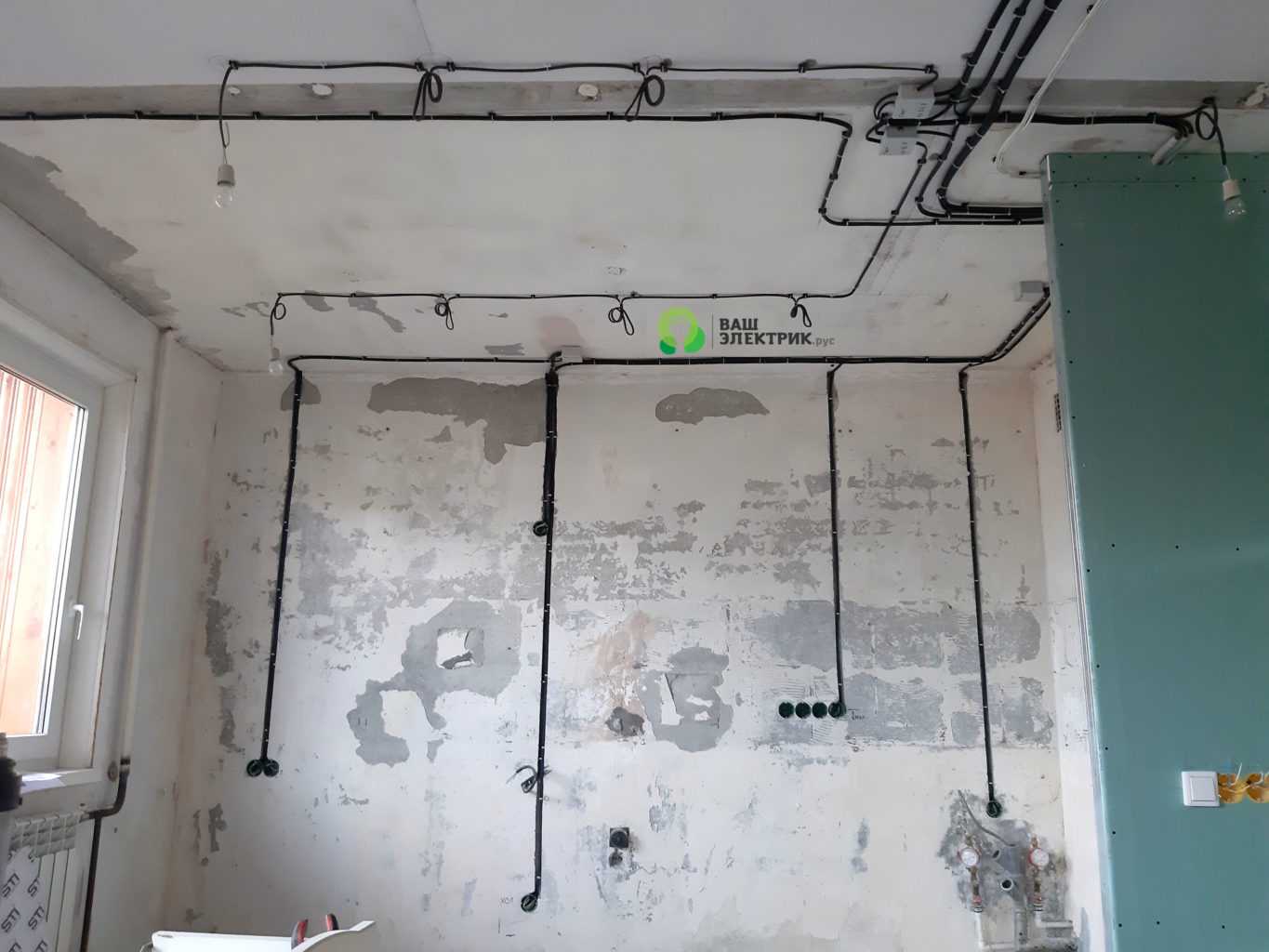

Проводка в деревянном доме фото:

Следующим этапом выступает заготовка материала для обеспечения подводки. При этом необходимо выбрать тип кабелей, розетки и все комплектующие. Кроме этого, производится нарезка проводов на отдельные части, Учтите, что лучше отрезать провода с запасом в 15 см, чтобы перекрыть монтажные работки или соединение проводов между собой.

Особенности прокладки основного кабеля к дому

Чтобы провести проводку в деревянном доме первым делом нужно провести силовой кабель. Этот процесс проводят после завершения разметки. Существует два способа выполнения данного процесса:

  • воздушный;
  • подземный.

Выбор того или иного вида зависит от заранее составленного и согласованного со службой подачи электроэнергии проекта.

Менее затратным методом является установка кабеля воздушными путями. Хотя при расстоянии между домом м основным источником энергоснабжения более 26 м, придется устанавливать дополнительную опору в виде бетонного столба.

Проведение воздушной установки проходит с помощью специальных растяжек или фарфоровых изоляторов. При этом требуется применение самонесущего изолированного С И П кабеля, срок службы которого составляет минимум 30 лет. Основные требования к кабелю:

  • атмосферостойкое полиэтиленовое покрытие;
  • устойчивость перед ультрафиолетом;
  • устойчивость к перегрузке сети;
  • механическая прочность.

К недостатку использования такого кабеля относится его чрезмерная упругость и неподатливость, которая приводит к возникновению трудностей в его монтаже. Расстояние кабеля над поверхностью дороги составляет минимум 600 см, а по отношению к пешеходной дорожке — 350 см.

Чтобы обеспечить безопасность деревянного дома и его защиту от возгорания при перегрузке сети, кабель вводится через металлические втулки. Сечения кабеля должно составлять минимум 1,6х1,6 см.

К более дорогостоящему способу подводки кабеля к дому выступает его установка подземными путями. Так как этот метод требует оборудования траншеи, глубина которой минимум 100 см. Кроме этого имеются отличия в качестве кабеля. В данном случае, рекомендуется использовать кабель с наличием медных жил и бронезащиты. Такой кабель устойчив перед грызунами и подвижками грунта. При его установке необходимо обеспечить песчаную десятисантиметровую подушку, а после укладки кабеля, он или засыпается песком или кирпичом.

Не применяйте никаких металлических труб при укладке кабеля подземным способом, так как из-за образования конденсата существует риск прекращения подачи электричества.

Проводка в деревянном доме видео:

Проводка в деревяном доме, проводка открытая, ретро проводка

сегодня: %d %M %h~:~%m

Во время стройки или ремонта в доме одной из важнейших работ является, конечно же, проведение электропроводки. А особенно это касается деревянных домов, ведь их повышенная пожароопасность известна каждому. А потому к монтажу проводки в таких домах предъявляют высокие требования. Деревянный дом или нет, прокладку проводки осуществляют в несколько этапов. У каждого из этих этапов свои правила и требования. Подбирая материалы для проводки, обязательно учитывайте, из какого материала будет дом (оцилиндровка, брус, бревно).Проводка в деревянном доме несет с собой особую пожароопасность и ее нельзя вести большинством способов, применимых для несгораемых оснований. От выбора способа прокладывания проводки, марки кабеля, качества и способа выполнения соединений будет зависеть не только сохранность имущества жильцов деревянного дома, но и их жизнь. Поэтому проводку в деревянном доме (а в прочем и в любом доме) должен выполнять специалист, но не помешает знать, как нужно делать и как делать не стоит, чтобы контролировать процесс.

На стадии проектирования электропроводки для деревянного дома особое внимание следует уделить расчету нагрузок и подбору кабеля. Да, дерево отлично сохраняет тепло, что и делает его столетиями весьма привлекательным строительным материалом. Однако эта особенность деревянных стен в случае с электропроводкой является отрицательной: сохраняя тепло, дерево практически не способствует охлаждению кабеля. Нельзя допускать, чтобы кабель грелся в процессе эксплуатации, а подобное может произойти, если токовые нагрузки превышают норму для данного кабеля или находятся на верхней ее границе. Чтобы подобного не было, необходимо снижать токовую нагрузку на кабель. К примеру, для кабеля 3×1,5 мм токовая нагрузка не должна превышать 6-8 А, а для кабеля 3×2,5 мм она должна быть не более 10-13 А.



Как провести проводку в деревянном доме

 Для начала нужно протянуть питающий кабель к участку. Для осуществления этого процесса существуют два способа: подземный и воздушный.Если расширить ответ на вопрос «как провести проводку в деревянном доме» (кроме как позвать электрика), то проводка ведется скрытым или открытым способом и делится на внешнюю и внутреннюю.

 Внешняя проводка

Внешняя проводка – это провода от централизованной линии электропередач до щита в доме. Она делится на участок ответвления от линии электропередач и участок непосредственно ввода в дом и подключения ко внутреннему щиту. И здесь, как бы руки не чесались, работу по ведению проводов от столба ИМЕЕТ ПРАВО выполнить ТОЛЬКО ЭЛЕКТРИК с допуском. К дому провода могут вестись по воздуху или под землей.

Для ведения по воздуху выбирается кабель достаточного сечения и изоляции, прикрепляемый на натянутый трос, или провод типа СИП. На стене дома провод крепится на изолятор, посаженный на крюк в стене. СИП же крепится специальными анкерными зажимами. Ввод кабеля в дом выполняется через металлическую трубку.

Проведение кабеля под землей более надежно, но и более дорого. Кабель укладывается в траншею, глубиной не менее 0,7 м и вводится в дом через трубу в отверстии в фундаменте.

Вводной провод подключается ко внутреннему распределительному щитку, в котором засполагаются УЗО и автоматы, обеспечивающие безопасность, и от него выполняется разводка линий по комнатам.

Электропроводка в деревянном доме

В деревянном доме проводку проводят накладным способом или скрытым. Итак:

 Накладной способ. Он предполагает размещение проводки на поверхности стен и потолка. Существует три варианта выполнения: монтаж кабеля в ПВХ-коробе и ПВХ-гофре, монтаж витого кабеля на изоляторе, монтаж кабеля на скобах.

а) монтаж проводки в кабель-канале,  используется если в доме плоские стены (дом,обшитый вагонкой, щитовой дом, дом из бруса). ПВХ-короба выпускают в трех цветах. Плюсами этого варианта является: возможность легкого добавления и замены провода, хорошее охлаждение и создание нового ответвления.

Выбирая размер кабель-канала, помните, что кабель должен заполнять его лишь на 60 %, не более, иначе не будет отвода тепла. Результатом может стать перегрев, короткое замыкание и, как следствие, возгорание

 б) монтаж витого кабеля на изоляторах, применяется в домах из оцилиндрованных бревен. Сначала нужно установить керамические или пластиковые изоляторы,рекомендуем изоляторы компании Бирони , а к ним крепится провод. В реальности же, как правило, кабель прокладывают комбинированным способом. Магистраль укладывают в ПВХ под потолком, а отводы к розеткам, выключателям, лампам проводят на изоляторах. В наши дни производят кабель разных цветов.

Проводка на изоляторах в деревянном доме



в) монтаж кабеля на скобах осуществляется в случаях, когда невозможно прокладывать кабель в ПВХ-коробе без нарушения эстетического состояния стен. При этом данный вид является наименее эстетическим из всех.

г) скрытая проводка прокладывается в металлические трубы или металлогофру,  монтируется перед обшивкой стен, потолка и пола. Так как смена розеток и выключателей проблематична, то их расположение нужно продумать заранее.

Трубы, использующиеся для прокладки электропроводки, должны быть обработаны антикоррозийными составами или иметь такое покрытие (наиболее популярны оцинкованные трубы). Прокладка электропроводки в неметаллических трубах (или коробах) допускается, если они имеют индекс НГ (то есть являются негорючими).

Соединение проводов проводится в распаянных коробках, в розетках и выключателях.
В случае, если кабель надо провести сквозь стену или обшивку, провод прокладывают через металлические трубки, вмонтированные в стену, или же в обшивку заранее.
На распределительном щите обязательно должно быть заземление и защитные автоматы.
Стены для усиления противопожарной защиты нужно обязательно покрывать специальным составом.
Выключатели и розетки ставятся на подрозетники.

Очень важно выбрать правильную марку кабеля. Для деревянного дома подойдет отнюдь не любой кабель, устраивающий вас по техническим характеристикам (с точки зре­ния необходимой токовой нагрузки и потребляемой мощности). Требуется еще соблюсти особые условия безопасности. В этом плане лучшим считается кабель марки BIRONI. Его изо­ляция не поддерживает горение, сохраняя при этом высокие изоляционные характеристики.

Если вы хозяин деревянного дома вы должны помнить что проводка в деревянном доме, является реальной угрозой. Как правило, возгорание проводки возможно, в следующих случаях: сечение подобрано неправильно, провод из-за большой нагрузки провод начинает плавиться; она вовремя не была заменена, ветхость проводки увеличивает риск замыкания. Данные причины несут потенциальную угрозу не только дому, но и его жильцам.

Как провести проводку в доме и как провести проводку в квартире – оказывается немного разные вещи. В том, как провести проводку в частный дом из кирпича или как сделать проводку в частном доме из дерева, оказывается, тоже есть отличия. Главный фактор, вносящий различия в электропроводку по разным основаниям – это пожаробезопасность.

Исходя из всего выше сказанного, мы имеем параметры, которых нужно придерживаться, выбирая и прокладывая проводку. Итак, монтируя проводку вы должны учесть: пропускную способность входного кабеля и планируемую мощность, пропускную способность внутренней разводки и, конечно же, мощность автоматов. Соблюдая эти нехитрые правила, ваша проводка будет служить вам долго. А дом будет надежной крепостью.





Наибольшая доля деревянного домостроения наблюдается в Северо-Западном регионе, Уральском, Сибирском и Дальневосточном федеральных округах. Если за Уралом строительство ведётся по традиционным технологиям с использованием массивной древесины, то потребители Северо-Запада быстрее адаптируются к инновационным и выбирают каркасные технологии, поэтому и востребована в России ретро электрика .













Как провести проводку в деревянном доме? + фото и видео

На любые ответы у поставщиков предоставляемых материалов есть ответы, например, что доставляемая древесина обработана специальным средством. Но даже это не всегда помогает защитить дерево от возгорания. Любое дерево, хоть и обработанное, не может устоять против огня. Естественно, обработка дерева в какой-то степени снижает риск возгорания, но необходимо принять и другие меры безопасности. Одной из таких мер является особое требование к электрическим проводкам в домах из дерева.

Особенности электро поводки в деревянном доме

Дерево – это легковоспламеняющиеся материалы. Поэтому этот факт четко прописан в нормативных документах. Из-за этого электрическим проводкам в деревянной постройке уделяется особенно пристальное внимание. В кирпичном или каменном доме в отношении проводки дело обстоит намного проще. Ведь в природе ни камни, ни штукатурка не возгораются и не горят вовсе. К тому же оштукатуренные стены каменных или же кирпичных домов имеют абсолютно ровные вертикальные поверхности. В них можно прорезать штробы для электрических проводок без всяких проблем, а в деревянных стенах этого сделать невозможно. Единственное, что можно сделать при этом, — это пропилить штробы вдоль бревенчатого волокна. Но по окончании этих работ стены теряют свою привлекательность и эстетичность. Следовательно, такую разводку электросетей в деревянных домах применять нельзя, надо применять совсем другие, более простые способы.

Огне безопасность электро проводки в деревянных домах

Главной опасностью, которую могут представлять электрические проводки в деревянных домах, являются пожары. Следуя установленным требованиям, электропроводки в таких домах должны проходить в огнеупорных оболочках. Такими оболочками могут быть стальные трубы, специальные гофрированные шланги или же невозгораемые коробки из поливинилхлорида. Внутренние покрытия стальных труб должны быть оцинкованы или же окрашены. Во всех местах изгиба труб должна быть проведена электросварочная работа либо осуществлено закрепление их при помощи резьбы. Делается это для того, чтобы не образовалось острых краев коммуникаций. Для выхода под розетку и выключателей применяют пластиковые переходники.

Мастера рекомендуют

Мастера рекомендуют при установках металлических гофр для электропроводок не применять обычные строго горизонтальные положения, а сделать небольшие угловые наклоны, которые обеспечат сток конденсирующей воды, если она будет появляться. Разводные коробки устанавливают либо пластиковые, либо металлические, такие же меры применяются для установочной коробки, куда монтируют розетку и выключатель.

Способы сделать проводку в деревянном доме

Наружная прокладка

1. наружная прокладка. Это наиболее простой и распространенный метод прокладки. Чтобы обеспечить необходимую безопасность для себя и своих близких, нужно выбирать провода с двойной изоляцией. Поэтому идти на риск небезопасно. Проводку надо укладывать внутри специальных пластиковых коробок, или же она должна быть смонтирована внутри металлических рукавов, которые могут ненадолго обеспечить безопасность электрических кабелей от внешнего механического повреждения. Кроме этого, такие рукава препятствуют распространению возгорания, возникающего в результате коротких замыканий, которые могут произойти. Электропроводки открытых типов необходимо устанавливать на фарфоровых изоляторах. Этим славится эпоха старых довоенных времен. Провода можно расположить по поверхностям и стенам потолков. Чтобы проводки не портили вид интерьера помещений, эти провода можно прятать за установленные плинтусы и наличники.

Прокладка проводки в деревянных домах в  пластмассовых коробках

2. прокладка проводки в деревянных домах в несгораемых пластмассовых коробках. Такие решения считаются более рациональными и безопасными, но это не очень эстетично по отношению к дизайну интерьера. Такая пластиковая коробка, сильно выделяясь на бревенчатых стенах, смотрится неаккуратно. Поэтому производителями было решено выпускать коробки по цветам, схожим с цветовыми гаммами стен, но проблема не была решена. Еще перекрашенные коробы стали более дорогими. Естественно, такой вариант нравится не всем, несмотря на высокий уровень безопасности. Поэтому при покупке пластикового короба надо обратить внимание на то, что внутреннее пространство его не должно превышать 50-60 %. При укладках проводов в коробы должно оставаться свободное место, иначе от лишних проводов коробы начнут перегреваться.
При проведениях электрических проводок необходимо помнить и применять все советы, описанные в этой статье. Несоблюдение всех выше изложенных советов приводит к угрозе собственной жизни, а также жизни своих родных и близких, но и к возможному лишению имущества.

Проводка в квартире. Узнаем как ее заменить

Сложно себе представить жизнь в квартире без электричества. К сожалению, иногда возникают ситуации, когда проводка в квартире нуждается в срочной замене. Причины разные – вышла из строя, недостаточно мощная (приборы «вырубают» счетчик), требуется перенести розетки и выключатели. Да мало ли что! Как провести все процедуры без ущерба для кошелька и безопасности?

Замена проводки в квартире

Если помещение уже жилое, а не только что построенное, то для начала необходимо демонтировать старую проводку. Как? В идеале – вызвать мастера-электрика. Если же обладаете достаточными знаниями в этой области, то можно сделать все самостоятельно. Сначала отключается счетчик электроэнергии. Если все помещения в квартире подведены к счетчику отдельно, то они не должны быть отключены. Необходимо это, естественно, для безопасности. Затем старые провода отсоединяют от счетчика и от приборов (розеток, выключателей). Все это проделывается в резиновых перчатках высокой плотности. Это минимальные требования по технике безопасности.

Проводка в квартире – это опасное сплетение проводов. Особенно если проводили ее нерадивые мастера много лет назад. После того как все будет отключено, можно демонтировать все провода. Это касается той проводки, которая была пущена по верху. То есть снаружи стен. С демонтажем проводки, которая находится внутри стен, сложнее. Нужно хотя бы примерно знать, где она проходит. Посмотреть можно на разветкоробке. Если ранее провода не были пущены в специальную трубку (гофрированную), то придется ломать стены и потолок в зависимости от того, где пущены провода. Если же они были в трубке, то достаточно вытянуть их оттуда. Это потребует усилий.

Новая проводка

Перед тем как провести проводку в квартире, необходимо произвести подготовительные работы. Во-первых, нужно определиться с тем, где будут расположены все розетки и выключатели в помещениях. Не забудьте и о люстрах. Во-вторых, необходимо выбрать провода. Проводка в квартире, где большое количество электроприборов, требует проводов с особым сечением и толщиной. Каких именно? Все зависит от ваших потребностей. Одними из самых лучших и долговечных проводов считаются медные с сечением 0,5 мм. В-третьих, нужно определиться с тем, как будет идти проводка по квартире. Будет ли она наружная или внутренняя. Каждая из них имеет свои достоинства и недостатки. Наружная хороша тем, что всегда на виду, и ее легко можно заменить. Недостаток – не всегда красиво выглядит и вписывается в дизайн. Внутренняя при правильном монтаже безопасна и не бросается в глаза. Недостаток – при необходимости замены возникают сложности. Внутреннюю лучше пускать в специальную трубу, имеющую свойство гасить все очаги воспламенения в экстренной ситуации. На счетчике обязательно должны стоять тумблеры, которые будут срабатывать при перегрузе. Все процедуры по подключению новых проводов к счетчику должен проводить мастер-электрик. Проводка в квартире не может быть полностью заменена самостоятельно, если только вы не электрик.

Как провести подвесной электрический провод в гараж

Если вы переделываете старый гараж или строите новый, вы должны решить, хотите ли вы оставить стены открытыми или заклеить их гипсокартоном. Поэтому, если вы хотите оставить стены и потолок открытыми, вы должны следовать правилам, которые у нас есть. В этом руководстве я расскажу, как провести воздушный электрический провод в гараж?

В готовом доме или гараже сплошное покрытие стен, такое как гипсокартон. Гипсокартон или даже дерево защитят электропроводку от повреждений.Ключом к безопасной и соответствующей требованиям внешней проводке является использование каркаса для защиты и поддержки кабелей. Это означает, что кабели не должны проходить через балки или стойки.

Закрепите все провода на стойках потолка, панелях и балках, чтобы предотвратить их неправильное использование (см. раздел «Опасные ошибки при подключении» в конце этого документа). В этом посте мы обсудим, как провести воздушный электрический провод в гараж.

Как провести подвесной электрический провод в гараж?

Расположение коробки и прокладка кабеля

Ввод кабелей в коробку

  • Удалите не менее 8 см пластиковой оболочки с одного конца кабеля и проложите провод через втулку электрической коробки.
  • Убедитесь, что пластиковая оболочка в нижней части оголенного проводника выступает в коробку примерно на 1,5 см.
  • Закрепите провод в пределах 8 дюймов от коробки. Провода должны быть на расстоянии не менее 1,5 дюймов от передней и задней части рамы.

Начните планировать проводку и прибейте все электрические коробки.

  • Чтобы протянуть кабель из одной коробки в другую, снимите кабель с катушки. Теперь удалите не менее 8 дюймов витого кабеля и пропустите кабель и примерно 1/2 дюйма витого кабеля через отверстия в коробке.
  • Ослабьте кабель и закрепите его на раме не реже чем через каждые 10 футов, пока не дойдете до следующей коробки и не обрежьте его до нужной длины.
  • Когда вы дойдете до следующей коробки, отсоедините кабель, отметьте точку ввода на кабеле, обрежьте кабель до длины 1 метр, снимите оболочку и вставьте кабель в коробку.
  • Затем прикрепите зажимы к коробке.
  • Согласно правилам, все тросы должны находиться на расстоянии не менее 1,5 см от передней и задней части стоек и стропил.
  • В случае рамы 2×4 это означает, что вы должны надежно закрепить два провода.
  • Если у вас есть три или более проводов, вам потребуются специальные зажимы для их укладки.
  • Они не всегда продаются в хозяйственных магазинах, но их можно найти в магазинах электротоваров.
  • Иногда эти зажимы являются единственным вариантом, потому что на конце слишком много проводов.
  • Было бы лучше, если бы вы связали провода между банками хотя бы через каждые 48 см, но чем больше зажимов, тем лучше.
  • Избегайте наматывания проводов и скрепляйте обмотки настолько туго, насколько это необходимо.
  • Электрические коробки могут иметь встроенные металлические или пластмассовые скобы.
  • Многие двусторонние коробки имеют только готовые зажимы. Провода должны быть зажаты на расстоянии 8 дюймов от банки и 12 дюймов от банки, когда они не зажаты.

Как установить поверхностные провода в сплошную стену?

  • Поверхностные провода в сплошных стенах закройте ПВХ или металлическим кабелепроводом для их защиты.
  • Используйте соответствующие вилку, розетку и ленту для каждого типа кабеля.
  • Используйте заглушки, если кабель проходит через открытый конец кабелепровода.
  • Многие гаражи имеют одну или несколько бетонных стен.
  • Кабели, проложенные по поверхности, должны быть защищены кабельными каналами. Было бы лучше, если бы вы использовали жесткий трубопровод из ПВХ.
  • Используйте 1/2-дюймовый кабелепровод (14-2 или 12-2) для одного кабеля и 3/4-дюймовый кабелепровод для двух кабелей.
  • Независимо от типа кабеля, некоторые банки, хомуты и соединители имеют специальную конструкцию для этого типа кабеля.
  • Закрепите коробку на стене с помощью опорной пластины и прикрепите кабельный канал к стене не реже чем через каждые три метра.
  • Проложите кабель через открытые прорези и установите, как указано в руководстве.
  • Не пропускайте кабель через вырез, так как острые металлические края могут проткнуть оболочку.
  • Всегда протягивайте кабель через разъем.

Спорный код: Инженерные кабели над гаражами

Международный жилой кодекс , наиболее широко принятый строительный кодекс в Соединенных Штатах, не требует проводки в отдельно стоящих гаражах.

К гаражам с электроснабжением предъявляются определенные требования.Обратите внимание, что правила варьируются от штата к штату и являются лишь минимальными требованиями.

Внутреннее освещение

В гаражах с электричеством должно быть как минимум одно внутреннее освещение, которым можно управлять с помощью настенного выключателя. Устройство открывания гаражных ворот с программой с подсветкой не соответствует этому требованию, даже если освещением управляет отдельный выключатель.

Наружное освещение

В гаражах с электроприводом перед каждой выходной дверью должен быть установлен напольный выключатель, управляемый настенным выключателем или датчиком движения.Двери транспортных средств не считаются входными дверями согласно правилам.

Розетки

Гаражи с электричеством должны иметь по крайней мере одну электрическую розетку. Ограничений по расположению точек продаж нет.

Защита GFCI

Было бы полезно, если бы вы защитили электрические розетки в гараже с помощью прерывателя цепи замыкания на землю (GFCI).

Служебная проводка от дома до гаража

  • Выкопайте траншею глубиной 18 дюймов для прокладки наружного кабеля от главной панели к вспомогательной панели гаража.
  • Используйте кабель ПВХ 1 1/4″ для подстанций на 100 ампер или кабель ПВХ 1″ для подстанций до 50 ампер.
  • Проложите провода от гаража к главной распределительной коробке. Если гараж не бетонный, проложите проводку по полу гаража.
  • Для прокладки кабеля используйте вилку с широким углом 90 градусов, а не острую вилку с углом 90 градусов.
  • После того, как вы закончите бетонирование, пропустите трубопровод через наружную стену гаража и используйте соединители LB из ПВХ через стену, чтобы установить скрытую коробку.
  • Выполните ту же процедуру, что и для поля заголовка.
  • Прикрепите кусок фанеры на 15 см больше, чем плитка, к стене, на которую вы будете укладывать плитку.
  • Это называется «губка». Вкрутите коробку в центр и прикрепите к ней воздушный шланг.
  • Некоторые местные правила требуют окрашивания губки в черный цвет.
  • Используйте провод THHN №8 на боковой панели на 50 А и провод THHN №2 на боковой панели на 100 А.
  • Подсоедините провода от основной панели к боковой панели.Проложите черный, красный, белый и зеленый провода к главному распределительному щиту на подчиненной стороне.
  • Если на улице холодно, вы можете держать провода в тепле, пока они находятся внутри. С проводами легче обращаться, когда они не холодные.

Готов

  • Подсоедините красный и черный провода боковой панели к клеммам главной панели.
  • Подсоедините белый провод к нулевым выключателям дистанционного освещения, а зеленый провод к заземляющему стержню, который подключается непосредственно к базовой панели.
  • Установите главный выключатель в центральное положение. Красный и черный кабели должны быть подключены к винтам выключателей. Подключите белый провод к нейтральному проводу, а зеленый провод к земле.
  • С помощью вольтметра проверьте правильный ток в субцентрах. Установите на место крышку блока предохранителей и разомкните автоматический выключатель в гараже.

Блок питания для частного дома

  • В некоторых случаях подземная проводка нецелесообразна.
  • Вокруг дома часто есть препятствия, такие как подъездные пути, внутренние дворики или другие здания, которые мешают прокладке подземной проводки без особых проблем.
  • В этих случаях вам потребуется проложить подвесной кабель, который будет подводить к гаражу.

Шаг 1

  • Убедитесь, что в общественных местах дома, например, на подъездной дорожке и во внутреннем дворе, нет линий электропередач.
  • Это серьезные угрозы безопасности, и вы должны избегать их любой ценой.
  • Если вы не оградите воздушные линии электропередач от источника воды в вашем доме, вы можете нарушить местные строительные нормы и правила.

Шаг второй

  • На следующих шагах вам нужно будет отточить свои плотницкие и кровельные навыки.
  • Проложите 13 футов труб, одну со стороны основного дома с электричеством и одну со стороны гаража с электричеством.
  • Для правильной установки труб требуются базовые навыки.
  • В противном случае вам необходимо вызвать электрика.
  • Преимущество 13-футовой трубы в том, что наверх легко добраться с помощью удлинительной лестницы, а высота достаточна для большинства транспортных средств.

Шаг третий

  • Закрепите анкерные канаты между двумя разными опорами, например, между домом и трубами, ведущими в гараж.
  • Вам понадобятся веревки, потому что тросы не могут выдержать ваш вес. Поэтому вам необходимо обеспечить механическую поддержку с помощью поддерживающих тросов.
  • Убедитесь, что кабель хорошо изолирован и достаточно прочен, чтобы выдержать вес провода.
  • Для этой цели можно использовать кабель National Hardware N267-013 2573BC.
  • Также убедитесь, что кабель не слишком ослаблен, так как он может растягиваться и тянуться в зависимости от температуры наружного воздуха.
  • В противном случае, если не соблюдать осторожность, провод может сломаться, если он будет слишком холодным.

Этап 4

  • Оберните шнур питания вокруг опорных тросов с интервалом 12–14 см.
  • Убедитесь, что провода не слишком ослаблены между отверстиями, чтобы позволить им сжиматься при остывании.
  • Вы также можете закрепить кабель с помощью стяжки вместо обертки.

Этап 5

  • Убедитесь, что кабелепровод защищен от атмосферных воздействий, чтобы предотвратить попадание воды в главную распределительную коробку.

Воздуховоды в гараже

В большинстве домов есть гараж, который уже оборудован электричеством и электричеством.

Если в вашем доме есть гараж или сарай, требуется отдельное подключение к электросети.

Один из лучших вариантов — установить ВЛ от дома до гаража.

По каким причинам ваш гараж должен быть электрифицирован?

  • Электрификация вашего гаража может быть очень выгодной. Если вы обычно используете гаражные ворота с электроприводом, вам необходимо электрифицировать свой гараж.
  • Если вы хотите выполнять различные виды работ в своем гараже, вам также понадобится электричество.
  • Чтобы обеспечить безопасность, в вашем гараже должно быть электричество.

Как провести подвесной электрический провод в гараж: часто задаваемые вопросы

Могу ли я запитать свой гараж наверху?

В большинстве домов есть гараж, который уже оборудован электричеством и электричеством.

Если у вас дома есть отдельный гараж или сарай, вам нужно будет запитать их отдельно. Стандартным вариантом является установка воздушных линий электропередач от дома до гаража.

Кабель какого диаметра нужен для подключения дома к гаражу?

Стандартные розетки

обычно используют 20-амперные и 12-жильные кабели.

Если вы устанавливаете разделитель в гараже, вам нужно будет использовать кабель, соответствующий сечениям проводов разделителя. Обычно это 30, 40 или 50 ампер.

Можно ли оставить в гараже оголенный электрический кабель?

Когда вы заканчиваете свой дом или гараж, вы должны защитить электропроводку от повреждения постоянными стеновыми покрытиями, такими как гипсокартон, штукатурка или даже дерево. Это не тот случай, если ваш гараж готов к работе.

Ключом к безопасной и соответствующей требованиям открытой проводке являются каркасные компоненты, которые защищают и поддерживают провода.Более безопасный гараж будет поддерживать безопасность сообществ.

Насколько глубоко должны быть проложены линии электропередач?

24 дюйма

Сколько стоит провести электричество в гараж?

Они добавляют электропроводку в гараж стоимостью от 1000 до 4000 долларов. Вы должны установить верхний предел этого диапазона. Это относится к индивидуальным гаражам, где необходимо провести подземное электроснабжение от главной распределительной коробки до гаража.

Нужно ли прокладывать кабели в гараже в кабельном лотке?

Однако требуется прокладка кабеля там, где кабель работает неправильно.Вы можете проверить физические аспекты.

Для кабеля с оболочкой, защищенной гипсокартоном, канал обычно не требуется.

Местные электротехнические правила отличаются, если это открытая рама (обычно в отдельно стоящих гаражах, реже в закрытых гаражах).

Какой размер кабеля необходим для подземного подключения на 200 А?

Для работы с током 200 ампер необходимо использовать медные проводники AWG 2/0 или алюминиевые или покрытые медью алюминиевые проводники AWG 4/0.

Сколько розеток может быть в гараже?

Для новых гаражей требуется по крайней мере одна выделенная 20-амперная цепь на 120 вольт, которая питает только гараж.Эта схема также может питать розетки за пределами гаража. В гараже должен быть как минимум один автоматический выключатель для управления освещением.

Автоматический выключатель какого размера мне нужен для гаража?

Мы можем предложить вам установить автоматический выключатель на 50 ампер с проводником 8/3 между двумя зданиями, поскольку в большинстве гаражей вам необходимо контролировать нагрузку.

Установите вторую панель с главным автоматическим выключателем на случай отключения электроэнергии в гараже для обслуживания выключателей панели.

Как далеко можно протянуть 12-метровый кабель?

  • 12-футового провода обычно достаточно для 15 ампер на 100 футов.
  • Они рекомендуют шесть калибров для ваших 160 футов.
  • Даже при перепаде в 5% вы не достигнете своей цели с проводом меньше 10-го калибра, и это даже не хорошо.

Кабель какого диаметра нужен для сабвуфера на 100 А?

  • Диаметр кабеля должен соответствовать номинальному току панели; для панели на 100 ампер вам понадобится №.4.
  • Провод медный или чаще медный провод №2 или алюминиевый провод №2, например, два алюминиевых провода.

Какой тип кабеля следует использовать для подключения к гаражу?

  • Как правило, используйте медные проводники 12 AWG и выключатели на 20 А и медные проводники 14 AWG и выключатели на 15 А.
  • Поскольку розетки расположены в гараже, они должны иметь защиту GFCI. Вы можете получить эту защиту с розетками GFCI или автоматическим выключателем GFCI.

Нужна ли мне перегородка в гараже?

  • Если вы можете проложить кабель в полной зоне, вам потребуется отдельная заземляющая шина. Поэтому это обязательно, если у вас уже есть подпанель.
  • Неважно, три или четыре провода его питают.

Нужен ли кабель для электропроводки в гараже?

Вообще говоря, вам нужны кабельные лотки, где кабели имеют плохие характеристики или, возможно, они находятся на открытом воздухе в окружающей среде.

Таким образом, кабели в оболочке, защищенной гипсокартоном, обычно не требуют воздуховодов. Кроме того, местные электротехнические правила будут различаться в открытой раме (обычно в отдельных гаражах, редко в пристроенных гаражах).

Должен ли я прокладывать подземный кабель в подземном кабелепроводе?

Национальный электротехнический кодекс (NEC) требует монтажной глубины 18 дюймов для кабелей в жестком неметаллическом кабелепроводе (например, из ПВХ).

Кабели, проложенные в глубине, включая кабели из ПВХ, не подвержены риску поражения электрическим током или проблем во время обычных земляных работ.

Могут ли быть видны кабели Romex в гараже?

Вы можете свободно прокладывать открытый кабель NM Romex на готовых поверхностях зданий в готовом доме или гараже.

Провода имеют постоянные настенные покрытия, такие как гипсокартон, гипсокартон или даже пиломатериалы. Однако это не относится к гаражам, которые находятся в строительных работах.

Могут ли электрические кабели быть открытыми?

Небезопасно прокладывать электрические провода и удлинители по полу или под коврами.Однако было бы лучше, если бы вы держали провода в недоступном для людей и животных месте. Все это, поскольку существует риск возгорания, если они вступают в постоянный контакт, и люди, которые спотыкаются о них, могут получить травмы.

Какой код у гаражных розеток?

Основное правило для гаражных розеток – устанавливать по одной розетке в каждом салоне автомобиля на высоте не более 1,50 м от пола.

Итог

У нас есть вся информация, необходимая для разгадки загадки; как протянуть электропроводку в гараж.Обязательно ознакомьтесь с местными строительными нормами и правилами, чтобы убедиться, что у вас есть разрешение на установку вышеперечисленных электрических розеток; правила и условия варьируются от муниципалитета к муниципалитету.

Если вам нужна помощь в установке труб, столбов или кабелей, не забудьте нанять профессионала. Однако не прокладывайте кабели по воде, особенно в плавательных бассейнах, так как существует риск поражения электрическим током. Мы надеемся, что эта статья прояснила для вас вопрос «Как провести воздушный электропровод в гараж?»

Хотите подключить дом к Ethernet.Ищу совет. : Домашняя сеть

Здравствуйте. Я переехал на новое место, и арендодатель, живущий в доме, открыл мне идею, что она хочет соединить дом кабелями Ethernet. Мы задаемся вопросом, как лучше всего это сделать. Вот план дома: https://i.ibb.co/gVyQqQx/6x-Ke61594536050.png Маршрутизатор — это гостиная, а домовладелец хочет проложить кабели в местах с крестиками; по одному на каждую из четырех комнат, по одному в столовой и по одному в гардеробной. Кабели Ethernet для туалета и столовой не нужны на 100%, но идеально подходят.Надежный и стабильный интернет очень важен.

Интернет-провайдер: тарифный план Spectrum на 200 Мбит/с. Всегда можно было обновить, если нужно.

Мы думаем, что лучший способ провести проводку на втором этаже — это провести пять кабелей снаружи дома, через чердак, а затем в комнаты. Другая идея состоит в том, чтобы провести один кабель от маршрутизатора в гостиной на чердак, установить коммутатор и проложить кабели в разные места на втором этаже. Недостаток в том, что если бы выключатель когда-нибудь сломался, нам пришлось бы лезть на чердак; не идеально.Если бы мы пошли по пути найма кого-то для установки кабелей Ethernet, какой был бы приемлемый ценовой диапазон? Мы пытаемся понять, сколько это будет. У нас нет никаких инструментов для такого рода работ, поэтому нам нужен кто-то, кто проложит кабели. Сценарий, который я предложил, состоит в том, чтобы проложить кабели внутри дома, но домовладелец не хочет, чтобы провода были видны. Я чувствую, что это был бы самый простой и дешевый способ, но это также был бы и самый безобразный способ, и домовладельцу эта идея не нравится.

Похоже, что во всех комнатах проложены коаксиальные кабели.В каждой комнате есть небольшая коробка в стене со скрытым коаксиальным кабелем. Я попытался подключить маршрутизатор к коаксиальному кабелю в своей комнате, но не смог заставить маршрутизатор работать (маршрутизатор работает при подключении в гостиной). Это может быть так же просто, как я неправильно обжал коаксиальный кабель, но я думаю, что сделал это правильно. Означает ли это, что коаксиальные кабели должны быть активированы провайдером? Может они вообще ни к чему не подключены? Я, честно говоря, понятия не имею, куда ведут другие концы коаксиальных кабелей.Я полагаю, к кабельной коробке? Можем ли мы использовать эти кабели для запуска Ethernet во все комнаты? Я вижу, что мы могли бы использовать адаптеры MoCA. Однако стоит ли это того через Ethernet?

Или было бы намного проще настроить меш-систему? В этот момент я чувствую, что если бы кто-то подключил дом к Ethernet и ячеистой системе Wi-Fi, это было бы примерно то же самое, и мы бы предпочли проводной сценарий, если это так.

Домохозяйство:

  • Я — Работаю дома. Торрент.Немного игры (Switch и ПК). Хотел бы начать играть немного больше на своем ПК и в Интернете, так как мне уже скучно сидеть дома.

  • Домовладелец и муж — пожилые люди, которые не занимаются чем-то большим, чем простой веб-серфинг (по крайней мере, насколько я знаю).

  • Человек №1 — Работа на дому.

  • Человек № 2 — учится в колледже. С COVID занятия теперь онлайн.

Пожалуйста, дайте мне знать, что вы думаете о лучшем сценарии.Спасибо!

Редактировать: Возможно глупый вопрос, но можно ли использовать два маршрутизатора и модема в коммутационной панели/коммутаторе? У меня есть собственный маршрутизатор и модем, а у арендодателя свои настройки. Можно ли соединить оба, чтобы у меня было собственное соединение?

Правка 2: Мы нашли старую коробку сигнализации Brinks с кабелями внутри. Фотографии старой коробки сигнализации Brinks с кабелями, проложенными по потолку: https://ibb.co/album/s9MYpM Я не уверен, куда они ведут, но, возможно, это место можно использовать для прокладки кабелей Ethernet.Это на первом этаже в шкафу «пальто». Это может быть потенциальной точкой для установки всего оборудования. Будем надеяться, что все провода ведут прямо на чердак и могут значительно упростить установку, если уже есть маршрут от первого этажа до чердака.

Доступ на чердак находится в коридоре второго этажа. Изображение: https://i.ibb.co/p4FbHbw/20200712-190900.jpg. Стены гипсокартон.

Какой тип провода следует использовать в пространстве для обхода?

Когда дело доходит до проводки, одним из первых соображений, которые необходимо учитывать, является тип используемого провода.Даже неотложный вопрос, когда речь идет о проводке в траншее, на чердаке, под гипсокартоном или в подполье.

В связи с этим возникает очень частый вопрос, который задают самодельщики или неопытные люди — какой провод использовать в подполье? Вам нужно использовать провод, предназначенный для наружного использования, или неметаллический провод, такой как Romex, тоже подойдет? Существуют ли какие-либо протоколы, которым необходимо следовать при прокладке проводки в подвальном помещении?

В конце концов, это полностью зависит от , где вы подключаетесь, т.е.д., чердак или подвал? Что вы используете на чердаке или в подвале? Провод через шпильки проходит или нет? Используете ли вы неметаллический провод, такой как Romex, или выбираете провода для наружного применения, зависит от того, сухое или влажное подполье.

Какой провод следует использовать в пространстве для обхода?

Как упоминалось выше, ответ на этот вопрос зависит от двух факторов;

  1. Где находится пространство для обхода, которое вы пытаетесь подключить?
  2. Это влажное подполье или сухое подполье ?

Обычно подполье считается сухим.Если вы обнаружите, что ваше подполье влажное, знайте, что оно может стать источником плесени, и весьма вероятно, что где-то в вашем доме есть утечка. Если вы обнаружите, что подполье слишком влажное, мы рекомендуем вызвать специалиста (или, конечно, сделать это самостоятельно) для проверки утечки.

Прежде чем мы углубимся в детали, давайте рассмотрим, что классифицируется как пространство для обхода.

Что такое пространство для сканирования?

Подполье — незавершенное и незанятое пространство внутри или под зданием.Чаще всего встречается между землей и «первым» этажом дома. Он не должен быть больше 1,5 метра в высоту, отсюда и название crawl space. В идеале вы должны иметь возможность просто ползать в пространстве.

Если подполье выше 1–1,5 м, оно будет классифицироваться как подвал, а не подполье.

Основным преимуществом подполья является то, что дома, как правило, всасывают водяной пар из земли посредством диффузии (вызванной разницей давлений между землей и подвалом), который постепенно проникает в дом.Бетонные дома могут выдержать это, например, в Европе или Азии (кроме Восточной Азии), но дома из гипсокартона в конечном итоге вызывают появление плесени, что повреждает дом.

Места для ползания помогают смягчить эту проблему, создавая буфер между влажной землей и вашим домом.

Вы можете ожидать, что твари и другие мелкие животные проберутся в подполье вместе с партией пыли и паутины. Помните, если у вас аллергия на пыль, рекомендуем не залезать в это пространство , тем более без маски.

Из-за этого, а также из-за того, что земля под ним может быть слегка влажной, любая проводка в подвальном помещении должна быть защищена не только от животных и условий окружающей среды, но и во избежание травм на случай, если вы, инспектор или будущий житель решает отправиться в подполье.

Электропроводка в пространстве для обхода — что следует учитывать

Когда вы хотите проложить провода в подвальном помещении под вашим домом, вам нужно правильно их закрепить. Мы рекомендуем прокладывать их в трубопроводе, но закон не обязывает вас делать это, если вы все правильно закрепите. Обычно лучше, чтобы вы пропустили все провода или шпильки. Если в ваших шпильках есть отверстия, достаточно широкие для прохождения провода (у вас должно быть достаточно места, при условии, что это первый или второй провод, через который вы пытаетесь продеть) , пропустите их через шпильки так, чтобы в итоге вы приходится иметь дело с поврежденными проводами.

Если подполье находится на вашем чердаке (в основном для изоляции) и вы используете его только для хранения, вам необходимо использовать наружный провод для защиты провода от хранящегося оборудования и оборудования от любого короткого замыкания. схемы.

Причина , по которой вам может понадобиться проводка через подполье, заключается в том, что вам нужны розетки на первом этаже (или на этаже непосредственно над или под ним).  Если ваше подполье обычно сухое, вы можете использовать неметаллическую проволоку , такую ​​как Romex.Однако, если вы обнаружите, что подполье влажное, мы рекомендуем использовать провод UF (подземный фидер).

Как правило, в США используется термопластичная термостойкая и водостойкая проволока с нейлоновым покрытием или проволока THWN. Это наиболее распространенные одножильные провода с прочной изоляцией, которые довольно легко выдерживают испытание временем. Пропустите THWN через электрический кабелепровод из ПВХ, чтобы убедиться, что вам не нужно беспокоиться о повторном подключении или обнаружении повреждения провода в какой-либо точке.

Это одно из самых простых решений, которое вы могли бы попросить при проводке вашего пространства для обхода.

Прокладка проводов NM, таких как Romex, в пространстве для обхода

Если вам действительно необходимо проложить неметаллические провода в подполье, вам необходимо проложить их по доскам, особенно если вы прокладываете их параллельно балкам. Как упоминалось выше, подполье обычно не считается влажным местом. При установке провода NM убедитесь, что вы хорошо и часто скрепляете его скобами, чтобы убедиться, что в линии нет провисаний.

Помните, что прокладка кабеля в любом отдельном пространстве для обхода не рекомендуется, но и не запрещена.Итак, вам нужно знать, какой канал поможет вам извлечь максимальную пользу из принятого зла.

Это довольно сложно, если вы пытаетесь запустить трубопроводы в подполье, и становится еще сложнее, когда вы хотите, чтобы эти трубопроводы выглядели красиво. Возьмем, к примеру, молот-пространство. Возможно, вы не сможете правильно расположить свою руку, чтобы правильно забить все это. По нашему опыту, вы обнаружите, что используете движения запястья для забивания креплений, если у вас нет сверхмощного степлера на батарейках.

Краткое руководство по прокладке провода в пространстве для обхода

Преимущество прокладки провода в подвальном помещении заключается в том, что вам не нужно тратить часы на то, чтобы все выглядело аккуратно и презентабельно. провести провод – несмотря на степень сложности.

Начните с создания плана. Проверьте свой план этажа, узнайте, где на верхнем этаже находятся выключатели и другие приборы, чтобы не делать дыр в этих конкретных местах.Для этого вам может понадобиться как минимум два плана этажа.

Помните, уважайте дом, и он будет уважать вас.  Не торопитесь, чтобы не вбить гвоздь в электрическую розетку и, таким образом, не получить удар током.

Теперь разметьте отверстия по плану. Возьмите с собой фонарик и рулетку, чтобы найти, где нужно просверлить отверстие.

Мы рекомендуем просверлить отверстие сверху и просунуть немного проволоки в подполье.Пометьте провод, чтобы помочь вам определить, что должно быть здесь.

Код NEC требует, чтобы отверстия были на расстоянии не менее 1 ¼ дюйма от края, так что имейте это в виду при сверлении отверстий. Когда закончите, протяните провод. Чтобы упростить задачу, мы рекомендуем использовать сверло шире, чем ваша проволока. Это поможет вам легко продеть его через отверстие. Убедитесь, что вы прочитали приведенное выше руководство о том, какой тип провода вы должны использовать в пространстве для обхода и устройстве, для которого вы пытаетесь подключить провод, прежде чем принимать решение здесь.

Как подключиться к существующему электрическому проводу — электрическая будка

Знание того, как правильно подключиться к существующему электрическому проводу , чтобы добавить устройство, является чрезвычайно важным навыком для электрика, подрядчика или домовладельца. Нередко возникает задача расширить существующую цепь, чтобы добавить дополнительную розетку, свет или что-то еще. Такая схема требует, чтобы вы подключались к существующей системе электропроводки, чтобы получить питание там, где вам нужно.Хотя сам процесс сращивания прост, существует множество способов, которые применимы только в определенных ситуациях.

В этой статье мы обсудим ситуации, в которых вам может потребоваться сращивание проводов, как это делается в разных ситуациях, и, наконец, я расскажу о некоторых реальных ситуациях, с которыми я сталкивался на протяжении многих лет.

В большинстве случаев вы всегда должны делать все возможное, чтобы подключиться к какой-либо клеммной колодке. Эти полосы могут быть на вашей главной панели, в распределительной коробке или, может быть, на одном терминале внутри вашей розетки.При этом по-прежнему приемлемо подключаться к существующему кабелю, если это сделано правильно и соответствует местным правилам.

Вот несколько примеров ситуаций, в которых электрик должен знать, как подключиться к существующему проводу.

В большинстве устройств, упомянутых выше, используется клеммное соединение, закрепленное на винте. Типичная бытовая розетка будет иметь 3 клеммы: одну для нейтрали, одну для фазы и одну для земли. Если ваша цель — подключиться к одному из этих проводов, лучше всего подключить второй провод к клемме .Имейте в виду, что клемма должна быть рассчитана на такую ​​ленту и выдерживать провода. Я видел много розеток с 5 проводами на одиночных клеммах, которые вот-вот должны были отвалиться. Не перегружайте терминалы.

Вы также можете приобрести так называемый «терминал расширения». По сути, это полоса или блок, который позволяет прокладывать несколько кабелей. Благодаря использованию винтового или подпружиненного механизма такой терминал обеспечит правильное подключение ко всем вашим устройствам.

Клеммы следует размещать в изолированном корпусе , и это, безусловно, самый безопасный способ подключения к существующей схеме. Кроме того, они обеспечивают удобные контактные точки для устранения неполадок и легко расширяются по мере необходимости.

Один из самых популярных способов присоединения нового кабеля к существующим — использование проволочных гаек или проволочных соединителей. Они представляют собой безопасный способ соединения с существующим кабелем и обеспечивают изолированное соединение между несколькими проводами.

Чтобы подключиться к существующему проводу с помощью разъема, просто отрежьте кабель в том месте, где он должен быть сращен. Зачистите оба конца, а также конец нового кабеля, который вы хотите добавить. Наденьте проволочную гайку соответствующего размера на три троса. Закрутите проволочную гайку на месте и убедитесь, что провода не выходят.

Использование проводных соединителей таким образом обычно используется в домашних условиях. Несмотря на простоту установки, не всегда легко воткнуть измерительный провод в разъем, чтобы считать напряжение.При этом я видел много таких и в коммерческих приложениях.

Как и в случае с клеммными колодками, важно правильно использовать имеющиеся под рукой инструменты. Вы не хотите перегружать проволочную гайку, протягивая внутрь 3 троса. Кроме того, вы должны прочитать все указания на упаковке , чтобы убедиться, что вы используете проволочную гайку нужного размера. Самая большая ошибка, которую совершают неопытные люди, заключается в том, что они полагают, что все они одинаковы, и надевают слишком большую гайку на набор кабелей.В большинстве случаев провода выпадают вскоре после установки.

Вы должны всегда иметь кожух вокруг проводки, которая была сращена . В то время это может показаться неочевидным, но соединение может сломаться, войти в контакт с внешней средой или перегреться. Вы, конечно, хотите сделать все возможное, чтобы защитить любую открытую проводку внутри распределительной коробки.

Распределительная коробка выглядит точно так же, как и бытовая розетка. Он имеет несколько точек входа и может содержать клеммную колодку или набор гаек для необходимых соединений.Распределительная коробка должна быть закреплена на месте с помощью болтов или винтов. Снимите необходимые крышки, закрывающие точки входа, и вставьте все кабели. Используя набор кабельных вводов, опытный электрик установит кабелепровод или кабели, ведущие к распределительной коробке. Это дополнительно защитит кабели и уменьшит риск повреждения проводки.

Редко можно увидеть специальную распределительную коробку в бытовых приборах . Обычно вы подключаетесь к проводке внутри одной из существующих распределительных коробок, используемых для освещения, розеток или других целей.Однако в обрабатывающей промышленности такие распределительные коробки встречаются довольно часто. Подвести кабели от источника не всегда просто, что делает распределительные коробки чрезвычайно удобными. Однако в этом случае необходимо соблюдать дополнительные правила в отношении того, как прокладывать и подсоединять кабелепровод.

Я рассказал о некоторых передовых методах подключения дополнительного кабеля к существующей системе. Теперь давайте поговорим о некоторых способах, которые я бы рекомендовал вам избегать как можно чаще.

Процесс посадки нового провода на существующий может быть загадкой для некоторых электриков.Тем не менее, это довольно просто, если соблюдаются надлежащие процедуры и инструкции. У вас есть вариант с использованием клеммных колодок или проволочных гаек, закрепленных внутри должным образом рассчитанной и установленной распределительной коробки .

К какому оборудованию вам приходилось подключаться? Как ты сделал это?

Как провести заземляющий провод к электрощиту за 10 минут

Говоря об электробезопасности, одной из основных тем, которую следует обсудить, является наличие грозозащитных тросов.

Хотя заземляющий провод не требуется для правильной работы электроинструмента, крепление заземляющего провода к электрической коробке является нормой для электриков, поскольку это обеспечивает дополнительную функцию безопасности, которая может спасти вашу жизнь в случае аварии.

Обычно провода заземления не проводят ток. Ток будет проходить через заземляющие провода только в том случае, если его слишком много или первоначальный путь был поврежден.

Если вам интересно, как провести заземляющий провод к электрическому щиту, продолжайте читать!

Инструмент для подключения заземляющего провода к электрической панели

Что касается материалов, которые будут использоваться в заземляющих стержнях, настоятельно рекомендуется использовать оцинкованную сталь, нержавеющую сталь или сталь с медным покрытием.Среди этих трех оцинкованная сталь является самой дешевой, и ее часто предпочитают опытные электрики.

  • Молоток
  • Отвертка
  • Заземляющий провод (обычно медный провод 6-го калибра или больше)
  • Зажим
  • Мультиметр
  • Средства защиты

Шаги по подключению заземляющего провода к электрической панели

Шаг 1. Установка шины или стержня заземления

Первый шаг при прокладке заземляющего провода к электрическому щиту — сначала узнать, куда вы хотите, чтобы протекал избыточный ток.Поскольку вы не можете просто оставить заземляющий провод висящим или прикрепленным к земле, вам понадобится заземляющая шина или заземляющий стержень, к которому будет подключен заземляющий провод.

Рекомендуется закопать стержень на глубину до 8 футов под землю и оставить от 3 до 4 дюймов над землей, где будет прикреплен заземляющий провод.

Если все условия соблюдены, вы можете начать вбивать заземляющий стержень в землю за пределами вашего дома с помощью молотка. Убедитесь, что прохожий не наткнется на наземный стержень, к которому подключается ваш провод.

Шаг 2.

Подсоедините заземляющий провод к заземляющему стержню

Подсоедините заземляющий провод к стержню с помощью зажима. Защитите соединение.

Шаг 3.

Не выключайте выключатели

Перед выполнением электромонтажных работ обязательно проверяйте свои выключатели и отключайте их, если только вы не собираетесь проверять свою работу.

Отключение автоматических выключателей позволит вам работать безопасно и избежать поражения электрическим током или даже поражения электрическим током.

Шаг 4.

Снимите крышку панели

Большинство крышек или лицевых панелей электрических панелей не повреждены винтами. Чтобы снять крышку панели, используйте подходящую отвертку, либо плоскую, либо крестообразную, в зависимости от того, какие головки винтов использовались.

Шаг 5.

Выберите подходящее выбивное отверстие

Выбивное отверстие представляет собой разъемную часть на поверхности панели, в которую продеваются провода, которые необходимо ввести внутрь панели.

Знайте расположение подходящего выбивного отверстия, которое будет использоваться в зависимости от того, где вы поместите шину заземления. Выберите отверстие рядом с заземляющим стержнем или заземляющим стержнем.

Шаг 6.

Найдите нейтральную шину или шину заземления

Большинство электрических панелей имеют встроенную заземляющую шину, к которой должны быть прикреплены заземляющие провода. Однако есть некоторые электрические панели, в которых нет встроенных шин заземления. Если это так, ваш заземляющий провод должен быть прикреплен к нейтральной полосе.

Шаг 7.

Подсоедините заземляющий провод к стержню или стержню

Используя медный провод калибра №6, сначала прикрепите один конец провода к шине заземления или нейтральной шине внутри электрического щита. Убедитесь, что вы вставляете провод через выбивное отверстие возле заземляющего стержня, расположенного снаружи дома, чтобы свести к минимуму ненужный изгиб заземляющего провода.

Аккуратно закрепите заземляющий провод, пока он не достигнет заземляющего стержня, расположенного снаружи дома. При необходимости вы можете использовать проволочные стяжки, чтобы избежать запутывания проводов.

На другом конце провода убедитесь, что конец полностью присоединен к шине заземления, чтобы полностью исключить возможное ослабление провода заземления.

Также провод не должен мешать проходу. Убедитесь также, что провод заземления не имеет шипов или повреждений.

Шаг 8.

Завершить

Включите выключатели и начните проверку. Не забывайте использовать средства индивидуальной защиты при проведении электрических испытаний.

Вы можете использовать мультиметр для проверки сопротивления. Он должен быть близок к нулю «0», чтобы сказать, что заземление эффективно.

Если все прошло идеально, закройте лицевую панель и вставьте винты на прежние места.

Важность заземления

Заземление — это процесс, при котором заземляющий провод крепится к шине заземления, чтобы предотвратить протекание избыточного тока через нежелательные места.

Мы все можем согласиться с тем, что основная цель заземления ваших электрических панелей, даже электроприборов, состоит в том, чтобы предотвратить поражение электрическим током, когда нормальный путь тока поврежден или считается непригодным.

Заземлив электрическую панель, вы заземлите все свои розетки, поскольку все розетки в вашем доме должны быть подключены через электрическую панель, которая служит основным источником энергии.

Исследования показывают, что только в США более одной смерти в день происходит из-за поражения электрическим током. Дополнительный уровень безопасности в вашем доме — лучший способ устранить или смягчить риски, которые могут поставить вашу жизнь на карту.

Заключение

Прочитав эту статью, вы теперь должны знать, как провести заземляющий провод к электрическому щиту.

При работе с электроникой и электропроводкой безопасность должна быть нашим главным приоритетом. Меры предосторожности не должны прекращаться после завершения работы, поскольку существуют другие факторы риска, которые могут привести к серьезной травме или даже смерти.

Присоединение заземляющего провода к электрической коробке снижает риск получения травм или даже поражения электрическим током. Поделитесь этой статьей, если вы считаете, что другие тоже могут захотеть узнать об этом.

Как подключить розетку

Доброе утро, мои люди, Ник здесь с «e lectrifying» новый учебник (каламбур)! И не волнуйтесь, Бет заставила меня убрать бережливого голландца из-за этого поста.

Еще когда мы проектировали арки , мы решили, что нам нужна пара розеток на центральной колонне (одна для столовой, другая для гостиной). Итак, сегодня я хочу показать вам, как я подключал эти розетки.

Это руководство также может пригодиться тем из вас, у кого есть грязно-белые розетки 70-х годов, и они хотят обновить их. Если у вас белоснежная отделка, как у нас, вы будете рады, что поменяли розетки на белые!

Приобретая розетку, необходимо убедиться в правильности ее размера (мощности усилителя).Несоблюдение этого правила может привести к возгоранию электрического тока. Самый простой способ сделать это — проверить номинальную силу тока на выключателе, розетка должна соответствовать возможностям выключателя… эта розетка рассчитана на 20 ампер.



Я выбрал стандартную розетку Pass & Seymour на 20 ампер. Мне нравится качество Pass & Seymour, плюс в качестве дополнительного бонуса у них есть инструкции по подключению внутри коробки!

Хорошо, давайте начнем, давайте начнем здесь… Black Eyed Peas, Что?

Предупреждение о безопасности! …убедитесь, что нет питания! Нажмите здесь для получения дальнейших инструкций.

Кроме того, всегда полезно проверить свои местные коды, чтобы определить, нужно ли вам разрешение. И посмотреть, есть ли какие-то особые требования.

ОК! Приступим к делу:

Следуйте этим инструкциям, и у вас будет проводная розетка в кратчайшие сроки! На подключение каждой розетки у меня ушло около 15 минут. Примечание: на некоторых изображениях 3 провода, а на других 6. Это связано с тем, что розетка с 6 подает питание на другую розетку. Проводка будет одинаковой для обоих.

1) Обрежьте изоляцию проводов примерно на 4 дюйма.

2) Расправьте провода в правильное положение. Белый (нейтральный) располагается на стороне, отведенной под больший штырек. Черный (горячий) подключается к меньшему контакту или к серебряным винтам белого цвета, к золотым винтам — черный. Земля (голый провод) на зеленый.

3) Зачистите провода примерно на дюйм.

4) Согнуть петли на проволоке по часовой стрелке.

5) Установите провода: наденьте петли на винты и затяните. Помните, что по часовой стрелке… вы хотите, чтобы винты тянули провод в центр, если вы будете вращать против часовой стрелки, он захочет вытолкнуть ваши провода.

6) Оберните изолентой розетку. Это будет работать как дополнительный изолятор, помогая вам не получить удар током, если вам когда-нибудь придется снимать крышку розетки для покраски.

Вы спросите, почему земля только одна?

Я использовал проволочную гайку, чтобы объединить их, плюс 6-дюймовый провод для подключения к розетке.

Теперь, когда розетка подключена и привинчена к розетке, установите лицевую панель.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
