Как сделать проводку своими руками? Правильный монтаж электропроводки в доме вместе с Леруа Мерлен.

1Ремонт электропроводки для обеспечения комфорта и безопасности в доме

Если вы собираетесь сделать в вашем доме ремонт для повышения комфорта и обеспечения безопасности, не забудьте о ремонте электропроводки. Хорошо продуманная и выполненная с соблюдением норм электропроводка обеспечивает безопасность жилья. Максимальная защита вашего жилья, то есть защита людей и электросети, может сочетаться с экономией электроэнергии, в частности, благодаря установке переключателя День / Ночь, рекомендуемого в случае использования электрического накопительного водонагревателя. Безопасность – поистине важное слово, когда речь идет об электричестве. Вот несколько советов, которые помогут вам находиться «под напряжением» в полной безопасности.

Защитите людей и электрические приборы, узнайте все о соответствующих защитных устройствах.
Устройство защитного отключения 30 мА располагается в сети перед автоматами, защищающими каждую линию групповых сетей. Устройство обеспечивает защиту человека в случае утечки тока или контакта с фазовым проводом. Установка устройств защитного отключения 30 мА обязательна. Количество устройств определяется жилой площадью.
Жилая площадь* Виды устройств защитного отключения и их количество < 35 м2 1 устройство защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А*** от 35 до 100 м2 2 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А*** > 100 м2 3 устройства защитного отключения класса АС** +1 устройство защитного отключения 40 А класса А*** * Для максимальной мощности 18 кВА ** Величина номинального тока (40 А или 63 А) определяется в зависимости от Вашей сети и от условий контракта на предоставление услуг по электроснабжению. В случае использования электрического отопления мощностью более 8000 Вт необходимо установить устройство защитного отключения, рассчитанного на 63 А. *** Для защиты кухонной электробытовой техники.
Автомат Правила монтажа электропроводки предполагают установку автомата для защиты от короткого замыкания и перегрузок (превышение максимальной мощности). Это устройство защищает не людей, а электросеть.



Линия групповой сети	Электропровода	Предохранители		Автоматы	Максимальная мощность
	1,5 мм2	10A		16A	2300 Вт
стандарт- ная розетка	1,5 мм2 2,5 мм2	— 16A		16A 20А	2300 Вт 3700 Вт
32 A	6 мм2	32A		32A	7400 Вт

Пример
Автомат 16 А защищает линию групповой сети освещения с суммарной мощностью всех источников освещения, не превышающей 2300 Вт. Электропровода для этой линии должны иметь минимальное сечение 1,5 мм². Вместо автомата можно использовать предохранитель 10 А.

Электропровода
Провод следует выбирать по цвету в зависимости от его назначения и по сечению в зависимости от назначения линии групповой сети (сеть освещения, сеть розеток…).

Важно!
Все линии групповых сетей, в том числе и линии освещения, должны быть оборудованы
дифференциальным автоматом и проводом заземления.

Цвета
Красный, черный, коричневый, фиолетовый, оранжевый цвета: фаза Только желто-зеленый цвет: земля Только голубой цвет: нейтраль



Автомат	Сечение электропровода
	2,5 мм2	6 мм2	10 мм2
	Расстояние в метрах
16А / 3680Вт	16	38	64
20А / 4600Вт	12	30	51
35А / 7360Вт		19	31

Это полезно знать
Вы желаете установить дополнительный электрораспределительный щиток в отдельном подсобном помещении? Строго соблюдайте следующие сечения проводов в зависимости от длины кабеля, соединяющего дополнительный щиток с основным распределительным щитком.


Схема электрораспределительного щитка

A Главный рубильник B Встроенная в щиток монтажная рейка для элементов C Клеммные колодки D Высокочувствительное дифференциальное устройство защитного отключения E Переключатель День / Ночь  F Автомат

2 Отсоединение старого электрораспределительного щитка

Вы решили заменить старый электрораспределительный щиток, сохранив при этом существующую электропроводку. Сначала убедитесь в том, что ваша электропроводка соответствует нормам. Для того чтобы избежать неисправностей в работе электросети, позаботьтесь также о том, чтобы обеспечить безопасность в помещениях, требующих особого внимания (кухня, ванная комната…). Перед началом работ выключите главный рубильник и убедитесь в том, что сеть не находится под напряжением.



	1. Определите предохранители для различных линий групповых сетей и пронумеруйте их.  2. Отвинтите патроны предохранителей и пронумеруйте провода.
	3. Отвинтите старый распределительный щиток и отсоедините провода, связывающие его с главным рубильником.

3Установка нового электрораспределительного щитка

	1.  Прикрепите щиток к стене с учетом длины проводов.
	2. Закрепите дифференциальные устройства защитного отключения, автоматы и другие модульные элементы на монтажных рейках щитка, соблюдая порядок линий групповых сетей.
Это более надежно Щиток должен быть закреплен на высоте не менее 1 м и не более 1,80 м от пола. Место, отведенное под счетчик и распределительный щиток, должно иметь ширину не менее 0,6 м.
	3. Вставьте в автоматы фазовую и нейтральную шины.  4. Подсоедините нейтральный и фазовый провода, идущие от главного рубильника, к устройству защитного отключения.  5. Подсоедините провода, идущие от устройства защитного отключения, к распределительным шинам. В зависимости от модели устройства, это можно сделать непосредственно с помощью шины или с помощью подсоединенного снизу кабеля.
	6. Подсоедините фазу и нейтральный провод каждой линии к соответствующему модулю.
	7. Подсоедините все провода заземления от разных линий к нулевой шине. 8. Убедитесь в том, что нулевая шина подсоединена к стержню заземления.   9. Закройте распределительный щиток, предварительно сделав отверстия для проводов.   10. Отметьте расположение различных линий.

Это полезно знать
После окончания работы отключите все автоматы. Сначала включите главный рубильник, а затем устройства защитного отключения, после чего включайте автоматы по очереди для определения возможных неисправностей.

4 Безопасность электросети

Монтаж электропроводки в частном доме с использованием разрядника и/или дифференциального автомата позволит обеспечить в вашем доме безопасность людей и электроаппаратуры (компьютеры, проигрыватели, телевизоры…).

	РАЗРЯДНИК предохраняет вашу электросеть и защищает ее от перенапряжений, создающихся в атмосфере. Важен для защиты оргтехники.
	ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ обеспечивает защиту людей и линий групповых сетей в случае перегрузки или короткого замыкания. Рекомендуется устанавливать для ванных комнат, оборудованных специальными ванными для водолечения, а также для электроприборов, предназначенных для бассейнов.

Проводка в своем частном доме своими руками: схема электропроводки, как правильно сделать монтаж электричества, проложить электроразводку самому, правила прокладки и разводки — пошаговая инструкция, все об электрике — проложить, развести, подключить свет к устройствам

1. Составление схемы подключения проводки в доме своими руками
2. Сколько фаз выбрать?
3. Разработка плана, получение проекта
4. Вычисление суммарной мощности
5. Разделение потребителей на группы
6. Где установить щиток
7. Как выбрать кабели и комплектующие
8. Выбор кабелей
9. Определение диаметра жил
10. Выбор оболочки
11. Какие розетки и выключатели купить
12. Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция
13. Разметка
14. Способы соединения проводов
15. Работа со стенами
16. Открытая
17. Закрытая
18. Подготовка кабелей
19. Заземление
20. Система защитного отключения и автовыключатель
21. Распределительные коробки
22. Коммутация кабелей и сопутствующих конструкций
23. Интеграция осветительных приборов и розеток
24. Распределительный щит
25. Ввод в эксплуатацию
26. Заключение по теме

Человеку, знакомому с электротехникой, не обязательно приглашать специалистов для подключения к централизованной сети. Проводка в доме своими руками – это вполне реальная и посильная задача, и ниже мы подробно расскажем, как ее реализовать. Уделим внимание каждому важному моменту, от выбора фаз до розеток, от составления плана до ввода в эксплуатацию – чтобы вы предметно понимали, как не допустить ошибок и на практике решить тот или иной вопрос, причем быстро и соблюдая технику безопасности.

Давайте сразу условимся: объектом для проведения всех видов работ является личная недвижимость (а не съемная квартира), в 1-2 этажа, небольшой площади (до 150 м2). И она находится в должном состоянии, то есть коробка, стены и кровля уже выгнаны.

Составление схемы подключения проводки в доме своими руками

Для этого необходимо:

• Определить, какой тип ввода будет использоваться – трех- или однофазный (380 или 220 В соответственно).

• Рассчитать мощность нужного оборудования, подготовить и подать документы для оформления проекта с заявленными вами параметрами. Здесь стоит быть готовыми к тому, что требования могут удовлетворить не в полной мере, выделив до 5 кВт.

• Купить все комплектующие – кабели, бесперебойники, счетчики и тому подобное.

• Решить, каким образом следует запитаться от столба ЛЭП, – под землей или по воздуху, – и дать представителям поставщика электроэнергии возможность реализовать данный вариант.

• Соблюдая правила монтажа электропроводки в частном доме, своими руками установить щиток, проложить коммуникации, выключатели, розетки.

• Обустроить контур для отвода и заземлиться.

• Протестировать полученную систему и при стабильно удовлетворительных результатах получить акт.

• Приступить к эксплуатации.

Это лишь общий алгоритм, пункты которого могут меняться в зависимости от конкретики случая. Но начинать всегда стоит с оформления ТУ, потому что подготавливать их могут и несколько месяцев, и даже полгода. Чтобы избавить себя от долгого ожидания, лучше обратиться в соответствующие инстанции на старте строительства недвижимости. За те 2 года, которые даются на реализацию техусловий, можно если не возвести все здание целиком, то хотя бы выгнать стены для закрепления минимально необходимого оборудования.

Сколько фаз выбрать?

При прокладке электропроводки в доме своими руками схема подачи бывает как одно-, так и трехфазной. В обоих случаях максимально возможный расход достигает 15 кВт, но второй актуален только тогда, когда планируется использовать мощную технику – приборы вроде отопительных котлов или плит. В процессе реализации такого варианта необходимо соблюдать гораздо больше требований, касающихся бытовой безопасности, ведь вероятность получить травму выше (из-за более серьезного напряжения). При площади в 100-150 квадратов и обогреве дровами имеет смысл отдать предпочтение первому решению, то есть 220 В.

Разработка плана, получение проекта

Выбрав фазу ввода, можно установить, какой будет электроразводка в доме своими руками: схемы, взятые в подходящем масштабе, помогут расставить все по местам в этом вопросе. Прямо на чертежах намечайте, где будет оборудование, где расположить выключатели и разъемы. Также учтите размещение габаритной мебели и возможность ее последующей перестановки.

В обязательном порядке укажите точку каждой люстры и лампы, каждого торшера или бра. Определитесь с режимом их эксплуатации в зависимости от того, в каких помещения они будут находиться. Помните, что на кухне постоянно работает хотя бы какая-то бытовая техника (например, холодильник), которому точно потребуется розетка.

Вычисление суммарной мощности

Как только вы решите, чем будете пользоваться, посчитайте, сколько Вт будет в общем потреблять оборудование. Это поможет выяснить, как правильно сделать электрику (проводку) в доме своими руками с учетом пусковых нагрузок.

Средние значения вы сможете взять из специальной таблицы, которая есть в свободном доступе в интернете. Допустим, для ТВ данный показатель равен 300 Вт, для персонального компьютера – 500, а для бойлера – и вовсе 1500.

Сложите все цифры для каждого эксплуатируемого прибора, и добавьте к полученному числу 20%. Зачем? Это будет тот запас, который спасет спроектированную систему от перегрузки. К тому же вам вряд ли выдадут именно желаемую мощность – ту, которую вы рассчитаете и укажете в заявке. Наверное, провайдер предоставит стандартный лимит в 5 кВт, в который и придется укладываться.

Разделение потребителей на группы

Под этим термином в рамках одного объекта недвижимости понимаются люстры, прожекторы, розетки, выключатели – их можно «повесить» на разные ветки.

Выясняя, как проложить проводку и провести свет в доме своими руками, будьте готовы к тому, что придется реализовывать сразу несколько линий:

• Первая понадобится для осветительных приборов, хотя и ее можно разбить на две – для каждого этажа или крыла здания.

• Вторая потребуется для разъемов, если их будет от 3 до 5 штук.

• Все последующие – по одной для отдельно взятых представителей мощного оборудования.

С таким подходом та же кухня насчитает от 3 до 7 направлений: холодильник, духовка, плита, микроволновка, стиральная машина. Другим комнатам хватает 2-4 веток: для телевизора, компьютера, роутера, зарядки. Хотя для обогревателя или кондиционера следует выделить свои линии.

В случае с небольшим по площади объектом недвижимости, допустим, дачным коттеджем, классическим считается вариант с тремя категориями:

• первая – освещение;

• вторая – улица;

• ·третья – розетки внутри.

То, как развести электрику и проводку по дому своими руками, определяется и группами тоже, ведь от их количества зависит и число автоматов на распредщитке: их нужно столько же плюс 2-4 – про запас. В случаях с объектами большой площади целесообразно реализовать деление по этажам с общей коммутацией.

Где установить щиток

Каких-то требований по конкретной точке его расположения нет — важно лишь чтобы он находился не ближе, чем за 1 м от труб, причем от любых: водяных и газовых, отопительных, внутренних сточных, канализационных.

Помещение для него тоже может быть каким угодно, хотя чаще всего это котельная, в которую и сводятся все коммуникационные линии. Инспектирующие органы обычно согласны с таким решением, если у выбранного устройства достаточно высокий класс защиты, и лишь рекомендуют разместить его у входной двери.

Как выбрать кабели и комплектующие

Когда в стандартном случае выполняется разводка электрики (проводки) в частном доме своими руками, схема предполагает использование двух автоматов:

• Первый – входной, обычно находится на улице, опломбирован и служит для снятия показаний.

• Второй – УЗО, встраивают непосредственно перед щитком, и он защищает остальные элементы сети от перегорания.

Когда предполагаемая нагрузка не превышает 15 кВт, дальше идет разделение на группы, если же она больше, необходимо озаботиться еще и установкой трансформатора.

Обратите внимание, электрослужбы предпочитают, чтобы фиксирующее расход оборудование располагалось снаружи здания. Поэтому целесообразно покупать модель с классом защиты как минимум IP-55.

Выбор кабелей

Приобретать их стоит потому, что к их эксплуатации предъявляются не такие жесткие условия, они банально безопаснее. Причем нужно, чтобы они были трехжильными – этого требует современная бытовая техника с 3-контактными вилками, которую следует заземлять.

Для проводки электрики и освещения в частном доме своими руками лучше брать комплектующие с «начинкой» из меди, а не из алюминия, так как последний более ломкий, контакты из него сложнее зачистить.

Определение диаметра жил

Для этого следует ориентироваться на мощность потребления на каждый автомат и на таблицу планируемой нагрузки:

Пользоваться ею просто: выбираете свой способ запитывания и рассчитанный ранее расход кВт, после чего двигаетесь вправо по этой строчке, пока не находите нужное значение в колонке «Сечение».

Лайфхак от тех, кто уже знает, как проводить электрику и правильно раскидать (подсоединить) проводку в доме: линии одинакового диаметра лучше отмечать на плане одним цветом – это не даст запутаться при разделении потребителей на группы.

Выбор оболочки

Он важен тогда, когда полы, стены, потолки в помещениях деревянные: в таких случаях нужны кабели с ВВГ- или NYM-изоляцией (двойной или тройной соответственно). В остальных же ситуациях хватит и одинарной, если она целая, не потрескалась, без наплывов.

Какие розетки и выключатели купить

Для обычных приборов приобретайте стандартные, для мощных – подходящие по пусковому току. По исполнению есть два варианта:

• внутренние – коробки спрятаны в углублениях, в результате чего они идут вровень со стеной;

• наружные – их корпусы крепятся на подложки, а значит выпирают по вертикали.

Второй вариант считается более современным, ведь он практичнее (его сложнее случайно сорвать) и может быть окрашен в любой цвет.

Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция

Порядок действий следующий:

• Создаете план, в котором указываете все электроизделия для каждой комнаты.

• Протягиваете коммуникации – в стенах и по перекрытиям.

• Устанавливаете щит, распредкоробки, разъемы и выключатели.

• Соединяете все это в сеть.

• Проверяете на работоспособность и, если все в порядке, начинаете эксплуатировать.

Стандартом современности считается скрытый монтаж, как максимально практичный и эстетичный. Для его реализации на стенках нарезаются штробы, которые впоследствии аккуратно замазываются шпаклевкой и не выделяются на фоне общей поверхности. Также допустимо спрятать линии за облицовку из гипсокартона, разместив их в зазорах, но обязательно в гофрированных рукавах – для защиты от различных воздействий.

Памятка для тех, кто пока не знает, как самому правильно провести электропроводку в частном доме, правила прокладки следующие:

• Вести трассы можно только горизонтально или вертикально, без скосов или закруглений;

• Высота размещения – как минимум 2,5 м, со строго перпендикулярными спусками к выключателям или розеткам в нужных местах;

• Точки соединений – обязательно в распредкоробках.

Разметка

Фронт работ необходимо отразить на бумаге, чтобы понимать, что конкретно выполнять. И на чертежах будут наглядно видны критические места, в которых линии пересекаются или идут в опасной близости от инженерных систем. Соприкосновения с водосточной трубой недопустимы – что-то придется переместить.

Способы соединения проводов

В рамках электрификации частного дома своими руками можно воспользоваться следующими методами:

• Скрутка – подходит или для однородных или для химически инертных между собой металлов; оголять жилы допустимо не более чем на 40 мм, тщательно следя, чтобы витки получались плотными. Место соединения нужно закрыть изолентой и для дополнительной надежности допустимо пропаять.

• В клеммной коробке – кабели зачищаются, вставляются в гнезда пластикового корпуса, фиксируются винтами. Получается быстро, безопасно и поэтому удобно.

• В колодках – здесь за качество прижима отвечает пружина.

Работа со стенами

Характер ее проведения, и вообще операций в ее рамках (долбление, сверление и так далее) зависит от способа размещения коммуникаций. И если сегодня мы делаем монтаж эл проводки в частном доме своими руками, схема его реализации предполагает два варианта укладки.

Открытая

Трассы следует спрятать в трубки, специальные каналы или под плинтусы, сделанные из негорючих пластмасс (возможно, даже с эффектом самозатухания). Это решение для помещений из бревен, бруса, древесины.

Закрытая

Линии прячутся в полостях между стенами/перекрытиями и элементами отделки. Если для кладки использовался бетон или кирпич, потребуется вооружиться болгаркой и перфоратором. Результат – слой штукатурки, надежно укрывающий от посторонних глаз.

Подготовка кабелей

Их выбирают в зависимости от суммарной мощности потребления всех групп приборов и так, чтобы они выдерживали примерно одинаковый уровень нагрузок. Когда мы проводим электрику в частном доме своими руками, схема укладки предполагает использование коммуникаций с жилами из:

• алюминия – дешевле, но жестче, часто ломается при изгибе;

• меди – дороже, но пластичнее.

Оптимальным решением считаются ПВГ или ВВГнг – у них двойная изоляция, горение они не поддерживают, являются сравнительно доступными, постоянно представлены в продаже в сечении на 2,5, 4, 6 мм2.

Наиболее толстым кабелем признан вводной, соединяющий столб ЛЭП и щиток. Обычно он подключается представителями компании-провайдера и является самонесущим (СИП).

Заземление

Его нужно обеспечить для предотвращения поражения током, его наличие – норма бытовой безопасности. Когда выполняется электрическая разводка проводов в частном доме своими руками, схемы реализации такой защиты выглядят довольно просто:

• Выкапываете траншею треугольной формы (глубиной 70 см).

• Вбиваете в вершины стальные трубы (диаметром 2 дюйма).

• Соединяете их полосами из стали, свариваете в одно целое.

• Покрываете места стыков антикоррозионными растворами.

При помощи коммуникационных линий подключаете получившийся отвод к щитку. Учтите, что сотрудники компании-провайдера обязательно проверят заземление на предмет соответствия ПУЭ.

Система защитного отключения и автовыключатель

АВДТ тоже важен, от УЗО он отличается принципом срабатывания. Полезен не только при утечке тока, но и при коротком замыкании или перегрузке. Поэтому правильная схема разводки электропроводки в двухэтажном частном доме своими руками и предусматривает его наличие, тогда как для маленького летнего коттеджа хватит и обычного дифференциального устройства.

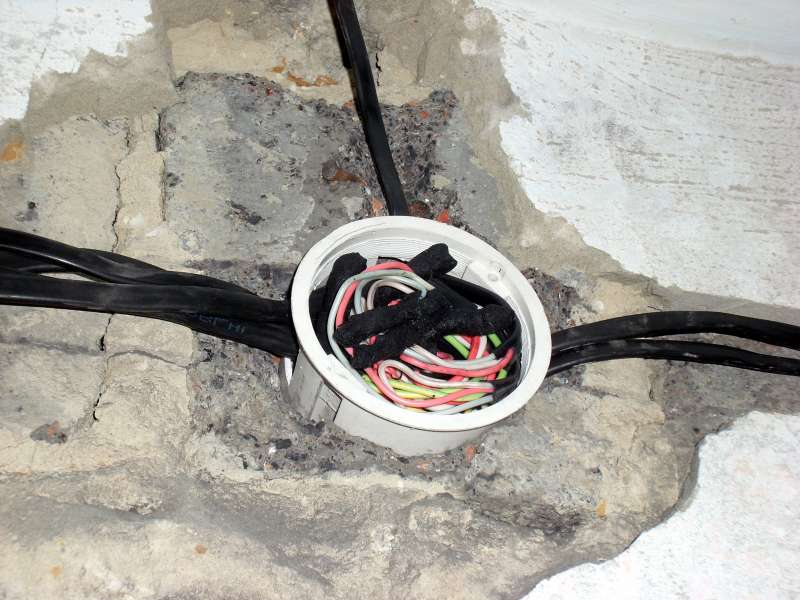

Распределительные коробки

Они нужны для соединения линий, идущих с различных сторон. Благодаря им точки смычек жил окажутся надежно заизолированными, что минимизирует распространение огня в случае перегрева и возгорания.

Коммутация кабелей и сопутствующих конструкций

Выше мы уже рассмотрели варианты – это скрутка, колодки, сварка и пайка, клеммные коробки. Поэтому добавим, что наиболее популярными считаются последние два, причем пластиковые корпусы начинают применяться все чаще, ведь они достаточно прочные, и, что важно, разборные.

h4>Интеграция осветительных приборов и розеток

Есть один нюанс, касающийся того, как проводить разводку электричества в частном доме своими руками: схемы подключения предполагают, что вы не перепутаете жилы. Поэтому перед началом непосредственного пользования стоит взять магомметр и посмотреть, какое сопротивление наблюдается на каждой линии – для проверки правильности коммутации.

Распределительный щит

Это важное и сложное по своей конструкции устройство, поэтому лучше доверить его установку профессионалу, который сможет свести все токи и грамотно распределить напряжение. А вы пока решите другие задачи, например, займетесь тем же заземлением: сварить металлический контур вполне под силу и без специфических знаний.

Ввод в эксплуатацию

Даже если вы прекрасно понимаете, как правильно провести электричество (прокладывать проводку) в частный дом своими руками, и лично воплотили в жизнь большинство из описанных выше пунктов, этот вопрос тоже стоит препоручить профессионалу, а именно эксперту из профильной лаборатории. Просто потому, что вам необходимо получить его компетентное заключение – акт, разрешающий пользование построенной системой. При желании в этой необходимости даже можно найти определенное удобство. Такая проверка позволит максимально быстро выявить возможные ошибки, недочеты и несоответствия, а значит и исправить их с минимальными потерями как денег, так и времени при повторном вызове комиссии.

Заключение по теме

Мы подробно рассмотрели буквально все о прокладке: как правильно провести электрическую проводку в частном доме своими руками, что за комплектующие для этого выбрать, какими методами воспользоваться. Вы могли убедиться, что это комплексная и ответственная, но вполне посильная задача. Главное – тщательно подойти к проектированию (точно рассчитать мощности и сечения), внимательно – к покупке расходников (отдавая предпочтение лучшим, но не переплачивая попусту), и аккуратно – к реализации всех установочных и сборочных мероприятий.

С другой стороны, именно неисправности, спровоцированные нарушением условий устройства и эксплуатации энергосетей и приборов, являются самой частой причиной бытовых пожаров. Поэтому окончательной проверкой и должен заниматься профессионал, по личному опыту знающий, как правильно развести, проложить, соединить электропроводку в частном доме своими руками, и дающий акт об отсутствии ошибок, приобретающий разрешительную силу.

(*) Данная информация не является официальной рекомендацией и взята из открытых источников. Материал статьи не является руководством по юридическим правилам оформления земли, собственности, возведения и отделке стен или ведению строительства. Производитель не несет ответственности за юридические рекомендации, а также недостатки сооружения или его элементов, возникшие в ходе или по завершении строительных работ на основании данной информации. Для осуществления таких работ воспользуйтесь услугам сертифицированных специалистов в области юриспруденции и сферы строительства.

Проводка в квартире своими руками

Делаем электропроводку в квартире самостоятельно

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.



Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

• прокладка медных проводов;
• переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S;
• подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C, то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S, которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.



Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

• составление схемы подключения электричества в своем доме;
• создание плана разводки, а также его регистрация в уполномоченных органах;
• сооружение времянки для проведения ремонтных работ;
• прокладка электрических проводов;
• подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» — видео для ознакомления, на котором наглядно показан весь процесс.



Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом. В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.



(*) Данная информация не является официальной рекомендацией и взята из открытых источников. Материал статьи не является руководством по юридическим правилам оформления земли, собственности, возведения и отделке стен или ведению строительства. Производитель не несет ответственности за юридические рекомендации, а также недостатки сооружения или его элементов, возникшие в ходе или по завершении строительных работ на основании данной информации. Для осуществления таких работ воспользуйтесь услугам сертифицированных специалистов в области юриспруденции и сферы строительства.

Проводка в квартире своими руками

Делаем электропроводку в квартире самостоятельно

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.



Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

• прокладка медных проводов;
• переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S;
• подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C, то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S, которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.



Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

• составление схемы подключения электричества в своем доме;
• создание плана разводки, а также его регистрация в уполномоченных органах;
• сооружение времянки для проведения ремонтных работ;
• прокладка электрических проводов;
• подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» — видео для ознакомления, на котором наглядно показан весь процесс.



Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом. В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.



Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

• предварительно необходимо отключить электричество;
• запрещено прокладывать кабель, если он находится под напряжением;
• перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
• пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
• перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Как сделать проводку в деревянном доме? — ИзбаДеЛюкс

К монтажу электрической проводки в деревянном доме предъявляются особые требования из-за горючести древесины, из которой возведен коттедж. Многие владельцы деревянных домов не решаются заниматься ее прокладкой или заменой самостоятельно. Так ли сложно провести электрику в срубе своими руками или без привлечения специалиста не обойтись? Ответы на этот и другие вопросы об электричестве в частном деревянном доме ждут вас в статье. Поехали!

Содержание

1. Особенности монтажа электропроводки в доме из дерева своими руками
2. Варианты электропроводки: плюсы и минусы
3. Чем опасна скрытая электропроводка?
4. Схема и план
5. Пошаговая подготовка схемы проводки своими руками
6. Варианты прокладки электропроводки в деревянном доме
7. Подбор аппаратуры и кабелей
8. Способы монтажа
   1. Открытая (наружная) проводка в доме из бруса
   2. Подземный монтаж проводки
   3. Воздушный монтаж проводки
9. Вход линии электричества в дом
10. Установка распределительного щитка
11. Контур заземления и другие меры безопасности
12. Порядок монтажа
13. Завершение электромонтажных работ
14. Распространенные ошибки
15. Заключение

Особенности монтажа электропроводки в доме из дерева своими руками

Несмотря на то, что современная прокладка электропроводки в жилых и промышленных зданиях сопровождается установкой автоматического оборудования, предназначенного для предотвращения замыканий и возгораний, правила безопасности монтажа линий электричества в деревянных домах остаются неизменными.

Одно из «старых», но действенных правил – использование изолирующего материала между кабелями и стеной. Раньше в роли изоляции выступала асбестовая прокладка. Сегодня ее функции выполняет эстетичный короб из негорючего материала, а также гофрированные металлические или пластиковые шланги.

Варианты электропроводки: плюсы и минусы

Проводка  деревянного дома  из клееного бруса может монтироваться двумя способами:

1. Открытая (наружная) электропроводка, установка кабелей проводится поверх стен и потолка.

1. Скрытая (внутренняя) электропроводка, прокладка кабелей осуществляется в металлических трубах внутри стен и потолков.

Скрытый тип монтажа электропроводки обладает такими преимуществами:

• Все элементы разводки скрыты и не нарушают эстетику стен;
• Выключатели и розетки утапливаются в стены и не выпирают;
• При правильно выполненной разводке увеличивается степень пожарной безопасности всего строения;
• Замена кабеля в металлической трубе достаточно простая;
• Уменьшается риск механического повреждения проводки;
• Нет выступающих проводов, которые на себе собирают пыль и паутину;

Чем опасна скрытая электропроводка?

При скрытой проводке нет возможности увидеть возможные механические повреждения изоляции кабеля и общего состояния проводки, например ее старения и появления микротрещин. Во время усадки деревянного дома, возможно, не хватит запаса длины кабеля и может произойти разрыв линии.

Скрытый монтаж прокладки электрической проводки имеет следующие недостатки:

• Нет возможности для регулярной проверки и мониторинга состояния изоляции;
• Достаточно сложно будет, происходит процесс масштабирования электросхемы;
• Технически сложный монтаж, который эффективен только во время возведения стен;
• Необходимость по всему дому создавать фальш-конструкции, которые будут закрывать магистрали изолирующих труб;
• Достаточно большая стоимость работ и материалов;
• Дополнительные затраты на специализированный инструмент.

Открытый способ прокладки электромагистралей по дому предоставляет такие преимущества:

• Лёгкая и простая прокладка кабеля;
• Вся проводка в доступе для мониторинга состояния проводки, также несложно произвести замену испорченного участка;
• Достаточно простая масштабируемость всей электросистемы, можно легко добавить и убрать розетки или выключатели;
• Дешевая стоимость работ по монтажу.

Минусы внешней проводки:

• Страдает эстетический вид стен;
• Возможны риски механического повреждения силового кабеля;
• Необходимы сквозные отверстия в стенах при переходе между помещениями.

Схема и план

Монтажная схема необходима для обоих способов прокладки кабелей. В первом случае она помогает в работе, а во втором (при скрытой прокладке) пригодится для ремонтных работ, разделения линии электроснабжения при необходимости.

Для составления схемы возьмите план всех помещений. Отметьте на нем предполагаемые места установки крупной мебели, бытовых приборов, работающих от сети. Это исключит ситуации, когда розетка оказалась на стене за шкафом-купе или для установки посудомоечной машины, ее приходится переносить в другое место.
Разделите группы линий электроснабжения для освещения и для розеток. Розеточные линии лучше разделить, особенно, если они ведут на кухню, в ванную, где используются бытовые приборы высокой мощности.

Внимание! Разделение силовых линий оставляет возможность использовать бытовые приборы, даже если одна из линий перегорела. Обслуживание сгоревшей линии можно провести без отключения электричества во всем коттедже.

Схема электрической проводки для деревянного дома может выглядеть следующим образом.

Пошаговая подготовка схемы проводки своими руками

1. Для подготовки схемы разводки электропроводки в частном доме возьмите обычный лист бумаги и начертите план всех помещений.
2. Обозначьте места расположения мебели, бытовых приборов, сантехники.
3. Отметьте места для монтажа розеток.
4. Отдельно отметьте розетки с защитой от водных брызг (в ванной, на кухне).
5. Укажите место расположения распределительного щита.
6. Отметьте, где расположены распределительные коробки.

Эта схема нужна вам исключительно для проведения монтажа. В проверяющие надзорные органы она не предоставляется.

Варианты прокладки электропроводки в деревянном доме

Выше уже упоминалось, что прокладывается электричество в доме из бруса закрытым и открытым способом. Остановимся подробнее на их плюсах, недостатках, специфике монтажа.

Подбор аппаратуры и кабелей

Для монтажа электрической проводки и точного составления схемы необходимо подобрать материалы и инструменты.

Для работы понадобится:

• Электрический щит. Для дома из дерева желательно приобрести металлический щит.
• Трехжильные кабели ВВГ разного сечения.
• Гофрированные полурукава и трубки, металлические трубы;
• Кабель-каналы, предназначенные для монтажа проводки внешнего типа;
• Распаечные коробки;
• Колодки для соединений и зажимные клеммы;
• Термоусадочные трубки разного диаметра, изолирующая лента;
• Монтажные коробки для выключателей, розеток;
• Плафоны осветительных приборов, выключатели, розетки;
• Автоматические переключатели для электрической проводки;
• Вводное оборудование для заведения электрической проводки внутрь дома;
• Электрический счетчик.

Кроме этого понадобятся монтажные инструменты с прорезиненными ручками, резиновые перчатки. Подбирать материал желательно средней цены. Низкая стоимость материалов часто говорит об их невысоком качестве и недолговечности.

Способы монтажа

Провести кабель проводки в дом можно двумя способами: подземным и воздушным.

Открытая (наружная) проводка в доме из бруса

Наружная проводка в срубе монтируется проще, поэтому выполнения работы достаточно иметь минимальный опыт прокладки электросети.

Начните монтаж электрики в деревянном доме с прикрепления распределительных коробок. Зафиксируйте кабель-каналы, в которые будут вкладываться провода. Прикрепите розетки и включатели согласно предварительно составленной схеме.

Чтобы провода, включатели и розетки гармонировали с отделкой стен и общей стилистикой деревянного дома, подберите их под цвет дерева или в стиле ретро. Такие решения можно увидеть на многочисленных фото электропроводки в деревянном доме в

Плюсы:

1. Простой и быстрый монтаж в сравнении с внутренней прокладкой проводов.
2. Придает особый колорит брусовому дому.
3. Легкое обслуживание и замена деталей при необходимости.

Минусы:

1. Нужно подбирать розетки и включатели, подходящие по стилю интерьеру дома.
2. Необходимость предусмотреть расположение линий электросети, чтобы мебель, техника не мешала пользоваться ими.
3. Желательно подбирать короб для кабелей, который оптимально впишется в интерьер комнат.

Подземный монтаж проводки

От столба линии электропроводки роется траншея для кабеля. Глубина траншеи должна быть не менее восьмидесяти сантиметров.

Там, где кабель входит в почву, а также в фундамент устанавливаются толстостенные металлические трубки, в которые протягивается кабель.

Место входа кабеля герметизируется с помощью мастики. Такой способ ввода подходит для проведения электрической проводки скрытым способом.

Воздушный монтаж проводки

От столба линии электропередач используется кабель сечением больше шестнадцати миллиметров. Используется самонесущий изолированный провод (СИП). Этот кабель ведется только до ввода в дом. Использовать его внутри помещения запрещено. От этого кабеля к распределительной коробке применяется ВВГнг типа. Он дополнительно помещается в гофрированную трубу.

В месте ввода электрических кабелей в дом обязательно используется металлическая гильза. Она защитит стены от возгорания в случае выхода проводки из строя, а также сами кабели проводки от грызунов.

Дальнейшая разводка электрической проводки осуществляется двумя способами: скрытым или открытым.

Наиболее рациональным  и удобным способом считается монтаж  проводки открытым способом.

Он в свою очередь выполняется несколькими методами:

• В стиле «ретро»;

• Путем крепления проводов напрямую к стене;
• Монтаж проводов в гофре в малозаметных местах в комнатах;
• Проводка по стенам в кабель-канале;
• Проводка с помощью электротехнического плинтуса;
• Прокладка кабелей в пластиковом декоративном плинтусе.

Вход линии электричества в дом

Ввод электричества в деревянный коттедж выполняется двумя способами: под землей и по воздуху. Проще в монтаже воздушный способ, но безопаснее подземный. Под землей кабель защищен от повреждений, а линии электричества входят в помещение через фундамент. Для этого в нем прокладываются толстостенные трубы. Этот способ удобен для строящегося дома. Если жилье уже возведено, остается только воздушный способ. Для деревянных строений используется вводный кабель в негорючей оплетке.

Профессионалы рекомендуют установку защитного автомата на фасаде жилого дома перед входом линии в помещение, чтобы обезопасить его от возгорания из-за короткого замыкания и перегрузок.

Установка распределительного щитка

Распределительный щиток — металлический ящик, в котором установлены нулевая шина и шина контура заземления DIN-рейка. Также в нем устанавливается счетчик расхода электрической энергии с пломбой и вводный защитный автомат. Щиток закрывается металлической или пластиковой дверцей.

Из распределительного щитка линии электричества идут к точкам потребления – розеткам и включателям.

Автоматы в щитке должны иметь такую входную мощность, чтобы сработать при перегрузке даже на самом слабом участке домашней электросети.

Контур заземления и другие меры безопасности

Монтаж контура заземления — обязательная часть установки электропроводки в деревянном доме. Самым эффективным способом монтажа считается модульно-штырьевой. Для его использования нужно приобрести готовые заземляющие системы, обработанные антикоррозийным покрытием. Если их покупка кажется дорогостоящей можно использовать металлический уголок или арматуру.

По периметру дома вырывается траншея, в которую устанавливаются вертикальные заземлители и помещается треугольный контур заземления. Следующий этап – установка выводного устройства заземляющей системы.

Далее заземление подключается к тоководу, а тот к общей системе. К готовой системе заземления подключается электрическое оборудование.

К мерам противопожарной безопасности кроме монтажа заземления относятся:

1. использование коробов и шлангов из негорючих материалов;
2. соблюдение правил монтажа, аккуратная работа с кабелями, исключающая их повреждение;
3. неразрывность заземления по всему контуру;
4. наличие системы уравнивания электрических потенциалов.

Порядок монтажа

• Начальным этапом монтажа проводки является подготовка места для включателей и розеток. На место монтажа светильников, розеток и выключателей необходимо прикрепить металлические пластинки. На эти пластинки устанавливаются электротехнические приборы.
• Следующий этап – проведение проводов наружным или скрытым способом. Не зависимо от выбранного способа все места соприкосновения проводов и дерева (места прохождения через стены) следует обезопасить металлическими цилиндрами.
• Третий этап – подключение проводов согласно схеме электропроводки дома.
• Подключение к электрическому щитку. Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а  также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.

Завершение электромонтажных работ

Завершающим этапом монтажа электропроводки является проверка правильности работы электросети. Тестировать проводку на предмет того, отвечает ли она нормам или нет должны профессиональные электрики. Если хозяева дома не обладают достаточным опытом электромонтажа, ответ на вопрос, как лучше: самому сделать проводку в деревянном доме или доверить эту работу мастеру, очевиден.

Распространенные ошибки

Монтируя электропроводку своими руками важно избежать следующих типичных ошибок:

• Монтаж без схемы электропроводки, составленной заранее.
• Коммутация всех линий проводки в помещении в одном узле.
• Применение некачественных материалов.
• Расчет электропроводки с уже заложенным в него «запасом». Рассчитываться электропроводка должна без запаса. Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
• Для подключения электроприборов высокой мощности (до 3.5 кВт) используются обычные розетки. Для оборудования с большей мощностью требуется отдельный кабель, идущий от щитка. Использование более мощной розетки без отдельного кабеля от щитка является ошибкой.
• Заниженное сечение кабеля на ввод в дом. Оно нередко становится причиной возгорания проводки из-за токовой перегрузки.
• Прокладка кабельной линии в непосредственной близости от поверхности стен (при скрытой проводке). В результате, вбивая гвоздь в стену, человек может получить поражение электрическим током.
• Соединение высоко- и низковольтных проводов в одной коробке.
• Использование небезопасной скрутки, ведущей к оплавлению проводов.
• Соединение алюминиевых жил с медными. Если соединение неизбежно, лучше использовать для этой цели специальные клеммы.
• Работа под напряжением.
• Расположение распределительных коробок на средней или нижней части стен.

• Нарезка проводов на куски. При монтаже может оказаться, что до места расположения розетки не хватает нескольких сантиметров, и других кусков нужной длины в наличии нет.
• Использование одних и тех же марок кабелей и проводов для уличного и внутреннего монтажа.
• Несоблюдение цветовой маркировки проводов.
• На разрыв выключателя к цепи ведет нулевой, а не фазный провод, как это должно быть.
• Установка распределительных коробок там, где их легко повредить, где к ним будут иметь доступ дети.
• Отсутствие обжимной гильзы у многопроволочного провода, монтируемого в винтовой зажим.
• Неправильное заземление провода.
• Неправильное подключение устройства защитного отключения.

Заключение

Планируя монтаж электропроводки, нужно озаботиться не только тем, как красиво сделать скрытую электрическую проводку в доме, но и тем, чтобы ее монтаж в деревянном доме был максимально безопасным и удобным для проверки и обслуживания.

Все монтажные работы должны производиться с учетом пожароопасности деревянных строений

Как провести проводку в квартире

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье я расскажу Вам, как самому провести проводку в квартире. Отмечу сразу, что к этому вопросу надо отнестись серьезно, так как будем делать для себя.

В первую очередь определяемся:

1. Сколько будет розеток, какие (двойные, одинарные), в каком месте будут стоять;
2. Сколько будет люстр, бра, светильников, на какое количество ламп и где будут расположены;
3. Какое дополнительное электрооборудование, например, сплит система, нагреватель, телевизоры и т.д. будет установлено. Место установки;
4. Начертите план расположения розеток, выключателей, люстр, бра и возможного дополнительного электрооборудования в каждой комнате;
5. Обязательно предусмотрите телевизионные розетки, коаксиальный провод для телевидения и провод Ethernet для интернета. Как правило, про этот пункт мы забываем, а потом уже поздно.

Для начала, давайте рассмотрим структурную схему проводки и запитки электричеством любое бытовое помещение — будь то дом или квартира.

Структурная схема электрической проводки в помещении.

Как Вы знаете, в любом жилом здании есть распределительный щит, в котором находятся счетчики и автоматы. Так вот, этот щит является как бы посредником между поставщиком электроэнергии и нами – потребителями электроэнергии.

К распределительному щиту подходит силовой кабель, с которого берется питающее напряжение «фаза» и «ноль», и напрямую подключается на вход Вашего счетчика электроэнергии.

С выхода счетчика питающее напряжение подается на вход основного автоматического выключателя или УЗО, и уже с выхода основного выключателя напряжение поступает в квартиру или жилое помещение. Далее буду рассказывать про квартиру, так как схема распределения напряжения стандартна для всех помещений.

Как правило, рядом с входной дверью ставится центральная соединительная коробка, в которую заходит питающий кабель от автомата или УЗО. На рисунке выше центральная распределительная коробка расположена в прихожей. Так вот, монтаж всей электрической проводки по квартире начинается от этой распределительной коробки.

Теперь от центральной коробки в каждое помещение прокладываются линии к распределительным коробкам помещения. И уже от распределительных коробок провода пробрасываются по комнате к местам, где будут расположены выключатель, розетки, люстра или светильники.

Это стандартная схема электрической проводки, но она не совсем удобна тем, что если надо будет заменить розетку, тогда придется выключать общий автомат питания, расположенный в распределительном щите на лестничной площадке и подающий напряжение в квартиру. И здесь получается, что на время замены розетки вся квартира остается без напряжения.

Но эту схему немного усовершенствовали и вместо центральной распределительной коробки сейчас устанавливают небольшой распределительный щит с автоматами, который монтируют прямо в квартире.

Очень удобно. Надо заменить розетку, люстру или вдруг произошло короткое замыкание — отключается только конкретный автомат, а все остальное работает.

Смысл этой статьи, как раз, и заключается в том, чтобы Вам рассказать об устройстве такого щита, и показать, как с его помощью можно сделать проводку в квартире своими руками.

Структурная схема электрической проводки в помещении. Усовершенствованная.

Принципиально нового Вы здесь ничего не увидите. В схему добавляется свой распределительный щит с автоматами, и уже от него прокладываются линии к распределительным коробкам каждого помещения.

Как видите все просто. Питающий кабель от основного автомата приходит на Ваш щит, и уже от щита напряжение двумя линиями уходит к распределительным коробкам в каждую комнату. Где первая линия — освещение, а вторая — розетки.

Но эта структурная схема проводки будет справедлива только для жилых помещений старого фонда, то есть построенных еще при Советском Союзе и начала 90-х годов — так называемая система заземления TN-C. В то время, для жилых помещений, к заземлению не придавалось особых требований, да и бытовой техники, для которой необходимо было вести отдельную шину заземления, практически не было.

Устройствами защитного отключения были только автоматические выключатели, и поэтому такой вид защиты считался нормой. Но техника не стоит на месте и уже на рынке появились усовершенствованные и улучшенные устройства такого типа.

Поэтому сейчас для защиты человека от поражения электрическим током, с учетом имеющегося оборудования, нормы дополнены и переработаны, и в новостроях разрешено использовать только систему заземления TN-S.

Структурная схема электрической проводки в помещении. Усовершенствованная. С шиной заземления «РЕ».

Теперь в современных новостроях обязательными являются устройства защитного отключения типа УЗО, а также шина заземления «РЕ», к которой через евро розетки подключаются корпуса бытовой аппаратуры.

Эта шина формируется в трансформаторной подстанции и тянется по всем общим распределительным щитам дома вместе с силовым кабелем. И уже от общего щита она заходит в каждое жилое помещение и подключается третьим проводом на розетки и к корпусам светильников. Как правило, это провод желтого цвета с зеленой полосой.

Теперь после счетчика обязательно устанавливается устройство защитного отключения типа УЗО. Если обычный автоматический выключатель отключается только при больших токах нагрузки или токах короткого замыкания, то УЗО отключается при появлении тока утечки на землю. Причем этот ток составляет не более 30mA.

Например. У стиральной машинки или холодильника на корпусе по неизвестным причинам появился потенциал. Когда Вы прикоснетесь к корпусу машинки или холодильника, то через Вас на «землю» пойдет ток и Вас «ударит» — но автомат не сработает, так как утечка на корпус и Ваше прикосновение, по силе, не являются током короткого замыкания или большим током нагрузки.

Если же стоит УЗО, то когда проходящий через Вас ток превысит порог 30 mA, сработает автоматика УЗО и отключит напряжение, а Вы ничего не успеете почувствовать.

Устройство и подключение распределительного щита с автоматами.

Конечно, любого напугает такое количество проводов когда открываешь переднюю крышку. Но поверьте, здесь все очень просто.

Будем разбирать все по порядку, а в конце нарисуем общую монтажную схему. Начнем сверху вниз.

1. Нулевая колодка.

«Нулевой» она называется потому, что к ней подключается нулевая жила, приходящая от основного автомата. Как правило, нулевая жила большего сечения и подключается под первый винт.

Также на «нулевую колодку» приходит провод заземления, но на фото его не видно — он не подключен, потому, что мой дом относится к старому жилому фонду, хотя и был построен в середине 90-х.

Запомните. На «нулевой колодке» собираются все нули от проводов, которые прокладываются по квартире. Заземление сидит здесь же, но на отдельной пластине, и физически с нулем никак не связано.

2. Разбираемся с фазными жилами.

Фазная жила, приходящая от основного автомата, подключается на вход первого автомата, и перемычками размножается по входам всех автоматов распределительного щита.

А вот уже с выходов всех автоматов фаза распределяется по распределительным коробкам каждого помещения.

Для примера показываю, как сделано у меня.
Первые четыре автомата идут на освещение, вторые четыре автомата идут на розетки, и последние три идут на сплит системы и бак накопитель.
В данный момент они не нужны и поэтому выключены.
Видите как все удобно.

Монтажная схема электрической проводки. Старый фонд.

На примере одной комнаты рассмотрим работу и монтажную схему электрической проводки.

От основного автомата «фаза» и «ноль» приходят в распределительный щиток, в котором фаза подключается на вход первого автомата, а ноль к «нулевой колодке».

Освещение.

Автомат с номером 1 рассчитан на освещение.
С выхода автомата фазная жила заходит в распределительную коробку, где в точке (1) соединяется с одним концом провода, приходящего с нижнего контакта выключателя. С верхнего контакта выключателя фаза в точке (2) соединяется с другим концом провода, приходящим от лампы.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, где в точке (3) соединяется со второй жилой провода, приходящим от лампочки. И теперь если замкнуть контакт выключателя — лампочка загорится.

Розетки.

С розетками вообще легко.
Автомат с номером 5 рассчитан на подключение розеток.
С выхода пятого автомата фазная жила заходит в коробку, и в точке (4) соединяется с двумя другими жилами, приходящими от розеток.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, и в точке (3) соединяется с двумя другими жилами, приходящими от розеток.

От каждой розетки тянется свой провод в распределительную коробку.

В итоге получилось, что в распределительную коробку зашло 6 проводов, и получилось 4 скрутки. Таким образом, проводку делаете в каждом помещении.

Давайте на этом закончим, а во второй части разберем монтажную схему электрической проводки с заземлением, на каком этапе прокладывается проводка, как проверять работоспособность схемы и используемое оборудование.
Удачи!

Проводка на даче своими руками схема для чайников

Электрика дачного домика своими руками.

 Починить электропроводку, заменить розетку или выключатель, заново поменять электропровода и полностью сделать всю электрику – легко, знание законов Ома и Кирхгофа не обязательно, но помнить об этих людях надо, ведь они были первопроходцами в электротехнике. Здесь некогда заниматься теорией, для этого есть учебники. Будем просто прокладывать свет, чтобы не наступил его конец. Советую всё сделать своими руками, тогда впотьмах никогда не останетесь, любую неисправность отыщите с лёгкостью. Расскажу,  как начать с нуля и не запутаться в проводах. Когда я вижу схемы электропроводки, клубки проводов, свисающих со стен, иногда это напоминает внутренности подводной лодки, то тоже немного побаиваюсь, но, думаю, такие фото приводятся специально, чтобы отпугнуть, чтобы обратиться к помощи специалиста и не постоять за ценой.

 И так, первое с чего начнём практиковаться — это проложим свет. Где будут, какие лампочки или выключатели уже решено. Пока делаем свет, ещё есть время подумать, где и сколько будет розеток.

                                                                                                    Глава первая.  Да будет свет!

 Попробую наглядно показать, как провести проводку для освещения  четырёх комнат. Возьмем, к примеру, две комнаты первого этажа и две комнаты мансарды. Осветительные провода прокладываем отдельно от розеток с использованием автоматического выключателя.   На фотографии показан фрагмент начавшегося пожара. Соединение, сделанное профессионалом, нагревалось каждый раз, когда включался электрочайник, причём нагревалось до предохранителя, бедняга даже оплавился, но он не виноват, что не смог отключить опасный участок проводки. Даже если бы он отвечал за эту цепь, он всё равно ничего не смог бы сделать, ведь при плохом контакте сопротивление растёт, а ток падает. Если бы не задымление и запах – быть пожару. Произошло это спустя 2 года после установки. Вот почему я ратую за открытую электропроводку для деревянного дома.

                                      Нарисуем электрическую схему соединений.

  Здесь всё просто, ничего сложного, очень простенькая схема. Выключатель и лампочка

(абажур или люстра).

 Воспроизведём на бумаге эскиз комнат и обозначим места, где будут осветительные лампы и выключатели. Для выключателей выбираем удобные места, как правило, рядом с дверью, вошёл и включил свет.

Монтажная схема. В кружках выполнено соединение проводов. Пунктирными линиями обозначены две распределительные коробки.

Электрическая схема.

  Теперь от электрической схемы переходим к монтажной. Добавляется дополнительная распределительная  коробка, её удобно расположить у самого потолка, и в глаза не бросается. С неё провода в пенале спустятся к выключателю, а по потолку проложатся к месту крепления светильника.

 Закрепляем в отмеченных местах выключатели. Крепим крючки для светильников, устанавливаем распределительные коробки, пеналы для проводов или протягиваем провода через гофрированные трубки, предварительно вымерев расстояние с небольшим запасом,  устанавливаем крепёж для трубок.

Три коричневых фазных провода  соединяются вместе. Три нулевых провода синего цвета  соединяются вместе.

Коричневый фазный провод соединится с выключателем, а с противоположного конца выключателя -синий вернётся в коробку. От лампы вернётся коричневый провод и соединится с синим.

Соединение обматывается  изоляционной лентой.

 Время соединять провода. Чтобы не запутаться, подстраиваемся под европейский стандарт, теперь он действует и для России. Тогда голубой или синий провода будут нейтральными, всё будет зависеть от того, какие провода будете использовать.  Оставшиеся провода в сетевом кабеле, а они могут оказаться коричневого, чёрного и серого цвета – являются фазными. Фазные провода идут к выключателям, если усвоить цветовую гамму проводов, то никакой электрической схемы для монтажа не потребуется. Смотрите на монтажный рисунок распределительной коробки и соединяете провода согласно цвету.

На ленту желательно одеть  термоусадочную трубку.

  Надёжное соединение – скрутка с последующей пайкой. Такое соединение обёртывается изоляционной лентой и неплохо бы одеть на него термоусадочную трубку.                                     Сделать паяное соединение просто.

Это почти картина.

Провода соединяются в одной плоскости и скручиваются.

 Если такой процесс монтажа не нравится, то рекомендую использовать разъёмы от фирмы WAGO, однако, зачищенный многожильный провод рекомендую скрутить и пропаять. При использовании разъёмов места пайки в данном случае необходимо промыть растворителем, например ацетоном. Такая технология необходима, чтобы забыть о первой фотографии.

Соединения на разъёмах.

  Когда подсоединены все выключатели и плафоны, смонтированы распределительные коробки — можно подсоединиться к питающей сети. Правда, лучше всё делать поочерёдно, сначала одну комнату подсоединить к сети, проверить, далее отсоединить провода от сети и прокладывать свет дальше. Был случай, когда из-за бракованного переключателя долго не могли понять, в чём дело. При подключении фазный (коричневый) провод подсоединяют к фазному, он определяется с помощью индикаторной отвёртки, по её свечению. Автоматический выключатель, обычно на свет ставят 6А, также должен разрывать фазный провод. При монтаже проводки используется временная розетка.

Монтажная схема проводки освещения с использованием разъёмов.

Автоматический выключатель разрывает коричневый фазный провод.

 Да будет свет! Здесь надо включить автоматический выключатель.

 Нет ничего сложного, когда всё делаешь сам!

   И только теперь займемся расчетом.

 Пусть в каждой комнате горит эквивалент лампочек в 500 Ватт (люстра 5 ламп по сто свечей), ну так захотелось, может праздник какой. Комнаты четыре, значит общая мощность 2000 Ватт. Считать ничего не будем, для этого есть ГОСТы. Ближайшему значению мощности (2400 Ватт), согласно таблице, для открытой проводки, выполненной многожильным проводом, соответствует сечение провода  в 0,5 мм, при токе в 11 А. Однако народ не рискует, и выбирает провода большего сечения от 1 до 1,5 мм, с запасом, на всякий случай, скорее не по электрическим соображениям, а по механическим, вдруг порвётся. Автоматический выключатель (предохранитель) ставит на меньший ток, чтобы абажур не оплавился. Я не против, я тоже как все.

 Свет можно провести и трёхжильным проводом, который в дальнейшем будет использоваться для розеток. Третий провод, зелёный с желтой полосой, не используйте, но он может потребоваться, если будете ставить двух клавишный выключатель.                                                     Продолжение следует.

dedclub.blogspot.ru

Проводка в дачном доме своими руками – особенности организации и последовательность монтажа

Содержание статьи (кликабельно):

Для многих людей слово «дача» ассоциируется с отдыхом и провождением времени на чистом воздухе. Соответственно, каждый хочет иметь свою собственную дачу. Для удовлетворения этого желания осуществляется ее покупка или же строительство.

Дача также должна обеспечивать для ее владельцев оптимальный комфорт. Конечно, достижение этого комфорта невозможно без наличия электроэнергии, которая подается на дачный участок и в каждую комнату по проводам. В этой статье мы рассмотрим особенности проводки в дачном доме и расскажем о том, как можно установить электропроводку своими руками.

Электропроводка в дачном доме зависит от его особенностей и тех зданий, которые находятся на дачной территории. Соответственно, проводку можно разделить на две части внешнюю (подает ток на внешние осветительные приборы и дополнительные здания) и внутреннюю (находится внутри самого дачного дома).

Такой же особенностью и характеризуется любой частный дом. Однако есть признаки, которые отличают дачный дом от любого частного дома. Они также отражаются в организации проводки в доме, который мы называем дачным. Этими признаками являются:

1. Размещение в тех местах, в которых существуют старые ЛЭП.
2. Временное использование дачного дома.

Как влияет местоположения дачи на проводку?

Подключение частного дома к электроопоре

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности.

Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Влияние влаги на проводку

Вторая особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток. В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет.

В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной и является защита от молний.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Полезный совет: перед тем, как составлять схему и начинать монтаж новой проводки в дачном доме, стоит спланировать все электроприборы, которые будут использоваться. Здесь можно включать фантазию, поскольку с каждым годом могут покупаться новые приборы. Фантазия является полезной с той точки зрения, что позволит создать проводку с запасом, то есть такую домашнюю сеть, которая будет актуальной и через 20 лет

.

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?

Определение сечения вводного провода

Начнем с источника тока. Этим источником является ЛЭП. Также может быть трансформатор. Соответственно, к дачному дому должен подходить кабель от столба ЛЭП. Этот кабель должен иметь такое сечение, которое позволит выдержать нагрузку всех дачных электроприборов.

Для того чтобы определить это сечение, нужно подсчитать общую мощность всех электроприборов. Далее эту мощность делят на 220 или 380 вольт (это зависит от количества фаз). Полученное число будет силой тока, которую должен выдерживать вводный кабель.

Далее с помощью специальной таблицы (приводится ниже) определяют поперечное сечение.

Таблица определения сеченияч

Здесь следует обратить внимание на один факт. Если ЛЭП сделана из алюминиевых проводов, то в качестве вводного кабеля вам надо использовать алюминиевый кабель. Дальнейшую разводку можно осуществлять с помощью медных кабелей.

Еще один нюанс: в большинстве случаев, компании, которые обслуживают ЛЭП и дают разрешение на подключение, устанавливают максимальный лимит мощности для отдельного дачного дома.

В этом случае, сечение вводного кабеля, номинальный ток общего автоматического выключателя (АВ) и оборудования защитного отключения (УЗО) будут зависеть от лимита мощности.

Вводный кабель может проводиться воздушным или подземным путем. Это уже зависит от вас. Этот кабель должен подключаться к счетчику, общему АВ и общему УЗО. Все эти три элемента должны находиться в одном общем щитке.

Их рекомендуется размещать в хозяйственном доме, гараже или специальном помещении. Их размещение, а также вводный кабель обозначаются на схеме.

Недалеко от этого щитка монтируется еще один. Второй щиток является распределительным, и именно от него будут отходить все ветви (контуры) проводки, которые будут монтироваться в загородном доме.

Схема проводки в доме

Его размещение также указывается на схеме.

Как планировать ветки проводки?

От этого щитка и будут отходить все ветви проводки.

Будет хорошо, если планировать большее количество таких ветвей, чем нужно. В начале ненужные ветви могут быть отключенными. Однако потом когда возникнет в них потребность, их можно включить. Гораздо худшим вариантом является создание слишком малого количества контуров. Это приведет к перегрузке отдельных кабелей. Этого допускать не следует.

В тех случаях, если электросеть является однофазной, максимальная нагрузка на одну ветвь должна равняться двум киловаттам. При наличии трехфазной сети нагрузка на одну ветку должна равняться шести киловаттам.

Планирование ветвей проводки является непростым, особенно для тех людей, которые делают его впервые. Что же сделать, чтобы этот процесс был сделан на высоком уровне? Выше мы рекомендовали составить список электроприборов.

Теперь нужно обозначить их места нахождения на плане дачного дома и дачной территории. В этот список также должно входить и осветительное оборудование.

По завершении этого процесса вы будете знать:

• места размещения розеток (должны находиться за электроприборами), светильников и выключателей;
• общую мощность приборов в определенной комнате.

Знание мест размещения выключателей и розеток позволит спланировать маршруты прохождения каждого контура. Эти маршруты будут указываться на схеме. По сути дела они будут соединять распределительный щиток и отдельную розетку или отдельный выключатель.

В каждую комнату должны идти как минимум два контура: один используется для розеток, другой — для светильников. Для того чтобы сэкономить на электрокабеле, желательно после входа контура в отдельную комнату монтировать распределительную коробку.

От этой коробки будут отходить параллельные провода к каждой розетке (если контур предназначен для них) или каждому светильнику (если ветвь предназначена для светильников).

Полезный совет: не рекомендуется в одну комнату прокладывать одну ветку для розеток и светильников. Это потому, что светильники потребляют меньшую мощность, чем электроприборы, подключенные к розеткам.

Итак, вы поняли, что от распределительного щитка в одну комнату идет отдельная ветвь на освещение и отдельная ветка на розетки. В месте, где эти ветви вошли в комнату монтируют распределительную коробку и от нее прокладывают кабели к конкретному потребителю (розетке или светильнику).

Соединение в этих коробках стоит делать с помощью специальных клемм. Как мы уже отмечали, такие соединения являются наиболее уязвимыми. Поэтому не следует применять простое скручивание проводов. Хотя есть исключение. Если скрутить и запаять соединение, то оно будет служить долгое время и главное будет надежным.

Прохождение маршрутов проводки и местонахождение распределительной коробки в дачном доме обозначают на схеме.

От чего зависят маршруты контуров?

Здесь надо сказать, что есть два фактора, который влияют на маршруты всех кабелей. Ими являются:

• материал, из которого сделан дачный дом;
• способ монтажа (открытый или скрытый).

В том случае, если дачный дом является деревянным, то скрытая проводка будет проходить через перекрытие (пол или потолок) и далее будет подниматься к розеткам или опускаться к выключателям и светильникам.

Согласно ПУЭ такая проводка должна находиться только в металлических трубах или металлических лотках. Соответственно, такой маршрут обозначают на схеме.

Если дачный дом сделан из кирпича, то скрытая проводка может проходить по стенам. При этом она должна находиться на 15-30 сантиметров ниже потолка или на 30 сантиметров выше уровня пола, а также в 15-ти сантиметрах от угла стены, оконного и дверного проемов.

В тех ситуациях, когда планируется открытая проводка, то она может прокладываться таким образом, чтобы сэкономить кабель. Конечно, он должен располагаться в горизонтальном или вертикальном положении. Углы сгибов должны равняться 90 градусов.

Открытую проводку можно делать с помощью кабель-каналов, гофротруб, металлотруб, или же путем монтажа кабеля на стену. Последний вариант для деревянной дачи недопустим.

Согласно правилам, нужно исключить контакт кабеля с деревом, ведь в случае короткого замыкания дерево быстро загорится. Открытый кабель можно монтировать только на фарфоровых роликах или изоляторах.

Полезный совет: открытый монтаж проводки своими руками является более предпочтительным, поскольку проводка электрики в загородном доме подвергается воздействию влаги. Однако если нет желания искажать вид интерьера, то скрытую под штукатуркой проводку следует помещать в пластиковые трубы. В результате провод будет свободно размещаться в середине трубы и в случае необходимости его можно легко извлечь и заменить.

Составляющие разных контуров

Теперь вы знаете, что нужно учитывать при проектировании маршрутов проводки. Проводка будет состоять из медных кабелей, который должны иметь определенное сечение.

Если ветвь предназначена для светильников, то это сечение не должно быль меньшим, чем 1,5 кв. миллиметра. При этом ветвь должна иметь АВ на 10А и УЗО. АВ и УЗО размещаются в распределительном щитке.

Для контуров, которые будут подключать розетки, используется медный провод с сечением 2,5 кв. миллиметра. Сечение может быть и больше. Его определяют, учитывая мощность подключенных приборов. Об алгоритме определения сечения мы уже рассказали.

АВ должен быть рассчитанным на 25 ампер. Для устройств, которые имеют большую мощность, делают отдельные ветви проводки. Так, должны быть свои ветви для отопительной техники, электроплиты, стиральной машины, кондиционера. Сечение кабелей и номинальные токи АВ, УЗО зависят от характеристик конкретных приборов.

Все кабели должны быть трех- или пятижильными. Это зависит от количества фаз.

Все эти контуры обозначают на схеме. Также на ней обозначают ветки для дополнительных зданий и наружного освещения. Эти ветви также должны обладать УЗО и АВ.

Инструменты и материалы

После составления схемы приступают к монтажу проводки. Эту процедуру осуществляют с помощью таких инструментов:

1. Дрели со сверлами по дереву или по кирпичу, или же по камню.
2. Болгарки, оснащенной алмазным кругом (для создания штроб в кирпичном доме).
3. Перфоратора с бурами для кирпича.
4. Набора отверток и гаечных ключей.
5. Монтажного ножа.
6. Бокорезов.
7. Пассатижей.
8. Индикаторов фазного провода и для определения целостности цепи.
9. Плоскогубцев и клещей.

Что касается материалов, то они должны быть представлены:

1. Электропроводами.
2. Монтажными и распределительными коробками.
3. Изолентой.
4. Клеммниками
5. Фарфоровыми роликами (если в дачном доме будет монтироваться ретро проводка).
6. Розетками.
7. Выключателями.

Последовательность монтажа

Если дача является старой и проводка в ней меняется, то сначала полностью отключают старую проводку. При этом выводят отдельную временную розетку, к которой будут подключаться необходимые электроприборы.

Далее, если надо делают штробы, устанавливают монтажные и распределительные коробки. Потом прокладывают и соединяют провода. Следующий этап заключается в проверке каждой ветви на короткое замыкание и сопротивление изоляции. После этого, можно заштукатуривать или скрывать кабели, а также подключать к распределительному щитку и к общей сети.

Проводка в комнате на даче. Видео:

всего оценок:4, средняя: 3,25 из 5) Загрузка… Применение металлических кабель-каналов в доме, офисе и на производстве Нюансы и особенности планирования и организации проводки в частном доме, а также последовательность ее монтажа Что нужно знать, чтобы осуществить правильный выбор кабеля, который будет использоваться для проводки в доме? Правила осуществления замены проводки в квартире в панельном доме

electricadom.com

Электропроводка на даче – ищем простое решение + Видео

Когда заканчивается строительство садового домика или основательного коттеджа на загородном участке, в его окнах еще не скоро загорится свет, если не протянута электропроводка на даче.

Какого типа электропроводка удобнее на даче?

Когда речь заходит о типах прокладываемой сети, в недоумении остаются лишь те, кто не знает, что разводка электрических кабелей может быть скрытой, наружной и даже съемной. Первый вариант прокладывается внутри стен и перекрытий и легок в исполнении при наличии полостей, например, в каркасном доме, но для обеспечения пожарной безопасности следует использовать кабельные каналы. Бетонные стены требуют штробления для скрытой укладки проводов, что доступно далеко не всем.

Наружная электропроводка на даче своими руками изготавливается не в пример проще, поскольку все кабели нужно тянуть непосредственно по поверхности стен и потолка. Причем для того, чтобы сеть не портила внешний вид помещения, ее достаточно уложить в специальные короба, закрепленные на стенах. Либо, что тоже вполне допускается, использовать керамические изоляторы для закрепления проводов, особенно если стены в доме деревянные. Такой вариант удобен тогда, когда нет необходимости создавать определенный стиль дизайна в помещениях, и хочется просто быстро обеспечить себя удобствами.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

При нечастом посещении загородного участка хозяева чаще всего беспокоятся о сохранности всего, что создает комфорт, сюда можно отнести и кабели, особенно если они медные. Собиратели цветных металлов вполне могут покуситься на наружную проводку, представляющую для них известную ценность. В связи с этим возникает необходимость во временной разводке или, иначе говоря, съемной. Основные требования к ней – быстрая протяжка и не занимающий длительного времени демонтаж. Съемная проводка в доме может создать некоторые неудобства при эксплуатации, зато ее легко свернуть и уложить в багажник автомобиля, либо запереть в погреб.

Для освещения придомовой территории возможны два варианта, если не принимать во внимание солнечные батареи: постоянная или съемная разводка. Первый тип может быть протянут как под землей, так и по воздуху с использованием опор, первый способ основательнее, а второй быстрее и удобнее для осмотра и ремонта. Самый простой вариант – переносной патрон на длинном проводе и удлинитель с тройником для подключения бытовых приборов. Достаточно иметь розетку на веранде, чтобы без труда осветить площадку перед домом, где можно поставить стол со стульями и поужинать на свежем воздухе.

Как провести электроэнергию на дачу?

Изначально у большинства горожан, пожелавших стать землевладельцами с небольшими затратами, в наличии имеется только приобретенный неблагоустроенный участок, на котором нет даже выгребной ямы под туалет. Можно покупать землю с отстроенным коттеджем, но тогда у вас вряд ли возникнет вопрос о его энергоснабжении, поскольку электропроводка в дачном доме, скорее всего, уже будет проведена. Поэтому остановимся на варианте незастроенного участка.

В дачном поселке обычно всегда имеется распределительная подстанция, она же – трансформаторная будка, однако просто так к ней подсоединиться нельзя. Необходимо подать заявление в местный управляющий орган или ближайшую организацию, занимающуюся электроснабжением. Вдоль участков тянется ряд столбов ЛЭП, иногда линия бывает подземной, что создает определенные неудобства при подключении к ней. Когда получено разрешение на подсоединение к трансформатору, одновременно владелец участка получает технические условия (ТУ), согласно которым должен выполняться монтаж электропроводки на даче.

Если их не соблюдать, обращение в страховые компании после любого ЧП в дачном поселке может оказаться бесперспективным, придираться будут к самым незначительным нарушениям ТУ. Далее на границе участка недалеко от ЛЭП устанавливается вводно-распределительное устройство (ВРУ), в металлическом шкафу или небольшой постройке. В минимальный комплект входит рубильник для обесточивания всей разводки на территории участка, в том числе и в доме, а также предохранители для автоматического обесточивания при пиковом скачке энергии.

Могут использоваться дифференциальные автоматические переключатели, либо устройство защитного отключения (УЗО). Когда ВРУ собрано, к нему подключают электросеть, смонтированную по рассчитанной проектной организацией схеме, которая утверждается Госэнергонадзором, предоставляющей электричество компанией и Энергосбытом.

Что должна охватить электропроводка на дачном участке?

Когда планируется электропроводка дачного домика и участка к последующему подключению в распределительный щит, следует учесть все потребляющие электричество бытовые приборы, источники света, станки. Подумайте, что может понадобиться в будущем, возможно, в мастерской не хватает какого-нибудь подключающегося к сети инструмента, и вы его впоследствии приобретете – он тоже должен быть учтен заранее. Желательно точно определить, сколько бытовых приборов может включаться одновременно, для получения суммарного расхода электроэнергии, это нужно для того, чтобы заранее решить, сколько фаз подводить к участку.

Если расход электричества не превышает 4 кВт/час, достаточно одного линейного провода от ЛЭП, что будет соответствовать одной фазе.

Помимо розеток и люстр в доме, наряду с другими потребителями, нужно заранее определить, куда тянуть провода на участке. Как правило, в подключении к сети нуждаются фонари вдоль дорожек и при входе на участок, также необходимо сделать разводку к туалету и к бане, если таковая имеется. Электропроводка на дачном участке должна охватить сарай для инструментов, если он находится далеко от дома, гараж и мастерскую. При наличии в последней станков, однофазной схемой вам не обойтись, понадобится четыре провода, один из которых будет нулевой и три – линейных.

Электропроводка в частном доме – что может быть проще?

Давайте рассмотрим самый простой вариант для монтажа в загородном доме – попробуем сделать съемную электропроводку на даче. Чтобы облегчить себе задачу и не вешать розетки с патронами на вбитые в стену крюки, что может окончиться повреждением перечисленных электроустановочных устройств, готовим для них общую платформу. Инструменты понадобятся самые распространенные: две отвертки («плюс» и «минус»), плоскогубцы, бокорезы, строительный нож.

На прямоугольный щит из фанеры крепим в следующей последовательности сверху вниз: настенный патрон, включатель, розетку. Последовательно соединяем включатель с патроном, розетку подключаем к сети отдельно. Изготовив несколько таких щитов по количеству комнат, крепим их на стены, в гостиной – над обеденным столом, на кухне – в районе разделочной поверхности, в спальне – ближе к кровати, чтобы можно было дотянуться рукой до включателя. Устанавливаем лампочки необходимой мощности, в комнате отдыха можно не слишком яркую, и закрываем плафонами.

Соединяем все щитки парой многожильных медных проводов, желательно в двойной изоляции, они долговечнее, хоть и достаточно дороги. Кабели пропускаем по закрепленным на стенах петлям из тонкой жести, каждая из которых фиксируется двумя шурупами или одним, проходящим сквозь оба конца полоски металла. На развилках проводов устанавливаем распределительные коробки, от них тянем кабель к счетчику.

• Автор: Михаил Малофеев
• Распечатать

remoskop.ru

Электропроводка на даче: открытый и скрытый виды. Выполнение схемы и монтаж проводки

В наше время обеспечить комфортный отдых на даче без электричества невозможно. Поэтому, обустраивая дом, обязательно нужно выполнить проводку. Причем, для этого необязательно вызывать специалистов, электропроводка на даче своими руками делается довольно просто – для этого достаточно знаний школьной физики и некоторой информации, которую вы можете получить из этой статьи.

Скрытая проводка

Виды проводки

Эл проводка на даче может быть двух типов:

• Открытая – располагается на поверхности стены.
• Скрытая – расположена внутри стены.

Далее подробней ознакомимся с особенностями каждого типа прокладки электрокабелей.

Открытая проводка

Открытая

Основным достоинством данного типа разводки является то, что провода находятся на виду, благодаря чему в случае возникновения проблем их легко исправить. Кроме того, провести такую проводку можно даже после того, как будет выполнена внутренняя отделка помещения.

Правда, в этом случае не обязательно оставлять провода на виду, в прямом смысле. Их можно спрятать в пластиковые короба или в специальные плинтуса, которые имеют кабель-каналы. Для открытой проводки используют накладные розетки и выключатели, которые монтируются поверх стены.

Таким образом, данный способ прокладки проводов является наиболее простым и удобным, однако, не всегда эстетичным.

На фото — открытая проводка в кабель-каналах

Скрытая

Данный способ является наиболее безопасным, но более сложным в монтаже. Скрытая разводка подразумевает прокладку проводов под штукатуркой или в специальных штробах. Соответственно, выполнять данную работу можно только на этапе внутренней отделки дома.

Для такой проводки используют встраиваемые розетки и выключатели, которые располагаются в специальных отверстиях в стене. В результате они практически не выпирают из стены.

Такая разводка в дачных домиках применяется редко. К примеру, если дом деревянный без внутренней отделки, то использовать срытую проводку вообще не получится.

Обратите внимание! В последнее время пользуются популярностью дачные дома из блок-контейнеров , которые внутри утеплены горючими материалами.

Проводка в таких домах обязательно должна быть уложена в негорючие кабель-каналы.

Подключение наружной проводки

Монтаж разводки

Прокладка проводов на даче состоит из нескольких этапов:

• В первую очередь выполняется уличная проводка на даче – электричество с улицы заводится в дачный дом. При этом устанавливается щиток со счетчиком, к которому подключается наружная проводка.
• Затем выполняется схема разводки.
• После этого выполняется разводка к потребителям электроэнергии и подключается через распределительный щиток к электросчетчику.

Далее рассмотрим, как выполняется работа на каждом этапе.

Наружная проводка

Наружная проводка ведется от ближайшего столба электролинии. Если расстояние между столбом и домом большое, используют дополнительные опоры, что позволит предотвратить обрывы проводов и обеспечить безопасность.

Наружные провода подключаются к электрощиту, расположенному внутри дома. Данную работу не стоит выполнять самостоятельно, если у вас нет соответствующего опыта. Кроме того, электрик должен опломбировать счетчик.

Схема разводки

Выполнение схемы

Внутри дачного домика провести проводку самостоятельно не сложно. Единственное, предварительно надо грамотно создать проект.

Схема проводки на даче своими руками выполняется следующим образом:

• В первую очередь надо выполнить в масштабе план дома и обозначить все токи, где будут располагаться источники освещения, розетка и выключатели.
• Далее надо нанести на схему разводку от распределительного щитка к источникам потребления. На этом этапе необходимо продумать, какие электроприборы и какой мощности будут использоваться в доме. Данная информация позволит определить необходимое сечение проводки, чтобы максимальная мощность не превысила номинальное значение провода.
• В завершение работы можно посчитать, какое количество провода понадобится для выполнения разводки. Это также позволит заранее рассчитать стоимость электропроводки на даче.

Совет! Сечение медного провода для розеток должно быть не менее 2,5 мм2, для приборов освещения сечение провода должно быть не менее 1,5 мм2.

Распределительная коробка

Монтаж проводки

После того, как схема электропроводки на даче будет выполнена, можно приступать непосредственно к ее монтажу. Конечно, предварительно необходимо закупить все материалы.

Инструкция по выполнению разводки довольно простая:

• В первую очередь надо согласно схеме уложить и закрепить трубки, которые будут служить кабель-каналами. Все они должны быть выполнены из негорючего пластика.
• Затем выполняется разводка – провода протягиваются сквозь трубы.
• Далее выполняется установка розеток и выключателей, а также их подключение к проводам.
• После того, как разводка буде выполнена, провода следует подключить к распределительному считку и счетчику. Данную работу так же необходимо доверить специалисту. Какая бы цена ни была на услуги электрика, основную часть суммы вы сэкономите за счет самостоятельного выполнения разводки в доме.

Совет! Если участок не подключен к централизованному электроснабжению, временно решить проблему электроснабжения позволит аренда дизель — генератора для дачи .

Вот, пожалуй, и все основные моменты выполнения проводки на даче.

Вывод

Несмотря на кажущуюся сложность, выполнить самостоятельно проводку в дачном доме не сложно. Главное – делать работу аккуратно и тщательно, соблюдая основные правила безопасности. Кроме того, некоторые ее этапы, о которых было сказано выше, следует все же доверить специалистам. (См. также статью Освещение дачного участка: особенности.)

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

9dach.ru

с чего начать монтаж, пошаговая схема, описание

1 Правила создания электропроводки в доме

Любые строительные работы регламентируются целым рядом правил и нормативов, описанных в ГОСТ и СНиП. Работы с электрической системой достаточно детально описаны в ПУЭ – в Правилах Устройства Электроустановок. Желая выполнить проводку в доме или квартире своими руками, обязательно нужно ознакомиться с этим документом.

Максимум внимания необходимо уделить правилам, затрагивающим вопросы прокладки электрической проводки, выбора и монтажа электрического оборудования. В ПУЭ указывается, что важные элементы электрической системы, такие как розетки, счетчики, распределительные коробки и выключатели необходимо монтировать так, чтобы к ним можно было без проблем получить доступ в любое время.

Выключатели рекомендуется размещать на высоте от 60 до 150 см от пола. Лучше их монтировать так, чтобы открытая дверь в комнату не препятствовала доступу к ним. То есть, если дверь открывается налево, то выключатель должен располагаться на стене справа. Провода к выключателям должны подводиться сверху.

Розетки лучше размещать на высоте 50-80 см от уровня пола. Совсем у пола точки электрического потребления располагать не следует, это не безопасно в случае подтопления жилого объекта. Розетки необходимо располагать на удалении не менее 50 см от кухонной плиты, радиаторов отопления, труб и различных заземленных элементов. Электрокабель к розеткам прокладывают по направлению снизу вверх.

Особое внимание следует уделить правилам, затрагивающим проблему прокладки электропроводки, выбора и монтажа электрического оборудования

В ПУЭ регламентируются и правила расчета необходимого количества розеток для помещений жилого объекта. Для жилых комнат требуется 1 розетка на каждые 6 м2 площади комнаты. Исключением выступает только кухня, в этом помещении допускается размещение почти любого требуемого количества розеток, точное их число определяется с учетом количества устанавливаемых в комнате бытовых устройств. В туалетах установка точек электрического потребления запрещена, а в ванных комнатах они должны иметь специальную защиту от влаги.

Прокладку кабелей можно выполнить открыто или скрыто. Вне зависимости от выбранного типа монтажа, размещать кабели можно только строго по горизонтали и вертикали. Повороты проводов должны проходить под прямым углом. Горизонтально расположенные провода должны быть установлены на расстоянии в 5-10 см от балок перекрытий и карнизов, на расстоянии более 15 см от потолка и не менее 20 см от пола. Вертикальные кабели располагают на расстоянии более 10 см от окон и дверных проемов. Между электрокабелями и газовыми трубами всегда должно быть более 40 см пустого пространства.

Провода не должны касаться металлических элементов и строительных конструкций. При установке нескольких кабелей параллельно должен оставаться промежуток более 3 см, и каждый провод должен располагаться в защитной гофре или коробе. Соединение и разводка проводов возможна только в распределительных коробках, все места соединения обязательно изолируют, причем соединять между собой медные и алюминиевые провода запрещено. Нулевые провода и заземление закрепляются на оборудовании специальными болтовыми соединениями.

2 Обязательно ли проектировать электросистему перед монтажом?

Работы по устройству новой электропроводки обязательно должны начинаться с создания полноценного электропроекта, включающего в себя схемы разводки. Этот документы выступает основой будущей электрической системы, потому проектирование считается важнейшей и самой сложной задачей, которую приходится решать во время электрификации объектов.

Лучше всего заказывать качественное проектирование у профессионалов, обладающих необходимыми знаниями и опытом для создания электрических схем. Самая важная причина обращения именно к мастерам – опасность электрической сети для человека. Допущение ошибок на этапах проектирования электрики с большой долей вероятности приведет к возникновению аварийных ситуаций, к возгораниям и поражению людей электротоком.

Если вы не хотите обращаться к профессионалам из-за желания сэкономить или по другим причинам, вы можете подготовить проект электрификации своими силами, но в этом случае ПУЭ придется изучать досконально. После этого вам придется выполнить расчеты нагрузки на электрическую систему, выбрать подходящее оборудование и провода в соответствие с будущими нагрузками и подготовить чертеж разводки.

Для подготовки чертежа вам придется использовать общепринятые условные обозначения. Применяя правильные обозначения на схеме, вы сделаете ее грамотной, правильной и общедоступной, то есть в чертеже смогут разобраться посторонние люди, а не только вы сами. На картинке ниже вы найдете наиболее распространенные условные обозначения, которые используются во всех без исключения электрических проектах.

С помощью этих обозначений вам нужно будет на чертеже квартиры отметить расположение всех элементов будущей электросети, включая розетки, выключатели, точки освещения, распределительные коробки, щит и т. д. При определении мест размещения точек электропотребления обязательно необходимо пользоваться рекомендациями и требованиями, описанными в ПУЭ.

На следующем этапе вам нужно проложить маршруты прохождения электрических кабелей, чтобы они соединили отдельные точки электропотребления в единую систему, берущую начало от электрического щитка. Проектирование разводки – это самый сложный этап проектирования, так как существует несколько типов подключения проводки:

• последовательный;
• параллельный;
• смешанный.

При последовательном соединении электрических точек, они друг за другом подключаются от одного кабеля, а при параллельном – к каждой розетке тянется отдельный провод от распределительного короба. Последовательное соединение считается слишком ненадежным, а параллельное – очень дорогостоящим, из-за большого количества используемых кабелей. Потому профессионалы рекомендуют использовать смешанное подключение, предполагающее использование обоих типов соединения в разных условиях. Там где можно сэкономить, не снижая надежность и функциональность системы, используют последовательное соединение, в остальных случаях – параллельное.

При параллельном соединении к каждой розетке будет тянуться отдельный провод от распределительного короба

Для упрощения прокладки проводов и повышения надежности всей системы всю домашнюю электропроводку разбивают на несколько групп потребления, каждая из которых подключается к отдельному автомату и УЗО в электрическом щитке. Чаще всего в частном доме выделяют следующие группы потребления:

1. Группа освещения кухни и жилых помещений.
2. Освещения ванной и туалета.
3. Электроснабжение розеток жилых помещений и коридора.
4. Электроснабжение розетки электроплиты.
5. Электроснабжение кухонных розеток.

Конечно, вы можете сформировать и любые другие группы электрического потребления, если считаете, что ваш вариант сделает электросистему более надежной и удобной в использовании.

В некоторых случаях для упрощения внутренней разводки допускается прокладка проводов к розетка под полом, а проводов для верхнего освещения внутри плит перекрытия. Такие провода на схемах отмечают пунктирной линией.

Проект электроснабжения жилого объекта обязательно должен содержать в себе расчет силы тока в электрической сети, на основе которого выбирают материалы для системы. Расчет выполняют по формуле:

I=P/U,

Где I – сила тока, U – напряжение в сети, а P – суммарная мощность всех устройств электропотребления, устанавливаемых в доме.

Необходимо тщательно рассчитать общую нагрузку в электрической цепи и рационально распределить её

Для начала вам нужно будет провести расчет общей мощности электрооборудования. Для этого складываем мощность микроволоновки (1 000 Вт), холодильника (400 Вт), чайника (2 000 Вт), 10 лампочек (по 60 Вт каждая = 600 Вт). Итого получаем:

1000 400 2000 600=4000 Вт

Полученную цифру разделяем на 220В (напряжение в электросети) и получаем силу тока на уровне 16,5 Ампер.

В большинстве случаев, сила тока в современных домах и квартирах редко превышает 25 А. Исходя из этого, для электрической системы подбирают все необходимые материалы, включая кабели, провода, устройства защиты и автоматического отключения.

В таблице ниже представлена необходимая площадь поперечного сечения для алюминиевых и медных кабелей, прокладываемых открытым способом и в трубе, в соответствии с силой электрического тока, напряжением в сети и общей мощностью устройств потребления.

В таблице представлены точные значения, но сила тока может колебаться, потому провода необходимо выбирать с запасом. Запас требуется еще и потому, что со временем эксплуатации количество используемых бытовых приборов будет только увеличиваться и нагрузка на сеть будет расти.

Мы рекомендуем для создания электрической сети в доме использовать следующие электрические кабели:

• ВВГ-5*6 (5 жил, сечение 6 мм2) – подходит для домов с трехфазным питанием для подключения щитка освещения;
• ВВГ-2*6 – используется в сетях с двухфазным питанием для подключения щитка освещения;
• ВВГ-3*2,5 – в качестве проводки от внутреннего щита к распределительным коробам и розеткам;
• ВВГ-3*1,5 – для прокладки от распредкоробов к выключателям;
• ВВГ-3*5 – для электроплит.

Для определения точной длины каждого типа кабеля придется использовать рулетку и с ее помощью замерить примерное расстояния маршрута каждого провода. К полученному результату рекомендуется прибавить дополнительные 3-4 метра, чтобы кабеля точно хватило на монтаж.

Использование гофротрубы для прокладки электропроводки — это надежный способ предохранить провода от повреждений и дополнительное удобство при прокладке

В электрическом щите дома обязательно должно найтись место для автоматических выключателей и УЗО. УЗО устанавливают на каждую группу освещения. Обычно используют УЗО на 16 и 20 А. Защитные устройства на 16 А подходят для групп освещения и выключателей, а на 20 А – для розеточных групп. Для установки электрической плитки обычно используют УЗО на 32 А, но если мощность плитки больше 7 000 Вт, то понадобится устройство защиты на 63 А.

Далее вам придется подсчитать, сколько всего потребуется в доме розеток и распределительных коробок. С этим никаких проблем возникнуть не должно, достаточно посмотреть на ранее подготовленную схему и произвести подсчет. Помимо электроприборов вам потребуются различных расходные материалы – изолента, кабельные каналы, короба для электропроводки, подрозетники и т. д. Их количество тоже нужно заранее подсчитать, чтобы за один раз приобрести все необходимое.

3 Правила выполнения электромонтажных работ

Когда проект электрической системы будет готов, можно переходить к электромонтажу, но с чего начать? Лучше всего начинать с изучения техники безопасности и подготовки необходимых инструментов, которые обязательно вам понадобятся. Для монтажа нужен тестер, кусачки, отвертки, пассатижи, шуруповерт, а также инструмент для штробления стен. Штробление требуется при скрытом способе монтажа электрических кабелей, предполагающем монтирование кабелей в стены. Вам также пригодится уровень, с помощью которого вы сможете прочертить идеально ровные горизонтальные и вертикальные линии, которые будут служить ориентиром при монтаже проводов.

После подготовки всех необходимых инструментов можно приступать к разметке. Вам нужно будет маркером или карандашом отметить на стенах и других поверхностях маршруты прохождения кабелей и места расположения точек электрического потребления, в которых придется делать отверстия под установку выключателей и розеток.

После завершения разметки действовать нужно в соответствии с выбранным способом монтажа кабелей. Если вы планируете сделать открытую проводку, то после разметки можно приступать к монтажу кабельных каналов, которые обычно выполняются из качественного пластика. Если же проводку планируется установить скрытым способом, то нужно выполнить штробление – сделать каналы в поверхностях, внутри которых в дальнейшем будут уложены провода.

При штроблении рекомендуется сначала сделать отверстия под точки электрического потребления – розетки, выключатели и источники света, а затем приступать к созданию кабельных каналов. Отверстия в стенах делают перфоратором, а штробы – болгаркой. Готовьтесь к тому, что работа приведет к образованию огромного количества пыли и грязи, ведь штробы под кабели должны быть достаточно большими, чтобы в них помещались все провода.

Помимо стен провода будут располагаться и на потолке. Существует несколько способов развести кабели на потолке. Если вы планируете сделать натяжной или навесной потолок, то провода нужно крепить к перекрытиям. В противном случае придется и на потолке выполнять штробления для устройства каналов в поверхности для прокладки кабелей.

Для прокладки кабелей из одной комнаты в другую необходимо делать отверстия в стенах. Отверстия нужно делать перфоратором рядом с углом помещения. После завершения штробления и сверления можно приступать к монтажным работам.

Розетки, распределительные короба и выключатели навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно

Открытую электропроводку устанавливать намного проще, чем скрытую. Начинать работу нужно с монтажа внутреннего электрического щитка. Если в доме предусмотрена специальная ниша для него, то короб установите в нее, если ниши нет, короб просто навешивается на одну из стен, рядом с местом ввода электричества в дом. Внутрь щита установите закупленные УЗО и автоматические выключатели, количество которых должно соответствовать числу выделяемых групп потребления.

В верхней части собранного щитка должны находиться нулевые клеммы, в нижней – заземляющие, а между ними располагаются автоматы. После этого можно заводить в щиток кабель ВВГ-3*2,5. Со стороны места ввода электричества в дом подключение щитка должно выполняться профессиональным электриком, потому его трогать не нужно. Внутри же щитка вводный провод подключается так: синий провод к нулю, белый к верхнему контакту УЗО, желтый с зеленой полосой – к заземлению. УЗО соединяют последовательно между собой вверху с помощью перемычки от белого провода.

Далее по намеченным по поверхностям линиям в комнатах устанавливаются пластиковые кабельные каналы. Обычно их располагают по плинтусам или под потолками. Короба закрепляются саморезами через каждые 50 см. Заранее просверлите перфоратором в стенах отверстия и вбейте в них дюбеля.

Розетки, распределительные короба и выключатели тоже навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно. Достаточно закрепить приобретенные устройства саморезами. Теперь можно приступать к пошаговой установке проводов. Начинайте с прокладки основной магистрали, а затем переходите к проводам, которые соединяют коробки распределения с точками электрического потребления. В последнюю очередь обычно устанавливают провода, идущие от распределительных коробок к устройствам освещения.

Помните, что проводам требуется изоляция. Все соединения должны быть заизолированы, иначе возможно возникновение аварий, способных угрожать вам и вашим близким. После соединения каждого провода в щите нужно вешать ярлык, чтобы не забыть, какой автомат за какую группу отвечает. В конце нужно «прозвонить» все провода тестером, чтобы убедиться в отсутствии ошибок и можно вызывать электрика для подключения щита к электроснабжению.

Монтаж скрытой проводки выполняется точно так же, но с той лишь разницей, что провода укладываются не в кабельные каналы из пластика, а в заранее подготовленные штробы в стенах и потолке. После того, как кабели будут уложены в штробы, отверстия в стенах необходимо заделать гипсовой шпатлевкой.

Для опытного электрика процедура электрификации дома – достаточно простая задача, которую он может выполнить очень быстро. Но для новичка монтаж электропроводки может оказаться просто непосильной задачей. Представленное в статье описание лишь пример того, как монтируется разводка, в каждых индивидуальных условиях имеется множество нюансов, которые важно учитывать. При отсутствии уверенности в собственных способностях не нужно рисковать, лучше закажите проектирование и монтаж у опытных мастеров.

7 правильных шагов, которые следует соблюдать при электромонтаже дома

Электросистема вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

1. Создайте письменную схему

Разработайте электрическую схему, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

2. Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

3. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи. Обычно рекомендуется использовать шесть розеток на цепь 110 В в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

4. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы избежать просверливания любых электрических проводов, воздуховодов или водопроводных труб.Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее будет ваш дом.

5. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.

6. Протяните провода к розеткам.

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии со схемой к ближайшей розетке или переключателю каждой цепи.Вы также можете пропустить провода прямо через коробку. Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

7. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Цепи должны соответствовать силе тока провода и назначению розетки.

Руководство домовладельца по ремонту дома

© 1jaimages / Adobe Stock

Установка в доме устаревшей или малоразмерной системы электропроводки обеспечит вам безопасность, предотвратит неприятности, такие как мерцание света, и даже сэкономит ваши деньги на счетах за электричество. Однако переналадка — серьезное мероприятие, требующее планирования и терпения.

Поймите свои потребности

© Карина Чекарева / Adobe Stock

Ремонт обычно включает в себя больше, чем просто замену старого провода. Если ваша электрическая панель (блок выключателя) имеет меньший размер, замена ее на более крупную позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с панелями на 60 А, которых было достаточно для того времени, когда семьи использовали меньше электроэнергии. Даже если вы чувствуете, что можете обойтись этим, скорее всего, вам нужно будет обновить свои услуги, чтобы иметь право на страхование домовладельца. Панель на 60 ампер небезопасна по своей сути при правильном использовании, и даже сегодня ее достаточно для очень небольшого дома. Однако в домах более типичных размеров современные пользователи склонны перегружать эти панели, что создает опасность возгорания.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер.Самые распространенные электрические панели — это модели на 100 и 200 ампер. Панели на 100 А достаточно для большинства домов площадью 3000 кв. Футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более рентабельно выбрать панель на 200 ампер.

С другой стороны, если в вашем доме проводка была проведена в 1980-х годах или позже, скорее всего, потребуется всего несколько обновлений, чтобы заменить изношенную или поврежденную проводку и приспособления.

Вы также можете заменить старые розетки, осветительные приборы и выключатели.Старые круглые выключатели и розетки, установленные в плинтусе без плинтуса, из соображений безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену. Рассмотрите современные варианты, такие как розетки с USB-портами, и альтернативы, такие как кнопочные выключатели света вместо тумблеров.

Сделай сам или найми профессионала?

© puhimec / Adobe Stock

Если вы являетесь преданным мастером DIY, вы можете подумать о том, чтобы самостоятельно выполнить перемонтаж.Вы сэкономите деньги, но потратите несколько недель на грязную работу, связанную с резкой, сверлением, прокладкой проводов и заделкой отверстий. Сначала ознакомьтесь с местными электротехническими правилами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить вместе с розетками, переключателями и другими электрическими элементами, которые вам нужны.

Прежде чем приступить к работе, попросите сертифицированного электрика осмотреть существующую проводку на предмет признаков, что работа может быть более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую схему электропроводки на предмет возможных проблем.Готовая работа по замене проводки своими руками должна пройти проверку лицензированным электриком. Перед тем, как начать свой проект, найдите электрика, который захочет провести эту проверку. Не все электрики проводят проверки работ, которые не устанавливали сами.

Ремонт электропроводки своими руками начинается с подготовки дома: убирают мебель или перемещают ее в центр комнаты и накрывают тканью, а затем поднимают ковры и половицы. Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете вместо этого перерезать провода, чтобы отключить их.После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, будьте осторожны, чтобы не задеть провода или трубы внутри стен.

Когда вы закончите, проверьте цепи. Если все они работают правильно, вы можете подключить каждый к выключателю на вашей электрической панели и пометить каждый выключатель названием его цепи. В завершение вызовите электрика для проверки, прежде чем закрывать точки доступа к проводке.

Создайте свой план

© Monkey Business / Adobe Stock

Если вы собираетесь самостоятельно выполнять переподключение, вам нужно будет спланировать, что вы хотите, и как это будет установлено. Если вы решили нанять электрика, ваша задача — спланировать то, что вы хотите, а не решить, как это установить. Оставьте работу над схемотехникой профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в ближайшие 25 лет. Большинство домов ремонтируют только раз в два десятилетия.Когда вы планируете заранее, ваш электрик может учесть будущие приборы в вашем проекте изменения проводки. Рассмотрим такие особенности, как:

• Отопление, вентиляция и кондиционирование (HVAC)
• Освещение и потолочные вентиляторы
• Водонагреватель
• Стиральная машина и сушилка
• Кухонная техника, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильную камеру
• Дом офисная электроника, такая как компьютеры и центры зарядки устройств
• Развлекательные системы, включая телевизор и стереосистему
• Гидромассажная ванна, спа, сауна или бассейн
• Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
• Вспомогательные устройства для передвижения, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла
• Более крупные различные функции, такие как полотенцесушители или моторизованная беговая дорожка

Как только вы определитесь, чего хотите, сделайте простой чертеж вашего дома, который включает в себя ваши основные приборы, электроника, освещение, выключатели и розетки.Визуальное представление помогает электрику понять вашу цель, что, в свою очередь, помогает спланировать электрические схемы вашего дома.

Просмотрите чертеж вместе со своим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Прежде чем электрик приступит к работе, убедитесь, что вам действительно нравится план. После начала работы просьба об изменениях увеличивает время и стоимость работы. То, что вам кажется простым изменением, на самом деле может потребовать сложной проводки.

Установите бюджет

© estradaanton / Adobe Stock

Прежде чем вы начнете искать электрика, определите бюджет для своего проекта по ремонту электропроводки. Стоимость перенастройки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о том, чтобы менять проводку в доме, комнату за комнатой или секцию за секцией, если позволяет ваш бюджет.

Самостоятельное выполнение некоторых подготовительных и очистных работ также может снизить затраты. Если вы хотите переставить мебель, натянуть ковры, расчистить чердак и, возможно, даже поискать в стенах электропроводку и розетки, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Однако

Материалы — не то место, где можно сократить расходы. Дешевые материалы снизят стоимость работы, но не стоит дешеветь систему, которая, как вы ожидаете, будет безопасно и эффективно работать в течение 25 лет. Спросите о типах материалов, которые использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электрике

© Томаш Зайда / Adobe Stock

Ремонт электромонтажных работ — это не то, что нужно оставлять местным неподготовленным мастерам.Чтобы найти квалифицированного электрика, сначала спросите о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, обратитесь за советом к строительным торговцам или профессиональным ассоциациям. Как только у вас будет хотя бы три названия компании, свяжитесь с каждой из них, чтобы обсудить их опыт ремонта таких домов, как ваш.

Проверить лицензию электриков. Ищите компанию, у которой есть хотя бы один мастер-электрик, имеющий как лицензию мастера-электрика, так и лицензию подрядчика по электромонтажу.Лицензия мастера-электрика — это профессиональная лицензия, а лицензия подрядчика по электрике — это бизнес-лицензия. Только мастер-электрик может иметь лицензию подрядчика по электротехнике. Также убедитесь, что подрядчик застрахован от общей ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к сбоям

© Ezume Images / Adobe Stock

Ремонт электромонтажных работ — одна из самых разрушительных работ по ремонту дома.Поскольку провода проходят по всему дому, доступ к ним часто означает подъем ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет сказать вам точно, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Ремонтные работы выполняются в два этапа:

Первый этап — Замена кабельной разводки, электропроводки, схем и монтажных коробок.

Второй этап — Установка лицевых панелей на розетки и выключатели и установка светильников.На этом этапе все подключается и идет «вживую».

Это означает, что даже ремонт нескольких комнат обычно занимает два или три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как утопленное верхнее освещение, это продлит время. Просьба об изменениях в вашем первоначальном плане, таких как установка розетки в другом месте, также увеличивает время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, начиная работу.

У вас не будет электричества в это время, что, скорее всего, означает отсутствие света, кондиционера, кухонной плиты или телевизора, среди прочего. Для вашего удобства подумайте о том, чтобы остаться в другом месте, пока идет работа.

Если вы решите остаться в своем доме, поговорите со своим подрядчиком, чтобы узнать, что будет сделано в каком районе и в какое время. Они должны быть в состоянии предоставить вам место, где вы не будете мешать друг другу. Они могли бы работать комнату за комнатой и позволить вам держать электричество в определенных комнатах, но это может растянуть работу на несколько недель.

Ремонт вашего дома может показаться хлопотным во время работы, но в результате вы получите более безопасный и приятный дом. Найдите время, чтобы спланировать, что вы хотите от своей электрической системы, и обсудите свои идеи с электриком. Если работа хорошо спланирована и выполняется квалифицированными рабочими, ваша новая система электропроводки будет надежно служить вам в течение следующих нескольких десятилетий.

Связанные

Электрооборудование 101 для домовладельца

Клинт К.Томас, эсквайр

Фотография Зои Томас

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до очень сложных. Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.

Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 ампер, а затем в домашнюю автоматическую коробку, часто еще называемую блоком предохранителей. Из коробки выключателя этот поток электричества распространяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для одежды, которая работает от 240 вольт.

Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, т. Е. Чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый должен быть соответствующего размера. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем более 15 ампер. Проводка 12/2 калибра рассчитана на максимальный ток 20 ампер.Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для некоторых приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели более тяжелого калибра и более высокого тока.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Проволока 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если используется провод слишком малого калибра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет своей максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для каждого конкретного случая. Это не та область, где можно гадать. Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которые может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно ознакомьтесь со своими местными и государственными строительными нормами, прежде чем начинать какие-либо работы с электричеством.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов. По черному проводу проходит электрический ток, поэтому его обычно называют «горячим» проводом. Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе.В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции с концов проводов. В приспособлениях для зачистки можно использовать провода различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с какой-либо частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру, чтобы соответствовать электрическим проводам.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек.Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки. Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического прибора соедините проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение проволочной гайкой. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты — для белых нейтральных проводов, а винты латунного цвета — для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, — это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже включать увеличение количества розеток в определенной области вашего дома.Таким образом, в данной статье будут рассмотрены самые основные электрические работы с использованием только однополюсных переключателей и оконечных розеток.

Электрический ток, передаваемый по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы и затем соедините белые провода вместе с помощью гайки и заземляющих проводов, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подсоединен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке.Отсюда другой провод идет от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от светильника, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к винтам из серебра / нержавеющей стали и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что у них есть два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон будет повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к возгоранию вашего дома или поражению электрическим током! Если сомневаетесь, не делайте этого.

Прочие электротехнические изделия

---

Рекомендуемые статьи

Как сделать ремонт дома без удаления гипсокартона: 4 этапа и советы

Ремонт дома — всегда болезненная тема для домовладельцев, так как большинство людей сразу же задумывается о понесенных расходах, беспорядке и сложности проекта.Однако неправильная проводка может оказаться более дорогостоящей и привести к большему ущербу, поскольку это приводит не только к коротким замыканиям, но и к возгоранию.

Провод, вызывающий искру или перегрузку по току, иногда может привести к пожару в доме и сжечь все имущество дотла. Это одна из основных причин, но не единственная, почему так важен ремонт дома. Поскольку большинство домовладельцев обеспокоены нарушением технологического процесса, электрики часто задают вопрос: «Можно ли переоборудовать дом, не удаляя гипсокартон?».

Обычно ответ положительный, и даже ремонт всего дома в некоторых случаях может быть выполнен с минимальными нарушениями. Если вы хотите узнать более подробную информацию об этом процессе, хороший электрик должен научить вас ремонтировать дом, не снимая гипсокартон. Вот 4 обычных этапа и чего ожидать от каждого из них.

1. Этап планирования и подготовки

Как и в случае любого другого проекта реконструкции или модернизации дома, чем лучше вы спланируете и подготовите перемонтаж, тем более плавным будет процесс.Подробный план поможет вам определить местонахождение и спроектировать схемы таким образом, чтобы можно было не снимать гипсокартон.

Всегда лучше спросить совета у профессионального и сертифицированного электрика даже на этом этапе, чтобы сделать ваш план действительно осуществимым и наилучшим образом действовать. Обычно этап планирования и подготовки включает:

• подробный план старой схемы — это старая проводка, которую нужно заменить, и подробный чертеж того, где все находится, может помочь свести к минимуму нарушения
• подробный план новой схемы — в некоторых случаях новая проводка может следовать другому плану, если старая не оптимальна или если есть новые потребности в установке
Расчет электропроводки
• — новый план поможет вашему электрику рассчитать необходимое количество проводов и кабелей, а также какие самые лучшие и наиболее целесообразные маршруты для новой схемы

2.Этап подготовительных работ

Так как гипсокартон не будет сниматься для установки проводки, новые провода необходимо будет провести через подвесное пространство или, в некоторых случаях, чердак. Это означает, что вам нужно освободить место для их прохождения.

Этот этап помогает не только освободить место для новой проводки, но и обозначить четкий путь для того, что необходимо удалить, и для подачи новой проводки к розеткам. Вы должны найти место для обхода, где электрик будет выполнять большую часть работы.

Если вы решили провести подготовительные работы самостоятельно, вам также следует подумать о том, чтобы убрать беспорядок возле электрических розеток в вашем доме. Целесообразно убедиться, что у электриков будет легкий доступ для установки электропроводки. Хотя они могут помочь с более тяжелой мебелью и предметами, с мелкими разными вещами следует заняться до их прибытия.

3. Этап снятия

Этап снятия соответствует своему названию и относится к извлечению и утилизации старой проводки.Это не так просто, как кажется, по двум основным причинам:

1. Нельзя просто выдернуть провода из стены — они обычно скреплены скобами;
2. Нельзя выбрасывать старую проводку в корзину — ее нужно утилизировать.

Старая проводка часто прикрепляется к каркасу скобами, а это значит, что вы не можете просто вытащить кабели из стены. Убедившись, что электричество отключено, электрик может разрезать кабель и удалить обнаженную часть, оставив проложенный кабель внутри стены.Если вы не против починить гипсокартон, эти кабели можно вытащить изнутри комнаты, но в противном случае это придется делать в подполье.

Некоторые кабели расположены в более легких местах и ​​их удобнее вытаскивать. Электрик может прикрепить новый кабель к старому, затем вытащить старую проводку и позволить новому кабелю упасть на свое место и занять свое место.

4. Новый этап электромонтажа

Ремонтировать дом не так просто, как склеить два кабеля вместе и позволить одному заменить другой.В противном случае процесс установки новой проводки может быть довольно сложным. Еще до прокладки нового провода электрик должен будет предварительно вырезать отверстие для каждой коробки электрических устройств цепи.

Затем будет просверлено отверстие диаметром 3/4 дюйма в верхней пластине стены, непосредственно над каждым проемом или в нижней пластине под проемами. Обычно это работа двух человек, так как это помогает другому человеку поймать провод, который проходит через пространство для обхода.

Если расчеты на этапе 1 были выполнены правильно, то провод должен проходить прямо к отверстию в стене, и процесс продолжается комната за комнатой, пока вся проводка не будет направлена ​​к правильной розетке.

Советы по ремонту дома без снятия гипсокартона

Хотя может быть несложно узнать больше о том, как перемонтировать дом, не удаляя гипсокартон, сделать иногда может быть сложно. Электрики принимают дополнительные меры предосторожности при выполнении таких проектов, особенно когда речь идет о том, что новые кабели должны быть зажаты и сильно затянуты.Это потому, что они не снимают гипсокартон, поэтому они не могут прикрепить кабели к стойкам за стенами, что является обычной техникой.

Одно из решений — прикрепить кабель к балкам или стропилам с помощью проволочных скоб. Электрик должен убедиться, что каждый провод надежно закреплен на соответствующей электрической коробке устройства с помощью правильного зажима.

Использование распределительных коробок для организации проводов — еще один отличный совет при замене проводки. Он пригодится и позже, если вы захотите внести какие-то дополнения.Их можно разместить над каждой комнатой.

Очень важно, чтобы ремонт проводился квалифицированными и опытными специалистами. Если электропроводка установлена ​​неправильно, провода могут поцарапаться и вызвать короткое замыкание. Более того, если подключение к панели и в распределительных коробках не выполнено должным образом, это может вызвать электромагнитное поле, которое может иметь нежелательные последствия для вашего здоровья.

Как сделать ремонт дома без удаления гипсокартона

Важно убедиться, что в вашем доме есть соответствующая проводка.Неправильная проводка не только приводит к короткому замыканию и неработоспособности розеток. Это может привести к пожару в доме и к сгоранию всего имущества из-за перегрузки по току или из-за искры, вызванной возгоранием дерева и изоляции. Лучше всего перемонтировать дом всякий раз, когда это является проблемой (которая может возникнуть, если дом старый или если предыдущий владелец попытался выполнить монтаж провода самостоятельно, без помощи профессионала). Если вы обнаружите, что проводка неисправна. Плохо, что вам нужно знать, как перенастроить дом, не снимая гипсокартон.

Если вы полностью ремонтируете дом (или даже просто комнату), вы можете удалить гипсокартон. Гипсокартон легко снять и почти так же легко установить. Однако это требует много времени и дополнительных затрат. Если вы предпочитаете избегать этих дополнительных расходов, вам нужно знать, как ремонтировать дом, не снимая гипсокартон. Каждый дом немного отличается, но процесс установки и перенастройки проводки должен быть более или менее одинаковым (если только предыдущий домовладелец не установил проводку очень плохим способом, и в этом случае вам может потребоваться удалить гипсокартон в зависимости от того, как проводка был вставлен.)

1. Планирование демонтажа

Единственный реальный способ удалить проводку, не вынимая гипсокартон, — это выполнить описанную выше задачу на чердаке или в подполье между этажами (в идеале это будет на чердаке как это, по крайней мере, даст вам немного больше места для работы). Вам понадобится подробный план того, какую проводку вы собираетесь снимать. Таким образом, вы будете знать, каких комнат следует избегать и какую проводку оставить нетронутой.

Вы также захотите отмерить, сколько проволоки вам понадобится.Если вы делаете это самостоятельно, то чем точнее измерения, тем легче это становится. Если у вас есть помощник, вы можете по крайней мере иметь кого-нибудь в комнате, к которой вы подводите провод, будь то электрическая розетка, выключатель питания или лампа.

2. Освободите место

Вам необходимо освободить место для прохождения проводки. Возможно, вам придется удалить изоляцию, чтобы у вас был свободный путь для подвода провода к розетке.

3. Выключите схему, над которой вы работаете

Перед тем, как начать, всегда выключайте схему, над которой работаете. На всякий случай вы можете просто отключить электричество во всем доме. Естественно, вам захочется заниматься этим днем, и вам понадобятся фонарики под рукой. Но вы не хотите рисковать порезаться электрическим током во время работы с проводкой.

4. Удалите Wirin g

Старая проводка может быть скреплена скобами за стенами.Теперь, если вы не хотели заменять гипсокартон, но не возражали против его ремонта, вы всегда можете вытащить проводку изнутри комнаты. Это оставит за проводкой тонкий туннельный путь, который можно легко исправить. Если вы собирались красить комнату, это один из быстрых вариантов. Однако, если вы не хотите этого делать, вы можете вытащить проводку изнутри ползунка.

5. Протяните новую проволоку

Проведите новую проволоку. Если вы измерили правильно, проволока должна проходить сверху вниз к отверстию в стене.

6. Продолжить процесс

Отсюда просто продолжайте процесс подачи проводки к правильной розетке. Лучше всего обрабатывать одну комнату за раз, а затем проверять проводку, включая электричество. Таким образом, вы знаете, что то, что вы делаете, работает. Последнее, что вы хотите сделать, — это соединить всю область проводом от подзарядки или чердака и обнаружить, что что-то не так.

Существует ряд советов и приемов, как перепланировать дом, не снимая гипсокартон.Вы должны помнить каждый из этих 10 советов, когда дело доходит до ремонта дома, не снимая гипсокартон.

1. Дополнительные батарейки для фонарей

Вы захотите иметь под рукой дополнительные батарейки для фонарей, пока будете разбираться в том, как перемонтировать дом, не удаляя гипсокартон. Таким образом, если вы находитесь в середине работы и ваш фонарик начинает гаснуть, вы сможете заменить батареи, не останавливая работу.

2. Измерьте и обрежьте Wirin g

Если вы работаете в небольшом пространстве, вам нужно измерить и отрезать проводку перед тем, как отправиться в путь. Там не будет тонны места для перемещения. Вместо этого вы захотите сократить все заранее. Таким образом, вы можете вставить всю проводку на место и не пытаться разрезать и измерить, пока вы находитесь в пространстве для обхода.

3. Оставьте себе немного слабины

Измерение электропроводки важно, но вы все же хотите немного расслабиться.Провисание полезно тем, что у вас есть немного больше места для подключения к розетке или выключателю (особенно, если вы не зачистите провод с первого раза).

4. Have Hel p

Реально вы можете сделать это самостоятельно. Но вы должны попытаться иметь в своем распоряжении кого-нибудь, кто будет работать с вами. Намного легче, если кто-то в комнате будет ловить проволоку, чем пытаться это сделать самому. Это тоже ускорит процесс.

5. Taught to Rafters

Поскольку вы не хотите снимать гипсокартон, вы не сможете прикрепить проволоку скобами.Вы не хотите, чтобы провод потенциально отсоединился и упал на пол за гипсокартоном. Поэтому не забудьте прикрепить его к стропилам, чтобы он был в безопасности.

6. Распределительная коробка

Вы захотите, чтобы ваши провода были организованы (что поможет вам, если вы захотите добавить что-нибудь позже). Лучший способ сделать это — использовать распределительные коробки над каждой комнатой. Таким образом организованы электрические соединения для каждой комнаты.

7. Если сомневаетесь, звоните профессионалу.

. Если вы чувствуете себя в тупике и не уверены, что вам следует или не следует делать, вам нужно позвонить профессионалу.Хотя у электрика, скорее всего, больше денег, чем вы, возможно, захотите потратить, это жизнеспособный вариант, который поможет вам избежать ошибок.

8. Не повредить гипсокартон стоит ?

Если вы выполняете монтаж самостоятельно, нужно подумать, действительно ли стоит избегать повреждения гипсокартона. Возможно, вам понадобится залатать только небольшую часть гипсокартона. Поэтому вам нужно подумать, лучше ли вам попытаться сделать все с потолка или вы не повредите гипсокартон.

9. Маскировочная лента

Когда вы устанавливаете все, хорошо помечать каждый провод, чтобы вы знали, к чему он подключен. Обернув небольшой кусок малярной ленты и записав, к чему он подключен, в будущем ремонт станет несложным. Будущие домовладельцы и электрики будут благодарить вас за это долгие годы.

10. Будьте осторожны со старой проводкой

Проводка может быть на удивление острой. Проволока, которую вы удаляете, может порезать и повредить кожу.При прокладке проводки через стены можно использовать голые руки. Однако после того, как вы закончите прокладывать проводку и будете готовы резать, вам нужно будет надеть электрические перчатки.

То же самое и при обращении со старой электропроводкой. Возможно, изношена проводка или торчит большое количество жил. Если вы не будете осторожны, вы можете порезаться. Поэтому на протяжении всего процесса вам нужно носить перчатки. Таким образом вы избежите ненужных порезов и царапин на коже.

Продолжить процесс

Отсюда просто продолжайте процесс подачи проводки к правильной розетке. Лучше всего обрабатывать одну комнату за раз, а затем проверять проводку, включая электричество. Таким образом, вы знаете, что то, что вы делаете, работает. Последнее, что вы хотите сделать, — это соединить всю область проводом от подзарядки или чердака и обнаружить, что что-то не так.

Ремонт вашего дома часто является необходимыми расходами. Однако вам нужно знать, как перемонтировать дом, не снимая гипсокартон, поскольку вы не захотите вырывать весь гипсокартон, а также проводку.Хотя гипсокартон установить несложно, он требует дополнительных затрат и отнимает у вас время. Следуя этим инструкциям по ремонту дома, не снимая гипсокартон, вы сможете избежать дополнительных дорогостоящих работ. Тем не менее, вы можете обратиться к электрику для выполнения электропроводки, если это обширная работа. Что бы вы ни решили сделать, следуя этим инструкциям, вы теперь знаете, как перемонтировать дом, не снимая гипсокартон.

Как правильно подключить дом к электросети?

ПРИМЕЧАНИЕ: Обратите внимание, что подробности этих рекомендаций написаны с точки зрения американского рынка — система на 120 В.Пожалуйста, сделайте соответствующие настройки для системы 240 В.

ВНИМАНИЕ: Пожалуйста, прочтите эту рекомендацию полностью, а затем попросите электрика согласиться на выполнение работы. Если вы решите сделать это самостоятельно, то решите, действительно ли вы выполняли такие работы с домашним напряжением раньше и имеете ли вы для этого необходимые полномочия и принимаете на себя риски, связанные с этим. MSB или Винсент Галбо не дают никаких гарантий и не принимают на себя никакой ответственности за какие-либо травмы или результаты или любой ущерб, вызванный рассмотрением или выполнением процедур, изложенных ниже.MSB или Винс Галбо не дают никаких гарантий, что информация верна или полна. Положитесь только на услуги квалифицированного персонала для интерпретации информации и ее безопасного выполнения. Читатель этого документа несет ответственность за принятие решения о том, кто имеет квалификацию для выполнения работы. Читатель этого документа несет ответственность за определение того, не нарушает ли какая-либо из этих рекомендаций какие-либо местные нормы.

Как подключить ваш дом для улучшения качества звука и видео — какова цель?

Во многих случаях, в зависимости от окисления соединений, возраста выключателей, длины и толщины проводки в стене, указанные выше изменения мощности стены в вашей домашней системе часто являются большим улучшением, чем любой компонент, который вы можете купить, особенно с твердотельным электродом. усилители.Но даже люди с трубками сообщают об улучшениях, если не о больших улучшениях.

Мне часто говорят: «У меня есть выделенные линии на 20 ампер». Согласно определениям электрических норм США, выделенная линия на 20 А будет иметь провод 12 калибра в стене. Таким образом, хотя у вас может быть «выделенная линия», провода 12-го калибра абсолютно недостаточно для аудиосистем высокого класса. Мы рекомендуем здесь проволоку диаметром десять или больше. Это предмет и цель данной статьи. Калибр провода НАМНОГО ВАЖЕН, чем тот факт, что линия является «выделенной».Предмет этой статьи основан на теории, согласно которой меняющиеся музыкальные требования вашего усилителя фактически модулируют входящую линию электропередачи, отделенную от электросети (энергокомпании) некоторым сопротивлением (настенная проводка калибра 12 или 14 на некотором расстоянии от панели выключателя). имеет слишком большое сопротивление для аудио). Шум, исходящий от вашей электросети, вероятно, намного ниже, чем вы думаете, а калибр провода гораздо важнее. Усилитель требует увеличения и уменьшения тока вместе с музыкой на звуковых частотах, которые, конечно, выше и ниже 60 циклов от энергетической компании.Эти требования предъявляются к линии, колеблющей входящее напряжение, и поэтому усилитель повторно поглощает свой собственный шум, а также загрязняет линию для себя И аудиовхода. Это возможно, потому что настенная проводка, ведущая обратно к панели выключателя, имеет некоторую степень сопротивления в зависимости от длины участка и калибра провода (12 калибра, а иногда даже 14 калибра). Кондиционеры питания и определенные конструкции шнуров питания помогают, потому что они пытаются «шунтировать» этот шум (закоротить и убить) и потреблять нежелательные частоты.Лучшим ответом является уменьшение сопротивления обратно на панель прерывателя, что затрудняет для усилителя модуляцию мощности вообще, а также в то же время получение максимальной мощности для источника питания усилителя. Таким образом, уменьшение сопротивления на панели выключателя дает два преимущества.

Основная цель — снижение сопротивления

Самая большая цель в улучшении звука — это установить провод более толстого сечения, используя следующее руководство.

• От 1 до 40 футов: провод 10 калибра
• От 40 до 60 футов: провод 8 калибра
• Более 60 футов: провод 6 калибра

Все остальное в этой статье сделано для того, чтобы убедиться, что вы получите максимальную выгоду от более низкого сопротивления более тяжелого провода! Пропуск любых шагов — ложная экономия.

Выбор серебряной пасты

Серебряная паста важна для снижения контактного сопротивления. Эти пасты называются «смазками», но будьте осторожны с любыми, которые на самом деле являются этой жидкостью. У меня есть отчеты о миграции по крайней мере одной серебряной смазки для аудиофилов, которая из-за потенциала напряжения на линии и нейтрали пытается мигрировать и закрыть зазор между горячим и заземленным. При одной из местных попыток она сожгла розетку. Вот почему я использую продукт McMaster Carr. Он почти рассыпчатый и никогда не мигрирует при осмотре спустя годы, и не кажется, что со временем окисляется.Есть сообщения о серебряных пастах для аудиофилов, которые действительно окисляются, поэтому окисленное серебро становится хуже, чем вовсе не применять серебро. НЕ пытайтесь использовать этот материал для межкомпонентных соединений и т. Д. Хотя это может быть хорошо, его невозможно контролировать, и он размазывается при использовании, потому что он никогда не сохнет. Результат — частичное или полное короткое замыкание между сигналом «горячий» и «заземленный». Я добавил этот комментарий на основе одного аудиофила, который попробовал его на своих межблочных соединениях, но не получил звука в одном канале, слабый искаженный звук в другом и часами мыл свои RCA-штекеры и чистил входные / выходные гнезда на своих компонентах.Я не думаю, что его можно полностью вычистить, и ему следовало заменить разъемы и вилки. Другими словами, просто не делайте этого. Вот наша первая и вторая рекомендации.

1. Макмастер
2. Amazon

McMaster — это чистая серебряная паста в минимальном количестве носителя. Это лучший из серебряных продуктов, который стоит около 85 долларов. Этого хватит на годы, так как вам понадобится совсем небольшое количество. Второй вариант — это возможные менее дорогие альтернативы.

Нанесение серебряной пасты

Вы будете использовать серебряную пасту при каждом подключении к сети переменного тока, которое выполняется, начиная с удаления прерывателей и нанесения ее на внутреннюю часть зажима на задней стороне прерывателя. Не нужно применять его к соединению шины, тем более что они всегда под напряжением !!! Зажим перенесет пасту на шину. Вы также будете использовать серебряную пасту на проводах, где они входят в винтовые клеммы как на выключателях, так и на дуплексных выходах.Тонкая пленка — это все, что нужно для всех этих соединений, и серебро действительно лучше работает как тонкая пленка. Этот материал имеет тенденцию попадать на пальцы, а затем и на все остальное, поэтому не забудьте очистить его Goo Gone или другим подобным растворителем, поскольку он похож на жидкую проволоку. Если вы неаккуратны с ним, это может привести к удару пальцев, поэтому обязательно удалите излишки или смазанную пленку растворителем, например Goo Gone, даже если вы его не видите. У вашего электрика будет антикоррозионная паста, которую он всегда использует для сохранения медного соединения, но не снижает сопротивление соединения где-либо рядом, а также серебряная паста.Паста электрика не подходит для наших целей. Единственный выбор — серебро или медные соединения, содержащие серебро.

Замена выключателя

Я рекомендую новые гидромолоты старше года или около того. (они дешевые). Если вы приобретете оригинальные автоматические выключатели (например, Square D, Siemens и т. Д.) От электроснабжения (не Home Depot или Lowe’s), вы, скорее всего, получите серебряно-вольфрамовые контакты внутри выключателя. Дешевые сменные прерыватели, вероятно, будут иметь медные контакты, которые имеют более высокое сопротивление и со временем окисляются, увеличивая сопротивление.Обратитесь к местному поставщику электроэнергии и попросите их найти материал контактов выключателя, чтобы убедиться, что это серебро или серебряный вольфрам.

Новые схемы

Я рекомендую как минимум две цепи на 20 А и 120 В, размер которых зависит от расстояния пробега.

• От 1 до 40 футов: провод 10 калибра
• От 40 до 60 футов: провод 8 калибра
• Более 60 футов: провод 6 калибра

Для 8-го калибра (или 6-го калибра) требуется возврат к 10 калибру с помощью распределительной коробки, где-то прямо перед розеткой, потому что самый большой провод, который подходит к розетке, имеет диаметр 10.Установите одну выделенную линию для всего входного оборудования и по одной для каждого усилителя. Если вы должны питать старые ответвительные цепи от одной из этих розеток, не обязательно, чтобы ваши аудиолинии были выделенными линиями, если путь провода в розетке, которую вы используете, идет прямо к панели выключателя с использованием провода 10 калибра или более . При необходимости цепь может быть ответвлена ​​на другие розетки от вашей аудио розетки. (некоторые не согласятся с этим).

Выберите ту же фазу

Для цепей на 120 В: УБЕДИТЕСЬ, ЧТО ВСЕ СУЩЕСТВУЮЩИЕ И НОВЫЕ ЦЕПИ, КОТОРЫЕ ВЫ ИСПОЛЬЗУЕТЕ, НАХОДИТСЯ НА ОДНОЙ ЭЛЕКТРИЧЕСКОЙ ФАЗЕ.У меня было несколько непосредственных опытов с аудиосистемой, подключенной к обеим электрическим фазам, и двойное питание на 120 В от электрической сети, кажется, является хорошей антенной для приема радиочастот. Подключение вашей системы только к одной электрической фазе, похоже, предотвращает любые проблемы с РЧ, которые могут повредить оборудование в областях с высоким уровнем РЧ. (Нет … у вас нет возможности узнать, находитесь ли вы на микроволновом тракте или в тракте передачи ТВ / радио, просто сделайте это!) Обычно все остальные прерыватели в стеке имеют ту же фазу. Другими словами, начиная с верхнего (первого) прерывателя в левом столбце, у вас будет фаза «А».Следующим выключателем (вторым) будет фаза «B», а затем следующая (третья) снова будет фазой «A» и т. Д. Таким образом, две выделенные линии должны быть разнесены на один прерыватель, чтобы они находились на одной фазе. Некоторые новые панели могут иметь одну фазу слева, а другую — справа. Если вы не знаете, обратитесь за помощью к электрику или сделайте работу. Решите, разбираетесь ли вы в вольтметре переменного тока, и вы не будете опасны для себя. Если у вас есть опыт работы с вольтметром переменного тока, измеряющим мощность в стене, и вы чувствуете себя компетентным, вы можете проверить между любыми двумя розетками, чтобы убедиться, что они находятся на одной фазе, проверив напряжение переменного тока на двух более коротких разъемах в соответствующих розетках.(более длинный слот всегда нейтральный). Измеряя между двумя розетками, проверяя их соответствующие короткие гнезда, вы должны иметь показание около нуля вольт и, возможно, колеблется в районе нескольких милливольт (мВ). Если ваше показание составляет 220–240 вольт, значит, две розетки находятся в противоположных фазах и должны быть исправлены.

Затяните соединения

Рекомендуется попросить электрика обойти панель выключателя, когда он закончит, и затянуть все установочные винты, зажимающие провода.Это особенно важно для самых тяжелых кабелей, питающих панель. Эти винты будут ЖИВЫМИ! поэтому спросите электрика, есть ли у него для этого подходящие изолированные инструменты с номинальным напряжением и удобно ли ему это делать. Электрики часто делают это каждый раз, когда обслуживают панель. НЕ поднимайте принадлежащие вам инструменты за пластиковые или резиновые ручки и не думайте, что вы можете сделать это самостоятельно. Ваши инструменты не подходят для этой процедуры, и если вы сделаете ошибку, это смертельно опасно, поэтому НЕ поддавайтесь соблазну. Пусть это сделает опытный, квалифицированный, лицензированный, застрахованный человек.

Заменить розетки

Попытайтесь найти розетки Hubbell для больниц с изолированной территорией или что-то вроде порта питания PS Audio или Furutech. Обычные торговые точки не являются хорошей заменой. Розетки для аудиофилов по низкой и средней цене — хорошее вложение, поскольку они более тяжелые, медные, имеют лучшее покрытие и надежно захватывают лезвия вилки шнура питания. У меня нет мнения о очень дорогих криогенных и т. Д. Торговых точках. Изолированные участки могут быть возвращены на панель индивидуально.

О стабилизаторах питания

Я не рекомендую использовать линейные кондиционеры на усилителях, если система устроена так, как описано выше. Как правило, лучше идти прямо в стену. Но если вы все же используете кондиционер для линии, убедитесь, что он НЕ ПРЕДНАЗНАЧЕН ДЛЯ ТОКА или ВОДЫ, и что это прямоточная конструкция с любыми фильтрующими элементами ПО ЧЕРЕЗ линию. Если у него есть номинальная мощность или ток, то это будет означать некую обработку в СЕРИИ с линией, которая почти никогда и никогда не бывает хороша для усилителей и может даже блокировать низкоэнергетические передачи, такие как передние части, в зависимости от конструкции кондиционера.Я действительно рекомендую кондиционирование для всего переднего оборудования. Для фронтальных контуров, которые, как правило, потребляют меньше энергии по сравнению с усилителем, вы можете выбрать умный кондиционер, у которого есть последовательно соединенные элементы, но нужно беспокоиться об ограничении мощности. (используйте свои уши). Если у вас только одна настенная линия электропередачи, подключите усилитель прямо к стене, а затем передний конец к сетевому кондиционеру. Лучше установить две линии (которые должны быть на одной и той же фазе), потому что усилитель будет модулировать мощность на стене, колеблющуюся в зависимости от требований музыки, и фактически создавать шум в тихой линии электропередачи.Подключите усилитель напрямую к одному, а линейный кондиционер — к другому, к которому вы затем подключите свой передний конец. Линейные кондиционеры Shunyata и Ричард Грей — две хорошие модели, которые я использовал для усилителей, потому что они сквозные. Я предпочитаю Ричард Грей, потому что они фактически снижают импеданс, сохраняя некоторую мощность в каждом цикле переменного тока, и исправляют ошибку на линии, известную как «ошибка коэффициента мощности». Так что RG 400 — лучший вариант для усилителей. К сожалению, необходимы 2 или 3 RG 400, объединенные в звездную группу, чтобы получить достаточно низкий общий импеданс, чтобы быть эффективным для усилителя.Один только RG 400 не годится для больших усилителей. Усилитель должен быть подключен к стене с помощью RG 400. Для этого требуется квадроцикл или высококачественный удлинитель для аудиофилов. (С тех пор, как эта статья была написана в 2001 году, на рынке появилось много линейных кондиционеров. Я считаю, что общая теория, приведенная выше, все еще верна. Ищите сквозной неограниченный ток и мощность для усилителей, а затем сильноточную превосходную фильтрацию для входных сигналов). Shunyata — еще одна компания, специализирующаяся на сквозном дизайне.Похоже, они больше концентрируются на шунтировании уже созданного шума и могут делать это лучше, чем RG 400. В последнее время я использую оба типа вместе на аудиошоу, где я ничего не могу поделать с проводкой в ​​стене. RG400 обеспечивают низкий импеданс, больше похоже на то, что система подключена ближе к панели выключателя, а кондиционеры, такие как Shunyata, подавляют высокочастотный шум как от модуляции усилителя, так и от шума мощности стены. Еще совсем недавно я добился успеха с БОЛЬШИМИ изолирующими трансформаторами.Они должны иметь номинальную мощность в ВА, как минимум, вдвое превышающую номинальную мощность трансформаторов вашего усилителя «va» (вольт-ампер). Лучше утроить рейтинг, поэтому, если ваш усилитель имеет трансформатор на 1000 ВА (что составляет 1 кВА), изолирующий трансформатор должен быть минимум 2000 (2 кВА) и может быть предельным, лучше от 3000 до 5000 ВА (5 кВА). Я упоминаю только о линейных кондиционерах и изолирующих трансформаторах, чтобы они были полными. Я предпочитаю усилители прямо в стене и попробовать линейные кондиционеры на переднем конце, прежде чем покупать их.

Опция 240 В

Некоторые усилители высокого класса можно переключать и работать от 220 вольт, и я рекомендую, чтобы это звучало лучше.Первичные обмотки трансформатора и сердечник, кажется, работают немного более эффективно, что приводит к более низкому импедансу, поэтому питание может казаться немного более «жестким» для аудиосхем усилителя (всегда хорошо). Поскольку усилитель теперь работает при вдвое большем напряжении, но вдвое меньшем (ток), настенная проводка выглядит для усилителя вдвое толще, чем при 120 В (закон по Ому). Теперь усилитель создает еще меньше звуковых шумов в линии, а затем лучше подавляет собственный линейный шум. Розетка на 220 вольт может быть стандартной на 15 ампер и 10 галлонов.. Провода длиной до 80 футов, затем 8-го калибра.

Для линий 220 В электрик может знать или не знать о розетке NEMA и номере вилки того же размера и формы, что и наша обычная дуплексная розетка на 120 В Эдисона, но широкий контакт вилки находится на противоположной стороне. дуплекс на 120 вольт. Хаббл или коммерческий Левитон отлично работают от 220 вольт, а серия 6-20 выглядит менее индустриальной в вашем доме.

Это вилка Nema № 6-20П. «Оставайтесь на связи» — хороший источник, но вашему электрику может понравиться местный поставщик.

ОБЯЗАТЕЛЬНО ИЗМЕНИТЕ УСИЛИТЕЛЬ ВНУТРЕННИХ УСИЛИЙ, ЕСЛИ ВЫ ПРИНИМАЕТЕ РЕШЕНИЕ ЗАПУСТИТЬ 220 В.

Последний трюк — Скрутите проводники

Наконец, вы можете попросить его скручивать проводники на один виток каждые 6-8 дюймов или около того. Каждую строчку следует перекручивать поочередно относительно соседней. Это предотвращает любую когерентную связь между ними. Держите их на расстоянии не менее 4 дюймов друг от друга. Совершенно нормально пересечь их под прямым углом.

Заключительное слово

Если у вашего электрика есть какие-либо опасения по поводу всего этого, имейте в виду, что он всегда обеспокоен НЕПРЕРЫВНЫМ потреблением тока, оценивает все и разделяет нагрузки, такие как кондиционер и электрическая сушилка, в соответствии с доступной силой тока.Пожалуйста, объясните ему, что мы проектируем для невероятно коротких импульсов пикового тока, и нам нужно, чтобы сопротивление сети было как можно более низким для наилучшей производительности усилителя. С точки зрения электричества непрерывная тяга незначительна. Провод 10 калибра — это самый большой размер, который подходит к розетке, и, насколько мне известно, не нарушает никаких правил, но вы и ваш электрик несете ответственность за то, чтобы убедиться, что это верно в вашем штате, округе и городе.

Убедитесь, что кабель динамика имеет сечение не менее 10.Вы должны рассмотреть калибр 8 или 9 для динамиков с чувствительностью ниже 87 дБ и / или 4 Ом. Некоторые производители говорят: «Наш калибр 14 ведет себя как калибр 10 и т. Д.», Это могло бы быть правдой, но я предпочитаю реальный калибр.

Теперь, без исключения за последние 12 лет, в комментариях тех, кто занимался вышеупомянутыми модификациями электропитания из проводов большого диаметра, говорится, что наблюдается слышимое улучшение динамики, при этом звук становится еще более детальным, но гораздо более расслабленным с темным фоном, оставляющим только ноты и музыка.Я был очень удивлен, когда впервые сделал этот мод для дома. Я не ожидал, что средние и высокие частоты очистятся и станут более связными, чем они. Конечно, басы и динамика лучше, чем и следовало ожидать с лучшей подачей тока.

Сколько стоит подключить дом?

Обновление или установка новой электропроводки — задача, которую всегда должен выполнять сертифицированный электрик. Это не только опасная работа, но и выполнение ее самостоятельно может привести к аннулированию страховки жилья или неправильной установке, несмотря на все ваши усилия.Дома, которым больше 40 лет, подлежат обновлению, потому что старые системы на 60 ампер больше не могут поддерживать количество энергии, необходимое современному дому.

В среднем дом может использовать до 200 ампер для компьютеров, телевизоров высокой четкости, домашней автоматизации, систем отопления, вентиляции и кондиционирования и других устройств с высокой выходной мощностью. На стоимость электропроводки влияет множество факторов, в том числе размер проекта и количество необходимых подключений.

Электропроводка : материалы среднего уровня, включая затраты на рабочую силу, дом площадью 1200 квадратных футов.

Арт.	Стоимость единицы	Кол. Акций	Стоимость линии
1. Прокладка электрического провода : материалы в комплекте.	4 доллара за кв. Фут.	1,200	4 800 долл. США
2. Модернизированная сервисная панель	800–3000 долларов за штуку	1	800–3 000 долл. США
3.Дополнительные выключатели или розетки	100–185 долларов за штуку	3	300–555 долларов
4. Стоимость рабочей силы	75 долларов в час	20-65	1500–4 875 долларов
Итого	6,17–11,03 долл. США за кв. Фут.	1,200	7400–13 230 долл. США

Прочие соображения и затраты

• Чтобы определить стоимость электромонтажных подключений, вам следует выделить около двух часов на каждое подключение на оплату труда и материалов.
• Если вы строите новое здание или разорвали здание на каркас, вы потратите намного меньше труда на установку новой электропроводки.
• Если электрик сможет провести большую часть проводки через балки пола, чердак, подвал или другие доступные места, стоимость новой проводки будет значительно ниже. Необходимость открывать стены для прокладки проводов может легко привести к гораздо более высоким проектным расходам.
• Структурированная проводка доступна для тяжелых условий эксплуатации, за которую взимается дополнительная плата за квадратный фут.
• Если у вас старая проводка типа «ручка и трубка», некоторые местные нормы требуют полного удаления. Это может стоить 5 000 долларов в дополнение к указанным выше расходам.
