Как работает бойлер в многоквартирном доме: Зачем ставят бойлер в многоквартирном доме – Схема Горячего Водоснабжения Многоквартирного Дома: Обзор

Устройство и принцип работы бойлера для нагрева воды: как работает накопительный водонагреватель

В нынешнее время автономное горячее водоснабжение в квартирах и частных домах становится все более популярным. Централизованное ГВС стало дорогим и неэкономичным, оттого оно постепенно уходит в прошлое. На смену ему приходят водонагреватели различных конструкций, самые распространенные из них – аппараты накопительного типа. В данной статье мы как раз и рассмотрим устройство и принцип работы бойлера для нагрева воды.

Виды накопительных водонагревателей

На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.

Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:

  • электрические накопительные нагреватели;
  • бойлеры косвенного нагрева;
  • газовые бойлеры;
  • проточные нагреватели.

Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

  • сталь с эмалированным покрытием;
  • нержавеющая сталь;
  • пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Газовые накопительные водонагреватели

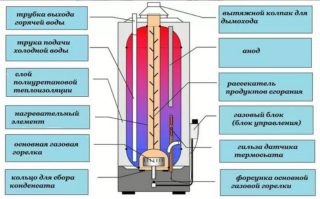

Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.

О проточных нагревателях воды

В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.

Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:

  • газовые колонки;
  • проточные электронагреватели.

Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.

Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:

Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.

Заключение

Если распределить все перечисленные приборы по популярности, то первое место уверенно займут электрические бойлеры, причины этому понятны. На втором месте находятся газовые колонки, третье остается за бойлерами косвенного нагрева.

Как выбрать электрический водонагреватель (2018) | Бытовая техника | Блог

Электрические водонагреватели, изначально предназначенные для частных домов, сегодня все чаще можно встретить и в городских квартирах. Благодаря оставшейся с советских времен практике летних отключений горячей воды, миллионы городских жителей ежегодно оказываются перед выбором: начать закаливаться холодными душами, мыться по старинке ковшиком, кипятя воду на газовой плите, или не мыться вообще.

Или – купить и установить электрический водонагреватель.

Цены на водонагреватели начинаются со вполне доступных сумм, что многих подталкивает в сторону последнего варианта решения проблемы, но поговорка «скупой платит дважды» верна и в этом случае. Малая мощность и небольшой объем дешевого водонагревателя не позволят не то, что принять душ, но даже умыться с комфортом. А простая его конструкция приведет к быстрому выходу из строя.

Поэтому выбирать водонагреватель нужно по его параметрам, хорошо представляя, для чего и как вы его будете использовать. Неплохо также перед выбором узнать жесткость воды – той, которую вы собираетесь греть.

Характеристики электрических водонагревателей

По виду водонагреватели разделяются на накопительные и проточные.

Накопительные водонагреватели нагревают до заданной температуры некоторый объем воды, который хранится в бойлере и расходуется по необходимости. При расходе нагретой воды в бойлер поступает холодная, температура в бойлере падает, что приводит к автоматическому включению ТЭНа.

Проточные водонагреватели греют протекающий сквозь них поток воды.

Оба вида имеют свои преимущества и недостатки.

Накопительные водонагреватели занимают много места и имеют ограниченный объем бойлера – как только он израсходуется, вода из крана потечет холодная. Мощность их невысока, и греть протекающий поток воды они неспособны. На повторный нагрев всего объема воды может уходить до нескольких часов.

Зато даже самый маленький накопительный водонагреватель можно приспособить для разбора воды несколькими потребителями – пока не закончится накопленная горячая вода, она будет течь с нужным напором из любого крана в квартире.

Проточные водонагреватели просты в монтаже, компактны и могут быть размещены даже прямо над раковиной. Но для быстрого прогрева требуемого в быту потока воды они должны обладать приличной мощностью, что не всегда допустимо.

Так, для принятия душа требуется поток примерно 10л/мин. Чтобы нагревать на 30 градусов воду, текущую с такой скоростью, нагреватель должен иметь мощность около 20 кВт, что сразу делает невозможным использование подобных нагревателей в большинстве квартир и частных домов. Максимально допустимая мощность в квартирах многоквартирных домов – 7 кВт, и это только в домах с электрическими плитами. В домах с газовыми плитами на квартиру выделяется 3-4 кВт, а в домах старой постройки и того меньше.

Кроме того, если в вашей сети водоснабжения давление непостоянно, то температура на выходе проточного водонагревателя будет все время меняться. Давление увеличилось, напор возрос, вода течет холодная. Давление упало — вода обжигающе-горячая. Точно регулировать температуру на выходе умеют немногие модели, поэтому придется часто подкручивать вентиль смесителя.

Объем бака имеет большое значение для накопительных водонагревателей. Чем объем больше, тем больше членов вашей семьи смогут умыться, принять душ или ванну без долгого ожидания прогрева бойлера после предыдущего использования.

Но имейте в виду, что чем больше объем бака, тем больше времени потребуется на его нагрев, так как мощность ТЭНов большинства водонагревателей примерно одинакова и редко превышает 3 кВт.

Внутреннее покрытие бака для горячей воды необходимо для его защиты от коррозии.

Наилучшую защиту обеспечивают баки из нержавеющей стали, но они и стоят дороже остальных. Слабое место баков из «нержавейки» — сварной шов, который чаще всего выполняется металлом, подверженным коррозии.

Эмалированные баки и баки со стеклокерамическим покрытием сходны по эксплуатационным характеристикам и также обеспечивают неплохую защиту – миф о разрушении защитного слоя под воздействием перепадов температуры – не более чем миф (разумеется, если не наливать в замороженный бак кипящую воду).

Другое дело, что качество покрытия может быть разным и стеклокерамика известного производителя – совсем не то же самое, что стеклокерамика безымянного «китайца».

В остальном же эмаль и стеклокерамика серьезно уступают «нержавейке» только в одном – устойчивости к механическим повреждениям. Сам бак нагревателя, как правило, отделен от корпуса слоем мягкой теплоизоляции, которая может защитить бак от повреждений, но при сильных ударах на покрытии могут появиться микротрещины, в которых впоследствии разовьется коррозия. Поэтому при покупке нагревателя с эмалированным баком надо тщательно осматривать корпус на отсутствие вмятин и впоследствии беречь нагреватель от ударов.

Многие производители для защиты бака от коррозии устанавливают в него магниевый анод, взаимодействующий с кислородом воды и защищающий внутреннюю поверхность бака. Этот элемент защитит бак, даже если покрытие будет повреждено, но он требует периодической замены – раза в 1-2 года, независимо от состояния защитного покрытия.

Если вы хотите, чтобы нагреватель проработал долго и без лишних хлопот, обязательно обратите внимание на наличие «сухого» ТЭНа. Особенно, если у вас жесткая вода – в этом случае «сухой» ТЭН просто необходим.

В обычных моделях ТЭН находится прямо внутри бойлера и непосредственно контактирует с нагреваемой водой. При этом на нем оседает накипь, что может довольно быстро привести к выходу нагревателя из строя, к протечке ТЭНа и к тому, что вся накопленная вода окажется на полу.

Чтобы избежать этого, можно производить периодическую очистку ТЭНа от накипи (2 раза в год при жесткой воде, раз в 1-2 года – при нормальной).

Либо приобрести нагреватель с «сухим» ТЭНом – конструкция такого нагревателя не предусматривает контакта ТЭНа с водой, он находится в металлической колбе или трубке. Разумеется, накипь при этом никуда не девается, она оседает на наружной поверхности колбы. Но из-за большей толщины металла и большей площади соприкосновения с водой это не ведет к быстрому прогару, поэтому нагреватели с «сухим» ТЭНом могут проработать в десятки раз дольше, чем их аналоги с «мокрым» ТЭНом.

Номинальная мощность определяет, как быстро нагреватель будет греть воду. Для накопительного нагревателя – чем больше мощность, тем быстрее прогреется весь бак и из крана снова потечет горячая вода. И если для нагревателя с небольшим баком (15-30 л) разница во времени нагрева у маломощных и мощных нагревателей составляет 10-30 минут, то у объемных нагревателей (80-100 л) разница во времени прогрева уже может составлять несколько часов. Если позволяют проводка и допустимая мощность, имеет смысл вместо одного большого нагревателя на 3 кВт установить два поменьше такой же мощности – это вдвое сократит время ожидания горячей воды, если она вдруг закончилась.

Некоторые нагреватели оборудованы двумя ТЭНами и имеют режим ускоренного нагрева. При поступлении большого объема холодной воды и резкого падения температуры можно включить оба ТЭНа, увеличивая скорость нагрева воды. А в режиме поддержания температуры работает только один ТЭН. Такой режим работы нагревателя снижает нагрузку на сеть. Нагреватели, снабженные автоматикой, способны самостоятельно подключать/отключать второй ТЭН.

Для проточного нагревателя – чем больше мощность, тем больший напор нагретой воды он сможет обеспечить.

Проточный водонагреватель мощностью 3 кВт сможет нагреть «до теплоты» только тоненькую струйку воды – где-то на 1,5 л/мин. Умыться и почистить зубы еще получится, а вот что-то еще – уже нет.

Проточный водонагреватель мощностью 5-7 кВт можно использовать для мытья посуды, но душ будет не очень комфортен – и вода прохладная, и напор слабоват.

В продаже есть проточные нагреватели большей мощности, но, к сожалению, для их установки потребуется отдельная проводка – а иногда и трехфазная. Впрочем, если вы являетесь счастливым обладателем трехфазного питания с большой допустимой мощностью потребления, то установка проточного водонагревателя мощностью 15-20 кВт обеспечит вам горячую воду с нормальным напором в практически неограниченном количестве.

При покупке нагревателя в городскую квартиру – особенно накопительного нагревателя и особенно на нижних этажах – обратите внимание на максимальное допустимое давление воды у выбранного нагревателя. Несмотря на норматив давления в 4 бара, в городских сетях водоснабжения давление может доходить до 7 бар. Следует либо подбирать нагреватель с максимальным допустимым давлением 8-10 бар, либо предусмотреть редуктор давления на его входе.

На максимальную температуру нагрева воды следует обратить внимание, выбирая накопительный нагреватель. Чем выше температура нагрева, тем меньше горячей воды придется смешивать с холодной для достижения теплой. Но в то же время – тем и выше опасность ожога при полностью открытом кране горячей воды.

Водонагреватель – что проточный, что накопительный – несет в себе множество опасностей. Чтобы избежать затопления, поражения электрическим током или ожога горячей водой, обратите внимание на наличие всех элементов безопасности:

Регулятор (ограничитель) температуры нагрева позволяет задать максимальную температуру воды и избежать ожога при неосторожном открытии крана.

Если краном могут пользоваться дети, а максимальная температура нагрева выше 80°С, регулятор необходим – температуру следует выставить не выше 75-80°С.

Защита от перегрева отключает ТЭН при опасности закипания воды. Обычно автоматика нагревателя выключает ТЭН намного раньше, но при её поломке только защита от перегрева спасет проточный нагреватель от повреждения ТЭНа, а накопительный нагреватель – от разрыва бака.

Устройство защитного отключения защищает от утечки электрического тока в нагреваемую воду. Категорически не рекомендуется пользоваться нагревателем, не оснащенным УЗО.

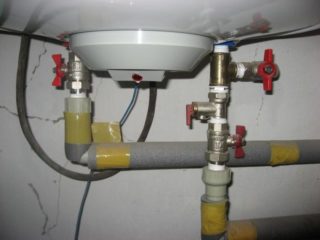

Предохранительный клапан выполняет функцию обратного клапана, не позволяя воде вытечь из накопительного нагревателя, а так же стравливает лишнее давление.

Поскольку забор воды в накопительном нагревателе осуществляется сверху, а на место горячей тут же поступает холодная вода, бак всегда остается заполненным. При отсутствии обратного клапан и прекращении подачи воды, бак может остаться без воды, что приведет к выходу ТЭНа из строя.

Предохранительный клапан (с отводом) защищает бак от излишнего давления в водопроводе. Однако это не панацея: если давление в системе значительно превышает требуемое, то по трубке всегда будет течь довольно сильный поток воды с ощутимым шумом. Приятного в этом мало, поэтому рекомендуется добавить на входе редуктор давления.

Варианты выбора электрических водонагревателей

Если вам нужен нагреватель, чтобы обеспечить одну точку горячей водой, а проводка позволяет подключать электроприборы с потреблением 5-7 кВт, выбирайте среди [url=»https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&i=13&mode=list&stock=2&order=1&f=s31&f=5-7]проточных водонагревателей. Если вы хотите, чтобы нагреватель обеспечивал возможность принятия душа, обратите внимание на [url=»https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?order=1&stock=2&f=s31&f=5-7&f=s6c]опцию насадки для душа.

Если вы живете в городской квартире и не хотите зависеть от сезонных отключений воды, выбирайте среди [url=»https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&mode=list&stock=2&order=1&f=s32&f=3-53]накопительных нагревателей объемом до 50 л – этого вполне хватит переждать отключение.

Если вы живете на одном из нижних этажей и у вас всегда прекрасный напор воды, при выборе накопительного нагревателя ориентируйтесь на [url=»https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&mode=list&stock=2&order=1&f=s32&f=bmmj-s5s]модели с максимальным давлением воды в 8 бар и выше – это защитит бак нагревателя от гидроударов, вполне возможных во время профилактических работ.

Если проводка не позволяет подключать мощные приборы, но и возиться с подключением и разводкой накопительного нагревателя у вас нет возможности или желания, выбирайте среди [url=»https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&mode=list&stock=2&order=1&f=s31&f=2-4]маломощных проточных нагревателей – напор, конечно, будет слабым, но это лучше, чем ничего.

Если вы опасаетесь протечек, выбирайте [url=»https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&i=4&mode=list&stock=2&order=1&f=s32&f=fdc8&f=bmmj-s5s]нагреватель с «сухим» ТЭНом и максимальным давлением воды в 8 бар и выше. Наличие магниевого анода на выбранной модели обеспечит дополнительную защиту, но имейте в виду, что его нужно периодически менять.

Если вы живете за городом и вам нужен водонагреватель для обеспечения горячей водой семьи в 2-3 человека, выбирайте среди [url=»https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&i=4&mode=list&stock=2&order=1&f=s32&f=50-101]накопительных нагревателей объемом 50 – 100 л. Для семьи в 4-5 человек [url=»https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&i=4&mode=list&stock=2&order=1&f=s32&f=100-151]объем бака потребуется побольше – 100 – 150 л.

Если же у вас нет никаких ограничений по проводке и потребляемой мощности, можете установить [url=»https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&i=4&mode=list&stock=2&order=1&f=s31&f=15-97]мощный проточный нагреватель и забыть об отсутствии в кране горячей воды.

варианты конструкций в зависимости от вида и типа

Содержание статьи:

Комфорт в жилом помещении невозможно представить без постоянного доступа к горячей воде. В городских условиях есть возможность подключения к централизованным городским сетям, но даже это не гарантирует бесперебойную подачу горячей воды. Аварии на сетях, профилактические работы могут привести к невозможности воспользоваться ресурсом. В загородных домах, коттеджах и дачах эта проблема многократно усиливается. По этой причине хозяева домов решают ставить различные водонагревательные комплексы. Разные виды бойлеров имеют свои особенности, характеристики, принцип работы и положительные качества. Также отличается внутренний состав, который можно увидеть, посмотрев на бойлер в разрезе. Все эти параметры нужно учитывать при покупке устройства домой.

Типы электрических нагревателей

Различные виды бойлеров

Современные водонагреватели работают от разных видов энергоносителей. Это может быть электричество, газ, жидкое или твердое топливо. Самым экономически выгодным способом является нагрев холодной воды от газовой колонки. Но в большинстве случаев его невозможно установить из-за отсутствия системы отвода или газа. Поэтому наибольшую популярность получили электрические модели. Электричество – практически бесперебойный способ питания, который можно провести в загородные дома.

Проточный электрический водонагреватель

Электрические нагреватели можно разделить на две группы:

  • Бойлеры или накопительные. Представляет собой бак, в котором происходит сбор жидкости и установлены нагревательные элементы (ТЭН). Емкость имеет теплоизоляцию, благодаря чему существенно экономится электроэнергия. Нагрев происходит под действием ТЭНов автоматически, поэтому принцип работы – статический. Как устроен бойлер внутри, зависит от типа нагрева.
  • Проточные. В отличие от бойлеров проточные приборы работают динамически. Нагрев воды происходит в специальных трубах при постоянном потоке воды через них. Емкость для накопления отсутствует. К недостаткам такого устройства относится мощность, которая должна иметь большую величину для быстрого нагрева проточной воды.

Оба вида устройств могут иметь различное исполнение, поэтому выглядеть будут по-разному. Принцип работы бойлера электрического и накопительного водонагревателя различны. В зависимости от сложности прибора и его функционала будет меняться и стоимость изделия.

Плюсы и минусы бойлеров

С помощью бойлера можно нагревать большой объем воды

При отсутствии централизованной системы подачи горячей воды применяются именно бойлеры. К их преимуществам можно отнести следующие моменты:

  • Удобство использования.
  • Можно нагревать большой объем.
  • Одно устройство может применяться для снабжения нескольких помещений.
  • Работа устройства не зависит от силы напора.
  • Возможность нагрева до высоких температур.
  • Сохранение высокой температуры в течение длительного времени благодаря качественной теплоизоляции бака.

Большой бойлер требует много места

Из недостатков можно выделить следующие:

  • Длительное время для первоначального нагрева.
  • Если расход воды небольшой, поддержание постоянной температуры будет сопряжено с затратами на энергию.
  • Большой бак требует достаточной территории.
  • Стоимость выше, чем у проточного изделия.

Периодически следует сливать воду из бака. В ином случае ее качество будет ухудшаться.

При проблемах с подачей воды можно поставить бойлер в многоквартирном доме. Устройство и принцип действия будут зависеть от типа прибора, его функционала и дополнительных функций.

Устройство бойлера

Устройство бойлера

Накопительный нагреватель устроен довольно просто. Его главный элемент – бак для воды, который изготавливается из нержавеющей стали или алюминия. В баке ставится нагревательный модуль, который состоит из одного или нескольких ТЭНов. Они бывают «мокрые» и «сухие». Первые контактируют с водой, вторые помещаются в специальную трубку, которая нагревает жидкость.

Вся конструкция помещается в оболочку и изолируется теплоизоляционным материалом для защиты бойлера. Из чего состоит электронная часть, зависит от функционала. Для автоматизации процесса устройство водонагревательного бака состоит из различных датчиков, которые соединены с модулями. На внешней оболочке устанавливаются системы управления, которые бывают механическими и электронными. Посмотреть на бойлер в разрезе на схеме можно в документации к устройству. Все основные элементы и их функции отображаются на фото и имеют соответствующие подписи.

При работе бойлера внизу подается вода. Она нагревается изнутри и затем поднимается вверх и удаляется из бака через трубку забора нагретой жидкости. Рециркуляция продолжается в течение всего времени, пока устройство включено в сеть. Температуру нагрева регулирует термостат. Также могут ставиться датчики температуры, которые выводят данные на электронный экран или термометр. Холодная вода подается через кран с обратным предохранительным клапаном.

Рекомендации по выбору

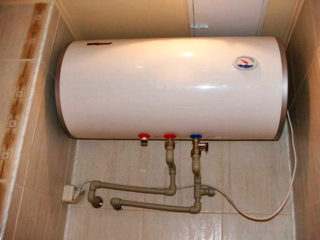

Бойлер горизонтального типа

Важнейшим элементом конструкции является бак. Емкость бытовых моделей составляет 5-150 литров. Для загородных домов используются объемные модели на 80 и более литров, потому что они способны нагреть много воды. Габариты домов обычно позволяют использовать такие массивные котлы в отличие от квартир.

Чтобы правильно выбрать бойлер для квартиры, нужно заранее произвести расчет расхода воды и учесть индивидуальные особенности помещения.

Советы по выбору устройства электроводонагревателя накопительного типа:

  • В первую очередь следует определить теоретический расход. Средний расход за минуту составляет около 3-6 литров. Половина этого объема производится из бака. Если устройство нагрева воды обслуживает несколько источников, все расходы должны суммироваться.
  • Определение времени использования смесителя раковин и душа. За один сеанс приема душа тратится 10-40 литров воды. Половина – горячая вода, то есть из бака нагревателя. Важно учесть и напор душа, а также время, проведенное в нем.

Все полученные данные следует откорректировать с учетом индивидуальных привычек людей, проживающих в доме. Также нужно учесть, что отсутствие посудомоечных машин повышает расход воды. Максимальный расход наблюдается утром и вечером.

Должна учитываться мощность. Если требуется много горячей воды, а размеры помещения не позволяют использовать объемный бак, следует выбрать модель с повышенной мощностью. Это приведет к быстрому нагреву до требуемой температуры. Данные о мощности можно найти в описании к устройству или на упаковке.

Производством водонагревателей занимаются разные известные компании: Аристон, Самсунг, Бош, Термекс и другие мировые бренды. В случае необходимости ремонта производитель предоставляет гарантию на изделие.

Безопасность

Обязательно необходимо произвести заземление бойлера

Любой водонагреватель вне зависимости от модели и типа требует соблюдения условий эксплуатации, а также техники безопасности. Газовые модели имеют повышенную опасность, так как есть риск утечки газа.

Контакт с водой – это основной фактор риска при работе любого электрического изделия. В бойлере установлена система автоматического отключения при контакте с жидкостью, но это не отменяет соблюдения простейших требований пожаро- и электробезопасности.

Важно заранее сделать заземление. Установка заземляющего провода является основным и обязательным условием безопасности электроприбора.

Как работает бойлер 🚩 бойлер в многоквартирном доме 🚩 Сантехника

Инструкция

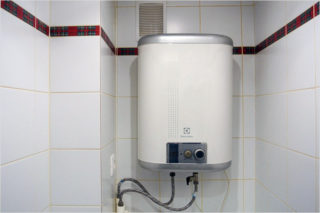

Бойлер имеет вид цилиндрического или плоского бака, который в зависимости от модификации можно вешать на стену или устанавливать на пол. Работает бойлер в основном от электрической сети, но есть модификации и с газовым нагревом, которые значительно дешевле в эксплуатации.

В электрическом бойлере нагревательные элементы установлены снизу, вследствие чего нагретая вода поднимается к верху. В электронагреватели установлены различные датчики, которые контролируют нагрев температуры воды, давление внутри бака с нагревательным элементом, а также уровень заполнения водой. Бойлер подключается к водопроводной системе, и вода в него поступает при помощи датчиков и клапанов, которые отсекают поставку воды при наполнении емкости.

Существует два вида бойлеров – это накопительные, в которых есть большая емкость для накопления нагретой воды, и проточные, которые греют воду без накопления ее внутри. В обоих случаях нагревается вода с помощью нагревательных элементов, расположенных внутри бойлера.

Температура нагрева воды задается с помощью терморегулятора, который контролирует работу нагревательных элементов. Почти во всех бойлерах так же есть датчик, который не допустит включение нагревательного элемента (тэна) если в нем нет воды, так что можете не беспокоиться, если при работе бойлера вдруг отключится вода, тогда бойлер просто перестанет работать.

В эксплуатации наиболее экономичным является использование накопительных водонагревателей, так как они потребляют меньше мощности по сравнению с проточными. Но надо помнить, что нагрев воды в накопительном бойлере занимает от 2 до 4,5 часов.

Современные бойлеры оборудованы и термоизоляцией бака, что позволяет сохранить температуру воды (по принципу термоса), поэтому при постоянной эксплуатации требуется лишь минимальная мощность для поддержания заданной температуры.

Рекомендуемая температура для нагревания воды в бойлере от 50 до 85 градусов. Это обусловлено тем, что при более низких температурах нагрева, внутри бака бойлера могут завестись различные бактерии.

Все накопительные водонагреватели имеют заземление и безопасное подключение к электрической сети, однако производители все же просят пользоваться УЗО (устройства защитного отключения) особенно в домах, где есть маленькие дети, или наблюдается нестабильная подача электроэнергии.

Выбор бойлера для квартиры — нюансы, которые действительно важны. Как работает бойлер в многоквартирном доме


Как работает бойлер — устройство и принцип работы накопительного водонагревателя

Постоянно доступная горячая вода — это одно из главных удобств. Отключение централизованного горячего водоснабжения обычно становится главным событием сезона для многих жильцов многоквартирных домов. Но и при наличии воды в «горячем» кране далеко не всегда она действительно радует потребителей своей температурой. Чем дальше от входной трубы расположена квартира, тем сильнее остывает вода. Одним из вариантов независимого горячего водоснабжения может стать бойлер. Далее расскажем, из чего состоит этот агрегат, и предоставим дополнительную информацию о нем.

Некоторые из моделей водонагревателей

Бак, в котором греют воду

Если читатель где-то встретит название «электрический накопительный водонагреватель», пусть знает, что оно раскрывает техническую суть бойлера. Только и всего. Рассказать о том, как работает бойлер — это значит помочь кому-то узнать, как работает водонагреватель. Но, как говорится, краткость — сестра таланта. Поэтому лучше использовать более короткие словосочетания.

Но, в силу определенных причин, приходится действовать в ущерб краткости. Поэтому далее мы расскажем не только о том, как устроен бойлер, но и о принципе работы накопительного водонагревателя. Бойлером обычно называют бак с водой, который нагревается электричеством. При этом вода в нем содержится для бытовых целей, но не для обогрева жилища. Если источником тепла является газ, такую установку чаще называют котлом. Хотя котлы бывают и с электрическим подогревом.

Суть подогрева — теплообмен

Если в доме есть котел, обеспечивающий отопительный контур, бойлер делается его частью. Но говоря о том, как работает накопительный водонагреватель, мы тем самым не акцентируем внимание на источнике тепла. В любом из вариантов конструкции принцип работы водонагревателя основан на теплообмене. В бойлере косвенного нагрева теплообменником является труба — змеевик. Это часть контура отопления, и благодаря большой площади поверхности она хорошо нагревает воду.

Водонагреватель в отопительном контуре

При этом ее температура ниже 100 градусов Цельсия. И поэтому на ее поверхности откладывается значительно меньше накипи, чем на ТЭНах электрических водонагревателей. Сейчас можно купить также и водонагреватель, принцип работы которого основан на нагреве ТЭНом проточной холодной воды. При таком режиме теплообмена накипь откладывается наиболее интенсивно. Этот процесс хорошо знаком владельцам газовых колонок для нагрева воды.

Современные газовые колонки

Запас горячей воды — это хорошо

Теплообменник в них при жесткой воде может настолько заполниться накипью, что вода будет еле течь. В бойлере такого не происходит. Большой объем воды нагревается относительно медленно. Столитровый водонагреватель с ТЭНом 1,5 кВт нагреет воду до 60–70 градусов Цельсия примерно за 3 часа. Зато и остывает долго. И в этом главное преимущество накопительных водонагревателей — у пользователей в наличии запас горячей воды с постоянным хорошим напором.

Обычный бойлер Обычный ТЭН. Наилучший теплообмен, если сгорит — полностью заменяется.

Бойлер — это бак на несколько десятков литров или больше. Причем, весьма прочный, поскольку подсоединен к водопроводу. А в нем, как известно, давление в несколько атмосфер и гидравлические удары плюс к этому. Если такая емкость даст течь, да еще и в отсутствие жильцов, последствия будут весьма неприятными. По этой причине гарантия целостности корпуса важнейшая задача, которую решает изготовитель бойлера. Хотя корпус его похож на термос, наружная часть выполняет декоративные задачи и конструктивные функции применительно к теплоизоляции.

Почти как термос

В термосе колба есть стеклянная колба, сдвоенная, с вакуумом — теплоизолятором. В бойлере емкость для воды изготовлена с учетом коррозии металла и работы под давлением. Наилучшим материалом является нержавеющая сталь. Но такой бак получается наиболее дорогим даже в сравнении с конструкцией из обычной стали, покрытой супер-антикоррозионным составом. Теплоизолятором служит какой-либо современный материал с необходимыми свойствами, размещенный между внутренней и наружной частью. Если из внутреннего бака через его стенку с коррозионным повреждением потечет вода, наружная часть от потопа не спасет.

Коррозия как она есть

Поэтому для накопительных водонагревателей защита от коррозии — это важнейшая задача. Она решается расположением внутри вблизи ТЭНа специального стержня со слоем магния. Он называется магниевым анодом и предназначен для защиты корпуса от коррозии. Магний химически более активен, чем железо в составе материала корпуса. По этой причине отрицательные ионы в составе воды взаимодействуют с этим анодом, а не со стенкой, в которой может быть микротрещина в защитном слое. Анод является расходной деталью, которую рекомендуется ежегодно заменять.

В бойлере прямого нагрева ТЭН может греть воду до температуры даже выше 100 градусов Цельсия. При этом из-за увеличения давления она не будет закипать внутри бака. Это в принципе опасно для пользователей. Вода закипит сразу на выходе из крана, и брызги кипятка разлетятся во все стороны. Поэтому в бойлере обязателен надежный автоматический терморегулятор с термометром и термостатом. Заводская установка срабатывания термостата исключит человеческий фактор, обеспечив своевременное отключение ТЭНа в любом случае.

Какой подогрев лучше

Как уже понятно из статьи, бойлеры бывают двух типов — прямого и косвенного нагрева. Разобраться в том, какой выбрать, не составит труда. Для косвенного нагрева необходим источник горячей воды. Поэтому этот бойлер имеет ограниченные возможности регулировки температуры. В такой системе нагрева невозможно получить температуру выше, чем у внутреннего змеевика — нагревателя. Но зато при наличии горячего водоснабжения и централизованного отопления можно получить косвенный нагрев от соответствующей горячей трубы.

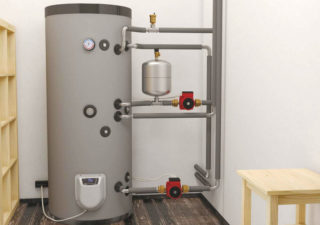

Водонагреватель косвенным нагревом

Для многоквартирного дома это самый экономичный вариант. Для него не требуется расходовать электроэнергию или газ. В большинстве домов в ванной и так установлен змеевик, к которому можно подключиться. Но, тем не менее, перед монтажом бойлера косвенного обогрева рекомендуется проконсультироваться с поставщиком услуг централизованного отопления и горячего водоснабжения. Поскольку из системы будет отбираться дополнительное тепло, неоплата за него может стать поводом для штрафных санкций пользователю.

Водонагреватель с сухим ТЭНом Сухой ТЭН. Хороший теплообмен. Если сгорит, просто ремонтируется заменой спирали

У бойлера с ТЭНом подобных проблем нет, и его можно установить везде, где есть место и электричество. Единственная проблема — долго приходится ожидать горячую воду. Эта неприятность заметна во многих житейских ситуациях. Например, после приезда на дачу. Чтобы время уменьшить, надо обзавестись не одним вместительным агрегатом, а двумя или тремя поменьше. Но можно и дополнить один большой водонагреватель несколькими небольшими.



Бойлер Бойлер Небольшие бойлеры

В конце концов, существуют нагреватели проточного типа, которые мало чем отличаются своими размерами и устройством от смесителей. Их можно временно использовать, пока вода греется.

Современный проточный водонагреватель

Вариантов наилучшего решения задачи о домашнем горячем водоснабжении сейчас много. Выбрать один, который устроит всех, вряд ли возможно. Но, прочитав нашу статью, читатель теперь знает, как ему лучше поступить.
