Разводка электропроводки на кухне — как правильно сделать электропроводку на кухне, схема разводки

Согласно статистике, половина всех электроприборов находится именно на кухне. Все приборы потребляют довольно много энергии, поэтому старые электропроводки не выдерживают такой большой нагрузки. Монтаж новой электропроводки – достаточно сложный процесс, который требует наличия специальных навыков и знаний. Прежде чем приступить к установке электропроводки, необходимо составить схему, которая поможет понять, сколько на кухне нужно розеток, в зависимости от количества квадратных метров. Также схема поможет просчитать суммарную мощность техники. Довольно часто при планировании расположения розеток люди сталкиваются с вопросом, на какой высоте их устанавливать. Раньше их устанавливали на расстоянии 0,2 метра, но такой вариант может быть опасным, особенно, если в доме есть дети. Оптимальный вариант – монтаж розеток на уровне пояса. Около рабочей зоны розетки должны находиться на уровне стола.

При составлении схемы необходимо продумать, какая техника будет стоять на кухне:

  • холодильник
  • газовая или электрическая плита
  • духовка
  • микроволновка
  • электрический чайник
  • другие приборы

В современном мире отдельная электропроводка на кухне – это просто необходимость. Многие владельцы выбирают сегодня индукционные и электрические приборы для приготовления пищи, которые не могут питаться от стандартного напряжения. Устанавливать такие приборы лучше не своими руками, а доверить это дело специалистам.

Основные моменты монтажа электропроводки

Итак, когда схема уже составлена, и расположение всех розеток определено, необходимо приступать к основной работе. Если вы не имеете ни малейшего представления о том, как включается свет и работают розетки, не стоит браться за работу своими руками.

Монтаж розеток на кухне надо начинать с вводного щитка. На него должны устанавливаться защитные автоматы на силовые розетки.

Вся разводка должна включать в себя детали, которые обеспечат безопасность:

  • устройство защитного отключения
  • автоматические выключатели
  • предохранители
  • розетки

Для прокладки новой проводки надо сделать правильный выбор проводов. Они могут быть медные и алюминиевые. Медные лучше алюминиевых: они прочнее, имеют длительный срок эксплуатации. Сегодня специалисты во всех современных домах используют медные провода.

Инструкция по монтажу проводки своими руками

  • надо сделать разметку стен своими руками согласно схеме. для этого стоит использовать строительный уровень
  • согласно разметке надо правильно сделать штробы, после чего надо проложить кабель в готовые штробы
  • в специальных местах надо установить выключатели света, розетки и распределительные коробки
  • поменять проводку вы смогли, но теперь надо проверить, все ли вы правильно сделали. В щитке не должно ничего шуметь, искрить, а вся техника должна работать бесперебойно

Розетки и выключатели света

Розетки и выключатели – это также в какой-то степени предметы интерьера, они не должны портить общий вид комнаты. Как правило, их покупают еще до начала всех работ. Лучше для монтажа на кухне выбирать розетки, которые предназначены для тока не меньше 16 ампер. Выключатели света для кухни должны быть предназначены для меньшей нагрузки. Лучше подбирать выключатели с ровной и гладкой поверхностью. Благодаря такому решению, свет будет легче включать, а их уборка станет намного проще.

Монолитные розетки должны быть установлены таким образом, чтобы, отключая один прибор, вы не цепляли другие.

Рекомендации, которых стоит придерживаться

Для того чтобы правильно поменять проводку и установить разводку, надо придерживаться некоторых правил:

  • выключатель света надо монтировать у входа, на расстоянии 0,2–0,3 метра от двери, на высоте опущенной руки
  • нельзя проводить электропроводку на кухне открытым способом, это может быть опасно. К тому же это может испортить внешний вид кухни
  • планируйте разводку так, чтобы для включения электроприборов не нужен был удлинитель. Это ненадежный способ питания, который при больших нагрузках может расплавиться
  • ни в коем случае нельзя устанавливать розетку около мойки

Лучше всего, чтобы каждому электрическому прибору был установлен свой комплект деталей, обеспечивающих безопасность. Около рабочей поверхности надо оставить пару свободных розеток, которые можно применять для мелкой техники.

Все схемы надо составлять до проведения установочных работ, это значительно облегчит ваш труд, и вы сможете поменять проводку надежно и безопасно, рассчитывая все по метрам. Чтобы работа была выполнена правильно, необходимо придерживаться порядка действий и учитывать рекомендации специалистов.

виды, особенности и способы установки

Современная жизнь невозможна без электроприборов: светильников, гаджетов, электроники и бытовой техники. Люди привыкли к комфорту и развлечениям, которые дарит технический прогресс. С помощью приборов можно упростить и ускорить домашние хлопоты по уборке и готовке. Компьютеры, телевизоры и смартфоны помогают разнообразить досуг, открывают простор для самообразования, повышения квалификации. А мягкий свет ламп позволяет читать или работать в ночное время суток, свободно общаться и передвигаться по дому.

Чтобы все эти приборы и устройства работали, требуется наличие электроэнергии в доме или квартире. Для этого при строительстве или в процессе капитального ремонта от главной линии электропередач, проходящей рядом, прокладывают линию в здание. Далее, от счетчика и распределительного щита, проводники разводят по дому по установленной схеме. Весь комплект проводов и кабелей, проложенная внутри помещений, называется электропроводкой.

Так как современные приборы часто отличаются капризным нравом и требовательностью к качеству электропитания, задачу по монтажу электропроводки лучше доверить грамотному профессионалу. Требуется не просто развести провода по комнатам, оставив выходы для подключения розеток, выключателей, осветительных приборов. Но и сделать расчеты. Так, важным параметром является количество техники, лампочек, которые будут подключаться единовременно к сети, а также их мощность. В зависимости от этого выбирают сечение и тип проводников, устанавливают внутреннее содержимое электрощитка, стабилизаторы и трансформаторы при необходимости.

Однако, бывает так, что владельцы жилья самостоятельно делают ремонт. В этом случае, чтобы не совершать грубых ошибок, стоит познакомиться с особенностями проводки поближе.



Особенности монтажа электрической проводки

Существует два основных способа разводки проводов: скрытый и открытый. При этом структура подключения сохраняется практически неизменной. Кабель основной линии подходит к счетчику. Оттуда линия заходит в дом (в том случае, если счетчик установлен в подъезде или на улице). Мастера рекомендуют на входе установить распределительный щит, который предохраняет сеть и электроприборы от пожароопасных ситуаций, позволяет контролировать работу проводки во всех помещениях и распределять ток энергии равномерно.

От распределительного щита провода расходятся по всем комнатам, а там, с помощью распределительных коробок, от них отходят отводы к местам установки розеток, выключателей, люстр или других встраиваемых осветительных приборов. При желании, владельцы жилья могут поставить диммеры, которые позволяют регулировать яркость освещения в большую или меньшую сторону.



Скрытый способ монтажа проводки

Данный способ подразумевает полную незаметность электропроводки, за исключением точек выхода, на которые устанавливаются различные устройства – люстры, подсветка, розетки с выключателями. Кроме того, на виду остаются места соединения разных линий. Все провода прячутся внутри стен, за слоем штукатурки, декоративными панелями из дерева, гипсокартона, или перегородками.

Скрытая проводка имеет ряд плюсов:

  • великолепный внешний вид стен и потолков, без мешающих восприятию электролиний;
  • возможность произвольного выбора вида декоративной отделки;
  • снижение вероятности несчастных случаев с детьми и домашними животными, которые могут перекусить или перерезать провод.

Скрытый тип монтажа широко применяется во всех современных домах, построенных из кирпича, монолита или бетонных панелей. Для того, чтобы провести каналы для проводки, стены штробят на этапе черновой отделки. В случае установки подвесных потолков, настенных панелей или стен из гипсокартона, электропровода разводят за ними.

Чтобы дополнительно изолировать стены от соприкосновения с проводами, последние помещают в трубки из ПВХ. Один конец провода подключают к основной линии или распредщитку, а другой выводят из стены на месте установочной коробки или подключения осветительного прибора.

Однако, есть у данного способа свои минусы:

  • в случае необходимости ремонта приходится вскрывать стену, а после замены поврежденного участка – снова приводить в порядок отделку;
  • трудно определить место пробоя или обрыва, находящееся в стене. Приходится снимать слой штукатурки или ломать панели;
  • необходимо тщательно рассчитать количество и местоположение всех выходов, чтобы не пришлось переделывать схему по окончании ремонта;
  • если требуется установить дополнительный выход с розеткой или выключателем, приходится выпиливать в капитальной стене канал или снимать панели, листы гипсокартона.

Поэтому, выбирая способ, необходимо учесть как его плюсы, так и минусы.





Открытый способ монтажа проводки

Открытые провода, как и следует из названия, устанавливают поверх отделочных материалов стен, потолка. Чтобы обеспечить необходимый уровень безопасности, используют несколько решений:

  • помещают в специальные кабельные каналы-кабелегоны;
  • монтируют проводку в ПВХ-трубках, как и в первом варианте;
  • приобретают провода в двойной или тройной изоляции.

В комплекте используют особые виды электротоваров с изолирующими корпусами, которые также крепятся на виду.

Открытая проводка обладает несколькими достоинствами:

  • более простой и недорогой монтаж;
  • можно быстро определить место повреждения или проложить новую линию, без утомительных и затратных отделочных работ.

Минусы также известны. При небрежном или неосторожном обращении открытые провода легче повредить. Кроме того, чтобы получить идеальный интерьер, открытые линии нужно в него вписать, а для этого требуется немалое чувство вкуса и знание дизайнерских приемов.

Опытные дизайнеры интерьеров довольно часто используют открытый способ в качестве оригинального декора. Например:

  • разноцветные переплетенные линии – синие, желтые, красные, черные;
  • подвесы для светильников;
  • разнообразные фигуры, узоры и рисунки, выложенные проводами;
  • ретро-проводка в тканевой оплетке в виде витых шнуров на фарфоровых изоляторах.

Такие приемы декорирования подходят для стилей лофт, кантри, стимпанк, деревенский, прованс.









Виды проводов

Для людей, далеких от специальности электрика, провода различаются разве что толщиной, цветом и количеством жилок. А, между тем, очень важно установить правильную проводку. Это необходимо для качественного снабжения электричеством, бесперебойной и длительной службы электроприборов. Причем используют именно ту продукцию, которая выдержат нагрузку.

Профессионалы досконально знают особенности электропроводников, их сопротивляемость и проводимость. Также, качество зависит от способа изготовления продукции, используемых материалов. Так, например, изделия с медными жилками лучше проводят ток. Они меньше нагреваются, срок их службы – на 20 лет дольше, чем у алюминиевых. Медные провода рекомендованы современными правилами ПУЭ к установке в жилых домах и квартирах. Кроме того, есть еще один нюанс: соединять методом скрутки алюминиевые и медные провода ни в коем случае нельзя. Такое соединение сильно нагревается, что ведет к угрозе коротких замыканий и пожаров.

При монтажных работах используются как кабели, так и провода. Стоит разобраться, в чем их отличия.







Провода

Для начала, необходимо определиться, что такое провода. Это длинные проволочные нити из металла (алюминий или медь), которые служат проводником для электрического тока, обеспечения работы систем связи, различных видов сигнализации. Бывают изолированными, обернутыми в ПВХ, полиэтилен, обмотанными или оплетенными в волокнистые материалы, проволоку. Или голыми, без изоляции.

Различают также одноволосковые или монолитные, у которых роль проводника играют две длинные, довольно объемные проволоки. И многоволосковые или плетеные, которые состоят из множества скрученных тонких проволочек. Первый тип более ломкий, поэтому их применяют для обустройства скрытых линий. А плетеные, более гибкие и меньше подверженные изломам, рекомендуются для организации открытых источников питания для бытовой кухонной техники, электроприборов.







Провод ПВС

Продукция отличается гибкостью и прекрасными изоляционными и проводящими качествами. Имеет стандартные значения огнестойкости, выдерживает максимальное напряжение в 450 В. Благодаря недорогой стоимости, ПВС охотно приобретают для монтажа разводок внутри жилых помещений, проведения освещения и источников электропитания. Также, из него делают удлинители различных типов, электрошнуры для бытовой техники, аппаратуры и электроники с мощностью не выше максимально допустимой.



Провод ПБПП

Высококачественный проводник электротока для бытовых нужд. ПБПП активно применяют при электромонтаже в частных домах, на дачах, в квартирах. Удобная плоская форма, две или три монолитные медные жилки, изолированные отдельно, обеспечивают максимальный комфорт при работах и в процессе эксплуатации. К нему подключают осветительные приборы различных типов, включая лампы накаливания и светодиодную подсветку. А также – все сопутствующие комплектующие, обеспечивающие бесперебойную работы системы электроснабжения.



Кабель

Представляет собой несколько проводов в индивидуальной изоляции, собранных вместе в защитной оболочке. Количество, назначение и даже тип таких проводков бывает абсолютно разным. Для нужд населения обычно используют изделия диаметром от 2,5 до 6 мм, с 2-4 проводами-жилами.



Кабель NYM

Продукция немецкой фирмы отличается высоким качеством. Содержит от 1 до 5 жил. Используется для установки силовых линий, осветительных приборов внутри помещений, в подъездах и под открытым небом.





Кабель ВВГ

Высококачественный проводник, состоящий из 1-5 монолитных медных жил. Срок эксплуатации составляет 50 лет. Его применяют для обустройства скрытой проводки в стенах домов.



Усиленная проводка

Для питания мощных электроприборов необходимы усиленные кабели и отдельная линия от электрощитка. К таковым относятся: электрические плиты, духовые шкафы, парогенераторы, сплит-системы и т. д. Для таких линий выбирают изделия с сечением от 6 мм, в двойной изоляции, а также специальные розетки.







Распределительные коробки

Разветкоробки – неотъемлемая часть внутридомовой электросети. Подразделяются на встраиваемые, для скрытой установки и открытые, с изолированным корпусом. Их монтируют в местах соединения нескольких веток, располагая в верхней части стен или на потолке.









Электрощиты

Распределительные щиты устанавливают на входе основной линии в дом. Они предназначены для равномерного распределения электроэнергии в разные комнаты, защиты сети от перегрузок и предотвращения риска коротких замыканий. Позволяют кратковременно обесточивать часть розеток или светильников.







Как провести проводку в квартире

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье я расскажу Вам, как самому провести проводку в квартире. Отмечу сразу, что к этому вопросу надо отнестись серьезно, так как будем делать для себя.

В первую очередь определяемся:

1. Сколько будет розеток, какие (двойные, одинарные), в каком месте будут стоять;
2. Сколько будет люстр, бра, светильников, на какое количество ламп и где будут расположены;
3. Какое дополнительное электрооборудование, например, сплит система, нагреватель, телевизоры и т.д. будет установлено. Место установки;

4. Начертите план расположения розеток, выключателей, люстр, бра и возможного дополнительного электрооборудования в каждой комнате;
5. Обязательно предусмотрите телевизионные розетки, коаксиальный провод для телевидения и провод Ethernet для интернета. Как правило, про этот пункт мы забываем, а потом уже поздно.

Для начала, давайте рассмотрим структурную схему проводки и запитки электричеством любое бытовое помещение — будь то дом или квартира.

Структурная схема электрической проводки в помещении.

Как Вы знаете, в любом жилом здании есть распределительный щит, в котором находятся счетчики и автоматы. Так вот, этот щит является как бы посредником между поставщиком электроэнергии и нами – потребителями электроэнергии.

К распределительному щиту подходит силовой кабель, с которого берется питающее напряжение «фаза» и «ноль», и напрямую подключается на

вход Вашего счетчика электроэнергии.

С выхода счетчика питающее напряжение подается на вход основного автоматического выключателя или УЗО, и уже с выхода основного выключателя напряжение поступает в квартиру или жилое помещение. Далее буду рассказывать про квартиру, так как схема распределения напряжения стандартна для всех помещений.

Как правило, рядом с входной дверью ставится центральная соединительная коробка, в которую заходит питающий кабель от автомата или УЗО. На рисунке выше центральная распределительная коробка расположена в прихожей. Так вот, монтаж всей электрической проводки по квартире начинается от этой распределительной коробки.

Теперь от центральной коробки в каждое помещение прокладываются линии к распределительным коробкам помещения. И уже от распределительных коробок

провода пробрасываются по комнате к местам, где будут расположены выключатель, розетки, люстра или светильники.

Это стандартная схема электрической проводки, но она не совсем удобна тем, что если надо будет заменить розетку, тогда придется выключать общий автомат питания, расположенный в распределительном щите на лестничной площадке и подающий напряжение в квартиру. И здесь получается, что на время замены розетки вся квартира остается без напряжения.

Но эту схему немного усовершенствовали и вместо центральной распределительной коробки сейчас устанавливают небольшой распределительный щит с автоматами, который монтируют прямо в квартире.

Очень удобно. Надо заменить розетку, люстру или вдруг произошло короткое замыкание — отключается только конкретный автомат, а все остальное работает.

Смысл этой статьи, как раз, и заключается в том, чтобы Вам рассказать об устройстве такого щита, и показать, как с его помощью можно сделать проводку в квартире своими руками.

Структурная схема электрической проводки в помещении. Усовершенствованная.

Принципиально нового Вы здесь ничего не увидите. В схему добавляется свой распределительный щит с автоматами, и уже от него прокладываются линии к распределительным коробкам каждого помещения.

Как видите все просто. Питающий кабель от основного автомата приходит на Ваш щит, и уже от щита напряжение двумя линиями уходит к распределительным коробкам в каждую комнату. Где первая линия — освещение, а вторая — розетки.

Но эта структурная схема проводки будет справедлива только для жилых помещений старого фонда, то есть построенных еще при Советском Союзе и начала 90-х годов — так называемая система заземления TN-C. В то время, для жилых помещений, к заземлению не придавалось особых требований, да и бытовой техники, для которой необходимо было вести отдельную шину заземления, практически не было.

Устройствами защитного отключения были только автоматические выключатели, и поэтому такой вид защиты считался нормой. Но техника не стоит на месте и уже на рынке появились усовершенствованные и улучшенные устройства такого типа.

Поэтому сейчас для защиты человека от поражения электрическим током, с учетом имеющегося оборудования, нормы дополнены и переработаны, и в новостроях разрешено использовать только систему заземления TN-S.

Структурная схема электрической проводки в помещении. Усовершенствованная. С шиной заземления «РЕ».

Теперь в современных новостроях обязательными являются устройства защитного отключения типа УЗО, а также шина заземления «РЕ», к которой через евро розетки подключаются корпуса бытовой аппаратуры.

Эта шина формируется в трансформаторной подстанции и тянется по всем общим распределительным щитам дома вместе с силовым кабелем. И уже от общего щита она заходит в каждое жилое помещение и подключается третьим проводом на розетки и к корпусам светильников. Как правило, это провод желтого цвета с зеленой полосой.

Теперь после счетчика обязательно устанавливается устройство защитного отключения типа УЗО. Если обычный автоматический выключатель отключается только при больших токах нагрузки или токах короткого замыкания, то УЗО отключается при появлении тока утечки на землю. Причем этот ток составляет не более 30mA.

Например. У стиральной машинки или холодильника на корпусе по неизвестным причинам появился потенциал. Когда Вы прикоснетесь к корпусу машинки или холодильника, то через Вас на «землю» пойдет ток и Вас «ударит» — но автомат не сработает, так как утечка на корпус и Ваше прикосновение, по силе, не являются током короткого замыкания или большим током нагрузки.

Если же стоит УЗО, то когда проходящий через Вас ток превысит порог 30 mA, сработает автоматика УЗО и отключит напряжение, а Вы ничего не успеете почувствовать.

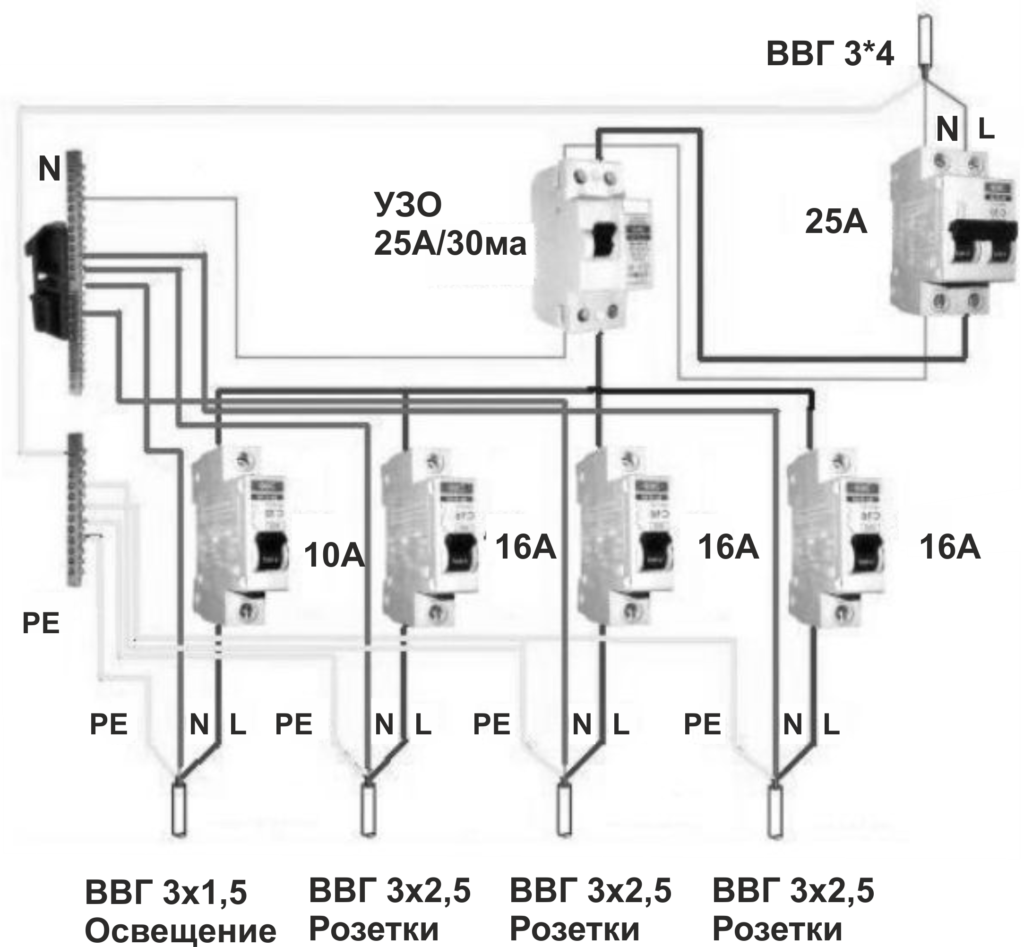

Устройство и подключение распределительного щита с автоматами.

Конечно, любого напугает такое количество проводов когда открываешь переднюю крышку. Но поверьте, здесь все очень просто.

Будем разбирать все по порядку, а в конце нарисуем общую монтажную схему. Начнем сверху вниз.

1. Нулевая колодка.

«Нулевой» она называется потому, что к ней подключается нулевая жила, приходящая от основного автомата. Как правило, нулевая жила большего сечения и подключается под первый винт.

Также на «нулевую колодку» приходит провод заземления, но на фото его не видно — он не подключен, потому, что мой дом относится к старому жилому фонду, хотя и был построен в середине 90-х.

Запомните. На «нулевой колодке» собираются все нули от проводов, которые прокладываются по квартире. Заземление сидит здесь же, но на отдельной пластине, и физически с нулем никак не связано.

2. Разбираемся с фазными жилами.

Фазная жила, приходящая от основного автомата, подключается на вход первого автомата, и перемычками размножается по входам всех автоматов распределительного щита.

А вот уже с выходов всех автоматов фаза распределяется по распределительным коробкам каждого помещения.

Для примера показываю, как сделано у меня.
Первые четыре автомата идут на освещение, вторые четыре автомата идут на розетки, и последние три идут на сплит системы и бак накопитель.
В данный момент они не нужны и поэтому выключены.
Видите как все удобно.

Монтажная схема электрической проводки. Старый фонд.

На примере одной комнаты рассмотрим работу и монтажную схему электрической проводки.

От основного автомата «фаза» и «ноль» приходят в распределительный щиток, в котором фаза подключается на вход первого автомата, а ноль к «нулевой колодке».

Освещение.

Автомат с номером 1 рассчитан на освещение.
С выхода автомата фазная жила заходит в распределительную коробку, где в точке (1) соединяется с одним концом провода, приходящего с нижнего контакта выключателя. С верхнего контакта выключателя фаза в точке (2) соединяется с другим концом провода, приходящим от лампы.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, где в точке (3) соединяется со второй жилой провода, приходящим от лампочки. И теперь если замкнуть контакт выключателя — лампочка загорится.

Розетки.

С розетками вообще легко.
Автомат с номером 5 рассчитан на подключение розеток.
С выхода пятого автомата фазная жила заходит в коробку, и в точке (4) соединяется с двумя другими жилами, приходящими от розеток.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, и в точке (3) соединяется с двумя другими жилами, приходящими от розеток.

От каждой розетки тянется свой провод в распределительную коробку.

В итоге получилось, что в распределительную коробку зашло 6 проводов, и получилось 4 скрутки. Таким образом, проводку делаете в каждом помещении.

Также в дополнение можно посмотреть этот ролик.

Давайте на этом закончим, а во второй части разберем монтажную схему электрической проводки с заземлением, на каком этапе прокладывается проводка, как проверять работоспособность схемы и используемое оборудование.
Удачи!

Как самостоятельно развести электропроводку в квартире?

Прежде всего вам нужно нарисовать план (схему) своей квартиры с расположением всех электропотребителей, с привязкой к ним розеток. Определиться с основным и локальным освещением в комнатах и местоположением выключателей к люстрам, светильникам, БРА.

После того как план с размещением всех потребителей составлен, берете в руки рулетку, мел или карандаш и начиная с дальней от входа комнаты, рисуете на потолке расположение люстр, на стенах отмечаете удобное для вас положение выключателей основного и локального освещения, выпуски под БРА, розетки для электроприборов.

Обычно БРА устанавливается на высоте 2м – 2.2м от пола, выключатели – около 90см, розетки монтируют на расстоянии 30см от пола или в удобном месте над столом или возле рабочего стола.

Особое внимание нужно уделить расположению розеток на кухне. Для встроенной электротехники розетки устанавливаются возле пола на высоте не более 15см – это так называемый технологический зазор, выше которого начинается задняя стенка кухонных столов, которая перекроет доступ к розеткам.

Над кухонными столами (на фартуке) устанавливаются розетки для мелких электроприборов – электро чайника, кофемолки, кофеварки, миксера… Обычно достаточно 3-5 розеток, которые могут монтироваться в один или несколько блоков. Удобно будет если в одном блоке с розетками установить выключатель дополнительного освещения рабочего места – локальное освещение можно включить не отходя от рабочего места. При разметке местоположения розеток на кухне, желательно иметь заранее нарисованный план размещения кухонной мебели и встроенной техники, чтобы не допустить ошибки и не пришлось потом при сборке кухни что-то переделывать.

Советую возле дверного проема в каждой комнате вместе с выключателем (в одной рамке) установить розетку, это удобно при уборке квартиры – сразу, не нагибаясь, при входе в комнату включить пылесос и не искать свободную розетку.

В ванной комнате розетка для фена или электробритвы устанавливается, обычно, на высоте 110см и не ближе 60см от раковины. В одном блоке с розеткой можно предусмотреть выключатель локального освещения, например, для БРА над зеркалом. Возле двери в ванную комнату, обычно, устанавливают двух клавишный выключатель. Одной клавишей включается основное освещение, а другой – вентилятор, который монтируется в вытяжное отверстие вентиляции. В ванной или туалете нужно предусмотреть розетку для бойлера, даже если вы не собираетесь его сейчас устанавливать. После укладки кафеля сделать это в будущем будет намного сложнее.

В коридоре возле входной двери определяетесь с местом установки щитка автоматов. Он должен находиться на высоте не менее 1.5м от пола. Также при входе не забываем о звонке и домофоне или переговорном устройстве. Не лишним будет у входа предусмотреть розетку – она пригодится для сушки обуви в непогоду.

После того, как размечено положение всех розеток, выключателей, люстр, БРА, щитка автоматов и в голове имеется четкое представление всей картины электропроводки, приступаем к разметке распределительных коробочек и штроб для укладки проводов.

От выключателей, розеток и БРА вертикально вверх рисуем линии для штроб под укладку проводов. На расстоянии 20-25см от потолка отмечаем месторасположение распределительных коробочек, они должны быть строго над выключателями, БРА или розетками. Распредкоробочки соединяем между собой горизонтальными штробами.

Если придерживаться этих не сложных рекомендаций, то в будущем вы без специальных приборов легко сможете определить где находятся провода и рапредкоробочки, что поможет при ремонте электропроводки и не повредите скрытую проводку при навешивании шкафчиков, картин, кронштейнов под телевизор…

Естественно, все штробы должны сходиться к электрощитку. Для мощных потребителей, таких как электроплита, кондиционеры, бойлер, стиралка, посудомойка… желательно прокладывать отдельные линии и это нужно учесть при разметке штроб. Желательно, также, прокладывать отдельные линии для общей розеточной группы, розеток кухни, санузла, освещения. Для каждой линии подбираете свой автомат и сечение провода. Подобрать правильное сечение провода в зависимости от мощности потребителя поможет вот эта таблица:

После завершения разметки приступаем к штроблению и выдалбливанию ниш под монтажные и распредкоробочки. Закрепляем провода в штробах, монтируем коробочки.

Теперь предстоит самый сложный процесс – набрать монтажную схему электропроводки. С этой работой справится не каждый – нужны хотя бы элементарные знания электротехники. Если таких знаний нет, советую несколько часов провести в ютубе за просмотром роликов или скачать с инета и изучить книгу по электрике «для чайников» или «пособие для сельского электрика», где доступно, пошагово объясняется как соединяются провода в распределительных коробочках и элементарные правила электротехники.

Разводка электрики в квартире. По полу или по потолку? Делаем правильный выбор | Remplanner

Большинство владельцев квартир и загородных домов, приступаю к отделке своего жилья задаются вопросом: как правильнее развести электропроводку: по полу или по потолку. На этом, пожалуй, и закончим интригу, поскольку однозначного ответа на данный вопрос не существует и рассматривать его следует применительно к каждой конкретной ситуации и с учетом общих рекомендаций.

Когда лучше использовать разводку электропроводки по полу.

Существует несколько принципиальных моментов, когда стоит сделать выбор именно в пользу этого варианта:

1. Не всякая квартира может похвастаться высокими потолками, ведь еще до недавних пор высота 220-240 сантиметров была обыденной нормой. Для того чтобы скрыть проводку, разведенную под потолком, вам потребуется не менее 5 драгоценных сантиметров, а то и больше, тут все зависит от типа выбираемых светильников. Поэтому в данном случае, проводку лучше разводить по полу. Если у вас уже выполнена стяжка и она вас устраивает по своим качественным характеристикам, то в ней можно организовать штробы и уложить туда кабель в гофре.

2. Если в вашей квартире в любом случае будет заливаться стяжка. Толщина стяжки в среднем составляет 5-8 сантиметров, под таким слоем можно спрятать всю проводку в гофре, а высота помещений не поменяется.

3. Когда вопрос бюджета вас волнует в первую очередь. По современным нормам, все розетки и выключатели располагаются ближе к полу: выключатели на уровне опущенной вниз кисти руки, а розетки в 20-30 сантиметрах от пола. Таким образом, если вся разводка у вас идет по полу, то максимальная длина вертикальной штробы будет составлять около 1 метра, а если по потолку, то в 2 раза больше. А это, соответственно, и больший метраж кабеля, плюс дополнительный объем работ по штроблению. В среднем вариант с разводкой электрики по полу обходится дешевле на 15-20%.

Нюансы, которые необходимо учитывать.

Один из самых важных моментов, который нужно учитывать при разводке кабеля по полу – это необходимость его защиты качественной гофрой. Гофра должна быть обязательно жесткой, черного или оранжевого цвета. Использовать серую гофру нельзя, так как она довольно хрупкая, а до заливки стяжки вы успеете изрядно ее отпинать с риском повреждения. Но и стоит качественная гофра дороже обычной.

Еще одним минусом разводки по полу является невозможность использовать распределительные коробки, их просто некуда прятать. Выходом из такой ситуации является шлейфование розеток, то есть их последовательное подсоединение. Однако такой способ не добавляет надежности электропроводке, да и в своем простейшем исполнении попросту запрещен ПУЭ.

Третья сложность заключается в самой организации работ. Напомним, что диаметр гофры составляет 20мм, толщина стяжки от 50 до 70мм. Практика комплексных ремонтов показывает, что редко когда мастера задумываются о смежных этапах работ. Например, если при монтаже электропроводки, электрик допустит нахлест гофр друг на друга, то на локальном участке вы получите критически тонкий слой стяжки, где она попросту продавится.

Важно: не рекомендуется делать проводку по полу непосредственно вдоль стен, необходимо обеспечить отступ в 15-20 сантиметров.

Когда лучше использовать разводку электропроводки по потолку.

1. Если у вас в доме уже выполнена стяжка, которая вас устраивает или уложено напольное покрытие. Понятно, что в такой ситуации вряд ли кто-то захочет ломать то, что уже сделано. Если при этом высоты потолков у вас недостаточно, то специально для проводки можно смонтировать короб из гипсокартона, идущий вдоль стены, и обыграть его как элемент дизайна.

2. Если у вас запланирован навесной или натяжной потолок. В этом случае провода прячутся под потолком, там же размещаются и распределительные коробки.

3. Если у вас запланирована современная система отопления на базе водяного теплого пола. Да, ситуация не самая распространенная, но в многоквартирных домах с индивидуальным газовым отоплением и в частных жилых домах встречается. В этом случае, организовать разводку электропроводки по полу будет затруднительно.

Как это ни странно, но и в случае разводки по потолку можно значительно сэкономить. Во-первых, кабели под потолком не обязательно прятать в гофру. Во-вторых, да простят нас профессиональные электрики, но проводку по потолку можно делать по кратчайшему пути, то есть по диагонали.

Цитата: При этом, разрешается делать прокладывать провод по наиболее короткому пути на потолке или в строениях без креплений (ГОСТ Р 50571.5.52-2011, пункт 522.8.8).

Да, выглядеть это будет не красиво и не профессионально, но электропроводность и остальные характеристики проводов сохраняются вне зависимости от способа разводки.

Итак, сказать однозначно какой из вариантов прокладки электропроводки правильнее, лучше или дешевле нельзя. Возможно, в вашем индивидуальном случае уместен будет гибридный вариант, при котором, например, проводка розеткам размещается по полу, а свет и слаботочка по потолку. В любом случае, если сомневаетесь, что выбрать, обратитесь за помощью к профессионалам.

Electrical: Электропроводка в ревит – как наиболее быстро развести проводку с наименьшим числом кликов


Итак, мы рассмотрели несколько вариантов разводки проводов в Ревит и выяснили, что автоматическое размещение проводов в сети не совсем подходит, а в ручной разводке есть проблема.
Что в этой разводке нам категорически не подходит — то что проводка, как вы видите на скриншоте, смещена на несколько миллиметров и провода идут не по низу УГО розеток как необходимо, а чуть выше, более того, если бы смещение УГО, которое мы задаем в семействе при проектировании розетки было бы 0, а не 2,5, то провода присоединялись к вершинам розеток.

А каждый раз после отрисовки проводки перемещать каждый провод на несколько мм вверх или вниз —  это пустая трата времени.






Если провести аналогию с марками (вспомните, марка привязывается по центру), так и провод привязывается к центру нашего УГО





Смысл его в том, что при проектировании УГО необходимо отцентрировать УГО таким образом, чтобы его центр был по низу УГО. Для этого:



Поставим в семействе УГО невидимую линию (она нужна, чтобы центр УГО сместился вниз). Высота УГО розетки – 5мм, значит линия будет длиной 10мм и центр нашего объекта сместится так что провода будут привязываться по низу УГО



Самое главное — не забудьте видимость этой вспомогательной линии убрать
Загрузим модификацию розетки  в проект и для наглядности создадим новые розеточные группы и подсоединим их к тем же щиткам.
 И снова отрисуем провода вручную и промаркируем цепи.



Как видите на скриншоте результат



Слева – разводка вручную, но УГО не отцентрировано, провода привязались на несколько мм выше чем нужно —  к условной середине УГО




Справа с отцентрированным УГО с помощью вспомогательной линии провели две цепи и получили как на мой взгляд идеальный результат






Статья Вам полезна? Поделитесь с друзьями в соцсетях и Google +1

и конечно задавайте вопросы и пишите что вам интересно узнать


Электропроводка в чердачном помещении

Требования к прокладке электропроводки в чердачном помещении значительно выше, чем к помещениям, где постоянно находятся люди. На это есть ряд обоснованных причин. Чердаком можно считать лишь то помещение, в котором различные составные части сконструированы из сгораемых материалов, т.е. балки, фермы, стропила и т.п.

К прокладке электропроводки в чердачном помещении следует относится с большой тщательностью, и вот почему?

Чердак не часто посещаемое помещение и об уборке этого помещения мало кто заботиться. К тому же всё лишнее и ненужное порой годами скапливается там.

Давайте представим такую картину: нанесенная временем пыль,сухое дерево, опилки, сухой воздух, устаревшая электропроводка. Сочетание всех этих компонентов может привести к мгновенному возгоранию.

При редких посещениях чердака лучше обходиться переносным фонарем. Если вы решили установить стационарный светильник на чердаке, или намерены развести провода к розеткам и светильникам в комнатах через чердачное помещение,  нужно подойти к этому вопросу серьезно и ответственно.

Самый надежный способ защиты —  развести проводку в трубах диаметром 4 мм2 ,но стоит отметить, что такой способ дорогостоящий и трудоемкий. Торцы труб не должны иметь заусенцы, чтобы не повредить электропроводку. Монтаж труб для электропроводки можно соотнести к аналогии монтажа водопроводных труб по сантехнике.



Для электромонтажа понадобятся соединительные части – уголки, тройники, муфты, уплотнители резьбовых соединений, а так же понадобится инструмент для нарезки резьбы на трубах.

Менее надежный способ прокладки электропроводки в чердачном помещении можно осуществить с помощью металлической гофры или гофры ПВХ, но ПВХ менее надежна из-за грызунов, которые с легкостью могут повредить ПВХ и электропроводку, что в общем, может спровоцировать КЗ (короткое замыкание).

Гофротрубы стоит прокладывать в таких местах, где отсутствует вероятность их случайного повреждения. Нельзя электропроводку заваливать вещами, она должна быть свободной и легко просматриваться по всей ее протяженности.

Все электроустановочные приборы монтируются вне зоны чердачного помещения — это выключатели, переключатели, розетки, автоматы защиты, за исключением светильника, со степенью защиты.

Вся электропроводка должна быть защищена надежными автоматическими приборами, которые размещаются в распределительном щите. Это такие приборы как: противопожарное УЗО на 100 или 300 мА, УЗО для защиты человека от поражения током с отсечкой 30 мА, автоматические выключатели на освещение 10 А, для розеток 16 А. При наличии заземления, все металлические трубы, в которых проложена электропроводка, заземляют. УЗО  на старую электропроводку лучше не устанавливать,т.к. оно может срабатывать из-за утечки тока.

Оцените качество статьи:

Как перевести деньги — NerdWallet

Перевод денег может быть быстрым способом перевода больших сумм денег в США и за границу. Вот краткое руководство о том, как перевести деньги.

+ См. сводку шагов

1. Решите, какого провайдера использовать. Банки и компании, занимающиеся денежными переводами, предлагают банковские переводы. 2. Соберите информацию. Для начала вам потребуется имя получателя, его местоположение и информация о банковском счете. 3. Проверьте стоимость и выберите способ перевода. С вас может взиматься разная сумма за отправку онлайн и лично.4. Читайте мелкий шрифт. Вы имеете законное право запросить подробности. 5. Внимательно заполните форму. Ошибки могут сорвать ваш перевод. 6. Сохраните чек. В нем есть полезная информация на случай, если возникнут проблемы с переводом.

1. Решите, к какому поставщику услуг вы будете обращаться.

При банковских переводах участвуют как финансовые учреждения отправителя, так и получателя. Трансферы внутри У.S. может быть обработан в тот же день, но ожидайте, что международные запросы займут как минимум несколько дней.

Небанковские поставщики денежных переводов

Такие компании, как Western Union, позволяют вам переводить средства в США или за границу. Вы можете переводить деньги между банковскими счетами, отправлять наличные для получения и, в некоторых случаях, оплачивать счета с помощью банковских переводов. Переводы могут занять от нескольких минут до нескольких дней, в зависимости от услуги и способа доставки.

Электронный перевод является безотзывным, а перевод наличными может быть анонимным, поэтому никогда не отправляйте средства никому, кого вы плохо знаете.У Федеральной торговой комиссии есть советы, как избежать мошенничества с электронными переводами.

SavingsCash ManagementCDCheckingMoney Market

Сберегательный счет — это место, где вы можете безопасно хранить деньги, получая проценты.

Сберегательный счет — это место, где вы можете надежно хранить деньги, получая при этом проценты.

Высокодоходные сбережения LendingClub

Мин. баланс для APY

$2500

Synchrony Bank High Yield Savings

APY

0,60% APY могут быть изменены в любое время без предварительного уведомления, в том числе после открытия счета. Предложения распространяются только на личные счета. Сборы могут снизить прибыль. Член FDIC.

Федеральная страховка NCUA

Сберегательный счет Alliant Credit Union Ultimate Opportunity

Высокодоходный сберегательный счет American Express®

APY

0,50% 0,50% APY (годовой доход в процентах) по состоянию на 01.05.2022. Применяются условия.

Эти кассовые счета объединяют в одном продукте услуги и функции, аналогичные чековым, сберегательным и/или инвестиционным счетам. Счета управления денежными средствами обычно предлагаются небанковскими финансовыми учреждениями.

Эти кассовые счета объединяют в одном продукте услуги и функции, аналогичные чековым, сберегательным и/или инвестиционным счетам. Счета управления денежными средствами обычно предлагаются небанковскими финансовыми учреждениями.

Aspiration Spend & Save Account — Aspiration Plus

APY

5,00 % Чтобы заработать 3,00 % APY (5,00 % APY, если клиент зарегистрирован в Aspiration Plus) на остаток на сберегательном счете Aspiration до 10 000,00 долларов США включительно в любом календарном месяце, клиент должен урегулировали транзакции по дебетовой карте на сумму 1000 долларов США. 00 и более ежемесячно с дебетовой картой Aspiration. Операции по дебетовым картам для поставщиков денежных переводов (например, CashApp, Venmo, Facebook Pay, но не ограничиваясь ими) не соответствуют требованиям к расходам в размере 1000 долларов США. Балансы свыше 10 000,00 долларов США будут приносить 0,00% годовых (0,10% годовых, если клиент зарегистрирован в Aspiration Plus). Если требования не выполняются каждый месяц, APY будет составлять 0,00 % APY (0,25 % APY, если клиент зарегистрирован в Aspiration Plus) на балансе Save Account до 10 000 долларов США включительно.00. Балансы свыше $10 000,00 будут приносить 0,00% годовых (0,10%, если клиент зарегистрирован в Aspiration Plus).

Денежный счет Wealthfront

CD (депозитные сертификаты) представляют собой тип сберегательного счета с фиксированной процентной ставкой и сроком и обычно имеют более высокие процентные ставки, чем обычные сберегательные счета.

Депозитные сертификаты (депозитные сертификаты) представляют собой тип сберегательного счета с фиксированной процентной ставкой и сроком, и обычно имеют более высокие процентные ставки, чем обычные сберегательные счета.

Marcus by Goldman Sachs Высокодоходный компакт-диск со сроком погашения 10 месяцев

APY

1.10%1,10% APY (годовая процентная доходность) по состоянию на 10.03.2022. Специальное предложение действует до 02.05.2022.

Synchrony Bank 13-месячный CD

APY

1,15% APY могут быть изменены в любое время без предварительного уведомления. Предложения распространяются только на личные счета. За досрочное снятие с CD может быть наложен штраф. По истечении срока, если вы решите пролонгировать свой компакт-диск, вы получите базовую процентную ставку, действующую на тот момент. Сборы могут снизить прибыль. Член FDIC.

Ставки по счетам денежного рынка аналогичны сберегательным счетам и имеют некоторые функции проверки.

Ставки по счетам денежного рынка аналогичны сберегательным счетам и имеют некоторые функции проверки.

2. Соберите информацию

Если вы используете свой банк для перевода денег, убедитесь, что у вас есть:

  • Удостоверение личности государственного образца и/или доступ к онлайн-счету.

  • Счет пополнен как минимум на сумму, которую вы хотите отправить.

  • Номер банковского счета (указан в банковской выписке, чеке или в вашем онлайн-аккаунте).

  • Полное имя и контактная информация получателя.

  • Название банка-получателя, адрес и номер телефона.

  • Транзитный номер банка-получателя или эквивалент.

  • В США это девятизначный код, называемый маршрутным транзитным номером Американской банковской ассоциации, который можно узнать здесь или у получателя.

  • За границей это идентификационный код банка, например SWIFT-код.SWIFT, или Общество всемирных межбанковских финансовых телекоммуникаций, использует восьми- или 11-значный код, который идентифицирует определенные банки на международном уровне и имеет стандартный формат идентификационного кода банка. Спросите у получателя этот код или найдите его в Интернете.

  • Номер банковского счета получателя.

  • Дополнительная информация согласно инструкциям вашего банка.

Небанковским поставщикам может не потребоваться информация о банковском счете, в зависимости от выбранного вами варианта доставки, но им потребуется имя и местонахождение получателя.

3. Проверьте стоимость и выберите способ перевода

Ваш банк или небанковский провайдер может позволить вам отправить банковский перевод несколькими способами, например, онлайн, по телефону или в отделении банка. Методы могут различаться по стоимости, поэтому сравните цены, прежде чем принимать решение.

Средняя стоимость в банках составляет 25 долларов США за отправку внутри страны и 45 долларов США за границу. У многих небанковских провайдеров есть онлайн-инструменты, позволяющие оценить стоимость банковского перевода перед отправкой.

4. Прочтите мелкий шрифт

Перед отправкой международных переводов вы имеете право в соответствии с федеральным законом запросить подробную информацию об обменном курсе, общих сборах и налогах, взимаемых всеми сторонами, дате доставки и ожидаемой сумме. быть доставленным за границу (отдельно от сборов).

5. Внимательно заполните форму

Независимо от того, говорите ли вы с сотрудником банка или заполняете форму онлайн, будьте точны при предоставлении необходимой информации. Имя с ошибкой или недостающая цифра могут помешать получателю получить деньги.

6. Сохраните квитанцию ​​

Получите подтверждение перевода в квитанции, которая должна включать номер транзакции, чтобы вы могли сохранить ее и обратиться к конкретному переводу, если возникнут какие-либо проблемы.

Как подключить печь

Первый шаг в том, как подключить печь, это сделать Убедитесь, что у вас есть надлежащее электроснабжение. Как правило, печи требуют специального Выключатель на 50 ампер, 240 вольт. Провод, подающий питание от Панель выключателя к розетке вашей плиты обычно представляет собой 6/3 Romex. кабель (черный провод-горячий, красный провод-горячий, белый провод-нейтральный, голый медный провод — земля).

Новые печи не поставляются со шнуром питания. Это потому, что до недавнего времени дома были подключены к двум разным проводам. стили розеток: 3-контактные и 4-контактные. Знаю это в домах было множество типов розеток, это не имело смысла для производители приборов предварительно подключают плиту к тому или иному. Вилка с 4 контактами добавляет защитный заземляющий провод в дополнение к двум горячие и нейтральные находятся на 3-контактной вилке. Ниже представлены фотографии как 3-контактная, так и 4-контактная вилка с соответствующей маркировкой. С помощью вольтметра вы можете проверить правильность напряжения в розетке. прежде чем решить, как подключить печь. Если существующий розетка 3-контактная, вы можете приобрести 3-контактный шнур для вашего нового печь. Переход на более новую 4-контактную розетку неплох. идея, особенно если провод заземления уже идет к приемная коробка. Это требует немного больше работы, и если вы не знакомы с электропроводкой, вы можете не пытаться Это. Вы должны измерить 220-240 В переменного тока между горячими точками и половина этого напряжения, если вы измерите между любой из горячих к нейтральной.

Инструкции по подключению новой плиты:

Задняя часть диапазона.



Удалите винт 1/4 дюйма, чтобы открыть крышку. панель.



За панелью крышки находился ряд из трех винтов электрического разъема, а также зеленый винт заземления .

Среднее подключение нейтраль , левое и правые соединения горячие . Этот расположение является обычным для 240-вольтовых приборов.

Как и многие бытовые приборы, эта плита имеет металлическую корпус для электрических соединений. Это как встроенная «распределительная коробка».



К настоящему времени у вас должно быть определил как подключить вашу плиту (3 или 4 контакта), и вы приобрели вилка/шнур.Вы можете повторно использовать шнур от вашего предыдущая печка, если хотите.
4-жильный шнур диапазона может купил дома Депо за 15-20 долларов.



Это называется «компенсация натяжения». Цель этого приспособления — захватить внешний оболочка шнура для предотвращения отдельных проводов от того, чтобы его вытащили, если кто-то потянет шнур питания.



Выкрутив один винт, поместите разгрузка натяжения в отверстие для питания шнур.



Проденьте 4-жильный шнур питания вверх в соединительную «коробку».

Обратите внимание, что красный и черный провода являются «горячими».есть 240 вольт электрического потенциала между двумя горячими проводами и 120 вольт между любым горячим проводом и белым нейтральным проводом. Зеленый земля.



Только для 4-проводные шнуры:

Следуя инструкциям на обратной стороне плита, я снял эту медную перемычку который соединяет нейтральную линию с заземляющим винтом.

Это похоже на то, как вы подключаете печку к 3-жильные шнуры кроме вас оставят склейку полоска на месте.Связующая полоса связывает шасси печки на нейтралку что нужно для безопасность, если у вас нет отдельного защитного заземления который идет в комплекте с 4-жильным кабелем.

История 3-проводной и 4-проводной проводка диапазона:

Во всех домах нулевой провод и земля провода соединены между собой… но ТОЛЬКО в основная панель.

Еще недавно дома строились с 3-штырьковая розетка, в то время как мобильные дома были необходимо иметь 4-контактную розетку. 4 зубца розетка имеет отдельный штырь для провода заземления, розетка с 3 контактами либо не использовала землю, или земля была связана вместе с нейтралью.

С редакцией Национального электротехнического кодекса 1996 г. они перестали допускать эту лазейку в ином продуманная система проводки.Теперь все диапазоны (и электрические сушилки) должны быть подключены к 4-контактной розетке.

  Домашние мастера могут легко организовать свои инструменты в тяжелая работа металл верстак с выдвижными ящиками или шкафчиками.



Может быть трудно удалить это склеивающая полоса, но оставайтесь с ней.



Подключить один из провода (чтобы удерживать его на месте), затем подключите заземление провод к заземляющему винту.



Подключение нейтрали (белый) провод и другой горячий провод (черный).

Эти винты разъема необходимо затянуть твердо. Ослабленный винт создаст высокий точка сопротивления в цепи и может вызвать искрение и другие проблемы с вашим устройством.



Установите другой винт в компенсатор натяжения и затягивайте его до тех пор, пока кабель не держится надежно, но не раздавливается.



Установите панель крышки.



Завершенная установка шнура.

Обратите внимание на углубленную область в нижней части задняя часть печки. Это углубление обеспечивает место чтобы шнур плиты лежал при толкании печки плотно прижат к стене.

Включите диапазон. Должно пройти довольно толчок, чтобы вставить вилку в розетку.



Когда вы включаете плиту в розетку, шнур должен идти боком и входить в углубление в задняя часть печки.



После того, как плита откинута назад к стене, включите рубильник и протестировать печку. На этом задача о том, как подключить печку.



Встраиваемые духовки, варочные панели и Диапазоны:

Эти устройства не могут использовать вилку и сосуд. Они должны быть жестко подключены с помощью гибкий трубопровод между соединительной коробкой и устройством. J-box должен быть доступным , например, в соседний шкаф или за ящиком.



Назад к Электрическим схемам Начало



Как подключить выключатель света

Подключение выключателя света

Проекты по электричеству могут быть сложными и трудными для многих людей, но некоторые из них легко выполнить, например, , подключение выключателя света , это настолько просто, что любой может это сделать.При наличии соответствующих знаний и нескольких шагов любой может выполнить эту работу, не нанимая профессионального электрика . Каждый домовладелец должен знать , как подключить выключатель света . Как владелец дома, вам, вероятно, потребуется много раз заменить выключатель света , и нанять для этого электрика — не идеальный выбор, когда вы можете сделать это всего за несколько минут.

Как работает однополюсный выключатель света

Простейшая форма выключателя света в каждом доме — это однополюсный выключатель.Стандартные однополюсные выключатели света имеют две винтовые клеммы с заземляющим винтом. Один из них – для «горячего» провода, питающего выключатель от источника питания. Вторая винтовая клемма предназначена для другого горячего провода, известного как ножка переключателя, которая проходит между осветительной арматурой и переключателем. Нога переключателя несет питание к свету, когда переключатель включен. Заземляющий винт предназначен для подключения заземляющего провода цепи. Однополюсные выключатели света не подключаются к нейтральному проводу.

Чтобы выполнить работу, следуйте нашему пошаговому руководству по подключению выключателя света, описанному ниже.Очень важно ознакомиться с инструкциями, указанными на вашем конкретном выключателе света, поскольку инструкции могут отличаться для того, который вы приобрели, или они различаются с точки зрения технологии, которая требует другой процедуры установки выключателя света.

Как подключить однополюсный выключатель света

Подключить выключатель света несложно, но для безопасного выполнения этой работы необходимо иметь базовые знания об электричестве. Если вы раньше не занимались такими работами с электропроводкой, вам необходимо нанять для этой задачи электрика.Как только вы узнаете, как подключить выключатель света, вы обнаружите, что для его подключения потребуется не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.

Базовые знания о проводах в однополюсном выключателе освещения

Коричневый провод — это горячий провод или провод нагрузки. Иногда это также красный или черный.

Синий или белый — нулевой провод.

Неизолированный медный (иногда в желтой оболочке с зелеными полосами) провод является проводом заземления.

Для однополюсного выключателя освещения требуется коричневый провод, чтобы присоединить его к выключателю, а затем коричневый провод, соединяющий выключатель с вашим светом. Выключатель действует как отсекатель источника питания, предотвращая его попадание на выключатель света.

Нейтральный провод или синий провод идет в обход выключателя света и идет непосредственно к светильнику. Этот провод необходим для замыкания электрической цепи .

Медно-латунный или желто-зеленый заземляющий провод должен быть подключен к выключателю и светильнику.

Необходимые инструменты и материалы

Однополюсный выключатель света

Клещи

Отвертка

Изолента

Мультитул

Инструкции по подключению выключателя света

1. Безопасность превыше всего

Прежде чем начинать что-либо, ОТКЛЮЧИТЕ источник питания и убедитесь, что питание не проходит по цепи, с которой вы будете работать.Важно, чтобы сделал это в первую очередь, иначе это может привести к летальному исходу!  Отключение питания означает отключение выключателя из коробки выключателя, которая управляет выключателем, который вы хотите заменить.

2. Открутите пластину переключателя
.

Когда вы уверены, что подача питания на этот конкретный переключатель прекращена, возьмите отвертку и начните откручивать пластину переключателя. Многие пластины переключателей привинчены 2 маленькими винтами с плоской головкой. После этого отвинтите старый переключатель, если вы хотите заменить его новым.Теперь осторожно вытащите переключатель, пока провода все еще подключены к цепи.

3. Посмотрите внимательно на провода

Обратите внимание на расположение всех проводов и на то, как они подключены. Вы увидите по одному проводу под каждой клеммой. Один будет коричневым/черным/красным проводом, то есть горячим проводом, а другой может быть синим или белым. Один из них — это силовая подача, а другой — ножка переключателя, как описано ранее в этой статье. Клеммы переключателя взаимозаменяемы, поэтому вам не нужно помнить, какой провод к какой клемме подключен.Кроме того, вы увидите медно-латунный или желто-зеленый провод, известный как заземляющий провод, который соединяется с винтом на левой стороне переключателя.

4. Отсоедините проводку переключателя

Чтобы снять старую проводку с правого выключателя и подключить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы. Таким же образом развяжите и освободите провод заземления.Теперь вы сможете снять выключатель со стены

.
5. Проверьте состояние проводов

Проверьте концы проводов на предмет износа или повреждения. Удалите перетертую часть проволоки с помощью кусачек или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают из-за постоянного использования и стресса, поэтому вы должны убедиться, что ни одна часть провода не повреждена при повторном подключении проводов к клеммам.

6. Согните проволоку, чтобы получился круглый крючок

С помощью пассатижей или многофункционального инструмента согните открытые части каждой проволоки и сделайте вокруг крючка. Убедитесь, что крючки затянуты достаточно плотно, чтобы надежно и аккуратно закрепить винты на выключателе освещения.

7. Подключите новый однополюсный выключатель света
.

Теперь подключите провода к выключателю через загнутые концы. Начните с черного провода и белого провода, прикрепив их к обеим клеммам с правой стороны.Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать острогубцы, чтобы удерживать провода на месте при затягивании каждого винта.

8. Накройте и выполните задание

Оберните изолентой винты клемм, чтобы защитить их от огня. Теперь спрячьте провода в коробку и прикрутите выключатель обратно к стене. Теперь снова прикрепите крышку переключателя и включите выключатель, чтобы восстановить питание.

9. Проверьте свой новый выключатель света

После включения выключателя проверьте правильность работы выключателя и поразитесь своим электрическим навыкам. Это все, и вы готовы зажечь свое место

Электропроводка трехходового переключателя — электрическая 101

3-

Схема подключения путевого переключателя Линия к светильнику

Сетевое напряжение поступает в розеточную коробку светильника.

Запрещено после NEC 2011 (при отсутствии нулевого провода в распределительных коробках)


3-

Схема подключения 3-ходового выключателя Светильник между выключателями

Линейное напряжение поступает в первый 3-контактный распределительный короб , светильник расположен между распределительными коробками. Запрещено после NEC 2011 г. (при отсутствии нейтрального провода в распределительных коробках)

3-

Цвета проводов переключателей

Стандарта для цветов проводов 3-ходовых переключателей не существует.Цвета будут различаться в зависимости от того, использовался ли кабель NM или кабелепровод.

При использовании кабеля NM цвета проводов для путешественников будут черными и красными при использовании кабеля 3-.

С кабелепроводом цвета проводов для путешественников могут быть любыми. На 2-й схеме ниже синие провода используются для путешественников.

Типовая проводка 3-проводного переключателя

, кабель NM

На 1-й диаграмме ниже 2-жильный кабель NM подает питание от панели к первому распределительному щитку.Черный (линейный) провод подключается к общей клемме первого 3-позиционного переключателя . Провод 3- NM соединяет контактные зажимы первого и второго 3- путевого переключателя вместе. На каждом переключателе дорожные провода взаимозаменяемы.

Общая клемма второго 3-контактного выключателя подключается к светильнику(ам).

Белые нейтральные провода соединены вместе в каждой распределительной коробке.

Схемы на этой странице упрощены для ясности.Коробки электрических розеток могут иметь множество входных и выходных кабелей NM. См. фактическую проводку распределительной коробки. Схема заземления показана отдельно.

При обычной проводке линейное напряжение поступает в первую 3-контактную распределительную коробку

Типовая схема подключения 3-ходового переключателя

, кабель NM

Черный общий провод обычно наматывается вокруг двух контактных проводов на 3-позиционном переключателе .

Подключение потолочного вентилятора и освещения (со схемами)

Подключение потолочного вентилятора и освещения может показаться сложной задачей, но это не обязательно так. Обзоры Pro Tool содержат наглядное руководство и пошаговые инструкции по наилучшему соединению для конкретной установки потолочного вентилятора. По шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. д.

Главное, что нужно учитывать при подключении потолочного вентилятора и освещения, — это определить, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация: отсутствие переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и/или освещения) и наличие отдельных переключателей для освещения и вентилятора.

Правильные инструменты помогут проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих инструментов для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

Примечание автора: правила и советы по безопасности
При подключении потолочного вентилятора и освещения всегда важно следовать местным правилам и правилам. Для внутренних электромонтажных работ могут потребоваться разрешения. При работе с электричеством всегда выключайте питание, проверяйте проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите панель управления, чтобы никто не мог случайно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в соответствии со спецификациями государственных и местных норм.Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый из них влечет за собой с точки зрения проводки и управления потолочным вентилятором/светом. Четыре метода:

  1. Потолочный вентилятор с электроприводом и/или освещение без каких-либо выключателей (без выключателей)
  2. Включение света и использование тяговой цепи для вентилятора (один переключатель)
  3. Использование одного и того же выключателя для включения обоих источников света и вентилятора (Один переключатель)
  4. Включение освещения и вентилятора с помощью отдельных выключателей (Два переключателя)
  5. Переключение освещения и вентилятора с помощью одного выключателя с питанием на выключателе (Один переключатель)

1.Потолочный вентилятор с электроприводом и/или освещение без каких-либо выключателей (без выключателей)

Мы рекомендуем этот метод, когда вы просто не можете включить выключатель в комнату. Для этого требуется, чтобы у вас была возможность подать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с выключателями на шнурке для управления вентиляторами и световыми комплектами. Электропроводка этого типа электрического соединения выглядит следующим образом:


Как видите, это простое соединение подает питание как на вентилятор, так и на комплект освещения (дополнительно).Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Питание двигателя вентилятора обычно черного цвета, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на лампочки. Важно подключить этот провод, даже если вы не планируете использовать комплект освещения, поскольку это дает домовладельцу возможность добавить его позже, не снимая и не подключая вентилятор сверху.

2. Переключение света и использование тяговой цепи для вентилятора (один переключатель)

Этот метод и следующие являются наиболее часто используемыми.Им требуется только один выключатель света. Многие старые дома никогда не задумывались о подключении второго выключателя. В основном это произошло из-за того, что в домах не было потолочного вентилятора. В результате многим домовладельцам приходится использовать один переключатель для управления освещением и/или обоими параметрами потолочных вентиляторов. Проводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к комплекту освещения, вставив выключатель. Многие люди используют простой 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю.Если вы сделаете это, обмотайте черной изоляционной лентой оголенный белый провод. Это указывает (вам или кому-либо еще, кто будет работать над этой цепью в будущем), что это действительно «горячий» провод, а , а не — нейтральная линия.

Пока мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обмотать ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам использовать тягу вентилятора, чтобы включать и выключать его. Это также позволяет использовать вентилятор независимо от положения настенного выключателя.Подсоедините нейтральный и заземляющий провода, и все готово.

3. Переключение света и вентилятора с помощью одного и того же переключателя (один переключатель)

Это небольшая адаптация описанного выше метода. Он переключает питание как для вентилятора, так и для комплекта освещения от настенного выключателя. Это позволяет включать и выключать вентилятор настенным выключателем (вместе со светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот метод подключения полностью зависит от вас.Некоторые предпочитают метод № 2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через выключатель. Оба двигателя вентилятора и светового комплекта получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны вместе, и все в порядке.

4. Переключение света и вентилятора с помощью отдельных выключателей (два выключателя)

Это наиболее универсальный способ электрического подключения потолочного вентилятора с комплектом освещения.Это позволяет отдельно управлять вентилятором и освещением в комнате. Есть также множество действительно удобных переключателей, которые объединяют это двойное управление в одном аккуратном маленьком корпусе. Некоторые даже дают вам возможность приглушить свет — определенно приятное прикосновение! Когда речь идет о комбинированных диммерах/переключателях, которые вы можете использовать с вентилятором или вентилятором/светом, существует бесконечное множество вариантов.

Конечно, вы всегда можете просто подключить два однополюсных выключателя, и все готово. А вот как будет выглядеть электрическая проводка в этой ситуации:

Выглядит сложнее, но не парься.Основная идея заключается в том, что ваша линия электропитания питает оба коммутатора. Затем каждый переключатель питает либо вентилятор (черный провод), либо блок освещения (синий провод). На этом этапе осталось связать вместе все заземляющие и нулевые провода (соответственно). Имейте в виду, что мы приняли 12/2 с заземлением для линий, идущих к выключателям и от них, поэтому не забудьте четко обозначить их как «горячие» провода, обмотав черной изолентой белые концы.

Несмотря на то, что нормы и правила оговаривают определенные положения, обычно существуют различные способы выполнения проводного соединения.Например, описанный выше метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы можете выполнить те же подключения с двумя переключателями, но с меньшими затратами:

Здесь вы используете один горячий (черный) провод для питания обоих переключателей. Это можно сделать, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы петля вокруг горячего терминала. Затем вы обматываете этот оголенный провод вокруг горячей клеммы первого коммутатора.Наконец, зачистите конец и подключите его ко второму переключателю. Горячие возвраты — это красный провод и белый провод, который вы заклеиваете черной лентой (на обоих концах), чтобы обозначить его как горячий провод.

Вы также можете подключить провод заземления. Этот метод подключения проводов удобен тем, что устраняет необходимость в проволочных гайках. Это также упрощает схему подключения (и дает вам больше места для работы в коробке!)

Вот аналогичный способ сделать это, используя провод 12/3 с проволочными гайками вместо перемычки:

5.Переключение света и вентилятора от одного и того же выключателя с питанием на выключателе (один переключатель)

Это идентично ситуации № 3 выше. Однако мы хотели наметить различия в проводке, когда питание фактически подается на выключатель, а не на потолок. Мы обнаружили, что этот метод используется примерно в пятидесяти процентах случаев в старых домах. Особенно это происходит, когда электрическая проводка берет свое начало в подполье. Кроме того, в этом методе есть своего рода чистота.

Он также предлагает два полезных преимущества.Во-первых, провода одинаковые. У вас нет перемаркировки нулевых проводов. Во-вторых, этот метод подключения упрощает замену потолочных вентиляторов. Отключение питания на выключателе полностью отключает питание потолочной коробки. Обратите внимание, что мы по-прежнему рекомендуем отключить выключатель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.

Полезные советы

Перед началом работы обязательно проверьте источник питания, даже если вы уже отключили выключатель.Мы видели несколько случаев, когда к определенному потолочному ящику подключалось более одного источника питания. Каково же было наше удивление, когда мы зашли внутрь! Также важно отметить, что, хотя некоторые блоки питания поступают через коммутатор (а не сверху), описанная здесь базовая методика не меняется. Что изменилось, так это то, что вы можете безопасно отключить потолочный вентилятор, просто выключив переключатель. Это удобно при замене потолочных вентиляторов аналогичной моделью. Тем не менее, мы по-прежнему рекомендуем отключить выключатель, чтобы кто-нибудь не зашел к вам и не попытался включить свет!

Зачистка проводов

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы.На рынке есть несколько инструментов: от простых инструментов для зачистки проводов за 2 доллара до более изящных инструментов для зачистки проводов с вырезами для кабелей 10/2, 12/2 и 14/2.

Не используйте проволочные гайки из комплекта поставки

Никогда не используйте проволочные гайки из комплекта поставки потолочных вентиляторов. Они почти никогда не имеют металлической внутренней обмотки и обычно меньшего размера. Это затрудняет их использование, если не делает их небезопасными. Вместо этого не забудьте взять небольшой ассортиментный набор в местном магазине товаров для дома или в хозяйственном магазине.Хотя обычно в этом нет необходимости, мы рекомендуем заклеивать гайки проводов лентой после того, как вы сделаете эти соединения. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный уровень защиты, чтобы они никогда не раскручивались. Это просто хорошая привычка, и ее внедрение практически ничего не стоит с точки зрения времени или денег.

Вот и все, ребята!

Надеемся, что это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор украсит практически любую комнату. Это один из самых простых проектов, который действительно оказывает влияние на ваш дом. Это также может заставить вас выглядеть и чувствовать себя настоящим мастером на все руки.

Как подключить цепь «параллельно»

Есть два основных типа электрических цепей; последовательно и параллельно. Сложная схема может состоять из подсхем каждого типа.

В последовательной цепи путь электронов от отрицательной (-) стороны к положительной (+) стороне проходит через все электрические компоненты цепи.Другой способ думать об этом состоит в том, что если вы разомкнете цепь в одной точке по обе стороны от компонента, у электронов не будет полного пути от — к + для любого из компонентов. Хорошим примером этого для тех из вас, кто достаточно взрослый, чтобы помнить, является рождественская гирлянда в старом стиле, где, если бы одна лампочка перегорела, погасла бы вся серия огней. Последовательные схемы широко используются в электронике, но редко теми, кто обеспечивает питанием электрические компоненты, например, подает питание на группу ламп, как в случае низковольтных светодиодных ламп, продаваемых Berkeley Point.Простая схема последовательной цепи, состоящей из трех электрических компонентов (представленных ниже в виде лампочек — при этом отвратительных ламп накаливания), показана ниже:

Цепь серии:

В параллельной цепи каждый компонент имеет свой собственный прямой путь как к отрицательной (-), так и к положительной (+) сторонам цепи. Простая схема параллельной цепи показана ниже. На самом деле проводка светодиодных фонарей из Беркли-Пойнт, если красные провода от фонарей подключены к проводу, идущему непосредственно к положительной (+) стороне источника питания, а черные провода подключены к проводу, который идет напрямую к отрицательной (-) стороне, вы подключили свет параллельно.Если вы проследите путь провода обратно от источника света к источнику питания, он может «T» к другим источникам света, но не должен проходить через какие-либо другие источники света. Если ваш фидерный провод аналогичен проводам Belden, предоставляемым Berkeley Point, поскольку они состоят из красного и черного проводов. В параллельной цепи у вас никогда не будет черного провода, подключенного к красному проводу (в отличие от примера последовательной цепи, показанного выше). Кроме того, пока вы можете пройти путь от красного провода света обратно к положительной (+) стороне источника питания через красные провода и то же самое через черный к отрицательной (-) стороне, вы подключили параллельно .Группа из многих огней может иметь все свои красные выводы, соединенные вместе с одним красным (+) проводом питания, и все их черные выводы, соединенные вместе с одним черным (-) проводом питания.

Параллельная цепь:

Подключение розеток и вилок на 240 вольт

Используйте только провода на 600 вольт.
Шнур лампы, удлинители не рассчитаны на 600 вольт.
Используйте только медный провод. Алюминиевая проволока пожароопасна, и ее следует избегать или установлен профессионалом.
30 ампер выключатель использовать калибр 10 /
120-240 вольт 30 ампер выход может быть устанавливается только на 30-амперный выключатель/используйте провод калибра 10 … не может быть подключен к выключателю 15-20-40 ампер.

Оранжевый/калибр #10 провод, с заземлением… 30 ампер емкость. Безопасный максимум: 30 x 80% = 24 ампера.
Купить:
10-2 манометр/ 30 А
10-3/ 30 ампер
Southwire электрические инструменты
Желтый 12 калибр 20 ампер
120 вольт 20 ампер розетка может быть установлена ​​на 20 амперный выключатель, но не 15-амперный выключатель / используйте провод 12 ga.
… не может быть подключен к выключателю на 30-40 ампер. 1

Желтый/калибр #12 провод, с заземлением… 20 ампер емкость. Безопасный максимум 16 ампер.
Купить:
12-2 манометр/ 20 ампер
12-3/ 20 ампер

NMB – домашняя проводка
UF – подземная
Рулоны из многожильного провода
КРЮК UP Провода

Белый 14 калибр 15 ампер
120 вольт 15 ампер розетка, AFCI, GFCI, таймер, переключатель и т. д. могут быть установлены с выключателем на 15 или 20 ампер. Никогда не подключайте провод 15 калибра к Выключатель на 20-30-40 ампер.

Белый/калибр #14 провод, с землей… емкость 15 ампер. Безопасный максимум 12 ампер.
Купить:
14-2 манометр/ 15 ампер
14-3/ 15 ампер

НМБ дом проводка
УФ подземная

50-60 Используйте автоматический выключатель калибра 6 /
Розетка 240 В 50 может быть установлена ​​только на 50-амперном автоматическом выключателе

Купить:
6-2 провод
Southwire электроинструмент
НМБ дом проводка
УФ подземная
40-50 Используйте автоматический выключатель калибра 8 /
Розетка 240 В 40 А может быть установлена ​​только на выключатель 40 или 50 А

Купить:
8-2 провод
Southwire электроинструмент
НМБ дом проводка
УФ подземная

Медь заземляющий провод.
Каждое устройство, нагрузка, металлический корпус и т. д. должны быть заземлены. Заземляющий провод должен быть непрерывным на протяжении всей установки, никогда не включаться-выключаться, никогда не использовался в качестве нейтрального провода.
Обычно … используйте тот же размер, что и другие провода в цепи
Купить:
Медный заземляющий провод 12 калибра
Заземление провод
Зеленый провод заземления
Земля косички
Земля стержни / заземляющие зажимы на Amazon

Нет металлические гибкие кабели должны иметь заземление провода, но не имеют опасности короткого замыкания, вызывающего травмы от шока.

Бронированный стальной трос можно использовать в качестве заземляющего связь, и защитит провода от повреждений. Металл может быть заряжен энергией нарушение изоляции.

Все трубы … металлические, пластмассовые … гибкие и жесткие … должны быть прикрепленные к конструкции, а также прикрепленные к ограждениям, ящикам.
Движение, повреждение и износ являются основными причинами поражения электрическим током. отказ.
Купить:
Неметаллический гибкий шланг
Мощность хлыст
Бронированный кабель
Southwire резак для бронированного кабеля
Pull коробки


Электрика инструменты должны быть изолированы.
Всегда лучше отключать питание, но нарушение изоляции, отсутствие надлежащего заземления, заземленной нейтрали, отсутствия GFCI, вне кода проводка, генератор работа без переключателя, и другие проблемы по-прежнему представляют риск к любой, кто работает с электричеством… даже при выключенном выключателе.

Купить:
Электрик набор инструментов
KLEIN ИНСТРУМЕНТЫ
Инструменты комплекты
ИРВИН инструменты
KNIPEX

Телефон кабельный нож
Низкий Монтажный кронштейн для телефона

Вставной разъемы проводов на месте соединителей поворотных

Купить:
Толчок на проводных соединителях Amazon
Красный разъем 3P для провода 10-14 калибра
Рычаг разъемы для многожильного провода на Amazon
HOOK UP Провода

Защита проводку от повреждений
Используйте кусачки вместо плоскогубцев или отвертку для извлечения скоб (и гвозди).Не повредите кабель или провода внутри кабеля.

-Код говорит: Кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешней покрытие. НЭК сек. 336-15
Купить
Конец кусачки на Amazon



Электрические инструменты с изоляцией
При удалении изоляции с провода НЕ делайте надрезов и не делайте надрезов на поверхности. из медной проволоки. Это увеличивает сопротивление и нагрев провода и создает возможные слабые точка.
Купить инструменты:
КЛЕЙН ИНСТРУМЕНТЫ
Проволока стриптизерши на Amazon
Electric Станок для зачистки проводов
Linesman плоскогубцы
Универсальные нож на амазонке

Мультиметры
Напряжение проверяется на двух отдельных проводах.Ом или сопротивление проверено на обоих концы той же проволоки. Сила тока измеряется в одной или двух точках на одном и том же провод.
Купить:
Аналог мультиметр
Мультиметры на Амазонке
Кляйн мультиметр
Электрический тестеры на Amazon
токоизмерительные клещи для тестирования потока усилителя на линии
.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
