Расчет и кладка арки из кирпича
Архитекторы часто в своих работах используют архитектурно-дизайнерские элементы, которые придают строению оригинальность и красоту. Одной из таких декоративных деталей является арка. Внутренние конструкции легко оформляются с помощью гипсокартона. Для сооружения наружных геометрических элементов используется кирпич. Многих начинающих мастеров интересует вопрос: как делается арка из кирпича своими руками?
Виды арок

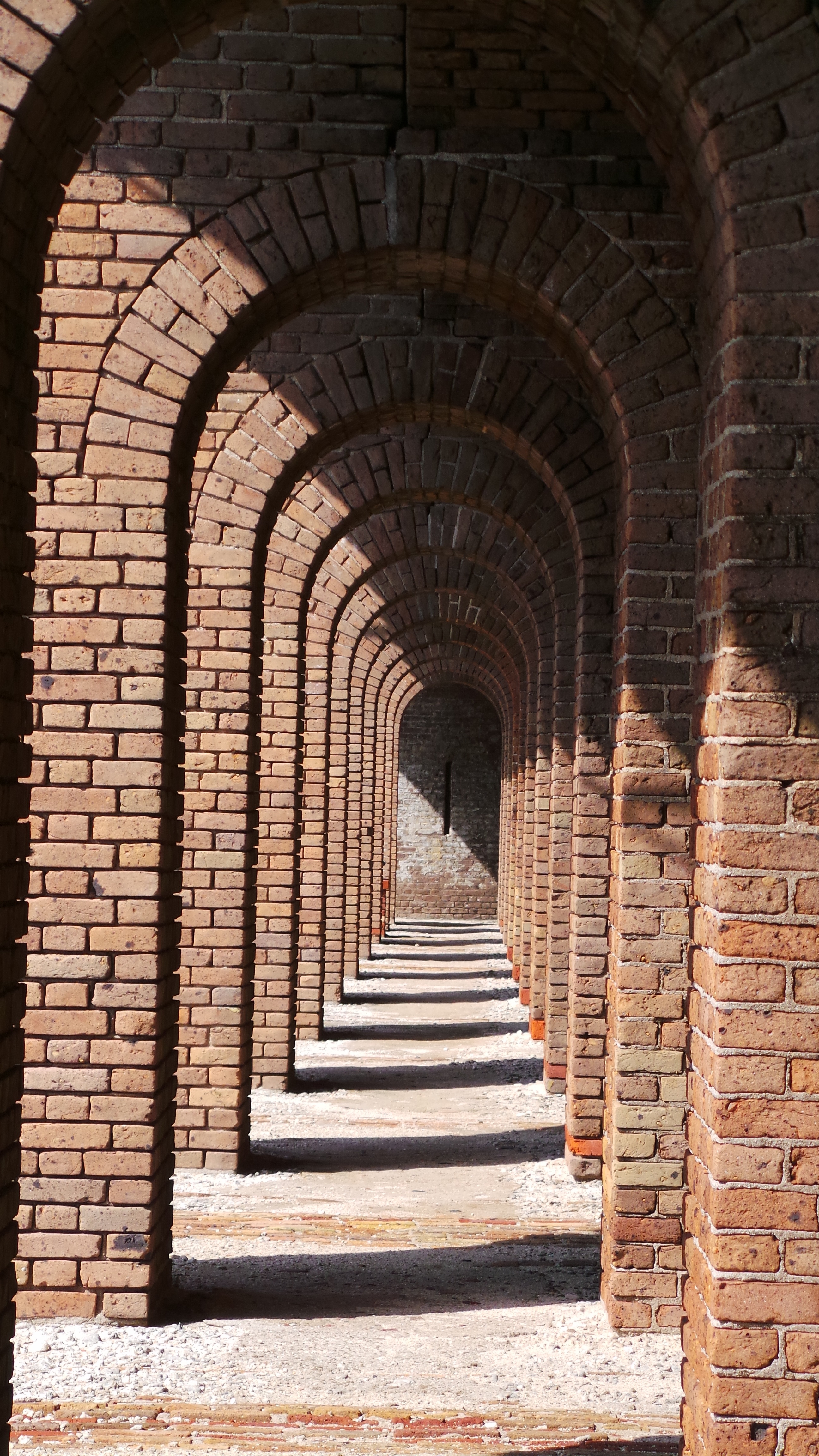

Арки в архитектуре используются в зодчестве разных народов. Соответственно, на их форму оказывало влияние культурного наследия стран. Примером этому может служить аравийская арка, широко распространенная в архитектуре ближневосточных государств.
Наиболее часто встречаются следующие типы арок:
- полуциркульная или полукруглая: имеет вид полуокружности, центр которой находится на одном уровне с пятами арки. Опирается такая конструкция чаще всего на пилоны. Данный вид арки можно отнести к классике;
- лучковая: по форме представляет собой дугу, равную четверти окружности.

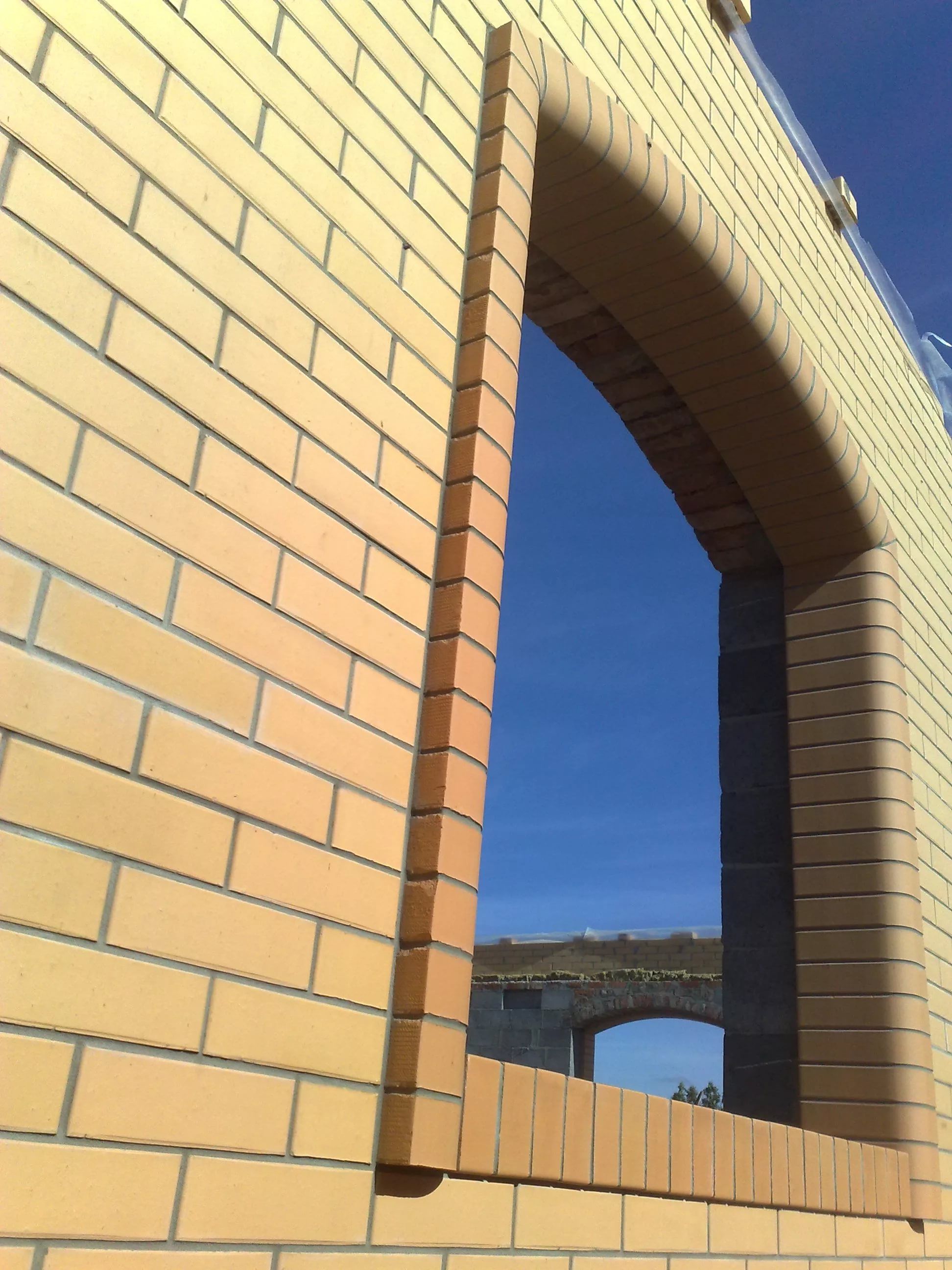

- стрельчатая или ломаная арка, образованная двумя пересекающимися под углом дугами.
разновидности круглых арок
В современной архитектуре в качестве декоративного элемента используются два первых типа – полукруглые (их сейчас называют полными) и лучковые. Не меньшей популярностью пользуются и клинчатые арки – такое название они получили, благодаря технологии строительства: кирпичи выкладывают клином с последующей их фиксацией»замком».
Общая технология кладки кирпичных арок
Кладка арки из кирпича, независимо от выбранного типа, производится в следующем порядке:
- Разрабатывается общий вид арки.
- Производится расчет ее параметров.
- Вычерчивается рабочий чертеж с указанием всех необходимых размеров.
- Изготавливается шаблон, который затем устанавливается в проеме.
- Выкладываются перемычки проем.
- Закрепляется и фиксируется кирпичная кладка.
- Производится демонтаж шаблона.
На последнем этапе выполняется отделка сформированного проема.
Расчет шаблона
Перед тем как сделать арку из кирпича, необходимо изготовить вспомогательную конструкцию – шаблон. Его качество оказывает непосредственное влияние на конечный результат. По этой причине необходимо тщательно рассчитать его размеры. В качестве примера можно рассмотреть оформление окна шириной 1500 мм при помощи лучкового типа.
Обратите внимание: для проектирования арочного проема важна не его ширина, а длина дуги, по которой и будет выкладываться кирпич. Чтобы не создавать себе проблем в дальнейшем, надо этот размер на стадии расчета подкорректировать таким образом, чтобы он был кратным 70-75 мм.
Шаблон по ширине должен быть меньше проема на 5 мм. Этот небольшой зазор облегчит операции его установки и разборки (даже если он отсыреет).
Высота вспомогательной конструкции должна совпадать с аналогичным параметром арки. Кстати, она не должна быть слишком низкой – это чревато проседанием кирпичной кладки под воздействием нагрузки.
Теперь осталось определиться с толщиной шаблона. Если она будет слишком большой, вес конструкции усложнит работу. Оптимальной в нашем примере можно считать толщину 200 мм.
Изготовление шаблона
Работу начинаем с разметки арки на листе ДСП. Для этого надо:
- разметить осевую линию;
- симметрично осевой провести границы проема;
- на оси отметить верхнюю точку арки;
- от высшей точки отложить вниз размер, равный высоте арки, и через полученную отметку провести прямую, перпендикулярную оси. Места пересечения вспомогательной линии с правой и левой границами проема отметить точками;
- от той же (высшей) точки вниз отложить отрезок, равный радиусу арочной дуги – таким образом находится центр окружности;
- в центральной точке установить металлический стерженек (колышек) и привязать к нему отрезок вязальной проволоки, равный по длине радиусу окружности;
- ко второму концу прикрепить карандаш, и при помощи импровизированного циркуля соединить три ранее размеченные точки.

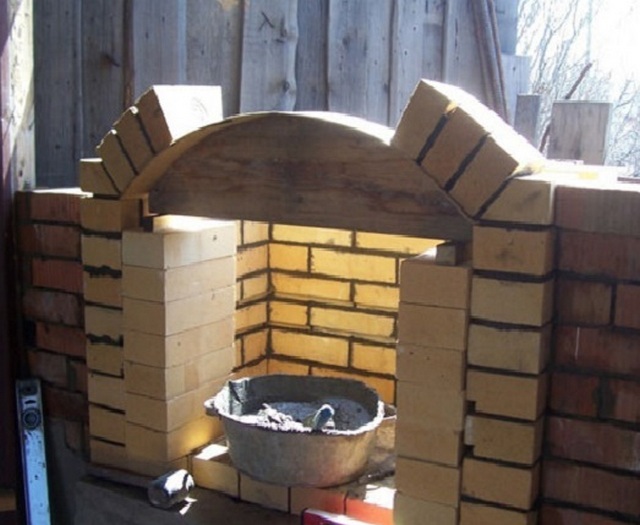

Шаблон состоит из двух таких деталей – кружал – соединенных между собой брусками. Если кружала вырезать точно по разметке, то острые углы не дадут возможности их скрепить друг с другом. Поэтому перед тем, как приступить к выпиливанию, надо от нижних точек арочного профиля отложить вниз по 100 мм, увеличив таким образом тело детали.
После этого можно вырезать деталь электролобзиком.
Второе кружало размечать намного проще: для этого надо использовать уже вырезанную деталь в качестве выкройки. Просто наложите ее на новый лист ДСП и обведите по контуру.
Бруски, предназначенные для скрепления кружал, должны по длине соответствовать заданной толщине шаблона. Скручивают подготовленные детали саморезами. По верху шаблона прибивается полоса ДВП – таким способом все возможные неровности приспособления сглаживаются.
Кружало в оконном проеме для кладки кирпичной арки
Установка шаблона в проеме
Под края шаблона устанавливаются подпорки из обрезной доски толщиной 20 мм.
Для предотвращения их падения между ними вставляют распорку.
Шаблон устанавливается сверху на подпорки заподлицо с краем фасонного лицевого кирпича. Следует иметь в виду один нюанс: слишком выступающая арка (более 60 мм) в процессе эксплуатации будет разрушаться от морозов и дождей. Если все-таки вы решитесь на такой шаг, закройте ее сверху керамической плиткой или металлом.
Кладка арки из кирпича своими руками
Сначала выкладывают правую левую пяты арки. После этого можно приступить к разметке порядовки. Делается это при помощи рулетки. Для удобства на шаблоне делают разметку через каждые пять кирпичей.
По толщине шва решение принимается на месте.
После этого можно выложить арку от пяток к высшей точке — с двух сторон. Последние один или два кирпича (в зависимости от того, четное или нечетное число получилось при разметке) — называются замковыми.
После их укладки на место швы тщательно забиваются раствором. Если этого не сделать, арка может «сесть».
Арку – лицевую и забутовочную – необходимо выложить за один прием. Шаблон можно снять через два-три часа после того, как кладка обжата. Если убрать вспомогательную конструкцию в этот же день не получается, защитите ее от возможного дождя полиэтиленовой пленкой. Иначе разбухшее дерево может подорвать свежую кладку, и работу придется полностью переделывать.
как сделать кирпичную арку с усилением своими руками над калиткой?
Арка является архитектурным элементом и представляет собой перемычку в проеме стены. Эта красивая конструкция делает более выразительным внешний вид постройки или внутреннее оформление интерьера. Она не только эффектно разделяет помещение без двери, но и способна распределить нагрузку от верхней точки в стороны. Кирпичные арки чаще всего выполняют с наружной стороны.

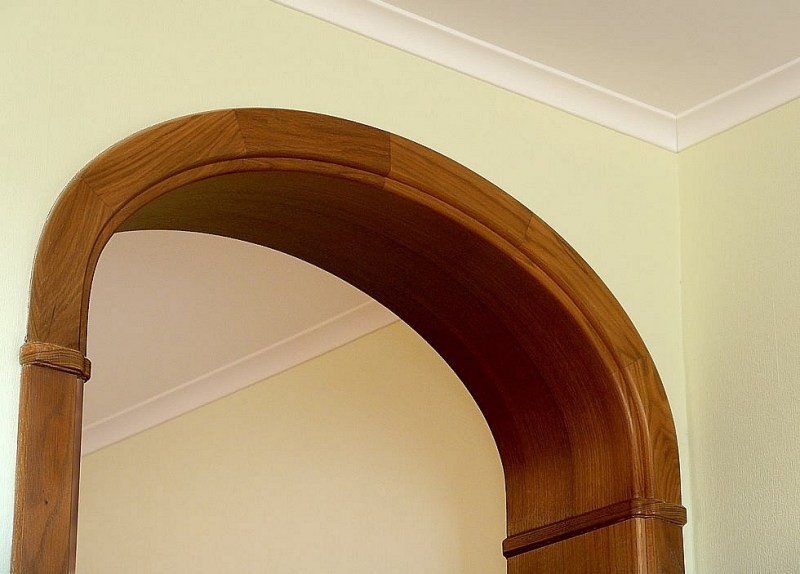

А в интерьере для создания закругленного проема используют гипсокартон.
Разновидности
Криволинейную перемычку из кирпича, называемую аркой, можно выполнить разными способами, отсюда и получается многообразие видов.
- Классическая, или полная арка представляет собой традиционный полукруг. Дуга, выложенная кирпичами, составляет половину круга. Подобный архитектурный элемент можно украсить колонами.
- Лучковая разновидность выглядит как усеченная, неполная классическая арка (лишь верхняя часть). Перемычка в данном случае меньше радиуса ширины двери.
- Клинчатые арки подходят готическому стилю. В данной конструкции кирпичи выкладываются клином и крепятся «замком».
- Стрельчатая (ломаная) арка состоит из двух половинок, высшая точка которой составляет не линию круга, а вершину треугольника в плавном исполнении. Готическое направление часто использует окна с ломаными линиями.
- В стиле «романтизм» используется вид проема с прямой верхней частью с закругленными переходами на боковые стены.
- В «модерне» присутствует очень широкая дуга в виде усеченного конуса.
- Портал (прямая) арка прямоугольной формы настолько проста, что ее под силу выстроить самостоятельно.
- Проемы, выполненные в форме эллипса, украшают различные стили интерьера.
- Арки неправильной формы могут быть самых неожиданных обликов, например, это может быть винтажная садовая конструкция.
Достоинства и недостатки
Прежде чем обзавестись арками в саду, во дворе или в доме, следует подумать, так ли они нужны, взвесить все «за» и «против» и только потом осуществлять задуманное. К достоинствам таких конструкций относится:
- эффектный внешний вид, всегда можно выбрать форму, соответствующую стилю интерьера;
- порталы при отсутствии дверей способны расширить объем, они позволяют увидеть только часть территории за своими пределами, а остальное пространство дорисовывает воображение;
- архитектурные перемычки надежны, они равномерно направляют вертикальную нагрузку в стороны к стенам;
- арки универсальны, ими можно оформить не только дверной или оконный проем, а также камин, беседку, ворота, калитку, даже глухую стену.
Что касается недостатков, то для некоторых людей отсутствие двери может показаться неуютным. К тому же арка обязывает поддерживать общий стиль помещения. А кто решится на самостоятельный монтаж, должен будет выполнять все операции в строгом порядке.
Монтаж
Арку из кирпича можно выложить своими руками. Начинать надо с выбора места и вида конструкции. От модели зависит сложность исполнения, но последовательность строительных работ для всех типов конструкций будет примерно одинаковой:
- рисуется эскиз выбранной модели арки;
- производятся расчеты;
- составляется чертеж с отметками размеров;
- по чертежу из ДСП изготавливается шаблон;
- шаблон устанавливается на месте перемычки;
- выкладывается из кирпича арка;
- фиксируется, закрепляется выложенная конструкция;
- убирается шаблон;
- для отделочных работ может использоваться штукатурка.
Построить арку несложно, но чтобы она была устойчива, не разрушилась, ее нужно правильно сложить. Для этого соблюдается четкая последовательность строительных работ. Если конструкция широкая, массивная, может потребоваться усиление фундамента.
Из чего сделать?
Строительный материал для изготовления арочного проема следует приготовить заранее.
Кирпич часто используют клинкерный или керамический полнотелый (М-150). Если нет желания самостоятельно придавать кирпичу форму трапеции, можно приобрести готовый клиновидный камень. Для печных и каминных арок раствор делают с добавлением шамотной глины и песка, он обладает огнеупорными свойствами. Для остальных видов конструкции можно выбирать другие виды растворов с повышенным сцеплением. Для шаблона понадобятся листы ДСП и бруски.
Расчеты и создание шаблона
Если выбрано место и готов эскиз модели, можно переходить к расчетам. Необходимо знать размер стены от пола до потолка. Затем отметить высоту и ширину самой арки, рассчитать радиус. Для изготовления шаблона понадобится выяснить толщину опорных частей, отмерить расстояние от высшей точки конструкции до потолка, высоту и ширину проема.
Чтобы вычислить радиус перемычки, следует сложить квадрат ее высоты и квадрат ширины/двойная высота перемычки (обычно она составляет 1-2 ряда кладки).
Радиусом является половина ширины проема. Таким же способом производятся расчеты и для шаблона. Шаблон выполняют немного меньше арочной конструкции, чтобы во время демонтажа не повредить кладку.
На лист ДСП наносится чертеж половины окружности с просчитанным радиусом. Затем вырезаются два одинаковых полукруга и скрепляют брусками в единую конструкцию. Шаблон временно монтируют в проем и закрепляют на распорках и деревянных креплениях (опорах).
С помощью длины дуги рассчитывается количество необходимого кирпича, швы тоже нужно учитывать, но делать их по возможности минимальными. Размер клина кирпича подбирается зрительно, по ходу работы вытесывается клиновидная форма каждого камня. Можно сразу приобрести клиновидный кирпич, но погрешности кладки будут заметнее, чем при индивидуальном подгоне.
Как выложить?
После установки шаблона приступают к кирпичной кладке самого проема. Кирпичи в колоннах выкладываются снизу вверх, с двух сторон одновременно. Все швы тщательно заполняются раствором, пустоты могут в дальнейшем стать причиной разрушения конструкции. В центральной верхней части забивается последний кирпич, устанавливается «замок», он зафиксирует строение. Шаблон демонтируется только тогда, когда вся конструкция полностью готова. Затем убираются излишки раствора, выравниваются швы, кладка подготавливается к облицовочным работам. Для отделки можно выбрать декоративную штукатурку.
Распространенные ошибки
Арка должна распределять нагрузку от центра к колонная, неправильно выстроенная конструкция может растрескаться, а иногда и развалиться. Чаще всего во время монтажа допускают следующие ошибки:
- нагрузка будет распределяться неравномерно, если очень широкий проем не имеет достаточной высоты;
- нельзя подменять шаблон металлическими уголками, ДСП в отличие от металла способствует естественной усадке всей конструкции;
- несвоевременный демонтаж шаблона может разбухнуть от влаги раствора и частично разрушить строение;
- слабый фундамент создает опасность просадки конструкции, что приводит к ее разрушению;
- особенно тщательно следует рассчитывать большие радиусы, так как такие конструкции испытывают особые нагрузки.
Если учесть все возможные ошибки, приложить усилия и старания, можно выстроить красивую арку своими руками. Это декоративное строение украсит двор, сад или интерьер квартиры.
Как правильно сделать арку из кирпича, смотрите в видео.
Установка межкомнатных дверей купе своими руками: видео, фото в интерьере
Сделать арку из кирпича – задача непростая даже для опытного домашнего мастера.
Такое действие требует определенных навыков и знаний. И если навыки нужно обрести на практике, то знания можно получить, ознакомившись с рекомендациями и инструкцией как сделать арку из кирпича. Для наглядности приводим фото и видео материалы.
Схема
Формы
Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:
- классическая – высота полукруга — полширины проема;
- лучковая – обрезанный конус, характерный для восточного стиля;
Процесс строительства
- клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
- модерн – дуга как усеченный конус;
- романтизм – прямоугольной формы с небольшим закруглением углов;
- эллипс – используется в постмодерне или нью-вейве;
- портал – прямоугольная форма.
Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.
Последовательность
В целом процедура различна для всех типов арок, но можно выделить основные этапы этого мероприятия:
- создание проекта;
- построение шаблонного элемента;
- его установка;
- кладка;
- снятие шаблона;
- отделка.
Стоит отметить, что шаблонный элемент может изготавливаться либо из деревянных брусков, либо из ДСП. Размеры определяются заранее. И от качества шаблона зависит привлекательность кирпичной кладки.
Что необходимо?
Чтобы выложить из кирпича арку, потребуется опалубка-шаблон, который делается из досок и двух стоек для поддержки.
Кладка выполняется без зазоров, используя клиновый кирпич. Допускается толщина швов до 1 см. При применении цементно-песчаного раствора снимать шаблон можно только через две недели.
Если клинового кирпича нет, можно переделать прямоугольный. Для печной арки этот параметр должен быть малым. К тому же использовать раствор для такого случая не рекомендуется, иначе вероятно разрушение.
Создание шаблона
Шаблон создается достаточно сложно. Можно сказать, что этот этап возведения является самым сложным. Ведь результат будет отвечать за форму, и при этом играть роль несущей конструкции. Шаблон создается из полукруга ДСП и куска доски. Их следует прибить между собой, а далее фиксируется оргалит.
Монтаж опорных столбов
Из досок делаются боковые подпорки, для установки с внутренней стороны столбцов. На торец этих элементов устанавливается шаблон. Дальше занимаемся разметкой, определяя расположение каждого кирпича.
Кладка
Сделать кладку своими руками легко, если соблюсти определенные рекомендации. Кирпичи укладываются от краев к середине. Они должны размещаться по меткам на шаблоне. Контролировать качество арки можно, когда останется к укладке три кирпича.
Наносить раствор следует клинообразно. Чтобы соблюсти симметрию второго ряда, применяется шнур.
Чистить раствор стоит после его схватывания.
Для этого применяется влажная кисть.
Особенности конструкции для гаража
Можно привести достаточное количество фото арок из кирпича, которые применяются в гаражах. Для обеспечения ее долговечности рекомендуется учитывать несколько особенностей.
Например, многие стремятся сделать дугу минимальной, однако это лишь снижает надежность конструкции. Также рекомендуется соотносить прочность шаблона и вес арки.
Стойки должны плотно прилегать, чтобы арка не просела. Перед началом процесса следует определить требуемое количество кирпича. Если арка большая, необходимо избегать толстых швов. Толщина нижнего шва должна составлять 3-6 мм. Укладка выполняется от кроев к центру. Последним укладываем центральный кирпич.
Если арка выполняется для гаража, расстояние в проеме будет большим. Для увеличения прочности стены над аркой стоит заложить по арматуре.

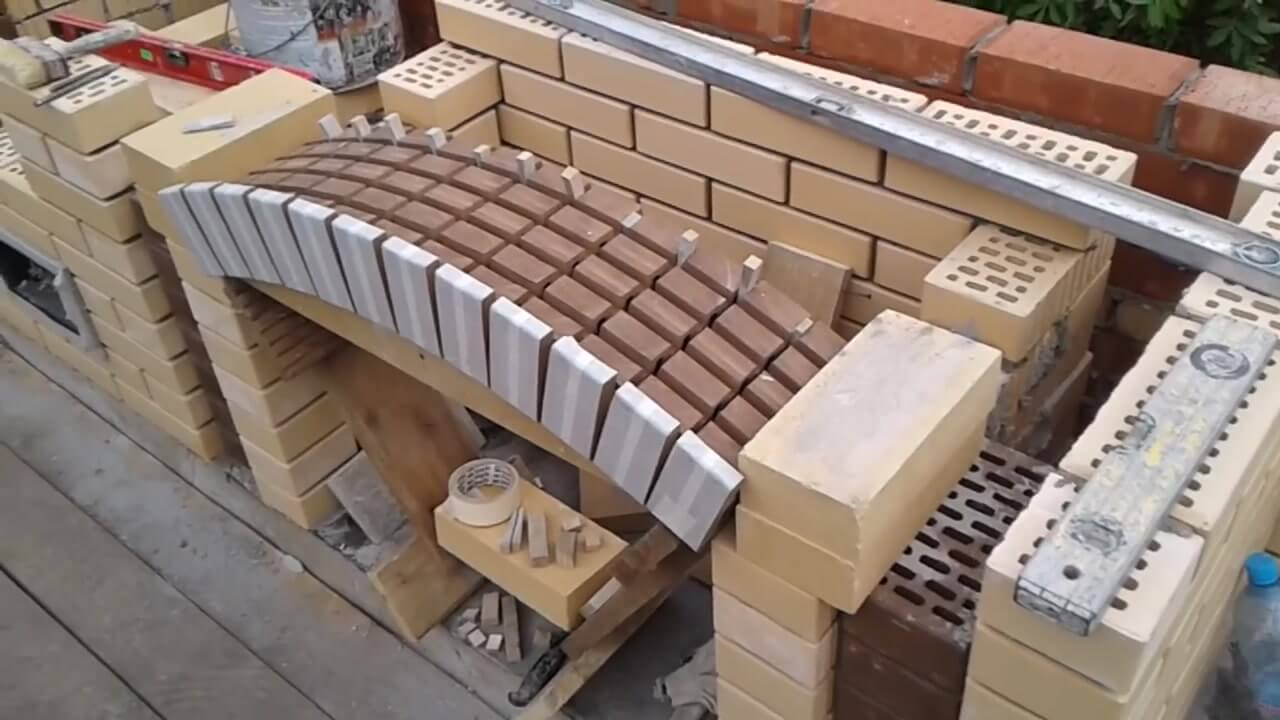

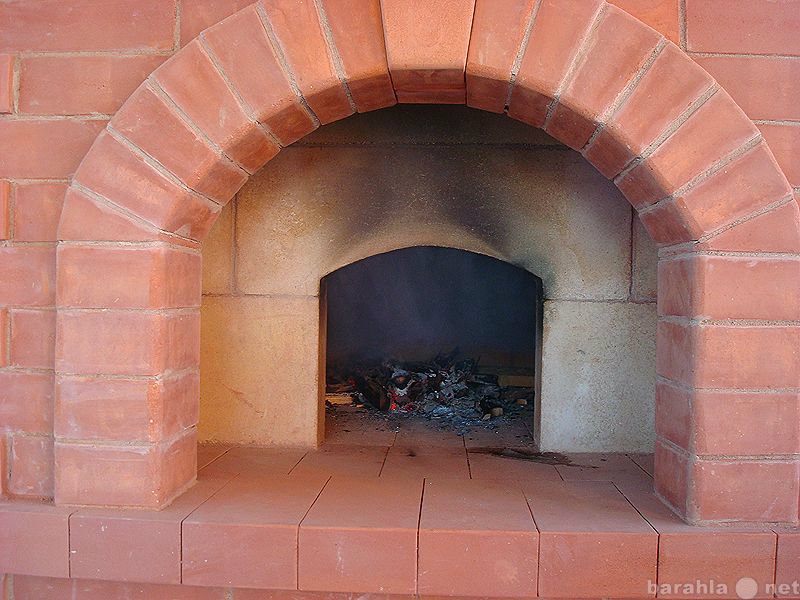

Особенности конструкции для печей и каминов
В этом случае кирпичи подгоняются плотно, чтобы они касались в нижней части. Когда кладка высохнет, шаблон может выниматься со сложностями. Тогда есть альтернатива – палить его в процессе топки.
Чистка от раствора
Поскольку во время кладки своими руками раствор не всегда удается идеально распределить, он может попадать на лицевую часть. Тогда его придется зачистить сухой тряпкой. Если же раствора окажется в шве недостаточно, его необходимо заполнить с направлением снизу вверх.
Причины разрушения
Есть особые обстоятельства, в результате действия которых арка может лопнуть:
- Малый радиус при большой ширине. В связи с неравномерностью распределения значительных нагрузок могут появиться трещины и разрушения;
- Если как шаблон используются металлические основания или уголки. Несмотря на желание применить их для усиления конструкции, результат может оказаться противоположным. Ведь металлическое основание, в отличие от деревянного шаблона, не дает возможности арке сделать усадку. Это может привести к появлению трещин.
- Шаблон вовремя не извлечен. За время пребывания шаблона в конструкции он впитывает влагу, древесина разбухает, в результате чего кладка не выдерживает напряжения. Поэтому если не получается сразу вытащить шаблон, следует накрыть арку полиэтиленом.
- Причиной разрушения может стать проседание фундамента, в этом случае потребуется его укрепление.
Предотвратив возможные причины, возводим надежную конструкцию
Для создания кирпичной арки своими руками понадобится несколько часов. В процедуре нет ничего сложного, важно лишь соблюсти технологии, рекомендации, тогда результат удастся на высшем уровне – отделка арки кирпичом будет не только выглядеть красиво, но и служить много лет.
Смотрите также:
Арка из кирпича своими руками — как построить кирпичную арку
Арка – это архитектурный элемент, выполняемый в виде криволинейной перемычки над проемом в стене или пролетом между двумя опорами. Подобные конструкции широко используются для украшения фасадов и внутренних интерьеров жилых домов и общественных зданий.
Арка из кирпича своими руками – не проблема для домашнего мастера, имеющего некоторые навыки выполнения строительных работ.
Виды кирпичных арок
Обычная кирпичная арка представляет собой симметричную сводчатую конструкцию, прочность которой обеспечивается за счет бокового распора. Специалисты различают следующие виды кирпичных арок:
- клинчатые – кирпичи выкладываются клином и фиксируются «замком»;
- лучковые – кирпичи укладываются по усеченной дуге;
- полные арки – кирпичи выкладываются полукругом высотой в половину ширины проема.
В первую очередь необходимо определиться с видом арки, которую вы планируете построить и заготовить необходимые материалы и инструмент. У каждой из описанных кирпичных арок имеются свои плюсы и минусы, но схема и последовательность работ по их устройству не сильно отличается.
Последовательность устройства арки из кирпича
Технология, по которой возводится арка из кирпича своими руками, зависит от выбранного вида и особенностей конструкции архитектурного элемента. Весь процесс устройства кирпичной арки можно разбить на следующие этапы:
- разработка и изготовление шаблона сводчатого элемента;
- установка шаблона;
- выкладка кирпичной арки;
- обжатие и фиксация арочной конструкции;
- разборка и удаление шаблона;
- финишная отделка кирпичной кладки.
Для изготовления шаблона будущей арки используются листы ДСП и деревянные брусья. От качества шаблона зависит внешний вид и качество арочной конструкции, поэтому необходимо правильно рассчитать его размеры.
Шаблон делается на несколько сантиметров меньше ширины проема по высоте арки, чтобы не возникло проблем с его демонтажем после выкладки элемента.
На лист ДСП наносятся центр арочной конструкции, ее верхние и нижние точки, затем они соединяются между собой в виде дуги так, чтобы в итоге получился усеченный полукруг. По полученной разметке вырезается два кружала, которые соединяются с помощью брусков и саморезов, образуя арку в натуральную величину. Шаблон устанавливается в проем и фиксируется в нем посредством деревянных опор и распорок.
Перед выкладкой арки по обеим сторонам проема устанавливаются штрабы, позволяющие зажать арку быстро и просто. Набор кирпичной арки производится снизу вверх одновременно с обеих сторон. По центру в вершине арки устанавливается «замок» – кирпич, который плотно забивается в кладку и фиксирует всю конструкцию.
После зажатия кирпичной арки шаблон удаляется и производится зачистка поверхности. Чтобы кладка выглядела аккуратно, необходимо тщательно выровнять швы и удалить излишки раствора с лицевой поверхности кирпичной кладки.
Материалы, применяемые для устройства кирпичных арок
Для изготовления арок обычно используется специальный клиновый кирпич, так как его трапециевидная форма способствует лучшей фиксации арочной конструкции. Приобрести клиновый кирпич можно в готовом виде в магазинах, торгующих строительными материалами. Можно сделать клиновый кирпич самостоятельно, обтесав до нужной формы обычные кирпичные блоки.
Для закрепления арочных конструкций часто используются специальные растворы. К примеру, для печных арок раствор делается из глины с добавлением шамотного песка с включениями мелкого гравия, просеянного через сито с ячейками диаметром до 0,8 см. При этом толщина швов должна быть минимальной.
Основные ошибки при возведении арок своими руками
Арка из кирпича своими руками при правильном расчете и точном соблюдении технологии производства работ станет великолепным украшением вашего дома и прослужит очень долго. Однако существует ряд причин, способных привести к разрушению арочной конструкции:
- недостаточная высота арки при большой ширине проема – при такой конструкции нагрузки распределяются неравномерно, что может привести к образованию трещин;
- использование металлических уголков и оснований в качестве шаблона – металл, в отличие от дерева, препятствует равномерной естественной усадке арочной конструкции, что может вызвать ее растрескивание;
- несвоевременный демонтаж шаблона – если древесина успеет напитаться влагой и разбухнуть, то это может привести к возникновению избыточного напряжения, поэтому арку следует защитить от попадания влаги, накрыв ее полиэтиленом;
- слабый фундамент – трещины на арках часто возникают при просадке основания, в этом случае необходимо провести комплекс мероприятий, способствующих укреплению фундамента и предотвращению просадки основания арочной конструкции.
Арки могут выполняться в разнообразных стилях и использоваться для оформления различных архитектурных элементов. Арка из кирпича своими руками придаст вашему дому оригинальный вид и позволит создать неповторимую атмосферу.
Видео
К слову, арка из кирпича может быть не только в доме, но и в печи. О том, как сделать такую арку, расскажет следующий сюжет.
Арка из кирпича своими руками
Каждый, кто проходит мимо здания с арочными кирпичными сводами, невольно представляет себе античную римскую или древнегреческую архитектуру. На протяжение тысячелетий этот тип кирпичной кладки остается востребованным, так как придает зданию более грациозный вид. Глядя на объекты с арками, мы начинаем ломать голову, как удается так закрепить кирпичи, что они не падают нам на голову. Между тем, арка из кирпича своими руками может быть выложена, если ознакомиться с технологией ее кладки.
Кирпичные арки на входе в здание являются прекрасными элементами декора
Что такое арка и от куда она взялась?
Кладка полукруглых арок основана на действии сжимающих кирпич сил. На каждый отдельно взятый кирпичик действуют три силы: сила тяжести и две сжимающие с боков, направленные под определенным углом. Так вот сумма модулей боковых сил гораздо больше силы тяжести, что заставляет кирпич висеть и не падать. Растягивающие и изгибающие силы для арки не приемлемы, так как угол их приложения не способствует стабильности конструкции, и происходит разрушение. По этой причине сделать арку на очень узком пролете будет проблематично.
Выражения “арочный свод”, “арки из кирпича” у многих людей ассоциируются с древней Грецией, Римом или Византией. Это и не удивительно, ведь, искусство сооружения кирпичных зданий пришло на Русь именно из Византии. Наши предки-славяне прекрасно знали, как можно сложить арку. Достаточно представить себе хотя бы обычную русскую печь или национальный украинский погреб – льох. Арку можно встретить и на Киевских Золотых воротах, и на фасадах старинных, церквей и зданий. Так что умение сооружать арочную кладку сидит в нас на генетическом уровне. Давайте же пошагово разберемся, как сделать арку из кирпича.
Разновидности арок по типу укладки кирпичей
Арка – это полукруглая перемычка, которая соединяет две вертикально стоящие опоры. Существует много разнообразных арочных форм, сильно отличающихся внешне, но далеко не каждую из них можно сложить из кирпича, особенно если вы хотите построить объект своими руками. Традиции арочного кирпичного строительства зачастую используют только три разновидности арок:
- Обычная или полная арка – при ее сооружении арочный свод делают равным половине диаметра круга. Самая простая разновидность арки, которую вполне могут сделать своими руками любители мастерить.
- Клинчатая или прямоугольная – арочный свод делают равным радиусу круга. Внешне она похожа на букву “П”. Это самая сложная арочная форма для устройства из кирпича. Если она будет сложена не имеющим опыта любителем, то вероятнее всего просто развалится.
- Лучковая арка, которую называют еще усеченной или неполной имеет низкий свод по размеру меньше диаметра окружности. Эта форма является промежуточной между двумя предыдущими, как внешне, так и по сложности устройства.
В зависимости от выбранного типа арки отличается и допустимое расстояние между ее опорными колоннами. У полной арки колонны допустимо расставлять на расстояние до 2,5 м, у лучковой – до 1,5 м, а у клинчатой – не более 1 м. Эти цифры нужно хорошо помнить любителям все делать своими руками с небольшим профессиональным уровнем.
Разновидности арочных кладок
Подготовка к строительству
В первую очередь необходимо произвести кладку обеих опорных колонн. На них в дальнейшем будет опираться арка. Если ее пролет будет больше 1 метра, то делать колонны следует в два кирпича, ведь от длины этого пролета зависит высота арки, от которой в, в свою очередь, боковая нагрузка на эти самые колонны. Если они будут слабые, то не выдержат массы арки. Кладка опорных колонн производится симметрично. То есть, уложив ряд на одной колонне, нужно по уровню укладывать ряд и на второй. Так делается до самого верха. Цементный раствор для арочной кладки необходимо сделать несколько гуще, чем всегда, так как жидкий раствор не в состоянии удержать ее, и кладка может расползаться. Для симметричности кладок обеих колонн, удобнее всего натягивать шнур по уровню, поднимая его после каждого ряда на необходимую высоту.
Самая ответственная, но не очень сложная работа – это изготовить деревянный шаблон. Он нужен для укладки на него кирпичей свода, чтобы образовалась полукруглая форма и для временного удержания арки до полного высыхания раствора.
Схема установки полукруглой деревянной формы – кружала
Сделать деревянный шаблон своими руками не сложно. Для этой цели нужно из 20 миллиметровой ДСП выпилить два полукруга требуемого диаметра. Кроме того, потребуется обрезок доски шириной равной или чуть большей длины стандартного кирпича. Доску прибивают гвоздями к основанию изготовленных ранее полукругов. Длина доски и диаметр полукругов должны быть равны расстоянию между опорными колоннами. Полукруги из ДСП по всей окружности скрепляют брусками из дерева одинаковой длины равной ширине доски. Получится, что расстояние между полукругами тоже будет равняться ширине этой доски. Затем необходимо к окружностям обоих полукругов прибить стальную полоску толщиной 6-8 мм. Все – шаблон готов.
Деревянный шаблон для сооружения кирпичной арки
Приготовленный шаблон необходимо установить на опорные столбы. Для этого придется сделать под него деревянные либо металлические подпорки, имеющие диаметр 8-10 см. По высоте они должны сравняться с высотой опорных колонн. Данные подпорки нужно подставить между двумя опорными колоннами с их внутренней стороны и жестко закрепить деревянными распорками. Готовый шаблон устанавливается на них сверху.
Если делать деревянный шаблон самостоятельно, необходимо помнить, что на каждые полметра этого шаблона должна приходиться минимум одна распорка. Следовательно, при длине арки в 1 м, помимо распорок, которые имеются по краям шаблона, требуется установить еще одну в самом центре. Если же длина арки уже 1,5 м, то придется добавить 2 подпорки и т.д. Они нужны, чтобы тяжелая сырая кирпичная кладка под действием силы тяжести не прогнула шаблон.
Для строительства арки нам понадобятся: пила-ножовка, молоток, мастерок, уровень, расшивка, шнур.
Техника кладки арок из кирпича
Самое главное, о чем нужно помнить при выполнении кладки арки, это то, что закончить ее нужно в один прием. Останавливаться нельзя, так как различная степень высыхания раствора приведет к ее разрушению. Физический смысл этого следующий: цементный раствор схватывается достаточно быстро и создает некоторое давление на кирпич, как бы “растягивая” его. Поэтому, если сделать слишком большой перерыв в сооружении арки, то места, с которых была возобновлена кладка после перерыва, потрескаются.
Кладка обычной арки
Некоторые строители советуют перед началом кладки кирпича сделать на шаблоне определенную разметку, чтобы кладка была абсолютно ровной и симметричной. В действительности это совсем не обязательно, ведь она итак получится нормально, даже если ее будет делать неопытный каменщик. Главное, чтобы кирпичи укладывались одновременно с обеих сторон. Это приведет к тому, что в конце концов кладка дойдет до верха, где останется только вставить последний вертикальный кирпич, который выполнит роль замка.
Построить так называемую клинчатую арку тоже несложно, ведь техника укладки кирпича совершенно не отличается от обычной. Точно так же кирпичи устанавливают на шаблон, скрепляя между собой цементным раствором. Швы делают обычные, ровные. Осуществляется кладка с двух сторон путем попарной укладки кирпичей. При этом, расходящийся наклон кирпича сверху равняется 4-5 градусам. Это значит, что каждый следующий кирпич необходимо немного наклонять по отношению к предыдущему. В середине кладка скрепляется замком из клинообразного кирпича. Чтобы правильно «почувствовать» уклон, надо иметь некоторый опыт. Поэтому новичкам не советуют начинать строительство арок с такого типа.
Кладка полной и лучковой кирпичной арки отличается от обычной тем, что раствор в ней нужно класть клинообразно, а шов сверху делать гораздо толще обычного. Укладка последующего ряда производится аналогичным способом, что и нижнего. Чтобы соблюсти симметричность – можно использовать шнур. В данном случае обязательно надо делать расшивку швов, а кроме того, косметическую очистку поверхности кладки. Для этого кирпичи обтирают сначала сухой, после чего влажной кистью. Последним этапом является удаление шаблона после полного затвердевания раствора.
Если вы являетесь любителем своими руками мастерить что-то красивое и оригинальное, обладаете хотя бы начальными навыками каменщика и пониманием процесса укладки кирпича – сделайте это архитектурное чудо. Вам будет что показать своим друзьям, которые скажут: “Как же это красиво! Словно попали в древнегреческий или римский город!”.
Как выложить арку из кирпича
Нередко можно увидеть арочные конструкции на окнах, дверных проёмах или между несколькими вертикальными колоннами. У многих этот элемент ассоциируется с Древней Грецией или византийской культурой, однако, это не совсем верно. Наши славянские предки уже давно знали, как выложить арку из кирпича или камня и активно этим пользовались.
Такие элементы можно встретить практически во всех строениях, начиная от обычных печей для приготовления пищи и заканчивая грандиозными арочными сводами царских светлиц и храмов. Арка во все времена служила элементом декоративного украшения любой конструкции.
Кирпичная арка – отличное украшение любого интерьераВ современном строительстве этот декоративный элемент не утратил своей актуальности и применяется повсюду. С технической точки зрения, арочное перекрытие представляет собой криволинейную перемычку, которая устанавливается над двумя опорными конструкциями или над дверными и оконными проёмами как с внутренней, так и с наружной части помещения. Для того чтобы соорудить подобный элемент своими руками, совсем необязательно иметь специальные технические навыки, достаточно изучить технологию её возведения и заранее приготовить необходимый инструмент и используемый материал.
Основные виды арок из кирпича
Перед тем как сделать арку из кирпича собственными силами, необходимо узнать какие их виды существуют и на основании полученных сведений принимать решение. Сама конструкция основана на системе бокового распора, то есть правильно уложенные кирпичи в результате сами себя поддерживают и не нуждаются в дополнительных укреплениях. В современном строительстве все арки условно разделяют на три основных типа:
После того как вы окончательно определились с типом будущей конструкции, необходимо приготовить инструмент и расходные материалы. Каждая из перечисленных конструкций имеет свои положительные особенности и недостатки, которые основаны на сложности изготовления, технологии изготовления и временных затратах, однако последовательность выполняемых действий у всех практически одинакова.
Инструменты и материалы
На первом этапе подсчитываем количество требуемого материала и готовим необходимый инструмент. Для качественного и быстрого изготовления вам потребуются:
Из расходных материалов приготовьте заранее:
- цементный раствор для кладки;
- кирпич в нужном количестве;
- деревянные брусья для изготовления несущего каркаса;
- листы ДСП для изготовления окружности;
- саморезы или обычные гвозди для крепления всех элементов каркаса.
В зависимости от выбранного типа арки или её конструктивных особенностей список инструментов и материалов может дополняться.
Последовательность действий
Вся процедура сооружения арочной конструкции зависит от выбранного типа арки и ваших индивидуальных возможностей. Перед тем как сделать кирпичную арку, необходимо четко разделить производственный процесс на несколько основных этапов:
- проектирование и сооружение арочного шаблона;
- монтаж шаблона на место предполагаемой арки;
- укладка кирпича относительно выбранного типа конструкции;
- закрепление конструкции;
- демонтаж деревянного шаблона;
- декоративная отделка поверхности арки.
Шаблон для будущей конструкции изготавливают из деревянных брусьев и листов ДСП. Этому элементу стоит уделить особое внимание, поскольку от качества его изготовления и прочности зависит внешний вид арочной конструкции. Брусья используют в качестве несущего каркаса, а из листов ДСП вырезают окружность необходимой формы.
При изготовлении шаблона важно учитывать возможность его свободного демонтажа и повторного использования после укладки кирпича. Для этого сам шаблон нужно делать немного меньше размера проёма, поскольку под воздействием влаги дерево может разбухнуть и его демонтаж существенно усложнится.
Конструкция кирпичной арки имеет свои особенностиПеред тем как построить арку из кирпича, на листы из ДСП переносят разметку будущей конструкции. Для этого на листе отмечают нижние и верхние точки предполагаемой конструкции, затем карандашом или маркером соединяют их вместе в виде полукруга.
По имеющейся разметке вырезают две окружности, используя пилу или лобзик, затем скрепляют их между собой при помощи деревянных брусьев так, чтобы получилась необходимая вам арка в полноразмерную величину. Изготовленный шаблон устанавливают в дверной или оконный проём, затем фиксируют на нужном месте, используя опоры из брусьев, таким образом, чтоб после снятия опор его можно было легко демонтировать.
Перед тем как положить арку из кирпича, необходимо по краям дверного или оконного проёма смонтировать специальные штробы. Они позволят зажать конструкцию замком и не дадут кладке разойтись в разные стороны. Укладка кирпича начинается от проёма к центру арочной конструкции и делать это нужно одновременно с обеих сторон. Для того чтоб давление на шаблон было равномерным и кладка сошлась точно по центру верхней точки.
Видео о том, как выложить арку из кирпича:
После того как кирпич уложен на место, завершающим этапом идёт установка замка. Замком называют самый последний верхний кирпич, который устанавливается точно по центру и забивается с усилием. Таким образом, он распирает конструкцию, и арка становится фиксированным цельным элементом.
После того как замок установлен, необходимо демонтировать шаблон и провести окончательную доработку конструкции. Под доработкой подразумевают удаление лишних частей раствора и выравнивание швов, придавая арке красивый вид.
Распространённые ошибки при создании арочных конструкций
Вначале необходимо провести точные расчеты будущей конструкции и изучить технологию возведения для того, чтобы избежать полного или частичного разрушения. Из наиболее часто допускаемых ошибок можно отметить следующие:
Заключение
Освоив технологический процесс создания арки самостоятельно, вы можете вносить различные декоративные изменения в конструкцию и украшать ваше жилище по своему вкусу. Подобное сооружение придаст зданию элегантности и выгодно подчеркнёт те элементы строения, в которых имеется арка.
Оцените статью:(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!арка из кирпича
Кирпичные арки применялись всегда. Они устанавливаются над входными или оконными проемами, как элемент орнамента, над воротами, над каминными или печными топками (своды) и во многих других случаях.
Например, при строительстве кирпичного забора, арка из кирпича над входом украсит и забор и весь внешний вид жилого участка. Арки, к тому же, позволяют перекрыть проем без применения специальных бетонных или металлических перемычек, а также являют собой красивый архитектурный элемент. О технологии строительства арки мы здесь и поговорим.
Подготовка к строительству
Кирпичная кладка арки является достаточно сложной работой, но при знании технологии, вполне доступна и мастеру любителю. Здесь мы и рассмотрим основные этапы возведения арки, основываясь на которые, каждый желающий может построить для себя именно тот вариант, который пожелает. Здесь можно посмотреть, как производится кладка кирпича.
Перед началом строительства арки, нужно, как всегда составить рабочий чертеж, где указать все размеры. Это и ширина проема под аркой и форма самой арки. А она может быть, повторяющей форму окружности или эллипса или другой уникальной формы. После этого стоит изготовить шаблон для арки или «кружало».
Кружало – это конструкция, чаще всего, изготавливаемая из деревянных досок или фанеры, точно повторяющая кривизну будущей арки. Она изготавливается и устанавливается в проеме так, чтобы на нее при кладке арки опирались кирпичи.
Порядок кладки арки
Кладка арки ведется вместе с возведением стены. Когда высота стены достигнет уровня начала арочного свода, необходимо установить шаблон «кружало». Кирпичи в арочном своде укладываются на ребро. Швы между кирпичами должны быть направлены в центр арки (в зависимости от радиуса кривизны центр может быть на уровне начала свода или ниже).
Швы между кирпичами нужно заполнять раствором тщательно, это влияет на прочность. Кладка ведется с обоих сторон одновременно и в самом верху вставляется клиновый кирпич, сточенный на конус. Иногда обходятся и без него. Тогда нужно точно разметить положение кирпичей в арке, чтобы швы получились везде одинаковые при установке целых кирпичей.
После того, как арка будет выложена, продолжают кладку стен. После достижения вершины арки, стену продолжают выкладывать обычным образом. После нескольких дней, необходимых для набора прочности кладки, снимают шаблон. Для того чтобы это сделать легко, перед установкой под опорные элементы шаблона вставляют деревянные клинья. Перед снятием выбивают опорные клинья и шаблон опускается. После этого убрать его не представляет труда. Желаю успехов!
Как самому построить перемычку арки из кирпича
Кирпичные арочные перемычки традиционно использовались для структурной опоры, но теперь они используются в качестве декоративных элементов. Кирпичные арки украшают дверные и оконные проемы. Эти арки можно установить в помещении, чтобы добавить эстетически приятный элемент в ваш интерьер. Или вы можете построить арку из кирпича для своего сада. Вы можете построить перемычку из кирпичной арки и самостоятельно, так как профессиональный опыт каменщика не является обязательным условием для строительства перемычек арочной арки из кирпича.Вот как вы можете построить такой для своего дома или сада:
Как построить кирпичную арочную перемычку
Сначала вам нужно собрать все эти материалы, чтобы построить арку:
Измерительная лента, фанерные листы, циркулярная пила, шурупы по дереву, дрель, плотницкий уровень, раствор, бетонная смесь, мастерок каменщик, вогнутый инструмент для стыка кирпича, лобзик, столярный клей, ткань для капель, мистер, листовой пластик, пила, лестницы, карандаш, нить, L-квадрат.
Несколько помощников пригодятся, чтобы поднять перемычку кирпичной арки над дверью или окнами!
При строительстве кирпичной арочной перемычки необходимо сначала построить деревянную опору.
Строительство опоры
Первый шаг
Первый шаг — измерить ширину проема в его наивысшей точке до начала арки. Она известна как «линия пружины», и она составляет основу для деревянной опоры.
Второй шаг
Перенесите размер проема на нижний край фанерного листа. Затем, найдя точный центр, отметьте его на нижнем крае фанерного листа. Эта точка называется «ударной точкой».После этого шага привяжите к карандашу веревку, поместив кончик карандаша на один из концов пружинящей базовой линии.
Третий этап
Теперь, удерживая струну туго, поместите другой конец струны в ударную точку и нарисуйте полукруг от одного конца базовой линии до другого. Все эти шаги довольно просты и просты, но должны выполняться безупречно при строительстве перемычки арочной арки из кирпича.
Четвертая ступень
Нарисуйте одну вертикальную линию под углом девяноста градусов к вашей базовой линии пружины от центральной точки.Используйте L-угольник и прямую кромку. После этого отметьте точную точку, где перпендикулярная линия делит дугу полукруга пополам. Это отмечает место для вашего трапецеидального камня, который является одной из самых важных строительных деталей при строительстве перемычки арочной кирпичной кладки.
Это потому, что краеугольный камень фиксирует кирпичную арку на своем месте. Затем начните отсчет от замкового камня, чтобы определить количество кирпичей, которые вам нужно будет заполнить с обеих сторон.
Пятый шаг
Теперь вырежьте полукруг с помощью лобзика.Используйте вырезанную вами форму в качестве шаблона, чтобы вырезать еще один полукруг. Эти два выреза образуют две стороны деревянной опоры.
Шаг шестой
Независимо от того, строите ли вы арку для двери или над окнами, вы должны выполнить этот шаг осторожно. К краю основания полукруга нужно прибить кусок пиломатериала. Если вы собираетесь класть кирпичи или пиломатериалы вертикально или в солдатском стиле, используйте пиломатериалы 2 × 4. Если вы планируете разместить кирпичи горизонтально, используйте брус размером 2 × 8.
Прибейте аналогичные куски пиломатериалов вдоль перпендикуляра и два куска пиломатериалов с обеих сторон перпендикуляра, чтобы получилась форма треугольника. Затем прибейте к пиломатериалам другие полукруглые вырезы.
Теперь отрежьте одну полосу гибкого ДВП и прибейте ее к изогнутому краю фанеры.
Как построить арку из кирпича
После изготовления деревянной опоры можно выполнить следующие действия, чтобы построить перемычку арочной кирпичной кладки.
Первый шаг
Сначала вы должны построить две колонны с обеих сторон проема на высоту, которая заканчивается в начальной точке арки.Этот шаг необходимо сделать, когда вы делаете кирпичную арку над дверью. Столбы должны быть глубокими и широкими, чтобы поддерживать кирпичную арку. Лучше, если столбы будут шире, когда вы пытаетесь соорудить перемычку арки из кирпича. Очень важна деталь конструкции.
Второй шаг
Отрежьте кусок пиломатериала по горизонтали. Это может быть ниже основы формы. Отрежьте еще два бруса, чтобы положить их напротив боковых столбов, положив горизонтальный брус сверху. Теперь поверх опорной рамы поместите полукруглую фанеру.Это опора, которую вы будете использовать, когда начнете укладывать кирпичи.
Третий этап
Замешать раствор согласно инструкции, написанной на упаковке. Затем нанести раствор на верхнюю часть одного из столбов узким краем, обращенным внутрь арки. Теперь поместите свой первый кирпич на раствор. Выровняйте кирпич по воображаемой линии, проходящей через центр кирпича до ударной точки на основании арки. Повторите этот шаг для другого столба.
Четвертая ступень
Нанесите раствор на другой кирпич и поместите его на свой первый кирпич.Повторите то же самое с другим столбом. Когда вы строите перемычку арки из кирпича, вы должны строить арку одинаково с обеих сторон, чтобы сохранить баланс. Продолжайте укладывать кирпичи, пока не дойдете до ключевой точки, и все кирпичи должны быть выровнены с вашей центральной точкой.
Пятый шаг
Теперь замковый камень нужно промазать раствором с обеих сторон и вклинить в верхнюю часть арки. Это поможет зафиксировать арку или кирпичи на месте, и напряжение будет передаваться на кирпичные столбы, а не на деревянную опорную раму.
Трапецеидальный камень может быть больше, чем кирпичи, чтобы добавить дополнительный декоративный элемент в перемычку, которую вы строите над окнами или в месте внутри вашего дома.
Шаг шестой
Вы успешно построили кирпичную арочную перемычку. Теперь дайте достаточно времени, несколько дней, чтобы раствор затвердел. Вы также можете выровнять миномет в это время. После того, как раствор застынет, снимите деревянную опорную раму, а также полукруглую форму.
Так как перемычка кирпичной арки будет тяжелой, вам могут понадобиться помощники, которые помогут ее нести и устанавливать.Наслаждайтесь своим тяжелым трудом, который может вдохновить вас на самостоятельные улучшения дома!
Как построить садовую арку из кирпича | Home Guides
Кирпичная садовая арка может служить официальным входом в ваш сад или обрамлением для начала садовой дорожки. Такая арка особенно хорошо сочетается с другими элементами из кирпича, такими как стены, окантовка, дорожки и дом. Для постройки садовой арки из кирпича не требуется профессионального опыта в кладке, но каждый кирпич нужно укладывать осторожно, чтобы арка была прочной и все кирпичи держались на месте.Кирпичи укладываются в деревянную арку, которая используется в качестве направляющей, а затем арку можно установить поверх кирпичных колонн.
Соберите пиломатериал размером 1 на 4 дюйма, чтобы сделать два 13-дюймовых квадрата, используя шурупы для дерева длиной 2 дюйма, чтобы прикрепить деревянные части каждого квадрата. Выкопайте в земле две квадратные ямы глубиной 4 дюйма и 13 дюймов на расстоянии 4 фута друг от друга. Вставьте деревянные квадраты в отверстия. Сделайте верхнюю часть квадратов ровной, используя плотницкий уровень. Добавьте воду в бетонную смесь, чтобы получить влажный бетон, следуя инструкциям на упаковке бетонной смеси.Залить мокрый бетон в каждый деревянный квадрат. Подождите несколько дней, пока бетонное основание не высохнет и не затвердеет.
Приготовить раствор в соответствии с указаниями на упаковке. Раствор следует смешать с водой до консистенции, похожей на тесто для блинов, чтобы он был достаточно тонким, чтобы растекаться, но достаточно густым, чтобы сохранять форму. Нанесите слой раствора толщиной 1/2 дюйма на бетонное основание с помощью шпателя каменщика.
Установите два кирпича рядом в раствор, который находится на одной бетонной основе.Нанесите слой раствора толщиной примерно 1/2 дюйма на стороны кирпичей и прижмите их друг к другу так, чтобы между кирпичами было около 1/2 дюйма раствора. Установите уровень плотника поверх кирпичей и отрегулируйте их, пока они не выровняются. Постучите ручкой кельмы по верхушкам кирпичей, прочно погрузив их в раствор. Удалите излишки строительного раствора из стыка между кирпичами с помощью шпателя и проведите по стыку инструментом для вогнутых кирпичей. Используйте этот процесс для всех стыков, когда будете строить кирпичные колонны и арку.
Нанесите еще один слой раствора толщиной 1/2 дюйма на первый ряд кирпичей. Установите два кирпича поверх первых двух кирпичей, положив два новых кирпича рядом, но перпендикулярно направлению первых двух кирпичей. Повторите этот образец, добавляя раствор и чередуя направления кирпича, пока колонна не достигнет высоты около 6 футов. На процесс уходит около 18 рядов кирпичей. Поместите уровень плотника наверху каждого ряда по мере того, как вы продолжаете, чтобы столбец оставался ровным.Поместите уровень сбоку от колонны во время строительства, чтобы колонна оставалась вертикальной или вертикальной.
Постройте идентичную кирпичную колонну на втором бетонном основании, используя ту же процедуру, которую вы использовали для изготовления первой колонны.
Измерьте расстояние от верха внешнего края одного столбца до внешнего края верха другого столбца. Измерение — это общая ширина, необходимая для кирпичной арки. Сделайте две одинаковые формы арки на листе фанеры толщиной 3/4 дюйма, убедившись, что основание каждой формы арки соответствует измеренному вами измерению.Высота арки зависит от вас; арки могут иметь плавный изгиб или более высокий изгиб. Из фанеры вырезать арки лобзиком.
Вырежьте несколько кусков длиной 6 1/2 дюйма из обрезков пиломатериалов размером 2 на 4 дюйма. Поставьте эти деревянные детали вертикально по всему периметру одной фанерной арки и приклейте их на место столярным клеем. Края деревянных деталей не должны выходить за пределы изгиба фанерной арки. Нанесите клей на противоположные концы деревянных деталей и установите на них вторую арку из фанеры.Ввинтите шурупы длиной 2 дюйма в фанеру и в концы каждой деревянной детали. Наряду с 1 1/2 дюйма толщиной двух фанерных арок это оставляет вам форму арки из фанеры шириной 8 дюймов для изготовления кирпичной арки.
Установите форму арки из фанеры на плоскую рабочую поверхность, защищенную тканью. Положите два кирпича рядом на один конец арочной формы из фанеры. Плотно прижмите один из кирпичей к форме и прикрепите второй кирпич к первому с помощью слоя раствора толщиной 1/2 дюйма.Повторите эту процедуру на противоположном конце формы арки из фанеры. Нанесите на кирпичи слой раствора толщиной 1/2 дюйма и добавьте еще два кирпича непосредственно поверх первой пары кирпичей. Продолжайте укладывать кирпичи таким образом, используя фанерную форму в качестве ориентира, пока арка не будет завершена. Каждая сторона арки строится первой, последний кирпич кладется в середину арки. Первые кирпичи кладут плоско, а последующие кирпичи кладут под углом, заканчивая кирпичами в верхнем центре арки, уложенными по бокам.
Накройте всю арку куском листового пластика и дайте раствору застыть не менее 10 дней. Снимайте листовой пластик один раз в день и опрыскивайте арку тонким туманом воды, чтобы раствор оставался влажным, продлевая процесс отверждения, чтобы раствор стал как можно более прочным. Вынуть кирпичную арку из фанерной формы. Для выполнения этой задачи может потребоваться отвинтить фанеру от деревянных кусков 2 на 4 или разрезать дерево пилой.
Нанесите слой раствора толщиной 1 дюйм поверх каждой кирпичной колонны.Поднимите кирпичную арку и установите ее в раствор. Чтобы поднять тяжелую арку на место, потребуется несколько человек. Дайте раствору застыть в течение нескольких дней. При необходимости разместите обрезки пиломатериалов, чтобы укрепить арку во время схватывания раствора.
Ссылки
Советы
- С помощью нескольких помощников и нескольких лестниц вы сможете поднять арку на место. Если вы сомневаетесь в своих способностях, арендуйте ножничный подъемник, чтобы поднять арку, поэтому все, что вам нужно сделать, это переместить арку с подъемника на колонны.
Writer Bio
Амелия Аллонси, бывшая декоратором тортов и конкурентоспособный садовод, больше всего чувствует себя дома на кухне или с руками в грязи. Она получила степень бакалавра в Университете Западной Вирджинии. Ее работы были опубликованы в San Francisco Chronicle и на других сайтах.
Строительство каркаса арки | DoItYourself.com
Арочный каркас важен при строительстве арки, выложенной кирпичом. Строительство арки в дверном проеме или стене не представляет особой сложности, но требует времени, поэтому часто бывает выгоднее сделать это самостоятельно, чем нанять строителя.
Шаг 1 — Подготовка стены
Используя веревку, прикрепленную к винту на одном конце, и карандаш — на другом, нарисуйте полукруг на стене или дверном проеме до нужного размера арки.
Стена: Если арка должна быть в стене, убедитесь, что стена не несущая, если арка должна быть широкой. При необходимости укоротите или удлините веревку, чтобы придать форму арки по своему вкусу.
Дверной проем: Если вы делаете кирпичную арку над дверным проемом, купите арочную дверь, соответствующую новому дверному проему, и сделайте арку над дверью больше на размер кирпича.Нижние кирпичи будут сидеть на дверной перемычке.
Шаг 2 — Отметьте шаблон на фанере
Привяжите кусок веревки к винту, а другой конец — к карандашу. Удерживая винт в нижней части фанеры, наполовину, используя шнур в качестве направляющей, наметьте полукруг вокруг верхней части доски. Каркас арки должен быть меньше отверстия в стене на ширину, если кирпичи вы будете использовать.
Вырежьте арку пилой и используйте ее в качестве шаблона для разметки, а затем вырежьте другую деталь.Оба куска фанеры должны быть абсолютно одинаковой формы.
Шаг 3 — Соберите раму
На полу поместите бревна между фанерными шаблонами так, чтобы в вертикальном положении рама удерживала кирпичи на нужной высоте. Прикрутите куски фанеры к брусу и встаньте вертикально. Каркас должен быть меньше отверстия в двери или стене на размер кирпича.
Шаг 4 — Используйте каркас
Стена: Цементируйте кирпичи друг на друга снизу вверх.Когда вы доберетесь до того места, где начинается арка, установите каркас, который вы только что построили, и используйте его, чтобы удерживать кирпичи на месте, пока вы их цементируете. Центральный кирпич, возможно, придется придать форму, чтобы он соответствовал. Каркас арки будет удерживать их на месте, пока цемент высохнет, и его можно будет снять через 24 часа.
Дверь: Поместите раму в дверной проем и зацементируйте кирпичи, начиная с нижней части арки. При необходимости сформируйте центральный кирпич по размеру. Оставьте каркас на 24 часа, пока цемент не высохнет.
Арка добавляет дому элегантности и популярна как довольно простой способ открыть стену, чтобы придать ей просторность и добавить акцента. У любого поставщика дверей будет выбор арочных дверей на выбор. В качестве альтернативы можно сохранить существующую дверь и установить в арку наверху панель из свинцового стекла. Любой лидер может изготовить панель нестандартного размера.
Строительство Jack Arch — Toronto Masonry Restoration Ltd
Недавно построенная арка домкрата из кирпичаАрка домкрата
Этот пост касается метода, который мы используем для построения арки домкрата или плоской арки.Арка работает на сжатие. На протяжении тысячелетий они использовались в качестве средства для удержания веса над отверстием. Арка домкрата плотнее внизу и шире вверху. Пока домовладелец продолжает оплачивать счет за гравитацию, арка будет продолжать выдерживать вес на протяжении пролета. Вуссуары (арочные кирпичи) имеют конусообразную форму. Если вы будете следовать линии каждого курса, эти линии в конечном итоге встретятся в точке, называемой ударной точкой. Поразительная точка устанавливается до постройки арки.Эта арка новая и была основана на спецификациях существующих арок в здании.
Ударная точка
После того, как вы построите оконный откос на курс под аркой, вы можете получить ударную точку. Измеряя на полпути между откосами, вы можете провести отвес. Это проще сделать вдвоем. Для этой арки у нас была поразительная точка примерно на 15 футов ниже арки. Гвоздь или шуруп вбивают в шов раствора прямо ниже середины пути между откосом кирпича.Затем вы можете привязать веревку к ногтю. Строка определяет угол перекосов (кирпичи с каждой стороны арки) и вуссуаров. К этой линии кладется каждый вуссуар. После того, как перекосы будут вырезаны и уложены, на место устанавливается прямая деревянная форма для поддержки арки во время строительства. Поскольку это была новая арка, ее поддерживала стальная перемычка. Пояс И подтяжки.
Расчет арки
При определении того, сколько вуссуаров вставить в арку, вы сначала измеряете ширину между перекосами в самых верхних углах.Допустим, 42,5 ». Затем вы измеряете ширину кирпича плюс типичный шов. Скажем, 3 дюйма. Затем вы разделите 42,5 дюйма на 3 дюйма, чтобы получить 14,16. Именно столько кирпича уместится в вашей арке. У вас есть дополнительный стык, поэтому теперь мы знаем, что 14 кирпичей с диаметром 3 дюйма подойдут. .16 от 14.16 составляет примерно полдюйма. Чтобы перенести это на нижнюю часть арки, мы сначала измеряем ширину между перекосами в самых нижних углах арки. Допустим, 34,5 ». Затем мы разделим 34,5 дюйма на 14,16, чтобы получить 2.43 ”. Итак, теперь мы знаем, что каждый ряд в арке должен быть сужен примерно на полдюйма от 3 дюймов вверху с шарниром до 2,43 дюйма внизу с шарниром. Затем мы отмечаем каждые 2,43 дюйма на бланке, чтобы обозначить наши позиции.
Распил арочного кирпича
Поскольку у нас четное количество кирпичей, мы начинаем один конец с носилок, а другой конец с заголовка, чтобы предотвратить бегущий сустав, когда мы встречаемся в центре. Когда мы начинаем строить, мы сначала используем угловой искатель, чтобы найти угол, под которым мы разрезаем нижнюю часть кирпича.После этого мы кладем кирпич на форму на расстоянии ширины шва от предыдущего кирпича и натягиваем веревку до отметки 2,43 дюйма на форме. Мы натягиваем шнур через эту отметку на верх кирпича. Он должен выглядеть сужающимся. Мы отмечаем, где линия попадает на верх и низ кирпича. Мы снимаем кирпич, проводим линию из каждой отмеченной точки и разрезаем эту линию болгаркой. Это визуальный процесс.
Кладка арочного кирпича
Мы кладем наши вуссуары, намазывая маслом кирпич, который кладем, и кирпич, в который кладем, следя за тем, чтобы оставалось 3/8 шва.Когда мы укладываем вуссуары, мы постоянно проверяем, движутся ли они к точке удара, натягивая леску. Мы также следим за тем, чтобы арка проходила заподлицо с одной стороны на другую. Мы чередуем, какую сторону кладем, пока не дойдем до центра. Как только все будет на месте, вы можете расслабиться. Звучит много, но это довольно легко сделать, если вы не торопитесь и обвиняете кого-то еще, когда все пойдет к черту.
торонтомасонная реставрация Так как у нас четное количество кирпичей, мы начинаем один конец с подрамника, а другой конец с заголовка, чтобы предотвратить бегущий стык, когда мы встречаемся в центре.Когда мы начинаем строить, мы сначала используем угловой искатель, чтобы найти угол, под которым мы разрезаем нижнюю часть кирпича. После этого мы кладем кирпич на форму на расстоянии ширины шва от предыдущего кирпича и натягиваем веревку до отметки 2,43 дюйма на форме. Мы протягиваем веревку через эту отметку к верху кирпича. Он должен выглядеть сужающимся. Мы отмечаем, где линия попадает на верх и низ кирпича. Мы снимаем кирпич, проводим линию из каждой отмеченной точки и разрезаем эту линию болгаркой..
.
Затем мы кладем кирпич, намазывая маслом кирпич, который кладем, и кирпич, в который кладем. Когда мы укладываем вуссуары, мы постоянно проверяем, движутся ли они к точке удара, натягивая леску. Мы также следим за тем, чтобы арка проходила заподлицо с одной стороны на другую. Мы чередуем, какую сторону кладем, пока не дойдем до центра. Звучит много, но это довольно легко сделать, если вы не торопитесь и кого-то вините, когда все кончится.
Кирпичная арка | Форум сообщества Screwfix
Строим арку из кирпича! построить столбы, смонтировать фанерный шаблон для арки и кирпичей вверх и вниз! это так просто или я что-то упускаю? Только лучший совет, пожалуйста
Вспомните складные клинья или
ты не достанешь кувшинскладывающиеся клинья предполагают, что они должны удерживать место бывшей гостиницы, при этом два клина, расположенные напротив друг друга, складываются?
сделал мой со старой шиной, хорошо, она работает, видел, как это делают кирпичи, и подумал, что я могу это сделать !! Найдите тот, который соответствует размеру 50 пенсов, у шинной фирмы.)
Строитель.
Я имею в виду арку шириной около 1300 мм от колонны до колонны, вызовет ли это больше проблем?
Что это за область искусства, о которой вы говорите, нельзя ли оставить прежнюю на месте, пока арка полностью не сработает?
ваше здоровье.Т
ЧленКакого размера колонны с обеих сторон, давление, создаваемое аркой, имеет тенденцию выталкиваться в сторону, оказывая большее давление на колонны, чем больший вес она должна нести.Вы можете оставить в нем прежнее, просто потом будет немного неудобно соединяться.
ширина левой стойки составляет всего один кирпич, но она будет привязана непосредственно к стене гаража.
другой столб — кирпичный, шириной в половину, и он будет привязан к стене дома. половина кирпича будет прилегать к стене дома, так как стены гаража и дома немного смещены, следовательно, столб дома шире, надеюсь, это имеет смысл!
Любой советТот факт, что вы привязываете столбы к прочной конструкции, такой как стены дома с обеих сторон, предотвратит попытки внешних сил вытолкнуть столбы наружу.Я предполагаю, что столбы привязаны к кирпичной кладке дома на большей части своей высоты. Таким образом, арка сама по себе не может упасть на землю, поскольку сам принцип этого не допускает, единственное, что могло бы дать, если бы столбы, если бы сила, направленная вниз была больше, чем поддерживающая сила столбов, но поскольку столбы привязаны к Конструкция дома будет невозможна, если сила, направленная вниз, будет больше, чем у опорных столбов.
просто sn sfter подумал.. для самой арки: кирпичи лучше стоять, как солдаты, или лежать ровно, что проще всего?
Я бы посоветовал вам использовать арочный шаблон и выгибать кирпичи по-солдатски вокруг рамки шаблона. Как только ваш солдатский ряд будет на месте, ваши другие кирпичи будут обрезаны до длины конкретного ряда по мере необходимости.Оставьте каркас на несколько дней, чтобы раствор полностью затвердел и защитился от дождя, мороза и т. Д.
Детали оконной головки в наружных кирпичных стенах
Детали оконной головки в наружных кирпичных стенах
Джонатан Тейлор
В большинстве современных зданий из кирпича, кирпичной кладки поддерживается через проемы снаружи стены из железобетона, армированные незаметно скрытая кирпичная кладка или стальная перемычка кожей кирпичной кладки.Часто руководитель открытие никак не выражается, и даже в традиционной архитектуре, кирпичные арки часто облицовываются хитроумно оформленная перемычка. Это современный подход к дизайну кирпичной кладки кардинально отличается от традиционные методы строительства, в которых перемычка или арка почти всегда выражались.
| Арки из полихромного кирпича в здании зернохранилища, Бристоль (1869 г., Понтон и Гоф) | ||
| Редкий образец раннее окно без либо перемычка или арка; кирпичная кладка кажется поддерживаться тяжелым окно с деревянными балками одна рамка |
Даже в самом простом, самом функциональном типы зданий, в том числе скромные террасы и склады, перемычки и арки над двери и оконные проемы часто разработано, часто тонко, но тем не менее обеспечение важного элемента детализации в фасад.Добавление существенного подоконника под окном и явная арка, перемычка или карниз вверху, подчеркнули его высоту и элегантность, уменьшающая видимый разрыв между окно выше. Этот вертикальный акцент — жизненная составляющая в ритме многих 18 и террасы 19 века, создавая прочные вертикальное расположение по горизонтали линии крыш и окон, струнные ряды и уличные или садовые особенности, способствующие персонаж уличной сцены, а также характер отдельного окна или дверного проема.Важность таких деталей не может быть завышено: даже простейшая сегментарная дуга детали могут существенно повлиять на видимая высота окна, намного больше важности, чем сумма его скромного компоненты могут подсказать.
LINTELS
Самый простой способ поддержки кирпичной кладки над проемом — использовать перемычку — горизонтальный структурный элемент.Камень и для этой цели обычно использовалось дерево в прошлом. Камень, будучи относительно слабым в натяжение, можно было использовать только на узких пролетах. Однако эту проблему можно было преодолеть. разделив более широкие окна на несколько «фонарей», разделенных каменными столбами или «миллионами».
Эта форма конструкции обычно связаны со средневековой архитектурой и самые ранние окна, подлежащие остеклению.Перемычки из грубой древесины часто встречаются в каменные коттеджи, во многом из-за нынешней моды на демонтаж этих построек оказывать. Однако они встречаются реже. в кирпичных домах. После лондонского пожара внешние структурные деревянные конструкции рассматривались как опасность пожара, и даже створчатые окна были задвинули в свои оконные проемы так что их створчатые коробки (пустотелые коробки на любая сторона, которая содержала грузы) могла быть аккуратно заправленным за внешнюю оболочку кирпичная кладка.
Появление серийного производства кованых железные балки после промышленной революции позволили создать гораздо большие проемы в кирпичных стенах. Типичные приложения включают промышленные здания, конюшни и витрины, особенно в викторианский период, когда лучи чаще всего маскировались облицовка из крашеного дерева. В архитектуре витрины, эта балка или «брессумер» стала неотъемлемая часть сложных конструкций, которые возникла в конце 18-19 вв. с карнизами, пилястрами и стойлом стояки.Жалюзи, ставни и оконные решетки были часто включается в пространство под брессумер, над самим окном.
В конце 19 — начале 20 века, терракота часто использовалась для декоративных детали, такие как оконные и дверные рамы в кирпичных домах. Маленькие твердые блоки терракота по сути такая же, как лепная кирпичи. Однако большие блоки терракоты которые выглядят очень похоже на большие блоки резных камень по размеру и форме, обычно изготавливались из полых горшков, вылепленных на видимой стороне только и залит бетоном.В таком виде терракота часто служила заполнением и облицовкой вокруг железного каркаса.
Плоские перекрытия можно также создать с помощью разгрузочная арка, заполненная кирпичной кладкой внизу и с бревном прямо над окном Рамка. Этот метод обычно использовался где был облицован или покрыт кирпичный фасад с лепниной, которая позволила создать окно обрамлять карнизами и формованные косяки (см. статью Яна Константинидеса и Линн Хамфрис о внешней штукатурке).
АРКИ
| Вверху: сломанная сегментарная дуга, демонстрирующая силу конструкции такого типа: чтобы арка провалилась как у него есть кирпичи сами пришлось взламывать (Фото: Charterbuild) |
Хотя обычно считается римлянином развитие, вероятно, самое раннее известное использование арок перекрыть проемы было около 4000 г. до н.э. в Вавилон.Однако именно римляне действительно использовали потенциал устройства как структурный элемент, а в Великобритании арки имеют обычно использовались как средство охвата окна и дверные проемы в любой период архитектуры с тех пор, с прекрасными примерами Резной дверной проем в романском и нормандском стиле арки в частности. Самая простая форма, полукруглая арка уступила место более сложным формам арки включая заостренную арку, обычно связанную с готической архитектурой и более поздней готикой возрождения, и в конечном итоге к квартире и сегментарные дуги, возникшие в конце 17-го века.
Арка состоит из мелких элементов. например, кирпичи, склеенные в растворе. Это работает перенос груза в стороны и вниз, от ключевого камня по центру до косяков стен внизу. Как структура только работает по завершении кирпичные арки обычно построенный на деревянном каркасе или бывшем известное как «центрирование», которое удаляется после раствор достаточно схватился.
Существует две формы арки. конструкция: «сегментная» и «грубая». в корпус сегментной арки, кирпич или камень блоки специально сделаны так, чтобы они сужается к радиусу (или радиусам в случае арка с более чем одним центром), с параллельными стыки между. Быть шире вверху, чем внизу эти «voussoirs», как единицы называются, выпадать не могут.Однако в в случае грубой арки именно раствор сужается, а не кирпичи, и арка опирается на сцепление кирпичей и раствора для его сила. Эта форма строительства была обычно считается хуже, чем специально конические вуссуары, как конструктивно, так и эстетически, а грубые арки обычно скрыт от глаз за рендером. (Остерегаться при проведении ремонтных и консервационных работ.Один из симптомов нехватки квалифицированные каменщики сегодня это неспециалист строители часто используют эту форму строительства при ремонте или замене более тонких работ.)
Вуссуары арок из сегментного кирпича можно сделать, разрезая обычные кирпичи на месте с валиком и стамеской, отделка топором или «кляпом» каменщика. Более точные результаты могут быть достигнуты за счет использования «специальных» изделий нужной формы.Производители кирпича производят их либо разрезав кирпич в зеленом состоянии перед обжиг, или с помощью формы специальной формы. Однако точность была ограничена, поскольку некоторые деформация при сушке и обжиге была почти неизбежный.
Конец 17 — начало 18 вв. были высшей точкой в эволюции кирпичная кладка. Технологии изготовления улучшенная, с добавлением глины, лучшая лепка и более равномерная стрельба, что привело к большему постоянство по форме и размеру.Один из самые интересные разработки, где арки обеспокоены введением мерная кирпичная кладка, техника которой была популяризировал сэр Кристофер Рен в конкретный. Эта форма кирпичной кладки была сделана обычно используются мягкие глиняные кирпичи с мелкой текстурой называется «каучуки». Для конического вуссуара арка, резина была впервые сформирована путем трения на плоской плоскости из жернового камня, пока он точно подогнанный деревянный коробка, открытая сверху и с одной или нескольких сторон.Это позволило разрезать открытое лицо до сложный профиль при необходимости, включающий молдинги арки, используя лучковую пилу, и затем все неровности были сглажены. Вся арка была выложена на полу на сайт до необходимого размера в качестве компонентов были сделаны, чтобы убедиться, что все компоненты установлены правильно, с равномерно расположенные стыки.
Калиброванная кладка позволила использовать очень тонкие стыки, чтобы стыки не нарушить внешний вид мелкой лепнины. Техника широко использовалась в прекрасной архитектура грузинского и викторианского периоды, и некоторые из лучших примеров могут можно увидеть в сложной кирпичной кладке Возрождение Тюдоров в конце 19 века (показано ниже).
Плоские вуссуары часто наслоились. в чистой известковой замазке, образуя чистый белый излучающие линии, подчеркивающие геометрию арки.Этот эффект широко имитировали. использование гораздо более дешевой кирпичной кладки с узором «острие». Для этой техники черновые и обрезные кирпичные арки были заподлицо с раствором того же цвет как кирпич, чтобы два слились вместе, чтобы быть почти неразличимыми. Затем, пока раствор был еще свеж, тонкая полоска аккуратно ударил по центру сустава и залить чистой известковой замазкой.Примерно по форме и искаженные кирпичи таким образом приобрели аккуратный кромки мерной кирпичной кладки. Побочный продукт улучшения в производстве кирпича на этом время было широкое использование сегментарных и плоские арки.
| Слева: терракотовая арка конца XIX века в Тисбери, Уилтшир.В центре: типичная плоская сегментная арка с красной резиной и известковой замазкой. суставы, начало 19 века. Справа: арки и рельефы из натертого кирпича, украшающие террасный дом в Коллингемские сады, Лондон (около 1880 г.) | ||||
УГРОЗЫ И ВЫЗОВЫ
Пожалуй, самая большая угроза штрафу детали, которые придают зданиям характер самоуспокоенность и невежество.Ремонт, когда они проводятся, часто делаются используя неподходящие методы, которые на самом деле вызвать дальнейшее ухудшение. Кирпичные фасады иногда закрашивал, скрывая тонкие вариации цвета и текстуры, которые так важны для их характера и запирают влага. Твердые цементные растворы обычно используется вместо традиционных, гораздо более мягких известковые растворы.Оба изменения могут вызвать кирпичная кладка портиться. Другие типичные причины повреждения включают методы очистки обычно используется, ржавчина, вызванная металлом крепления и повреждения от замерзания после насыщения например, из-за переполненных желобов.
Где оконные перемычки и арки не удалось, устранение неисправностей без снижения нагрузки могут быть контрпродуктивными.По усиление кирпичной кладки над проемом возможна переделка самой кирпичной кладки в перемычку, уменьшая напряжение в арке или перемычка внизу. Этого можно добиться вполне просто введя узкую нержавеющую сталь стержней в швы раствора выше, чтобы перекрыть ширина проема и переориентация так, чтобы они невидимы снаружи. Какой-то специалист компании также разработали технику внедрения стержней с резьбой из нержавеющей стали через сами кирпичи.Эти стержни затем прикрепить к пластинам по обе стороны от отверстие с гайками, которые можно затянуть пост-напряжение их. Таким образом, кирпичная кладка действует в сжатие, в то время как сталь несет растяжение силы.
| Замена натертого кирпича и некоторых инструментов, использованных для его изготовления, в том числе открытая коробка и карборундовый блок, используемый для трение (фотография любезно предоставлена Nimbus Conservation Ltd) |
Переназначение должно выполняться всегда используя раствор, соответствующий составу оригинала.В старых зданиях это будет обычно означает использование известкового раствора, часто с местный песок или заполнитель. Эти минометы относительно пористые и расширяются и сжимаются до степень, которая не может сравниться с современными цементные растворы. Перефокусируясь с жесткой цементный раствор может создавать напряжения через облицовка кирпичной кладки, нанося края кирпичи растрескаться и рассыпаться.Они также блокируют попадание влаги, что может привести к повреждению от мороза и кристаллизация солей, в результате чего кирпичная кладка крошить.
Как и многие другие исторические здания, важно, чтобы консультанты и все привлеченные подрядчики имеют опыт работы с историческими и традиционными материалами. это недостаточно, чтобы человек был членом профессиональная организация или торговая ассоциация, если эти жизненно важные особенности должны быть поняты и за должным уходом.
