Каждый автовладелец знает о том, что главные «болячки» автомобиля прячутся в двух местах: в моторном отсеке и под днищем. Добраться до двигателя можно, открыв капот. А вот починить подвеску или снять трансмиссию, не забравшись под кузов, не получится.

Для выполнения работ под днищем авто можно воспользоваться ямой, подъемником или эстакадой. Яму можно обустроить только в сухом грунте, поэтому она доступна не во всех гаражах.

Подъемник – дорогое удовольствие, которое может себе позволить ремонтная мастерская. В итоге для рядового автолюбителя остается самодельная эстакада для машины, не требующая больших затрат и времени для сборки.

В этой статье мы рассмотрим наиболее популярные и доступные для изготовления конструкции, а также пошагово опишем процесс их конструирования и монтажа.

Основные виды автомобильных эстакад

В зависимости от бюджета и сложности ремонта существуют два вида эстакадных конструкций:

  • Позволяют поднять только один мост автомобиля (передний или задний).
  • Полноразмерные (рассчитаны на въезд всей машины).

Первый вариант экономичен и удобен. Мини-эстакада для частичного заезда имеет небольшие габариты и вес. Она легко устанавливается на ровной площадке и убирается после завершения ремонта. Основной недостаток — в работе она не так удобна, как полноразмерная конструкция, поскольку подъем автомобиля здесь не превышает 50-60 сантиметров.

Полноформатный вариант дороже и сложнее в реализации, но дает автовладельцу одновременный доступ ко всем кузовным агрегатам. Отметим попутно, что независимо от вида эстакады, для ее качественного изготовления нужно сделать чертеж, а при сборке точно выдержать габариты конструкции.

Особенно важны три группы размеров:

  • высота и ширина опорных тумб «стульчиков»,
  • длина трапа (въездного и горизонтального),
  • ширина трапа.

Эстакада своими руками для автомобиля: варианты

Если вы являетесь обладателем своего автомобиля и гаража, при этом предпочитаете хоть иногда самостоятельно заглядывать под свою машину, то нижеизложенное для вас. Обычно малоопытные водители предпочитают проводить осмотры только на СТО и отдавать свои кровные «специалистам», но даже проведение небольших работ по замене масла, расходников, контроль состояния агрегатов и механизмов вашего автомобиля могут сэкономить ваш бюджет. Эстакада, своими руками сделанная в гараже – вот оптимальный выход из такой ситуации.

Эстакада в гараже

Посмотрим на статистику опроса на тему, сложно ли сделать эстакаду в гараже своими руками. 66% опрошенных ответили, что это достаточно просто; 14% считают, что просто, но с небольшими проблемами; 16% сказали, что это нелегко, и потребуются навыки в этой области; для 4% это очень сложное задание.

Некоторые особенности

В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.

Эстакады можно разделить на 2 вида:

  • для полного заезда автомобиля;
  • для частичного подъема автомобиля.

Первый вид обеспечит более комфортные условия работы по обслуживанию автомобиля, чем второй.

Варианты эстакады для полного заезда автомобиля

Смотровая яма

Можно считать, что данное сооружение не относится к эстакадам.

Смотровая яма

Такое утверждение будет правильным с точки зрения значения этого слова. Но функция ямы такая же, как и у эстакады, – обеспечить доступ к днищу автомобиля.

Плюс ямы в том, что она не будет занимать полезное пространство гаража.

Если уровень грунтовых вод в местности, где находится ваш гараж, высок, то рассматривать вопрос о смотровой яме нецелесообразно.

В противном случае вам придется делать дополнительно дренажную систему (что очень хлопотно и накладно), а днище вашего автомобиля будет подвержено постоянной коррозии из-за влаги, которая будет собираться в яме.

В итоге придется ее засыпать и рассматривать другие варианты.

Кирпичная эстакада

Этот вариант подходит для тех, у кого гараж находится в сельской местности или на даче. Выполняется такая конструкция путем обычной кладки кирпичей на цементный раствор – по ширине расстояния между колесами автомобиля в виде трапеции.

Недостатки такого вида эстакады очевидны: необходим участок для ее постройки; кирпич со временем может разрушаться; если надо будет освободить участок, то демонтаж сооружения потребует от вас значительных усилий и времени.

Эстакада из железнодорожных шпал

Собирается такая эстакада из нескольких железнодорожных шпал, как детский конструктор.

Можно выложить 2 основания путем укладывания шпал одну на другую в виде горки. Поперек уложить колеи для заезда.

Чтобы конструкция не разъехалась во время ремонта вашего автомобиля, ее необходимо скрепить скобами. Недостатки данной эстакады очевидны.

Во-первых, не у каждого в запасе есть шпалы. Во-вторых, шпалы очень тяжелы, собрать и разобрать одному такую конструкцию будет не под силу. В-третьих, после выполнения автомобильных ремонтных работ необходимо много места для хранения шпал.

Конечно, если вы сооружаете данную конструкцию на садовом участке, можете оставить их под открытым небом. Шпалы обычно пропитывают креозотом, который предохраняет дерево от гниения.

Металлический вариант

Если предыдущие варианты возможны при наличии земельного участка, то металлическую эстакаду можно рассматривать как универсальную – ее можно использовать и в городских условиях.

Для ее изготовления понадобятся следующие инструменты и материалы:

  • металлопрокат;
  • сварочный аппарат;
  • арматура;
  • болгарка с отрезными кругами;
  • болты с гайками;
  • краска по металлу.

Как сделать эстакаду: практические рекомендации

При желании можно сделать эстакаду сборно-разборной. Это позволит экономить место, быстро собрав ее при необходимости.

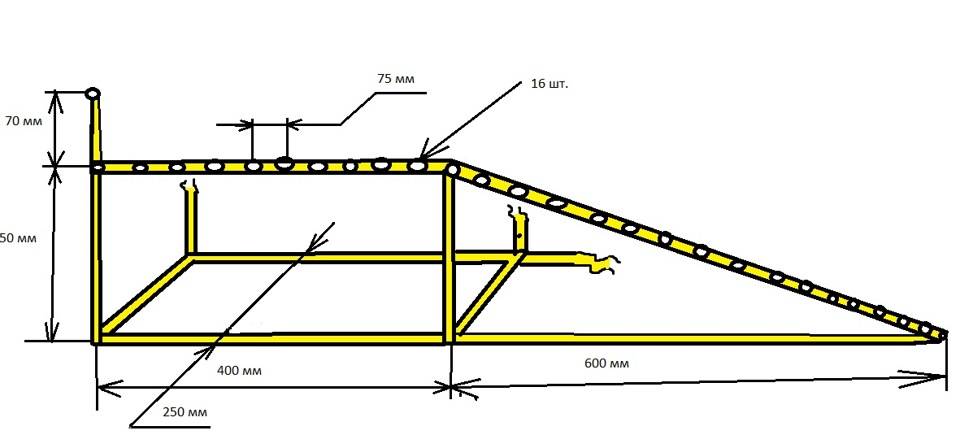

Конструкция ее довольно проста. Необходимо собрать 4 стойки-основания высотой примерно 50 см. Для обеспечения устойчивости лучше боковые стороны собрать в форме трапеции и соединить их поперечинами одинаковой длины.

Для этого подойдет 63 уголок (толщиной 5 мм). Для изготовления мостиков можно использовать 40 уголок (толщина 4 мм) и арматуру (подойдет 12 мм).

Мостики представляют собой металлическую лесенку. Необходимо будет изготовить 2 мостика для заезда и 2 мостика, на которых будет стоять автомобиль во время ремонта. Минимальную длину последних можете посчитать самостоятельно, измерив расстояние между центрами колес вашего автомобиля и добавив небольшой припуск.

После того как отдельные элементы будут готовы, необходимо их скрепить болтами. Для того чтобы обеспечить дополнительную жесткость всей конструкции, можно объединить стойки между собой. Болтовое соединение позволит в короткие сроки собрать или разобрать всю конструкцию.

Пример самодельной эстакады

Устройство эстакады для гаража

При полном дефиците места выход из ситуации может быть найден в изготовлении мини-эстакад. Они относятся к эстакадам для частичного подъема автомобиля. Конечно, работать в таком случае будет менее комфортно, чем при рассмотренных выше вариантах, но гораздо удобнее, чем под автомобилем, поднятым домкратом.

Несколько вариантов мини-эстакад

Самый элементарный вариант мини-эстакады можно изготовить из дерева.

Для этого понадобятся доска (можно взять толщиной 50 мм), которая шире колес, и деревянная рейка квадратного сечения (например, 100х100 мм). От высоты поперечного сечения будет зависеть то, как высоко сможет приподняться автомобиль. При рекомендованных выше параметрах деревянных изделий высота подъема будет 150 мм.

Собирается конструкция следующим образом.

  1. К задней части доски сверху крепится брусок, который будет выполнять функцию ограничения хода колес. К нижней части крепятся 2 бруска из рейки квадратного сечения: один немного дальше середины, второй – на краю доски. Конструкция готова.
  2. Таких приспособлений нужно как минимум 2 (или 4, если нужно приподнять весь автомобиль над землей). Работает такая мини-эстакада очень просто. Когда вы подставляете конструкцию под колесо вашего автомобиля, то она опирается на землю в 2-х точках: передним краем доски и бруском, который закреплен недалеко от середины.
  3. После того как колеса автомобиля заедут на доску и центр тяжести переместится ближе к заднему краю доски, передний край поднимется, а задний опустится. Так как опоры были выполнены из бруска с одинаковым сечением, доска займет горизонтальное положение.
  4. При этом длина доски должна быть такой, чтобы исключить удар по днищу вашей машины. Осталось зафиксировать колеса, которые остались на земле, упорами-колодками. Как можно убедиться, такая эстакада своими руками изготавливается очень легко. Можно изготовить мини-эстакаду из металла. Конструкция ее будет напоминать металлическую эстакаду, рассмотренную выше, только в уменьшенном варианте. Состоит она тоже из опор, на которые крепятся мостики.
  5. По краям мостиков желательно приварить ограничители. Это обезопасит ваш автомобиль от соскальзывания.
  6. Один мостик располагается под углом от земли для заезда, другой – горизонтально (если смотреть на конструкцию сбоку, контур будет представлять трапецию). Можно ориентироваться на следующие размеры: длина основания – 80 см; длина для заезда – примерно 45 см, ширина мостиков – около 40 см. Всю конструкцию можно собрать из уголка 25 мм (меньше не рекомендуется). Примерный вес конструкции будет 20-30 кг. В задней части необходимо приварить ограничитель хода для колеса.

Более сложный, но эффективный вариант мини-эстакады можно изготовить по принципу качели-качалки. Для ее сборки понадобятся сварочные работы. Необходимо будет изготовить 2 рамы по форме равнобедренного треугольника. Ширина рам подбирается в зависимости от ширины колес вашего автомобиля, а длина мостика – в зависимости от длины автомобиля.

Для обеспечения жесткости конструкции рамы необходимо скрепить между собой. Для устойчивости конструкции необходимо под сторону, которая будет находиться над землей, использовать подставки-распорки. При этом надо учитывать, что для большей устойчивости центр тяжести автомобиля должен находиться ближе к вершине равнобедренного треугольника.

Во время работ на эстакадах всегда нужно помнить о соблюдении мер безопасности. Автомобиль необходимо поставить на ручной тормоз, зафиксировать колеса колодками-упорами.

Подведем итоги. Вы рассмотрели различные варианты и подходы, как можно сделать эстакаду своими руками. В зависимости от имеющегося у вас в распоряжении свободного места, материалов, финансов и желания вы можете подобрать для своего гаража любой вариант.

Это может быть и основательная конструкция, и сборно-разборный вариант металлической эстакады. Возможно, вам будет достаточно изготовить деревянную мини-эстакаду. В любом случае выбор останется только за вами.



Простая эстакада своими руками – Поделки для авто

Решил сделать переносную и простую эстакаду своими руками. Немного времени и наша эстакада готова, много расписывать не буду, итак практически ясно всё из фоток.

Для работы нам понадобится:

Сварочный аппарат — 1шт
Болгарка — 1шт
Рулетка — 1шт
Угольник — 1шт
Маркер (желательно белый, по ржавым уголкам отлично рисует)) — 1шт
Струбцина — 2шт
Электроды — 2кг
Диски отрезные — 4шт
Уголок металлический 50х50
Уголок металлический 25х25
Арматура 10″

Ну углубимся:
База сделана из уголка 50 х 50 мм.

База сделана из уголка 50 х 50 мм.

База длиной 165 см, шириной 50 см и высотой 45 см. Состоит она из двух уголков 165 см и трех перемычек по 40 см.

База длиной 165 см

Все это дело мы соединяем строго перпендикулярно на нужном нам расстоянии: две перемычке по краям, они формируют полное пятно опоры, а среднюю на расстоянии 50 см от крайней, таким образом мы получаем опору стояночного горизонтального пятака.

опору горизонтального стояночного  пятака

2.Пятак стояночный.
Дальше нам надо поднять перпендикуляр относительно нашей базы, делаем это двумя уголками (все те же 50 х 50) длиной в 30 см, тем самым очерчиваем границу стояночного пятака.

.Пятак стояночный.

Далее нам надо поставить перпендикулярно еще 2 уголка длиной уже в 40 см, формируем “стопарь”, границу эстакады, что б машинка не проехала “точку не возврата”. Заодно сразу отмечаем параллель первых 30 сантиметровых опор, для последующего горизонтального соединения.

Простая эстакада своими руками



Снимок56

Затем уголком длинной 117 см делаем скат (115см длинна + 2см нахлест на пятак)

варим уголкисваренный вариант

Первая (концепт) эстакада под одну сторону готова. Делал ее без эскизов и чертежей, так сказать из голову, дополняя, переделывая и прорабатывая по ходу дела. Вторую делаем такую же… И всё, наша эстакада готова.

колесо на эстакаде варим эстакаду вот что получилось эстакада своими руками Простая эстакада своими руками

Автор; Romario Tsedeyko           г.Москв



Похожие статьи:

Эстакада для ремонта автомобилей на приусадебном участке своими руками.

Благоустроенность приусадебного участка можно считать завершенной, если для «полного комплекта» будет самостоятельно сооружена эстакада для ремонта автомобилей. Головокружительные конструкции эстакад поражают лаконичностью и способностью использования самого простейшего металлопроката. Вы мечтаете изготовить эстакаду своим руками? Что может быть увлекательнее!

Услуги «личного автосервиса»

Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.

Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую. Для доступа к авто используют спец подъемники смотровую яму и эстакаду. Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат.


Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками. Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.

Конструкции эстакад

Конструктивно различают следующие виды эстакад:
• для частичного заезда авто
• полноразмерная эстакада.

Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.


Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
Основные параметры эстакады:
• высота – не менее 1 м.
• ширина – 2,5 м.
• длина скоса – 4,2 м.
Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.

Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
• высота – 1 м и более
• ширина до 2,5 м.
• длина рабочей части – 4- 6 м.
• длина скосов с обеих сторон – 4,2 м.
Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.

Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
• уголок стальной, толщина не менее 10 мм
• пруток металлический.
а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.

Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.
