Деревянный забор с откатными воротами своими руками: отчет самостройщика

Имеется участок в лесном массиве, 14 соток, пока пустой. Так как в планах – его капитальная застройка, первым делом я решил обозначить границы своих владений. То есть построить забор. Одна его сторона, можно сказать, уже была готова – в виде соседского деревянного забора. Остаток границы составлял около 120 м. Я решил, что мой забор тоже будет деревянным, чтобы по стилю он слился с соседским ограждением и составил с ним единую конструкцию.

Забив в поисковике запрос «деревянный забор», я нашел множество интересных фотографий, больше всего мне понравился следующий вариант:

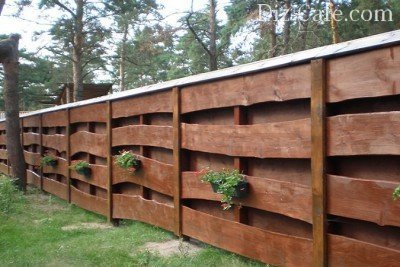

Деревянный забор для участка

Фотография забора, вдохновившая меня на строительство

Такой забор я и попытался построить, получилось довольно близко к первоначальному образцу. Ко всему прочему, в план ограждения были добавлены 2 калитки и автоматические откатные ворота.

В процессе строительства были задействованы:

  • доска необрезная (длина 3м, ширина 0,24-0,26 м, толщина 20 мм) – для обшивки;
  • труба профильная (сечение 60х40х3000 мм), обрезная доска (длина 2 м, ширина 0,15 м, толщина 30 мм), куски арматуры (длина 20 см) – для столбиков;
  • доска обрезная (длина 2 м, ширина 0,1 м, толщина 20 мм) – для вертикальных стоек;
  • краска черная для защиты металла и антисептик для древесины;
  • мебельные болты (диаметр 6 мм, длина 130 мм), шайбы, гайки, шурупы;
  • цемент, щебень, песок, рубероид – для бетонирования столбиков;
  • шлифовальная бумага, зерно 40;
  • монтажная пена.

После закупки всего необходимого, я приступил к строительству.

Также будет полезен материал о том, как правильно выбрать лучший вариант забора под ваши нужды: https://diz-cafe.com/postroiki/vidy-zaborov-dlya-dachi.html

Начал я с обработки досок для пролетов. Кору с боков снимал лопатой, а далее, вооружившись болгаркой и шлифовальной насадкой, придавал краям неправильные, волнообразные линии. Наждачную бумагу использовал с зернистостью 40, если брать меньше – быстро стирается и рвется. Чтобы обеспечить ровную поверхность, отшлифовал также доски для столбиков и вертикальных стоек.

Отшлифованные доски были обработаны антисептиком «Дюфа», цвет «тик». Антисептик на водной основе, имеет не жидкую консистенцию, до размешивания похож на гель. Для достижения насыщенного цвета достаточно нанести состав в 2 слоя, я делал это с помощью широкой кисти 10 см. Сохнет быстро, через 1-2 часа образует достаточно плотную пленку.

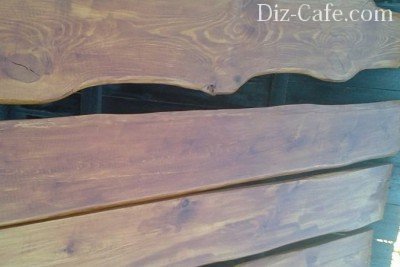

Доски, отшлифованные и покрытые антисептиком

Доски, отшлифованные и покрытые антисептиком

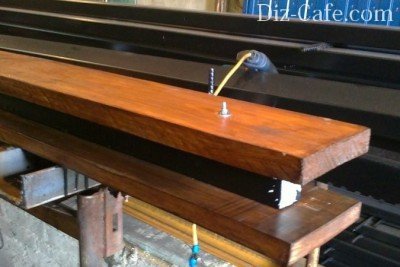

Основа столбиков – это профильные трубы по 3 м, с двух сторон обшитые досками на 2 м. При установке, их нижняя часть на 70 см будет погружена в бетон. Чтобы улучшить сцепление металла с бетоном, к каждой трубе я приварил по 2 куска арматуры 20 см – на расстоянии от края в 10 см и 60 см. Длина арматурных прутьев в 20 см обусловлена планируемым диаметром лунок 25 см. А шаг крепления (10 см и 60 см) – необходимостью расположения армирующих элементов на расстоянии 10 см от краев бетонной «гильзы» (высота ее 70 см).

Трубы были окрашены в 2 слоя, а их торцы задуты монтажной пеной. Конечно, пена – временный вариант гидроизоляции. Как найду подходящие заглушки (в магазинах видел, продаются пластиковые), поставлю их.

В столбиках просверлил по 3 отверстия сверху – на расстоянии 10 см, 100 см и 190 см. Через эти отверстия закреплял обшивку столбиков – по 2 доски на каждой трубе. Для сборки использовал мебельные болты. Между внутренними сторонами закрепленных досок расстояние 6 см. Как раз такой зазор необходим, чтобы в него вошли 2 необрезные доски (4 см) и вертикальная планка (2 см).

Столбики для забора

Столбики для забора – профильные трубы, обшитые досками

Следующее действие – бурение лунок для установки столбиков. Сначала была выполнена разметка. Я натянул по границе участка веревку и через каждые 3 м вбивал в землю колышки – это и будут точки мест бурения.

Так как бура у меня не было, а брать его в аренду было не с руки, я предпочел нанять для этого бригаду с необходимым инструментом. За день 40 лунок, диаметром 25 см, были пробурены. Так как периодически ножи бура упирались в очень твердую породу, глубина лунок оказалась неодинаковой – от 110 см до 150 см. Потом неоднородность сгладится гравийной отсыпкой.

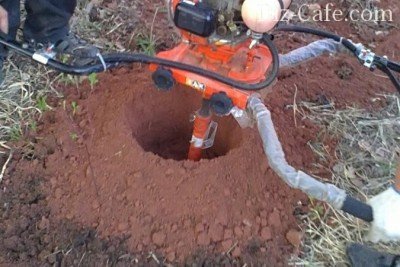

Процесс бурения лунок

Процесс бурения лунок

Также были вырыты две траншеи, соединяющие ранее пробуренные лунки. Одна из траншей нужна под поперечину раздвижных ворот, а другая – под закладную (швеллер) роликовых опор.

На дно всех лунок засыпал ПГС, благодаря этой подсыпке сравнял их глубину до 90 см. Установил в них рубероидные гильзы. Каждый столбик, опуская в гильзу, на 20 см приподнимал над дном лунки. Это необходимо, чтобы бетон, залитый в лунку, оказался не только по бокам, но и под торцом трубы. Заливал бетон, потом выполнял штыкование прутком арматуры. При установке осуществлял контроль за вертикальностью столбиков с помощью уровня и веревки. После твердения бетона, до уровня земли в лунки засыпал ПГС.

В условиях плывучих «нестабильных» грунтов для установки забора лучше использовать винтовые сваи. Об этом читайте: https://diz-cafe.com/postroiki/zabor-na-vintovyx-svayax.html

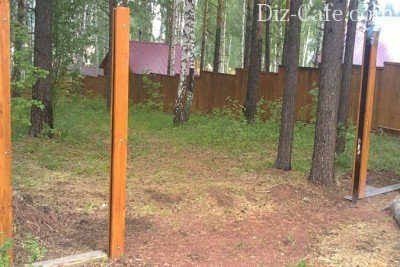

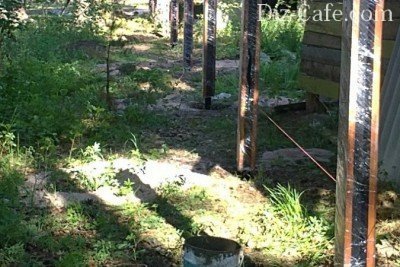

Столбики установлены и забетонированы

Столбики установлены и забетонированы

Все 40 столбиков стояли на своих местах и были надежно зафиксированы. Тогда я приступил к зашивке пролета.

Обшивку вертикальными досками выполнял снизу-вверх следующим образом:

  1. Вначале измерял длину между столбиками.
  2. Выбирал доску с нижним ровным краем, она будет внизу.
  3. Отпиливал торец таким образом, чтобы длина доски оказалась на 1 см короче, чем расстояние между столбиками.
  4. Обрабатывал срез антисептиком.
  5. Вставлял доску между деревянной обшивкой столбиков, фиксировал ее струбцинами. Расстояние между землей и нижней доской – 5 см.
  6. Закреплял доску шурупами, вкручивая их с внутренней стороны, под небольшим углом. Использовал по 2 шурупа с каждого края доски.
  7. Измерял середину доски и устанавливал в центр вертикальную стойку так, чтобы она не касалась земли. Закреплял стойку с помощью двух шурупов, вкрученных в верхний край доски.
  8. Устанавливал и фиксировал вторую доску, поверх первой доски и вертикальной стойки. При этом шурупы, которыми удерживается вертикальная планка, оказывались перекрытыми этой второй доской.
  9. Таким же образом закреплял третью и остальные доски пролета.
  10. Последующие пролеты обшивались аналогично.

После третьего пролета начали вырабатываться навыки. Если вначале, прежде чем зафиксировать доску, я долго выставлял ее по горизонтали, то потом перестал это делать. Достаточно было отойти на 3-4 м, чтобы увидеть, ровно все установлено или нет. Также я не стал натягивать веревку сверху для проверки вертикальности центральной стойки. В то же время, доски устанавливались достаточно ровно, по окончании строительства я это проверил.

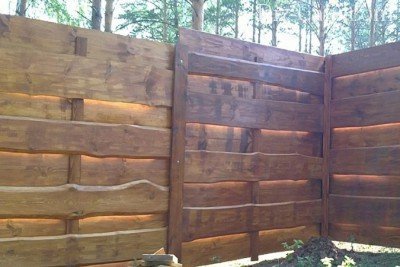

Пролеты, обшитые вертикальными досками

Пролеты, обшитые вертикальными отшлифованными досками

За участком находится сосновый бор. Чтобы иметь возможность беспрепятственно выходить туда, я решил сделать в заборе калитку. Все получилось почти само собой. Обшивая пролеты, я дошел до места планируемой калитки. После замеров, сделал деревянную раму, скрепив доски металлическими уголками.

Зашил раму досками. Получилась дверца. Так как часто калиткой пользоваться никто не будет, я навесил дверцу на накладные петли. Ручку вообще решил не ставить. Она не очень-то и нужна здесь. Дверцу можно открыть и закрыть, просто захватив ее за одну и досок.

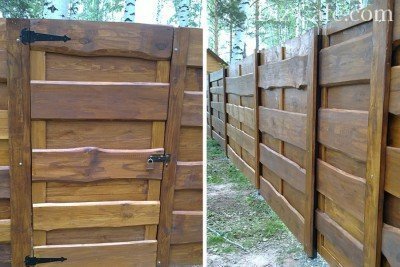

Калитка в деревянном заборе

Отсутствие ручки на калитке, делает ее практически незаметной на общем фоне забора

Ворота я решил делать откатными. Вооружившись чертежами, скачанными из интернета, я начертил схему, исходя из размеров своего пролета.

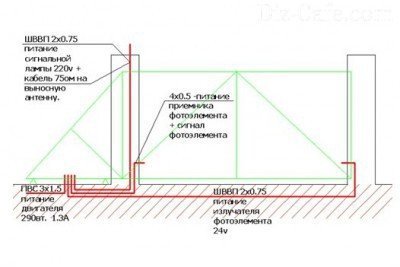

Чертеж автоматических откатных ворот

Чертеж автоматических откатных ворот

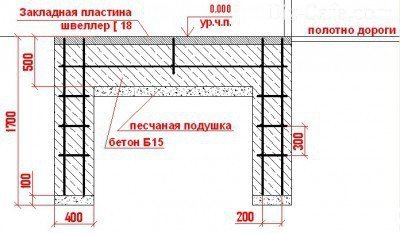

Чертеж фундамента под ворота

Чертеж фундамента под ворота

Столбики под ворота я сделал более мощными, чем обычные рядовые. Взял для этого 2 трубы по 4 м (2 м под землей, 2 м сверху) с сечением 100х100 мм, соединил их поперечиной 4 м. Получилась н-образная конструкция, которую я установил в заранее подготовленную яму. Затем выполнил разводку проводов для управления воротами.

Кроме столбов, была установлена закладная для роликов. Использовался двухметровый швеллер 20, на котором приварены прутки арматуры 14. Кроме этого, в центре этого швеллера приварен кусок того же швеллера с отверстием для вывода проводов к приводу.

Ножки н-образной конструкции были забетонированы до перекладины и засыпаны ПГС с дальнейшей трамбовкой. Трамбовку я выполнял обычным бревном, получилось очень плотно, до сих пор ничего не просело.

Установленные столбы я зашил досками, как и столбы пролетов.

Столбы под ворота были также зашиты досками

Столбы под ворота были также зашиты досками

Ворота были сварены по схеме из интернета. Для рамы использованы трубы 60х40 мм, внутри приварены перекладины 40х20  мм и 20х20 мм. Горизонтальную перемычку в середине я решил не делать.

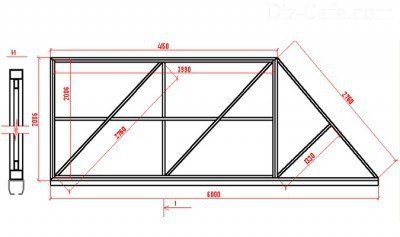

Схема рамы металлических откатных ворот

Схема рамы металлических откатных ворот

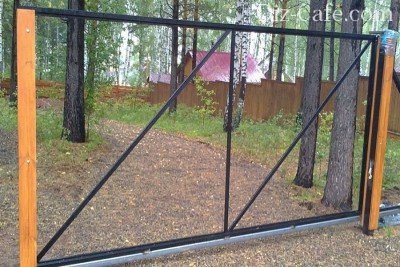

Смонтированная рама откатных ворот

Смонтированная рама откатных ворот

Следующий шаг – сборка калитки, смежной с воротами. Столбы для нее уже были готовы, один из них – столб для ворот, другой – столб для пролета. Размеры калитки 200х100 см. Никаких планок, кроме наваренного внутреннего профиля 20х20 мм, я не делал. Перед установкой калитки, я снял деревянные планки обшивки со столба, после чего установил их снова уже с вырезанными пазами для петель.

О том, как установить замок на калитку или ворота из профильной трубы, можно узнать из материала: https://diz-cafe.com/postroiki/kak-ustanovit-zamok-na-kalitku.html

Металл калитки и ворот я зашкурил, а после – покрасил черной краской, той же, что была использована для столбиков пролетов.

Все было готово для установки комплектующих под откатные ворота. Я остановился на фурнитуре от фирмы «Алютех». После доставки, прозвонил по монтажным организациям и нашел бригаду, согласившуюся смонтировать комплектующие. Монтажом полностью занимались они, я только фиксировал процесс.

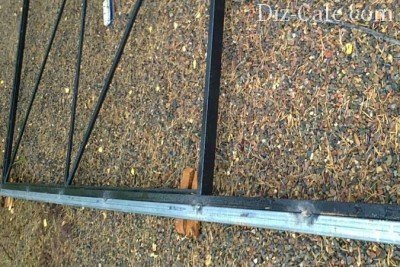

Монтаж направляющей на раму

Монтаж направляющей на раму

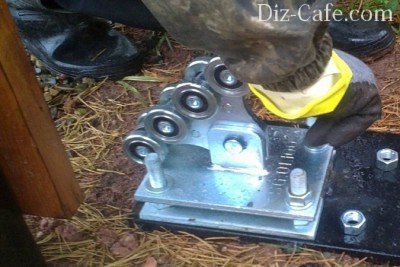

Монтаж площадок и роликов

Монтаж площадок и роликов

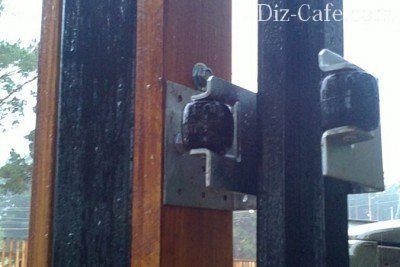

Установка верхней ловушки

Установка верхней ловушки

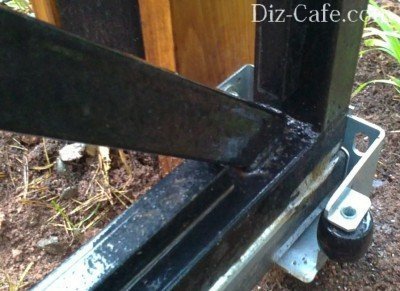

Установка нижней ловушки

Установка нижней ловушки

Полотна ворот и калитки я зашивал досками, по тому же принципу, что и пролеты.

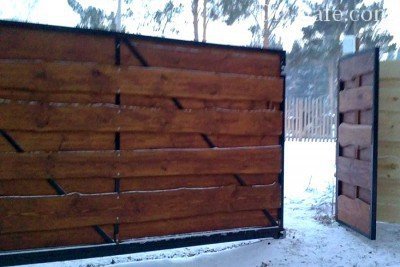

Обшитые досками ворота и калитка

Обшитые досками ворота и калитка

Вот такой забор у меня получился:

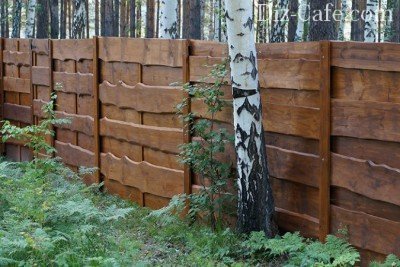

Деревянный забор в лесном массиве

Деревянный забор в ландшафте лесного массива

Он уже пережил не одну зиму и отлично показал себя. Может, на фотографиях, он и выглядит массивным, но это обманчивое впечатление. Забор достаточно легкий, а его парусность невелика, благодаря зазорам между досками в пролетах. Столбы хорошо удерживаются в бетоне, морозного пучения не наблюдается. И, самое главное, такой забор отлично вписывается в ландшафт поселка в лесном массиве.

Алексей

Ворота распашные деревянные своими руками: особенности сборки


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Ворота распашные деревянные своими руками сделать не сложно, главное изучить подробное описание изготовления основы створок — деревянной рамы.

Существует несколько вариантов, один из которых позволит Вам за день смастерить рамы двух створок и калитки даже при отсутствии опыта столярного дела.

Схема и материалы конструкции

Распашные ворота просты в устройстве, их делают многие домашние мастера своими руками из подручных материалов в соответствии с выбранным дизайном ограждения, общей композицией участка, располагаемого бюджета и возможностей.

Для большей прочности и надежности ворота усиливают металлическим каркасом, к примеру, из проф. труб или уголков. Работы также можно произвести собственноручно, если есть возможность выполнения сварочных работ. Таким образом, конструкция будет иметь больший срок службы, высокую сопротивляемость диагональной деформации, позволит сделать одну распахивающуюся створку вместо двух.

Усиленная металлическая рама

В воротах, сделанных из любого выбранного материала, не рекомендуется встраивать калитку прямо в створку, ведь нижняя перекладина ворот обычно расположена достаточно высоко над землей, и создает неудобства для прохождения.

Основные составляющие конструкции

Опорные столбы для полностью деревянных ворот можно выставить из деревянных колод твердых пород, металлических или выложенных кирпичом свай. Главное, чтобы выглядело гармонично.

Изготавливаем раму

Основа любых ворот – это рама, на которой закреплен облицовочный материал. Благодаря небольшому весу деревянной рамы ворот, есть возможность использовать любой обшивочный материал.

Для производства стандартной рамы деревянных ворот и калитки достаточно обрезной доски толщиной 50 мм. Основа скрепления элементов — шиповые соединения.

Работы по заготовкам

Для створки размером 1600х1800 мм (большая сторона — высота ворот) необходимо приобрести доску шириной 100 -120 мм. Все доски изначально строгают только с боков, остальное — после нарезки заготовок требуемого размера соответственно выбранного чертежа.

Можно сделать раму ворот толщиной приблизительно 45мм из дюймовки — из двух рам, наложенных друг на друга с шиповыми соединениями в полдерева.

Для начала сделайте заготовки, напилив из доски отрезки:

  • Первый ряд (виден со стороны двора) выбираем более качественные участки, и нарезаем 2 заготовки длиной 1800 мм, 2 заготовки длиной 1400 мм — отняли 2 ширины доски.
  • Второй ряд отпиливаем 2 заготовки размером 1600 мм, и 2 вертикальные стойки 1600 мм (минус 2 ширины доски). Данные отрезки будут закрыты сайдингом и первым рядом, поэтому могут быть из любого качества древесины. При распиле заготовок соблюдайте прямые углы торцевого среза.

Затем заготовки строгают, соприкасающиеся поверхности деталей требуют только выравнивания. Качественное строгание выполняют на деталях, которые после сборки будут видны вне зависимости от способа отделки — прозрачного лака, или непрозрачного.

Сборка

Собирать все детали ворот воедино надо на ровной поверхности. Порой достаточно положить 2 доски параллельно и уложить сверху 2 вертикальные стойки, хорошо построганной стороной вниз. На них можно начинать укладывать 4 заготовки второго ряда. Следует выровнять все углы и завернуть по 1 саморезу во все угловые соединения.

Сборка на ровной поверхности

Важно! Не забудьте промерять диагонали будущих рам ворот. По правилу, если диагонали равны, то и все углы тоже окажутся прямыми, равными 90 градусов, у Вас получится прямоугольник или квадрат.

Далее скрепите все детали саморезами, заворачивая их со стороны будущей обшивки. Последний штрих — подложите снизу 2 горизонтальные детали, и скрепите их с другим рядом рамы.

Для обшивки рамы вагонкой или шпунтованной доской, каркас делают из заготовок разной ширины, чтобы получить естественную четверть, в неё можно будет набирать вагонку. При наличии ручного электрорубанка можно собственноручно произвести для облицовки створок и калитки шпунтованную строганную доску из обычной дюймовки.

Обработка электрорубанком

Рама, выполненная из 2 рядов сплоченной дюймовки, будет очень прочной вне зависимости от применяемых в дальнейшем декоративных элементов и материалов.

Особенностями изготовления основы калитки является применение строганных брусков поперечного сечения 45х120 мм, нарезанных из доски толщиной 50 мм. Конструкцию деревянной калитки глухой обшивки производят идентично створкам ворот, однако, с меньшей шириной.

Обшивка

Вагонку или шпунтованную доску можно вставить в пазы в брусках рамы фрезой или в четверть, предварительно выбранную электрорубанком. Последний тип фиксации вагонки производят с помощью штапика, форма может быть любой — все зависит от Вашей фантазии и наличия инструментов.

Способ расположения обшивочного материала

Вставить вагонку или строганные доски в пазы брусков можно любым рисунком, важно обращать внимание на:

  • Угол наклона при установке вагонки, оптимальный вариант — примерно 45 градусов со встречным наклоном для достижения наибольшей прочности ворот и защиту от деформации по диагонали.
  • Установка средних горизонтальных и вертикальных брусков обязательна при вставке вагонки, в отличие от металлического сайдинга.
  • Если ворота собраны из заготовок с фрезерованными пазами, вставку вагонки выполняют в процессе сборки, если выбраны четверти, то после сборки каркаса полотна ворот и последующего крепления декоративного штапика.
  • Шипы ворот делайте потайными или сквозными. Для производства гнезд можно взять стамеску или электродрель, зафиксировать потайные шипы — при помощи водоупорного столярного клея и саморезов, шурупов, тогда как сквозные шипы не требуют применения клея.

Покраска

Главные аспекты долговечной покраски деревянных частей ворот:

  • Краска должна быть специального состава, атмосферостойкой для наружных работ.
  • Перед началом покрасочных работ деревянных створок ворот краску разбавляют до консистенции молока, чтобы смесь глубоко впиталась в дерево и стала хорошей основой для наложения 2-го слоя краски.
  • После нанесения 1-го слоя краски выдерживают время до полного высыхания.
  • Перед повторной покраской можно немного прошлифовать деревянное изделие, в таком случае следующий слой будет лучше держаться на древесине, и более длительное время не будет шелушиться.

Внимание! Хорошим вариантом покрытия деревянных ворот считается прозрачная отделка при помощи яхтного лака. Невзирая на высокую цену, расходы на отделочные работы обойдутся не больше, чем при окрашивании обычной краской. При этом не нужно добиваться хорошей укрывистости для текстуры древесины, достаточно изоляции материала и защиты от атмосферного воздействия.

Отделка яхтным лаком

Окраска металлической рамы усиления ворот должна быть покрыта специальными красками, предназначенными для металла. При этом надо тщательно очистить металл от ржавчины и качественно прогрунтовывать.

Делаем деревянные ворота собственноручно

Как сделать деревянные ворота своими руками

Забор на вашем загородном участке сделан из натуральной древесины? Тогда можно пристроить к нему деревянные ворота и калитку. Давайте рассмотрим вместе, как изготовить деревянные ворота и калитку своими руками.

Для того чтобы сделать деревянные ворота, нам потребуются следующие материалы:

  • бруски шириной 70 мм и толщиной 50 мм (2 бруска сечением 50×50 мм — для средней перемычки створок ворот)
  • доска обрезная толщиной 25 мм и шириной 100 мм
  • петли гаражные 4 шт.

Инструменты:

Расходные материалы:

  • саморезы
  • саморезы типа «глухарь» (тот же болт, но с винтовой резьбой)

  • защитный декоративный лак
  • растворитель или ацетон
  • наждачная бумага

Технология изготовления ворот

  • Прежде всего, делаем заготовки из брусков, обрезая их до нужных размеров (для изготовления одной створки двухстворчатых ворот потребуются: 1 нижний брусок, 1 верхний брусок, 2 боковые стойки, и 2 бруска для средней перемычки).
  • Обрезав по заданным размерам заготовки для устройства створок, обрабатываем их поверхности на деревообрабатывающем станке или ручным электрическим рубанком.
  • Сборку каркаса осуществляем следующим способом — на ус односторонним открытым шипом.
  • В местах соединений сверлим по два сквозных отверстия и вставляем деревянные нагели из сухой древесины (можно нанести на нагели и на поверхность отверстий эпоксидный клей) или вворачиваем саморезы. Нагели и саморезы нужны для увеличения жесткости мест соединения брусков.
  • По центру каркаса врезаем дополнительно перемычку из бруска, которая необходима в дальнейшем для крепления обшивки ворот.
  • По углам каркаса крепим укосины — бруски длиной 300-400 мм, на концах которых сделан срез под углом 45 градусов. Крепим укосины к торцам брусков каркаса при помощи саморезов.

Примечание: Если вы планируете сделать ворота высотой 2 м, то вам нужно рассчитать высоту каркаса с учетом выступа досок как снизу, так и сверху ворот, примерно на 15-20 см. Следовательно, высота боковых стоек каркаса должна быть не более 170-160 см.

  • Далее приступаем к обработке досок для обшивки ворот. Обрезаем доски до нужного размера.
  • Обрабатываем доски (обстругиваем) с двух сторон (до толщины 18-20 см), а также с обоих торцов.
  • Переходим к обшивке ворот досками. Крепим доски к каркасу при помощи саморезов. Доски располагаем впритык друг к другу или с определенным шагом (кому как нравится).

Примечание: Если между досками обшивки ворот вы решили сделать небольшое расстояние, то можно использовать шаблон. Шаблонная рейка по длине равна длине досок обшивки ворот, толщина рейки-шаблона зависит от того, какое расстояние вы решили оставить между досками обшивки.

  • Сверху доски обрезаем по профилю или же по прямой линии, места обрезки зачищаем при помощи наждачной бумаги.
  • Следующим шагом является установка ворот. Петли крепим к створкам ворот, вворачивая саморезы «глухари» в бруски каркаса
  • Крепление ворот к столбам также осуществляем при помощи саморезов «глухарей»

Примечание: Перед тем как ввернуть «глухарь» в древесину, в месте крепления по разметке необходимо просверлить отверстие меньшего диаметра, чем диаметр резьбы «глухаря», глубиной не более 2 см. Это облегчит вворачивание самореза.

  • Расстояние от поверхности грунта до нижней части ворот составлять не менее 3-5 см. Если в дальнейшем вы планируете сделать укладку дополнительного покрытии на поверхность дороги, служащей въездом во двор, то необходимо это учесть при установке ворот. В этом случае впоследствии вам не придется заниматься переустановкой ворот после изменения высоты дорожного покрытия.
  • Для того чтобы зафиксировать ворота в закрытом положении чаще всего используются навесные замки, шпингалеты, металлические штыри и т.п.
  • Покраску ворот осуществляем, установив их на место. Защитный декоративный лак наносим на деревянные части конструкции ворот не менее чем в два слоя.

Примечание: Каркас калитки, ее дальнейшая обшивка и установка выполняются по той же технологии, что и ворота.

чертежи и изготовление каркаса своими руками

Делаем деревянные ворота в гараже своими руками

На протяжении многих лет деревянные ворота служили верой и правдой, но сейчас найти конструкции только из дерева уже сложно. Во-первых, в погоне за наибольшей безопасностью стали использовать более надежные материалы, а во-вторых деревянная структура сама по себе через пару лет начитает провисать.

Вторая проблема решается обычно с помощью металлической рамы, на которую монтируются деревянные доски. Еще на этапе планирования стоит узнать, как возможно построить надежные и удобные гаражные ворота из дерева.

Особенности ворот для гаража из дерева

Со времен первых гаражей используются ворота из дерева и, несмотря на новые материалы и технологии, дерево не утратило своей популярности и наши дни.

автоматические ворота для гаражаОсновные преимущества деревянных ворот:

  • легкость монтажа;
  • доступная цена;
  • надежность;
  • отсутствие коррозии;
  • устойчивость к температурному перепаду;
  • не несут опасности для авто;
  • не нагреваются на солнце, как металлические;
  • хранят тепло.

Но дерево очень легко воспламеняется и это его самый основной недостаток. Однако, данный изъян легко устранить, обработав материал специальными противопожарными пропитками.

Деревянных гаражных ворот существует несколько типов:

  1. Распашные.
    Самый простой тип, состоящий из двух створок. Конструкция предусматривает наличие свободного пространства перед гаражом, что не всегда удобно, особенно зимой во время снегопадов.
  2. Секционные.
    Складываются из нескольких секций, соединенных петлями и открывающиеся вверх либо в сторону. Монтировать такой тип ворот не совсем удобно.
  3. Раздвижные.
    Достаточно распространенный тип, пользующийся популярностью, очень часто встречается с автоматической системой открывания-закрывания. Открываются в сторону от проема, но иногда состоят из двух створок, разъезжающихся в стороны.
  4. Рулонные.
    Довольно удобная конструкция. Ворота открываются вверх и наматываются на приводной вал. Встречаются автоматические и ручные системы.
  5. Подъёмно-поворотные с потолочными направляющими.
    Сплошное полотно поднимается вверх по направляющим и фиксируется под потолком. Система всегда автоматическая, но при отсутствии электричества, конструкцию возможно легко поднять вручную. Неплохой тип ворот, самый устойчивый к взломам.

Подъёмно-поворотные ворота с потолочными направляющими являются наилучшим вариантом для обустройства гаража. Конструкция надежна и не занимает много места.

Как изготовить распашные гаражные ворота из дерева

распашные воротаПеред началом работ следует составить план, в котором прописать все необходимые инструменты и материалы, начертить чертежи и произвести замеры проема, где будут устанавливаться будущие ворота. На этапе проектирования уже будет понятно, каким образом построить работу так, чтобы не обращаться за помощью к специалистам.

Дверной проем должен быть тщательно измерен, а если это въезд на приусадебный участок, то мерить следует расстояние между опорами, на которые будут вешаться ворота.

Подготовка инструмента и материалов

Закончив проект, можно приступать к заготовке материалов и инструментов для работы. Эти данные возможно посчитать и найти в самом проекте.

Итак, для работы над распашными воротами понадобятся следующие материалы:

  • брусья из дерева или металлические трубы, диаметром не меньше 5 сантиметров;
  • металлический профиль диаметром около 5 сантиметров;
  • обработанные доски из дерева толщиной 2-3 сантиметра и шириной 10 сантиметров;
  • навесы;
  • замок или засов.

Работы будут проводиться при помощи таких инструментов:

  • дрель;
  • машинка для шлифования;
  • сварочный аппарат;
  • измерительная рулетка;
  • молоток;
  • стамеска;
  • карандаш;
  • ножовка;
  • гаечные ключи;
  • отвертка;
  • строительный уровень.

Установка распашных ворот

ворота в гараж из дереваАлгоритм установки распашных ворот прост и лишен каких-либо хитростей. Для начала следует поработать над крепежной рамой.

Крепежная рама

Для изготовления можно использовать брус из дерева, но с целью получения надежного и долговечного продукта, советуем раму сделать из металла. Делаем замеры, высоту и ширину проема и отрезаем металлический уголок нужной длины.

Элементы каркаса выкладываем на ровную поверхность, обрезаем, выверяем и свариваем между собой с помощью сварочного аппарата. Повысить жесткость поможет приварка остатков уголка по диагонали каждого угла конструкции.

Поверхность каркаса, а в особенности сварочные швы, следует тщательно обработать шлифовальной машинкой, чтобы доски плотнее прилегали ко всем поверхностям, не было зазоров и, соответственно, качество ворот было выше. Закончив с рамой, приступаем непосредственно к сварке каркаса.

Сварка каркаса

Следующим шагом станет монтаж металлической обрешетки на раму каркаса из пары распашных створок. В работу потребуются прутки металлического профиля. Готовая рама кладется на ровную площадку лицевой стороной вверх.

В нее следует положить профиль и рассчитать размеры таким образом, чтобы между рамой и прутками оставалось расстояние не менее 10 сантиметров, во избежание заклинивания ворот. Точно произведя разметку, возможно приступить к сварке прутков между собой.

Дальше следует приварить петли на обрешетку и саму раму. Обрешетку может повести в процессе работы, поэтому следует пользоваться вкладышами. Изготовленный каркас следует обшить деревом.

Обшивка каркаса

Следующий этап также без проблем делается своими руками. Полученный каркас следует хорошо обмерить и, следуя замерам, разметить доску, с учетом того, что она перекрывает раму каркаса с двух сторон. На каркасе необходимо пробить отверстия под крепеж. Доски прикручиваются болтами именно через эти отверстия.

Важным моментом является соединение досок. Лучше если на них будут шипы и пазы, тогда вы добьетесь идеально ровной и прочно скрепленной поверхности.

Изготовление подъемно поворотных ворот

деревянная конструкцияПодъёмно-поворотные ворота очень практичные, а сделать их комфортными и чуть ли не идеальными в использовании поможет автоматика подъёма и опускания. Хоть этот вариант и существенно дороже, но вы по достоинству оцените удобство пользования подобной конструкцией. К тому же, они отлично впишутся в небольшой гараж, где ограничено место.

Собираем коробку

Коробку собираем из деревянного бруса, но лучше всего использовать металлический швеллер из-за массы воротного полотна. Собранную коробку необходимо установить в проем гаража. Потом, по размерам необходимо сварить каркас, вварить его в коробку и обшить деревянными досками заподлицо с рамой.

Делаем опору

Потом следует изготовить опору механизма. Для этого в двух полках необходимо просверлить отверстия. В первой следует закрепить продольные стойки, а во второй – крепления пружинного кронштейна. Между собой эти элементы крепятся с помощью металлической регулировочной пластины.

Собираем шарнирный узел

ворота деревянныеДля сборки шарнирного узла необходимо взять металлический уголок, приварить его в зоне между отверстием рычага подъёмного механизма и ребром внизу конструкции. Чтобы была возможность открывать и закрывать конструкцию вручную, следует монтировать полозья, прикрепленные к стене гаража посредством анкеров.

Окончательные работы

Сборка закончена и теперь самое время приступить к работе над внешним видом ворот. Их необходимо прогрунтовать и покрасить, чтобы защитить материал от трещин и негативного воздействия вредителей, желающих поселиться в ваших деревянных воротах.

И неважно, какой тип ворот вы решили установить в свой гараж, главное то, что дерево является практичным, универсальным, выносливым, экологичным и очень эстетичным материалом. Любые ворота из дерева, выполненные качественно и добротно, будут подчеркивать индивидуальность своего хозяина.

Итог

Деревянные ворота – это нестареющая классика, актуальная и в наше время. Их красота и экологичность не сравнится с конструкциями из других, более современных материалов. Из дерева отлично получаются стандартные распашные ворота, но для них необходимо много места перед гаражом.

Если же таковое отсутствует, то советуем построить подъёмно-поворотные с потолочными направляющими. Их возможно автоматизировать и приводить в действие, не выходя из автомобиля. Также подъёмная конструкция из дерева очень прочная и сможет надежно защитить ваше имущество от злоумышленников.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
