Как самому построить бытовку с туалетом и душем

Безусловно, самым простым вариантом, который поможет в значительной степени упростить процесс возведения любой постройки является приобретение готового сооружения, к примеру бытовки. Однако далеко не каждый домашний умелец согласится с этим суждением, ведь намного приятнее увидеть на собственному участке конструкцию, собранную своими руками.

Вам приходится решать схожую проблему, тогда давайте более тщательно рассмотрим процесс возведения наиболее удобного варианта строения, наличие которого поможет решить сразу же три задачи – туалетной и душевой комнаты, а также хозяйственного блока. Рассматриваемая конструкция удобна по всем положениям, причем как на начальном этапе возведения основного дома, так и в качестве постоянного дачного сооружения.

Для примера возьмем конструкцию небольшого размера, сборку которой можно завершить буквально за пару дней. При желании, в дальнейшем, вполне реально увеличить площадь готового строения, при помощи древесной основы большего размера. Мы же рассмотрим сборку бытовки с высотой потолка до 2-х метров, размером 2.5*4 метра. Внутри блока предусматривается три разделенных отсека – для душевой и туалетной комнаты, а также для кладовой в которой можно будет хранить как различный инструмент, так и хозяйственный инвентарь. Цены на все недорогие.

План сооружение представляет собой:

  • Комнату общего значения.
  • Душ.
  • Туалетную комнату.

Основание двухкомнатной бытовки своими руками

Нужно ли позаботиться о заливке фундаментного основания зависит в первую очередь от того, на сколько долговечным вы хотели бы построить сооружение. В первую очередь следует понимать, что двухкомнатная бытовка возводится из древесной основы, а таким сооружениям крайне нежелательно входить в контакт с поверхностью грунта. Такой процесс появится в любом случае, рано или поздно, так как почвенный грунт постепенно проседает.

Для продления срока службы будущего строения, специалисты рекомендуют изолировать древесную основу от земли, установив сооружение на строительных блоки из кирпича или шлакоблока. При расположении тумб следует придерживаться расстояния в 110-120 мм, стараясь расположить их под длинными частями будущей конструкции. Дешевая стоимость гарантирована всем.

Если вы желаете возвести жилую бытовку на еще более длительный срок эксплуатации, более 13 лет, тогда нужно позаботиться о заливке полноценного фундамента. Так как строение обладает незначительным весом можно задействовать самый простой способ заливки – столбчатый. Для данного метода можно задействовать в качестве вспомогательного оборудования бур, класса ТИСЭ, способный погрузить столбы в недра земли на 30 см, то есть ниже уровня промерзания грунта. Не имея такого оборудования можно просто выкопать траншею размером 60*60 см, создать подливку с дополнительным армированием толщиной около 35 см, а после произвести монтаж временной опалубки на основе квадратных столбов со сторонами не менее 35 см.

Для сборки опалубки потребуется шесть столбов. Четыре основных элемента потребуется установить по всем углам, о оставшиеся два по периметру длинных стен. В идеале использовать нижние балки для будущего сооружения размером 150*150 мм, изготовленные из цельного древесного сруба. Перед установкой подпорок и столбов, в обязательном порядке используется жидкая изоляция, которую нужно тщательно нанести на поверхность деревянных элементов. Товар поступает в продажу по дешевой стоимости.

Перед тем как приступить к оборудованию туалетной и душевой комнаты нужно позаботиться о создании на участке сточной ямы или септика. От будущей основной постройки яму следует отдалить примерно на 3 метра. При использовании рассматриваемой планировки, септик лучше всего разместить по правой стороне. Для выкладывания стен можно использовать как обычный кирпич, так и кольца из бетонного основания. На последнем этапе создания ямы обязательно нужно подвести к септику трубы диаметром 150 мм, используемые при монтаже канализационной системы, от первого дальнего угла будущей бытовки с верандой.

Не менее важно позаботиться об установке обратного клапана, перед самым заходом в сооружение, наличие которого не позволит проходить внутрь строения неприятным запахам из сточной канавы.

Строительство каркасного пола жилого вагончика

Опорные основные балки в двух экземплярах, как ранее мы уже отметили, находятся в нижней части деревянного строения. Для их сборки необходимо использовать две доски размером 150*150, которые надежно прикрепить. Далее необходимо установить балки на так называемое «ребро», придерживаясь расстояния между элементами в 220 см. Торцевые части балок следует скрепить доской, размером 150*150 мм, используя технологию соединений под названием «шип в пол дерева». Для выравнивания всех сторон получившегося в ходе соединения прямоугольника контролируют уровень диагоналей.

При сборке душевого помещения жилого вагончика или двухкомнатной бытовки с домиком, в первую очередь нужно верно рассчитать наклон половой поверхности, относительно одного из угла, уровень которого должен быть не менее 2*. В сооружениях незначительного веса такое мероприятие лучше всего произвести путем наклона всей основы, таким образом, чтобы один угол, ближе всего расположенный к септику, оказался немного ниже уровня остальных.

Сетку из полимерной основы, оснащенную ячейкой мелкого диаметра и специальную мембрану для защиты от ветра следует аккуратно натянуть между установленными балками. Далее можно приступать к установке лаг, строго перпендикулярно балкам. Для этого этапа используют доски размером 150*150 мм, которые нужно установить ребром, примерно через 60 см. Для крепления к балкам подойдут гвозди заглубленного типа. Перед использованием данных крепежей следует в торцовой части досок сделать углубление при помощи сверла в 8 мм, через каждые 80-100 мм. Крепеж осуществляется саморезами диаметром в 100 мм. Фиксировать нужно одновременно две точки на каждом соединении.

Собрав щит, по рассматриваемой схеме, его следует аккуратно перевернуть, чтобы можно было удобно к лагам подбить сетку. Для этой операции вполне подойдет обычный степлер или саморезы с широкими шляпками. Собрав до конца основу пола, можно конструкцию установить на ранее зафиксированные подпорки. После останется завести поддерживающую основную балку, собранную из досок в двух экземплярах, размером в 150*150 мм, чтобы надежно зафиксировать к ней, при помощи саморезов лаги.

Следующий этап заключается в прокладке канализационных труб для туалетной и ванной комнаты. Специалисты рекомендуют закрепить трубы к установленным балкам деревянного, утепленного вагончика на колесах или без него, выбрав место в центральной части туалета и под задней стеной душевой комнаты.

После необходимо уложить на пол теплоизоляцию, в виде минеральной ваты, поверх лаг паробарьер, а сверху уложить обрезные доски без металла. На последнем этапе удаляются доски, которые использовались для скрепления опорных балок, о торцовая часть пола защищается влагостойкой фанерой, вырезанной в нужном размере.

Важно позаботиться о защите пола в душевой комнате от негативного воздействия повышенной влажности. Для этого процесса потребуется наличие фанеры с повышенными свойствами влагостойкости и пленочный вид гидроизоляции. Защитный материал просто укладывается в месте будущей душевой, в соответствии с размерами пола. По окончании вышеперечисленных действий будет создана изолированная зона, оснащенная стоком, что и поможет уходить избытку воды из готового сооружения.

Каркас стен строительной или дачной бытовки с верандой

Для монтажа стен используют каркасные рамки в четырех экземплярах, собранный из древесного бруса, размером 40*100 мм. Брусья необходимо разложить на ребро, чтобы удобнее было произвести сборку самой длинной задней стены (4*2.1м). При соединении следует короткие элементы устанавливать на брусья большего размера. В такой же последовательности, на расстоянии в 60 см, крепятся остальные элементы, из которых состоит вертикальная стойка основного каркаса. Закончив со сборкой, конструкцию нужно аккуратно поднять, для установки на постоянное место и зафиксировать, на некоторое время, подпоркой в косом исполнении, соединенной с полом.

Размер второй стены, которая должна создать для односкатной кровли нужный уровень уклона имеет параметры -2.4*2.55 м. Собрав стену, установить ее необходимо напротив ранее собранной и таким же способом зафиксировать к полу. Выставлять длинные стены нужно заподлицо с фанерным покрытием, то есть по уровню защиты полового покрытия. Тот же принцип используют даже при сооружении домика, или будки для собаки в Москве.

Закончив с установкой длинного бруса зимнего или летнего вагончика. По окончании сборки должен получиться прямоугольник, крайняя стойка которого должна точно подойти к передней стене. Для ориентира принимается во внимание реальный уровень высоты временно зафиксированных рамок. Установив все четыре стеновых элемента на постоянное место, готовый каркас нужно зафиксировать при помощи саморезов в верхней части конструкции. На следующем этапе необходимо надежно зафиксировать все стены между собой, и к ранее установленным лагам, при помощи обычных гвоздей. Фиксацию к лагам следует производить при помощи гвоздей длиной не менее 120 мм, ввинчивая крепеж сквозь половую доску. Цена должна быть недорого, а качество на высшем уровне.

В угловой части хозблока, жилой бытовки (может даже металлические) имеются примыкания в угловом исполнении с помощью которых соединяются стены между собой. Улучшить фиксацию соединения поможет использование бруска размером 60*60 мм. На завершающем этапе нужно плашмя накрыть весь собранный каркас досками 100*40 мм. Изначально укладываются доски короткого размера, наводя их концы на длинные стены, в так называемый «на хлест». А после добавляется древесный материал в образовавшиеся пустоты на сайрай.

Односкатная кровля зимнего и летнего домика

Для сборки кровли потребуются потолочный вид балок в размере 200*40 мм, которые необходимо установить ребром на поверхность собранного стенового каркаса. При этом следует следить, чтобы длина потолочных балок превышала параметр коротких стен примерно на 1 метр. Каркас зимней или летней крыши необходимо вынести на 60 см относительно высоких стен и на 30 см, относительно низких.

Упор для балок нужно зафиксировать на каркасе как задних, так и передних стен. Для этого потребуется крайние балки дома в двух экземплярах установить по крайней части боковых стен, а остальные распределить на расстоянии в 600 мм друг от друга. Чтобы надежно зафиксировать балки с горизонтальными торцами основы следует сделать незначительный запил и подрубить элементы вглубь, примерно на 15 мм. Для фиксации балок используют шурпы соответствующей длины, с помощью которых элементы крепятся к стеновому каркасу.

При помощи степлера к нижней части балок фиксируется паробарьер, а для соединения швов используется двусторонний алюминиевый скотч. На следующем этапе подшивается потолок, при помощи обрезной доски размером 15*100 мм. Бак для воды следует зафиксировать после укладки утеплителя и дощатой подшивки. В идеале использовать емкость из пластика, высотой около 20 см, рассчитанной на 250 литров воды. Заказывают ее онлайн, на сайте.

Минеральную вату в рулонном виде следует уложить между зафиксированными балками. Каркас крыши деревянного домика, вагончика или двухкомнатной утепленной бытовки с верандой, нужно накрыть обрешеткой, оставляя выпуск по всем сторонам примерно в 35 см.

Какой именно выбрать кровельный материал для покрытий, безусловно следует решить самостоятельно, однако специалисты не рекомендуют останавливать выбор на металлической основе, которая слишком будет перегреваться в летний зной. Для перекрытия можно использовать как битумный вид черепицы, так и ондулин, учитывая, что покрыть необходимо незначительную площадь.

Отделочные работы внутри и снаружи дома

Перед тем как приступить к следующим работам, подготавливают проему и производят монтаж горизонтальных поперечин. Внутренние стены строения нужно оббить пароизоляционным материалом, а после создать обшивку щитового значения. Для этого мероприятия идеально подойдет как вагонка размером в 10 мм, так и ОСП листы. Все образующиеся стыки на стенах, обязательно нужно замазать герметическим составом, к примеру, монтажной пеной в баллонах.

Внешнюю часть стен также следует утеплить пенополистиролом или рулонной минеральной ватой. Полиуретановый клей обязательно используется для заполнения щелей, которые могут образоваться между брусьями. В качестве обшивки идеально использовать сайдинг под условный сарай из дерева. Сборку деревянного дома, из которого следует начинать с нижней части, то есть от фанеры до начала кровельных балок.

Чтобы подбить боковые и карнизные свесы каркаса кровли используется вагонка. В каждом элементе для подбивки необходимо в 4 местах просверлить около 10 отверстий, диаметром не менее 10 мм, чтобы под кровельный утеплитель хорошо проветривался.

Масштаб как основы строения, так и ее кровли при необходимости с легкостью можно изменить в любую сторону и при желании выбрать самую подходящую для себя планировку. Помогут выбрать самый оптимальный вариант бытовки фотоснимки хозблоков, сарая, представленные ниже в магазине производителя (где есть распродажа).

Зимние утепленные бытовки для проживания на даче

Если дачная бытовка планируется к эксплуатации в течение всего года, то немалое внимание стоит уделить степени ее утепления. В этом случае стоит приобрести готовые зимние бытовки. Теплые бытовки могут быть выполнены из дерева или из металла. Деревянные дачные бытовки являются более теплыми и комфортными для эксплуатации в холодное время года в отличие от металлических.

Зимняя бытовка из металлического профиля и утеплителя с внешней кирпичной отделкой

В том случае, если приобретенная бытовка не отвечает вашим требованиям, ее можно утеплить своими руками.

Вернуться к оглавлению

Содержание материала

Способы утепления бытовок

Необходимо знать, что существует три способа утепления дачных бытовок своими руками: за счет внутренней отделки, за счет внешней отделки, а также внутристенового утепления. Последний способ утепления можно реализовать только в каркасных конструкциях времянок, и его выполнение планируется уже на этапе строительства.

После того как дачная бытовка уже будет собрана и введена в эксплуатацию, внутристеновое утепление производить будет очень проблематично.

В нашем случае мы рассмотрим вариант утепления дачной бытовки своими руками в случае, когда готовая бытовка требует дополнительного утепления. Как его сделать? Лучше всего временное жилье утеплить снаружи.

Это объясняется следующими факторами:

Конструкция утепления бытовки из металла
  • Слой внешнего утеплителя не уменьшит внутреннего пространства помещения;
  • Внешний утеплитель защитит основные конструкции времянки от промерзания в зимний период, что увеличит срок их службы;
  • Многие утеплители содержат токсичные вещества, которые неблагоприятно скажутся на состоянии внутренней атмосферы бытовки;
  • Внешняя теплоизоляция для построек станет дополнительным слоем, который будет препятствовать негативному воздействию агрессивных факторов окружающей среды на элементы конструкции бытовки.

Однако здесь есть и один минус: дополнительные расходы на облицовку стен сайдингом, блокхаузом и др., т. к. утеплитель нужно будет чем-то изолировать от окружающей среды.

В случае с внутренним вариантом утепления можно обойтись пенопластом или пенополистиролом. Это экономично, легко в монтаже и не требует укладки дополнительных гидро- и пароизоляционных материалов.

Постройка зимней бытовки из деревянного каркаса с заполнением пенопластом

Однако такое утепление носит временный характер и для отделки капитальных бытовок для дачи не годится.

Вернуться к оглавлению

Материалы для утепления бытовок и технология их укладки

В качестве утеплителей для садовой бытовки применяют эковату, базальтовое волокно и пенопласт (либо пенополистирол). Все эти утеплители имеют ряд достоинств и ряд недостатков. На каждом из них остановимся более подробно.

Эковата обладает высоким процентом не только теплоизоляции, но и шумопоглощения. В связи с этим использование в качестве утеплителя эковаты обеспечивает бытовку теплом и тишиной внутри помещения.

Базальтовое волокно отличается тем, что является абсолютно не горючим материалом, т. к. выполнено из остатков переработки базальта. Кроме того, даже тонкий его слой обеспечивает хорошую теплоизоляцию помещения.

Пример утепление бытовки базальтовым волокном

Однако при утеплении бытовки своими руками с помощью базальтового волокна, образуются щели между плитами, которые требуют дополнительного заделывания.

Пенопласт и пенополистирол — это утеплители, с помощью которых, как правило, утепляют большие дачные каркасные строения, с некритичным уменьшением объемов внутреннего пространства, т. к. они используются для внутреннего утепления бытовки своими руками.

Требования к утеплителю

В том случае, когда теплые бытовки планируются к использованию в качестве жилого помещения, либо дешевая дачная бытовка снабжается печкой, необходимо, чтобы соблюдался ряд требований:

  1. Утеплитель должен быть выполнен из негорючего материала, чтобы обезопасить нахождение в бытовке, а также уберечь имущество от пожара при пользовании печкой.

    3D планировка зимней утепленной бытовки с кухней

  2. Утеплитель должен обладать экологичностью и не токсичностью, т. к. в бытовке будут совмещены санузел кухня спальня, а потому вы будете находиться там большое количество времени. В связи с этим в помещение не должны поступать токсичные пары от строительных материалов.
  3. Важно, чтобы утеплитель был долговечным. Садовые бытовки, как правило, эксплуатируются не один десяток лет, а потому важно, чтобы утеплительный материал обладал продолжительным сроком службы.

Утепление эковатой

Всем вышеперечисленным требованиям отвечает такой теплоизолятор, как эковата, в состав которого входит целлюлоза (около 80 %), борная к-та (12 %) и антипирены (около 7 %). Все это делает эковату натуральным экологичным утеплительным материалом.

Эковату можно укладывать несколькими способами: ручным и механизированным (сухим и влажным).

В случае с утеплением небольшой бытовки (т. е. выполнения небольших объемов работ) наиболее целесообразно использовать ручной способ укладки эковаты. В случае укладки утеплителя своими руками существенно экономятся затраты на утепление бытовки.

Технология укладки эковаты на наружную часть стены бытовки несложна и включает в себя несколько этапов.

Этап 1. Монтаж обрешетки.
На этом этапе на внешнюю сторону стены бытовки набиваются вертикально расположенные деревянные рейки, выполняющие функцию обрешетки. Своими пересечениями они создают ячейки величиной 0,5 х 2 м.

Этап 2. Монтаж нижнего слоя вагонки.
На этом этапе производят монтаж нижнего ряда вагонки высотой до 0,5 м.

Этап 3. Подготовка эковаты.

пример утепления эковатой металлической бытовки снаружи

Эковата, извлеченная из плотной упаковки, руками распушивается до тех пор, пока ее объем не увеличится как минимум в три раза.
Этап 4. Закладка первого слоя эковаты.
Теперь между набитой вагонкой и стеной закладывается эковата и плотно утрамбовывается. Утрамбовка продолжается до пружинистого состояния ваты.

Этап 5. Монтаж последующего слоя вагонки и его утепление.
На этом этапе монтируются следующие 0,5 м вагонки и вновь набиваются ватой.

Так продолжается до тех пор, пока вся стена не будет накрыта вагонкой. Вещество лигнин, являющееся составляющим целлюлозы, на внешней стороне утеплителя создаст пленку (под воздействием атмосферной влаги и перепадов температур), которая будет способствовать сохранению целостности теплоизоляционного слоя. Это продлит срок службы утеплителя.

Утепление базальтовым волокном

Нередко строительная бытовка утепляется именно базальтовым волокном. Это объясняется несколькими факторами:
Во-первых, базальтовое волокно абсолютно не токсичное вещество, а потому с легкостью может быть использовано для внутренней облицовки бытовки своими руками.

Во-вторых, в случае когда строительная бытовка утепляется базальтовым волокном, значительно экономится внутреннее пространство (в отличие от утепления пенопластом). Это объясняется тем, что базальтовое волокно обладает малой толщиной листа при высоком коэффициенте теплоизоляции.

В-третьих, строительная бытовка, утепленная базальтовым волокном, обладает абсолютной пожаробезопасностью, а потому допускает пользование печкой или другими обогревателями.

В-четвертых, базальтовое волокно не впитывает влаги и запахов, а потому может быть использовано в бытовках, снабженных туалетом и душем.

И, наконец, базальтовое волокно обладает длительным сроком службы, который составляет до 40 лет.
Одной из тонкостей монтажа базальтового волокна является то, что слой утеплителя необходимо обязательно проложить пароизолятором во избежание появления конденсата на стенах бытовки.

Утепление пенопластом

Основным недостатком пенопласта является его горючесть. Поэтому не рекомендуется его использование в жилых помещениях. Наиболее часто его применяют в случае утепления бытовок с туалетом, хозяйственных помещений дачного вагончика, а также бытовок, выполненных из металла. Последнее объясняется простотой монтажа листов пенопласта с металлом.

Крепятся листы пенопласта к металлической или деревянной поверхности с помощью жидких гвоздей, а промежутки между листами заливаются монтажной пеной.


Использование пенопласта рекомендуется для внешнего утепления бытовок, т. к. при использовании его внутри помещения крадется внутреннее пространство. Кроме того, пенопласт не является экологически чистым материалом, а потому существует вероятность выделения токсинов в атмосферу комнат.
Какой тип утеплителя вы ни выбрали, помните, что самое важное, чтобы ваш дачный домик оставался при этом безопасным жилищем.

функционал, из чего и как строить, чертежи и варианты

Обзаведясь дачным участком, первое, за что следует взяться – бытовка своими руками. Почему бытовка и почему своими? Потому, что полное обустройство дачи займет не один день и даже не один сезон, а ночевать и прятаться от дождя в машине так долго никто не вытерпит. Палатка тоже не выход: где мыться и готовить пищу в непогоду? А своими – потому, что цены на готовые дачные бытовки никак не малы и их долговечность зачастую не превышает 5-6 месяцев. В то же время в небольшом помещении для временного краткосрочного пребывания и хозяйственных нужд (что и есть бытовка) нет ничего такого, чего не смог бы сделать самостоятельно человек, совершенно не имеющий строительного опыта. В процессе же постройки оный приобретается, что пригодится при строительстве дома, бани и прочего, что необходимо для полноценного отдыха на даче. И правильно построенная бытовка потом долго еще прослужит, будучи весьма полезна на хозяйстве.

Бытовки иногда называют времянками, подразумевая, что по миновании надобности они убираются. Это представление сложилось под влиянием людей, занятых на выездных работах, особенно строителей. Там, действительно, по завершении объекта все временные вагончики разбираются или увозятся. Те же строители и додумались первыми построить бытовку на даче. Во времена хрущевского дачного бума их тоже наделяли землей, они и взялись на скорую руку строить что-то вроде своих раздевалок, обогревалок, прорабских и т.п. В то время стройматериалов для простых граждан в широкой продаже не было, и постройка хорошего дачного дома могла затянуться на годы при полном умении и горячем желании счастливого новообладателя участка.

Поскольку пользоваться бытовкой предполагалось долгое время, в народе скоро сложились конструкции недорогие, требующие малого количества материалов, но удобные и долговечные. Ломать их потом жалко было, и в бытовках уже изначально стали размещать хозблок на даче типа 3 в 1: спальню-убежище, кладовую/склад, туалет с душем. В таком виде дачная бытовка дожила до наших дней, только внешне облагородилась, см. рис: стройматериалы стали доступнее, а запросы по эстетике и качеству жизни выше.

Современная дачная бытовка

Смысл бытовки

Пионерам-бытовочникам прошлого нередко все-таки приходилось разбирать свои творения ввиду того же дефицита материалов, если их на дом не хватало. Но современный дачник сразу строит свою бытовку надолго. Теперешняя дачная бытовка предназначена выполнять следующие функции:

  • Жилую, на время обустройства участка. В дальнейшем комната-убежище переоборудуется в баню, склад готовой продукции, перепелятник-крольчатник, подсобку при теплице и т.п.
  • Хозяйственную – как сарай для хозимущества и садово-огородного инвентаря.
  • Санитарно-гигиеническую как раздевалка, санузел, кладовка для рабочей одежды и обуви, летняя кухня.
  • Эстетическую – с целью убрать все неприглядные стороны дачной жизни с глаз долой.

Зонирование дачного участка с бытовкой

Смысл такого подхода во-первых, в том, что изменились сами понятия о предназначении дачи. Теперешний дачник обязательно желает иметь на участке зону отдыха с беседкой/перголой, декоративным прудом или бассейном, цветником, качелями, альпинарием, барбекю и пр., даже если дача товарная и семья живет на доход с нее. Поэтому бытовку с хозблоком и теплицу/парник размещают на задворках, а зону отдыха обустраивают перед красивым дачным домом, см. рис. справа. Робу с бахилами оставляют, где работали; отдыхать или принимать гостей идут по мощеной дорожке уже в чистом, не таская на себе комья земли с грядок.

Во-вторых, дачный домик по сути спальня и гостиная. В жару в нем хочется прохлады, но, чтобы кондиционер (который за зиму могут просто украсть) не разорил бюджет, требуется дорогое и сложное капитальное строение с малыми теплопотерями и плотно закрытые окна/двери. Но кому охота сидеть взаперти на даче и следить, чтобы вся компания не оставляла за собой дверь нараспашку? Что это за отдых будет? Проще поставить на окна жалюзи или навесить маркизы – и пусть себе помещение проветривается.

Кухня, душ и туалет в доме в таком случае уюта и комфорта не добавят. Хозяйке готовить тоже приятнее будет на свежем воздухе, а не в духоте; вдруг ненастье, заниматься кулинарией нужно уже под крышей, никого не стесняя и чтобы вокруг не толклись и не мельтешили. К тому же, устройство туалета и душа на даче – проблема весьма сложная. Дело тут в канализации: требования санитарии по расстоянию от выгребной ямы или септика до источников водоснабжения и жилых построек касаются и соседей, плюс необходимо обеспечить возможность подъезда санбочки. А если скооперироваться с теми же соседями, то общий для 4-х смежных участков септик становится на стыке их границ «как родной», выкачка при этом требуется реже, ее может вообще не понадобиться годами. И отпадает необходимость корежить землю прокладкой труб от дома к септику, которая и стоит дорого.

Далее, для душа и кухни нужна горячая вода. Ставить в доме котел или печку с водогрейкой опять-таки некомфортно, строить дом с дымоходом по требованиям ПБ снова сложно и дорого, а в бытовку печь вписывается куда проще, т.к. это помещение к жилым не относится. Наконец, в XXI веке живем – летом электричество для холодильника с электроплиткой может дать солнечная батарея, а горячую воду – солнечная панель. Нынешние цены на них достаточно доступны, и некоторые конструкции можно сделать своими руками. Но эстетики дому они не добавят, а вот на плоской крыше бытовки они встанут, «как там и были», и глаза никому не намозолят.

В целом, все говорит за то, что дачную бытовку можно и нужно строить своими руками в расчете на долговременное пользование, но без непосильных затрат и без строительного опыта. Возможно ли это? Да, данная статья как раз и предназначена в помощь на такой случай.

Строить или ставить?

Первое, что приходит на ум – не проще ли будет поставить на простую гравийную подсыпку бытовку из транспортного контейнера? Работ вроде минимум. Нет, не минимум – над одними проемами так замаешься, что можно было бы и дом построить. Готовые бытовки из контейнеров разного класса есть в продаже, см. рис., но цены кусаются очень даже.

Бытовки из контейнеров

Причина – много лишнего для бытовки металла. Никто же не станет продавать бытовки из контейнеров дешевле, чем они стоят как металлолом, а железа в контейнере много. Впрочем, о металлических бытовках мы еще вспомним, в определенных обстоятельствах это может оказаться удачным вариантом. Но в большинстве случаев, особенно для новичков, проще и выгоднее оказывается деревянная бытовка, ими в основном и займемся.

Что строить?

Сначала определимся с размерами. Наименьшая бытовка-убежище, совмещенная с кладовой, имеет внутренние размеры примерно 2,5х3,5 м. Бытовка «2 в 1», со складом, отделенным от жилой комнатушки перегородкой, и закутком для кухни, выйдет уже 3х4,5 м; о такой мы ниже поговорим обстоятельнее.

Уличный санузел для дачи

В том и другом случае нужен еще небольшой санузел рядом на дворе; одна из давно известных его конструкций показана на рис. справа. В нем используется торфяной туалет, или пудр-клозет. В наши дни гигиеничнее будет биотуалет. Из покупных для дачи лучше подойдет биоунитаз-ведро со сменными поглощающими картриджами, но биотуалет можно сделать и самому, см. напр. видео ниже. Впрочем, туалет для дачи – особая тема.

Видео: бытовка с биотуалетом и дровником

Собрать вместе «3 в 1» или даже «4 в 1», включая баньку, возможно в бытовке размерами от 3х6 м, и в то же время она без особых затруднений размещается на участке в 6 соток. Проблемы вызывает планировка, как лучше распланировать бытовку 3х6 м, поговорим далее.

Как быть с кухней?

Дачная бытовка с навесом

Для летней дачи выходного дня строить бытовку с кухонным блоком особого смысла нет: летняя кухня прекрасно размещается под навесом, см. рис. справа. Если же на дачу выезжают, или живут там, с весны до осени, то нужна уже бытовка 3 в 1 с местом под кухню и печь для обогрева. Альтернатива – электрифицированная бытовка; тогда готовят на электроплитке, но на старте дачного обустройства это случай редкий.

Веранда: сразу или потом?

Бытовка с верандой на летней даче выгодна во многих отношениях, хотя бы потому, что на ней можно оборудовать защищенную от ветра кухню и/или держать хозинвентарь, освободив жилплощадь в убежище. Но сразу планировать постройку бытовки с верандой новичку не нужно: получить достаточно надежную и долговечную постройку без строительного опыта не получится. Начинающему строителю лучше строить простую «коробочку», а веранду, не имеющую силовых связей с основным строением, пристроить потом. Проблема привязки фундаментов бытовки и веранды в данном случае отпадает, т.к. тот и другой столбчатые незаглубленные на общей противопучинной подушке. О том, что это все значит, поговорим далее, а пока на всякий случай – на рис. чертеж бытовки-убежища минимального размера с пристраиваемой верандой. Строится она по каркасной технологии, за нее и прочие пришло время взяться вплотную.

Черетежи мини-бытовки с верандой

Как строить?

Щиты

Простейший способ постройки бытовки – сборно-щитовой. Рамы щитов из досок собираются на земле, затем сбиваются в короб, слева на рис. В нем настилается простой пол, стены обшиваются чем попало: ОСП, ДСП, фанерой и т.п. Затем ставят двери, окна (справа на рис.), настилают кровлю – и готово! На 1 сезон или того менее: короб из щитов – не каркас, в нем нет отдельных несущих элементов, и под нагрузкой строение еще до холодов перекашивается, а то и рушится. Щитовую бытовку можно строить только как раздевалку-убежище и в том случае, если точно известно, что до осени постройка дома будет завершена.

Постройка бытовки из щитов

СИП

Тем не менее, способ щитовой сборки быстровозводимых, достаточно надежных и долговечных зданий, в т.ч. жилых домов, доступный для строительства своими руками, существует. Это – сборка из СИП-панелей (структурно-изолированная панель, SIP, Structural Insulated Panel). Бытовка из СИП обойдется дороже, чем описываемая далее каркасная, но ее постройка даст опыт, который может понадобится, если вы решите строить круглогодичную дачу или загородный дом из СИП, технология в том и другом случае одна и та же. О строительстве из СИП в рунете написано достаточно, а подробнее о самих панелях см. ролик:

Видео: обзор СИП-панелей

Осторожно, щиты!

Многие из имеющихся в продаже готовых бытовок – щитовые, со всем вытекающим. Вдруг вы решите приобрести готовую бытовку, отсечь подозрительные можно по следующим признакам:

  • Добротные бытовки любой конструкции, как правило, не имеют накладок на внешней обшивке стен, поз. 1 на рис. справа, в отличие от хлипких щитовых, поз. 2 и 3. Эти доски набивают на стыки щитов, чтобы изделие выдержало транспортировку.

  • С той же целью углы и проемы халтурных бытовок укрепляют временным грубыми накладками, поз. 3. Добротные бытовки перевозку выдерживают и без усиления углов, а оконницы со стеклами поставляются в отдельной упаковке. С халтурой этот фокус не проходит: при перевозке с пустыми проемами будка уже перекашивается настолько, что окна на место не встанут.

Каркас как основа

В каркасных зданиях эксплуатационные нагрузки берет на себя прочный жесткий каркас. Для такого простого строения, как бытовка, он оказывается также недорогим и мало трудоемким. Каркасные бытовки строят либо «от клетки», слева на рис. – пол настилают в уже собранном каркасе – либо «клетку» из силовых связей собирают на прочном основании, справа там. Последнее требует несколько больше труда и материалов, но меньше умения, поэтому далее мы подробнее остановимся именно на этом способе.

Брус и бревно

Бревенчатые и брусовые бытовки роскошно выглядят, см. рис. справа, но по стоимости и трудоемкости не уступают дому большего размера, и строятся по той же технологии. Строят их редко, в основном, если в дальнейшем предполагается переоборудование бытовки в баню; каркасные строения для этого не подходят. В таком случае бытовку сразу строят на месте бани и обустраивают стоком по всем правилам, а печь, душ, банное оборудование закупают и полати ставят, когда дом уже готов.

Металл+

Если вы умеете слесарничать и обращаться со сварочным аппаратом, то, возможно, вам проще будет собрать бытовку в металлическом каркасе. При этом, во-первых, отпадает нужда в фундаменте – строение будет надежно стоять просто на бетонных блоках, подложенных под углы. Во-вторых, вдруг бытовка окажется не нужна, ее без проблем удастся продать с прибылью.

За основу бытовки в металлокаркасе берут силовую схему контейнера, слева на рис. ниже, только на рамы и угловые стойки ради экономии пойдут профтрубы 80х80х(3-4) мм. Верхнюю и нижнюю обрешетки делают из спаренного уголка 60х60 мм или тавра соответствующего размера. Пол настилают, как описано далее для каркасной бытовки, в стены ставят деревянные рамы с проемами окон и дверей и, возможно, с утеплением, в центре на рис; о конструкциях рам также см. далее. Обычно бытовки такого типа снаружи обшивают профлистом, справа на рис., но данная конструкция позволяет сделать обшивку любого типа, двускатную крышу и придать строению полностью деревянный вид при сохранении металлической прочности.

Устройство бытовки в металлическом каркасе

Строим каркасную бытовку

Итак, мы пришли к выводу, что наша бытовка будет каркасной деревянной. Пошаговая инструкция строительства каркасной бытовки 3х4,5 м давненько бродит по рунету. Изначально она, похоже, была составлена довольно толково, но при многократных переписываниях в текст вкрались ошибки и произвольные сокращения. Следуя таким указаниям, начинающий строитель в процессе работы встанет в тупик или, действуя по своему разумению, получит строение кривое и непрочное. К сожалению, исходный текст вроде как совсем заблудился, поэтому придется обратиться к имеющимся источникам, но с пояснениями и примечаниями.

Первое из них: соорудить бытовку «за 2-3 дня» никак не получится. Работая от зари до зари без перекуров и внимательно, не допуская оплошностей, постройка займет пол-отпуска подряд или 1-1,5 мес, если работать по выходным. Последний вариант предпочтительнее, т.к. отпуск лучше потратить на дом и обустройство участка. В общем, первое дачное лето будет каким угодно, но только не скучным.

О пропитке

В процессе работы все деревянные детали перед установкой на место необходимо пропитать биоцидами (антисептиками) и гидрофобизаторами (водоотталкивающими составами). Для бытовки в качестве того и другого подойдет отработанное моторное масло. Венец, нижнюю обвязку, лаги пола и доски чернового пола, см. ниже, весьма желательно также обработать битумной мастикой (40% битума и 60% уайтспирита или сольвента). Пропитывают не заготовки, а уже нарезанные в размер детали, со всеми выемками, пазами и т.п.

Фундамент и основание

Вообще-то любой фундамент закладывается по т. наз. обноске, но в данном случае, т.к. строение небольшое, можно упростить работу, если участок под бытовку не слишком «горбатый». Основу бытовки строят в последовательности по рис:

Заложение фундамента и монтаж основания бытовки

  • Закладывают столбчатый незаглубленный фундамент, поз. 1.
  • Собирают на нем общую опорную раму из бруса 150х100 мм, т. наз. нижний венец или, для каркасного строения, просто венец, поз. 2-4.
  • На венце монтируют нижнюю несущую раму каркаса, или нижнюю обвязку, с лагами пола, поз. 5.

Выбор типа фундамента однозначен: для такого маленького и легкого строения любой другой окажется излишне сложным и дорогим. Об устройстве и заложении столбчатых фундаментов имеются другие материалы, здесь остановимся на особенностях именно для данного типа постройки, знать которые необходимо новичку.

Котлован под фундамент роют с захватом (выносом) от 0,5 м по периметру за контур здания. Снимают гумус; если мощность плодородного слоя превышает 30 см, роют на штык лопаты. В противном случае под столбы докапывают котлованы на штык, т.е. до 30 см глубиной. Далее котлован застилают геотекстилем (чтобы засыпка не расползалась) и сначала насыпают песчаную подушку в 10 см общую, на мощном гумусе, или в ямы под столбы. Поставив столбы, подушку досыпают до уровня грунта; ее назначение – совместно с анкерами (см. ниже) противодействовать силам морозного пучения. Песчаную подсыпку трамбуют дважды, до установки столбов и после нее.

Шаг установки столбов – в пределах 1,2-1,7 м, чтобы по сторонам здания укладывалось целое число пролетов между ними; для бытовок 3Х4,5 и 3х6 шаг 1,5 м. Копая ямы под столбы, нужно учесть, что контур фундамента должен выступать за контур здания на 10-20 см. В нижние углы каркаса «стекаются» все эксплуатационные нагрузки; если он ляжет на столбы заподлицо с внешней стороны, то им будет трудно «растекаться» в столбе, и строение может съехать вбок.

Класть кирпичные столбы, как рекомендуют в источниках, ни в коем случае не следует: самый лучший рабочий кирпич в земле начнет крошиться максимум через 3-5 лет, облицовочный сухой формовки – в первую же зиму, а стойкий клинкерный высокожженый обойдется дороже специальных бетонных фундаментных блоков 200х200х400 мм. На столб пойдет по 4 блока, уложенных на цементно-песчаном растворе попарно наперекрест; подробнее см. о столбчатых фундаментах. Таким образом, столб получится кубиком 400х400х400 мм, из которых 200 будет в земле (штык 30 см минус подушка 10 см), и по 10 см снаружи уйдет на вынос. Для бытовки 3х4,5 м размеры фундамента по контуру, таким образом, будут 3,2х4,7 м, а размеры котлована в плане – от 4,2х5,7 м.

Теперь посмотрим снова на поз. 1. Видите? Столбы среднего ряда – узкие, из пары блоков каждый. Это, вообще-то, неправильно даже для мест с мягкой зимой, все столбы должны быть одинаковыми. Не так уж дороги фундаментные блоки, чтобы на них экономить в важнейшей части строения.

Столбы кладут сначала на сухую и выравнивают по горизонту шланговым гироуровнем; подгоняют по высоте, подсыпая песка под низкие столбы. В прямоугольник выставляют промерами диагоналей и сторон. Полагаться только на равенство диагоналей нельзя, у вас вместо прямоугольника может получиться равнобедренная трапеция! Выверив столбы, верхние пары блоков снимают и кладут обратно уже на растворе.

Далее готовят базовый (короткий) брус венца, примеряют по месту и укладывают перпендикулярно длинной оси здания, поз. 2. Примеряясь по нему, обрезают в размер остальные брусья 150х100; собирается венец плашмя, т.е. 150-мм сторона ориентируется горизонтально, поз. 3. Все соединения – в полдерева. Не забудьте о пропитке! По подгонке брусья снимают, столбы накрывают 2-мя слоями рубероида (это гидроизоляция от т. наз. капиллярного замокания дерева), брусья кладут обратно и, проверив венец диагоналями и промерами сторон, стыки брусьев сшивают 80-мм гвоздями, по паре диагонально в каждый стык, поз. 4. На этом этапе производится и укрепление основания анкерами.

Анкеры

Анкеры фундамента – это те самые «стальные прутки от 1 м» из описаний, которые вроде бы нужно замуровывать в столбы. На самом деле бытовку, давление от которой земле что слону дробина, проще и надежнее фиксировать Г-образными анкерами-костылями, вбитыми в грунт, поз. А на рис. к этому параграфу. Делают костыли из рифленой 16-мм арматуры. Их нижние концы заостряют, чтобы легче, и, главное, ровнее, шли в землю.

Фиксация венцов бытовок анкерами

Забивают анкеры изнутри, под каждый ус костыля в брусе венца делают канавку 20х20 мм: надпиливают по краям и выбирают долотом. Не перестарайтесь с пропилами, излишне ослаблять венец ни к чему! Забивают анкеры по схеме, поз. Б и В для бытовок 3х4,5 и 3х6 соответственно, причем в 2 приема: сначала не добивают 10-15 мм, а затем, промерив еще раз и подровняв, если нужно, венец, по тем же схемам добивают плотно; желательно – с 1 удара кувалдой. Добавка на рис. об угловых гвоздях нам пригодится ниже.

Следующий этап – наложение нижней обвязки на венец и монтаж лаг пола, поз 5 на рис. с устройством основания. Обвязку делают так же, как венец, но из бруса 100х100 мм. Собирают заподлицо с внешним краем венца; таким образом, внутри образуется ступенька в 50 мм, на которую лягут лаги. По наложении раму обвязки скрепляют по врезкам 80-мм гвоздями, тоже как венец, и пришивают к венцу гвоздями 150 мм, как показано на рис. со схемами расположения анкеров.

Лаги делают из бруса 100х50 или доски 100х40, в брус обвязки их врезают на четверть или на треть, т.е. ус лаги будет высотой 25 или 30 мм. Шаг установки лаг – 400-700 мм. Его выбирают так, чтобы пролеты между лагами были одинаковой ширины. Если чистовой пол будет из простой обрезной доски, лучше придерживаться ближе к меньшему значению, а если на него пойдет шпунтованная, то шаг лаг можно увеличить. В любом случае его желательно взять кратным 150 мм, это намного упростит и сэкономит настил пола, см. далее. Каждую лагу прибивают к обвязке 2-мя гвоздями 80 мм, по гвоздю в ус, и в центре к венцу 150-мм гвоздем, итого 3 гвоздя на лагу.

Подпол

На этом же этапе желательно, а для бытовки «с весны до осени», отапливаемой хотя бы кратковременно, обязательно, сделать утепление подпола, иначе пол отсыреет. Для этого проемы между столбами фундамента чем-то заполняют (бутовый камень, бой кирпича, тротуарной плитки), врезка в поз. 5 на рис. с основанием, на цементно-песчаном растворе, и подпол засыпают керамзитом. Небрежные строители часто просто прислоняют снаружи обрезки профлиста или бой шифера, вдавливая в песок, и присыпают снаружи грунтом. Можно и запенить, если пены не жалко.

Тут есть кое-какие тонкости. Во-первых, назначение заполнения проемов – только удержать керамзит от расползания, но прикрывать их листовым материалом изнутри нельзя: подпол должен вентилироваться, иначе он превратится в сборник конденсата. Поэтому в каждом пролете нужно оставлять или продухи, по паре примерно 4х6 см на пролет (удобно, если заполнение бутом или кирпичным боем), или зазор вверху в 4-6 см. Если пролеты запениваются, под продухи нужно заранее вставить обрезки трубы.

Во-вторых, заполнять проемы нужно изнутри, чтобы заполнение не выпирало наружу. Тогда потом, когда руки дойдут и строение осядет, можно будет сделать настоящий красивый цоколь.

Каркас

Первыми ставят угловые стойки каркаса из бруса 100х100, подкрепляя временными подкосами (поз. 1 на рис.), на стальных уголках и саморезах (5-8)х(60-70) мм, поз. 2. Саморезы затягивают натуго после того, как стойка выверена по отвесу и подкреплена укосинами. Высота задних стоек – примерно 2,2-2,4 м; можно взять с чертежа бытовки-мини, см. выше. Передние, при ширине строения 3 м, берут на 0,5 м длиннее. Если будете считать размеры стоек самостоятельно, учтите, что максимальный наклон шиферной или ондулиновой крыши – 14 градусов, а оптимальный – 7-9 градусов.

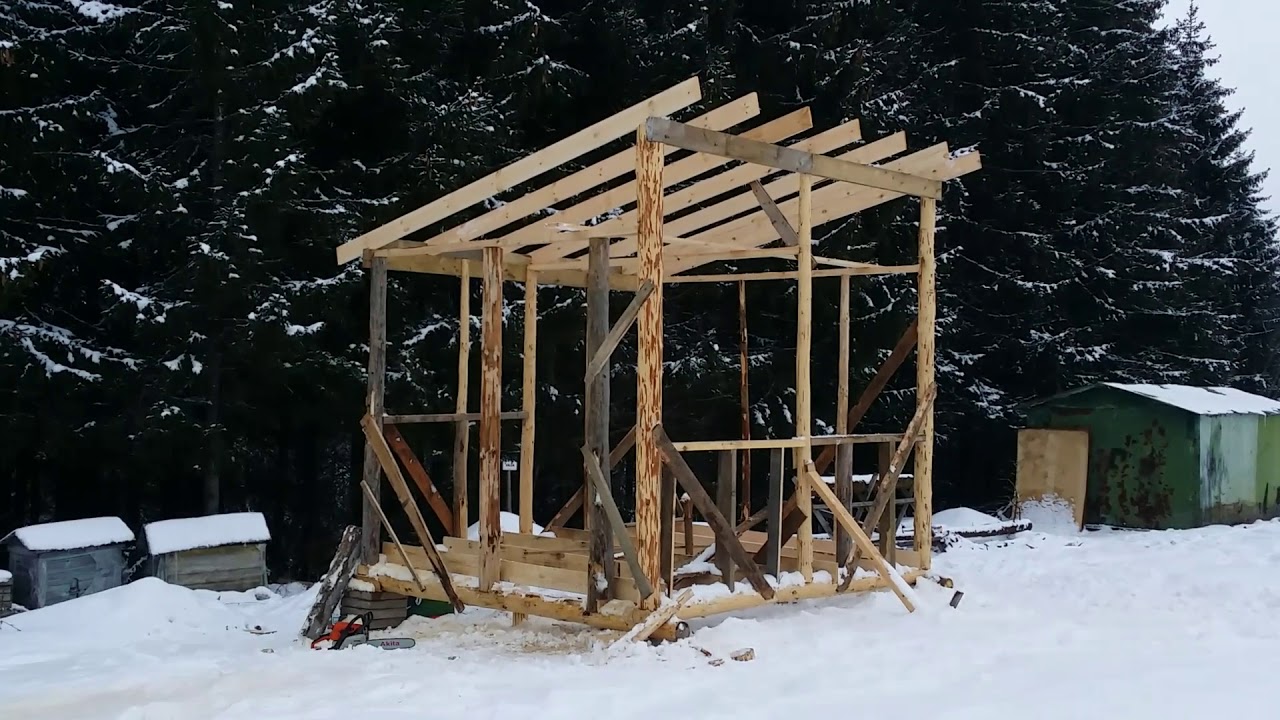

Сборка каркаса бытовки

Далее накладывают продольные верхние боковые балки коробки (говорить о цельной верхней обвязке в виде несущей рамы в данном случае не приходится), прикрепляя исподнизу уголками, как внизу, и врезают в полдерева поперечные балки. Поперечины крепят гвоздями 80 мм, по паре диагонально в каждую врезку. После этого ставят промежуточные стойки и соответствующие им верхние поперечины, поз. 3.

На этом этапе строительство можно несколько упростить и удешевить. На поз. 3 видно, что промежуточные стойки тоже из бруса 100х100, но для маленькой бытовки это излишне, на промежуточные стойки пойдут брусья 100х50 или доски 100х40, такие же, как на лаги. Ставят их поперек брусьев обвязки. Чтобы конструкция не потеряла прочности, нужно при этом выполнить следующие условия, см. рис. справа:

Конструкция боковин каркаса бытовки

  1. Прилежащие к углам пролеты все должны быть одинаковой ширины.
  2. Угловые и прилежащие к проемам окон/дверей пролеты должны быть подкреплены укосинами из той же доски.
  3. Если угловой/прилежащий пролет получается 300 мм или меньше, но такой ситуации следует избегать, располагая двери/окна на достаточном расстоянии от углов.

Теперь нужно заменить временные укосины постоянными, из той же доски 100х40, и поставить стропила, поз. 4. Там, кстати, видно, что строители оплошали: один из угловых пролетов пустой, хотя ничто не мешает подкрепить его. Доски подкосов ставят также поперек брусьев; крепят гвоздями 80 мм, по паре в каждый конец. Далее следует установка дверных косяков (можно сразу с полотном двери) и оконных рам, поз. 5. Завершает монтаж коробки скрепление нижнего пояса с венцом гвоздями 150 мм с шагом 200-250 мм.

Стропила

Как врезаются и ставятся стропила, показано на рис. Шаг установки стропил примерно 0,5 м. Дополнительные подвески делают из обрезков доски. В данной конструкции они весьма желательны, т.к. прочно прикрепить каждое стропило к балкам верхнего пояса нет возможности. Свес стропил примерно 30 см; таким же будет боковой свес обрешетки под кровлю. Если бытовка постоянно в заветрии (скажем, в лесу), то без подвесок стропил можно обойтись.

Возможно, унылая односкатная крыша вас не устроит. На такой случай на рис. ниже – схемы стропильных ферм, пригодные для дачного дома и, разумеется, бытовки. Конструкции, обведенные зеленым, хороши тем, что просты, экономны и позволяют снизить высоту угловых стоек до 1,9 м при сохранении достаточной высоты потолка бытовки.

Крыша

После сборки каркаса кроют крышу, чтобы дождь не намочил еще не готовый пол. Ее обрешетку под шиферную кровлю набирают с промежутками (слева на рис.), а под ондулиновую сплошную, т. к. ондулин – материал мягкий. Работать с ним, конечно, легче, чем таскать тяжелые хрупкие шиферные листы, но шиферная кровля получается много дешевле и надежнее.

Устройство кровли дачной бытовки

Как укладывают и крепят листы шиферного настила крыши, ясно из рис. ниже, но при его закупке нужно учесть некоторые обстоятельства. Первое, в продаже чаще всего бывает шифер 6, 7 и 8 волновой. 6-волновые листы легче, но цена квадрата кровли из них будет существенно выше, чем из 8-волновых. Так что, если денег мало, а работы не боитесь, берите 8-волновой.

Укладка шифера на кровлю

Второе, листы шифера выпускаются разного шага, высота волны и толщины. Если брать б/у или вообще что попало вразброс, может оказаться, что листы не стыкуются. Поэтому при закупке нужно обратить внимание на маркировку, там всегда есть набор 1, 2, 3 и 4-значных цифр, напр. ЛИСТ 40/150 – 1750 – 8 или 6-ГОСТ 40/194/1750. 8 или 6 тогда будет число волн, 40 – высота волны, 194 или 150 – ее шаг, а 1750 – высота листа, это ее стандартное значение. Если есть меньшая 4-значная цифра, то это ширина листа.

Пол

Пол бытовки состоит из 2-х настилов, нижнего чернового и верхнего чистового, с тепло-, гидро- и пароизоляцией между ними. Упростить тут ничего нельзя, иначе помещение получится сырым, неуютным и скоро загниет. Кроме того, венец с обвязкой и дощатым настилом образуют жесткую коробку, без чего все основание выйдет непрочным. Так что к настилу пола нужно подойти со всей тщательностью и вниманием.

Устройство чернового пола

Как устроен черновой пол, видно из рис. Черепной брусок пускают по всему контуру проемов между лагами; «гвоздят» 70-мм гвоздями с шагом 100-120 мм. Он нужен, чтобы включить доски настила в силовую схему. На черновой пол берут только шпунтованную доску 150х(30-40) мм! На чистовом настиле еще можно сэкономить, набрав его из простой обрезной доски, но «черный» пол настилают только шпунтовкой! Последовательность операций по настилу такова:

  • Доски ставят вдоль проемов между лагами.
  • С первой, в порядке установки, доски срезают паз шпунта.
  • Следующие доски, до предпоследней включительно, ставят, плотно надвигая пазом на гребень предыдущей.
  • Последнюю доску обрезают в размер по ширине со стороны гребня, т.е. срезают гребень с частью пласти.
  • Ставят ее наклонно, чтобы паз нашел на гребень предыдущей, и с силой вжимают на место; возможно, придется постучать киянкой.
  • Доски готовой ячейки настила прибивают к черепному брусу гвоздями 70 мм с шагом около 100 мм, и парой гвоздей посредине каждую к среднему брусу венца. Отступ гвоздей от краев продольных доски – не менее ее толщины, т.е. 40 мм. Его же желательно выдержать и для черепного бруса, вбивая гвозди наискось.

Когда черновой настил готов, поз. 1 на след. рис., его ячейки застилают пергамином или его аналогами, это пароизоляция. Экономить, изолируя снизу полиэтиленом, нельзя, т.к. он пропускает и пары, и влагу. Пергамин пришивают к лагам строительным степлером или прибивают мелкими гвоздями, подложив под их шляпки кусочки фанеры. В любом случае пришивать/прибивать к настилу нельзя – что это будет за изоляция, внизу дырявая?

Настил пола каркасной бытовки

Теперь пришла очередь утепления пола. Еще раз напомним, оно необходимо и в летней бытовке, чтобы не отсырела. Не будете же вы хранить ее зимой в отапливаемом помещении? Утепляют минеральной ватой поз. 3, но брать маты нужно из длинноволокнистой, пригодной для жилых строений. Коротковолокнистая минвата будет постоянно пылить микроиголками, очень вредными для здоровья!

Далее пол застилают сплошной, или с нахлестом листов от 15 см, полиэтиленовой пленкой, поз. 4. Теперь полупроницаемость полиэтилена придется впору: конденсат, который все-таки пролез в пол, через нее испарится, не успев вызвать загнивание, а пролитая на пол жидкость тоже испарится или стечет прежде чем просочиться в утеплитель.

Последняя «половая» операция – чистовой настил. Его также желательно делать из шпунтовки, но, как уже сказано, пойдет и простая чистоообрезная доска 150х40 мм. «Чистые» доски стелят поперек лаг, т.е. перпендикулярно «черным», поз. 5. Чистовой настил ведут «сплошняком», от края до края рамы нижней обвязки. Делать т. наз. плавающий пол, как в жилом доме, в бытовке нельзя по соображениям прочности строения.

В местах, где доски настила приходятся на стойки каркаса, в досках выбирают пазы 50х100, а под угловые стойки – углы 100х100, поэтому брать на чистый пол 100-мм доску нельзя, углы настила выйдут висячими. Прибивают «чистые» доски по углам парами 70-мм гвоздей диагонально (в ус доски и в ее уголок), а на прочих пересечениях с брусьями и лагами – парами тех же гвоздей поперек доски.

Обшивка

Обшивка шпунтованной и четвертной доской

Внешняя обшивка придает окончательную прочность строению, поэтому ее делают также из досок, а сайдингом и т.п., чего потом захочется, обшивают поверх нее. Обшивают либо шпунтовкой, либо четвертной доской, так, чтобы стекающая по стенам вода не просочилась внутрь, т.е. вверх гребнем шпунта или внутренней четвертью, см. рис. справа. Если дальнейшей внешней отделки не предполагается, то можно обшить обрезной доской внакрой, «елочкой». Обшивают сверху донизу, захватывая и нижние пояса основания. Перед обшивкой к каркасу прикрепляют степлером пергамин, поз. 1 и 2 на рис. Теперь можно ставить окна; до установки наличников щели в их и дверных проемах запенивают, поз. 3.

Обшивка каркасной бытовки

Что до внутренней обшивки, то здесь – как бог на душу положит: фанера 4-8 мм, ОСП, ДСП, ламинат и т.п., с утеплением или без, поз. 4 и 5. На этом же этапе прокладывают в стенах гофры с затянутыми в ним кабелями, если бытовка будет электрифицирована.

Утепление, если нужно – такое же, как для пола. Углы желательно прикрыть плинтусами. В хрущевские времена часто обходились вообще без внутренней отделки, просто материалов не было. Сейчас-то с ними легче, кто бы как по тем временам не ностальгировал.

Перегородки

Рамы перегородок, если таковые предусмотрены, собирают по схеме, похожей на боковины каркаса, см. рис. справа, только из реек 40х40 мм. Укосины ставят только в крайние ячейки. Внутренние двери часто приходится располагать впритык к стене, тогда в ячейку с дверным проемом ставят дополнительную рейку (показано стрелкой), без нее дверь в наличником на место не станет. Рамы перегородок ставят на место, гвоздями 70 мм с шагом 200-250 мм прибивают прямо к стенам, и обшивают тем же материалом, что внутренние стены. Углы укрепляют плинтусами по всему контуру.

Для справки

Ширина полотна входных дверей – 800-1100 мм, междукомнатных 750-850 для жилых и 600-750 мм для хозяйственных, подсобных и санузла. Максимальная ширина створки одностворчатого окна – 900 мм; желательно – 600-650 мм. Минимальной считается створка шириной в 400 мм, но можно сделать и уже. Высота дверей – 1900-2100 мм; окон – 600-1300 мм. Высота подоконника над полом – 750-850 мм.

Еще углы

Почти готовая бытовка

Вспомните, как мы ставили угловые стойки каркаса: на стальных уголках. Возможно, вы уже тогда обратили внимание, что внешние, самые нагруженные углы каркаса с точки зрения строймеханики висячие, т.е. ослаблены. Поэтому вроде бы вполне уже готовая бытовка на рис. на самом деле еще не готова принять на себя все, что ей уготовано судьбой и погодой, ее наружные углы нужно подкрепить накладными досками.

Укрепление наружных углов накладками

Как это делается, видно на рис. слева: углы обшивают парами досок сверху донизу. Схема забивки гвоздей (150 мм): по 1-му в венец и нижнюю обвязку, затем в ряд с шагом 200-300 мм к стойкам, затем по 1-му в верхние горизонтальные брусья. Сначала прибивают доски по коротким сторонам постройки заподлицо с гранью угла, а потом на длинные стороны, чтобы прикрыть торцы прилежащих.

О ставнях

То, что окна бытовки весьма желательно снабдить ставнями, очевидно: зимняя стихия способна побить стекла и без участия хулиганья. Но делать в бытовке распашные ставни сложновато, и жалюзи к ним нужны, т.к. жарким летом в помещении без системы вентиляции будет душно. Поэтому оптимальный вариант ставень для бытовки – откидные, см. рис. Они затеняют окна, как маркизы, защищают стекла от повреждений лучше распашных, а сделать их проще.

Откидные ставни на окнах бытовки

Вагончики

Дачные бытовки-вагончики

Строительные вагончики бывают длиной 6-12 м и шириной 2,4 м. Вагончик-бытовка длиной 6 м оказался очень удобным для дачи: помещается в него много чего, и размещается он без проблем и на 6 сотках. Понадобилось только увеличить его ширину до 3 м, т.к. стены каркасной бытовки толще, чем в стандартном вагончике. Бытовки подобного типа, см. рис. постоянно есть в продаже, и неплохо расходятся.

Однако с развитием потребностей дачников при нередко недостаточных возможностях построить на участке благоустроенный дом, возникли проблемы с планировкой. Типовая строительно-разъездная бытовка-распашонка, поз. 1 на рис. ниже, это только спальня и/или раздевалка. Для кухонь, столовых, санузлов, офисов, даже баров и бильярдных, выпускались и выпускаются вагончики других типов того же размера, но дачнику-то негде и не за что собирать на участке целый городок.

Попытки использовать в планировке бытовок санитарно-эргономические приемы и нормы для жилых помещений приводят к тому, что, помимо спальни, места остается только на крошечный тамбур, в котором в теплой одежде не повернешься, и склад, в который ничего, кроме лопаты и грабель, не помещается, или туалет без душа, где, сидя, дверь невозможно закрыть – в коленки упирается, напр., в центре на рис.

Планировка бытовок-вагончиков

Поскольку бытовка по сути своей жилье мобильное, будет вполне оправданным применить для ее планировки приемы и нормы пассажирского транспорта. Хлопот будет только с дверьми, точнее – с направлением их открывания, т.к. они распашные, а не раздвижные. Но двери, это вообще, вторая после лестниц головная боль планировщиков.

Пример рациональной планировки бытовки 6х3 м приведен справа на рис. выше:

  • Спальня 1,7х2,7 м больше железнодорожного купе. В ней поместятся двухъярусная койка, небольшой обеденный стол и комод. На ночь на полу можно ставить еще раскладушку, для которой помимо прочего хватит места на складе.
  • В санузле размещаются угловой душ 1,1х1,1 м, биоунитаз и угловой умывальник-полутюльпан, вроде тех же, что на ЖД. Не роскошь, но помыться и справить нужду можно.
  • Наибольшая площадь отведена под кухонный блок, совмещенный с тамбуром, это 2 изюминки данного принципа. Помещаются компактный холодильник, дачная печка с варочной поверхностью на 3-5 кВт тепловой мощности (достаточно для обогрева в межсезонье), и остается места, чтобы переодеться; причем в тепле.
  • Выход из санузла – также в теплое помещение, что важно после душа в холодную погоду.

Планировка бытовки 3х4,5 м

С бытовками меньшего размера дело обстоит сложнее; тут приходится совмещать склал-убежище с кухней. Пример планировки такого рода «бытовки-студии» 3х4,5 м приведен на рис. справа.

А потом?

Угадайте-ка, что следующее на даче, как говорится, аж криком закричит: «Меня строй!» Возможно, когда дом еще не готов, а баня только в мечтах? Верно, сарай. Или птичник, или свинарник, что по конструкции почти одно и то же.

Ситуация пиковая. Как его строить? Где времени взять, если его и так нужно больше, чем есть часов в сутках? А главное – из чего? Денег лишних нет и не предвидится.

Из поддонов из-под стройматериалов – паллет. От стройки наверняка лишние остались, и докупить б/у не накладно: разборка паллет на не мерные пиломатериалы в дырами от гвоздей абсолютно нерентабельна, поэтому отслужившие свое поддоны нередко распродаются по дешевке, лишь бы избавиться.

Со временем на внеочередную стройку тоже все укладывается: сараюшку или свинарник на 1-2 хрюшек из паллет можно соорудить буквально за полдня. А как – см. напр. в видео ниже. Хотя, конечно, добротный капитальный сарай, птичник, крольчатник или свинарник – предмет особого разговора.

Видео: сарай из поддонов и хлама

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

каркасная, деревянная, металлическая, пошаговая фото-инструкция, видео

Купив участок, земли, задумываешься о том, что надо где-то обитать на время постройки дома. Таким временным обиталищем на дачном или садовом участке является бытовка. Небольшое утепленное сооружение, размером обычно 3*6 или около того. Есть очень много предложений на рынке: и из дерева и из металла. Но качество их более чем сомнительно, при строительстве используют самые дешевые материалы. В этом легко убедиться, посчитав затраты, которые вы понесете, если решите делать бытовку своими руками. При тех же габаритах у вас дешевле, скорее всего, не получится, а если будет экономия, то небольшая. Вы-то будете считать нормальные материалы, а не самые дешевые. Но по качеству и прочности самодельные бытовки в разы превосходят покупные.

Бытовка на участке первое (или второе после туалета) сооружение, которое появляется на участке

Содержание статьи

Из чего и как строят

Практически все бытовки построены по каркасной технологии. В качестве строительных материалов для каркаса используется деревянный брус минимум 100*150 мм  или профилированная металлическая труба 60*60*2 мм.

Для обшивки выбор материалов намного шире. Используют:

  • обрезную доску;
  • листовой материал — фанеру, ОСБ, ДСП;
  • профлист;
  • сайдинг.

В любом случае обшивка делается с двух сторон — снаружи и изнутри. Наружная может быть и металлической, а внутри чаще делают или вагонку или набивают фанеру или ОСБ.

Один из вариантов садовой бытовки

Между двумя обшивками укладывают теплоизоляцию. Хоть строение и временное, весна и осень, а иногда и летние ночи, могут быть очень холодными. Потому без утепления — никак. Утеплитель можно любой. Лучше — минеральную вату, дешевле — пенопласт. Самые лучшие характеристики — у экструдированного пенополистирола, но и самая высокая цена тоже. Только выбирая утеплитель, учтите, что пенопласт звуки почти не заглушает, так что особо нервные спать не смогут. Поэтому оптимальный выбор — минеральная вата. Каким слоем? Если по уму, то в Средней полосе России, желательно 100 мм, но хотя бы 50 мм.

Учтите, что и пол утеплять нужно. Особенно — пол. Снизу очень тянет. Потому должен быть он двойным: сначала черновой, сверху, поперек доски, кладут лаги, между ними утеплитель, а потом уже чистовой пол.

Планировка и чертежи

Несмотря что постройка считается временной, часто-густо она потом превращается в баню или гостевой домик. Потому даже в бытовке есть такое понятие как планировка. Даже временное жилье должно быть относительно комфортным.

Бытовка-вагончик

Есть два основных типа бытовок: вагончик и распашонка. В постройке типа «вагончик» вход находится сбоку, внутри никакого разделения нет, в крайнем случае ставят перегородку — на 1,5-2 метра от входа. Это помещение используется как тамбур-раздевалка и склад для хранения инструмента. Это самый простой из возможных вариантов.

Чертеж бытовки-вагончика с размерами

На чертежах будут встречаться графические и цифровые  обозначения, их расшифровка на фото ниже.

Обозначение на чертежах

Распашонка

Самая популярная планировка — распашонка. Это когда вход находится посередине. причем середина отгорожена и используется как тамбур, кладовка и т.п. Назначение двух других комнат может быть разным. Кто-то обе использует ак спальни, кто-то одну как кухню.

Два помещения и тамбурС выгороженной небольшой кладовкойТолько тамбур без кладовки

Бытовка с туалетом и душем

Не все согласны даже на стройке или даче, даже временно, вести спартанский образ жизни. Требуются хотя бы элементарные удобства. Хотя, наверное, их лучше построить отдельно.

Как построить туалет на улице читайте тут, а о том как сделать летний душ — в этой статье.

Сан-блок находится с краю — более мудрое решение, особенно, если сделать отдельный входС туалетом

Выбрав чертеж, не забудьте, при разработке каркаса под бытовку, что в месте примыкания стен обязательно ставят стойки. Если к стойкам крепятся двери, они должны быть усиленными — сдвоенными.

Фундамент под бытовку

Так как строение временное и легкое, фундаментом обычно служат столбики или блоки. Чаще — блоки. Желательно — бетонные, стандартные. Нет — можно любые строительные, но высокой плотности и не пустотелые.

Пример столбика для фундамента под бытовку

Их ставят на подготовленное основание. Если грунты нормальные, можно просто снять дерн и выровнять площадки. Для большей надежности выкапывают небольшой котлован под каждый блок глубиной около 20-25 см. В него засыпают щебень средней фракции и хорошо трамбуют. На такую подложку выставляют блоки.

Обратите внимание! Верхняя кромка должна быть выставлена в уровень (быть в одной горизонтальной плоскости). Также необходимо проверить геометрию фундамента: углы строго под 90°, диагонали равны.

При ширине бытовки не более 2,5 м и использовании в для каркаса деревянного бруса, расставляют блоки в каждом углу, а также под теми местами, где отходят перегородки. Если постройка будет без перегородок, шаг расстановки — через каждые 1,5-2 м — зависит от сечения бруса и планируемой обшивки, а также веса кровельного материала. При ширине 3 м и более, требуется промежуточный брус, и основа под него. В этом случае получается три ряда блоков.

Пример фундамента под дачную бытовку трехметровой ширины

Чтобы в помещения не тянуло сырость, на блоки укладывают гидроизоляцию. Можно — два слоя рубероида, можно — другого гидроизоляционного материала, даже пленки. Еще вариант — промазать битумной мастикой. На этом можно считать фундамент готовым.

Пошаговая инструкция: фото-отчеты с пояснениями

Понять некоторые вещи по описанию сложно. Сколько ни читай, но пока не сделаешь, или, хотя бы не посмотришь, как делают другие, не поймешь. Вот потому и полезны фото строительства бытовок: можно рассмотреть как делали узлы и найти решение для себя. Это своеобразное пособие для тех, кто решил строить самостоятельно.

Строительство деревянной бытовки

Строилась бытовка из древесины на даче. Размеры 3*6 м, утепленная — для временного проживания на период постройки дома. Использовали следующие материалы:

Так как цены на материалы очень сильно зависят от региона, говорить о стоимости постройки нет смысла. Но по данному перечню вы сами можете с довольно большой точностью определить, во сколько выльется построенная своими руками бытовка.

Учтите, что в этом перечне нет кровельного материала (планировался ондулин) и нет стекла. Также не закуплена вагонка для внутренней отделки.

Перед началом строительства всю древесину, за исключением вагонки, обработали антибактериальной пропиткой «Сенеж Ультра». Покрывали в два слоя. Так что качество обработки должно быть нормальным.

Обработка древесины

Разметили площадку под строение. Решили поставить блоки на песчаную подсыпку. Выкопали ямки глубиной сантиметров 25-30, насыпали песка, утрамбовали. Выставили блоки. Выставили сначала два крайних, положили на них доску ровную, на нее — уровень. Так выставили крайние блоки. Потом под высоте доски подгоняли промежуточные. Так по всем сторонам.

Выставляем блоки

Далее укладывали обвязку. Брус 100*150, запилили в полдерева. Сложили, для надежности стянули шпильками.

Вот так режут в полдереваА это как уложить средний брусПроверив углы и диагонали сбили шпильками

Следующим этапом уложили лаги пола. Их ставили через 50 см, через одну будем ставить и стойки. Делали из доски 50*100 мм, поставленной на узкую часть.

Уложили лаги пола

Решили сразу на земле собирать стойки со стропилами, укреплять  соединения уголками, а потом уже в готовом виде устанавливать. Собирали из той же доски 50*100 мм.

Сбиваем переднюю стойку — она длиннее, заднюю и стропилаБили гвоздями, а пластины прикручивали саморезамиСтойки закрепляли временными укосинами

Прибивали стойки длинными гвоздями. Потом для надежности все места крепления усилили уголками и пластинами. Их уже садили на саморезы.

По бокам от лаг прибили бруски 50*50 мм. Получились «гнезда» под укладку пенопласта. Его клали на монтажную пену: и герметично и надежно. Сверху прибили доску пола.



Прибили брусок с двух сторон от лагУложили пенопластСверху настелили пол

Далее начался этап обшивки. Сначала поставили дополнительные стойки по бокам, укрепили их укосинами.

Дополнительные стойки и укосины придают большую жесткость постройке

Теперь пошла непосредственно обшивка. На короткую сторону пошла вагонка из пачек по 3 метра, на длинные прибивали шестиметровые.

Начало обшивки

Сделав обшивку до половины, настелили обрешетку под кровельное покрытие. Прибивали доску 25*150 мм с шагом 30 см, по краям шаг 20 см (чтобы свес выдержал). Затем продолжили обшивку.

В местах, где будут стоять окна, поставили закладные — доска, которая лежит поперек стойки. На нее будет опираться рама окна. Крепили гвоздями, насквозь, но дополнительно соединения усилили уголками.

Установили закладные в местах, где предполагается крепление окон

Когда задняя и глухая боковая стены были зашиты почти до верха, на крышу раскатали рубероид. Он будет лежать пока не купим ондулин.

Обшивка продолжаетсяНаружная обшивка почти готова. Двери покупали без отделки — только рама, оббитая ДВПНачало обшивки двери

Пока мы заканчивали прибивать вагонку снаружи, внутри также кипела работа — ставили пенопласт. Ширина листа 100 см, расстояние между стойками получилось 95 см. Приходится тонкие полоски отрезать.

Между стойками ставим пенопласт

Чтобы он не «валился», сверху прихватываем тонкими уголками, которые крепим, естественно, только к брусу стойки.

Так выглядит обшитая пенопластом комната изнутриВидны уголки вверху, которые держат пенопласт

Начали обшивку внутри, но закончилась вагонка. Пока переключились на покраску снаружи. Получилось неплохо, кажется.

Так выглядит покрашенная бытовка снаружи

Докупили вагонку, закончили внутреннюю отделку.

Внутри тоже оббили вагонкой

Приступили к изготовлению перегородки. Ее собирали из тех же досок — 50*150 мм. Места стыков, традиционно, усилили уголками. Обшили — вагонкой.

Стоки под перегородкуОбшитая с одной стороны вагонкой

Начали утепление крыши. Использовали тот же пенопласт и ту же технологию — подпирали уголками.

Утепление потолка бытовки

Стыки с утеплением стен пропенивали монтажной пеной.

Стык с утеплением стен пропенили

После начали обшивку вагонкой.

Начало обшивки потолка вагонкойОбшивка потолка закончена

Приступили к укладке кровельного покрытия. Закупили ондулин и уложили его с захлестом на одну волну. Крепили в каждую волну специальными метизами, купленными вместе с ондулином.

Крепление ондулина на крыше садовой бытовки

Потом приступили к доведению до ума внутренних помещений. Перегородку тоже утеплили пенопластом, обшали со второй стороны вагонкой.

Почти зашитая перегородкаДоделываем кусок над дверным проемомТак простенок выглядит в окончательном варианте

Вагонка внутри покрыта лаком на водной основе. Он дает только легкую тонировку в чуть-чуть более темный цвет. Пленки на древесине вроде как и нет. Если смотреть прямо, то вообще кажется, что дерево ничем не покрыто. Только если смотреть сбоку под определенным углом, виден блеск.

Это уже после покраски

На полу лак уже с пленкой: чтобы древесина не истиралась. Покрыт в два слоя.

После приступили к отделке свесов. Их зашивали все той же вагонкой. Вообще, работа с вагонкой заняла больше всего времени.

Заделываем свесы крышиСпереди почти законченыА это — вид сбоку

Металлический каркас для бытовки

Металл был выбран в качестве основы как более надежный и долговечный. Сыграло свою роль и та мысль, что, возможно бытовку придется перетаскивать. Если каркас будет из металла, ей ничего не грозит.

Вот что-то типа такой бытовки собираемся строить

Размеры определялись исходя из длины хлыстов уголка: 11,7 м. Вырисовались следующие размеры: 2,8*5,8 м, высота — 2,5 м. Каркас сварен из уголка с полкой 75 мм, толщиной 6 мм.

Фундамент сделан на столбиках, отлитых самостоятельно: стройка началась в осень, и больше все равно ничего не успеть. Так что решено было залить армированные столбики: шесть штук. Сначала размечен  участок, после чего определили места для столбиков фундамента.

Разметка участка и основа под столбики

Вырыты ямки 50*50 см, общая глубина около 30 см. На дно насыпан щебень слоем около 10-15 см и утрамбован плотно. Сверху столько же песка, тоже с трамбовкой. В результате подсыпка вышла в один уровень с грунтом.

На дно уложен рубероид, чтобы из бетона не уходила влага, и он нормально «вызрел», а не высох. Далее собрана опалубка и уложена в нее арматура.

Так выглядит опалубка под столбик и армирование

Участок сухой, вода уходит нормально, так что никаких проблем не должно быть. Сварку только осваивал, так что арматура, то ли сварена, то ли скручена — непонятно.

Перед заливкой бетоном

Залито все бетоном, укрыто пленкой: конец октября, и чтобы бетон был нормальной крепости, его нужно укутать.

Столбики укутаны

Варилась рама каркаса долго — всю зиму: морозы, загруженность на работе, не давали действовать с нужной периодичность. Варилась основа из уголка 75 мм, толщиной 6 мм, на усиление пустили 40*2 мм.

Начало каркаса бытовки из металлического уголка — нижняя обвязка

Боковые части варились целиком, потом при помощи 4 человек ставились в вертикальное положение и так фиксировались. НА стойки, к которым будут крепиться рамы окон и двери пошла профилированная труб 40*40*2 мм.

Рамы собираются лежа

Самый неудобный момент — измерять в одиночку диагонали. Контролировать их приходится постоянно, а делать одному неудобно. Но все выставить обязательно, иначе будет перекос.

Для придания большей жесткости приваривал в углах полосы металла. Их получил, распустив уголок (40 мм). Можно было докупить полосу, но использовал обрезки уголка.

Полосы для жесткости в углах рамыВид «изнутри угла»

Сложно приходилось, когда ставили рамы: на холоде только в перчатках толстых, а в них сложно жестко удержать. Потому подпирали досками, всем чем можно. Но угол выдерживали строго.

Выставлен первый контур

Чтобы к раме было жесткое крепление, приварены металлические пластины углом.

Выставив боковины каркаса, их жестко соединили при помощи металлического угла

Постепенно собран весь каркас.

Боковины подняты и завареныДовариваем пластины по углам: вверху и внизуПривариваем несколько балок вверху. Теперь каркас для бытовки стоит»железно»Каркас из металлического уголка для бытовки готов

Теперь остается обшивка. Она может быть любой: хоть та же вагонка, блок-хаус, хоть эконом-вариант — фанера и ОСБ. Для крепления отбелки к уголку удобнее прикрутить брус, а к нему уже крепить обрешетку и все остальное. Та же ситуация и для стропильной системы: по периметру прикручивают на саморезы с предварительным засвериванием брусок, к нему крепят стропила.

Видео по теме





Бытовка своими руками или под ключ!

28 Января 2020, Вт
