как изготовить клееный брус своими руками.

Самостоятельное производство клееного бруса позволяет решить множество проблем в доме, начиная с ремонта или реставрации мебели, и заканчивая крупными строительными или отделочными работами. Мне могут возразить, зачем клеить брус самому, если можно купить готовый? Отвечаю: не всегда клееный брус нужен в больших объемах, особенно при мелких работах, не всегда можно купить брус нужного размера, обычно продают брус стандартных размеров.

На самом деле почти невозможно купить брус с необходимыми параметрами. Например, если нужен крепкий брус (как конструктивный элемент), но при этом внешние поверхности бруса должны быть мягкими (например, будут подвергаться обработке: резьба по дереву, рельефная отделка и т. д.). Эта статья поможет вам научиться изготавливать клееный брус самостоятельно.

Несколько важных замечаний

1. Правильно изготовленный клееный брус по своим конструкционным, механическим и прочим параметрам превосходит цельный брус, изготовленный из того же дерева и с такими же размерами.
2. Современные клеевые составы для дерева, в случае их правильного применения, позволяют получить клеевой шов более прочный, чем само дерево. Я как-то хотел оторвать приклеенный брусок к столешнице. Дело кончилось тем, что сам брусок расщепился по длине, но в месте клеевого соединения не отстал ни на йоту.
3. Во многих случаях (в том числе в домашних условиях городской квартиры) изготовить клееный брус можно без использования специального дорогостоящего инструмента, если для его производства использовать покупные детали (половые рейки, доски).

Прежде чем перейти непосредственно к технологии изготовления клееного бруса, рассмотрим некоторые определения.

На рисунке ниже показаны основные детали клееного бруса и способы их соединения. На самом деле способов соединения много больше, но на рисунке указаны наиболее простые в изготовлении в домашних условиях. Важным условием для бруса является взаимное расположение годовых колец, ламели должны быть склеены таким образом, чтобы их взаимное расположение в изготавливаемом брусе было разнонаправленным у смежных ламелей. В этом случае, брус будет наименее подвержен короблению.

Технология изготовления клееного бруса в домашних условиях

Необходимые инструменты (перечень инструмента, конечно, зависит от того, какой брус вы хотите изготовить):

• Ножовка или двуручная пила
• Струбцины
• Строгальный инструмент (рубанок, электрорубанок, циркулярная пила)
• Фрезерный станок (циркулярная пила со сменяемыми фрезами), желательно, но не обязательно
• Шлифмашинка ленточная, желательно, но не обязательно
• Кисти малярные, щетки волосяные, синтетические
• Разметочные инструменты (рулетка, стальная метровая линейка, угольник и т. д.).

На фото представлен инструмент, без которого точно не обойтись (набор струбцин).

Необходимые материалы:

• Пиломатериалы (доски, брус, рейки)
• Клей по дереву или универсальный
• Растворитель 646 (ацетон) — для обезжиривания.

Технология изготовления клееного бруса будет рассмотрена на примере производства клееного бруса для изготовления оконных коробок дома.

Требования к исходному материалу. Применяемый пиломатериал должен быть сухим и здоровым. В данном случае я использовал брус из сосны и лиственницы (100 на 100 мм), который хранился под навесом, т. е. естественной сушки.

Нарезаем заготовки нужной длины, с припуском по 5 см с каждой стороны.

Отбираем три заготовки (ламели) для изготовления одного бруса. Что важно? Так как на первом этапе строгаются и фугуются только те канты (стороны) у ламелей, которые подлежат склеиванию, в которых будет выбираться паз, то необходимо заранее определить взаимное расположение ламелей таким образом, что бы рисунок годовых колец был разнонаправленным. Для соединения ламелей использовал соединение на шпонку. После острожки склеиваемых сторон, выбираем паз у крайних ламелей с одной стороны и у средней ламели два паза (по двум сторонам). По размерам пазов на циркулярной пиле делаем заготовки для шпонок.

После изготовления всех деталей будущего блока, для предварительной оценки, подгонки собираем брус на «сухую», без клея.

Подготовка склеиваемых поверхностей важная операция. В зависимости от применяемого клея порядок подготовительных действий может меняться (см. инструкцию на упаковке клея). Но основные операции, как правило, все же однотипны. Обычно необходимо:

• Сопрягаемые поверхности обработать наждачной бумагой или, что удобнее, шлифмашинкой.
• Обеспылить поверхность щёткой или пылесосом.
• Обезжирить (я использовал растворитель 646 и кисть), дать просохнуть.
• Все изготовленные детали (места стыков) обработать огнебиозащитой, за два раза с промежуточной сушкой.

После выполнения этих операций можно приступать к склеиванию бруса.

Склеивание бруса

Склеивание бруса процесс наиболее ответственный. Здесь особо важно правильно выбрать клей. Т. е в зависимости от того, где (на улице, в помещении) в каких условиях (влажность, температура) будет использоваться будущее изделие, а также в зависимости от требований к внешнему виду клеевого соединения (цвет клея) необходимо выбирать соответствующий клей. Сейчас на рынке проблем с выбором клея практически нет.

Технология склеивания зависит от выбранного клея и обычно также указывается на упаковке. Как видно на фото, клей имеет жёлтый цвет (вопрос цвета для меня не был принципиальным), клей предназначен для использования при наружных работах, по дереву, рисунок годовых колец у бруса разнонаправленный. Дефекты и сколы по краям бруса будут удалены при чистовой обработке бруса. После склеивания для сжатия и фиксации склеиваемых деталей я использовал струбцины.

Сушка клеевого соединения должна выполняться в соответствии с рекомендациями производителя клея. Как правило, необходимо соблюсти следующие условия:

• Следует избегать прямого воздействия на изделие солнца и воды (я, к примеру, сушил под навесом)
• Соединяемые детали должны быть сильно прижаты по склеиваемой плоскости
• Время сушки должно быть выдержано в соответствии с рекомендациями производителя.

Упомяну еще одну нестандартную (необязательную) операцию. С учётом того, что клееный брус создавался для изготовления оконных блоков, а силовые воздействия при выполнении конопатных работ при монтаже оконных блоков — не маленькие. Решил дополнительно усилить конструкцию бруса установкой на шканты. Шканты использовал самодельные из дуба, диаметром 22 мм, с использованием в нижней части шканта отверстия под конусный клин (шкант встаёт в распор на клин — при забивании). Сначала засверлил отверстия. Шканты и конусный клин сажал на клей. Забивал шканты кувалдочкой.

Завершающие операции при изготовлении клееного бруса

Тщательно просушив изделия, окончательно обрабатываем клееный брус. В частности, строгаем брус. При строгании нужно выдержать одинаковые размеры для всех брусьев, размеры бруса в чистоте (в сечении) — 90 на 275 мм. Далее обрабатываем склеенный брус со всех сторон огнебиозащитой, два раза.

Готовый склеенный брус представлен на фото ниже (вид с торца и вид сбоку).

Замечание

Что бы не зацикливаться на слове БРУС, нужно добавить, что данная технология вполне применима при изготовлении и других деталей. Я, например, для изготовления столешницы для компьютерного стола использовал покупную половую доску, из которой и клеил щит.

Совет: При изготовлении небольших заготовок (для ремонта мебели) или небольших конструкций (навесные полочки, ящички) когда делать пазы или четверти несподручно, или у вас нет такой возможности, часто склеивание делают на гладкую фугу. В этом случае, для более надежного склеивания и фиксации, очень поможет набор центровых маркеров. Советую купить. Купить маркеры можно в строительных магазинах, стоят они копейки, а помогают замечательно. Крупные маркеры, на фото справа, самодельные, выточенные на токарном станке, используются при более крупных работах.

Буду рад, если статья окажется вам полезной!

Как производят клеенный брус для деревянных домов

Вопрос о собственной жилплощади возникает рано или поздно у каждого человека. Волнует эта проблема и меня в том числе. Недавно, побывав на одной выставке посвященной строительству дома я заинтересовался вопросом, из чего и как делаются стройматериалы для простого деревянного домика, который по цене доступнее, чем самая дешевая однушка в столице. Я договорился с заводом Good Wood об экскурсии на производство, и на днях выяснил как это делается.

Сегодня в специальном репортаже для kak_eto_sdelano мы посмотрим как производят брус из которого строят современные деревянные дома.

Все начинается с того, что на завод поступают вот такие пакеты с деревянными досками. Специалист производства перед началом производственного цикла проверяет каждый такой пакет на соответствие качеству. Выборочно проверяются доски и после подтверждения качества они отправляются на первый этап. Если процент дефектов и сучковин на заготовках превышают допустимые нормы, то такой пакет отправляется обратно поставщику.
Сырье, из которого будет сделан брус — из сосны и ели.

Территория завода не маленькая, вдалеке можно видеть строящийся корпус, в котором будет производится больше заготовок чем в остальных цехах.

После того, как доски выбраны, они собираются в сушильный пакет — набор из заготовок, который будет помещен в сушильную камеру. Доски предварительно перетягивают такой лентой, чтобы в процессе сушки они не деформировались.

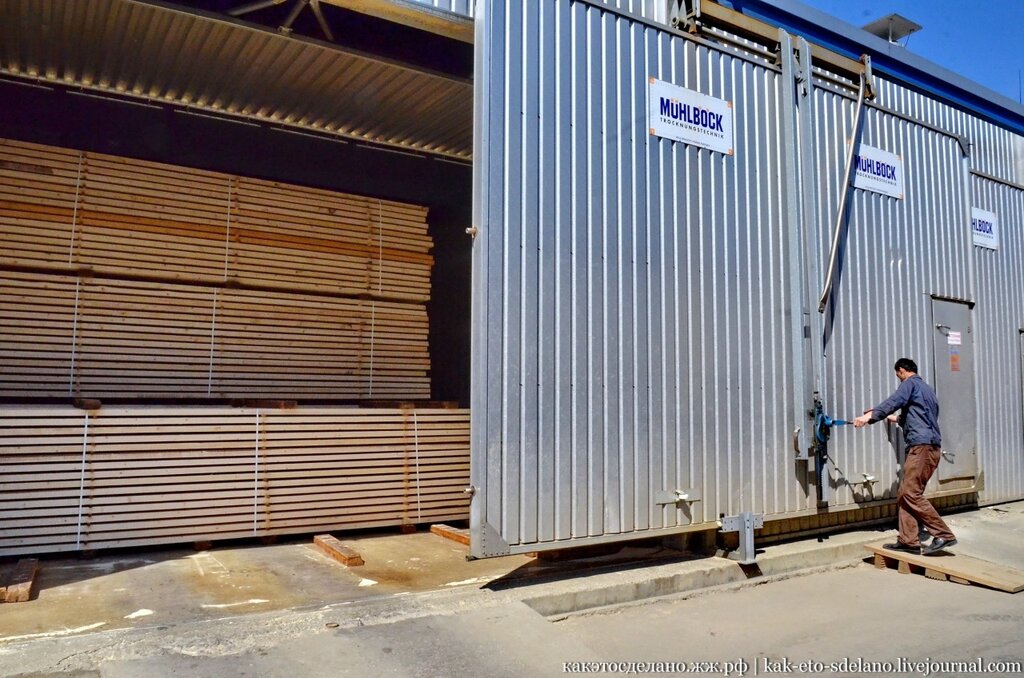

На производстве 6 сушильных камер объемом до 75 куб.м.

Заглянем внутрь.

Пакеты с досками находятся в камере 6-8 дней, при температуре 65-68 градусов. Сушильная камера снабжена датчиками влажности воздуха, температуры, чтобы следить за правильной технологией сушки досок.

Это фото свежесклеенного не обработанного бруса, здесь можно видеть, как из досок разного размера делают единый прочный брус. О нем я расскажу далее.

Но вернемся к производству. После сушки пакет с досками попадает в цех.

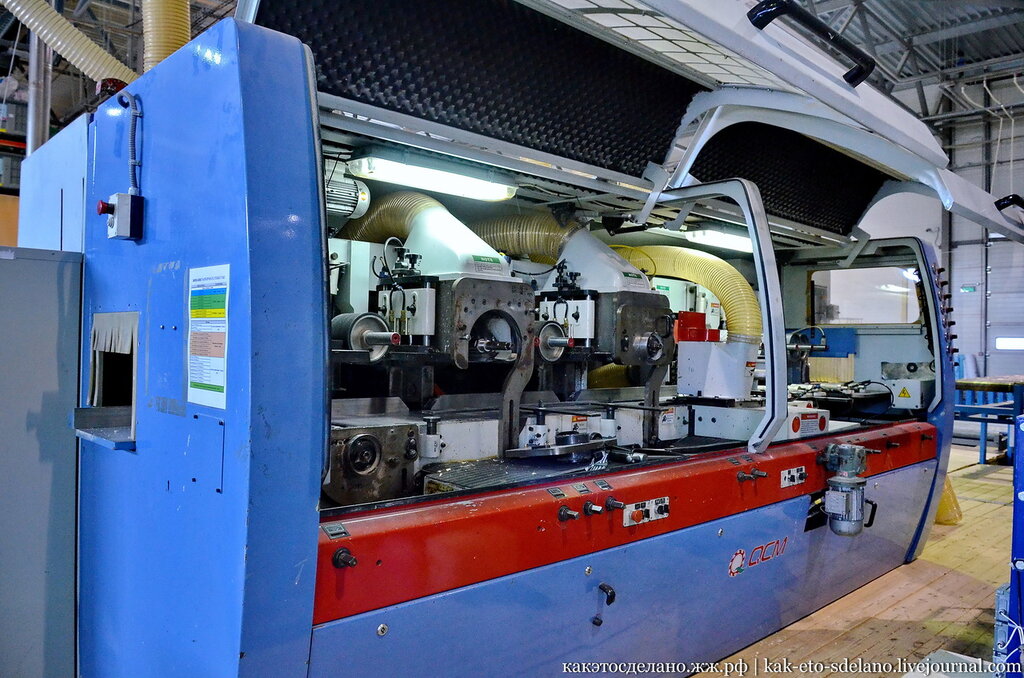

Здесь он проходит через станок, который строгает доску со всех четырех сторон. На этом этапе рабочие проводят визуальный контроль, каждая доска заново проверяется на наличие дефектов и сучковин. Тут же определяется какие доски пойдут на внутреннюю и внешнюю сторону будущего бруса. Более красивые доски, с меньшим количеством сучковин идут на внешнюю сторону.

Как я говорил, доски из которых делается брус из сосны и ели. Так как они схожи по структуре волокон, их можно без особых проблем склеивать друг с другом. И еще информация для наблюдательных — доски ели и сосны можно отличить по сучковинам — у сосны они крупнее, чем у ели.

Далее, доски склеивают. Здесь аппарат был отключен потому можно на фото из соседнего цеха увидеть склеивающий аппарат в работе.

Вот таким дождем клей покрывает доску с одно стороны.

Лишнее убирается валком. В зависимости от каждого индивидуального заказа брус делают/склеивают из нескольких досок различной длины и ширины. Чуть не забыл сказать — на производстве не делают впрок брус. Его изготовление начинается только после того, как клиент заказал дом (уже подготовил фундамент) или отдельные детали.

Клей используемый в производстве прошел сертификацию на безопасность и не содержит формальдегидов и опасных для человека веществ.

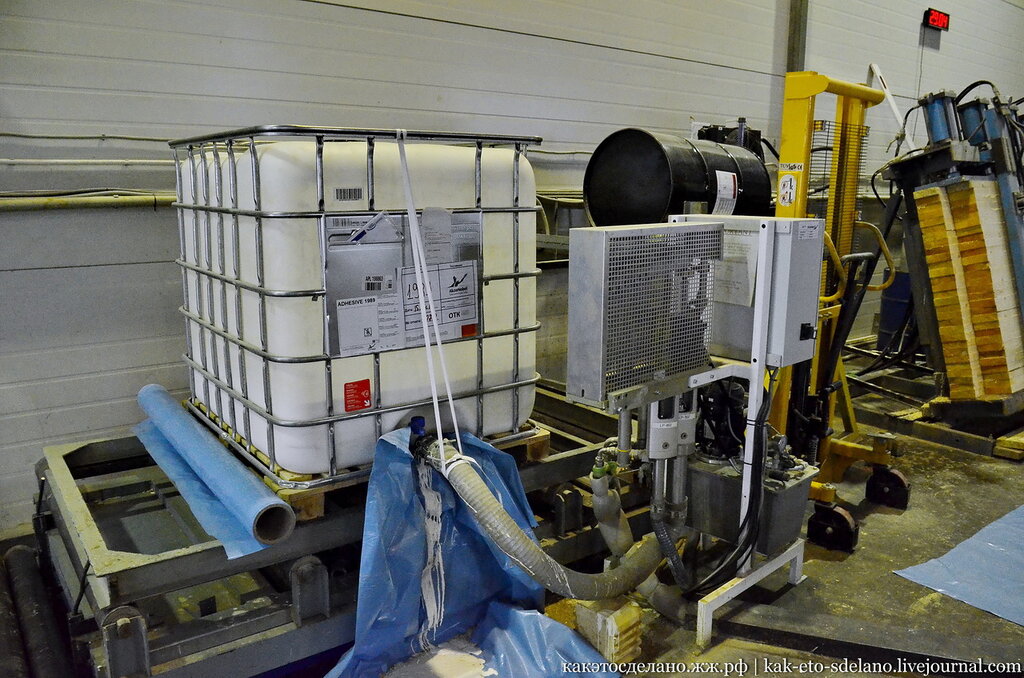

В этой бочке отвердитель, который смешивается с клеем непосредственно перед склейкой.

После того, как доски смазаны клеем и правильно уложены, они помещаются под пресс, в котором находятся 40 минут. Затем их вынимают и они «отдыхают» еще два часа до того, как попадут на следующий этап.

Далее заготовки передвигаются на следующий этап, но перед этим заготовка бруса опять проходит через станок, который обрабатывает его с четырех сторон.

Так выглядит брус после профилирования, но и это еще не все. Как видите торцы неровные, и брусья не нарезаны на нужные детали.

Кстати, точность нарезки профиля определяется такими лазерными датчиками.

Попробовал прожечь свой блокнот, но почему-то не получилось.

Еще одна приятная деталь — кулер с прохладной водой. Очень нужная вещь на производстве.

Но мы отвлеклись. Далее брус попадает на станок, который обрезает торец и…

нарезает чашу — углубление в брусе, необходимое для поперечной сборки. Чаша, кстати, единственное место, которое будет обложено утеплителем. При сборке стен дома утеплитель не используется, только в местах стыка.

Ну, вот и готовы детали для дома. Торцы обрабатываются торцевым герметиком.

А это уже готовый пакет для дома. Таких для одного дома будет несколько.

Каждая деталь маркируется бумажкой со штрих-кодом, в котором содержится вся информация о брусе, вплоть до того, где он должен быть уложен в доме.

И еще одна деталь: после подготовки каждой такой партии для отдельного проекта, делаются контрольные срезы, которые потом исследуются в заводской лаборатории на соответствие качеству. Срез нагревается и охлаждается до определенной температуры в течении 50 циклов, которые имитируют зиму и лето, то есть теоретически дом из такого бруса может простоять 50 лет.

За процессом следит и камера, которая, как мне сказали показывает процесс производства онлайн посетителям сайта завода.

На мониторах отображаются детали производственного процесса. На фотографиях — проекты, которые осуществляются в данный момент.

На примере этого образца, который стоит в цеху можно видеть как выглядит угол стен дома. Такими железными штырями скрепляются только углы, а по остальной длине стен брусы насаживаются на деревянные штыри.

Идем на следующий этап. Здесь готовый брус обрабатывается антисептиком для огне-биозащиты. Он предохраняет его от жучков-короедов, плесени, гниения и предотвращает дом от возгорания. Должен уточнить, что действие антисептика конечно не вечно, но он сохраняет свойства бруса на некоторое время, и в случае пожара дом не воспламенится как спичка, потому что при обработке антисептиком из дерева выводится кислород.

При необходимости брус может принять антисептические ванны.

После этого этапа, можно сказать, что процесс производства и подготовки бруса для заказчика завершен. Однако это еще не все.

После обработки антисептиком брус собирают опять в такие пакеты готовые к отправке клиенту.

На каждом пакете информация о заказчике и содержимом. Обратите внимание на слова «мин. венец 20» и «макс. венец 43» — это означает, что в этом пакете есть детали, которые подходят для сборки от 20 «слоя» стен до 43. Это нужно для того, чтобы не вскрывать все пакеты в поисках нужных деталей — все они могут оказаться в одном пакете, до определенного этапа сборки.

Мы увидели практически всю цепочку производства, однако, наша экскурсия не завершена, мы идем в следующий цех, чтобы узнать еще кое-какие детали. Кстати, обратите внимание на этот домик, здесь находится один из офисов компании, в котором работают менеджеры по продажам, специалисты колл-центра, архитекторы и конструкторы. Как понимаете, он полностью сделан на этом производстве и собран работниками компании.

Кстати, о велосипедах на фото — они безвозмездно покупаются компанией любому работнику производства, который готов ездить на нем из дома до работы и обратно). Еще одна интересная информация о компании: работникам производства, которые бросили курить выдается премия в 10 тыс. руб! Правда, если работник не справляется с недостатком никотина и опять начинает курить, его штрафуют на 15 тыс).

Следующий цех производства больше размером, здесь более новые, немецкие станки, здесь делают брус длиной до 12 метров и супербрус, сечение которых больше, чем у тех, которые мы видели ранее.

В этом цеху брус также делают из отдельных досок, которые сращивают с помощью клея в длинную доску.

Участки досок с дефектами и сучковинами, которые могут повредить будущему изделию вырезают. На этом фото — отход производства.

А это готовые доски, из которых будут клеить брус. Здесь происходит вся та же технологическая цепочка, что мы видели ранее, потому не буду повторяться.

Тринадцатиметровый пресс.

После обработки досок, их торцы нарезаются «елочкой» и далее станок при склейке с давлением прижимает доски друг к другу. Этого достаточно, чтобы склеить доску.

Ну а дальше доски склеиваются в брус, обрабатываются, и на этом станке нарезается профиль. И еще добавлю, что брус, склеенный из отдельных досок различного размера прочнее, чем из цельных досок, потому что дерево со временем дает усадку и в нем повышается напряжение между другими склеенными досками, а короткие нарезанные заготовки полностью минимизируют этот эффект. Поперечные балки при строительстве дома тоже делают из такого бруса, в обязательном порядке.

А вот и супербрус. Кстати, клиент, который заказывает брус для своего дома, выбирает размер сечения под свой вкус. Здесь же, компания может помочь ему определиться с проектом, или создать собственный проект с помощью архитектора и инженеров компании Good Wood.

А это суперстанок Хундеггера, который в этот момент нарезает чашу в брусе.

Заметил, что в цехах хорошо работает вентиляция и пыль, которая неизбежна на таком производстве не висит долго в воздухе.

С пылью и мельчайшими опилками также борются и увлажнители воздуха. Хорошая вещь, надо завести себе дома.

Хотя у производства бывают отходы в виде обрезков, можно сказать, что это практически безотходное производство (в экономическом плане), потому что древесина не пригодная для изготовления бруса продается как топливо для камина, и используется для собственных нужд, также как топливо.

Из опилок делают вот такие брикеты для растопки каминов.

В конце экскурсии мне опять встречаются готовые пакеты для сушильной печи.

В эту емкость собираются опилки производства.

Напоследок зайдем в небольшой двухэтажный домик на территории компании, который может осмотреть любой желающий. Выглядит симпатично.
Чуть не забыл сказать, дома для своих клиентов собирают только специалисты компании, начиная от закладки фундамента, до кровельных работ и установки бойлера, и т.п., что очень удобно.

Здесь есть своя котельная, что немаловажно.

Домик сделан из самого простого бруса. Конечно же, после сборки дома нужно его покрасить, чтобы сохранить его свойства. Кстати, приемущество бруса перед обычным бревном в том, что со временем брус дает усадку всего в 1-2% а бревно — 15%! К тому же цельное бревно невозможно подвергнуть сушке без деформации.

Очень просторная, светлая кухня.

Плавно перетекающая в гостиную. В туалет и ванную заглядывать не стал, так как в этот момент ими были заинтересованы потенциальные покупатели, бродившие по дому).

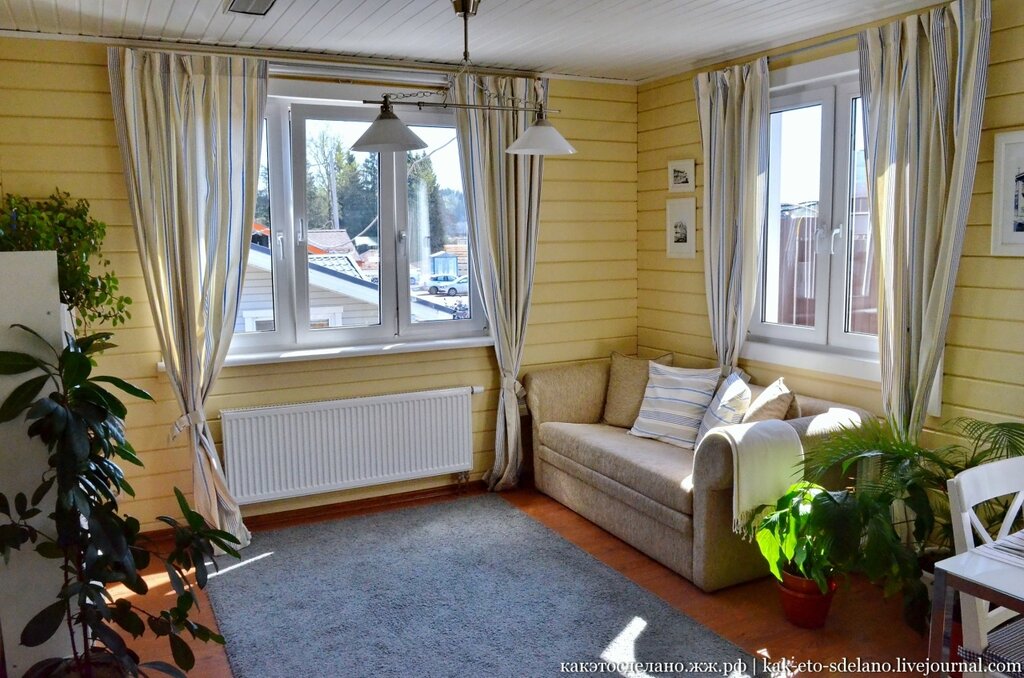

На первом этаже нет жилых комнат, потому что площадь домика совсем небольшая. А на втором этаже их три. Первые две — детские комнаты.

Третья комната — спальня для родителей.

Тут же есть балкончик. Домик хорош, но маловат, буду присматривать себе другой проект.

Теперь и вы знаете, как делается брус для строительства дома. Спасибо всем, кто дочитал до конца.
А всем, кто заинтересовался строительством собственного домика советую посетить сайт компании Good Wood, где очень подробно рассказывается о различных проектах таких домов, и можно подобрать под свой вкус и цену.

Жми на кнопку, чтобы подписаться на «Как это сделано»!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану (shauey@yandex.ru) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Жми на иконку и подписывайся!

— http://kak_eto_sdelano.livejournal.com/
— https://www.facebook.com/kaketosdelano/
— https://www.youtube.com/kaketosdelano
— https://vk.com/kaketosdelano
— https://ok.ru/kaketosdelano
— https://twitter.com/kaketosdelano
— https://www.instagram.com/kaketosdelano/

Официальный сайт — http://ikaketosdelano.ru/

Мой блог — http://aslan.livejournal.com
Инстаграм — https://www.instagram.com/aslanfoto/
Facebook — https://www.facebook.com/aslanfoto/
Вконтакте — https://vk.com/aslanfoto

Профилированный брус своими руками в создании авторских проектов

Клееный профилированный брус нашел массовое применение в строительстве жилья эконом-класса и элитных домов. Кроме домостроения, мелкие партии материала используют для реализации авторских проектов по созданию архитектурных миниатюр, в отделке интерьера и изготовлении мебели. Для этих целей лучше всего подходит древесина редких пород, могут потребоваться заготовки нестандартных размеров и оригинального профиля. Изготовить уникальный профилированный брус своими руками для реализации индивидуальных авторских проектов можно в собственной мастерской или на арендованном оборудовании.

Прежде чем организовать собственное производство, необходимо решить насколько самостоятельное производство будет оправданно. Мотивацией для принятия такого решения часто бывает желание реализовать собственный творческий потенциал в следующих сферах предпринимательской деятельности:

• Производство эксклюзивной мебели;
• Оказание услуг в оформлении интерьера жилищ;
• Авторское оформление залов приема, интерьеров ресторанов и арт-выставок;
• Бизнес в области архитектурной миниатюры.

Подвигнуть к занятию самостоятельным изготовлением клееного профилированного бруса может стать мечта выполнить отделку фасада дома или обустроить веранду по собственному проекту.

В зависимости от потребностей в материале и имеющейся деревообрабатывающей техники, существует несколько способов самостоятельного изготовления профилированного бруса. Реализация такого проекта включает основные этапы:

• Определение целей, количество продукции и оценка бюджета проекта;
• Выбор материала и организация сушки;
• Изготовление ламелей;
• Склеивание;
• Выемка профиля.

Выбор материала

Сделать брус своими руками – сложная, но вполне выполнимая задача. Для изготовления клееного профилированного бруса можно использовать любой пиломатериал, сделанный из различных пород дерева. Самым экономным является обрезная доска хвойных пород, по размерам близкая к размерам ламелей. Изготовление бруса из готовых досок позволит отказаться от операции по распиловке древесины.

Для изготовления профилированного бруса своими руками можно использовать лиственные и редкие породы древесины с привлекательной текстурой. Более экономичным решением может стать комбинированный брус с лицевой частью, изготовленной из ценных пород дерева. Подбор материала лучше сделать самостоятельно, для этого необходимо: выбрать пиломатериал по номенклатуре и типоразмерам, провести осмотр и дефектацию товара. Лучше приобрести сухую древесину, но на этом этапе влажность древесины особой роли не играет, в любом случае ее надо будет доводить до кондиции.

Как сушить пиломатериал

Лучшие результаты дает камерная сушка древесины, но оборудовать место для сушки можно в гараже или на загородном участке, часто влажный пиломатериал складируют под навесы или в хозяйственных постройках. Процесс сушки естественным путем может составить несколько месяцев. Если этот процесс организовать в помещении, можно использовать обогреватель и вентилятор. В любом случае помещение должно проветриваться. При расположении штабеля под навесом, древесину необходимо оградить от воздействия прямых солнечных лучей.

В сушильный штабель обрезная доска укладывается горизонтальными рядами, по высоте ряды разделяются прокладками одного размера. В качестве прокладки можно использовать бруски из сухой древесины с размером сечения 40х40 мм. Бруски укладывают перпендикулярно основному слою через 500-600 мм. Для предотвращения процессов деформации рекомендуется на верхний ряд штабеля уложить гнет из подручного материала.

В процессе сушки периодически проверяется влажность материала, при достижении влажности 10-12% пиломатериал можно использовать для изготовления ламелей. Контроля влажности осуществляют влагомером, особых требований по точности к измерениям не предъявляется, для этих целей можно использовать недорогой прибор.

Заготовка ламелей и подготовка к склеиванию

Из обрезной доски, доведенной до требуемой кондиции, можно начинать изготавливать ламели для склеивания. Для оборудования рабочего места необходим строгальный станок и циркулярная пила. От операции сращивания ламелей по технологии «шип в шип» целесообразно отказаться. Представленные на рынке шипорезные станки дороги, оборудование является узкоспециализированным, приобретать его для личного пользования непрактично. Без специального оборудования проще всего изготавливать двух- или трехслойный клееный брус.

Порядок изготовления ламелей:

• Получение заготовок заданной формы с использованием строгального станка;
• Торцевание циркулярной пилой с припуском 50 мм;
• Дефекация и сортировка на лицевые и внутренние части;
• Сборка «на сухую», маркировка по очередности расположения в готовом изделии.

Для предотвращения смещения ламелей применяют шпоночное или шкантовое соединение. Гнездо под шпонку выдалбливают по центру заготовки, шпонку можно сделать из отбракованной доски. Шкант изготавливают из твердых пород дерева и вставляют в специально высверленные отверстия.

Опытные мастера рекомендуют:

• На лицевую сторону укладывать пласти с более четким рисунком годовых колец;
• У двух соседних ламелей древесные волокна должны быть ориентированы разнонаправлено;
• Склеиваемые поверхности обработать грубой наждачной бумагой для придания шероховатости, пыль удалить, поверхность обезжирить растворителем.

Склеивание и опрессовка

Для склеивания используют любой доступный клей для дерева, для бруса, предназначенного для использования внутри помещений, лучше выбрать экологичный клей. Операция проводится при комнатной температуре, в проветриваемом помещении. Расход клея составляет до 10 литров на один кубометр готового бруса.

Ламели укладывают в ранее определенном порядке, клей наносится кистью или валиком, толщиной клеевого слоя – до 2 мм. Собранную конструкцию скрепляют винтовыми столярными струбцинами, расположенными через 400-450 мм. Под упоры струбцины рекомендуется подложить прокладки из многослойной фанеры размером 12х12 мм.

Время полного отверждения клея определяется по паспортным данным состава. После завершения процесса склеивания, на строгальном станке снимаются наплывы клея, устраняют «ступеньки», брусу придают заданные размеры. Для чистовой обработки используют наждаку или шлифмашинку.

Профилирование и заключительное торцевание

Профилирование бруса своими руками – наиболее ответственная операция. При изготовлении бруса своими руками, профилю можно задать любую форму. Для нарезки профиля целесообразно использовать фрезерный станок эконом–класса или станок для профилирования бруса собрать своими руками. Сделать это легко из ручного фрезера, столярного верстака и несложного стапеля. Мощность фрезера должна быть не менее 2 кВт. Такое решение подходит для изготовления мелких партий профилированного бруса. Разнообразие насадок позволяет нарезать профиль самой сложной формы, в том числе и конусообразный.

При штучном изготовлении, пазы можно выпилить циркулярной пилой. Такой несложный станок для изготовления профилированного бруса можно собрать на верстаке с использованием жесткой направляющей для перемещения пилы. После распила, острожку пазов выполняют столярным инструментом.

Заключительной столярной операцией является чистовое торцевание, изделию придают заданную длину, торец обрабатывают наждачной бумагой.

Готовый профилированный клееный брус декорируют морилкой, древесным маслом, искусственно старят, имитируют рельеф, оставляемый жучком-короедом. Брус, предназначенный для внешней отделки, пропитывают влагоотталкивающими и антисептическими пропитками.

Как производят клеенный брус для деревянных домов ⋆ Как это сделано

Вопрос о собственной жилплощади возникает рано или поздно у каждого человека. Волнует эта проблема и меня в том числе. Недавно, побывав на одной выставке посвященной строительству дома я заинтересовался вопросом, из чего и как делаются стройматериалы для простого деревянного домика, который по цене доступнее, чем самая дешевая однушка в столице. Я договорился с заводом Good Wood об экскурсии на производство, и на днях выяснил как это делается.

Все начинается с того, что на завод поступают вот такие пакеты с деревянными досками. Специалист производства перед началом производственного цикла проверяет каждый такой пакет на соответствие качеству. Выборочно проверяются доски и после подтверждения качества они отправляются на первый этап. Если процент дефектов и сучковин на заготовках превышают допустимые нормы, то такой пакет отправляется обратно поставщику.
Сырье, из которого будет сделан брус – из сосны и ели.

Территория завода не маленькая, вдалеке можно видеть строящийся корпус, в котором будет производится больше заготовок чем в остальных цехах.

После того, как доски выбраны, они собираются в сушильный пакет – набор из заготовок, который будет помещен в сушильную камеру. Доски предварительно перетягивают такой лентой, чтобы в процессе сушки они не деформировались.

На производстве 6 сушильных камер объемом до 75 куб.м.

Заглянем внутрь.

Пакеты с досками находятся в камере 6-8 дней, при температуре 65-68 градусов. Сушильная камера снабжена датчиками влажности воздуха, температуры, чтобы следить за правильной технологией сушки досок.

Это фото свежесклеенного не обработанного бруса, здесь можно видеть, как из досок разного размера делают единый прочный брус. О нем я расскажу далее.

Но вернемся к производству. После сушки пакет с досками попадает в цех.

Здесь он проходит через станок, который строгает доску со всех четырех сторон. На этом этапе рабочие проводят визуальный контроль, каждая доска заново проверяется на наличие дефектов и сучковин. Тут же определяется какие доски пойдут на внутреннюю и внешнюю сторону будущего бруса. Более красивые доски, с меньшим количеством сучковин идут на внешнюю сторону.

Как я говорил, доски из которых делается брус из сосны и ели. Так как они схожи по структуре волокон, их можно без особых проблем склеивать друг с другом. И еще информация для наблюдательных – доски ели и сосны можно отличить по сучковинам – у сосны они крупнее, чем у ели.

Далее, доски склеивают. Здесь аппарат был отключен потому можно на фото из соседнего цеха увидеть склеивающий аппарат в работе.

Вот таким дождем клей покрывает доску с одно стороны.

Лишнее убирается валком. В зависимости от каждого индивидуального заказа брус делают/склеивают из нескольких досок различной длины и ширины. Чуть не забыл сказать – на производстве не делают впрок брус. Его изготовление начинается только после того, как клиент заказал дом (уже подготовил фундамент) или отдельные детали.

Клей используемый в производстве прошел сертификацию на безопасность и не содержит формальдегидов и опасных для человека веществ.

В этой бочке отвердитель, который смешивается с клеем непосредственно перед склейкой.

После того, как доски смазаны клеем и правильно уложены, они помещаются под пресс, в котором находятся 40 минут. Затем их вынимают и они “отдыхают” еще два часа до того, как попадут на следующий этап.

Далее заготовки передвигаются на следующий этап, но перед этим заготовка бруса опять проходит через станок, который обрабатывает его с четырех сторон.

Так выглядит брус после профилирования, но и это еще не все. Как видите торцы неровные, и брусья не нарезаны на нужные детали.

Кстати, точность нарезки профиля определяется такими лазерными датчиками.

Попробовал прожечь свой блокнот, но почему-то не получилось.

Еще одна приятная деталь – кулер с прохладной водой. Очень нужная вещь на производстве.

Но мы отвлеклись. Далее брус попадает на станок, который обрезает торец и…

нарезает чашу – углубление в брусе, необходимое для поперечной сборки. Чаша, кстати, единственное место, которое будет обложено утеплителем. При сборке стен дома утеплитель не используется, только в местах стыка.

Ну, вот и готовы детали для дома. Торцы обрабатываются торцевым герметиком.

А это уже готовый пакет для дома. Таких для одного дома будет несколько.

Каждая деталь маркируется бумажкой со штрих-кодом, в котором содержится вся информация о брусе, вплоть до того, где он должен быть уложен в доме.

И еще одна деталь: после подготовки каждой такой партии для отдельного проекта, делаются контрольные срезы, которые потом исследуются в заводской лаборатории на соответствие качеству. Срез нагревается и охлаждается до определенной температуры в течении 50 циклов, которые имитируют зиму и лето, то есть теоретически дом из такого бруса может простоять 50 лет.

За процессом следит и камера, которая, как мне сказали показывает процесс производства онлайн посетителям сайта завода.

На мониторах отображаются детали производственного процесса. На фотографиях – проекты, которые осуществляются в данный момент.

На примере этого образца, который стоит в цеху можно видеть как выглядит угол стен дома. Такими железными штырями скрепляются только углы, а по остальной длине стен брусы насаживаются на деревянные штыри.

Идем на следующий этап. Здесь готовый брус обрабатывается антисептиком для огне-биозащиты. Он предохраняет его от жучков-короедов, плесени, гниения и предотвращает дом от возгорания. Должен уточнить, что действие антисептика конечно не вечно, но он сохраняет свойства бруса на некоторое время, и в случае пожара дом не воспламенится как спичка, потому что при обработке антисептиком из дерева выводится кислород.

При необходимости брус может принять антисептические ванны.

После этого этапа, можно сказать, что процесс производства и подготовки бруса для заказчика завершен. Однако это еще не все.

После обработки антисептиком брус собирают опять в такие пакеты готовые к отправке клиенту.

На каждом пакете информация о заказчике и содержимом. Обратите внимание на слова “мин. венец 20” и “макс. венец 43” – это означает, что в этом пакете есть детали, которые подходят для сборки от 20 “слоя” стен до 43. Это нужно для того, чтобы не вскрывать все пакеты в поисках нужных деталей – все они могут оказаться в одном пакете, до определенного этапа сборки.

Мы увидели практически всю цепочку производства, однако, наша экскурсия не завершена, мы идем в следующий цех, чтобы узнать еще кое-какие детали. Кстати, обратите внимание на этот домик, здесь находится один из офисов компании, в котором работают менеджеры по продажам, специалисты колл-центра, архитекторы и конструкторы. Как понимаете, он полностью сделан на этом производстве и собран работниками компании.

Кстати, о велосипедах на фото – они безвозмездно покупаются компанией любому работнику производства, который готов ездить на нем из дома до работы и обратно). Еще одна интересная информация о компании: работникам производства, которые бросили курить выдается премия в 10 тыс. руб! Правда, если работник не справляется с недостатком никотина и опять начинает курить, его штрафуют на 15 тыс).

Следующий цех производства больше размером, здесь более новые, немецкие станки, здесь делают брус длиной до 12 метров и супербрус, сечение которых больше, чем у тех, которые мы видели ранее.

В этом цеху брус также делают из отдельных досок, которые сращивают с помощью клея в длинную доску.

Участки досок с дефектами и сучковинами, которые могут повредить будущему изделию вырезают. На этом фото – отход производства.

А это готовые доски, из которых будут клеить брус. Здесь происходит вся та же технологическая цепочка, что мы видели ранее, потому не буду повторяться.

Тринадцатиметровый пресс.

После обработки досок, их торцы нарезаются “елочкой” и далее станок при склейке с давлением прижимает доски друг к другу. Этого достаточно, чтобы склеить доску.

Ну а дальше доски склеиваются в брус, обрабатываются, и на этом станке нарезается профиль. И еще добавлю, что брус, склеенный из отдельных досок различного размера прочнее, чем из цельных досок, потому что дерево со временем дает усадку и в нем повышается напряжение между другими склеенными досками, а короткие нарезанные заготовки полностью минимизируют этот эффект. Поперечные балки при строительстве дома тоже делают из такого бруса, в обязательном порядке.

А вот и супербрус. Кстати, клиент, который заказывает брус для своего дома, выбирает размер сечения под свой вкус. Здесь же, компания может помочь ему определиться с проектом, или создать собственный проект с помощью архитектора и инженеров компании Good Wood.

А это суперстанок Хундеггера, который в этот момент нарезает чашу в брусе.

Заметил, что в цехах хорошо работает вентиляция и пыль, которая неизбежна на таком производстве не висит долго в воздухе.

С пылью и мельчайшими опилками также борются и увлажнители воздуха. Хорошая вещь, надо завести себе дома.

Хотя у производства бывают отходы в виде обрезков, можно сказать, что это практически безотходное производство (в экономическом плане), потому что древесина не пригодная для изготовления бруса продается как топливо для камина, и используется для собственных нужд, также как топливо.

Из опилок делают вот такие брикеты для растопки каминов.

В конце экскурсии мне опять встречаются готовые пакеты для сушильной печи.

В эту емкость собираются опилки производства.

Напоследок зайдем в небольшой двухэтажный домик на территории компании, который может осмотреть любой желающий. Выглядит симпатично.
Чуть не забыл сказать, дома для своих клиентов собирают только специалисты компании, начиная от закладки фундамента, до кровельных работ и установки бойлера, и т.п., что очень удобно.

Здесь есть своя котельная, что немаловажно.

Домик сделан из самого простого бруса. Конечно же, после сборки дома нужно его покрасить, чтобы сохранить его свойства. Кстати, приемущество бруса перед обычным бревном в том, что со временем брус дает усадку всего в 1-2% а бревно – 15%! К тому же цельное бревно невозможно подвергнуть сушке без деформации.

Очень просторная, светлая кухня.

Плавно перетекающая в гостиную. В туалет и ванную заглядывать не стал, так как в этот момент ими были заинтересованы потенциальные покупатели, бродившие по дому).

На первом этаже нет жилых комнат, потому что площадь домика совсем небольшая. А на втором этаже их три. Первые две – детские комнаты.

Третья комната – спальня для родителей.

Тут же есть балкончик. Домик хорош, но маловат, буду присматривать себе другой проект.

Теперь и вы знаете, как делается брус для строительства дома. Спасибо всем, кто дочитал до конца.
А всем, кто заинтересовался строительством собственного домика советую посетить сайт компании Good Wood, где очень подробно рассказывается о различных проектах таких домов, и можно подобрать под свой вкус и цену.

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите на адрес (shauey@yandex.ru) и мы сделаем самый лучший репортаж, который увидят тысячи читателей сайта Как это сделано

Отдельные фото из моих репортажей можно смотреть в инстаграме инстаграме.    Жмите на ссылки, подписывайтесь и комментируйте, если вопросы по делу, я всегда отвечаю.

Также на ютюбе выходят мои интереснейшие ролики, поддержите его подпиской, кликнув по этой ссылке – Как это сделано или по этой картинке. Спасибо всем подписавшимся!

Технология склеивания массивной древесины

Содержание страницы

1. Способы склеивания массивной древесины по длине

1.1. Виды шиповых соединений

Очень часто при изготовлении различных изделий из древесины необходимо соединить разные детали склеиванием. Применение шипового соединения придает изделию необходимую прочность.

Шиповое соединение состоит из двух частей — шипа и гнезда проушины. Шип — это выступ, который находится на конце одной из соединяемых деталей. Шип вставляется в проушину либо гнездо другой соединяемой детали. Можно встретить одинарный (рис. 1), двойной (рис. 1) и многократный шипы (рис. 1). Шипы делятся на цельные и вставные. Цельным называется шип, который составляет с деталью единое целое. Вставной шип выполняется отдельно от детали. Помимо приведенных существует еще несколько цельных шиповых соединений: «ласточкин хвост» (рис. 1, ), зубчатое соединение (рис. 1).

Кроме повышения прочности изделия шиповое соединение может применяться с целью повышения полезного выхода. На рисунке показан мебельный щит с сучками и без сучков.

Мебельный щит без сучков имеет лучший внешний вид по сравнению с предыдущим.

Рис. 1 Виды шипов: а — одинарный; б — двойной; в — круглый; г — односторонний «ласточкин хвост»; д — многократный; , е,ж — «ласточкин хвост»;  з — зубчатый.

Как известно, существуют различные виды пороков строения древесины, которые могут значительно ухудшить внешний вид изделия. К ним относят сучки, трещины, обзол и др. (рис. 2). Эти пороки выпиливают (рис. 3), фрезеруют шиповое соединение (рис. 4), оставшиеся части брусков сращивают по длине. Зубчатый шип некоторым образом зрительно ухудшает внешний вид, поэтому такие детали применяются под покраску (рис. 5).

Склеивание короткомерных пиломатериалов из массивной древесины по длине позволяет повысить полезный выход. Склеивание в торец характеризуется низкой прочностью (менее 10% прочности натуральной древесины) и поэтому не применяется. Склеивание на ус (рис. 6) является достаточно прочным соединением. Однако при этом требует большой длины шипа и как следствие увеличения расхода материала. Склеивание на зубчатый шип (рис. 6) наиболее предпочтительно, так как обеспечивает 50–60% прочности от цельной древесины.

Рис. 2 Пороки строения древесины в пиломатериалах

Рис. 3 Схема удаления пороков

Рис. 4 Зубчатое шиповое соединение

Рис. 5 Склеивание по длине

Рис. 6 Виды зубчатого шипового соединения: а — склеивание на ус; б — склеивание на зубчатый шип.

1.2. Параметры зубчатого шипового соединения

Горизонтальные шипы применяются в соединениях, не требующих высоких прочностных свойств, вертикальные шипы — в конструкционных соединениях.

Зубчатое соединение характеризуется шагом, длиной и величиной затупления (рис. 7).

Зазор необходим для удаления излишков клея. Длина шипа выбирается в зависимости от назначения (обшивка, наличник — 5 мм; настил — 30 мм).

Рис. 7 Параметры зубчатого шипа

Вид применяемого при склеивании клея выбирается в зависимости от назначения. Поливинилацетатные, карбамидоформальдегидные и казеиновые клеи применяются при изготовлении изделий, эксплуатируемых внутри помещений; фенолоформальдегидные — для изделий, эксплуатируемых снаружи помещений.

Формирование шипа производится в два этапа: выравнивание поверхности (чистовая торцовка) и фрезерование шипа на фрезерных или шипорезных станках. С противоположной стороны бруска шаг зубчатого соединения должен быть смещен на полшага.

1.3. Технология склеивания по длине

Склеивание заготовок по длине выполняется в следующей последовательности. Вначале производится продольный раскрой на многопильных станках. Затем поперечный раскрой на кратные заготовки с удалением дефектных мест (рис. 8).

Для фрезерования зубчатого шипа применяются фрезы (рис. 9).

Рис. 8 Выпиливание дефектных мест

Рис. 9 Фреза для фрезерования зубчатого шипа

Рис. 10 Клеевые вальцы

Нанесение клея может быть осуществлено кистью, окунанием или гребенчатыми клеевыми вальцами (рис. 10). Расход клея составляет до 400 г/м2.

Лучшим способом является склеивание брусков бесконечной длины с последующим их раскроем на требуемый размер (см. рис. 11).

Сборка и запрессовка производится в пневматических или гидравлических ваймах (см. рис. 12). Горизонтальное давление обеспечивает плотный контакт зубчатого соединения. А вертикальное давление создается для предотвращения выгибания заготовки.

Продолжительность запрессовки с выдавливанием излишков клея составляет 2 с. Отверждение клея происходит вне установки. Сила и надежность самозаклинивания достаточны для раскроя сразу после склеивания. Прочность склеивания характеризуется пределом прочности при статическом изгибе.

Рис. 11 Схема сращивания брусков с последующим их раскроем на требуемый размер

Рис. 12 Вайма для склеивания на зубчатый шип



2. Технология изготовления мебельных щитов

2.1. Схема технологического процесса изготовления мебельных щитов из массивной древесины

Мебельный щит склеивается из деревянных строганых брусков (реек) шириной от 10 до 50 мм. При изготовлении мебельных щитов применяется древесина хвойных и лиственных пород. Мебельные щиты применяются при изготовлении столярно-строительных изделий, деталей интерьера, но чаще всего в мебельном производстве.

Схема технологического процесса изготовления мебельных щитов из массивной древесины представлена на рисунке 13.

Рис. 13 Схема технологического процесса изготовления мебельного щита

Для склеивания мебельных щитов используют бруски (ламели), из которых удалены дефекты и сращенные по длине. Нанесение клея на поверхность производят ручным способом (рис. 14) или при помощи клеевых вальцов.

Рис. 14 Нанесение клея ручным способом

Рис. 15 Веерная вайма с механическим зажимом

Рис. 16 Ваймы с гидравлическим зажимом

Рис. 17 Одноэтажный гидравлический пресс для склеивания мебельных щитов

Для склеивания могут применяться ваймы, в которых зажим брусков с нанесенным клеем механический. Для увеличения производительности их делают веерными (см. рис. 15). При склеивании щитов также могут применяться ваймы (прессы) с гидравлическим зажимом (рис. 16). Склеенные в ваймах бруски могут быть смещены относительно друг друга, что потребует выравнивания поверхности щитов в рейсмусовых станках.

Этого недостатка лишены щиты, склеенные в одно( этажных гидравлических прессах (рис. 17).

Поверхность щитов получается более ровной, и в этом случае не требуется обработка в рейсмусных станках. Для уменьшения продолжительности склеивания плиты пресса выполнены обогреваемыми. При изготовлении мебельных щитов необходимо соблюдать следующие правила.

1. Склеиваемые бруски для предотвращения коробления должны собираться «вразбежку» (в соседних брусках направление волокон не должно совпадать).
2. Ширина брусков должна быть кратной двум-трем толщинам = (2–3).
3. Промежуток времени от нанесения клея на поверхность до склеивания не должен превышать 5 мин.
4. Боковые поверхности реек для предотвращения появления щелей между ними должны быть строго перпендикулярны пласти.
5. Склеиваемые бруски не должны быть покоробленными и их желательно склеивать сразу после строгания.
6. Влажность древесины должна быть 8 ± 2%.
7. Расход клея 180–220 г/м2. После склеивания щи( тов должна быть предусмотрена технологическая выдержка в плотных стопах в течение 5–24 ч.
8. В верхних щитах пачки могут подсыхать верхние слои после склеивания. Для предотвращения коробления верхних щитов всю пачку необходимо укрывать полиэтиленом.
9. Щиты длиной более 2 м подвергаются короблению в большей степени, чем короткие, к тому же их труднее обрабатывать. Поэтому лучше склеивать заготовки не( больших размеров.

2.2. Форматная обрезка и шлифование мебельных щитов

После склеивания производится обрезка мебельных щитов по формату (рис. 18) на форматно-обрезных станках. Для предотвращения образования сколов на поверхности щита в обрезных станках должны быть установлены подрезатели (рис. 19).

Готовые плиты имеют значительную разнотолщинность. Кроме того, на поверхности плит могут быть раз, личные дефекты — вмятины, загрязнения и т. д. По, этому после склеивания и выдержки щитов производят шлифование их поверхности на широколенточных шлифовальных станках. Обработка производится шлифовальными лентами разной зернистости в два этапа (рис. 20).

Вначале шлифовальными лентами более крупной зернистости снимают примерно 70% от величины припуска (калибруют), затем лентами с более мелкой зернистостью снимают оставшийся припуск (рис. 21). На первом этапе шлифования применяют отечественные шлифовальные ленты с номером зернистости 40–50, импортные — 36–40. На втором этапе шлифования применяют ленты с номером зернистости отечественные 16–25, им, портные — 80–100. Общий припуск на шлифование составляет 1–2 мм.

Сортируют плиты в зависимости от количества и видов дефектов строения древесины на поверхности (рис. 22) и от дефектов обработки поверхности. Качество склеивания оценивают по прочности при скалывании по клеевому слою (не менее 4 МПа).

Также контролируют предел отклонения размеров разных длин диагоналей, шероховатость, покоробленность. Качественные показатели мебельных щитов регламентируются требованиями заказчика или нормативных документов. Хранят плиты в сухих отапливаемых помещениях.

Рис. 18 Форматно-обрезной станок для обрезки кромок по формату

Рис. 19 Применение подрезателей при обрезке щитов

Рис. 20 Широкие шлифовальные ленты для обработки поверхности мебельных щитов

Рис. 21 Схема двухэтапной обработки мебельных щитов в шлифовальных станках



Рис. 22 Мебельный щит

3. Клееные деревянные конструкции

3.1. Преимущества клееных деревянных конструкций

Клееные деревянные конструкции применяют при изготовлении конструкций и изделий строительного назначения.

Благодаря легкости, прекрасным эстетическим и теплотехническим свойствам, высокой прочности и огнестойкости клееная древесина все чаще используется в объектах строительства и реконструкции. С ее применением можно создавать покрытия зданий различного назначения пролетами до 100 м. Богатый опыт применения этого материала позволяет использовать его в строительстве как жилых, так и производственных или общественных зданий любой сложности.

Несмотря на то что клееные деревянные конструкции являются достаточно новым материалом, они могут беспрепятственно применяться не только в малоэтажном домостроении, но и в таких социально значимых объектах, как спорткомплексы, аквапарки, торговые центры, мосты. Естественно, проекты должны соответствовать всем существующим строительным нормативам и требованиям. Если есть какие%то отступления, то в проекте могут быть предусмотрены компенсирующие мероприятия (покрытие конструкций защитными пропитками) или разработка специальных технических условий.

Для изготовления клееных деревянных конструкций применяют древесину хвойных и лиственных пород. Породу древесины определяют по назначению и условиям эксплуатации конструкций. Для изготовления несущих конструкций используются в основном пиломатериалы хвойных пород (сосна, ель, лиственница) не ниже II сорта по ГОСТ 1713%2007. Для изготовления ненесущих конструкций используются в основном пиломатериалы хвойных пород (сосна, ель, лиственница) не ниже III сорта по ГОСТ 1713-2007.

Безопасность и долговечность деревянных клееных конструкций в определенной степени зависит от типа и марки применяемого клея, его эксплуатационных и технологических свойств. К основным эксплуатационным свойствам клеев, применяемых в производстве клееной древесины, относят прочность клеевого соединения, т. е. его способность сохранять прочность в течение заданного срока эксплуатации изделий; эластичность клеевого соединения; водостойкость как способность клеевого соединения сохранять прочность после длительного или интенсивного воздействия воды на изделия; морозостойкость, биостойкость, температуро- и пожаростойкость, т. е. способность клея сохранять прочность при воздействии высоких температур и открытого огня. Клеевые системы характеризуются разнообразием композиций смол с различными свойствами, используемых отвердителей и наполнителей, способами нанесения клея.

При выборе средств и способов защиты деревянных клееных конструкций основное внимание должно быть обращено на предохранение их от переменного увлажнения и высушивания. При соблюдении требований конструкционной профилактики вероятность выхода из строя деревянных клееных конструкций массивного сечения в зданиях в результате биоразрушения столь незначительна, что подвергать их биозащитной обработке, как правило, не требуется.

По функциональному назначению средств для обработки клееных деревянных конструкций можно разделить на четыре основные группы:

• декоративные;
• влагозащитные;
• биозащитные;
• огнезащитные.

На практике часто приходится сталкиваться с необходимостью проведения комплексной и комбинированной обработки клееной древесины. Например, если в процессе эксплуатации не исключено увлажнение древесины, способное привести к появлению грибов, то необходимо предусмотреть защиту клееных деревянных конструкций не только от биоразрушения, но и от увлажнения.

В ряде случаев помимо биовлагозащитной обработки по требованиям пожарной безопасности необходима огнезащита клееных деревянных конструкций. Для защиты торцов массивных клееных элементов от увлажнения и расслаивания при эксплуатации в условиях повышенной или переменной влажности используют гидроизолирующие мастичные составы.

Применению клееной древесины в качестве конструкционного материала способствует целый ряд ее свойств:

• малая собственная масса при высокой прочности;
• высокая заводская готовность конструкций;
• технологичность изготовления изделий различных габаритов и форм; простота сборки и обработки конструкций на строительной площадке;
• восполняемость сырьевой базы.

В гражданском строительстве клееные деревянные конструкции привлекают возможностью создания разнообразных конструктивных схем, в том числе пространственных.

Важным отличием деревянных клееных конструкций от железобетонных и металлических является простота изготовления индивидуальных изделий. В гражданских зданиях типа спортзалов, крытых рынков, манежей, павильонов использование клееных деревянных конструкций снижает вес покрытия в 4–5 раз, трудоемкость монтажа до 20%, расход стали до 50%.

Достоинство деревянных клееных конструкций — возможность создания конструкций практически любых размеров и форм. Однако проектирование и изготовление оригинальных конструкций целесообразно лишь для отдельных зданий и сооружений, в том числе уникальных по размерам или по техническому решению. В остальных случаях следует использовать унифицированные конструкции и их элементы, более доступные для серийного изготовления.

3.2. Технологический процесс изготовления клееных деревянных конструкций

Схема технологического процесса изготовления клееных деревянных конструкций приведена в таблице 1.

Технологический процесс изготовления клееного бруса для несущих конструкций рассмотрим на примере предприятия «Нижегородский деревообрабатывающий комбинат» ДОК-78.

Таблица 1.  Схема технологического процесса изготовления клееных деревянных конструкций

Технологический процесс производства клееного бруса начинается на складе, где осуществляется сортировка лесоматериалов хвойных пород, после чего производится изготовление на лесопильном станке обрезных пиломатериалов (рис. 23).

Далее производится сушка пиломатериалов в сушильных камерах с автоматическим программированием управления, функциями нагрева, вентиляции и увлажнения (рис. 24).

Рис. 23 Изготовление обрезных пиломатериалов

Четырехсторонний станок продольного фрезерования обрабатывает стороны ламелей для придания правильных геометрических размеров и вскрытия дефектов (см. рис. 25). Из станка выходят гладкие заготовки требуемых размеров прямоугольного сечения с прямой кромкой.

Рис. 24 Сушилка с пакетами пиломатериалов

Рис. 25 Четырехсторонний строгальный станок

Автоматический торцовочный станок линии оптимизации осуществляет вырезку промаркированных оператором пороков в автоматическом режиме. Пороки маркируются флуоресцентным мелом, который распознается расположенной на пиле камерой. При наличии трещин на торцах досок они автоматически выпиливаются без предварительной маркировки. Отходы отбрасываются, а кондиционные заготовки направляются к линии сращивания в длину на зубчатый шип.

На линии сращивания сначала фрезеруют на торцах заготовки зубчатый шип, а затем наносят на них клей и прессуют заготовки в доску или балку бесконечной длины, которая затем торцуется на требуемые размеры. После чего производится технологическая выдержка для отверждения клея продолжительностью до 8 ч в зависимости от вида клея.

Четырехсторонний станок продольного фрезерования осуществляет строгание ламелей с верхней и нижней пластей детали.

Клеенаносящий станок (рис. 26) осуществляет нанесение клея на поверхность детали, после чего заготовки подаются в пресс для склеивания (рис. 27).

Рис. 26 Нанесение клея на поверхность детали

Рис. 27 Пресс для склеивания клееных деревянных конструкций

Режим прессования:

• температура помещения, °C 16;
• температура клея, °C 18 ± 1;
• жизнеспособность клея, ч 2–4;
• расход клея, г/м2 250–350;
• время открытой выдержки (от нанесения клея до сборки), мин 10;
• время закрытой выдержки (от сборки до запрессовки), мин 30;
• давление, МПа 3–5;
• время прессования, ч 8–10;
• время выдержки после запрессовки, ч 8. Транспортировка склеенных заготовок осуществляется цеховым краном.

Станок продольного фрезерования балок выполняет двух- или четырехстороннюю обработку прямых или гнутых балок с фаской или без. В настоящее время для этих целей используются станки с рабочей шириной от 400 до 2600 мм. При производстве только прямых балок перед и после станка должен располагаться роликовый транспортер, для прямых и гнутых балок необходима подвижная тележка, так как сам строгальный станок установлен на поворотном круге и поворачивается в зависимости от радиуса балки. Укладка детали перед станком и съем ее после обработки осуществляется с помощью крана, а для небольших изделий — с помощью штабелеукладчика.

К оборудованию для завершающих операций относятся станок для торцовки и раскроя балок и бруса и обрабатывающий центр. Также требуется многочисленный ручной инструмент, применяющийся для формирования различных врезок, сверления и фрезерования, необходимого для строительных конструкций.

С помощью толкателя брус роликовым транспортером направляется в торцовочный станок, где сначала производится врезание, а затем балка раскраивается на длины в соответствии с заданной программой.

Операция упаковки необходима для защиты балок при транспортировке от загрязнения и влажности. Обычно изделия оборачивают пленкой (стандартными считаются сечения от 6×12 до 16×36 см и длиной 12–18 м) и затем укладывают на склад временного хранения.

Для защиты от увлажнения и разрушения клеевого слоя на торцовые поверхности конструкции наносят эпоксидную шпатлевку на рабочем месте.

Режим нанесения шпатлевки:

• температура воздуха, °C 18–20;
• относительная влажность, % 65–75;
• расход шпатлевки, кг/м2 1,9.

Следующей операцией по изготовлению клееных конструкций является отделка, которая осуществляется на отделочных участках. Конструкции укладываются в пакеты и с помощью крана подаются на транспортные тележки и удаляются из цеха для дальнейшей обработки. Обрезки, стружка, опилки удаляются с помощью пневматического транспорта.

4. Технология клееного бруса

4.1. Область применения клееного бруса

Изготовление деталей строительного назначения из клееного бруса значительно улучшает прочностные и эксплуатационные характеристики изделий. Балки из клееного бруса используются при устройстве полов, крыш и потолков (рис. 28). Также из клееного бруса изготавливаются стены (рис. 29).

Рис. 28 Применение клееного деревянного бруса в деревянном домостроении

Рис. 29 Стены дома из клееного бруса

Клееный брус применяется при изготовлении деревянных окон (рис. 30).

Рис. 30 Применение клееного бруса при изготовлении окон

4.2. Основные операции технологического процесса изготовления клееных деревянных конструкций

Схема технологического процесса изготовления клееных деревянных конструкций приведена на рисунке 31. Технологический процесс изготовления клееного бруса состоит из следующих основных операций (рис. 32–41):

• поперечный раскрой пиломатериалов и вырезка дефектных мест на торцовочном станке;
• фрезерование зубчатого шипа;
• склеивание заготовок по длине;
• предварительная торцовка пиломатериала на торцовочном станке;
• строгание ламелей с четырех сторон на четырехстороннем строгальном станке;
• нанесение клея на поверхность ламелей;
• склеивание заготовок на гидравлическом вертикальном прессе;
• фрезерование профиля заготовки;
• чистовая торцовка в размер;
• выпиливание или фрезерование пазов под сборочные элементы;
• упаковка.

Рис. 31 Схема технологического процесса изготовления клееных деревянных конструкций

Рис. 32 Поперечный раскрой пиломатериалов на торцовочном станке

Рис. 33 Торцовка и вырезка дефектных мест

Рис. 34 Склеивание заготовок по длине на линии сращивания

Рис. 35 Фрезерование ламелей с четырех сторон

Рис. 36 Нанесение клея на поверхность ламелей на четырехстороннем строгальном станке

Рис. 37 Склеивание заготовок на гидравлическом вертикальном прессе

Рис. 38 Фрезерование профиля заготовки на четырехстороннем строгальном станке

Рис. 39 Чистовая обрезка в размер

Рис. 40 Выпиливание углов

Рис. 41 Упаковка деталей клееного бруса

Рис. 42 Схема сборки ламелей клееного бруса «вразбежку»

При изготовлении клееного бруса необходимо учитывать возможность появления коробления в процессе эксплуатации. Для уменьшения вероятности коробления клееного бруса в процессе эксплуатации сборка заготовок должна производиться таким образом, чтобы направления волокон в смежных ламелях не совпадали (рис. 42).

Просмотров: 1 052

Как самому сделать клееный брус

Клееный брус представляет собой пиломатериал, состоящий из нескольких склеенных между собой деревянных полотен. Изготовленный самостоятельно, он выгоднее заводского не только в финансовом отношении. Собственноручно сделанный пиломатериал может быть любого размера, сечения, более высокого качества.

Относительно последнего параметра от покупателей заводского клееного бруса поступает много нареканий. В целях экономии для склеивания производители нередко используют древесину низкого качества, что определяет невысокие прочностные характеристики готового изделия.

Доски, из которых склеивают брус, называют ламели. Они должны быть ровными, без признаков гнили, трещин, хорошо высушенными, с минимальным количеством сучков. Основное правило склеивания бруса таково: ламели должны быть уложены так, чтобы их годовые кольца были разнонаправлены.

Помимо древесины следует запастись клеем. Оптимально использовать ПУР-Клей 510 FiberBond. Этот состав разработан для склеивания древесины, поэтому обеспечит высокую прочность соединения досок. Но можно взять и любой другой, предназначенный для работ по дереву. Из инструментов понадобятся струбцины, ножовка, растворитель для обезжиривания материала, огнебиозащитный состав, наждачная бумага средней зернистости.

Клееный брус можно изготовить тремя способами: методом соединения трех ламелей; двух ламелей, соединенных буквой Z; склеенный из ламелей со вставками. Наиболее часто используется первый, так как он значительно проще и быстрее.

Сначала производят отбор досок для склеивания бруса, затем укладывают их одна на другую так, чтобы годовые кольца были направлены в противоположные стороны. Затем доски следует подписать простым карандашом или маркером. Эта предосторожность позволит не перепутать очередность их укладки.

Затем, центральную доску с обеих сторон обрабатывают наждачной бумагой, что придаст ей шероховатость. Она повысит адгезию клея к древесине. Боковые ламели обрабатывают только с одной стороны: той, которая будет находиться внутри бруса.

Далее, производится обеспыливание и обезжиривание этих поверхностей с помощью растворителя и огнебиозащитного состава. Эти жидкости поочередно наносят на доски: сначала растворитель на ошкуренные поверхности, а после его высыхания – защитная пропитка. Ею покрывают все стороны пиломатериала, включая торцы.

Затем на ламели наносят клей слоем 1-2 мм. Доски укладывают друг на друга так, чтобы их торцы образовывали единую плоскость с каждой из сторон бруса. После чего ламели скрепляют струбцинами, которые должны отстоять друг от друга на 40-45 см. Время высыхания клея указано в инструкции к составу, но оно обычно не превышает 1-2 дней.

Как склеить деревянные брусья чтобы они не разошлись

Дерево используется повсеместно в окружении человека – из него строят целые дома, делают мебель и игрушки. Как раз для изготовления мебели работать с деревом непросто – из цельного сруба мало что может получиться, и всегда есть необходимость склеивать брусья. Задача весьма непроста – не каждый клей способен с ней справиться, да и в процессе склейки бруски могут норовить «разъехаться».

Правила склеивания древесины

Чтобы результат был достойным, работать нужно по некоторым правилам:

1. Каждый брусок обязательно должен быть тщательно обработан. Так не только устраняются грязь, сучки и прочее, но и предоставляется возможность материалу «раскрыться». Когда клей попадет в древесные поры, он застынет и образует паутинки, что обеспечит прочное сцепление брусков.
2. Для того, чтобы законченная конструкция имела максимально органичный внешний вид, каждый брусок должен пройти тщательную проверку на соответствие цвету, фактуре, целостности.
3. Работать можно только с деревом определенной влажности – она не должна превышать 18%, а температура брусков должна быть не менее 15 градусов. При этом и помещение должно быть теплым, с температурой не ниже 18 градусов. В холодном помещении многие клеящие составы могут кристаллизоваться.

Для склеивания используется два типа клея – синтетические (в основном, ПВА) и натуральные.

Как прочно склеить брусья

Разъезжаются детали прежде всего от того, что нанесено слишком много жидкого состава. Поэтому при нанесении должно действовать правило – клей призван смочить поверхность, но не пропитать ее насквозь. Слоем покрываются обе детали. Если при сдавливании появились излишки состава, их не нужно удалять сразу – можно повредить целостность слоя. После застывания такие подтеки можно будет удалить шпателем.

Нельзя прессовать бруски сразу после нанесения клеящего состава – в течение нескольких минут он должен достаточно проникнуть внутрь структуры, избавиться от лишней влажности и повысить концентрацию. Затем детали закрепляются в прессе – в промышленных цехах используются специальные инструменты, а дома подойдут струбцины, тиски и прочие зажимные механизмы.

Есть мнение, что удержать бруски от раздвигания во время пресса помогает соль – если посыпать ею обе поверхности, она обеспечит лучшее сцепление деталям. Следовать такому способу можно только в том случае, если в составе клея нет веществ, вступающих в разрушительную реакцию с солевым раствором.

Видео: Как склеить деревянные бруски

( 1 оценка, среднее 1 из 5 )
