Как соединить сип кабель: Как соединить сип и кабель?

соединение в пролете ВЛИ, с алюминиевым проводом, с ВВГ, с медным проводом, как удлинить СИП

Самонесущий изолированный провод (СИП) является одним из наиболее популярных кабелей для передачи электрической энергии в воздушных сетях, поэтому часто требуется применение различных соединений при подключении потребителей, ремонте кабельных линий или их наращивании. В данной статье будут описаны различные способы соединения данного проводника между собой, а также с проводниками другой, отличной от СИП, конструкции.

Схема соединения провода СИП

Опытный электромонтажник имеет представление о том, каким образом выполняется соединение самонесущих кабелей, а вот обычному человеку этот вопрос кажется достаточно сложным. На самом деле, соединение СИП кабелей задача непростая, но выполнимая даже при отсутствии опыта работ. Самое главное при этом – соблюдение всех мер предосторожности и защита от поражения электрическим током.

Итак, для начала стоит разобраться с тем, какие по конструкции провода могут соединяться с СИП-кабелей и в чём принципиальные отличия в такой работе.

Главные проблемы, с которыми обычно сталкиваются, работая с самонесущими изолированными кабелями – это их соединение между собой, а также соединение с алюминиевым или медным кабелем. Само соединение может производиться как на опоре, так и в пролёте между опорами. Разберём каждый вид и способ отдельно.

Что означает соединение кабеля СИП в пролёте

Необходимость соединения в пролете может возникнуть в различных ситуациях, например, при обрыве линии. Другое название у такого соединения – промежуточное. Особенность конструкции электрокабеля СИП заключается в его самонесущей способности, при которой не требуется отдельного поддерживающего троса. Поэтому особенность соединения в пролете заключается в том, что требуется повышенная несущая способность и надёжность соединения.

Для промежуточных соединений используются специальные зажимы, которые должны иметь механическую прочность не менее 90% разрывного усилия провода и быть герметичной. Гильза должна быть подобрана по сечению кабеля и конструкции проводника, который указывается в маркировке каждой гильзы. Обычно в такой работе применяют гильзы MJPT или ГСИ-Ф (для фазных проводников) и ГСИ-Н (для нулевого).

Порядок выполнения такого соединения следующий:

Оба соединяемых конца жилы СИП зачищают от изоляции.
Проводники с каждой стороны вставляют в зажимную гильзу, при этом она должна вставляться до упора и не иметь выглядывающих из гильзы неизолированных частей.
С помощью гидравлического инструмента гильза обжимается, при этом важно правильно подобрать матрицу пресса для обжима.
Если из гильзы выступила контактная смазка, то её необходимо удалить сухой тканью.

Наращивание СИП кабеля между собой

Для наращивания кабеля СИП необходимо знать его марку и сечение. Такая работа также производится при помощи гильз, так как использование других способов при соединении или наращивании такого типа кабеля не рекомендуется. Наращивание кабеля СИП может производится кабелем аналогичного сечения или другого – использование специальных зажимов позволяет осуществить это.

Для таких работ также используются зажимы MJPT или ГСИ-Ф (для фазных проводников) и ГСИ-Н (для несущего нулевого). Технология выполнения такой работы аналогичная вышеописанной.

Соединение с алюминиевым проводом

Выполнять соединения разнородных проводником напрямую категорически не рекомендуется, так как это способствует быстрому окислению места контакта и быстрому выходу такого соединения из строя, что может стать причиной отсутствия электричества или возгорания. То же самое относится и соединению СИП кабеля с алюминиевыми ответвлениями. Для таких соединений применяют специальные зажимы.

Предпочтительным зажимом для соединения алюминиевого провода с кабелем СИП является ответвительный зажим, который электромонтажники именуют «орешками». Выбор такого способа связан с тем, что алюминиевые провода более чувствительны к насечкам от прокалывающих зажимов.

Порядок выполнения такого соединения следующий:

Оба кабеля в месте соединения аккуратно зачищаются от изоляции;
Болтовые соединения на зажиме раскручиваются, в специальные пазы вставляются оба проводника;
Надежно закручиваются болты и фиксируются проводники в зажиме;
«Орех» закрывается специальным пластиковым корпусом;
Для большей надёжности место соединения дополнительно изолируется.

Соединение с медным кабелем

С медным проводником-ответвлением (например, кабелем ВВГ) существует несколько вариантов соединения. Например, можно соединить такие провода с помощью все тех же «орехов» или использовать прокалывающие зажимы, при этом важно понимать, что непосредственное соединение напрямую кабеля СИП и медного проводника также запрещено.

Рассмотрим вариант соединения при помощи прокалывающих зажимов, как наиболее предпочтительный, так как меньше повреждается изоляция СИП провода. Такой способ также является герметичным и защищает от внешних негативных факторов окружающей среды. Более того, соединение с помощью таких зажимов можно производить на линиях под напряжением. Единственный минус такого зажима заключается в том, что вторичное соединение невозможно из-за срыва головки болта.

Выполняется такое соединение следующим образом:

Проводники вставляются в отверстия прокалывающего зажима, при этом снятие изоляции не требуется;
Зажим стягивается с помощью болтового соединения: шипы прокалывают изоляцию и надежно фиксируют оба проводника, создавая отличный контакт.

Типы прокалывающих зажимов:

Р4 – предназначены для подключения различных абонентов или уличного освещения, имеют контактные пластины из алюминия или луженой меди;

Р616R – применяется при подключении вводных кабелей для жилых домов, выполнены из луженой меди;

Р645 – применяется для подключения ответвителей из меди или алюминия.

Вывод из данной статьи можно сделать следующий: непосредственное соединение кабеля СИП между собой и его наращивание в пролёте или на опоре осуществляется при помощи специальных обжимных гильз, а ответвления выполняются ответвительным или прокалывающим зажимом.

Как соединить СИП и кабель?

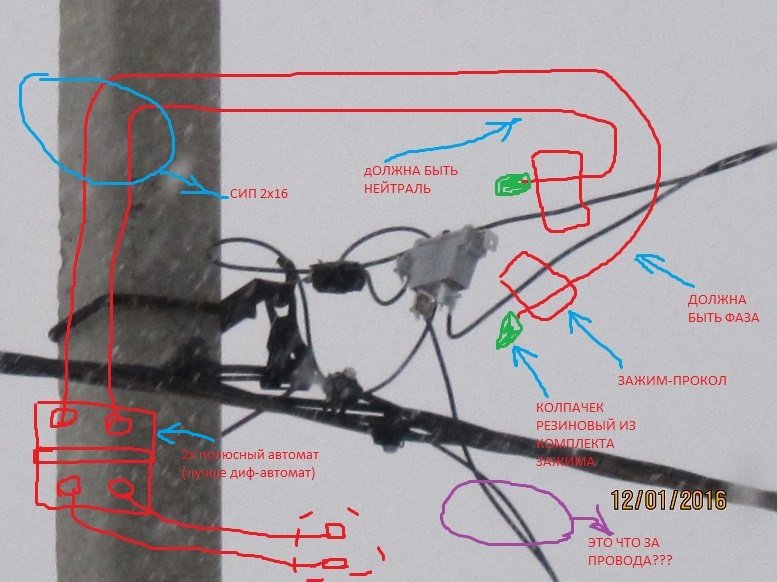

При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.

Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.

Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.

Можно ли использовать прокалывающий зажим для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция у них разная и никто не может гарантировать результат. Пока не попробуешь — не поймешь =)

Соединение СИП с кабелем.

Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.

Почему 16мм? – см. Подключение PEN-проводника в частном доме.

Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:

1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.

Гильза+лента

Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).

После опрессовки гильзу изолируем лентой самоспекающейся СП.

Самоспекающаяся лента СП изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.

2 Гильза медная луженая соединительная + термоусаживаемая труба.

Гильза + термоусаживаемая трубка

В данном случае вместо самоспекающейся ленты используется термоусаживаемая трубка, стойкая к ультрафиолету. Здесь главное не забыть сначала надеть трубку на провод.

Соединять сечения 16 и 10 – не очень хорошее решение, нужно искать специальные гильзы (типа ГМА-16/25 и т.п.).

А что скажут электромонтажники по соединению СИП и кабеля? Что на практике используется?

Советую почитать:

Как соединить сип

Как и чем соединить провода СИП-3 в пролете и шлейфах на ВЛЗ 6-10кв.

Соединения защищенных проводов СИП-3 можно выполнять как в шлейфах, так и в пролетах. В шлейфах для этого используют герметичные прокалывающие зажимы, аналогичные тем, что применяют на низковольтных ВЛИ-0,4кв.

Единственный момент на который следует обратить внимание — для увеличения нагрузочной способности зажимов и надежности контакта, следует выбирать именно сдвоенные проколы.

Выбор таких прокалывающих зажимов очень широк и представлен на рынке разными производителями.

Сверху они оборудованы двумя затягивающими болтами со срывной головкой. Срыв головки надежнее всего осуществлять с применением накидного ключа.

Для соединения защищенных проводов СИП-3 с голыми проводами марок АС, следует использовать соединительные ответвительные зажимы другой конструкции. У них прокалывающие зубья расположены только с одной стороны. С другой — гладкая поверхность как у обыкновенной плашки.

Перед установкой зажима не забывайте зачищать щеткой голый неизолированный провод.

Если у вас нет в наличии герметичных проколов, то можно воспользоваться другими плашечными зажимами. Например SLW25 от Ensto.

Сам зажим заполнен токопроводящей антиоксидной смазкой, которая улучшает контакт и не дает влаге попасть в место соединения.

Для защиты от влаги снаружи, плашку закрывают специальным кожухом, который выполнен из пластмассы стойкой к ультрафиолетовому излучению.

Для соединения проводов СИП-3 в пролете можно применять несколько видов гильз. Например обжимные соединители от фирмы Niled — MJRP.

На изолированных линиях низкого напряжения ВЛИ-0,4кв применяются аналогичные соединительные гильзы MJPT или ГСИ-Н.

Однако применять такие же гильзы на высоковольтном проводе СИП-3 запрещено!

Для монтажа обжимного соединителя вам обязательно понадобится механический или гидравлический пресс со специальными матрицами E173 и E215.

Чтобы обеспечить надежную герметизацию соединения, необходимо выполнить обжатие крайних поясков гильзы, имеющих металлические кольца.

Характеристики соединительных гильз:

Если у вас нет в наличии пресса, изолированные провода в пролете можно соединить еще одним способом. Особенно он распространен при оперативном аварийном ремонте в случае обрыва СИП-3.

Для этого применяются соединительные зажимы цангового типа — MHV. Для них не требуется пресс.

Соединяемые концы провода по очереди зачищают от изоляции на длину чуть меньше половины длины зажима.

После этого вставляют до упора в цанговый зажим и с помощью двух стандартных рожковых гаечных ключей затягивают соответствующую гайку-колпачок. Затяжка происходит до момента отрыва цанг внутри зажима.

Этот момент должен сопровождаться характерным щелчком.

Характеристики цанговых зажимов для ВЛЗ:

При монтаже на защищенном проводе ВЛЗ-6-10кв цанговые зажимы должны устанавливаться в комплекте с надвижными или термоусаживаемыми чехлами. Причем здесь нужно использовать высоковольтные толстостенные термотрубки.

Не забудьте перед соединением проводов, предварительно одеть термоусадку на сам СИП-3. И только потом осуществлять их гильзование.

После срыва, термоусаживаемый чехол надвигают на затянутый зажим и с помощью газовой горелки разогревают трубку, постепенно смещая зону разогрева от середины к краям.

Компания Ensto предлагает несколько иной вид соединительного зажима. Здесь вам вообще не понадобится никаких ключей или пресса.

Для этого применяются автоматические соединители марки — CIL.

Они обладают высокой механической прочностью — не менее 90% от прочности цельного провода. Для монтажа такого зажима не требуется специнструмента.

Снимаете изоляцию с СИП-3 на половину длины соединителя, зачищаете оголенные жилы.

После чего жила с небольшим усилием просто вставляется внутрь зажима. Благодаря клиновидным подпружиненным контактам происходит мгновенная фиксация провода.

Для восстановления защитного покрова СИП необходимо также воспользоваться термоусаживаемой трубкой.

Причем есть комплекты где используется холодная термоусадка.

Здесь вам будет не нужна даже газовая горелка.

Характеристики автоматических соединительных гильз CIL:

Несмотря на большое разнообразие гильз, позволяющих легко соединить защищенные провода в пролете, все таки более надежный контакт обеспечивается при подключении проводов на анкерной опоре именно в шлейфах. Поэтому заранее грамотно рассчитывайте расход СИП-3 согласно трассы ВЛЗ 6-10кв, чтобы свести к минимуму соединения в пролетах.

Соединение СИП с медным кабелем — как своими руками соединить провода СИП с медным кабелем

Как соединить СИП с медным кабелем?

Соединение проводов с жилами из разнородных металлов – это процесс довольно простой. Как и при осуществлении электромонтажных работ любого характера, здесь необходимо соблюдать определенные требования безопасности и следовать рекомендациям специалистов.

Как соединить СИП с медным кабелем?

Это, пожалуй, один из самых актуальных вопросов для людей, занявшихся работами с электропроводкой. Не секрет, что в нашей стране сейчас активно развивается частное строительство. Причем многие по ряду обстоятельств предпочитают все работы проводить своими руками. Это относится и к электромонтажным процедурам.

Прокладка электросетей для частных домов или хозпостроек чаще всего осуществляется с использованием самонесущих силовых изолированных проводов (СИП кабелей), которые обладают массой преимуществ именно для монтажных работ. Основные достоинства СИП проводов:

безопасность – электромонтажные работы могут проводиться своими руками. Не обязательно прибегать к услугам профессиональных электриков, так как конструкция проводов такого типа обеспечивает абсолютную безопасность процесса. Но если у вас нет навыков работы с электричеством, то лучше не рискуйте и позовите на помощь опытного специалиста
надежность – СИП провода обеспечивают устойчивую передачу тока в любых условиях
эксплуатационные характеристики – кабели такого типа можно использовать в различных погодных условиях, при любых температурах. Они достаточно прочны, чтобы выдерживать сильные порывы ветра, и выполнены из особых материалов, сохраняющих гибкость и эластичность при сильных морозах

И, конечно, немаловажным фактором является то, что СИП провода можно соединять с кабелями других видов, имеющих жилы из разнородных металлов.

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

соединение проводов с помощью клемм
использование для соединения ответвительных сжимов
применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Соединение СИП кабеля с медным проводом при помощи клемм

Если вам необходимо соединить СИП кабель с медным голым неизолированным проводом в домашних условиях, а вы не хотите (либо не имеете возможности) обращаться к специалистам – купите пружинные клеммы. Они стоят недорого, но позволяют соединить провода с жилами из разнородных металлов быстро и безопасно.

Сам процесс соединения проводов проходит в несколько этапов:

с провода снимается изоляция
оголенная жила вставляется в специальное отверстие в клемме
жила фиксируется пружиной

Соединение проводов с жилами из разнородных металлов проблематично не из-за качественных характеристик материалов или сложности процесса, а потому, что алюминий и медь имеют различную степень окисления: алюминий окисляется практически моментально при соприкосновении с внешними факторами, а медь делает это очень медленно. В результате в месте соединения образуется пленка, которая препятствует созданию надежного контакта.

Пружинные клеммы производятся из специального материала, который обработан пастой, предотвращающей окисление проводов, что обеспечивает надежное соединение и устойчивый контакт между ними.

Соединение СИП кабеля и медного провода с помощью ответвительных сжимов

Ответвительные сжимы в простонародье называются «орешками» и используются в основном для подсоединения кабеля к уже имеющейся линии без разрыва. Конструкция сжима достаточно проста: изолирующая коробка, внутри которой есть три биметаллических пластины, а также несколько винтов.

Для создания надежного и устойчивого контакта необходимо зачистить металлические жилы, вставить в «орешек» и зафиксировать. Данный способ соединения достаточно прост, что позволяет использовать его для прокладки частной электросети.

Болтовое соединение проводов

Если вам нужно создать действительно прочное и надежное соединение проводов из разных металлов, но у вас нет под рукой специальных приспособлений для этого – воспользуйтесь обыкновенным болтом, шайбой и гайкой. Процесс соединения не слишком сложен:

зачистите металлические жилы обоих проводов. Длину участка зачистки определите самостоятельно. Обычно бывает достаточно двух-трех сантиметров, но если болт имеет большой диаметр, то длину участка зачистки можно увеличить
сделайте из зачищенных проводов петли и наденьте одну из них на болт
сверху расположите промежуточную шайбу и наденьте вторую петлю
далее опять надевается шайба, а на нее гайка

После того, как гайка будет помещена на последнюю промежуточную шайбу, необходимо взять ключ подходящего диаметра и тщательно ее затянуть. Когда вы выполните все работы, не забудьте проверить прочность соединения – чем плотнее будет закручена гайка, тем устойчивее будет контакт.

Как правильно соединить гильзу для сип. Как правильно соединить провода СИП между собой и с медным кабелем

Представляет собой новое технологическое решение процесса передачи и распределения электрической энергии, пришедшее на смену традиционным воздушным линиям электропередачи с голыми алюминиевыми проводами. Применение СИП повышает надежность электроснабжения, увеличивает срок службы линий электропередач, снижает риск коммерческих потерь электроэнергии, связанных с её хищением. При выполнении потребительских отпаек, а также при подключении питания к схемам внутренней разводки, часто возникает необходимость производить соединение СИП с медным кабелем для дальнейшей разводки электричества к дому. Далее мы расскажем, как можно соединить самонесущий изолированный провод с другими марками кабеля.

Что важно знать

Типовая ситуация, где может потребоваться соединение СИП с медным кабелем, возникает при подключении частного дома или дачи к линии электропитания, выполненной самонесущим изолированным проводом. Здесь в первую очередь следует выполнить Технические Условия, выданные энергоснабжающей организацией. Этот документ обычно содержит подробную информацию, как и каким проводником должны быть выполнены цепи питания до прибора учета. Также может быть указано, каким способом соединить провода. Как правило, требование состоит в том, чтобы проводник от ВЛ до щита учета был видимым и цельным.

Варианты соединения

В зависимости от места расположения щита учета, возникают варианты, соединить СИП между собой или с проводом другого типа. Далее мы рассмотрим, в каких ситуациях и как именно нужно выполнять соединение самонесущего изолированного провода с другими проводниками.

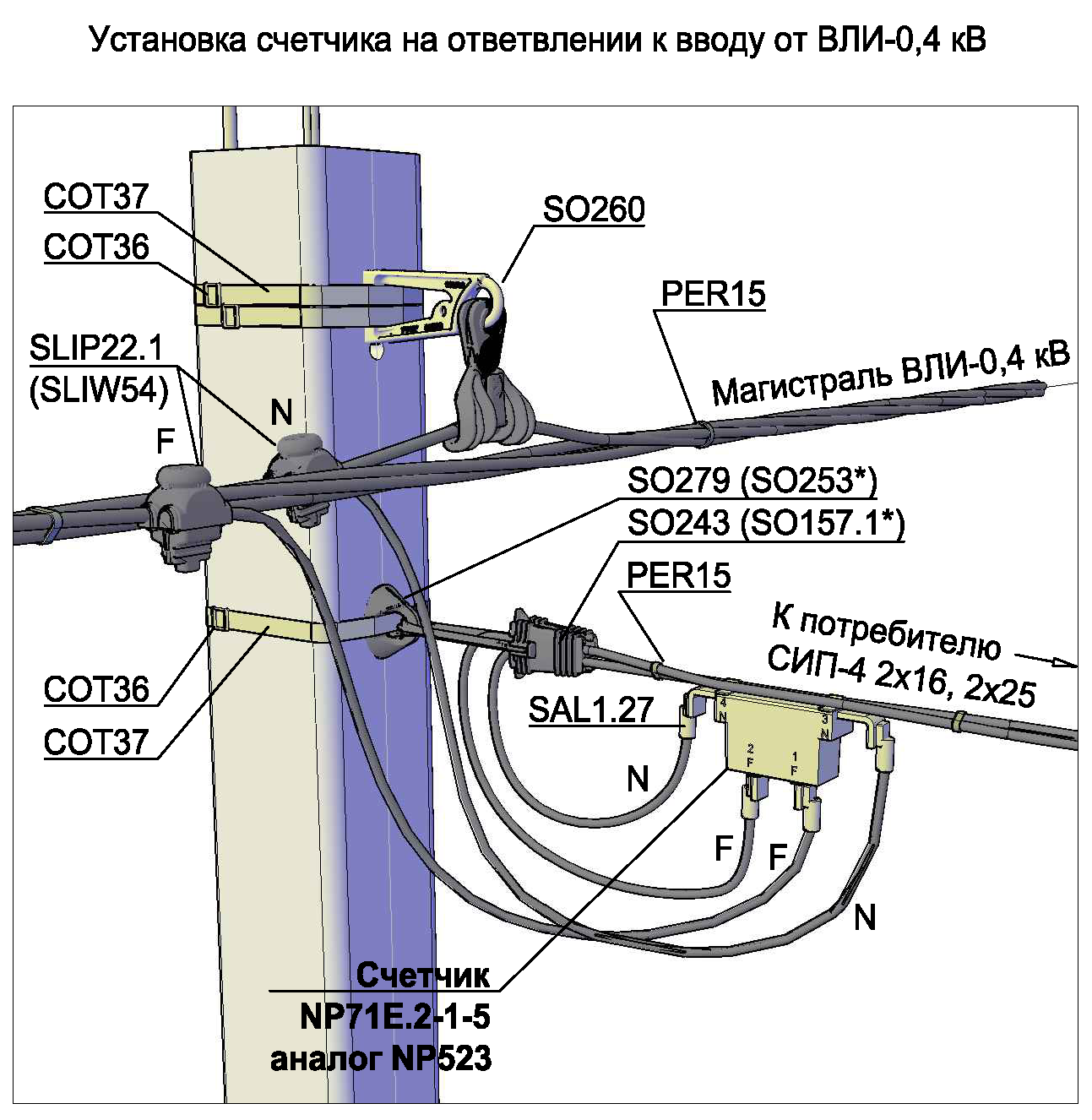

Щит учета расположен на опоре линии

Соединение линии со щитом учета выполняется цельным проводником, который в щите подключается непосредственно к вводному автомату. Чтобы соединить проводник с линией, следует воспользоваться штатным прокалывающим зажимом, специально предназначенным для линий СИП. Вариант исполнения такого соединителя изображен на фото ниже. предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от 16 мм 2 до 120 мм 2 с отпайкой, имеющей сечение от 6 мм 2 до 50 мм 2 . В качестве отпайки может быть применен СИП, либо обычный медный кабель, например .

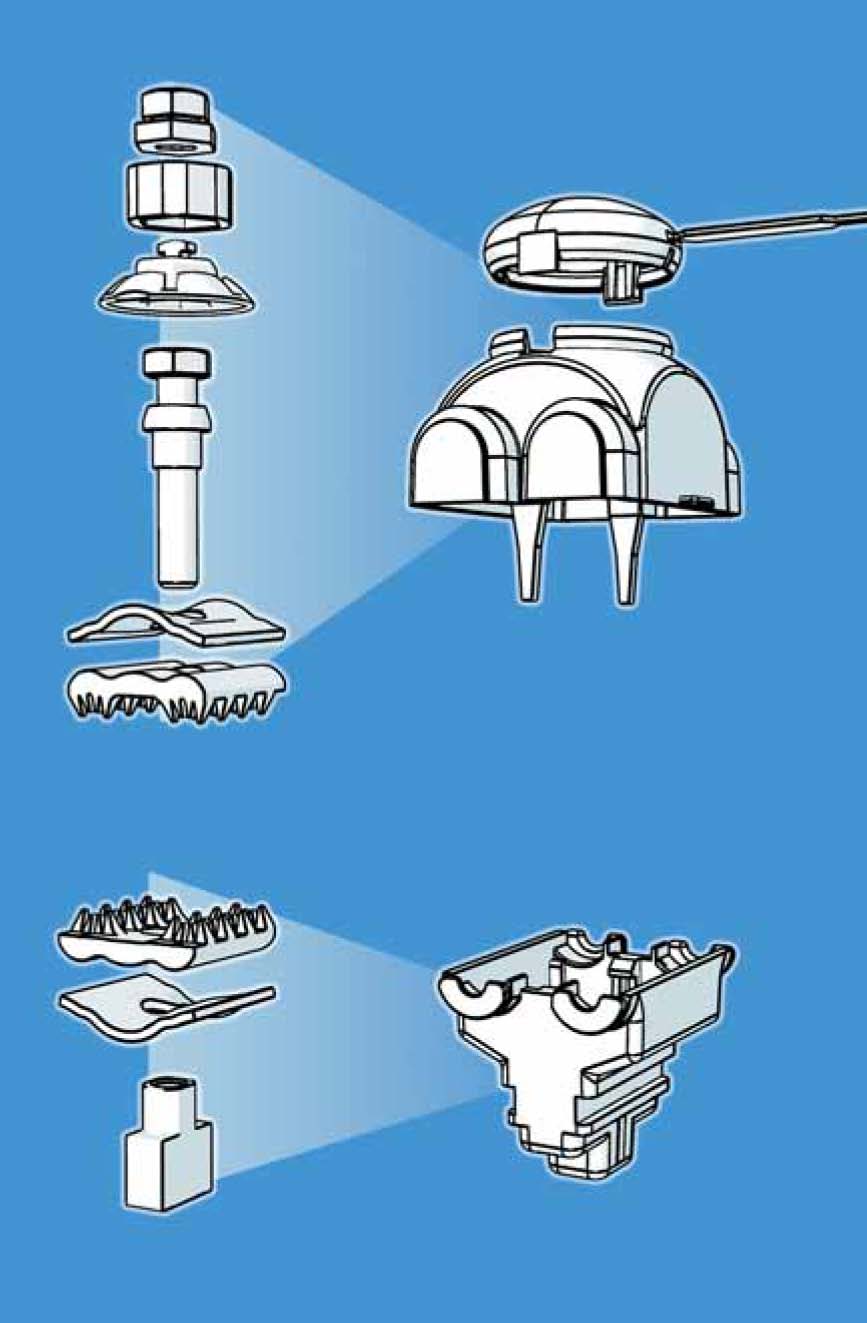

Основными элементами сжима являются две стальные пластины с заостренными зубцами, которые при закручивании монтажного болта сближаются между собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и герметичность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является одноразовой.

На видео ниже наглядно показывается, как пользоваться прокалывающими сжимами:

Если соединение от щита учета на столбе до дома выполняется посредством СИП, для его монтажа также следует применять штатную . Лучший вариант, это завести провод непосредственно в распределительный ящик, подключив его к вводному автомату в щитке. В этом случае выполнять его скрепление с кабелем не потребуется. Если же по какой-то причине СИП и медный кабель нужно соединить, сделать это можно на улице, на вводе в дом. Соединение можно выполнить прокалывающим зажимом. Кроме этого, соединительный монтаж можно выполнить с применением плашечных сжимов, которые называют орешками за их форму. Более подробно о вы можете узнать из нашей статьи.

Сжимы обоих типов могут соединять токоведущие жилы из разных материалов, например, самонесущий изолированный проводник можно соединять с СИПом, ВВГ, либо АС. Это позволяется конструкцией соединителя, обеспечивающей отсутствие непосредственного контакта алюминия с медью. Каждый из соединяемых проводников контактирует только со стальными пластинами.

О том, как пользоваться орехами, рассказывается и показывается на видео:

Соединение СИП с неизолированными проводами (голыми) осуществляется зажимом особой конструкции, не имеющей острых зубцов со стороны крепления голого провода. Такой тип сжима изображен на фото ниже:

Остается добавить, что соединять между собой скруткой провода из меди и алюминия не допускается ввиду возникновения электрохимической коррозии!

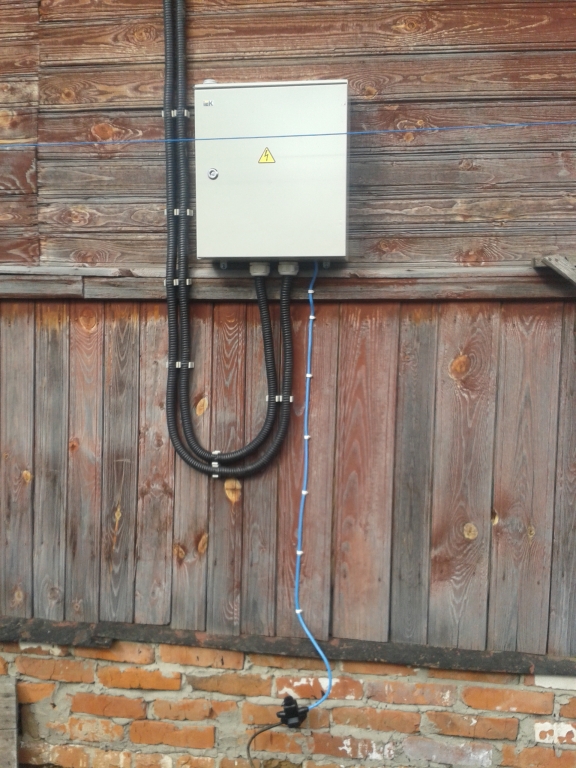

Щит учета расположен на стене дома

В этом случае отпайка, соединенная с магистральной линией отпаечным зажимом, заводится напрямую в щит учета и подключается к вводному автомату. В случае, если отпаечным проводником служит СИП, на опоре линии и на стене дома устанавливаются анкерные зажимы для крепления провода. Если для скрепления линии и щита учета выбран медный кабель, необходимо натянуть стальной трос, на котором следует закрепить кабель, так как он не рассчитан на нагрузку тяжения.

Соединить СИП и медный кабель в таком варианте может потребоваться, если на участке находится несколько строений и разводка питания по ним выполнена СИПом. Монтаж в этом случае можно выполнить так же, как было описано выше, применив прокалывающий или плашечный зажим.

Иногда можно увидеть, как соединение самонесущего изолированного провода с медным кабелем выполняют гильзой, требующей последующей опрессовки.

Это неоправданно по нескольким причинам:

Монтаж гильз требует наличия специального оборудования.
Гильзовые зажимы MJPT предназначены для соединения встык проводов СИП одного сечения в процессе ремонта или монтажа магистральных линий. Применяемая технология обеспечивает механическую прочность места скрепления, необходимую для сохранения отремонтированным проводом несущих свойств. Соединение кабеля с СИПом на вводе питания дома механической нагрузки не несет.
Неизолированные медные гильзы служат для восстановления жил обычного кабеля, после чего на этом месте монтируется муфта.

Технология установки соединителя предоставлена на видео.

Провод СИП в последние годы стал очень распространенным материалом при монтажных работах по электроснабжению. Ранее вместо него использовались либо изолированные и не изолированные провода, либо кабель. За долгие годы эксплуатации этих проводников большинство из нас уже сталкивались с проблемой соединения их между собой. На этот счет написано не мало статей и инструкций.

А вот вопрос как соединять провод СИП, может оказаться не до конца понятен для рядового пользователя. Здесь также есть свои особенности и правила, нарушение которых может привести не только к элементарному исчезновению контакта, но и более тяжелым последствиям.

Рассмотрим две основных проблемы соединения самонесущих изолированных проводов:

⚡ соединение провода СИП между собой
⚡ соединение СИП с медным кабелем

Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Поэтому соединять провода СИП-4 между собой можно только между двух анкерных зажимов.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников

. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Как соединять гильзами СИП

Подбираете требуемую гильзу согласно сечению СИП. На верхней части гильзы указывается под провод какого сечения она предназначена. Рядом пишется номер матрицы под опрессовку (E173 — это диаметр матрицы 17,3мм) Также сечение можно подобрать по цвету герметичной гильзы. Каждому сечению соответствует своя расцветка.

Имеются гильзы предназначенные для соединения проводов СИП разных сечений, например СИП 16 и СИП 25.

Качественно обжатая изолированная гильза способна выдержать испытательное напряжение в 6кВ даже при погружении в воду.

Важное замечание: если вы соединяете СИП магистральной линии, то единственным правильным решением будет использование именно соединительных гильз. Нельзя соединять магистральный СИП через прокалывающие зажимы.

Они никогда не обеспечат того уровня переходного сопротивления на контактах, как гильзы после обжатия.

А что делать, если у вас нет изолированных гильз и достать их проблематично? В этом случае правила допускают применение обыкновенных алюминиевых гильз без изоляции. Только после обжатия обязательно нужно их заизолировать термоусадочной трубкой.

Трубку надо подбирать не абы какую, а среднестенную с клеевым составом. Чтобы после усадки клей выступил наружу и надежно загерметизировал соединение.

Единственное что можно соединять через плашечный зажим в петлях анкерных опор при монтаже магистрального СИП — это неизолированный несущий провод, например в СИП-1. Все остальное только через гильзы.

Подключение СИП через прокалывающие зажимы

Когда речь идет о подключении отпаечного СИП к головному, то здесь уже выбор должен быть в пользу прокалывающих зажимов.

Первый ориентир для выбора таких зажимов — сечение основного СИП и отпайки. Когда отпайка выполнена СИП малого сечения (16мм2), целесообразнее использовать зажим с меньшим расчетным диаметром под прокалывающие контакты. Например предназначенным для ответвлений максимум до 50мм2, нежели до 95мм2.

Затем подбирается марка и производитель. На что здесь нужно обратить внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.

В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот наиболее качественные марки таких зажимов:

Последовательность монтажа

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

⚡ не повредили основную жилу СИП
⚡ прокололи, но не порезали изоляцию
⚡ сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

⚡ подключение медного кабеля при вводе в дом от провода СИП
⚡ подключение СИП к медным контактам оборудования в распредщите

Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.

Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

⚡ непосредственно на опоре
⚡ на фасаде дома

Подключение кабеля к СИП на опоре

На опоре все решается с помощью прокалывающих зажимов. Как правило, используют кабель ВВГнг 3*10 с монолитной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.

Самые пригодные для этого зажимы:

⚡ Ensto — SLIP 12.1
⚡ Niled — Р616R
⚡ ИЭК — ЗОИ 16-70/1,5-10
⚡ КВТ — ЗПО 16-95/1,5-10

Они могут одинаково использоваться как с медными так и с алюминиевыми проводами. Редко, но все же случается, что при проколе моножильного кабеля, зубцы зажима могут повредить или надломить жилу.

жила после прокола с изоляцией

жила после прокола без изоляции

Если вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

Подключение СИП к кабелю на фасаде

Рассмотрим второй вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Некоторые рекомендуют сделать это с помощью обыкновенных «орешков». Просто и дешево.

Не делайте этого, так как климатическое исполнение у орехов никакое. Степень защиты IP20. Соединения ими можно делать только внутри помещения. И пропадание контакта с его последующим выгоранием — только вопрос времени.

Поэтому остается два варианта:

⚡ уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
⚡ гильзы алюмомедные

Порядок подключения зажимов тот же самый что и на опоре. Если изолирующий колпачок в единственном числе, то одевайте его на СИП, либо прячьте СИП внутри зажима. Для моножильного медного кабеля, доступ влаги к свободному концу жилы, не задействованной в контакте, не так критичен. Во избежание попадания влаги внутрь кабеля и СИПа, а также проникновения влаги по внешней оболочке внутрь дома, загибайте их к низу.

Использование гильз хоть и надежный, но самый неудобный вариант. Понадобится специальные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.

Главный минус, кроме необходимости наличия пресса, неудобства монтажа на высоте и дефицита подобных гильз — соединение будет неразъемным. И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.

Правда некоторые энергосетевые компании категорически требуют обеспечить именно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком. Тогда этот вариант может вам подойти.

Если вы вообще хотите избавиться от всех этих переходных соединений меди с алюминием при подключении СИП, то заводите кабель СИП прямо на вводной распредщиток.

Только помните, что он должен стоять снаружи помещения, так как стандартный СИП — горючий проводник и заводить его в дом запрещено.

Помимо этого позаботьтесь чтобы щиток был соответствующих габаритов. Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть соответствующим образом при минимуме свободного места будет проблематично.

Л. Т. Магазинник

Ульяновский государственный технический университет

Соединители для прямого соединения СИП с другими кабелями и проводами. Провода типа СИП могут соединяться не только между собой, но и с голыми проводами и кабелями. Для этих целей используется специальная арматура.

Ответвительные зажимы для присоединения СИП к алюминиевым или медным голым проводам показаны на рис. 19. Зажимы RDP 25/ CN , CDR / CN , обеспечивающие одновременный контакт между основным (голым) и ответвляемым (изолированным) проводниками, прокалывают изоляцию и герметизируют ответвляемый провод. Зажим типа KZ 31/70 (с раздельным присоединением) требует снятия изоляции с ответвляемого провода СИП. Форма контактной поверхности со стороны голого провода позволяет работать с малыми сечениями. Болт зажима имеет срывную головку 13 мм. Технические данные зажимов приведены в табл. 20.

Рис. 19. Зажимы ответвительные для присоединения СИП к голым проводам:

а –RDP 25/ CN ; б – CDR / CN ; в – KZ 31/70

20. Технические данные ответвительных зажимов для присоединения СИП

к голым проводам

Обозначение	Сечение провода, мм 2	Болт	Момент затяжки, Нм
голый	изолированный
Одновременный контакт
RDP 25/CN CDR/CN 1S 95 UK	7–100 7–100	16–35 25–95	1х М 8 2хМ8
Раздельный контакт
KZ31/70 CNA KZ31/70 CNU	22–75, Al 7–48, Cu	35–70		11/10

Для присоединения СИП к кабелям применяются соединительные зажимы с проколом изоляции типов НЕ L (см. рис. 15, 16 в предыдущей части. Электрика. 2009. № 1). Они могут использоваться для соединения основных кабелей и проводов абонентов. Зажим типа DZ (рис. 20) разработан для соединения кабелей больших сечений с проводами СИП до 1 кВ. Нет необходимости снимать изоляцию кабелей; герметизация среза кабеля обеспечивается резиновым колпачком. Болт под ключ 17 мм вворачивается до срыва головки, при этом зубцы контактной пластины проходят сквозь изоляцию и обеспечивают хороший контакт.

Рис. 20. Зажимы ответвительные для присоединения СИП к кабелям

Для прямого соединения СИП до 1 кВ с жилами кабелей используются соединители без осевой нагрузки (рис. 21). Перед его установкой изоляция проводов и кабелей должна быть удалена. Болт затягивается до срыва головки. Соединитель может быть снят с проводов и смонтирован вновь. Для восстановления изоляции и герметизации соединения применяют термоусаживаемые трубки, покрытые изнутри термоплавким клеем с прекрасной адгезией к полимерам и металлам. Трубки обладают стойкостью к воздействиям погоды и ультрафиолетовых лучей. Технические данные соединителей и трубок приведены в табл. 21.

Рис. 21. Соединители механические для жил СИП без осевой нагрузки

21. Соединители и трубки для герметизации

Обозначение

Сечение жил,

мм 2

Размеры

соединителя, мм

Ширина шестигранного углубления,

мм

Механический соединитель

Термоусаживаемая трубка тип WCSM

СИП

Кабель

HEL-4896 ZAK

HEL-6893 ZAK

HEL-4993 ZAK

WCSM-33/8–150/S

WCSM-43/12–150/S

16–70

25–150

50–185

16–70

35–120

50–185

SW 5

SW 6

Для прямого соединения СИП, когда провода подвергаются действию механической нагрузки, применяются герметичные изолированные гильзы под опрессовку шестигранником (рис. 22). Используют три типа соединителей с разными допустимыми механическими нагрузками: для проводов самонесущей системы – 80 % прочности провода; для СИП с несущей нейтралью – 50 % прочности фазного провода и 100 % прочности несущей нейтрали .

Рис. 22. Гильзы герметичные изолированные для прямого соединения СИП

Провода со снятой изоляцией вводят в гильзу до перегородки и прессуют по разметке, через изоляцию гильзы. Электрический контакт и герметизация с помощью эластомерного кольца обеспечиваются в процессе опрессовки . Алюминиевая трубчатая часть заполнена контактной смазкой. Длина соединителей – 100 мм, для несущей нейтрали – 170 мм. Каждому сечению соответствует определенный цвет герметизирующего кольца (табл. 22, 23). Для опрессовки соединителей всех размеров используются только две матрицы.

22. Технические данные герметичных изолированных гильз MJPB

для многопроволочных проводников

Обозначение

Сечение,

мм 2

Цвет кольца

А/В

Диаметр, мм

MJPB 04

MJPB 04-06

MJPB 04-10

MJPB 04-16

MJPB 04-25

4–6

4–10

4–16

4–25

слоновая кость

сл. кость/коричн .

сл. кость/зеленый

сл. кость/голубой

сл. кость/оранж .

MJPB 06

MJPB 06-10

MJPB 06-16

MJPB 06-25

MJPB 06-35

6–10

6–16

6–25

6–35

коричневый

коричн ./зеленый

коричн ./голубой

коричн ./оранж .

коричн ./красный

MJPB 10

MJPB 10-16

MJPB 10-25

MJPB 10-35

10–16

10–25

10–35

зеленый

зеленый /голубой

зеленый/оранж .

зеленый /красный

MJPB 16

MJPB 16-25

MJPB 16-35

MJPB 16-50

16–25

16–35

16–50

голубой

голубой/оранж .

голубой /красный

голубой /желтый

MJPB 25

MJPB 25-35

MJPB 25-50

MJPB 35

25–35

25–50

оранжевый

оранж ./красный

оранж ./желтый

красный

23. Технические данные герметичных изолированных гильз MJPBAS для соединения многопроволочных жил с однопроволочными

Обозначение	Сечение, мм 2	Цвет кольца А/В	Диаметр, мм
многопро-волочные	однопрово-лочные
MJPBAS 10-06М MJPBAS 10-10М MJPBAS 10-16М MJPBAS 10-25М MJPBAS 10-35М			зелёный/коричн . зелёный /зеленый зелёный /голубой зелёный/оранж . зелёный /красный
MJPBAS 16-16М MJPBAS 16-25М MJPBAS 16-35М			голубой /голубой голубой/оранж . голубой /красный
MJPBAS 25-16М MJPBAS 25-25М MJPBAS 25-35М MJPBAS 35-35М			оранж ./голубой оранж ./оранж . оранж ./красный красный /красный

При вводе линий СИП в трубы и кабельные каналы, а также при переходе от кабельной линии к линии СИП для изоляции перехода применяют термоусаживаемые перчатки (рис. 23). Они могут быть использованы и для герметизации кабелей в корешке. Для лучшей герметизации на внутреннюю поверхность перчатки нанесён термоплавкий клей. Перчатки обладают стойкостью к ультрафиолету и воздействию погодных условий. Монтажные операции перехода от кабельной линии к линии СИП показаны на рис. 24, технические данные перчаток приведены в табл.24 (в табл.24: а – минимальный размер до усадки, b – максимальный размер после усадки ).

Рис. 23. Перчатки термоусаживаемые для проводов СИП

Рис. 24. Монтажные операции перехода от кабельной линии к СИП

24. Технические данные перчаток термоусаживаемых

Обозначение для заказа	мм 2	Размеры (мм )
Н	J	P
а (мин.)	b (макс.)	а (мин.)	b (макс.)	b (±10%)
Д ля 2-жильных кабелей

302К333/S 302К 224 /S 302К 466 /S	4–25 35–150 150–400
Д ля 3-жильных кабелей
402W533/S 402W5 16 /S 402W5 26 /S	4–35 50–150 95–500
Д ля 4-жильных кабелей
502S013/S 502K033/S 502K046/S 502K016/S 502K026/S 502R810/S	1,5–10 4–35 25–95 50–150 120–400 120-400		9 , 5 16, 5		13,5
Д ля 5-жильных кабелей
603W035/S	25–120*

*Для меньших сечений следует применять перчатку 502К033 с двумя жилами на один палец.

Арматура для самонесущей системы СИП. Для анкерного крепления двух или четырёх изолированных проводов абонентов применяют зажимы типа НЕ L , PA и PAS (рис.25, табл. 25, 26). У зажима типа НЕ L небольшая длина (165 мм), отверстие диаметром 22 мм подходит для подвеса ко всем известным крюкам. Зажимы типа РА, РА S имеют подвижной клин, поэтому монтажный инструмент не требуется. Клин изготовлен из погодо — и ультрафиолетостойкого полимера. Легко открывающаяся дужка позволяет крепить зажим к кронштейнам и крюкам; длина дужки изменяется до 220 мм.

25. Технические данные анкерных зажимов для самонесущей системы изолированных проводов для крепления изолированных проводов абонентов

Обозначение

Сечение, мм 2

Разрушающая

Максимальная дли-тельно допустимая нагрузка, кгс/мм 2

Минимальное

Максимальное

HEL -5505-2

HEL -5505

PA 25 x 100

2х16

4х16

2х16

2х35

4х35

4х25

26. Технические данные анкерных зажимов с жесткой дужкой для круглых кабелей

Обозначение

Диаметр кабеля (мм )

Разрушающая

РА 9-17

PAS 35/10

9–17

18–25

Рис. 25. Зажимы для анкерного крепления проводов абонентов

Для подвески и углового крепления двух или четырёх изолированных проводов абонентов применяется крепление типа R А 25 (может быть использовано для углов поворота линии до 90 ° ). Инструмент для разделения жил не требуется; легко открывающаяся дужка позволяет крепить зажим к кронштейнам и крюкам (рис. 26).

Рис. 26. Крепление типа RA для подвески проводов абонентов

Для анкерного и промежуточного крепления двух или четырёх изолированных проводов абонентов предназначены также зажимы типа DUL (рис. 27). Такой зажим может быть использован в качестве промежуточного при повороте фиксирующей части на 90 ° ; поставляется с отверстием в крепёжной части открытого или закрытого типа; простой монтаж – один болт 17 мм, небольшая длина зажима – 18 мм. Технические данные зажимов приведены в табл. 27.

Рис. 27. Зажимы анкерные и промежуточные для проводов абонентов

27. Технические данные промежуточных и анкерных зажимов для проводов СИП до 1 кВ максимальное

DUL-IBTC 21635

DUL-IBTH 21635

2х10

2х35

закрытое

открытое

DUL-IBTC 4 1635

DUL-IBTH 4 1635

4х35

закрытое

открытое

Для анкерного крепления магистральной линии самонесущей системы СИП до 1 кВ с двумя или четырьмя несущими жилами предназначены зажимы типа РА и НЕ L (рис. 28). Дополнительные провода освещения, если они есть, прокладываются вдоль зажима. Прижимная часть клинового типа является саморегулируемой . Клинья легко раздвигаются благодаря пружине, что облегчает установку проводов. Специальная модификация с подвижными щеками облегчает процедуру установки проводов в клинья. Зажим крепится на крюках опор с помощью единственного болта М12 и самоконтрящейся гайки. Технические данные зажимов приведены в табл. 28.

Рис. 28. Зажимы анкерные для самонесущей системы СИП

28. Технические данные анкерных зажимов типа РА и HEL

Сечение (мм 2 )	Обозначение	Разрушающая	Максимальная длительно допустимая нагрузка, кгс/мм 2
С неподвижными щеками
2х35 2х(50–95) 4х(25–35) 4х(50–95) 4х120	РА 235 РА 295 РА 435 РА 495 РА 4120	1230 2000 1230 4300 6000
С подвижными щеками
4х(25–50) 4х(70–95)	HEL-5503 HEL-5504	1230 4300

Для подвеса магистральной линии самонесущей системы СИП с четырьмя несущими жилами предназначены промежуточные зажимы типа Р S . Они также могут быть использованы для СИП с изолированной или голой несущей нейтралью (рис.29). Трасса линии может быть прямой или под углами: до 30 ° к опоре и до 50 ° от опоры. Технические данные зажимов приведены в табл. 29.

Рис. 29. Зажимы промежуточные для самонесущей системы СИП

29. Технические данные промежуточных зажимов для самонесущей системы СИП

Обозначение

Сечение, мм 2

Диаметр

скрутки, мм

Разрушающая

PS 250/435

PS 450

PS 470

PS 495

PS 4120

4х35, 2х50

4х50, 2х95

4х70

4х95

4х120

21–25

26–30

31–35

36–40

40–43

Продолжение следует

СИП — это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 35 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с использованием алюминия.

Соединение с медной проводкой

Соединение СИП с медным кабелем напрямую невозможно, так как алюминиевое изделие имеет повышенную окисляемость, связанную с образованием плёнки, обладающей повышенным сопротивлением. Медная проводка не столь сильно подвержена данному воздействию, а возникающая плёнка характеризуется пониженным сопротивлением. Прямое соединение через окисную плёнку снижает проводимость тока и значительно влияет на качество проводки.

Таким образом, соединение провода СИП с кабелем из меди требует применения клеммных соединителей в условиях помещения и зажимов с защитной пастой в открытой атмосфере, также могут задействоваться изолированные соединения. Зажимы бывают двух типов: анкерные клиновые; ответвляющие. Первая разновидность используется при концевом креплении ответвлённой от магистрали проводки с абонентом. Второй тип позволяет соединять магистральные самонесущие провода с изолированными кабелями в ответвлённых линиях. Если изделие, соединяемое с самонесущей проводкой, имеет секторы или круглые жилы, потребуется использовать арматуру — гильзы.

Соединение СИП с медным кабелем посредством гильз предполагает округление секторной жилы. Арматура представляет собой трубку из алюминия, внутри обработанную контактной смазкой. Обжатие будет выполняться с задействованием пресса, оборудованного шестигранной матрицей, ориентироваться надо на зоны обжатия, нанесённые на гильзы.

Изоляция будет восстанавливаться термоусаживаемыми трубками, имеющими герметизирующий подслой. Потребуется обязательно выполнить дополнительную защиту соединения, для чего подходит кабельная термоусаживаемая перчатка. Есть два варианта такого изделия: E2R -две жилы; E4R — четыре жилы. Перчатка защищается от ультрафиолетового излучения и имеет герметизирующий внутренний слой. Соединение провода СИП с кабелем должно выполнять тщательно с защитой центрального проводного элемента и мест разъединения изоляции.

Использование термоусаживаемых муфт

Можно выполнять соединение, используя (Рис. 1). Переходные приспособления подходят для работы с кабелями, имеющими пластмассовую изоляцию, они могут использоваться на фасадах зданий и воздушных линиях. Изделия имеют следующую комплектацию:

изоляционные термоусаживаемые трубки;
изоляционная перчатка;
бронированная система заземления;
болтовые соединители.

Соединение при помощи переходных (Рис. 2) выполняется по определённой системе. Предусмотрено восстановление полиэтиленового полупроводящего изоляционного слоя, для чего используется, выравнивающая электрическое напряжение трубка. Восстановление кабельного экрана осуществляется проводом-перемычкой и лентой, после чего наносится термический плавкий клей, обеспечивающий герметичность муфты.

Соединение при помощи переходных , имеющих гильзы или болтовые соединители выполняется по-разному, определяющим фактором является материал изоляции кабельных жил. Однако принцип установки на провод одинаков, предполагается термоусаживание трубки, обеспечиваемое сшитым полиолефином. Имея дело с пластмассовыми изделиями, жилы будут скрепиться, болтовыми соединениями. Соединение провода СИП с кабелем выполняется в соответствии с установленными правилами, выполнение которых обязательно.

Как соединить СИП с медным проводом ВВГ идущим в дом?

Если речь идет о подключении частного домовладения к магистрали, то начать бы лучше с запроса Технических условий на подключение. Выдает их Энергосбыт. Имея на руках такой документ и сделав так как в нем написано, вы избавите себя от придирок каких либо надзорников по этой части (например инспекторов Гос. пож. надзора, и все того же Энергосбыта)

Любые электротехнические работы выполняются без нагрузки (после отключения питания)

Сразу исключим мысли о том чтобы скрутить жилы медных проводов кабеля ВВГ и алюминиевые жилы СИПа (к стати видел и такое!) Этого делать нельзя! Такая гальвано-пара из-за большого сопротивления будет сильно греться, нарушается контакт, начинается искрение со всеми возможными печальными последствиями… При чём, чем больше греется тем больше теряется контакт, а чем хуже контакт тем больше нагрев – получается быстро прогрессирующая потеря контакта.

Медный провод и СИП лучше всего соединять на прокалывающие зажимы —

Очень безопасное соединение и полностью герметичное. Провода даже не зачищаются от изоляции, контактировать с оголенными жилами не нужно. Ножи зажима входят в провод прямо через изоляцию и являются перемычкой между жилой СИПа и жилой провода ВВГ. При затяжке болта зажима одновременно происходит соединение проводников из разных металлов и герметизация всего соединения.

Так же можно подключить медный провод к СИПу через ответвительный зажим типа «орех» —

Соединение происходит без контакта алюминия с медь, посредством трех пластин, две из которых прижимают медь и алюминий к средней пластине которая их и разделяет. Но у зажима типа «орех» есть один минус, их нельзя применять на улице, только в помещении.

Кто то спросит «как в помещении, если СИП на улице?» Да, СИП можно загнать и в дом непосредственно, не подсоединяя к нему медный провод на улице. Правила этого не запрещают, а Энергосбыт так и вообще за, потому для него чем меньше соединений – тем меньше вариантов украсть электричество.

Так вот, СИП напрямую в дом заводится через трубку. Если это деревянный дом, то делается гильза из металлической трубы, для всех других стен (шлакоблок, кирпич и пр.) достаточно пластиковой трубы.

Соединение СИП с кабелем | Полезные статьи

СИП – это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 35 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с использованием алюминия.

Соединение с медной проводкой

Изоляция будет восстанавливаться термоусаживаемыми трубками, имеющими герметизирующий подслой. Потребуется обязательно выполнить дополнительную защиту соединения, для чего подходит кабельная термоусаживаемая перчатка. Есть два варианта такого изделия: E2R –две жилы; E4R – четыре жилы. Перчатка защищается от ультрафиолетового излучения и имеет герметизирующий внутренний слой. Соединение провода СИП с кабелем должно выполнять тщательно с защитой центрального проводного элемента и мест разъединения изоляции.

Использование термоусаживаемых муфт

Можно выполнять соединение, используя муфты (Рис. 1). Переходные приспособления подходят для работы с кабелями, имеющими пластмассовую изоляцию, они могут использоваться на фасадах зданий и воздушных линиях. Изделия имеют следующую комплектацию:

изоляционные термоусаживаемые трубки;
изоляционная перчатка;
бронированная система заземления;
болтовые соединители.

Соединение при помощи переходных муфт (Рис. 2) выполняется по определённой системе. Предусмотрено восстановление полиэтиленового полупроводящего изоляционного слоя, для чего используется, выравнивающая электрическое напряжение трубка. Восстановление кабельного экрана осуществляется проводом-перемычкой и лентой, после чего наносится термический плавкий клей, обеспечивающий герметичность муфты.

Соединение при помощи переходных муфт, имеющих гильзы или болтовые соединители выполняется по-разному, определяющим фактором является материал изоляции кабельных жил. Однако принцип установки на провод одинаков, предполагается термоусаживание трубки, обеспечиваемое сшитым полиолефином. Имея дело с пластмассовыми изделиями, жилы будут скрепиться, болтовыми соединениями. Соединение провода СИП с кабелем выполняется в соответствии с установленными правилами, выполнение которых обязательно.

Натяжение проводов между столбами. Как соединить сип с медным кабелем

Ввод электричества в дом делается по определенным правилам. От этого зависит безопасность и работоспособность системы подключения, которая должна функционировать не один десяток лет.

Подача электроэнергии в деревянный дом

На фото показано, как делается подключение электричества в деревянный дом. Справа изображен провод подключения к магистрали, закрепленный на анкер, а слева – «домашний» кабель в дом, проложенный в гофре по стене (обычно – ВВГ или ВВГнг).

Подача электроэнергии через СИП

Подключение к жилому дому электричества производится чаще всего с использованием самонесущего изолированного провода СИП. Он состоит из нескольких фазных алюминиевых жил, покрытых полиэтиленовой прочной изоляцией (сшитый полиэтилен), и нулевой несущей. Она может быть с изоляцией или без нее. Часто для ответвлений применяют провод без нулевой несущей жилы (СИП-4, СИП-5).

По сравнению с обычным кабелем СИП имеет следующие преимущества:

Подключение можно выполнить своими руками. Если линия электросети обесточена, процесс подключения совершенно безопасен. Но при отсутствии навыков работы с электричеством лучше обратиться за помощью к электромонтажникам.
Надежность передачи электроэнергии в любых климатических условиях. Провод выдерживает высокую и низкую температуру, порывы ветра и действие осадков.
Низкая цена и долговечность.

СИП имеет преимущества также перед оголенными проводами, которые также прокладывают по воздуху:

не требуются фарфоровые изоляторы;
уменьшается расстояние между жилами;
нет перехлестываний проводов между собой под действием ветра;
уменьшаются реактивные потери за счет наличия изоляции;
упрощается монтаж провода.

Марки СИП

СИП-1 – с оголенной нулевой жилой. Применяется для магистральных линий и ответвлений.
СИП-2 – с изолированной нулевой жилой. Используется для осветительных сетей, передачи электроэнергии через магистрали и ответвления.
СИП-3 – одножильный изолированный провод для высоковольтных сетей.
СИП-4, СИП-5, СИП-5нг – два или четыре скрученных изолированных провода без нулевой несущей жилы. Применяются для ответвлений от магистралей к домам.

На рисунке изображены конструкции разных проводов СИП в сечении.

Устройство проводов СИП разных марок

Соединение разнородных проводов

Ввод в дом обычно выполняется через кабель типа ВВГ. Соединять напрямую медные и алюминиевые проводники не рекомендуется. Из-за высокого сопротивления место контакта нагревается и быстро выходит из строя. Однако существуют простые способы создания соединений разнородных проводников.

За основу взято исключение их непосредственного контакта. Простейший способ – применение болтового соединения. Здесь понадобятся болт, гайка, несколько шайб и гровер, чтобы контакты со временем не ослабевали. При затяжке болта между проводниками устанавливается шайба, защищающая их от непосредственного прикосновения. Будет еще лучше, если ее залудить.

Соединение медного и алюминиевого проводов между собой болтом с гайкой

Затем соединение следует замотать изоляционной лентой.

Распространенный способ соединения разнородных проводников – использование клеммников. Можно использовать обычную клеммную колодку, но есть специальные, например, клеммы Wago, а также серии 222, 773, 2273, где соединение производится без винтов. Способ подходит для проводов небольших сечений.

Кабельные жилы на вводе имеют большой диаметр и здесь лучше применять напрессованные на них алюмомедные гильзы.

Соединение СИП с кабелем ВВГ

Для ввода применяется СИП-4 или СИП-5 с жилами на 16 мм 2 . Меньший размер запрещен ПУЭ , а этого допускаемого сечения будет больше чем достаточно. Число жил может быть 2 или 4, в зависимости от того, какое подводится питание – однофазное или трехфазное. Для ответвлений также применяется провод марки СИП-2 с несущей нулевой жилой.

По стандарту максимальный пролет для навесного провода составляет 25 м. Если расстояние от строения до ЛЭП больше, устанавливается промежуточная опора с поддерживающим зажимом.

На опоре магистральной линии делается ответвление. К стене СИП крепится с помощью кронштейна с анкерным зажимом. Зажим для несущего провода СИП-2 выполнен в виде зажимной плашки (рис. а), а для СИП-4 применяется зажим с захватом одновременно всех жил, натяжение между которыми распределяется равномерно (рис. б).

Анкерные зажимы для СИП- 2 (а) и СИП-4 (б)

Жилы медного кабеля ВВГ, входящего в дом, соединяются с проводом с помощью прокалывающих зажимов (обведены красной линией на рис. а). Они гарантируют электрическое соединение проводников без снятия изоляции.

Соединение СИП с кабелем ВВГнг прокалывающими зажимами: а – монтаж СИП на стену дома; б – устройство прокалывающего зажима на два провода

СИП с медным проводником соединяется следующими способами:

Прокалывающие зажимы (рис. б). Провода с изоляцией вставляются в отверстия зажима, после чего затягивается верхний болт. Герметичный корпус устройства изготовлен из полимера, армированного стекловолокном. Он надежно защищает соединение от попадания влаги и устойчив к ультрафиолету. Затяжка может производиться одним болтом или раздельно для каждой жилы.
Ответвительные сжимы (фото ниже). Конструкция включает 3 пластины из биметалла и винты для их стяжки. Жилы зачищаются, вставляются между пластинами и фиксируются. Сверху надевается изолирующая коробка. Соединение «орешками» является предпочтительным для алюминиевых проводов, чувствительных к насечке от шипов.
Гильзы. Жилы зачищаются, вставляются в гильзу и обжимаются прессом. На место соединения надевается термоусадочная трубка с гелем внутри для герметизации.

Ответвительные сжимы («орешки») для соединения проводов

Альтернативным решением является непосредственный ввод СИП в электрощит дома, после чего делают разводку внутри. Энергоснабжающая компания разрешает применять подобные проекты, поскольку всякий разрыв на вводном кабеле создает лазейку для хищения электроэнергии.

При любом выбранном варианте ввода следует запросить у Энергосбыта технические условия и выполнить работу в соответствии с ними.

Прокалывающие зажимы для подключения кабеля герметичны и доступны для осмотра. Чтобы у Энергосбыта не появились вопросы о возможности хищения электричества, можно установить зажимы со срывающейся головкой, которые невозможно разобрать.

Подключение можно сделать ко входу обычного двух,- или четырехполюсного автомата. СИП является жестким проводом и подключать его не очень удобно. С выходом автомата соединяется обычный кабель, что обеспечивает надежный переход. Автомат предпочтительней располагать снаружи дома в закрытом опломбированном боксе. Его номинал выбирается выше, чем у защиты домашней системы.

Другим преимуществом данного способа является то, что изоляция СИП не рассчитана на прокладку внутри дома. Ее контакт с любой поверхностью является нежелательным. Кроме того, полиэтилен является горючим материалом, хотя провод сечением 16 мм 2 трудно нагреть до температуры воспламенения при наличии автомата. Если прокладывать внутри дома, то следует выбрать марку СИП-5нг, где изоляция не распространяет горение.

Слабым местом является ввод через стену. В деревянных домах прокладка делается через металлическую трубу. В остальных случаях достаточно проложить пластиковую.

По вводу электричества у специалистов могут быть разные точки зрения. Чтобы его не пришлось впоследствии переделывать, проект подключения следует заранее согласовывать с Энергосбытом.

Типы прокалывающих зажимов для СИП

Р4 – малогабаритный зажим для подключения абонента и уличного освещения (рис. а ниже). Применяются контактные пластины из алюминия или луженой меди.
P616R – для ввода в дом и уличного освещения (рис. б). Контактные пластины зажима выполнены из луженой меди.
Р645 – для соединения СИП с медным или алюминиевым ответвлением (рис. в).

Перечисленные типы зажимов служат для соединения жил из меди или алюминия между собой. Их можно устанавливать на линиях, работающих под напряжением. Вторичный монтаж не возможен из-за срывной головки болта, выполненной из сплава алюминия.

Прокалывающие зажимы для СИП: а – Р4; б – Р616; в – Р645

Монтаж. Видео

Каким образом осуществляется прокладка кабеля СИП к дому, можно узнать, просмотрев это видео.

Общим при соединении алюминиевых и медных жил является то, что не допускается непосредственный контакт проводников. Между ними всегда должен устанавливаться промежуточный элемент, например, шайба. Для подключения медного кабеля к СИП применяются разные устройства, лучшим из которых является прокалывающий зажим, обеспечивающий надежный контакт и герметичность.

Понравилось видео? Подписывайтесь на наш канал!

Делать электрический ввод в дом с использованием СИП удобно по многим причинам. Прежде всего, он очень надежен и отличается бесперебойностью работы вне зависимости от погодных условий, будь то воздействие солнечного света или ветра. СИП обладает и высокой электро- и пожаробезопасностью — то есть даже при обрыве линии никто не пострадает от электрического тока, так как провод изолированный. Что и говорить про долговечность СИП — в среднем срок службы таких проводов составляет двадцать пять лет.

Итак, решение о выборе провода очевидно, и теперь важно грамотно сделать монтаж провода СИП своими руками. К слову, для стандартных условий в частном доме лучше использовать СИП-4 двух- или четырехжильный сечением в шестнадцать квадратных миллиметров.

Закреплять провод на опоре и стене дома нужно на анкерных зажимах — монтаж провода предполагает использованиедвух зажимов. крепятся посредством анкерных кронштейнов — здесь нужно лишь продеть петлю анкерного зажима в отверстие кронштейна и, защелкнув, зафиксировать эту петлю. Получается, что в итоге нужно также два анкерных кронштейна — такая арматура для провода СИП крепится к стене дома с помощью дюбель-гвоздей (как правило, тут используются дюбеля размером не менее двенадцати миллиметров). Также сюда подойдут и металлические распорные анкера соответствующего диаметра. На опоре кронштейн крепится при помощи крепежной нержавеющей ленты для СИП (например, Л207).

Чтобы присоединить ответвление СИП к действующей воздушной линии, используются в виде проколов, которые за счет своей конструкции контактных пластин из луженой меди надежно соединят провода даже с малым сечением. Чтобы произвести крепление проводов сип к дому, важно понимать, что число ответвительных зажимов зависит от количества жил СИПа. К примеру, если в дом вводится однофазное электропитание, то следует использовать двухжильный СИП, и поэтому тут нужны будут два прокалывающих ответвительных зажима (проводники — фазный и нулевой). Если же в дом вводится трехфазное питание, то необходимо применить четырехжильный СИП, и тогда нужно брать уже четыре ответвительных зажима (это будут три фазных и один нулевой проводники).

Отметим, что категорически запрещается проводить кабель с алюминиевыми жилами по сгораемым конструкциям. Другими словами, если дом деревянный, то ввод через стену лучше сделать посредством медного кабеля. Вообще, для подобного ввода электропитания в дом рекомендуется использовать кабель марки ВВГнг (негорючий), который вводится в строение через толстостенную трубу, предварительно установленную в стену. Труба надежно защитит кабель от различных повреждений — например, в случае осадки дома или же от грызунов. Еще неплохо защитить место входа кабеля с помощью гофротрубы, заранее надетой на кабель.

Благодаря своей относительной простоте и надежности, провод СИП получил свое право на жизнь, и становится бесспорным лидером. Среди возможных вариантов прокладки воздушной линии приоритет, чаше всего, отдадут ему. Что такое СИП, как он выглядит и каких видов бывает, мы рассматривали в одной из наших статьей, а именно: . Для того чтобы самостоятельно проложить воздушную линию с помощью данного проводника, необходимо ознакомится с некоторыми нюансами, а также приобрести вспомогательное оборудование и специальные крепления. Далее мы рассмотрим, какая бывает арматура для монтажа СИП кабеля от столба к дому.

Вспомогательная арматура для монтажа самонесущего изолированного провода бывает разных назначений, а именно:

для соединения проводников;
для подвешивания провода на опору или анкерное крепление;
для натяжения воздушной линии СИП;
для подключения контактных соединений и ответвлений;
защитные вспомогательные соединения;
арматура для зацепления;
спиральная арматура.

Рассмотрим их по порядку. Первое, о чем хотелось бы рассказать — ролики для раскатки провода.

При протяжке электрической линии, необходимо соблюдать осторожность, чтобы не испортить изоляционный слой, избегать волочения по земле, по веткам деревьев и прочим поверхностям. Для этого прибегают к волочению по роликам, которые временно крепят на столбах, в местах будущего расположения провода.

Чтобы надежно закрепить на опоре вспомогательное оборудование используют оцинкованную металлическую ленту.

Чтобы плотно обхватить опору, натяжитель натягивает предварительно отрезанный кусок ленты вокруг столба, обжимает скобу, намертво фиксируя, и отрезает излишки ленты.

Крепежные крюки используют чтобы выполнить быстрый монтаж различной арматуры СИП на опоре, столбах и фасадах зданий. Различаются по типу крепления.

Для ровной резки металлической ленты пригодятся качественные ножницы, не оставляющее перекосов, острых кромок и краев. Они позволяют выполнять разрезание одной рукой быстро и качественно, что непременно ценится при работе на высоте в стесненных условиях.

Компенсировать кручение и предотвратить появление петель на проводе СИП, а также предотвратить перекручивание можно с помощью такого устройства, как вертлюг, который используют во время монтажа.

Для того чтобы раскатать провод по роликам, необходимо заранее протянуть по ним трос и соединить с кабелем, избегая повреждений и узлов. Это возможно сделать с помощью специальных стягивающих чулков. Плетение чулка выполнено так, что при его натягивании создается обширная площадь контакта и не происходит повреждение изоляции проводника.

Для натяжения проводов и устранения провеса воздушной линии используют лебедку. Применение данного устройства совместно с динамометром позволяет грамотно произвести монтаж натянутого провода воздушной линии.

Для подвешивания и фиксации растянутого проводника, используются специальные монтажные зажимы. При использовании СИП с изолированной несущей нейтралью применяется зажим тандер-лягушка.

Он выполнен из материала, устойчивого к воздействиям окружающей среды. Также при монтаже СИП нам понадобятся анкерная и поддерживающая арматура, в зависимости от места использования (опора или фасад здания) и остальных участков ВЛ и ответвлений от нее.

Перед тем как установить на провод ответвители, необходимо отделить препарируемую жилу из жгута СИП. Для этого существует разделитель фаз — клин специальной формы, отводящий жилу на нужное расстояние, облегчающее монтаж ответвительных зажимов.

Для подключения к СИП проводу используют два типа переходников зажимов. Сжимы ответвительные и прокалывающие. Первые используются для магистральных равнозначных ответвлений. Состоит сжим из трех пластин, между которыми зажимается зачищенные от изоляции токоведущие жилы. Его еще называют «орехом». О том, как пользоваться , мы рассказывали в отдельной статье.

Для подключения ответвления от магистрали используется . При выборе сжимов необходимо знать сечение магистрали и ответвления, исходя из этого делать выбор.

Для опрессовки наконечников, концов провода СИП, расключаемых во вводной или учетный щит, возможно понадобится пресс для обжима наконечников и специальные матрицы. С помощью этого устройства контакт жилы с наконечником получается максимально качественным.

Переход с СИП на кабель. Как соединить провод СИП с медным кабелем

Время чтения: ~ 3 мин.

Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы.

Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения.

На что обратить внимание

Часто соединения является актуальным при подключении к дому или даче электроэнергии. Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.

Как может осуществляться соединение

Соединение может быть различным, в частности оно зависит от расположения щита учета.

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом. Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии.

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

потребуется специальное приспособление;
такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
другая технология обеспечит большую прочность, нежели гильза.

СИП + СИП

Возможен и такой вариант, при этом важно учитывать поставленные вами цели.

Соединение проводов между собой может различаться по видам:

требуется для питания вашего здания;
соединение магистрали, когда не хватает длины.

В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT. В другом случае можно воспользоваться прокалывающим зажимом.

СИП кабель. Конструкция СИП

Фазные алюминиевые провода покрыты светостабилизирующим изоляционным покрытием черного цвета. Полиэтиленовое покрытие обладает высокой устойчивостью к влаге и ультрафиолетовым солнечным лучам, которые разрушают резиновую или обычную полимерную изоляцию.

Провода скручиваются в жгут вокруг нулевой алюминиевой жилы, в центре которой стальной провод. Сердечник нулевой жилы является несущей основой всего кабеля. Некоторые конструкции кабелей СИП с малым сечением и небольшим количеством жил имеют легкий вес, т. к. в этих видах отсутствует стальная жила. СИП расшифровывается как самонесущий изолированный провод.

Виды и строение

Производится пять основных типов СИП проводов:

СИП-1 включает в себя три фазы, каждая из которых скручена в жгут из нескольких алюминиевых проводов вокруг сердечника из алюминиевого сплава. Провода четвертой нулевой жилы скручиваются вокруг стального сердечника. Фазы изолированы термопластиком, устойчивым к ультрафиолетовым лучам. На марке кабеля СИП-1А нулевой провод, как и фазные жилы, в изолированной оболочке. Такие кабели выдерживают продолжительное время нагрева при 70°С.

Конструкция кабеля СИП-1, СИП-1А

СИП-2 и СИП-2А имеют аналогичную СИП-1 и 1А конструкцию, разница лишь в изоляционной оболочке. Изоляцией служит «сшитый полиэтилен» – соединение полиэтилена на молекулярном уровне в сетку с широкими ячейками с трехмерными поперечными связями. Такая структура изоляции намного прочнее к механическим воздействиям и выдерживает более низкие и высокие температуры при длительном воздействии (до 90°С). Это позволяет использовать такую марку СИП кабеля в холодных климатических условиях при больших нагрузках. Максимальное напряжение передаваемой электроэнергии до 1Кв.

Внутреннее устройство кабеля СИП-2, СИП-2А

СИП-3 – одножильный кабель со стальным сердечником, вокруг которого свиты провода из алюминиевого сплава AlMgSi. Изоляционная оболочка из «сшитого полиэтилена» позволяет использовать СИП-3 для строительства воздушных линий передачи электроэнергии с напряжением до 20 кВ. Рабочая температура кабеля 70°С, его можно эксплуатировать длительное время при температурах в диапазоне от минус 20°С до + 90°С. Такие характеристики позволяют использовать СИП-3 в различных климатических условиях: при умеренном климате, холодном или в тропиках.

Внутреннее устройство кабеля СИП-3

СИП-4 и СИП-4Н не имеют нулевого провода со стальным стержнем, они состоят из парных жил. Буква Н указывает, что провода в жиле из алюминиевого сплава. ПВХ изоляция устойчива к ультрафиолетовому облучению.

Конструкция самонесущего изолированного провода СИП-4

СИП-5 и СИП-5Н – две жилы имеют аналогичную структуру с СИП-4 и СИП-4Н, отличие в изоляционной оболочке. Технология сшитого полиэтилена позволяет увеличить время эксплуатации при максимально допустимой температуре на 30 процентов. ЛЭП с использованием СИП-5 применяют в холодном и умеренном климате, передавая электроэнергию с напряжением до 2,5 кВ.

Внутреннее устройство самонесущего изолированного провода СИП-5

В зависимости от условий эксплуатации и нагрузки потребляемой электроэнергии выбирают марку и сечение СИП кабеля.

Соединение СИП и аввг. Соединение проводов СИП между собой –, как самостоятельно соединить два провода СИП между собой

Как соединить два СИП провода?

В настоящее время частное строительство находится на стадии активного развития. Многие жители нашей страны все чаще предпочитают выполнять строительные и сопутствующие работы самостоятельно, в том числе и проводить электросеть с последующим ее подключением. В связи с этим вопрос о том, как соединить два СИП провода, является актуальным.

СИП – это самонесущий силовой изолированный провод, который часто применяется для монтажа воздушных электрических сетей. В отличие от аналогичных проводов, такой кабель обладает рядом преимуществ:

безопасность монтажа. СИП имеет уникальную конструкцию и многослойную защиту, благодаря которой достигается абсолютная безопасность при монтаже. Но если вы не имеете специального образования и ряда навыков, то самостоятельный монтаж должен осуществляться со строгим соблюдением технических требований
надежность. Напряжение передается по кабелю в любых погодных условиях, даже неблагоприятных
вариативность. Все типы СИП различаются не только размером сечения, но и количеством жил, а также способом их изоляции
устойчивость к воздействию внешних факторов. Провода изготовлены из специальных материалов, устойчивых к влиянию атмосферных явлений. Даже при очень низкой температуре воздуха они остаются гибкими и мягкими

Различные виды СИП могут отличаться размером сечения. Чтобы правильно соединить два провода между собой, необходимо знать их основные характеристики.

Источник: https://otoplen-dom.ru/novosti/kak-s-sip-pereyti-na-mednyy-provod-kak-soedinit-sip-i-kabel

Как соединить СИП с алюминиевым проводом. Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников . Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

Видео прокалывающий зажим арматуры СИП

Соединения сип-кабеля с медными проводами проколом и соединителем

Рассмотрим две основных проблемы соединения самонесущих изолированных проводов:

⚡соединение провода СИП между собой
⚡соединение СИП с медным кабелем

Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Поэтому соединять провода СИП-4 между собой можно только между двух анкерных зажимов.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

Как соединять гильзами СИП

Подбираете требуемую гильзу согласно сечению СИП. На верхней части гильзы указывается под провод какого сечения она предназначена.

Рядом пишется номер матрицы под опрессовку (E173 — это диаметр матрицы 17,3мм) Также сечение можно подобрать по цвету герметичной гильзы. Каждому сечению соответствует своя расцветка.

Жилы СИП разных фаз нужно обрезать «лесенкой». Чтобы одни гильзы после опрессовки не были напротив других, и не соприкасались между собой.
Снимаете изоляцию с жилы СИП на необходимую глубину
Вставляете провод внутрь, пока он не упрется в перегородку расположенную посредине. Неизолированная часть провода должна полностью скрыться внутри.
Используя гидравлический пресс обжимаете всю конструкцию прямо через изоляцию гильзы. Строго соблюдаете последовательность — от середины в конец. Бывает, что некачественные гильзы с жестким пластиком в этот момент могут лопаться, также это происходит если не правильно подобрана матрица пресса.
Таким образом обжимаете все фазные жилы СИП. Контактная смазка внутри гильз при этом может выступить наружу. Уберите ее чистой ветошью.

Имеются гильзы предназначенные для соединения проводов СИП разных сечений, например СИП 16 и СИП 25.

Они никогда не обеспечат того уровня переходного сопротивления на контактах, как гильзы после обжатия.

Подключение СИП через прокалывающие зажимы

Когда речь идет о подключении отпаечного СИП к головному, то здесь уже выбор должен быть в пользу прокалывающих зажимов.

⚡фирма ENSTO — SLIP 12.1 и SLIP 22.1
⚡фирма NILED — P616R, Р645, Р70

Последовательность монтажа

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

⚡не повредили основную жилу СИП
⚡прокололи, но не порезали изоляцию
⚡сохранили несущую способность жилы на уровне 80% от первоначальной

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

⚡подключение медного кабеля при вводе в дом от провода СИП
⚡подключение СИП к медным контактам оборудования в распредщите

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

⚡непосредственно на опоре
⚡на фасаде дома

Подключение кабеля к СИП на опоре

⚡Ensto — SLIP 12.1
⚡Niled — Р616R
⚡ИЭК — ЗОИ 16-70/1,5-10
⚡

Источник: https://domikelectrica.ru/1478-2/

Соединение СИП с медным кабелем, как соединить между собой

Самонесущий изолированный провод (СИП) в последнее время стал самой популярной кабельной продукцией для монтажа сетей электрификации частных домов, дач и других объектов недвижимости.

До его появления на рынке, для создания воздушных линий электропередач в основном использовались различные виды изолированных или неизолированных проводов и кабелей, которые имели ряд существенных недостатков. СИП полностью лишен всех этих недостатков, поэтому его популярность столь высока.

Вот только методика соединения самонесущего провода между собой и с другими типами кабеля не всегда понятен рядовому пользователю!

В процессе электрификации частных домов, дач и других строений обязательно возникает вопрос, как соединить СИП с медным кабелем, другим видом проводов, а также между собой.

От этой операции зависит надежность и работоспособность всей электрической сети объекта.

Несоблюдение правил монтажа может привести не только к потере контакта между отдельными частями системы энергообеспечения здания, но и к более серьезным негативным последствиям.

Провода СИП изготовлены из алюминия. Этот металл подвержен быстрому окислению в воздушной среде и на его поверхности образуется пленка с высоким сопротивлением электрическому току.

Медные проводники не имеют такого негативного свойства, поэтому их прямое соединение с алюминиевыми жилами может привести к потере работоспособности всей кабельной линии. В этой статье мы рассмотрим следующие вопросы: соединение и монтаж проводов СИП с разными видами кабельных изделий, а также их соединение между собой.

Соединение СИП с медным кабелем

Этот вид соединения используется очень часто. Вы обязательно столкнетесь с ним в следующих ситуациях: при вводе в дом медного кабеля, который необходимо соединить с самонесущим проводом, и при присоединении СИП к контактам из меди внутри распределительного щита.

Подключение СИП к медным шинам электрощита решается очень просто. Для этой операции необходимо использовать специальные наконечники или шайбы, предотвращающие контакт алюминия с медью. Конечно, наконечники технически более правильный вариант.

Они изготовлены из двух частей алюминиевой и медной, сплавленных в одно монолитное изделие.

Наконечник опрессовывается на жиле СИП и без проблем присоединяется к медному контакту шины распределительного щита. Более простой вариант — это разделить медь и алюминий шайбой, но такой контакт крайне ненадежный и использовать его не рекомендуется.

Непосредственный монтаж СИП на клеммы распределительного щита выполняется в тех случаях, когда данное устройство установлено на столбе линии электропередач или на внешней стене строения. Ввод в дом самого самонесущего провода используется очень редко, для этого предназначены медные кабели ВВГ и другие.

В этом случае необходимо правильно соединить СИП с медным кабелем, о чем мы расскажем ниже.

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен.

В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара.

Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная.

Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой.

Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Важно! По деревянным и другим конструкциям, которые могут гореть, прокладка СИП запрещена нормами ПУЭ (правил устройства электроустановок). В этом случае необходимо сделать переход с самонесущего кабеля на медный такой как ВВГ или любой другой подходящей конструкции.

Соединение СИП между собой

Этот тип соединения СИП используется в том случае, когда необходимо состыковать две части кабеля друг с другом или сделать отвод от основной линии энергообеспечения к другим строениям на участке, а также для создания ответвления от линии электропередач на опорном столбе. Для стыковки двух частей кабеля СИП используют специальные соединительные гильзы MJPT, а для создания ответвлений прокалывающие зажимы. Рассмотрим оба типа соединения СИП отдельно друг от друга.

Соединительные гильзы MJPT. Этот вид гильз используется для стыкового соединения жил самонесущих изолированных проводов. Технология монтажа таких элементов достаточно проста, но требует применения специального ручного пресса с шестигранной матрицей. Для соединения жил СИП, токоведущих и самонесущих, необходимо ввести концы проводов в эту гильзу с разных сторон и произвести многократную опрессовку конструкции. В результате получится прочное герметичное соединение, способное выдерживать большие механические нагрузки. Гильза MJPT представляет собой секционную алюминиевую трубку, заключенную в герметичный полимерный корпус с торцевыми гидроизоляционными кольцами. Такая конструкция позволяет надежно защитить соединение от проникновения атмосферной влаги и пыли.
Прокалывающие зажимы. Для соединения жил и создания ответвлений от магистральной линии на несущем столбе используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, так как они не создают гальванической пары между разнородными металлами и контакт не подвергается разрушению. Монтаж прокалывающих зажимов на магистральную линию достаточно прост и выполнять его можно без отключения энергоснабжения, но с соблюдением всех правил техники безопасности. На первом этапе жилы магистрали разделяются специальными пластиковыми разделительными клиньями и на них устанавливаются и затягиваются зажимы. Далее концы ответвлений также зажимаются в соответствующем гнезде зажима и на них одеваются защитные колпачки. Линия ответвления должна быть закреплена на столбе анкерными удерживающими устройствами.

Внимание! При монтаже прокалывающих зажимов не допускается их повторная установка, так как зажимная головка изделия одноразовая. Нельзя устанавливать в одно гнездо зажима более одной жилы.

Заключение

Для электрификации частного дома, дачи или другого небольшого объекта можно применять различные варианты подключения к магистральной линии.

Ввод в строение по воздуху лучше всего делать с использованием СИП, тем более что создание ответвления от магистрали, переход на медный кабель и подключение к щитку самонесущего провода может выполнить человек, обладающий начальными знаниями в области электротехники.

Но, конечно, лучше пригласить специалиста, особенно для создания ответвления на несущем столбе магистральной линии. Не экспериментируете, если вы не уверены в собственных силах! Это все, что мы хотели рассказать о соединении кабелей СИП с медными проводниками, а также между собой.

Видео по теме

Источник: https://ProFazu.ru/provodka/montazh/soedinenie-sip-s-mednym-kabelem.html

Как соединить СИП с медным кабелем — основные способы

Самонесущий изолированный провод представляет собой новое технологическое решение процесса передачи и распределения электрической энергии, пришедшее на смену традиционным воздушным линиям электропередачи с голыми алюминиевыми проводами.

Применение СИП повышает надежность электроснабжения, увеличивает срок службы линий электропередач, снижает риск коммерческих потерь электроэнергии, связанных с её хищением.

При выполнении потребительских отпаек, а также при подключении питания к схемам внутренней разводки, часто возникает необходимость производить соединение СИП с медным кабелем для дальнейшей разводки электричества к дому. Далее мы расскажем, как можно соединить самонесущий изолированный провод с другими марками кабеля.

Что важно знать

Здесь в первую очередь следует выполнить полученные Технические Условия, выданные энергоснабжающей организацией. Этот документ обычно содержит подробную информацию, как и каким проводником должны быть выполнены цепи питания до прибора учета. Также может быть указано, каким способом соединить провода.

Как правило, требование состоит в том, чтобы проводник от ВЛ до щита учета был видимым и цельным.

Варианты соединения

Щит учета расположен на опоре линии

Вариант исполнения такого соединителя изображен на фото ниже. Прокалывающий зажим предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от 16 мм2 до 120 мм2 с отпайкой, имеющей сечение от 6 мм2 до 50 мм2.

В качестве отпайки может быть применен СИП, либо обычный медный кабель, например ВВГ.

На видео ниже наглядно показывается, как пользоваться прокалывающими сжимами:

Если соединение от щита учета на столбе до дома выполняется посредством СИП, для его монтажа также следует применять штатную арматуру. Лучший вариант, это завести провод непосредственно в распределительный ящик, подключив его к вводному автомату в щитке. В этом случае выполнять его скрепление с кабелем не потребуется.

Если же по какой-то причине СИП и медный кабель нужно соединить, сделать это можно на улице, на вводе в дом. Соединение можно выполнить прокалывающим зажимом. Кроме этого, соединительный монтаж можно выполнить с применением плашечных сжимов, которые называют орешками за их форму.

Более подробно о зажиме типа орех вы можете узнать из нашей статьи.

Сжимы обоих типов могут соединять токоведущие жилы из разных материалов, например, самонесущий изолированный проводник можно соединять с СИПом, ВВГ, ВВГнг, АВВГ либо АС. Это позволяется конструкцией соединителя, обеспечивающей отсутствие непосредственного контакта алюминия с медью. Каждый из соединяемых проводников контактирует только со стальными пластинами.

О том, как пользоваться орехами, рассказывается и показывается на видео:
Соединение СИП с неизолированными проводами (голыми) осуществляется зажимом особой конструкции, не имеющей острых зубцов со стороны крепления голого провода. Такой тип сжима изображен на фото ниже:

Остается добавить, что соединять между собой скруткой провода из меди и алюминия не допускается ввиду возникновения электрохимической коррозии! Подробнее данный вопрос рассмотрен в статье: https://samelectrik.ru/kak-soedinit-alyuminievyj-provod-s-mednym.html.

Щит учета расположен на стене дома

В этом случае отпайка, соединенная с магистральной линией отпаечным зажимом, заводится напрямую в щит учета и подключается к вводному автомату.

В случае, если отпаечным проводником служит СИП, на опоре линии и на стене дома устанавливаются анкерные зажимы для крепления провода.

Если для скрепления линии и щита учета выбран медный кабель, необходимо натянуть стальной трос, на котором следует закрепить кабель, так как он не рассчитан на нагрузку тяжения.

Иногда можно увидеть, как соединение самонесущего изолированного провода с медным кабелем выполняют гильзой, требующей последующей опрессовки.
Это неоправданно по нескольким причинам:

Монтаж гильз требует наличия специального оборудования.
Гильзовые зажимы MJPT предназначены для соединения встык проводов СИП одного сечения в процессе ремонта или монтажа магистральных линий. Применяемая технология обеспечивает механическую прочность места скрепления, необходимую для сохранения отремонтированным проводом несущих свойств. Соединение кабеля с СИПом на вводе питания дома механической нагрузки не несет.
Неизолированные медные гильзы служат для восстановления жил обычного кабеля, после чего на этом месте монтируется муфта.

Технология установки соединителя предоставлена на видео:

Соединение СИП между собой

Способы такого соединения зависят от цели, которая при этом преследуется. Скрепление проводов между собой на опоре может быть двух видов:

соединение магистрали встык при ремонте или монтаже, когда не хватает длины цельного провода;
ответвление от магистральной линии для питания потребителя.

В первом случае используют зажимы MJPT, об этом упоминалось выше. Во втором случае провода достаточно соединить прокалывающим зажимом.

Вот и все, что хотелось рассказать вам о том, как выполнить соединение СИП с медным кабелем и между собой. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Источник: https://samelectrik.ru/kak-soedinit-sip-s-mednym-kabelem.html

Соединение СИП с медным кабелем — как своими руками соединить провода СИП с медным кабелем

Как соединить СИП с медным кабелем?

безопасность – электромонтажные работы могут проводиться своими руками. Не обязательно прибегать к услугам профессиональных электриков, так как конструкция проводов такого типа обеспечивает абсолютную безопасность процесса. Но если у вас нет навыков работы с электричеством, то лучше не рискуйте и позовите на помощь опытного специалиста
надежность – СИП провода обеспечивают устойчивую передачу тока в любых условиях
эксплуатационные характеристики – кабели такого типа можно использовать в различных погодных условиях, при любых температурах. Они достаточно прочны, чтобы выдерживать сильные порывы ветра, и выполнены из особых материалов, сохраняющих гибкость и эластичность при сильных морозах

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей.

Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи.

Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

соединение проводов с помощью клемм
использование для соединения ответвительных сжимов
применение болтов, шайб и гаек

Соединение СИП кабеля с медным проводом при помощи клемм

Сам процесс соединения проводов проходит в несколько этапов:

с провода снимается изоляция
оголенная жила вставляется в специальное отверстие в клемме
жила фиксируется пружиной

Соединение СИП кабеля и медного провода с помощью ответвительных сжимов

Болтовое соединение проводов

зачистите металлические жилы обоих проводов. Длину участка зачистки определите самостоятельно. Обычно бывает достаточно двух-трех сантиметров, но если болт имеет большой диаметр, то длину участка зачистки можно увеличить
сделайте из зачищенных проводов петли и наденьте одну из них на болт
сверху расположите промежуточную шайбу и наденьте вторую петлю
далее опять надевается шайба, а на нее гайка

Источник: https://remont.youdo.com/articles/electric/soedinit-sip-s-mednim-kabelem/

Соединение сип с медным кабелем на вводе

На что обратить внимание

Как может осуществляться соединение

Соединение может быть различным, в частности оно зависит от расположения щита учета.

Щит учета установлен на опоре линии

Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость.

При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами.

Кстати, по форме данные сжимы чем-то напоминают орешки.

Щит на стене дома

А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП.

Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

потребуется специальное приспособление;
такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
другая технология обеспечит большую прочность, нежели гильза.

Сип + сип

Возможен и такой вариант, при этом важно учитывать поставленные вами цели.

Соединение проводов между собой может различаться по видам:

требуется для питания вашего здания;
соединение магистрали, когда не хватает длины.

Источник: https://Web-electric.ru/kak-soedinit-sip-s-mednym-kabelem

Как соединить СИП с медным кабелем

Главная > Электропроводка > Как соединить СИП с медным кабелем

Подача электроэнергии в деревянный дом

На фото показано, как делается подключение электричества в деревянный дом. Как соединить самонесущий изолированный провод провод подключения к магистрали, закрепленный на анкер, а слева – “домашний” кабель в дом, проложенный в гофре по стене (обычно – ВВГ или ВВГнг).

Подача электроэнергии через СИП

По сравнению с обычным кабелем СИП имеет следующие преимущества:

Подключение можно выполнить своими руками. Если линия электросети обесточена, процесс подключения совершенно безопасен. Но при отсутствии навыков работы с электричеством лучше обратиться за помощью к электромонтажникам.
Надежность передачи электроэнергии в любых климатических условиях. Провод выдерживает высокую и низкую температуру, порывы ветра и действие осадков.
Низкая цена и долговечность.

СИП имеет преимущества также перед оголенными проводами, которые также прокладывают по воздуху:

не требуются фарфоровые изоляторы;
уменьшается расстояние между жилами;
нет перехлестываний проводов между собой под действием ветра;
уменьшаются реактивные потери за счет наличия изоляции;
упрощается монтаж провода.

Марки СИП

СИП-1 – с оголенной нулевой жилой. Применяется для магистральных линий и ответвлений.
СИП-2 – с изолированной нулевой жилой. Используется для осветительных сетей, передачи электроэнергии через магистрали и ответвления.
СИП-3 – одножильный изолированный провод для высоковольтных сетей.
СИП-4, СИП-5, СИП-5нг – два или четыре скрученных изолированных провода без нулевой несущей жилы. Применяются для ответвлений от магистралей к домам.

Как соединить телевизионный кабель

На рисунке изображены конструкции разных проводов СИП в сечении.

Устройство проводов СИП разных марок

Соединение разнородных проводов

Соединение медного и алюминиевого проводов между собой болтом с гайкой

Затем соединение следует замотать изоляционной лентой.

Распространенный способ соединения разнородных проводников – использование клеммников. Можно использовать обычную клеммную колодку, но есть специальные, например, клеммы Wago, а также серии 222, 773, 2273, где соединение производится без винтов. Способ подходит для проводов небольших сечений.

Соединение СИП с кабелем ВВГ

Как соединить антенный телевизионный кабель между собой

Для ввода применяется СИП-4 или СИП-5 с жилами на 16 мм2. Меньший размер запрещен ПУЭ, а этого допускаемого сечения будет больше чем достаточно. Число жил может быть 2 или 4, в зависимости от того, какое подводится питание – однофазное или трехфазное. Для ответвлений также применяется провод марки СИП-2 с несущей нулевой жилой.

Анкерные зажимы для СИП- 2 (а) и СИП-4 (б)

СИП с медным проводником соединяется следующими способами:

Прокалывающие зажимы (рис. б). Провода с изоляцией вставляются в отверстия зажима, после чего затягивается верхний болт. Герметичный корпус устройства изготовлен из полимера, армированного стекловолокном. Он надежно защищает соединение от попадания влаги и устойчив к ультрафиолету. Затяжка может производиться одним болтом или раздельно для каждой жилы.
Ответвительные сжимы (фото ниже). Конструкция включает 3 пластины из биметалла и винты для их стяжки. Жилы зачищаются, вставляются между пластинами и фиксируются. Сверху надевается изолирующая коробка. Соединение “орешками” является предпочтительным для алюминиевых проводов, чувствительных к насечке от шипов.
Гильзы. Жилы зачищаются, вставляются в гильзу и обжимаются прессом. На место соединения надевается термоусадочная трубка с гелем внутри для герметизации.

Ответвительные сжимы (“орешки”) для соединения проводов

По сгораемым конструкциям алюминиевые кабели ПУЭ прокладывать запрещают. Здесь потребуется переход на медный кабель, например, ВВГнг.

Прокалывающие зажимы для подключения кабеля герметичны и доступны для осмотра. Чтобы у Энергосбыта не появились вопросы о возможности хищения электричества, можно установить зажимы со срывающейся головкой, которые невозможно разобрать.

Другим преимуществом данного способа является то, что изоляция СИП не рассчитана на прокладку внутри дома. Ее контакт с любой поверхностью является нежелательным.

Кроме того, полиэтилен является горючим материалом, хотя провод сечением 16 мм2 трудно нагреть до температуры воспламенения при наличии автомата.

Если прокладывать внутри дома, то следует выбрать марку СИП-5нг, где изоляция не распространяет горение.

Типы прокалывающих зажимов для СИП

Р4 – малогабаритный зажим для подключения абонента и уличного освещения (рис. а ниже). Применяются контактные пластины из алюминия или луженой меди.
P616R – для ввода в дом и уличного освещения (рис. б). Контактные пластины зажима выполнены из луженой меди.
Р645 – для соединения СИП с медным или алюминиевым ответвлением (рис. в).

Монтаж СИП: требования и этапы

Перечисленные типы зажимов служат для соединения жил из меди или алюминия между собой. Их можно устанавливать на линиях, работающих под напряжением.

Вторичный монтаж не возможен из-за срывной головки болта, выполненной из сплава алюминия.

Прокалывающие зажимы для СИП: а – Р4; б – Р616; в – Р645

Монтаж. Видео

Каким образом осуществляется прокладка кабеля СИП к дому, можно узнать, просмотрев это видео.

Источник: https://jelectro.ru/elektroprovodka/soedinit-sip-kabelem.html

Соединительные кабельные перемычки | VIP Шины и Сервис

В мире автомобильных аварийных ситуаций автомобилистам необходимо изучить определенные процедуры «ради безопасности». По мнению Совета по уходу за автомобилем, два наиболее ценных урока — замена шины и подключение соединительных кабелей — лучше всего усвоить до возникновения чрезвычайной ситуации.

Процесс подзарядки аккумулятора особенно важен в холодную погоду. Кабели-перемычки или кабели портативного усилителя аккумуляторных батарей должны быть подключены должным образом, чтобы избежать искр, которые могут вызвать взрыв газообразного водорода, выделяемого аккумуляторной батареей.Кроме того, неправильное подключение может повредить важные и дорогие электронные компоненты.

Процедура проста:

Подключите положительный (+) зажим к положительной клемме исправной батареи, а другой положительный зажим к соответствующей клемме разряженной батареи.

Затем отрицательный (-) или заземляющий полюс исправного аккумулятора и, наконец, отрицательный зажим к блоку двигателя, раме или другому заземленному металлу как можно дальше от аккумулятора.Вы должны избегать искр в непосредственной близости от взрывоопасного газообразного водорода, который выделяется из аккумулятора. Не подключайте его к клемме заземления (отрицательной).

При использовании портативного усилителя аккумуляторов процесс почти такой же.

Подсоедините положительный зажим кабеля усилителя к положительному зажиму разряженной батареи. Затем подключите отрицательный кабель к блоку двигателя или другому заземленному металлу вдали от аккумулятора.

Совет предлагает дополнительное предложение: если вы покупаете соединительные кабели или портативный аккумулятор, покупайте лучшее качество, которое вы можете себе позволить.Ищите хорошо изолированные зажимы и провод 8-го калибра. (Примечание: чем ниже номер калибра провода, тем он тяжелее.) При большой электрической нагрузке ускоренного запуска легкие кабели могут не обеспечивать достаточный ток для запуска некоторых двигателей. Фактически, они, как известно, тают в руке пользователя.

Если вашей батарее три года или больше, и вы ее не проверяли, это хорошая профилактическая мера, считает Совет. Емкость аккумулятора снижается при понижении температуры.И тогда требования к запуску двигателя самые высокие.

Настройка сети

для VMAX IP (DW-VIP)

————————————

Затронутые роли: Администратор

Сложность: Средняя

Последнее редактирование: 10 февраля 2021 г.

————————————

Преимущества подключения вашего IP-рекордера VMAX® к маршрутизатору включают возможность контролировать NVR с вашего телефона или компьютера, доступ к FTP-серверу для обновлений прошивки и удаление

В этой статье описаны основные шаги по подключению VMAX® IP NVR к сети для подключения к локальной сети и для подключения к глобальной сети.

** ПРИМЕЧАНИЕ: Эта статья предназначена для снятого с производства VMAX® IP NVR (DW-VIP), не путать с VMAX® IP Plus (DW-VPxxT). Если вы пытаетесь настроить VMAX® IP Plus (DW-VPxxT), см. Раздел «Настройка сети для VMAX IP Plus ».

Для настройки сетевых настроек сетевого видеорегистратора вам потребуется следующее оборудование:

Монитор дисплея (подключен с помощью кабеля дисплея)
Мышь с питанием от USB
Ethernet-кабель (для подключения к роутеру)

Серия VMAX® IP (DW-VIP)

Первым этапом настройки сети является настройка сетевого видеорегистратора для связи через локальную сеть (LAN), чтобы вы могли удаленно просматривать свою систему, находясь на месте.

Подключите VMAX® NVR к маршрутизатору с помощью кабеля Ethernet . Порт сетевого кабеля (порт LAN / Ethernet) находится рядом с портом USB и портами дисплея на задней панели видеорегистратора.

Затем нам нужно, чтобы сетевой видеорегистратор получил IP-адрес от маршрутизатора, чтобы он мог идентифицироваться в сети и взаимодействовать с удаленными устройствами (компьютерами, телефонами, планшетами и т. Д.).

На сетевом видеорегистраторе войдите в систему как Администратор .

- ID по умолчанию: admin
- Пароль по умолчанию: <пусто>
Щелкните правой кнопкой мыши и выберите Setup Menu из контекстного меню.

В меню настройки выберите Сеть , затем выберите меню Сеть .

По умолчанию для NVR задан IP-адрес 192.168.1.160 и адрес шлюза 192.168.1.1 . Чтобы настроить сетевой видеорегистратор в сети, нам нужно, чтобы он получил доступный IP-адрес.

В меню Сеть установите NVR Network Type на DHCP (динамический IP), затем нажмите кнопку IP Detect и дождитесь завершения IP Detect Progress .

Когда индикатор выполнения достигнет 100%, IP-адрес будет изменен. Это индикатор того, что сетевой видеорегистратор успешно установил связь с маршрутизатором.

** ПРИМЕЧАНИЕ: Если два или более сетевых видеорегистратора используют одну и ту же сеть, убедитесь, что всем устройствам назначены разные IP-адреса и сетевые порты, чтобы избежать сетевых конфликтов.

Измените тип сети обратно на Статический IP-адрес . При изменении настройки Статический IP-адрес , NVR сохранит новый IP-адрес

Нажмите кнопку Сохранить , чтобы применить настройки. Теперь видеорегистратор настроен в локальной сети (LAN).

Рекомендуется проверить связь между NVR и локальным устройством через локальную сеть (LAN).

Если у вас есть компьютер, подключенный к той же локальной сети, что и сетевой видеорегистратор, откройте веб-браузер и введите IP-адрес сетевого видеорегистратора в адресную строку. Если сетевому видеорегистратору назначено значение Network Port , отличное от 80 (по умолчанию), вы также должны указать значение порта в адресе.

Пример IP-адреса: 192.168.1.90
Сетевой порт: 8245
Пример URL: http://192.168.1.90:8245

Если URL-адрес (IP-адрес и порт) введен правильно и сетевой видеорегистратор может обмениваться данными по локальной сети, то отобразится Web Viewer сетевого видеорегистратора. Идентификатор пользователя и пароль будут тем же логином, который используется на сетевом видеорегистраторе.

ID по умолчанию: admin
Пароль по умолчанию: <пусто>

** ПРИМЕЧАНИЕ: Имейте в виду, что Web Viewer требует использования подключаемого модуля ActiveX «WebACS» для потоковой передачи видео в ваш браузер.Для просмотра видеопотоков из браузера рекомендуется использовать Internet Explorer (только для Windows). В противном случае доступ к меню и настройкам сетевого видеорегистратора по-прежнему будет доступен.

Маршрутизаторы

обычно меняют общедоступный IP-адрес регулярно, если вы не платите за подписку на услугу статического общедоступного IP-адреса через своего интернет-провайдера. Вместо того, чтобы регулярно проверять общедоступный IP-адрес сети, рекомендуется настроить адрес DDNS в IP-устройстве VMAX®.

DDNS — это статический «резервный» адрес для общедоступного IP-адреса вашего маршрутизатора, который можно настроить через сетевой видеорегистратор.

Чтобы настроить адрес DDNS для сетевого видеорегистратора:

На NVR, щелкните правой кнопкой мыши и выберите Setup Menu из контекстного меню.

В меню настройки выберите Сеть , затем выберите меню DDNS .

В меню DDNS включите параметр Использовать DDNS .

Выберите DDNS Server . Выберите dwddns.net или dwddns2.net . Это оба бесплатных сервера DDNS, которые предоставляет Digital Watchdog.

** ПРИМЕЧАНИЕ. Использование dyndns.com зарезервировано для настройки DDNS через стороннюю службу.

Затем настройте имя хоста . Нажмите кнопку Edit (значок карандаша) и используйте виртуальную клавиатуру, чтобы ввести имя для идентификации сетевого видеорегистратора для службы DDNS.Нажмите кнопку Подтвердить на клавиатуре, чтобы применить имя.

** ПРИМЕЧАНИЕ: DDNS принимает только буквенно-цифровые символы. Не используйте в имени хоста пробелы или специальные символы (!? # & # @).

Не вводите ID или пароль , если вы используете dwddns.net или dwddns2.net в качестве сервера. Эта информация предназначена только для сторонних установок.

Нажмите кнопку Request Start , чтобы проверить, доступно ли введенное имя хоста на выбранном сервере DDNS .Если регистрация не удалась, попробуйте другое имя хоста или альтернативный сервер DDNS .

Если Request возвращается с DDNS Success , нажмите кнопку Save , чтобы применить настройки. Адрес DDNS был успешно создан и зарегистрирован.

Полный адрес DDNS для удаленного подключения к NVR через соединения WAN (Интернет): < Host Name >.< Сервер DDNS > .

Пример имени хоста: digitalwatchdog2015
Пример сервера DDNS: dwddns2.net
Пример URL: digitalwatchdog2015.dwddns2.net

** ПРИМЕЧАНИЕ: Для подключения к сетевому видеорегистратору из внешней сети (WAN) или через Интернет-соединение на устройстве необходимо перенаправить порт на маршрутизаторе. Чтобы узнать больше, прочтите Упрощенная переадресация портов .

VIP: виртуальный интернет-порт

Что такое VIP?

Windows-приложения, использующие асинхронные последовательные порты RS232 / RS422 / RS485, широко используются в промышленной передаче данных для подключения датчиков, ПЛК, считывателей карт и любых других систем сбора и сбора данных.Топологии
с последовательным соединением допускают соединения на средние расстояния и многоточечные соединения в зависимости от кабельной разводки.

Этот вид соединений имеет несколько недостатков:

Ограниченное количество устройств на COM-порт
Ограниченное расстояние от управляющего компьютера
Специализированная кабельная разводка затрудняет техническое обслуживание и развитие

VIP решить эти проблемы:

Замена выделенного кабеля сетевым подключением
Придает прикладному программному обеспечению «внешний вид» COM-порта.
Сохранение выделенного кабеля на стороне устройства

VIP добавляет в вашу систему виртуальные COM-порты, которые позволяют приложениям Windows использовать серверы последовательных устройств, устраняя ограничения на расстояние и кабели для локально подключенного последовательного оборудования.
Все данные от оборудования, подключенного к последовательному порту, перенаправляются в сеть Ethernet TCP / IP.

VIP позволяет:

Используйте существующую сеть Ethernet для замены выделенных последовательных кабелей
Повторно использовать прикладное программное обеспечение COM-порта, как оно есть в сети
Отодвиньте последовательное устройство подальше от компьютера
Управляйте несколькими устройствами с одного компьютера
Управляйте устройствами через стандартные туннели радиосети (WiFi)

Сравнение стандартного COM-порта и использования VIP

Случай 1 иллюстрирует стандартное использование COM-порта, при этом прикладное программное обеспечение получает прямой доступ к данным последовательного оборудования через устаревший последовательный порт компьютера.

Случай 2 иллюстрирует доступ к последовательному оборудованию через сеть TCP / IP и сервер последовательного устройства, прикладное программное обеспечение по-прежнему использует стандартный API-интерфейс COM-порта Windows через программное обеспечение VIP. Последовательное оборудование может быть размещено в любом месте сети TCP / IP Интернет / Интранет.

Некоторые VIP-экраны

Общие характеристики

Совместимость практически с любой программой Windows
Совместимость с версией Windows: поддерживает все 32-битные или 64-битные системы Windows (до Windows 10)
Рекомендует доступные COM-порты, не используемые оборудованием
Подключиться к любой сети TCP / IP
Подключение к любым серверам ACKSYS с последовательным COM-портом (проводным и беспроводным), бесплатно
Простая установка
Соответствует RFC2217 Расширения управления COM-портом протокола TELNET
VIP — это служба Windows

Преимущества

Удаленно управляет и контролирует последовательные данные и все управляющие сигналы
Формат последовательных данных, установленный приложением или на сервере последовательного устройства (необработанный режим)
Обрабатывает все классические режимы управления потоком
До 255 COM-портов (без ограничения количества портов), управляемых с одной панели управления
Одну лицензию VIP можно установить на любое количество компьютеров
Автоматическое переподключение в случае временного сбоя сети
Доступ к серверу последовательного устройства можно проверить при настройке порта
Отображение активности для сигналов и диагностической трассировки для записи и просмотра событий связи

VIP предоставляется бесплатно на серверах последовательных устройств ACKSYS.

Скачать VIP

[FirmTabName]	Версия	Скачать
VIP : Программное обеспечение перенаправителя виртуального COM-порта + примечания к выпуску. Поддерживает все 32-битные или 64-битные системы Windows (до Windows 10)	3.0.4 vx16 1017

VIP Reference Series — Gryphon

VIP Series M5 Powercord

«Каким образом всего два метра сверхмощного кабеля могут иметь хоть какое-то значение на слух, когда электрическая проводка в стенах очень плохая и, кроме того, есть 20 000 метров тонкого стареющего провода между домом и нестабильной электростанцией? »

Это, безусловно, актуальный вопрос для потребителя, который начинает покупать очень дорогой шнур питания, как бы хорошо он ни звучал.

Как и в случае со многими вещами в аудио, предлагаемые объяснения часто более креативны, чем сами продукты, и мы никогда не слышали ничего по этому поводу, имеющего большой смысл.

Наша теория — и платформа разработки VIP M5 Powercord — заключается в том, что решающим аспектом шнура питания является не то, что он делает, а, скорее, гораздо более важный вопрос, чего он не делает.

Задняя часть усилителя, предусилителя или любого активного аудиокомпонента является «занятой» стороной.Здесь чувствительные сигналы передаются внутрь и наружу; некоторые симметричные, некоторые несимметричные, некоторые даже через неэкранированные кабели. Затем идут акустические кабели, по которым динамикам передается усиленная версия нашего драгоценного послания.

В центре этой враждебной среды находится злодей из нашей сказки: силовой кабель, несущий ужасающие уровни шума и помех. В большинстве случаев заражено все, что к нему подключено, стиральные машины, кондиционеры, открыватели гаражных ворот, холодильники, компьютеры и их периферийные компоненты.Длинный список — кошмар и верный рецепт неприятностей.

Хорошо, что мы можем с этим поделать?

У заядлого энтузиаста есть выделенная линия электропередачи, которая не используется — по крайней мере теоретически — с бытовой техникой. У него также есть специальный 10-футовый медный полюс заземления, потому что общая земля является общей канализацией для всего мусора, который вы не хотите разделять.

У него могут быть даже кондиционеры для линий электропередач, фильтры, трансформаторы и т. Д., Все со своими собственными отдельными наборами проблем.Но даже при всем этом разница между шнурами питания все же есть.

Дизайн VIP M5 основан на понятной нам теории: шнур питания в непосредственной близости от чувствительных межсоединений и схем должен иметь низкий уровень излучения, чтобы не загрязнять окружающую среду. M5 имеет отличные проводники, что позволяет ему передавать большую мощность, необходимую для больших усилителей. Изоляция очень плотная, чтобы избежать возможных деформаций, связанных с вибрацией. Он также имеет собственный заземляющий провод соответствующих размеров и материалов.

Проводники и земля эффективно изолированы и изолированы с помощью электрической экранирующей фольги под очень плотным медным экраном с сильной оплеткой. В M5 это крайнее экранирование подключено к выделенному проводу заземления в качестве четко определенного и эффективного пути эвакуации для шума, который в противном случае мог бы уйти и излучаться от шнура питания, загрязняя чувствительное окружение.

Таким образом, улучшение, которое вы слышите, — это просто устранение излучения от обычного плохо экранированного шнура питания, что позволяет другим вашим кабелям работать с максимальной эффективностью.Самый очевидный эффект — обычно усиленное ощущение «черноты» — тишина, если хотите, между инструментами. Эта увеличенная тишина поддерживает улучшенное ощущение динамики, обычно определяемой как разница между тишиной и очень громкой.

M5 — это четвертое поколение шнуров питания Gryphon с момента появления Online в конце 1980-х годов.
M5 поставляется длиной 2 метра с предварительно установленными разъемами Furutech. Другая длина доступна по специальному заказу.
Для установки доступен M5 длиной 30 метров. Комплектный кабель будет продаваться только без черной внешней оболочки, и мы не можем предложить разъемы, если они не установлены на нашем заводе.

Можно ли использовать обычный телефон с VoIP?

VoIP или протокол передачи голоса по Интернету принимает аналоговые голосовые сигналы, преобразует их в цифровые сигналы, а затем отправляет их в виде данных через широкополосную связь. Это быстрое и гибкое решение для телефонии, и фактически вы можете использовать обычный телефон с VoIP.

Однако для этого у вас должно быть необходимое вспомогательное оборудование, которое будет работать с выбранной вами системой VoIP.

Основы VoIP

Во-первых, для работы VoIP требуется широкополосное подключение к Интернету.

Тогда дело в том, что лучше всего подойдет вам. Это можно сделать через компьютер, используя такую программу, как Skype, которая также позволяет звонить на обычные стационарные телефоны.

Вы можете использовать свой смартфон для звонков по IP-телефонии через определенные приложения.Или вы можете использовать обычный стационарный телефон со специальным адаптером VoIP.

Как работает VoIP

VoIP отличается от традиционной телефонной системы. В традиционной телефонной системе вы физически подключены к телефонной линии. Это привяжет ваш телефон к вашему физическому местоположению. В бизнесе это традиционно означало установку телефонной системы, которая может быть как дорогой, так и негибкой.

VoIP разрывает эту физическую связь. Поскольку вы отправляете телефонные звонки через Интернет, вы больше не зависите от своей реальной телефонной линии.

При разработке корпоративной телефонной системы больше не нужно полагаться на физическую сеть, вместо этого вы можете убедиться, что она соответствует вашим конкретным потребностям.

Вы можете быть в любом месте, если у вас есть подключение к Интернету. У вас может быть любой номер звонка в любом месте по вашему выбору, что означает, что вы можете легко переместить свой офис или создать новый.

VoIP позволяет маршрутизировать и передавать вызовы на любое устройство, и вы можете использовать любое устройство для совершения вызовов и ответа на них, включая обычные стационарные телефоны.

Использование обычного стационарного телефона с VoIP

Обычно для использования стационарного телефона требуется физическое соединение с телефонной линией. Но с VoIP вы по-прежнему можете использовать свой стационарный телефон без ограничений, хлопот и затрат, связанных с использованием обычной телефонной линии.

Вам понадобится адаптер VoIP. Он подключается к беспроводному маршрутизатору или кабельному модему с помощью кабеля Ethernet.

Включите компьютер или другое подключенное к Интернету устройство и введите IP-адрес адаптера VOIP.Обычно это включено в руководство пользователя.

После этого вы сможете следовать пошаговым инструкциям на экране, чтобы настроить адаптер для использования. После того, как вы настроили свой адаптер VoIP, вы можете подключить к нему свой обычный телефон, чтобы вы могли использовать свою услугу VoIP.

Помните, ваше VoIP-соединение будет зависеть от вашего широкополосного интернет-соединения.

Преимущества использования VoIP

Ключевой особенностью VoIP является то, что он не требует специального телефона или устройства, чтобы использовать его и максимально использовать преимущества, которые он дает.

Все важные вещи, такие как адаптируемость, гибкость и рентабельность, всегда под рукой.

Конечно, если вы захотите перейти на другую трубку или даже гарнитуру, они предлагают дополнительные удобные для пользователя преимущества, включая программируемые клавиши и сохранение вызовов, а также предлагают беспроводные опции.

Однако основной проблемой является качество связи, которое во многом зависит от характера вашего широкополосного соединения. Все больше операторов переходят на широкополосное соединение по умолчанию для своих услуг, когда вы выбираете VoIP.Следовательно, эти услуги поставляются с платформами, которые включают полезные дополнительные функции VoIP.

Эти функции включают отображение вызывающего абонента, голосовую почту, переадресацию вызовов и блокировку анонимных вызовов.

Важным моментом для бизнес-пользователей VoIP является адаптируемость системы, которая включает в себя то, какие устройства вы можете использовать с ней.

Принесите собственное устройство

Все больше организаций и предприятий теперь поддерживают удаленную работу. Возьмите с собой собственное устройство, или BYOD, которое прекрасно согласуется с этой тенденцией, а VoIP превращает его во что-то работоспособное.

BYOD позволяет сотрудникам использовать свои собственные устройства, но при этом подключаться к основной инфраструктуре своего рабочего места, даже если они работают удаленно, на другом объекте или из дома.

Это может сократить количество персонала, необходимого для внутреннего обучения, и задействовать поколение технически подкованных работников.

В то время как большая часть активности BYOD будет связана со смартфонами, планшетами или ноутбуками, универсальность VoIP означает, что теоретически удаленный работник также может быть включен в сеть VoIP на рабочем месте через свой обычный стационарный телефон.

Адаптивное будущее

VoIP — это в высшей степени гибкая альтернатива традиционной телефонии, но при этом она очень удобна для пользователя. Это способствует простоте его внедрения, так как пользователи могут плавно переходить от более традиционных методов связи, которые они уже знают, к миру VoIP с цифровой связью.

Простота использования обычного телефона с VoIP — прекрасный тому пример.

Чтобы узнать больше о VoIP и его преимуществах для предприятий и пользователей, свяжитесь с нами по телефону 03300 881 182, по электронной почте sales @ vipvoip.co.uk или заполните нашу онлайн-форму для связи, и мы свяжемся с вами в ближайшее время.

Motorola Cable Box Vip 1003 Руководство пользователя

2 3

Декларация соответствия

Мы, Motorola, Inc.

Teknikringen 20

SE 583 30 Linköping, Sweden

заявляем под свою исключительную ответственность, что продукт, к которому относится данная декларация относится в соответствии со следующими директивами

Директива по электромагнитной совместимости 2004/108 / EC

Директива по низковольтному оборудованию 2006/95 / EC

Директива WEEE 2002/96 / EC

Директива RoHS 2002/95 / EC

в соответствии со следующими стандартами:

EN55022, EN55024, EN60950.

Забота об окружающей среде путем вторичной переработки

Если вы видите этот символ на продукте Motorola, не утилизируйте продукт

вместе с бытовыми или коммерческими отходами.

Утилизация оборудования Motorola

Не выбрасывайте этот продукт вместе с бытовыми или коммерческими отходами. Около

стран или регионов, таких как Европейский Союз, создали системы для сбора и

вторичной переработки электрических и электронных отходов.Свяжитесь с местными властями для получения информации о практике, принятой в вашем регионе. Если системы сбора недоступны,

позвоните в службу поддержки клиентов Motorola для получения помощи.

Пожалуйста, утилизируйте этот документ.

WARNING

ДЛЯ СНИЖЕНИЯ РИСКА ПОЖАРА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ УСТРОЙСТВО

ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ.

ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Прочтите эти инструкции.

• Сохраните эти инструкции.

• Обратите внимание на все предупреждения.

• Следуйте всем инструкциям.

• Не используйте это устройство около воды.

• Очищайте только сухой тканью.

• Устанавливайте в соответствии с инструкциями производителя

• Не устанавливайте рядом с какими-либо источниками тепла, такими как радиаторы

, обогреватели, печи или другие устройства

(включая усилители), выделяющие тепло.

• Установленный аккумулятор или батареи не должны подвергаться

чрезмерному нагреванию, например, солнечному свету, огню

и т.п.

• Не пренебрегайте назначением безопасности поляризованной вилки или вилки

с заземлением. Если прилагаемая вилка

не подходит к вашей розетке, обратитесь к электрику для замены

устаревшей розетки.

• Не наступайте на шнур питания

и не защемляйте его, особенно в области вилок, розеток

и в местах их выхода из устройства

• Используйте только приспособления и аксессуары, указанные производителем

• Отключайте устройство от сети во время грозы или

, если не используете его в течение длительного времени.

• Поручите все обслуживание квалифицированному обслуживающему персоналу.

Обслуживание требуется, если устройство было

повреждено каким-либо образом, например, когда поврежден шнур питания или вилка,

пролита жидкость или в устройство попали какие-либо предметы, устройство

подвергся воздействию дождя или влаги,

не работает нормально или его уронили.

ИСТОЧНИК ПИТАНИЯ

• Соблюдайте дистанцию вокруг источника питания для обеспечения достаточной вентиляции

• Запрещается размещать источники открытого огня, такие как зажженные свечи,

рядом с устройством.

• Не подвергайте блок питания воздействию капель или брызг

, а также не ставьте на блок питания предметы, наполненные жидкостями

, например вазы.

• Убедитесь, что сетевая вилка находится в рабочем состоянии.

CAUTION

ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ИСПОЛЬЗУЙТЕ ДАННУЮ ВИЛКУ С УДЛИНИТЕЛЕМ, РОЗЕТКОЙ,

ИЛИ ДРУГИМ ВЫХОДНЫМ РАЗЪЕМОМ, ЕСЛИ НОЖНИЦЫ НЕ МОГУТ БЫТЬ ПОЛНОСТЬЮ ВСТАВЛЕННЫМИ ДЛЯ ПРЕДОТВРАЩЕНИЯ ВОЗДЕЙСТВИЯ ЛЕЗВИЯ.

Молния со стрелкой внутри равностороннего треугольника предназначена для предупреждения пользователя о наличии неизолированного опасного напряжения внутри корпуса продукта, которое может достигать

достаточной величины, чтобы создать риск поражения электрическим током.

Восклицательный знак в равностороннем треугольнике предупреждает пользователя о наличии

важных инструкций по эксплуатации и техническому обслуживанию (ремонту) в документации, прилагаемой к продукту.

Ремонт

Если вы обнаружите, что устройство требует ремонта, обратитесь к системному оператору для ремонта или замены.

любыми средствами или использована для создания производных работ (таких как перевод, преобразование или адаптация) без письменного разрешения

от Motorola, Inc.

MOTOROLA и стилизованный Логотип M зарегистрирован в Бюро патентов и товарных знаков США.Все прочие наименования продуктов или услуг являются собственностью соответствующих владельцев.

Motorola оставляет за собой право вносить изменения в данную публикацию и время от времени вносить изменения в содержание

без обязательств со стороны Motorola по уведомлению о таких исправлениях или изменениях. Motorola

предоставляет это руководство без каких-либо гарантий, явных или подразумеваемых, включая, но не ограничиваясь, подразумеваемые гарантии товарной пригодности и пригодности для определенной цели.Motorola может вносить улучшения

или изменения в продукты, описанные в данном руководстве, в любое время.

Motorola VIP1003, VIP 1003 Подключение к источнику питания, отображение изображения, установка NaVigating с помощью пульта дистанционного управления

10 11

Подключение к источнику питания

Когда все остальные кабели подключены, подключите шнур питания к

разъему питания на приставки и к электросети.

Подключение к источнику питания ОТОБРАЖЕНИЕ ИЗОБРАЖЕНИЯ

Для отображения сигнала с приставки

на телевизоре переключитесь на внешний вход.

(На некоторых телевизорах это делается автоматически

). Часто для этого на телевизоре есть кнопка, передающая

mote control. В противном случае

см. Инструкции в Руководстве пользователя телевизора.

пример

как может выглядеть входной символ

Для получения инструкций о том, как получить копию любого исходного кода

, общедоступного

Motorola, связанного с программным обеспечением, используемым в данной телеприставке Motorola

, вы можете отправить свой письменный запрос

на номер:

Motorola, Inc.

OSS Management

2450 Walsh Avenue

Санта-Клара, Калифорния 95051

США

Веб-сайт Motorola opensource.motorola.com

также содержит информацию об использовании Motorola

с открытым исходным кодом.

Компания Motorola создала opensource.motorola.com

, который служит порталом для взаимодействия с программным обеспечением

для сообщества в целом.

Для просмотра дополнительной информации о лицензиях,

подтверждений и требуемых уведомлений об авторских правах

для пакетов с открытым исходным кодом, используемых в данной телевизионной приставке Motorola

, перейдите в раздел «Уведомления с открытым исходным кодом

» в пользовательском интерфейсе.

ИНФОРМАЦИЯ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСТОЧНИКОМ

установка NaVigating с помощью пульта дистанционного управления control

Кнопки навигации (внутреннее кольцо, состоящее из

с четырьмя кнопками со стрелками и кнопкой OK)

используются для перемещения по страницам сервисного портала

и в меню, и для выбора выделенного варианта

Кнопки навигации также используются для навигации по веб-страницам

, так как кнопки внутреннего кольца

перемещают индикатор между различными ссылками.
