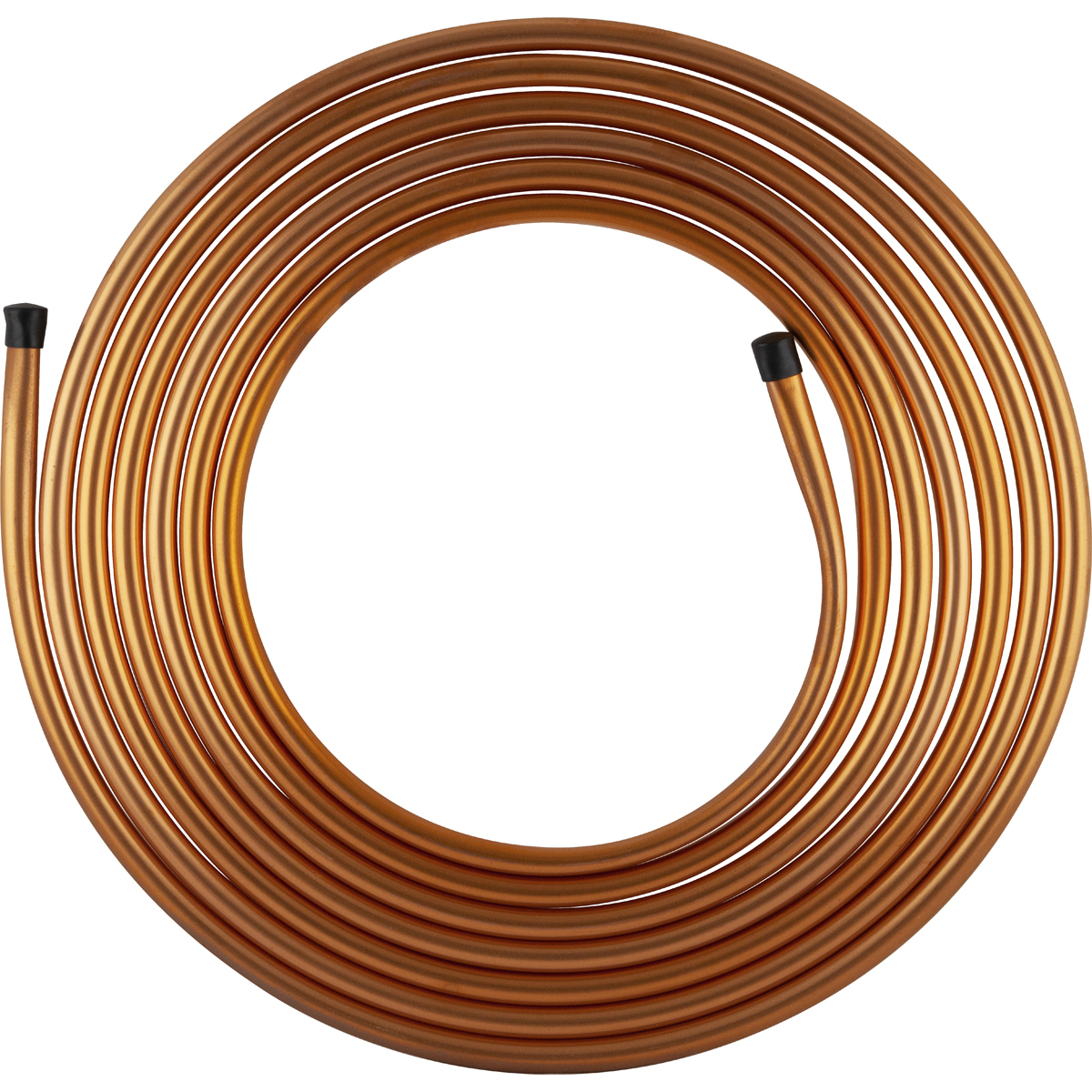

Медные трубы универсальны и используются повсеместно: в водопроводах, газопроводах, системах отопления. Им не страшна хлорированная вода, поэтому они востребованы в водопроводных сетях. Медь устойчива к коррозии, а срок эксплуатации изготовленных из неё труб достигает 50–100 лет.

Для монтажа трубопровода из медных труб используют соединения нескольких типов. Для этого применяют не только сварку и пайку, но и компрессионные (обжимные) элементы.

Преимущества применения фитингов

Для соединения труб обжимными фитингами не требуется ни высокая температура, ни специальное оборудование. С помощью фитингов можно монтировать трубы в труднодоступных местах. Для этого потребуется набор инструментов из гаечных ключей, калибратора и резака.

В сравнении с пайкой и сваркой, применение компрессионных фитингов сокращает время, требуемое для работы, и уменьшает трудозатраты. Трубопровод при этом получится герметичным и долговечным. Единственный недостаток обжима медной трубы — потребность в периодической проверке и подтягивании фитингов, следовательно, невозможность их бетонирования.

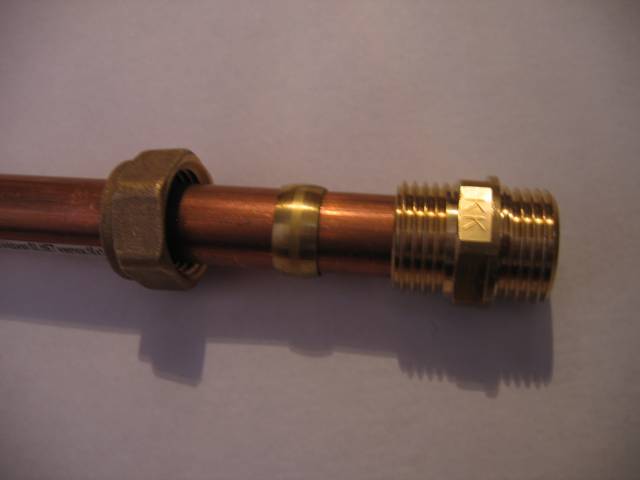

Как работает обжимной фитинг

Обжимные фитинги состоят из нескольких элементов, в числе которых:

• корпус;
• одно или два обжимных кольца;
• обжимная гайка.

С помощью обжимных колец создаваемое соединение получается герметичным и устойчивым к вибрационной усталости, воздействию высокого давления Срок эксплуатации качественных фитингов для труб из меди достигает 50 лет.

На что обращать внимание

Выбирая фитинги, отдайте предпочтение тем, у которых соединительные кольца изготовлены из материала ЕРD М, а не простой резины. Они прослужат намного дольше. Для изготовления самих компрессионных фитингов используют латунь, медь, пластик и металл.

Что касается обжима медной трубы, лучшим выбором станут соединительные элементы из латуни. Этот материал поддаётся обработке, обладает доступной ценой. Фитинги из латуни немного уступают по прочности нержавеющей стали, но их проще монтировать. Иногда они подвергаются дополнительной обработке никелем.

Разновидности фитингов

В трубопроводных системах используются соединительные устройства следующих видов:

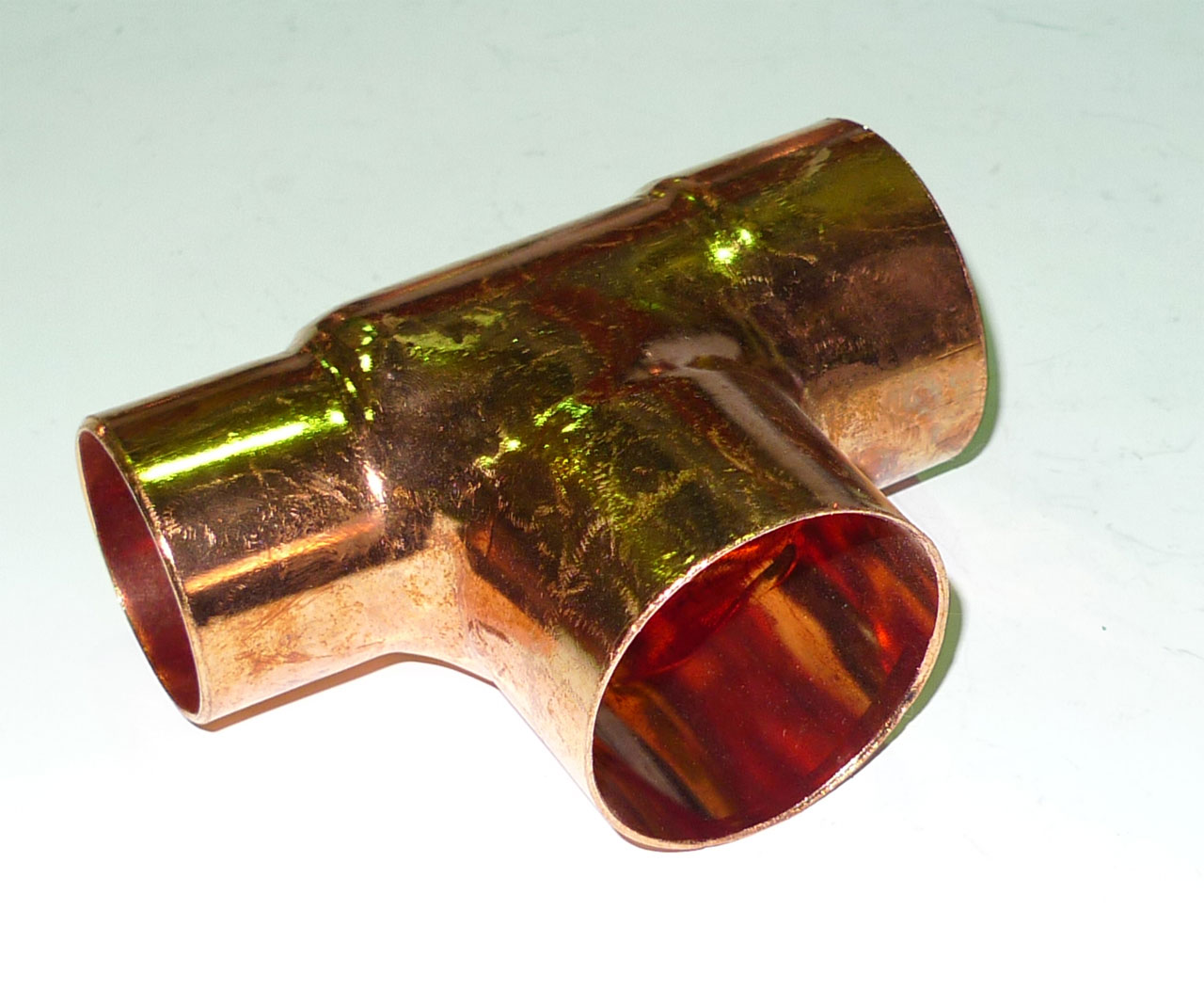

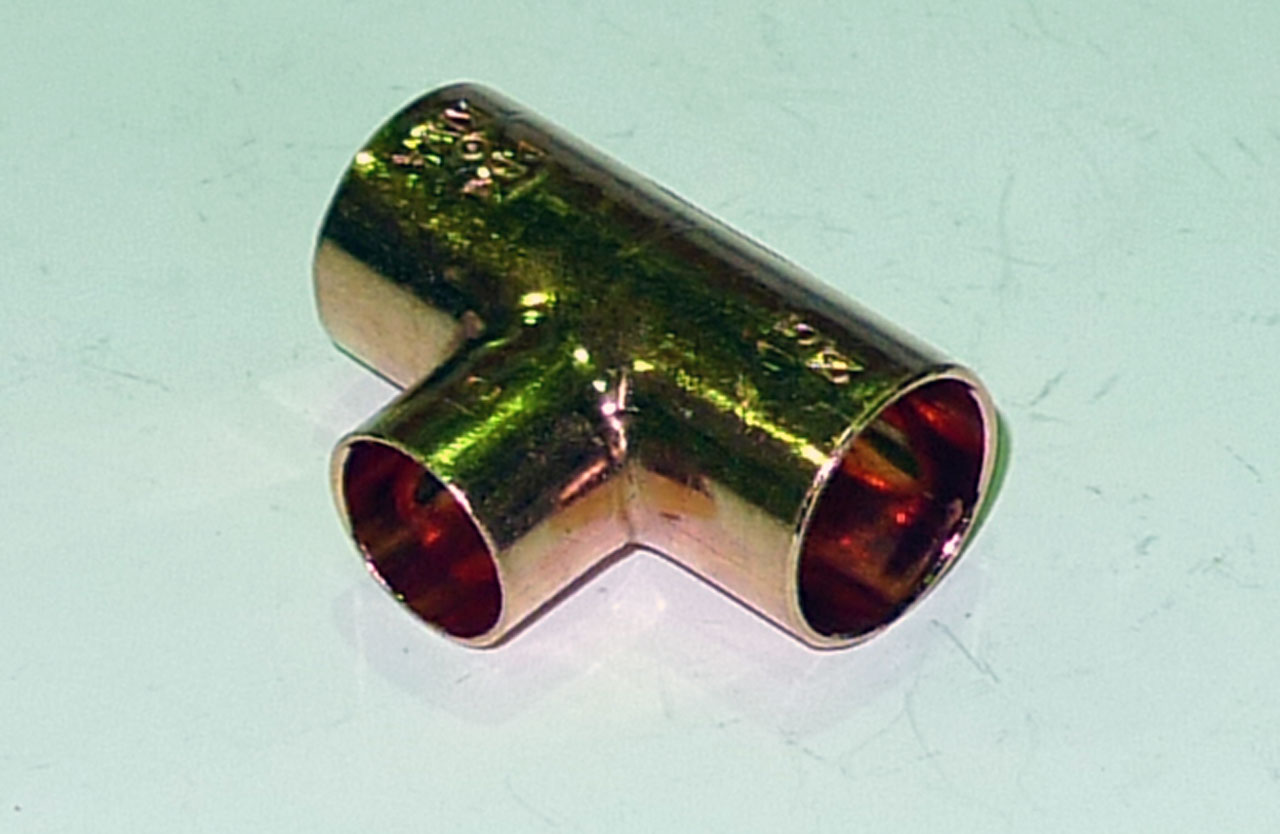

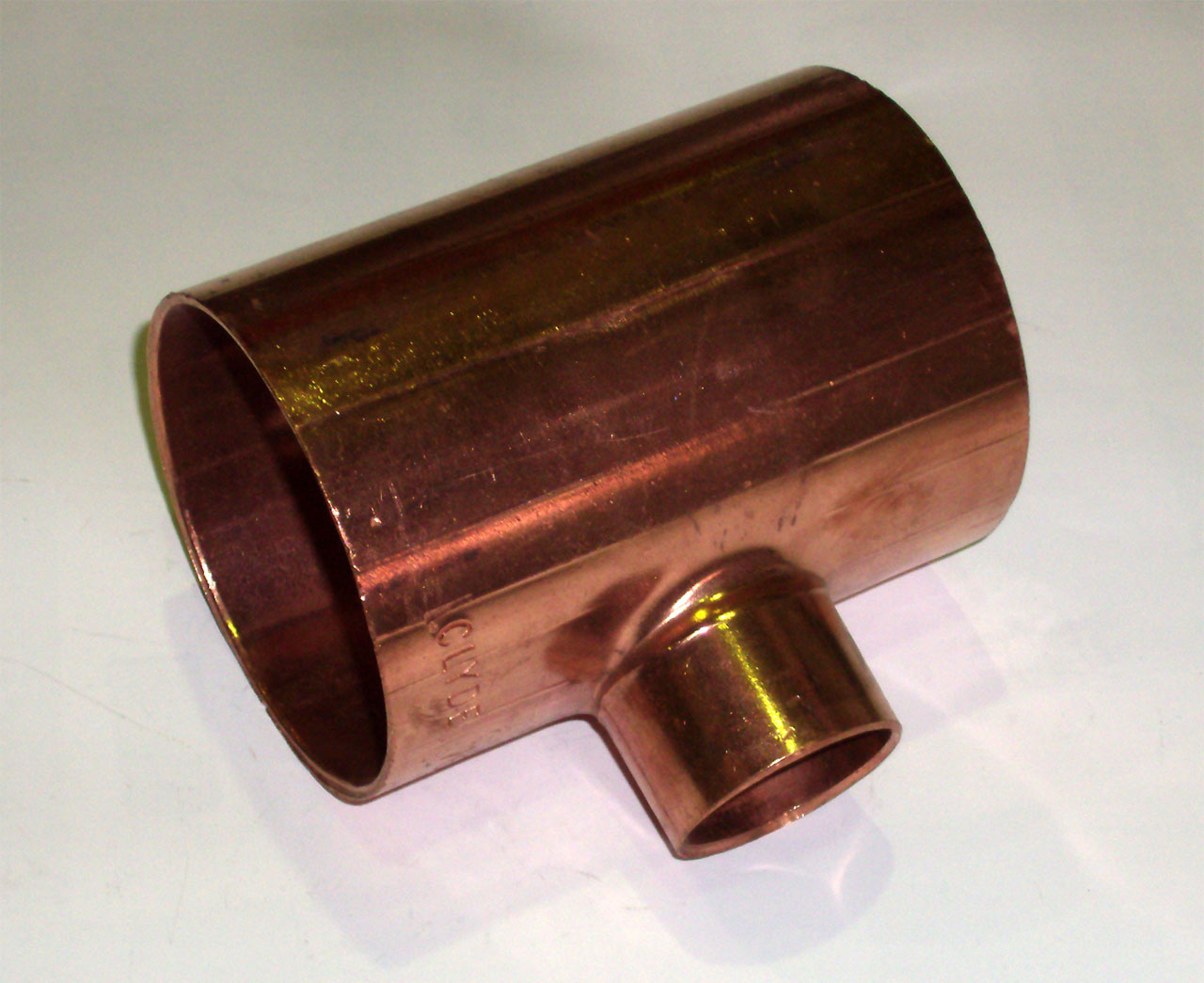

• Тройники. Применяются для создания одностороннего ответвления;
• Крестовины. Используются при монтаже двусторонних ответвлений;
• Муфты. Позволяют соединить два участка трубы одного диаметра;
• Отводы. Применяются для создания поворотов на 45 градусов;
• Заглушки. Монтируются на конце отрезка трубы.

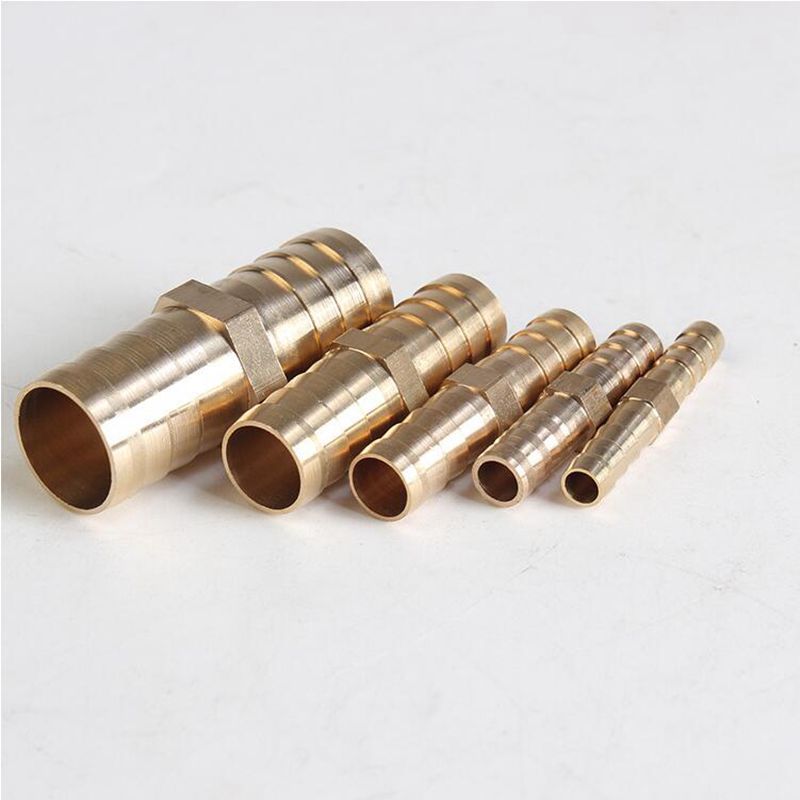

Когда требуется соединить трубы одного диаметра, используют прямые соединительные устройства, для разного диаметра применяют переходные.

Монтаж фитингов на трубы из меди

Для обжима медной трубы не требуется специального оборудования — выполнить монтаж фитингов можно самостоятельно. Европейская система классификации разделяет комплектующие на два типа, их маркируют литерами A и B.

Первые используют при монтаже надземных трубопроводных систем из полутвёрдых марок меди. Вторые применяют и для подземных коммуникаций. Они рассчитаны на трубы из мягких и полутвёрдых сортов меди с толстыми стенками.

Монтаж фитингов типа «А»:

1. Выберите элементы нужного размера. Сделать это несложно — соединительные изделия производят по единому европейскому стандарту;

2. Отрежьте трубу нужной длины. Не забудьте удалить заусенцы и проверить срез калибром. Убедитесь, что поверхность чистая, без нет царапин или плохо обработанных краёв. На трубу наденьте обжимное кольцо и смочите место соединения, чтобы уплотнитель не порвался и не сполз;

3. Вставьте трубу в фитинг. После этого заверните прижимную гайку с помощью гаечного ключа.

4. Не забудьте проверить качество соединения. Труба должна быть слабо деформирована — это подтвердит герметичность выполненного соединения.

Монтаж фитингов типа «B»

Фитинги типа «B» монтируются схожим образом. В первую очередь нужно очистить срез трубы от грязи. Чистой должна быть и резьба в фитинга. Чтобы упростить установку фитинга, резьбу можно смазать небольшим количеством машинного масла, а край трубы нужно развальцевать.

Занимаясь монтажом трубопровода, помните, что медь нельзя соединять с нелегированной сталью. Это приведёт к возникновению губительных для соединения электрохимических процессов между металлами. Если избежать разнородного соединения нельзя, стальные трубы должны быть установлены перед медными (по направлению потока).

Соединение электрических проводов — опрессовкой

Соединение электрических проводов в распределительных коробках и не только — простой и недорогой способ.

Всем привет, сегодня рассмотрим один из способов соединения электрических проводов в распределительных коробках  методом опрессовки.

Это один из самых надежных методов работы, создающий качественное и неразборное соединение. Из школьного курса физика. Вы наверное, помните, что при соединении проводов осуществляется переход электрического тока от одного проводника к другому, а в месте соединения проводов. возникает сопротивление, которое в свою очередь зависит от площади соприкасающихся поверхностей. Так вот, чем площадь соприкосновение больше, тем сопротивление меньше, и соответственно соединение меньше греется.

Отличные условия для соединения проводов обеспечивает гильза. которая одевается на зачищенные от изоляции проводники и деформируется при помощи специальных пресс клещей. Деформированная гильза, обеспечивает дополнительную площадь контакта с проводниками, сохраняет свое состояние, полученное при сжатии клещами, и плотно прижимает провода друг к другу.

Виды соединительных гильз

Сами по себе гильзы могут быть 4 типов, важно подобрать их правильно для определенных ситуаций.

Рассмотрим подробнее медные гильзы они могут иметь аббревиатуру ГМ и ГМЛ. Буква Л в конце обозначения, то есть ГМЛ, указывает на покрытие поверхности сплавом на основе олова (Лужение). Это покрытие предохраняет соединитель от появления малахита (специфического окисления, позеленения), что свойственно меди, а также ее сплавам при определенном сочетании влаги и температуры.

Алюминиевые жилы нельзя соединять медным соединителем. Медь и алюминий вступают в электрохимическую реакцию, которая разрушает в первую очередь алюминий.

Гильзы ГМЛ — обычно довольно дорогие, а в заголовке наверняка прочитали, про недорогой способ, поэтому в недорогом способе будем использовать обыкновенные медные гильзы, не заводского производства, а нарезанные самостоятельно из медных трубок различного диаметра.

Конечно, в среде профессиональных электриков найдется множество противников данного способа, но если выполнить простые условия эксплуатации, такая вот дешевая гильза будет служить вам не один десяток лет.

Само условие банально простое и подразумевает использование распределительных коробок вне влажных помещении, впрочем, ничего нового здесь нет, это подробно расписано даже в ПУЭ, второе условие заключается в надежном изолировании проводников, лучше конечно термоусадочной трубкой, но мы будем использовать изоленту.

Процесс соединения проводов

Для начала подготавливаем гильзы, как было сказано выше я нарезал их из медных трубок, которые оставались после монтажа кондиционеров.

Размеры трубок разные от 1/8 до 1/2. Подготавливаем гильзы нарезанием этой трубки на участки длинной около 4-5 см.

Подготавливаем инструмент для зачистки проводов и опрессовки. Заметьте он самый простой, кабелерез, нож, стриппер и пресс клещи KBT.

Зачищаем провода в распределительной коробке.

Разделяем провода на группы, и… в скрутку не скручиваем, одеваем на группу гильзу, и делаем деформация гильзы клещами в 3-5 местах.

Важно: чтобы избежать отрыва провода при опрессовке — скрутку проводов делать при таком способе запрещено.

Вот так вот выглядит обжатая гильза на 1 группе проводов.

Обжимаем остальные группы.

Обрезаем кабелерезом торчащие из-под гильзы лишние провода, и натягиваем термоусадку, если нет возможности, то изоленту. вот собственно и все. Способ соединения недорогой, стоимость одной гильзы в десятки раз дешевле покупной.

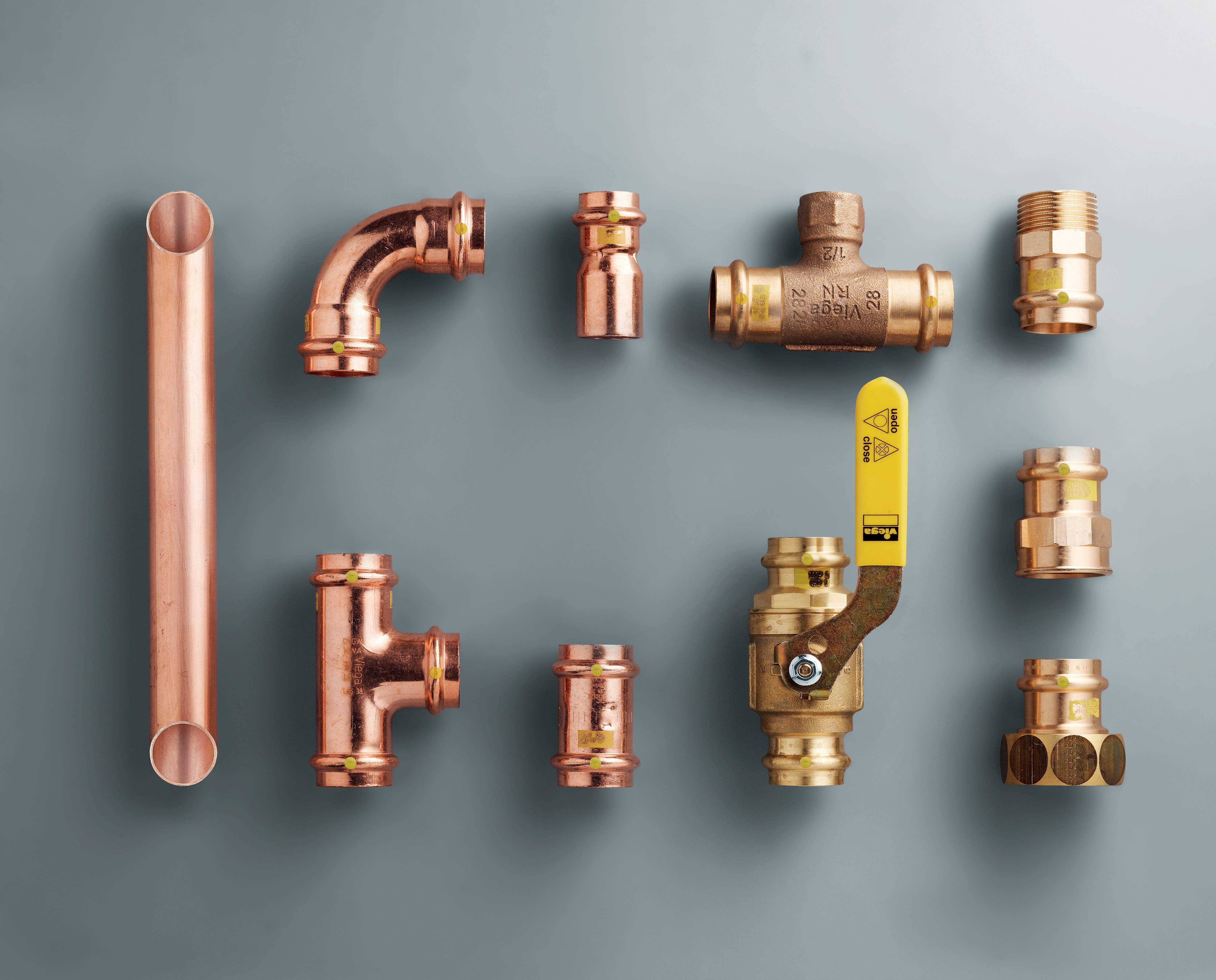

Фитинги для медных труб: обжимные, под пайку, пресс-фитинги

Надежность и долговечность труб из меди нашли применение в обустройстве систем кондиционирования, отопления, водопровода, пожаротушения. Для сборки магистралей любой конфигурации используются соединительные элементы – фитинги.

Магазин «Поток холода» предлагает своим клиентам широкую линейку медных фитингов различного типа. Всегда по низким ценам в наличии муфты, переходники, отводы, углы, заглушки, тройники, переходники и петли.

Основные виды соединений фитингов для медных труб

Трубопроводы из меди обладают преимуществом перед аналогами из стали и полипропилена. Отсутствие коррозийных процессов, широкие температурные границы эксплуатации и выдерживание, благодаря пластичности меди, резких перепадов давлений убедили потребителей в правильности их выбора. Для создания разветвлений в трубопроводах необходимы соединительные элементы с такими же характеристиками применения.

Для монтажа медных труб используются следующие виды фитингов:

• Обжимные. Иначе их называют «компрессионные».
• Фитинги под капиллярную пайку.
• Пресс – фитинги.

Выбор соединительного элемента определяется видом транспортируемого вещества по трубопроводам и техническими параметрами эксплуатации медных магистралей.

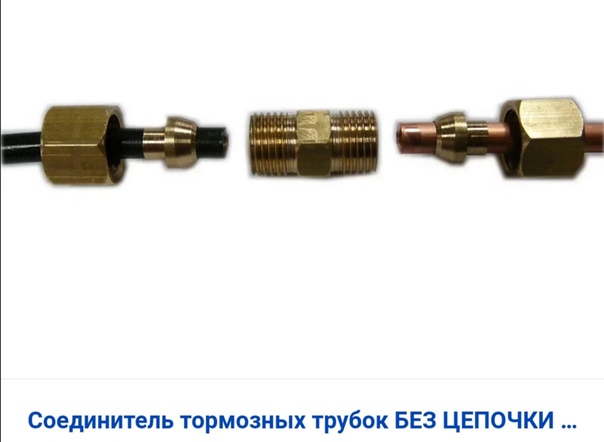

Фитинги для медных труб обжимные

Данный тип соединения – механический. Вспомогательное оборудование или температурная пайка не применяется. Это дает возможность произвести быстрый монтаж только с помощью разводных ключей.

Компрессионными фитингами соединяются медные трубы при невозможности применения пайки или пресс – инструментов в виду малого рабочего пространства или при наличии ограничения по нормам противопожарной безопасности.

Для соединения медных труб используются обжимные соединительные элементы только из цветных металлов. На практике чаще выбирают латунные изделия.

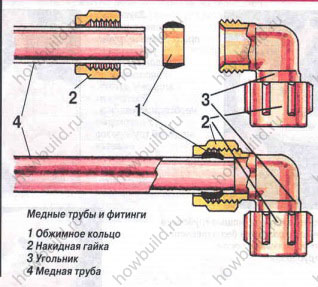

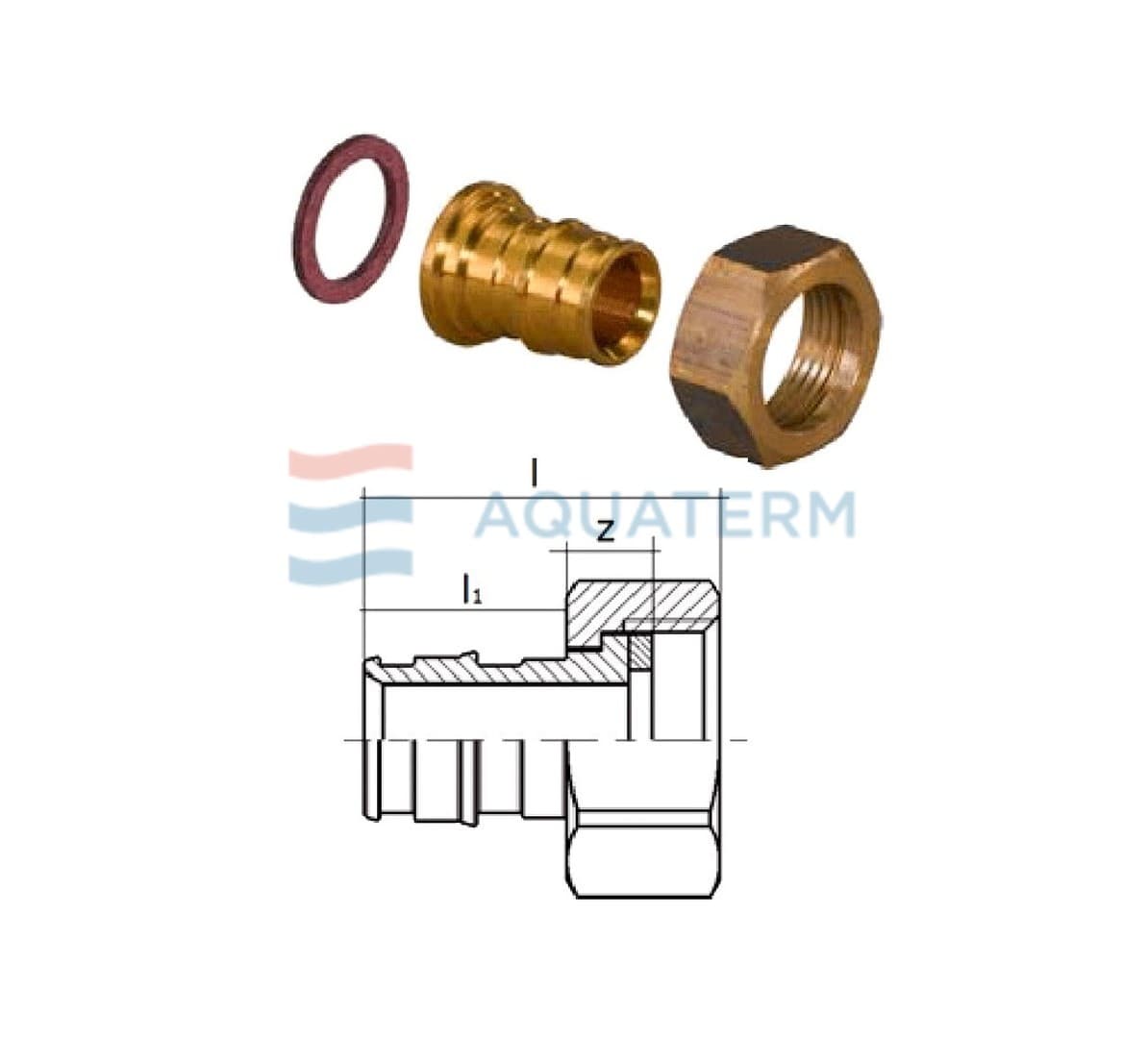

Конструктивно соединение обжимного фитинга с трубой включает:

• Корпус с нанесенной на краях наружной метрической резьбой.
• Гайка с внутренней метрической резьбой.
• Полимерное уплотнительное кольцо.

Край трубы вставляется до упора в соединительный элемент и производится затяжка гайки разводным ключом. По мере навинчивания гайки, плотность прилегания кольца к трубе увеличивается и создается прочное соединение.

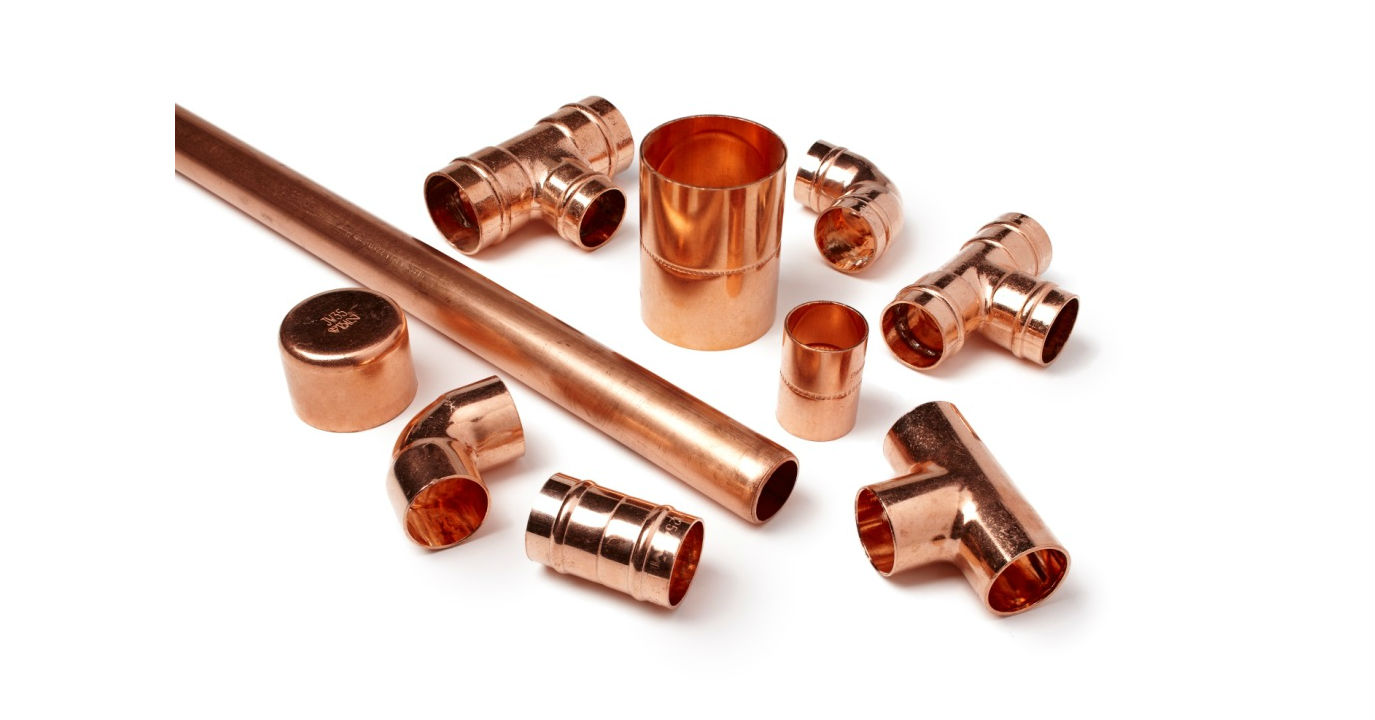

Фитинги для пайки медных труб

Метод капиллярной пайки труб и медных соединительных элементов считается самым надежным, так как в соединении отсутствует полимерный уплотнитель. Свинец или олово в качестве припоя надежно соединяют медные поверхности фитинга и трубы.

Пайка предпочтительна при транспортировке по трубам из меди агрессивных и опасных для человека газообразных или жидких веществ. Подобный вид соединения может выдерживать значительные перепады внутреннего давления в трубопроводах.

Отводы, переходники, петли и углы для пайки медных труб могут быть как однораструбными, так и двухраструбными.

Для осуществления капиллярной пайки необходимы следующие оборудование и материалы:

• Газовая горелка.
• Мелкая наждачка.
• Флюс.
• Припой.

Последовательность соединения с помощью высокотемпературной пайки:

• Поверхности меди, которые подлежат соединению, зачищаются шкуркой
• Очищенные участки меди обрабатываются флюсом.
• Конец трубки вставляется в фитинг.
• Весь выдавленный из соединения флюс удаляется.
• Место контакта нагревается газовой горелкой.
• К зазору между фитингом и медной трубой подносится припой.
• Припой заполняет все внутреннее пространство между поверхностями соединительного элемента и трубки.

Данный вид соединения выбирается при монтаже систем кондиционирования. Штат «Потока холода» включает специалистов, которые могут профессионально выполнить соединение медных изделий с использованием капиллярной пайки.

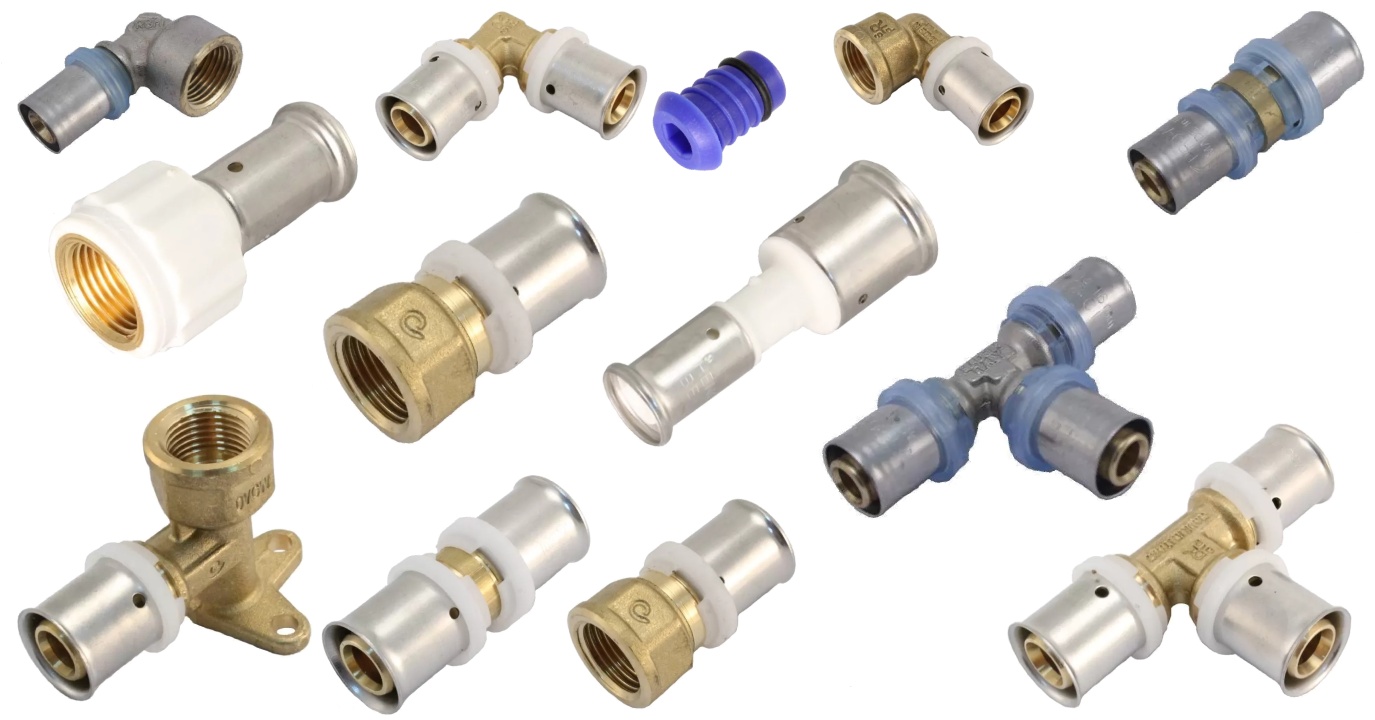

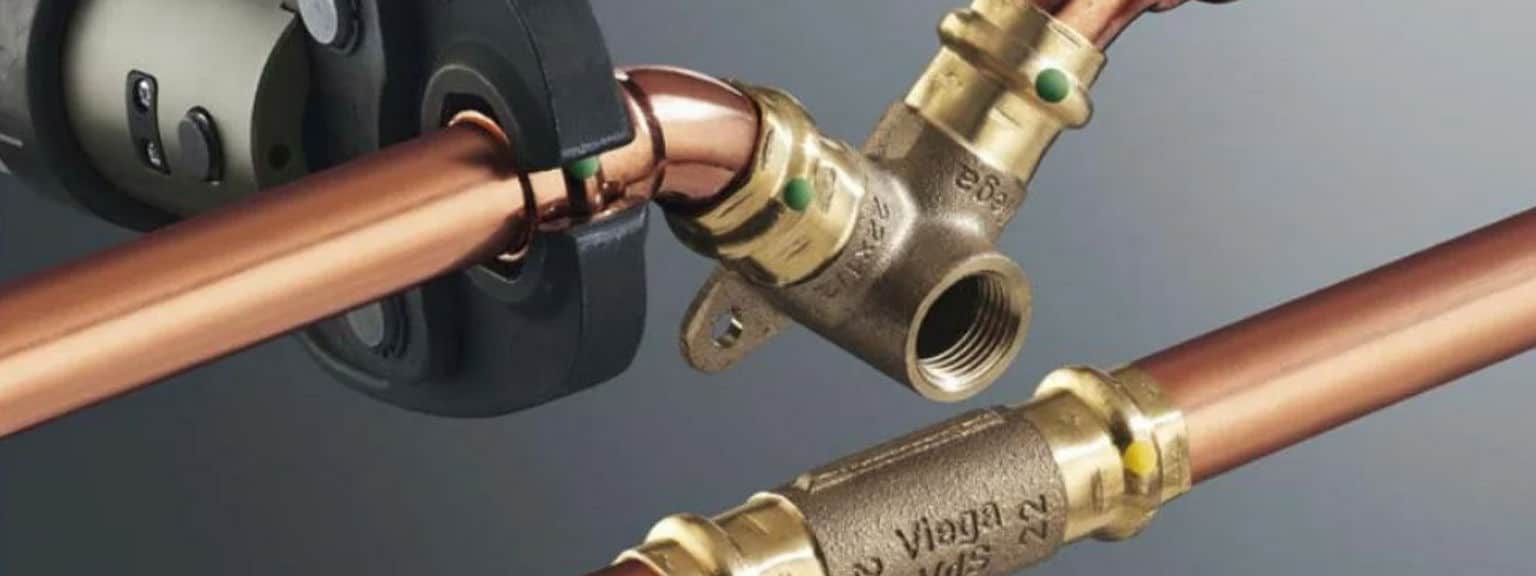

Пресс-фитинги под медную трубу

Этот вид соединения использует такое свойство меди как пластичность. Для фиксации трубы в пресс – фитинге требуется только специальное электрическое оборудование.

В конструкцию соединительного элемента включены уплотнительные кольца из полимера. Следует помнить, что для создания трубопроводов для транспортировки газа цвет полимерного материла пресс – фитинга будет желтый, а для воды – черный.

После установки края медной трубки в фитинг, производится прессование этого соединения пресс – инструментом. По завершении процесса на поверхности соединительной части остаются шесть или восемь граней.

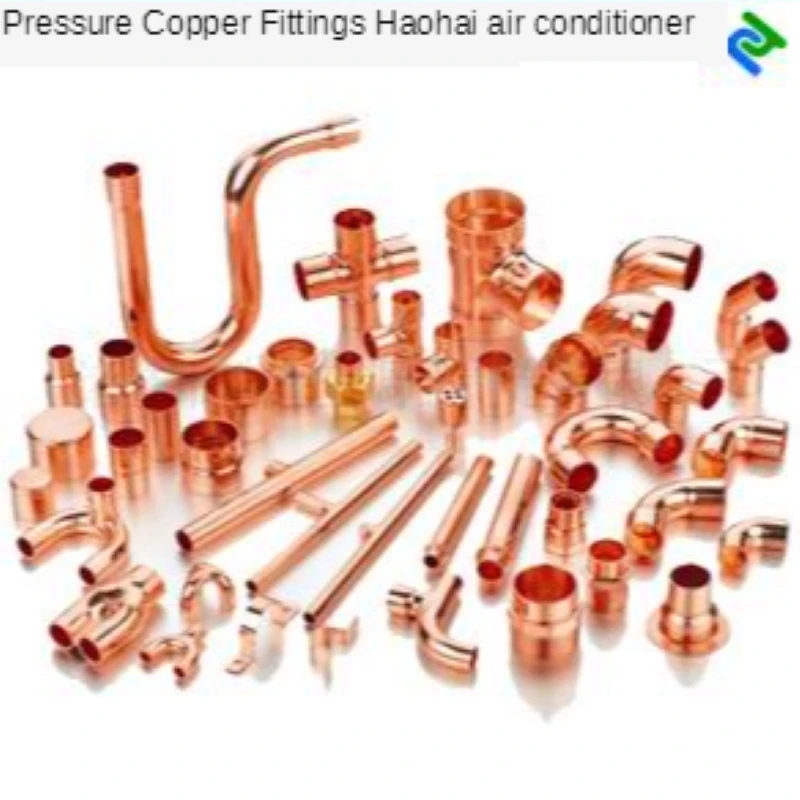

Фитинги для медных труб кондиционеров в «Потоке холода»

Магазин предлагает своим клиентам прошедшие испытание временем медные фитинги китайской компании Long Term. Изделия безупречно выполнят свою задачу по созданию трубопроводов любой сложной конструкции.

Покупатели приобретут в «ПХ» качественную продукцию из Китая по минимальным ценам. Оптовые цены помогут клиентам магазина дополнительно сэкономить денежные средства.

Магазин «Поток холода» занимает ведущее место на российском рынке продаж и монтажа систем кондиционирования.

https://монастырёв.рф/

Как запаять медную трубку газовой колонки: как согнуть медную трубку

Очень часто люди, имеющие в своей квартире бытовой газ, задаются вопросом, как запаять медную трубку, которая по разным причинам может быть повреждена. Микроотверстия появляются чаще всего по причине превышения срока службы колонки. Однако, такие вещи вполне возможно выполнить своими силами. Что вам понадобится в этой работе:

• флюс паяльный;
• паяльник;
• припой;
• наждачка;
• растворитель и всякая ветошь.

Для начала надо подготовить саму колонку к восстановительным работам. Кроме того, вам необходимо знать, как развальцевать медную трубку в домашних условиях подручными средствами. Вам следует купить припой не текучий и тугоплавкий какой-нибудь популярной марки. Можно использовать проволочный с канифолью, как вариант. Также потребуется флюс, не требующий промывки.

Как паять медные трубы

Перед началом работ спускаем всю воду из теплообменника, открутив накидную гайку с подающей воду трубы. Остатки жидкости следует продуть насосом или обычным пылесосом. Приготовьте паяльник мощностью не менее 100 Вт. Здесь следует уточнить, каким припоем паять медные трубы, используйте распространенную марку ПОС-61или аналогичный. Зачищайте наждачной бумагой место пайки до устранения зеленого оттенка. Затем, протрите растворителем зачищенное место, для удаления пятен и остатков пыли. Обмотайте концы трубок ветошью, чтобы не обжечься и приступайте.

Для тех, кто интересуется не столько вопросом ремонта теплообменника, сколько вопросом «как заглушить медную трубу», описываемая процедура также поможет. Запаяв окончание, вы тем самым надежно закупорите изделие от пропускания жидкости. Продолжим, залудите место пайки и смажьте флюсом, затем паяльником с нанесенным на него припоем прижмите место пайки. Наложите облуженную проволоку на прогретое место стыка, желательно дополнительно добавить припой. Когда все остынет, можно проверять подав воду.

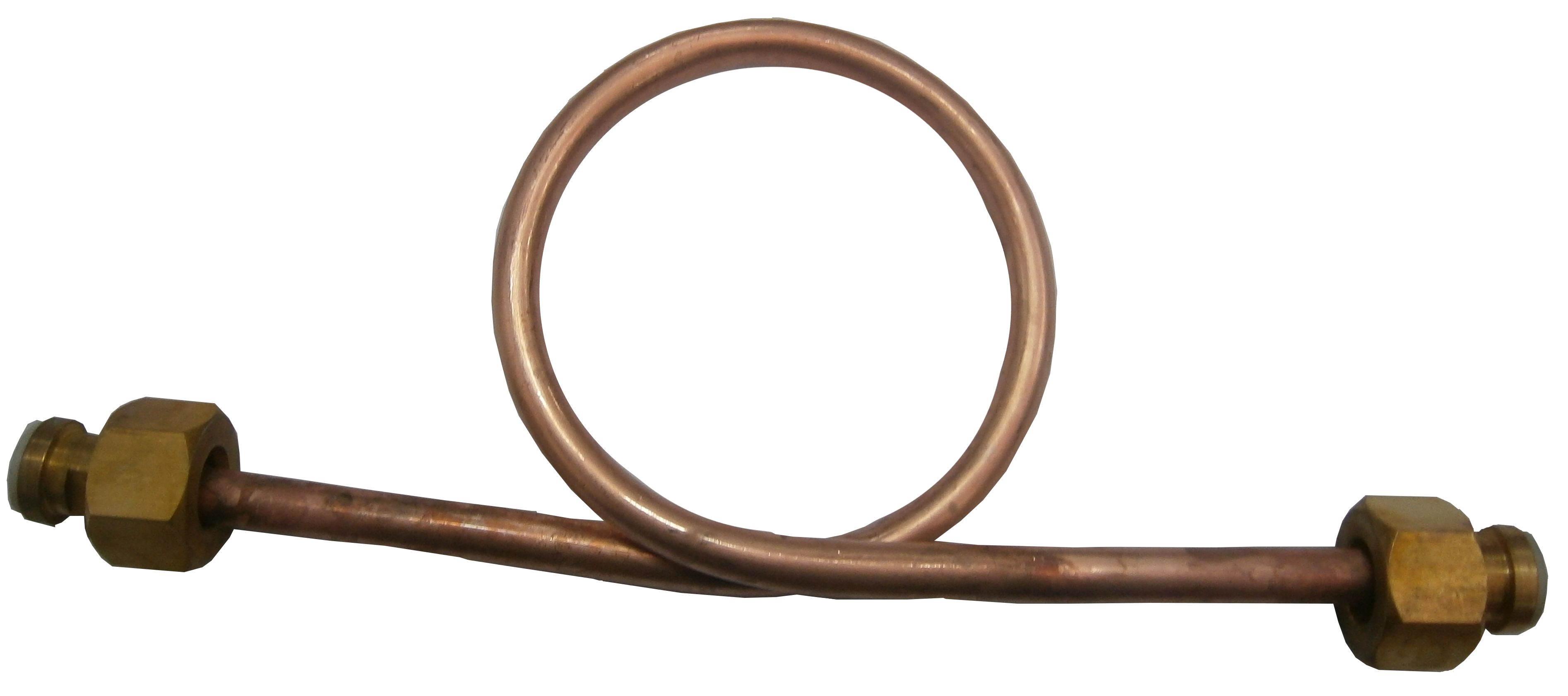

Как согнуть медную трубку

Есть несколько способов согнуть медную трубку в спираль, либо просто под определенным углом. Компания «Региональный дом металла» рекомендует выполнять процедуру с помощью пружины из качественной стали с большим количеством витков. Пружина должна свободно проворачиваться внутри трубки и иметь длину несколько больше, чем длина сгибаемого изделия.

Так как согнуть медную трубу можно несколькими способами, помимо пружины, вы можете использовать газовую горелку. Вы можете придать необходимую форму, когда цвет трубы заметно изменится, что будет свидетельствовать о достаточной степени нагрева.

При помощи пайки вы устраняете не только протечку, но и решаете вопрос как соединить медные трубки между собой без использования фитингов.

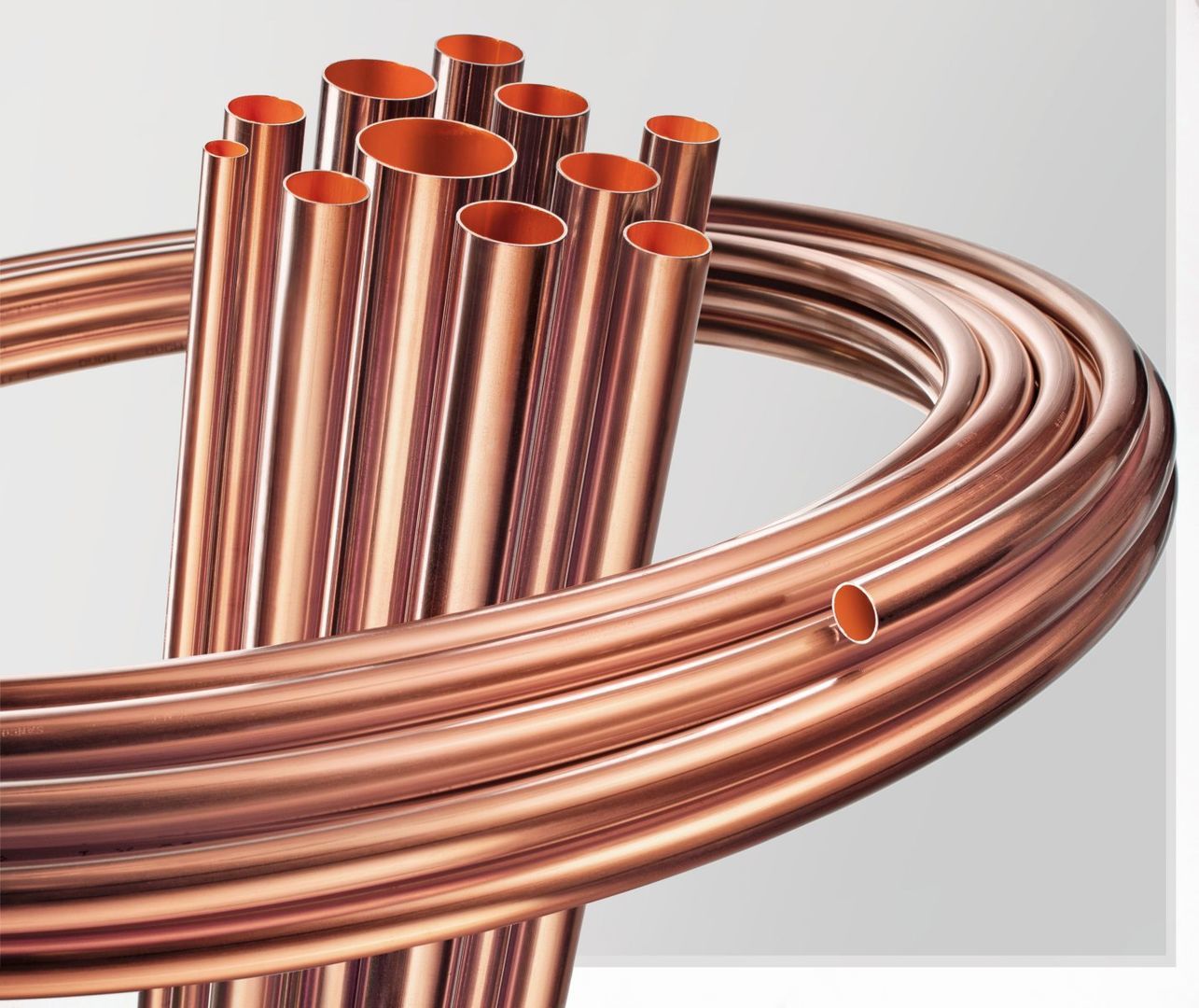

Применение медных труб для кондиционеров и холодильников

Этот цветной металл имеет ряд существенных преимуществ перед сталью и пластиками. С учетом же специфики работы кондиционеров и холодильного оборудования медные трубки подходят для него как нельзя лучше. Их единственный недостаток – высокая стоимость – полностью нивелируется множеством преимуществ. В том числе, максимальной эффективностью функционирования технических устройств и систем.

Критерии выбора

Приобретать медные трубы придется тем, кто решит самостоятельно устанавливать в доме сплит-систему – они не входят в общую комплектацию набора, за редким исключением. А если монтажом занимается приглашенный специалист, то некоторые познания в этой области позволят проконтролировать, какими материалами он пользуется в процессе работы.

1. Разновидность меди

• Труба жесткая. Продукция, не подвергавшаяся отжигу. Укладка трассы по сложной схеме затруднительна и обойдется дороже за счет применяемых фитингов. Гнуть такие трубы не получится; только соединять отдельные участки переходными элементами.
• Мягкая труба. Медь податлива, хорошо тянется и при изломе магистрали можно обойтись цельным куском, согнув его в нужных местах под требуемыми углами. Для холодильников и систем кондиционирования используется только такая версия продукции.

2. Диаметр медной трубы

Выбор по этому критерию зависит от модификации кондиционера. В паспорте указываются нужные данные, но если под рукой нет этого документа, можно ориентироваться на такие размеры:

• для помещений до 35 м² – 3/8. При больших габаритах охлаждаемой площади – ½;
• при монтаже сплит-систем рекомендуется использовать медные трубы на ¼ и 3/8. Они являются лучшими в плане соотношения качества и стоимости.

Внутренний и внешний блоки соединяются в основном двумя магистралями с хладагентом. Но указанные размеры для сплит-систем – не стандарт. Встречаются модели, в которых трассы прокладываются трубками на 5/8 в сочетании с ½ или ¾. Нужно уточнять хотя бы в интернете, на соответствующих сайтах – диаметр медной трубы напрямую влияет на производительность оборудования.

3. Толщина стенки

Для изделий, использующихся в системах кондиционирования и холодильных установках бытового назначения, оптимальная величина – 0,7 мм.

Не покупайте медные трубы, пока не ознакомитесь со стоимостью товаров в интернет-магазине alfatep.ru. Продукция известных заводов по их ценам, без надбавок, в большом сортаменте. У нас вы найдете трубки различных размеров, приспособления, расходные материалы, необходимые при работе с цветным металлом. Специалисты компании помогут сделать оптимальные выбор, проконсультируют по порядку соединения фитингами или пайкой. Оставить заявку можно на сайте или по телефону 8 (495) 109 00 95 – звонки бесплатные по всей России. Оптовым и постоянным покупателям – индивидуальные предложения, внушительные скидки. Доставка нашими силами, в короткие сроки, независимо от региона.

3 способа ремонта и соединения медных труб

#TheHardWay, легкий способ и промежуточный способ

неизбежно сталкиваются с ситуациями, когда требуется изменить трассу труб или отремонтировать их после того, как энтузиасты-гвоздеры забывают посмотреть, прежде чем прыгнуть.

Старые способы по-прежнему отлично работают, но есть также несколько улучшений, которые могут помочь вам повысить до вашей игры или предоставить решение для определенного сценария.

Три способа подключения медной трубы:

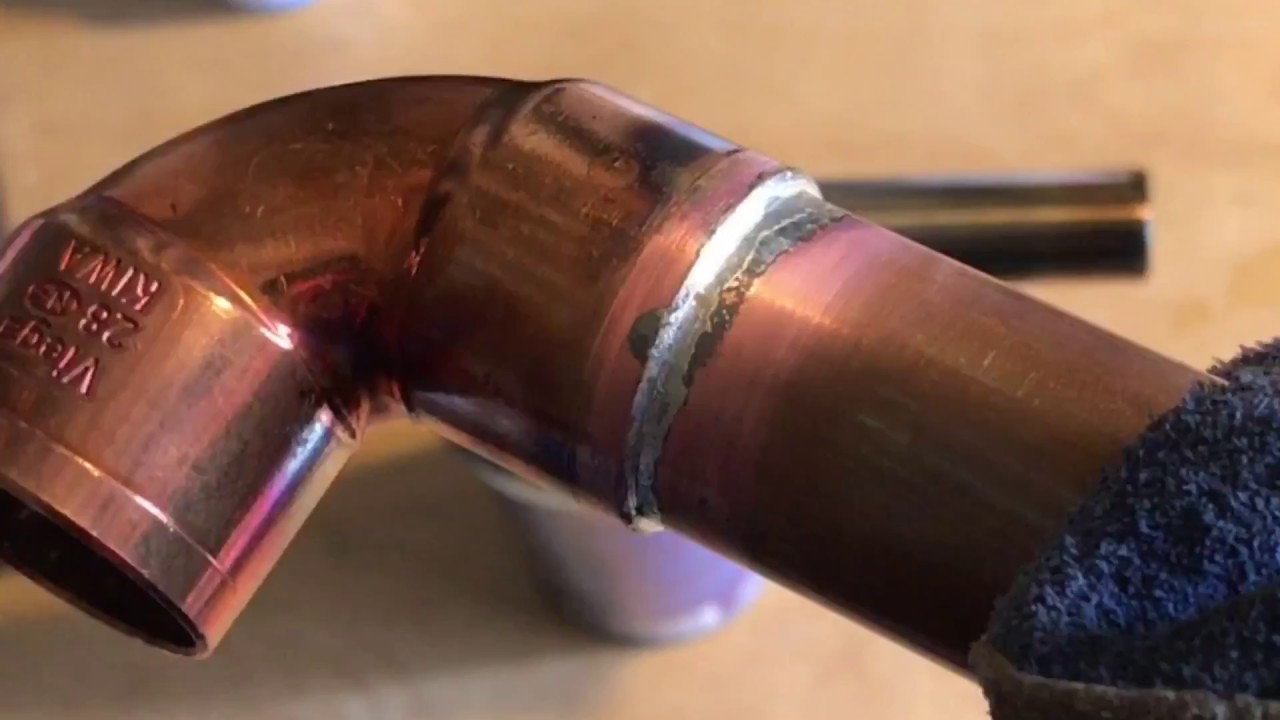

1. Запотевание медной трубы (соединение с припоем) осуществляется обычным способом.
2. Водоотводящая труба с припаянными фитингами
3. Фитинги Push-to-Connect

1. Труба для пота по старинке

Пол вставляет это предупреждение об использовании открытого огня в полостях стен:

«В пожарной части я видел несколько действительно серьезных пожаров от водопроводчиков, которые совершили ошибку, не применив тепловой экран, из-за чего угли опускались в стену, они закрывали стену, и в ту ночь у нас есть рулон . .. в огне.«

Так что соблюдайте меры предосторожности и двигайтесь с определенной целью.

Инструменты и материалы:

• Пропан и газ Mapp: пропан не горит как горячий, поэтому используйте газ Mapp. Полу нравится его газовый пистолет Mapp, потому что огонь загорается, когда вы нажимаете на курок. Если положить его, огонь погаснет.

Он также отмечает, что он отлично подходит для фейерверков.

• Перчатки для защиты рук от горячей меди или припоя. Потому что пайка сильно нагревается.
• Теплозащитный экран. Используйте кусок оцинкованного листового металла шириной около 15 дюймов, чтобы защелкнуть его между двумя стойками, балками или стропилами. Это убережет тепло от шпилек, утеплителя и гипсокартона.
• Огнетушитель или вода на случай, если что-то станет слишком горячим, «особенно при работе в стенах». Говорит Пол.
• Бессвинцовый припой, бессвинцовый припой. На упаковке обычно написано «Сантехника». Если вы стоите на складе снабжения и не можете вспомнить, брать ли свинец или этилированный, подумайте о том, насколько это безопасно. Пейте воду со свинцом.
• Паяльная паста или флюс — это паста, которую наносят на трубу перед тем, как запотеть.
• Очиститель труб для зачистки и полировки внешнего конца медной трубы. Существуют очистители для труб 1/2 дюйма и 3/4 дюйма. Если у вас нет устройства для чистки труб, можно использовать наждачную бумагу зернистостью 400 или стальную мочалку 00.
• Труборез: Хорошо иметь труборез с режущей головкой с обеих сторон. Обычно труба, которую нужно разрезать, находится в ограниченном пространстве, которое не позволяет вам повернуть резак на 360 градусов.Хорошо иметь мини резак в дополнение к большому.

Пошагово:

1. При резке не затягивайте лезвие слишком сильно от руки. Если вы зажмете резак на трубе, вы можете раздавить трубу, что в значительной степени снизит ваши шансы на то, что она плотно войдет в фитинг, в который вы ее вставляете. Прижмите резак, поверните, поверните ручку. Прижать, повернуть, покрутить. Прижать, повернуть, скрутить. У большинства фрез есть расширитель для удаления заусенцев.Используйте его, чтобы убрать порезы.
2. Спланируйте порядок обработки: спаяйте все стыки, которые расположены близко друг к другу за один раз. Если вы потеете одно соединение, а затем через час плотно потеете другое соединение, тепло от второго припоя перейдет к первому и вызовет дырки. Потейте все суставы, которые находятся рядом во время одного сеанса. Если вы ДОЛЖНЫ вернуться и потеть сустав рядом с другими людьми, постарайтесь использовать как можно меньше тепла.
3. Очистите внутреннюю часть фитинга и внешнюю часть трубы с помощью очистителя для труб, наждачной бумаги или стальной мочалки.Очистите внутреннюю часть трубы металлической щеткой меньшего размера.
4. Нанесите флюс: Используйте кисть или ватную палочку, чтобы нанести пасту на внешнюю часть трубы и внутреннюю часть фитинга. «Не пользуйтесь пальцами, потому что масла на ваших пальцах могут вызвать загрязнение флюса». Если вам не нравится работать с маленькой щеточкой или ватной палочкой, наденьте латексную перчатку и используйте палец. «Таким образом, вам не придется держать кисть для флюса в вашем наборе инструментов, создавая беспорядок». Будьте осторожны, чтобы не испачкать флюс. Если вы устанавливаете трубу, подпереть ее концом над чем-нибудь, чтобы флюс не попал на рабочий стол, ведро, пол или что-то еще.
5. Нагрейте трубу в месте соединения, а не трубу.
6. Нанесите катушку припоя на нижнюю часть соединения и дайте ей подняться по трубе к теплу. Не наносите припой вокруг соединения, потому что припой не будет втягиваться в соединение. «У тебя плохое сиденье, и тебе нужно будет переделать стык». Трубка достаточно горячая, когда переходит к теплу. Этапы пайки: (1) припой не плавится. (2) Припой плавится, но не мигрирует. (3) Припой перемещается вверх по трубе в стык.
7. После пайки протрите стык влажной тряпкой, чтобы охладить стык. Все, что вы должны увидеть, — это небольшое серебряное кольцо из припоя вокруг стыка. Вы не должны увидеть на трубе замороженный кусок трубы.
8. Сотрите излишки флюса с трубы , когда закончите. Флюс является кислотным и может вызвать коррозию трубы и фитингов.

2. Предварительно припаянные фитинги

При использовании фитингов с предварительной пайкой все, что вам нужно сделать, это очистить трубу, обработать флюсом, надеть фитинг и нагреть.В случае предварительно припаянных фитингов нагревайте трубу, а не фитинг, потому что припой переходит в тепло.

Нагрейте трубу, пока не увидите, что припой доходит до внешнего края стыка.

Чтобы удалить припаянные фитинги, расплавьте припой при нагревании. Их можно использовать снова после очистки и флюсования.

При чистке просто отполируйте поверхность, ничего страшного, если на поверхности остался припой.

3. Фитинги Push-to-Connect быстро подключаются, медленно разбираются.

Это, безусловно, самый простой в использовании разъем.Просто очистите трубу, вставьте ее в фитинг — готово. Зубья внутри фитинга удерживают трубу.

Обязательно отметьте глубину фитинга на трубе перед тем, как надеть его, чтобы убедиться, что труба полностью вставлена ​​в трубу для плотной посадки.

Для удаления используйте небольшой пластиковый инструмент, который в строительном магазине стоит около доллара. Он работает не так хорошо, как говорят, особенно в ограниченном пространстве. Чтобы использовать инструмент для снятия, наденьте его на трубу, плотно прижмите к фитингу, сожмите их вместе и сильно потяните.

Тогда потяните сильнее.

—Пол Рикальде — подрядчик по ремонту дома и пожарный в Новом Орлеане, штат Луизиана. Его канал на YouTube богат видеороликами о строительстве и реконструкции.

Справочник по медным трубам: 5. Методы соединения

Существует несколько категорий методов соединения медных труб и фитингов:

Паяные или паяные соединения

Эти методы соединения включают пайку, пайку и электрическое сопротивление.Паяные соединения с капиллярной арматурой используются в водопроводе и канализации. Паяные соединения с капиллярными фитингами используются там, где требуется большая прочность соединения или где рабочие температуры достигают 350 ° F.

Пайка предпочтительна и часто требуется для соединений в трубопроводах систем кондиционирования и охлаждения. Соединение с помощью электрического сопротивления — это беспламенный способ выполнения паяных соединений, хотя тепло все еще выделяется.

Номинальные значения давления и температуры для паяных и паяных соединений приведены в таблице 14.4а. Более подробную информацию о паяных и паяных соединениях можно найти в разделе «Фитинги, припои и флюсы».

Медная труба также может быть соединена стыковой сваркой без использования фитингов. Необходимо соблюдать осторожность при использовании надлежащих методов сварки. Методы сварки описаны в публикации CDA A1050, Сварка меди и медных сплавов .

Соединения без пламени

Беспламенные методы механического соединения десятилетиями использовались для подземных трубопроводов, для соединений, где использование тепла нецелесообразно, и для соединений, которые, возможно, придется время от времени разъединять.Традиционные методы включают соединительные системы с развальцовкой и канавкой.

Новые методы для большинства общих сантехнических приложений включают в себя фитинги Press-connect и Push-connect без пайки, которые включают эластомерные прокладки или уплотнения (например, EPDM). Диапазоны номинальных значений давления и температуры для соединений без пламени приведены в таблице 14.4b.

Дополнительные методы соединения

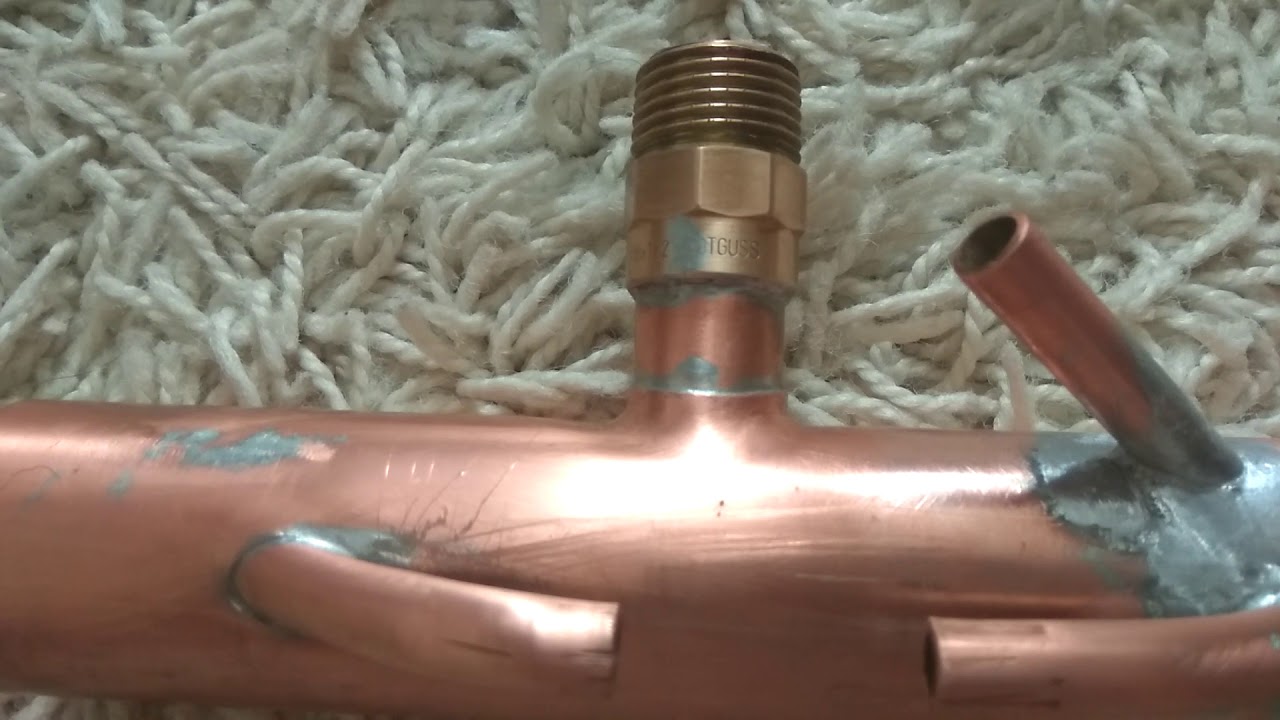

Механически сформированные экструдированные отводы или тройники обычно используются в различных сантехнических и трубопроводных системах, где часто встречаются тройники. Вытягивание тройника — это механический процесс; однако для завершения требуется паяное соединение. Пайка ответвления в тройник механической формы не допускается.

Ищете соединитель для медной трубы без пайки?

Возможно подключение медной трубы без пайки. Медь нашла применение во многих типах трубопроводных систем, от горячей и холодной питьевой воды до систем противопожарной защиты.Хотя пайка обычно используется для создания соединений в этих системах трубопроводов, этот традиционный подход оставляет некоторые проблемы для установщиков, пытающихся оптимизировать эффективность. Медленная скорость процесса установки, тяжелая работа и использование расходных материалов — вот лишь некоторые из постоянных проблемных моментов.

Хорошая новость заключается в том, что пайка — не единственный доступный метод соединения медных труб. Используя несколько различных примеров (и выделив их плюсы и минусы), мы объясним, как подключить медную трубу без пайки.

1. Разъемы с компрессионной посадкой

В соединениях с компрессионной посадкой фитинги оснащены внешней гайкой и внутренним кольцом, называемым обжимным кольцом, которое обычно изготавливается из латуни или бронзы. Когда внешняя гайка затягивается гаечным ключом (с другим гаечным ключом, удерживающим фитинг на месте), сила от затягивания гайки заставляет муфту прижиматься к трубе и создавать водонепроницаемое соединение.

Хотя компрессионные соединители избавляют от хлопот, связанных с разрешениями на горячие работы и пожарными, этот метод также предполагает некоторую степень догадок в отношении затяжки вручную.Вместо того, чтобы затягивать сустав, есть тенденция сжимать его на собственном опыте. Излишнее затягивание гайки приведет к растрескиванию стяжной гайки, что приведет к выходу из строя. С другой стороны, недостаточно затянутая гайка может протекать.

Более того, даже при правильном выполнении компрессионных соединений они немного слабее, чем их паяные аналоги, и не такие гибкие. Если по какой-либо причине труба не входит прямо в фитинг, это создаст путь утечки и, таким образом, вызовет утечки в будущем.

2. Разъемы с плотной посадкой

В соединениях с плотной посадкой трубные фитинги содержат серию металлических зубцов и уплотнительное кольцо из неопреновой резины. Каждый фитинг надвигается на трубу до упора, при этом резиновое уплотнительное кольцо вокруг трубы плотно захватывает трубу, обеспечивая водонепроницаемое соединение.

Как и компрессионные соединители, соединители с плотной посадкой исключают использование горелок и пламени, которые могут создать угрозу безопасности и затруднить выполнение проектов. Они также не требуют инструментов для установки, и трубы не должны быть полностью сухими для выполнения соединений.

Однако могут возникнуть проблемы с безопасностью этих подключений. Всего несколько лет назад журнал «Отопление, вентиляция и сантехника» (HVP), ведущее издание для монтажников сантехники и систем отопления, опубликовал статью о росте требований к воде из-за того, что трубы с плотной посадкой разделяются под давлением, вызывая утечки. Такое повреждение водой может быть связано с любым количеством незначительных ошибок в процессе установки, будь то одно неплотное соединение между трубой и фитингом или слишком много раз снятие и повторная установка фитинга, что приводит к ослаблению уплотнительного кольца.

Подобно их аналогам с компрессионной посадкой, разъемы с плотной посадкой также подвержены утечкам, когда труба не входит прямо в фитинг. По этой причине ни один из них не может соответствовать требованиям изгиба, которые необходимы для некоторых применений, таких как пожарные спринклеры.

3. Разъемы с запрессовкой

В соединениях с прессовой посадкой используется запрессовочный инструмент с батарейным питанием для соединения фитингов с трубами. Одним нажатием кнопки инструмент зажимает фитинг на трубе и обеспечивает постоянное герметичное соединение.

с прессовой посадкой обладают многими из тех же преимуществ, что и соединители с плотной посадкой. Для их установки не требуется тепла или пламени, а также предотвращается отключение оборудования, поскольку монтажные работы могут выполняться даже в том случае, если трубопроводные системы не полностью высохли. Не говоря уже о том, что фактические соединения выполняются за считанные секунды — гораздо более быстрое время выполнения работ по сравнению с пайкой.

Что особенно уникально в соединителях с прессовой посадкой, так это их способность сочетать скорость и надежность .В то время как другие методы соединения оставляют место для догадок, пресс-фитинги каждый раз создают прочное и надежное соединение, снижая вероятность дорогостоящих утечек и других проблем в будущем.

используются самые современные технологии, позволяющие определить, присутствуют ли неопрессованные соединения в трубопроводных системах. Один из способов определить несжатые соединения — использовать технологию Viega Smart Connect®. Эта функция, встроенная непосредственно в фитинги ProPress, постоянно предупреждает установщиков об отсутствии давления в соединениях, позволяя воде или воздуху проходить через уплотнительный элемент во время испытаний системы под давлением.

Готовы узнать больше о преимуществах использования прессовой технологии для соединения медных труб? Загрузите бесплатную копию нашей электронной книги Как Viega ProPress помогает вам расти и добиваться успеха на рынке .

Как соединить две медные трубы без сварки | Home Guides

Медь — это тонкий металл, в котором нет резьбы и который трудно сваривать. Для соединения двух медных труб без сварки необходимо припаять фитинг или муфту для соединения двух труб.Это делается с помощью тепла, флюса и припоя. При пайке используется пламя, как при сварке, но разница между этими двумя методами заключается в том, что при пайке не требуется нагревать трубу до тех пор, пока металл не расплавится. Вместо этого вы соединяете детали, расплавляя припой. Это обеспечивает водонепроницаемое уплотнение и является стандартным методом соединения медных водопроводных труб в жилых домах.

Разложите трубы и фитинги, которые вы будете соединять. Отрежьте трубы до нужной длины с помощью трубореза. Обрежьте все заусенцы на концевых надрезах канцелярским ножом.

Донские защитные перчатки и защитные очки. Не касайтесь нагретых труб или расплавленного припоя голыми руками.

Отрежьте кусок наждачной бумаги, длина которого как минимум в два раза больше диаметра соединяемых труб.

Очистите конец трубы наждачной бумагой, чтобы удалить окисление или потускнение. Окисление препятствует соединению припоя и меди. Также потрите внутреннюю часть фитинга.

Вставьте трубную щетку в муфту и поверните щетку внутри.Продолжайте скручивать, пока внутренняя часть муфты не станет блестящей. Разверните муфту и проделайте то же самое с другим концом.

Нанесите флюс на всю внутреннюю часть муфты с помощью флюсовой щетки и вокруг внешней стороны каждой соединяемой трубы. Не прикасайтесь к концам после нанесения флюса. Масло с ваших пальцев или мусор с перчаток могут препятствовать прохождению припоя.

Наденьте муфту на флюсовый конец одной трубы и вставьте флюсовый конец другой трубы в пустую сторону муфты.

Размотайте и распрямите около 12 дюймов припоя и согните около 3 дюймов одного конца под углом 90 градусов.

Поместите синюю часть пламени горелки в центр муфты. Поддерживайте движение пламени для равномерного распределения тепла по муфте, но не нагревайте края муфты.

Подайте тепло, пока флюс не расплавится и медная труба не приобретет мерцающий вид.

Уберите пламя и прикоснитесь концом припоя к стыку.Если труба достаточно горячая, припой вольется внутрь и закроет муфту.

Пропустите припой по краям муфты, когда припой втянется в соединение, пока он не покроет обе стороны.

Протрите стык влажной тряпкой до того, как припой остынет.

Ссылки

Ресурсы

Биография писателя

Рене Миллер начала профессионально писать в 2008 году, работая на веб-сайтах и ​​в газете «Community Press». Она является соучредителем сайта для писателей On Fiction Writing.Миллер имеет диплом в области социальных услуг Колледжа Кларка в Бельвилле, Онтарио.

Фитинги быстрого соединения для медных труб

Соединение медной трубы с помощью быстроразъемных фитингов

Самые распространенные сантехнические материалы для водопровода медные трубы. Медные трубы очень популярны из-за их долговечности. и это разнообразие сортов. Он широко используется для транспортировки питьевой воды. из-за его коррозионной стойкости, обрабатываемости и высокого уровня теплопередача.

Есть несколько способов подключения медной трубы. Пайка и сжатие — два популярных метода, однако из-за затраченного времени и деньги вкладываются в инструменты, они не самый эффективный способ. ProBite’s Технология быстрой установки позволяет добиться того же уровня безопасности. соединение (даже более надежное, чем пайка и обжатие) при в то же время устраняя проблемы, беспорядок и необходимые инструменты, которые поставляются с пайка и обжатие.

Соединение медных труб пайкой и обжатием

Пайка и сжатие может быть довольно хлопотным, особенно для среднего дома DIY. владелец. Даже с профессиональным сантехником, у которого есть необходимые инструменты при пайке и использовании компрессионных фитингов он может стать очень длинным процесс установки трубы, особенно в труднодоступных местах.

Пайка медных трубок:

Процесс пайки включает открытое пламя и припой, чтобы расплавить металлы и соединить фитинг и медную трубу.Это будет сделать постоянное соединение между фитингом и трубой и может быть очень сложный процесс при работе в тесноте и там, где должна жара не использоваться (трубы под давлением). В дополнение к этому трубы, которые находятся близко к стене может быть невозможно установить, не повредив стены открытое пламя (без специальных инструментов).

Компрессионные фитинги на медных трубках:

также популярны для соединения медных трубок. они требуют специальных инструментов для сжатия и обеспечивают постоянное соединение который требует замены трубы, если когда-либо возникнет необходимость отсоединить (в случае утечки).

Соединение медной трубы с фитингами Push to Connect

При установке медной трубы с помощью быстроразъемных фитингов ProBite® вы нужно отрезать медную трубку, очистить ее и пометить так же, как и с подготовкой к любому другому способу подключения фитингов. Однако вместо этого из-за необходимости пайки, вы можете просто надвинуть фитинг на медь, пока он достигает вашей отметки и крепко защелкивается. Фитинг будет герметично протекать бесплатное подключение за секунды.

Обычные медные трубы

Общие области применения медных труб: безмасляные сжатые воздух, Вакуумные системы, Отопление и охлаждение, Спринклерные системы, Питьевая вода, Перекачка жидкости, Охлажденная вода, Горячая вода, Автомойка, Под землей трубопроводы жидкости, Системы водоподготовки.

Как резать и соединять медные трубы

Не каждый дом построен одинаково, поэтому любой трубопровод, установленный в вашем доме, необходимо будет подогнать под него.Это означает, что вам необходимо научиться резать и подгонять медные трубы. Прочтите, чтобы узнать больше о том, как обрезать любые медные трубки до нужных вам размеров и как их нужно будет соединить.

Резка медных труб

Резак для труб упрощает резку медных труб. Просто вручную затяните труборез на отметке, где вы хотите обрезать трубу. Поверните резак пару раз, чтобы образовалась выемка снаружи, а затем каждый раз, поворачивая резак, немного затягивайте лезвие.При каждом повороте труба будет немного глубже врезаться, создавая идеально прямой шов. Однако не затягивайте сразу слишком сильно, иначе труба может деформироваться.

После резки удалите все заусенцы внутри трубы с помощью инструмента для удаления заусенцев, встроенного в обычные труборезы (или вы можете использовать круглый напильник). Вы должны удалить все заусенцы, потому что они заставят воду, проходящую через трубу, закручиваться и издавать шум, если вы оставите их.

Соединение медных труб

Существует три основных способа соединения медных труб друг с другом.Твердая медь может быть спаяна или соединена с использованием компрессионной муфты, в то время как мягкая медь обычно соединяется с использованием компрессионных муфт или раструбного соединения (хотя пайка все еще может использоваться).

Пайка методом пота

Сначала отрежьте трубу до нужной длины и удалите все заусенцы. Поскольку любой мусор может помешать процессу соединения, вам нужно очистить конец трубы, который будет вставлен в фитинг, с помощью куска наждачной бумаги или стальной мочалки. Очистите трубу изнутри и снаружи, а также внутреннюю часть фитинга.Вы хотите, чтобы медь была яркой и блестящей, чтобы вы знали, что удалили все окисления, грязь или жир, которые могут быть на поверхности.

Нанесите тонкий слой паяльного флюса на внешнюю сторону трубы и внутреннюю часть фитинга, используя небольшую кисть или ткань, чтобы распределить его. Затем наденьте медный фитинг на трубу и поверните его несколько раз, чтобы убедиться, что флюс распределен равномерно. Флюс предотвращает окисление меди при нагревании.

Перед тем, как начать паять что-либо, разверните примерно 12 дюймов припоя с рулона и затем сделайте изгиб под прямым углом примерно в трех дюймах от кончика.Это упростит нанесение припоя на горячий фитинг, особенно на тыльную сторону трубы.

Теперь нагрейте стык пропановой горелкой. Начните с того, что проведите синим кончиком пламени (самая горячая часть) как над фитингом, так и над трубой в течение нескольких секунд, а затем сконцентрируйте пламя на середине фитинга. Вы можете определить, достаточно ли горячий фитинг для пайки, посмотрев на цвет пламени на стороне трубы вдали от горелки. Если он выглядит зеленым, соединение достаточно горячее для пайки.В качестве альтернативы вы можете просто убрать пламя и прикоснуться припоем к трубе, где он встречается с фитингом. Если соединение достаточно горячее, припой расплавится и буквально затянется в крошечный шов. Если припой не втягивается в соединение, удалите припой и продолжайте нагревать соединение еще несколько секунд, а затем повторите попытку. Переместите припой по всему стыку. Соединение припаивается, когда он кажется серебристым со всех сторон. Наконец, протрите соединение влажной тканью, чтобы удалить излишки припоя.

Компрессионные муфты

Компрессионные фитинги — это способ соединения медных труб или медных труб с арматурой, где вы не можете паять или где вам, возможно, придется разбирать соединение в будущем.Линия подачи унитаза — хороший тому пример. Компрессионный фитинг состоит из трех частей: компрессионной гайки, компрессионного кольца (или манжеты — металлической или пластмассовой шайбы, которая будет «прижиматься» к фитингу) и компрессионного седла.

При установке компрессионного фитинга сначала удалите все заусенцы с внутренней или внешней стороны обрезанных труб. Затем наденьте стяжную гайку на конец трубы (она будет плотно прилегающей), а затем на муфту.

Сам компрессионный фитинг имеет конец с резьбой.Продвиньте стяжную гайку к концу трубы и навинтите ее на обжимной фитинг. Затягивание гайки прижимает компрессионное кольцо / манжету к седлу и к медной трубе, создавая водонепроницаемое уплотнение. Затягивания вручную может быть достаточно, но если у вас потекли капли, вы можете затянуть соединение гаечным ключом. Наложение некоторого количества ленты Teflon® на резьбу компрессионного фитинга также поможет предотвратить небольшие утечки.

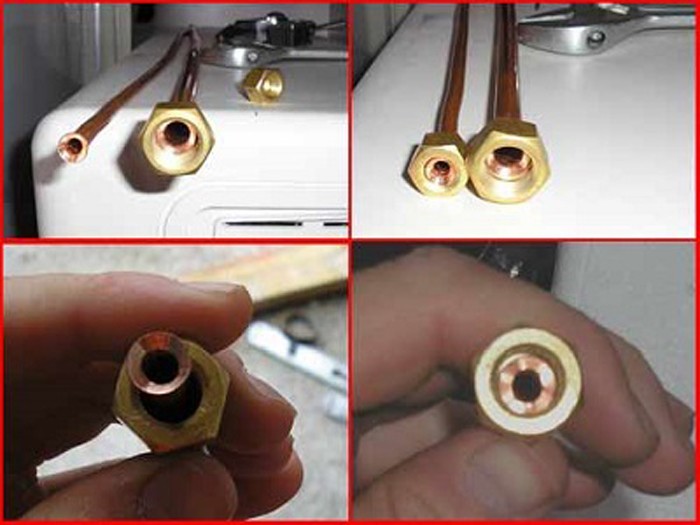

Конусные фитинги

Раструбные фитинги используются с трубами из мягкой меди.Подобно компрессионным муфтам, они используются для соединения труб друг с другом или соединения труб с фитингами, но развальцованная муфта отличается от компрессионного соединения, потому что в ней нет наконечника. Специальное фитинговое соединение, называемое штуцером, используется для соединения между собой развальцованных концов двух медных труб. Расширяющиеся концы образуют выступ на трубе, зажатый между гайкой и корпусом фитинга.

Для развальцовки конца трубы требуется специальный двухкомпонентный инструмент, называемый развальцовщиком. Одна деталь удерживает конец трубы на месте.Другая часть представляет собой стержень, называемый конусом сжатия, который немного шире трубы. Этот конус проталкивается в открытый конец трубы, заставляя его возвращаться назад и образуя выступ на конце трубы.

Чтобы использовать развальцовку для крепления приспособления, сначала наденьте гайку на трубу, затем зажмите конец трубы в развальцовочном инструменте. Вдавите компрессионный конус в конец трубки и медленно затяните его. По мере того, как конус проталкивается в трубу, он должен расширять трубу и загибать ее назад, образуя выступ.Всегда рекомендуется развальцовывать конец трубы, прежде чем отрезать трубу до нужной длины, поскольку при развальцовке трубы иногда трескаются, и вам нужно начинать процесс заново. Вставьте развальцованный конец трубы в гнездо приспособления и затяните гайку.

Вот и все — быстрое руководство по работе с медными трубами. Поскольку практически в любое время, когда вам нужно работать с водопроводом, вы столкнетесь с медной трубой, знание чего-то об этом и понимание методов работы с ней значительно упростят ваши проекты по водопроводу.

<Изучите основы работы с медными трубами

Мюррей Андерсон — опытный писатель-фрилансер, чьи статьи опубликованы как в США, так и в Канаде. Он писал по широкому кругу тем, но специализируется на домашнем уходе и уходе за ним.

Замена медной трубы на PEX: простое обновление сантехники

Крупные проекты реконструкции часто включают вскрытие стен, полов и потолков, и это хорошее время для осмотра старых водопроводных труб и их замены при необходимости.Трубы водоснабжения особенно важны для проверки, поскольку они переносят воду под давлением, и последствия крупной утечки в водопроводе могут быть разрушительными. Замена старых водопроводных труб — очень распространенный проект, и рано или поздно это потребуется сделать во всех домах.

В свое время замена водопроводных труб обычно означала установку новых медных труб, соединенных припаянными фитингами, для сборки которых требовался факел и значительные навыки. Медь была предпочтительной водопроводной трубой с 1950-х по 2000 год и широко использовалась как в новом строительстве, так и для замены оцинкованных стальных водопроводных труб, которые были стандартом до 1950-х годов.Но использование меди постепенно исчезло из-за появления водопроводных труб PEX. PEX изготовлен из сшитого полиэтилена , формы гибких пластиковых трубок со сшитыми молекулами, которые обеспечивают большую долговечность и прочность.

Хотя медные трубы и фитинги по-прежнему широко распространены, многие профессиональные сантехники теперь используют гибкий PEX для всех новых конструкций, а также при ремонте и расширении существующих медных систем. PEX особенно удобен для домашних мастеров, которые считают, что различные методы выполнения соединений намного проще, чем пайка медных фитингов с помощью горелки.Трубки PEX обычно соединяются с помощью соединителей с обжимным кольцом, для чего требуется недорогой специальный инструмент, известный как обжимной пресс; или с разъемами push-fit, такими как популярные фитинги SharkBite. Оба метода можно использовать для соединения новых трубок из полиэтиленгликоля с существующими трубами, но, поскольку для вставных соединителей не требуются специальные инструменты, они являются фаворитом среди домашних мастеров.

Смотреть сейчас: Как заменить медную трубу на PEX

Уровни замены труб

Если во время ремонта вы столкнетесь с корродированными или протекающими медными трубами, у вас есть несколько вариантов самостоятельного ремонта.

1. Повторная трубка. Помимо затрат, лучшим долгосрочным решением будет перепрофилировать весь дом, заменив медные трубы на PEX. Это включает в себя отключение и обход всей вашей существующей меди и запуск новых линий PEX по всему дому. Вы можете либо следовать текущему шаблону, либо начать заново, используя систему коллекторно-разветвлений PEX.
2. Точечное исправление. Когда вы обнаружите протекающие медные трубы, вы можете воспользоваться минимальным подходом, вырезав плохой участок и заменив его полиэтиленом.Часто можно обойтись установкой только одного разъема с плотной посадкой в ​​этой области.
3. Заменить видимые пробеги. В качестве компромисса между полной заменой труб во всем доме и небольшими участками, вы можете заменить большие секции (10 футов и более) открытой медной трубы на полиэтилен PEX, ответвляясь при необходимости.

Замена видимых участков — это решение, которое выбирают многие домашние мастера, потому что этот метод не так амбициозен и не так дорог, как переналадка всего дома. Хотя это может показаться сложным, на самом деле этот вариант не намного сложнее, чем вариант точечного исправления.

Определение плохой медной трубы

Правильно проложенные медные трубы имеют очень долгий срок службы (50 лет и более), но в конечном итоге они выходят из строя. Срок службы оригинальных медных труб приближается к концу, но не всегда легко распознать, когда они просят о замене. Когда медные трубы только начинают разъедать, утечки не всегда возникают и становятся очевидными, но есть первые признаки, которые вы можете найти.

• Вы чувствуете запах. Со временем вы начинаете замечать несвежий, затхлый запах, который вы не можете точно определить. Еще больше сбивает с толку, если запах находится в прачечной, ванной или детской комнате, потому что вы, естественно, думаете, что запах имеет отношение к комнате. Но запах больше похож на застойную воду из пруда, и он сохраняется.
• Вы видите доказательства. На потолке или стенах могут образовываться широкие выпуклости. Это происходит из-за точечных протечек в меди, которые медленно капают на гипсокартон, вызывая его расширение.
• Вы видите это : Если вы откроете стену или потолок с какой-либо целью, например, для добавления изоляции, вы можете заметить, что медные трубы в стене или полости пола стали зелеными, покрытыми коркой и корродированными. Такие трубы могут даже иметь протечки через мелкие отверстия, из которых начинает сочиться вода, но настолько медленно, что капание еще не заметно.

Любой или все эти признаки означают, что ваша медная труба выходит из строя.
